Xerox M123, C123, C128, 133 M123, M128 Administrator Guide

...
CopyCentre WorkCentre WorkCentre Pro
Manuel de
l'administrateur système
604P18079
Preparé et traduit par : Xerox GKLS European Operations Bessemer Road Welwyn Garden City Hertfordshire AL7 1BU ANGLETERRE
© 2005 Fuji Xerox Co., Ltd. Tous droits réservés. La protection des droits de reproduction s’applique à l'ensemble des informations et documents
prévus aux termes de la loi, quels que soient leur forme et leur contenu, y compris aux données générées par les logiciels et qui s'affichent à l'écran (profils, pictogrammes, écrans, présentations, etc.).
®
Xerox des marques de Xerox Corporation. Les noms et marques de produit d'autres sociétés sont également reconnus.
Les informations contenues dans ce document sont correctes au moment de leur publication. Xerox se réserve le droit de les modifier sans préavis. Des modifications et des mises à jour techniques seront incorporées dans les versions ultérieures de la documentation. Pour obtenir les dernières informations, visitez le site Web www.xerox.com
, le X® stylisé et tous les noms de produits Xerox mentionnés dans cette publication sont
.
Table des matières
1 Avant d'utiliser la machine ....................................................................9
Centre Services Xerox .............................................................................9
Conventions ...........................................................................................10
Autres sources d’informations ................................................................12
2 Présentation de la machine.................................................................13
Composants de la machine....................................................................13
Services et fonctions ..............................................................................15
Démarrage et arrêt de la machine..........................................................17
Démarrage.........................................................................................17
Arrêt...................................................................................................17
Câblage ..................................................................................................18
Ports d'interface.................................................................................18

Table des matières

Modes.....................................................................................................19
Tous les services...............................................................................19
Fonctions ...........................................................................................20
État des travaux.................................................................................20
État de la machine .............................................................................26
Commandes du système........................................................................33
Paramètres système ..............................................................................34
Impression de la liste des paramètres système.................................34
Modification de la configuration .........................................................35
Port Ethernet......................................................................................36
Polices résidentes ..................................................................................38
Polices PCL résidentes......................................................................38
Jeu de symboles................................................................................40
3 NetWare.................................................................................................43
Vérifications préalables ..........................................................................43
Environnements NetWare ......................................................................44
Installation NetWare ...............................................................................45
Procédure ..........................................................................................45
Configuration des communications réseau........................................45
Configuration NetWare ......................................................................47
Configuration des postes de travail ...................................................47
Test d'impression...............................................................................47
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 3
Table des matières
4 UNIX TCP/IP..........................................................................................49
Vérifications préalables.......................................................................... 49
Environnements UNIX TCP/IP...............................................................50
Installation UNIX TCP/IP........................................................................ 50
Procédure .......................................................................................... 50
Configuration des communications réseau .......................................51
Configuration des postes de travail ...................................................52
Test d'impression .............................................................................. 57
Impression..............................................................................................57
Solaris/HP-UX ................................................................................... 57
SunOS ............................................................................................... 59
État de l'imprimante ...............................................................................62
Solaris/HP-UX ................................................................................... 62
SunOS ............................................................................................... 63
Option -C................................................................................................64
5 EtherTalk...............................................................................................71
Vérifications préalables.......................................................................... 71
Environnements EtherTalk.....................................................................72
Installation d'EtherTalk...........................................................................72
Procédure .......................................................................................... 72
Configuration des communications réseau .......................................72
Configuration des postes de travail ...................................................74
Test d'impression .............................................................................. 74
6 Environnement réseau Microsoft ....................................................... 75
Vérifications préalables.......................................................................... 75
Environnements SMB ............................................................................76
Installation SMB ..................................................................................... 77
Procédure .......................................................................................... 77
Configuration des communications réseau .......................................77
Configuration des postes de travail ...................................................79
Test d'impression .............................................................................. 79
Modification de la configuration.............................................................. 79
Procédure .......................................................................................... 79
Configuration de config.txt.................................................................80
4 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Table des matières
7 TCP/IP (LPD ou Port9100)....................................................................83
Vérifications préalables ..........................................................................83
Environnements TCP/IP (LPD ou Port9100)..........................................84
Installation TCP/IP (LPD ou Port9100)...................................................85
Procédure ..........................................................................................85
Configuration des communications réseau........................................85
Configuration des postes de travail ...................................................87
Test d'impression...............................................................................87
8 Port parallèle.........................................................................................89
Vérifications préalables ..........................................................................89
Port parallèle ..........................................................................................90
Installation sur le port parallèle...............................................................90
Procédure ..........................................................................................90
Configuration des communications du port parallèle.........................90
Configuration des postes de travail ...................................................92
Test d'impression...............................................................................92
9 Port USB................................................................................................93
Vérifications préalables ..........................................................................93
Port USB ................................................................................................94
Installation sur le port USB.....................................................................94
Procédure ..........................................................................................94
Configuration des communications du port USB...............................95
Configuration des postes de travail ...................................................95
Test d'impression...............................................................................96
10 IPP (Internet Printing Protocol)...........................................................97
Vérifications préalables ..........................................................................97
Environnement IPP ................................................................................98
Installation IPP .......................................................................................98
Procédure ..........................................................................................98
Configuration des communications réseau........................................99
Configuration des postes de travail .................................................100
Test d'impression.............................................................................100
11 Services Internet CentreWare ...........................................................101
Vérifications préalables ........................................................................102
Environnements des Services Internet CentreWare ............................102
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 5
Table des matières
Installation des Services Internet CentreWare..................................... 103
Installation ....................................................................................... 103
Configuration des communications réseau ..................................... 104
Test d'accès .................................................................................... 105
Sélection des protocoles de transport..................................................106
Configuration de la machine à l'aide des Services Internet
CentreWare..........................................................................................106
Ethernet ........................................................................................... 107
Parallèle........................................................................................... 107
USB ................................................................................................. 108
EtherTalk .........................................................................................109
SMB (Microsoft Networking)............................................................109
NetWare .......................................................................................... 110
TCP/IP ............................................................................................. 111
LPD et Port9100.............................................................................. 112
SNMP ..............................................................................................113
IPP................................................................................................... 113
Courrier électronique .......................................................................114
HTTP ...............................................................................................115
UPnP ............................................................................................... 116
SSDP...............................................................................................116
LDAP ...............................................................................................117
12 Courrier électronique......................................................................... 119
Présentation de la fonction Courrier électronique ................................119
Vérifications préalables........................................................................ 120
Environnements de courrier électronique ............................................121
Installation de la fonction Courrier électronique ...................................122
Procédure d'installation ...................................................................122
Configuration des communications réseau ..................................... 122
Courrier test.....................................................................................125
6 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Table des matières
13 Services de numérisation..................................................................127
Présentation .........................................................................................127
Numérisation à l'aide de la machine................................................128
Processus de numérisation .............................................................128
Configuration de la numérisation vers une boîte aux lettres ................131
Vérifications préalables....................................................................131
Environnements de la numérisation vers une boîte aux lettres.......131
Procédure d’installation ...................................................................131
Configuration des communications réseau......................................132
Configuration des postes de travail .................................................133
Configuration de la numérisation à l'aide d'un modèle
(numérisation réseau) ..........................................................................134
Vérifications préalables....................................................................134
Environnements de numérisation à l'aide d'un modèle ...................135
Procédure d'installation ...................................................................135
Configuration des communications réseau......................................135
Configuration de l’authentification à distance (le cas échéant)........137
Configuration des postes de travail .................................................139
Configuration de la numérisation FTP/SMB .........................................139
Vérifications préalables....................................................................139
Environnements de numérisation FTP/SMB....................................140
Procédure d'installation ...................................................................140
Configuration des communications réseau......................................140
Configuration des postes de travail .................................................141
14 Fax Internet .........................................................................................143
Présentation de Fax Internet ................................................................143
Vérifications préalables....................................................................143
Environnements Fax Internet...............................................................144
Installation de Fax Internet ...................................................................144
Procédure d'installation ...................................................................144
Configuration des communications réseau......................................145
Test de Fax Internet.........................................................................148
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 7
Table des matières
15 Résolution des incidents...................................................................149
16 Glossaire.............................................................................................171
17 Index....................................................................................................175
Procédures de résolution des incidents ...............................................149
Incidents lors de l'utilisation d'un environnement NetWare..................150
Incidents lors de l'utilisation d'un environnement SMB ........................156
Incidents lors de l'utilisation d'un environnement UNIX .......................159
Incidents lors de l'utilisation d'un environnement Windows .................161
Incidents lors de l'utilisation d'EtherTalk .............................................. 164
Incidents lors de l'utilisation des Services Internet CentreWare ..........166
Incidents lors de l'utilisation des fonctions Impression courrier/
Service de notification par courrier/Fax Internet ..................................168
Termes définis......................................................................................171
8 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

1 Avant d'utiliser la machine

Bienvenue dans la famille de produits CopyCentre/WorkCentre de Xerox. Ce manuel de l'administrateur système décrit en détail les caractéristiques techniques
de la machine ainsi que les informations et les procédures nécessaires à l'utilisation de ses fonctions intégrées.

Centre Services Xerox

En cas de problème durant ou après l'intallation, consulter le site Web de Xerox pour bénéficier de solutions et d'assistance en ligne.
http://www.xerox.com/support Pour obtenir une assistance supplémentaire, contacter le Centre Services Xerox.
Le numéro de téléphone du Centre Services Xerox local est parfois fourni lors de l'installation de la machine. Il est recommandé d’inscrire ce numéro dans l'espace prévu ci-dessous, afin de le retrouver facilement en cas de besoin.
Numéro de téléphone du Centre Services Xerox ou de l'interlocuteur Xerox local : # Centre Services Xerox USA : 1-800-821-2797 Centre Services Xerox Canada : 1-800-93-XEROX (1-800-939-3769)
Lors de chaque appel au Centre Services Xerox, il sera nécessaire de fournir le numéro de série qui figure sur le côté gauche de la machine (derrière le panneau A), comme indiqué sur l'illustration.
Il est recommandé de le consigner dans l'espace ci-après : Numéro de série :
Noter également tous les messages d'erreur. Ces informations facilitent la résolution des problèmes éventuels.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 9
1 Avant d'utiliser la machine

Conventions

Cette section décrit les conventions utilisées dans le Manuel de l'administrateur système. Certains termes employés dans ce document sont synonymes :
Paper est synonyme de support.
Document est synonyme d'original.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 est synonyme de machine.
Opérateur principal/Administrateur système
L'opérateur principal est la personne chargée de la maintenance de la machine. L'administrateur système est chargé de la configuration du réseau, de l'installation des
pilotes d'impression et de la gestion des logiciels.
Orientation
Le terme Orientation fait référence à la position de l'image sur les pages. Lorsque celle-ci est droite, le papier (ou autre support) peut être placé départ grand côté ou départ petit côté.
Départ grand côté (DGC)
Pour placer le document départ grand côté dans le chargeur de documents, orienter l'un des grands côtés vers le chargeur de documents. Les petits côtés correspondent alors aux bords inférieur et supérieur de la feuille et ils sont orientés vers l'avant et l'arrière du chargeur de documents. Pour placer le document départ grand côté dans un magasin, positionner l'un des grands côtés sur le bord gauche et l'un des petits côtés vers l'avant du magasin.
Départ petit côté (DPC)
Pour placer le document départ petit côté dans le chargeur de documents, orienter l'un des petits côtés vers le chargeur de documents. Les grands côtés correspondent aux bords inférieur et supérieur de la feuille et ils sont orientés vers l'avant et l'arrière du chargeur de documents. Pour placer le document départ petit côté dans un magasin, positionner l'un des petits côtés sur le bord gauche et l'un des grands côtés vers l'avant du magasin.
Départ grand côté (DGC) Départ petit côté (DPC)
Sens d'insertion des pages Sens d'insertion des pages
10 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Texte [entre crochets]
Il s'agit de noms d'écrans, d'onglets, de boutons, de fonctions et de catégories d'options affichés à l'écran. Ce texte indique également des noms de fichiers et de dossiers sur un ordinateur.
Par exemple :

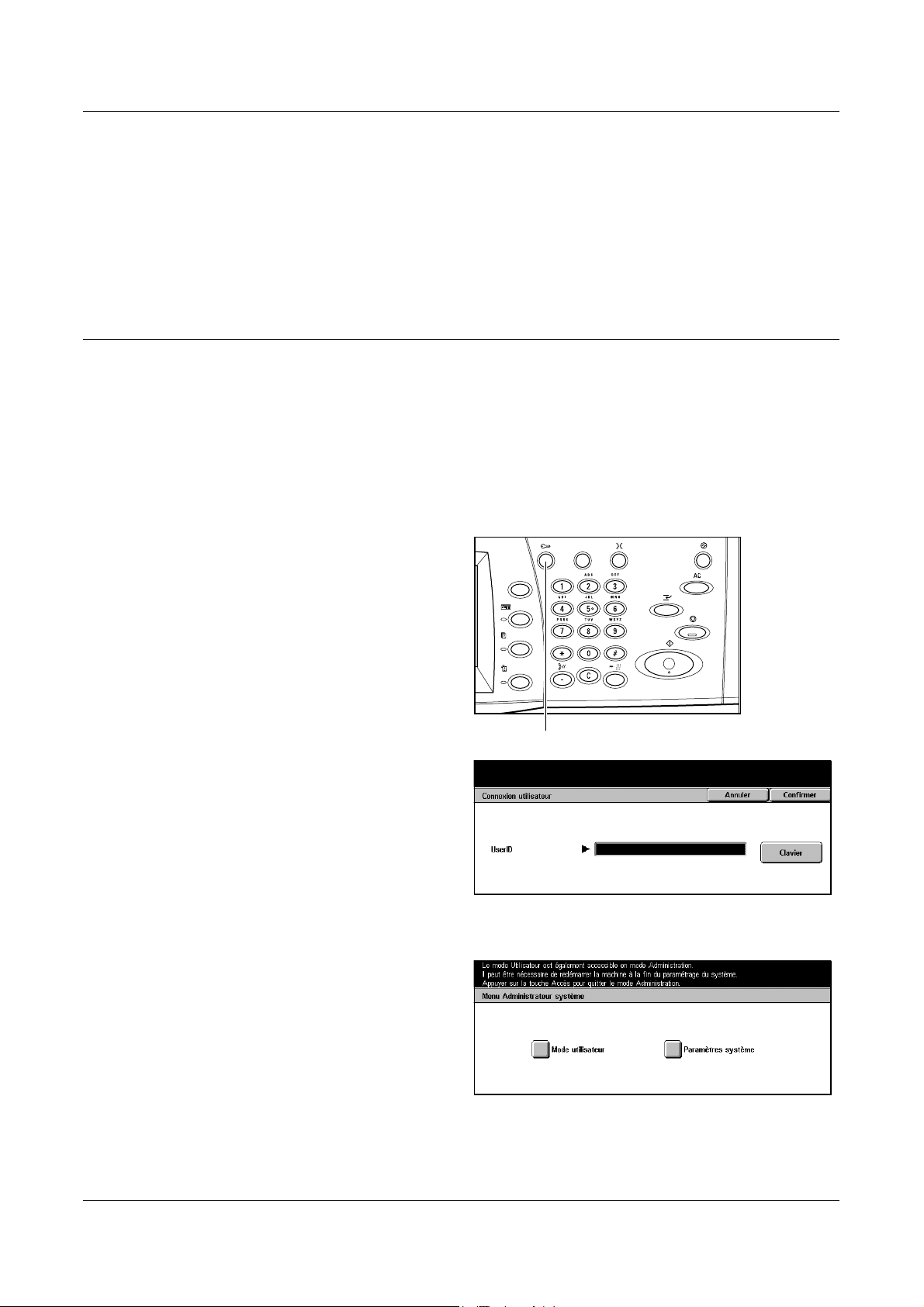

Sélectionner [Paramètres système] sur l'écran [Menu Administrateur système].
Fermer le dossier [config.txt], puis ouvrir le dossier [pilotes].
Texte <entre chevrons>
Il s'agit de noms de touches, de boutons numériques ou de symboles, de voyants du panneau de commande ou de symboles figurant sur l'étiquette de l'interrupteur.
Par exemple :
Mettre l'interrupteur en position <I> pour mettre la machine en marche.
Appuyer sur la touche <Accès> du panneau de commande.
Texte en italique
Conventions
Le style Italique indique des renvois à d'autres sections ou chapitres. Par exemple :
État de la machine – page 26.
Avertissements
Les avertissements signalent toute action pouvant entraîner des dommages matériels. Par exemple :
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Remarques
Les remarques contiennent des informations supplémentaires. Par exemple : REMARQUE : Il est recommandé de remplacer le mot de passe par défaut. Pour de
plus amples informations, contacter le Centre Services Xerox.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 11
1 Avant d'utiliser la machine

Autres sources d’informations

Les autres sources d'informations disponibles pour votre machine sont les suivantes :
Manuel de référence rapide Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133
Manuel de l'utilisateur Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133
Systèmes d'aide en ligne (Pilotes d'impression et utilitaires CentreWare)
Documentation des utilitaires CentreWare (HTML)
12 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

2 Présentation de la machine

Ce chapitre présente les caractéristiques et les fonctions de la machine afin de permettre à l'administrateur système de se familiariser avec celle-ci avant de l'installer sur le réseau.
Les informations sont organisées comme suit :
Composants de la machine – page 13 Démarrage et arrêt de la machine – page 17 Câblage – page 18 Modes – page 19 Commandes du système – page 33 Paramètres système – page 34 Polices résidentes – page 38

Composants de la machine

Composants de la machine
Les composants standard de la machine, de même que ceux proposés en option, sont illustrés ci-après. La configuration peut varier, en fonction du modèle.
Module recto verso
(en option)
Magasin 5
(Départ manuel)
Magasin 1
Magasin 2
Magasin 3
Magasin 4
Chargeur de documents
Glace d'exposition (sous le chargeur de documents)
Panneau de commande
Écran tactile
Interrupteur
Bac récepteur central
Panneau avant
Module à deux magasins (en option)
REMARQUE : Selon la configuration, le couvercle de la glace d'exposition peut être installé au lieu du chargeur de documents. Deux magasins optionnels peuvent également être installés.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 13
2 Présentation de la machine
Magasin 4
Magasin 3
Module grande capacité (en option)
Bac du module de finition
Module de finition (en option)
TÉL
À l'arrière de la machine. Brancher un téléphone sur cette prise, si nécessaire.
LIGNE 1
À l'arrière de la machine. Brancher un câble téléphonique sur cette prise, puis brancher l'autre extrémité sur la prise murale.
Module de finition
Permet l'agrafage ou le tri automatique des copies. Le bac du module de finition peut contenir jusqu'à 1 000 feuilles de papier de 80 g/m
2
de format A4 ou plus petit.
Module recto verso
Permet l'impression de copies recto verso. Le module recto verso s'utilise avec les supports placés dans les magasins 1, 2, 3 ou 4. Pour plus d'informations, se reporter à la section Recto verso du chapitre Copie du Manuel de l'utilisateur.
Magasins 3 et 4
Selon la configuration, les magasins optionnels suivants peuvent être installés à la base de la machine :
Module à deux magasins – Peut venir s'ajouter à la configuration standard dotée de deux magasins. Chaque magasin peut contenir 500 feuilles de papier de 80 g/m
2
.
14 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Module grande capacité – Peut venir s'ajouter à une configuration standard
dotée de deux magasins, pour augmenter la quantité de supports disponibles. Le magasin 3 peut contenir jusqu'à 800 feuilles de papier de 80 g/m départ grand côté. Le magasin 4 peut contenir jusqu'à 1 200 feuilles de papier de 80 g/m dans la documentation.
2
de format A4. Le module grande capacité est également appelé “MGC”

Services et fonctions

Outre de nombreuses fonctions, la machine offre également des services d'une extrême utilité. Cette section décrit les fonctions de la machine et les options disponibles sur l'écran <Tous les services>.
REMARQUE : L'opérateur principal peut modifier la présentation des icônes de services et de fonctions sur l'écran.
1. Appuyer sur la touche
<Tous les services> du panneau de commande.
Services et fonctions
2
de format A4,
2. Utiliser les touches fléchées
pour basculer d'un écran àunautre.
3. Sélectionner le service requis.
Copie
Permet de copier des documents de diverses manières. Par exemple, il est possible d'imprimer un document après l'avoir réduit ou agrandi, ou d'imprimer deux voire quatre documents indépendants sur une même feuille. Pour plus d'informations, se reporter au chapitre Copie du Manuel de l'utilisateur.
Courrier électronique
Permet de transmettre des documents numérisés par courrier électronique de diverses manières. Ainsi, il est possible de définir la densité de la numérisation ou de spécifier le format de fichier utilisé lors de l'enregistrement des documents. Pour plus d'informations, se reporter au chapitre Numérisation/Courrier électronique du Manuel de l'utilisateur.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 15
2 Présentation de la machine
Fax/Fax Internet
Permet de télécopier des documents de diverses manières. Par exemple, il est possible de transmettre des documents après les avoir réduits ou agrandis au préalable, de spécifier des destinataires à l'aide du Carnet d'adresses ou encore d'utiliser les fonctions de composition abrégée. Fax Internet permet la transmission et la réception de télécopies par le biais d'Internet ou d'un site intranet. Le coût des transmissions via Fax Internet est inférieur à celui des télécopies via une ligne téléphonique standard. Une fois les documents numérisés, les données peuvent être transmises par courrier électronique. Il est également possible de recevoir des données numérisées dans un document joint à un courrier électronique transmis à partir d'une machine compatible avec Fax Internet. Pour plus d'informations, se reporter au chapitre Fax/Fax Internet du Manuel de l'utilisateur.
Numérisation réseau
Permet de numériser des documents et de les enregistrer sous forme de documents électroniques sur un serveur de fichiers se trouvant sur le réseau à l'aide d'un modèle de travail contenant divers paramètres prédéfinis. Les documents électroniques placés sur le serveur de fichiers sont ensuite accessibles à partir d'un PC. Pour plus d'informations, se reporter à la section Modèle - Numérisation réseau du chapitre Numérisation/Courrier électronique et la section Modèle du chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Numérisation vers boîte aux lettres
Active la fonction de boîtes aux lettres confidentielles et d'interrogation grâce au stockage de documents numérisés dans des boîtes aux lettres privées. Pour plus d'informations, se reporter à la section Enregistrer dans : - Numérisation boîte aux lettres du chapitre Numérisation/Courrier électronique du Manuel de l'utilisateur.
Numérisation FTP/SMB
Permet de numériser et de stocker des documents à des emplacements spécifiques à l'aide du protocole FTP ou SMB. Pour plus d'informations, se reporter à la section Enregistrer dans : - Numérisation FTP/SMB du chapitre Numérisation/Courrier électronique du Manuel de l'utilisateur.
Vérifier boîte aux lettres
Permet de confirmer, imprimer ou supprimer les documents figurant dans une boîte aux lettres. Permet également de modifier ou supprimer une liaison avec une feuille de distribution et d'exécuter des feuilles de distribution liées. Pour plus d'informations, se reporter au chapitre Vérifier boîte aux lettres du Manuel de l'utilisateur.
Travaux mémorisés
Permet de stocker des travaux mémorisés sous un numéro de travail à l'aide de la fonction Travaux mémorisés. Pour plus d'informations, se reporter au chapitre Travaux mémorisés du Manuel de l'utilisateur.
16 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Menu Configuration
Permet de configurer ou de modifier les fonctions suivantes : Boîte aux lettres, Travaux mémorisés, Feuilles de distribution, Carnet d'adresses, Envoi groupé, Commentaire et Type de papier. Pour plus d'informations, se reporter aux chapitres À propos des réglages et Travaux mémorisés du Manuel de l'utilisateur.

Démarrage et arrêt de la machine

Démarrage

S'assurer que la machine est connectée à une source d'alimentation appropriée et que le câble d'alimentation est correctement branché sur la prise électrique et sur la prise d'alimentation de la machine.
L'impression peut commencer 12 secondes environ après la mise en marche (selon la configuration de la machine). Pour plus d'informations, se reporter à la section Caractéristiques de la machine du chapitre Spécifications du Manuel de l'utilisateur.
1. Mettre l'interrupteur en
position <I>.
Démarrage et arrêt de la machine

Arrêt

REMARQUE : Si la machine ne
démarre pas, s'assurer que le bouton RÉINITIALISER situé à l'arrière de la machine est en position de réinitialisation (enfoncée).
Si la machine est équipée du disque dur disponible en option, le processus de mise hors tension dure environ 10 secondes pour permettre le stockage des fichiers et préparer l'arrêt du système. La machine s'arrête ensuite complètement.
ATTENTION : Espacer les cycles Marche/Arrêt d'au moins 20 secondes afin d'éviter toute détérioration du disque dur.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 17
2 Présentation de la machine

Câblage

Ports d'interface

Comme illustré ci-dessous, la machine comporte plusieurs ports d'interface.
Ethernet 10BASE-T/100BASE-TX
La machine est compatible avec SMB, LPD, EtherTalk, NetWare, IPP, HTTP, DHCP, SMTP, POP, DDNS, RARP et Port9100. Elle offre une prise en charge standard du Connecteur T.
Port parallèle Port Ethernet Port USB
L'écran tactile comporte trois options d'interface Ethernet : 10BASE-T, 100BASE-TX et AUTO. 10BASE-T et 100BASE-TX prennent en charge une vitesse de 10 Mbps et 100 Mbps respectivement. Lors de la sélection d'AUTO, la machine détecte automatiquement la vitesse de communication au démarrage et elle ajuste ses paramètres en conséquence.
Il est possible de permuter automatiquement les protocoles EtherTalk, NetWare et TCP/IP utilisant Ethernet, en fonction du protocole de transmission utilisé.
REMARQUE : EtherTalk requiert l'installation du kit PostScript disponible en option.
Connexion hôte parallèle (IEEE 1284)
Une interface parallèle est fournie dans la configuration standard de la machine pour la fonction d'impression. Elle offre une connexion directe avec l'ordinateur hôte.
Ce port Centronics à haut débit, conforme à la norme IEEE 1284, permet des communications bidirectionnelles entre un ordinateur et une machine. Utiliser un connecteur à pas entier.
La fonction d'impression de la configuration standard est conforme à la norme IEEE1284 (qui prend en charge les quartets et ECP). L'entrée de données via le port Centronics prend en charge le protocole ACP (Adobe Communication Protocol). Ce protocole est compatible avec quatre modes : Brut, Standard, Binaire et TBCP.
REMARQUE : Après l'installation du kit PostScript optionnel, il est possible de définir le protocole de communication Adobe (ACP).
USB 2.0 (Universal Serial Bus)
Dans la configuration standard, la prise en charge d'USB 2.0 est assurée pour la fonction d'impression. Ce port est utilisé en tant que port d'entrée pour les données d'impression. Il est compatible avec Pleine vitesse (12 Mbps) et Grande vitesse (480 Mbps), mais non avec Basse vitesse (1.5 Mbps).
18 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Modes

Modes
Les touches de mode donnent accès aux écrans permettant de sélectionner des fonctions, de contrôler l'état des travaux et d'obtenir des informations générales sur la machine.
La machine comportent deux touches de mode :
État des travaux
État de la machine
REMARQUE : Lorsque la machine est en mode Paramètres système, ces touches sont désactivées.
Touche <Tous les services>
Touche <Fonctions>
Touche <État des travaux>

Tous les services

Cette touche permet d'accéder à tous les services disponibles sur la machine. REMARQUE : L'opérateur principal peut modifier la présentation des icônes de
services sur l'écran.
1. Appuyer sur la touche
<Tous les services> du panneau de commande.
2. Utiliser les touches fléchées
pour basculer d'un écran àunautre.

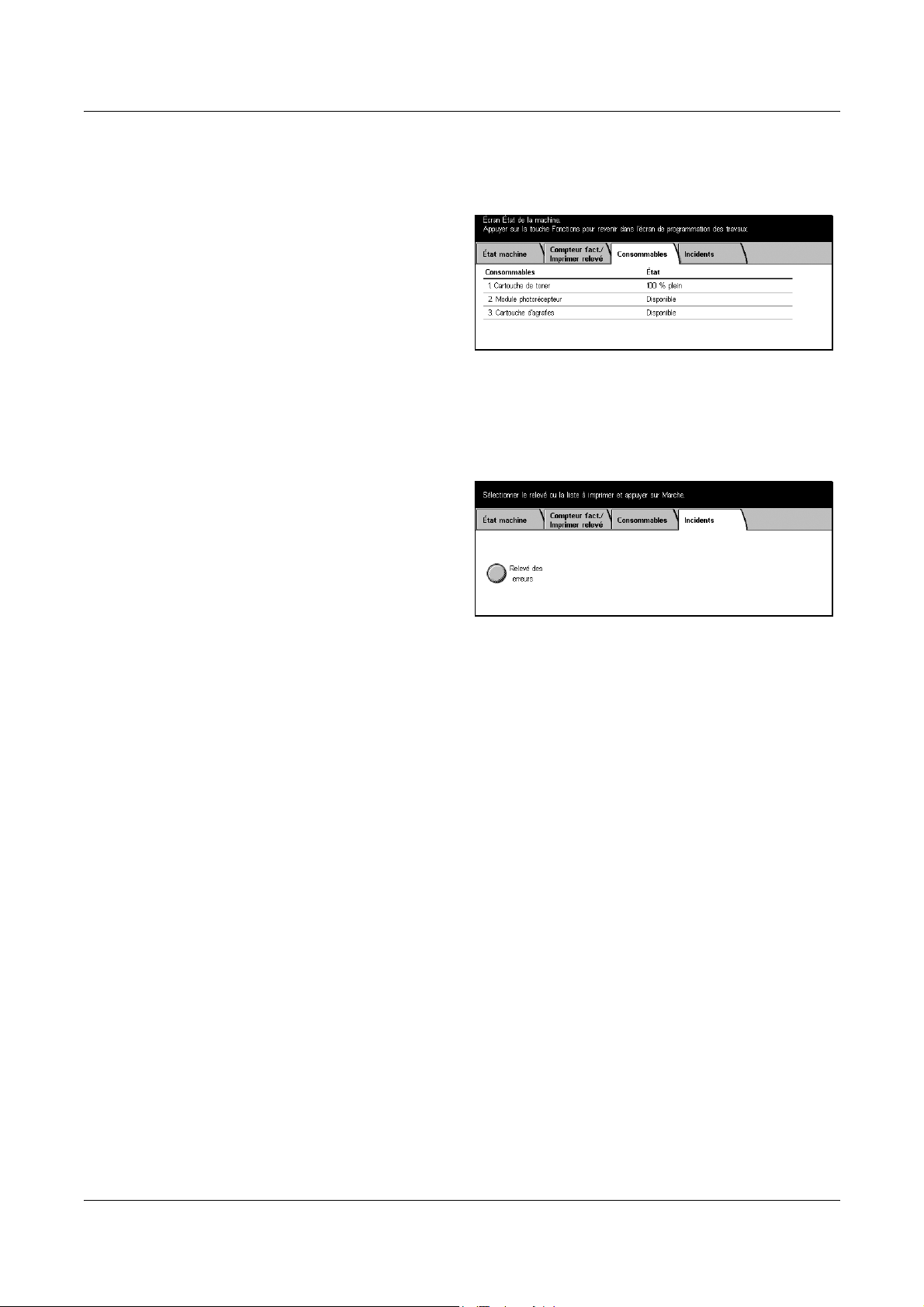

Touche <État de la machine>
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 19
2 Présentation de la machine

Fonctions

Cette touche permet de revenir à l'écran précédent. Lorsque l'écran [État des travaux] ou [État de la machine] est affiché, la touche <Fonctions> permet de revenir à l'écran de fonction Copie, Fax ou Numérisation précédent. Si cette touche est utilisée lors de l'affichage de l'écran de fonction Copie, Fax ou Numérisation, ce même écran reste affiché. Dans ce cas, se servir de la touche <Tous les services> pour sélectionner l'écran de fonction Copie, Fax ou Numérisation.

État des travaux

Cette touche permet de vérifier l'avancement d'un travail ou d'afficher la liste des travaux achevés et des informations se rapportant à ceux-ci. Le dernier travail effectué figure en début de liste. Elle permet également de vérifier, supprimer ou imprimer les documents se trouvant dans la boîte aux lettres publique. Utiliser les touches fléchées pour basculer d'un écran à un autre.
1. Appuyer sur la touche
<État des travaux> du panneau de commande. Appuyer sur la touche <Fonctions> ou <Tous les services> à tout moment pour quitter ce mode.
Touche <État des travaux>
2. Choisir l'option adéquate.
Pour plus d'informations sur chaque onglet, se reporter aux sections suivantes :
Travaux en cours et en attente – page 20 Travaux terminés – page 22 Documents mémorisés – page 22
Travaux en cours et en attente
Cette fonction permet d'afficher les travaux inachevés en attente, en cours d'impression ou interrompus. Il est possible d'afficher les attributs d'un travail, de redéfinir sa priorité ou de le supprimer. Sélectionner un travail dans la liste pour afficher des informations connexes, redéfinir sa priorité ou le supprimer.
20 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
1. Appuyer sur la touche
<État des travaux> du panneau de commande.
2. Sélectionner l'onglet
[Travaux en cours et en attente].
3. Utiliser les touches fléchées
pour basculer d'un écran à un autre.
4. Sélectionner le travail à supprimer ou à déplacer dans la file.
N° doc. – Type de travail
Identifie chaque travail en fonction de son numéro et de son type.
État
Affiche l'état d'un travail, par exemple un travail de copie, d'impression ou de numérisation.
Terminal distant/Contenu
Modes
Affiche le nom du destinataire d'un travail de télécopie, le format du support d'un travail de copie ou le numéro de boîte d'un travail de numérisation, etc.
Avancée
Affiche le nombre de pages actuel/total d'un travail dont l'impression, la numérisation, la transmission ou la réception est en cours.
Écran Travail
Utiliser cette fonction pour sélectionner un travail dans la liste afin d'afficher des informations détaillées sur le travail, redéfinir sa priorité ou le supprimer. Le contenu de l'écran et les touches affichées varient en fonction du type de service et de l'état du travail.
Arrêt
Annule les travaux en attente ou en cours de traitement.
Promouvoir le travail
Déplace un travail dans la liste de manière à ce qu'il soit traité immédiatement après le travail en cours. Le travail promu est marqué d'une flèche dans la liste des travaux sur l'écran [Travaux en cours et en attente].
Dernier document
Sélectionner cette option pour achever la numérisation.
Document suivant
Sélectionner cette option pour numériser un autre document.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 21
2 Présentation de la machine
Marche
Commence la numérisation du document suivant ou imprime un document en attente sur la machine.
Imprimer trav. en attente
Sélectionner cette option pour imprimer les travaux en attente dans la file de travaux inachevés.
Travaux terminés
Cette fonction permet de visualiser les travaux achevés sur la machine. Pour afficher les attributs d'un travail, le sélectionner dans la liste afin d'afficher des informations détaillées sur l'écran suivant. Le contenu de chaque écran peut varier en fonction du type ou de l'état du travail.
1. Appuyer sur la touche
<État des travaux> du panneau de commande.
2. Sélectionner l'onglet
[Travaux terminés].
3. Utiliser les touches fléchées
pour basculer d'un écran à un autre.
N° doc. – Type de travail
Identifie chaque travail en fonction de son numéro et de son type.
État
Affiche l'état du travail, par exemple Terminé, Annulé, Arrêt, etc.
Terminal distant/Contenu
Affiche le nom du destinataire d'un travail de télécopie, le format du support d'un travail de copie ou le numéro de boîte d'un travail de numérisation, etc.
État
Affiche le nombre de pages imprimées, numérisées, transmises ou reçues. Dans le cas d'un travail annulé, ce champ est vide.
Documents mémorisés
Cette fonction permet de vérifier les documents stockés localement dans [Impression facturée], [Impression protégée], [Impression échantillon], [Impression différée] et [Boîte aux lettres publique]. L'intervention de l'utilisateur est requise pour la génération ou la suppression de ces documents.
REMARQUE : Les travaux affichés dans [Impression facturée], [Impression protégée], [Impression échantillon] et [Impression différée] sont envoyés à partir d'un PC à l'aide du pilote d'impression. Pour plus d'informations, se reporter à l'aide en ligne du Pilote PCL.
22 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Modes
1. Appuyer sur la touche
<État des travaux> du panneau de commande.
2. Sélectionner l'onglet
[Documents mémorisés].
3. Choisir l'option adéquate.
Impression facturée
Lorsque la fonction Authentification est activée, les travaux d'impression dont l'authentification échoue (par ex., lors de l'entrée d'un ID d'utilisateur et/ou d'un mot de passe incorrect dans le pilote d'impression) sont enregistrés ou annulés, selon les options spécifiées dans les paramètres [Impression facturée].
Si la machine reçoit un document ne comportant pas d'ID d'utilisateur ou si aucun ID d'utilisateur n'est spécifié dans le pilote d'impression, le document enregistré sera répertorié avec la mention [(Pas d'ID utilisateur)].
Les paramètres d'impression facturée sont définis par l'opérateur principal. Pour plus d'informations, se reporter à la section Paramètres d'impression facturée du chapitre À propos des réglages du Manuel de l'utilisateur.
1. Sélectionner [Impression
facturée] sur l'écran [Documents mémorisés].
Actualiser – Met les informations à jour.
Aller à – Utiliser ce champ pour afficher le numéro d'impression facturée affiché
en haut de l'écran. Les touches fléchées permettent de définir un nombre compris entre 1 et 200.
Liste des documents – Affiche l'écran de connexion une fois l'ID utilisateur
sélectionné dans la liste. Entrer l'ID utilisateur approprié pour afficher les documents mémorisés.
– Supprimer - Supprime un document. – Imprimer - Imprime un document sélectionné dans la liste. Après l'impression, les
documents mémorisés peuvent être conservés ou supprimés, le cas échéant.
Impression protégée
Dans le cas d'un travail d'impression protégée, un ID utilisateur et un mot de passe doivent être entrés sur la machine pour l'impression ou la suppression du document mémorisé. L'ID utilisateur et le mot de passe peuvent être spécifiés à partir du pilote d'impression.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 23
2 Présentation de la machine
1. Sélectionner [Impression
protégée] sur l'écran [Documents mémorisés].
Actualiser – Met les informations à jour.
Aller à – Utiliser ce champ pour afficher le numéro d'impression protégée affiché en haut de l'écran. Les touches fléchées permettent de définir un nombre compris entre 1 et 200.
Liste des documents – Affiche l'écran de saisie du mot de passe une fois l'ID utilisateur sélectionné dans la liste. Entrer le mot de passe pour afficher les documents mémorisés.
– Tout sélectionner – Sélectionne tous les documents de la liste. – Supprimer – Supprime un document. – Imprimer – Imprime un document sélectionné dans la liste. Après l'impression,
les documents mémorisés peuvent être conservés ou supprimés, le cas échéant.
REMARQUE : En cas d'oubli du mot de passe, contacter l'opérateur principal. Celui-ci peut accéder aux documents mémorisés sans mot de passe.
Impression échantillon
Une impression échantillon permet d'imprimer un jeu de documents, avant d'imprimer la quantité totale requise. D'autres jeux de documents peuvent être imprimés, si nécessaire, après vérification du premier jeu imprimé. Un ID utilisateur et un mot de passe sont nécessaires pour accéder au document mémorisé et le nombre de copies peut être spécifié à partir du pilote d'impression.
1. Sélectionner [Impression
échantillon] sur l'écran [Documents mémorisés].
Actualiser – Met les informations à jour.
Aller à – Utiliser ce champ pour afficher le numéro d'impression échantillon affiché en haut de l'écran. Les touches fléchées permettent de définir un nombre compris entre 1 et 200.
24 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Modes
Liste de documents – Sélectionner un ID utilisateur dans la liste et cette option pour
afficher les documents correspondant à l'ID utilisateur, tel que spécifié dans le pilote d'impression. Utiliser les options suivantes pour imprimer ou supprimer les documents :
– Tout sélectionner – Sélectionne tous les documents de la liste. – Imprimer – Imprime un document sélectionné dans la liste. Après l'impression,
les documents sont supprimés.
– Supprimer – Supprime un document sélectionné dans la liste.
Impression différée
Les documents dont l'heure d'envoi a été spécifiée à partir du pilote d'impression peuvent être mémorisés sur la machine. Il reste néanmoins possible de confirmer ou d'imprimer les documents mémorisés avant l'heure spécifiée. Ils peuvent aussi être supprimés.
1. Sélectionner [Impression
différée] sur l'écran [Documents mémorisés].
Actualiser – Met la liste à jour.
Imprimer – Imprime un document sélectionné dans la liste.
Supprimer – Supprime un document sélectionné dans la liste.
Boîte aux lettres publique
Permet de confirmer, imprimer ou supprimer des documents se trouvant dans une boîte aux lettres publique sur la machine.
Pour plus d'informations, se reporter à la section Enregistrer dans : - Boîte aux lettre publique du chapitre Fax/Fax Internet du Manuel de l'utilisateur.
1. Sélectionner [Boîte aux lettres
publique] sur l'écran [Documents mémorisés].
Actualiser – Met la liste à jour.
Tout sélectionner – Sélectionne tous les documents de la [Boîte aux lettres publique].
Imprimer – Imprime un document sélectionné dans la liste.
Supprimer – Supprime un document sélectionné dans la liste.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 25
2 Présentation de la machine

État de la machine

Cette fonction permet de vérifier l'état de la machine, le compteur de facturation, l'état de la cartouche de toner ainsi que d'imprimer divers relevés.
1. Appuyer sur la touche <État de
la machine> du panneau de commande. Appuyer sur la touche <Fonctions> ou <Tous les services> à tout moment pour quitter ce mode.
2. Choisir l'option adéquate.
Touche <État de la machine>
Pour plus d'informations sur chaque onglet, se reporter aux sections suivantes :
État de la machine – page 26 Compteur de facturation/Imprimer relevé – page 29 Consommables – page 32 Incidents – page 32
État de la machine
Cet écran permet d'afficher des informations générales sur la machine, l'état des magasins et du disque dur, ou encore de changer le mode d'impression ou le mode de réception des télécopies.
1. Appuyer sur la touche
<État de la machine> du panneau de commande.
2. Sélectionner l'onglet
[État machine].
3. Choisir l'option adéquate.
26 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Modes
Informations machine
Permet d'afficher des informations sur le Centre Services Xerox, le numéro de série de la machine, sa configuration et la version du logiciel.
1. Sélectionner [Informations
machine] sur l'écran [État de la machine].
Configuration machine – Affiche l'écran [Configuration machine]. Permet d'afficher
l'état des divers composants de la machine.
Version du logiciel – Affiche l'écran [Version du logiciel]. Permet d'identifier les
versions des logiciels des composants de la machine.
Magasin
Permet de vérifier l'état de chaque magasin, y compris le départ manuel et le module grande capacité, disponible en option. Affiche également le format et le type des supports, ainsi que la quantité restante dans chaque magasin.
1. Sélectionner [Magasin] sur
l'écran [État de la machine].
Nettoyage du disque dur
Affiche l'état de l'opération de nettoyage du disque dur.
REMARQUE : Cette option s'affiche lorsque la fonction a été activée dans les Paramètres système.
1. Sélectionner [Nettoyage du
disque dur] sur l'écran [État de la machine].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 27
2 Présentation de la machine
Mode Impression
Permet de modifier le mode d'impression par défaut et les paramètres d'émulation. Pour consulter les listes de paramètres d'émulation et leurs valeurs, se reporter aux
Paramètres d'émulation dans le chapitre Impression du Manuel de l'utilisateur.
1. Sélectionner [Mode Impression]
sur l'écran [État de la machine].
Hors ligne – Permet de mettre le mode d'impression hors ligne.
En ligne – Permet de mettre le mode d'impression en ligne.
Émulation PCL – Affiche l'écran [Émulation PCL]. Utiliser cette fonction pour définir les paramètres d'émulation PCL permettant d'imprimer les documents sans avoir recours au logiciel du pilote d'impression installé sur l'ordinateur.
PDF – Affiche l'écran [PDF]. Utiliser cette fonction pour définir les paramètres et un mot de passe pour l'impression directe PDF. Ce mode d'impression permet d'ignorer le logiciel du pilote et d'acheminer un fichier PDF directement vers la machine.
– Configuration – Permet de définir les paramètres pour une impression
directe PDF.
– Mot de passe – Permet d'entrer un mot de passe afin de limiter l'accès à
l'impression directe PDF.
Mode Réception fax
Permet de définir le mode de réception des télécopies : Réception manuelle ou Réception automatique.
1. Sélectionner [Mode
Réception fax] sur l'écran [État de la machine].
Réception manuelle – Initialise la réception ou l'interrogation une fois que l'utilisateur a répondu à l'appel et confirmé qu'il s'agissait d'une télécopie.
Réception automatique – Reçoit une télécopie automatiquement.
28 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Compteur de facturation/Imprimer relevé
Cet écran permet d'afficher des informations se rapportant au compteur de facturation et de spécifier l'ordre d'impression de divers relevés et listes.
1. Appuyer sur la touche
<État de la machine> du panneau de commande.
2. Sélectionner l'onglet
[Compteur fact./Imprimer relevé].
3. Choisir l'option adéquate.
Compteur de facturation
Permet de vérifier le nombre total d'impressions effectuées sur la machine sous [Relevé compteur]. Le numéro de série est également indiqué.
1. Sélectionner [Compteur de
facturation] sur l'écran [Compteur fact./Imprimer relevé].
Modes
Compteur de facturation utilisateur
Permet d'afficher le nombre total d'impressions total/par session pour les travaux de copie ou de numérisation effectués pour un compte utilisateur, la limite de crédit définie pour le compte et le crédit disponible.
REMARQUE : Ce bouton s'affiche sur identification de l'opérateur principal.
1. Sélectionner [Compteur de
facturation utilisateur] sur l'écran [Compteur fact./Imprimer relevé].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 29
2 Présentation de la machine
Imprimer un relevé et/ou une liste
Permet d'imprimer divers relevés et listes pour chaque service.
1. Sélectionner [Imprimer un
rapport et/ou une liste] sur l'écran [Compteur fact./Imprimer relevé].
État des travaux/Relevé des activités – Affiche l'écran [État des travaux/Relevé des activités]. Sélectionner une option de relevé et appuyer sur la touche <Marche> du panneau de commande pour imprimer les relevés suivants :
– Relevé des travaux – Répertorie les travaux enregistrés sur la machine. – Relevé des activités – Répertorie les résultats des transmissions de télécopies. – Relevé des erreurs – Répertorie les erreurs survenues sur la machine. – Liste des documents mémorisés – Répertorie les documents stockés dans les
boîtes aux lettres pour être imprimés, numérisés ou faxés. Affiche également les travaux de télécopie placés dans la file d'attente sur la machine.
Paramètres du mode Copie – Affiche l'écran [Paramètres du mode Copie]. Sélectionner une option et appuyer sur la touche <Marche> pour générer la liste suivante :
– Liste des paramètres – Éléments courants
Paramètres du mode Impression – Affiche l'écran [Paramètres du mode Impression]. Sélectionner une option et appuyer sur la touche <Marche> pour générer les listes suivantes :
– Liste des paramètres – Éléments courants – Liste des paramètres PCL – Fonds de page PCL – Liste des paramètres PDF – Liste des paramètres TIFF – Liste des imprimantes logiques TIFF – Liste des imprimantes logiques PS – Liste des polices – Liste des polices PostScript
Paramètres du mode Numérisation – Affiche l'écran [Paramètres du mode Numérisation].
– Liste des paramètres – Affiche les options ci-après sur le côté droit.
Sélectionner une option et appuyer sur la touche <Marche> pour générer la liste. [Paramètres - Éléments courants]/[Liste des paramètres des fonctions avancées]/[Liste des domaines]
30 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
– Liste des modèles de travail – Affiche la liste des modèles de travail pouvant être
utilisés sur la machine. Pour plus d'informations sur les modèles de travail, se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur et au Guide de l'utilisateur des Services de numérisation réseau CentreWare.
– Carnet d'adresses – Affiche dix options [Carnet d'adresses] sur le côté droit.
Chaque option représente 50 adresses, soit un total de 500 adresses. Sélectionner une ou plusieurs options et appuyer sur la touche <Marche> pour générer les listes.
Paramètres du mode Fax – Affiche l'écran [Paramètres du mode Fax].
– Liste des paramètres – Affiche les options ci-après sur le côté droit.
Sélectionner une option et appuyer sur la touche <Marche> pour générer la liste. [Paramètres - Éléments courants]/[Liste des sélecteurs de boîte aux lettres]/[Liste des paramètres des fonctions avancées]/[Liste des domaines]
– Carnet d'adresses – Affiche dix options [Carnet d'adresses], [Envoi groupé] et
[Tout sélectionner] sur le côté droit. Chaque option [Carnet d'adresses] représente 50 adresses, soit un total de 500 adresses. Sélectionner une ou plusieurs options [Carnet d'adresses] et/ou [Envoi groupé] ou [Tout sélectionner] et appuyer sur la touche <Marche> pour générer les listes.
Modes
– Liste des commentaires – Sélectionner cette option et appuyer sur la touche
<Marche> pour générer cette liste.
– Liste des données de facturation – Affiche les données de facturation des travaux
de télécopie. Sélectionner cette option et appuyer sur la touche <Marche> pour générer la liste.
REMARQUE : Cette option s'affiche après identification de l'opérateur principal.
Liste des boîtes aux lettres – Affiche l'écran [Boîtes aux lettres].
– Boîtes aux lettres – Affiche dix options [Boîtes aux lettres] et le bouton
[Tout sélectionner], sur le côté droit. Chaque option [Boîtes aux lettres] représente 50 boîtes aux lettres, soit 500 au total. Sélectionner une ou plusieurs options [Boîtes aux lettres] ou [Tout sélectionner] et appuyer sur la touche <Marche> pour générer les listes.
Relevé du compteur de travaux – Affiche l'écran [Relevé du compteur de travaux].
Sélectionner cette option et appuyer sur la touche <Marche> pour générer la liste. – Relevé du compteur de travaux – Gestion de l'auditron – Affiche l'écran [Gestion de l'auditron]. Sélectionner le type
de service, sur la gauche, ainsi que les numéros des comptes utilisateur requis, puis appuyer sur la touche <Marche> du panneau de commande pour générer la liste. Il est possible de sélectionner plusieurs comptes utilisateur ou de cocher la case [Tout sélectionner (0001 - 0500)] pour sélectionner tous les numéros de compte.
REMARQUE : Ce bouton s'affiche sur identification de l'opérateur principal.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 31
2 Présentation de la machine
Consommables
Cet écran permet de vérifier la consommation de toner ainsi que l'état des cartouches.
1. Sélectionner l'onglet
[Consommables] sur l'écran [État de la machine].
Incidents
Cet écran permet de générer un relevé des incidents récents. Y sont répertoriés la date et l'heure auxquelles ils se sont produits, ainsi que le code et l'état de chaque incident. L'état de l'incident est Actif ou Résolu.
1. Appuyer sur la touche
<État de la machine> du panneau de commande.
2. Sélectionner l'onglet [Incidents].
3. Sélectionner [Relevé des
erreurs] et appuyer sur la touche <Marche> du panneau de commande pour générer le relevé.
32 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Commandes du système

L'illustration suivante indique le nom et la fonction des diverses touches du panneau de commande.
1 3
Commandes du système
42
13
12
91011
5
6
7
8
Touche Fonction
1 <Accès> Affiche un écran de connexion permettant d'accéder à l'écran
[Menu Administrateur système], qui apparaît également lorsque la fonction Authentification est activée. Si un utilisateur se sert de cette touche pour afficher l'écran de connexion alors qu'il est déjà connecté, il est déconnecté du mode Administrateur.
2 <Aide> Cette touche n'est pas opérationnelle sur cette machine.
3 <Langue> Permet de modifier la langue des options de l'écran tactile.
REMARQUE : Certains caractères peuvent s'afficher incorrectement en cas de modification de la langue.
4<Mode
Économie
Indique si la machine est en mode économie d'énergie. Annule
également le mode d'alimentation réduite et le mode Veille. d'énergie> (voyant vert)
5 <Annuler tout> Rétablit les valeurs par défaut et revient à l'écran initial du mode
en cours.
6 <Interruption> Permet de suspendre momentanément un travail pour en effectuer
un autre plus urgent.
7 <Arrêt> Permet de suspendre ou d'annuler un travail, selon le type du
travail. Lors du traitement de plusieurs travaux, l'ensemble des
travaux est suspendu ou annulé. La sélection de [Arrêt] sur l'écran
[État des travaux] suspend uniquement le travail sélectionné.
8 <Marche> Permet de lancer ou de reprendre un travail.
9 <Composition
Permet d'entrer les numéros de composition abrégée. abrégée>
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 33
2 Présentation de la machine
Touche Fonction
10 <C> Permet de supprimer une valeur numérique ou le dernier chiffre
entré, ou de remplacer une valeur en cours par la valeur par
défaut. Permet également d'annuler les travaux interrompus.
11 <Pause
numérotation>
12 <*(astérisque)> Indique le caractère spécial utilisé dans un numéro de téléphone et
13 <Tous les
services>
Les noms des touches et des icônes du panneau de commande peuvent varier selon le pays d'utilisation de la machine.

Paramètres système

Au cours de sa fabrication, la machine est programmée avec divers paramètres par défaut qui peuvent être ensuite personnalisés par le biais des Paramètres système. Ces derniers sont accessibles via la touche <Accès> du panneau de commande. Ils proposent les catégories de réglages suivantes :
Paramètres communs
Paramètres du mode Copie
Permet d'entrer une pause lors de la composition d'un numéro de
télécopie.
désigne un numéro de groupe. Également utilisé pour entrer un
code F ou un mot de passe.
Affiche l'écran [Tous les services] qui permet d'effectuer une
sélection parmi tous les services disponibles sur la machine.
Paramètres du mode Réseau
Paramètres du mode Impression
Paramètres du mode Numérisation
Paramètres du mode Fax
Paramètres courrier électronique/fax Internet
Paramètres de boîte aux lettres
Paramètres de communication de l'application REMARQUE : Les Services Internet CentreWare permettent d'afficher, de configurer
et de modifier les paramètres de la machine par le biais d'un navigateur installé sur un ordinateur, au lieu du panneau de commande de la machine. Pour plus d'informations, se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.

Impression de la liste des paramètres système

La procédure ci-après permet d’imprimer la liste des paramètres système :
1. Appuyer sur la touche <État de la machine> sur le panneau de commande.
34 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
2. Sélectionner l’onglet [Compteur fact./Imprimer relevé].
3. Sélectionner [Imprimer un relevé et/ou une liste].
4. Sélectionner [Paramètres du mode Impression].
5. Sélectionner [Imprimer une liste].
6. Appuyer sur la touche <Marche> du panneau de commande.

Modification de la configuration

Pour modifier la configuration de la machine, il est nécessaire d'entrer un ID utilisateur et un mot de passe. L’ID et le mot de passe de l’administrateur système sont respectivement “11111” et "x-admin". Ils permettent d'accéder aux Paramètres système décrits dans ce chapitre.
REMARQUE : Il est recommandé de modifier le mot de passe par défaut. Pour de plus amples informations, contacter le Centre Services Xerox.
Pour modifier la configuration par défaut, procéder comme suit :
1. Appuyer sur la touche <Accès>
du panneau de commande.
Paramètres système
Touche <Accès>
2. Entrer l'ID utilisateur par défaut
“11111” à l'aide du pavé numérique. Si la fonction d'authentification est activée, il peut être nécessaire d'entrer un mot de passe. Le mot de passe par défaut est "x-admin".
3. Sélectionner [Confirmer]
sur l'écran [Connexion administrateur système].
4. Sélectionner [Paramètres
système] sur l'écran [Menu Administrateur système].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 35
2 Présentation de la machine
5. Sélectionner [Paramètres
système] sur l'écran [Paramètres système].
6. Sélectionner [Paramètres
communs] sur l'écran [Paramètres système].
7. Sélectionner l'option requise et
effectuer les modifications nécessaires.
8. Sélectionner [Enregistrer].
REMARQUE : Les écrans de la machine utilisée peuvent varier légèrement, selon le modèle et la configuration. Toutefois, cela n'a aucune incidence sur les descriptions relatives aux fonctions et à leur utilisation.

Port Ethernet

Par défaut, la machine utilise le port Ethernet comme interface. S'il s'avère nécessaire de modifier la vitesse du port Ethernet, procéder comme suit :
1. Sélectionner [Paramètres
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter à Modification de la configuration à la page 35.
2. Sélectionner [Paramètres
système] sur l'écran [Paramètres système].
réseau] sur l'écran [Paramètres système].
36 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
3. Sélectionner [Paramètres de
protocole] sur l'écran [Paramètres réseau].
4. Sélectionner [Configuration
Ethernet] puis [Modifier les paramètres].
5. Définir la vitesse du port.
6. Sélectionner [Enregistrer].
Paramètres système
Auto (10BASE-T/100BASE-TX)
Lors de la mise sous tension, la machine détecte automatiquement la vitesse de transmission et modifie sa configuration, si nécessaire.
100BASE-TX (Duplex intégral)
Règle la vitesse de transmission sur 100 Mbps (Duplex intégral).
100BASE-TX (Semi-duplex)
Règle la vitesse de transmission sur 100 Mbps (Semi-duplex).
10BASE-T (Duplex intégral)
Règle la vitesse de transmission sur 10 Mbps (Duplex intégral).
10BASE-T (Semi-duplex)
Règle la vitesse de transmission sur 10 Mbps (Semi-duplex).
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 37
2 Présentation de la machine

Polices résidentes

Polices PCL résidentes

Il est possible de définir l'une des polices répertoriées ci-après comme police par défaut sur la machine. D’autres polices bitmap et vectorielles peuvent être téléchargées avec les travaux d’impression acheminés vers la machine via les pilotes d'impression. Si aucune police n'est spécifiée dans le flot de données PCL, la police par défaut est utilisée. Les versions PCL utilisées sont PCL5e et PCL6.
Il est possible de visualiser les polices PCL en imprimant la liste des polices. Pour savoir comment imprimer la liste des polices, se reporter au chapitre État de la machine du Manuel de l'utilisateur.
Valeur Description Valeur Description
0 CG Times 41 Times New Bold
1 CG Times Italic 42 Times New Bold Italic
2 CG Times Bold 43 Symbol
3 CG Times Bold Italic 44 Wingdings
4 Univers Medium 45 Line Printer
5 Univers Medium Italic 46 Times Roman
6 Univers Bold 47 Times Italic
7 Univers Bold Italic 48 Times Bold
8 Univers Medium Condensed 49 Times Bold Italic
9 Univers Medium Condensed Italic 50 Helvetica
10 Univers Bold Condensed 51 Helvetica Oblique
11 Univers Bold Condensed Italic 52 Helvetica Bold
12 Antique Olive Italic 53 Helvetica Bold Oblique
13 Antique Olive Italic 54 CourierPS
14 Antique Olive Bold 55 CourierPS Oblique
15 CG Omega 56 CourierPS Bold
16 CG Omega Italic 57 CourierPS Bold Oblique
17 CG Omega Bold 58 SymbolPS
18 CG Omega Bold Italic 59 Palatino Roman
19 Garamond Antiqua 60 Palatino Italic
20 Garamond Kursiv 61 Palatino Bold
38 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Polices résidentes
Valeur Description Valeur Description
21 Garamond Halbfett 62 Palatino Bold Italic
22 Garamond Kursiv Halbfett 63 ITC Bookman Light
23 Courier (par défaut) 64 ITC Bookman Light Italic
24 Courier Italic 65 ITC Bookman Demi
25 Courier Bold 66 ITC Bookman Demi Italic
26 Courier Bold Italic 67 Helvetica Nscroll
27 Letter Gothic 68 Helvetica Nscroll Oblique
28 Letter Gothic Italic 69 Helvetica Nscroll Bold
29 Letter Gothic Bold 70 Helvetica Nscroll Bold Oblique
30 Albertus Medium 71 New Century Schoolbook Roman
31 Albertus Extra Bold 72 New Century Schoolbook Italic
32 Clarendon Condensed 73 New Century Schoolbook Bold
33 Coronet 74 New Century Schoolbook Bold
Italic
34 Marigold 75 ITC Avant Garde Book
35 Arial 76 ITC Avant Garde Book Oblique
36 Arial Italic 77 ITC Avant Garde Demi
37 Arial Bold 78 ITC Avant Garde Demi Oblique
38 Arial Bold Italic 79 ITC Zapf Chancery Medium Italic
39 Times New 80 ITC Zapf Dingbats
40 Times New Italic
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 39
2 Présentation de la machine

Jeu de symboles

L'un des jeux de symboles suivants peut être sélectionné par défaut. Le jeu de symboles par défaut est utilisé si aucun autre jeu n'est spécifié dans le flot de données PCL.
Code Valeur Affichage court Affichage long
8U 277 ROMAN-8 Roman 8 (par défaut)
0N 14 ISO L1 ISO 8859-1 Latin 1
2N 78 ISO L2 ISO 8859-2 Latin 2
5N 174 ISO L5 ISO 8859-9 Latin 5
6N 206 ISO L6 ISO 8859-10 Latin 6
10U 341 PC-8 PC-8
11U 373 PC-8 DN PC-8 DN
26U 853 PC-775 PC-775
12U 405 PC-850 PC-850
17U 565 PC-852 PC-852
9J 298 PC-1004 PC-1004 (OS/2)
9T 308 PC-8 TK PC Turkish
19U 629 WIN L1 Windows 3.1 Latin 1
9E 293 WIN L2 Windows 3.1 Latin 2
5T 180 WIN L5 Windows 3.1 Latin 5
7J 234 DESKTOP DeskTop
10J 330 PS TEXT PS Text
12J 394 MC TEXT MC Text
6J 202 MS PUB Microsoft Publishing
8M 269 MATH-8 Math 8
5M 173 PS MATH PS Math
15U 501 PI FONT Pi Font
1U 53 LEGAL Legal
1E 37 ISO-4 ISO 4 United Kingdom
0U 21 ISO-6 ISO 6 ASCII
0S 19 ISO-11 ISO 11 Swedish:names
0I 9 ISO-15 ISO 15 Italian
40 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Polices résidentes
Code Valeur Affichage court Affichage long
2S 83 ISO-17 ISO 17 Spanish
1G 39 ISO-21 ISO 21 German
0D 4 ISO-60 ISO 60 Norwegian v1
1F 38 ISO-69 ISO 69 French
9U 309 WIN 3.0 Windows 3.0 Latin 1
19L 620 WINBALT Windows Baltic
19M 621 SYMBOL Symbol
579L 18540 WINGDINGS Wingdings
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 41
2 Présentation de la machine
42 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

3NetWare

Ce chapitre explique comment installer la machine sur un réseau NetWare. Les informations sont organisées comme suit :
Vérifications préalables – page 43 Environnements NetWare – page 44 Installation NetWare – page 45 Procédure – page 45 Configuration des communications réseau – page 45 Configuration NetWare – page 47 Configuration des postes de travail – page 47 Test d'impression – page 47

Vérifications préalables

Avant de commencer l'installation de la machine sur le réseau, s'assurer que les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau NetWare opérationnel. (Ce manuel n'explique pas comment installer un réseau NetWare.)
NetWare version 3.x, 4.x, 5.x ou 6.x. Client
Obtenir et noter les informations suivantes, si nécessaire :
• Adresse IP
• Adresse de la passerelle
• Masque de sous-réseau
• Nom de l'hôte Pour plus d’informations sur l'adresse de la passerelle et le masque de sous-réseau, se reporter au Glossaire.
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Client
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 43
3NetWare

Environnements NetWare

Configuration système
La machine prend en charge le mode NetWare PServer en Bindery ou NDS. NetWare 3.x/4.x/5.x/6.x doit prendre en charge Bindery. NetWare 4.11 (ou version ultérieure) doit prendre en charge NDS. En mode PServer, la machine joue le rôle de serveur d'impression et l'impression des travaux se fait à partir de la file d'attente. La machine utilise une licence utilisateur de serveur de fichiers.
REMARQUE : La machine ne prend pas en charge le mode RPrinter.
Ordinateurs de destination
Les versions NetWare et les clients NetWare requièrent les environnements suivants :
Versions NetWare
Ordinateur compatible avec Novell et capable de fonctionner avec NetWare 3.x/4.x/
5.x/6.x.
Ordinateurs clients NetWare
Ordinateur compatible avec Novell et capable d'exécuter Windows 95, Windows 98, Windows NT 4.0 ou Windows 2000.
REMARQUE : En cas d'utilisation du port LPD par NDPS (Novell Distributed Print Services), activer le port LPD de la machine et définir l'adresse IP.
Types de trame IPX/SPX
La machine prend en charge les interfaces Ethernet suivantes :
10Base-T (Paire torsadée)
100Base-TX (Paire torsadée) La machine prend en charge les types de trame suivants :
Norme Ethernet II
Norme IEEE802.3
Norme IEEE802.3/802.2
Norme IEEE802.3/802.2/SNAP La machine envoie des paquets de chaque type de trame sur le réseau connecté.
Elle utilise automatiquement le type de trame correspondant à la première réponse. Toutefois, si plusieurs protocoles sont exécutés simultanément sur un même réseau, la machine utilise le même type de trame que le serveur NetWare.
REMARQUE : Certains composants réseau, tels que le concentrateur, risquent de ne pas prendre en charge la configuration automatique du type de trame. Si le voyant de liaison de données du port ne s'allume pas, faire correspondre le paramètre IPX/SPX du type de trame de la machine au type de trame du serveur de fichiers.
44 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Installation NetWare

Cette section décrit la procédure d'installation à suivre en vue de l'utilisation de la machine dans un environnement NetWare.

Procédure

L'installation doit se dérouler comme suit :

Configuration des communications réseau

Pour plus d'informations, se reporter à Configuration des communications réseau à la page 45.
Configuration NetWare
Pour plus d'informations, se reporter à Configuration NetWare à la page 47.
Configuration des postes de travail
Installation NetWare
Pour plus d'informations, se reporter à Configuration des postes de travail à la page 47.
Test d'impression
Pour plus d'informations, se reporter à Test d'impression à la page 47.
Configuration des communications réseau
La procédure suivante permet de configurer les paramètres de communications réseau de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le
réseau TCP/IP.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Commencer par activer le port NetWare.
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
3. Sélectionner [Paramètres réseau].
4. Sélectionner [Paramètres de port].
5. Sélectionner [NetWare] puis [Modifier les paramètres].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 45
3NetWare
6. Sélectionner [État du port] puis [Modifier les paramètres].
7. Sélectionner [Activé] puis [Enregistrer].
Dans le cas de l'utilisation d'une adresse IP pour un réseau NetWare, configurer TCP/IP.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de protocole].
4. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
5. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 5, suivre les étapes 6 à 11 pour définir les [Paramètres de protocole]. Sinon, passer à l'étape 14.
6. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
7. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “xxx.xxx.xxx.xxx”. Entrer les valeurs appropriées (0 à 255) dans le champ en surbrillance et sélectionner [Enregistrer/Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
8. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
9. Utiliser la même méthode qu'à l'étape 7 pour entrer le masque de sous-réseau.
10. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
11. Utiliser la même méthode qu'à l'étape 7 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
12. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
13. Sélectionner [Activé] pour filtrer l'accès à la machine.
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui
ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
14. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].
46 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Configuration NetWare

Utiliser PCONSOLE ou NWADMIN (NetWare Administrator) pour créer une file d'impression, un serveur d'impression et une imprimante et assigner les objets respectifs. Pour plus d'informations sur l'utilisation de PCONSOLE et NWADMIN, consulter le manuel accompagnant NetWare.
Lorsque le mode PSERVER est utilisé, définir les paramètres suivants :
Printer server name (nom du serveur d'imprimante) - utiliser le nom de l'imprimante cible.
Printer location (emplacement de l'imprimante) - régler sur Auto Load.
Printer type (type d’imprimante) - régler sur Parallel.
Parallel Setting (paramétrage parallèle) - régler sur Auto Load.
Pour NetWare 5, seul NWADMIN peut être utilisé.

Configuration des postes de travail

Installer le pilote d'impression sur l'ordinateur client NetWare. Se reporter au document HTML se trouvant sur le CD-ROM des utilitaires CentreWare.
Installation NetWare

Test d'impression

L'exécution d'un test d'impression à partir du poste de travail client permet de vérifier si la machine a été correctement installée sur le réseau. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. S'assurer que le pilote d'impression est installé sur tous les postes de travail
clients requis.
5. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 47
3NetWare
48 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

4UNIX TCP/IP

Ce chapitre explique comment installer la machine dans un environnement UNIX TCP/IP. Les systèmes d'exploitation UNIX suivants sont pris en charge : Solaris, SunOS et HP-UX. Les informations sont organisées comme suit :
Vérifications préalables – page 49 Environnements UNIX TCP/IP – page 50 Installation UNIX TCP/IP – page 50 Procédure – page 50 Configuration des communications réseau – page 51 Configuration des postes de travail – page 52 Test d'impression – page 57 Impression – page 57 Solaris/HP-UX – page 57 SunOS – page 59 État de l'imprimante – page 62 Solaris/HP-UX – page 62 SunOS – page 63 Option -C – page 64

Vérifications préalables

Avant d'installer les fonctions UNIX TCP/IP sur la machine, s'assurer que les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau opérationnel utilisant un protocole UNIX TCP/IP. (Ce manuel n'explique pas comment installer le réseau UNIX TCP/IP.)
SunOS 4.1x, Solaris 1.x, 2.x, 7.x, 8.x, 9.x, HP-UX 9.x, 10.x, 11.x Client
S'assurer que l'adresse IP utilisée pour la machine est correcte. Client
S'assurer que l'adresse de la passerelle est définie correctement. Client
S'assurer que le masque de sous-réseau est défini correctement. Client
S'assurer que le nom d'hôte est défini correctement. Client
Tester les fonctions de copie/télécopie de la machine pour s'assurer que l'installation est complète et que la machine fonctionne correctement.
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 49
4 UNIX TCP/IP
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.

Environnements UNIX TCP/IP

Configuration système
La machine fait appel au démon d'imprimante ligne (LPD) qui prend en charge TCP/IP comme protocole de transport. Utiliser la machine en tant qu'imprimante réseau UNIX avec le LPD.
Le LPD prend en charge le mode avec spoule dans lequel les travaux d'impression des clients sont mis en file d'attente avant leur traitement. Il prend également en charge le mode sans spoule, dans lequel les travaux d'impression sont traités de manière séquentielle, sans mise en file d'attente.
Ordinateurs de destination
Les ordinateurs de destination sont les suivants :
Poste de travail ou PC doté de LPD RFC 1179
Interface
Le LPD est disponible pour les interfaces suivantes :
Ethernet 100Base-TX
Ethernet 10Base-T
Les types de trame applicables sont conformes à la norme Ethernet II (interface Ethernet).

Installation UNIX TCP/IP

Cette section explique comment installer la machine dans un environnement UNIX TCP/IP.

Procédure

L'installation se déroule en trois temps.
Configuration des communications réseau
La machine doit être installée et configurée pour TCP/IP.
Configuration des postes de travail
L'environnement de postes de travail doit être configuré sur la machine.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
50 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Configuration des communications réseau

La procédure suivante permet de configurer les paramètres de communications réseau de la machine.
REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le réseau TCP/IP.
REMARQUE : La configuration de la machine peut également être effectuée via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Procéder comme suit pour l'installation de TCP/IP :
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
3. Sélectionner [Paramètres réseau].
Installation UNIX TCP/IP
4. Sélectionner [Paramètres de protocole].
5. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
6. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 6, suivre les étapes 7 à 12 pour définir les [Paramètres de protocole]. Sinon, passer à l'étape 15.
7. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
8. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “XXX.XXX.XXX.XXX”. Entrer les valeurs appropriées (0 à 255) dans le champ en surbrillance et sélectionner [Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
9. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
10. Procéder comme à l'étape 8 pour entrer le masque de sous-réseau.
11. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
12. Procéder comme à l'étape 8 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
13. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
14. Sélectionner [Activé] pour filtrer l'accès à la machine.
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 51
4 UNIX TCP/IP
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
15. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].

Configuration des postes de travail

Cette section explique comment modifier le système d'exploitation pour les postes de travail Solaris, SunOS et HP-UX. Se reporter aux instructions correspondantes ci-dessous :
Solaris – page 53 SunOS – page 54 HP-UX – page 55
Langage d'impression/mode d'impression/imprimante logique
Le nom de l'imprimante logique doit correspondre aux langage/mode d'impression utilisés pour l'impression, ou au numéro d'imprimante logique enregistré par le biais des Services Internet CentreWare.
Nom de l'imprimante
PS* PostScript
PSASC/PSA* PostScript
PSBIN/PSB* PostScript
PCL PCL
LP Langage d'impression spécifié sur l'écran tactile de la
machine.
DUMP/DMP Mode dump
AUTO/ATO Mode de détection automatique
TIFF/TIF Impression directe TIFF
TIFF%n TIFF (%n : numéro d'imprimante logique (1 à 10) enregistré
par le biais des Services Internet CentreWare.)
PS%n* PostScript (%n : numéro d'imprimante logique (1 à 10)
enregistré par le biais des Services Internet CentreWare.)
Langage d'impression/mode
d'impression/imprimante logique
*: Requiert le kit PostScript en option Il est également possible d'ajouter des paramètres de sortie au nom d'imprimante
ci-dessus. Ils sont identiques à ceux de l'option -C. Insérer “_” entre le nom d'imprimante et le paramètre de sortie, par exemple “PS_A4”.
52 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Installation UNIX TCP/IP
REMARQUE : Si un nom d'imprimante autre que ceux mentionnés ci-dessus est spécifié lors de l'impression, la machine utilise le langage ou le mode d'impression sélectionné sur l'écran tactile.
REMARQUE : Lors de la définition de languages/modes d'impression à partir d'un même poste de travail vers une imprimante, il est recommandé de sélectionner un type par poste de travail. Si plusieurs types de langage/mode sont définis, le même numéro de travail risque de s'afficher sur le poste de travail pour une requête (lpq).
REMARQUE : Pour imprimer un fichier PostScript de format ASCII, spécifier PSASC pour le traitement des données en activant TBCP.
REMARQUE : Pour imprimer un fichier PostScript de format binaire, spécifier PSBIN pour le traitement des données en désactivant TBCP.
REMARQUE : Lors de la spécification de PS, la machine fonctionne comme si PSBIN était sélectionné.
REMARQUE : Si le nom d'imprimante comporte un paramètre de sortie, il n'est pas possible d'utiliser l'option -C.
REMARQUE : Pour plus d'informations sur l'option -C, se reporter à Option -C à la page 64.
Solaris
REMARQUE : Le nom d'imprimante peut également comporter des caractères
minuscules.
REMARQUE : Le nom d'imprimante peut compter jusqu'à 64 caractères.
REMARQUE : Dans les données d'impression, les paramètres de sortie ont priorité
sur le nom de l'imprimante.
Procéder comme suit pour configurer les communications entre la machine et un poste de travail Solaris.
1. Se connecter à un poste de travail client en tant qu'utilisateur root.
2. Ajouter la machine aux fichiers hôtes système à l'aide de l'outil ADMINTOOL
Solaris.
REMARQUE : Pour plus d'informations sur l'utilisation de ADMINTOOL, consulter la documentation SOLARIS.
1) Sélectionner [Parcourir].
2) Sélectionner [Imprimantes].
3) Sélectionner [Modifier].
4) Sélectionner [Ajouter].
5) Sélectionner [Imprimante locale].
6) Entrer le nom de l’hôte dans la zone Nom imprimante et sélectionner [OK].
7) Sélectionner [Fichier].
8) Sélectionner [Quitter].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 53
4 UNIX TCP/IP
SunOS
3. Vérifier la connexion à la machine à l'aide d'une commande UNIX telle que ping,
comme illustré dans l'exemple suivant :
ping NomImprimante
NomImprimante is alive
REMARQUE : Pour que les travaux soient placés dans la file d'attente sur la machine, il convient de définir la file éloignée sur lp.
Procéder comme suit pour configurer les communications entre la machine et un poste de travail SunOS.
1. Se connecter à un poste de travail client en tant qu'utilisateur root et ajouter la
machine au fichier /etc/hosts. Par exemple :
Adresse IP [Tab] NomImprimante
REMARQUE : Si un serveur NIS est actif sur le même segment de réseau que la machine, se connecter à ce serveur en tant qu'utilisateur root et ajouter la machine au fichier master hosts. Par exemple :
Adresse IP [Tab] NomImprimante
2. Vérifier la connexion à la machine à l'aide d'une commande UNIX telle que ping,
comme illustré dans l'exemple suivant :
ping NomImprimante
NomImprimante is alive
3. Modifier le fichier /etc/printcap comme suit, afin d'y ajouter une file d'impression
pour la machine :
NomImprimante:\
:lp=:\
:rm=NomImprimante:\
:mx#0:\
:sd=/var/spool/lpd/NomImprimante:\
:lf=/var/spool/lpd/NomImprimante/log:
1) NomImprimante représente le nom de client local de la machine.
2) lp= indique le nom du périphérique local utilisé pour l'impression. Pour les imprimantes éloignées, ce paramètre ne doit pas être défini.
REMARQUE : Le nom recommandé pour la file éloignée est lp. La machine acceptera ce nom de file.
3) rm= correspond au périphérique éloigné. Il s'agit du nom d'hôte IP de la machine sur le client local. Le nom de l'imprimante éloignée est automatiquement défini sur lp, imprimante par défaut.
4) mx#0 indique que la taille du document n'est pas limitée.
5) sd= définit le chemin de la file d'impression pour la machine.
6) lf= représente le nom du fichier dans lequel les erreurs sont consignées.
54 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Installation UNIX TCP/IP
4. La machine peut être désignée comme file d'impression par défaut. Il n'est pas
nécessaire d'inclure NomImprimante dans la ligne de commande lpr.
1) Pour désigner la machine comme file d'impression par défaut, modifier comme suit le fichier /etc/printcap. (Ces informations doivent être spécifiées en plus de celles entrées à l'étape précédente.)
Ip NomImprimante:\
:lp=:\
:rm=NomImprimante:\
:mx#0:\
:sd=/var/spool/lpd/NomImprimante:
5. Créer le répertoire spoule indiqué dans le fichier printcap et définir les droit
d'accès, comme indiqué dans l'exemple ci-après. Le répertoire doit résider sur une partition suffisamment grande pour contenir les copies de documents soumis.
cd /var/spool/lpd
mkdir NomImprimante
chmod 744 NomImprimante
HP-UX
Procéder comme suit pour configurer les communications entre la machine et un poste de travail HP-UX.
1. Se connecter à un poste de travail client en tant qu'utilisateur root et ajouter la
machine au fichier /etc/hosts. Par exemple :
Adresse IP [Tab] NomImprimante
2. Vérifier la connexion à la machine. Pour ce faire, utiliser une commande UNIX
telle que ping à partir d'une fenêtre de commande, comme illustré dans l'exemple suivant :
ping NomImprimante
REMARQUE : Sélectionner CTRL+C pour annuler la commande ping.
3. Il existe deux méthodes d'installation de la machine sur un poste de travail HP-
UX. Sélectionner la méthode requise et se reporter à la page correspondant à la méthode choisie :
Méthode 1 - Utilisation de la fenêtre de commande – page 56 Méthode 2 - Interface SAM (System Administrator Manager) – page 56
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 55
4 UNIX TCP/IP
Méthode 1 - Utilisation de la fenêtre de commande
La procédure suivante permet d'entrer manuellement les commandes nécessaires dans la fenêtre de commande.
1. Ouvrir une fenêtre de commande sur le bureau. À l'invite (#), entrer la commande
suivante, en respectant la casse, comme exigé dans les commandes UNIX.
1) Entrer su pour accéder au mode superutilisateur.
2) Entrer sh pour exécuter Bourn Shell.
3) Entrer lpshut pour arrêter le service d'impression.
4) Entrer la commande suivante sur une seule ligne :
lpadmin -pnom_file -v/dev/null -mrmodel -ocmrcmodel­osmrsmodel -ob3 -orc -ormnom_hôte -orplp
REMARQUE : Le nom de file correspond à celui de la file d'impression en cours de création. Le nom d'hôte est le NomImprimante de la machine indiqué dans le fichier etc/hosts. Pour que les travaux soient placés en attente sur la machine, il convient de définir la file éloignée sur lp. C'est la fonction de la commande -orplp.
2. Entrer lpsched pour lancer le service d'impression.
3. Entrer enable nom_file pour activer la file d'impression vers la machine.
4. Entrer accept nom_file pour que cette file accepte désormais les travaux
soumis à partir des postes de travail HP-UX.
REMARQUE : Le nom de file est celui de la file d'impression qui a été créée.
5. Entrer exit pour quitter Bourn Shell.
6. Entrer exit pour quitter le mode superutilisateur.
7. Entrer exit pour fermer la fenêtre de commande.
8. Passer à la section Test d'impression à la page 57.
Méthode 2 - Interface SAM (System Administrator Manager)
La procédure suivante fait appel à l'interface graphique utilisateur HP System Administrator Manager (SAM).
REMARQUE : Pour plus d'informations sur l'utilisation de cette interface, consulter la documentation HP-UX.
1. Lancer l'application SAM.
2. Sélectionner l'icône [Printers and Plotters].
3. Sélectionner [Actions] sur la barre de menus.
4. Sélectionner [Add Remote Printer/Plotter] dans le menu déroulant.
5. Entrer les informations suivantes dans le formulaire de la boîte de dialogue :
1) Nom de l'imprimante
2) Nom du système distant
3) Pour le nom de l'imprimante éloignée, entrer "lp".
56 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Impression

REMARQUE : Le nom de l'imprimante correspond au nom de la file d'impression en cours de création. Le nom du système distant correspond au NomImprimante de la machine indiqué dans le fichier etc/hosts. Pour que les travaux soient placés en attente sur la machine, il convient de définir l'imprimante éloignée sur lp.
4) Activer le paramètre Remote Printer sur un système BSD en cochant la case correspondante.
5) S'assurer que le paramètre [Remote Cancel Model] est défini correctement.
6) S'assurer que le paramètre [Remote Status Model] est défini correctement.
7) S'assurer que le paramètre [Default Request Priority] est défini correctement.
8) S'assurer que l'option [Allow Anyone to Cancel a Request] est configurée correctement.
9) S'assurer que l'option [Make This Printer the Default Destination] est configurée correctement.
6. Sélectionner [OK].
7. Lire les messages éventuellement affichés à l'écran, en apportant les réponses
nécessaires.
8. Passer à la section Test d'impression à la page 57.

Test d'impression

Le test d'impression permet de vérifier si la machine a été correctement installée sur le réseau UNIX TCP/IP. Procéder comme suit :
1. Lancer Open Windows.
2. Envoyer un travail d'impression vers la machine.
3. Renouveler le test à partir de chaque poste de travail client.
L'installation UNIX TCP/IP est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
Impression

Solaris/HP-UX

Cette section décrit l'impression à partir de postes de travail exécutant Solaris ou HP-UX. Pour plus d'informations, se reporter aux manuels fournis avec les postes de travail.
Impression (lp)
La commande lp est utilisée pour l'impression.
Syntaxe de la commande
lp [-d nom_imprimante] [-n nombre_copies] Nom de fichier
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 57
4 UNIX TCP/IP
Options de commande
Les options de commande suivantes sont disponibles :
-d nom_imprimante Spécifie le nom d'imprimante défini par la commande lpadmin comme l'option -d.
Lorsque l'option n'est pas spécifiée, l'imprimante par défaut lp est utilisée.
-n nombre_copies Cette option spécifie le nombre de copies. Lors de l'utilisation de la commande lp pour
l'impression de plusieurs fichiers, le nombre de copies spécifié s'applique à l'ensemble des fichiers. Toutefois, cela n'est valable que si la machine est en mode avec spoule. En mode sans spoule, le client doit être une machine Windows NT pour utiliser cette option.
REMARQUE : Certaines options ne seront pas valides. Il s'agit notamment des options non répertoriées dans cette section (par exemple, l'option -m) et de celles qui ne sont pas traitées par le poste de travail qui émet les instructions d'impression.
REMARQUE : En mode avec spoule, une commande lp permet d'imprimer jusqu'à 32 fichiers. Tout fichier au-delà du 32ème sera ignoré.
Par exemple :
Pour imprimer un fichier nommé fichier1 sur l'imprimante fxPS, entrer la commande suivante :
Pour imprimer trois copies de fichier1, puis trois copies de fichier2 sur fxPS, entrer la commande suivante :
Suppression (cancel)
La commande cancel permet de supprimer les données d'impression.
Syntaxe de la commande
Options de commande
Les options de commande suivantes sont disponibles :
Nom d'imprimante Cette option spécifie le nom de l'imprimante. Il est possible d'utiliser la commande
cancel en association avec les options -a, -e et -u, comme illustré ci-après. Cette option s'applique au mode avec spoule uniquement.
%lp -dfxPS fichier1
%lp -dfxPS -n3 fichier1 fichier2
cancel [nom_imprimante] [numéro_travail]
-a Supprime toutes les données d'impression appartenant à l'utilisateur émettant la commande sur l'imprimante spécifiée.
-e Supprime toutes les données d'impression sur l'imprimante spécifiée.
-u nom_utilisateur Supprime toutes les données d'impression appartenant à l'utilisateur spécifié sur l'imprimante spécifiée.
58 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Impression
numéro_travail
Cette option spécifie le numéro de travail des données d'impression à supprimer. Ces numéros peuvent être vérifiés à l'aide d'une commande Ipstat.
Cette option s'applique au mode avec spoule uniquement. REMARQUE : Lorsque les données d'impression sont composées de plusieurs
fichiers appartenant à une même instruction d'impression, il n'est pas possible de supprimer les fichiers individuellement. Tous les fichiers seront supprimés en même temps.
REMARQUE : Cette commande n'est pas valide si aucune option n'est spécifiée ou si aucune donnée d'impression ne correspond à l'option.
REMARQUE : Les données d'impression peuvent uniquement être supprimées à partir du poste de travail d'où elles sont envoyées. Il n'est pas possible de supprimer les données d'impression émanant d'autres postes de travail.
REMARQUE : Lors de la réception d'une commande de suppression de données d'impression, le fichier est supprimé, même s'il est sur le point d'être imprimé. Les données non imprimées sont annulées une fois le fichier supprimé.
Par exemple :
Pour supprimer les données d'impression de l'imprimante fxPS pour le travail n° 27, entrer la commande suivante :
Pour supprimer toutes les données d'impression sur l'imprimante fxPS, entrer la commande suivante :

SunOS

Cette section décrit l'impression à partir d'un poste de travail qui exécute SunOS. Pour plus d'informations, se reporter aux manuels fournis avec les postes de travail.
Impression (lpr)
La commande lpr est utilisée pour l'impression.
Syntaxe de la commande
%cancel fxPS-27
%cancel fxPS -e
/usr/ucb/lpr [-P nom_imprimante] [-# nombre_copies] [paramètre -C] Nom de fichier
Options de commande
Les options de commande suivantes sont disponibles :
-P nom_imprimante
Cette option spécifie le nom d'imprimante indiqué dans /etc/printcap. Lorsqu'elle est omise, les données d'impression sont générées sur l'imprimante par défaut lp.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 59
4 UNIX TCP/IP
-# nombre_copies
Cette option spécifie le nombre de copies. Si une commande lpr sert à l'impression de plusieurs fichiers, le nombre de copies spécifié s'applique à l'ensemble des fichiers.
Cette option s'applique au mode avec spoule uniquement.
paramètre -C
Pour imprimer à partir de cette machine à l'aide du langage PostScript, utiliser l'option
-C pour spécifier le format d'impression.
Cette option s'applique au mode avec spoule uniquement. En mode sans spoule, le client doit être une machine Windows NT pour utiliser cette option.
REMARQUE : En cas de configuration simultanée de l'imprimante logique PostScript et de l'option -C à l'aide des Services Internet CentreWare, certaines fonctions risquent de fonctionner de manière imprévisible. En outre, lors de la sélection de l'imprimante logique PostScript comme imprimante logique sous UNIX, il est recommandé de ne pas utiliser l'option -C d'lpr. Se reporter à l'option -C de la commande lpr.
REMARQUE : Certaines options ne seront pas valides. Il s'agit notamment des options non répertoriées dans cette section (par exemple, l'option -m) et de celles qui ne sont pas traitées par le poste de travail qui émet les instructions d'impression.
REMARQUE : En mode avec spoule, une commande lpr permet d'imprimer jusqu'à 32 fichiers. Tout fichier au-delà du 32ème sera ignoré.
Par exemple :
Pour imprimer un fichier nommé fichier1 sur l'imprimante fxPS, entrer la commande suivante :
Pour imprimer trois copies de fichier1, puis trois copies de fichier2 sur fxPS, entrer la commande suivante :
Pour imprimer un fichier nommé fichier1 sur l'imprimante fxPS sous forme d'un travail recto verso de format A4, entrer la commande suivante :
Suppression (lprm)
La commande lprm permet de supprimer les données d'impression.
Syntaxe de la commande
%lpr -PfxPS fichier1
%lpr -PfxPS -#3 fichier1 fichier2
%lpr -PfxPS -C,DUP,A4 fichier1
/usr/ucb/lprm [-P nom_imprimante] numéro_travail
60 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Impression
Options de commande
Les options de commande suivantes sont disponibles :
-P nom_imprimante
Cette option spécifie le nom d'imprimante indiqué dans /etc/printcap. Lorsque l'option n'est pas spécifiée, l'imprimante par défaut lp est utilisée.
numéro_travail
Cette option spécifie le numéro de travail des données d'impression à supprimer. Le numéro de travail est un numéro de série, compris entre 1 et 999, déterminé par le poste de travail. Ces numéros peuvent être vérifiés à l'aide d'une commande Ipq.
Le numéro de travail peut être remplacé par un nom d'utilisateur ou “-”. Cette option n'est pas valide en mode sans spoule.
Nom_utilisateur n'est valide qu'en cas de connexion en tant que
superutilisateur. Lorsque cette option est sélectionnée, toutes les données d'impression spécifiées seront supprimées.
Cette option n'est pas valide en mode sans spoule.
-
Toutes les données d'impression peuvent être supprimées à l'aide de cette option. Lorsqu'elle est utilisée par un superutilisateur, ce dernier peut supprimer toutes les données d'impression reçues par la machine.
Cette option n'est pas valide en mode sans spoule. REMARQUE : Lorsque des données d'impression se rapportent à plusieurs fichiers
appartenant à une même instruction d'impression, il n'est pas possible de supprimer les fichiers individuellement. Tous les fichiers seront supprimés en même temps.
REMARQUE : Cette commande n'est pas valide si aucune option n'est spécifiée ou si aucune donnée d'impression ne correspond à l'option.
REMARQUE : Les données d'impression peuvent uniquement être supprimées à partir du poste de travail d'où elles sont envoyées. Il n'est pas possible de supprimer les données d'impression émanant d'autres postes de travail.
REMARQUE : Lors de la réception d'une commande de suppression de données d'impression, le fichier est supprimé, même s'il est sur le point d'être imprimé. Les données non imprimées sont annulées une fois le fichier supprimé.
Par exemple :
Pour supprimer les données d'impression de l'imprimante fxPS pour le travail n° 351, entrer la commande suivante :
%lprm -PfxPS 351
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 61
4 UNIX TCP/IP

État de l'imprimante

Solaris/HP-UX

La commande lpstat permet de vérifier l'état de la machine. REMARQUE : En mode sans spoule, cette fonction est accessible aux clients
Windows NT, mais non aux clients HP-UX/Solaris.
Syntaxe de la commande
lpstat [option]
Options de commande
Les options de commande suivantes sont disponibles : Si aucune option n'est spécifiée, toutes les informations se rapportant aux données
d'impression sont affichées. L'ordre des options n'affecte pas l'impression. Pour utiliser plusieurs arguments à la fois, les séparer par des virgules et inclure
l'ensemble entre des guillemets (“ ”). Par exemple, %lpstat -u “utilisateur1,utilisateur2,utilisateur3“
-o [nom_imprimante]
Cette option affiche les données d'impression pour l'imprimante spécifiée.
-t
Cette option affiche toutes les informations.
-u [nom_utilisateur]
Cette option affiche des informations se rapportant aux données d'impression reçues des utilisateurs spécifiés.
-v [nom_imprimante]
Cette option affiche le nom de l'imprimante et le chemin d'accès de la machine. Le nom d'imprimante est indiqué dans l'argument.
REMARQUE : Les noms longs sont tronqués.
REMARQUE : Il est possible d'afficher des informations pour un maximum de
64 instructions d'impression.
REMARQUE : Si deux ou plusieurs types de langages/modes d'impression sont configurés sur un même poste de travail, des numéros de travaux identiques risquent de s'afficher lors de l'utilisation d'une commande lpstat.
Par exemple :
Pour vérifier les données d'impression reçues par l'imprimante fxPS, entrer la commande suivante :
%lpstat -ofxPS
62 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

SunOS

État de l'imprimante
La commande lpq permet de vérifier l'état de la machine. REMARQUE : En mode sans spoule, cette fonction est accessible aux clients
Windows NT, mais pas aux clients SunOS.
Syntaxe de la commande
/usr/ucb/lpq [-P nom_imprimante] [-l] [nom_utilisateur] [+intervalle]
Options de commande
Les options de commande suivantes sont disponibles :
-P nom_imprimante
Cette option spécifie le nom d'imprimante indiqué dans /etc/printcap. Lorsqu'elle n'est pas spécifiée, l'imprimante par défaut lp est utilisée.
-l
Cette option affiche des informations sur le poste de travail qui envoie l'instruction d'impression au format long.
Nom d'utilisateur
Cette option affiche des informations sur les données d'impression reçues de l'utilisateur spécifié.
+intervalle
Cette option permet de spécifier l'intervalle applicable à la commande de vérification durant l'impression, jusqu'à la fin de l'impression de toutes les données reçues. Il est défini en secondes.
L'écran du client est actualisé après chaque envoi d'informations.
REMARQUE : Les noms longs sont tronqués.
REMARQUE : Il est possible d'afficher des informations pour un maximum de
64 instructions d'impression.
REMARQUE : Si deux ou plusieurs types de langages/modes d'impression sont configurés sur un même poste de travail, des numéros de travaux identiques risquent de s'afficher lors de l'utilisation d'une commande lpq.
Par exemple :
Pour vérifier les données d'impression reçues par l'imprimante fxPS, entrer la
commande suivante :
%lpq -PfxPS
Pour afficher l'imprimante fxPS au format long, entrer la commande suivante :
%lpq -PfxPS -l
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 63
4 UNIX TCP/IP

Option -C

Fonction
Dans l'environnement SunOS, l'option -C permet de spécifier le format d'impression lorsque la machine utilise le langage PostScript pour l'impression en mode avec spoule.
Cette section détaille les fonctions pouvant être spécifiées, ainsi que les opérations d'impression affectées par l'option -C.
REMARQUE : Si l'imprimante logique PostScript configurée à l'aide des Services Internet CentreWare et l'option -C sont toutes deux spécifiées, certaines actions risquent de n'avoir aucun effet. En outre, lors de la spécification de l'imprimante logique PostScript en tant qu'imprimante logique sous UNIX, il est recommandé de ne pas utiliser l'option -C.
Les actions suivantes peuvent être définies à l'aide de l'option -C :
Sélection d'un magasin
Lors de la sélection d'un magasin, spécifier soit un format de papier soit un magasin. En cas de sélection du format de papier, la machine recherche et sélectionne automatiquement le magasin.
Les paramètres suivants peuvent être spécifiés :
Paramètre Description
INTRAY1/intray1 Sélectionne le magasin 1.
INTRAY2/intray2 Sélectionne le magasin 2.
INTRAY3/intray3 Sélectionne le magasin 3 (en option).
INTRAY4/intray4 Sélectionne le magasin 4 (en option).
INTRAY5/intray5 Sélectionne le magasin 5 (départ manuel).
INMF/inmf Sélectionne le magasin 5 (départ manuel).
A3/a3 Sélectionne le magasin contenant des supports de format
A3 (297 × 420 mm).
B4/b4 Sélectionne le magasin contenant des supports de format
B4 (257 × 364 mm).
A4/a4 Sélectionne le magasin contenant des supports de format
A4 (210 × 297 mm).
B5/b5 Sélectionne le magasin contenant des supports de format
B5 (182 × 257 mm).
A5/a5 Sélectionne le magasin contenant des supports de format
A5 (148 × 210 mm).
64 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Option -C
Paramètre Description
LETTER/letter Sélectionne le magasin contenant des supports de format
Letter (8,5 × 11 pouces).
LEGAL/legal Sélectionne le magasin contenant des supports de format
Legal (8,5 × 14 pouces).
REMARQUE : Si la première commande lpr comporte plusieurs paramètres, l'impression des données risquent d'être incorrecte.
REMARQUE : Si aucun magasin n'est spécifié, si le magasin spécifié est vide ou si le format spécifié n'est pas disponible, le magasin par défaut du système est utilisé.
REMARQUE : Cette option permet de spécifier le format du papier uniquement. Le papier est sélectionné mais le document n'est pas redimensionné en fonction du format du support.
REMARQUE : Si les données d'impression définissent un magasin, cette spécification a priorité sur toute option -C.
REMARQUE : En cas de spécification d'une combinaison non valide, la machine risque de ne pas fonctionner correctement.
REMARQUE : La spécification peut être incorrecte pour certains langages d'impression.
Sélection d'un bac de sortie
Les paramètres suivants peuvent être spécifiés :
Paramètre Description
OUTDOWN/outdown Les copies sont reçues face imprimée vers le bas.
STACKER%n/stacker%n Les copies sont placées dans un bac du module de finition.
(%n: numéro de bac 1)
Sélection d'un type de papier
Les paramètres suivants peuvent être spécifiés :
Paramètre Description
PTS/pts Sélectionne du papier ordinaire.
PT1/pt1 Sélectionne le papier épais 1.
PT2/pt2 Sélectionne le papier épais 2.
POH/poh Sélectionne des transparents.
PTP/ptp Sélectionne du papier calque.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 65
4 UNIX TCP/IP
Paramètre Description
PLB/plb Sélectionne des étiquettes.
PQU/pqu Sélectionne du papier supérieur.
PRC/prc Sélectionne du papier recyclé.

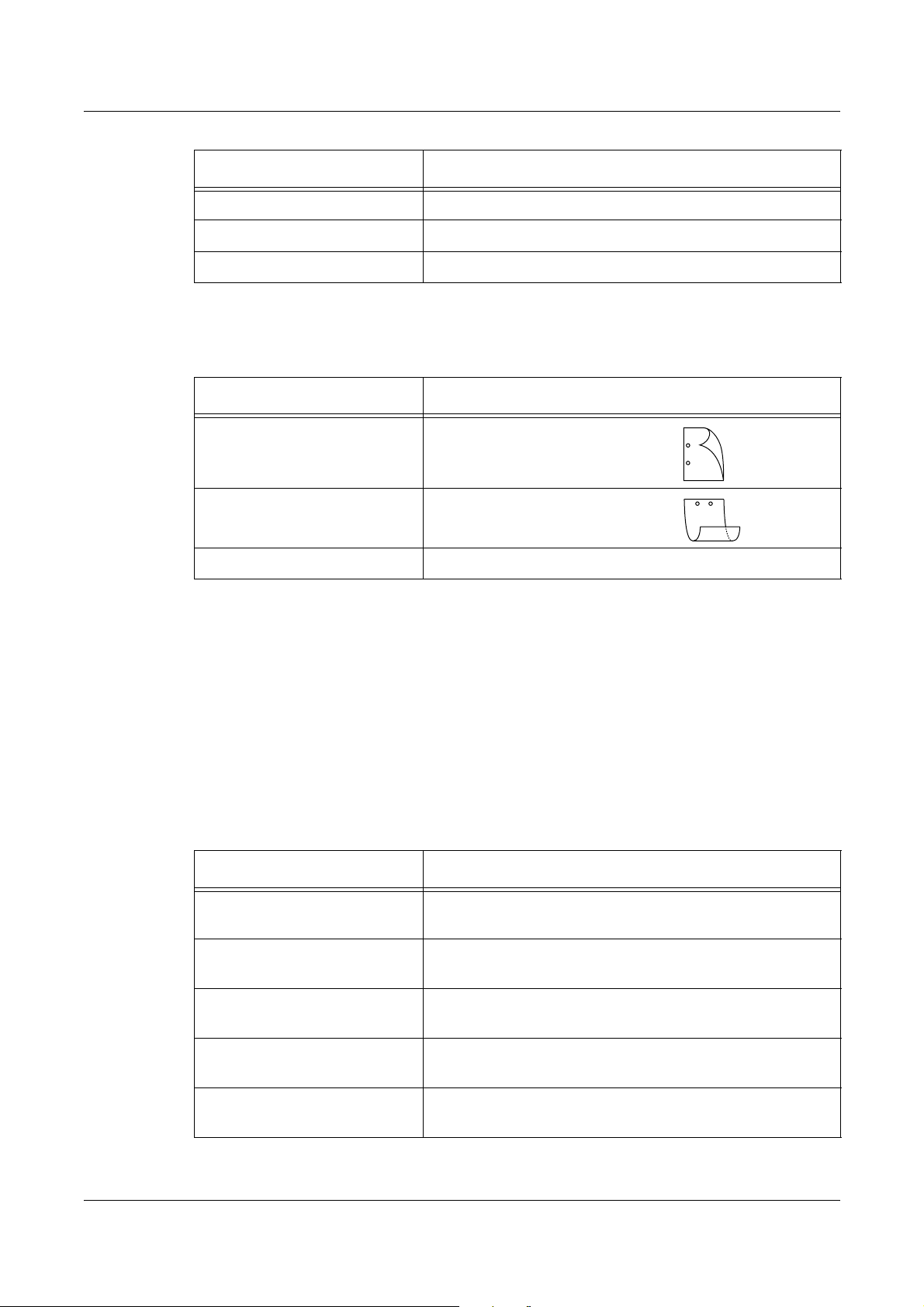

Spécification de l'impression recto verso
Les paramètres suivants peuvent être spécifiés :
Paramètre Description
DUP/dup Impression recto verso comme suit :
TUMBLE/tumble Impression recto verso comme suit :
A B
C D
A B
C D
SIMP/simp Impression recto
REMARQUE : Si la commande lpr comporte plusieurs paramètres, l'impression des données risque d'être incorrecte.
REMARQUE : Si aucun paramètre n'est spécifié, l'option système par défaut est utilisée.
REMARQUE : Si les données d'impression indiquent une impression recto verso ou recto, cette spécification a priorité sur toute option -C.
Spécification du format de papier et de l'impression recto verso
Sélectionner un format de papier et une option de reliure. Les paramètres suivants peuvent être spécifiés :
Paramètre Description
A3D/a3d Impression recto verso sur un support de format A3
(297 × 420 mm), avec une reliure grand côté
A3T/a3t Impression recto verso sur un support de format A3
(297 × 420 mm), avec une reliure petit côté
A4D/a4d Impression recto verso sur un support de format A4
(210 × 297 mm), avec une reliure grand côté
A4T/a4t Impression recto verso sur un support de format A4
(210 × 297 mm), avec une reliure petit côté
B4D/b4d Impression recto verso sur un support de format B4
(257 × 364 mm), avec une reliure grand côté
66 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Option -C
Paramètre Description
B4T/b4t Impression recto verso sur un support de format B4
(257 × 364 mm), avec une reliure petit côté
A5D/a5d Impression recto verso sur un support de format A5
(148 × 210 mm), avec une reliure grand côté
A5T/a5t Impression recto verso sur un support de format A5
(148 × 210 mm), avec une reliure petit côté
B5D/b5d Impression recto verso sur un support de format B5
(182 × 257 mm), avec une reliure grand côté
B5T/b5t Impression recto verso sur un support de format B5
(182 × 257 mm), avec une reliure petit côté
REMARQUE : Si la commande lpr comporte plusieurs paramètres, l'impression des données risque d'être incorrecte.
REMARQUE : Si aucun paramètre n'est spécifié, l'option système par défaut est utilisée.
REMARQUE : Si les données d'impression indiquent une impression recto ou recto verso, cette spécification a priorité sur toute option -C.
Spécification de l'assemblage
Le paramètre suivant peut être spécifié :
Paramètre Description
COLLATE/collate Les impressions sont triées électroniquement.
REMARQUE : L'option d'assemblage peut être incorrecte pour certains langages d'impression.
Spécification du mode de couleur et d'impression
Les paramètres de mode de couleur et d'impression suivants peuvent être spécifiés :
Paramètre Description
CC/cc Sélectionne le mode de couleur "couleur" et le mode
d'impression "priorité qualité".
CB/cb Sélectionne le mode de couleur "couleur" et le mode
d'impression "priorité vitesse".
GC/gc Sélectionne le mode de couleur "monochrome" et le mode
d'impression "priorité qualité".
GB/gb Sélectionne le mode de couleur "monochrome" et le mode
d'impression "priorité vitesse".
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 67
4 UNIX TCP/IP
Paramètre Description
AC/ac Sélectionne le mode de couleur "auto" (couleur/
monochrome) et le mode d'impression "priorité qualité".
AB/ab Sélectionne le mode de couleur "auto" (couleur/
monochrome) et le mode d'impression "priorité vitesse".
REMARQUE : Le réglage de la couleur n'est pas disponible sur la machine.
REMARQUE : Si la première commande lpr comporte plusieurs paramètres,
l'impression des données risque d'être incorrecte.
REMARQUE : Le paramètre de couleur peut être incorrect pour certains langages d'impression.
REMARQUE : Si aucun paramètre n'est spécifié, l'option système par défaut est utilisée.
Spécification de l'agrafage
Les paramètres d'agrafage suivants peuvent être spécifiés :
Paramètre Description
STAPLETL Place une agrafe dans l'angle supérieur gauche des
copies.
STAPLETD Place deux agrafes en haut des copies.
STAPLETR Place une agrafe dans l'angle supérieur droit des copies.
STAPLELD Place deux agrafes sur le côté gauche des copies.
STAPLERD Place deux agrafes sur le côté droit des copies.
STAPLEBL Place une agrafe dans l'angle inférieur gauche des copies.
STAPLEBD Place deux agrafes en bas des copies.
STAPLEBR Place une agrafe dans l'angle inférieur droit des copies.
REMARQUE : Si la première commande lpr comporte plusieurs paramètres, l'impression des données risque d'être incorrecte.
REMARQUE : Le paramètre d'agrafage peut être incorrect pour certains langages d'impression.
68 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Impression
Option -C
Pour spécifier le format de sortie de l'impression, entrer la commande suivante :
-C,[paramètre],[paramètre]
Entrer une virgule (“,”) après -C, puis les paramètres spécifiant le format d'impression. En cas d'utilisation de plusieurs paramètres, les séparer par une virgule (“,”).
Par exemple, pour imprimer le fichier “fichier1”, recto verso sur un support de format A4 (210 × 297 mm) sur l'imprimante fxPS, entrer la commande suivante :
%lpr -PfxPS -C,DUP,A4 fichier1
REMARQUE : Si la chaîne de paramètres de l'option -C compte plus de 64 caractères, l'opération risque de ne pas s'effectuer correctement.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 69
4 UNIX TCP/IP
70 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

5EtherTalk

Ce chapitre explique comment configurer la machine sur un réseau EtherTalk. Les informations sont organisées comme suit :
Vérifications préalables – page 71 Environnements EtherTalk – page 72 Installation d'EtherTalk – page 72 Procédure – page 72 Configuration des communications réseau – page 72 Configuration des postes de travail – page 74 Test d'impression – page 74

Vérifications préalables

Avant d'installer EtherTalk sur la machine, s'assurer que les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau EtherTalk opérationnel avec des postes de travail Macintosh dotés d'une carte d'interface réseau Ethernet. (Ce manuel n'explique pas comment installer un réseau EtherTalk.)
Macintosh System version 7.5 ou ultérieure, 8.x, 9.x, ou Mac OS X 10.2 Client
Obtenir et noter les informations suivantes :
• Adresse IP
• Adresse de la passerelle
• Masque de sous-réseau
• Nom de l'hôte Pour plus d’informations sur l'adresse de la passerelle et le masque de sous-réseau, se reporter au Glossaire.
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression Adobe PS ou PPD (optionnel). Client
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Client
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 71
5EtherTalk

Environnements EtherTalk

Configuration système
La machine prend en charge le protocole EtherTalk, ce qui permet l'impression depuis un ordinateur Macintosh.
REMARQUE : Toutefois, l'impression via EtherTalk requiert l'installation du kit PostScript disponible en option.
Ordinateurs de destination
La machine prend en charge un ordinateur Macintosh ou Power Macintosh avec le système d'exploitation suivant :
Mac OS 7.5 ou version ultérieure, 8.x, 9.x, ou Mac OS X 10.2.

Installation d'EtherTalk

Cette section décrit la procédure d'installation à suivre pour utiliser la machine dans un environnement EtherTalk.

Procédure

L'installation de la machine sur un réseau EtherTalk comporte trois étapes.

Configuration des communications réseau

La machine doit être configurée pour fonctionner sur le réseau EtherTalk.
Configuration des postes de travail
Installer le pilote d'impression (Adobe PS) pour Macintosh.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
Configuration des communications réseau
La procédure qui suit vise à configurer les paramètres de communications réseau de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le
réseau TCP/IP.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
72 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Installation d'EtherTalk
Commencer par initialiser le port EtherTalk.
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
3. Sélectionner [Paramètres réseau].
4. Sélectionner [Paramètres de port].
5. Sélectionner [EtherTalk] puis [Modifier les paramètres].
6. Sélectionner [État du port] puis [Modifier les paramètres].
7. Sélectionner [Activé] puis [Enregistrer].
Ensuite, configurer TCP/IP.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de protocole].
4. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
5. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 5, suivre les étapes 6 à 11 pour spécifier les [Paramètres de protocole]. Sinon, passer à l'étape 14.
6. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
7. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “xxx.xxx.xxx.xxx”. Entrer les valeurs appropriées (0 à 255) dans le champ en surbrillance et sélectionner [Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
8. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
9. Utiliser la même méthode qu'à l'étape 7 pour entrer le masque de sous-réseau.
10. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
11. Utiliser la même méthode qu'à l'étape 7 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
12. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
13. Sélectionner [Activé] pour filtrer l'accès à la machine.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 73
5EtherTalk
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui
ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
14. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].

Configuration des postes de travail

Installer le pilote d'impression (Adobe PS) pour Macintosh. Installer la police d'écran, si nécessaire. Se reporter au Guide de l'utilisateur PostScript.

Test d'impression

Le test d'impression permet de vérifier si la machine a été correctement installée sur le réseau. Procéder comme suit :
1. Ouvrir un document exemple sur le poste de travail client.
2. Choisir la machine à l'aide du Sélecteur (Mac OS 7.5 ou version ultérieure, 8.x,
ou 9.x) ou du Print Center (Mac OS X 10.2).
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. S'assurer que le pilote est installé sur tous les postes clients requis.
5. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
74 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

6 Environnement réseau Microsoft

Ce chapitre explique comment configurer la machine sur un réseau Microsoft. Les informations sont organisées comme suit :
Vérifications préalables – page 75 Environnements SMB – page 76 Installation SMB – page 77 Procédure – page 77 Configuration des communications réseau – page 77 Configuration des postes de travail – page 79 Test d'impression – page 79 Modification de la configuration – page 79 Procédure – page 79 Configuration de config.txt – page 80

Vérifications préalables

Avant de commencer les procédures d'installation Microsoft, s'assurer que toutes les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau Microsoft opérationnel. (Ce manuel n'explique pas comment installer un réseau Microsoft.)
Obtenir et noter les informations suivantes, si nécessaire :
• Adresse IP
• Adresse de la passerelle
• Masque de sous-réseau
• Nom de l'hôte Pour plus d’informations sur l'adresse de la passerelle et le masque de sous-réseau, se reporter au Glossaire.
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Client
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 75
6 Environnement réseau Microsoft

Environnements SMB

Le protocole SMB (Server Message Block) permet le partage de fichiers ou d'imprimantes sur le système d'exploitation Windows. Cette section explique la procédure à suivre pour connecter une imprimante à un réseau Windows via le protocole SMB.
Configuration système
La machine prend en charge le protocole SMB, ce qui permet d'envoyer des données d'impression directement vers la machine, sur le même réseau, sans passer par le serveur.
Les protocoles NetBEUI ou TCP/IP, voire ces deux protocoles à la fois, peuvent servir de protocole de transport pour SMB. En cas d'utilisation de TCP/IP, il convient de définir l'adresse IP de la machine et de l'ordinateur.
REMARQUE : Windows XP/Windows Server 2003 ne prend pas en charge NetBEUI.
REMARQUE : Il est possible de définir les paramètres SMB à l'aide des services
Internet CentreWare. Pour plus d'informations sur la configuration des paramètres SMB, se reporter au chapitre Services Internet CentreWare.
Ordinateurs de destination
Les ordinateurs suivants prennent en charge l'impression via SMB :
Connexion Système d'exploitation Protocole
Réseau Windows Windows 95
REMARQUE : Microsoft ne recommande pas d’utiliser NetBEUI comme protocole sur les nouveaux réseaux. Il est conseillé de réserver ce protocole aux petits réseaux dans lesquels des clients existants l'exigent.
NetBEUI Windows 98 Windows Me
Windows NT 4.0 NetBEUI
Windows 2000 NetBEUI
Windows XP Windows Server 2003
TCP/IP
TCP/IP
TCP/IP
TCP/IP
76 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Installation SMB

Cette section décrit la procédure d'installation à suivre pour utiliser la machine sur un réseau SMB.

Procédure

L'installation doit se dérouler comme suit :

Configuration des communications réseau

Lors de l'utilisation de NetBEUI :
Activer le port SMB à partir de l'écran tactile ou des Services Internet CentreWare.
Lors de l'utilisation de TCP/IP :
Activer le port SMB à partir de l'écran tactile ou des Services Internet CentreWare. Définir l'adresse IP sur le panneau de commande.
Configuration des postes de travail
Installation SMB
Installer le pilote d'impression sur l'ordinateur.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
Configuration des communications réseau
La procédure qui suit vise à configurer les paramètres de communications réseau de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le
réseau TCP/IP.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Commencer par initialiser le port SMB.
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
3. Sélectionner [Paramètres réseau].
4. Sélectionner [Paramètres de port].
5. Sélectionner [SMB] puis [Modifier les paramètres].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 77
6 Environnement réseau Microsoft
6. Sélectionner [État du port] puis [Modifier les paramètres].
7. Sélectionner [Activé] puis [Enregistrer].
En cas d'utilisation d'une adresse IP pour l'environnement réseau, configurer TCP/IP.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de protocole].
4. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
5. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 5, suivre les étapes 6 à 11 pour spécifier les [Paramètres de protocole]. Sinon, passer à l'étape 14.
6. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
7. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “xxx.xxx.xxx.xxx”. Entrer la valeur appropriée (0 à 255) dans le champ en surbrillance et sélectionner [Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
8. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
9. Utiliser la même méthode qu'à l'étape 7 pour entrer le masque de sous-réseau.
10. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
11. Utiliser la même méthode qu'à l'étape 7 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
12. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
13. Sélectionner [Activé] pour filtrer l'accès à la machine.
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui
ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
14. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].
78 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Configuration des postes de travail

Installer le pilote d'impression sur l'ordinateur client NetWare. Se reporter au document HTML se trouvant sur le CD-ROM des utilitaires CentreWare.

Test d'impression

L'exécution d'un test d'impression à partir du poste de travail client permet de vérifier si la machine a été correctement installée sur le réseau. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. S'assurer que le pilote d'impression est installé sur tous les postes de travail
clients requis.
5. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée.

Modification de la configuration

Si le test échoue, se reporter au chapitre Résolution des incidents.
Modification de la configuration
Cette section explique comment l'administrateur système peut modifier les paramètres SMB à l'aide du fichier [config.txt].

Procédure

Les étapes suivantes expliquent comment modifier le fichier [config.txt] pour la machine qui utilise un ordinateur se trouvant sur un réseau Windows. Les informations suivantes seront requises : nom d'hôte SMB, groupe de travail, nom et mot de passe de l'administrateur système.
1. Sur l'ordinateur Windows, ouvrir successivement [Voisinage réseau],
[Groupe de travail] (par défaut : Groupe de travail), puis [imprimante].
REMARQUE : Le nom d'hôte par défaut de la machine est FX-xxxxxx, où xxxxxx correspond aux six derniers caractères de l'adresse MAC de la machine. Vérifier le nom en identifiant le Nom d'hôte SMB dans la liste des paramètres système, page 34, si nécessaire.
REMARQUE : Cette méthode ne permet pas de rechercher une imprimante sur plusieurs sous-réseaux. Pour rechercher une imprimante sur plusieurs sous-réseaux, il est nécessaire de définir le serveur WINS ou de modifier [LMHOSTS]. Pour plus d'informations sur [LMHOSTS], se reporter au manuel Windows.
2. Cliquer deux fois sur le dossier [admintool].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 79
6 Environnement réseau Microsoft
3. Sous Windows 95/Windows 98/Windows Me, entrer le mot de passe (Mot de
passe de l'administrateur SMB) uniquement. Sous Windows NT 4.0/Windows 2000/Windows XP, entrer le nom d'utilisateur (Nom de l'administrateur SMB) et le mot de passe (Mot de passe de l'administrateur SMB). Ensuite, cliquer sur [OK] pour ouvrir le dossier [admintool].
REMARQUE : Le nom de l'administrateur système par défaut défini à l'usine est [11111] et le mot de passe par déf aut de l'administrateur système est [x-admin] . Le mot de passe est sensible à la casse. Il est recommandé de les modifier.
4. Ouvrir le fichier [config.txt] dans un éditeur de texte tel que Notepad.
REMARQUE : [config.txt] peut également être modifié à partir des Services Internet CentreWare.
5. Apporter les modifications nécessaires, puis enregistrer et fermer [config.txt].
REMARQUE : Pour plus d'informations sur le fichier [config.txt], se reporter à
Configuration de config.txt à la page 80.
Le fichier [message.txt] est ensuite créé dans le dossier [admintool].
6. Ouvrir [message.txt] et s'assurer qu'il contient les informations répertoriées
ci-après.
REMARQUE : Si [message.txt] ne s'affiche pas, sélectionner la commande [Actualiser état] du menu [Affichage]. Si un message d'erreur s'affiche, vérifier que les paramètres du fichier [config.txt] ont été correctement configurés.
7. Fermer [message.txt].
8. Mettre la machine hors tension. Lorsqu'il n'y a plus de données affichées
à l'écran, remettre la machine sous tension.
REMARQUE : Les modifications effectuées entrent en vigueur après la mise hors/sous tension de la machine, ou après l'enregistrement du fichier [config.txt], lorsque l'option Reboot est définie sur [Yes].

Configuration de config.txt

Option Remarques Valeur Par défaut
Printer Language Langue à utiliser English English
Host Name Nom d'hôte de la machine 15 octets
maximum
FX-xxxxxx (xxxxxx: 6 derniers caractères de l'adresse MAC de la machine)
Workgroup Nom du groupe de travail de
l'imprimante
NetBEUI Activation du protocole NetBEUI On/Off On
80 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
15 octets maximum
WORKGROUP
Modification de la configuration
Option Remarques Valeur Par défaut
TCP/IP Activation du protocole TCP/IP On/Off On
Spool Activation de la fonction de spoule.
Sélectionner Disk, Memory ou Off. Si l'option Disk est sélectionnée mais qu'elle n'est pas reconnue, l'option Memory est utilisée.
Max Spool Size Taille maximale du tampon de
réception durant la mise en attente. Peut être définie par incréments de 256 Ko.
Max Receive Buffer Size
JCL Activation de JCL On/Off On
Print Mode Définit le langage d'impression. AUTO/PS*/PCL/
Auto Master Mode
Taille maximale du tampon de réception lorsqu'il n'y a pas de mise en attente. Peut être définie par incréments de 32 Ko.
Activation de la fonction Maître explorateur automatique (Automatic Browse Master). Non disponible en cas de sélection du serveur WINS.
Disk/Memory/Off Disk
512–32 768 Ko 1024 Ko
64–1024 Ko 256 Ko
AUTO
TIFF
On/Off On
Encrypt Password
Time Zone Définit le fuseau horaire en
Daylight Saving Définit la période d'application de
Maximum Sessions
Activation de la fonction de cryptage du mot de passe.
minutes.
l'heure d'été. Définit l'heure, la date et le mois auxquels l'heure d'été commence et prend fin. Par exemple, “1-012803-023110” avancera l'horloge système d'une heure à 01:00 le 28 mars et la retardera d'une heure à 02:00 le 31 octobre.
Nombre maximal de connexions de la machine.
On/Off On
-720 à 720 minutes
heure-début-fin (h-hhjjmm­hhjjmm)
3–10 5
0 (GMT – Greenwich Mean Time)
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 81
6 Environnement réseau Microsoft
Option Remarques Valeur Par défaut
Unicode Support Active l'utilisation d'Unicode.
Lorsque cette option est désactivée, un code local, tel que Shift-JIS, est utilisé.
DHCP Activation de DHCP. Yes/No Yes
Get WINS DHCP Activation de WINS DHCP. On/Off On
IP Address Définit l'adresse IP. 0.0.0.0
Subnet Mask Définit le masque de sous-réseau. 0.0.0.0
Gateway Address
WINS Primary Server IP Address
WINS Primary Server IP Address
Administrator Name
Administrator Password
Définit l'adresse de la passerelle. 0.0.0.0
Définit l'adresse IP du serveur principal WINS.
Définit l'adresse IP du serveur secondaire WINS.
Nom de l'administrateur 20 octets
Mot de passe de l'administrateur sensible à la casse. Le mot de passe en vigueur n'est pas affiché.
Enable/Disable Disable
0.0.0.0
0.0.0.0
11111
maximum
14 octets maximum
x-admin
Location Remarques sur l'emplacement de
la machine.
Reboot Si l'option Reboot est définie sur
[Yes], la machine redémarre après modification du fichier de paramètres [config.txt]. Lorsqu'elle est activée, l'option Reboot est généralement définie sur [No]. En cas d'erreur de configuration, la machine ne redémarrera pas et ce, même si l'option est définie sur [Yes].
48 octets maximum
Yes/No No
* Disponible uniquement si le kit PostScript (en option) est installé.
82 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

7 TCP/IP (LPD ou Port9100)

Ce chapitre explique comment configurer la machine pour l'impression à partir d'un ordinateur Windows, via LPD ou Port9100. Les informations sont organisées comme suit :
Vérifications préalables – page 83 Environnements TCP/IP (LPD ou Port9100) – page 84 Installation TCP/IP (LPD ou Port9100) – page 85 Procédure – page 85 Configuration des communications réseau – page 85 Configuration des postes de travail – page 87 Test d'impression – page 87

Vérifications préalables

Avant de commencer ces procédures d'installation, s'assurer que toutes les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau opérationnel utilisant TCP/IP, si nécessaire. (Ce manuel n'explique pas comment installer un réseau.)
Obtenir et noter les informations suivantes :
• Adresse IP
• Adresse de la passerelle
• Masque de sous-réseau
• Nom de l'hôte Pour plus d’informations sur l'adresse de la passerelle et le masque de sous-réseau, se reporter au Glossaire.
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Client
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 83
7 TCP/IP (LPD ou Port9100)

Environnements TCP/IP (LPD ou Port9100)

Configuration système
La machine prend en charge les protocoles LPD et Port9100, ce qui rend possible l'impression directe à partir d'un ordinateur Windows.
Lors de l'impression à partir d'un ordinateur Windows 95/Windows 98/Windows Me via le port LPD, utiliser l'utilitaire d'impression directe TCP/IP. Cet outil est installé avec les pilotes d'impression. Lors de l'impression à partir d'un ordinateur Windows NT4.0/ Windows 2000/Windows XP/Windows Server 2003, utiliser le port LPR standard du système d'exploitation.
Lors de l'impression via Port9100, modifier les paramètres requis sur l'ordinateur. TCP/IP peut servir de protocole de transport pour LPD et Port9100. Il convient également de définir l'adresse IP de la machine et des ordinateurs Windows.
REMARQUE : Windows NT 4.0 ne prend pas en charge l'impression via Port9100.
Ordinateurs de destination
Les ordinateurs suivants prennent en charge l'impression via LPD ou Port9100 :
Connexion Système d'exploitation Protocole
Port LPD Windows 95
Windows 98 Windows Me Windows NT 4.0 Windows 2000 Windows XP Windows Server 2003 Mac OS X 10.1.15, 10.2.X, 10.3.3 (requiert PostScript)
Port9100 Windows 2000
Windows XP Windows Server 2003
TCP/IP
TCP/IP
REMARQUE : Le kit PostScript (en option) est requis pour l'impression à partir d'un ordinateur Macintosh.
84 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Installation TCP/IP (LPD ou Port9100)

Cette section décrit comment configurer la machine pour l'utilisation des protocoles LPD et Port9100.

Procédure

La configuration de la machine pour l'impression via LPD ou Port9100 comporte trois étapes.

Configuration des communications réseau

Activer les ports suivants à partir de l'écran tactile ou des Services Internet CentreWare :
Impression via LPD : port LPD
Impression via Port9100 : port Port9100 Configurer l'adresse IP à partir de l'écran tactile. REMARQUE : Les Services Internet CentreWare permettent d'effectuer une
configuration plus détaillée. Pour savoir comment procéder, se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Installation TCP/IP (LPD ou Port9100)
Configuration des postes de travail
Il convient de configurer les postes de travail connectés au réseau pour qu'ils puissent communiquer avec la machine.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
Configuration des communications réseau
Cette section décrit comment configurer les paramètres de communications réseau de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le
réseau TCP/IP.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Commencer par initialiser le port LPD ou Port9100.
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 85
7 TCP/IP (LPD ou Port9100)
3. Sélectionner [Paramètres réseau].
4. Sélectionner [Paramètres de port].
5. En cas d'utilisation du port LPD, sélectionner [LPD] puis [Modifier les paramètres].
En cas d'utilisation du port Port9100, sélectionner [Port9100] puis [Modifier les paramètres].
6. En cas d'utilisation du port LPD, sélectionner [État du port] puis [Modifier les
paramètres]. En cas d'utilisation du port Port9100, sélectionner [État du port] puis [Modifier les paramètres].
7. Sélectionner [Activé] puis [Enregistrer].
Ensuite, configurer TCP/IP.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de protocole].
4. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
5. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 5, suivre les étapes 6 à 11 pour spécifier les [Paramètres de protocole]. Sinon, passer à l'étape 14.
6. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
7. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “xxx.xxx.xxx.xxx”. Entrer les valeurs appropriées (0 à 255) dans le champ en surbrillance et sélectionner [Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
8. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
9. Utiliser la même méthode qu'à l'étape 7 pour entrer le masque de sous-réseau.
10. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
11. Utiliser la même méthode qu'à l'étape 7 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
12. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
86 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
13. Sélectionner [Activé] pour filtrer l'accès à la machine.
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui
ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
14. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].

Configuration des postes de travail

Installer les pilotes d'impression sur tous les postes clients requis, puis mapper la machine en tant qu'imprimante. Se reporter au document HTML fourni sur le CD-ROM des utilitaires CentreWare ou au document fourni avec le kit PostScript disponible en option.

Test d'impression

Installation TCP/IP (LPD ou Port9100)
Le test d'impression permet de vérifier si la machine a été correctement installée sur le réseau. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante à utiliser pour le document choisi.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. S'assurer que le pilote est installé sur tous les postes clients requis.
5. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 87
7 TCP/IP (LPD ou Port9100)
88 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

8Port parallèle

Ce chapitre explique comment installer la machine en configuration port parallèle. Les informations sont organisées comme suit :
Vérifications préalables – page 89 Port parallèle – page 90 Installation sur le port parallèle – page 90 Procédure – page 90 Configuration des communications du port parallèle – page 90 Configuration des postes de travail – page 92 Test d'impression – page 92

Vérifications préalables

Avant de commencer les procédures d'installation sur le port parallèle, s'assurer que toutes les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Câble parallèle IEEE 1284 Client
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
REMARQUE : Les procédures suivantes servent à installer la machine sur le port parallèle d'un poste de travail hôte. Elles n'incluent pas la connexion de cet hôte aux autres postes de travail.
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble parallèle à la machine uniquement lorsque les procédures l'exigent.
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 89
8 Port parallèle

Port parallèle

Configuration système
La machine peut être connectée directement au port parallèle d'un poste de travail hôte. Les fichiers envoyés à l'impression depuis le poste de travail sont transmis à la machine via ce port parallèle. Il est possible de relier d'autres postes de travail à l'hôte via un réseau. Chaque poste est doté d'une file d'attente pouvant contenir un certain nombre de fichiers.
Les fichiers à imprimer sont envoyés dans la file du poste de travail à partir duquel ils sont soumis. Ils sont ensuite transférés dans celle de l'hôte avant d'être placés dans la file d'impression de la machine.
Ordinateurs de destination
Les ordinateurs suivants prennent en charge l'impression via le port parallèle :
Windows 95/Windows 98/Windows Me
Windows NT 4.0/Windows 2000/Windows XP/Windows Server 2003

Installation sur le port parallèle

Suivre les procédures ci-après pour installer et utiliser la machine sur le port parallèle.

Procédure

L'installation de la machine en configuration parallèle se déroule en trois temps :

Configuration des communications du port parallèle

La machine doit être configurée pour imprimer via le port parallèle.
Configuration des postes de travail
Le poste de travail doit être configuré pour imprimer sur la machine.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
Configuration des communications du port parallèle
ATTENTION : Avant de relier la machine et l'ordinateur à l'aide d'un câble parallèle IEEE 1284, s’assurer que la machine et l’ordinateur sont hors tension.
1. Insérer le connecteur du câble d'interface dans le connecteur d'interface parallèle
de la machine et le fixer de part et d'autre à l'aide des clips métalliques.
2. Brancher l'autre extrémité du connecteur du câble d'interface sur l'ordinateur.
90 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système
Installation sur le port parallèle
3. Mettre l'ordinateur sous tension.
4. Mettre la machine sous tension.
La procédure suivante explique comment configurer les paramètres de communication du port parallèle décrits précédemment.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de port].
4. Sélectionner [Parallèle] puis [Modifier les paramètres].
5. Choisir le paramètre à définir, puis sélectionner [Modifier les paramètres].
6. Sélectionner la valeur requise puis [Enregistrer].
7. Répéter les étapes 5 et 6, si nécessaire.
Modifier les paramètres de communication suivants sur la machine, comme nécessaire.
État du port
Mode d'impression
•PJL
Délai d'éjection automatique
Protocole de communication Adobe
Communication bidirectionnelle
Input Prime REMARQUE : Après l'installation du kit PostScript optionnel, il est possible de définir
le protocole de communication Adobe (ACP).
REMARQUE : Dans le cadre d'une utilisation normale, il n'est pas nécessaire de modifier le réglage par défaut des divers paramètres, à l'exception du paramètre Communication birectionnelle. Des modifications peuvent toutefois s'avérer nécessaires, en fonction du système d'exploitation de chaque ordinateur.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 91
8 Port parallèle

Configuration des postes de travail

Procéder comme suit :
1. Se reporter au document HTML fourni sur le CD-ROM des utilitaires CentreWare
et installer les pilotes de la machine sur tous les postes de travail requis.
2. Passer à la section Test d'impression à la page 92.

Test d'impression

L'exécution d'un test d'impression à partir du poste de travail client permet de vérifier si la machine a été correctement installée sur le port parallèle. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
92 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

9Port USB

Ce chapitre explique comment installer la machine en configuration USB. Les informations sont organisées comme suit :
Vérifications préalables – page 93 Port USB – page 94 Installation sur le port USB – page 94 Procédure – page 94 Configuration des communications du port USB – page 95 Configuration des postes de travail – page 95 Test d'impression – page 96

Vérifications préalables

Avant de commencer les procédures d'installation sur le port USB, s'assurer que toutes les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Câble USB Client
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
REMARQUE : Les procédures suivantes servent à installer la machine sur le port USB d'un poste de travail hôte. Elles n'incluent pas la connexion de cet hôte aux autres postes de travail.
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble USB à la machine uniquement lorsque les procédures l'exigent.
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 93
9Port USB

Port USB

Configuration système
La machine peut être connectée directement au port USB d'un poste de travail hôte. Les fichiers envoyés à l'impression depuis le poste de travail sont transmis à la machine via ce port USB. Il est possible de relier d'autres postes de travail à l'hôte via un réseau. Chaque poste est doté d'une file d'attente pouvant contenir un certain nombre de fichiers.
Les fichiers à imprimer sont envoyés dans la file du poste de travail à partir duquel ils sont soumis. Ils sont ensuite transférés dans celle de l'hôte avant d'être placés dans la file d'impression de la machine.
Ordinateurs de destination
Les ordinateurs suivants prennent en charge l'impression via le port USB :
Windows 2000/Windows XP/Windows Server 2003
Mac OS X 10.2.x REMARQUE : Le kit PostScript (en option) est requis pour l'impression à partir d'un
ordinateur Macintosh.

Installation sur le port USB

Procéder comme suit pour utiliser la machine sur un port USB.

Procédure

L'installation de la machine sur un port USB se déroule en trois temps :
Configuration des communications du port USB
La machine doit être configurée pour imprimer via le port USB.
Configuration des postes de travail
Le poste de travail doit être configuré pour imprimer sur la machine.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
94 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Configuration des communications du port USB

Cette section décrit comment configurer les communications USB sur la machine. Les paramètres suivants peuvent être définis, si nécessaire. La configuration doit être effectuée avec le câble USB débranché.
La procédure qui suit permet de configurer les paramètres de communication USB de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Il est également possible de configurer la machine via les Services
Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de port].
Installation sur le port USB
4. Sélectionner [USB] puis [Modifier les paramètres].
5. Choisir le paramètre à définir, puis sélectionner [Modifier les paramètres].
6. Sélectionner la valeur requise puis [Enregistrer].
7. Répéter les étapes 5 et 6, si nécessaire.
Sélectionner les paramètres de communication suivants sur la machine, comme nécessaire.
État du port
Mode d'impression
•PJL
Délai d'éjection automatique
Protocole de communication Adobe REMARQUE : Après l'installation du kit PostScript optionnel, il est possible de définir
le protocole de communication Adobe (ACP).

Configuration des postes de travail

Avant de commencer la configuration des postes de travail, vérifier que le câble USB est débranché de l'ordinateur.
Ensuite, procéder comme suit :
1. Se reporter au document HTML fourni sur le CD-ROM des utilitaires CentreWare
ou au document accompagnant le kit PostScript optionnel, et installer les pilotes d'impression de la machine sur le poste de travail requis.
2. Connecter le câble USB à la machine et au poste de travail.
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 95
9Port USB
3. Passer à la section Test d'impression à la page 96.

Test d'impression

L'exécution d'un test d'impression à partir du poste de travail client permet de vérifier si la machine a été correctement installée sur le port USB. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
96 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

10 IPP (Internet Printing Protocol)

Ce chapitre explique comment installer la machine dans un environnement IPP (Internet Printing Protocol). Les informations sont organisées comme suit :
Vérifications préalables – page 97 Environnement IPP – page 98 Installation IPP – page 98 Procédure – page 98 Configuration des communications réseau – page 99 Configuration des postes de travail – page 100 Test d'impression – page 100

Vérifications préalables

Avant de commencer les procédures d'installation IPP, s'assurer que toutes les conditions énoncées ci-dessous sont remplies.
Vérifications préalables Responsabilité
Réseau TCP/IP opérationnel. (Ce manuel n'explique pas comment installer un réseau.)
Obtenir et noter les informations suivantes :
• Adresse IP
• Adresse de la passerelle
• Masque de sous-réseau
• Nom de l'hôte Pour plus d’informations sur l'adresse de la passerelle et le masque de sous-réseau, se reporter au Glossaire.
Tester la machine pour vérifier si l'installation est complète et si elle fonctionne correctement.
Installer le pilote d'impression. Client
En cas de problème lors de l'installation de la machine, se reporter au chapitre Résolution des incidents.
ATTENTION : Connecter le câble réseau à la machine uniquement lorsque les procédures l'exigent.
Client
Client
Client
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 97
10 IPP (Internet Printing Protocol)

Environnement IPP

Configuration système
La machine prend en charge Internet Printing Protocol (IPP). Windows 2000/Windows XP/Windows Server 2003/Windows Me sont installés avec le logiciel client requis pour l'impression sur une imprimante IPP, ce qui permet la sélection de cette imprimante par le biais de l'Assistant Ajout d'imprimante. À l'aide d'IPP, il est possible d'imprimer sur une imprimante éloignée par le biais d'Internet ou d'un site intranet.
Le protocole de transport d'IPP peut être TCP/IP.
Ordinateurs de destination
Les ordinateurs suivants prennent en charge IPP :
Connexion Système d'exploitation Protocole
TCP/IP Windows 2000
REMARQUE : Lors d'une impression Internet à partir d'un ordinateur Windows Me, le port IPP doit être installé. Pour plus d'informations sur l'installation du port IPP, se reporter à la documentation Windows ME.

Installation IPP

Suivre la procédure ci-après pour installer et utiliser la machine dans un environnement IPP.

Procédure

L'installation se déroule en trois temps.
Configuration des communications réseau
La machine doit être configurée pour fonctionner avec IPP.
TCP/IP Windows XP Windows Server 2003 Windows Me
Configuration des postes de travail
Le poste de travail doit être configuré pour imprimer sur la machine.
Test d'impression
Cette phase permet de vérifier si la machine a été installée et configurée correctement.
98 Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système

Configuration des communications réseau

Cette section décrit comment configurer les paramètres de communications réseau de la machine.
Procéder comme suit, à partir de la machine : REMARQUE : Garder le port SNMP activé durant l'utilisation de la machine sur le
réseau TCP/IP.
REMARQUE : Il est également possible de configurer la machine via les Services Internet CentreWare. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
Commencer par activer le port IPP.
1. Brancher la machine sur le réseau.
2. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
Installation IPP
3. Sélectionner [Paramètres réseau].
4. Sélectionner [Paramètres de port].
5. Sélectionner [IPP] puis [Modifier les paramètres].
6. Sélectionner [État du port] puis [Modifier les paramètres].
7. Sélectionner [Activé] puis [Enregistrer].
Ensuite, configurer TCP/IP.
1. Accéder à l'écran [Paramètres système].
REMARQUE : Pour savoir comment afficher l'écran [Paramètres système], se reporter au chapitre À propos des réglages du Manuel de l'utilisateur.
2. Sélectionner [Paramètres réseau].
3. Sélectionner [Paramètres de protocole].
4. Sélectionner [TCP/IP – Obtenir adresse IP] puis [Modifier les paramètres].
5. Sélectionner la méthode de définition de l'adresse IP, à savoir [DHCP], [BOOTP],
[RARP], [DHCP/Autonet] ou [Manuel], puis sélectionner [Enregistrer].
REMARQUE : Utiliser le serveur DHCP avec le serveur WINS (Windows Internet Name Server).
En cas de sélection de l'option [Manuel] à l'étape 5, suivre les étapes 6 à 11 pour spécifier les [Paramètres de protocole]. Sinon, passer à l'étape 14.
6. Sélectionner [TCP/IP – Adresse IP] puis [Modifier les paramètres].
Xerox CopyCentre/WorkCentre/WorkCentre Pro 123/128/133 - Manuel de l’administrateur système 99
10 IPP (Internet Printing Protocol)
7. Entrer l'adresse IP de la machine à l'aide du pavé numérique de l'écran, en
utilisant le format “xxx.xxx.xxx.xxx”. Entrer les valeurs appropriées (0 à 255) dans le champ en surbrillance et sélectionner [Suivant]. Les trois chiffres suivants sont mis en surbrillance. Une fois toutes les valeurs entrées, sélectionner [Enregistrer].
8. Sélectionner [TCP/IP – Masque de sous-réseau] puis [Modifier les paramètres].
9. Utiliser la même méthode qu'à l'étape 7 pour entrer le masque de sous-réseau.
10. Sélectionner [TCP/IP – Adresse de la passerelle] puis [Modifier les paramètres].
11. Procéder comme à l'étape 7 pour entrer l'adresse de la passerelle.
REMARQUE : Si aucune adresse de passerelle n'est requise, entrer “0.0.0.0”.
12. Sélectionner [TCP/IP - Filtre IP] puis [Modifier les paramètres].
13. Sélectionner [Activé] pour filtrer l'accès à la machine.
REMARQUE : Si le filtre IP n'est pas requis, sélectionner [Désactivé].
REMARQUE : À l'aide des Services Internet CentreWare, définir les adresses IP qui
ne doivent pas avoir accès à la machine. Se reporter au chapitre Services Internet CentreWare du Manuel de l'utilisateur.
14. Une fois la configuration de TCP/IP terminée, sélectionner [Fermer] sur l'écran
[Paramètres de protocole].

Configuration des postes de travail

Installer les pilotes d'impression sur tous les postes clients requis, puis mapper la machine en tant qu'imprimante. Pour plus d'informations, se reporter au document HTML se trouvant sur le CD-ROM des Utilitaires CentreWare.

Test d'impression

Le test d'impression permet de vérifier si la machine a été correctement installée sur le réseau. Procéder comme suit :
1. Ouvrir un document sur un poste de travail client.
2. Sélectionner la machine comme imprimante à utiliser pour le document choisi.
3. Imprimer le document sur la machine et vérifier la sortie papier.
4. S'assurer que le pilote est installé sur tous les postes clients requis.
5. Renouveler le test à partir de chaque poste de travail client.
L'installation est terminée. Si le test échoue, se reporter au chapitre Résolution des incidents.
