МОДЕЛЬ J-C2

(Код B178/B180/B202)

СЕРВИСНОЕ РУКОВОДСТВО

15 февраля 2005 г.

Данное руководство может изменяться

и дополняться без особого уведомления

A BАЖНЫЕ ЗАМЕЧАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДОТВРАЩЕНИЕ ФИЗИЧЕСКИХ ПОВРЕЖДЕНИЙ И ТРАВМ

1. Перед сборкой или разборкой копировального аппарата и дополнительных бло ков следует обязательно отсоединить вилку кабеля питания от розетки.

2. Розетка питания должна располагаться рядом с копировальным аппаратом и быть легко доступна.

3. При выполнении настроек или проверок со снятыми или открытыми внешними крышками при включенном главном выключателе питания не следует дотраги ваться руками до электрических и механически подвижных частей оборудования.

4. В процессе начального прогрева копир приводит в движение некоторые компо ненты и блоки. Не следует браться руками за механические и электрические ком поненты оборудования, так как копировальный аппарат начнет процесс копирования сразу же после окончания прогрева.

5. Внутренние части и металлические компоненты блока фьюзера подвергаются сильному нагреву при работе копира. Во избежание ожога не следует касаться этих деталей.

БЕЗОПАСНОСТЬ ДЛЯ ЗДОРОВЬЯ

Тонер и девелопер не токсичны, но если тот или другой случайно попадет в глаза, то это может вызвать неприятные ощущения. Следует смыть загрязнение с помощью глазных капель или струи воды. Если это не поможет, необходимо обратиться к врачу.

СОБЛЮДЕНИЕ СТАНДАРТОВ БЕЗОПАСНОСТИ

Копировальный аппарат и другое периферийное оборудование должны устанавливаться и обслуживаться специалистами службы технической поддержки, прошедшими курс об учения по обслуживанию данных моделей оборудования.

A ПРЕДУПРЕЖДЕНИЕ

1. Существует опасность взрыва при неправильной установке модуля энергонезави симой памяти (микросхема энергонезависимой памяти) с литиевой батареей пи тания. Замену производить только на память этого же типа. Производитель рекомендует заменять весь модуль энергонезависимой памяти целиком. Не сле дует перезаряжать и сжигать батареи этого типа. Замененные модули энергоне зависимой памяти должны быть утилизированы в соответствии с действующими региональными требованиями.

2. Дополнительные блоки факса и расширения памяти содержат литиевые батареи, при неверной установке которых существует вероятность взрыва. Замену произ водить на батареи того же или аналогичного, рекомендованного производителем, типа. Не перезаряжайте и не сжигайте батареи этого типа. Использованные бата реи должны быть утилизированы в соответствии с действующими региональны ми требованиями.

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ И ЗАМЕЧАНИЯ ПО УТИЛИЗАЦИИ

CLASS 3B LASER RADIATION WHEN OPEN AVOID EXPOSURE TO THE BEAM

LASERSTRAHLUNG KLASSE 3B WENN ABDECKUNG GEOFFNET NICHT DEM STRAHL AUSSETZEN

CAU TION-

VORSICHT-

>PS<

CAUTION

VORSICHT

CLAS S 3B LASE R RADIATIO N WHEN OPEN AVOID EXPOSURE TO THE BEAM

LASERSTRAHLUNG KLASSE 3B WENN ABDECKUNG GEOFFNET NICHT DEM STRAHL AUSSETZEN

CAUTION-

VORSICHT-

CAUTION

VORSICHT

>P S<

1. Не допускается сжигание туб с тонером или отработанных тонер-картриджей. Пыль тонера может неожиданно вспыхнуть при воздействии открытого пламени.

2. Утилизация отработанных тонер-картриджей, блоков проявки или фотопроводни ковых блоков производится в соответствии с действующими региональными тре бованиями (Для нетоксичных узлов и механизмов).

3. Утилизация замененных узлов и механизмов производится в соответствии с действующими региональными требованиями.

4. При хранении отработанных литиевых батарей в целях последующей утилизации не размещать более 100 штук в одном герметичном контейнере. Размещение большего количества или контакт батарей между собой может привести к хими ческим реакциям и нерегулируемому выделению тепла.

ЗАЩИТА ОТ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

Центр контроля оборудования и радиологии при Департаменте здравоохранения США (CDRH) запрещает выполнение ремонта лазерных оптических систем у владельцев данно го оборудования. Лазерная подсистема может быть заменена квалифицированным специалистом сервисной службы. Шасси лазера не подлежит обслуживанию сервисной службой с выездом к пользователю – в случае необходимости ремонта оптической под системы требуется передача шасси и лазерной подсистемы для обслуживания в заводских условиях или на специализированном предприятии с необходимым оборудованием.

A ВНИМАНИЕ Использование органов управления или настроек, или выполнение операций, отличных от

приведенных в данном руководстве, может привести к опасному воздействию лазерного излучения.

A ВНИМАНИЕ

ВНИМАНИЕ: Следует произвести выключение главного выключателя питания при вы

полнении любых процедур в области блока, содержащего оптическую ла

зерную систему. Попадание прямого или отраженного лазерного луча может вызвать серьезное повреждение глаз.

ПРЕДУПРЕЖДАЮЩИЕ ЭТИКЕТКИ:

Торговые марки

Microsoft

, Windows®и MS-DOS®– зарегистрированные торговые марки Microsoft

Corporation в США или других странах. PostScript PCL Ethernet PowerPC

– зарегистрированная торговая марка Adobe Systems, Incorporated.

– зарегистрированная торговая марка Hewlett-Packard Company.

– зарегистрированная торговая марка Xerox Corporation.

– зарегистрированная торговая марка International Business Machines

Corporation. Прочие названия продуктов, упоминаемые в данном руководстве, использованы исключи

тельно в идентификационных целях и могут быть торговыми марками их владельцев. Про изводитель данного оборудования не заявляет каких бы то ни было прав на упоминаемые марки.

Обозначения и символы данного руководства

Данное руководство использует следующие символы и аббревиатуры:

Символ Обозначение

H Обратиться к соответствующему разделу

O Для получения подробной информации

следует обратиться к Руководству по базо вым технологиям

S Винт

N Разъем

E Стопорное кольцо

L Стопорное кольцо

Подача узкой Подача широкой стороной (SEF) стороной (LEF)

СОДЕРЖАНИЕ

A BАЖНЫЕ ЗАМЕЧАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДОТВРАЩЕНИЕ ФИЗИЧЕСКИХ ПОВРЕЖДЕНИЙ И ТРАВМ БЕЗОПАСНОСТЬ ДЛЯ ЗДОРОВЬЯ СОБЛЮДЕНИЕ СТАНДАРТОВ БЕЗОПАСНОСТИ

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ И ЗАМЕЧАНИЯ ПО УТИЛИЗАЦИИ

ЗАЩИТА ОТ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

1. УСТАНОВКА

1.1 ТРЕБОВАНИЯ ПО УСТАНОВКЕ..........................................................1-1

1.1.1 УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ....................................1-1

1.1.2 ДОПУСТИМЫЙ УРОВЕНЬ ОТКЛОНЕНИЯ

ОБОРУДОВАНИЯ ОТ ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ ..............................1-1

1.1.3 ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮОБОРУДОВАНИЯ.............................1-2

1.1.4 ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ..................................................1-2

1.2 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ...........................................................1-3

1.2.1 ОПЦИИ ДЛЯ БАЗОВОГОМЕХАНИЗМА ...............................................1-3

1.2.2 ОПЦИИ КОНТРОЛЛЕРА ......................................................................1-3

1.3 КОПИР ..............................................................................................1-4

1.3.1 ПИТАНИЕ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ ..........................................1-4

1.3.2 ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ ..............................................1-5

1.4 УСТАНОВКА КОПИРОВАЛЬНОГОАППАРАТА..................................1-6

1.4.1 ОСНОВНОЙ БЛОК ...............................................................................1-6

1.4.2 ПЕРЕМЕЩЕНИЕ КОПИРОВАЛЬНОГО АППАРАТА.............................1-12

1.4.3 ТРАНСПОРТИРОВКА КОПИРОВАЛЬНОГО АППАРАТА.....................1-13

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ .........................................................1-15

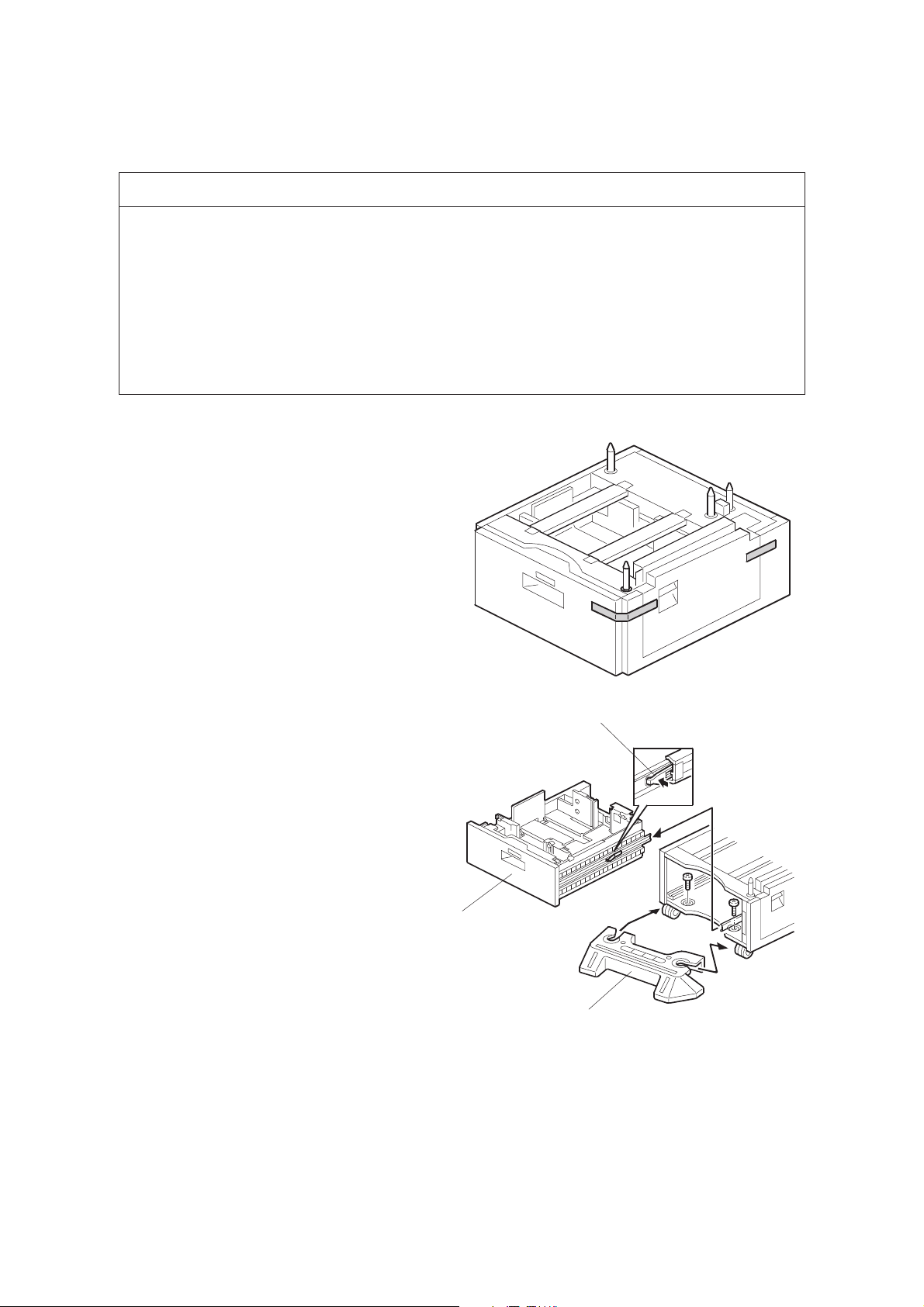

1.5.1 ОДНОЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ ..........................1-15

СОДЕРЖАНИЕ

1.5.2 ДВУХЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ...........................1-19

1.5.3 ЛОТОК БОЛЬШОЙ ЕМКОСТИ ............................................................1-23

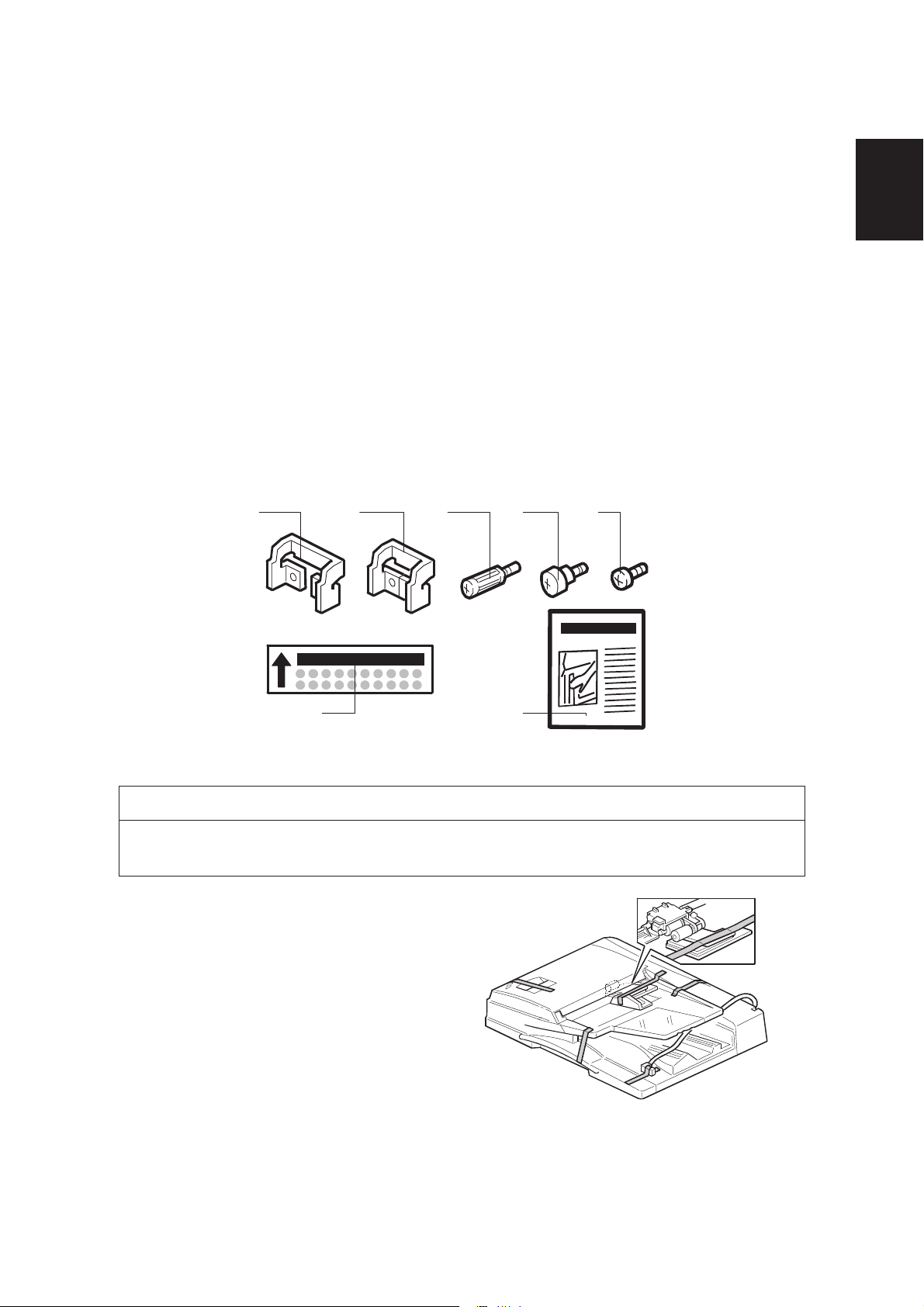

1.5.4 РЕВЕРСИВНЫЙ АВТОПОДАТЧИК ДОКУМЕНТОВ.............................1-27

1.5.5 ДВУХЛОТКОВЫЙ ФИНИШЕР ...........................................................1-30

1.5.6 БЛОК ДЫРОКОЛА.............................................................................1-33

1.5.7 МНОГОСЕКЦИОННЫЙ ЛОТОК ВЫДАЧИ КОПИЙ..............................1-37

1.5.8 ФИНИШЕР-БУКЛЕТИРОВЩИК.........................................................1-39

1.5.9 ДОПОЛНИТЕЛЬНЫЙ БЛОК СКАНЕРА...............................................1-48

1.5.10 ДЕРЖАТЕЛЬ СЧЕТЧИКА УСЛУГ......................................................1-55

1.5.11 ПРОТИВОКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ ...................................1-57

1.5.12 ПРОТИВОКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ ...................................1-59

1.5.13 АНТИКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ

(ДОПОЛНИТЕЛЬНЫЙ БЛОК СКАНЕРА) ....................................................1-61

1.6 ОПЦИИ КОТРОЛЛЕРАПРИНТЕРА .................................................1-64

1.6.1 КРАТКИЙ ОБЗОР ..............................................................................1-64

1.6.2 МОДУЛЬ POSTSCRIPT 3 ....................................................................1-65

1.6.3 КОНВЕРТОР ФОРМАТОВ ФАЙЛОВ...................................................1-66

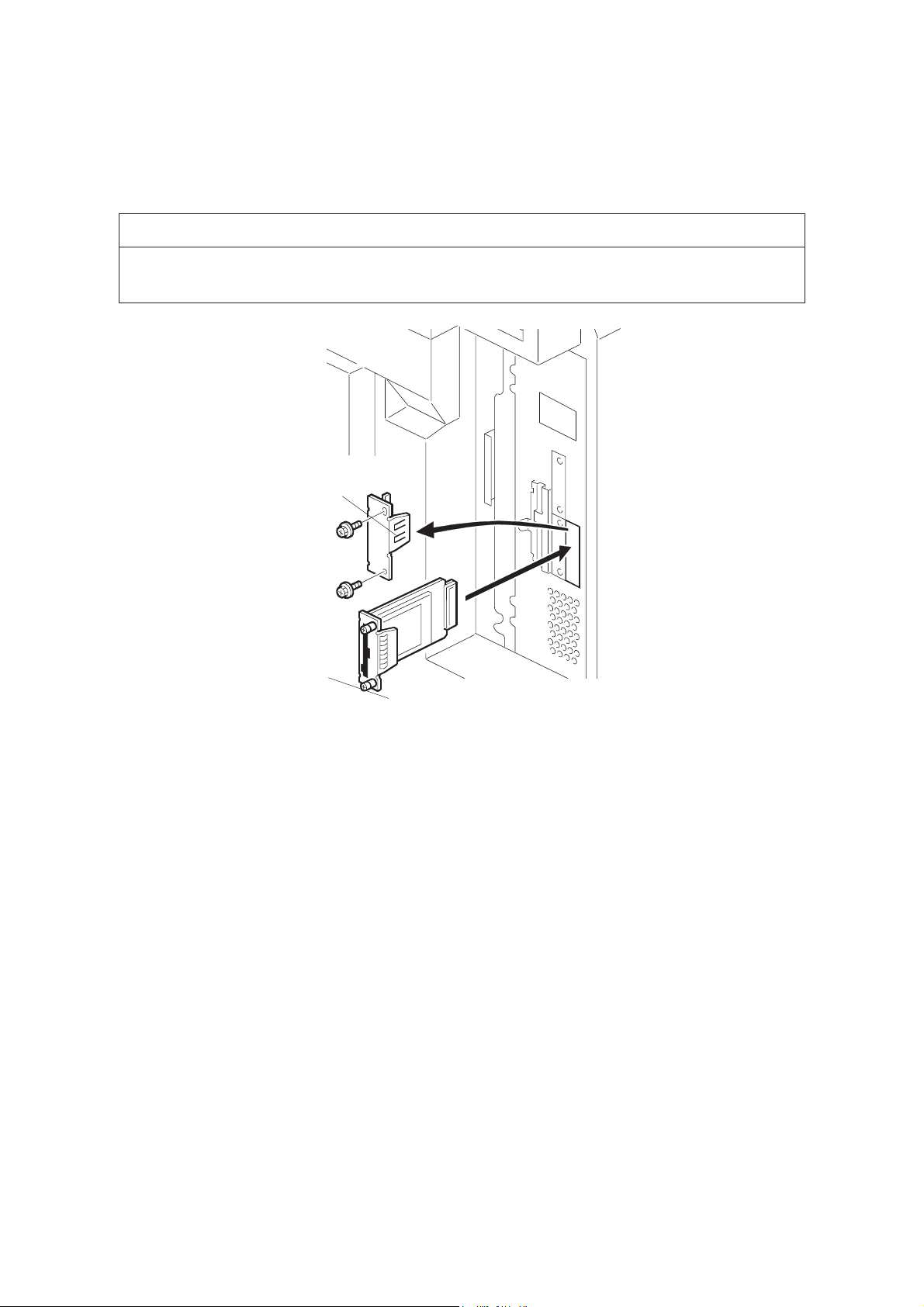

1.6.4 ПЛАТА ИНТЕРФЕЙСА IEEE1394 (FIREWIRE) ....................................1-67

1.6.5 ПЛАТА ИНТЕРФЕЙСА IEEE1284 .......................................................1-69

1.6.6 IEEE 802.11b (БЕСПРОВОДНАЯСЕТЬ) ..............................................1-70

1.6.7 BLUETOOTH.......................................................................................1-74

1.6.8 МОДУЛЬ ПОЛНОГО УДАЛЕНИЯ ДАННЫХ(B735).............................1-75

1.6.9 ПРОВЕРКА ВЫПОЛНЕННЫХ ПОДКЛЮЧЕНИЙ .................................1-78

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2.1 УСТАНОВКИ......................................................................................2-1

СОДЕРЖАНИЕ

2.2 ТАБЛИЦЫ ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ (PM) ..........2-2

2.3 ДРУГИЕ КОМПОНЕНТЫ ...................................................................2-4

3. ЗАМЕНА И НАСТРОЙКА

3.1 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.....................................................3-1

3.2 НАСТРОЙКА ИЗОБРАЖЕНИЯ..........................................................3-2

3.2.1 СКАНИРОВАНИЕ .................................................................................3-2

3.2.2 РЕВЕРСИВНЫЙ АВТОПОДАТЧИК ДОКУМЕНТОВ...............................3-4

3.2.3 РЕГИСТРАЦИЯ ....................................................................................3-5

3.2.4 РЕГИСТРАЦИЯ ЦВЕТОВ ......................................................................3-6

3.2.5 КОРРЕКЦИЯ ГАММЫ ПРИНТЕРА........................................................3-7

3.3 БЛОК ИНВЕРТОРАУСТРОЙСТВА ДВУСТОРОННЕЙ ПЕЧАТИ ........3-14

3.3.1 ВЕРХНЯЯ КРЫШКА...........................................................................3-14

3.3.2 ПЛАТА УПРАВЛЕНИЯ УСТРОЙСТВАДВУСТОРОННЕЙПЕЧАТИ.......3-14

3.3.3 ДВИГАТЕЛЬ ИНВЕРТОРА

УСТРОЙСТВА ДВУСТОРОННЕЙ ПЕЧАТИ 1 ................................................3-15

3.3.4 ДВИГАТЕЛЬ ИНВЕРТОРА

УСТРОЙСТВА ДВУСТОРОННЕЙ ПЕЧАТИ 2И ВЫКЛЮЧАТЕЛЬ..................3-16

3.3.5 ВЫХОДНОЙ ДАТЧИК 3

И ДАТЧИК ИНВЕРТОРА УСТРОЙСТВАДВУСТОРОННЕЙ ПЕЧАТИ ............3-16

3.3.6 ВЫХОДНЫЕ ДАТЧИКИ 1И 2..............................................................3-16

3.4 УЗЕЛ ПОДАЧИУСТРОЙСТВА ДВУСТОРОННЕЙ ПЕЧАТИ...............3-17

3.4.1 ПЛАТА УПРАВЛЕНИЯ

ПРИВОДОМ УСТРОЙСТВА ДВУСТОРОННЕЙ ПЕЧАТИ...............................3-17

3.4.2 ДВИГАТЕЛЬ ПОДАЧИ УСТРОЙСТВАДВУСТОРОННЕЙПЕЧАТИ.......3-17

3.4.3 ДАТЧИК ПОДАЧИУСТРОЙСТВАДВУСТОРОННЕЙ ПЕЧАТИ.............3-18

3.5 ВНЕШНИЕ КРЫШКИ ......................................................................3-19

3.5.1 ЗАДНЯЯ, ПЕРЕДНЯЯ ИБОКОВЫЕ КРЫШКИ ....................................3-19

iii

СОДЕРЖАНИЕ

3.5.2 ЛЕВАЯ СТОРОНА ОСНОВНОГОБЛОКА .............................................3-21

3.5.3 ПАНЕЛЬ УПРАВЛЕНИЯ ИКРЫШКИ СКАНЕРА..................................3-22

3.6 БЛОК СКАНЕРА..............................................................................3-23

3.6.1 СТЕКЛО ЭКСПОНИРОВАНИЯ............................................................3-23

3.6.2 ДАТЧИКИ ДЛИНЫ/ШИРИНЫОРИГИНАЛА......................................3-23

3.6.3 СЕНСОРНЫЙ БЛОК (SBU) .................................................................3-24

3.6.4 СТАБИЛИЗАТОР ЛАМПЫ ЭКСПОНИРОВАНИЯ................................3-26

3.6.5 КСЕНОНОВАЯ ЛАМПА ......................................................................3-26

3.6.6 БЛОК ПИТАНИЯ СКАНЕРА ................................................................3-28

3.6.7 ДВИГАТЕЛЬ СКАНЕРА ......................................................................3-28

3.6.8 ПЕРЕДНИЙ ТРОСИК СКАНЕРА..........................................................3-29

3.6.9 ЗАДНИЙ ТРОСИК СКАНЕРА..............................................................3-32

3.6.10 КАЛИБРОВКА СЕНСОРНОЙ ПАНЕЛИ..............................................3-35

3.7 БЛОК ЛАЗЕРНОЙОПТИКИ.............................................................3-36

3.7.1 МЕСТОПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ НАКЛЕЕК..................3-36

3.7.2 БЛОК ЛАЗЕРНОЙ ОПТИКИ................................................................3-37

3.7.3 ДВИГАТЕЛЬ МНОГОГРАННОГО ЗЕРКАЛА ........................................3-44

3.7.4 ПЛАТА ПРИВОДА ДВИГАТЕЛЯМНОГОГРАННОГОЗЕРКАЛА...........3-45

3.7.5 ПЛАТЫ ДЕТЕКТОРОВ СИНХРОНИЗАЦИИЛАЗЕРА..........................3-45

3.8 ФОТОПРОВОДНИКОВЫЙ БЛОК И БЛОК ПРОЯВКИ......................3-46

3.9 ПОДАЧА БУМАГИ...........................................................................3-47

3.9.1 РОЛИКИ ЗАХВАТА, ПОДАЧИБУМАГИ И ОТДЕЛЕНИЯ .....................3-47

3.9.2 ПЛАТА ОПРЕДЕЛЕНИЯ ШИРИНЫБУМАГИ......................................3-48

3.9.3 ДАТЧИК ВЕРТИКАЛЬНОЙТРАНСПОРТИРОВКИ..............................3-49

3.9.4 УЗЕЛ ПРАВОЙ ДВЕРЦЫ ....................................................................3-49

СОДЕРЖАНИЕ

3.9.5 ДАТЧИК РЕГИСТРАЦИИИ ДАТЧИК ПЕРЕДАЧИ ...............................3-50

3.9.6 МУФТЫ ПОДАЧИ БУМАГИ................................................................3-50

3.9.7 МУФТА ПОДАЧИ БУМАГИОБХОДНОГО ЛОТКА ...............................3-51

3.9.8 ДВИГАТЕЛИ ПОДЪЕМА ЛОТКА.........................................................3-51

3.9.9 ДВИГАТЕЛЬ ПОДАЧИ БУМАГИ .........................................................3-52

3.10 БЛОК ПЕРЕНОСАИ БЛОК ТРАНСПОРТИРОВКИ БУМАГИ...........3-53

3.10.1 БЛОК ПЕРЕНОСА ............................................................................3-53

3.10.2 БЛОК ОЧИСТКИ РЕМНЯПЕРЕНОСА ...............................................3-54

3.10.3 ЧИСТЯЩЕЕ ЛЕЗВИЕ ИВАЛ ОЧИСТКИ ............................................3-55

3.10.4 РЕМЕНЬ ПЕРЕНОСА........................................................................3-57

3.10.5 ДВИГАТЕЛЬ ПРИВОДА БЛОКАПЕРЕНОСА.....................................3-59

3.11 ID ДАТЧИКИ .................................................................................3-60

3.12 ТЕРМИЧЕСКОЕ ЗАКРЕПЛЕНИЕ...................................................3-61

3.12.1 БЛОК ФЬЮЗЕРА .............................................................................3-61

3.12.2 ВЕРХНЯЯ КРЫШКА.........................................................................3-62

3.12.3 ТЕРМОСТАТЫ И ТЕРМИСТОРНАГРЕВАЮЩЕГОВАЛА..................3-63

3.12.4 ТЕРМИСТОР И ПРЕДОХРАНИТЕЛЬПРИЖИМНОГОВАЛА ............3-64

3.12.5 НАГРЕВАТЕЛЬНЫЕ ЛАМПЫ

НАГРЕВАЮЩЕГО И ПРИЖИМНОГО ВАЛОВ ..............................................3-65

3.12.6 УЗЕЛ РЕМНЯ ФЬЮЗЕРА .................................................................3-66

3.12.7 НАГРЕВАТЕЛЬНЫЙ И НАГРЕВАЮЩИЙВАЛЫ ...............................3-67

3.12.8 ВЕРХНЯЯ НАПРАВЛЯЮЩАЯ БУМАГИИ ПАЛЬЦЫ ОТДЕЛИТЕЛЯ ..3-68

3.12.9 НИЖНЯЯ НАПРАВЛЯЮЩАЯ БУМАГИИ ПАЛЬЦЫ ОТДЕЛИТЕЛЯ ..3-69

3.12.10 ЧИСТЯЩИЙ ВАЛИВАЛ ПОДАЧИ МАСЛА.....................................3-70

3.12.11 ПРИЖИМНОЙ ВАЛ .......................................................................3-71

СОДЕРЖАНИЕ

3.12.12 ПРИВОДНАЯ ШЕСТЕРНЯ..............................................................3-71

3.12.13 ВЕНТИЛЯТОР БЛОКА ФЬЮЗЕРА..................................................3-72

3.12.14 ВЫДАЧА КОПИЙ ...........................................................................3-73

3.13 ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ ...............................................3-74

3.13.1 ОТВЕДЕНИЕ БЛОКА КОНТРОЛЛЕРАВСТОРОНУ ...........................3-74

3.13.2 ОТВЕДЕНИЕ ПЛАТЫ

ФОРМИРОВАНИЯ ВЫСОКОГО НАПРЯЖЕНИЯ - C,B В СТОРОНУ .............3-75

3.13.3 КОНТРОЛЛЕР, ПЛАТЫ IPU ИBCU...................................................3-75

3.13.4 ЖЕСТКИЙ ДИСК .............................................................................3-77

3.13.5 ПРОЦЕДУРА ЗАМЕНЫ

МИКРОСХЕМЫ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ...................................3-78

3.13.6 ЗАМЕНА ПЛАТЫ

ФОРМИРОВАНИЯ ВЫСОКОГО НАПРЯЖЕНИЯ - C,B.................................3-80

3.13.7 ВСПОМОГАТЕЛЬНЫЙ БЛОК ПИТАНИЯ ..........................................3-80

3.13.8 БЛОК ПИТАНИЯ ..............................................................................3-81

3.13.9 ПЛАТА ПРИВОДА............................................................................3-81

3.14 ПРИВОДНОЙ БЛОК......................................................................3-82

3.14.1 МУФТА РЕГИСТРАЦИИ...................................................................3-82

3.14.2 МУФТЫ ПРОЯВКИ ..........................................................................3-82

3.14.3 ДВИГАТЕЛЬ ПРОЯВКИ -CMY..........................................................3-83

3.14.4 ДВИГАТЕЛЬ БАРАБАНОВ -CMY И ДВИГАТЕЛЬ БАРАБАНА - K......3-85

3.14.5 ДВИГАТЕЛЬ ПРОЯВКИ -K ...............................................................3-86

3.15 БЛОКИ ПОДАЧИТОНЕРА .............................................................3-87

4. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

4.1 ОПИСАНИЯ ОШИБОКУПРАВЛЕНИЯ ПРОЦЕССОМ .........................4-1

4.1.1 РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ ИНИЦИАЛИЗАЦИИДЕВЕЛОПЕРА......4-1

СОДЕРЖАНИЕ

4.1.2 РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ

САМОДИАГНОСТИКИ УПРАВЛЕНИЯ ПРОЦЕССОМ....................................4-3

4.1.3 РЕЗУЛЬТАТЫ НАСТРОЙКИ ПОЛОЖЕНИЯЛИНИЙ.............................4-4

4.2 РЕЖИМ ТЕСТИРОВАНИЯ СКАНЕРА................................................4-8

4.2.1 ТЕСТОВЫЙ РЕЖИМ VPU.....................................................................4-8

4.2.2 ТЕСТОВЫЙ РЕЖИМ IPU ......................................................................4-8

4.3 УРОВНИ СОСТОЯНИЙ ОТКАЗА......................................................4-10

4.3.1 СВОДНАЯ ИНФОРМАЦИЯ ................................................................4-10

4.4 ТАБЛИЦА КОДОВОТКАЗОВ...........................................................4-12

4.5 РУКОВОДСТВО ПО ПОИСКУ

И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ 1................................................4-51

4.5.1 КАЧЕСТВО ИЗОБРАЖЕНИЯ..............................................................4-51

4.6 РУКОВОДСТВО ПО УСТРАНЕНИЮНЕИСПРАВНОСТЕЙ 2 .............4-53

4.6.1 КАЧЕСТВО ИЗОБРАЖЕНИЯ..............................................................4-53

4.6.2 СМЕЩЕНИЕ ЦВЕТОВ.........................................................................4-64

4.6.3 СМЕЩЕНИЕ ЦВЕТОВ ПОСЛЕЗАМЕНЫ БЛОКА ПЕРЕНОСА..............4-74

4.6.4 НАНЕСЕНИЕ ЧЕРНОГОЦВЕТА ПОВЕРХ ОСТАЛЬНЫХ ЦВЕТОВ........4-77

4.7 НЕИСПРАВНОСТИ ЭЛЕКТРИЧЕСКИХКОМПОНЕНТОВ .................4-78

4.7.1 ДАТЧИКИ...........................................................................................4-78

4.8 УСЛОВИЯ ЗАМЕНЫПРЕДОХРАНИТЕЛЕЙ .....................................4-80

4.9 СВЕТОДИОДЫ (BCU)......................................................................4-80

5. СЕРВИСНЫЕ ТАБЛИЦЫ

5.1 РЕЖИМ СЕРВИСНЫХПРОГРАММ...................................................5-1

5.1.1 ВХОД И ВЫХОДв/ИЗ РЕЖИМА СЕРВИСНЫХ ПРОГРАММ ................5-1

5.1.2 КЛАССЫ СЕРВИСНЫХ ПРОГРАММ ....................................................5-2

5.1.3 КОММЕНТАРИИ..................................................................................5-6

vii

СОДЕРЖАНИЕ

5.2 СЕРВИСНЫЕ ТАБЛИЦЫ КОПИРА.....................................................5-8

5.2.1 СЕРВИСНЫЕ ТАБЛИЦЫ БАЗОВОГОМЕХАНИЗМА.............................5-8

5.2.2 ТАБЛИЦА ПРОВЕРКИ ВХОДОВ .......................................................5-134

5.2.3 ТАБЛИЦА ПРОВЕРКИ ВЫХОДОВ....................................................5-139

5.2.4 ТЕСТОВЫЕ СТРАНИЦЫ (SP5-997)..................................................5-143

5.3 СЕРВИСНЫЙ РЕЖИМ ПРИНТЕРА................................................5-144

5.4 СЕРВИСНЫЙ РЕЖИМ СКАНЕРА ..................................................5-146

5.5 ПЕРЕЗАГРУЗКА /СБРОС СИСТЕМНЫХ УСТАНОВОК...................5-147

5.5.1 ПЕРЕЗАГРУЗКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ........................5-147

5.5.2 СБРОС СИСТЕМНЫХ УСТАНОВОК ИУСТАНОВОК КОПИРА ...........5-147

5.6 ПРОЦЕДУРА ОБНОВЛЕНИЯВСТРОЕННОГО ПО ..........................5-149

5.6.1 ТИПЫ ВСТРОЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (ПО).......5-149

5.6.2 ПЕРЕД НАЧАЛОМ ПРОЦЕДУРЫ......................................................5-150

5.6.3 ПРОЦЕДУРА ОБНОВЛЕНИЯ ВСТРОЕННОГО ПО..............................5-151

5.6.4 ОБНОВЛЕНИЕ ВСТРОЕННОГО

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ ПАНЕЛИ УПРАВЛЕНИЯLCDC....5-154

5.6.5 ЗАГРУЗКА ДАННЫХ ОШТАМПАХ...................................................5-155

5.6.6 ЗАГРУЗКА/ВЫГРУЗКА ДАННЫХ

В/ИЗ МИКРОСХЕМУ(Ы) ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ....................5-156

5.6.7 УСТАНОВКА ДРУГОГО ЯЗЫКА

ИНТЕРФЕЙСА ПАНЕЛИ УПРАВЛЕНИЯ....................................................5-157

5.6.8 ОШИБКИ ПРИ ОБНОВЛЕНИИ

ВСТРОЕННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ..................................5-160

5.7 СЕРВИСНАЯ ПРОГРАММА«SD CARD APPLI MOVE» ...................5-161

5.7.1 КРАТКИЙ ОБЗОР ............................................................................5-161

5.7.2 СЕРВИСНАЯ ПРОГРАММА «MOVEEXEC».......................................5-162

viii

СОДЕРЖАНИЕ

5.7.3 СЕРВИСНАЯ ПРОГРАММА «UNDOEXEC».......................................5-163

5.8 САМОДИАГНОСТИКА КОНТРОЛЛЕРА ........................................5-164

5.8.1 КРАТКИЙ ОБЗОР ............................................................................5-164

5.8.2 ДЕТАЛЬНЫЕ РЕЖИМЫ САМОДИАГНОСТИКИ...............................5-165

5.9 ИСПОЛЬЗОВАНИЕ ПРОТОКОЛОВ ОТЛАДКИ...............................5-166

5.9.1 ВКЛЮЧЕНИЕ И НАСТРОЙКА

СОХРАНЕНИЯ ОТЛАДОЧНОЙ ИНФОРМАЦИИ........................................5-166

5.9.2 ВОССТАНОВЛЕНИЕ ОТЛАДОЧНОЙ

ИНФОРМАЦИИ С ЖЕСТКОГО ДИСКА......................................................5-169

5.9.3 ЗАПИСЬ ОШИБОК ВРУЧНУЮ..........................................................5-170

5.9.4 НОВЫЕ СЕРВИСНЫЕ

ПРОГРАММЫ ДЛЯ ОТЛАДОЧНОЙ ИНФОРМАЦИИ ................................5-171

5.10 DIP-ПЕРЕКЛЮЧАТЕЛИ...............................................................5-172

6. ПОДРОБНЫЕ ОПИСАНИЯ

6.1 КРАТКИЙ ОБЗОР .............................................................................6-1

6.1.1 РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ.....................................................6-1

6.1.2 ТРАКТЫ ПОДАЧИ БУМАГИ..................................................................6-2

6.1.3 РАСПОЛОЖЕНИЕ ПРИВОДНЫХ МЕХАНИЗМОВ ................................6-3

6.1.4 СТРУКТУРНАЯ СХЕМА ВЗАИМОДЕЙСТВИЯПЕЧАТНЫХ ПЛАТ .........6-4

6.1.5 ПРОЦЕСС ПЕЧАТИ ..............................................................................6-6

6.2 УПРАВЛЕНИЕ ПРОЦЕССОМ.............................................................6-8

6.2.1 КРАТКИЙ ОБЗОР ................................................................................6-8

6.2.2 УПРАВЛЕНИЕ ПОТЕНЦИАЛОМ...........................................................6-8

6.2.3 ПРОЦЕДУРА САМОДИАГНОСТИКИ УПРАВЛЕНИЯПРОЦЕССОМ ....6-10

6.2.4 КОМПЕНСАЦИЯ НАПРЯЖЕНИЯ V

REF

В ПРОЦЕССЕ ЗАДАНИЯ НАПЕЧАТЬ ..........................................................6-14

СОДЕРЖАНИЕ

6.2.5 УПРАВЛЕНИЕ ПОДАЧЕЙ ТОНЕРА.....................................................6-15

6.2.6 УСЛОВИЕ БЛИЗКОГО ОКОНЧАНИЯ/ОКОНЧАНИЯТОНЕРА..............6-16

6.2.7 ИНИЦИАЛИЗАЦИЯ ДЕВЕЛОПЕРА....................................................6-19

6.3 СКАНИРОВАНИЕ ............................................................................6-20

6.3.1 КРАТКИЙ ОБЗОР ..............................................................................6-20

6.3.2 ПРИВОДНОЙ МЕХАНИЗМ СКАНЕРА ................................................6-21

6.3.3 ОПРЕДЕЛЕНИЕ ФОРМАТА ОРИГИНАЛА ..........................................6-22

6.3.4 ПРОТИВОКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ .....................................6-23

6.4 ОБРАБОТКА ИЗОБРАЖЕНИЯ ........................................................6-24

6.4.1 КРАТКИЙ ОБЗОР ..............................................................................6-24

6.4.2 БЛОЧНАЯ ДИАГРАММА СЕНСОРНОГОБЛОКА ................................6-25

6.4.3 БЛОЧНАЯ ДИАГРАММА ПЛАТЫIPU.................................................6-27

6.5 ТРАКТ ПЕРЕДАЧИ ВИДЕОДАННЫХ ...............................................6-37

6.6 ЛАЗЕРНОЕ ЭКСПОНИРОВАНИЕ ....................................................6-38

6.6.1 КРАТКИЙ ОБЗОР ..............................................................................6-38

6.6.2 ОПТИЧЕСКИЙ ТРАКТ........................................................................6-39

6.6.3 ДЕТЕКТОР СИНХРОНИЗАЦИИ ЛАЗЕРА............................................6-40

6.6.4 УДВОЕННАЯ ЗАПИСЬ .......................................................................6-41

6.6.5 ВЫКЛЮЧАТЕЛИ БЕЗОПАСНОГО

ИСПОЛЬЗОВАНИЯ ЛАЗЕРНЫХ ДИОДОВ..................................................6-43

6.6.6 АВТОМАТИЧЕСКАЯ НАСТРОЙКАПОЛОЖЕНИЯЛИНИЙ .................6-45

6.6.7 РАЗНИЦА РЕЖИМОВ КОПИРОВАНИЯИ ПЕЧАТИ............................6-48

6.7 ФОТОПРОВОДНИКОВЫЙ БЛОК....................................................6-49

6.7.1 КРАТКИЙ ОБЗОР ..............................................................................6-49

6.7.2 ПРИВОД.............................................................................................6-50

СОДЕРЖАНИЕ

6.7.3 ДАТЧИКИ ПОЛОЖЕНИЯШЕСТЕРЕНБАРАБАНА..............................6-51

6.7.4 ЗАРЯД И ГАШЕНИЕБАРАБАНА ........................................................6-53

6.7.5 ОЧИСТКА БАРАБАНА........................................................................6-54

6.7.6 СБОР ОТРАБОТАННОГО ТОНЕРА......................................................6-55

6.7.7 ОПРЕДЕЛЕНИЕ ПЕРЕПОЛНЕНИЯ

БУНКЕРА ДЛЯ ОТРАБОТАННОГО ТОНЕРА ................................................6-57

6.8 ПРОЯВКА........................................................................................6-58

6.8.1 КРАТКИЙ ОБЗОР ..............................................................................6-58

6.8.2 ПРИВОД БЛОКА ПРОЯВКИ................................................................6-59

6.8.3 ПЕРЕМЕШИВАНИЕ ДЕВЕЛОПЕРА....................................................6-60

6.8.4 НАПРЯЖЕНИЕ СМЕЩЕНИЯ ПРОЯВКИ .............................................6-61

6.8.5 МЕХАНИЗМ ПОДАЧИ ТОНЕРА..........................................................6-62

6.8.6 ОПРЕДЕЛЕНИЕ УСТАНОВКИ ТОНЕР-КАРТРИДЖА..........................6-65

6.9 ПОДАЧА БУМАГИ...........................................................................6-66

6.9.1 КРАТКИЙ ОБЗОР ..............................................................................6-66

6.9.2 ПРИВОД ЛОТКОВ 1, 2И ОБХОДНОГО ЛОТКА ...................................6-67

6.9.3 МЕХАНИЗМ ПОДЪЕМА БУМАГИ– ЛОТКИ 1 И 2...............................6-68

6.9.4 ОПРЕДЕЛЕНИЕ ФОРМАТА БУМАГИ– ЛОТКИ 1 И 2..........................6-69

6.9.5 ОПРЕДЕЛЕНИЕ УРОВНЯ БУМАГИ– ЛОТКИ 1 И 2 .............................6-70

6.9.6 ОПРЕДЕЛЕНИЕ ОКОНЧАНИЯ БУМАГИ– ЛОТКИ 1 И 2......................6-70

6.9.7 РЕГИСТРАЦИЯ ..................................................................................6-71

6.9.8 ЛИНЕЙНАЯ СКОРОСТЬ ПОДАЧИБУМАГИ........................................6-72

6.9.9 МЕХАНИЗМ ОТВОДА ПРИЖИМНОГОРОЛИКА................................6-73

6.10 УСТРОЙСТВО ДВУСТОРОННЕЙПЕЧАТИ .....................................6-74

6.10.1 КРАТКИЙ ОБЗОР ............................................................................6-74

СОДЕРЖАНИЕ

6.10.2 ВЫПОЛНЕНИЕ ДВУСТОРОННЕЙ ПЕЧАТИ.......................................6-75

6.10.3 УЗЕЛ ИНВЕРТОРА...........................................................................6-76

6.10.4 ВЫДАЧА КОПИЙ ВО ВНЕШНИЙ

ЛОТОК ВЫДАЧИ КОПИЙ (РЕЖИМОДНОСТОРОННЕЙ ПЕЧАТИ)..............6-77

6.10.5 ПЕРЕДАЧА КОПИИ

В УЗЕЛ ПОДАЧИ УСТРОЙСТВАДВУСТОРОННЕЙПЕЧАТИ........................6-78

6.10.6 ПЕРЕДАЧА ДВУХСТОРОННЕЙ КОПИИ

В ДВУХЛОТКОВЫЙ ФИНИШЕР ИЛИФИНИШЕР-БУКЛЕТИРОВЩИК ......6-79

6.10.7 УЗЕЛ ПОДАЧИ УСТРОЙСТВАДВУСТОРОННЕЙ ПЕЧАТИ................6-80

6.11 ПЕРЕНОС ИЗОБРАЖЕНИЯИ ОТДЕЛЕНИЕ БУМАГИ....................6-81

6.11.1 КРАТКИЙ ОБЗОР ............................................................................6-81

6.11.2 ПРИВОД РЕМНЯ ПЕРЕНОСА ...........................................................6-82

6.11.3 ТОК ПЕРЕНОСА ...............................................................................6-85

6.11.4 ОЧИСТКА РЕМНЯ ПЕРЕНОСА..........................................................6-86

6.11.5 КОНТАКТНЫЙ МЕХАНИЗМ РЕМНЯПЕРЕНОСА .............................6-87

6.12 БЛОК ФЬЮЗЕРА ..........................................................................6-90

6.12.1 КРАТКИЙ ОБЗОР ............................................................................6-90

6.12.2 ПРИВОД БЛОКА ФЬЮЗЕРА ............................................................6-91

6.12.3 УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ ТЕРМИЧЕСКОГОЗАКРЕПЛЕНИЯ 6-92

6.12.4 РЕЖИМЫ ЭНЕРГОСБЕРЕЖЕНИЯ...................................................6-94

6.13 ВЫДАЧА КОПИЙ ..........................................................................6-97

6.13.1 КРАТКИЙ ОБЗОР ............................................................................6-97

6.13.2 ОПРЕДЕЛЕНИЕ ПЕРЕПОЛНЕНИЯ ЛОТКАВЫДАЧИ........................6-98

6.14 ФУНКЦИИ ПРИНТЕРА..................................................................6-99

6.14.1 КРАТКИЙ ОБЗОР ............................................................................6-99

6.14.2 ЖЕСТКИЙ ДИСК ...........................................................................6-101

xii

СОДЕРЖАНИЕ

6.14.3 ОБРАБОТКА ДАННЫХ ПЕЧАТИ.....................................................6-102

6.14.4 ФУНКЦИИ КОНТРОЛЛЕРА ...........................................................6-105

6.14.5 БУФЕРИЗАЦИЯ ЗАДАНИЙ ...........................................................6-106

6.21 КОНВЕРТОР ФОРМАТОВФАЙЛОВ (MLB) .................................6-111

6.16 МОДУЛЬ ПОЛНОГОУДАЛЕНИЯ ДАННЫХ (B735)......................6-112

6.16.1 ФУНКЦИЯ AUTO ERASE MEMORY

(АВТОМАТИЧЕСКОЕ СТИРАНИЕ ДАННЫХ ИЗПАМЯТИ)........................6-112

ХАРАКТЕРИСТИКИ

1. ОБЩИЕ ХАРАКТЕРИСТИКИ........................................................СПЕЦ-1

1.1 ОСНОВНОЙ БЛОК ...........................................................................СПЕЦ-1

1.2 ПРИНТЕР.........................................................................................СПЕЦ-4

1.3 СКАНЕР ...........................................................................................СПЕЦ-5

2. ПОДДЕРЖИВАЕМЫЕ ФОРМАТЫБУМАГИ.................................СПЕЦ-6

2.1 ПОДАЧА БУМАГИ............................................................................СПЕЦ-6

2.2 ВЫДАЧА БУМАГИ ...........................................................................СПЕЦ-7

2.3 ОПРЕДЕЛЕНИЕ ФОРМАТА ОРИГИНАЛА ПРИ ИСПОЛЬЗОВАНИИ СТОЛА

ОРИГИНАЛА/РЕВЕРСИВНОГО АВТОПОДАТЧИКА ДОКУМЕНТОВ .......СПЕЦ-8

3. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.................................................СПЕЦ-9

3.1 ДРАЙВЕРЫ ПРИНТЕРА ..................................................................СПЕЦ-9

3.2 ПРОГРАММНЫЕ УТИЛИТЫ..........................................................СПЕЦ-10

4. КОНФИГУРАЦИЯ КОПИРА........................................................СПЕЦ-11

5. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ....................................................СПЕЦ-13

5.1 РЕВЕРСИВНЫЙ АВТОПОДАТЧИК ДОКУМЕНТОВ.........................СПЕЦ-13

5.2 ОДНОЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ......................СПЕЦ-14

5.3 ДВУХЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ.......................СПЕЦ-14

5.4 ЛОТОК БОЛЬШОЙ ЕМКОСТИ (2000 ЛИСТОВ)..............................СПЕЦ-14

xiii

СОДЕРЖАНИЕ

5.5 ДВУХЛОТКОВЫЙ ФИНИШЕР ИБЛОКДЫРОКОЛА......................СПЕЦ-15

5.6 ФИНИШЕР-БУКЛЕТИРОВЩИК ....................................................СПЕЦ-16

5.7 МНОГОСЕКЦИОННЫЙ ЛОТОК ВЫДАЧИ КОПИЙ..........................СПЕЦ-16

5.8 ДОПОЛНИТЕЛЬНЫЙ БЛОК СКАНЕРА...........................................СПЕЦ-17

xiv

1.1 ТРЕБОВАНИЯ ПО УСТАНОВКЕ 1. УСТАНОВКА

1. УСТАНОВКА

1.1 ТРЕБОВАНИЯ ПО УСТАНОВКЕ

1.1.1 УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ

Установка

1. Диапазон температур: 10° C – 32° C (50° F – 89,6° F)

2. Уровень влажности: 15% – 80%

3. Освещенность: Не более 1500 люкс (не подвергать воздействию прямого солнечного света)

4. Вентиляция: Полное обновление воздуха не менее 3 раз в час на человека

5. Исключить воздействие на аппарат нагревательного и охлаждающего оборудова

ния (кондиционеров и обогревателей), формирующего:

1) потоки холодного воздуха;

2) направленное действие теплого воздуха.

6. Исключить установку аппарата в местах с повышенным содержанием коррозион

ных газов.

7. Исключить установку аппарата в высокогорных местах, расположенных выше

2500 м (8200 ф.) над уровнем моря.

8. Выполнить установку аппарата на устойчивую и ровную поверхность (Отклонение

от горизонтального уровня между любыми сторонами аппарата не должно превы шать 5 мм).

9. Исключить размещение аппарата в местах с периодическим возникновением мощ

ных уровней вибрации.

1.1.2 ДОПУСТИМЫЙ УРОВЕНЬ ОТКЛОНЕНИЯ ОБОРУДОВАНИЯ ОТ

ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ

Между передним и задним краями: Не более 5 мм (0,2") Между правым и левым краями: Не более 5 мм (0,2")

1-1

1. УСТАНОВКА 1.1 ТРЕБОВАНИЯ ПО УСТАНОВКЕ

B146I927.WMF

[A]

[B]

[C]

[D]

1.1.3 ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ ОБОРУДОВАНИЯ

Необходимо установить аппарат в непосредственной близости от розетки электропитания, руководствуясь следующими требованиями и величинами зазоров:

A: Не менее 100 мм (3,9") B: Не менее 100 мм (3,9") C: Не менее 550 мм (22") D: Не менее 75 мм (3,0")

1.1.4 ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ

A ПРЕДУПРЕЖДЕНИЕ

1. Следует убедиться, что вилка надежно вставлена в розетку электропитания.

2. Не следует использовать удлинители или удлинительные кабели.

3. Необходимо принять меры по заземлению аппарата.

1. Уровень входного напряжения: 120 В, 60 Гц: Не менее 10 A

220 ~ 240 В, 50 Гц/60 Гц: Не менее 6 A

2. Допустимое отклонение

по входному напряжению: ±10 %

3. Не следует устанавливать тяжелые и посторонние предметы на кабель питания.

1-2

1.2 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

1.2 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

1.2.1 ОПЦИИ ДЛЯ БАЗОВОГО МЕХАНИЗМА

№ Опция Комментарий

1 Однолотковое устройство подачи бумаги Предусматривается установка только одного из 2 Двухлотковое устройство подачи бумаги 3 Лоток большой емкости 4 Крышка стола оригинала Предусматривается установка только одного из 5 Реверсивный автоподатчик документов 6 Многосекционный лоток выдачи копий Предусматривается установка только одного из

7 Двухлотковый финишер Предусматривается установка только одного из

8 Блок дырокола (3 типа) Требуется установка блока №7; Может быть уста

9 Финишер-буклетировщик Предусматривается установка только одного из

10 Блок дырокола (4 типа) Требуется установка блока №9; Может быть уста

11 Дополнительный блок сканера

трех дополнительных блоков

двух дополнительных блоков

трех дополнительных блоков (Позиции 6, 7 и 9)

новлен один из трех типов блока дырокола

трех дополнительных блоков (Позиции 6, 7 и 9)

новлен один из четырех типов блока дырокола

Выделение курсивным шрифтом: Дочерние опции (При установке данной опции необходи ма обязательная установка родительской опции).

Установка

1.2.2 ОПЦИИ КОНТРОЛЛЕРА

№ Опция Комментарий

12 Плата интерфейса IEEE 1394 Предусматривается установка только одного из че 13 Плата интерфейса IEEE 802.11b 14 Плата интерфейса IEEE 1284 15 Плата интерфейса Bluetooth 16 Модуль PostScript 3 17 Конвертор форматов файлов 18 Модуль полного удаления

данных

Выделение курсивным шрифтом: Дочерние опции (При установке данной опции необходи

ма обязательная установка родительской опции).

тырех дополнительных блоков

1-3

1. УСТАНОВКА 1.3 КОПИР

%,:0)

1.3 КОПИР

1.3.1 ПИТАНИЕ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ

A ПРЕДУПРЕЖДЕНИЕ

Допустимый уровень напряжений для дополнительных периферийных блоков. Следует убедиться, что кабели указанных блоков подключены к соответствующим разъе

мам питания.

Реверсивный автоподатчик документов

Разъем для подключения автоподатчика. Максимальное допустимое напряжение постоянного тока 24 В

Устройство двусторонней печати

Разъем для устройства двусторонней пе чати. Максимальное допустимое напря жение постоянного тока 24 В

Финишер

Разъем для подключения финишера. Мак симальное допустимое напряжение постоянного тока 24 В

1-4

1.3 КОПИР 1. УСТАНОВКА

1.3.2 ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

На следующей диаграмме изображена схема последовательности установки копироваль ного аппарата.

Установка

Перед установкой дополнительного финишера требуется выполнить установку дополни тельного устройства подачи бумаги или лотка большой емкости. Блок дырокола относится к двухлотковому финишеру или к финишеру-буклетировщику.

1-5

1. УСТАНОВКА 1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

1.4.1 ОСНОВНОЙ БЛОК

A ПРЕДУПРЕЖДЕНИЕ Перед транспортировкой копировального аппарата следует убедиться, что ремень пере

носа правильно установлен; иначе в процессе транспортировки может произойти повреж дение поверхности ремня переноса или фотопроводникового блока для черного цвета.

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Инструкция по эксплуатации–

Системные установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Инструкция по эксплуатации–

Руководство по копированию. . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Инструкция по эксплуатации–

Руководство по печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Диск CD-ROM–Драйверы принтера/сканера . . . . . . . . . . . . . . . 1

5. Диск CD-ROM–Инструкция по эксплуатации . . . . . . . . . . . . . . . 1

6. Ферритовый сердечник* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

7. Наклейка форматов бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

8. Наклейка названия модели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

9. Наклейка для индикаторов панели управления. . . . . . . . . . . . . 1

10. Стикер «Energy Star» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

11. Предупреждающая наклейка о недопустимости

использования бумаги для струйных принтеров. . . . . . . . . . . 1

12. Наклейка–Запрещение копирования . . . . . . . . . . . . . . . . . . . . 1

13. Блок подачи масла. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

14. Внешний лоток выдачи копий. . . . . . . . . . . . . . . . . . . . . . . . . . 1

15. Кабель электропитания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

16. Тонер-картридж–Черный цвет . . . . . . . . . . . . . . . . . . . . . . . . . 1

17. Тонер-картридж–Пурпурный цвет . . . . . . . . . . . . . . . . . . . . . . 1

18. Тонер-картридж–Голубой цвет . . . . . . . . . . . . . . . . . . . . . . . . . 1

19. Тонер-картридж–Желтый цвет . . . . . . . . . . . . . . . . . . . . . . . . . 1

20. Тканная салфетка для стекла экспонирования . . . . . . . . . . . . 1

21. Держатель тканной салфетки. . . . . . . . . . . . . . . . . . . . . . . . . . 1

22. NECR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1-6

1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА 1. УСТАНОВКА

B146I945.WMF

B146I944.WMF

[A]

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед включением главного выключателя питания следует удалить все фиксирующие

полоски из блоков проявки (шаг 2). Если этого не сделать, то блоки проявки могут быть повреждены.

Если при установке основного блока копировального аппарата одновременно производит ся установка дополнительного устройства, следует сначала установить основной блок ко пировального аппарата на устройство подачи бумаги или лоток большой емкости, затем выполнить процедуры установки копира и других дополнительных опций.

ЗАМЕЧАНИЕ: Требуется сохранить тару и транспортировочную упаковку после установки

копировального аппарата. В дальнейшем она может понадобиться для транс портировки аппарата к другому месту расположения.

Установка

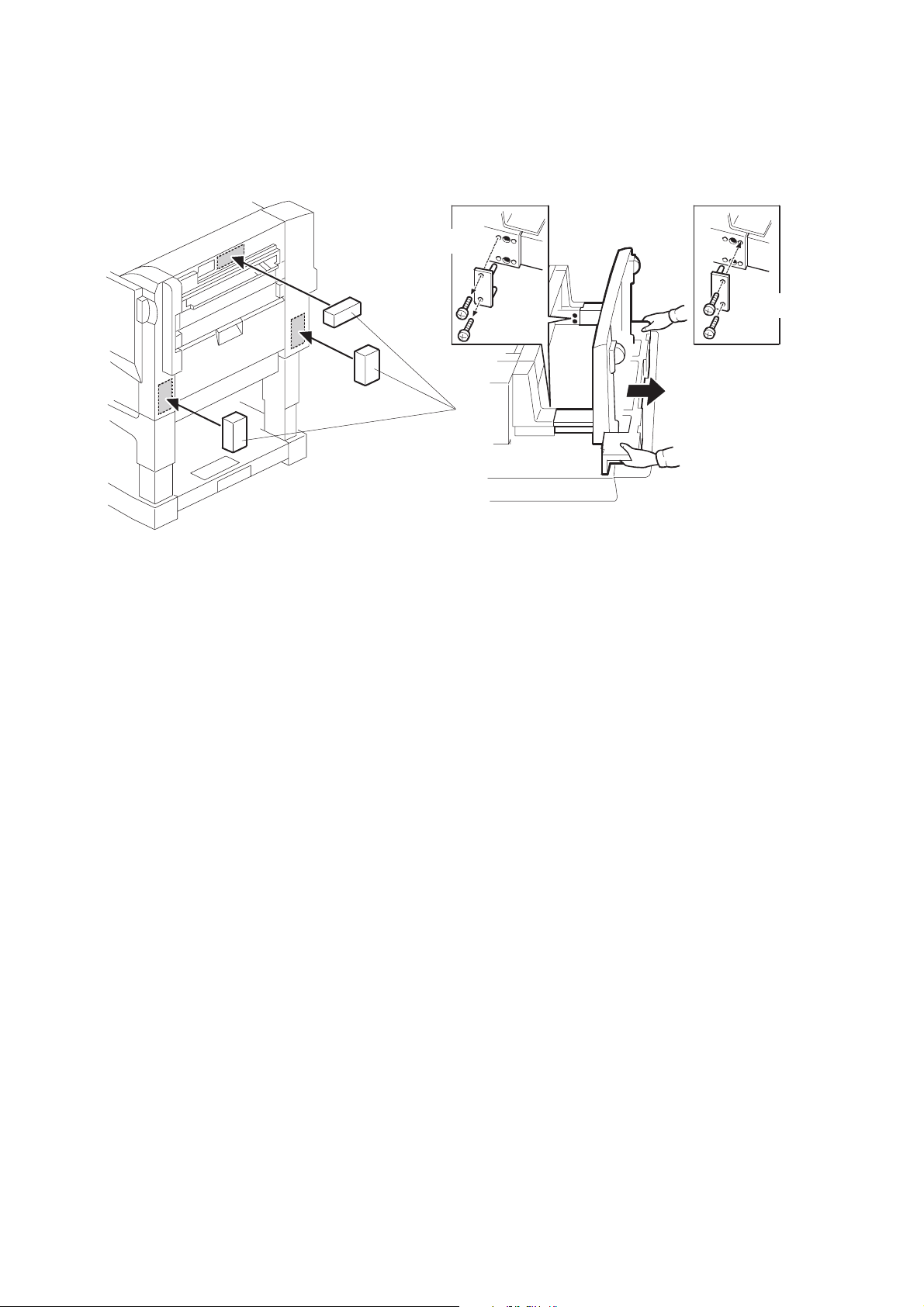

1. Удалить фиксирующие полоски ленты и уплотнители, предусмотренные для транспортировки копировального аппарата.

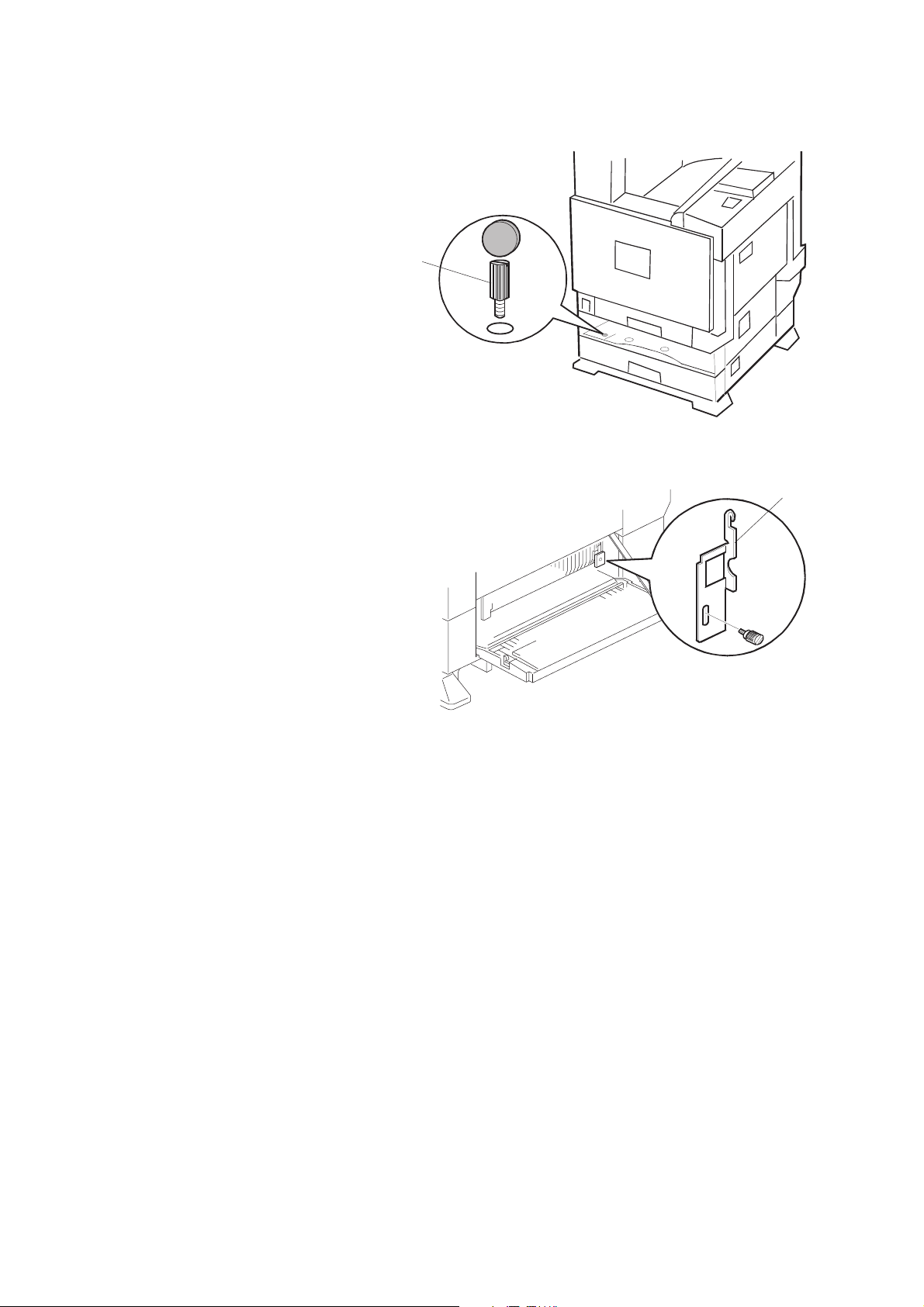

2. Удалить стержень [A]. ЗАМЕЧАНИЕ: Следует сохранить снятый стержень – он может понадобиться при после

дующей транспортировке копировального аппарата в будущем (

3. Удалить полоски ленты с четырех блоков проявки.

4. Повернуть рычаг фиксации ремня переноса.

H1.4.3).

1-7

B178I506.WMF

B178I507.WMF

B178I508.WMF

[B]

[C]

[D]

[A]

1. УСТАНОВКА 1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

5. Встряхнуть тонер-картриджи из стороны в сторону пять или шесть раз.

6. Установить тонер-картриджи в основной блок копира.

7. Проверить правильность фиксации зажимов [А] для каждого тонер-картриджа.

8. Установить внешний лоток выдачи копий [В].

9. Присоединить держатель тканной салфетки [C] к левой стороне блока сканера.

10. Положить тканную салфетку для стекла экспонирования [D] в держатель.

1-8

B178I509.WMF

B178I510.WMF

B178R016.WMF

[C]

[E]

[B]

[A]

[D]

[F]

[G]

1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА 1. УСТАНОВКА

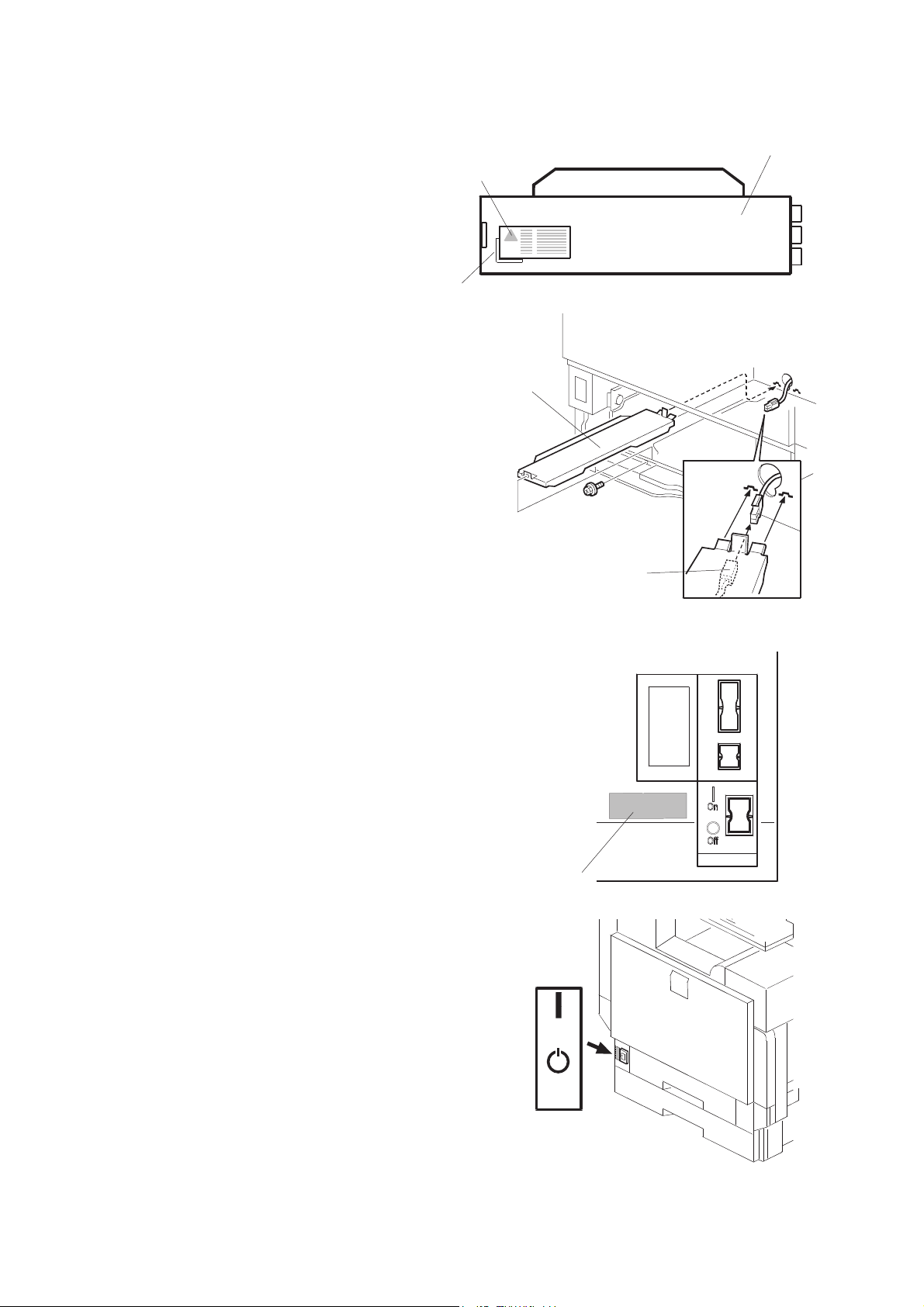

11. Присоединить направляющую инвертора устройства двусторонней печати [А].

12. Присоединить крышку направляющей [B].

13. Прикрепить наклейку с названием модели [C] на переднюю крышку с крышки [D].

14. Поочередно вытянуть каждый лоток и настроить боковые и задний ограничители под соответствующий формат бумаги.

ЗАМЕЧАНИЕ: Для смещения положения боковых

ограничителей бумаги сначала необходимо полностью вытянуть лоток, затем нажать зеленый фиксатор сзади во внутренней полости лотка.

Установка

15. Прикрепить соответствующую наклейку с номером лотка [Е] на каждое устройство подачи бумаги.

ЗАМЕЧАНИЕ: Наклейки с номерами лотков также исполь-

зуются для дополнительных устройств подачи бумаги или дополнительного лотка большой емкости. Следует сохранить незадействованные наклейки с номерами лотков для последующего использования с дополнительными устройствами подачи бумаги.

16. Установить дополнительный реверсивный автоподатчик документов или дополнительную крышку стола оригинала.

17. Подсоединить кабель питания к аппарату.

18. Убедиться, что крышка стола оригинала или реверсивный автоподатчик документов закрыт и выключить главный выключатель питания.

19. Проверить наличие символа «–» в выключателе разрывателя [F]. Это означает, что выключатель разрывателя включен.

20. Нажать на кнопку тестирования [G] разрывателя. Это отключит выключатель разрывателя (положение включения выключателя справа относительно центра).

1-9

1. УСТАНОВКА 1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

ВАЖНО

Если выключатель разрывателя не сдвинется в центральное положение:

Убедиться, что кабель питания надежно подключен к розетке электропитания.

•

Повторно нажать кнопку тестирования. Если выключатель разрывателя не сместить

•

ся в центральное положение, заменить выключатель разрывателя.

21. Проверить что выключатель разрывателя выключен и на выключателе отобража ется символ «.

22. Сначала перевести выключатель в левое положение. Затем включить его в поло жение «On» (правое положение).

23. Включить главный выключатель питания. Процедура инициализации будет авто матически запущена копиром. После ее завершения индикатор кнопки Start ( загорится зеленым цветом.

ЗАМЕЧАНИЕ: В отличии от других моделей данный аппарат подаст звуковой сигнал.

Это нормально и говорит об отсутствии неисправных модулей внутри ап парата. Этот звуковой сигнал подается двигателем барабана.

24. Выполнить несколько тестовых копий (в режимах Текст, Фото и Текст/Фото).

25. Провести процедуру автоматической калибровки цветов (ACC):

1) Выполнить печать тестовой страницы ACC (UP mode > Maintenance > ACC > Start).

2) Загрузить распечатку на стекло экспонирования.

3) Загрузить 10 листов чистой бумаги сверху тестовой распечатки.

4) Закрыть реверсивный автоподатчик документов или крышку стола оригинала.

5) Нажать кнопку «Start Scanning» на сенсорном дисплее панели управления. Ко пир запустит процедуру ACC.

26. Проверить правильность выполнения копирования тестового изображения.

27. Проверить правильность работы схемного разрывателя.

1-10

1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА 1. УСТАНОВКА

Сервисные программы, относящиеся к режиму счетчика сервисного обслуживания

Если заказчик связан определенным контрактом на обслуживание, необходимо выполнить установки следующих сервисных программ в соответствии с типом используемого контракта.

ЗАМЕЧАНИЕ: Необходимо выполнить метод подсчета (проявки/распечатки) в соответствии

с выбранным контрактом (

H SP5-045-001).

Установка

Название Номер сер

Counting method SP5-045-001 Указывает метод подсчета, используемый ре

A3/11" x 17" double counting

Serivice Tel. No. Setting

висной про

граммы

SP5-104-001

(Специализи

рованная сер

висная

программа)

SP5-812-001 –

004

жимом счетчика сервисного обслуживания. Подсчет может производится на основании счета выполненных проявок или выполнен ных распечаток.

ЗАМЕЧАНИЕ: Эта установка может быть вы

Указывает необходимость удвоения шага сче та при использовании подачи бумаги форма

та A3/11" x 17".

ЗАМЕЧАНИЕ: При изменении значения данной установки необходимо связаться с супервай зером.

Выполняет установку номера факса станции технического обслуживания.

Данный номер будет напечатан на списке счетчиков при выборе режима счетчика сервисного обслуживания. Таким образом, пользователь может отправить факсимиль ное сообщение с данными счетчиков на стан цию технического обслуживания.

Функция Значение

брана только один раз. После выбора значения данной сер висной программы данную уста новку изменить нельзя.

по умолчанию

«0»: Проявки

«Нет»: Распечатка

на этом формате

считается как одна выполненная печать

1-11

G080I910.WMF

G080I911.WMF

[A]

[B]

1. УСТАНОВКА 1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

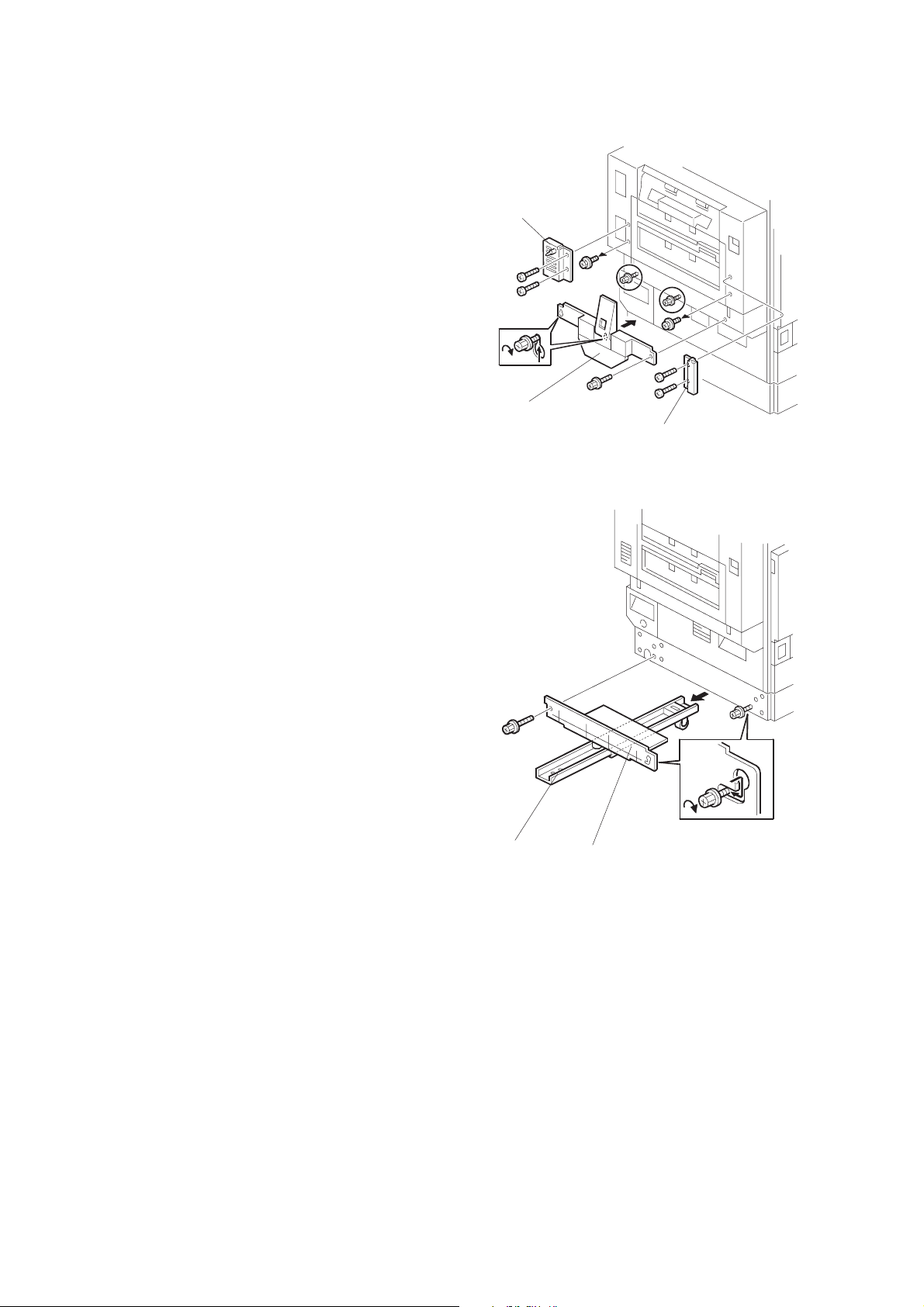

1.4.2 ПЕРЕМЕЩЕНИЕ КОПИРОВАЛЬНОГО АППАРАТА

A ПРЕДУПРЕЖДЕНИЕ Перед перемещением копировального аппарата следует убедиться, что ремень переноса

правильно установлен; иначе в процессе транспортировки может произойти повреждение поверхности ремня переноса или фотопроводникового блока для черного цвета.

В этом подразделе предполагается, что необходимо выполнить перемещение оборудова ния с одного этажа на другой в пределах одного здания. При использовании любого вида транспортировочного оборудования следует обратиться к подразделу 1.4.3 «Транспорти ровка копировального аппарата».

Подставка копира затрудняет перемещение копира с установленным дополнительным устройством подачи бумаги или лотком большой емкости. При необходимости элементы подставки могут быть временно сняты.

1. Проверить правильность положения ремня переноса.

2. Извлечь все лотки из дополнительного устройства подачи бумаги или лотка большой емкости.

3. Снять передний элемент подставки [A] (S x 2).

4. Снять задний элемент подставки [B] (S x 2, 2 кронштейна).

ПРЕДУПРЕЖДЕНИЕ: После завершения перемещения копировального аппарата следует

вернуть на место элементы подставки. Без подставки копировальный аппарат может опрокинуться при извлечении лотка или в процессе ра боты копировального аппарата.

1-12

B146I911.WMF

B146I939.WMF

[A]

[B]

1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА 1. УСТАНОВКА

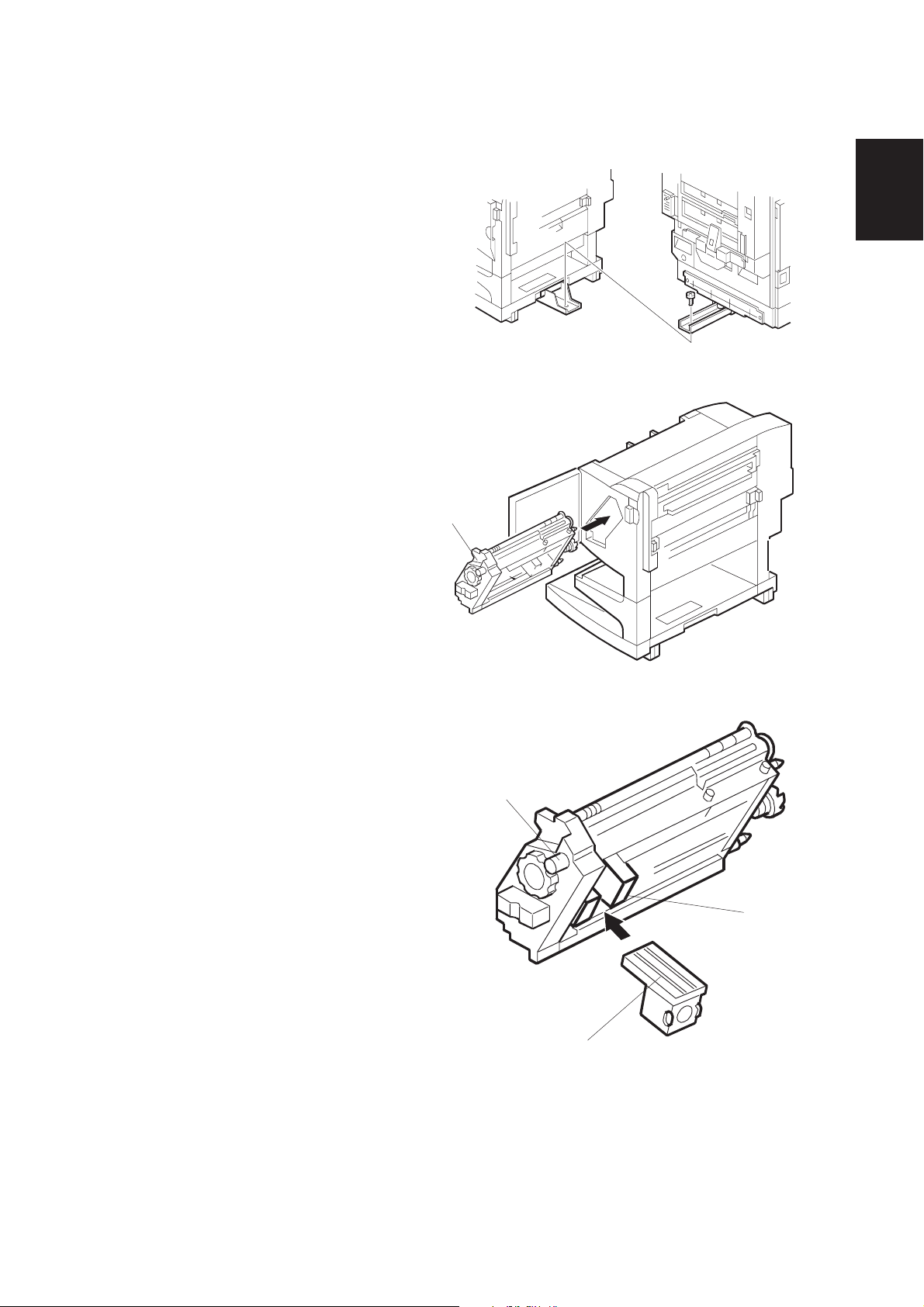

1.4.3 ТРАНСПОРТИРОВКА КОПИРОВАЛЬНОГО АППАРАТА

A ПРЕДУПРЕЖДЕНИЕ Перед транспортировкой копировального аппарата следует убедиться, что ремень пере

1. Проверить правильность положения ремня переноса.

2. Снять подставку копировального аппарата (

H 1.4.2).

3. Снять все тонер-картриджи для предотвращения утечек тонера вследствие вибра ций в процессе транспортировки. Это может вызвать засорение трубопроводов подачи тонером.

4. Вложить уплотнители в держатель тонер-картриджей для защиты входных отвер стий подачи тонера. Это предотвратит утечки тонера из держателя тонер-картрид жей.

5. Установить стержень [A] (который поставляется с новым копиром) в блок ремня переноса.

ЗАМЕЧАНИЕ: Нижняя часть ремня переноса

подвижна. Транспортировка копира без фиксации блока ремня переноса может привести к повреждению поверхностей ремня переноса и фотопроводникового блока из-за трения данных поверхностей.

Установка

6. Следует убедиться, что вся бумага извлечена из лотков подачи, и нижние основания всех лотков зафиксированы листами бумаги и клейкой лентой.

7. Опустошить бункер для сбора отработанного тонера и зафиксировать его полосками клейкой ленты.

8. Повернуть рычаг фиксации [B] против часовой стрелки в крайнее нижнее положение (Рычаг не фиксируется в этом положении). Зафиксировать рычаг в этом положении полоской клейкой ленты.

ЗАМЕЧАНИЕ: Рычаг фиксации поднимает

ремень переноса вверх и прижимает его к поверхности фотопроводникового барабана для черного цвета. При транспортировке копира, когда поверхности ремня переноса и фотопроводникового барабана находятся в контакте, может произойти повреждение этих поверхностей вследствие их трения.

1-13

1. УСТАНОВКА 1.4 УСТАНОВКА КОПИРОВАЛЬНОГО АППАРАТА

9. Затем необходимо выполнить следующие действия:

Зафиксировать все крышки и дверцы полосками клейкой ленты.

•

Плотно упаковать копировальный аппарат.

•

ЗАМЕЧАНИЕ: 1) После каждого перемещения аппарата в новое место эксплуатации необ

ходимо выполнить автоматическую настройку Auto Adjust (Режим программ пользователя) или принудительную настройку положения линий (SP5-993-002) в целях оптимизации положений цветных линий при полноцветной печати.

2) Для предотвращения сдвига цветов следует убедиться в правильности по ложения боковых ограничителей бумаги во всех установленных лотках пода чи.

1-14

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B146I929.WMF

1 2 3 6 7

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

1.5.1 ОДНОЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Крепежный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Правый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Левый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Передний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Задний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Винт M4 x 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

7. Ступенчатый винт со шлицем . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Установка

1-15

B146I919.WM

B146I920.WMF

[A]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ

1. Перед выполнением процедуры установки необходимо выключить главный вы

ключатель питания и отсоединить кабель электропитания от розетки.

2. Для перемещения и подъема копировального аппарата необходимо не менее двух человек. При перемещении копировального аппарата одним человеком сложно сохранять его в равновесии; это может привести к повреждению оборудо вания, либо травмам обслуживающего персонала.

3. Не следует поднимать основной блок копира вместе с дополнительным устройством подачи бумаги — при этом могут быть повреждены держатели и ручки, предусмотренные для перемещения копировального аппарата.

1. Удалить все полоски клейкой ленты, фиксирующие узлы устройства подачи бумаги.

2. Извлечь лоток для бумаги и удалить все фиксирующие полоски клейкой ленты и уплотнители.

3. Установить передний элемент подставки [A] (S x 2).

1-16

B146I921.WMF

B146I004.WMF

[D]

[E]

[F]

[A]

[B]

[C]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

4. Установить задний элемент подставки [A].

5. Прикрепить стопорные кронштейны [B][C] (по S x 1 для каждого кронштейна).

6. Взять основной блок копира за ручку [D] и за специальные пазы [E].

7. Поднять основной блок копира и установить его сверху устройства подачи бумаги [F].

Установка

1-17

6I922.WMF

B146I923.WMF

[A]

[B]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

8. Извлечь лоток 2 из копира.

9. Зафиксировать винт с цилиндрической головкой [A].

10. Установить лоток 2.

11. Открыть правую дверцу.

12. Установить крепежный кронштейн [B] (1 винт с цилиндрической головкой).

13. Включить главный выключатель питания.

14. Проверить правильность работы копировального аппарата и качество выполнения копирования.

1-18

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B146I929.WMF

1 2 3 6 7

1.5.2 ДВУХЛОТКОВОЕ УСТРОЙСТВО ПОДАЧИ БУМАГИ

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Крепежный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Правый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Левый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Передний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Задний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Винт M4 x 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

7. Ступенчатый винт со шлицем . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Установка

1-19

B456I002.WMF

B456I103.WMF

[A]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ

1. Перед выполнением процедуры установки необходимо выключить главный вы

ключатель питания и отсоединить кабель электропитания от розетки.

3. Не следует поднимать основной блок копира вместе с дополнительным устройством подачи бумаги — при этом могут быть повреждены держатели и ручки, пред усмотренные для перемещения копировального аппарата.

1. Удалить все полоски клейкой ленты, фиксирующие узлы устройства подачи бумаги.

2. Извлечь лотки для бумаги и удалить все фиксирующие полоски клейкой ленты и уплотнители.

3. Установить передний элемент подставки [A] (S x 2).

1-20

98I901.WMF

B146I004.WMF

[D]

[F]

[A]

[B]

[C]

[E]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

4. Установить задний элемент подставки [A].

5. Прикрепить стопорные кронштейны [B][C] (по S x 1 для каждого кронштейна).

6. Взять основной блок копира за ручку [D] и за специальные пазы [E].

7. Поднять основной блок копира и установить его сверху устройства подачи бумаги [F].

Установка

1-21

46I902.WMF

B146I903.WMF

[A]

[B]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

8. Извлечь лоток 2 из копира.

9. Зафиксировать винт с цилиндрической головкой [A].

10. Установить лоток 2.

11. Открыть правую дверцу.

12. Установить крепежный кронштейн [B] (1 винт с цилиндрической головкой).

13. Включить главный выключатель питания.

14. Проверить правильность работы копировального аппарата и качество выполнения копирования.

1-22

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B146I929.WMF

1 2 3 6 7

1.5.3 ЛОТОК БОЛЬШОЙ ЕМКОСТИ

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Крепежный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Правый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Левый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Передний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Задний элемент подставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Винт M 4 x 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

7. Ступенчатый винт со шлицем . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Установка

1-23

B457I001.WMF

B457I003.WMF

[A]

[B]

[C]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ

1. Перед выполнением процедуры установки необходимо выключить главный вы

ключатель питания и отсоединить кабель электропитания от розетки.

3. Не следует поднимать основной блок копира вместе с лотком большой емкости — при этом могут быть повреждены держатели и ручки, предусмотренные для пе

ремещения копировального аппарата.

1. Удалить все полоски клейкой ленты.

2. Нажать стопор [A] и вытянуть лоток [B].

3. Установить передний элемент подставки [C] (S x 2).

1-24

B598I901.WMF

B600I901.WMF

[A]

[B]

[C]

[D]

[F]

[E]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

4. Установить задний элемент подставки [A].

5. Прикрепить стопорные кронштейны [B][C] (по S x 1 для каждого кронштейна).

6. Взять основной блок копира за ручку [D] и за специальные пазы [E].

7. Поднять основной блок копира и установить его сверху лотка большой емкости [F].

Установка

1-25

917.WMF

B146I918.WMF

[A]

[B]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

8. Извлечь лоток 2 из копира.

9. Зафиксировать винт с цилиндрической головкой [A].

10. Установить лоток 2.

11. Открыть правую дверцу.

12. Установить крепежный кронштейн [B] (1 винт с цилиндрической головкой).

13. Включить главный выключатель питания.

14. Проверить правильность работы копировального аппарата и качество выполнения копирования.

1-26

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

G564I122.WM F

B714I501.WMF

1 2 3 4 5

6 7

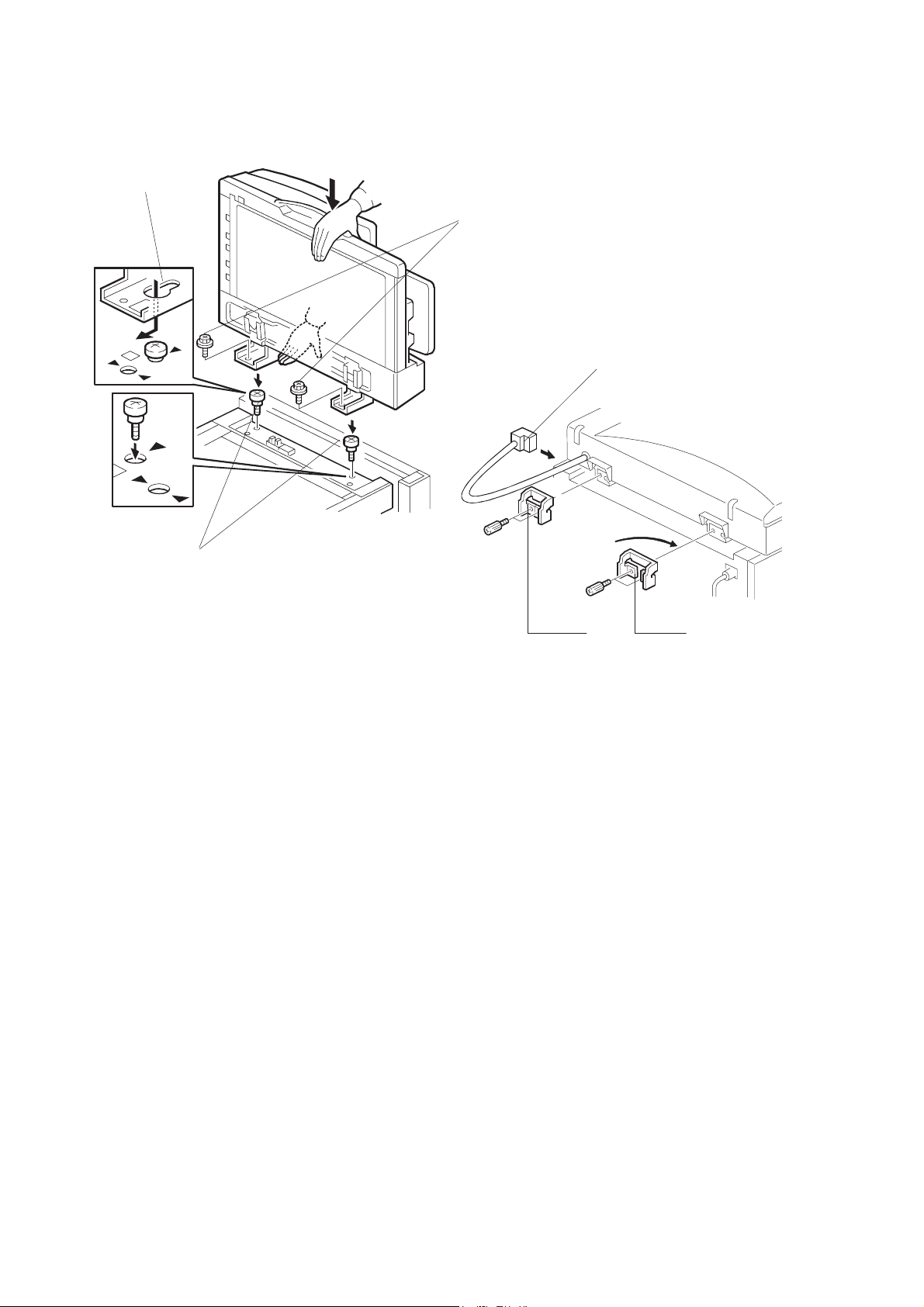

1.5.4 РЕВЕРСИВНЫЙ АВТОПОДАТЧИК ДОКУМЕНТОВ

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Правый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Левый стопорный кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Винт с цилиндрической головкой. . . . . . . . . . . . . . . . . . . . . . . . 4

4. Ступенчатый винт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

5. Винт M4 x 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

6. Наклейка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

7. Наклейка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Установка

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением процедуры установки необходимо выключить главный выключатель

питания и отсоединить кабель электропитания от розетки.

1. Распаковать реверсивный автоподатчик документов, затем удалить все полоски клейкой ленты и транспортировочные фиксаторы.

1-27

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

B714I504.WMF

[A]

[B]

[F]

[D] [E]

[C]

2. Установить и затянуть два ступенчатых винта [A].

3. Установить реверсивный автоподатчик документов. Для этого насадить отверстия [B] петлей реверсивного автоподатчика документов на ступенчатые винты и подать его корпус вперед.

ЗАМЕЧАНИЕ: Для предотвращения повреждений реверсивного автоподатчика доку

ментов необходимо придерживать его корпус, как показано на илл.

4. Затянуть оба винта [С], зафиксировав корпус реверсивного автоподатчика доку

ментов (S x 2).

5. Прикрепить левый [D] и правый [E] стопорные кронштейны (По два винта с цилин дрической головкой x 2 для каждого кронштейна).

6. Подсоединить интерфейсный кабель [F] (N x 1) к основному блоку копира.

1-28

G564I102.WMF

B146I931.WMF

G564I105.WMF

G564I106.WMF

[E]

[A]

[B]

[C]

[D]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

Установка

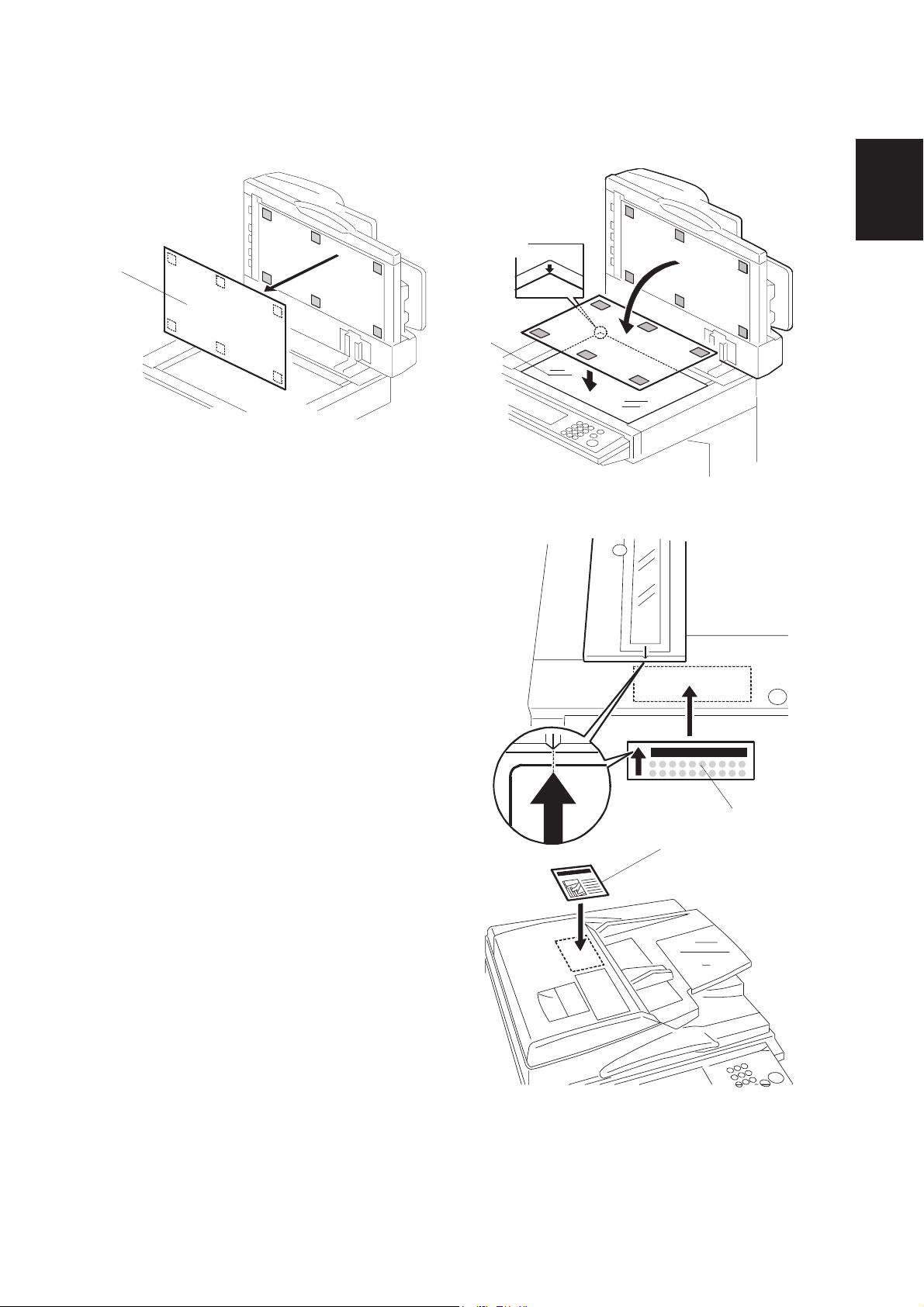

7. Отсоединить лист [A] и положить его на поверхность стекла экспонирования [B].

8. Выровнять задний левый угол листа по углу [C] стекла экспонирования.

9. Закрыть реверсивный автоподатчик документов.

10. Открыть реверсивный автоподатчик документов и проверить правильность установки листа на крышке автоподатчика.

11. Прикрепить наклейку [D] с нарисованной стрелкой на крышку. Выбрать наиболее приемлемый язык для устанавливаемого аппарата. Стрелка на наклейке должна указывать на углубление [E] на левой шкале, как показана на илл.

12. Прикрепить наклейку [F] на верхнюю крышку, как показано на илл. Выбрать наиболее приемлемый язык для устанавливаемого аппарата.

13. Включить главный выключатель питания и проверить правильность работы копировального аппарата.

14. Выполнить полноразмерную копию и проверить правильность регистрации (боковой регистрации и регистрации переднего края) и отсутствие перекоса изображения копии. В противном случае, следует выполнить настройку регистрации и коррекцию перекоса, воспользовавшийсь соответствующими сервисными программами.

1-29

B146I905.WMF

[A]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

B146I926.WMF

1 2

1.5.5 ДВУХЛОТКОВЫЙ ФИНИШЕР

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Опора устройства двусторонней печати. . . . . . . . . . . . . . . . . . . 1

2. Лоток. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. Связующий рельс. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Держатель связующего рельса. . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Длинный винт M4 x 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6. Короткий винт M4 x 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением процедуры установки необходимо выключить главный выключатель

питания и отсоединить кабель электропитания от розетки.

1. Удалить все фиксирующие полоски клейкой ленты. Проверить отсутствие оборванных кусков клейкой ленты внутри передней крышки и на левой крышке.

2. Сложить внешний лоток выдачи копий [A].

1-30

B146I906.WMF

B146I907.WMF

[C]

[A]

[B]

[D]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

3. Установить связующий рельс [A] на держатель связующего рельса [B].

4. Установить держатель (вместе со связующим рельсом) на основной блок копира [C] (длинный винт x 2).

Установка

5. Установить опору устройства двусторонней печати [D] на основной блок копира (длинный винт x 3).

1-31

B146I908.WMF

B146I909.WMF

B146I910.WMF

[A]

[B]

[C]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

6. При необходимости настроить положение кронштейна [A] (S x 2):

Верхнее положение – основной блок

•

копира с двухлотковым устройством подачи бумаги или лотком большой емкости. Нижнее положение – основной блок

•

копира с однолотковым устройством подачи бумаги.

7. Состыковать финишер [B] с основным блоком копира (длинный винт x 1).

8. Подключить кабель финишера к разъему на основном блоке копира.

9. Установить оба лотка [C] (по короткому винту на каждый лоток).

10. Разложить внешний лоток выдачи копира (сложенный на шаге 2).

11. Включить главный выключатель питания и проверить правильность работы копировального аппарата.

1-32

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B146I933.WMF

2 1

5 7

1.5.6 БЛОК ДЫРОКОЛА

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Блок дырокола . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Крепежная скоба датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Пружина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Винт M3 x 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

5. Ступенчатый винт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

6. Бункер для отходов перфорации . . . . . . . . . . . . . . . . . . . . . . . . 1

7. Вставка (2 мм) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

8. Вставка (1 мм) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Установка

1-33

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

B377I102.WMF

B377I103.WMF

[A]

[B]

[C]

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением процедуры установки необходимо выключить главный выключатель

питания и отсоединить кабель электропитания от розетки. Если был установлен двухлот

ковый финишер, необходимо отстыковать и отсоединить его от основного блока копира.

1. Распаковать блок дырокола и удалить все полоски клейкой ленты и транспортиро вочные фиксаторы.

2. Открыть переднюю дверцу и снять заднюю крышку [A] (S x 4).

3. Снять кронштейн [B] (S x 2) и направляющую бумаги [C] (ступенчатый винт S x 1).

1-34

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B377I101.WMF

B377I104.WMF

[A]

[B]

[C]

[D]

[E]

Установка

4. Снять крышку бункера для отходов перфорации [A] (S x 2).

5. Установить крепежную скобу датчика [B] (ступенчатый винт S x 1).

6. Установить пружину [C].

7. Установить 2-мм вставку [D].

8. Установить блок дырокола [E] (S x 2, ступенчатый винт S x 1).

1-35

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

B377I200.WMF

B377I106.WMF

[B]

[A]

[C]

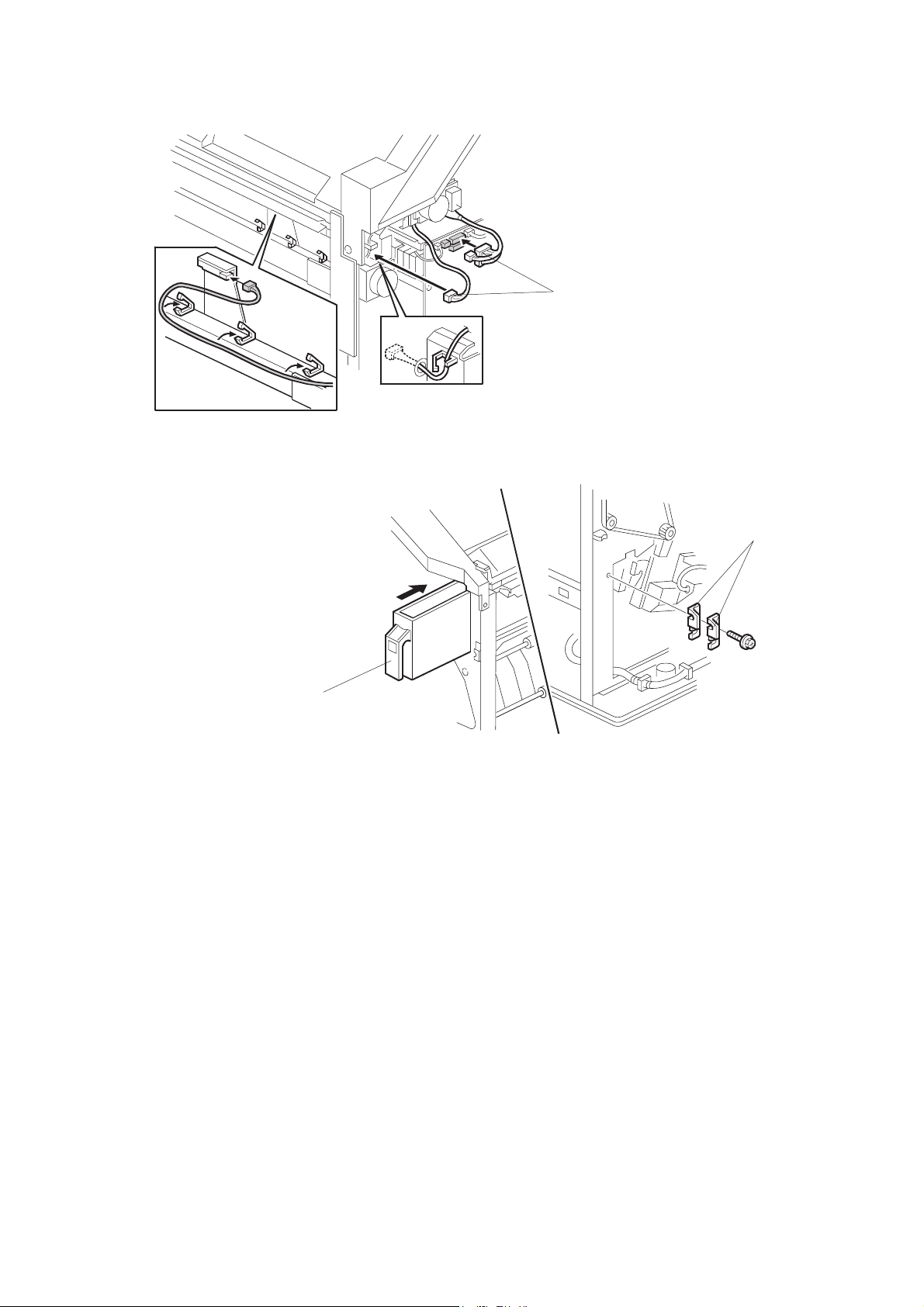

9. Подключить кабельные жгуты [A] и зафиксировать их хомутами, как показано на илл.

10. Задвинуть по направляющей бункер для отходов перфорации [B].

11. Закрепить две 1-мм вставки [C] на заднем основании для дальнейшего использо вания.

ЗАМЕЧАНИЕ: Вставки используются для регулировки горизонтального положения от

верстий перфорации.

12. Собрать снятые компоненты финишера и проверить правильность работы блока дырокола.

1-36

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B146I934.WMF

1 2 3 43

5 6 7 8

1.5.7 МНОГОСЕКЦИОННЫЙ ЛОТОК ВЫДАЧИ КОПИЙ

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Передний держатель лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Задний держатель лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Лоток. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

4. Винт (M3 x 14) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5. Разрядная щетка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

6. Заземляющая пластина левой крышки . . . . . . . . . . . . . . . . . . . 1

7. Заземляющая пластина верхней выдачи . . . . . . . . . . . . . . . . . . 1

8. Заземляющая пластина нижней выдачи . . . . . . . . . . . . . . . . . . 1

Установка

1-37

G306I102.W

G306I103.WMF

[B]

[C]

[D]

[E]

[F]

[G]

[H]

[I]

[A]

[B]

[D]

[C]

[A]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Установка многосекционного лотка выдачи копий

ЗАМЕЧАНИЕ: Перед установкой многосекционного лотка выдачи копий следует установить

устройство двусторонней печати.

1. Открыть левую крышку [A] устройства двусторонней печати.

2. Установить заземляющую пластину [B] позади магнита.

3. Установить заземляющую пластину [C] на внутреннюю сторону левой крышки.

4. Установить заземляющую пластину на верхнюю крышку, выравнивая нижние края пластины [D] и крышки [E].

5. Прикрепить разрядные щетки [F][G] к верхним краям выдачи бумаги так, чтобы щетки [H][I] касались, соответственно, заземляющих пластин [C][D].

ЗАМЕЧАНИЕ: Следует убедиться, что

установленные щетки не препятствуют выходу бумаги из слотов выдачи.

6. Установить передний [A] и задний [B] держатели на верхнюю крышку (по S x 2 для каждого держателя).

7. Установить верхний [C] и нижний [D] лотки.

8. Включить главный выключатель питания. Выбрать сервисную программу SP6-901-1. Затем изменить установку для многосекционного лотка выдачи.

ЗАМЕЧАНИЕ: Многосекционный лоток

не распознается автоматически основным блоком копира. Многосекционный лоток не будет использоваться копировальным аппаратом до тех пор, пока не будет изменена установка указанной сервисной программы.

1-38

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B602I912.WMF

2 3 4

1.5.8 ФИНИШЕР-БУКЛЕТИРОВЩИК

Проверка комплектации

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Лоток. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Рельсовый держатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Магнитная защелка – задняя . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Магнитная защелка – передняя . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Опора устройства двусторонней печати . . . . . . . . . . . . . . . . . . 1

6. Рельсовый соединитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

7. Винт M4 x 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

8. Винт M4 x 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

9. Винт M3 x 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

10. Рельс. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

11. Блок скобосшивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

12. Картридж скобосшивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Установка

13. Амортизатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

нены из пенополистирола.

ЗАМЕЧАНИЕ: Следует сохранить амортизаторы. Амортизаторы имеют белый цвет и выпол

1-39

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

WMF

602I008.WMF

[B]

[C]

[D]

[A]

Настройка высоты

1. Выяснить тип дополнительного устройства подачи бумаги:

Если это двухлотковое устройство подачи бумаги или лоток большой емкости, сле

•

дует перейти к шагу 2. Если ни одно из перечисленных в предыдущем пункте устройств не установлено,

•

необходимо перейти к тексту под подзаголовком «Основной корпус финишера».

2. Закрепить амортизаторы [A] на правой стороне финишера.

3. Положить финишер на правую сторону.

4. Снять подстроечные фиксаторы [B] (S x 2).

5. Изменить высоту [C].

6. Вернуть подстроечные фиксаторы [D].

7. Извлечь финишер из упаковочной тары и поставить его.

8. Проверить выставленный уровень высоты и удалить амортизаторы.

1-40

B602I001.WMF

B602I902.WMF

B602I903.WMF

[C]

[A]

[B]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

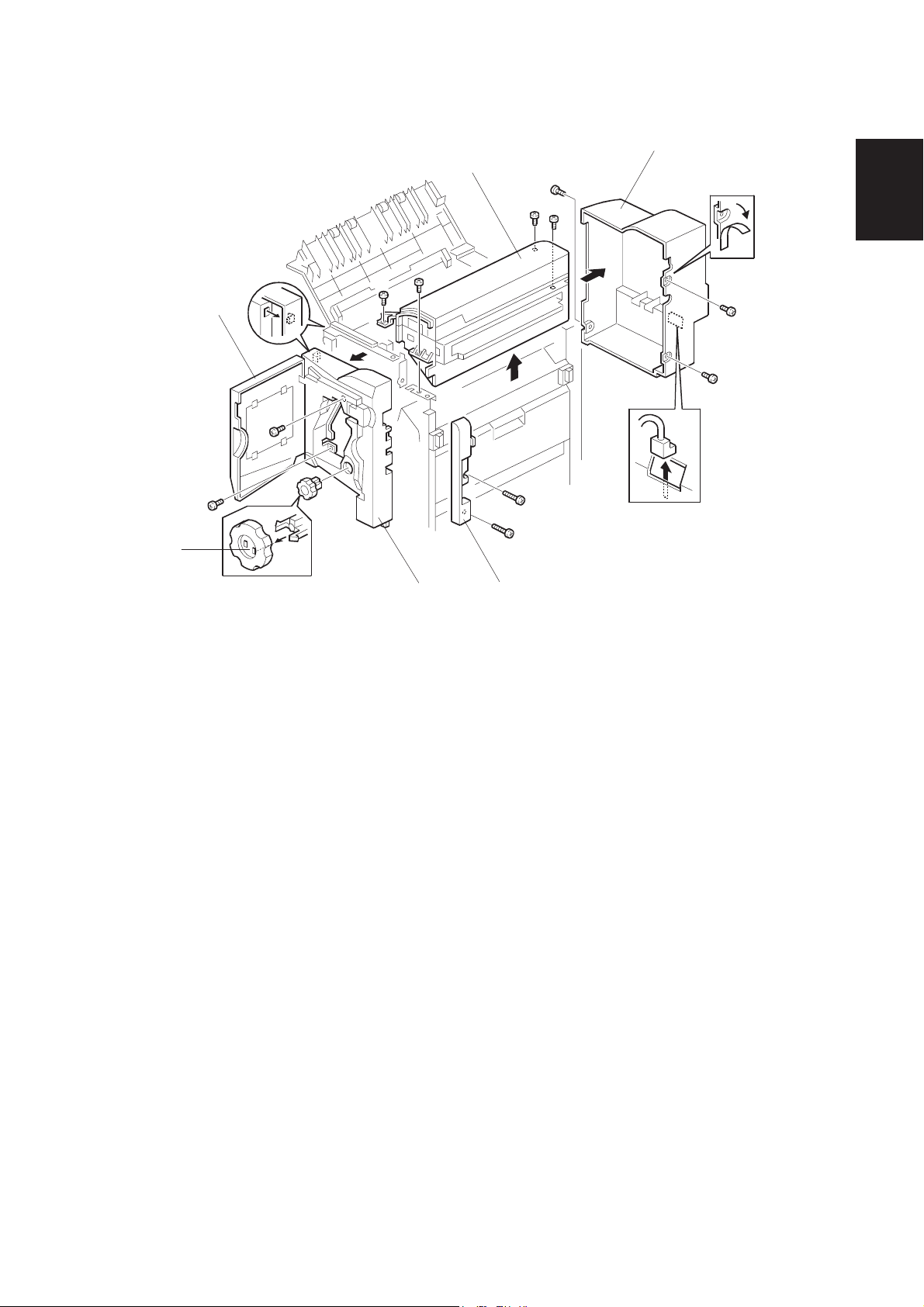

Основной корпус финишера

1. Удалить все полоски клейкой ленты и уплотнители.

2. Снять крышку, закрывающую винты [A].

3. Установить рельсовый соединитель [B] (S x 4).

4. Вернуть на место крышку, закрывающую винты.

Установка

5. Установить лоток [C] (S x 4).

1-41

B602I004.WMF

B602I904.WMF

[A]

[B]

[C]

[D]

[E]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

6. Установить магнитные защелки [A][B] (по S x 2 для каждой).

7. Установить опору устройства двусторонней печати [C] (S x 3).

8. Установить рельс [D] поперек рельсового держателя [E].

9. Закрепить рельсовый держатель (с рельсом) на копире (S x 2).

1-42

2I905.WMF

B602I907.WMF

B602I908.WMF

[A]

[D]

[B]

[C]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

10. Состыковать блок финишера-буклетировщика с копиром (S x 1).

11. Установить блок cкобосшивателя [A].

Установка

12. Поворачивать ручку [B] по часовой стрелки до тех пор, пока держатель картриджа скобосшивателя [C] не достигнет крайнего верхнего положения.

13. Закрепить картридж скобосшивателя [D] на держателе.

14. Включить главный выключатель питания и проверить правильность работы финишера-буклетировщика и копировального аппарата.

1-43

B647I001.WMF

B602R988.WMF

[A]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Дополнительный блок дырокола

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. Блок дырокола . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Наклейка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Винт M4 x 6 (с юбкой) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

4. Кабель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

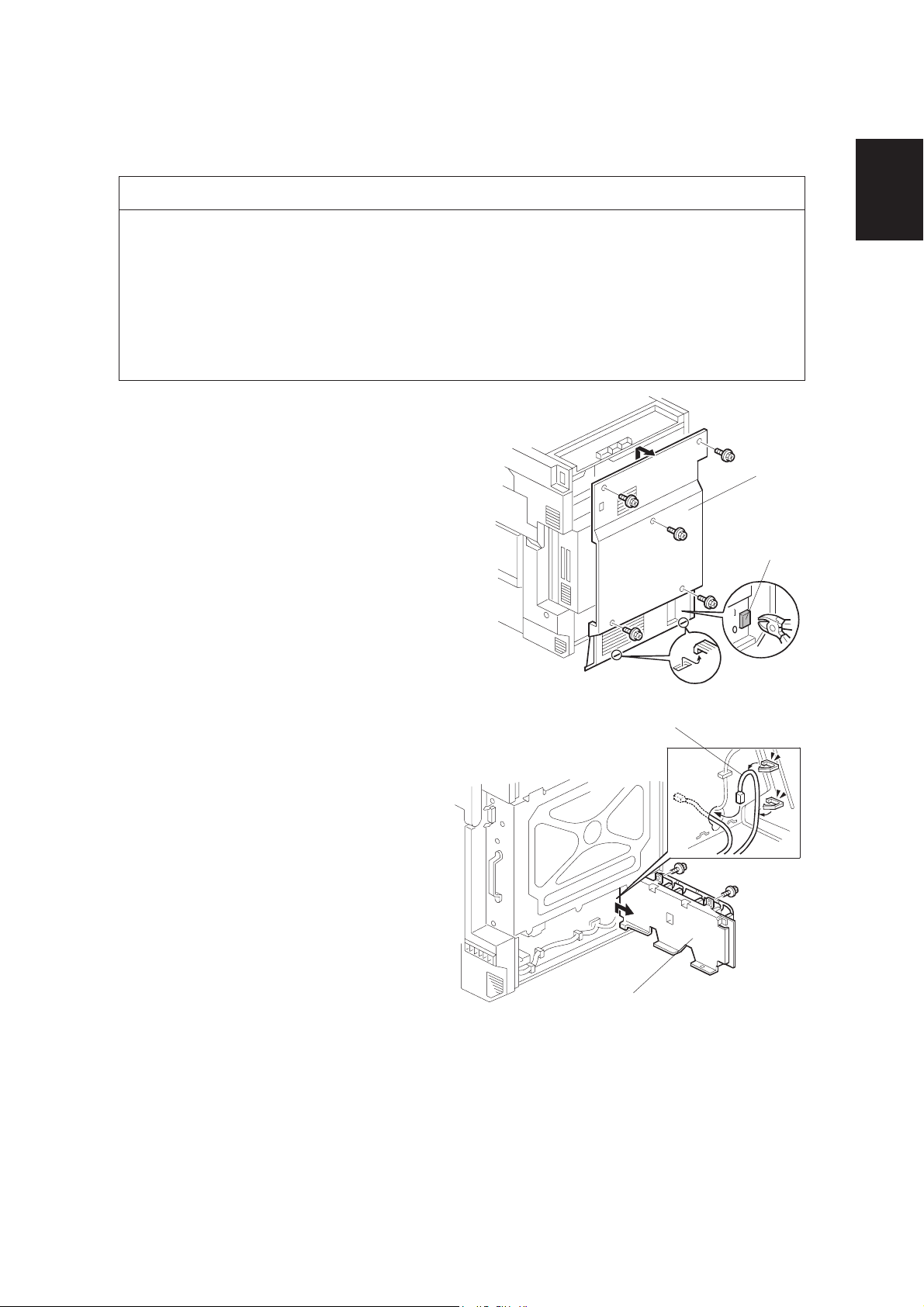

1. Снять переднюю нижнюю крышку [A] (S x 2).

1-44

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B602I513.WMF

[C]

[B]

[A]

[D]

[E]

[F]

Установка

2. Снять соединительную перегородку [A] (S x 2).

3. Открыть переднюю дверцу [B].

4. Освободить стопор и снять поворотную ручку [C].

5. Снять переднюю крышку [D] (S x 4).

6. Снять заднюю крышку [E] (S x 3). ЗАМЕЧАНИЕ: При снятии винта следует действовать аккуратно, чтобы не повредить

майлар.

7. Снять правую верхнюю крышку с входной крышкой [F] (S x 4).

1-45

B647I003.WMF

B647I901.W

B647I005.WMF

[A]

[B]

[E]

[C]

[D]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

8. Снять правую верхнюю крышку [A] с входной крышки [B].

9. Установить блок дырокола [C] (S x 2, 1 винт с юбкой [D]).

10. Установить правую верхнюю крышку [E] (S x 2).

1-46

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

B647I006.WMF

[A]

[B]

[D]

[C]

B602I911.WMF

B647I903.WMF

[E]

[F]

Установка

11. Присоединить кабели к разъемам:

J1003 (блок дырокола) [A] к CN12 (блок финишера-буклетировщика) [D]

•

J1004 (блок дырокола) [B] к CN14 (блок финишера-буклетировщика) [C]

•

12. Закрепить кабель хомутами.

13. Собрать блок финишера-буклетировщика. ЗАМЕЧАНИЕ: Проверить правильность стыков между боковой направляющей и перед-

ней крышкой [E].

14. Прикрепить наклейку [F].

15. Включить главный выключатель питания и проверить правильность работы блока дырокола.

1-47

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

G570I311.WMF

1.5.9 ДОПОЛНИТЕЛЬНЫЙ БЛОК СКАНЕРА

НЕОБХОДИМЫЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

Допустимый уровень отклонения от горизонтальной плоскости

Между передним и задним краями: Не более 5 мм (0,2")/ 5° Между правым и левым краями: Не более 5 мм (0,2")/ 5°

Требования по расположению оборудования

Расположить сканер справа от основного блока, как показано на илл. ЗАМЕЧАНИЕ: 1) Следует установить сканер на высоте 660~724 мм от уровня пола.

2) Кабель должен быть проложен так, чтобы он не касался и не лежал на полу.

3) Необходимо предупредить обслуживающий персонал о недопустимости пережимания кабеля сканера.

Необходимые условия эксплуатации

Присоединить дополнительную крышку стола оригинала к основному блоку копира, чтобы защитить стекло экспонирования.

Установить сканер на устойчивую ровную поверхность. Не следует устанавливать сканер на неустойчивые поверхности, с которых сканер может упасть при открытии крышки авто податчика документов.

Следует размещать сканер в месте с легким доступом к устройству. Перед установкой ска нера необходимо учесть пожелания обслуживающего персонала.

1-48

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

G570I300.WMF

1 2 3 4 5 6

ПРОВЕРКА КОМПЛЕКТАЦИИ

Описание Количество

1. Держатель салфетки для очистки стекла экспонирования . . . 1

2. Салфетка для очистки стекла экспонирования. . . . . . . . . . . . . 1

3. Винт M3 x 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4. Винт M3 x 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

5. Винт заземления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Сердечник. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

7. Левая опора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

8. Правая опора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

9. Кронштейн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Установка

1-49

G570I301.WMF

G570I302.WMF

[A]

[B]

[C]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

ПРОЦЕДУРА УСТАНОВКИ

ЗАМЕЧАНИЕ: Данная процедура установки использует следующие символьные обозначе

ния: S: Винт, N: Разъем, Q: Хомут

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением процедуры установки необходимо отсоединить кабель электропита

ния от розетки.

1. Удалить все полоски клейкой ленты.

2. Снять заднюю крышку [A] (S x 5).

3. Снять кабель заземления [B] (S x 2).

4. Снять трубопровод [C] (S x2,N x 1).

1-50

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

303.WMF

[A]

[B]

[C]

[D]

[E]

G570I304.WMF

[F]

[G]

[J]

[I]

[K]

[L]

[H]

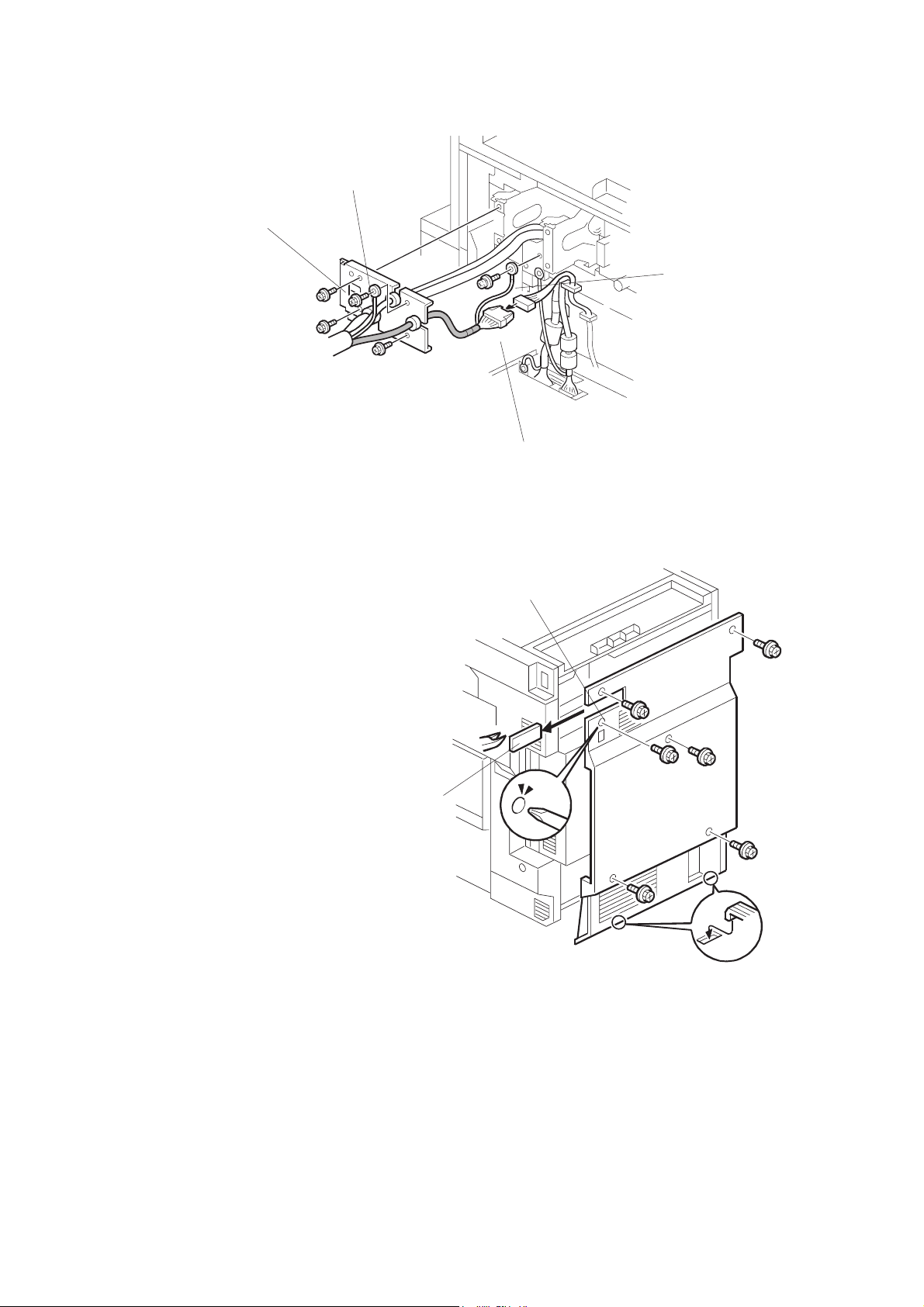

5. Снять кабель с разъемом податчика документов [A] (S x2,N x 1). ЗАМЕЧАНИЕ: Следует сохранить снятые винты – они будут нужны потом.

6. Снять кронштейн разъема [B].

7. Отсоединить разъем [C] от платы IPU и освободить кабель из хомута [D].

8. Снять сердечник [E] с интерфейсного кабеля.

ЗАМЕЧАНИЕ: Следует сохранить снятый сердечник – он будут нужен потом.

Установка

9. Отсоединить интерфейсный кабель [F] от платы IPU (S x 2). Затем просунуть его под кронштейном заземления [G] и вытянуть на левую сторону.

10. Отсоединить жгут [H], идущий от блока сканера к блоку питания сканера (N x3, Q x 1). Затем проложить этот жгут внутри основного блока сканера.

11. Подключить разъем кабеля податчика [I] к блоку питания сканера.

12. Закрепить жгут IPU [J] и кабель податчика [I] хомутом [K]. Оставить их внутри ап парата.

13. Присоединить кронштейн разъема [L] к блоку питания сканера, чтобы его не поте рять.

1-51

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

I305.WMF

[A]

[B]

[C]

[D]

G570I306.WMF

[E]

[F]

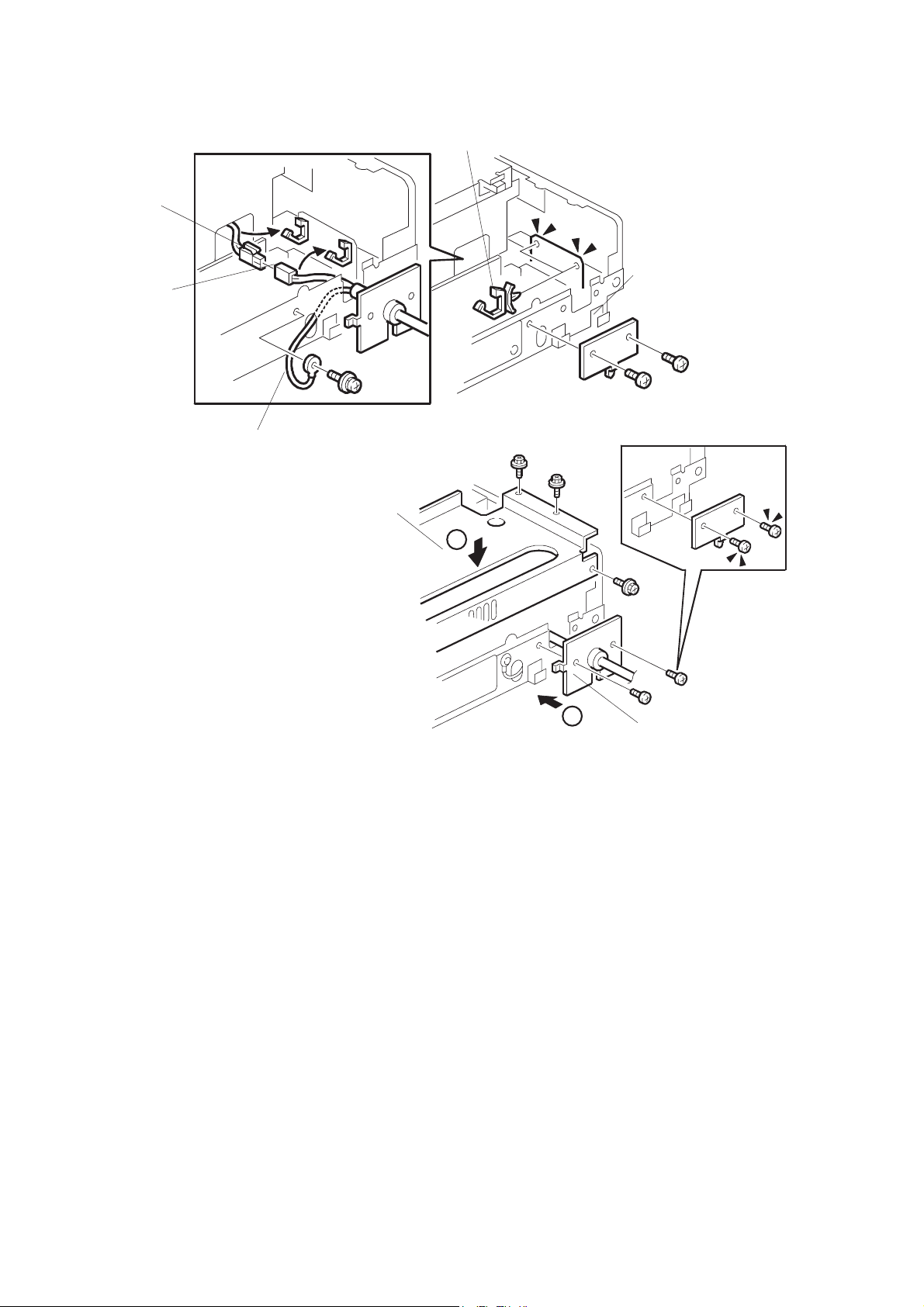

14. Отсоединить разъем кабеля блока питания [A].

15. Разъединить блок питания сканера с кронштейном [B] (S x 4). Затем выдвинуть его немного вправо.

16. Присоединить кронштейн [C] (S x 5). ЗАМЕЧАНИЕ: Использовать два винта [D], снятые на шаге 5.

17. Снова соединить блок питания сканера с кронштейном (S x 4).

18. Закрепить правую опору [E] (S x 2).

19. Закрепить левую опору [F] (S x 2).

1-52

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

G570I307.WMF

[A]

[B]

[C][E]

[D]

G570I308.WMF

[F]

[G]

[H]

[I]

Установка

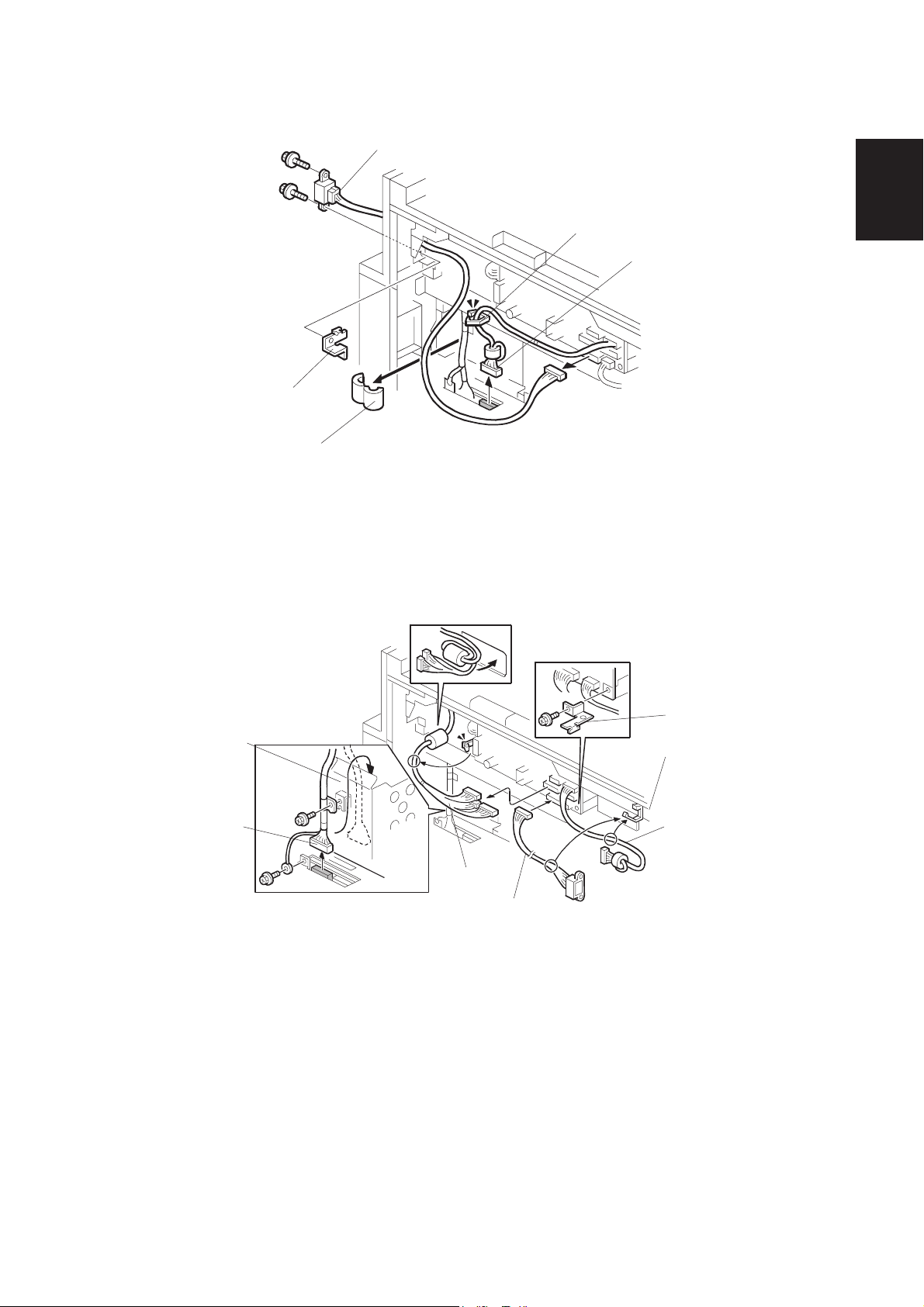

20. Просунуть интерфейсный кабель [A] через отверстие в основании. Затем устано вить сердечник [B] на интерфейсный кабель.

21. Подключить разъем интерфейсного кабеля [C]. Затем подсоединить держатель кабеля [D] (S x 1) и заземление [E] (S x 1) к основанию.

22. Просунуть кабель IPU [F] через отверстие в основании. Затем присоединить два сердечника [G] к кабелю IPU.

23. Подключить разъем кабеля IPU [H] и присоединить заземление [I] (S x 1).

1-53

G570I310.WMF

[E]

[F]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

0I309.WMF

[A]

[B]

[C]

[D]

24. Подключить разъем кабеля блока питания [A] и присоединить заземление [B] (винт заземления x 1).

25. Присоединить кронштейн сканера [C] к опорам (S x 3) и заземление [D] (S x 1).

26. Установить трубопровод (S x2,N x 1) и кабель заземления (S x 2).

27. Срезать панель [E] вдоль линии отреза. ЗАМЕЧАНИЕ: Зашлифовать края

выполненного реза.

28. На задней крышке выполнить отверткой отверстие [F] для крепления винта.

29. Прикрепить заднюю крышку (винт M3x8 x 6).

1-54

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

1.5.10 ДЕРЖАТЕЛЬ СЧЕТЧИКА УСЛУГ

1. Снять заднюю крышку [A] (S x 5).

Установка

2. Отрезать ненужный 15-мм (0,6") кусок [B] ленты.

ЗАМЕЧАНИЕ: Для дальнейшей установки

полоска меньшей длины (15 мм) не потребуется.

3. Снять правую крышку сканера [С] (S x 2).

4. Очистить поверхность [D] спиртом.

5. Приклеить полоску ленты.

1-55

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

A674I905.WMF

Вид сзади Вид сверху

6. Прикрепить держатель счетчика следующим образом:

Нижний конец держателя счетчика услуг [B] должен быть на 62 мм (2,4") опущен от

•

носительно нижнего конца правой крышки сканера [A]. Кронштейн в задней части держателя счетчика услуг [C] должен быть выровнен по

•

заднему концу крышки сканера [D].

7. Вернуть на место снятые крышки.

1-56

B178I542.WMF

B178I548.WMF

[A]

[C]

[D]

[E]

[B]

[F]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

1.5.11 ПРОТИВОКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ

1. Снять заднюю крышку [A] (S x 5).

Установка

2. Снять правую крышку сканера [B] (S x 2).

3. Снять заднюю шкалу [C] (S x 3).

4. Снять стекло экспонирования [D] вместе с левой шкалой [E] (S x 2).

ЗАМЕЧАНИЕ: Не требуется снимать

стекло экспонирования реверсивного автоподатчика документов. Если же стекло будет все же снято, то метка, нанесенная на стекло [F], должна после установки находится в заднем левом углу.

1-57

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

146I942.WMF

B146I943.WMF

[B]

[A]

[C]

[D]

5. Установить противоконденсатный нагреватель [A] в задний левый угол блока сканера (S x 2).

6. Протянуть кабель через отверстие [B] в задней части.

7. Закрепить хомуты [C] на заднем основании.

8. Зафиксировать кабель в хомутах.

9. Подключить разъем [D].

10. Вернуть на место все снятые компоненты копира.

1-58

B178I565.WMF

B178I566.WMF

[A]

[B]

[C]

[D]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

1.5.12 ПРОТИВОКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ

A ПРЕДУПРЕЖДЕНИЕ

1. Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от розетки.

2. После выреза нижнего прямоугольного отверстия в правой нижней части задней крышки необходимо обработать грани реза напильником. Неровные края реза могут по служить причиной травм и порезов – это прямоугольное отверстие открывает доступ к выключателю нагревателя, который будет использоваться для включения/отключения нагревателя.

1. Снять заднюю крышку [A] (S x 5).

2. Вырезать самое нижнее прямоугольное отверстие [В], расположенном в правом нижнем углу (при виде на копир сзади) задней крышки.

3. Зашлифовать края реза напильником.

Установка

4. Снять лотки 1 и 2.

5. Отвести в сторону плату формирования высокого напряжения [C] (S x 2).

6. Освободить кабель [D] для противоконденсатного нагревателя (Q х 2).

1-59

B178I555.WMF

B178I567.WMF

B178I552.WMF

Stand by

[A]

[C]

[B]

[D]

[E]

[F]

[G]

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

7. Выровнять предупреждающую наклейку [А] по метке [В], нанесенной на передней части крышки нагревателя [С], и приклеить наклейку в указанное место.

8. Установить противоконденсатный нагреватель [D] (S x 1).

9. Подключить разъем нагревателя [Е] к разъему [F] от дополнительного блока питания.

10. Собрать копир. Затем установить снятые лотки 1 и 2.

11. Приклеить наклейку, говорящую об установке протиконденсатного нагревателя [G].

12. Приклеить наклейку «On/Stand by» с левой стороны от главного выключателя питания (а не от выключателя нагревателя).

1-60

G570I351.WMF

G570I352.WMF

G570I353.WMF

[A]

[B]

[C]

[D]

[E]

[F]

[G]

[H]

[I]

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

1.5.13 АНТИКОНДЕНСАТНЫЙ НАГРЕВАТЕЛЬ (ДОПОЛНИТЕЛЬНЫЙ БЛОК

СКАНЕРА)

1. Снять заднюю шкалу [A] (S x 3).

2. Снять стекло экспонирования [B] вместе с левой шкалой [C] (S x 2).

3. Снять заднюю крышку [D] (S x 3).

4. Снять правую крышку [E] (S x 3).

5. Снять левую крышку [F] (S x 3).

6. Снять заднее основание [G] (S x 12, N x 2).

Установка

7. Установить противоконденсатный нагреватель [H] в заднем левом углу блока сканера (S x 2).

8. Просунуть кабель через отверстие [I] в заднем рельсе.

1-61

1. УСТАНОВКА 1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

G570I354.WMF

G570I355.WM F

[A]

[B]

[C]

[D]

[E]

[F]

[G]

9. Снять крышку, закрывающую отверстие для кабеля [A] (S x 2). ЗАМЕЧАНИЕ: Следует сохранить снятые винты – они будут нужны потом.

10. Установить хомуты [B], как показано.

11. Подключить разъем нагревателя [C] к разъему кабеля [D] и затем зафиксировать кабель в хомутах.

12. Присоединить кабель заземления [E] к основанию (S x 1).

13. Установить заднее основание [F] (S x 12, N x 1).

14. Установить кронштейн для фиксации кабеля [G] (S x 2). ЗАМЕЧАНИЕ: Следует использовать винты, снятые на шаге 9.

15. Вернуть на свои места левую, правую, заднюю крышки, стекло экспонирования с левой шкалой и заднюю шкалу.

16. Снять заднюю крышку копира (S x 6).

1-62

1.5 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ 1. УСТАНОВКА

G570I356.WMF

[A]

[B]

[C]

[D]

[E]

[F]

[G]

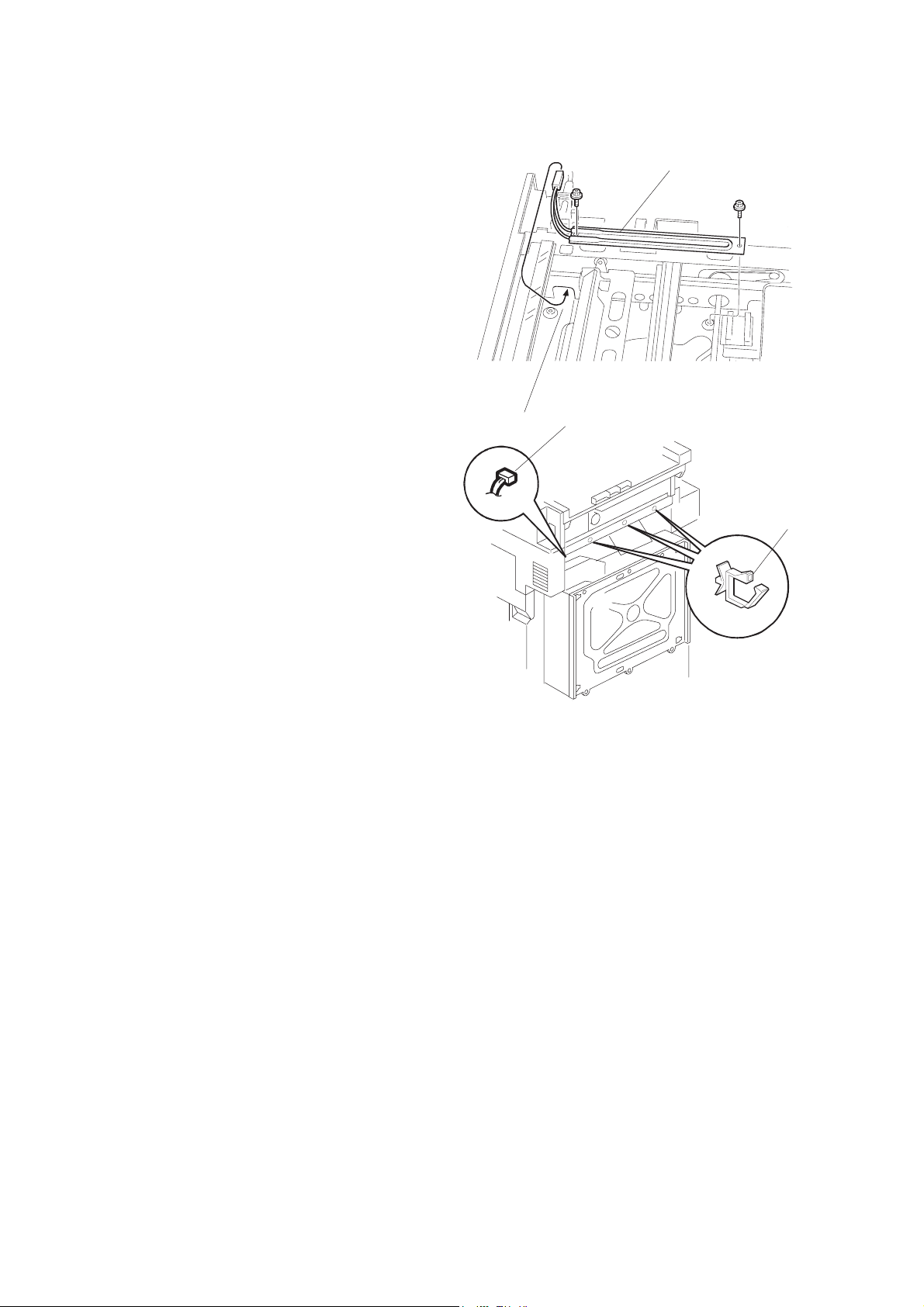

17. Снять кронштейн [A] дополнительного блока сканера (S x 4). ЗАМЕЧАНИЕ: Если дополнительный блок сканера не установлен, то перед выполнени

ем этого шага необходимо выполнить процедуру установки дополнитель ного блока сканера (

H 1.5.9).

Установка

18. Снять заглушку [B] в сканере.

19. Просунуть кабель [C] от противоконденсатного нагревателя через отверстие [D] кронштейна сканера.

20. Подключить разъем [E] кабеля к разъему [F] на копире.

21. Присоединить кабель заземления [G] (S x 1).

22. Присоединить кронштейн сканера [A] (S x 4).

23. Присоединить заднюю крышку (S x 6).

1-63

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

B C

B178I561.WMF

I562.WMF

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

1.6.1 КРАТКИЙ ОБЗОР

Для подключения дополнительных интерфейсов и использования дополнительного про

граммного обеспечения эта модель оборудована слотами для плат расширения и слотами установки SD-карт.

Слоты для плат расширения

А Сетевая плата Ethernet и плата

интерфейса USB (версия 2.0) В Конвертор форматов файлов С Дополнительный слот

Слоты для SD-карт 1 Дополнительный слот 2 Дополнительный слот 3 Сервисный слот

Слоты для плат расширения

•

Слот A используется только для установки стандартной сетевой платы Ethernet и платы интерфейса USB 2.0.

•

Слот B используется только для конвертора форматов файлов.

•

Слот C используется для установки одного из указанных интерфейсов: (IEEE1394, IEEE1284, IEEE802.11 (Беспроводная сеть) или Bluetooth).

Слоты для SD-карт

•

Слот 1 используется только для стандартных приложений принтера/сканера.

•

Слот 2 используется для одного из дополнительных приложений, таких как Postscript 3 или модуль полного удаления данных.

•

Слот 3 используется только для сервисного обслуживания.

1-64

B178I532.WMF

B178I533.WMF

[A]

[B]

[C]

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

1.6.2 МОДУЛЬ POSTSCRIPT 3

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

1. Снять крышку слотов [A] для SD-карт (S x 1).

2. Сориентировав лицевую сторону SD-карты [B] к задней части копира, установить ее в слот 2 до полной фиксации (звуковой щелчок).

3. Присоединить крышку слотов (S x 1).

Установка

4. Прикрепить наклейку «Adobe PostScript 3» [C] на переднюю крышку.

1-65

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

B178I535.WMF

[A]

[B]

1.6.3 КОНВЕРТОР ФОРМАТОВ ФАЙЛОВ

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

1. Снять крышку слота В для плат расширения [A] (S x 2).

2. Установить плату конвертора форматов файлов [B] (Винт с цилиндрической го ловкой x 2).

1-66

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

B17

536.WMF

[A]

[B]

1.6.4 ПЛАТА ИНТЕРФЕЙСА IEEE 1394 (FIREWIRE)

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

Установка

В копировальный аппарат может быть установлен один из перечисленных интерфейсов: IEEE 802.11b (беспроводная сеть), IEEE1284, IEEE1394 (FireWire), Bluetooth.

1. Снять крышку слота С для плат расширения [A] (S x 2).

2. Установить плату интерфейса FireWire [В] (Винт с цилиндрической головкой x 2).

1-67

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

Установки режима UP для интерфейса IEEE 1394

Войти в режим UP и выполнить следующую процедуру для инициализации установок ин

терфейса IEEE 1394. Эти установки будут использоваться при каждом включении аппарата.

1. Нажать кнопку «User Tools/Counter».

2. Нажать «System Settings» на сенсорном дисплее панели управления.

3. Нажать «Interface Settings».

4. Нажать кнопку и ввести следующие установки:

«IP Address» (IP-адрес)

•

Устанавливает IP Address (IP-адрес) и Subnet Mask (Маску подсети). «IP Over 1394».

•

При необходимости следует включить данную установку. Эта установка разрешает использование протокола IP Over 1394 по умолчанию для метода печати. «SCSI Print».

•

При необходимости следует включить данную установку. Эта установка разрешает использование протокола SCSI Print по умолчанию для метода печати. «Bi-directional SCSI Print».

•

Включает/выключает двунаправленную передачу при печати с использованием про токола SCSI print.

Сервисные программы для интерфейса IEEE 1394

Для настройки интерфейса IEEE 1394 могут быть установлены следующие сервисные про граммы.

№ сервисной

программы

5839 004 Host Name Устанавливает имена для всех физических устройств, подклю

5839 007 Cycle Master Включает/выключает функцию циклического арбитража (cycle

5839 008 BCR Mode Выбирает регистр канала широковещательной рассылки BCR

5839 009 IRM 1394a Check Определяет выполнение проверки IRM для IEEE 1394 в режиме

5839 010 Unique ID Включает установку «Node_Unique_Id» при перечислении

5839 011 Logout Определяет, как обрабатывается следующий запрос входа ини

5839 012 Login Включает/выключает эксклюзивный доступ для SBP-2. 5839 013 Login MAX Устанавливает предел для количества входов доступа для SBP-2.

Название Функция

ченных к сети IEEE 1394. Пример: RNPXXXXXXXXXX

master) для стандартной шины IEEE 1394.

(Broadcast Channel Register) при работе в режиме Auto Node для стандартной шины IEEE1394, в которой не используется IRM. Доступны 3 значения установки: «Standard», «IRM Color Copy» и «Always Effective».

Auto Node, когда не используется IRM.

устройств на шине IEEE 1394.

циатора передачи в процессе обслуживания входа доступа для SBP-2.

Допустимый диапазон: 1 ~ 62.

1-68

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

B178I537.WMF

[A]

[B]

1.6.5 ПЛАТА ИНТЕРФЕЙСА IEEE 1284

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

Установка

1. Снять крышку слота С для плат расширения [A] (S x 2).

2. Установить плату интерфейса IEEE 1284 [B] (Винт с цилиндрической головкой x 2).

1-69

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

B178I538.WMF

[A]

[B]

1.6.6 IEEE 802.11B (БЕСПРОВОДНАЯ СЕТЬ)

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

1. Снять крышку слота С для плат расширения [A] (S x 2).

2. Установить плату интерфейса беспроводной сети [B] (Винт с цилиндрической го

ловкой x 2).

1-70

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

Установка

3. Снять защитную предохранительную крышку [A] с карты.

4. Установить карту [B] в PCMCIA-слот. При установке следует сориентировать карту к передней части аппарата стороной с наклейкой.

5. Воспользовавшийсь приложенной к комплектации двусторонней клейкой лентой, закрепить антенны [C] на левом заднем углу аппарата.

ЗАМЕЧАНИЕ: Антенны должны быть разнесены не менее чем на 40 ~ 60 мм (1,5~2,5").

При перемещениях оборудования следует всегда отсоединять и снимать антенны с корпуса копировального аппарата.

6. Просунуть антенны через отверстие в крышке [F].

7. Подсоединить антенны к контактам [D].

8. Сформировать петлю из кабелей [E] и просунуть через нее антенны, как показано.

9. Закрыть место подключения антенн крышкой [F] (S x 2).

10. В случае слабого приема сигнала необходимо:

•

Убедиться, что в непосредственной близости от копировального аппарата нет об орудования, которое формирует высокие уровни электромагнитного поля.

•

Приблизить копировальный аппарат как можно ближе к точке доступа.

1-71

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

Установки режима UP для интерфейса беспроводной сети

Войти в режим пользовательских программ (UP) и выполнить следующую процедуру для установки начальных настроек интерфейса IEEE 802.11. Эти установки будут использо

ваться при каждом включении аппарата. ЗАМЕЧАНИЕ: Аппарат не может совместно использовать интерфейсы беспроводной сети и

Ethernet.

1. Нажать «User Tools/Counter».

2. На сенсорном дисплее панели управления нажать «System Settings». ЗАМЕЧАНИЕ: Параметр Network I/F (по умолчанию: Ethernet) должен быть установлен

либо в значение «Ethernet», либо на «wireless LAN».

3. Выбрать Interface Settings → Network (tab) → Network I/F Settting.

4. Нажать IEEE 802.11b. Появятся только опции интерфейса беспроводной сети.

5. Communication Mode. Выбрать режим «802.11 Ad hoc», «Ad Hoc Mode» или «Infrastructure Mode».

6. SSID Setting. Ввести идентификатор SSID (Данная установка регистрозависимая).

7. Channel. Настройка этой установки необходима при выборе режима Ad Hoc. Допустимый диапазон: 1 ~ 14 (по умолчанию: 11).

ЗАМЕЧАНИЕ: Допустимый диапазон установки каналов может изменяться в зависи

мости от страны размещения оборудования.

8. WEP (Encryption) Setting. Установка кода WEP (Wired Equivalent Privacy) предусмот рена для защиты беспроводного обмена данных. В этом режиме для декодирова ния принятых данных необходимо наличие такого-же кода WEP на принимающей стороне. Существует 64-битная и 128-битная разрядность кодов WEP. WEP: Выбрать «Active» или «Inactive». (По умолчанию – «Inactive»). Диапазон допустимых установок:

64 бита 10 символов 128 бит 26 символов

9. Transmission Speed. Нажать кнопку Next для отображения следующих установок, затем выбрать скорость передачи для режима: Auto, 11 Mbps, 5.5 Mbps, 2 Mbps, 1 Mbps (по умолчанию: Auto). Эта установка должна соответствовать расстоянию удаления между ближайшим аппаратом и точкой доступа в зависимости от вы

бранного режима. ЗАМЕЧАНИЕ: Для режима Ad Hoc – это расстояние между аппаратом и ближайшим

персональным компьютером сети. Для режима Infrastructure – это рас стояние между аппаратом и ближайшей точкой доступа.

11 Mб/сек – 140 м (153 ярдов) 5,5 Mб/сек – 200 м (219 ярдов) 2 Mб/сек – 270 м (295 ярдов) 1 Mб/сек – 400 м (437 ярдов)

1-72

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

10. Для инициализации установок беспроводной сети следует сначала выбрать «Return to Default». Затем нажать «Yes»:

режим передачи (Transmission mode)

•

канал (Channel)

•

скорость передачи (Transmission Speed)

•

WEP

•

идентификатор SSID

•

код WEP

•

Установки сервисных программ для интерфейса беспроводной сети IEEE 802.11b

Для настройки интерфейса IEEE 802.11b могут быть установлены следующие сервисные программы.

Установка

№ сервисной

программы

5840 006 Channel MAX Устанавливает максимальное значение для диапазона кана

5840 007 Channel MIN Устанавливает минимальное значение для диапазона кана

5840 011 WEP Key Select Используется для разрешения выбора установки кода WEP

Режим UP Название Функция

SSID Используется для подтверждения текущего идентификатора

WEP Key Используется для подтверждения текущего значения кода

WEP Mode Используется для отображения максимальной длины стро

Название Функция

лов в зависимости от страны.

(По умолчанию: 00).

SSID.

WEP.

ки, которая может быть использована для ввода кода WEP.

1-73

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

B178I540.WMF

[A]

[B]

[C]

[D]

[E]

1.6.7 BLUETOOTH

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением этой процедуры необходимо отсоединить кабель электропитания от

розетки.

1. Снять крышку слота С для плат расширения [A] (S x 2).

2. Установить плату-носитель интерфейса Bluetooth [B] (Винт с цилиндрической го ловкой x 2).

3. Установить карту Bluetooth [С] в слот платы-носителя интерфейса Bluetooth.

4. Для выдвижения нажать на антенну [D].

5. Установить крышку антенны [E].

1-74

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

B735I901.WMF

B735I903.WMF

[B]

[A]

1.6.8 МОДУЛЬ ПОЛНОГО УДАЛЕНИЯ ДАННЫХ (B735)

ПРОВЕРКА КОМПЛЕКТАЦИИ

Проверить комплектацию в соответствии со следующим перечнем:

Описание Количество

1. SD-карта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Инструкция по эксплуатации (диск CD-ROM) . . . . . . . . . . . . . . 1

Удаление упаковочных элементов и проверка целостности упаковки

Установка

A ПРЕДУПРЕЖДЕНИЕ Перед установкой необходимо проверить сохранность упаковки и убедиться, что

упаковка и ее содержимое не были повреждены или удалены в процессе транспортировки.

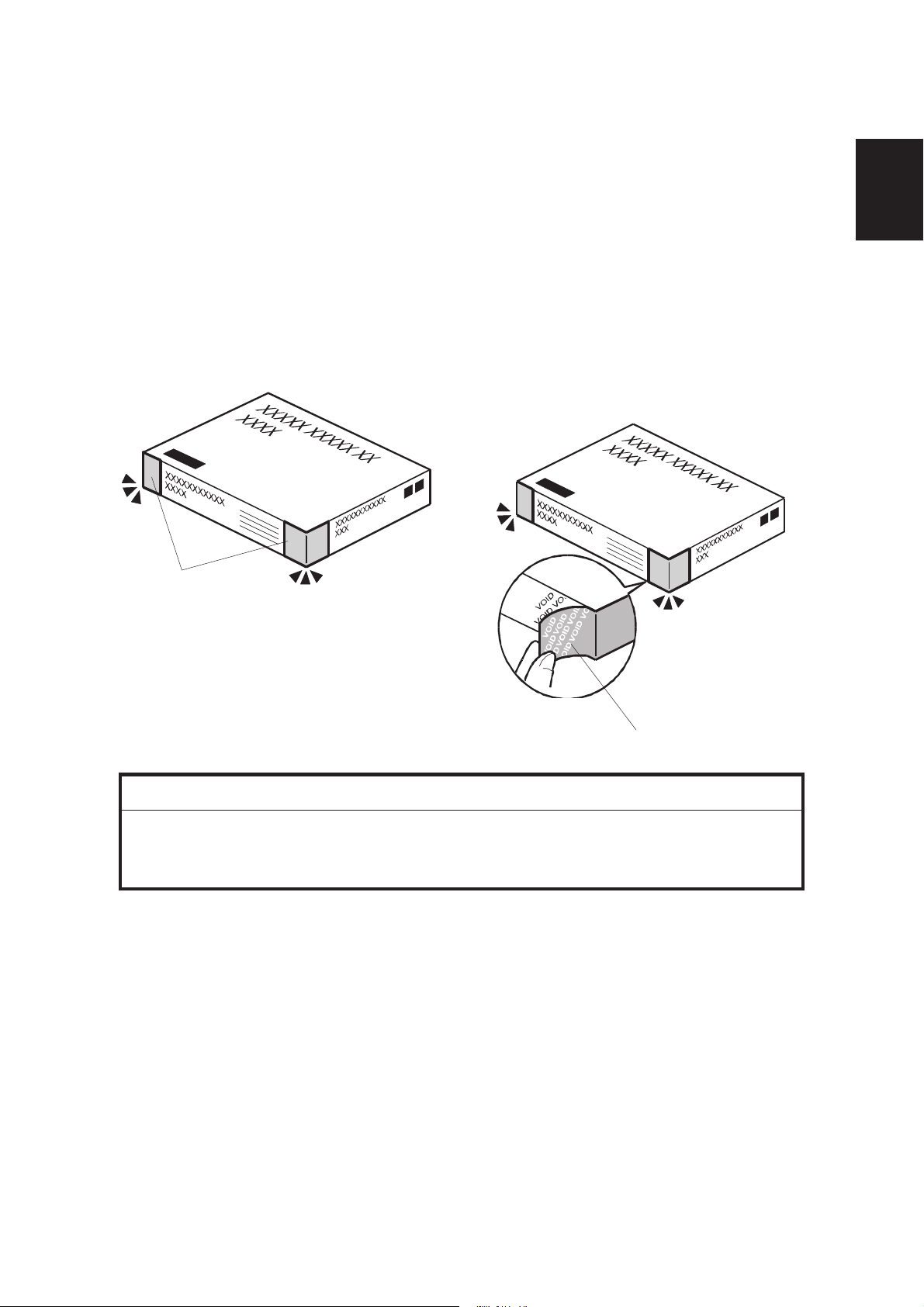

1. Проверить наличие и целостность полосок клейкой ленты [A] на углах упаковки.

•

Необходимо убедиться, что полоски клейкой ленты не оторваны или не повреждены на каждом углу упаковки.

•

На поверхности полосок ленты не должно быть никаких надписей. Если на полоски нанесена надпись «VOID», не следует выполнять установку компонентов из данной упаковки.

2. Если на поверхностях полосок ленты нет надписей «VOID», следует удалить их с углов упаковки.

3. После удаления полосок метки «VOID» [B] должны выступить на полосках. Таким образом, они не могут быть снова наклеены на углы.

1-75

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

Процедура установки

A ПРЕДУПРЕЖДЕНИЕ Перед выполнением любой процедуры установки аппарат должен быть выключен и

кабель электропитания должен быть отсоединен от розетки.

ЗАМЕЧАНИЕ: Модуль полного удаления данных должет быть установлен в слот для

SD-карт 2. Тем не менее, дополнительный модуль Postscript для этой модели аппарата также устанавливается в слот для SD-карт 2. При наличии установ

ленного модуля Postscript необходимо сначала выполнить процедуру «SD Card Appli move», а затем устанавливать модуль полного удаления данных. Следует перенести приложение полного удаления данных (слот 3) на SD-кар ту, которая содержит приложение для принтера/сканера (слот 1) (

H 5.7).

1. Если питание аппарата включено, необходимо отключить главный выключатель питания.

2. В случае установленной сетевой платы следует отсоединить сетевой кабель.

3. Включить главный выключатель питания аппарата.

4. Выполнить сервисные программы копира, указанные в следующей таблице:

№ SP Название SP Требуемая установка:

5871-001 HDD Function Disable 1 (Вкл.) 5967-001 Copy Server Set Function 1 (Выкл.) 5846-090 USC Settings – Plain Data Forbidden 1 (Проверка) 5836-001 Capture Settings – Capture Function 1 (Вкл.)

5. Выполнить сервисные программы принтера, указанные в следующей таблице:

№ SP Название SP Требуемая установка:

1006-001 Sample/Proof Print 1 (Вкл.)

1-76

[A]

[B]

1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА 1. УСТАНОВКА

B735I905.WMF

CopiesTotalOrigi

010

09/09/2003 14:13

B735I904.WMF

[C]

[D] [E]

6. Выключить переключатель режимов питания и главный выключатель питания.

7. Удалить крышку слота [A] (S x 2).

8. Установить SD-карту [B]. Карта должна быть установлена в слот 2 до щелчка фиксации.

9. В случае установленной сетевой платы следует подключить сетевой кабель.

10. Включить питание аппарата.

11. Войти в режим сервисных программ и нажать «EXECUTЕ» в SP5878.

12. Выйти из режима сервисных программ, выключить переключатель режимов питания, затем отключить главный выключатель питания.

13. Включить питание аппарата.

14. Войти в режим инструментов пользователя User Tools и выбрать System Settings > Administrator > Auto Erase Memory Setting >On.

15. Выйти из режима User Tools.

Установка

16. Проверить изображение на дисплее панели управления и убедиться в наличии значка стирания при перезаписи [A].

17. Выполнить пробную копию Sample Copy.

18. Проверить значок стирания при перезаписи:

•

Изображение значка [C] изменится к [D], когда данные задания будут сохранены на жестком диске.

•

Значок вернется к своему первоначальному виду [E] после завершения этой функ цией перезаписи данных на жестком диске.

•

Значок возвращается к своему первоначальному виду [C].

19. Удалить верхнюю кнопочную панель для сервера документов (Document Server) и сканера (Scanner) и заменить их на верхние кнопочные панели без надписей, вхо дящие в комплектацию.

1-77

1. УСТАНОВКА 1.6 ОПЦИИ КОТРОЛЛЕРА ПРИНТЕРА

1.6.9 ПРОВЕРКА ВЫПОЛНЕННЫХ ПОДКЛЮЧЕНИЙ

1. Подключить кабель электропитания и включить главный выключатель питания.

2. Войти в режим инструментов пользователя и выполнить печать страницы конфи гурации.

User Tools > Printer Settings > List Test Print > Config. Page

При необходимости эти данные могут быть выведены на печать посредством сервисной программы SP1-004 – Print Summary. Все установленные опции будут перечислены в столбце «System Reference».

1-78

2.1 УСТАНОВКИ 2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2.1 УСТАНОВКИ

Установка нового блока

Перед заменой перечисленных ниже блоков необходимо включить сервисную программу New Unit Set (SP5-999):

Фотопроводниковый блок (PCU)–K (SP5-999-001)

•

Фотопроводниковый блок (PCU)–Y (SP5-999-002)

•

Фотопроводниковый блок (PCU)–M (SP5-999-003)

•

Фотопроводниковый блок (PCU)–C (SP5-999-004)

•

Блок проявки–K (SP5-999-005)

•

Блок проявки–Y (SP5-999-006)

•

Блок проявки–M (SP5-999-007)

•

Блок проявки–C (SP5-999-008)

•

Фьюзер (SP5-999-009)

•

ческое

Профилакти-

обслуживание

Для включения сервисной программы New Unit Set (и замены блока) необходимо выпол нить следующую последовательность действий:

1. Войти в режим сервисных программ (

H 5.1.1).

2. Выбрать сервисную программу SP5-999-001 – 009.

3. Выбрать пункт «1. Enable».

4. Выбрать «OK».

5. Выйти из режима сервисных программ.

6. Выключить главный выключатель питания.

7. Заменить соответствующий блок.

8. Включить главный выключатель питания. Копир запустит процедуру инициализа

ции для нового блока.

Сброс значения счетчика

После замены следующих блоков необходимо сбросить счетчики (SP7-804):

•

By-pass tray (SP7-804-011) (Обходной лоток)

•

Tray 1 (SP7-804-012) (Лоток 1)

•

Tray 2 (SP7-804-013) (Лоток 2)

•

Tray 3 (SP7-804-014) (Лоток 3/Лоток большой емкости)

•

Tray 4 (SP7-804-015) (Лоток 4)

•

Transfer unit (SP7-804-017) (Блок переноса)

•

Transfer belt cleaning unit (SP7-804-018) (Блок очистки ремня переноса) Для включения сервисной программы New Unit Set (и замены блока) необходимо выпол нить следующую последовательность действий:

1. Войти в режим сервисных программ (

H 5.1.1).

2. Выбрать сервисную программу SP7-804-011 – 018.

3. Выбрать «EXECUTE».

4. Выйти из режима сервисных программ.

2-1

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2.2 ТАБЛИЦЫ ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ (PM)

2.2 ТАБЛИЦЫ ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ (PM)

Тестовая диаграмма: A4 (LT)/5% Режим копирования: 3 копии с одного оригинала (распечаток в одном задании) Условия эксплуатации: Нормальная температура и влажность Предположительный ресурс может изменяться в зависимости от обстоятельств и условий печати. Символьные обозначения: C: очистить, R: заменить, L: смазать, I: проверить, K: х1000, EM: экстренное обслуживание

Основной блок копира

Позиция C2a/C2 C2k Комментарий

60K 120K 150K EM 60K 104K 130K EM

Сканер

Зеркала 1/2/3 C C Салфетка для про

тирки оптики

Передняя и задняя рельсо

C C Сухая ткань

вая направляющая Стекло экспонирования C C C C Сухая ткань; спирт Стекло экспонирования

C C C C Сухая ткань; спирт

автоподатчика Лампа экспонирования I I Сухая ткань; спирт Датчики APS C C Сухая ткань

Проявка

Блок проявки - K R R Блок проявки - C R R Блок проявки - M R R Блок проявки - Y R R Фотопроводниковый блок R R

H2.1 H2.1 H2.1 H2.1 H2.1

Перенос

Бункер для сбора отрабо

танного тонера

Термическое закрепление

H2.1

Прижимной вал R R Нагревающий вал R R Нагревательный вал R R Вал очистки прижимного

вала Вал подачи масла R R Ремень фьюзера R R Узел пальцев отделителя R R Пальцы отделителя С С Сухая ткань; спирт Термистор прижимого вала С С Сухая ткань; спирт Термистор нагревающего

С С Сухая ткань; спирт

вала Зубчатые колеса С С Сухая ткань; спирт

Тракт подачи бумаги

Датчик регистрации C C Мягкая кисточка

Устройство двусторонней печати

Вал инвертора C C Влажная ткань Вал транспортировки C C Влажная ткань Датчик инвертора C C Мягкая кисточка

Другие компоненты

Пылезащитный фильтр R R Поставляется в ком

плекте с блоком проявки-K

Разрыватель I I

Лоток

Ролики подачи R R Ролики захвата R R Ролики отделения R R

Вва

2-2

2.2 ТАБЛИЦЫ ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ (PM) 2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Реверсивный автоподатчик документов

Позиция 240K EM Комментарий

Ролик захвата R C Сухая ткань; спирт Ремень подачи R C Сухая ткань; спирт Ролик отделения R C Сухая ткань; спирт Датчики C C Мягкая кисточка Крышка стола оригинала C Сухая ткань; спирт (При необходимости заменить) Белая пластина C Влажная или сухая ткань Приводная шестерня L Смазка Grease G501 Вал транспортировки C Сухая ткань; спирт Выходной вал C Сухая ткань; спирт Вал инвертора C Сухая ткань; спирт Ролики холостого хода C Сухая ткань; спирт

ЗАМЕЧАНИЕ: 240k копий (= 80k оригиналов x 3 копий/оригинал) Однолотковое устройство подачи бумаги

Позиция 150K EM Комментарий

Ролик подачи C Влажная ткань Ролик захвата C Влажная ткань Ролик отделения C Влажная ткань

ческое

Профилакти-

обслуживание

Двухлотковое устройство подачи бумаги

Позиция 150K EM Комментарий

Ролики подачи R Влажная ткань Ролики захвата R Влажная ткань Ролики отделения R Влажная ткань

Лоток большой емкости

Позиция 150K EM Комментарий

Вал передачи C Влажная ткань Амортизатор нижнeго

основания Ролики подачи R Влажная ткань Ролики захвата R Влажная ткань Ролики отделения R Влажная ткань

C Влажная ткань

Двухлотковый финишер

Позиция 240K EM Комментарий

Валы C Влажная ткань Разрядная пластина C Сухая ткань Датчики C Мягкая кисточка Ограничители выравнива

теля

I При необходимости заменить

Блок дырокола для двухлоткового финишера

Позиция 240K EM Комментарий

Бункер для отходов пер форации

C Удалить отходы перфорации.

2-3

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2.3 ДРУГИЕ КОМПОНЕНТЫ

Финишер-буклетировщик

Позиция 60K EM Комментарий

Ролики C Влажная ткань Валы C Влажная ткань Датчики C Мягкая кисточка Ограничители выравнива

теля

Блок дырокола финишера-буклетировщика

Позиция 60K EM Комментарий

Бункер для отходов пер форации

C C Удалить отходы перфорации.

2.3 ДРУГИЕ КОМПОНЕНТЫ

ЗАМЕЧАНИЕ: Эти блоки рассматриваются как компоненты, которые могут заменяться ис

ключительно в результате экстренного обслуживания, так как их сроки служ бы относительно велики.

Основной блок копира

Позиция 150K 250K 500K 1000K Комментарий

Перенос

Блок переноса R H2.1 Блок очистки ремня пере

носа

Обходной лоток

Ролик подачи R H2.1 Ролик захвата R Ролик отделения R

H2.1

H2.1 H2.1

Лоток большой емкости

Позиция 150K 250K 500K 1000K Комментарий

Вал передачи R Влажная ткань Амортизатор нижнeго

основания

R Влажная ткань

2-4
