Xerox® Wide Format IJP 2000

Benutzerhandbuch

Xerox® und Xerox and Design® und CentreWare® sind Marken der Xerox Corporation in den USA und/oder anderen Ländern. Internet Explorer, Microsoft, Windows, Windows Server und Windows Vista sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. MontaVista Linux ist eine Marke der MontaVista Software, Inc.

In diesem Handbuch werden Sicherheitsanweisungen mit dem Symbol gekennzeichnet . Bitte die Anweisungen immer vor den erforderlichen Verfahren lesen und genau befolgen.

Werden auf einem Drucker Banknoten erstellt oder Wertpapiere illegal gedruckt, wird davon ausgegangen, dass gegen ein Gesetz verstoßen wird und es erfolgt eine Strafe unabhängig davon, ob diese Drucke verwendet werden.

Bei einer Funktionsstörung der Festplatte oder anderer Speichermedien der Maschine können empfangene oder gespeicherte Daten, einschließlich registrierter Konfigurationen, verloren gehen. Xerox ist für direkte oder indirekte Schäden, die aus solchem Datenverlust entstehen oder verursacht werden, nicht verantwortlich.

Xerox ist für einen Ausfall von Maschinen verursacht durch Infizierung mit Computerviren oder durch Computer-Hacking nicht verantwortlich.

Wichtig

1. Teile dieses Handbuchs sind ohne vorherige Ankündigung Änderungen vorbehalten.

2. Wir begrüßen Kommentare über Unklarheiten, Fehler, Auslassungen oder fehlende Seiten.

3. Keine Verfahren auf der Maschine ausführen, die nicht ausdrücklich in diesem Handbuch beschrieben wurden. Nicht autorisierte Bedienung kann Störungen oder Unfälle verursachen. Xerox haftet nicht für Probleme, die aus nicht autorisierter Bedienung der Anlage entstehen.

Ein Export dieses Produkts wird in Übereinstimmung mit den Gesetzen über Devisen- und Außenhandel für Japan und/ oder den Ausfuhrkontrollbestimmungen der USA streng kontrolliert.

Xerox Wide Format IJP 2000

Benutzerhandbuch

Vorwort

Vielen Dank, dass Sie sich für die Xerox Wide Format IJP 2000 entschieden haben. Dieses Benutzerhandbuch beschreibt Betriebsanweisungen und Vorsichtsmaßnahmen für den Gebrauch der Xerox Wide Format IJP 2000. Für optimale Ergebnisse und eine effektive Nutzung der Xerox Wide Format IJP 2000 lesen Sie bitte das Benutzerhandbuch, bevor Sie das Gerät einsetzen.

Dieses Handbuch richtet sich an Erstbenutzer der Xerox Wide Format IJP 2000 (nachstehend „die Maschine“ genannt) und beschreibt die Verwendung der Druckfunktion, die Beseitigung von Papierstaus, die täglichen Wartungsverfahren, das Festlegen verschiedener Einstellungselemente und die verschiedenen Vorsichtsmaßnahmen.

In diesem Handbuch wird ein Grundverständnis und Kentnisse in der Bedienung Ihres eigenen Computers und Ihrer Netzwerkumgebung vorausgesetzt. Diese Grundinformationen und Bedienungsanweisungen zu Ihrem Computer und zur Netzwerkumgebung finden Sie in der für Ihren Computer, für das Betriebs- und Netzwerksystem beigefügten Dokumentation.

Inhaltsverzeichnis

Vor Inbetriebnahme der Maschine

CentreWare® Internetservices

Tägliche Verwaltung und Wartung

Problemlösung

ìSystemadministrator-Menüeinstellungen

Anhang

Bewahren Sie dieses Handbuch auch nach dem Lesen auf, damit Sie bei Bedienungsproblemen oder bei Fehlern in der Verwendung der Maschine für eine Kurzreferenz bequem nachsehen können.

Xerox Corporation

Index

Inhaltsverzeichnis

Vorwort ........................................................................................................................................................................................................................3

Inhaltsverzeichnis....................................................................................................................................................................................................4

Handbucharten.........................................................................................................................................................................................................9

Verwendung dieses Handbuchs...................................................................................................................................................................... 10

Sicherheitshinweise.............................................................................................................................................................................................. 13

Umwelt...................................................................................................................................................................................................................... 21

Bestimmungen....................................................................................................................................................................................................... 22

Rechtliche Hinweise............................................................................................................................................................................................. 23

Kapitel 1 Vor Inbetriebnahme der Maschine ...................................................................25

1.1 Maschinenkomponenten....................................................................................................................................................... 26

1.2 Energiequelle ..............................................................................................................................................................................30

1.2.1 Den Strom einschalten ..........................................................................................................................................................30

1.2.2 Den Strom ausschalten..........................................................................................................................................................31

1.2.3 Stromverbrauch sparen, während die Maschine nicht im Einsatz ist .................................................................32

1.3 Energiesparmodus.................................................................................................................................................................... 33

1.3.1 Verlassen des Energiesparmodus......................................................................................................................................33

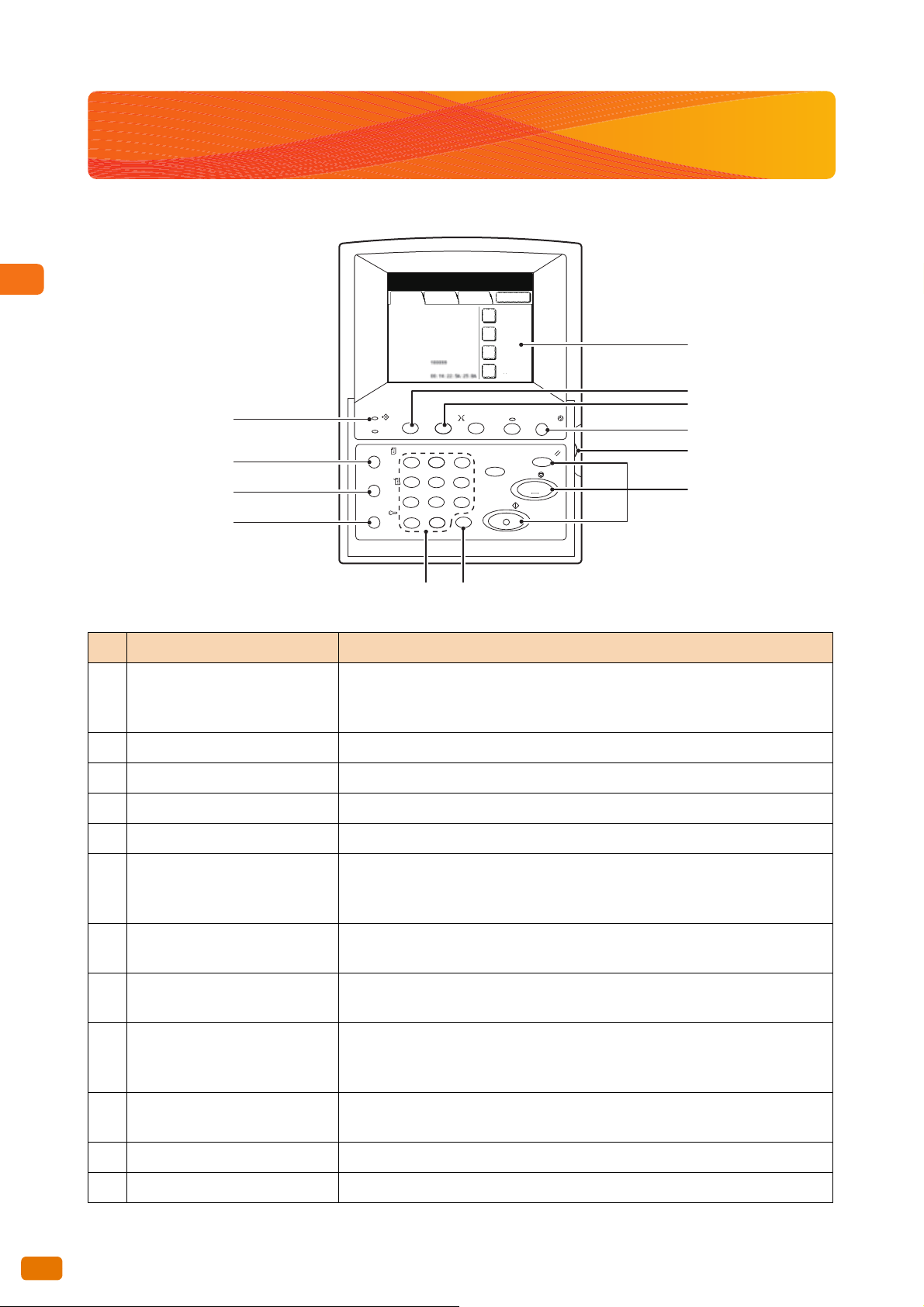

1.4 Bedienfeld.................................................................................................................................................................................... 34

1.4.1 Anpassen des Bildschirmkontrasts....................................................................................................................................35

1.4.2 Ändern der Sprache.................................................................................................................................................................35

1.4.3 Touchscreen...............................................................................................................................................................................36

1.4.4 Texteingabe...............................................................................................................................................................................37

1.5 Laden/Ersetzen von Papier.................................................................................................................................................... 38

1.5.1 Ersetzen/Zuschneiden von Rollenpapier.........................................................................................................................38

1.5.2 Laden von zugeschnittenen Papierbogen (Bypass)...................................................................................................41

1.5.3 Wechsel zwischen Behältern...............................................................................................................................................41

1.5.4 Behälterheizungen ..................................................................................................................................................................42

1.6 Konfigurieren der Papiereinstellung.................................................................................................................................. 43

1.7 Druckmaterial............................................................................................................................................................................. 45

1.7.1 Druckmaterialtyp.....................................................................................................................................................................45

1.7.2 Nicht verwendbares Druckmaterial..................................................................................................................................46

1.7.3 Handhabung und Lagerung von Druckmaterial..........................................................................................................47

1.8 Gebührenzähler ......................................................................................................................................................................... 48

1.9 Überprüfen von Verbrauchsmaterialien.......................................................................................................................... 49

1.10 Überprüfen von Maschineninformationen..................................................................................................................... 50

1.11 Auftragsstatus............................................................................................................................................................................ 52

Inhaltsverzeichnis

1.12 Einen Auftrag stornieren........................................................................................................................................................ 53

1.13 Alle Aufträge löschen .............................................................................................................................................................. 54

Kapitel 2 CentreWare® Internetservices ...........................................................................55

2.1 Übersicht über CentreWare-Internetservices................................................................................................................ 56

2.1.1 Was ist CentreWare-Internetservices?............................................................................................................................56

2.1.2 Einrichten für den Gebrauch von CentreWare-Internetservices...........................................................................57

2.1.3 Starten von CentreWare-Internetservices.....................................................................................................................59

2.1.4 Bildschirmkomponenten von CentreWare-Internetservices...................................................................................60

Kapitel 3 Tägliche Verwaltung und Wartung ...................................................................63

2.2 Maschineneinstellungen........................................................................................................................................................ 62

3.1 Ersetzen von Verbrauchsmaterialien ................................................................................................................................64

3.1.1 Verbrauchte Verbrauchsmaterialien................................................................................................................................65

3.1.2 Ersetzen eines Tintenbehälters...........................................................................................................................................65

3.1.3 Ersetzen eines Tintensammelbehälters..........................................................................................................................68

3.1.4 Ersetzen eines Druckkopfs....................................................................................................................................................70

3.2 Reinigen der Maschine ...........................................................................................................................................................73

3.2.1 Entfernen von Tintenflecken auf der Druckkopfseite der Druckeinheit.............................................................73

3.2.2 Entfernen von Tintenflecken auf der Tinten-Empfangsseite der Druckeinheit..............................................75

3.3 Druckkopfwartung.................................................................................................................................................................... 77

3.3.1 Einen Testdruck machen.......................................................................................................................................................77

3.3.2 Reinigen des Druckkopfes.....................................................................................................................................................78

3.3.3 Kalibrierung vornehmen........................................................................................................................................................79

3.3.4 Vornehmen einer Verbindungsanpassung....................................................................................................................80

Kapitel 4 Problemlösung ...........................................................................................................87

4.1 Fehlerbehebung......................................................................................................................................................................... 88

4.1.1 Maschinenprobleme...............................................................................................................................................................89

4.1.2 Papierstauprobleme................................................................................................................................................................90

4.1.3 Bildqualitätsprobleme............................................................................................................................................................91

4.1.4 Probleme während des Druckens ......................................................................................................................................94

4.1.5 Probleme mit CentreWare-Internetservices..................................................................................................................95

4.2 Fehlermeldungen...................................................................................................................................................................... 96

Inhaltsverzeichnis

Kapitel 5 ìSystemadministrator-Menüeinstellungen .................................................. 103

4.3 Wenn ein Papierstau auftritt ...............................................................................................................................................97

4.3.1 Papierstaus in der Rolleneinheit.........................................................................................................................................98

4.3.2 Papierstaus im Umgehungstisch für manuelle Zufuhr oder in der oberen Einheit.......................................99

4.3.3 Paperstaus in der oberen Rollenpapierabdeckung.................................................................................................. 101

4.3.4 Papierstaus im Papierstapelbehälter (Optional)......................................................................................................102

5.1 System Administrator-Menueinstellungen - Übersicht............................................................................................104

5.1.1 Schritt 1 Anzeigen des Systemadministrator-Menüs............................................................................................104

5.1.2 Schritt 2 Auswählen des gewünschten Elements..................................................................................................... 105

5.1.3 Schritt 3 Konfigurieren einer Funktion.........................................................................................................................106

5.2 Systemadministrator-Menüliste .......................................................................................................................................107

5.3 Allgemeine Einstellungen ....................................................................................................................................................109

5.3.1 Maschinenuhr / Timer-Einstellungen............................................................................................................................109

5.3.2 Tonsignale ............................................................................................................................................................................... 111

5.3.3 Standardsprache...................................................................................................................................................................112

5.3.4 Papierbehälterpriorität.......................................................................................................................................................112

5.3.5 Wartung....................................................................................................................................................................................113

5.3.6 Andere Einstellungen...........................................................................................................................................................113

5.3.7 Detaillierte Einstellungen...................................................................................................................................................114

5.4 Druckeinstellungen.................................................................................................................................................................116

5.4.1 Auftragswiederherstellung................................................................................................................................................116

5.4.2 Detaillierte Einstellungen...................................................................................................................................................117

5.5 Netzwerkeinstellungen .........................................................................................................................................................118

5.5.1 Porteinstellungen..................................................................................................................................................................119

5.5.2 Protokolleinstellungen.........................................................................................................................................................120

5.5.3 SSL / TLS-Einstellungen....................................................................................................................................................... 122

5.5.4 Detaillierte Einstellungen...................................................................................................................................................122

5.6 Systemverwaltungseinstellungen.....................................................................................................................................123

5.6.1 ID des Systemadministrators........................................................................................................................................... 123

5.6.2 Kennwort des Systemadministrators............................................................................................................................124

5.6.3 Maximale Zahl der Anmeldeversuche..........................................................................................................................125

5.7 Authentifizierung / Sicherheitseinstellungen ..............................................................................................................126

5.7.1 Kennworteingabe vom Bedienfeld................................................................................................................................126

5.7.2 Überschreiben der Festplatte........................................................................................................................................... 127

Kapitel 6 Anhang.......................................................................................................................129

6.1 Optionale Komponenten .....................................................................................................................................................130

Inhaltsverzeichnis

6.2 Hinweise und Einschränkungen ........................................................................................................................................131

6.2.1 Hinweise und Einschränkungen für den Gebrauch der Maschine.....................................................................131

6.2.2 Hinweise und Einschränkungen für den Gebrauch der Druckfunktion............................................................131

6.2.3 Hinweise und Einschränkungen für die IPv6-Verbindung....................................................................................132

Inhaltsverzeichnis

Handbucharten

Die folgenden Handbücher stehen zur Verfügung:

Handbücher für die Maschine

 Benutzerhandbuch (dieses Handbuch)

Beschreibt die täglichen Wartungsverfahren, den Einsatz der Druckfunktion, das Beseitigen von Papierstaus, das Festlegen verschiedener Einstellungselemente sowie Hinweise und Einschränkungen.

Handbücher für die optionalen Komponenten

Die Handbücher für die optionalen Komponenten bieten Informationen bspw. zum Bedienen der optionalen Komponenten und zur Installation der Software.

Handbucharten

Verwendung dieses Handbuchs

Dieses Handbuch gibt Informationen darüber, wie die Druckfunktion der Maschine verwendet wird.

Aufbau dieses Handbuchs

Dieses Handbuch besteht aus den folgenden Kapiteln:

 Kapitel 1 Vor Inbetriebnahme der Maschine

In diesem Kapitel werden die Maschinenkomponenten vorgestellt und die Grundverfahren der Maschine beschrieben, wie z. B. Ein- und Ausschalten der Stromzufuhr, Arbeiten am Bedienfeld, Verlassen des Energiesparmodus und Laden von Papier.

 Kapitel 2 CentreWare® Internetservices

In diesem Kapitel wird die Bedienung der Druckfunktion und der CentreWare-Internetservices-Funktion beschrieben.

 Kapitel 3 Tägliche Verwaltung und Wartung

In diesem Kapitel wird das Ersetzen von Verbrauchsmaterialien und das Reinigen der Maschine beschrieben.

 Kapitel 4 Problemlösung

In diesem Kapitel werden Lösungen für verschiedene Probleme, die mit dieser Maschine auftreten können, beschrieben.

 Kapitel 5 ìSystemadministrator-Menüeinstellungen

In diesem Kapitel wird das Konfigurieren der Menüeinstellungen für den Systemadministrator beschrieben.

 Kapitel 6 Anhang

In diesem Kapitel werden die technischen Daten der Maschine, optionale Komponenten sowie Hinweise und Einschränkungen beschrieben.

Verwendung dieses Handbuchs

Konventionen

In diesem Handbuch werden folgende Kennzeichen verwendet, abhängig von den beschriebenen Inhalten.

Wichtig

Liefert wichtige Informationen, die vor dem Verwenden oder Bedienen der Maschine bekannt sein und überprüft werden sollten.

Hinweis

Siehe

Liefert Informationen, die beim Einsatz und Bedienen der Maschine nützlich sein können.

Liefert Querverweise zum Inhalt.

Die folgenden Symbole werden in diesem Handbuch verwendet.



„ “

[ ]

< >

Ein in diesem Handbuch enthaltener Querverweis.



Zeigt die Namen von Funktionen, Eingabewerten, Eingabebeispielen und auf dem Touchscreen angezeigten Nachrichten an.



Zeigt die auf dem Touchscreen angezeigten Namen der Bildschirme, Menüs, Schaltflächen und Registerkarten an.



Zeigt die auf dem Computerbildschirm angezeigten Namen der Menüs, Fenster, Dialogfelder, Schaltflächen, Registerkarten, Dateien und Ordner an.



Zeigt die Schaltflächen und Indikatoren auf dem Bedienfeld an.



Zeigt die Tasten auf der Computertastatur an.



Zeigt die Reihenfolge der Auswahl der Menüelemente an. Beispiel: [Start] > [Alle Programme] auswählen.

Die Papierausrichtung wird in diesem Handbuch wie folgt beschrieben:



Hochformat

Querformat

Das Papier im Hochformat so laden, dass der Umgehungstisch für manuelle Zufuhr vorn ist.



Das Papier im Querformat so laden, dass der Umgehungstisch für manuelle Zufuhr vorn ist.

LSZ - Hochformat SSZ - Querformat

Papierzufuhrrichtung

 Die Screenshots und Maschinenillustrationen in diesem Handbuch zeigen die Maschine mit verschiedenen

optionalen Komponenten. Einige der Elemente und Funktionen auf den Screenshots oder Illustrationen sind, abhängig von der Konfiguration, möglicherweise nicht auf Ihrer Maschine angezeigt oder verfügbar.

 Die Informationen zu verschiedenen Treibern und zur Dienstprogrammsoftware in diesem Handbuch treffen,

abhängig von deren Versions-Upgrade, möglicherweise nicht auf Ihre Treiber oder Dienstprogrammsoftware zu.

 In diesem Handbuch werden „Personal-Computer“ und „Workstation“ insgesamt „Computer“ genannt.

 Das Microsoft

Windows® Betriebssystem wird „Windows“ genannt.

 Die Beschreibung der Verfahren in diesem Handbuch basieren hauptsächlich auf Windows 7. Wird ein anderes

Betriebsprogramm verwendet, unterscheiden sich möglicherweise die Betriebsabläufe und das Erscheinungsbild auf dem Bildschirm in der anderen Umgebung.

Verwendung dieses Handbuchs

Sicherheitshinweise

WARNHINWEIS

GEFAHR

WARNHINWEIS

ACHTUNG

Feuergefährlich Explosionsgefahr Strom-

schlag

Heiße

Oberfläche

Bewegliches

Objekt

Eingeklemmte

Finger

Achtung

Verboten Kein Feuer Nicht

berühren

Nicht in

Was chr aum

Nicht

abreißen

Vor Nässe

schützen

Niemals mit

nassen

Anweisungen Stecker ziehen Masse/

Erdung

Vor dem Verwenden dieses Produkts, die „Sicherheitshinweise“ für den sicheren Gebrauch sorgfältig lesen. Dieses Produkt und die empfohlenen Verbrauchsmaterialien wurden getestet und entsprechen strengen Sicherheitsbestimmungen, einschließlich Genehmigungen von Sicherheitsbehörden und Einhaltung von Umweltnormen. Die folgenden Anweisungen für den sicheren Gebrauch befolgen.

Nicht autorisierte Änderungen, einschließlich ein Hinzufügen neuer Funktionen oder eine Verbindung zu externen Geräten, werden von der Produktgarantie nicht abgedeckt. Für weitere Informationen den Xerox Partner vor Ort kontaktieren.

Alle auf diesem Produkt angebrachten Warnhinweise befolgen. Die Warnmarkierungen bedeuten Folgendes:

Für ein Element, das schwere oder tödliche Verletzungen verursachen kann, wenn die Warnungen nicht streng befolgt werden und diese Gefahr ist vergleichsweise hoch.

Für ein Element, das schwere oder tödliche Verletzungen verursachen kann, wenn die Warnungen nicht streng befolgt werden.

Für ein Element, das Verletzungen des Benutzers oder Schäden an der Maschine verursachen kann, wenn die Warnungen nicht streng befolgt werden.

: Ein Symbol für Elemente, die beim Handhaben der Maschine Aufmerksamkeit erfordern. Die

Anweisungen sorgfältig befolgen, um die Maschine sicher zu verwenden.

: Ein Symbol für verbotene Artikel. Die Anweisungen sorgfältig befolgen, um gefährliche Aktionen

zu vermeiden.

: Ein Symbol für Elemente, die ausgeführt werden müssen. Die Anweisungen sorgfältig befolgen,

um diese wesentlichen Aufgaben auszuführen.

Sicherheitshinweise

Elektrische Sicherheit

WARNHINWEIS

Dieses Produkt muss von der auf dem Datenschild des Produkts angegebenen Energiequelle betrieben werden. Erkundigen Sie sich bei Ihrem örtlichen Energieversorger, ob Ihre Energiequelle den Anforderungen entspricht.

WARNHINWEIS: Dieses Produkt an eine Schutzerdungsschaltung anschließen. Dieses Produkt ist mit einem Stecker mit Schutzleiter ausgestattet. Der Stecker passt nur in eine geerdete

Steckdose. Dies ist eine Sicherheitsfunktion. Wenn der Stecker nicht in die Steckdose passt, muss die Steckdose von einem Elektriker ersetzt werden, um die Gefahr eines Stromschlags zu vermeiden. Niemals einen geerdeten Zwischenstecker verwenden, um das Produkt mit einer Steckdose zu verbinden, die keine Erdanschlussklemme hat.

Der falsche Anschluss eines Erdungsleiters kann zu einem Stromschlag führen.

Das Netzkabel direkt in eine geerdete Steckdose stecken. Um Überhitzung und einen Brandunfall zu vermeiden, kein Verlängerungskabel, keinen Mehrfachadapter oder Mehrfachstecker verwenden. Einen Xerox-Partner vor Ort konsultieren, um zu überprüfen, ob eine Steckdose geerdet ist.

Dieses Produkt mit einer Abzweigleitung oder einer Steckdose verbinden, die eine höhere Leistung hat als die Ampere und Nennspannung dieses Produkts. Ampere und Nennspannung befinden sich auf dem Datenschild an der Rückwand dieses Produkts.

Das Netzkabel niemals mit nassen Händen anfassen. Dies kann zu einem Stromschlag führen.

Keine Objekte auf das Netzkabel legen oder stellen.

Die Steckerverbindung immer staubfrei halten. Eine staubige und feuchte Umgebung kann in einem Stecker zu geringen Mengen an elektrischem Strom führen. Dieser kann Wärme erzeugen und einen Brandunfall verursachen.

Um die Gefahr eines Stromschlags und eines Brandunfalls zu vermeiden, nur das mit diesem Produkt gelieferte oder die von Xerox bestimmten Netzkabel verwenden. Das Netzkabel ist zum alleinigen Gebrauch für dieses Produkt bestimmt. Nicht für andere Produkte verwenden.

Das Netzkabel nicht beschädigen oder verändern. Beschädigung und Veränderung können Wärme erzeugen und zu Stromschlag oder einem Brandunfall führen.

Wenn das Netzkabel beschädigt ist oder isolierte Drähte freigelegt sind, den Xerox-Partner vor Ort um einen Ersatz bitten. Kein beschädigtes oder nicht isoliertes Kabel verwenden, um die Gefahr eines Stromschlags und eines Brandunfalls zu vermeiden.

Sicherheitshinweise

ACHTUNG

Dieses Produkt beim Reinigen immer ausschalten und den Stecker ziehen. Zugriff auf ein

WARNHINWEIS

ACHTUNG

spannungsführendes Maschineninneres kann zu Stromschlag führen.

Den Stecker dieses Produkts nicht bei eingeschaltetem Gerät aus- oder neu einstecken. Das Ein- und Ausstecken eines spannungsführenden Steckers kann zu Deformierung des Steckers und Wärmeentwicklung führen und einen Brandunfall verursachen.

Beim Ausschalten des Produkts den Stecker und nicht das Kabel halten, ansonsten kann das Kabel beschädigt werden und einen Stromschlag oder einen Brandunfall verursachen.

Wenn die Maschine am Wochenende oder an längeren Feiertagen nicht verwendet wird, immer ausschalten und den Stecker ziehen. Es kann zu einer Verschlechterung der Isolierungen und schließlich zu einem Stromschlag und Brandunfall führen.

Dieses Produkt einmal im Monat ausschalten und überprüfen, ob



das Netzkabel fest in eine Steckdose eingesteckt ist;



der Stecker nicht übermäßig heiß, verrostet oder verbogen ist;



der Stecker und die Steckdose frei von Staub sind und



das Netzkabel nicht brüchig oder abgenutzt ist.

Sobald ein ungewöhnlicher Zustand bemerkt wird, dieses Produkt zunächst ausschalten und den Stecker ziehen und dann den Xerox-Partner vor Ort kontaktieren.

Installation der Maschine

Dieses Produkt an einem Ort aufstellen, an dem Mitarbeiter nicht auf das Netzkabel treten oder darüber stolpern können. Reibung oder übermäßige Beschädigung können Wärme erzeugen und zu Stromschlag oder einem Brandunfall führen.

Das Produkt niemals an den folgenden Orten aufstellen:



Neben Heizungen und anderen Wärmequellen



Neben flüchtigen, entflammbaren Materialien wie z. B. Vorhängen



In einer heißen, feuchten, staubigen oder schlecht belüfteten Umgebung



An einem Ort mit direkter Sonneneinwirkung



Neben Kochern oder Luftbefeuchtern

Dieses Produkt auf eine ebene und stabile Oberfläche stellen, die einem Gewicht von 450 kg (992 lbs.) standhalten kann. Ansonsten kann das Produkt, wenn es schief steht, kippen und Verletzungen verursachen.

Sicherheitshinweise

Das Produkt in einen gut belüfteten Bereich stellen. Lüftungsöffnungen des Produkts dürfen nicht



Mit dem angehängten Papierstapelbehälter (optional)

blockiert werden. Für Belüftung und Zugang zum Netzkabel den Mindestabstand, wie folgt, einhalten. Wird ein

ungewöhnlicher Zustand bemerkt, den Stecker des Produkts ziehen.

Das Produkt nicht in einem Neigungswinkel von mehr als 10 Grad aufstellen. Ansonsten kann es kippen und Verletzungen verursachen.

10°

Links

Rechts

Links

Rechts

Hinten

10°

Hinten

Vorn

10°

Nach der Installation dieses Produkts immer die Füße arretieren. Ansonsten kann es kippen oder rutschen und Verletzungen verursachen.

Dieses Produkt beim Verschieben immer ausschalten und den Stecker ziehen. Ansonsten kann ein Netzkabel brechen oder überhitzt werden und zu einem Stromschlag und Brandunfall führen.

Sicherheitshinweise

ANDERE

Dieses Produkt immer in der folgenden Umgebung verwenden, um mit ihm gute Ergebnisse zu erzielen

WARNHINWEIS

und es in gutem Zustand zu halten:



Temperatur: 15 - 30 °C (59 - 86 °F)



Luftfeuchtigkeit: 20 - 80 %

Wenn das Produkt in einem kalten Raum gelassen und dieser Raum dann schnell aufgewärmt wird, bildet sich möglicherweise Kondenswasser im Innern des Produkts und dies kann beim Drucken zu Teillöschungen führen.

Maßnahmen, die ein Verschieben und Kippen der Maschine während eines Erdbebens verhindern, können beim Xerox-Partner vor Ort erfragt werden.

Betriebssicherheit

Keine Wartungsarbeiten ausführen, die nicht in dieser Dokumentation beschrieben werden.

Dieses Produkt weist ein Sicherheitsdesign auf, um die Bediener am Zugriff auf Gefahrenbereiche zu hindern. Die Gefahrenbereiche sind durch Abdeckungen oder Schutzvorrichtungen, die nur mit einem Werkzeug entfernt werden können, vom Bediener getrennt. Um Stromschlag und Verletzungen zu verhindern, dürfen diese Abdeckungen und Schutzvorrichtungen niemals entfernt werden.

Um die Gefahr eines Stromschlags oder Brandunfalls zu vermeiden, in folgenden Situationen das Produkt sofort ausschalten und den Stecker ziehen und dann den Xerox-Partner vor Ort kontaktieren.



Aus dem Produkt tritt Rauch aus oder seine Oberfläche ist ungewöhnlich heiß.



Aus dem Produkt sind ungewöhnliche Geräusche zu hören oder es steigt ungewöhnlicher Geruch auf.



Das Netzkabel ist brüchig oder abgenutzt.



Ein Schutzschalter, eine Sicherung oder ein anderes Sicherheitsgerät wird aktiviert.



Flüssigkeit wurde in das Produkt verschüttet.



Das Produkt ist durchnässt.



Ein beliebiger Teil des Produkts ist beschädigt.

Um Verletzungen an den Fingern zu vermeiden, den Zuschneider für die Papierrollen vorsichtig verwenden.

Keine Objekte in Schlitze oder Öffnungen dieses Produkts einführen. Die folgenden Artikel dürfen nicht auf das Produkt gelegt oder gestellt werden:



Behälter mit Flüssigkeit wie Vasen oder Kaffeetassen



Metallteile wie Heft- oder Büroklammern



Schwere Objekte

Wenn Flüssigkeit auf dem Produkt verschüttet wird oder Metallteile in das Produkt rutschen, kann dies einen Stromschlag oder Brandunfall verursachen.

Kein leitfähiges Papier wie Origami-Papier, Kohlepapier oder leitfähig beschichtetes Papier verwenden. Bei Papierstaus kann dies zu einem Kurzschluss und schließlich Brandunfall führen.

Zum Reinigen dieses Produkts nur die dafür bestimmten Reinigungsmaterialien verwenden. Andere Reinigungsmaterialien können zu schlechter Leistung des Produkts führen. Auf keinen Fall AerosolReiniger verwenden, um Brand- und Explosionsgefahr zu vermeiden.

Sicherheitshinweise

ACHTUNG

Zu jeder Zeit alle auf dem Produkt befindlichen oder mit dem Produkt gelieferten Warnhinweise befolgen.

Leistungsschalter

Schaltﬂäche testen



Papierstapelbehälter (Optional)



Druckereinheit

Um die Gefahr einer Brandverletzung zu vermeiden, dürfen Bereiche mit dem Hinweis „Hohe Temperatur“ nicht berührt werden.

Elektrische und mechanische Sicherheitsverriegelungen aktiviert halten. Sicherheitsverriegelungen von magnetischem Material fernhalten. Magnetische Materialien können das Produkt zufällig aktivieren und Verletzungen oder Stromschlag verursachen.

In dieses Produkt ist ein Fehlerstromschutzschalter eingebettet. Wenn Ableitstrom auftritt, unterbricht der Fehlerstromschutzschalter automatisch den Stromkreis, um einen Stromschlag und Brandunfall zu vermeiden. Der Fehlerstromschutzschalter steht normalerweise auf EIN [(angezeigt als „|“)]. Einmal im Monat überprüfen, ob der Fehlerstromschutzschalter den folgenden Verfahren entsprechend richtig funktioniert:

(1) Den Netzschalter der Maschine ausschalten. (2) Die TEST-Taste drücken, während der Leistungsschalter (Hauptnetzschalter) eingeschaltet ist.

Wenn der Leistungsschalter (Hauptnetzschalter) sich ausschaltet, zeigt dies an, dass der Leistungsschalter (Hauptnetzschalter) richtig funktioniert.

(3) Den Leistungsschalter einschalten.

Wenn der Stromkreis nicht richtig arbeitet, den Xerox-Partner vor Ort kontaktieren.

Die Rolleneinheit immer vorsichtig herausziehen. Wenn sie zu heftig herausgezogen wird, kann die Einheit die Knie des Bedieners treffen und verletzen.

Für einen Umzug dieses Produkts zu einem anderen Standort den Xerox-Partner vor Ort kontaktieren.

Bei längerem Betrieb oder Massendruck muss für gute Belüftung gesorgt werden. In einem schlecht gelüfteten Raum kann durch Geruchsbelästigung wie z. B. Ozon das Raumklima des Büros beeinträchtigt werden. Um eine komfortable und sichere Umgebung zu gewährleisten, muss für ausreichende Belüftung gesorgt werden.

Leistungsschalter

Schaltﬂäche testen

Sicherheitshinweise

Verbrauchsmaterial

WARNHINWEIS

ACHTUNG

Alle Verbrauchsmaterialien den Anweisungen auf der Verpackung oder dem Container entsprechend lagern.

Tintenbehälter für Kinder unerreichbar aufbewahren. Sollte ein Kind Tinte versehentlich ablecken, schlucken oder in die Augen bekommen, sofort einen Arzt aufsuchen.

Auf die Hände verschüttete Tinte abwaschen. Gerät Tinte in die Augen, sofort abwaschen. Bei entzündeten Augen sofort einen Arzt aufsuchen.

Dieses Produkt verwendet Rollendruckpapier. Die schweren Papierrollen nicht fallen lassen, da dies Verletzungen verursachen kann.

Die Papierrolle nicht auf die Maschine oder eine andere instabile Fläche legen. Die Papierrolle kann fallen und Verletzungen verursachen.

Sicherheitshinweise

Position der Warnhinweise und Warnschilder

Zu jeder Zeit alle auf dem Produkt befindlichen oder mit dem Produkt gelieferten Warnhinweise befolgen. Um die Gefahr einer Brandverletzung zu vermeiden, dürfen Bereiche mit dem Hinweis „Hohe Temperatur“ nicht berührt werden.

WARNHINWEIS

Sicherheitshinweise

Umwelt

 Aus Gründen des Umweltschutzes und zur wirksamen Nutzung der Ressourcen werden zurückgegebene

Tintenbehälter von Xerox zum Herstellen von Recyclingmaterial oder zur Wärmenutzung wiederverwendet.

 Nicht mehr gebrauchte Tintenbehälter müssen ordnungsgemäß entsorgt werden. Tintenbehälter nicht öffnen. Die

Behälter an den Xerox-Partner vor Ort zurückgeben.

Umwelt

Bestimmungen

Hinweise zum Funkschutz (Klasse A)

Dieses Produkt wurde getestet und unterliegt den für digitale Geräte der Klasse A festgelegten Beschränkungen gemäß dem International Standard for Electromagnetic Interference (CISPR Publ. 22) and Radiocommunication Act 1992 in Australien/Neuseeland. Diese Grenzwerte sehen für den Betrieb in gewerblich genutzten Gebieten einen ausreichenden Schutz vor schädlichen Störungen vor. Dieses Produkt erzeugt, nutzt und kann Hochfrequenzenergie abstrahlen und kann sich bei einer nicht der Kundendokumentation entsprechenden Installation und Verwendung negativ auf den Funkverkehr auswirken. Bei Betrieb dieses Geräts in einem Wohngebiet wird wahrscheinlich schädliche Interferenz erzeugt, in welchem Fall der Benutzer die erforderlichen Gegenmaßnahmen treffen muss, um die Interferenz auf eigene Kosten zu beheben.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) Dieses Gerät muss den Empfang von Interferenzen zulassen, einschließlich von Interferenzen, die einen ungewünschten Betrieb verursachen können.

Dieses Gerät der Klasse A entspricht den Anforderungen der Richtlinien Canadian ICES-003. Canadian Cet appariel numérique de la classe “A” est conforme à la norme NMB-003 du Canada.

Nicht ausdrücklich durch Xerox genehmigte Änderungen und Modifikationen an diesem Gerät führen möglicherweise dazu, dass der Benutzer die Berechtigung für den Betrieb dieses Geräts verliert.

Produktsicherheitszertifizierung (CB)

Dieses Produkt wurde von der folgenden Behörde gemäß den aufgeführten Sicherheitsnormen zertifiziert. Behörde SEMKO IEC60950-1:ed. 2

Norm

Bestimmungen

Rechtliche Hinweise

Das Drucken bestimmter Dokumente ist in Ihrem Land möglicherweise illegal. Zuwiderhandlungen können mit Geldstrafen oder Freiheitsentzug geahndet werden. Beispiele für Artikel, deren Druck in Ihrem Land möglicherweise illegal ist, sind:



Geldscheine



Banknoten und Schecks



Bank- und Staatsanleihen sowie Wertpapiere



Reisepässe und Ausweise



Dokumente, die dem Urheber- oder Markenrecht unterliegen, ohne Zustimmung des Rechteinhabers



Postwertzeichen und übertragbare Handelspapiere

Diese Liste erhebt keinen Anspruch auf Vollständigkeit und für die Vollständigkeit und Richtigkeit wird keine Haftung übernommen. Ziehen Sie im Zweifelsfalle einen Rechtsanwalt zu Rate.

Rechtliche Hinweise

Kapitel 1 Vor Inbetriebnahme der Maschine

In diesem Kapitel werden die Maschinenkomponenten vorgestellt und die Grundverfahren der Maschine beschrieben wie z. B. Ein- und Ausschalten der Stromzufuhr, Arbeiten am Bedienfeld und Verlassen des Energiesparmodus.

1.1 Maschinenkomponenten ........................................................................................................................... 26

1.2 Energiequelle ..................................................................................................................................................30

1.3 Energiesparmodus........................................................................................................................................33

1.4 Bedienfeld........................................................................................................................................................ 34

1.5 Laden/Ersetzen von Papier ........................................................................................................................ 38

1.6 Konfigurieren der Papiereinstellung ...................................................................................................... 43

1.7 Druckmaterial.................................................................................................................................................45

1.8 Gebührenzähler.............................................................................................................................................. 48

1.9 Überprüfen von Verbrauchsmaterialien............................................................................................... 49

1.10 Überprüfen von Maschineninformationen ......................................................................................... 50

1.11 Auftragsstatus................................................................................................................................................ 52

Vor Inbetriebnahme der Maschine

1.1 Maschinenkomponenten

Siehe

Dieser Abschnitt beschreibt die Maschinenkomponenten und deren Funktionen

Nr. Komponente Funktion

1 Druckkopfabdeckung Diese Abdeckung zum Austauschen eines Druckkopfes öffnen.

2 Obere Einheit Diese Abdeckung zum Beseitigen eines Papierstaus oder Austauschen eines

Tintensammelbehälters öffnen.

3 Bedienfeld Zum Bedienen der Maschine die auf dem Touchscreen angezeigten Schaltflächen

und Registerkarten direkt berühren.



Weitere Informationen siehe "1.4 Bedienfeld" (S. 34).

4 1/2 Rolleneinheit Rollenpapier in diese Einheit laden.

5 3/4 Rolleneinheit

(4Rollenmodell)

6 Schaltfläche für

Papierschneider

Papierpfad-Abdeckung Diese Abdeckung zum Beseitigen eines Papierstaus öffnen.

8 Umgehungstisch für manuelle

Zufuhr

9 Führung für manuelle Zufuhr

(optional)

10 Tintenabdeckung Diese Abdeckung zum Austauschen eines Tintenbehälters öffnen.

Rollenpapier in diese Einheit laden.

Schneidet die Führungskante von Rollendruckmaterial zu.

Bedruckstoff hier laden, wenn auf zugeschnittenen Bogen gedruckt wird.

Richtet beim Laden in den Umgehungstisch für manuelle Zufuhr beide Kanten des Papiers aus.

1.1 Maschinenkomponenten

Vor Inbetriebnahme der Maschine

Nr. Komponente Funktion

12 Ausgabebehälter Gedrucktes Material wird von dieser Ausgabe mit der Schriftseite nach oben

13 Rückseitige Abdeckung Enthält den LAN-Port, Serviceport und den Schalter für die Druckmaterialheizung.

14 Leistungsschalter Ein Leistungsschalter der Maschine.

15 Netzschalter Zum Ein- und Ausschalten der Maschine.

16 Vorderseitenabdeckung Diese Abdeckung zum Austauschen eines Tintensammelbehälters öffnen.

ausgegeben.

Hinweis



Diese Ports und Schalter sind nur für den Gebrauch durch unsere Kundendiensttechniker vorgesehen. Für weitere Informationen den Xerox-Partner vor Ort kontaktieren.

17 Freigabehebel der oberen

Einheit

Zum Öffnen der oberen Einheit diesen Hebel ziehen.

1.1 Maschinenkomponenten

Vor Inbetriebnahme der Maschine

Papierstapelbehälter (optional)

Dieser Behälter kann bedruckte Bogen auf oder unter dem Behälter aufnehmen. Bis zu 150 Bogen Papier können auf den Behälter ausgeworfen werden.

1.1 Maschinenkomponenten

Vor Inbetriebnahme der Maschine



Papierunterstützung

Hinweis

Abhängig vom verwendeten Papierformat sollte die Papierunterstützung herausgezogen werden.

1.1 Maschinenkomponenten

Vor Inbetriebnahme der Maschine

1.2 Energiequelle

Wichtig

Schritte

Hinweis

1.2.1 Den Strom einschalten

Die Maschine wird aufgewärmt und ist innerhalb von etwa 10 Minuten nach dem Einschalten druckbereit. Mit der Energiesparfunktion kann der Energieverbrauch der Maschine abgesenkt und so Strom gespart werden.



Den Strom nicht unmittelbar nach dem Einschalten des Netzschalters wieder ausschalten. Wird der Strom ausgeschaltet, bevor die Meldung „Bereit“ auf dem Touchscreen erscheint, könnte das System beschädigt werden.



Hinweis

Siehe

Die Maschine verbraucht 11W oder weniger, selbst wenn der Netzschalter ausgeschaltet ist. Um den Verbrauch dieses Standby-Stroms zu vermeiden (oder um zu sparen), den Leistungsschalter auf AUS stellen. Für Informationen, wie so etwas durchgeführt wird, siehe "1.2.3 Stromverbrauch sparen, während die Maschine nicht im Einsatz ist" (S. 32).



Für Informationen zur Energiesparfunktion siehe "1.3 Energiesparmodus" (S. 33).

Den Netzschalter auf die Position [|] drücken, um den Strom einzuschalten.



Die Meldung „Bitte warten...“ zeigt an, dass die Maschine aufgewärmt wird. Während der Aufwärmphase kann die Maschine nicht verwendet werden.

1.2 Energiequelle

Vor Inbetriebnahme der Maschine

1.2.2 Den Strom ausschalten

Schritte

Wichtig

Den Strom am Ende des Tages, oder wenn die Maschine längere Zeit nicht benutzt wird, ausschalten.

Den Netzschalter auf die Position [ ] drücken, um den Strom auszuschalten.

Der Strom wird ausgeschaltet, nachdem auf dem Touchscreen eine Meldung erscheint.



Unter den folgenden Bedingungen den Strom nicht ausschalten. Ansonsten können die verarbeiteten Daten gelöscht werden.

- Wenn Daten empfangen werden (Der Indikator [Wird übertragen] auf dem Bedienfeld blinkt)

- Wenn das Drucken verarbeitet wird



Nachdem das Papier vollständig ausgegeben wurde, fünf Minuten oder länger warten, bevor der Strom ausgeschaltet wird.



Wenn der Strom aus- und wieder eingeschaltet wird, sicherstellen, dass der Touchscreen ausgeschaltet ist, bevor der Strom wieder eingeschaltet wird.



Ausschalten des Leistungsschalters, während der Netzschalter eingeschaltet ist, kann zu Betriebsstörungen führen.

1.2 Energiequelle

Vor Inbetriebnahme der Maschine

1.2.3 Stromverbrauch sparen, während die Maschine nicht im Einsatz ist

Schritte

Die Maschine verbraucht 11W oder weniger, selbst wenn der Netzschalter ausgeschaltet ist. Um den Verbrauch dieses Standby-Stroms zu vermeiden (oder zu sparen), mit den Schritten unten den Leistungsschalter auf AUS stellen.

Den Leistungsschalter ausschalten

Den Strom ausschalten.

Nachdem sichergestellt ist, dass der Touchscreen auf dem Bedienfeld ausgeschaltet ist, den Leistungsschalter ausschalten.

Den Leistungsschalter einschalten

Den Leistungsschalter einschalten.

Den Strom einschalten.

1.2 Energiequelle

Vor Inbetriebnahme der Maschine

1.3 Energiesparmodus

Schritte

Übertragen

Verbrauchs materialien

Sprache

Energiesparung

Auftragsstatus

Maschinenstatus

An-/Abmelden

Start

Stopp

Alles löschen

Schaltfläche <Energiesparmodus>

Die „Energiesparfunktion“ der Maschine reduziert den Stromverbrauch, um Energie zu sparen, wenn die Maschine für eine festgelegte Zeit nicht in Gebrauch ist. Nach der festgelegten Zeit [Autom. Energiesparmodus] wechselt die Maschine automatisch in den Energiesparmodus, der Touchscreen geht aus und die Schaltfläche <Energieparmodus> auf dem Bedienfeld leuchtet auf.



Hinweis

1.3.1 Verlassen des Energiesparmodus

Der Energiesparmodus wird verlassen, wenn:

 Die Schaltfläche <Energiesparmodus> gedrückt wird

 Ein Auftrag eintrifft

 Die Einstellungen über CentreWare® Internetservices

Für Informationen zum Bestimmen des [Autom. Energiesparmodus] siehe " Autom. Energiesparmodus" (S. 110).

konfiguriert

sind

Auf dem Bedienfeld die Schaltfläche <Energiesparmodus> drücken.

Die Schaltfläche <Energiesparmodus> geht aus, um anzuzeigen, dass der Energiesparmodus verlassen wird.

456

789

1.3 Energiesparmodus

Vor Inbetriebnahme der Maschine

1.4 Bedienfeld

456

789

Übertragen

Auftragsstatus

Maschinenstatus

An-/Abmelden

Energiesparung

Alles löschen

Stopp

Start

Maschinenstatus

Maschineninfo. Gebührenzähler

Druckmaterial/ Einstellungen

Schließen

Maschinenkonﬁg.

Softwareversionen

Druckmodus

Verbrauchsmaterialien

Für Wartung/Unterstützung:

Seriennummer:

MAC-Adresse:

Bitte den Kundendienst vor Ort kontaktieren.

2 3

4 5

Verbrauchs materialien

Spra che

Nr. Komponente Funktion

Touchscreen Zeigt die für den Betrieb verschiedener Funktionen erforderlichen Meldungen und

Schaltflächen an. Durch direktes Berühren des Touchscreens können Maschinenfunktionen erreicht werden.

Schaltfläche Verbrauchsmaterial Mit dieser Schaltfläche wird der Status der Verbrauchsmaterialien überprüft.

Schaltfläche Sprachen Mit dieser Schaltfläche wird zu einer anderen Sprache gewechselt.

Schaltfläche Energiesparmodus Mit dieser Schaltfläche wird der Energiesparmodus verlassen.

Kontrastanpassungsskala Ermöglicht das Anpassen des Kontrasts auf dem Touchscreen.

Alle Schaltflächen löschen

Diese Schaltflächen funktionieren nicht. Schaltfläche Stopp Schaltfläche Start

C-Schaltfläche (Löschen) Mit dieser Schaltfläche wird ein numerisches Zeichen, das mit dem Ziffernblock

eingegeben wurde, gelöscht.

eingegeben.

Mit dieser Schaltfläche wird der Bildschirm zur Eingabe der Benutzer-ID des

Systemadministrators angezeigt.

Papiers überprüft.

Ziffernblock Mit den numerischen Schaltflächen des Ziffernblocks werden numerische Zeichen

Schaltfläche An-/Abmelden Mit dieser Schaltfläche wird der Bildschirm Systemverwaltungsmenü angezeigt.

Schaltfläche Maschinenstatus Mit dieser Schaltfläche werden Maschinenstatus und Zähler oder der Status des

Schaltfläche Auftragsstatus Mit dieser Schaltfläche werden fertiggestellte Aufträge überprüft.

Übermittlungsanzeiger Blinkt während der Datenkommunikation mit einem anderen Gerät.

1.4 Bedienfeld

Vor Inbetriebnahme der Maschine

1.4.1 Anpassen des Bildschirmkontrasts

Schritte

Die Kontrastanpassungsskala drehen, um den Kontrast des Touchscreens anzupassen.

1.4.2 Ändern der Sprache

Die Schaltfläche <Sprachen> auf dem Bedienfeld drücken.

Die gewünschte Sprache auswählen.

Auf [Speichern] drücken.

Energiesparung

Alles löschen

Stopp

1.4 Bedienfeld

Vor Inbetriebnahme der Maschine

1.4.3 Touchscreen

Hinweis

Funktionsschaltflächen

Eingabefeld

Auswahlschaltflächen

Nachrichtenfeld

Registerkarten

Pfeilschaltflächen



Einige Registerkarten oder Auswahlschaltflächen sind nicht angezeigt, abhängig davon, ob optionale Produkte installiert sind und abhängig vom Einstellungsstatus. Die deaktivierten Elemente oder Schaltflächen sind durch eine helle gepunktete Linie angezeigt.

Registerkarte

Funktionsschaltfläche

Nachrichtenfeld

Auswahlschaltfläche

Eingabefeld

Pfeilschaltfläche

Element Beschreibung

Zeigt jeden Menübildschirm an.

Zeigt einen Einstellungsbildschirm an.

Zeigt eine Meldung wie z. B. Maschinenstatus oder Bedienungshandbuch an.

Diese Schaltfläche drücken, um sie zu markieren. Symbol „...“ im Namen einer Schaltfläche, wie z. B. die Schaltfläche [Andere...] zeigt an, dass der entsprechende Einstellungsbildschirm angezeigt wird, wenn eine solche Schaltfläche gedrückt wird.

Mit dem Ziffernblock einen numerischen Wert direkt eingeben. Der gestattete Bereich ist in Klammern ( ) angezeigt.

Die Pfeilschaltfläche [ ], [ ], [ ] oder [ ] drücken, um den numerischen Wert zu ändern.

1.4 Bedienfeld

Vor Inbetriebnahme der Maschine

1.4.4 Texteingabe

Während des Betriebes wird möglicherweise ein Bildschirm gezeigt, der die Eingabe von Text erfordert.

Element Beschreibung

Eingeben von Buchstaben und Ziffern

Symbole eingeben Auf [Symbol] drücken.

Ein Leerfeld eingeben Auf [Leerfeld] drücken.

Zeichen löschen Auf [Zurück] drücken. Dies löscht ein Zeichen nach dem anderen.

Auf [Alphanumerisch] drücken. Um Großbuchstaben einzugeben, auf [Shift-Taste] drücken. Um zum vorherigen Modus zurückzuschalten, die [Shift-Taste] erneut drücken.

1.4 Bedienfeld

Vor Inbetriebnahme der Maschine

1.5 Laden/Ersetzen von Papier

Schritte

Hinweis

ACHTUNG

1.5.1 Ersetzen/Zuschneiden von Rollenpapier

Rollenpapier in die Rolleneinheit laden. Wenn das Papier geladen ist, die Führungskante zuschneiden.

Dieses Produkt verwendet Rollendruckpapier. Die schweren Papierrollen nicht fallen lassen, da dies Verletzungen verursachen kann.



Wichtig

Rollenpapier vorsichtig laden, um die Finger nicht zu quetschen.



Beim Entfernen des Klebstreifens, der das Ende des Rollenpapiers hält, sicherstellen, dass der Klebstoff vollständig entfernt wird. Wenn der Klebstoff in die Maschine gerät, kann die Druckqualität leiden.



Wenn Papier unterschiedlicher Art, Größe oder unterschiedlichen Gewichts geladen wird, die Papiereinstellungen nach dem Laden des Papiers ändern. Für Informationen, wie so etwas durchgeführt wird, siehe "1.6 Konfigurieren der Papiereinstellung" (S. 43).

Eine neue Rolle Papier bereithalten.

Die Rolleneinheit herausziehen.



Wenn nur die Führungskante des Rollenpapiers zugeschnitten werden soll ohne die neue Rolle einzulegen, weiter mit Schritt

Den Kern des Rollenpapiers aus der Rolleneinheit entfernen.

1.5 Laden/Ersetzen von Papier

Vor Inbetriebnahme der Maschine

Hinweis



Wichtig

Hinweis

Das Rollenpapier kann vor die Rolleneinheit gelegt werden.

Den Griff des Papierhalters ( ) hochziehen und den Papierhalter aus beiden Kanten des Papierrollenkerns herausziehen ( ).

Während der Griff des Papierhalters gezogen ist ( ), den Papierhalter an beiden Kanten des Rollenpapiers einsetzen ( ).

Den Griff des Papierhalters herunterdrücken, um den Papierhalter zu befestigen.



Wenn der Papierhalter in das Rollenpapier eingesetzt wird, das Rollenpapier auf einen stabilen Untergrund, wie den Fußboden, legen, um zu verhindern, dass das Rollenpapier fällt oder kippt.



Es gibt zwei Typen von Papierhaltern: Papierhalter mit einem 3-Zoll-Kern und solche mit einem 2-Zoll-Kern (Option).



Den Papierhalter verwenden, der zur Kerngröße des Papiers, das geladen werden soll, passt.

Während der grüne Hebel der Rolleneinheit gehalten wird, den Sattel verschieben, um ihn an die Breite des zu ladenden Papiers anzupassen.

1.5 Laden/Ersetzen von Papier

Vor Inbetriebnahme der Maschine

Hinweis

Sicherstellen dass die Wickelrichtung des Rollenpapiers richtig ist und den Papierhalter auf den Sattel heben.

Das Rollenpapier drehen und die Führungskante des Rollenpapiers unter der Rolle einlegen.

Das Rollenpapier wird automatisch transportiert und gestoppt.

10.

11.

Die Papierschnitt-Schaltfläche drücken, um die Führungskante des Papiers zu schneiden.

Das abgeschnittene Stück Papier entfernen.



Wenn das Rollenpapier nicht glatt eingezogen wird, weil die Führungskante beschädigt ist, die Kante mit einem Cuttermesser oder einem ähnlichen Werkzeug abschneiden, bevor das Papier geladen wird.



Wenn die Papierschnitt-Schaltfläche einmal gedrückt wird, werden 150 mm (5,9 Zoll) des Papiers geschnitten. Wenn die Papierschnitt-Schaltfläche gedrückt bleibt, wird das Papier herausgeschoben, bis die Schaltfläche losgelassen wird und es wird an dieser Stelle geschnitten.

12.

1.5 Laden/Ersetzen von Papier

Die Rolleneinheit vorsichtig ganz in die Maschine zurückschieben, bis sie stoppt.

Vor Inbetriebnahme der Maschine

1.5.2 Laden von zugeschnittenen Papierbogen (Bypass)

Wichtig

Schritte

Wichtig

Hinweis

Schritte

Wichtig

Wenn für den Druck zugeschnittene Bogen verwendet werden, werden die Bogen über den Umgehungstisch für manuelle Zufuhr geladen.



Wenn Papier unterschiedlicher Art, Größe oder unterschiedlichen Gewichts geladen wird, die Papiereinstellungen vor dem Drucken ändern. Für Informationen, wie so etwas durchgeführt wird, siehe "1.6 Konfigurieren der Papiereinstellung" (S. 43).



Hinweis

Papier in einer Länge von bis zu 2.000 mm (78,7 Zoll) kann geladen werden.

Beide Kanten des Papiers an der Skala ausrichten und das Papier einschieben, bis es automatisch transportiert wird.

Das Papier wird automatisch transportiert und gestoppt.

1.5.3 Wechsel zwischen Behältern

Ist der gewählte Behälter leer, kann manuell zu einem anderen Behälter umgeschaltet werden, um mit dem Drucken fortzufahren.



Das Papier Bogen für Bogen laden.



Wenn das Papier gewellt ist, die gewellten Ecken beim Einschieben mit beiden Händen halten.



Das Papier erst loslassen, wenn es automatisch transportiert wird. Wenn das Papier bei einem Geräusch losgelassen wird, kann es zu einem Papierstau kommen.



Es ist bequem die optionale Führung für manuelle Zufuhr beim Laden des Papiers in den Umgehungstisch für manuelle Zufuhr zu verwenden.

Auf [Quelle] drücken.



Einen Papierbehälter mit Papier auswählen, dessen Format größer als das Druckformat ist. Wenn ein Behälter gewählt wird, dessen Papier kleiner als das Druckformat ist, wird die Maschine innen verschmutzt.

Den gewünschten Papierbehälter auswählen und auf [Schließen] drücken.

Das Drucken wird wieder aufgenommen.

1.5 Laden/Ersetzen von Papier

Vor Inbetriebnahme der Maschine

1.5.4 Behälterheizungen

Diese Maschine weist Papierbehälterheizungen auf. In feuchten Umgebungen kann dies helfen Feuchtigkeit aus dem Papier zu nehmen, was die Druckqualität und/oder Papierzufuhr verbessert. Der Schalter für die Papierbehälterheizung befindet sich hinter einer Abdeckung unter dem Tintenversorgungssystem.



Hinweis

Die Behälterheizung wird bei hohen Temperaturen/ hoher Luftfeuchtigkeit

(30oC (86oF), 80 % RH) verwendet

1.5 Laden/Ersetzen von Papier

Vor Inbetriebnahme der Maschine

1.6 Konfigurieren der Papiereinstellung

Schritte

Wenn zum ersten Mal Papier in einen Behälter geladen wird oder wenn Typ, Format oder Gewicht des Papiers geändert wurde, sicherstellen, dass der Papiertyp oder das Papierformat festgelegt wird.

Die Schaltfläche <Maschinenstatus> drücken.

Die Registerkarte [Druckmaterial/Einstellungen] drücken.

Den gewünschten Behälter auswählen.

Das gewünschte Element auswählen. In diesem Beispiel [Formatserien] auswählen.

Ein Element, das zu dem in den Papierbehälter geladenenen Papier passt, auswählen.

Auf [Speichern] drücken.

1.6 Konfigurieren der Papiereinstellung

Vor Inbetriebnahme der Maschine

Hinweis

Schritte 4. bis 6. wiederholen, um [Papiertyp], [Gewicht] und [Rollenkerngröße] festzulegen.



Wenn [Manuell] in Schritt 3. ausgewählt wird, wird [Rollenkerngröße] nicht angezeigt.

Auf [Schließen] drücken, bis das Display zum Bildschirm 'Bereit' zurückkehrt.

Formatserien

Im Folgenden werden die Formatserien von verfügbarem Rollenpapier und von zugeschnittenen Bogen für manuelle Zufuhr gezeigt.

Formatserie Papierbreite

A-Serie

JIS B-Serie

ISO B-Serie

Spezial A-Serie

Bogenserie - 1

Bogenserie - 2

ANSI-Serie

*1 Angezeigt, wenn die Artikelnummer [70] in [Detaillierte Einstellungen] auf [1] gestellt ist. Weitere Informationen siehe "5.3.7

Detaillierte Einstellungen" (S. 114).

*2 Angezeigt, wenn die Artikelnummer [70] in [Detaillierte Einstellungen] auf [2] gestellt ist. Weitere Informationen siehe "5.3.7

Detaillierte Einstellungen" (S. 114).

A0, A1, A2, A3

B0, B1, B2, B3

880 mm, 860 mm*2, 620 mm, 625 mm*2, 440 mm, 435 mm*2, 310 mm

42", 36", 24", 18", 12"

42", 30", 24", 15", 12"

42", 34", 22", 17", 11"

Papiertyp

Den gewünschten Papiertyp aus [Einfach], [Matt gestrichen], [Glanz], [Transparent], [Mattfolie] und [Hintergrundbeleuchtete Folie] auswählen.



Hinweis

Transparentpapier wird auf dem Touchscreen als „Transparent“ angezeigt.

Gewicht

Aus [Leicht], [Standard] und [Schwer] auswählen. Bei normalem Gebrauch auf [Leicht] einstellen.

Rollenkerngröße

Die gewünschte Größe aus [2-Zoll-Kernrolle] und [3-Zoll-Kernrolle] auswählen.



Die gleiche Rollenkerngröße wie beim geladenen Rollenpapier wählen. Wenn diese Einstellung falsch ist, kann der verbleibende Papierstand nicht richtig festgestellt werden.

1.6 Konfigurieren der Papiereinstellung

Vor Inbetriebnahme der Maschine

1.7 Druckmaterial

WARNHINWEIS

Der Gebrauch von nicht empfohlenem Druckmaterial kann zu Papierstaus, schlechterer Druckqualität, Fehlfunktionen oder Schaden an der Maschine führen. Um eine optimale Leistung der Maschine zu erreichen, wird empfohlen nur das von Xerox empfohlene Druckmaterial zu verwenden. Wenn anderes als das von Xerox empfohlene Druckmaterial verwendet werden soll, den Xerox-Partner vor Ort kontaktieren.

Kein leitfähiges Papier wie Origami-Papier, Kohlepapier oder leitfähig beschichtetes Papier verwenden. Bei Papierstaus kann dies zu einem Kurzschluss und schließlich Brandunfall führen.



Wichtig

Das aufgedruckte Bild kann aufgrund von Feuchtigkeit wie Wasser, Regen oder Dampf verblassen. Für weitere Informationen, den Xerox-Partner vor Ort kontaktieren.

1.7.1 Druckmaterialtyp

Wenn allgemein verwendetes Papier (bekannt als bedruckbares Papier) zum Drucken verwendet wird, sicherstellen, dass es den folgenden Spezifikationen entspricht. Es wird jedoch angeregt, das empfohlene Druckmaterial zu verwenden, um klare Druckergebnisse zu erzielen.

Typ

Rollenpapie r

Druckmaterialtyp

Gewicht/Dicke

Einfaches Papier

Gestrichenes Papier

Glänzendes Papier

IJTransparentpapier

IJ-Folie

64 bis 190 g/m

Ladbare

Papierformate

A0, A1, A2, A3 (Breite) JIS B0, JIS B1, JIS B2, JIS B3 (Breite) ISO B0, ISO B1, ISO B2, ISO B3 (Breite) Spezial A0 (880/860 mm) (Breite) Spezial A1 (620/625 mm) (Breite) Spezial A2 (440/435 mm) (Breite) Spezial A3 (310 mm) (Breite) 34", 22", 17", 11" 36", 24", 18", 12" 42", 30", 15"

Breite: 279,4 - 1.067 mm Außendurchmesser der Rolle: 180 mm oder weniger

Empfohlenes Papier

Papiername Gewicht Format

Premium 75 g/m

Leistung 75 g/m

Gestrichenes Papier

83 g/m

A0 bis A2

A0 bis A3

42", 36",

1.7 Druckmaterial

Vor Inbetriebnahme der Maschine

Typ

Druckmaterialtyp

Gewicht/Dicke

Ladbare

Papierformate

Manuelle Zufuhr

Einfaches Papier

Gestrichenes Papier

Glänzendes Papier

IJTransparentpapier

IJ-Folie

64 bis 190 g/m

Wichtig



Das Drucken auf Papier, das sich von dem auf dem Drucktreiber ausgewählten Papiertyp und -format unterscheidet oder das Drucken von einem Behälter, der das geladene Papier nicht unterstützt, führt möglicherweise zu einem Papierstau. Um richtiges Drucken sicherzustellen, müssen Papierformat, Papiertyp und Papierbehälter richtig ausgewählt werden.



Für weitere Informationen über Druckmaterialtyp wie z. B. gestrichene Papiertypen, die für die Zufuhr von Rollenpapier verwendet werden können und Papiertypen für manuelle Zufuhr, den Xerox-Partner vor Ort kontaktieren.

A0, A1, A2, A3, A4 JIS B0, JIS B1, JIS B2, JIS B3, JIS B4 ISO B0, ISO B1, ISO B2, ISO B3, ISO B4 Spezial A0 (880/860 mm), Spezial A1 (620/625 mm), Spezial A2 (440/435 mm) Spezial A3 (310 mm) 34", 22", 17", 11", 8.5" 36", 24", 18", 12", 9" 42", 30", 15"

Breite: 210 - 1.067 mm

Länge: 210 - 2.000 mm

1.7.2 Nicht verwendbares Druckmaterial

Das Verwenden von Druckmaterial, das nicht von Xerox empfohlen wird, kann einen Papierstau oder eine Funktionsstörung der Maschine verursachen. Druckmaterial, das von Xerox empfohlen wird, verwenden.



Folien



Digital gestrichenes Papier (glänzender Typ)



Abziehfolie (transparent/weiß/strong&white)



Buchbindepapier (210 g/m2)



Umdruckpapier für Stoff



Wasser-Umdruckpapier



Star-Transparentpapier

 



Etiketten



Kent-Papier



Kohlepapier



Electric Spectaculars-Folie



NK spezielles Simplex-Kunstdruckpapier (127/157/209 g/

)



Hochwertiges japanisches Papier für Farbkopien



Umdruckpapier für farbigen Stoff



Super-Transparentpapier 55/60



Hochwertiges Transparentpapier

Hitzeempfindliches Papier



Schwarzes Origami-Papier



Chemisches Japanpapier



Xerographisches Fotopapier



Xerographische Folien



Papier, das zuvor mit Tinte bedruckt wurde, die ihre Qualität bei 155 °C verändert

1.7 Druckmaterial



Xerographisches Transparentpapier



Papier, das aufgrund statischer Elektrizität festklebt



Speziell gestrichenes Papier

Vor Inbetriebnahme der Maschine



Papier mit Heftklammern, Büroklammern, Bändern oder Klebstreifen



Papier, das zuvor auf einem anderen Drucker oder einer Kopiermaschine bedruckt wurde



Papier mit nicht-glatter Oberfläche wie z. B. raues Druckpapier oder Faserpapier



Mit Klebstoff geklebtes Papier, Klebepapier



Feuchtes oder nasses Papier



Wenn säurehaltiges Papier verwendet wird, kann das Druckergebnis verwischt sein. Wenn dies geschieht, mit säurefreiem Papier ersetzen.

1.7.3 Handhabung und Lagerung von Druckmaterial

Handhabung von Druckmaterial

Druckmaterial das gefaltet, zerknittert oder stark gewellt ist, sollte nicht verwendet werden. Es kann zu Papierstaus führen.

Lagerung von Druckmaterial

Die optimale Umgebung zum Lagern von Druckmaterial ist ein Ort mit einer Luftfeuchtigkeit zwischen 40 und 45 %. Für das Lagern von Druckmaterial Folgendes beachten:



Faltiges, zerknittertes oder eingerissenes Papier



Zu dickes oder dünnes Papier



Behandeltes farbiges Papier

 Feuchtigkeit schadet Druckmaterial. Das Druckmaterial sollte zur Lagerung in der Originalverpackung bleiben und

an einem vergleichbar trockenen Ort aufbewahrt werden. Insbesondere Vellum sollte in eine Plastiktüte oder feuchtigkeitsbeständige Verpackung gesteckt werden.

 Wenn die Maschine über einen längeren Zeitraum nicht genutzt wird, sollte das Duckmaterial herausgenommen

und entsprechend gelagert werden.

1.7 Druckmaterial

Vor Inbetriebnahme der Maschine

1.8 Gebührenzähler

Schritte

Hinweis

Übertragen

Verbrauchs materialien

Sprache

Energiesparung

Auftragsstatus

Maschinenstatus

An-/Abmelden

Start

Stopp

Alles löschen

Schaltfläche <Maschinenstatus>

Im Bildschirm [Gebührenzähler] kann die Zahl der gedruckten Seiten, von einzelnen Zählern gemessen, überprüft werden.

Auf dem Bedienfeld die Schaltfläche <Maschinenstatus> drücken.

Die Registerkarte [Gebührenzähler] drücken.

Jeden Zähler auf dem angezeigten Bildschirm überprüfen.

Zähler 1

Bereichszählung

Zeigt die Gesamtheit des Flächenbereichs an, der bisher von der Maschine in Schwarzweiß bedruckt wurde. (Einheit: m

Längenzählung

Zeigt die Gesamtlänge an, die bisher von der Maschine in Schwarzweiß bedruckt wurde. (Einheit: m oder 0,1 m)

456

789

)

Zähler 2

Bereichszählung

Längenzählung

Seriennummer

Zeigt die Seriennummer der Maschine an.

1.8 Gebührenzähler

Zeigt die Gesamtheit des Flächenbereichs an, der bisher von der Maschine in Farbe bedruckt wurde. (Einheit: m2)

Zeigt die Gesamtlänge an, die bisher von der Maschine in Farbe bedruckt wurde. (Einheit: m oder 0,1 m)



Ob in Schwarzweiß oder in Farbe gedruckt wird, wird abhängig vom Farbmodus des Drucktreibers festgelegt. Wenn mit dem Drucktreiber Schwarzweiß-Daten auf den Farbmodus eingestellt werden, wird dies als Farbdruck gezählt.



Ein Testdruck wird ebenfalls gezählt. Für Informationen über Testdrucken siehe "3.3.1 Einen Testdruck machen" (S. 77).

Vor Inbetriebnahme der Maschine

1.9 Überprüfen von Verbrauchsmaterialien

Schritte

Hinweis

Übertragen

Verbrauchs materialien

Sprache

Energiesparung

Auftragsstatus

Maschinenstatus

An-/Abmelden

Start

Stopp

Alles löschen

<Verbrauchsmaterial>-Schaltfläche

Auf dem Bildschirm [Verbrauchsmaterialien] kann der Status, wie z. B. verbleibende Menge an Verbrauchsmaterialien, überprüft werden. Der Status von Verbrauchsmaterialien wird als „OK“ oder „Bald ersetzen“ gezeigt.

Auf dem Bedienfeld die Schaltfläche <Verbrauchsmaterialien> drücken.

Den Status der Verbrauchsmaterialien auf dem angezeigten Bildschirm überprüfen.

Tintenbehälter

Der Bildschirm zeigt an „Bald ersetzen“, wenn der Tintenbehälter leer ist.

Der Bildschirm zeigt auch den geschätzten Tintenstand für jeden Tintenbehälter. (Dies schließt die Anzeigeleiste ein, die in 20 %Schritte aufgeteilt ist sowie den Prozentwert von 10 %-Schritten.)

Abhängig vom Tintenverbrauch und unter Berücksichtigung des Tintenstands wird empfohlen, dass neue Tintenbehälter bereitgelegt werden, bevor die alten verbraucht sind.

456

789

Druckkopf

Die Menge der gedruckten Tinte wird für jeden Druckkopf angezeigt. Wenn die Menge der verbrauchten Tinte mehr als 2.500 ml beträgt, wird „Bald ersetzen“ angezeigt.

Tintensammelbehälter

„OK“, „Bald ersetzen “ oder „Jetzt ersetzen“ wird angezeigt, abhängig davon, wie viel Druckfarbenabfall sich in einem Tintensammelbehälter angesammelt hat.

Siehe



Wenn einer der fünf Behälter (K1, M, Y, C und K2) leer ist, kann die Maschine nicht mehr weiterdrucken.



Für Informationen zum Ersetzen von Verbrauchsmaterialien siehe "3.1 Ersetzen von Verbrauchsmaterialien" (S. 64).

1.9 Überprüfen von Verbrauchsmaterialien

Vor Inbetriebnahme der Maschine

1.10 Überprüfen von Maschineninformationen

Schritte

Hinweis

Siehe

Übertragen

Verbrauchs materialien

Sprache

Energiesparung

Auftragsstatus

Maschinenstatus

An-/Abmelden

Start

Stopp

Alles löschen

Schaltfläche <Maschinenstatus>

Am Bildschirm [Maschineninfo.] kann die Maschinenkonfiguration überprüft und zwischen den Druckmodi gewechselt werden.

Auf dem Bedienfeld die Schaltfläche <Maschinenstatus> drücken.

Die Maschineninformationen im angezeigten Bildschirm überprüfen.



Die Registerkarte, die zuerst gezeigt wird, kann geändert werden, wenn die Schaltfläche <Maschinenstatus> gedrückt wurde. Für Informationen über das Einstellungsverfahren siehe "5.3.7 Detaillierte Einstellungen" (S. 114).



Für Informationen zu den Gebührenzählern siehe "1.8 Gebührenzähler" (S. 48).



Für Informationen zu Papier oder Einstellung siehe "1.6 Konfigurieren der Papiereinstellung" (S. 43).

456

789

Maschineninformationen

Auf dem Bildschirm [Maschineninfo.] können Seriennummer der Maschine, Maschinenkonfiguration und Softwareversion überprüft werden.

Für Wartung/Unterstützung:

Gibt bei Fragen über Wartung und Bedienung an, wer zu kontaktieren ist.

Seriennummer

Zeigt die Seriennummer der Maschine an.

MAC-Adresse

Zeigt die MAC-Adresse der Maschine an.

1.10 Überprüfen von Maschineninformationen

Vor Inbetriebnahme der Maschine

Maschinenkonfiguration

Siehe

Auf [Maschinenkonfig.] drücken, um den Bildschirm [Maschinenkonfig.] anzuzeigen.

Folgende Informationen können überprüft werden:



Konfigurationscode



Speichergröße

Softwareversionen

Auf [Softwareversionen] drücken, um den Bildschirm [Softwareversionen] anzuzeigen.

Folgende Informationen können überprüft werden:



Bedienfeld



Te x t



Steuerung



Drucker

Druckmodus

Auf [Druckmodus] drücken, um den Bildschirm zum Wechseln zwischen Drucker online/offline anzuzeigen.

Den folgenden Druckmodus auswählen und auf [Speichern] drücken.

Online

Aktiviert den Datenempfang vom Computer.

Offline

Deaktiviert den Datenempfang vom Computer. Bis zu den aktuell empfangenen Daten wird gedruckt und die nachfolgenden Daten werden nicht empfangen.

Verbrauchsmaterialien

Auf [Verbrauchsmaterialien] drücken, um den Bildschirm [Verbrauchsmaterialien] anzuzeigen.



Für weitere Informationen über den Bildschirm [Verbrauchsmaterialien] siehe "1.9 Überprüfen von Verbrauchsmaterialien" (S. 49).

1.10 Überprüfen von Maschineninformationen

Vor Inbetriebnahme der Maschine

1.11 Auftragsstatus

Schritte

Hinweis

Schaltfäche <Auftragsstatus>

Auf dem Bildschirm [Auftragsstatus] einen Auftrag auswählen, um detaillierte Informationen über fertiggestellte Aufträge zu erhalten.

Auf dem Bedienfeld die Schaltfläche <Auftragsstatus> drücken.

Die fertiggestellten Aufträge überprüfen.

Einen Auftrag auswählen, um die Details zu sehen.

Die Auftragsdetails auf dem angezeigten Bildschirm überprüfen.



Auf [ ] drücken, um den vorherigen Bildschirm anzuzeigen und auf [ ] für den nächsten Bildschirm.



Auf [Aktualisieren] drücken, um das Display aufzufrischen.

Übertragen

Auftragsstatus

Maschinenstatus

An-/Abmelden

Verbrauchs

Sprache

materialien

456

789

Energiesparung

Alles löschen

Stopp

Start

1.11 Auftragsstatus

Vor Inbetriebnahme der Maschine

1.12 Einen Auftrag stornieren

Schritte

Im Folgenden wird beschrieben, wie ein Auftrag, der zur Maschine gesendet wurde, gestoppt wird.

Auf dem Bedienfeld die Schaltfläche <Stopp> drücken.

<OK> auswählen, wenn gestoppt werden soll.

1.12 Einen Auftrag stornieren

Vor Inbetriebnahme der Maschine

1.13 Alle Aufträge löschen

Schritte

Im Folgenden wird beschrieben, wie alle Aufträge im Speicher gelöscht werden.

Auf dem Bedienfeld die Schaltfläche <Alles löschen> drücken.

<OK> auswählen, wenn alle Aufträge im Speicher gelöscht werden sollen.

1.13 Alle Aufträge löschen

Kapitel 2 CentreWare® Internetservices

Dieses Kapitel beschreibt, wie die Druckfunktion und CentreWare-Internetservices bedient werden.



Hinweis

2.1 Übersicht über CentreWare-Internetservices..................................................................................... 56

2.2 Maschineneinstellungen ............................................................................................................................ 62

Die Informationen zu verschiedenen Treibern in diesem Handbuch treffen abhängig von deren Versions-Upgrade möglicherweise nicht auf Ihre Treiber zu.

Druckfunktion und CentreWare-Internetservices

2.1 Übersicht über CentreWare-Internetservices

2.1.1 Was ist CentreWare-Internetservices?

CentreWare-Internetservices ist eine Softwareanwendung, mit der mithilfe des Webbrowsers auf dem eigenen Computer über Fernzugriff auf die Maschine zugegriffen werden kann, wenn TCP/IP-Verbindung verfügbar ist. Mit CentreWare-Internetservices kann der Verbrauch der Maschine verfolgt und Einstellungswerte für die Maschinenfunktionen können geändert werden ohne zum Bedienfeld der Maschine zu gehen.

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

2.1.2 Einrichten für den Gebrauch von CentreWare-Internetservices

Schritte

Anforderungen

Der Computer muss TCP/IP-Vernetzung unterstützen, um CentreWare-Internetservices zu verwenden. CentreWare-Internetservices wurde mit den folgenden Webbrowsern erfolgreich getestet:

Siehe

Internet Explorer® 7

Internet Explorer® 8

Internet Explorer® 9

Internet Explorer® 10



Bei Problemen während der Einrichtung siehe "4.1.5 Probleme mit CentreWare-Internetservices" (S. 95).

 Microsoft

Einrichten des Webbrowsers

Vor dem Verwenden des Dienstes sicherstellen, dass die Internetoptionen Ihres Webbrowsers richtig eingestellt sind. Im Folgenden wird beschrieben, wie Internet Explorer 9.0 eingerichtet wird.

[Internetoptionen] im Menü [Tools] auswählen.

Auf der Registerkarte [Allgemein] auf [Einstellungen] für [Temporäre Internetdateien] klicken.

Im Dialogfeld [Einstellungen] die Option [Bei jedem Besuch auf dieser Seite] oder [Bei jedem Start von Internet Explorer] auswählen für [Nach neueren Versionen von gespeicherten Seiten überprüfen:].

Auf [OK] klicken.

Proxy-Server und Portnummer

 Proxy-Server

Wir empfehlen auf diesen Service direkt, nicht durch einen Proxy-Server zuzugreifen.



Hinweis

Beim Einsatz eines Proxy-Servers kann es beim Bestimmen der IP-Adresse der Maschine zu verlangsamten Reaktionen kommen, was dazu führt, dass einige Bildschirme nicht angezeigt werden. In diesem Fall sollte der Browser so eingestellt werden, dass er auf die IP-Adresse der Maschine nicht über einen Proxy-Server zugreift. Für Informationen darüber wie diese Einstellungen vorgenommen werden, siehe den Hilfe-Abschnitt des Browsers.

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

 Portnummer

Schritte

Hinweis

Standardmäßig ist die Portnummer für den Service auf „80“ eingestellt. Die Portnummer kann in [Eigenschaften] > [Protokolleinstellungen] > [HTTP] geändert werden. Die Portnummer muss im Bereich zwischen 1 und 65535 liegen. Wenn die Standard-Portnummer in der Adresszeile des Webbrowsers geändert wurde, die IP-Adresse oder die Internetadresse gefolgt von einem Doppelpunkt „:“ und die zugewiesene Portnummer eingeben. Beispiel: Wenn die Portnummer auf „8080“ verändert wurde, die Adresse wie unten gezeigt eingeben. http://[die IP-Adresse der Maschine]:8080/ oder http://[die Internetadresse der Maschine]:8080/



Hinweis

Wenn verschlüsselte Kommunikation aktiviert ist, muss die Adresse mit „https“ statt „http“ im Adressfeld des Browsers eingegeben werden, um auf CentreWare-Internetservices zuzugreifen.

Einstellung auf der Maschine

Die IP-Adresse für die Maschine festlegen, diese wird verwendet, um darin auf CentreWare-Internetservices zuzugreifen.

Hinweis



Wenn der Maschine bereits eine IP-Adresse zugewiesen ist, kann dieser Schritt übersprungen werden.

Auf dem Bildschirm [Systemadministrator-Menü] auf [Systemeinstellungen] > [Netzwerkeinstellungen] drücken.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).

Auf [Protokolleinstellungen] > [IPv4 - IP-Adresse] drücken

Die IP-Adresse mit dem Ziffernblock angeben.

Auf [Speichern] drücken.

Mehrere Male auf [Schließen] drücken, bis der Bildschirm [Systemadministrator-Menü] angezeigt wird.

Auf [Schließen] drücken.



Wenn durch eine Meldung aufgefordert wird, die Maschine neu zu starten, dieser Meldung nachkommen.

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

2.1.3 Starten von CentreWare-Internetservices

Schritte

Hinweis

Siehe

Im Folgenden wird beschrieben, wie von dem Computer mit CentreWare-Internetservices verbunden wird.

Den Webbrowser starten.

Die IP-Adresse oder Internetadresse der Maschine in das Browser-Adressfeld eingeben und auf die <Eingabe>-Taste drücken.



Eingabebeispiel für IP-Adresse Beispiel - http://192.168.0.101



Eingabebeispiel für Internetadresse (Wenn die Internetadresse der Maschine myhost.example.com ist) Beispiel - http://myhost.example.com



Wenn das Netzwerk DNS (Domain Name System) verwendet und der Hostname der Maschine im Domainnamen-Server registriert ist, kann mit der Internetadresse, die aus dem Hostnamen und dem Domainnamen besteht, auf die Maschine zugegriffen werden. Beispiel: Wenn der Hostname „myhost“ und der Domainname „example.com“ ist, dann lautete die Internetadresse „myhost.example.com“.



Den Systemadministrator nach der IP-Adresse oder der Internetadresse fragen.



Wenn eine Portnummer angegeben wird, die IP-Adresse oder die Internetadresse gefolgt von einem Doppelpunkt „:“ und die zugewiesene Portnummer eingeben.



Wenn durch Auswahl des Kontrollkästchens [Aktiviert] unter [Netzwerkeinstellungen] > [Protokolleinstellungen] > [HTTP] > [Sichere HTTP (SSL)] auf der Registerkarte [Eigenschaften] verschlüsselte Kommunikation aktiviert ist, muss die Adresse beginnend mit „https“ statt mit „http“ in das Browserfeld eingegeben werden, um auf CentreWare-Internetservices zuzugreifen. Beispiel für IP-Adresseneingabe: Beispiel - https://192.168.1.1/ Beispiel für Internetadressen-Eingabe Beispiel - https://myhost.example.com/



Wenn die Authentifizierung beim Versuch als Systemadministrator anzumelden fehlschlägt, wird im rechten Rahmen von Webbrowser die folgende Meldung angezeigt: „Anmeldung fehlgeschlagen.“



Wenn bei der Anmeldung als Systemadministrator die Zahl der Fehlversuche die erlaubte Grenze überschritten hat, wird im rechten Rahmen des Browsers folgende Meldung angezeigt: „Für die Anmeldung als Systemadministrator die Maschine aus- und dann wieder einschalten.“



Bei Problemen während der Einrichtung siehe "4.1.5 Probleme mit CentreWare-Internetservices" (S. 95).

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

2.1.4 Bildschirmkomponenten von CentreWare-Internetservices

Oberstes Einzelbild

Linkes

Einzelbild

Rechtes Einzelbild

Der Bildschirm von CentreWare-Internetservices besteht aus drei Einzelbildern (separate Bildschirme). Die in jedem Einzelbild angezeigten Informationen hängen von der ausgewählten Funktion ab: [Status], [Auftrag und Protokoll], [Eigenschaften] oder [Unterstützung].



Hinweis

Durch Anklicken von [Hilfe] im obersten Einzelbild wird die Hilfe für CentreWare-Internetservices angezeigt. Für weitere Informationen zu den Funktionen in CentreWare-Internetservices siehe den Abschnitt 'Hilfe'.

 Oberes Einzelbild

Das oberste Einzelbild befindet sich im oberen Teil des Fensters. In diesem Einzelbild sind Logo, Modellname, HilfeLink, Benutzerinformationen und Registerkarten zum Zugriff auf alle Funktionen des Service enthalten.



Siehe

Für Informationen zu jeder von CentreWare-Internetservices gelieferten Funktion siehe den Abschnitt 'Hilfe', der durch Anklicken von [Hilfe] in diesem Einzelbild angezeigt werden kann.

 Linkes Einzelbild

Die Inhalte im linken Einzelbild variieren abhängig von der ausgewählten Funktion. Wenn eine Funktion ausgewählt wird, zeigt das linke Einzelbild verfügbare Elemente und Informationen für diese Funktion an.

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

 Rechtes Einzelbild

Das rechte Einzelbild zeigt Informationen und den Status der Maschine und die Schaltfläche [Aktualisieren] an. Auf [Aktualisieren] klicken, um das Display auf den derzeitigen Status zu aktualisieren.

Die Tabelle unten listet die Hauptfunktionen auf, die mit CentreWare-Internetservices ausgeführt werden können.

Registerkartenname Hauptfunktion

Status

Auftrag und Protokoll

Eigenschaften

Unterstützung

Hinweis



Für Informationen über jedes der konfigurierbaren Elemente in CentreWare-Internetservices siehe den Abschnitt 'Hilfe', der durch Klicken auf [Hilfe] oben rechts im Bildschirm der CentreWare-Internetservices angezeigt werden kann.



Wenn über CentreWare-Internetservices Änderungen vorgenommen werden, während das Bedienfeld der Maschine im Einsatz ist, werden die vorgenommenen Änderungen nicht sofort auf dem Bedienfeld wirksam. In einem solchen Fall werden die Änderungen verfügbar, wenn die Maschine aus- und wieder eingeschaltet wird.



Für das Ändern einiger Einstellungen muss eine Benutzer-ID und ein Kennwort eingegeben werden. Die BenutzerID ist die Systemadministrator-ID, die auf der Maschine festgelegt ist. Nach werksseitiger Standardeinstellung ist die Benutzer-ID (Systemadministrator-ID) „11111“ und das Kennwort ist „x-admin“. Für Informationen zum Ändern der Systemadministrator-ID und des Kennworts siehe "5.6 Systemverwaltungseinstellungen" (S. 123).



Anzeigen des Maschinenstatus

Der Status der Papierbehälter und Verbrauchsmaterialien wie z. B.

Tintenbehälter wird angezeigt.



Anzeige von Aufträgen in der Warteschlange und Löschen solcher Aufträge,

Anzeige von fertigen Aufträgen und des Fehlerprotokolls



Überprüfen und Ändern einer Reihe von Einstellungen

Die Einstellungen für Elemente wie z. B. Maschinenkonfiguration und

Schnittstelle können überprüft und bei Bedarf geändert werden.



Anzeigen von Unterstützungsinformationen

2.1 Übersicht über CentreWare-Internetservices

Druckfunktion und CentreWare-Internetservices

2.2 Maschineneinstellungen

Hinweis

Schritte

Hinweis

Siehe

Hinweis

Im Folgenden wird beschrieben, wie die Einstellungen am Bedienfeld der Maschine konfiguriert werden.



CentreWare-Internetservices kann auch zum Erstellen dieser Einstellungen verwendet werden. Für Details siehe den Abschnitt 'Hilfe', der durch Anklicken von [Hilfe] oben rechts im Bildschirm von CentreWare-Internetservices angezeigt werden kann.

Auf dem Bildschirm [Systemadministrator-Menü] auf [Systemeinstellungen] > [Netzwerkeinstellungen] drücken.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "System Administrator-Menueinstellungen - Übersicht" (S. 104).

Üperprüfen, ob [LPD] für [Porteinstellungen] auf [Aktiviert] eingestellt ist.



Für Informationen über die LPD-Porteinstellung siehe "5.5.1 Porteinstellungen" (S. 119).

Auf [Schließen] drücken, um zum Bildschirm [Netzwerkeinstellungen] zurückzukehren.



Wenn die Maschine bereits eine IP-Adresse hat, weiter mit Schritt 7.

Auf [Protokolleinstellungen] > [IPv4 - IP-Adresse] drücken

Die IP-Adresse mit dem Ziffernblock angeben.

Auf [Speichern] drücken.

Mehrere Male auf [Schließen] drücken, bis der Bildschirm [Systemadministrator-Menü] angezeigt wird.

Auf [Schließen] drücken.



Wenn durch eine Meldung aufgefordert wird, die Maschine neu zu starten, dieser Meldung nachkommen.

2.2 Maschineneinstellungen

Kapitel 3 Tägliche Verwaltung und Wartung

In diesem Kapitel wird das Ersetzen von Verbrauchsmaterialien und das Reinigen der Maschine beschrieben.

3.1 Ersetzen von Verbrauchsmaterialien.....................................................................................................64

3.2 Reinigen der Maschine................................................................................................................................ 73

3.3 Druckkopfwartung........................................................................................................................................77

Tägliche Verwaltung und Wartung

3.1 Ersetzen von Verbrauchsmaterialien

ACHTUNG

Wir empfehlen folgende Verbrauchsmaterialien zu verwenden, da sie für die Spezifikationen der Maschine hergestellt sind.

Art der Verbrauchsmaterialien Produktcode Menge/Karton

Tintenbehälter-Schwarz

Tintenbehälter-Cyan

Tintenbehälter-Magenta

Tintenbehälter-Gelb

Tintensammelbehälter

Druckkopf*

* Es wird nur ein Druckkopftyp geliefert; der gleiche Druckkopftyp wird an allen fünf Installationspositionen angebracht.

Wichtig

Hinweis



Der Gebrauch von Verbrauchsmaterialien, die nicht von Xerox empfohlen werden, führt möglicherweise zu verminderter Bildqualität und Leistung. Nur Verbrauchsmaterialien verwenden, die von Xerox empfohlen werden.



Sicherstellen, dass die Tintenbehälter an allen der folgenden fünf Ladestellen richtig installiert werden: K1, M, Y, C und K2.



Wir empfehlen immer Ersatzverbrauchsmaterialien bereit zu halten.

Handhabung von Verbrauchsmaterialien

 Immer den Anweisungen auf der Verpackung oder Flasche folgen, wenn Verbrauchsmaterialien gelagert werden.  Verbrauchsmaterialien nicht vor dem Gebrauch öffnen. Eine Lagerung von Verbrauchsmaterialien sollte an den

folgenden Orten vermieden werden:

- An Orten mit hoher Temperatur und Luftfeuchtigkeit

- In der Nähe von wärmeerzeugenden Geräten

- In Bereichen, die direktem Sonnenlicht ausgesetzt sind

- In staubigen Bereichen

 Beim Verwenden von Verbrauchsmaterialien die auf den Behältern oder Verpackungen angebrachten

Warnhinweise für den Gebrauch sorgfältig lesen.

8R13152 1 Einheit (2 l)/Karton

8R13153 1 Einheit (2 l)/Karton

8R13154 1 Einheit (2 l)/Karton

8R13155 1 Einheit (2 l)/Karton

8R13157 1 Einheit/Karton

8R13156 1 Einheit/Karton

 Für die Bestellung der Verbrauchsmaterialien beim Xerox-Partner vor Ort die Produktcodes bereithalten.  Für verbrauchte Tintenbehälter, Tintensammelbehälter und den Druckkopf ist eine ordnungsgemäße

Handhabung erforderlich. Die Entsorgung verbrauchter Tintenbehälter, Tintensammelbehälter und Druckköpfe muss den örtlichen Bestimmungen entsprechen.

 Tintenbehälter aus Sicherheitsgründen für Kinder unerreichbar aufbewahren. Wenn ein Kind versehentlich

Tinte ableckt oder schluckt oder wenn Tinte in die Augen eines Kindes gerät, sofort einen Arzt aufsuchen.

 Wenn beim Umgang mit einem Tintenbehälter Tinte an die Hände gerät, diese mit Wasser abspülen. Wenn

Tinte in die Augen gerät, diese sofort mit Wasser ausspülen. Bei abnormer Reaktion wie z. B.. Schmerzen im Auge sofort einen Arzt aufsuchen.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

3.1.1 Verbrauchte Verbrauchsmaterialien

ACHTUNG

Die Entsorgung verbrauchter Tintenbehälter, Tintensammelbehälter und Druckköpfe muss den örtlichen Bestimmungen entsprechen.

3.1.2 Ersetzen eines Tintenbehälters

Um mögliche statische Entladung zu vermeiden, wenn das Netzwerkkabel mit dem Tintenbehälter verbunden wird, den Maschinenrahmen berühren, um vor dem Anschließen des Netzwerkkabels jegliche Statik zu entladen.

Die verbleibende Tintenmenge kann auf dem Bildschirm [Verbrauchsmaterialien] am Touchscreen angezeigt werden. Ein Tintenbehälter kann jederzeit ersetzt werden.



Wichtig

Einen Tintenbehälter nicht vor dem Gebrauch schütteln.



Sicherstellen, dass die Tintenbehälter an allen der folgenden fünf Ladestellen richtig installiert werden: K1, M, Y, C und K2. Tintenbehälter sind in der Reihenfolge Schwarz 1 (K1), Magenta (M), Gelb (Y), Cyan (C) und Schwarz 2 (K2) von der Seite des Umgehungstisches für manuelle Zufuhr nach hinten angeordnet. Das Etikett jedes Tintenbehälters zeigt die Farbe der Tinte an.



Tintenbehälter an allen fünf Positionen installieren: drei Positionen für Cyan, Magenta und Gelb und zwei Positionen für Schwarz.



Jeden Tintenbehälter dem Etikett entsprechend an der richtigen Position installieren.



Auch wenn Schwarzweißdruck festgelegt ist, werden nicht nur schwarze sondern auch farbige Tinten verbraucht. Alle Farbtinten werden verbraucht, um die Druckköpfe zu schützen.



Siehe

Für weitere Informationen über den Bildschirm [Verbrauchsmaterialien] siehe "1.9 Überprüfen von Verbrauchsmaterialien" (S. 49).

 Tintenbehälter bald ersetzen.

Tintenbehälter ersetzen.



Hinweis

Die Zahl der Seiten, die die Maschine nach der Anzeige dieser Meldung noch drucken kann, beträgt etwa 20 Seiten. Der verbleibende Seitenertrag für Druckaufträge ist anwendbar, wenn A0 Dokumente mit 6 % Bilddichte verwendet werden. Der Wert stellt nur eine Schätzung dar und variiert den Bedingungen entsprechend wie z. B. gedruckter Inhalt, Papierformat, Papiertyp und Betriebsumgebung der Maschine.

 Einen Tintenbehälter ersetzen.

Einen Tintenbehälter ersetzen. Wenn diese Meldung angezeigt wird, kann die Maschine nicht mehr drucken.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

Schritte

 Herausnehmen des Tintenbehälters

Wichtig

Hinweis

Einen neuen Tintenbehälter bereithalten.

Die Tintenabdeckung öffnen.

Das Netzwerkkabel (1) trennen.

Die Düse zwischen die Finger nehmen, zudrücken und zum Herausnehmen ziehen (2).

Die Düse entlang der Führungsbahn unter dem Behälter und in die Einkerbung schieben.



Wenn während eines Druckauftrags die Abdeckung geöffnet wird, stoppt die Maschine den Betrieb, nachdem die aktuell verarbeitete Seite gedruckt wurde.



Den verbrauchten Tintenbehälter den örtlichen Bestimmungen entsprechend entsorgen.

Den Tintenbehälter entfernen.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

 Installieren des neuen Tintenbehälters

Hinweis

Die Schutzabdeckung von dem Ersatztintenbehälter nehmen.

Den Tintenbehälter an die richtige Stelle setzen.

Die Düse von der Führungsbahn entfernen und mit dem Tintenbehälter (1) verbinden.

Das Netzwerkkabel (2) anschließen.



Das innen in Tintenabdeckung angebrachte Etikett zeigt die Tintenfarbposition.



Die Tintendüse ist eingegeben und farbig markiert.

Die Tintenabdeckung schließen.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

3.1.3 Ersetzen eines Tintensammelbehälters

Schritte

Wenn ein Tintensammelbehälter mit Druckfarbenabfall gefüllt ist, erscheint auf dem Touchscreen folgende Meldung. Den Anweisungen in der Meldung folgen.

 Einen Tintensammelbehälter bald ersetzen.

Einen Tintensammelbehälter ersetzen.

 Einen Tintensammelbehälter ersetzen.

Wenn diese Meldung angezeigt wird, kann die Maschine nicht mehr drucken.



Wenn gewartet wird, bis die Meldung „Tintensammelbehälter ersetzen“ angezeigt wird, ist der Drucker gezwungen anzuhalten, selbst wenn er in Betrieb ist, weil der Tintensammelbehälter voll ist und dies kann zu einem Papierstau führen. Wir empfehlen, dass der Tintensammelbehälter ersetzt wird, bevor die Meldung erfolgt.

Wichtig

Einen neuen Tintensammelbehälter bereithalten.

Sicherstellen, dass die Maschine nicht in Betrieb ist und den Freigabehebel der oberen Einheit hochziehen, um die obere Einheit zu öffnen.

3.1 Ersetzen von Verbrauchsmaterialien

Die vordere Abdeckung öffnen.

Tägliche Verwaltung und Wartung

Hinweis

Wichtig

Den Tintensammelbehälter vorsichtig herausziehen.



Den gebrauchten Tintensammelbehälter immer horizontal lagern, damit keine Tinte austreten kann. Die Tinte des Tintensammelbehälters vorsichtig handhaben.



Den Tintensammelbehälter den örtlichen Bestimmungen entsprechend entsorgen.

Einen neuen Tintensammelbehälter installieren.

Die vordere Abdeckung schließen.

Die obere Einheit schließen.



Aufpassen, dass die Finger nicht eingeklemmt werden.



Wenn der Tintensammelbehälter nicht richtig installiert wird, verschwindet die Meldung nicht und die Maschine nimmt den Betrieb nicht wieder auf.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

3.1.4 Ersetzen eines Druckkopfs

Schritte

Hinweis

Wenn die Tintenmenge, die aus der Düse eines Druckkopfs spritzt, den festgelegten Wert übersteigt, wird die Meldung den Druckkopf zu ersetzen auf dem Touchscreen angezeigt. Auf dem Touchscreen den Bildschirm [Verbrauchsmaterialien] überprüfen, um zu sehen, welcher Druckkopf ausgetauscht werden muss. Die an jedem Druckkopf verbrauchte Tinte ist ebenfalls auf dem Bildschirm [Verbrauchsmaterialien] anzusehen.



Siehe

 Druckkopf muss bald ersetzt werden.

Für weitere Informationen über den Bildschirm [Verbrauchsmaterialien] siehe "1.9 Überprüfen von Verbrauchsmaterialien" (S. 49).

Einen neuen Druckkopf bereithalten.

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Druckkopf ersetzen] drücken.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).

Den zu ersetzenden Druckkopf auswählen.



Bei Bedarf können mehrere Druckköpfe ausgewählt werden. Um alle fünf Druckköpfe zu ersetzen, [Alle] auswählen.

Auf [Starten] drücken.

Auf [Ja] drücken.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

Hinweis

Wichtig

Wenn die Meldung „Zum Ersetzen eines Druckkopfs bereit“ eingeblendet wird, die Druckkopfabdeckung öffnen.

Es kann geprüft werden, ob die Tinte aus dem Röhrchen, das mit dem auf dem Ersetzen-Bildschirm ausgewählten Druckkopf verbunden ist, entfernt ist.

Die Lasche ( ) hochziehen und gleichzeitig den Hebel zu sich anheben ( ).

Den Druckkopf zu sich nach vorn umklappen ( ), um ihn herauszuziehen ( ).

Die Abdeckung von einem neuen Druckkopf abnehmen.



Nur der Hebel des Druckkopfes, der in Schritt 4. ausgewählt wurde, ist entriegelt, die anderen sind gesperrt. Nicht versuchen den Hebel mit Gewalt anzuheben.



Die Abdeckung, die von einem neuen Druckkopf entfernt wurde, auf den verbrauchten Druckkopf setzen und diesen an den Xerox-Partner vor Ort zurückgeben.

10.

Von einem neuen Druckkopf zwei Schutzklebstreifen abziehen.



Nach Abziehen der Schutzklebstreifen die Kontaktfläche und die Düsenfläche des Druckkopfes nicht mehr berühren.

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

11.

Hinweis

Einen neuen Druckkopf in schräger Richtung einschieben ( ) und nach oben drücken, so dass er vertikal liegt ( ).



Der Druckkopf kann nur in einer Richtung installiert werden.

12.

13.

14.

15.

Den Hebel zurück in seine Ausgangsposition bringen.

Die Druckkopfabdeckung schließen.

Auf [Fertig] drücken.

Die Meldung [Druckkopf wird eingestellt] erscheint. Das Einrichten des Druckkopfes dauert etwa 10 Minuten.

Nachdem alle Druckköpfe ersetzt wurden, auf [Ersetzt] drücken.



Um fortlaufend andere Druckköpfe zu ersetzen, auf [Weiter ersetzen] drücken und die Schritte 2 bis 13 wiederholen, um den Austausch vorzunehmen.

Nachdem das Ersetzen der Druckköpfe abgeschlossen ist, weiter mit "3.3.3 Kalibrierung vornehmen" (S. 79).

3.1 Ersetzen von Verbrauchsmaterialien

Tägliche Verwaltung und Wartung

3.2 Reinigen der Maschine

Wichtig

Schritte

Wichtig

WARNHINWEIS

ACHTUNG

In diesem Abschnitt wird beschrieben, wie eine Maschine gereinigt wird.

Zum Reinigen dieses Produkts nur die dafür bestimmten Reinigungsmaterialien verwenden. Andere Reinigungsmaterialien können zu schlechter Leistung des Produkts führen. Auf keinen Fall Aerosol-Reiniger verwenden, da diese entzündlich sind und zu Explosionen führen können.

Dieses Produkt zum Reinigen immer ausschalten und den Stecker ziehen. Zugriff auf ein spannungführendes Maschineninneres kann zu Stromschlag führen.



An der Maschine dürfen weder Benzol, Farbverdünner noch andere flüchtige Flüssigkeiten verwendet oder Insektenschutzmittel gesprüht werden, da dies zu Verfärbungen, Deformierungen oder Rissen in der Abdeckung führen kann.



Wenn Schmutz schwer zu beseitigen ist, mit einem festausgewrungenen, weichen Tuch, das mit etwas Neutralreiniger angefeuchtet ist, vorsichtig abreiben. Dann mit einem trockenen Tuch nachreiben.



Außer Wasser oder Neutralreiniger keine Putzmittel verwenden.



Das Reinigen der Maschine mit übermäßig viel Wasser, kann zu Funktionsstörungen führen oder das Papier während des Druckens beschädigen.



Während der Reinigungsarbeiten kann Tinte an die Hände geraten. Es wird empfohlen beim Reinigen Einmalhandschuhe zu tragen.

3.2.1 Entfernen von Tintenflecken auf der Druckkopfseite der Druckeinheit

Wenn die Druckkopfseite der Druckeinheit verschmutzt ist, führt das dazu, dass sich Tintentropfen auf der Druckoberfläche bilden.



Wichtig

Den Netzschalter ( ) und den Leistungsschalter der Maschine

() ausschalten.

Wenn die Druckoberfläche verschmutzt wird, nachdem Tintenflecken auf dem Druckkopf entfernt wurden, den Xerox-Partner vor Ort befragen.



Den Netzschalter und den Leistungsschalter der Maschine beim Reinigen ausschalten, um die Gefahr eines Stromschlags zu vermeiden.

3.2 Reinigen der Maschine

Tägliche Verwaltung und Wartung

Wichtig

Hinweis

Wichtig

Den Freigabehebel der oberen Einheit hochziehen, um die obere Einheit zu öffnen.

Beide Kanten des Druckkopfs mit einem fuselfreien Reinigungstuch abwischen.

Die Bereiche um die Druckköpfe mit einem fuselfreien Reinigungstuch abwischen.



Keine anderen Teile außer dem Reinigungsbereich um die Druckköpfe berühren.



Zum Reinigen der Tinten-Empfangsseite siehe "3.2.2 Entfernen von Tintenflecken auf der TintenEmpfangsseite der Druckeinheit" (S. 75).



Wenn es schwierig ist, den Schmutz aus den Druckköpfen zu beseitigen, mit einem feuchten, fuselfreien Reinigungstuch abwischen.

3.2 Reinigen der Maschine

Die obere Einheit schließen.



Aufpassen, dass die Finger nicht eingeklemmt werden.

Tägliche Verwaltung und Wartung

3.2.2 Entfernen von Tintenflecken auf der Tinten-Empfangsseite

Schritte

Hinweis

der Druckeinheit

Wenn die Tinten-Empfangsseite der Druckeinheit mit überschüssiger Tinte verschmutzt ist, führt dies zu Verschmutzung der Druckoberflächen-Rückseite.



Wichtig

Um die Tinten-Empfangsseite der Druckeinheit zu reinigen, darauf achten, dass die Maschine am Bedienfeld auf den Reinigungsmodus umgestellt wird.

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Innenreinigung] drücken.

Auf [Ja] drücken.

Die Maschine tritt in den Reinigungsmodus ein.

Wenn die Meldung „Vorbereitung“ verschwindet, den Freigabehebel der oberen Einheit ziehen, um die obere Einheit zu öffnen.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).

Die schwarze Kunststoffoberfläche mit einem trockenen Tuch abwischen.

3.2 Reinigen der Maschine

Tägliche Verwaltung und Wartung

Wichtig

Die obere Einheit schließen.



Aufpassen, dass die Finger nicht eingeklemmt werden.

Auf [Beenden] drücken.

Die Meldung „Innenreinigungsmodus wird verlassen.“ wird angezeigt.

Auf [Fertig] drücken, um den Reinigungsmodus zu verlassen.

3.2 Reinigen der Maschine

Tägliche Verwaltung und Wartung

3.3 Druckkopfwartung

Schritte

Hinweis

Mit dem Verfahren unten den Druckkopf warten.

 Schritt 1 Einen Testdruck machen und die Bildqualität prüfen (Status des Druckkopfes).

Einen Testdruck machen ...................................................................................................................................................S. 77

 Schritt 2 Den Druckkopf reinigen.

Reinigen des Druckkopfes.................................................................................................................................................S. 78

 Schritt 3 Einen weiteren Testdruck machen und die Bildqualität prüfen (Status des Druckkopfes).

Einen Testdruck machen ...................................................................................................................................................S. 77

 Schritt 4 Wenn das Problem nicht gelöst ist, den Druckkopf ersetzen.

Ersetzen eines Druckkopfs................................................................................................................................................S. 70

 Schritt 5 Nach dem Ersetzen des Druckkopfes eine Kalibrierung durchführen.

Kalibrierung vornehmen ...................................................................................................................................................S. 79

3.3.1 Einen Testdruck machen

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Testdruck] drücken.

Einen Papiertyp für den Testdruck auswählen und auf [Start] drücken.

Auf [Ja] drücken.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).



Manuelle Zufuhr kann nicht ausgewählt werden.

Auf [Fertig] drücken, um den Testdruck zu beenden.

Ein Bogen des Messprotokolls wird dann gedruckt.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

3.3.2 Reinigen des Druckkopfes

Schritte

Hinweis

Siehe

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Druckkopfreinigung] drücken.

Den zu reinigenden Druckkopf auswählen und auf [Start] drücken.

Auf [Ja] drücken.

Das Reinigen des Druckkopfes dauert etwa 3 Minuten.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).



Aus den Druckköpfen [1] bis [5] können nicht mehrere Druckköpfe ausgewählt werden. Um alle fünf Druckköpfe zu reinigen, [Alle] auswählen.

Wenn der Status des Druckkopfes durch das Reinigen nicht verbessert wurde, weiter mit "3.1.4 Ersetzen eines Druckkopfs" (S. 70).

Auf [Fertig] drücken, um das Druckkopfreinigen zu beenden.

Einen weiteren Testdruck machen, um den Status des Druckkopfes zu prüfen.



Für Informationen über Testdrucken siehe "3.3.1 Einen Testdruck machen" (S. 77).

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

3.3.3 Kalibrierung vornehmen

Schritte

Hinweis

Eine Grafik wird automatisch für die Kalibrierung ausgedruckt. Nach dem Ersetzen eines Druckkopfes oder Verschieben einer Maschine sollte eine Kalibrierung vorgenommen werden.

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Kalibrierung] drücken.

Einen Papiertyp auswählen, der für die Kalibrierung verwendet werden soll.

Auf [Start] drücken.

Auf [Ja] drücken.

Kalibrierung startet.



Um mit dem [Ersetzen eines Druckkopfes] fortzufahren, weiter mit Schritt 2.. Für Informationen über [Ersetzen eines Druckkopfes] siehe "3.1.4 Ersetzen eines Druckkopfs" (S. 70).



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).



Eine Rolleneinheit auswählen, die Papier der Größe A0 oder größer enthält. Wenn der richtige Papiertyp nicht ausgewählt wird, kann [Start] nicht initiiert werden.

Auf [Fertig] drücken, um die Kalibrierung zu beenden.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

3.3.4 Vornehmen einer Verbindungsanpassung

Schritte

Hinweis

Auf dem Bildschirm [Systemadministrator-Menü] auf [Druckkopfwartung] > [Verbindungsanpassung] drücken.

Gratbildung muss ausgeschaltet sein, um manuelle Verbindungsanpassung zu aktivieren, Auf [Gratbildung], dann [Aus] und dann [Speichern] drücken.



Für Informationen darüber, wie der Bildschirm [Systemadministrator-Menü] angezeigt wird, siehe "5.1 System Administrator-Menueinstellungen - Übersicht" (S. 104).



[Eingabe-Anpassungswert] ist ausgeblendet, wenn [Gratbildung] eingeschaltet ist.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

Hinweis

Auf [Kalibrierung] drücken.

Einen Papiertyp auswählen, der für die Kalibrierung verwendet werden soll.

Auf [Start] drücken.

Auf [Ja] drücken, um den Start der Kalibrierung zu bestätigen.



Eine Rolleneinheit auswählen, die Papier der Größe A0 oder größer enthält. Wenn der richtige Papiertyp nicht ausgewählt wird, kann [Start] nicht initiiert werden.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

Auf [Fertig] drücken, wenn die Kalibrierung abgeschlossen ist.

Auf [Druckanpassungsprotokoll] drücken.

Größe A0 oder größer auswählen, um alle Verbindungen zu überprüfen.

10.

3.3 Druckkopfwartung

Auf [Start] drücken.

Tägliche Verwaltung und Wartung

11.

Auf [Ja] drücken, um das Anpassungsprotokoll zu drucken.

12.

13.

Auf [Fertig] drücken, wenn Testdruck abgeschlossen ist.

Mit dem Protokoll den Status der Verbindungen überprüfen.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

Nahaufnahme

Nr. Tab e l l e Ziel

1 Kopfnummer Nummer des Zieldruckkopfes

Beispiel: „KOPF 1-2“ zeigt die Drucke von Druckkopf 1 und 2.

2 Cyan- / Magenta-Patch Zum Überprüfen des Abstands in der X-Achse

3 Schwarze kurze Linie Zum Überprüfen des Abstands in der Y-Achse

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

14.

Hinweis

Auf [Eingabe-Anpassungswert] drücken, um die Position jedes Druckkopfes in der X-Richtung (rechts/links) und der Y-Richtung (oben/unten) anzupassen.



Der Eingabe-Anpassungswert ist nur gültig, wenn die Gratbildung ausgeschaltet ist.



Da die Position jedes Druckkopfes angepasst werden kann, sollte die Methode gewählt werden, die die wenigste Anpassung erfordert.



Beispiel: Anpassen von Druckkopf 1 und 2, um Verbindung 1 anzupassen.

3.3 Druckkopfwartung

Tägliche Verwaltung und Wartung

3.3 Druckkopfwartung

Kapitel 4 Problemlösung

In diesem Kapitel werden Lösungen für verschiedene Probleme, die mit dieser Maschine auftreten können, beschrieben.

4.1 Fehlerbehebung.............................................................................................................................................88

4.2 Fehlermeldungen...........................................................................................................................................96

4.3 Wenn ein Papierstau auftritt .................................................................................................................... 97

Problemlösung

4.1 Fehlerbehebung

Richtige Maßnahmen ergreifen, die den folgenden Verfahren zur Fehlerbehebung entsprechen.

Der Strom ist nicht eingeschaltet Aktion "Maschinenprobleme" (S. 89).

Nein Ja

Touchscreen ist nicht hell genug.

Eine Meldung wird angezeigt Aktion "Maschinenprobleme" (S. 89).

Papierstauprobleme Aktion "Papierstauprobleme" (S. 90).

Bildqualitätsprobleme Aktion "Bildqualitätsprobleme" (S. 91).

Probleme während des Druckens Aktion "Probleme während des Druckens" (S. 94).

Wenn der Fehler auch nach Befolgen des obigen Verfahrens nicht behoben ist, den Xerox-Partner vor Ort kontaktieren.

Aktion "Maschinenprobleme" (S. 89).

Nein Ja

4.1 Fehlerbehebung

Problemlösung

4.1.1 Maschinenprobleme

Siehe

Prüfen Sie den Status der Maschine noch einmal, bevor Sie uns kontaktieren.

Symptom Überprüfen Abhilfe

Der Strom ist nicht eingeschaltet

Touchscreen ist dunkel.

Ist der Strom eingeschaltet? Den Strom einschalten.



"Energiequelle" (S. 30)

Befindet sich der Stecker in einer Steckdose?

Ist das Netzkabel von der Maschine getrennt?

Leuchtet die <Energiespar>Schaltfläche?

Den Netzschalter und Leistungsschalter ausschalten und das Netzkabel fest verbinden. Dann den Leistungsschalter und den Netzschalter wieder einschalten.



Siehe

"Energiequelle" (S. 30)

Die Maschine befindet sich im Energiesparmodus. Die <Energiespar>-Schaltfläche auf dem Bedienfeld drücken, um den Energiesparmodus zu verlassen.



"Energiesparmodus" (S. 33)



"Anpassen des Bildschirmkontrasts" (S. 35)

Ist die Kontrastanpassungsskala auf einen dunkleren Wert eingestellt?

Ist die Hintergrundbeleuchtung ausgeschaltet?

Siehe

Mithilfe der Kontrastanpassungsskala entsprechende Anpassungen vornehmen.

Siehe

Die Hintergrundbeleuchtung leuchtet auf, wenn:



Eine Schaltfläche am Bedienfeld gedrückt wird.

Eine Meldung wird angezeigt

Ein Systemfehler ist aufgetreten.

Ist ein Papierstau aufgetreten?

Wird die Meldung „Bitte warten...“ angezeigt?



Siehe

"Fehlermeldungen" (S. 96)



"Wenn ein Papierstau auftritt" (S. 97)

Wird die Meldung länger als 5 Minuten angezeigt, den XeroxPartner vor Ort kontaktieren.

4.1 Fehlerbehebung

Problemlösung

4.1.2 Papierstauprobleme

Siehe

Für Informationen zum Beseitigen von Papierstaus siehe "Wenn ein Papierstau auftritt" (S. 97).

Symptom Überprüfen Abhilfe

Druckmaterial ist oft gestaut oder zerknittert.

Wird der angemessene Druckmaterialtyp verwendet?

Ist das Druckmaterial richtig geladen?

Den angemessenen Druckmaterialtyp richtig laden.



"Druckmaterial" (S. 45)

Das Druckmaterial richtig laden.



Siehe

"Laden/Ersetzen von Papier" (S. 38)

Ist das Druckmaterial feucht? Mit gerade ausgepacktem Druckmaterial ersetzen.



"Laden/Ersetzen von Papier" (S. 38)



"Laden/Ersetzen von Papier" (S. 38),

Stimmen die Druckmaterialeinstellungen für das geladene Material?

Siehe

Richtige Formatserien und Materialtyp/-gewicht für das geladene Druckmaterial einstellen.

"Konfigurieren der Papiereinstellung" (S. 43)

Befinden sich noch gestaute Bogen oder zerrissene Papierstücke oder ein Fremdkörper in der Maschine?

Die Vordertür öffnen und die Rolleneinheit herausziehen, um das zerrissene Papier oder den Fremdkörper zu entnehmen.



Siehe

"Wenn ein Papierstau auftritt" (S. 97)

Druckmaterial wird nicht ganz aus der Maschine herausgegeben und die Hinterkante bleibt am Ausgang stecken.

Ist das Druckmaterial elektrostatisch aufgeladen?

Entsprechende Maßnahmen gegen statische Elektrizität ergreifen. Beispielsweise richtige Raumtemperatur und Luftfeuchtigkeit erhalten.

4.1 Fehlerbehebung

Problemlösung

4.1.3 Bildqualitätsprobleme

Drucker

Wenn die Bildqualität der gedruckten Ausgabe schlecht ist, das Symptom dafür in der folgenden Tabelle feststellen, um entsprechende Abhilfe zu schaffen. Wenn sich die Bildqualität trotz der Maßnahme nicht verbessert, den Xerox-Partner vor Ort kontaktieren.

Symptom Überprüfen Abhilfe

Ein Teil des Bildes fehlt auf der gedruckten Ausgabe. (verschmiert oder unklar.)

Ist das Druckmaterial feucht? Wenn das Druckmaterial feucht ist, werden möglicherweise einige

Teile des Originals nicht gedruckt oder bleiben unklar. Mit gerade ausgepacktem Druckmaterial ersetzen.



Siehe

"Laden/Ersetzen von Papier" (S. 38)

Ist das geladene Druckmaterial faltig oder zerknittert?

Befindet sich ein Teil des Bildes außerhalb des bedruckbaren Bereichs?

Die Druckköpfe sind möglicherweise verstopft.

Wird die Meldung „Druckkopf muss bald ersetzt werden“ angezeigt?

Das defekte Druckmaterial herausnehmen oder mit gerade ausgepacktem ersetzen.



Siehe

"Laden/Ersetzen von Papier" (S. 38)

Das Original nachbilden, damit das Bild in den bedruckbaren Bereich passt.

Die Druckkopfreinigung zwei- bis dreimal ausführen



Siehe

"Reinigen des Druckkopfes" (S. 78)

Tritt dieses Symptom nach einem Endlosdruckauftrag auf, 30 Sekunden oder länger warten, bis der nächste Druckauftrag gestartet wird. Nach jedem Intervall von 30 Sekunden oder mehr führt die Maschine automatisch die Druckkopfreinigung aus.

Die Maschine sollte bei Raumtemperatur von 20 °C (68 °F) und bei Luftfeuchtigkeit von 50 % arbeiten. Dies wird die Leistung der Druckköpfe stabilisieren.

Den Druckkopf ersetzen.



Siehe

"Ersetzen eines Druckkopfs" (S. 70)

In regelmäßigen Abständen tritt Schmutz auf.

Der bedruckte Bogen hat Schmutz an der Führungs- oder Hinterkante.

Ist der Papierpfad verschmutzt? Einen Druckauftrag von wenigen Seiten ausführen.

Wenn das Symptom nicht verschwindet, den Xerox-Partner vor Ort kontaktieren.

Innenkomponenten sind

Den Xerox-Partner vor Ort kontaktieren.

verschmutzt.

Ist der Papierpfad mit Tinte verschmutzt?

Mit einem fuselfreien Reinigungstuch Tinte, die in der Druckeinheit am Papierpfad haftet, abwischen (obere und untere Flächen).



Siehe

"Entfernen von Tintenflecken auf der Druckkopfseite der Druckeinheit" (S. 73)



"Entfernen von Tintenflecken auf der TintenEmpfangsseite der Druckeinheit" (S. 75)

4.1 Fehlerbehebung

Problemlösung

Symptom Überprüfen Abhilfe

Drucker

Verlust einer oder mehrerer Farben von einem Druckkopf

Die Verbrauchsmaterialien überprüfen, um zu sehen, ob Ersetzen des Druckkopfes überfällig ist.

Bei mehr als 2.500 ml ist ein Ersatz des Druckkopfes fällig. Den Druckkopf ersetzen.



Siehe

"Ersetzen eines Druckkopfs" (S. 70)

Unerwünschte schwarze Punkte werden gedruckt.

Unerwünschte schwarze Linien werden gedruckt.

Innenkomponenten sind verschmutzt.

Den Xerox-Partner vor Ort kontaktieren.

In manuellem Zufuhrmodus werden an der Hinterkante des bedruckten Bogens unerwünschte schwarze Linien gedruckt.

Auf dem bedruckten Bogen treten Streifen auf.

In schwarz ausgefüllten Bereichen treten unerwünschte weiße Punkte auf.

Ist das Papierformat größer als das Original?

Die Druckköpfe sind möglicherweise verstopft.

Wird der angemessene Druckmaterialtyp verwendet?

Innenkomponenten sind verschmutzt.

Die Maschine muss schwarze Linien drucken, um ein Verstopfen des Druckkopfes zu verhindern. Auf Papier in der Größe des Originals drucken.

30 Sekunden oder länger warten, bevor der nächste Druckauftrag gestartet wird. Alternativ die Druckkopfreinigung zwei- bis dreimal ausführen



Siehe

"Reinigen des Druckkopfes" (S. 78)



"Entfernen von Tintenflecken auf der Druckkopfseite der Druckeinheit" (S. 73)

Den angemessenen Druckmaterialtyp laden.



Siehe

"Druckmaterial" (S. 45)

Den Xerox-Partner vor Ort kontaktieren.

4.1 Fehlerbehebung

Problemlösung

Siehe

Symptom Überprüfen Abhilfe

Es wird nichts gedruckt.

Das gedruckte Bild ist falsch ausgerichtet oder verzerrt.

Es kann ein Systemfehler vorliegen.

Ist das Druckmaterial richtig geladen?

Den Xerox-Partner vor Ort kontaktieren.

Das Druckmaterial richtig laden.



Siehe

"Laden/Ersetzen von Papier" (S. 38)

Bild ist am Papierrand verschwunden.

Auf dem bedruckten Bogen befinden sich Tintentropfen.

Auf dem bedruckten Bogen erscheint eine Mischung aus Farben.

Auf dem ersten bedruckten Bogen in einem Endlosdruckauftrag ist die Bilddichte zu schwach oder unregelmäßig.

Befindet sich ein Teil des Bildes außerhalb des bedruckbaren Bereichs?

Ist der Bereich um den Druckkopf mit Tinte beschmutzt?

Ist der Druckkopf mit Tinte verschmutzt?

Möglicherweise sind die Druckköpfe verstopft.

Das Original nachbilden, damit das Bild in den bedruckbaren Bereich passt.

Die Druckkopfreinigung zwei- bis dreimal ausführen



"Reinigen des Druckkopfes" (S. 78)

Die Tinten-Empfangsseite und die Druckkopfseite der Druckeinheit säubern.



Siehe

"Entfernen von Tintenflecken auf der Druckkopfseite der Druckeinheit" (S. 73)



"Entfernen von Tintenflecken auf der TintenEmpfangsseite der Druckeinheit" (S. 75)

Versuchen noch einmal einen Druckauftrag zu drucken. Wenn das Problem weiterhin besteht, die Druckkopfreinigung zweibis dreimal ausführen.



Siehe

"Reinigen des Druckkopfes" (S. 78)

Versuchen noch einmal einen Druckauftrag zu drucken.

4.1 Fehlerbehebung

Problemlösung

4.1.4 Probleme während des Druckens

In diesem Abschnitt wird beschrieben, wie Probleme während des Druckens behoben werden.

Symptom Überprüfen Abhilfe

Kann nicht drucken.

Ist das Netzwerkkabel vom

Das Netzwerkkabel an den Computer anschließen.

Computer getrennt?

Ist das Netzwerkkabel von der

Das Netzwerkkabel an die Maschine anschließen.

Maschine getrennt?

Ist der Druckerstatus 'Offline'? Die Einstellung für den [Druckermodus] überprüfen. Wenn der

Status [Offline] ist, [Online] auswählen.



"Druckmodus" (S. 51)



"Druckeinstellungen" (S. 116)

Ist an der Maschine ein Fehler aufgetreten?

Sind die IP-Adresse und Subnetzmaske richtig eingestellt?

Funktioniert das Netzwerk

Siehe

Die Fehlermeldung überprüfen und den Anweisungen zur Fehlerbeseitigung folgen.

IP-Adresse und Subnetzmaske richtig einstellen.

Siehe

Den Netzwerkadministrator um Rat fragen. zwischen Computer und Maschine?

Ist der Port aktiviert? Den in Gebrauch befindlichen Port aktivieren.



Siehe

"Porteinstellungen" (S. 119)

Ist die Maschine mit mehreren Computern verbunden?

Ist das Druckmaterial der bestimmten Größe geladen?

Einen Augenblick warten und dann erneut versuchen.

Die Maschine mit dem Druckmaterial der angegebenen Größe

beladen.



Siehe

"Laden/Ersetzen von Papier" (S. 38)

Zu einem anderen verfügbaren Behälter wechseln und mit dem

Drucken fortfahren.



Siehe

"Wechsel zwischen Behältern" (S. 41)

4.1 Fehlerbehebung

Problemlösung

4.1.5 Probleme mit CentreWare-Internetservices

Siehe

In diesem Abschnitt werden Ursachen und empfohlene Abhilfe beschrieben für Problemen, die möglicherweise beim Gebrauch von CentreWare-Internetservices auftreten.

Symptom Überprüfen Abhilfe

Kann nicht mit CentreWareInternetservices verbinden.

Die Schaltfläche [Aktualisieren] funktioniert nicht.

Das Auswählen des Menüs auf dem linken Bild aktualisiert nicht den Inhalt im rechten Bild.

Das Display des Bildschirms ist verzerrt.

Die neuesten Informationen werden nicht angezeigt.

Funktioniert die Maschine richtig?

Ist die Internetadresse richtig eingegeben?

Wird ein Proxy-Server verwendet?

Wird ein festgelegter Browser verwendet?

Ist die Fenstergröße für den Browser zu klein?

Ist das Display aktualisiert? Die Schaltfläche [Aktualisieren] drücken.

Überprüfen, ob die Maschine eingeschaltet ist.

Die Internetadresse erneut bestätigen. Wenn das Problem bestehen bleibt, zum Herstellen einer Verbindung eine IPAdresse eingeben.

Abhängig vom Proxy-Server können Verbindungen nicht möglich sein. Den Browser auf „Keinen Proxy-Server verwenden“ einstellen oder die bestimmte Adresse so einstellen, dass sie keinen Proxy-Server verwendet.

Bestätigen, dass der Browser unterstützt wird.



"Einrichten für den Gebrauch von CentreWare-Internetservices" (S. 57)

Die Fenstergröße für den Browser ändern.

Die Schaltfläche [Anwenden] gibt die neuen Einstellungen nicht wieder.

Die Schaltfläche [Anwenden] zeigt auf dem Browser eine Meldung wie z. B. [Der Server gab eine ungültige oder nicht erkannte Antwort] und [Keine Daten].

Aufträge können nicht gelöscht werden.

Sind alle eingegebenen Werte korrekt?

Geschieht dies während oder nach dem Betrieb mit dem Bedienfeld an der Maschine?

Ist das eingegebene Kennwort richtig?

Funktioniert die Maschine richtig?

Die Maschine verarbeitet gerade

Wenn ein Wert eingegeben wird, der außerhalb des erlaubten Bereichs ist, ändert die Aktualisierung den Wert automatisch zu einem innerhalb des Bereichs.

Wenn die automatische Rückstellungsfunktion konfiguriert wird, wird eine Einstellung durch CentreWare-Internetservices erst angewendet, wenn die Einstellzeit vergangen ist. Eine Weile warten.

Der Eintrag in [Kennwort] stimmt nicht mit dem in [Kennwort erneut eingeben] überein. Das richtige Kennwort eingeben.

Die Maschine erneut starten.

Eine Weile warten und dann die Schaltfläche [Aktualisieren] erneut drücken.

4.1 Fehlerbehebung

Problemlösung

4.2 Fehlermeldungen

Wichtig

In diesem Abschnitt wird beschrieben, wie ein Problem gelöst wird, wenn eine Fehlermeldung erfolgt.



Die angezeigte Meldung kann abhängig von jedem Fehler unterschiedlich sein.

Fehlermeldung Ursache Abhilfe

Ein Fehler ist aufgetreten. Die Maschine aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Service verständigen.

XXX-XXX

Ein interner Fehler ist aufgetreten.



Den Netzschalter ausschalten und eine Weile warten. Wenn der <Hauptnetz>Indikator auf dem Bedienfeld aus ist, den Netzschalter wieder einschalten. Wenn die Meldung weiterhin besteht, den angezeigten Inhalt [XXX-XXX] notieren. Dann den Netzschalter ausschalten und wenn der Touchscreen aus ist, den XeroxPartner vor Ort kontaktieren.

4.2 Fehlermeldungen

Problemlösung

Wenn ein Papierstau auftritt, stoppt die Maschine und auf dem Touchscreen wird eine Papierstau-Meldung

ACHTUNG

angezeigt. Den Papierstau der Meldung entsprechend beseitigen.

Das gestaute Papier vorsichtig entfernen, um es nicht zu zerreißen. Wenn das Papier gerissen ist, alle Teile entfernen und sicherstellen, dass keine Fetzen in der Maschine bleiben. Wenn auch nach dem Beseitigen des Staus weiterhin eine Papierstau-Fehlermeldung angezeigt wird, ist gestautes Papier in anderen Teilen der Maschine zurückgeblieben. Wenn der Papierstau beseitigt ist, wird das Drucken genau an der Stelle vor dem Papierstau wiederaufgenommen.

4.3 Wenn ein Papierstau auftritt

 Zu jeder Zeit alle auf dem Produkt befindlichen oder mit dem Produkt gelieferten Warnhinweise befolgen.

Um die Gefahr einer Brandverletzung zu vermeiden, dürfen Bereiche mit dem Hinweis „Hohe Temperatur“ nicht berührt werden.

 Es sollte nicht versucht werden Papier, das tief in der Maschine gestaut ist, zu entfernen, insbesondere Papier,

das um eine Fixiereinheit oder die Heizrolle gewickelt ist. Dies kann zu Verletzungen und Verbrennungen führen. Das Produkt sofort ausschalten und den Xerox-Partner vor Ort kontaktieren.



Wichtig

Wenn ein Papierstau auftritt, die Fehlermeldung genau ansehen, um die Position des Staus zu sehen, bevor das gestaute Papier herausgezogen wird. Sonst wird das gestaute Papier möglicherweise zerrissen und Teile können in der Maschine verbleiben, was zu Fehlverhalten führt.



Solange ein Stück des gestauten Papiers in der Maschine bleibt, wird die Papierstaumeldung nicht verschwinden.



Sicherstellen, dass Papierstaus beseitigt werden, solange die Maschine eingeschaltet ist. Ansonsten können die verarbeiteten Daten gelöscht werden.



Die Komponenten in der Maschine dürfen nicht berührt werden, da dies zu Druckversagen führen kann.

4.3 Wenn ein Papierstau auftritt

Problemlösung

4.3.1 Papierstaus in der Rolleneinheit

Schritte

Die Rolleneinheit mit beiden Händen herausziehen.

Die Abdeckung der Rolleneinheit öffnen, während der grüne Hebel an der rechten Kante gezogen wird.

Abhängig vom Status des gestauten Papiers, folgendermaßen vorgehen.

Wenn das gestaute Papier nicht gefunden wird

(1)

Das Rollenpapier rückwärts drehen.

(2) Dann das Rollenpapier wieder laden.

Wenn das gestaute Papier geschnitten ist

(1)

Das gestaute Papier entfernen.

(2) Das Rollenpapier rückwärts drehen. (3) Dann das Rollenpapier wieder laden.

4.3 Wenn ein Papierstau auftritt

Problemlösung

Wenn das gestaute Papier nicht geschnitten ist

Siehe

Schritte

(1)

Den Zuschneider verschieben, um das Papier zu schneiden.

(2) Das geschnittene Stück Papier entfernen. (3) Das Rollenpapier rückwärts drehen. (4) Dann das Rollenpapier wieder laden.



Für Informationen zum Laden des Rollenpapiers siehe "1.5.1 Ersetzen/Zuschneiden von Rollenpapier" (S. 38).

Die Abdeckung der Rolleneinheit schließen.

Die Rolleneinheit vorsichtig ganz in die Maschine zurückschieben, bis sie stoppt.

4.3.2 Papierstaus im Umgehungstisch für manuelle Zufuhr oder in der oberen Einheit

Sicherstellen, dass die Maschine nicht in Betrieb ist und den Freigabehebel der oberen Einheit hochziehen, um die obere Einheit zu öffnen.

Den Hebel [A] hochziehen.

4.3 Wenn ein Papierstau auftritt

Problemlösung

Wichtig

Hinweis

Abhängig vom Status des gestauten Papiers, folgendermaßen vorgehen.



Die schwarze Kunststoffkomponente in der Druckeinheit nicht berühren. Die Hände können mit Tinte verschmiert werden.

Wenn das gestaute Papier durch die Öffnung gefunden wird:

(1)

Das gestaute Papier von der Öffnung entfernen.



Wenn sich die Papierkante hinter der Druckeinheit befindet, beide Kanten des Papiers halten und das Papier zu sich hin ziehen, während es nach und nach in Zufuhrrichtung herausgezogen wird.

Wenn das gestaute Papier durch die Öffnung nicht gefunden wird:

(1)

Den Griff [B] hochziehen.

(2) Das gestaute Papier im Papierzufuhrbereich entfernen.

(3) Den Griff [B] herunterziehen.

100

4.3 Wenn ein Papierstau auftritt

Den Hebel[A] zurück in seine Ausgangsposition bringen.
