Xerox® Wide Format IJP 2000

User Guide

Xerox® and Xerox and Design®, and CentreWare® are trademarks of Xerox Corporation in the United States and/or other countries. Internet Explorer, Microsoft, Windows, Windows Server, and Windows Vista are trademarks or registered trademarks of Microsoft Corporation in the U.S. and other countries. MontaVista Linux is a registered trademark of MontaVista Software, Inc.

In this manual, safety instructions are preceded by the symbol . Always read and follow the instructions before performing the required procedures.

If bank bills are printed by a printer or securities are printed illegally, it assumes that you violate the law and you suffer punishment regardless of whether to use those printouts.

If a malfunction occurs with the machine's hard disk or other storage media, any received or stored data including registered configurations may be lost. Xerox is not responsible for any direct or indirect damages arising from or caused by such data loss.

Xerox is not responsible for any breakdown of machines due to infection of computer virus or computer hacking.

Important

1. Parts of this manual are subject to change without prior notice.

2. We welcome any comments on ambiguities, errors, omissions, or missing pages.

3. Never attempt any procedure on the machine that is not specifically described in this manual. Unauthorized operation can cause faults or accidents. Xerox is not liable for any problems resulting from unauthorized operation of the equipment.

An export of this product is strictly controlled in accordance with Laws concerning Foreign Exchange and Foreign Trade of Japan and/or the export control regulations of the United States.

Xerox Wide Format IJP 2000

User Guide

Prefazione

Prima di utilizzare il sistema

Grazie per aver scelto Xerox Wide Format IJP 2000. Questa guida per l'utente contiene le istruzioni da seguire e le precauzioni da osservare per utilizzare il sistema Xerox Wide Format IJP 2000. Per ottenere le massime prestazioni da Xerox Wide Format IJP 2000 e utilizzare il sistema in modo efficiente, leggere la presente guida prima di utilizzare il sistema.

Impostazioni di Menu amministratore di sistema

Questa guida si rivolge agli utenti che utilizzano Xerox Wide Format IJP 2000 ("il sistema") per la prima volta e descrive come utilizzare la funzione di stampa, come eliminare gli inceppamenti, le procedure di manutenzione quotidiana da effettuare, come configurare le varie impostazioni e le precauzioni da osservare.

CentreWare® Internet Services

Gestione e manutenzione quotidiana

Soluzione dei problemi

Sommario

Appendice

Si presuppone che gli utenti dispongano delle nozioni basilari per utilizzare il proprio computer e ambiente di rete. Le informazioni basilari in merito al funzionamento del proprio computer e ambiente di rete sono reperibili nella documentazione fornita in dotazione con il computer, sistema operativo o sistema di rete.

Dopo una prima lettura, conservare la presente guida a portata di mano affinché possa essere consultata in caso di dubbi sull'utilizzo del sistema o in caso di malfunzionamento.

Xerox Corporation

Indice analitico

Sommario

Prefazione...................................................................................................................................................................................................................3

Sommario....................................................................................................................................................................................................................4

Tipi di manuali..........................................................................................................................................................................................................9

Utilizzo della guida............................................................................................................................................................................................... 10

Note sulla sicurezza.............................................................................................................................................................................................. 13

Ambiente.................................................................................................................................................................................................................. 21

Normativa................................................................................................................................................................................................................ 22

Note legali ............................................................................................................................................................................................................... 23

Capitolo 1 Prima di utilizzare il sistema.................................................................................25

1.1 Componenti del sistema........................................................................................................................................................ 26

1.2 Fonte di alimentazione........................................................................................................................................................... 30

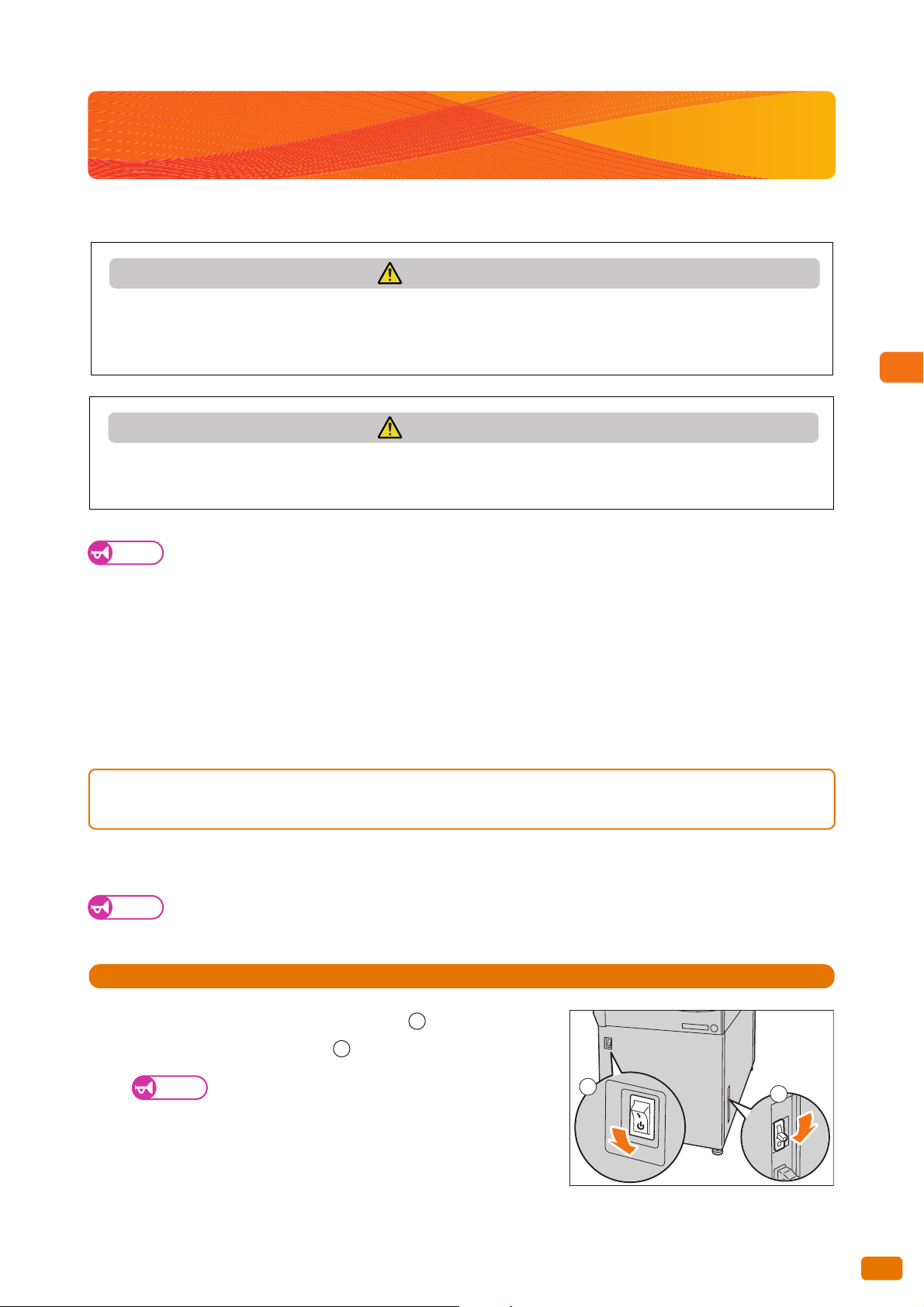

1.2.1 Accensione del sistema..........................................................................................................................................................30

1.2.2 Spegnimento del sistema.....................................................................................................................................................31

1.2.3 Risparmio energetico quando il sistema è inattivo....................................................................................................32

1.3 Modo risparmio energetico................................................................................................................................................... 33

1.3.1 Chiusura del modo risparmio energetico.......................................................................................................................33

1.4 Pannello di controllo................................................................................................................................................................ 34

1.4.1 Regolazione del contrasto dello schermo.......................................................................................................................35

1.4.2 Cambio della lingua................................................................................................................................................................35

1.4.3 Schermo sensibile ....................................................................................................................................................................36

1.4.4 Immissione di testo.................................................................................................................................................................37

1.5 Caricamento e sostituzione della carta ...........................................................................................................................38

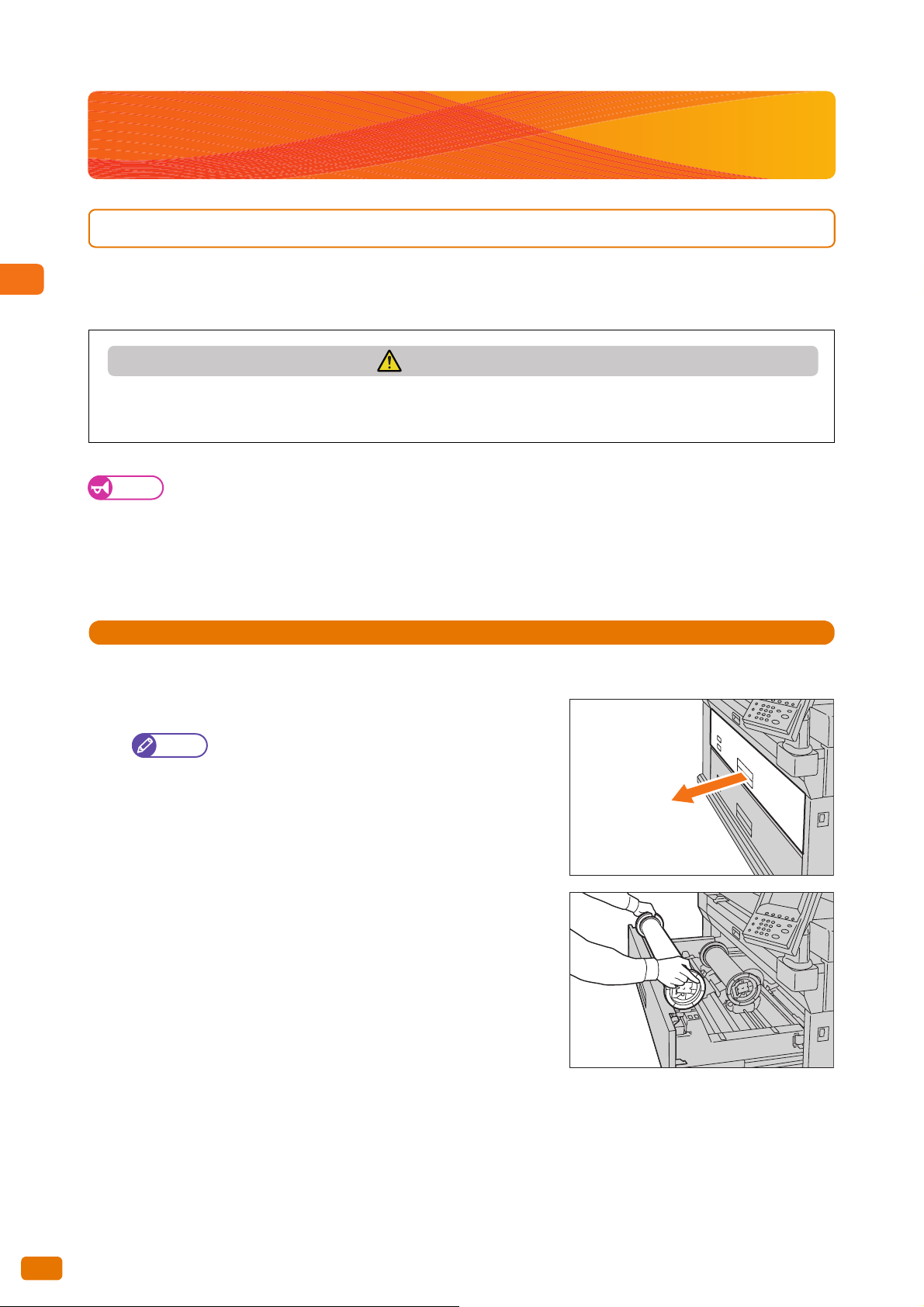

1.5.1 Sostituzione e taglio della carta su rotolo......................................................................................................................38

1.5.2 Caricamento di fogli singoli (vassoio manuale)..........................................................................................................41

1.5.3 Scambio dei vassoi..................................................................................................................................................................41

1.5.4 Riscaldatori dei vassoi............................................................................................................................................................42

1.6 Configurazione delle impostazioni carta......................................................................................................................... 43

1.7 Supporti ........................................................................................................................................................................................45

1.7.1 Tipo di supporto .......................................................................................................................................................................45

1.7.2 Supporti non utilizzabili.........................................................................................................................................................46

1.7.3 Gestione e conservazione dei supporti............................................................................................................................47

1.8 Contatori di fatturazione....................................................................................................................................................... 48

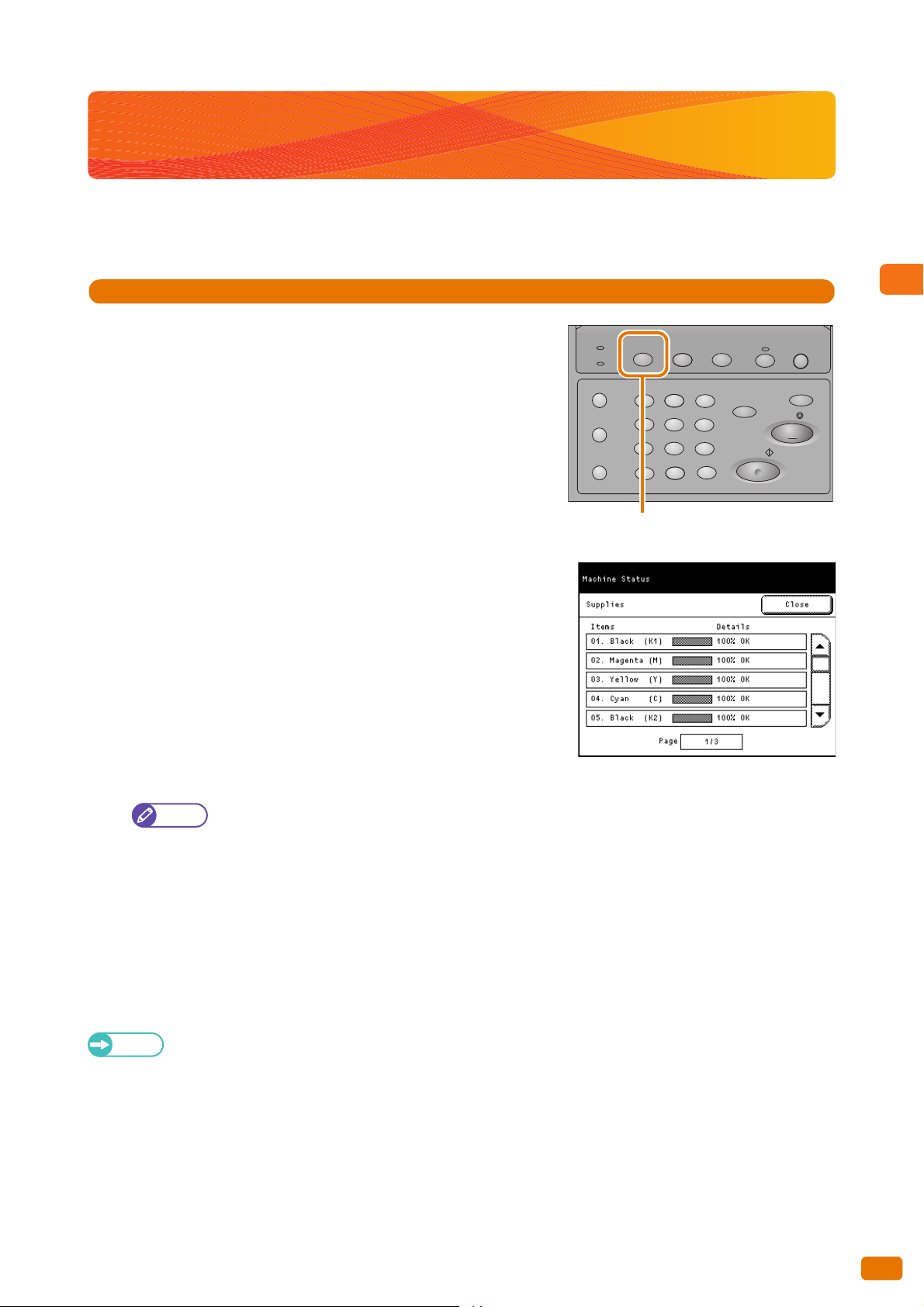

1.9 Verifica dei materiali di consumo ......................................................................................................................................49

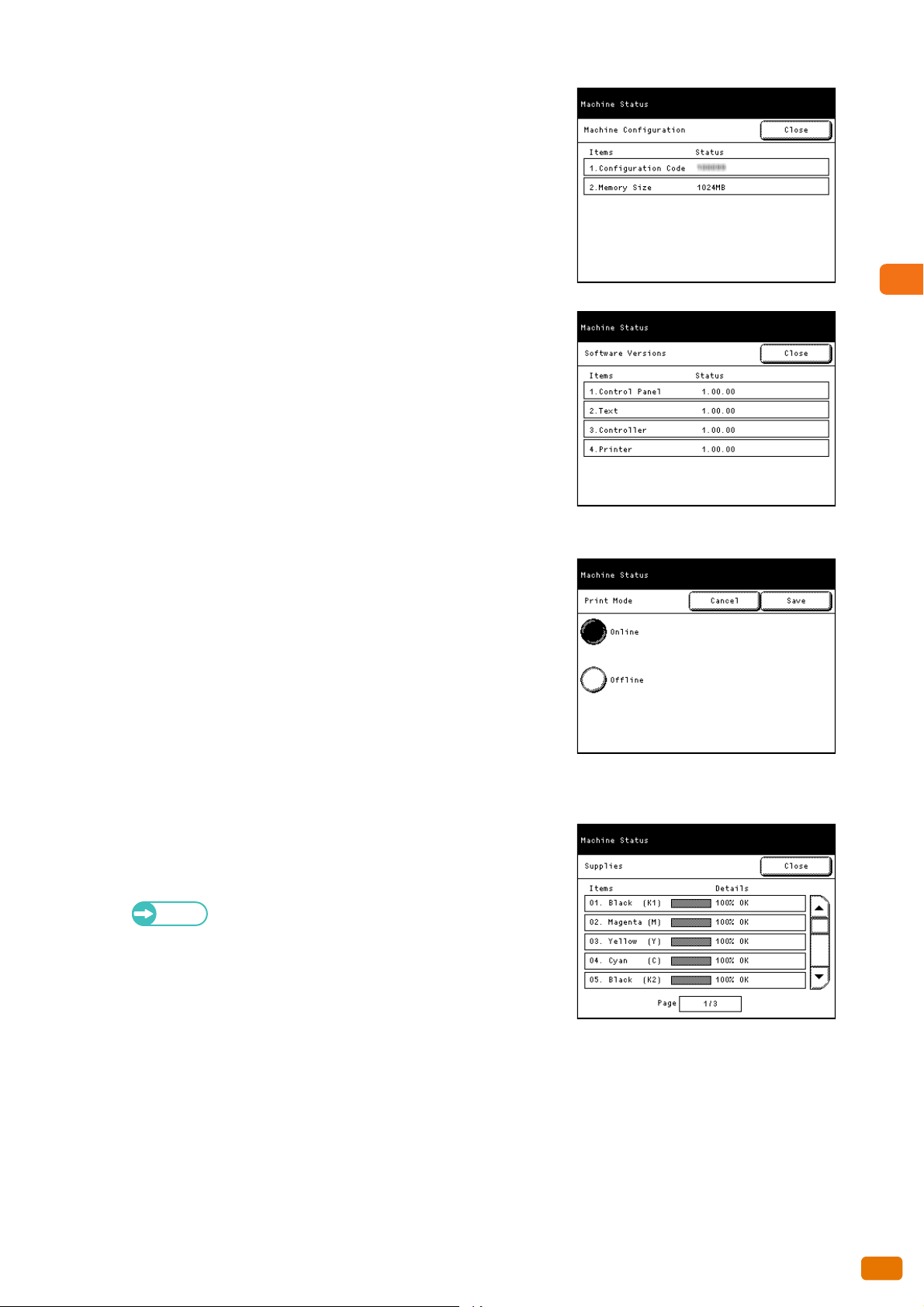

1.10 Verifica delle informazioni del sistema............................................................................................................................ 50

1.11 Stato lavori ..................................................................................................................................................................................52

Sommario

1.12 Eliminazione di un lavoro....................................................................................................................................................... 53

1.13 Eliminazione di tutti i lavori..................................................................................................................................................54

Capitolo 2 CentreWare® Internet Services .........................................................................55

2.1 Panoramica di CentreWare Internet Services............................................................................................................... 56

2.1.1 Introduzione a CentreWare Internet Services.............................................................................................................56

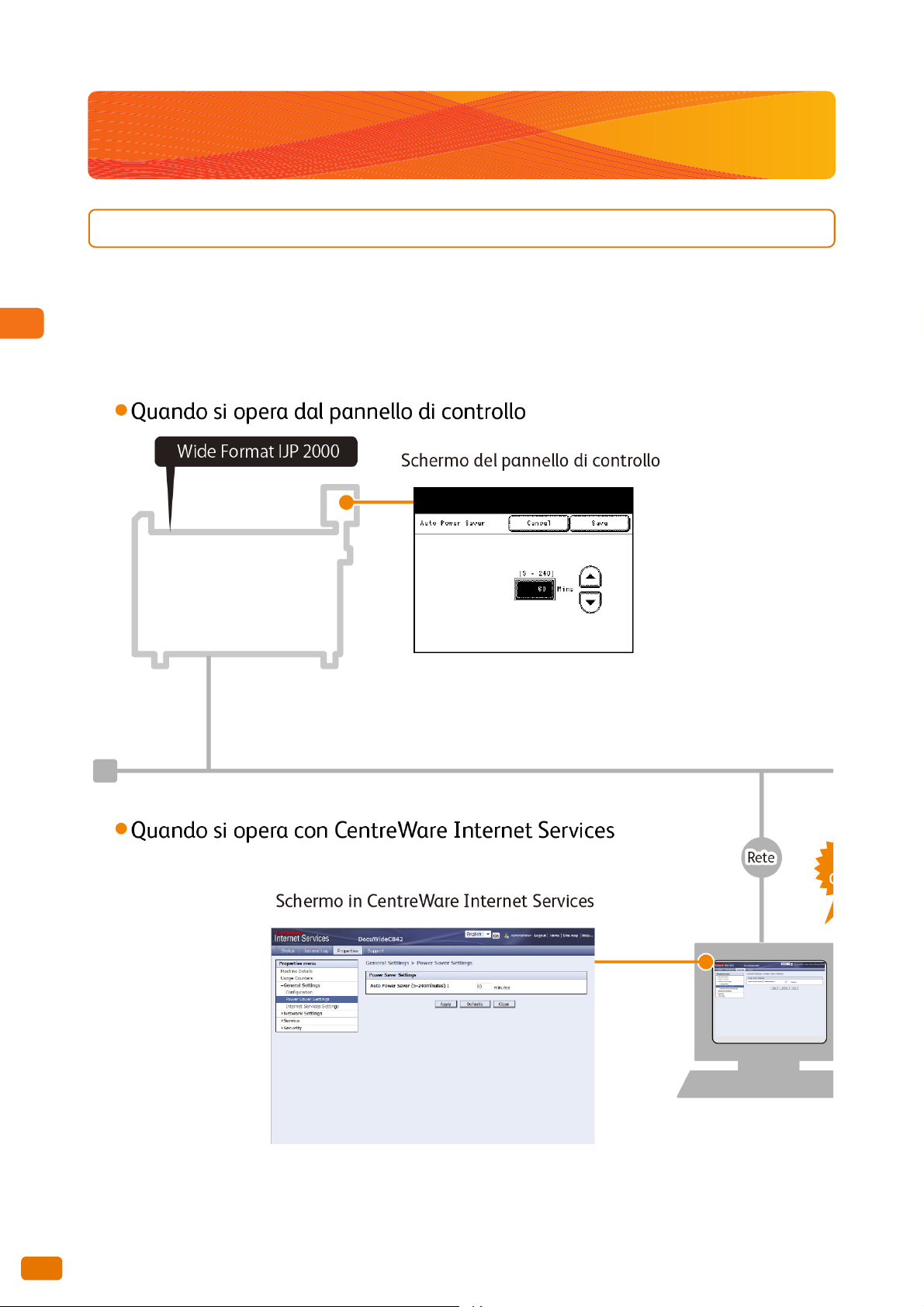

2.1.2 Impostazione di CentreWare Internet Services ..........................................................................................................57

2.1.3 Avvio di CentreWare Internet Services...........................................................................................................................59

2.1.4 Componenti di CentreWare Internet Services.............................................................................................................60

2.2 Impostazioni del sistema....................................................................................................................................................... 62

Capitolo 3 Gestione e manutenzione quotidiana..............................................................63

3.1 Sostituzione dei materiali di consumo .............................................................................................................................64

3.1.1 Materiali di consumo usati...................................................................................................................................................65

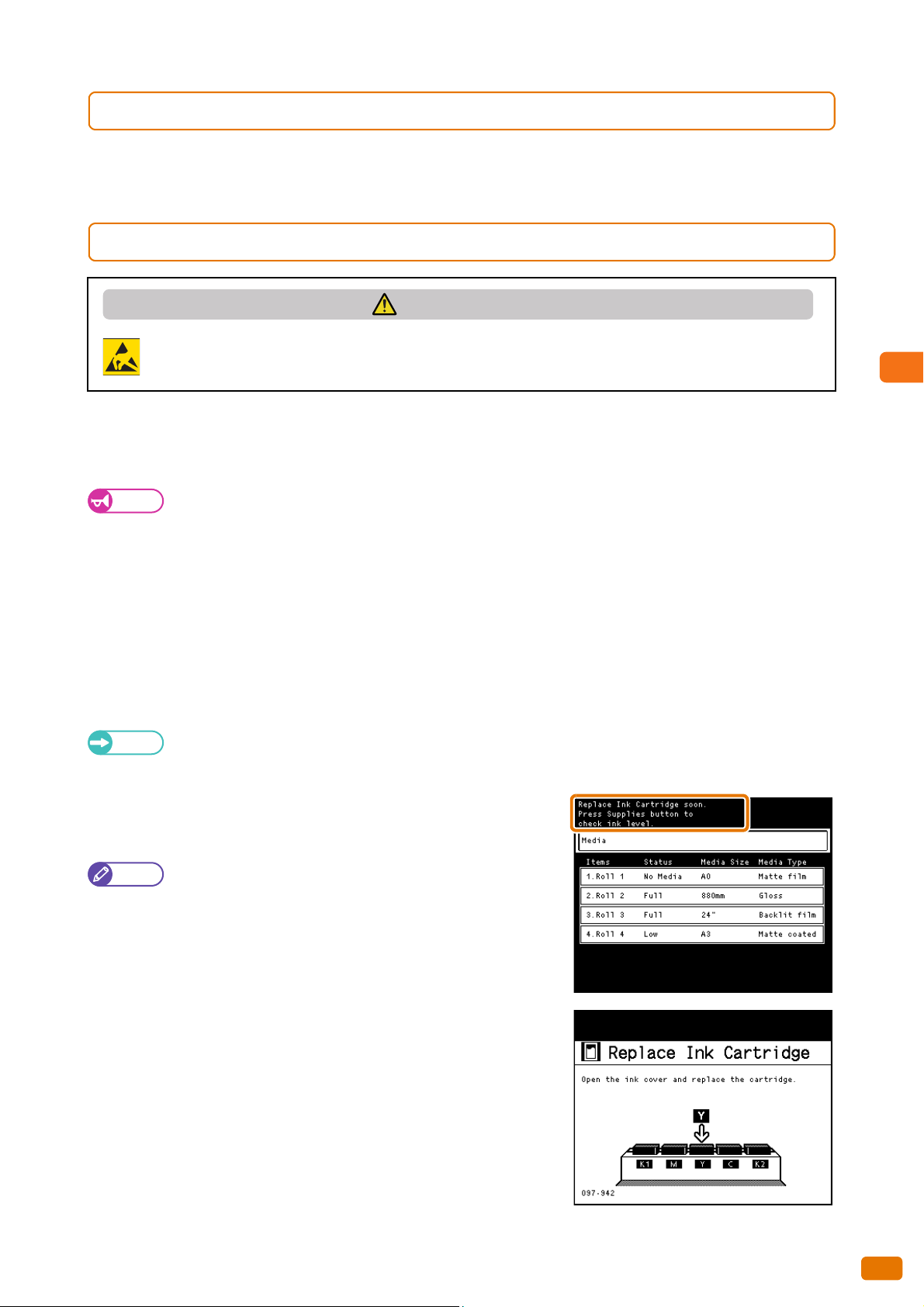

3.1.2 Sostituzione di una cartuccia di inchiostro....................................................................................................................65

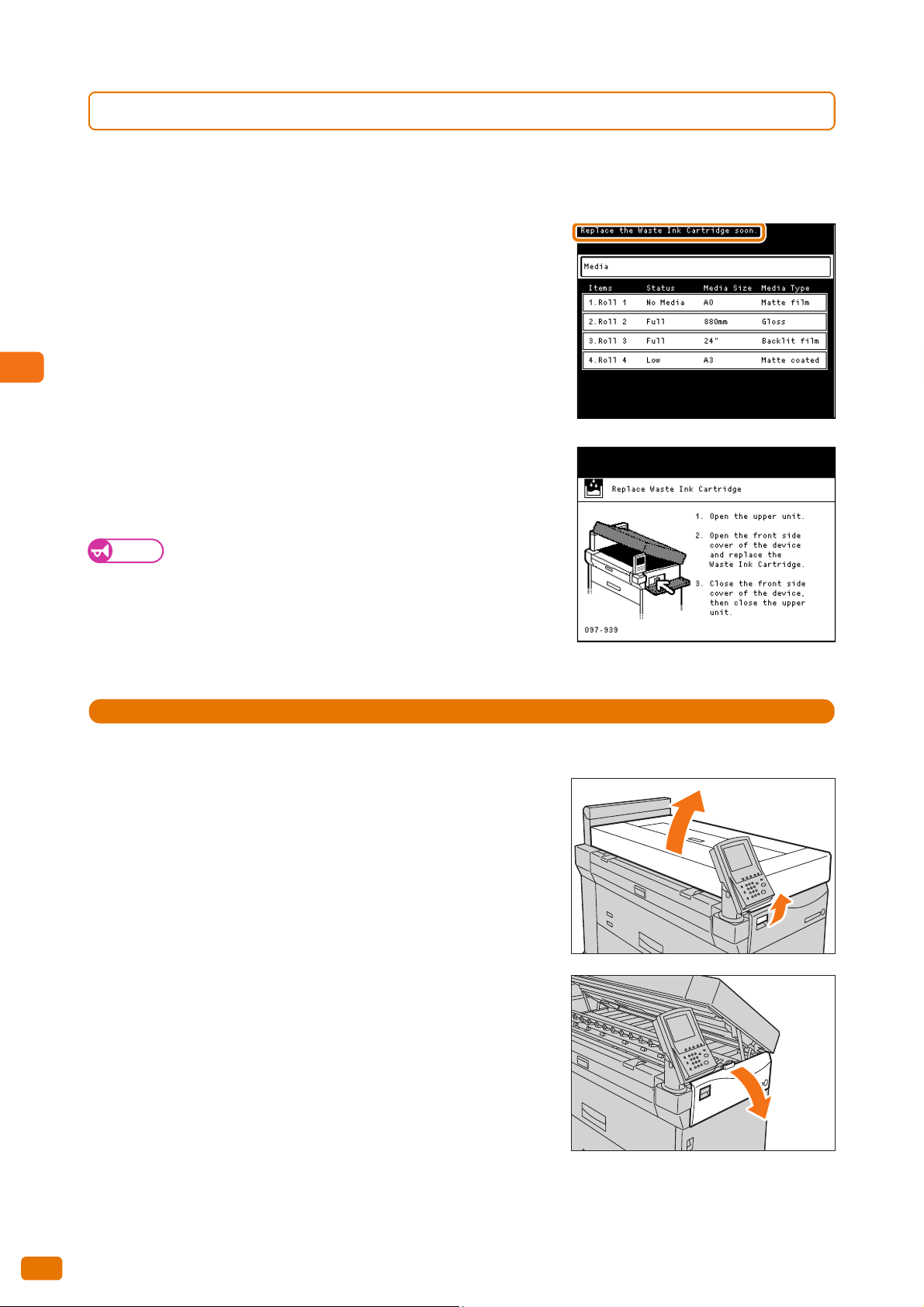

3.1.3 Sostituzione del contenitore dell'inchiostro di scarto...............................................................................................68

3.1.4 Sostituzione di una testina di stampa.............................................................................................................................70

3.2 Pulizia del sistema ....................................................................................................................................................................73

3.2.1 Rimozione delle macchie di inchiostro dal lato testine dell'unità di stampa.................................................. 73

3.2.2 Rimozione delle macchie di inchiostro dal lato di ingresso inchiostro dell'unità di stampa.....................75

3.3 Manutenzione della testina di stampa ............................................................................................................................77

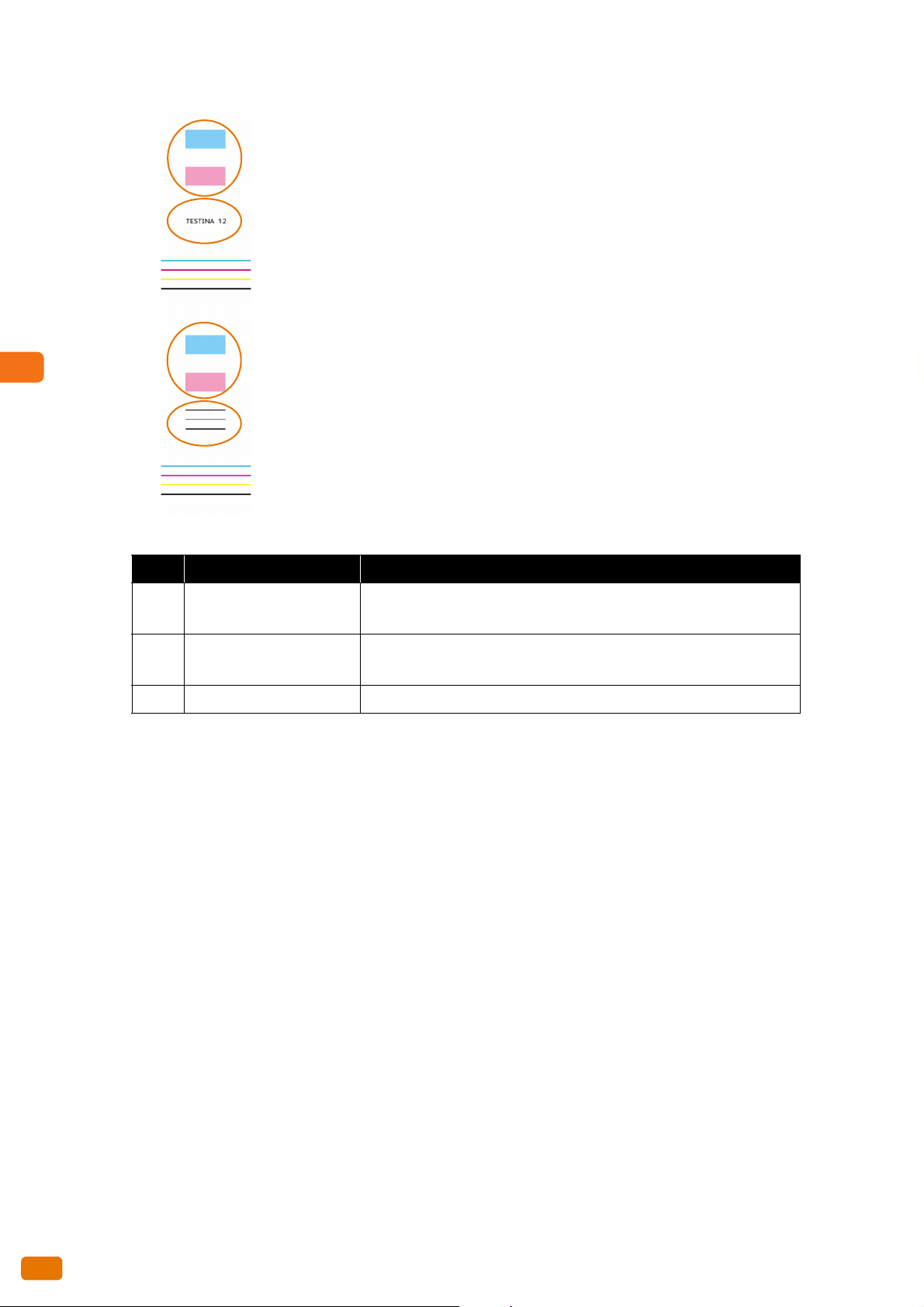

3.3.1 Stampa di prova.......................................................................................................................................................................77

3.3.2 Pulizia della testina di stampa............................................................................................................................................78

3.3.3 Calibrazione della testina di stampa ...............................................................................................................................79

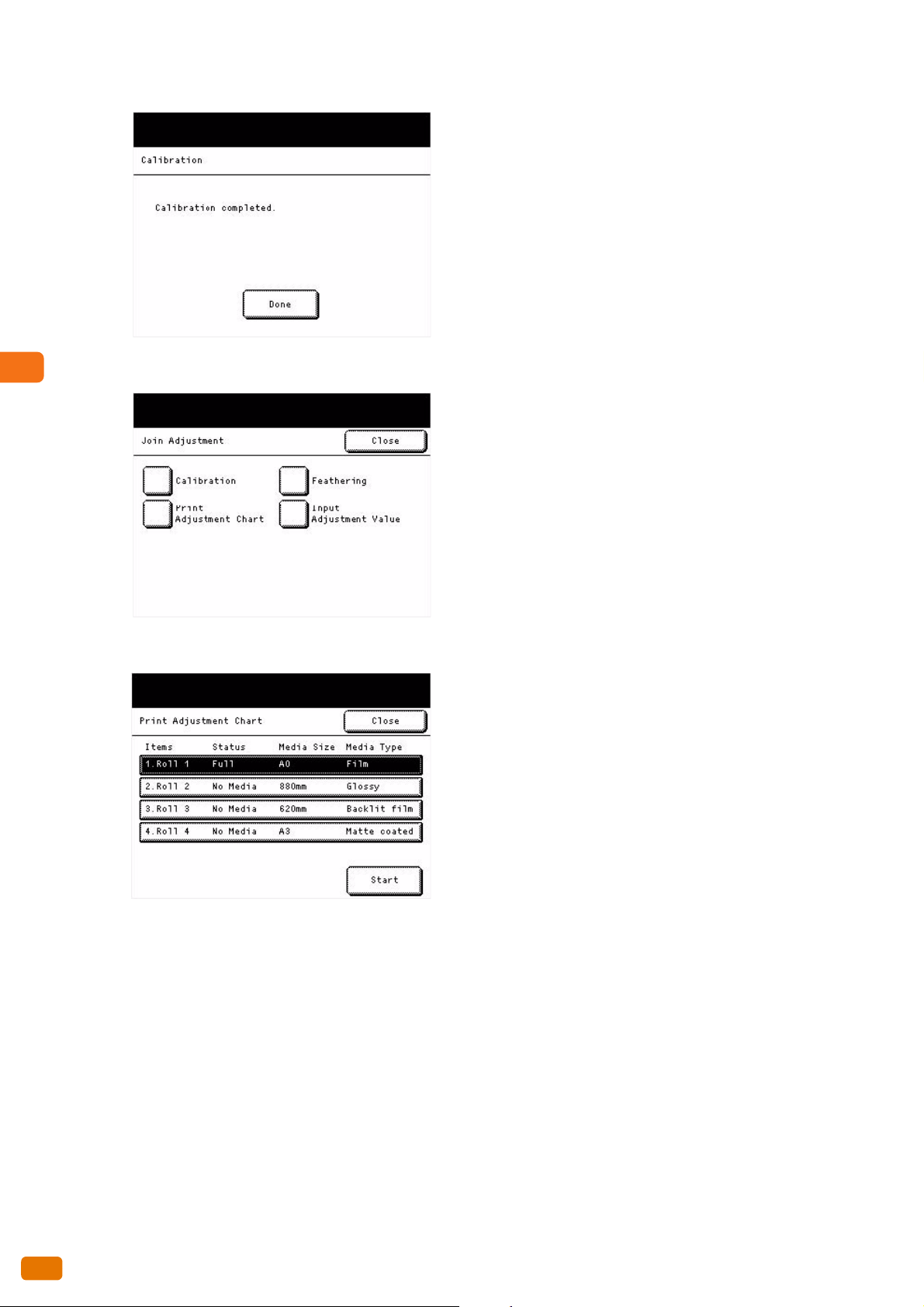

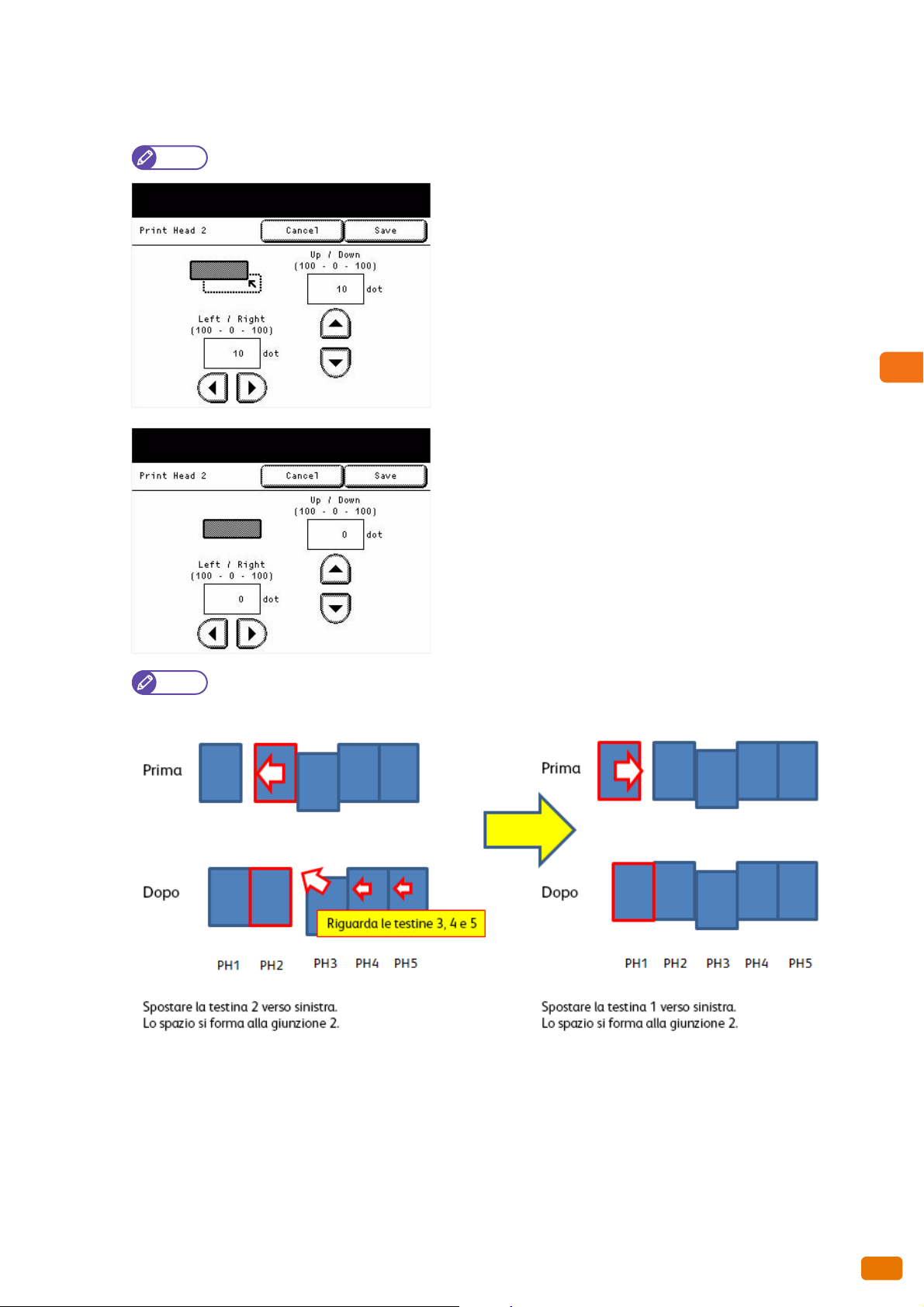

3.3.4 Regolazione delle giunzioni .................................................................................................................................................80

Capitolo 4 Soluzione dei problemi ...........................................................................................87

4.1 Procedure di risoluzione.......................................................................................................................................................... 88

4.1.1 Problemi del sistema...............................................................................................................................................................89

4.1.2 Problemi di inceppamento...................................................................................................................................................90

4.1.3 Problemi di qualità immagine............................................................................................................................................91

4.1.4 Problemi durante la stampa................................................................................................................................................94

4.1.5 Problemi con CentreWare Internet Services.................................................................................................................95

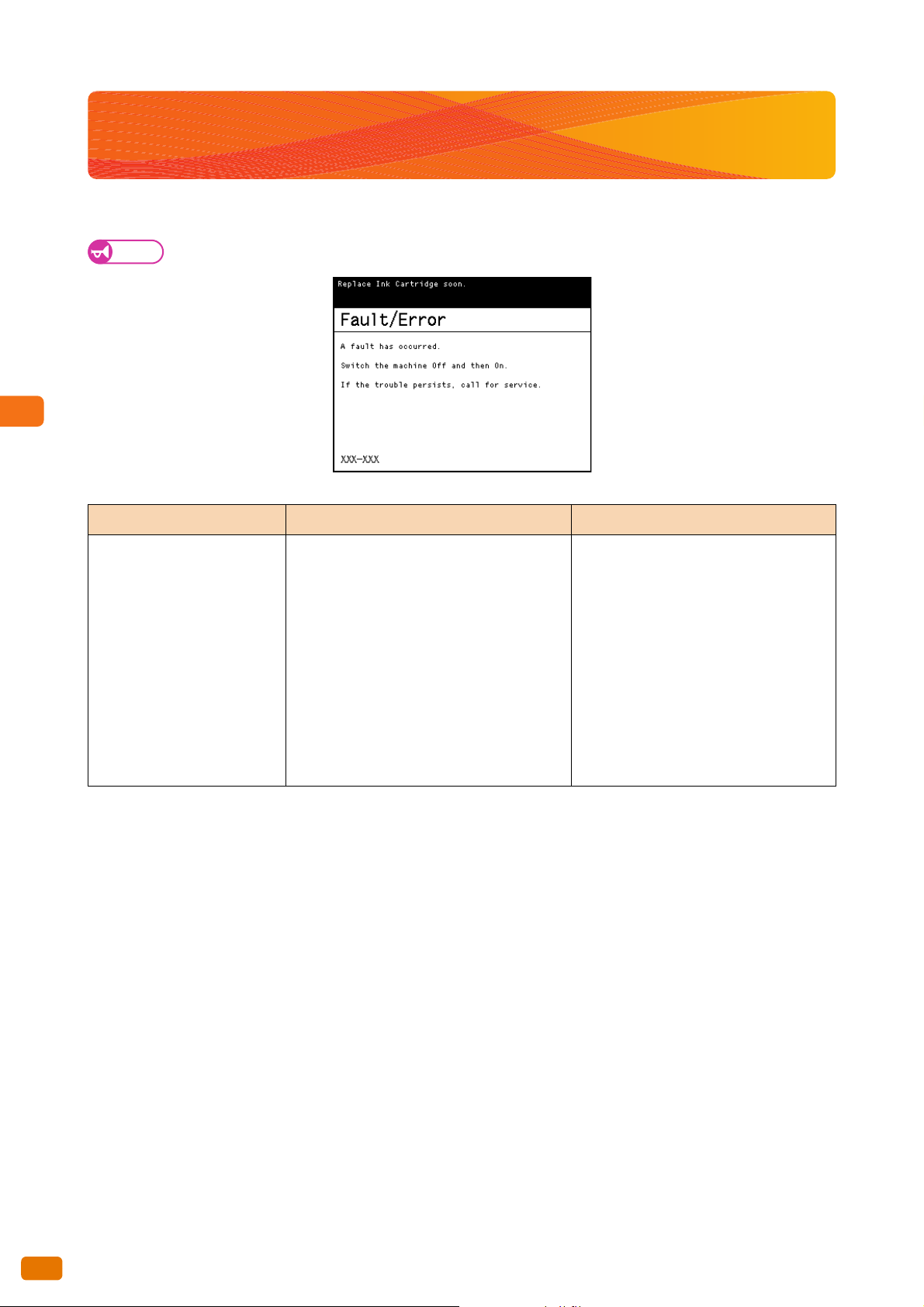

4.2 Messaggi di errore .................................................................................................................................................................... 96

Sommario

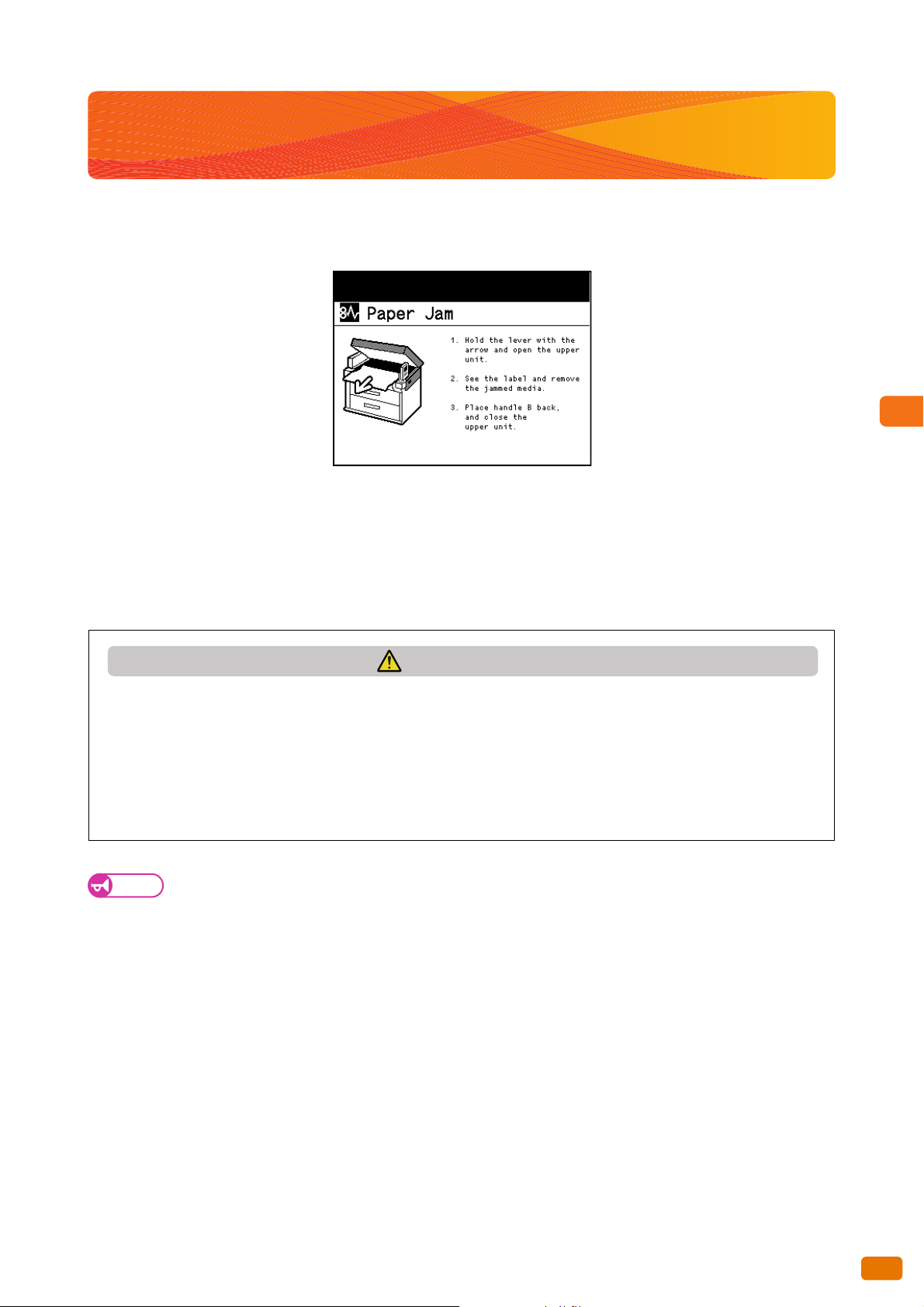

4.3 Quando si verifica un inceppamento................................................................................................................................ 97

4.3.1 Inceppamenti carta nell'unità rotolo..............................................................................................................................98

4.3.2 Inceppamenti carta nel vassoio di alimentazione manuale (bypass) o nell'unità superiore...................99

4.3.3 Inceppamenti carta all'interno della copertura del rotolo carta superiore ..................................................101

4.3.4 Inceppamenti carta nel vassoio impilatore (opzionale) .......................................................................................102

Capitolo 5 Impostazioni di Menu amministratore di sistema...................................103

5.1 Panoramica delle impostazioni di Menu amministratore di sistema ................................................................104

5.1.1 Punto 1 Visualizzazione di Menu amministratore di sistema.............................................................................104

5.1.2 Punto 2 Selezione dell'elemento desiderato.............................................................................................................105

5.1.3 Punto 3 Configurazione di una funzione.....................................................................................................................106

5.2 Elementi di Menu amministratore di sistema.............................................................................................................107

5.3 Impostazioni comuni.............................................................................................................................................................109

5.3.1 Impostazioni orologio/Timer ........................................................................................................................................... 109

5.3.2 Segnali audio..........................................................................................................................................................................111

5.3.3 Lingua predefinita................................................................................................................................................................112

5.3.4 Priorità vassoi .........................................................................................................................................................................112

5.3.5 Manutenzione........................................................................................................................................................................113

5.3.6 Altre impostazioni.................................................................................................................................................................113

5.3.7 Impostazioni dettagliate...................................................................................................................................................114

5.4 Impostazioni di stampa .......................................................................................................................................................116

5.4.1 Recupero lavoro.....................................................................................................................................................................116

5.4.2 Impostazioni dettagliate...................................................................................................................................................117

5.5 Impostazioni di rete...............................................................................................................................................................118

5.5.1 Impostazioni porte...............................................................................................................................................................119

5.5.2 Impostazioni di protocollo................................................................................................................................................120

5.5.3 Impostazioni SSL/TLS..........................................................................................................................................................122

5.5.4 Impostazioni dettagliate...................................................................................................................................................122

5.6 Impostazioni ammin. di sistema ......................................................................................................................................123

5.6.1 ID amministratore di sistema..........................................................................................................................................123

5.6.2 Password amministratore di sistema............................................................................................................................124

5.6.3 N. massimo tentativi di accesso......................................................................................................................................125

5.7 Autenticazione/Impostazioni di sicurezza....................................................................................................................126

5.7.1 Controllo immissione password......................................................................................................................................126

5.7.2 Sovrascrittura del disco fisso............................................................................................................................................127

Capitolo 6 Appendice.................................................................................................................129

6.1 Componenti opzionali...........................................................................................................................................................130

Sommario

6.2 Note e limitazioni....................................................................................................................................................................131

6.2.1 Note e limitazioni in merito all'utilizzo del sistema................................................................................................131

6.2.2 Note e limitazioni in merito all'utilizzo della funzione di stampa.....................................................................131

6.2.3 Note e limitazioni per la connessione IPv6................................................................................................................132

Sommario

Tipi di manuali

Sono disponibili le seguenti guide.

Guide per il sistema

 Guida per l'utente (questa guida)

Descrive le procedure di manutenzione da eseguire quotidianamente, come utilizzare la funzione di stampa, come eliminare gli inceppamenti, come configurare le varie impostazioni e le precauzioni e limitazioni da osservare

Guide per componenti opzionali

Le guide per i componenti opzionali spiegano come utilizzare i componenti e come installare il software.

Tipi di manuali

Utilizzo della guida

Questa guida spiega come utilizzare la funzione di stampa del sistema.

Struttura della guida

La guida è suddivisa in capitoli:

 Capitolo 1 Prima di utilizzare il sistema

Questo capitolo descrive i componenti del sistema e le attività basilari quali accendere e spegnere il sistema, come utilizzare il pannello di controllo, come uscire dal modo risparmio energetico e come caricare la carta.

 Capitolo 2 CentreWare® Internet Services

Questo capitolo descrive come utilizzare le funzioni di stampa e CentreWare Internet Services.

 Capitolo 3 Gestione e manutenzione quotidiana

Questo capitolo descrive come sostituire i materiali di consumo e pulire il sistema.

 Capitolo 4 Soluzione dei problemi

Questo capitolo contiene le soluzioni a vari problemi comuni del sistema.

 Capitolo 5 Impostazioni di Menu amministratore di sistema

Questo capitolo descrive come configurare le impostazioni di Menu amministratore di sistema.

 Capitolo 6 Appendice

Questo capitolo contiene le specifiche del sistema, i componenti opzionali, note e limitazioni.

Utilizzo della guida

Convenzioni

LEF - Orientamento verticale SEF - Orientamento orizzontale

Direzione di alimentazione carta

Nella guida vengono utilizzati i simboli seguenti per contraddistinguere il tipo di contenuto descritto.

Importante

Nota

Indice analitico

Indica informazioni importanti che l'utente deve conoscere prima di utilizzare il sistema.

Indica informazioni che possono rivelarsi utili per utilizzare il sistema.

Fornisce un riferimento incrociato al contenuto.

La guida contiene anche i seguenti segni.



" "

[ ]

Riferimento incrociato a una sezione della guida.



Indica il numero di funzioni, valori da immettere e messaggi visualizzati nello schermo sensibile.



Indica le schermate, i menu, le schede e i pulsanti visualizzati nello schermo sensibile.



Indica i menu, le finestre, le finestre di dialogo, i pulsanti, le schede, le cartelle e i file visualizzati nelle schermate del computer.



< >

Indica i pulsanti e gli indicatori del pannello di controllo.



Indica i tasti della tastiera del computer.



Indica l'ordine in cui selezionare le voci di menu. Ad esempio: Selezionare [Start] > [Tutti i programmi].

L'orientamento della carta viene indicato come segue:



Ver ticale

Caricare la carta con orientamento verticale rispetto al vassoio di alimentazione manuale (bypass) di fronte a sé.



Orizzontale

Caricare la carta con orientamento orizzontale rispetto al vassoio di alimentazione manuale (bypass) di fronte a sé.

 Le schermate e le illustrazioni riportate in questa guida si riferiscono a un sistema su cui sono installati vari

componenti opzionali. Alcune delle voci e funzioni presenti nelle schermate potrebbero non essere presenti nella configurazione del sistema di cui dispone l'utente.

 È possibile che i dati relativi ad alcuni driver e utilità non siano applicabili alla versione dei driver e utilità di cui

dispone l'utente.

 In questa guida, i termini "personal computer" e "workstation" sono stati sostituiti dal termine collettivo

"computer".

 Il sistema operativo Microsoft

Windows® viene indicato come "Windows".

 La descrizione delle operazioni presenti nella guida presuppongono l'utilizzo di Windows 7. Se si utilizza un sistema

operativo diverso da Windows 7, è possibile che le procedure operative e l'aspetto delle schermate varino leggermente.

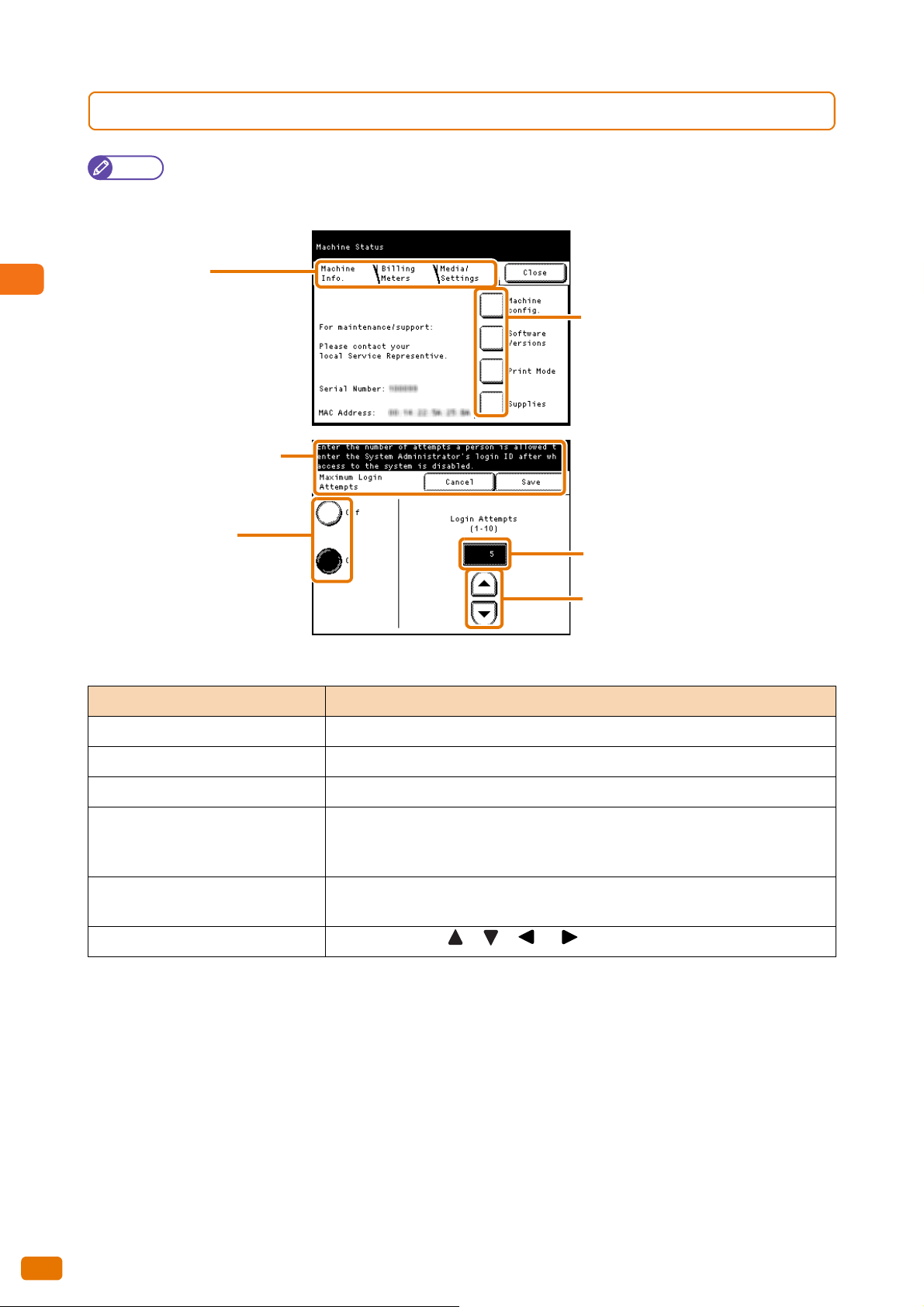

Utilizzo della guida

Note sulla sicurezza

AVVERTENZA

PERICOLO

AVVERTENZA

ATTENZIONE

Infiammabile Esplosivo Scossa

elettrica

Superficie

calda

Oggetto

in movimento

Rischio di

pizzicarsi

Attenzione

Vietato Tenere lontano

dal fuoco

Non

toccare

Non utilizzare

in bagno

Non

strappare

Tenere al

riparo

Non toccare

con mani umide

Istruzioni Staccare

la spina

Te rr a /

Messa a terra

Si raccomanda di leggere attentamente le "Note sulla sicurezza" prima di utilizzare il sistema. Questo sistema e i relativi materiali di consumo sono stati progettati e collaudati per soddisfare rigorosi requisiti di sicurezza, che comprendono approvazioni di enti responsabili della sicurezza e della conformità agli standard vigenti in materia di salvaguardia dell'ambiente. Attenersi alle seguenti istruzioni per utilizzare il sistema in sicurezza.

Qualsiasi modifica non autorizzata, ivi compresa l'aggiunta di nuove funzioni o connessioni a dispositivi esterni, può invalidare la garanzia del sistema. Rivolgersi al rappresentante Xerox locale per maggiori informazioni.

Attenersi a tutte le istruzioni affisse al sistema. Le etichette di avvertenza hanno i seguenti significati:

Utilizzato per un'istruzione che, se non seguita alla lettera può causare, con una probabilità elevata, la morte o lesioni gravi.

Utilizzato per un'istruzione che, se non seguita alla lettera, può causare lesioni gravi o letali.

Utilizzato per un'istruzione che, se non seguita alla lettera, può causare lesioni all'utente o danni alla macchina.

: Simbolo che segnala istruzioni da tenere presenti quando si maneggia la macchina. Per

utilizzare la macchina in sicurezza attenersi diligentemente alle istruzioni.

: Simbolo che segnala attività vietate. Attenersi diligentemente alle istruzioni per evitare

operazioni pericolose.

: Simbolo che segnala attività da eseguire. Eseguire queste operazioni fondamentali attenendosi

diligentemente alle istruzioni.

Note sulla sicurezza

Sicurezza elettrica

AVVERTENZA

Questo sistema deve essere azionato dal tipo di alimentazione indicato sulla targhetta dati. Contattare la società erogatrice di energia elettrica per assicurarsi che la rete elettrica soddisfi i requisiti.

AVVISO: Questo sistema deve essere collegato a un circuito con messa a terra. Il sistema è fornito con una spina dotata di terminale di messa a terra, che può essere inserita solo in una

presa elettrica dotata di messa a terra. Si tratta di una misura di sicurezza. Per evitare il rischio di scosse elettriche, se non si è in grado di inserire la spina nella presa, rivolgersi a un elettricista di fiducia per sostituire la presa. Non utilizzare mai adattatori per collegare l'apparecchiatura a una presa sprovvista del terminale di messa a terra.

Un collegamento inadeguato del conduttore di messa a terra può provocare una scossa elettrica.

Collegare il cavo di alimentazione direttamente a una presa di corrente dotata di messa a terra. Per evitare surriscaldamento o incendi, non utilizzare prolunghe, adattatori multipli o spine multiple. Se non si è certi che la presa sia dotata di messa a terra, rivolgersi al rappresentante Xerox locale.

Collegare il sistema a circuiti derivati con portata maggiore rispetto all'amperaggio e alla tensione nominali della macchina. Per informazioni sull'amperaggio e sulla tensione nominali del sistema, vedere la targhetta dati riportata sul pannello posteriore.

Non toccare il cavo di alimentazione con le mani umide. Si potrebbe essere investiti da una scossa elettrica.

Non appoggiare oggetti sul cavo di alimentazione.

Mantenere sempre la spina priva di polvere. Un ambiente umido e polveroso può trasmettere una piccola quantità di corrente alla spina, surriscaldarla e persino provocare un incendio.

Per scongiurare il rischio di scosse elettriche e incendi, usare esclusivamente il cavo di alimentazione fornito con questo sistema o quelli indicati da Xerox. Il cavo di alimentazione è per uso esclusivo di questo sistema. Non utilizzarlo con altri apparecchi.

Non danneggiare o alterare il cavo di alimentazione. Danni o alterazioni possono generare calore e persino provocare scosse elettriche o incendi.

Se il cavo di alimentazione è danneggiato o se i fili isolati sono esposti, richiedere al rappresentante Xerox locale un cavo sostitutivo. L'utilizzo di un cavo danneggiato o non isolato può provocare scosse elettriche o incendi.

Note sulla sicurezza

ATTENZIONE

Prima di pulire il sistema, spegnerlo e staccare la spina. L'accesso alla parte interna di un sistema acceso

AVVERTENZA

ATTENZIONE

comporta il rischio di scosse elettriche.

Non scollegare e ricollegare la spina di alimentazione con il sistema acceso. Inserire nella presa e staccare dalla presa una spina che riceve corrente rischia di deformare la spina, generare calore e persino provocare scosse elettriche o incendi.

Staccare il sistema dall'alimentazione tirando la spina e non il cavo; in caso contrario, il cavo può rovinarsi e si possono provocare scosse elettriche o incendi.

Spegnere il sistema e staccare il cavo di alimentazione prima del fine settimana o di periodi di vacanza prolungati. In caso contrario, l'isolamento dei cavi può deteriorarsi e persino provocare scosse elettriche o incendi.

Una volta al mese, spegnere il sistema e verificare che



il cavo di alimentazione sia inserito saldamente nella presa elettrica;



la spina non sia eccessivamente calda, arrugginita o piegata;



la spina e la presa non siano coperte di polvere e



il cavo non sia rotto o liso.

Non appena si nota una situazione insolita, spegnere il sistema e scollegare l'alimentazione, quindi contattare il rappresentante Xerox locale.

Installazione del sistema

Non collocare il sistema dove è possibile che il cavo di alimentazione venga calpestato o che qualcuno ci inciampi. Attrito o eccessiva pressione possono generare calore e persino provocare scosse elettriche o incendi.

Non collocare il sistema:



Vicino a termosifoni o fonti di calore



Accanto a materiali infiammabili come tende



In ambienti caldi, umidi, polverosi o poco ventilati



In punti in cui è esposto alla luce diretta del solo



Accanto a fornelli o umidificatori

Collocare il sistema su una superficie piana e resistente in grado di sopportare (450 kg). Se appoggiato a una superficie inclinata, il sistema potrebbe cadere e causare lesioni.

Note sulla sicurezza

Collocare il prodotto in un'area ben ventilata. Non ostruire le aperture per la ventilazione del sistema.



Con il vassoio impilatore (opzionale) montato

Rispettare le distanze minime seguenti per la ventilazione e consentire l'accesso alla spina. Scollegare il cavo del sistema se si nota una condizione insolita.

Non inclinare il sistema di oltre 10° perché potrebbe cadere e causare lesioni.

10°

Sinistra

Destra

Dietro

10°

Dietro

Davanti

10°

Bloccare sempre i piedini del sistema dopo l'installazione. In caso contrario, il sistema potrebbe cadere e causare lesioni.

Prima di spostare il sistema, spegnerlo e staccare la spina. In caso contrario, il cavo di alimentazione potrebbe rompersi o surriscaldarsi e persino provocare scosse elettriche o incendi.

Note sulla sicurezza

ALTRI

Per conservare il prodotto in condizioni di funzionamento ottimali, rispettare sempre i seguenti requisiti

AVVERTENZA

ambientali:



Temperatura: 15 - 30 °C (59 - 86 °F)



Umidità: 20 - 80%

Se l'ambiente in cui è installato il sistema è freddo e viene riscaldato rapidamente da un termosifone, all'interno dell'apparecchio può formarsi della condensa che potrebbe, a sua volta, cancellare porzioni di immagine stampata.

Rivolgersi al rappresentante Xerox locale per conoscere le misure per impedire lo spostamento o il ribaltamento del sistema in caso di terremoto.

Sicurezza operativa

Non eseguire interventi di manutenzione non specificamente descritti nella documentazione.

Questo sistema è dotato di funzioni di sicurezza che impediscono agli operatori di accedere ad aree pericolose. Le aree pericolose sono protette da coperture e protezioni che possono essere rimosse solo tramite un apposito attrezzo. Per evitare ogni eventualità di scosse elettriche e lesioni, non rimuovere mai le coperture e le protezioni.

Per scongiurare il rischio di scosse elettriche e incendi, spegnere e scollegare il sistema rapidamente e contattare il rappresentante Xerox locale se si verificano le condizioni seguenti:



Il sistema emette fumo o la sua superficie è insolitamente calda.



Dal sistema provengono odori o rumori insoliti.



Il cavo di alimentazione è rotto o usurato.



Un interruttore di sicurezza, un fusibile o un altro dispositivo di sicurezza viene attivato.



Sul sistema viene versato del liquido.



Il sistema è intriso d'acqua.



Una parte del sistema ha subito dei danni.

Fare attenzione a non ferirsi quando si maneggia la taglierina per tagliare la carta su rotolo.

Non inserire oggetti nelle fessure e nelle aperture del sistema. Non appoggiare sul sistema:



Contenitori di liquidi come vasi o tazze di caffè



Piccoli oggetti metallici come graffette o fermagli



Oggetti pesanti

Se si versa inavvertitamente del liquido sul sistema o degli oggetti metallici entrano al suo interno si rischia di provocare scosse elettriche o incendi.

Non utilizzare carta con elevato potere conduttivo, come la carta per origami, carta carbone e carta con patine conduttive. In caso di inceppamento, infatti, queste carte possono provocare un corto circuito e persino un incendio.

Note sulla sicurezza

Pulire il sistema utilizzando unicamente i prodotti di pulizia progettati appositamente. Gli altri prodotti di

ATTENZIONE

Interruttore magnetotermico

Pulsante di test



Vassoio impilatore (opzionale)



Unità stampante

pulizia potrebbero interferire con le prestazioni del sistema. Non utilizzare detergenti spray per evitare incendi ed esplosioni.

Attenersi sempre agli avvisi apposti sul sistema o forniti con esso. Per evitare scottature, non toccare mai l'area con l'avviso "Temperatura elevata".

Mantenere attivi gli interruttori di sicurezza elettrici e meccanici. Tenere gli interruttori di sicurezza lontani da fonti magnetiche. Le fonti magnetiche potrebbero attivare accidentalmente il sistema e provocare lesioni o scosse elettriche.

Nel sistema è stato integrato un interruttore differenziale o salvavita. In caso di dispersione di corrente, il salvavita interrompe automaticamente il flusso elettrico per evitare scosse elettriche e incendi. Il salvavita è generalmente attivo [(posizione "|")]. Verificare mensilmente il funzionamento del salvavita nel modo seguente:

(1) Spegnere il sistema utilizzando l'interruttore di alimentazione. (2) Premere il pulsante TEST con l'interruttore magnetotermico (interruttore di alimentazione principale)

acceso.

Se l'interruttore magnetotermico (interruttore di alimentazione principale) si spegne, significa che funziona correttamente.

(3) Riaccendere l'interruttore magnetotermico.

Se il circuito non funziona correttamente, rivolgersi al rappresentante Xerox locale.

Estrarre l'unità rotolo con delicatezza. Se estratta con troppa forza l'unità rotolo potrebbe colpire le ginocchia dell'utente.

Per collocare il sistema in un ambiente diverso, rivolgersi al rappresentante Xerox locale.

Assicurare un'adeguata ventilazione durante attività di stampa prolungate. Se la ventilazione è scarsa, l'aria dell'ufficio può saturarsi dell'odore di ozono. Assicurare una ventilazione adeguata per garantire la salubrità e la confortevolezza dell'ambiente di lavoro.

Interruttore

magnetotermico

Pulsante di test

Note sulla sicurezza

Materiali di consumo

AVVERTENZA

ATTENZIONE

Conservare i materiali di consumo in base alle istruzioni indicate sulla confezione.

Conservare le cartucce di inchiostro al di fuori della portata dei bambini. Rivolgersi immediatamente a un medico se un bambino lecca, ingerisce accidentalmente o fa entrare in contatto con gli occhi dell'inchiostro.

Se ci si sporca le mani di inchiostro è sufficiente sciacquarsi. Se l'inchiostro entra in contatto con gli occhi, sciacquarsi immediatamente. Se gli occhi sono irritati, consultare immediatamente un medico.

Questo sistema impiega carta su rotolo. Maneggiare i rotoli con cura perché sono pesanti e possono causare lesioni.

Non appoggiare i rotoli di carta sul sistema o su superfici instabili. Il rotolo potrebbe cadere e causare lesioni.

Note sulla sicurezza

Posizione delle etichette di avviso e attenzione

Attenersi sempre alle istruzioni affisse al sistema o fornite con esso. Per evitare scottature, non toccare mai la zona con l'avviso "Temperatura elevata".

AVVERTENZA

Note sulla sicurezza

Ambiente

 Per tutelare l'ambiente e promuovere un impiego efficiente delle risorse, Xerox riutilizza le cartucce di inchiostro

restituite dai clienti per generare materiali riciclati o nuova energia.

 Le cartucce di inchiostro esauste devono essere smaltite in modo corretto. Non aprire le cartucce di inchiostro.

Restituirle al rappresentante Xerox locale.

Ambiente

Normativa

Emissione di frequenze radio (classe A)

Questa apparecchiatura è stata testata e ritenuta conforme ai limiti dei dispositivi digitali di classe A, in base alla normativa internazionale sulle interferenze elettromagnetiche (CISPR Publ. 22) e al Radiocommunication Act 1992 di Australia/Nuova Zelanda. Tali limitazioni sono volte a garantire adeguata protezione contro interferenze dannose provocate dall'uso del sistema in ambienti commerciali. Questo sistema genera, utilizza e può irradiare energia di radiofrequenza e, se non viene installato e usato in base alla documentazione per il cliente, può causare interferenze dannose alle comunicazioni radio. L'uso del sistema in aree residenziali può provocare interferenze dannose; in questi casi, gli interventi necessari per eliminare le interferenze sono a carico dell'utente.

Questa apparecchiatura soddisfa la sezione 15 delle normative FCC. L'utilizzo del sistema è soggetto alle due condizioni seguenti: (1) il dispositivo non può causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza, comprese quelle che possono causare un funzionamento indesiderato.

Questa apparecchiatura digitale di classe A è conforme alla normativa canadese ICES-003. Cet appareil numérique de la classe "A" est conforme à la norme NMB-003 du Canada.

Eventuali modifiche dell'apparecchiatura non specificamente autorizzate da Xerox potrebbero invalidare il diritto dell'utente di utilizzare l'apparecchiatura.

Omologazione di sicurezza del prodotto

Questo prodotto è omologato e certificato conforme agli standard di sicurezza stabiliti dai seguenti enti.

Standard

SEMKO IEC60950-1:ed. 2

Normativa

Note legali

La stampa di certi documenti potrebbe essere vietata in alcuni paesi. Sono comminabili sanzioni pecuniarie o penali a chiunque risulti colpevole. Di seguito sono riportati esempi di documenti la cui riproduzione può essere illegale.



Valuta



Banconote e assegni



Obbligazioni o titoli governativi o bancari



Passaporti e carte di identità



Materiale protetto da copyright o marchi commerciali senza autorizzazione del proprietario



Francobolli e altri strumenti negoziabili

Questo elenco non è completo e Xerox non si assume alcuna responsabilità per la sua completezza o precisione. Per qualsiasi dubbio, rivolgersi al proprio consulente legale.

Note legali

Capitolo 1 Prima di utilizzare il sistema

Questo capitolo identifica i componenti del sistema e descrive le operazioni basilari quali accendere e spegnere il sistema, utilizzare il pannello di controllo e come uscire dal modo risparmio energetico.

1.1 Componenti del sistema.............................................................................................................................26

1.2 Fonte di alimentazione ...............................................................................................................................30

1.3 Modo risparmio energetico....................................................................................................................... 33

1.4 Pannello di controllo.....................................................................................................................................34

1.5 Caricamento e sostituzione della carta................................................................................................ 38

1.6 Configurazione delle impostazioni carta.............................................................................................43

1.7 Supporti.............................................................................................................................................................45

1.8 Contatori di fatturazione............................................................................................................................ 48

1.9 Verifica dei materiali di consumo........................................................................................................... 49

1.10 Verifica delle informazioni del sistema................................................................................................. 50

1.11 Stato lavori.......................................................................................................................................................52

Prima di utilizzare il sistema

1.1 Componenti del sistema

Indice analitico

Questa sezione descrive i vari componenti del sistema e la loro funzione.

N. Componente Funzione

1 Copertura della testina di

stampa

2 Unità superiore Aprire questa copertura per eliminare un inceppamento o sostituire il contenitore

3 Pannello di controllo Toccare i pulsanti e le schede del pannello sensibile per utilizzare il sistema.

4 Unità rotolo 1/2 Unità in cui caricare il rotolo di carta.

5 Unità rotolo 3/4 (modello a 4

rotoli)

6 Pulsante taglierina Ritaglia il bordo anteriore del supporto.

Copertura del percorso carta Aprire questa copertura per eliminare gli inceppamenti.

8 Vassoio di alimentazione

manuale (bypass)

9 Guida dell'alimentatore

manuale (opzionale)

10 Copertura della cartuccia Aprire questa copertura per sostituire la cartuccia di inchiostro.

Aprire questa copertura per sostituire una testina di stampa.

dell'inchiostro di scarto.



Per ulteriori informazioni, vedere "1.4 Pannello di controllo" (p. 34).

Unità in cui caricare il rotolo di carta.

Vassoio da cui alimentare fogli di carta singoli.

Allinea i bordi della carta caricata dal vassoio di alimentazione manuale (bypass).

1.1 Componenti del sistema

Prima di utilizzare il sistema

N. Componente Funzione

12 Vassoio di uscita Vassoio da cui esce il supporto stampato (a faccia in su)

13 Copertura posteriore Nasconde la porta LAN, la porta di servizio e l'interruttore del riscaldatore.

14 Interruttore magnetotermico Interruttore magnetotermico del sistema.

15 Interruttore di alimentazione Consente di accendere e spegnere il sistema.

16 Copertura anteriore Aprire questa copertura per sostituire il contenitore dell'inchiostro di scarto.

Nota



L'uso di queste porte e di questo interruttore è riservato ai tecnici dell'assistenza. Per ulteriori informazioni, rivolgersi al rappresentante Xerox locale.

17 Leva di rilascio dell'unità

superiore

Sollevare la leva per aprire l'unità superiore.

1.1 Componenti del sistema

Prima di utilizzare il sistema

Vassoio impilatore (opzionale)

Vassoio che accoglie i fogli stampati al suo interno o al di sotto. Ha una capacità di 150 fogli.

1.1 Componenti del sistema

Prima di utilizzare il sistema

Nota

Estensione



Se il formato carta impiegato lo richiede, aprire l'estensione.

1.1 Componenti del sistema

Prima di utilizzare il sistema

1.2 Fonte di alimentazione

Importante

Nota

Steps

Nota

1.2.1 Accensione del sistema

Il sistema è pronto per stampare dopo circa 10 minuti dall'accensione. La funzione di risparmio energetico consente di ridurre la quantità di energia assorbita.



Indice analitico



Non interrompere il flusso di alimentazione immediatamente dopo aver acceso il sistema. Il sistema può subire dei danni se si interrompe l'alimentazione prima che appaia il messaggio "Pronto" sullo schermo sensibile.

Il sistema consuma al massimo 11 W quando l'interruttore di alimentazione è spento. Per evitare il consumo anche di questa energia, spegnere l'interruttore magnetotermico. Per informazioni in merito, consultare "1.2.3 Risparmio energetico quando il sistema è inattivo" (p. 32).

Per informazioni sulla funzione di risparmio energetico, consultare "1.3 Modo risparmio energetico" (p. 33).

Portare l'interruttore di alimentazione in posizione [|] per accendere il sistema.



Il messaggio "Attendere..." indica che il sistema si sta riscaldamento. Il sistema diventa disponibile quando il ciclo di riscaldamento si è concluso.

1.2 Fonte di alimentazione

Prima di utilizzare il sistema

1.2.2 Spegnimento del sistema

Steps

Importante

Spegnere il sistema a fine giornata o quando si prevedono prolungati periodi di inattività.

Portare l'interruttore di alimentazione in posizione [ ] per spegnere il sistema.

L'alimentazione si interrompe quando appare un messaggio sullo schermo sensibile.



Non spegnere il sistema nelle seguenti condizioni perché i dati presenti in memoria potrebbero essere cancellati.

- Quando il sistema sta ricevendo dei dati (la spia [Transmitting] del pannello di controllo lampeggia)

- Durante l'elaborazione di una stampa



Dopo l'espulsione delle stampe attendere almeno cinque secondi prima di spegnere il sistema.



Se si prevede di spegnere e riaccendere il sistema, attendere che anche lo schermo sensibile sia spento prima di riattivare l'alimentazione.



Lo spegnimento dell'interruttore magnetotermico quando l'interruttore di alimentazione è acceso può provocare malfunzionamenti.

1.2 Fonte di alimentazione

Prima di utilizzare il sistema

1.2.3 Risparmio energetico quando il sistema è inattivo

Steps

Il sistema consuma al massimo 11 W quando l'interruttore di alimentazione è spento. Per evitare il consumo anche di questa energia, spegnere l'interruttore magnetotermico seguendo la procedura indicata sotto.

Spegnimento dell'interruttore magnetotermico

Spegnere il sistema.

Verificare che lo schermo sensibile del pannello di controllo sia spento, quindi spegnere l'interruttore magnetotermico.

Accensione dell'interruttore magnetotermico

Accendere l'interruttore magnetotermico.

Accendere il sistema.

1.2 Fonte di alimentazione

Prima di utilizzare il sistema

1.3 Modo risparmio energetico

Steps

Transmitting

Supplies Language Power Saver

Job Status

Machine Status

Start

Stop

Clear All

Pulsante <Power Saver>

La funzione di risparmio energetico consente di ridurre la quantità di energia consumata quando il sistema non viene utilizzato per il periodo di tempo configurato. Quando il tempo configurato in [Risparmio energetico auto] è trascorso, il sistema entra automaticamente nel modo risparmio energetico. Lo schermo sensibile si spegne e il pulsante <Power Saver> del pannello di controllo si accende.



Nota

Per informazioni sull'impostazione di [Risparmio energetico auto], consultare " Risparmio energetico auto" (p. 110).

1.3.1 Chiusura del modo risparmio energetico

Si esce dal modo risparmio energetico quando:

 Si preme il pulsante <Power Saver>  Si riceve un lavoro  Si configurano le impostazioni tramite CentreWare

Si preme il pulsante <Power Saver> sul pannello di controllo.

Il pulsante <Power Saver> si spegne per indicare che il modo risparmio energetico non è attivo.

Internet Services

456

789

1.3 Modo risparmio energetico

Prima di utilizzare il sistema

1.4 Pannello di controllo

456

789

Transmitting

Job Status

Machine Status

Supplies Language Power Saver

Clear All

Stop

Start

Stato sistema

Info sistema

Contatori di fatturazione

Supporto/ Impostazioni

Chiudi

Conﬁgurazione sistema

Versioni software

Modo di stampa

Materiali di consumo

Per attività di manutenzione/supporto:

Numero di serie:

Indirizzo MAC:

Rivolgersi al rappresentante dell'assistenza locale.

2 3

4 5

N. Componente Funzione

Schermo sensibile Visualizza i messaggi per l'utente e i pulsanti per utilizzare le varie funzioni.

Accedere direttamente alle funzioni del sistema toccando lo schermo sensibile.

Pulsante Supplies Premere questo pulsante per verificare lo stato dei materiali di consumo.

Pulsante Language Premere questo pulsante per modificare la lingua.

Pulsante Power Saver Premere questo pulsante per uscire dal modo risparmio energetico.

Selettore del contrasto Consente di regolare il contrasto dello schermo sensibile.

Pulsante Clear All

Questi pulsanti non funzionano. Pulsante Stop Pulsante Start

Pulsante C (Cancella) Consente di cancellare l'ultimo numero immesso con il tastierino numerico.

Tastierino numerico Consente di immettere dei numeri nel sistema.

Pulsante Log In/Out Consente di visualizzare la schermata Menu amministratore di sistema. Premere il

Pulsante Machine Status Consente di verificare lo stato e i contatori del sistema e lo stato della carta.

Pulsante Job Status Consente di verificare i lavori completati.

Spia Transmitting Lampeggia durante la trasmissione dei dati da o verso un altro dispositivo.

pulsante per visualizzare la schermata in cui l'utente deve immettere l'ID

dell'amministratore di sistema.

1.4 Pannello di controllo

Prima di utilizzare il sistema

1.4.1 Regolazione del contrasto dello schermo

Steps

Ruotare il selettore del contrasto per modificare il contrasto dello schermo sensibile.

1.4.2 Cambio della lingua

Premere il pulsante <Language> del pannello di controllo.

Selezionare la lingua desiderata.

Premere [Salva].

Power Saver

Clear All

Stop

1.4 Pannello di controllo

Prima di utilizzare il sistema

1.4.3 Schermo sensibile

Nota

Pulsanti funzione

Campo di immissione

Pulsanti di selezione

Campo dei messaggi

Schede

Pulsanti freccia



La presenza di alcune schede e pulsanti di selezione dipende dalla presenza di prodotti opzionali o dalla loro impostazione. Gli elementi e i pulsanti disabilitati sono indicati da una linea tratteggiata.

Scheda

Pulsante funzione

Campo dei messaggi

Pulsante di selezione

Campo di immissione

Pulsante freccia

Elemento Descrizione

Consente di accedere alle schermate dei menu.

Visualizza una schermata di impostazione.

Visualizza un messaggio quale lo stato del sistema o un'istruzione.

Premere un pulsante per evidenziarlo. Il simbolo "..." all'interno del nome di un pulsante, ad esempio [Others...], indica che il pulsante apre la schermata di impostazione appropriata.

Digitare un valore numerico dal tastierino L'intervallo di valori ammessi è indicato tra parentesi.

Premere i pulsanti [ ], [ ], [ ] o [ ] per cambiare un valore numerico.

1.4 Pannello di controllo

Prima di utilizzare il sistema

1.4.4 Immissione di testo

Mentre si utilizza il sistema può apparire una schermata che richiede di immettere del testo.

Elemento Descrizione

Immissione di caratteri alfabetici e numerici

Immissione di simboli Premere [Simbolo].

Immissione di spazi Premere [Spazio].

Eliminazione di caratteri Premere [Indietro]. Cancella un carattere alla volta.

Premere [Alfanumerico]. Per inserire lettere maiuscole, premere [Maiusc]. Per tornare al modo precedente, premere di nuovo [Maiusc].

1.4 Pannello di controllo

Prima di utilizzare il sistema

1.5 Caricamento e sostituzione della carta

Steps

Nota

ATTENZIONE

1.5.1 Sostituzione e taglio della carta su rotolo

Caricare il rotolo di carta nell'unità rotolo. Tagliare il bordo anteriore della carta caricata.

Questo sistema impiega carta su rotolo. Maneggiare i rotoli con cura perché sono pesanti e possono causare lesioni.

Importante



Durante il caricamento del rotolo di carta fare attenzione a non pizzicarsi le dita.

Rimuovere completamente il pezzetto di nastro adesivo che impedisce alla carta del rotolo di svolgersi. Se del nastro adesivo penetra all'interno del sistema, la qualità della stampa può risentirne.

Se si usano supporti di tipo, formato o grammatura diversi, ricordarsi di rettificare le impostazioni del supporto di conseguenza. Per informazioni in merito, consultare "1.6 Configurazione delle impostazioni carta" (p. 43).

Tenere un nuovo rotolo di carta a portata di mano.

Estrarre l'unità rotolo.



Per limitarsi a tagliare il bordo anteriore della carta senza sostituire il rotolo, passare al punto

Rimuovere il nucleo del rotolo dall'unità rotolo.

1.5 Caricamento e sostituzione della carta

Prima di utilizzare il sistema

Nota



Importante

Nota

Collocare la carta su rotolo davanti all'unità rotolo.

Sollevare la maniglia del sostegno carta ( ) ed estrarre il sostegno da entrambe le estremità del nucleo del rotolo ( ).

Mentre si solleva la maniglia del sostegno carta ( ), montare il sostegno alle estremità del rotolo ( ).

Abbassare la leva del sostegno carta per bloccare il sostegno.



Quando si monta il sostegno nel rotolo appoggiare il rotolo su una superficie stabile, come il pavimento, per scongiurare il rischio di farlo scivolare o cadere.



Esistono due tipi di sostegni carta: Sostegno per rotolo con nucleo da 3 pollici e sostegno per rotolo con nucleo da 2 pollici (opzionale).



Utilizzare il sostegno adatto alla dimensione del nucleo del rotolo da montare.

Tenendo la leva verde dell'unità rotolo, spostare il carrello e regolarlo in base alla larghezza della carta caricata.

1.5 Caricamento e sostituzione della carta

Prima di utilizzare il sistema

Nota

Assicurarsi che la direzione di svolgimento della carta sia corretta, quindi appoggiare il sostegno carta sul carrello.

Ruotare il rotolo di carta e inserire il bordo anteriore della carta sotto il rotolo.

La carta del rotolo viene trascinata automaticamente finché non si blocca.

10.

11.

Premere il pulsante taglierina per tagliare il bordo anteriore della carta.

Rimuovere la porzione di carta tagliata.



Se la carta non viene alimentata facilmente perché il bordo anteriore è danneggiato, tagliare una porzione del bordo anteriore con un taglierino prima di caricare la carta.



Premendo il pulsante taglierina una volta si taglia un lembo di 150 mm di carta. Tenere premuto il pulsante taglierina per tagliare la carta fino al punto in cui si rilascia il pulsante.

12.

1.5 Caricamento e sostituzione della carta

Inserire delicatamente l'unità rotolo fino in fondo al sistema finché non si blocca.

Prima di utilizzare il sistema

1.5.2 Caricamento di fogli singoli (vassoio manuale)

Nota

Steps

Importante

Nota

Steps

Importante

Per stampare su fogli singoli, caricare il supporto usando il vassoio di alimentazione manuale (bypass).



Importante



È consentito caricare carta con lunghezza massima di 2 metri.

Allineare entrambi i bordi del supporto agli indicatori del formato e introdurre la carta finché non viene alimentata.

La carta viene alimentata automaticamente e si blocca.

1.5.3 Scambio dei vassoi

Quando il vassoio selezionato esaurisce la carta è possibile passare manualmente a un altro vassoio per non interrompere la stampa.



Caricare un foglio per volta.



Se la carta è ondulata, inserire la carta nel sistema tenendo gli angoli ondulati con due mani.



Mantenere la presa sul foglio mentre viene alimentato, perché se si rilascia il foglio quando si avverte un suono può verificarsi un inceppamento.



Per caricare la carta nel vassoio di alimentazione manuale (bypass) è opportuno utilizzare la guida dell'alimentatore manuale opzionale.

Premere [Alimentazione].



Selezionare un vassoio carta contenente supporto più grande del formato di stampa. Se si seleziona un vassoio contenente carta di formato inferiore al formato di stampa, l'interno del sistema si sporca.

Selezionare il vassoio carta desiderato e premere [Chiudi].

Il sistema ricomincia a stampare.

1.5 Caricamento e sostituzione della carta

Prima di utilizzare il sistema

1.5.4 Riscaldatori dei vassoi

Il sistema è dotato di riscaldatori dei vassoi. In ambienti umidi, questi dispositivi concorrono a disperdere l'umidità della carta e a migliorare la qualità di stampa e/o l'alimentazione del supporto. Il pulsante dei riscaldatori è collocato dietro la copertura sotto il sistema di erogazione dell'inchiostro.

Nota



Utilizzare i riscaldatori dei vassoi in condizioni di temperatura e umidità elevate (30 °C, 80% di umidità relativa)

1.5 Caricamento e sostituzione della carta

Prima di utilizzare il sistema

1.6 Configurazione delle impostazioni carta

Steps

Definire le impostazioni della carta, vale a dire tipo, formato e grammatura, la prima volta che si carica un supporto e quando si carica un supporto diverso dal precedente.

Premere il pulsante <Stato sistema>.

Premere la scheda [Supporto/Impostazioni].

Selezionare il vassoio desiderato.

Selezionare l'elemento desiderato. In questo esempio si tratta di [Serie formati].

Selezionare l'impostazione che definisce la carta caricata nel vassoio.

Premere [Salva].

1.6 Configurazione delle impostazioni carta

Prima di utilizzare il sistema

Nota

Ripetere i punti 4. - 6. per specificare [Tipo di carta], [Grammatura] e [Dimensione nucleo].



Se al punto 3. si sceglie [Manuale], [Dimensione nucleo] non verrà visualizzato.

Premere [Chiudi] finché sul display non riappare la schermata Pronto.

Serie formati

La tabella seguente indica le serie formati disponibili per supporto su rotolo e fogli singoli per alimentazione manuale.

Serie formati Larghezza supporto

Serie A

Serie JIS B

Serie ISO B

Serie A speciale

Serie Arch - 1

Serie Arch - 2

Serie ANSI

*1 Visualizzato quando l'elemento [70] di [Impostazioni dettagliate] è impostato su [1]. Per ulteriori informazioni, vedere "5.3.7

Impostazioni dettagliate" (p. 114).

*2 Visualizzato quando l'elemento [70] di [Impostazioni dettagliate] è impostato su [2]. Per ulteriori informazioni, vedere "5.3.7

Impostazioni dettagliate" (p. 114).

A0, A1, A2, A3

B0, B1, B2, B3

880 mm, 860 mm*2, 620 mm, 625 mm*2, 440 mm, 435 mm*2, 310 mm

42", 36", 24", 18", 12"

42", 30", 24", 15", 12"

42", 34", 22", 17", 11"

Tipo di supporto

Selezionare un tipo di supporto tra [Normale], [Patinato opaco], [Lucido], [Ricalco], [Pellicola opaca] e [Pellicola per retroilluminazione].



Nota

La carta da ricalco è indicata come "Ricalco" nello schermo sensibile.

Grammatura

Selezionare tra [Leggera], [Standard] e [Pesante]. In condizioni normali scegliere [Leggera].

Dimensione nucleo

Selezionare la dimensione desiderata tra [Nucleo da 2 pollici] e [Nucleo da 3 pollici].



La dimensione del rotolo deve corrispondere alla dimensione del supporto effettivamente caricato. Se l'impostazione non è corretta, sarà impossibile rilevare correttamente la quantità di carta restante.

1.6 Configurazione delle impostazioni carta

Prima di utilizzare il sistema

1.7 Supporti

AVVERTENZA

L'uso di supporti non consigliati potrebbe causare inceppamenti, malfunzionamenti e danni al sistema nonché ridurre la qualità della stampa. Per beneficiare delle funzionalità del sistema nel modo più efficiente possibile, si raccomanda di utilizzare solo i supporti consigliati da Xerox. Se si desidera utilizzare supporti non consigliati da Xerox, rivolgersi al rappresentante Xerox locale.

Importante

1.7.1 Tipo di supporto



L'immagine impressa può sbiadirsi se la carta entra in contatto con umidità, acqua, pioggia o vapore. Rivolgersi al rappresentante Xerox locale per maggiori informazioni.

Quando si impiega carta di uso comune per le stampe, assicurarsi che sia conforme alle specifiche seguenti. Tuttavia, si consiglia di utilizzare i tipi di carta consigliati per ottenere stampe di alta qualità.

Tipo

Carta su rotolo

Tipo di supporto

Grammatura/

Spessore

Carta normale

Carta patinata

Carta lucida

Carta da ricalco IJ

Pellicola IJ

64 - 190 g/m

Formato supporto

caricabile

A0, A1, A2, A3 (larghezza) JIS B0, JIS B1, JIS B2, JIS B3 (larghezza) ISO B0, ISO B1, ISO B2, ISO B3 (larghezza) Special A0 (880/860 mm) (larghezza) Special A1 (620/625 mm) (larghezza) Special A2 (440/435 mm) (larghezza) Special A3 (310 mm) (larghezza) 34", 22", 17", 11" 36", 24", 18", 12" 42", 30", 15"

Larghezza: 279,4 - 1.067 mm Diametro esterno del rotolo: 180 mm o inferiore

Nome Grammatura Formato

Premium 75 g/m

Performance 75 g/m

Carta patinata

Carta consigliata

83 g/m

A0 - A2

A0 - A3

42", 36",

1.7 Supporti

Prima di utilizzare il sistema

Tipo

Tipo di supporto

Grammatura/Spessore

Formato supporto

caricabile

Alimentazi one manuale

Importante



1.7.2 Supporti non utilizzabili

Carta normale

Carta patinata

A0, A1, A2, A3, A4 JIS B0, JIS B1, JIS B2, JIS B3, JIS B4 ISO B0, ISO B1, ISO B2, ISO B3, ISO B4

Carta lucida

Carta da ricalco IJ

Pellicola IJ

Special A0 (880/860 mm), Special A1 (620/625 mm), Special A2 (440/435 mm) Special A3 (310 mm) 34", 22", 17", 11", 8.5" 36", 24", 18", 12", 9" 42", 30", 15"

64 - 190 g/m

Larghezza: 210 - 1.067 mm Lunghezza: 210 - 2.000 mm

Se le impostazioni relative al supporto selezionate nel driver di stampa non corrispondono al supporto effettivamente caricato oppure se si stampa da un vassoio che non supporta la carta caricata, si possono verificare inceppamenti. Selezionare il formato, il tipo, la grammatura del supporto e il vassoio corretti per ottenere delle stampe di alta qualità.

Per maggiori informazioni sui vari tipi di supporto come la carta patinata che si può alimentare da rotolo e i tipi di carta adatti all'alimentazione manuale, rivolgersi al rappresentante Xerox locale.

L'impiego di supporti non consigliati da Xerox può provocare inceppamenti e malfunzionamenti. Utilizzare i supporti consigliati da Xerox.



Trasparenti



Carta con patinatura digitale (tipo lucido)



Pellicola adesiva (trasparente/bianca/)



Carta per rilegatura (210 g/m2)



Carta per stampa su tessuto



Carta per trasferimenti aqua



Carta da ricalco star



Etichette



Carta Kent



Carta carbone



Carta fotografica xerografica



Pellicole xerografiche



Carta già stampata con inchiostro che cambia qualità a 155 °C



Pellicola Electric Spectaculars



Carta belle arti NK speciale fronte (127/157/209 g/m2)



Carta giapponese di grado elevato per copie a colori



Carta per stampa a colori su tessuto



Carta da ricalco speciale 55/60



Carta da ricalco di grado elevato



Carta sensibile al calore



Carta per origami nera



Carta chimica giapponese



Carta da ricalco xerografica



Fogli di carta attaccati tra loro da elettricità statica



Carta con patinatura speciale



Carta già stampata da un'altra stampante o copiatrice



Carta con punti metallici, fermagli e nastri



Carta con superficie non liscia, ruvida o texturizzata



Carta sporca di colla, carta adesiva



Carta bagnata o umida

1.7 Supporti



Carta sgualcita, spiegazzata o strappata



Carta troppo spessa o sottile



Carta colorata trattata

Prima di utilizzare il sistema



Con la carta acida c'è il rischio che le immagini siano sfuocate. In questo caso, sostituire la carta con una non acida.

1.7.3 Gestione e conservazione dei supporti

Gestione dei supporti

Non utilizzare supporti piegati, sgualciti o molto ondulati perché possono causare inceppamenti.

Conservazione dei supporti

L'ambiente ideale in cui conservare il supporto deve avere un'umidità intorno al 40 - 45%. Tenere presenti i seguenti punti per la conservazione dei supporti:

 L'umidità danneggia i supporti. È opportuno avvolgerli nella carta fornita allo scopo e conservarli in un luogo

relativamente asciutto In particolare, la carta pergamena deve essere messa in una borsa di plastica o comunque a prova di umidità.

 Se non si utilizza il sistema per lunghi periodi di tempo, rimuovere i supporti caricati e conservarli in modo

opportuno.

1.7 Supporti

Prima di utilizzare il sistema

1.8 Contatori di fatturazione

Steps

Nota

Transmitting

Supplies Language Power Saver

Job Status

Machine Status

Start

Stop

Clear All

Pulsante <Machine Status>

La funzione [Contatori di fatturazione] permette di vedere il numero di pagine stampate espresso in metri lineari.

Premere il pulsante <Machine Status> sul pannello di controllo.

Premere la scheda [Contatori di fatturazione].

Verificare ogni contatore visualizzato nella schermata.

Contatore 1

Totale superficie

Indica la superfice totale di supporto stampato in bianco e nero fino ad ora. (Unità: m

Totale lineare

Indica la lunghezza totale di supporto stampato in bianco e nero fino ad ora. (Unità: m o 0,1 m)

456

789

)

Contatore 2

Totale superficie

Indica la superfice totale di supporto stampato a colori fino ad ora. (Unità: m

Totale lineare

Indica la lunghezza totale di supporto stampato a colori fino ad ora. (Unità: m o 0,1 m)

Numero di serie

Visualizza il numero di serie del sistema.



Il conteggio delle stampe come bianco e nero o colore è determinato dal modo colore del driver di stampa. Se dati in bianco e nero vengono impostati come dati a colori nel driver, le pagine verranno conteggiate come pagine a colori.



Viene conteggiata anche la pagina di prova. Per informazioni sulla stampa della pagina di prova, consultare "3.3.1 Stampa di prova" (p. 77).

)

1.8 Contatori di fatturazione

Prima di utilizzare il sistema

1.9 Verifica dei materiali di consumo

Steps

Nota

Indice analitico

Transmitting

Supplies Language Power Saver

Job Status

Machine Status

Start

Stop

Clear All

Pulsante <Supplies>

La schermata [Materiali di consumo] consente di verificare lo stato, cioè la quantità residua, dei materiali di consumo. Lo stato dei materiali di consumo è indicato come "OK" o "Sostituire a breve".

Premere il pulsante <Supplies> sul pannello di controllo.

Verificare lo stato dei materiali di consumo nella schermata visualizzata.

Cartuccia di inchiostro

Sullo schermo appare lo stato "Sostituire a breve" quando la cartuccia di inchiostro è vuota.

Viene indicata anche la quantità di inchiostro residua per ogni cartuccia. (È inclusa la barra dell'indicatore suddivisa in porzioni del 20% e il valore percentuale espresso come incrementi del 10%).

Se la quantità di inchiostro utilizzata è elevata, si consiglia di procurarsi nuove cartucce prima che siano esauste.

456

789



Non appena una delle cinque cartucce (K1, M, Y, C, K2) è esaurita, il sistema smette di stampare.

Testina di stampa

Per ogni testina di stampa è indicata la quantità di inchiostro utilizzato. Se la quantità di inchiostro utilizzato supera 2.500 ml, appare la dicitura "Sostituire a breve".

Contenitore dell'inchiostro di scarto

In base alla quantità di inchiostro presente nel contenitore dell'inchiostro di scarto, appare il messaggio "OK", "Sostituire a breve" o "Sostituire ora".



Per informazioni sulla sostituzione dei materiali di consumo, consultare "3.1 Sostituzione dei materiali di consumo" (p. 64).

1.9 Verifica dei materiali di consumo

Prima di utilizzare il sistema

1.10 Verifica delle informazioni del sistema

Steps

Nota

Indice analitico

Transmitting

Supplies Language Power Saver

Job Status

Machine Status

Start

Stop

Clear All

Pulsante <Machine Status>

La schermata [Info sistema] permette di verificare la configurazione del sistema e di cambiare modo di stampa.

Premere il pulsante <Machine Status> sul pannello di controllo.

Verificare le informazioni del sistema visualizzate nella schermata.



È possibile cambiare la scheda visualizzata per prima quando si preme <Machine Status>. Per informazioni su questa procedura, consultare "5.3.7 Impostazioni dettagliate" (p. 114).



Per informazioni sui contatori di fatturazione, consultare "1.8 Contatori di fatturazione" (p. 48).



Per informazioni sulla carta o un'impostazione, consultare "1.6 Configurazione delle impostazioni carta" (p. 43).

456

789

Informazioni sul sistema

Nella schermata [Info sistema] è possibile verificare il numero di serie, la configurazione e la versione software del sistema.

1.10 Verifica delle informazioni del sistema

Per attività di manutenzione/supporto:

Indica chi contattare per qualsiasi domanda in merito all'utilizzo e alla manutenzione del sistema.

Numero di serie

Visualizza il numero di serie del sistema.

Indirizzo MAC

Indica l'indirizzo MAC del sistema.

Prima di utilizzare il sistema

Configurazione sistema

Indice analitico

Premere [Config. sistema] per aprire la schermata [Config. sistema]. Sono visualizzate le informazioni seguenti:



Codice configurazione



Memoria

Versioni software

Premere [Versioni software] per aprire la schermata [Versioni software].

Sono visualizzate le informazioni seguenti:



Pannello di controllo



Te s t o



Controller



Stampante

Modo di stampa

Premere [Modo di stampa] per visualizzare la schermata che permette di alternare i modi online/offline.

Selezionare il modo di stampa seguente e premere [Salva].

Online

Permette di ricevere dati dal computer.

Offline

Disabilita la ricezione di dati dal computer. Il sistema stampa i dati ricevuti fino a questo momento, ma non ne riceve altri.

Materiali di consumo

Premere [Materiali di consumo] per visualizzare la schermata [Materiali di consumo].



Per ulteriori informazioni sulla schermata [Materiali di consumo], consultare "1.9 Verifica dei materiali di consumo" (p. 49).

1.10 Verifica delle informazioni del sistema

Prima di utilizzare il sistema

1.11 Stato lavori

Steps

Nota

Pulsante <Job Status>

Selezionare un lavoro nella schermata [Stato lavori] per visualizzare informazioni dettagliate sui lavori completati.

Premere il pulsante <Job Status> sul pannello di controllo.

Verificare i lavori completati.

Selezionare un lavoro per visualizzarne i dettagli.

Verificare i dettagli del lavoro visualizzati.



Premere [ ] per visualizzare la schermata precedente e premere [ ] per visualizzare la schermata successiva.



Premere [Aggiorna] per aggiornare i dati visualizzati.

Transmitting

Job Status

Machine Status

Supplies Language Power Saver

456

789

Clear All

Stop

Start

1.11 Stato lavori

Prima di utilizzare il sistema

1.12 Eliminazione di un lavoro

Steps

La procedura seguente spiega come bloccare un lavoro di stampa inviato al sistema.

Premere il pulsante <Stop> sul pannello di controllo.

Selezionare <OK> per bloccare il lavoro.

1.12 Eliminazione di un lavoro

Prima di utilizzare il sistema

1.13 Eliminazione di tutti i lavori

Steps

La procedura seguente spiega come eliminare tutti i lavori dalla memoria.

Premere il pulsante <Delete All> sul pannello di controllo.

Selezionare <OK> per eliminare tutti i lavori dalla memoria.

1.13 Eliminazione di tutti i lavori

Capitolo 2 CentreWare® Internet Services

Questo capitolo descrive come utilizzare la funzione di stampa e CentreWare Internet Services.



Nota

2.1 Panoramica di CentreWare Internet Services.................................................................................... 56

2.2 Impostazioni del sistema........................................................................................................................... 62

È possibile che i dati relativi ad alcuni driver non siano applicabili alla versione dei driver di cui dispone l'utente.

Funzione di stampa e CentreWare Internet Services

2.1 Panoramica di CentreWare Internet Services

2.1.1 Introduzione a CentreWare Internet Services

CentreWare Internet Services è un software che consente di accedere in remoto al proprio sistema utilizzando un browser nel proprio computer e una connessione TCP/IP. Grazie a CentreWare Internet Services l'utente può monitorare l'utilizzo del sistema e modificarne le impostazioni senza avvicinarsi al pannello di controllo.

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

2.1.2 Impostazione di CentreWare Internet Services

Steps

Requisiti

Il computer deve supportare la connessione TCP/IP. CentreWare Internet Services è stato testato con successo con i brower seguenti:

 Microsoft  Microsoft  Microsoft  Microsoft

Indice analitico

Impostazione del browser Web

Prima di utilizzare il servizio, assicurarsi che nel browser le opzioni Internet siano impostate correttamente. Di seguito viene descritto come impostare Internet Explorer 9.0.

Internet Explorer® 7

Internet Explorer® 8

Internet Explorer® 9

Internet Explorer® 10



Per qualsiasi problema di impostazione, consultare "4.1.5 Problemi con CentreWare Internet Services" (p. 95).

Selezionare [Opzioni Internet] nel menu [Strumenti].

Nella scheda [Generale] selezionare [Impostazioni] per [File temporanei Internet].

Nella finestra di dialogo [Impostazioni] impostare [Ricerca versioni più recenti delle pagine memorizzate:] su [Ogni volta che si visita la pagina] o [Ad ogni avvio di Internet Explorer].

Fare clic su [OK].

Server proxy e numero porta

 Server proxy

Si consiglia di accedere a questo servizio direttamente senza l'intermediario di un server proxy.



Nota

Se si utilizza un server proxy, quando si specifica l'indirizzo IP del sistema nel browser può accadere che il processo sia lento e che alcune schermate non appaiano. In questo caso, è opportuno impostare nel browser l'accesso diretto al sistema ignorando il server proxy. Per informazioni su come definire questa impostazione, consultare la Guida del browser.

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

 Numero porta

Steps

Nota

Per impostazione predefinita, il servizio utilizza la porta "80". Se necessario, cambiare il numero di porta in [Properties] > [Protocol Settings] > [HTTP]. Il numero della porta deve rientrare nell'intervallo 1 - 65535. Se l'utente ha cambiato il numero di porta predefinito, nella barra dell'indirizzo del browser deve inserire l'indirizzo IP o Internet del sistema seguito da due punti (:) e il numero della porta assegnata. Ad esempio, se è stata impostata la porta "8080", il formato della stringa del browser sarà: http://[indirizzo IP del sistema]:8080/ oppure http://[indirizzo Internet del sistema]:8080



Nota

Se è abilitata la comunicazione criptata, per accedere a CentreWare Internet Services è necessario sostituire "http" con "https" nel campo dell'indirizzo del browser.

Impostazione del sistema

Impostare l'indirizzo IP del sistema a cui si desidera accedere tramite CentreWare Internet Services.

Nota



Se il sistema è già associato a un indirizzo IP si può ignorare questa procedura.

Nella schermata [Menu amministratore di sistema] premere [Impostazioni di sistema] > [Impostazioni di rete].



Per informazioni su come visualizzare la schermata [Menu amministratore di sistema] consultare "5.1 Panoramica delle impostazioni di Menu amministratore di sistema" (p. 104).

Premere [Impostazioni di protocollo] > [IPv4 - Indirizzo IP]

Specificare l'indirizzo IP utilizzando il tastierino numerico.

Premere [Salva].

Premere [Chiudi] varie volte fino a tornare alla schermata [Menu amministratore di sistema].

Premere [Chiudi].



Quando appare un messaggio che richiede di riavviare il sistema, seguire le istruzioni di riavvio.

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

2.1.3 Avvio di CentreWare Internet Services

Steps

Nota

Indice analitico

La procedura seguente permette di connettersi a CentreWare Internet Services dal proprio computer.

Aprire il browser web.

Digitare l'indirizzo IP o Internet del sistema nella barra dell'indirizzo del browser e premere <Invio>.



Esempio di indirizzo IP http://192.168.0.101



Esempio di indirizzo Internet (presupponendo che l'indirizzo Internet del sistema sia myhost.example.com) http://myhost.example.com



Se la propria rete utilizza il servizio DNS (Domain Name System, sistema dei nomi a dominio) e il nome host del sistema è registrato nel server DNS, è possibile accedere al sistema specificando un indirizzo Internet composto di nome host e nome dominio. Ad esempio, poniamo che il nome host sia "myhost" e il nome dominio "example.com", l'indirizzo Internet risultante sarebbe "myhost.example.com".



Rivolgersi all'amministratore del sistema se non si conosce l'indirizzo IP o Internet del sistema.



Per specificare un numero porta, inserire l'indirizzo IP o Internet del sistema seguito da due punti (:) e il numero della porta assegnata.



Se è stata abilitata la comunicazione criptata selezionando la casella [Enabled] sotto [Impostazioni di rete] > [Impostazioni di protocollo] > [HTTP] > [HTTP protetto (SSL)] nella scheda [Proprietà], per accedere a CentreWare Internet Services è necessario sostituire "http" con "https" nel campo dell'indirizzo del browser. Esempio di indirizzo IP https://192.168.1.1/ Esempio di indirizzo Internet https://myhost.example.com/



Se durante l'accesso come amministratore di sistema l'autenticazione non riesce, nel riquadro destro del browser verrà visualizzato il messaggio seguente: "Login failed."



Se il numero di tentativi di accesso falliti supera il limite, nel riquadro destro del browser verrà visualizzato il messaggio seguente: "Switch the machine Off and then On for System Administrator login."



Per qualsiasi problema di impostazione, consultare "4.1.5 Problemi con CentreWare Internet Services" (p. 95).

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

2.1.4 Componenti di CentreWare Internet Services

Riquadro superiore

Riquadro

sinistro

Riquadro destro

La schermata CentreWare Internet Services è suddivisa in tre riquadri separati. Le informazioni visualizzate in ogni riquadro dipendono dalla funzione selezionata: [Status], [Job and Log], [Properties] o [Support].



Nota

Fare clic su [Help] nel riquadro superiore per aprire la guida di CentreWare Internet Services. Per ulteriori informazioni sulle funzioni di CentreWare Internet Services, consultare le sezioni della Guida.

 Riquadro superiore

Il riquadro superiore occupa la porzione superiore della finestra. Contiene il logo, il nome del modello, un link alla guida, informazioni sull'utente e le schede tramite cui accedere alle funzioni del servizio.



Indice analitico

Per informazioni sulle varie funzioni di CentreWare Internet Services, consultare la sezione della Guida che appare facendo clic su [Help] nell'angolo superiore destro della schermata CentreWare Internet Services.

 Riquadro sinistro

Il contenuto del riquadro sinistro varia in base alla funzione selezionata. Quando si sceglie una funzione, nel riquadro sinistro vengono visualizzati gli elementi e le funzioni disponibili per la funzione.

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

 Riquadro destro

Il riquadro destro visualizza lo stato del sistema, informazioni sul sistema e il pulsante [Refresh]. Fare clic su [Refresh] per visualizzare lo stato più aggiornato.

La tabella seguente elenca le funzioni principali che si possono eseguire con CentreWare Internet Services.

Nome della scheda Funzione principale

Status

Job and Log

Properties

Support

Nota



Per informazioni sui vari elementi configurabili di CentreWare Internet Services, consultare la sezione della Guida che appare facendo clic su [Help] nell'angolo superiore destro della schermata CentreWare Internet Services.



Se si apportano modifiche al sistema mediante CentreWare Internet Services quando un altro utente sta utilizzando il pannello di controllo, è possibile che le nuove impostazioni non vengano applicate immediatamente. In questi casi, le modifiche diventano effettive quando il sistema viene spento e riacceso.



La modifica di alcune informazioni è subordinata all'utilizzo di ID e password. L'ID utente corrisponde all'ID amministratore di sistema, già preimpostato sul sistema. Per impostazione predefinita l'ID utente (o ID amministratore di sistema) è "11111" e la password è "x-admin". Per informazioni su come cambiare l'ID amministratore di sistema e la password, consultare "5.6 Impostazioni ammin. di sistema" (p. 123).



Visualizzare lo stato del sistema.

Consente di visualizzare lo stato dei vassoi carta e dei materiali di consumo

(come le cartucce di inchiostro).



Visualizzare i lavori in coda, i lavori completati, la cronologia errori ed eliminare

i lavori



Verificare e modificare varie impostazioni

Consente di verificare le impostazioni di vari elementi, come la configurazione

del sistema, l'interfaccia, le opzioni e, all'occorrenza, di modificarle.



Visualizzare informazioni di supporto

2.1 Panoramica di CentreWare Internet Services

Funzione di stampa e CentreWare Internet Services

2.2 Impostazioni del sistema

Nota

Steps

Nota

Indice analitico

Nota

La procedura seguente permette di configurare le impostazioni nell'interfaccia utente del sistema.



Queste stesse impostazioni possono essere applicate anche tramite CentreWare Internet Services. Per maggiori dettagli, consultare la sezione della Guida che appare facendo clic su [Help] nell'angolo superiore destro della schermata CentreWare Internet Services.

Nella schermata [Menu amministratore di sistema] premere [Impostazioni di sistema] > [Impostazioni di rete].



Per informazioni su come visualizzare la schermata [Menu amministratore di sistema] consultare "Panoramica delle impostazioni di Menu amministratore di sistema" (p. 104).

Verificare che [LPD] sia impostato su [Abilitato] per [Impostazioni porte].



Per informazioni sull'impostazione della porta LPD, consultare "5.5.1 Impostazioni porte" (p. 119).

Premere [Chiudi] per tornare alla schermata [Impostazioni di rete].



Se al sistema è già stato assegnato un indirizzo IP, passare al punto 7.

Premere [Impostazioni di protocollo] > [IPv4 - Indirizzo IP]

Specificare l'indirizzo IP utilizzando il tastierino numerico.

Premere [Salva].

Premere [Chiudi] varie volte fino a tornare alla schermata [Menu amministratore di sistema].

Premere [Chiudi].



Quando appare un messaggio che richiede di riavviare il sistema, seguire le istruzioni di riavvio.

2.2 Impostazioni del sistema

Capitolo 3 Gestione e manutenzione

quotidiana

Questo capitolo descrive come sostituire i materiali di consumo e pulire il sistema.

3.1 Sostituzione dei materiali di consumo .................................................................................................64

3.2 Pulizia del sistema......................................................................................................................................... 73

3.3 Manutenzione della testina di stampa.................................................................................................77

Gestione e manutenzione quotidiana

3.1 Sostituzione dei materiali di consumo

ATTENZIONE

Si consiglia di utilizzare i materiali di consumo indicati, che sono stati realizzati secondo standard conformi alle specifiche del sistema.

Tipo di materiale di consumo Codice prodotto Quantità/Confezione

Cartuccia di inchiostro nero Cartuccia di inchiostro ciano Cartuccia di inchiostro magenta Cartuccia di inchiostro giallo Contenitore dell'inchiostro di scarto Testina di stampa*

* Viene fornito un solo tipo di testina di stampa; lo stesso tipo di testina è collegato a tutte e cinque gli alloggiamenti.



Importante

Nota

L'uso di materiali di consumo non consigliati da Xerox può compromettere la qualità della stampa e le prestazioni del sistema; utilizzare solo i materiali di consumo consigliati da Xerox.



Assicurarsi che le cartucce di inchiostro siano installate correttamente in tutti e cinque gli alloggiamenti: K1, M, Y, C e K2.



Si consiglia di avere sempre a disposizione dei materiali di consumo di riserva.

8R13152 1 articolo (2L)/1 confezione 8R13153 1 articolo (2L)/1 confezione 8R13154 1 articolo (2L)/1 confezione 8R13155 1 articolo (2L)/1 confezione 8R13157 1 articolo/1 confezione 8R13156 1 articolo/1 confezione

Uso e conservazione dei materiali di consumo

 Per le modalità di conservazione dei materiali di consumo, attenersi alle istruzioni riportate sulla confezione o sul

contenitore.

 Aprire le confezioni dei materiali di consumo solo al momento di utilizzarle. Evitare di conservare i materiali di

consumo in ambienti:

- Caldi e umidi

- Vicini a fonti di calore intense

- Esposti direttamente alla luce solare

- Polverosi

 Prima dell'uso, leggere con attenzione le istruzioni e le precauzioni riportate sulle confezioni dei materiali

di consumo.

 Per effettuare gli ordini, rivolgersi al centro di assistenza clienti Xerox comunicando i codici prodotto dei

materiali desiderati.

 Lo smaltimento delle cartucce di inchiostro, dei contenitori dell'inchiostro di scarto e delle testine di stampa

prevede procedure speciali. Attenersi alla normativa locale per smaltire cartucce di inchiostro, contenitori dell'inchiostro di scarto e testine di stampa.

 Conservare le cartucce di inchiostro al di fuori della portata dei bambini. Rivolgersi immediatamente a un

medico se un bambino lecca o ingerisce accidentalmente dell'inchiostro oppure se l'inchiostro entra in contatto con gli occhi.

 Se maneggiando la cartuccia dell'inchiostro ci si sporca le mani, sciacquarsi con acqua. Se l'inchiostro entra in

contatto con gli occhi, sciacquarsi immediatamente con acqua. Se si verifica una condizione insolita, come fastidio agli occhi, rivolgersi immediatamente a un medico.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

3.1.1 Materiali di consumo usati

ATTENZIONE

Attenersi alla normativa locale per smaltire cartucce di inchiostro, contenitori dell'inchiostro di scarto e testine di stampa.

3.1.2 Sostituzione di una cartuccia di inchiostro

Per evitare possibili scariche elettrostatiche nel momento in cui si collega il cavo di rete al contenitore dell'inchiostro, toccare il telaio del sistema prima di inserire il cavo di rete.

La quantità residua di inchiostro può essere visualizzata nella schermata [Materiali di consumo] dello schermo sensibile. Le cartucce di inchiostro possono essere sostituite in qualsiasi momento.



Importante

Non agitare la cartuccia prima di utilizzarla.



Assicurarsi che le cartucce di inchiostro siano installate correttamente nei cinque alloggiamenti seguenti: K1, M, Y, C e K2. Le cartucce di inchiostro sono disposte nel seguente ordine: nero 1 (K1), magenta (M), giallo (Y), ciano (C) e nero 2 (K2) dal lato del vassoio di alimentazione manuale (bypass) verso il retro del sistema. L'etichetta di ogni cartuccia indica il colore dell'inchiostro.



Installare le cartucce di inchiostro nei cinque alloggiamenti: tre alloggiamenti per ciano, magenta e giallo e due alloggiamenti per il nero.



Installare ogni cartuccia di inchiostro nell'alloggiamento specificato dall'etichetta.



Anche per stampare in bianco e nero si utilizza una porzione di inchiostro colorato. Questo permette di preservare le testine di stampa.



Indice analitico

Per ulteriori informazioni sulla schermata [Materiali di consumo], consultare "1.9 Verifica dei materiali di consumo" (p. 49).

 Messaggio "Sostituire cartuccia di inchiostro a breve"

Sostituire le cartucce di inchiostro.



Nota

Quando compare questo messaggio il sistema può stampare ancora circa 20 pagine. Il numero di pagine residuo si riferisce a documenti in formato A0 con densità immagine pari al 6%. Questo valore è una stima e varia in base ad alcune condizioni come il contenuto del documento, il formato e il tipo di carta e il sistema operativo utilizzato.

 Messaggio "Sostituire cartuccia di inchiostro".

Sostituire una cartuccia di inchiostro. Quando appare questo messaggio il sistema non è più in grado di stampare.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

Steps

 Rimozione della cartuccia di inchiostro

Importante

Nota

Avere a portata di mano una nuova cartuccia di inchiostro.

Aprire la copertura della cartuccia.



Scollegare il cavo di rete (1).



Prendere l'ugello tra le dita, stringere e tirare per estrarre (2).

Far scorrere l'ugello lungo il binario sotto la cartuccia fino alla tacca.

Se si apre la copertura durante la stampa, il sistema si blocca dopo la stampa della pagina in corso di elaborazione.

Smaltire la cartuccia esausta in base alle disposizioni locali.

Rimuovere la cartuccia di inchiostro.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

 Installazione di una nuova cartuccia di inchiostro

Nota

Rimuovere la pellicola protettiva dalla nuova cartuccia di inchiostro.

Inserire la cartuccia di inchiostro nell'alloggiamento corretto.



Estrarre l'ugello dal binario e collegarlo alla cartuccia di inchiostro (1).

Collegare il cavo di rete (2).

L'etichetta all'interno della copertura indica la posizione di ogni colore.

L'ugello dell'inchiostro è riconoscibile dal codice e dal colore.

Chiudere la copertura della cartuccia.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

3.1.3 Sostituzione del contenitore dell'inchiostro di scarto

Steps

Quando il contenitore dell'inchiostro di scarto è pieno, sullo schermo sensibile viene visualizzato il messaggio seguente. Intraprendere l'azione descritta nel messaggio.

 Messaggio "Sostituire contenitore inchiostro di scarto

a breve."

Sostituire il contenitore dell'inchiostro di scarto.

 Messaggio: "Sostituire contenitore inchiostro di scarto".

Quando appare questo messaggio il sistema non è più in grado di stampare.



Se si attende la visualizzazione del messaggio "Sostituire contenitore inchiostro di scarto", la stampante smette di funzionare e può verificarsi un inceppamento. Si consiglia di sostituire il contenitore dell'inchiostro di scarto prima che compaia questo messaggio.

Importante

Avere a portata di mano un nuovo contenitore dell'inchiostro di scarto.

Assicurarsi che il sistema non sia in funzione e sollevare la leva di rilascio dell'unità superiore per aprire l'unità superiore.

3.1 Sostituzione dei materiali di consumo

Aprire la copertura anteriore.

Gestione e manutenzione quotidiana

Nota

Importante

Estrarre completamente il contenitore dell'inchiostro di scarto.



Conservare il contenitore dell'inchiostro di scarto in posizione orizzontale per evitare che esca dell'inchiostro. Maneggiare il contenitore dell'inchiostro di scarto con cura.



Smaltire il contenitore dell'inchiostro di scarto in base alle disposizioni locali.

Installare un nuovo contenitore dell'inchiostro di scarto.

Chiudere la copertura anteriore.

Chiudere l'unità superiore.



Fare attenzione a non pizzicarsi le dita.

Se il contenitore dell'inchiostro di scarto non è installato correttamente il messaggio non viene visualizzato e il sistema non riprende a funzionare.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

3.1.4 Sostituzione di una testina di stampa

Steps

Nota

Quando la quantità di inchiostro spruzzato dall'ugello di una testina di stampa supera il valore specificato, sullo schermo sensibile appare la richiesta di sostituire la testina di stampa. Verificare la testina di stampa da sostituire nella scheda [Materiali di consumo] dello schermo sensibile. Nella schermata [Materiali di consumo] viene indicata anche la quantità di inchiostro utilizzata da ogni testina di stampa.



Indice analitico

 Messaggio "Sostituire testina di stampa a breve."

Per ulteriori informazioni sulla schermata [Materiali di consumo], consultare "1.9 Verifica dei materiali di consumo" (p. 49).

Avere a portata di mano una nuova testina di stampa.

Nella schermata [Menu amministratore di sistema] premere [Manutenzione testina di stampa] > [Sostituzione testina di stampa].



Per informazioni su come visualizzare la schermata [Menu amministratore di sistema] consultare "5.1 Panoramica delle impostazioni di Menu amministratore di sistema" (p. 104).

Selezionare la testina di stampa da sostituire.



Se necessario si possono selezionare più testine. Per sostituire tutte e cinque le testine di stampa, selezionare [Tutte].

Premere [Salva].

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

Nota

Premere [Sì].

Quando appare il messaggio "Pronto per sostituire testina di stampa" aprire la copertura delle testine di stampa.

Verificare che non ci sia passaggio di inchiostro nel tubo collegato alla testina da sostituire selezionata.

Sollevare la linguetta ( ) e contemporaneamente sollevare la leva tirandola verso di sé ( ).



Piegare la testina di stampa verso di sé ( ) per estrarla ( ).



Sarà sbloccata solo la leva della testina di stampa selezionata al punto 4.; le altre leve saranno bloccate. Non tentare di forzare la leva.

Installare la copertura rimossa dalla nuova testina di stampa sulla testina utilizzata e restituire il tutto al rappresentante Xerox locale.

Rimuovere la copertura dalla nuova testina di stampa.

3.1 Sostituzione dei materiali di consumo

Gestione e manutenzione quotidiana

10.

Importante

Nota

Staccare le due strisce adesive dalla nuova testina di stampa.



Una volta eliminate le due strisce adesive di protezione, non toccare la superficie di contatto e la superficie dell'ugello della testina di stampa.

11.

12.

13.

14.

Inserire una nuova testina di stampa in posizione obliqua ( ) e spingerla verso l'alto per portarla in posizione verticale ( ).



Riportare la leva alla posizione originale.

Chiudere la copertura della testina di stampa.

Premere [Fatto].

Appare il messaggio [Preparazione testina di stampa.]. La preparazione della testina di stampa richiede 10 minuti circa.

La testina di stampa può essere installata unicamente in una direzione.

15.

Quando tutte le testine sono state sostituite, passare a "3.3.3 Calibrazione della testina di stampa" (p. 79).

3.1 Sostituzione dei materiali di consumo

Dopo aver sostituite tutte le testine di stampa, premere [Sostituita].



Per sostituire altre testine di stampa, premere [Sostituisci altre] e ripetere i punti 2 - 13 della procedura.

Gestione e manutenzione quotidiana

3.2 Pulizia del sistema

Importante

Steps

Importante

AVVERTENZA

ATTENZIONE

Questa sezione descrive come pulire il sistema.

Pulire il sistema utilizzando unicamente i prodotti di pulizia progettati appositamente. Gli altri prodotti di pulizia potrebbero interferire con le prestazioni del sistema. Non utilizzare detergenti spray perché potrebbero provocare incendi ed esplosioni.

Prima di pulire il sistema, spegnerlo e staccare la spina. L'accesso alla parte interna di un sistema acceso comporta il rischio di scosse elettriche.



Non utilizzare benzene, solventi o altri liquidi volatili e non spruzzare insetticida o soluzioni spray sul sistema per evitare di scolorire, deformare o incrinare le coperture



Per lo sporco più ostinato, strofinare delicatamente con un panno morbido inumidito con una piccola quantità di detergente neutro. Quindi, asciugare il sistema con un panno asciutto.



Per la pulizia utilizzare unicamente acqua e un detergente neutro.



La pulizia del sistema con una quantità eccessiva di acqua può provocare malfunzionamenti o danneggiare la carta durante la stampa.



Durante la pulizia del sistema è possibile sporcarsi le mani di inchiostro. Per questo motivo si consiglia di indossare guanti di gomma usa e getta.

3.2.1 Rimozione delle macchie di inchiostro dal lato testine dell'unità di stampa

Se il lato testine dell'unità di stampa è sporco, è possibile che le gocce di inchiostro cadano sulla superficie da stampare.



Se la superficie stampata rimane macchiata anche che si è eliminato lo sporco dal lato testine dell'unità di stampa, consultare il rappresentante Xerox locale.

Spegnere l'interruttore di alimentazione ( ) e l'interruttore magnetotermico del sistema ( ).



Durante le operazioni di pulizia spegnere l'interruttore di alimentazione e l'interruttore magnetotermico per scongiurare il rischio di scosse elettriche.

3.2 Pulizia del sistema

Gestione e manutenzione quotidiana

Importante

Nota
