Xerox Fiery EX700i Printing

EX700i Print Server/ Integrated Fiery Color Server

Stampa

45099425 4 agosto 2011

INDICE

INDICE 3

INTRODUZIONE 7

Terminologia e convenzioni 8

Software utente per la stampa 9

MAC OS X 10

Installazione dei file del driver di stampa per Mac OS X 10

Installazione dal DVD Software utente 11

Scaricamento dei driver di stampa con WebTools 12

Scaricamento dei driver di stampa da EX700i 12

Disinstallazione dei file del driver di stampa 13

Configurazione di Mac OS X per la stampa 14

Configurazione della stampa con Mac OS X v10.6.x 14

Configurazione della stampa con Mac OS X v10.5.x 17

Configurazione della stampa con Mac OS X v10.4.x 21

Configurazione della stampa con Mac OS X v10.3.9 25

Aggiunta di una stampante Mac OS X non in lingua inglese su v10.5 e v10.6 27

Configurazione delle opzioni installabili 27

Uso della stampante scrivania (opzionale) 27

Stampa da computer Mac OS X 28

Selezione di EX700i dall’elenco Stampante 29

Impostazione delle opzioni di stampa e della stampa dalle applicazioni per Mac OS X 30

Personalizzazione della vista Accesso rapido 33

Visualizzazione dello stato della macchina da stampa digitale 33

INDICE 4

WINDOWS PER EX700I PRINT SERVER 34

Installazione dei driver di stampa per Windows 34

Installazione dei driver di stampa con Point and Print 35

Scaricamento dei driver di stampa con WebTools 37

Scaricamento dei driver di stampa da EX700i 38

Installazione dei driver di stampa dal DVD Software utente 39

Installazione del driver di stampa su un computer Windows versione 64 bit da un server Windows Server 2003 versione 32 bit 42

Configurazione delle opzioni installabili per i driver di stampa 42

Installazione e collegamento di una stampante virtuale 43

Disinstallazione dei driver di stampa 46

Configurazione della stampa su computer Windows 47

Configurazione dei collegamenti di stampa 47

Completamento del collegamento di stampa SMB 47

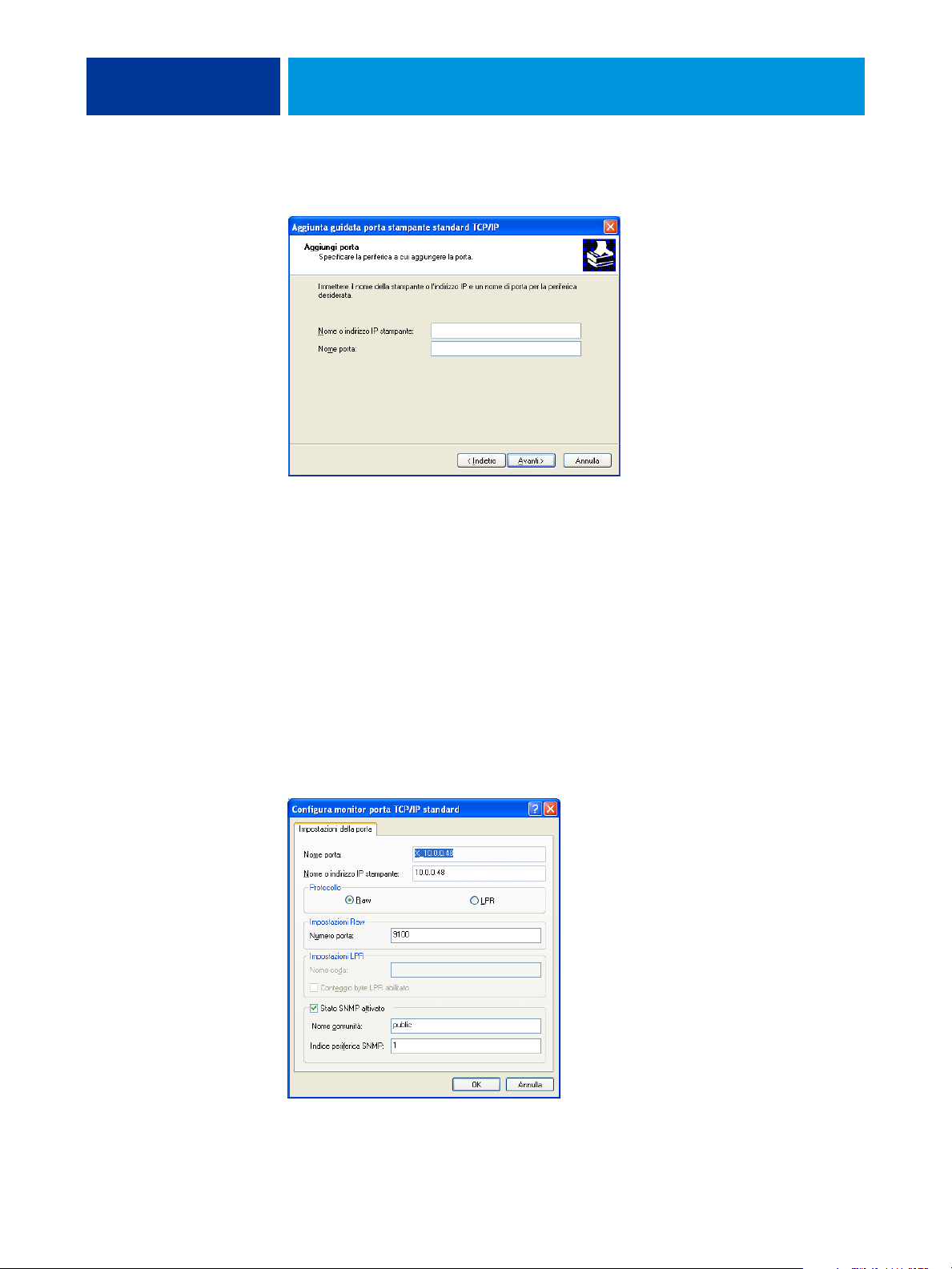

Completamento del collegamento di stampa Standard TCP/IP Port (Raw o LPR) 48

Completamento del collegamento IPP 51

Configurazione delle opzioni installabili 54

Stampa da computer Windows 55

Impostazione delle opzioni e stampa dalle applicazioni per Windows 56

Impostazione delle opzioni di stampa predefinite per i lavori 59

Personalizzazione dell’icona Accesso rapido 60

Visualizzazione dello stato della macchina da stampa digitale 60

Salvataggio dei file per la stampa in un’ubicazione remota 60

WINDOWS PER INTEGRATED FIERY COLOR SERVER 61

Installazione dei driver di stampa per Windows 61

Installazione dei driver di stampa con Point and Print 62

Scaricamento dei driver di stampa con WebTools 64

Installazione dei driver di stampa dal DVD Software utente 65

Installazione del driver di stampa su un computer Windows versione 64 bit da un server Windows Server 2003 versione 32 bit 68

Configurazione delle opzioni installabili per i driver di stampa 68

Installazione e collegamento di una stampante virtuale 69

Disinstallazione dei driver di stampa 72

INDICE 5

Configurazione della stampa su computer Windows 73

Configurazione dei collegamenti di stampa 73

Completamento del collegamento di stampa SMB 73

Completamento del collegamento di stampa Standard TCP/IP Port (Raw o LPR) 74

Completamento del collegamento IPP 77

Configurazione delle opzioni installabili 80

Stampa da computer Windows 81

Impostazione delle opzioni e stampa dalle applicazioni per Windows 82

Impostazione delle opzioni di stampa predefinite per i lavori 85

Personalizzazione dell’icona Accesso rapido 86

Visualizzazione dello stato della macchina da stampa digitale 86

Salvataggio dei file per la stampa in un’ubicazione remota 86

METODI DI STAMPA 87

Configurazione e uso di Job Monitor 88

Configurazione del collegamento 88

Uso di Job Monitor 88

Servizio e-mail 89

Stampa con un client e-mail 89

Gestione dei lavori di stampa con i comandi e-mail 91

Stampa da un’unità USB 92

Stampa FTP 94

Stampa e recupero di un lavoro di stampa protetto 95

Adobe PDF Print Engine (APPE) 96

Stampa con il flusso di lavoro APPE 96

Stampa di più file con APPE 98

Stampa mobile diretta 99

INDICE 6

OPZIONI DI STAMPA 100

Informazioni sui driver di stampa e sui file di descrizione della stampante 100

Impostazione delle opzioni di stampa 101

Ordine gerarchico per la modifica delle opzioni di stampa 101

Opzioni ed impostazioni di stampa predefinite 102

Opzioni disponibili nella scheda Info lavoro 103

Opzioni disponibili nella scheda Supporti 106

Opzioni disponibili nella scheda Layout 109

Opzioni disponibili nella scheda Colore 114

Opzioni disponibili nella scheda Immagine 118

Opzioni disponibili nella scheda Finitura 120

Opzioni disponibili nella scheda Stampa dati variabili (VDP) 122

Opzioni disponibili nella scheda Marcatura/Filigrana 123

Modifica delle impostazioni di stampa 124

Informazioni aggiuntive 125

Trapping automatico 125

Booklet Maker 125

Booklet Maker dal driver di stampa 127

Booklet Maker da Proprietà del lavoro 127

Fascicola in vassoio unico 132

Definizione e stampa su formati pagina personalizzati 132

Formato documento e Formato carta 133

Stampa fronte-retro 134

Opzioni di piegatura 135

Stampa multipla 136

Ottimizzazione immagini 137

Modo di uscita 137

Fori e posizione 138

Scala 139

Adatta alla pagina 139

Modo graffatura 140

Autenticazione utente 141

INDICE ANALITICO 143

INTRODUZIONE

INTRODUZIONE 7

Questo manuale descrive come installare i driver di stampa e i file di descrizione della stampante per EX700i Print Server/Integrated Fiery Color Server. Questo manuale comprende i seguenti argomenti:

• Installazione dei file di stampa su computer Apple Mac OS

• Configurazione della stampa su computer Mac OS X

• Stampa da computer Mac OS

• Installazione dei file di stampa su computer Microsoft Windows

• Configurazione dei collegamenti di stampa su computer Windows

• Stampa da computer Windows

• Opzioni di stampa di EX700i Print Server/Integrated Fiery Color Server

• Uso di altri metodi diversi dal driver di stampa per stampare su EX700i Print Server/ Integrated Fiery Color Server

Per informazioni sulla configurazione dei server e dei client di rete per l’uso di EX700i Print Server/Integrated Fiery Color Server, vedere il manuale Configurazione e impostazione. Per informazioni generali sull’uso della macchina da stampa digitale a colori, del computer, del software applicativo o della rete, fare riferimento alla documentazione fornita con i rispettivi prodotti.

Per informazioni sui sistemi operativi supportati e sui requisiti del sistema, vedere la Guida

introduttiva.

INTRODUZIONE 8

Terminologia e convenzioni

In questo manuale vengono utilizzate la terminologia e le convenzioni riportate di seguito.

Termine o convenzione Si riferisce a

Aero EX700i (nelle illustrazioni e negli esempi)

EX700i EX700i Print Server/Integrated Fiery Color Server

Macchina da stampa digitale Xerox 700 Digital Color Press

Titoli in corsivo Altri manuali della documentazione

Windows Microsoft Windows XP, Windows Vista, Windows Server 2003/

2008/2008 R2, Windows 7

Argomenti per i quali la Guida del software fornisce informazioni aggiuntive

Suggerimenti ed informazioni

Avviso di avvertenza relativo a operazioni che possono causare la morte o arrecare lesioni alle persone se non vengono eseguite in modo corretto. Per usare le attrezzature in sicurezza, osservare sempre questi avvisi.

Avviso di attenzione relativo a operazioni che possono arrecare lesioni alle persone se non vengono eseguite in modo corretto. Per usare le attrezzature in sicurezza, osservare sempre questi avvisi.

Requisiti e limiti operativi. Si raccomanda di leggere tali avvisi per utilizzare in modo corretto le attrezzature ed evitare di arrecare danni alle attrezzature stesse o alla proprietà.

INTRODUZIONE 9

Software utente per la stampa

La seguente tabella elenca i componenti del software utente descritti in questo manuale. Questo è il software utente necessario per configurare la stampa di base su EX700i. Negli altri manuali potrebbero essere descritti altri componenti del software utente utilizzabili per stampare documenti.

Software utente Descrizione

File di descrizione della stampante PostScript (PPD) e file associati (per Windows)

File di descrizione della stampante PostScript (PPD/Plugin) (per Mac OS X)

File PPD PageMaker Consentono di stampare su EX700i da Adobe PageMaker. È

Font video PostScript (per Mac OS X)

Job Monitor (per Windows)

Fornisce all’applicazione e al driver di stampa le informazioni relative a EX700i e al tipo di macchina da stampa digitale utilizzata.

File utilizzati con il driver di stampa PostScript che consentono a EX700i di apparire nelle finestre di dialogo Stampa e Imposta pagina delle applicazioni più diffuse. I file PPD di EX700i forniscono all’applicazione e al driver di stampa le informazioni relative alla macchina da stampa digitale utilizzata.

necessario installare il file PPD appropriato in PageMaker. Per le istruzioni, vedere la documentazione fornita con PageMaker.

Font video PostScript/TrueType che corrispondono ai font di stampa installati su EX700i. Per un elenco completo dei font PostScript/ TrueType installati su EX700i, stampare l’elenco dei font.

Per ulteriori informazioni, vedere la Guida di Command Wor kSta tion .

Consente di monitorare lo stato dei server EX700i collegati e dei lavori di stampa ad essi inviati. Job Monitor viene installato automaticamente quando si installa il driver di stampa su un computer Windows.

Per ulteriori informazioni, vedere “Configurazione e uso di Job

Monitor” a pagina 88.

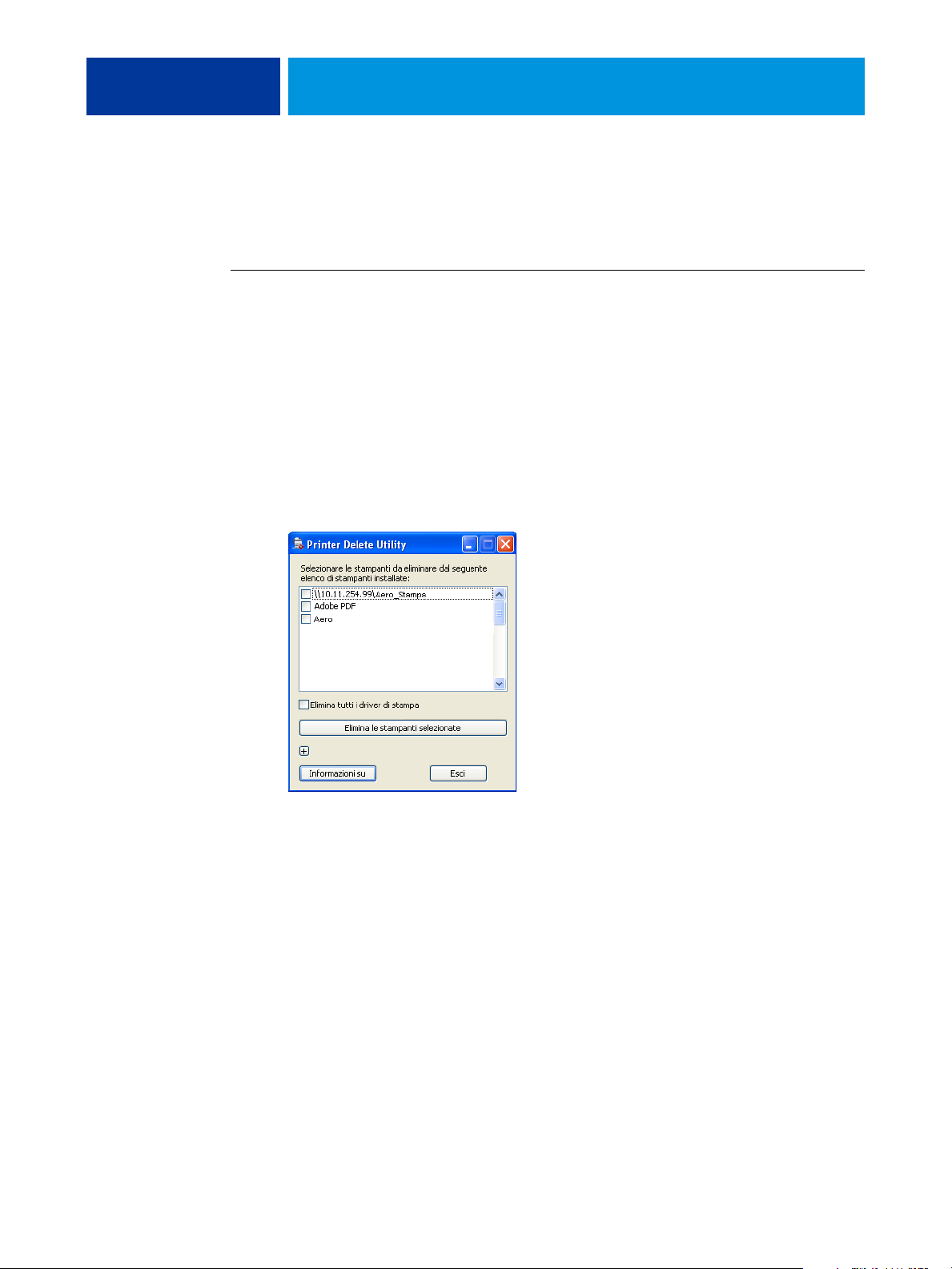

Printer Delete Utility (per Windows)

Fiery Software Uninstaller Utility (per Mac OS X)

Consente di disinstallare il driver di stampa per Windows.

Per ulteriori informazioni, vedere “Disinstallazione dei driver di

stampa” a pagina 46 e pagina “Disinstallazione dei driver di stampa”

a pagina 72.

Disinstalla la stampante per Mac OS X e i file del driver di stampa associati.

Per ulteriori informazioni, vedere “Disinstallazione dei file del driver

di stampa” a pagina 13.

MAC OS X

MAC OS X 10

Per configurare EX700i come stampante PostScript su un computer Mac OS X, installare i file del driver di stampa corrispondenti alla macchina da stampa digitale utilizzata e configurare EX700i per la stampa. I driver di stampa consentono la comunicazione delle informazioni relative ai lavori di stampa tra le applicazioni, EX700i e la macchina da stampa digitale.

Per sapere il numero di pagina di ciascuna procedura, vedere la seguente tabella.

Procedura Vedere

Installazione dei file del driver di stampa per Mac OS X pagina 10

Configurazione della stampa su computer Mac OS X pagina 14

Stampa da computer Mac OS X pagina 28

Installazione dei file del driver di stampa per Mac OS X

L’installazione dei file del driver di stampa e è il primo passo per la configurazione di EX700i come stampante.

NOTA: Se è già installato il driver di stampa di EX700i, è necessario disinstallarlo prima di

installarne uno nuovo (vedere la sezione “Disinstallazione dei file del driver di stampa” a pagina 13).

Le seguenti sezioni descrivono come installare i file di stampa per EX700i.

Procedura Vedere

Installazione dei driver di stampa dal DVD Software utente pagina 11

Scaricamento dei driver di stampa con WebTools pagina 12

Scaricamento dei driver di stampa da EX700i pagina 12

Disinstallazione dei file del driver di stampa pagina 13

MAC OS X 11

Installazione dal DVD Software utente

Il DVD Software utente contiene il seguente software per Mac OS X (vedere la cartella OSX : Printer Driver):

•

OSX installer: installa i file del driver di stampa necessari per stampare da Mac OS X.

•

Cartelle delle diverse lingue: file di descrizione della stampante che vengono installati da

OSX installer. Non è necessario aprire queste cartelle o installare manualmente i file sul computer. I file appropriati vengono installati da OSX installer.

PER INSTALLARE I FILE DEL DRIVER DI STAMPA PER MAC OS X

1 Chiudere tutte le applicazioni aperte.

2 Su Mac OS X v10.3.9 e v10.4.x: verificare che Utility Configurazione Stampante non sia in

funzione sul computer.

Utility Configurazione Stampante aggiorna l’elenco delle stampanti disponibili quando viene avviato. Se un file di descrizione della stampante viene aggiunto mentre Utility Configurazione Stampante è attivo, finché quest’ultimo non viene riavviato non è possibile selezionare il modello della stampante associata.

Su Mac OS X v10.5.x e v10.6.x: proseguire con il passo 3.

3 Inserire il DVD Software utente nell’unità DVD.

4 Aprire la cartella OSX: Printer Driver nel DVD Software utente.

Se si esegue l’installazione da una cartella scaricata da WebTools o da EX700i, accedere alla cartella Printer Driver sulla Scrivania.

5 Fare doppio clic sull’icona OSX installer per avviare l’installazione del driver di stampa.

6 Seguire le istruzioni riportate sullo schermo.

OSX installer installa i file di descrizione della stampante che corrispondono a EX700i.

7 Al termine, fare clic su Esci.

MAC OS X 12

Scaricamento dei driver di stampa con WebTools

Se l’amministratore ha abilitato l’accesso a WebTools, è possibile di scaricare sul computer i programmi di installazione dei driver di stampa direttamente da EX700i,

Per ulteriori informazioni sulla configurazione e sull’avvio di WebTools, vedere il manuale

Programmi di utilità.

PER SCARICARE I DRIVER DI STAMPA CON WEBTOOLS

1 Avviare il browser per Internet o Intranet ed immettere il nome DNS o l’indirizzo IP di EX700i.

2 Fare clic sulla scheda Scaricamenti.

3 Fare clic sul collegamento relativo ai driver di stampa che si desidera installare (File di

stampa per Mac OS X).

Un file denominato OSX.dmg viene trasferito sulla Scrivania. Il file contiene una cartella denominata Printer Driver in formato compresso. Se il browser per Internet utilizzato è dotato di un programma per l’espansione dei file (ad esempio, StuffIt Expander), la cartella verrà decodificata e decompressa automaticamente.

Se la cartella Printer Driver non viene automaticamente decodificata e decompressa, fare doppio clic sul file per avviare un programma di utilità che possa svolgere tale funzione.

4 Aprire la cartella OSX: Printer Driver.

5 Fare doppio clic sull’icona OSX installer per avviare l’installazione del driver di stampa.

Seguire le istruzioni visualizzate sullo schermo.

6 Al termine, fare clic su Esci.

Scaricamento dei driver di stampa da EX700i

È possibile scaricare i file del driver di stampa direttamente sul computer da EX700i sulla rete.

PER SCARICARE I FILE DEL DRIVER DI STAMPA DA EX700I

1 Nel Finder, selezionare Connessione al server dal menu Vai.

2 Digitare SMB:// seguito dal nome o dall’indirizzo IP di EX700i e fare clic su Connetti.

Se non si riesce a individuare EX700i, contattare l’amministratore.

3 Digitare il nome utente e la password nella finestra SMB/CIFS File System Authentication.

L’account “Guest” può essere utilizzato come impostazione predefinita. Per l’account Guest non è necessaria alcuna password. Se non è possibile utilizzare l’account Guest, richiedere all’amministratore della rete un account.

4 Selezionare la cartella Mac_User_SW dall’elenco dei volumi condivisi e fare clic su OK.

5 Aprire la cartella OSX: Printer Driver.

6 Fare doppio clic sull’icona OSX installer per avviare l’installazione del driver di stampa.

Seguire le istruzioni visualizzate sullo schermo.

MAC OS X 13

Disinstallazione dei file del driver di stampa

Il programma di utilità Fiery Software Uninstaller viene installato ed utilizzato localmente. Non è necessario collegarsi a EX700i prima di usare il software.

PER INSTALLARE E USARE IL PROGRAMMA DI UTILITÀ FIERY SOFTWARE UNINSTALLER

1 Copiare Fiery Software Uninstaller.dmg sulla Scrivania dal DVD Software utente o dalla

cartella Mac_User_SW dall’elenco dei volumi condivisi su EX700i.

2 Sulla Scrivania, fare doppio clic su Fiery Software Uninstaller.dmg.

Fiery Software Uninstaller si apre nel Finder con l’icona Fiery Software Uninstaller e una freccia che punta a un collegamento alla cartella Applicazioni.

3 Selezionare l’icona Fiery Software Uninstaller a sinistra e trascinarla sulla cartella

Applicazioni.

4 Accedere alla cartella Applicazioni e fare doppio clic sull’icona Fiery Software Uninstaller.

5 Fare clic sulla scheda Stampanti se non è già selezionata.

6 Selezionare una stampante dall’elenco Stampanti installate ed effettuare una delle seguenti

operazioni:

•Fare clic su Rimuovi stampante e driver per rimuovere la stampante e tutti i file del driver di stampa.

Se si desidera rimuovere la stampante e il driver di stampa associato, è possibile selezionare solo una stampante alla volta.

•Fare clic su Rimuovi stampante per rimuovere solo la stampante dall’elenco Stampanti installate, ma lasciare installato il driver di stampa.

Il programma di utilità può rimuovere solo le stampanti che non sono utilizzate al momento o aperte sul Dock.

NOTA: Se più di una stampante usa lo stesso driver di stampa, la rimozione del driver di

stampa rimuove anche tutte le stampanti associate al driver.

7 Per confermare l’eliminazione della stampante, digitare la password del computer Mac OS X

nella finestra di dialogo e fare clic su OK.

8 Fare clic sulla scheda Driver per visualizzare i driver di stampa installati.

9 Chiudere la finestra di dialogo di Fiery Software Uninstaller.

PER ELIMINARE IL PROGRAMMA DI UTILITÀ FIERY SOFTWARE UNINSTALLER

• Eliminare l’icona Fiery Software Uninstaller dalla cartella Applicazioni su Mac OS X.

MAC OS X 14

Configurazione di Mac OS X per la stampa

La seguente sezione descrive come configurare EX700i su un computer Mac OS X.

Procedura Vedere

Configurazione della stampa con Mac OS X v10.6.x pagina 14

Configurazione della stampa con Mac OS X v10.5.x pagina 17

Configurazione della stampa con Mac OS X v10.4.x pagina 21

Configurazione della stampa con Mac OS X v10.3.9 pagina 25

Aggiunta di una stampante non in lingua inglese su Mac OS X v10.5.x e v10.6

Configurazione delle opzioni installabili pagina 27

Uso della stampante scrivania (opzionale) pagina 27

pagina 27

Configurazione della stampa con Mac OS X v10.6.x

Utilizzare le seguenti procedure per configurare EX700i su un computer con Mac OS X v10.6.x.

PER CONFIGURARE EX700I DALLA FINESTRA DI DIALOGO STAMPA

1 Aprire un file nell’applicazione desiderata.

2 Selezionare Stampa dal menu File (o Archivio).

Viene visualizzata la finestra di dialogo Stampa.

3 Selezionare Aggiungi stampante dall’elenco Stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei collegamenti riportati nella tabella seguente per aggiungere una stampante.

PER CONFIGURARE EX700I UTILIZZANDO STAMPA E FAX

1 Selezionare Preferenze di Sistema dal menu Apple e quindi selezionare Stampa e Fax.

Viene visualizzata la finestra di dialogo Stampa e Fax.

2 Fare clic sul pulsante “+” per aggiungere una stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei seguenti collegamenti per aggiungere una stampante.

Collegamento di stampa Vedere

Default (Bonjour) pagina 15

Stampante IP pagina 16

MAC OS X 15

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO DEFAULT (BONJOUR)

NOTA: La configurazione delle stampanti Bonjour funziona solo se EX700i si trova all’interno

della stessa rete LAN del computer Mac OS X client. Bonjour deve essere abilitata anche su EX700i.

1 Fare clic sull’icona Default nella finestra di dialogo.

Nell’elenco appaiono i nomi delle stampanti con il collegamento predefinito e anche le stampanti virtuali configurate da EX700i.

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante:nome stampante

virtuale nell’elenco Nome stampante.

2 Selezionare EX700i dall’elenco.

Le informazioni sulla stampante selezionata appaiono in basso nell’area Default. Il file PPD appropriato per EX700i viene selezionato automaticamente. Se l’amministratore ha configurato la stampa con Accesso protetto da EX700i, è selezionato il file PPD per la stampa con Accesso protetto.

3 Fare clic su Aggiungi.

Viene visualizzata l’area Opzioni installabili nella finestra di dialogo Stampa e Fax.

4 Fare clic su Continua.

Il nome EX700i appare nell’elenco Stampante.

5 Selezionare EX700i dall’elenco Stampante.

6 Fare clic su Opzioni e forniture, quindi selezionare la scheda Driver.

7 Specificare le impostazioni delle opzioni installabili e fare clic su OK.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

MAC OS X 16

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO IP

1 Fare clic sull’icona IP nella finestra di dialogo.

2 Stampa LPD: selezionare Line Printer Daemon - LPD dall’elenco Protocollo e digitare

l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo, quindi digitare il collegamento di stampa (print, hold o direct) nel campo Coda. proseguire con il passo 4.

Stampa IP: selezionare Protocollo di stampa Internet - IPP dall’elenco Protocollo e digitare l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo. proseguire con il passo 3.

L’indirizzo IP o il nome DNS vengono visualizzati nel campo Nome.

3 Digitare “ipp/” seguito dal collegamento di stampa (print, hold, direct o il nome della

stampante virtuale) in minuscolo nel campo Coda.

NOTA: Per EX700i, è obbligatoria l’immissione di un nome per la coda. Non lasciare in

bianco il campo Coda.

4 Selezionare Selezionare software stampante dall’elenco Stampa con.

5 Individuare il produttore o il modello della macchina da stampa digitale nell’elenco,

selezionare il file PPD, quindi fare clic su OK.

6 Fare clic su Aggiungi.

Viene visualizzata l’area Opzioni installabili nella finestra di dialogo Stampa e Fax.

7 Fare clic su Continua.

Nell’elenco Stampante appare EX700i con l’indirizzo IP.

8 Selezionare EX700i dall’elenco Stampante.

9 Fare clic su Opzioni e forniture, quindi selezionare la scheda Driver.

10 Specificare le impostazioni delle opzioni installabili e fare clic su OK.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

MAC OS X 17

Configurazione della stampa con Mac OS X v10.5.x

Utilizzare le seguenti procedure per configurare EX700i su un computer con Mac OS X v10.5.x.

PER CONFIGURARE EX700I DALLA FINESTRA DI DIALOGO STAMPA

1 Aprire un file nell’applicazione desiderata.

2 Selezionare Stampa dal menu File (o Archivio).

Viene visualizzata la finestra di dialogo Stampa.

3 Selezionare Aggiungi stampante dall’elenco Stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei collegamenti riportati nella tabella seguente per aggiungere una stampante.

PER CONFIGURARE EX700I UTILIZZANDO STAMPA E FAX

1 Selezionare Preferenze di Sistema dal menu Apple e quindi selezionare Stampa e Fax.

Viene visualizzata la finestra di dialogo Stampa e Fax.

2 Fare clic sul pulsante “+” per aggiungere una stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei seguenti collegamenti per aggiungere una stampante.

Collegamento di stampa Vedere

Default (Bonjour o AppleTalk) pagina 18

Stampante IP pagina 19

AppleTalk pagina 20

MAC OS X 18

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO DEFAULT (BONJOUR O APPLETALK)

NOTA: La configurazione delle stampanti Bonjour funziona solo se EX700i si trova all’interno

della stessa rete LAN del computer Mac OS X client. Bonjour deve essere abilitata anche su EX700i.

1 Fare clic sull’icona Default nella finestra di dialogo.

Nell’elenco appaiono i nomi delle stampanti con il collegamento predefinito e anche le stampanti virtuali configurate da EX700i.

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante: nome stampante

virtuale nell’elenco Nome stampante.

2 Selezionare EX700i dall’elenco.

Le informazioni sulla stampante selezionata appaiono in basso nell’area Default. Il file PPD appropriato per EX700i viene selezionato automaticamente.

3 Fare clic su Aggiungi.

AppleTalk:

il nome EX700i appare nell’elenco Stampante della finestra di dialogo Stampa e

Fax.

Bonjour: viene visualizzata l’area Opzioni installabili nella finestra di dialogo Stampa e Fax.

Fare clic su Continua per tornare alla finestra di dialogo Stampa e Fax. Il nome EX700i appare nell’elenco Stampante.

4 Selezionare EX700i dall’elenco Stampante.

5 Fare clic su Opzioni e forniture, quindi selezionare la scheda Driver.

6 Specificare le impostazioni delle opzioni installabili e fare clic su OK.

MAC OS X 19

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO IP

1 Fare clic sull’icona IP nella finestra di dialogo.

2 Stampa LPD: selezionare Line Printer Daemon - LPD dall’elenco Protocollo e digitare

l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo, quindi digitare il collegamento di stampa (print, hold o direct) nel campo Coda. proseguire con il passo 4.

Stampa IP: selezionare Protocollo di stampa Internet - IPP dall’elenco Protocollo e digitare l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo. proseguire con il passo 3.

L’indirizzo IP o il nome DNS vengono visualizzati nel campo Nome.

3 Digitare “ipp/” seguito dal collegamento di stampa (print, hold, direct o il nome della

stampante virtuale) in minuscolo nel campo Coda.

NOTA: Per EX700i, è obbligatoria l’immissione di un nome per la coda. Non lasciare in

bianco il campo Coda.

4 Selezionare “Selezionare un driver da usare” dall’elenco Stampa con.

5 Individuare il produttore o il modello della macchina da stampa digitale nell’elenco,

selezionare il file PPD, quindi fare clic su OK.

6 Fare clic su Aggiungi.

Viene visualizzata l’area Opzioni installabili nella finestra di dialogo Stampa e Fax.

7 Fare clic su Continua.

Nell’elenco Stampante appare EX700i con l’indirizzo IP.

MAC OS X 20

8 Selezionare EX700i dall’elenco Stampante.

9 Fare clic su Opzioni e forniture, quindi selezionare la scheda Driver.

10 Specificare le impostazioni delle opzioni installabili e fare clic su OK.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO APPLETALK

NOTA: Utilizzare questa procedura se EX700i si trova in una zona AppleTalk diversa da quella

del computer. Se EX700i si trova nella stessa zona, appare come predefinito in base alla procedura a pagina 18.

1 Fare clic sull’icona AppleTalk nella finestra di dialogo.

2 Selezionare la zona AppleTalk per EX700i dall’elenco.

Nell’elenco appaiono le stampanti AppleTalk nella zona specificata e anche le stampanti virtuali configurate da EX700i.

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante: nome stampante

virtuale nell’elenco Nome.

3 Selezionare il nome EX700i nell’elenco Stampante e fare clic su Aggiungi.

Il nome EX700i appare nell’elenco Stampante della finestra di dialogo Stampa e Fax.

4 Selezionare EX700i dall’elenco Stampante.

5 Fare clic su Opzioni e forniture, quindi selezionare la scheda Driver.

6 Specificare le impostazioni delle opzioni installabili e fare clic su OK.

MAC OS X 21

Configurazione della stampa con Mac OS X v10.4.x

Utilizzare le seguenti procedure per configurare EX700i su un computer con Mac OS X v10.4.x.

PER CONFIGURARE EX700I DALLA FINESTRA DI DIALOGO STAMPA

1 Aprire un file nell’applicazione desiderata.

2 Selezionare Stampa dal menu File (o Archivio).

Viene visualizzata la finestra di dialogo Stampa.

3 Selezionare Aggiungi stampante dall’elenco Stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei collegamenti riportati nella tabella seguente per aggiungere una stampante.

PER CONFIGURARE EX700I UTILIZZANDO UTILITY CONFIGURAZIONE STAMPANTE

1 Nel Finder, selezionare Utility dal menu Vai.

2 Avviare Utility Configurazione Stampante.

Viene visualizzata la finestra di dialogo Elenco stampanti.

3 Fare clic su Aggiungi.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei collegamenti riportati nella tabella seguente per aggiungere una stampante.

PER CONFIGURARE EX700I UTILIZZANDO STAMPA E FAX

1 Selezionare Preferenze di Sistema dal menu Apple e quindi selezionare Stampa e Fax.

Viene visualizzata la finestra di dialogo Stampa e Fax.

2 Fare clic sul pulsante “+” per aggiungere una stampante.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei seguenti collegamenti per aggiungere una stampante.

Collegamento di stampa Vedere

Browser di default (Bonjour o AppleTalk) pagina 22

Stampante IP pagina 23

AppleTalk pagina 24

MAC OS X 22

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO BROWSER DI DEFAULT (BONJOUR O APPLETALK)

NOTA: La configurazione delle stampanti Bonjour funziona solo se EX700i si trova all’interno

della stessa rete LAN del computer Mac OS X client. Bonjour deve essere abilitata anche su EX700i.

1 Fare clic su Browser di default nella finestra di dialogo Browser stampante.

Nell’elenco appaiono i nomi delle stampanti con il collegamento predefinito e anche le stampanti virtuali configurate da EX700i.

Se la stampante non compare nell’elenco Nome stampante, fare clic su Altre stampanti.

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante: nome stampante

virtuale nell’elenco Nome.

2 Selezionare EX700i dall’elenco.

Le informazioni sulla stampante selezionata appaiono in basso nell’area Browser di default. Il file PPD appropriato per EX700i viene selezionato automaticamente.

3 Fare clic su Aggiungi.

AppleTalk:

il nome EX700i appare nell’elenco Stampante della finestra di dialogo Stampa e

Fax.

Bonjour: viene visualizzata l’area Opzioni installabili nella finestra di dialogo Browser

stampante. Fare clic su Continua per tornare alla finestra di dialogo Stampa e Fax. Il nome EX700i appare nell’elenco Stampante.

MAC OS X 23

4 Selezionare EX700i dall’elenco Stampante e fare clic su Informazioni.

5 Nella finestra di dialogo Informazioni sulla stampante, selezionare Opzioni installabili,

specificare le impostazioni, quindi fare clic su Applica modifiche.

6 Chiudere la finestra di dialogo Informazioni sulla stampante.

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO IP

1 Fare clic su Stampante IP nella finestra di dialogo Browser stampante.

2 Stampa LPD: selezionare Line Printer Daemon - LPD dall’elenco Protocollo e digitare

l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo, quindi digitare il collegamento di stampa (print, hold o direct) nel campo Coda. proseguire con il passo 6.

Stampa IP: selezionare Protocollo di stampa Internet - IPP dall’elenco Protocollo e digitare l’indirizzo IP o il nome DNS di EX700i nel campo Indirizzo. proseguire con il passo 3.

L’indirizzo IP o il nome DNS vengono visualizzati nel campo Nome.

3 Digitare “ipp/” seguito dal collegamento di stampa (print, hold, direct o il nome della

stampante virtuale) in minuscolo nel campo Coda.

NOTA: Per EX700i, è obbligatoria l’immissione di un nome per la coda. Non lasciare in

bianco il campo Coda.

4 Stampa con: individuare il produttore o il modello della macchina da stampa digitale

nell’elenco, quindi selezionare il file PPD.

5 Fare clic su Aggiungi.

Viene visualizzata l’area Opzioni installabili nella finestra di dialogo Browser stampante.

6 Fare clic su Continua.

Nell’elenco Stampante appare EX700i con l’indirizzo IP.

MAC OS X 24

7 Selezionare EX700i dall’elenco Stampante e fare clic su Informazioni.

8 Nella finestra di dialogo Informazioni sulla stampante, selezionare Opzioni installabili,

specificare le impostazioni, quindi fare clic su Applica modifiche.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

9 Chiudere la finestra di dialogo Informazioni sulla stampante.

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO APPLETALK

NOTA: Utilizzare questa procedura se EX700i si trova in una zona AppleTalk diversa da quella

del computer. Se EX700i si trova nella stessa zona, appare come predefinito in base alla procedura a pagina 22.

1 Fare clic su Browser di default o su Stampante IP nella finestra di dialogo Browser stampante.

2 Fare clic su Altre stampanti.

Viene visualizzata la finestra di dialogo con l’elenco di altri collegamenti.

3 Selezionare AppleTalk dall’elenco dei collegamenti.

Viene visualizzata l’area AppleTalk.

4 Selezionare la zona AppleTalk per EX700i dall’elenco.

Nell’elenco appaiono le stampanti AppleTalk nella zona specificata e anche le stampanti virtuali configurate da EX700i.

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante: nome stampante

virtuale nell’elenco Nome.

MAC OS X 25

5 Selezionare il nome EX700i nell’elenco Nome e fare clic su Aggiungi.

Il nome EX700i appare nella finestra di dialogo Elenco stampanti.

6 Selezionare EX700i dall’elenco Stampante e fare clic su Informazioni.

7 Nella finestra di dialogo Informazioni sulla stampante, selezionare Opzioni installabili,

specificare le impostazioni, quindi fare clic su Applica modifiche.

8 Chiudere la finestra di dialogo Informazioni sulla stampante.

Configurazione della stampa con Mac OS X v10.3.9

Utilizzare i seguenti passi per configurare EX700i su un computer con Mac OS X v10.3.9.

PER CONFIGURARE EX700I PER LA STAMPA

1 Nel Finder, selezionare Utility dal menu Vai.

2 Avviare Utility Configurazione Stampante o Centro Stampa.

Viene visualizzata la finestra di dialogo Elenco stampanti.

3 Fare clic su Aggiungi.

Nella finestra di dialogo che viene visualizzata, selezionare un collegamento alla stampante. Utilizzare uno dei seguenti collegamenti per aggiungere una stampante.

Collegamento di stampa Vedere

AppleTalk pagina 25

LPD/LPR pagina 26

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO APPLETALK

1 Selezionare AppleTalk dall’elenco.

2 Selezionare la zona AppleTalk per EX700i dall’elenco a comparsa delle zone.

Nell’elenco appaiono le stampanti AppleTalk nella zona specificata e anche le stampanti virtuali configurate su EX700i.

MAC OS X 26

NOTA: I nomi delle stampanti virtuali appaiono come nome stampante: nome stampante

virtuale nell’elenco Nome.

3 Selezionare EX700i dall’elenco Nome.

4 Fare clic su Aggiungi.

Il file PPD appropriato per EX700i viene selezionato automaticamente.

Il nome EX700i appare nell’elenco Stampante.

PER AGGIUNGERE UNA STAMPANTE CON IL COLLEGAMENTO LPD/LPR

1 Selezionare Stampanti IP dall’elenco.

2 Selezionare LPD/LPR dall’elenco Tipo di Stampante.

3 Digitare l’indirizzo IP di EX700i nel campo Indirizzo Stampante.

4 Digitare il nome della stampante virtuale nel campo Nome Coda o lasciarlo in bianco per la

coda di default.

5 Selezionare il modello appropriato dall’elenco Modello Stampante.

6 Selezionare il file PPD dall’elenco Nome Modello.

7 Fare clic su Aggiungi.

Nell’elenco Stampante appare EX700i con l’indirizzo IP.

MAC OS X 27

Aggiunta di una stampante Mac OS X non in lingua inglese su v10.5 e v10.6

Quando si aggiunge una stampante EX700i in una lingua diversa dall’inglese su Mac OS X v10.5 e 10.6, è necessario andare su Altro per selezionare il driver di stampa corretto per la lingua desiderata.

PER AGGIUNGERE UNA STAMPANTE IN LINGUA NON INGLESE

1 Aprire la finestra di dialogo Aggiungi stampante.

Viene visualizzato l’elenco delle stampanti Bonjour disponibili.

2 Selezionare EX700i dall’elenco.

3 Dal menu Stampa con, selezionare Altro.

4 Sul computer, andare a Libreria > Printers > PPDs > Contents > Resources e aprire la cartella

della lingua corrispondente alla lingua utilizzata sul sistema.

5 Selezionare EX700i dall’elenco.

6 Fare clic su Apri, quindi fare clic su Aggiungi.

Configurazione delle opzioni installabili

Per utilizzare le opzioni di stampa appropriate per la macchina da stampa digitale e EX700i, è necessario configurare EX700i dal computer in base alle opzioni installate sulla macchina da stampa digitale. Configurare le opzioni manualmente.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

Uso della stampante scrivania (opzionale)

Dopo aver aggiunto EX700i all’Elenco stampanti da Stampa e Fax o da Utility Configurazione Stampante, è possibile creare e utilizzare la funzione Stampante Scrivania.

Per informazioni sulla funzione Stampante Scrivania, vedere la Guida del driver di stampa.

MAC OS X 28

Stampa da computer Mac OS X

È possibile stampare su EX700i così come si stampa su una qualsiasi altra stampante da Mac OS X un’applicazione. Selezionare EX700i come stampante corrente dall’elenco Stampante, specificare le opzioni di stampa e stampare il documento dall’applicazione.

La seguente tabella riporta altri metodi per stampare su EX700i e indica dove trovare ulteriori informazioni.

Per ulteriori informazioni Vedere

Scaricamento di file su EX700i da Documenti di WebTools Programmi di utilità

Stampa di documenti con Hot Folders Programmi di utilità

Stampa di documenti da Command WorkStation Programmi di utilità

Ottimizzazione dei risultati di stampa dalle applicazioni Stampa a colori e

Riferimento per il colore Fiery

Selezione di EX700i dall’elenco Stampante pagina 29

Impostazione delle opzioni di stampa e della stampa dalle applicazioni per Mac OS X

Personalizzazione della vista Accesso rapido pagina 33

Visualizzazione dello stato della macchina da stampa digitale pagina 33

Definizione e stampa su formati pagina personalizzati pagina 132

pagina 30

MAC OS X 29

Selezione di EX700i dall’elenco Stampante

Prima di stampare un lavoro, è necessario selezionare EX700i dall’elenco Stampante. Usare la seguente procedura per selezionare EX700i come stampante predefinita.

PER SELEZIONARE EX700I COME STAMPANTE PREDEFINITA CON MAC OS X V10.5 O V10.6

1 Accertarsi che EX700i sia collegato alla rete e acceso.

2 Selezionare Preferenze di Sistema dal menu Apple e quindi selezionare Stampa e Fax.

Nell’elenco sono riportate le stampanti configurate per la stampa e anche le stampanti virtuali configurate da EX700i.

3 Per impostare EX700i come stampante predefinita, selezionarlo dal menu Stampante

predefinita.

4 Chiudere la finestra di dialogo.

MAC OS X 30

PER SELEZIONARE EX700I COME STAMPANTE PREDEFINITA CON MAC OS X V10.4.X O V10.3.9

1 Accertarsi che EX700i sia collegato alla rete e acceso.

2 Nel Finder, selezionare Utility dal menu Vai.

3 Avviare Utility Configurazione Stampante.

Nell’elenco sono riportate le stampanti configurate per la stampa e anche le stampanti virtuali configurate da EX700i.

4 Per impostarla come stampante corrente, selezionare EX700i in Elenco stampanti.

5 Fare clic sull’icona Rendi default.

EX700i è ora la stampante predefinita.

Impostazione delle opzioni di stampa e della stampa dalle applicazioni per Mac OS X

Per stampare da computer client Mac OS X, installare i file del driver di stampa. Per istruzioni, vedere “Installazione dei file del driver di stampa per Mac OS X” a pagina 10. Nelle applicazioni Mac OS X, le opzioni di stampa sono impostate dalla finestra di dialogo Stampa.

Alcune opzioni di stampa selezionabili da un’applicazione sono simili alle opzioni di stampa specifiche per EX700i e la macchina da stampa digitale. In questi casi, utilizzare le opzioni di stampa specifiche per EX700i e per la macchina da stampa digitale. Tali opzioni compaiono nella scheda Caratteristiche Fiery e/o nella finestra Preferenze di Stampa. L’applicazione potrebbe non configurare il file in modo corretto per la stampa su EX700i, dando luogo ad errori di finitura o di stampa e richiedendo tempi di elaborazione più lunghi.

Se si specificano opzioni di stampa incompatibili al momento della stampa di un documento, viene visualizzata la finestra di dialogo Conflitto che fornisce informazioni su come risolvere il problema.

MAC OS X 31

Alcune opzioni di stampa, come le impostazioni Expert per il colore, sono disponibili solo se è abilitata la comunicazione bidirezionale o se è stata configurata una particolare opzione installabile. Per informazioni su come abilitare la comunicazione bidirezionale, vedere la Guida del driver di stampa. Per informazioni sulla configurazione delle opzioni installabili, vedere “Configurazione delle opzioni installabili” a pagina 27.

Selezionando Valore predefinito della stampante, il lavoro viene stampato in base alle impostazioni immesse dall’amministratore durante la configurazione. Per ulteriori informazioni, vedere pagina 101.

La seguente procedura spiega come utilizzare il driver di stampa per specificare le opzioni di stampa per un lavoro specifico e inviarlo in stampa su EX700i. Per informazioni sulle opzioni di stampa, vedere pagina 100.

NOTA: Nelle procedure seguenti, vengono utilizzate le illustrazioni per Mac OS X v10.5.

PER IMPOSTARE LE OPZIONI E STAMPARE DA MAC OS X

1 Dall’applicazione, selezionare File > Stampa e selezionare EX700i come stampante.

1 Caratteristiche Fiery 2 Pulsante Personalizza 3 Pulsante Proprietà

in dettaglio 4 Menu Preimpostazioni 5 Comunicazione bidirezionale

2 Selezionare Caratteristiche Fiery dall’elenco a discesa.

4 1

2

3

5

Per informazioni sull’uso delle preimpostazioni, vedere la Guida del driver di stampa.

NOTA: Per l’elenco delle opzioni di stampa, vedere pagina 102.

MAC OS X 32

3 Fare clic su Proprietà in dettaglio nell’area Accesso rapido per specificare le opzioni di

stampa e le impostazioni per il lavoro.

Le opzioni di stampa sono raggruppate per categorie. Ciascun gruppo o scheda contiene opzioni di stampa simili o complementari.

I gruppi o le schede sono:

Accesso rapido contiene opzioni di stampa duplicate da altri gruppi di proprietà. È

personalizzabile, è possibile aggiungere o rimuovere dalla vista qualsiasi opzione di stampa. La scheda Accesso rapido consente di individuare rapidamente le opzioni di stampa senza visualizzare tutte le schede Proprietà. Per informazioni sulla vista Accesso rapido, vedere pagina 33.

Info lavoro contiene tutte le informazioni sul lavoro, comprese le informazioni sull’utente che

potrebbero essere necessarie per l’autenticazione utente, la protezione delle proprietà di stampa, la gestione dei lavori e il server documenti. Per informazioni sulle opzioni di Info lavoro, vedere pagina 103.

Supporti contiene attributi e vassoi di alimentazione della carta per la stampa e l’inserimento.

Per informazioni sulle opzioni di Supporti, vedere pagina 106.

Layout definisce il posizionamento del file sul supporto/foglio, ad eccezione delle

compensazioni necessarie per le opzioni di finitura, ad esempio, Allineamento cassetti. Per informazioni sulle opzioni di Layout, vedere pagina 109.

Colore contiene le impostazioni per il colore e le funzioni per le arti grafiche (quando sono

abilitate). Per informazioni sulle opzioni di Colore, vedere pagina 114.

Immagine contiene tutte le impostazioni per la qualità delle immagini supportate da EX700i e

dalla macchina da stampa digitale collegati. Per informazioni sulle opzioni di Immagine, vedere pagina 118.

Finitura contiene le opzioni di stampa specifiche per EX700i e per le unità di finitura sulla

macchina da stampa digitale. Tali opzioni sovrascrivono le impostazioni specificate nel menu Configurazione stampante di EX700i, ma possono essere modificate da Command WorkStation. Per informazioni sulle opzioni di Finitura, vedere pagina 120.

Stampa dati variabili (VDP) contiene le impostazioni per la stampa dei dati variabili, come le

impostazioni FreeForm e VDP avanzate. Per informazioni sulle opzioni di Stampa dati variabili (VDP), vedere pagina 122.

Marcatura contiene l’opzione per aggiungere o rimuovere una filigrana. Contiene le proprietà

che definiscono la posizione e lo stile delle filigrane. Per informazioni sulle opzioni di Marcatura/filigrane, vedere pagina 123 o la Guida del driver di stampa.

Stampa contiene lo stato della macchina da stampa digitale che comprende i livelli di carta e di

inchiostro a secco. Per ulteriori informazioni, vedere pagina 33 o la la Guida del driver di stampa.

4 Dopo aver specificato le impostazioni di stampa, fare clic su Stampa per inviare in stampa il

lavoro.

MAC OS X 33

Personalizzazione della vista Accesso rapido

La vista Accesso rapido può essere personalizzata con le opzioni di stampa di uso frequente. In questo modo è possibile risparmiare tempo perché non è più necessario aprire tutte le altre icone delle opzioni di stampa se si desidera impostare solo quelle che si trovano in Accesso rapido.

Quando viene inserita in Accesso rapido, l’opzione di stampa resta comunque disponibile anche nella sua posizione originale. ed è possibile impostarla da entrambe le ubicazioni.

PER PERSONALIZZARE ACCESSO RAPIDO

1 Dall’applicazione, selezionare File > Stampa e selezionare EX700i come stampante.

2 Selezionare Caratteristiche Fiery dall’elenco a discesa.

3 Fare clic su Personalizza per specificare le opzioni disponibili nella finestra Accesso rapido.

È possibile selezionare un collegamento dall’elenco Collegamenti disponibili e aggiungerlo all’elenco Collegamenti correnti o eliminare un collegamento dall’elenco Collegamenti correnti. Fare clic su OK per salvare le modifiche.

Per informazioni sulla vista Accesso rapido, vedere la Guida del driver di stampa.

Visualizzazione dello stato della macchina da stampa digitale

Se si abilita una rete TCP/IP, è possibile controllare lo stato della macchina da stampa digitale e le impostazioni per il colore da EX700i e visualizzarle nel driver di stampa tramite l’opzione Comunicazione bidirezionale. Per lo stato della macchina da stampa digitale, vengono visualizzati i livelli di carta e inchiostro a secco. È possibile configurare le impostazioni per il colore su EX700i da Command WorkStation. Per ulteriori informazioni sulle opzioni di stampa per il colore, vedere il manuale Stampa a colori o la Guida di Command WorkStation.

Per informazioni sul monitoraggio dello stato della macchina da stampa digitale, vedere la Guida del driver di stampa.

WINDOWS PER EX700I PRINT SERVER 34

WINDOWS PER EX700I PRINT SERVER

Per configurare EX700i come una macchina da stampa digitale su un computer Windows, installare i file del driver di stampa corrispondenti alla macchina da stampa digitale utilizzata e configurare EX700i per la stampa. I driver di stampa consentono la comunicazione delle informazioni relative ai lavori di stampa tra le applicazioni, EX700i e la macchina da stampa digitale.

Per sapere il numero di pagina di ciascuna procedura, vedere la seguente tabella.

Procedura Vedere

Installazione dei driver di stampa per Windows pagina 34

Configurazione della stampa su computer Windows pagina 47

Stampa da computer Windows pagina 55

Installazione dei driver di stampa per Windows

L’installazione dei driver di stampa e dei file di descrizione della stampante è il primo passo per la configurazione di EX700i come stampante PostScript.

NOTA: Windows Vista, Windows 7 e Windows Server 2008 R2 sono dotati della funzione di

controllo account utente. Per installare i driver di stampa, è necessario disporre dei privilegi di amministratore.

NOTA: Se è già installato il driver di stampa di EX700i, è necessario disinstallarlo prima di

installarne uno nuovo (vedere la sezione “Disinstallazione dei driver di stampa” a pagina 46).

Le seguenti sezioni descrivono come installare i file di stampa per EX700i.

Procedura Vedere

Installazione dei driver di stampa con Point and Print pagina 35

Scaricamento dei driver di stampa con WebTools pagina 37

Scaricamento dei driver di stampa da EX700i pagina 38

Installazione dei driver di stampa dal DVD Software utente pagina 39

Installazione del driver di stampa su un computer Windows versione 64 bit da un server Windows Server 2003 versione 32 bit

pagina 42

Installazione e collegamento di una stampante virtuale pagina 43

Disinstallazione dei driver di stampa pagina 46

WINDOWS PER EX700I PRINT SERVER 35

Installazione dei driver di stampa con Point and Print

La stampa SMB (nota anche come stampa Windows o WINS) consente di installare i driver di stampa PostScript sul computer da EX700i con la funzione Point and Print e di stampare su un particolare collegamento (coda di stampa, coda di attesa, collegamento diretto o stampante virtuale).

È necessario installare separatamente ciascun collegamento (coda di stampa, coda di attesa, collegamento diretto o stampante virtuale). Ripetere la procedura per ciascun collegamento.

Quando si installa il driver di stampa con Point and Print, non è possibile configurare manualmente le opzioni installabili. Le opzioni installate vengono visualizzate come opzioni di configurazione di EX700i nel driver di stampa. Per ulteriori informazioni, vedere

“Configurazione delle opzioni installabili” a pagina 54.

PRIMA DI INIZIARE

Richiedere all’amministratore di effettuare le seguenti operazioni durante la configurazione di EX700i:

• Assegnare a EX700i un indirizzo IP valido.

Richiedere all’amministratore l’indirizzo IP o il nome DNS necessario per la procedura seguente.

• Configurare EX700i per la stampa SMB.

NOTA: Nei menu di configurazione e sulla pagina di configurazione, la stampa SMB viene

chiamata stampa Windows.

Per ulteriori informazioni, vedere il manuale Configurazione e impostazione o la Guida di Configure.

PER CONFIGURARE LA STAMPA SMB SU COMPUTER WINDOWS

1 Su Windows 2000/XP/Server 2003: fare clic con il pulsante destro del mouse su Risorse di

rete e selezionare Cerca computer. Su Windows Vista/Server 2008: fare clic su Start, selezionare Pannello di controllo, fare doppio clic su Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi. Su Windows 7/Server 2008 R2: fare clic su Start, selezionare Pannello di controllo, selezionare Rete e Internet, selezionare Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi della rete.

2 Su Windows 2000/XP/Server 2003: immettere il nome o l’indirizzo IP di EX700i e fare clic su

Cerca. Su Windows Vista/Windows 7/Server 2008/Server 2008 R2: immettere il nome di EX700i nel campo Cerca e premere Invio.

Se non si riesce ad individuare EX700i, contattare l’amministratore di EX700i.

WINDOWS PER EX700I PRINT SERVER 36

3 Fare doppio clic sul nome di EX700i per visualizzare i collegamenti di stampa abilitati.

NOTA: Per la descrizione di ciascun collegamento di stampa, vedere il manuale Configurazione

e impostazione.

4 Fare doppio clic sul nome del collegamento che si desidera configurare (print, hold, direct o

stampante virtuale).

I file vengono installati sul computer.

NOTA: Potrebbe apparire un messaggio che informa che ci si sta collegando ad una stampante

su EX700i e che quindi sul computer verrà automaticamente installato un driver di stampa. Fare clic su Sì per continuare.

5 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows Server 2008: fare clic su Start, selezionare Pannello di controllo e sotto Visualizzazione classica fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start e selezionare Dispositivi e stampanti.

La stampante viene visualizzata nella finestra Stampanti (o Stampanti e fax).

6 Fare clic con il pulsante destro del mouse sull’icona di EX700i e selezionare Proprietà.

7 Fare clic su Stampa pagina di prova nella scheda Generale.

Se la pagina di prova viene stampata correttamente, si può avviare la stampa dal computer.

8 Ripetere i passi sopra riportati per gli altri collegamenti che si desidera configurare.

WINDOWS PER EX700I PRINT SERVER 37

Scaricamento dei driver di stampa con WebTools

WebTools consente di scaricare sul computer i programmi di installazione dei driver di stampa direttamente da EX700i, se l’amministratore ha abilitato l’accesso a WebTools.

Per ulteriori informazioni sulla configurazione, vedere il manuale Configurazione e

impostazione.

Per informazioni sulla configurazione e sull’avvio di WebTools, vedere il manuale Programmi

di utilità.

PER SCARICARE I FILE DEI DRIVER DI STAMPA DA WEBTOOLS

1 Avviare il browser per Internet o Intranet ed immettere il nome DNS o l’indirizzo IP di

EX700i.

2 Fare clic sulla scheda Scaricamenti.

3 Fare clic sul link dell’elemento che si desidera installare.

Per i driver di stampa per Windows, fare clic sul link corrispondente a File di stampa sotto l’intestazione di Windows.

4 Se una finestra di dialogo chiede di aprire il file o di salvarlo su disco, scegliere di salvarlo

su disco.

5 Accedere al percorso in cui si desidera salvare il file PRNTDRV.EXE e fare clic su Salva.

Il file viene scaricato da EX700i. Il file compresso è un archivio che contiene più file.

6 Fare doppio clic sul file PRNTDRV.EXE per estrarre i file.

In base al sistema operativo utilizzato, è possibile che venga chiesto di selezionare un’ubicazione in cui estrarre i file.

Seguire le istruzioni relative al sistema operativo utilizzato per installare il driver di stampa. Le procedure sono le stesse usate per l’installazione dal DVD, tranne per il fatto che dopo aver selezionato Disco driver, anziché accedere al DVD, si accede all’ubicazione in cui sono stati estratti i file.

Per le istruzioni sull’installazione del driver di stampa per Windows, vedere “Per installare e

completare il collegamento di stampa per Windows” a pagina 39.

Per ulteriori informazioni, vedere la Guida di Downloads in WebTools.

WINDOWS PER EX700I PRINT SERVER 38

Scaricamento dei driver di stampa da EX700i

È possibile scaricare i file dei driver di stampa sul computer direttamente da EX700i sulla rete e successivamente installarli utilizzando la procedura descritta in “Installazione dei driver di

stampa dal DVD Software utente” a pagina 39.

PER SCARICARE I FILE DEL DRIVER DI STAMPA DA EX700I

1 Su Windows 2000/XP/Server 2003: fare clic con il pulsante destro del mouse su Risorse di

rete e selezionare Cerca computer. Windows Vista/Server 2008: fare clic su Start, selezionare Pannello di controllo, fare doppio clic su Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi. Su Windows 7/Server 2008 R2: fare clic su Start, selezionare Pannello di controllo, selezionare Rete e Internet, selezionare Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi della rete.

2 Su Windows 2000/XP/Server 2003: immettere il nome o l’indirizzo IP di EX700i e fare clic su

Cerca. Su Windows Vista/Windows 7/Server 2008/Server 2008 R2: immettere il nome di EX700i nel campo Cerca e premere Invio.

Se non si riesce a individuare EX700i, contattare l’amministratore.

3 Fare doppio clic sul nome di EX700i.

Viene visualizzata una cartella chiamata PC_User_SW, con i collegamenti di stampa abilitati.

4 Fare doppio clic sulla cartella PC_User_SW e accedere alla cartella Print Drivers\Ps_drvr.

Seguire le istruzioni relative al sistema operativo utilizzato per installare il driver di stampa. Le procedure sono le stesse usate per l’installazione dal DVD, tranne per il fatto che dopo aver selezionato Disco driver, anziché accedere al DVD, si accede alla cartella Print Drivers\Ps_drvr sul desktop.

WINDOWS PER EX700I PRINT SERVER 39

Installazione dei driver di stampa dal DVD Software utente

Le seguenti procedure descrivono l’installazione del driver di stampa dal DVD Software utente.

Per installare il driver di stampa su un computer Windows Server 2003/Server 2008/ Server 2008 R2 o Windows 7, selezionare lo stesso file PPD (oemsetup.inf) usato per Windows 2000/XP/Vista, come descritto nella procedura seguente.

NOTA: Nelle seguenti procedure vengono utilizzati gli schermi di Windows XP.

Questa procedura descrive l’installazione di una stampante locale (Port 9100). È possibile modificare il protocollo di stampa in un secondo momento, in base al tipo di rete utilizzato.

PER INSTALLARE E COMPLETARE IL COLLEGAMENTO DI STAMPA PER WINDOWS

1 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows Server 2008: fare clic su Start, selezionare Pannello di controllo e sotto Visualizzazione classica fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start, selezionare Pannello di controllo, selezionare Rete e Internet, selezionare Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi della rete.

2 Su Windows 2000/XP: fare doppio clic sull’icona Aggiungi stampante e fare clic su Avanti.

Su Windows Server 2003: fare doppio clic sull’icona Aggiungi stampante, quindi fare clic su Avanti. Su Windows Vista/Server 2008/Server 2008 R2/Windows 7: fare clic su Aggiungi stampante.

3 Su Windows 2000/XP/Server 2003: specificare se si desidera stampare usando una stampante

locale, deselezionare la casella “Rileva e installa stampante Plug and Play automaticamente” e fare clic su Avanti. Su Windows Vista/Server 2008/Server 2008 R2/Windows 7: selezionare Aggiungi stampante locale.

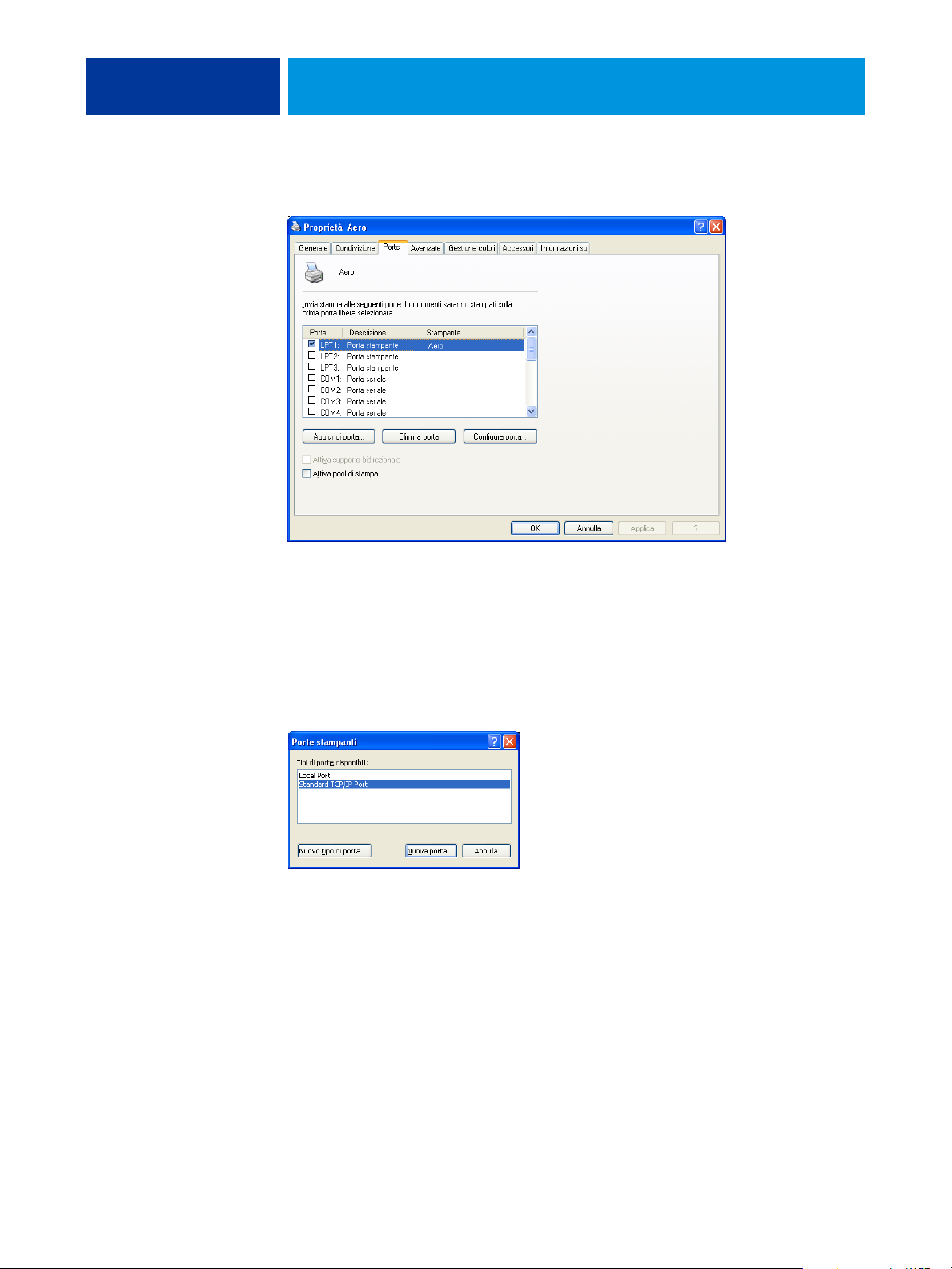

4 Selezionare Crea una nuova porta, scegliere Standard TCP/IP Port dal menu Tipo (o Tipo di

porta), quindi fare clic su Avanti.

5 Su Windows 2000/XP/Server 2003: fare clic su Avanti nella finestra di dialogo Aggiunta

guidata porta stampante standard TCP/IP.

Viene visualizzata la finestra di dialogo Aggiunta guidata porta stampante standard TCP/IP. proseguire con il passo 6.

Su Windows Vista/Server 2008/Server 2008 R2/Windows 7: selezionare il Tipo di dispositivo, digitare il nome host o l’indirizzo IP di EX700i, quindi fare clic su Avanti. proseguire con il

passo 9.

WINDOWS PER EX700I PRINT SERVER 40

6 Digitare il nome o l’indirizzo IP stampante di EX700i e fare clic su Avanti.

Su Windows 2000/Server 2003: proseguire con il passo 7.

Su Windows XP: selezionare il Tipo di periferica e fare clic su Avanti.

7 Su Windows 2000/XP/Server 2003: accertarsi che Generic Network Card sia selezionato per

Standard nell’area Tipo di periferica e fare clic su Avanti.

8 Su Windows 2000/XP/Server 2003: fare clic su Fine per chiudere la finestra di dialogo

Aggiunta guidata porta stampante standard TCP/IP.

NOTA: Se l’unità non viene rilevata sulla rete, viene visualizzata al posto del pulsante Fine. Se

l’unità non viene rilevata sulla rete, il motivo può essere uno dei seguenti:

• EX700i non è acceso.

• Il collegamento alla rete non è stato stabilito.

• EX700i non è stato configurato correttamente.

• L’indirizzo IP non è corretto.

Se si verifica una di queste situazioni, è possibile configurare manualmente la porta. Vedere

“Per configurare il collegamento Standard TCP/IP Port (Raw o LPR) per Windows” a

pagina 48 e completare i passi da 11 a 14 prima di andare al passo 9.

9 Nella finestra di dialogo con l’elenco dei produttori e delle stampanti, fare clic su Disco

driver.

La finestra di dialogo Installazione da disco floppy richiede di inserire il disco.

10 Inserire il DVD Software utente nell’unità DVD, digitare la lettera che corrisponde all’unità

DVD (ad esempio, D:\) e fare clic su Sfoglia. Accedere alla cartella Print Drivers\Ps_drvr.

Se si esegue l’installazione con i file scaricati da EX700i con la scheda Scaricamenti in WebTools, accedere alla cartella Print Drivers\Ps_drvr e fare clic su Apri.

11 Accertarsi che sia selezionato “oemsetup.inf” oppure “oemsetup” e fare clic su Apri.

Il percorso viene copiato nella finestra di dialogo Installazione da disco floppy.

12 Assicurarsi che il percorso sia corretto e fare clic su OK.

13 Dall’elenco Stampanti, selezionare la stampante e fare clic su Avanti.

WINDOWS PER EX700I PRINT SERVER 41

14 Nel campo Nome stampante, digitare un nome per EX700i e specificare se si desidera

impostarla come stampante predefinita, quindi fare clic su Avanti.

Questo nome verrà utilizzato nelle finestre relative alle stampanti e alle code.

15 Seguire le istruzioni visualizzate sullo schermo.

Non condividere la stampante e non stampare la pagina di prova in questa fase. Continuare con l’installazione del driver di stampa e all’ultimo schermo fare clic su Fine.

I file necessari vengono installati sul disco fisso. Quando l’installazione viene completata, viene visualizzata la finestra Stampanti con l’icona della nuova stampante installata.

Ora è possibile configurare le opzioni installabili (vedere “Configurazione delle opzioni

installabili” a pagina 54).

Per configurare un collegamento diverso da Port 9100, andare alla sezione “Configurazione

dei collegamenti di stampa” a pagina 47.

Per utilizzare il driver di stampa, al termine dell’installazione è necessario selezionare le seguenti opzioni dalla scheda Avanzate del driver di stampa:

• Utilizza lo spooler in modo da accelerare il processo di stampa

• Inizia a stampare immediatamente

• Stampa prima i documenti nello spooler

WINDOWS PER EX700I PRINT SERVER 42

Installazione del driver di stampa su un computer Windows versione 64 bit da un server Windows Server 2003 versione 32 bit

Se gli utenti della rete stampano su EX700i con la condivisione di stampa di Windows Server 2003 (32 bit) e in rete vi sono utenti che utilizzano Windows XP a 64 bit, è necessario aggiungere il driver di stampa a 64 bit sul computer Windows Server 2003 (32 bit), in modo che gli utenti possono installare il driver di stampa sui computer locali utilizzando Point and Print. Si consiglia di non installare il driver di stampa da un server (32 bit) a un client (64 bit). Quando si installa il driver di stampa a 64 bit su un server (32 bit), è necessario il CD di Windows Server 2003 (64 bit).

PER AGGIUNGERE IL DRIVER DI STAMPA A 64 BIT SU UN COMPUTER WINDOWS SERVER 2003 A 32 BIT

1 Installare il driver di stampa EX700i sul computer Windows Server 2003.

Per istruzioni, vedere “Installazione dei driver di stampa dal DVD Software utente” a pagina 39. Durante l’installazione, quando viene chiesto se si desidera condividere la stampante, selezionare Sì.

2 Nella finestra Stampanti e fax, fare clic con il pulsante destro del mouse sulla stampante che

si desidera installare e selezionare Proprietà.

3 Fare clic sulla scheda Condivisione e quindi fare clic su Driver aggiuntivi.

4 Selezionare i componenti x64, quindi fare clic su OK.

5 Tra i file del driver di stampa selezionare il file oemsetup.inf.

6 Quando richiesto, inserire il CD di installazione di Windows Server 2003 x64 nel computer

Windows Server 2003.

7 Sul CD, accedere alla cartella AMD64 e fare clic su OK.

L’installazione del driver di stampa è stata completata.

Configurazione delle opzioni installabili per i driver di stampa

Se si installa il driver di stampa da Installazione guidata stampante e quindi si utilizza la Comunicazione bidirezionale per la configurazione delle opzioni installabili, le opzioni installabili non saranno configurate correttamente. Dopo aver installato il driver di stampa, è necessario configurare adeguatamente queste opzioni.

PER CONFIGURARE CORRETTAMENTE LE OPZIONI INSTALLABILI

1 Dopo aver installato il driver di stampa, fare clic con il pulsante destro del mouse sull’icona

della stampante, selezionare Proprietà, fare clic sulla scheda Accessori, quindi selezionare le opzioni installate.

2 Fare clic su OK o Applica.

WINDOWS PER EX700I PRINT SERVER 43

Installazione e collegamento di una stampante virtuale

Una stampante virtuale consente di inviare i lavori in stampa su EX700i usando un gruppo predefinito di impostazioni. Non è necessario impostare le opzioni di stampa manualmente. Per poter stampare su una stampante virtuale, è necessario che l’amministratore abbia creato e configurato la stampante virtuale da Command WorkStation. Dopo che la stampante virtuale è stata configurata, è possibile installare sul computer il driver di stampa e i file di descrizione della stampante da EX700i con la funzione Point and Print.

Per ulteriori informazioni su come configurare le stampanti virtuali, vedere la Guida di Command WorkStation.

Quando si installa il driver di stampa con Point and Print, non è possibile configurare manualmente le opzioni installabili, che sono configurate automaticamente. Le opzioni installate appaiono nel driver di stampa quando si seleziona Comunicazione bidirezionale.

PER CONFIGURARE UNA STAMPANTE VIRTUALE SU COMPUTER WINDOWS CON POINT AND PRINT

1 Su Windows 2000/XP/Server 2003: fare clic con il pulsante destro del mouse su Risorse di

rete e selezionare Cerca computer. Su Windows Vista/Server 2008: fare clic con il pulsante destro del mouse su Rete e selezionare Apri dal menu. Su Windows 7/Server 2008 R2: fare clic su Start, selezionare Pannello di controllo, selezionare Rete e Internet, selezionare Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi della rete.

2 Su Windows 2000/XP/Server 2003: immettere il nome o l’indirizzo IP di EX700i e fare clic su

Cerca. Su Windows Vista/Windows 7/Server 2008 R2: immettere il nome di EX700i nel campo Cerca e premere Invio. Su Windows Server 2008: immettere il nome o l’indirizzo IP di EX700i nel campo Cerca e fare clic su Invio.

Se non si riesce ad individuare EX700i, contattare l’amministratore della rete.

3 Fare doppio clic sul nome di EX700i per visualizzare i collegamenti di stampa abilitati.

Vengono elencate le stampanti virtuali con la coda di stampa, la coda di attesa e il collegamento diretto (se questi collegamenti sono abilitati). Generalmente, le stampanti virtuali hanno nomi che descrivono il tipo di lavoro per cui sono state configurate.

4 Fare clic con il pulsante destro del mouse sulla stampante virtuale desiderata e selezionare

Connetti.

I file vengono installati sul computer.

WINDOWS PER EX700I PRINT SERVER 44

5 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows Server 2008: fare clic su Start, selezionare Pannello di controllo e sotto Visualizzazione classica fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start e selezionare Dispositivi e stampanti.

La stampante virtuale viene visualizzata nella finestra Stampanti o Stampanti e fax.

È possibile stampare su una stampante virtuale proprio come si stampa su EX700i. A seconda del tipo di configurazione della stampante, potrebbe non essere possibile impostare alcune opzioni di stampa.

Quando si stampa su una stampante virtuale con Point and Print, è necessario aprire la finestra Preferenze stampa e fare clic su OK prima di stampare il lavoro. In questo modo, si applicano le impostazioni della stampante virtuale al lavoro.

Abilitazione della comunicazione bidirezionale

Per aggiornare automaticamente il driver di stampa in base alle opzioni attualmente installate sulla macchina da stampa digitale, è necessario abilitare la comunicazione bidirezionale.

NOTA: Per aggiungere o modificare le opzioni installabili dopo aver installato il driver di

stampa per Windows Vista, Windows 7 o Windows Server 2008 R2, è necessario disporre dei privilegi di amministratore. Per ulteriori informazioni, vedere “Configurazione delle opzioni

installabili per il driver di stampa per Windows Vista/Windows 7/Server 2008 R2” a

pagina 54.

PER ABILITARE LA COMUNICAZIONE BIDIREZIONALE

1 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows Server 2008: fare clic su Start, selezionare Pannello di controllo e sotto Visualizzazione classica fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start e selezionare Dispositivi e stampanti.

2 Su Windows 2000/XP/Server 2003/Server 2008/Vista: fare clic con il pulsante destro del

mouse sull’icona di EX700i e selezionare Proprietà. Su Windows 7/Server 2008 R2: fare clic con il pulsante destro del mouse sull’icona di EX700i e selezionare Proprietà stampante.

3 Fare clic sulla scheda Accessori.

4 Selezionare Comunicazione bidirezionale.

WINDOWS PER EX700I PRINT SERVER 45

5 Immettere l’indirizzo IP o il nome DNS di EX700i.

6 Per visualizzare le impostazioni predefinite correnti della stampante quando viene aperta,

selezionare la casella Aggiorna Fiery Driver all’apertura.

7 Fare clic su Aggiorna.

NOTA: Per verificare che la comunicazione bidirezionale sia abilitata, fare clic sulla scheda

Informazioni su e controllare che siano visualizzati il nome di EX700i e le altre informazioni relative al server.

8 Fare clic su OK.

WINDOWS PER EX700I PRINT SERVER 46

Disinstallazione dei driver di stampa

Printer Delete Utility viene installato ed utilizzato localmente. Non è necessario collegarsi a EX700i prima di usare il software.

PER INSTALLARE E USARE FIERY PRINTER DELETE UTILITY

1 Inserire il DVD Software utente nell’unità DVD del computer.

2 Nella finestra che appare, selezionare Modifica, quindi fare clic su Avanti.

3 Selezionare la casella Fiery Printer Delete Utility e seguire le istruzioni visualizzate sullo

schermo per installare l’applicazione.

4 Fare clic su Start, selezionare Programmi o Tutti i programmi, quindi selezionare Fiery.

5 Selezionare PrinterDeleteUtility.

Viene visualizzata la finestra di dialogo Printer Delete Utility. Se sono stati trovati dei driver di stampa EX700i sul computer, questi vengono visualizzati.

6 Per eliminare una stampante, selezionare la casella accanto al nome della stampante e fare

clic su Elimina le stampanti selezionate.

Per eliminare tutti i driver di stampa installati, selezionare la casella Elimina tutti i driver di stampa.

7 Fare clic su OK per eliminare i driver di stampa selezionati.

8 Dopo aver eliminato i driver di stampa, fare clic su Esci e riavviare il computer.

WINDOWS PER EX700I PRINT SERVER 47

Configurazione della stampa su computer Windows

Dopo aver installato i file del drive di stampa, è necessario configurare il collegamento alla stampante EX700i in rete.

Per stampare da computer Windows, è necessario che l’utente o l’amministratore esegua le seguenti operazioni per configurare un collegamento diverso da Port 9100:

• Configurare i server di rete, se presenti.

• Configurare EX700i in modo che accetti i lavori di stampa inviati dal computer.

• Configurare una porta su ciascun computer Windows in base al tipo di rete utilizzato.

Configurazione dei collegamenti di stampa

EX700i supporta i seguenti collegamenti di stampa:

•SMB

• Standard TCP/IP (RAW o LPR)

• IPP o IPP su SSL

Per sapere il numero di pagina di ciascuna procedura, vedere la seguente tabella.

Procedura Vedere

Completamento del collegamento di stampa SMB pagina 47

Completamento del collegamento di stampa Standard TCP/IP Port (Raw o LPR)

Completamento del collegamento IPP pagina 51

Configurazione delle opzioni installabili pagina 54

pagina 48

Completamento del collegamento di stampa SMB

Se la rete non dispone di un server Windows, i computer Windows possono comunque stampare su EX700i. Questo metodo di stampa è denominato stampa SMB (nota anche come stampa Windows o WINS). Quando gli utenti inviano i lavori di stampa, i computer Windows operano in un ambiente peer-to-peer e comunicano direttamente con EX700i.

L’abilitazione della stampa SMB consente a EX700i di apparire sulla rete, in modo tale che i client Windows possano stampare su un particolare collegamento di stampa (coda di stampa, coda di attesa, collegamento diretto o stampante virtuale) su EX700i senza usare altri software di rete. La stampa Windows viene eseguita mediante TCP/IP. È necessario configurare il protocollo TCP/IP su EX700i e su tutti i computer che utilizzano la stampa SMB.

Una volta abilitata la stampa SMB su EX700i, è possibile configurare il collegamento SMB o Windows e installare il driver di stampa con una sola procedura. Per ulteriori informazioni, vedere “Installazione dei driver di stampa con Point and Print” a pagina 35.

WINDOWS PER EX700I PRINT SERVER 48

Completamento del collegamento di stampa Standard TCP/IP Port (Raw o LPR)

Una volta installati i file PostScript e i file del driver di stampa, è possibile aggiungere o configurare il collegamento Standard TCP/IP Port (Raw o LPR) come segue:

• Preparare EX700i in modo che accetti i lavori di stampa mediante il collegamento Standard TCP/IP Port (Raw o LPR).

• Abilitare LPD o Port 9100 su EX700i.

• Configurare il computer per il collegamento TCP/IP.

Per ulteriori informazioni sulla configurazione, vedere la Guida di Configure.

Prima di completare la seguente procedura, richiedere all’amministratore di sistema l’indirizzo IP assegnato a EX700i.

Per impostazione predefinita, il protocollo TCP/IP è installato sul computer Windows. Per Port 9100, è possibile configurare il collegamento e installare il driver di stampa con una sola procedura.

NOTA: È anche possibile configurare il collegamento LPR Port installando i servizi di stampa

per UNIX, forniti come componente aggiuntivo di Windows. Per ulteriori informazioni, vedere la documentazione di Windows.

PER CONFIGURARE IL COLLEGAMENTO STANDARD TCP/IP PORT (RAW O LPR) PER WINDOWS

NOTA: Nelle seguenti procedure vengono utilizzati gli schermi di Windows XP.

1 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista/Server 2008: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start e selezionare Dispositivi e stampanti.

2 Su Windows 2000/XP/Server 2003/Server 2008/Vista: fare clic con il pulsante destro del

mouse sull’icona di EX700i e selezionare Proprietà. Su Windows 7/Server 2008 R2: fare clic con il pulsante destro del mouse sull’icona di EX700i e selezionare Proprietà stampante.

WINDOWS PER EX700I PRINT SERVER 49

3 Fare clic sulla scheda Porte.

4 Per aggiungere una nuova porta, fare clic su Aggiungi porta.

Per modificare le impostazioni della porta, andare al passo 11.

5 Su Windows 2000/XP/Server 2003: selezionare Standard TCP/IP Port in Tipi di porte

disponibili e fare clic su Nuova porta. Su Windows Vista/Server 2008: fare doppio clic su Standard TCP/IP Port dall’elenco. Su Windows 7/Server 2008 R2: selezionare Standard TCP/IP Port in Tipi di porte disponibili e fare clic su Nuova porta.

Viene visualizzata la finestra di dialogo Aggiunta guidata porta stampante standard TCP/IP.

6 Fare clic su Avanti.

WINDOWS PER EX700I PRINT SERVER 50

7 Immettere l’indirizzo IP di EX700i.

8 Fare clic su Avanti.

9 Accertarsi che Generic Network Card sia selezionato per Standard nell’area Tipo di periferica e

fare clic su Avanti.

10 Fare clic su Fine per chiudere la finestra di dialogo Aggiunta guidata porta stampante

standard TCP/IP e su Chiudi nella finestra di dialogo Porte stampanti.

Per modificare le impostazioni predefinite, andare al passo 11.

Se non si desidera modificare le impostazioni predefinite, la configurazione è terminata.

NOTA: Port 9100 è stato impostato come impostazione predefinita nella procedura

precedente.

11 Fare clic su Configura porta nella scheda Porte della finestra di dialogo Proprietà.

Viene visualizzata la finestra di dialogo Configura monitor porta TCP/IP standard.

WINDOWS PER EX700I PRINT SERVER 51

12 Per utilizzare la stampa LPR, selezionare LPR nell’area Protocollo e Conteggio byte LPR

abilitato nell’area Impostazioni LPR.

NOTA: È possibile procedere anche senza selezionare Conteggio byte LPR abilitato.

Per utilizzare la stampa Port 9100, selezionare Raw nell’area Protocollo.

Il numero di porta 9100 appare automaticamente nell’area Impostazioni Raw. Si tratta del numero di porta predefinito. È possibile stampare sul collegamento selezionato per la stampa Port 9100 su EX700i.

Per specificare un determinato numero di porta, seguire i passi riportati di seguito.

13 Immettere il nome del collegamento di stampa.

Per Port 9100, è necessario immettere i seguenti numeri di porta nell’area Impostazioni Raw:

EX700i (predefinito):

9100

direct: 9101

print: 9102

hold: 9103

OTA: Digitare il numero esattamente come mostrato.

N

14 Fare clic su OK per chiudere la finestra di dialogo Configura monitor porta TCP/IP standard.

NOTA: EX700i supporta la stampa in ambiente IPv6 su Windows Server 2008/Server 2008 R2,

Windows 7 e Windows Vista.

NOTA: La stampa LPR è attivabile in ambiente IPv6 su computer Windows XP/Server 2003

da una riga comandi, ma è possibile utilizzare anche altri metodi.

15 Fare clic su Applica nella finestra di dialogo Proprietà di EX700i e quindi su OK.

Completamento del collegamento IPP

Con il protocollo IPP (Internet Printing Protocol), i lavori di stampa vengono inviati su EX700i tramite Internet.

Prima di iniziare, eseguire le operazioni sottoriportate:

• Verificare che EX700i sia configurato per la stampa TCP/IP e IPP.

Per ulteriori informazioni, vedere la Guida di Configure.

• Specificare la destinazione di stampa sul computer.

NOTA: I collegamenti IPP su SSL sono supportati.

WINDOWS PER EX700I PRINT SERVER 52

PER CONFIGURARE LA STAMPA IPP PER WINDOWS

1 Su Windows 2000: fare clic su Start, selezionare Impostazioni e quindi Stampanti.

Su Windows XP: fare clic su Start e selezionare Stampanti e fax. Su Windows Server 2003: fare clic su Start, selezionare Pannello di controllo e quindi Stampanti e fax. Su Windows Vista: fare clic su Start, selezionare Pannello di controllo e fare doppio clic su Stampanti. Su Windows Server 2008: fare clic su Start, selezionare Pannello di controllo e sotto Visualizzazione classica fare doppio clic su Stampanti. Su Windows 7/Server 2008 R2: fare clic su Start, selezionare Pannello di controllo, selezionare Rete e Internet, selezionare Centro connessioni di rete e condivisione, quindi fare clic sul collegamento Visualizza computer e dispositivi della rete.

2 Su Windows 2000/XP: fare doppio clic sull’icona Aggiungi stampante e fare clic su Avanti.

Su Windows Server 2003: fare doppio clic sull’icona Aggiungi stampante, quindi fare clic su Avanti. Su Windows Vista/Server 2008/Server 2008 R2/Windows 7: fare clic su Aggiungi stampante.

3 Su Windows 2000/XP/Server 2003: selezionare Stampante di rete o stampante collegata a un

altro computer e fare clic su Avanti. Su Windows Vista: selezionare Aggiungi stampante di rete, wireless o Bluetooth. Su Windows Server 2008/Server 2008 R2/Windows 7: selezionare Aggiungi stampante di rete, wireless o Bluetooth.

4 Su Windows 2000/XP/Server 2003/Vista: selezionare Connetti ad una stampante in Internet

o della rete domestica o aziendale. Su Windows Server 2008/Server 2008 R2/Windows 7: se la ricerca della stampante dura troppo a lungo, fare clic su Stop, quindi fare clic su “La stampante desiderata non è nell’elenco”.

5 Su Windows 2000/XP/Server 2003/Vista: nel campo URL, digitare l’indirizzo IP o il nome DNS

di EX700i, seguito da “ipp/” e dal nome del collegamento (hold, direct o print o il nome della stampante virtuale).

Ad esempio, http://10.10.10.150/ipp/print o http://nome DNS di EX700i/ipp/print invia il lavoro alla coda di stampa su EX700i.

Per IPP su SSL, digitare

https e non http.

WINDOWS PER EX700I PRINT SERVER 53

NOTA: ipp/print è sensibile al maiuscolo/minuscolo.

Su Windows Server 2008/Server 2008 R2/Windows 7: fare clic su Seleziona in base al nome una stampante condivisa e, nel campo URL, digitare l’indirizzo IP o il nome DNS di EX700i, seguito dal nome del collegamento (print, hold o direct).

NOTA: Ad esempio, http://10.10.10.150/ipp/print o http://nome DNS di EX700i/ipp/print

invia il lavoro alla coda di stampa su EX700i.

NOTA: L’indirizzo URL per la stampante non è sensibile al maiuscolo/minuscolo.

6 Su Windows 2000/XP/Server 2003/Vista: fare clic su Avanti.

Viene visualizzata la finestra di dialogo Connetti alla stampante.

Su Windows Server 2008/Server 2008 R2/Windows 7: fare clic su Avanti.

WINDOWS PER EX700I PRINT SERVER 54

7 Su Windows 2000/XP/Server 2003/Vista: fare clic su OK.

Viene visualizzata la finestra di dialogo Installazione guidata stampante.

Su Windows Server 2008/Server 2008 R2/Windows 7: fare clic su Installa driver.

8 Se si installa per la prima volta la stampante PostScript, seguire la procedura “Per installare

e completare il collegamento di stampa per Windows” a pagina 39, passo 9.

9 Indicare se si desidera che EX700i sia la stampante predefinita e fare clic su Avanti.

10 Fare clic su Fine.

Configurazione delle opzioni installabili

Una volta completata l’installazione del driver di stampa, è necessario configurare EX700i per poter utilizzare le opzioni installate sulla macchina da stampa digitale. Configurare le opzioni manualmente oppure, per i collegamenti di rete TCP/IP, utilizzare l’opzione Comunicazione bidirezionale per configurarle automaticamente.

Per informazioni sulla configurazione delle opzioni installabili, vedere la Guida del driver di stampa.

Configurazione delle opzioni installabili per il driver di stampa per Windows Vista/Windows 7/Server 2008 R2

Windows Vista, Windows 7 e Windows Server 2008 R2 sono dotati della funzione di controllo account utente. Per aggiungere o modificare le opzioni installabili dopo aver installato il driver di stampa, è necessario disporre dei privilegi di amministratore.

PER MODIFICARE LE OPZIONI INSTALLABILI

1 Su Windows Vista: aprire Stampanti dal Pannello di controllo.

Su Windows 7/Server 2008 R2: aprire Dispositivi e stampanti dal Pannello di controllo.

2 Su Windows Vista: fare clic con il pulsante destro del mouse sull’icona della stampante

EX700i, selezionare Esegui come amministratore, quindi selezionare Proprietà. Su Windows 7/Server 2008 R2: fare clic con il pulsante destro del mouse sull’icona della stampante EX700i, selezionare Esegui come amministratore, quindi selezionare Proprietà stampante.

Si apre la finestra di dialogo Controllo account utente.

3 Selezionare l’utente con privilegi di amministratore, digitare la password, quindi fare clic

su OK.

4 Su Windows Vista: fare di nuovo clic con il pulsante destro del mouse sull’icona della

stampante EX700i e selezionare Proprietà. Su Windows 7/Server 2008 R2: fare di nuovo clic con il pulsante destro del mouse sull’icona della stampante EX700i e selezionare Proprietà stampante.

5 Fare clic sulla scheda Accessori e selezionare le impostazioni.

6 Fare clic su Applica, quindi fare clic su OK.

WINDOWS PER EX700I PRINT SERVER 55

Stampa da computer Windows

È possibile stampare su EX700i così come si stampa su una qualsiasi altra stampante da un’applicazione Windows . È possibile stampare da un computer Windows collegato in rete o da un computer tramite la stampa Windows (WINS). Selezionare EX700i come stampante corrente dall’elenco Stampante, specificare le opzioni di stampa e stampare il documento dall’applicazione.

La seguente tabella riporta altri metodi per stampare su EX700i e indica dove trovare ulteriori informazioni.

Per ulteriori informazioni Vedere

Scaricamento di file su EX700i da Documenti di WebTools Programmi di utilità

Stampa di documenti con i servizi e-mail “Servizio e-mail” a

Stampa di documenti con Hot Folders Programmi di utilità

Stampa di documenti da Command WorkStation Programmi di utilità

pagina 89

Configurazione di Windows per la stampa con server per Windows collegati a EX700i

Ottimizzazione dei risultati di stampa dalle applicazioni Stampa a colori e

Impostazione delle opzioni di stampa e della stampa dalle applicazioni per Windows

Impostazione delle opzioni di stampa predefinite pagina 59

Personalizzazione dell’icona Accesso rapido pagina 60

Visualizzazione dello stato della macchina da stampa digitale pagina 60

Salvataggio dei file per la stampa in un’ubicazione remota pagina 60

Definizione e stampa su formati pagina personalizzati pagina 132

Configurazione e impostazione

Riferimento per il colore Fiery

pagina 56

NOTA: Nelle seguenti procedure vengono utilizzati gli schermi di Windows XP, se non

altrimenti specificato.

WINDOWS PER EX700I PRINT SERVER 56

Impostazione delle opzioni e stampa dalle applicazioni per Windows

Per stampare da computer Windows, installare il driver di stampa PostScript. Per istruzioni, vedere “Installazione dei driver di stampa per Windows” a pagina 34. Accertarsi di configurare le opzioni nella scheda Avanzate del driver di stampa dopo aver completato l’installazione, come descritto a pagina 39.

Se si stampa su una stampante virtuale, a seconda del tipo di configurazione della stampante, potrebbe non essere possibile impostare alcune opzioni di stampa.

Alcune opzioni di stampa selezionabili da un’applicazione sono simili alle opzioni di stampa specifiche per EX700i e la macchina da stampa digitale. In questi casi, utilizzare le opzioni di stampa specifiche per EX700i e per la macchina da stampa digitale. Tali opzioni compaiono nella scheda Stampa Fiery. L’applicazione potrebbe non configurare il file in modo corretto per la stampa su EX700i, dando luogo ad errori di finitura o di stampa e richiedendo tempi di elaborazione più lunghi.

Se si specificano opzioni di stampa incompatibili al momento della stampa di un documento, viene visualizzata la finestra di dialogo Conflitto che fornisce informazioni su come risolvere il problema.

Alcune opzioni di stampa, come le impostazioni Expert per il colore, sono disponibili solo se è abilitata la comunicazione bidirezionale o se è configurata una particolare opzione installabile. Per informazioni su come abilitare la comunicazione bidirezionale, vedere la Guida del driver di stampa. Per informazioni sulla configurazione delle opzioni installabili, vedere

“Configurazione delle opzioni installabili” a pagina 54.

Selezionando Valore predefinito della stampante, il lavoro viene stampato in base alle impostazioni immesse dall’amministratore durante la configurazione. Per ulteriori informazioni, vedere pagina 101.

Le seguenti procedure spiegano come utilizzare il driver di stampa per specificare le opzioni di stampa per un lavoro specifico e inviarlo in stampa su EX700i. Con il driver è anche possibile specificare le impostazioni di stampa predefinite. Per informazioni sulle opzioni di stampa, vedere pagina 100.

NOTA: Nelle seguenti procedure vengono utilizzati gli schermi di Windows XP.

1 Preimpostazioni

(modelli di lavoro), vedere la Guida

2 Icone delle opzioni

di stampa

3 Personalizza

(collegamenti),

vedere la Guida 4 Area attiva 5 Vista lavoro 6 Stato stampante 7Guida

WINDOWS PER EX700I PRINT SERVER 57

PER IMPOSTARE LE OPZIONI DI STAMPA PER UN LAVORO SPECIFICO DA WINDOWS

CON IL DRIVER DI STAMPA

1 Dall’applicazione, selezionare File > Stampa e selezionare EX700i come stampante.

2 Fare clic su Proprietà.

3 Fare clic sulla scheda Stampa Fiery.

6

2

4

1

3

5

7

La scheda Stampa Fiery agisce da centro di controllo per tutte le funzioni di stampa utilizzate con maggiore frequenza.

Per informazioni sull’uso delle preimpostazioni, vedere la Guida del driver di stampa.

NOTA: Per l’elenco delle opzioni di stampa, vedere pagina 102.

WINDOWS PER EX700I PRINT SERVER 58

4 Specificare le opzioni di stampa e le impostazioni per il lavoro.

Le opzioni di stampa sono raggruppate per categorie. Ciascun gruppo o scheda contiene opzioni di stampa simili o complementari.

I gruppi o le schede sono:

Accesso rapido contiene opzioni di stampa duplicate da altri gruppi di proprietà.

È personalizzabile, è possibile aggiungere o rimuovere dalla vista qualsiasi opzione di stampa. La scheda Accesso rapido consente di individuare rapidamente le opzioni di stampa senza visualizzare tutte le schede Proprietà. Per informazioni sulla vista Accesso rapido, vedere pagina 60.

Info lavoro contiene tutte le informazioni sul lavoro, comprese le informazioni sull’utente

che potrebbero essere necessarie per l’autenticazione utente, la protezione delle proprietà di stampa, la gestione dei lavori e il server documenti. Per informazioni sulle opzioni di Info lavoro, vedere pagina 103.
