Xerox Fiery EX700i Fiery Graphics Arts Package [fr]

EX700i Print Server

Fiery Graphic Arts Package

45099445 25 juillet 2011

TABLE DES MATIÈRES 3

TABLE DES MATIÈRES

INTRODUCTION 7

A propos de ce document 7

Terminologie et conventions 8

Fiery Graphic Arts Package, Premium Edition 9

Activation de la fonction sur l’EX700i 9

Mise à jour du statut du Fiery Graphic Arts Package 10

Mise à jour du statut sous Windows 10

Mise à jour du statut sous Mac OS X 11

Configuration de votre moniteur et de son profil 12

EDITION DU POINT BLANC POUR SIMULATION PAPIER 13

Impression avec l’option Simulation du papier 13

Edition du point blanc pour simulation papier 15

SPOT-ON ET LA MISE EN CORRESPONDANCE

POUR L’IMPRESSION BICHROMIE 16

Configuration de la mise en correspondance pour l’impression bichromie 17

Impression d’une tâche avec la mise en correspondance pour l’impression bichromie 18

TABLE DES MATIÈRES 4

FONCTIONS DE CONFIGURATION COULEUR 19

Barre de contrôle 19

Impression avec une barre de contrôle 20

Barre de contrôle personnalisée 22

Personnalisation du trapping automatique 22

Impression avec le trapping automatique 23

Personnalisation du trapping automatique 24

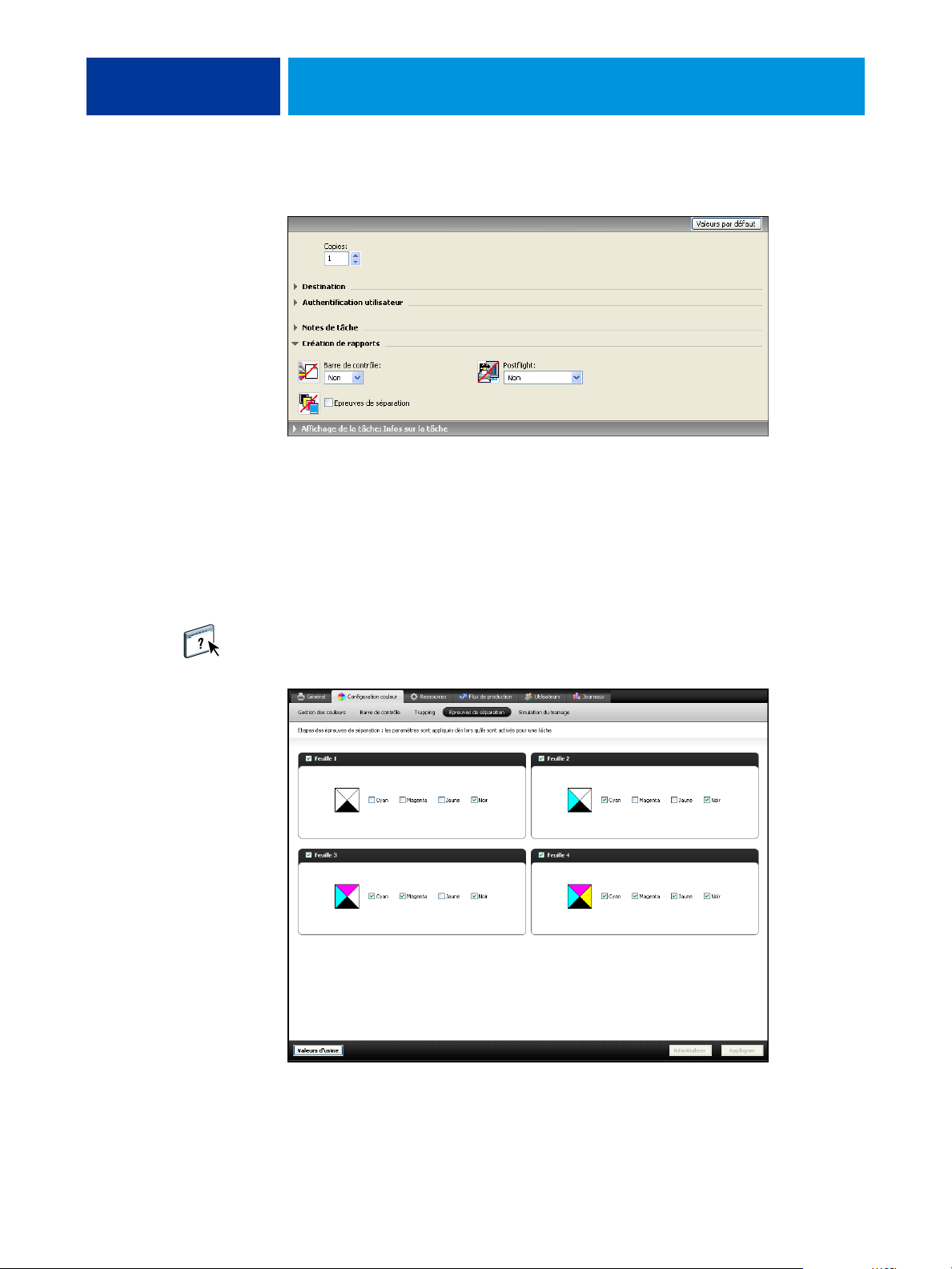

Epreuves de séparation 24

Impression avec les épreuves de séparation 25

Personnalisation des épreuves de séparation 26

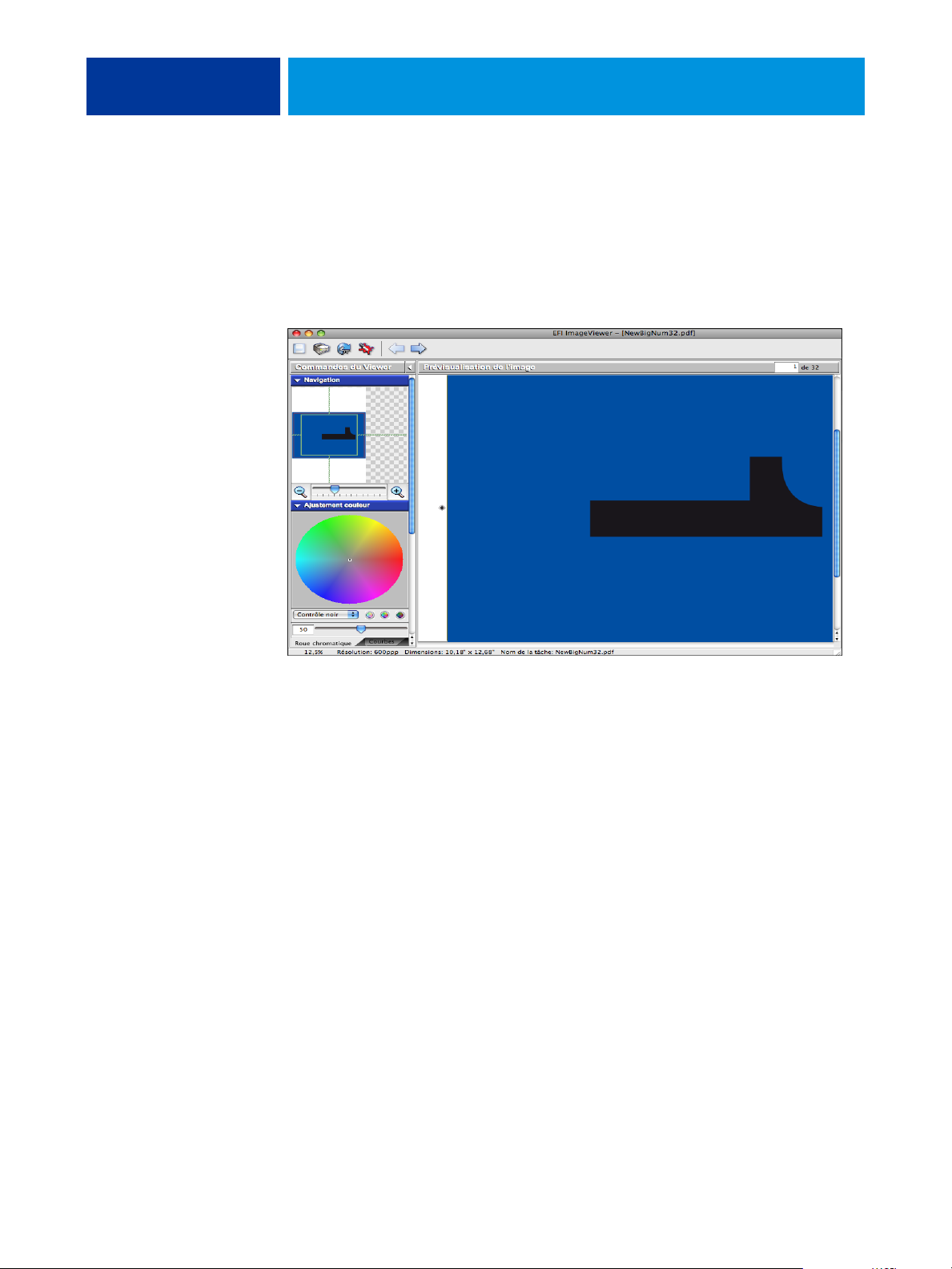

IMAGEVIEWER 27

Accès à ImageViewer 27

PREFLIGHT 30

FILTRES HOT FOLDERS 31

POSTFLIGHT 32

Présentation de Postflight 33

Page de test Postflight 33

Pages code couleur Postflight 33

Types de rapports Postflight 34

Comprendre les rapports Postflight 34

Option d’impression Postflight 35

Exemples d’utilisation de Postflight 37

Scénario 1 : Diagnostic d’une couleur inattendue 38

Scénario 2 : Vérification du statut du calibrage 40

Scénario 3 : Contrôle de la qualité du profil de sortie 41

Scénario 4 : Diagnostic d’un problème de couleur sur un objet spécifique 42

TABLE DES MATIÈRES 5

GAMME DE CONTRÔLE MÉDIA UGRA/FOGRA 43

Impression de la gamme de contrôle média Ugra/Fogra 43

Lecture de la gamme de contrôle média Ugra/Fogra 44

Utilisation de la gamme de contrôle média Ugra/Fogra en vue du contrôle qualité 44

TEST ALTONA VISUAL INTÉGRÉ 45

Fichier de test Altona Visual 45

Interprétation des résultats du test 47

Utiliser un flux PDF/X non compatible avec Altona 49

INDEX 51

INTRODUCTION

A propos de ce document

INTRODUCTION 7

Ce document présente les fonctionnalités du Fiery Graphic Arts Package, Premium Edition et leur utilisation. Les fonctions disponibles dans le Fiery Graphic Arts Package, Premium Edition, permettent une telle souplesse que les utilisateurs peuvent en disposer quel que soit leur environnement. Les utilisateurs débutants ont à leur disposition des paramètres par défaut qui permettent d’obtenir des résultats optimaux. Les utilisateurs expérimentés qui évoluent dans le monde des arts graphiques ou qui opèrent dans d’autres domaines peuvent également obtenir des résultats optimaux en personnalisant ces paramètres et ainsi répondre à leurs besoins spécifiques.

Ce document présente les fonctionnalités disponibles via les options d’impression et les utilitaires comme la Command WorkStation. Ces fonctionnalités sont organisées comme suit :

• Fonctionnalités accessibles depuis la Command WorkStation

–

Edition du point blanc pour simulation papier décrit la fonction d’édition

du point blanc.

–

Spot-On et la mise en correspondance pour l’impression bichromie décrit la mise

en correspondance des couleurs du document avec celles de l’impression.

–

Configuration couleur décrit les fonctions suivantes : Barre de contrôle, Trapping auto

et Epreuves de séparation.

–

ImageViewer décrit la procédure de lancement de l’application ImageViewer.

–

Preflight décrit la procédure de contrôle en amont d’une tâche.

• Fonctionnalités accessibles depuis les utilitaires autres que la Command WorkStation

–

Filtres Hot Folders décrit l’utilisation des filtres.

• Autres fonctionnalités

–

Postflight décrit la fonction Postflight avec des exemples de flux.

–

Gamme de contrôle média Ugra/Fogra décrit le fichier test couleur nommé « Ugra/Fogra

Media Wedge ».

–

Test Altona Visual intégré décrit le test intégré à l’EX700i Print Server dans le but de

vérifier sa compatibilité PDF/X, selon l’Altona Test Suite.

INTRODUCTION 8

Terminologie et conventions

La documentation de l’EX700i Print Server utilise la terminologie et les conventions suivantes.

Le terme ou la convention Signifie

Aero EX700i (dans les illustrations et les exemples)

EX700i EX700i Print Server

Presse numérique Xerox 700 Digital Color Press

Titres en italique Autres ouvrages de cette documentation

Windows Microsoft Windows XP, Windows Vista,

Windows Server 2003/2008/2008 R2, Windows 7

Sujets pour lesquels des informations supplémentaires sont disponibles en démarrant l’aide du logiciel

Astuces et informations

AVERTISSEMENT

ATTENTION

Avertissements relatifs aux opérations qui, si elles ne sont pas effectuées correctement, peuvent entraîner la mort ou blesser quelqu’un. Afin d’utiliser le matériel en toute sécurité, suivez toujours ces avertissements.

Mises en garde concernant des opérations susceptibles d’entraîner des dommages corporels si elles ne sont pas effectuées correctement. Afin d’utiliser le matériel en toute sécurité, suivez toujours ces mises en garde.

Conditions et restrictions d’utilisation. Lisez attentivement ces instructions afin d’utiliser correctement le matériel et d’éviter de l’endommager ou d’endommager d’autres biens.

INTRODUCTION 9

Fiery Graphic Arts Package, Premium Edition

Les fonctionnalités suivantes sont fournies avec le Fiery Graphic Arts Package, Premium Edition:

Fonctionnalité Accès aux valeurs

et définitions

Edition du point blanc pour simulation papier

Spot-On : mise en correspondance pour l’impression bichromie

Barre de contrôle

Trapping auto avec options de configuration

Epreuves de séparation

ImageViewer

Preflight

Filtres de fichiers pour Hot Folders

Postflight

Command WorkStation : Simulation du papier

Command WorkStation : Spot-On

Command WorkStation : Configuration couleur

Command WorkStation :

Configuration couleur

Command WorkStation : Configuration couleur

Command WorkStation : ImageViewer

Command WorkStation : Preflight

Hot Folders Filtres Hot Folders

Nom de l’option d’impression

Simulation papier Edition du point blanc pour

Correspondance impr. bichrom

Barre de contrôle Fonctions de Configuration

Tr a p pi ng a u t o Fonctions de Configuration

Epreuves de séparation Fonctions de Configuration

Postfli ght Postfli ght

Voir

simulation papier

Spot-On et la mise en correspondance pour l’impression bichromie

couleur

ImageViewer

Preflight

Gamme de contrôle média Ugra/Fogra

Test Altona Visual intégré

Activation de la fonction sur l’EX700i

Gamme de contrôle média Ugra/Fogra

Test Altona Visual intégré

L’option Fiery Graphic Arts Package, Premium Edition doit être activée sur l’EX700i avant de pouvoir accéder à ses fonctionnalités à partir de votre ordinateur. Un technicien S.A.V. active l’option sur votre site en utilisant le CD de mise à jour fonctionnelle ou de restauration/ mise à jour du logiciel serveur ainsi que la clé électronique (dongle).

Pour savoir si l’option est ou non activée sur l’EX700i, procédez de la manière suivante :

• Imprimez la page de configuration (voir Configuration et installation).

• Dans Vue périphérique, vérifiez les informations de l’onglet Informations générales.

INTRODUCTION 10

Mise à jour du statut du Fiery Graphic Arts Package

Si l’option Fiery Graphic Arts Package, Premium Edition est activée sur l’EX700i, vous devez mettre à jour son statut sur l’ordinateur pour pouvoir accéder à ses fonctionnalités.

Mise à jour du statut sous Windows

Procédez comme suit pour mettre à jour le statut du Fiery Graphic Arts Package, Premium Edition sur un ordinateur fonctionnant sous Windows.

REMARQUE : Pour mettre à jour le statut sur un ordinateur Windows, vous devez installer

le pilote d’imprimante. Pour plus d’informations sur l’installation du pilote d’imprimante, voir Impression.

POUR METTRE À JOUR LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS WINDOWS

1 Ouvrez la fenêtre Imprimantes (ou Imprimantes et télécopieurs).

2 Cliquez avec le bouton droit de la souris sur l’icône de l’EX700i et choisissez Propriétés.

La boîte de dialogue Propriétés s’affiche.

3 Cliquez sur l’onglet Accessoires.

4 Sélectionnez l’option Communication bidirectionnelle.

5 Saisissez l’adresse IP ou le nom DNS, puis cliquez sur Mise à jour.

REMARQUE : Si vous employez la méthode Pointer-imprimer pour installer le pilote et le

fichier de description d’imprimante, vous devez activer la communication bidirectionnelle sur l’écran de l’EX700i pour chaque connexion (attente, impression ou direct) avant de procéder à l’installation sur votre ordinateur. Pour plus d’informations sur la méthode Pointerimprimer, voir Impression.

6 Le Fiery Graphic Arts Package, Premium Edition, apparaît dans la liste des options installées.

7 Cliquez sur OK pour fermer la boîte de dialogue.

INTRODUCTION 11

Mise à jour du statut sous Mac OS X

Suivez l’une des procédures suivantes pour mettre à jour le statut du Fiery Graphic Arts Package, Premium Edition, sur un ordinateur fonctionnant sous Mac OS X.

REMARQUE : Pour mettre à jour le statut sur un ordinateur Mac OS X, le pilote d’imprimante

doit être installé. Pour plus d’informations sur l’installation du pilote d’imprimante, voir Impression.

POUR METTRE À JOUR LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS MAC OS X V10.5 OU V10.6

1 Choisissez Préférences Système dans le menu Pomme, puis Imprimantes et fax.

La boîte de dialogue Imprimantes et fax apparaît.

2 Dans la liste des imprimantes, sélectionnez l’EX700i et cliquez sur Options et fournitures.

3 Cliquez sur l’onglet Gestionnaire.

4 Choisissez Fiery Graphic Arts Package, Premium Edition dans la liste GA Package.

5 Cliquez sur OK pour appliquer les modifications.

6 Quittez les Préférences Système.

POUR METTRE À JOUR LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS MAC OS X V10.4.X

1 Lancez l’utilitaire Configuration d’imprimante.

2 Sélectionnez l’EX700i dans la liste des imprimantes.

3 Choisissez Afficher Infos depuis le menu Imprimantes.

La boîte de dialogue Infos de l’imprimante s’affiche.

4 Choisissez Options disponibles.

5 Choisissez Fiery Graphic Arts Package, Premium Edition dans la liste GA Package.

6 Cliquez sur Appliquer les changements.

7 Fermez la boîte de dialogue.

INTRODUCTION 12

Configuration de votre moniteur et de son profil

Certaines fonctionnalités Fiery Graphic Arts Package, Premium Edition nécessitent des couleurs spécifiques pour l’affichage des tâches sur votre moniteur.

Les fonctionnalités suivantes requièrent une résolution spécifique du moniteur :

• Edition du Point blanc pour simulation papier (voir page 13)

• Prévisualisation via ImageViewer depuis la Command WorkStation (voir page 27)

Pour assurer un affichage correct des couleurs sur votre moniteur, vous devez configurer celui-ci conformément aux recommandations du fabricant et définir le profil de moniteur approprié pour votre écran.

Définissez les paramètres suivants pour l’affichage de votre moniteur :

• Au niveau du moniteur : luminosité, contraste et température

• A partir du panneau de configuration de votre système d’exploitation : résolution, fréquence de rafraîchissement et nombre de couleurs

Pour plus d’informations sur la configuration de votre moniteur et la définition de son profil, voir la documentation fournie avec le moniteur.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 13

EDITION DU POINT BLANC POUR SIMULATION PAPIER

Un profil ICC inclut une définition du « blanc ». Toutefois, il peut arriver que le blanc ne soit pas visuellement adapté à l’œil humain et nécessite un réglage de perception. La fonction d’édition du point blanc pour simulation papier vous permet de régler cette perception du blanc au sein du profil ICC, en termes de teinte, de luminosité et de saturation.

Lorsque l’option Simulation du papier est activée, l’EX700i simule le blanc du papier à l’aide de valeurs CMJN plutôt que de laisser les zones vierges de la feuille sans impression. Vous pouvez imprimer une tâche avec cette option sans personnaliser la simulation de papier. Pour la plupart des tâches, le résultat de l’impression obtenu avec le paramètre de simulation papier fixe par défaut sera satisfaisant. Toutefois, vous pouvez personnaliser la simulation papier en modifiant les valeurs du point blanc à l’aide de la Command WorkStation avant d’imprimer avec l’option Simulation du papier.

Impression avec l’option Simulation du papier

Vous pouvez imprimer une tâche avec l’option Simulation du papier sans personnaliser la simulation de papier.

POUR IMPRIMER UNE TÂCHE AVEC L’OPTION SIMULATION DU PAPIER

1 Imprimez la tâche depuis une application et définissez les options d’impression.

Pour plus d’informations sur la définition des options d’impression avec les pilotes d’imprimante PostScript Microsoft et Adobe pour Windows, voir Impression.

Pour plus d’informations sur la définition des options d’impression avec les pilotes d’imprimante pour Mac OS, voir Impression.

Vous pouvez également soumettre la tâche à la queue Attente de l’EX700i, puis définir les options d’impression dans les Propriétés de la tâche de la Command WorkStation.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 14

2 Dans l’onglet Couleur, cliquez sur Paramètres professionnels puis sélectionnez Simulation

du papier.

3 Si vous avez modifié les valeurs du point blanc pour simulation papier, procédez également

aux réglages suivants.

• Pour Source CMJN/Niveaux de gris, choisissez le profil que vous avez enregistré après modification des valeurs du point blanc pour simulation papier.

• Pour Méthode de traitement CMJN/Niveaux de gris, sélectionnez Complète (GCR sortie).

• Dans l’onglet Sortie, choisissez le profil de sortie que vous avez associé au profil source CMJN personnalisé lors de la modification des valeurs du point blanc pour simulation papier.

4 Imprimez la tâche.

Si vous n’avez pas modifié les valeurs du point blanc pour simulation papier à l’aide de la Command WorkStation, la tâche est imprimée avec les valeurs de simulation papier par défaut. Si vous les avez modifiées, la tâche est imprimée avec les valeurs de simulation papier personnalisées.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 15

Edition du point blanc pour simulation papier

Le résultat de l’impression obtenu avec le paramètre fixe de simulation papier sera, le plus souvent, satisfaisant. Cependant, vous pouvez personnaliser la simulation papier en modifiant les valeurs du point blanc pour simulation papier à l’aide de la Command WorkStation.

Pour accéder à la boîte de dialogue Point blanc pour simulation papier, voir les instructions de la Command WorkStation.

Lorsque vous modifiez les valeurs du point blanc pour simulation papier, vous les enregistrez dans un profil personnalisé que vous créez par modification d’un profil CMJN source existant dans Color Editor. Vous devez également associer le profil source CMJN à un profil de sortie.

REMARQUE : Pour afficher correctement les couleurs sur votre moniteur, vous devez également

paramétrer correctement celui-ci. Pour plus d’informations, voir l’aide de la Command WorkStation.

REMARQUE : Si l’option Simulation du papier est activée et que vous avez défini une couleur

de remplacement telle que C=0, M=0, J=0, N=0, les valeurs définies dans l’option Remplacer les couleurs supplantent les valeurs de Simulation du papier. Pour plus d’informations sur Remplacer les couleurs, voir l’aide de la Command WorkStation.

SPOT-ON ET LA MISE EN CORRESPONDANCE POUR L’IMPRESSION BICHROMIE 16

SPOT-ON ET LA MISE EN CORRESPONDANCE

POUR L’IMPRESSION BICHROMIE

Outre la gestion des couleurs « nommées », l’outil de modification des tons directs Spot-On de la Command WorkStation vous permet d’attribuer des tons directs et des couleurs quadri aux couleurs génériques utilisées pour une tâche. La fonction Mise en correspondance pour l’impression bichromie a été conçue pour les opérateurs d’atelier d’impression chargés d’effectuer l’épreuvage d’une presse deux couleurs. Vous pouvez imprimer une tâche bichrome sur un périphérique deux couleurs en faisant correspondre les couleurs de la tâche avec celles déjà créées sur le périphérique.

REMARQUE : Les couleurs RVB figurant dans un document sont d’abord converties en

couleurs CMJN, puis la mise en correspondance pour l’impression bichromie est appliquée.

Les limitations suivantes s’appliquent lorsque vous utilisez la fonction de mise en correspondance pour l’impression bichromie.

• Les paramètres de la mise en correspondance pour l’impression bichromie sont ignorés lorsque les options Surimpression composite et Activer surimpression sont activées.

• Le contrôle Postflight ne donne pas d’indications sur la mise en correspondance pour l’impression bichromie, car il génère des informations sur l’état initial du document. L’espace couleur que la presse numérique reçoit avant toute conversion figure dans le rapport Postflight.

• Vous ne pouvez sélectionner simultanément les options de mise en correspondance pour l’impression bichromie et de substitution des couleurs. Vous ne pouvez pas non plus sélectionner une couleur de remplacement à utiliser avec la fonction de mise en correspondance pour l’impression bichromie.
