Versão 1.0
Julho de 2009
®
Xerox
4112™/4127™
Copiadora/Impressora
Deslocamento de Imagem/
Deslocamento para o Canto
©2009 Xerox Corporation. Todos os direitos reservados. Xerox, o desenho da esfera de
conectividade e 4112/4127 são marcas da Xerox Corporation nos Estados Unidos e/ou em
outros países.
Microsoft, MS-DOS, Windows, Microsoft Network e Windows Server são marcas ou marcas
registradas da Microsoft Corporation nos Estados Unidos e/ou em outros países.
Adobe, Acrobat, PostScript, PostScript3 e PostScript Logo são marcas da Adobe Systems
Incorporated.
Todos os nomes de produto/marca são marcas ou marcas registradas dos respectivos
proprietários.
São feitas alterações periodicamente a este documento. Qualquer alteração, imprecisão técnica
e erro tipográfico serão corrigidos nas edições subsequentes.
Índice
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Deslocamento de imagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Acesso à função Deslocamento de imagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Opções de Deslocamento de Imagem . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sem Deslocamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Centralizar Auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Deslocamento para o Canto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Deslocamento da Margem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Valores Predefinidos (botões). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Orientação do original e Face 1 espelho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Orientação do original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Face 1 espelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Deslocamento de imagem i
Índice Copiadora/Impressora Xerox 4112/4127
ii Deslocamento de imagem
Visão geral
Deslocamento de imagem
A função Deslocamento de imagem é usada com trabalhos de cópia. Essa função permite a
você mover a imagem do original para posicioná-la em uma área desejada da página impressa.
Isso é especialmente útil quando é necessário deixar uma margem para encadernação (como a
perfuração de três furos) sem perder qualquer informação na página impressa.
A função Deslocamento de imagem consiste nas seguintes opções:
•Sem Deslocamento
• Centralizar Auto
• Deslocamento para o Canto
• Deslocamento da Margem
• Três valores/botões Predefinidos
Cada uma dessas opções é abordada no restante deste documento.
Acesso à função Deslocamento de imagem
Você pode acessar a função Deslocamento de imagem na Interface com o usuário (IU) do
equipamento executando as etapas a seguir:
1. Se for necessário, selecione a função Todos os serviços e depois selecione a função Copiar.
2. Na tela principal Copiar, selecione a guia Ajuste de layout.
Deslocamento de imagem 1
Visão geral Copiadora/Impressora Xerox 4112/4127
3. Selecione a função Deslocamento de imagem.

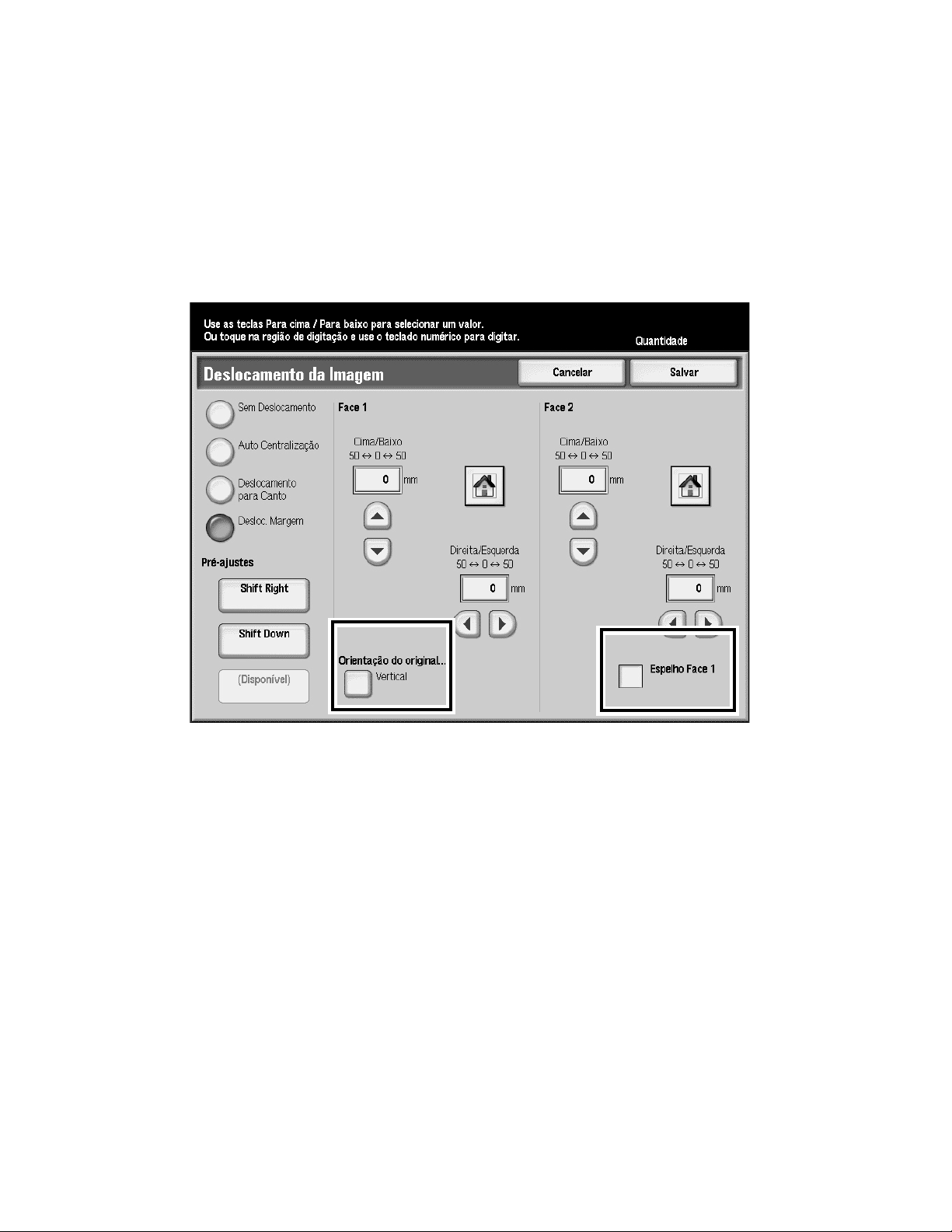

A opção Deslocamento de Imagem é exibida:
A opção Sem Deslocamento é a configuração padrão do equipamento para a função
Deslocamento de imagem.
2 Deslocamento de imagem
Copiadora/Impressora Xerox 4112/4127 Opções de Deslocamento de Imagem
Opções de Deslocamento de Imagem
Sem Deslocamento
Se a opção Sem Deslocamento for selecionada, o equipamento pressupõe que o documento
original é registrado no canto superior esquerdo do Vidro de Originais. Se o documento for
deslocado desse ponto de registro, a imagem na cópia da saída será deslocada na mesma
quantidade. Nenhum ajuste é feito nas cópias.
Deslocamento de imagem 3
Opções de Deslocamento de Imagem Copiadora/Impressora Xerox 4112/4127
Centralizar Auto
A opção Centralizar Auto coloca automaticamente a imagem digitalizada no centro do
tamanho do papel de saída selecionado. O original deve ser menor que o papel da saída, ou
então a imagem tem que ser reduzida se o original for maior que o papel da saída selecionado.
Em alguns casos, o centro da imagem original é deslocado em pouco na cópia da saída.
A orientação da imagem da saída é determinada pela colocação do original no Vidro de
Originais e a orientação do papel selecionado.
Para usar a opção Centralizar Auto, execute as seguintes etapas:
1. Na janela Deslocamento de imagem, selecione a opção Centralizar Auto.
2. Selecione o botão Para cima/Para baixo/Para esquerda/Para direita correspondente para
ajustar a imagem conforme desejar. A imagem pode ser ajustada de 0 a 2,0 pol./0 a
50,8 mm Para cima/Para baixo ou Para esquerda/Para direita.
3. Selecione Salvar.
4. Selecione as opções adicionais de cópia para o trabalho.
5. Quando terminar de selecionar as opções, pressione o botão Iniciar no Painel de Controle.
4 Deslocamento de imagem
Copiadora/Impressora Xerox 4112/4127 Opções de Deslocamento de Imagem
Deslocamento para o Canto
A opção Deslocamento para o Canto permite que você mova a imagem para cada um dos
quatro cantos do papel ou para o centro de cada um dos quatro lados do papel (oito posições
no total).
Nota
O Deslocamento para o Canto pode não ficar evidente na saída se você copiar o original em
100%.
A orientação da imagem nas cópias é determinada pela colocação do documento no Vidro de
Originais e pela orientação do papel selecionado.
Para usar a opção Deslocamento para o Canto, execute as seguintes etapas:
1. Na janela Deslocamento de imagem, selecione a opção Deslocamento para o Canto.
2. Toque na seta que corresponde ao local em que deseja colocar a imagem.
3. Selecione o botão Para cima/Para baixo/Para esquerda/Para direita correspondente para
ajustar a imagem conforme desejar. A imagem pode ser ajustada de 0 a 2,0 pol./0 a
50,8 mm Para cima/Para baixo ou Para esquerda/Para direita.
4. Selecione Salvar.
5. Selecione as opções adicionais de cópia para o trabalho.
6. Quando terminar de selecionar as opções, pressione o botão Iniciar no Painel de Controle.
Deslocamento de imagem 5
Opções de Deslocamento de Imagem Copiadora/Impressora Xerox 4112/4127
Deslocamento da Margem
Use a opção Deslocamento da Margem para criar uma margem para encadernar uma borda de
um documento, deslocando a imagem para fora dessa borda.
A opção Deslocamento da Margem permite a você centralizar a imagem de um documento,
deslocar um pouco a imagem para uma borda, ou mover a imagem para uma borda
especificada (de 0 a 2,0 pol./0 a 50,8 mm Para esquerda/Para direita ou Para cima/Para baixo)
da saída.
Para usar a opção Deslocamento da Margem, execute as seguintes etapas:
1. Na janela Deslocamento de imagem, selecione a opção Deslocamento da Margem.
2. Selecione o botão Para cima/Para baixo/Para esquerda/Para direita correspondente para
ajustar a imagem conforme desejar. A imagem pode ser ajustada de 0 a 2,0 pol./0 a
50,8 mm Para cima/Para baixo ou Para esquerda/Para direita.
3. Selecione Salvar.
4. Selecione as opções adicionais de cópia para o trabalho.
5. Quando terminar de selecionar as opções, pressione o botão Iniciar no Painel de Controle.
6 Deslocamento de imagem
Copiadora/Impressora Xerox 4112/4127 Opções de Deslocamento de Imagem
Valores Predefinidos (botões)
A função Deslocamento de imagem possui três opções Predefinidas. As duas opções/botões
Predefinidas superiores vêm com seleções padrão carregadas em fábrica. As seleções padrão
são Deslocar para a direita e Deslocar para a esquerda. O botão inferior é definido para (Não
está em uso) por padrão.
Nota
Esses botões Predefinidos podem ser alterados em Recursos pelo Administrador do Sistema.
Quando um desses botões é selecionado, eles alteram as configurações de Deslocamento que
são exibidas na área Deslocamento. Os usuários podem então ajustar as configurações de
Deslocamento de forrma mais irrestrita para cima/para baixo/para esquerda/para direita. O
limite é a dimensão máxima do papel selecionado.
Deslocamento de imagem 7
Opções de Deslocamento de Imagem Copiadora/Impressora Xerox 4112/4127
Orientação do original e Face 1 espelho
Orientação do original
A seleção do botão Orientação do original inicia a função Orientação do original. Se a função
Orientação do original for iniciada na função Deslocamento de imagem, você pode selecionar
a opção de orientação do original desejada. Depois que o botão Salvar ou Cancelar for
selecionado, você retorna para a função Deslocamento de imagem.
Face 1 espelho
A seleção da opção Face 1 espelho coloca uma marca de seleção na caixa e dessa forma atribui
automaticamente à Face 2 o oposto horizontal das opções de Deslocamento de imagem da
Face 1. Quando essa opção é selecionada, as escolhas de Face 2 são exibidas como não
selecionáveis (esmaecidas).
8 Deslocamento de imagem
