Xerox Fiery EX4112, Fiery EX4127 User Guide [de]

Version 2.0 Mai 2009
®
SquareFold
Schneidegerät
Benutzerhandbuch
Xerox Corporation Global Knowledge & Language Services 800 Phillips Road Building 218 Webster, New York 14580
© Copyright 2009, Xerox Corporation. Alle Rechte vorbehalten. Xerox®, the sphere of connectivity design, und SquareFold® Omtool™, Equitrac™ und FreeFlow™ SMARTsend™ sind Marken der XEROX CORPORATION in den USA und/oder anderen Ländern.
Der Urheberrechtsschutz erstreckt sich auf sämtliche gesetzlich zulässigen oder bewilligten urheberrechtsfähigen Materialien und Informationen beliebiger Art, einschließlich der mit den Softwareprogrammen erzeugten Materialien, die auf dem Bildschirm angezeigt werden, so z. B. Schriften, Muster, Symbole, Bildschirmanzeigen usw.
Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network und Windows Server sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Novell, NetWare, IntranetWare und NDS sind in den USA oder anderen Ländern eingetragene Marken von Novell, Inc. Adobe, Acrobat, PostScript, PostScript3 und das PostScript-Logo sind Marken von Adobe Systems Incorporated. Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, MacOS und TrueType sind in den USA und anderen Ländern eingetragene Marken von Apple Computer, Inc. HP, HPGL, HPGL/2 und HP-UX sind eingetragene Marken der Hewlett-Packard Corporation.
Alle in dieser Publikation erwähnten Produkte sind Marken der jeweiligen Hersteller und werden hiermit anerkannt.

Inhaltsverzeichnis

Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Komponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Hauptkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Papierweg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Steuerpult . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Falzglättungsfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Aufrufen der Falzglättungsoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Falzglättungsoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Beschnittfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Beschnittoptionen aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Beschnittoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Hinweise und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ganzseitige Schriftbilder auf Broschüren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Tipps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Fehlerbeseitigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Staubeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Fehlercodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Abmessungen und Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Benutzerhandbuch i
Inhaltsverzeichnis SquareFold Schneidegerät
ii Benutzerhandbuch

Übersicht

Einführung

Das SquareFold-Schneidegerät ist ein optionales Endverarbeitungsgerät, das zusammen mit einem Booklet Maker verwendet wird.
Hinweis
Für den Einsatz des SquareFold-Schneidegeräts ist ein Finisher mit Booklet Maker erforderlich
Es hat folgende Funktion:
Annahme der Broschüre aus dem Finisher,• Glättung des Broschürenfalzes und• Beschneidung des Broschürenrands zur Erhaltung sauberer Kanten
.
Tipp
Vor
der Arbeit mit dem Gerät den Abschnitt „Hinweise und Tipps“ in diesem Handbuch lesen. Dieser Abschnitt enthält wichtige Informationen zur Einrichtung von Druck- oder Kopieraufträgen, mit denen die bestmögliche Ausgabe sichergestellt wird.
Hinweis
Broschüren werden im Booklet Maker des Finishers zusammengestellt und geheftet. Sie kommen als fertige Broschüre im SquareFold-Schneidegerät an. Jegliche Einstellung des Schriftbilds und dessen Platzierung auf dem
Druckmaterial müssen am Gerätesteuerpult oder über den Druckertreiber vorgenommen werden.
Tipp
Vor der Ausgabe hoher Auflagen empfiehlt sich der Druck eines Probeexemplars.
Benutzerhandbuch 1
Übersicht

Komponenten

Hauptkomponenten

Das Gerät besteht aus folgenden Hauptkomponenten:
1.
Linke Abdeckung: Diese Abdeckung öffnen, um Papierstaus zu entfernen. Hinter dieser Abdeckung befindet sich der Falzmechanismus.
Rechte Abdeckung: Diese Abdeckung öffnen, um Papierstaus
2. zu entfernen. Hinter dieser Abdeckung befindet sich der
Schneidmechanismus.
SquareFold Schneidegerät
1.
2.
3.
Tipp
Diese Abdeckungen können nicht während des normalen Betriebs oder wenn sich das Gerät im Leerlauf befindet, geöffnet werden. Die Abdeckungen können nur geöffnet werden, wenn eine Fehlerlampe leuchtet (siehe Seite 4) und im Gerät ein Fehler oder ein Papierstau aufgetreten ist.
Steuerpult: Das Steuerpult besteht aus einem Display, Tasten und verschiedenen Anzeigelampen. Weitere
3. Informationen zum Steuerpult sind Seite 4 zu entnehmen.
Ausgabefach: In diesem Fach wird die fertige Broschüre ausgegeben.
4.
5.
Abfallbehälter: Hier wird abgeschnittenes Papier aufgefangen. Den Abfallbehälter herausziehen, um abgeschnittenes Papier zu entfernen und zu entsorgen.
5.
4.
2
Benutzerhandbuch
SquareFold Schneidegerät
g
Papierwe
Die Broschüre verlässt den Booklet Maker und gelangt in das
1. SquareFold-Schneidegerät.
Übersicht
3.
2.
1.
5.
6.
Der Broschürenfalz wird von einem Sensor ermittelt, und die
2.
Broschüre wird in die richtige Position gebracht.
4.
2.
3.
5.
3.
In dieser Position wird die Broschüre arretiert.
4.
Die Broschüre wird dann mit dem auf dem Steuerpult eingestellten Druck geglättet.
Näheres zu den einzelnen SquareFold-Einstellungen siehe Seite 6.
Nach der Glättung und geraden Ausrichtung der Broschüre wird diese in das Schneidwerk transportiert.
5.
1.
4.
6.
In Abhängigkeit des Broschürenformats wird die Broschüre so weit vorangeschoben, bis die hintere Kante
a.
unter dem Messer liegt.
Die hintere Kante wird nun gemäß des eingegebenen Broschürenformats beschnitten.
b.
6.
Die fertige Broschüre wird nun im Ausgabefach ausgegeben.
Tipp
Broschüren, die vom SquareFold-Schneidegerät ausgegeben werden, weisen möglicherweise beschnittenen Broschüren auf. Dies ist ein normaler Effekt, der durch elektrostatische Aufladung verursacht wird. In diesem Fall, die Schnittabfälle einfach entfernen.
Schnittabfälle von zuvor
3Benutzerhandbuch
Übersicht SquareFold Schneidegerät
2.
1.

Steuerpult

1b.
1.
1c.
2.
1a.
2b.
1d.
Das Bedienfeld besteht aus folgenden Elementen:
Fehlerlampen: Diese Anzeigelampen leuchten auf, wenn ein Fehler oder ein Papierstau im SquareFold­Schneidegerät aufgetreten ist.
Papierstau an der Broschürenausgabe des Finishers
1a.
Stau im Glättungsbereich
1b.
Stau im Schneidwerk
1c.
2a.
Tipp
Wenn eine der Fehlerlampen (1a, 1b, 1c) leuchtet, lassen sich die Abdeckungen öffnen und der Stau oder Fehler kann behoben werden. Während des normalen Betriebs oder im Leerlauf können die Abdeckungen nicht geöffnet werden. Informationen zur Stau- oder Fehlerbeseitigung siehe Seite 12.
Abfallbehälter voll oder geöffnet
1d.
Hinweis
Die (nachfolgend beschriebenen) Optionen des Square Fold-Schneidegeräts können am Steuerpult des Geräts und über den auf der Workstation für dieses Gerät installierten Druckertreiber aufgerufen werden. Detaillierte Informationen hierzu enthält der Abschnitt "Falzglättungsoptionen".
Falzglättung: Hier wird der Betrieb der Falzglättungseinheit gesteuert.
Einstellungswahl (s. nächstes Element)
2a.
Falzglättungsoption: Hier wird die gewählte Einstellung angezeigt (Einzelheiten zu den Einstellungen sind
2b.
Seite 6 zu entnehmen).
4
Benutzerhandbuch
SquareFold Schneidegerät
Übersicht

Falzglättungsfunktion

Aufrufen der Falzglättungsoptionen

Die Falzglättungsfunktion kann für Kopier- und für Netzwerkdruckaufträge gewählt werden. Je nach Kopier­/Netzwerkdruckauftrag kann die Falzglättungsfunktion am Steuerpult des Geräts oder über den auf der Workstation installierten Druckertreiber gewählt werden.
Wenn das Gerät mit einem Druckserver verbunden ist, ist es möglich, die Falzglättungsfunktion für den ausgewählten Auftrag auch am Printserver zu wählen.
Hinweis
Die Falzglättungsfunktion ist nur verfügbar, wenn das System sowohl mit einem Finisher mit Booklet Maker als auch mit dem SquareFold-Schneidegerät verbunden ist.
Zum Aufrufen der Falzglättungsfunktion einen der folgenden Schritte ausführen (je nachdem, ob ein Kopier- oder ein Netzwerkdruckauftrag ansteht).
Bei Kopieraufträgen folgende Schritte ausführen:
Auf der Bedienungsoberfläche des Geräts Kopieren wählen und das Register Ausgabeformat öffnen.
1.
Entweder Broschürenerstellung oder Falzen wählen.
2. Bei Wahl von "Broschürenerstellung" mit Schritt 3 fortfahren. • Wurde nur
In der Anzeige Broschürenerstellung die Optionen Ein und Falzen & heften wählen.
3. In der Anzeige Broschürenerstellung - Falzen & heften entweder Nur falzen oder Falzen & heften wählen. Zum Aufrufen der Falzglättungsfunktion die Schaltfläche Schneiden/Pressen antippen.
Tipp
die Funktion Falzen gewählt, fortfahren mit Schritt 4.
Die Begriffe "Buchpressen" und "Falzglättung" werden synonym verwendet.
Hinweis
Die Falzglättungsfunktion (Buchpressen) und die zugehörigen Optionen werden im Abschnitt "Falzglättungsoptionen" beschrieben.
In der Falzanzeige die Option Einbruchfalz wählen.
4. Dann Satzweise falzen wählen und die Schaltfläche Schneiden/Pressen antippen, um die Falzglättungsfunktion (Buchpressen) aufzurufen.
Benutzerhandbuch 5
Übersicht SquareFold Schneidegerät
Netzwerkdruckaufträge
Bei der Verarbeitung von Netzwerkdruckaufträgen kann die Falzglättungsfunktion über die entsprechenden Optionen im Druckertreiber entweder an der Workstation (bevor der Auftrag zum Drucken übermittelt wird) oder am Druckserver (nach der Übermittlung des Auftrags zum Drucken) aufgerufen werden. Zum Aufrufen der Falzglättungsfunktion für Netzwerkdruckaufträge folgende Schritte ausführen:
Für auf der Workstation befindliche Aufträge mit dem nächsten Schritt fortfahren.
1.
Für auf dem Printserver befindliche Aufträge fortfahren mit Schritt 3.
Auf der Workstation den gewünschten Auftrag in der entsprechenden Anwendung (z. B. Microsoft Word oder
2.
Adobe Reader) öffnen.
Dann Datei und anschließend Drucken wählen. Im Fenster Drucken zunächst den gewünschten Drucker (mit angeschlossenem SquareFold­Schneidegerät) und dann Eigenschaften für diesen Drucker wählen. Mit Schritt 4 fortfahren.
Am Printserver das Fenster Eigenschaften des gewünschten Auftrags öffnen.
3. Auf den Auftrag doppelklicken (in der Auftrags- oder in der Druckerwarteschlange).• Im Fenster Eigenschaften das Register Endverarbeitung/Ausgabe öffnen. Mit dem nächsten Schritt fortfahren.
Sicherstellen, dass das korrekte Ausgabefach (Ausgabefach des Booklet Maker) gewählt ist.
4.
Gegebenenfalls sicherstellen, dass die korrekten Heft-/Endverarbeitungs-/Falzfunktionen gewählt sind.
5.
Die Option "Falzglättung" (Buchpressen) wählen. Informationen zu den einzelnen Falzglättungsoptionen enthält
6.
der folgende Abschnitt "Falzglättungsoptionen".
Tipp
Die Begriffe "Buchpressen" und "Falzglättung" werden synonym verwendet.
Benutzerhandbuch6
ÜbersichtSquareFold Schneidegerät
4.
3.2.1.

Falzglättungsoptionen

Die Optionen der Falzglättungsfunktion (Buchpressen) können gewählt werden:
Am Steuerpult des SquareFold-Schneidegeräts• Auf der Bedienungsoberfläche des Geräts • Am Printserver im Fenster Eigenschaften für einen ausgewählten Netzwerkdruckauftrag und An der Workstation im Fenster Eigenschaften eines ausgewählten Druckauftrags
Die Falzglättungsfunktion (Buchpressen) kann nach Bedarf ein- und ausgeschaltet werden. Ist die Funktion aktiviert, stehen fünf Einstellungen zur Auswahl.
Hinweis
Im weiteren Verlauf dieses Abschnitts werden nur das Steuerpult des SquareFold-Schneidegeräts und die Bedienungsoberfläche des Systems beschrieben. Die Beschreibungen der einzelnen Falzglättungsoptionen gelten sowohl für Kopier- als auch für Netzwerkdruckaufträge sowie für sämtliche mit dem Gerät verbundenen Druckserver. Die bei dem jeweiligen Druckserver erscheinenden Anzeigen enthält der vorherige Abschnitt "Netzwerkdruckaufträge". Dort die Anweisungen zu dem gewünschten Druckserver ausführen.
+2/Höher: Bei dieser Einstellung wird der höchste Druck ausgeübt. Je höher der Druck desto glatter und gerader wird die Broschüre. +2 ist der höchste
Druck, der auf die Broschüre ausgeübt werden kann.
Diese Einstellung ist zudem für Broschüren geeignet, die aus maximal fünf Seiten oder stärkerem Druckmaterial (über 200 g/m²) bestehen.
+1/Hoch: Bei dieser Einstellung wird etwas weniger Druck ausgeübt.
Schneiden/Pressen
Schneiden
Aus
Automatisch/Normal: Dies ist die Standardeinstellung. Sie ist für die meisten Broschüren geeignet.
Ein
-1/Gering: Bei dieser Einstellung wird weniger Druck ausgeübt. Je geringer der Druck, umso runder bleibt der Broschürenfalz.
1.
2.
3.
4.
5.
Materialzufuhr...
Behälter 1 A4 Normalpapier
Zuschnitt
Druckmaterial im Querformat auswählen und das gewünschte Format für den Zuschnitt
Buchpressen
Aus
Ein
Abbrechen
Speichern
Ausgeübter Druck
Höher
Hoch
Normal
Gering
Geringer
-2/Geringer: Diese Einstellung wird für Broschüren empfohlen, die aus maximal fünf Seiten oder leichtem
5.
Druckmaterial (bis zu 100 g/m²) bestehen. Bei dieser Einstellung wird der geringste
Druck ausgeübt.
Die Einstellung wählen, die am besten für die Broschüre geeignet ist.
Benutzerhandbuch
7
Übersicht SquareFold Schneidegerät
Hinweis
Vor der Ausgabe hoher Auflagen empfiehlt sich der Druck eines Probeexemplars.
Die folgende Abbildung zeigt zwei unterschiedliche Broschüren: eine Broschüre mit Falzglättung und eine Broschüre ohne Falzglättung.
Diese Broschüre wurde nicht geglättet. Der Broschürenfalz ist runder und dicker.
Diese Broschüre wurde geglättet. Der Broschürenfalz ist flacher und eckiger.
8
Benutzerhandbuch
ÜbersichtSquareFold Schneidegerät

Beschnittfunktion

Beschnittoptionen aufrufen

Die Beschnittfunktion kann für Kopier- und für Netzwerkdruckaufträge gewählt werden. Je nach Kopier­/Netzwerkdruckauftrag kann die Beschnittfunktion am Steuerpult des Geräts oder über den auf der Workstation installierten Druckertreiberfrom gewählt werden.
Wenn das Gerät mit einem Druckserver verbunden ist, ist es möglich, die Beschnittfunktion für den ausgewählten Auftrag auch am Printserver zu wählen.
Hinweis
Die Beschnittfunktion ist nur verfügbar, wenn das Gerät sowohl mit einem Finisher mit Booklet Maker als auch SquareFold-Schneidegerät verbunden ist.
Zum Aufrufen der Beschnittfunktion einen der folgenden Schritte ausführen (je nachdem, ob ein Kopier- oder ein Netzwerkdruckauftrag ansteht).
Bei Kopieraufträgen folgende Schritte ausführen:
Auf der Bedienungsoberfläche des Geräts Kopieren wählen und das Register Ausgabeformat öffnen.
1.
Entweder Broschürenerstellung oder Falzen wählen.
2. Bei Wahl von "Broschürenerstellung" mit Schritt 3 fortfahren. • Wurde nur
In der Anzeige Broschürenerstellung die Optionen Ein und Falzen & heften wählen.
3. In der Anzeige Broschürenerstellung - Falzen & heften entweder Nur falzen oder Falzen & heften. Zum Aufrufen der Beschnittfunktion die Schaltfläche Schneiden/Pressen antippen.
Hinweis
die Funktion Falzen gewählt, fortfahren mit Schritt 4.
mit dem
Informationen zu den einzelnen Beschnittoptionen enthält der folgende Abschnitt "Beschnittoptionen".
In der Falzanzeige die Option Einbruchfalz wählen.
4. Dann Satzweise falzen wählen und die Schaltfläche Schneiden/Pressen antippen, um die Beschnittfunktion aufzurufen.
Benutzerhandbuch 9
Übersicht
SquareFold Schneidegerät
Netzwerkdruckaufträge
Bei der Verarbeitung von Netzwerkdruckaufträgen kann die Beschnittfunktion über die entsprechenden Optionen im Druckertreiber entweder an der Workstation (bevor der Auftrag zum Drucken übermittelt wird) oder am Druckserver (nach der Übermittlung des Auftrags zum Drucken) aufgerufen werden. Zum Aufrufen der Beschnittfunktion für Netzwerkdruckaufträge vorgehen wie folgt:
Für auf der Workstation befindliche Aufträge mit dem nächsten Schritt fortfahren.
1.
Für auf dem Printserver befindliche Aufträge fortfahren mit Schritt 3.
Auf der Workstation den gewünschten Auftrag in der entsprechenden Anwendung (z. B. Microsoft Word oder
2.
Adobe Reader) öffnen.
Dann Datei und anschließend Drucken wählen. Im Fenster Drucken zunächst den gewünschten Drucker (mit angeschlossenem SquareFold­Schneidegerät) und dann Eigenschaften für diesen Drucker wählen. Mit Schritt 4 fortfahren.
Am Printserver das Fenster Eigenschaften des gewünschten Auftrags öffnen.
3. Auf den Auftrag doppelklicken (in der Auftrags- oder in der Druckerwarteschlange).• Im Fenster Eigenschaften das Register Endverarbeitung/Ausgabe öffnen. Mit dem nächsten Schritt fortfahren.
Sicherstellen, dass das korrekte Ausgabefach (Ausgabefach des Booklet Maker) gewählt ist.
4.
Gegebenenfalls sicherstellen, dass die korrekten Heft-/Endverarbeitungs-/Falzfunktionen gewählt sind.
5.
Die gewünschte Beschnittoption auswählen. Informationen zu den einzelnen Beschnittoptionen enthält der
6.
folgende Abschnitt "Beschnittoptionen".
Benutzerhandbuch10
ÜbersichtSquareFold Schneidegerät

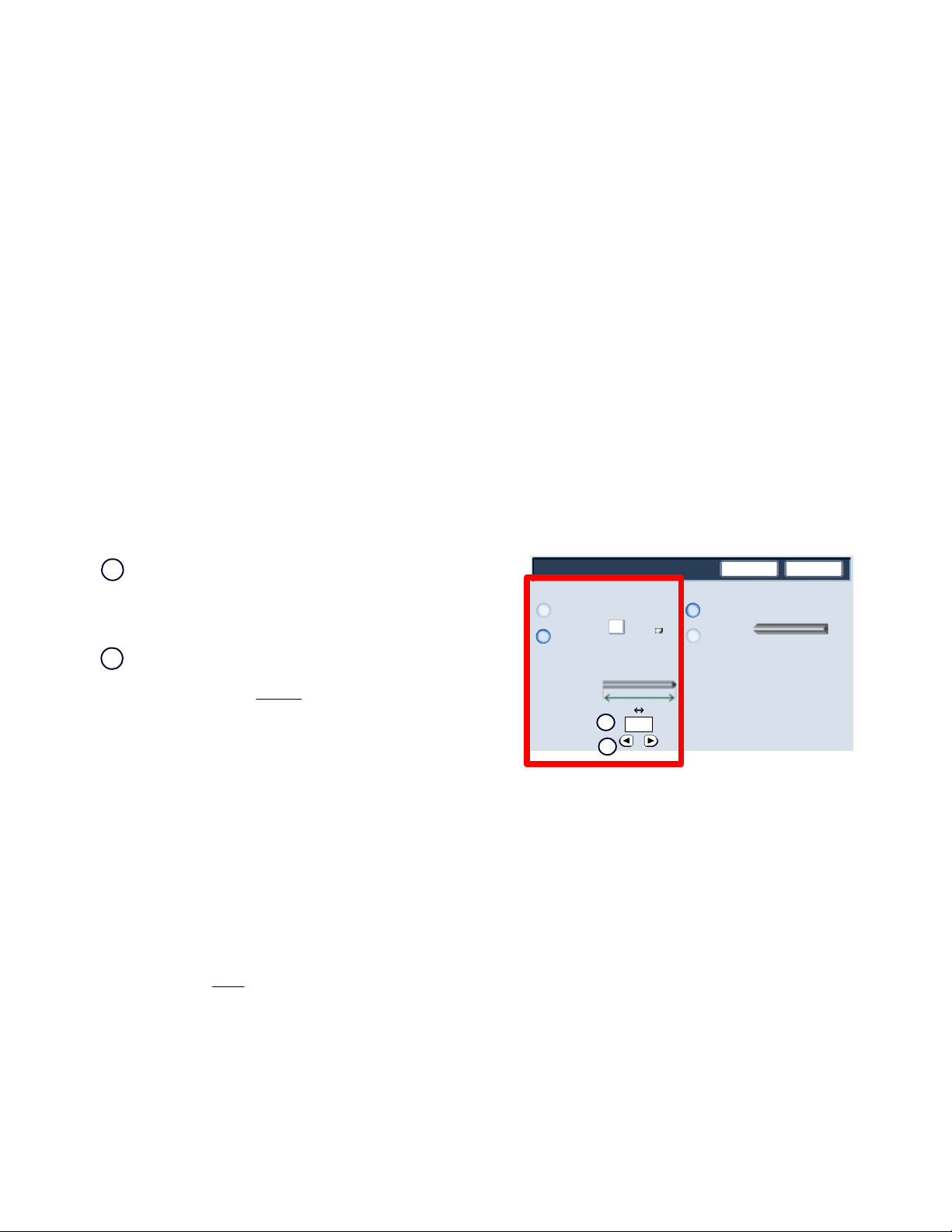

Beschnittoptionen

Die Beschnittoptionen können gewählt werden:
Auf der Bedienungsoberfläche des Geräts • Am Printserver im Fenster Eigenschaften für einen ausgewählten Netzwerkdruckauftrag und An der Workstation im Fenster Eigenschaften eines ausgewählten Druckauftrags
Tipp
Broschüren, die vom SquareFold-Schneidegerät ausgegeben werden, weisen möglicherweise Schnittabfälle von zuvor beschnittenen Broschüren auf. Dies ist ein normaler Effekt, der durch elektrostatische Aufladung verursacht wird. In diesem Fall, die Schnittabfälle einfach entfernen.
Die Beschnittfunktion kann nach Bedarf ein- und ausgeschaltet werden. Ist die Funktion eingeschaltet, kann die Schneidwerkeinstellung entsprechend den Anforderungen des Broschürenauftrags in 0,1-mm-Schritten vorgenommen werden
Hinweis
Im weiteren Verlauf dieses Abschnitts wird nur die Wahl und Einstellung von Beschnittoptionen über das Steuerpult des Geräts beschrieben. Die Beschreibungen der Beschnittoptionen gelten sowohl für Kopier- als auch für Netzwerkdruckaufträge sowie für sämtliche mit dem Gerät verbundenen Druckserver. Die bei dem jeweiligen Druckserver erscheinenden Anzeigen enthält der vorherige Abschnitt "Netzwerkdruckaufträge". Dort die Anweisungen zu dem gewünschten Druckserver ausführen.
1.
Über die Linke/rechte Pfeiltaste einen höheren oder niedrigeren Wert für die Schneidwerkeinstellung wählen. Der Wert kann in in 0,1-mm-Schritten geändert werden.
2.
Die Schneidwerkeinstellung erfolgt anhand von:
Anzahl der Blätter der Broschüre,• Broschüren format
, Druckmaterialart (gestrichen/ungestrichen, • glänzend etc.) und Druckmaterialgewicht
Schneiden/Pressen
Schneiden
Aus
Ein
Materialzufuhr...
Zuschnitt
2.
1.
Behälter A3 Normalpapier
195.8 213.8
0
Abbrechen
Buchpressen
Aus
Ein
mm
Speichern
Tipp
Wichtiger Hinweis: Die optimale Einstellung für spezifische Broschüren muss evtl. durch Ausprobieren ermittelt werden. Vor der Ausgabe hoher Auflagen empfiehlt sich der Druck eines Probeexemplars.
Hinweis
Das Schneidwerk kann
minimal 2 mm und maximal 20 mm vom Rand einer Broschüre abschneiden. Wird versucht, weniger als 2 mm vom Rand abzuschneiden, leidet die Schneidqualität. Wird ein Wert von mehr als 20 mm eingestellt, wird der Rand nicht beschnitten.
Die Einstellung wählen, die am besten für die Broschüre geeignet ist.
Benutzerhandbuch 11
Übersicht SquareFold Schneidegerät
j
Tipp
Die folgende Tabelle zeigt verschiedene Szenarien mit unterschiedlichen Materialgewichten, Materialarten und Schneidwerkeinstellungen. Die Tabelle dient als Richtlinie bei der Auswahl einer Schneidwerkeinstellung für den
eweiligen Auftrag verwenden. Die angegebenen Einstellungen haben nur Beispielcharakter.
Szenariennu
Materialformat Broschürenformat Materialgewicht
mmer
1
2 A4 (210 x 297 mm)
3
4
5
6
7
8
9
10
11
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
B4 (250 x 353 mm)
bzw. 8,5 x 14 Zoll
B4 (250 x 353 mm)
bzw. 8,5 x 14 Zoll
A3 (297 x 420 mm)
bzw. 11 x 17 Zoll
A3 (297 x 420 mm)
bzw. 11 x 17 Zoll
A3 (297 x 420 mm)
bzw. 11 x 17 Zoll
A3 (297 x 420 mm)
bzw. 11 x 17 Zoll
149 x 210 mm bzw.
5,5 x 8,5 Zoll
149 x 210 mm bzw.
5,5 x 8,5 Zoll
149 x 210 mm bzw.
5,5 x 8,5 Zoll
149 x 210 mm bzw.
5,5 x 8,5 Zoll
149 x 210 mm bzw.
5,5 x 8,5 Zoll
250 x 176,5 mm bzw.
8,5 x 7 Zoll
250 x 176,5 mm bzw.
8,5 x 7 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
(g/m²)
Schneidwerkeinste
llung (mm)
Anzahl der
Seiten in der
Broschüre
75 g/m² 130 20
90 g/m² 125 14
120 g/m² 135 10
75 g/m² 125 10
120 g/m² 135 12
75 g/m² 172 6
90 g/m² 170 6
90 g/m² 200 14
216 g/m² 205 5
80 g/m² 210 22
90 g/m² 210 8
12
12
13
14
15
16
17
A3 (297 x 420 mm)
bzw. 11 x 17 Zoll
305 x 458 mm bzw.
12 x 18 Zoll
305 x 458 mm bzw.
12 x 18 Zoll
305 x 458 mm bzw.
12 x 18 Zoll
305 x 458 mm bzw.
12 x 18 Zoll
305 x 458 mm bzw.
12 x 18 Zoll
A4 (210 x 297 mm)
bzw. 8,5 x 11 Zoll
152 x 229 mm
bzw.6 x 9 Zoll
152 x 229 mm
bzw.6 x 9 Zoll
152 x 229 mm
bzw.6 x 9 Zoll
152 x 229 mm
bzw.6 x 9 Zoll
152 x 229 mm
bzw.6 x 9 Zoll
120 g/m² 205 10
120 g/m² 220 6
216 g/m² 215 5
210 g/m² 210 4
105 g/m² 220 16
120 g/m² 210 14
Benutzerhandbuch

Hinweise und Tipps

Ganzseitige Schriftbilder auf Broschüren

Bei Verwendung ganzseitiger Schriftbilder darauf achten, dass diese auf das Broschürenformat passen und nicht beim Beschneiden der Broschüre abgeschnitten werden (siehe Abbildung).
Diese Broschüre hat vorgedruckte vordere und hintere
1.
Deckblätter mit ganzseitigen Schriftbildern. Sie wurde auf Material im Format B4 (8,5 x 14 Zoll) gedruckt. Das vordere Deckblatt, das beschnitten wurde, zeigt das gesamte Schriftbild.
Die gleiche Broschüre wurde auf Material im Format
2.
A4 (8,5 x 11 Zoll) gedruckt. Das Schriftbild auf dem vorderen Deckblatt wird nach dem Beschneiden nicht mehr vollständig angezeigt, äußere Bildbereiche sind verloren gegangen.
1.
2.
Vor dem Drucken/Kopieren eines Broschürenauftrags den gesamten Auftrag in Betracht ziehen. Dabei Folgendes
berücksichtigen:
Welches Broschürenformat wird gewünscht?• Enthält die Broschüre ganzseitige Schriftbilder?• Werden vorgedruckte Deckblätter mit ganzseitigen Schriftbildern verwendet?• Wird die Broschüre beschnitten?• Müssen ganzseitige Schriftbilder verschoben werden, damit sie in die Broschüre passen?
Dies sind wichtige Fragen, die die Ausgabe der Broschüre beeinflussen können, insbesondere wenn ganzseitige Schriftbilder verwendet und die Ränder der Broschüre beschnitten werden.
Benutzerhandbuch
13
Hinweise und Tipps

Tipps

Tipps für die Ausgabe
Vor der Ausgabe hoher Auflagen ein Probeexemplar drucken.• Probeexemplar auf abgeschnittene Bild- oder Textbereiche untersuchen.• Ist eine Schriftbildverschiebung erforderlich:
die verschiedenen Optionen im Druckertreiber der Anwendung verwenden (siehe hierzu die Online-Hilfe zum Druckertreiber) und/oder die verschiedenen Optionen zur Broschürenerstellung und zur Schriftbildverschiebung am Steuerpult des • Kopierers/Druckers verwenden (siehe das Benutzerhandbuch zum Kopierer/Drucker)
Eventuell müssen mehrere Probeexemplare erstellt werden, bis das gewünschte Resultat erzielt wird.
SquareFold Schneidegerät
14
Benutzerhandbuch

Fehlerbeseitigung

Staubeseitigung

Tipp
Diese Abdeckungen können nicht während des normalen Betriebs oder wenn sich das Gerät im Leerlauf befindet, geöffnet werden. Die Abdeckungen können nur geöffnet werden, wenn eine Fehlerlampe leuchtet (siehe Seite 4) und im Gerät ein Fehler oder ein Papierstau aufgetreten ist.
Wenn ein Stau auftritt, unterbricht das Gerät den Druckvorgang und zeigt möglicheweise
Tipp
Tipp: Die Fehlersuche immer beim SquareFold-Schneidegerät beginnen.
eine Meldung an der Benutzerschnittstelle an.
Sämtliche im Papierweg aufgetretenen Staus beseitigen
Die folgenden Schritte ausführen, um Staus zu beseitigen und den Druckvorgang fortzusetzen:
1.
Die am Steuerpult des Geräts angezeigten Anweisungen befolgen.
Bei einer entsprechenden Aufforderung am Steuerpult die obere linke und die obere rechte Abdeckung des
2. SquareFold-Schneidegeräts öffnen.
Gestaute Broschüre(n) entnehmen.
3.
4.
Im Papierweg verbliebene Schnittabfälle entfernen.
5.
Abdeckungen schließen.
6.
Abfallbehälter leeren.
Benutzerhandbuch
15
Fehlerbeseitigung SquareFold Schneidegerät
7.
Darauf achten, dass der Abfallbehälter vollständig in das Gerät geschoben bzw. geschlossen ist.
8.
Darauf achten, dass alle Abdeckungen am SquareFold-Schneidegerät geschlossen sind.
9.
Wenn auf dem Steuerpult des SquareFold-Schneidegeräts oder auf dem Steuerpult des Kopierers/Druckers weiterhin ein Stau gemeldet wird, das SquareFold-Schneidegerät erneut überprüfen (Schritte 1 bis 8).
10.
Im Bedarfsfall den Finisher auf Staus oder Fehler untersuchen.
11.
Zur Wiederaufnahme des Betriebs die Anweisungen am Steuerpult des Geräts befolgen.
Benutzerhandbuch16
FehlerbeseitigungSquareFold Schneidegerät

Fehlercodes

Bei einem Stau oder einem Fehler im SquareFold-Schneidegerät wird auf dem Steuerpult des Geräts eine Stau- oder eine Fehlermeldung angezeigt. Die folgende Tabelle enthält eine Liste der Fehlercodes für das SquareFold­Schneidegerät und der entsprechenden Finisher-Fehlercodes.
Tipp
Diese Abdeckungen können nicht geöffnet werden. Die Abdeckungen können nur geöffnet werden, wenn eine Fehlerlampe leuchtet (siehe Seite 4) und im Gerät ein Fehler oder ein Papierstau aufgetreten ist.
Fehlercode Mögliche Ursache Empfohlene Lösung
Stau/Fehler im SquareFold­Schneidegerät
während des normalen Betriebs oder wenn sich das Gerät im Leerlauf befindet,
1.
Linke und rechte Abdeckung des SquareFold­Schneidegeräts öffnen.
2. Blätter und Materialreste vorsichtig aus allen betroffenen Bereichen entfernen.
Abdeckungen schließen.3.
Abfallbehälter überprüfen:4.
Benutzerhandbuch
Wenn der Abfallbehälter voll ist, ihn leeren und • anschließend wieder richtig in das SquareFold­Schneidegerät einsetzen. Ist der Behälter teilweise herausgezogen, muss er • vollständig in das Gerät geschoben werden.
Werden noch weitere Anweisungen auf dem Steuerpult des
5. Kopierers/Druckers angezeigt, diese befolgen.
Bleibt der Fehler bestehen, die Schritte 1 bis 5 wiederholen.
6. Lässt sich der Fehler auch so nicht beheben, Kundendienst verständigen.
17
Fehlerbeseitigung SquareFold Schneidegerät
Fehlercode Mögliche Ursache Empfohlene Lösung
Stau oder Kommunikationsfehler im SquareFold-Schneidegerät
Stau/Fehler im SquareFold­Schneidegerät
1.
Kopierer/Drucker aus- und wieder einschalten.
2. Lässt sich der Fehler auch so nicht beheben, Kundendienst verständigen.
1.
Linke und rechte Abdeckung des SquareFold-Schneidegeräts öffnen.
2. Blätter und Materialreste vorsichtig aus allen betroffenen Bereichen entfernen.
Abdeckungen schließen.3.
Abfallbehälter überprüfen:4.
Wenn der Abfallbehälter voll ist, ihn leeren und • anschließend wieder richtig in das SquareFold­Schneidegerät einsetzen. Ist der Behälter teilweise herausgezogen, muss er • vollständig in das Gerät geschoben werden.
Wird weiterhin ein Fehler gemeldet, den Finisher
5. untersuchen.
Abdeckungen des Finishers schließen.
Zur Wiederaufnahme des Betriebs die Anweisungen am
6. Steuerpult des Drucker/Kopierers befolgen.
18
Benutzerhandbuch
Fehlercode Mögliche Ursache Empfohlene Lösung
FehlerbeseitigungSquareFold Schneidegerät
Eine obere Abdeckung ist offen Linke und rechte Abdeckung des SquareFold-Schneidegeräts
1. öffnen.
2. Abdeckungen schließen.
Bleibt der Fehler bestehen, Drucker/Kopierer aus-
3. /einschalten.
Lässt sich der Fehler auch so nicht beheben, Kundendienst
4. verständigen.
Abfallbehälter voll oder Abfallbehälterfehler
1.
Den Abfallbehälter herausziehen und abgeschnittenes Papier entfernen und entsorgen.
2. Anschließend den Abfallbehälter wieder richtig in das SquareFold-Schneidegerät einsetzen.
Darauf achten, dass der Abfallbehälter vollständig in das
3. Gerät geschoben ist und keine Anzeigelampe leuchtet.
Ausgabefach am SquareFold­Schneidegerät ist voll
Bleibt der Fehler bestehen, Schritte 1 bis 3 wiederholen.4.
Bleibt der Fehler bestehen, Drucker/Kopierer aus-
5. /einschalten.
Lässt sich der Fehler auch so nicht beheben, Kundendienst
6. verständigen.
1.
Alle Broschüren aus dem Fach entnehmen.
Bleibt der Fehler bestehen, Drucker/Kopierer aus-
2. /einschalten.
Lässt sich der Fehler auch so nicht beheben, Kundendienst
3. verständigen.
Benutzerhandbuch
19
Fehlerbeseitigung SquareFold Schneidegerät
Fehlercode Mögliche Ursache Empfohlene Lösung
Wird weiterhin ein Fehler gemeldet, den Finisher
Stau/Fehler im Finisher
1. untersuchen.
Abdeckungen des Finishers schließen.
Zur Wiederaufnahme des Betriebs die Anweisungen am
2. Steuerpult des Drucker/Kopierers befolgen.
Ggf. Drucker/Kopierer aus-/einschalten.3.
Lässt sich der Fehler auch so nicht beheben, Kundendienst
4. verständigen.
20
Benutzerhandbuch

Technische Daten

t

Technische Daten

Abmessungen und Gewich
Abmessungen:
Gewicht:
1271 x 724 x 552 mm (BxTxH)
95 kg
Benutzerhandbuch
21
Technische Daten SquareFold Schneidegerät
Benutzerhandbuch22
© 2009 Xerox Corporation. Alle Rechte vorbehalten. Xerox®, the sphere of connectivity design, und SquareFold® Ländern.
sind Marken der XEROX CORPORATION in den USA und/oder anderen
Loading...
