Versión 2.0
Mayo de 2009
Módulo de la guillotina
®
SquareFold
Guía del usuario
Xerox Corporation
Global Knowledge & Language Services
800 Phillips Road
Building 218
Webster, New York 14580
© Copyright 2009 by Xerox Corporation. Reservados todos los derechos.
Xerox®, el diseño de la esfera de conexión y SquareFold® Omtool™, Equitrac™ y FreeFlow™ SMARTsend™ on marcas comerciales de Xerox
Corporation en los Estados Unidos y/o en otros países.
Los derechos de propiedad intelectual (copyright) incluyen en forma y fondo todo el material e información registrable como propiedad
intelectual según la legislación actual y futura, incluido sin limitación, el material generado por los programas de software y mostrado en
pantalla, como estilos, plantillas, iconos, vistas de pantalla, apariencia, etc.
Microsoft, MS-DOS, Windows, Windows NT, Microsoft Network y Windows Server son marcas comerciales o marcas registradas de Microsoft
Corporation en los Estados Unidos y/o en otros países. Novell, NetWare, IntranetWare y NDS son marcas registradas de Novell, Inc. en los
Estados Unidos y en otros países. Adobe, Acrobat, PostScript, PostScript3 y el logotipo PostScript son marcas comerciales de Adobe Systems
Incorporated. Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, MacOS y TrueType son marcas comerciales de Apple Computer, Inc.
registradas en los Estados Unidos y en otros países. HP, HPGL, HPGL/2 y HP-UX son marcas registradas de Hewlett-Packard Corporation.
Todos los nombres de productos/marcas son marcas comerciales o registradas de sus respectivos propietarios.
Índice
Descripción general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Identificación de los componentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Componentes principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Recorrido del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Función de plegado a escuadra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Acceso a las opciones de plegado a escuadra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Opciones de plegado a escuadra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Función de guillotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

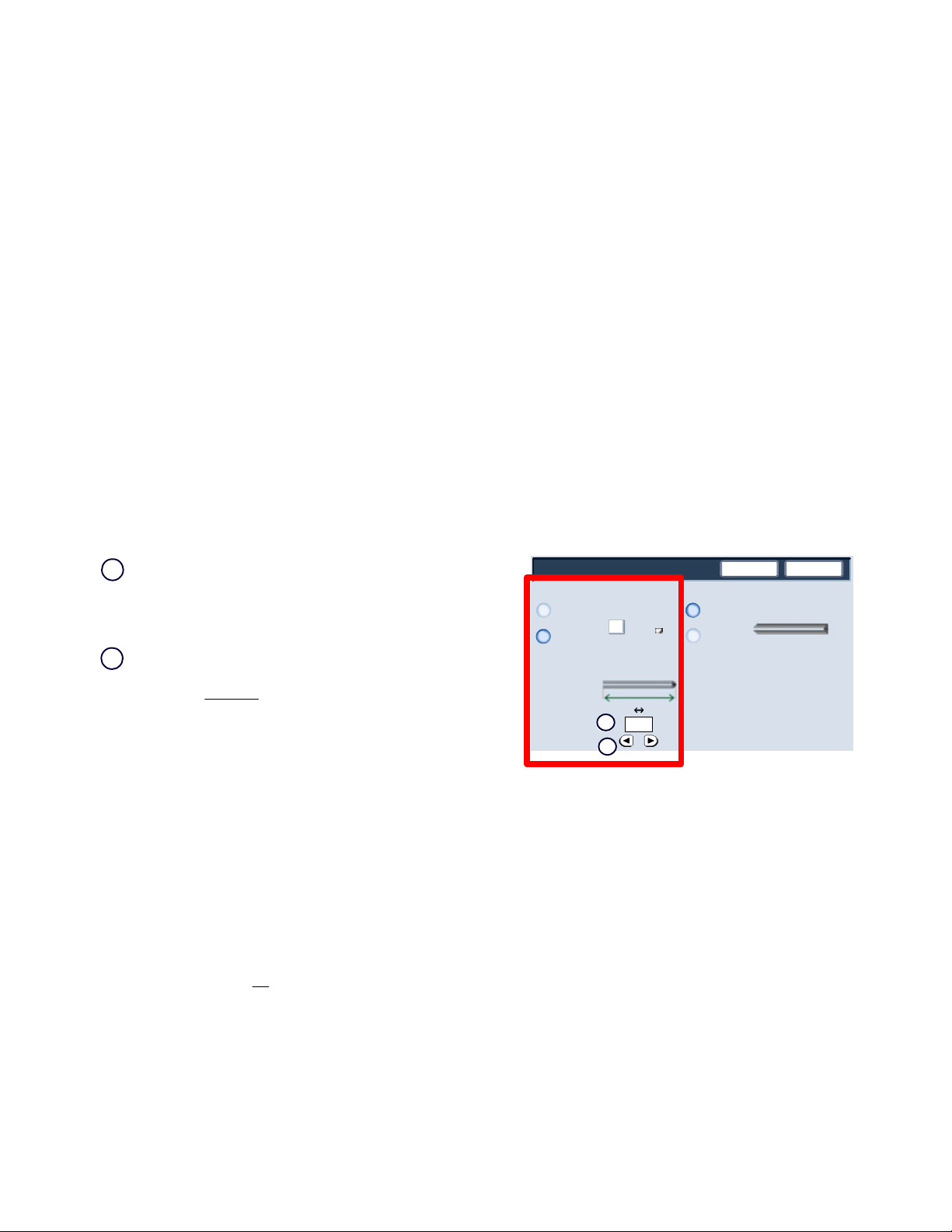

Acceso a las funciones de guillotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Opciones de guillotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sugerencias y consejos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Impresión de imágenes de página entera en . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Siga estos consejos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Eliminación de atascos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Códigos de error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Características físicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Guía del usuario i
Índice Módulo de la guillotina SquareFold
ii Guía del usuario
Descripción general
Introducción
El módulo de la guillotina SquareFold es un dispositivo de acabado
opcional que se utiliza junto con otro dispositivo de acabado
opcional que contiene un realizador de folletos.
Nota
El módulo de la guillotina SquareFold requiere
un realizador de folletos acoplado.
El módulo de la guillotina SquareFold:
Recibe el folleto del área del realizador de folletos de la acabadora.•
Alisa el lomo del folleto, reduciendo así el grosor del folleto y dándole la apariencia de un libro perfectamente •
encuadernado.
Recorta el borde del folleto para darle el acabado adecuado.•
Consejo
Consulte la sección Sugerencias y consejos de este manual antes
sección Sugerencias y consejos proporciona información valiosa sobre la configuración de los trabajos. Esto le permitirá
obtener los mejores resultados posibles en sus trabajos de impresión y copia.
Nota
una acabadora con
de usar el módulo de la guillotina SquareFold. La
El folleto se arma y se grapa en el área de folletos de la acabadora. Por tanto, se introduce ya armado en el módulo de
la guillotina SquareFold. Para ajustar la imagen del original o su situación en la página del folleto, debe hacerse
desde la interfaz de usuario de la máquina o desde el controlador de impresión.
Consejo
Antes de acometer trabajos más grandes, puede realizar varias impresiones o copias de prueba.
Guía del usuario 1
Descripción general
Identificación de los componentes
Componentes principales
Los componentes principales son los siguientes:
1.
Cubierta superior izquierda: abra esta cubierta para eliminar
atascos de papel. El mecanismo de plegado a escuadra se
encuentra en esta área.
Cubierta superior derecha: abra esta cubierta para eliminar los
2.
atascos de papel. El mecanismo de corte se encuentra en esta
área.
1.
Módulo de la guillotina SquareFold
2.
3.
Consejo
Las cubiertas superiores no se pueden abrir si la máquina está en
funcionamiento o inactiva. Las cubiertas solo se pueden abrir si se ha
encendido un indicador (consulte la página 4) y se ha producido un
atasco o error en el módulo de la guillotina SquareFold.
Panel de control: el panel de control consta de una pantalla de emulación, botones y varios indicadores
3.
luminosos. El panel de control se describe más detalladamente en la página 4.
Bandeja de salida de folletos: esta bandeja recibe la salida de folleto con formato de plegado a escuadra de la
4.
acabadora.
5.
Contenedor de restos de la guillotina: sirve para recoger los restos de recortes. Ábralo para desechar los restos de
la guillotina.
5.
4.
2
Guía del usuario
Módulo de la guillotina SquareFold
Recorrido del papel
El folleto abandona el área de folletos de la acabadora y se
1.
introduce en el módulo de la guillotina SquareFold.
Descripción general
3.
2.
1.
5.
6.
El sensor de salida de folletos (situado en el módulo de la
2.
guillotina SquareFold) detecta el borde anterior (lomo) del folleto
y traslada el folleto al área de plegado a escuadra.
2.
3.
3.
Una vez que el lomo del folleto alcanza el área de plegado a
escuadra, el folleto es retenido y comienza la operación de
plegado a escuadra.
4.
El folleto se alisa y el lomo se cuadra conforme a la opción de plegado a escuadra especificada en el panel de
control.
Para obtener información más detallada sobre cada una de las opciones de plegado a escuadra, consulte la
página 6.
Una vez que se ha alisado el folleto y se ha cuadrado el lomo, el folleto se traslada al área de la guillotina.
5.
1.
4.
4.
5.
6.
En función del tamaño del folleto final, este se desplazará hasta que el borde posterior alcance la cuchilla de
a.
la guillotina.
El borde posterior se recortará en función del tamaño de folleto final que se haya especificado para la
b.
opción del modo de guillotina.
6.
A continuación, el folleto se traslada al área de salida, y desde allí a la bandeja de salida de folletos.
Consejo
Los folletos que salen del módulo de la guillotina SquareFold pueden
recortado previamente. Esto se debe a la acumulación de electricidad estática y es algo normal. Si los folletos
contienen restos de recortes, elimínelos.
contener restos de recortes del folleto que ha sido
3Guía del usuario
Descripción general Módulo de la guillotina SquareFold
2.
1.
Panel de control
1b.
1.
1c.
2.
1a.
2b.
1d.
El panel de control consta de lo siguiente:
Indicadores de error: estos indicadores se iluminan cuando se produce un error en una área específica del
módulo de la guillotina SquareFold:
Este indicador se ilumina cuando se produce un atasco mientras el folleto avanza por el área de salida de
1a.
la acabadora.
Este indicador se ilumina cuando se produce un atasco en el área de plegado a escuadra.
1b.
Este indicador se ilumina cuando se produce un atasco en el área de la guillotina.
1c.
2a.
Consejo
Si uno de estos indicadores (1a, 1b o 1c) está encendido, se pueden abrir las cubiertas superiores para solucionar
el atasco o error. No obstante, las cubierta superiores no se podrán abrir si la máquina está en funcionamiento o
inactiva. Para obtener información sobre la solución de atascos o errores, consulte la página 12.
Este indicador se ilumina cuando el contenedor de restos de la guillotina se ha extraído o está lleno.
1d.
Nota
Las opciones de plegado a escuadra (descritas abajo) están disponibles tanto desde la interfaz de usuario de la
máquina, como desde el controlador de impresión de la estación de trabajo para esta máquina. Esta cuestión se
aborda en la sección "Opciones de plegado a escuadra".
Funciones de plegado a escuadra: esta área del panel de control consta de lo siguiente:
Botón Opciones: pulse este botón para ajustar la opción de plegado a escuadra. Consulte el apartado
2a.
siguiente.
Opción de plegado a escuadra: seleccione la opción deseada; estas opciones se describen en más detalle
2b.
en la página 6.
4
Guía del usuario
Módulo de la guillotina SquareFold
a
Descripción general
Función de plegado a escuadra
Acceso a las opciones de plegado a escuadr
La función de plegado a escuadra se puede seleccionar para los trabajos de copia e impresión en red. Dependiendo de
si el trabajo es de copia o impresión, la función de plegado a escuadra se puede seleccionar desde la interfaz de usuario
de la máquina o desde el controlador de impresión de la estación de trabajo.
Si la máquina está conectada a un servidor de impresión, también puede seleccionar la función de plegado a escuadra
en el servidor de impresión para el trabajo seleccionado.
Nota
La función de plegado a escuadra solo está disponible cuando la máquina está conectada tanto a la acabadora con
realizador de folletos como
Para acceder a la función de plegado a escuadra, realice uno de los procedimientos siguientes (dependiendo de si se
trata de un trabajo de copia o de impresión en red):
Para trabajos de copia, realice estos pasos:
En la interfaz de usuario de la máquina, seleccione Copia y la ficha Formato de salida.
1.
al módulo de la guillotina SquareFold.
Seleccione Creación de folletos o Plegado.
2.
Si está utilizando la función Creación de folletos, continúe con el paso 3.•
Si • únicamente
En la pantalla Creación de folletos, seleccione Sí y Plegar y grapar.
3.
En la pantalla • Creación de folletos: Plegado y grapado, seleccione Solo plegar o Plegar y grapar.
Para acceder a la función de plegado a escuadra, seleccione el botón • Recorte/Presionado de folleto.
Consejo
El término "Presionado de libro" se usa como sinónimo de "Plegado a escuadra" o "Plegar a escuadra".
Nota
La función de plegado a escuadra (presionado de libro) y las opciones relacionadas se abordan en la sección
"Opciones de plegado a escuadra".
En la pantalla Plegado, seleccione Plegado sencillo.
4.
Seleccione • Plegar como juego.
Seleccione el botón • Recorte/Presionado de folleto para acceder a la función de plegado a escuadra
(presionado de libro).
está utilizando la función Plegado, continúe con el paso 4.
Guía del usuario 5
Descripción general Módulo de la guillotina SquareFold
Trabajos de impresión en red
En el caso de los trabajos de impresión en red, se puede acceder a la función de plegado a escuadra desde las opciones
del controlador de impresión, ya sea desde la estación de trabajo (antes de enviar el trabajo a imprimir) o desde el
servidor de impresión (después de enviar el trabajo a imprimir). Para acceder a la función de plegado a escuadra para
los trabajos de impresión en red, realice los pasos siguientes:
Para trabajos en la estación de trabajo, vaya al paso siguiente.
1.
Para trabajos en el servidor de impresión, continúe con el paso 3.
En la estación de trabajo, abra el trabajo deseado en la aplicación correspondiente (por ejemplo, Microsoft Word
2.
o Adobe Reader).
Seleccione • Archivo e Imprimir.
En la ventana • Imprimir, seleccione la impresora deseada (con el módulo de la guillotina SquareFold
acoplado a ella) y, a continuación, seleccione la ventana Propiedades para esa impresora.
Continúe con el paso 4.•
En el servidor de impresión, abra la ventana Propiedades para el trabajo deseado:
3.
haga doble clic en el trabajo (desde las colas de trabajos impresos o retenidos).•
En la ventana • Propiedades, vaya a la ficha Acabado/Salida.
Continúe con el paso siguiente.•
Asegúrese de seleccionar la bandeja de salida adecuada (bandeja del realizador de folletos).
4.
Si es necesario, compruebe que se han seleccionado las funciones correctas de grapado, acabado o plegado.
5.
Seleccione la opción de plegado a escuadra (presionado de libro) deseada. Para obtener información acerca de
6.
cada una de las opciones de plegado a escuadra, consulte la sección "Opciones de plegado a escuadra".
Consejo
El término "Presionado de libro" se usa como sinónimo de "Plegado a escuadra" o "Plegar a escuadra".
Guía del usuario6
Descripción generalMódulo de la guillotina SquareFold
Suministro de papel...
a
4.
3.2.1.
Opciones de plegado a escuadr

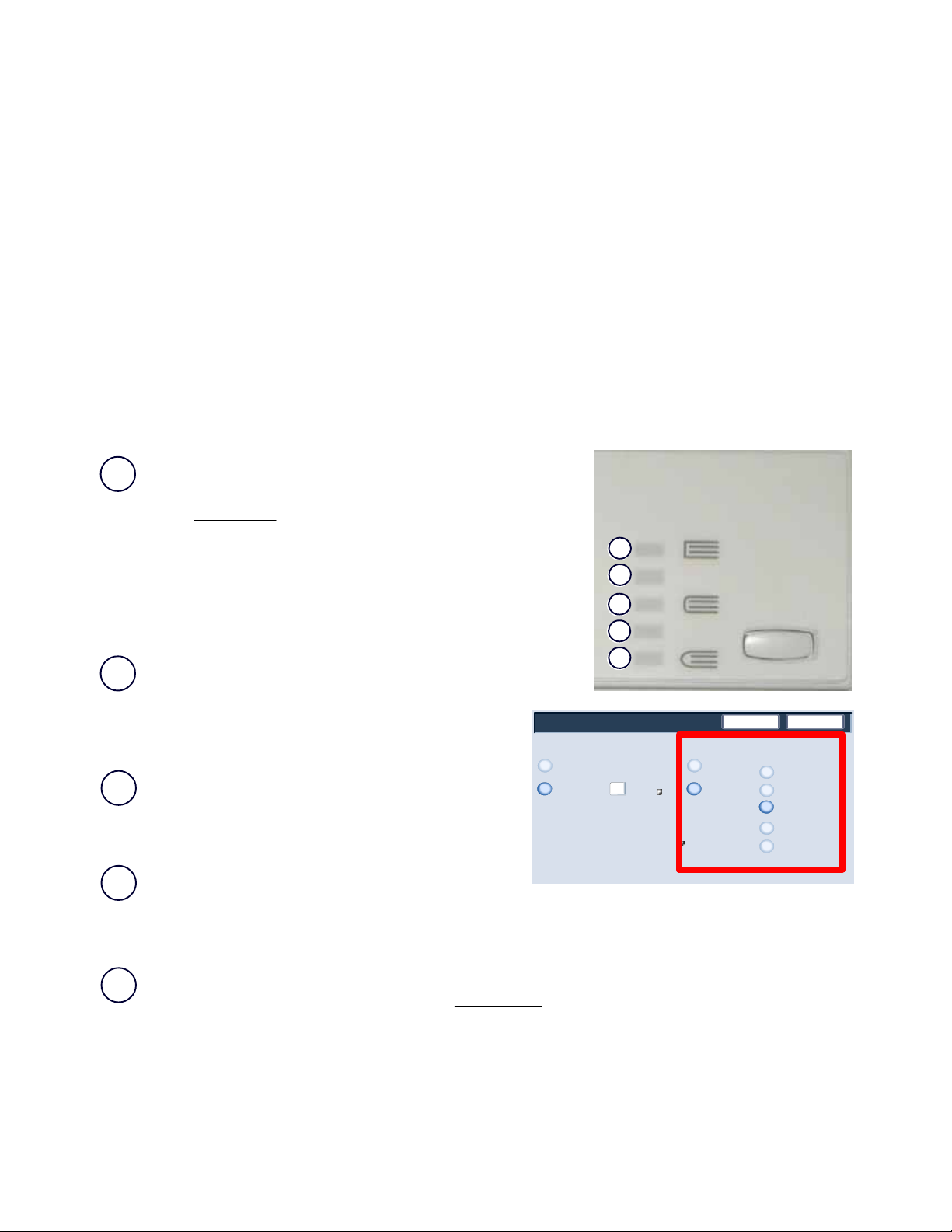

Las opciones de plegado a escuadra (presionado de libro) se encuentran en las áreas siguientes:
En el panel de control del módulo de la guillotina SquareFold.•
En la interfaz de usuario de la máquina. •
En la ventana • Propiedades del servidor de impresión para el trabajo de impresión en red seleccionado.
En la ventana • Propiedades del trabajo de impresión seleccionado en la estación de trabajo.
La función de plegado a escuadra (presionado de libro) se puede activar o desactivar en función de las preferencias del
usuario. Si la función está activada, podrá seleccionar una de las cinco opciones disponibles según los requisitos del
trabajo del folleto final:
Nota
En el resto de esta sección, únicamente se muestran el panel de control del módulo de la guillotina SquareFold y la
interfaz de usuario de la máquina. Las descripciones de cada una de las opciones de plegado a escuadra son aplicables
tanto a los trabajos de copia como a los de impresión en red, así como a cualquier servidor de impresión conectado a la
máquina. Para ver las pantallas existentes de cada servidor de impresión, vaya al servidor de impresión deseado y siga
las instrucciones de la sección "Trabajos de impresión en red".
2/Mayor: utilice esta opción cuando desee aplicar el grado máximo
de presión al lomo del folleto. Cuanta más presión se aplique al
folleto, más cuadrado quedará el lomo del folleto. El valor 2 es la
presión más elevada
que se puede aplicar al folleto.
Asimismo, es posible que desee seleccionar esta opción cuando el
folleto final contenga cinco páginas o menos y utilice papel de más
peso (200 g/m² o más).
1.
2.
3.
4.
1/Alta: utilice esta opción si desea aplicar mayor presión
al lomo del folleto, pero no tanta como con la opción 2.
Recorte/Presionado de folleto
Recorte
No
Auto/Normal: esta es la opción prefijada de la máquina y
se utiliza con la mayoría de los trabajos.
Sí
-1/Baja: utilice esta opción cuando desee aplicar el grado
mínimo de presión al lomo del folleto. Cuanta menos
presión se aplique al folleto, más redondeado quedará el
lomo del folleto.
-2/Baja: seleccione esta opción cuando el folleto final contenga cinco páginas o menos y utilice papel de menos
5.
peso (100 g/m² o menos). El valor -2 es la presión más reducida
que se puede aplicar al folleto.
5.
Bandeja 1
8.5 x 11"
Común
Cortar a tamaño
Seleccione un papel con
orientación horizontal y, a
continuación, ajústelo al
tamaño de corte deseado.
Presionado de libro
No
Sí
Cancelar
Presión aplicada
Guardar
Mayor
Alta
Normal
Baja
Más baja
Elija la opción que mejor se ajuste a sus necesidades de impresión del folleto.
Guía del usuario
7
Descripción general Módulo de la guillotina SquareFold
Nota
Antes de acometer trabajos más grandes, puede realizar varias impresiones o copias de prueba.
La ilustración siguiente muestra dos folletos diferentes: un
folleto que ha sido plegado a escuadra y otro que no.
Este folleto no se ha plegado a escuadra. El lomo
tiene un aspecto más redondeado y grueso.
Este folleto se ha plegado a escuadra. El lomo aparece
más liso y cuadrado, lo que le da el aspecto de un libro
perfectamente encuadernado.
8
Guía del usuario
Descripción generalMódulo de la guillotina SquareFold
a
Función de guillotina
Acceso a las funciones de guillotin
La función de guillotina se puede seleccionar para los trabajos de copia e impresión en red. Dependiendo de si el
trabajo es de copia o de impresión, la función de guillotina se puede seleccionar desde la interfaz de usuario de la
máquina o desde el controlador de impresión de la estación de trabajo.
Si la máquina está conectada a un servidor de impresión, también puede seleccionar en el servidor de impresión la
función de guillotina para el trabajo seleccionado.
Nota
La función de guillotina solo está disponible cuando la máquina está conectada tanto a la acabadora con realizador
de folletos como
Para acceder a la función de guillotina, realice uno de los procedimientos siguientes (dependiendo de si el trabajo es de
copia o de impresión en red):
Para trabajos de copia, realice estos pasos:
En la interfaz de usuario de la máquina, seleccione Copia y la ficha Formato de salida.
1.
al módulo de la guillotina SquareFold.
Seleccione Creación de folletos o Plegado.
2.
Si está utilizando la función Creación de folletos, continúe con el paso 3.•
Si • únicamente
En la pantalla Creación de folletos, seleccione Sí y Plegar y grapar.
3.
En la pantalla • Creación de folletos: Plegado y grapado, seleccione Solo plegar o Plegar y grapar.
Para acceder a la función de guillotina, seleccione el botón • Recorte/Presionado de folleto.
Nota
Para obtener información acerca de cada una de las opciones de guillotina, consulte la sección "Opciones de
guillotina".
En la pantalla Plegado, seleccione Plegado sencillo.
4.
Seleccione • Plegar como juego.
Seleccione el botón • Recorte/Presionado de folleto para acceder a la función de guillotina.
está utilizando la función Plegado, continúe con el paso 4.
Guía del usuario 9
Descripción general
Módulo de la guillotina SquareFold
Trabajos de impresión en red
En el caso de los trabajos de impresión en red, se puede acceder a la función de guillotina desde las opciones del
controlador de impresión, ya sea desde la estación de trabajo (antes de enviar el trabajo a imprimir) o desde el servidor
de impresión (después de enviar el trabajo a imprimir). Para acceder a la función de guillotina para los trabajos de
impresión en red, realice los pasos siguientes:
Para trabajos en la estación de trabajo, vaya al paso siguiente.
1.
Para trabajos en el servidor de impresión, continúe con el paso 3.
En la estación de trabajo, abra el trabajo deseado en la aplicación correspondiente (por ejemplo, Microsoft Word
2.
o Adobe Reader).
Seleccione • Archivo e Imprimir.
En la ventana • Imprimir, seleccione la impresora deseada (con el módulo de la guillotina SquareFold
acoplado a ella) y, a continuación, seleccione la ventana Propiedades para esa impresora.
Continúe con el paso 4.•
En el servidor de impresión, abra la ventana Propiedades para el trabajo deseado:
3.
haga doble clic en el trabajo (desde las colas de trabajos impresos o retenidos).•
En la ventana • Propiedades, vaya a la ficha Acabado/Salida.
Continúe con el paso siguiente.•
Asegúrese de seleccionar la bandeja de salida adecuada (bandeja del realizador de folletos).
4.
Si es necesario, compruebe que se han seleccionado las funciones correctas de grapado, acabado o plegado.
5.
Seleccione la opción de guillotina deseada. Para obtener información acerca de cada una de las opciones de
6.
guillotina, consulte la sección "Opciones de guillotina".
Guía del usuario10
Descripción generalMódulo de la guillotina SquareFold
Suministro de pape
Presionado de libro
Opciones de guillotina
Las opciones de guillotina se encuentran en las áreas siguientes:
En la interfaz de usuario de la máquina.•
En la ventana • Propiedades del servidor de impresión para el trabajo de impresión en red seleccionado.
En la ventana • Propiedades del trabajo de impresión seleccionado en la estación de trabajo.
Consejo
Los folletos que salgan del módulo de la guillotina SquareFold pueden contener restos de recortes del folleto que ha
sido recortado previamente. Esto se debe a la acumulación de electricidad estática y es algo normal. Si los folletos
contienen restos de recortes, elimínelos.
La función de guillotina se puede activar o desactivar en función de las preferencias del usuario. Si la función está
activada, puede ajustar la opción de recorte en incrementos de 0.1 mm (0.0039 pulgadas), dependiendo de los
requisitos del trabajo del folleto final.
Nota
En el resto de esta sección, únicamente se muestra la interfaz de usuario de la máquina. Las descripciones de cada una
de las opciones de guillotina son aplicables tanto a los trabajos de copia como a los de impresión en red, así como a
cualquier servidor de impresión conectado a la máquina. Para ver las pantallas existentes de cada servidor de
impresión, vaya al servidor de impresión deseado y siga las instrucciones de la sección "Trabajos de impresión en red".
1.
Pulse los botones de flecha izquierda y flecha derecha para
aumentar o reducir la opción de guillotina. Los ajustes se
realicen en incrementos de 0.1 mm (0.003 9 pulgadas).
2.
La opción de recorte se basa en:
El número de hojas del folleto final.•
La • anchura
del folleto final (por ejemplo, 8.5
pulgadas/210 mm o 5.5 pulgadas/149 mm).
El tipo de papel (estucado, sin estucado, brillante, •
etc.).
Recorte/Presionado de folleto
Recorte
No
Sí
Bandeja 3
11 x 17"
Común
Cortar a tamaño
195.8 213.8
2.
0
mm
1.
Cancelar
No
Sí
Guardar
El peso del papel.•
Consejo
Importante: es posible que tenga que probar varias opciones para determinar cuál es la más apropiada para su
trabajo. Asimismo, puede que desee ejecutar una o varias impresiones o copias de prueba antes de acometer trabajos
más grandes para obtener los mejores resultados posibles.
Nota
Las opciones de recorte no
se pueden ajustar para quitar menos de 2 mm (0.078 pulgadas) ni más de 20 mm (0.787
pulgadas) de material del borde del folleto. Los ajustes inferiores a 2 mm (0.078 pulgadas) pueden afectar
negativamente a la calidad de recorte, y los ajustes superiores a 20 mm (0.078 pulgadas) no tienen efecto sobre el
borde del folleto.
Elija la opción que mejor se ajuste a sus necesidades de impresión del folleto.
Guía del usuario 11
Descripción general Módulo de la guillotina SquareFold
Consejo
La tabla siguiente muestra situaciones en las que se utiliza papel de distinto tipo y peso, y diferentes opciones de
recorte. Utilice esta tabla como guía cuando seleccione una opción de recorte para un trabajo concreto. Las opciones
incluidas en la tabla siguiente se proporcionan a modo de ejemplo
y no reproducen todos las situaciones posibles.
Por tanto, solo debe utilizarse como guía.
Escenario
n.º
1
2 8.5 x 11 pulgadas/A4
3
4
5
6
7
8
9
10
11
Tamaño del
papel
8.5 x 11 pulgadas/A4
(210 x 297 mm)
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 14 pulgadas/B4
(250 x 353 mm)
8.5 x 14 pulgadas/B4
(250 x 353 mm)
11 x 17 pulgadas/A3
(297 x 420 mm)
11 x 17 pulgadas/A3
(297 x 420 mm)
11 x 17 pulgadas/A3
(297 x 420 mm)
11 x 17 pulgadas/A3
(297 x 420 mm)
Tamaño del folleto
final
5.5 x 8.5 pulgadas/149
x 210 mm
5.5 x 8.5 pulgadas/149
x 210 mm
5.5 x 8.5 pulgadas/149
x 210 mm
5.5 x 8.5 pulgadas/149
x 210 mm
5.5 x 8.5 pulgadas/149
x 210 mm
8.5 x 7 pulgadas/250 x
176.5 mm
8.5 x 7 pulgadas/250 x
176.5 mm
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
8.5 x 11 pulgadas/A4
(210 x 297 mm)
Peso del papel
(libras/g/m²)
Opción de recorte
aproximada (mm)
Número de
páginas del
folleto final
20 libras/75 g/m² 130 20
24 libras/90 g/m² 125 14
32 libras/120 g/m² 135 10
20 libras/75 g/m² 125 10
80 libras/120 g/m² 135 12
20 libras/75 g/m² 172 6
24 libras/90 g/m² 170 6
24 libras/90 g/m² 200 14
80 libras/216 g/m² 205 5
20 libras/80 g/m² 210 22
24 libras/90 g/m² 210 8
12
12
13
14
15
16
17
11 x 17 pulgadas/A3
(297 x 420 mm)
12 x 18 pulgadas/305 x
458 mm
12 x 18 pulgadas/305 x
458 mm
12 x 18 pulgadas/305 x
458 mm
12 x 18 pulgadas/305 x
458 mm
12 x 18 pulgadas/305 x
458 mm
8.5 x 11 pulgadas/A4
(210 x 297 mm)
6 x 9 pulgadas/152 x
229 mm
6 x 9 pulgadas/152 x
229 mm
6 x 9 pulgadas/152 x
229 mm
6 x 9 pulgadas/152 x
229 mm
6 x 9 pulgadas/152 x
229 mm
80 libras/120 g/m² 205 10
80 libras/120 g/m² 220 6
80 libras/216 g/m² 215 5
80 libras/210 g/m² 210 4
28 libras/105 g/m² 220 16
80 libras/120 g/m² 210 14
Guía del usuario
Sugerencias y consejos
Impresión de imágenes de página entera en
Cuando utilice imágenes de página entera, asegúrese de que
el tamaño del folleto admite imágenes de página entera y
de que las imágenes no queden truncadas al recortar el
folleto. Consulte la ilustración.
Este folleto tiene las cubiertas anterior y posterior
1.
preimpresas con una imagen de página entera. El
folleto está impreso en papel de 8.5 x 14 pulgadas/B4.
La cubierta anterior, que fue recortada, muestra la
imagen completa.
Este mismo folleto se imprimió en papel de 8.5 x 11
2.
pulgadas/A4. La imagen de la cubierta anterior quedó
truncada después de recortar el folleto.
1.
2.
Antes de imprimir o copiar un folleto, debe considerar el trabajo en su conjunto, incluidos los aspectos siguientes:
Cuál es el tamaño deseado para el folleto final•
Si el folleto contiene imágenes de página entera•
Si va a utilizar cubiertas preimpresas con imágenes de página entera•
Si va recortar el folleto•
Si necesita desplazar imágenes de página entera para que se ajusten al tamaño del folleto final•
Estos son aspectos importantes que pueden afectar a los resultados de su folleto; en especial, si va a utilizar imágenes
de página entera y desea recortar los bordes del folleto.
Guía del usuario
13
Sugerencias y consejos
Siga estos consejos
Para obtener los resultados deseados, siga los consejos que se ofrecen a continuación:
Realice siempre una o varias impresiones de prueba de sus trabajos antes de procesar trabajos más grandes.•
Examine las impresiones de prueba para ver si las imágenes o el texto aparecen truncados.•
Si es preciso desplazar las imágenes o el texto:•
Utilice las distintas opciones que proporciona el controlador de impresión de su aplicación; consulte la •
información de ayuda del controlador de impresión.
O bien, utilice las distintas opciones que ofrece la interfaz de usuario de la máquina para crear el folleto y •
desplazar la imagen. Consulte la guía del usuario de la máquina para obtener más información.
Recuerde: es posible que tenga que realizar varias impresiones o copias de prueba antes de obtener los •
resultados deseados.
Módulo de la guillotina SquareFold
14
Guía del usuario
Solución de problemas
Eliminación de atascos
Consejo
Las cubiertas superiores no se pueden abrir si la máquina está en
funcionamiento o inactiva. Las cubiertas solo se pueden abrir si se ha
encendido un indicador (consulte la página 4) y se ha producido un
atasco o error en el módulo de la guillotina SquareFold.
Si se produce un atasco, la máquina deja de imprimir, y la interfaz de
usuario puede mostrar
Consejo
Consejo: para determinar si el atasco o error se ha producido en la acabadora o en el módulo de la guillotina
SquareFold, siga los pasos de solución de problemas empezando por el módulo de la guillotina SquareFold.
un mensaje.
Elimine cualquier atasco que se
haya producido en el recorrido del
papel.
Realice los siguientes pasos para solucionar el atasco o error y reanudar la impresión:
1.
Siga las indicaciones de la interfaz de usuario de la máquina.
Si así lo indica la interfaz de usuario de la máquina, abra la cubierta superior izquierda y la cubierta superior
2.
derecha del módulo de la guillotina SquareFold.
Mire si hay algún atasco a lo largo del recorrido del papel del módulo de la guillotina SquareFold y, en caso
3.
afirmativo, elimínelo.
4.
Compruebe si hay restos de recortes en el recorrido del papel y retírelos.
5.
Cierre ambas cubiertas.
6.
Vacíe el contenedor de restos de la guillotina.
Guía del usuario
15
Solución de problemas Módulo de la guillotina SquareFold
7.
Asegúrese de que el contenedor de restos de la guillotina está completamente cerrado.
8.
Asegúrese de que todas las cubiertas del módulo de la guillotina SquareFold están cerradas.
9.
Si el panel de control del módulo de la guillotina SquareFold o la interfaz de usuario de la máquina indican que
el atasco continúa, vuelva a examinar el módulo de la guillotina SquareFold (pasos 1 a 8).
10.
Si es necesario, abra la acabadora para ver si se ha producido algún atasco o error en el recorrido del papel.
11.
Siga las indicaciones que muestra la interfaz de usuario de la máquina para reanudar el trabajo de impresión o
de copia.
Guía del usuario16
Solución de problemasMódulo de la guillotina SquareFold
Códigos de error
Si se produce un atasco o error en el módulo de la guillotina SquareFold, la interfaz de usuario de la máquina muestra
un mensaje de atasco o error. La tabla siguiente incluye una lista de códigos de error para el módulo de la guillotina
SquareFold, así como una lista de los códigos de error asociados de la acabadora.
Consejo
Las cubiertas superiores no
pueden abrir si se ha encendido un indicador (consulte la página 4) y se ha producido un atasco o error en el módulo de
la guillotina SquareFold.
Código de
error
Atasco/error en el módulo de la
guillotina SquareFold
se pueden abrir si la máquina está en funcionamiento o inactiva. Las cubiertas solo se
Causa posible Solución recomendada
1.
Abra las cubiertas superior izquierda y derecha del módulo
de la guillotina SquareFold.
2. Retire con cuidado todas las hojas y fragmentos de papel
de las áreas de eliminación de atascos.
Cierre las cubiertas superior izquierda y derecha del
3.
módulo de la guillotina SquareFold.
Compruebe el contenedor de restos de la guillotina:4.
Guía del usuario
Si está lleno, vacíelo y vuelva a colocarlo en el módulo •
de la guillotina SquareFold.
Si el contenedor está parcialmente fuera, empújelo •
hacia adentro.
Si es necesario, siga las demás indicaciones de la interfaz
5.
de usuario de la máquina.
Si el error continúa, repita los pasos 1 a 5. Si no se
6.
soluciona, llame al servicio técnico.
17
Solución de problemas Módulo de la guillotina SquareFold
Código de error Causa posible Solución recomendada
Atasco o error de
comunicación en el módulo
de la guillotina SquareFold
Atasco/error en el módulo
de la guillotina SquareFold
1.
Apague/encienda la impresora o copiadora.
2. Si el error continúa, llame al servicio técnico.
1.
Abra las cubiertas superior izquierda y derecha del módulo
de la guillotina SquareFold.
2. Retire con cuidado todas las hojas y fragmentos de papel
de las áreas de eliminación de atascos.
Cierre las cubiertas superior izquierda y derecha del módulo
3.
de la guillotina SquareFold.
Compruebe el contenedor de restos de la guillotina:4.
Si está lleno, vacíelo y vuelva a colocarlo en el módulo •
de la guillotina SquareFold.
Si el contenedor está parcialmente fuera, empújelo •
hacia adentro.
Si la interfaz de usuario de la máquina muestra un error o
5.
atasco, abra la acabadora y elimine cualquier posible
atasco.
Cierre las cubiertas de la acabadora.•
Siga las indicaciones que muestra la interfaz de usuario de
6.
la máquina para reanudar el trabajo de impresión o de
copia.
18
Guía del usuario
Solución de problemasMódulo de la guillotina SquareFold
Código de
error
Causa posible Solución recomendada
Una cubierta superior está abierta. Abra las cubiertas superior izquierda y derecha del módulo
1.
de la guillotina SquareFold.
2. Cierre las cubiertas superior izquierda y derecha del módulo
de la guillotina SquareFold.
Si el error continúa, apague y encienda la
3.
copiadora/impresora.
Si el error continúa, llame al servicio técnico.4.
El contenedor de restos de la
1.
Abra el contenedor y elimine los restos de recortes.
guillotina está lleno o tiene un error.
2. Vuelva a colocar el contenedor en el módulo de la guillotina
SquareFold.
Asegúrese de que el contenedor está totalmente insertado y
3.
de que el indicador no está iluminado.
La bandeja de folletos del módulo de
la guillotina SquareFold está llena.
Si el error continúa, repita los pasos 1 a 3.4.
Si el error continúa, apague y encienda la
5.
copiadora/impresora.
Si el error continúa, llame al servicio técnico.6.
1.
Retire los folletos de la bandeja.
Si el error continúa, apague y encienda la
2.
copiadora/impresora.
Si el error continúa, llame al servicio técnico.3.
Guía del usuario
19
Solución de problemas Módulo de la guillotina SquareFold
Código de
error
Causa posible Solución recomendada
Atasco o error en la acabadora
Si la interfaz de usuario de la máquina muestra un error o
1.
atasco, abra la acabadora y elimine cualquier posible
atasco.
Cierre las cubiertas de la acabadora.•
Siga las indicaciones que muestra la interfaz de usuario de
2.
la máquina para reanudar el trabajo de impresión o de
copia.
Si es necesario, apague y encienda la copiadora/impresora.3.
Si el error continúa, llame al servicio técnico.4.
20
Guía del usuario
Datos técnicos
Especificaciones
Características físicas
Tamaño del módulo de la guillotina
SquareFold:
Peso:
50 pulgadas (1271.4 mm) de anchura x 28.5 pulgadas (724.3 mm) de
profundidad x 22 pulgadas (558.8 mm) de altura
95 kg (209 libras)
Guía del usuario
21
Datos técnicos Módulo de la guillotina SquareFold
Guía del usuario22
© 2009 Xerox Corporation. Reservados todos los derechos.
Xerox®, el diseño de la esfera de conexión y SquareFold® on marcas comerciales de Xerox Corporation en los Estados Unidos y/o en otros
países.
Loading...
