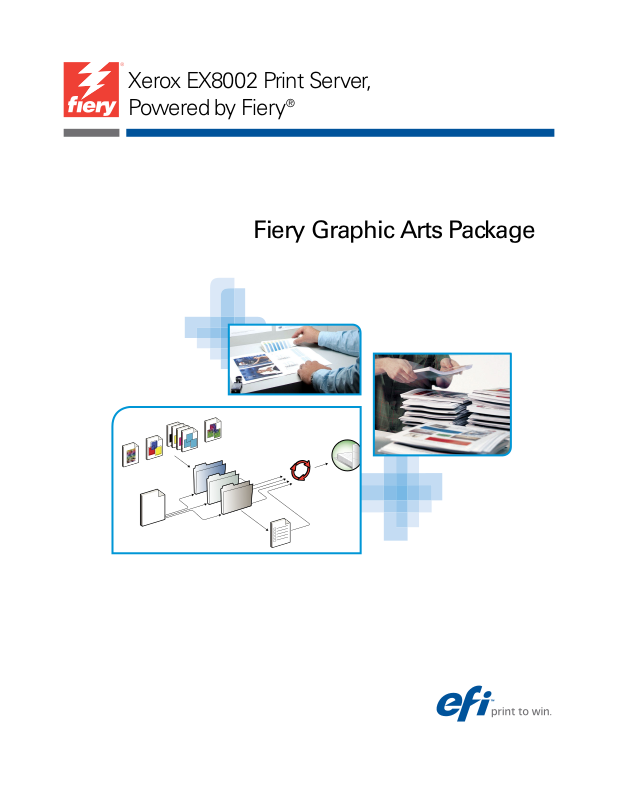

Xerox EX8002 Print Server, Powered by Fiery

Fiery Graphic Arts Package

45086085 14 août 2009

TABLE DES MATIÈRES 3

TABLE DES MATIÈRES

INTRODUCTION 7

Terminologie et conventions 7

A propos de ce document 8

Fiery Graphic Arts Package, Premium Edition 9

Affichage du statut du Graphic Arts Package 10

Affichage du statut sous Windows 10

Affichage du statut sous Mac OS X 11

Configuration de votre moniteur et de son profil 12

EDITION DU POINT BLANC POUR SIMULATION PAPIER 13

Flux de la simulation papier 13

Impression avec simulation papier par défaut 13

Option d’impression Simulation papier 14

Edition du point blanc pour simulation papier 14

Boîte de dialogue Point blanc pour simulation papier 14

Edition du point blanc pour simulation papier 16

Impression avec des valeurs de simulation papier personnalisées 19

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 22

Utilisation de la Correspondance impression bichromie 22

Définition d’une couleur dans la Correspondance impression bichromie 23

Impression d’une tâche avec la Correspondance impression bichromie 25

TABLE DES MATIÈRES 4

FONCTIONS DE COLOR SETUP 27

Fonctions de Color Setup de ColorWise Pro Tools 27

Utilisation de Color Setup 28

Barre de contrôle 29

Flux avec barre de contrôle 29

Impression avec la barre de contrôle par défaut 29

Volet Barre de contrôle 31

Impression avec une barre de contrôle personnalisée 36

Trapping automatique avec options de configuration 37

Flux avec trapping automatique et options de configuration 37

Impression avec le trapping automatique par défaut 37

Volet Trapping auto 38

Activation de l’option Appliquer le trapping automatique 39

Définition de valeurs personnalisées pour le trapping automatique 41

Impression avec la fonction configurable Trapping automatique 41

Epreuves de séparation 42

Flux avec épreuves de séparation 42

Impression avec les épreuves de séparation par défaut 43

Volet Epreuves de séparation 44

Spécification des canaux de couleur 45

Impression avec des épreuves de séparation personnalisées 46

Simulation du tramage 46

Flux avec Simulation du tramage 46

Option d’impression Simulation du tramage 46

Impression avec des trames prédéfinies 47

Volet Simulation du tramage 48

Définition d’une trame personnalisée 49

Impression avec des trames personnalisées 50

Applications prises en charge 50

Calibrage avec des trames personnalisées 51

TABLE DES MATIÈRES 5

IMAGEVIEWER 53

Accès à ImageViewer 53

PREFLIGHT 55

Utilisation de Preflight 55

Définition des options Preflight 56

Définition des contrôles Preflight 56

Définition des niveaux de notification 56

FILTRES HOT FOLDERS 57

Présentation de la conversion des fichiers 57

Filtres 58

Spécification des paramètres de filtrage pour un Hot Folder 59

A propos de Normalizer PS->PDF 60

Utilisation des filtres 61

Utilisation du filtre CT/LW vers PostScript 61

Utilisation du filtre DCS 2.0 vers PostScript 62

Utilisation du filtre EPS vers PostScript 63

Utilisation du filtre ExportPS 64

Utilisation du filtre JPEG vers PDF 65

Utilisation du filtre de contrôle en amont PDF/X 66

Utilisation du filtre PDF2Go 67

Utilisation du filtre TIFF vers PDF 68

Utilisation du filtre TIFF/IT vers PostScript 69

POSTFLIGHT 71

Présentation de Postflight 72

Page de test Postflight 72

Pages code couleur Postflight 72

Rapports Postflight 73

TABLE DES MATIÈRES 6

Option d’impression Postflight 75

Flux avec Postflight 75

Scénario 1 : Diagnostic d’une couleur inattendue 77

Scénario 2 : Vérification du statut du calibrage 79

Scénario 3 : Contrôle de la qualité du profil de sortie 80

Scénario 4 : Diagnostic d’un problème de couleur sur un objet spécifique 81

SÉPARATIONS SUR PLUSIEURS PLAQUES 82

Flux avec séparations sur plusieurs plaques 82

Option d’impression Activer surimpression 83

Applications prises en charge 83

SIMULATION PAPIER 84

Flux de la simulation papier 84

Option d’impression Simulation papier 85

GAMME DE CONTRÔLE MÉDIA UGRA/FOGRA 86

Impression de la gamme de contrôle média Ugra/FOGRA 86

Lecture de la gamme de contrôle média Ugra/FOGRA 87

Utilisation de la gamme de contrôle média Ugra/FOGRA en vue du contrôle qualité 87

TEST ALTONA VISUAL INTÉGRÉ 88

Fichier de test Altona Visual 88

Interprétation des résultats du test 90

Utiliser un flux PDF/X non compatible avec Altona 92

INDEX 93

INTRODUCTION

Terminologie et conventions

INTRODUCTION 7

Ce document présente les fonctionnalités du Graphic Arts Package et leur utilisation. Les fonctions disponibles dans le Graphic Arts Package permettent une telle souplesse que les utilisateurs peuvent en disposer quel que soit leur environnement. Les utilisateurs débutants ont à leur disposition des paramètres par défaut qui permettent d’obtenir des résultats optimaux. Les utilisateurs expérimentés qui évoluent dans le monde des arts graphiques ou qui opèrent dans d’autres domaines peuvent également obtenir des résultats optimaux en personnalisant ces paramètres et ainsi répondre à leurs besoins spécifiques.

La documentation du Xerox EX8002 Print Server, Powered by Fiery utilise la terminologie et les conventions suivantes.

Le terme ou la convention Signifie

Aero EX8002 (dans les illustrations et les exemples)

EX8002 Xerox EX8002 Print Server, Powered by Fiery

Presse numérique Presse numérique DocuColor 8002/7002

Mac OS Apple Mac OS X

Titres en italique Autres ouvrages de cette documentation

Windows Microsoft Windows 2000, Windows XP, Windows Vista,

Windows Server 2003, Windows Server 2008

Sujets pour lesquels des informations supplémentaires sont disponibles en démarrant l’aide du logiciel

Astuces et informations

Informations importantes

Informations importantes sur des problèmes pouvant engendrer un danger physique pour vous-même ou les autres

INTRODUCTION 8

A propos de ce document

Ce document présente les fonctionnalités disponibles via les options d’impression et les utilitaires comme ColorWise Pro Tools et la Command WorkStation. Ces fonctionnalités sont organisées comme suit :

• Fonctionnalités accessibles depuis ColorWise Pro Tools ou permettant d’y définir des valeurs

–

Edition du point blanc pour simulation papier décrit la fonction d’édition du point

blanc de Color Editor.

–

Spot-On et la correspondance pour impression en bichromie décrit la mise en

correspondance des couleurs du document avec celles de l’impression.

–

Color Setup décrit les fonctions suivantes : Barre de contrôle, Trapping auto, Epreuves

de séparation et Simulation du tramage.

• Fonctionnalités accessibles depuis la Command WorkStation

–

ImageViewer décrit la procédure de lancement de l’application ImageViewer.

–

Preflight décrit la procédure de contrôle en amont d’une tâche.

• Fonctionnalités accessibles depuis ou permettant de définir les valeurs dans les utilitaires autres que ColorWise Pro Tools et la Command WorkStation

–

Filtres Hot Folders décrit l’utilisation des filtres.

• Autres fonctionnalités

–

Postflight décrit la fonction Postflight avec des exemples de flux.

–

Séparations sur plusieurs plaques décrit la fonction d’activation de surimpression pour

plus de quatre plaques.

–

Simulation papier décrit la fonction Simulation papier fixe.

–

Gamme de contrôle média Ugra/FOGRA décrit le fichier test couleur nommé

« Ugra/FOGRA Media Wedge ».

–

Test Altona Visual intégré décrit le test intégré à l’EX8002 dans le but de vérifier sa

compatibilité PDF/X, selon l’Altona Test Suite.

INTRODUCTION 9

Fiery Graphic Arts Package, Premium Edition

Les fonctionnalités suivantes sont fournies avec le Fiery Graphic Arts Package, Premium Edition:

Fonctionnalité Accès aux valeurs et définitions Nom de l’option

d’impression

Edition du point blanc pour simulation papier

Spot-On : correspondance impression bichromie

Barre de contrôle

ColorWise Pro Tools : Color Editor

ColorWise Pro Tools : Spot-On

ColorWise Pro Tools :

Simulation papier Edition du point blanc pour

Mise en correspondance pour l’impression bichromie

Barre de contrôle Fonctions de Color Setup

Color Setup

Trapping auto avec options de configuration

Epreuves de séparation

ColorWise Pro Tools : Color Setup

ColorWise Pro Tools :

Tr a pp in g au t o Fonctions de Color Setup

Epreuves de séparation Fonctions de Color Setup

Color Setup

Tramage

ColorWise Pro Tools :

Simulation du tramage Fonctions de Color Setup

Color Setup

ImageViewer

Command WorkStation : ImageViewer

Preflight

Command WorkStation : Preflight

Filtres de fichiers pour Hot Folders

Hot Folders Filtres Hot Folders

Voir

simulation papier

Spot-On et Correspondance pour impression en bichromie

ImageViewer

Preflight

Postflight

Séparations sur plusieurs plaques

Simulation papier fixe

Gamme de contrôle média Ugra/FOGRA

Test Altona Visual intégré

Command WorkStation : ImageViewer

Postflig ht Postflig ht

Activer surimpression Séparations sur plusieurs plaques

Simulation papier Simulation papier

Gamme de contrôle média Ugra/ FOGRA

Test Altona Visual intégré

INTRODUCTION 10

Affichage du statut du Graphic Arts Package

Le statut du Fiery Graphic Arts Package, Premium Edition, peut être visualisé sur l’ordinateur.

Affichage du statut sous Windows

Procédez comme suit pour afficher le statut du Graphic Arts Package, Premium Edition, sur un ordinateur fonctionnant sous Windows.

REMARQUE : Pour afficher le statut sur un ordinateur Windows, vous devez installer le pilote

d’imprimante. Pour plus d’informations sur l’installation du pilote d’imprimante, voir Impression.

POUR AFFICHER LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS WINDOWS

1 Windows 2000 : Cliquez sur Démarrer, choisissez Paramètres, puis Imprimantes.

Windows XP : Cliquez sur Démarrer et choisissez Imprimantes et télécopieurs. Windows Server 2003 : Cliquez sur Démarrer, choisissez Panneau de configuration, puis Imprimantes et télécopieurs. Windows Vista : Cliquez sur Démarrer, choisissez Panneau de configuration, Matériel et audio puis Imprimantes. Windows Server 2008 : Cliquez sur Démarrer, choisissez Panneau de configuration, puis double-cliquez sur Imprimantes.

2 Cliquez avec le bouton droit de la souris sur l’icône de l’EX8002 et choisissez Propriétés.

La boîte de dialogue Propriétés s’affiche.

3 Cliquez sur l’onglet Options installables.

Fiery Graphic Arts Package, Premium Edition, s’affiche dans la liste des options installées.

REMARQUE : Si vous employez la méthode Pointer-imprimer pour installer le pilote et le

fichier de description d’imprimante, vous devez activer la communication bidirectionnelle sur l’écran de l’EX8002 pour chaque connexion (attente, impression ou direct) avant de procéder à l’installation sur votre ordinateur. Pour plus d’informations sur la méthode Pointer-imprimer, voir Impression.

4 Cliquez sur OK pour fermer la boîte de dialogue.

INTRODUCTION 11

Affichage du statut sous Mac OS X

Suivez l’une des procédures suivantes pour afficher le statut du Graphic Arts Package, Premium Edition, sur un ordinateur fonctionnant sous Mac OS X.

REMARQUE : Pour afficher le statut sur un ordinateur Mac OS X, installez le pilote

d’imprimante. Pour plus d’informations sur l’installation du pilote d’imprimante, voir Impression.

POUR AFFICHER LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS MAC OS X V10.5

1 Choisissez Préférences Système dans le menu Pomme, puis Imprimantes et fax.

La boîte de dialogue Imprimantes et fax apparaît.

2 Dans la liste des imprimantes, sélectionnez l’EX8002 et cliquez sur Options et fournitures.

3 Cliquez sur l’onglet Gestionnaire.

Fiery Graphic Arts Package, Premium Edition, s’affiche en tant que paramètre GA Package.

4 Quittez les Préférences Système.

POUR AFFICHER LE STATUT SUR UN ORDINATEUR FONCTIONNANT SOUS MAC OS X V10.4.X

1 Lancez l’utilitaire Configuration d’imprimante.

2 Sélectionnez l’EX8002 dans la liste des imprimantes.

3 Choisissez Afficher Infos depuis le menu Imprimantes.

La boîte de dialogue Infos de l’imprimante s’affiche.

4 Choisissez Options installables.

Fiery Graphic Arts Package, Premium Edition, s’affiche en tant que paramètre GA Package.

5 Fermez la boîte de dialogue.

INTRODUCTION 12

Configuration de votre moniteur et de son profil

Certaines fonctionnalités Graphic Arts Package nécessitent des couleurs spécifiques pour l’affichage des tâches sur votre moniteur.

Les fonctionnalités suivantes requièrent une résolution spécifique du moniteur :

• Edition du Point blanc pour simulation papier (voir page 13)

• Prévisualisation ImageViewer depuis la Command WorkStation (voir page 53)

Pour assurer un affichage correct des couleurs sur votre moniteur, vous devez configurer celuici conformément aux recommandations du fabricant et définir le profil de moniteur approprié pour votre écran.

Définissez les paramètres suivants pour l’affichage de votre moniteur :

• Au niveau du moniteur : luminosité, contraste et température

• A partir du panneau de configuration de votre système d’exploitation : résolution, fréquence de rafraîchissement et nombre de couleurs

Pour plus d’informations sur la configuration de votre moniteur et la définition de son profil, voir la documentation fournie avec le moniteur.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 13

EDITION DU POINT BLANC POUR SIMULATION PAPIER

Un profil ICC inclut une définition du « blanc ». Toutefois, il peut arriver que le blanc ne soit pas visuellement adapté à l’œil humain et nécessite un réglage de perception. La fonction d’édition du point blanc pour simulation papier vous permet de régler cette perception du blanc au sein du profil ICC, en termes de teinte, de luminosité et de saturation.

Flux de la simulation papier

Vous pouvez lancer une impression avec la fonction Simulation papier activée à partir du pilote d’imprimante, sans personnaliser la simulation papier. Pour la plupart des tâches, le résultat de l’impression obtenu avec le paramètre de simulation papier fixe par défaut sera satisfaisant. Cependant, vous pouvez personnaliser la simulation papier en modifiant les valeurs de point blanc à l’aide de l’outil Color Editor de ColorWise Pro Tools. Une fois ces valeurs personnalisées, lancez votre tâche (avec les valeurs personnalisées de simulation papier) depuis le pilote d’imprimante. Pour cela, activez l’option d’impression Simulation papier.

Pour lancer une impression avec le paramètre de simulation papier fixe, utilisez la procédure décrite page 13. Pour plus d’informations sur la modification des valeurs du point blanc pour simulation papier et sur l’impression avec les valeurs personnalisées de simulation papier, voir page 14.

Impression avec simulation papier par défaut

Procédez comme suit pour imprimer une tâche avec la valeur de simulation papier fixe.

REMARQUE : Les procédures d’impressions sont similaires sous Mac OS et Windows.

POUR IMPRIMER UNE TÂCHE AVEC LA SIMULATION PAPIER PAR DÉFAUT

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Couleur.

4 Cliquez sur Paramètres professionnels.

La boîte de dialogue Paramètres couleur professionnels s’affiche.

5 Sélectionnez Simulation papier.

6 Cliquez sur OK pour fermer la boîte de dialogue Paramètres couleur professionnels.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 14

7 Cliquez sur OK pour fermer la boîte de dialogue des propriétés.

8 Cliquez sur Imprimer.

L’impression de la tâche débute avec le paramètre point blanc pour simulation papier par défaut.

Option d’impression Simulation papier

Les valeurs suivantes sont disponibles pour l’option d’impression Simulation papier :

• Non (valeur par défaut)

•Oui

REMARQUE : Si vous n’avez pas modifié les valeurs du point blanc pour simulation papier

à l’aide de l’outil Color Editor de ColorWise Pro Tools et avez sélectionné Oui pour cette option, la tâche est imprimée avec les valeurs de simulation papier par défaut. Si vous les avez modifiées, la tâche est imprimée avec les valeurs de simulation papier personnalisées.

Edition du point blanc pour simulation papier

Le résultat de l’impression obtenu avec le paramètre fixe de simulation papier sera, le plus souvent, satisfaisant. Cependant, vous pouvez personnaliser la simulation papier en modifiant les valeurs du point blanc pour simulation papier à l’aide de l’outil Color Editor de ColorWise Pro Tools.

Boîte de dialogue Point blanc pour simulation papier

La boîte de dialogue Point blanc pour simulation papier apparaît, avec les curseurs Teinte, Luminosité et Saturation. Une barre graphique au-dessous de chacun de ces curseurs affiche les réglages actuels. Pour modifier les paramètres, faites glisser le curseur de défilement vers la gauche ou la droite, ou saisissez la valeur souhaitée dans la zone de texte modifiable figurant à droite de la barre du curseur.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 15

REMARQUE : Les valeurs affichées sur les curseurs ne sont pas absolues. La position du curseur

ainsi que les valeurs associées sont en effet relatives à la définition du blanc du papier applicable à l’ouverture de la boîte de dialogue.

Teinte

Ce curseur permet de modifier la teinte du point blanc pour simulation papier. Vous pouvez définir une valeur comprise entre 0,0 et +359,9. Si vous indiquez une valeur supérieure à 359,9, celle-ci revient automatiquement à 359,9. De même, si vous indiquez une valeur inférieure à 0,0, celle-ci revient automatiquement à 0,0.

Luminosité

Ce curseur permet de modifier la luminosité du point blanc pour simulation papier. Vous pouvez définir une valeur comprise entre 0,0 et 100,0 (inclus). Si vous indiquez une valeur supérieure à 100,0, celle-ci revient automatiquement à 100,0. De même, si vous indiquez une valeur inférieure à 0,0, celle-ci revient automatiquement à 0,0.

Saturation

Ce curseur permet de modifier la saturation du point blanc pour simulation papier. Vous pouvez définir une valeur comprise entre 0,0 et 100,0 (inclus). Si vous indiquez une valeur supérieure à 100,0, celle-ci revient automatiquement à 100,0. De même, si vous indiquez une valeur inférieure à 0,0, celle-ci revient automatiquement à 0,0.

Aperçu

Cette zone, située dans le coin-inférieur gauche de la boîte de dialogue, affiche un aperçu de la couleur de simulation papier, entourée d’une bordure blanche afin d’appuyer le contraste. L’aperçu est créé en fonction du profil du moniteur indiqué en regard de Profil de moniteur actuel.

Pour prévisualiser correctement les couleurs de votre moniteur, activez l’option Compensation moniteur puis sélectionnez le profil adéquat pour votre moniteur. Pour plus d’informations, voir page 18.

REMARQUE : Pour afficher correctement les couleurs sur votre moniteur, vous devez également

paramétrer correctement celui-ci. Pour plus d’informations, voir page 12.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 16

Edition du point blanc pour simulation papier

Pour modifier un profil personnalisé, procédez comme suit :

• Sélectionnez un profil de simulation CMJN.

• Sélectionnez Complète (GCR sortie) comme méthode de simulation.

• Associez le profil de simulation à un profil de sortie.

Procédez comme suit pour accéder à la boîte de dialogue Point blanc pour simulation papier afin d’en modifier les valeurs.

REMARQUE : Si l’option Simulation papier est activée et que vous avez défini une couleur

de remplacement telle que C=0, M=0, J=0, N=0, les valeurs définies dans l’option Remplacer les couleurs supplantent les valeurs de Simulation papier. Pour plus d’informations sur l’option Remplacer les couleurs, voir Impression couleur.

POUR ACCÉDER À LA BOÎTE DE DIALOGUE POINT BLANC POUR SIMULATION PAPIER

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

1 Sélectionnez Simulation

Lancez ColorWise Pro Tools à partir d’une application autonome ou de la Command WorkStation, sur votre ordinateur ou sur l’écran connecté à l’EX8002.

2 Cliquez sur Color Editor.

3 Sélectionnez Simulation dans la liste Afficher.

REMARQUE : Seules les valeurs du point blanc des profils de simulation peuvent être modifiées.

Vous ne pouvez pas modifier les valeurs des profils de sortie.

1 Sélectionnez Complète

(GCR sortie)

2 Nom du profil de sortie

EDITION DU POINT BLANC POUR SIMULATION PAPIER 17

4 Choisissez un profil de simulation, puis cliquez sur Sélectionner.

La boîte de dialogue Color Editor s’affiche.

5 Sélectionnez Complète (GCR sortie) dans le menu Mode d’édition.

1 2

6 Sélectionnez un profil de sortie à associer au profil de simulation modifié.

REMARQUE : Lorsque vous lancez une impression à l’aide du profil de simulation modifié,

vous devez sélectionner le profil de sortie associé ici afin d’appliquer la modification du point blanc pour simulation papier.

7 Cliquez sur Simul. papier.

La boîte de dialogue Point blanc pour simulation papier s’affiche.

Procédez comme suit pour modifier les valeurs du point blanc pour simulation papier.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 18

POUR MODIFIER LES VALEURS DU POINT BLANC POUR SIMULATION PAPIER

1 Sélectionnez l’option Compensation moniteur dans la boîte de dialogue Point blanc pour

simulation papier.

2 Vérifiez que le profil approprié correspondant à votre moniteur apparaît en regard de Profil

de moniteur actuel.

3 Si le profil de moniteur sélectionné n’est pas correct, cliquez sur Moniteur.

La boîte de dialogue Choisir profil moniteur s’affiche.

4 Sélectionnez Profils ICC dans la liste Format.

5 Sélectionnez le profil correspondant à votre moniteur, puis cliquez sur Ouvrir.

La boîte de dialogue Point blanc pour simulation papier s’affiche.

6 Modifiez les valeurs Teinte, Luminosité et Saturation.

Déplacez chaque curseur sur la valeur souhaitée ou entrez celle-ci dans la zone de texte correspondante. Pour plus d’informations sur la boîte de dialogue Point blanc pour simulation papier, voir page 14.

7 Vous pouvez visualiser vos modifications dans la zone d’aperçu, située dans le coin inférieur

gauche de la boîte de dialogue.

8 Cliquez sur Imprimer.

La boîte de dialogue Test d’impression s’affiche.

9 Sélectionnez les paramètres souhaités dans les listes Format papier et Bac d’alimentation,

puis cliquez sur Imprimer.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 19

10 Cliquez sur OK pour fermer la boîte de dialogue Point blanc pour simulation papier.

11 Cliquez sur Enregistrer dans la boîte de dialogue Color Editor.

La boîte de dialogue Enregistrer s’affiche.

12 Saisissez un nouveau nom, puis cliquez sur Enregistrer.

13 Fermez Color Editor.

Impression avec des valeurs de simulation papier personnalisées

Après avoir modifié les valeurs de simulation papier dans Color Editor, vous pouvez imprimer un document avec ces valeurs de simulation papier personnalisées à partir du pilote d’imprimante. Vous pouvez également modifier les paramètres à l’aide de la Command WorkStation.

REMARQUE : Globalement, les procédures d’impression sont similaires sous Windows et

Mac OS. La procédure suivante inclut des captures d’écran illustrant un ordinateur fonctionnant sous Mac OS.

Procédez comme suit pour imprimer une tâche avec des valeurs de simulation papier personnalisées.

POUR IMPRIMER UNE TÂCHE AVEC DES VALEURS DE SIMULATION PAPIER MODIFIÉES

1 Choisissez Imprimer dans votre application.

La boîte de dialogue d’impression s’affiche.

2 Mac OS X v10.5 uniquement : Si nécessaire, étendez la boîte de dialogue en cliquant sur

la flèche située à côté du nom de l’imprimante.

3 Mac OS X v10.3.9 et 10.4.x : Choisissez ColorSync dans la liste déroulante, puis Dans

l’imprimante dans la liste Conversion des couleurs.

Mac OS X v10.5 : Choisissez Correspondance des couleurs dans la liste déroulante et sélectionnez Dans l’imprimante.

4 Choisissez Fonctions Fiery dans la liste déroulante.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 20

5 Sélectionnez Communication bidirectionnelle.

Pour plus d’informations sur l’activation de la communication bidirectionnelle, voir l’aide du pilote d’imprimante.

6 Cliquez sur Toutes les propriétés puis sur l’icône Couleur.

La sous-fenêtre Couleur s’affiche.

EDITION DU POINT BLANC POUR SIMULATION PAPIER 21

7 Cliquez sur Paramètres professionnels.

La boîte de dialogue Paramètres couleur professionnels s’affiche.

8 Sélectionnez le profil de simulation personnalisé dans la liste Profil de simulation CMJN.

Sélectionnez le profil de simulation enregistré après la modification des valeurs du point blanc pour simulation papier, dans la section précédente.

9 Sélectionnez l’option Complète (GCR sortie).

10 Sélectionnez Simulation papier.

11 Sélectionnez le profil de sortie associé au profil de simulation personnalisé depuis le menu

Profil de sortie.

12 Cliquez sur OK.

La sous-fenêtre Couleur s’affiche à nouveau.

13 Cliquez sur OK.

La tâche est imprimée à l’aide de votre profil de simulation CMJN personnalisé et des valeurs de point blanc modifiées.

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 22

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE

Outre la gestion des couleurs « nommées », Spot-On vous permet d’attribuer des tons directs et des couleurs quadri aux couleurs génériques utilisées pour cette tâche. La fonction Correspondance impression bichromie a été conçue pour les opérateurs d’atelier d’impression chargés d’effectuer l’épreuvage d’une presse deux couleurs. Vous pouvez imprimer une tâche bichrome sur un périphérique deux couleurs en faisant correspondre les couleurs de la tâche avec celles déjà créées sur le périphérique.

Pour plus d’informations sur la gestion des couleurs nommées avec Spot-On, voir

Impression couleur.

REMARQUE : Les couleurs RVB figurant dans un document sont d’abord converties

en couleurs CMJN, puis la Correspondance impression bichromie est appliquée.

Les limitations suivantes s’appliquent lorsque vous utilisez la fonction Correspondance impression bichromie.

• Les paramètres de la Correspondance impression bichromie sont ignorés lorsque les options Surimpression composite et Activer surimpression sont activées.

• Le contrôle Postflight ne donne pas d’indications sur la Correspondance impression bichromie, car il génère des informations sur l’état initial du document. L’espace couleur que la presse numérique reçoit avant toute conversion figure dans le rapport Postflight.

• Vous ne pouvez sélectionner simultanément les options de correspondance impression bichromie et de substitution des couleurs. Vous ne pouvez pas non plus sélectionner une couleur de remplacement à utiliser avec la fonction Correspondance impression bichromie.

Utilisation de la Correspondance impression bichromie

Avec la fonction Correspondance impression bichromie, les couleurs qui sont utilisées dans la tâche sont mises en correspondance avec les couleurs d’impression. A partir de la fenêtre principale Spot-On, ouvrez la boîte de dialogue Définir correspondance impression bichromie, puis réaffectez les couleurs du document aux couleurs d’impression, personnalisées ou nommées. Lorsque cette fonction est activée à partir du pilote d’imprimante, l’EX8002 remplace les couleurs du document par les couleurs que vous avez définies dans la boîte de dialogue Définir correspondance impression bichromie. Vous pouvez également modifier le paramètre d’option d’impression à l’aide de la Command WorkStation.

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 23

Définition d’une couleur dans la Correspondance impression bichromie

Procédez comme suit pour définir les correspondances de couleur dans la boîte de dialogue Définir correspondance impression bichromie.

POUR DÉFINIR UNE COULEUR AVEC LA CORRESPONDANCE IMPRESSION BICHROMIE

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

Lancez ColorWise Pro Tools à partir d’une application autonome ou de la Command WorkStation, sur votre ordinateur ou sur l’écran connecté à l’EX8002.

2 Cliquez sur Spot-On.

La boîte de dialogue Choisir profil sortie s’affiche.

3 Choisissez un profil de sortie, puis cliquez sur OK.

La fenêtre principale de Spot-On s’affiche.

REMARQUE : Le groupe Two-Color Print Mapping (Correspondance impression bichromie)

s’affiche toujours en début de liste. La sélection des priorités ne le concerne pas.

4 Double-cliquez sur Two-Color Print Mapping (Correspondance impression bichromie).

Les deux couleurs de la correspondance apparaissent.

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 24

5 Double-cliquez sur l’une des lignes de couleur.

La boîte de dialogue Définir correspondance impression bichromie s’affiche.

Les couleurs du document dans la partie gauche représentent les couleurs qui sont utilisées dans la tâche. Mettez-les en correspondance avec les couleurs quadri ou nommées que vous sélectionnez dans la partie droite. Dans un premier temps, le noir et le magenta font office de « variables » dans la partie gauche.

REMARQUE : Lorsque vous changez une couleur dans la partie gauche, celle de la partie droite

devient une couleur quadri au nom identique. Il s’agit d’éviter une mise en correspondance erronée d’une couleur avec une couleur quadri différente.

6 Sélectionnez une couleur quadri à partir de la liste Imprimer située dans la partie gauche.

Sélectionnez Cyan, Magenta, Jaune ou Noir.

7 Sélectionnez Groupe de couleurs nommées ou Couleur quadri sur la droite.

Pour sélectionner une couleur nommée, passez à l’étape suivante. Pour sélectionner une couleur quadri, allez à l’étape 10.

8 Sélectionnez un groupe à partir de la liste du groupe de couleurs nommées.

La sélection se fait dans une liste des groupes de couleurs nommées déjà définis dans Spot-On.

Le préfixe du groupe sélectionné apparaît dans la partie gauche du champ Couleur nommée. Le suffixe apparaît dans la partie droite du champ.

9 Tapez le nom de la couleur nommée dans le champ Couleur nommée.

REMARQUE : Respectez les minuscules et les majuscules figurant dans les noms. Tapez-les tels

qu’ils apparaissent dans la liste de Spot-On. Si le nom tapé dans le champ Couleur nommée est invalide, l’EX8002 affiche un message d’erreur.

REMARQUE : Si l’option Groupe de couleurs nommées est sélectionnée et si le champ

Couleur nommée est vide, l’EX8002 affiche un message d’erreur. Saisissez un nom dans le champ Couleur nommée ou sélectionnez l’option Couleur quadri au lieu du groupe de couleurs nommées.

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 25

10 Sélectionnez Cyan, Magenta, Jaune ou Noir dans la liste Couleur quadri.

11 Répétez les étapes 6 à 10 pour les autres couleurs.

REMARQUE : Vous ne pouvez pas sélectionner la même couleur quadri pour les deux couleurs

du document. Lorsqu’une couleur quadri est sélectionnée comme couleur de document, elle est désactivée pour l’autre couleur.

12 Lorsque vous avez terminé la sélection des couleurs, cliquez sur OK pour fermer la boîte

de dialogue.

13 Sélectionnez Fichier >Enregist. (ou cliquez sur l’icône Enregistrer).

Les modifications de la boîte de dialogue Définir correspondance impression bichromie sont enregistrées et les couleurs ainsi que les valeurs de correspondance attribuées apparaissent dans la fenêtre principale de Spot-On.

Impression d’une tâche avec la Correspondance impression bichromie

Après avoir mis en correspondance les couleurs à l’aide de la boîte de dialogue Définir correspondance impression bichromie dans Spot-On, vous pouvez imprimer une tâche bichrome à partir du pilote d’imprimante. Vous pouvez également modifier le paramètre d’option d’impression à l’aide de la Command WorkStation.

REMARQUE : Lors de l’impression d’une tâche, choisissez, dans le pilote d’imprimante, le profil

de sortie sélectionné dans la boîte de dialogue Choisir profil sortie. Dans le cas contraire, les correspondances définies dans Spot-On sont sans effet.

REMARQUE : Les procédures d’impression sont similaires sous Mac OS et Windows.

POUR IMPRIMER UNE TÂCHE BICHROME

1 Ouvrez un document dans votre application.

2 Choisissez Imprimer.

3 Mac OS X v10.5 uniquement : Si nécessaire, étendez la boîte de dialogue en cliquant sur

la flèche située à côté du nom de l’imprimante.

4 Mac OS X v10.3.9 et 10.4.x : Cliquez sur Copies et Pages et choisissez Fonctions Fiery dans

la liste déroulante.

Mac OS X v10.5 : Cliquez sur Prévisualiser et choisissez Fonctions Fiery dans la liste déroulante.

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE 26

5 Cliquez sur Toutes les propriétés puis sur l’icône Couleur.

La sous-fenêtre Couleur s’affiche.

6 Sélectionnez Correspondance impr. bichrom.

7 Cliquez sur OK.

La tâche s’imprime avec la correspondance définie dans Spot-On.

FONCTIONS DE COLOR SETUP 27

FONCTIONS DE COLOR SETUP

Avec le Fiery Graphic Arts Package, Premium Edition, Color Setup de ColorWise Pro Tools offre les fonctionnalités personnalisables suivantes, en plus de la fonction Ecoulement de processus de couleur :

•Barre de contrôle

•Trapping auto

• Epreuves de séparation

• Simulation du tramage

Pour plus d’informations sur l’Ecoulement de processus de couleur, voir Impression couleur.

REMARQUE : Les applications ColorWise Pro Tools pour ordinateurs Windows et Mac OS

sont identiques.

Fonctions de Color Setup de ColorWise Pro Tools

Vous pouvez accéder aux fonctions Barre de contrôle, Trapping auto, Epreuves de séparation et Simulation du tramage à partir de Color Setup.

Pour plus d’informations sur ces fonctionnalités, voir les sections suivantes :

• Barre de contrôle (voir page 29)

• Trapping auto (voir page 37)

• Epreuves de séparation (voir page 42)

• Simulation du tramage (voir page 46)

FONCTIONS DE COLOR SETUP 28

Utilisation de Color Setup

Procédez comme suit pour démarrer Color Setup.

REMARQUE : Pour plus d’informations sur l’installation de ColorWise Pro Tools et

la configuration d’une connexion, voir Impression couleur.

POUR DÉMARRER COLOR SETUP

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

REMARQUE : Lancez ColorWise Pro Tools à partir d’une application autonome ou de

la Command WorkStation, sur votre ordinateur ou sur l’écran connecté à l’EX8002. Dans la Command WorkStation, choisissez Gérer les couleurs à partir du menu Serveur.

2 Cliquez sur Color Setup.

La fenêtre principale de Color Setup s’affiche avec l’onglet Ecoulement de processus de couleur sélectionné.

FONCTIONS DE COLOR SETUP 29

Barre de contrôle

La fonction Barre de contrôle permet d’insérer une barre de couleurs statique ainsi que des informations dynamiques sur les tâches dans chaque page imprimée, à l’emplacement défini par l’utilisateur. Cette fonction peut être définie comme opération par défaut sur le serveur ou instaurée tâche par tâche.

La barre de contrôle par défaut est adaptée au format de papier par défaut de l’EX8002, à savoir Lettre US/A4, ainsi qu’aux formats plus grands. Toutefois, vous pouvez également créer des barres de contrôle pour d’autres formats de papier.

REMARQUE : Si votre barre de contrôle est trop grande pour la page, elle sera tronquée.

REMARQUE : Si une couleur de fond est paramétrée sur « blanc » pour une barre de contrôle

configurée par l’utilisateur, elle doit être définie dans l’espace couleur CMJN afin que la fonction Simulation papier prenne effet. Pour plus d’informations sur la fonction Simulation papier, voir page 13.

Flux avec barre de contrôle

La barre de contrôle par défaut permet d’insérer une barre de couleurs avec des informations dynamiques sur les tâches. Pour imprimer une tâche avec la barre de contrôle par défaut, activez l’option d’impression Barre de contrôle à partir du pilote d’imprimante. La barre de contrôle par défaut offre une impression satisfaisante pour la majorité des tâches. Cependant, si vous souhaitez créer vos propres barres de couleurs, définissez des valeurs personnalisées dans la boîte de dialogue Définition de la barre de contrôle. Après avoir défini une barre de contrôle personnalisée dans le volet Barre de contrôle de Color Setup, vous pouvez imprimer une tâche avec votre barre de contrôle personnalisée depuis le pilote d’imprimante.

Pour imprimer une tâche avec la barre de contrôle par défaut, voir la section suivante. Pour plus d’informations sur le volet Barre de contrôle, voir page 31. Pour créer vos propres barres de contrôle, voir page 32. Pour imprimer une tâche avec une barre de contrôle personnalisée, voir page 36.

Impression avec la barre de contrôle par défaut

Pour imprimer une tâche avec la barre de contrôle par défaut, activez l’option d’impression Barre de contrôle à partir du pilote d’imprimante.

FONCTIONS DE COLOR SETUP 30

POUR IMPRIMER UNE TÂCHE AVEC LA BARRE DE CONTRÔLE PAR DÉFAUT

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Infos sur la tâche.

4 Sélectionnez Barre de contrôle.

1 Informations sur la tâche 2 Barre de couleurs statique

5 Cliquez sur OK.

6 Cliquez sur Imprimer.

La tâche est imprimée avec la barre de contrôle par défaut.

FONCTIONS DE COLOR SETUP 31

Volet Barre de contrôle

Pour accéder au volet Barre de contrôle, cliquez sur l’onglet Barre de contrôle dans la boîte de dialogue

Color Setup de ColorWise Pro Tools (voir page 32).

L’onglet Barre de contrôle permet d’effectuer les tâches suivantes :

• Activation de l’option Imprimer la barre de contrôle (voir section la suivante).

• Affichage de la définition d’une barre de contrôle (voir page 32).

• Définition d’une nouvelle barre de contrôle (voir page 32).

• Modification d’une barre de contrôle (voir page 35).

• Duplication d’une barre de contrôle (voir page 35).

• Suppression d’une barre de contrôle (voir page 35).

• Restauration des valeurs par défaut définies en usine (voir page 36).

Activation de l’option Imprimer la barre de contrôle

Lorsque vous sélectionnez Imprimer la barre de contrôle d’impression, vous activez la valeur par défaut de l’imprimante. Lorsque cette option est sélectionnée, une barre de contrôle est imprimée sur toutes les pages envoyées à l’EX8002, lorsque l’option Imprimante par défaut est sélectionnée à partir du pilote d’imprimante ou de la Command WorkStation.

FONCTIONS DE COLOR SETUP 32

Affichage de la définition d’une barre de contrôle

Lorsque vous sélectionnez une barre de contrôle dans la liste Barres de contrôle disponibles, des informations sur les paramètres s’affichent dans la zone Définition de la barre de contrôle. Cette fonction vous permet d’identifier la barre de contrôle sans ouvrir la boîte de dialogue Définition de la barre de contrôle.

La zone Définition de la barre de contrôle affiche les informations suivantes :

• Fichier EPS de barre des couleurs

• Informations sur la tâche

• Emplacement du texte

• Distance du bord

Définition d’une nouvelle barre de contrôle

Lorsque vous ouvrez le volet Barre de contrôle pour la première fois, seule la barre de contrôle par défaut est disponible dans la boîte de dialogue Définition de la barre de contrôle. Vous pouvez alors créer une barre de contrôle personnalisée plus adaptée à vos besoins.

Procédez comme suit pour accéder au volet Barre de contrôle et créer une nouvelle barre de contrôle.

POUR CRÉER UNE BARRE DE CONTRÔLE PERSONNALISÉE

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

2 Cliquez sur Color Setup.

3 Cliquez sur l’onglet Barre de contrôle.

4 Cliquez sur Nouveau dans le volet Barre de contrôle.

La boîte de dialogue Définition de la barre de contrôle s’affiche.

5 Définissez les valeurs souhaitées pour chaque option.

Pour plus d’informations sur les options de la barre de contrôle, voir « Boîte de dialogue

Définition de la barre de contrôle », à la page 33.

6 Cliquez sur OK.

Une barre de contrôle personnalisée est créée.

FONCTIONS DE COLOR SETUP 33

Boîte de dialogue Définition de la barre de contrôle

Chaque élément de la boîte de dialogue Définition de la barre de contrôle est décrit plus avant.

REMARQUE : La boîte de dialogue Définition de la barre de contrôle s’affiche lorsque vous

cliquez sur Nouveau dans la boîte de dialogue de Color Setup.

REMARQUE : Initialement, chaque champ de cette boîte de dialogue affiche la valeur

correspondant à la barre de contrôle définie par défaut, à l’exception de l’option Format de page système.

•

Format de page système : Une ligne Format de page système sur laquelle figurent deux

nombres est imprimée avec chaque barre de contrôle. Ces nombres correspondent aux valeurs exactes à saisir lors de la création d’une barre de contrôle personnalisée. Chaque page produite par l’EX8002 dispose d’un format de page système. Ces deux nombres représentent la largeur et la hauteur de la page, en points, considérées par le système. Les formats papier non définis utilisent la barre de contrôle système par défaut.

Pour connaître le format de page système d’une tâche, voir la barre de contrôle imprimée précédemment sur un document reprenant le format papier et l’orientation souhaités.

•

Description : Ce champ permet d’insérer, sur une ligne, une description de votre barre

de contrôle personnalisée pour toute utilisation ultérieure.

FONCTIONS DE COLOR SETUP 34

• Fichier EPS de barre de contrôle : Ce champ permet de sélectionner les options suivantes :

– Standard (valeur par défaut)

– Personnalisé (EPS sélectionné par l’utilisateur)

– Non (aucun fichier EPS requis)

Le fichier EPS contient une barre de couleurs ainsi que tout logo ou information statique que vous souhaitez insérer sur la page.

•

Informations sur la tâche : Ces options varient mais les informations suivantes sont

généralement disponibles, en plus des sélections effectuées dans le volet Couleur du pilote d’imprimante :

–Format de page

– Nom de la barre de contrôle

– Nom d’utilisateur

– Titre de la tâche

–Date/heure

– Nom du serveur

– Imprimante

– Date/heure du calibrage

–Profil de sortie

–Notes

– Instructions

•

Emplacement du texte : Cette liste permet de sélectionner l’emplacement de la page où

vous souhaitez imprimer les informations sur la tâche :

–Bas

–Gauche

–Haut

– Droite

Pour connaître l’emplacement et l’orientation des données de la tâche, voir l’illustration qui suit.

Haut

Gauche

Bas

Droite

FONCTIONS DE COLOR SETUP 35

• Distance du bord : Cette zone de texte permet de définir la distance par rapport au coin inférieur gauche pour l’impression des informations sur la tâche. Les paramètres à définir sont les suivants :

–

Unité : Dans la liste Unité, choisissez entre pouces, millimètres ou points.

–

Horizontal : Entrez la valeur souhaitée.

–

Vertical : Entrez la valeur souhaitée.

Modification d’une barre de contrôle

Vous pouvez modifier toutes les valeurs figurant dans la boîte de dialogue Définition de la barre de contrôle, à l’exception de l’option Format de page système, qui apparaît grisée.

L’option Format de page système de la barre de contrôle par défaut fait référence à différents formats de page système. En ce qui concerne les autres barres de contrôle, les valeurs sont affichées dans la zone de texte.

REMARQUE : Pour afficher la boîte de dialogue Définition de la barre de contrôle en vue de

modifier la barre de contrôle, sélectionnez une barre de contrôle dans la liste Barres de contrôle disponibles, puis cliquez sur Modifier.

Duplication d’une barre de contrôle

Lorsque vous dupliquez une barre de contrôle, toutes les valeurs de la barre de contrôle initiale s’affichent. Vous pouvez alors apporter des modifications et enregistrer la barre dupliquée comme barre de contrôle personnalisée.

Si vous modifiez une barre et l’enregistrez comme barre de contrôle personnalisée, vous devez modifier les valeurs de format de page système. Deux barres de contrôle ne peuvent utiliser les mêmes valeurs. Si vous tentez de sauvegarder votre barre de contrôle personnalisée sans modifier ces valeurs, un message d’avertissement s’affiche.

Etant donné que les barres de contrôle ne font pas partie des tâches, un document peut s’imprimer avec une barre de contrôle donnée, puis avec une autre, si la définition de la barre de contrôle a été modifiée. Pour conserver la barre de contrôle en vue d’une utilisation ultérieure, vous devez enregistrer les modifications en tant que barre de contrôle personnalisée.

REMARQUE : Pour afficher la boîte de dialogue Définition de la barre de contrôle en vue

de dupliquer la barre de contrôle, sélectionnez une barre de contrôle dans la liste Barres de contrôle disponibles, puis cliquez sur Dupliquer.

Suppression d’une barre de contrôle

Vous pouvez supprimer une barre de contrôle de la liste à partir de la zone Barres de contrôle disponibles. Vous êtes ensuite invités à confirmer votre suppression.

REMARQUE : Vous ne pouvez pas supprimer la barre de contrôle par défaut.

FONCTIONS DE COLOR SETUP 36

Restauration des valeurs d’usine par défaut

La boîte de dialogue Définition de la barre de contrôle permet de supprimer l’ensemble des barres de contrôle définies par l’utilisateur, puis de restaurer la barre de contrôle par défaut dans son état initial, en cliquant sur Valeur par défaut.

Impression avec une barre de contrôle personnalisée

La procédure d’impression d’une tâche avec une barre de contrôle personnalisée est globalement identique à l’impression avec la barre de contrôle par défaut (voir page 29). Procédez comme suit pour imprimer avec une barre de contrôle personnalisée.

POUR IMPRIMER UNE TÂCHE AVEC UNE BARRE DE CONTRÔLE PERSONNALISÉE

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Infos sur la tâche.

4 Sélectionnez Oui dans la liste Barre de contrôle.

REMARQUE : Lorsque vous sélectionnez « Oui » à partir du pilote d’imprimante, ceci affecte

uniquement la tâche en cours. Si vous avez sélectionné Imprimer la barre de contrôle dans le volet Barre de contrôle et que vous sélectionnez la valeur par défaut de l’imprimante, ceci revient à sélectionner l’option Oui. Lorsque vous sélectionnez Imprimer la barre de contrôle d’impression dans le volet Barre de contrôle, la valeur par défaut est définie sur Oui pour toutes les tâches.

5 Cliquez sur OK.

6 Cliquez sur Imprimer.

La tâche est imprimée avec la barre de contrôle précisée dans la boîte de dialogue Définition de la barre de contrôle.

FONCTIONS DE COLOR SETUP 37

Trapping automatique avec options de configuration

Le trapping est une technique qui permet d’imprimer certains objets dans des dimensions légèrement plus grandes ou plus petites que celles précisées dans votre application, afin d’éviter la présence de bords blancs autour de ceux-ci. Ces bords blancs, également appelés « halos » sont dus à des erreurs de repérage, aux propriétés physiques du toner ou à la rigidité du support.

La fonction Trapping auto avec options de configuration offre des paramètres de trapping avancés, lesquels vous assurent le contrôle des valeurs disponibles. L’EX8002 est fourni avec des valeurs optimisées pour un périphérique d’impression utilisant du papier ordinaire. Toutefois, si ces valeurs n’offrent pas les résultats nécessaires pour le support utilisé, modifiez-les selon vos besoins.

Flux avec trapping automatique et options de configuration

Des valeurs fixes sont définies comme valeurs par défaut pour le trapping automatique. L’EX8002 applique ces valeurs fixes lorsque vous activez le trapping automatique. Ceci produit généralement de bons résultats. Cependant, pour personnaliser les valeurs du trapping automatique, définissez les paramètres souhaités dans le volet Trapping auto de Color Setup. Après avoir défini ces valeurs, imprimez une tâche, avec l’option Trapping auto activée, à partir du pilote d’imprimante.

Impression avec le trapping automatique par défaut

Pour imprimer une tâche avec le trapping automatique par défaut, sélectionnez l’option Trapping auto dans le pilote d’imprimante.

POUR IMPRIMER UNE TÂCHE AVEC LE TRAPPING AUTOMATIQUE PAR DÉFAUT

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Couleur.

FONCTIONS DE COLOR SETUP 38

4 Sélectionnez Trapping auto.

5 Cliquez sur OK.

6 Cliquez sur Imprimer.

La tâche est imprimée avec les valeurs Trapping auto par défaut.

Volet Trapping auto

Pour accéder au volet Trapping auto, cliquez sur l’onglet Trapping auto dans la boîte de dialogue

Color Setup de ColorWise Pro Tools (voir page 41).

Les paramètres du volet Trapping auto permettent d’effectuer les tâches suivantes :

• Activation de l’option Appliquer le trapping automatique (voir la section suivante).

• Spécification de la largeur du trapping (voir page 39).

• Spécification de la réduction des couleurs du trapping (voir page 39).

• Spécification de la forme du trapping (voir page 40).

• Spécification des types de trapping des objets (voir page 40).

• Restauration des valeurs par défaut définies en usine (voir page 40).

FONCTIONS DE COLOR SETUP 39

Activation de l’option Appliquer le trapping automatique

Lorsque vous sélectionnez l’option Appliquer le trapping automatique, vous activez la valeur par défaut de l’imprimante. Lorsque vous sélectionnez Imprimante par défaut dans le pilote, le trapping automatique configuré est appliqué à la tâche envoyée à l’EX8002.

Spécification de la largeur du trapping

Les valeurs de Largeur de trapping déterminent l’épaisseur des zones de trapping. Vous avez le choix entre les valeurs suivantes :

•

Horizontal : Définit l’épaisseur horizontale des zones de trapping (0-10 pixels).

•

Vertical : Définit l’épaisseur verticale des zones de trapping (0-10 pixels).

Lorsque vous sélectionnez l’option Uniforme, les valeurs horizontales et verticales de la largeur de trapping sont identiques. Si vous sélectionnez Uniforme alors que les valeurs ont déjà été définies, la valeur la plus élevée est utilisée pour les deux cas.

Une petite image bitmap, située dans le coin inférieur gauche du volet Largeur de trapping, offre un aperçu dynamique des valeurs sélectionnées.

Spécification de la réduction des couleurs du trapping

Les valeurs de réduction des couleurs du trapping déterminent l’intensité de l’effet de trapping. Les valeurs saisies reflètent le pourcentage de réduction du toner lors du trapping. Vous pouvez saisir des valeurs pour les canaux de couleur suivants :

•

Cyan : Définit la réduction du trapping en cyan (0-100 %).

•

Magenta : Définit la réduction du trapping en magenta (0-100 %).

•

Jaune : Définit la réduction du trapping en jaune (0-100 %).

•

Noir : Définit la réduction du trapping en noir (0-100 %).

Une réduction de 100 % annule l’intensité du toner appliquée au trapping. Une réduction de 0 % entraîne une intensité totale du toner.

Lorsque vous sélectionnez l’option Uniforme, les quatre valeurs de réduction des couleurs du trapping sont identiques. Si vous sélectionnez l’option Uniforme alors que les valeurs ont déjà été définies, la valeur la plus élevée est utilisée dans tous les cas.

Une petite image bitmap, située à gauche de chaque couleur du volet Réduction de la couleur de trapping, offre un aperçu dynamique des valeurs sélectionnées.

FONCTIONS DE COLOR SETUP 40

Spécification de la forme du trapping

L’option Forme de trapping définit l’aspect d’un pixel individuel lors d’un trapping sur un fond contrasté. En cas d’éléments plus grands qu’un pixel, la forme, ou une partie de la forme, est uniquement visible au niveau des coins des objets. Sélectionnez l’une des formes suivantes :

• Ellipse

•Losange

•Rectangle

Spécification des types de trapping des objets

Lorsque aucune option n’est sélectionnée dans la zone Types de trapping des objets, seul le trapping d’objets (texte et graphiques) sur objets est appliqué. Sélectionnez l’une des options suivantes :

•

Effectuer le trapping des objets sur les images : Le trapping automatique est appliqué aux

zones limites situées entre les objets et les images.

•

Effectuer le trapping des images entre elles : Le trapping automatique est appliqué

à chaque pixel d’une image.

Cette option est disponible uniquement lorsque vous sélectionnez l’option Effectuer le trapping des objets sur les images. Si cette option n’est pas sélectionnée, l’option Effectuer le trapping des images entre elles apparaît grisée.

Restauration des valeurs d’usine par défaut

Cliquez sur Valeur par défaut pour supprimer l’ensemble des paramètres définis par l’utilisateur pour le trapping automatique et restaurer les valeurs d’usine par défaut.

FONCTIONS DE COLOR SETUP 41

Définition de valeurs personnalisées pour le trapping automatique

Procédez comme suit pour sélectionner les paramètres de trapping auto et définir des valeurs personnalisées.

POUR DÉFINIR LES VALEURS DU TRAPPING AUTOMATIQUE

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

2 Cliquez sur Color Setup.

3 Cliquez sur l’onglet Trapping auto.

4 Définissez une valeur pour chaque option du volet Trapping auto.

Pour plus d’informations sur les options du volet Trapping auto, voir page 38.

5Cliquez sur Appliquer.

Les valeurs définies pour le trapping auto sont appliquées.

Impression avec la fonction configurable Trapping automatique

Après avoir défini les valeurs du trapping auto, vous pouvez imprimer une tâche avec la fonction Trapping auto. Pour cela, sélectionnez Oui pour l’option d’impression Trapping auto dans le pilote d’imprimante. Vous pouvez également modifier le paramètre d’option d’impression à l’aide de la Commande WorkStation.

REMARQUE : Si les valeurs du trapping automatique sont modifiées, un nouveau

traitement RIP est requis avant d’imprimer une tâche avec ces nouvelles valeurs.

Suivez la procédure de la page 30 pour imprimer une tâche avec des valeurs de trapping automatique personnalisées à partir du pilote d’imprimante.

REMARQUE : Lorsque vous sélectionnez « Oui » à partir du pilote d’imprimante, ceci affecte

uniquement la tâche en cours. L’option Appliquer le trapping automatique, lorsqu’elle est sélectionnée dans le volet Trapping auto de Color Setup, définit la valeur par défaut pour toutes les tâches et permet de sélectionner la valeur de l’imprimante par défaut à partir du pilote d’imprimante.

La tâche est imprimée avec les valeurs de trapping auto définies dans le volet Trapping auto.

FONCTIONS DE COLOR SETUP 42

Epreuves de séparation

Le terme « Epreuves de séparation » désigne les variantes d’impression pour un document à plusieurs couleurs. Ces variantes peuvent utiliser un ou plusieurs des canaux de couleur disponibles sur un périphérique d’impression. La majorité des impressions impliquant plus d’un ou de deux colorants appliquent ces colorants de manière successive. Généralement, les épreuves de séparation correspondent aux états intermédiaires après ou avant l’application de certains de ces colorants. La fonction Epreuves de séparation offre une souplesse accrue. En effet, elle permet de choisir les couleurs imprimées en utilisant jusqu’à quatre feuilles par page du document initial.

REMARQUE : La fonction Epreuves de séparation a pour but d’illustrer les séparations de toner

utilisées par la tâche sur le périphérique d’impression. Elle n’a pas été conçue pour la réalisation d’épreuves pour un périphérique d’impression tiers non-Fiery.

REMARQUE : La fonction Epreuves de séparation montre les séparations envoyées par

l’EX8002 vers le périphérique d’impression, et non les séparations figurant dans le fichier source de la tâche.

REMARQUE : La fonction Epreuves de séparation est une option de « reporting ». Elle n’est pas

censée être utilisée avec les fonctions de production telles que l’impression à données variables et l’imposition. Elle convient pour effectuer un diagnostic. Lorsque vous travaillez avec des applications ou dans des environnements de production traitant des volumes élevés, utilisez la fonction Epreuves de séparation uniquement sur les pages devant être testées.

Flux avec épreuves de séparation

La fonction Epreuves de séparation vous permet de visualiser le résultat de chaque canal avec les valeurs par défaut des canaux de couleur. Cependant, si vous devez personnaliser la sélection des canaux de couleur ou le nombre de feuilles à imprimer, précisez les canaux de couleur dans le volet Epreuves de séparation de Color Setup. Ensuite, vous pouvez imprimer une tâche avec les épreuves de séparation personnalisées en activant l’option d’impression à partir du pilote d’imprimante.

REMARQUE : Les fonctions Epreuves de séparation et Postflight ne peuvent pas être utilisées

simultanément. Une contrainte est définie pour ces options d’impression depuis le pilote d’imprimante.

REMARQUE : La suppression des plaques dans ImageViewer n’affecte en rien une tâche

d’épreuves de séparation imprimée à partir d’ImageViewer. Cette tâche s’imprime avec les valeurs précisées dans le volet Epreuves de séparation. Pour plus d’informations, voir

«ImageViewer», à la page 53.

FONCTIONS DE COLOR SETUP 43

Impression avec les épreuves de séparation par défaut

Pour imprimer une tâche avec les épreuves de séparation par défaut, activez l’option Epreuves de séparation dans le pilote d’imprimante.

POUR IMPRIMER UNE TÂCHE AVEC LES ÉPREUVES DE SÉPARATION PAR DÉFAUT

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Infos sur la tâche.

4 Sélectionnez Epreuves de séparation.

5 Cliquez sur OK.

6 Cliquez sur Imprimer.

La tâche est imprimée avec les épreuves de séparation par défaut.

FONCTIONS DE COLOR SETUP 44

Volet Epreuves de séparation

Pour accéder au volet Epreuves de séparation, cliquez sur l’onglet Epreuves de séparation dans Color Setup de ColorWise Pro Tools. Pour plus d’informations sur l’accès à ce volet, voir la procédure décrite à la page 49.

Les paramètres du volet Epreuves de séparation permettent d’effectuer les tâches suivantes :

• Spécification des feuilles (1-4) et couleurs par feuille à imprimer (voir la section suivante).

• Restauration des valeurs par défaut définies en usine (voir page 45).

Spécification des feuilles et des couleurs

Au moins un colorant (Cyan, Magenta, Jaune ou Noir) doit être sélectionné pour chaque feuille et au moins une feuille doit être sélectionnée.

De petites images bitmap, situées à gauche de chaque ligne, changent dynamiquement afin de refléter votre sélection.

FONCTIONS DE COLOR SETUP 45

Restauration des valeurs d’usine par défaut

Cliquez sur Valeur par défaut pour supprimer l’ensemble des paramètres définis par l’utilisateur pour la fonction Epreuves de séparation et restaurer les valeurs d’usine par défaut.

Les valeurs d’usine par défaut sont définies comme suit :

• Feuille 1 Noir

• Feuille 2 Noir + Cyan

• Feuille 3 Noir + Cyan + Magenta

• Feuille 4 Noir + Cyan + Magenta + Jaune

Ces sélections sont arbitraires et indépendantes de la tâche source et de l’ordre d’impression défini sur la presse numérique. Selon cette sélection, la première feuille inclut uniquement la couleur noire. En effet, dans le cadre des séparations, il s’agit souvent de la couleur principale. Les autres couleurs sont ajoutées progressivement, par épreuve de séparation.

Lorsque vous revenez sur l’onglet Epreuves de séparation, celui-ci affiche vos dernières sélections.

Les couleurs incluses ne représentent pas nécessairement la séquence réelle appliquée par la presse numérique, laquelle offre une souplesse accrue pour l’analyse de la composition des images.

Spécification des canaux de couleur

Procédez comme suit pour accéder au volet Epreuves de séparation et préciser les canaux de couleur.

POUR ACCÉDER AU VOLET EPREUVES DE SÉPARATION ET PRÉCISER LES CANAUX DE COULEUR

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

2 Cliquez sur Color Setup.

3 Cliquez sur l’onglet Epreuves de séparation.

4 Précisez les canaux de couleur dans le volet Epreuves de séparation.

Pour plus d’informations sur les options du volet Epreuves de séparation, voir page 44.

5Cliquez sur Appliquer.

Les canaux de couleur définis sont appliqués.

FONCTIONS DE COLOR SETUP 46

Impression avec des épreuves de séparation personnalisées

Après avoir défini les canaux de couleur, vous pouvez imprimer une tâche avec des épreuves de séparation personnalisées en activant l’option d’impression Epreuves de séparation à partir du pilote d’imprimante.

REMARQUE : Vous pouvez aussi envoyer une tâche avec le paramètre par défaut pour l’option

Epreuves de séparation et modifier ce paramètre à partir de la Command WorkStation.

Suivez la procédure de la page 43 pour imprimer une tâche avec la fonction Epreuves de séparation personnalisée à partir du pilote d’imprimante. La tâche imprimée reflète les paramètres d’épreuves de séparation définis dans le volet correspondant.

Simulation du tramage

En ce qui concerne l’épreuvage, il est préférable d’imprimer en mode Tons continus, pour une précision chromatique optimale du système EX8002. En matière d’épreuvage avancé, le Graphic Arts Package, Premium Edition, permet le contrôle par l’utilisateur de la génération de trames. Les épreuves simulent, avec une relative précision, les points finaux reproduits sur des films ou plaques pour des impressions offset. La fonction de tramage permet de définir les fonctions de filtrage personnalisées appliquées à votre tâche d’impression.

Flux avec Simulation du tramage

Pour des résultats optimaux, sélectionnez l’une des trames prédéfinies lors de l’impression de vos tâches. Si vous devez personnaliser les valeurs d’une trame, définissez une trame personnalisée dans votre application ou dans Color Setup, puis sélectionnez la trame dans l’option Simulation du tramage du pilote d’imprimante.

Pour plus d’informations sur l’option d’impression Simulation du tramage et pour savoir comment imprimer avec une trame prédéfinie, voir la section suivante. Pour plus d’informations sur le volet Simulation du tramage et pour savoir comment définir des valeurs de trames personnalisées, voir page 48.

Option d’impression Simulation du tramage

Vous pouvez accéder à la fonction de tramage à partir de l’option d’impression Simulation du tramage. Sélectionnez l’une des options suivantes :

•

Définie dans application : Utilise une trame prédéfinie spécifiée dans une application.

Pour plus d’informations sur les applications prises en charge, voir page 50.

•

Journal : Utilise une trame prédéfinie qui permet d’obtenir un aspect semblable à celui

d’un journal.

•

Trame 1/2/3 : Utilise une trame définie par l’utilisateur en fonction des paramètres

spécifiés dans Color Setup de ColorWise Pro Tools.

REMARQUE : Vous pouvez utiliser les options Journal et Trame 1/2/3 avec toutes les

applications, y compris Microsoft Office.

FONCTIONS DE COLOR SETUP 47

Impression avec des trames prédéfinies

Procédez comme suit pour imprimer une tâche avec une trame prédéfinie par défaut à partir du pilote d’imprimante.

POUR IMPRIMER UNE TÂCHE AVEC UNE TRAME PAR DÉFAUT

1 Choisissez Imprimer dans votre application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Image.

4 Dans la liste Simulation du tramage, sélectionnez une trame prédéfinie.

Pour plus d’informations, voir page 46.

5 Cliquez sur OK pour fermer la boîte de dialogue des propriétés.

6 Cliquez sur Imprimer.

La tâche avec trame prédéfinie est imprimée sur l’EX8002.

FONCTIONS DE COLOR SETUP 48

Volet Simulation du tramage

Vous pouvez définir trois trames personnalisées dans le volet Simulation du tramage.

Pour chacune de ces trames, vous pouvez spécifier les valeurs suivantes :

Angle

Saisissez une valeur (comprise entre 0 et 360) pour chaque couleur : Cyan, Magenta, Jaune et Noir.

Linéature (LPI)

Saisissez une valeur pour chaque couleur : Cyan, Magenta, Jaune et Noir. Sélectionnez la case en regard de l’icône de lien pour que des valeurs de linéature identiques (LPI : lignes par pouce) soient appliquées aux quatre canaux. La linéature désigne le nombre de rangées de points formant un point de trame.

FONCTIONS DE COLOR SETUP 49

Forme du point

Sélectionnez une fonction PostScript pour la forme du point. Lorsque vous sélectionnez Personnalisé, la boîte de dialogue Forme du point apparaît. Cette boîte de dialogue inclut une zone de texte qui vous permet de définir une fonction PostScript. Lors de la première ouverture de la boîte de dialogue, celle-ci indique la dernière forme de point personnalisée.

Définition d’une trame personnalisée

Procédez comme suit pour accéder au volet Simulation du tramage et y définir une trame personnalisée.

POUR SPÉCIFIER UNE TRAME PERSONNALISÉE

1 Lancez ColorWise Pro Tools et connectez-vous à l’EX8002.

2 Cliquez sur Color Setup.

3 Cliquez sur l’onglet Simulation du tramage.

4 Spécifiez l’angle, la linéature (LPI) et la forme du point de la trame personnalisée.

Pour plus d’informations sur les options du volet Simulation du tramage, voir page 48.

5Cliquez sur Appliquer.

Les valeurs spécifiées pour l’angle, la linéature (LPI) et la forme du point sont appliquées à la trame personnalisée.

FONCTIONS DE COLOR SETUP 50

Impression avec des trames personnalisées

Après avoir indiqué les valeurs de Trame 1, Trame 2 ou Trame 3, sélectionnez le nom de la trame personnalisée correspondante à partir du pilote d’imprimante. Utilisez la procédure décrite à la page 47 pour imprimer une tâche avec une trame personnalisée.

REMARQUE : Vous pouvez aussi envoyer une tâche avec une trame par défaut et modifier

les paramètres de l’option d’impression à partir de la Command WorkStation.

La tâche imprimée reflète les paramètres de trames définis dans le volet Simulation du tramage.

Applications prises en charge

La compatibilité des applications suivantes avec le paramètre Définie dans application de l’option d’impression Simulation du tramage a été testée à la fois pour Mac OS et pour Windows. D’autres applications devraient également convenir, à condition qu’elles utilisent les conversions PostScript standard pour les définitions de trame, et que les paramètres utilisés dans les définitions restent dans les limites physiques de la presse numérique.

• Adobe Acrobat

• Adobe Illustrator

• Adobe InDesign

• Adobe PageMaker

• Adobe FreeHand

• QuarkXPress

FONCTIONS DE COLOR SETUP 51

Calibrage avec des trames personnalisées

Si la qualité de la couleur est essentielle, assurez-vous que l’EX8002 est adapté à la trame utilisée. La modification d’une trame a généralement une incidence sur la réponse couleur de la presse numérique.

Vous pouvez obtenir une qualité chromatique optimale en sélectionnant, au moment de l’impression, un profil de sortie associé à une réponse de calibrage appropriée. Notez toutefois qu’en cas d’utilisation de trames personnalisées, l’EX8002 ne dispose pas des informations adéquates sur la réponse couleur résultante. C’est pourquoi obtenir une bonne qualité chromatique avec une trame personnalisée est souvent possible uniquement après un calibrage en fonction de la trame personnalisée et si le profil utilisé est basé sur cette trame.

Utilisez la procédure suivante pour calibrer l’EX8002 en fonction de trames personnalisées.

POUR CALIBRER L’EX8002 EN FONCTION DE TRAMES PERSONNALISÉES

1 Préparez l’instrument de mesure à utiliser pour le calibrage.

2 Sur le DVD Logiciels Utilisateur, ouvrez le dossier qui contient les fichiers de calibrage

de trame personnalisée.

L’emplacement de ce dossier dans les environnements Mac OS et Windows est le suivant :

Mac OS : Mac Color Files: Calibration Files:Halftone Calibration Files:Photoshop ou Other

Applications

Windows : Windows Color Files\Calibration Files\Halftone Calibration Files\Photoshop

ou Other Applications

Vous trouverez dans ce dossier des images des pages de mesure pour différents instruments et formats papier. Si vous n’imprimez des trames qu’à partir de Photoshop, ouvrez le dossier Photoshop. Sinon, ouvrez le dossier Other Applications (Autres applications).

REMARQUE : Lorsque vous ouvrez ou imprimez ces fichiers, n’intervenez jamais sur les

couleurs en utilisant l’option de gestion des couleurs PostScript ou des profils ICC qui permettent la conversion des couleurs.

3 Dans Photoshop, ouvrez le fichier image correspondant à votre instrument et à votre format

de page.A partir d’autres applications, ouvrez un document vierge et placez le fichier EPS qui correspond à votre instrument et à votre format de page.

Les images ont été préparées pour le format papier de la feuille finale. Si vous placez une image, n’utilisez pas de marges. Ne tenez pas compte des messages qui vous avertissent que l’image risque d’être tronquée.

REMARQUE : Si vous utilisez ces pages de mesure avec les trames standard de l’EX8002,

assurez-vous de définir correctement l’option d’impression PPD qui contrôle la trame.

FONCTIONS DE COLOR SETUP 52

4 Imprimez la page de mesure en utilisant votre trame personnalisée et d’autres paramètres

d’impression.

Cette page correspond maintenant à la page de mesure personnalisée.

Vous devez imprimer cette page de mesure avec l’option Profil de simulation CMJN paramétrée sur ColorWise NON, ce qui génère une page non calibrée.

REMARQUE : Pour calibrer votre presse numérique, vous devez imprimer des

échantillons CMJN lorsqu’elle est dans un état « brut ». Les options d’impression ColorWise sont inappropriées et sont ignorées, à l’exception de l’option d’impression Profil de sortie. Sélectionnez le paramètre de profil de sortie qui correspond au type de papier que vous utilisez.

Pour accélérer le calibrage et le rendre plus précis, imprimez votre page de mesure avec les paramètres appropriés pour les options d’impression dans un fichier PostScript. Lors du prochain calibrage, téléchargez ce fichier PostScript. Le fait de conserver ce fichier dans la queue Attente de l’EX8002 accélère encore plus le processus de calibrage.

5 Utilisez Calibrator de ColorWise Pro Tools pour procéder au calibrage.

REMARQUE : Ne générez pas la page de mesure dans Calibrator à l’aide du bouton

d’impression. Utilisez plutôt la page de mesure que vous avez imprimée à l’étape 4.

Pour plus d’informations sur Calibrator, voir Impression couleur.

IMAGEVIEWER

Accès à ImageViewer

IMAGEVIEWER 53

ImageViewer permet de contrôler à l’écran et d’ajuster les couleurs d’une tâche avant son impression. Grâce à l’aperçu disponible dans ImageViewer, vérifiez la disposition, l’orientation et le contenu de votre tâche, ainsi que la précision globale des couleurs. Si celle-ci inclut des paramètres de trame, l’aperçu affiche une vue composite de l’ensemble des séparations au niveau des points. Vous pouvez alors afficher les données relatives aux plaques pour chaque couleur quadri, individuellement ou conjointement avec les autres couleurs. Ceci vous permet de contrôler les plaques ou combinaisons de plaques de votre choix.

Lancez ImageViewer à partir du menu Actions ou de la fenêtre de prévisualisation de la Command WorkStation.

POUR LANCER IMAGEVIEWER À PARTIR DU MENU ACTIONS

1 Dans la fenêtre des tâches actives de la Command WorkStation, sélectionnez la tâche dont

vous souhaitez afficher l’aperçu.

REMARQUE : ImageViewer reconnaît uniquement les tâches traitées/en attente (jaune foncé).

Les tâches traitées/en attente sont également signalées par l’icône de tâche raster (page entourée d’un halo).

2 Le cas échéant, choisissez Traiter et attendre dans le menu Actions afin de définir la tâche

sur traitée/en attente.

3 Pour lancer ImageViewer, procédez de l’une des manières suivantes :

• Choisissez Démarrer EFI ImageViewer dans le menu Actions.

• Cliquez avec le bouton droit de la souris sur la tâche sélectionnée, puis choisissez Démarrer EFI ImageViewer dans le menu qui s’affiche.

La fenêtre principale ImageViewer apparaît.

IMAGEVIEWER 54

POUR LANCER IMAGEVIEWER À PARTIR DE LA FENÊTRE DE PRÉVISUALISATION

1 Dans la fenêtre des tâches actives de la Command WorkStation, sélectionnez la tâche dont

vous souhaitez afficher l’aperçu.

REMARQUE : ImageViewer reconnaît uniquement les tâches traitées/en attente (jaune foncé).

2 Le cas échéant, choisissez Traiter et attendre dans le menu Actions afin de définir la tâche

sur traitée/en attente.

3 Choisissez Prévisualiser dans le menu Actions.

Un aperçu des pages en miniature apparaît dans la fenêtre de prévisualisation.

1 Cliquez pour un aperçu en

plein écran

4 Pour lancer ImageViewer, procédez de l’une des manières suivantes :

• Sélectionnez la miniature de la page que vous souhaitez contrôler à l’écran, puis cliquez sur le bouton d’aperçu en plein écran.

• Double-cliquez sur la miniature de la page que vous souhaitez contrôler à l’écran.

La fenêtre principale ImageViewer apparaît.

Pour plus d’informations sur l’application ImageViewer, voir l’aide de ImageViewer.

PREFLIGHT

Utilisation de Preflight

PREFLIGHT 55

La fonction de contrôle en amont Preflight permet de détecter les erreurs survenant le plus souvent à l’impression afin que la tâche s’imprime correctement sur le périphérique sélectionné et conformément aux critères de qualité définis.

Cette fonction est accessible depuis la Command WorkStation. Pour plus d’informations sur la Command WorkStation, voir Utilitaires ainsi que l’aide de la Command WorkStation.

Suivez la procédure ci-après pour effectuer le contrôle Preflight.

POUR EFFECTUER LE CONTRÔLE EN AMONT D’UNE TÂCHE

1 Sélectionnez une tâche spoulée/en attente dans la fenêtre Tâches actives et choisissez

Actions > Preflight.

2 Définissez un niveau de notification pour chaque type d’erreur ou utilisez Préréglage

pour conserver les valeurs par défaut.

Pour plus d’informations sur la définition des options Preflight, voir page 56.

3 Cliquez sur Enregistrer pour sauvegarder les paramètres définis sous forme de nouveau

préréglage et les réutiliser ultérieurement.

4 Cliquez sur Contrôler pour effectuer le contrôle en amont.

5 Cliquez sur Enregistrer pour enregistrer le rapport au format PDF.

6 Cliquez sur Imprimer le rapport pour imprimer le rapport.

7 Cliquez sur Contrôler à nouveau pour lancer un nouveau contrôle en amont.

8 Cliquez sur Fermer pour quitter l’utilitaire Preflight.

Formats de fichier pris en charge pour le contrôle Preflight

Les formats de fichier suivants sont pris en charge pour le contrôle Preflight :

•PostScript

•PDF

•EPS

•PPML

•VPS (Creo)

REMARQUE : Les fichiers au format TIFF ne sont pas pris en charge pour le contrôle Preflight.

PREFLIGHT 56

Définition des options Preflight

Avant d’effectuer le contrôle en amont d’une tâche, vous devez définir la nature des différents contrôles à effectuer ainsi que les niveaux de notification.

Définition des contrôles Preflight

Vous pouvez définir des contrôles Preflight pour détecter les catégories d’erreur suivantes :

•

Polices : lorsqu’elles manquent ou sont substituées.

•

Tons directs : lorsqu’ils manquent.

•

Images basse résolution : lorsque la résolution de l’image est inférieure à ce qui a

été spécifié.

•

Ressources pour l’impression variable : lorsqu’elles sont introuvables.

Vous pouvez vérifier les différentes ressources pour l’impression variable de façon indépendante.

•

Traits fins : lorsque la largeur de la ligne est inférieure à la taille de point spécifiée.

•

Surimpression : lorsqu’une surimpression est détectée.

•

PostScript : lorsqu’une erreur PostScript est détectée.

•

Arrêter le contrôle en amont à la première erreur : lorsqu’une erreur est détectée.

Définition des niveaux de notification

Vous pouvez définir un niveau de notification pour chaque catégorie d’erreur contrôlée :

•

Erreur critique : le rapport affiche les erreurs avec l’icône ( ).

•

Avertissement : le rapport affiche les erreurs avec l’icône ( ).

•

Message : le rapport affiche les erreurs avec l’icône ( ) et fournit des informations.

•

Ignorer : permet de ne pas effectuer de contrôle pour cette catégorie d’erreur.

Une catégorie contrôlée mais ne comportant pas d’erreurs s’affiche avec l’icône .

FILTRES HOT FOLDERS 57

FILTRES HOT FOLDERS

Ce chapitre décrit comment configurer les filtres Hot Folders afin de permettre la conversion de divers fichiers aux formats PostScript ou PDF (Portable Document Format) ou le contrôle en amont (preflight) de certains fichiers.

Pour plus d’informations sur les systèmes d’exploitation qui prennent en charge les Hot Folders, voir Bienvenue. Pour plus d’informations sur l’installation de l’application Hot Folders, voir Utilitaires.

Pour plus d’informations sur l’application Hot Folders, voir l’aide de Hot Folders.

Présentation de la conversion des fichiers

1 Hot Folder avec filtre exclusif

(Windows)

2 Hot Folder standard

(Windows)

3 Hot Folder avec filtre exclusif

(Mac OS)

4 Hot Folder standard

(Mac OS)

Les filtres Hot Folders permettent la conversion de certains fichiers aux formats PostScript ou PDF ou le contrôle des fichiers en amont pour vérifier leur conformité. La conversion des fichiers et le contrôle en amont s’effectuent sur votre ordinateur à partir de Hot Folders, ce qui permet d’économiser les ressources de l’EX8002. Vous pouvez imprimer vos fichiers directement à partir des filtres Hot Folders, sans ouvrir l’application qui a permis de les créer.

Deux types de filtres sont disponibles : exclusifs et non exclusifs. Un Hot Folder configuré avec un filtre exclusif traite uniquement le ou les types de fichiers définis. Tous les autres formats de fichiers, y compris les formats de fichiers par défaut, ne seront pas traités. La sélection d’un filtre exclusif désactive tous les autres filtres.

Les filtres non exclusifs permettent aux Hot Folders d’accepter plusieurs formats de fichiers par défaut, parmi lesquels PostScript, PDF, TIFF et EPS. Les filtres non exclusifs peuvent également être utilisés conjointement avec d’autres filtres non exclusifs.

Lorsque vous configurez un filtre exclusif pour un Hot Folder, l’icône de celui-ci se transforme, afin de refléter le filtre exclusif.

1 2

3 4

FILTRES HOT FOLDERS 58

Filtres

Le tableau suivant décrit les filtres disponibles et précise s’ils sont exclusifs ou non exclusifs :

Nom du filtre Type de filtre Description Voir

Contrôle en amont PDF/X Exclusif Indique si les tâches PDF respecte les spécifications PDF/X.

Ce filtre autorise le téléchargement des tâches conformes PDF/X-1a ou PDF/X3 sur l’EX8002.

CT/LW vers PostScript Exclusif Convertit plusieurs fichiers CT (Contone), LW (Line Work) ou FP

(Final Page) en un seul fichier PostScript combiné.

Les fichiers CT/LW contiennent des informations relatives aux photographies, aux images au trait ou aux textes et traits des dessins. Ensemble, les fichiers CT et LW déterminent l’aspect de la sortie finale.

DCS 2.0 vers PostScript Exclusif Convertit les fichiers DCS 2.0 en fichiers PostScript préséparés, avec une

séparation par page.

Conçu par QuarkXPress, le format DCS 2.0 définit un format d’image destiné aux séparations de couleurs électroniques.

Ce filtre accepte : Fichiers DCS uniques/multiples, non composite Fichiers DCS uniques/multiples, composite en niveaux de gris Fichiers DCS uniques/multiples, composite couleur

EPS vers PostScript Exclusif Convertit les fichiers EPS au format PostScript et offre des options de

redimensionnement et de positionnement de la sortie.

ExportPS Exclusif Traite les fichiers ExportPS et les convertit en fichiers PostScript ou PDF. page 64

JPEG vers PDF Non exclusif Convertit les fichiers JPEG au format PDF et offre des options de

redimensionnement et de positionnement de la sortie.

page 66

page 61

page 62

page 63

page 65

PDF2Go Exclusif Traite les fichiers PDF2Go et les convertit en fichiers PostScript ou PDF.

Conçu par Creo-Scitex, le format PDF2Go est un fichier PDF généré avec des couches de PDF ou des fichiers CT et LW rastérisés, chacun présentant une résolution différente.

TIFF vers PDF Non exclusif Convertit les fichiers TIFF au format PDF et offre des options de

redimensionnement et de positionnement de la sortie.

Ce filtre accepte tous les fichiers TIFF jusqu’à la version 6.0.

TIFF/IT vers PostScript Exclusif Convertit les fichiers TIFF/IT en fichiers PostScript préséparés, avec une

séparation par page.

Le format de fichier TIFF/IT-p1 est fréquemment utilisé pour transférer des données d’impression finales d’une plate-forme à une autre, lors de la préparation prépresse dans des environnements d’impression traditionnels.

REMARQUE : Les filtres Microsoft Office et le filtre PDF vers PS niveau 3 sont proposés

en standard.

page 67

page 68

page 69

FILTRES HOT FOLDERS 59

Spécification des paramètres de filtrage pour un Hot Folder

Après avoir spécifié les paramètres et options de filtrage pour votre Hot Folder, faites glisser les formats de fichiers appropriés sur votre Hot Folder afin de démarrer la conversion.

Ouvrez la boîte de dialogue Paramètres de filtrage à partir de la boîte de dialogue Propriétés du dossier.

POUR SÉLECTIONNER UN PARAMÈTRE DE FILTRAGE

1 Dans le Panneau de commande Hot Folders, sélectionnez le Hot Folder souhaité, puis cliquez

sur Propriétés.

2 Sélectionnez Paramètres de filtrage, puis cliquez sur Définir.

La boîte de dialogue Paramètres de filtrage vous permet de sélectionner le filtre et d’en configurer les paramètres.

Sous Windows, les filtres sont identifiés par des couleurs. Les filtres exclusifs apparaissent en bleu et les filtres non exclusifs en noir. Sous Mac OS, la mention d’exclusivité apparaît après le nom du type de filtre.

3 Sélectionnez le filtre que vous souhaitez utiliser pour le Hot Folder.

Si vous choisissez un filtre exclusif, vous ne pourrez sélectionner aucun autre filtre.

4 Cliquez avec le bouton droit de la souris ou double-cliquez sur le nom du filtre, puis

sélectionnez Propriétés.

Pour plus d’informations, voir « Utilisation des filtres », àlapage61.

5 Pour convertir automatiquement l’ensemble des fichiers PostScript au format PDF, choisissez

Convertir fichiers PS en PDF et une option de tâche dans le menu Profil Distiller de la sous-fenêtre Normalizer PS->PDF.

Pour plus d’informations sur Normalizer PS-> PDF, voir la section suivante.

REMARQUE : Adobe Acrobat Distiller doit avoir été lancé au moins une fois sur votre

ordinateur avant de pouvoir utiliser l’application Hot Folder.

6 Cliquez sur OK.

FILTRES HOT FOLDERS 60

A propos de Normalizer PS->PDF

La fonction Normalizer PS->PDF fournit l’option Convertir fichiers PS en PDF.

REMARQUE : Cette option est disponible uniquement lorsque Acrobat Distiller est installé

sur le même système que l’application Hot Folders.

Convertir fichiers PS en PDF

Bien que la plupart des filtres convertissent par défaut les fichiers en PostScript, cette option permet de les convertir au format PDF. Ce paramétrage est global et affecte tous les fichiers PostScript d’un Hot Folder donné. Il affecte toutes les conversions PostScript obtenues par l’ensemble des filtres.

Etant donné que l’option Convertir fichiers PS en PDF affecte tous les fichiers PostScript, il se peut qu’il ne soit pas possible de l’activer dans certains flux de travaux d’impression.

Par exemple : Les fichiers DCS 2.0 et TIFF/IT sont convertis en fichiers PostScript préséparés, avec une séparation par page. Pour imprimer ces fichiers préséparés sous forme d’images composites, vous devez sélectionner l’option Activer surimpression dans les paramètres de la tâche. Notez toutefois que la fonction Activer surimpression accepte uniquement des fichiers de type PostScript. Avec l’option Convertir fichiers PS en PDF, vous pouvez imprimer des pages en plusieurs niveaux de gris au lieu d’imprimer la page d’une image avec des couleurs composites.

Profil Distiller

Ce menu contient les options Distiller disponibles. Il permet de contrôler la qualité de la conversion du format PostScript au format PDF. L’application Hot Folders récupère les options de la tâche à l’emplacement défini par Distiller. Si vous créez et enregistrez des options de tâches Distiller personnalisées à un autre emplacement, ces options doivent être copiées manuellement dans le dossier Distiller\Settings (Paramètres).

FILTRES HOT FOLDERS 61

Utilisation des filtres

Certains filtres offrent à l’utilisateur un contrôle accru et des paramètres de conversion supplémentaires. Pour accéder à ces paramètres, cliquez avec le bouton droit de la souris ou double-cliquez sur le nom du module externe dans la boîte de dialogue Paramètres de filtrage.

Cette section décrit les filtres et leurs paramètres en option.

REMARQUE : Les procédures d’utilisation des filtres sont similaires sous Mac OS et Windows.

Les procédures suivantes incluent des captures d’écran illustrant un ordinateur fonctionnant sous Windows.

Utilisation du filtre CT/LW vers PostScript

Le filtre CT/LW accepte plusieurs fichiers CT (Contone) et LW (Line Work) et un fichier FP (Final Page). Il détermine les dimensions de pages du fichier combiné en fonction des fichiers FP, LW et CT, dans cet ordre précis. Les tons directs sont convertis en couleurs quadri CMJN à partir des valeurs de conversion précisées dans les fichiers CT/LW. Le fichier combiné est une image CMJN unique compressée RLE. Vous pouvez en préciser la résolution.

Lorsque vous faites glisser vos fichiers CT, LW ou FP, le format généré est un fichier PostScript unique.

REMARQUE : Certains fichiers CT/LW incluent un « . » (point) au début de leur nom.

Ce point indique qu’ils sont masqués. Veillez à activer l’option Afficher les fichiers cachés dans les paramètres de votre dossier. Pour plus d’informations, voir la documentation fournie avec le système. Si vous souhaitez vous assurer que tous les fichiers, y compris les fichiers masqués, seront copiés et traités, faites glisser le dossier CT/LW tout entier, lequel contient tous les fichiers nécessaires.

POUR UTILISER LE FILTRE CT/LW VERS POSTSCRIPT

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage CT/LW vers PS s’affiche.

2 Choisissez la résolution finale (Auto, 200, 400, 600) de votre image.

REMARQUE : Sélectionnez l’option Auto si vous souhaitez utiliser la résolution de

la presse numérique.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 62

Utilisation du filtre DCS 2.0 vers PostScript

Le filtre DCS 2.0 (Desktop Color Separation) vers PostScript accepte les fichiers DCS 2.0 et génère un fichier PS préséparé unique.

Ce filtre accepte les fichiers DCS 2.0 suivants :

• Fichiers DCS uniques/multiples, non composite

• Fichiers DCS uniques/multiples, composite en niveaux de gris

• Fichiers DCS uniques/multiples, composite couleur

Le filtre DCS 2.0 n’offre pas d’options de configuration. Toutefois, procédez comme suit pour convertir votre tâche DCS 2.0 :

• Activez l’option d’impression Activer surimpression. Pour plus d’informations sur cette option, voir Impression couleur.

• Assurez-vous que vous disposez de tous les fichiers nécessaires pour votre tâche DCS 2.0 et que ces fichiers sont tous regroupés au sein d’un seul dossier. Si l’un de ces fichiers est manquant, le filtre ne fonctionne pas et un message d’erreur apparaît.

• Si tous les fichiers de la tâche DCS 2.0 sont stockés dans un dossier, vous pouvez déplacer le dossier tout entier dans le Hot Folder.

• Si vous téléchargez une tâche DCS 2.0 à l’aide de la commande Télécharger, tous les fichiers peuvent être regroupés dans un dossier. Vous devrez alors télécharger le dossier tout entier.

REMARQUE : Lorsque vous configurez le filtre DCS 2.0 vers PostScript, la fonction

d’imposition n’est pas disponible.

FILTRES HOT FOLDERS 63

Utilisation du filtre EPS vers PostScript

Le filtre EPS vers PostScript accepte tous les fichiers EPS. Ce filtre vous offre la souplesse nécessaire pour appliquer les modifications apportées au format et aux dimensions finales d’un fichier.

POUR UTILISER LE FILTRE EPS VERS POSTSCRIPT

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage EPS vers PS s’affiche.

2 Spécifiez les options suivantes :

Adapter la largeur et la hauteur des images à :

Sélectionnez cette option pour redimensionner tous vos fichiers EPS aux dimensions d’image souhaitées. Sélectionnez les pouces ou les millimètres dans la liste, puis saisissez les dimensions.

Format de page PS : Sélectionnez le format de page souhaité pour l’impression de tous vos

fichiers EPS. Sélectionnez un format dans la liste ou cliquez sur Personnalisé et indiquez un format de page personnalisé dans la boîte de dialogue Format papier personnalisé.

Lorsque cette option est sélectionnée, vous pouvez :

• Ignorer les marges non imprimables et imprimer l’image sur le format papier tout entier.

• Réduire les images surdimensionnées afin d’adapter leurs proportions.

• Agrandir les images de petite taille afin d’adapter leurs proportions.

• Effectuer une rotation automatique des images en fonction de l’orientation de la page.

• Spécifier la position de l’image : Sup. gauche, Sup. droit, Centré, Inf. droit ou Inf. gauche.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 64

Utilisation du filtre ExportPS

ExportPS a été conçu par Creo-Scitex en tant qu’option pour leur flux d’impression Brisque. ExportPS traduit les tâches Brisque au format PostScript ou EPS rastérisé et portable, qui peut être traité sur la presse numérique.

Le filtre ExportPS procède au rendu et au rééchantillonnage du fichier ExportPS selon la résolution de la presse numérique. Vous pouvez choisir entre PostScript et PDF comme format final.

POUR UTILISER LE FILTRE EXPORTPS

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage ExportPS s’affiche.

2 Spécifiez les options suivantes :

Sortie (PS, PDF) :

Résolution (Auto, 200, 400, 600) : Choisissez la résolution finale du fichier généré.

Sélectionnez le format de sortie final.

Sélectionnez l’option Auto si vous souhaitez utiliser la résolution de la presse numérique.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 65

Utilisation du filtre JPEG vers PDF

Le filtre JPEG vers PDF accepte tous les fichiers JPEG standard. Il vous permet non seulement de convertir automatiquement les fichiers JPEG sans les ouvrir dans l’application qui a permis de les créer, mais également de modifier le format final des impressions et d’ajuster la résolution.

Ce filtre est non exclusif. Vous pouvez donc télécharger des formats de fichiers de base. Pour plus d’informations sur les filtres non exclusifs, voir « Présentation de la conversion des

fichiers », àlapage57.

POUR UTILISER LE FILTRE JPEG VERS PDF

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage JPEG vers PDF s’affiche.

2 Spécifiez les options suivantes :

Adapter le format des images à :

Sélectionnez cette option pour redimensionner tous vos fichiers JPEG aux dimensions d’image ou à la résolution souhaitées. Sélectionnez la largeur et la hauteur, puis choisissez les pouces ou les millimètres dans la liste et spécifiez la taille de l’image. Sélectionnez Résolution, choisissez les pixels par pouce ou les pixels par centimètre dans la liste puis spécifiez la résolution.

Format de page PDF : Sélectionnez le format de page souhaité pour l’impression de tous vos

fichiers JPEG. Sélectionnez un format dans la liste ou cliquez sur Personnalisé et indiquez un format de page personnalisé dans la boîte de dialogue Format papier personnalisé.

Lorsque cette option est sélectionnée, vous pouvez :

• Réduire les images surdimensionnées afin d’adapter leurs proportions.

• Agrandir les images de petite taille afin d’adapter leurs proportions.

• Effectuer une rotation automatique des images en fonction de l’orientation de la page.

• Spécifier la position de l’image : Sup. gauche, Sup. droit, Centré, Inf. droit ou Inf. gauche.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 66

Utilisation du filtre de contrôle en amont PDF/X

Le contrôle en amont PDF/X (PDF eXchange) est un sous-ensemble du format Adobe PDF, conçu spécifiquement pour l’échange de données en prépresse. Il définit le comportement des applications qui lisent et créent les fichiers PDF/X.

Les deux normes PDF/X suivantes sont couramment utilisées :

•

PDF/X-1a : Cette norme concerne les échanges aveugles. Elle s’assure que les fichiers

contiennent uniquement des données CMJN (et/ou tons directs), et aucune donnée RVB ou indépendante du périphérique (avec gestion des couleurs).

•

PDF/X3 : Cette norme observe toutes les conditions requises par un format PDF/X-1a,

mais inclut également des données indépendantes du périphérique (avec gestion des couleurs).

Le filtre de contrôle en amont PDF/X vous permet de contrôler la conformité d’un document PDF à la norme PDF/X-1a ou PDF/X3. Si le fichier PDF n’est pas conforme aux normes PDF/X, la tâche n’est pas traitée et un message d’erreur apparaît.

POUR UTILISER LE FILTRE DE CONTRÔLE EN AMONT PDF/X

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de contrôle en amont PDF/X s’affiche.

2 Spécifiez les options suivantes :

Caractéristiques (PDF/X-1a ou PDF/X3) :

Sélectionnez la norme souhaitée pour le contrôle de

conformité : PDF/X-1a ou PDF/X3.

Enregistrer le rapport d’erreur : Sélectionnez cette option si vous souhaitez générer un rapport

d’erreur en cas d’échec d’une tâche.

Chemin du rapport d’erreur : Sélectionnez un emplacement pour l’enregistrement du rapport

d’erreur.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 67

Utilisation du filtre PDF2Go

PDF2Go est un format PDF conçu par Creo-Scitex en tant qu’option pour leur flux de production Brisque. Ce format se compose généralement de couches PDF de pages CT et LW rastérisées, chacune avec une résolution différente, regroupées en un seul fichier PDF.

Le filtre PDF2Go procède au rendu et au rééchantillonnage du fichier PDF2Go selon la résolution de la presse numérique. Vous pouvez choisir entre PostScript et PDF comme format final.

POUR UTILISER LE FILTRE PDF2GO

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage PDF2Go s’affiche.

2 Spécifiez les options suivantes :

Sortie (PS, PDF) :

Résolution (Auto, 200, 400, 600) : Choisissez la résolution finale du fichier généré.

Sélectionnez le format de sortie final.

Sélectionnez l’option Auto si vous souhaitez utiliser la résolution de la presse numérique.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 68

Utilisation du filtre TIFF vers PDF

Le filtre TIFF vers PDF accepte les fichiers TIFF jusqu’à la version 6.0. Il vous permet non seulement de convertir automatiquement les fichiers TIFF sans les ouvrir dans l’application qui a permis de les créer, mais également de modifier le format de page final des impressions et d’ajuster la résolution.

Ce filtre est non exclusif. Vous pouvez donc télécharger des formats de fichiers de base. Pour plus d’informations sur les filtres non exclusifs, voir « Présentation de la conversion des

fichiers », àlapage57.

POUR UTILISER LE FILTRE TIFF VERS PDF

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage TIFF vers PDF s’affiche.

2 Spécifiez les options suivantes :

Adapter le format des images à :

Sélectionnez cette option pour redimensionner tous vos fichiers TIFF aux dimensions d’image ou à la résolution souhaitées. Sélectionnez la largeur et la hauteur, puis choisissez les pouces ou les millimètres dans la liste et spécifiez la taille de l’image. Sélectionnez Résolution, choisissez les pixels par pouce ou les pixels par centimètre dans la liste puis spécifiez la résolution.

Format de page PDF : Sélectionnez le format de page souhaité pour l’impression de tous vos

fichiers TIFF. Sélectionnez un format dans la liste ou cliquez sur Personnalisé et indiquez un format de page personnalisé dans la boîte de dialogue Format papier personnalisé.

Lorsque cette option est sélectionnée, vous pouvez :

• Réduire les images surdimensionnées afin d’adapter leurs proportions.

• Agrandir les images de petite taille afin d’adapter leurs proportions.

• Effectuer une rotation automatique des images en fonction de l’orientation de la page.

• Spécifier la position de l’image : Sup. gauche, Sup. droit, Centré, Inf. droit ou Inf. gauche.

3 Cliquez sur OK.

FILTRES HOT FOLDERS 69

Utilisation du filtre TIFF/IT vers PostScript

TIFF/IT (Tagged Image File Format/Image Technology) est une norme TIFF courante. Le format de fichier TIFF/IT-p1 se compose souvent de trois fichiers. Tous les fichiers TIFF/IT-p1 comportent un fichier FP (Final Page). Le fichier FP comprend des sous-fichiers de format et de position obligatoires, comme les fichiers CT (Contone) et LW (Line Work). Les fichiers CT contiennent toutes les images photo. Les fichiers LW contiennent les données haute résolution, comme les images au trait, le texte ou les lignes des dessins.

Les fichiers TIFF/IT-p1 peuvent également inclure des fichiers MP (Monochrome Picture), HC (High resolution Contone), BL (Binary Line) ou BP (Binary picture).

Lorsque vous faites glisser vos fichiers TIFF/IT-p1, le fichier généré est un format PostScript préséparé avec une séparation par page.

Procédez comme suit pour convertir votre tâche TIFF/IT-p1 :

• Activez l’option d’impression Activer surimpression. Pour plus d’informations sur cette

option, voir Impression couleur.

• Assurez-vous que vous disposez de tous les fichiers nécessaires pour la tâche TIFF/IT-p1.

Tous les fichiers doivent être placés simultanément dans le Hot Folder. Si l’un de ces fichiers est manquant, la tâche n’est pas traitée et une erreur est générée.

• Si tous les fichiers de la tâche TIFF/IT-p1 sont stockés dans un dossier, vous pouvez

déplacer le dossier tout entier dans le Hot Folder.

• Si vous téléchargez la tâche TIFF/IT-p1 à l’aide de la commande Télécharger, vous pouvez

également télécharger un dossier contenant l’ensemble des fichiers.

REMARQUE : La fonction d’imposition n’est pas disponible lorsque vous configurez le

filtre TIFF/IT vers PostScript.

FILTRES HOT FOLDERS 70

POUR UTILISER LE FILTRE TIFF/IT VERS POSTSCRIPT

1 Suivez les étapes 1 à 4 de la section « Pour sélectionner un paramètre de filtrage »,

àlapage59.

La boîte de dialogue Options de filtrage TIFF/IT s’affiche.

2 Spécifiez les options suivantes :

Résolution (Auto, 200, 400, 600) :

Choisissez la résolution finale du fichier PostScript généré.

Sélectionnez l’option Auto si vous souhaitez utiliser la résolution de la presse numérique.

Compression (Aucune, RLE sans perte) : Le cas échéant, définissez une compression

pour votre fichier PostScript généré.

Lissage (Voisin le plus proche (plus rapide), Bilinéaire (supérieur)) : Sélectionnez le mode

de remplissage des pixels de contours en définissant la méthode de lissage pour votre fichier PostScript généré.

3 Cliquez sur OK.

POSTFLIGHT

POSTFLIGHT 71

La fonction Postflight vous permet de déterminer pourquoi certaines impressions n’offrent pas les couleurs souhaitées. Cet outil de diagnostic et de formation, destiné à tous les utilisateurs, fournit des informations très utiles, globales ou spécifiques aux objets, sur la réception et le traitement de votre tâche par l’EX8002.

Ainsi, la fonction Postflight permet de résoudre les problèmes liés aux couleurs d’une impression déjà réalisée mais peut également servir d’outil de prévention. Vous pouvez imprimer le document original (ou rippé et prévisualisé) avec un code couleur pour l’ensemble des objets qu’il inclut (images, graphiques et texte). Un rapport décrit les espaces couleur utilisés dans la tâche et les options d’impression affectant ces espaces. Ce rapport fournit également des informations liées à l’environnement d’impression : date et heure de calibrage et méthode de calibrage. Imprimez une page de test afin de vérifier le comportement de l’environnement d’impression.

Postflight est un outil d’analyse puissant, lequel énumère, dans des rapports qu’il génère, les espaces couleur utilisés par les objets visibles mais également les espaces couleur appelés par une tâche. Cette fonctionnalité s’avère particulièrement utile lors du diagnostic de situations inhabituelles nécessitant d’éventuelles corrections. Par exemple : l’association d’un pilote d’imprimante donné avec un système d’exploitation et une application de PAO effectuant des séparations sur plaques peut entraîner les phénomènes suivants : 1) les pages code couleur Postflight affichent les séparations en Cyan, Magenta et Jaune dans l’espace couleur « DeviceGray », alors que la séparation en Noir apparaît dans l’espace couleur « DeviceCMYK » ; 2) le rapport Postflight énumère les espaces suivants : DeviceGray, DeviceCMYK et DeviceRGB. Auparavant, ce type d’informations nécessitait un déchiffrage par un expert du PostScript. Désormais, ces informations peuvent être interprétées en quelques minutes grâce aux rapports Postflight : Les pages en Cyan, Magenta et Jaune sont définies dans « DeviceGray », la page en Noir utilise le canal « K » de DeviceCMYK et la tâche appelle l’espace couleur RVB sans l’appliquer à un seul objet visible par l’utilisateur.

POSTFLIGHT 72

Présentation de Postflight

Lorsque l’option d’impression Postflight est définie sur l’une des valeurs autre que Non, elle fournit les informations suivantes, utiles pour l’identification de problèmes potentiels : page de test, pages code couleur et rapports Postflight.

Page de test Postflight

Vous pouvez imprimer la page de test Postflight uniquement ou avec les pages code couleur. La page de test est imprimée selon les mêmes paramètres globaux (tels que le calibrage) et de support que votre tâche. Cependant, les objets couleurs présents sur cette page sont imprimés indépendamment des définitions de couleurs source définies par l’utilisateur (telles que simulation CMJN ou RVB).

Si la couleur apparaissant sur cette page n’est pas précise, le problème provient de l’environnement d’impression (calibrage, profil de sortie ou périphérique d’impression).

Si la couleur apparaissant sur cette page s’imprime correctement mais que les objets inclus dans votre tâche ne s’impriment pas dans les couleurs souhaitées, le problème réside probablement dans les paramètres de couleurs spécifiques à ces objets. Les problèmes liés aux objets peuvent être dus à des valeurs chromatiques erronées pour le texte et les graphiques, une mauvaise qualité des images ou des couleurs hors gamme.

Pages code couleur Postflight

Grâce à cette option, Postflight prépare une version du document original avec code couleur. Celle-ci affiche chaque objet dans une couleur correspondant à l’espace couleur reçu par l’EX8002 pour cet objet.

Les couleurs utilisées pour représenter les espaces couleur des objets sont les suivantes :

• Objets gris : Gris

•Objets CMJN: Cyan

• Objets RVB : Rouge

• Objets indépendants du périphérique : Indigo

• Objets tons directs : Jaune

Ces couleurs attribuées aux objets vous permettent d’identifier les paramètres d’option d’impression affectant la conversion des couleurs de ces objets, puis d’y apporter les modifications appropriées.

POSTFLIGHT 73

Rapports Postflight

Il est possible d’imprimer deux types de rapports sur les pages code couleur, de manière individuelle ou combinée avec le document avec code couleur. Ces rapports seront imprimés sur le format papier par défaut de l’EX8002 (Lettre US pour les Etats-Unis, A4 pour le système métrique) en respectant le mode couleur calibré par défaut.

Choisissez l’un des deux types de rapports Postflight disponibles :

•

Rapport détaillé : inclut des informations statiques détaillées ainsi que des conseils relatifs

à certaines procédures et valeurs recommandées. Une icône signale les zones du rapport reprenant ces informations « détaillées ».

•

Rapport résumé : inclut uniquement des informations spécifiques à la tâche. Cette option

est particulièrement destinée aux utilisateurs expérimentés qui ne souhaitent pas accéder aux instructions parfois redondantes à leurs yeux.

Rapports détaillés et résumés

Ces rapports se composent d’un en-tête de document (reprenant des informations telles que le nom de la tâche, la date et l’heure de l’impression et le nom de l’utilisateur), une page de paramètres ColorWise globaux et des pages de paramètres spécifiques aux objets. Toutes les pages indiquent le nom de la tâche, la date/l’heure du contrôle Postflight et la pagination dans la marge inférieure.

•

Page de paramètres ColorWise globaux : fournit des informations affectant tous les objets

d’une tâche, telles que les données de calibrage, la date de calibrage de l’EX8002, la méthode de calibrage utilisée ainsi que le profil appliqué.

•

Pages de paramètres spécifiques aux objets : inclut une liste des paramètres utilisés pour

traiter tous les objets présents dans chaque espace couleur, ce qui permet de localiser les problèmes à corriger. Par exemple, si vous identifiez un problème lié à un objet affiché en Cyan dans une page code couleur, vérifiez les paramètres figurant dans la page des objets CMJN afin de les modifier.

•

Liste des tons directs : répertorie tous les tons directs.

En ce qui concerne les tons directs, le rapport Postflight répertorie les couleurs utilisées dans une tâche. Il précise également si ces couleurs ont été définies sur l’EX8002. Lorsqu’un ton direct est défini sur l’EX8002, un échantillon apparaît en regard de son nom. En revanche, si la couleur n’est pas définie sur l’EX8002, un échantillon blanc doté d’un X apparaît à cet endroit.

POSTFLIGHT 74

Remarques importantes concernant les rapports Postflight

Le principal objectif de Postflight est de vous assister dans la détection, le diagnostic et la prévention des problèmes liés aux couleurs. Contrairement à un logiciel générique de contrôle en amont (preflight), lequel tente de prévoir le traitement d’une tâche, une tâche contrôlée en postflight est intégralement traitée par l’EX8002, ce qui permet la génération de rapports précis sur les paramètres de traitement de la tâche.

Cette fonction Postflight s’avère particulièrement utile dans les cas où un flux de travaux utilisé pour soumettre une tâche convertit des couleurs par inadvertance. Cette conversion survient avec certains pilotes d’imprimante, options d’impression ou conversions au format PDF.

Ce rapport concerne essentiellement le traitement des couleurs. Il ne répertorie pas toutes les options d’impression affectant votre tâche. Pour plus d’informations sur les options d’impression ColorWise, voir Impression couleur.

REMARQUE : Les rapports Postflight mentionnent uniquement les espaces couleur transmis à

l’EX8002 avec votre tâche. Dans certains cas, une tâche peut générer un rapport Postflight reprenant des informations sur des espaces couleurs impossibles à localiser dans les pages code couleur de la tâche. Ce phénomène se produit lorsqu’un objet de cet espace couleur, utilisé dans la tâche, est masqué par un autre objet, lorsqu’un objet est très clair (par exemple, 0 % d’un ton direct) ou lorsque le pilote d’imprimante ou l’application spécifique demande à l’EX8002 de traiter un espace couleur précis sans l’utiliser pour les objets visibles par l’utilisateur.

REMARQUE : Un rapport Postflight ne contient qu’une page de paramètres généraux et ne peut

comporter qu’une seule page de test ; par conséquent, il ne peut décrire la totalité d’une tâche avec précision si toutes les pages ne possèdent pas les mêmes options d’impression ni les mêmes supports. Il s’agit par exemple des tâches sur supports mixtes qui peuvent utiliser un profil de sortie pour chaque type de support. Si l’étendue spécifiée concerne des pages utilisant un seul support, Postflight génère des résultats fiables.

REMARQUE : Postflight est une fonction de « reporting » qui convient pour effectuer un

diagnostic. Elle n’est pas censée être utilisée avec les fonctions de production telles que l’impression à données variables et l’imposition. Lorsque vous travaillez dans des environnements de production traitant des volumes élevés, utilisez la fonction Postflight uniquement sur les pages devant être testées individuellement.

POSTFLIGHT 75

Option d’impression Postflight

Vous pouvez accéder à la fonction Postflight à partir de l’option d’impression Postflight. Les valeurs suivantes sont disponibles pour l’option d’impression Postflight :

• Non (valeur par défaut)

• Rapport détaillé

•Rapport résumé

•Page de test

• Pages code couleur

• Tous les éléments (pages code couleur, page de test et rapport détaillé)

REMARQUE : Vous pouvez sélectionner une partie de tâche pour laquelle imprimer les pages

Postflight. Pour cela, sélectionnez la plage de pages souhaitée à partir du pilote d’imprimante.

Flux avec Postflight

Les paramètres par défaut des options d’impression ColorWise sont tels que, pour la plupart d’entre eux, vous ne devrez pas les modifier. Cependant, certaines tâches peuvent parfois produire des couleurs inattendues. Le contrôle Postflight est une procédure exécutée suite à l’apparition de couleurs inattendues ou inadéquates lors de l’impression d’un document. Si vous disposez d’un accès à la Command WorkStation, la fonction Postflight permet également d’anticiper les problèmes liés aux couleurs avant l’impression. Le contrôle Postflight traite votre tâche et recueille les informations relatives aux objets en couleur tout au long du processus. Les informations sont ensuite affichées sous forme de pages code couleur, d’une page de test et de rapports détaillés ou résumés.

REMARQUE : Le fond défini dans la fonction Simulation papier n’est pas signalé comme un

objet CMJN dans les rapports Postflight. Pour plus d’informations sur la fonction Simulation papier, voir page 13.

REMARQUE : Les fonctions suivantes ne peuvent pas être utilisées en même temps que

Postflight : Epreuves de séparation, Remplacer les couleurs et Activer surimpression. Des contraintes sont définies pour ces options d’impression depuis le pilote d’imprimante.

Les différents scénarios ci-dessous illustrent l’utilité de la fonction Postflight pour les utilisateurs exigeants quant à la qualité des couleurs.

Pour diagnostiquer une couleur inattendue (voir page 77)

La fonction Postflight vous permet de diagnostiquer une couleur inattendue au sein d’une tâche ou de déterminer les paramètres d’impression ou de calibrage qui s’appliquent à une tâche.

POSTFLIGHT 76

Pour contrôler le statut du calibrage avant l’impression d’une tâche (voir page 79)

Avant d’imprimer une tâche, tenez compte des éléments suivants :

• L’EX8002 peut inclure de nombreuses données de calibrage. Quelles sont les données

de calibrage qui s’appliquent à ma tâche ?

• A quand remonte le dernier calibrage de l’EX8002 ?

• Quel instrument a été utilisé pour le dernier calibrage ?

Pour contrôler la qualité du profil de sortie (voir page 80)

Si vous envisagez l’utilisation d’un nouveau papier pour lequel vous ne disposez d’aucun profil personnalisé, ou si vous estimez que le profil de sortie de votre périphérique d’impression ne décrit pas précisément son comportement en termes de couleurs, contrôlez votre profil de sortie en imprimant la page de test Postflight.

Pour diagnostiquer un problème de couleur sur un objet spécifique (voir page 81)

Lorsque les experts ont vérifié l’adéquation du calibrage et des paramètres globaux, y compris le profil de sortie, et que la couleur d’un objet spécifique ne répond toujours pas à vos attentes, vous pouvez imprimer un document code couleur afin de diagnostiquer le problème.

Les procédures détaillées de ces scénarios sont décrites dans les sections suivantes.

REMARQUE : Pour chacune de ces procédures, plutôt que d’imprimer le rapport sur l’EX8002,

vous pouvez également l’envoyer vers la queue Attente de l’EX8002 et prévisualiser les informations (d’une tâche avec données raster) dans ImageViewer. Pour plus d’informations sur ImageViewer, voir ImageViewer. Pour visualiser correctement la couleur d’une tâche, vous devez configurer le moniteur ainsi que le profil de moniteur de façon appropriée. Pour plus d’informations sur le moniteur et les profils de moniteur, voir page 12.

REMARQUE : Les procédures d’impressions sont similaires sous Windows et Mac OS.

POSTFLIGHT 77

Scénario 1 : Diagnostic d’une couleur inattendue

Procédez comme suit pour imprimer une tâche avec la fonction Postflight définie sur Non.

POUR IMPRIMER UNE TÂCHE

1 Ouvrez une tâche dans votre application.

2 Choisissez Imprimer.

3 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

4 Cliquez sur chaque icône d’options, puis spécifiez les valeurs des options d’impression.

5 Cliquez sur l’icône Infos sur la tâche.

6 Choisissez Non dans le menu Postflight.

7 Cliquez sur OK pour fermer la boîte de dialogue des propriétés.

8 Cliquez sur Imprimer.

La tâche est imprimée sur l’EX8002.

Après l’impression d’une tâche, procédez comme suit pour diagnostiquer une couleur inattendue et imprimer votre tâche avec des paramètres de couleurs modifiés.

POSTFLIGHT 78

POUR DIAGNOSTIQUER UNE COULEUR INATTENDUE ET IMPRIMER AVEC DES PARAMÈTRES DE COULEURS MODIFIÉS

1 Cliquez sur l’icône Infos sur la tâche.

2 Choisissez Tous les éléments dans le menu Postflight.

Pour plus d’informations sur les éléments de Postflight, voir page 72.

3 Cliquez sur OK pour fermer la boîte de dialogue des propriétés.

4 Cliquez sur Imprimer.

La page de test, les pages code couleur et les rapports Postflight sont imprimés.

5 Passez en revue toutes les pages Postflight.

Pour plus d’informations sur les pages Postflight, voir page 72.

6 Apportez les modifications appropriées en fonction de l’ensemble des pages Postflight.

Pour plus d’informations sur les modifications, voir la section suivante.

7 Choisissez Non dans le menu Postflight.

8 Cliquez sur OK.

9 Cliquez sur Imprimer.

La tâche avec les paramètres de couleurs modifiés est imprimée sur l’EX8002.

10 Le cas échéant, réitérez l’étape 1.

Réitérez les étapes décrites jusqu’à obtenir des couleurs satisfaisantes.

Modifications

Après avoir passé en revue les informations Postflight, déterminez les modifications nécessaires et appliquez-les. Selon l’environnement d’impression, le comportement du périphérique d’impression et les paramètres de couleurs, les modifications possibles sont les suivantes :

• Correction des problèmes liés au périphérique d’impression (voir la documentation

fournie avec celui-ci).

• Calibrage de l’EX8002 (voir Impression couleur).

• Modification des couleurs du profil de sortie à l’aide de Color Editor (voir Impression

couleur).

• Modification des paramètres par défaut dans l’onglet Ecoulement de processus de couleur

de Color Setup (voir Impression couleur).

• Modification des paramètres d’options d’impression spécifiques à la tâche à l’aide de

la Command WorkStation.

POSTFLIGHT 79

Scénario 2 : Vérification du statut du calibrage

Procédez comme suit pour contrôler le statut du calibrage avant d’imprimer une tâche.

POUR VÉRIFIER LE STATUT DU CALIBRAGE ET IMPRIMER DANS DES CONDITIONS DE CALIBRAGE OPTIMALES

1 Cliquez sur l’icône Infos sur la tâche.

2 Si vous n’avez pas imprimé le rapport détaillé, choisissez Rapport détaillé uniquement

dans le menu Postflight.

Si vous avez imprimé le rapport détaillé et en connaissez le contenu, choisissez Rapport résumé uniquement.

Pour plus d’informations sur les rapports Postflight, voir page 73.

3 Cliquez sur OK.

4 Cliquez sur Imprimer.

Le rapport détaillé ou le rapport résumé s’imprime.

5 Passez en revue les informations figurant sur la page de paramètres globaux ColorWise.

6 Le cas échéant, procédez à un calibrage.

Si le périphérique d’impression a fait l’objet d’une maintenance depuis le dernier calibrage, ou si aucun calibrage n’a été réalisé, procédez à un calibrage à l’aide des données spécifiées dans le rapport Postflight.

Pour plus d’informations sur les données de calibrage, voir Impression couleur.

7 Choisissez Non dans le menu Postflight.

8 Cliquez sur OK.

9 Cliquez sur Imprimer.

10 La tâche est imprimée sur l’EX8002 calibré.

POSTFLIGHT 80

Scénario 3 : Contrôle de la qualité du profil de sortie

Procédez comme suit pour vérifier la qualité du profil de sortie du périphérique d’impression.

POUR VÉRIFIER LA QUALITÉ DU PROFIL DE SORTIE ET IMPRIMER AVEC LE PROFIL DE SORTIE OPTIMAL

1 Cliquez sur l’icône Infos sur la tâche.

2 Choisissez Page de test uniquement dans le menu Postflight.

Pour plus d’informations sur la page de test Postflight, voir page 72.

3 Cliquez sur OK.

4 Cliquez sur Imprimer.

La page de test Postflight est imprimée sur l’EX8002.

5 Vérifiez la qualité de la couleur sur la page de test Postflight.

REMARQUE : Assurez-vous que cette page a été imprimée avec les mêmes paramètres que

la tâche en termes de support et d’options d’impression.

6 Lisez les instructions figurant sur la page de test Postflight.

7 Modifiez la couleur du profil de sortie ou créez un profil, le cas échéant.

Il peut s’avérer nécessaire de personnaliser votre profil de sortie ou de créer un profil, afin d’obtenir des résultats optimaux sur le support utilisé par la tâche.

8 Choisissez Non dans le menu Postflight.

9 Cliquez sur OK.

10 Cliquez sur Imprimer.

La tâche est imprimée sur l’EX8002 avec le profil de sortie modifié ou nouvellement créé.

POSTFLIGHT 81

Scénario 4 : Diagnostic d’un problème de couleur sur un objet spécifique

Procédez comme suit pour diagnostiquer un problème de couleurs.

POUR DIAGNOSTIQUER UN PROBLÈME DE COULEUR SUR UN OBJET SPÉCIFIQUE ET IMPRIMER AVEC LES PARAMÈTRES

DE COULEURS MODIFIÉS

1 Cliquez sur l’icône Infos sur la tâche.

2 Choisissez Pages code couleur uniquement dans le menu Postflight.

Pour plus d’informations sur les pages code couleur Postflight, voir page 72.

3 Cliquez sur OK.

4 Cliquez sur Imprimer.

Les pages code couleur Postflight sont imprimées sur l’EX8002.

REMARQUE : Vous pouvez également envoyer les pages code couleur Postflight vers la queue

Attente de l’EX8002 et les prévisualiser à l’aide d’ImageViewer. Pour prévisualiser ces pages à l’aide d’ImageViewer, assurez-vous que votre moniteur est configuré conformément aux recommandations du fabricant et que le profil de moniteur adéquat est spécifié pour votre moniteur. Pour plus d’informations sur le profil de moniteur, voir page 12.

5 Passez en revue les pages code couleur Postflight.

6 Modifiez les paramètres de couleurs, si nécessaire.

Pour plus d’informations sur les options d’impression ColorWise destinées à différents espaces couleur, voir Impression couleur.

REMARQUE : L’option Pages code couleur uniquement vous permet d’envoyer une tâche

vers un autre périphérique d’impression nécessitant une configuration spécifique en termes d’espace couleur. Par exemple, un document créé pour une presse « CMJN uniquement » doit inclure uniquement des objets avec le code couleur Cyan.

7 Choisissez Non dans le menu Postflight.

8 Cliquez sur OK.

9 Cliquez sur Imprimer.

La tâche avec les paramètres de couleurs modifiés est imprimée sur l’EX8002.

SÉPARATIONS SUR PLUSIEURS PLAQUES 82

SÉPARATIONS SUR PLUSIEURS PLAQUES

La fonction de séparations sur plusieurs plaques vous permet de regrouper les différentes plaques de couleurs préséparées d’une tâche PostScript au sein d’une impression couleur composite. Elle prend en charge les couleurs : Cyan, Magenta, Jaune, Noir et un ou plusieurs tons directs.

Le regroupement de plusieurs plaques donne des résultats homogènes et précis, quelle que soit l’application d’origine. La fonction prend également en charge le format de fichier DCS 2.0, lorsque celui-ci est inclus dans une tâche d’impression PostScript à partir d’une application de PAO.

Flux avec séparations sur plusieurs plaques

Procédez comme suit pour réaliser vos impressions couleur composites à partir du pilote d’imprimante.

REMARQUE : Les procédures pour les impressions couleur composites sont similaires sous

Windows et Mac OS.

POUR RÉALISER UNE IMPRESSION COULEUR COMPOSITE

1 Dans l’une des applications prises en charge, ouvrez un document dont les couleurs ont

été séparées.

2 Choisissez Imprimer.

3 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

4 Cliquez sur l’icône Couleur.

5 Sélectionnez Activer surimpression.

6 Cliquez sur Imprimer.

Une impression couleur composite est réalisée sur l’EX8002.

SÉPARATIONS SUR PLUSIEURS PLAQUES 83

Option d’impression Activer surimpression

Accédez à la fonction Séparations sur plusieurs plaques à partir de l’option d’impression Activer surimpression, dans le pilote d’imprimante.

Les valeurs suivantes sont disponibles pour l’option d’impression Activer surimpression :

• Non (valeur par défaut)

•Oui

Applications prises en charge

La compatibilité des applications suivantes avec la fonction de séparations sur plusieurs plaques a été testée à la fois pour Mac OS et pour Windows :

• Adobe Illustrator

• Adobe InDesign

• Adobe PageMaker

• Adobe FreeHand

• QuarkXPress

SIMULATION PAPIER 84

SIMULATION PAPIER

La fonction Simulation papier offre l’avantage du rendu colorimétrique absolu et permet de spécifier si le point blanc de l’espace couleur source doit être considéré comme une couleur visible dans l’espace couleur de sortie.

Flux de la simulation papier

Procédez comme suit pour imprimer une tâche avec la fonction Simulation papier fixe activée.

REMARQUE : Les procédures qui permettent de définir l’option d’impression Simulation

papier sont similaires sous Windows et Mac OS.

POUR IMPRIMER UNE TÂCHE AVEC LA FONCTION SIMULATION PAPIER FIXE

1 Choisissez Imprimer dans une application.

2 Sélectionnez l’EX8002 comme imprimante et cliquez sur Propriétés.

La boîte de dialogue Propriétés, avec onglet Impression Fiery sélectionné, s’affiche.

3 Cliquez sur l’icône Couleur, puis sur Paramètres professionnels.

La boîte de dialogue Paramètres couleur professionnels s’affiche.

4 Choisissez Oui dans la liste Simulation papier, puis cliquez sur OK.

5 Cliquez sur Imprimer.

La tâche est imprimée avec la fonction de simulation papier fixe.

SIMULATION PAPIER 85

Option d’impression Simulation papier

Vous pouvez activer ou désactiver la fonction Simulation papier au moyen de l’option d’impression du pilote d’imprimante.

•

Oui : Génère un rendu colorimétrique absolu.

•

Non (valeur par défaut) : Génère un rendu colorimétrique relatif.

GAMME DE CONTRÔLE MÉDIA UGRA/FOGRA 86

GAMME DE CONTRÔLE MÉDIA UGRA/FOGRA

L’Ugra (Association suisse pour l’encouragement à la recherche scientifique dans l’industrie graphique) et la FOGRA (son équivalent allemand) sont des organismes qui travaillent sur la normalisation et le contrôle qualité. Ensemble, ils ont développé la gamme de contrôle média CMJN Ugra/FOGRA v2.0, un dispositif de contrôle utilisé pour l’évaluation des épreuves papier. Il existe une version de la gamme de contrôle média Ugra/FOGRA personnalisée pour le spectrophotomètre ES-1000. Cette version est prise en charge par l’EX8002 lorsque l’option Fiery Graphic Arts Package, Premium Edition, est activée.

La gamme de contrôle média Ugra/FOGRA, telle qu’elle est imprimée sur l’EX8002, inclut les échantillons de couleur standard, la résolution de la presse numérique, le nom du modèle de l’EX8002 et autres informations statiques exigées par l’Ugra/FOGRA.

Associée à une tâche, cette gamme permet de contrôler la précision et la régularité des couleurs de la presse numérique en les mesurant à l’aide de l’ES-1000 et du logiciel associé et en comparant les résultats avec des valeurs de référence.

Impression de la gamme de contrôle média Ugra/FOGRA

Il existe deux façons d’intégrer la gamme de contrôle média Ugra/FOGRA dans une tâche :

• En insérant le fichier Ugra FOGRA-MediaWedge V2.2x.EPS dans le document source.

Ce fichier est disponible sur le DVD Logiciels Utilisateur, dans le dossier Color Bars des dossiers Windows Color Files ou Mac Color Files.

• En définissant le fichier Ugra FOGRA-MediaWedge V2.2x.EPS comme barre de contrôle

personnalisée utilisée par l’option d’impression Barre de contrôle. Vous pouvez alors associer la gamme Ugra/FOGRA à n’importe quelle tâche en activant cette option.

Pour plus d’informations sur l’option d’impression Barre de contrôle, voir « Barre de

contrôle », à la page 29.

REMARQUE : Cette version de la gamme de contrôle média Ugra/FOGRA est différente de

la gamme Ugra/FOGRA utilisée au cours du test Altona Visual intégré. Pour plus d’informations sur ce test, voir Test Altona Visual intégré.

GAMME DE CONTRÔLE MÉDIA UGRA/FOGRA 87

Le fichier Ugra FOGRA-MediaWedge V2.2x.EPS n’est pas un fichier EPS ordinaire. En effet, seul un EX8002 dont l’option Fiery Graphic Arts Package, Premium Edition est activée peut prendre en charge son impression. Si ce fichier est modifié et enregistré sous une autre version, il ne s’imprimera pas. Il est actuellement impossible de recourir à Compose, Impose ou QDM pour intégrer la gamme de contrôle média Ugra/FOGRA à un fichier PDF.

Lecture de la gamme de contrôle média Ugra/FOGRA

Cette version de la gamme de contrôle média Ugra/FOGRA est optimisée pour l’ES-1000. Si sa prise en charge est permise par leurs applications, il est possible d’utiliser d’autres spectrophotomètres à lecture de bande ou ponctuelle. EFI Color Verifier est une application de contrôle qualité de l’EFI Color Profiler Suite officiellement prise en charge dans le but de mesurer la gamme de contrôle média Ugra/FOGRA imprimée par l’EX8002.

La gamme de contrôle média Ugra/FOGRA n’est pas fournie avec des mesures de référence. Un logiciel tel que l’EFI Color Profiler Suite vous permet de créer vos propres mesures de référence, de les extraire des profils ICC de référence ou de les charger à partir de normes.

Utilisation de la gamme de contrôle média Ugra/FOGRA en vue du contrôle qualité

Vous pouvez utiliser la gamme Ugra/FOGRA pour comparer les épreuves numériques et les tirages aux normes d’impression ainsi que les épreuves numériques aux tirages. A l’origine, cette gamme a été conçue dans le but de contrôler la précision et la régularité des valeurs CMJN par rapport à la norme internationale ISO 12642, mais ce n’est pas son seul usage. Lorsque la gamme Ugra/FOGRA est imprimée dans une tâche, vous pouvez mesurer la précision et la régularité des couleurs du périphérique de sortie, et ce quelles que soient les conditions d’impression (simulation CMJN ou couleur CMJN du périphérique).

TEST ALTONA VISUAL INTÉGRÉ 88

TEST ALTONA VISUAL INTÉGRÉ

Altona Test Suite est un projet de l’ECI (European Color Initiative). Cette application permet d’évaluer les RIP ainsi que d’autres composants des flux PDF composites en vue de l’épreuvage ou de l’impression. Même si vous n’utilisez pas encore PDF/X-3, vous pouvez utiliser Altona Test Suite pour identifier les faiblesses et les limites d’un flux PDF.

La fonction Test Altona Visual intégré du Fiery Graphic Arts Package, Premium Edition permet de vérifier le niveau de prise en charge PDF/X assuré par les logiciels et le matériel utilisés dans un flux PDF composite. Pour procéder au test, il faut imprimer la version gratuite du document test Altona Visual sur l’EX8002 à l’aide du flux PDF que vous souhaitez vérifier. L’EX8002 intègre les informations à la sortie imprimée, qui peut être utilisée pour déterminer :

• Si le flux utilisé pour envoyer les documents PDF à l’EX8002 est compatible PDF/X.

• Si un flux PDF/X est compatible avec l’interprétation limitée d’Altona sur PDF/X.

• Si la qualité des couleurs d’un flux PDF/X répond à une norme.

Le test Altona Visual intégré simplifie la configuration et la vérification des flux PDF. Vous pouvez vérifier la conformité Altona PDF/X sans avoir à acheter l’application Altona Te s t S u i t e .

Fichier de test Altona Visual

Vous pouvez obtenir la version gratuite du fichier de test Altona Visual nécessaire au test Altona Visual intégré (fichier nommé page suivante :

http://www.eci.org/doku.php?id=en:downloads

Ce fichier PDF doit être importé sur l’EX8002 à l’aide de la Command WorkStation ou des Hot Folders, mais il ne doit pas être imprimé à l’aide du pilote d’imprimante. Le pilote d’imprimante convertit les fichiers PDF en PostScript, ce qui engendre la perte de certaines des informations intégrées PDF/X. Un flux PDF/X exclut la possibilité d’imprimer via un pilote d’imprimante.

Altona_Visual_1v2a_x3.pdf ) en vous rendant sur la

TEST ALTONA VISUAL INTÉGRÉ 89

Pour vérifier la conformité PDF/X comme testée par Altona, réglez les paramètres suivants dans les propriétés de la tâche de la Command WorkStation pour la tâche de test Altona Visual :

Option d’impression Paramètre Emplacement dans les

propriétés de la tâche

Utiliser mode de sortie PDF/X

Surimpression composite Activé Couleur

Profil source RVB Non Paramètres couleur professionnels

Séparation RVB Simulation Paramètres couleur professionnels

Echelle 100 % (aucune mise à

Activé Paramètres couleur professionnels

(dans Couleur)

Mise en page

l’échelle)

La mise à l’échelle du fichier de test Altona Visual ou de tout fichier comportant des objets qui dépendent de la résolution engendre souvent des dégradations indésirables, notamment le moiré.

Pour plus d’informations sur ces options d’impression (option Echelle exclue), voir Impression

couleur. Pour plus d’informations sur l’option Echelle, voir Impression.

Si vous utilisez l’ensemble de ces paramètres, la sortie du fichier de test Altona Visual signalera la conformité PDF, comme testée par Altona.

Interprétation des résultats du test

1 Zone de résultat du test

TEST ALTONA VISUAL INTÉGRÉ 90

Le fichier de test Altona Visual génère la page imprimée présentée ci-dessous. L’EX8002 intègre les résultats du test dans la zone inférieure gauche.

Le tableau ci-dessous explique comment lire les résultats du test.

Résultat du test Indique

Vierge Fichier imprimé sur l’EX8002 sans la fonction de test Altona Visual

intégré, ou flux non compatible PDF/X.

Message signalant que le fichier de test n’a pas été traité avec les paramètres idéaux pour Altona

Gamme de contrôle média Ugra/FOGRA (jeu standard de barres de contrôles)

Flux non compatible PDF/X, comme testé par Altona.

Flux compatible PDF/X, comme testé par Altona.

TEST ALTONA VISUAL INTÉGRÉ 91

Si la gamme de contrôle média Ugra/FOGRA, illustrée ci-dessous, apparaît dans la zone de résultat du test, le flux est compatible PDF/X comme testé par Altona. Vous pouvez ainsi procéder à la vérification visuelle et colorimétrique de la page. Si vous disposez d’un spectrophotomètre tel que l’ES-1000 et d’un logiciel de contrôle qualité tel que EFI Color Verifier, vous pouvez réaliser des mesures afin d’évaluer le degré de correspondance des couleurs. La version de la gamme Ugra/FOGRA intégrée par l’EX8002 est mise à l’échelle et positionnée pour faciliter la lecture par un instrument de lecture de bande.

1 2 3 4 5 6 7 8 910111213141516171020406080100

Liz.: 2FO180107Copyright Fogra 2007 Resolution: 600 dpi

Ugra/Fogra-Medienkeil CMYK-EPS V2.2x ID: 85377533

REMARQUE : Assurez-vous d’utiliser la version gratuite du fichier de test Altona Visual et non

la version disponible à la vente. Que le flux soit compatible ou non, cette dernière inclut obligatoirement une version de la gamme de contrôle média Ugra/FOGRA dans la zone inférieure gauche de la page. De plus, la version de la gamme Ugra/FOGRA imprimée par la version disponible à la vente ne peut pas être lue facilement par un instrument de lecture de bande.

User: Version EFI 2007 Device: EFI Fiery Demo

Le test Altona Visual intégré indique si votre flux préserve l’intégrité PDF et produit une sortie correcte pouvant être utilisée en vue d’une analyse et d’une interprétation plus approfondies. Pour déterminer le niveau de conformité PDF/X, voir la documentation publiée par Adobe. Pour plus d’informations sur les méthodes d’interprétation des pages Altona imprimées, voir la documentation disponible auprès de l’ECI (European Color Initiative).

Pour plus d’informations sur la gamme de contrôle média Ugra/FOGRA et sur la façon de l’utiliser afin de procéder à un contrôle qualité dans les flux sélectionnés par l’utilisateur, voir Gamme de contrôle média Ugra/FOGRA.

TEST ALTONA VISUAL INTÉGRÉ 92

Utiliser un flux PDF/X non compatible avec Altona

Si la gamme Ugra/FOGRA ne s’affiche pas dans la zone des résultats de test, vous ne pouvez pas utiliser la page pour d’autres tests Altona car le flux n’est pas compatible PDF/X comme testé par Altona. Cependant, l’EX8002 n’est pas limité à l’interprétation Altona de PDF/X. Si vous utilisez plus particulièrement l’EX8002 pour l’impression de production plutôt que pour l’épreuvage, vous sélectionnerez peut-être des paramètres de tâche non compatibles PDF/X, comme testé par Altona. Par exemple, vous choisirez peut-être de :

• Définir l’option Séparation RVB sur Sortie au lieu de Simulation dans les flux PDF/X de

production, afin d’exploiter au maximum la gamme de couleurs de la presse numérique.

• Réduire l’échelle du document afin d’augmenter les marges ou l’augmenter pour réduire

celles-ci.

• Utiliser des options spécifiques de l’EX8002, telles que Lissage de l’image, qui altéreraient

les images du fichier de test Altona Visual mais amélioreraient également votre sortie en production.

Pour obtenir un résultat optimal avec Altona Test Suite, consultez les informations concernant le fichier de test Altona Visual sur la page

http://www.efi.com/support/production/fiery/production/how-to/sys8/

Altona permet de vérifier la conformité PDF/X en mettant l’accent sur les codes couleur ISO. Il est recommandé de ne pas vous limiter à ces seuls codes. PDF/X vous permet de définir vos propres espaces couleur et de tirer parti de la gamme de couleurs élargie souvent disponible avec les imprimantes numériques.

Pour plus d’informations sur PDF/X et sur la façon de créer des documents conformes, voir les documents et les informations disponibles auprès d’Adobe.

INDEX

INDEX 93

Activer surimpression

option d’impression 83 Altona 86 Altona Visual intégré, test 86, 88 Aperçu, Simulation papier 15

Barre de contrôle

barre de contrôle par défaut 30

Color Setup 27

création 32

Création de rapports, option

d’impression 30, 36, 77, 78, 79, 80, 81 définition 32 Définition de la barre de contrôle, boîte de

dialogue 32 définitions 32 Distance du bord 35 duplication 35 Emplacement du texte 34 Fichier EPS de barre de contrôle 34 flux 29 Format de page système 33 impression 36 Imprimer la barre de contrôle, option 31 Informations sur la tâche 34 modification 35 onglet 31 option d’impression 29 présentation 29 suppression 35 Ugra/FOGRA, gamme de contrôle

média 86 valeurs d’usine par défaut 36 volet 31

Color Setup

Barre de contrôle 27 démarrage 28 Ecoulement de processus de couleur 27 Epreuves de séparation 27 Trapping auto 27, 41

compatibilité PDF/X 88

Compensation moniteur, Simulation papier 18 Contrôle en amont PDF/X, filtre

configuration 66

présentation 66 conversion des fichiers 57 CT/LW vers PS, filtre

configuration 61

présentation 61

DCS 2.0 vers PS, filtre

configuration 62

présentation 62

EFI Color Profiler Suite 87 EFI Color Verifier 87, 91 Epreuves de séparation

canaux de couleur 45, 49

Color Setup 27

feuilles et couleurs 44

flux 42

impression 46

onglet 44

option d’impression 43

valeur par défaut 43

valeurs d’usine par défaut 45

volet 44, 45 EPS vers PS, filtre

configuration 63

présentation 63 ES-1000, spectrophotomètre 86, 87, 91 ExportPS, filtre

configuration 64

présentation 64

filtres de fichiers

configuration 61

présentation 58

sélection des paramètres 59

spécification 59 filtres exclusifs 57 filtres non exclusifs 57 FOGRA 86 fonctionnalités 9

INDEX 94

Hot Folders

filtres de fichiers 57 présentation 57

ImageViewer, accès 53

JPEG vers PDF, filtre

configuration 65 présentation 65

Luminosité, Simulation papier 15

Mise en correspondance pour l’impression

bichromie

définition 23 impression 25

moniteur, configuration 12

Paramètres couleur professionnels 84 PDF2GO, filtre

configuration 67 présentation 67

Point blanc pour simulation papier

boîte de dialogue 14 modification 16

Postflig ht

Activer surimpression 75 couleurs inattendues 75, 77 diagnostic 78 Epreuves de séparation 75 flux 75 ImageViewer 81 informations 78 modifications 78 option d’impression 75 options d’impression ColorWise 74 page de paramètres ColorWise globaux 73 page de paramètres globaux 79 page de test 72, 80 pages code couleur 72, 81 pages de paramètres spécifiques aux

objets 73 présentation 72 problèmes de couleur 76, 81

profil de moniteur 81 qualité du profil de sortie 76, 80 queue Attente 81 Rapport détaillé 73, 79 Rapport résumé 73, 79 rapports 73 rapports précis 74 Remplacer les couleurs 75 Simulation papier 75 statut du calibrage 76, 79

Tons directs 73 précision des couleurs 86 profil de sortie

Barre de contrôle 34

Postflight 76, 78, 80

Simulation papier 16, 17, 21, 84

Spot-On 23, 25 profil du moniteur, définition 12

régularité des couleurs 86

Saturation

Simulation papier 15 Séparations sur plusieurs plaques

flux 82 Simulation du tramage

Définie dans application 46

Journal 46

onglet 48

option d’impression 46

Trame 1/2/3 46 Simulation papier

aperçu 15

Compensation moniteur 18

Complète (GCR sortie) 17, 21

édition du point blanc 14

Enregistrer 19

flux 13, 84

impression 19, 84

Luminosité 15

option d’impression 14, 85

profil de simulation 16, 21

profil de sortie 17

Te i n t e 1 5

valeurs fixes 13, 84 Simulation papier, Saturation 15 spectrophotomètre 91 Spot-On, profil de sortie 23

INDEX 95

Teinte, Simulation papier 15 terminologie 7 TIFF vers PDF, filtre

configuration 68 présentation 68

TIFF/IT vers PS, filtre

configuration 69 présentation 69

Tr a m e

angle 48 calibrage 51 flux 46 Forme du point 49 impression 47 LPI (linéature) 48 Mac Color Files, dossier 51 Windows Color Files, dossier 51

Trapping auto

Appliquer le trapping automatique,

option 39 Color Setup 27 définition 41 flux 37 forme du trapping 40 impression 41 largeur du trapping 39 onglet 38, 41 options de configuration 37 présentation 37 réduction des couleurs du trapping 39 types d’objets du trapping 40 valeur par défaut 37 valeurs d’usine par défaut 40 volet 38

Ugra/FOGRA, gamme de contrôle média 86, 91 Utiliser mode de sortie PDF/X 89

Xerox EX8002 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

INTRODUCTION

Terminologie et conventions

A propos de ce document

Fiery Graphic Arts Package, Premium Edition

Affichage du statut du Graphic Arts Package

Affichage du statut sous Windows

Affichage du statut sous Mac OS X

Configuration de votre moniteur et de son profil

EDITION DU POINT BLANC POUR SIMULATION PAPIER

Flux de la simulation papier

Impression avec simulation papier par défaut

Option d’impression Simulation papier

Edition du point blanc pour simulation papier

Boîte de dialogue Point blanc pour simulation papier

Edition du point blanc pour simulation papier

Impression avec des valeurs de simulation papier personnalisées

SPOT-ON ET CORRESPONDANCE POUR IMPRESSION EN BICHROMIE

Utilisation de la Correspondance impression bichromie

Définition d’une couleur dans la Correspondance impression bichromie

Impression d’une tâche avec la Correspondance impression bichromie

FONCTIONS DE COLOR SETUP

Fonctions de Color Setup de ColorWise Pro Tools

Utilisation de Color Setup

Barre de contrôle

Flux avec barre de contrôle

Impression avec la barre de contrôle par défaut

Volet Barre de contrôle

Impression avec une barre de contrôle personnalisée

Trapping automatique avec options de configuration

Flux avec trapping automatique et options de configuration

Impression avec le trapping automatique par défaut

Volet Trapping auto

Activation de l’option Appliquer le trapping automatique

Définition de valeurs personnalisées pour le trapping automatique

Impression avec la fonction configurable Trapping automatique

Epreuves de séparation

Flux avec épreuves de séparation

Impression avec les épreuves de séparation par défaut

Volet Epreuves de séparation

Spécification des canaux de couleur

Impression avec des épreuves de séparation personnalisées

Simulation du tramage

Flux avec Simulation du tramage

Option d’impression Simulation du tramage

Impression avec des trames prédéfinies

Volet Simulation du tramage

Définition d’une trame personnalisée

Impression avec des trames personnalisées

Applications prises en charge

Calibrage avec des trames personnalisées

IMAGEVIEWER

Accès à ImageViewer

PREFLIGHT

Utilisation de Preflight

Définition des options Preflight

Définition des contrôles Preflight

Définition des niveaux de notification

FILTRES HOT FOLDERS

Présentation de la conversion des fichiers

Filtres

Spécification des paramètres de filtrage pour un Hot Folder

A propos de Normalizer PS->PDF

Utilisation des filtres

Utilisation du filtre CT/LW vers PostScript

Utilisation du filtre DCS 2.0 vers PostScript

Utilisation du filtre EPS vers PostScript

Utilisation du filtre ExportPS

Utilisation du filtre JPEG vers PDF

Utilisation du filtre de contrôle en amont PDF/X

Utilisation du filtre PDF2Go

Utilisation du filtre TIFF vers PDF

Utilisation du filtre TIFF/IT vers PostScript

POSTFLIGHT

Présentation de Postflight

Page de test Postflight

Pages code couleur Postflight
