Xerox EX7750 Install Guide

Référence Fiery pour la couleur

Le présent document est protégé par la législation sur les droits d’auteur, et tous les droits sont réservés. Il ne peut être ni reproduit, ni communiqué, en partie ou en totalité, sous quelque forme, par quelque moyen et dans quelque but que ce soit, sans l’autorisation expresse et écrite préalable d’Electronics for Imaging, Inc. Les informations qu’il contient peuvent être modiﬁées sans préavis et ne constituent pas un engagement de la part d’Electronics for Imaging.

Le présent document est fourni en complément d’un produit Electronics for Imaging (le « Produit »), contenant un logiciel Electronics for Imaging (le « Logiciel »). Le Logiciel est fourni au titre d’une licence et ne peut être utilisé ou copié qu’en accord avec les termes du contrat de licence déﬁnis ci-après.

Le Produit peut être protégé par un ou plusieurs des brevets suivants aux Etats-Unis : 4,716,978, 4,828,056, 4,917,488, 4,941,038, 5,109,241, 5,170,182, 5,212,546, 5,260,878, 5,276,490, 5,278,599, 5,335,040, 5,343,311, 5,398,107, 5,424,754, 5,442,429, 5,459,560, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,563,689, 5,565,960, 5,583,623, 5,596,416, 5,615,314, 5,619,624, 5,625,712, 5,640,228, 5,666,436, 5,745,657, 5,760,913, 5,799,232, 5,818,645, 5,835,788, 5,859,711, 5,867,179, 5,940,186, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,035,103, 6,041,200, 6,065,041, 6,112,665, 6,116,707, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,173,286, 6,185,335, 6,201,614, 6,215,562, 6,219,155, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,271,937, 6,278,901, 6,279,009, 6,289,122, 6,292,270, 6,299,063, 6,310,697, 6,321,133, 6,327,047, 6,327,050, 6,327,052, 6,330,071, 6,330,363, 6,331,899, 6,340,975, 6,341,017, 6,341,018, 6,341,307, 6,347,256, 6,348,978, 6,356,359, 6,366,918, 6,369,895, 6,381,036, 6,400,443, 6,429,949, 6,449,393, 6,476,927, 6,490,696, 6,501,565, 6,519,053, 6,539,323, 6,543,871, 6,546,364, 6,549,294, 6,549,300, 6,550,991, 6,552,815, 6,559,958, 6,572,293, 6,590,676, 6,606,165, 6,633,396, 6,636,326, 6,643,317, 6,647,149, 6,657,741, 6,662,199, 6,678,068, RE33,973, RE36,947, D341,131, D406,117, D416,550, D417,864, D419,185, D426,206, D439,851, D444,793.

Marques

Auto-Count, ColorCal, ColorWise, Command WorkStation, EDOX, EFI, Fiery, le logo Fiery, MicroPress, Printcafe, PrinterSite, Prograph, Proteus et Spot-On sont des marques déposées d’Electronics for Imaging, Inc. auprès du « U.S. Patent and Trademark Ofﬁce » et dans certaines juridictions en dehors des Etats-Unis. Bestcolor est une marque déposée auprès du « U.S. Patent and Trademark Ofﬁce ».

AutoCal, Digital StoreFront, DocStream, Fiery Link, FreeForm, Hagen, Intelligent Device Management, Logic, OneFlow, PrintFlow, PrintMe, PrintSmith Site, PrintSmith, PSI Flexo, PSI, SendMe, Splash, VisualCal, le logo EFI, Essential to Print sont des marques d’Electronics for Imaging, Inc. Best, le logo Best, Colorproof, PhotoXposure, Remoteproof et Screenproof sont des marques déposées de Best GmbH.

Les autres termes et noms de produits sont susceptibles d’être des marques ou des marques déposées de leur société respective et ils sont donc reconnus ici.

Avis

APPLE COMPUTER, INC. (« APPLE ») N’OFFRE AUCUNE GARANTIE, EXPRESSE OU TACITE, CONCERNANT SES LOGICIELS, LEURS QUALITES, LEURS PERFORMANCES OU LEUR CAPACITE A SATISFAIRE A QUELQUE APPLICATION PARTICULIERE QUE CE SOIT. EN CONSEQUENCE, CES PROGRAMMES SONT VENDUS EN L’ETAT ET L’ACHETEUR ASSUME TOUS LES RISQUES EN CE QUI CONCERNE LEUR QUALITE OU LEUR FONCTIONNEMENT.

LA SOCIETE APPLE NE POURRA EN AUCUN CAS ETRE TENUE RESPONSABLE DES PREJUDICES DIRECTS OU INDIRECTS, DE QUELQUE NATURE QUE CE SOIT, RESULTANT D’UNE IMPERFECTION DANS LES PROGRAMMES OU LE MANUEL, MEME SI ELLE A ETE AVISEE DE LA POSSIBILITE DE TELS PREJUDICES. L’EXCLUSION DE GARANTIES TACITES N’EST PAS AUTORISEE PAR CERTAINS ETATS. L’EXCLUSION CI-DESSUS NE S’APPLIQUE PEUT-ETRE PAS A VOUS.

LES GARANTIES STIPULEES CI-DESSUS SONT LES SEULES ET UNIQUES GARANTIES ACCORDEES PAR APPLE SUR SES PRODUITS. AUCUNE DECLARATION ORALE OU ECRITE DE LA PART D’APPLE OU DE SES EMPLOYES, REVENDEURS OU DISTRIBUTEURS NE SAURAIT DONNER LIEU A UNE GARANTIE SUPPLEMENTAIRE NI ETENDRE LES GARANTIES EXISTANTES.

L’ A CHETEUR A TOUTEFOIS DROIT A LA GARANTIE LEGALE, DANS LES CAS ET DANS LA MESURE SEULEMENT OU LA GARANTIE LEGALE EST APPLICABLE NONOBSTANT TOUTE EXCLUSION OU LIMITATION.

soit la cause et quelle que soit la forme de l’action intentée (contrat, préjudice (y compris dommages et intérêts), responsabilité du fabricant, etc.) sera limitée à $50.

Les couleurs PANTONE® afﬁchées dans l’application ou la documentation utilisateur peuvent différer des normes PANTONE identiﬁées. Consultez les publications actuelles sur les couleurs PANTONE aﬁn de connaître les couleurs exactes. PANTONE® et les autres marques de Pantone, Inc. sont la propriété de Pantone, Inc. © Pantone, Inc., 2001.

Pantone, Inc. détient les droits des logiciels et/ou des données couleur fournis à Electronics for Imaging, Inc. pour distribution dans le cadre exclusif de leur utilisation avec les produits ou les logiciels Electronics for Imaging, Inc. Les données couleur et/ou les logiciels PANTONE ne doivent pas être copiés sur un autre disque ni en mémoire en dehors de la fourniture des produits ou logiciels d’Electronics for Imaging, Inc.

Ce produit comprend des logiciels développés par Apache Software Foundation (http://www.apache.org/).

La responsabilité d’Apple en cas de préjudices réels, quelle qu’en

Référence : 45038075 01 avril 2004

Respect de la réglementation en matière de brouillage radioélectrique

Ce matériel a fait l’objet d’un contrôle, seul et intégré dans un système simulant un usage normal, aﬁn de vériﬁer le respect des dispositions en matière de brouillage radioélectrique. Il est cependant possible que le respect de ces dispositions ne soit pas assuré dans certaines conditions défavorables, dans d’autres systèmes. L’utilisateur est responsable du respect de ces dispositions pour son propre système.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

Le respect des dispositions applicables dépend de l’utilisation de câbles blindés. La responsabilité de leur approvisionnement incombe à l’utilisateur.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Contrat de licence

LISEZ ATTENTIVEMENT LES TERMES ET CONDITIONS CI-APRES AVANT D’UTILISER CE LOGICIEL. SI VOUS N’ACCEPTEZ PAS LES TERMES ET CONDITIONS DU PRESENT CONTRAT, N’UTILISEZ PAS LE LOGICIEL. EN INSTALLANT OU EN UTILISANT LE LOGICIEL, VOUS INDIQUEZ QUE VOUS ACCEPTEZ LES TERMES DU PRESENT CONTRAT. SI VOUS N’ACCEPTEZ PAS CES TERMES, VOUS POUVEZ RETOURNER LE LOGICIEL INUTILISE A VOTRE VENDEUR POUR EN OBTENIR LE REMBOURSEMENT COMPLET.

Licence

Electronics for Imaging vous accorde une licence non exclusive d’utilisation du Logiciel et de la documentation (« la Documentation ») qui accompagne le Produit. Le Logiciel est concédé au titre d’une licence ; il n’est pas vendu. Vous ne pouvez l’utiliser que pour vos besoins professionnels ou personnels. Il est interdit de louer, donner à bail ou prêter le Logiciel, ou de consentir une sous-licence pour celui-ci, ainsi que de l’utiliser dans le cadre d’un service bureau, en temps partagé ou de tout autre environnement similaire.

Vous ne pouvez pas réaliser, faire réaliser ou autoriser la réalisation de copies totales ou partielles du Logiciel, à l’exception d’une (1) copie pour la sauvegarde ou l’archivage dans le cadre de l’utilisation du Logiciel dans les conditions citées dans le présent contrat. La reproduction de la Documentation est interdite. Toute tentative de localisation, traduction, désassemblage, déchiffrage, décompilation, « rétrotechnique », recherche du code source, modiﬁcation, création de produits dérivés, ainsi que toute modiﬁcation de quelque partie du Logiciel que ce soit est interdite.

Les termes, conditions et restrictions spéciﬁés dans le contrat de licence s’appliquent à l’ensemble des correctifs, versions provisoires, versions, notes de mise à jour, mises à jour et mises à niveau du Logiciel.

Droits de propriété

Vous reconnaissez et acceptez que tous les droits, titres et intérêts, y compris l’ensemble des droits de propriété intellectuelle, relatifs au Logiciel, à la Documentation ainsi qu’à toutes les modiﬁcations et aux produits dérivés sont et resteront la propriété exclusive d’Electronics for Imaging et de ses fournisseurs. A l’exception de la licence expresse et limitée accordée ci-dessus quant à l’utilisation du Logiciel, aucun droit ni licence que ce soit n’est concédé. Le présent contrat ne vous accorde aucun droit relatif aux brevets, droits d’auteur, secrets commerciaux ou marques (déposées ou non). Vous acceptez de ne pas adopter, déposer ni tenter de déposer une marque ou un nom Electronics for Imaging (« Marque Electronics for Imaging »), ni de marque, URL, nom de domaine Internet ou symbole proche et prêtant à confusion comme nom propre ou nom de vos sociétés afﬁliées ou produits, ainsi que de ne pas effectuer d’actions portant préjudice aux droits concernant les marques d’Electronics for Imaging et de ses fournisseurs ou les réduisant.

Conﬁdentialité

Le Logiciel est une information conﬁdentielle d’Electronics for Imaging et il vous est interdit de le distribuer ou d’en divulguer le contenu. Vous pouvez toutefois céder de manière permanente l’ensemble de vos droits au titre du présent contrat à une autre personne ou entité juridique à condition : (1) qu’une telle cession soit autorisée par l’ensemble de la législation et de la réglementation en matière d’exportation, y compris la réglementation U.S. Export Administration Regulations ; (2) que vous cédiez à cette personne ou entité l’ensemble du Logiciel et de la Documentation (y compris toutes les copies, mises à jour, mises à niveau, versions antérieures, tous les composants, supports et documents imprimés, et le présent contrat) ; (3) que vous ne conserviez aucune copie du Logiciel et de la Documentation, y compris les copies stockées sur ordinateur ; et (4) que le bénéﬁciaire accepte les termes et conditions du présent contrat.

Recours et rupture du contrat

Toute utilisation, reproduction ou communication non autorisée du Logiciel, ou tout manquement au présent contrat se traduira par la rupture immédiate de ce contrat de licence, et Electronics for Imaging pourra avoir accès à d’autres recours juridiques. En cas de rupture du présent contrat, vous devez détruire toutes les copies du Logiciel et de sa Documentation, ainsi que tous ses composants. Toutes les dispositions du présent contrat concernant les limitations de garantie et de responsabilité, les recours, les dommages, les lieu et droit d’application, la juridiction, ainsi que les droits de propriété d’Electronics for Imaging, restent en vigueur après la rupture du contrat.

Limitation de garantie et de responsabilité

Electronics for Imaging garantit à l’acheteur initial (« le Client »), pour une période de trente (30) jours à compter de la date d’acquisition auprès de la société Electronics for Imaging ou de l’un de ses revendeurs agréés, que le fonctionnement du Logiciel sera pour l’essentiel conforme à la Documentation si le produit est utilisé conformément aux directives d’Electronics for Imaging. Electronics for Imaging garantit le support contenant le Logiciel contre toute défaillance pendant la durée de garantie susmentionnée. Electronics for Imaging ne garantit pas que le Logiciel répondra à vos besoins spéciﬁques, qu’il fonctionnera de façon ininterrompue, sécurisée et sans défaut, avec une tolérance aux pannes, ni que tous les défauts du Logiciel seront corrigés. Electronics for Imaging ne fournit aucune garantie tacite ou autre quant aux performances ou à la ﬁabilité des produits logiciels ou matériels de fournisseurs tiers. L’INSTALLATION DE PRODUITS DE FOURNISSEURS TIERS AUTRES QUE CEUX AUTORISES PAR ELECTRONICS FOR IMAGING RENDRA CETTE GARANTIE CADUQUE. EN OUTRE, TOUTE UTILISATION, MODIFICATION ET/OU REPARATION DU PRODUIT NON AUTORISEE PAR ELECTRONICS FOR IMAGING RENDRA CETTE GARANTIE CADUQUE.

A L’EXCEPTION DE LA GARANTIE EXPRESSE ET LIMITEE CI-DESSUS ET DES DISPOSITIONS DES LOIS EN VIGUEUR LE CAS ECHEANT, ELECTRONICS FOR IMAGING N’ACCORDE AUCUNE GARANTIE CONCERNANT LE LOGICIEL, QU’ELLE SOIT EXPRESSE, TACITE, REGLEMENTAIRE OU FIGURANT DANS UNE DISPOSITION DU PRESENT CONTRAT OU DANS UNE COMMUNICATION VERBALE AVEC VOUS, ET ELECTRONICS FOR IMAGING N’OFFRE EN PARTICULIER AUCUNE GARANTIE TACITE, CONCERNANT L’APTITUDE A ETRE COMMERCIALISE, LA CAPACITE A SATISFAIRE A QUELQUE APPLICATION PARTICULIERE QUE CE SOIT, LE RESPECT DES DROITS DE TIERS OU TOUTE AUTRE CONDITION.

Limitation de responsabilité

DANS LES LIMITES DES DISPOSITIONS LEGALES, ELECTRONICS FOR IMAGING ET SES FOURNISSEURS NE POURRONT ETRE TENUS POUR RESPONSABLES DES PREJUDICES DIRECTS OU INDIRECTS, DE QUELQUE NATURE QUE CE SOIT, RESULTANT DE LA VENTE, DE L’INSTALLATION, DE LA MAINTENANCE, DE L’UTILISATION, DU FONCTIONNEMENT OU DU DYSFONCTIONNEMENT DU LOGICIEL, QUELLE QUE SOIT LEUR ORIGINE OU LA RESPONSABILITE THEORIQUE. CETTE LIMITATION S’APPLIQUE MEME SI ELECTRONICS FOR IMAGING A ETE AVISE DE LA POSSIBILITE DE TELS PREJUDICES. VOUS RECONNAISSEZ QUE LE PRIX DU PRODUIT TIENT COMPTE DE CETTE REPARTITION DU RISQUE. RIEN, DANS LA PRESENTE CLAUSE, NE REMET EN CAUSE VOS DROITS EN QUALITE DE CONSOMMATEUR, SI VOUS N’AVEZ PAS ACHETE CE LOGICIEL DANS LE CADRE D’UNE ACTIVITE COMMERCIALE OU SI VOUS NE CONSIDERIEZ PAS L’ACHETER DANS LE CADRE D’UNE TELLE ACTIVITE.

Vous êtes informé par la présente qu’Adobe Systems Incorporated, société de droit de l’Etat du Delaware, sise 345 Park Avenue, San Jose, Californie 95110-2704, Etats-Unis, (« Adobe ») est partie prenante à ce contrat dans la mesure où celui-ci comporte des dispositions relatives aux logiciels, programmes de polices, types de caractères et/ou marques objet de la licence ou fournis par Adobe. Ces dispositions sont prévues expressément pour le bénéﬁce d’Adobe, qui peut les faire exécuter, en plus d’Electronics for Imaging. ADOBE N’ASSUME AUCUNE RESPONSABILITE ENVERS VOUS CONCERNANT LES LOGICIELS OU LA TECHNOLOGIE ADOBE FAISANT L’OBJET DU PRESENT CONTRAT DE LICENCE.

Contrôles à l’exportation

Les produits Electronics for Imaging sont soumis à la législation et à la réglementation des Etats-Unis concernant l’exportation, y compris à la réglementation U.S. Export Administration Regulations, ainsi qu’à la législation et à la réglementation d’autres pays. Vous vous engagez à ne pas utiliser, distribuer, céder, exporter ni réexporter tout ou partie du Produit ou du Logiciel, sous quelque forme que ce soit, sans les autorisations gouvernementales nécessaires.

Limitation des droits (Etats-Unis) :

L’utilisation, la copie ou la communication du Logiciel par l’administration fédérale des Etats-Unis sont soumises aux conditions déﬁnies dans les documents FAR 12.212 ou DFARS 227.7202-3 -227.7202-4 et, dans la limite des dispositions légales de la législation fédérale des Etats-Unis, à la limitation des droits déﬁnie dans les documents FAR 52.227-14, Restricted Rights Notice (juin 1987) Alternate III(g)(3)(juin 1987) ou FAR 52.227-19 (juin 1987). Sous réserve que des données techniques soient fournies au titre du présent contrat, elles sont protégées par les documents FAR 12.211 et DFARS 227.7102-2 et, dans la limite explicitement requise par l’administration fédérale des Etats-Unis, font l’objet d’une limitation des droits déﬁnie dans les documents DFARS 252.227.7015 (novembre 1995) et DFARS 252.227-7037 (septembre 1999). En cas de modiﬁcation ou de remplacement des règlementations citées ci-dessus, les règlementations les remplaçant ou des réglementations équivalentes sont applicables. Le nom de la Partie contractante est Electronics for Imaging.

Généralités

Ce contrat est régi par les lois de l’Etat de Californie, Etats-Unis. Tout différend relatif à l’exécution ou à la rupture du présent contrat sera soumis à « the Superior Court of the State of California for the County of San Mateo » de l’Etat de Californie, Etats-Unis. Cependant, Electronics for Imaging, Inc. se réserve seul le droit, et à son seul choix, d’intenter une action devant le tribunal compétent à raison du siège social de l’utilisateur pour obtenir toute mesure provisoire ou déﬁnitive à raison d’une violation par l’utilisateur de ses obligations au titre du présent contrat. Ce contrat n’est pas soumis à la Convention des Nations Unies sur les contrats de vente internationaux de marchandises ni à aucune autre convention similaire.

Ce contrat est le seul accord qui nous lie, et il annule toute communication ou publicité concernant le Logiciel.

Dans le cas où l’une de ses dispositions serait considérée comme inapplicable, elle serait considérée comme sufﬁsamment modiﬁée pour être applicable et le reste du contrat resterait en vigueur.

Pour toute question, veuillez consulter le site Web d’Electronics for Imaging à l’adresse www.eﬁ.com.

Electronics for Imaging 303 Velocity Way Foster City, CA 94404 Etats-Unis

Table des matières

Introduction

A propos de ce guide Pour plus d’informations

Chapitre 1 : Présentation des concepts de gestion des couleurs

Qu’est-ce qu’un système de gestion des couleurs ?

Principe de la gestion des couleurs 1-2

Gestion des couleurs avec ColorWise et au niveau d’une application

Utilisation des outils de gestion des couleurs ColorWise 1-5

Chapitre 2 : Utilisation des ﬂux de gestion des couleurs

Qu’est-ce qu’un ﬂux ? Flux standard recommandé Sélection des couleurs

Qu’est-ce qu’un modèle colorimétrique 2-5

Optimisation selon le type de sortie 2-6

Précision chromatique 2-8

Chapitre 3 : Gestion des couleurs dans les applications bureautiques

1-1

1-3

2-1

2-3

2-4

Utilisation des applications bureautiques

Utilisation des outils de gestion des couleurs avec les applications bureautiques 3-2

Utilisation des applications bureautiques

Déﬁnition des couleurs 3-3

Travailler avec des ﬁchiers importés 3-3

Sélection des options au moment de l’impression 3-4

Proﬁls de sortie 3-5

Précision chromatique à l’enregistrement des ﬁchiers 3-5

3-1

3-3

viii Table des matières

Chapitre 4 : Gestion des couleurs dans les applications PostScript

Utilisation des applications PostScript Utilisation des outils de gestion des couleurs avec les applications PostScript

Utilisation des nuanciers 4-2

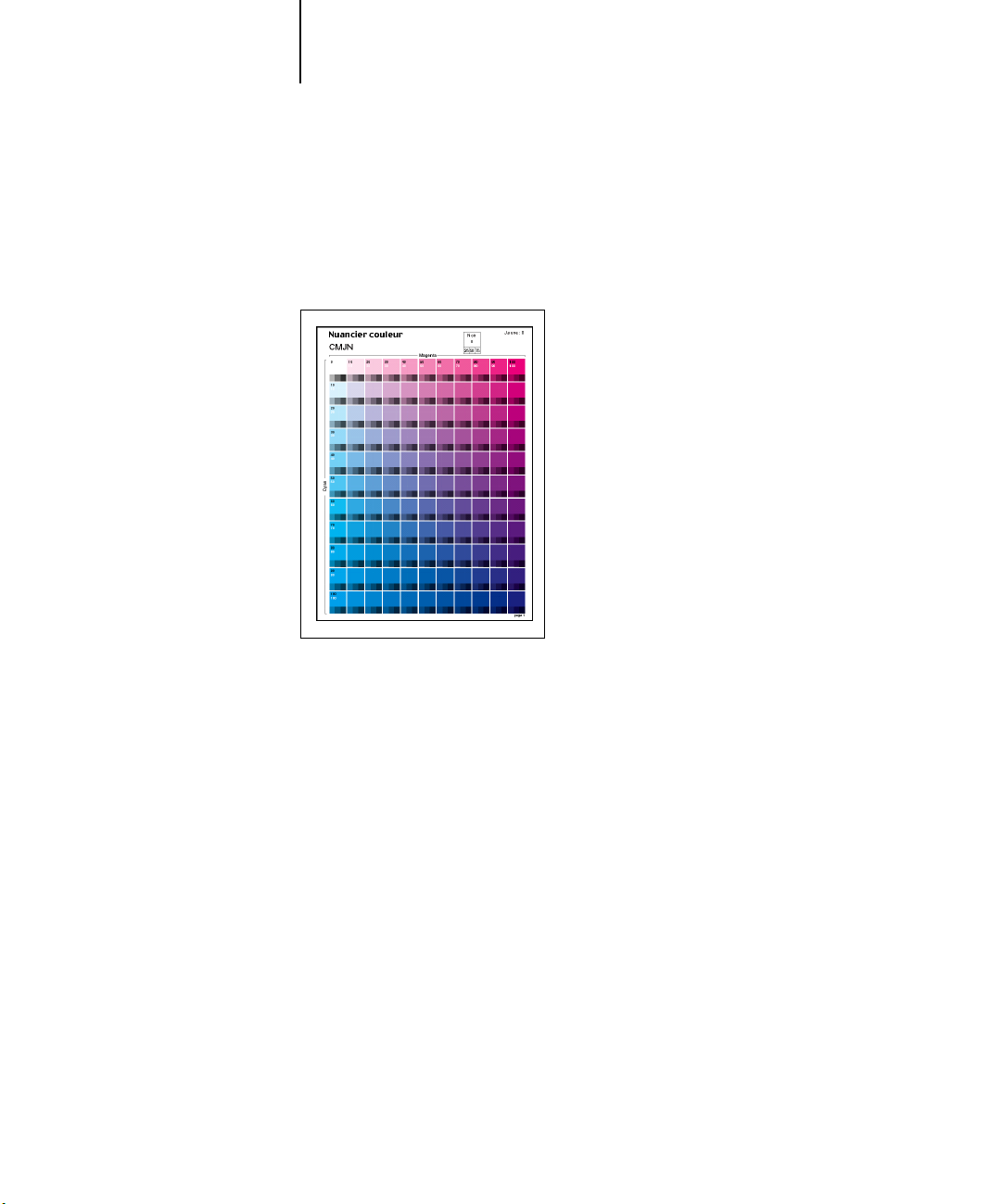

Utilisation du nuancier CMJN 4-3

Utilisation du nuancier PANTONE 4-4

Déﬁnition des couleurs Utilisation d’images importées

Utilisation de simulations CMJN 4-8

Utilisation des trames déﬁnies dans une application Précision chromatique à l’enregistrement des ﬁchiers

Chapitre 5 : Gestion des couleurs dans Adobe Photoshop

Spéciﬁcation des paramètres couleur

Paramétrage couleur de Photoshop 5-1

Enregistrement des ﬁchiers dans Photoshop

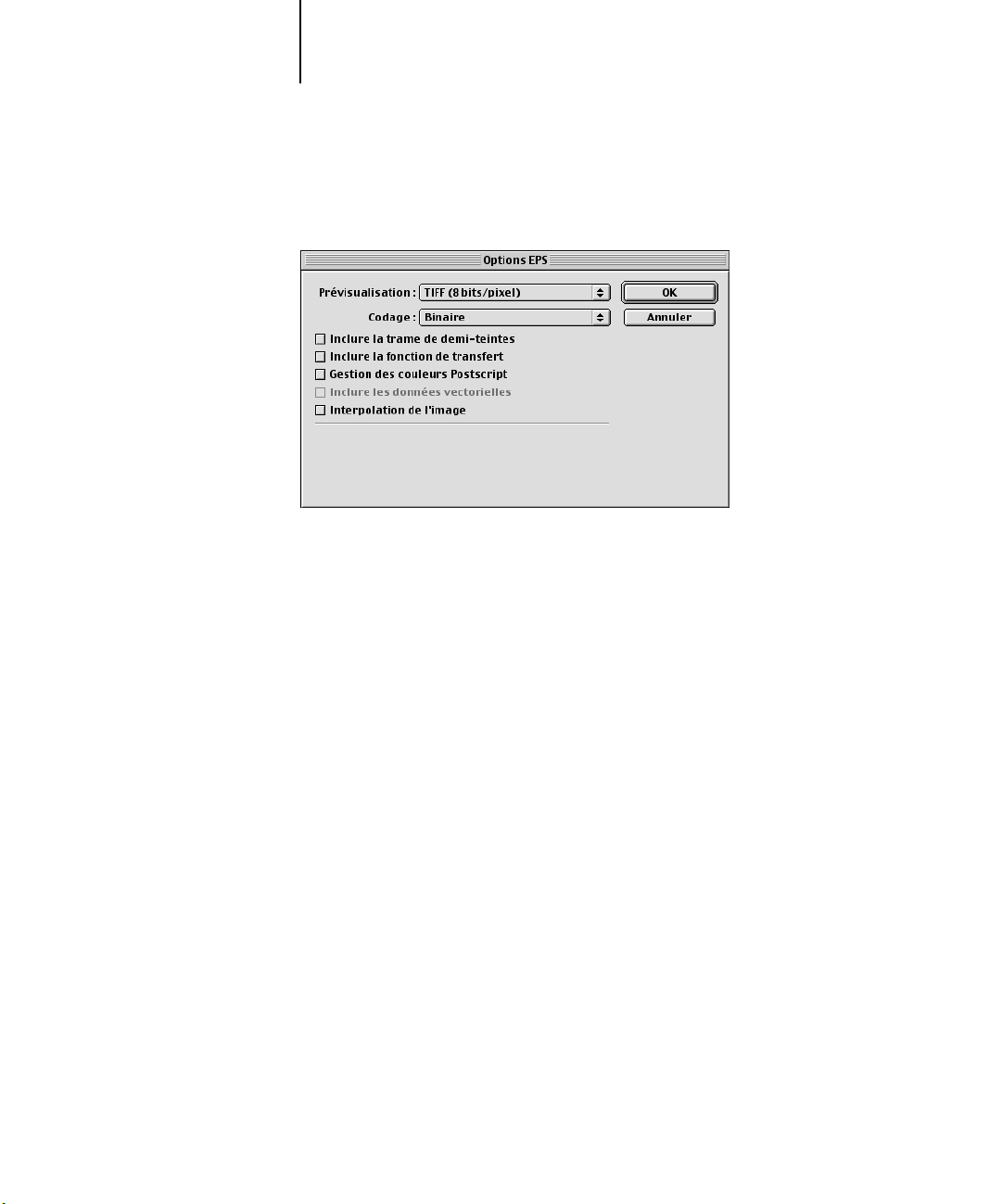

Sélection du format de ﬁchier 5-5

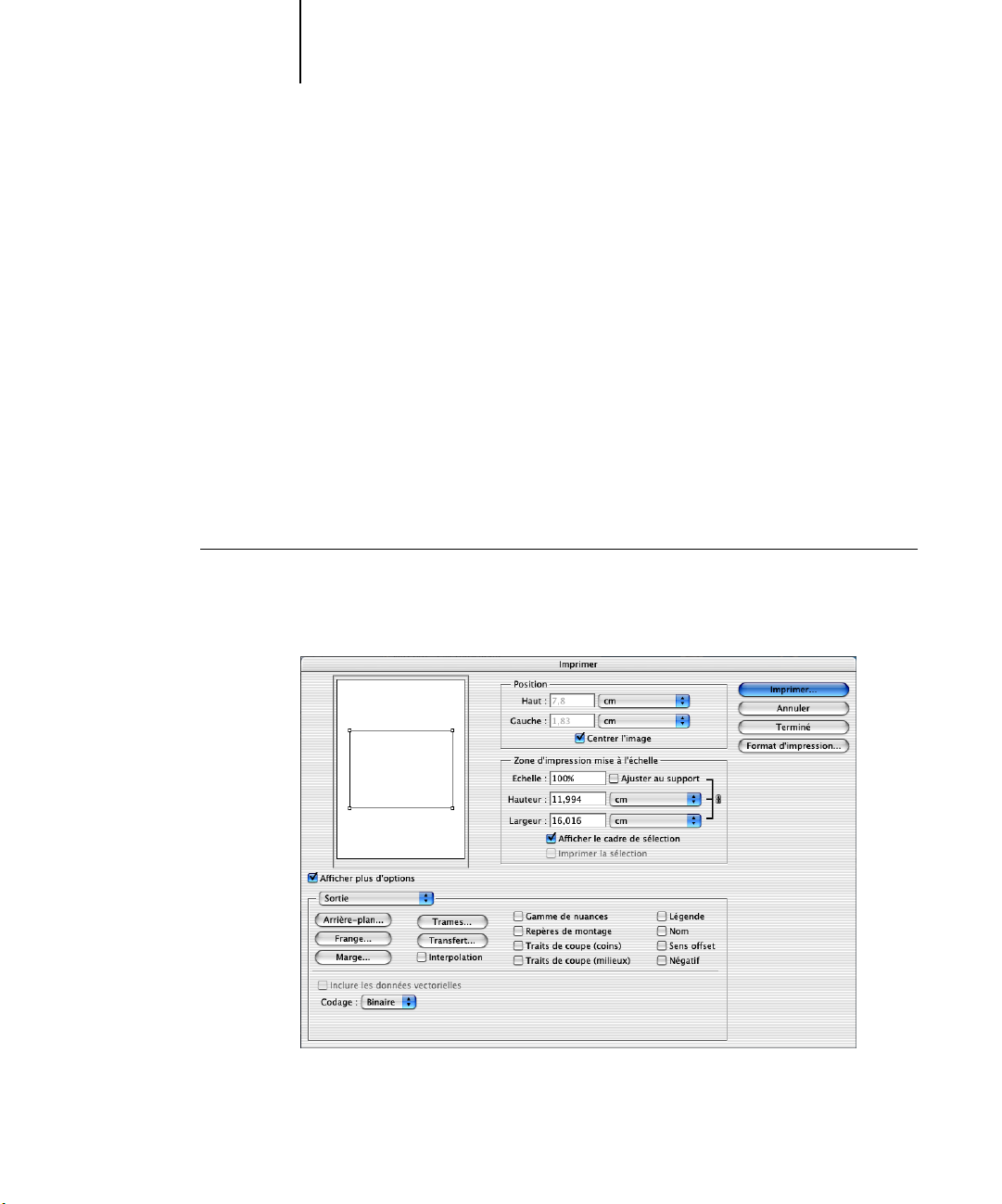

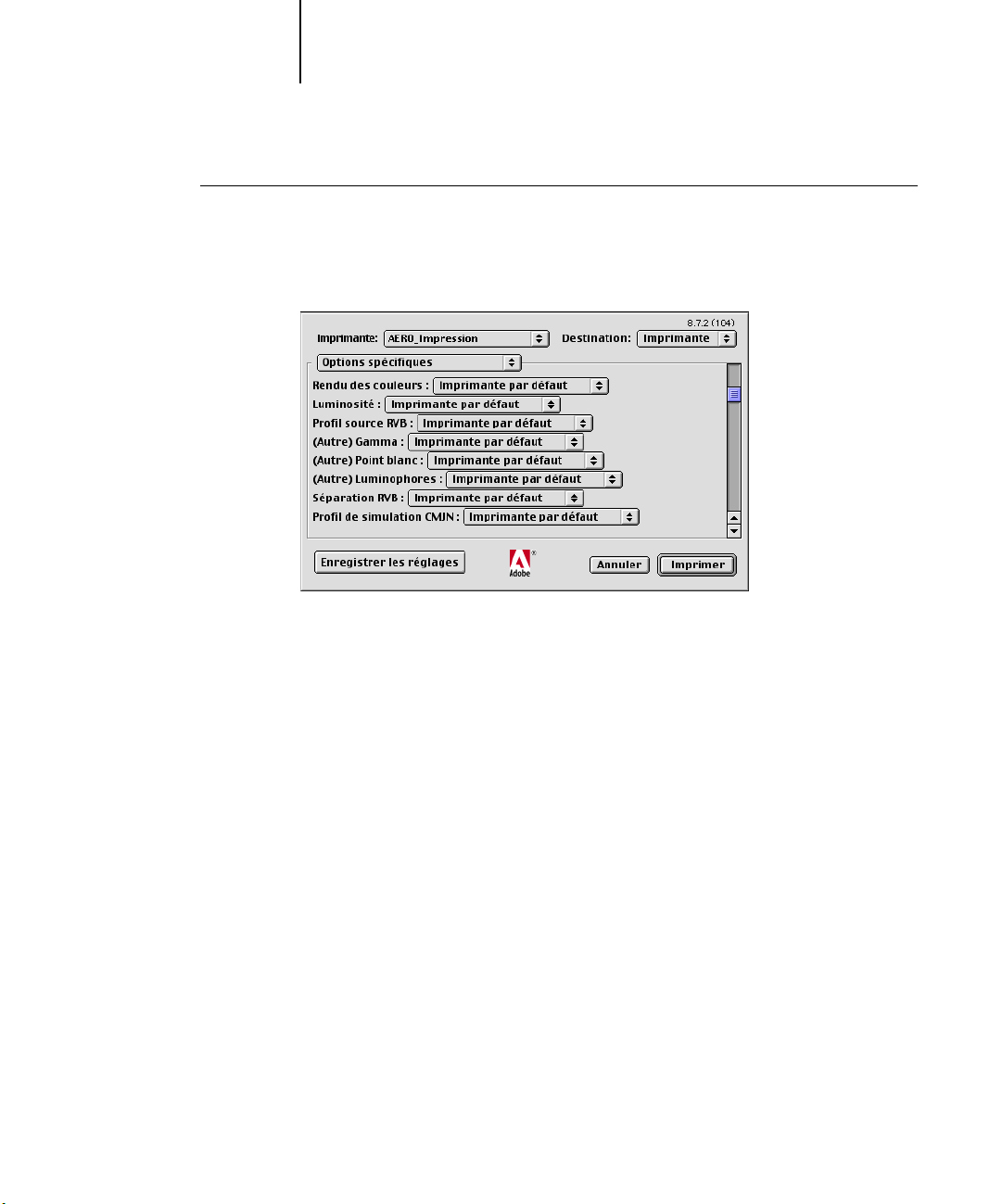

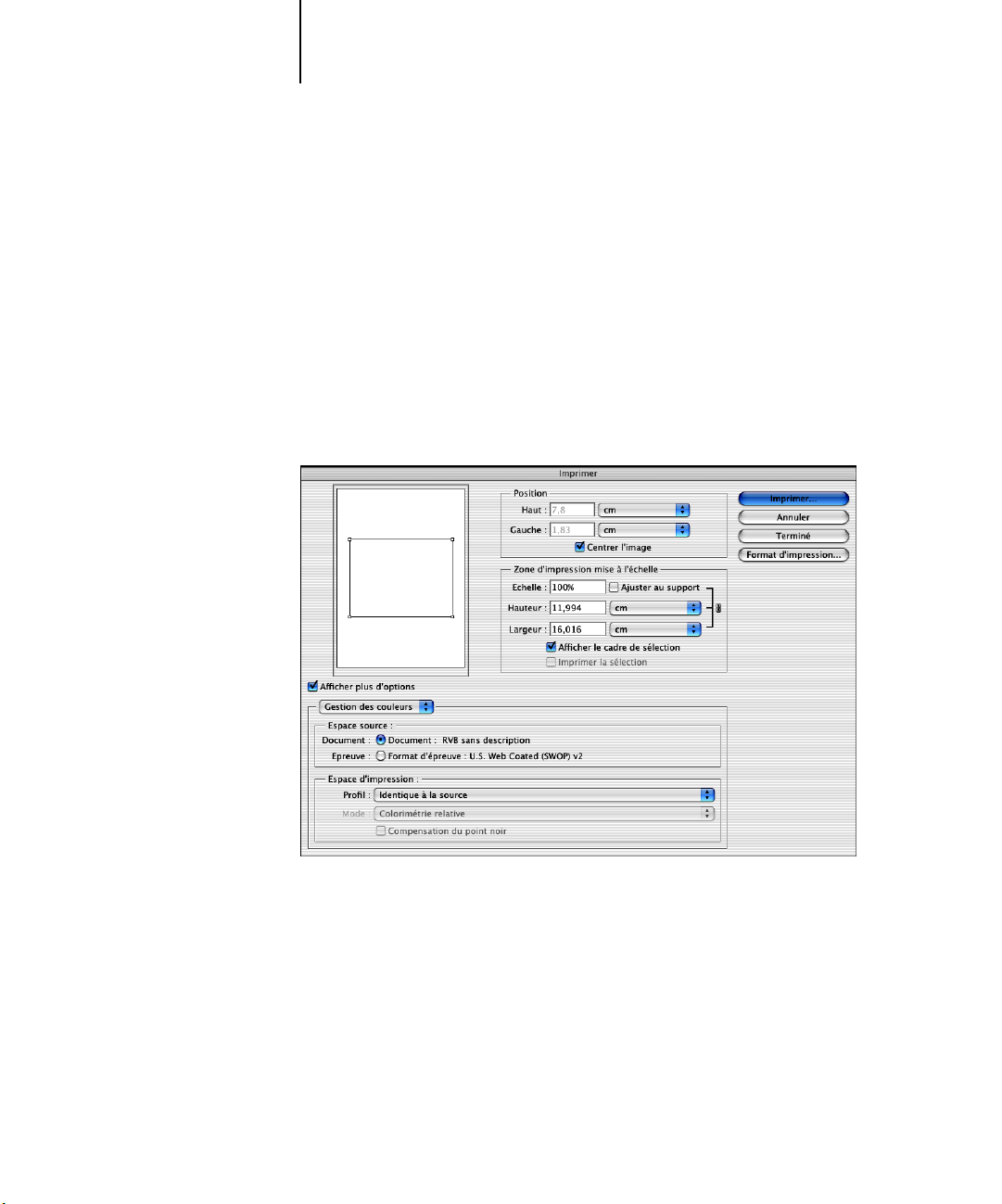

Sélection des options au moment de l’impression

Astuces concernant la gestion des couleurs PostScript pour les utilisateurs chevronnés 5-11

4-1

4-2

4-5

4-7

4-8

4-9

5-1

5-5

5-8

Chapitre 6 : Gestion des couleurs dans les applications de mise en page

Adobe InDesign 2.0.1 et 1.5.2

Paramètres couleur d’Adobe InDesign 6-1

Importation d’images 6-3

Sélection des options au moment de l’impression 6-5

Adobe PageMaker 7.x et 6.5 pour Mac OS et Windows

Conﬁguration requise pour la version Windows 6-10

Paramètres couleur PageMaker 6-10

Importation d’images 6-11

Sélection des options au moment de l’impression 6-11

Gestion des couleurs en option de PageMaker 6-12

6-1

6-10

ix Table des matières

QuarkXPress 5.x et 4.x pour Mac OS et Windows

Importation d’images 6-13

Sélection des options au moment de l’impression 6-13

Gestion des couleurs en option de QuarkXPress 6-14

Conﬁguration requise pour la version Windows 6-15

Importation d’images 6-15

Sélection des options au moment de l’impression 6-16

Chapitre 7 : Gestion des couleurs dans les applications d’illustration

Adobe Illustrator pour Windows et Mac OS

Remarque sur les modèles colorimétriques dans Illustrator 7-1

Illustrator, paramètres couleur 7-1

Déﬁnition des options d’impression 7-2

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents 7-4

Déﬁnition des options d’impression 7-4

Gestion des couleurs dans Illustrator 7-7

FreeHand 10.x, 9.x et 8.x pour Windows et Mac OS

Paramètres couleur FreeHand 7-8

Déﬁnition des couleurs 7-8

Importation d’images 7-9

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents 7-9

Sélection des options au moment de l’impression 7-10

Gestion des couleurs en option de FreeHand 7-11

6-13

7-1

7-8

CorelDRAW pour Windows et Mac OS

Déﬁnition des couleurs 7-11

Importation d’images 7-12

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents 7-12

Déﬁnition des options d’impression 7-12

Gestion des couleurs en option de CorelDRAW 7-14

7-11

xTable des matières

Annexe A : Théorie de la couleur

Les propriétés de la couleur

Caractéristiques physiques de la couleur A-1

Le modèle colorimétrique de la CIE A-3

Teinte, saturation et luminosité A-4

Systèmes de couleurs additives et soustractives A-5

Qu’est-ce que la gamme des couleurs ? Techniques d’impression

Tramage et tons continus A-11

Utilisation efﬁcace de la couleur

Quelques règles élémentaires A-12

Roue chromatique A-12

La couleur et le texte A-14

Images (en mode) point et graphiques vectoriels Optimisation des ﬁchiers pour le traitement et l’impression

Résolution des images point A-17

Echelle A-19

A-1

A-9

A-10

A-11

A-16

A-17

Glossaire

Bibliographie

Index

xi A propos de ce guide

Introduction

Ce guide fait ofﬁce de référence pour l’optimisation de l’impression couleur avec le Serveur couleur et l’amélioration des performances et de la qualité couleur pour tous les modèles de Serveur couleur. Les fonctions et les options spéciﬁques peuvent varier d’un modèle à l’autre.

EMARQUE

pris en charge, et le terme toner fait référence indifféremment au toner ou à l’encre.

Dans ce guide, le terme imprimante désigne toute imprimante ou copieur

A propos de ce guide

Ce guide fournit une présentation des concepts génériques de la couleur, avec une insistance particulière sur la gestion des couleurs pour les impressions. Vous y trouverez différents scénarios (appelés des couleur peuvent être spéciﬁées. Il explique comment imprimer avec le Serveur couleur à partir des principales applications Microsoft Windows et Apple Mac OS.

Le glossaire à la ﬁn de ce guide donne la déﬁnition de termes et de concepts — par exemple, et concepts tels que données RVB, espace couleur, tons directs, gamme des couleurs et proﬁl source sont cités tout au long de ce guide. Si vous débutez dans le domaine de l’impression couleur de bureau ou si un terme ne vous est pas familier, veuillez consulter ce glossaire.

proﬁl de sortie

ﬂux

) au cours desquels les informations relatives à la

— qui apparaissent tout au long de ce manuel. Les termes

Pour plus d’informations

Ce guide fait partie d’un ensemble de documentation qui comprend plusieurs ouvrages destinés aux utilisateurs et aux administrateurs système. Pour une description de la documentation disponible, reportez-vous au devraient être en votre possession. Consultez-les pour obtenir des informations plus détaillées selon les indications fournies dans le présent guide.

Pour plus d’informations sur les thèmes abordés dans ce guide, reportez-vous au :

•

Guide de la couleur

d’impression couleur disponibles sur le Serveur couleur, ainsi que sur le système de gestion des couleurs ColorWise® intégré au Serveur couleur.

— pour plus de détails sur les options et les paramètres

Guide de démarrage rapide

. Ces ouvrages

xii Introduction

•

Guide d’impression

— pour plus de détails sur le paramétrage des options

d’impression ColorWise.

•

Guide d’installation des logiciels utilisateur

— pour plus de détails sur les logiciels fournis avec le Serveur couleur, y compris les échantillons de nuancier utilisés pour vériﬁer les résultats d’impression.

•

Guide de gestion des tâches

— pour plus de détails sur les tâches de gestion des

couleurs et l’utilisation de ColorWise Pro Tools™.

Pour plus d’informations sur l’impression en couleur, reportez-vous à l’annexe A et aux sources indiquées dans la Bibliographie.

1-1 Qu’est-ce qu’un système de gestion des couleurs ?

Chapitre 1 : Présentation des concepts de gestion des couleurs

Pour réussir vos documents et vos présentations en couleur, vous pouvez tirer parti des fonctions de gestion des couleurs proposées par le Serveur couleur et par votre ordinateur. Ce chapitre est consacré aux différents aspects de la gestion des couleurs, qui permet d’obtenir des résultats prévisibles.

Qu’est-ce qu’un système de gestion des couleurs ?

système de gestion des couleurs (SCG)

colorimétrique

et celui du périphérique cible (par exemple de l’imprimante). Il compare l’espace couleur de création de l’image source à celui de sa sortie et ajuste les couleurs du document aﬁn d’en préserver l’homogénéité sur les différents périphériques. Il fait généralement appel, comme référence, à un espace couleur indépendant du périphérique, comme CIELAB. Pour la « traduction », le SGC a besoin d’informations sur l’espace colorimétrique de l’image source et sur la l’imprimante. Ces informations sont fournies par les fabricant du moniteur ou de l’imprimante. Le produit de la conversion par un SGC est un document imprimé ou un ﬁchier d’image dans la gamme des couleurs d’une imprimante particulière.

Des progrès ont été réalisés en matière d’harmonisation des systèmes de gestion numérique des couleurs. Les systèmes d’exploitation Mac OS et Windows prennent en charge un format standard développé par le consortium ICC (

Consortium

système ICM ( Un nombre toujours croissant de développeurs incluent des systèmes de gestion des couleurs dans leurs applications évoluées. couleurs du Serveur couleur, supporte ce format de proﬁl standard.

du périphérique source (par exemple d’un moniteur ou d’un scanner)

). Le format ICC est mis en œuvre sur les ordinateurs Windows à travers le

Image Color Matching

) et sur les ordinateurs Mac OS avec ColorSync.

fait ofﬁce de « traducteur » entre l’

gamme des couleurs

proﬁls

, généralement créés par le

International Color

ColorWise

, le système de gestion des

espace

1-2 Présentation des concepts de gestion des couleurs

Principe de la gestion des couleurs

Avant de pouvoir imprimer un document couleur, il faut convertir les données de couleurs qu’il contient dans la gamme des couleurs de l’imprimante. Qu’elle soit obtenue par le couleur pour une imprimante se déroule de la même façon. Le SGC interprète les données d’image RVB et CMJN en fonction du destination par certains systèmes de gestion des couleurs.

SGC

du Serveur couleur ou celui d’un hôte, la conversion des données

RVB

en fonction du

Système de gestion des couleurs

proﬁl source

proﬁl de sortie

spéciﬁé et les convertit en données

choisi, appelé également proﬁl de

Proﬁl

source

Espace couleur indépendant

du périphérique

Données d’entrée Données imprimées ou ﬁchier

Le proﬁl source déﬁnit les caractéristiques de l’espace couleur RVB de l’image source : par exemple le sortie déﬁnit les caractéristiques de la gamme des couleurs du périphérique de sortie, une imprimante par exemple. Le Serveur couleur (ou le SGC d’un hôte) utilise un espace couleur indépendant du périphérique pour effectuer la « traduction » entre l’

espace couleur source

Le Serveur couleur vous permet de spéciﬁer des paramètres par défaut et de les modiﬁer en ce qui concerne les informations de l’espace colorimétrique source et du proﬁl de sortie (reportez-vous au il n’est pas nécessaire d’utiliser les fonctions des autres systèmes de gestion des couleurs. Toutefois, le logiciel du Serveur couleur comporte des utiliser avec d’autres systèmes de gestion des couleurs ; toutefois, des conﬂits peuvent se produire lorsque le SGC du Serveur couleur est utilisé conjointement avec un SGC hôte.

point blanc

et l’espace colorimétrique cible.

, le

gamma

Guide de la couleur

et le type de

Proﬁl de

sortie

luminophores

). Si vous utilisez ces paramètres,

proﬁls ICC

utilisés. Le proﬁl de

que vous pouvez

1-3 Gestion des couleurs avec ColorWise et au niveau d’une application

Vous pouvez aussi utiliser les systèmes de gestion des couleurs pour ajuster les données couleur aﬁn de correspondre à la gamme des couleurs d’un périphérique de sortie autre que le vôtre. Cette simulation d’un autre périphérique est souvent utilisée pour l’épreuvage des tâches destinées à l’impression sur presse offset. La fonction de simulation du Serveur couleur est décrite en détail dans le

Le type de tâche et la destination ﬁnale de l’impression, Serveur couleur ou presse offset, déterminent le ﬂux de travail à suivre pour obtenir les meilleurs résultats possibles. Pour plus d’informations sur la sélection des ﬂux, reportez-vous à la section

« Utilisation des ﬂux de gestion des couleurs », à la page 2-1.

Guide de la couleur

Gestion des couleurs avec ColorWise et au niveau d’une application

ColorWise

utilisateurs, aussi bien expérimentés que débutants, d’optimiser leurs sorties couleur pour différents types de travaux. Certaines applications utilisent un système de gestion des couleurs qui leur est propre. Ce guide explique comment optimiser vos sorties imprimées en utilisant à la fois la gestion des couleurs de ColorWise et celle de ces applications.

Le Serveur couleur peut gérer intelligemment l’aspect des impressions et

tons directs

d’impression couleur sans modiﬁer aucun réglage.

Un système de gestion des couleurs au niveau du poste de travail (système hôte) utilise les

proﬁls ICC

d’un autre périphérique (reportez-vous à l’annexe A pour plus d’informations). Les données couleur sont converties lors du passage d’une application à une autre ou lorsque la tâche est envoyée à l’imprimante. Le traitement s’effectue sur votre ordinateur, et non sur le Serveur couleur.

Les systèmes de gestion des couleurs classiques traitent en général uniquement les conversions de couleurs et occupent le processeur de l’ordinateur. Si vous utilisez ColorWise, les tâches quittent plus rapidement l’ordinateur et sont traitées plus vite sur le Serveur couleur.

, système de gestion des couleurs du Serveur couleur, permet aux

RVB, CMJN

. Vous pouvez le laisser gérer les couleurs de la plupart des tâches

pour convertir les couleurs de la gamme d’un périphérique vers celle

1-4 Présentation des concepts de gestion des couleurs

La gestion des couleurs via ColorWise présente de nombreux avantages par rapport à la gestion des couleurs au niveau de l’application, notamment :

•Soulager votre ordinateur d’un traitement supplémentaire. En repoussant la conversion des couleurs jusqu’au moment où les données couleur parviennent au Serveur couleur, vous libérez votre ordinateur pour d’autres tâches. De plus, les conversions de couleurs sur le Serveur couleur sont généralement beaucoup plus rapides que des conversions similaires sur un ordinateur hôte.

•Eliminer les risques de conﬂits liés à la gestion des couleurs, comme les conversions de couleurs itératives et le manque de régularité. Le Serveur couleur applique des corrections globales à des groupes spéciﬁques de couleurs RVB, CMJN et tons directs aﬁn d’éviter ce type de conﬂits.

•Accepter des ﬁchiers RVB en plus des ﬁchiers CMJN plus volumineux issus des applications, ce qui permet de réduire le traﬁc sur le réseau et d’accélérer l’impression des documents.

ColorWise utilise les proﬁls ICC pour convertir les couleurs en fonction de la gamme du périphérique ou pour simuler d’autres périphériques, comme une presse offset. ColorWise gère les conversions de couleurs pour tous les utilisateurs qui impriment sur le Serveur couleur à partir d’ordinateurs Windows ou Mac OS. Il leur permet de suivre un ﬂux simple avec un minimum d’intervention grâce à des réglages par défaut ﬁables, tout en offrant aux plus expérimentés le contrôle et la précision dont ils ont besoin.

1-5 Gestion des couleurs avec ColorWise et au niveau d’une application

Utilisation des outils de gestion des couleurs ColorWise

Les logiciels utilisateur du Serveur couleur incluent différents types de nuanciers qui vous permettent de voir la plage des couleurs possibles avec votre imprimante. Pour obtenir des résultats prévisibles, utilisez ces nuanciers au moment de la déﬁnition des couleurs à employer dans le document.

Les ressources disponibles sont les suivantes :

•Nuanciers RVB — Un ﬁchier Microsoft Word et un ﬁchier Microsoft PowerPoint permettant de visualiser les couleurs disponibles dans la palette standard de ces applications et de voir comment elles s’impriment sur le Serveur couleur (reportez-vous à la section « Utilisation des outils de gestion des couleurs avec les

applications bureautiques », à la page 3-2).

•Nuancier CMJN — Un ﬁchier PostScript téléchargeable de 11 pages d’échantillons CMJN (reportez-vous à la section« Utilisation du nuancier CMJN », à la page 4-3).

•Simulation des couleurs PANTONE saturées pour papier brillant — Un ﬁchier PostScript téléchargeable de 19 pages indiquant les équivalents CMJN les plus proches des couleurs PANTONE pour papier brillant. L’impression du ﬁchier sera différente selon les paramètres de l’option Correspondance tons directs (reportez-vous à la section « Utilisation du nuancier PANTONE », à la page 4-4).

De plus, vous pouvez imprimer des nuanciers couleur RVB, CMJ et PANTONE à partir du Serveur couleur.

2-1 Qu’est-ce qu’un ﬂux ?

Chapitre 2 : Utilisation des ﬂux de gestion des couleurs

Un « ﬂux des travaux » est le chemin suivi par une tâche, de sa création à sa destination ﬁnale. Dans le ﬂux d’une tâche, des décisions concernant la déﬁnition, l’utilisation et la « traduction » de la couleur sont prises à plusieurs stades. Ces décisions, ainsi que le moment où elles sont prises, inﬂuent sur le résultat imprimé.

Ce chapitre présente des problématiques de gestion des couleurs dans des applications spéciﬁques et l’interaction entre ces applications et la gestion des couleurs par

ColorWise.

Qu’est-ce qu’un ﬂux ?

Le terme « ﬂux des travaux » décrit le chemin suivi par une tâche depuis sa création dans une application jusqu’à l’impression ﬁnale. Le Serveur couleur prend en charge différents ﬂux, avec différents niveaux de complexité. La gestion des couleurs peut être réalisée à plusieurs stades du traitement d’une tâche (reportez-vous à l’illustration de la

page 2-2). Les informations fournies à chaque étape (par exemple le type de couleur

utilisé) modiﬁent le ﬂux de la tâche.

REMARQUE : Prenez toujours en compte la complexité du ﬂux. A chaque conversion, les

résultats et la précision des couleurs sont affectés. Un ﬂux comportant un minimum d’étapes réduit le risque d’erreur.

2-2 Utilisation des ﬂux de gestion des couleurs

DOCUMENT

C M

Direct

J N

ENREGISTRER SOUS

(format fichier) EPS conseillé

IMPRIMER

Définir les options ColorWise

SGC de l’application : Désactivé

Il est préférable de désactiver les options de gestion des couleurs fournies par l’application pour vous assurer que le Serveur couleur reçoit correctement les données couleur et les imprime avec précision. Pour plus d’informations, reportez-vous à la documentation fournie avec votre application.

Sélectionnez les couleurs selon le résultat souhaité. Reportez-vous à la section « Sélection des couleurs », à la page 2-4.

Sélectionnez le format de ﬁchier selon le résultat souhaité. Les données EPS ne sont pas modiﬁées.

Utilisez la gestion des couleurs ColorWise de la manière décrite dans ce guide et dans le Guide de la couleur.

Options de couleur du pilote d’imprimante : Désactivées

N’utilisez pas les options de gestion des couleurs fournies par le pilote d’imprimante. Pour plus d’informations, reportez-vous au Guide de l’impression.

Calibrage

Entretien du

périphérique

Serveur couleur

Résultat optimal

Réalisez le calibrage de la manière décrite dans le Guide de

la couleur. Effectuez un entretien régulier comme cela est

recommandé par le fabricant de l’imprimante. Utilisez le type de papier, l’encre et tous les matériaux recommandés par celui-ci.

2-3 Flux standard recommandé

Flux standard recommandé

Le Serveur couleur est optimisé en fonction de l’imprimante qu’il pilote, et ColorWise traite de nombreux éléments spéciﬁques à votre imprimante, dont les trames, la réponse des différents toners, les interactions entre ces toners, le mélange harmonieux des teintes et l’aptitude à rendre correctement les tons directs et personnalisés. Le Serveur couleur fait la distinction entre le texte et les graphismes dans les images, de sorte que les informations du canal noir sont préservées tout en conservant les paramètres utilisés pour les séparations de couleurs CMJN.

Le ﬂux couleur standard recommandé utilise le calibrage et la gestion des couleurs ColorWise. Le Serveur couleur intervient vers la ﬁn du ﬂux de travaux couleur.

Pour ce ﬂux :

• N’utilisez pas les fonctions de gestion des couleurs des applications et pilotes d’imprimante.

Ainsi, vous êtes certain que les couleurs sélectionnées sont transmises au Serveur couleur et à ColorWise sous une forme exploitable. Toutefois, rappelez-vous que cette gestion des couleurs est totalement prise en charge par ColorWise (reportez-vous à la section « Gestion des couleurs avec ColorWise et au niveau

d’une application », à la page 1-3).

• Sélectionnez dans ColorWise le paramètre de Proﬁl de simulation CMJN correspondant à l’espace couleur CMJN déﬁni dans votre application pour choisir les couleurs. Tout réglage de l’option Proﬁl de simulation CMJN (sauf le paramètre Conforme à la copie, s’il est disponible) applique un calibrage et, par conséquent, la réponse de l’imprimante semblera stable.

Les valeurs recommandées pour l’option Proﬁl de simulation CMJN sont : SWOP aux Etats-Unis, Euroscale en Europe et DIC au Japon — choix reﬂétant les normes couleur en vigueur dans ces zones géographiques. Si les couleurs ont été sélectionnées spéciﬁquement pour votre Serveur couleur calibré, choisissez Aucun pour l’option Proﬁl de simulation CMJN.

•Paramétrez les options d’impression ColorWise de manière appropriée. Pour obtenir une liste et la description des options de ColorWise qui affectent les couleurs CMJN, RVB, tons directs et autres, reportez-vous au Guide de la couleur.

2-4 Utilisation des ﬂux de gestion des couleurs

Sélection des couleurs

Lorsque vous créez des documents en couleur, qu’il s’agisse de présentations, d’illustrations ou de mises en page compliquées, vous prenez des décisions d’ordre esthétique sur les couleurs à utiliser. Une fois ces décisions prises, il vous faut exploiter le plus efficacement possible les fonctions du Serveur couleur pour imprimer votre projet. Le système d’impression couleur est votre allié dans ce processus de création, dans la mesure où vous pouvez en obtenir des résultats prévisibles.

•Si vous imprimez une brochure sur le Serveur couleur, vous souhaitez sans doute que les couleurs imprimées correspondent aux couleurs déﬁnies.

• Si vous imprimez des présentations avec le Serveur couleur, vous tenez à préserver la vivacité des couleurs affichées sur le moniteur.

• Si la couleur est destinée à être imprimée sur une presse offset, vous souhaitez sans doute que l’impression avec le Serveur couleur corresponde aux épreuves prépresse ou aux nuanciers PANTONE.

Les couleurs déﬁnies lors de la création d’un ﬁchier dans une application, ainsi que les outils de gestion des couleurs de l’application, inﬂuent sur le traitement (ﬂux) du ﬁchier et sur le résultat que vous pouvez en attendre.

Maîtrisez le résultat à l’aide des fonctions de gestion des couleurs :

• Sélection d’un modèle colorimétrique — différents types d’applications utilisent différents modèles colorimétriques. Le modèle colorimétrique sélectionné, ainsi que la conversion possible des données d’un modèle à l’autre et le moment de la conversion, inﬂuent sur le résultat couleur ﬁnal.

•Optimisation par type de sortie — votre choix de couleurs et d’application est inﬂuencé par le type de sortie ﬁnale.

•Utilisation d’outils de correspondance des couleurs — le Serveur couleur fournit plusieurs outils permettant de prévisualiser les couleurs disponibles sur un périphérique et de déﬁnir ces couleurs au sein d’une application.

2-5 Sélection des couleurs

Qu’est-ce qu’un modèle colorimétrique

Les couleurs peuvent être déﬁnies selon différents modèles colorimétriques, les plus communs étant le RVB, le CMJN et le système de correspondance des tons direct (tel PANTONE). Selon l’application utilisée, vous pouvez avoir ou non la possibilité de choisir un modèle colorimétrique.

• Les couleurs RVB sont utilisées lorsque la sortie provient d’un périphérique RVB tel qu’un appareil photo numérique ou un scanner. Le modèle colorimétrique RVB peut également servir à afﬁcher des couleurs sur un moniteur.

• Les couleurs CMJN sont les couleurs que la plupart des imprimantes utilisent.

• Les tons directs, tels que les nuances PANTONE, sont des encres spéciales fabriquées pour une utilisation sur les presses offset. Ils peuvent être simulés à l’aide des toners CMJN (ou encres couleurs quadri). Avec l’option d’impression Correspondance tons directs, vous pouvez déterminer la façon dont les tons directs s’impriment sur le Serveur couleur :

Lorsqu’elle est activée, l’option couleurs intégrées au Serveur couleur pour simuler le ton direct par son équivalent CMJN le plus proche à l’aide des toners CMJN du copieur/imprimante connecté au Serveur couleur.

Lorsqu’elle est désactivée, l’option Correspondance tons directs ordonne au Serveur couleur de simuler le ton direct au moyen des équivalents CMJN déﬁnis par le fabricant du ton direct. Ces valeurs CMJN sont identiques à celles déﬁnies dans les applications comportant des bibliothèques de tons directs. Cette combinaison CMJN est imprimée selon le Proﬁl de simulation CMJN de votre choix, par exemple SWOP ou DIC.

Correspondance tons directs utilise les tables de

2-6 Utilisation des ﬂux de gestion des couleurs

Le modèle colorimétrique utilisé par votre application détermine la méthode de sélection des couleurs ainsi que le mode de transmission des données couleur au Serveur couleur.

• Les applications bureautiques comme les logiciels de présentation, les tableurs et les traitements de texte font appel au modèle RVB. Généralement, elles ne transmettent au Serveur couleur que des données RVB.

• Les applications d’illustration font appel aux modèles RVB et CMJN mais ne transmettent généralement que des données CMJN au Serveur couleur.

• Les applications de retouche d’image font appel aux modèles RVB et CMJN. Elles peuvent transmettre des données RVB ou des données CMJN au Serveur couleur.

Optimisation selon le type de sortie

Le Serveur couleur peut être utilisé pour l’impression couleur à la demande et l’épreuvage couleur. L’impression couleur à la demande concerne les tâches pour lesquelles le Serveur couleur constitue le périphérique d’impression ﬁnal. L’impression sur le Serveur couleur en vue d’une impression ultérieure sur presse offset est appelée épreuvage couleur. Les deux types de tâches peuvent utiliser les couleurs RVB, CMJN et les tons directs.

Caractéristiques des tirages à la

demande

Des couleurs saturées et éclatantes sont souvent préférables.

Les couleurs s’obtiennent en utilisant toute la gamme des couleurs disponibles (ou gamut), appelée gamme complète de l’imprimante ou plus simplement CMJN périphérique.

Caractéristiques de l’épreuvage offset

Les couleurs imprimées doivent correspondre à celles résultant d’autres conditions d’impression CMJN.

Les couleurs spéciﬁées pour une presse offset exigent une optimisation de la simulation CMJN pour l’épreuvage sur l’imprimante.

2-7 Sélection des couleurs

REMARQUE : L’expression à la demande fait référence à la production de sorties

imprimées en réponse à un besoin. Vous êtes sans doute familier de l’expression tirage court, qui s’applique habituellement au volume d’une tâche d’impression. Bien que ces

expressions n’aient pas tout à fait le même sens, l’expression à la demande employée dans le présent document s’applique également aux scénarios d’impression en tirage court. Etant donné que vous pouvez imprimer autant de pages que vous le souhaitez et réimprimer des tâches rapidement, le Serveur couleur se comporte tout aussi bien dans les deux environnements.

Le type d’impression envisagé pour le document — impression à la demande sur le Serveur couleur ou épreuvage couleur en vue d’un tirage offset — détermine la méthode de déﬁnition des couleurs ainsi que le paramétrage des options d’impression utilisées.

•Pour les impressions à la demande sur le Serveur couleur, utilisez toute application souhaitée et choisissez des couleurs RVB ou CMJN. Si votre application le permet, vous pouvez également choisir les couleurs dans la bibliothèque PANTONE. Choisissez les paramètres correspondant aux options d’impression affectant la sortie couleur (pour une description des options d’impression, reportez-vous au Guide de

la couleur).

•Pour l’épreuvage couleur, utilisez une couleur PostScript de l’espace couleur CMJN ou sélectionnez les couleurs dans les bibliothèques de couleurs telles que la bibliothèque PANTONE. Les images incorporées dans les documents doivent aussi être au format RVB ou CMJN. Choisissez les paramètres correspondant aux options d’impression affectant la sortie couleur (reportez-vous au Guide de la couleur).

REMARQUE : Le Serveur couleur permet d’utiliser des données RVB ou CMJN lors de

l’impression d’épreuves pour un tirage offset. Toutefois, les données transmises à une

imageuse doivent généralement appartenir à l’espace couleur CMJN.

2-8 Utilisation des ﬂux de gestion des couleurs

Précision chromatique

Pour que les couleurs afﬁchées sur votre moniteur correspondent à celles de la sortie imprimée, elles doivent faire l’objet d’une gestion des couleurs, comprenant un

calibrage précis du moniteur et du Serveur couleur. Si l’afﬁchage des couleurs sur le

moniteur est crucial, envisagez d’utiliser un logiciel et un instrument professionnels de création de proﬁls tel que EFI Color Proﬁler, pour créer un proﬁl de moniteur. Un proﬁl de moniteur permet aux applications de compenser l’afﬁchage des couleurs à l’écran de manière que les couleurs prévisualisées sur le moniteur correspondent le plus exactement possible aux couleurs de la sortie imprimée.

Si vous n’êtes pas équipé pour conserver une gestion des couleurs précise du moniteur ou si vous n’êtes pas disposé à le faire, vous pouvez choisir une méthode plus simple. Tout d’abord, déﬁnissez ce qui est le plus important à vos yeux : les couleurs imprimées ou les couleurs afﬁchées à l’écran.

•Si les couleurs afﬁchées sont plus importantes, faites conﬁance à vos yeux et à votre moniteur. Sélectionnez les couleurs à l’écran, mais n’oubliez pas que celles-ci ne seront optimisées que pour ce moniteur. Si le document est ouvert sur d’autres moniteurs, elles peuvent être différentes. Et même si les couleurs imprimées ne correspondent pas exactement à celles afﬁchées, les résultats lors de l’impression sur le Serveur couleur seront toujours bons.

•Si les couleurs imprimées constituent votre priorité, choisissez-les à partir d’exemples imprimés. Ainsi, elles seront régulières quel que soit leur aspect sur les différents moniteurs. Imprimez la palette des couleurs disponibles dans les applications puis effectuez votre sélection à partir de ces échantillons. Les ﬁchiers de référence couleur (ou nuanciers) se trouvent sur le CD Logiciels Utilisateur. (Pour plus d’informations, reportez-vous aux sections « Utilisation des outils de gestion des couleurs avec les

applications bureautiques », à la page 3-2, et « Utilisation des outils de gestion des couleurs avec les applications PostScript », à la page 4-2.) Vous pouvez également

imprimer des nuanciers à partir du Serveur couleur et sélectionner ensuite les couleurs par leur nom ou leur numéro. Les applications évoluées permettent de déﬁnir les couleurs dans les espaces couleur tons directs et CMJN, plus simples à contrôler. Pour plus d’informations sur la sélection des couleurs, reportez-vous à la section « Sélection des couleurs », à la page 2-4.

3-1 Utilisation des applications bureautiques

Chapitre 3 : Gestion des couleurs dans les applications bureautiques

Le système de gestion des couleurs ColorWise permet une gestion complète des couleurs pour les tâches imprimées à partir d’applications bureautiques et d’autres applications ne générant pas de PostScript. Ce chapitre donne des instructions sur l’impression des documents couleur à partir des applications GDI (Graphics Device

Interface) et QuickDraw, telles que les applications de présentation, de traitement

de texte et les tableurs. Vous pouvez les utiliser avec les applications Microsoft Ofﬁce.

Utilisation des applications bureautiques

Le Serveur couleur doit recevoir des instructions PostScript pour pouvoir imprimer une image ou un document. De nombreuses applications sont incapables de créer elles-mêmes ces instructions et laissent au pilote d’imprimante le soin d’effectuer cette opération. Dans ce groupe, on trouve la plupart des traitements de texte, tableurs et

logiciels de présentation. Ces applications utilisent Windows GDI pour l’afﬁchage

et l’impression lorsqu’elles fonctionnent sous Windows, et Apple QuickDraw lorsqu’elles fonctionnent sous Mac OS. Nous appellerons « applications

bureautiques » ces applications QuickDraw et GDI.

Toutes les applications bureautiques gèrent les couleurs d’une manière similaire, à l’aide du modèle RVB utilisé pour l’afﬁchage des couleurs. La plupart vous permettent de choisir des couleurs dans une palette prédéﬁnie. Certaines vous autorisent à ajouter de nouvelles couleurs dans la palette à l’aide d’un sélecteur. Même si, dans certaines applications, il est possible de sélectionner les couleurs avec les modèles CMJ, TSL et TSV, ces applications envoient toujours des données RVB au Serveur couleur. (Une des seules exceptions possibles étant l’insertion d’un ﬁchier EPS CMJN dans le document, envoyé en tant que données CMJN.)

Lorsque vous utilisez des applications bureautiques, tenez compte des points suivants :

• Le nombre de couleurs pouvant être afﬁchées (RVB) sur le moniteur est nettement supérieur au nombre de couleurs pouvant être reproduites sur votre imprimante. Par conséquent, lorsque vous imprimez, une correspondance est établie entre les couleurs RVB qui ne se trouvent pas dans la gamme de votre imprimante et les couleurs CMJN effectivement disponibles.

3-2 Gestion des couleurs dans les applications bureautiques

• Les applications bureautiques envoient exclusivement des données RVB au Serveur couleur. La sélection d’un dictionnaire de rendu des couleurs (CRD) vous permet de contrôler le rendu ﬁnal de la conversion de couleurs.

Chaque CRD utilise un style de rendu des couleurs différent et établit de manière différente la correspondance entre les couleurs non imprimables et les couleurs disponibles sur l’imprimante. Pour plus d’informations sur les styles de rendu des couleurs, reportez-vous au Guide de la couleur.

Utilisation des outils de gestion des couleurs avec les applications bureautiques

Les logiciels utilisateur du Serveur couleur incluent deux nuanciers RVB : un ﬁchier Microsoft Word et un ﬁchier Microsoft PowerPoint. Vous pouvez les imprimer avec différents CRD pour voir les couleurs obtenues sur le Serveur couleur. Pour des résultats optimaux, imprimez-les avec des options d’impression identiques à celles prévues pour le document ﬁnal. Sélectionnez ensuite les couleurs voulues pour le document sur l’impression ainsi obtenue.

Nuancier couleur RVB (Microsoft PowerPoint)

3-3 Utilisation des applications bureautiques

Utilisation des applications bureautiques

Avant d’imprimer à partir de ces applications, assurez-vous que le pilote d’imprimante et le ﬁchier PPD appropriés pour le Serveur couleur sont installés sur l’ordinateur, comme il est expliqué dans le Guide d’installation des logiciels utilisateur.

Déﬁnition des couleurs

Les applications bureautiques font appel au modèle colorimétrique RVB. L’unique façon d’utiliser des couleurs CMJN et PANTONE est de les déﬁnir dans des ﬁchiers

EPS avec une application de mise en page ou de retouche d’image, puis de les placer

dans des documents Microsoft Ofﬁce. Les couleurs présentes dans des ﬁchiers EPS sont conservées jusqu’à ce qu’elles arrivent au Serveur couleur (en supposant qu’aucun système de gestion des couleurs PostScript n’a été inclus).

Les applications bureautiques afﬁchent les ﬁchiers EPS en basse résolution, mais les images EPS sont imprimées à la résolution maximale. D’une manière générale, utilisez les ﬁchiers EPS uniquement lorsque les couleurs RVB s’avèrent peu pratiques pour votre ﬂux de travail spéciﬁque. Les ﬁchiers EPS sont pratiques si vous utilisez de grandes images complexes qui nécessitent une impression à la résolution maximale ou qui excèdent la capacité mémoire de certaines applications Microsoft Ofﬁce.

Travailler avec des ﬁchiers importés

Votre application peut vous permettre d’importer de nombreux formats de ﬁchiers. Il est préférable d’utiliser des ﬁchiers EPS si vous rencontrez des problèmes d’impression avec d’autres formats de ﬁchier importé tels les formats TIFF et PICT.

REMARQUE : Vous devrez peut-être effectuer une « installation personnalisée » de vos

applications Microsoft Ofﬁce si vous ne pouvez pas importer d’éléments EPS.

Même lorsque les applications bureautiques ne proposent pas d’options personnalisées de gestion des couleurs, des conversions couleur se produisent lors de l’importation d’images ou d’éléments de page qui n’ont pas été déﬁnis en RVB. Pour éviter de telles conversions avec des ﬁchiers importés, utilisez le format EPS pour les travaux graphiques non RVB à importer dans des applications bureautiques.

Toutes les images RVB incorporées dans votre document sont affectées par le paramétrage des options Proﬁl source RVB et Rendu des couleurs.

3-4 Gestion des couleurs dans les applications bureautiques

Importation de différents types d’image (gestion avancée des couleurs)

Si vous incorporez plusieurs images RVB, dont certaines sont des photographies, dans un ﬁchier d’application bureautique, un seul CRD peut ne pas être à même de fournir le meilleur résultat pour toutes les images. Dans ce cas, vous pourrez faire en sorte que les photographies soient totalement ignorées par le CRD. Pour cela, ouvrez la photographie en mode CMJN à l’aide d’une application de retouche d’image telle que Photoshop et effectuez les corrections de couleurs. Ensuite, enregistrez-la en tant que ﬁchier EPS et importez-la dans le document.

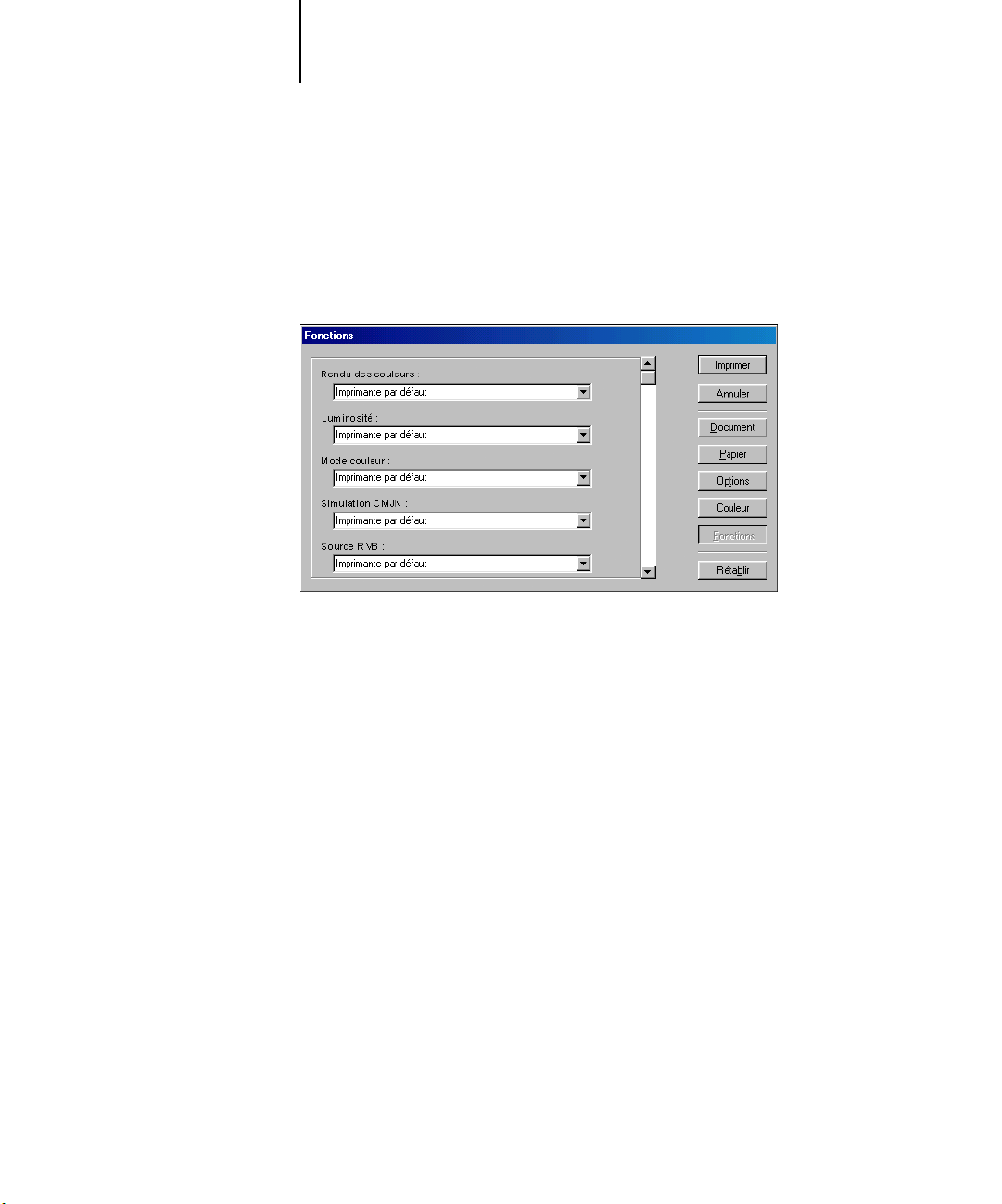

Sélection des options au moment de l’impression

En ce qui concerne l’impression sur le Serveur couleur, il existe peu de différences entre les différentes applications bureautiques. Suivez les instructions du Guide de la couleur pour spéciﬁer les options d’impression et de gestion des couleurs. Vous devez utiliser un pilote d’imprimante PostScript Niveau 2 (ou ultérieur), tel que le pilote Adobe PostScript.

Etant donné que ces applications envoient des données RVB au Serveur couleur, les choix effectués pour les options Proﬁl source RVB et Rendu des couleurs sont importants. Sélectionnez le CRD qui donnera l’effet couleur souhaité (reportez-vous au Guide de la couleur).

3-5 Utilisation des applications bureautiques

Proﬁls de sortie

Toutes les données couleur de la tâche sont affectées par le proﬁl de sortie par défaut résidant sur le Serveur couleur. Ce proﬁl peut être celui correspondant à votre périphérique et livré avec le Serveur couleur, ou un proﬁl personnalisé créé sur votre site (reportez-vous au Guide de la couleur). Si nécessaire, imprimez la page de test pour connaître le proﬁl par défaut résidant sur le Serveur couleur.

Précision chromatique à l’enregistrement des ﬁchiers

Vous pouvez prendre les mesures suivantes pour garantir la précision des couleurs.

•Si vous enregistrez des ﬁchiers EPS, évitez d’inclure les informations de gestion des couleurs PostScript. Cela réduit les risques de conﬂits entre les données et les conversions de couleurs multiples. Avec la gestion des couleurs PostScript, le Serveur couleur interprète les couleurs CMJN et RVB comme si elles appartenaient à l’espace couleur Lab et, par conséquent, leur traitement est effectué par les CRD plutôt que par vos options de simulation.

•Incluez les informations de couleur ICC dans les ﬁchiers. ColorWise n’entre pas en conﬂit avec ces informations et ces données peuvent être utiles pour identiﬁer l’espace couleur spéciﬁque utilisé par vos ﬁchiers.

• N’incluez pas les fonctions de tramage et de transfert.

• Désactivez la gestion des couleurs dans le pilote d’imprimante.

Sur les ordinateurs Windows, si le pilote offre des options ICM (Image Color Matching), sélectionnez l’ICM imprimante.

Sur les ordinateurs Mac OS, réglez le pilote d’imprimante aﬁn d’exclure les commandes de gestion des couleurs au moment de l’impression (reportez-vous au Guide de la couleur).

4-1 Utilisation des applications PostScript

Chapitre 4 : Gestion des couleurs dans les applications PostScript

Ce chapitre fournit des conseils pour l’utilisation des applications PostScript, comme les programmes de mise en page, d’illustration et de retouche d’image. Pour plus d’informations sur l’utilisation d’une application spéciﬁque, reportez-vous à la section

« Gestion des couleurs dans Adobe Photoshop », à la page 5-1, « Gestion des couleurs dans les applications de mise en page », à la page 6-1, ou « Gestion des couleurs dans les applications d’illustration », à la page 7-1.

Utilisation des applications PostScript

La plupart des applications utilisées pour le dessin, la retouche d’image (pixel) et la mise en page peuvent créer les informations PostScript qu’elles envoient à l’imprimante PostScript ou qu’elles enregistrent dans des ﬁchiers PostScript. Illustrator, Photoshop, PageMaker, QuarkXPress et Macromedia FreeHand sont toutes des applications PostScript.

Les applications PostScript gèrent la couleur de nombreuses manières différentes. La plupart vous permettent de choisir les couleurs quadri (en spéciﬁant un pourcentage de cyan, magenta, jaune et noir) ainsi que les couleurs nommées d’un système particulier tel que PANTONE. Si vous imprimez des composites, ces applications envoient des équivalents quadri des tons directs nommés au Serveur couleur. Dans certaines applications, vous pouvez également choisir les couleurs à l’aide des modèles RVB, TSL, TSC ou autres.

Habituellement, les applications PostScript envoient les informations de couleur au Serveur couleur sous forme de données CMJN. En revanche, les images RVB incorporées dans un document sont envoyées directement au Serveur couleur (sauf si vous spéciﬁez des paramètres de gestion des couleurs spéciaux dans votre application). En outre, certaines applications PostScript permettant de déﬁnir les couleurs en RVB ou dans d’autres modèles de couleurs peuvent également envoyer les données au Serveur couleur dans ces espaces couleur.

4-2 Gestion des couleurs dans les applications PostScript

Dans les applications PostScript, le contrôle des couleurs est généralement conçu pour une impression sur presse offset et certains ajustements sont nécessaires pour imprimer avec le Serveur couleur. Les couleurs afﬁchées sur le moniteur risquent de ne pas correspondre exactement aux couleurs imprimées par le Serveur couleur. De plus, les tons directs risquent de ne pas s’imprimer avec précision sur celui-ci puisqu’ils nécessitent des encres spéciales.

Utilisation des outils de gestion des couleurs avec les applications PostScript

Les applications PostScript permettent d’utiliser des couleurs créées avec l’un quelconque des modèles supportés par l’application considérée. Elles prennent toutes en charge le modèle CMJN, certaines supportant aussi le modèle RVB et d’autres modèles basés sur les valeurs du moniteur. Elles permettent aussi de choisir des couleurs nommées dans une ou plusieurs bibliothèques de couleurs, telles que la bibliothèque PANTONE (reportez-vous à la page 4-4).

Utilisation des nuanciers

Les logiciels utilisateur du Serveur couleur incluent plusieurs nuanciers (reportez-vous à la page 1-5). En sélectionnant les couleurs dans ces pages de référence, vous serez certain d’obtenir une couleur identique sur votre périphérique. Pour de meilleurs résultats, calibrez le Serveur couleur avant d’imprimer les nuanciers.

REMARQUE : Il est fortement recommandé d’utiliser des nuanciers pour obtenir des

résultats prévisibles à l’impression sur le Serveur couleur ou pour faire correspondre la sortie du Serveur couleur avec celle d’autres imprimantes.

REMARQUE : La correspondance des couleurs obtenue à partir de nuanciers n’assure pas

la correspondance des couleurs du moniteur avec les couleurs imprimées. Pour cela, vous devez utiliser un système de gestion des couleurs et calibrer le moniteur.

4-3 Utilisation des outils de gestion des couleurs avec les applications PostScript

Utilisation du nuancier CMJN

Utilisez le nuancier CMJN fourni avec les logiciels utilisateur du Serveur couleur pour tester l’impression de différentes combinaisons de magenta, de cyan, de jaune et de noir avec votre imprimante.

Pour imprimer le nuancier CMJN, téléchargez le ﬁchier sur le Serveur couleur. Les pages imprimées reproduisent des échantillons de couleur avec diverses combinaisons de jaune, de magenta et de cyan, ainsi que des échantillons de plus petite taille incluant 25, 50 et 75 % de noir. Utilisez l’impression comme référence pour choisir les couleurs et spéciﬁer le pourcentage des couleurs quadri dans votre application. Pour connaître l’emplacement de ce ﬁchier sur le CD Logiciels Utilisateur, reportez-vous au Guide d’installation des logiciels utilisateur.

4-4 Gestion des couleurs dans les applications PostScript

Utilisation du nuancier PANTONE

Utilisez ce nuancier (Simulation des couleurs PANTONE pour papier brillant) fourni avec les logiciels utilisateur du Serveur couleur pour assurer des résultats prévisibles avec les couleurs de la bibliothèque PANTONE.

Les informations imprimées par ce nuancier dépendent du paramétrage de l’option Correspondance tons directs.

• Correspondance tons directs — Lorsqu’elle est activée, l’option Correspondance tons directs imprime un nuancier qui simule le ton direct par son équivalent CMJN le plus proche à l’aide des toners CMJN du copieur/imprimante connecté au Serveur couleur. Le nom/numéro de la couleur PANTONE équivalente est imprimé sous chaque échantillon.

• Correspondance tons directs — Lorsqu’elle est désactivée, l’option Correspondance tons directs imprime un nuancier des équivalents CMJN des couleurs PANTONE déﬁnis par PANTONE. (Ces valeurs CMJN sont identiques à celles déﬁnies dans les applications comportant des bibliothèques PANTONE.) Les valeurs CMJN utilisées pour obtenir la couleur désirée, ainsi que le nom/numéro de la couleur PANTONE, sont imprimés sous chaque échantillon.

Pour imprimer le nuancier, téléchargez le ﬁchier sur le Serveur couleur. Pour connaître l’emplacement de ce ﬁchier sur le CD Logiciels Utilisateur, reportez-vous au Guide

d’installation des logiciels utilisateur. Si le paramétrage par défaut de l’option

Correspondance tons directs sur le Serveur couleur ne correspond pas à vos besoins pour l’impression des couleurs PANTONE, téléchargez le ﬁchier dans la queue Attente et, ensuite, modiﬁez le paramétrage de l’option Correspondance tons directs à l’aide d’un utilitaire de gestion des tâches comme la Command WorkStation (reportez-vous au Guide de gestion des tâches).

4-5 Déﬁnition des couleurs

Déﬁnition des couleurs

Les méthodes et les options disponibles pour la déﬁnition des couleurs dépendent du type d’application PostScript utilisée.

Modèle

colorimétrique

CMJN

Type

d’application

Photoshop Dans Photoshop, vous pouvez choisir les couleurs avec

Application de mise en page

Application d’illustration

Remarques sur la déﬁnition des couleurs

différents modèles colorimétriques (TSL, CIE Lab, RVB et CMJN).

Les applications de mise en page font généralement appel au modèle colorimétrique CMJN. Certaines vous permettent aussi d’utiliser d’autres modèles pour la déﬁnition des couleurs et peuvent vous donner la possibilité d’envoyer au Serveur couleur les données de ces modèles. Cependant, les CRD (qui ne concernent que les données RVB) n’affectent généralement pas les couleurs déﬁnies dans les applications de mise en page.

Pour des résultats prévisibles, utilisez les nuanciers CMJN lors de la déﬁnition des couleurs dans ces applications (reportez-vous à la section « Utilisation des

outils de gestion des couleurs avec les applications PostScript », à la page 4-2).

Les applications d’illustration font appel au modèle colorimétrique CMJN. Bien que vous soyez dans certains cas autorisés à déﬁnir des couleurs au moyen d’autres modèles colorimétriques, ces applications n’envoient généralement que les données CMJN au Serveur couleur.

Pour des résultats prévisibles, utilisez les nuanciers CMJN lors de la déﬁnition des couleurs. Reportez-vous à la section « Utilisation des outils de gestion des

couleurs avec les applications PostScript », à la page 4-2.

La prise en charge des modèles colorimétriques s’effectue de manière légèrement différente selon la version d’Illustrator utilisée (reportez-vous à la section

« Remarque sur les modèles colorimétriques dans Illustrator », à la page 7-1).

4-6 Gestion des couleurs dans les applications PostScript

Modèle

colorimétrique

RVB

Type

d’application

Photoshop Dans Photoshop, vous pouvez choisir des couleurs avec

Application de mise en page

Application d’illustration

Remarques sur la déﬁnition des couleurs

différents modèles colorimétriques (TSL, CIE Lab, RVB et CMJN).

Si l’application permet une déﬁnition des couleurs dans le modèle RVB, vériﬁez si elle convertit les données RVB en données CMJN avant de les envoyer au Serveur couleur. Cela a une incidence sur les options d’impression de ColorWise.

Par exemple, si elle convertit les données de noir RVB (déﬁni sous la forme de R0%, V0% et B0%) en noir CMJN lors de l’envoi de la tâche au Serveur couleur, le paramétrage de l’option Texte et images en noir 100 % sera sans effet.

Si vous déﬁnissez des couleurs dans le modèle RVB et que vous imprimez directement à partir de l’application, celle-ci convertit les données RVB en données CMJN avant de les envoyer au Serveur couleur. Cela a une incidence sur les options d’impression de ColorWise.

Par exemple, si l’application convertit les données de noir RVB (déﬁni sous forme de R0%, V0% et B0%) en noir CMJN lors de l’envoi de la tâche au Serveur couleur, le paramétrage de l’option Texte et images en noir 100 % sera sans effet.

Tons directs

Photoshop Vous pouvez choisir des couleurs nommées dans la

Application de mise en page

Application d’illustration

bibliothèque PANTONE (reportez-vous à la section

« Utilisation du nuancier PANTONE », à la page 4-4).

Pour de meilleurs résultats, utilisez les méthodes de déﬁnition des couleurs présentées à la section

« Utilisation des nuanciers », à la page 4-2.

4-7 Utilisation d’images importées

Utilisation d’images importées

Vous pouvez importer des images dans des documents créés dans des applications d’illustration comme Illustrator et des applications de mise en page comme QuarkXPress. Il est conseillé d’utiliser les formats EPS (ou EPSF) et TIFF pour l’importation des images dans les documents de mise en page. Utilisez le format EPS si vous rencontrez des problèmes d’impression avec les images au format TIFF. Il est toutefois possible que certaines applications acceptent d’autres formats.

Toutes les images RVB incorporées dans les documents sont affectées par le paramétrage des options Proﬁl Source RVB et Rendu des couleurs. Le système de gestion des couleurs de ColorWise applique les paramètres spéciﬁés dans l’option Proﬁl source RVB à toutes les données RVB, puis utilise le Rendu des couleurs indiqué (CRD) pour effectuer les conversions de couleurs. Il existe toutefois une exception si vous affectez des proﬁls ICC à des images RVB à l’aide des outils de gestion des couleurs de l’application (reportez-vous à la section ci-dessous). Dans ce cas, c’est l’application qui effectue la conversion des couleurs de l’image et envoie des données CMJN au Serveur couleur.

REMARQUE : Pour tirer parti des options Proﬁl source RVB et Rendu des couleurs avec

les images importées dans QuarkXPress, enregistrez-les au format EPS ou utilisez PrintRGB XTension de Quark, qui vous permet d’imprimer des ﬁchiers d’images RVB TIFF sans les convertir en CMJN.

Utilisation de différents types d’image (gestion avancée des couleurs)

Si vous incorporez dans un ﬁchier plusieurs images RVB, dont certaines sont des photographies, un seul CRD peut ne pas être à même de fournir le meilleur résultat pour toutes les images. Dans ce cas, vous pourrez faire en sorte que les photographies soient totalement ignorées par le CRD. Pour cela, séparez l’image en données CMJN à l’aide d’une application de retouche d’image telle que Photoshop et effectuez les corrections de couleurs. Enregistrez le ﬁchier au format EPS ou TIFF et importez-le dans le document.

Si votre application le permet, vous pouvez aussi enregistrer l’image RVB en tant que ﬁchier TIFF et lui affecter un proﬁl ICC et un style de rendu lors de l’importation dans le document.

4-8 Gestion des couleurs dans les applications PostScript

Utilisation de simulations CMJN

Vous pouvez spéciﬁer un Proﬁl de simulation CMJN et une Méthode de simulation CMJN pour la tâche à l’aide des options d’impression Proﬁl de simulation CMJN et Méthode de simulation CMJN (reportez-vous au Guide de la couleur). L’option Simulation CMJN affecte toutes les données CMJN envoyées par l’application de mise en page ou d’illustration. Elle peut également affecter les données RVB envoyées à une application de mise en page si l’option Séparation RVB est réglée sur Simulation.

•Si le document contient des images CMJN séparées en fonction d’une norme d’imprimerie offset, appliquez l’option Simulation CMJN correspondante. Par exemple, si la séparation est destinée à SWOP, sélectionnez SWOP.

Si vous imprimez des séparations sur le Serveur couleur avec l’option Activer surimpression et le paramètre Complète sélectionné pour l’option Méthode de simulation, l’impression résultante risque de ne pas correspondre à la même page imprimée sous forme de composite.

•Si le document contient des images CMJN séparées en fonction des caractéristiques de couleur d’un proﬁl ICC personnalisé (et non d’un proﬁl basé sur une norme d’imprimerie), sélectionnez le proﬁl correspondant dans l’option Proﬁl de simulation CMJN du Serveur couleur.

Pour plus d’informations sur le téléchargement de proﬁls de simulation CMJN sur le Serveur couleur avec ColorWise Pro Tools, reportez-vous au Guide de la couleur.

Utilisation des trames déﬁnies dans une application

Si vous disposez du module Fiery Graphic Arts (non disponible pour tous les modèles de Serveur couleur), vous pouvez déﬁnir des trames à partir de plusieurs applications PostScript et les utiliser pour l’impression. Les résultats obtenus varient selon l’application utilisée.

Pour déﬁnir une trame, paramétrez les valeurs de linéature et d’angle de trame à partir de l’application. Pour les applications utilisant les valeurs par défaut du Serveur couleur (InDesign, FreeHand, QuarkXPress et Illustrator 10), les points d’encre sont ronds. Ils peuvent présenter une forme différente pour les applications pouvant déﬁnir leur propre forme de point sans utiliser les valeurs par défaut du Serveur couleur (PageMaker, Photoshop et Illustrator 9). Lorsque vous imprimez une tâche, sélectionnez le paramètre de déﬁnition par l’application pour l’option de trame.

4-9 Précision chromatique à l’enregistrement des ﬁchiers

Les paramètres de linéature et d’angle d’une trame déﬁnie dans une application sont utilisés, que le paramètre Activer surimpression soit activé ou non. Pour des instructions spéciﬁques à la surimpression avec Photoshop, reportez-vous à la section « Sélection des options au moment de l’impression », à la page 5-8.

REMARQUE : Dans la plupart des cas, il est préférable de ne pas utiliser de trames car

l’imprimé comporterait des points de toner au lieu de présenter une surface régulière. Réservez l’utilisation des trames pour les travaux nécessitant un aspect particulier.

Précision chromatique à l’enregistrement des ﬁchiers

Vous pouvez prendre les mesures suivantes pour garantir la précision des couleurs.

• N’incluez pas les fonctions de tramage et de transfert.

• Désactivez la gestion des couleurs dans le pilote d’imprimante.

Sur les ordinateurs Windows, si le pilote offre des options ICM (Image Color Matching), sélectionnez l’ICM imprimante.

Sur les ordinateurs Mac OS, réglez le pilote d’imprimante aﬁn d’exclure les commandes de gestion des couleurs au moment de l’impression (reportez-vous au Guide de la couleur).

5-1 Spéciﬁcation des paramètres couleur

Chapitre 5 : Gestion des couleurs dans Adobe Photoshop

Ce chapitre présente les fonctions d’Adobe Photoshop versions 7.x et 6.x pour Windows et Mac OS. Les zones de dialogue de la version Mac OS sont représentées, mais les informations et les instructions données concernent également la version Windows.

Photoshop utilisant un système de gestion des couleurs sophistiqué, vous devriez réaliser quelques opérations de gestion des couleurs avant de commencer à l’utiliser.

Spéciﬁcation des paramètres couleur

Les sections suivantes décrivent les paramètres couleur recommandés pour Photoshop dans un ﬂux Serveur couleur. Ces paramètres comprennent :

Espaces de travail — Espaces couleur par défaut à utiliser pour la création de

documents RVB et CMJN. Les proﬁls couleur ICC décrivent la gamme de couleurs (gamut) et les caractéristiques de ces espaces de travail.

Règles de gestion des couleurs — Instructions indiquant à Photoshop comment se

comporter lorsqu’il rencontre des couleurs provenant d’un espace colorimétrique autre que l’espace de travail spéciﬁé.

Paramétrage couleur de Photoshop

Photoshop utilise un système de gestion des couleurs sophistiqué capable de gérer les documents dans plusieurs ﬂux couleur. La personnalisation des paramètres couleur vous permet d’indiquer les fonctionnalités couleur à utiliser lorsque vous travaillez avec Photoshop.

5-2 Gestion des couleurs dans Adobe Photoshop

POUR SPÉCIFIER LES RÉGLAGES COULEUR DANS PHOTOSHOP

1. Choisissez Couleurs dans le menu Edition.

La boîte de dialogue Couleurs s’afﬁche.

2. Sélectionnez Mode avancé.

En mode avancé, la liste des options afﬁchées est plus vaste.

3. Choisissez le proﬁl de l’espace de travail souhaité pour chaque mode couleur dans la zone Espaces de travail.

L’espace de travail déﬁnit le proﬁl couleur des documents auxquels aucun proﬁl n’est associé et des nouveaux documents. Il déﬁnit également l’espace couleur des documents convertis en mode couleur RVB, CMJN ou Niveaux de gris et en tons directs.

5-3 Spéciﬁcation des paramètres couleur

Choisissez un proﬁl ICC approprié pour chaque espace couleur à intégrer lors de l’enregistrement d’un ﬁchier. Observez les instructions suivantes pour déﬁnir les espaces de travail :

•Pour le mode RVB, choisissez le proﬁl correspondant à l’espace couleur RVB par

défaut utilisé par le Serveur couleur. Dans la plupart des cas, il s’agit d’EFIRGB. (Pour plus d’informations sur l’installation du proﬁl EFIRGB, reportez-vous au

Guide d’installation des logiciels utilisateur.) sRGB peut être envisagé si vous utilisez

un moniteur PC générique et si vous vous contentez du système d’exploitation Windows pour la gestion des couleurs du moniteur. Si vous choisissez sRGB comme espace de travail, assurez-vous que l’option Source RVB de ColorWise est réglée sur sRGB. Les documents RVB que vous créerez par la suite dans Photoshop utiliseront cet espace de travail.

REMARQUE : EFIRGB est sélectionné comme espace couleur source RVB par défaut

sur le Serveur couleur. Quel que soit l’espace RVB sélectionné, assurez-vous qu’il est disponible sur le Serveur couleur. Pour plus d’informations sur le téléchargement de

proﬁls source RVB sur le Serveur couleur, reportez-vous au Guide de la couleur.

•Pour le mode CMJN, choisissez un proﬁl décrivant la presse cible (p. ex. SWOP)

dans le cas d’un ﬂux de production prépresse. Pour une impression bureautique ﬁnale, choisissez un proﬁl de sortie décrivant le périphérique connecté au Serveur couleur. Pour utiliser un proﬁl de sortie spéciﬁque au périphérique, vous devez d’abord charger le proﬁl du Serveur couleur sur votre ordinateur (reportez-vous au Guide de la couleur). Les documents CMJN que vous créerez par la suite dans Photoshop utiliseront cet espace de travail.

•Pour plus d’informations sur le paramétrage des espaces de travail Gris et Ton direct,

reportez-vous à la documentation de Photoshop.

4. Dans la zone Règles de gestion des couleurs, choisissez la façon de traiter les documents dépourvus de proﬁls intégrés ou dotés de proﬁls différents de l’espace de travail sélectionné.

A moins que vous ne soyez un expert de la couleur, choisissez Désactivées dans les menus RVB, CMJN et Gris. Si vous sélectionnez une règle de gestion des couleurs et que vous ouvrez un document dans un environnement comportant un espace de travail différent de celui de sa création, vous risquez de rencontrer des problèmes. Le proﬁl intégré au document risque d’être écrasé s’il diffère de l’espace de travail spéciﬁé (bien que les valeurs numériques des couleurs du document soient préservées).

5-4 Gestion des couleurs dans Adobe Photoshop

5. Si vous ne désactivez pas les Règles de gestion des couleurs, sélectionnez Proﬁls

6. Dans la zone Options de conversion, spéciﬁez les règles de conversion entre espaces

non-concordants : Choix à l’ouverture, Choix au collage et Proﬁls manquants : Choix à l’ouverture.

Cette option afﬁche un message d’alerte qui vous permet de modiﬁer le comportement spéciﬁé (Désactivées) lors de l’ouverture de documents ou de l’importation de données couleur.

Ce choix est recommandé si vous souhaitez être informé avant que la gestion des couleurs d’une application ne soit mise en œuvre.

couleur.

Choisissez Adobe (ACE) dans le menu Moteur pour utiliser le moteur de gestion des couleurs interne de Photoshop.

Choisissez un style de rendu dans le menu Mode de manière à optimiser la qualité des couleurs lors de la conversion. Pour plus d’informations sur ce choix, reportez-vous à la documentation de Photoshop.

Sélectionnez Avec compensation du point noir et Simulation (images 8 bits/couche) pour optimiser la qualité des conversions chromatiques.

7. Désactivez les options Désaturer les couleurs du moniteur de et Fusionner les couleurs RVB avec le gamma dans la zone Options avancées.

La désactivation de ces options permet d’assurer la correspondance entre les couleurs afﬁchées sur le moniteur et la sortie imprimée.

8. Cliquez sur Enregistrer pour enregistrer le groupe actuel de paramètres couleur.

La boîte de dialogue Enregistrer s’afﬁche.

9. Nommez le ﬁchier de paramètres, acceptez l’emplacement par défaut et cliquez sur Enregistrer.

Vous pouvez revenir aux paramètres enregistrés à tout moment en choisissant le nom du groupe dans le menu Paramètres en haut de la boîte de dialogue Couleurs.

5-5 Enregistrement des ﬁchiers dans Photoshop

Enregistrement des ﬁchiers dans Photoshop

Avant d’enregistrer le ﬁchier dans Photoshop, effectuez toutes les opérations de rotation, recadrage et redimensionnement nécessaires. Cela accélérera le traitement lors de l’impression du document contenant l’image depuis l’application concernée.

Lors de l’enregistrement d’un document dans Photoshop 6.x, vous avez la possibilité d’y incorporer un proﬁl couleur. Nous vous recommandons de désactiver cette option si vous prévoyez d’envoyer le document au Serveur couleur.

Sélection du format de ﬁchier

Il est conseillé d’employer le format EPS ou TIFF pour enregistrer les images RVB qui seront importées dans d’autres documents et imprimées sur le Serveur couleur. Les ﬁchiers EPS et TIFF peuvent être importés dans pratiquement toutes les applications de mise en page.

REMARQUE : Bien que les ﬁchiers TIFF s’afﬁchent généralement mieux lorsqu’ils sont

importés dans d’autres applications, leurs caractéristiques de couleur et de résolution peuvent être affectées par l’application dans laquelle ils sont importés. Les ﬁchiers EPS ne sont pas modiﬁés par l’application dans laquelle ils sont importés.

REMARQUE : Nous nous contenterons d’illustrer les zones de dialogue de Photoshop 7.x

(version Mac OS) et de relever les éventuelles différences entre Photoshop 7.x et 6.x et les versions Windows et Mac OS de l’application.

5-6 Gestion des couleurs dans Adobe Photoshop

POUR ENREGISTRER UN DOCUMENT DANS PHOTOSHOP

1. Choisissez Enregistrer sous dans le menu Fichier.

La boîte de dialogue Enregistrer sous s’afﬁche.

2. Spéciﬁez les paramètres de la boîte de dialogue Enregistrer sous.

• Choisissez un nom, un format de ﬁchier et l’emplacement du document.

• Désactivez l’option Proﬁl ICC.

5-7 Enregistrement des ﬁchiers dans Photoshop

3. Cliquez sur Enregistrer.

4. Spéciﬁez les options EPS et cliquez sur OK.

Si vous choisissez le format EPS Photoshop, la boîte de dialogue Options EPS s’afﬁche.

• Choisissez une option de prévisualisation TIFF. Une prévisualisation TIFF est

possible sur les ordinateurs Windows et Mac OS.

•Ne sélectionnez pas l’option de gestion des couleurs PostScript.

Pour plus d’informations sur la gestion des couleurs PostScript, reportez-vous à la section suivante.

• N’incluez pas les fonctions de transfert ou les trames de demi-teintes.

REMARQUE : Si vous choisissez un codage JPEG, enregistrez une copie de l’original

en codage binaire jusqu’à ce que vous ayez vériﬁé les résultats de l’impression pour le ﬁchier JPEG. La compression utilisée pour le codage JPEG peut parfois générer des dégradations indésirables. Si vous obtenez des résultats inattendus lors de l’impression, utilisez une version binaire.

En cas de problème lors de l’impression du document dans lequel l’image a été incorporée, remplacez celle-ci par une version en codage ASCII et réimprimez le document. Le codage binaire donne un ﬁchier beaucoup plus compact que le codage ASCII mais il arrive qu’il entraîne des problèmes d’impression avec certaines conﬁgurations système.

5-8 Gestion des couleurs dans Adobe Photoshop

Sélection des options au moment de l’impression

Avec Photoshop, vous pouvez imprimer des images RVB ou CMJN.

• Lors de l’impression d’une image RVB, vous pouvez décider si la conversion en

données CMJN doit être effectuée par le Serveur couleur (avec un CRD), par PostScript (avec la gestion des couleurs PostScript) ou par le système de gestion des couleurs de Photoshop.

• Lors de l’impression d’images CMJN, vous pouvez imprimer des composites ou

des séparations de couleur.

REMARQUE : Assurez-vous que l’option Activer surimpression du Serveur couleur est

désactivée. Pour activer la surimpression, utilisez l’option Imprimer la sélection dans la sous-fenêtre Adobe Photoshop de la zone de dialogue d’impression. Pour plus d’informations, reportez-vous à la documentation de Photoshop.

POUR IMPRIMER DES IMAGES DANS PHOTOSHOP 7.X

1. Choisissez Imprimer avec aperçu dans le menu Fichier.

La boîte de dialogue d’impression s’afﬁche.

Photoshop 7.x

5-9 Sélection des options au moment de l’impression

2. Sélectionnez Afﬁcher plus d’options.

3. Sélectionnez Sortie.

4. Choisissez une méthode de codage.

5. Sélectionnez Gestion des couleurs.

EMARQUE : Si vous choisissez un codage JPEG, enregistrez une copie de l’original

en codage binaire jusqu’à ce que vous ayez vériﬁé les résultats de l’impression pour le ﬁchier JPEG. La compression utilisée pour le codage JPEG peut parfois générer des

dégradations indésirables. Si vous obtenez des résultats inattendus lors de

l’impression, utilisez la version binaire.

Photoshop 7.x

6. Choisissez Identique à la source dans le menu Proﬁl pour spéciﬁer l’espace couleur pour l’impression de l’image.

Tout autre réglage entraînerait une conversion des données d’image par Photoshop dans cet espace couleur avant de les envoyer au Serveur couleur.

7. Cliquez sur Imprimer.

5-10 Gestion des couleurs dans Adobe Photoshop

POUR IMPRIMER DES IMAGES DANS PHOTOSHOP 6.X

1. Choisissez Imprimer dans le menu Fichier.

La boîte de dialogue d’impression s’afﬁche.

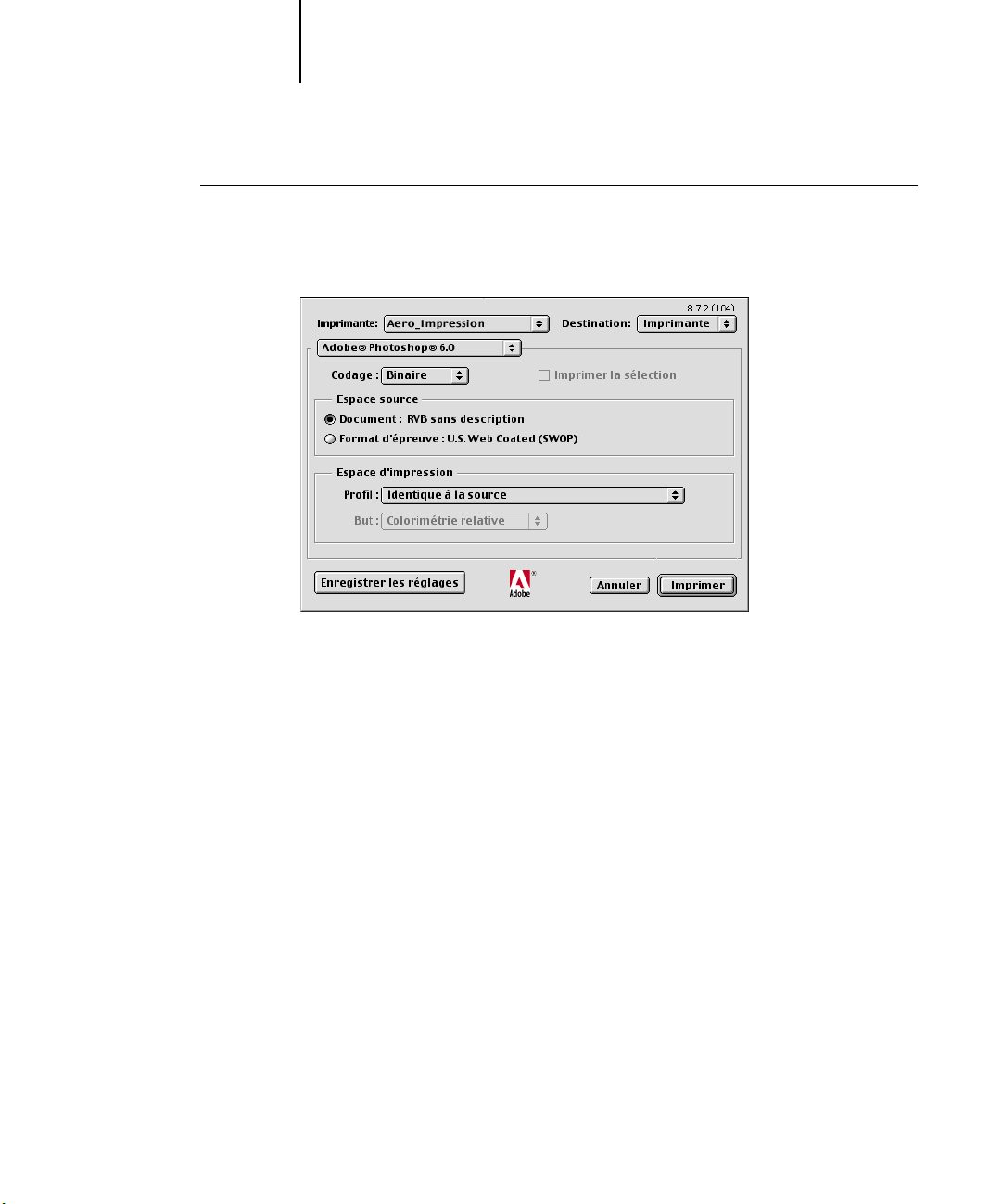

Photoshop 6.x

2. Choisissez le Serveur couleur dans le menu Imprimante, puis Adobe Photoshop dans le menu déroulant.

3. Choisissez une méthode de codage.

EMARQUE : Si vous choisissez un codage JPEG, enregistrez une copie de l’original

en codage binaire jusqu’à ce que vous ayez vériﬁé les résultats de l’impression pour le ﬁchier JPEG. La compression utilisée pour le codage JPEG peut parfois générer des

dégradations indésirables. Si vous obtenez des résultats inattendus lors de

l’impression, utilisez la version binaire.

4. Choisissez Identique à la source dans le menu Proﬁl pour spéciﬁer l’espace couleur pour l’impression de l’image.

Tout autre réglage entraînerait une conversion des données d’image par Photoshop dans cet espace couleur avant de les envoyer au Serveur couleur.

5. Cliquez sur Imprimer.

5-11 Sélection des options au moment de l’impression

Astuces concernant la gestion des couleurs PostScript pour les utilisateurs chevronnés

Utilisez les informations suivantes pour mettre en œuvre d’autres ﬂux de travaux couleur plus complexes avec Photoshop.

REMARQUE : Pour utiliser la gestion des couleurs PostScript dans Photoshop 6.x,

choisissez Gestion couleurs PostScript dans le menu Proﬁl de la sous-fenêtre Photoshop du pilote d’imprimante.

Enregistrement de documents EPS avec la gestion des couleurs PostScript

Si l’on sélectionne l’option de gestion des couleurs PostScript lors de l’enregistrement d’un ﬁchier EPS RVB ou CMJN, Photoshop intègre les informations de couleur PostScript — qui sont indépendantes des proﬁls ICC — dans le document obtenu. Ces informations sont destinées aux périphériques PostScript tels que le Serveur couleur.

Impression de ﬁchiers EPS RVB enregistrés avec la gestion des

couleurs PostScript

Lorsque vous imprimez un ﬁchier EPS RVB (qui contient un proﬁl intégré) sur le Serveur couleur, les informations concernant l’espace de travail provenant du proﬁl RVB intégré peuvent être utilisées pour la déﬁnition de l’espace source RVB pour les

CRD du Serveur couleur. Pour utiliser les informations d’espace couleur source

provenant du proﬁl intégré avec les CRD du Serveur couleur, choisissez Aucun comme Proﬁl source RVB de ColorWise à l’impression. Cela s’applique lorsque vous imprimez directement à partir de Photoshop ou lorsque le même ﬁchier EPS RVB est imprimé à partir d’une autre application.

Pour remplacer un proﬁl intégré dans un ﬁchier EPS à l’aide de la déﬁnition Source RVB disponible sur le Serveur couleur, choisissez une option quelconque à l’exception de l’option Aucun comme Proﬁl source RVB du Serveur couleur.

5-12 Gestion des couleurs dans Adobe Photoshop

Impression d’images RVB avec la gestion des couleurs PostScript de Photoshop

Si vous sélectionnez un espace couleur RVB et décidez d’utiliser la gestion des couleurs PostScript, Photoshop envoie les données RVB au Serveur couleur, en même temps que les informations de couleur PostScript déﬁnissant cet espace couleur RVB. Lorsque vous utilisez la gestion des couleurs PostScript, un CRD est utilisé pour effectuer les conversions des couleurs en CMJN.

REMARQUE : Les informations incluses concernant l’espace couleur source RVB sont

remplacées par l’option Proﬁl source RVB de ColorWise, sauf si celle-ci est réglée sur Aucun. L’option de rendu des couleurs de ColorWise prendra effet si Aucun est sélectionné pour l’option Proﬁl source RVB de ColorWise.

Pour réduire les temps d’impression, sélectionnez le codage JPEG. Néanmoins, lors de l’impression, vériﬁez soigneusement l’absence de dégradations dues à ce format. Si vous obtenez des résultats inattendus, relancez la tâche en utilisant un codage binaire ou ASCII.

Impression de ﬁchiers EPS CMJN enregistrés avec la gestion des couleurs PostScript

Si vous sélectionnez l’option de gestion des couleurs PostScript de Photoshop lors de l’enregistrement d’une image EPS CMJN, Photoshop intègre les informations de couleur PostScript qui déﬁnissent l’espace couleur source CMJN de l’image. Lorsque vous imprimez un ﬁchier EPS CMJN qui contient des informations de couleur PostScript sur le Serveur couleur, les CRD sont utilisés à la place des paramètres Proﬁl de simulation CMJN et Méthode de simulation CMJN de ColorWise. Veillez à choisir les paramètres appropriés pour l’option Rendu des couleurs.

Impression d’images CMJN avec la gestion des couleurs PostScript de Photoshop

Si vous sélectionnez un espace couleur CMJN et décidez d’utiliser la gestion des couleurs PostScript, Photoshop envoie les données CMJN au Serveur couleur, en même temps que les informations de couleur PostScript déﬁnissant cet espace couleur CMJN. Lorsque vous utilisez la gestion des couleurs PostScript, un CRD est utilisé pour effectuer les conversions des couleurs vers l’espace couleur CMJN du Serveur couleur.

5-13 Sélection des options au moment de l’impression

L’espace couleur de destination des CRD est déterminé par l’option d’impression Séparation RVB. Si vous choisissez Simulation pour cette option, l’image CMJN est imprimée en fonction des paramètres spéciﬁés pour le proﬁl de simulation CMJN et la méthode de simulation CMJN. Si on la règle sur Sortie, l’image CMJN est convertie dans l’espace couleur CMJN du proﬁl de sortie sélectionné.

L’option d’impression Correspondance tons directs du Serveur couleur n’a d’effet que lorsque la fonction multicanaux de Photoshop est utilisée pour déﬁnir les canaux de tons directs, puis que vous enregistrez l’image au format EPS et l’ouvrez dans une autre application. Pour plus d’informations, reportez-vous à la documentation de Photoshop.

Photoshop convertit les tons directs en valeurs CMJN lorsque vous travaillez en mode CMJN.

•Si l’image a été séparée en fonction d’une norme d’imprimerie offset, appliquez

l’option Simulation CMJN correspondante. Par exemple, si la séparation est destinée à SWOP, sélectionnez SWOP.

•Si Photoshop est conﬁguré pour une séparation personnalisée au moyen d’un proﬁl

ICC, choisissez le proﬁl correspondant pour l’option Proﬁl de simulation CMJN

de ColorWise.

Les paramètres de simulation personnalisée ci-dessus nécessitent que le proﬁl utilisé pour la séparation dans Photoshop réside également sur le Serveur couleur. Pour plus d’informations sur le téléchargement de proﬁls de simulation CMJN sur le Serveur couleur avec ColorWise Pro Tools, reportez-vous au Guide de la couleur.

6-1 Adobe InDesign 2.0.1 et 1.5.2

Chapitre 6 : Gestion des couleurs dans les applications de mise en page

Ce chapitre donne des instructions pour l’impression des documents couleur à partir d’Adobe InDesign, Adobe PageMaker et QuarkXPress.

Avant d’imprimer à partir de ces applications, assurez-vous que le pilote d’imprimante et le ﬁchier de description d’imprimante PostScript (PPD) appropriés pour le Serveur couleur sont installés sur l’ordinateur, comme il est expliqué dans le

Guide d’installation des logiciels utilisateur.

Adobe InDesign 2.0.1 et 1.5.2

Les sections suivantes décrivent les options recommandées pour l’utilisation d’Adobe InDesign avec un Serveur couleur.

Paramètres couleur d’Adobe InDesign

Si vous utilisez ColorWise, vous devez désactiver les fonctions de gestion des couleurs d’InDesign.

6-2 Gestion des couleurs dans les applications de mise en page

POUR DÉSACTIVER LA GESTION DES COULEURS DANS INDESIGN 2.0.1

1. Dans le menu Edition, choisissez Couleurs> Couleurs du document.

2. Désactivez l’option Activer la gestion des couleurs et cliquez sur OK.

6-3 Adobe InDesign 2.0.1 et 1.5.2

POUR DÉSACTIVER LA GESTION DES COULEURS DANS INDESIGN 1.5.2

1. Dans le menu Edition, choisissez Couleurs> Couleurs du document.

2. Désactivez l’option Activer la gestion des couleurs et cliquez sur OK.

Importation d’images

Toutes les images RVB incorporées dans votre document, à l’exception des images TIFF RVB, sont affectées par le paramétrage des options Proﬁl source RVB et Rendu des couleurs. Pour de meilleurs résultats avec les images incorporées, suivez les instructions de la section « Utilisation d’images importées », à la page 4-7.

REMARQUE : InDesign convertit les images TIFF RVB incorporées en CMJN.

Pour incorporer des images dans un document, vous devez désactiver la gestion des couleurs d’InDesign.

POUR DÉSACTIVER LA GESTION DES COULEURS DANS INDESIGN 2.0.1

EN VUE DE L’IMPORTATION D’IMAGES

1. Choisissez Importation dans le menu Fichier.

La zone de dialogue Importation s’afﬁche.

2. Sélectionnez l’option Afﬁcher les options d’importation.

3. Sélectionnez le ﬁchier à importer et cliquez sur Ouvrir.

6-4 Gestion des couleurs dans les applications de mise en page

4. Choisissez Couleurs dans le menu d’options. Assurez-vous que l’option Activer la gestion des couleurs est désactivée et cliquez sur OK.

POUR DÉSACTIVER LA GESTION DES COULEURS DANS INDESIGN 1.5.2

EN VUE DE L’IMPORTATION D’IMAGES

1. Choisissez Importation dans le menu Fichier.

La zone de dialogue Importation s’afﬁche.

2. Sélectionnez l’option Afﬁcher les options d’importation.

3. Sélectionnez le ﬁchier à importer et cliquez sur Ouvrir.

4. Choisissez Couleurs dans le menu d’options. Assurez-vous que l’option Activer la gestion des couleurs est désactivée et cliquez sur OK.

6-5 Adobe InDesign 2.0.1 et 1.5.2

Sélection des options au moment de l’impression

Vous pouvez utiliser l’interface standard du pilote d’imprimante du Serveur couleur pour sélectionner les options d’impression dans InDesign.

POUR DÉFINIR LES OPTIONS D’IMPRESSION DANS LA VERSION WINDOWS

D’INDESIGN 2.0.1

1. Choisissez Imprimer dans le menu Fichier.

2. Choisissez le Serveur couleur dans le menu Printer (Imprimante).

3. Cliquez sur Imprimante.

La boîte de dialogue d’impression Windows s’afﬁche.

4. Cliquez sur Propriétés.

6-6 Gestion des couleurs dans les applications de mise en page

5. Cliquez sur l’onglet Fiery Printing (Impression Fiery) dans la boîte de dialogue qui s’afﬁche.

L’interface standard du pilote d’imprimante du Serveur couleur apparaît.

6. Choisissez les options d’impression appropriées.

Pour plus d’informations sur le paramétrage des options d’impression de ColorWise, reportez-vous au Guide de la couleur.

7. Cliquez sur Imprimer.

POUR DÉFINIR LES OPTIONS D’IMPRESSION DANS LA VERSION MAC OS

D’INDESIGN 2.0.1

1. Choisissez Imprimer dans le menu Fichier.

2. Choisissez le Serveur couleur dans le menu Imprimante.

6-7 Adobe InDesign 2.0.1 et 1.5.2

3. Cliquez sur Imprimante.

4. Choisissez Options spéciﬁques.

La zone de dialogue d’impression AdobePS s’afﬁche.

Les options d’impression du Serveur couleur s’afﬁchent.

5. Sélectionnez les options appropriées.

Pour plus d’informations sur le paramétrage des options d’impression de ColorWise, reportez-vous au Guide de la couleur.

6. Cliquez sur Imprimer.

6-8 Gestion des couleurs dans les applications de mise en page

POUR DÉFINIR LES OPTIONS D’IMPRESSION

DANS LA VERSION WINDOWS D’INDESIGN 1.5.2

1. Choisissez Print (Imprimer) dans le menu File (Fichier).

La boîte de dialogue d’impression s’afﬁche.

2. Choisissez le Serveur couleur dans le menu Name (Nom).

3. Cliquez sur Properties (Propriétés).

4. Cliquez sur l’onglet Fiery Printing (Impression Fiery) dans la boîte de dialogue qui s’afﬁche.

L’interface standard du pilote d’imprimante du Serveur couleur apparaît.

5. Choisissez les options d’impression appropriées.

Pour plus d’informations sur le paramétrage des options d’impression de ColorWise, reportez-vous au Guide de la couleur.

6-9 Adobe InDesign 2.0.1 et 1.5.2

POUR DÉFINIR LES OPTIONS D’IMPRESSION DANS LA VERSION MAC OS

D’INDESIGN 1.5.2

1. Choisissez Imprimer dans le menu Fichier.

La boîte de dialogue d’impression s’afﬁche.

2. Choisissez le Serveur couleur dans le menu Imprimante.

3. Choisissez Options spéciﬁques.

Les options d’impression du Serveur couleur s’afﬁchent.

4. Sélectionnez les options appropriées.

Pour plus d’informations sur le paramétrage des options d’impression de ColorWise, reportez-vous au Guide de la couleur.

6-10 Gestion des couleurs dans les applications de mise en page

Adobe PageMaker 7.x et 6.5 pour Mac OS et Windows

Les versions Windows et Mac OS de PageMaker 7.x et 6.5 sont quasiment identiques. Les illustrations de cette section ne montrent que la version Windows, sauf lorsqu’il existe des différences entre les deux systèmes.

Conﬁguration requise pour la version Windows

Pour utiliser la version Windows de PageMaker 6.5, assurez-vous qu’une copie du ﬁchier PPD du Serveur couleur se trouve dans les deux dossiers suivants :

• PM65\RSRC\FRANCAIS\PPD4

•Windows\System

Pour plus d’informations sur l’installation de ce ﬁchier, reportez-vous à la documentation de PageMaker.

Paramètres couleur PageMaker

Il est recommandé d’utiliser la gestion des couleurs ColorWise plutôt que les options

SGC intégrées dans Adobe PageMaker.

REMARQUE : Vous ne devez pas utiliser les deux systèmes pour la même tâche

d’impression.

POUR DÉSACTIVER LA GESTION DES COULEURS DANS PAGEMAKER

1. Choisissez Préférences> Général dans le menu Fichier.

2. Cliquez sur Conﬁgurer SGC

3. Dans le menu Gestion des couleurs, choisissez Non.

4. Cliquez deux fois sur OK pour fermer les boîtes de dialogue.

POUR DÉSACTIVER LA GESTION DES COULEURS DANS UNE IMAGE EN MODE POINT

1. Sélectionnez l’image dans le document.

2. Dans le menu Elément, sélectionnez Image > Source SGC.

3. Sélectionnez Aucun dans le menu déroulant Nouvel élément, puis cliquez sur OK.

6-11 Adobe PageMaker 7.x et 6.5 pour Mac OS et Windows

Importation d’images

Toutes les images RVB incorporées dans votre document sont affectées par le paramétrage des options Proﬁl Source RVB et Rendu des couleurs. Pour de meilleurs résultats avec les images incorporées, suivez les instructions de la section « Utilisation

d’images importées », à la page 4-7.

Sélection des options au moment de l’impression

La sélection des options d’impression se fait à partir des différentes boîtes de dialogue d’impression de PageMaker 7.x ou 6.5.

REMARQUE : La boîte de dialogue d’impression de PageMaker est différente de celle des

autres applications pouvant imprimer sur le Serveur couleur. Suivez les instructions fournies dans cette section plutôt que les instructions d’impression du Guide de la

couleur.

POUR DÉFINIR DES OPTIONS AU MOMENT DE L’IMPRESSION AVEC PAGEMAKER

Choisissez le PPD du Serveur couleur

1. Sélectionnez le ﬁchier de description d’imprimante du Serveur couleur dans le menu PPD de la boîte de dialogue d’impression.

Cliquez sur Options

2. Cliquez sur Options.

3. Choisissez Normal dans le menu Envoi des données de la boîte de dialogue Options d’impression et cliquez sur Fonctions.

Pour être sûr que les images TIFF s’impriment en pleine résolution, ne choisissez pas l’option par défaut Sous-échantillon optimisé dans le menu « Envoi des données ».

6-12 Gestion des couleurs dans les applications de mise en page

4. Si un document contient des images RVB incorporées ou des couleurs déﬁnies en RVB et qui ne seront pas séparées en couleurs quadri, sélectionnez les paramètres des options Source RVB et Rendu des couleurs dans la boîte de dialogue Fonctions.

Si le document contient des couleurs PANTONE, choisissez l’option Correspondance tons directs appropriée.

5. Pour envoyer la tâche au Serveur couleur, cliquez sur Imprimer à partir de l’une des boîtes de dialogue de PageMaker.

Gestion des couleurs en option de PageMaker

Si vous avez des besoins en gestion des couleurs auxquels ColorWise ne peut pas répondre, tels que la gestion des couleurs sur des périphériques non contrôlés par le Serveur couleur, vous souhaiterez peut-être pouvoir utiliser les fonctions de gestion des couleurs proposées par PageMaker. Pour plus d’informations, reportez-vous à la documentation de cette application.

6-13 QuarkXPress 5.x et 4.x pour Mac OS et Windows

QuarkXPress 5.x et 4.x pour Mac OS et Windows

Importation d’images

A l’exception des images RVB enregistrées au format EPS ou de l’utilisation de PrintRGB XTension de Quark, QuarkXPress convertit toutes les données RVB en données CMJN, même lorsque l’extension Quark CMS est désactivée.

Seules les images RVB enregistrées au format EPS sont concernées par les options Proﬁl Source RVB et Rendu des couleurs. Pour de meilleurs résultats avec les images incorporées, suivez les instructions de la section « Utilisation d’images importées », à la page 4-7.

Sélection des options au moment de l’impression

La procédure suivante explique comment imprimer des ﬁchiers sur le Serveur couleur.

POUR DÉFINIR LES OPTIONS D’IMPRESSION DANS QUARKXPRESS 5.X OU 4.X

Choisissez le Serveur couleur

Choisissez un format papier de sortie

Cliquez ici pour déﬁnir les options d’impression

1. Sélectionnez le nom du ﬁchier de description d’imprimante du Serveur couleur dans le menu Description d’imprimante de la boîte de dialogue d’impression.

Mac OS

6-14 Gestion des couleurs dans les applications de mise en page

Choisissez le Serveur couleur

Choisissez une description d’imprimante pour le Serveur couleur

Cliquez ici pour spéciﬁe

les paramètres

du périphérique

Windows

2. Si le document contient des couleurs PANTONE, choisissez l’option Correspondance tons directs appropriée.

Pour plus d’informations sur le paramétrage des options d’impression, reportez-vous au Guide de la couleur.

Gestion des couleurs en option de QuarkXPress

Si vous avez des besoins en gestion des couleurs auxquels ColorWise ne peut pas répondre, tels que la gestion des couleurs sur des périphériques non contrôlés par le Serveur couleur, vous souhaiterez peut-être pouvoir utiliser les fonctions de gestion des couleurs proposées par QuarkXPress. Pour plus d’informations, reportez-vous à la documentation de QuarkXPress.

Pour QuarkXPress 4.02, vous souhaiterez peut-être utiliser l’Xtension Quark CMS. Ses fonctionnalités permettent aux utilisateurs chevronnés de gérer les conversions de couleurs RVB et CMJN. Si vous envisagez de vous en servir, assurez-vous que l’extension est installée avant de démarrer QuarkXPress. Si ce n’est pas le cas, servez-vous du Gestionnaire d’XTensions pour l’installer. Pour plus d’informations, reportez-vous à la documentation de QuarkXPress.

6-15 QuarkXPress 5.x et 4.x pour Mac OS et Windows

REMARQUE : Quark CMS convertit les données RVB TIFF, JPEG et PICT en données

CMJN avant d’envoyer les données de couleur au Serveur couleur. Les options Proﬁl Source RVB et Rendu des couleurs sont sans effet sur ces données, à moins que vous n’utilisiez PrintRGB XTension de Quark, qui vous permet d’imprimer des ﬁchiers d’images RVB TIFF sans les convertir en CMJN.

QuarkXPress 3.32 pour Mac OS et Windows

Avant de lancer QuarkXPress 3.32, assurez-vous que l’XTension EﬁColor n’est pas chargée dans le dossier XTensions. Les proﬁls EFICOLOR ne sont pas actuellement disponibles avec les produits Serveur couleur. Sans le proﬁl EFICOLOR approprié, l’extension (XTension) EﬁColor ne convertit pas les couleurs des images incorporées.

Conﬁguration requise pour la version Windows

Assurez-vous qu’une copie du ﬁchier PPD du Serveur couleur se trouve dans le dossier \XPRESS\PDF.

Importation d’images

d’images importées », à la page 4-7.

POUR SÉLECTIONNER LES OPTIONS D’IMPRESSION

SOUS QUARKXPRESS 3.3

Choisissez le Serveur couleur

Choisissez un format papier de sortie

Choisissez Binaire

6-16 Gestion des couleurs dans les applications de mise en page

Sélection des options au moment de l’impression

La procédure suivante explique comment imprimer des ﬁchiers sur le Serveur couleur.

1. Sélectionnez le nom du ﬁchier de description d’imprimante du Serveur couleur dans le menu Imprimante de la zone de dialogue de format d’impression (Mac OS) ou de la boîte de dialogue de conﬁguration de l’imprimante (Windows).

Mac OS

6-17 QuarkXPress 5.x et 4.x pour Mac OS et Windows

Choisissez le Serveur couleur

Choisissez Binaire

Choisissez un format papie

de sortie

Windows

2. Si un document contient des images RVB incorporées ou des couleurs RVB qui seront imprimées sans conversion en CMJN par QuarkXPress, sélectionnez les options Proﬁl Source RVB et Rendu des couleurs.

Si le document contient des couleurs PANTONE, choisissez l’option Correspondance tons directs appropriée.

Pour plus d’informations sur le paramétrage des options d’impression, reportez-vous au

Guide de la couleur.

7-1 Adobe Illustrator pour Windows et Mac OS

Chapitre 7 : Gestion des couleurs dans les applications d’illustration

Vous pouvez soit imprimer directement depuis une application d’illustration, soit vous en servir pour créer et enregistrer des ﬁchiers qui seront ensuite importés dans un document à partir d’une application de mise en page. Pour imprimer à partir d’une application d’illustration, utilisez le pilote d’imprimante et les options recommandées dans le Guide de la couleur. En règle générale, enregistrez les ﬁchiers au format EPS lorsque vous utilisez une application d’illustration. Lorsque vous importez un ﬁchier EPS dans une autre application, les données couleur de l’image importée ne sont pas modiﬁées par l’application d’accueil.

Avant d’imprimer à partir d’une application d’illustration, assurez-vous que le pilote d’imprimante PostScript et le ﬁchier PPD appropriés pour le Serveur couleur sont installés sur l’ordinateur, comme il est expliqué dans le Guide d’installation des logiciels

utilisateur. Ce chapitre donne des instructions pour l’utilisation d’Adobe Illustrator, de

Macromedia FreeHand et de CorelDRAW pour Windows et Mac OS.

REMARQUE : Les instructions de ce manuel portent exclusivement sur l’impression

de composites. Pour ce qui est de l’impression des séparations de couleur, reportezvous à la documentation de votre application.

Adobe Illustrator pour Windows et Mac OS

Les sections suivantes contiennent des conseils d’utilisation des versions 10.x et 9.x d’Adobe Illustrator.

Remarque sur les modèles colorimétriques dans Illustrator

Sous Illustrator, vous pouvez sélectionner RVB ou CMJN comme mode couleur pour un document. Tous les éléments compris dans le ﬁchier sont alors créés en respectant ce modèle. Lorsque vous imprimez le ﬁchier, les données sont envoyées au Serveur couleur dans le modèle colorimétrique spéciﬁé.

Illustrator, paramètres couleur

Illustrator utilise un système de gestion des couleurs sophistiqué capable de gérer les couleurs RVB et CMJN dans plusieurs ﬂux couleur. La personnalisation des

7-2 Gestion des couleurs dans les applications d’illustration

paramètres couleur vous permet d’indiquer les fonctionnalités couleur à utiliser lorsque vous travaillez avec Illustrator. Ces paramètres comprennent :

Espaces de travail — Espaces couleur par défaut à utiliser pour la création de

documents RVB et CMJN. Les proﬁls ICC décrivent la gamme des couleurs et les caractéristiques de ces espaces de travail.

Règles de gestion des couleurs — Instructions indiquant à Illustrator comment se

comporter lorsqu’il rencontre des couleurs provenant d’un espace colorimétrique autre que l’espace de travail spéciﬁé.

Déﬁnition des options d’impression

La procédure suivante décrit les paramètres couleur recommandés pour Illustrator dans un ﬂux Serveur couleur.

POUR SPÉCIFIER LES PARAMÈTRES COULEUR

1. Choisissez Couleurs dans le menu Edition.

La boîte de dialogue Couleurs s’afﬁche.

7-3 Adobe Illustrator pour Windows et Mac OS

2. Sélectionnez Mode avancé.

3. Choisissez le proﬁl de l’espace de travail souhaité pour chaque mode dans la zone

En mode avancé, la liste des options afﬁchées est plus vaste.

Espaces de travail.

Observez les instructions suivantes pour déﬁnir les espaces de travail :

•Pour RVB, choisissez EFIRGB. Ce proﬁl représente l’espace couleur RVB par défaut

utilisé par le Serveur couleur. Les documents RVB que vous créerez par la suite dans Illustrator utiliseront cet espace de travail.

•Pour CMJN, choisissez un proﬁl décrivant la presse cible (p. ex. SWOP) dans le cas

d’un ﬂux de production prépresse. Pour une impression bureautique ﬁnale, choisissez un proﬁl de sortie décrivant le périphérique connecté au Serveur couleur. Pour utiliser un proﬁl de sortie spéciﬁque au périphérique, chargez le proﬁl du Serveur couleur sur votre ordinateur (reportez-vous au Guide de la couleur). Les documents CMJN que vous créerez par la suite dans Illustrator utiliseront cet espace de travail.

Choisissez Désactivées dans les menus RVB et CMJN. Cette option ne tient pas compte du proﬁl d’origine intégré au document s’il diffère de l’espace de travail spéciﬁé.

Dans la zone Non-concordances des proﬁls, sélectionnez l’option Choix à l’ouverture. Cette option afﬁche un message d’alerte qui vous permet de modiﬁer le comportement spéciﬁé (Désactivées) lors de l’ouverture de documents ou de l’importation de données couleur.

5. Dans la zone Options de conversion, spéciﬁez les règles de conversion entre espaces couleur.

Choisissez Adobe (ACE) dans le menu Moteur pour utiliser le moteur de gestion des couleurs intégré d’Illustrator.

Dans le menu Mode, choisissez un style de rendu qui optimisera la qualité chromatique de la conversion. Pour plus d’informations sur ce choix, reportez-vous à la documentation d’Illustrator.

Sélectionnez l’option Utiliser la compensation du point noir pour optimiser la qualité des conversions chromatiques.

7-4 Gestion des couleurs dans les applications d’illustration

6. Cliquez sur Enregistrer pour enregistrer le groupe actuel de paramètres couleur.

7. Nommez le ﬁchier de paramètres, acceptez l’emplacement par défaut et cliquez sur

La boîte de dialogue Enregistrer s’afﬁche.

Enregistrer.

Vous pouvez revenir aux paramètres enregistrés à tout moment en choisissant le nom du groupe dans le menu Paramètres en haut de la boîte de dialogue Couleurs.

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents

Lorsque vous enregistrez des ﬁchiers dans Illustrator en vue de leur importation dans d’autres types de documents, choisissez le format EPS. Illustrator enregistre les informations de couleurs en mode RVB et en mode CMJN, de sorte que les options Proﬁl source RVB et Rendu des couleurs de ColorWise s’appliquent aux couleurs des illustrations enregistrées avec cette application et importées dans d’autres documents (même lorsque des données RVB et des données CMJN sont présentes dans le même ﬁchier). Cependant, dans le cas de ﬁchiers Illustrator importés dans Photoshop, les données vectorielles du ﬁchier sont rasterisées et converties en images bitmap dans Photoshop, et l’espace couleur ﬁnal de ces données est fonction du modèle colorimétrique choisi dans Photoshop.

Déﬁnition des options d’impression

La procédure suivante explique comment déﬁnir les options d’impression avant d’imprimer un document à partir d’Illustrator sur le Serveur couleur.

POUR RÉGLER LES OPTIONS D’IMPRESSION DANS ILLUSTRATOR

1. Sélectionnez Imprimer dans le menu déroulant Fichier.

La boîte de dialogue d’impression s’afﬁche.

2. Si vous utilisez la version Windows d’Illustrator, spéciﬁez les options d’impression voulues.

• Choisissez le périphérique Serveur couleur dans le menu Nom.

• Choisissez Composite dans le menu Sortie.

• Choisissez PostScript Niveau 3. En cas de problème, vous pouvez aussi utiliser le

Niveau 2.

7-5 Adobe Illustrator pour Windows et Mac OS

Sélectionnez le nom du périphérique

Choisissez la sortie composite

Sélectionnez le nom du périphérique

Cliquez sur Propriétés pour déﬁnir les

options d’impression

Illustrator 10.x pour Windows

Cliquez sur Propriétés pour déﬁnir les

options d’impression

Choisissez la sortie composite Choisissez PostScript

Niveau 2 ou 3

Illustrator 8.x et 9.x pour Windows

Choisissez la sortie composite

7-6 Gestion des couleurs dans les applications d’illustration

3. Si vous utilisez la version Mac OS d’Illustrator, spéciﬁez les options d’impression voulues.

• Choisissez le périphérique Serveur couleur dans le menu Imprimante.

• Choisissez Adobe Illustrator dans le menu d’options situé sous le menu Imprimante.

• Choisissez Composite dans le menu Sortie.

• Choisissez PostScript Niveau 3. En cas de problème, vous pouvez aussi utiliser le

Niveau 2.

Illustrator 10.x pour Mac OS

Choisissez la sortie composite

Choisissez PostScript Niveau 3

7-7 Adobe Illustrator pour Windows et Mac OS

Illustrator 8.x et 9.x pour Mac OS

4. Le cas échéant, cliquez sur Propriétés (Windows) ou choisissez Options spéciﬁques dans le menu d’options (Mac OS) et réglez les paramètres Proﬁl source RVB et Rendu des couleurs pour le Serveur couleur.

Ces options ne doivent être sélectionnées que si vous imprimez un document CMJN contenant des images RVB placées, ou un document RVB dans Illustrator 9.x. Dans tous les autres cas, les couleurs ne seront pas affectées par ces paramètres.

5. Si le document contient des couleurs nommées PANTONE, choisissez l’option Correspondance tons directs appropriée.

Pour plus d’informations sur le paramétrage des autres options d’impression ColorWise, reportez-vous au Guide de la couleur.

Gestion des couleurs dans Illustrator

Si vous avez des besoins en gestion des couleurs auxquels ColorWise ne peut pas répondre, tels que la gestion des couleurs sur des périphériques non contrôlés par le Serveur couleur, vous souhaiterez peut-être pouvoir utiliser les fonctions de gestion des couleurs proposées par Illustrator. Pour plus d’informations, reportez-vous à la documentation d’Illustrator.

7-8 Gestion des couleurs dans les applications d’illustration

FreeHand 10.x, 9.x et 8.x pour Windows et Mac OS

Les informations de cette section s’appliquent aux versions Mac OS et Windows de FreeHand. Seules les zones de dialogue Mac OS sont reproduites mais les informations et les instructions sont identiques pour la version Windows.

Paramètres couleur FreeHand

Lorsque vous utilisez les fonctions de gestion des couleurs de ColorWise, vous devez désactiver celles de FreeHand.

POUR DÉSACTIVER LA GESTION DES COULEURS DE FREEHAND

1. Sélectionnez Préférences dans le menu déroulant Fichier.

2. Dans la boîte de dialogue Préférences, cliquez sur la catégorie Couleurs.

Cliquez sur Couleurs pour accéder aux paramètres de gestion des couleurs

3. Choisissez Aucune pour le type de gestion des couleurs.

Déﬁnition des couleurs

Toutes les couleurs déﬁnies dans FreeHand sont envoyées en tant que données CMJN au périphérique — même celles qui ont été spéciﬁées à l’aide d’autres modèles colorimétriques. Pour des résultats optimaux, employez les méthodes de déﬁnition des couleurs présentées à la page 4-2.

7-9 FreeHand 10.x, 9.x et 8.x pour Windows et Mac OS

Vous pouvez contrôler la conversion des couleurs RVB déﬁnies dans FreeHand en spéciﬁant des options dans la zone de dialogue Préférences sous la catégorie Couleurs, ou en cliquant sur le bouton Gestion des couleurs dans le menu déroulant de la zone de dialogue d’impression de FreeHand.

Importation d’images

Il est possible d’importer différents types de ﬁchiers dans FreeHand, mais tous sont ensuite traités comme des images EPS, des images TIFF ou des chemins modiﬁables. Pour plus d’informations, reportez-vous à votre documentation FreeHand.

Lorsque vous importez une image EPS dans votre document, FreeHand crée un lien avec l’image au lieu d’intégrer le ﬁchier d’origine, ce qui réduit la taille du ﬁchier. S’il s’agit d’un ﬁchier EPS CMJN, les couleurs s’impriment exactement comme dans l’application dans laquelle elles ont été enregistrées.

REMARQUE : Avant d’incorporer un ﬁchier EPS CMJN, assurez-vous que l’option

DCS (Desktop Color Separation) était désactivée lors de son enregistrement. Si elle était

activée, FreeHand imprime des épreuves composites de l’image à la faible résolution utilisée pour l’afﬁchage à l’écran.

Toutes les images RVB incorporées dans un document sont affectées par le paramétrage des options Proﬁl source RVB et Rendu des couleurs effectué dans le PPD. Pour de meilleurs résultats avec les images incorporées, suivez les instructions de la section

« Utilisation d’images importées », à la page 4-7.

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents

Lorsque vous enregistrez des ﬁchiers dans FreeHand en vue de leur importation dans d’autres types de documents, choisissez le format EPS. FreeHand enregistre les informations de couleurs en mode CMJN. Les options Proﬁl source RVB et Rendu des couleurs restent alors sans effet sur les couleurs des illustrations enregistrées avec cette application et importées dans d’autres documents. Cependant, dans le cas de ﬁchiers FreeHand importés dans Photoshop, les données vectorielles du ﬁchier sont rasterisées et converties en images bitmap sous Photoshop, et l’espace couleur ﬁnal de ces données est fonction du modèle colorimétrique choisi dans Photoshop.

7-10 Gestion des couleurs dans les applications d’illustration

Sélection des options au moment de l’impression

POUR SÉLECTIONNER LES OPTIONS AU MOMENT

DE L’IMPRESSION AVEC FREEHAND

1. Sélectionnez l’option Utiliser un PPD dans la boîte de dialogue d’impression.

Choisissez Normal

Cliquez ici pour sélectionner une description d’imprimante (le nom s’afﬁche à droite)

2. Dans le menu Conﬁguration d’impression, choisissez Normal.

3. Pour utiliser les fonctions de gestion des couleurs de ColorWise, choisissez Options de

Cliquez ici pour conﬁgure

l’impression avec FreeHand

•Si l’option Utiliser un PPD est activée, le réglage « Normal » est précédé du signe +.

•Si le nom du modèle du Serveur couleur ne s’afﬁche pas, cliquez sur le bouton

« ... » et choisissez le modèle approprié dans le menu qui s’afﬁche.

sortie dans le menu Fichier.

La boîte de dialogue Options de sortie s’afﬁche.

Désactivez la case pour utiliser la gestion des couleursColorWise

7-11 CorelDRAW pour Windows et Mac OS

4. Assurez-vous que l’option « Convertir RVB en quadri » est désactivée.

5. Si un document contient des images RVB incorporées, sélectionnez les paramètres

Si cette option est activée, les réglages de gestion des couleurs de FreeHand sont utilisés pour convertir les couleurs RVB et les images RVB TIFF, PICT et JPEG en CMJN.

Proﬁl source RVB et Rendu des couleurs.

A l’exception des images RVB incorporées, ces options n’ont aucun effet sur les couleurs imprimées avec FreeHand. Si le document contient des couleurs nommées PANTONE, choisissez le paramètre Correspondance tons directs approprié lors de l’impression du document.

Pour plus d’informations sur la déﬁnition d’autres options d’impression FreeHand, reportez-vous à votre documentation FreeHand.

Gestion des couleurs en option de FreeHand

Si vous avez des besoins en gestion des couleurs auxquels ColorWise ne peut pas répondre, tels que la gestion des couleurs sur des périphériques non contrôlés par le Serveur couleur, vous souhaiterez peut-être pouvoir utiliser les fonctions de gestion des couleurs proposées par FreeHand. Pour plus d’informations, reportez-vous à la documentation de FreeHand.

CorelDRAW pour Windows et Mac OS

Les sections suivantes décrivent les paramètres de couleurs recommandés pour CorelDRAW 9.x et 8.x.

Déﬁnition des couleurs

Toutes les couleurs déﬁnies dans CorelDRAW version 9.x pour Windows ou version 8.x pour Mac OS sont envoyées en tant que données CMJN au périphérique — même celles qui ont été spéciﬁées à l’aide d’autres modèles colorimétriques. Pour de meilleurs résultats, utilisez les méthodes de déﬁnition des couleurs présentées au « Utilisation des outils de gestion des couleurs avec

les applications PostScript », à la page 4-2.

7-12 Gestion des couleurs dans les applications d’illustration

Vous pouvez contrôler la conversion des couleurs RVB déﬁnies dans CorelDRAW en spéciﬁant des options à l’aide des boîtes de dialogue du système de gestion des couleurs. Sur les ordinateurs Windows, ces boîtes de dialogue se trouvent dans le menu Outils > Gestion des couleurs. Sur les ordinateurs Mac OS, elles se trouvent dans le menu Edit:Preferences: Global.

REMARQUE : Si vous ne souhaitez pas recourir à la gestion des couleurs de CorelDRAW,

choisissez Aucun dans le menu Imprimante composite de l’Assistant de proﬁl de couleur. Ne sélectionnez pas les options sous les rubriques Gestion des couleurs et Gestion des couleurs/Généralités.

Importation d’images

Toutes les images RVB incorporées dans les documents sont affectées par le paramétrage des options Proﬁl Source RVB et Rendu des couleurs. Pour de meilleurs résultats avec les images incorporées, suivez les instructions de la section « Utilisation

d’images importées », à la page 4-7.

Enregistrement des ﬁchiers en vue de leur importation dans d’autres documents

Lorsque vous enregistrez des ﬁchiers dans CorelDRAW en vue de leur importation dans d’autres types de documents, choisissez le format EPS. CorelDRAW enregistre les informations de couleur en mode CMJN, de sorte que les options Proﬁl source RVB et Rendu des couleurs sont sans effet sur les couleurs des illustrations enregistrées avec cette application et importées dans d’autres documents. Cependant, dans le cas de ﬁchiers CorelDRAW importés dans Photoshop, les données vectorielles du ﬁchier sont rasterisées et converties en images bitmap dans Photoshop, et l’espace couleur ﬁnal de ces données est fonction du modèle colorimétrique choisi dans Photoshop.

Déﬁnition des options d’impression

La procédure suivante explique comment déﬁnir les options d’impression avant d’imprimer à partir de CorelDRAW sur le Serveur couleur.

7-13 CorelDRAW pour Windows et Mac OS

POUR RÉGLER LES OPTIONS D’IMPRESSION DANS CORELDRAW

1. Sur les ordinateurs Windows, cliquez sur l’onglet Générales puis sur Imprimer.

2. Vériﬁez si vous avez sélectionné le périphérique et la description d’imprimante corrects et sélectionnez l’option Utiliser un PPD.

3. Cliquez sur Propriétés pour spéciﬁer les options d’impression de ColorWise.

Le nom du périphérique d’impression s’afﬁche ici

Le nom du pilote d’imprimante/PPD s’afﬁche ici

Cliquez ici pou

conﬁgurer les options

d’impression

ColorWise

4. Sur les ordinateurs Mac OS, cliquez sur le bouton Imprimante dans la zone de dialogue Impression générale pour sélectionner le périphérique et les options d’impression.

7-14 Gestion des couleurs dans les applications d’illustration

Désactivez la case pour utiliser la gestion des couleurs ColorWise

Pour utiliser la gestion des couleurs de ColorWise, assurez-vous que l’option Utiliser le proﬁl de couleur de l’onglet Divers de la boîte de dialogue Imprimer est désactivée. Dans le cas contraire, les paramètres de gestion des couleurs sont utilisés pour convertir les couleurs et les images RVB en CMJN.

5. Si un document contient des images RVB incorporées, sélectionnez les options Proﬁl source RVB et Rendu des couleurs pour votre périphérique.

A l’exception des images RVB incorporées, ces options n’ont aucun effet sur les couleurs imprimées avec CorelDRAW.

6. Si le document contient des couleurs nommées PANTONE, choisissez l’option Correspondance tons directs appropriée.

Gestion des couleurs en option de CorelDRAW

Si vous avez des besoins en gestion des couleurs auxquels ColorWise ne peut pas répondre, tels que la gestion des couleurs sur des périphériques non contrôlés par le Serveur couleur, vous souhaiterez peut-être pouvoir utiliser les fonctions de gestion des couleurs proposées par CorelDRAW. Pour plus d’informations, reportez-vous à la documentation de CorelDRAW.

A-1 Théorie de la couleur

Annexe A : Théorie de la couleur

Cette annexe présente les principes de base de l’impression couleur, notamment :

•Propriétés de la couleur

•Techniques d’impression

•Utilisation efﬁcace de la couleur

•Images (en mode) point et graphiques vectoriels

•Optimisation des ﬁchiers pour le traitement et l’impression

Si vous êtes déjà familiarisé avec la théorie de la couleur et l’impression couleur numérique, vous pouvez passer directement à la dernière section de ce chapitre (« Optimisation des ﬁchiers pour le traitement et l’impression », à la page A-17), où vous trouverez des conseils d’optimisation des ﬁchiers en vue de leur impression.

Les propriétés de la couleur

Cette section présente les concepts de base de la théorie de la couleur. Vous retrouverez certaines de ces notions (telles que la teinte, la saturation et la luminosité) lors de l’utilisation des couleurs dans les applications, tandis que d’autres ne sont décrites ici que pour votre information personnelle. La couleur est un sujet complexe, aussi considérez

la présentation qui suit comme un point de départ pour une expérimentation et une recherche plus approfondies.

Caractéristiques physiques de la couleur

L’œil humain est sensible aux rayonnements électromagnétiques dont la longueur d’onde est comprise entre 400 nanomètres (violet) et 700 nanomètres (rouge). C’est ce que l’on appelle le spectre visible de la lumière. Ce spectre est composé de couleurs pures et fortement saturées. La lumière du soleil à midi, que nous percevons comme blanche ou neutre, comprend toutes les composantes du spectre visible, dans des proportions plus ou moins égales. Vue à travers un prisme de verre, la lumière blanche est décomposée, produisant la représentation familière de l’arc-en-ciel, comme illustré dans la ﬁgure ci-après.

A-2 Théorie de la couleur

Comme le soleil, la plupart des sources lumineuses de notre environnement quotidien émettent un mélange de différentes longueurs d’onde. Toutefois, selon la source, la répartition en longueurs d’onde peut varier considérablement. La lumière d’une ampoule au tungstène, par exemple, contient beaucoup moins de bleu que la lumière solaire. Elle apparaît blanche pour l’œil humain qui peut, dans une certaine mesure, s’adapter aux différentes sources lumineuses. Cependant, les objets présentent une couleur différente selon qu’ils sont vus sous une lumière au tungstène ou sous la lumière solaire, en raison de la composition spectrale différente de ces deux sources lumineuses.

Le mélange des longueurs d’onde émises par une source lumineuse est réﬂéchi de manière sélective par différents objets. Les différents mélanges constituent ce que nous appelons les couleurs. Certains mélanges produisent des couleurs relativement saturées, mais la plupart nous apparaissent comme des gris ou des teintes impures d’une couleur.

A-3 Théorie de la couleur

Le modèle colorimétrique de la CIE

Dans les années 1930, la Commission Internationale de l’Eclairage (CIE) a déﬁni un

espace couleur standard, c’est-à-dire une méthode de déﬁnition des couleurs en

termes mathématiques, aﬁn de faciliter la communication des informations de couleur. Cet espace couleur est fondé sur les recherches menées au sujet de la nature de la perception des couleurs. Le diagramme chromatique CIE ci-après est unmodèle à deux dimensions de la vision de la couleur. La courbe qui passe par le sommet du « fer à cheval » comprend les couleurs pures ou spectrales, du violet au rouge. Bien que ce diagramme ne présente pas une perception uniforme des couleurs (certaines zones semblent comprimer les différences de couleur par rapport à d’autres), il illustre bien certains aspects intéressants de la vision des couleurs.

En mélangeant deux couleurs spectrales quelconques dans différentes proportions, il est possible de produire n’importe quelle couleur située sur la ligne droite reliant ces couleurs sur le diagramme. Il est possible de créer le même gris en mélangeant de la lumière bleu-vert et rouge ou jaune-vert et bleu-violet. Ce résultat est dû à un phénomène propre à la perception de la couleur, appelé métamerisme. L’œil est incapable de distinguer les différentes longueurs d’ondes de la lumière. Aussi, différentes combinaisons de lumière spectrale peuvent-elles produire la même couleur perçue.

A-4 Théorie de la couleur

Notez que les couleurs proches du violet, qui n’existent pas dans le spectre de lumière pure, se trouvent dans la partie inférieure du diagramme. Les violets sont des combinaisons de rouge et de bleu, les deux extrêmes du spectre lumineux.

Teinte, saturation et luminosité

Une couleur peut être décrite par trois caractéristiques variables, appelées modèle TSL :

•Sa teinte — ou tonalité (aspect qualitatif de la couleur : rouge, vert ou orange)

•Sa saturation — pureté de la couleur

•Sa luminosité — position relative entre le blanc et le noir

Si le diagramme chromatique CIE qui précède présente bien la teinte et la saturation, un modèle à trois dimensions est nécessaire pour montrer la composante de luminosité, comme illustré dans la ﬁgure ci-dessous.

Teinte

Luminosité

Saturation

A-5 Théorie de la couleur

De nombreuses applications logicielles présentent des boîtes de dialogue dans lesquelles vous choisissez la couleur en manipulant la teinte, la saturation et la luminosité. Par exemple, certaines applications utilisent un Sélecteur de couleur qui peut être conﬁguré selon vos préférences (comme illustré dans la ﬁgure ci-dessous).

Systèmes de couleurs additives et soustractives

Les périphériques couleur utilisés en PAO et en imprimerie simulent l’ensemble des couleurs visibles à l’aide d’un jeu de couleurs primaires, combinées entre elles pour produire d’autres couleurs. Il existe deux méthodes de combinaison des couleurs. Les moniteurs d’ordinateurs et les scanners utilisent le modèle de couleurs additives. Les technologies d’impression, notamment le Serveur couleur et les presses offset, utilisent le modèle de couleurs soustractives.

Couleurs additives (RVB)

Les périphériques couleur utilisant le modèle additif produisent une variété de couleurs en combinant différentes quantités de lumière rouge, verte et bleue. Ce sont les

couleurs primaires additives (comme illustré dans la ﬁgure ci-dessous). Le blanc est

créé par l’addition d’une quantité maximale de lumière rouge, verte et bleue, alors que le noir est produit par l’absence de ces trois couleurs. Les gris sont créés par l’addition de différentes intensités des trois couleurs. La combinaison en différentes quantités de deux couleurs primaires additives permet de créer une troisième teinte saturée.

A-6 Théorie de la couleur

Un exemple familier de périphérique utilisant ce modèle de couleurs est le moniteur d’ordinateur, comme illustré dans la ﬁgure ci-dessous. Les moniteurs couleur possèdent des luminophores rouges, verts et bleus qui émettent différentes quantités de lumière pour afﬁcher une couleur donnée. Les scanners produisent des représentations numériques des couleurs en mesurant leurs composantes rouge, verte et bleue à l’aide de ﬁltres colorés.

A-7 Théorie de la couleur

Couleurs soustractives (CMJ et CMJN)

Le modèle soustractif est utilisé en impression couleur ainsi que pour le tirage photographique couleur et l’impression sur transparents. Alors que le modèle additif simule le spectre de couleurs visibles en ajoutant la lumière de trois teintes primaires, le modèle soustractif utilise une source lumineuse « blanche » ou neutre contenant le spectre des longueurs d’onde de la lumière. Les encres, toners et autres colorants sont utilisés pour absorber (soustraire) de manière sélective certaines longueurs d’ondes aﬁn d’éviter que la lumière correspondante ne soit réﬂéchie ou transmise par le support utilisé.

Les couleurs primaires soustractives sont le cyan, le magenta et le jaune. Elles absorbent respectivement la lumière rouge, verte et bleue (comme illustré dans la ﬁgure ci-dessous). La combinaison de deux couleurs primaires soustractives permet de créer une nouvelle couleur, relativement pure ou saturée. Par exemple, le rouge peut être produit par la combinaison de magenta et de jaune, qui absorbent respectivement la lumière verte et bleue. Le blanc est créé par l’absence de colorant. Théoriquement, la combinaison des trois couleurs soustractives primaires devrait produire du noir mais, compte tenu de déﬁciences des colorants cyan, magenta et jaune, elle produit en fait une sorte de marron. On ajoute alors du colorant noir pour compenser ces déﬁciences. L’impression couleur utilise par conséquent un procédé à quatre couleurs primaires :

Cyan, Magenta, Jaune et Noir (CMJN). L’utilisation de toner noir permet d’obtenir

des aplats noirs bien denses et d’améliorer le rendu du texte noir.

A-8 Théorie de la couleur

Diapositive couleur

Moniteur RVB

A-9 Théorie de la couleur

Qu’est-ce que la gamme des couleurs ?

Les possibilités de reproduction des couleurs, ou gammes des couleurs, varient selon les techniques utilisées. Les diapositives couleur possèdent une gamme de couleurs étendue, de même que les moniteurs couleur. En revanche, la gamme pouvant être reproduite par les encres ou les toners CMJN sur du papier est plus réduite. C’est pourquoi certaines couleurs afﬁchées sur un moniteur, en particulier les couleurs vives et saturées, ne peuvent être reproduites exactement sur le Serveur couleur, ni d’ailleurs sur une presse utilisant des couleurs quadri. En outre, différentes imprimantes auront des gammes de couleurs différentes : certaines couleurs reproductibles par votre imprimante peuvent ne pas l’être sur une presse offset, et inversement. Le graphique ci-dessous illustre le concept des différentes gammes de couleurs.

Presse offset (blanc)

Autre périphérique d’impression

Vous devez tenir compte de la gamme des couleurs disponible sur votre imprimante lorsque vous concevez un document sur votre moniteur. A l’impression, les couleurs non comprises dans la gamme des couleurs de l’imprimante sont « converties » en couleurs imprimables. Ce procédé, appelé parfois correspondance de gammes, est utilisé lorsque les données couleur sont converties ou ajustées pour correspondre à l’espace couleur et aux exigences de gamme de couleurs d’une imprimante.

A-10 Théorie de la couleur

Le Serveur couleur est spécialement conçu pour effectuer très rapidement la correspondance de gammes avec des résultats d’une excellente qualité. Il assure la gestion des couleurs automatiquement, en utilisant soit les paramètres par défaut, soit les paramètres que vous aurez spéciﬁés pour une tâche d’impression particulière. Pour une meilleure souplesse, vous pouvez également utiliser le système de gestion des couleurs du Serveur couleur avec des systèmes de gestion de couleurs existant sur les ordinateurs Mac OS et Windows.

Techniques d’impression

Jusqu’il y a peu, la plupart des travaux d’impression couleur étaient réalisés sur des presses d’imprimerie utilisant l’une des techniques suivantes : lithographie offset,

ﬂexographie ou héliogravure, pour n’en citer que quelques-unes. Toutes ces

techniques d’impression traditionnelles exigent beaucoup de préparation avant que le tirage n’ait lieu. L’impression couleur de tirages courts, notamment avec le Serveur couleur, élimine la plus grande partie de cette préparation. En simpliﬁant le processus d’impression couleur, le Serveur couleur fournit un système rentable pour les tirages courts.

Dans le procédé de lithographie offset actuel, les ﬁchiers numériques provenant d’un ordinateur sont traités par une imageuse qui effectue la séparation des couleurs sur ﬁlm. Ces ﬁlms sont ensuite utilisés pour créer une épreuve prépresse, qui permet de se faire une idée assez exacte du résultat ﬁnal et d’apporter éventuellement des corrections avant le tirage sur presse. Une fois l’épreuve approuvée, l’imprimeur réalise les plaques à partir des ﬁlms et effectue le tirage.

Avec le Serveur couleur, il vous sufﬁt d’imprimer le ﬁchier. Le Serveur couleur traite les informations PostScript contenues dans le ﬁchier et envoie quatre bitmaps (une pour chaque couleur : cyan, magenta, jaune et noir) à l’imprimante. La simplicité de l’impression avec le Serveur couleur permet une expérimentation qui serait trop coûteuse sur presse, en autorisant un réglage précis et illimité des couleurs et de tous les éléments du document.

A-11 Théorie de la couleur

Tramage et tons continus

Le tramage est utilisé en impression offset pour imprimer chaque couleur CMJN à différentes intensités, permettant ainsi la reproduction de millions de couleurs à l’aide des quatre couleurs de base. Selon l’intensité que l’on veut donner à chaque couleur, le toner est placé sur le papier en points de différentes tailles. La grille de points utilisée pour chaque toner est appelée une trame. Les trames sont alignées selon des angles précis, destinés à éliminer certains phénomènes d’interférence, appelés moirage, qui risquent de se produire.

Certaines imprimantes couleur sont communément qualiﬁées de périphériques en

tons continus. Ils n’utilisent pas les types et les angles de trame traditionnels.

Ils peuvent faire varier l’intensité des points individuels.

Même si votre impression couleur est effectuée exclusivement par le Serveur couleur, vous rencontrerez des concepts tirés de l’impression offset si vous utilisez des applications graphiques évoluées. Par exemple, le choix des couleurs dans des applications d’illustration telles que Adobe Illustrator fait appel aux notions de couleurs quadri et de tons directs propres à l’impression offset. De nombreuses applications vous permettent de déﬁnir le tramage utilisé pour chaque plaque d’impression.

Utilisation efﬁcace de la couleur

Vous constaterez que la possibilité d’imprimer en couleur vous permet d’augmenter considérablement l’efﬁcacité de votre message, que ce soit pour imprimer une présentation ou un bulletin d’information (tirage court), ou pour tirer une épreuve d’une publicité qui sera ensuite imprimée sur presse (épreuvage couleur). La couleur offre de nombreux avantages, parmi lesquels :

• La possibilité de transmettre des informations rapidement en utilisant un code

couleur

• La possibilité d’utiliser les aspects d’ordre affectif des différentes couleurs

•L’augmentation de l’impact et une meilleure compréhension du message

Mal utilisée, la couleur risque toutefois de détourner l’attention du lecteur et d’être source de confusion. Cette section fournit quelques conseils utiles pour la conception de vos documents en couleur.

A-12 Théorie de la couleur

Quelques règles élémentaires

Pour réussir vos réalisations en couleur, observez les recommandations suivantes :

• N’employez pas les couleurs au hasard mais utilisez-les pour faciliter la

compréhension de votre message. Dans les présentations, les graphiques et les diagrammes, utilisez la couleur pour mettre en valeur et marquer les différences.

•Utilisez modérément de la couleur. Il est souvent plus efﬁcace d’utiliser un nombre

limité de couleurs.

•Utilisez le rouge comme couleur d’accentuation. L’effet est particulièrement efﬁcace

dans des documents monochromes.

•Dans le choix des couleurs, tenez compte des goûts de votre public.

• Conservez les impressions couleur qui vous plaisent ou vous semblent efﬁcaces.

Vous pourrez y trouver des idées lors de la création de vos propres documents.

Roue chromatique

Une roue chromatique, semblable à celle illustrée ci-dessous, est un outil particulièrement utile pour comprendre les relations entre les couleurs. Les couleurs situées d’un côté de la roue, du magenta au jaune, paraissent chaudes à la plupart des gens, alors que les couleurs situées de l’autre côté, du vert au bleu, paraissent froides. La distance séparant deux couleurs sur la roue permet de mieux prévoir l’effet produit lorsqu’elles sont placées côte à côte.

Xerox EX7750 Install Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

A propos de ce guide

Pour plus d’informations

Principe de la gestion des couleurs

Utilisation des outils de gestion des couleurs ColorWise

Flux standard recommandé

Sélection des couleurs

Qu’est-ce qu’un modèle colorimétrique

Optimisation selon le type de sortie

Précision chromatique

Utilisation des applications bureautiques

Utilisation des outils de gestion des couleurs avec les applications bureautiques

Utilisation des applications bureautiques

Sélection des options au moment de l’impression

Utilisation des applications PostScript

Utilisation des nuanciers

Utilisation du nuancier CMJN

Utilisation du nuancier PANTONE

Utilisation d’images importées

Utilisation de simulations CMJN

Paramétrage couleur de Photoshop

Sélection des options au moment de l’impression

Astuces concernant la gestion des couleurs PostScript pour les utilisateurs chevronnés

Adobe InDesign 2.0.1 et 1.5.2

Paramètres couleur d’Adobe InDesign

Importation d’images

Sélection des options au moment de l’impression

Paramètres couleur PageMaker

Importation d’images

Sélection des options au moment de l’impression

Gestion des couleurs en option de PageMaker

Importation d’images

Sélection des options au moment de l’impression

Gestion des couleurs en option de QuarkXPress

Importation d’images

Sélection des options au moment de l’impression

Remarque sur les modèles colorimétriques dans Illustrator

Illustrator, paramètres couleur

Gestion des couleurs dans Illustrator

Paramètres couleur FreeHand

Importation d’images

Sélection des options au moment de l’impression

Gestion des couleurs en option de FreeHand

Importation d’images

Gestion des couleurs en option de CorelDRAW

Les propriétés de la couleur

Caractéristiques physiques de la couleur

Le modèle colorimétrique de la CIE

Teinte, saturation et luminosité

Systèmes de couleurs additives et soustractives

Qu’est-ce que la gamme des couleurs ?

Techniques d’impression

Tramage et tons continus

Quelques règles élémentaires

Roue chromatique
