Guia do usuário do

scanner

DocuMate 162

Guia do usuário do

scanner

DocuMate 162

sob as leis de copyright. XEROX® é uma marca registrada da Xerox Corporation nos Estados Unidos e/ou em outros países e é utilizada

sob licença. DocuMate

é uma marca registrada da Xerox Corporation utilizada sob licença. Todos os outros nomes

e números de produtos Xerox mencionados nesta publicação são marcas registradas da Xerox Corporation. O nome Visioneer e o logotipo são marcas registradas da Visioneer, Inc. Os nomes PaperPort e OmniPage Pro e os

logotipos são marcas registradas da Nuance Communications, Inc. The NewSoft Presto! O nome BizCard e o logotipo são marcas registradas da NewSoft Technology Corporation nos Estados Unidos e/ou em outros países. QuickScan™ é uma marca comercial e ISIS

é uma marca registrada da Captiva Software Corporation. Kofax® e Virtual ReScan® são marcas registradas e VRS™ é uma marca comercial da Kofax Image Products, Inc. Adobe®, Adobe® Reader®, Acrobat® Reader®, Adobe® Acrobat® e o logotipo Adobe® PDF® são marcas registradas da Adobe Systems Incorporated nos Estados Unidos e/ou em outros países. O logotipo Adobe PDF será exibido no software deste produto e o acesso total aos recursos do software da Adobe estará disponível apenas se qualquer produto da Adobe estiver instalado no seu computador.

Microsoft é uma marca registrada da Microsoft Corporation nos EUA. Windows e SharePoint® são marcas registradas da Microsoft Corporation . ZyIN D EX é uma marca registrada da ZyLAB International, Inc. Porção do kit de ferramentas ZyINDEX, Copyright © 1990-1998, ZyLAB International, Inc. Todos os direitos reservados. Todos os outros produtos mencionados aqui podem ser marcas registradas de suas respectivas empresas.

As informações estão sujeitas à alteração sem aviso e não representam um compromisso da parte da Visioneer. O software descrito é fornecido sob um contrato de licença. O software pode ser usado ou copiado somente de acordo com os termos desse contrato. É proibido por lei copiar o software em qualquer mídia, exceto se permitido especificamente no contrato de licença. Nenhuma parte deste documento pode ser produzida ou transmitida em qualquer formato ou por qualquer meio, eletrônico ou mecânico, incluindo fotocópia, gravação ou sistemas de armazenamento e recuperação de informações, nem traduzido para outro idioma, com qualquer propósito diferente de uso pessoal do licenciado e conforme especificamente permitido no contrato de licença, sem a permissão expressa por escrito da Visioneer.

Número de peça: 05-0749-000a Legenda dos direitos restritos O uso, a duplicação ou a divulgação deste documento está sujeito a restrições, conforme definido na subdivisão

do contrato (c)(1)(ii) dos Rights in Technical Data and Computer Software – cláusula 52.227-FAR14. Os materiais digitalizados por esse produto podem estar protegidos por leis e outras regulamentações governamentais como as leis de copyright. O cliente é o único responsável pelo cumprimento de todas essas leis e regulamentações.

Bem-vindo

Conteúdo da caixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

O scanner Xerox DocuMate 162 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Do que você precisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Documentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Instalação

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Etapa 1: Montagem do scanner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Etapa 2: instalação de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Etapa 3: conexão da fonte de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Etapa 4: conexão do cabo USB e ativação da alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Aplicativos adicionais disponíveis com o scanner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Visualização dos Guias do usuário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Registro do scanner e verificação de atualizações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Índice

Digitalização

Carregamento de documentos para digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Digitalização a partir do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

As configurações padrão do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Digitalização a partir dos botões de scanner do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Digitalização a partir do painel de botões do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utilização do painel de botões do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Configuração dos botões do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Seleção de novas configurações para um botão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Criação de uma nova configuração de digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Edição ou exclusão de configurações de digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Seleção das opções de formato de página . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Renomeação de botão do One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Seleção de opções para um botão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Configuração das propriedades de Aplicativo de destino . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

A opção Configurar antes de digitalizar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Digitalização com reconhecimento ótico de caracteres (OCR) . . . . . . . . . . . . . . . . . . . . . . . . .49

Digitalização com sPDF ou nPDF e pesquisa de texto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Digitalização e gravação em CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Digitalização com encaminhamento de evento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Criação de página da Web em HTML a partir de documentos digitalizados . . . . . . . . . . . . . . . 53

Transferir para armazenamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Verificação de hardware e configuração do modo de economia de energia de lâmpada . . . . . 58

Guia do usuário do scanner DocuMate 162 i

Índice

Digitalização com a interface TWAIN

Acesso à interface TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Digitalização a partir da interface TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Exibir a configuração do dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Digitalização com a interface WIA

Ajuste das digitalizações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Digitalização com a interface ISIS

Acesso à interface ISIS no QuickScan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Manutenção

Desobstrução de atolamentos de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Limpeza do alimentador automático de do cum e nt os . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Substituição da montagem da almofada do ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Substituição da montagem do rolamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Códigos de solução de problemas de luz de status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Desinstalação do scanner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Desinstalação do scanner e do software One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Desinstalação dos softwares PaperPort e OmniPage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Para instalar outro driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Especificações do scanner Xerox DocuMate 162 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Lista de peças do scanner Xerox DocuMate 162 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Avisos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Seção 1: Introdução à segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Seção 2: EMC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Seção 3: Informações sobre segurança operacional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Seção 4: Informações elétricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Seção 5: Desligamento de emergência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Seção 6: Informações sobre manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Seção 7: Certificação de segurança do produto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Seção 8: Informações regulatórias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Seção 9: Informações sobre conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

Seção 10: Cópias ilegais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Seção 11: Informações do contato de EH&S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

ii Guia do usuário do scanner DocuMate 162

Conteúdo da caixa

Scanner Xerox DocuMate162

Fonte de alimentação

Bandeja de saída

Almofada do

ADF

Cabo de alimentaçãoCabo USB

Disco de

instalação

Guia de instalação rápida Cartão de

suporte técnico

Etiqueta de

botões

Bandeja de entrada

Bem-vindo

Seu novo scanner Xerox DocuMate 162 pode digitalizar rapidamente pilhas de papel com um só lado ou frente e verso e inserir suas imagens eletrônicas no computador.

Antes de montar o scanner e instalar o software, verifique o conteúdo da caixa para certificar-se de que todas as peças estejam incluídas. Se houver itens faltando ou danificados, entre em contato com a loja onde o scanner foi adquirido.

Guia do usuário do scanner DocuMate 162 1

Bem-vindo

Bandeja de entrada

Bandeja de saída

Trava da tampa do ADF

Chave de alimentação

Porta USB

Entrada de alimentação

Luz de status Número de LED

Painel de controle

Botões Simplex / Duplex do One Touch

Guias de papel

O scanner Xerox DocuMate 162

Bandeja de entrada — Mantém os documentos no scanner. Guias de papel — Ajustáveis para se adaptarem à largura do documento. Trava da tampa do ADF — Abre a porta do scanner. Painel de controle — Reúne os controles de digitalização do One Touch. Bandeja de saída — Segura os documentos após serem alimentados

no scanner. Luz de status — Exibe o status do scanner. Consulte “Códigos de

solução de problemas de luz de status” na págin a 75 para obter detalhes. Botão de função — Seleciona a configuração de digitalização par a os

botões Simplex e Duplex. Pressione para percorrer as configurações. Número de LED — Exibe a configuração atual de digit alização para os

botões Simplex e Duplex.

Botão Simplex — Pressione para digitalizar um documento com um lado. Botão Duplex — Pressione para digitalizar um documento frente e verso. Chave de alimentação — Chave ligar/desligar. Entrada de alimentação — Conecta o cabo de alimentação ao scanner. Porta Universal Serial Bus (USB) — Conect a o scanner ao comput ador .

2 Guia do usuário do scanner DocuMate 162

Do que você precisa

Bem-vindo

PC Pentium 4 compatível com IBM ou equivalente a AMD com:

• Uma unidade de DVD-ROM

• Uma porta UniversalSerial Bus (USB) disponível

• Sistema operacional Microsoft XP 32 bits (Service Pack 1 e 2), Vista 32 bits ou 64 bits

• Windows 2000 e XP: No mínimo 512 megabytes (MB) de memória interna (RAM)

Windows Vista: no mínimo 1 gigabyte (GB) de memór ia interna (RAM)

• Pelo menos 350 MB de espaço livre em disco

Windows®: 2000 (Service Pack 4),

Um monitor VGA ou SVGA

As configurações recomendadas para o monitor são:

• High Color (16 bits) ou True Color (24-bits ou 32 bits)

• Resolução definida como pelo menos 800 x 600 pixels

Para definir as cores e a resolução do monitor:

Documentação

• Abra o Painel de controle do Windows

• Clique duas vezes em Vídeo e, em seguida, seleci on e a gu ia

Configurações

A documentação a seguir é fornecida com o scanner:

• Guia de instalação rápida — Instruções resumidas de instalação.

• Guia do usuário do scanner Xerox DocuMate 162 — Disponível no DVD de instalação. Contém informações detalhadas de instalação, digitalização, configuração e manutenção.

• Guia do usuário do PaperPort — Disponível no CD de instalação. Contém informações detalhadas sobre os recursos e a configuração do software PaperPort.

• Ajuda online — Para a configuração do scanner, interfaces TWAIN e WIA e software PaperPort.

Guia do usuário do scanner DocuMate 162 3

Instalação

Antes de começar

Inst alação

A instalação consiste em um rápido processo de quatro etapas:

1. Montagem do scanner

2. Instalação de software

3. Conexão da fonte de alimentação

4. Conexão do cabo USB e ativação da alimentação

Leia atentamente os itens a seguir antes de iniciar a instalação:

• As informações neste guia podem abordar softwares não fornecidos com o scanner adquirido. Desconsidere quaisquer informações sobre o software não aplicávei s ao sc an n er. Visite o site www.xeroxscanners.com a fim de obter as últimas atualizações de software para o scanner Xerox DocuMate 162.

• Se houver software antivírus ou anti-spyware em exe cução no computador, é possível que, durante a instalação, sejam exibidas mensagens ou alertas perguntando se você permite que a instalação prossiga. Embora as mensagens possam diferir dependendo do software em execução no computador, você deverá permitir a continuação da instalação se esta opção estiver disponível. Outra opção é desligar o software antivírus ou anti-spyware antes de instalar o scanner, mas, se fizer isso, lembre-se de reativá-lo quando a instalação estiver concluída.

• Se você já tiver um scanner conectado ao seu computador, é recomendável que você remova os drivers correspondentes a ele antes de instalar o scanner Xerox DocuMate 162. Caso um scanner tipo desktop da Xerox ou V isione er já te nha sido u sad o antes no computador, desinstale o driver desse scanner antes de prosseguir. É possível remover esses programas a partir da lista Adicionar ou remover programas do Windows. Consulte o manual do usuário fornecido com seu outro scanner para obter instruções sobre como remover o driver e o software da unidade.

• Se o computador estiver operando com Windows Vista, a tela do Controle de Conta de Usuário do Vista poderá ser exibida solicitando a confirmação de alterações no sistema. Clique no botão Continuar para permitir que a instalação prossiga.

4 Guia do usuário do scanner DocuMate 162

Etapa 1: Montagem do scanner

Remova quaisquer partículas de espuma de dentro do scanner

Todos os componentes para montar o scanner estão na caixa.

1. Remova o scanner de sua espuma de proteção e embalagem plástica.

2. Abra a tampa do ADF e remova cu idad osamente qua isq ue r peda ços de espuma que possam ter entrado dentro dele.

3. Alinhe as abas na Bandeja de entrada com os slots dentro do scanner e deslize a bandeja para baixo até que ela fique encaixada.

Instalação

4. Empurre a guia de papel até que ela se encaixe. Feche a tampa do scanner. Abra a extensão da guia de papel de modo que ela fique completamente estendida.

Guia do usuário do scanner DocuMate 162 5

Instalação

5. Insira os pinos de cada lado da bandeja de saída nos orifícios do scanner. Abra a extensão da bandeja de saída de modo que ela fique completamente estendida.

6. Continue na “Etapa 2: instalação de software.”

6 Guia do usuário do scanner DocuMate 162

Etapa 2: instalação de software

Todos os softwares necessários para usar o scanner estão no disco de instalação.

1. Inicie o Microsoft Windows e certifique-se de que não haja outros aplicativos em execução.

2. Insira o disco de instalação na unidade de DVD-ROM do computador.

O disco iniciará automaticamente e a janela Selecionar idioma abrirá.

3. Selecione seu idioma na lista de idiomas disponíveis.

Instalação

O menu principal do disco abrirá no idioma selecionado.

NOTA: se o disco não iniciar, verifique o seguinte:

• Certifique-se de que a porta da unidade do disco esteja completamente fechada.

• Certifique-se de que o disco tenha sido inserido na unidade na direção correta (etiqueta para cima).

Para iniciar o disco manualmente:

• Abra a opção do Windows para Meu computador. Você pode fazer isso clicando duas vezes no ícone Meu computador localizado na área de trabalho.

• Clique duas vezes no ícone para a unidade de DVD-ROM.

• O menu de instalação do disco deverá abrir agora.

Se o menu não abrir:

• A partir da lista de arquivos no disco, clique duas vezes n o ar quivo chamado START32.EXE.

NOTA: O arquivo Leiame do scanner contém as últimas

novidades sobre o scanner. O arquivo Leiame do scanner está

no formato HTML e abrirá em qualquer navegador padrão.

Guia do usuário do scanner DocuMate 162 7

Instalação

4. No Menu principal, selecione Instalar produtos.

5. Certifique-se de que as caixas Nuance PaperPort Driver do scanner estejam marcadas.

6. Clique em Instalar agora.

8 Guia do usuário do scanner DocuMate 162

Instalação

Instalação do PaperPort

1. A janela Selecionar idioma abrirá. Clique na seta do menu suspenso e selecione o idioma a ser usado. Clique em OK.

2. Na janela Bem-vindo do PaperPort, clique em Avançar. Ao instalar o PaperPort, qualquer versão existente será desinstala da

e a versão mais nova será instalada sem descartar os arquivos anteriores do PaperPort.

3. Leia o contrato de licença do PaperPort e selecione Aceito os termos deste contrato e, em seguida, clique em Avançar. Caso não aceite o contrato de licença, a instal ação será encerrada e o sof tware PaperPort não será instalado.

4. Siga as instruções na tela para concluir a instalação do software PaperPort.

5. Na janela Assistente do InstallShield concluído, clique em Concluir. Se uma janela com uma mensagem abrir instruindo-o a reiniciar

o computador, clique em Reiniciar.

Instalação do driver do scanner

A instalação do scanner será iniciada automaticamente quando o PaperPort terminar de ser instalado.

1. A janela Bem-vindo ao Assistente do Programa de Instalação do One Touch 4.0 abrirá.

2. Clique em Avançar.

3. Na janela Contrato de licença da Xerox, leia o contrato de licença. Se aceitar os termos, selecione Aceito e, em seguida, clique em Avançar.

Caso não aceite o contrato de licença, a instalação será encerrada e o driver do scanner não será instalado.

Guia do usuário do scanner DocuMate 162 9

Instalação

4. A janela seguinte lista as opções de drivers que podem ser instalados para o scanner.

5. Selecione a opção desejada e, em seguida, clique em Avançar.

• Instalação completa (OneTouch e TWAIN) — Esta é a

instalação recomendada. Nela, é instalado o software One Touch

4.0, que fornece o driver necessário para os botões do scanner funcionarem. Além disso, são instalados os drivers TW AIN e ISIS para digitalização a partir de aplicativos TWAIN e ISIS.

• TWAIN e ISIS — Os drivers TWAIN e ISIS são in stalados e você

poderá usar os aplicativos de digitalização TW AIN e ISIS para digitalizar seus documentos. Não será possível usar os botões do scanner.

• Somente TWAIN — O driver TWAIN é instalado e você poderá

usar apenas aplicativos TWAIN para as digitalizações. Não será possível usar os botões do scanner.

• Somente ISIS — O driver ISIS é instalado e você poderá usar

apenas aplicativos ISIS para as digitalizações. Não será possível usar os botões do scanner.

NOTA: se o computador estiver executando o Windows XP

ou o Windows Vista, a interface Windows Image Acquisition (WIA) da Microsoft para digitalização sempre estará disponível, independentemente da seleção feita nesta janela.

10 Guia do usuário do scanner DocuMate 162

Instalação

6. Durante a instalação, esta janela será exibida solicitando a seleção de uma das imagens para a configuração de espaço de cores. Selecione a opção que parecer mais apropriada e clique em A vançar.

A configuração de espaço de cores define o valor do gama para o scanner para que os itens digitalizados tenham uma boa aparência ao serem exibidos no seu monitor.

7. P ARE quando a janela “Concluir a instalação conectando o hardware” for exibida. NÃO clique em OK ainda. Deixe a janela abert a e vá para a próxima seção, “Etapa 3: conexão da fonte de alimentação” na página 12.

Guia do usuário do scanner DocuMate 162 11

Instalação

Etapa 3: conexão da fonte de alimentação

1. Conecte a fonte de alimentação à porta de alimentação do scanner.

NOTA: Use somente a fonte de alimentação fornecida com o scanner.

A conexão de outro tipo de fonte de alimentação pode danificar o scanner e invalidar a garantia.

2. Ligue o cabo de alimentação à fonte de alimentação e a uma tomada elétrica.

3. Agora continue na próxima seção, “Etapa 4: conexão do cabo USB e ativação da alimentação.”

12 Guia do usuário do scanner DocuMate 162

Etapa 4: conexão do cabo USB e ativação da alimentação

USB

O scanner Xerox DocuMate 162 pode ser conectado a qualquer porta USB disponível. Consulte o manual do computador p ara saber a localização das portas USB.

1. Remova a fita de proteção do cabo USB, se houver.

2. Conecte o cabo USB à porta USB do scanner e depois a uma porta USB do computador.

Se a tomada não se conectar facilmente, certifique-se de estar conectando-a corretamente. Não force a tomada na conexão.

3. Ligue a chave de alimentação, localizada na parte traseira do scanner à esquerda da porta de alimentação .

Instalação

A luz de status acende e pisca indicando que o scanner está recebendo alimentação.

Se você estiver usando Windows XP ou Windows Vista e tiver conectado o cabo USB a uma porta USB 1.1, uma bolha de informações poderá abrir explicando que há “Um dispositivo USB de alta velocidade conectado a um hub USB de baixa velocidade” . Conecte o cabo USB a uma porta USB 2.0 (se houver) ou simplesmente desconsidere a mensagem. Se deixá-lo conectado a uma porta USB 1.1, o scanner poderá digi talizar um pouc o ma is lentamente do que as 25 páginas por minuto e 50 imagens por minuto possíveis com a porta USB 2.0.

Em seguida, o computador reconhecerá qu e o scanner foi conect ado à porta USB e automaticamente carregará o so ftware apropriado para operar o scanner.

Se o computador estiver executa ndo Windows XP ou W indows Vist a, uma mensagem semelhante à seguinte será exibida.

Guia do usuário do scanner DocuMate 162 13

Instalação

4. Quando tiver certeza de que o software carregou por completo, retorne à janela “Concluir a instalação conectando o hardware”. Clique em OK.

Também é possível clicar em Mais para exibir uma rápida visão geral sobre como acessar e navegar no painel de botões do One Touch.

A luz de status do scanner fica azul quando o scanner e o computador estão se comunica ndo adequadamente.

5. Clique em Fechar na janela Instalação concluída para fechar e sair do instalador de software.

14 Guia do usuário do scanner DocuMate 162

Aplicativos adicionais disponíveis com o scanner

O scanner inclui aplicativos adicionais gratuitos, conforme descrito na tabela a seguir.

1. Volte ao Menu principal do disco e clique em Instalar produtos.

2. Selecione os aplicativos adicionais que quiser instalar e, em seguid a, clique em Instalar agora.

Instalação

3. Siga as instruções na tela para instalar cada um dos produtos adicionais.

Software Sobre o software

Adobe

Reader

Acrobat®

O Adobe® Acrobat® Reader® é um aplicativo autônomo usado para abrir, visualizar, pesquisar e imprimir arquivos PDF. Esse aplicativo está localizado no disco na seção Guias do usuário.

NewSoft Presto!

BizCard

O BizCard converte de modo rápido e fácil informações de contato importantes de cartões de visita em um banco de dados digital conveniente e pesquisável que pode ser facilmente sincronizado entre PCs, notebooks, PDAs e PIMs.

OmniPage

Pro

O OmniPage Pro fornece análise de OCR de precisão, detecção de layout avançada e tecnologia Logical Form Recognition™ (LFR – reconhecimento lógico de formulários). Recursos de segurança avançados transformam documentos e fo rmulários de escritório rapidamente em 30 aplicativos de PC diferentes para edição, pesquisa e compartilhamento. Fluxos de trabalho personalizados trabalham com grandes volumes de documentos e você pode usar essas ferramentas para imprimir como PDF.

QuickScan™ QuickScan é uma solução autônoma e pronta para usar que fornece todos os recursos

necessários para digitalização, aprimoramento de imagem, visualização, inserção de comentários, impressão e armazenamento de imagens em alta velocidade. Ele utiliza um driver ISIS certificado para digitalização e inclui separação de tarefas flexível e reconhecimento de códigos de barras. A versão de avaliação (Demo) permite testar o aplicativo.

Guia do usuário do scanner DocuMate 162 15

Instalação

Visualização dos Guias do usuário

1. Retorne à janela do Menu principal e clique em Guias do usuário.

Os Guias do usuário estão no formato Adobe

Acrobat® PDF. Se necessário, clique em Acrobat Reader para instalá-lo agora. Siga as instruções nas janelas de instalação.

Se já houver Adobe

Acrobat® Reader® instalado no computador , não selecione-o a menos que a versão fornecida no DVD de instalação seja mais nova do que a instalada atualmente no computador.

2. Clique no nome do Guia do usuário que você deseja exibir e ele abrirá no Acrobat Acrobat

Reader® para salvar esse Guia do usuário no computador.

Reader®. Use o comando Salvar do

O Mini-guia do SharePoint contém informações sobre um recurso do software One Touch 4.0 para criar um link para o aplicativo SharePoint da Microsoft. Esse Mini-guia resumido explica como configurar o link do SharePoint no One Touch.

O Mini-guia do One Touch VRS contém informações sobre um recurso no software One Touch 4.0 para usar VRS nas digitalizações. Esse Mini-guia resumido explica o que é o recur so e com o us ar as configurações do VRS ao criar ou modificar uma configuração de digitalização.

O Mini-guia do One Touch OmniPage contém informações sobre o módulo OmniPage do software One Touch 4.0. Esse Mini-guia resumido explica o que é o recurso e como usar as configurações do OmniPage ao criar ou modificar configurações de digitalização.

3. Ao terminar, clique em Menu principal para retornar a essa janela e clique em Sair.

4. Remova o disco de instalação e guarde-o em local seguro.

T erminado! A instalação está concluída e o scanner Xerox DocuMate 162 está pronto para trabalhar.

16 Guia do usuário do scanner DocuMate 162

Registro do scanner e verificação de atualizações

O ícone do One Touch

O número de série

Registrar o scanner é importante, pois fornece acesso a o serviço gratui to de suporte por telefone. O registro também fornece acesso gratuito a atualizações de software para o scanner.

Para registrar o scanner:

1. Clique com o botão direito do mouse no ícone do One Touch na área de notificação do Windows (localizada no canto inferior direito da tela).

2. Selecione Procurar atualizações online no menu pop-up.

Instalação

3. Siga as instruções na tela e registre o scanner inserindo o número de série do scanner e seu endereço de e-mail.

NOTA: é necessário inserir endereço de e-mail válido.

O número de série fica localizado na parte inferior do scanner.

Concluído o registro, você receberá uma mensagem de e-mail com a ID de registro (RegID).

4. Após receber o RegID, anote-o em um papel e guarde-o com o scanner para que você possa encontrá-lo facilmente.

Guia do usuário do scanner DocuMate 162 17

Digitalização

Se tiver selecionado a opção Instalação complet a recomendada do driver do scanner (consulte a página 10), você terá várias opções diferentes de digitalização com o scanner Xerox DocuMate 162. Cada método fornece resultados igualmente bons, então use o que tiver as opções a propriadas para o item que será digitalizado.

• Botões de scanner do One Touch — Ao pressionar o botão Simplex ou Duplex, os documentos serão digitalizados usando as configurações de digitalização indicadas pelo número de LED. As imagens digitalizadas serão enviadas, em seguida, para um aplicativo de software no computador. Consulte “Digitalização a partir dos botões de scanner do One Touch” na página 21.

• Painel de botões do One Touch — Use essa opção para realizar a digitalização a partir da tela do computador. A digitalização a partir do painel de botões do One Touch na tela é idêntica à digitalização realizada pressionando um botão no scanner, exceto que você clica em um ícone que representa o botão do scanner. Consulte “Digitalização a partir do painel de botões do One Touch” na página 22.

• Interface TWAIN — A interface TWAIN se destina à digitalização a partir de diversos programas instalados no computador. A interface TWAIN pode ser acessada a partir do software PaperPort e também de outros programas, como o Microsoft W ord. Consulte “Digitalização a partir da interface TWAIN” na página 61.

• Interface Windows Image Acquisition (WIA) — Se seu computador estiver executando o Windows XP ou Windows Vista, você poderá usar esta opção para digitalizar com a inte rface WIA da Microsoft. Consulte “Digitalização com a interface WIA” na página 65.

• Interface ISIS — Essa opção usa a interface ISIS para a digitalização. A interface ISIS varia dependendo do aplicativo. Consulte “Digitalização com a interface ISIS” na página 68.

18 Guia do usuário do scanner DocuMate 162

Carregamento de documentos para digitalização

Ao pressionar o botão Simplex ou Duplex, os documentos serão digitalizados usando as configurações de digitalização indicadas pelo número de LED. As imagens digitalizadas serão enviadas, em seguida, para um aplicativo de software no computador.

NOTA: sempre remova todos os grampos e clipes de papel dos

documentos antes de inseri-los no alimentador automático de documentos do scanner. Grampos e clipes de papel podem emperrar o mecanismo de alimentação e arranhar os componentes internos. Remova também etiquetas, adesivos ou notas Post-It™ que possam se soltar durante o processo de digitalização e prender no scanner. O uso impróprio aqui descrito invalidará a garantia do scanner.

1. Ajuste a guia de papel para a largura do papel e certifique-se de que as bandejas de entrada e saída estejam completamente estendidas.

Digitalização

2. Carregue os documentos virados para baixo com a margem superior das páginas voltada para o scanner no alimentador automático de documentos.

Guia do usuário do scanner DocuMate 162 19

Digitalização

Pressione o botão de função para percorrer as 9 opções de digitalização do One Touch.

Clique nestas setas para percorrer as 9 opções de digitalização do One Touch.

Digitalização a partir do One Touch

O One Touch é a interface de digitalização pr incip a l para usar o scanner . As funções do One Touch no scanner refletem o painel de botões do One Touch na tela.

As configurações padrão do One Touch

Com base na instalação recomendada do PaperPort e do driver do scanner, o scanner é pré-configurado para digitalizar itens para várias tarefas básicas, como e-mail ou fax, e depois enviar a imagem digitalizada a um Aplicativo de destino. Os nomes de botões, por exemplo, PDF , E-mail ou Fax, indicam as configurações padrão de fábrica do Aplicativo de destino atribuído a um botão.

É possível alterar qualquer uma dessas configurações. Consulte “Configuração dos botões do One Touch” na página 24 para obter instruções.

Por exemplo, o botão E-mail é configurado para digitalizar documentos e anexá-los imediatamente a uma nova mensagem de e-mail no programa de e-mail padrão. o aplicativo de e-mail terá como padrão o programa de e-mail especificado nas opções de Internet do Internet Explorer.

20 Guia do usuário do scanner DocuMate 162

Um ícone de pasta p ara um botão significa que o botão está configura do para arquivar o item digitalizado. O scanner envia a imagem digitalizada diretamente para uma pasta sem abrir a imagem antes em um Aplicativo de destino.

Um ponto de interrogação para um botão significa que o computador não possui o software ou o hardware apropriado para as configurações de fábrica iniciais. Nesse caso, é desejável mudar o nome e o Aplicativo de destino para outros valores.

Se o PaperPort, OmniPage ou One Touch OmniPage não estiver instalado, as opções para envio a aplicativos de processamento de texto, como Microsoft Word, não estarão disponíveis.

NOTA: o tamanho de página padrão em cada configuração é baseado

na definição de unidade métrica ou dos Estad os Unidos no Windows no computador.

• Se Estados Unidos for a unidade de medida selecionada, o tamanho de página padrão em cada perfil será baseado nos tamanhos de página dos Estados Unidos, como 8,5 x 11 polegadas.

• Se uma unidade métrica estiver selecionada, o tamanho de página padrão em cada perfil será baseado na norma ISO 216 e a maioria dos perfis terá como padrão o formato A4.

Digitalização a partir dos botões de scanner do One Touch

Pressione o botão de função para percorrer as configurações de digitalização e selecionar a desejada.

A função de digitalização atual do One Touch.

Quando um botão do scanner é pressionado, ele digitaliza o item e, em seguida, envia a imagem ao Aplicativo de destino correspondente ao número de LED da função selecionada.

1. Carregue os documentos virados para baixo com a margem superior das páginas voltada para o scanner no alimentador automático de documentos.

2. Pressione o botão de função para selecionar a configuração de digitalização desejada.

3. Para digitalizar um documento com um lado, pressione o botão Simplex. Para digitalizar um documento frente e verso, pressione o botão Duplex.

Digitalização

Guia do usuário do scanner DocuMate 162 21

4. Uma janela de andamento da digitalização abre e as imagens são enviadas para o aplicativo selecionado a partir do utilitário One Touch. Neste exemplo, o Aplicativo de destino é a área de trabalho do PaperPort.

Digitalização

O ícone do One Touch

Clique nestas setas para navegar pelos nove botões.

Clique no botão que deseja usar para a digitalização.

Digitalização a partir do painel de botões do One Touch

A digitalização a partir do painel de botões na tela do computador funciona da mesma maneira como pressionar um botão no scanner. O scanner digitaliza o item e depois envia a imagem para o Aplicativo de destino indicado pelo ícone do botão.

1. Carregue os documentos virados para baixo com a margem superior das páginas voltada para o scanner no alimentador automático de documentos.

2. Clique no ícone do One Touch na área de notificação do Windows (localizada no canto inferior direito da tela).

O Painel de botões do One Touch se abre, mostrando os cinco primeiros botões de digitalização da tela.

3. Clique no botão que deseja usar para a digitalização.

22 Guia do usuário do scanner DocuMate 162

Utilização do painel de botões do One Touch

A exibição de botões

A exibição de hardware A exibição de detalhes

A barra de título

O painel de botões do One Touch é seu conjunto de controles na tela para o scanner. No painel você pode acessar as configurações de hardware do scanner e configurar os botões do One Touch.

Clique no ícone do One Touch para abrir o painel.

A barra de título

• Setas verdes — clique para percorrer as três exibições do painel.

• Ícone do scanner — clique para abrir as propriedades de hardware do scanner.

Digitalização

• “X” vermelho — clique para fechar o painel do One Touch.

A exibição de botões

• Clique com o botão esquerdo do mouse no ícone de um Aplicativo de destino para iniciar a digitalização.

• Clique com o botão direito do mouse no ícone de um Aplicativo de destino para abrir as Propriedades do One Touch.

A exibição de detalhes

• Clique com o botão esquerdo do mouse no ícone de um Aplicativo de destino para iniciar a digitalização.

• Clique com o botão direito do mouse no ícone de um Aplicativo de destino para abrir as Propriedades do One Touch.

• Clique duas vezes nas informações detalhadas para abrir as Propriedades do One Touch.

A exibição de hardware

• Clique com o botão esquerdo do mouse no ícone do scanner para retornar à exibição de botões.

• Clique com o botão direito do mouse no ícone do scanner para abrir as propriedades de hardware do scanner.

NOTA: também é possível abrir Propriedades do One Touch

pressionando um botão do scanner, mantendo pressionado por no mínimo 3 segundos e então soltando o botão.

Guia do usuário do scanner DocuMate 162 23

Digitalização

Clique com o botão direito do mouse em um botão (por exemplo, o 2) e a janela Propriedades desse botão abrirá.

Configuração dos botões do One Touch

Quando o scanner foi instalado, o software configurou cada botão do One Touch com as definições apropriadas, consistindo em: Aplicativo de destino, uma Configuração de digitalização eumFormato de arquivo.

1. Clique no ícone do One Touch.

2. Clique com o botão direito do mouse no painel de botões do One Touch.

3. A janela Propriedades do One Touch abrirá para esse botão.

Outra forma de abrir a janela Propriedades do One Touch é mantendo o botão Simplex ou Duplex no scanner pressionado por alguns segundos, soltando-o em seguida.

NOTA: as opções desabilitadas na janela Propriedades do

One Touch não são apropriadas para seu modelo de scanner.

Alteração da configuração de botão

1. Clique no nome de um aplicativo na lista Selecionar destino.

2. Escolha um formato de arquivo no painel Selecionar formato.

3. Escolha uma configuração de digitalização na lista Selecionar configuração.

4. Clique em OK para salvar as alterações.

5. Clique no botão para o qual você fez as alterações.

6. O scanner inicia a digitalização e envia a imagem ao aplicativo com o formato de arquivo e a configuração de digitalização que você especificou.

A seção seguinte contém informações detalhadas sobre como fazer alterações na janela Propriedades do One Touch.

24 Guia do usuário do scanner DocuMate 162

Seleção de novas configurações para um botão

O Aplicativo de destino. É o aplicativo que abrirá quando a digitalização terminar.

As configurações usadas pelo scanner ao digitalizar com o botão selecionado atualmente (nesse caso, o botão 2).

O formato de arquivo das imagens do item digitalizado.

Clique para selecionar opções.

O número e o nome do botão.

Selecione o aplicativo para o qual você deseja que o One Touch envie a imagem digitalizada.

Na janela Propriedades do One Touch, é possível selecionar novas configurações para os botões. O número de botão no canto superior esquerdo da janela Propriedades do One Touch corresponde às 9 funções do scanner.

Para cada uma das 9 funções do One Touch, você pode selecionar um novo Aplicativo de destino, Configuração de digitalização, Formato de arquivo e renomear o botão.

Digitalização

Guia do usuário do scanner DocuMate 162 25

As configurações na janela Propriedades do One Touch são: Número de LED — Clique na seta para cima ou para baixo a fim de

percorrer as 9 opções do One Touch. Selecionar destino — A lista de Aplicativos de destino para os quais

o One Touch pode enviar uma imagem digitalizada. O aplicativ o selecionado abrirá imediatamente após a conclusão da digitalização.

NOTA: se você selecionar um programa de processamento de texto,

como o Microsoft WordPad ou o Microsoft Word, que possa ser usado para OCR (como TEXT, RTF ou DOC), o texto nas imagens digitalizadas será automaticamente convertido para texto editável.

Digitalização

Clique no ícone de uma configuração selecionada para exibir suas definições.

Colorido Escala de

cinza

Preto-e-branco Configurar antes

de digitalizar

Selecionar configuração — A lista de configurações de digitalização disponíveis para o botão selecionado. As definições básicas de configuração incluem: modo de digitalização, resolução (dpi), tamanho de página, brilho (Br) e contraste (Cr). Para ver as configurações de uma digitalização selecionada, clique em seu ícone. Clique no ícone novamente para fechar as informações detalhadas.

Estes ícones ao lado de cada configuração indicam o modo de digitalização:

NOTA: use Configurar antes de digitalizar se quiser definir o modo de

digitalização manualmente antes de realizar a digitalização. Consulte “A opção Configurar antes de digitalizar” na página 46.

Selecionar formato — Um conjunto de formatos de arquivo para a imagem digitalizada para o botão selecionado. Os formatos disponíveis são baseados no tipo de aplicativo de destino escolhido.

Os nomes dos ícones indicam seus tipos de arquivo. Consulte “Seleção das opções de formato de página” na página 35 para obter mais informações sobre os formatos disponíveis.

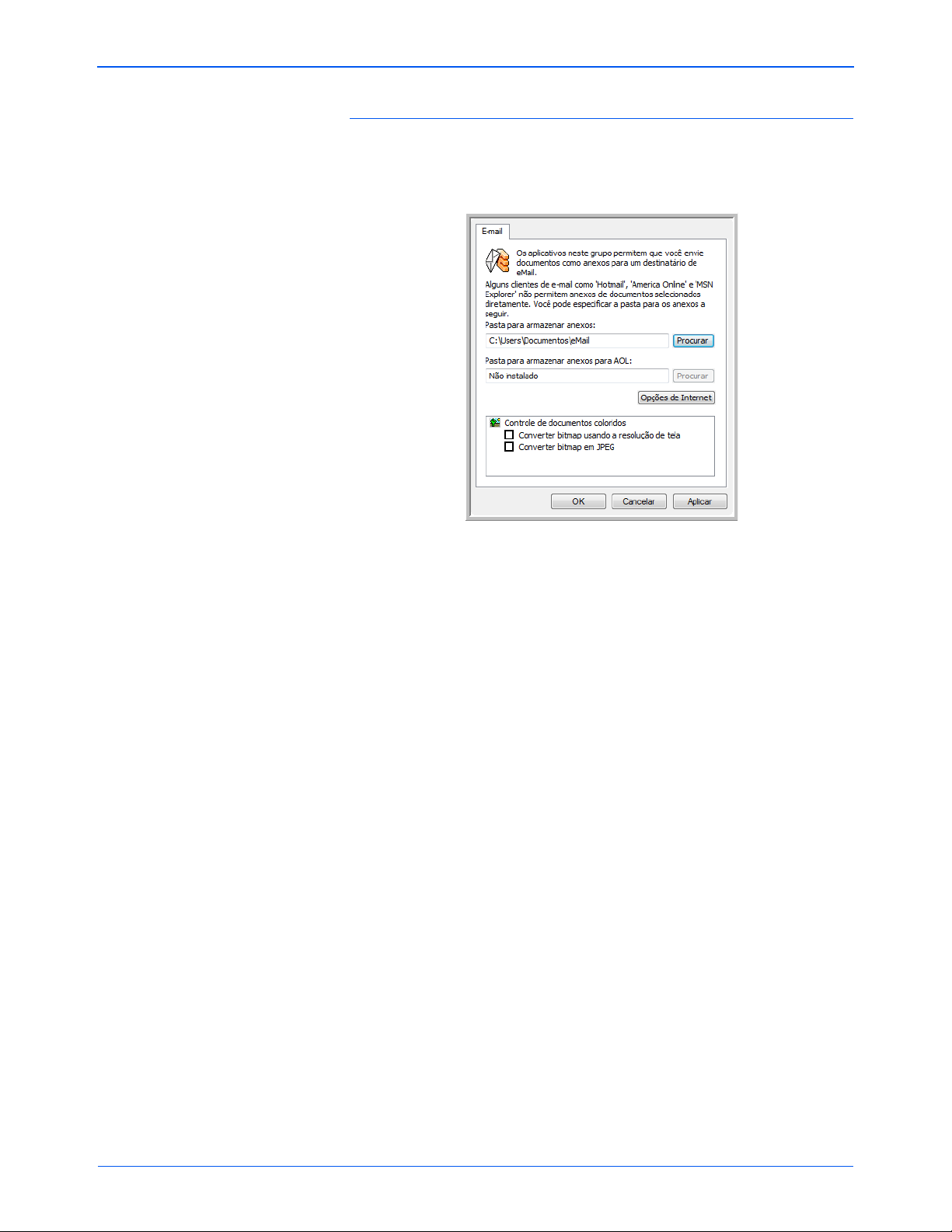

Guia Opções — Exibe uma janela para selecionar opções relativas ao Aplicativo de destino selecionado para a imagem digitalizada. Consulte “Seleção de opções para um botão” na página 39 para obter instruções sobre como configurar a lista de destinos disponíveis.

Botão Propriedades — Exibe uma janela para selecionar propriedades para cada tipo de aplicativo de destino. Consulte “Configuração das propriedades de Aplicativo de destino” na página 41.

Botão Atualizar — Atualize os links entre os aplicativos de destino do computador e o One Touch 4.0. se você instalar novos softwares que possam ser usados como Aplicativo de destino, clique no botão Atualizar para vinculá-los ao One Touch 4.0.

26 Guia do usuário do scanner DocuMate 162

Botões Novo/Copiar/Edit ar/Excluir — Clique em Novo ou Copiar para adicionar novas configurações de digitalização à lista. Clique em Editar ou Excluir para alterar ou removê-las. Consulte as seções “Criação de uma nova configuração de digitalização” na página 27 e“Edição ou exclusão de configurações de digitalização” na página 34.

Botões OK/Cancelar/Aplicar — OK aceita todas as alterações e fecha

As configurações de digitalização.

Clique em Novo para criar uma nova configuração de digitalização.

a janela. Aplicar aceita as alterações, mas deixa a janela aberta para que você possa continuar a fazer alterações adicionais. Cancelar fecha a janela sem aceitar nenhuma alteração.

Criação de uma nova configuração de digitalização

Nas configurações de digitalização são selecionadas as definições de resolução e modo (cor, preto-e-branco ou escala de cinza) de digitalização, entre várias outras.

Digitalização

Para criar uma nova configuração:

1. Abra a janela Propriedades do One Touch.

2. Percorra os aplicativos na lista Selecionar destino e clique no aplicativo desejado para a nova configuração de digitalização.

3. Clique no botão Novo. Se quiser usar as definições de outra configuração como base,

selecione a configuração e, em seguida, clique no botão Copiar. A caixa de diálogo Propriedades de configuração de digitalização abrirá.

Guia do usuário do scanner DocuMate 162 27

Digitalização

Se a configuração estiver bloqueada, clique no cadeado para desbloqueá-la. O ícone se torna uma chave.

Digite um novo nome para a configuração.

Selecione o modo de digitalização e arraste a barra deslizante para definir a resolução.

Arraste as barras deslizantes para definir o brilho e o contraste.

A guia Configurações de digitalização

1. Na caixa de diálogo Propriedades de configuração de digitalização, digite um nome.

DICA: se você for definir a nova configuração para digitalização duplex

(frente e verso), inclua essa informação no nome, como, por exemplo, “Digitalizar para impressão escura (duplex)”, para lembrá-lo de que esta é uma digitalização duplex.

2. Selecione as definições para a nova configuração de digitalização. Modo — Selecione um modo de digitalização:

• Preto-e-branco para digitalizar em preto-e- branco. Por exemplo,

cartas e memorandos são, normalmente, digitalizados em pretoe-branco.

• Escala de cinza para digitalizar itens, como documentos

contendo desenhos ou fotografias em pr et o- e- br an co .

• Cor para digitalizar fotografias e outros itens coloridos. As

digitalização coloridas têm o maior tamanho de arquivo.

Resolução — Arraste a barra deslizante para a direita ou esquerda a fim de ajustar os pontos por polegada (dpi) da resolução. Configurações de dpi mais altas demoram mais p ara digitalizar e produzem arquivos maiores para as imagens resultantes.

Brilho e Contraste — Arraste as barras deslizantes para a direita e a esquerda a fim de ajustar o brilho e o contraste da imagem digitalizada. A configuração de contraste não se aplica ao modo Preto-e-branco.

O brilho se refere ao aspecto claro e escuro da imagem. O contraste é a variação entre as áreas mais escuras e mais claras da image m . Quanto maior for o contraste, mais diferença haverá entre as tonalidades mais claras e escuras na imagem.

3. Se desejar bloquear a configuração, clique no ícone de chave para que ela se torne um cadeado.

4. Clique em Aplicar para salvar as alterações na guia Configurações de digitalização.

28 Guia do usuário do scanner DocuMate 162

5. Se não houver outras definições para alterar , clique em OK para salvar

Clique para alternar entre polegadas e milímetros.

a nova configuração. Ela agora estará na lista de Configurações de digitalização na janela

Propriedades do One Touch para os Aplicativos de destino apropriados.

A guia Configurações de página

1. Clique na guia Configurações de página para selecionar opções de página.

Digitalização

Padrão — Clique na seta de menu e escolha um tamanho de página na lista.

Personalizado — Insira as dimensões horizontal e vertical de página nas caixas. Clique no nome das unidades, polegadas ou milímetros, para alternar entre elas.

Aprimoramentos e configurações — Somente as opções que se aplicarem ao modo de digitalização selecionado na guia Configurações de digitalização estar ão disponíveis.

• Recortar automaticamente no tamanho original — Selecione

essa opção para deixar o scanner determinar automaticamente o tamanho do item sendo digitalizado.

Sempre utilize as guias de papel no scanner para que a página não seja alimentada no scanner inclinada. Páginas distorcidas poderão não ser recortadas corretamente.

• Reduzir padrões de moiré — Padrões de moiré são linhas

onduladas e enrugadas que às vezes aparecem em imagens digitalizadas de fotografias ou ilustrações, principalmente ilustrações de jornais e revistas. A seleção de Reduzir padrões de moiré fará com que os padrões de moiré sejam limitados ou eliminados da imagem digitalizada. Essa opção está disponível apenas p ara as resoluções mais baixas dos modos Escala de cinza e Cor.

• Acertar imagem — Selecione essa opção para deixar o scanner

determinar automaticamente se uma página está distorcida e, então, acertar a sua imagem. Se a p ágina for aliment ada com um ângulo muito grande, a imagem não poderá ser digitalizada corretamente. Nesse caso, digitalize a página n ovamente usando as guias de papel para que o papel seja alimentado reto.

Guia do usuário do scanner DocuMate 162 29

Digitalização

Imagem original Imagem invertida

O original com uma marca d'água sobre o texto preto.

O item digitalizado com o vermelho removido pelo filtro.

• Inverter imagem — Somente disponível para o modo Preto-e-

branco, essa opção inverte o branco e o preto de uma imagem.

• Duplex — Digitalize a frente e o verso da página. Se essa opção

não for selecionada, o scanner digitalizará apenas o lado da página que estiver virado para baixo.

NOTA: os botões Simplex e Duplex no scanner têm preferência sobre

as configurações do One Touch. Em outras palavras, se o número de LED no scanner estiver configurado para configurar como Duplex ma s você pressionar o botão Simplex, o scanner digitalizará em Simplex e vice-versa.

• Pular originais em branco — Ignora as páginas que estiverem

completamente em branco. Geralmente, essa opção é usada ao digitalizar uma pilha de páginas frente e verso que têm vários lados em branco. Essa opção fica disponível somente para a digitalização Duplex.

• Filtro de cores — O filtro de cores é a capacidade do scanner

de remover automaticamente uma cor em um item digitalizado. O filtro de cores se aplica ao modo Preto-e-branco ou Escala de cinza.

2. Clique em Aplicar para salvar as alterações na guia Configurações de página.

3. Se não houver outras definições para alterar, clique em OK para salvar a nova configuração.

30 Guia do usuário do scanner DocuMate 162

Ela agora estará na lista de Configurações de digitalização na janela Propriedades do One Touch para os Aplicativos de destino apropriados.

A guia Configurações avançadas

1. Clique na guia Configurações avançadas. As opções da guia Configurações avançadas destinam-se ao modo

de digitalização Cor e Escala de cinza.

2. Arraste as barras deslizantes para a esquerda e a direita a fim de alterar as configurações de cor. Ao fazer isso, a imagem muda para mostrar os efeitos das novas configurações.

Saturação — É a intensidade ou a pureza de uma cor.

Digitalização

Matiz — É a cor vista por seus olhos como refletida da imagem. Gama — Controla o brilho das cores de meio-tom.

3. Clique em Aplicar para salvar as alterações na guia Configurações avançadas.

4. Se não houver outras definições para alterar, clique em OK para salvar a nova configuração.

Ela agora estará na lista de Configurações de digitalização na janela Propriedades do One Touch para os Aplicativos de destino apropriados.

Guia do usuário do scanner DocuMate 162 31

Digitalização

A guia Configurações do dispositivo

A guia Configurações do dispositivo aparece na caixa de diálogo Configurações de digitalização quando o Aplicativo de destino selecionado envia uma imagem digitalizada para uma impressora, aplicativo de fax ou outro dispositivo. As opções da guia Configurações do dispositivo são usadas para selecionar definições para o dispositivo.

1. Clique na guia Configurações do dispositivo.

Ajustar à página, reduzir imagem, se necessário — Se a imagem for muito grande para caber em uma única página, ela será automaticamente reduzida de modo a se ajustar à página.

Tamanho real, cortar imagem, se necessário — Se a imagem for muito grande para caber em uma única página, suas bordas serão automaticamente cortadas para a imagem se ajustar à página.

Centralizar imagem na página — A imagem será impressa no centro da página em vez de no canto superior direito.

Manter proporção da imagem — A proporção da imagem é a relação entre comprimento e largura das dimensões da imagem. Selecione essa opção para que as proporções relativas da imagem permaneçam constantes.

Girar imagem automaticamente para melhor ajuste — Se a imagem tiver formato Paisagem e o dispositivo estiver imprimindo no modo Retrato, ou vice-versa, gire a imagem para ajustá-la à página.

Agrupar cópias — Se você estiver imprimindo mais de uma página, agrupe as cópias. Insira o número de cópias na caixa Cópias.

Avançado — Clique para exibir configurações adicionais do dispositivo. A caixa de diálogo que abrirá é específica ao dispositivo. Por exemplo, se o dispositivo for a impressora, a caixa de diálogo será destinada às configurações da impressora.

2. Clique em OK ou Aplicar.

32 Guia do usuário do scanner DocuMate 162

A guia Opções de armazenamento (arquivamento)

A guia Opções de armazenamento aparece na caixa de diálogo Configurações de digitalização quando o Aplicativo de destino está definido como Transferir para armazenamento. As opções nessa guia são usadas para selecionar onde salvar os itens digitalizados para armazenamento ao realizar a digitalização com essa Configuração de digitalização específica.

1. Clique na guia Opções de armazenamento.

Digitalização

2. Clique nas opções de Layout de armazenamento desejadas. Todos os documentos estão na raiz — Os documentos

digitalizados são salvos na raiz da pasta especificada no Local de armazenamento.

Os documentos são colocados em pastas por mês, por semana ou por tipo — Pastas são criadas com base na sua seleção (mês,

semana ou tipo) e os documentos digitalizados são salvos nessas pastas. Novas pastas são criadas para cada mês e semana, de modo que você possa saber quando os documentos foram digitalizados.

3. Para armazenar os documentos arquivados em outro local, clique no botão Procurar para especificar o novo local.

4. Clique em OK ou Aplicar.

Guia do usuário do scanner DocuMate 162 33

Digitalização

Selecione a configuração de digitalização para editar ou excluir. Ela precisa estar desbloqueada, conforme indicado pela ausência de um cadeado ao seu lado.

Edição ou exclusão de configurações de digitalização

Os processos de edição e exclusão normalmente são feitos em configurações criadas por você, e não em configurações pré-definidas do scanner.

NOTA: o scanner vem com um algumas configurações predefinidas

na fábrica. Para assegurar que ele sempre tenha um conjunto de configurações de digitalização corretas, não exclua as configurações predefinidas. Também recomendamos que você mantenha essas configurações bloqueadas para que não sejam excluídas acidentalmente. Dessa forma, as predefinições de fábrica sempre estarão disponíveis. Caso você as edite ou exclua e deseje obtê-las de volta, terá de desinstalar e reinstalar o scanner.

Para editar ou excluir uma configuração de digitalização:

1. Abra a janela Propriedades do One Touch.

2. Selecione a configuração de digitalização que deseja para editar ou excluir.

• Para excluir a configuração, clique no botão Excluir.

• Para editar a configuração, clique no botão Editar.

Edite as configurações e clique em OK.

3. Clique em OK para fechar a janela Propriedades do One Touch.

34 Guia do usuário do scanner DocuMate 162

Seleção das opções de formato de página

Formatos de imagem

Formatos de texto; sPDF é apenas um de vários formatos de texto disponíveis.

As opções de formato selecionadas determinam o formato de ar qu ivo do documento digitalizado. Opções de formato e tipos de arquivo apropriados estão disponíveis para o tipo de Aplicativo de destino selecionado para o botão.

As opções disponíveis destinam-se a imagem e texto.

Digitalização

Criação de arquivos de imagens simples

Os formatos TIFF e PDF, bem como os formatos de documento de texto, aceitam documentos de várias páginas. Selecione Criar arquivos de imagens simples se quiser que seja criado um arquivo para cada imagem digitalizada. Observe que essa opção é selecionada automaticamente e desativada se um formato que não aceite páginas simples for selecionado, como BMP ou JPG.

Formatos de imagem

Selecione um formato de arquivo de imagem para fotos, desenhos ou outros documentos que desejar salvar como imagem. BMP e TIFF são os formatos de arquivo de imagem padrão normalmente usados se você pretender realizar processamento de imagem adicional, como retoqu e de fotografia ou correção de cor. Esses dois formatos costumam ser maiores do que o formato JPEG.

Guia do usuário do scanner DocuMate 162 35

O formato JPEG geralmente é usado para imagens em páginas da Web ou se o tamanho de arquivo for um problema ao enviar arquivos eletronicamente. Para reduzir o tamanho de a rquivos JPEG é necessário abaixar a qualidade da imagem. É possível selecionar o grau de qualidade para as imagens digitalizadas a partir do ícone de formato de arquivo JPEG.

Digitalização

O formato de texto selecionado; este exemplo é para o formato Rich Text do Microsoft Word.

O formato PDF é muito utilizado para criar imagens de páginas de texto. O formato PDF também é usado para colocar documentos de várias páginas em sites da Web como arquivos PDF legíveis. Assim como a opção JPEG, o formato PDF pode ter redução no tamanho ou na qualidade.

Para selecionar um tamanho de arquivo JPEG ou PDF:

1. Selecione JPG ou PDF como o formato de página e, em seguida, clique com o botão direito do mouse no ícone.

2. Escolha a opção de tamanho de arquivo/qualidad e de imagem para as imagens digitalizadas.

Minimizar tamanho — O menor tamanho de arquivo, a mais baixa qualidade de imagem.

Normal — Tamanho de arquivo médio, alguma perda na qualidade da imagem.

Maximizar qualidade — O maior tamanho de arquivo, nenhuma perda na qualidade da imagem.

A seleção é referente apenas ao botão atualmente selecionado na janela Propriedades do One Touch. Os outros botões que tiverem JPG ou PDF selecionado como formato não serão afetados.

3. Clique em OK ou Aplicar na janela Propriedades do One Touch.

Formatos de texto

Quando a opção de formato de texto é selecionada, o processamento de OCR também é selecionado como uma etapa automática da digitalização. Desse modo, se você digitalizar um documento com o formato de texto selecionado, as porções de texto do documento serão automaticamente convertidas em texto editável. Consulte “Digitalização com reconhecimento ótico de caracteres (OCR)” na página 49.

Quando Aplicativos de destino que sejam aplicativos de texto são selecionados, o ícone de formato de texto muda para corresponder ao tipo de arquivo do aplicativo. Em alguns casos, o Aplicativo de destino aceita vários tipos de arquivo e você pode clicar com o botão direito do mouse no ícone para escolher o tipo específico para esse aplicativo.

36 Guia do usuário do scanner DocuMate 162

Digitalização

Exemplo de menu do formato TEXT quando o Aplicativo de destino é o Microsoft Word.

Exemplo de menu do formato TEXT quando o aplicativo selecionado é Transferir para armazenamento.

Para selecionar um tipo de arquivo para o formato de texto:

1. Selecione o Aplicativo de destino.

2. Clique com o botão direito do mouse no ícone de formato de texto.

3. Escolha o tipo de arquivo desejado para o formato de texto. A seleção de tipo de arquivo é referente apenas ao botão a tualmente

selecionado na janela Propriedades do One Touch. Texto simples — O formato de arquivo .txt. Texto sem formatação,

usado pelo aplicativo Bloco de notas padrão da Microsoft.

Formato Rich Text — O formato de arquivo .rtf. Texto que mantém a formatação quando convertido. Disponível com Microsoft Wordpad e Word.

Documento do Word — O formato de arquivo .doc usado pelo Microsoft Word.

Delimitado por vírgula — O formato de arquivo .csv usado para banco de dados ou dados de planilha com campos. Quando o documento é convertido em texto editável, os campos são mantidos.

Planilha do Excel — O formato de texto .xls usado pelo Microsoft Excel.

Documento em HTML — O formato de arquivo .htm usado para criar páginas da Web.

PDF pesquisável — O formato de arquivo .sPDF usado pelo Adobe digitalizado em PDF com pesquisa de texto e recursos de OCR.

Acrobat® e OmniPage Pro. Esse formato converte texto

Guia do usuário do scanner DocuMate 162 37

Digitalização

Clique nas setas para chegar até o botão que será renomeado e, em seguida, selecione o texto do nome.

Digite um novo nome para o botão.

PDF normal — O formato de arquivo .nPDF usado pelo Adobe® Acrobat

e OmniPage Pro. Esse formato converte texto digitalizado em PDF com pesquisa de texto e recursos de OCR, além de permitir editar o texto em um programa de edição de PDF.

4. Para alterar as configurações de OCR, escolha Opções de OCR. As Opções de OCR fornecem uma série de seleções para o recurso

de OCR quando texto é digitalizado. Essa opção de menu fica disponível apenas se você tiver o Módulo One Touch OmniPage ou o software OmniPage Pro instalado no computador. Para obter detalhes, consulte o Mini-guia do One Touch OmniPage, localizado na seção Guias do usuário no disco de instalação.

Observe que as configurações em Opções de OCR se aplicam a todos os botões. Se você as alterar para um botão, essas alteraçõ es também se repetirão em todos os outros botões.

5. Clique em OK ou Aplicar na janela Propriedades do One Touch.

Renomeação de botão do One Touch

Os botões do One Touch têm nomes que identificam suas funções predefinidas, como OCR e PDF, mas esses nomes podem ser editados.

Para alterar os nomes de botões:

1. Abra a janela Propriedades do One Touch.

2. Usando as setas, escolha o botão que deseja renomear.

3. Selecione o texto do nome e digite um novo nome.

4. Clique em OK ou Aplicar. O botão será renomeado agora.

38 Guia do usuário do scanner DocuMate 162

Seleção de opções para um botão

Guia Opções

As opções do One Touch determinam os tipos de Aplicativo de destino disponíveis para um botão, além de opções adicionais que se aplicam a todos os botões de digitalização.

Para selecionar opções:

1. Abra a janela Propriedades do One Touch e clique na guia Opções.

Digitalização

2. Clique na seta de menu Botão de seleção e escolha o botão para as novas opções. O exemplo acima mostra que o botão E-mail está selecionado.

3. Selecione as opções de botão conforme descrito abaixo. Mostrar todos os destinos — A lista de Aplicativos de destino

disponíveis para o botão selecionado incluirá todos os aplica tiv os no computador que podem receber imagens digitalizadas.

Selecionar destinos — Escolha individualmente os tipos de aplicativos a serem incluídos na lista de Aplicativos de destino. Marque as caixas dos tipos de aplicativos a incluir.

• Gerenciamento de documentos inclui o PaperPort e outros

aplicativos para processar e controlar os documentos digitalizados.

• Editores de imagem incluem o Microsoft Paint e outros

aplicativos de desenho e imagens gráficas.

• Aplic. edição de texto incluem o Microsoft Word e WordPad,

Microsoft Excel e outros aplicativos de processamento de texto e planilha.

• Aplicativos PDF destinam-se aos documentos digitalizados

no formato PDF.

• E-mail inclui o Microsoft Outlook e outros aplicativos de e-mail.

Guia do usuário do scanner DocuMate 162 39

Digitalização

• Armazenamento e CD-R/W serve para armazenar documentos

digitalizados em uma pasta ou enviá -los para um gravador de CD a fim de criar um CD com os documentos.

• Enviar fax e imprimir serve para enviar os documentos

digitalizados diretamente para a impressora ou para o software de fax.

• Encaminhamento de evento Sti determina que outra interface

de aplicativo seja usada para digitalização.

4. Clique em Aplicar e depois na guia Multifunção para ver as alterações.

Consulte “Configuração das propriedades de Aplicativo de destino” na página 41 para obter detalhes sobre as opções de aplicativo de destino.

Opções globais

• Mostrar janela de andamento — Selecione essa opção para exibir a janela de andamento de digitalização.

• Usar navegador de pastas avançado—Selecione essa opção se quiser salvar as digitalizações em um local na rede qu e não seja uma unidade mapeada no seu computador.

• Criar cópias de documentos digitalizados — As imagens enviadas para uma impressora, aplicativo de fax ou e-mail são arquivos temporários que não são salvos no computador. Use essa opção se quiser que uma cópia seja salva no disco rígido. Quando ela é selecionada, o campo Opções de cópia da pa st a é ativado p a ra você escolher onde os arquivos serão salvos.

Essa opção não estará disponível se Gerenciamento de documentos ou Armazenamento e CD-R/W for selecionado, pois esses destinos já salvam os arquivos automaticamente no local de pasta que você especificar.

• Opções de cópia da past a — Clique no botão Procurar e selecione uma pasta para salvar as imagens. Selecione a opção de agrupamento de acordo com a organização que preferir para os documentos.

40 Guia do usuário do scanner DocuMate 162

Configuração das propriedades de Aplicativo de destino

Clique em um Aplicativo de destino.

Clique no botão Propriedades

Os diferentes tipos de Aplicativo de destino possuem várias propriedades que você pode selecionar.

1. Na janela Propriedades do One Touch, clique em um Aplicativo de destino.

2. Clique no botão Propriedades.

Digitalização

Propriedades do PaperPort

Essas propriedades se aplicam ao PaperPort e servem para indicar a pasta que receberá os itens digitalizados.

1. Selecione a pasta do PaperPort desejada para conter o arquivo da imagem digitalizada. Clique em OK.

2. Quando o PaperPort abrir ao terminar a digitalização, as miniaturas dos documentos digitalizados se encontrarão na área de trabalho dessa pasta.

Guia do usuário do scanner DocuMate 162 41

Digitalização

Propriedades de documentos de texto

Essas propriedades se aplicam ao Microsoft Word, Microsoft Excel®e outros programas de edição de texto.

1. Clique nas caixas de configurações de OCR das opções desejadas.

Sempre enviar um arquivo, mesmo quando nenhum texto foi encontrado — O arquivo digitalizado é enviado p ara o leito r de OCR

mesmo se a imagem aparentar não conter texto.

Mostrar mensagem se houver falha no reconhecimento de texto — Uma mensagem abrirá na tela se o leitor de OCR

não detectar texto na imagem.

2. Para inserir outro aplicativo na lista, clique no botão Adicionar aplicativo.

3. Clique em Procurar para localizar o aplicativo que deseja adicionar à lista.

42 Guia do usuário do scanner DocuMate 162

Digitalização

Quando o aplicativo é selecionado com o botão Procurar, as etapas 1 e 2 na caixa de diálogo são preenchidas automaticamente e o ícone do aplicativo aparece na etapa 3.

4. Selecione o ícone na Etapa 3 da caixa de diálogo. Esse é o ícone que aparecerá na Lista de destin os do One Touch.

5. Na etapa 4 da caixa de diálogo, selecione os formatos de arquivo que serão aceitos pelo aplicativo.

Consulte a documentação recebida com o aplicativo para verificar os formatos de texto que são aceitos.

6. Clique no botão Adicionar.

7. Clique em OK na janela Link de propriedades.

8. Clique em Atualizar na janela Propriedades do One Touch.

Propriedades de documentos de imagem

Essas propriedades aplicam-se ao Microsoft Paint e a outros aplicativos de processamento de imagem.

1. Clique nas opções desejadas das caixas de configuração de Controle de documentos coloridos.

Converter bitmaps usando resolução de tela — Imagens de bitmap com alta resolução podem ser muito grandes para caber na tela. A correspondência com a resolução de tela assegura que a imagem se ajuste à tela do monitor.

Converter bitmaps em JPEG — Arquivos JPEG podem ser compactados para produzir tamanhos de arquivo menores e, portanto, tempos de produção mais curtos. Use essa opção para ativar essa capacidade de compactação para arquivos de imagem.

2. Para inserir outro aplicativo na lista, clique no botão Adicionar aplicativo. Consulte as etapas na página 42 para adicionar um aplicativo à lista.

3. Clique em OK ou Aplicar na janela Link de propriedades.

Guia do usuário do scanner DocuMate 162 43

Digitalização

Propriedades de armazenamento

Essas propriedades são referentes ao Aplicativo de destino chamado Transferir para armazenamento.

1. Clique nas opções de Layout de armazenamento desejadas. Todos os documentos estão na raiz — Os documentos

digitalizados são salvos na raiz da pasta especificada no Local de armazenamento.

Os documentos são colocados em pastas por mês, por semana ou por tipo — Pastas são criadas com base na sua seleção

(mês, semana ou tipo) e os documentos digitalizados são salvos nessas pastas.

2. Clique no botão Procurar a fim de especificar o local para armazenar documentos digitalizados ou digite um local diretamente na caixa.

3. Se seu computador tiver um gravador de CD e estiver usando o Windows XP ou Windows Vista, selecione a opção

Mostrar mensagem quando estiver pronto para gravar em um CD de 5" (700 MB), para que seja exibida uma mensagem

quando for o momento de clicar no botão Gravar no CD.

4. Clique em OK na janela Link de propriedades.

44 Guia do usuário do scanner DocuMate 162

Digitalização

Propriedades de e-mail

Essas propriedades são referentes a aplicativos de e-mail e possibilitam especificar a pasta para os documentos que serão anexados a uma mensagem de e-mail.

1. Clique no botão Procurar de Pasta para armazenar anexos e escolha uma pasta para seus anexos de e-mail.

O Microsoft Outlook

aceitará que documentos sejam anexados diretamente a uma mensagem de e-mail em branco assim que a digitalização estiver concluída, portanto você não pr ecisará alterar esse local de pasta.

2. Se estiver usando AOL no computador e o nome da past a para o AOL estiver incorreto, clique no botão Procurar e localize a pasta AOL correta.

Entre em contato com a AOL para obter mais informações sobre a localização da pasta onde os anexos ficam arma ze na d os .

3. Caso precise alterar seu cliente de e-mail ou outras opções de Internet, clique no botão Opções de Internet.

O painel de controle Opções da Internet do Windows abrirá. Clique na guia Programas e escolha um novo cliente de e-mail na lista E-mail. Essas são as opções de Internet padrão do Windows. Consulte a documentação do Windows para obter mais infor mações sobre as opções de Internet. Se estiver usando AOL, consulte o manual do usuário da AOL para fazer alterações nas opções de Internet aplicáveis.

4. Selecione as opções para o controle de documentos coloridos. Converter bitmaps usando resolução de tela — Imagens de

bitmap com alta resolução podem ser muito grandes para caber na tela. A correspondência com a resolução de tela assegura que a imagem se ajuste à tela do monitor.

5. Clique em OK.

Guia do usuário do scanner DocuMate 162 45

Digitalização

Clique nas setas para selecionar o botão.

Selecione

Configurar antes de digitalizar.

Clique com o botão direito do mouse em Configurar antes de digitalizar para abrir o menu e escolha a interface a ser usada para a digitalização.

A opção Configurar antes de digitalizar

A seleção da opção Configurar antes de digitalizar faz com que uma interface de digitalização seja aberta bastando pressionar um botão. A interface pode então ser usada para alterar a resolução, o modo de digitalização, entre outras configurações. Ao re aliz ar a digitalização , a imagem digitalizada continuará sendo enviada como o tipo de arquivo e para o Aplicativo de destino que foram selecionados na janela Propriedades do One Touch desse botão.

Para definir a configuração antes de digitalizar:

1. Abra a janela Propriedades do One Touch.

2. Usando as setas, escolha o botão que você deseja definir para configurar antes de digitalizar.

3. Selecione Configurar antes de digitalizar.

46 Guia do usuário do scanner DocuMate 162

4. Clique com o botão direito do mouse em Configurar antes de digitalizar e escolha uma interface a ser usada para a configuração

antes da digitalização. TWAIN — A interface TWAIN é aberta para você fazer alterações

antes da digitalização. Consulte “Digitalização a partir da interface TWAIN” na página 61.

WIA — A interface Windows Image Acquisition (WIA) é aberta para você fazer alterações antes da digitalização. Consulte “Digitalização com a interface WIA” na página 65.

5. Selecione um Aplicativo de destino e um Formato de arquivo.

6. Clique em OK ou Aplicar na janela Propriedades do One Touch.

Digitalização

Para realizar digitalização usando Configurar antes de digitalizar

1. Carregue os documentos virados para baixo com as margens superiores voltadas para o scanner.

2. Clique no botão definido para usar a opção Configurar antes de digitalizar.

No exemplo mostrado na página anterior, a opção de digitalização 9 foi definida para usar Configurar antes de digitalizar.

3. A interface TWAIN será aberta.

4. Escolha as opções aplicáveis para o lote de digitalização.

5. Clique no botão Digitalizar na interface TWAIN.

6. Os documentos serão digitalizados e enviados para o Aplicativo de destino especificado nas Propriedades do One Touch 4.0.

No exemplo da página anterior, o Aplicativo de destino é o Microsoft Paint.

Consulte “Digitalização a partir da interface TWAIN” na página 61 para obter detalhes sobre as opções disponíveis na interface TWAIN.

Guia do usuário do scanner DocuMate 162 47

Digitalização

Cancelamento de Configurar antes de digitalizar

Para cancelar uma digitalização após iniciada:

1. Clique no botão Cancelar na janela de andamento da digitalização.

2. A janela a seguir abrirá perguntando se você deseja cancelar o trabalho inteiro.

• Sim — a digitalização é interrompida e todas as páginas

digitalizadas nesse lote, até o momento, serão excluídas. A interface TWAIN fechará e você poderá reiniciar a digitalização desde o começo.

Escolha Sim se as configurações de digitalização TWAIN estiverem incorretas para o lote atual de digitalização.

Por exemplo, o modo de digitalização é Preto e branco, mas você quer digitalizar os documentos com cor. Escolha Sim para excluir as páginas já digitalizadas e, em seguida, selecione o Tipo de imagem correto e reinicie a digitalização.

• Não — a digitalização é interrompida, mas as páginas

digitalizadas nesse lote, até o momento, não são excluídas e a interface TWAIN continua aberta. Você pode colocar uma nova página no ADF, ajustar as configurações de TWAIN para a nova página e, em seguida, clicar no botão Digitalizar na interface TWAIN para prosseguir com a digitalização. Ao final do lote de digitalização, todas as páginas da primeira parte da digitalização e da segunda serão enviadas para o Aplicativo de destino.

Escolha essa opção se, por exemplo, você estiver digi talizando um documento preto-e-branco mas quiser inserir uma página colorida nele. Em vez de digitalizar novamente a pilha inteira, você pode interromper a digitalização atual, alterar o Tipo de imagem de Preto-e-branco para Color ido e, em seguida, re iniciar a digitalização sem perder as páginas já digitalizadas.

48 Guia do usuário do scanner DocuMate 162

Digitalização

Digitalização com reconhecimento ótico de caracteres (OCR)

O Reconhecimento ótico de caracteres (OCR) converte texto e números em uma página digitalizada em texto e números editáveis. Dessa forma, você pode trabalhar com o texto e os números para fazer edição, verificação ortográfica, alteração de fonte ou tamanho da fonte, classificação, cálculos, etc.

NOTA: a Xerox recomenda que todo processamento de OCR utilize

as configurações padrão de fábrica par a digitalização OCR que vieram com o scanner. Ao realizar a digitalização com outras configurações, use uma resolução de pelo menos 200 dpi. Se os documentos originais forem de má-qualidade ou tiverem uma fonte pequena, 300 d pi poderá ser usado como resolução máxima.

O Módulo One Touch OmniPage ou o software OmniPage Pro devem estar instalados no computador para que seja possível usar as opções de OCR com o software One Touch 4.0 e o scanner DocuMate 162. O Módulo One Touch OmniPage foi instalado automaticamente durante a instalação do driver. O Mini-guia do One Touch OmniPage está disponível no disco de instalação.

Para digitalizar com OCR:

1. Abra a janela Propriedades do One Touch.

2. Selecione um botão do One Touch para realizar a digitalização para um aplicativo de edição de texto, como o Microsoft Word.

O botão 6 é predefinido como um botão de OCR.

3. Escolha um aplicativo de edição de texto na lista Selecionar destino e, em seguida, escolha um formato de arquivo de texto no painel Selecionar formato.

4. Clique em OK para salvar as alterações e fechar a janela Propriedades do One Touch.

5. No scanner, ou no painel de botões do One Touch, pressione o botão que você configurou para digitalização com OCR.

As páginas digitalizadas aparecerão no Aplicativo de destino com o texto pronto para edição e outros processamentos de texto.

Guia do usuário do scanner DocuMate 162 49

Digitalização

Digitalização com sPDF ou nPDF e pesquisa de texto

PDF pesquisável (sPDF) e PDF normal (nPDF) são formas especiais de um arquivo Adobe PDF. O sPDF cria uma imagem PDF com uma camada de texto pesquisável. O nPDF cria um arquivo PDF que pode ser edit ado em um programa de edição de PDF.

Para digitalizar com sPDF ou nPDF:

1. Abra a janela Propriedades do One Touch.

2. Selecione um botão do One Touch para digitalizar usando o tipo de arquivo sPDF ou nPDF.

3. Selecione um Aplicativo de destino que utilize um formato de texto como o formato de página.

Nem todos os aplicativos abrirão arquivos PDF. É possível realizar a digitalização como arquivo PDF para os aplicativos de destino PaperPort, Transferir para armazenamento, Gravar no CD, E-mail,

Adobe

4. Clique com o botão direito do mouse no ícone de formato de texto.

Acrobat® e Adobe® Acrobat® Reader®.

5. Escolha a opção PDF pesquisável ou PDF normal para o formato de página.

6. Escolha uma configuração de digitalização. Clique em OK.

7. Agora, use o botão para digitalizar e o documento digitalizado estará no formato sPDF ou nPDF selecionado para ele.

8. Para pesquisar o texto, abra o Adobe

Adobe

9. No menu Arquivo do Adobe

Acrobat®.

Acrobat®, escolha Abrir e abra o

Acrobat® Reader® ou

arquivo que acabou de digitalizar.

10. Agora, use os recursos do Adobe

Acrobat® para localizar ou editar

o texto que deseja. Consulte o manual do usuário do Adobe

Acrobat® para obter mais informações sobre como localizar texto em um a rquivo PDF ou editar texto em PDF.

50 Guia do usuário do scanner DocuMate 162

Digitalização e gravação em CD

Se houver um gravador de CD conectado ao computador, você poderá digitalizar diretamente do scanner para um CD. Esse recurso está disponível apenas em computadores que estiverem executando Windows XP ou Windows Vista.

1. Abra a janela Propriedades do One Touch.

2. Escolha um botão para usar na digitalização e gravação de CD.

3. Selecione Gravar em CD-ROM como Aplicativo de destino.

Digitalização

4. Escolha um formato e uma configuração de digitalização.

5. Clique em OK.

6. Agora, inicie a digitalização usando o botão selecionado para digitalizar e gravar em CD.

Quando a digitalização terminar, uma mensagem aparecerá na tela avisando que os arquivos estão aguardando p ara serem gravados no CD.

7. Abra a janela do One Touch, selecione Gravar no CD e clique no botão Propriedades.

A janela Propriedades do link do One Touch 4.0 abrirá.

8. Confirme se há um CD em branco no gravador de CD.

9. Clique no botão Gravar no CD. O gravador de CD iniciará e os documentos digitalizados serão gravados no CD.

NOTA: se houver outros arquivos também aguardando gravação

em CD, eles serão gravados com os arquivos do One Touch no CD.

Guia do usuário do scanner DocuMate 162 51

Digitalização

Digitalização com encaminhamento de evento

Se quiser especificar um aplicativo a ser usado para a digitalização no início do processo, você pode usar o encaminhamento de evento.

1. Abra a janela Propriedades do One Touch.

2. Selecione Cliente de imagem estática como o Aplicativo de destino. Não é possível escolher um formato de página para essa opção,

porque o Aplicativo de destino é selecionado somente depois da digitalização iniciar.

3. Escolha uma configuração de digitalização. Clique em OK.

4. Inicie a digitalização usando o botão selecionado para encaminhamento de evento.

Uma caixa de diálogo abrirá para você selecionar o aplicativo que será usado para digitalização.

5. Selecione o aplicativo na caixa e clique em OK. Agora, o aplicativo selecionado abrirá e você poderá continuar

a digitalização usando a interface TWAIN do aplicativo.

52 Guia do usuário do scanner DocuMate 162

Digitalização

Escolha HTML

Criação de página da Web em HTML a partir de documentos digitalizados

É possível converter páginas digitalizadas no formato HTML para inserir diretamente em um site.

1. Abra a janela Propriedades do One Touch.

2. Selecione Microsoft Explorer como o Aplic at ivo de destin o.

3. Escolha HTML como o formato.

4. Escolha uma configuração de digitalização. Clique em OK.

5. Inicie a digitalização usando o botão selecionado para digitalização com o formato HTML.

Quando a digitalização terminar, o documento será primeiro convertido em texto editável usando o processo de OCR e depois convertido em formato HTML. Em seguida, o Microsoft Internet Explorer abrirá mostrando a página convertida.

6. Escolha Salvar como no menu Arquivo do Internet Explorer , nomeie a página e salve-a no local usado para arquivos de página da Web.

7. Agora, você pode usar o Microsoft Internet Explorer ou outro aplicativo para inserir o documento na página da Web da mesma forma como faria com qualquer outra página em HTML.

Guia do usuário do scanner DocuMate 162 53

Digitalização

Os documentos serão armazenados no local especificado na janela Propriedades do link do One Touch.

Escolha um formato de texto para que o processo de OCR converta o texto em texto editável antes dos documentos digitalizados serem armazenados no local de arquivamento.

Transferir para armazenamento

Com o processo de digitalização Transferir para armazenamento, você pode digitalizar documentos e salvá-los em uma p a st a em um a só et a p a. O processo é ideal para arquivar documentos sem precisar salvá-los manualmente ou processá-los de alguma outra maneira. Se você escolher um formato de texto para o formato de arquivo, os documentos também serão convertidos automaticamente pelo processo de OCR em texto e números editáveis antes de serem armazenados.

1. Abra a janela Propriedades do One Touch.

2. Selecione Transferir para armazenamento como o destino.

3. Clique no botão Propriedades.

4. No “Local de armazenamento”, procure a pasta na qual deseja salvar os documentos digitalizados.

5. Escolha um formato de arquivo para o documento.

6. Escolha uma configuração de digitalização. Clique em OK.

7. Agora, digitalize o documento usando o botão configurado para usar o Aplicativo de destino como Transferir para armazenamento.

54 Guia do usuário do scanner DocuMate 162

Digitalização para várias pastas de arquivamento

Selecione Transferir para armazenamento.

Clique no botão Novo.

Ao digitalizar para o destino Transferir para armazenamento, você pode realizar a digitalização para várias pastas. Por exemplo, uma página pode ser destinada a “Recibos de pessoa jurídica”, uma segunda pasta para “Recibos de pessoa física” e uma terceira para “Recibo s anuais”.

Para digitalizar para várias pastas, você deve criar várias configurações, cada uma com um local de armazenamento diferente para os documentos digitalizados, e depois atribuir uma configuração de digitalização diferente a cada botão.

NOTA: as seleções feitas usando a guia Opções de armazenamento

substituem o local de armazenamento configurado nas Propriedades de link de armazenamento.

Definição de várias pastas para transferir para armazenamento:

1. Usando o Microsoft Windows, crie as pastas que deseja usar para o armazenamento dos itens dig i talizados.

Digitalização

2. Abra a janela Propriedades do One Touch.

3. Selecione Transferir para armazenamento como Aplicativo de destino.

4. Clique no botão Novo.

5. Para ajudá-lo a se lembrar da pasta, nomeie a nova configuração de forma que indique o nome da pasta, como “Recibos de pessoa jurídica”.

6. Clique nas guias Configurações de digitalização, Configurações de página e Configurações avançadas e selecione as definições desejadas.

Guia do usuário do scanner DocuMate 162 55

Digitalização

7. Clique na guia Opções de armazenamento. Aqui é onde você configura diferentes locais de pastas para as novas configurações.

8. Clique no botão Procurar e selecione a pasta que você criou para armazenar os documentos digitalizados.

9. Clique em OK. A pasta selecionada será definida a gora como o Local de armazenamento, como, por exemplo, “Recibos de pessoa jurídica”.

10. Clique em OK.

11. Repita o processo para criar novas configurações adicionais, como uma chamada “Recibos de pessoa física”.

Lembre-se de atribuir pastas separadas aos Locais de armazenamento das novas configurações.

56 Guia do usuário do scanner DocuMate 162

Digitalização

As novas configurações são atribuídas ao Aplicativo de destino Transferir para armazenamento.

12. Terminado esse processo, você terá várias configurações definidas para o destino de Transferir para armazenamento e cada uma delas enviará os documentos digitalizados a pastas separadas.

13. Clique nos botões de seta a fim de selecionar um botão do scanner para cada nova configuração. Clique em Aplicar para vincular esse botão à configuração.

Os exemplos a seguir mostram que os botões 7 e 8 foram definidos para enviar os documentos digitalizados a cada uma das novas configurações.

Digitalização para várias pastas de armazenamento:

1. Insira os documentos que deseja digitalizar para armazenamento.

2. Pressione os botões Seletor de destino no scanner para acessar um dos botões definidos como digitalização para armazenamento.

3. Pressione o botão Simplex ou Duplex para digitalizar os documentos.

4. Quando a digitalização terminar, insira o próximo conjunto de documentos e pressione os botões Seletor de destino para acessar o próximo botão definido para digitalização.

5. Pressione o botão Simplex ou Duplex para digitalizar os documentos.

Concluída a digitalização, os documentos e starão arma zenados em duas pastas separadas.

Guia do usuário do scanner DocuMate 162 57

Digitalização

Verificação de hardware e configuração do modo de economia de energia de lâmpada

1. Clique com o botão direito do mouse no ícone do One Touch e escolha Mostrar hardware no menu pop-up.

2. A caixa de diálogo abre mostrando informações sobre o scanner Xerox DocuMate 162.

3. Clique no botão Propriedades.

O scanner possui um recurso de econo mia de e nergia in te gr ado que pode ser configurado para desativar após 15 minutos de inatividade. Esse tempo de inatividade pode ser alterado antes do scanner ser desativado, de 1 minuto a um máximo de 3 horas.

4. Clique nas setas para a configuração de tempo-limite da lâmpada e escolha uma definição.

Para acender e apagar a lâmpada man ualmente sem desligar o scanner, clique nos botões Lâmp. acesa ou Lâmp. apagada.

Para retornar as configurações de fábrica do scanner, clique em Redef. dispos..

5. Clique em OK para salvar as alterações e fechar a caixa de diálogo.

58 Guia do usuário do scanner DocuMate 162

Digitalização com a interface TWAIN

Digit alização com a interface TWAIN

É possível realizar digitalizações a partir de qualquer aplicativo de digitalização TWAIN em vez de usar os botões do One Touch no scanner ou o painel de botões do One Touch.

Uma observação sobre o scanner e o padrã o TWAIN: TWAIN é um padrão amplamente reconhecido utilizado por aplicativos de software para receber imagens de scanners, câmeras digitais e outros dispositivos digitais. Os aplicativos PaperPort e OmniPage recebidos com o scanner usam o padrão TWAIN. É possível abrir a mesma interface TWAIN a partir de vários outros aplicativos de imagem gráfica. Como a interface TWAIN é a mesma, independentemente do software usado, você pode usar as instruções neste Guia do usuário para realizar digitalizações com o scanner Xerox DocuMate 162. Para acessar a interface TWAIN a partir de outros softwares, consulte seus guias do usuário.

NOT A: é possível acessar a interface TWAIN ao realizar a digitalização

a partir do software One Touch. Se a configuração do One Touch usada estiver definida para Configurar antes de digitalizar e a opção selecionada for TWAIN, a interface TW AIN abrirá logo em seguida sem abrir antes o PaperPort ou qualquer outro software compatível com TWAIN. Consulte a seção “A opção Configurar antes de digitalizar” na página 46 para obter detalhes.

Ajuda do software PaperPort

O software PaperPort inclui um conjunto completo de tópicos de ajuda que respondem a perguntas sobre ca da u m de seu s recur sos. Par a a bri r a janela de tópicos de ajuda, pressione a tecla F1 ou escolha Ajuda do PaperPort no menu Ajuda.

Você também pode consultar o Guia de instruções iniciais do PaperPort eo Guia do usuário do PaperPort no CD.

Guia do usuário do scanner DocuMate 162 59

Digitalização com a interface TWAIN

Acesso à interface TWAIN

Cada software compatível com TWAIN possui suas próprias etap as específicas para abrir a interface TWAIN, mas o processo básico é o mesmo para a maioria deles.

Para abrir a interface TWAIN a partir do One Touch:

Se a configuração do One Touch usada para a digitalização estiver definida para Configurar antes de digitalizar e a opção selecionada for TWAIN, a interface TWAIN abrirá quando você pressionar um botão no scanner sem abrir outro aplicativo primeiro.

Por exemplo, a figura a seguir mostra as opções que você selecionaria para o botão 9 abrir a interface TWAIN.

Para abrir a interface TWAIN a partir de um aplicativo:

Cada software compatível com TWAIN possui suas próprias etap as específicas para abrir a interface TWAIN, mas o processo básico é o mesmo para a maioria deles.

1. Abra um aplicativo de digitalização compatível com TWAIN.

2. Use o comando desse aplicativo para abrir a interface TWAIN. No PaperPort, clique no botão Digitalizar na barra de ferramentas e,

em seguida, escolha TWAIN: Xerox DocuMate 162 quando solicitado. Selecione Exibir caixa de diálogo do scanner e clique no botão Digitalizar no painel de digitalização.

Vários aplicativos do Microsoft Office podem acessar a inte rface TWAIN a partir do menu Inserir, escolhendo Figura e depois Do scanner ou câmera.

3. A interface TWAIN é aberta e está tudo pronto para você iniciar a digitalização.

60 Guia do usuário do scanner DocuMate 162

Digitalização a partir da interface TWAIN

A interface TWAIN lista as opções de digitalização disponíveis com o scanner Xerox DocuMate 162.

Digitalização com a interface TWAIN

1. Ajuste as guias de papel para a largura das páginas que serão digitalizadas.

2. Insira os documentos virados para baixo com as ma rgens superior es voltadas para o scanner.

3. Ajuste as configurações na interface TWAIN para o item que está sendo digitalizado.

4. Clique no botão Digitalizar da interface TWAIN.

Guia do usuário do scanner DocuMate 162 61

Digitalização com a interface TWAIN

5. Quando a digitalização estiver concluída, clique em Concluído para fechar a interface TWAIN.

As imagens digitalizadas aparecerão no software de TWAIN. Este exemplo mostra uma imagem miniatura de uma página digit alizada na área de trabalho do PaperPort.

As opções na interface TWAIN do Xerox DocuMate 162 são:

• Modo — Selecione um modo de digitalização: Preto-e-branco para digitalizar em preto-e-branco. Use essa

configuração para cartas, memor andos e outros materiais em preto ebranco.

Escala de cinza para digitalizar itens, como documentos contendo desenhos ou fotografias em preto e branco. Você também pode digitalizar um documento colorido para transformar suas cores em tons de cinza.

Colorido para digitalizar artigos de revista, fotografias e outras imagens coloridas com todas as cores.

• Resolução — Essa opção determina a quantidade de detalhes que poderão ser vistos na imagem digitalizada. Quanto maior for a configuração de dpi, mais nítida e clara será a imagem digitalizada. No entanto, configurações de dpi mais altas demoram mais para digitalizar e produzem arquivos maiores para as imagens resultantes.

• Brilho — Às vezes uma imagem é digitalizada com o brilho e o contraste definidos muito claros ou muito escuros. Por exemplo, uma nota escrita com um lápis claro pode precisar ser digitalizada mais escuro para torná-la mais legível. Aumentar ou diminuir o brilho faz com que a imagem digitalizada fique mais clara ou mais escura.

• Contraste — A diferença entre as áreas mais claras e mais escuras da imagem. Aumentar o contraste enfatiza a dife rença entre as ár eas mais claras e mais escuras e diminuir o contraste reduz essa diferença.

• Recortar automaticamente no tamanho or iginal — Selecione essa opção para deixar o scanner determinar automaticamente o taman ho do item sendo digitalizado.

Ao usar a opção Recortar automaticamente no tamanho original, sempre utilize as guias de papel no scanner para que não haja distorção de página.

62 Guia do usuário do scanner DocuMate 162

Digitalização com a interface TWAIN

O original com uma marca d'água vermelha sobre o texto preto.

O item digitalizado com o vermelho removido pelo filtro.

• Duplex — Digitalize a frente e o verso da página. Se essa opção não for selecionada, o scanner digitalizará apenas o lado da página que estiver virado para baixo.

• Filtro — O filtro é a capacidade do scanner de remover automaticamente uma cor em um item digitalizado. A opção Filtro se aplica ao modo Preto e branco ou Escala de cinza.

• Reduzir padrões de moiré — Padrões de moiré são linhas onduladas e enrugadas que às vezes aparecem em imagens digitalizadas de fotografias ou ilustrações, principalmente ilustrações de jornais e revistas. A seleção de Reduzir padrões de moiré fará com que os padrões de moiré sejam limitados ou eliminados da imagem digitalizada. Essa opção está disponível apenas para as resoluções baixas dos modos Escala de cinza e Cor.

• Definir tamanho de página — Clique nessa opção para ativar o botão Definir. Em segu ida, clique no botão Definir para exibir a caixa de diálogo Definir tamanho de página a fim de selecionar um tamanho de página específico.

Guia do usuário do scanner DocuMate 162 63

Padrão — Clique na seta de menu e escolha um tamanho de página na lista.

Personalizado — Insira as dimensões horizontal e vertical de página nas caixas. Clique no nome das unidades, polegadas ou mm (milímetros), para alternar entre elas.

Clique em OK. O tamanho de página selecionado no momento aparecerá no centro

da interface TWAIN à esquerda.

• Digitalizar automaticamente na inserção do documento — A tecnologia AutoLaunch detecta quando um item é inserido no alimentador de papel e inicia a digitalização imediatamente. Se essa opção não for selecionada, o scanner aguardará que você clique no botão Digitalizar.

Digitalização com a interface TWAIN

Exibir a configuração do dispositivo

1. Clique no ícone Xerox DocuMate 162 no canto superior direito da interface TWAIN.

A janela Configurações do dispositivo abre e mostra as informações do scanner.

Consulte a seção “Verificação de hardware e configuração do modo de economia de energia de lâmpada” na página 58 para obter mais informações sobre as configurações do dispositivo.

64 Guia do usuário do scanner DocuMate 162

Digitalização com a interface WIA

Digit alização com a interface WIA

O Microsoft Windows XP e Windows Vista incluem sua própria interface de digitalização, conhecida como Windows Image Acquisition (WIA), para adquirir imagens de scanner, câmeras digitais e outros dispositivos digit ais.

Esta seção mostra como usar o Microsoft Paint para realizar digitalizações usando a interface WIA. No entanto, é possível usar também o PaperPort e outros aplicativos do Window s.

Para digitalizar usando WIA a partir do Microsoft Paint:

1. Na barra de tarefas do Windows, clique em Iniciar, aponte p ara Todos os programas, depois para Acessórios e, em seguida, clique em Paint.

2. No menu Arquivo, escolha Do scanner ou câmera.

3. A janela Digitalizar usando Xerox DocuMate 162 abrirá.

4. Clique no botão mais apropriado para o item sendo digitalizado.

5. Selecione um tamanho de papel na lista Tamanho do papel.

Guia do usuário do scanner DocuMate 162 65

Digitalização com a interface WIA

6. Clique em Visualizar para exibir a imagem antes da digitalização.

NOTA: se você escolher visualizar ao digitalizar uma pilha de

documentos, a primeira página da pilha será alimentada no ADF para a visualização. Após ajustar as configurações do scanner, coloque essa página novamente na pilha para que ela seja digitalizada com o resto das páginas.

7. Ajuste as configurações da imagem visualizada conforme desejado:

• Altere a seleção de botão para o tipo de imagem.

• Ajuste as configurações personalizadas.

• Altere o tamanho da imagem digitalizada. Para fazer isso, clique

a mantenha o ponteiro do mouse sobre uma das quatro caixas de tamanho nos cantos da imagem visualizada. Em seguida, arraste a caixa para aume nt ar o u diminu ir o tamanho da imagem.

8. Visualize a imagem novamente. Quando estiver satisfei to com a imagem, clique no botão Digitalizar.

9. As imagens digitalizadas aparecerão no Microsoft Paint (ou outro aplicativo WIA que você estiver usando).

66 Guia do usuário do scanner DocuMate 162

Ajuste das digitalizações

Você pode selecionar novas configurações antes de digitalizar um item para fazer um ajuste exato de como deseja que a dig italização seja feita.

1. Na janela de digitalização, clique em Ajustar a qualidade da imagem digitalizada.

Digitalização com a interface WIA

2. Selecione as opções para a digitalização. Brilho e Contraste — Arraste as barras deslizantes para a direita

e a esquerda a fim de ajustar o brilho e o contraste da imagem digitalizada. A definição de contraste não se aplica à configuração de Texto ou imagem em preto-e-branco.

Resolução (DPI) — Clique na seta de menu e escolha a definição de pontos por polegada (dpi) da resolução. A resolução máxima é 600 dpi e a mínima é 75 dpi.

Tipo de imagem — Clique na seta de menu e escolha o tipo mais apropriado para o item que será digitalizado.

3. Clique em OK. Para apagar as configurações e começar novamente, clique

em Redefinir.

Guia do usuário do scanner DocuMate 162 67

Digitalização com a interface ISIS

Digit alização com a interface ISIS

É possível utilizar a interface ISIS a partir do QuickScan™ ou de qualquer outro aplicativo que acesse o driver ISIS. Observe que a interface ISIS varia dependendo do aplicativo. Consulte o Guia do usuário do aplicativo para obter instruções sobre como digitalizar com a interface ISIS.

Acesso à interface ISIS no QuickScan

1. Abra o software QuickScan para acessar as op ções de digitalização do driver ISIS.

A mensagem de alerta a seguir poderá ser exibida:

2. Desconsidere a mensagem e clique em Continuar. Os drivers ISIS foram instalados corretamente durante a instalação

do scanner Xerox DocuMate 162.

3. A caixa Seleção do scanner abrirá em seguida.

4. Selecione Xerox DocuMate 162 na lista de scanners e clique em OK.

5. Agora, o scanner está preparado para funcionar com o QuickScan.

68 Guia do usuário do scanner DocuMate 162

Manutenção

Esta seção contém informações sobre a manutenção, solução de problemas, desinstalação, especificações do scanner e peças de reposição.

Desobstrução de atolamentos de papel

Se o scanner interromper a digitalização devido a um atolamento de papel no alimentador automático de documentos, um alerta abrirá em alguns segundos.

1. Abra a tampa do alimentador automático de documentos.

2. Remova o papel preso e feche a tampa.

Manutenção

Para reduzir o risco de atolamentos de p apel, alise e estique bem o p apel antes da digitalização, ajuste as guias para o tamanho do papel e insira o papel uniformemente no alimentador automático de documentos.

Limpeza do alimentador automático de documentos

Poderá ser necessário limpar o mecanismo de alimentação do ADF se os documentos não entrarem facilmente no ADF ou se vários papeis entrarem ao mesmo tempo.

1. Umedeça um pano macio com álcool isopropílico (95%).

2. Abra a tampa do alimentador automático de documentos.

3. Limpe o rolamento de alimentação de um lado ao outro. Gire o rolamento para limpar toda a sua superfície.

4. Limpe a almofada do ADF de cima para baixo. Tenha cuidado para não prender o pano nas molas em cada lado da almofada.

5. Feche a tampa ao terminar.

NOTA: tenha cuidado ao limpar o rolamento. Ele foi projetado para

girar somente em uma direção. Ao limpá-lo, certifique-se de que ele esteja girando com facilidade e continue girando-o nessa direção enquanto passa o pano para limpá-lo. NÃO force o rolamento para girar na posição contrário. Forçar o rolamento p ar a girar irá danificar o scanner e poderá fazer com que ele alimente páginas incorretamente.

Guia do usuário do scanner DocuMate 162 69

Manutenção

Substituição da montagem da almofada do ADF

A almofada do ADF poderá sofrer desgaste e foi projetada para ser uma peça substituível pelo usuário. Problemas com a alimentação de documentos no ADF é uma indicação de que a almofada está gasta.

Você recebeu u ma almofada de substituição na ca ixa do scanner origin al e também pode solicitar uma nova. Consulte “Lista de peças do scanner Xerox DocuMate 162” na página 78 para obter informações sobre a encomenda de peças.

Para substituir a montagem de almofada do ADF:

1. Abra a tampa do alimentador automático de documentos.

2. A almofada do ADF fica localizada atrás dos botões do scanner.

3. Aperte os grampos plásticos que seguram a montagem de almofada no lugar, levante a almofada e retire-a. Inverta o procedimento para colocar a nova almofada.

4. Feche a tampa ao terminar.

70 Guia do usuário do scanner DocuMate 162

Substituição da montagem do rolamento

O rolamento fica localizado no corpo do scanner, atrás da bandeja de entrada.

Depois de muito uso, o rolamento pode estar gasto e pr ec isar s er substituído. É uma peça que pode ser substituída pelo usuário e pode ser encomendada. Consulte “Lista de peças do scanner Xerox DocuMate 162” na página 78 para obter informações sobre o número da peça.

Atolamentos de papel freqüentes são um sintoma de uma montagem de rolamento gasta. Um rolamento gasto pode fazer com que os documentos sejam alimentados distorcidos em um ângulo ou que várias páginas sejam alimentadas ao mesmo tempo. Um rolamento gasto de ve ser substituído para evitar danos nas p artes inte rnas do scanner. No entanto, antes de substituir o rolamento, você deve limpá-lo primeiro uma vez que a poeira excessiva nele fará com que ele pareça gasto e macio ao toque. Você não pode diagnosticar corretamente um rolamento gasto até limpá-lo.

Para substituir a montagem do rolamento:

1. Abra a tampa do alimentador automático de documentos.

2. Retire a bandeja de entrada de papel.

Manutenção

3. O rolamento é mantido no lugar com uma aba de travamento que gira para travar e destravar. Para destravar a aba, gire-a para cima até que o aro de travamento pequeno esteja completamente solto.

Guia do usuário do scanner DocuMate 162 71

Manutenção

4. Pressione o rolamento delicadamente para a direit a a fim de soltar o lado esquerdo. Em seguida, estabeleça o ângulo do rolamento para a parte dianteira do scanner até que ele se solte do compartimento e retire-o do corpo do scanner.

5. Descarte o rolamento gasto. Ele não pod e se r reparado .

6. Antes de instalar o novo rolamento, limpe qua lquer poeira qu e possa ter entrado durante o transporte.

7. Insira a extremidade direita do rolamento no soquete do seu compartimento. Certifique-se de que a aba de travamento esteja virada para cima e o aro de travamento não esteja obstruído. Se as engrenagens na extremidade do rolamento não engatarem facilmente, gire o rolamento ligeiramente enquanto o pressiona com cuidado no compartimento até sentir que engataram. Não force o engate das engrenagens.

8. Quando tiver certeza de que as engrenagens estão engatadas, balance o rolamento no scanner e alinhe o lado esquerdo com sua montagem. Em seguida, deslize o rolamento delicadamente para a esquerda a fim de encaixar sua extremidade esquerda na mont agem. Certifique-se de que a extremidade esquerda do rolamento esteja bem encaixada na montagem.

72 Guia do usuário do scanner DocuMate 162

9. Gire a aba de travamento para baixo de modo que o anel de

10. Feche a tampa ao terminar.

Solução de problemas

Além das informações de solução de problemas contidas nesta seção, consulte o arquivo Leiame no CD de instalação. V isite t ambém nosso site em www.xeroxsca nners.com para obter informações técnicas adicionais.

Manutenção

travamento prenda no engate. Não force a aba de travamento para encaixar. Se ela não girar livremente para travar no lugar, verifique se o anel está encaixado corretamente no engate.

Problema: o scanner não está digitalizando. O que está errado?

Verifique os possíveis problemas a seguir:

• Os cabos estão soltos ou não conectados com firmeza? Inspecione as conexões de cabo. Certifique-se de que os cabos estejam conectados firmemente.

• A luz de status do scanner está ligada? Ligue o scanner. Se a luz de status ainda não acender, conecte a fonte de alimentação a outra tomada elétrica.

• Você reiniciou o computador após instalar o software? Se não tiver reiniciado o computador, ele pode não ter carregado todos os arquivos de software. Tente reiniciar o computador.

• Você conectou o scanner a um hub USB? Se estiver usando um hub USB para conectar o scanner, o hub deve ter sua própria fonte de alimentação. Se ele não possuir sua própr ia fonte de aliment ação, conecte o scanner a uma porta USB do computador.

• Você selecionou outra fonte TWAIN para adquirir imagens? Se usar vários dispositivos TWAIN com o compu tador , é possível que você tenha selecionado outra origem para imagens. Certifique-se de que Xerox DocuMate 162 esteja selecionado como o scanner.

Guia do usuário do scanner DocuMate 162 73

Manutenção

Problema: quando a opção Recortar autom. como original está selecionada, às vezes recebo páginas em branco ou páginas com linhas.

As páginas provavelmente foram alimentadas inclinadas, ou distorcidas. Para usar a opção Recortar automaticamente para o tamanho original, as páginas devem ser alimentadas com ângulo reto. Ajuste as guias de papel no scanner para que as páginas entrem reto.

Problema: recebi a mensagem de erro: O PaperPort não pode alocar memória suficiente para realizar operações internas críticas.

Feche outros aplicativos ativos para que memória adicional fique disponível. Se clicar em Continuar, o PaperPort moverá o arquivo p ara o dire tório de dados do PaperPort e o renomeará com o prefixo “ bad” (danificado). Isso possibilita que você recupere o arquivo mais tarde.

Para recuperar o arquivo, você pode importá -lo p ara o Paper Port usando o comando Importar no menu Arquivo.

Problema: a instalação não é concluída com êxito. Se ela consegue concluir, as opções do One Touch 4.0 do scanner parecem não funcionar corretamente.

Um driver de outro scanner pode estar instalado no computador e está interferindo na instalação do scanner Xerox DocuMate 162. Você poderá ter de remover esses outros drivers e reinstalar o scanner Xerox DocuMate 162. Consulte a documentação recebida com o outro scanner para obter as etapas de remoção dos drivers.

Problema: O alimentador automático de documentos não alimenta as páginas corretamente.

Uma montagem de almofada do ADF gasta ou suja ou sujeira no rolamento pode fazer com que os documentos sejam alimentados distorcidos em um ângulo ou que várias páginas sejam alimentadas ao mes m o tem p o. Tente limpar primeiro o rolamento. Consulte “Manutenção” na página 69.

Problema: Se o cabo USB estiver desconectado durante uma digitalização, o scanner não ligará novamente quando o cabo USB for conectado novamente.

Desconecte o cabo de alimentação do scanner e, em seguida, cone cte-o novamente.

Se o scanner não ligar novamente:

1. Desconecte o cabo de alimentação do scanner.

2. Reinicie o computador.

3. Ao terminar a reinicialização, conecte o cabo de alimentação

novamente.

74 Guia do usuário do scanner DocuMate 162

Códigos de solução de problemas de luz de status

O LED pisca alternando “E” e o número do código de erro (como 8, por exemplo).

A luz vermelha pisca o número de vezes do código de erro (8, neste exemplo).

A luz de status indica o estado atual do scanner. Uma luz de status azul indica o status normal do scanner . Uma luz de status vermelha indica que há um problema de hardware. As descrições dos padrões mais comuns estão listadas a seguir.

Operação normal

• Azul intermitente:indica que o scanner está sendo ativado do mo do de economia de energia e se preparando para digitalizar.

• Azul constante: indica que o scanner está pronto para digitalizar.

• Vermelho constante: indica que o scanner está ocupado.

Códigos de erro

Se o scanner estiver com problemas de hardware, a luz de st atus piscará em vermelho, e o LED piscará um “E” e o número do código de erro em seguida.

Manutenção

Em todos os casos, você deve desligar o scanner e verificar a inst alação. Abra o scanner e certifique-se de que a bandeja de entrada esteja completamente encaixada no corpo do scanner, a almofada do ADF esteja firme no lugar e verifique as conexões ao PC e à tomada elétrica.

Código de erro Descrição do problema Solução

0 O scanner não está se

comunicando com o computador.

Verifique se o cabo USB está conectado. Se o cabo USB estiver conectado em um hub ou teclado, tente conectá-lo diretamente na parte traseira do computador. Tente uma porta USB diferente no computador ou um cabo USB diferente.

4 ou 5 A lâmpada do scanner

está apagada ou ainda não aqueceu o suficiente para iniciar a digitalização.

Nas propriedades de hardware do One Touch, acenda a lâmpada do scanner. Consulte página 58 para obter instruções. Se a lâmpada já estiver acesa, apague e acenda novamente. Se o problema persistir e a fonte de alimentação do scanner estiver conectada a um prote tor contra surto de tensão ou a uma fonte de alimentação ininterrupt a UPS, tente conectar a alimentação do scanner diret amente à tomada elé trica.

6 O scanner está aberto. Verifique se a tampa do scanner está completamente fechada após

realizar manutenção ou remover uma página atolada.

7 ou 8 A bandeja de entrada de

papel não está bem encaixada no corpo do

Abra o scanner e retire a bandeja de entrada. Coloque a bandeja de entrada novamente no scanner e pressione-a até encaixar no lugar. Consulte a página 5 para obter instruções sobre como instalar a bandeja.

scanner.

9 Atolamento de papel Abra a tampa do ADF e remova o papel preso.

Todos os

outros

códigos

Guia do usuário do scanner DocuMate 162 75

Uma peça interna do scanner pode não estar funcionando corretamente.

Reinicie o computador. Se o problema persistir, entre em contato com o Suporte técnico da Xerox.

Manutenção

Desinstalação do scanner

Para desinstalar o scanner DocuMate 162, remova o software One Touch 4.0, PaperPort, e qualquer outro software fornecido com seu scanner.

Desinstalação do scanner e do software One Touch

1. Na barra de tarefas do Windows, clique em Iniciar, aponte para Configurações e, em seguida, clique em Painel de controle.

2. Windows 2000 e Windows XP: Clique duas vezes no ícone Adicionar ou remover programas.

Windows Vista:Clique duas vezes no ícone Programas e Recursos.

3. Na lista de programas, selecione One Touch 4.0. Clique no botão Alterar/remover.

4. Clique em Sim quando solicitado a confirmar se deseja remover esses softwares.

5. Siga essas mesmas etapas para selecionar e remover os módulos

Kofax VirtualReScan 4.10 e One Touch 4.0 ScanSoft OmniPage OCR da lista de programas instalados.

O software One Touch 4.0 e os módulos são removidos do computador.

6. Desconecte o cabo USB do scanner.

7. Feche todas as janelas abertas e reinicie o computador.

Desinstalação dos softwares PaperPort e OmniPage

1. Na barra de tarefas do Windows, clique em Iniciar, aponte para Configurações e, em seguida, clique em Painel de controle.

2. Windows 2000 e Windows XP: Clique duas vezes no ícone Adicionar ou remover programas.

Windows Vista:Clique duas vezes no ícone Programas e Recursos.

3. Selecione PaperPort ou OmniPage e clique em Remover.

4. Uma janela de mensagem abrirá perguntando se você tem certeza de que deseja remover o PaperPort do computador. Clique em Sim.

5. Feche todas as janelas abertas e reinicie o computador.

Para instalar outro driver

Siga as instruções na seção “Instalação do driver do scanner” na página 9.

76 Guia do usuário do scanner DocuMate 162

Manutenção

Especificações do scanner Xerox DocuMate 162

Resolução óptica 600 dpi Profundidade de bits Cores reais de 24 bits, cinza de 8 bits, imagem gráfica/texto de 1bit s Tamanho máximo do item 216 mm x 915 mm (8,5 x 36 polegadas) Tamanho mínimo do item 51 mm x 64 mm (2 x 2,5 polegadas) Método de digitalização Alimentador automático de documentos (ADF) Especificações do ADF

Velocidade de digitalização Até 25 páginas por minuto.

Até 50 imagens por minuto a 200 dpi em Preto-e-branco Capacidade 50 folhas Espessura do papel 16 – 28 lb. (0,002" - 0,006") (60 - 105 g/m

Fonte de luz Luz fluorescente de cátodo frio Interface USB 2.0 de alta velocidade Dimensões do scanner

Comprimento 309 mm (12,1 polegadas) Largura 160 mm (6,3 polegadas ) Altura 141 mm (5,5 polegadas)

Peso 2,9 kg Temperatura de operação 50°104° F (10°–35° C sem condensação) Umidade relativa 10%–85% (a 35° C sem condensação) Adaptador de tensão Entrada CC, 24Vcc/2,0A (48W), 100–240Vca, compatível com

ENERGY STAR e RoHS

Consumo de energia

≤ 48 Watts (durante operação), ≤ 12 Watts (em standby)

Cabo de alimentação US, 3P, 10A/125V, L=1800mm, 3C*18AWG, PRETO,

PH8B2EDJF0A-05B, RoHS

)

EUR(CEE), 2P+G. BASE, 16A/250V, L=1800mm, 3C*0.75mm

PRETO, PG8B9CIJG0A-05B, RoHS

UK(BS/PSB), 3P, 3A/ 250V, L=1800mm, 3C*0.75mm

PG8B9X3JG0A-05B, RoHS

Cabo USB 185 cm, 28 AWG, com núcleo, compatível com RoHS Certificações de segurança eagências

UL, C-UL, FCC Classe B, CE, TUV/GS, WEEE, RoHS,

ENERGY STAR

Sistemas operacionais compatíveis Microsoft Windows

- 2000 (Service Pack 4),

- XP de 32 bits (Service Pack 2 ou 3)

- Vista de 32 bits ou 64 bits (Service Pack 1)

Drivers do scanner TWAIN, WIA, ISIS Softwares incluídos no pacote Nuance PaperPort®

Nuance OmniPage Pro®

EMC Captiva QuickScan™

One Touch com tecnologia Kofax Virtual ReScan® (VRS™)

NewSoft Presto! BizCard®

, PRETO,

Guia do usuário do scanner DocuMate 162 77

Manutenção

Lista de peças do scanner Xerox DocuMate 162

Utilize os nomes e números adiante ao encomendar peças de substituição para o scanner.

Nome da peça

Bandeja de entrada 57-0112-000

Bandeja de saída 57-0108-000

Número da peça

Almofada do ADF 57-0111-000

Montagem do rolamento 57-0113-000

Cabo USB 35-0102-000

Cabo de alimentação CA 35-0103-000

Fonte de alimentação 37-0076-000

Etiqueta de botões 09-0631-000

78 Guia do usuário do scanner DocuMate 162

Apêndice A Avisos

Seção 1: Introdução à segurança

Avisos e segurança

Leia as seguintes instruções cuidadosamente antes de operar a máquina e consulte-as quando necessário para garantir a opera ção segura de sua máquina.

Seu produto Xerox e os suprimentos foram projetados e testados para atender aos rígidos requisitos de segurança. Eles incluem avaliação e certificação de agência de segurança e conformidade com as regulamentações eletromagnéticas e com os padrões ambientais estabelecidos.

A segurança, o teste e o desempenho do produto no meio ambiente foram verificados usando apenas materiais da Xerox.

AVISO: alterações não autorizadas, que podem incluir a adição de novas funções ou a conexão com dispositivos externos, podem causar impacto na certificação do produto. Entre em con tato com o re pr es en tante da Xerox para obter mais informações.

Seção 2: EMC

Este equipamento foi testado e está em conformidade com os limites para dispositivo digital de Classe B, de acordo com a Parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial quando o equipamento é operado em um ambiente comercial. Esse equipamento ge ra , usa e po de em it ir energia de radiofreqüência e, se não for instalado e usado de acordo com o manual de instruções, poderá causar interferência prejudicial às comunicações de rádio.

AVISO: para permitir que este equipamento opere próximo a equipamentos ISM (Industriais, Científicos e Médicos), talvez a radiação externa desses equipamentos precise ser limitada ou medidas de redução especiais devem ser tomadas.

Alterações e modificações neste equipamento não aprovadas especificamente pela Xerox podem anular a autoridade do usuário em operar este equipamento.

Guia do usuário do scanner DocuMate 162 79

Seção 3: Informações sobre segurança operacional

Seu equipamento Xerox e os suprimentos foram projetados e testados para atender aos rígidos requisitos de segurança. Eles incluem avaliação e aprovação de agência de segurança e conformidade com padrões ambientais estabelecidos.

Para garantir a operação segura contínua de seu equipamento Xerox, siga sempre estas diretrizes de segurança:

Permitido

• Sempre siga todos os avisos e as instruções fornecidos com o equipamento.

• Antes de limpar esse produto, desconecte-o da tomada elétrica. Sempre use materiais especificamente projetados para esse produto; o uso de outros materiais pode resultar em baixo desempenh o e criar uma situação de risco. Não use limpadores em aerossol. Eles podem ser explosivos e inflamáveis sob determinad a s circu ns tâ nc ias.

• Sempre tenha cuidado ao mover o equipamento. Entre em contato com o Departamento de Atendimento da Xerox local para tratar da realocação da copiadora para outro local físico.

• Sempre coloque a máquina em uma superfície de suporte que seja firme o suficiente para suportar o peso da máquina.

• Sempre coloque a máquina em uma área que tenha ventilação adequada e espaço para manutenção.

• Sempre desconecte esse equipamento da tomada elétrica antes da limpeza.

NOTA: sua máquina Xerox está equipada com um dispositivo de

economia de energia para conservar energia quando a máquina não estiver em uso. A máquina pode ficar ligada continuamente.

Não permitido

• Nunca use um plugue de adaptador de aterramento para conectar o equipamento a uma tomada de energia que nã o tenha um ter minal de conexão de aterramento.

• Nunca execute nenhuma função de manutenção que não esteja descrita especificamente nesta documentação.

• Nunca remova tampas ou proteçõe s qu e es te jam pre sa s c om parafusos. Não há nenhuma área nessa s t ampa s em que o operad or possa realizar serviços de manutenção.

• Nunca coloque a máquina próxima a um radiador ou qualquer outra fonte de calor.

• Nunca substitua nenhu m dis po sitivo de travamento elétrico ou mecânico.

• Nunca coloque esse equipamento em locais de circulação, n em onde pessoas possam tropeçar no fio de energia.

80 Guia do usuário do scanner DocuMate 162

Seção 4: Informações elétricas

Aviso – Informações sobre segurança elétrica

1. O soquete de energia para a máquina deve atender aos requisitos estabelecidos na placa de dados, na parte traseira da máquina. Se você não tiver certeza de que a tomada elétrica atenda a esses requisitos, consulte a companhia de energia local ou um eletricista para obter informações.

2. A tomada do soquete deve estar instalada próximo ao equipamento e ser facilmente acessível.

3. Use o cabo de alimentação que é fornecido com a máquina. Não use uma extensão nem remova ou modifique o plugue do fio de energia.

4. Conecte o cabo de energia diretamente em uma tomada elétrica aterrada de forma correta. Consulte um eletricista se tiver dúvidas sobre o aterramento correto da tomada.

5. Não utilize um adaptador para conectar qualquer equipamento Xerox a uma tomada elétrica que não tenha um terminal de conexão de aterramento.

6. Não coloque esse equipamento em locais de circulação, nem onde pessoas possam tropeçar no cabo de energia.

7. Não coloque objetos sobre o cabo de en erg i a.

8. Não substitua nem desative os dispositivos de travamento elétricos ou mecânicos.

9. Não insira objetos nos slots nem nas aberturas na máquina. Isso pode resultar em choque elétrico ou incêndio.

Tomada elétrica

1. Este produto deve ser operado com o tipo de tomada elétrica indicado na placa de dados do produto. Se você não tiver certeza de que a tomada elétrica atende a esses requisitos, consulte a companhia de energia local para obter informações.

2. AVISO: este equipamento deve estar conectado a um circuito aterrado de proteção. Este equipamento é fornecido com um plugue que tem um pino terra de proteção. Esse plugue se encaixa apenas na tomada elétrica aterrada. Esse é um recurso de segurança. Se você não conseguir inserir o plugue na tomada, entre em cont ato com seu eletricista para substituir a tomada.

3. Sempre conecte o equipamento a uma tomada de energia corretamente aterrada. Se estiver em dúvida, peça a um eletricist a experiente para verificar a tomada.

Guia do usuário do scanner DocuMate 162 81

Dispositivo de desconexão

O cabo de energia é o dispositivo de desconexão deste equipamento . Ele está conectado à parte traseira da máquina como um dispositivo plug-in. Para remover toda a alimentação elétrica do equipamento, desconecte o cabo de energia da tomada elétrica.

Seção 5: Desligamento de emergência

Se qualquer uma destas condições ocorrer, desligue a máquina imediatamente e desconecte o cabo de energia da tomada elétrica. Entre em contato com o representante de serviço autorizado da Xerox para corrigir o problema:

• O equipamento emite ruídos ou exala odores incomuns.

• O cabo de energia está danificado ou desgastado.

• Um disjuntor, fusível ou outro dispositivo de segurança do painel de parede foi disparado.

• Caiu líquido na máquina.

• A máquina foi exposta à água.

• Qualquer peça da máquina está danificada.

Seção 6: Informações sobre manutenção

1. Qualquer procedimento de manutenção do produto que pode ser feito pelo operador está descrito na documentação do usuário fornecida com o produto.

2. Não execute nenhum serviço de manutenção neste produto que não esteja descrito na documentação do cliente.

3. Não use limpadores em aerossol. O uso de limpadores que não são aprovados pode causar baixo desempenho do equipamento e resultar em uma condição de perigo.

4. Use suprimentos e materiais de limpeza somente conforme orientação neste manual.

5. Não remova tampas ou proteções que estejam presas com parafusos. Não há nenhuma peça atrás dessas tampas em que você poderá fazer a manutenção.

6. Não execute nenhum procedimento de manutenção a menos que tenha sido treinado por um revendedor local autorizado ou que o procedimento esteja descrito especificamente nos manuais do usuário.

82 Guia do usuário do scanner DocuMate 162

Seção 7: Certificação de segurança do produto

Este produto é certificado pela agência a seguir, usando os padrões de segurança listados:

Agência Padrão

Underwriters Laboratories Inc. UL60950-1 1st (2003) Primeira

edição (EUA/Canadá)

TUV IEC60950-1: 2001 Primeira edição

Seção 8: Informações regulatórias

Certificações na Europa

A marca CE aplicada a este produto simboliza uma declaração de conformidade da XEROX com as seguintes Diretivas da União Européia aplicáveis, a partir das datas indicadas:

12.12.06: Diretiva de conselho 2006/95/EC conforme emenda. Apreciação das leis dos estados membros em relação a equipamentos de baixa voltagem.

31.12.04: Diretiva de conselho 200 4/108/EC conforme emenda. Apreciação das leis dos estados membros em relação à compatibilidade eletromagnética.

9 de março de 1999: Diretiva de conselho 99/5/EC sobre

equipamento de rádio e de terminais de telecomunicação e reconhecimento mútuo de conformidade.

Uma declaração completa de conformidade, definindo diretivas relevantes e padrões de referência, pode ser obtida com o represen tante da XEROX Limited ou entrando em contato com:

EHS (Environment, Heath and Safety) The Document Company Xerox Bessemer Road Welwyn Garden City Herts AL7 1HE Inglaterra, Fone 44 (0) 1707 353434

Guia do usuário do scanner DocuMate 162 83

Seção 9: Informações sobre conformidade

Reciclagem e descarte do produto: EUA e Canadá

A Xerox tem um programa de reutilização/reciclagem e devolução de equipamentos no mundo inteiro. Entre em contato com o representante de vendas da Xerox (1-800-ASK-XEROX) para determinar se esse produto da Xerox faz parte ou não do programa. Para obter mais informações sobre os programas ambientais da Xerox, visite:

www.xerox.com/environment.html.

Se você estiver administrando o descarte de seu produto Xerox, note que ele contém lâmpada(s) de mercúrio e pode conter chumbo, perclorato e outros materiais cujo descarte pode ser regulamentado devido a considerações ambientais. A presença desses materiais está totalmente de acordo com as regulamentações mundiais aplicáveis no momento em que o produto foi colocado no mercado. Para obter informações sobre reciclagem e descarte, entre em contato com as autoridades locais. Nos Estados Unidos, você também pode consultar o site da Electronic Industries Alliance na Web: http://www.eiae.org/.

Material de perclorato – Este produto pode conter um ou mais dispositivos compostos por perclorato, como baterias. Pode ser necessário um tratamento especial. Consulte:

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/.

União Européia

Conformidade com RoHS e WEEE

Este produto está em conformidade com as Regulamentações RoHS da Diretiva de conselho e do parlamento europeu so bre as restrições de uso de certas substâncias prejudiciais em equipamentos eletro-eletrônicos (2002/95/EC) e com a Diretiva WEEE (Waste Electrical and Electronic Equipment) (2002/96/EC).

Alguns equipamentos podem ser usados em atividades domésticas e profissionais.

Ambiente profissional/comercial

A presença deste símbolo no seu equipamento é a confirmação de que você deve descartá-lo de acordo com os procedimentos nacionais estabelecidos. De acordo com a legislação européia, o fim da vida útil de um equipamento eletro-eletrônico, sujeito a descarte, deve ser administrado de acordo com os procedimentos estabelecidos.

84 Guia do usuário do scanner DocuMate 162

Energy Star para EUA

Conformidade com o programa de energia

Como parceiro da ENERGY STAR®, a Xerox Corporation determinou que este produto atende às diretrizes da ENERGY STAR quanto à eficiência de energia.

ENERGY STAR e ENERGY STAR mark são marcas registradas dos Estados Unidos. O ENERGY STAR Imaging Equipment Program é um esforço em equipe entre os governos americano, japonês e da União Européia e a indústria de equipamentos de escritório para fabricar copiadoras, impressora s, fax, multifun cionais, comput adores e mo nitores eficientes quanto à energia. A redução do consumo de energia ajuda a combater a poluição, a chuva ácida e alteraçõ es de longo prazo no clima, por meio da diminuição das emissões resultantes da geração de eletricidade.

O equipamento Xerox ENERGY STAR é predefinido na fábrica. Sua máquina será entregue com o timer para alternar para o Modo de economia de energia após a última cópia/impressão definido como 15 minutos. Uma descrição mais detalhada desses recursos pode ser encontrada na seção Configuração da máquina neste guia.

Guia do usuário do scanner DocuMate 162 85

Seção 10: Cópias ilegais

EUA

O congresso, por estatuto, proibiu a reprodução dos seguintes itens sob determinadas circunstâncias. Penalidades, como multa e prisão, podem ser impostas aos culpados por fazer tais reproduções.

1. Obrigações ou valores mobiliários do Governo dos Estados Unidos, como:

Certificados de dívidas Moeda bancária nacional Cupons de títulos Títulos do Federal Reserve Bank Certificados Silver Certificados Gold Títulos dos Estados Unidos Títulos do Tesouro Títulos da Reserva Federal dos EUA Títulos fracionários Certificados de depósito Papel-moeda

Títulos e obrigações de certas agências do governo, como o FHA, etc. Títulos. (Títulos de emissão do governo dos EUA podem ser

reproduzidos somente com propósito de publicidade relacionada a campanhas de vendas de tais títulos.)

Selos da Receita federal. (Se for necessário reproduzir um documento legal no qual há um selo de receita cancelado, isso poderá ser feito desde que a reprodução do documento seja realizada com propósitos legais.)

Selos de postagem, cancelados ou não. (Com objetivos filatélicos, os selos de postagem podem ser repr oduzidos, desde que a reproduçã o seja em preto-e-branco e menor do que 75% ou maior do que 150% das dimensões lineares do original.)

Ordens de pagamento postal. Faturas, cheques ou letras de câmbio emitidos por funcionários

públicos autorizados dos Estados Unidos ou com o consentimento desses funcionários.

Selos e outros representantes de valor, de qualquer denominação, que foram ou podem ser emitidos sob qualquer Lei do Congresso.

2. Certificados de compensação ajustados para veteranos de guerras mundiais.

3. Obrigações ou valores mobiliários de qualquer governo, banco ou empresa estrangeira.

4. Material com copyright, a menos que a permissão do proprietário do copyright tenha sido obtida ou a reprodução se encaixe nas provisões de direitos de “uso legal” ou de reprodução de biblioteca das leis de copyright. Informações adicionais sobre essas provisões podem ser obtidas no Departamento de Copyright, Biblioteca do Congresso, Washington, DC 20559. Pergunte sobre a circular R21.

5. Certificados de cidadania ou naturalização. (Certificados de naturalização estrangeiros podem ser reproduzidos.)

86 Guia do usuário do scanner DocuMate 162

6. Passaportes. (Passaportes estrangeiros podem ser reproduzidos.)

7. Documentos de imigração.

8. Cartões de registro de letra de câmbio.

9. Papéis de inscrição no serviço militar que contenham qualquer uma das seguintes informações do solicitante do registro:

Ganhos ou renda Status de dependência Protocolo da corte Serviço militar anterior Condição física ou mental

Exceção: Certificados de dispensa do Exército e da Marinha dos EUA podem ser reproduzidos.

10. Crachá, Carteira de identificação, Vistos ou Insígnia utilizada por militares, ou por membro de vários departamentos federais, como o FBI e o Departamento do Tesouro, etc. (a menos que a reprodução seja solicitada pelo diretor de tal departamento ou agência.)

1 1. A reprodução dos itens a seguir também é proibida em determinados

estados: Licenças de automóveis — Habilitação — Certificado de compra de automóvel.

A lista acima não é completa, e nenhuma responsabilidade é assumida por sua precisão ou completude. Em caso de dúvidas, consulte seu advogado.

Canadá

O parlamento, por estatuto, proibiu a reprodução dos seguintes objetos sob determinadas circunstâncias. Penalidades, como multa e prisão, podem ser impostas aos culpados por fazer tais cópias.

1. Títulos bancários ou papel-moeda atuais.

2. Obrigações ou valores mobiliários de um governo ou banco.

3. Papel de nota do tesouro público ou papel de receita.

4. O selo público do Canadá ou de uma província, ou o se lo de um órgão público ou autoridade no Canadá, ou de um tribunal de justiça.

5. Decretos, ordens, regulamentações ou ajustes, ou avisos relacionados (com intenção de se apresentar, de modo falso, como impresso pela Imprensa da Rainha para o Canadá, ou com qualquer equivalente para uma província).

6. Marcas, nomes de produtos, envoltórios ou designs usados por ou em nome do Governo do Canadá ou de uma província, do governo de um estado diferente do Canadá ou de u m depart amento, diretoria, comissão ou agência estabelecida pelo Governo do Canadá ou de uma província de um governo de um outro estado.

7. Selos impressos ou adesivos usados com o propósito de receita pelo Governo do Canadá ou de uma província ou pelo governo de um outro estado.

8. Documentos ou registros mantidos por funcionários públicos com o dever de fazer ou emitir cópias certificadas relacionadas, em que a reprodução é apresentada, de modo falso, como uma cópia certificada.

Guia do usuário do scanner DocuMate 162 87

9. Material com copyright ou marcas registradas de qualquer modo ou tipo sem o consentimento do proprietário da marca registrada ou do copyright.

A lista acima é fornecida para sua conveniência e assistência, mas não é completa e nenhuma responsabilidade é assumida por sua precisão ou completude. Em caso de dúvidas, consulte seu advogado.

Outros países

A cópia de determinados documentos pode ser ilegal em seu país. Penalidades, como multa e prisão, podem ser impostas aos culpados por fazer tais reproduções.

Títulos de moeda Títulos bancários e cheques Valores mobiliários e títulos bancários e do governo Passaportes e carteira de identificação Material de copyright ou marcas registradas sem o consentimento

do proprietário Selos de postagem e outros instrumentos negociáveis

Nota: essa lista não é completa, e nenhuma responsabilidade é assumida por sua precisão ou completude. Em caso de dúvidas, entre em contato com a assessoria jurídica.

Seção 11: Informações do contato de EH&S

Informações de contato

Para obter mais informações sobre Environment, Health, an d Safety em relação a esse produto Xerox e seus suprimentos, entre em contato com as seguintes linhas de atendimento ao cliente:

EUA: 1-800-828-6571 Canadá: 1-800-828-6571 Europa: +44 1707 353 434

88 Guia do usuário do scanner DocuMate 162

Índice

Acertar imagem 29 ADF

limpeza 69 ajuda 3, 59 Aplic. edição de texto 39 Aplicativo de destino 21, 22, 24

formato de arquivos de texto 36

OCR 25 aprimoramentos e configurações 29 Armazenamento e CD-R/W 40 atolamento de papel 69, 71

BMP 35 Botão Aplicar 27 botão Arquivar 54 Botão de OCR 49 botão Duplex 2, 18, 19, 21 Botão Propriedades 26 botão Simplex 2, 18, 19, 21 Botão Visualizar 66 Brilho 28, 62, 67

chave ligar/desligar 13 códigos de erro 75 Colorido 28, 62 componentes 2 configuração de cores 62 Configuração de digitalização 24 Configuração de tempo-limite de lâmpada 58 Configurações do dispositivo 32 configurar 4 Configurar antes de digitalizar 46 Contraste 28, 46, 67

Delimitado por vírgula 37 desinstalar 76 digitalização com encaminhamento de evento 52 digitalizar

a partir do PaperPort 59 documentação 3 Documento do Word 37

Documento em HTML 37 dpi 67 Duplex 30

economia de energia 58 Editores de imagem 39 E-mail 39 Encaminhamento de evento Sti 40 Enviar fax e imprimir 40 Escala de cinza 28, 62 especificações do computador 3

filtro de cores 30, 63 Formato de arquivo 24 formato de arquivo 37 formato de arquivo csv 37 formato de arquivo htm 37 formato de arquivo rtf 37 formato de arquivo xls 37 formato de arquivos de imagem 35 formato de arquivos de texto 36 Formato de página

HTML 53 Formato Rich Text 37 Formatos de texto 36

gama 31 Gerenciamento de documentos 39 Girar imagem automaticamente 32 Gravar no CD 51

Aplicativo de destino 51 Guia Configurações avançadas 31 Guia Configurações de digitalização 28 Guia Configurações de página 29 Guia Configurações do dispositivo 32 guia de papel 5 Guia Opções de armazenamento 33

Ícone do One Touch 22, 23, 24 instalação 4 instalação completa 10

Guia do usuário do scanner DocuMate 162 89

Índice

inverter imagem 30 ISIS 68

Janela Propriedades do One Touch 24, 41

opções 27, 39

JPG 35

luz de status 13, 14, 73

códigos de solução de problemas 75

matiz 31 Microsoft Internet Explorer 53 Microsoft Outlook 45 monitor 3 Montagem da almofada do ADF

substituição 70 Mostrar hardware 58 Mostrar todos os destinos 39

Aplicativo 21, 22

tópicos de ajuda 59 PDF 36, 39 PDF normal 38, 50 PDF pesquisável 37, 50 peças 1 Planilha do Excel 37 Porta USB 13 Preto-e-branco 28, 62 profundidade de bits 77 proporção da imagem 32 Propriedades de armazenamento 44 Propriedades de documentos de imagem 43 Propriedades de documentos de texto 42 Propriedades de e-mail 45 Propriedades de link 41 Propriedades do PaperPort 41 pular originais em branco 30

Recortar automaticamente para o tamanho

original 29, 62 requisitos do sistema 3 Resolução 28, 62, 67

nPDF 38, 50 Número de LED 18, 19

OCR 36

reconhecimento ótico de caracteres 49 OmniPage Pro 37, 38 opções de botões 39 opções de formato de página 35 opções desabilitadas 24

Padrão TWAIN 59 Padrões de moiré 29, 63 Página da Web em HTML 53 Página HTML 53 página inclinada 29, 62 Painel de botões do One Touch 22

configurações iniciais 20

Exibição de botões 23

Exibição de detalhes 23

Exibição de hardware 23

nomes 38

OCR 49 PaperPort 59

saturação 31 scanner

componentes 2

solução de problemas 73 Selecionar configuração 26 Selecionar destinos 25 , 39 Selecionar formato e página(s) 26 Seletor de destino 21 solução de problemas 73 sPDF 37, 50 substituição do rolamento 71

tamanho da página 63 tamanho de arquivo JPG 36 tamanho de arquivo PDF 36 Texto simples 37 TIFF 35 Tipo de imagem 67 Transferir para armazenamento 54 TWAIN 46, 52

unidade de CD-ROM 3

90 Guia do usuário do scanner DocuMate 162

WIA 46, 65 Windows Image Acquisition 65

Índice

Guia do usuário do scanner DocuMate 162 91

Índice

92 Guia do usuário do scanner DocuMate 162

05-0749-000a

XEROX 152 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

Conteúdo da caixa

Bem-vindo

O scanner Xerox DocuMate 162

Do que você precisa

Documentação

Instalação

Antes de começar

Etapa 1: Montagem do scanner

Etapa 2: instalação de software

Etapa 3: conexão da fonte de alimentação

Etapa 4: conexão do cabo USB e ativação da alimentação

Aplicativos adicionais disponíveis com o scanner

Visualização dos Guias do usuário

Registro do scanner e verificação de atualizações

Digitalização

Carregamento de documentos para digitalização

Digitalização a partir do One Touch

As configurações padrão do One Touch

Digitalização a partir dos botões de scanner do One Touch

Digitalização a partir do painel de botões do One Touch

Utilização do painel de botões do One Touch

Configuração dos botões do One Touch

Seleção de novas configurações para um botão

Criação de uma nova configuração de digitalização

Edição ou exclusão de configurações de digitalização

Seleção das opções de formato de página

Renomeação de botão do One Touch

Seleção de opções para um botão

Configuração das propriedades de Aplicativo de destino

A opção Configurar antes de digitalizar

Digitalização com reconhecimento ótico de caracteres (OCR)

Digitalização com sPDF ou nPDF e pesquisa de texto

Digitalização e gravação em CD

Digitalização com encaminhamento de evento

Criação de página da Web em HTML a partir de documentos digitalizados

Transferir para armazenamento

Verificação de hardware e configuração do modo de economia de energia de lâmpada

Digitalização com a interface TWAIN

Acesso à interface TWAIN

Digitalização a partir da interface TWAIN

Exibir a configuração do dispositivo

Digitalização com a interface WIA

Ajuste das digitalizações

Digitalização com a interface ISIS

Acesso à interface ISIS no QuickScan

Manutenção

Desobstrução de atolamentos de papel

Limpeza do alimentador automático de documentos

Substituição da montagem da almofada do ADF

Substituição da montagem do rolamento

Solução de problemas

Códigos de solução de problemas de luz de status

Desinstalação do scanner

Desinstalação do scanner e do software One Touch

Desinstalação dos softwares PaperPort e OmniPage

Para instalar outro driver

Especificações do scanner Xerox DocuMate 162

Lista de peças do scanner Xerox DocuMate 162

Apêndice A Avisos

Seção 1: Introdução à segurança

Seção 2: EMC

Seção 3: Informações sobre segurança operacional

Seção 4: Informações elétricas

Seção 5: Desligamento de emergência

Seção 6: Informações sobre manutenção

Seção 7: Certificação de segurança do produto

Seção 8: Informações regulatórias

Seção 9: Informações sobre conformidade

Seção 10: Cópias ilegais

Seção 11: Informações do contato de EH&S

Índice
