Wiek 14 +

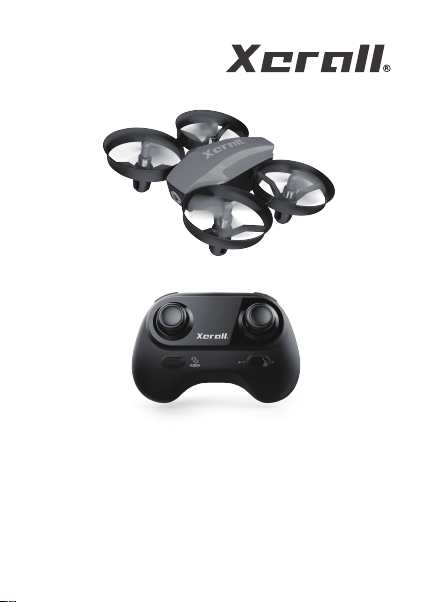

MAYA
Instrukcja obsługi
Page 2
Page 3
www.xerall.com
www.xerall.com
Spis treści
Ważne informacje
Środki ostrożności
Wskazówki dotyczące bezpieczeństwa dla akumulatorów
Instrukcje ładowania akumulatorów
Środki ostrożności przed lotem
Przegląd części drona i aparatury
Instrukcje przed lotem
Wprowadzenie do funkcji
Poznaj swoją aplikację
Części zamienne
Przewodnik rozwiązywania problemów
2
3
4
6
7
8
9
13
19
23
25
27
Page 4
www.xerall.com
Ważne informacje
Dziękujemy za zakup produktu Xerall. Produkt ten nie jest
zwykłą zabawką i nie nadaje się dla użytkowników poniżej 14
roku życia. Aby być w stanie korzystać z tego produktu
zapewniając bezpieczeństwo sobie i innym, przeczytaj uważnie
tę instrukcje. Uznaje się, że akceptujesz wszystkie treści
w niniejszej instrukcji obsługi podczas korzystania z tego drona.
Produkt ten jest skomplikowanym sprzętem, który został
zintegrowany dzięki fachowej wiedzy mechanika, elektronika,
mechanika lotniczego itd. Użytkownik powinien latać dronem
legalnie w bezpiecznym dystansie na zewnątrz lub w pomieszczeniach.
Użytkownicy zapewniają odpowiedzialność za swoje zachowanie
podczas korzystania z tego produktu .
Użytkownicy zapewniają o używaniu drona i odpowiedniej aplikacji
legalnie i wyrażają zgodę na powyższe zasady oraz zapoznali się
z lokalnymi przepisami i regulacjami.
Nie ponosimy żadnej odpowiedzialności za pośrednie lub
bezpośrednie obrażenia ciała i szkody majątkowe spowodowane
przez zachowanie niezgodne z przepisami, niewłaściwą obsługę,
przeróbki drona.
* Proszę używać wyłącznie części zamiennych dołączonych do zestawu
lub oryginalnych w celu wymiany uszkodzonych części. Firma nie ponosi
odpowiedzialności za wypadki spowodowane wymianą komponentów.
* Zachowaj opakowanie i instrukcję obsługi, aby móc zapoznać
się z ważnymi informacjami jeśli zajdzie taka potrzeba.
3
Page 5
www.xerall.com
Środki ostrożności
Ten dron jest odpowiedni dla doświadczonych użytkowników
RC w wieku 14 lat lub więcej. Zawiera on małe części
– istnieje ryzyko połknięcia i zakrztuszenia się przez małe dzieci.
(1) Obszar lotów
Miejsce lotów musi być prawnie zatwierdzone przez lokalne
władze. Nie można latać dronem w pobliżu lotnisk. Trzymaj się
z daleka od lotnisk w odległości nie mniejszej niż 5km podczas
lotu dronem. Obszar lotu musi być wystarczająco przestronny,
sugerowane rozmiary minimalne:
8m (długość) x 8m (szerokość) x 5m (wysokość).
(2) Poprawne użycie
Niewłaściwy montaż, pęknięta rama, wadliwa elektronika lub
niewykwalifikowana obsługa – wszystko to może spowodować
nieprzewidziane skutki wypadków, takich jak uszkodzenie
drona lub obrażenia ciała. Sugerujemy początkującym
użytkownikom zaczerpniecie wiedzy od doświadczonych osób.
Należy zwrócić uwagę na bezpieczeństwo obsługi i posiadać
wiedzę na temat odpowiedzialności za wypadki, które
użytkownik może spowodować.
(3) Utrzymywać dystans od przeszkód i zgromadzeń ludzi.
Lot dronem może spowodować potencjalne zagrożenie. Z tego
powodu użytkownik powinien trzymać drona z daleka od tłumów,
wysokich budynków, linii energetycznych itp. Nie należy również
latać dronem przy niesprzyjającej pogodzie – deszcz, burza,
mocne podmuchy wiatru. Stosowanie się do tych zasad zwiększy
bezpieczeństwo użytkownika, ludzi wokoło oraz ich mienia.
4
Page 6
www.xerall.com
(4) Przechowywać z dala od wilgotnego środowiska
Dron wewnątrz składa się z precyzyjnej elektroniki oraz
elementów mechanicznych. Wilgoć lub zachlapanie wodą
może uszkodzić elementy elektroniczne lub mechaniczne drona.
(5) Bezpieczna obsługa
Proszę obsługiwać drona RC zgodnie ze swoimi umiejetnościami.
Zmęczenie, apa�a i nieodpowiedzialne zachowania mogą
zwiększyć ryzyko wypadków.
(6) Trzymaj się z daleka od szybko obracających się części
Podczas lotu trzymaj drona w zasięgu wzroku. Obracające się
śmigła lub silniki mogą spowodować szkody materialne
i obrażenia. Należy zachowywać bezpieczny dystans od ludzi
i mienia.
(7) Utrzymaj dystans od źródeł ciepła
Dron RC i nadajnik wykonane są z metalu, tworzywa sztucznego,
elementów elektronicznych itp. Przechowuj z dala od źródeł
ciepła i promieni słonecznych, aby uniknąć zniekształceń
i uszkodzeń.
(8) Zasięg sterowania
Dron powinien być kontrolowany w odpowiedniej odległości.
Nie lataj dronem w pobliżu wysokich budynków, przewodów
wysokiego napięcia lub innych miejscach z zakłóceniami sygnału.
Lot w takich miejscach może spowodować utratę łączności
z dronem i wymknięcie się go spod kontroli, powodując
zwiększenie ryzyka wypadku.
(9) Nie dotykać gorącego silnika, aby uniknąć poparzenia
5
Page 7
www.xerall.com
(10) Używaj tylko zalecanej ładowarki. Sprawdź kabel USB, wtyczkę
ładowania, obudowę ładowarki i inne części przed każdym ładowaniem.
Jeśli wystąpi jakiekolwiek uszkodzenie należy natychmiast przerwać
ładowanie. Uszkodzoną część wymienić na sprawną.
Instrukcja obsługi akumulatora Lipo
* Trzymaj akumulator z dala od dzieci i zwierząt.
* Przerwij ładowanie jeśli akumulator jest spuchnięty.
* Nie ładuj akumulatora po awarii lub uszkodzeniu.
* Po upadku sprawdź akumulator aby upewnić się że działa.
prawidłowo i nie posiada mechanicznych uszkodzeń.
* Nie przeładowuj akumulatora.
* Akumulator należy trzymać z dala od łatwopalnych materiałów
lub cieczy.
* Nie umieszczaj akumulatora w miejscu o wysokiej temperaturze,
przechowuj go w odpowiednim pojemniku, aby uniknąć pożaru
lub wybuchu.
* Nie wkładaj akumulatora do kieszeni lub torby, aby uniknąć
zwarcia obwodu i uniknąć uszkodzenia mechanicznego.
* Nie demontuj, ani nie naprawiaj akumulatora.
* Nie uderzaj akumulatorem w twardą powierzchnię .
* Nie wkładaj akumulatora do wody.
* Nie pozostawiaj akumulatora bez nadzoru podczas ładowania.
* Upewnij się że nie ma zwarcia w przewodzie zasilającym.
* Używaj tylko zalecanej ładowarki.
* Regularnie sprawdzaj przewód, wtyczkę i ładowarkę. Nie
używaj zepsutej ładowarki.
* Jeśli bateria nie jest używana dłużej niż tydzień, należy ją
naładować do 50% pojemności akumulatora, aby utrzymać
wydajność i przedłużyć jej poprawne działanie.
6
Page 8
www.xerall.com

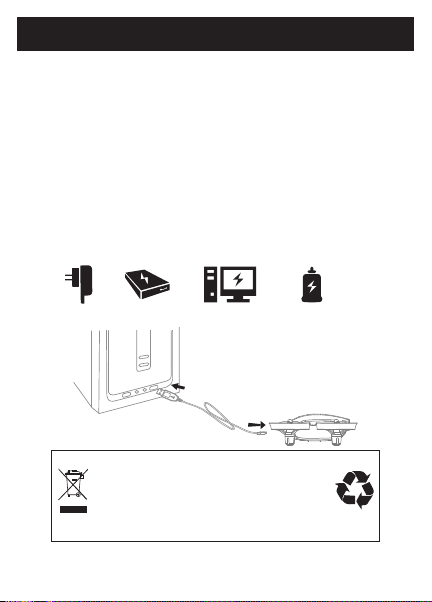

Instrukcja ładowania akumulatora
1. Najpierw podłącz akumulator drona za pomocą przewodu
USB, a następnie wybierz jedną z metod pokazanych na
poniższym obrazku do ładowania.
2. Czerwona lampka wskaźnika USB świeci podczas ładowania.
Lampka zmieni kolor na zielony po pełnym naładowaniu.
* W celu szybszego ładowania zaleca się użycia ładowarki z
prądem wyjściowym 5V 2 A (brak w zestawie) do ładowania
akumulatora.
Port USB
Power BankŁadowarka
Utylizacja i recykling baterii Li-Po
Zużytych baterii litowo-polimerowych nie wolno umieszczać wraz ze
śmieciami domowymi. Skontaktuj się z lokalną agencją ochrony
środowiska, odpadów, dostawcą swojego modelu lub najbliższym
centrum recyklingu baterii Li-Po.
Ładowarka samochodowa
7
Page 9
www.xerall.com
Środki ostrożności przed lotem

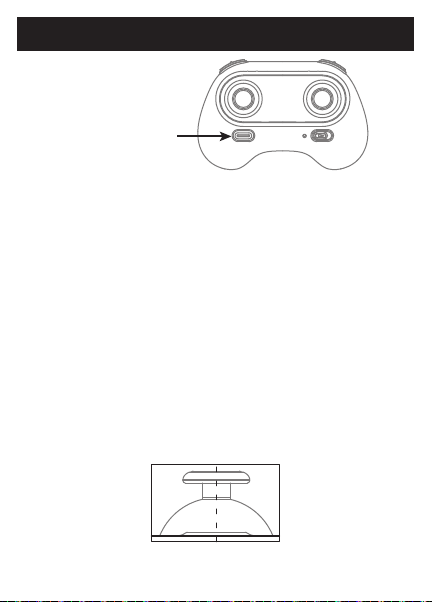

1. Upewnij się, że dron i aparatura sterująca są naładowane.
2. Przed włączeniem aparatury sterującej upewnij się, że lewy
drążek znajduje się w środkowej pozycji.
3. Przestrzegaj właściwej kolejności włączania. Na początku
włącz aparaturę sterującą, następnie zasilanie drona. Podczas
wyłączania, należy najpierw odłączyć drona, a następnie
aparaturę sterującą. Niewłaściwa kolejność może doprowadzić
do utraty kontroli na dronem, a tym samym do stworzenia
zagrożenia bezpieczeństwa Tobie i innym. Za każdym razem
upewnij się czy robisz to poprawnie.
4. Upewnij się, że połączenie między baterią a dronem jest
poprawne. Występujące podczas lotu wibracje, mogą
spowodować poluzowanie wtyczki mocującej. Skutkiem
tego może być utrata kontroli nad dronem.
5. Sprawdź kierunki obrotu śmigieł. Śmigło A przednich i tylnych
śmigieł działa zgodnie z ruchem wskazówek zegara, a śmigło B
z prawego przodu i lewego tyłu działa w kierunku przeciwnym
do ruchu wskazówek zegara.
6. Niewłaściwa praca komponentów może spowodować awarię
podczas lotu co może powodować, że silnik lub śmigła będą
działać niepoprawnie lub hałasować. Takie sytuacje wpływają
na jakość lotu, więc w przypadku zauważenia uszkodzeń
sugerujemy wymianę wadliwych komponentów. W ten sposób
możliwe jest przywrócenie prawidłowego stanu drona.
8
Page 10
www.xerall.com

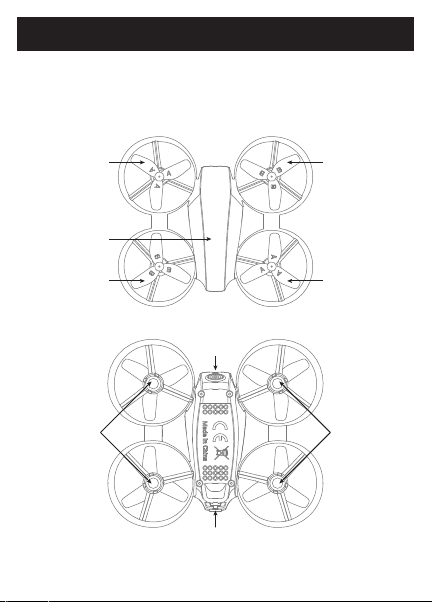

Przegląd części drona i aparatury
Dron
Śmigło A
Przód
Śmigło B
Obudowa
drona
Śmigło B
Mocowanie
silnika
Lewa
Tył
Kamera
Przełącznik zasilania
9
Prawa
Śmigło A
Mocowanie
silnika
Page 11
Specyfikacja
Wymiary drona
Waga drona
Średnica śmigła
Bateria
Czas ładowania
baterii drona
91x80x31.8mm
24g
Ø32mm
3.7Vx180mAh
25~30 min

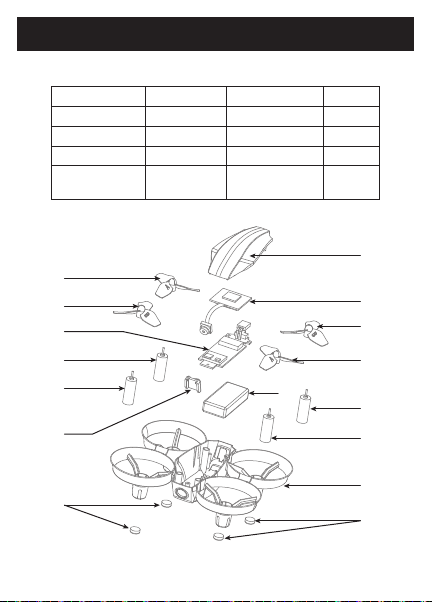

Elementy drona
2
3
4
5
6
7
www.xerall.com
Czas lotu
Silnik
Rozdzielczość kamery
Częstotliwość 2.4Ghz
Dystans lotu 10~15 m
8
5~6 min
0614x4
640x480P
1
10
3
2
6
5
9
11
9
10
Page 12
www.xerall.com

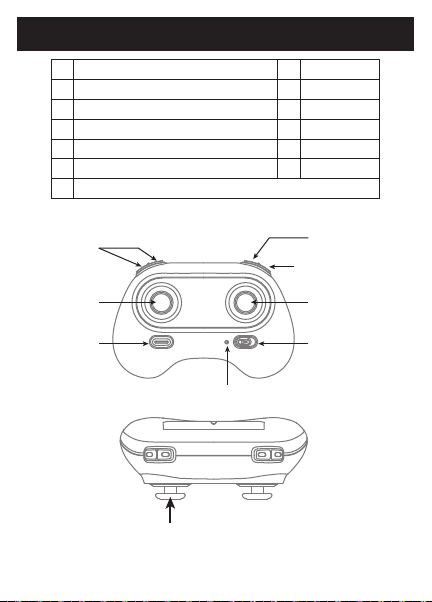

Nr. Nazwa Nr. Nazwa
Obudowa drona
1 7
Śmigło A
2 8
3 9
Śmigło B
4 10
Odbiornik
5 11
Silnik A (Czerwony i niebieski przewód) Korpus
6
Silnik B (Czarny i biały przewód)
Mocowanie kamery
Bateria
Zaślepka
Elektronika kamery
Nadajnik
Brak funkcji
Lewy drążek
Start/
Lądowanie /
Awaryjne
Lądowanie
Wskaźnik baterii
Przycisk trymowania (Naciśnij w dół lewy drążek)
11
Tryb Trzymania
Kierunku
Wysoka/Średnia/
Niska prędkość
Prawy drążek
Przełącznik
zasilania
Page 13
www.xerall.com
Krótkie wprowadzenie do przycisków funkcji
Lewy drążęk
Prawy drążek
Tryb trzymania
Wysoka / Średnia/
Niska Prędkość

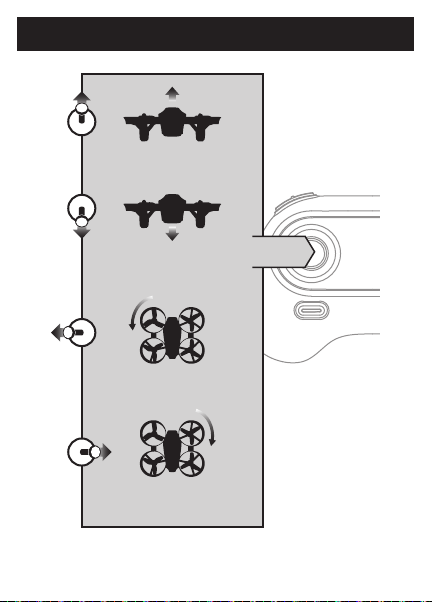

Kontrola drona w górę / w dół / obrót w lewo / obrót w prawo.

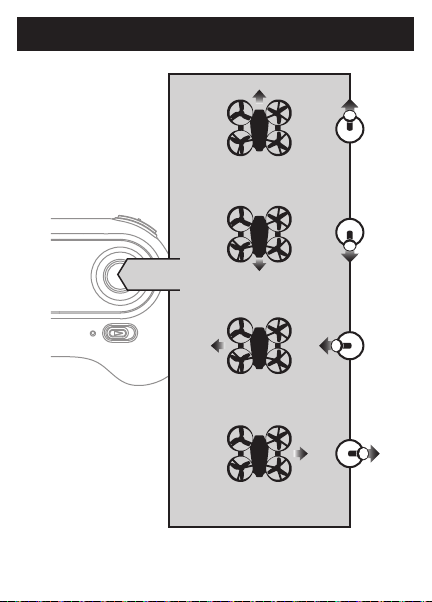

Kontrola drona do przodu / do tyłu / lot w lewo / lot w prawo.
Wyłącznik
trymowania
Naciśnij włącznik aby włączyć transmiter.
Naciśnij ponownie aby wyłączyć transmiter.
zasilania
Naciśnij przycisk aby włączyć tryb, naciśnij
kierunku
go ponownie, aby wyłączyć funkcję.
Kliknij ten przycisk, aby uruchomić
funkcję przełączania trybu prędkości
Naciśnij przed startem, dron wykona automatyczny start
Start/
do lotu. Naciśnij klawisz podczas lotu, dron automatycznie
Lądowanie/
wyląduje. Przytrzymaj klawisz przez chwilę podczas lotu,
Awaryjne
lądowanie
dron natychmiast zatrzyma śmigła.

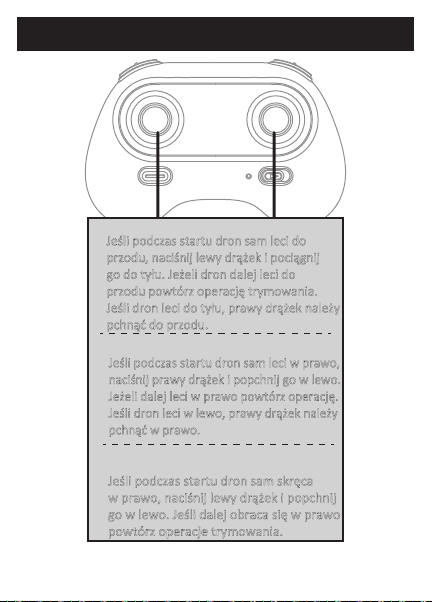

Naciśnij klawisz, pociągnij prawy drążek, w pożądanym
Przycisk
kierunku, a następnie zwolnij.

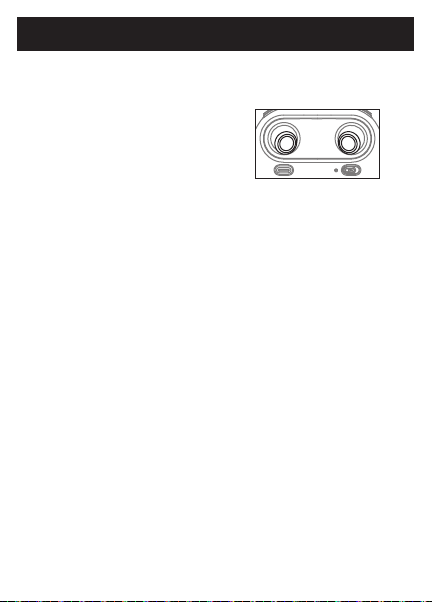

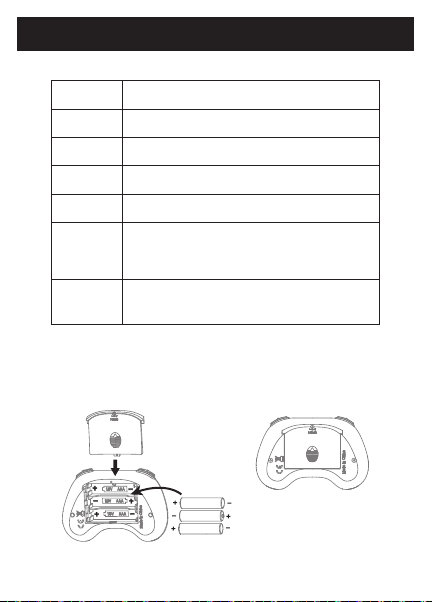

Instalacja baterii
Otwórz pokrywę baterii z tyłu nadajnika i włóż 3 baterie
alkaiczne (AAA, brak w zestawie) do gniada montażowego zgodnie
z instrukcją, jak pokazano na rysunku.
Osłona baterii
3X1.5V
Baterie alkaliczne
12
Page 14
Kontrolka
www.xerall.com
1. Upewnij się, że baterie zostały zamontowane poprawnie.
Uwaga:
2. Nie mieszaj starych baterii z nowymi.
3. Nie mieszaj różnych rodzajów baterii.
4. Nie ładuj baterii jednorazowych.

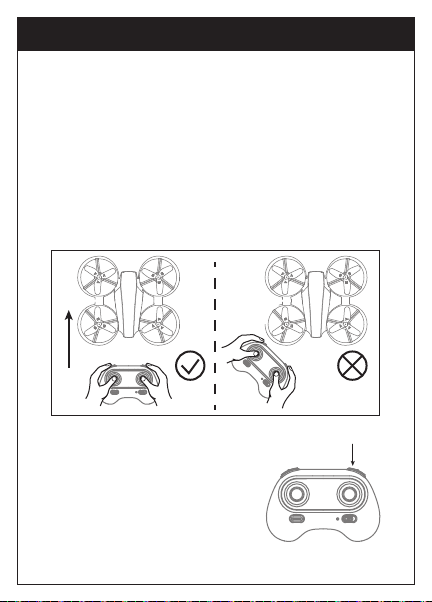

Instrukcja operacyjna przed lotem

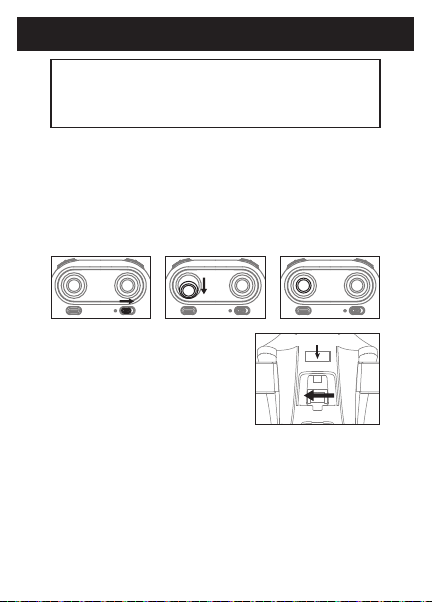

Parowanie nadajnika z dronem
1.Włącz przełącznik drona (Rysunek 1) połóż drona na płaskiej
powierzchni, tylne światło drona będzie migać szybko, gdy zacznie
migać powoli znaczy to że dron jest w trakcie parowania z nadajnikiem.
Rysunek 2Rysunek 1
2. Włącz nadajnik (Rysunek 1) wskaźnik na
nadajniku będzie szybko migał, pociągnij
lewy drążek w dół do najniższej pozycji,
a następnie zwolnij (Rysunek 2) kontrolka
na nadajniku zacznie migać powoli. Gdy
nadajnik wyda dźwięk „di.di” oraz tylny
wskaźnik na dronie zacznie świecić światłem ciągłym – oznacza,że
parowanie przebiegło poprawnie.
Uwaga: Kiedy nadajnik wydał dźwięk, ale tylne światło drona nadal miga,
oznacza to że parowanie się nie powiodło. Proszę wówczas wyłączyć
nadajnik i powtórzyć powyższe dwa kroki ponownie, aż parowanie
zakończy się sukcesem.
13
Rysunek 3
ON OFF
CHA
Rysunek 4
Page 15
www.xerall.com
Lista kontrolna przed lotem
1. Kamera znajduje się na przodzie drona. Trzymaj drona z
przodu z dala od operatora
2. Sprawdź kierunek obrotów śmigieł.
Lewy przód i prawy tył mają śmigła
z oznaczeniem A i obracają się one
zgodnie z ruchem wskazówek zegara,
podczas gdy prawy przód i lewy tył posiadają śmigła
z oznaczeniem B i obracają się w kierunku przeciwnym do
ruchu wskazówek zegara.
3. Aktywuj silniki przesuwając lewy i prawy drążek w tym
samym czasie (45 stopni do wewnątrz – rysunk 5). Aby
zablokować silniki należy powtórzyć kombinację drążków.
4. Po uruchomieniu silników powoli podnieś lewy drążek do
góry aby dron się wzniósł, opuść aby wylądować.
5. Zaleca się poćwiczenie punktu 4.
6. Jeśli dron po wzniesieniu się delikatnie odlatuje, wówczas
należy go wytrymować.
Rysunek 5
Instrukcja kalibracji
Wykonaj poniższe kroki, aby skalibrować drona, jeśli dron
staje się trudny do sterowania po awarii podczas lotu.
1. Wyłącz drona i nadajnik.
2. Włącz przełącznik drona, a następnie umieść drona płaskiej
powierzchni, tylne światło drona będzie najpierw szybko migać, a po
chwili powinno zacząć migać wolno.
14
Page 16
www.xerall.com

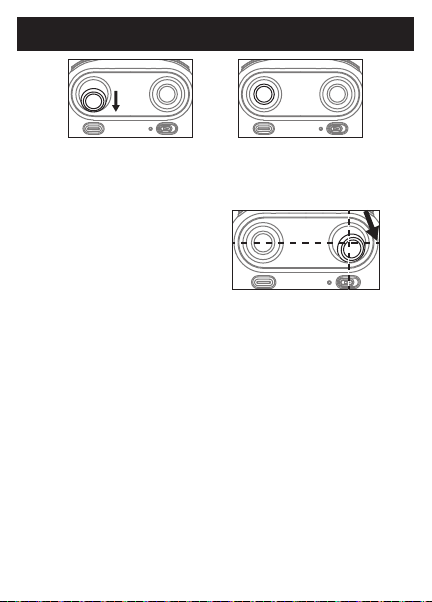

Rysunek6
3. Włącz nadajnik wskaźnik na nadajniku będzie migał szybko, pociągnij
lewy drążek w dół do pozycji najniższej (Rysunek 6) i następnie zwolnij
do pozycji centralnej (Rysunek 7) kontrolka na nadajniku zacznie migać
powoli. Gdy nadajnik wyda dźwięk „di.di” oraz tylny wskaźnik na dronie
zacznie świecić światłem ciągłym –
oznacza że parowanie przebiegło
poprawnie.
4. Nie ruszaj lewego drążka przed zakończeniem kalibracji.
Popchnij prawy drążek (45 stopni na zewnątrz), jak na
rysunku 8 a następnie zwolnij. Światła na drona zamigają, co
wskazuje, że dron jest kalibrowany. Kiedy światła na dronie
zaświecą się światłem ciągłym oznacza to poprawną kalibrację.
Uwaga: Jeśli dron został mocno uderzony lub rozbity i występują
problemy z lotem należy wyłączyć i włączyć ponownie drona aby
mógł skalibrować ponownie żyroskop.
Rysunek 7
Rysunek 8
Kontrola lotu
Uwaga: Za każdym razem przed startem drona aby uzbroić silniki
należy ściągnąć oba drążki jak na zdjęciu 5. Podnieść powoli lewy
drążek, aby wzbić się w górę.
15
Page 17
Drążek w góre,
dron wzniesie się.
www.xerall.com
Drążek w dół,
dron opadnie
Drążęk w lewo,
dron skręci w lewo.
Drążek w prawo,
dron skręci w prawo.
Lewy drążek
16
Page 18
www.xerall.com
Drążek w górę,
dron poleci do przodu
Prawy drążek
dron pochyli się w prawo.
Drążek w dół,
dron poleci do tyłu
Drążek w lewo,
dron pochyli się w lewo.
Drążek w prawo,
17
Page 19
www.xerall.com
Trymer przód/tył
Jeśli podczas startu dron sam leci do
przodu, naciśnij lewy drążek i pociągnij
go do tyłu. Jeżeli dron dalej leci do
przodu powtórz operację trymowania.
Jeśli dron leci do tyłu, prawy drążek należy
pchnąć do przodu.
Trymowanie lewo/prawo
Jeśli podczas startu dron sam leci w prawo,
naciśnij prawy drążek i popchnij go w lewo.
Jeżeli dalej leci w prawo powtórz operację.
Jeśli dron leci w lewo, prawy drążek należy
pchnąć w prawo.
Trymowanie obrotu lewo/prawo
Jeśli podczas startu dron sam skręca
w prawo, naciśnij lewy drążek i popchnij
go w lewo. Jeśli dalej obraca się w prawo
powtórz operacje trymowania.
18
Page 20
www.xerall.com
Wprowadzenie do funkcji
Start/ Lądowanie
1. Start drona: po pomyślnym sparowaniu z nadajnikiem,
pociągnij oba drążki do środka (rysunek 5) aby uruchomić silniki.
Następnie podnieś lewy drążek do góry aby dron wzbił się
w górę na określoną wysokość, a następnie puść drążek aby
dron ustabilizował wysokość.
2. Automatyczny start drona: po pomyślnym sparowaniu z
nadajnikiem, naciśnij przycisk automatycznego startu (rysunek 9).
Dron automatycznie się uzbroi i wzniesie się na wysokość
około 1,2m.
3. Lądowanie: podczas lotu pociągnij lewy drążek na dół,
spowoduje to zmniejszanie wysokości aż do wylądowania.
Po wykryciu przez drona że wylądował, sam się rozbroi i wyłączy
silniki.
4. Automatyczne lądowanie: podczas lotu naciśnij przycisk
lądowania. Dron automatycznie będzie zmniejszać wysokość
aż do wylądowania. (Korzystając z tej funkcji nie możesz
w trakcie ruszać lewego drążka, ponieważ przerywa on
automatyczne lądowanie).
5. Zatrzymanie Awaryjne: jeśli stracono kontrole nad dronem,
lub znajduję się on w awaryjnej sytuacji należy przytrzymać
przez co najmniej 1s przycisk awaryjnego zatrzymania (rysunek 9),
który spowoduje natychmiastowe zatrzymanie się śmigieł.
19
Page 21
www.xerall.com

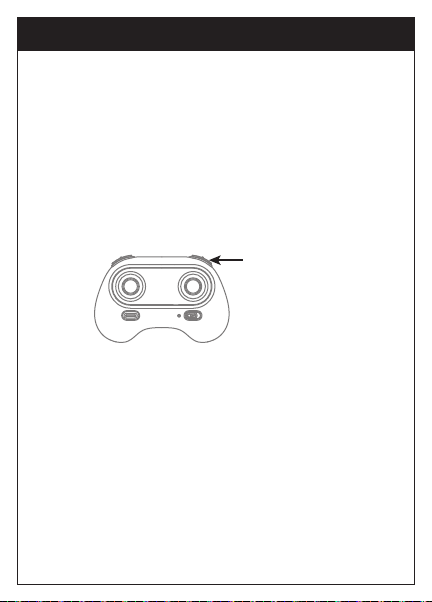

Przycisk Lądowania/
Awaryjnego lądowania
Rysunek 9
Tryb utrzymywania wysokości
W tym trybie dron sam utrzymuję zadaną wysokość pozwalając
pilotowi skupić się na locie. Przydatny tryb dla początkujących
którzy dopiero uczą się latać.
Popchnij drążek w górę, aby lecieć dronem w górę z prędkością
zależną od wychylenia drążka. Po puszczeniu drążka wróci on
do pozycji centralnej, a dron zatrzyma się na zadanej wysokości.
Pchnięcie prawego drążka od siebie spowoduję że dron poleci
do przodu utrzymując wysokość. Ten tryb jest domyślnym
trybem lotu
Uwaga：Tryb utrzymywania wysokości nie może być używany,
gdy śmigła są zdeformowane lub uszkodzone po upadku.
Przycisk utrzymywania
kierunku
20
Rysunek 10
Page 22
www.xerall.com
Tryb Wysoka / Średnia / Niska Prędkość
1. Tryb niskiej prędkości (Tryb 1)
Tryb niskiej prękości jest odpowiedni dla początkujących użytkowników.
2.Tryb średniej prędkości (Tryb 2)
Tryb średniej prędkości jest odpowiedni dla bardziej zaawansowanych użytkowników
do zabawy w delikatnym wietrze.
3.Tryb wysokiej prędkości (Tryb 3)
Tryb wysokiej prędkości jest odpowiedni dla expertów w celu doświadczenia
akrobacji w powietrzu, na zewnątrz
Przełącznik Tryb Wysoka /
Średnia/ Niska Prędkość
Tryb utrzymywania kierunku
Drony zazwyczaj mają przód i tył oznaczony przez światła LED lub kolorowe
śmigła. Domyślnie użytkownicy są zobowiązani do kontrolowania przodu i
tyłu drona podczas lotu. W trybie trzymania kierunku użytkownicy mogą
obsługiwać drona bez martwienia się o orientację (lewa jest lewa, a prawa
jest prawa przez cały czas, niezależnie od tego, jak obrócony jest dron). Tryb
trzymania kierunku jest przeznaczony dla początkujących użytkowników,
którzy latają dronem w świetle dziennym lub na dalekiej odległości i mają
trudności w identyfikacji orientacji drona.
21
Page 23
www.xerall.com
Funkcję możesz aktywować przed startem lub w trakcie lotu. Aby latać w
tym trybie, musisz upewnić się, że przedni kierunek drona jest wyrównany
z Twoim przednim kierunkiem, NIE zmieniaj kierunku nadajnika i utrzymuj
go przed sobą przez cały czas (Zobacz zdjęcia poniżej).
OSTRZEŻENIE!: NIE UŻYWAJ TRYBU TRZYMANIA KIERUNKU, ZANIM UPEWNISZ
SIĘ , ŻE PRZÓD DRONA JEST TWOIM KIERUNKIEM PRZEDNIM. W PRZECIWNYM
RAZIE DRON MOŻE WYMKNĄĆ SIĘ SPOD KONTROLI LUB ODLECIEĆ.
Przód
Lewa
* Naciśnij przycisk trybu utrzymywania
wysokości. Dioda drona zacznie świecić
co oznacza, że dron wszedł w ten tryb.
Naciśnij przycisk ponownie, dioda
drona zgaśnie co oznacza, że tryb
utrzymywania kierunku został wyłączony
Prawa
Tył
Rysunek 1 Rysunek2
22
Przód
Lewa
Tył
Tryb utrzymywania
wysokości
Prawa
Page 24
www.xerall.com
Alarm niskiego poziomu naładowania baterii
Gdy moc baterii nadajnika zostanie wyczerpana, będzie on stale
wydawał dźwięk "di""di""di", aby cię zaalarmować, w takim wypadku
powinieneś jak najszybciej wylądować dronem i wymienić baterię, aby
zapobiec utracie kontroli.
Alarm odległości
Podczas lotu, gdy dron wyjdzie poza zasięg aparatury, nadajnik
wyda dźwięk "di”di""didi", aby cię zaalarmować, że musisz jak
najszybciej powrócić do obszaru kontrolera, w przeciwnym razie
możesz stracić nad nim kontrolę.
Poznaj swoją aplikację
Pobierz i zainstaluj APP: Xerall
To oprogramowanie jest kompatybilne z systemami IOS
i Android, przejdź do strony sklepu z aplikacjami na aby je
pobrać i zainstalować.
1.
W przypadku systemu iOS wyszukaj Xerall w APP
Store.
2.
W przypadku systemu Android wyszukaj Xerall w
Google Play
3.
Zeskanuj kod QR po prawej stronie lub kod QR
w pudełku, aby pobrać aplikację Xerall.
23
Page 25
www.xerall.com
Schemat instalacji części zamiennych

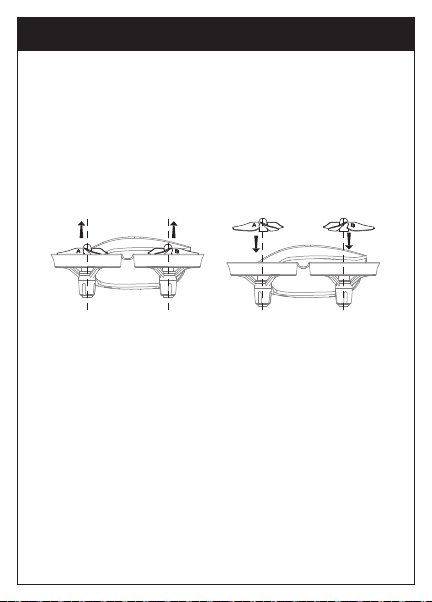

Schemat instalacji śmigieł
Podczas demontażu chwyć śmigło i pociągnij je w kierunku
pionowym.
Podczas montażu umieść otwór śmigła tak, aby był skierowany
w stronę wału silnika i wciśnij w dół, jak pokazano na Rysunku 12.
Rysunek 11 Rysunek 12
24
Page 26
www.xerall.com

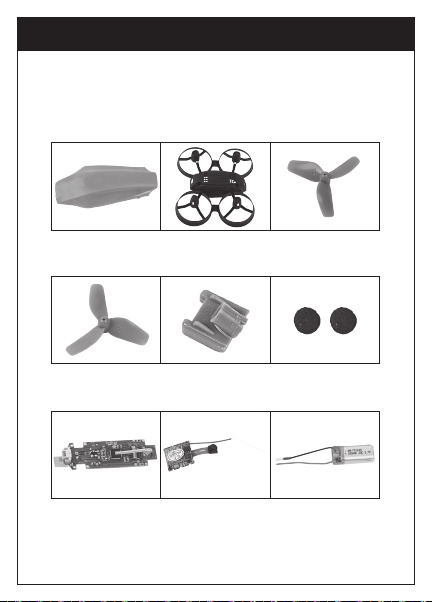

Części zamienne
Dla twojej wygody części zamienne, które zostały wymienione
poniżej możesz kupić u lokalnego sprzedawcy.
MAYA-01
Obudowa drona
MAYA-04
Śmigło B
MAYA-07
Odbiornik
MAYA-02
Korpus drona
MAYA-05
Uchwyt kamery
MAYA-08
Elektronika kamery
25
MAYA-03
Śmigło A
MAYA-06
Zaślepki
MAYA-09
Bateria drona
Page 27
www.xerall.com

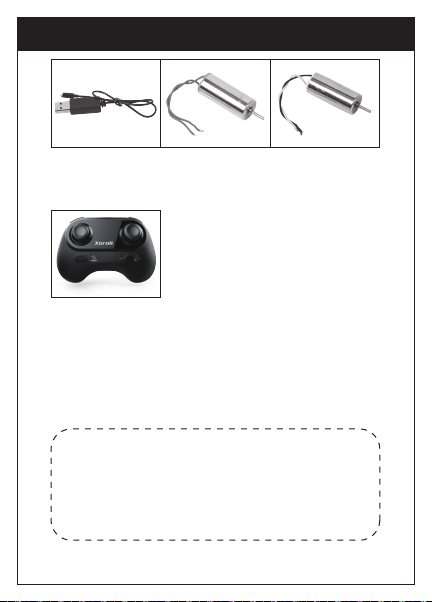

MAYA-10
Kabel USB
MAYA-13
Nadajnik
MAYA-11
Silnik A
(Czerwony i Niebieski
przewód)
MAYA-12
Silnik B
(Czarny i Biały
przewód)
Ważna informacja
Produkty naszej firmy są stale ulepszane, projekt i specyfikacje
mogą ulec zmianie bez powiadomienia. Wszystkie informacje
zawarte w tej instrukcji zostały dokładnie sprawdzone, jeśli
pojawią się jakiekolwiek błędy, nasza firma zastrzega sobie
prawo do ostatecznej interpretacji.
26
Page 28
2. Zapoznaj się z instrukcja instalacji
baterii.
3. Usuń brud między baterią a stykami.
www.xerall.com
4. Kup nowe elementy od lokalnego
dystrybutora i wymień.
1. Wymień śmigło.
2. Naładuj baterię zgodnie z instrukcją.
3.Zapoznaj się z instrukcją, wymień śmigło na
odpowiednie.
Rozwiązywanie problemów
1. Niski poziom naładowania baterii. 1. Wymień baterię na naładowaną.
2. Źle podłączona bateria.
Problem Przyczyna problemu RozwiązanieNr.
Pilot
zdalnego
1
3. Słaby kontakt.
sterowania
nie działa.
1. Lampki kontrolne aparatury nie świecą się. 1. Zapoznaj się z powyższymi rozwiązaniami.
2. W pobliżu znajdują się sygnały zakłócające. 2. Uruchom ponownie drona i pilota.
4. Uszkodzenia spowodowane powtarzającym się
silnym uderzeniem w pilota lub drona.
3. Nieprawidłowe działanie. 3. Obsługuj pojazd zgodnie z instrukcją.
1. Łopatki śmigła zostały zdeformowane.
połączyć się z
dronem.
Brak mocy
Pilot
27
zdalnego
sterowania
nie może
2
2. Niski poziom naładowania baterii.
3. Nieprawidłowa instalacja śmigła.
lub
niemożność
latania.
3
Page 29
1. Zapoznaj się z (Opis kalibracji) w przewodniku.
1. Dron jest nieskalibrowany.
2. Wymień na nowe.
3. Wymień na nową obudowę silnika.
4. Wypoziomuj drona na poziomym podłożu
około 10 sekund lub uruchom ponownie,
2. Poważne odkształcenie śmigła.
3. Odkształcenia obudowy silnika.
4. Żyroskop nie zresetował się po
gwałtownym uderzeniu.
Nie mogę się
rozłączyć,
dron
przewraca się
4
1. Naładuj akumulator zgodnie z instrukcją.
5. Wymień silnik na nowy.
następnie obsługuj go zgodnie z instrukcją.
2. Kup nowy akumulator od lokalnego
1. Niski poziom naładowania
akumulatora.
2. Akumulator stracił swoje
nominalne parametry. Lub
5. Uszkodzenie silnika.
Lampki
na bok.
kontrolne
5
28
www.xerall.com
1. Odłącz wtyczkę zasilania i włóż ją ponownie
poprawnie.
3. Odłącz wtyczkę zasilania i włóż ją ponownie
poprawnie.
dystrybutora lub naładuj zgodnie z procedurami.
uszkodził się.
3. Słaby kontakt.
1. Słaby kontakt.
drona nie
świecą się.
3. Naładuj akumulator zgodnie z instrukcją.
Przeczytaj uważnie krótką instrukcję dotyczącą
funkcji sterowania mobilnego i poznaj właściwe
metody sterowania, a następnie ćwicz więcej.
Brak wprawy w obsłudze drona przez
aplikację
3. Niski poziom naładowania
akumulatora.
2. Uszkodzenie kamery. 2. Wymień kamerę na nową.
Nie widać
obrazu.6
Kontrola przez
aplikację jest
trudna.
7
Page 30
www.xerall.com
Przepisy FCC
To urządzenie zostało przetestowane i uznane za zgodne z normami
dla urządzenia cyfrowego klasy B, zgodnie z częścią 15 przepisów
FCC. Limity te zostały zaprojektowane w celu zapewnienia
odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacji
domowej. To urządzenie wykorzystuje i może emitować energię o
częstotliwości radiowej i jeśli jest zainstalowane i używane
niezgodnie z instrukcjami, może wywoływać szkodliwe zakłócenia
w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie
wystąpią pomimo poprawnej instalacji. Jeśli urządzenie powoduje
szkodliwe zakłócenia w odbiorze radia lub telewizji, które można
stwierdzić, włączając i wyłączając urządzenie należy spróbować
skorygować zakłócenia za pomocą co najmniej jednego z
następujących sposobów:
● Zmień orientację lub przenieś antenę odbierającą.
● Zwiększ odstęp między sprzętem a odbiornikiem.
● Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do
którego podłączony jest odbiornik.
OSTRZEŻENIE: Urządzenie zostało ocenione pod kątem spełnienia
ogólnych wymagań dotyczących ekspozycji na fale radiowe.
Urządzenie może być używane w zmiennych warunkach ekspozycji
bez ograniczeń.
29
Page 31
www.xerall.com
www.xerall.com
Zawiadomienie FCC
Urządzenie może generować lub wykorzystywać energię o
częstotliwości radiowej. Zmiany lub modyfikacje tego sprzętu
mogą powodować szkodliwe zakłócenia, chyba że modyfikacje
są wyraźnie zatwierdzone w instrukcji obsługi. Nieautoryzowane
przez producenta modyfikacje, mogą unieważnić uprawnienia
użytkownika do obsługi tego urządzenia.
To urządzenie jest zgodne z 15 częścią przepisów FCC i podlega
dwóm następującym warunkom:
(1) Urządzenie nie może powodować szkodliwych zakłóceń.
(2) Urządzenie musi być odporne na wszelkie odbierane
zakłócenia, w tym zakłócenia, które mogą powodować
niepożądane działanie.
MADE IN CHINA
30
Page 32
www.xerall.com
www.xerall.com
Chcielibyśmy skorzystać z okazji i podziękować za
zakup naszego produktu. Cenimy Twoje zaufanie
do naszej marki i staramy się o maksymalną
satysfakcję klienta. W celu uzyskania dalszych
informacji lub pomocy prosimy o kontakt. Twoja
opinia pomoże nam ulepszyć nasze produkty.
Loading...
