Page 1
1

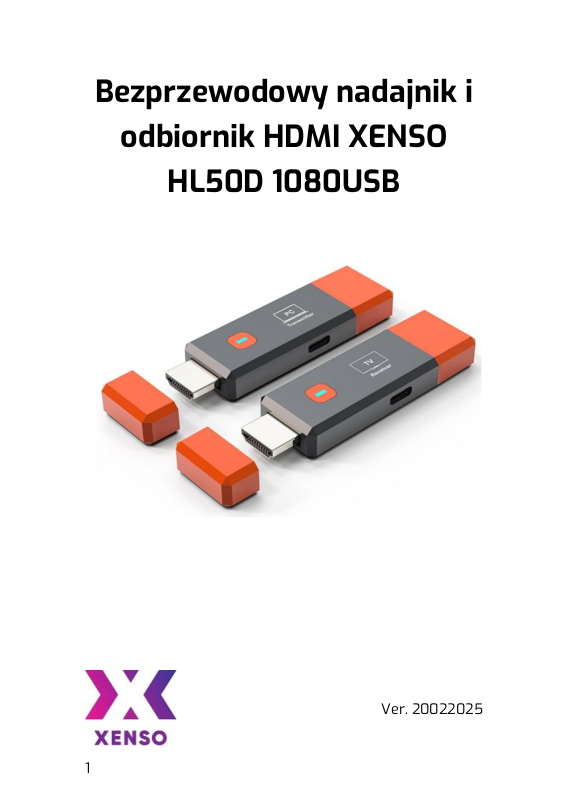

Bezprzewodowy nadajnik i
odbiornik HDMI XENSO
HL50D 1080USB
Ver. 20022025
Page 2
2
Dziękujemy za zakup bezprzewodowego extendera HDMI. Aby zapewnić optymalną wydajność i
bezpieczeństwo, prosimy o uważne przeczytanie niniejszej instrukcji i zachowanie jej na przyszłość.
Środki ostrożności
• Przed instalacją zapoznaj się z poniższymi wskazówkami dotyczącymi bezpieczeństwa.
• Należy zwrócić uwagę na wszystkie ostrzeżenia i wskazówki.
• Nie narażaj urządzenia na kontakt z wodą, wilgocią ani innymi płynami.
• Nie wkładaj żadnych przedmiotów do wnętrza urządzenia.
• Nie próbuj samodzielnie naprawiać urządzenia ani otwierać jego obudowy bez
odpowiedniego przygotowania, aby uniknąć porażenia prądem.
• Upewnij się, że urządzenie ma dobrą wentylację, aby zapobiec przegrzaniu. Przed instalacją
wyłącz zasilanie i upewnij się, że otoczenie jest bezpieczne.
• Używaj wyłącznie zasilania DC 5V. Jeśli korzystasz z zasilacza innej firmy, upewnij się, że
parametry są zgodne.
Zasięg transmisji:
1. W otwartej przestrzeni na zewnątrz: 50 m.
2. W pomieszczeniach (bez przeszkód w postaci ścian): 30 m.
3. Rzeczywisty zasięg transmisji może się różnić w zależności od warunków środowiskowych,
zakłóceń oraz przeszkód.
1. Opis produktu
Bezprzewodowy extender HDMI pozwala na łatwe przesyłanie sygnału HDMI na odległość do 50
metrów w otwartym terenie.
Cechy:
• Zestaw składa się z nadajnika i odbiornika.
• Obsługa wielu rozdzielczości, w tym 576i – 1080P@50/60 Hz.
• Pracuje w dwuzakresowej częstotliwości 5,8 GHz, zapewniając szybką transmisję i wysoką
odporność na zakłócenia.
• Zewnętrzna antena pozwala na transmisję sygnału na odległość do 30 m w maksymalnie
otwartym środowisku (należy zwrócić uwagę na potencjalne zakłócenia).
• Plug & Play – nie wymaga sterowników ani dodatkowego oprogramowania.
Page 3
3
2. Specyfikacja techniczna
Parametr
Opis
Wideo
HDMI i HDCP
Wersja HDMI
HDMI V1.4
Kompresja
H.265
Maksymalna częstotliwość
taktowania pikseli
165 MHz
Maksymalna rozdzielczość (HDMI
IN)
1920x1080P@60Hz
Złącze
HDMI-A
Impedancja
100 Ω
Standardy bezprzewodowe
802.11 AC
Kierunek sygnału
Jednokierunkowy
Częstotliwość radiowa
5.8G
Zasięg transmisji
50 m
Zasilanie
Adapter DC 5V/1A
Pobór mocy
Nadajnik: max 5W, Odbiornik:
max 5W
Zakres temperatur pracy
-5℃ ~ +70℃
Wilgotność robocza
5% - 90%
Page 4
4

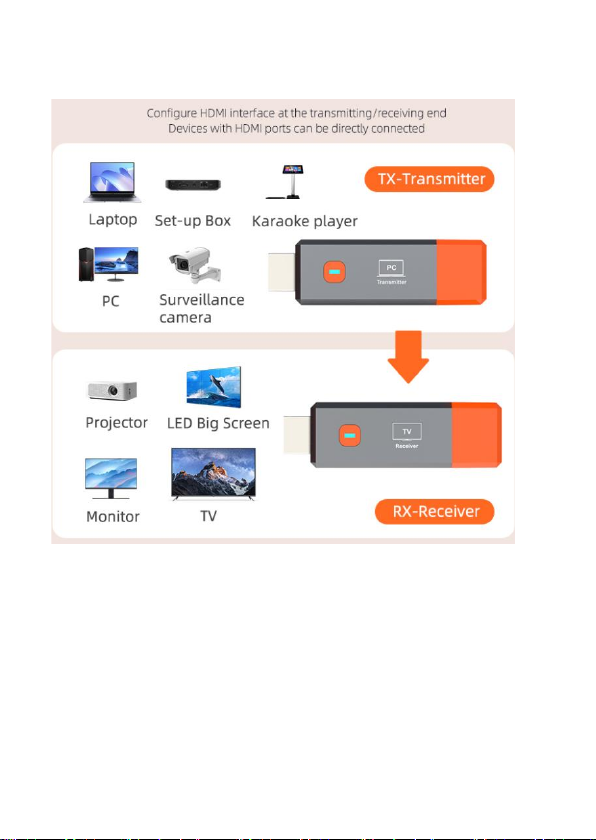

4. Specyfikacja złączy
• Wejście HDMI (źródło)
• Wyjście HDMI (wyświetlacz)
• Port USB do zasilania
• Wejście zasilania DC/5V
Page 5
5

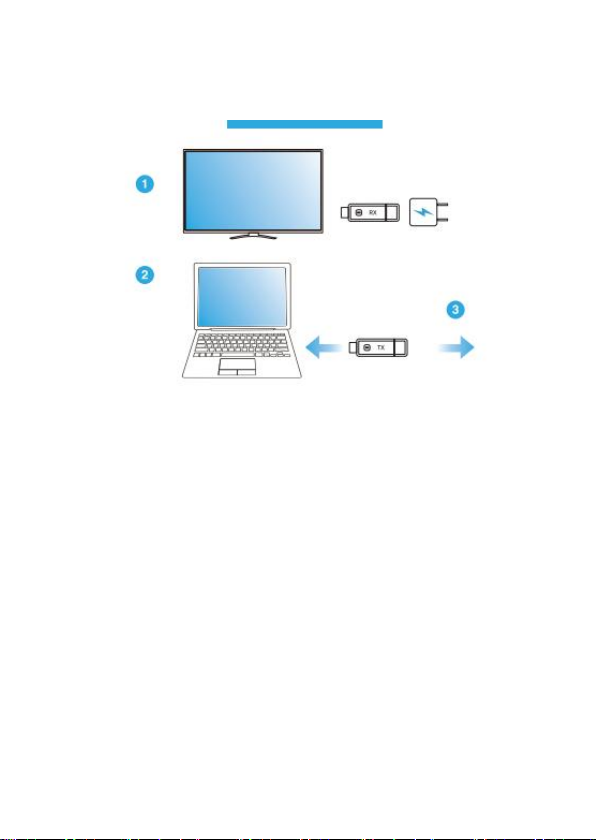

5. Schemat podłączenia
Procedura instalacji:
1. Podłącz odbiornik HDMI i USB do telewizora lub projektora.
2. Podłącz nadajnik HDMI i USB do komputera, dekodera, kamery
lub innego źródła sygnału.
3. Po poprawnym podłączeniu nadajnik zacznie migać
niebieskim światłem, a po nawiązaniu połączenia stanie się
stabilny. Obraz pojawi się na ekranie.
4. W większości przypadków nie jest wymagane zewnętrzne
zasilanie nadajnika. Jeśli jednak obraz nie jest wyświetlany
prawidłowo (możliwa niewystarczająca moc zasilania z portu
HDMI), podłącz dodatkowe zasilanie przez port USB typu C.
Uwaga:
• Temperatura pracy urządzenia może osiągnąć około 50°C, co
jest normalnym zjawiskiem i nie wpływa na jego działanie.
Page 6
6
• Urządzenia są fabrycznie sparowane i nie wymagają
ponownej konfiguracji.
• Dioda na odbiorniku świeci tylko jako wskaźnik zasilania.

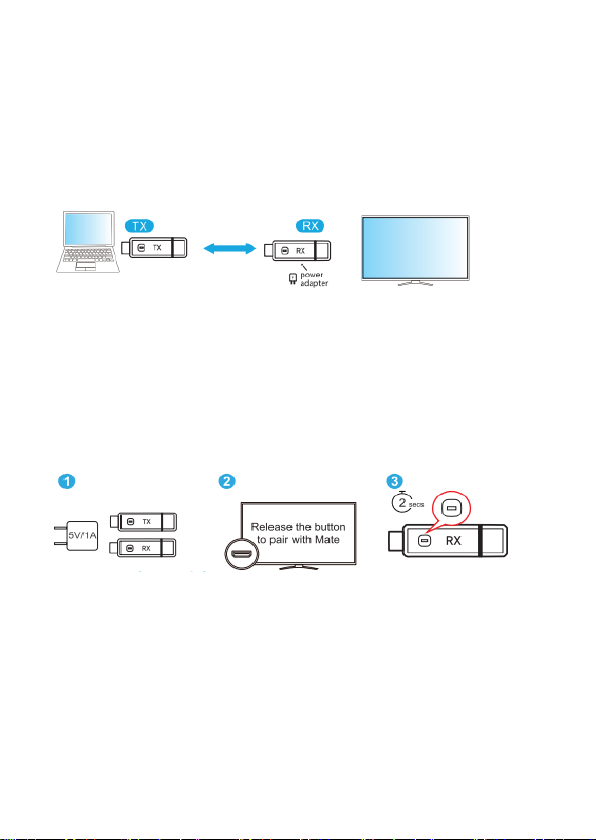

6. Parowanie urządzeń
Parowanie 1 nadajnika z 1 odbiornikiem
Odbiornik:
1. Podłącz odbiornik do zasilania i telewizora.
2. Przytrzymaj przycisk parowania na odbiorniku przez ok. 2
sekundy.
3. Po pojawieniu się komunikatu „Release the button to pair
with Mate”, zwolnij przycisk.
Nadajnik:
1. Podłącz nadajnik do zasilania.
2. Po pojawieniu się komunikatu „Ready to pair”, przytrzymaj
przycisk resetu na nadajniku przez ok. 5 sekund, aż dioda
zgaśnie.
3. Po chwili na ekranie pojawi się komunikat o udanym
parowaniu.
Page 7
7
Uwaga:
Przycisk na odbiorniku bezprzewodowego systemu transmisji ma dwa
tryby ustawień w zależności od czasu jego przytrzymania:
1. Przytrzymanie przez 2 sekundy – aktywuje tryb parowania
odbiornika z nadajnikiem. Nie należy przytrzymywać
przycisku zbyt długo, aby uniknąć błędnego działania.
2. Przytrzymanie przez 10 sekund – resetuje odbiornik do
ustawień fabrycznych.

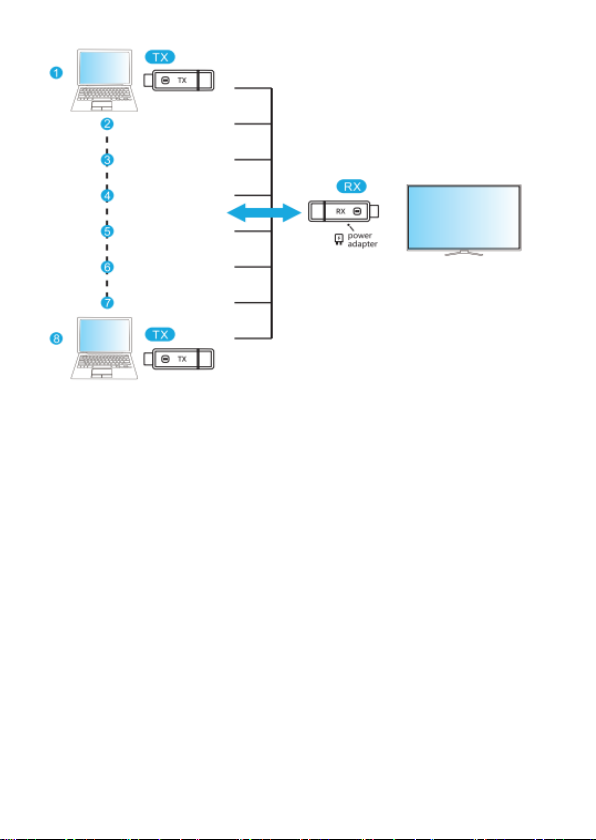

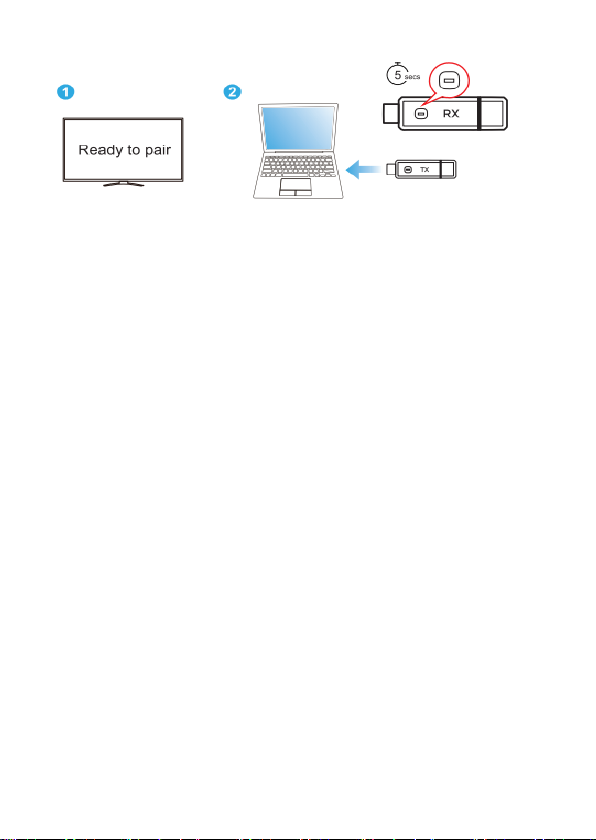

Metoda parowania wielu nadajników z jednym
odbiornikiem:
Page 8
8
Zgodnie z metodą parowania jeden do jednego, najpierw należy
sparować pierwszy nadajnik z odbiornikiem. Po pomyślnym sparowaniu
można powtórzyć proces dla kolejnych nadajników – drugi, trzeci,
czwarty, aż do ósmego, każdy z osobna parując z tym samym
odbiornikiem.
Po zakończeniu parowania wszystkich nadajników system jest
gotowy do działania, a urządzenia można włączyć.
Uwaga: System obsługuje maksymalnie osiem nadajników
sparowanych z jednym odbiornikiem.
Sposób użytkowania
System obsługuje parowanie maksymalnie ośmiu nadajników z jednym
odbiornikiem (8:1).
Aby przełączyć wyświetlany nadajnik:
Page 9
9
1. Jeśli aktualnie wyświetlany jest obraz z nadajnika nr 1 i
chcesz przełączyć na nadajnik nr 2, naciśnij przycisk
parowania na nadajniku nr 1. Na ekranie pojawi się komunikat
o aktywacji parowania.
2. Następnie naciśnij przycisk parowania na nadajniku nr 2, aby
przełączyć obraz na jego sygnał.
3. Proces ten można powtórzyć dla kolejnych nadajników,
umożliwiając swobodne przełączanie między nimi.
Uwaga: Każdy nadajnik może być wyświetlany dowolnie według
potrzeb użytkownika.
Zawartość opakowania
• Nadajnik bezprzewodowy – 1 szt.
• Odbiornik bezprzewodowy – 1 szt.
• Kabel zasilający USB typu C – 2 szt.
• Instrukcja obsługi – 1 szt.
Zasady postępowania ze sprzętem elektrycznym i elektronicznym
Na podstawie ustawy z dnia 11 września 2015 r. o zużytym sprzęcie
elektrycznym i elektronicznym informujemy, że:
1. Posiadacz zużytego sprzętu pochodzącego z gospodarstw domowych
jest obowiązany do przekazania go zbierającemu zużyty sprzęt lub
podmiotowi uprawnionemu do zbierania zużytego sprzętu.
2. Zużyty sprzęt elektroniczny można zostawić w sklepie, w którym
kupowane jest nowe urządzenie. Każdy sklep zobowiązany jest do
nieodpłatnego przyjęcia starego urządzenia, o ile nowy sprzęt kupiony w
tym sklepie jest tego samego rodzaju i posiada tę samą funkcjonalność.
3. Przy dostarczaniu nowego urządzenia przeznaczonego dla
gospodarstwa domowego gwarantujemy nieodpłatny odbiór zużytego
sprzętu elektronicznego w miejscu jego dostawy. Zużyty sprzęt musi być
tego samego rodzaju i posiadać te same funkcje co dostarczony produkt.
4. Jeżeli naprawa sprzętu jest nieopłacalna lub niemożliwa z przyczyn
technicznych serwis zobowiązuje się do nieodpłatnego przyjęcia
uszkodzonego urządzenia.
Page 10
10
5. Sklepy stacjonarne o powierzchni sprzedaży poniżej 400 m² nie mogą
zbierać i gromadzić niekompletnego zużytego sprzętu, a także części z
zużytych urządzeń. -
6. Zużyty sprzęt elektroniczny nie może być wyrzucany razem z innymi
odpadami. Grożą za to surowe kary pieniężne.
7. Zużyte urządzenia elektroniczne można odnieść do punktu zbierania.
Listę tych punktów na terenie Rzeczypospolitej Polskiej znajduje się pod
tym adresem: https://www.gov.pl/web/gios
SYMBOL PRZEKREŚLONEGO KOSZA
Symbol przekreślonego kosza na śmieci na produkcie lub jego
opakowaniu oznacza, że urządzeń elektrycznych i
elektronicznych raz baterii i akumulatorów nie wolno
wyrzucać do zwykłych pojemników na odpady. Obowiązkiem
użytkownika jest przekazanie zużytego sprzętu do wyznaczonego
punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu
elektrycznego i elektronicznego. Baterii nie wolno wyrzucać razem z
odpadami. Zapewniając prawidłową utylizację pomagasz chronić
środowisko naturalne. W celu uzyskania bardziej szczegółowych
informacji dotyczących recyklingu niniejszego produktu należy
skontaktować się z przedstawicielem władz lokalnych, dostawcą usług
utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Deklaracja zgodności UE (CE)
Manufacturer (Producent): HUMANCARE POLSKA SP. Z O.O.
Address (Adres): Jesionowa 6, 55 – 040 Żerniki Małe
Product Name (Nazwa produktu): Bezprzewodowy nadajnik i odbiornik
HDMI XENSO
Model Number (Numer modelu): HL50D
My, HUMANCARE POLSKA SP. Z O.O., niniejszym oświadczamy, że produkt
wymieniony powyżej jest zgodny z wymaganiami dyrektyw Unii
Europejskiej oraz spełnia następujące normy:
Zgodność z dyrektywami UE:
Page 11
11
✔ 2014/53/EU (Dyrektywa RED) – dla urządzeń radiowych i
telekomunikacyjnych
✔ 2014/30/EU (Dyrektywa EMC) – kompatybilność elektromagnetyczna
✔ RoHS 2011/65/EU – ograniczenie stosowania niebezpiecznych
substancji
Zgodność z normami:
🔹 EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 – kompatybilność
elektromagnetyczna
🔹 EN 62368-1:2020 – wymagania dotyczące bezpieczeństwa urządzeń
elektronicznych
🔹 EN 300 328 V2.2.2 – transmisja danych w sieciach bezprzewodowych
Produkt posiada oznaczenie CE i spełnia wymagania powyższych
dyrektyw UE.
Dane Importera: HUMANCARE POLSKA SP. Z O.O., ul. Jesionowa 6, 55-040
Żerniki Małe, tel. 609 961 661, www.xenso.pl
Made in China
