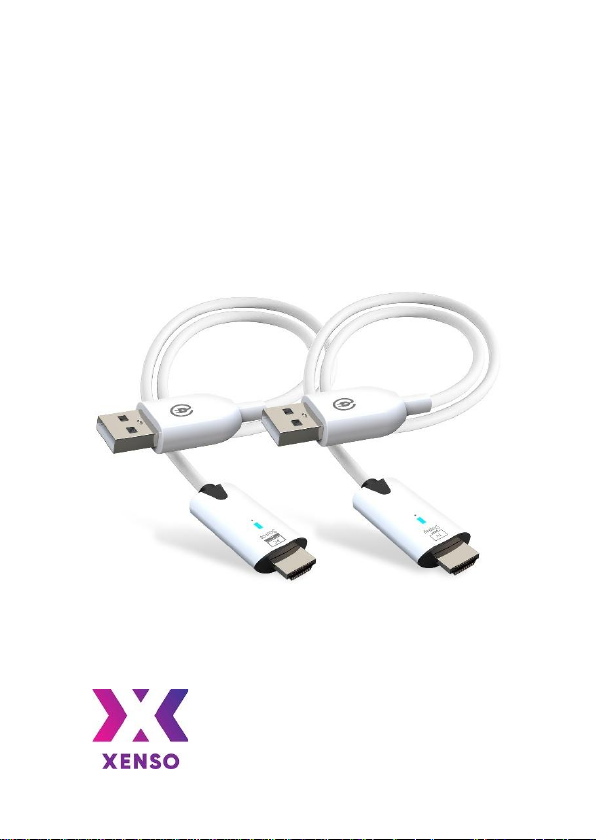

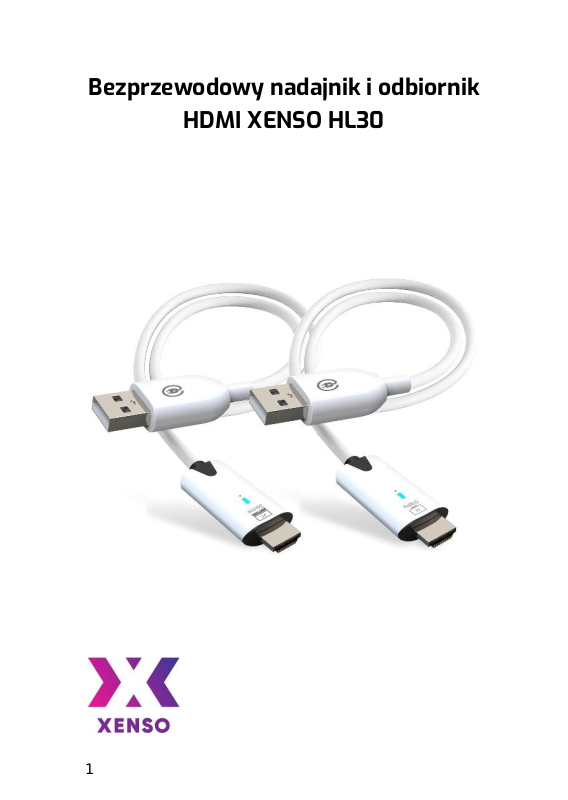

Bezprzewodowy nadajnik i odbiornik
HDMI XENSO HL30
Page 2
2
Dziękujemy za zakup bezprzewodowego transmitera HDMI. Aby
zapewnić optymalną jakość działania i bezpieczeństwo, prosimy o
uważne zapoznanie się z poniższą instrukcją oraz o jej zachowanie
na przyszłość.
Środki ostrożności
• Przed rozpoczęciem instalacji dokładnie przeczytaj poniższe
zalecenia.
• Zwracaj uwagę na wszelkie ostrzeżenia i wskazówki.
• Nie wystawiaj urządzenia na działanie deszczu, wilgoci ani innych
płynów.
• Nie wkładaj do urządzenia żadnych przedmiotów.
• Nie próbuj samodzielnie naprawiać urządzenia ani otwierać
obudowy – korzystaj jedynie z usług wykwalifikowanego
specjalisty, aby uniknąć porażenia prądem.
• Zapewnij odpowiednią wentylację, aby uniknąć przegrzania
urządzenia. Przed instalacją wyłącz zasilanie i upewnij się, że
miejsce pracy jest bezpieczne.
• Używaj wyłącznie zasilacza DC 5V. Jeśli korzystasz z adaptera
innej marki, upewnij się, że jego parametry są zgodne z
wymaganiami urządzenia.
Zasięg transmisji
• Na otwartej przestrzeni (na zewnątrz): do 30 metrów.
• W pomieszczeniach, przy braku przeszkód (ścian): do 30 metrów.
• Wartość ta ma charakter orientacyjny – rzeczywisty zasięg
transmisji może się różnić w zależności od warunków otoczenia,
zakłóceń sygnału i obecności przeszkód.
1. Wprowadzenie
Transmiter HDMI umożliwia przesyłanie sygnału HDMI na
odległość do 30 metrów. System składa się z nadajnika i
Page 3
3
odbiornika, co pozwala na łatwe przedłużenie sygnału między
urządzeniami.
2. Cechy produktu
• Kompletny zestaw: nadajnik i odbiornik.
• Obsługa rozdzielczości od 480i/576i do 1080P przy 50/60 Hz.
• Praca w paśmie 5,8 GHz gwarantująca szybki przesył obrazu oraz
wysoką odporność na zakłócenia.
• Zewnętrzna antena umożliwiająca transmisję do 30 metrów w
optymalnych warunkach.
• Funkcja plug and play – urządzenie działa bez konieczności
instalacji dodatkowych sterowników.
3. Parametry techniczne
Video:
• HDMI i HDCP HDMI V1.4
• Format kompresji: H.265
• Maksymalny częstotliwość pikseli: 165 MHz
• Maksymalna przepustowość: 6,75 Gbps
• Rozdzielczość (HDMI IN): do 1920×1080P przy 60 Hz
• Złącze: HDMI-A
• Impedancja: 100 Ω
WIFI:
o Wzmocnienie sygnału: 13 dBm
o Standardy bezprzewodowe: 802.11 AC
o Kierunek sygnału: Jednokierunkowy
o Częstotliwość radiowa: 5,8 GHz
o Zasięg transmisji: 30 metrów
Inne:
Page 4
4
o Zasilanie: Adapter DC 5V=1A
o Pobór mocy: Nadajnik Max 5W / Odbiornik
Max 5W
o Temperatura pracy: -5℃~ +70℃
o Wilgotność pracy: 5% - 90%
o Wymiary: HDMI: 25×50 mm, USB: 26×17,5
mm

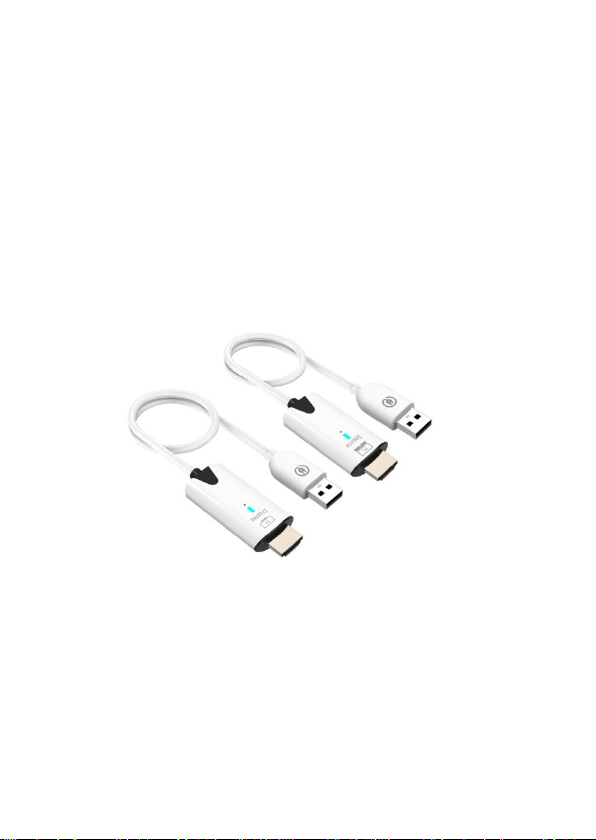

4. Specyfikacja interfejsów
• Wejście HDMI (źródło)
• Wyjście HDMI (wyświetlacz)
• Port USB do zasilania
• Wejście zasilania DC/5V
Page 5
5

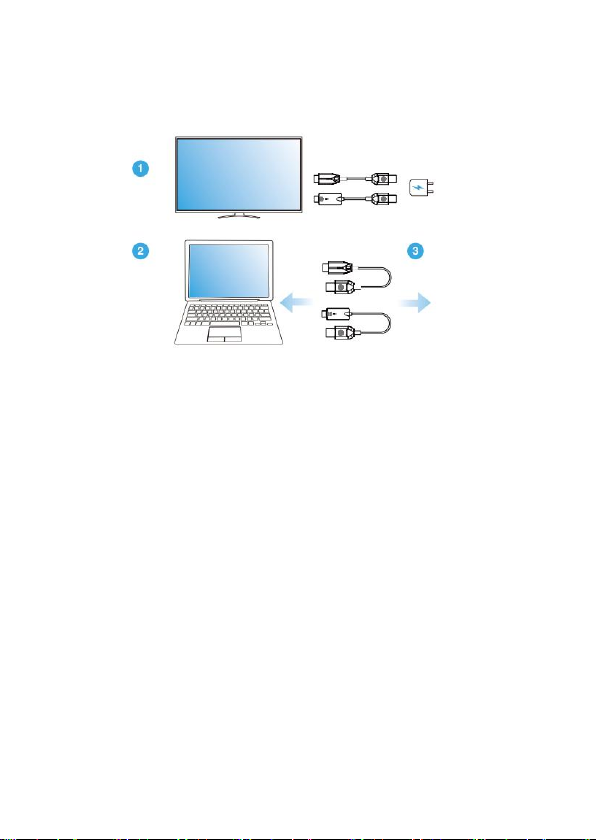

5. Procedura instalacji
Procedura instalacji
1. Podłącz porty HDMI i USB odbiornika do urządzenia
wyświetlającego (np. telewizora lub projektora).
2. Podłącz porty HDMI i USB nadajnika do urządzenia
źródłowego (np. laptopa, komputera, dekodera lub
kamery).
3. Po nawiązaniu połączenia, niebieska dioda na nadajniku
najpierw zacznie migać, a następnie zaświeci się na stałe,
co wskazuje na poprawne działanie. Na ekranie
urządzenia wyświetlającego powinien pojawić się obraz.
Uwaga:
• Podczas pracy urządzenie może osiągać temperaturę około 50°C
– jest to normalne.
• Produkt został wstępnie sparowany w fabryce, więc nie ma
potrzeby ponownego parowania w standardowych warunkach.
• Dioda na odbiorniku pełni funkcję wskaźnika zasilania.
Page 6
6
6. Konfiguracja
Nadajnik:
• Podłącz nadajnik do portu HDMI wyjścia urządzenia źródłowego (np.
odtwarzacza DVD, dekodera, laptopa lub kamery).
Odbiornik:
• Podłącz odbiornik do portu HDMI wejścia urządzenia wyświetlającego
(np. telewizora, projektora lub monitora).
Podłączenie zasilania
Uwaga: Najpierw podłącz kabel USB do portu zasilania, a dopiero
potem kabel HDMI.
• Podłącz jeden koniec kabla USB do urządzenia z portem USB, a drugi
do portu DC/5V zarówno nadajnika, jak i odbiornika.
• Po poprawnym podłączeniu, dioda oznaczona „Power” zaświeci się,
sygnalizując, że urządzenie jest zasilane.
• Jeśli mimo podłączenia na ekranie pojawia się komunikat „Sprawdź
sygnał wejściowy TX”, upewnij się, że urządzenie źródłowe wysyła
sygnał HDMI.
• W przypadku komunikatu o nieobsługiwanej rozdzielczości
(„Nieobsługiwane, zmień rozdzielczość źródła!”) sprawdź ustawienia
wyjścia obrazu urządzenia źródłowego.
7. Parowanie urządzeń
Uwaga: Produkt jest wstępnie sparowany w fabryce. W przypadku
wystąpienia problemów, przyczyną może być niewystarczające
zasilanie USB. W takim przypadku zaleca się użycie ładowarki do
telefonu oraz ewentualne ponowne przeprowadzenie parowania
urządzeń zgodnie z poniższą procedurą.
Parowanie jeden do jednego (jeden nadajnik – jeden odbiornik):
a) Naciśnij i przytrzymaj przycisk parowania na nadajniku, włącz
Page 7
7
zasilanie i poczekaj, aż zielona dioda zacznie migać; następnie zwolnij
przycisk.
b) Następnie naciśnij i przytrzymaj przycisk parowania na odbiorniku,
włącz zasilanie i poczekaj, aż zielona dioda zacznie migać; po czym
zwolnij przycisk.
c) Połącz nadajnik z odbiornikiem za pomocą adaptera HDMI. Jeśli
zielona dioda na odbiorniku świeci się nieprzerwanie, parowanie
zakończyło się sukcesem. W przeciwnym razie rozłącz urządzenia i
powtórz procedurę.
Parowanie jeden do wielu (jeden nadajnik – wiele odbiorników):
a) Najpierw sparuj nadajnik z pierwszym odbiornikiem, korzystając z
procedury opisanej w sekcji „Parowanie jeden do jednego”.
b) Następnie, tą samą metodą, sparuj nadajnik kolejno z pozostałymi
odbiornikami (maksymalnie do czterech).
c) Po poprawnym sparowaniu wszystkich odbiorników urządzenie jest
gotowe do pracy.
Parowanie wielu nadajników z jednym odbiornikiem:
a) Naciśnij i przytrzymaj przycisk parowania na odbiorniku, włącz
zasilanie i poczekaj, aż zielona dioda zacznie migać; następnie zwolnij
przycisk.
b) Następnie, jeden po drugim, naciśnij i przytrzymaj przycisk parowania
na każdym nadajniku, włączając ich zasilanie i czekając, aż zielona dioda
zacznie migać; po czym zwolnij przycisk.
c) Połącz każdy nadajnik z odbiornikiem za pomocą adaptera HDMI. Gdy
zielone diody wszystkich urządzeń świecą się nieprzerwanie, proces
parowania zakończył się pomyślnie.
(Uwaga: Maksymalnie sześć nadajników można sparować z jednym
odbiornikiem.)
8. Problemy i rozwiązania
Uwaga: Przed podłączeniem upewnij się, że najpierw podłączasz port
USB do zasilania, a dopiero następnie port HDMI.
Page 8
8
Problem: Monitor nie wyświetla żadnych znaków.
Rozwiązanie: Wybierz właściwy kanał HDMI na urządzeniu
wyświetlającym.
Problem: Po podłączeniu wszystkich urządzeń przez około minutę
dioda LED nie miga.
Rozwiązanie:
1. Wymień zasilacz;
2. Upewnij się, że nadajnik i odbiornik znajdują się w bliskiej
odległości;
3. Powtórz procedurę parowania (zgodnie z wcześniejszym
opisem).
Problem: Na ekranie pojawia się komunikat „Sprawdź sygnał wejściowy
TX”.
Rozwiązanie:
1. Sprawdź, czy obraz jest wyświetlany przy użyciu połączenia
przewodowego, aby upewnić się, że sygnał zawiera obraz;
2. Wymień zasilacz;
3. Ponownie podłącz urządzenia, pamiętając, że najpierw należy
podłączyć port USB do zasilania, a dopiero potem port HDMI.
Zasady postępowania ze sprzętem elektrycznym i elektronicznym
Na podstawie ustawy z dnia 11 września 2015 r. o zużytym sprzęcie
elektrycznym i elektronicznym informujemy, że:
1. Posiadacz zużytego sprzętu pochodzącego z gospodarstw domowych
jest obowiązany do przekazania go zbierającemu zużyty sprzęt lub
podmiotowi uprawnionemu do zbierania zużytego sprzętu.
2. Zużyty sprzęt elektroniczny można zostawić w sklepie, w którym
kupowane jest nowe urządzenie. Każdy sklep zobowiązany jest do
nieodpłatnego przyjęcia starego urządzenia, o ile nowy sprzęt kupiony w
tym sklepie jest tego samego rodzaju i posiada tę samą funkcjonalność.
3. Przy dostarczaniu nowego urządzenia przeznaczonego dla
gospodarstwa domowego gwarantujemy nieodpłatny odbiór zużytego
sprzętu elektronicznego w miejscu jego dostawy. Zużyty sprzęt musi być
tego samego rodzaju i posiadać te same funkcje co dostarczony produkt.
Page 9
9
4. Jeżeli naprawa sprzętu jest nieopłacalna lub niemożliwa z przyczyn
technicznych serwis zobowiązuje się do nieodpłatnego przyjęcia
uszkodzonego urządzenia.
5. Sklepy stacjonarne o powierzchni sprzedaży poniżej 400 m² nie mogą
zbierać i gromadzić niekompletnego zużytego sprzętu, a także części z
zużytych urządzeń.
6. Zużyty sprzęt elektroniczny nie może być wyrzucany razem z innymi
odpadami. Grożą za to surowe kary pieniężne.
7. Zużyte urządzenia elektroniczne można odnieść do punktu zbierania.
Listę tych punktów na terenie Rzeczypospolitej Polskiej znajduje się pod
tym adresem: https://www.gov.pl/web/gios
SYMBOL PRZEKREŚLONEGO KOSZA
Symbol przekreślonego kosza na śmieci na produkcie lub jego
opakowaniu oznacza, że urządzeń elektrycznych i
elektronicznych raz baterii i akumulatorów nie wolno
wyrzucać do zwykłych pojemników na odpady. Obowiązkiem
użytkownika jest przekazanie zużytego sprzętu do wyznaczonego
punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu
elektrycznego i elektronicznego. Baterii nie wolno wyrzucać razem z
odpadami. Zapewniając prawidłową utylizację pomagasz chronić
środowisko naturalne. W celu uzyskania bardziej szczegółowych
informacji dotyczących recyklingu niniejszego produktu należy
skontaktować się z przedstawicielem władz lokalnych, dostawcą usług
utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Deklaracja zgodności UE (CE)
Manufacturer (Producent): HUMANCARE POLSKA SP. Z O.O.
Address (Adres): Jesionowa 6, 55 – 040 Żerniki Małe
Product Name (Nazwa produktu): Bezprzewodowy nadajnik i odbiornik
HDMI XENSO
Model Number (Numer modelu): HL30
My, HUMANCARE POLSKA SP. Z O.O., niniejszym oświadczamy, że produkt
wymieniony powyżej jest zgodny z wymaganiami dyrektyw Unii
Europejskiej oraz spełnia następujące normy:
Page 10
10
Zgodność z dyrektywami UE:
✔ 2014/53/EU (Dyrektywa RED) – dla urządzeń radiowych i
telekomunikacyjnych
✔ 2014/30/EU (Dyrektywa EMC) – kompatybilność elektromagnetyczna
✔ RoHS 2011/65/EU – ograniczenie stosowania niebezpiecznych
substancji
Zgodność z normami:
🔹 EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 – kompatybilność
elektromagnetyczna
🔹 EN 62368-1:2020 – wymagania dotyczące bezpieczeństwa urządzeń
elektronicznych
🔹 EN 300 328 V2.2.2 – transmisja danych w sieciach bezprzewodowych
Produkt posiada oznaczenie CE i spełnia wymagania powyższych
dyrektyw UE.
Dane Importera: HUMANCARE POLSKA SP. Z O.O., ul. Jesionowa 6, 55-040
Żerniki Małe, tel. 609 961 661, www.xenso.pl
