Page 1
XDrum DD-250P Mesh E-Drum Kit
Bedienungsanleitung
Art.Nr.: 00100192
Revision: 07/2024
Page 2
XDrum DD-250P
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Die Vervielfältigung dieser
Bedienungsanleitung, auch auszugsweise, ist nur mit Genehmigung der Musikhaus Kirstein
GmbH gestattet. Gleiches gilt für die Vervielfältigung oder das Kopieren von Bildern, auch in
geänderter Form.
Inhalt
Bestimmungsgemäße Verwendung ...................................................................... 1
Enthaltene Komponenten ...................................................................................... 3
Aufbau ..................................................................................................................... 4
Spezifikationen ....................................................................................................... 7
Modul Bedienelemente .......................................................................................... 8
Modul Anschlüsse .................................................................................................. 9
Get ready to play - die wichtigsten Funktionen .................................................... 9
Drum Kit Einstellungen ........................................................................................ 10
Metronom Einstellungen ...................................................................................... 11
Zu einem Song spielen ........................................................................................ 12
Bluetooth Funktion .............................................................................................. 12
Stromspar-Modus ................................................................................................. 13
Midi Funktion ........................................................................................................ 13
Zurücksetzen auf Werkseinstellungen - Factory Reset ..................................... 13

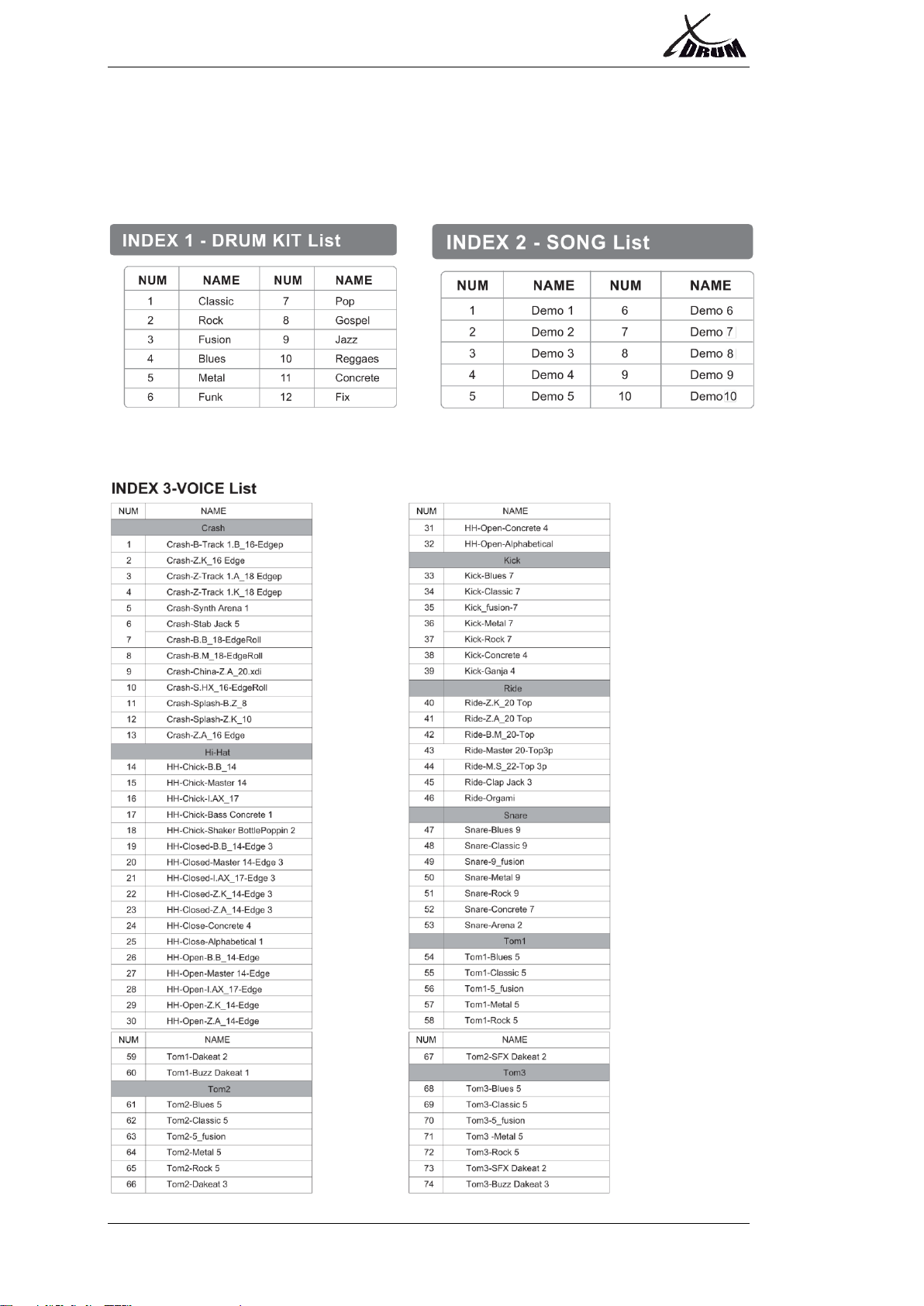

Index - Liste der Drum Kits und Songs ............................................................... 14
Index - Liste der Sounds ...................................................................................... 14
Midi Noten der Pads ............................................................................................. 15
Vereinfachte EU-Konformitätserklärung ............................................................. 15
WEEE-Erklärung (Waste of Electrical and Electronic Equipment) ................... 15
Page 3
XDrum DD-250P
2024-07-17 XDrum DD-250P 1
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Um sicherzustellen, dass Sie mit diesem Produkt vollkommen zufrieden sind, lesen Sie
sorgfältig und verstehen Sie diese Bedienungsanleitung, bevor Sie unser Produkt
verwenden. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Die
Bedienungsanleitung muss an alle nachfolgenden Anwender weitergegeben werden.
Bedienungsanleitung beachten!
Mit dem Signalwort WARNUNG sind die Gefahren gekennzeichnet, die
ohne Vorsichtsmaßnahmen zu schweren Verletzungen führen können.
Mit dem Signalwort HINWEIS sind allgemeine Vorsichtsmaßnahmen
gekennzeichnet, die im Umgang mit dem Produkt beachtet werden
sollen.
Bilder und Bildschirmdarstellungen in dieser Bedienungsanleitung
können vom Erscheinungsbild des tatsächlichen Produkts geringfügig
abweichen, solange dies keine negativen Auswirkungen auf die
technischen Eigenschaften und Sicherheit des Produkts hat.
Alle personenbezogenen Formulierungen in dieser Bedienungsanleitung
sind geschlechtsneutral zu betrachten.
Diese Bedienungsanleitung gilt für Personen, die von einer für ihre Sicherheit
verantwortlichen Person beaufsichtigt oder in die Bedienung des Gerätes eingewiesen
wurden und nachgewiesen haben mit dem Gerät umgehen zu können.
Alle Informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen
kontrolliert. Weder Autor noch Herausgeber können jedoch für Schäden haftbar gemacht werden,
die in Zusammenhang mit der Verwendung dieser Bedienungsanleitung stehen.
Sonstige, in diesem Dokument aufgeführte Produkt-, Marken- und
Unternehmensbezeichnungen können die Warenzeichen ihrer jeweiligen Eigentümer sein.
Die Einhaltung sämtlicher anwendbarer Urheberrechtsgesetze liegt in der Verantwortung
des Anwenders dieses Dokuments.
Bestimmungsgemäße Verwendung
• Verwenden Sie das Produkt nur gemäß den hier gegebenen Anweisungen. Bei
Schäden, die durch Nichtbeachtung dieser Gebrauchsanweisung entstehen, erlischt
der Garantieanspruch! Für daraus resultierende Schäden übernimmt die Musikhaus
Kirstein GmbH keine Haftung.
• Eigenmächtige Umbauten oder Modifikationen am Produkt sind aus
Sicherheitsgründen nicht gestattet und führen ebenfalls zum Erlöschen der Garantie.
• Öffnen oder modifizieren Sie das Gerät oder das Netzteil nicht.
• Vergewissern Sie sich, dass die Installation mit den in Ihrem Land geltenden
Normen und Vorschriften übereinstimmt.
• Dieses Produkt ist nur für die Verwendung in Innenräumen vorgesehen.
• Verwenden oder lagern Sie das Gerät niemals an Orten, die extremen oder feuchten
Temperaturen oder Regen ausgesetzt sind.
• Prüfen Sie den Artikel vor der Inbetriebnahme auf mögliche Schäden.
Page 4
XDrum DD-250P
2 XDrum DD-250P 2024-07-17
• Das Aufstellen ist nur auf einem stabilen und festen Untergrund gestattet. Eventuell
ist eine entsprechende Unterkonstruktion vorzusehen.
• Stellen Sie keine offenen Lichtquellen (Kerzen usw.) auf oder neben das Produkt.
• Betreiben Sie den Artikel nur an eine geerdete Netzsteckdose.
• Lassen Sie keine Flüssigkeiten oder Feuchtigkeit in das Gehäuse eindringen.
• Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz.
• Das Gerät enthält keine vom Benutzer wartbaren Teile. Ziehen Sie hierfür immer
entsprechend geschultes Fachpersonal zu Rate.
• Verlegen Sie das Netzkabel so, dass Personen nicht darüber fallen können.
• Drehen Sie den Lautstärke Regler vor dem Einschalten auf die niedrigste Stufe.
• Verwenden Sie nur das mit dem Gerät gelieferte Netzteil. Stellen Sie außerdem
sicher, dass die Netzspannung mit der Eingangsspannung übereinstimmt, die auf
dem Gehäuse des Wechselstromadapters angegeben ist. Andere Adapter
verwenden möglicherweise eine andere Polarität oder sind für eine andere
Spannung ausgelegt, sodass ihre Verwendung zu Schäden, Fehlfunktionen oder
Stromschlägen führen kann.
• Verwenden Sie nur das mitgelieferte Netzkabel. Das mitgelieferte Netzkabel darf
nicht mit anderen Geräten verwendet werden. Verdrehen Sie das Netzkabel nicht
übermäßig und stellen Sie keine schweren Gegenstände darauf. Es kann das Kabel
beschädigen und zu Kurzschlüssen führen. Beschädigte Kabel haben eine erhöhte
Brand- und Stromschlaggefahr.
• Dieses Gerät kann in Kombination mit einem Verstärker oder Kopfhörern verwendet
werden, die zu dauerhaftem Hörverlust führen können. Betreiben Sie das Gerät nicht
über längere Zeit auf einem unangenehmen Niveau. Wenn Sie einen Hörverlust
oder ein Klingeln in den Ohren bemerken, sollten Sie die Verwendung des Geräts
sofort einstellen und einen Arzt konsultieren.
• Schützen Sie das Gerät vor starken Stößen. Lassen Sie es nicht fallen.
• Stecken Sie das Netzteil in regelmäßigen Abständen aus und reinigen Sie es mit
einem trockenen Tuch, indem Sie alle Staub- und Schmutzansammlungen von den
Stiften entfernen. Jede Ansammlung von Staub zwischen dem Netzstecker und der
Steckdose kann zu einer schlechten Isolierung und zu einem Brand führen.
• Klettern Sie niemals auf das Gerät und stellen Sie keine schweren Gegenstände
darauf.
• Fassen Sie das Netzteil niemals mit nassen Händen an, wenn Sie es Ein- oder
Ausstecken. Trennen Sie das Netzteil und alle Kabel von externen Geräten, bevor
Sie das Gerät bewegen.
• Bevor Sie das Gerät reinigen, schalten Sie es aus und ziehen Sie das Netzteil aus
der Steckdose.
• Schließen Sie dieses Gerät nicht an die gleiche Steckdose an, die von einem
elektrischen Gerät verwendet wird, das von einem Wechselrichter gesteuert wird (z.
B. Kühlschrank, Waschmaschine, Mikrowelle) oder das einen Motor enthält.
Abhängig von der Art und Weise, wie das Elektrogerät verwendet wird, kann das
Rauschen der Stromversorgung zu einer Fehlfunktion dieses Geräts führen oder
hörbare Geräusche erzeugen.
• Die Verwendung des Geräts in der Nähe von Leistungsverstärkern oder anderen
Geräten mit großen Leistungstransformatoren kann Brummen hervorrufen.
• Um das Problem zu beheben, ändern Sie die Ausrichtung dieses Geräts oder stellen
Sie es weiter von der Störquelle entfernt auf. Dieses Gerät kann den Radio- und
Fernsehempfang stören.
• Störgeräusche können erzeugt werden, wenn drahtlose Kommunikationsgeräte wie
Mobiltelefone in der Nähe dieses Geräts betrieben werden. Solche Geräusche
können beim Empfangen oder Einleiten eines Anrufs oder während eines Gesprächs
auftreten. Sollten solche Probleme auftreten, sollten Sie solche drahtlosen Geräte in
größerer Entfernung von diesem Gerät aufstellen oder ausschalten.
• Setzen Sie das Gerät nicht direktem Sonnenlicht aus, platzieren Sie es nicht in der
Nähe von Geräten, die Wärme abstrahlen, lassen Sie es nicht in einem
geschlossenen Fahrzeug oder setzen Sie es anderweitig extremen Temperaturen
aus. Übermäßige Hitze kann das Gerät verformen oder verfärben.
Page 5
XDrum DD-250P
2024-07-17 XDrum DD-250P 3
• Wenn das Gerät von einem Ort zu einem anderen gebracht wird, an dem die
Temperatur und/oder Luftfeuchtigkeit sehr unterschiedlich ist, können sich Wasser
Tröpfchen (Kondensation) im Inneren des Geräts bilden. Schäden oder
Fehlfunktionen können die Folge sein, wenn Sie versuchen, das Gerät in diesem
Zustand zu verwenden. Lassen Sie das Gerät daher vor Gebrauch einige Stunden
stehen, bis das Kondenswasser vollständig verdunstet ist.
• Wischen Sie das Gerät zur täglichen Reinigung mit einem weichen, trockenen oder
leicht mit Wasser angefeuchteten Tuch ab. Um hartnäckigen Schmutz zu entfernen,
verwenden Sie ein mit einem milden, nicht scheuernden Reinigungsmittel
imprägniertes Tuch. Wischen Sie das Gerät anschließend gründlich mit einem
weichen, trockenen Tuch ab. Verwenden Sie niemals Benzol, Verdünner, Alkohol
oder Lösungsmittel jeglicher Art.
Enthaltene Komponenten
Bitte überprüfen Sie vor dem ersten Zusammenbau des E-Drums, ob Sie alle benötigten
Komponenten erhalten haben.
Eine Liste der beinhalteten Komponenten finden Sie hier:
1. Drum Modul A. Netzteil
2. 7“ Drumpad B. Gummi für Becken
3. 8“ Beckenpad C. Unterlegscheibe für HiHat
4. 4,5“ Bassdrum Pad D. Schraube für HiHat
5. Fußmaschine für Bassdrum Pad E. Stimmschlüssel
6. HiHat Controller F. Kabel Klett
7. Rack G. Drumpad- & Modul Halterung
8. Rack Fuß H. Schrauben für Drumpads & Modul
9. Beckenarm
10. HiHat Arm
11. Multicore Kabel
Page 6
XDrum DD-250P
4 XDrum DD-250P 2024-07-17
Aufbau
1. Aufbau des Rack Systems
Stecken Sie das Rack (7) in die Rack Füße (8) und befestigen Sie es, indem Sie die
Flügelschrauben an den Rack Füßen (8) festziehen. So können Sie ebenfalls die
gewünschte Höhe des E-Drums einstellen. Nun können Sie die Flügelschrauben der
einzelnen Rack Stangen lösen, um die Rack Stangen in die gewünschte Position zu drehen.
2. Anbringen der Drumpads
Setzen Sie die beiden 7“ Drumpads (2) auf die oberste horizontale Rack Stange und
befestigen Sie diese mit den Drumpad Halterungen (G) und den Schrauben für Drumpads
(H). Die Schrauben können mit dem Stimmschlüssel (E) festgezogen werden.
Setzen Sie nun die beiden restlichen 7“ Drumpad (2) auf die untere linke Rack Stange und
auf die rechte Rack Stange und befestigen Sie diese ebenfalls mit den Drumpad
Halterungen (G) und den Schrauben für Drumpads (H). Die Schrauben können mit dem
Stimmschlüssel (E) festgezogen werden.
Page 7
XDrum DD-250P
2024-07-17 XDrum DD-250P 5
3. Anbringen des Moduls
Setzen Sie das Drum Modul (1) auf die obere linke Rack Stange und befestigen Sie das
Drum Modul mit der Modul Halterung (G) und den Schrauben für Modul (H). Die Schrauben
können mit dem Stimmschlüssel (E) festgezogen werden.
4. Montage der HiHat- und Becken Arme
Setzen Sie die beiden Beckenarme (9) in die Rack Klammern auf der obersten horizontale
Rack Stange und fixieren Sie die Beckenarme mit den Flügelschrauben in den Rack
Klammern.
Der HiHat Arm (10) sollte auf der oberen linke Rack Stange befestigt werden. Hierzu muss
dieser Arm ebenfalls in die Rack Klammern gesteckt werden und kann mit den
Flügelschrauben an den Rack Klammern fixiert werden.
Page 8
XDrum DD-250P
6 XDrum DD-250P 2024-07-17
5. Anbringen der HiHat- und Beckenpads
Statten Sie den HiHat Arm (10) mit einer Unterlegscheibe (C) aus.
Setzen Sie nun ein 8“ Beckenpad (3) auf diesen Arm und statten Sie das Becken
anschließend von oben wieder mit einer Unterlegscheibe (C) aus.
Abschließend können Sie auf die Unterlegscheibe die Schraube für HiHat (D) aufdrehen, um
das Becken entsprechend zu fixieren.
Die Montage des Crash- und Ridebeckens erfolgt in dem Sie die beiden restlichen 8"
Beckenpads (3) auf die Beckenarme (9) stecken und die Becken von oben mit dem Gummi
für Becken (B) sichern.
Page 9
XDrum DD-250P
2024-07-17 XDrum DD-250P 7
6. Verkabelung der einzelnen Komponenten
Das Multicore-Kabel ist an den einzelnen Enden mit den entsprechenden Namen der zu
verbindenden Komponenten gekennzeichnet. Nehmen Sie folgende Grafik zur Hilfe, um das
Modul mit den verschiedenen Komponenten zu verbinden.
Das Modul muss zudem mit dem mitgelieferten Netzteil an eine Steckdose angeschlossen
werden, um das Gerät mit Strom zu versorgen. Die Kabelklette (F) können genutzt werden,
um die Kabel am Rack zu fixieren.
Spezifikationen
Songs/Lieder
10
Preset Kits
12
Sounds
74
Tempo
20-320 BPM
Display
Three Digital Tube
Netzteil Anschluss
Typ C, 5V, 1A
Anschlüsse
USB (USB-Typ B, USB-Midi)
AUX (3,5mm stereo Klinke)
L/Mono (6,35mm stereo Klinke)
Phone (3,5mm stereo Klinke)
Komponenten Multicore
Crash 2 Anschluss (6,35mm stereo Klinke)
Page 10
XDrum DD-250P
8 XDrum DD-250P 2024-07-17
Modul Bedienelemente
1. Display: Zur Anzeige von diversen Informationen.
2. Drums-Anzeige (Drums): Zeigt an, dass Sie sich im Drums-Modus befinden.
3. Tempo Anzeige (Tempo): Zeigt an, dass Sie sich im Tempo-Modus befinden.
4. Rhythmus-Anzeige (Rhythm): Zeigt an, dass Sie sich im Rhythmus-Modus befinden.
5. Lied Anzeige (Song): Zeigt an, dass Sie sich im Song-Modus befinden.
6. Bluetooth-Anzeige (Bluetooth): Zeigt an, dass das Modul per Bluetooth verbunden ist.
7. An- und Ausschalter (Power): Nutzen Sie diesen Knopf, um das Modul an- oder
auszuschalten.
8. Metronom und Start Knopf (Metro/Play): Nutzen Sie diesen Knopf für verschiedene
Metronom Funktionen, Starten-/Stoppen von Liedern, den Nutzungsmodus und zum
Bestätigen des Factory Resets.
9. Lautstärke Regler (Volume): Nutzen Sie diesen Regler, um die Gesamtlautstärke zu
erhöhen oder zu verringern.
10. [-] Knopf: Nutzen Sie diesen Knopf, um diverse Parameter zu verringern.
11. Auswahl Knopf (Select): Nutzen Sie diesen Knopf, um verschiedene Parameter zu
wählen/zu bestätigen.
12. [+] Knopf: Nutzen Sie diesen Knopf, um diverse Parameter zu erhöhen.
Page 11
XDrum DD-250P
2024-07-17 XDrum DD-250P 9
Modul Anschlüsse
1. Netzanschluss (DC 5V):
Schließen Sie hier das mitgelieferte Typ C Netzteil an (DC 5V, 1A), um das E-Drum mit
Strom zu versorgen.
2. USB-Buchse (USB):
Verbinden Sie das Modul per USB-Kabel (USB-A - USB-B) mit Ihrem Computer, um Midi
Daten zu senden und zu empfangen und USB-Audiodaten empfangen zu können.
3. Crash 2 Anschluss (Crash 2):
Schließen Sie hier ein zweites optionales Crash Becken per 6,3mm Klinkenkabel an.
4. Line-Out Buchse (L/Mono):
Nutzen Sie diesen Anschluss um Ihr E-Drum per 6,3mm Klinkenkabel mit einem externen
Verstärker/Aktivbox/Anlage/etc. zu verbinden. Somit können Sie den Klang des Instruments
laut hören, um z.B. mit anderen Musikern zu spielen.
5. AUX-Buchse (AUX):
Schließen Sie hier Ihre externe Audioquelle (Handy, MP3-Player, Laptop, o.ä.) per 3,5mm
Klinkenkabel an, um zu eigenen Songs spielen zu können.
6. Kopfhörer Buchse (Phone):
Für leises üben zuhause empfiehlt es sich diesen Kopfhörer Anschluss (3,5mm Klinke) zu
verwenden. Der Ton wird weiterhin über die Line-Out Buchse wiedergegeben, obwohl
Kopfhörer angeschlossen sind.
Get ready to play - die wichtigsten Funktionen
Einschalten des Moduls
1. Drehen Sie den Lautstärke Knopf (Volume) gegen den Uhrzeigersinn, um die Lautstärke
komplett zu reduzieren. Stellen Sie die Lautstärke der angeschlossenen externen Verstärker
ebenfalls auf 0.
2. Drücken Sie den An- und Ausschaltknopf (Power) um das Gerät einzuschalten.
Page 12
XDrum DD-250P
10 XDrum DD-250P 2024-07-17
3. Schalten Sie nun den externen Verstärker/Aktivbox/Anlage/etc. an.
4. Nun können Sie die Lautstärke vorsichtig nach oben regeln. Sie können die Lautstärke
währenddessen überprüfen, indem Sie auf die Drumpads schlagen.
*Nach dem Einschalten befindet sich das Modul standardmäßig im Drums-Modus und die
Drums-Anzeige leuchtet.
Ausschalten des Moduls
1. Drücken Sie den Ein- und Ausschaltknopf (Power) etwas länger bis im Display „Off“
angezeigt wird.
2. Minimieren Sie die Lautstärke der angeschlossenen externen Audioquellen.
3. Schalten Sie die externen angeschlossenen Audioquellen aus.
Drum Kit Einstellungen
1. Drücken Sie den Auswahlknopf (Select) um in den Drum-Modus zu wechseln.
Nach dem Einschalten befindet sich das Modul standardmäßig im Drums-Modus und die
Drums-Anzeige leuchtet.
2. Auf dem Display erscheint die Drumkit Nummer, drücken Sie die Taste [+] oder
[-], um ein Drumkit aus der Liste auszuwählen (insgesamt 12 Stück).
Page 13
XDrum DD-250P
2024-07-17 XDrum DD-250P 11
Metronom Einstellungen
Ändern des Metronom Tempo
1. Drücken Sie den Auswahlknopf (Select) um den Tempo Modus des Metronoms
auszuwählen. Die Tempo Anzeige sollte aufleuchten.
2. Auf dem Display wird das Tempo in Form einer Zahl angezeigt.
Das Tempo steht für Schläge pro Minute (bpm) und der Einstellbereich liegt zwischen 20
und 320 bpm.
3. Nutzen Sie den Metronom Knopf (Metro/Play) um das Metronom anzuschalten. Bei
erneutem Drücken wird das Metronom wieder deaktiviert.
4. Drücken Sie die Tasten [+] oder [-] um das Tempo zu verändern. Durch gedrückt halten
der Tasten können Sie das Tempo schneller verstellen.
Ändern der Metronom Lautstärke
1. Drücken Sie im Tempo-Modus länger auf den Metronom Knopf (Metro/Play), um die
Metronom Lautstärke einzustellen.
2. Auf dem Bildschirm erscheint der Lautstärkewert (insgesamt 20 Stufen).
3. Drücken Sie die Tasten [+] oder [-], um die Lautstärke zu verändern.
4. Drücken Sie länger den Metronom Knopf (Metro/Play), um die Lautstärkeeinstellung zu
verlassen und die Einstellungen zu speichern.
Alternativ können Sie auch kurz den Auswahl Knopf (Select) drücken, um den aktuellen
Setup-Status zu verlassen und zum nächsten Modus zu wechseln.
Ändern des Metronom Rhythmus
1. Nutzen Sie den Auswahlknopf (Select) um den Rhythm-Modus des Metronoms
auszuwählen.
Page 14
XDrum DD-250P
12 XDrum DD-250P 2024-07-17
2. Im Display erscheint der eingestellte Rhythmus. Drücken Sie im Rhythm-Modus die
Tasten [+] oder [-], um den Rhythmus einzustellen.
Zu einem Song spielen
1. Mit dem Auswahl Knopf (Select) können Sie in den Song-Modus wechseln.
2. Nutzen Sie die Knöpfe [+] oder [-] um das gewünschte Lied auszuwählen. Das Display
wird die aktuelle Song Nummer anzeigen (insgesamt 10 Stück).
3. Drücken Sie kurz den Start Knopf (Metro/Play) um das Lied abzuspielen. Bei erneutem
Drücken dieses Knopfes wird das Lied pausiert.
4. Sie können das Metronom auch während des Liedes aktivieren.
Drücken Sie im ausgeschalteten Zustand des Metronoms lange auf die Metronom Taste
(Metro/Play), um es einzuschalten.
Halten Sie im eingeschalteten Metronom-Status die Metronom Taste (Metro/Play) lange
gedrückt, um es auszuschalten.
5. Um die Schlagzeugspur innerhalb des Liedes stumm zu schalten, drücken Sie die
Metronom Taste (Metro/Play) im selben Moment wie die Minus Taste (-).
Bluetooth Funktion
Beim Anschalten des Moduls, wird Bluetooth automatisch eingeschaltet. Aktivieren Sie nun
die Bluetooth Verbindung auf dem Gerät Ihrer Wahl (z.B. Handy oder Tablet), suchen Sie
nach dem Gerät „MUSICPRO“ gefolgt von 4 zufälligen Zahlen/Nummern und stellen Sie eine
Verbindung her. Wenn die Bluetooth-Anzeige leuchtet, bedeutet dies, dass Bluetooth
erfolgreich verbunden ist. Nun können Sie Musik über Ihr Gerät starten und diese per
Kopfhörer oder über einen Verstärker, Aktivbox, Anlage, etc. hören und dazu spielen.
Page 15
XDrum DD-250P
2024-07-17 XDrum DD-250P 13
Stromspar-Modus
Wenn diese Funktion aktiviert ist, schaltet sich das Gerät automatisch aus, wenn über einen
bestimmten Zeitraum kein Signal von einer der Eingangsbuchsen oder der Pads empfangen
wird.
1. Halten Sie beim ausgeschalteten Modul die Metronom Taste (Metro/Play) gedrückt und
drücken Sie dann den An- bzw. Ausschaltknopf (Power), um das Gerät einzuschalten.
2. Auf dem Bildschirm erscheint der aktuelle Wert. Drücken Sie die Tasten [+] oder
[-], um die Zeit der automatischen Abschaltung zu ändern (Einheit: Minuten).
3. Drücken Sie die Metronom Taste (Metro/Play), um den Nutzungsmodus aufzurufen.
Halten Sie den An- bzw. Ausschaltknopf (Power) lange gedrückt, um das Gerät
auszuschalten und die Einstellung abzuschließen. Die Einstellung wird nicht gespeichert,
wenn ein abnormaler Betrieb, wie z. B. ein Stromausfall, auftritt. Ein normales
Herunterfahren speichert die aktuellen Einstellungen.
Midi Funktion
MIDI ist ein weltweites Standard-Kommunikationsinterface, welches elektronischen
Musikinstrumenten und Computern/Laptops/o.ä. erlaubt miteinander zu kommunizieren und
Daten auszutauschen. Die USB-Verbindung erlaubt eine direkte Anbindung an einen
Computer. Hierfür müssen keine separaten Treiber auf dem PC/Laptop o.ä. installiert
werden, da diese bereits im Modul beinhaltet sind. Zur Nutzung verbinden Sie das Modul
über die USB-Buchse (USB) per USB-Kabel (USB-A - USB-B) mit Ihrem Computer, um Midi
Daten zu senden. Das Modul wird als USB Audio Gerät erkannt und sendet MIDI-Daten.
Bitte überprüfen Sie das Handbuch Ihrer verwendeten DAW-Software, da in dieser ggf. das
zu verwendende USB Audio Gerät separat zugewiesen werden muss.
Zurücksetzen auf Werkseinstellungen - Factory Reset
Dieser Vorgang setzt alle Einstellungen des E-Drums auf ihren ursprünglichen
Werkszustand zurück.
1. Halten Sie im ausgeschalteten Zustand die Auswahltaste (Select) gedrückt und drücken
Sie dann den An- und Ausschaltknopf (Power), um das Gerät einzuschalten. Der Bildschirm
wird folgendes anzeigen:
2. Drücken Sie die Metronom Taste (Metro/Play), um das Zurücksetzen auf die
Werkseinstellungen zu bestätigen. Wenn Sie das Zurücksetzen auf die Werkseinstellungen
abbrechen möchten, drücken Sie lange den An- und Ausschalt Knopf (Power), um das Gerät
auszuschalten.
Page 16
XDrum DD-250P
14 XDrum DD-250P 2024-07-17
Die Werkseinstellungen sind wie folgt: Drum Kit Modus (01), Song (S-01), Metronom Tempo
(60), Metronom Rhythmus (4/4), Metronom Lautstärke (L-20), Abschaltfunktion (00).
Index - Liste der Drum Kits und Songs
Index - Liste der Sounds
Page 17
XDrum DD-250P
2024-07-17 XDrum DD-250P 15
Midi Noten der Pads
Kick
Midi Note 0x24
Snare
Midi Note 0x26
Tom 1
Midi Note 0x30
Tom 2
Midi Note 0x2d
Tom 3
Midi Note 0x2b
HiHat Open
Midi Note 0x2e
HiHat Closed
Midi Note 0x2a
HHPedal
Midi Note 0x2c
Crash 1
Midi Note 0x31
Crash 2 (optional)
Midi Note 0x39
Ride
Midi Note 0x33
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Musikhaus Kirstein GmbH, dass der Funkanlagentyp (XDrum DD-250P Mesh
E-Drum Kit) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EUKonformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_
00100192.pdf
WEEE-Erklärung
(Waste of Electrical and Electronic Equipment)
Ihr Produkt wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt
und hergestellt, die recycelbar und wiederverwendbar sind. Das Symbol bedeutet, dass Ihr
Produkt am Ende seiner Lebensdauer vom Hausmüll getrennt entsorgt werden muss.
Entsorgen Sie dieses Gerät bei Ihrer örtlichen Sammelstelle oder Recyclingstelle. Bitte
helfen Sie mit, die Umwelt zu schützen, in der wir alle leben.
Alle technischen Daten und Erscheinungsbilder können ohne vorherige Ankündigung
geändert werden. Alle Angaben waren zum Zeitpunkt der Drucklegung korrekt. Die
Musikhaus Kirstein GmbH übernimmt keine Gewähr für die Richtigkeit oder Vollständigkeit
der in diesem Handbuch enthaltenen Beschreibungen, Fotos oder Aussagen. Gedruckte
Farben und Spezifikationen können geringfügig vom Produkt abweichen. Produkte der
Musikhaus Kirstein GmbH werden nur über autorisierte Händler vertrieben. Distributoren und
Händler sind keine Vertreter der Musikhaus Kirstein GmbH und nicht befugt, die Musikhaus
Kirstein GmbH in irgendeiner Weise rechtlich zu binden.
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
86956 Schongau - Germany
[email protected]
Telefon/Phone: 0049-8861-909494-0
Telefax/Fax: 0049-8861-909494-19
Loading...
