XciteRC Sand Rail Buggy User Manual [ml]
Sand Ra
il
Sand
Bedienungsanleitung
Manual
Mode d‘emploi
Rail
#30201000 Sand Rail Buggy 4WD Brushless blue
#30202000 Sand Rail Buggy 4WD Brushless green
DE
Inhalt
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................................................................3
Lieferumfang ..............................................................................................................................................3
Erforderliches Zubehör ...............................................................................................................................3
Erklärung der Gefahrensymbole ................................................................................................................. 3
SICHERHEITSHINWEISE ............................................................................................................................3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus .......................................................................5
Das Fernsteuersystem ................................................................................................................................ 6
Fernsteuerung (Sender) .............................................................................................................................. 6

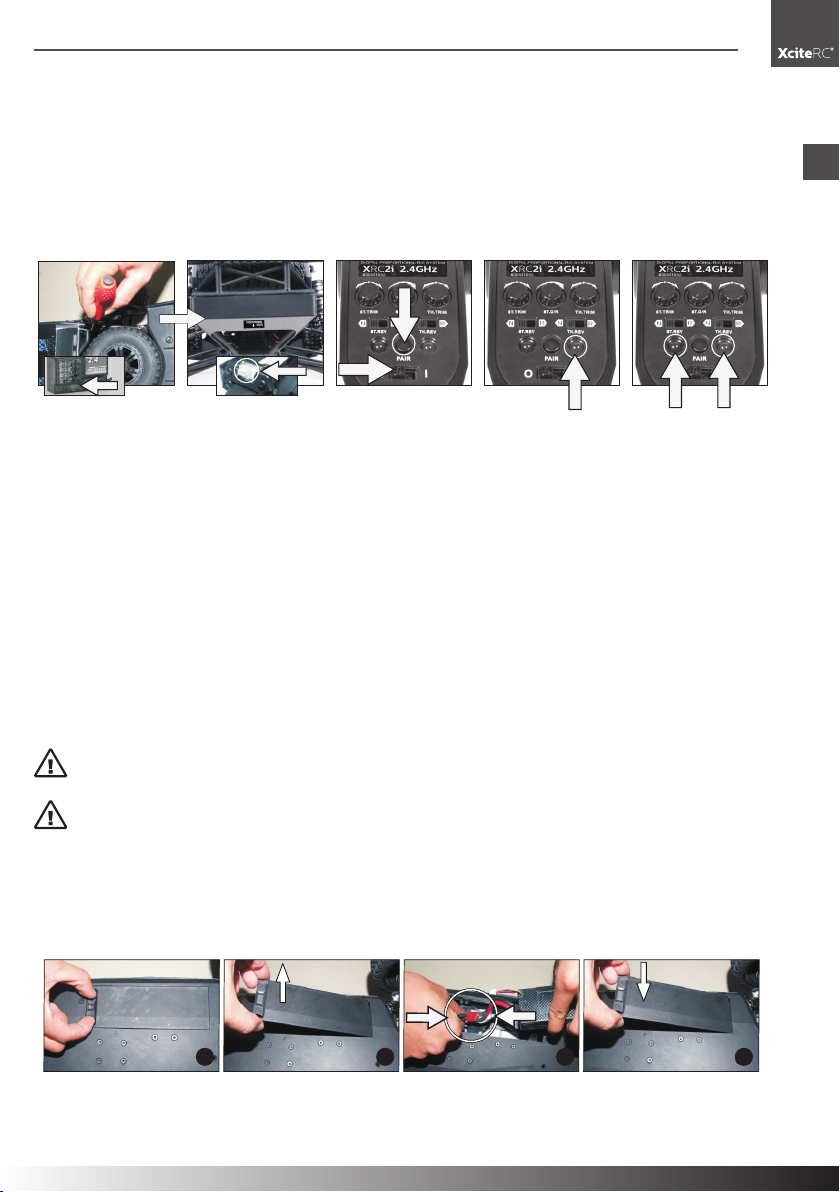

BINDEN ......................................................................................................................................................7
Fahrakku aufladen ...................................................................................................................................... 7

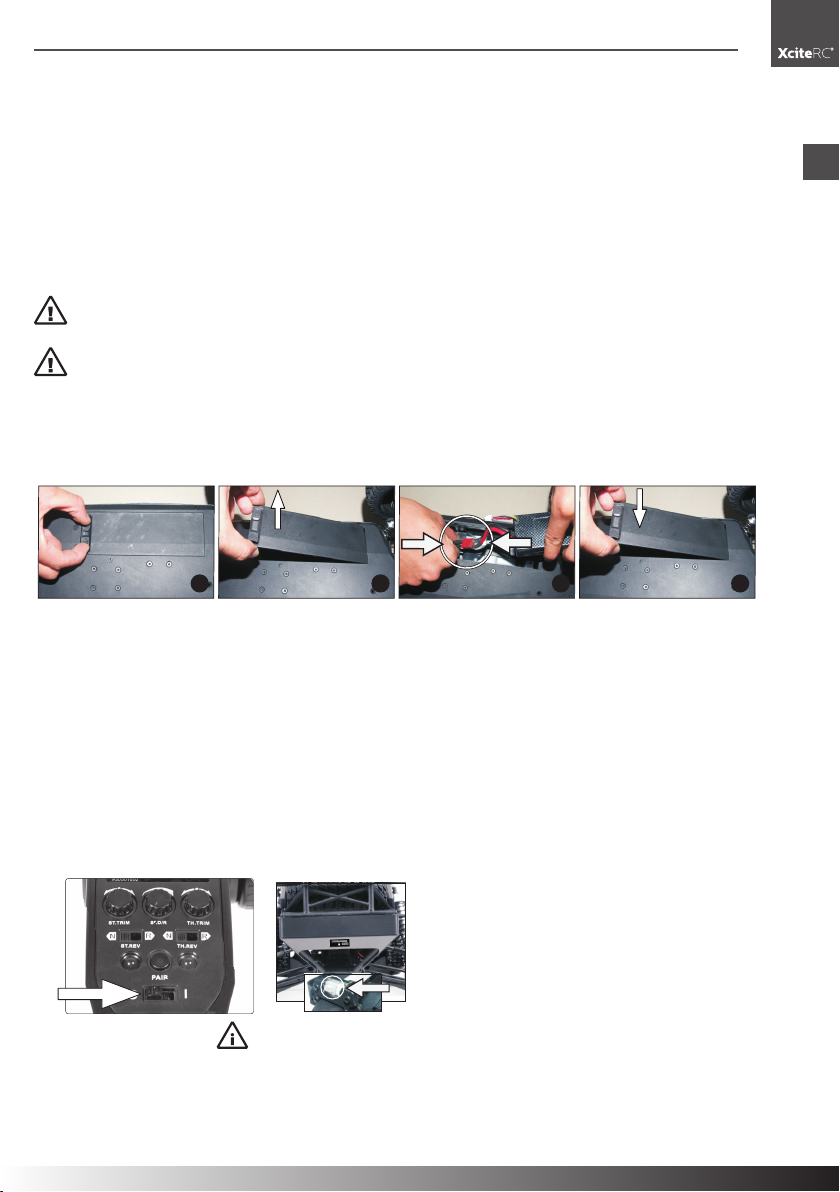

Akku einlegen ............................................................................................................................................. 7
Inbetriebnahme ..........................................................................................................................................7
Nach der Fahrt ...........................................................................................................................................9

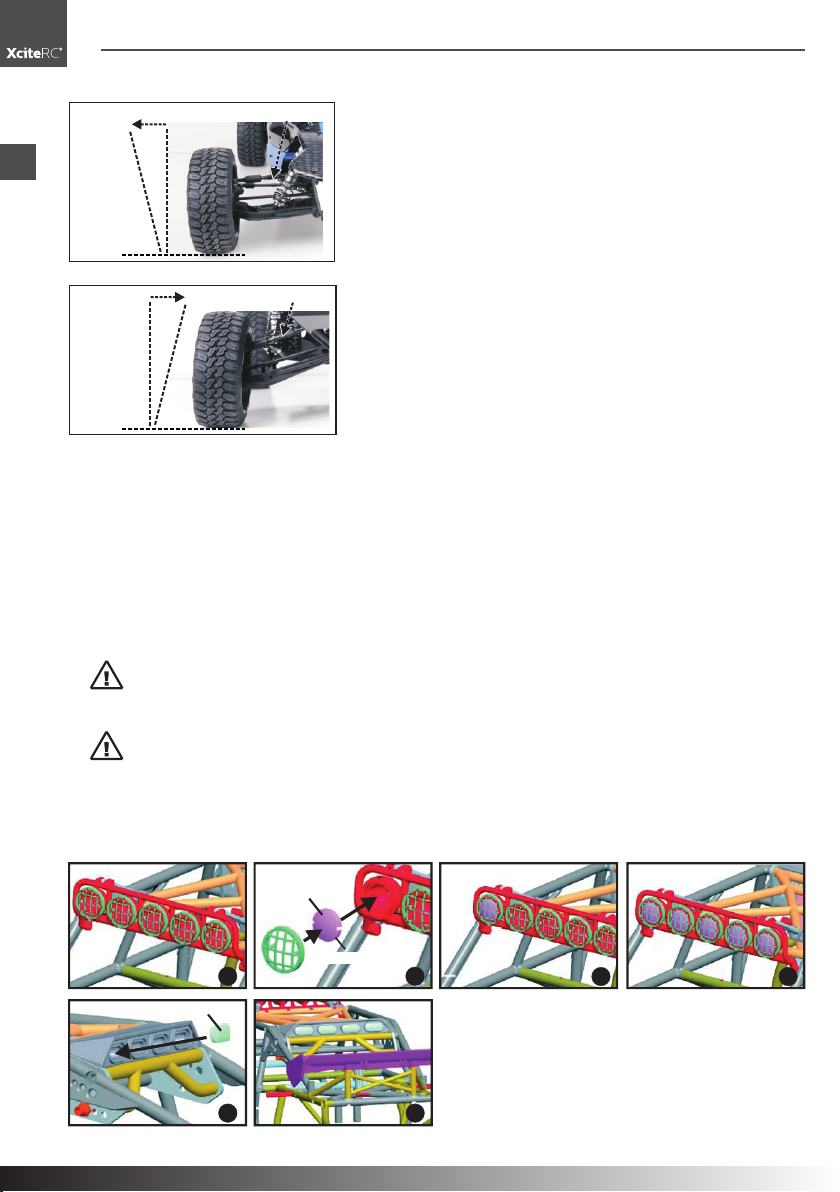

Fahrwerkseinstellung ................................................................................................................................ 10
Wartung ...................................................................................................................................................10
Einbau des optionalen Zubehörs ..............................................................................................................11
Fehlersuche .............................................................................................................................................. 12

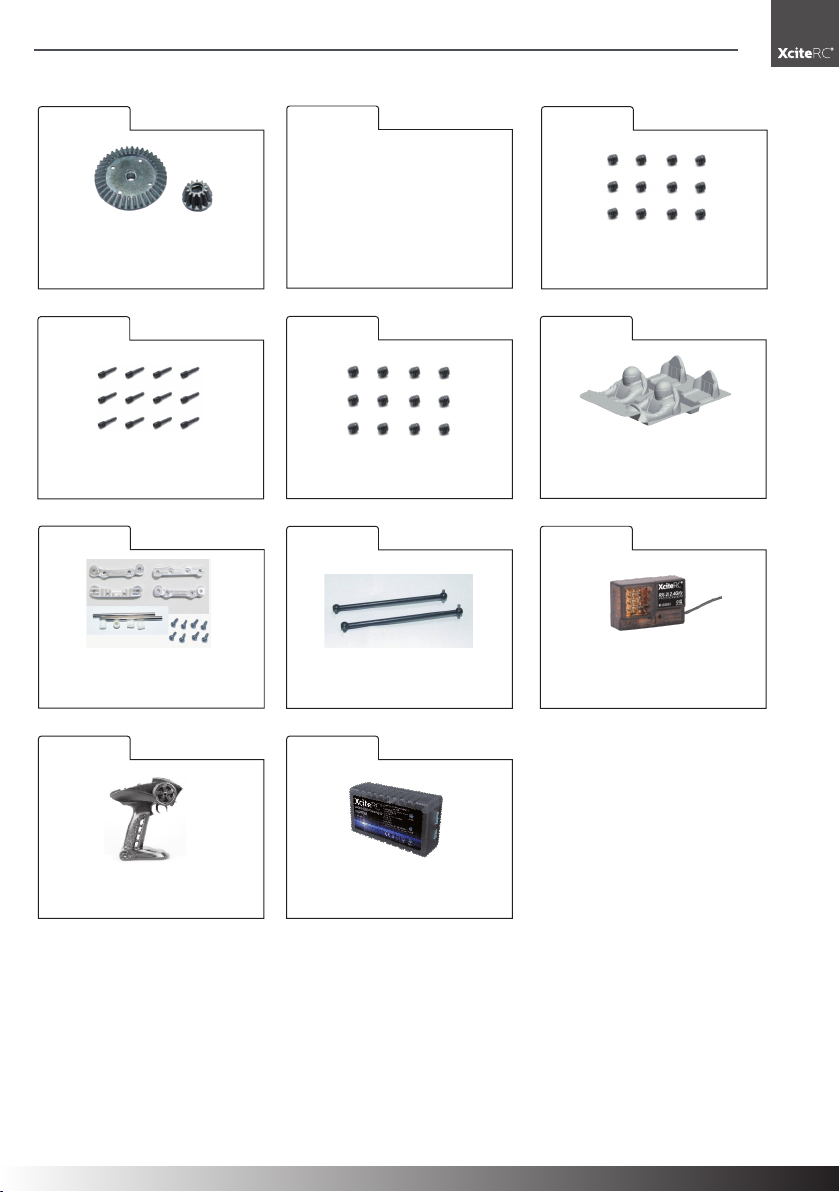

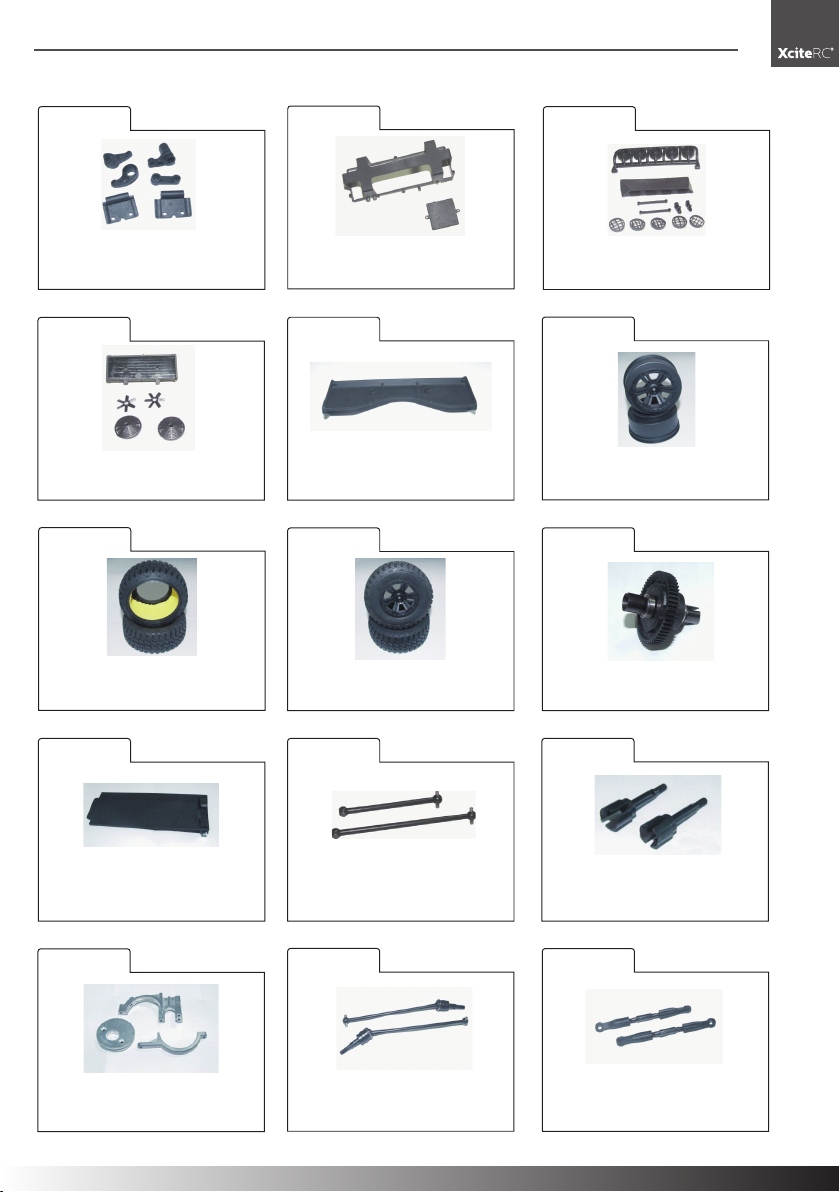

Reparaturen, Ersatzteile ............................................................................................................................ 13
Technische Daten ..................................................................................................................................... 13
HINWEISE ZUM UMWELTSCHUTZ .......................................................................................................... 14
Hinweise nach Batteriegesetz ................................................................................................................... 14
Konformitätserklärung...............................................................................................................................51
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: info@xciterc.de
Web: www.XciteRC.de
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
2
Sand Rail
Bestimmungsgemäße Verwendung
Vielen Dank für den Kauf des Sand Rails von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb
nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell
gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der Sand Rail ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor
und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das
Modell darf nur auf einer geeigneten und ausreichend großen Fläche ohne Hindernisse betrieben werden.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
RTR-Fahrzeug, fertig montiert
Sender

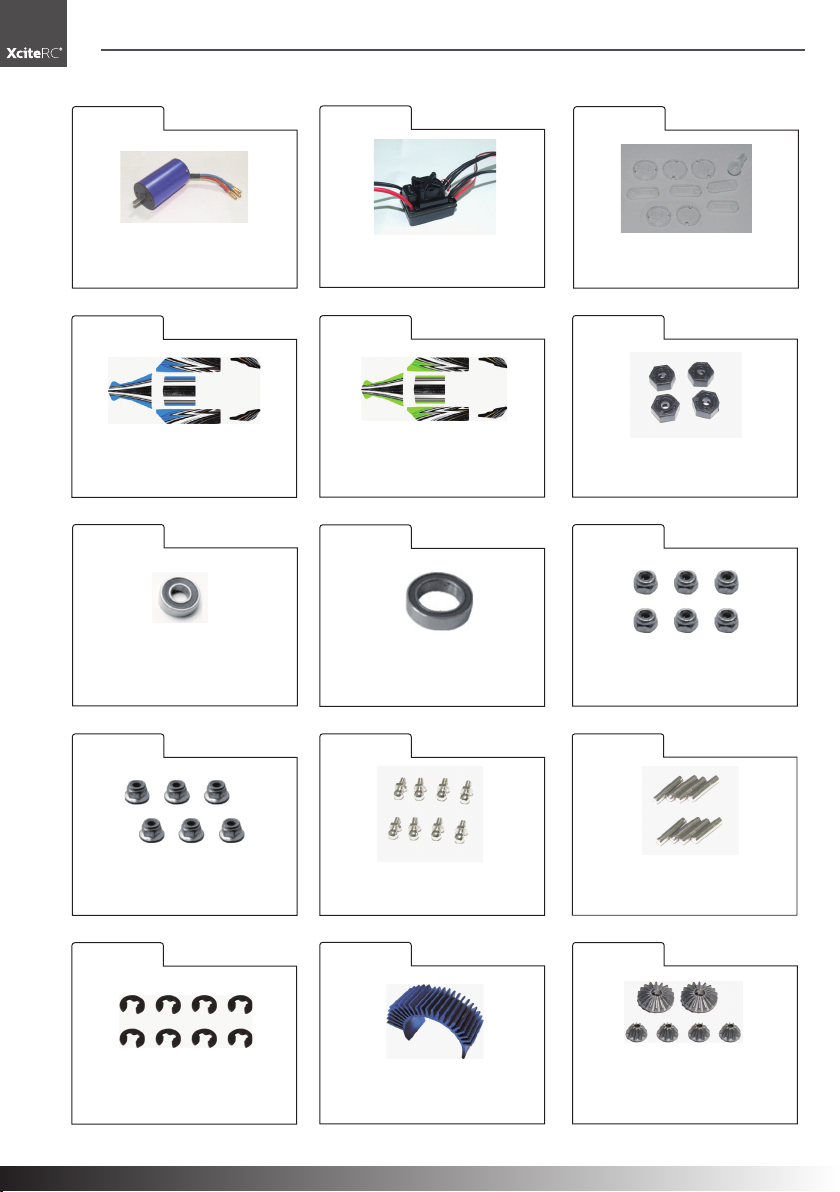

Bedienungsanleitung mit Ersatzteileliste
DE
Erforderliches Zubehör
3 Batterien oder –akkus Größe AA für den Sender
3S Lipo Akku
Passendes Ladegerät
Werkzeug
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden!
Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.
Sand Rail
3
DE
Sicherheitshinweise
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich
vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert
sind.
•
Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu
Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
•
WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und
Verletzungsgefahr!
•
WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung
beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und
auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hochspannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
•
WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Räder/Antriebswellen gerät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
•
• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
•
WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
•
ACHTUNG: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und
versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe
zerstört werden!
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee.
•
WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-
Akkus!
• Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10° C) weniger
flexibel und kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
4
Sand Rail
Sicherheitshinweise
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
•
WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und
Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden.
Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
•
WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
•
WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
•
WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
•
WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
•
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
•
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem
DE
Sand Rail
5
DE
Fernsteuerung
Das Fernsteuersystem
Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres Sand Rail und über seine
verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen
und Einstellungen gelesen und verstanden haben.
• Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/
AUS-Schalter in Position O.

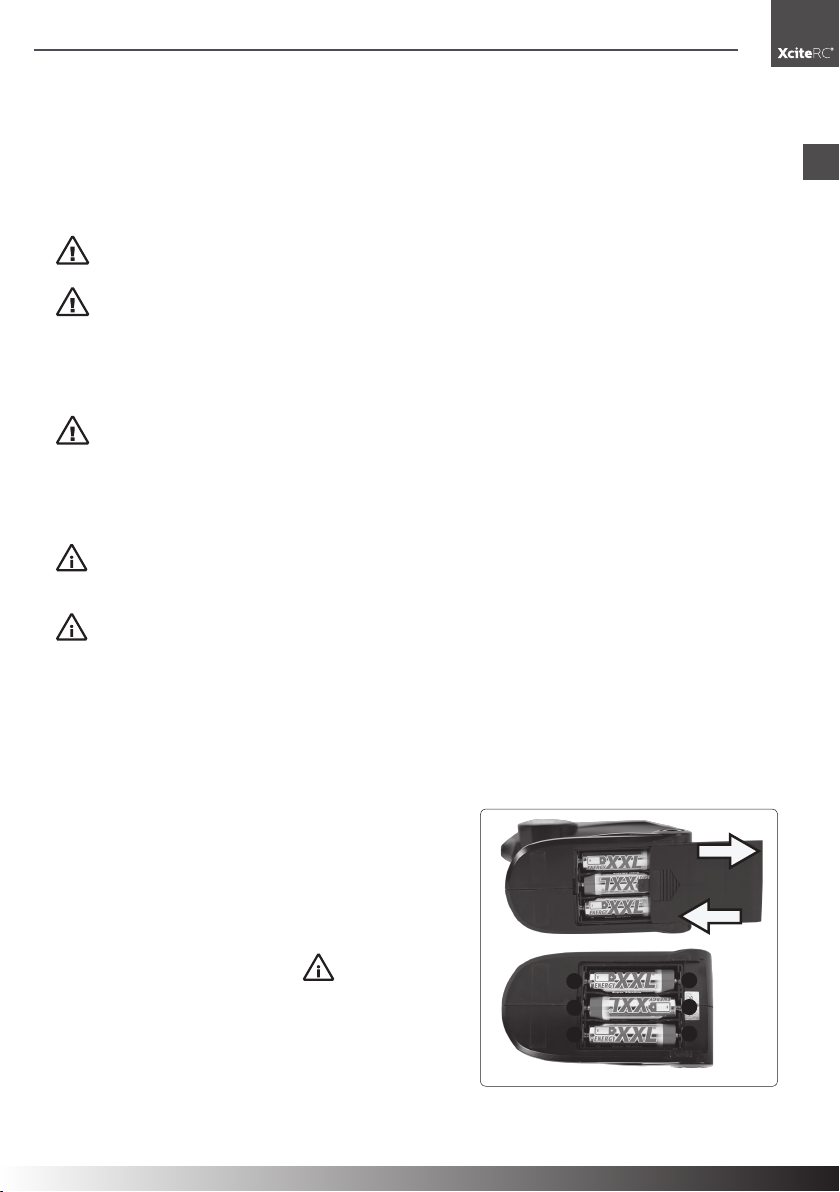

• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders
und legen Sie drei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schließen und Sender einschalten –
EIN/AUS-Schalter in Position I.
• Beide LED’s (rot und grün) müssen leuchten.
TUNG: Blinkt die grüne LED, darf das Modell nicht mehr
gestartet werden – Crashgefahr! Senderbatterien sofort
wechseln (oder Akkus aufladen).
• Achten Sie auch während des Betriebs auf die LED‘s. Blinkt
die grüne LED, Fahrbetrieb schnellstmöglich einstellen.
Blinken beide LED’s, sofort stoppen und Senderbatterien
wechseln (oder Akkus aufladen).

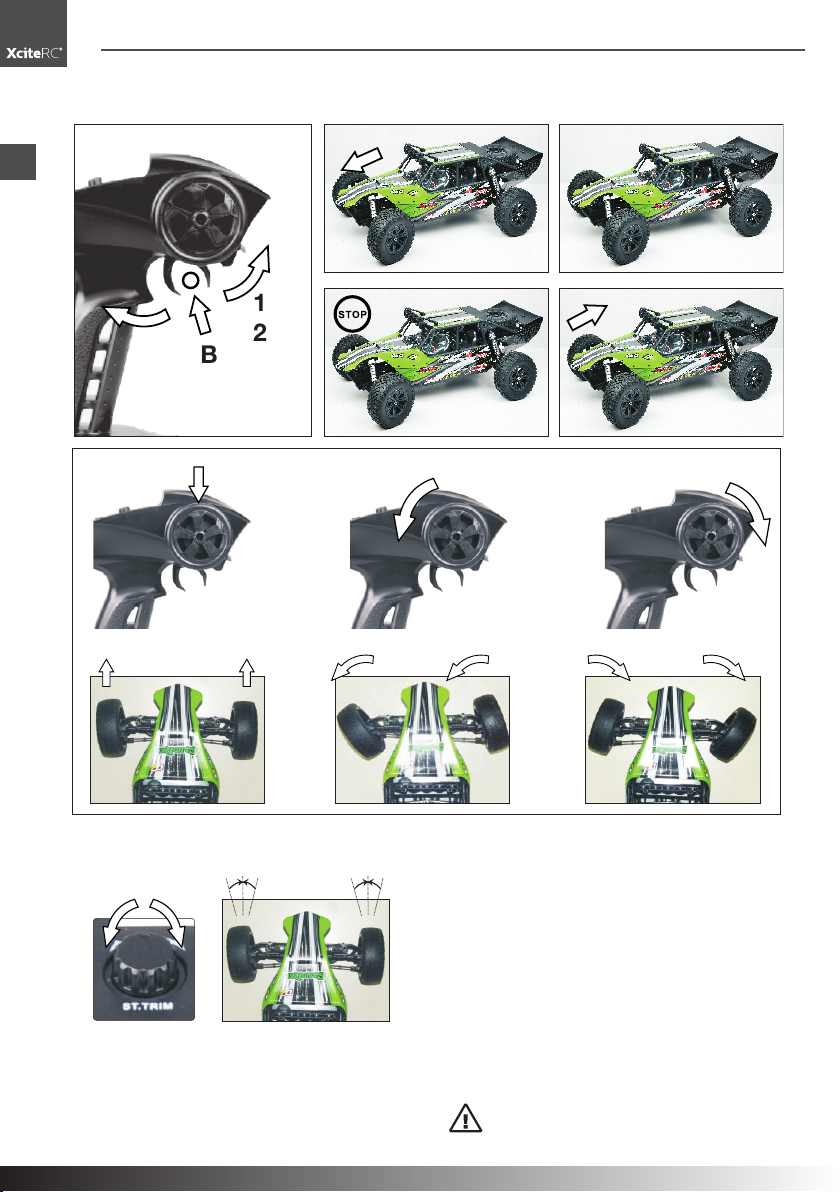

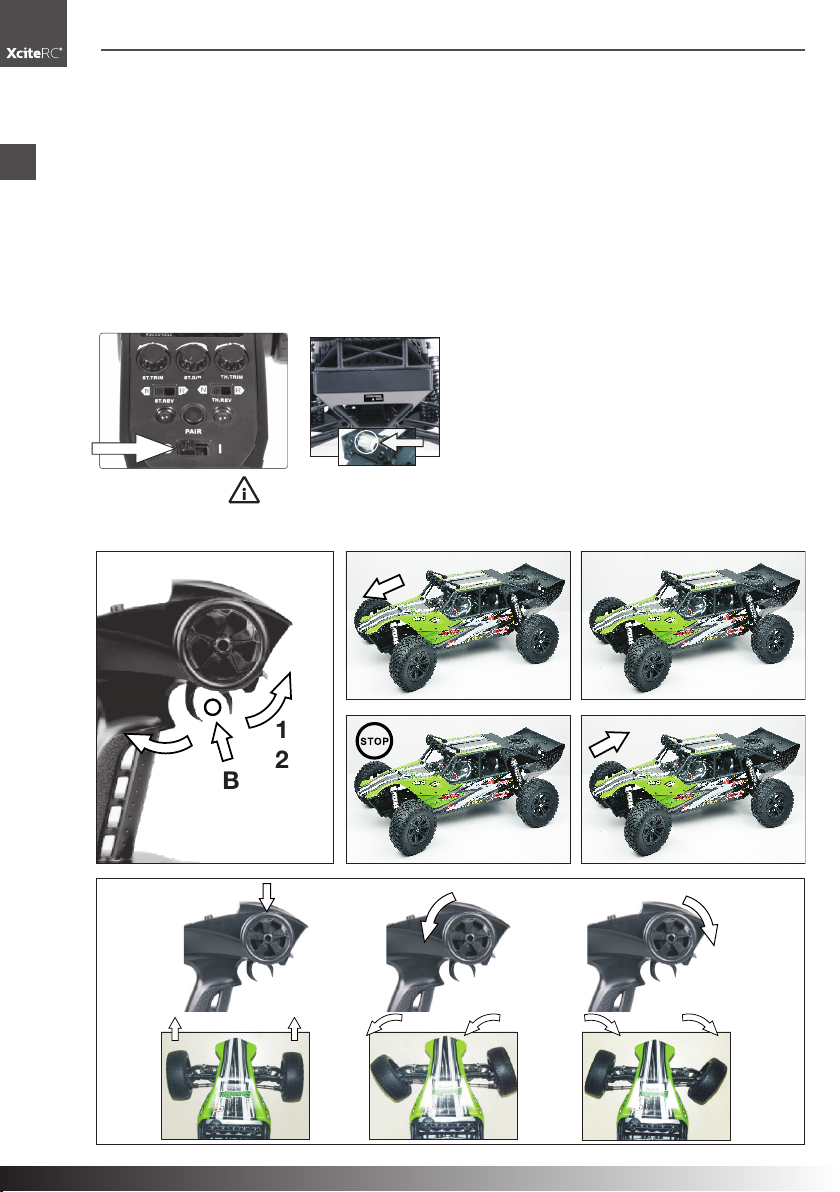

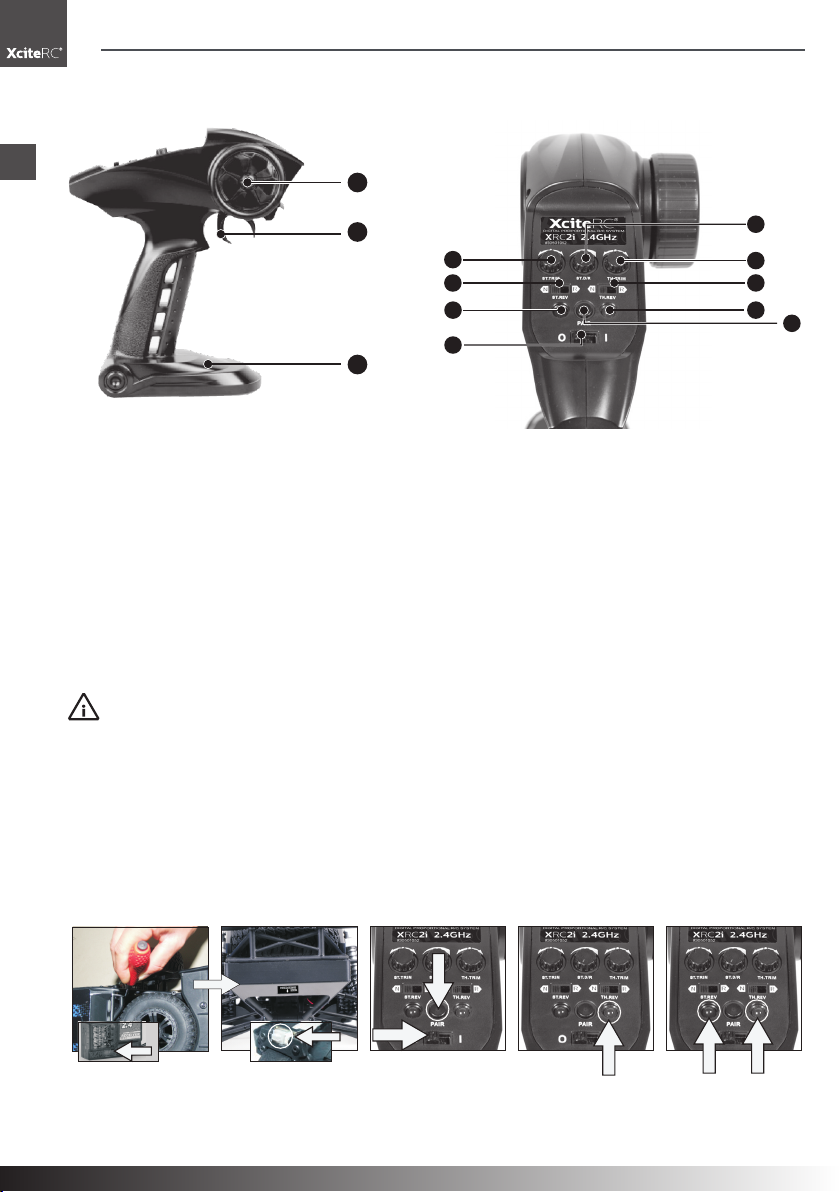

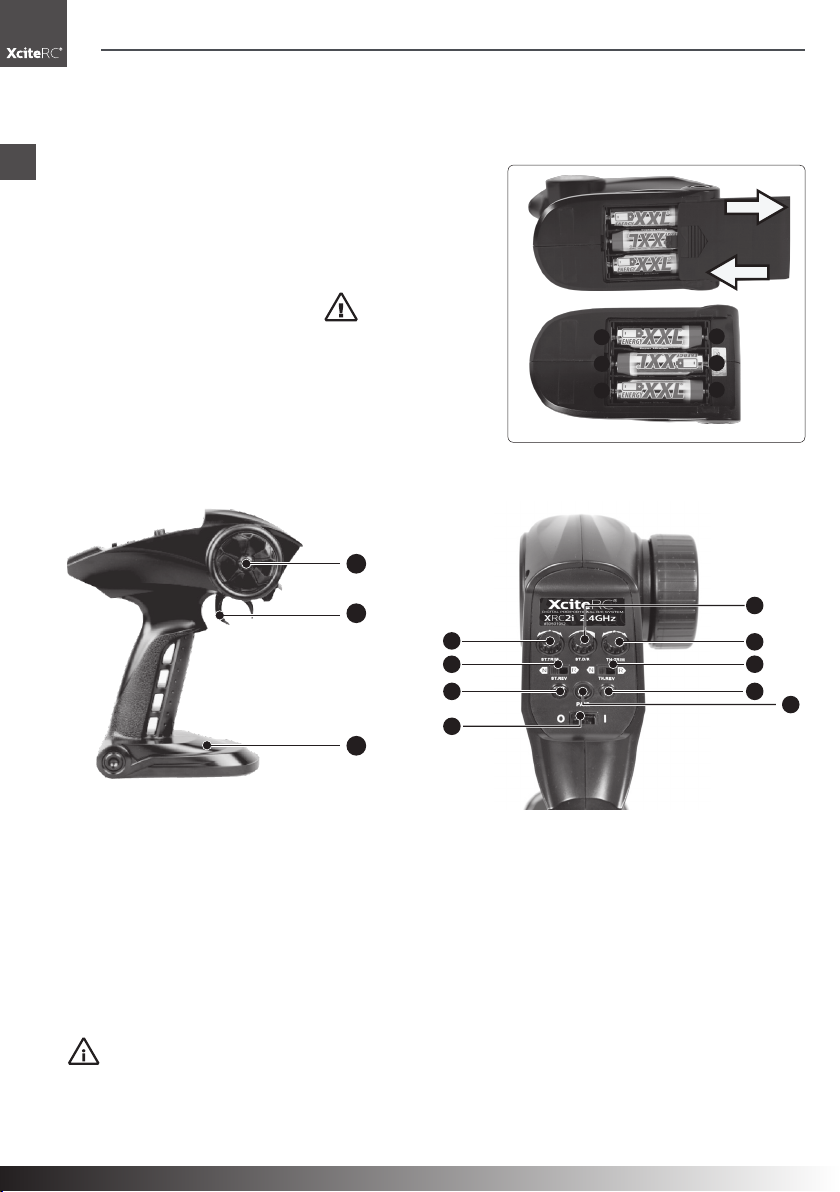

Fernsteuerung (Sender)
A
ACH-
-
+
-
+
-
+
B
1
2
3
4
C
A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

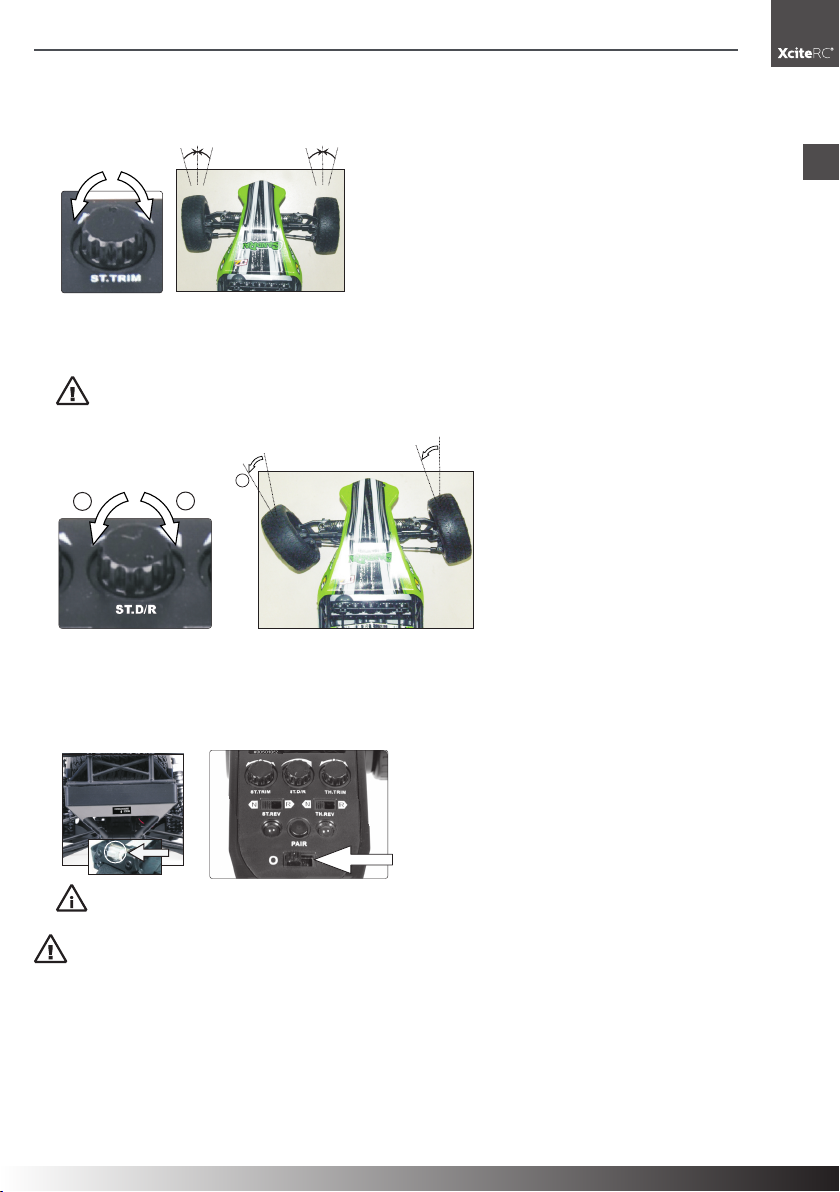

1. Steuerungstrimmung: stellt die Geradeausfahrt ein
2. Servoreverse Lenkung
3. POWER-LED: zeigt die Batteriespannung an
4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
5. Dual Rate Lenkung: stellt den maximalen Lenkeinschlag ein
6. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)
7. Servoreverse Gaskanal
8. BIND-LED: zeigt an, ob ein Empfänger gebunden ist
9. BIND (Pair)-Taster
BEACHTE: der rechte Einstellregler für die Gastrimmung TH.TRIM sowie die Schalter für Servoreverse
Lenkung ST.REV und Gas TH.REV dürfen nicht verstellt werden. Kontrollieren Sie daher vor jeder Fahrt die
korrekte Position: Gastrimmung in Mittelposition (Markierung am Drehrad zeigt nach oben), Servoreverse
Lenkung: Schalter in Position N, Servoreverse Gas: Schalter in Position R.
6
5
6
7
8
9
Sand Rail
Binden · Fahrakku aufladen
BINDEN
Der 2.4 GHz Empfänger des Sand Rail muss einmalig mit einem passenden Sender „verbunden“ werden,
das sogenannte „Binding“. Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesem
Sender aufbaut und das Modell störungsfrei betrieben werden kann. Dieser Vorgang kann jederzeit wiederholt werden.
Sender und Empfänger des Sand Rail sind bereits betriebsbereit gebunden, so dass Sie sofort losfahren
können. Sollte eine erneute Bindung notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie
folgt vor:
+
• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer
Nähe sendet.
• Der Abstand Sender - Sand Rail sollte maximal einen Meter betragen.
• Drücken und halten Sie den BIND-Taster am Empfänger (ggf. mit einem Schraubendreher) und schalten
das Fahrzeug mit gedrücktem BIND-Taster ein. Anschließend können Sie den Taster loslassen. Innerhalb
der nächsten 5 Sekunden drücken und halten Sie nun den PAIR-Taster am Sender und schalten ihn ein.
Die grüne LED des Senders beginnt zu blinken, um den Bindungsvorgang anzuzeigen. Nach ca. 5 Sek.
leuchten beide LED’s dauerhaft, der Sender ist nun an den Sand Rail gebunden.
• Um eine bestimmte Failsafe-Position zu speichern, bringen Sie das Lenkrad oder Gashebel in die gewünschte Position (z.B. Bremse) und drücken den BIND-Taster nach erfolgreicher Bindung erneut.
• Lässt sich das Modell anschließend nicht steuern, wiederholen Sie den Vorgang.
DE
Fahrakku aufladen
Vor dem ersten Einsatz Ihres neuen Modells muss der Fahrakku aufgeladen werden.
ACHTUNG: lesen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser
Anleitung!
WARNUNG: Das Aufladen darf nur mit einem geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.
Akku einlegen
1
2
3
4
Inbetriebnahme
Legen Sie den Akku in das Fahrzeug und verbinden den Stecker mit dem Fahrtenregler. Bevor Sie starten,
überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar Ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Sollte das der Fall sein, auf keinen Fall trotzdem starten,
Sand Rail
7
DE
Inbetriebnahme
sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder aufladen.
Die Fahrzeit Ihres Sand Rail ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell
auf gerader Fläche und ebenem Untergrund. In hügeligem Gelände oder hohen Gras ist die Fahrzeit deutlich
geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird
das Fahrzeug zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um die Lebensdauer des
Fahrakkus zu erhöhen, sollten Sie den Betrieb einstellen, wenn das Fahrzeug beginnt, langsamer zu werden.
1. Sender einschalten. Schalter in Stellung I.
2. Fahrzeug einschalten. Beachte: nicht direkt nach dem Einschalten Gas geben! Warten Sie ca. 5
Sekunden, damit sich der Empfänger korrekt mit dem Sender verbinden kann.
3. Steuern:
ON
A
B
1x C
A
B
2x D
C
D
8
Sand Rail
Inbetriebnahme
+

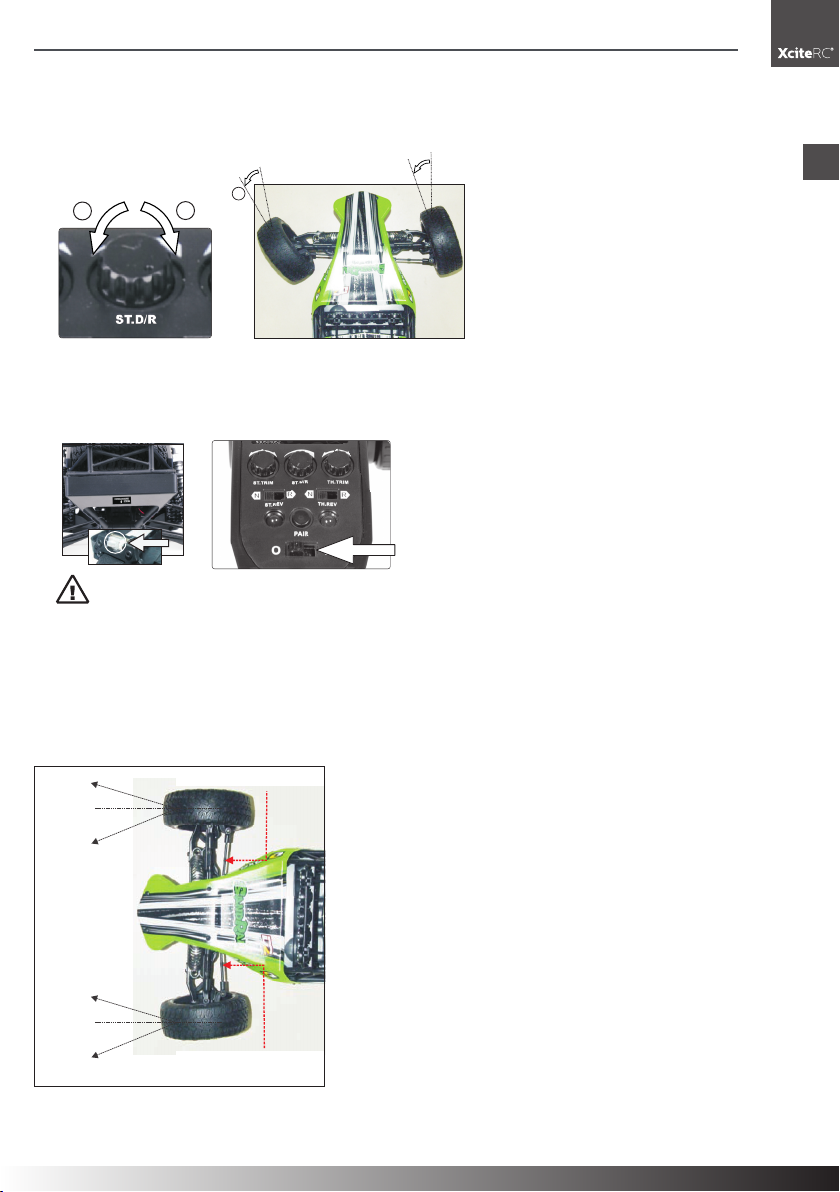

4. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken
Trimmrad ST.TRIM den Geradeauslauf ein.
DE
5. Lenkeinschlag optimieren: der maximale Lenkeinschlag wird mit dem mittleren Einsteller ST.D/R verstellt.
Mehr Lenkeinschlag bringt einen kleineren Wendekreis, das Fahrzeug kann Kurven enger durchfahren,
wird aber auch nervöser beim Lenken. Drehen Sie den Einstellknopf zuerst ganz nach links – geringster Einschlag. Drehen Sie nun das Lenkrad ganz nach rechts (oder links) und drehen den Einstellknopf
ST.D/R langsam nach rechts, bis der gewünschte Lenkeinschlag erreicht ist. Diese Einstellung können
Sie natürlich auch während der Fahrt vornehmen.
Lenkhebel (30201011) leicht gegen die Lenkhebelträger (30201012) drücken, keinesfalls weiter! Ansons-
ten kann das Servo beschädigt werden.
-
WARNUNG: drehen Sie maximal so weit, bis die
+
+
Nach der Fahrt
1. Fahrzeug ausschalten.
2. Sender ausschalten. Schalter in Stellung 0.
OFF
3. Beachte: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!
4.
WARNUNG: Fahrakku abstecken und aus dem Modell entnehmen – Brandgefahr!
WARNUNG: der Motor des Sand Rail wird während des Betriebs sehr warm. Lassen Sie ihn vor der
nächsten Fahrt mindestens 20 Minuten abkühlen, um ihn nicht zu beschädigen - Brandgefahr!
Sand Rail
9
DE

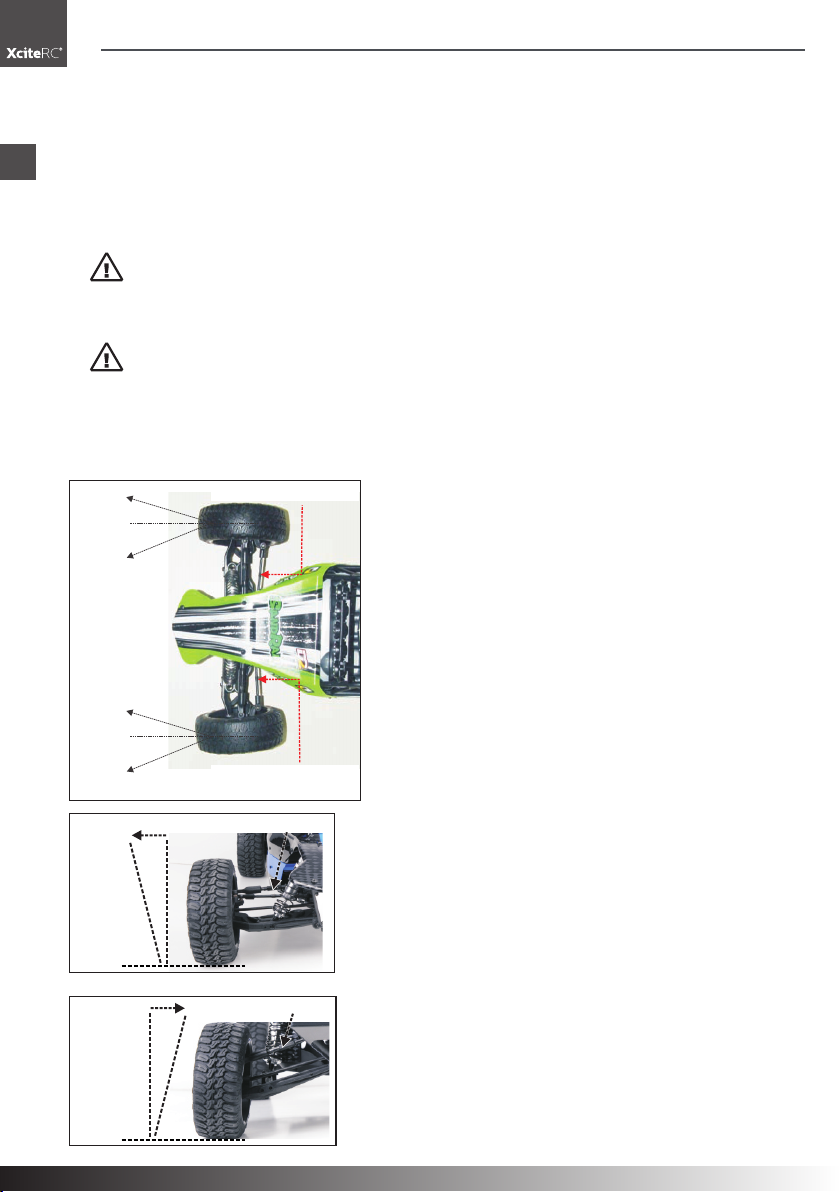

Fahrwerkeinstellung
Fahrwerkseinstellung
Am Sand Rail können zwei Fahrwerksparameter verstellt werden: die Vorspur der Vorderachse sowie der
Sturz beider Achsen.
Nachspur
Neutral
Vorspur
Vorspur
Neutral
Nachspur
Spurstange
Spurstange
Vorspur:
die Einstellung erfolgt über die Spurstangen. Mehr Vorspur
bewirkt eine bessere Geradeausfahrt, aber auch schlechteres
Einlenken am Kurveneingang und generell eine weniger direkte
Lenkung.
Mehr Nachspur lässt den Sand Rail direkter auf Lenkbefehle
reagieren, er wird am Kurveneingang agressiver. Dadurch wird
er aber auch schwieriger zu beherrschen.
Eine neutrale Einstellung reduziert den Reifenverschleiß und
führt zu einem neutralen Fahrverhalten.
HIER einstellen!
Radsturz:
Die Reifen sollten immer möglichst mit der ganzen Lauffläche
auf der Fahrbahn aufliegen. Dies wird erreicht durch neutralen
oder negativen Sturz (ca. 2-3°) an beiden Achsen - mehr ne-
positiver
Sturz
gativer Sturz verringert den Griff aber wieder. Idealerweise wird
der Sturz so eingestellt, dass sich die Reifen gerade abnutzen.
Positiver Sturz verringert den Griff drastisch und sollte, wenn
überhaupt, nur an der Vorderachse verwendet werden, um das
Kurvenverhalten weniger aggressiv zu machen.
HIER einstellen!
negativer
Sturz
Wartung
Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell
in gutem Zustand zu erhalten und den Verschleiß zu minimieren.
• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder
einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste
benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet
werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise
reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.
10
Sand Rail
Wartung
• WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind
sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und
reparieren Sie diese bei Bedarf.
•
WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!

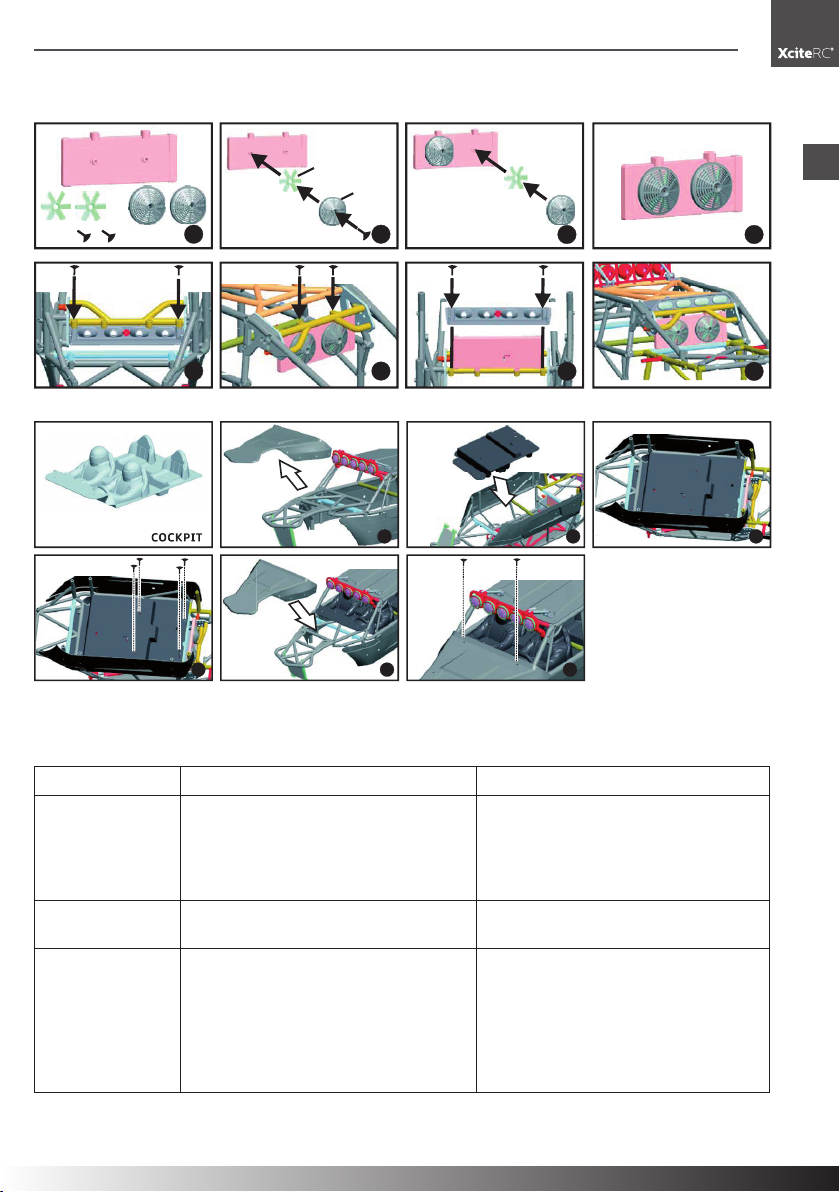

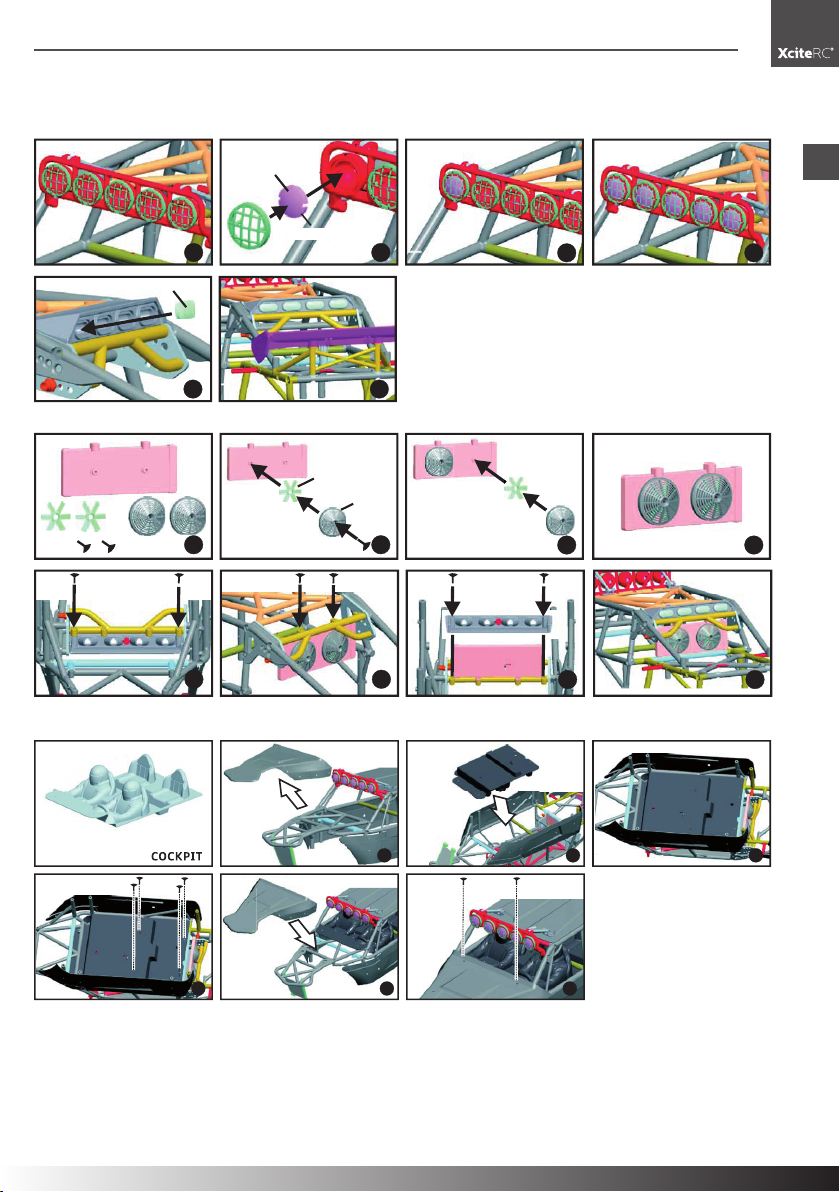

Einbau des optionalen Zubehörs
Zusatzscheinwerfer Best.-Nr. 30201057
Glaseinsatz
DE
1
hinterer Glaseinsatz
5
Kühler Best.-Nr. 30201019
5
Cockpit Best.-Nr. 30201071
Gitter
Klebefläche
Lüfter
2
Abdeckung
21
6
3
4
6
3
7
4
8
Sand Rail
1
2
3
11
DE
1
2
3
Fehlersuche
4
5
Fehlersuche
Problem Mögliche Fehler Maßnahmen
Motor läuft
nicht
Fahrzeug fährt
rückwärts
Motor
schwach/ keine Leistung
Fahrzeug ist
schwer zu
kontrollieren
Fahrzeug hat
keine Funktion
Motorkabel ausgesteckt oder defekt (abgerissen)
Fahrakku leer
Gastrimmung TH.TRIM am Sender falsch
eingestellt
Motor defekt
Servoreverseschalter Gas TH.REV in Position R
Fahrakku ist fast leer
Gastrimmung TH.TRIM am Sender falsch
eingestellt
Antrieb schwergängig
Fahrzeug ist sehr laut
Motor wird sehr warm
LED’s am Sender blinken - Senderbatterien fast leer
Lenkungstrimmung ST.TRIM am Sender
verstellt
Störungen
Gastrimmung TH.TRIM am Sender falsch
eingestellt
LED‘s am Sender leuchten nicht
Sender - Empfänger nicht gebunden
Störungen
Gastrimmung TH.TRIM am Sender verstellt
Fahrzeugantenne abgerissen
Beide LED‘s am Sender blinken, Senderbatterien leer
Fahrakku leer
Motorkabel einstecken oder anlöten
Akku wechseln oder aufladen
Sender überprüfen, Trimmung korrekt einstellen
Motor ersetzen
Servoreverseschalter in Position N bringen
(links)
Akku wechseln oder aufladen
Gastrimmung in Mittelposition bringen
Antrieb überprüfen, ggf. reinigen
Ritzelspiel überprüfen, ggf. neu einstellen
Motor abkühlen lassen; Antrieb auf klemmende Teile und exaktes Ritzelspiel überprüfen
Batterien wechseln oder Akkus aufladen
Lenkservo neu trimmen
Fahrzeug und Sender ausschalten, eine
kurze Pause machen und dann neu versuchen
Gastrimmung in Mittelposition bringen
Kontrollieren Sie, ob Fahrzeug und Sender
eingeschaltet sind
Sender- Empfänger neu binden (siehe entsprechendes Kapitel)
Fahrzeug und Sender ausschalten, eine
kurze Pause machen und dann neu versuchen
Gastrimmung in Mittelposition bringen
Fahrzeug reparieren lassen
Akkus/Batterien ersetzen
Akku wechseln oder aufladen
6
12
Sand Rail
Reparaturen · Technische Daten
Problem Mögliche Fehler Maßnahmen
Fahrzeug ist
sehr laut
Reparaturen, Ersatzteile
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und
wir werden Ihnen Ersatz liefern.

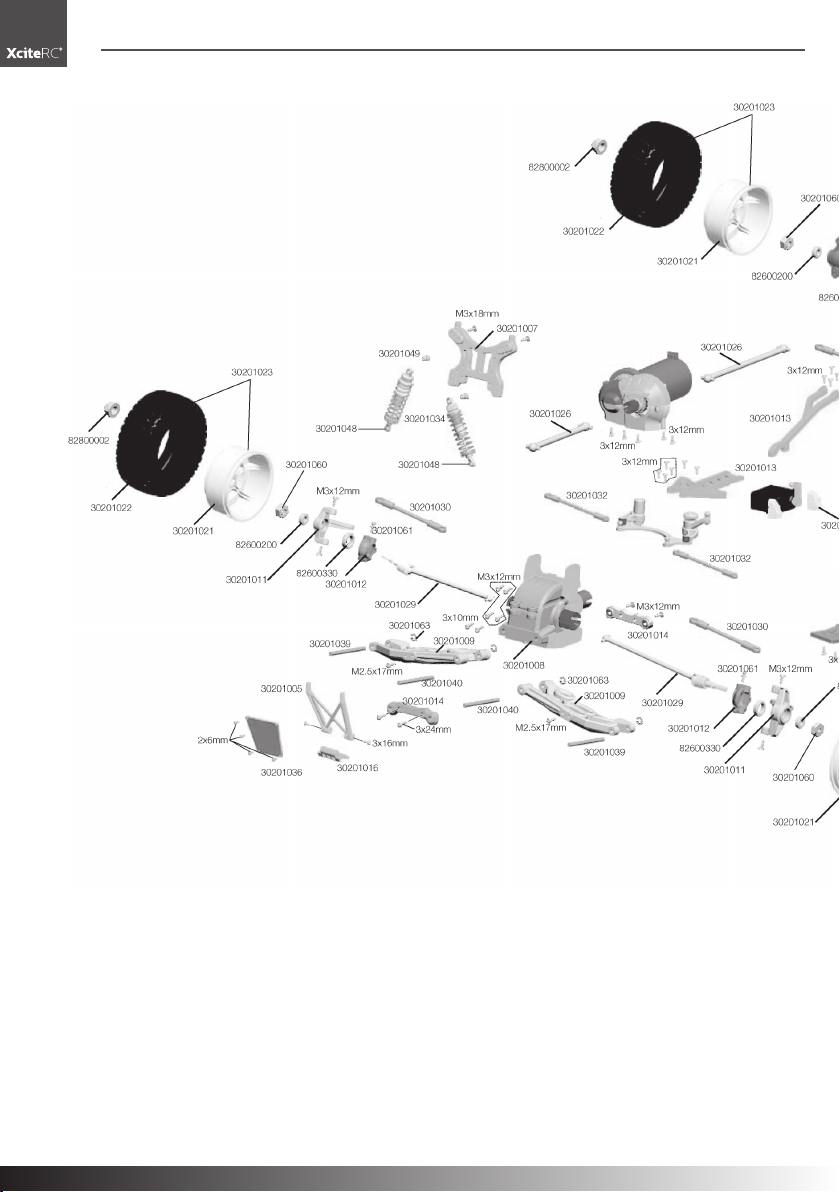

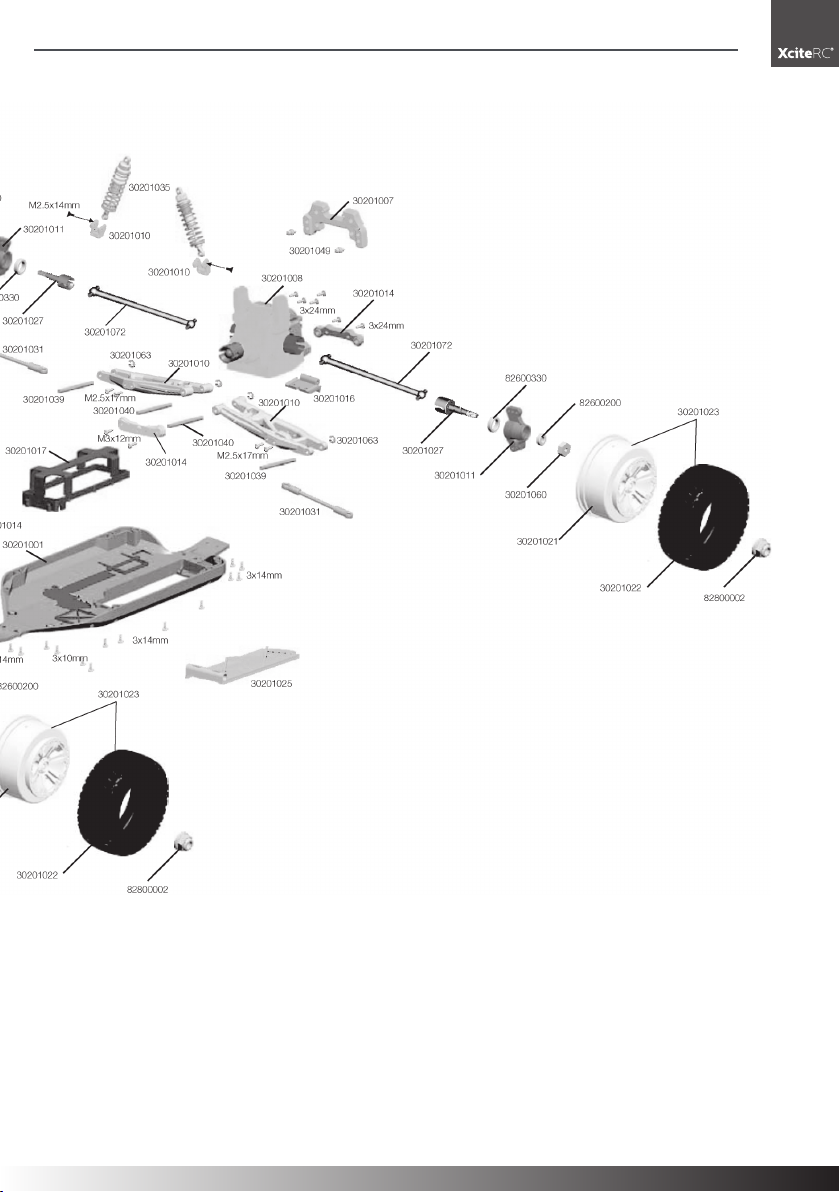

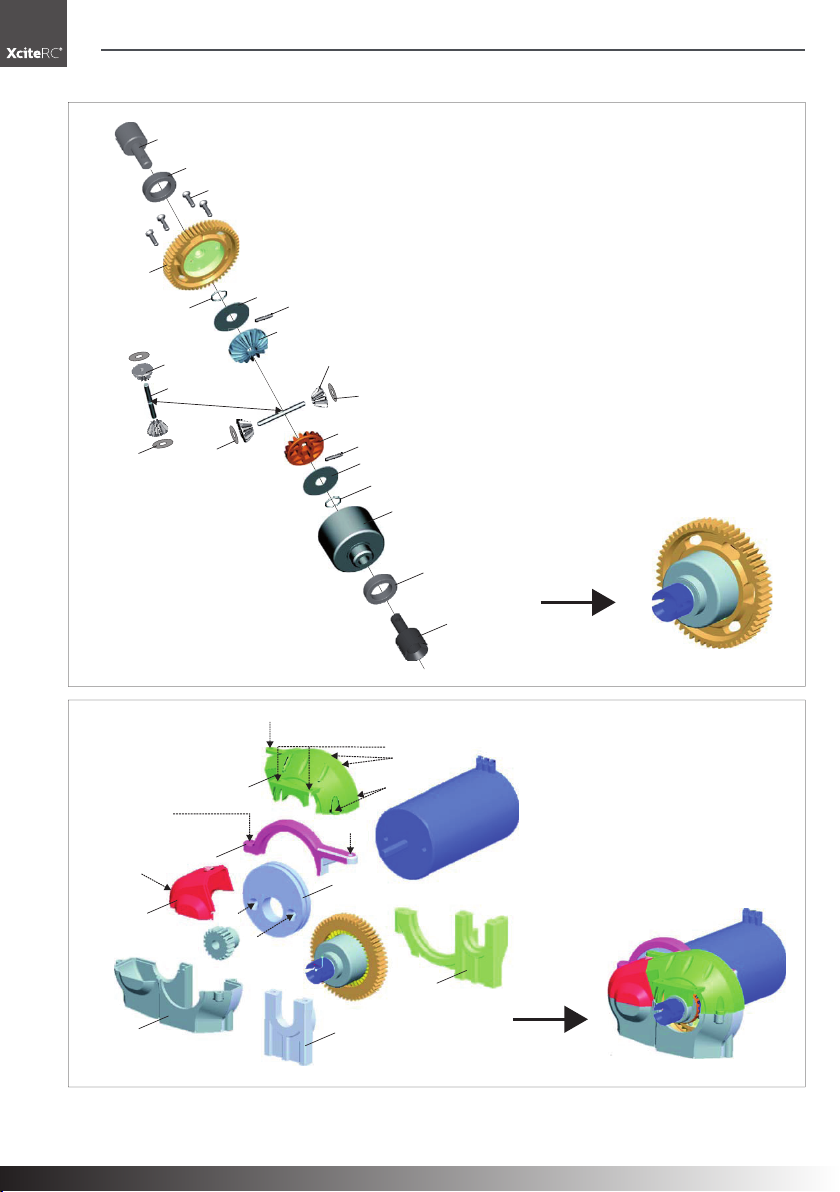

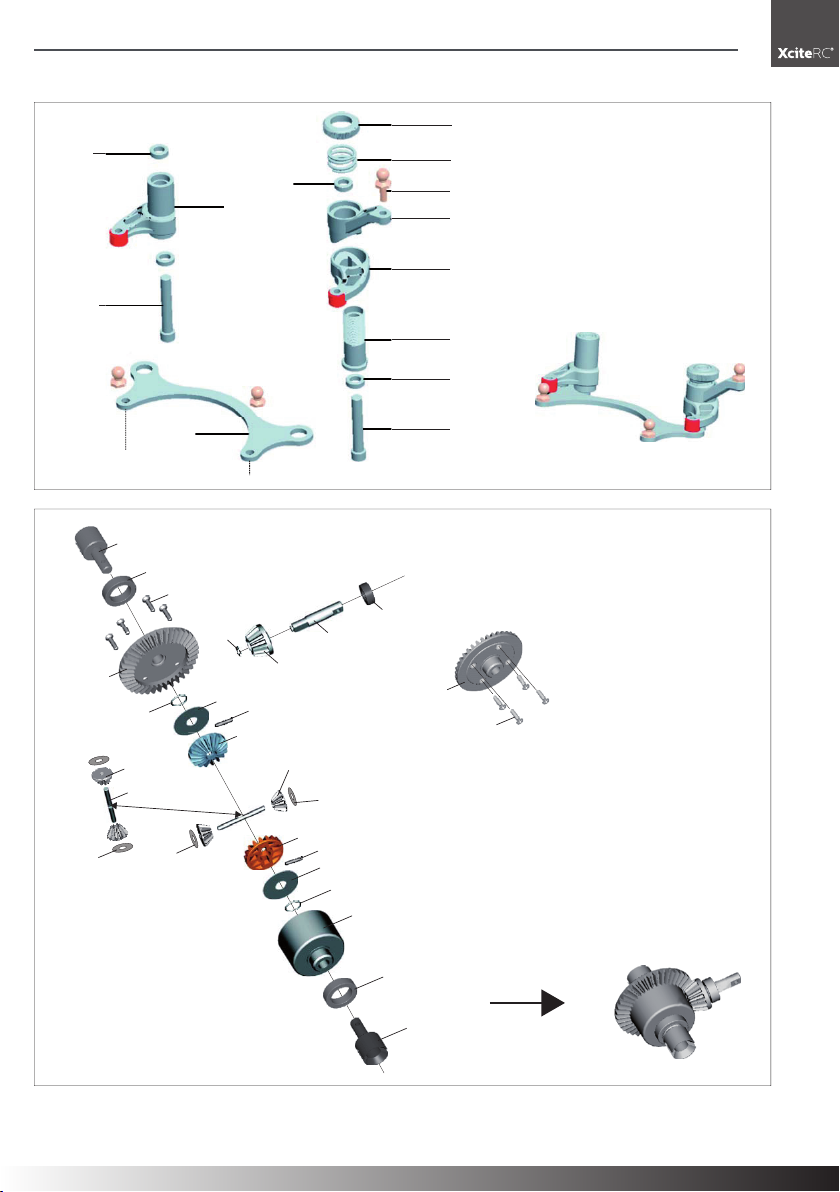

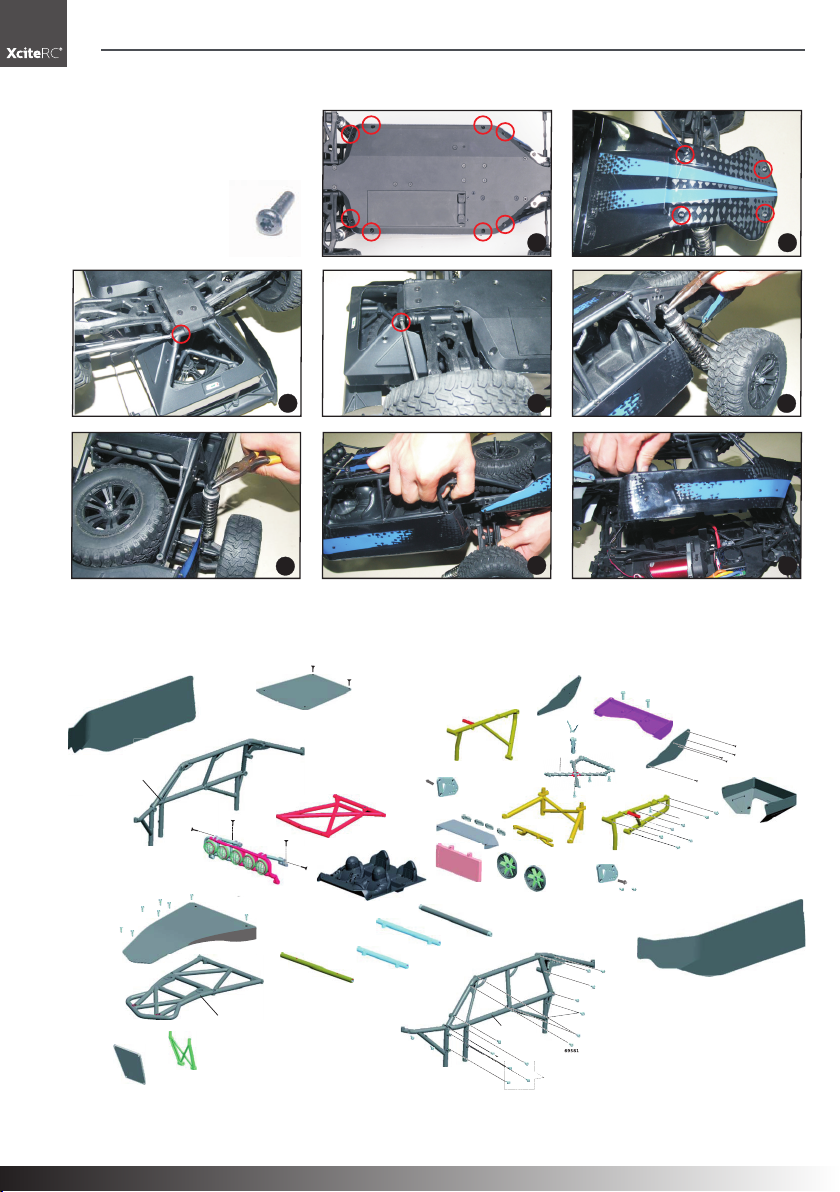

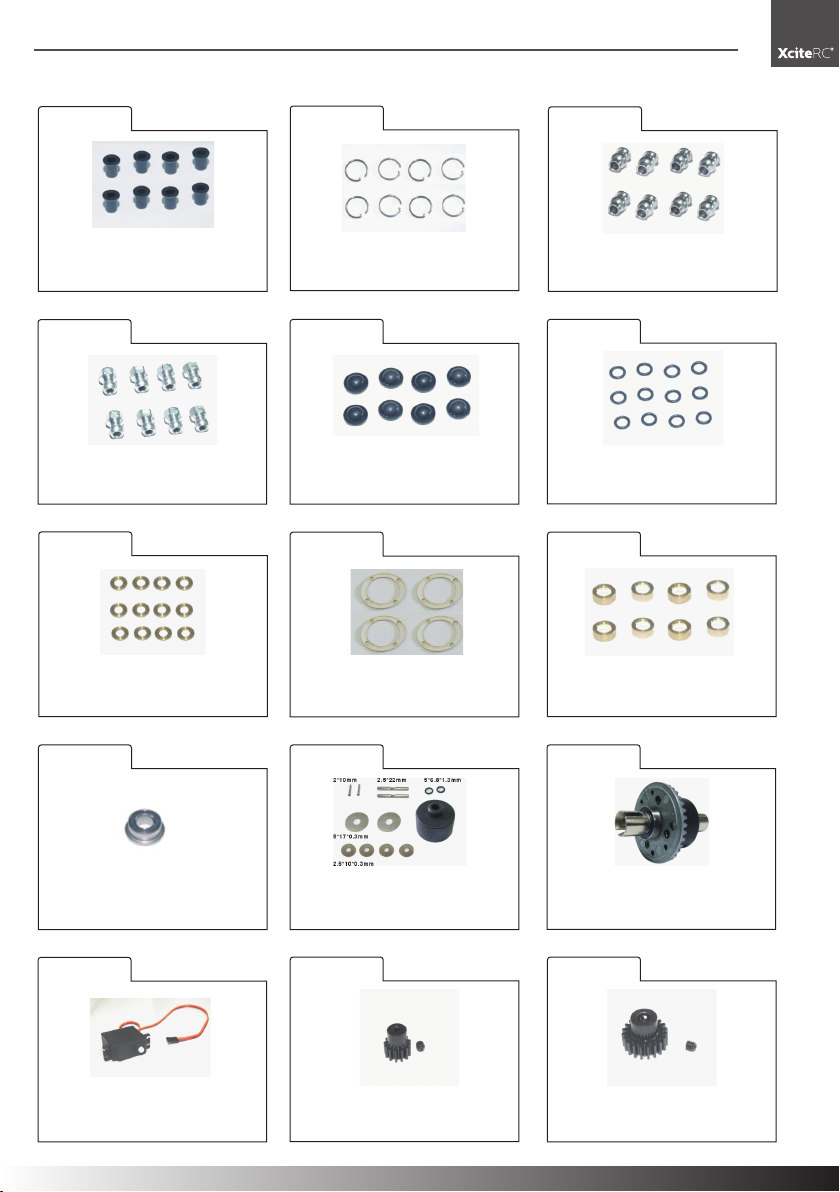

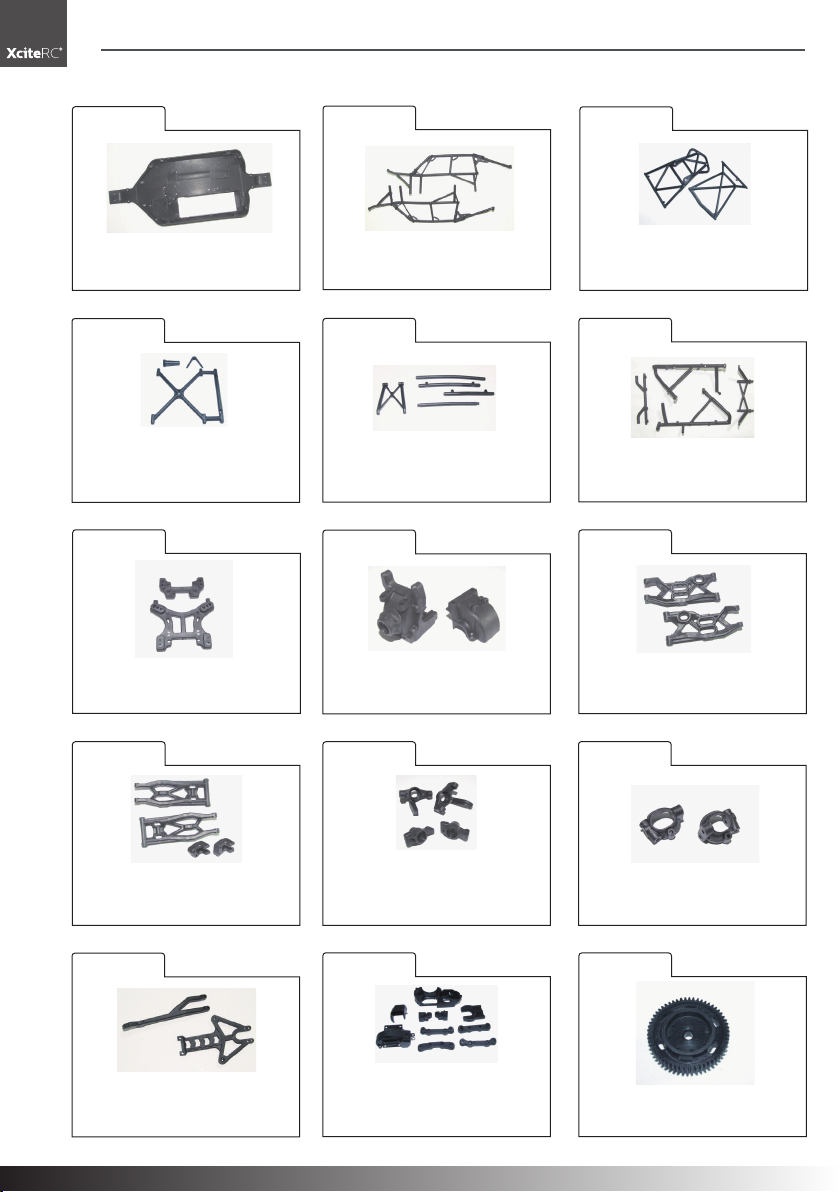

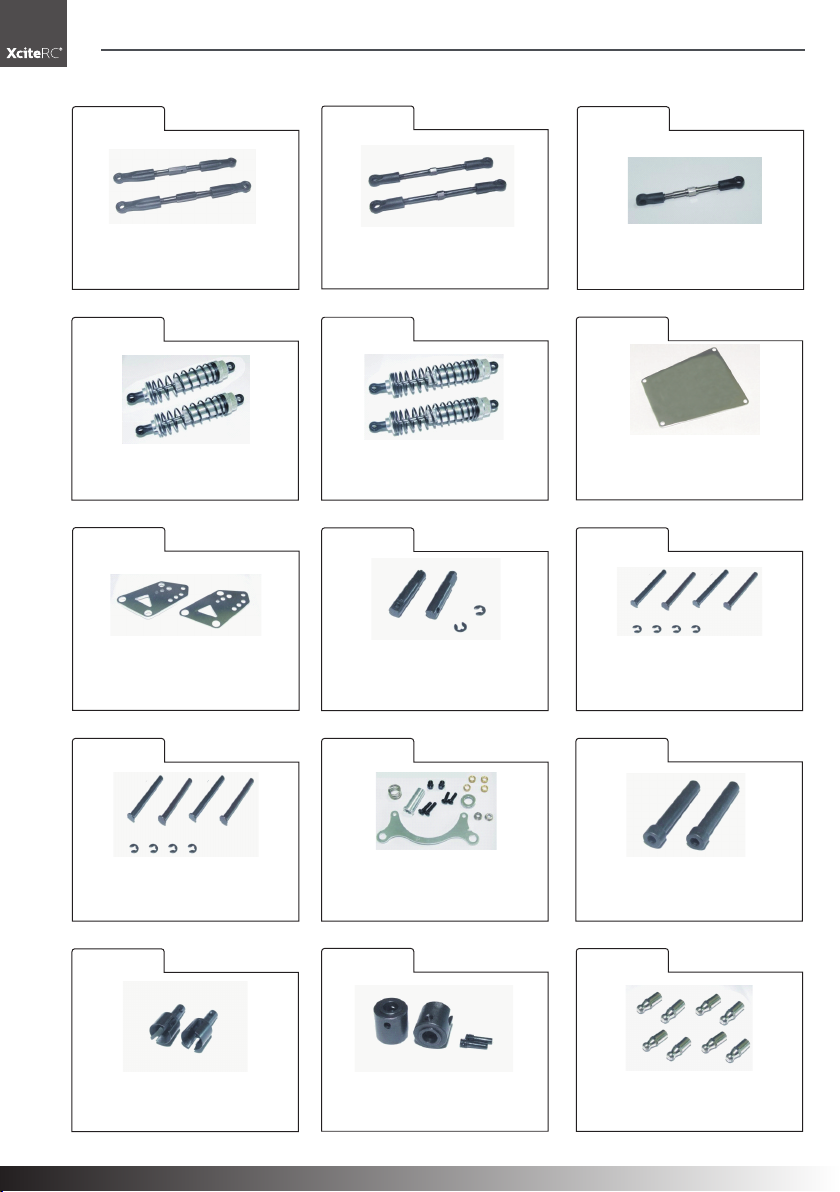

Für den Sand Rail sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es
mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten
48 bis 50 wird der korrekte Einbau gezeigt.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161
40 799 50
Email: service@xciterc.de
Spiel zwischen Ritzel und Hauptzahnrad
falsch eingestellt
Zahnräder verschlissen
Lager laufen schwer oder sind verschlissen
Ritzelspiel kontrollieren, ggf. neu einstellen
kontrollieren und ggf. austauschen
kontrollieren und ggf. neu schmieren oder
austauschen
DE
Ersatzteile für den Sand Rail können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de
beziehen.
Technische Daten
Länge 535 mm
Breite 297 mm
Höhe 190 mm
Radstand 340 mm
Gewicht ca. 2.9 kg
Motor Brushless 2574 KV
Fahrtenregler 2-3 S LiPo (7.4 - 11.1 V DC)
Fernsteuerung XRC 2i 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 150 m
Sand Rail
13
DE
Cd Hg Pb
Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
Li-Po
• Li = Lithium
14
Sand Rail
DE
Sand Rail
15
EN
Summary
Summary
Intended Usage ........................................................................................................................................ 17
Scope of delivery ...................................................................................................................................... 17
Required accessories ...............................................................................................................................17
Explanation of Symbols ........................................................................................................................... 17
WARNINGS AND SAFETY NOTES ........................................................................................................... 17
Handling precautions for batteries or rechargeable batteries ..................................................................... 19
The remote control system .......................................................................................................................19
Transmitter ............................................................................................................................................... 20
BINDING: .................................................................................................................................................20
Charging the Battery: ................................................................................................................................21
Insert the battery ......................................................................................................................................21
Getting started .........................................................................................................................................21
After the ride: ............................................................................................................................................23
Chassis Tuning Guide ............................................................................................................................... 23
Maintenance .............................................................................................................................................24
Optional Parts Installation ......................................................................................................................... 24
Troubleshooting ........................................................................................................................................ 25
Repairs, Spare parts ................................................................................................................................. 26
Specifications ........................................................................................................................................... 27
Environmental Protection Notes ................................................................................................................ 27
Notes on battery law ................................................................................................................................27
Declaration of conformity .......................................................................................................................... 51
Legal information
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-mail: info@xciterc.de
Web: www.XciteRC.de
All rights including translation, reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher, reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. From the text and illustrations of this manual no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
16
Sand Rail
Intended usage
Thank you for purchasing the Sand Rail of XciteRC. This manual contains important instructions for operating your new model. Therefore, please read all instructions in this manual thoroughly before using
the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The Sand Rail is extensively constructed and electrically driven Offroad Buggy ready to run including motor
and speed controller. The control is wireless with the included 2.4 GHz remote control. The model may only
be operated on a suitable and sufficiently large area without obstacles.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
Sand Rail, pre-assembled
Transmitter
Manual with spare parts list
Required accessories
3 size AA batteries or rechargeable batteries for the transmitter
3S LiPo battery
Matching charger
Tools
EN
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these instructions can cause damage of many sorts, and the loss of warranty etc.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long duration of life of the product.
WARNINGS AND SAFETY NOTES
The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. We therefore recommend to secure the operation with a third party
liability insurance. If you already have a liability insurance policy, check before start-up the model, whether
Sand Rail
17
Loading...
