XciteRC Runner 250 operation manual

Bedienungsanleitung Manual Mode d‘emploi

#15003600, 15003650 XciteRC Runner 250

Inhalt

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung ............................................................................................................3

Lieferumfang ..............................................................................................................................................3

Benötigtes Zubehör ....................................................................................................................................3

Erklärung der Gefahrensymbole .................................................................................................................3

SICHERHEITSHINWEISE ............................................................................................................................4

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ......................................................................5

Modellbeschreibung, Technische Daten ......................................................................................................6

Flugakke auﬂaden .......................................................................................................................................7

Modell fertigstellen ......................................................................................................................................7

Starten und ﬂiegen .....................................................................................................................................8

Motoren entsichern/sichern ........................................................................................................................8

Steuerfunktionen ........................................................................................................................................9

Landen .....................................................................................................................................................10

Senderprogrammierung DEVO F7 ............................................................................................................11

Senderprogrammierung DEVO 7 ..............................................................................................................13

Video-Kanaleinstellung .............................................................................................................................14

Anschlüsse der RC-Platine .......................................................................................................................15

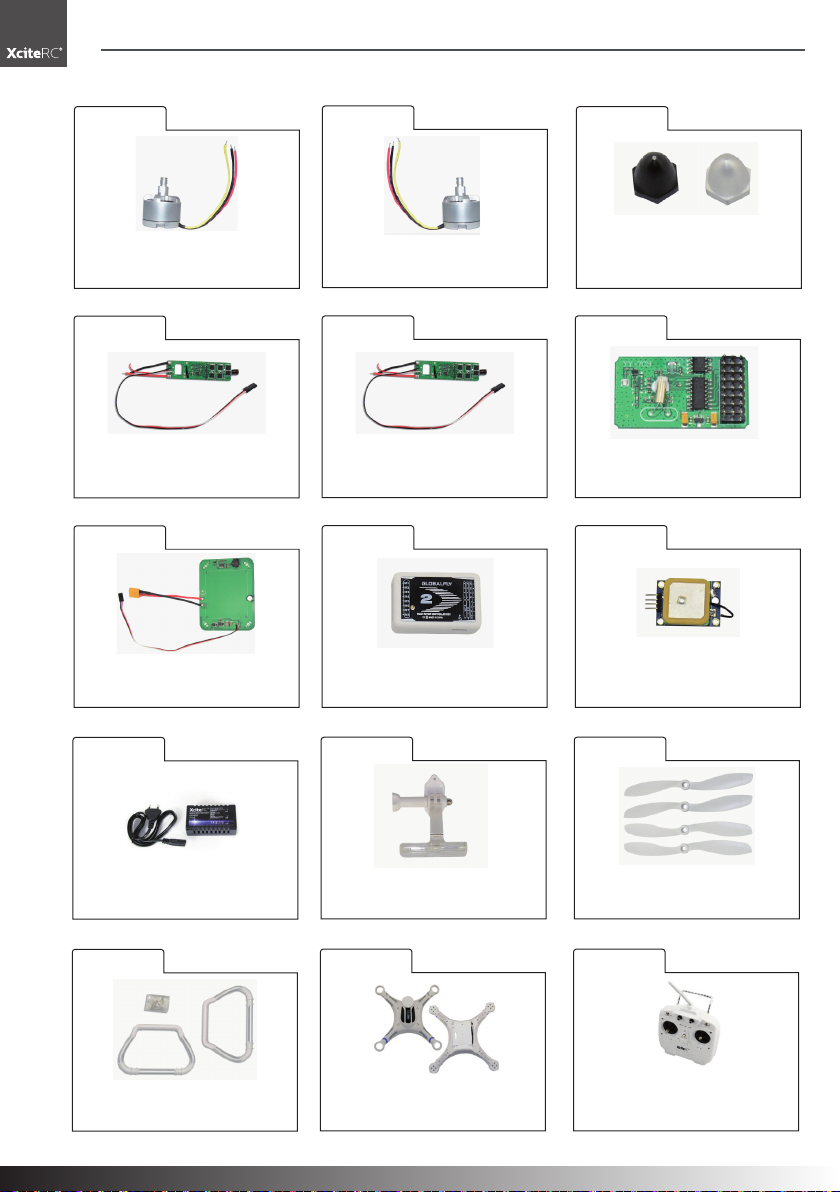

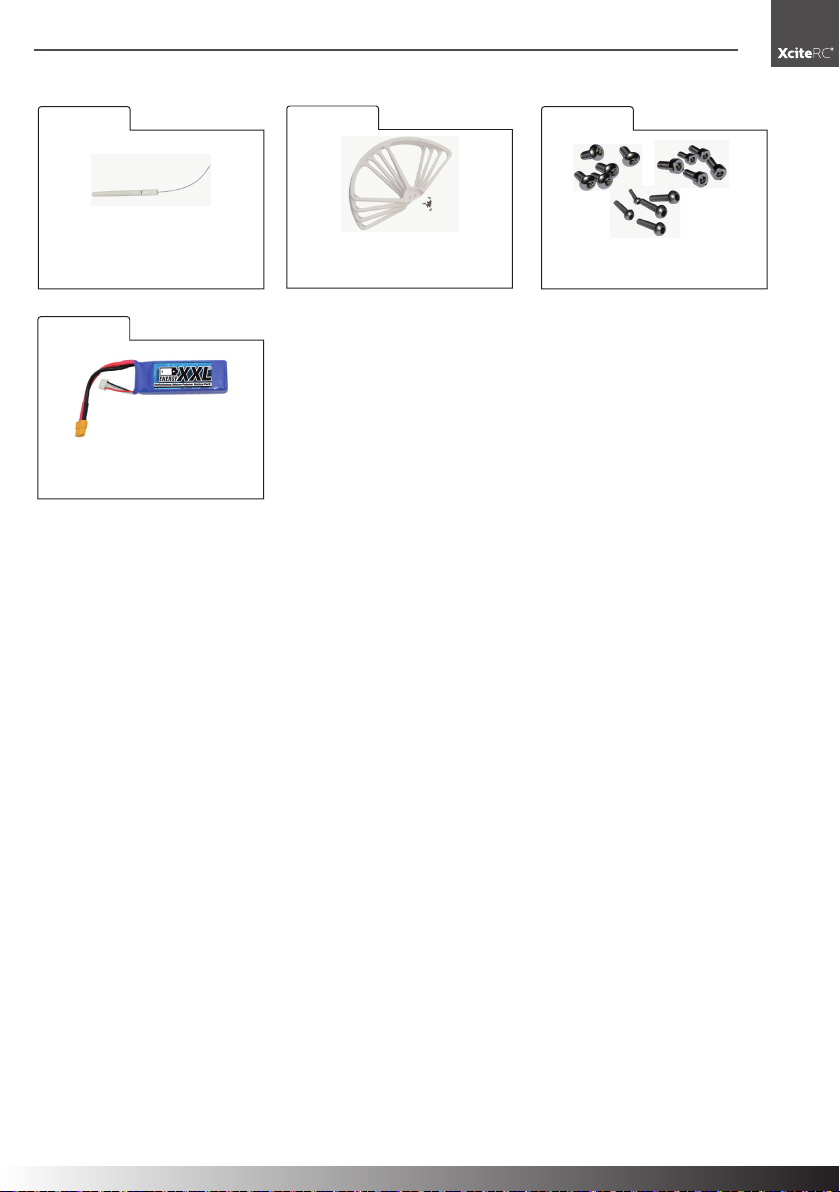

Reparaturen, Ersatzteile ............................................................................................................................16

HINWEISE ZUM UMWELTSCHUTZ ..........................................................................................................17

Hinweise nach Batteriegesetz ...................................................................................................................17

Konformitätserklärung...............................................................................................................................18

Impressum

Diese Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverﬁlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung ﬁnden Sie im Internet unter www.XciteRC.com

XciteRC Runner 250

Einführung

Vielen Dank für den Kauf des Runner 250 von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb

nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Bestimmungsgemäße Verwendung

Der XciteRC Runner 250 ist ein ﬂugfertig aufgebauter elektrisch angetriebener Quadrocopter einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung.

Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie

bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTF-XciteRC Runner 250, teilmontiert Sender LiPo-Antriebsakku Netzladegerät Antriebsrotoren Bedienungsanleitung

Benötigtes Zubehör

8 AA-Batterien oder Akkus für den Sender

Erklärung der Gefahrensymbole

WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!

ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach- tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pﬂege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

XciteRC Runner 250

Sicherheitshinweise

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. Zum Betrieb ist eine Haftpﬂichtversicherung verpﬂichtend. Sollten Sie schon eine Haftpﬂichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

•

• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu

•

• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-

• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder

•

• Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss der

• Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch redu-

• Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbe-

• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere

•

• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik

• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger ﬂexibel und

Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen

können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das

Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinﬂuss stehen – Unfall- und

Verletzungsgefahr!

WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinﬂusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben werden.

WARNUNG: Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

spannungsleitungen.

Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!

Sender immer eingeschaltet bleiben!

ziert.

fehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

von Ihnen benutzte Zubehör (Ladegeräte, wiederauﬂadbare Akkupacks usw.).

WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungsgefahr!

(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen

oder Schnee. bei Lithium-Akkus!

kann daher leichter brechen.

WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit

XciteRC Runner 250

Sicherheitshinweise

• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus. Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!

• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.

• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs

sehr warm werden. Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

• Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!

• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

•

WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.

Explosionsgefahr!

•

WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –

Brandgefahr – bzw. Explosionsgefahr!

• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.

• Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!

•

WARNUNG: Versuchen Sie nie, nicht wiederauﬂadbare Batterien an einem Ladegerät aufzuladen –

Brandgefahr- bzw. Explosionsgefahr!

• Entnehmen Sie die Akkus zum Laden aus dem Gerät.

• Das Auﬂaden darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!

• Verbrauchte Batterien sofort aus den Geräten entnehmen.

BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-

•

geladen werden, da es ansonsten bedingt durch die typenspeziﬁsche Selbstentladung zur Tiefentladung und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.

BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller

•

oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

WARNUNG: Entnehmen

XciteRC Runner 250

Modellbeschreibung · Technische Daten

Modellbeschreibung

Video Kamera

Front-LED’s (weiß)

Landebeine

Antriebsmotor rechtslaufend

5. Antriebsmotor linkslaufend

6. Propeller rechtslaufend (weiße Kappe)

Technische Daten

Rotordurchmesser: 140 mm

Abmessungen: 225 x 205 x 92 mm

Gewicht (mit Akku): 530 g

Sender: DEVO 7 / DEVO F7

Empfänger: DEVO RX710

Main Controller: FCS-Runner 250

FPV-Sender: TX 5817

Motor: WK-WS-28-014 Brushless

Drehzahlregler: Runner 250

Akku: 11.1 V 2200 mAh 25C LiPo

Flugzeit: 12 - 14 Minuten

Temperaturbereich: -10 - +40° C

Propeller linkslaufend (schwarze Kappe)

Mushroom Antenne 5.8 GHz

TX 5816 FPV-Sender

Maincontroller Runner 250

10.

DEVO RX710 Empfänger

11.

Flugakku 11.1 V 2200 mAh 25C LiPo

12.

13. Heck-LED’s (rot)

140mm

225mm

205mm

92mm

XciteRC Runner 250

Akku laden · Fertigstellen

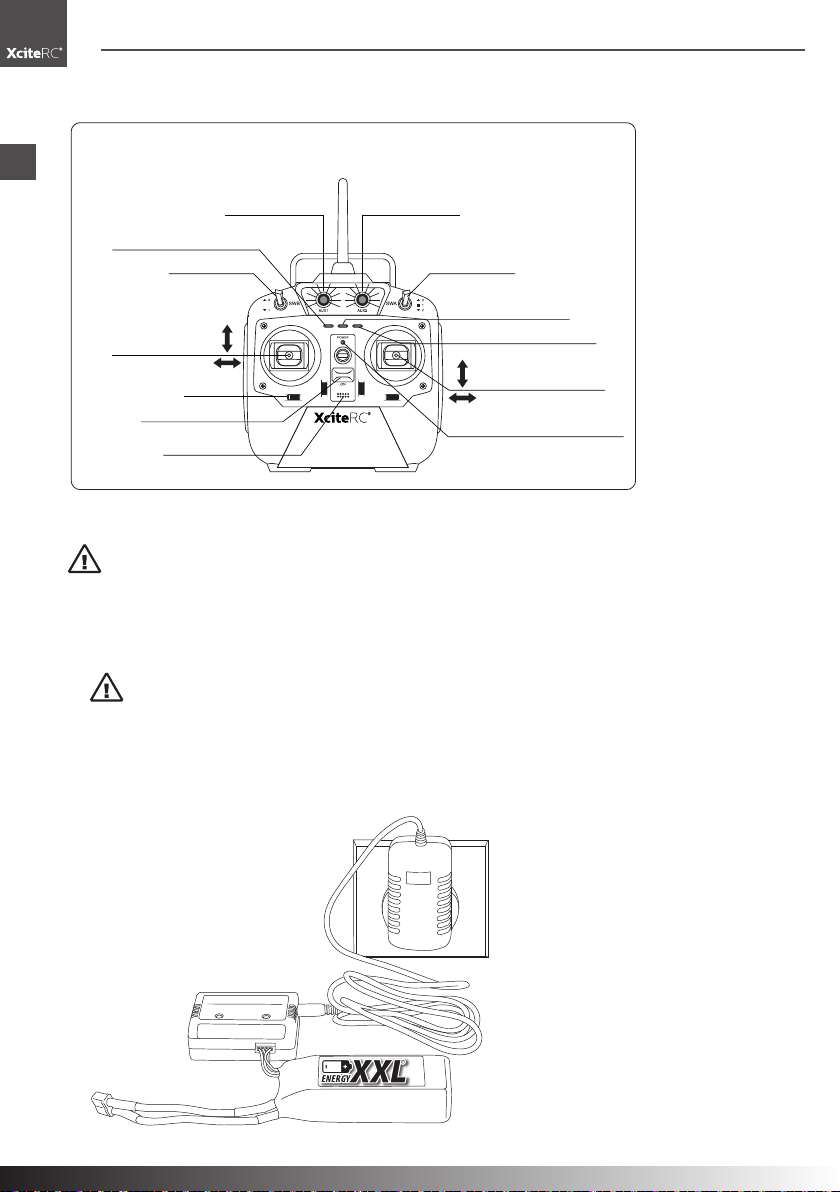

Flugakku auﬂaden

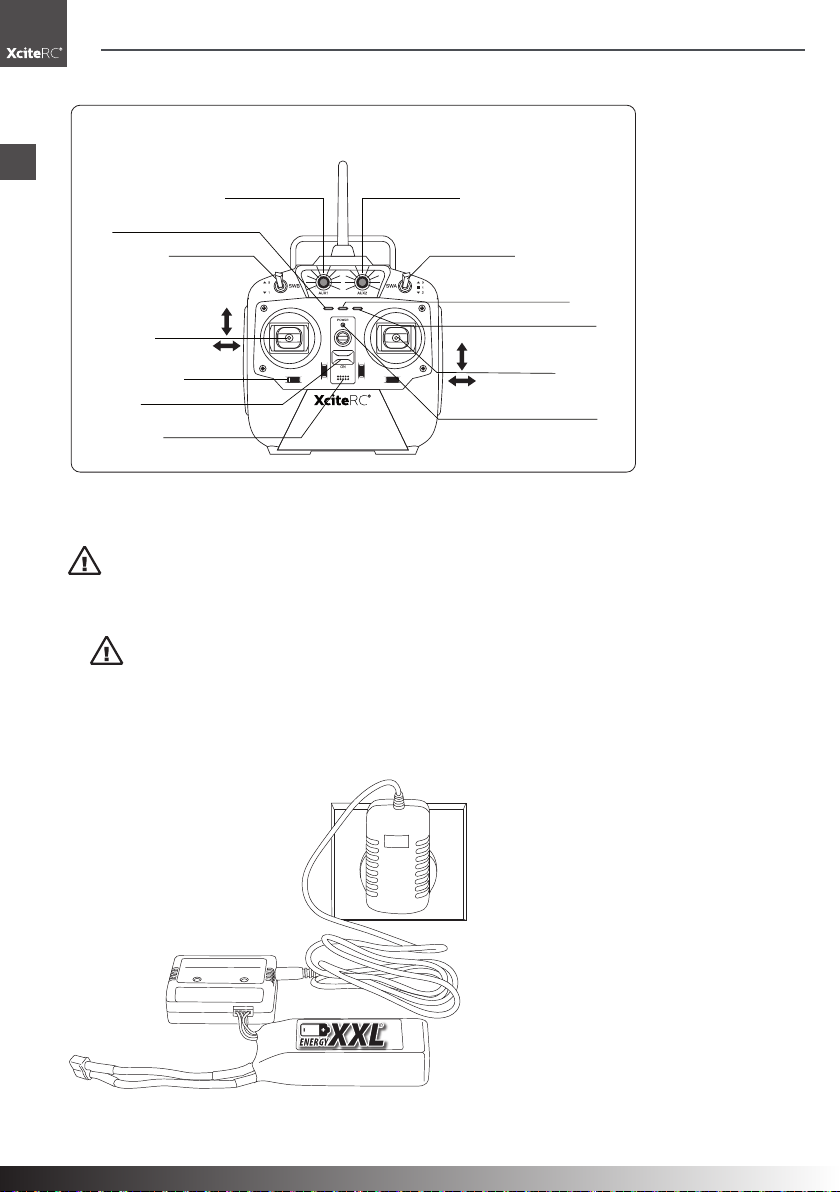

Stecken Sie das Netzteil in eine geeignete Netz-Steckdose (110 - 240 V 50/60 Hz AC), anschließend verbinden Sie das Netzteil mit dem Ladegerät. Die LED des Ladegerätes leuchtet rot.

Verbinden Sie nun das Balancerkabel des Flugakkus mit dem Ladegerät. Während des Laadevorgangs blinkt die rote LED. Ist der

Akku voll geladen, leuchtet die LED grün.

Status LED

NOTE:

1. Before charging, please read the instructions;

2. For indoor use only and forbidden to expose to rain;

3. Warning: against recharging the non-rechargeable batteries.

WARNUNG: Der Akkustecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an – Brand bzw. Explosionsgefahr!

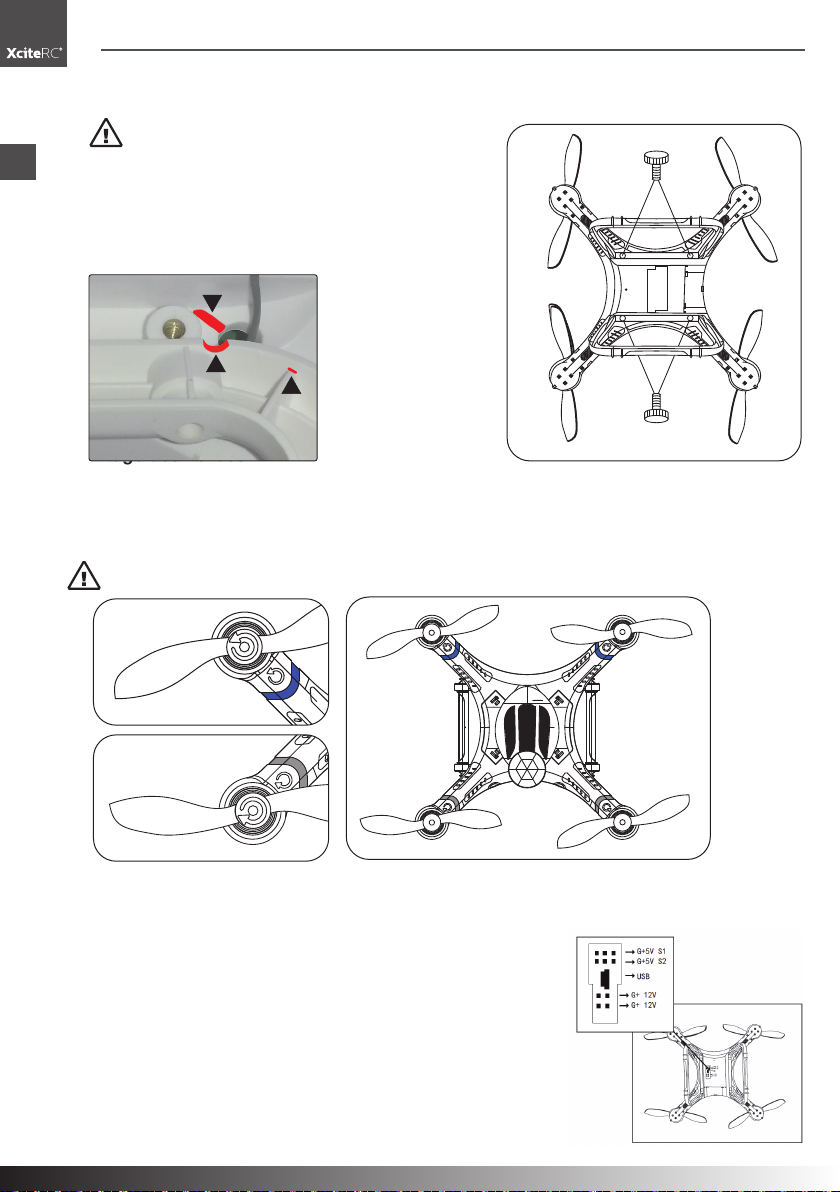

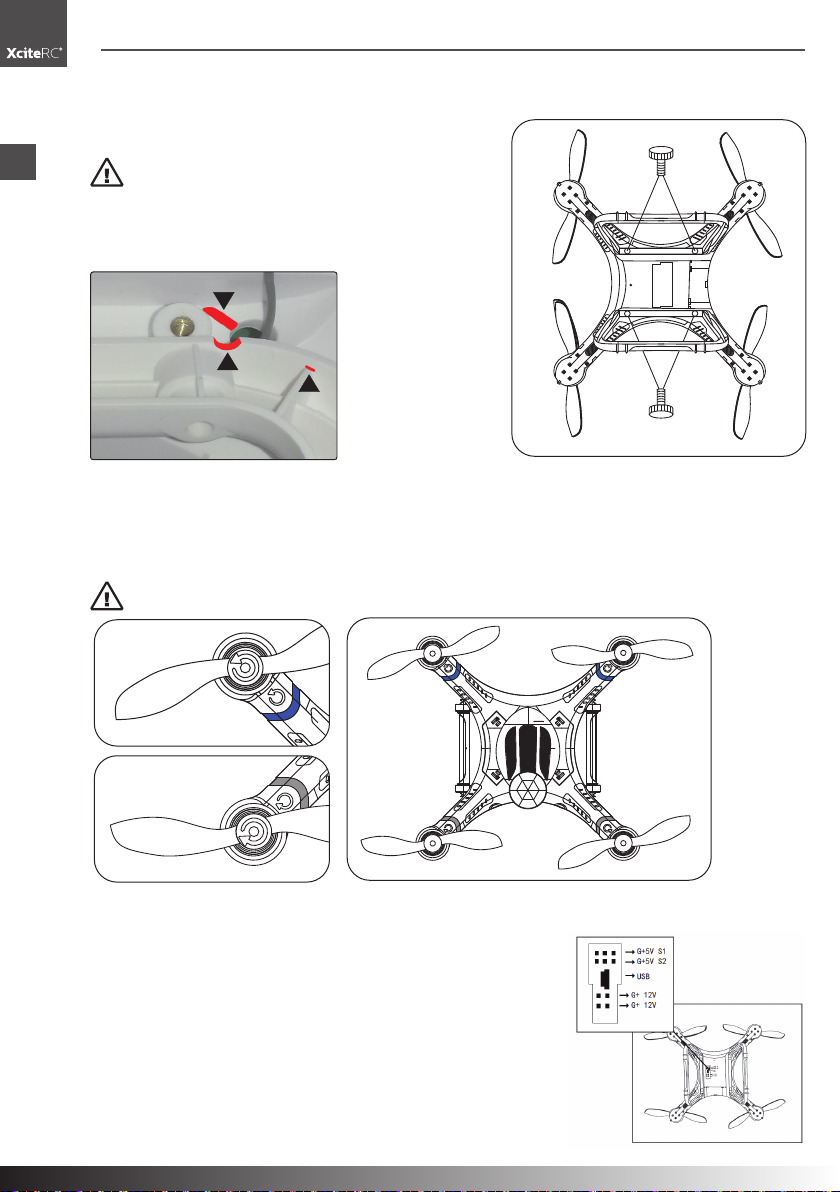

Fertigstellung

rechtslaufender Rotor

Montage der Rotoren

(weiße Kappe)

Schrauben Sie die rechtslaufenden Rotoren (weiße Kappe) auf die rechtslaufenden Motoren und die linkslaufenden Rotoren (schwarze Kappe) auf die linkslaufenden Motoren (siehe Abbildung). Die farbigen Pfeile zeigen die Aufdrehrichtung. Die Rotoren sind selbsichernd, trotzdem müssen sie handfest angezogen werden.

linkslaufender Rotor (schwarze Kappe)

Akku einlegen

Öffnen Sie den Klett-Akkustrip und schieben den Akku wie in der Abb. gezeigt in das Modell. Beachten Sie den Schwerpunkt (siehe unten) und ziehen den Akku-Strip fest.

Vorne

linkslaufender Rotor (schwarze

Kappe)

rechtslaufender Rotor (weiße Kappe)

Schwerpunkt finden:

Halten Sie das Modell mit zwei Fingern an der Schwerpunktlinie fest. Kippt das Modell nach vorne, muss der Akku nach hinten geschoben werden. Kippt das Modell nach hinten, Akku nach vorne schieben, bis das Modell genau waagrecht liegt.

XciteRC Runner 250

Vorne

Schwer-

punkt-

linie

Starten und Fliegen · Motoren entsichern

6.1 Runner 250 an den Sender binden

WARNUNG:

Für eine optimale Reichweite führen Sie die

beiden Empfängerantennen durch die

Antennenröhrchen und schieben diese

anschließend in die Halterung am Modell

- Absturzgefahr!

Starten und Fliegen

Bringen Sie alle Schalter des Senders in die Position 0, alle Trimmungen und Drehgeber in Mittelstellung, sowie den Gashebel in die unterste Position. Schalten Sie nun den Sender ein.

Stellen Sie das Modell auf einen ebenen Untergrund und stecken den Akku am Heck ein.

Nach ca. 5 Sekunden hören die roten LED’s auf zu blinken, die Bindung war erfolgreich.

Empfänger-Antenne

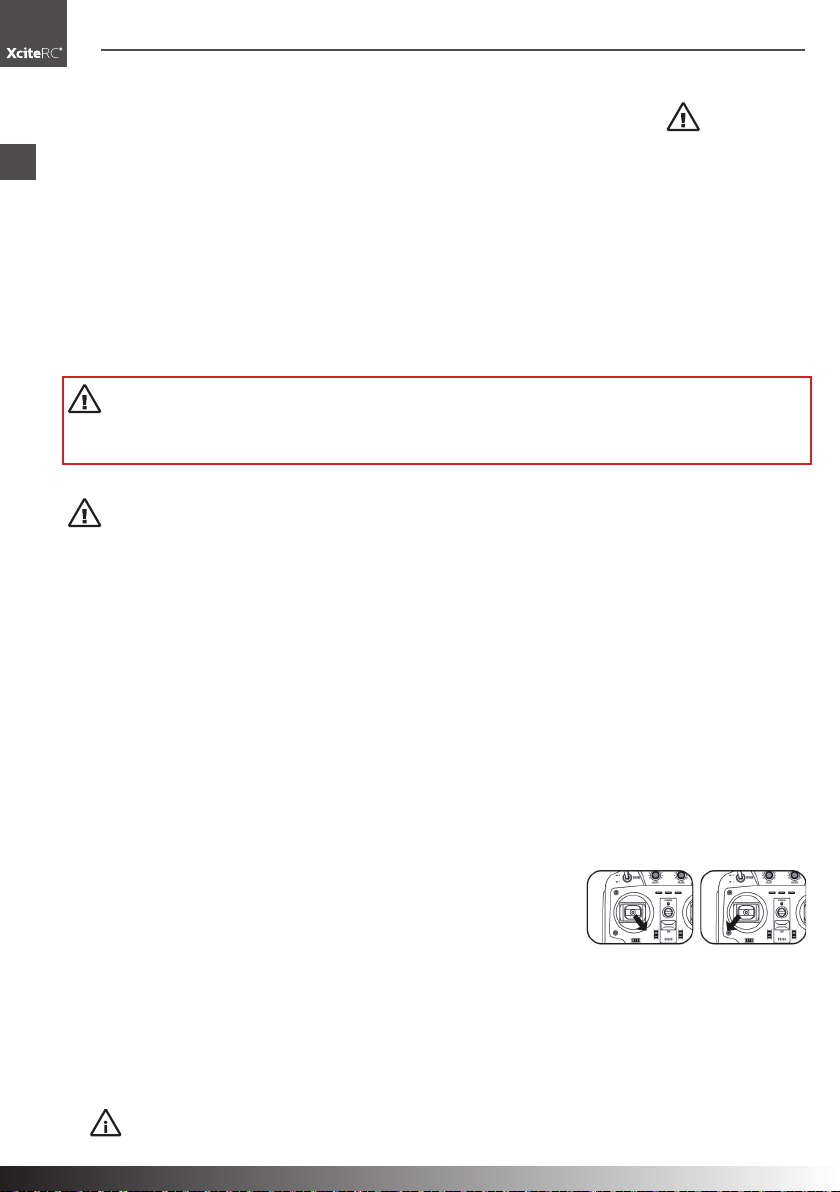

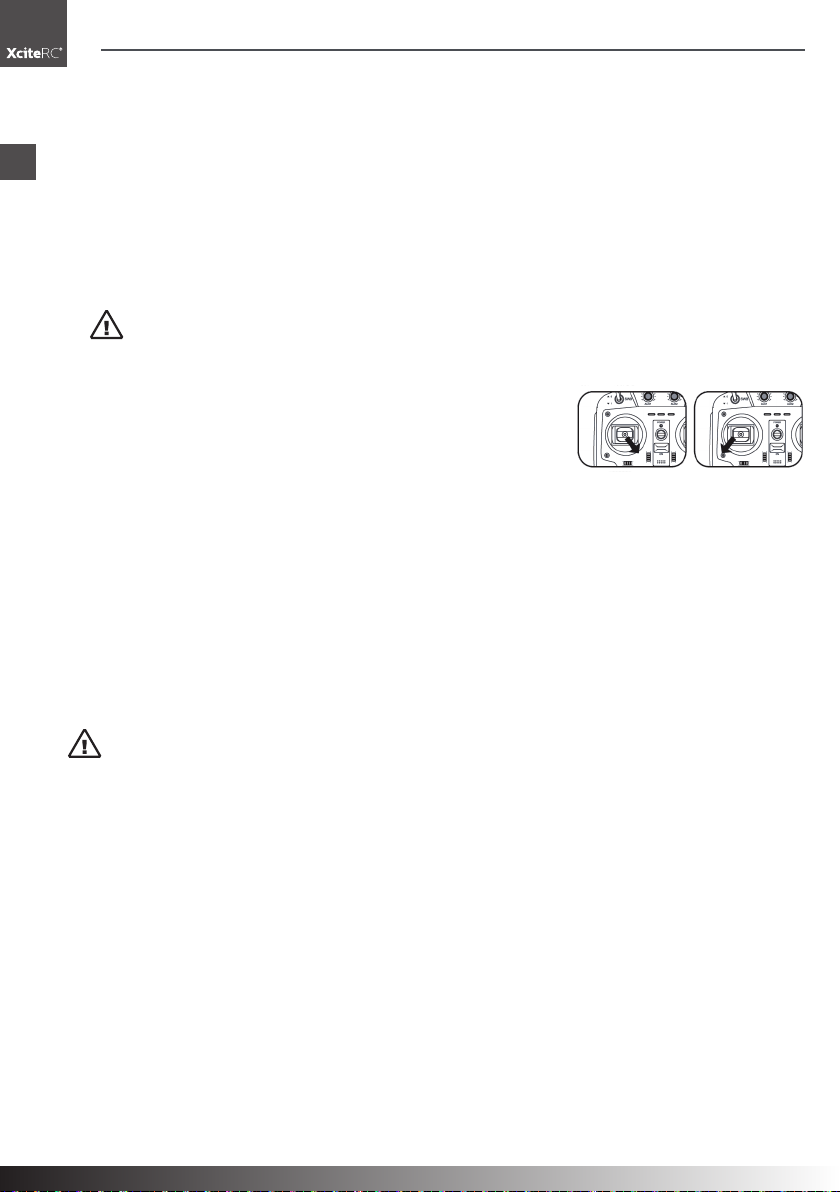

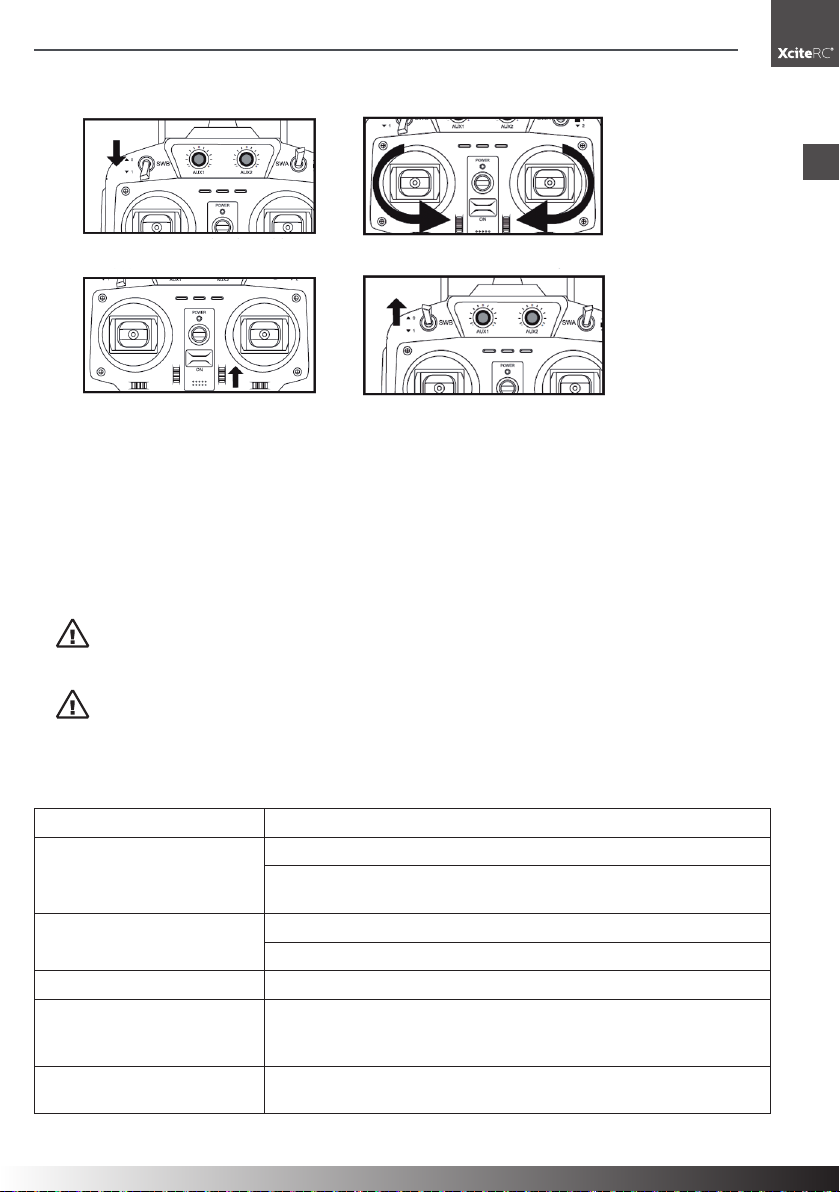

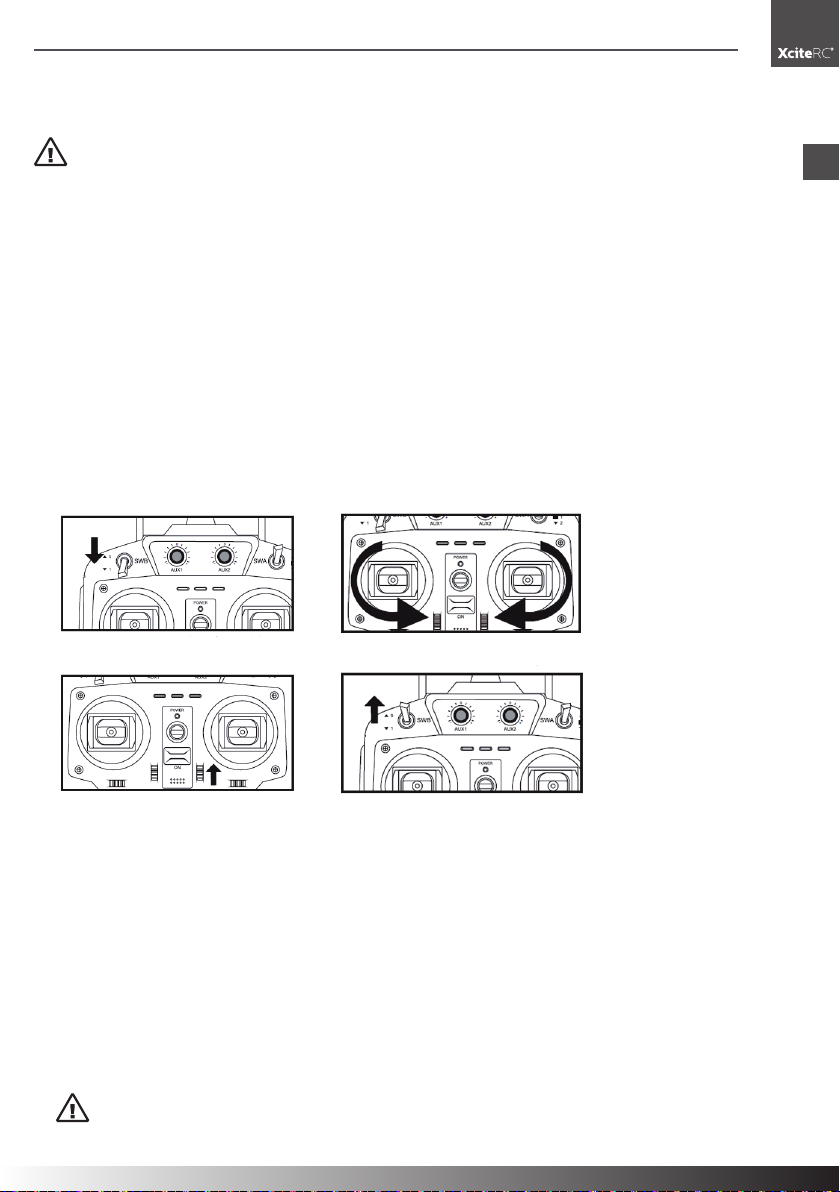

Motoren entsichern / sichern

Motoren entsichern

Überprüfen Sie, ob alle Schalter am Sender in 0-Stellung, die Trimmungen auf neutral sowie der Gashebel in der untersten Position steht. Bewegen Sie nun den Ruderhebel nach links und halten ihn dort (bei Mode 2 den Gashebel). Die roten LED’s gehen an, die Motoren sind entsichert, das Modell kann geflogen werden. WARNUNG: ab jetzt laufen die Motoren beim Gasgeben an und das Modell startet - achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!

Motoren sichern

Sichern Sie die Motoren, indem Sie den Ruderhebel nach rechts bewegen und halten (bei Mode 2 den Gashebel). Die roten LED’s gehen aus, die Motoren sind gesichert, das Modell reagiert nicht mehr auf den Sender.

TEST: Geben Sie kurz Gas, die Motoren starten nicht mehr.

Beachte: Nach erfolgreicher Bindung werden die Motoren

automatisch gesichert!

Mode 1 (Gashebel rechts) Mode 2 (Gashebel links)

Ruderhebel

Mode 1 (Gashebel rechts) Mode 2 (Gashebel links)

Ruderhebel

Gashebel

Ruder

XciteRC Runner 250

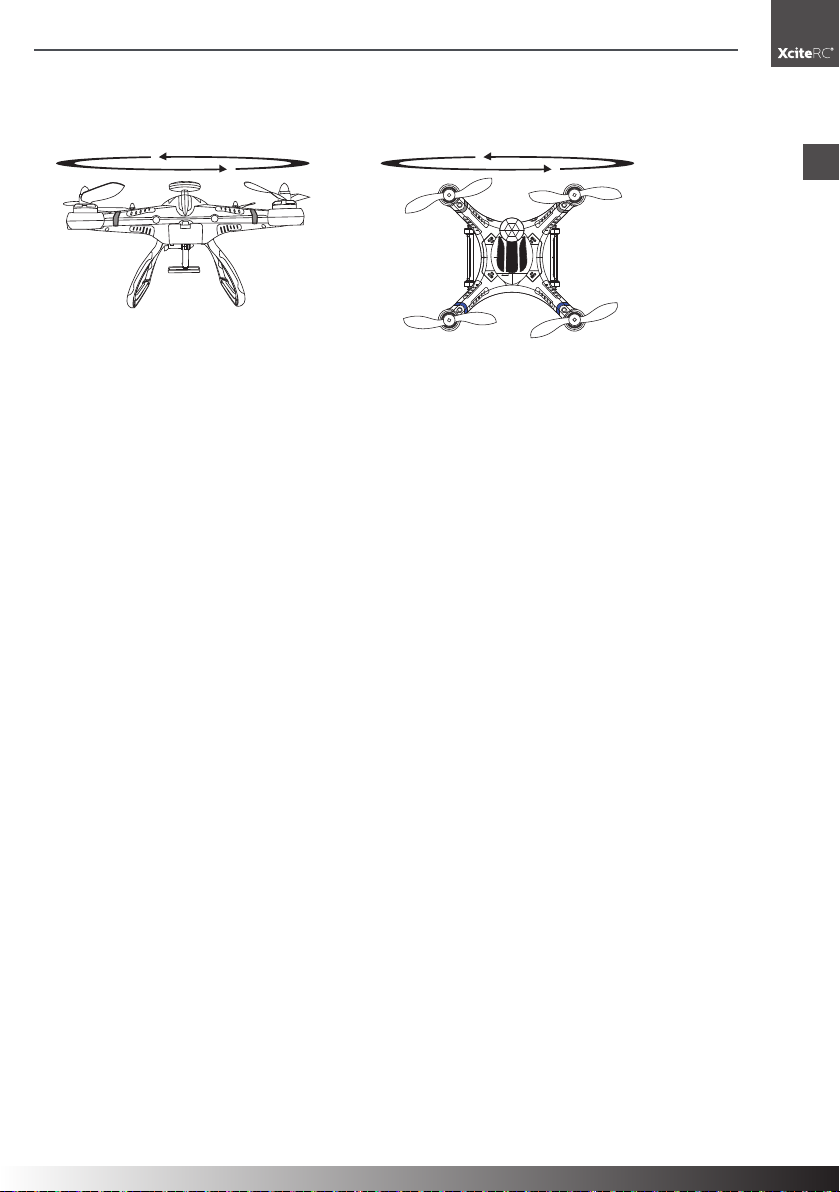

Steuerfunktionen

Modell ( vorne)

Gas

steigen / sinken

PITCH

vorwärts / rückwärts

ROLLEN

links / rechts

GIEREN

links / rechts

Mode 1 (Gas rechts) Mode 2 (Gas links)

Rollen vorwärts

Rollen rückwärts

XciteRC Runner 250

FMOD (FMD) Schalter in Position "0" Normalflug

FMOD (FMD) Schalter in Position "2" Roll-Modus

Mode 1 (Gas rechts)

Mode 2 (Gas links)

ACHTUNG:

(1) Fliegen Sie im Roll-Modus nur in einer ausreichend großen Fläche mit weichem Untergrund. (2) Der Roll-Modus benötigt Flugerfahrung. (3) Während der Rolle sinkt das Modell ein wenig, deshalb muss die Gasstellung permanent angepasst werden. (4) Geht der Akku zur Neige, ist der Roll-Modus nicht mehr verfügbar und wird automatisch deaktiviert.

Steuerfunktionen · Landen

Modell ( vorne)

Rollen nach links

Rollen nach rechts

First-Person-View (FPV) Flug*

*bitte beachten Sie die nationalen

Regelungen der zuständigen

Behörden.

Sender

FMOD (FMD) Schalter in Position "0" Normalflug

FMOD (FMD) Schalter in Position "2" Roll-Modus

Mode 1 (Gas rechts) Mode 2 (Gas links)

ACHTUNG:

WARNUNG:

(1) Fliegen nur auf Kamerasicht benötigt Flugerfahrung!

(2) Während des Fluges muss die Sichtweite vor dem Modell immer mindestens 50 m betragen. Fliegen Sie mit FPV, beachten Sie, dass die Reichweite der Videoverbindung maximal 300 m beträgt (die tatsächliche Reichweite kann durch Umgebungs- oder Witterungseinflüsse auch geringer sein - Crash- oder Absturzgefahr!

(3) Achten Sie besonders auf Menschen, Tiere oder andere Hindernisse - Verletzungs- und Crashgefahr!

WARNUNG: Beginnen die roten LED’s des Modells zu blinken, ist die Akkuspannung zu gering. Sofort Landeplatz suchen und landen - Crashgefahr!

Landen

Landen Sie den Quadrocopter.

Motoren sichern, dann Akku am Modell abstecken. Anschließend den Sender ausschalten.

Akku aus dem Quadrocopter entnehmen und sicher lagern (siehe Abschnitt Sicherheitshinweise).

XciteRC Runner 250

Senderprogrammierung DEVO F7

Boot Screen (Hauptmenü)

Modell Nummer

Timer

Ruder Trimmung

Gashebelstellung (Prozent)

Mode 1 (Höhenruder-Trimmung)

Mode 2 (Gastrimmung)

00:00

01 A6

0 0 0 0 0

Modelltyp

Output Power display

7.4V

Mode 1 (Gastrimmung)

Mode 2 (Höhenruder-Trimmung)

Modellspeicher

Bootscreen

ENT ENT

Main menu Model Menu

UP/DN

ENT

Drücken Sie UP oder DN um den Cursor zu bewegen → um den gewünschten

Modellspeicher anzuwählen. Drücken Sie ENT um das Modell auzuwählen und EXT um zum Model Menü zurückzukehren.

UP/DN

Model Select

Modell Name Modelltyp

Model Menu Model Name

UP/DN

ENT

Model Menu Type Select

UP/DN

Senderspannung

Querruder-Trimmung

Model Select

1 A Model 1 2 A Model 2 3 A Model 3 4 A Model 4 5 A Model 5

7.4V

ENT

Model Name 7.4V

No. 01

Name

RUNNER

Drücken Sie UP oder DN um den Cursor zu bewegen → und den gewünschten Buchstaben anzuwählen,

drücken Sie R oder L um den Buchstaben zu ändern, hier RUNNER. Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

Flächentyp

Model Menu Wing Type

XciteRC Runner 250

UP/DN

ENT

Type Select

Drücken Sie UP oder DN um den Cursor zu be-

wegen → und den gewünschten Modelltyp anzu-

wählen. Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

Drücken Sie UP oder DN um

Wing Type

V-Tail

Dual Channels

7.4V

Normal

Inhibit

den Cursor zu bewegen → und den gewünschten Flächentyp anzuwählen, drücken Sie oder L und wählen Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

7.4V

Helicopter

Airplane

“Normal”.

Senderprogrammierung DEVO F7

Schalterzuordnung

Model Menu Device Output

UP/DN

ENT

Device Output 7.4V

Gear

FMOD SW

Active

Flap

GEAR SW

Active

AUX2

AUX2 KB

Active

Nachdem Sie die abgebildeten Einstellungen vorgenommen haben, drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

Servoreverse

Main Menu Function Menu

Drücken Sie

UP/DN

ENT

R oder L und wählen

UP/DN

“Normal”.

Reverse Switch

Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

Fail Safe

Function Menu

UP/DN

Fail Safe

Drücken Sie UP oder DN um den Cursor zu bewegen → "Flap" anwählen, drücken Sie R oder L und wählen "Fail Safe". Drücken Sie UP oder DN um den Cursor zu bewegen → Fail Safe anwählen, drücken Sie R oder L und wählen "U80". Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

ENT

Werkseinstellungen

7.4VReverse Switch

Elevator

Aileron

Throttle Rudder Gear

Normal

Normal Normal Normal

Fail Safe 7.4V

Elevator

Servo Hold

Aileron

Servo Hold

Throttle

Servo Hold

Flap

AUX2

Normal

Fail Safe 7.4V

Rudder

Servo Hold

Gear

Servo Hold

Flap

Fail Safe

U80

7.4VReverse Switch

Video Einstellungen und OSD-Anzeige (OSD optional erhältlich)

Main Menu System Menu

UP/DN

ENT

Anzahl der Satelliten

Steig-/Sinkgeschwindigkeit

Horizontale Geschwindigkeit

Akkuspannung

Längengrad

E NG

12.6V R 15° P 15°

000 00.0000E 00 00.0000N

UP/DN

000°

ROLL PITCH

Video Select

Gierwinkel

10:00

ENT

Timer Horizontale

Entfernung

Flughöhe

Empfängerspannung

Breitengrad

Video Select

Status

Channel

Status: Drücken Sie R oder L tund wählen “Active”.

Channel: Drücken Sie R oder L um den gewünschten Videokanal zu wählen. Die OSD-Daten werden bei erfolgreicher Verbindung automatisch angezeigt.

Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

Beachte: (1) Das OSD -Modul des Runner 250 zeigt nur die Daten im grünen Rahmen.

(2) Schalten Sie den Videoschalter und OSD-Modul-Schalter "1" auf "ON", siehe auch S. 11.

7.4V

Active

1/8

XciteRC Runner 250

Senderprogrammierung DEVO 7

Boot Screen (Hauptmenü)

Mode 1 (Höhenruder Trim)

Mode 2 (Gastrim)

Rudertrimmung

Timer

00 00

Modellspeicher

ENT

Main interface

UP/DN UP/DN

MODEL SELEC

Drücken Sie UP oder DN und wählen “MOD 1”, drücken Sie dann ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

ENT

MODEL

MOD 1

MOD 2

Senderakku

Mode 1 (Gastrimmung)

Mode 2 (Höhenruder Trim)

Gashebelstellung (Prozent)

Querrudertrimmung

Modellname

MODEL NAME

Drücken Sie R oder L um den Buchstaben zu ändern, hier RUNNER. Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

UP/DN

MODEL

0 1

RUNNE

ENT

Modelltyp

MODEL TYPE

UP/DN

Drücken Sie UP oder DN und wählen “AERO”, drücken Sie dann ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

XciteRC Runner 250

ENT

MODEL

HELI

AERO

Flächentyp

MODEL WING

UP/DN

WING

NORM

Drücken Sie R oder L und wählen “NORM”. Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.

ENT

MODEL

Senderprogrammierung DEVO 7

Schalterzuordnung

MODEL

ACT

UP/DN

DN R/L

MODEL OUTPU

AUX2

ENT

R/L

MODEL

AUX2

MODEL

GEAR

DN R/L

FMD

R/L

MODEL

FLAP

GEAR

Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

Servoreverse

Main interface

ELEV

NORM

ENT

UP/DN

AILE

NORM

FUNCTION REVSW

THRO

NORM

Fail Safe

FUNCTION SAFE

UP/DN

RUDD GEAR

NORM

ENT UP/DN

R/L

FUNCTION

FLAP

Drücken Sie ENT um zu “REVSW” zu gelangen.

Drücken Sie R oder L und wählen “NORM”.

FLAP

NORM

SAFE

AUX2

NORMNORM

Drücken Sie ENT um zu speichern und EXT um zum Function Menü zurückzukehren.

R/L

DN R/L

MODEL

GEAR

ACT

DN R/L

MODEL

FLAP

ACT

FUNCTION

ELEV

NORM

FUNCTION

FLAP

U 80%

Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.

X5817(CE) Video-Sender Kanaleinstellung

Sie können acht verschiedene Kanäle einstellen. Wählen Sie die Frequenz, die die beste Bildübertragung gewährleistet:

Kanal

Frequenz

SchalterPosition (on/off)

5866MHz 5847MHz 5828MHz 5809MHz 5790MHz 5771MHz 5752MHz 5733MHz

O N

2 3 4 5 6 7 8

O N

321

O N

321

O N

321

O N

321

O N

321

O N

Beachte: um ein Videobild anzuzeigen, muss der Sende- und Empfangskanal übereinstimmen!

XciteRC Runner 250

321

Anschlüsse der RC-Platine

RC-Platine

Oberseite

Vorne

AILE

ELEV

5 V

GND

THRO

RUDD

GEAR

AUX 1 AUX 2

AUX 3

6. Brushless-Regler Anschlussport

7. Kamera Port: (5 Pins / 5 V)

8. Kamera Port: (3 Pins / 11.1 V)

Summeranschluss (optional)

Alarmiert, wenn das Sendersignal

ausfällt.

1. Anschluss rote LED’s

2. DEVO-RX710 Empfänger

3. RUNNER 250 Flight-Controller

4. Videosender TX5817(CE)

5. Videoübertragung: Schalter in Position "ON" um

die Videoübertagung einzuschalten

Unterseite

Vorne

9. OSD-Modul: Schalter “1” auf “ON”, um die

Datenübertagung zu aktivieren

10. Empfänger Ein-/Ausgänge

Weißes Kabel an "AUX1"

Rotes Kabel an "5 V"

Schwarzes Kabel an Masse "GND"

ON1

O N

Brushless-Drehzahlregler (ESC) und -Motor Anschluss

Brushless-Motor

(linksdrehend)

Brushless-Motor (rechtsdrehend)

XciteRC Runner 250

Brushless ESC (linksdrehend)

Brushless ESC (rechtsdrehend)

Vorne

Unterseite

Brushless-Motor (rechtsdrehend)

Brushless-Motor

(linksdrehend)

Brushless ESC (rechtsdrehend)

Brushless ESC (linksdrehend)

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere: Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Runner 250 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identiﬁzieren und neu erwerben. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de

Ersatzteile für den XciteRC Runner 250 können Sie entweder im Fachhandel oder online unter http://www. XciteRC.com

XciteRC Runner 250

Umweltschutz

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen. Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpﬂichtet, Sie auf Folgendes hinzuweisen: Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpﬂichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen. Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Unter diesen Zeichen ﬁnden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.

• Cd = Cadmium

• Pb = Blei

Cd Hg Pb Li-Po

• Hg = Quecksilber

• Li = Lithium

XciteRC Runner 250

Konformität

DE Die XciteRC Modellbau GmbH & Co. KG erklärt hiermit, dass dieses Produkt den grundlegen-

den Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht. Die ausführliche Konformitätserklärung ﬁnden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: info@xciterc.de.

EN The XciteRC Modellbau GmbH & Co. KG declare that this product complies with the essen-

tial requirements and other relevant regulations of the directives R&TTE 1999/5/EC and RoHS 2011/65/EC. The detailed Declaration of Conformity can be found at www.XciteRC.com at the respective product link Declaration of Conformity or via E-mail: info@xciterc.de.

FR La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux

directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC. Vous trouverez la déclaration de conformité détailée sur internet, sous www.XciteRC.com, sur la page de l‘article en question , sous le lien de la Déclaration de conformité ou e-mail: info@ xciterc.de.

ES La XciteRC Modellbau GmbH & Co. KG declara por la presente que este producto cumple

con los requisitos fundamentales y con otras disposiciones pertinentes de las directrices de la CE R&TTE 1999/5/EC et RoHS 2011/65/EC. Puede encontrar la declaración de conformidad en Internet en www.XciteRC.com de cada producto en el enlace de la Declaración de conformidad o e-mail: info@xciterc.de.

XciteRC Runner 250

Summary

Intended Usage ........................................................................................................................................ 17

Scope of delivery ...................................................................................................................................... 17

Required accessories ...............................................................................................................................17

Explanation of Symbols ............................................................................................................................ 17

Warnings and safety notes........................................................................................................................17

Handling precautions for batteries or rechargeable batteries ..................................................................... 19

Assembly of the landing skid ....................................................................................................................20

Assembly of the propeller .........................................................................................................................20

Bottom connectors ...................................................................................................................................20

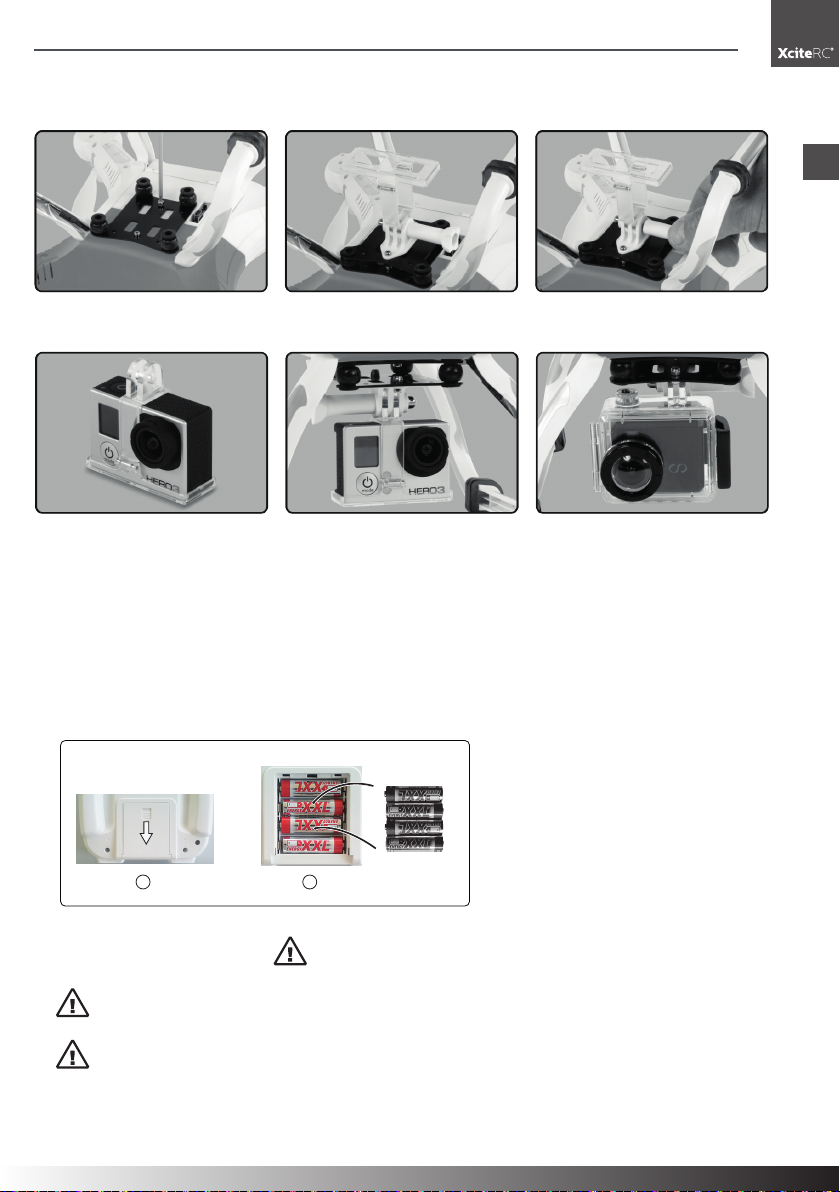

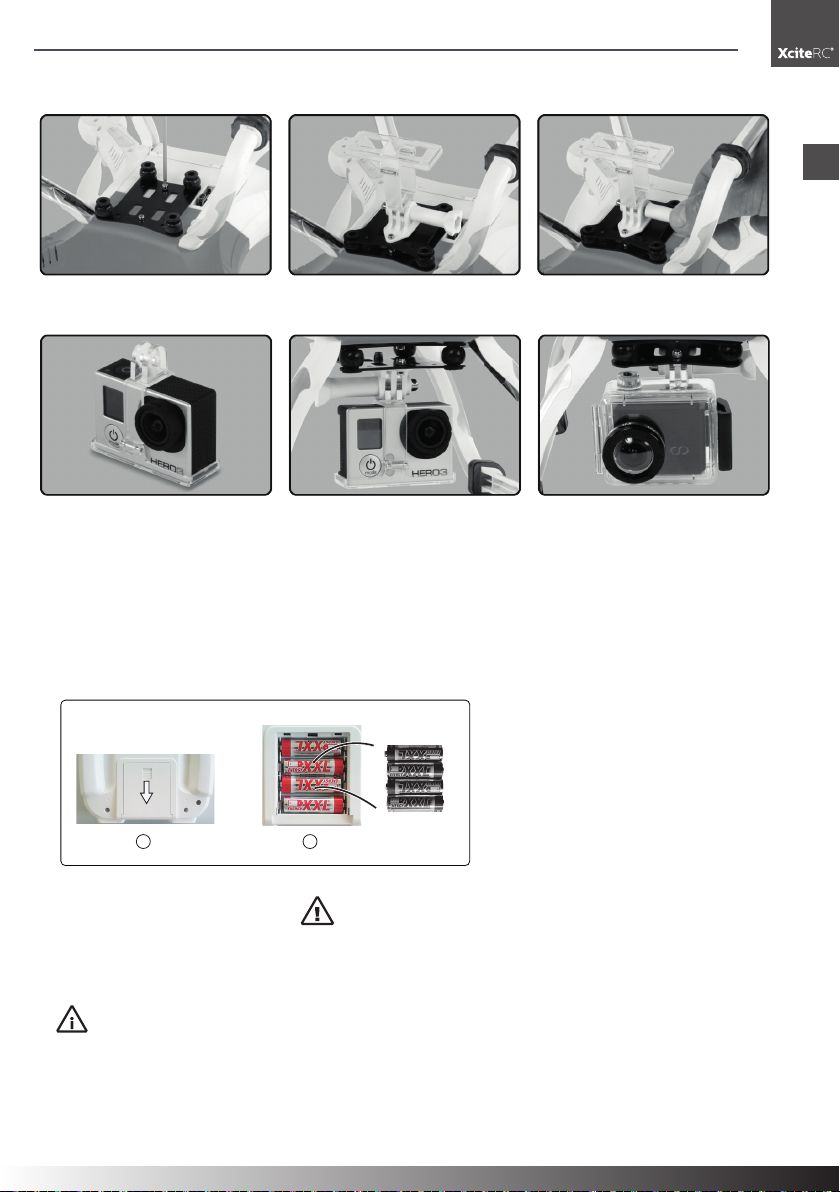

Camera mount .........................................................................................................................................21

The remote control system .......................................................................................................................21

Transmitter ...............................................................................................................................................22

Battery charging ....................................................................................................................................... 22

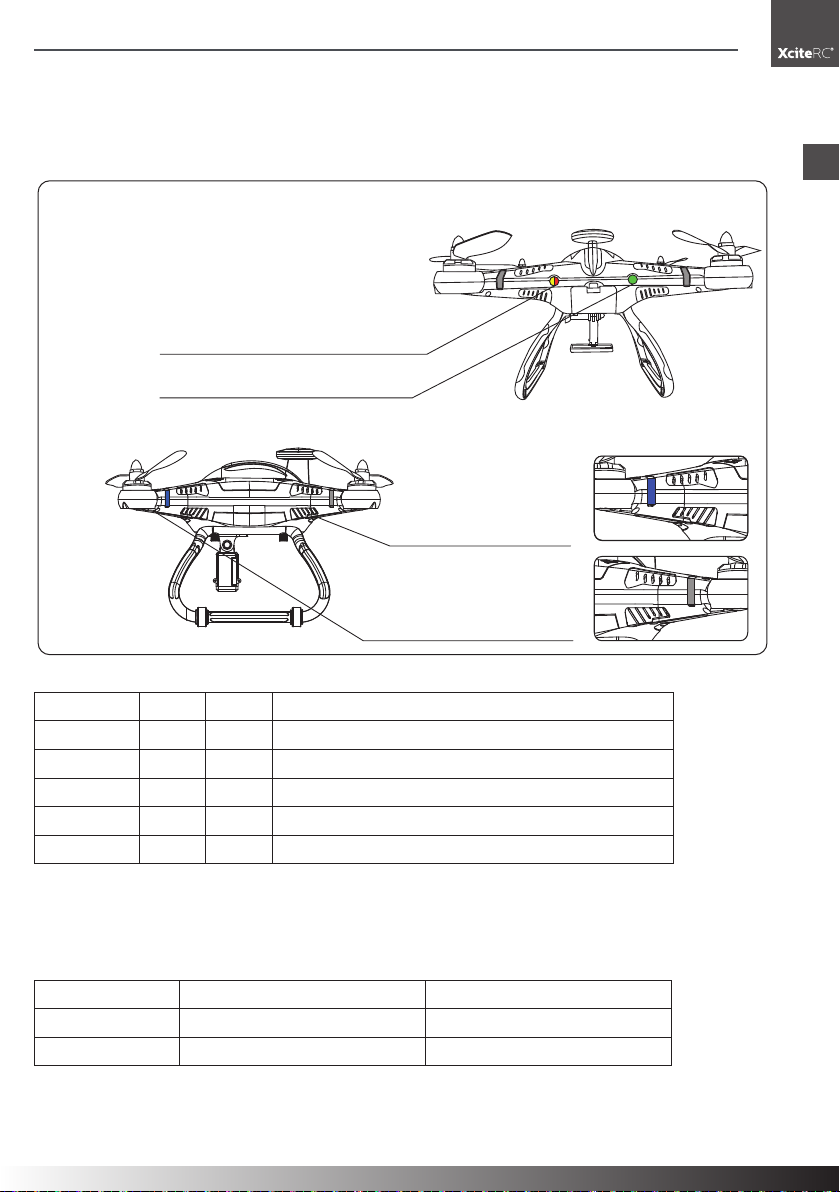

LED’s and their meaning ........................................................................................................................... 23

Transmitter modes .................................................................................................................................... 24

Calibration .............................................................................................................................................. 24

Flight modes .............................................................................................................................................24

Getting started .........................................................................................................................................25

Landing: ................................................................................................................................................... 26

Transmitter calibration ..............................................................................................................................26

Maintenance .............................................................................................................................................27

Troubleshooting ........................................................................................................................................ 27

Repairs, Spare Parts .................................................................................................................................28

Environmental Protection Notes ................................................................................................................ 29

Notes on battery law ................................................................................................................................29

Declaration of conformity .......................................................................................................................... 46

Imprint

This manual is a publication of

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-mail: info@xciterc.de Web: www.XciteRC.com

All rights including translation. Reproductions of any kind, such as photocopying, microﬁlming or storage in electronic data processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.

This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment reserved. Text and illustrations of this manual, no claims can be derived.

NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE! The latest version of this manual can be found on the Internet at www.XciteRC.com

XciteRC Runner 250

Introduction

Thank you for purchasing the Quadrocopter Runner 250 from XciteRC. This manual contains important instructions for operating your new model. Therefore, please read all instructions in this manual tho-

roughly before using the model, so that you can operate your model safely.

Intended Usage

The Runner 250 is an electrically driven ready to run quadrocopter including motor and speed controller. The control is wireless with the included 2.4 GHz remote control. The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the maintenance and operation of the model must be supervised by an adult.

Read and observe all warnings and safety instructions in this manual and on the packaging before operating!

This manual is part of this product. It contains important information for handling this product. Keep the manual for future reference and also it must be strictly kept and passed on the subsequent sale of the model to the buyer. Failure to follow the operating instructions and the safety instructions may invalidate the warranty.

Scope of delivery

RTF Quadrocopter Runner 250, partly assembled Transmitter LiPo battery Mains charger Blades Landing gear Manual with spare parts list

Required accessories

4 AA batteries or rechargeable batteries for the transmitter

Explanation of Symbols

WARNING: These instructions must be strictly observed by the operator! Failure to follow these instructions may interfere with the safe function. These notes are also for your own safety and that of other people!

ATTENTION: this information must be observed by the operator! Failure to follow these inst- ructions can damage whatsoever, warranties power loss, etc. have resulted.

Information or advice, by which a smooth operation is ensured.

Instructions for care and maintenance to ensure a long shelf life of the product.

Warnings and safety notes

The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void. Move your model always with the maximum caution and responsibility, otherwise it may cause damage to

XciteRC Runner 250

Safety notes

other property or even physical injury. A third party liability insurance is obligatory. If you already have a liability insurance policy, check before start-up the model, whether radio-controlled models are covered by a corresponding amount.

•

The product contains small parts that can cause injury if swallowed, and must therefore be kept

away from children under 3 years.

• The product is not a toy and not suitable for children under 14 years.

• The operation of radio-controlled models requires practice. In the beginning operate your new model therefore with extra caution and familiarize yourself with the response to your commands.

•

WARNING: The safe operation requires concentration and quick reaction. Do not operate your

model if you are tired or under the inﬂuence of drugs or alcohol – risk of accident and injury!

•

WARNING: The control of this model is done via radio signals, which can be inﬂuenced by the envi-

ronment. This may cause a suddenly loss of control of your model. The model may only be operated on a suitable and sufﬁciently large room without obstacles. An outdoor use is not recommended.

• Operate your model therefore only with sufﬁcient light within line of sight, away from cars, trafﬁc and people – risk of accident and injury!

• Do not operate your model during a thunder storm or near radio towers or power lines.

• Radio remote controlled models may not be operated at any public space by implication (streets, roads, squares or lakes). Before operation please ask where the operation is allowed. This also applies to private property, here the consent of the owner is required.

•

WARNING: Keep your ﬁngers or loose clothing or hair away from the rotating parts or the propeller

/ rotor unit - risk of injury!

• Always switch on the transmitter ﬁrst, then the model. NOTE: during the operation of the transmitter must remain switched on!

• Never operate your model with low transmitter batteries, because this reduces the range of your model dramatically.

• If the drive battery is empty, the model ﬁrst slow down until it no longer reacts properly to your commands. Stop the operation and change the drive battery or charge it again.

• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers, rechargeable battery packs, etc.).

•

WARNING: Keep packaging material, small parts, chemicals and electrical components away from

children – risk of accident and injury!

• The model and the transmitter may be neither get humid nor wet, especially the electronic components (receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not

be used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow.

WARNING:

Fire or explosion due to moisture in lithium batteries!

• Plastic parts (eg. fuselage or main blades) is less ﬂexible and can break more easily at cold temperatures (below 10 ° C).

• The modiﬁcation of the model is not permitted for safety and CE approval regulations, which applies in particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replacement parts are excluded.

• After use, ﬁrst turn off the model and then the transmitter.

•

WARNING: remove the drive battery from the model and transmitter after use. Store the model

never with built-in battery. Fire hazard!

• Store batteries separately on a non-combustible surface.

• The drive components (motor and speed controller) or the car battery may become hot during operation.

WARNING: Risk of burns! Let these components cool down completely after the operation (and

also before each battery change)!

XciteRC Runner 250

Safety notes

Operation of the model is performed solely at the risk of the operator. Only a careful and deliberate operation protects against physical injury and damage to property.

Handling precautions for batteries or rechargeable batteries:

• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children or pets!

• Use only the recommended or equivalent type of batteries / rechargeable batteries.

•

WARNING: Do not expose batteries / rechargeable batteries to heat or throw into ﬁre – ﬁre or

explosion hazard!

•

WARNING: Insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –

ﬁre or explosion hazard!

• If possible, always replace all batteries at the same time, never use new and used batteries and batteries with different charge levels simultaneously.

•

WARNING: Do not use defective or damaged batteries or rechargeable batteries – ﬁre hazard!

Risk of chemical burns on contact with skin, use protective gloves!

• WARNING: Do not attempt to recharge non-rechargeable batteries in a charger – ﬁre or explosion hazard!

• Remove the rechargeable batteries from the device before charging.

•

WARNING: Charging may take place only with a suitable charger for the type of battery on a ﬁre-

proof surface and under constant adult supervision – ﬁre hazard!

• Immediately remove used batteries from the devices.

NOTE: NiMH batteries must be checked at least every 3 months and, if necessary, recharged, other-

•

wise because of the typic self-discharge they may get deep discharged and damaged! Therefore, better use so-called RTU batteries with a very low self-discharge.

NOTE: note the speciﬁed storage voltage for lithium batteries. Is a completely full or empty lithium

•

battery time stored for a longer time, it can be damaged.

The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use, therefore, the warranty is excluded due to incorrect charging or discharging.

XciteRC Runner 250

Assembly · Bottom connectors

Assembly of the landing skid

1. Place the landing skid on the designated positions and lock with the accompanying screws.

WARNING: Mind the antenna, it has to be placed in the notch (see red markings) of the Quadrocopter shell and the landing skid – do not pinch - danger of falling!

2. Fix the antenna with double-sided adhesive tape in the landing skid (see ﬁgure).

Assembly of the propeller

1. The arrow of the propeller has to point upwards. Mind that the running direction on the Quadrocopter pipes, and the running direction of the propeller have to be identical (see ﬁgure)

2. Fasten the propeller with the appropriate nut, silver for clockwise motors, black for counter-clockwise motors.

WARNING: Tighten the nut ﬁrmly – danger of falling!

Bottom connectors

• The terminals S1 and S2 are proportional outputs, which are controlled via the rotary knob AUX1 and AUX2 on the transmitter. Here you may connect the camera # 15001119 an control the tilt.

• At the terminals G+ 12V suitable accessories (eg. gimbals) can be powered.

• The USB port is reserved for future special features.

XciteRC Runner 250

Camera mount · The remote control system

Fit the mount using the supplied screws.

Snap the frame closed around the camera.

Camera mount

Install the rubber isolated camera mount.

Re-fit the frame to the rubber isolated mount.

Remove the thumbscrews to release the camera frame.

Alternatively, mount an action camera in its own hardcase.

The remote control system

Here you get an overview of the remote control system of your XciteRC Runner 250 and its various features and settings. Before the ﬁrst ﬂight, you should absolutely have read and understood all these functions and settings.

• Do make sure that the transmitter is turned off - POWER-LED off.

• Now open the battery compartment cover on the backside of the transmitter, therefore slide the cover down (1). Insert four AA batteries into the battery compartment of the transmitter (2). Pay attention to the correct polarity!

Battery compartment-

cover

4x 1.5 V AA batteries

• Close the battery compartment cover, then turn on transmitter – push ON / OFF switch.

• The red POWER LED must lit.

Attention: if the POWER LED ﬂashes or does not light at all, the

model may not started – crash hazard! Change transmitter batteries immediately.

•

WARNING: check the POWER LED also during operation. If the POWER LED starts to blink, stop

operation, switch the model off and replace the transmitter batteries – crash hazard!

•

ATTENTION: The maximum range of the remote control system is about 600 meters. This model is equipped with an Coming Home function and comes automatically back to the starting point after exceeding the maximum range. This works only if a sufﬁcient GPS signal was present at the start - read

the section LEDs and their meaning.

XciteRC Runner 250

Transmitter

Transmitter · Battery charging

Manual Mode Indicator Light

SWB Mode switch

Turning Left/Right Stick

Throttle

Trimmer

Power ON/OFF

Buzzer speaker

Auxiliary channel 1

2.4GHz Antenna

0+0

Auxiliary channel 2

SWA Mode switch

Stable Mode Indicator Light

One key To Return Home Mode

Forward/Backward Left side/Right side flying stick

Power indicator light

Low voltage indicator light

Battery charging

WARNING: Be sure to read all safety instructions regarding the use of rechargeable batteries. Charging

may take place only with the supplied charger on a ﬁreproof surface and under constant adult supervision -

ﬁre or explosion hazard!

• Connect the power supply with the charger. The green LED lights up.

• Connect the batteries balancer wire with the charger.

•

WARNING: The balancer connector is polarized. Check the side channels. Do not use force - ﬁre

or explosion hazard!

• The red LED lights to indicate charging. Charging time is about 5 hours. If the battery is fully charged, the red LED goes out.

• Unplug the battery from the charger and also the power supply from the jack.

The ﬂight time of the Quadrocopter is about 15 minutes.

XciteRC Runner 250

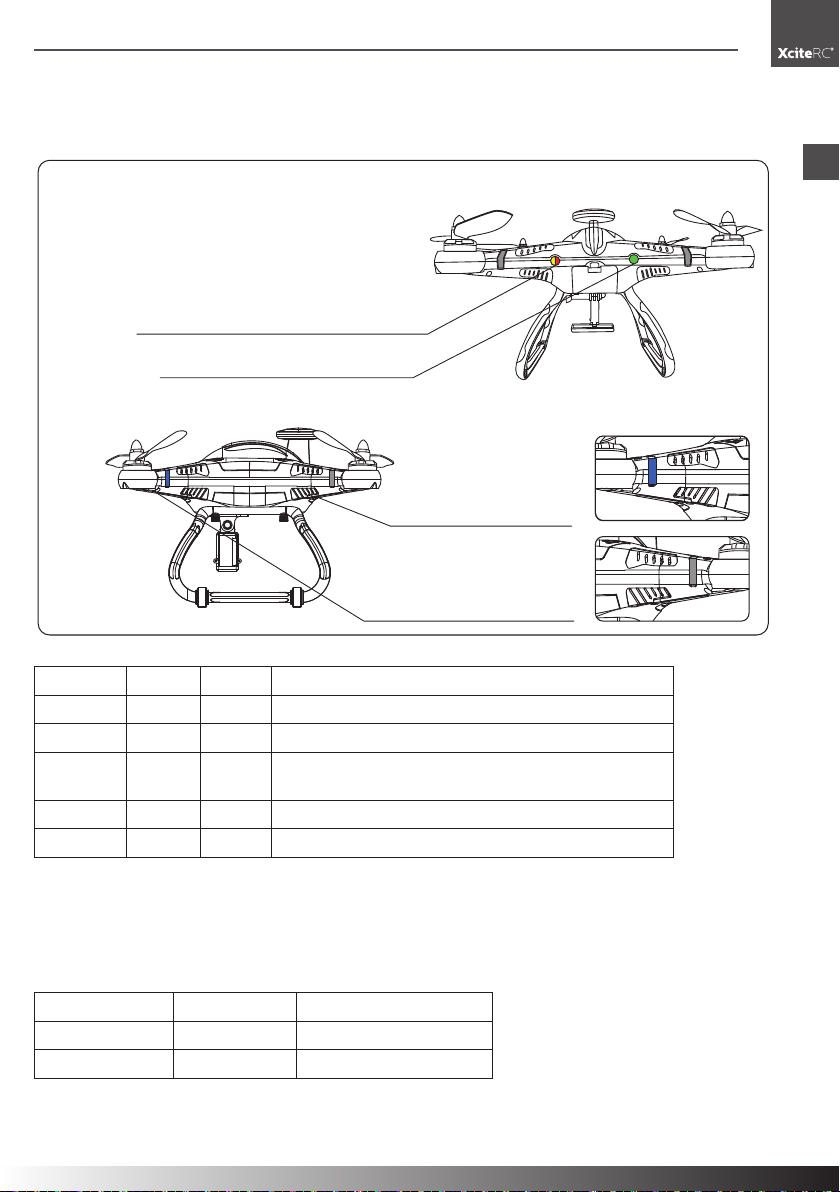

LED‘S and their meaning

LED’s and their meaning

In the tailpiece there are placed two LED’s to control the GPS-status (green), Magnetometer (yellow) and the calibration display (red). More of them are below the Quadrocopter pipes to display the ﬂight attitude and the battery condition.

Indicator light for Binding, motor lock/ unlock (red LED) Magnetometer calibration (yellow)

GPS signal (green LED)

green LED (rear)

red LED (front)

Tail-LED’s:

red green yellow Function

blinks slowly Calibration is performed/motors locked

on Calibration is performed/motors unlocked

blinks GPS-search or less than 6 satellites receivable

on GPS: more than 6 satellites/GPS ok

blinks blinks Calibration needed

WARNING: If the green LED blinks, all GPS-supported modes (Position-Hold, Altitude-Hold and ComingHome) mustn’t be used for the model receives no sufﬁcient GPS-signal and is unable to determine its position – danger of falling! Also without function is the Failsafe Coming-Home!

Quadrocopter pipes-LED‘s:

red = front green = tail

on on Normal operation

blinks blinks Battery warning

Battery warning: If the LED’s do blink and simultaneously an acoustic warning signal is to be heard the model is to land instantly – danger of falling! Regard: If the battery voltage drops to 10.2 – 10.4 V, the LED’s will slowly start to blink. From this moment on

XciteRC Runner 250

SWB

SWA

Transmitter modes · Calibration · Flight modes

you have approximately 1 to 2 minutes left to ﬂy back the model or land safely. With the battery lifetime short the blinking frequency becomes higher, meaning the LED’s will blink faster– instantly land! If the battery is empty, the motors cannot be unlocked, the model can’t start. Exchange battery or recharge.

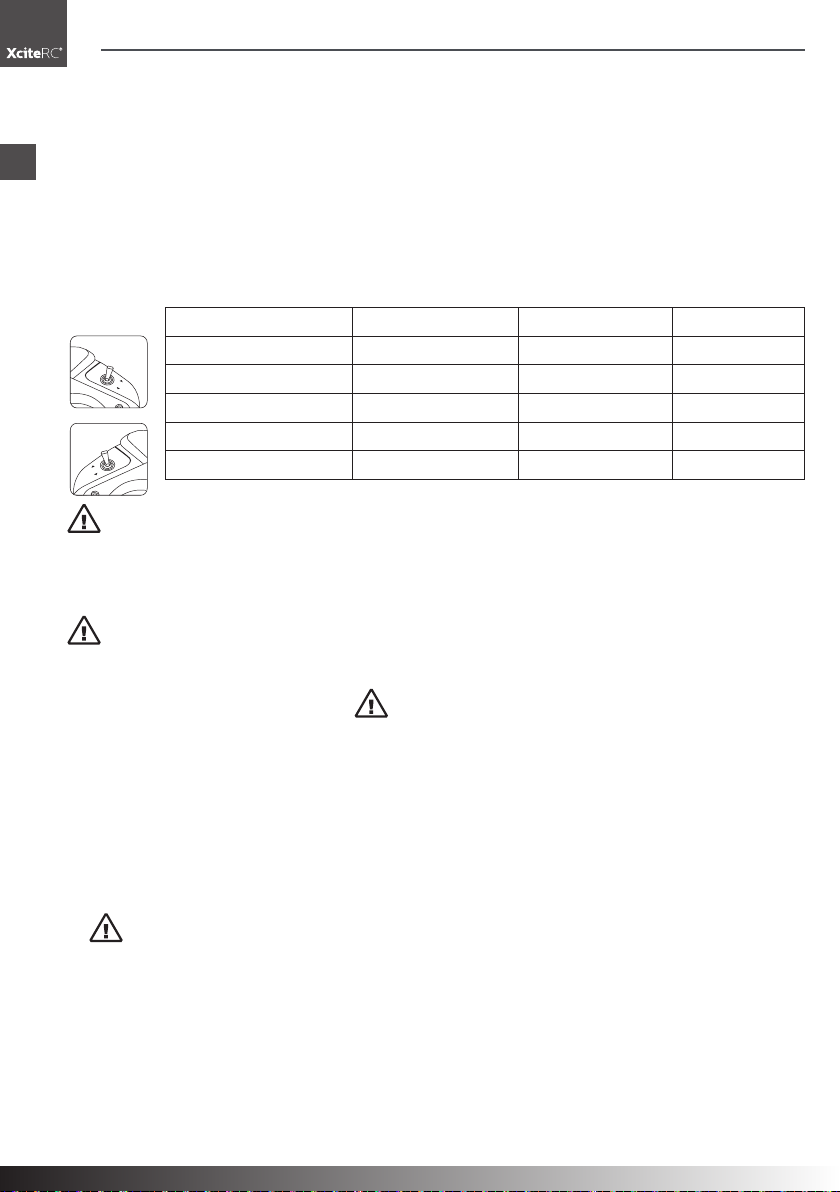

Transmitter modes

Regard: To start, the switches have to be adjusted to position „normal“

SWA Mode ON/OFF

SWB Mode ON/OFF

WARNING: If the green LED blinks, all GPS-supported modes (Position-Hold, Altitude-Hold and Coming-Home) mustn’t be used for the model receives no sufﬁcient GPS-signal and is unable to determine its position – danger of falling! Also without function is the Failsafe Coming-Home!

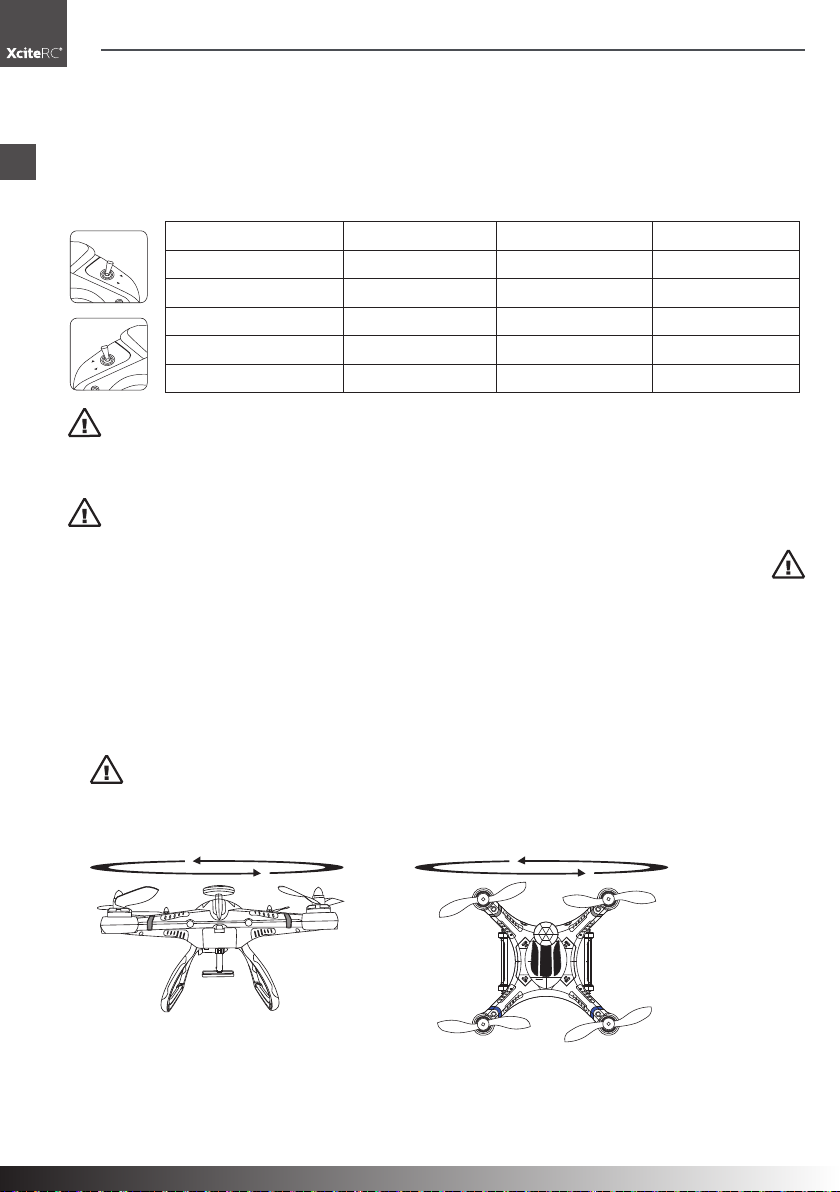

IMPORTANT: before the ﬁrst ﬂight of the integrated magnetometer needs to be calibrated. Proceed as follows:

• Place the Quadrocopter on a level surface and turn it on. The rear LED‘s ﬂash alternately fast.

NOTE: avoid objects with large metal surfaces, eg. halls with metal cladding, so that nothing interferes the correct calibration.

• Turn both switches SWA and SWB of the transmitter in position 0 and switch on the transmitter.

• Place the Quadrocopter on a ﬂat surface and move the switch SWA from position 0 to 2 and back again,

until the left LED will begin to ﬂash yellow. The Quadrocopter is in calibration mode.

• Now rotate the Quadrocopter on the ﬂat area about 3-5 times in a circle (A) and observe the left, yellow

LED. Once it ﬂashes slowly, rotate the model in the vertical with the face down and turn it again 3-5 times (B). Observe again the left LED, when it ﬂashes red, turn the Quadrocopter again on a level surface and turn it off. The magnetometer is now calibrated ready.

•

failed and must be repeated.

Mode Switch SWB (left) Switch SWA (right) Transmitter-LED

Normal 0 0 red

Position Hold 0 1 blue

Flight Direction Locked 1 1

Altitude Hold 1 2

Coming Home 0 2 green

NOTE: if the left LED’s ﬂashing the next you switch alternately (red and yellow), the calibration has

3 - 5 times

Flight modes

Normal: Normal ﬂight without GPS or altimeter control. If the mode is active the transmitter’s red LED is on.

Position Hold: Fly to the favoured spot in a stable position and make sure the switches are adjusted cor-

XciteRC Runner 250

Getting started

rectly, then move the throttle lever to center position. The model remains in its position and automatically performs correcting maneuvers. Regard: Depending on wind speed the model may need more or less room for corrections. Only use this function if enough space is available – don’t ﬂy too close to obstacles like trees or exterior walls – danger of collision! Regard: You can overcome this position by hand through strong throttle inputs. If the mode is active, the blue LED of the transmitter is on, furthermore an acoustic beep signal is to be heard.

Coming Home: Adjust the model’s nose towards the starting point and the switches into correct position to activate the mode. If the model ﬂies higher than 15 meters it will directly ﬂy to the starting point at the current height. If it ﬂies lower, it will ascend to a 15 m height ﬁrst for reasons of security, then ﬂy back. Arrived over the starting position (resp. the position in which the motors were unlocked) the model will pause at this height a few seconds and slowly begins to descend. Regard: Bring the model to a stable hovering and the nose in the direction of the starting position, before you activate the mode. Once landed the motors will be automatically locked (see paragraph Operation). To start again, set switch SWA to 0 and unlock motors.

WARNING: If the battery warning is active (Quadrocopter pipes LED’s blink), try to land as quickly as

possible and don’t try to bring back the model via the Coming-Home function – danger of falling! If the mode is active, the green LED of the transmitter is on, furthermore an acoustic beep signal is to be heard.

Flight Direction Lock: This mode saves the current „forward direction“. This means whatever direction the model’s nose is pointing to, after the activation the edge which showed forward during ﬂight is front. For activation make sure the switches are in correct position. Regard: This mode is in need of getting used to for beginners, therefore more suited for experienced model pilots. The Coming Home mode also works with activated Flight Direction Lock.

Altitude Hold: Let the model ﬂy to the favoured height in a stable position and adjust the switches to the

correct position. Then move the throttle lever to center position. This height is now automatically kept. The rest of the control functions remain as usual. Regard: Depending on wind speed the model may need more or less room for corrections. Only use this function if enough height is available – so don’t activate too close to the ground – danger of falling! Regard: You can overcome this position by hand through strong throttle inputs. If the mode is active, the green LED of the transmitter is on, furthermore an acoustic beep signal is to be heard.

Failsafe Coming Home: If no transmitter signal can be received (z.B. model out of reach, obstacles or empty transmitter battery), the Failsafe Coming Home is automatically activated. The model returns to the starting position (resp. the position in which the motors were unlocked). If you want to cancel the Failsafe Coming Home (for example the model is within sight again and therefore controllable), bring the switches each to position: SWA on position 0: to 1 and back again. SWA on 1 or 2: to 0 and then 1 and again 0

WARNING: if the GPS supported modes (position hold, altitude hold and Coming Home resp. Failsafe

Coming Home) dis not react during the ﬂight, the model does not receive a sufﬁcient GPS signal and can not determine its position. Go in this case immediately switch to manual mode to recover the ﬂight control – danger of falling!

Getting started

Before you begin please check:

•

WARNING: Only start with a sufﬁciently full transmitter batteries (rechargeable batteries) and fully

charged drive battery – crash hazard!

XciteRC Runner 250

Landing · Transmitter calibration

• Check all parts for damage and dirt. Replace any damaged parts and clean the model, because dirt

increases the weight and therefore can degrade the ﬂying qualities.

1. Put battery into battery compartment and plug in. Place the Quadrocopter on an even surface and don’t

move it anymore until the start. The red and green tail-LED of the model will blink alternately fast.

2. As soon as the two LED’s slowly blink, you can close the battery compartment.

3. Now turn on the transmitter. Regard: Switch SWA and SWB in position 0, throttle lever to the lowest po-

sition = no throttle. The binding is ﬁnished as soon as the transmitter’s beep-sound stops. Note: Perform steps 1-3 also if you need to re-bind the Quadrocopter to the transmitter, for example, after a transmitter change.

4. GPS: Wait approximately 2 minutes, until the green LED on the model is permanently on.

WARNING: If the green LED blinks during start, all GPS-supported modes (Position-Hold, AltitudeHold and Coming-Home) mustn’t be used for the model receives no sufﬁcient GPS-signal and is unable to determine its position – danger of falling! Also without function is the Failsafe Coming-Home!

5. Unlock motors: Move the throttle lever to the lowest right position and wait until the red LED of the model stops blinking. You can now start your model.

6. Lock motors: Move the throttle lever to the lowest left position and wait until the red LED blinks. If you now open the throttle the motors won’t start. For reasons of security always use this mode if you are not

Motor unlock

Motor lock

ﬂying.

7. Calibration: In rare cases it can happen that the Quadrocopter ﬂies unstable barely holding its position, then it has to be re-calibrated. The procedure is as follows: a. Lock motors: Move the throttle lever to the lowest left position and wait until the red LED on the model

blinks.

b. Now move the throttle lever to the lowest right position and wait until the red LED won’t blink anymore,

then start. Hold the model in the air for approximately 20 seconds and land again. Lock the motors (throttle lever lower left), the calibration is completed.

Landing:

• Carefully push the left throttle lever rearward. Try to land „smooth“ without damaging the Quadrocopter.

• Switch of the Quadrocopter and then the transmitter.

WARNING: the motor of the XciteRC Runner 250 may get very hot during operation. Allow to cool

down minimum 20 minutes before the next start to avoid damage. Fire hazard!

Transmitter calibration

The transmitter of the Runner 250 is calibrated at the factory. However, should a recalibration be required (eg. if the Quadrocopter rolls to one side more sensitive than to the other), this can be done anytime.

1. To do this, bring both switches SWA and SWB, as well as the AUX1 and AUX2 dial to the 0 position, the trim lever must also be brought into neutral position. To do this, move the trim levers in the middle until you hear a long beep. This indicates that the neutral position is reached.

2. Set the switch SWB in position 1 (A) and the throttle stick to the middle position. Now press the horizontal trim lever on the right side up and turn on the transmitter (B). All three Mode LED’s lights up. Move both sticks in circular motions to the full scale (C). Make about two complete circles, then move both sticks back to neutral position. After that move both AUX knobs twice from minimum to full scale, and ﬁnally back to position 0.

3. To complete the calibration switch SWB back in position 0 (D). The transmitter conﬁrms the successful calibration with a beep.

XciteRC Runner 250

Maintenance · Trouble shooting

Maintenance

To have fun with your model over a long period, occasional service work is required to get your model in good condition and to minimize wear.

• Remove dirt or dust depending with compressed air or a soft brush after each use. For stubborn dirt, a harder brush or a toothbrush can be used.

• To clean the body/fuselage no chemical cleaners such as thinners may used, as this damage the plastic of the body/fuselage. Normally a piece of soft cloth is ok, stubborn dirt can be removed with washing-up liquid.

• Check the tightness of all screws and tighten if necessary.

• Also check all connections, cables and power battery / rechargeable battery for damage.

•

WARNING: Damaged batteries or rechargeable batteries must not be used again and must be

disposed of immediately – ﬁre hazard! Please note the disposal notes at the end of this manual.

• Check the model for worn, broken or jammed parts and gears and repair if necessary.

•

WARNING: remove the batteries / rechargeable batteries of the transmitter and model when not in

use – ﬁre hazard!

Troubleshooting

Problem Solution

Model ﬂies circles in Hold mode

Motors won’t start Switch SWA not in position 0

Model doesn’t take off Check the assembly of the propellers – rotational direction

Modell lands in Coming Home mode far away from the starting position

Model has no stable hover ﬂight

XciteRC Runner 250

GPS signal poor, look for another place and try again

GPS signal poor, ﬂy. 3-5 minutes in normal mode and check the green GPS-LED. If it is still on check Position Hold once more

Battery voltage low, recharge or exchange battery

GPS signal poor, look for another place and try again

Re-calibrate model (see paragraph Operation, point 7)

Repairs · Spare Parts

Repairs, Spare Parts

Normal wear and defective parts that result from an accident, are excluded from the guarantee. These include in particular:

For car models: bald tires, worn parts and drive gears, or bent / broken suspension, chassis or bodywork For ship models: damaged or broken propellers, torn superstructure For airplanes: damage due to improper transportation or crash

I If you ﬁnd a part that is defective in material or workmanship right after opening the package, return - before you used it – to your dealer or directly to us and we will send you a replacement. For the Runner 250 some parts are available as spares. If a part is defective or worn, you can identify it with the help of the exploded view. In case of problems or questions, please contact your dealer or:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Phone +49 7161 40 799 50 Email: service@xciterc.de

Spare parts for the XciteRC Runner 250 you may order in your local hobby shop or online at http://www. XciteRC.com/

XciteRC Runner 250

Environmental protection notes

Environmental Protection Notes

The symbol of the crossed out dust bin on the product or packaging indicates that this product must be disposed of separately from normal household waste. In order to avoid harmful effects on the environment and human health in the disposal of electrical and electronic equipment and

equipment free of charge at an appropriate collecting point in your area. Please check with your city or town across the available depot. You also have the option to return old electrical and electronic equipment which has been purchased from us. We will then perform a proper recycling or reuse. Possibly contained batteries must be removed from the product and disposed of at the appropriate collecting point.

Notes on battery law:

According to the German Battery Act (BattG) the one who sells batteries (and accumulators etc.) or devices containing batteries, we are obliged to draw your attention to the following: Batteries and rechargeable batteries should not be disposed of with household waste but you are legally obliged to return used batteries. Batteries can contain contaminants that could harm the environment or your health if improperly stored or disposed of. Batteries also contain important raw materials such as iron, zinc, manganese or nickel and can be recycled. You can send us back the batteries after use either sufﬁcient postage:

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

returned free of charge or in close proximity (eg in trade or municipal collection). The levy is limited to points of sale to end-users for the disposal of such waste batteries and customary amounts, which the distributor as new batteries in his range or has done. Batteries containing pollutants are marked with a sign, a crossed-out rubbish bin, and the chemical symbol of the pollutant-heavy metal. This crossed-out bin means that you must not dispose of batteries with household waste. Among these characters, see also the following symbols have the following meanings:

the re-use or recycling are possible. You have the opportunity to submit electrical and electronic

• Cd = cadmium

• Pb = plumbium

Cd Hg Pb Li-Po

• Hg = mercury

• Li = lithium

XciteRC Runner 250

Sommaire

Utilisation destinée ....................................................................................................................................31

Contenu de la livraison .............................................................................................................................31

Accessoires Indispensables ...................................................................................................................... 31

Légende des symboles de danger ........................................................................................................... 31

CONSIGNES DE SECURITE ..................................................................................................................... 32

Consignes de sécurité pour l’utilisation des piles ou accumulateurs: ......................................................... 33

Montage des patins d’atterrissage ............................................................................................................ 34

Branchements sur le dessous de l’appareil ............................................................................................... 34

Montage du support de l’appareil ............................................................................................................. 35

La télécommande .....................................................................................................................................35

Télécommande (Emetteur) ........................................................................................................................ 36

Chargez l’accu : ......................................................................................................................................36

LEDs et signiﬁcation .................................................................................................................................37

Mode émetteur ....................................................................................................................................... 38

Calibrage ............................................................................................................................................... 38

Mode de vol .............................................................................................................................................39

Départ et voler ......................................................................................................................................... 40

Calibrage de l’émetteur ............................................................................................................................40

Entretien ................................................................................................................................................... 41

Problèmes pouvant survenir .....................................................................................................................41

Réperations, Pièces détachées .................................................................................................................41

Consignes pour la protection de l‘environnement......................................................................................43

Informations relatives à la loi de recyclage des piles .................................................................................. 43

Déclaration de conformité ......................................................................................................................... 46

Mentions légales

Cette notice d’emploi est une publication de la

XciteRC Modellbau GmbH & Co. KG

Autenbachstr. 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com

Tous droits réservés, traduction incluse. Toute reproduction p.ex. photocopie , microﬁche ou enregistrement informatique doivent être autorisées par écrit par l’éditeur. La réimpression, aussi par extraits est interdite.

Cette notice d’emploi répond au stand technique du produit au moment de la mise à l’impression. Toute modiﬁcation de la technique et de l’équipement est réservée. Aucun droit ne peut être réclamé des données et ﬁgures de cette notice d’emploi.

NOUS DECLINONS TOUTE RESPONSABILITE EN CAS D ERREUR D’ IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION! Veuillez trouver la dernière version de cette notice d’emploi dans l’internet sous www.XciteRC.com

XciteRC Runner 250

Introduction

Nous vous remercions pour votre achat d’un hélicoptère Runner 250 de XciteRC. La notice d’emploi livrée contient des consignes importantes pour l’utilisation de votre nouveau modèle.

Pour une utilisation sans danger lisez toutes les consignes de cette notice avant de mettre votre modèle en marche.

Utilisation destinée

Le Runner 250 est un quadricoptère électrique entièrement monté, avec moteur et variateur. La radiocommande en 2.4 GHz est également fournie. Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans. L’utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d’un adulte.

Lisez et respectez toutes les consignes de sécurité et avertissements contenus dans ce mode d‘emploi et ceux qui ﬁgurent sur l’emballage avant de mettre en marche votre modèle!

Ce mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour l’usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à tierce person-

ne si vous décidez de prêter ou vendre le Runner 250. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d’emploi et des consignes de sécurité.

Contenu de la livraison

RTF–XciteRC Runner 250, partiellement monté Emetteur Accu de propulsion LiPo Chargeur secteur Hélices Patins d’atterrisage Mode d’emploi avec liste des pièces de rechange

Accessoires Indispensables

4 piles ou accumulateurs format AA pour l‘émetteur

Légende des symboles de danger

DANGER: Ces indications doivent être respectées impérativement par l’utilisateur! L’inobservation de ces indications peut entrainer un mauvais fonctionnement du hélicoptère. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres personnes!

ATTENTION: Ces indications doivent être respectées par l’utilisateur! L’inobservation de ces indications peut aboutir à la perte de la garantie, peut être la cause de dommages de toute sorte ou d’accidents.

Indications ou conseils pour un fonctionnement optimal.

Instructions pour la maintenance et l’entretien aﬁn d’assurer une durée de vie maximum du produit.

CONSIGNES DE SECURITE

XciteRC Runner 250

Consignes de securité

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co. KG décline toute responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non conforme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s’applique pas. Utilisez le modèle toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes ou/et autre matériel. Nous recommandons également de souscrire une assurance de responsabilité civile. Si vous avez déjà une assurance de responsabilité civile, informez- vous soigneusement si votre contrat vous couvre pour l’utilisation de cet appareil.

•

Attention, ce produit contient des petites pièces mobiles qui peuvent être avalées et qui sont donc

dangereuses pour la santé. Ne jamais laisser l’appareil à la portée des enfants de moins de 3 ans.

• Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans

• La manipulation d’un modèle radiocommandé demande de la pratique et de l’expérience. Au début, faites voler votre nouveau modèle avec beaucoup de prudence et familiarisez- vous d’abord avec les réactions de la boite de commande.

•

DANGER: une manipulation contrôlée et sécurisée exige concentration et réactivité. Ne faites pas

voler le modèle si vous êtes fatigué ou si vous êtes sous l’inﬂuence de l’alcool ou de médicaments. –

Danger d’accident et de blessure !

•

DANGER: La commande de ce modèle s‘effectue par signaux radioélectriques qui peuvent être

inﬂuencés par l’environnement. Eventuellement, vous pourriez perdre le contrôle de votre modèle. Vous ne pouvez volez avec ce modèle que dans une salle appropriée sufﬁsamment grande dépourvue de tout obstacle. Ne faites voler votre modèle que si vous avez une visibilité sufﬁsante permettant un contact visuel direct et en espace libre, à l’écart des voitures, traﬁc et personnes- Danger d’accident et de

blessure !

• Ne faites pas voler votre modèle pendant un orage ou à proximité de mâts d’émission ou de lignes haute tension.

• L’utilisation d’appareils radiocommandés n’est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permis. Ceci est également valable pour les lieux privés, l’autorisation du propriétaire du lieu est indispensable.

•

DANGER: ne naviguez que sur des plans d’eau dans lesquels il n’y a pas de baigneurs, ni d’animaux

- Risque de blessures!

•

DANGER: Faites attention que vos doigts, vos cheveux et vos vêtements ne rentrent pas dans le

champ des parties rotatives et des hélices. – Danger de blessure !

• Pour la mise en marche, actionnez toujours d’abord l’émetteur puis dans un deuxième temps l’appareil.

ATTENTION: L’émetteur doit toujours rester allumé pendant l’utilisation!

• Ne faites jamais voler votre modèle avec des accumulateurs faibles car la portée sera extrêmement diminuée.

• Quand l’accumulateur faiblit, alors le modèle ralentit dans un premier temps, ensuite les manettes de contrôle ne réagissent plus correctement. Il est impératif de stopper l’utilisation pour recharger les accumulateurs.

• Respectez soigneusement les consignes et les avertissements contenus dans ce mode d’emploi du Runner 250, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).

•

DANGER: Tenez à l’écart des enfants toutes les parties d’emballages, toutes les petites pièces, les

matériaux chimiques et électriques – Danger d’accident et de blessure !

• Le modèle et l’émetteur ne doivent être ni mouillés ni tenus dans un endroit humide car les pièces électroniques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais voler le modèle par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l’herbe humide et ne le faites pas traverser les ﬂaques ou la neige.

•

DANGER: Danger d’incendie et d’explosion par intrusion d’humidité dans les accumula-

XciteRC Runner 250

Consignes de securité

teurs LiPo!

• Les parties en matière plastique (par exemple les suspensions et les pièces du fuselage) perdent de la ﬂexibilité à basses températures (moins de 10°C) et peuvent se rompre plus facilement.

• Aucune modiﬁcation ni aucune réadaptation du modèle ne sont permises par motif de sécurité et d’agrément CE. Ceci est valable, en particulier, pour l’émetteur, le récepteur et le variateur, à exception des travaux d’entretien ou de réparation avec des pièces détachées d’origine.

• Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolérance est minime. Ne tournez jamais les servos avec la main - ils pourraient être sérieusement détruits.

• Après l’usage, éteindrez en premier le modèle, puis l’émetteur.

•

DANGER: Enlevez les accus du modèle et de l‘émetteur. Ne stockez jamais le modèle sans avoir

retiré les accumulateurs. Danger d’incendie !

• Stockez les accumulateurs à part et sur un support incombustible.

La mise en route et l’utilisation du modèle se font sous l’entière et totale responsabilité de l’utilisateur. Seule une utilisation responsable et prudente vous protégera d’éventuelles blessures et dégâts matériels.

Consignes de sécurité pour l’utilisation des piles ou accumulateurs:

• Les piles et accumulateurs doivent être tenus à l’écart des enfants! Ne laissez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques !

• N’utilisez que des piles/accumulateurs homologués pour ce modèle ou des piles/accumulateurs étant de qualité similaire.

•

DANGER: N’exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au

feu. Danger de brûlure et d’explosion!

•

DANGER: Respectez la polarité des différents éléments en les montant dans l’appareil, ne court-

circuitez pas les branchements. Danger de brûlure et d’explosion!

• Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.

•

DANGER: N’utilisez pas de piles ou accus défectueux. – Danger de brûlure! Danger d’irritation

au contact avec la peau, protégez votre peau avec des gants!

•

DANGER: n’essayez jamais de recharger des piles non rechargeables. – Danger de brûlure ou

d’explosion!

• Pour recharger les accumulateurs, ôtez-les au préalable du modèle.

• Pour recharger les accumulateurs, seule l’utilisation d’un chargeur homologué est autorisée. Le processus de rechargement ne doit se faire que sur une surface non inﬂammable et sous la surveillance permanente d’un adulte. – Danger de brûlure!

• Ne laissez jamais des piles usées dans le modèle. Retirez les piles usées immédiatement.

PRECAUTION: les accumulateurs NiMH doivent être vériﬁés au plus tard tous les trois mois. Les

•

accumulateurs ont la particularité de se décharger automatiquement pendant leur repos. Donc, pour éviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger régulièrement si nécessaire. Utilisez de préférence des accus RTU. Ceux-ci retiennent mieux leur charge.

PRECAUTION: Vériﬁez la capacité de stockage de vos accumulateurs en Lithium. En règle gé-

•

nérale, un accumulateur, stocké trop longtemps avec une charge trop forte ou avec une charge trop basse , sera endommagé.

La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par l’utilisateur et de ce fait, ne peut pas être tenue responsable d’une mauvaise opération de chargement ou déchargement.

Montage des patins d’atterrissage

XciteRC Runner 250

Montage · Branchements sur le dessous de l‘appareil

1. Montez les patins dans l’emplacement prévu et ﬁxez-les avec les vis jointes.

DANGER: Attention à l’antenne, il faut qu’elle repose dans le logement du patin et fuselage (marquage rouge), ne pas la coincer - risque de crash!

2. Fixez l’antenne dans son logement avec du ruban adhésif double face (voir croquis ci-contre).

Montage des hélices

1. La ﬂèche de direction de l’hélice doit indiquer vers le haut. Attention au sens de rotation marqué sur la poutre support du moteur, le sens de rotation de l’hélice doit être le même (voir croquis).

2. Fixez les hélices avec les écrous correspondants, argentés pour les moteurs tournant dans le sens horaire, noirs pour les moteurs tournant en sens inverse (anti-horaire).

DANGER: Serrez correctement les écrous – Risque de Crash!

Branchements sur le dessous de l’appareil

• Les ﬁches S1 et S2 sont des sorties proportionnelles commandées par les boutons AUX1 et AUX2 de l’émetteur.

• Par les sorties G+12V, on peut alimenter des accessoires 12 V adaptés (par ex. Gimbals).

• Le port USB est réservé à des fonctions auxiliaires ultérieures.

Montage du support de l’appareil

XciteRC Runner 250

Montage du support du camera · La télécommande

Fixer la plaque support avec les vis fournies.

Fixer la deuxième plaque, avec le support de l’appareil monté, sur

Retirer maintenant la vis à oreilles du support de l’appareil.

les silent-blocs caoutchouc.

Monter l’appareil sur son support et rabattre les cotés.

Fixer le support de l’appareil avec la vis à oreilles.

L’appareil peut également être fixé avec son propre support.

La télécommande

Ci-dessous, vous trouvez une vue d‘ensemble des fonctions et des réglages de la télécommande. Vous devez absolument lire attentivement ces instructions avant d’effectuer le premier vol.

• Assurez-vous que l’émetteur est bien éteint. La LED POWER doit être éteinte.

• Ouvrez maintenant le couvercle du logement accu, au dos de l’émetteur. Pour cela, dévissez les vis et faites glisser le couvercle vers le bas (1). Mettez les quatre piles AA (ou accus) dans le logement de l’émetteur (2). Assurez-vous de ne pas inverser la polarité!

Logement de la

batterie

4x piles

1.5 V AA

• Fermez le cache des accumulateur et allumez l’émetteur. – Basculer l’interrupteur ON/OFF.

• La LED POWER doit être constant.

DANGER: Si la LED POWER clignote ou si elle ne s’allume pas du tout, le modèle ne doit pas être mis en l’air – Risque de Crash! Remplacez immédiatement les piles de l’émetteur.

• Faites toujours attention au témoin durant chaque utilisation. S’ils se déclenchent, il faut immédiatement faire atterrir l’avion et changer les piles ou recharger les accumulateurs.

ATTENTION: La portée maximale de la radiocommande est de 600 m. Le modèle est équipé

•

d’une fonction automatique Coming-Home, qui lui permet de rejoindre, de manière autonome, son point de départ, dès que la limite de portée est dépassée. Mais cela ne peut fonctionner correctement que lorsque, au moment du décollage, un signal GPS sufﬁsant est disponible – à ce sujet, consultez le paragraphe LEDs et signiﬁcation.

Télécommande (Emetteur)

XciteRC Runner 250

Télécommande · Chargez l‘accu

Témoin mode Manual

Sélecteur SWB

Levier de gaz

Lacet

Trim

Interrupteur

Buzzer

Voie Aux 1

2.4GHz Antenne

0+0

Voie Aux 2

En avant/en arrière

Sélecteur SWA

Témoin mode Position Hold

Témoin mode One key To Return

à gauche/à droite

Témoin sous-tension

Power LED

Chargez l’accu :

Avant de manipuler les accus rechargeables, lisez attentivement les consignes de prudence et de sécurité.

DANGER: La charge ne peut se faire qu’avec le chargeur fourni avec le modèle, sur une surface non in-

ﬂammable et sous la surveillance permanente d’une personne adulte – Risques d’incendie et d’explosion!

• Connectez le chargeur avec l‘alimentation électrique. La LED verte du chargeur est allumée.

• Branchez le cordon Balancer de l’accu sur le chargeur.

•

DANGER: L’accu est équipé d’un détrompeur. Il s’agit des petites arêtes latérales. Ne les montez

pas en force – Risque d’incendie et d’explosion!

• La LED rouge allumée indique que la charge est en cours. La durée de charge est d’environ 5 heures. Dès que l’accu est plein, la LED rouge se coupe à nouveau.

• Débranchez l’accu et le cordon USB.

Le temps de vol de Runner 250 est d‘environ 15 minutes.

LEDs et signiﬁcation

XciteRC Runner 250

LEDs et signiﬁcation

A l’arrière, il y a trois LEDs de contrôle, GPS (verte), Magnétomètre (jaune), et une pour le Calibrage (rouge). Par ailleurs d’autres sont encore ﬁxées sous la poutre support du moteur pour afﬁcher l’assiette et l’état de charge de l’accu.

Témion Binding, verrouillez les moteurs (DEL rouge) Calibrage magnétomètre (DEL jaune)

Signale GPS (DEL vert)

DEL vert (arrière)

DEL rouge (avant)

LEDs arrières:

rouge vert jaune Fonction

clign. lent Calibrage en cours / moteurs sécurisés

allumée Calibrage en cours / moteurs non sécurisés

clignote Recherche signal GPS ou réception de moins de 6 sa-

tellites

allumée Signal GPS: plus de 6 satellites / GPS ok

clignote clignote Nécessité de faire un calibrage

DANGER: Si la LED verte clignote, vous ne pouvez pas vous servir des modes gérés par le GPS (Position Hold, Altitude Hold et Coming Home) étant donné que le modèle ne capte pas de signal GPS correct pour déterminer sa position - Risque de Crash! Il en est de même pour la fonction Failsafe Coming Home

qui ne sera pas fonctionnelle, dans ce cas !

LEDs situées sous les poutres:

rouge = avant vert = arrière

allumé allumée Fonctionnement normal

clignote clignote Alarme accu

Alarme Accu: Si les LEDs clignotent et que simultanément un signal sonore de mise en garde se déclenche, il faut poser immédiatement le modèle - Risque de Crash!

XciteRC Runner 250

SWB

SWA

Mode émetteur · Calibration

Attention: si la tension de l’accu chute en-dessous de 10.2 – 10.4 V, les LEDs se mettent à clignoter à un rythme lent. Dans ce cas, il vous restera env. 1 à 2 minutes pour revenir et poser le modèle en toute sécurité. Au fur et à mesure de la décharge de l’accu, la fréquence de clignotement ira en s’accélérant, cela signiﬁe que si les LEDs se mettent à clignoter à fréquence rapide, il faudra poser immédiatement le modèle! Si la charge de l’accu est trop faible, vous ne pourrez plus démarrer les moteurs, le modèle ne pourra plus décoller. Dans ce cas, remplacez l’accu ou rechargez-le.

Mode émetteur

A noter: Au décollage, les interrupteurs doivent être en position „normal“

SWA Mode ON/OFF

Mode Inter. SWB (gauche) Inter. SWA (droite) LED émetteur

Normal 0 0 rouge

Position Hold 0 1 bleue

SWB Mode ON/OFF

Flight Direction Locked 1 1

Altitude Hold 1 2

Coming Home 0 2 verte

DANGER: Si la LED verte clignote, vous ne pouvez pas vous servir des modes gérés par le GPS (Position Hold, et Coming Home) étant donné que le modèle ne capte pas de signal GPS correct pour déterminer sa position - Risque de Crash! Il en est de même pour la fonction Failsafe Coming Home qui ne

sera pas fonctionnelle, dans ce cas !

IMPORTANT: avant le premier vol, il faut d’abord calibrer le magnétomètre intégré.

Procédez de la manière suivante:

• Posez le quadrocoptère sur une surface plane et allumez-le. Les LEDs à l’arrière se mettent alors à

clignoter rapidement, alternativement. endroits avec de grandes surfaces métalliques, par ex. des halls avec revêtement métallique.

• Mettez les interrupteurs SWA et SWB de l’émetteur en position 0. Allumez maintenant l’émetteur.

• Placez le quadrocoptère sur une surface plane et basculez l’interrupteur SWA de la position 0 en position

2, puis revenez en position 0, et ce, jusqu’à ce que la LED gauche clignote en jaune. Le quadrocoptère se trouve maintenant en mode calibrage.

• Tournez-le maintenant 3 à 5 fois sur lui-même (croquis A) en surveillant la LED jaune gauche. Dès que le

clignotement ralentit, tournez le modèle autour de son axe vertical, l’avant vers le bas et faites-le pivoter sur lui-même 3 à 5 fois (croquis B). Continuez à observer la LED gauche et dès qu’elle se met à clignoter au rouge, reposez le quadrocoptère de nouveau sur la surface plane et coupez-le. Le magnétomètre est maintenant calibré.

•

ATTENTION: Si vous allumez le modèle la prochaine fois, et que les deux LEDs de gauche (rouge

et jaune) clignotent, la calibrage a échoué et devra être repris.

ATTENTION: Pour ne pas inﬂuencer le calibrage, évitez les

XciteRC Runner 250

Mode de vol

Respectivement

3 à 5 fois

Mode de vol

Normal: Vol normal sans GPS ou sans contrôle de l’altitude. Si ce mode est activé, la LED rouge de l’émetteur est allumée.

Position Hold: Allez à l’endroit souhaité dans une position stable et mettez l’interrupteur dans la position correcte, puis mettez le manche de commande des gaz au milieu. Le modèle maintiendra sa position actuelle et effectuera automatiquement les corrections de vol nécessaires. A noter: Selon la force du vent, le modèle aura besoin de plus ou moins de place jusqu’à ce qu’il se stabilise. N’utilisez cette fonction que si l’espace aérien disponible est sufﬁsamment grand – c’est à dire pas trop près d’obstacles, tels que des arbres ou des habitations – Risque de collision! A noter: par des ordres de commande avec des débattements importants, vous pouvez „écraser“ cette fonction et reprendre manuellement le contrôle du modèle. Si ce mode est activé, la LED bleue de l’émetteur reste allumée, de plus un Bip sonore retentit.

Coming Home: Pour activer ce mode, placez le nez du modèle en direction du point de décollage puis mettez les interrupteurs dans la position correcte. Si le modèle évolue à une altitude de plus de 15 m, il rejoindra directement son point de décollage. S’il est plus bas, il remontera, pour des raisons de sécurité, à 15 m avant de rejoindre son point de décollage. Au dessus du point de décollage (position dans laquelle les moteurs ont été démarrés, le modèle maintiendra durant quelques secondes son altitude, avant d’entamer une lente descente. A noter: avant d’activer ce mode, placez le modèle dans une position stationnaire stable, avec le nez du modèle en direction du point de décollage. Dès que le modèle est posé, les moteurs se coupent automatiquement (Voir paragraphe Utilisation). Pour re décoller, mettez l’interrupteur SWA en position 0 et déverrouillez les moteurs. DANGER: dès que l’alarme accu est déclenchée (LEDs des poutres support moteurs qui clignotent), posez le modèle dans les plus brefs délais et n’essayez pas de le faire revenir par la fonction Coming-Home -

Risque de Crash!

Si ce mode est activé la LED verte de l’émetteur est allumée, de plus un Bip sonore retentit.

Flight Direction Lock: Dans ce mode, c’est le sens de la marche avant qui est enregistré, quelque soit la

direction dans laquelle se trouve le nez du modèle, après activation, c’est la partie qui est vers l’avant qui est prise en considération. Pour l’activer, mettez les interrupteurs dans leur position correcte. A noter: pour le débutant, ce mode nécessite au départ une certaine accoutumance, c’est pourquoi ce mode est plutôt réservé au pilotes expérimentés. Le mode Coming Home fonctionne également lorsque le mode Flight Direction Lock est activé. Altitude Hold: Meteez le modèle à l’altitude souhaitée, dans une position stable et mettez les interrupteurs dans la position correcte, puis mettez le manche de commande des gaz au milieu. Cette altitude sera maintenue automatiquement. Toutes les autres commandes restent fonctionnelles. A noter: Selon la force

XciteRC Runner 250

Départ et voler · Atterissage

du vent, le modèle aura besoin de plus ou moins de place jusqu’à ce qu’il se stabilise. N’utilisez cette fonction que si vous êtes sufﬁsamment haut – c’est à dire pas trop près du sol,– Risque de Crash! A noter: en mettant violemment les gaz ou en les retirant, vous pouvez „écraser“ cette fonction et reprendre manuellement le contrôle du modèle. Si ce mode est activé, la LED verte de l’émetteur reste allumée, de plus un Bip sonore retentit.

Failsafe Coming Home: Si aucun signal de l’émetteur n’est reçu (par ex. modèle hors de portée, obstacles ou accu d’émission vide), Failsafe Coming Home se déclenche automatiquement. Le modèle rejoint automatiquement son point de décollage (à l’endroit où les moteurs ont été démarré) Si vous voulez interrompre le mode Failsafe Coming Home (par ex. lorsque le modèle est de nouveau en vue et ainsi de nouveau pilotable), mettez les interrupteurs, en fonction de leur position: SWA en position 0: sur 1, puis revenir sur 0 SWA en position 1 ou 2: sur 0, puis sur 1, puis revenir sur 0

DANGER: si les modes GPS ne pas répondre (Position Hold, et Coming Home/Failsafe Coming Home) durant le vol, le modèle ne capte pas de signal GPS correct pour déterminer sa position. Dans ce cas aller immédiatement en mode manuel pour reprendre le contrôle de la modèle - Risque de Crash!

Départ et voler:

DANGER: Ne naviguer que si les piles de l’émetteur sont encore sufﬁsamment chargées et qui si l’accu de propulsion est chargé entièrement– Perte de contrôle!

• Vériﬁez toutes les pièces du Runner 250, il ne faut pas qu’elles soient endommagées ou sales. Rempla-

cez les pièces défectueuses et nettoyez le modèle, la saleté, qui augmente le poids du modèle, entrave les caractéristiques de la navigation.

1. Placez l’accu dans son logement et branchez-le. Posez le Quadrocopter sur une surface plane et ne le

déplacez plus avant le décollage. Les LEDs rouge et verte à l’arrière du modèle clignotent alternativement à un rythme rapide.

2. Placez l’accu dans son logement et branchez-le. Posez le Quadrocopter sur une surface plane et ne le

déplacez plus avant le décollage. Les LEDs rouge et verte à l’arrière du modèle clignotent alternativement à un rythme rapide.

3. Dès que le rythme de clignotement des deux LEDs ralentit, vous pouvez refermer le logement accu.

4. Allumez maintenant l’émetteur. Notez: Interrupteur SWA et SWB en position 0, manche de commande

des gaz en bas = pas de gaz. La liaison est établie dès que le bip sonore émis par l’émetteur s’arrête. Remarque: Suivez les étapes 1-3, si vous avez besoin de re-lier le Quadrocopter à l‘émetteur, par exemple, après un changement de l‘émetteur.

5. Calibrage: Il se peut, mais c’est assez rare, que le Quadrocopter vole de manière instable et qu’il a du mal

à maintenir sa position, dans ce cas, il faut refaire un calibrage. Procédez de la manière suivante: a) Verrouillez les moteurs: mettez le manche de commande des gaz

en bas à gauche et attendez que la LED rouge du modèle clignote.

b) Mettez maintenant le manche de commande des gaz en bas à droite

et Patientez jusqu’à ce que ma LED rouge ne clignote plus, vous pouivez ensuite lancer les moteurs. Maintenez le modèle en l’air durant env. 20 secondes, puis atterrissez. Verrouillez les moteurs (manche de commande des gaz en bas à gauche), le calibrage est terminé.

Déverrouiller les

moteurs

Verrouiller les

moteurs

Atterrissage:

• Ramenez avec la plus grande prudence le manche gauche de commande des gaz vers l’arrière, le Qua-

drocopter perd de l’altitude. Essayez de vous poser en douceur pour ménager le modèle.

A NOTER: si l’accu de vol arrive en ﬁn de charge, les réactions de le Quadrocopter aux ordres de

•

XciteRC Runner 250

Calibrage de l‘émetteur · Entretien

commande deviennent moins précises, et le vol devient instable. Dans ce cas, atterrissez immédiatement.

• Une fois posé, coupez la réception et ensuite l’émetteur.

DANGER: le moteur du Runner 250 devient très chaud pendant son utilisation. Laissez le refroidir au

moins 20 mn avant un nouveau vol aﬁn de ne pas l’endommager. Danger de brûlure!

Calibrage de l’émetteur

D’origine, l’émetteur du Runner 250 est déjà calibré. Si toutefois un nouveau calibrage devait s’avéré nécessaire (par ex. si le quadrocoptère réagit plus d’un coté que de l’autre) ce calibrage peut être repris à tout moment.

1. Pour cela, mettez les interrupteurs SWA, SWB ainsi que les boutons AUX1 et AUX2 en position 0. Les curseurs des trims doivent également être au neutre. Déplacez les curseurs de trim jusqu’à ce que vous entendiez une tonalité longue. Celle-ci vous signale que le neutre est atteint.

2. Mettez l’interrupteur SWB en position 1 (A) et le manche de commande des gaz au milieu. Déplacez maintenant sur le curseur de trim horizontal qui est sur le coté droit, vers le haut et allumez l’émetteur (B). Toutes les trois LEDs de contrôle s’allument. Déplacez les deux manches de commandes en cercle en le mettant en butée (C). Au bout de deux tours complets, remettez les deux manches au neutre. Déplacez ensuite, deux fois consécutivement, les deux boutons AUX de la position mini au débattement maxi, puis revenez sur la position 0.

3. Pour mettre un terme au calibrage, basculez à nouveau l’interrupteur SWB en position 0 (D). L’émetteur vous conﬁrmera le bon déroulement du calibrage en émettant une tonalité.

Entretien

Pour proﬁter pleinement de votre modèle, il est nécessaire d’effectuer régulièrement quelques travaux d’entretien aﬁn que celui-ci reste en parfaite état de marche et ne s’use qu’avec modération.

• L’ Runner 250 est étanche, il se peut néanmoins que quelques gouttes d’eau s’inﬁltrent dans le bateau. C’est pourquoi, après chaque séance, vériﬁez si de l’eau s’est accumulée au fond de la coque, si c’est le cas, asséchez avec un chiffon.

• Après chaque utilisation débarrassez le de toute saleté ou poussière, le plus simple est d’utiliser un pinceau doux ou avec un peu d’air comprimé. Si la salissure est trop importante, vous pouvez aussi utiliser un pinceau plus dur ou une brosse à dents.

• Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pièces de carrosserie car ces produits risquent d’attaquer la matière plastique et endommager votre appareil. En principe, il sufﬁt de prendre un chiffon doux et un peu d’eau avec du produit vaisselle.

• Vériﬁez tous les vis et revissez si nécessaire.

• Vériﬁez qu’aucun interrupteur, aucun câble, aucun accu ou pile ne soient endommagés.

•

DANGER: ne jamais utiliser d’accus ou piles défectueuses. Et vous en débarrassez immédiate-

ment. – Danger de brûlure! Respecter les recommandations pour les piles usagées.

XciteRC Runner 250

Problemès pouvant survenir · Réparations

• Vériﬁez que toutes les pièces du modèle adhérent bien, que rien n’est brisé ou ne présentent quelconques altérations, en particulier sur les roues dentées. Sinon réparez- les.

•

DANGER: retirer les piles ou accus du modèle et de l’émetteur quand l’appareil est à l’arrêt.- Dan-

ger de brûlure!

Problèmes pouvant survenir

Problème Solution

En mode Position Hold le modèle ne cesse de tourner en rond

Les moteurs ne démarrent pa L’interrupteur SWA n’est pas en position 0

Le modèle ne décolle pas Vériﬁer le sens de montage des hélices - sens de rotation

En mode Coming Home, le modèle se pose bien au delà de son point de décollage

Le modèle ne tient pas un vol stationnaire stable

Signal GPS trop faible, changer d’emplacement et refaire un essai

Signal GPS trop faible, essayer de voler en mode normal durant 3 – 5 minutes et observer la LED verte GPS. Si au bout de ce vol, elle reste allumée, réessayer le mode Position Hold

Tension de l’accu trop faible, recharger ou remplacer l’accu

Signal GPS trop faible, changer d’emplacement et refaire un essai

Refaire un calibrage du modèle (voir point 7)

Réperations, Pièces détachées

Les traces d’une usure normale et les pièces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est entièrement exclue. L’exclusion de la garantie s’applique en général comme suit : Pour les modèles de voitures: les pneus usés, les pieces d’entraînement et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie Pour les modèles de bateaux: hélices cassées, superstructures détachées Pour les modèles d‘avions: tous les dégats causés par un transport non approprié ou un crash.

Si vous découvrez un défaut de fabrication ou une pièce détériorée au moment de l’ouverture de l’emballage – avant la première mise en route – retournez le modèle sans attendre à votre concessionnaire ou directement chez nous aﬁn que nous procédions à un échange. Toutes les pièces du Runner 250 peuvent être disponibles comme pièces détachées. En cas de pièces défectueuses, vous pouvez vous aider du dessin éclaté pour l’identiﬁer et la commander. En cas de problème ou de questions consultez votre concessionnaire.

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de

Vous trouverez les pièces détachées du Runner 250 chez votre concessionnaire ou online sur http://www. XciteRC.com/

XciteRC Runner 250

Consignes pour la protection de l‘environnement

CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT

Le symbole de la poubelle barrée sur l’emballage signiﬁe que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l‘environnement et sur les personnes pouvant résulter d’une élimination sauvage des appareils électriques et électroniques.

Cela favorise les efforts de recyclage. Le dépôt de tous les appareils électriques ou électroniques dans les points de récupération autorisés près de chez vous est gratuit. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reprenons également tous nos appareils électriques ou électroniques gratuitement après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque appareil et doivent être remis au centre de tri approprié à ce type de déchets.

Informations relatives à la loi de recyclage des piles

Nous commercialisons des piles et des accus et sommes dans ce cas dans l’obligation selon la législation en vigueur (BattG) d’informer le consommateur comme suit : Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les consommateurs de les remettre à un dépôt homologué après usage. Les piles usagées contiennent des métaux/ produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l’environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganèse ou du nickel qui peuvent être recyclés. Vous pouvez nous renvoyer les piles et les accumulateurs par poste sufﬁsamment affranchie à l’adresse ci-dessous :

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

Ou vous pouvez les remettre gratuitement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de récupération de piles de votre commune). La remise chez les commercants est limitée aux quantités domestiques et aux marques et type de piles vendues dans ce commerce. Sur les piles contenants des produits dangereux ﬁgurent le symbole d’une poubelle barrée et le symbole des métaux dangereux. Le symbole de la poubelle barrée signiﬁe que les piles et les accumulateurs ne doivent pas être jetés dans la poubelle classique. Ci-dessous les symboles que vous reconnaitrez

Cd Hg Pb Li-Po

XciteRC Runner 250

• Cd = Cadmium

• Pb = Plomb

• Hg = mercure

• Li = Lithium

Ersatzteile - Spare Parts - Pièces de rechange

15001101

Brushless Motor rechtsdrehend

Clockwise Brushless Motor

Moteur Brushless rotation à droite

15001104

LED-Steuerung für rote LED's

Red LED Control System

Contrôleur LED's rouge Rocket

15001107

Akkuanschluss-Platine

Power Supply System

Connexion d'accu

15001102

Brushless Motor linksdrehend

Counter-Clockwise Brushless Motor

Moteur Brushless rotation à gauche

15001105

LED-Steuerung für grüne LED's

Green LED Control System

Contrôleur LED's verte

15001108

GPS-Stabilisierungs Modul

GPS-Stabilisation Module

Module stabilisation GPS

15001103

Propeller-Befestigungsmuttern schwarz/silber

Prop-Nut black/silver (2)

Ecrou pour hélice noir/argent (2)

15001106

Empfänger 2.4 GHz

Receiver 2.4 GHz

Récepteur 2.4 GHz

15001109

GPS-Modul Rocket 400 GPS

GPS Module Rocket 400 GPS

Module GPS Rocket 400 GPS

52100000

LiPo-Ladegerät 2-3S 100-240 V

LiPo Charger 2-3S 100-240 V

Chargeur LiPo 2-3S 100-240 V

15001113

Landegestell Rocket 400 GPS

Landing Skid Rocket 400 GPS

Train d'atterissage Rocket 400 GPS

15001111

Kamerahalterung Rocket 400 GPS

Camera Platform Rocket 400 GPS

Support de camera Rocket 400 GPS

15001301

Verkleidung Rocket 400 GPS Vers. 2

Body Shell Cover Set version 2

Cellule Rocket 400 GPS version 2

15001112

Propeller-Set Rocket 400 GPS (4)

Hélices Rocket 400 GPS (4)

15001115

Sender 2.4 GHz Rocket 400 GPS

Transmitter 2.4 GHz

Emetteur Rocket 400 GPS

XciteRC Runner 250

Ersatzteile - Spare Parts - Pièces de rechange

15001116

Ersatzantenne Sender 2.4 GHz

Antenna Transmitter 2.4 GHz

Antenne émetteur 2.4 GHz

56600021

Lipo-Akku 11.1 V 2700 mAh 40C

LiPo Battery 2700 mAh 11.1 V 40C

LiPo accu 2700 mAh 11.1 V 40C

15001117

Propellerschutzringe (4)

Propeller Fender Bracket (4)

Protection des hélices (4)

15001118

Schraubenset Rocket 400 GPS

Screw Set Rocket 400 GPS

Lot de visserie Rocket 400 GPS

XciteRC Runner 250

DECLARATION OF CONFORMITY

Declaration of conformity in accordance with the Directive 2014/30/EC (EMC) Declaration of conformity in accordance with the Directive 2014/53/EU ( RED)

WALKERA Model No. DEVO-7

RED

Complies with the following standards:

EN 62311: 2008

ETSI EN 301 489-1 V2.1.1(2017-02)

Final draft ETSI EN 301 489-3 V2.1.1 (2017-03)

ETSI EN 300 440 V2.1.1 (2017-03)

CE/EMC Test Report Complies with the following standards

EN 301 489-1:V1.9.2(09/2011)

EN 301 489-3 V1.6.1 (08/2013)

Radio Test Report

Complies with the following standards

EN 300 440-1:V1.6.1 (08/2010) EN 300 440-2:V1.4.1 (08/2010)

TRGZ1312818 (12/2013)

Company Name Guangzhou Walkera Technology Co.Ltd

Company Address Taishi Industrial Park, Dongchong Town, Nansha

District, 511475 Guangzhou, Guangdong, China

Phone

Fax,Email

Tel: 86 20 84915115 / 6

Fax: 86 20 84915117 Email: heli@walkera.com

Signature

Jarry

Documents operator

Date 2017.7.26

DECLARATION OF CONFORMITY

Declaration of conformity in accordance with the Directive 2014/30/EU (EMC) Declaration of conformity in accordance with the Directive 2014/53/EU ( RED)

Declare under our responsibility that product

WALKERA Model No.Runner 250

Complies with the following standards:

RED

CE/EMC Test Report Complies with the following standards

TEST REPORT

Company Name Guangzhou Walkera Technology Co.Ltd

Final draft ETSI EN 301 489-3 V2.1.1 (2017-03)

EN 55032；2015 EN 55024:2010+A1:2015

EN 62311: 2008

ETSI EN 301 489-1 V2.1.1(2017-02)

ETSI EN 300 440 V2.1.1 (2017-03)

Complies with the following standards

EN 300 440-2 V2.1.1

EN 301 489-1

EN 301 489-17

EN61000-3-2 EN61000-3-3

EN62311-2008

EN 55032 EN 55024

Konformität · Conformity · Conformité

Company Address Taishi Industrial Park, Dongchong Town, Nansha

Phone Fax,Email

Signature

Date 2017.07.26

District, 511475 Guangzhou,China

Tel: 86 20 84915115 / 6 Fax: 86 20 84915117 Email: heli@walkera.com

Jarry

Documents operator

XciteRC Runner 250

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com

XciteRC Runner 250 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Bestimmungsgemäße Verwendung

Lieferumfang

Benötigtes Zubehör

Erklärung der Gefahrensymbole

Sicherheitshinweise

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:

Reparaturen, Ersatzteile

Hinweise nach Batteriegesetz

Intended Usage

Scope of delivery

Required accessories

Explanation of Symbols

Warnings and safety notes

Handling precautions for batteries or rechargeable batteries:

Assembly of the landing skid

Assembly of the propeller

Bottom connectors

Camera mount

The remote control system

Transmitter

Battery charging

LED’s and their meaning

Transmitter modes

Flight modes

Getting started

Landing:

Transmitter calibration

Maintenance

Troubleshooting

Repairs, Spare Parts

Notes on battery law:

Utilisation destinée

Contenu de la livraison

Accessoires Indispensables

Légende des symboles de danger

Consignes de sécurité pour l’utilisation des piles ou accumulateurs:

Branchements sur le dessous de l’appareil

La télécommande

Chargez l’accu :

Entretien

Consignes pour la protection de l‘environnement

Informations relatives à la loi de recyclage des piles
