Bestimmungsgemäße Verwendung

Vielen Dank für den Kauf des EUROCOPTERS von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in

Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Bestimmungsgemäße Verwendung

Der EUROCOPTER ist ein ﬂugfertig aufgebauter elektrisch angetriebener Helikopter einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben werden. Die Benutzung im Freien wird ausdrücklich nicht empfohlen. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie

bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTF-EUROCOPTER, vormontiert Sender Antriebsakku (eingebaut) USB-Ladekabel Bedienungsanleitung mit Ersatzteileliste

Benötigtes Zubehör

6x AA-Batterien oder Akkus für den Sender

Erklärung der Gefahrensymbole

WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!

ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach- tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pﬂege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

Sicherheitshinweise

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an

EUROCOPTER

Sicherheitshinweise

fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpﬂichtversicherung abzusichern. Sollten Sie schon eine Haftpﬂichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

•

• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu

•

• Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, ab-

•

• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-

• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder

•

• Schalten Sie immer zuerst den Sender ein, dann das Modell.

•

• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle

• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere

•

• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik

•

• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger ﬂexibel und

• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim-

Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen

können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das

Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinﬂuss stehen – Unfall- und

Verletzungsgefahr!

WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinﬂusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben werden.

seits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

WARNUNG: bedingt durch die geringe Größe und Gewicht darf das Modell keinem starken Wind oder Zugluft ausgesetzt werden. Vermeiden Sie Flüge in der Nähe geöffneter Fenster oder Klimaanlagenauströmer- Absturzgefahr!

spannungsleitungen.

Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!

BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!

reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

von Ihnen benutzte Zubehör (Ladegeräte, wiederauﬂadbare Akkupacks usw.).

WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungsgefahr!

(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.

WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-

Akkus!

kann daher leichter brechen.

mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War-

4 EUROCOPTER

Sicherheitshinweise

tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.

•

WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und

Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf. Brandgefahr!

• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.

• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs

sehr warm werden.

•

WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch

vor jedem Akkuwechsel) vollständig abkühlen! Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie

von Kindern oder Haustieren verschluckt werden können!

• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

•

WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.

Explosionsgefahr!

•

WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –

Brandgefahr – bzw. Explosionsgefahr!

• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien

sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.

• Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit

der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!

•

WARNUNG: Versuchen Sie nie, nicht wiederauﬂadbare Batterien an einem Ladegerät aufzuladen –

Brandgefahr- bzw. Explosionsgefahr!

• Entnehmen Sie die Akkus zum Laden aus dem Gerät.

• Das Auﬂaden darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage

und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!

• Verbrauchte Batterien sofort aus den Geräten entnehmen.

BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-

•

geladen werden, da es ansonsten bedingt durch die typenspeziﬁsche Selbstentladung zur Tiefentladung

und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte

RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.

BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller

•

oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

Modellbeschreibung

Oberes Hauptrotorblatt

EUROCOPTER

Stabilisatorstange

Heckrotorblatt

Unteres Hauptrotorblatt

Rumpf Tiger

Fernsteuerung

Das Fernsteuersystem

Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres EUROCOPTERs und über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/AUS-Schalter in unterer Position.

• Nun öffnen Sie den Akkufachdeckel auf der Rückseite des Senders mit einem geeigneten Kreuzschlitz-

Schraubendreher (1) und legen Sie sechs AA-Batterien (keine Akkus) in das Batteriefach des Senders (2). Achten Sie auf die richtige Polung!

1 2

• BEACHTE: werden Akkus anstatt Batterien zur Stromversorgung des Senders benutzt, kann der Flugakku nicht über den Sender aufgeladen werden! Die Ladung ist dann nur über USB-Kabel möglich (siehe Abschnitt Laden).

• Akkufachdeckel wieder schließen und verschrauben, dann Sender einschalten – EIN/AUS-Schalter nach oben schieben.

• Die POWER-LED muss blau leuchten.

•

• Achten Sie auch während des Betriebs auf die POWER-LED. Beginnt die POWER-LED zu blinken, un-

ACHTUNG: blinkt die POWER-LED oder leuchtet gar nicht mehr, darf das Modell nicht mehr ge-

startet werden – Absturzgefahr! Senderbatterien sofort wechseln.

terstützt von einem Piepton, Modell sofort landen, ausschalten und Senderbatterien wechseln – Absturzgefahr!

Fernsteuerung (Sender)

POWER-LED

Gashebel

Lichtschalter

Antenne

EIN/AUS-Schalter

Ladekontroll-LED

Trimmrad

Steuerhebel

Schalter für die Fluggeschwindigkeit

EUROCOPTER

Laden und ﬂiegen

Sender als Ladestation nutzen

• Schalten Sie den Sender ein und vergewissern Sie sich, dass der Helikopter ausgeschaltet ist – Schalter OFF.

• Öffnen Sie nun die Klappe im linken Sendergriff (Abb.) und ziehen das Ladekabel heraus. Verbinden Sie das Ladekabel mit der Ladebuchse auf der Unterseite des Helikopters.

• Die grüne LED des Senders beginnt zu leuchten und zeigt den Ladevorgang an. Der Ladevorgang dauert ca. 30-40 Minuten. Ist der Akku vollgeladen, erlischt die grüne LED.

• Mit neuen Senderbatterien kann der Helikopterakku ca. 8-mal aufgeladen werden. Geht die grüne LED schnell wieder aus oder leuchtet gar nicht mehr, müssen die Senderbatterien gewechselt werden, keine Ladung des Helikopters mehr möglich.

Laden über USB-Kabel

• Vergewissern Sie sich, dass der Helikopter ausgeschaltet ist – Schalter OFF.

• Stecken Sie den USB-Stecker in eine geeignete Buchse Ihres PC oder Notebook (oder Netzteil mit USB-Buchse) und verbinden den Ladestecker mit der Ladebuchse auf der Unterseite des Helikopters.

• Die LED des USB-Steckers erlischt und zeigt damit den Ladevorgang an. Der Ladevorgang dauert ca. 40-50 Minuten. Ist der Akku vollgeladen, geht die LED des USB-Steckers wieder an.

Die Flugzeit des Helikopters beträgt ca. 5-7 Minuten.

Ladekabel

Ladebuchse

EIN/AUS-Schalter

Starten und ﬂiegen

Vor dem Start überprüfen:

•

WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star-

ten – Absturzgefahr!

• Überprüfen Sie alle Teile des EUROCOPTERs auf Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann.

• Sender einschalten. Die blaue POWER-LED beginnt zu blinken.

• Anschließend Modell einschalten, ein kurzes akustisches Signal ertönt und die POWER-LED leuchtet nun

dauerhaft. Sollte sie weiterhin blinken, bewegen Sie die linken Gashebel in die unterste Position. Diese Sicherheitsschaltung verhindert, dass der Rotor nach dem Einschalten des Helikopters anlaufen kann.

• Stellen Sie den Helikopter in Startposition, der Helikopter startklar.

• Beachte: der EUROCOPTER ist gegen unbeabsichtigtes Anlaufen des Motors beim Einschalten ge-

schützt, um eine Verletzungsgefahr auszuschließen. Um den Antrieb zu aktivieren, muss der Gashebel einmal ganz nach unten bewegt werden. Ist die untere Position korrekt (Motor aus) ertönt zur Kontrolle ein kurzer Piepton. Erst jetzt reagiert der EUROCOPTER auf Ihre Steuerbefehle.

• Überprüfen Sie die Motor- und Servofunktionen.

BEACHTE: die maximale Reichweite beträgt ca. 25 m.

•

• Wenn Sie Ihren Helikopter das erste Mal ﬂiegen, ist die vorwärts-rückwärts Geschwindigkeit begrenzt, der Helikopter ﬂiegt daher relativ langsam. Wenn Sie noch nie einen ferngesteuerten Helikopter gesteuert haben, ist dies die ideale Einstellung um sich an die Steuerung und das Flugverhalten zu gewöhnen. Durch einen kurzen Druck auf den rechten Taster (siehe Abb.) kann dieser Trainingsmodus abgeschaltet werden, der Helikopter ﬂiegt dann schneller. Drücken Sie erneut, ﬂiegt der Helikopter wieder langsamer. Dadurch kann die Geschwindigkeit sehr einfach an das Können des Piloten angepasst werden.

• Geht der Flugakku zu Neige, wird die Motordrehzahl gesenkt und der Helikopter sinkt automatisch. Suchen Sie einen geeigneten Landeplatz, um sicher zu landen. Laden Sie den Flugakku wieder auf.

EUROCOPTER

RC Funktionen

RC-Funktionen

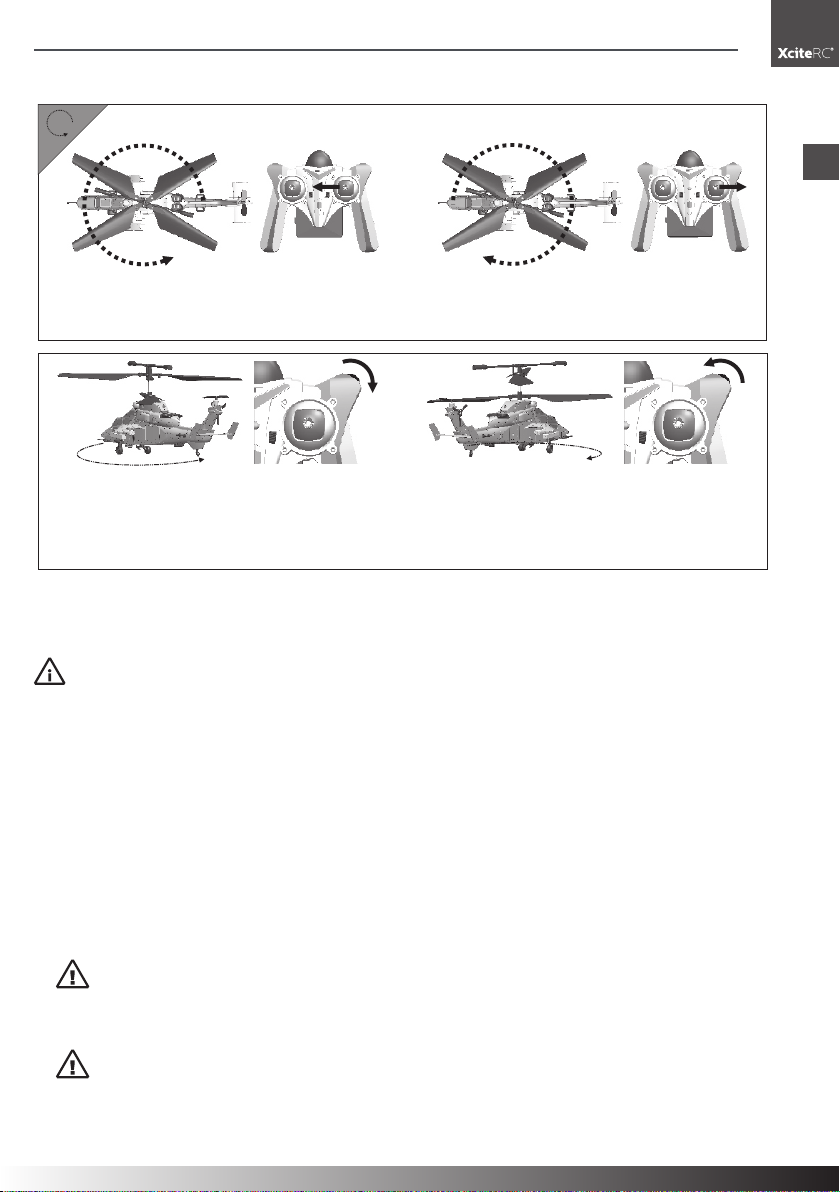

Bewegen Sie den linken Gashebel nach vorne, die Drehzahl der Rotoblätter erhöht sich und der Helikopter steigt. Bewegen Sie den Gasknüppel wieder nach hinten um zu sinken.

Bewegen Sie den rechten Steuerknüppel nach vorne, der Helikopter ﬂiegt vorwärts. Bewegen Sie den Steuerknüppel nach hinten, um rückwärts zu ﬂiegen.

Bewegen Sie den rechten Steuerknüppel nach links, der Helikopter dreht sich nach links. Bewegen Sie den Steuerknüppel nach rechts, um nach rechts zu drehen.

Trimmen Dreht sich der Helikopter im Schwebeﬂug in eine Richtung, obwohl der rechte Steuerknüppel in Mittelposition verbleibt, kann dies mit dem Trimmrad an der rechten oberen Ecke des Senders ausgeglichen werden. Drehen Sie das Trimmrad gegen die Drehrichtung des Helikopters, bis er ruhig in der Luft steht.

Landen:

• Ziehen Sie den linken Gashebel vorsichtig nach hinten, der Helikopter sinkt. Versuchen Sie, möglichst „weich“ zu landen um das Modell zu schonen. BEACHTE: geht der Flugakku zur Neige, reagiert der Helikopter nicht mehr präzise auf Ihre Steuerbefehle, der Flug wird instabil. Landen Sie in diesem Fall sofort.

• Nach der Landung Modell und anschließend Sender ausschalten.

EUROCOPTER

Wartung · Fehlersuche

Wartung

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleiß zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste benutzt werden.

• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.

• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.

• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigun-

gen.

WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.

• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

•

WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-

zen - Brandgefahr!

Fehlersuche

Fehler Mögliche Ursachen Lösung

Sender funktioniert nicht

POWER-LED des Senders blinkt

Die LadekontrollLED des Senders erlischt sehr schnell

LED des USBLadekabel leuchtet permanent

EUROCOPTER iegt nicht

EUROCOPTER gerät außer Kontrolle

Keine Batterien eingelegt

Polarität der Batterien vertauscht

Batterien fast leer

Gashebel ist nicht in unterster Position

Senderbatterien fast leer Neue Batterien einlegen

Helikopter bereits voll aufgeladen Ladekabel abstecken

Sender funktioniert nicht

Flugakku fast leer

Hauptrotor gebrochen

Hauptrotorblätter falsch montiert

Motor defekt

Sendersignal abgeschirmt

Helikopter außerhalb der Maximalreichweite

Starke Luftströmungen z.B. durch geöffnete Fenster, Klimaanlagenausströmer

6 x AA-Batterien in den Sender einlegen

Korrekte Polarität der eingelegten Batterien überprüfen und ggf. korrigieren

Neue Batterien einlegen

Gashebel nach unten bewegen

Siehe Abschnitt „Sender funktioniert nicht“

Flugakku nach Anleitung auaden

Hauptrotorblätter wechseln

Hauptrotorblätter überprüfen und ggf. nach Anleitung neu montieren

Zuerst Sender und Flugakku überprüfen, ggf. Motor wechseln

Standort wechseln, es dürfen keine Hindernisse zwischen Sender und Helikopter sein Max. Reichweite (ca. 25 m) beachten

Nicht an Zugluft vorbeiiegen

EUROCOPTER

Reparaturen · Umweltschutz

Fehler Mögliche Ursachen Lösung

Flugzeit sehr kurz Flugakku nicht voll aufgeladen

Hauptrotorblätter gebrochen

Motor defekt

Rotor dreht sich nicht

Rotor bleibt plötzlich stehen

EUROCOPTER reagiert nicht auf den Sender

EIN/AUS-Schalter in Stellung AUS

Flugakku nicht aufgeladen

Flugakku fast leer, der Motor wird abgeschaltet

Sicherheitsfunktion aktiv Antrieb aktivieren: Gashebel einmal ganz nach oben

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere: Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern.

Flugakku nach Anleitung auaden

Hauptrotorblätter wechseln

Motor wechseln

Modell einschalten

Flugakku auaden

und dann ganz nach unten bewegen

Für den EUROCOPTER sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identiﬁzieren und neu erwerben, in der Montageanleitung auf den Seiten 33 bis 34 wird der korrekte Einbau gezeigt. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de

Ersatzteile für den EUROCOPTER können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ unter Best.-Nr.: 12000000 beziehen.

EUROCOPTER

Umweltschutz

Cd Hg Pb

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen. Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpﬂichtet, Sie auf Folgendes hinzuweisen: Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpﬂichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen. Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Unter diesen Zeichen ﬁnden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

•Cd = Cadmium

•Pb = Blei

•Hg = Quecksilber

Li-Po

•Li = Lithium

EUROCOPTER

Summary

Intended Usage ........................................................................................................................................ 13

Scope of delivery ...................................................................................................................................... 13

Explanation of Symbols ............................................................................................................................13

Warnings and safety notes........................................................................................................................13

Handling precautions for batteries or rechargeable batteries ..................................................................... 14

Description ...............................................................................................................................................15

The remote control system .......................................................................................................................16

Transmitter ...............................................................................................................................................16

Use transmitter as charging station ...........................................................................................................17

USB charging cable ..................................................................................................................................17

Take off and ﬂy .........................................................................................................................................17

RC functions .............................................................................................................................................18

Landing: ...................................................................................................................................................18

Maintenance .............................................................................................................................................19

Troubleshooting ........................................................................................................................................ 19

Repairs, Spare Parts .................................................................................................................................20

Environmental Protection Notes ................................................................................................................21

Notes on battery law ................................................................................................................................21

Exploded View ..........................................................................................................................................33

Spare Parts ..............................................................................................................................................35

Declaration of conformity .......................................................................................................................... 37

Imprint

This manual is a publication of

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-mail: info@xciterc.de Web: www.XciteRC.de

All rights including translation. Reproductions of any kind, such as photocopying, microﬁlming or storage in electronic data processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.

This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment reserved. Text and illustrations of this manual, no claims can be derived.

NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE! The latest version of this manual can be found on the Internet at www.XciteRC.de

EUROCOPTER

Intended usage

Thank you for purchasing the Eurocopter from XciteRC. This manual contains important instructions for operating your new model. Therefore, please read all instructions in this manual thoroughly before

using the model, so that you can operate your model safely.

Intended Usage

The EUROCOPTER is an electrically driven ready to ﬂy helicopter including motor and speed controller. The control is wireless with the included 2.4 GHz remote control. The model may only be operated on a suitable and sufﬁciently large room without obstacles. An outdoor use is not recommended. The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the maintenance and operation of the model must be supervised by an adult.

Read and observe all warnings and safety instructions in this manual and on the packaging before operating!

This manual is part of this product. It contains important information for handling this product. Keep the manual for future reference and also it must be strictly kept and passed on the subsequent sale of the model to the buyer. Failure to follow the operating instructions and the safety instructions may invalidate the warranty.

Scope of delivery

RTF EUROCOPTER assembled, Transmitter Drive battery (built-in) USB charging cable Manual with spare parts list

Explanation of Symbols

WARNING: These instructions must be strictly observed by the operator! Failure to follow these instructions may interfere with the safe function. These notes are also for your own safety and that of other people!

ATTENTION: this information must be observed by the operator! Failure to follow these in- structions can damage whatsoever, warranties power loss, etc. have resulted.

Information or advice, by which a smooth operation is ensured.

Instructions for care and maintenance to ensure a long shelf life of the product.

Warnings and safety notes

The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void. Move your model always with the maximum caution and responsibility, otherwise it may cause damage to other property or even physical injury. We therefore recommend to secure the operation with a third party liability insurance. If you already have a liability insurance policy, check before start-up the model, whether radio-controlled models are covered by a corresponding amount.

•

EUROCOPTER

The product contains small parts that can cause injury if swallowed, and must therefore be kept

away from children under 3 years.

Warnings and safety notes

• The product is not a toy and not suitable for children under 14 years.

• The operation of radio-controlled models requires practice. In the beginning operate your new model therefore with extra caution and familiarize yourself with the response to your commands.

•

WARNING: The safe operation requires concentration and quick reaction. Do not operate your

model if you are tired or under the inﬂuence of drugs or alcohol – risk of accident and injury!

•

WARNING: The control of this model is done via radio signals, which can be inﬂuenced by the envi-

ronment. This may cause a suddenly loss of control of your model. The model may only be operated on a suitable and sufﬁciently large room without obstacles. An outdoor use is not recommended.

•

WARNING: operate your model therefore only with sufﬁcient light within line of sight, away from

cars, trafﬁc and people – risk of accident and injury!

•

ATTENTION: due to the small size and weight, the model should not be exposed to drafts or a

strong winds. Avoid ﬂights near open windows or air-outlets of an air-conditioning system!

• Do not operate your model during a thunder storm or near radio towers or power lines.

• Radio remote controlled models may not be operated at any public space by implication (streets, roads, squares or lakes). Before operation please ask where the operation is allowed. This also applies to private property, here the consent of the owner is required.

•

WARNING: Keep your ﬁngers or loose clothing or hair away from the rotating parts or the propeller

/ rotor unit - risk of injury!

• Always switch on the transmitter ﬁrst, then the model.

NOTE: during the operation of the transmitter must remain switched on!

•

• Never operate your model with low transmitter batteries, because this reduces the range of your model dramatically.

• If the drive battery is empty, the model ﬁrst slow down until it no longer reacts properly to your commands. Stop the operation and change the drive battery or charge it again.

• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers, rechargeable battery packs, etc.).

•

WARNING: Keep packaging material, small parts, chemicals and electrical components away from

children – risk of accident and injury!

• The model and the transmitter may be neither get humid nor wet, especially the electronic components (receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not be used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow.

•

WARNING: Fire or explosion due to moisture in lithium batteries!

• Plastic parts (eg. fuselage or main blades) is less ﬂexible and can break more easily at cold temperatures (below 10 ° C).

• The modiﬁcation of the model is not permitted for safety and CE approval regulations, which applies in particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replacement parts are excluded.

• After use, ﬁrst turn off the model and then the transmitter.

•

WARNING: remove the drive battery from the model and transmitter after use. Store the model

never with built-in battery. Fire hazard!

• Store batteries separately on a non-combustible surface.

• The drive components (motor and speed controller) or the car battery may become hot during operation.

WARNING: Risk of burns! Let these components cool down completely after the operation (and

also before each battery change)!

Operation of the model is performed solely at the risk of the operator. Only a careful and deliberate operation protects against physical injury and damage to property.

Handling precautions for batteries or rechargeable batteries

EUROCOPTER

Warnings and safety notes

• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children or pets!

• Use only the recommended or equivalent type of batteries / rechargeable batteries.

•

WARNING: do not expose batteries / rechargeable batteries to heat or throw into ﬁre – ﬁre or

explosion hazard!

•

WARNING: insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –

ﬁre or explosion hazard!

• If possible, always replace all batteries at the same time, never use new and used batteries and batteries with different charge levels simultaneously.

•

WARNING: Do not use defective or damaged batteries or rechargeable batteries – ﬁre hazard!

Risk of chemical burns on contact with skin, use protective gloves!

•

WARNING: Do not attempt to recharge non-rechargeable batteries in a charger – ﬁre or explosion

hazard!

• Remove the rechargeable batteries from the device before charging.

•

WARNING: charging may take place only with a suitable charger for the type of battery on a ﬁre-

proof surface and under constant adult supervision – ﬁre hazard!

• Immediately remove used batteries from the devices.

NOTE: NiMH batteries must be checked at least every 3 months and, if necessary, recharged, other-

•

wise because of the typic self-discharge they may get deep discharged and damaged! Therefore, better use so-called RTU batteries with a very low self-discharge.

NOTE: note the speciﬁed storage voltage for lithium batteries. Is a completely full or empty lithium

•

battery time stored for a longer time, it can be damaged.

The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use, therefore, the warranty is excluded due to incorrect charging or discharging.

Description

Upper main rotor blade

Lower main rotor blade

Tiger Body

EUROCOPTER

Balance bar

Tail rotor blade

Landing skid

The remote control system

Here you get an overview of the remote control system of your Eurocopter and its various features and settings. Before the ﬁrst ﬂight, you should absolutely have read and understood all these functions and settings.

• Do make sure that the transmitter is turned off - ON / OFF switch in the lower position.

• Now open the battery compartment cover on the back of the transmitter with a suitable Phillips screwdriver (1) and insert six AA batteries (no battery) into the battery compartment of the transmitter (2). Pay attention to the correct polarity!

1 2

• NOTE: if rechargeable batteries are used instead of alkaline batteries to power the transmitter, the ﬂight battery cannot be charged via the transmitter! The charge is then only possible via USB cable (see store).

• Close the battery compartment cover and tighten the screw, then turn on transmitter - ON / OFF switch push upwards.

• The POWER LED lits blue.

•

WARNING: if the POWER LED ﬂashes or does not light at all, the model cannot be started – crash

hazard! Change transmitter batteries immediately.

• Check the POWER LED also during operation.

•

WARNING: if the POWER LED starts to ﬂash, supported by a beep, land the helicopter immediately,

switch it off and replace the transmitter batteries – crash hazard!

Transmitter

POWER-LED

Throttle lever

Light control

switch

Antenna

Power switch

Charging LED

Trim wheel

Direction lever

Speed switch

EUROCOPTER

Charge and ﬂy

Use transmitter as charging station

• Turn on the transmitter and make sure that the helicopter is off - switch in OFF position.

• Now open the door in the left handle (Fig.) and pull out the charging cable. Connect the charger to the charging socket on the bottom of the helicopter.

• The green LED of the transmitter lights up and displays the charging process. Charging takes about 30-40 minutes. If the battery is fully charged, the green LED goes out.

• With new transmitter batteries the helicopter battery can be recharged approximately 8 times. If the green LED goes out very quickly or does not light at all, the transmitter batteries need to be changed, it is no longer possible to charge the helicopter.

USB charging cable

• Make sure that the helicopter is off - switch in OFF position.

• Insert the USB plug into a suitable socket on your PC or Notebook (or power adapter with USB socket) and connect the charging plug to the charging socket on the bottom of the helicopter.

• The LED of the USB plug goes off, indicating that the charging process has started. Charging takes about 40-50 minutes. If the battery is fully charged, the LED of the USB connector comes on again.

Charging wire

Charging socket

The ﬂight time of the helicopter is about 5-7 minutes.

Power switch

Take off and ﬂy

Before you begin please check:

•

WARNING: Only start with a sufﬁciently full transmitter batteries (batteries-) and fully charged ﬂight

battery – crash hazard!

• Check all parts for damage and dirt. Replace any damaged parts and clean the model, because dirt increases the weight and therefore can degrade the ﬂying qualities.

• Switch on the transmitter. The blue POWER LED lits. If the POWER LED ﬂashes, move the left throttle lever to the lowest position. This safety circuit prevents the rotor may start after turning ON the helicopter.

• Then switch on the helicopter. The red LED on the receiver board lits. Place the helicopter in starting position as soon as the red LED starts to ﬂash, the helicopter is ready now.

Note: the EUROCOPTER is protected against unintentional starting of the motor when you switch it

•

on to avoid the risk of injury. To activate the motor, the throttle must moved once all the way up and then moved back to the bottom. If the lower position is correctly (motor off) a short beep will sound. Now the EUROCOPTER responds to your commands.

• Check the motor and servo functions.

Note: the maximum range is about 25 m.

•

• If you ﬂy your helicopter for the ﬁrst time, the forward-backward speed is limited, so the helicopter ﬂies relatively slow. If you have never operated a radio controlled helicopter, this is the ideal setting to get used to the control and the ﬂight characteristics. By pressing the right button (see Figure), this training mode is switched off, the helicopter will ﬂy faster. Press again, the helicopter ﬂies slower again. As a result, the speed can be very easily adapted to the pilots skills.

• If the ﬂight battery runs low, the motor speed is reduced and the helicopter sinks automatically. Find a suitable place to land safely. Charge the ﬂight battery again.

EUROCOPTER

RC functions

Move the left throttle lever forward, the speed of the main blades increases and the helicopter rises. Move the throttle stick back again to sink.

Move the right stick forward, the helicopter ﬂies forward. Move the joystick backwards to ﬂy backwards.

Move the right stick to the left, the helicopter turns to the left. Move the joystick to the right to turn to the right.

Trim Hoovers the helicopter in one direction, although the right joystick remains in the center position, this can be compensated with the trim wheel on the upper right corner of the transmitter. Turn the trim wheel against the direction of rotation of the helicopter until he is steady in the air.

Landing:

• Carefully push the left throttle lever rearward. Try to land „smooth“ without damaging the helicopter.

NOTE: if the ﬂight battery runs empty, the helicopter does not respond accurately to your com-

• mands, the ﬂight is unstable. In this case land immediately.

• Switch of the helicopter and then the transmitter.

EUROCOPTER

Maintenance · Troubleshooting

Maintenance

To have fun with your model over a long period, occasional service work is required to get your model in good condition and to minimize wear.

• Remove dirt or dust depending with compressed air or a soft brush after each use. For stubborn dirt, a harder brush or a toothbrush can be used.

• To clean the body/fuselage no chemical cleaners such as thinners may used, as this damage the plastic of the body/fuselage. Normally a piece of soft cloth is ok, stubborn dirt can be removed with washing-up liquid.

• Check the tightness of all screws and tighten if necessary.

• Also check all connections, cables and power battery / rechargeable battery for damage.

•

WARNING: Damaged batteries or rechargeable batteries must not be used again and must be

disposed of immediately – ﬁre hazard! Please note the disposal notes at the end of this manual.

• Check the model for worn, broken or jammed parts and gears and repair if necessary.

•

WARNING: remove the batteries / rechargeable batteries of the transmitter and model when not in

use – ﬁre hazard!

Troubleshooting

Problem Possible Cause Corrective Action

Transmitter does not work

POWER LED of the transmitter ﬂashes

The charging LED on the transmitter goes off very quickly

LED of the USB charging cable is permanently illuminated

EUROCOPTER does not work

No batteries inserted

Polarity of the batteries reversed

batteries almost empty

the throttle lever is not in the lowest position

transmitter batteries almost empty insert new batteries

helicopter fully charged Disconnect the charging cable

Transmitter does not work

Flight battery is almost empty

Broken main rotor

Place 6 x AA batteries into the transmitter

Check polarity of the inserted batteries and correct if necessary

insert new batteries

Move the throttle lever down

See chapter „transmitter does not work“

Recharge ﬂight battery according to the instructions Check the main rotor blades

EUROCOPTER

Main rotor blades mounted incorrectly

Motor defective

Check main rotor blades and mounting it again after instruction First check the transmitter and ﬂight battery, if necessary, replace motor

Problem Possible Cause Corrective Action

EUROCOPTER out of control

Transmitter signal shielded

Helicopter outside the maximum range

Change position, no obstructions between the transmitter and helicopter Observe the maximum range (25 m)

Repairs

Strong air ﬂow

Flight time is very short

Rotor is not turning ON / OFF switch in the OFF position

Rotor suddenly stops

EUROCOPTER not actively responds to the transmitter

ﬂight battery is not fully charged

Broken main rotor blades

Motor defective

Flight battery is almost empty

ﬂight battery is low, the motor is switched off

safety function activated enable: move the throttle lever once all

Avoid ﬂights near open windows or airoutlets of an air-conditioning system

Recharge ﬂight battery according to the instructions Change the main rotor blades

Change motor

Switch in ON position

Recharge ﬂight battery according to the instructions

the way up and then all the way down

Repairs, Spare Parts

Normal wear and defective parts that result from an accident, are excluded from the guarantee. These include in particular:

For car models: bald tires, worn parts and drive gears, or bent / broken suspension, chassis or bodywork For ship models: damaged or broken propellers, torn superstructure

For airplanes: damage due to improper transportation or crash

I If you ﬁnd a part that is defective in material or workmanship right after opening the package, return - before you used it – to your dealer or directly to us and we will send you a replacement.

For the EUROPTER some parts are available as spares. If a part is defective or worn, you can identify it with the help of the exploded view, and the installation guide on pages 33 to 34 shows the correct installation. In case of problems or questions, please contact your dealer or:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Phone +49 7161 40 799 50 Email: service@xciterc.de

Spare parts for the EUROCOPTER you may order in your local hobby shop or online at http://www.XciteRC. de/ under Order No.: 12000000.

EUROCOPTER

Environmental protection

Cd Hg Pb

Environmental Protection Notes

The symbol of the crossed out dust bin on the product or packaging indicates that this product must be disposed of separately from normal household waste. In order to avoid harmful effects on the environment and human health in the disposal of electrical and electronic equipment and

equipment free of charge at an appropriate collecting point in your area. Please check with your city or town across the available depot. You also have the option to return old electrical and electronic equipment which has been purchased from us. We will then perform a proper recycling or reuse. Possibly contained batteries must be removed from the product and disposed of at the appropriate collecting point.

Notes on battery law

According to the German Battery Act (BattG) the one who sells batteries (and accumulators etc.) or devices containing batteries, we are obliged to draw your attention to the following: Batteries and rechargeable batteries should not be disposed of with household waste but you are legally obliged to return used batteries. Batteries can contain contaminants that could harm the environment or your health if improperly stored or disposed of. Batteries also contain important raw materials such as iron, zinc, manganese or nickel and can be recycled. You can send us back the batteries after use either sufﬁcient postage:

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

returned free of charge or in close proximity (eg in trade or municipal collection). The levy is limited to points of sale to end-users for the disposal of such waste batteries and customary amounts, which the distributor as new batteries in his range or has done. Batteries containing pollutants are marked with a sign, a crossed-out rubbish bin, and the chemical symbol of the pollutant-heavy metal. This crossed-out bin means that you must not dispose of batteries with household waste. Among these characters, see also the following symbols have the following meanings:

the re-use or recycling are possible. You have the opportunity to submit electrical and electronic

• Cd = cadmium

• Pb = plumbium

• Hg = mercury

Li-Po

• Li = lithium

EUROCOPTER

Sommaire

Utilisation destinée ....................................................................................................................................23

Contenu de la livraison .............................................................................................................................23

Accessoires indispensables ...................................................................................................................... 23

Légende des symboles de danger ........................................................................................................... 23

CONSIGNES DE SECURITE ..................................................................................................................... 23

Consignes de sécurité pour l’utilisation des piles ou accumulateurs ..........................................................25

Déscription ...............................................................................................................................................26

La télécommande .....................................................................................................................................26

Télécommande (émetteur) ........................................................................................................................ 27

Chargez l’accu avec l’émetteur .................................................................................................................27

Chargez l’accu avec USB ......................................................................................................................... 27

Décollage et vol ........................................................................................................................................ 28

Fonctions RC ...........................................................................................................................................28

Atterrissage ..............................................................................................................................................29

Entretien ................................................................................................................................................... 29

Problèmes pouvant survenir .....................................................................................................................30

Réparations, pièces détaches ...................................................................................................................31

CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT ..............................................................31

Informations relatives à la loi de recyclage des piles .................................................................................. 31

Vue éclatée ...............................................................................................................................................33

Pièces de rechange .................................................................................................................................. 35

Déclaration de conformité .........................................................................................................................37

Mentions légales

Cette notice d’emploi est une publication de la

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.de

Tous droits réservés, traduction incluse. Toute reproduction p.ex. photocopie , microﬁche ou enregistrement informatique doivent être autorisées par écrit par l’éditeur. La réimpression, aussi par extraits est interdite.

Cette notice d’emploi répond au stand technique du produit au moment de la mise à l’impression. Toute modiﬁcation de la technique et de l’équipement est réservée. Aucun droit ne peut être réclamé des données et ﬁgures de cette notice d’emploi.

NOUS DECLINONS TOUTE RESPONSABILITE EN CAS D ERREUR D’ IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION! Veuillez trouver la dernière version de cette notice d’emploi dans l’internet sous www.XciteRCc.de

EUROCOPTER

Utilisation destinée

Nous vous remercions pour votre achat d’un EUROCOPTER de XciteRC. La notice d’emploi livrée contient des consignes importantes pour l’utilisation de votre nouveau modèle.

Pour une utilisation sans danger lisez toutes les consignes de cette notice avant de mettre votre modèle en marche.

Utilisation destinée

Le EUROCOPTER est un hélicoptère électrique entièrement monté, avec moteur et variateur. La radiocommande en 2.4 GHz est également fournie. Le modèle ne peut évoluer que dans des endroits sufﬁsamment grands et sans le moindre obstacle. Le vol à l’extérieur est fortement déconseillé. Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans. L’utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d’un adulte.

Lisez et respectez toutes les consignes de sécurité et mises en gardes contenus dans ce mode d‘emploi et ceux qui ﬁgurent sur l’emballage avant de mettre en marche votre modèle!

Ce mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour l’usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à tierce per-

sonne si vous décidez de prêter ou vendre le EUROCOPTER. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d’emploi et des consignes de sécurité.

Contenu de la livraison

RTF-EUROCOPTER, pré-assemblé Emetteur Accumulateur (interne) Chargeur USB Mode d’emploi avec liste des pièces de rechange

Accessoires indispensables

6 piles ou accus format AA pour l‘émetteur

Légende des symboles de danger

DANGER: Ces indications doivent être respectées impérativement par l’utilisateur! L’inobservation de ces indications peut entrainer un mauvais fonctionnement. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres personnes!

ATTENTION: Ces indications doivent être respectées par l’utilisateur! Le non-repect de ces indications peut aboutir à la perte de la garantie, peut être la cause de dommages de toute sorte ou d’accidents.

Indications ou conseils pour un fonctionnement optimal.

Instructions pour la maintenance et l’entretien aﬁn d’assurer une durée de vie maximum du produit.

CONSIGNES DE SECURITE

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non conforme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s’applique pas. Utilisez le modèle toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes

EUROCOPTER

Consignes de sécurité

ou/et autre matériel. Nous recommandons également de souscrire une assurance de responsabilité civile. Si vous avez déjà une assurance de responsabilité civile, informez- vous soigneusement si votre contrat vous couvre pour l’utilisation de cet appareil.

•

Attention, ce produit contient des petites pièces mobiles qui peuvent être avalées et qui sont donc

dangereuses pour la santé. Ne jamais laisser l’appareil à la portée des enfants de moins de 3 ans.

• Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans

• La manipulation d’un modèle radiocommandé demande de la pratique et de l’expérience. Au début, faites voler votre nouveau modèle avec beaucoup de prudence et familiarisez- vous d’abord avec les réactions de la boite de commande.

•

DANGER: une manipulation contrôlée et sécurisée exige concentration et réactivité. Ne faites pas

voler le modèle si vous êtes fatigué ou si vous êtes sous l’inﬂuence de l’alcool ou de médicaments. –

Danger d’accident et de blessure !

•

DANGER: La commande du modèle se fait par signaux radioélectriques, qui peuvent être perturbés

par l’environnement. Dans un tel cas, vous pourriez predre le contrôle du modèle. Vous en pouvez évoluer avec ce modèle que dans des salles appropriées, sufﬁsamment grandes et sans aucun obstacle.

• Ne faites voler votre modèle que si vous avez une visibilité sufﬁsante permettant un contact visuel direct et en espace libre, à l’écart des voitures, traﬁc et personnes- Danger d’accident et de blessure !

•

ATTENTION: de part sa petite taille et son faible poids ce modèle ne peut être exposé à des vents

violents ou à des courants d’air. Evitez de volez à proximité des fenêtres ouvertes ou des bouches de climatisations – Risque de Crash!

• Ne faites pas voler votre modèle pendant un orage ou à proximité de mâts d’émission ou de lignes haute tension.

• L’utilisation d’appareils radiocommandés n’est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permis. Ceci est également valable pour les lieux privés, l’autorisation du propriétaire du lieu est indispensable.

•

DANGER: Faites attention que vos doigts, vos cheveux et vos vêtements ne rentrent pas dans le

champ des parties rotatives et des hélices. – Danger de blessure !

• Avant de démarrer vous vous assurez si la fréquence employée soit libre, aﬁn que votre ou un autre modèle ne soit hors contrôle.

• Pour la mise en marche, actionnez toujours d’abord l’émetteur puis dans un deuxième temps l’appareil.

ATTENTION: L’émetteur doit toujours rester allumé pendant l’utilisation!

• Ne faites jamais voler votre modèle avec des accumulateurs faibles car la portée sera extrêmement diminuée.

• Quand l’accumulateur faiblit, alors le modèle ralentit dans un premier temps, ensuite les manettes de contrôle ne réagissent plus correctement. Il est impératif de stopper l’utilisation pour recharger les accumulateurs.

• Respectez soigneusement les consignes et les avertissements contenus dans ce mode d’emploi du EUROCOPTER, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).

•

DANGER: Tenez à l’écart des enfants toutes les parties d’emballages, toutes les petites pièces, les

matériaux chimiques et électriques – Danger d’accident et de blessure !

• Evitez tous les obstacles que l’appareil ne pourrait pas franchir et continuez à donner plein gaz. Une collision peut provoquer la destruction du moteur, du variateur et du boitier de vitesse!

• Le modèle et l’émetteur ne doivent être ni mouillés ni tenus dans un endroit humide car les pièces électroniques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais voler le modèle par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l’herbe humide et ne le faites pas traverser les ﬂaques ou la neige.

EUROCOPTER

Consignes de sécurité

• DANGER: Danger d’incendie et d’explosion par intrusion d’humidité dans les accumulateurs LiPo!

• Les parties en matière plastique (par exemple les suspensions et les pièces du fuselage) perdent de la ﬂexibilité à basses températures (moins de 10°C) et peuvent se rompre plus facilement.

• Aucune modiﬁcation ni aucune réadaptation du modèle ne sont permises par motif de sécurité et d’agrément CE. Ceci est valable, en particulier, pour l’émetteur, le récepteur et le variateur, à exception des travaux d’entretien ou de réparation avec des pièces détachées d’origine.

• Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolérance est minime. Ne tournez jamais les servos avec la main - ils pourraient être sérieusement détruits.

• Après l’usage, éteindrez en premier le modèle, puis l’émetteur.

•

DANGER: Enlevez les accus du modèle et de l‘émetteur. Ne stockez jamais le modèle sans avoir

retiré les accumulateurs. Danger d’incendie !

• Stockez les accumulateurs à part et sur un support incombustible.

• Les composants de propulsion (moteur et variateur) et l’accumulateur peuvent s’échauffer pendant l’usage.

•

DANGER: Danger de brûlure ! Laissez refroidir complètement ces composants après l’usage et

aussi avant chaque changement de l’accumulateur.

La mise en route et l’utilisation du modèle se font sous l’entière et totale responsabilité de l’utilisateur. Seule une utilisation responsable et prudente vous protégera d’éventuelles blessures et dégâts matériels.

Consignes de sécurité pour l’utilisation des piles ou accumulateurs

• Les piles et accumulateurs doivent être tenus à l’écart des enfants! Ne laissez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques !

• N’utilisez que des piles/accumulateurs homologués pour ce modèle ou des piles/accumulateurs étant de qualité similaire.

•

DANGER: n’exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au

feu. Danger de brûlure et d’explosion!

•

DANGER: respectez la polarité des différents éléments en les montant dans l’appareil, ne court-

circuitez pas les branchements. Danger de brûlure et d’explosion!

• Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.

•

DANGER: n’utilisez pas de piles ou accus défectueux. – Danger de brûlure! Danger d’irritation au

contact avec la peau, protégez votre peau avec des gants!

•

DANGER: n’essayez jamais de recharger des piles non rechargeables. – Danger de brûlure ou

d’explosion!

• Pour recharger les accumulateurs, ôtez-les au préalable du modèle.

•

DANGER: Pour recharger les accumulateurs, seule l’utilisation d’un chargeur homologué est au-

torisée. Le processus de rechargement ne doit se faire que sur une surface non inﬂammable et sous la surveillance permanente d’un adulte. – Danger de brûlure!

• Ne laissez jamais des piles usées dans le modèle. Retirez les piles usées immédiatement.

PRECAUTION: les accumulateurs NiMH doivent être vériﬁés au plus tard tous les trois mois. Les

•

accumulateurs ont la particularité de se décharger automatiquement pendant leur repos. Donc, pour éviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger régulièrement si nécessaire. Utilisez de préférence des accus RTU. Ceux-ci retiennent mieux leur charge.

EUROCOPTER

La télécommande

• PRECAUTION: Vériﬁez la capacité de stockage de vos accumulateurs en Lithium. En règle générale, un accumulateur, stocké trop longtemps avec une charge trop forte ou avec une charge trop basse, sera endommagé.

La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par l’utilisateur et de ce fait, ne peut pas être tenue responsable d’une mauvaise opération de chargement ou déchargement.

Déscription

Pale de rotor supérieur

Pale de rotor inférieur

Fuselage Tiger

Train d‘atterissage

La télécommande

Ci-dessous, vous trouvez une vue d‘ensemble des fonctions et des réglages de la télécommande. Vous devez absolument lire attentivement ces instructions avant d’effectuer le premier vol.

• Assurez-vous que l’émetteur est bien éteint. L’interrupteur ON-OFF doit être sur la position vers le bas.

• Ouvrez maintenant le couvercle du logement accu, situé au dos de l’émetteur, avec un tournevis à empreinte cruciforme de bonne taille (1) et montez 6 piles AA (pas d’accus) dans le logement de l’émetteur (2). Respectez la polarité des piles!

1 2

Barre stabilisatrice

Pale de rotor arrière

• A SAVOIR: Si pour l’alimentation de l’émetteur, vous utilisez des accus à la place des piles l’accu de vol ne pourra pas être rechargé avec l’émetteur! La charge ne sera donc possible qu’avec le cordon USB (voir paragraphe Charge).

• Fermez le cache des accumulateur et allumez l’émetteur. – Basculer l’interrupteur ON/OFF vers le haut.

• La LED-POWER doit être allumée, au bleu.

•

ATTENTION: si la LED-POWER clignote ou si elle ne s’allume plus du tout, il ne faut en aucun cas

décoller – Risque de Crash! Remplacez immédiatement les pile de l’émetteur.

• En vol, surveillez également la LED-POWER. Si cette LED se met à clignoter, accompagnée d’un bip sonore, il faut poser le modèle tout de suite, le couper et remplacer les piles de l’émetteur – Risque de Crash!

EUROCOPTER

Charger

Télécommande (émetteur)

LED de charge

POWER-LED

Levier de gaz

Commutateur

d‘éclairage

Antenne

Interrupteur

Trim

Levier de commande

Commutateur pour vitesse de vol

Chargez l’accu avec l’émetteur

• Allumez l’émetteur et assurez-vous que l’hélicoptère est bien coupé –Interrupteur sur OFF.

• Ouvrez maintenant le logement dans la poignée gauche de l’émetteur et retirez le cordon de charge. Branchez le cordon de charge dans la prise de charge située sur le dessous de l’hélicoptère.

• La LED verte de l’émetteur s’allume et indique par là, que la procédure de charge est en cours. La durée de la charge est de 30-40 minutes. Si l’accu est plein, la LED verte s’éteint.

• Avec des piles d’émission neuves, l’accu de l’hélicoptère peut être rechargé jusqu’à 8x. Si la LED verte se coupe rapidement ou si elle ne s’allume plus du tout, il faut remplacer les piles de l’émetteur, une charge de l’accu de l’hélicoptère n’est alors plus possible.

Charging wire

Chargez l’accu avec USB

• Assurez-vous que l’hélicoptère est bien coupé – Interrupteur sur OFF.

• Branchez la prise USB dans une prise appropriée de votre PC ou Notebook (ou alimentation avec prise USB) et branchez la prise de charge sur la prise de charge située en dessous de l’hélicoptère.

• La LED de la prise USB s’éteint, indiquant par là que la procédure de charge est en cours. La durée de la charge est de 40-50 minutes. Si l’accu est plein, la LED de la prise USB se rallume.

Le temps de parcours d’EUROCOPTER est d’environ 5-7 minutes.

EUROCOPTER

Charging socket

Power switch

Vol · Fonctions RC

Décollage et vol

Vériﬁez avant le décollage:

DANGER: Ne décoller que si les piles ou les accus sont sufﬁsamment chargés. – Danger

d’écrasement!

• Assurez- vous qu’aucune partie du EUROCOPTERs ne soit abîmée ou salie. Echangez toute pièce défectueuse et nettoyez les parties souillées car les impuretés peuvent alourdir le modèle et altérer les caractéristiques du vol.

• Vériﬁez que toutes les cordes de direction soient intactes et bien montées (surtout pas tordues).

• Allumer l’émetteur. La LED POWER bleue commence à clignoter.

• Allumer ensuite le modèle, un bref signal sonore retentit et la LED POWER reste maintenant allumée en permanence. Si elle devait continuer à clignoter, mettez le manchge de commande des gaz en position basse. Cette mesure de sécurité évite que le démarrage du rotor quand vous allumez l’hélicoptère.

• Mettez l’hélicoptère en position de décollage, prêt au décollage.

•

A SAVOIR: L’EUROCOPTER est équipé d’une sécurité qui évite un démarrage inopiné du moteur

lorsque vous le mettez sous tension, pour éviter tous risques de blessures. Pour activer la motorisation, il faut déplacer une fois le manche de commande des gaz complètement vers le bas. Si la position basse est correcte (arrêt moteur), vous entendrez un bref bip sonore. Ce n’est que maintenant que l’EUROCOPTER réagira à vos ordres de commande .

• Vériﬁez les fonctions du moteur et du servo.

A NOTER: la portée maximale est de 25 m.

•

• Si vous pilotez votre hélicoptère pour la première fois, la vitesse de translation avant – arrière est limitée, de ce fait, le vol de l’hélicoptère sera relativement lent. Si vous n’avez jamais piloté d’hélicoptères, c’est le réglage idéal pour vous familiariser avec les commandes et le comportement de l’appareil. Par une simple impulsion sur la touche droite (voir photo), vous pouvez désactiver ce mode, et l’hélicoptère deviendra alors plus rapide. Si vous appuyez une nouvelle fois sur la touche, il volera de nouveau plus lentement. On peut ainsi adapter la vitesse au savoir-faire du pilote.

• Si l’accu de vol arrive en ﬁn de charge, la vitesse de rotation du moteur chute et l’hélicoptère descend automatiquement. Recherchez un endroit pour atterrir en toute sécurité. Rechargez l’accu de vol.

Fonctions RC

Si vous déplacez le manche gauche de commande des gaz vers l’avant, la vitesse de rotation des pales va augmenter et l’hélicoptère va prendre de l’altitude. Si vous remettez le manche de commande vers l’arrière, il redescendra.

Si vous déplacez le manche de commande vers l’avant, l’hélicoptère entamera une translation vers l’avant. Si vous le déplacez vers l’arrière, il effectuera une marche arrière.

EUROCOPTER

Entretien

Si vous déplacez le manche de commande droit vers la gauche, l’hélicoptère se tournera vers la gauche, si vous déplacez le manche vers la droite, il pivotera sur la droite.

Trim Si en vol stationnaire, l’hélicoptère a tendance à partir d’un coté ou de l’autre, bien que le manche de commande droit soit au neutre, vous pouvez corriger cela avec le bouton de trim situé en haut à droite de l’émetteur. Tournez le bouton du trim dans le sens inverse dans lequel l’hélicoptère a tendance à aller jusqu’à ce qu’il maintienne un stationnaire propre.

Atterrissage

Si vous tirez le manche de commande des gaz prudemment vers l’arrière, l’hélicoptère descend. Essayez de poser „en douceur“ pour épargner le modèle.

A NOTER: Si l’accu de vol arrive en ﬁn de charge, les réactions de l’hélicoptère aux ordres de comman- de ne seront plus aussi précises, et le vol devient instable. Dans ce cas, posez immédiatement le modèle. Après l’atterrissage, coupez le modèle et ensuite seulement l’émetteur.

Entretien

Pour proﬁter pleinement de votre modèle, il est nécessaire d’effectuer régulièrement quelques travaux d’entretien aﬁn que celui-ci reste en parfaite état de marche et ne s’use qu’avec modération.

• Après chaque utilisation débarrassez le de toute saleté ou poussière, le plus simple est d’utiliser un pin-

ceau doux ou avec un peu d’air comprimé. Si la salissure est trop importante, vous pouvez aussi utiliser un pinceau plus dur ou une brosse à dents.

• Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pièces de carrosserie

car ces produits risquent d’attaquer la matière plastique et endommager votre appareil. En principe, il sufﬁt de prendre un chiffon doux et un peu d’eau avec du produit vaisselle.

• Vériﬁez tous les vis et revissez si nécessaire.

• Vériﬁez qu’aucun interrupteur, aucun câble, aucun accu ou pile ne soient endommagés.

•

DANGER: ne jamais utiliser d’accus ou piles défectueuses. Et vous en débarrassez immédiate-

ment. – Danger de brûlure! Respecter les recommandations pour les piles usagées.

• Vériﬁez que toutes les pièces du modèle adhérent bien, que rien n’est brisé ou ne présentent quelcon-

ques altérations, en particulier sur les roues dentées. Sinon réparez- les.

•

DANGER: retirer les piles ou accus du modèle et de l’émetteur quand l’appareil est à l’arrêt.- Dan-

ger de brûlure!

EUROCOPTER

Problèmes pouvant survenir

Problèmes Causes possibles Solutions

L’émetteur ne fonctionne pas

La LED POWER de l’émetteur clignote

La LED de contrôle de la charge se coupe rapidement

La LED du cordon de charge USB reste allumée en permanence

EUROCOPTER ne vole pas

Perte de contrôle de l’EUROCOPTER

Pas de piles

Inversion au niveau de la polarité des piles

Piles en ﬁn de charge

Le manche de commande des gaz n’est pas en position basse

Piles en ﬁn de charge Remplacer les piles par des piles neu-

L’accu de l’hélicoptère est déjà chargé Débrancher le cordon de charge

L’émetteur ne fonctionne pas

L’accu de vol est en ﬁn de charge

Rotor principal cassé Pales de rotor mal montées

Moteur défectueux

Signal emetteur masqué

Helicoptère hors de portée Gros courants d’air, par ex. dus à des fenêtres ouvertes ou à une climatisation

Monter 6 piles AA-dans l’émetteur

Vériﬁer la polarité des piles montées et rectiﬁer si nécessaire

Remplacer les piles par des piles neuves Déplacer le manche de commande des gaz vers le bas

ves

Voir paragraphe „L’émetteur ne fonctionne pas“ Recharger correctement l’accu de vol selon la notice Remplacer les pales du rotor principal Vériﬁez les pales du rotor et si nécessaire, les remonter conformément à la notice Vériﬁer d’abord l’émetteur et l’accu, remplacer le moteur si

Changer d’emplacement, il ne faut aucun obstacle entre l’émetteur et l’hélicoptère Respecter la portée maximale (25 m) Ne pas voler dans les courants d’air

Temps de vol trop courts

L’hélice ne tourne pas L’interrupteur ON/OFF est en position

L’hélice s’arrête subitement de tourner

Le EUROCOPTER ne réagit pas aux commandes

L’accu de vol n’est pas pleinement chargé Les pales du rotor sont cassées Moteur défectueux

OFF L’accu est vide

L’accu est presque vide, le moteur s’est éteint

La fonction de sécurité est active Activez la mise des gaz. Poussez le

Recharger correctement l’accu de vol selon la notice Remplacer les pales du rotor principal Remplacer le moteur

Allumez le modèle

Chargez les accus de l‘avion

Recharger l‘accumulateur

manche des gaz au maximum vers le haut, puis au maximum vers le bas.

EUROCOPTER

Réparations · Consignes pour la protection de l‘environnement

Réparations, pièces détaches

Les traces d’une usure normale et les pièces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est entièrement exclue. L’exclusion de la garantie s’applique en général comme suit : Pour les modèles de voitures: les pneus usés, les pieces d’entraînement et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie

Pour les modèles de bateaux: hélices cassées, superstructures détachées Pour les modèles d‘avions: tous les dégats causés par un transport non approprié ou un crash.

Si vous découvrez un défaut de fabrication ou une pièce détériorée au moment de l’ouverture de l’emballage – avant la première mise en route – retournez le modèle sans attendre à votre concessionnaire ou directement chez nous aﬁn que nous procédions à un échange. Toutes les pièces du EUROCOPTER peuvent être disponibles comme pièces détachées. En cas de pièces défectueuses, vous pouvez vous aider du dessin éclaté pour l’identiﬁer et la commander. Le montage est décrit sur les pages 33 ou 34. En cas de problème ou de questions consultez votre concessionnaire.

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de

Vous trouverez les pièces détachées du EUROCOPTER chez votre concessionnaire ou online sur http:// www.XciteRC.de/ sous la référence 12000000.

CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT

Le symbole de la poubelle barrée sur l’emballage signiﬁe que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l‘environnement et sur les personnes pouvant résulter d’une élimination sauvage des appareils électriques et électroniques.

Cela favorise les efforts de recyclage. Le dépôt de tous les appareils électriques ou électroniques dans les points de récupération autorisés près de chez vous est gratuit. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reprenons également tous nos appareils électriques ou électroniques gratuitement après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque appareil et doivent être remis au centre de tri approprié à ce type de déchets.

Informations relatives à la loi de recyclage des piles

Nous commercialisons des piles et des accus et sommes dans ce cas dans l’obligation selon la législation en vigueur (Battg) d’informer le consommateur comme suit : Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les consommateurs de les remettre à un dépôt homologué après usage. Les piles usagées contiennent des métaux/ produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l’environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganèse ou du nickel qui peuvent être recyclés. Vous pouvez nous renvoyer les piles et les accumulateurs par poste sufﬁsamment affranchie à l’adresse

EUROCOPTER

ci-dessous :

Cd Hg Pb

Consignes pour la protection de l‘environnement

XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen

Ou vous pouvez les remettre gratuitement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de récupération de piles de votre commune). La remise chez les commercants est limitée aux quantités domestiques et aux marques et type de piles vendues dans ce commerce. Sur les piles contenants des produits dangereux ﬁgurent le symbole d’une poubelle barrée et le symbole des métaux dangereux. Le symbole de la poubelle barrée signiﬁe que les piles et les accumulateurs ne doivent pas être jetés dans la poubelle classique. Ci-dessous les symboles que vous reconnaitrez:

Li-Po

• Cd = Cadmium

• Pb = Plomb

• Hg = mercure

• Li = Lithium

EUROCOPTER

Exploded View

12000006

12000004

12000005

12000001

„UP“

12000008

12000003

12000008

12000001

12000012

12000003

„LOW“

12000001

„UP“

12000009

12000007

12000011

12000003

12000005

12000010

12000003

12000005

12000003

12000012

12000001

„LOW“

12000002

12000012

12000003

EUROCOPTER

12000003

12000012

12000003

12000004

Exploded View

12000001

„LOW“

12001002

12001001

12001005

12000001

„UP“

12000005

12001005

12000007

12000006

12001004

12001003

12000009

12000005

12000001

„UP“

12000001

„LOW“

12000002

12001001

12001002

12001005

12001001

12001002

EUROCOPTER

Ersatzteile · Spare Parts · Pièces de rechange

12000001

Hauptrotorblätter (4)

Main Rotor Blades (4)

Pale de rotor (4)

12000004

Stabilisatorstange

Balance Bar

Barre stabilisatrice

12000007

Motorritzel (2)

Motor Pinions (2)

Pignons (2)

12000002

Heckrotorblätter (2)

Tail Rotor Blades (2)

Pale de rotor arrière (2)

12000005

Hauptrotorblattbefestigung

Main Rotor Blade Holder

Fixation de rotor principal

12000008

Waffen Tiger

Tiger Weapons

Armes Tiger

12000003

Ersatzteileset Tiger

Tiger Parts Set

Set pièces de réchange Tiger

12000006

Rotorkopf (2)

Rotor Head (2)

Tête du rotor (2)

12000009

Getriebeset

Main Gear Set

Set transmission

12000010

Äußere Rotorwelle (36-2)

Outer Rotor Shaft (36-2)

Arbre principal extérieur (36-2)

12000013

USB Ladekabel

USB Charging Wire

Câble de charge USB

EUROCOPTER

12000011

Innere Rotorwelle (59-1.5)

Inner Rotor Shaft (59-1.5)

Arbre principal intérieur (59-1.5)

12000014

Sender 2.4 GHz

Transmitter 2.4 GHz

Emetteur 2.4 GHz

12000012

Rumpf Tiger

Tiger Body

Fuselage Tiger

12000015

Sender Infrarot (für iBlast Helikopter)

Transmitter infrared (for iBlast heli)

Emetteur infrarouge (pour héli iBlast)

Ersatzteile · Spare Parts · Pièces de rechange

12000016

iBlast Modul iBlast Dongle Dongle iBlast

12001003

Rotorwelle aussen EC 175

Outer Rotor Shaft EC 175

Arbre principal extérieur EC 175

12001001

Ersatzteileset EC 175

EC 175 Parts Set

Set de pièces de réchange EC 175

12001004

Rotorwelle innen EC 175

Inner Rotor Shaft EC 175

Arbre principal intérieur EC 175

12001002

Räder EC 175

Wheels EC 175

Roues EC 175

12001005

Rumpf EC 175 EC 175 Body Fuselage EC 175

EUROCOPTER

Konformität · Conformity · Conformité

DE Die XciteRC Modellbau GmbH & Co. KG erklärt hiermit, dass dieses Produkt den grundlegen-

den Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht. Die ausführliche Konformitätserklärung ﬁnden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: info@xciterc.de.

EN The XciteRC Modellbau GmbH & Co. KG declare that this product complies with the essen-

tial requirements and other relevant regulations of the directives R&TTE 1999/5/EC and RoHS 2011/65/EC. The detailed Declaration of Conformity can be found at www.XciteRC.com at the respective product link Declaration of Conformity or via E-mail: info@xciterc.de.

FR La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux

directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC. Vous trouverez la déclaration de conformité détailée sur internet, sous www.XciteRC.com, sur la page de l‘article en question , sous le lien de la Déclaration de conformité ou e-mail: info@ xciterc.de.

EUROCOPTER

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.de

XciteRC Eurocopter Tiger, Eurocopter EC175 User Manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual

Utilisation destinée

Contenu de la livraison

Accessoires indispensables

Légende des symboles de danger

CONSIGNES DE SECURITE

Consignes de sécurité pour l’utilisation des piles ou accumulateurs

La télécommande

Déscription

Télécommande (émetteur)

Chargez l’accu avec l’émetteur

Chargez l’accu avec USB

Décollage et vol

Fonctions RC

Entretien

Atterrissage

Réparations, pièces détaches

CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT

Informations relatives à la loi de recyclage des piles
