Page 1
Bedienungsanleitung
Manual
Mode d‘emploi
www.XciteRC.com
#15060000
#15061000
XciteRC ALPHA-EGG Cam - WiFi FPV-Quadrocopter
XciteRC ALPHA-EGG - 4-Kanal Quadrocopter RTF
Page 2
2
XciteRC ALPHA-EGG
DE
Inhalt
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: [email protected]
Web: www.XciteRC.com
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
© Copyright 2017 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................................................................3
Lieferumfang ..............................................................................................................................................3
Benötigtes Zubehör .................................................................................................................................... 3
Erklärung der Gefahrensymbole ................................................................................................................. 3
SICHERHEITSHINWEISE ............................................................................................................................4
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ......................................................................5
Das Fernsteuersystem ................................................................................................................................ 6
Fernsteuerung (Sender) .............................................................................................................................. 6

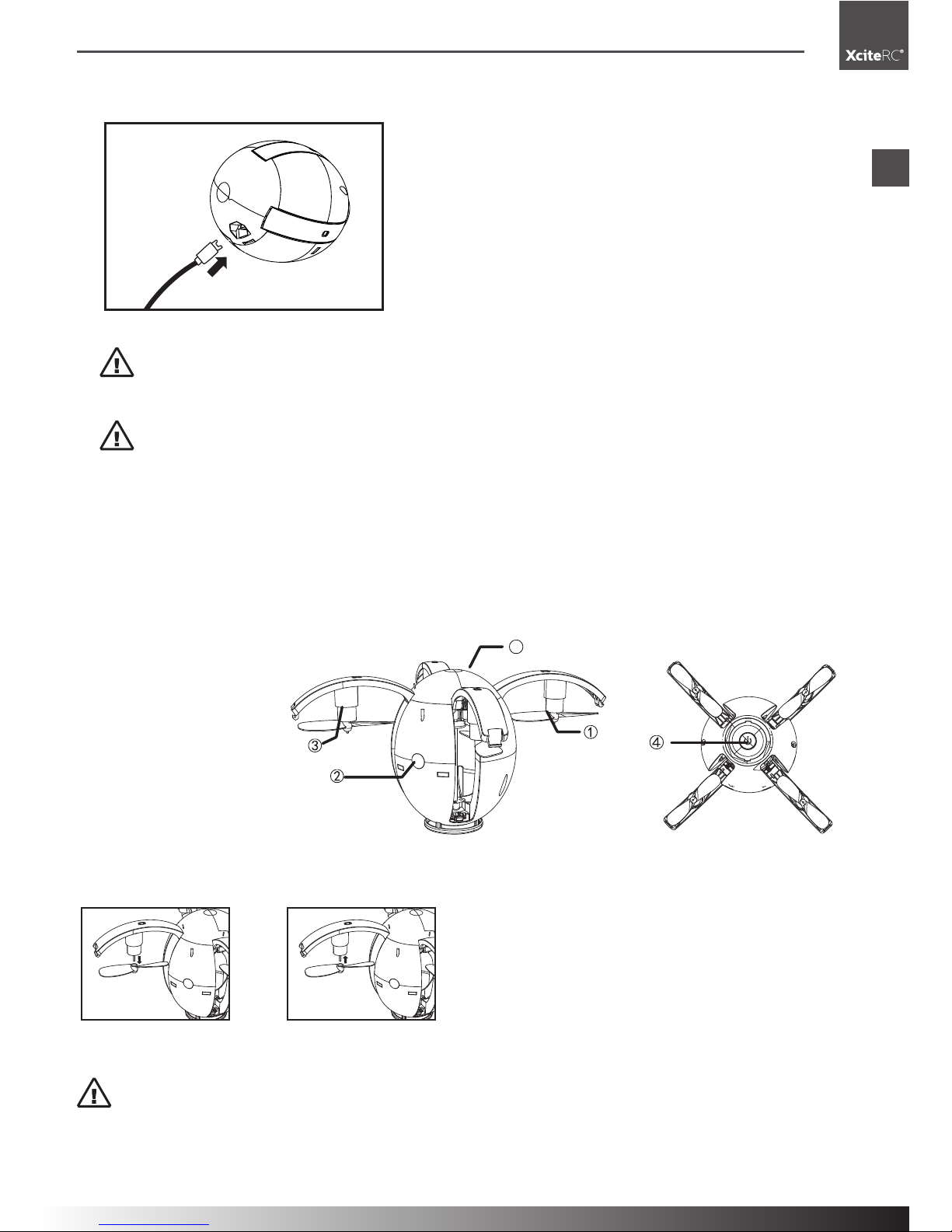

Flugakku aufladen ......................................................................................................................................6
Modellbeschreibung ...................................................................................................................................7

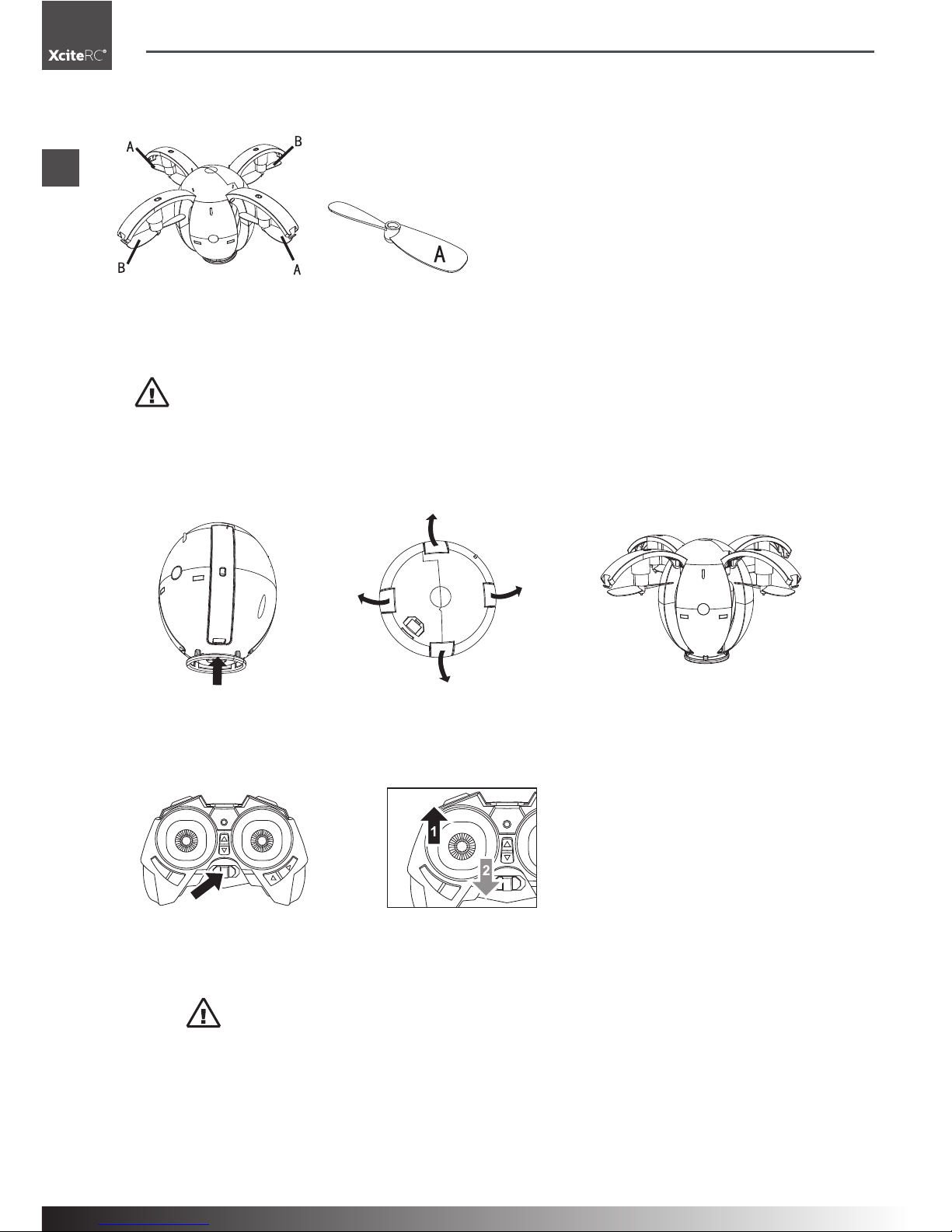

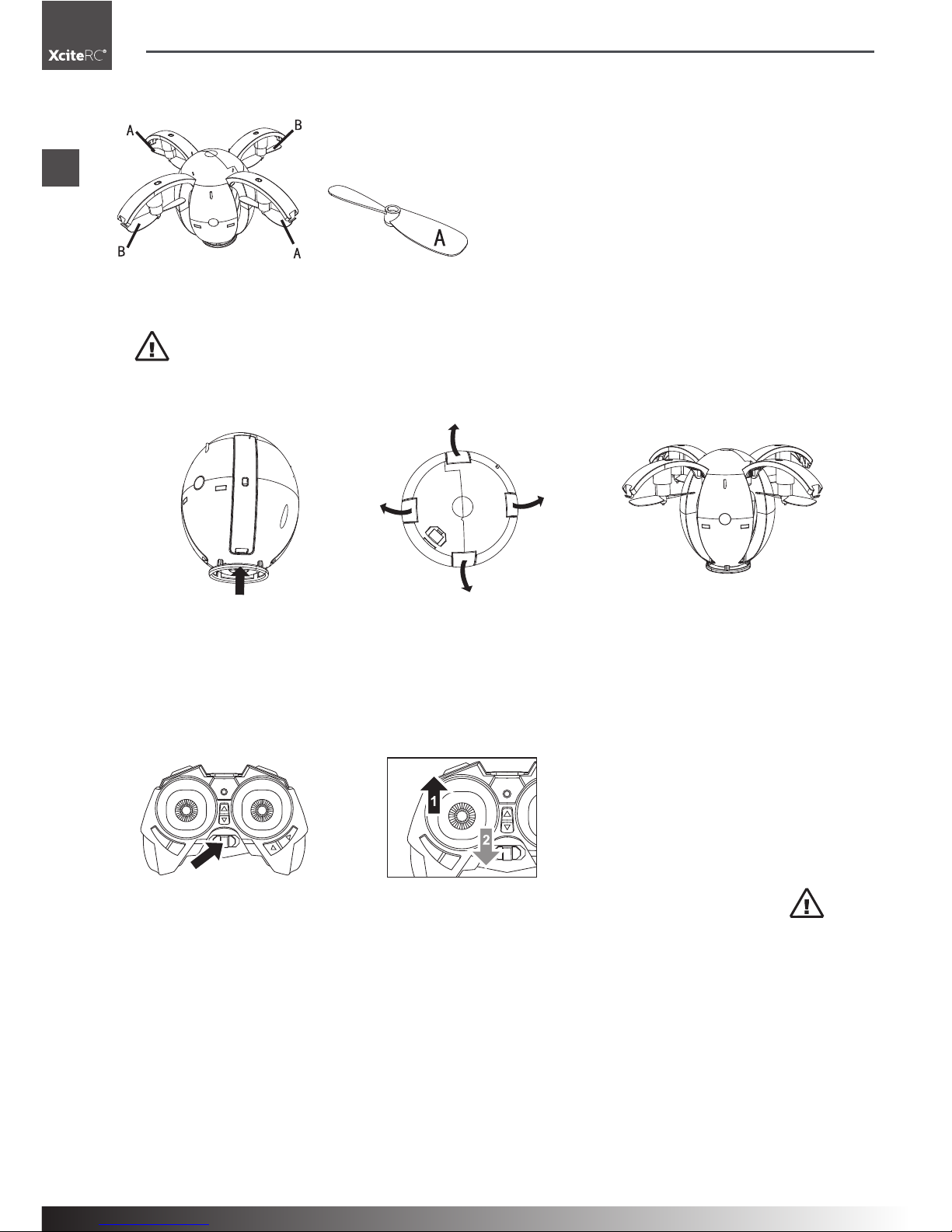

Wechseln der Propeller ............................................................................................................................... 7

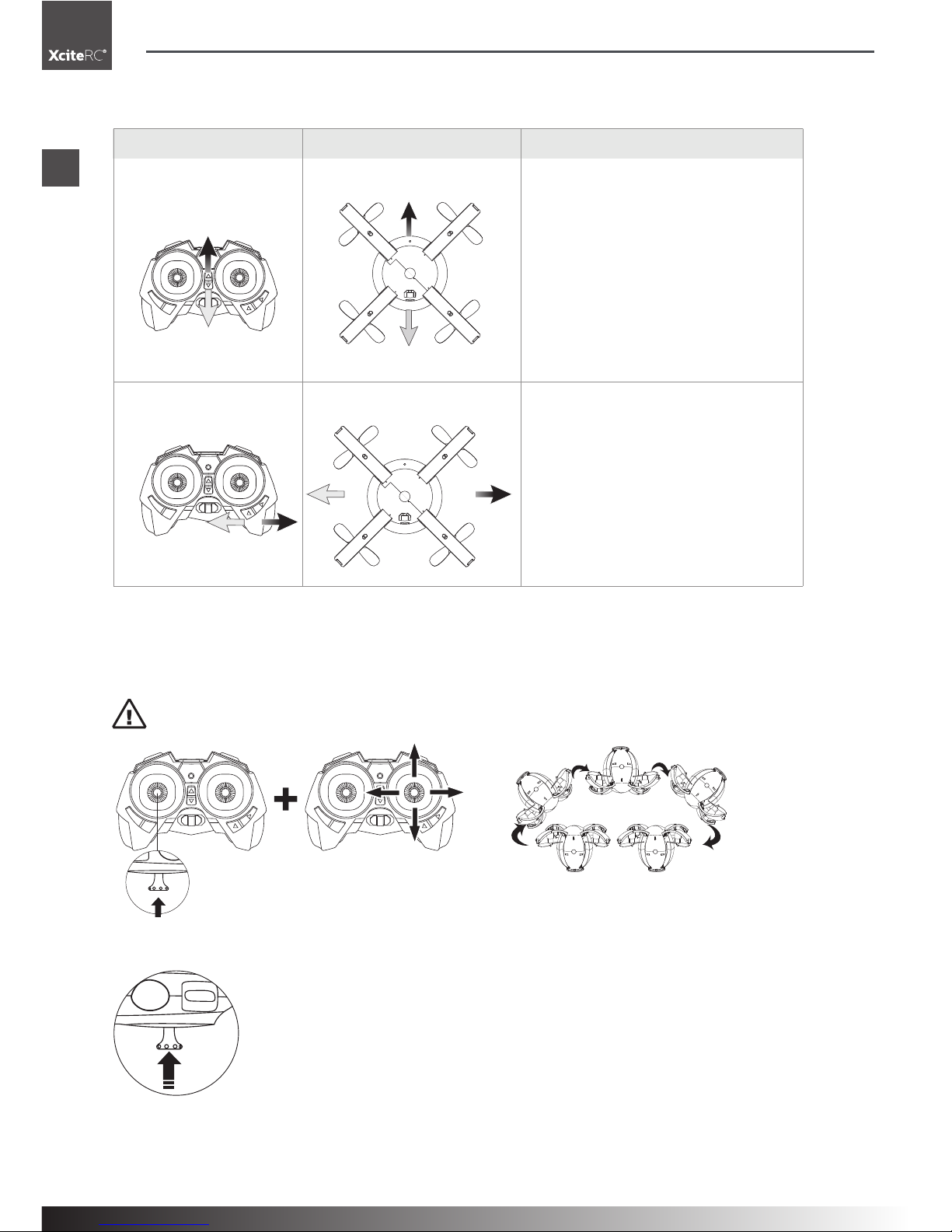

Starten und fliegen .....................................................................................................................................8
Trimmung .................................................................................................................................................10
3D-Flip .....................................................................................................................................................10
Geschwindigkeit ...................................................................................................................................... 10
Headless-Mode - Modell neu kalibrieren ................................................................................................... 11
Mit dem Smartphone fliegen (nur WiFi Version) .........................................................................................11
App installieren ......................................................................................................................................... 11
Modell mit dem Smartphone verbinden ....................................................................................................11
App-Bildschirm .........................................................................................................................................12
Starten und fliegen ...................................................................................................................................12
Geschwindigkeit ...................................................................................................................................... 12
One-Key Coming Home ...........................................................................................................................13
Headless-Mode - Modell neu kalibrieren ................................................................................................... 13
Bewegungssteuerung ...............................................................................................................................14
Fotos / Videos aufnehmen ........................................................................................................................ 14
WARTUNG ............................................................................................................................................... 14
Fehlersuche .............................................................................................................................................. 15
Reparaturen, Ersatzteile ............................................................................................................................ 15
HINWEISE ZUM UMWELTSCHUTZ ..........................................................................................................16
Hinweise nach Batteriegesetz ................................................................................................................... 16
Konformitätserklärung...............................................................................................................................33
Page 3
3
XciteRC ALPHA-EGG
DE
Einführung
Vielen Dank für den Kauf des ALPHA-EGG von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb
nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell
gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der XciteRC ALPHA-EGG ist ein flugfertig aufgebauter elektrisch angetriebener Quadrocopter einschließlich
Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt.
Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe
des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
ALPHA-EGG Quadrocopter
2.4 Ghz Sender
USB-Ladekabel
4x Ersatzrotorblätter
Schraubendreher
Bedienungsanleitung
Benötigtes Zubehör
2x AAA-Alkaline-Batterien für den Sender
AndroidTM oder iOS® Smartphone (WiFi-Version)
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine
Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
Page 4
4
XciteRC ALPHA-EGG
DE
Sicherheitshinweise
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Daher sind Sie gesetzlich verpflichtet, für aus-
reichenden Versicherungsschutz durch eine Haftpflichtversicherung zu sorgen. Sollten Sie schon
eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.
Bitte beachten Sie auch die Regelungen der aktuellen Drohnenverordnung des Bundesministeriums für
Verkehr und digitale Infrastruktur (BMVI) http://www.bmvi.de/
•
Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu
Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
•
WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und
Verletzungsgefahr!
•
WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung
beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben
werden.
•
WARNUNG: Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem
Sichtkontakt, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hochspannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
•
WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss der
Sender immer eingeschaltet bleiben!
• Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
• Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn
wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
•
WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee.
WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit
Page 5
5
XciteRC ALPHA-EGG
DE
Sicherheitshinweise
bei Lithium-Akkus!
• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und
kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
WARNUNG: Entnehmen
Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell
nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden.
WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem
Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!
• Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur
ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
•
WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
•
WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit
der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
•
WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
•
BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
•
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
Page 6
6
XciteRC ALPHA-EGG
DE
Das Fernsteuersystem · Flugakku laden
Das Fernsteuersystem
Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres XciteRC ALPHA-EGG und
über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese
Funktionen und Einstellungen gelesen und verstanden haben.

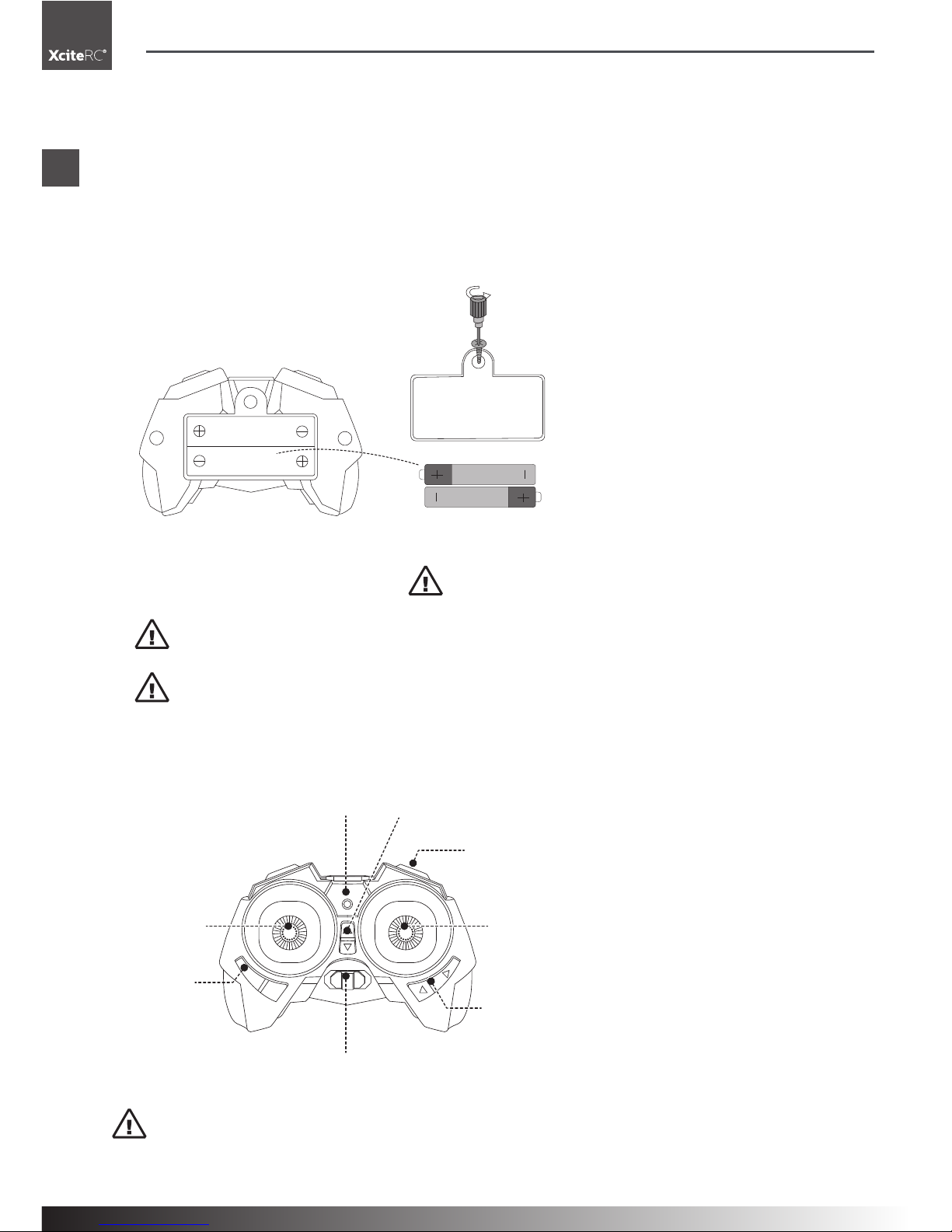

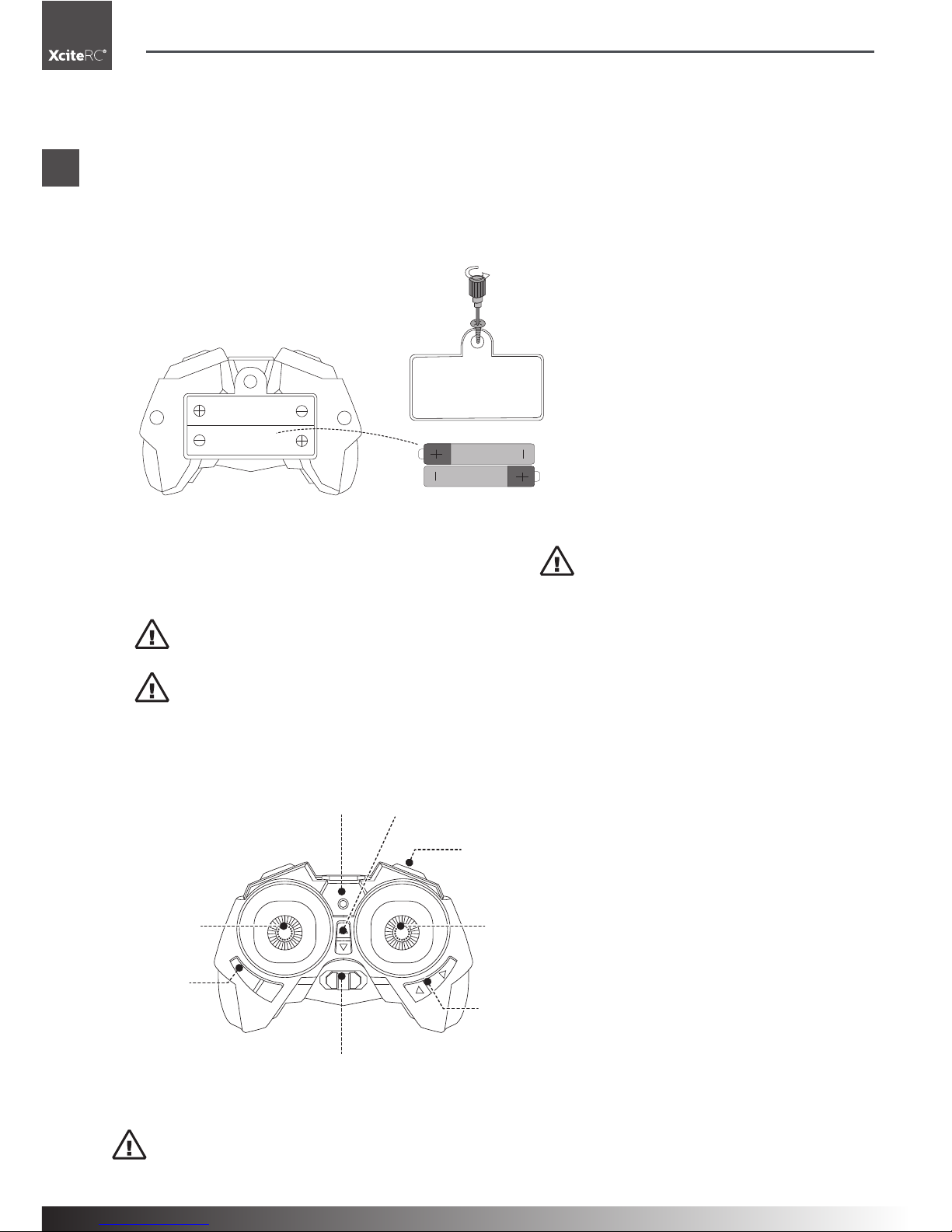

• Stellen Sie sicher, dass der Sender ausgeschaltet ist – POWER-LED aus.
• Nun öffnen Sie den Akkufachdeckel auf der Rückseite. Dazu die Schraube mit dem beiliegenden
Schraubendreher lösen und den Deckel aufklappen (1). Legen Sie zwei AAA-Batterien (oder Akkus) in
das Batteriefach des Senders (2). Achten Sie auf die richtige Polung!
2x AAA Batterien
• Akkufachdeckel wieder schließen.
• Während des Betriebs muss die POWER-LED leuchten.
ACHTUNG: blinkt die POWER-LED oder
leuchtet gar nicht mehr, darf das Modell nicht mehr gestartet werden – Absturzgefahr! Senderbatterien
sofort wechseln.
•
WARNUNG: Achten Sie auch während des Betriebs auf die POWER-LED. Beginnt die POWER-
LED zu blinken, Modell sofort landen, ausschalten und Senderbatterien wechseln – Absturzgefahr!
•
WARNUNG: Das Fernsteuersystem hat eine Reichweite von maximal 40 m. Fliegen Sie auf keinen
Fall weiter weg, es droht der Verlust der Steuerkontrolle – Absturzgefahr!
Fernsteuerung (Sender)
EIN/AUS-Schalter
Trimmung
links/rechts
Steuerknüppel
(drücken, um
Geschwindigkeit
zu ändern)
Motoren
starten/stoppen
Trimmung
vorwärts/rückwärts
Status-LED
Gashebel
(drücken
für Flips)
HeadlessMode
Flugakku aufladen
WARNUNG: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus
betreffen, durch. Legen Sie den Akku auf eine geeignete, nicht brennbare Unterlage – Brand- bzw. Explo-
[1]
[2]
Frequenz: 2.4 GHz
Ausgangsleistung: 10 mW
Page 7
7
XciteRC ALPHA-EGG
DE

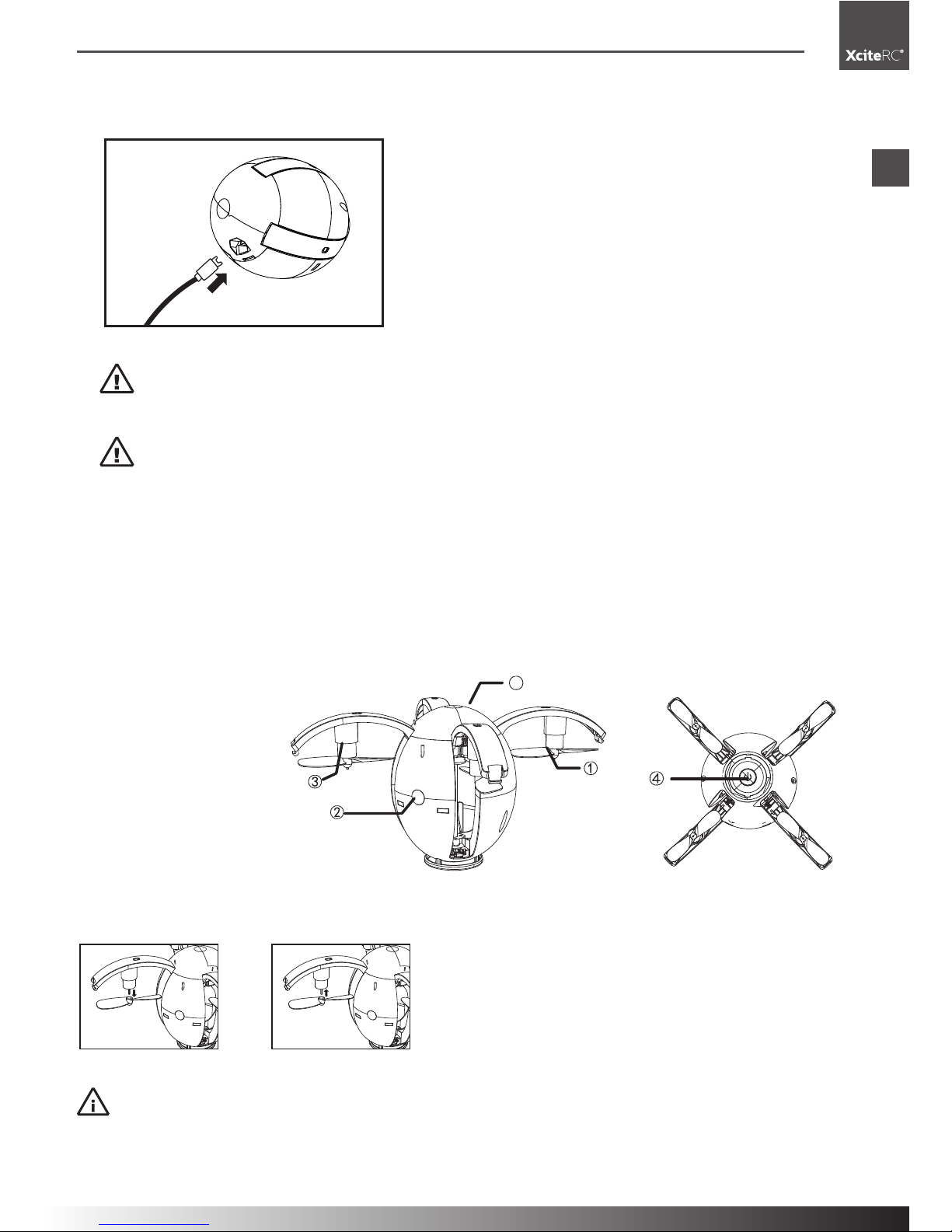

Modellbeschreibung · Wechseln der Propeller
sionsgefahr!
• USB-Stecker mit einem PC oder geeigneten Netzteil verbinden. Die rote LED im Stecker leuchtet.
•
WARNUNG: verwenden Sie nur USB-Adapter mit einem max. Ausgangsstrom von 1 A! Ein höherer
Strom kann das Ladekabel bzw. den Akku beschädigen – Brand bzw. Explosionsgefahr!
• Verbinden Sie das Ladekabel mit der Ladebuchse oben auf dem ALPHA-EGG.
•
WARNUNG: Der Akkustecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wen-
den Sie keine Gewalt an – Brand bzw. Explosionsgefahr!
• Die rote LED erlischt und zeigt den Ladevorgang an. Der Ladevorgang dauert ca. 45 Minuten. Ist der Akku
vollgeladen, leuchtet die rote LED wieder.
• Stecken Sie den Akku ab und ziehen das USB-Kabel ab.
Die Flugzeit des Quadrocopters beträgt ca. 6 Minuten.
Modellbeschreibung
1. Propeller
2. Kamera (WiFi-Version)
3. Motor
4. EIN/AUS-Schalter (kurz
drücken, um die Arme
auszufahren, 1.5 Sek.
drücken, um das Ei
einzuschalten)
5. Ladebuchse
5
Wechseln der Propeller
Propeller abziehen Propeller aufstecken
Beachte: Verwenden Sie zum Abhebeln des Propellers am besten einen kleinen Schraubenzieher oder
ziehen Sie ihn mit den Fingern ab. Halten Sie dabei den Motor gut fest, um ihn nicht mit dem Propeller aus
dem Arm zu ziehen und die Motorkabel zu beschädigen.
Es gibt es zwei verschiedene Propeller, rechts- und linkslaufende (markiert mit A und B). Achten Sie darauf,
Page 8
8
XciteRC ALPHA-EGG
DE
Starten und Fliegen
nach dem Wechsel den korrekten Propeller zu montieren, das Modell wird ansonsten nicht fliegen.
Starten und fliegen
Vor dem Start überprüfen:
•
WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star-
ten – Absturzgefahr!
• Überprüfen Sie alle Teile des XciteRC ALPHA-EGG auf Beschädigungen sowie Schmutz. Tauschen Sie
beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann.
1. EIN-AUS Schalter auf der
Unterseite kurz drücken.
2. Die Arme mit den Propellern
klappen automatisch aus.
3. EIN-AUS Schalter ca. 1.5
Sekunden drücken, um das
Modell einzuschalten.
• Sender einschalten. Die rote POWER-LED des Senders beginnt zu blinken.
• Stellen Sie den Quadrocopter auf eine ebene Fläche in Startposition (die Ladebuchse zeigt nach hinten)
und bewegen den linken Gashebel einmal ganz nach oben und anschließend in die unterste Position - die
POWER-LED leuchtet. Der Sender ist nun mit dem ALPHA-EGG verbunden.
• Drücken Sie nun die Motor Start/Stop-Taste am Sender. Die Motoren beginnen mit niedriger Drehzahl zu
laufen.
WARNUNG: Modell nicht mehr anfassen - Verletzungsgefahr!
• Geben Sie langsam Gas (linker Gashebel nach oben), die Motordrehzahl steigt und das ALPHA-EGG
hebt ab.
• Haben Sie die gewünschte Flughöhe erreicht, lassen Sie den Gashebel wieder los. Das ALPHA-EGG
schwebt jetzt automatisch in dieser Höhe.
• Geht der Flugakku zu Neige, wird die Motordrehzahl gesenkt und der Quadrocopter sinkt automatisch.
Suchen Sie einen geeigneten Landeplatz, um sicher zu landen. Laden Sie den Flugakku wieder auf.
Page 9
9
XciteRC ALPHA-EGG
DE

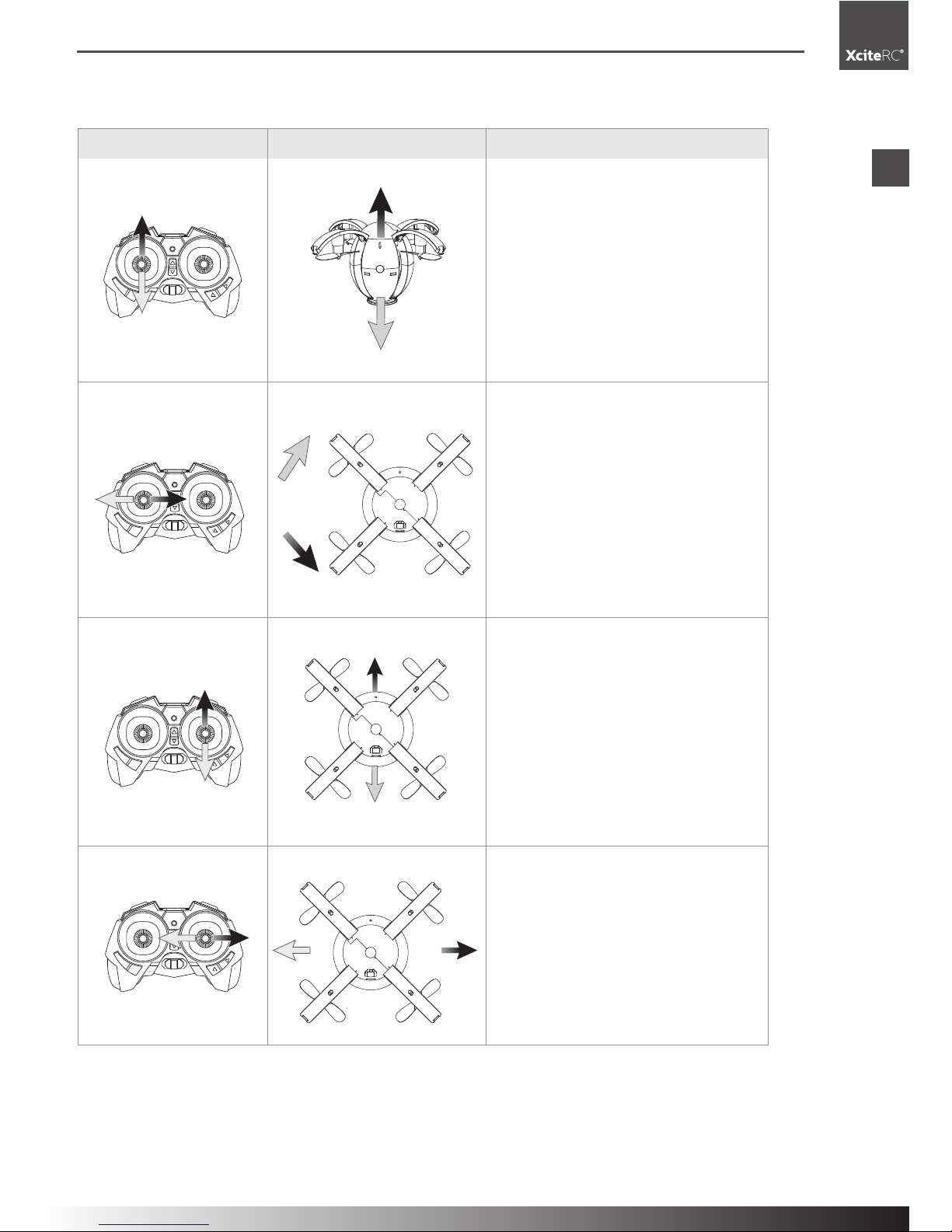

Steuerfunktionen
Steuerfunktionen
Sender ALPHA-EGG Bemerkungen
Der Gashebel steuert das Steigen oder Sinken
des ALPHA-EGG.
Gashebel nach oben bewegen - das Modell
steigt.
Gashebel nach unten bewegen - das Modell
sinkt.
Verbleibt der Gashebel in der Mittelposition,
schwebt das ALPHA-EGG und hält die aktuelle
Höhe automatisch.
Zum Starten den Gashebel aus der Mittelposition langsam nach oben bewegen.
steigen
vorwärts
rückwärts
nach rechts
rollen
nach links
rollen
nach rechts gieren
nach links gieren
sinken
Der Ruderhebel steuert das Gieren, also das
auf-der-Stelle-drehen des ALPHA-EGG.
Ruderhebel nach rechts bewegen - das Modell
dreht sich nach rechts.
Ruderhebel nach links bewegen - das Modell
dreht sich nach links.
Verbleibt der Ruderhebel in der Mittelposition,
behält das ALPHA-EGG die aktuelle Richtung
bei.
Der rechte Steuerhebel steuert den Vorwärtsoder Rückwärtsflug des ALPHA-EGG.
Steuerhebel nach oben bewegen - das Modell
fliegt vorwärts.
Steuerhebel nach unten bewegen - das Modell
fliegt rückwärts.
Verbleibt der Steuerhebel in der Mittelposition,
verbleibt das ALPHA-EGG in der aktuellen
Position.
Je weiter der Hebel bewegt wird, desto schneller
fliegt das ALPHA-EGG.
Der Querruderhebel steuert das Rollen des
ALPHA-EGG, also den Flug zur Seite.
Steuerhebel nach rechts bewegen - das Modell
fliegt nach rechts. Steuerhebel nach links
bewegen - das Modell fliegt nach links.
Verbleibt der Steuerhebel in der Mittelposition,
verbleibt das ALPHA-EGG in der aktuellen
Position.
Je weiter der Hebel bewegt wird, desto schneller
fliegt das ALPHA-EGG.
Page 10
10
XciteRC ALPHA-EGG
DE
Trimmung · D-Flip · Geschwindigkeit
Trimmung
Sender ALPHA-EGG Bemerkungen
Trimmung Vorwärts – Rückwärts
Der Quadrocopter muß ruhig in der Luft stehen.
Bewegt er sich nach vorne, Trimmung solange
nach unten bewegen, bis er stillsteht bzw. vice
versa.
vorwärts
rückwärts
nach rechts
rollen
nach links
rollen
Trimmung Links – Rechts
Der Quadrocopter muß ruhig in der Luft stehen.
Bewegt er sich nach rechts, Trimmung solange
nach links bewegen, bis er stillsteht bzw. vice
versa.
3D-Flip
Sobald Sie mit den vorgenannten Flugmanövern vertraut sind, können Sie sich an Flips und Rollen wagen.
Fliegen Sie mindestens 2 m hoch und drücken auf den linken Gashebel. Ein Piepton signalisiert, dass das
Modell bereit ist. Wenn Sie nun den rechten Steuerhebel zum Endanschlag drücken, rollt das Modell in der
Richtung des jeweiligen Hebelausschlags vorwärts oder seitwärts um die eigene Achse.
Beachte: ist der Flugakku zu schwach, kann der Flip nicht mehr geflogen werden.
Geschwindigkeit
Das ALPHA-EGG hat drei Geschwindigkeitsstufen. Drücken Sie auf den rechten Steuerhebel am Sender während des Fluges und der Quadrocopter fliegt und reagiert schneller. Zur akustischen Bestätigung piepst der Sender zweimal. Drücken Sie erneut, um
noch etwas schneller zu fliegen - der Sender piepst dreimal. Drücken Sie erneut, um
wieder langsamer zu fliegen - der Sender piepst einmal.
Page 11
11
XciteRC ALPHA-EGG
DE

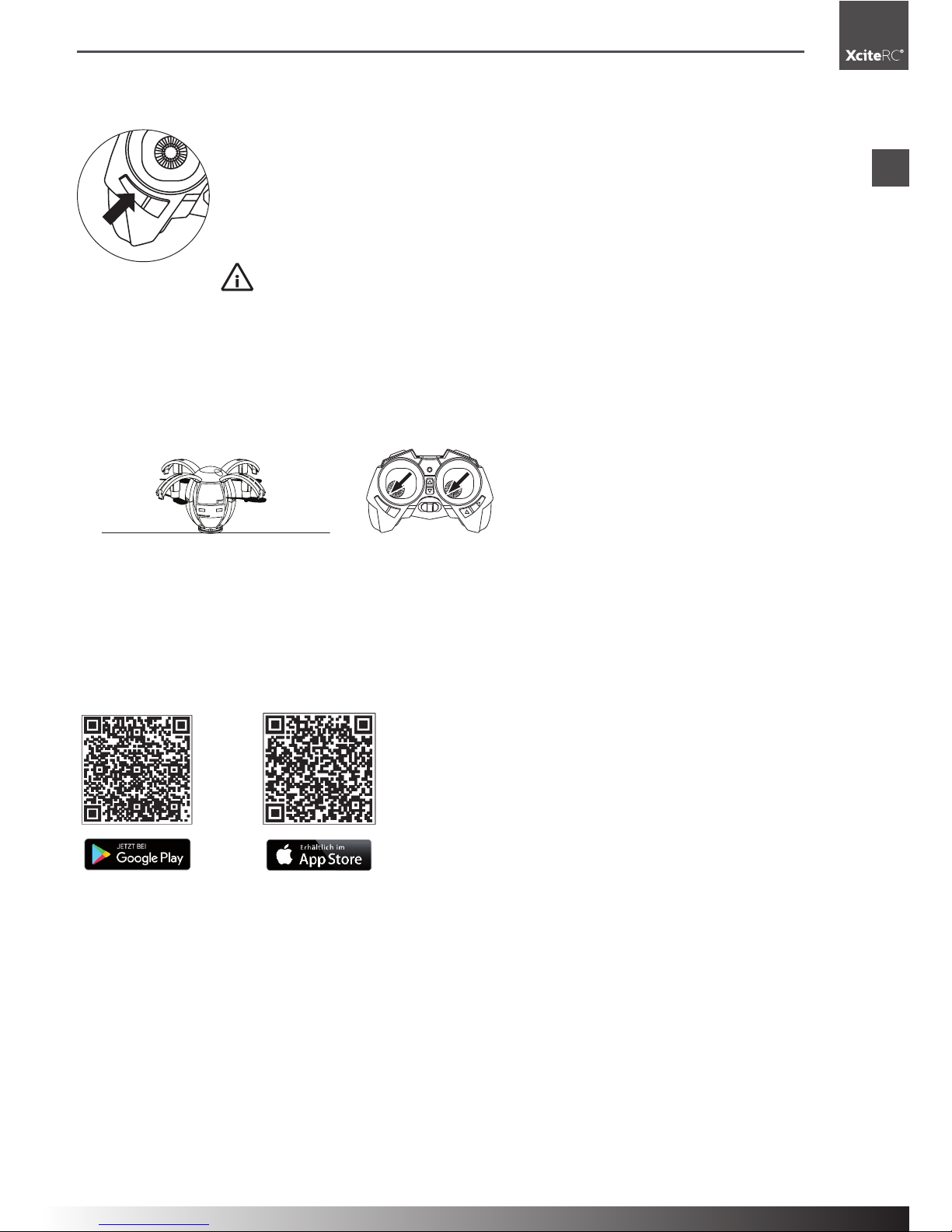

Headless Mode · Kalibrieren · Smartphone-Steuerung

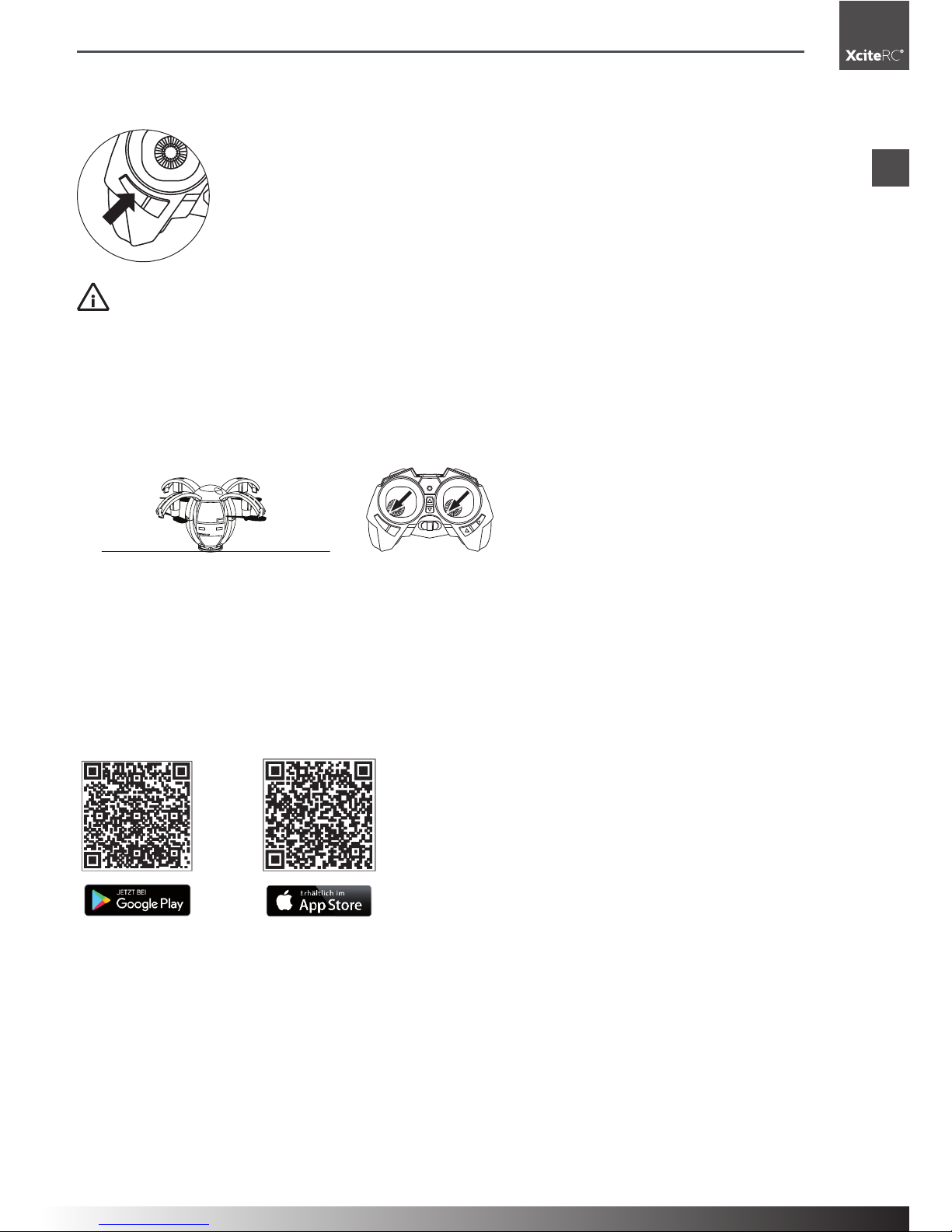

Headless-Mode - Modell neu kalibrieren
Der Headless-Mode ist ideal für Einsteiger, um das Modell sicher zu fliegen. Im Headless-Mode fliegt der Quadrocopter immer aus Pilotensicht. D.h. egal wie das Modell in
der Luft steht, vorne ist immer vom Piloten weg, links und rechts vertauschen sich nicht,
wenn das Modell in Richtung des Piloten fliegt.
Der Headless-Mode wird durch Drücken der Headless-Taste aktiviert, ein Piepton sowie
blinkende LEDs am ALPHA-EGG signalisieren die Funktion. Solange die LEDs blinken,
ist der Headless-Mode aktiv. Ein erneutes Drücken der Headless-Taste deaktiviert den
Headless-Mode wieder - der Sender piepst einmal, die LEDs leuchten wieder konstant.
Beachte: damit der Headless-Mode korrekt funktioniert, muss das Modell ggf. neu kalibriert werden:
• stellen Sie das eingeschaltete Modell vor dem Start mit der Nase von Ihnen wegzeigend vor sich auf eine
ebene Fläche (Abb. 1)
• Bewegen Sie nun beide Steuerhebel in die linke untere Ecke und halten sie dort ca. 2 Sekunden (Abb. 2).
Die LEDs des ALPHA-EGG beginnen zu blinken, nach ca. 2 Sekunden leuchten sie wieder dauerhaft - die
Richtungskalibrierung war erfolgreich.
• Diese Kalibrierung müssen Sie auch durchführen, wenn das Modell z.B. nach einem harten
Crash nicht mehr stabil fliegt oder gleich beim Start umkippt.
Abb. 1 Abb. 2
Mit dem Smartphone fliegen (nur WiFi Version)
App installieren
Scannen Sie den QR-Code auf der Verpackung oder hier um die App auf Ihrem AndroidTM oder iOS® Smartphone oder Tablet zu installieren.
Modell mit dem Smartphone verbinden
1. ALPHA-EGG einschalten. Die LEDs am Modell blinken langsam, es kann nun mit dem Smartphone gekoppelt werden.
2. Öffnen Sie die WiFi-Einstellungen Ihres Smartphone und schalten Sie WiFi ein. Suchen Sie nun in der
WiFi-Liste nach KD****“ und verbinden sich damit. Sobald die Verbindung erfolgreich ist, schließen Sie
die WiFi-Einstellungen.
3. Öffnen Sie nun die PANTONMA-App und klicken auf MY DRONE auf der Startseite. Die LEDs des
ALPHA-EGG leuchten nun dauerhaft, er wurde erfolgreich mit der App verbunden. Außerdem wird das
Live-Kamerabild angezeigt.
Page 12
12
XciteRC ALPHA-EGG
DE

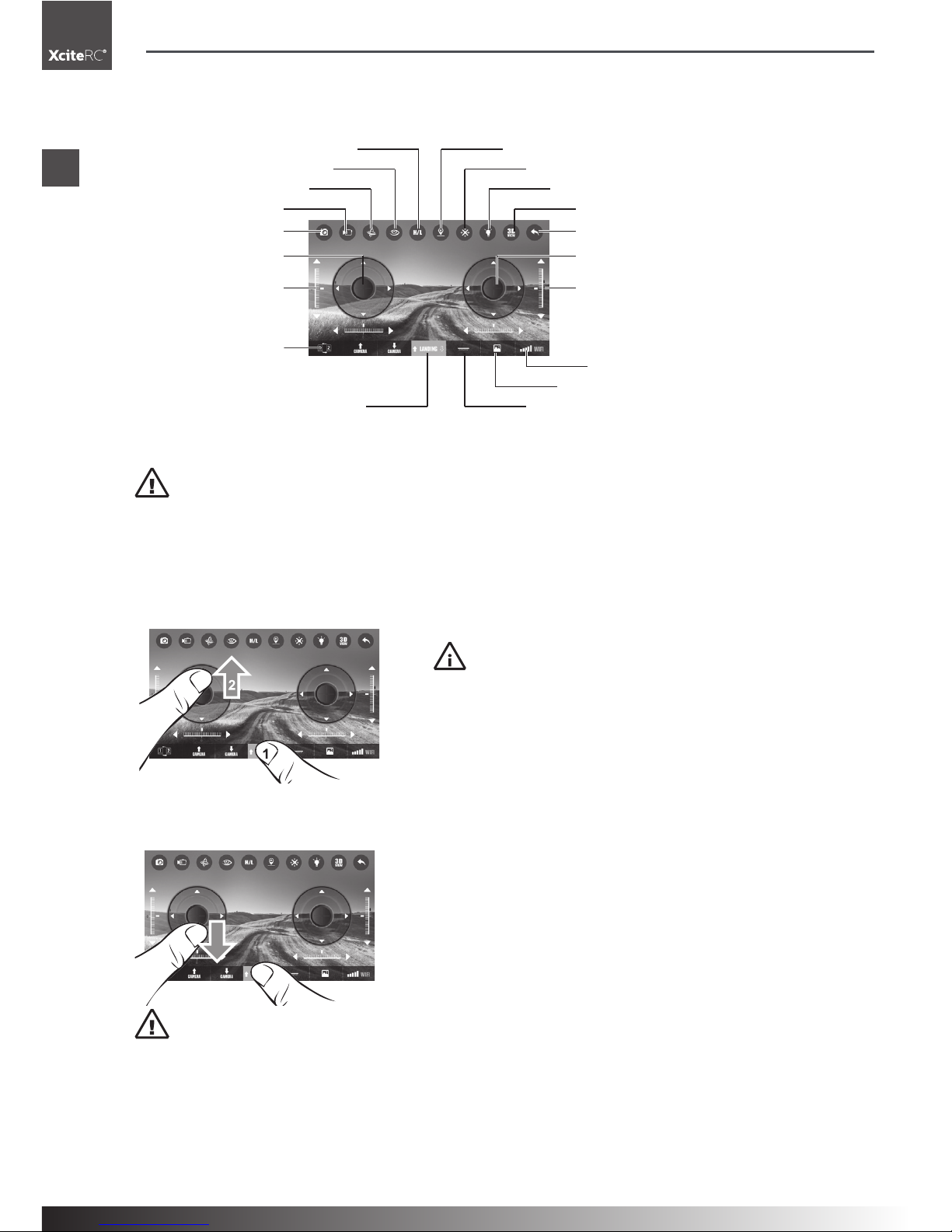

App-Bildschirm · Starten und Fliegen · Geschwindigkeit

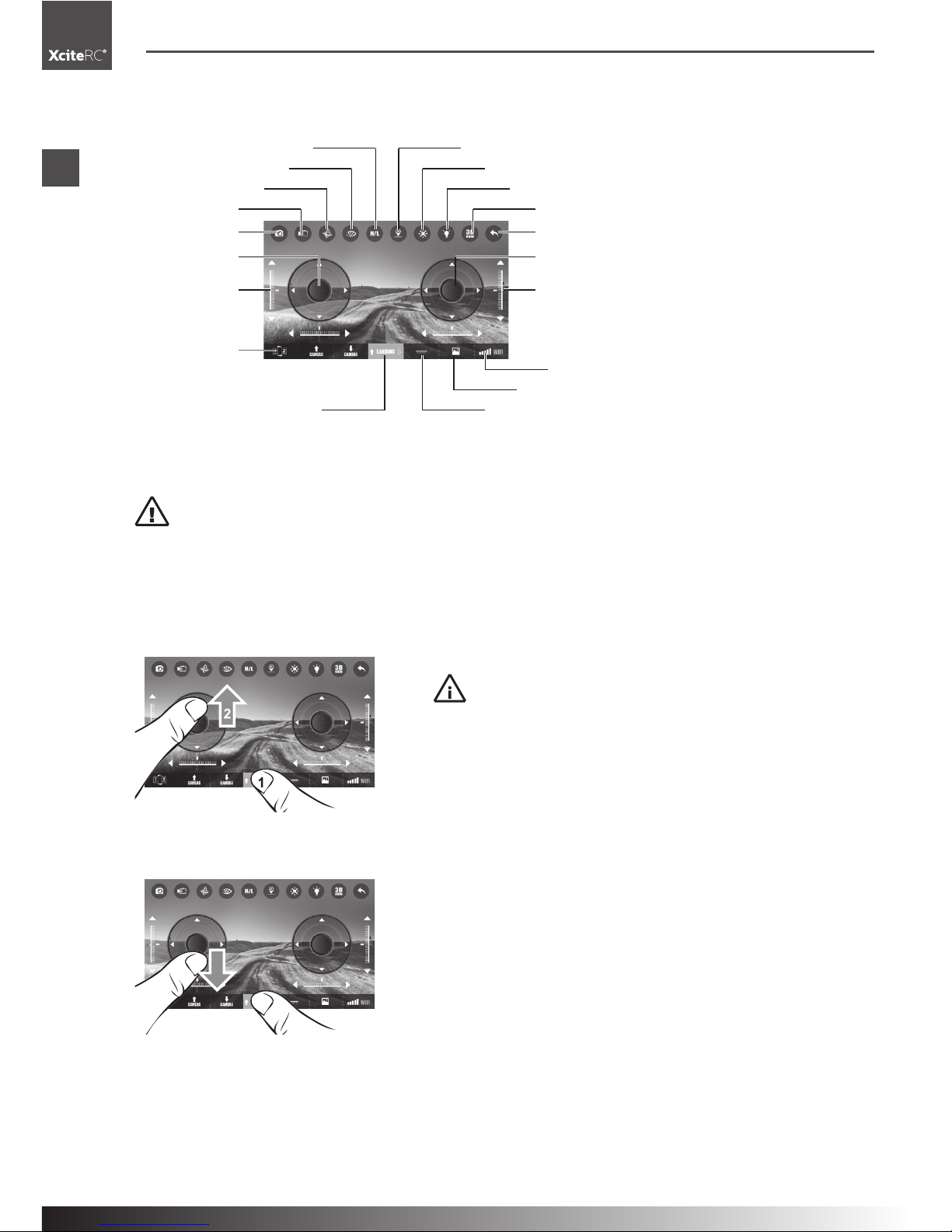

App-Bildschirm
WiFi-Signalstärke
Zurück
rechter Steuerknüppel
Trimmung
3D VR-Ansicht
Beleuchtung
Trimmung
linker Steuerknüppel
Geschwindigkeit
Headless-Mode
Coming-Home
Motoren an/aus
Mode 1 /
Mode 2
Foto
Video
Steuerung anzeigen
Bewegungssteuerung
Aufnahmen ansehen
Horizont
Starten und fliegen
Vor dem Start überprüfen:
•
WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star-
ten – Absturzgefahr!
• Überprüfen Sie alle Teile des XciteRC ALPHA-EGG auf Beschädigungen sowie Schmutz. Tauschen Sie
beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann.
• Stellen Sie den Quadrocopter auf eine ebene Fläche in Startposition (die Ladebuchse zeigt nach hinten).
Drücken Sie nun die Takeoff-Taste der App. Die Motoren beginnen mit niedriger Drehzahl zu laufen.
• Die Steuerfunktionen und Trimmung sind analog zur Bedienung mit dem Sender. Bitte lesen Sie die Kapitel „Steuerfunktionen“ und „Trimmung“ weiter vorne in diese Bedienungsanleitung.
• Landen:
• WARNUNG: wird die Landing-Taste ca. 3 Sekunden gedrückt gehalten, gehen die Motoren sofort
aus. Wird die Taste im Flug gedrückt, kann das Modell abstürzen und beschädigt werden!
Geschwindigkeit
Das ALPHA-EGG hat drei Geschwindigkeitsstufen. Drücken Sie die Geschwindikeits-Taste der App während
des Fluges und der Quadrocopter fliegt und reagiert schneller. Zur akustischen Bestätigung piepst der Sender zweimal. Drücken Sie erneut, um noch etwas schneller zu fliegen - der Sender piepst dreimal. Drücken
BEACHTE: standardmäßig ist der Gashebel auf dem linken Steuerknüppel - wie in der Abb. gezeigt (Mode 2). Durch
Drücken der MODE-Taste kann Gas auch auf den rechten
Steuerknüppel gelegt werden (MODE 1).
Page 13
13
XciteRC ALPHA-EGG
DE

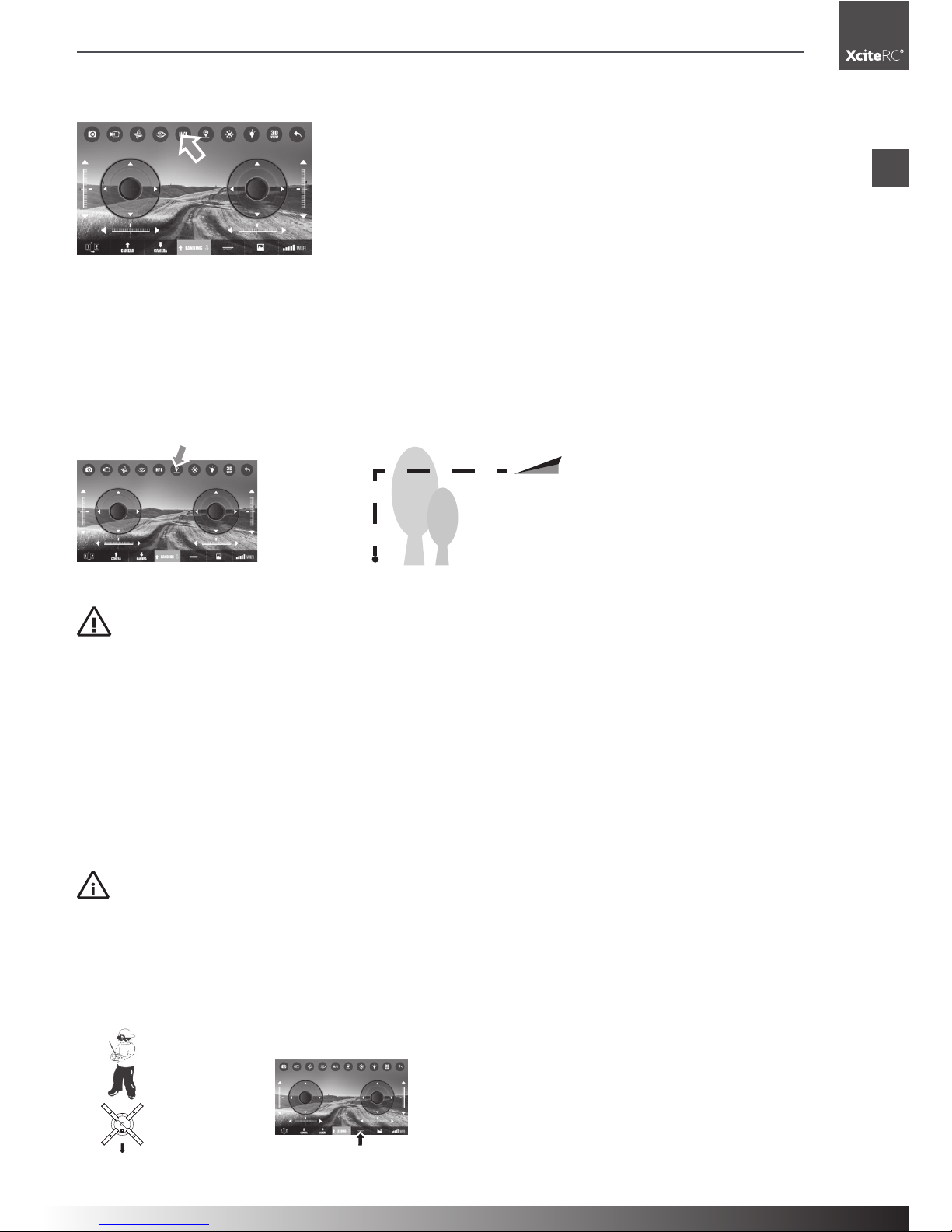

One Key Coming-Home · Headless-Mode · Kalibrierung
Sie erneut, um wieder langsamer zu fliegen - der Sender piepst einmal.

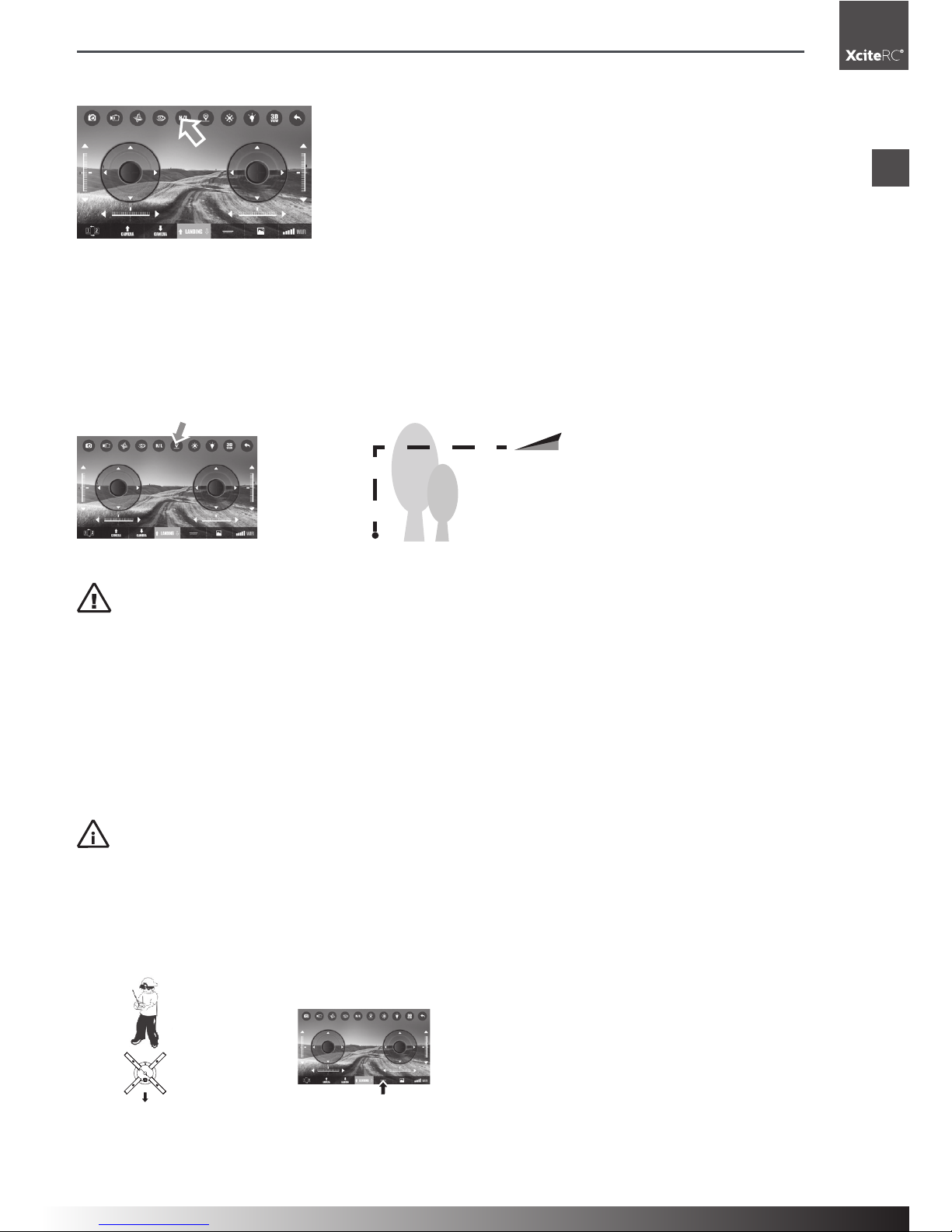

One-Key Coming Home
Die Coming-Home-Funktion ermöglicht ein automatisches Zurückfliegen des Modells zum Sender. Damit
Coming-Home korrekt funktioniert, stellen Sie das eingeschaltete Modell vor dem Start mit der Nase von
Ihnen wegzeigend vor sich auf eine ebene Fläche.
Während des Fluges wird Coming-Home durch Drücken der CH-Taste der App. Drücken Sie die Taste, das
Modell fliegt nun in Richtung des Senders. Ist es beim Sender angekommen, auf den rechten Steuerknüppel
drücken und das Modell landen.
WARNUNG: Aktivieren Sie Coming-Home nie, wenn sich das Modell nicht vor Ihnen befindet! Befindet
sich das Modell seitlich oder hinter Ihnen, funktioniert die Orientierung nicht korrekt und das Modell kann in
die falsche Richtung davonfliegen - Crashgefahr!
Headless-Mode - Modell neu kalibrieren
Der Headless-Mode ist ideal für Einsteiger, um das Modell sicher zu fliegen. Im Headless-Mode fliegt der
Quadrocopter immer aus Pilotensicht. D.h. egal wie das Modell in der Luft steht, vorne ist immer vom Piloten
weg, links und rechts vertauschen sich nicht, wenn das Modell in Richtung des Piloten fliegt.
Der Headless-Mode wird durch Drücken der CF-Taste aktiviert, ein Piepton sowie blinkende LEDs am ALPHA-EGG signalisieren die Funktion. Solange die LEDs blinken, ist der Headless-Mode aktiv. Ein erneutes
Drücken der CF-Taste deaktiviert den Headless-Mode wieder - der Sender piepst einmal, die LEDs leuchten
wieder konstant.
Beachte: damit der Headless-Mode korrekt funktioniert, ist folgendes zu beachten:
• stellen Sie das eingeschaltete Modell vor dem Start mit der Nase von Ihnen wegzeigend vor sich auf eine
ebene Fläche (Abb. 1)
• Drücken Sie nun die Taste Horizont (Abb. 2). Die LEDs des ALPHA-EGG beginnen zu blinken, nach ca.
2 Sekunden leuchten sie wieder dauerhaft - die Richtungskalibrierung war erfolgreich.
• Diese Kalibrierung müssen Sie auch durchführen, wenn das Modell z.B. nach einem harten
Crash nicht mehr stabil fliegt oder gleich beim Start umkippt.
Abb. 1 Abb. 2
Page 14
14
XciteRC ALPHA-EGG
DE
Bewegungssteuerung · Fotos/Videos aufnehmen · Wartung
Bewegungssteuerung
Sie können das Modell auch mit dem Bewegungssensor des Smartphone steuern (falls vorhanden). Drücken
Sie die Taste Bewegungssteuerung. Um die Flughöhe zu ändern, müssen Sie weiterhin Gas geben oder weg-
nehmen, der Flug selbst wird aber über die Bewegung des Smartphones gesteuert. Halten Sie das Smart-
phone waagrecht in Ihrer Hand. Kippen Sie das Smartphone nach vorne, um vorwärts zu fliegen, oder zur
Seite, um seitwärts zu fliegen. Drehen Sie das Smartphone, um das ALPHA-EGG auf der Stelle zu drehen.
Fotos / Videos aufnehmen
Drücken Sie die Foto- oder Videotaste, um ein Foto aufzunehmen oder eine Videoaufnahme zu starten.
Das Foto oder Video wird direkt im Smartphone gespeichert und kann mit der Taste Aufnahmen ansehen
aufgerufen werden.
Foto
Video
Aufnahmen ansehen
WARTUNG
Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell
in gutem Zustand zu erhalten und den Verschleiß zu minimieren.
• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder
einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste
benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet
werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise
reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.
•
WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind
sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und
reparieren Sie diese bei Bedarf.
•
WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!
Page 15
15
XciteRC ALPHA-EGG
DE
Fehlersuche · Reparaturen, Ersatzteile
Fehlersuche
Fehler Mögliche Ursachen Lösung
Quadrocopter
verbindet sich nicht
mit der Fernsteuerung
Antriebsakku fast leer
Elektromagnetische Störung
Ausser Reichweite
Antriebsakku aufladen
Warten oder Standort wechseln
Modell und Sender näher zusammenbringen
Propeller dreht sich
nicht
EIN/AUS-Schalter auf aus
Antriebsakku fast leer
Modell nicht an den Sender gebunden
Propeller nicht richtig befestigt
Quadrocopter einschalten
Antriebsakku aufladen
Neu binden: zuerst Modell einschalten,
anschließend den Sender
Propeller überprüfen
Quadrocopter hebt
nicht ab
Propeller beschädigt
Flascher Propeller montiert
Propeller ersetzen
Propeller überprüfen, siehe Abschnit:
Wechseln der Propeller
Rotor hört plötzlich
auf zu drehen,
Quadrocopter
stürzt ab
Antriebsakku fast leer
Senderbatterien leer
Antriebsakku aufladen
Batterien wechseln
Der Quadrocopter
reagiert nicht auf
Steuerbefehle.
Verlust der Steuerkontrolle.
Gyro nicht korrekt initialisiert
Ein weiteres Modell verwendet
dieselbe Frequenz
Modell nicht an den Sender gebunden
Gyro nicht initialisiert
Modell muss beim Einschalten auf einer
ebenen Fläche stehen.
Anderes/eigenes Modell ausschalten
oder andere Stelle zum Fliegen suchen
Neu binden: zuerst Modell einschalten,
anschließend den Sender
Modell neu kalibrieren: siehe Abschnitt
neu kalibrieren
Quadrocopter
macht keine Flips
Antriebsakku fast leer Antriebsakku aufladen
Reparaturen, Ersatzteile
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und
wir werden Ihnen Ersatz liefern.
Für das ALPHA-EGG sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können
Sie es entweder im Fachhandel oder online unter http://www.XciteRC.com neu erwerben.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161
40 799 50
Email: [email protected]
Ersatzteile für den XciteRC XciteRC ALPHA-EGG können Sie entweder im Fachhandel oder online unter
http://www.XciteRC.com beziehen.
Page 16
16
XciteRC ALPHA-EGG
DE
Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
• Li = Lithium
Cd Hg Pb Li-Po
Page 17
17
XciteRC ALPHA-EGG
DE
Page 18
1818
XciteRC ALPHA-EGG
EN
Summary
Imprint
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-mail: [email protected]
Web: www.XciteRC.com
All rights including translation. Reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. Text and illustrations of this manual, no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.com
© Copyright 2017 by XciteRC-Modellbau GmbH & Co. KG
Summary
Intended Usage ........................................................................................................................................ 19
Scope of delivery ...................................................................................................................................... 19
Accessories required ................................................................................................................................19
Explanation of Symbols ............................................................................................................................19
Warnings and safety notes........................................................................................................................19
Handling precautions for batteries or rechargeable batteries: .................................................................... 21
The remote control system .......................................................................................................................22
Transmitter ............................................................................................................................................... 22
Battery charging ....................................................................................................................................... 22
Model despriction ..................................................................................................................................... 23
Propeller replacement ............................................................................................................................... 23
Getting started .........................................................................................................................................24
RC functions ............................................................................................................................................25
Trim .......................................................................................................................................................... 26
3D flip .......................................................................................................................................................26
Speed ......................................................................................................................................................26
Headless mode - Recalibration ................................................................................................................. 27
Smartphone Operation (WiFi version only) ................................................................................................. 27
Install the app ........................................................................................................................................... 27
Connecting with your device .....................................................................................................................27
App screen ............................................................................................................................................... 28
Getting started .........................................................................................................................................28
Speed ......................................................................................................................................................28
One-Key Coming Home ...........................................................................................................................29
Headless mode - Recalibration ................................................................................................................. 29
Motion control ..........................................................................................................................................30
Take photos / videos ................................................................................................................................ 30
Maintenance .............................................................................................................................................30
Troubleshooting ........................................................................................................................................ 31
Repairs, Spare Parts .................................................................................................................................31
Environmental Protection Notes ................................................................................................................ 32
Notes on battery law: ...............................................................................................................................32
Declaration of conformity .......................................................................................................................... 33
Page 19
1919
XciteRC ALPHA-EGG
EN
Introduction
Thank you for purchasing the Quadrocopter ALPHA-EGG from XciteRC. This manual contains important
instructions for operating your new model. Therefore, please read all instructions in this manual tho-
roughly before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The ALPHA-EGG is an electrically driven ready to run quadrocopter including motor and speed controller.
The control is wireless with the included 2.4 GHz remote control. The model may only be operated on a
suitable and sufficiently large room without obstacles. An outdoor use is not recommended.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
RTF ALPHA-EGG
2.4 transmitter
USB charging adapter
4x spare blades
Screwdriver
Manual with spare parts list
Accessories required
2x AAA Alkaline batteries for the transmitter
AndroidTM or iOS® Smartphone (WiFi version)
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these inst-
ructions can damage whatsoever, warranties power loss, etc. have resulted.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long shelf life of the product.
Warnings and safety notes
The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
Page 20
2020
XciteRC ALPHA-EGG
EN
Safety notes
other property or even physical injury. Therefore, you are legally obliged to provide adequate insurance
cover through a liability insurance. If you already have a liability insurance policy, check before start-up
the model, whether radio-controlled models are covered by a corresponding amount.
•
The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning operate your new model
therefore with extra caution and familiarize yourself with the response to your commands.
•
WARNING: The safe operation requires concentration and quick reaction. Do not operate your
model if you are tired or under the influence of drugs or alcohol – risk of accident and injury!
•
WARNING: The control of this model is done via radio signals, which can be influenced by the envi-
ronment. This may cause a suddenly loss of control of your model. The model may only be operated on a
suitable and sufficiently large room without obstacles. An outdoor use is not recommended.
• Operate your model therefore only with sufficient light within line of sight, away from cars, traffic and peo-
ple – risk of accident and injury!
•
ATTENTION: due to the small size and weight, the model should not be exposed to drafts or a
strong winds. Avoid flights near open windows or air-outlets of an air-conditioning system - crash hazard!
• Do not operate your model during a thunder storm or near radio towers or power lines.
• Radio remote controlled models may not be operated at any public space by implication (streets, roads,
squares or lakes). Before operation please ask where the operation is allowed. This also applies to private
property, here the consent of the owner is required.
•
WARNING: Keep your fingers or loose clothing or hair away from the rotating parts or the propeller
/ rotor unit - risk of injury!
• Always switch on the transmitter first, then the model. NOTE: during the operation of the transmitter must
remain switched on!
• Never operate your model with low transmitter batteries, because this reduces the range of your model
dramatically.
• If the drive battery is empty, the model first slow down until it no longer reacts properly to your commands.
Stop the operation and change the drive battery or charge it again.
• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers,
rechargeable battery packs, etc.).
•
WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!
• The model and the transmitter may be neither get humid nor wet, especially the electronic components
(receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not be
used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow.
WARNING:
Fire or explosion due to moisture in lithium batteries!
• Plastic parts (eg. fuselage or main blades) is less flexible and can break more easily at cold temperatures
(below 10 ° C).
• The modification of the model is not permitted for safety and CE approval regulations, which applies in
particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replacement parts are excluded.
• After use, first turn off the model and then the transmitter.
•
WARNING: remove the drive battery from the model and transmitter after use. Store the model
never with built-in battery. Fire hazard!
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may become hot during operation.
Page 21
2121
XciteRC ALPHA-EGG
EN
Safety notes
WARNING: Risk of burns! Let these components cool down completely after the operation (and
also before each battery change)!
Operation of the model is performed solely at the risk of the operator. Only a careful and deliberate operation
protects against physical injury and damage to property.
Handling precautions for batteries or rechargeable batteries:
• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children
or pets!
• Use only the recommended or equivalent type of batteries / rechargeable batteries.
•
WARNING: Do not expose batteries / rechargeable batteries to heat or throw into fire – fire or
explosion hazard!
•
WARNING: Insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –
fire or explosion hazard!
• If possible, always replace all batteries at the same time, never use new and used batteries and batteries
with different charge levels simultaneously.
•
WARNING: Do not use defective or damaged batteries or rechargeable batteries – fire hazard!
Risk of chemical burns on contact with skin, use protective gloves!
• WARNING: Do not attempt to recharge non-rechargeable batteries in a charger – fire or explosion
hazard!
• Remove the rechargeable batteries from the device before charging.
•
WARNING: Charging may take place only with a suitable charger for the type of battery on a fire-
proof surface and under constant adult supervision – fire hazard!
• Immediately remove used batteries from the devices.
•
NOTE: NiMH batteries must be checked at least every 3 months and, if necessary, recharged, other-
wise because of the typic self-discharge they may get deep discharged and damaged! Therefore, better
use so-called RTU batteries with a very low self-discharge.
•
NOTE: note the specified storage voltage for lithium batteries. Is a completely full or empty lithium
battery time stored for a longer time, it can be damaged.
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use,
therefore, the warranty is excluded due to incorrect charging or discharging.
Page 22
2222
XciteRC ALPHA-EGG
EN
The remote control system · Battery charging
[1]
[2]
The remote control system
Here you get an overview of the remote control system of your XciteRC ALPHA-EGG and its various features
and settings. Before the first flight, you should absolutely have read and understood all these functions and
settings.
• Do make sure that the transmitter is turned off - POWER-LED off.
• Now open the battery compartment cover on the backside of the transmitter. Remove the srew with the
screwdriver and open the cover (1).
• Insert 2 AAA-batteries into the battery compartment of the transmitter (2). Pay attention to the correct
polarity!
2x AAA batteries
• Close the battery compartment cover.
• During flight the POWER LED must lit.
ATTENTION: if the POWER LED flashes or does not light at
all, the model may not started – crash hazard! Change transmitter batteries immediately.
•
WARNING: check the POWER LED also during operation. If the POWER LED starts to blink, stop
operation, switch the model off and replace the transmitter batteries – crash hazard!
•
ATTENTION: The maximum range of the remote control system is about 40 meters, do not fly
farther away under any circumstances!
Transmitter
ON/OFF-switch
Trim
left/right
Control lever
(press to change
speed level)
Start/stop
motors
Trim
forward/reverse
Status-LED
Throttle lever
(press for
360° flips)
HeadlessMode
Battery charging
WARNING: Be sure to read all safety instructions regarding the use of rechargeable batteries. Charging
may take place only with the supplied charger on a fireproof surface and under constant adult supervision -
fire or explosion hazard!
Frequency: 2.4 GHz
Transmitting power: 10 mW
Page 23
2323
XciteRC ALPHA-EGG
EN
Model description · Propeller replacement
• Connect the USB cable to a PC or appropriate power supply. The red LED lits.
•
WARNING: use USB adapters only with a max. output current of 1 A! A higher current can damage
the charging cable or the battery - fire or explosion hazard!
• Connect the Quadrocopter battery with the charger.
•
WARNING: The Quadrocopter battery is polarized. Check the side channels. Do not use force - fire
or explosion hazard!
• The red LED goes out to indicate charging. Charging time is about 45 minutes. If the battery is fully charged, the red LED lights up again.
• Unplug the battery and the USB cable.
The flight time of the Quadrocopter is about 6 minutes.
Model despriction
1. Propeller
2. Camera (WiFi version)
3. Motor
4. ON/OFF switch (press
to release the motor
arms, press and hold
1.5 s to power on the
egg)
5. Charging socket
5
Propeller replacement
Remove propeller Install propeller
NOTE: To pull off the propeller, use a small screwdriver or pull it off with your fingers. Hold
the engine to not to pull it out of the arm with the propeller and damage the motor cable.
There are two different propellers, right and left (marked with A and B). Be sure to mount the
correct propeller after the change, otherwise the model will not fly.
Page 24
2424
XciteRC ALPHA-EGG
EN
Getting started
Getting started
Before you begin please check:
•
WARNING: Only start with a sufficiently full transmitter batteries (rechargeable batteries) and fully
charged drive battery – crash hazard!
• Check all parts for damage and dirt. Replace any damaged parts and clean the model, because dirt
increases the weight and therefore can degrade the flying qualities.
1. Press the ON/OFF switch
on the bottom.
2. The propeller arms will
open automatically.
3. Press and hold the ON/OFF
switch approx. 1.5 s to
power on the egg.
• Switch on the transmitter. The red POWER LED of the transmitter flashes.
• Place the Quadrocopter on a leveled surface in the starting position (the charging socket shows the rear)
and move the left throttle lever all the way up and then back in the lowest position. The transmitter is no
connected to the ALPHA-EGG.
• Press the motor start / stop button on the transmitter. The motors start running at low speed. WARNING: Do not touch the model anymore - risk of injury!
• Apply slowly throttle (left throttle lever up), motor speed increases and the ALPHA-EGG takes off.
• Once you have reached the desired altitude, release the throttle lever. The ALPHA-EGG now automatically
hoovers at this height.
• If the flight battery runs low, the motor speed is reduced and the Quadrocopter sinks automatically. Find
a suitable place to land safely. Charge the flight battery again.
Page 25
2525
XciteRC ALPHA-EGG
EN
RC functions
RC functions
Transmitter ALPHA-EGG Remarks
The throttle lever controls the ascending or
declining of the ALPHA-EGG.
Move the throttle lever upwards - the model
ascends.
Move the throttle lever downwards - the model
declines.
If the gas lever remains in the center position,
the ALPHA-EGG hovers and keeps the current
altitude automatically.
To start, slowly move the throttle lever upwards
from the center position.
ascend
forward
backward
roll right roll left
yaw right
yaw left
decline
The rudder lever controls the yawing, that is the
on-the-spot rotation of the ALPHA-EGG.
Move the rudder lever to the right - the model
yaws to the right.
Move rocker lever to the left - the model yaws to
the left.
If the rudder lever remains in the center position,
the ALPHA EGG maintains the current direction.
The right control lever controls the forward or
reverse flight of ALPHA-EGG.
Move control lever up - the model flies forward.
Move the control lever downwards - the model
flies backward.
If the control lever remains in the center position,
the ALPHA EGG remains in the current position.
The further the lever is moved, the faster the
ALPHA-EGG flies.
The aileron lever controls the rolling of the
ALPHA-EGG, ie the flight to the side.
Move the control lever to the right - the model
flies to the right.
Move control lever to the left - the model flies to
the left.
If the control lever remains in the center position,
the ALPHA EGG remains in the current position.
The further the lever is moved, the faster the
ALPHA-EGG flies.
Page 26
2626
XciteRC ALPHA-EGG
EN
Trim · 3D flip · Speed
Tr i m
Transmitter ALPHA-EGG Remarks
Trim forward - reverse
When hoovering, the Quadrocopter must stand
in place. If it moves forward, move the trim
button down until it stops, or vice versa.
forward
backward
roll to the
right
roll to the
left
Trim left - right
When hoovering, the Quadrocopter must stand
in place. If it moves to the right, move the trim
button to the left until it stops, or vice versa.
3D flip
Once you are familiar with the aforementioned maneuvers, you can venture to flips and rolls. Fly at least 1.5
m high, and then press the left transmitter button. A sound indicates that the mode is active. Now move the
right control lever to the desired direction and the model rolls once around its own axis.
NOTE: If the flight battery is too weak, the flip can no longer be flown.
Speed
The ALPHA-EGG comes with 3 speed levels. Press the right transmitter button during
the flight and the Quadrocopter becomes faster. For acoustic confirmation the transmitter beeps twice. Press again, to fly a little faster - the transmitter beeps 3-times. Press
again to return to slower flight - the transmitter beeps once.
Page 27
2727
XciteRC ALPHA-EGG
EN
Headless Mode · Recalibration · Smartphone operation
Headless mode - Recalibration
The Headless mode is ideal for beginners to fly the model safely. In headless mode, the
Quadrocopter always flys from the pilot‘s view. No matter how the model is in the air,
the front is always away from the pilot, left and right does not swap when the model is
flying towards the pilot.
The Headless mode is activated by pressing the headless mode button, the ALPHAEGGs LED‘s starts flashing to indicate the function. As long as the LED‘s flash, the
Headless mode is active. Press the control lever again to deactivate the headless mode.
Note: to make sure that the headless mode works correctly, the model must rela-
cibrated if neccessary:
• Before you start place the model in front of you with a nose pointing away from you on a flat surface (fig.1)
• Now move both control levers into the lower left corner and hold them there for approx. 2 seconds (Fig.
2). The LEDs of the ALPHA-EGG start to flash, after approx. 2 seconds they light up again permanently
- the calibration was successful.
• You must also perform this calibration when the model is no longer stable after a hard crash or
immediately flips at the start.
Fig. 1 Fig. 2

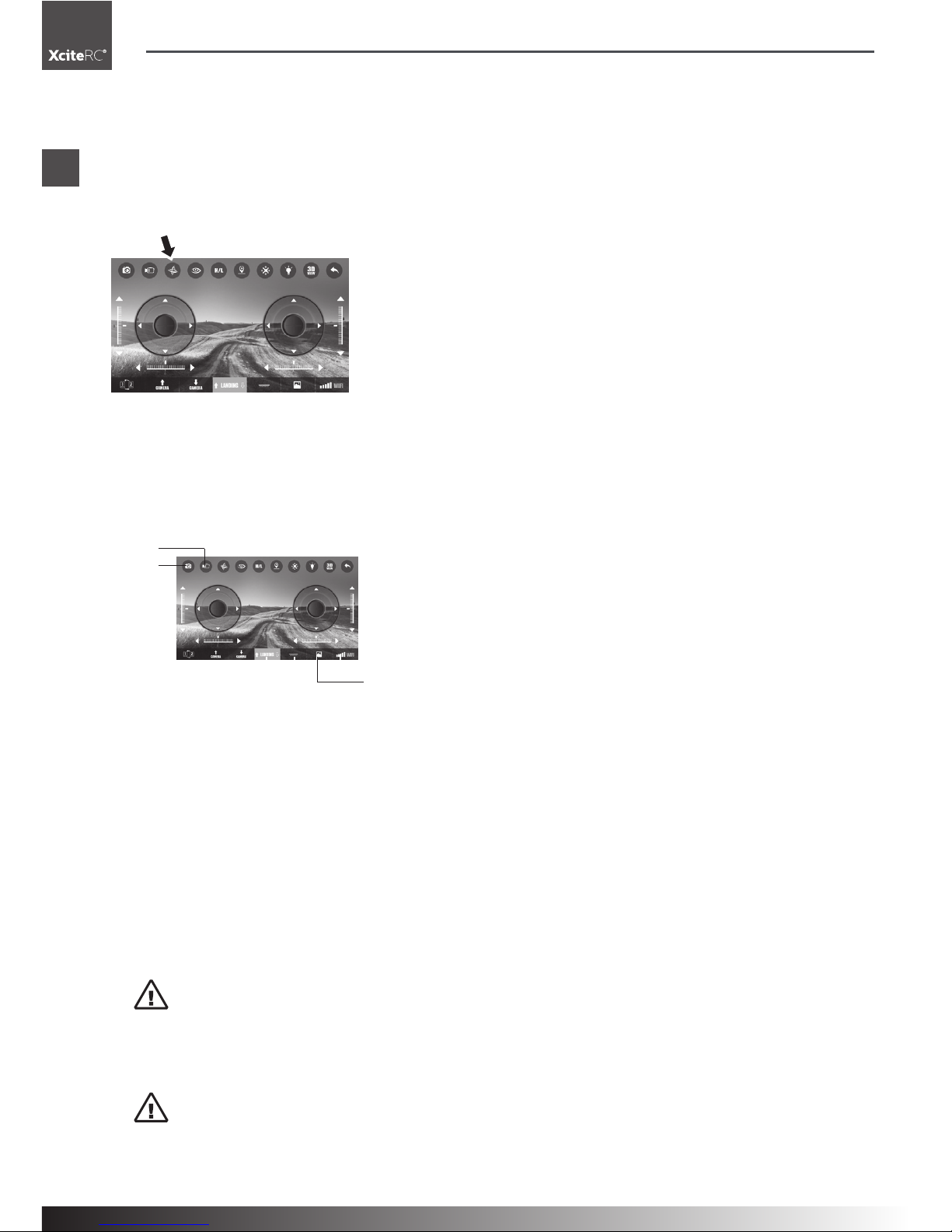

Smartphone Operation (WiFi version only)
Install the app
Scan the QR code on the box or to install the app on your Android ™ or iOS® Smartphone or Tablet.
Connecting with your device
1. Switch on ALPHA-EGG. The LEDs on the model are flashing slowly, it can now be connected with the
smartphone.
2. Open the WiFi settings on your smartphone and turn on WiFi. Now search in the WiFi list for KD **** „and
connect with it. Once the connection is successful, close the WiFi settings.
3. Now open the PANTONMA App and click on MY DRONE on the start page. The LEDs of the ALPHA-
EGG now light up permanently, it was successfully connected to the app. The live camera view is also
displayed on the screen.
Page 28
28
XciteRC ALPHA-EGG
EN
Getting started · Speed
App screen
WiFi Signal
Back
Right control
Trim
3D VR
Lights
Trim
Left control
Speed
Headless-Mode
Coming-Home
Motors on/off
Mode 1 /
Mode 2
Video
Display/hide controls
Gravity sensor
Media
Horizontal alignment
Getting started
Before you begin please check:
•
WARNING: Only start with sufficiently full transmitter batteries (rechargeable batteries) and fully
charged quadcopter battery – crash hazard!
• Check all parts for damage and dirt. Replace any damaged parts and clean the model, because dirt
increases the weight and therefore can degrade the flying qualities.
• Make sure the ALPHA-EGG is powered on. Place the Quadrocopter on a flat surface in the starting
position (the charging socket shows the rear). Press the Takeoff button on the app. The motors start
running at low speed.
• The control functions and trim are similar to the operation with the transmitter. Please read the chapter
„Control functions“ and „Trim“ further in this manual.
• Landing:
• WARNING: if the landing button is pushed for approx. 3 seconds, the motors stop immediately. If the
button is pressed during flight, the model can crash and be damaged!
Speed
The ALPHA-EGG comes with 3 speed levels. Press the Speed button of the App during the flight and the
Quadrocopter becomes faster. For acoustic confirmation the transmitter beeps twice. Press again, to fly a
little faster - the transmitter beeps 3-times. Press again to return to slower flight - the transmitter beeps once.
NOTE: by default the throttle lever is on the left joystick
is as shown in the figure (Mode 2). Pressing the MODE button
also allows the throttle to be placed on the right stick (MODE
1).
Page 29
29
XciteRC ALPHA-EGG
EN
One-Key Coming-Home · Headless-Mode · Recalibration
One-Key Coming Home
The Coming-Home function allows an automatic return of the model to the transmitter. In order the ComingHome function works correctly, you must place the model with the nose away from you on a flat surface
before you start.
During the flight, Coming-Home is activated by pressing the CH key of the app. Press the button, the model
now flies towards the transmitter. Once it has arrived at the transmitter, press the right joystick and land the
model.
WARNING: never activate Coming-Home if the model is not in front of you! If the model is on the side
or behind you, the orientation does not work correctly and the model can fly in the wrong direction - risk of
a crash!
Headless mode - Recalibration
The Headless mode is ideal for beginners to fly the model safely. In headless mode, the Quadrocopter always flys from the pilot‘s view. No matter how the model is in the air, the front is always away from the pilot,
left and right does not swap when the model is flying towards the pilot.
The Headless mode is activated by pressing the CF button of the App, the ALPHA-EGGs LED‘s starts flashing to indicate the function. As long as the LED‘s flash, the Headless mode is active. Press the control lever
again to deactivate the headless mode.
Note: to make sure that the headless mode works correctly, the model must relacibrated if neccessary:
• Before you start place the model in front of you with a nose pointing away from you on a flat surface (fig.1)
• Now move both control levers into the lower left corner and hold them there for approx. 2 seconds (Fig.
2). The LEDs of the ALPHA-EGG start to flash, after approx. 2 seconds they light up again permanently
- the calibration was successful.
• You must also perform this calibration when the model is no longer stable after a hard crash or
immediately flips at the start.
Fig. 1 Fig. 2
Page 30
30
XciteRC ALPHA-EGG
EN
Motion Control · Take photos/videos · Maintenance
Motion control
You can also control the model using the motion sensor on the smartphone (if available). Press the Gravity
Sensor button. To change the altitude, you must still use throttle, but the flight itself is controlled by the movement of the smartphone. Hold the smartphone horizontally in your hand. Tilt the smartphone forward to fly
forward, or sideways to fly sideways. Turn the smartphone to turn the ALPHA EGG.
Take photos / videos
Press the Photo or Video button to take a photo or start a video recording. The photo or video is stored
directly in the smartphone and can be viewed by pressing the Media button.
Video
View recordings
Maintenance
To have fun with your model over a long period, occasional service work is required to get your model in good
condition and to minimize wear.
• Remove dirt or dust depending with compressed air or a soft brush after each use. For stubborn dirt, a
harder brush or a toothbrush can be used.
• To clean the body/fuselage no chemical cleaners such as thinners may used, as this damage the plastic
of the body/fuselage. Normally a piece of soft cloth is ok, stubborn dirt can be removed with washing-up
liquid.
• Check the tightness of all screws and tighten if necessary.
• Also check all connections, cables and power battery / rechargeable battery for damage.
•
WARNING: Damaged batteries or rechargeable batteries must not be used again and must be
disposed of immediately – fire hazard! Please note the disposal notes at the end of this manual.
• Check the model for worn, broken or jammed parts and gears and repair if necessary.
•
WARNING: remove the batteries / rechargeable batteries of the transmitter and model when not in
use – fire hazard!
Page 31
31
XciteRC ALPHA-EGG
EN
Troubleshooting · Repairs, Spare Parts
Troubleshooting
Problem Possible Cause Corrective Action
Quadrocopter
does not connect
to the remote
control
Weak Quadrocopter
Electromagnetic interference
Out of range
Re-charge battery
Wait or change position
Move transmitter and quadcopter closer
together
Propellers don‘t
move
ON/OFF switch is OFF
Weak Quadrocopter battery
Transmitter - model not bound
Switch ON Quadrocopter
Re-charge battery
Rebind: first switch on the model, then the
transmitter
Quadrocopter
doesn‘t take off
Propellers damaged
Wrong propeller mounted
Replace propeller
Check rotating direction, see Chapter: Replacing propeller
Propellers stops
suddenly, Quadrocopter chrashes
Weak Quadrocopter battery
Weak transmitter battery
Re-charge battery
Change transmitter batteries
The Quadrocopter
does not react to
the remote control.
Loss of control.
Gyro initialisation failure
Another radio controlled device using
the same channel
Transmitter - model not bound
Gyro initialisation neccessary
Place the model on a flat surface when
switching on
Switch off another/own device or move to
another spot
Rebind: first switch on the model, then the
transmitter
Re-calibrate the model: see chapter model calibration
Quadcopter
doesn‘t flip
Weak Quadrocopter battery Re-charge battery
Repairs, Spare Parts
Normal wear and defective parts that result from an accident, are excluded from the guarantee. These include in particular:
For car models: bald tires, worn parts and drive gears, or bent / broken suspension, chassis or bodywork
For ship models: damaged or broken propellers, torn superstructure
For airplanes: damage due to improper transportation or crash
I If you find a part that is defective in material or workmanship right after opening the package, return - before
you used it – to your dealer or directly to us and we will send you a replacement.
For the ALPHA-EGG some parts are available as spares. In case of problems or questions, please contact
your dealer or:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Phone +49 7161
40 799 50
Email: [email protected]
Spare parts for the XciteRC ALPHA-EGG you may order in your local hobby shop or online at http://www.
XciteRC.com
Page 32
32
XciteRC ALPHA-EGG
Environmental Protection
EN
Environmental Protection Notes
The symbol of the crossed out dust bin on the product or packaging indicates that this product
must be disposed of separately from normal household waste. In order to avoid harmful effects
on the environment and human health in the disposal of electrical and electronic equipment and
the re-use or recycling are possible. You have the opportunity to submit electrical and electronic
equipment free of charge at an appropriate collecting point in your area. Please check with your city or town
across the available depot. You also have the option to return old electrical and electronic equipment which
has been purchased from us. We will then perform a proper recycling or reuse.
Possibly contained batteries must be removed from the product and disposed of at the appropriate collecting
point.
Notes on battery law:
According to the German Battery Act (BattG) the one who sells batteries (and accumulators etc.) or devices
containing batteries, we are obliged to draw your attention to the following:
Batteries and rechargeable batteries should not be disposed of with household waste but you are legally
obliged to return used batteries. Batteries can contain contaminants that could harm the environment or your
health if improperly stored or disposed of. Batteries also contain important raw materials such as iron, zinc,
manganese or nickel and can be recycled.
You can send us back the batteries after use either sufficient postage:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
returned free of charge or in close proximity (eg in trade or municipal collection). The levy is limited to points
of sale to end-users for the disposal of such waste batteries and customary amounts, which the distributor
as new batteries in his range or has done.
Batteries containing pollutants are marked with a sign, a crossed-out rubbish bin, and the chemical symbol
of the pollutant-heavy metal.
This crossed-out bin means that you must not dispose of batteries with household waste.
Among these characters, see also the following symbols have the following meanings:
• Cd = cadmium
• Pb = plumbium
• Hg = mercury
• Li = lithium
Cd Hg Pb Li-Po
Page 33
33
XciteRC ALPHA-EGG
Konformitätserklärung - Declaration of Conformity
Hiermit erklärt die XciteRC Modellbau GmbH & Co. KG, dass der Funkanlagentyp XciteRC ALPHA-EGG der
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.XciteRC.com beim jeweiligen Produkt.
The XciteRC Modellbau GmbH & Co. KG hereby declares that the radio equipment type XciteRC ALPHAEGG complies with Directive 2014/53/EC. The full text of the Declaration of Conformity is available under
www.XciteRC.com at the respective product.
Page 34
34
XciteRC ALPHA-EGG
Page 35
35
XciteRC ALPHA-EGG
Page 36
XciteRC Modellbau GmbH & Co. KG
Autenbachstraße 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: [email protected]
Web: www.XciteRC.com
Loading...
