Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
Vielen Dank für den Kauf des Eagle Monster-Trucks von XciteRC. Die vorliegende Bedienungsanleitung
enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell
in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr
Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.

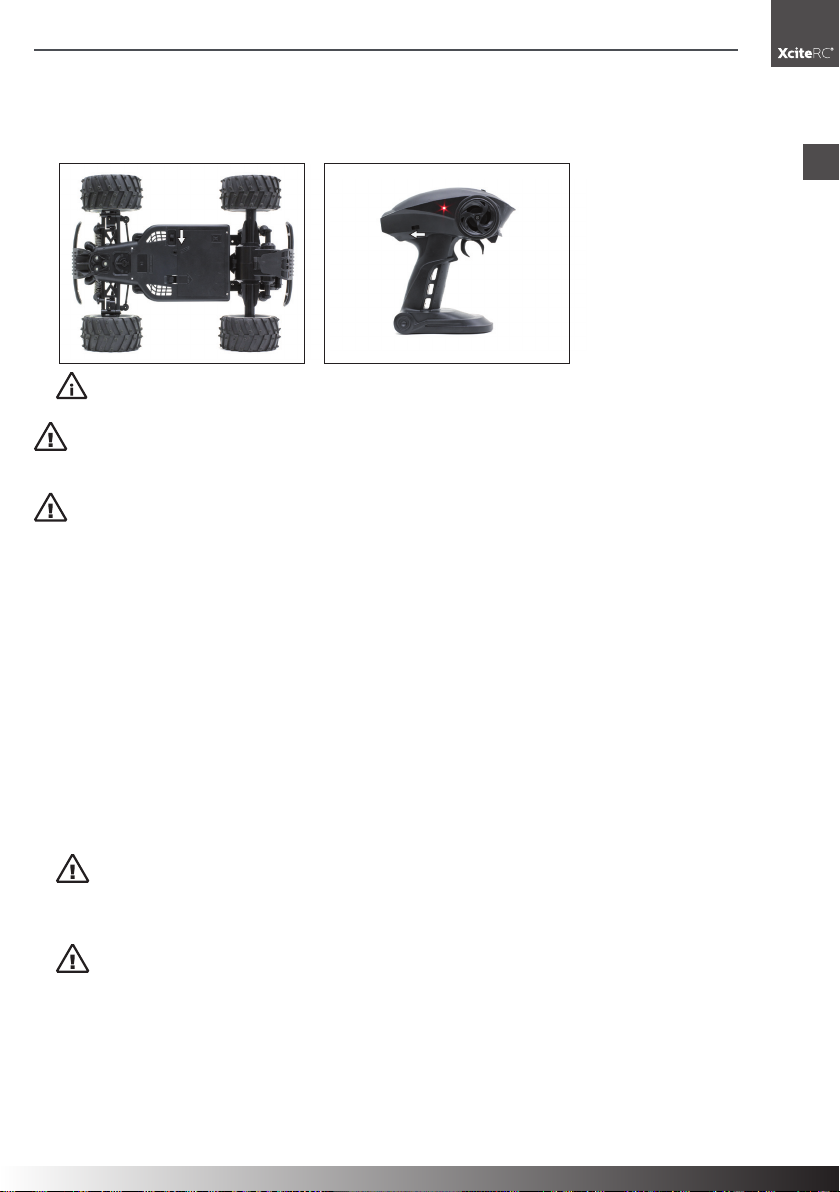

Bestimmungsgemäße Verwendung
Der Eagle Monster-Truck ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend großen Fläche ohne Hindernisse betrieben
werden.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
RTR-Fahrzeug, fertig montiert
Sender
Antriebsakku und USB-Ladegerät

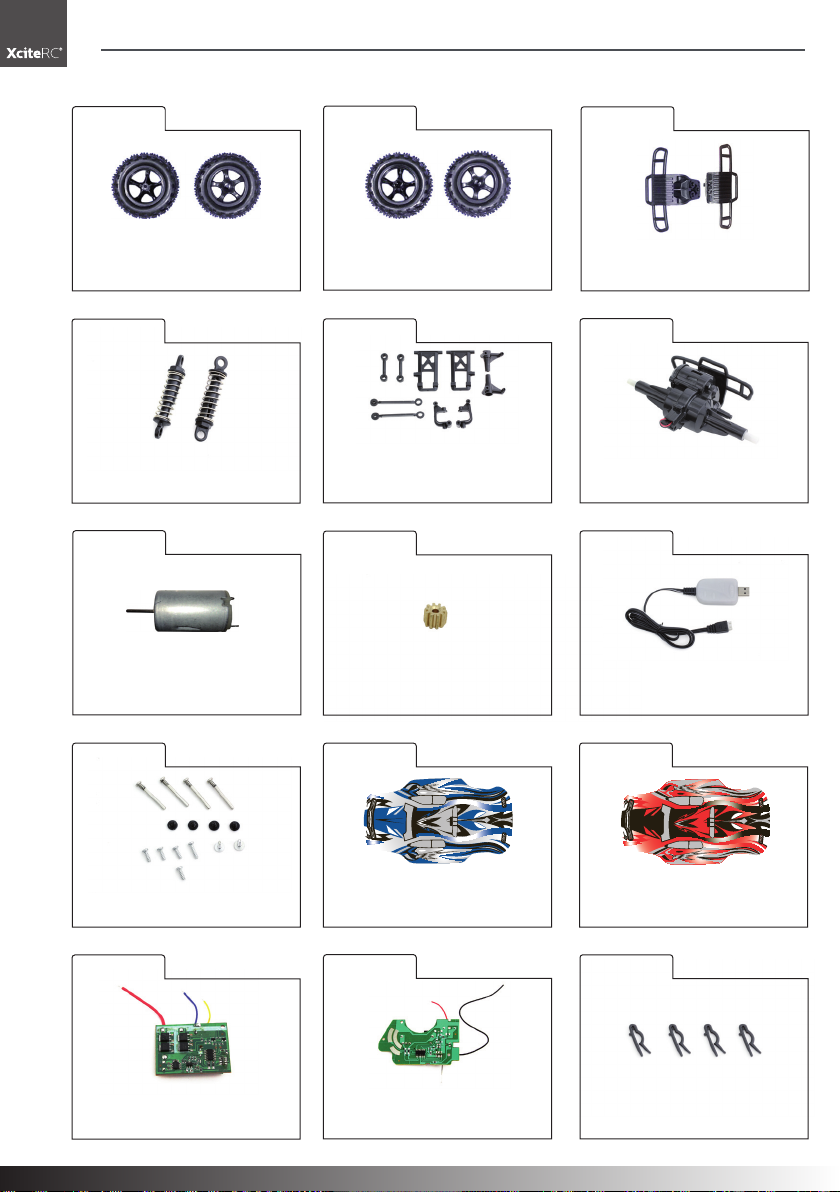

Bedienungsanleitung mit Ersatzteileliste
DE
Erforderliches Zubehör
Kreuzschlitz-Schraubendreher #1
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden!
Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.
Eagle Monster-Truck
3
DE
Sicherheitshinweise
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich
vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert
sind.
•
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu
•
•
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
•
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
•
• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle re-
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
•
•
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
•
• Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10° C) weniger
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim-
Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und
Verletzungsgefahr!
WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung
beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und
auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
spannungsleitungen.
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Räder/Antriebswellen gerät – Verletzungsgefahr!
BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
agiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
ACHTUNG: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und
versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe
zerstört werden!
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee.
WARNUNG:Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-
Akkus!
flexibel und kann daher leichter brechen.
mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
4 Eagle Monster-Truck
Sicherheitshinweise
• Die Zahnräder im Servo sind sehr präzise und mit geringen Toleranzen gefertigt, aber auch sehr klein.
Drehen Sie deshalb nie die Vorderräder von Hand, das kann das Servo ernsthaft beschädigen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
•
WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und
Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden.
Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
•
WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
•
WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
•
WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
•
WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
•
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
•
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem
DE
Eagle Monster-Truck
5
Fernsteuerung · Fahrakku aufladen
DE

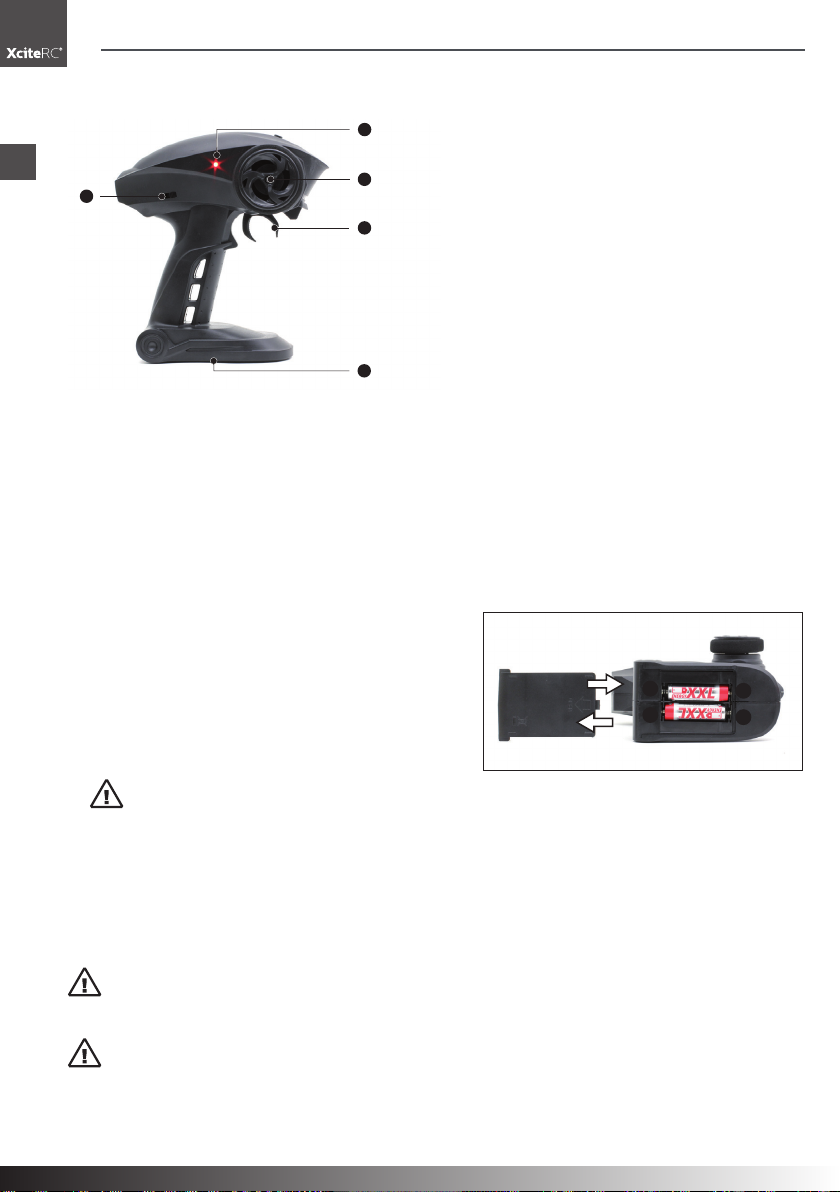

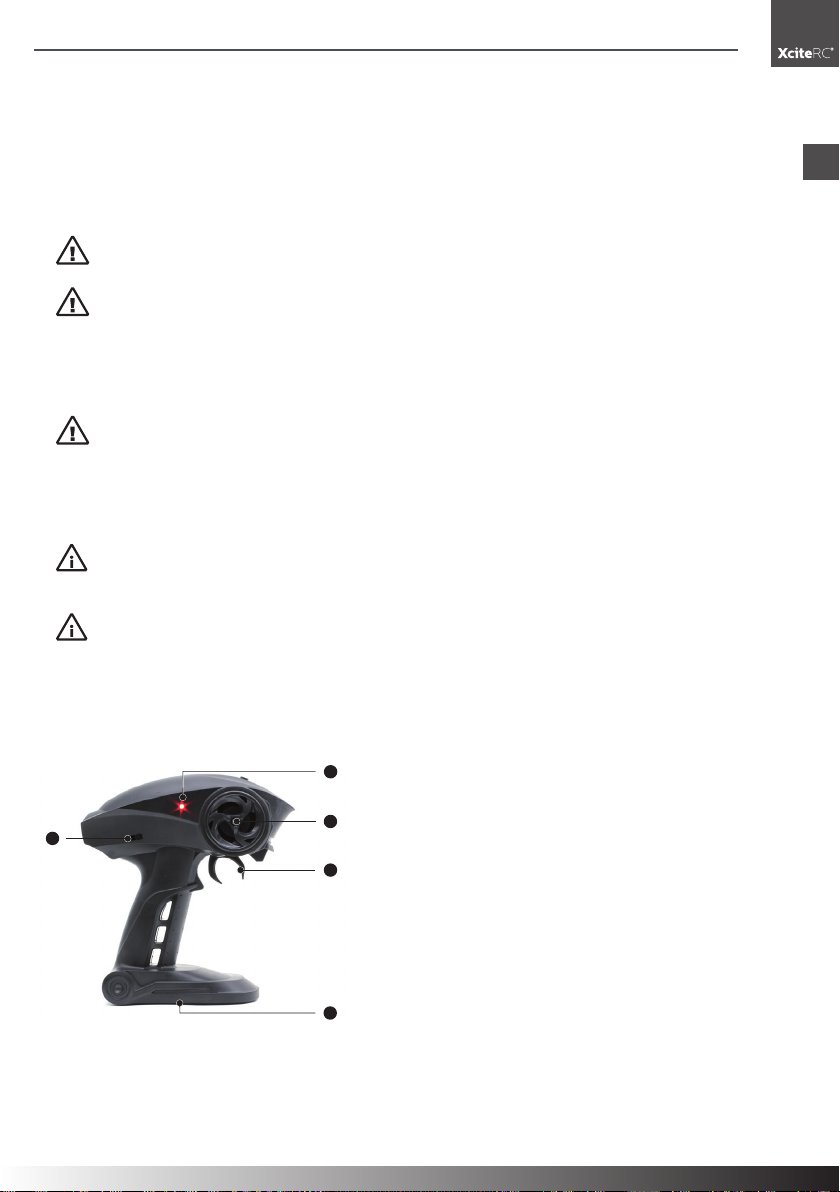

Fernsteuerung (Sender)
1
2
A
B
C
A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach
1. POWER-LED: zeigt die Batteriespannung an
2. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
Das Fernsteuersystem
Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres Eagle Monster-Trucks und
über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese
Funktionen und Einstellungen gelesen und verstanden haben.

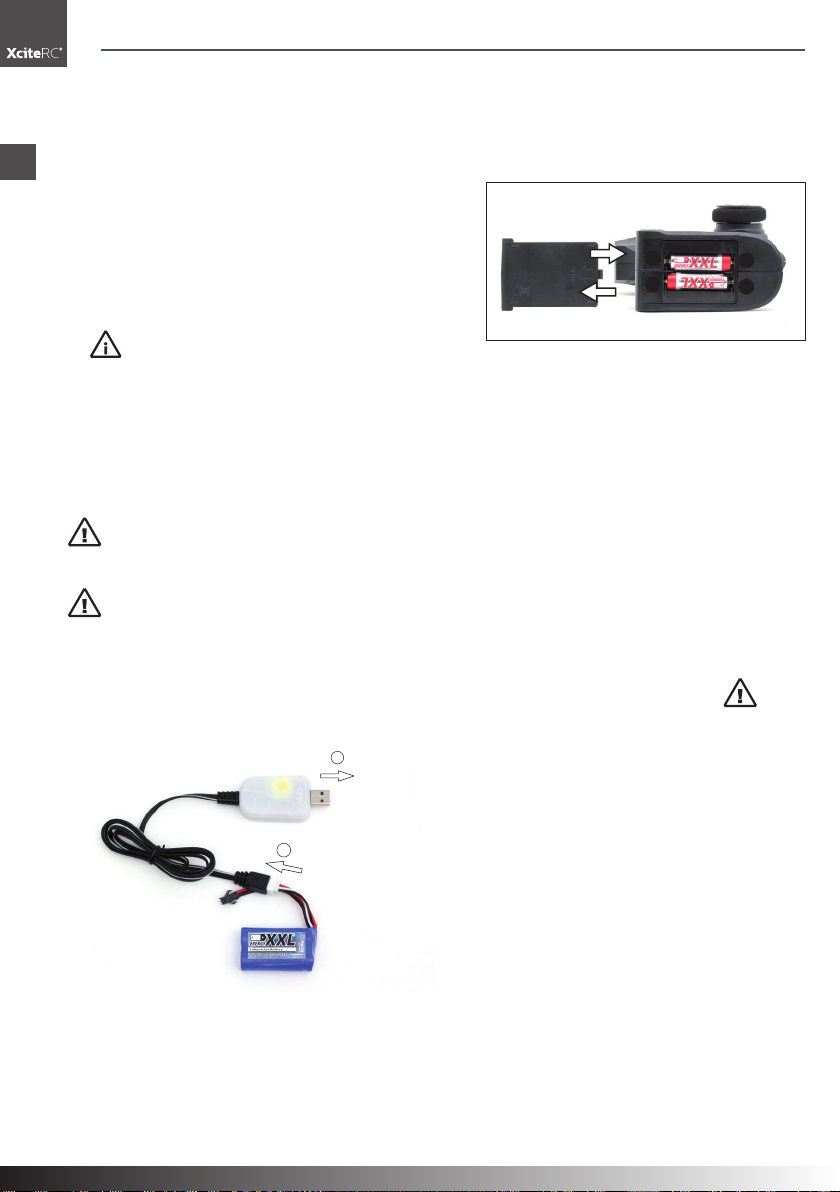

• Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/AUS-Schalter in Position O.
• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders
und legen zwei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schließen und Sender einschalten – EIN/AUS-Schalter in Position I - die rote POWERLED blinkt.
• Nach Einschalten des Modelles leuchtet sie dauerhaft.
•
ACHTUNG: blinkt die LED weiterhin oder leuch-
tet gar nicht, darf das Modell nicht gestartet werden, da
entweder keine Bindung zum Modell aufgebaut wurde oder die Senderbatterien leer sind – Crashge-fahr! Senderbatterien sofort wechseln (oder Akkus aufladen).
• Achten Sie auch während des Betriebs auf die LED. Blinkt die rote LED, Fahrbetrieb schnellstmöglich
einstellen und Senderbatterien wechseln.
-
+
+
-

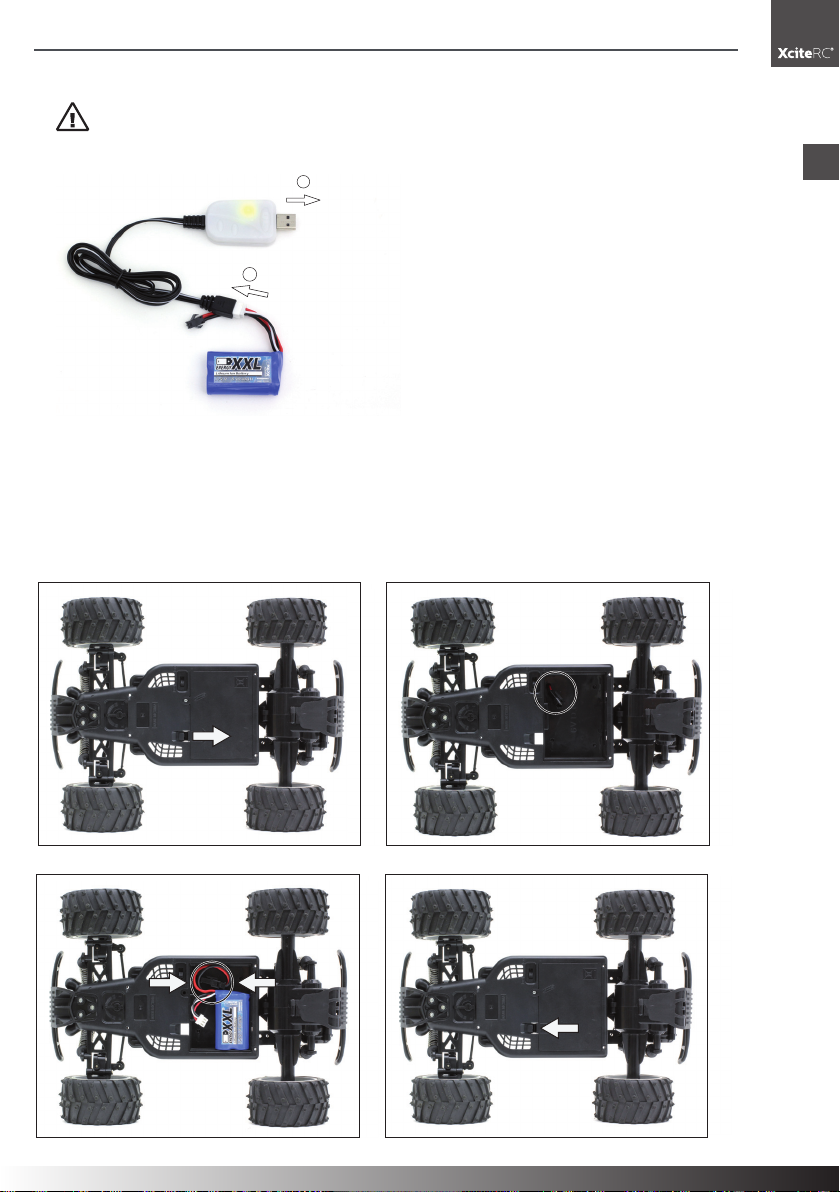

Fahrakku aufladen
Vor dem ersten Einsatz Ihres neuen Modells muss der Fahrakku mit dem beiliegenden USB-Ladegerät aufgeladen werden.
WARNUNG: Das Aufladen darf nur mit dem beiliegenden Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.
ACHTUNG: lesen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser
Anleitung!
• Stecken Sie den USB-Stecker des Micro-Chargers in eine geeignete USB-Buchse, z.B. an Ihrem PC. Die
grüne LED im Ladeadapter beginnt zu leuchten.
6
Eagle Monster-Truck

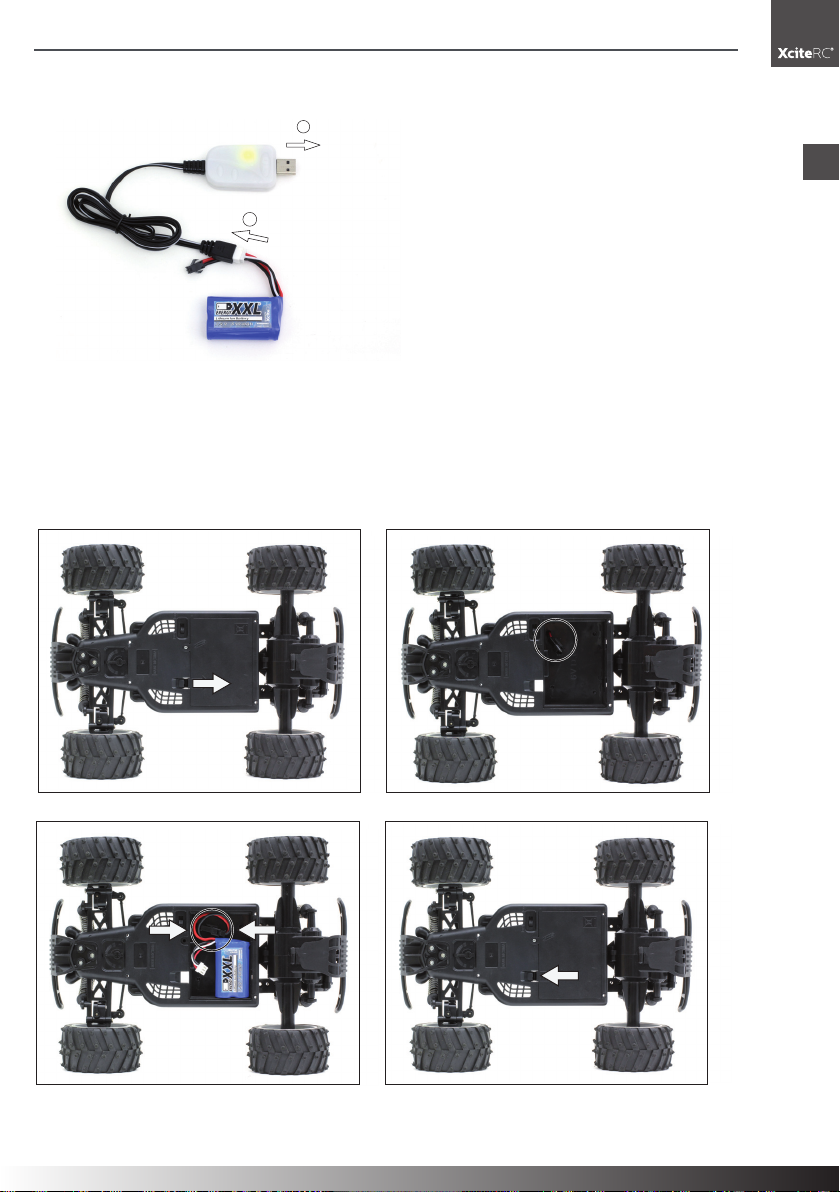

Fahrakku einlegen
• Verbinden Sie nun den weißen Balancerstecker des Fahrakkus mit der Buchse des Micro-Chargers.
•
ACHTUNG: der Stecker ist verpolungssicher, beachten Sie die Erhebungen am Stecker. Der Ste-
cker muss mit leichtem Druck einrasten, wenden Sie keine Gewalt an!
1
DE
LED
USB
5 V DC
2
• Ist der Akku mit dem Micro-Charger verbunden, wechselt die LED von grün auf rot, der Akku wird jetzt
aufgeladen. Die Ladedauer beträgt bei einem leeren Akku ca. 1.5 Stunden.
• Sobals die grüne LED leuchtet, ist der Akku vollgeladen und kann abgesteckt werden.
• Stecken Sie anschließend auch den Micro-Charger ab.

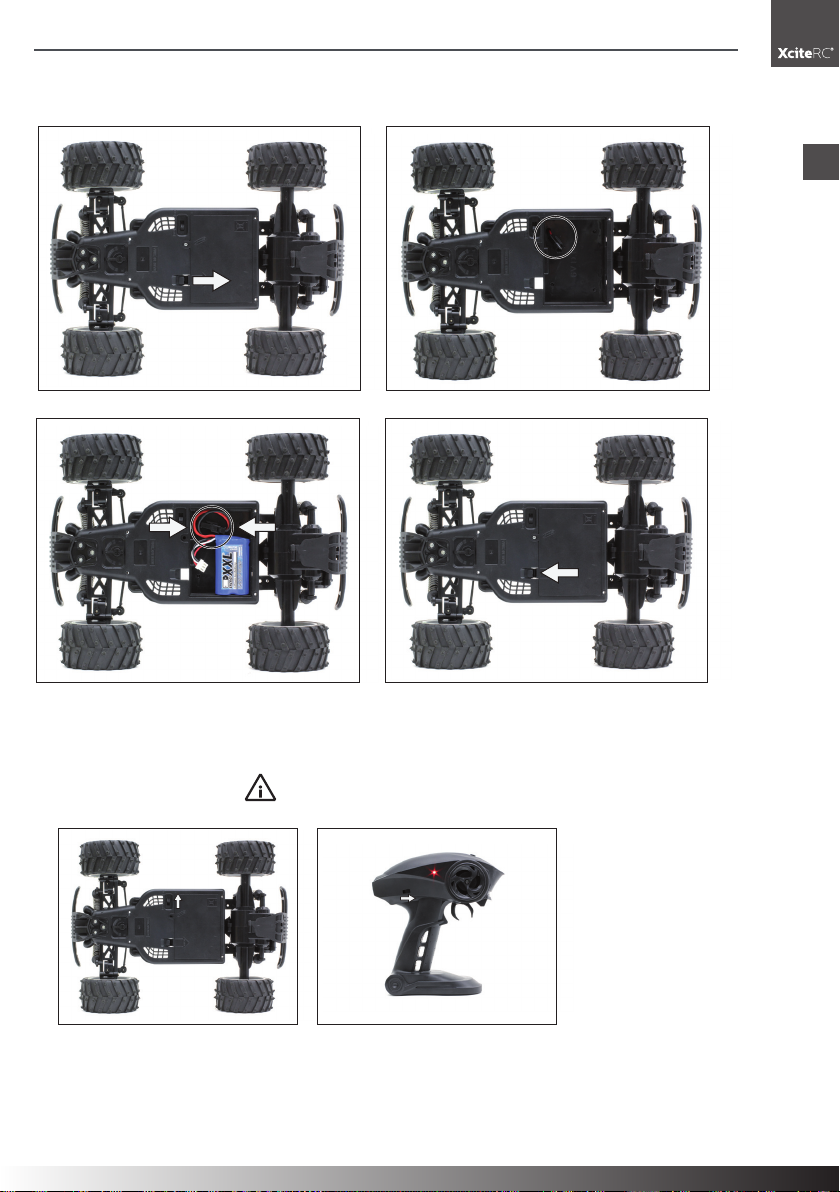

Fahrakku einlegen
Eagle Monster-Truck
7
DE
rückwärts

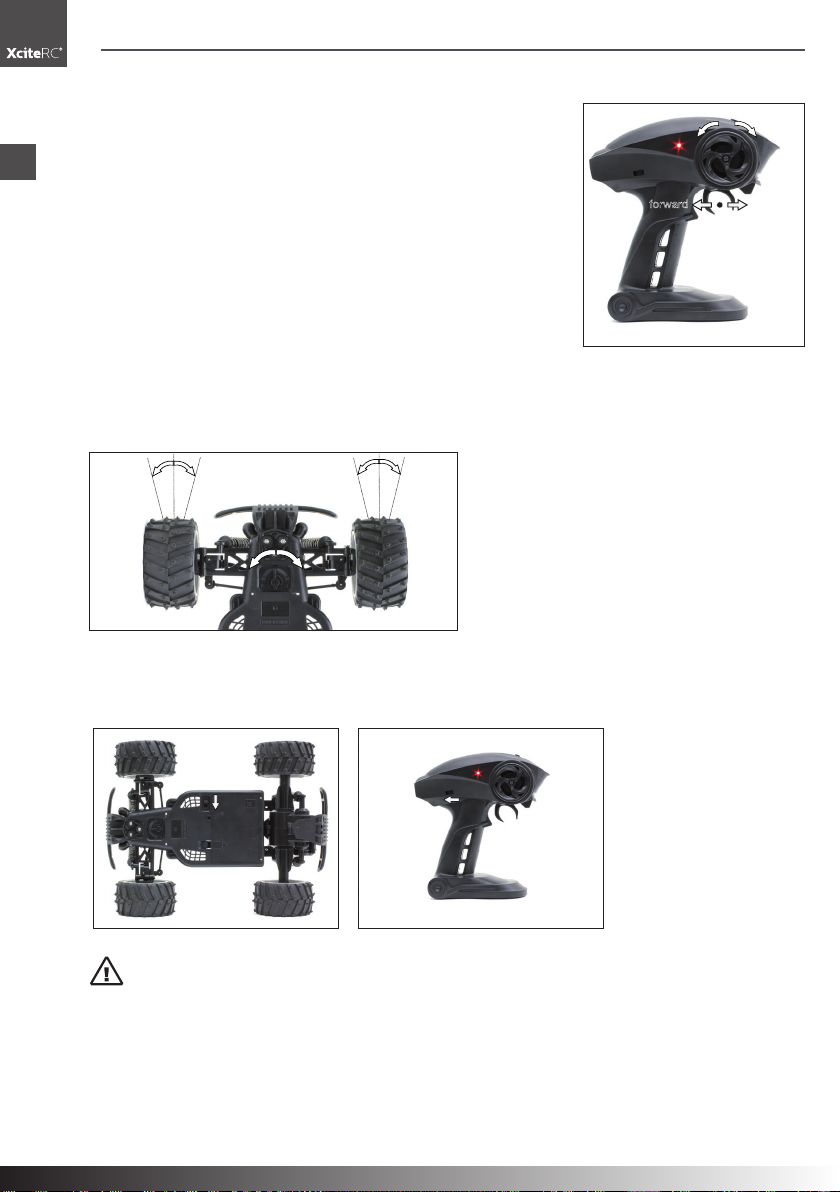

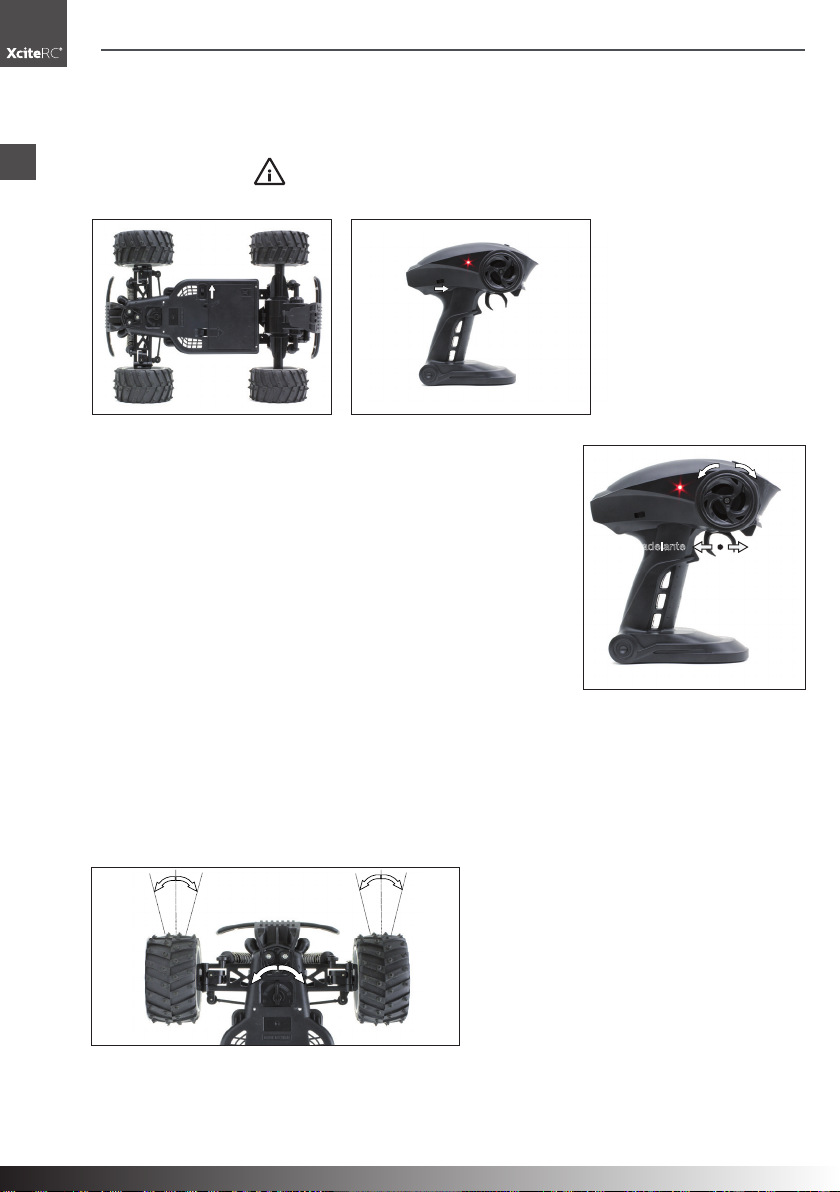

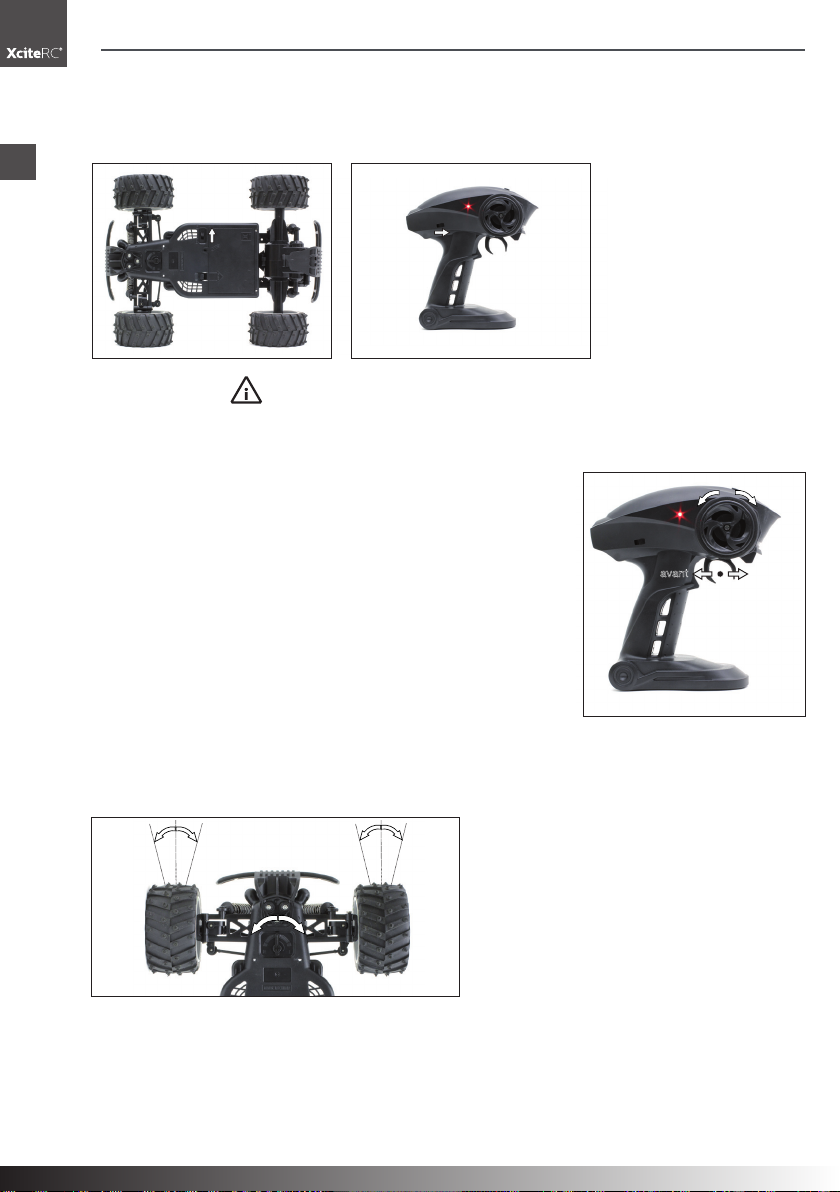

Inbetriebnahme · Fahren · Lenkungstrimmung

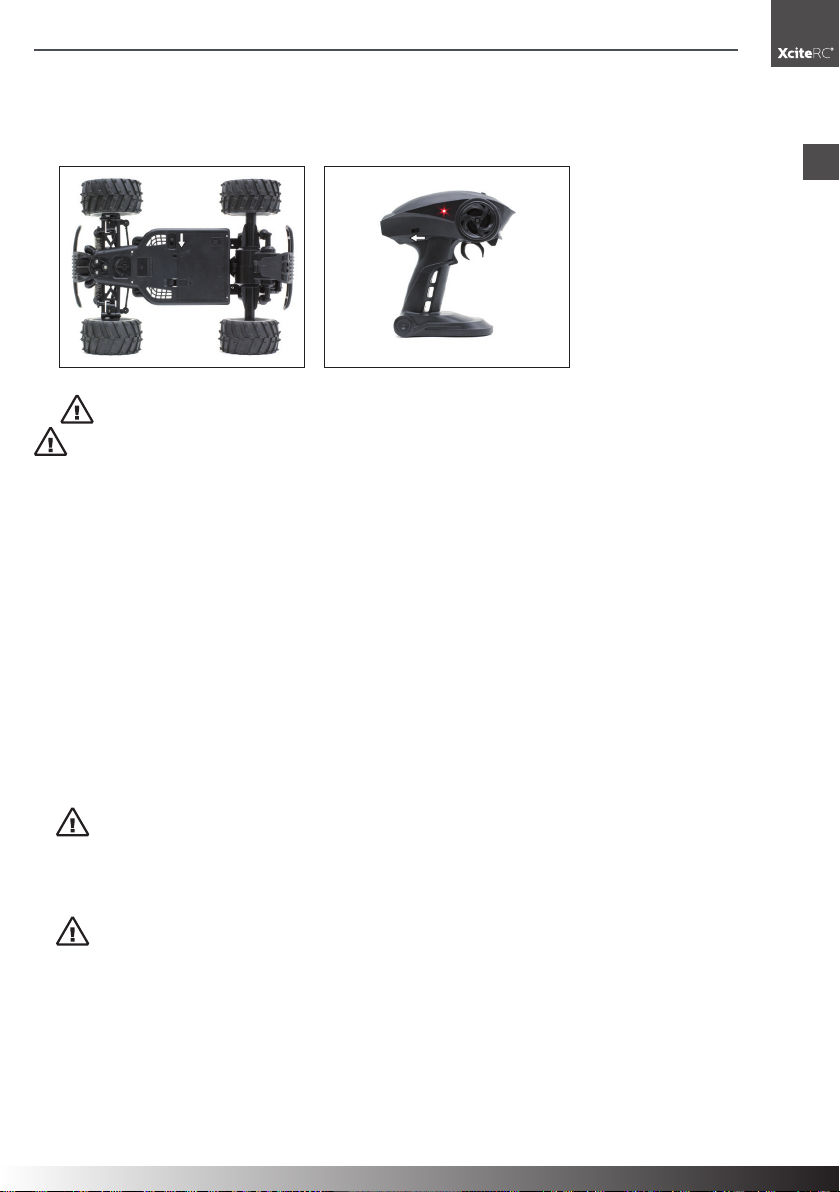

Inbetriebnahme
Vergewissern Sie sich, dass der Fahrakku eingelegt und angesteckt ist.
1. Fahrzeug einschalten. Schalter in Stellung ON.
2. Sender einschalten.
leuchtet, damit sich der Empfänger korrekt mit dem Sender verbinden kann.
Beachte: Warten Sie, bis die Sender-LED aufhört zu blinken und dauerhaft
ON
ON
3. Fahren:
Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung.
Folgt das Modell exakt und unmittelbar Ihren Steuerbefehlen? Oder re-
links
rechts
agiert es verzögert oder ruckelig? Sollte das der Fall sein, auf keinen Fall
trotzdem starten, sondern Senderbatterien und Fahrakku überprüfen
und gegebenenfalls tauschen oder aufladen.
Die Fahrzeit Ihres Eagle Monster-Truck ist stark vom Untergrund ab-
vorwärts
hängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche
und ebenem Untergrund. In hügeligem Gelände oder hohen Gras ist die
Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und
auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug
zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um
die Lebensdauer des Fahrakkus zu erhöhen, sollten Sie den Betrieb
einstellen, wenn das Fahrzeug beginnt, langsamer zu werden.
4. Lenkungstrimmung: fährt das Modell nicht geradeaus, obwohl das Lenkrad in Mittelstellung steht, kann
das durch die Lenkungstrimmung korrigiert werden. Dazu auf ebenem Untergrund langsam vorwärts
fahren. Fährt das Fahrzeug zum Beispiel nach rechts, mit dem Trimmhebel auf der Chassisunterseite so
lange nach links korrigieren, bis das Modell genau geradeaus fährt.
8
Eagle Monster-Truck
Nach der Fahrt · Wartung
Nach der Fahrt
1. Fahrzeug ausschalten. Schalter in Stellung OFF.
2. Sender ausschalten.
DE
OFF
OFF
3. Beachte: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!
4.
WARNUNG: Fahrakku abstecken und aus dem Modell entnehmen – Brandgefahr!
WARNUNG: der Motor des Eagle Monster-Truck wird während des Betriebs sehr warm. Lassen Sie
ihn vor der nächsten Fahrt mindestens 20 Minuten abkühlen, um ihn nicht zu beschädigen - Brandgefahr!
Wartung
Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell
in gutem Zustand zu erhalten und den Verschleiß zu minimieren.
• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder
einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste
benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet
werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise
reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.
•
WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind
sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und
reparieren Sie diese bei Bedarf.
•
WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!
Eagle Monster-Truck
9
DE
Fehlersuche
ProblemMögliche FehlerMaßnahmen
Motor läuft
nicht
Motor
schwach/ keine Leistung
Fahrakku leer
Motor defekt
Fahrakku ist fast leer
Antrieb schwergängig
Akku wechseln oder aufladen
Motor ersetzen
Akku wechseln oder aufladen
Antrieb überprüfen, ggf. reinigen
Fehlersuche
Fahrzeug ist
schwer zu
kontrollieren
Fahrzeug hat
keine Funktion
Fahrzeug ist
sehr laut
Fahrzeug ist sehr laut
Motor wird sehr warm
LED am Sender aus - Senderbatterien fast
leer
Lenkungstrimmung am Fahrzeug verstellt
Störungen
LED‘s am Sender leuchten nicht
Sender - Empfänger nicht gebunden
Störungen
LED am Sender aus, Senderbatterien leer
Fahrakku leer
Motorritzel/Zahnräder verschlissen
Lager laufen schwer oder sind verschlissen
Motorritzel überprüfen, ggf. ersetzen
Motor abkühlen lassen; Antrieb auf klemmende Teile und exaktes Ritzelspiel überprüfen
Batterien wechseln oder Akkus aufladen
Neu trimmen
Fahrzeug und Sender ausschalten, eine
kurze Pause machen und dann neu versuchen
Kontrollieren Sie, ob Fahrzeug und Sender
eingeschaltet sind
Fahrzeug und Sender aus-, dann wieder
einschalten (siehe entsprechendes Kapitel)
Fahrzeug und Sender ausschalten, eine
kurze Pause machen und dann neu versuchen
Akkus/Batterien ersetzen
Akku wechseln oder aufladen
Motorritzel überprüfen, ggf. ersetzen
kontrollieren und ggf. neu schmieren oder
austauschen
10
Eagle Monster-Truck
Reparaturen, Ersatzteile · Technische Daten
Reparaturen, Ersatzteile
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Für den Eagle Monster-Truck sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Ersatzteileliste identifizieren und direkt unter www.XciteRC.com beziehen.
In Problemfällen oder bei Fragen wenden Sie sich bitte an:
Länge ca.285 mm
Breite ca.220 mm
Höhe ca.120 mm
Radstand ca.175 mm
Gewichtca. 590 g
MotorBrushed
Fahrtenregler2 S LiPo/LiIo (max. 7.4 V DC)
Fernsteuerung 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 40 m
DE
Eagle Monster-Truck
11
DE
Hinweise zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Scope of delivery ...................................................................................................................................... 15
The remote control system .......................................................................................................................18
Charging the battery: ................................................................................................................................ 18
Insert the drive battery ..............................................................................................................................19
Getting started .........................................................................................................................................19
After the ride: ............................................................................................................................................20
Repairs, Spare parts ................................................................................................................................. 22
Notes on battery law ................................................................................................................................22
Spare Parts ..............................................................................................................................................48
Declaration of conformity .......................................................................................................................... 50
All rights including translation, reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher, reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. From the text and illustrations of this manual no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.com
Thank you for purchasing the Eagle Monster-Truck from XciteRC. This manual contains important instruc-
tions for operating your new model. Therefore, please read all instructions in this manual thoroughly
before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The Eagle Monster-Truck is extensively constructed and electrically driven Off-Road car ready to drive including motor and speed controller. The control is wireless with the included 2.4 GHz remote control. The model
may only be operated on a suitable and sufficiently large area without obstacles.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
RTR vehicle, pre-assembled
Transmitter
Battery and USB charger
Manual with spare parts list
EN
Required accessories
Phillips PH1 screwdriver
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these instructions can cause damage of many sorts, and the loss of warranty etc.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long duration of life of the product.
WARNINGS AND SAFETY NOTES
The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. We therefore recommend to secure the operation with a third party
liability insurance. If you already have a liability insurance policy, check before start-up the model, whether
radio-controlled models are covered by a corresponding amount.
Eagle Monster-Truck
15
EN
Warnings and safety notes
• The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning operate your new model
therefore with extra caution and familiarize yourself with the response to your commands.
•
WARNING: The safe operation requires concentration and quick reaction. Do not operate your
model if you are tired or under the influence of drugs or alcohol – risk of accident and injury!
•
WARNING: The control of this model is done via radio signals, which can be influenced by the en-
vironment. This may cause a suddenly loss of control of your model. Operate your model therefore only
with sufficient light within line of sight and in an open area, away from cars, traffic and people – risk of
accident and injury!
• Do not operate your model during a thunder storm or near radio towers or power lines.
• Radio remote controlled models may not be operated at any public space by implication (streets, roads,
squares or lakes). Before operation please ask where the operation is allowed. This also applies to private
property, here the consent of the owner is required.
•
WARNING: Keep your fingers or loose clothing or hair away from the rotating parts or wheels - risk
of injury!
• Always switch on the transmitter first, then the model.
must remain switched on!
• Never operate your model with low transmitter batteries, because this reduces the range of your model
dramatically.
• If the drive battery is empty, the model first slow down until it no longer reacts properly to your commands.
Stop the operation and change the drive battery or charge it again.
• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers,
rechargeable battery packs, etc.).
•
WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!
•
ATTENTION: Do not drive against obstacles that the model cannot overcome, and stay on full
throttle. This can destroy the motor, speed controller or the transmission!
• The model and the transmitter may be neither get humid nor wet, especially the electronic components
(receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not be
used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow.
•
WARNING:Fire or explosion due to moisture in lithium batteries!
• Plastic parts (eg. suspension and body) is less flexible and can break more easily at cold temperatures
(below 10 ° C).
• The modification of the model is not permitted for safety and CE approval regulations, which applies in
particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replacement parts are excluded.
• The gears in the servo are made very precisely and with low tolerances, but also very small. Therefore
never turn the front wheels by hand, which can seriously damage the servo.
• After use, first turn off the model and then the transmitter.
• WARNING: remove the drive battery from the model and transmitter after use. Store the model never with
built-in battery. Fire hazard!
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may become hot during operation.
WARNING:Risk of burns! Let these components cool down completely after the operation (and
also before each battery change)!
NOTE: during the operation of the transmitter
16
Eagle Monster-Truck
Loading...
+ 36 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
