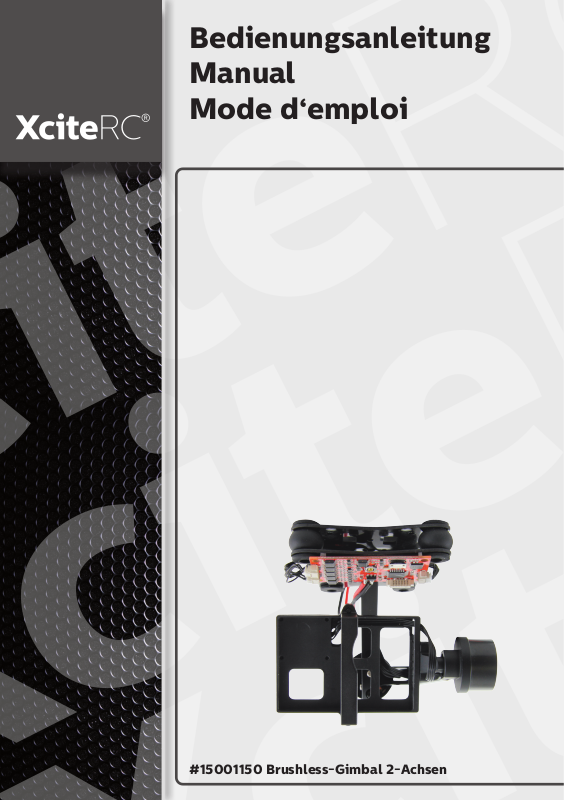

Bedienungsanleitung
Manual
Mode d‘emploi
#15001150 Brushless-Gimbal 2-Achsen
Brushless-Gimbal 2-Achsen
Kurzanleitung Brushless-Gimbal 2-Achsen Rocket 400 GPS
DE
Vielen Dank für den Kauf des 2-Achsen Brushless-Gimbal für den Quadrocopter Rocket 400 GPS.
Der Gimbal ist bereits fertig verkabelt und in Minutenschnelle am Quadrocopter befestigt.
1. Einbau
Gimbal wie in der Abbildung gezeigt mit den beiden
Schrauben auf der Unterseite des Quadrocopters befestigen.
2. Anschluss
5 V
-
S
Das Stromversorgungskabel (roter Stecker) mit dem
12 V
-
+
schwarzen Kabel nach außen in die 12 V Buchse am
Quadrocopter einstecken. Die Steuerleitungen (schwarzer
Stecker) mit dem schwarzen Kabel nach außen in die 5 V
Buchsen stecken.
WARNUNG: Polarität beachten - Hitzeentwicklung
und Brandgefahr!
2
3. Bedienung
Nick und Roll des Gimbal können während des Fluges mit
den beiden Drehreglern AUX1 und AUX2 am Sender verändert werden.
Brushless-Gimbal 2-Achsen für Rocket 400 GPS
2-axis brushless gimbal
Getting Started Guide 2-axis brushless Gimbal Rocket 400 GPS
Thank you for purchasing the 2-axis brushless gimbal for the quadrocopter Rocket 400 GPS. The
gimbal is pre-wired and mounted on the quadrocopter in minutes.
1. Installation
Secure the gimbal with the two screws on the bottom of
the quadrocopter as in the picture.
2. Connection
5 V
-
S
12 V
-
+
Connect the power cable (red plug) withthe black wire to
the outside in the 12 V socket on the quadrocopter. Insert
the control lines (black connector) with the black wire to the
outside in the 5 V jacks.
WARNING: Observe polarity - heat generation and
fire hazard!
EN
3. Operation
Rocket 400 GPS 2-axis brushless gimbal
Pitch and roll of the gimbal can be changed during the flight
with the two knobs AUX1 and AUX2 on the transmitter.
3
