Page 1
Bedienungsanleitung
Manual
#15001121 Rocket 400 GPS Full HD Kamera
Page 2
2
Rocket 400 GPS Full HD-Kamera
DE
Inhalt
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: [email protected]
Web: www.XciteRC.com
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Inhalt
Bestimmungsgemäße Verwendung ............................................................................................................3
Lieferumfang ..............................................................................................................................................3
Benötigtes Zubehör .................................................................................................................................... 3
Erklärung der Gefahrensymbole ................................................................................................................. 3
Sicherheitshinweise .................................................................................................................................... 4
Übersicht: ...................................................................................................................................................5
Inbetriebnahme ..........................................................................................................................................5
Modeauswahl ............................................................................................................................................. 5
Allgemeine Einstellungen - Setup ................................................................................................................ 6
Videoaufnahme ..........................................................................................................................................6
Fotomodus ................................................................................................................................................. 7
Wiedergabemodus ..................................................................................................................................... 8
Technische Daten .......................................................................................................................................8
HINWEISE ZUM UMWELTSCHUTZ ............................................................................................................9
Hinweise nach Batteriegesetz ..................................................................................................................... 9
Page 3
3
Rocket 400 GPS Full HD-Kamera
DE
Einführung
Vielen Dank für den Kauf der Full HD-Kamera für den Rocket 400 GPS von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihrer neuen Kamera. Lesen Sie deshalb, be-
vor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig
durch, damit Sie Ihr Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Diese Kamera ist für den XciteRC Rocket 400 GPS geeignet. Sie kann mit geeigneten Adaptern aber auch
für alle anderen Arten von Foto- oder Videoaufnahmen verwendet werden.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
Full HD-Kamera mit eingebautem Lithium-Akku
USB-Kabel
Benötigtes Zubehör
microSD Speicherkarte bis 32 GB
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine
Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
Page 4
4
Rocket 400 GPS Full HD-Kamera
DE
Sicherheitshinweise
Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich
vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert
sind.
•
Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
•
WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• Die Kamera darf weder feucht noch nass werden, da insbesondere die Elektronik und der verwendete
Lithiumakkus nicht wasserdicht sind! Betreiben Sie die Kamera deshalb nicht bei Regen (oder dichtem
Nebel).
WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Li-
thium-Akkus!
• Das Umbauen oder verändern der Kamera ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet.
•
WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
•
WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
•
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
Page 5
5
Rocket 400 GPS Full HD-Kamera
DE
Inbetriebnahme

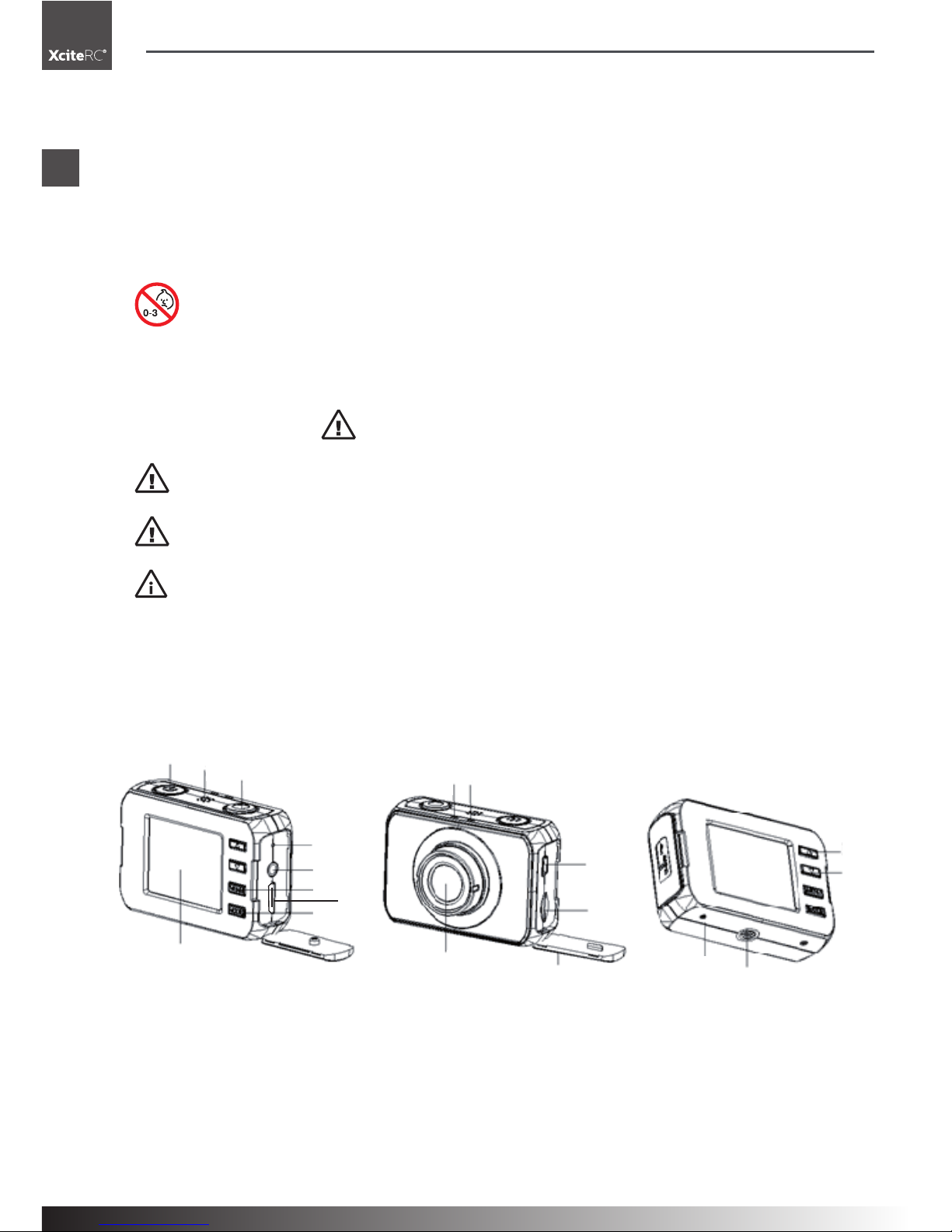

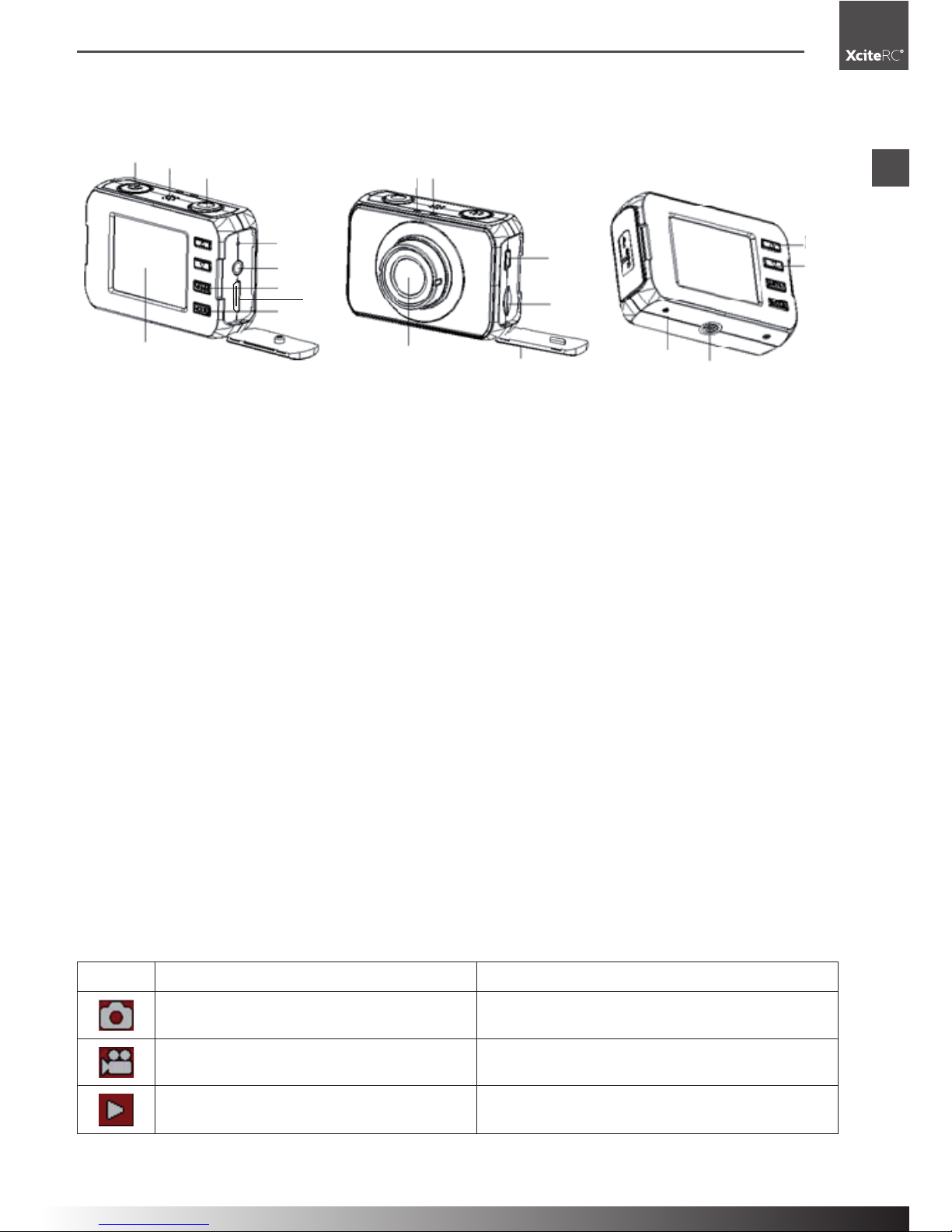

Übersicht:
1
2
3
4
5
6
8
9
7
1. EIN/AUS-Schalter 10. Ladekontroll-LED 16. Taste AUF
2. Lautsprecher 11. Kontroll-LED 17. Taste AB
3. Auslöser 12. USB-Buchse 18. Stativaufnahme
4. Reset 13. microSD Kartenslot 19. Mikrofon
5. AV-Out 14. Abdeckung
6. Menü-Taste 15. Kamera-Linse
7. HDMI-Buchse
8. MODE-Taste
9. LCD-Display
Inbetriebnahme
Vor der ersten Benutzung muss der integrierte Lithium-Akku mit dem beiliegenden USB-Kabel aufgeladen
werden. Schalten Sie die Kamera aus und öffnen die Abdeckung [14]. Verbinden Sie nun das beiliegende
USB-Kabel mit der Buchse [12] und einem PC. Während des Aufladens leuchtet die Ladekontroll-LED [10]
rot. Der Akku ist nach ca. 2-4 Stunden vollständig geladen, die rote LED geht aus.
Stecken Sie nun eine geeignete microSD-Karte in den Kartenslot [13]. Beachte: ohne SD-Karte kann die
Kamera keine Aufnahmen speichern.
Einschalten: Drücken Sie den EIN/AUS-Schalter kurz. Das LCD-Display geht mit einem kurzen Bestätigungston an. Die Kamera ist jetzt betriebsbereit. Zum Ausschalten den EIN/AUS-Schalter ca. 1 Sekunde
drücken.
Beachte: nach ca. 3 Minuten Inaktivität oder niedrigem Akkustand schaltet die Kamera selbstständig ab.
Modeauswahl
Zur Verfügung stehen drei verschiedene Betriebsmodi:
Symbol Bezeichnung Beschreibung
Fotomodus zur Aufnahme von Einzelbildern
Videomodus zur Aufnahme von Videos
Wiedergabemodus zur Wiedergabe aufgezeichneter Dateien
Um zwischen den Modi zu wechseln, drücken Sie die MODE-Taste [7].
10
11
12
13
14
15
16
17
18
19
Page 6
6
Rocket 400 GPS Full HD-Kamera
DE
Allgemeine Einstellungen · Videoaufnahme
Allgemeine Einstellungen - Setup
Gehen Sie mit der Menü-Taste [6] in das Menü eines beliebigen Modus. Drücken Sie die Menü-Taste [6]
erneut, um in das Setup-Menü (erkennbar am Schraubenschlüssel-Symbol) zu gelangen.
Menü Beschreibung
Datum Datum und Zeit einblenden ein/aus, Datum/Zeit einstellen
Auto Aus Automatische Abschaltung nach 1, 3, 5 Minuten
Akustisches Signal Bestätigungstöne ein/aus: Auslöser, Beep, Lautstärke
Sprache Menüsprache auswählen: EN, FR, NL, ES, IT, PT, DE
Frequenz Bildwiederholrate 50 oder 60 Hz für TV-Modus
TV-Modus TV-Mode auswählen PAL oder NTSC
Bilddrehung Bild um 180° drehen
Format Speicher bzw. SD-Karte formatieren
Werkseinstellungen Kamera auf Werkseinstellungen zurücksetzen

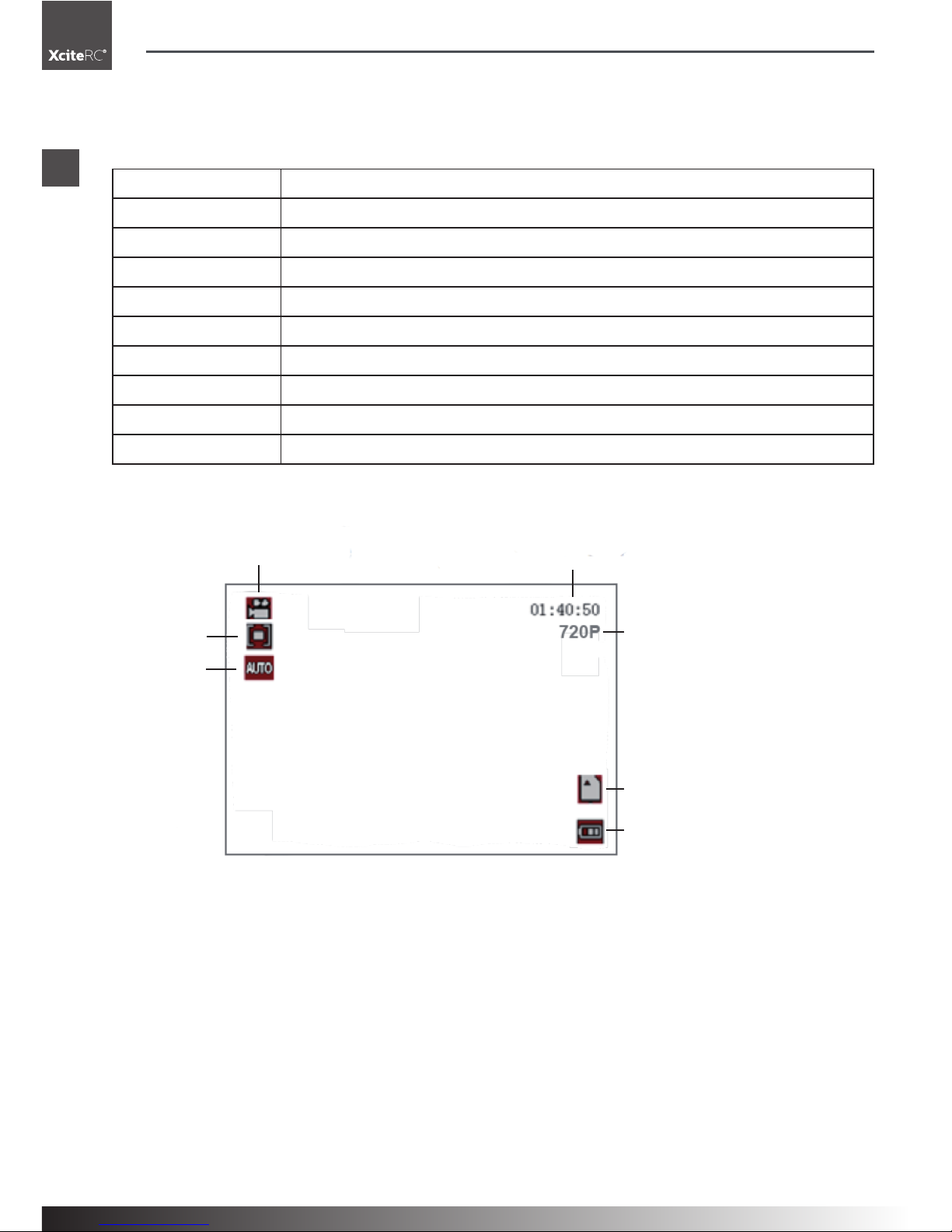

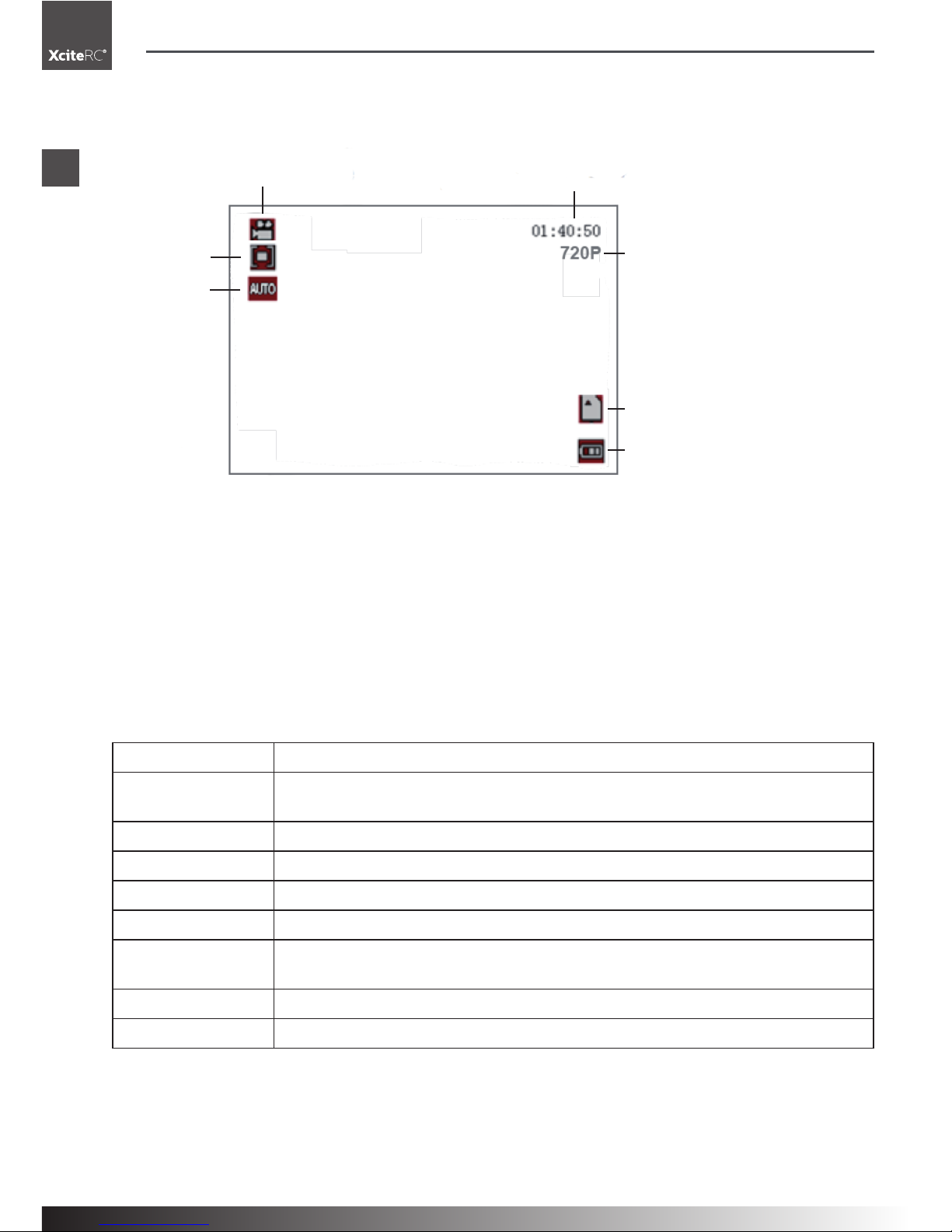

Videoaufnahme
SD-Karte
eingelegt
Restliche Speicher-
kapazität
in Minuten
HD: 1280p / 720p
VGA: 640x480
QVGA: 320x240
Weißabgleich
Videomodus
Akkustatus
Videoauflösung
Focus
+ weitere Symbole
1. Schalten Sie die Kamera ein und wählen mit der MODE-Taste [8] den Videomodus aus.
2. Im LCD-Display können Sie Ihr Motiv fokussieren, gegebenenfalls mit den Tasten AUF oder AB [16 oder
17] zoomen.
3. Drücken Sie nun den Auslöser [3], um die Aufnahme zu starten. Neben dem Kamerasymbol blinkt der
rote Aufnahmepunkt.
4. Die Aufnahmezeit wird im Display angezeigt.
5. Um die Aufnahme zu beenden, drücken Sie den Auslöser [3] erneut.
Menüauswahl:
Drücken Sie die Menü-Taste [6], um in das Videomenü zu gelangen. Im Menü können Sie mit den Tasten AUF
und AB [16 und 17] durch die Zeilen scrollen, mit dem Auslöser [3] gelangen Sie in das Auswahlmenü. Um
das Menü zu verlassen, drücken Sie erneut die Menü-Taste [6].
Page 7
7
Rocket 400 GPS Full HD-Kamera
DE
Fotomodus
Menü Beschreibung
Videoauflösung Ändert die Videoauflösung. Beachte: je höher die Auflösung, desto geringer die
Aufnahmezeit
Full HD (1080p) / HD (720p) / VGA / QVGA
Belichtung Belichtung anpassen
Weißabgleich Weißabgleich autom./Tageslicht/wolkig/Floureszierend/Wolfram
Anti-Erschütterung Erschütterungsausgleich ein/aus
Loop-Aufnahme Aufnahme als Schleife. Überschreibt den Speicher nach einer voreinstellbaren
Zeit.
Bewegungserkennung
Automatische Bewegungserkennung ein/aus. Die Kamera nimmt nur auf, solange
sie bewegt wird.
Rekordaudio Audioaufnahme ein/aus
Datumsanzeige Blendet das Datum ein oder aus

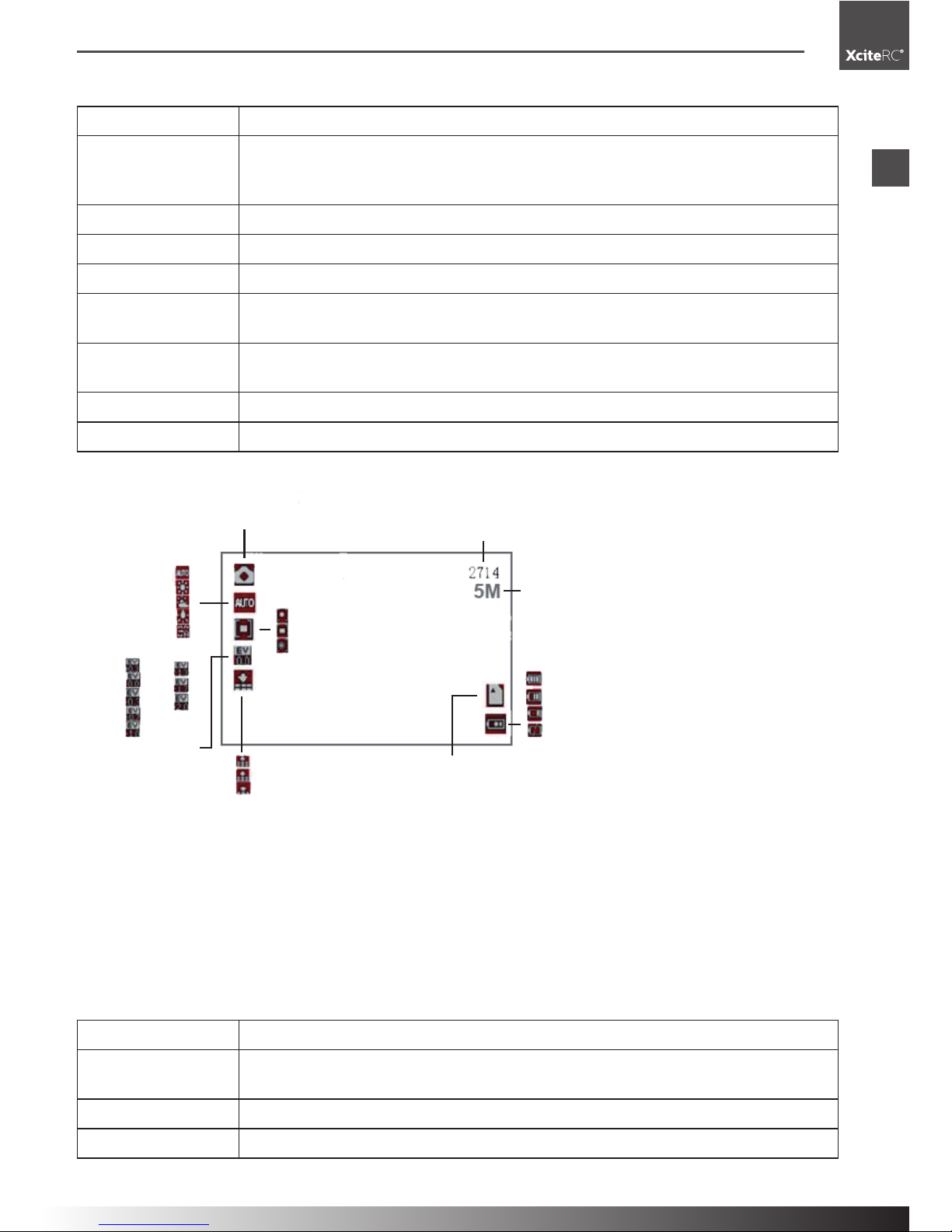

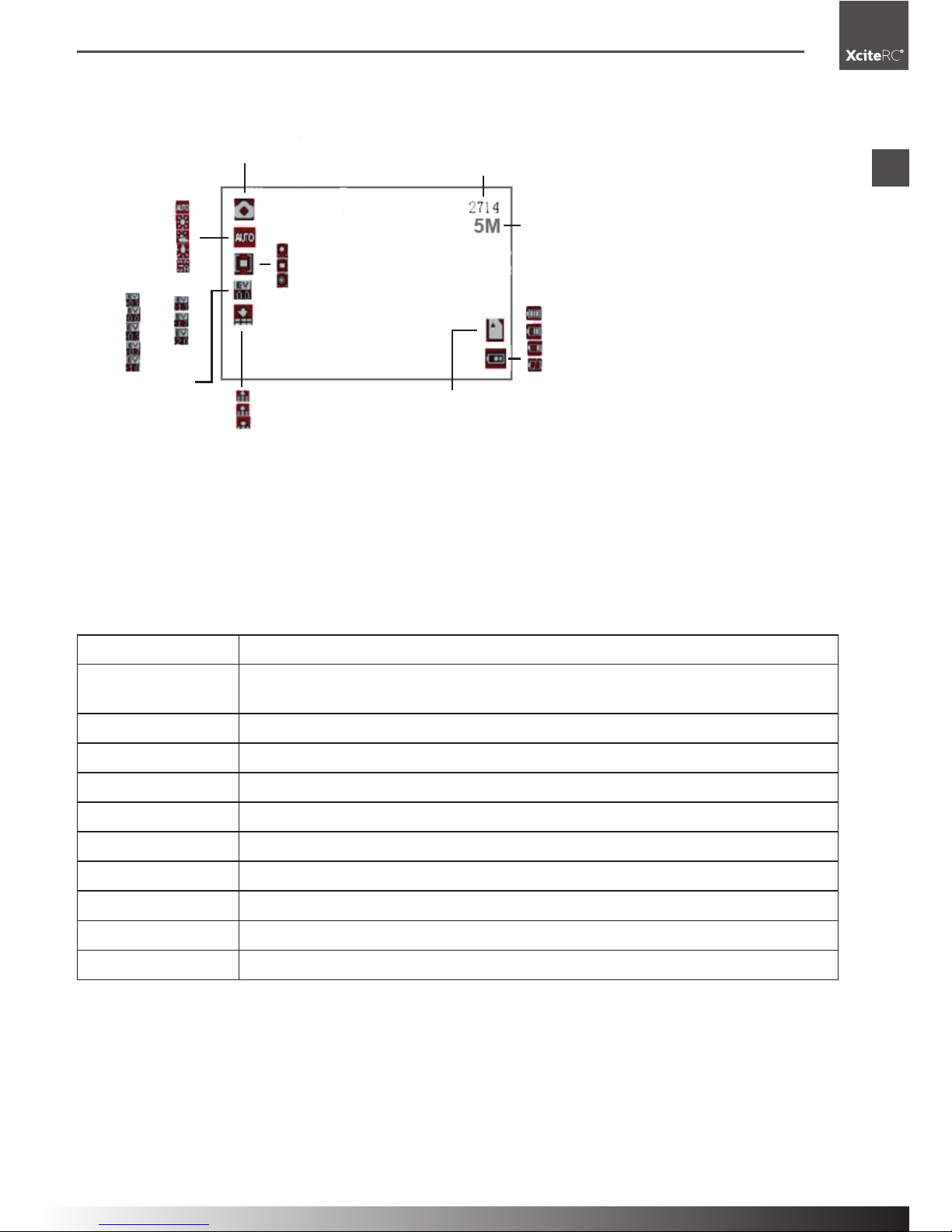

Fotomodus
SD-Karte
eingelegt
Verbleibende
Aufnahmen
Weißabgleich
Akkustatus
Fotoauflösung
Schärfe
Qualität
voll
medium
niedrig
leer
Auto
Tageslicht
wolkig
floureszierend
Wolfram
+3
+2
+1
0
-1
5M
3M
extra fein
fein
normal
duro
normal
weich
-2
-3
Belichtung
Fotomodus
1. Schalten Sie die Kamera ein und wählen mit der MODE-Taste [8] den Fotomodus aus.
2. Im LCD-Display können Sie Ihr Motiv fokussieren, gegebenenfalls mit den Tasten AUF oder AB [16 oder
17] zoomen.
3. Drücken Sie nun den Auslöser [3], um ein Foto zu machen.
Menüauswahl:
Drücken Sie die Menü-Taste [6], um in das Fotpomenü zu gelangen. Im Menü können Sie mit den Tasten AUF
und AB [16 und 17] durch die Zeilen scrollen, mit dem Auslöser [3] gelangen Sie in das Auswahlmenü. Um
das Menü zu verlassen, drücken Sie erneut die Menü-Taste [6].
Menü Beschreibung
Auflösung Ändert die Auflösung. Beachte: je höher die Auflösung, desto geringer die Anzahl
der möglichen Bilder. Auswahl: 5M / 3M
Qualität Bildqualität: extra fein, fein, normal
Schärfe Ändert die Bildschärfe: scharf, normal, weich
Page 8
8
Rocket 400 GPS Full HD-Kamera
DE
Wiedergabemodus · Technische Daten
Menü Beschreibung
Belichtung Belichtung anpassen
Weißabgleich Weißabgleich autom./Tageslicht/wolkig/Floureszierend/Wolfram
Farbe ändert die Bildfarbe: Standard, vergilbt, einfarbig, kräftig
ISO ISO-Einstellung: Auto, 100, 200, 400
Szene automatischer Szenenmodus: Auto, Szenerie, Portrait, Nacht, hohe Empfindlich-
keit, Strand
Anti-Erschütterung Erschütterungsausgleich ein/aus
Continous Shot Serienbild ein/aus
Wiedergabemodus
1. Schalten Sie die Kamera ein und wählen mit der MODE-Taste [8] den Wiedergabemodus aus.
2. Mit den AUF oder AB-Tasten [16 oder 17] scrollen Sie Ihre Aufnahmen.
3. Videos werden mit dem Auslöser [3] gestartet, mit der AUF-Taste [16] pausiert und mit der MENU-Taste
[6] gestoppt.
Anschluss an ein TV-Gerät
Die Kamera kann über die HDMI-Buchse [7] an eine Fernseher angeschlossen werden.
• Verbinden Sie die Kamera mit einem geeigneten HDMI-Kabel mit Ihrem TV-Gerät.
• Schalten Sie die Kamera ein und wählen mit der MODE-Taste [8] den Wiedergabemodus aus.
Technische Daten
• 5 Megapixel Full HD-Kamera
• Kameraauflösung: 5M / 3M
• Videoauflösung: Full HD / HD / 640p / 320 p
• Eingebauter 3.7 V Lithium-Akku
• 1.77“ - Display
• Eingebautes Mikrofon und Lautsprecher
• microSD Speicherkarten bis 32 GB verwendbar
• USB- und HDMI-Anschluss
• AV-Out Klinkenbuchse
Page 9
9
Rocket 400 GPS Full HD-Kamera
DE
Hinweise zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter
Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten
aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie
solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
• Li = Lithium
Cd Hg Pb Li-Po
Page 10
10
Rocket 400 GPS Full HD-Kamera
EN
Summary
Imprint
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-mail: [email protected]
Web: www.XciteRC.com
All rights including translation. Reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher. Reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. Text and illustrations of this manual, no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.com
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Summary
Intended Usage ........................................................................................................................................ 11
Scope of delivery ...................................................................................................................................... 11
Required accessories ...............................................................................................................................11
Explanation of Symbols ............................................................................................................................11
Warnings and safety notes........................................................................................................................12
Overview: .................................................................................................................................................12
Getting started .........................................................................................................................................13
Mode selection ......................................................................................................................................... 13
General Setup ..........................................................................................................................................13
Video mode .............................................................................................................................................. 14
Photo mode .............................................................................................................................................15
Playback mode .........................................................................................................................................15
Specifications ........................................................................................................................................... 16
Environmental Protection Notes ................................................................................................................ 16
Notes on battery law: ...............................................................................................................................16
Page 11
11
Rocket 400 GPS Full HD-Kamera
EN
Introduction
Thank you for purchasing the Full HD camera for the Quadrocopter Rocket 400 GPS from XciteRC. This
manual contains important instructions for operating your new model. Therefore, please read all instruc-
tions in this manual thoroughly before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
This camera is fintended for the use with a Rocket 400 GPS. With suitable adapters it can also be used for
all other types of photo or video recordings.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
Full HD camera with built-in Lithium battery
USB cable
Required accessories
microSD memory card up to 32 GB
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these inst-
ructions can damage whatsoever, warranties power loss, etc. have resulted.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long shelf life of the product.
Page 12
12
Rocket 400 GPS Full HD-Kamera
EN
Warnings and safety notes · Overview
Warnings and safety notes
The following safety instructions must be strictly observed. For property damage, personal injury or consequential damage caused by improper use or non-observance of the safety instructions the XciteRC Modellbau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. We therefore recommend to secure the operation with a third party
liability insurance. If you already have a liability insurance policy, check before start-up the model, whether
radio-controlled models are covered by a corresponding amount.
•
The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The camera may be neither get humid nor wet, especially the electronic components and the lithium battery is not waterproof! The camera may not be used in the rain (or heavy fog), do not drive in wet grass or
through puddles or snow.
WARNING: Fire or explosion due to moisture in lithium batteries!
• The modification of the camera is not permitted for safety and CE approval regulations.
•
WARNING: Do not expose batteries / rechargeable batteries to heat or throw into fire – fire or
explosion hazard!
•
WARNING: Insert batteries / rechargeable batteries with the correct polarity, no short-circuiting –
fire or explosion hazard!
•
NOTE: note the specified storage voltage for lithium batteries. Is a completely full or empty lithium
battery time stored for a longer time, it can be damaged.
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use,
therefore, the warranty is excluded due to incorrect charging or discharging.
Overview:
1
2
3
4
5
6
8
9
7
1. POWER button 10. Charging indicator LED 16. UP botton
2. Speaker 11. Busy indicator LED 17. DOWN button
3. Shutter button 12. USB jack 18. Tripod Slot
4. Reset 13. microSD card slot 19. Microphone
10
11
12
13
14
15
16
17
18
19
Page 13
13
Rocket 400 GPS Full HD-Kamera
EN
Getting started · General setup
5. AV-Out 14. Cover
6. Menu button 15. Camera lens
7. HDMI connector
8. MODE Button
9. LCD screen
Getting started
Before the first use the built-in lithium battery needs to be charged with the included USB cable. Turn off the
camera and open the cover [14]. Now connect the included USB cable to the socket [12] and a PC. During
charging, the charging indicator LED [10] will light red. The battery is fully charged after 2-4 hours, the red
LED goes out.
Now insert an appropriate microSD memory card into the card slot [13]. Note: without an SD card, the
camera can not save images.
Switching on: Press the ON / OFF switch. The LCD display starts with a short beep. The camera is now
ready for operation. To turn off press the ON / OFF switch button for about 1 second.
Note: after about 3 minutes of inactivity or low battery, the camera switches off automatically.
Mode selection
The camera comes with three Modes:
Symbol Name Description
Capture mode for taking still photos
Video mode for recording movie clips
Playback mode for playing recorded files
To switch between the modes, press the MODE button [7].
General Setup
Go in the menu of any mode with the Menu button [6]. Press the Menu button [6] again to enter the setup
menu (indicated by the wrench icon).
Menu Description
Date and time Display time and date on/off, set time and date
Auto OFF Auto off after 1, 3 or 5 minutes
Sounds Sound on/off: Shutter, Beep, volume
Language Select menu language: EN, FR, NL, ES, IT, PT, DE
Frequency Select frequency for the TV mode: 50 Hz or 60 Hz
TV mode Select TV mode: PAL or NTSC
Rotation Rotate the display 180°
Format Formatting the memory card
Reset all Restores the camera to the default settings
Page 14
14
Rocket 400 GPS Full HD-Kamera
EN
Video mode
Video mode
SD card
inserted
Memory capacity
in minutes
HD: 1280p / 720p
VGA: 640x480
QVGA: 320x240
White balance
Video mode
Battery capacity
Video resolution
Metering
+ additional
symbols
2. Turn the camera on and select the video mode with the MODE button [8].
3. The LCD display allows you to focus your object, zoom with the UP or DOWN keys [16 or 17].
4. Now press the shutter button [3] to start recording. In addition to the camera icon the red recording dot
flashes.
5. The recording time is displayed.
6. To stop recording, press the shutter button [3] again.
Select menu
Press the Menu button [6] to enter the Video menu. Scroll the menu by using the UP and DOWN keys [16
and 17], press the shutter button [3] to go to the selection menu. To exit the menu, press the Menu button
[6] again.
Menu Description
Movie resolution Select the video resolution. Note: a higher resolution causes less recording time
(1080p) / HD (720p) / VGA / QVGA
Metering Change the metering method
White balance Select the white balance automatic/daylight/cloudy/Flourescent/incandescent
Anti-Shake Anti-Shake on/off
Loop recording Loop recording. Overwrites the memory after preselectable time
Motion detection Automatic motion detection on/off. The camera records only when in motion and
stops automatically when motion stops.
Record Audio Audio record on/off
Date Stamp Display date and time on/off
Page 15
15
Rocket 400 GPS Full HD-Kamera
EN
Photo mode · Playback mode
Photo mode
SD card
inserted
Memory
capacity
White balance
Battery
Resolution
Metering
Quality
full
medium
low
empty
Auto
daylight
cloudy
flourescent
tungsten
+3
+2
+1
0
-1
5M
3M
super fine
fine
normal
spot
multi
center
-2
-3
Exposure
Photo mode
1. Turn the camera on and select the Photo mode with the MODE button [8].
2. The LCD display allows you to focus your object, zoom with the UP or DOWN keys [16 or 17].
3. Now press the shutter button [3] to make the photo.
Select menu
Press the Menu button [6] to enter the Photo menu. Scroll the menu by using the UP and DOWN keys [16
and 17], press the shutter button [3] to go to the selection menu. To exit the menu, press the Menu button
[6] again.
Menu Description
Photo resolution Select the photo resolution. Note: a higher resolution causes less photos
Resolution: 5M / 3M
Quality Photo quality: super fine, fine, normal
Sharpness Changes the photo sharpness: sharp, normal, soft
Exposure Adjust the exposure
White balance White balance automatic/daylight/cloudy/Flourescent/incandescent
Color changes the effect: standard, sepis, B&W, negative
ISO ISO setting: auto, 100, 200, 400
Scene Mode automatic scene mode: auto, scenery, portrait, night, high sensitivity, beach
Anti-Shake Anti-shake on/off
Continous Shot Continous shoot on/off
Playback mode
1. Turn the camera on and select the playback mode with the MODE button [8].
2. Use the UP or DOWN keys [16 or 17] to scroll through your recordings.
3. Start the video with the shutter button [3], pause with the UP button [16] and stop with the MENU button
[6].
Connecting the camera to a TV set
The camera can be connected via the HDMI socket [7] on a TV.
Page 16
16
Rocket 400 GPS Full HD-Kamera
EN
Specifications · Environmental protection notes
• Connect the camera with a suitable HDMI cable to your TV.
• Turn the camera on and select the MODE button [8] to select the playback mode.
Specifications
• 5 M Full HD camera
• Photo resolution: 5M / 3M
• Video resolution: Full HD / HD / 640p / 320 p
• Built-in 3.7 V Lithium battery
• 1.77“ - Display
• Built-in microphone and speaker
• For the use with a microSD memery card up to 32 GB
• USB and HDMI connector
• AV-Out jack
Environmental Protection Notes
The symbol of the crossed out dust bin on the product or packaging indicates that this product
must be disposed of separately from normal household waste. In order to avoid harmful effects
on the environment and human health in the disposal of electrical and electronic equipment and
the re-use or recycling are possible. You have the opportunity to submit electrical and electronic
equipment free of charge at an appropriate collecting point in your area. Please check with your city or town
across the available depot. You also have the option to return old electrical and electronic equipment which
has been purchased from us. We will then perform a proper recycling or reuse.
Possibly contained batteries must be removed from the product and disposed of at the appropriate collecting
point.
Notes on battery law:
According to the German Battery Act (BattG) the one who sells batteries (and accumulators etc.) or devices
containing batteries, we are obliged to draw your attention to the following:
Batteries and rechargeable batteries should not be disposed of with household waste but you are legally
obliged to return used batteries. Batteries can contain contaminants that could harm the environment or your
health if improperly stored or disposed of. Batteries also contain important raw materials such as iron, zinc,
manganese or nickel and can be recycled.
You can send us back the batteries after use either sufficient postage:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
returned free of charge or in close proximity (eg in trade or municipal collection). The levy is limited to points
of sale to end-users for the disposal of such waste batteries and customary amounts, which the distributor
as new batteries in his range or has done.
Batteries containing pollutants are marked with a sign, a crossed-out rubbish bin, and the chemical symbol
of the pollutant-heavy metal.
This crossed-out bin means that you must not dispose of batteries with household waste.
Among these characters, see also the following symbols have the following meanings:
• Cd = cadmium
• Pb = plumbium
• Hg = mercury
• Li = lithium
Cd Hg Pb Li-Po
Page 17
17
Rocket 400 GPS Full HD-Kamera
Page 18
18
Rocket 400 GPS Full HD-Kamera
Page 19
19
Rocket 400 GPS Full HD-Kamera
Page 20
XciteRC Modellbau GmbH & Co. KG
Autenbachstraße 12
D-73035 Göppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: [email protected]
Web: www.XciteRC.com
Loading...
