Page 1

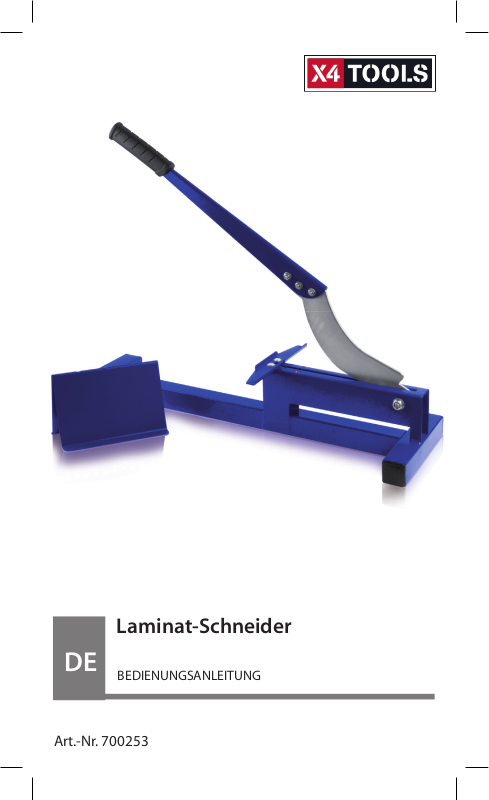

Laminat-Schneider
DE
Art.-Nr. 700253
BEDIENUNGSANLEITUNG
Page 2
Page 3
DE
BEDIENUNGSANLEITUNG
Inhalt
Importeur ..................................................................................................... 5
Sicherheitshinweise ................................................................................. 6
Vor dem Gebrauch.................................................................................... 8
Montage und Benutzung des Laminat-Schneiders ..................... 9
Instandhaltung und Umgang mit dem Gerät .............................. 12
Problembehebung ................................................................................. 13
Reinigung und Pege ............................................................................ 13
Entsorgung ................................................................................................ 13
Rechtliche Informationen .................................................................... 14
Garantie- und Reparaturbedingungen...........................................14
3
Page 4
Laminat-Schneider
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für den Laminat-Schneider von X4-TOOLS entschieden haben. Diese Bedienungsanleitung gibt Ihnen einen Überblick über die Funktionen, sowie die Pege-, Reinigungs- und Sicherheitshinweise des Gerätes.
Informationen zu dieser Bedienungsanleitung
Diese Bedienungsanleitung enthält wichtige Informationen für einen ordnungsgemäßen und sicheren Betrieb des Gerätes. Lesen Sie die Bedienungsanleitung daher vollständig durch, bevor Sie das Produkt einsetzen. Andernfalls können Gefahren für Personen sowie Schäden am Gerät entstehen.
Bewahren Sie die Bedienungsanleitung auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Haftung
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten dieser Bedienungsanleitung und der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Garantieanspruch!
Bestimmungsgemäße Verwendung
Der Laminatschneider ist zum maschinenlosen Ablängen von Laminat mit einer maximalen Breite von 200 mm und einer maximalen Stärke von 11 mm im 90° Winkel geeignet. Durch gleichmäßiges und kraftvolles Herunterdrücken des Handgries wird die stumpfe Klinge in das Laminat gepresst und stanzt somit ein ca. 8 mm breites Stück Laminat heraus.
4
Page 5
DE
BEDIENUNGSANLEITUNG
Service
Service Adresse
lived non food GmbH TOR 8 – 9 Donaustraße 20
D-38120 Braunschweig Telefon +49 (0) 531 224356-82 E-Mail [email protected] Internet www.x4-tools.de
Importeur
Adresse lived non food GmbH
Donaustraße 20
D-38120 Braunschweig E-Mail [email protected] Internet www.lived-non-food.de
Signalwörter
GEFAHR Hohes Risiko! Missachtung kann Schaden für Leib und Leben verursachen.
WARNUNG Mittleres Risiko! Missachtung kann einen Sachschaden verursachen.
VORSICHT Geringes oder kein Risiko! Sachverhalte, die beim Umgang mit dem Produkt beachtet werden sollten.
5
Page 6
Laminat-Schneider
Sicherheitshinweise
Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Sie nden auch spezische Hinweise in den folgenden Kapiteln dieser Beschreibung.
LESEN SIE BITTE ALLE PUNKTE AUFMERKSAM DURCH:
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
• Alle Personen, welche dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten, müssen entsprechend ausgebildet und qualiziert sein und diese Bedienungsanleitung beachten.
GEFAHR! Gefahren für Kinder und andere Personengruppen!
Kinder können die Gefahren, die im Umgang mit Werkzeugen bestehen, nicht einschätzen. Außerdem enthält das Produkt verschluckbare Kleinteile. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
TRAGEN SIE WÄHREND DER NUTZUNG DES GERÄTES EINE SCHUTZBRILLE.
TRAGEN SIE WÄHREND DER NUTZUNG DES GERÄTES SICHERHEITSHANDSCHUHE.
TRAGEN SIE WÄHREND DER NUTZUNG DES GERÄTES SICHERHEITSSCHUHE.
6
Page 7
DE
BEDIENUNGSANLEITUNG
• Stellen Sie den Laminat-Schneider auf einen ebenen und sauberen Untergrund.
• Bedienen Sie das Gerät nur am Handgri, halten Sie Ihre Finger unbedingt aus dem Schneidebereich heraus.
• Wenn Sie das Gerät nicht benutzen, senken Sie immer das Messer in die waagerechte Position ab. Ein aufrecht stehendes Messer kann versehentlich umgestoßen werden und nach unten kippen.
• Halten Sie das Gerät fern von Kindern.
• Führen Sie keinerlei Modikationen oder Änderungen am
Produkt durch.
• Schärfen Sie unter keinen Umständen die Klinge.
• Prüfen Sie immer vor Arbeitsbeginn die richtige Montage
des Gerätes (z.B. Schraubverbindungen).
• Sorgen Sie dafür, dass Ihre Kleidung anliegt (z.B. Ärmel) und tragen Sie eine Schutzbrille.
• Arbeiten Sie immer planvoll, konzentriert und mit ausreichender Beleuchtung.
➝ Durch die besondere Form der Klinge ist ein Schleifen oder
Schärfen der Schneidklinge nicht notwendig und auch nicht zulässig.
➝ Die Schraubverbindung an der Klingenaufnahme ist bei
Bedarf nachzuziehen.
Wenn Sie Zweifel über die Arbeitsweise, die Montage
oder Fragen zur Sicherheit haben, wenden Sie sich an einen Fachmann oder an den Hersteller.
7
Page 8
Laminat-Schneider
Technische Daten
Abmaße 68 x 23 x 13,5 cm Maximale Schnittbreite 20 cm Gewicht Laminat-Schneider 5 kg Gewicht Materialstütze 0,53 kg
Lieferumfang
Laminat-Schneider Materialstütze Bedienungsanleitung
Vor dem Gebrauch
Lesen Sie vor der Benutzung des Gerätes bitte sorgfältig dieses Benutzerhandbuch und bewahren Sie dieses für zukünftige Fragestellungen auf. Durch das Benutzerhandbuch soll eine dauerhafte und sichere Nutzung des Gerätes gewährleistet werden.
➝ Die Klinge des Laminatschneiders besteht aus
verschleißfreiem Material.
➝ Die Klinge ist nicht spitz oder scharf wie man es von einem
Messer kennt.
➝ Die Schnittbreite des Laminat-Schneiders liegt bei
ca. 8 mm. Kalkulieren Sie diesen Materialverlust beim Schnitt ein und legen Sie das Laminatbrett so, dass sich die Schnittmarkierung auf der Seite bendet, die verwendet werden soll.
8
Page 9
DE
BEDIENUNGSANLEITUNG
Montage und Benutzung des Laminat-Schneiders
1. Verbinden Sie den Handgri mit dem Messer. Verwenden Sie dazu die 3 beiliegenden Schrauben (8), die 6 Unterlegscheiben (6) und die 3 beiliegenden Muttern (5).
2. Ziehen Sie die Schraube und die Mutter so fest an, dass sich die Klinge nur mit Widerstand nach unten bewegt. Dadurch wird ein unbeabsichtigtes Herunterklappen der Klinge verhindert.
3. Legen Sie das Laminat immer mit der Trittäche nach oben in den Laminat-Schneider ein. Zeichnen Sie auch auf der Trittäche die Schneidelinie an. Die obere Schnittkante des Materials wird sauber durchtrennt. Auf der Rückseite des Laminats kann es dagegen zu leichten Ausbrüchen im Material kommen.
4. Legen Sie das Laminatbrett an der Führungskante an, dadurch entsteht ein exakter Schneidwinkel von 90 Grad. Stabilisieren Sie das andere Ende des Laminatbrettes mit der beiliegenden Materialstütze.
5. Die Schnittbreite des Laminat-Schneiders liegt bei ca. 8 mm. Kalkulieren Sie diesen Materialverlust beim Schnitt ein und legen Sie das Laminatbrett so, dass sich die Schnittmarkierung auf der Seite bendet, die verwendet werden soll.
6. Durch gleichmäßiges und kraftvolles Herunterdrücken der Schneidklinge erzeugen Sie einen Schnitt durch das Material. Überprüfen Sie nach dem Schnitt, ob Nut und Feder im Schnittbereich verbogen sind. Korrigieren Sie, wenn erforderlich, die Stellung von Nut und Feder.
9
Page 10
Laminat-Schneider

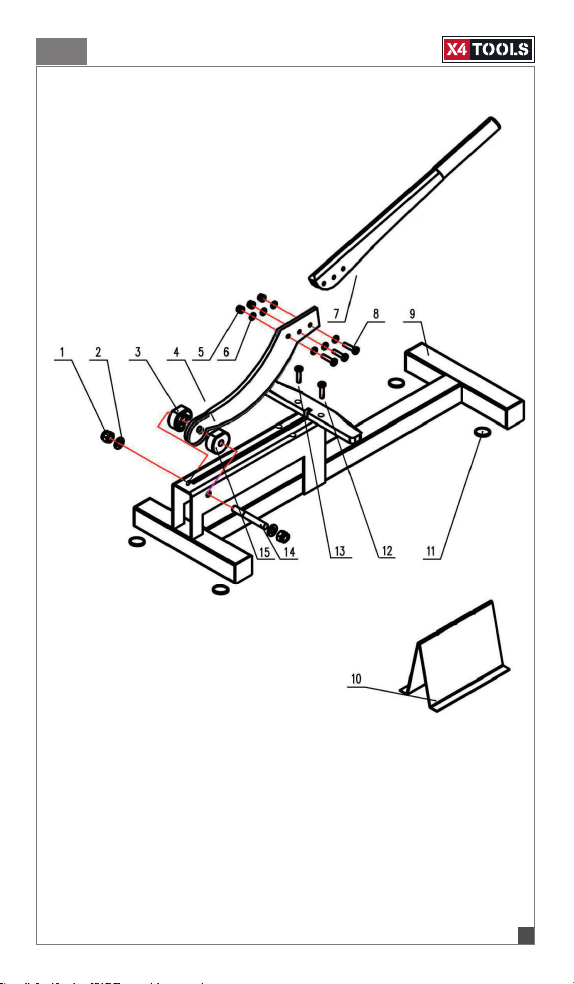

1 Sicherungsmutter
2 Unterlegscheibe Ø10
3 Kunststoabstandscheibe rechts
4 Messer
5 Sicherungsmutter M6
6 Unterlegscheibe Ø6
7 Handgri
8 Schraube M6X17
9 Grundgestell
10 Materialstütze
11 Füße
12 Schraube M6X13
13 Schraube M6X13
14 Steckachse M10
15 Kunststoabstandscheibe links
10
Page 11
DE
BEDIENUNGSANLEITUNG
11
Page 12
Laminat-Schneider
Instandhaltung und Umgang mit dem Gerät
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes, zum Beispiel auf den richtigen Sitz der Schrauben. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb unter folgenden Umständen nicht mehr möglich ist:
– wenn Teile des Gerätes wackeln – wenn Teile des Gerätes verbogen sind – nach längerer Lagerung unter ungünstigen Verhältnissen – nach schweren Transportbeanspruchungen.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren beziehungsweise einschlägigen Vorschriften vertraut ist.
Zum Verschicken des Geräts bewahren Sie bitte den Originalkarton und das Verpackungsmaterial auf. Sollten Sie das Gerät verschicken müssen, packen Sie es so in den Karton zurück, wie Sie es gekauft haben, um Schäden zu vermeiden. Bewahren Sie auch diese Bedienungsanleitung auf und geben Sie diese gegebenenfalls mit an Dritte weiter. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bewahren Sie den Laminat-Schneider an einem trockenen Ort auf. Lagern Sie den Laminat-Schneider außerhalb der Reichweite von Kindern.
12
Page 13
DE
BEDIENUNGSANLEITUNG
Problembehebung
Fehlerbeschreibung Ursache Lösung
Handgri lässt sich nur schwer bewegen
Verkantete Holzreste im Laminat-
Entfernen Sie die Holzreste
Schneider
Reinigung und Pege
Benutzen Sie keine üchtigen Flüssigkeiten, wie z.B. Insektenspray, in der Nähe des Gerätes. Vermeiden Sie den Kontakt von Gummi- oder Kunststoprodukten mit dem Gerät. Ansonsten können diese Spuren hinterlassen.
Benutzen Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Falls das Gerät stark verschmutzt ist, verwenden Sie ein weiches Tuch mit einer milden Reinigungslösung. Benutzen Sie keine starken Lösungsmittel wie Alkohol, Benzin oder Verdünner.
Entsorgung
Werter Kunde, bitte helfen Sie mit Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoen bestehen und wiederverwertet werden können.
13
Page 14
Laminat-Schneider
Rechtliche Informationen
lived non food GmbH, alle Rechte vorbehalten. Es wird keinerlei Haftung für Änderungen oder Irrtümer zu den in dieser Bedienungsanleitung beschriebenen technischen Daten oder Produkteigenschaften übernommen.
Alle Rechte vorbehalten. Jegliche Vervielfäl tigung, Übertragung, Abschrift oder Speicherung dieser Anleitung oder Teilen davon, sowie dessen Übersetzung in eine Fremdsprache oder eine Computersprache sind ohne die ausdrückliche Genehmigung des Herstellers nicht gestattet. Aufgrund der schnellen Weiterentwicklung der Produkte kann keine Garantie auf Vollständigkeit übernommen werden. Änderungen an Technik und Ausstattung sind jederzeit vorbehalten.
Wenn Sie die Bedienungsanleitung in digitaler Form benötigen, wenden Sie sich bitte an unseren Service.
Garantie- und Reparaturbedingungen
Sie erhalten eine freiwillige 2-jährige Herstellergarantie ab Kaufdatum auf Material- und Fabrikationsfehler des Produktes. Der Geltungsbereich dieser Garantie betrit die Bundesrepublik Deutschland, Österreich und die Schweiz. Als Garantienachweis gilt der Kaufbeleg. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellfehler. Ihre gesetzlichen Gewährleistungen bleiben durch die Garantie unberührt.
Die Garantie gilt nicht: – im Falle von Schäden, die auf unsachgemäßer Bedienung
beruhen
– für Verschleißteile / Zubehörteile die einer normalen
Abnutzung unterliegen
14
Page 15
DE
BEDIENUNGSANLEITUNG
– für Mängel, die dem Kunden bereits bei Kauf bekannt waren – bei Schäden, die auf Instandsetzung oder Eingrie durch den
Käufer oder unbefugte Dritte zurückzuführen sind – bei Fallenlassen des Gerätes oder einzelner Teile – bei unsachgemäßem Transport oder unsachgemäßer
Verpackung für den Transport – bei Schäden die durch höhere Gewalt herbeigeführt wurden – bei Nichtbeachtung der für das Gerät geltenden
Sicherheitsvorkehrungen – bei Nichtbeachtung der Bedienungsanleitung
Das Verkaufsdatum ist im Garantiefall durch die Kaufquittung oder Rechnung nachzuweisen. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit ein - weder für das Gerät noch für aus gewechselte Bauteile. Im Falle eines berechtigten Garantieanspruchs sind wir nach unserer Wahl berechtigt, das defekte Gerät unentgeltlich zu reparieren oder zu tauschen. Darüber hinausgehende Ansprüche bestehen nicht. Ersetzte Teile oder Produkte gehen in unser Eigentum über. Wir behalten uns das Recht vor, defekte Teile oder Produkte gegen Nachfolgemodelle zu tauschen.
Bitte kontaktieren Sie uns immer zuerst, bevor Sie Ihr Produkt an uns einsenden. Sofern eine Einsendung vereinbart wurde, senden Sie das Gerät sicher verpackt auf Ihre Kosten an unsere Serviceabteilung:
livednonfoodGmbH•Tor8–9•Donaustraße20
D-38120 Braunschweig
Fügen Sie unbedingt eine Kopie des Kaufbeleges bei. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Unfrei eingesandte Sendungen können nicht angenommen werden und gehen automatisch zurück.
15
Page 16
9.2 015
