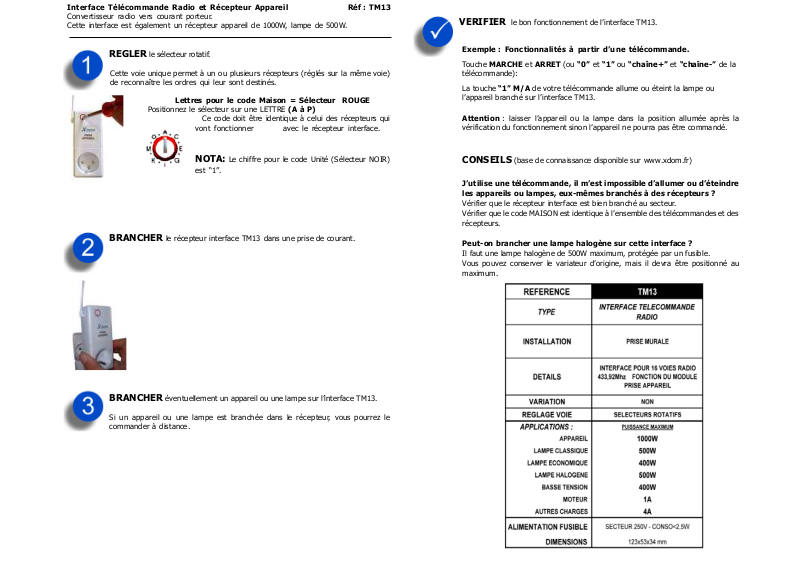

X10 TM13 DATASHEET

Interface Télécommande Radio et Récepteur Appareil Réf : TM13

Convertisseur radio vers courant porteur.
Cette interface est également un récepteur appareil de 1000W, lampe de 500W.

VERIFIER le bon fonctionnement de l’interface TM13.

REGLER le sélecteur rotatif.

Cette voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie)
de reconnaître les ordres qui leur sont destinés.

Lettres pour le code Maison = Sélecteur ROUGE

Positionnez le sélecteur sur une LETTRE (A à P)

Ce code doit être identique à celui des récepteurs qui

vont fonctionner avec le récepteur interface.

NOTA: Le chiffre pour le code Unité (Sélecteur NOIR)

est “1”.

BRANCHER le récepteur interface TM13 dans une prise de courant.

Exemple : Fonctionnalités à partir d’une télécommande.

Touche MARCHE et ARRET (ou “0” et “1” ou “chaîne+” et “chaîne-” de la
télécommande):

La touche “1” M/A de votre télécommande allume ou éteint la lampe ou
l’appareil branché sur l’interface TM13.

Attention : laisser l’appareil ou la lampe dans la position allumée après la
vérification du fonctionnement sinon l’appareil ne pourra pas être commandé.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

J’utilise une télécommande, il m’est impossible d’allumer ou d’éteindre
les appareils ou lampes, eux-mêmes branchés à des récepteurs ?

Vérifier que le récepteur interface est bien branché au secteur.
Vérifier que le code MAISON est identique à l’ensemble des télécommandes et des
récepteurs.

Peut-on brancher une lampe halogène sur cette interface ?

Il faut une lampe halogène de 500W maximum, protégée par un fusible.
Vous pouvez conserver le variateur d’origine, mais il devra être positionné au
maximum.

BRANCHER éventuellement un appareil ou une lampe sur l’interface TM13.

Si un appareil ou une lampe est branchée dans le récepteur, vous pourrez le
commander à distance.
