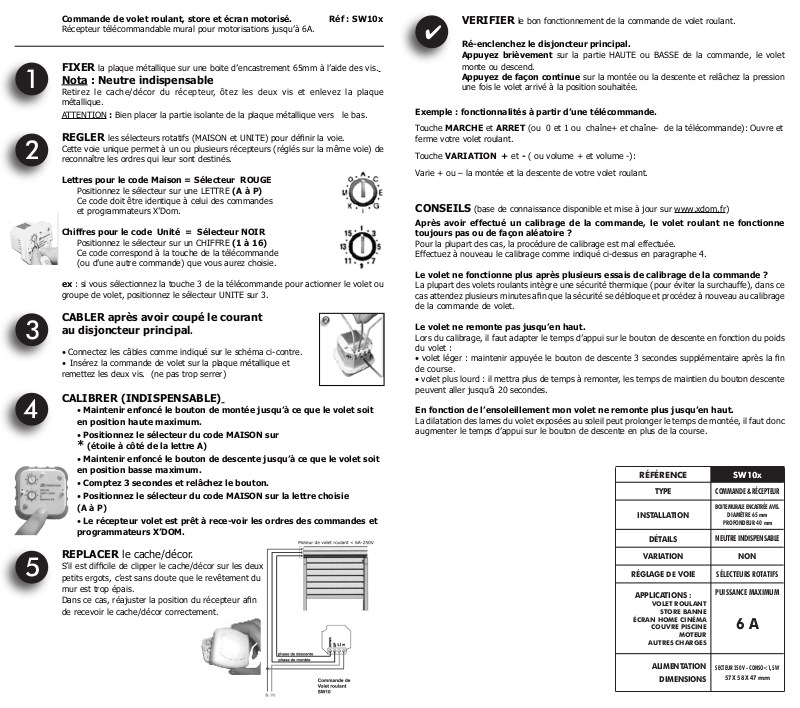

Commande de volet roulant, store et écran motorisé. Réf : SW10x

Récepteur télécommandable mural pour motorisations jusqu’à 6A.

FIXER la plaque métallique sur une boite d’encastrement 65mm à l’aide des vis.
Nota : Neutre indispensable

Retirez le cache/décor du récepteur, ôtez les deux vis et enlevez la plaque
métallique.

ATTENTION

: Bien placer la partie isolante de la plaque métallique vers le bas.

REGLER les sélecteurs rotatifs (MAISON et UNITE) pour dé nir la voie.

Cette voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de
reconnaître les ordres qui leur sont destinés.

Lettres pour le code Maison = Sélecteur ROUGE

Positionnez le sélecteur sur une LETTRE
Ce code doit être identique à celui des commandes
et programmateurs X’Dom.

Chiffres pour le code Unité = Sélecteur NOIR

Positionnez le sélecteur sur un CHIFFRE
Ce code correspond à la touche de la télécommande
(ou d’une autre commande) que vous aurez choisie.

ex : si vous sélectionnez la touche 3 de la télécommande pour actionner le volet ou
groupe de volet, positionnez le sélecteur UNITE sur 3.

(A à P)

(1 à 16)

CABLER après avoir coupé le courant
au disjoncteur principal.

• Connectez les câbles comme indiqué sur le schéma ci-contre.

• Insérez la commande de volet sur la plaque métallique et

remettez les deux vis. (ne pas trop serrer)

CALIBRER (INDISPENSABLE)

• Maintenir enfoncé le bouton de montée jusqu’à ce que le volet soit
en position haute maximum.

• Positionnez le sélecteur du code MAISON sur

* (étoile à côté de la lettre A)

• Maintenir enfoncé le bouton de descente jusqu’à ce que le volet soit
en position basse maximum.

• Comptez 3 secondes et relâchez le bouton.

• Positionnez le sélecteur du code MAISON sur la lettre choisie

(A à P)

• Le récepteur volet est prêt à rece-voir les ordres des commandes et
programmateurs X’DOM.

REPLACER le cache/décor.

S’il est dif cile de clipper le cache/décor sur les deux
petits ergots, c’est sans doute que le revêtement du
mur est trop épais.
Dans ce cas, réajuster la position du récepteur a n
de recevoir le cache/décor correctement.

VERIFIER le bon fonctionnement de la commande de volet roulant.



Exemple : fonctionnalités à partir d’une télécommande.

Touche
ferme votre volet roulant.

Touche

Varie + ou – la montée et la descente de votre volet roulant.

Ré-enclenchez le disjoncteur principal.
Appuyez brièvement sur la partie HAUTE ou BASSE de la commande, le volet

monte ou descend.
Appuyez de façon continue sur la montée ou la descente et relâchez la pression
une fois le volet arrivé à la position souhaitée.

MARCHE et ARRET (ou 0 et 1 ou chaîne+ et chaîne- de la télécommande): Ouvre et

VARIATION + et - ( ou volume + et volume -):

CONSEILS (base de connaissance disponible et mise à jour sur www.xdom.fr)

Après avoir effectué un calibrage de la commande, le volet roulant ne fonctionne
toujours pas ou de façon aléatoire ?

Pour la plupart des cas, la procédure de calibrage est mal effectuée.
Effectuez à nouveau le calibrage comme indiqué ci-dessus en paragraphe 4.

Le volet ne fonctionne plus après plusieurs essais de calibrage de la commande ?

La plupart des volets roulants intègre une sécurité thermique (pour éviter la surchauffe), dans ce
cas attendez plusieurs minutes a n que la sécurité se débloque et procédez à nouveau au calibrage
de la commande de volet.

Le volet ne remonte pas jusqu’en haut.

Lors du calibrage, il faut adapter le temps d’appui sur le bouton de descente en fonction du poids
du volet :

• volet léger : maintenir appuyée le bouton de descente 3 secondes supplémentaire après la  n
de course.

• volet plus lourd : il mettra plus de temps à remonter, les temps de maintien du bouton descente
peuvent aller jusqu’à 20 secondes.

En fonction de l’ensoleillement mon volet ne remonte plus jusqu’en haut.

La dilatation des lames du volet exposées au soleil peut prolonger le temps de montée, il faut donc
augmenter le temps d’appui sur le bouton de descente en plus de la course.

RÉFÉRENCE SW10x

TYPE

INSTALLATION

DÉTAILS

VARIATION NON

RÉGLAGE DE VOIE

APPLICATIONS :

VOLET ROULANT

STORE BANNE

ÉCRAN HOME CINÉMA

COUVRE PISCINE

MOTEUR

AUTRES CHARGES

COMMANDE & RÉCEPTEUR

BOITE MURALE ENCASTRÉE A VIS.

DIAMÈTRE 65 mm

PROFONDEUR 40 mm

NEUTRE INDISPENSABLE

SÉLECTEURS ROTATIFS

PUISSANCE MAXIMUM

6 A

ALIMENTATION

DIMENSIONS

SECTEUR 250 V - CONSO<1,5 W

57 X 58 X 47

mm
