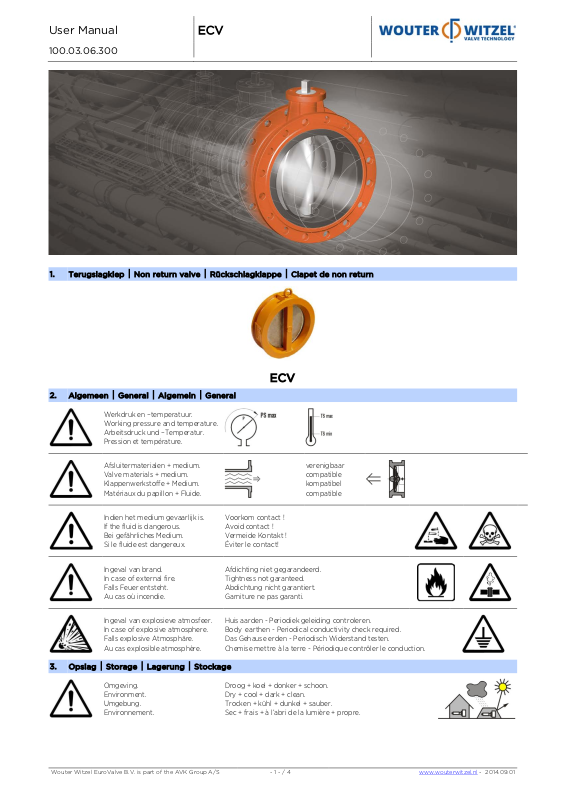

User Manual
ECV
100.03.06.300-C
1.
Terugslagklep Non return valve Rückschlagklappe Clapet de non return
ECV
2.
Algemeen General Algemein General
3.
Opslag Storage Lagerung Stockage
Handleiding (NL)
User manual (EN)
Betriebsanleitung (DE)
Mode d’emploi (FR)
Instructies voor opslag, handling,
inbouw, onderhoud enz.
Instructions for storage, handling,
installation, maintenance, etc.
Anweisungen für Lagerung, Transport,
Einbau, Wartung usw.
Consignes pour stockage, transport,
installation, maintenance.
GD100 03 06
VADIS Technical Data Sheets TD 600 - User Manuals
Werkdruk en –temperatuur.
Working pressure and temperature.
Arbeitsdruck und –Temperatur.
Pression et température.
Afsluitermaterialen + medium.
Valve materials + medium.
Klappenwerkstoffe + Medium.
Matériaux du papillon + Fluide.
Indien het medium gevaarlijk is.
If the fluid is dangerous.
Bei gefährliches Medium.
Si le fluide est dangereux.
Ingeval van brand.
In case of external fire.
Falls Feuer entsteht.
Au cas où incendie.
verenigbaar
compatible
kompatibel
compatible
Voorkom contact !
Avoid contact !
Vermeide Kontakt !
Éviter le contact!
Afdichting niet gegarandeerd.
Tightness not garanteed.
Abdichtung nicht garantiert.
Garniture ne pas garanti.
Ingeval van explosieve atmosfeer.
In case of explosive atmosphere.
Falls explosive Atmosphäre.
Au cas explosible atmosphère.
Omgeving.
Environment.
Umgebung.
Environnement.
Huis aarden - Periodiek geleiding controleren.
Body earthen - Periodical conductivity check required.
Das Gehause erden - Periodisch Widerstand testen.
Chemise mettre à la terre - Périodique contrôler le conduction.
Droog + koel + donker + schoon.
Dry + cool + dark + clean.
Trocken + kühl + dunkel + sauber.
Sec + frais + à l’abri de la lumière + propre.
Wouter Witzel EuroValve B.V. is part of the AVK Group A/S - 1 - / 4 www.wouterwitzel.nl - 2014.09.01
Page 2
User Manual
ECV
100.03.06.300-C
4.
Transport Handling Transport Transport
5.
Inspectie Inspection Kontrolle Inspection
6.
Installatie Installation Einbau Installation
D1>D2
DN
D2
DN
D2
50
41
250
225
65
59
300
278
80
69
350
331
100
90
400
381
125
110
450
428
150
136
500
428
200
185
600
570
GD100 03 06
VADIS Technical Data Sheets TD 600 - User Manuals
In geval van hijsen.
When lifting.
Beim Heben.
En cas de levage.
Geschiktheid voor pijpflenzen.
Suitability for pipe flanges.
Geeignet für Rohrflansche.
Type de brides acceptées.
Afmeting pijpflens.
Dimensions of pipe flange.
Abmessungen der Rohrflansche.
Dimensions des brides.
Afdichtvlak pijpflens.
Sealing face of pipe flange.
Dichtfläche des Rohrflansches.
Portée de bride en contact.
Binnenwerk afsluiter.
Valve interior.
Innenteile der Klappe.
Intérieur de la vanne.
Gerbuik de juiste middelen.
Use correct equipment.
Geeignetes Hebewerkzeug verwenden.
Utiliser les moyens appropriés.
GEEN : beschadigingen, radiale groeven, lassputters,
scherpe randen, olie.
NO : burrs, radial grooves, weld spatters, sharp edges, oil.
KEINE : Beschädigungen, Radialrillen, Schweissperlen,
scharfe Ecken, Öl- oder Schmierstoffe.
PAS DE : dégâts, rainures radiales, projections de soudure,
arêtes vives, huile.
Geen beschadiging of vreemde voorwerpen.
No damage and foreign matter.
Keine Beschädigung und Fremdkörper.
Pas de dégâts et corps étrangers.
DN ≥ 250
Zie www.wouterwitzel.nl
See www.wouterwitzel.nl for to be used bolting lengths.
Siehe www.wouterwitzel.nl für zu verwenden Bolzlängen.
Voir www.wouterwitzel.nl pour longueur de boulon.
Stromingsrichting.
Direction of flow.
Strömungsrichtung.
Sens de passage.
As positie.
Shaft position.
Wellen Position.
Position d’axe.
Flenspakkingen.
Flange gaskets.
Flanschdichtungen.
Joints de bride.
Centrering.
Centring.
Zentrierung.
Centrage.
Aanhalen van bouten.
Tightening of bolts.
Festziehen der Bolzen.
Serrage des boulons.
Wouter Witzel EuroValve B.V. is part of the AVK Group A/S - 2 - / 4 www.wouterwitzel.nl - 2014.09.01
voor toe te passen boutlengten.
LET OP: pijlrichting.
ATTENTION: arrow direction.
ACHTUNG: Pfeil Richtung.
ATTENTION: direction flèche.
As dient verticaal te staan.
Valve shaft should be vertical.
Welle sollte vertikal stehen.
l’axe doit être vertical.
Vlakke pakking toepassen (b.v. EN1514/1, IBG).
Use flat gaskets (e.g. EN1514/1, IBG).
Flachdichtungen benutzen (z.B. EN1514/1, IBG).
Plan de joints (p.e. EN1514/1).
Installeren in hart van de pijp.
Installation in the centre of the pipe.
Einbau mittig in Rohrleitung / Flansch.
Installer au centre du conduit.
Over en weer volgorde.
Criss-cross fashion.
Über Kreuz gemäß Schema.
Serrage en croix.
Page 3

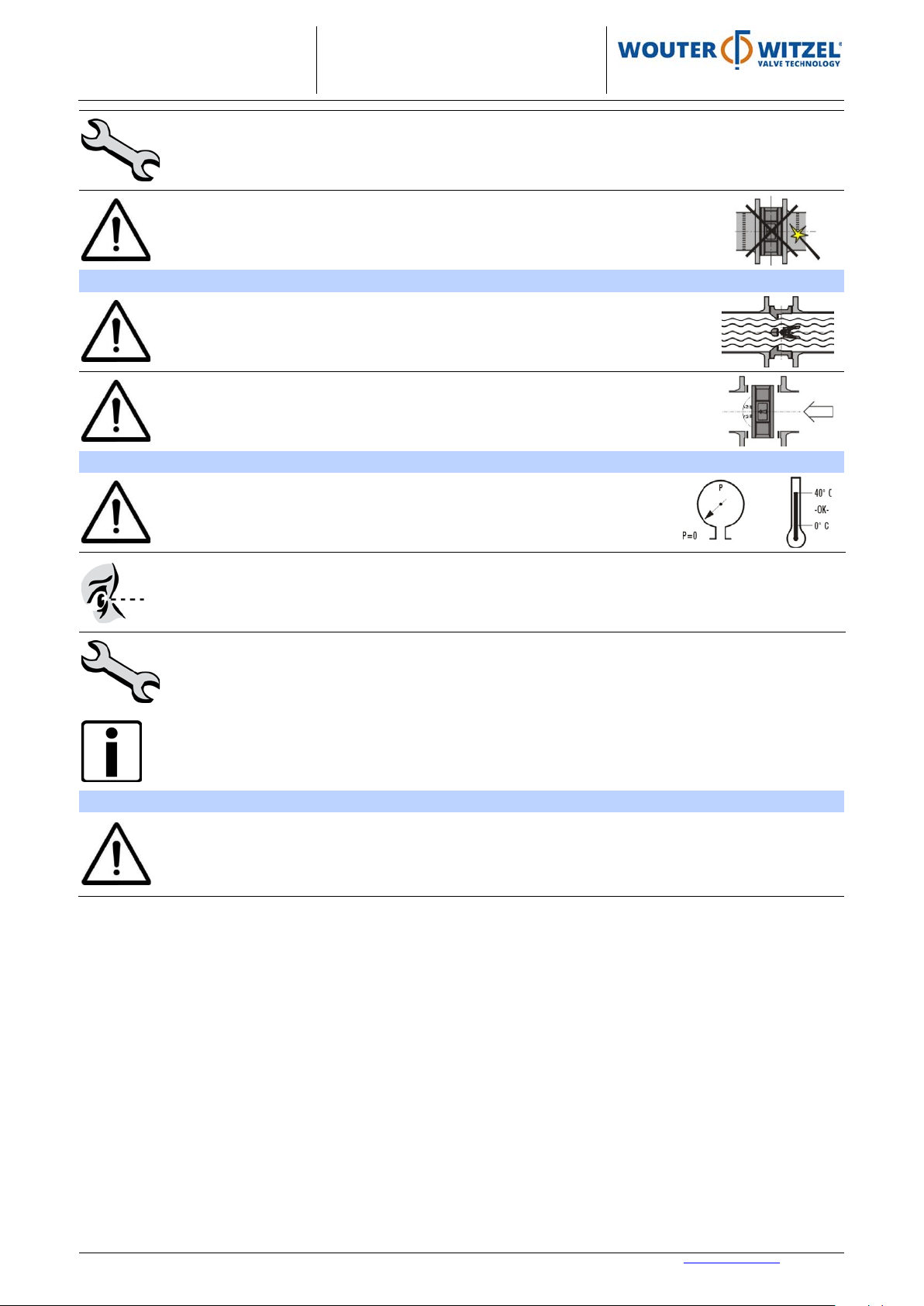

User Manual
ECV
100.03.06.300-C
7.
Inbedrijfstelling Operation Inbetriebnahme Operation
8.
Onderhoud Maintenance Wartung Maintenance
9.
Na gebruik After use Nach Benutzung Apres outillage
GD100 03 06
VADIS Technical Data Sheets TD 600 - User Manuals
Aanhaalmoment.
Tightening torque.
Anzugmoment.
Couple de serrage.
In overeenstemming met afdichtingeisen van de gebruikte flenspakkingen.
In accordance with sealing requirement of the used flange gaskets.
Gemäß Dichtung Empfehlungen der Flansch Packungen.
Selon les critères de serrage des joints utilisés.
Lassen van flenzen.
Welding of flanges.
Schweißen der Flansche.
Soudure des brides.
Bij spoelen leiding.
When flushing the pipe.
Beim Spülen der Leitung.
Lors du rinçage du conduit.
Systeem druktest met p > PN.
System pressure test at p > PN.
Systemdruckprüfung mit p > PN.
Essai en pression du système avec
p > PN.
Vóór onderhoud.
Before maintenance.
Vor der Wartung.
Avant la maintenance.
Controlepunten.
Inspection points.
Prüfpunkte.
Réparation si défectuosité.
Reparatie bij defecten.
Repair when defective.
Instandsetzen falls mangelhaft.
Réparation si défectuosité.
Reservedelen op aanvraag.
Spare parts on request.
Ersatzteile auf Anfrage.
Pièces de rechange sur demande.
Voorkom oververhitting van de vlinderklep voering.
Avoid overheating of the valve lining.
Überhitzung der Gehäuse Auskleidung (Gummi) vermeiden.
Ne pas souder à proximité de la vanne.
Gebruik een voor het materiaal geschikt spoelmiddel.
Use a material compatible rinsing fluid.
Nur geeignete Spülmittel verwenden.
Utiliser un liquide de rinçage compatible avec les matériaux.
Druk alleen in pijlrichting
Pressure only in arrow direction
Drück nur im Richtung der Pfeil
Pression seul direction flèche
Medium.
Medium.
Medium.
Moyen.
Coating, afdichting, bedienbaarheid, corrosie < 1 mm.
Coating, sealing, functionable operation, corrosion < 1 mm.
Gehäusebeschichtung, Abdichtung, Bedienbarkeit, Korrosion < 1 mm.
Revêtement, étanchéité, bon fonctionnement, corrosion < 1 mm.
Vervang terugslagklep, of gebruik reservedelen van WWE.
Replace check valve, or use spare parts from WWE.
Auswechseln der Rückschlagklappe, nur Original-Ersatzteile von WWE verwenden.
Remplacez Clapet de non return, ou utilisez des pièce de rechange de WWE.
Afval product.
Product disposal.
Produkt Entsorgung.
Traitement des déchets.
Verwerken volgens nationale wetgeving ter plaatse.
Treatment according local national legislation.
Verarbeiten unter Beachtung der örtlichen behördlichen Vorschriften.
Traitement selon le législation national sur place.
Wouter Witzel EuroValve B.V. is part of the AVK Group A/S - 3 - / 4 www.wouterwitzel.nl - 2014.09.01
Page 4
User Manual
ECV
100.03.06.300-C
10.
(Only applicable to European countries with EC legislation:)
Product:
Product:
Produkt:
Produit:
FABRIKANTEN VERKLARING
MANUFACTURERS DECLARATION
ERKLAERUNG DES HERSTELLERS
DECLARATION DU FABRICANT
Manufactured by:
Wouter Witzel, NL
2014.09.01
B.R. Schuuring
11.
ADRESSES WOUTER WITZEL
GD100 03 06
VADIS Technical Data Sheets TD 600 - User Manuals
Terugslagklep.
NL: We verklaren dat dit product niet volledig voldoet aan de bepalingen van de Machinerichtlijn en bedoeld is om in een andere machine te
worden ingebouwd. Het product voldoet aan de normen EN 558, EN 19, ISO 5752. Het is verboden om de machine waarin het product is
ingebouwd in gebruik te stellen voordat deze in overeenstemming met de Machinerichtlijn is verklaard.
EN: We hereby declare that this product does not satisfy fully the conditions set out in the Machinery Directive. The product conforms the
standards EN 558, EN 19, ISO 5752. It is prohibited to utilise the machine in which our product has been integrated before the former has
been certified as complying with the conditions of the Machinery Directive.
DE: Wir erklären dass dieses Produkt nicht vollständig den Bestimmungen der Maschinenrichtlinie genügt und bestimmt ist um in eine andere
Maschine eingebaut zu werden. Das Produkt erfüllt die Normen EN 558, EN 19, ISO 5752. Es ist nicht gestattet die komplette Maschine, in die
unsere Produkt eingebaut ist in Betrieb zu nehmen, bevor diese in Übereinstimmung mit den Bestimmungen der Maschinenrichtlinie erklärt
ist.
FR: Nous déclarons que le produit n’est pas entièrement conforme aux stipulations de la Directive sur les machines et est prévu pour être
incorporé dans une autre machine. La produit est conforme aux normes EN 558, EN 19, ISO 5752. Il est interdit de mettre en service la
machine complète, dans laquelle est intégré notre produit, avant que celle-ci soit déclarée conforme aux stipulations de la Directive sur les
machines.
Check valve.
Rückschlagklappe.
Clapet de non return.
Conform bijlage ll, Sub. B van de Machinerichtlijn 2006/42/EG.
According Appendix ll, Sub. B of the Machinery Directive 2006/42/EC.
Gemäß Beilage ll, Sub. B der Maschinenrichtlinie 2006/42/EG.
Conforme à l’annexe ll, Sub. B de la Directive sur les Machines 2006/42/EC.
General Manager
Wouter Witzel Eurovalve BV
Industrieterrein De Pol 12
NL - 7581 CZ Losser
P.O. BOX 54
NL - 7580 AB Losser
Tel.: 0031-53 53 69 536
Fax: 0031-53 53 69 500
e-mail: [email protected]
Web: www.wouterwitzel.nl
Wouter Witzel EuroValve B.V. is part of the AVK Group A/S - 4 - / 4 www.wouterwitzel.nl - 2014.09.01
