PRODUCT SAFETY

WARNING: Some dust created by power

sanding, sawing, grinding, drilling
and other construction activities contains
chemicals known to the State of California
to cause cancer, birth defects or other
reproductive harm. Some examples of these
chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement

and other masonry products;

• Arsenic and chromium from chemically-

treated lumber.
Your risk from these exposures varies,
depending on how often you do this type
of work. To reduce your exposure to these
chemicals: work in a well ventilated area,
and work with approved safety equipment,
such as those dust masks that are specially
designed to filter out microscopic particles.

WARNING: This product can expose

you to chemicals including lead and
Di (2-ethylhexyl) phthalate (DEHP) which
are known to the State of California to
cause cancer and birth defects or other
reproductive harm. For more information go
to www.P65Warnings.ca.gov.

GENERAL POWER TOOL
SAFETY WARNINGS

WARNING: Read all safety warnings,

instructions, illustrations and
specifications provided with this power tool.

Failure to follow all instructions listed below may
result in electric shock, fire and /or serious injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers
to your mains-operated ( corded) power tool or
battery-operated (cordless) power tool.

1) Work area safety
a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or
fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs

and matc hing outlets will reduce risk of electric
shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes,
radiators, ranges and refrigerators. There

is an increased risk of electric shock if your
body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool
will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk
of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for
outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual
current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety
a) Stay alert, watch what you are doing and

use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment

of inattention while operating power tools may
result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal
injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before
connecting to power source and/or
battery pack, picking up or carrying the
tool. Carrying power tools with your finger on

the switch or energising power tools that have
the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attac hed to a rotating part of the
power tool may result in pers onal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enable s

better control of the power tool in unexpected
situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair and
clothing away from moving parts. Loo se

clothes, jewellery or long hair c an be caught in
moving parts.

g) If devices are provided for the connection

of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of dust c ollec tion can

reduce dust-related hazards.

h) Do not let familiarity gained from

3

20V Cordless Brushless Circular saw EN

frequent use of tools allow you to become
complacent and ignore tool safety
principles. A careless action can cause severe

injury within a fraction of a second.

4) Power tool use and care
a) Do not force the power tool. Use the

correct power tool for your application.

The correc t power tool will do the job better
and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is
dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing
accessories, or storing power tools. Such

preventive safety measure s reduce the risk of
starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

e) Maintain power tools and accessories.

Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the power

4

tool’s operation. If damaged, have the
power tool repaired before use. Many

accidents are caused by poorly maintaine d
power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.

g) Use the power tool, accessories and

tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to
be performed. Use of the power tool for

operations different from those intended could
result in a hazardous situation.

h) Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not
allow for safe handling and control of the tool in
unexpected situations.

5) Battery tool use and care
a) Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may create
a risk of fire when used with another battery
pack.

b) Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and
fire.

c) When battery pack is not in use, keep it

away from other metal objects, like paper

clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.

Shorting the battery terminals together may
cause burns or a fire.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the

battery may cause irritation or burns.

e) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behaviour
resulting in fire, explosion or risk of injury.

f) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure

to fire or temperature above 130 °C may cause
explosion.

g) Follow all charging instructions and

do not charge the battery pack or tool
outside the temperature range specified
in the instructions. Charging improperly or

at temperatures outside the specified range
may damage the battery and increase the risk
of fire.

6) Service
a) Have your power tool serviced by

a qualified repair person using only
identical replacement parts. This will

ensure that the safety of the power tool is
maintained.

b) Never service damaged battery packs.

Service of battery packs should only be
performed by the manufacturer or authorized
service providers.

SAFETY INSTRUCTIONS
FOR ALL SAWS

CUTTING PROCEDURES
a) DANGER: Keep hands away from

b) Do not reach underneath the workpiece.

c) Adjust the cutting depth to the thickness

d) Never hold the workpiece in your hands

e) Hold the power tool by insulated gripping

cutting area and the blade. If both

hands are holding the saw, they cannot be c ut
by the blade.

The guard cannot protect you from the blade
below the workpie ce.

of the workpiece. Less than a full tooth of
the blade teeth should be visible below the
workpiece.

or across your leg while cutting. Secure
the workpiece to a stable platform. It

is impor tant to support the work properly to
minimis e body exposure, blade binding, or loss
of control.

surfaces, when performing an operation
where the cutting tool may contact

20V Cordless Brushless Circular saw EN

hidden wiring. Contact with a “live” wire will
also make exposed metal parts of the power
tool “live” and could give the operator an
electric shock.

f) When ripping, always use a rip fence

or straight edge guide. This improves the

accuracy of cut and reduces the c hance of blade
binding.

g) Always use blades with correct size and

shape (diamond versus round) of arbour
holes. Blades that do not match the mounting

hardware of the saw will run off-centre, causing
loss of control.

h) Never use damaged or incorrect blade

washers or bolt. The blade washers and

bolt were specially designed for your saw, for
optimum performance and safety of operation.

FURTHER SAFETY
INSTRUCTIONS FOR ALL
SAWS

Kickback causes and related warnings

- kickback is a sudden reaction to a pinched,
jammed or misaligned saw blade, causing an
uncontrolled saw to lift up and out of the workpiece
toward the operator;

- when the blade is pinched or jammed tightly by
the kerf closing down, the blade stalls and the
motor reaction drives the unit rapidly back toward
the operator;

- if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

a) Maintain a firm grip on the saw and

position your arms to resist kickback
forces. Position your body to either
side of the blade, but not in line with
the blade. Kickback could c ause the saw to

jump backwards, but kickback forces can be
controlled by the operator, if proper precautions
are taken.

b) When blade is binding, or when

interrupting a cut for any reason, release
the trigger and hold the saw motionless
in the material until the blade comes to a
complete stop. Never attempt to remove
the saw from the work or pull the saw
backward while the blade is in motion or
kickback may occur. Investigate and take

corrective actions to eliminate the cause of
blade binding.

c) When restarting a saw in the workpiece,

centre the saw blade in the kerf so that

the saw teeth are not engaged into the
material. If a saw blade binds, it may walk up

or kickback from the workpiece as the saw is
restarted.

d) Support large panels to minimise the

risk of blade pinching and kickback.
Large panels tend to sag under their own
weight. Supports must be placed under the

panel on both sides, near the line of cut and
near the e dge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades
produce narrow kerf causing excessive
friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking

levers must be tight and secure before
making the cut. If blade adjustment shif ts

while cutting, it may cause binding and
kickback.

g) Use extra caution when sawing into

existing walls or other blind areas. The

protruding blade may cut objects that can
cause kickback.

SAFETY INSTRUCTIONS FOR
CIRCULAR SAW WITH INNER
PENDULUM GUARD

LOWER GUARD FUNCTION
a) Check the lower guard for proper closing

before each use. Do not operate the saw
if the lower guard does not move freely
and close instantly. Never clamp or tie
the lower guard into the open position.
If the saw is accidentally dropped, the
lower guard may be bent. Raise the lower

guard with the retracting handle and make sure
it moves freely and does not touch the blade or
any other part, in all angles and depths of cut.

b) Check the operation of the lower guard

spring. If the guard and the spring are not
operating properly, they must be serviced
before use. Lower guard may operate

sluggishly due to damaged parts, gummy
deposits, or a build-up of debris.

c) The lower guard may be retracted

manually only for special cuts such as
“plunge cuts” and “compound cuts.”
Raise the lower guard by retracting
handle and as soon as the blade enters
the material, the lower guard must be
released. For all other sawing, the lower guard

should operate automatically.

d) Always observe that the lower guard is

covering the blade before placing the saw
down on bench or floor. An unprotected,
coasting blade will cause the saw to walk
backwards, cutting whatever is in its
path. Be aware of the time it takes for the blade

to stop af ter switch is released.

5

20V Cordless Brushless Circular saw EN

ADDITIONAL SAFETY RULES
FOR YOUR CIRCULAR SAW

1. Only use saw blades recommended in the

specification.

2. Do not use any abrasive wheels.

3. Use only blade diameter(s) in accordance with

the markings.

4. Identify the correct saw blade to be used for

the material to be cut.

5. Use only saw blades that are marked with a

speed equal or higher than the speed marked
on the tool.

CUT-OFF MACHINE SAFETY
WARNINGS

a) The guard provided with the tool must

be securely attached to the power tool
and positioned for maximum safety, so
the least amount of wheel is exposed
towards the operator. Position yourself
and bystanders away from the plane
of the rotating wheel. The guard helps to

protect operator from broken wheel fragments
and accidental contact with wheel.

b) Use only bonded reinforced or diamond

cut-off wheels for your power tool. Just

6

because an ac cessory can be attached to your
power tool, it does not assure safe operation.

c) The rated speed of the accessory must

be at least equal to the maximum speed
marked on the power tool. Accessories

running faster than their rated speed can break
and fly apar t.

d) Wheels must be used only for

recommended applications. For example:
do not grind with the side of cut-off
wheel. Abrasive cut-of f wheels are intended

for peripheral grinding, side forces applied to
these wheels may cause them to shatter.

e) Always use undamaged wheel flanges

that are of correct diameter for your
selected wheel. Proper wheel flanges

support the wheel thus reducing the possibility
of wheel breakage.

f) Do not use worn down reinforced wheels

from larger power tools. Wheels intended

for a larger power tool are not suitable for the
higher speed of a smaller tool and may burst.

g) The outside diameter and the thickness

of your accessory must be within the
capacity rating of your power tool.

Incorrectly sized acc essories cannot be
adequately guarded or controlled.

h) The arbour size of wheels and flanges

must properly fit the spindle of the power
tool. Wheels and flanges with arbour holes

that do not match the mounting hardware of
the power tool will run out of balance, vibrate
excessively and may cause loss of control.

i) Do not use damaged wheels. Before

each use, inspect the wheels for chips
and cracks. If power tool or wheel is
dropped, inspect for damage or install an
undamaged wheel. After inspecting and
installing the wheel, position yourself
and bystanders away from the plane of
the rotating wheel and run the power
tool at maximum no load speed for one
minute. Damaged wheels will normally break

apart during this test time.

j) Wear personal protective equipment.

Depending on application, use face
shield, safety goggles or safety glasses.
As appropriate, wear dust mask, hearing
protectors, gloves and shop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection
must be capable of stopping flying debris
generated by various operations. The
dust mask or respirator must be capable
of filtrating particles generated by your
operation. Prolonged exposure to high

intensity noise may cause hearing loss.

k) Keep bystanders a safe distance away

from work area. Anyone entering the
work area must wear personal protective
equipment. Fragments of workpie ce or of a

broken wheel may fly away and cause injury
beyond immediate area of operation.

l) Hold the power tool by insulated gripping

surfaces only, when performing an
operation where the cutting accessory
may contact hidden wiring. Cutting

accessory contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.

m) Position the cord clear of the spinning

accessory. If you lose control, the cord may

be cut or snagged and your hand or arm may
be pulled into the s pinning wheel.

n) Never lay the power tool down until the

accessory has come to a complete stop.

The spinning wheel may grab the surface and
pull the power tool out of your control.

o) Do not run the power tool while carrying

it at your side. Accidental contact with the

spinning accessory could snag your clothing,
pulling the accessory into your body.

p) Regularly clean the power tool’s air

vents. The motor’s fan will draw the dust

inside the housing and excessive accumulation
of powdered metal may caus e electrical
hazards.

q) Do not operate the power tool near

flammable materials. Sparks could ignite

these materials.

r) Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in elec trocution or shock.

20V Cordless Brushless Circular saw EN

FURTHER SAFETY
INSTRUCTIONS FOR
ABRASIVE CUTTING-OFF
OPERATIONS

Kickback and related warnings

Kickback is a sudden reaction to a pinched or
snagged rotating wheel. Pinching or snagging
causes rapid stalling of the rotating wheel which in
turn causes the uncontrolled power tool to be forced
in the direction opposite of the wheel’s rotation at
the point of the binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kick out. The wheel may either jump toward
or away from the operator, depending on direction
of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

a) Maintain a firm grip on the power tool

and position your body and arm to allow
you to resist kickback forces. Always
use auxiliary handle, if provided, for
maximum control over kickback or torque
reaction during start-up. The operator can

control torque reactions or kickback forc es, if
proper precautions are taken.

b) Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

c) Do not position your body in line with the

rotating wheel. Kickback will propel the
tool in direction opposite to the wheel’s
movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and
snagging the accessory. Corners, sharp

edges or bounc ing have a tendency to snag the
rotating accessory and cause loss of control or
kickback.

e) Do not attach a saw chain, woodcarving

blade, segmented diamond wheel with
a peripheral gap greater than 10 mm or
toothed saw blade. Such blades create

frequent kickback and loss of control.

f) Do not “jam” the wheel or apply

excessive pressure. Do not attempt
to make an excessive depth of cut.

Overstre ssing the wheel increases the loading
and susceptibility to twisting or binding of the
wheel in the cut and the possibility of kickback
or wheel breakage.

g) When wheel is binding or when

interrupting a cut for any reason, switch
off the power tool and hold the power

tool motionless until the wheel comes
to a complete stop. Never attempt to
remove the wheel from the cut while the
wheel is in motion otherwise kickback
may occur. Investigate and take corrective

action to eliminate the cause of wheel binding.

h) Do not restart the cutting operation in

the workpiece. Let the wheel reach full
speed and carefully re-enter the cut. The

wheel may bind, walk up or kickback if the
power tool is restarted in the workpiece.

i) Support panels or any oversized

workpiece to minimize the risk of wheel
pinching and kickback. Large workpieces
tend to sag under their own weight.

Supports must be placed under the workpiece
near the line of cut and near the edge of the
workpiece on both sides of the wheel.

j) Use extra caution when making a “pocket

cut” into existing walls or other blind
areas. The protruding wheel may cut gas or

water pipes, electrical wiring or objects that
can cause kickback.

ADDITIONAL SAFETY RULES:

1. Always wear a dust mask.

SAFETY WARNINGS FOR
BATTERY PACK

a) Do not dismantle, open or shred battery

pack.

b) Do not expose battery pack to heat or

fire. Avoid storage in direct sunlight.

c) Do not short-circuit a battery pack. Do

not store battery packs haphazardly in
a box or drawer where they may short­circuit each other or be short-circuited
by other metal objects. When battery pac k

is not in use, keep it away from other metal
objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that
can make a connection from one terminal
to another. Shorting the battery terminals
together may cause burns or fire.

d) Do not remove battery pack from its

original packaging until required for use.

e) Do not subject battery pack to

mechanical shock.

f) In the event of battery leaking, do not

allow the liquid to come in contact with
the skin or eyes. If contact has been
made, wash the affected area with
copious amounts of water and seek
medical advice.

g) Observe the plus (+) and minus (–) marks

on the battery back and equipment and
ensure correct use.

h) Do not use any battery pack which is not

7

20V Cordless Brushless Circular saw EN

designed for use with the equipment.

i) Keep battery pack out of the reach of

children.

j) Seek medical advice immediately if a cell

or battery has been swallowed.

k) Always purchase the battery

pack recommended by the device

manufacturer for the equipment.
l) Keep battery pack clean and dry.
m) Wipe the battery pack terminals with a

clean dry cloth if they become dirty.
n) Battery pack needs to be charged before

use. Always use the correct charger and

refer to the manufacturer’s instructions

or equipment manual for proper charging

instructions.
o) Do not leave battery pack on prolonged

charge when not in use.
p) After extended periods of storage, it may

be necessary to charge and discharge

the battery pack several times to obtain

maximum performance.
q) Battery pack gives its best performance

when it is operated at normal room

temperature (68°F ± 9°F).
r) When disposing of battery packs,

keep battery packs of different

electrochemical systems separate from

each other.
s) Recharge only with the charger specified

by WorxNITRO. Do not use any charger

8

other than that specifically provided for

use with the equipment. A charger that is

suitable for one type of battery pack may create

a risk of fire when used with another battery

pack.

t) Retain the original product literature for

future reference.
u) Use only the battery pack in the

application for which it was intended.
v) Remove the battery pack from the

equipment when not in use.
w) Dispose of properly.

Wear eye protection

Wear dust mask

Batteries may enter water cycle if
disposed improperly, which can be
hazardous for ecosystem. Do not dispose
of waste batteries as unsorted municipal
waste.

Do not burn

Li-Ion battery, battery must be recycled

Li-I on

Make sure the battery is removed prior
to changing accessories

Wear protective gloves

Wood

Metal

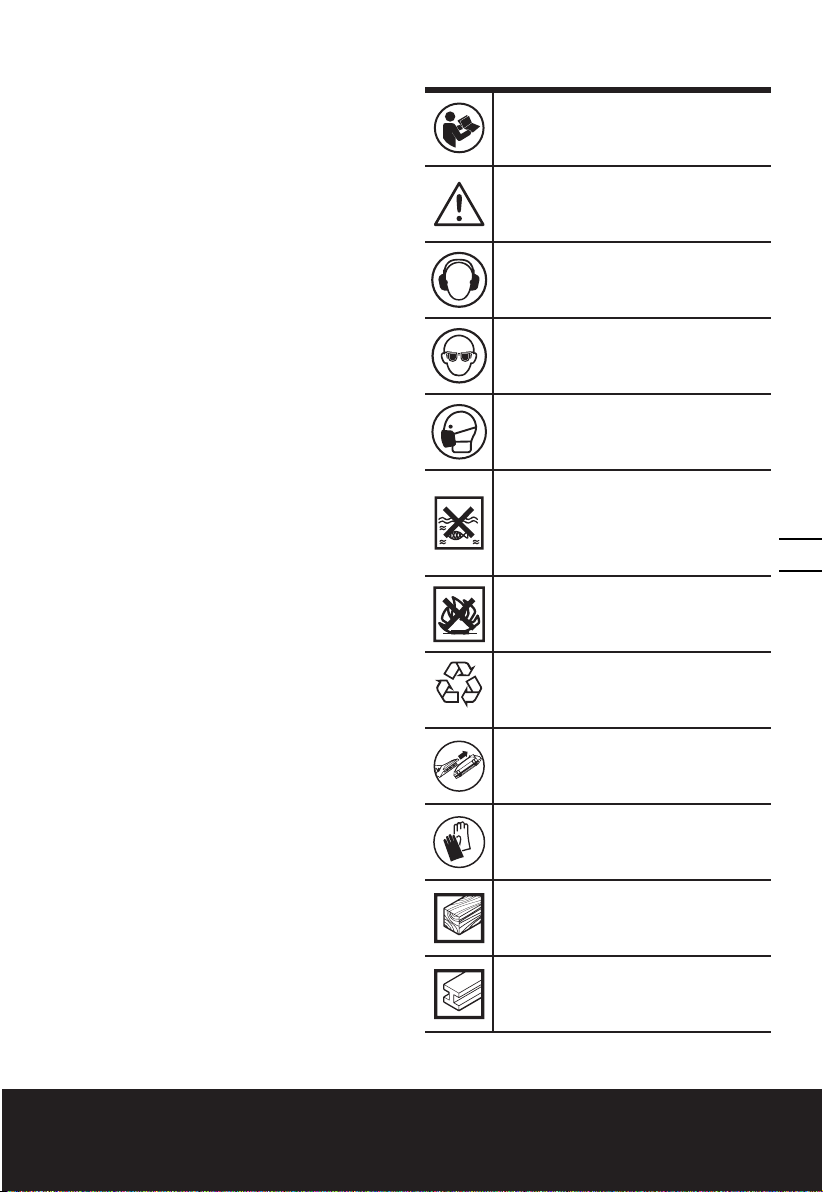

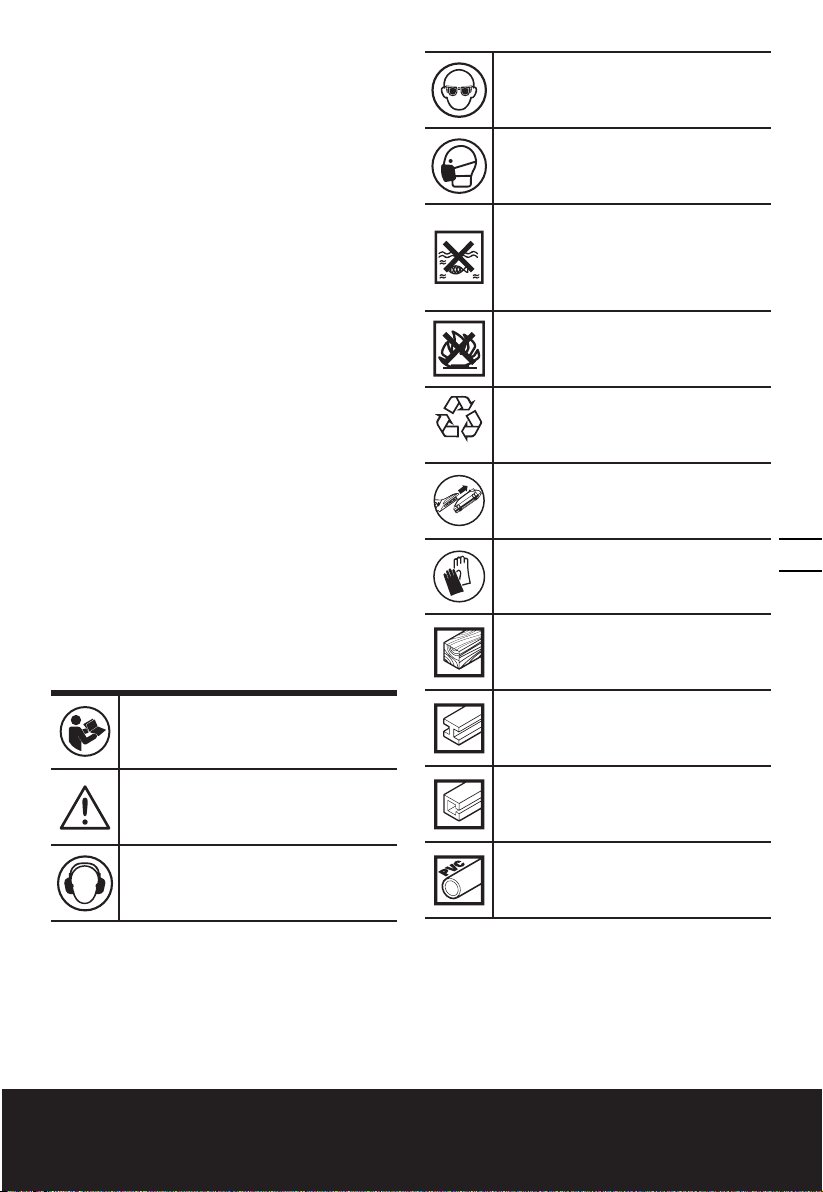

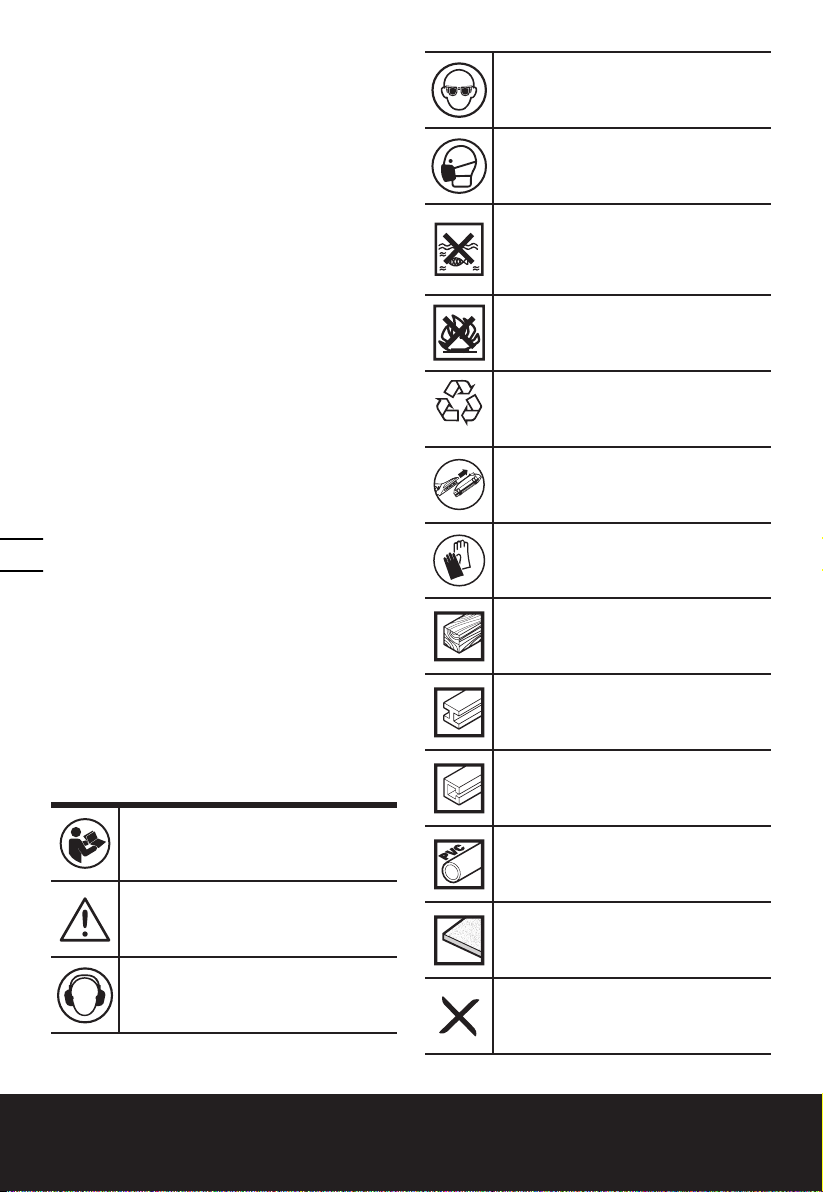

SYMBOLS

To reduce the risk of injury, user must
read instruction manual

Warning

Wear ear protection

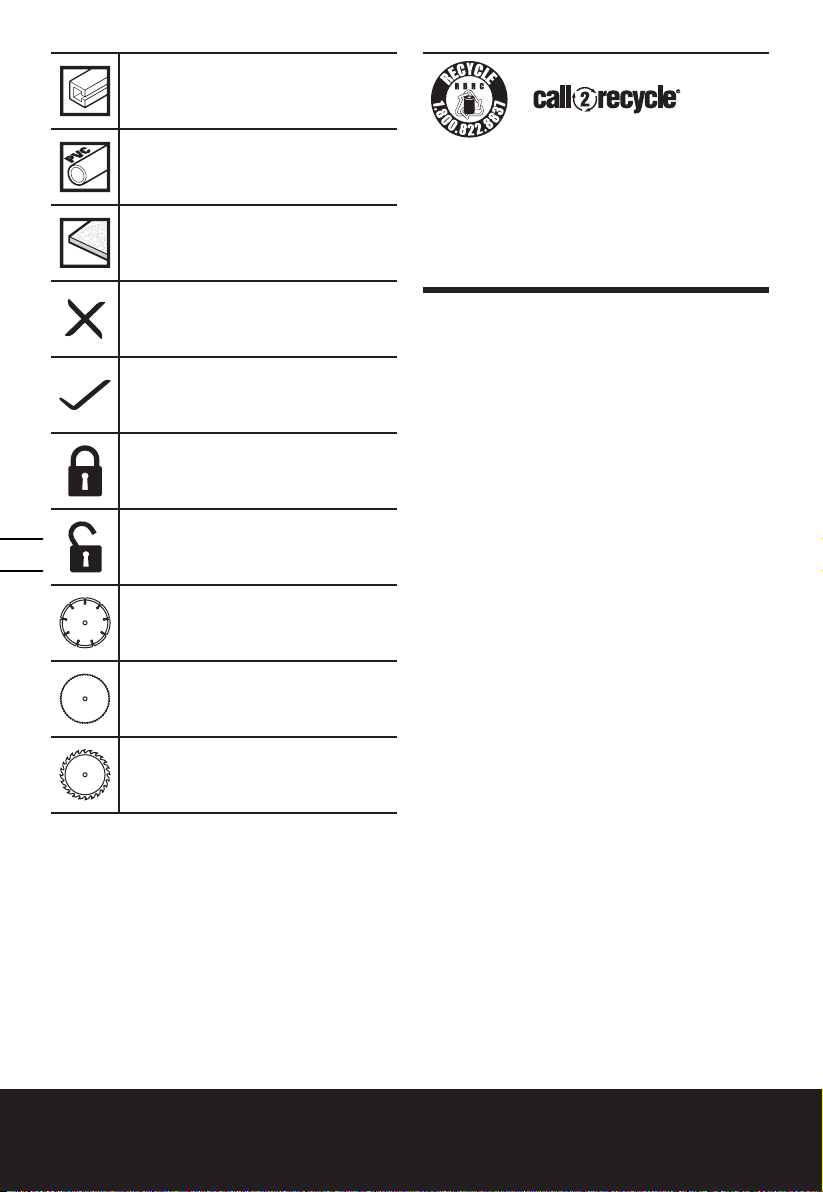

Aluminium

Plastic

Tile

Incorrect

20V Cordless Brushless Circular saw EN

Correct

Lock

Unlock

Abrasive cutting disc

HCS blade

TCT blade

POSITEC Inc. has established a partnership with
the RBRC Corporation to recycle any Positec
batteries with the RBRC-call2recycle seal. For
environmental protection, please do not discard
batteries in the trash. After the batteries’ life
cycle is ended, then please call 1-800-822-8837
for a free service that will properly dispose of the
battery.

9

20V Cordless Brushless Circular saw EN

14

16

13

12

11

15

1 2 3

10

10

9

23

17

4

8

7

56

22

2021

19

18

20V Cordless Brushless Circular saw EN

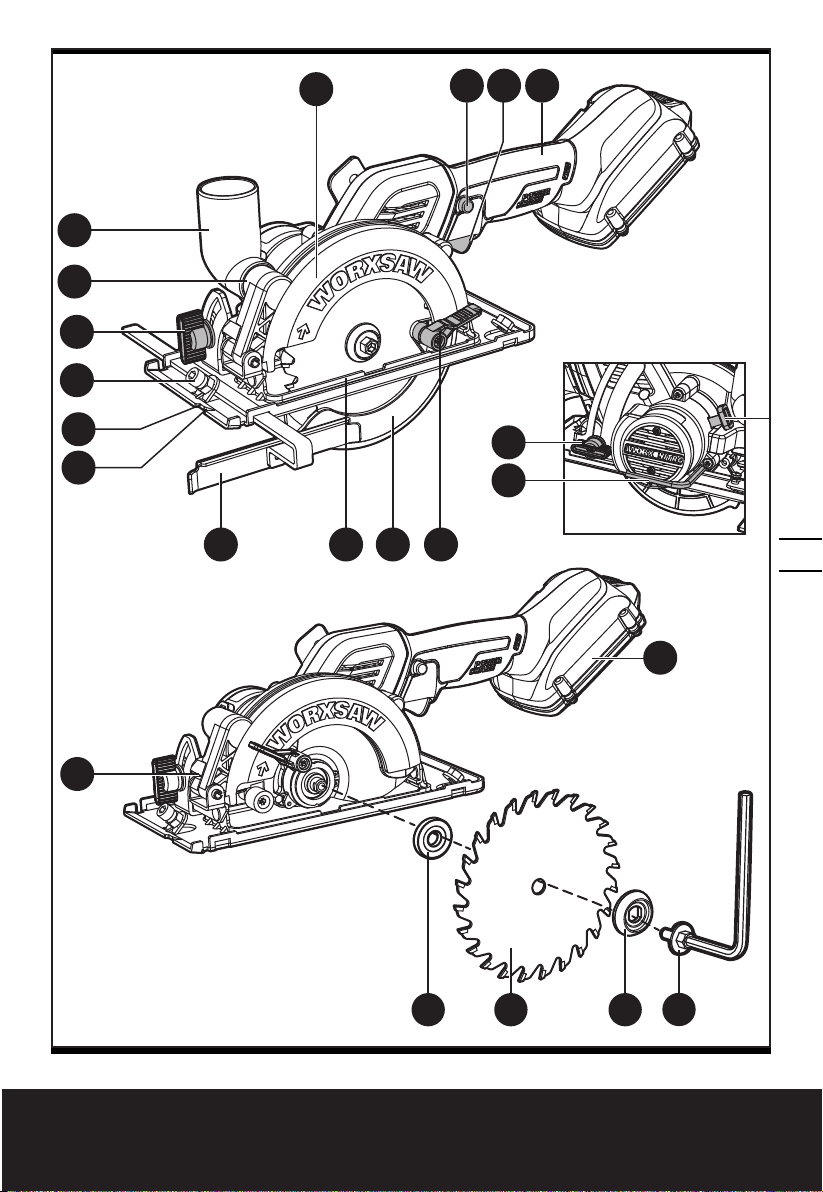

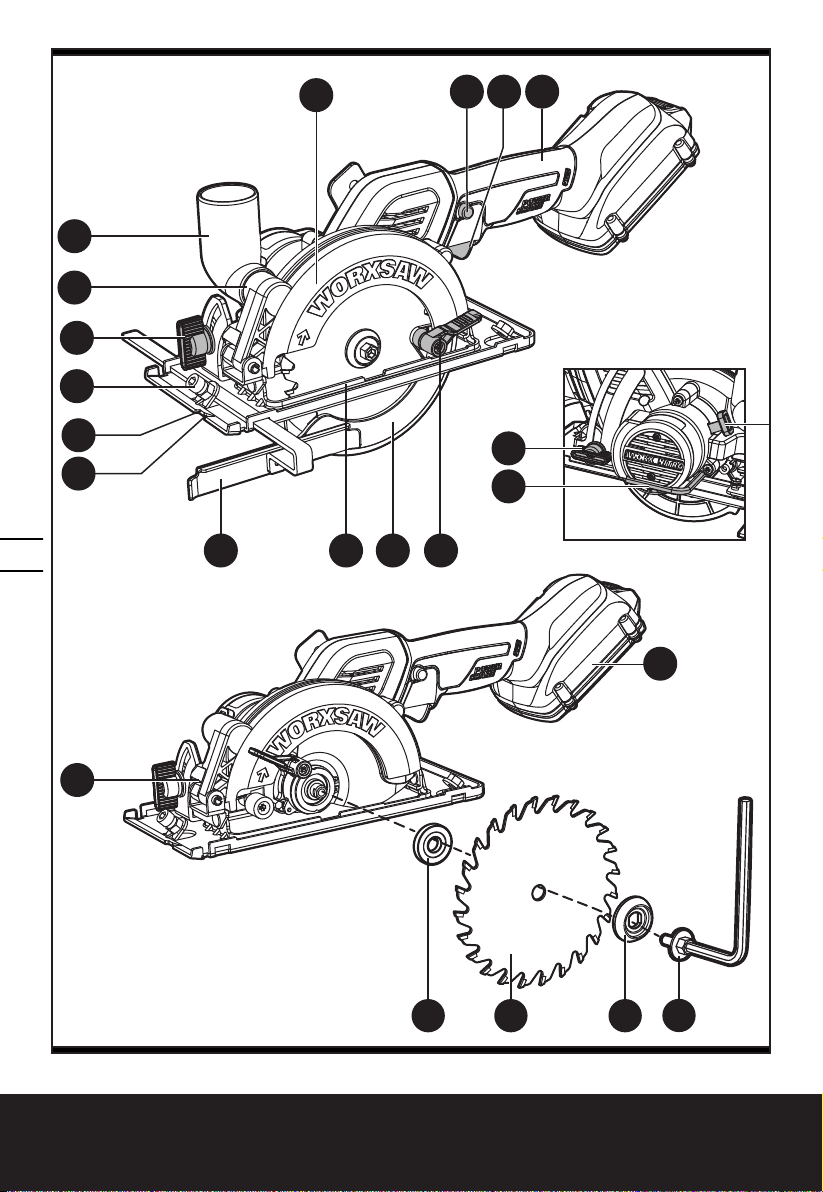

COMPONENT LIST

1. SAFETY SWITCH

2. ON/OFF TRIGGER

3. SOFT GRIP HANDLE

4. HEX KEY

5. BLADE GUARD LEVER

6. BLADE GUARD

7. BASE PLATE

8. PARALLEL GUIDE

9. CUTTING MARK, 0°

10. CUTTING MARK, 45°

11. PARALLEL GUIDE CLAMPING FIXTURE

12. BEVEL ADJUSTMENT LEVER

13. DUST EXTRACTION OUTLET

14. VACUUM ADAPTER

15. FIXED UPPER BLADE GUARD

16. SPINDLE LOCK BUTTON

17. DEPTH ADJUSTMENT LEVER

18. BLADE BOLT

19. OUTER FLANGE

20. SAW BLADE*

21. INNER FLANGE

22. BATTERY PACK

* Not all the accessories illustrated or
described are included in standard delivery.

TECHNICAL DATA

Typ e WX531L WX531L.X (5- designation of
machinery, representative of Saw )

WX531L

WX531L.X**

Voltage 20V Max***

Rated speed 6900/min

No load speed 6900/min

24T TCT
Blade(WA5043)

4-1/2 inch

Blade size

Cutting capacity

Bevel capacity 0-46°

Machine weight (Bare tool) 3.8 lbs

** X may be followed by one or two characters. All
models are the same except model number and
trademark.The suffix in models may be number from
“1” to “999” or English letter “A” to “Z” or “M1” to”
M9” which means different package or the various of
accessories packed in the package.
***Voltage measured without workload. Initial
battery voltage reaches maximum of 20 volts.
Nominal voltage is 18 volts

Category

20V Battery

20V Charger

We recommend that you purchase your
accessories from the same store that sold you the
tool. Refer to the accessory packaging for further
details. Store personnel can assist you and of fer
advice.

60T HCS
Blade(WA8302)

4-1/2 inch
Abrasive
cutting blade
(WA5048)

Cutting Depth
at 90°

Cutting Depth
at 45°

Type

WA3578 4.0Ah

WA3012 4.0Ah

WA3525 2.0Ah

WA3520 1.5Ah

WA3575 2.0Ah

WA3881 2.0A

WA3742 0.4A

WA3875 2.0A

4-1/2 inch x 3/8

inch x 24T

4-1/2 inch x 3/8

inch x 60T

4-1/2 inch x 3/8

inchx 60G

1-1/2 inch

1-1/8 inch

Capacity

11

20V Cordless Brushless Circular saw EN

12

A2A1

1

2

A3

B

1

3

2

20V Cordless Brushless Circular saw EN

3

2

1

1

2

D1C

o

0

E1D2

13

E2 F1

1

2

20V Cordless Brushless Circular saw EN

F2

1.5

1

0

0.5

inch

1 3

2

G

3

14

O

45

o

45

20V Cordless Brushless Circular saw EN

45

O

1.5

1

0

0.5

inch

45

o

1 3

2

1

0

0.5

inch

1

0

0.5

inch

H1

2

H2

1

2

3

15

20V Cordless Brushless Circular saw EN

16

1.5

1

0

0.5

inch

1 3

2

2

3

1

1

0

0.5

inch

1

0

0.5

inch

H2

I

20V Cordless Brushless Circular saw EN

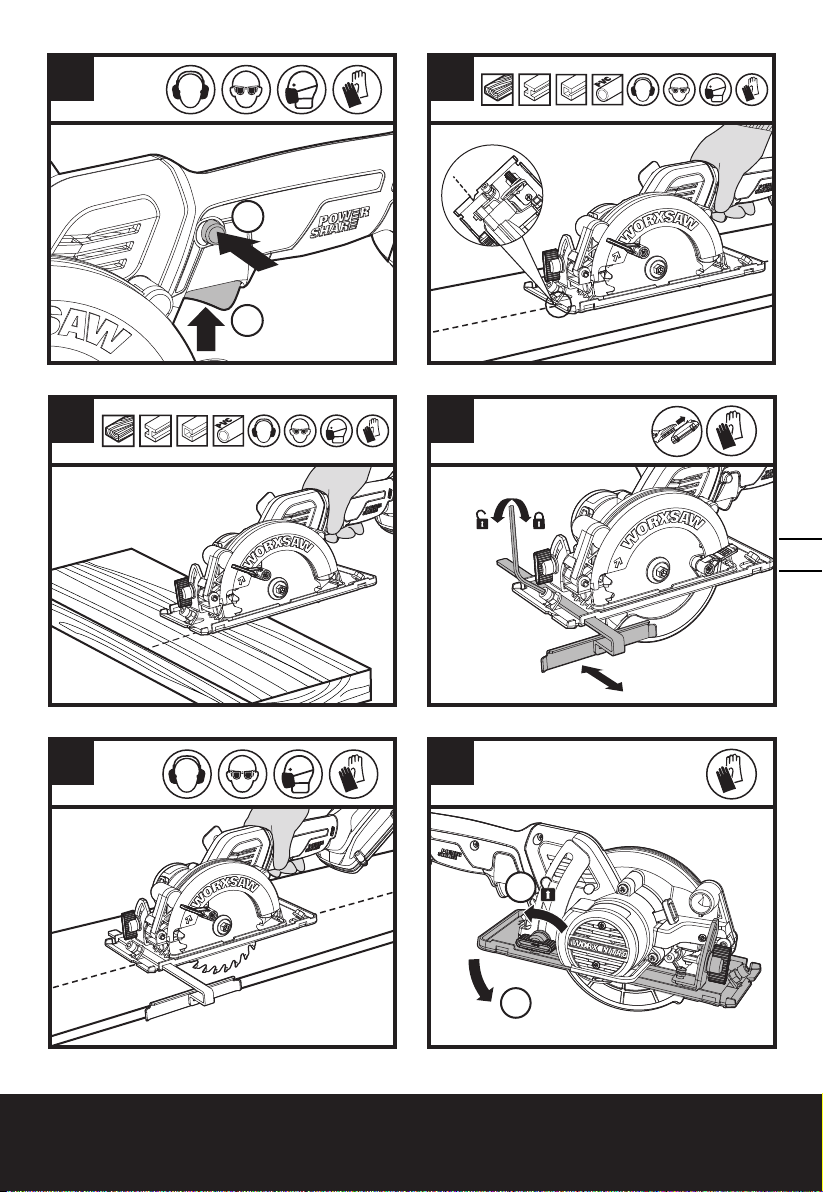

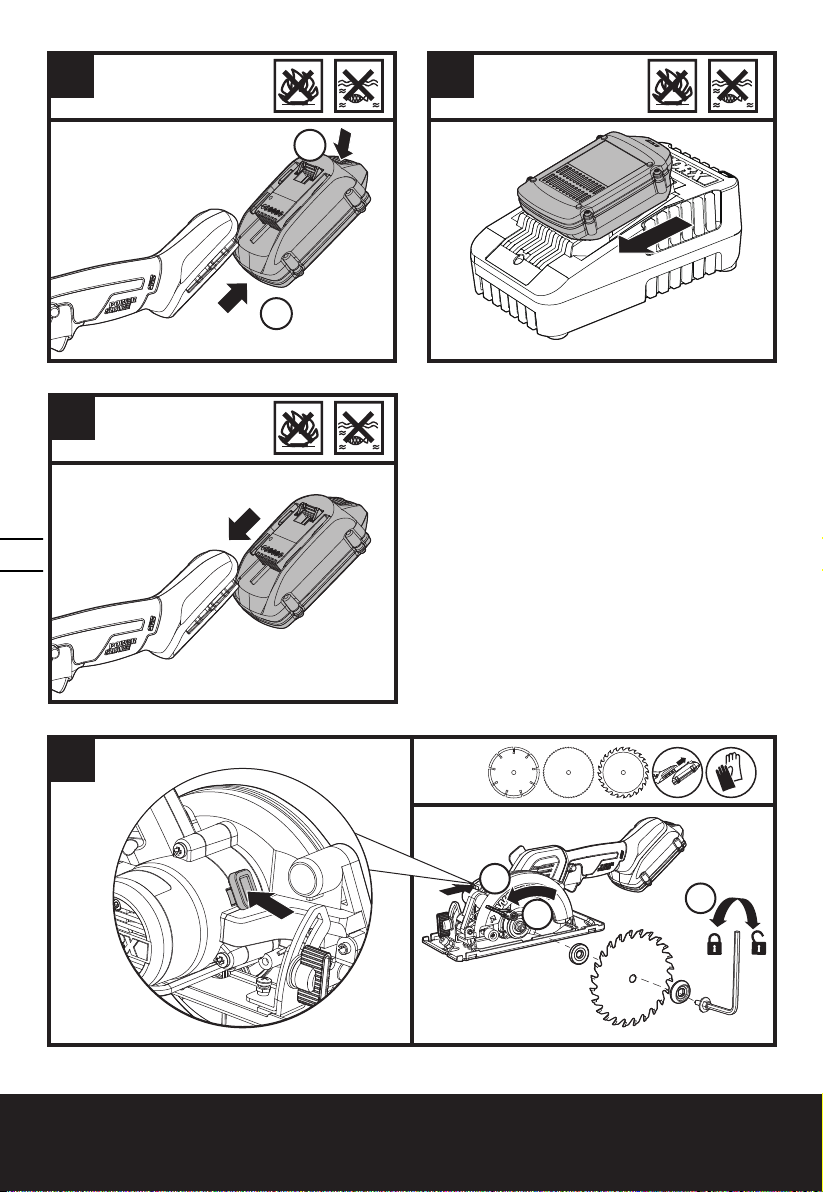

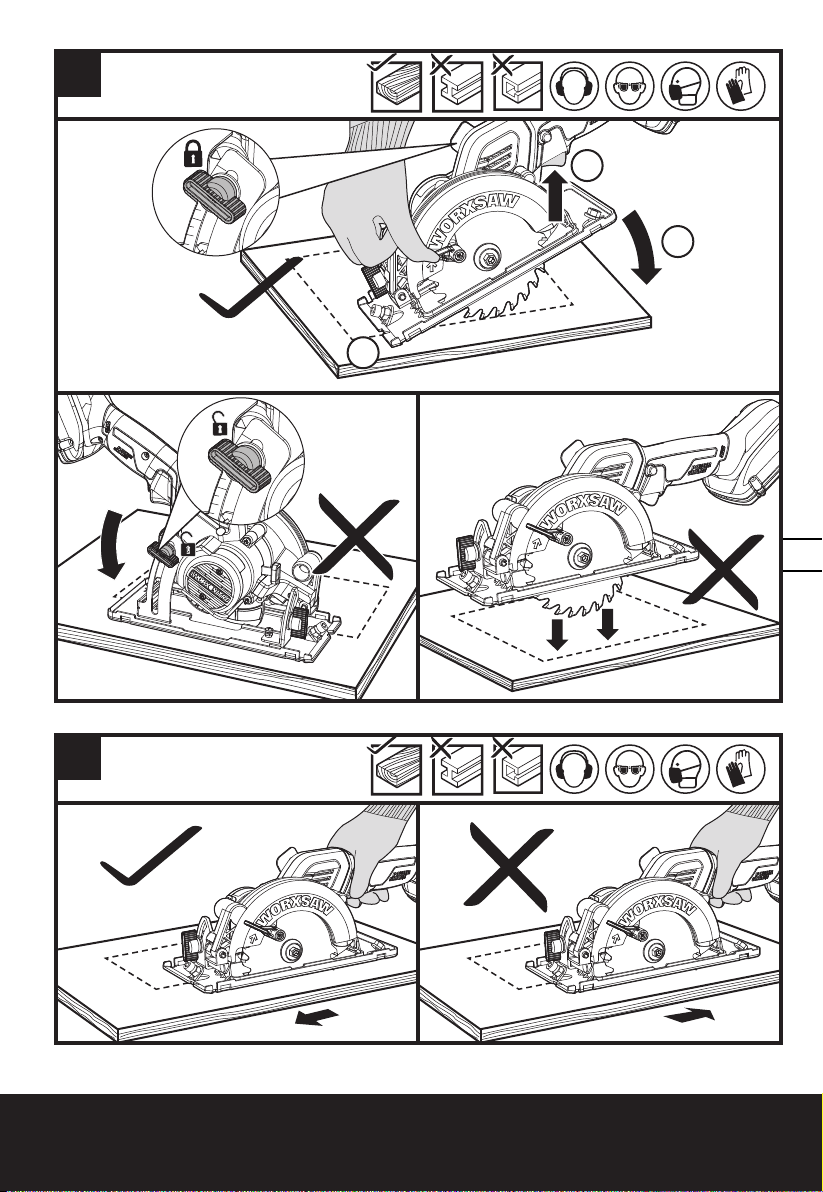

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the
instruction book carefully.

ASSEMBLY AND OPERATION

ACTION FIGURE

BEFORE OPERATION

Removing the battery pack See Fig. A1

Charging the battery See Fig. A2

Installing the battery pack See Fig. A3

Mounting and Removing the
Blade
NOTE: Lock or loose the blade
bolt, the spindle lock button
should be pressed.

WARNING: Always
remove the battery

before changing the blade!

Safety switch and On/Off
trigger

WARNING: To avoid

cutting injury from the
sharp blade, please don’t put
your hands around the Base
Plate.
NOTE: Keep the dust
adapter connected to dust
collecting device when using
the tool.

Rip and Cross Cutting
NOTE: The cutting line of
saw blade is aligned with the
cutting mark 0°.

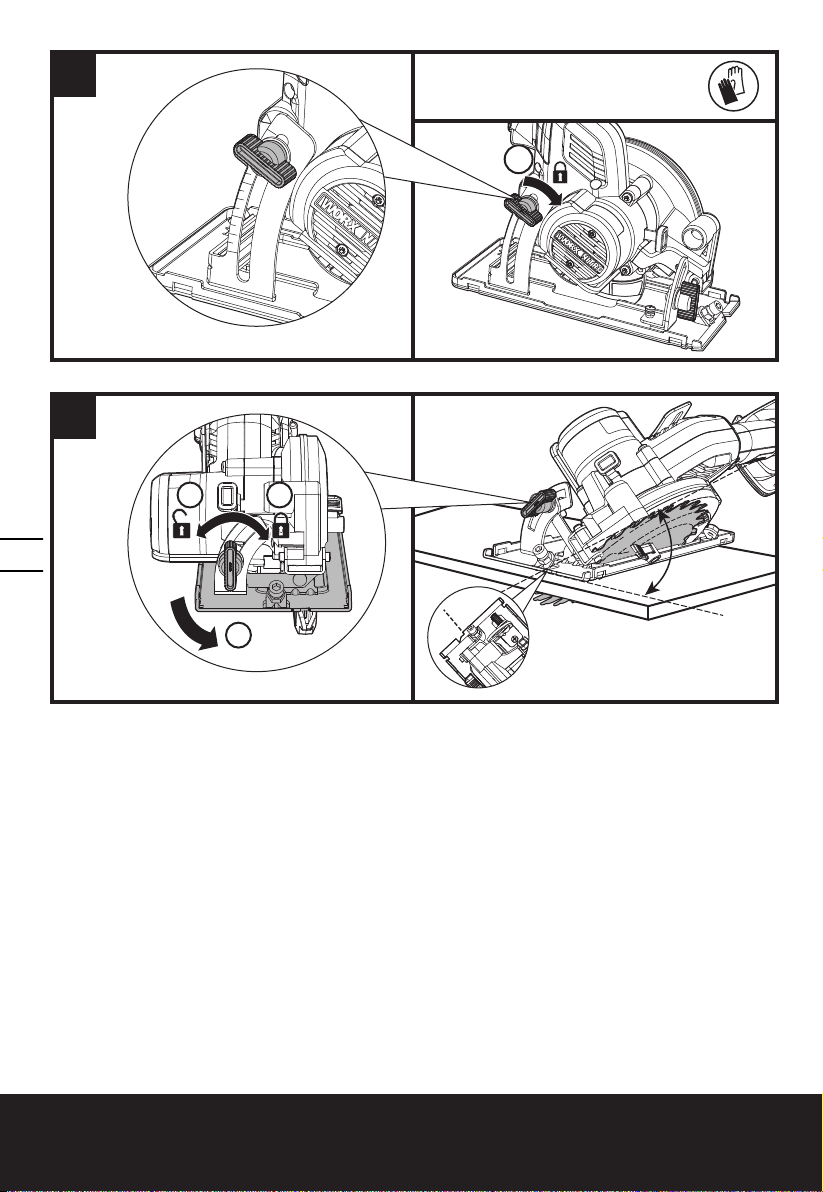

Parallel Guide See Fig. E1, E2

Adjusting the Cutting Depth See Fig. F1, F2

Adjusting the Cutting Angle
NOTE: The cutting line of
saw blade is aligned with the
cutting mark 45°.

Pocket /Plunge See Fig. H1, H2

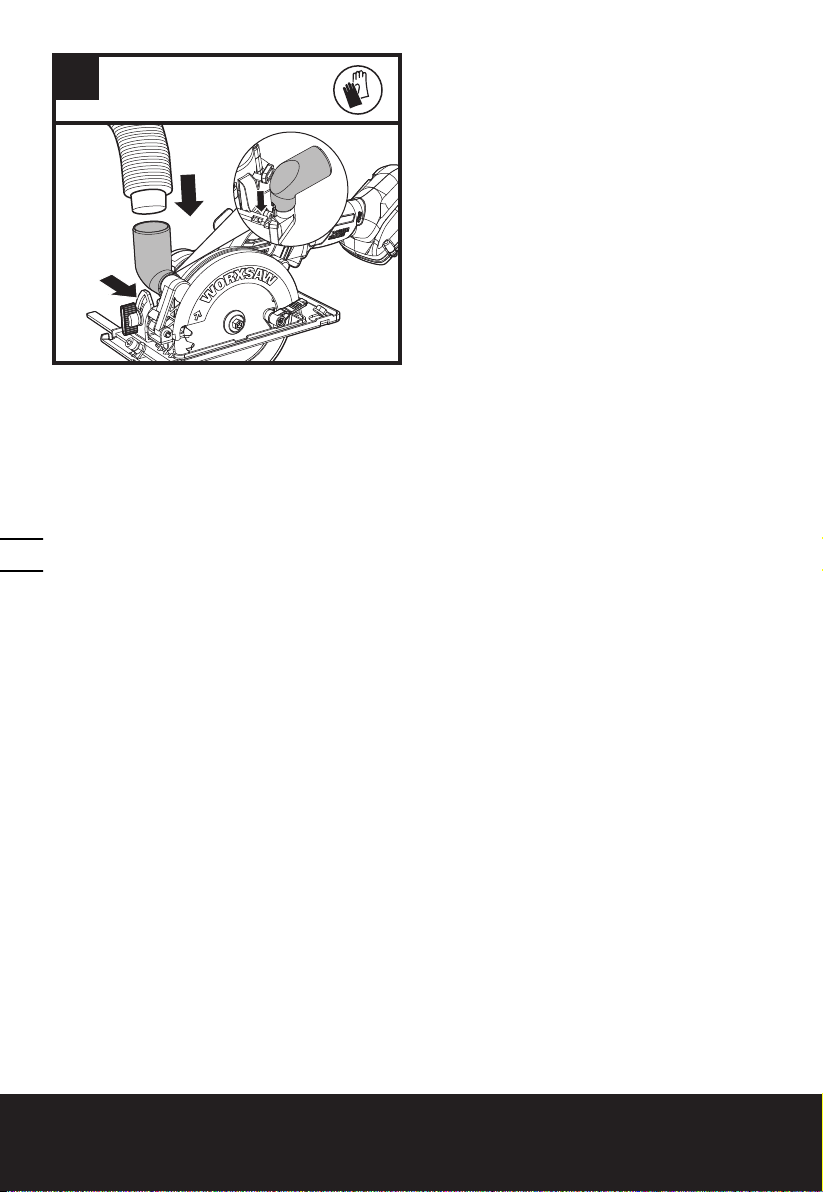

Sawdust Removal See Fig. I

See Fig. B

See Fig. C

See Fig. D1, D2

See Fig. G

MAINTAIN TOOLS WITH
CARE

Remove the battery before carrying out any
adjustment, servicing or maintenance.

Keep tools sharp and clean for better and safer
performance. Follow instructions for lubricating and
changing accessories. Inspect tool cords periodically
and if damaged, have repaired by authorized service
facility. Your power tool requires no additional
lubrication or maintenance. There are no user
serviceable parts in your power tool. Never use water
or chemical cleaners to clean your power tool. Wipe
clean with a dry cloth. Always store your power tool
in a dry place. Keep the motor ventilation slots clean.
Keep all working controls free of dust.
Periodically clear dust and chips from guard and
base to ensure proper performance.

FOR BATTERY TOOLS

The ambient temperature range for the use and
storage of tool and battery is 0oC-45oC.
The recommended ambient temperature range for
the charging system during charging is 0oC-40oC.

17

WORKING HINTS FOR YOUR
TOOL

Your power tool shall not be used for cutting
plastics. The blade may become very hot after
prolonged usage, please do not touch it.

20V Cordless Brushless Circular saw EN

TROUBLE SHOOTING

Symptom Possible Causes Possible Solution

Tool will not start when operating
the on/off trigger.

Cutting depth is less than that
is set.

Blade spins or slips Blade is not tightly engaged

Battery park not plugged in.

Battery park is powered off.
Carbon brush has worn down

Sawdust accumulated at the
rear of the base.

with the spindle.

Check to make sure battery park is
connected well into a working outlet.
Charging the battery.
Replace the carbon brush using a
qualified maintenance person.

Shake out sawdust. Consider
connecting a vacuum for dust
collection.

Remove the blade and reassemble
it as described in Mounting and
Removing the Blade section.

Blade will not cut a straight line. Blade is dull.

Blade kicks back when beginning
a cut

18

Blade is not mounted properly.
Saw is not being guided
properly.

Saw blade teeth may be
engaged in the material when
starting.
Blade is not spinning fast
enough

Mount a new, sharp blade on the saw.
Check that blade is properly mounted.
Use a parallel guide.

Before restarting a saw in the
workpiece, center the saw blade in the
kerf and check that the saw teeth are
not engaged into the material.
Allow the saw blade to reach full speed
prior to beginning a cut in the material.

20V Cordless Brushless Circular saw EN

SÉCURITÉ DU PRODUIT

AVERTISSEMENT! Certaines des

poussières produites en utilisant des

outils électriques sont considérées par
l’État de Californie comme susceptibles
de provoquer le cancer, des anomalies
congénitales et d’autres problèmes de
reproduction. Voici des exemples de ces
produits chimiques:

• plomb issu de peinture à base de plomb;

• silice crystalline issue de briques et du
ciment et autres produits de maçonnerie;

• arsenic et chrome issus de bois traité
chimiquement.

Votre risque de ces expositions varie en
fonction de la fréquence à laquelle vous
effectuez ce travail. Pour réduire votre
exposition à ces produits chimiques :
travaillez dans une zone bien ventilée; portez
un équipement de sécurité approuvé, tel que
des masques antipoussières spécialement
conçus pour éliminer les particules
microscopiques par filtrage.

AVERTISSEMENT : Ce dispositif peut

vous exposer aux produits chimiques
notamment le plomb et le di-phtalate (de
2-éthylhexyle) (DEHP) qui sont reconnus
dans l’État de Californie comme causant
des cancers et des anomalies congénitales
ou d’autres anomalies de la reproduction.
Pour en savoir plus, veuillez consulter le site
www.P65Warnings.ca.gov.

AVERTISSEMENTS
GENERAUX CONCERNANT
LA SECURITE DES OUTILS
ELECTRIQUES

AVERTISSEMENT Lisez et assimilez

toutes les instructions. Le non-respe ct des

instructions c i-après peut entraîner un risque de choc
électrique, d’incendie et/ ou de blessure s graves.

Conservez tous les avertissements et
instructions pour pouvoir les consulter
ultérieurement.

L’expression « outil électrique » dans tous les
avertissements énumérés ci-dessous s e réfère
à votre outil électrique fonctionnant sur secteur
(branché) ou à batterie (sans-fil).

1) Aire de travail
a) Veillez à ce que l’aire de travail soit

propre et bien éclairée. Le désordre et le

manque de lumière favorisent les accidents.

b) N’utilisez pas d’outils électriques dans un

milieu présentant un risque d’explosion,
par exemple en présence de liquides,
de gaz ou de poussières inflammables.

Les outils électriques créent des étinc elles qui
pourraient enflammer les poussières ou les
vapeurs.

c) Gardez à distance les curieux, les enfants

et les visiteurs lorsque vous travaillez
avec un outil électrique. Ils pourraient

vous distraire et vous faire faire une fausse
manoeuvre.

2) Sécurité électrique
a) Les fiches des outils électriques doivent

correspondre aux prises murales. Ne
jamais modifier la fiche de quelque façon
que ce soit. Ne pas utiliser de fiches
d’adaptation avec des outils électriques
mis à la terre (mis à la masse). Des

fiches non modifié es et de s prises qui leur
correspondent réduiront le risque de choc
électrique.

b) Évitez tout contact corporel avec des

surfaces mises à la terre (tuyauterie,
radiateurs, cuisinières, réfrigérateurs,
etc. Le risque de choc électrique est plus grand

si votre corps est en contact avec la terre.

c) N’exposez pas les outils électriques à la

pluie ou à l’eau. La présence d’eau dans un

outil électrique augmente le risque de choc
électrique.

d) Ne maltraitez pas le cordon. Ne

transportez jamais l’outil par son cordon
et ne débranchez jamais la fiche en tirant
sur le cordon. N’exposez pas le cordon à

la chaleur, à des huiles, à des arrêtes vives
ou à des pièces en mouvement. Un cordon
endommagé augmente le risque de choc
électrique.

e) Lorsque vous utilisez un outil électrique

à l’extérieur, utilisez un prolongateur
adapté à une utilisation en extérieur.

L’utilisation d’un cordon adapté à une utilisation
extérieure réduit le risque de choc électrique.

f) Si vous devez utiliser un outil électrique

dans un endroit humide, utilisez un
dispositif de courant résiduel (RCD)
d’alimentation protégée. L’uti lis ation d’un

RCD réduit le risque de choc électrique.

3) Sécurité des personnes
a) Restez alerte, concentrez-vous sur

votre travail et faites preuve de bon
sens. N’utilisez pas un outil électrique si
vous êtes fatigué ou sous l’influence de
drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’outils
électriques peut entraîner des blessures graves.

b) Utilisez des accessoires de sécurité.

Portez toujours une protection oculaire.

De l’équipement de sécurité tel que le
masque antipoussière, les chaussures de
sécurité antidérapantes, des casques durs
ou des protections antibruit utilisés dans des
conditions appropriées réduiront les blessures
corporelles.

c) Évitez les démarrages accidentels.

Avant d’insérer la batterie dans l’outil,

1918

Scie circulaire sans fil 20V sans
brosse

F

assurez-vous que son interrupteur est en
position « OFF » (Arrêt) ou verrouillée. Le

fait de transporter un outil avec le doigt sur la
détente/l’interrupteur ou d’insérer la batterie
dans un outil dont la détente est en position «
ON » (Marc he) peut caus er un accident.

d) Retirer les clés de réglage avant de

mettre l’outil sous tension. Une clé restée

attachée à une partie mobile de l’outil pourrait
entraîner des blessures corporelles.

e) Ne vous penchez pas trop en avant.

Maintenez un bon appui et restez en
équilibre en tout temps. Une bonne stabilité

vous permet de mieux réagir à une situation
inattendue.

f) Habillez-vous convenablement. Ne portez

ni vêtements flottants ni bijoux. Gardez
les cheveux, les vêtements et les gants
éloignés des pièces en mouvement. Les

vêtements flottants, les bijoux ou les cheveux
longs ris quent d’être happés par des pièce s en
mouvement.

g) Si un sac de récupération de la poussière

est fourni avec un connecteur pour
aspirateur, assurez vous qu’il est
correctement relié et utilisé de façon
appropriée. L’utilisation de ce système réduit

les dangers physiques et physiologiques liés à
la poussière.

h) Ne laissez pas les habitudes acquises par

une utilisation fréquente d’outils relâcher
notre vigilance et ignorer les principes
de sécurité des outils. Une utilisation

négligente peut causer des blessures graves en
une fraction de seconde.

4) Utilisation et entretien de l’outil
a) Ne forcez pas l’outil. Utilisez l’outil

approprié à la tâche. L’outil approprié
fonctionne mieux et de façon plus
sécuritaire. Re spectez aus si la vite sse de

travail qui lui est propre.

b) N’utilisez pas un outil si l’interrupteur

ne le met pas en marche ou ne peut
l’arrêter. Un outil qui ne peut être contrôlé par

l’interrupteur est dangereux et doit être réparé.

c) Débranchez la batterie de l’outil ou

mettez son interrupteur en position «
OFF » (Arrêt) ou « LOCKED » (Verrouillé)
avant d’effectuer un réglage, de changer
d’accessoire ou de ranger l’outil. De telles

mesure s de sécurité préventive réduisent le
risque de démarrage accidentel de l’outil.

d) Rangez les outils hors de portée

des enfants et d’autres personnes
inexpérimentées. Le s outils sont dangereux

dans les mains d’utilisateurs novic es.

e) Prenez soin de bien entretenir les outils.

Soyez attentif à tout désalignement ou
coincement des pièces en mouvement,
à tout bris ou à toute autre condition
préjudiciable au bon fonctionnement de
l’outil. Si vous constatez qu’un outil est
endommagé, faites-le réparer avant de

vous en servir. De nombreux accidents sont

causés par des outils en mauvais état.

f) Les outils de coupe doivent être toujours

bien affûtés et propres. Des outils

bien entretenus, dont les arêtes s ont bien
tranchantes, sont moins susceptibles de se
coinc er et plus faciles à contrôler.

g) Utilisez l’outil électrique, les accessoires

et les forets etc., en conformité avec
ces instructions et de la manière conçue
pour le type particulier d’outil électrique,
prend en compte les conditions de
travail et le travail qui doit être accompli.

L’emploi de l’outil électrique pour des
opérations différente s de celles pour lesquelles
il a été conçu pourrait entraîner une situation
dangereuse.

h) Maintenez les poignées et les surfaces de

prise sèches, propres et exemptes d’huile
et de graisse. Des poignées et surfaces

de prise glissantes ne permettent pas une
manipulation et un contrôle sécurisés de l’outil
dans des situations inattendues.

5) Utilisation de la batterie et entretien
a) Un outil à batterie avec batteries

incorporées ou une batterie séparée
doit être rechargé uniquement avec le
chargeur indiqué pour la batterie. Un

chargeur qui peut être adé quat pour un type de
batterie peut créer un risque d’incendie lorsqu’il
est utilisé avec une autre batterie.

b) Utiliser un outil à batterie uniquement

avec la batterie désignée. L’emploi de toute

autre bat terie peut créer un risque d ’incendie.

c) Lorsque la batterie n’est pas utilisée,

tenez-la à l’écart d’autres objets
métalliques tels que trombones, pièces
de monnaie, clés, clous, vis ou autres
petits objets métalliques susceptibles
d’établir une connexion d’une borne à
une autre. Le court-circuitage des bornes

de batterie peut causer des étincelles, des
brûlures, une explosion ou un incendie.

d) Dans le cadre de conditions d’abus, du

fluide peut être éjecté de la batterie,
évitez tout contact. Si un contact se
produisait accidentellement, rincez
abondamment avec de l’eau. Si le fluide
touche les yeux, cherchez en plus de la
mesure précédente de l’aide médicale.

Le fluide éjecté de la batterie peut causer des
irritations ou des brûlures.

e) N’utilisez pas une batterie ou un outil

endommagé ou modifié. Les batteries

endommagées ou modifié es peuvent avoir
un comportement imprévisible entraînant
un incendie, une explosion ou un risque de
blessure.

f) N’exposez pas une batterie ou un outil

au feu ou à une température excessive.

Une exposition au feu ou à une température
supérieure à 265 °F pourrait provoquer une
explosion.

Scie circulaire sans fil 20V sans
brosse

F

g) Respectez toutes les instructions

de chargement et ne chargez pas la
batterie ou l’outil en dehors de la plage
de température spécifiée dans les
instructions. Un chargement inc orrect ou

à des températures en dehors de la plage
spécifiée peut endommager la batterie et
augmenter le risque d’incendie.

6) Entretien
a) Ayez votre outil électrique entretenu

par un réparateur agréé n’utilisant que
des pièces de rechange identiques. Cela

assurera que la sécurité de l’outil éle ctrique est
maintenue.

b) Ne jamais tenter de réparer des batteries

endommagées. L’entretien et la réparation

des batteries doit uniquement être effectué
par le fabricant ou par des centres de services
agréés.

MESURES DE SÉCURITÉ
POUR TOUT TYPE DE SCIE

PROCÉDURES DE COUPE
a) AVERTISSEMENT: Garder vos mains

b) Ne vous abaisser pas en dessous de la

c) Ajuster la profondeur de coupe à

d) Ne jamais tenir une pièce qui est entrain

e) Lors de l’exécution d’une opération au

f) Toujours utiliser un guide à refendre ou

g) Toujours utiliser des lames à la bonne

éloignées de la zone de coupe et de
la lame. Gardez votre deuxième main sur
la poignée auxiliaire ou le carter du
moteur. Si les deux mains tiennent la scie,

elles ne peuvent pas être coupées par la lame.

pièce à travailler. La protection ne vous
protège pas de la lame en des sous de la pièce à
travailler.

l’épaisseur de la pièce à travailler. Moins
d’une dent de la lame devrait être visible sous
la pièc e de bois.

d’être coupée dans les mains ou sur
les genoux. Il est important de maintenir

correctement la pièce à travailler pour réduire
les risques d’exposition corporelle, de dérapage
de la lame ou de perte de contrôle.

cours de laquelle l’outil de coupe peut
venir en contact avec les fils cachés ou
son propre cordon, tenez l’outil par ses
surfaces isolées de préhension. Le c ontact

avec un fil sous tension rendra les pièces
métalliques exposées de l’outil sous tension et
causera des chocs à l’opérateur.

un guide à bord droit pour refendre. Cela
améliore la précision de la coupe et réduit les
risques de dérapage de la lame.

taille et à la bonne forme de trou (diamant
ou rond) s’adaptant sur l’arbre. Les lames

qui ne conviennent pas à la scie tourneront de
manière incontrôlée.

h) Ne jamais utiliser de boulon ou rondelles

endommagées ou incorrects. Les rondelles

et le boulon ont été spécialement conçus pour
la scie, pour une performance optimale et pour
une utilisation en toute sécurité.

MESURES DE SÉCURITÉ
SUPPLÉMENTAIRES POUR
TOUT TYPE DE SCIE

Causes et prévention des effets de rebond

— L’ef fet de rebond est une réaction soudaine d’une
lame de scie mal alignée, tordue ou grippée qui
dévie la scie de la pièce de bois vers l’utilisateur.
— Lorsque la lame est pincée ou grippée à
l’extrémité du trait de scie, la lame se bloque et la
réaction du moteur ramène très rapidement l’unité
en direction de l’utilisateur.
— Si la lame se tord ou s’aligne mal dans la coupe,
la dent de l’extrémité arrière de la lame peut
plonger dans la surface supérieure du bois et la
lame peut sortir du trait de scie pour être projetée
vers l’utilisateur.
L’ef fet de rebond est le résultat d’une mauvaise
utilisation de la scie et/ou de procédures ou de
conditions d’utilisation incorrectes et peut être
évité en suivant les instructions ci-dessous.

a) Maintenir fermement la scie et

positionner les bras pour résister aux
forces de l’effet de rebond. Positionner
le corps de chaque côté de la lame mais
non dans le prolongement de celle-ci.

L’effet de rebond pourrait faire sauter la sc ie en
arrière mais ces forc es peuvent être contrôlées
par l’utilisateur si les me sures néces saires sont
prises.

b) Lorsque la lame se grippe ou lorsque la

coupe est interrompue pour quelques
raisons, relâcher l’interrupteur et
maintenir la scie dans la pièce de bois
jusqu’à l’arrêt complet de l’outil. Ne
jamais essayer de retirer la scie du travail
ou de tirer la scie en arrière lorsque la
lame est en marche ou un effet de rebond
pourrait se produire. Chercher la cause du

grippage de la lame et prendre les mesures
correctives.

c) Lors du redémarrage de la scie dans la

pièce de bois, centrer la scie dans la
ligne de coupe et vérifier que les dents
de la scie ne sont pas engagées dans
la pièce. Si la lame de scie est grippée, elle

pourrait sauter hors de la pièce de bois lors du
redémarrage de la scie.

d) Supporter les gros panneaux afin de

réduire le risque de pincement ou de
retour en arrière de la lame. Les gros
panneaux ont tendance à fléchir sous
leur propre poids. Des supports doivent être

placés sous la planche de chaque côté, près de
la ligne de coupe et près du bord de la planche.

2120

Scie circulaire sans fil 20V sans
brosse

F

e) Ne pas utiliser de lames émoussées ou

endommagées. Des lames non aiguisées ou

incorrectes produisent des lignes de c oupe
étroites provoquant un frottement excessif, un
grippage de la lame ou un effet de rebond.

f) Les verrous de réglage de la profondeur

de la lame et de l’angle de chan freinage
doivent être fixés fermement et en toute
sécurité avant d’effectuer la coupe. Si les

leviers de serrage de la lame se desserraient
pendant la coupe, cela pourrait provoquer le
grippage de la lame ou un effet de rebond.

g) Être davantage prudent lors de la sciage

sur des murs existants ou sur d’autres
surfaces opaques. Si la saillie de lame entre

en contact avec d’autres objets en arrière de la
surface cec i pourrait provoquer un rebond de la
scie.

INSTRUCTIONS DE
SÉCURITÉ DE TRAVAIL

FONCTION DE GARDE
a) Avant chaque utilisation, vérifiez que

le protecteur soit bien refermé. Ne pas
mettre la scie en marche si le protecteur
ne bouge pas librement et ne se ferme
pas instantanément. Ne jamais bloquer
ou attacher le protecteur en position
ouverte. Si la scie est accidentellement
échappée, le protecteur peut se tordre.

Assurez-vous qu’il bouge librement et ne
touche pas la lame ni aucune autre partie, dans
tous les angles et profondeurs de coupe.

b) Vérifier le bon fonctionnement du ressort

du protecteur inférieur. Si le protecteur
et le ressort ne fonctionnent pas
correctement, ils doivent être réparés
avant toute utilisation. Le protecteur

inférieur peut fonctionner lentement à c ause de
parties endommagées, de dépôts gommeux ou
d’un amoncellement de débris.

c) Assurez-vous que le socle de la scie

ne se déplace pas pendant que vous
procédez à une « coupe en plongée »,
surtout si les lames à biseau ne sont pas
configurées à un angle de 90°. Dans le

cas contraire, les déplacements latéraux de la
lame entraîneront des fixations ou de possibles
reculs.

d) Toujours s’assurer que le protecteur

inférieur recouvre la lame avant de poser
la scie sur l’établi ou sur le sol. Une lame
à nue, non protégée qui n’a pas fini de
tourner fera reculer la scie qui tranchera
tout ce qui se trouve sur son passage.

Prendre en compte le temps nécessaire à la
lame pour s’arrêter aprè s que l’interrupteur ait
été relâché.

RÉGLES DE SÉCURITÉ
SUPPLÉMENTAIRES - POUR
LES SCIES CIRCULAIRES

1. Utilisez uniquement des lames recommandées
dans les spécifications

2. Ne pas utiliser de meules.

3. Utiliser uniquement des lames dont le
diamètre correspond aux marques.

4. Assurez-vous de sélectionner la lame
appropriée à utiliser pour le t ype matériau à
découper

5. Utilisez uniquement des lames de scie
spécifiées pour une vitesse égale ou
supérieure à la vitesse indiquée sur l’outil.

CONSIGNES DE SÉCURITÉ
RELATIVES À LA
TRONÇONNEUSE

a) La garde fournie avec l’outil doit être

solidement fixée à l’outil électrique et
positionnée de manière à garantir une
sécurité optimale, de façon à exposer
l’utilisateur au minimum de disques
possible. Les observateurs et vous,
devez être à distance du plan de la
meule rotative. La garde permet de protéger

l’utilisateur contre les fragments de la meule et
de tout contact accidentel avec celle-ci.

b) Utilisez uniquement des meules de

tronçonnage renforcées ou en diamant
pour votre outil électrique. Un access oire

fixé à votre outil électrique ne garantit pas la
manipulation sécurisée de cet outil.

c) La vitesse nominale de l’accessoire

doit être au moins égale à la vitesse
maximale indiquée sur l’outil électrique.

Des ac cessoires fonctionnant plus rapidement
que leur vitesse nominale risquent de voler en
éclats.

d) Il faut utiliser les meules uniquement

aux fins recommandées. Par exemple :
n’utilisez pas le côté de la meule comme
outil de broyage. Les meules de tronçonnage

abrasives sont destinées au meulage
périphérique, de fait, les forces appliquées à
ces meules peuvent les faire voler aux éclats.

e) Utilisez toujours des boudins de disque

en bon état et de diamètre approprié
pour vos meules. Les boudins de disque

appropriés supportent les meules et réduisent
ainsi les risques de cassure.

f) Évitez d’utiliser des meules renforcées

usées qui ont servies sur des outils
électriques plus larges. Les meules

destinées à un outil éle ctrique plus large ne
conviennent pas à la vitesse élevé e d’un outil
plus petit, et peuvent en conséquence éclater.

g) Le diamètre externe et l’épaisseur de

Scie circulaire sans fil 20V sans
brosse

F

votre accessoire doivent correspondre
à la puissance nominale de votre outil
électrique. Des accessoires aux dimensions

inappropriées ne sont pas protégeables ou
contrôlables.

h) Les dimensions de la tonnelle des meules

et des boudins doivent correctement
s’emboîter aux broches de l’outil
électrique. Les accessoires comportant des

orifices de tonnelle qui ne correspondent pas
au matériel de montage de l’outil électrique
seront déséquilibrés et subiront des vibrations
excessives, ce qui peut occasionner une perte
de contrôle.

i) N’utilisez pas des meules endommagées.

Avant chaque utilisation, vérifiez que
la meule est exempte d’écornure ou
de fissure. Si l’outil électrique ou la
meule tombe, vérifiez tout dommage ou
installez une meule en bon état. Après
la vérification ou l’installation d’une
nouvelle meule, les observateurs et vous
devez être à distance du plan de la meule
rotative et utilisez l’outil électrique à la
vitesse maximale sans charge pendant
une minute. Des meules endommagées vont

se disloquer pendant l’essai.

j) Portez un équipement de protection

personnelle. En fonction de l’application,
utilisez un écran facial ou des lunettes de
sécurité ou de protection. Si nécessaire,
portez un masque anti-poussières, des
protège-tympans, des gants et un tablier
d’atelier capable d’arrêter les petits
fragments abrasifs ou des morceaux
de la pièce ouvragée. Le masque
antipoussières doit pouvoir filtrer les
particules générées par vos activités.

Une exposition prolongée à un bruit de forte
intensité est susceptible de causer des pertes
auditives.

k) Gardez les spectateurs à une distance de

sécurité de la zone de travail. Quiconque
pénètre dans la zone de travail doit porter
un équipement de protection corporelle.

Des fragments des pièces à travailler ou d’un
accessoire cassé peuvent être projetés hors de
la zone de travail immédiate et entraîner des
blessures.

l) Ne tenez l’outil électrique que par ses

surfaces de poigne isolées lorsque
vous effectuez une opération au cours
de laquelle l’accessoire de découpe
peut entrer en contact avec des fils
dissimulés ou avec le cordon de l’outil.

Le contact avec un fil sous tension mettra les
parties métalliques exposées de l’outil sous
tension, causant ainsi un choc électrique chez
l’utilisateur.

m) Positionnez le cordon à l’écart de

l’accessoire rotatif. Si vous perdez le

contrôle, le cordon peut être coupé ou accroché
et l’accessoire rotatif risque d’attraper votre

main ou votre bras.

n) Ne déposez jamais l’outil électrique à

terre tant qu’il ne s’est pas complètement
arrêté. L’acc essoire rotatif peut accrocher la

surface et vous risquez de perdre le contrôle de
l’outil électrique.

o) Ne faites pas tourner l’outil électrique

si vous le transportez à côté de vous.

Un contact accidentel avec l’accessoire rotatif
pourrait accroc her vos vêtements et attirer
l’accessoire vers votre corps.

p) Nettoyez régulièrement les aérations

de l’outil électrique. Le ventilateur du

moteur tirera la poussière à l’intérieur du
logement et une accumulation excessive de
poudre métallique peut entraîner des chocs
électriques.

q) N’opérez pas l’outil électrique à

proximité de matériaux inflammables. Les

étincelles risquent d’enflammer c es matériaux.

r) N’utilisez pas d’accessoires

qui nécessitent des liquides de
refroidissement. L’utilisation d’eau ou de

liquides de refroidissement peut entraîner une
électrocution ou un choc élec trique.

CONSIGNES DE SÉCURITÉS
SUPPLÉMENTAIRES
RELATIVES AUX
TRONÇONNAGE ABRASIF

REBONDS ET AVERTISSEMENT AFFÉRENTS

L’ef fet de retour est une réaction soudaine d’un
disque rotatif pincé ou accroché. Le pincement ou
l’accrochage entraîne le blocage de la meule rotative
qui en conséquence force la meule à tourner à
l’opposé de sa direction de rotation, vers le point
d’attach e.
Par exemple, si une meule est accrochée ou pincée
par la pièce à travailler, le rebord de la meule qui
entrait dans le point de pincement peut creuser
dans la surface du matériau, ce qui peut faire sortir
la meule. La meule risque de sauter en direction de
l’opérateur ou dans la direction opposée, en fonction
du sens de rotation de la meule au niveau du point
de pincement.
Le rebond ou choc de retour est dû à une mauvaise
utilisation de l’outil ou à des procédures ou
conditions de travail inappropriées. Il peut être évité
en prenant les mesures appropriées, telles que celles
indiquées ci-dessous.

a) Maintenez une prise ferme sur l’outil

électrique et positionnez votre corps
et vos bras de façon à pouvoir résister
aux forces du choc de retour. Utilisez
toujours une poignée auxiliaire, s’il y a,
pour un contrôle maximal sur les rebonds
ou le couple de réaction au démarrage.

L’opérateur peut contrôler le s couples de
réaction ou les forces du rebond s’il prend les

2322

Scie circulaire sans fil 20V sans
brosse

F

précautions néces saires.

b) Ne placez jamais la main à proximité de

l’accessoire rotatif. L’accessoire risque de

rebondir sur votre main.

c) Ne positionnez pas votre corps dans la

zone où l’outil électrique se déplacera en
cas de rebond, le rebond propulsera l’outil

dans la direction opposée au mouvement de la
meule, au point d’ac crochage.

d) Soyez particulièrement prudent lorsque

vous travaillez dans des recoins, sur des
rebords tranchants, etc. Evitez de faire

rebondir ou d’accrocher l’accessoire. Les
recoins, les rebords tranchants ou les rebonds
ont tendance à accrocher l’acc essoire rotatif
et à provoquer une perte de contrôle ou un
rebond.

e) Ne fixez pas de lame de tronçonneuse ou

de lame de scie à dents. Ces lames sont
susceptibles de provoquer de fréquents
rebonds ou une perte de contrôle.

f) Ne coincez pas la meule ou n’appliquez

pas de pression excessive. Ne tentez
pas d’effectuer une découpe d’une
profondeur excessive. Une surcharge de la

meule augmente la charge et la susc eptibilité
aux torsions ou coincements de la meule lors
de la déc oupe et la possibilité d’un rebond ou
que la meule se casse.

g) Quand la meule se coince ou lors de

l’interruption d’une découpe, quelle qu’en
soit la raison, éteignez l’outil électrique
et maintenez-le immobile jusqu’à ce
que la meule s’arrête complètement.
Ne tentez jamais de retirer la meule à
tronçonner de la coupe quand la meule
est en mouvement, sans quoi un rebond
risque de se produire. Identifiez la cause du

coinc ement de la lame et prenez les mesures
correctives pour éliminer ladite cause.

h) Ne redémarrez pas l’opération de

découpe dans la pièce ouvragée. Laissez
la meule atteindre sa vitesse pleine et
rentrez à nouveau dans la coupe avec
prudence. La meule peut se coincer, retourner

en arrière ou rebondir si l’outil électrique est
redémarré dans la pièce à travailler.

i) Soutenez les panneaux ou une pièce

à travailler de taille excessive pour
minimiser les risques de pincement
et de rebond de la meule. Les pièces
à travailler de grande dimension ont
tendance à s’affaisser sous leur propre
poids. Il faut installer des dispositifs de

soutien sous la pièce à travailler, à proximité de
la ligne de coupe et des rebords de la pièce à
travailler, de chaque côté de la meule.

j) Soyez extrêmement prudent lorsque

vous effectuez une coupe en plongée
dans un mur ou toute autre surface
derrière laquelle peuvent se trouver des
objets non visibles. La meule en saillie

peut couper des conduites de gaz ou d’eau,

des fils électriques ou des objets qui peuvent
provoquer un rebond.

RÈGLES SUPPLÉMENTAIRES
DE SÉCURITÉ:

1. Portez toujours un masque antipoussière.

CONSIGNES GÉNÉRALES DE
SÉCURITÉ CONCERNANT LA
BATTERIE

a) Ne pas démonter, ouvrir ou déchiqueter

le bloc batterie.

b) Ne pas exposer le bloc batterie à la

chaleur ou au feu. Evitez de ranger la
batterie dans un endroit exposé à la
lumière directe du soleil.

c) Ne pas court-circuiter une batterie. Ne

stockez pas les blocs batterie en vrac
dans une boîte ou un tiroir où ils peuvent
se court-circuiter ou être court-circuités
par d’autres objets métalliques. Lorsque

le bloc batterie n’est pas utilisé, conservez­le loin d’autres objets métalliques, tels que
des trombones, des pièces de monnaie, des
clés, des clous, des vis ou d’autres objets
métalliques de petite taille, qui pourraient
établir une connexion d’un terminal à l’autre.
Le fait de créer un cour t-circuit entre les bornes
de la batterie peut causer des brûlures ou des
incendies.

d) Ne pas retirer la batterie de son

emballage d’origine avant utilisation dans
l’appareil.

e) Ne pas soumettre la batterie à des chocs

mécaniques.

f) En cas de fuite de la batterie, ne pas

laisser le liquide entrer en contact avec
la peau ou les yeux. Si un contact a été
effectué, laver la zone touchée avec
beaucoup d’eau et consulter un médecin.

g) Respecter les marques plus (+) et moins

(-) sur le bloc batterie et sur l’appareil et
veiller à bien le positionner.

h) Ne pas utiliser de batterie qui n’a pas

été conçue pour être utilisée avec cet
appareil.

i) Maintenez la batterie hors de portée des

enfants.

j) Consultez immédiatement un médecin si

une cellule ou une batterie a été avalée.

k) Achetez toujours une batterie

recommandée par le fabricant de
l’appareil.

l) Conservez le bloc batterie propre et sec.
m) Essuyez les bornes de la batterie avec un

chiffon propre et sec si elles deviennent
sales.

Scie circulaire sans fil 20V sans
brosse

F

n) La batterie doit être chargée avant

son utilisation. Utilisez toujours le
chargeur adapté et reportez-vous aux
instructions du fabricant ou au manuel de
l’équipement pour suivre les instructions
concernant la procédure de charge.

o) Ne laissez pas le bloc batterie en charge

prolongée lorsqu’il n’est pas utilisé.

p) Après de longues périodes de stockage,

il peut être nécessaire de charger et de
décharger la batterie plusieurs fois pour
obtenir des performances optimales.

q) La batterie offre de meilleures

performances lorsqu’elle est utilisée à
température ambiante normale (68°F ±
9°F).

r) Lors de l’élimination des batteries,

conservez les blocs batteries de
différents systèmes électrochimiques
séparés les uns des autres.

s) Rechargez le bloc batterie uniquement

avec le chargeur spécifié par WorxNITRO.
N’utilisez pas un chargeur autre que celui
spécifiquement conçu pour être utilisé
avec l’équipement. Un chargeur adapté à

un type de batterie peut entraîner un risque
d’incendie lorsqu’il est utilisé avec une autre
batterie.

t) Conservez la documentation originale du

produit pour référence ultérieure.

u) Utilisez uniquement la batterie dans

l’application pour laquelle elle a été
prévue.

v) Retirez la batterie de l’équipement

lorsqu’il n’est pas utilisé.

w) Éliminez la batterie de façon adéquate.

Li-I on

Portez un protecteur oculaire

Portez un masque antipoussières

Les batteries peuvent s’introduire dans le
cycle de l’eau si elles sont éliminées de
manière inappropriée, ce qui peut être
dangereux pour l’écosystème. Ne pas
éliminer les batteries usagées avec les
déchets municipaux non triés.

Ne pas jeter au feu

Batterie Li-Ion. Les batteries doivent
être recyclées en collecte sélective

Par mesure de sécurité, enlevez la
batterie avant de remplacer des
accessoires

Toujours porter des gants de protection

2524

SYMBOLES

Bois

Afin de réduire les risques de blessure,
l’utilisateur doit lire ce mode d’emploi

Avertissement

Portez une protection auditive

Métal

Aluminium

Tube en acier

Scie circulaire sans fil 20V sans
brosse

F

Carreaux de céramique

Incorrect

Correct

Verrouiller

Déverrouiller

Disque de coupe abrasif

Lame HCS

Lame TCT

POSITEC Inc. a formé un partenariat avec RBRC
Corporation pour le recyclage des batteries
Positec portant le sceau RBRC-call2recycle. Pour
la protection de l’environnement, veillez à ne pas
jeter les batteries aux poubelles. À la fin du cycle
de vie de la batterie, appelez 1-800-822-8837 pour
un service gratuit qui mettra la batterie au rebut
selon les règles de l’art.

Scie circulaire sans fil 20V sans
brosse

F

14

16

13

12

11

15

1 2 3

10

9

23

17

4

8

7

56

22

2726

2021

Scie circulaire sans fil 20V sans
brosse

19

18

F

LISTE DES ÉLÉMENTS

1. INTERRUPTEUR DE SÉCURITÉ

2. INTERRUPTEUR MARCHE/ARRÊT

3. POIGNÉE SOUPLE

4. CLÉ

5. LEVIER DE COUVRE-LAME

6. COUVRE-LAME

7. PLAQUE DE BASE

8. GUIDE PARALLÈLE

9. MARQUE DE COUPE, 0°

10. MARQUE DE COUPE, 45°

11. DISPOSITIF DE BLOCAGE DU GUIDE DE
COUPE PARALLÈLE

12. LEVIER DE RÉGLAGE DE LA COUPE EN
BISEAU

13. SORTIE D’ÉJECTION DE BRAN DE SCIE

14. ADAPTATEUR D’ASPIRATION

15. COUVRE-LAME SUPÉRIEURE FIXE

16. BOUTON POUR BLOCAGE DE L’ARBRE

17. LEVIER DE RÉGLAGE DE LA
PROFONDEUR DE LA COUPE

18. ECROU DE SERRAGE DE LAME

19. RONDELLE EXTÉRIEURE

20. LAME DE SCIE*

21. RONDELLE INTÉRIEURE

22. BLOC-PILES

* Les accessoires illustrés ou décrits ne sont
pas tous compris dans le cadre de la livraison
standard.

DONNÉES TECHNIQUES

Typ e WX531L WX531L.X (5- Désignation de
la machine, correspondant à la scie)

WX531L

WX531L.X**

Tension 20V Max***

Vitesse nominale 6900/min

Vitesse à vide 6900/min

TCT
24T(WA5043)

4-1/2 po Lame

Diamètre de
lame

Profondeur
maximale de
coupe

Angle de chanfrein 0-46°

Poids (Outil nu) 1.72 kg (3.8 lbs)

** X peut être suivi d’un ou deux caractères. Tous les
modèles sont identiques, sauf le numéro de modèle
et la marque. Le suffixe dans les modèles peut être
un nombre allant de « 1 » à « 999 » ou une lettre
anglaise « A » à « Z » ou « M1 » à « M9 » qui signifie
la différence entre les paquets ou les accessoires
emballés dans l’emballage.
*** Tension mesurée hors fonctionnement. La
tension initiale de la batterie atteint le maximum de
20 volts. La tension nominale est de 18 volts.

Catégorie

20V batterie

20V Chargeur

Nous vous recommandons d’acheter vos
accessoires dans le magasin qui vous a vendu
l’outil. Pour de plus amples renseignements,
consultez l’emballage de l’accessoire. Le personnel
du magasin peut également vous conseiller.

de coupe
métallique 60T
HCS (WA8302)

4-1/2 po
Disque de
coupe abrasif
(WA5048)

Profondeur de
coupe à 90°

Profondeur de
coupe à 45°

Modèle

WA3578 4.0Ah

WA3012 4.0Ah

WA3525 2.0Ah

WA3520 1.5Ah

WA3575 2.0Ah

WA3881 2.0A

WA3742 0.4A

WA3875 2.0A

4-1/2 po

(115mm) x 3/8 po

(9.5mm)x 24T

4-1/2 po

(115mm) x 3/8

po (9.5mm) x

60T

4-1/2 po

(115mm) x 3/8

po (9.5mm )

x 60G

1-1/2 po( 39mm)

1-1/8 po(29mm)

Capacité

Scie circulaire sans fil 20V sans
brosse

F

INSTRUCTIONS
D’UTILISATION

REMARQUE: Avant d’utiliser cet outil,
assurez-vous de lire attentivement le manuel

d’utilisation.

ASSEMBLAGE & FONCTIONNEMENT

ACTION SCHÉMA

AVANT LE
FONCTIONNEMENT

Retrait du bloc de batterie Voir Fig. A1

Recharge de la batterie Voir Fig. A2

Installation du bloc de
batterie

Montage et démontage de
la lame
REMARQUE: Pour verrouille
ou desserrer le boulon de
la lame, il est nécessaire
d’appuyer sur le bouton de
verrouillage de la broche.

AVERTISSEMENT:

Toujours retirer la
batterie avant de changer la
lame!

Interrupteur de sécurité et
déclencheur Marche/Arrêt

AVERTISSEMENT:

Pour éviter les possibles
blessures d’une lame
tranchante, ne placez pas vos
mains autour de la plaque de
base.
REMARQUE: Laissez
l’adaptateur poussière
connecté au aspirateur de
poussière lors de l’utilisation
de l’outil.

Rip and Cross Cutting
NOTE: The cutting line of
saw blade is aligned with the
cutting mark 0°.

Guide parallèle Voir Fig. E1, E2

Réglage de la profondeur de
coupe

Réglage de l’angle de coupe
REMARQUE: La ligne de
coupe de la lame de scie
devait aligner avec le trait de
coupe à 45°.

Poche et du poussoir Voir Fig. H1, H2

Voir Fig. A3

Voir Fig.. B

Voir Fig. C

Voir Fig. D1, D2

Voir Fig. F1, F2

Voir Fig. G

Evacuation de la sciure Voir Fig. I

CONSEILS POUR
L’UTILISATION DE VOTRE
SCIE CIRCULAIRE

Votre instrument électrique ne doit pas être utilisé
pour découper les matières plastiques. La lame
peut devenir particulièrement chaude après une
utilisation prolongée, ne la touchez pas SVP.

PRENEZ SOIN DE VOS
OUTILS ET ENTRETENEZ
LES BIEN

Retirer le bloc-piles de l’outil avant d’effectuer
tout ajustement, entretien ou maintenance.

En les gardant bien affûtés et propres, vous en
obtiendrez le rendement maximum dans des
conditions optimales de sécurité. Suivez les
instructions pour le graissage ou la pose et le
démontage des accessoires. Inspectez les cordons
d’alimentation à intervalles réguliers et, s’ils sont
endommagés, faites-les réparer à un centre de
service après-vente autorisé. Votre outil ne nécessite
aucune lubrification ou entretien supplémentaire. Il
ne comporte aucune pièce à réparer ou à entretenir
par l’utilisateur. N’utilisez jamais de l’eau ou des
nettoyants chimiques pour nettoyer l’outil. Essuyez-le
avec un chiffon sec. Rangez toujours votre outil dans
un endroit sec. Gardez propres les ouvertures de
ventilation du moteur.
Ôtez régulièrement la sciure et les copeaux de
la sécurité et de la semelle afin de garantir une
performance adéquate.

POUR LES OUTILS DE LA
BATTERIE

La plage de température ambiante pour l’utilisation
et le stockage de l’outil et de la batterie est 0° C à
45° C.
La plage de température ambiante recommandée
pour le système de charge pendant la charge est de
0° C à 40° C.

2928

Scie circulaire sans fil 20V sans
brosse

F

GUIDE DE DÉPANNAGE

symptôme Les causes possibles Solution possible

Outil ne démarre pas lorsque vous
utilisez l'interrupteur marche/arrêt.

Profondeur de coupe est
inférieure qui est définie.

Rotation de la lame ou des
bordereaux

Le bloc batterie n’est pas
branché.
Le bloc batteries est éteint.
Balai de charbon est usé

Sciure accumulée à l'arrière de
la base.

Lame n'est pas étroitement en
prise avec la broche.

Vérifiez que le bloc batterie est bien
branché dans une prise qui fonctionne.
Recharge de la batterie.
Remplacer la brosse de carbone
à l’aide d’un préposé à l’entretien
qualifié.

Secouez la sciure de bois. Envisager de
connecter un vide pour la collecte de la
poussière.

Retirer la lame et la remonter selon les
instructions décrites dans la section
Montage et démontage de la lame.

Lame ne coupe pas une ligne
droite.

Lame coups de pied arrière
lorsque l'on commence une
coupe

Lame est émoussée.

Lame n’est pas monté
correctement.

Saw n’est pas guidé
correctement.

Les dents de lame de scie
peuvent être enclenchées dans
le matériel au démarrage.

Lame ne tourne pas assez vite

Monter une nouvelle lame tranchante
sur la scie.
Assurez-vous que la lame est
correctement monté.

Utilisez un guide parallèle.

Avant de redémarrer une scie dans la
pièce à usiner, centrez la lame de scie
dans le trait de coupe et vérifiez si les
dents de la scie ne sont pas engagées
dans le matériel.
Laisser la lame atteindre sa vitesse
maximale avant de commencer une
coupe dans le matériau.

Scie circulaire sans fil 20V sans
brosse

F

SEGURIDAD DEL PRODUCTO

ADVERTENCIA: El polvo originado

por la utilización de herramientas

motorizadas contiene químicos que, según el
Estado de California, causan cáncer, defectos
congénitos y otros daños reproductivos.
Algunos ejemplos de esos productos
químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos,
del cemento y de otros productos de
albañilería;

• El arsénico y el cromo de la madera
tratada químicamente.

El riesgo que se corre a causa del contacto
con esos productos varía según la frecuencia
con que usted realice este tipo de trabajos.
Con el fin de reducir su exposición a esas
substancias químicas: trabaje en un área
bien ventilada; utilice un equipo de seguridad
adecuado, tal como una máscara contra el
polvo especialmente diseñada para filtrar
partículas microscópicas.

ADVERTENCIA: Este producto puede

exponerlo a sustancias químicas, como
plomo y di (2-etilhexilo) ftalato (DEHP), que el
estado de California reconoce como causantes
de cáncer y defectos de nacimiento u otros
daños reproductivos. Para más información
visite www.P65Warnings.ca.gov.

ADVERTENCIAS DE
SEGURIDAD GENERALES
PARA LA HERRAMIENTA
MOTORIZADA

ADVERTENCIA: Lea y comprenda todas

las instrucciones. El no seguir todas las

instrucciones a continuación puede ocasionar
desc argas eléctric as, inc endios y/o heridas graves.

Conserve todas las advertencias e
instrucciones para consulta futura.

El término “herramienta eléctrica” que figura en
todas las advertencias que aparecen a continuación
hace referencia a la herramienta que funciona
con la red de suministro eléctrico (con cable) o a
la herramienta eléctrica accionada a baterías (sin
cable).

1) Área de trabajo
a) Mantenga su lugar de trabajo limpio

y bien iluminado. Bancos de trabajo

desordenados y lugares oscuros invitan a los
accidentes.

b) No utilice herramientas eléctricas en

atmósferas explosivas, como por ejemplo
en presencia de líquidos, inflamables,
gases o polvo. Las herramientas eléctricas

crean chispas que pueden enc ender el polvo o
los vapores.

c) Mantenga a los espectadores, niños

y visitantes a una distancia prudente
cuando esté utilizando una herramienta
eléctrica. Las distrac ciones pueden hacerle

perder el control.

2) Seguridad eléctrica
a) Los enchufes de las herramientas

eléctricas deben coincidir con el
tomacorriente. No modifique de algún
modo el enchufe. No utilice enchufes
adaptadores con herramientas eléctricas
conectadas a tierra. Si no se modifican

los enc hufes y se utilizan los tomacorrientes
adecuados, se reducirá el riesgo de una
descarga eléctrica.

b) Evite el contacto del cuerpo con las

superficies conectadas a tierra tales
como tuberías, radiadores, estufas de
cocina y refrigeradores. Existe mayor riesgo

de que se produzcan descargas eléctricas si su
cuerpo está conectado a tierra.

c) No exponga las herramientas eléctricas

a la lluvia ni a los ambientes húmedos. La

entrada de agua en una herramienta eléctrica
aumenta el riesgo de que se produzcan
descargas eléctricas.

d) No abuse del cable. Nunca use el cable

para transportar las herramientas ni para
sacar el enchufe de un tomacorriente.
Mantenga el cable alejado del calor, el
aceite, los bordes afilados o las piezas
móviles. Los cables dañados aumentan

el riesgo de que se produzcan descargas
eléctricas.

e) Cuando opere una herramienta eléctrica

en exteriores, use un cable de extensión
adecuado para uso en exteriores. El uso

de un cable adecuado para uso en exteriores
reduce el riesgo de descargas eléctricas.

f) Si operar una herramienta eléctrica en

un lugar húmedo es inevitable, use un
elemento protegido del dispositivo de
corriente residual (RCD). El uso de un RCD

reduce el riesgo de descargas eléctricas.

3) Seguridad personal
a) Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando
utilice una herramienta eléctrica. No use
la herramienta cuando esté cansado o se
encuentre bajo la influencia de drogas,
alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas
puede dar lugar a lesiones personales graves.

b) Utilice equipo de seguridad. Use siempre

protección ocular. La utilización del equipo

de seguridad como masc ara antipolvo,
zapatos de seguridad antideslizantaes, casco
o protección auditiva para condiciones
adecuadas reducirá el riego de lesiones
personales.

c) Evite el arranque accidental. Asegúrese

31

3130

Sierra circular sin escobillas
inalámbrica de 20V

ES

de que el interruptor esté en la posición
de trabado o de apagado antes de instalar
el paquete de baterías. Transportar

herramientas con el dedo en el interruptor
o instalar el paquete de batería cuando el
interruptor está encendido invitan a los
accidentes.

d) Retire las llaves o claves de ajuste antes

de encender la herramienta. Una llave o

clave de ajuste dejada en una parte giratoria
de la herramienta puede causar una lesión
personal.

e) No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un
equilibrio adecuados en todo momento.

El apoyo de los pies y el equilibrio adecuados
permiten un mejor c ontrol de la herramienta en
situaciones inesperadas.

f) Vístase apropiadamente. No se ponga

ropa holgada ni joyas. Mantenga su
cabello, ropa y guantes alejados de las
piezas móviles. La ropa holgada, las joyas o

el pelo largo pueden quedar atrapados en las
piezas móviles.

g) Si se proporcionan dispositivos para

la extracción y recolección de polvo,
asegúrese que estos estén conectados
y utilizados correctamente. El uso de

estos dispositivos puede reducir peligros
relacionados con el polvo.

h) No permita que la familiaridad obtenida

32

a partir del uso frecuente de otras
herramientas le permita volverse
complaciente e ignorar los principios de
seguridad de la herramienta. Una acción

desc uidada puede c ausar lesiones severas en
una fracción de segundo.

4) Uso y cuidado de la herramienta
a) No fuerce la herramienta. Emplee la

herramienta correcta para la aplicación
que desea. La herramienta correcta hará

el trabajo mejor y con más seguridad a la
capacidad nominal para la que está diseñada.

b) No utilice la herramienta si el interruptor

no la enciende o apaga. Toda herramienta

que no se pueda controlar con el interruptor es
peligrosa y debe ser reparada.

c) Desconecte la batería de la herramienta

o ponga el interruptor en la posición de
trabado o de apagado antes de hacer
cualquier ajuste, cambio de accesorios
o guardar la herramienta. Estas medidas

de seguridad preventivas reducen el riesgo de
encender la herramienta accidentalmente.

d) Guarde las herramientas que no esté

usando fuera del alcance de los niños
y otras personas no capacitadas. Las

herramientas son peligros as en las manos de
los usuarios no capacitados.

e) Mantenga las herramientas con cuidado.

Compruebe la desalineación o el atasco
de las piezas móviles, la ruptura de
piezas y cualquier otra situación que

pueda afectar el funcionamiento de
las herramientas. Si la herramienta
está dañada, hágala arreglar antes de
usarla. Muchos accidentes son causados por

herramientas mantenidas deficientemente.

f) Conserve las herramientas de corte

afiladas y limpias. Las herramientas

mantenidas adecuadamente, con bordes de
corte afilados, tienen menos probabilidades de
atascarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica,

accesorios, brocas de la herramienta,
etc. de acuerdo con estas instrucciones
y de la manera adecuada para el tipo
de herramienta eléctrica, teniendo en
cuenta las condiciones de trabajo y el
trabajo que se realizará. La utilización de

la herramienta eléctrica para operac iones
diferentes de aquellas para las que se
encuentra diseñada podría dar lugar a una
situación peligrosa.

h) Mantenga las manijas y las superficies de

sujeción secas, limpias y libres de aceite
y grasa. Las manijas y superficies de sujeción

resbaladizas no permiten el manejo y control
seguros de la herramienta en situaciones
inesperada s.

5) Utilización y cuidado de la herramienta
accionada a baterías

a) Una herramienta accionada a baterías que

tenga baterías integradas o un paquete
de baterías separado se debe recargar
solamente con el cargador especificado
para la batería. Un cargador que puede ser

adecuado para un tipo de batería puede crear
un peligro de incendio cuando se usa con otra
batería.

b) Utilice la herramienta accionada a

baterías solamente con el paquete de
baterías designado específicamente. El

uso de cualquier otra batería puede crear un
peligro de incendio.

c) Cuando el paquete de baterias no se usa,

manténgalo alejado de otros objetos
metálicos como: sujetapapeles, monedas,
clavos, tornillos u otros pequeños objetos
de metal capaces de hacer una conexión
entre los terminales. El cortocircuito de

los terminales de una batería puede c ausar
chispas, quemaduras o incendio.

d) Bajo condiciones abusivas, la batería

puede expulsar líquido; evite el contacto.
Si ocurre un contacto accidental,
enjuagar con agua. Si el líquido entra
en contacto con los ojos, busque ayuda
médica. El líquido expulsado por la batería

puede causar irritación o quemaduras.

e) No use un paquete de batería o

una herramienta que esté dañada
o modificada. Las baterías dañadas

o modificadas pueden pre sentar un
comportamiento imprevisto que resulte en
incendios, explosión o riesgo de lesiones.

Sierra circular sin escobillas
inalámbrica de 20V

ES

f) No exponga un paquete de batería o

herramienta a fuego o temperatura
excesiva. La exposición a fuego o temperatura

mayor a 265° F pueden causar una explosión.

g) Siga todas las instrucciones de carga

y no cargue el paquete de batería
o la herramienta fuera del rango de
temperatura especificado en las
instrucciones. Cargar inadecuadamente o

en temperaturas fuera del rango especificado
pueden dañar la batería e incrementar el ries go
de incendio.

6) Reparación
a) La herramienta debe ser reparada por una

persona calificada de servicio técnico
y se deben utilizar partes de reemplazo
idénticas. Esto asegurará el mantenimiento

de la seguridad de la herramienta eléc trica.

b) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería

sólo debe ser realizado por el fabricante o
proveedores de servicio autorizados.

INSTRUCCIONES DE
SEGURIDAD PARA TODAS
LAS SIERRAS

PROCEDIMIENTOS DE CORTE
a) ADVERTENCIA: Mantenga las manos

b) No utilice la herramienta sobre la pieza de

c) Ajuste la profundidad de corte al grosor

d) Nunca sostenga la pieza a cortar en sus

e) Sujete la herramienta por las superficies

f) Cuando haga cortes longitudinales

alejadas del área de corte y la
cuchilla. Mantenga la segunda mano en el
mango auxiliar o en la caja del motor. Si

utiliza ambas manos para sostener la sierra, no
podrá cortar con la cuchilla.

trabajo por la parte inferior. La protección
no le protegerá de la cuchilla bajo la pieza de
trabajo.

de la pieza de trabajo. Menos de un diente
completo de la hoja debe ser visible por debajo
de la pieza de trabajo.

manos o sobre su pierna. Asegure la pieza
de trabajo sobre una plataforma estable.

Es importante apoyar correc tamente la pieza de
trabajo para reducir al mínimo la exposición del
cuerpo, el atasc amiento de la hoja o la pérdida
de control.

de agarre aisladas cuando realice una
operación en la que la herramienta de
corte pueda entrar en contacto con
cables ocultos o con su propio cable.

El contacto con un cable que tenga c orriente
hará que ésta pase a las partes metálicas
desc ubier tas de la herramienta y que el
operador reciba desc argas eléctric as.

siempre use una guía de corte o guía de

borde recto. Esto mejora la exactitud del

corte y reduce el riesgo de atascamiento de la
hoja.

g) Siempre utilice hojas con orificios de eje

del tamaño y forma correctos (diamante
contra redondo). Las hojas que no se

corresponden con los dispositivos de la caja,
funcionarán de modo excéntrico, causando
pérdida de control.

h) Nunca emplee tornillos o arandelas

de hoja incorrectos o dañados. Las

arandelas y los tornillos de la hoja fueron
diseñados especialmente para su sierra, para
funcionamiento y seguridad óptimos de la
operación.

MÁS INSTRUCCIONES DE
SEGURIDAD PARA TODAS
LAS SIERRAS

Causas y prevención del operador contra el
contragolpe

— El contragolpe es una reacción repentina a hojas
de sierra pellizcadas, atascadas o mal alineadas,
causando que una sierra sin control salte por
encima de la pieza de trabajo hacia el operador;
— Cuando la hoja es pellizcada o atascada
firmemente por la muesca, se atora y la reacción
del motor conduce la unidad rápidamente hacia el
operador;
— Si la hoja se tuerce o está mal alineada durante
el corte, los dientes del extremo trasero pueden
incrustarse en la superficie superior de la madera
haciéndola saltar de la muesca y proyectarse hacia
el operador.
El contragolpe es el resultado del uso incorrecto
de la sierra y/o de procedimientos o condiciones
de funcionamiento incorrectos y puede ser evitado
tomando precauciones apropiadas según se
describe a continuación.

a) Mantenga una empuñadura firme sobre la

sierra y coloque sus brazos para resistir
las fuerzas del contragolpe. Coloque su
cuerpo a cualquier lado de la hoja, pero
no alineado con la hoja. El contragolpe

podría hacer que la sierra salte al revés, pero las
fuerzas del contragolpe pueden ser controladas
por el operador si se toman las precauciones
apropiadas.

b) Cuando la hoja se atasca o cuando se

interrumpe un corte por cualquier razón,
suelte el gatillo y sostenga la sierra
en el material sin moverla hasta que la
hoja se haya detenido completamente.

Nunca trate de sacar la sierra de la pieza de
trabajo o tire de la sierra al revés mientras
la hoja esté en movimiento, ya que podría
ocurrir un c ontragolpe. Investigue y tome
acciones correctivas para eliminar la causa del
atascamiento de la hoja.

33

Sierra circular sin escobillas
inalámbrica de 20V

ES

c) Al reiniciar el trabajo sobre la pieza

correspondiente, centre la hoja de sierra
en la muesca y compruebe que los
dientes de la sierra no estén incrustados
en el material. Si la hoja de sierra está

atascada, cuando se enciende nuevamente la
sierra puede saltar o producir un contragolpe
desde la pieza de trabajo.

d) Fije paneles grandes para reducir al

mínimo el riesgo de que la hoja pellizque
o provoque un contragolpe. Los paneles
grandes tienden a ceder bajo su propio
peso. Los soporte s deben ser colocados

debajo del panel a ambos lados, cerca de la
línea de corte y del borde del panel.

e) No utilice hojas desafiladas o dañadas.

Las hojas c on dientes desafilados o
coloc ados incorrectamente producen una
muesca estrecha causando fricción excesiva,
atascamiento de la hoja y c ontragolpe.

f) Las palancas de traba de profundidad

y de inclinación de la hoja deben estar
ajustadas y aseguradas antes de efectuar
un corte. Si el ajuste de la hoja cambia

durante el corte, puede causar atascamiento y
contragolpe.

g) Tenga cuidado adicional al hacer cortes

mediante paredes y otros lugares ciegos.

La hoja que sobresale puede cortar objetos
capaces de causar un contragolpe.

34

INSTRUCCIONES DE
SEGURIDAD PARA SU SIERRA
CIRCULAR

FUNCIÓN DE LA GUARDA
a) Verifique que la cubierta de seguridad

cierre correctamente antes de cada
uso. No accione la sierra si la cubierta
de seguridad no se mueve libremente
ni se cierra inmediatamente. Nunca
ate o fije con abrazaderas la cubierta
en la posición abierta. Si la sierra se
cae accidentalmente, la cubierta puede
doblarse. Cerciórese de que se mueva

libremente y que no toque la hoja u otras
partes en todos los ángulos y profundidades de
corte.

b) Compruebe el funcionamiento del resorte

de la cubierta. Si la cubierta y el resorte
no están funcionando correctamente,
deben ser reparados antes del uso. La

cubierta puede funcionar lentamente debido
a piezas dañadas, depósitos gomosos o
acumulación de desechos.

c) Asegúrese que la placa base de la sierra

no cambie mientras realiza el “corte de
rectificación” cuando el ajuste del bisel
de la hoja no esté a 90°. El movimiento

a los lados de la hoja causará adhesión y
probablemente retroceso.

d) Siempre verifique que la cubierta esté

cubriendo la hoja antes de colocar la
sierra sobre el banco o el piso. Una hoja
desprotegida o que resbala hará que la
sierra vaya al revés, cortando lo que esté
en su trayectoria. Tome nota del tiempo que

tarda la hoja en detenerse una vez que suelte el
gatillo.

REGLAS DE SEGURIDAD
ADICIONALES - PARA
SIERRAS CIRCULARES

1. Sólo use cuchillas de sierra recomendadas en
la especificación.

2. No utilice ningún tipo de ruedas abrasivas.

3. Utilice sólo el diámetro(s) de hoja según las
indicaciones.

4. Identifique la cuchilla de sierra correcta a
utilizarse para el material a cortar.

5. Sólo use cuchillas de sierra que estén
marcadas con una velocidad igual o mayor a la
velocidad marcada en la herramienta.

ADVERTENCIAS DE
SEGURIDAD DE MÁQUINA DE
CORTE

a) La guarda proporcionada con la

herramienta debe acoplarse fijamente a la
herramienta de potencia y colocarse para
máxima seguridad, para que se exponga
la menor cantidad de disco hacia el
operador. Colóquese usted y a los demás
alejados del plano del disco giratorio.

La guarda ayuda a proteger al operador de
fragmentos de disco roto y del contacto
accidental con el disco.

b) Use discos de corte reforzado o de

diamante para su herramienta de
potencia. El hecho de que un accesorio se

pueda acoplar a su herramienta de potencia,
no garantiza una operación segura.

c) La velocidad especificada del

accesorio deberá ser al menos igual
que la velocidad máxima indicada en la
herramienta motorizada. Los accesorios

que funcionen a una velocidad más rápida
que la velocidad máxima de la herramienta
motorizada podrían desprenderse.

d) Los discos deben usarse únicamente

para las aplicaciones recomendadas.
Por ejemplo: no desbaste con el lado del
disco de corte. Los discos de corte abrasivos

están destinados para desbaste periférico, los
esfuerzos laterales aplicados a estos discos
pueden ocasionar que se despedacen.

e) Siempre use bridas de disco no dañadas

que sean del diámetro correcto para su

Sierra circular sin escobillas
inalámbrica de 20V

ES

disco seleccionado. Las bridas de disco
adecuadas dan soporte al disco reduciendo así
la posibilidad de ruptura del disco.

f) No use discos reforzados desgastados de

herramientas de potencia más grandes.

Los discos destinados para herramientas de
potencia más grandes no son adecuados para
las velocidades más altas de una herramienta
más pequeña y pueden estallar.

g) El diámetro externo y el espesor del

accesorio deberán estar dentro de
la clasificación de capacidad de la
herramienta motorizada. No es posible

controlar de forma correcta los accesorios del
tamaño incorrecto.

h) El tamaño del eje de los discos y bridas

deben encajar correctamente en el
husillo de la herramienta de potencia.

Los accesorios con orificios de árbol que no
coincidan con el soporte de montaje de la
herramienta motorizada perderán estabilidad,
vibrarán de forma excesiva y podrían causar
una pérdida de control.

i) No use discos dañados. Antes de

cada uso, revise que los discos no
estén astillados ni con fisuras. Si la
herramienta de potencia o disco cae al
suelo, revise que no haya daños o instale
un disco que no esté dañado. Después
de revisar e instalar el disco, colóquese
usted y a los demás alejados del plano
del disco giratorio y opere la herramienta
de potencia a velocidad máxima sin carga
durante un minuto. Los discos dañados

generalmente se despedazan durante este
periodo de prueba.

j) Utilice un equipo de protección

personal. En función de la aplicación,
utilice un protector facial, guantes de
seguridad o anteojos de seguridad.
Según sea apropiado, utilice una máscara
antipolvo, protectores auditivos,
guantes y un delante capaz de detener
a los fragmentos abrasivos pequeños
o fragmentos de piezas de trabajo. La

máscara antipolvo o la máscara respiratoria
debe filtrar las partículas generadas por las
operaciones. La exposición prolongada a
sonidos de alta intensidad puede causar una
pérdida de la audición.

k) Mantenga a las personas que están

alrededor a una distancia segura del área
de trabajo. Cualquier persona que ingrese
en el área de trabajo deberá utilizar
el equipo de protección personal. Los

fragmentos de las piezas de trabajo o de los
accesorios dañados podrían expulsarse desde
la herramienta motorizada y causar una lesión
más allá del área cercana a la operación.

l) Sostenga la herramienta motorizada

desde las superficies de empuñadora
aisladas sólo, cuando se realiza una
operación en la cual el accesorio de

corte podría entrar en contacto con un
cable oculto o con el propio cable de la
herramienta motorizada. El contacto del

accesorio de corte con un hilo “conductor”
podría hacer que las partes metálicas
expuestas actúen como conductores y causen
una descarga eléctrica al operador.

m) Coloque el cable alejado del accesorio

giratorio. Si pierde el control, el cable podría

cortarse o enredarse, y su mano o brazo podría
ser jalado hacia el accesorio giratorio.

n) Nunca apoye la herramienta motorizada

hasta que el accesorio no se haya
detenido por completo. El accesorio

giratorio podría entrar en contacto con la
superficie y causar una pérdida de control de la
herramienta motorizada.

o) No encienda la herramienta motorizada

mientras la transporta a su lado. Un

contacto accidental con el accesorio giratorio
podría causar un enredo en su ropa y jalar el
accesorio hacia su cuerpo.

p) Limpie periódicamente las ranuras de

ventilación de la herramienta motorizada.

El ventilador del motor absorberá el polvo
hacia la parte interna de la cubierta, y una
acumulación excesiva de metal con polvo
podría causar peligros eléctricos.

q) No utilice la herramienta motorizada

cerca de materiales inflamables. Las

chipas podrían incendiar dichos materiales.

r) No utilice accesorios que requieren

líquidos refrigerantes. La utilización de agua

u otros líquidos refrigerantes podría causar
una electrocución o descarga eléctrica.

INSTRUCCIONES DE
SEGURIDAD ADICIONALES
PARA OPERACIONES DE
CORTE ABRASIVO

REPULSIONES Y ADVERTENCIAS
RELACIONADAS

El contragolpe es una reacción repentina a un
disco giratorio apretado o atorado. El apriete
o atoramiento ocasiona una rápida pérdida
de estabilidad del disco giratorio la cual a su
vez ocasiona que la herramienta de potencia
descontrolada sea empujada en la dirección opuesta
a la rotación del disco en el punto de atoramiento.
Por ejemplo, si una rueda abrasiva está atorada en
la pieza de trabajo, el borde de la rueda que está
ingresando en el punto de atoramiento podría
atravesar la superficie del material, lo que causará
una expulsión o repulsión de la rueda. La rueda
podría expulsarse hacia o lejos del operador, en
función del movimiento de la rueda en el momento
del atoramiento. Las ruedas abrasivas también
podrían desintegrarse en estas condiciones.
La repulsión es resultado de una utilización

35

Sierra circular sin escobillas
inalámbrica de 20V

ES

incorrecta de la herramienta motorizada o de
procedimientos o condiciones de funcionamiento
incorrectas. Se pueden evitar estas situaciones
tomando las precauciones adecuadas que se
describen a continuación.

a) Mantenga una empuñadura firme de la

herramienta motorizada y coloque el
cuerpo y brazo para resistir las fuerzas de
las repulsiones. Utilice siempre el mango
auxiliar, si está disponible, para lograr
el máximo control de las repulsiones y
de las reacciones de torque durante el
arranque. El operador puede controlar las

reacc iones de torque y las fuerzas de repulsión
si se toman las precauciones correctas.

b) Nunca coloque las manos cerca del

accesorio giratorio. El accesorio podría

causar una repulsión hacia las manos.

c) No coloque el cuerpo en el área donde

se moverá la herramienta motorizada
si ocurre una repulsión. La repulsión

impulsará la herramienta motorizada en la
dirección opuesta al movimiento de la rueda en
el momento del atascamiento.

d) Tenga especial cuidado al trabajar en

esquinas, bordes filosos, etcétera. Evite
hacer rebotar o atorar el accesorio. Las

esquinas, los bordes filosos y el rebote tienden
a atascar el accesorio y causar una pérdida de
control o repulsión.

e) No instale una hoja de labrado de madera

36

u hoja de sierra dentada en la sierra
de cadena. Dichas hojas crean fuerzas de

retroce so y pérdidas de c ontrol.

f) No “atore” la rueda de corte ni aplique

presión excesiva. No intente realizar un
corte de profundidad excesiva. Al forzar
en exceso la rueda, se aumenta la carga y
la posibilidad de que la rueda se atasque
o tuerza durante el corte. Además, podría

ocurrir una repulsión o daño de la rueda.

g) Cuando la rueda se atasca o cuando se

interrumpe un corte por alguna razón,
apague la herramienta y sosténgala sin
moverla hasta que la rueda se detenga
por completo. Nunca intente extraer una
rueda de corte desde el corte cuando la
rueda está en movimiento. De lo contrario,

ocurrirá una repulsión. Investigue y tome las
acciones para corregir el problema a fin de
eliminar la causa del atascamiento de la rueda.

h) No vuelva a iniciar la operación de corte

sobre la pieza de trabajo. Espere a que
la rueda alcance su velocidad máxima
y luego vuelva a ingresar en el corte de
forma cuidadosa. La pueda podría atascarse,

elevarse o causar una repulsión si s e vuelve a
iniciar la operación de corte con la herramienta
motorizada sobre la pieza de trabajo.

i) Coloque apoyos en los paneles o en

cualquier pieza de trabajo de gran
tamaño para minimizar el riesgo de
un atoramiento de la rueda o de una

repulsión. Las piezas de trabajo grandes
tienden a doblarse bajo su propio peso.

Se deberán colocar apoyos debajo de la pieza
de trabajo cerca de la línea de corte y cerca del
borde de la pieza de trabajo en ambos lados de
la rueda.

j) Tenga sumo cuidado al realizar un “corte

de cavidad” en las paredes existentes
o en otras áreas ciegas. La rueda que

sobresale podría cortar tuberías de agua o gas,
cable s eléctricos u objetos que podrían causar
una repulsión.

REGLAS DE SEGURIDAD
ADICIONALES:

1. Siempre use una máscara antipolvo.

ADVERTENCIAS GENERALES
DE SEGURIDAD PARA LA
BATERÍA

a) No desensamble, abra o triture el

paquete de batería.

b) No exponga el paquete de batería a calor

o fuego. Evite guardar a la luz directa del
sol.

c) No ponga en corto circuito el paquete de

batería. No guarde el paquete de batería
de forma aleatoria en una caja o cajón
donde puedan ponerse en corto circuito
entre sí o ponerse en corto circuito por
otros objetos metálicos. Cuando el paquete

de batería no esté en uso, manténgalo alejado
de otros objetos metálicos, como sujetadores
de papel, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que puedan
establecer una conexión de una terminal a
otra. El corto circuito de las terminales de la
batería puede causar quemaduras o incendios.

d) No retire el paquete de la batería de su

empaque original hasta que se requiera
para el uso.

e) No someta el paquete de batería a

impacto mecánico.

f) En el caso de fuga de la batería, no

permita que el líquido entre en contacto
con la piel o los ojos. Si hay contacto,
lave el área afectada con bastante agua y
busque atención médica.

g) Observe las marcas positiva (+) y

negativa (–) en la parte posterior de la
batería y el equipo para asegurar su uso
correcto.

h) No use ningún paquete de batería que no

esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños.

j) Busque atención médica de inmediato si

Sierra circular sin escobillas
inalámbrica de 20V

ES

se ingiere una celda o una batería.

k) Siempre adquiera el paquete de batería

recomendado por el fabricante del
dispositivo para el equipo.

l) Mantenga el paquete de batería limpio y

seco.

m) Limpie las terminales del paquete de

batería con una tela seca limpia su se
ensucian.

n) El paquete de batería se necesita cargar

antes del uso. Siempre use el cargador
correcto y consulte las instrucciones del
fabricante o el manual del equipo para
saber las instrucciones correctas de
carga.

o) No deje el paquete de batería en carga

prolongada cuando no esté en uso.

p) Después de periodos prolongados de

almacenamiento, puede ser necesario
cargar y descargar el paquete de batería
varias veces para obtener el desempeño
máximo.

q) El paquete de batería proporciona su

mejor desempeño cuando se opera en
temperatura ambiente normal (68°F ±
9°F).

r) Cuando deseche los paquetes de batería,

mantenga los paquetes de batería de
diferentes sistemas electromecánicos
separados entre sí.

s) Recargue únicamente con el cargador

especificado por WorxNITRO. No
use cargadores que no sean los
específicamente suministrados para uso
con el equipo. Un cargador que es adecuado

para un tipo de paquete de batería puede crear
un riesgo de incendio cuando se usa con otro
paquete de batería.

t) Conserve la literatura el producto original

para referencia futura.

u) Sólo use el paquete de batería en la

aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso.

w) Deséchelo adecuadamente.

SÍMBOLOS

Para reducir el riesgo de lesiones,
el usuario deberá leer el manual de
instrucciones

Advertencia

Use protección auditiva

Use lentes de seguridad

Use máscara contra el polvo

Las baterías pueden entrar al ciclo de
agua si se desechan incorrectamente,
lo que puede ser peligroso para el
ecosistema. No deseche las baterías de
desperdicio como desperdicio municipal
sin clasificar

No arrojar al fuego

Batería de iones de litio. La batería

Li-I on

deberá reciclarse

Asegúrese de extraer la batería antes
de cambiar los accesorios

37

Use siempre unos guantes de
protección

Corte

Metal

Sierra circular sin escobillas
inalámbrica de 20V

ES

Aluminio

Plástico

Azulejo de cerámica

Incorrecto

Correcto

Bloqueo

POSITEC Inc. ha establecido una asociación
con la empresa RBRC para el reciclaje de todas
las baterías Positec que posean el sello RBRC­call2recycle. Para contribuir con la protección
del medio ambiente, no deseche las baterías
como residuos normales. Después de que haya
finalizado el ciclo de vida útil de la batería,
comuníquese al 1-800-822-8837 para acceder al
servicio gratuito

38

Desbloqueo

Disco de corte abrasivo

Hoja HCS

Hoja TCT

Sierra circular sin escobillas
inalámbrica de 20V

ES

14

16

13

12

11

15

1 2 3

10

9

23

17

4

8

7

56

22

39

2021

Sierra circular sin escobillas
inalámbrica de 20V

19

18

ES

LISTA DE PARTES

1. INTERRUPTOR DE SEGURIDAD

2. INTERRUPTOR ENCENDIDO/APAGADO

3. MANGO DE EMPUÑADURA BLANDA

4. LLAVE

5. PALANCA DE PROTECCIÓN DE HOJA

6. PROTECCIÓN DE HOJA

7. PLACA BASE

8. GUÍA PARALELA

9. MARCA DE CORTE, 0°

10. MARCA DE CORTE, 45°

11. ACCESORIO DE AGARRE GUÍA
PARALELO

12. PALANCA DE AJUSTE DE BISEL

13. ORIFICIO PARA EXTRACCIÓN DEL
ASERRÍN

14. ADAPTADOR DE ASPIRADORA

15. PROTECCIÓN DE HIJA SUPERIOR FIJA

16. BOTÓN DE BLOQUEO DEL EJE

17. PALANCA DE AJUSTE DE PROFUNDIDAD

18. TUERCA DE AJUSTE DE LA HOJA

40

19. REBORDE EXTERIOR

20. HOJA DE SIERRA*

21. REBORDE INTERIOR

22. PAQUETE DE BATERÍAS

* No todos los accesorios ilustrados o
descritos se incluyen junto con el producto
estándar.

DATOS TÉCNICOS

Tipo WX531L WX531L.X (5- Designación de
maquinaria, representante de Sierra)

Tensión 20V Max***

Velocidad nominal 6900/min

Velocidad sin Carga 6900/min

WX531L

WX531L.X**

TCT
24T(WA5043)

Diámetro de la
Hoja

Capacidad de
corte

Capacidad de biselado 0-46°

Peso (Herramienta descubierta) 3.8 lbs (1.72 kg)

** X puede ser seguido por uno o dos caracteres.
Todos los modelos son iguales, excepto el número
de modelo y la marca registrada. El sufijo en los
modelos puede ser un número del “1” al “999”
o la letra inglesa “A” a “Z” o “M1” a “M9” que
significa un paquete diferente o el Varios accesorios
embalados en el paquete.
*** Voltaje medido sin carga de trabajo. El voltaje
inicial de la batería alcanza un máximo de 20V. El
voltaje nominal es 18V.

Categoría

20V Batería

20V Cargador

Le recomendamos que compre sus accesorios
en la misma tienda que le vendió la herramienta.
Consulte el empaque de los accesorios para
obtener más detalles. El personal de la tienda
también puede ayudarle y aconsejarle.

4-1/2 pulg 60T
HCS (WA8302)

4-1/2 pulg
Disco de corte
abrasivo
(WA5048)

Profundidad de
corte en 90°

Profundidad de
corte en 45°

Modelo

WA3578 4.0Ah

WA3012 4.0Ah

WA3525 2.0Ah

WA3520 1.5Ah

WA3575 2.0Ah

WA3881 2.0A

WA3742 0.4A

WA3875 2.0A

4-1/2 pulg.
(115mm) x 3/8
pulg. (9.5mm)

x 24T

4-1/2 pulg.

(115mm) x 3/8

pulg. (9.5mm)

x 60T

4-1/2 pulg.

(115mm) x 3/8

pulg. (9.5mm )

x 60G

1-1/2 pulg.

(39mm)

1-1/8 pulg.

(29mm)

Capacidad

Sierra circular sin escobillas
inalámbrica de 20V

ES

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea
atentamente el manual de instrucciones

ENSAMBLE & FUNCIONAMIENTO

ACCIÓN FIGURA

ANTES DE LA
OPERACIÓN

Extracción de paquete de
batería

Cargando la Batería Vea la Fig. A2

Instalación de paquete de
batería

Colocación y extracción de
la hoja
NOTA: Para bloquear o soltar
el perno de la cuchilla, se debe
presionar el botón de bloqueo
de husillo.

AADVERTENCIA:

Siempre retire la batería

antes de cambiar la hoja!

Interruptor de seguridad
y gatillo de encendido/
apagado

ADVERTENCIA: Para

evitar lesiones de corte
a partir de la hoja filosa, por
favor no ponga sus manos
alrededor de la Placa base.
NOTA: Mantenga el
adaptador de la suciedad
conectada al dispositivo
colector de suciedad cuando
se use la herramienta.

Cortes al hilo fijos y cortes
cruzados
NOTA: La línea de corte de
la cuchilla de la sierra está
alineada con la marca de
corte 0°.

Guía paralela Vea la Fig. E1, E2

Ajuste de la profundidad de
corte

Ajuste del ángulo de corte
NOTA: La línea de corte de
la cuchilla de la sierra está
alineada con la marca de
corte 45°.

Corte de cavidad/émbolo Vea la Fig. H1, H2

Extracción del aserrín Vea la Fig. I

Vea la Fig. A1

Vea la Fig. A3

Vea la Fig. B

Vea la Fig. C

Vea la Fig. D1, D2

Vea la Fig. F1, F2

Vea la Fig. G

CONSEJOS PARA TRABAJAR
CON SU SIERRA CIRCULAR

Su herramienta eléctrica no se deberá usar
para cortar plásticos. La hoja se puede calentar
demasiado después del uso prolongado, por favor
no la toque.

MANTENGA LAS
HERRAMIENTAS CON
CUIDADO

Retire el Paquete de la batería de la
herramienta antes de realizar cualquier ajuste,
servicio o mantenimiento.

Conserve las herramientas afiladas y limpias
para que funcionen mejor y con más seguridad.
Siga las instrucciones para lubricar y cambiar los
accesorios. Inspeccione periódicamente los cables
de las herramientas y si están dañados hágalos
reparar por un centro de servicio autorizado.
Su herramienta no requiere lubricación ni
mantenimiento adicional. No posee piezas en su
interior que puedan ser reparadas por el usuario.
Nunca emplee agua o productos químicos para
limpiar su herramienta. Use simplemente un paño
seco. Guarde siempre su herramienta en un lugar
seco. Mantenga limpias las ranuras de ventilación
del motor.
De forma periódica, limpie el polvo y astillas de
la guarda y base para garantizar un rendimiento
correcto.

PARA HERRAMIENTAS DE
BATERÍA

El rango de temperatura ambiente para uso y
almacenamiento de la herramienta y la batería es de
0oC-45oC.
El rango de temperatura ambiente recomendado
para el sistema de carga durante la carga es de
0oC-40oC.

41

Sierra circular sin escobillas
inalámbrica de 20V

ES

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

La herramienta no arranca
al utilizar el interruptor de
encendido/apagado.

La profundidad de corte es inferior
a la establecida.

La hoja da vueltas o se resbala. La hoja no se encuentra

La hoja no corta en línea recta. La hoja se encuentra desafilada.

La hoja realiza un contragolpe al
comenzar con un corte.

42

Paquete de batería no
conectado.

Paquete de batería apagado.
El cepillo de carbono se
encuentra desgastado.

Aserrín acumulado en la parte
posterior de la base.

acoplada de forma estrecha en
el eje.

La hoja no se encuentra
colocada de forma correcta.
No se está guiando
correctamente a la sierra.

Los dientes de la hoja de sierra
pueden estar atorados en el
material cuando se enciende.

La hoja no está girando lo
suficientemente rápido.

Revise para asegurarse que el paquete
de batería esté bien conectado en un
tomacorriente que funcione.
Cargando la Batería.
Solicite el reemplazo del cepillo
de carbono a una persona de
mantenimiento calificada.

Extraiga el aserrín. Considere conectar
una aspiradora para realizar la
recolección del polvo.

Extraiga la hoja y vuélvala a colocar
tal como se describe en la sección

Colocación y extracción de la
hoja.

Coloque una nueva hoja afilada en la sierra.
Compruebe que la hoja se encuentre
colocada de forma correcta.
Utilice una guía de borde.

Antes de volver a encender una sierra
en la pieza de trabajo, centre la hoja de
la sierra en línea de separación y revise
que los dientes de la sierra no estén
atorados en el material.
Espere a que la hoja de sierra alcance
la velocidad máxima antes de
comenzar con la realización de un
corte.

Sierra circular sin escobillas
inalámbrica de 20V

ES

www.worx.com

Copyright © 2020, Positec. All Rights Reserved.
Copyright © 2020, Positec. Tous droits réservés.
© Derechos reservados 2020, Positec. Todos los derechos reservados.
AR01474500
