PRODUCT SAFETY GENERAL POWER TOOL SAFETY WARNINGS

WARNING: Read all safety warnings, instructions, illustrations and

speciﬁcations provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or batteryoperated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs

and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing

or jewellery. Keep your hair and clothing away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-

related hazards.

h) Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe

injury within a fraction of a second.

4) Power tool use and care a) Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools and accessories.

Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the

20V Brushless Impact Drill EN

Page 9

power tool’s operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations

different from those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5) Battery tool use and care a) Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre when used with another battery pack.

b) Use power tools only with speciﬁcally

designated battery packs. Use of any other

battery packs may create a risk of injury and ﬁre.

c) When battery pack is not in use, keep it

away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a ﬁre.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, ﬂush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause irritation or burns.

e) Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modiﬁed

batteries may exhibit unpredictable behaviour resulting in ﬁre, explosion or risk of injury.

f) Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to ﬁre or

temperature above 130 °C may cause explosion.

g) Follow all charging instructions and

do not charge the battery pack or tool outside the temperature range speciﬁed in the instructions. Charging improperly or at

temperatures outside the speciﬁed range may damage the battery and increase the risk of ﬁre.

6) Service a) Have your power tool serviced by a

qualiﬁed repair person using only identical replacement parts. This will ensure that the

safety of the power tool is maintained.

b) Never service damaged battery packs. Service

of battery packs should only be performed by the manufacturer or authorized service providers.

DRILL SAFETY WARNINGS

1) Safety instructions for all operations a) Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

b) Hold the power tool by insulated gripping

surfaces, when performing an operation where the cutting accessory or fasteners may contact hidden wiring. Cutting accessory

or fasteners contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

2) Safety instructions when using long drill bits

a) Never operate at higher speed than the

maximum speed rating of the drill bit. At

higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

b) Always start drilling at low speed and with

the bit tip in contact with the workpiece. At

higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

c) Apply pressure only in direct line with the

bit and do not apply excessive pressure.

Bits can bend causing breakage or loss of control, resulting in personal injury.

SAFETY WARNINGS FOR BATTERY PACK

a) Do not dismantle, open or shred cells or

battery pack.

b) Do not short-circuit a battery pack. Do not

store battery packs haphazardly in a box or drawer where they may short-circuit each other or be short-circuited by conductive materials. When battery pack is not in use, keep

it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a ﬁre.

c) Do not expose battery pack to heat or ﬁre.

Avoid storage in direct sunlight.

d) Do not subject battery pack to mechanical

shock.

e) In the event of battery leaking, do not

allow the liquid to come into contact with the skin or eyes. If contact has been made, wash the affected area with copious amounts of water and seek medical advice.

f) Seek medical advice immediately if a cell or

battery pack has been swallowed.

g) Keep battery pack clean and dry. h) Wipe the battery pack terminals with a

clean dry cloth if they become dirty.

i) Battery pack needs to be charged before

20V Brushless Impact Drill EN

Page 10

use. Always refer to this instruction and use the correct charging procedure.

j) Do not maintain battery pack on charge

when not in use.

k) After extended periods of storage, it may

be necessary to charge and discharge the battery pack several times to obtain maximum performance.

l) Battery pack gives its best performance

when it is operated at normal room temperature (20 °C ± 5 °C).

m) When disposing of battery packs, keep

battery packs of different electrochemical systems separate from each other.

n) Recharge only with the charger speciﬁed

by WORX. Do not use any charger other than that speciﬁcally provided for use with the equipment. A charger that is suitable for

one type of battery pack may create a risk of ﬁre when used with another battery pack.

o) Do not use any battery pack which is not

designed for use with the equipment.

p) Keep battery pack out of the reach of

children.

q) Retain the original product literature for

future reference.

r) Remove the battery from the equipment

when not in use. s) Dispose of properly. t) Do not mix cells of different manufacture,

capacity, size or type within a device. u) Do not remove battery pack from its

original packaging until required for use. v) Observe the plus (+) and minus (–) marks on

the battery and ensure correct use.

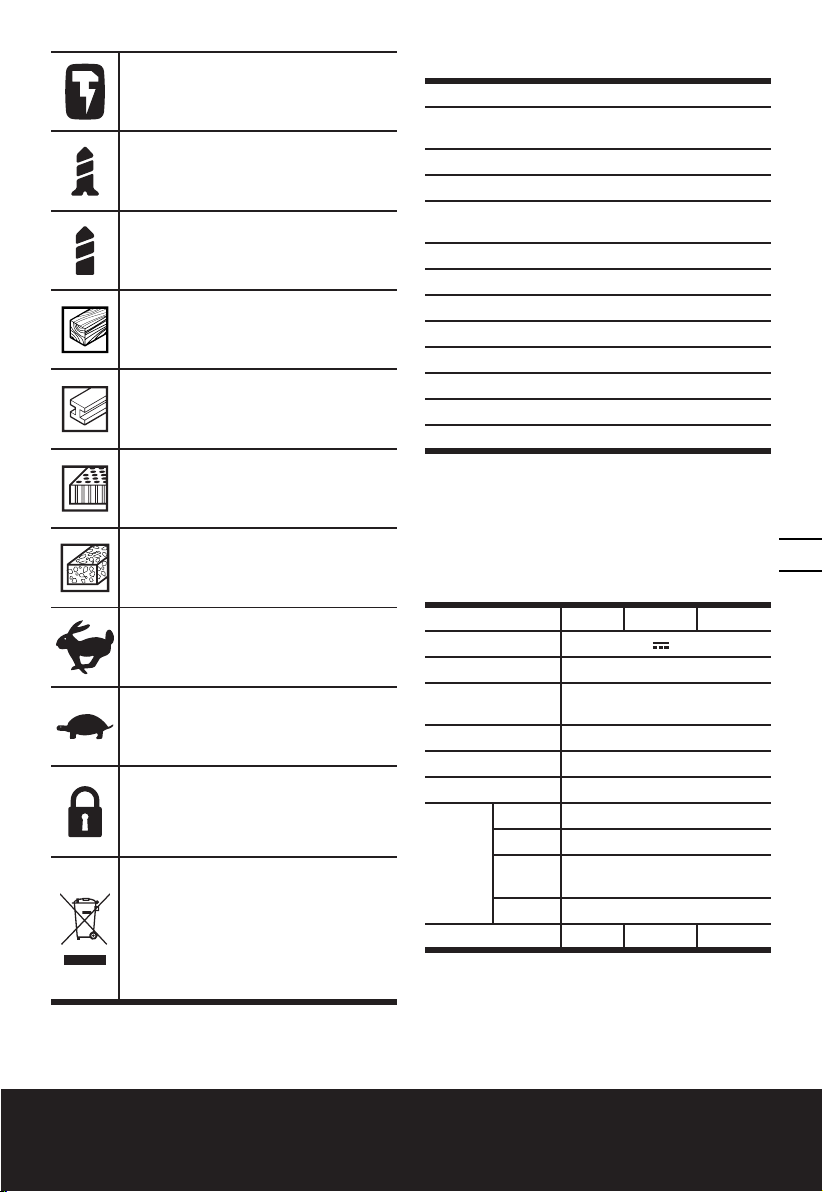

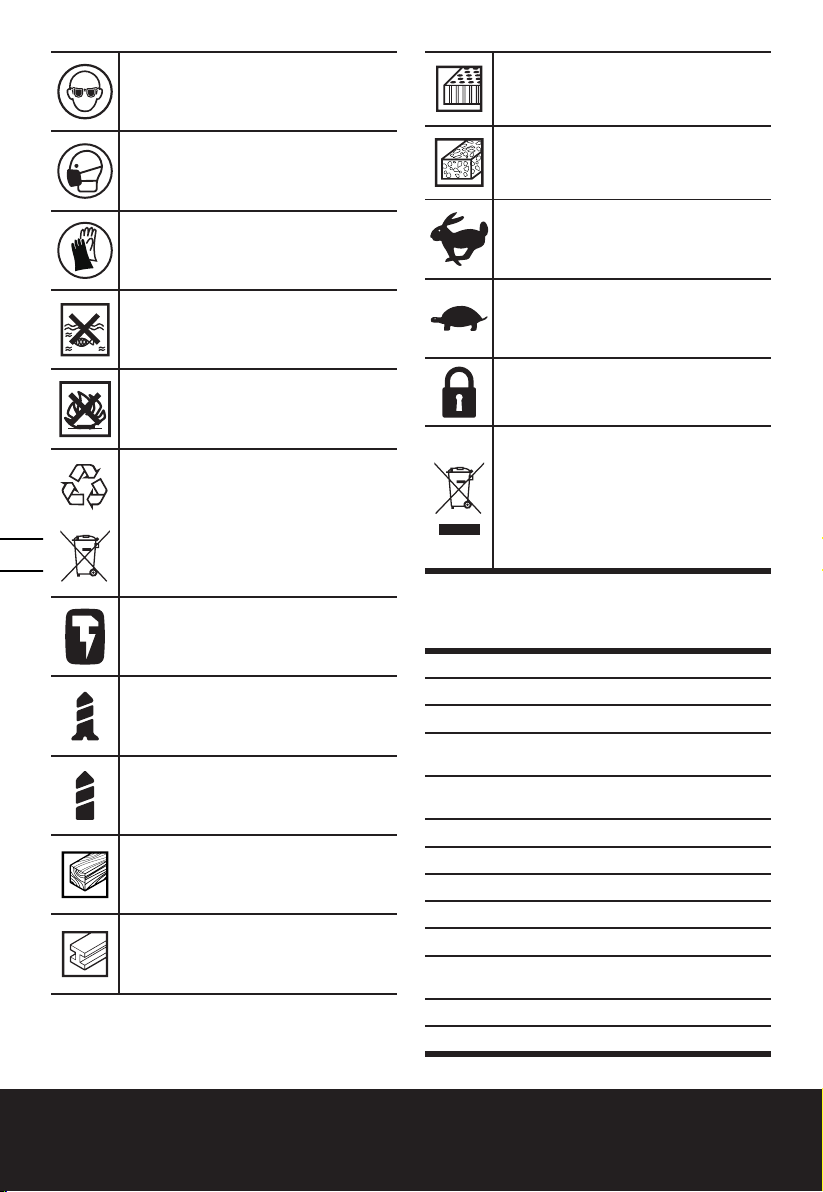

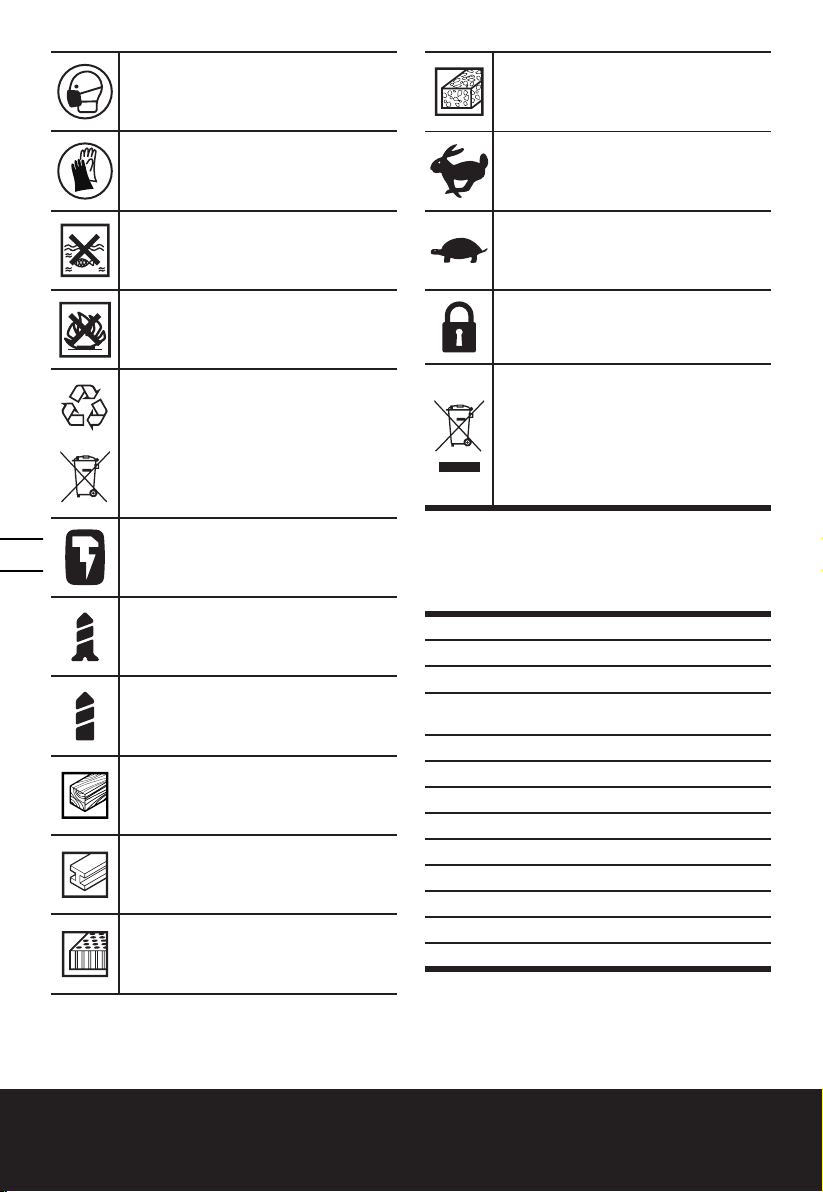

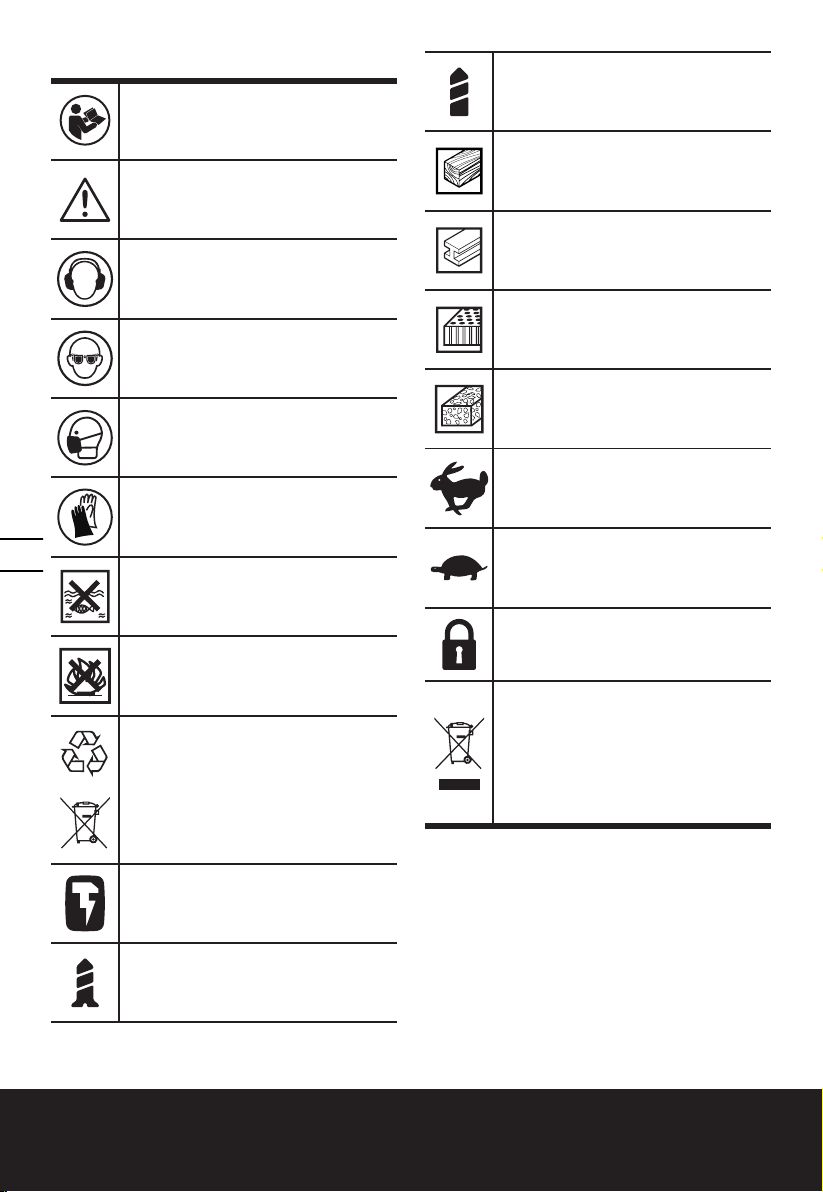

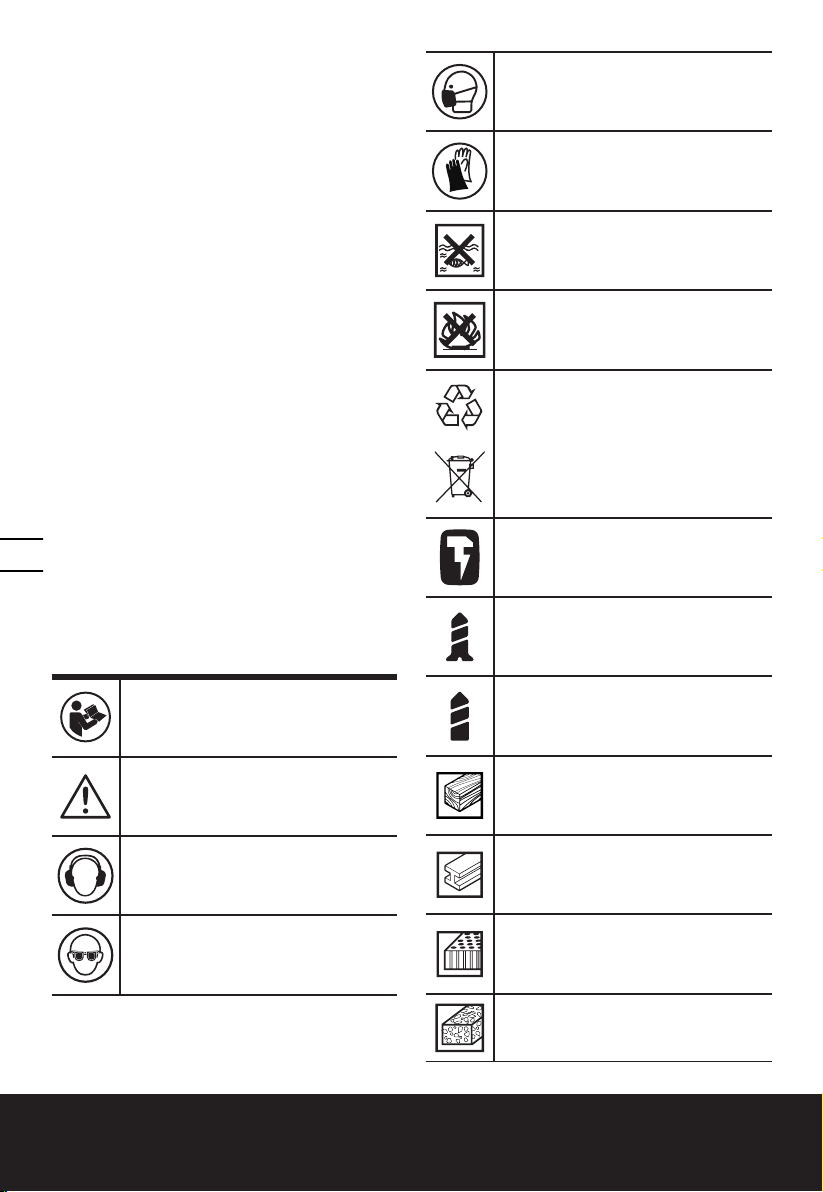

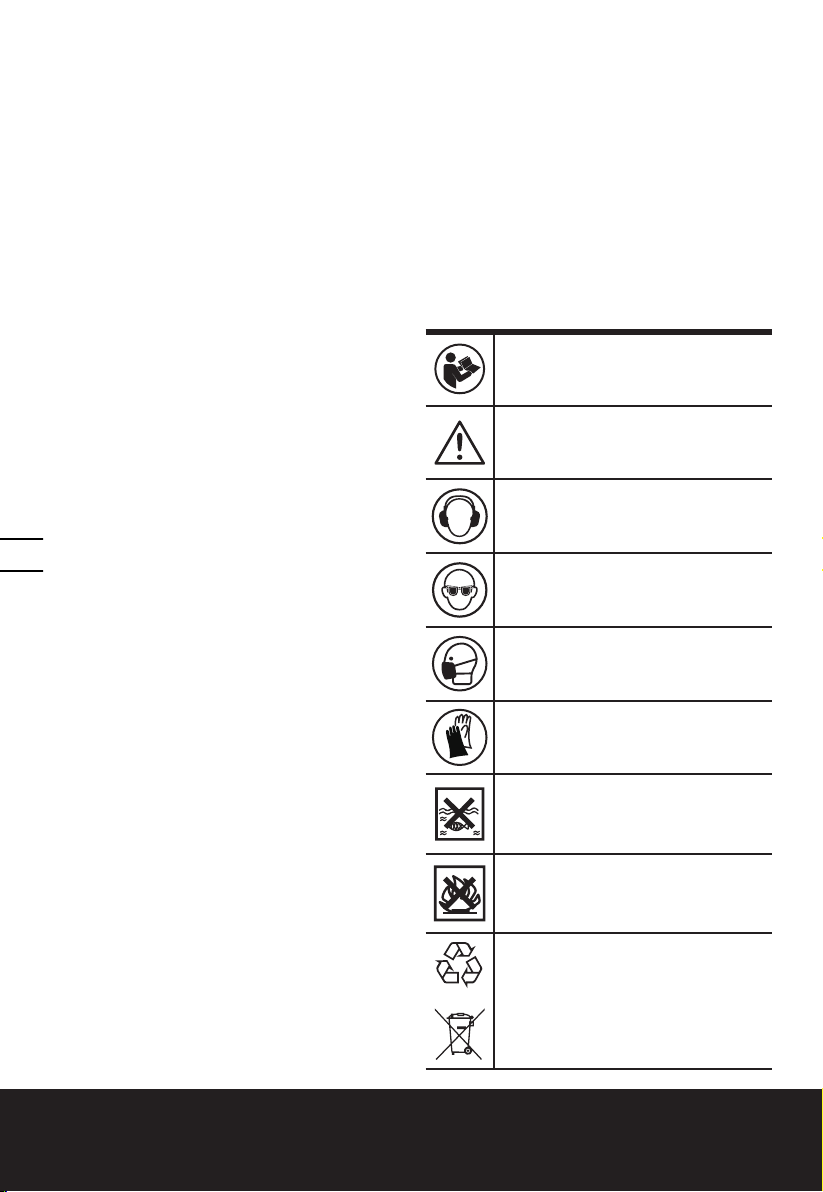

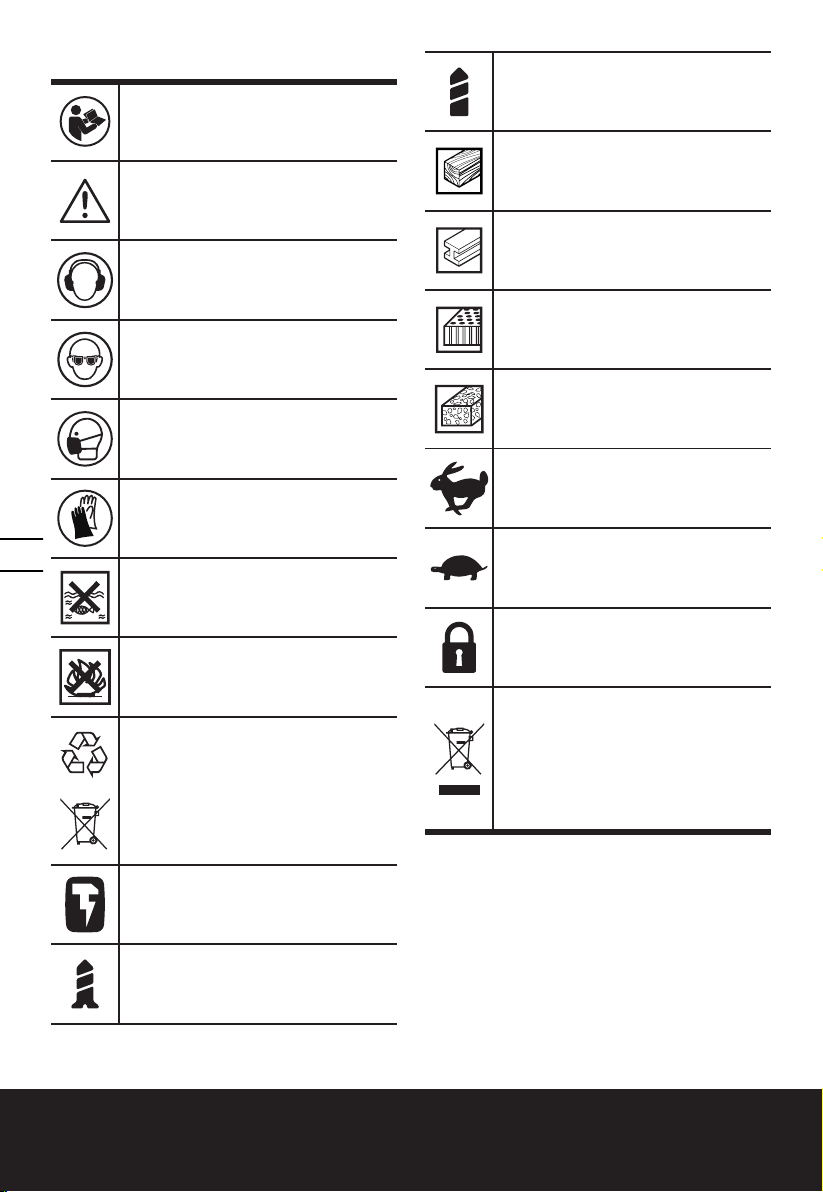

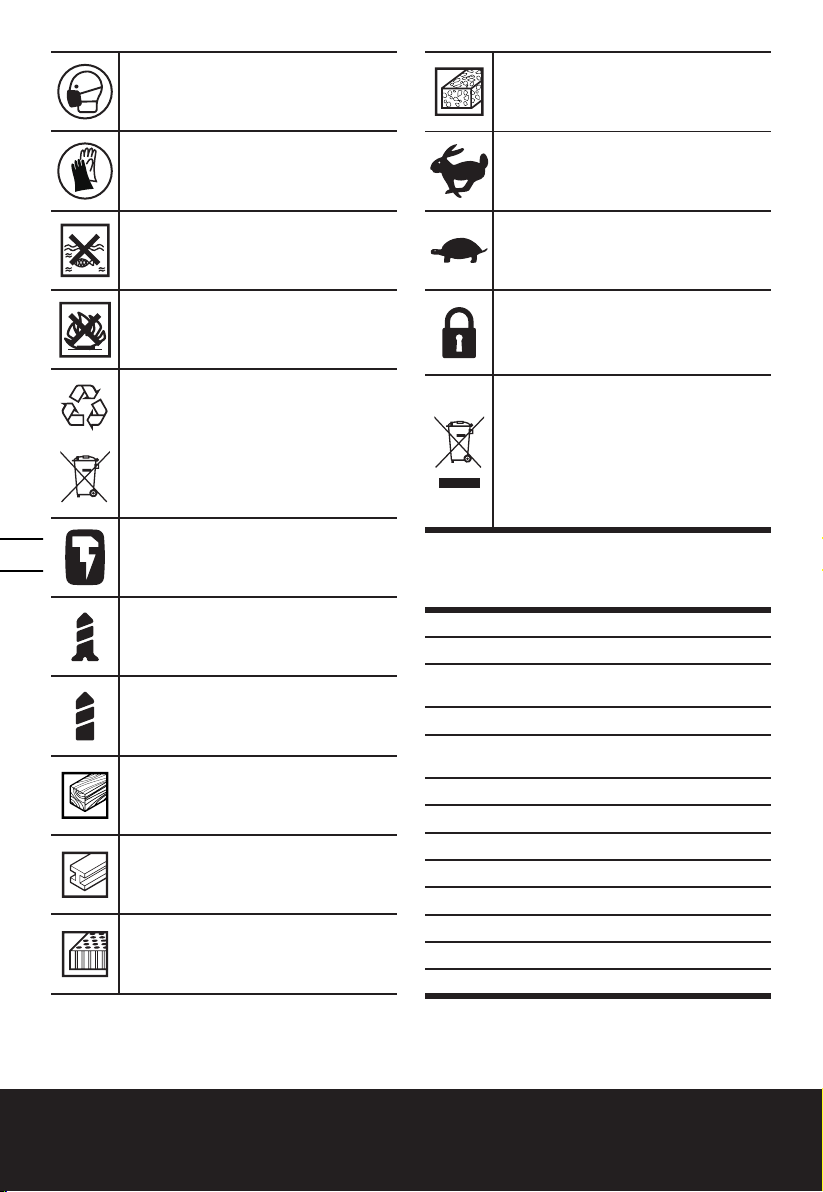

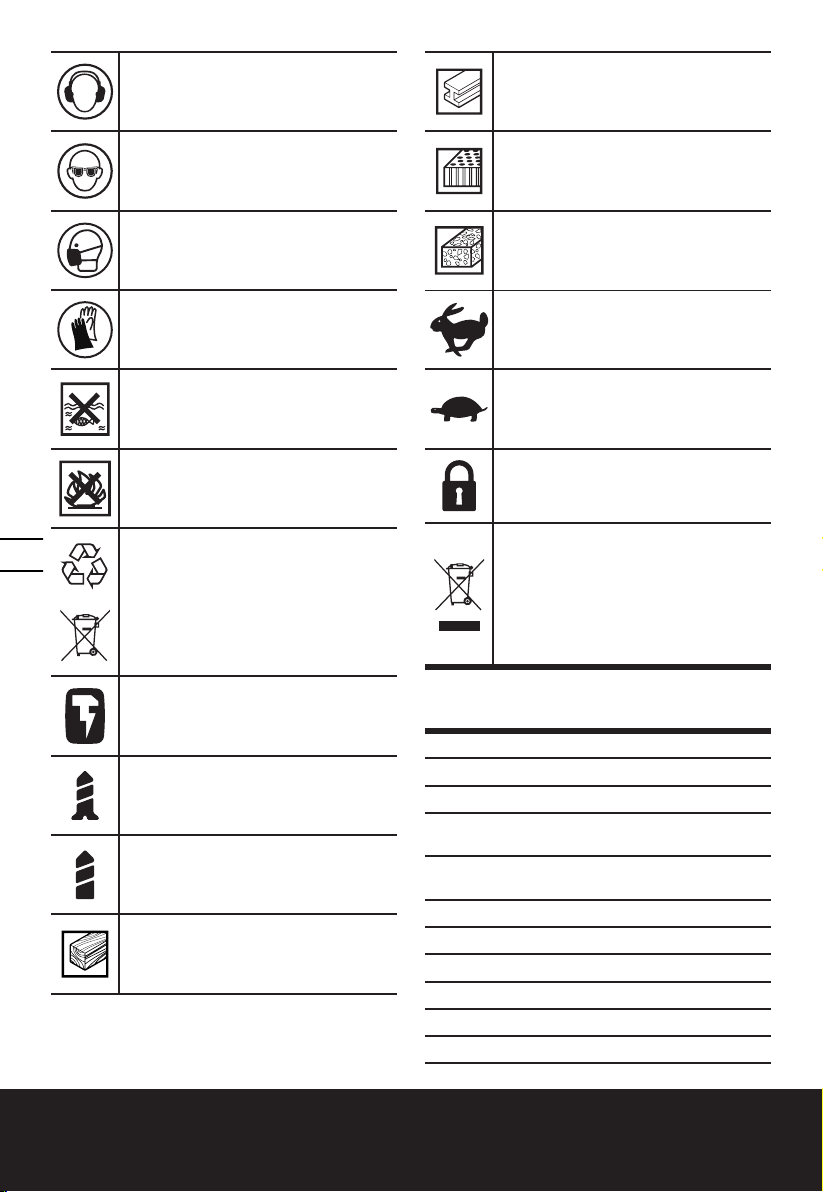

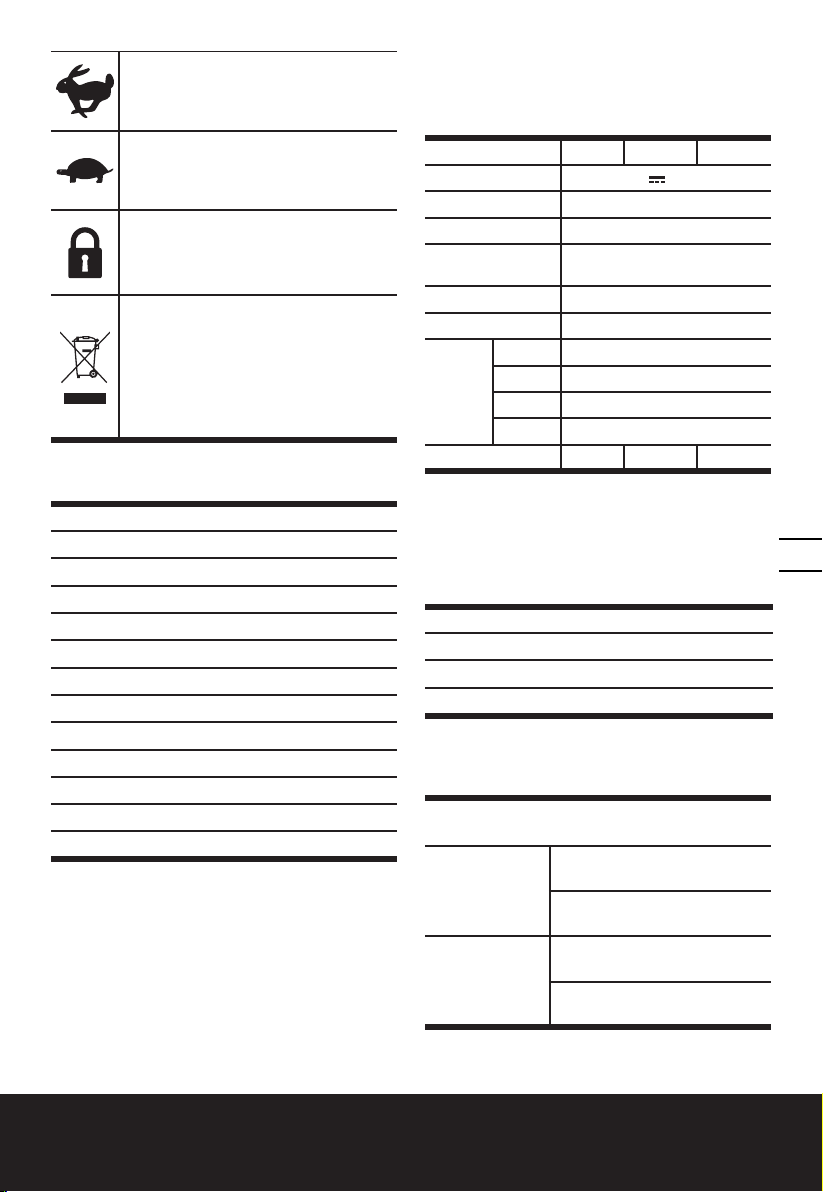

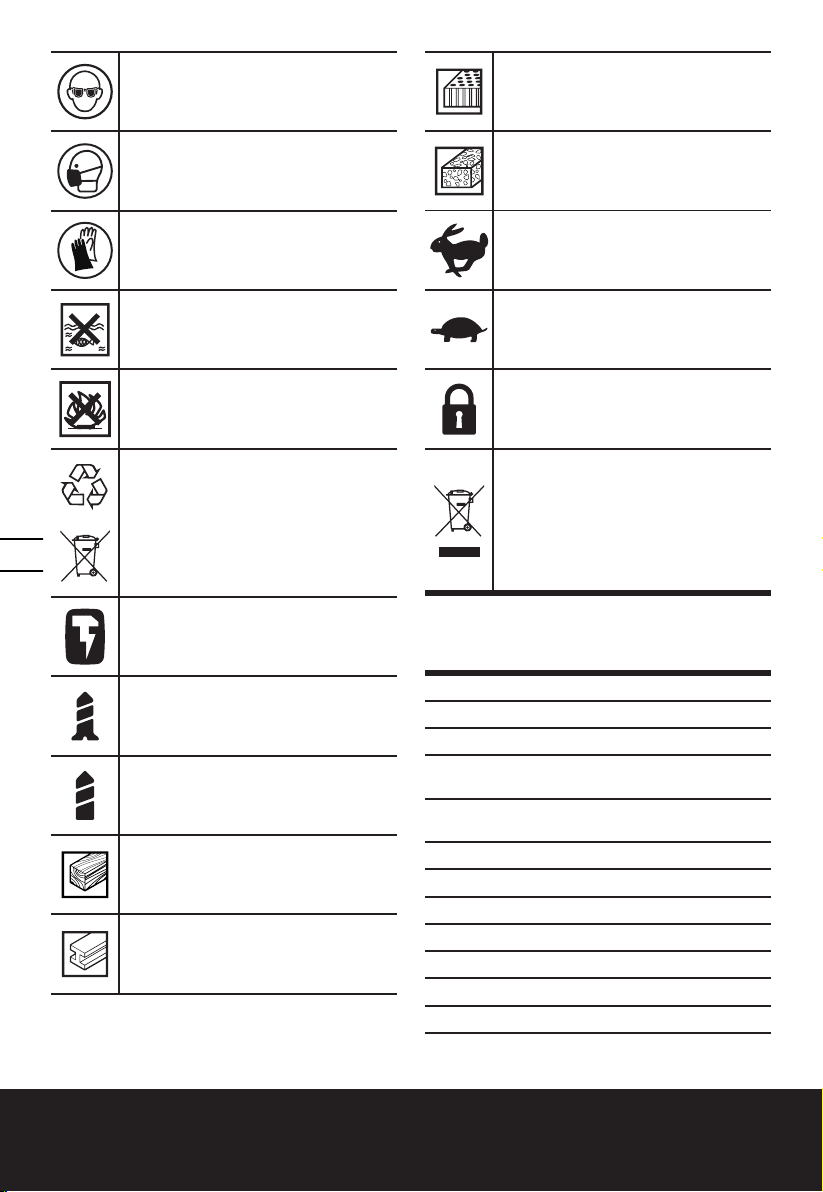

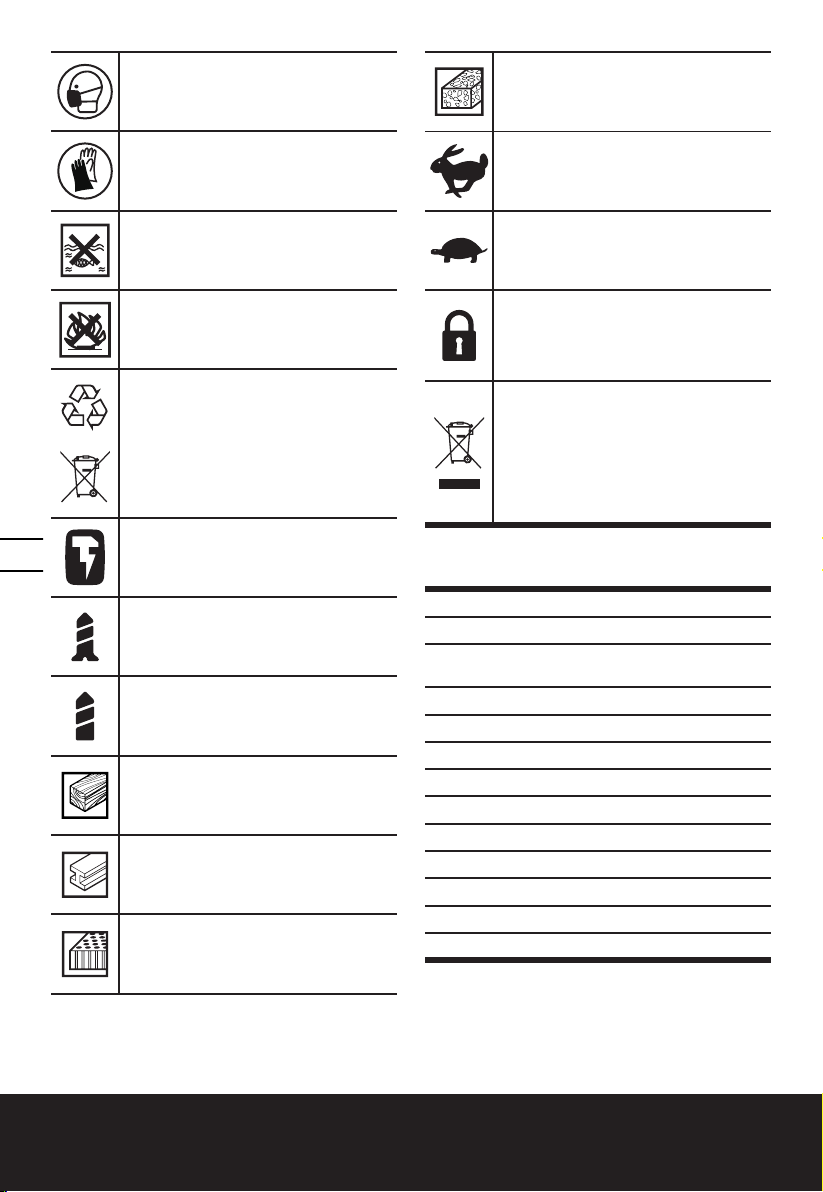

SYMBOLS

Li-I on

Wear dust mask

Wear protective gloves

Do not expose to rain or water.

Do not burn

Do not dispose of batteries, Return exhausted batteries to your local collection or recycling point.

Hammer drilling

Screwdriving

To reduce the risk of injury, user must read instruction manual

Warning

Wear ear protection

Wear eye protection

Drilling

Wood

Metal

Brick

Concrete

20V Brushless Impact Drill EN

Page 11

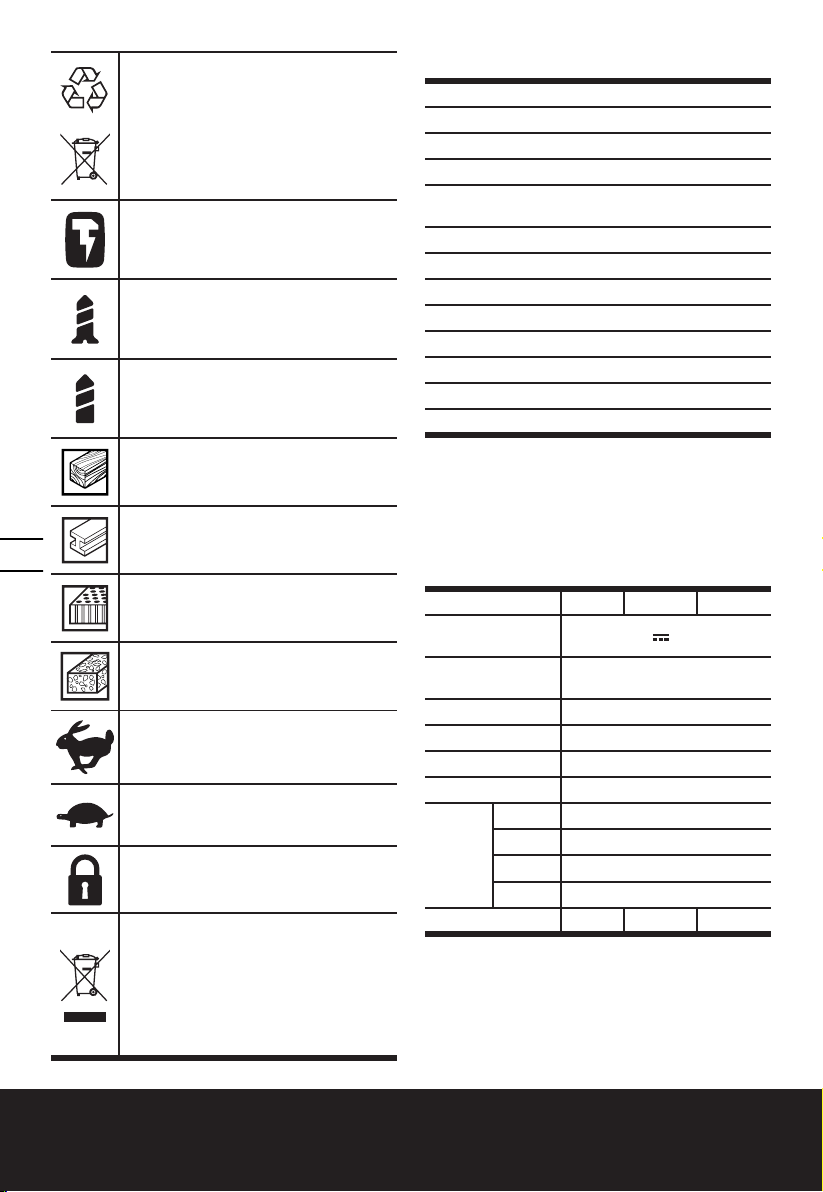

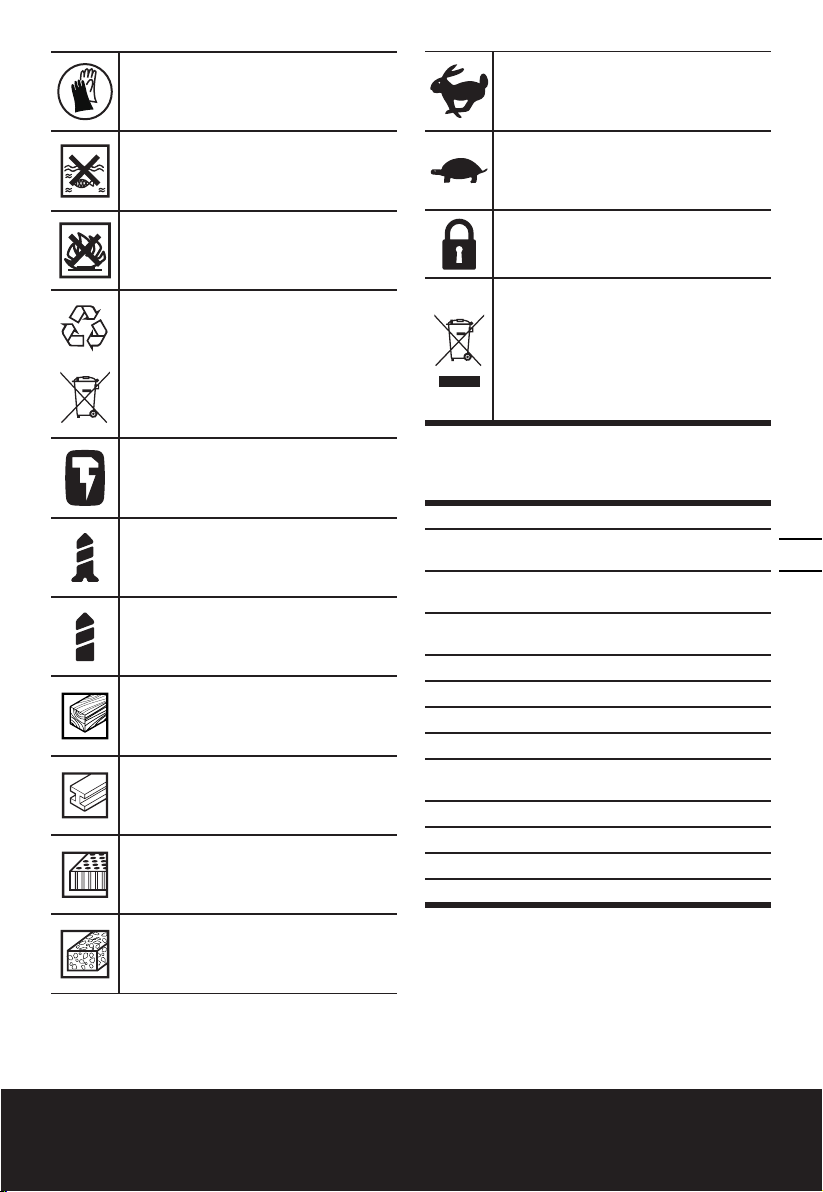

High speed

Low speed

Lock

Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your local authorities or retailer for recycling advice.

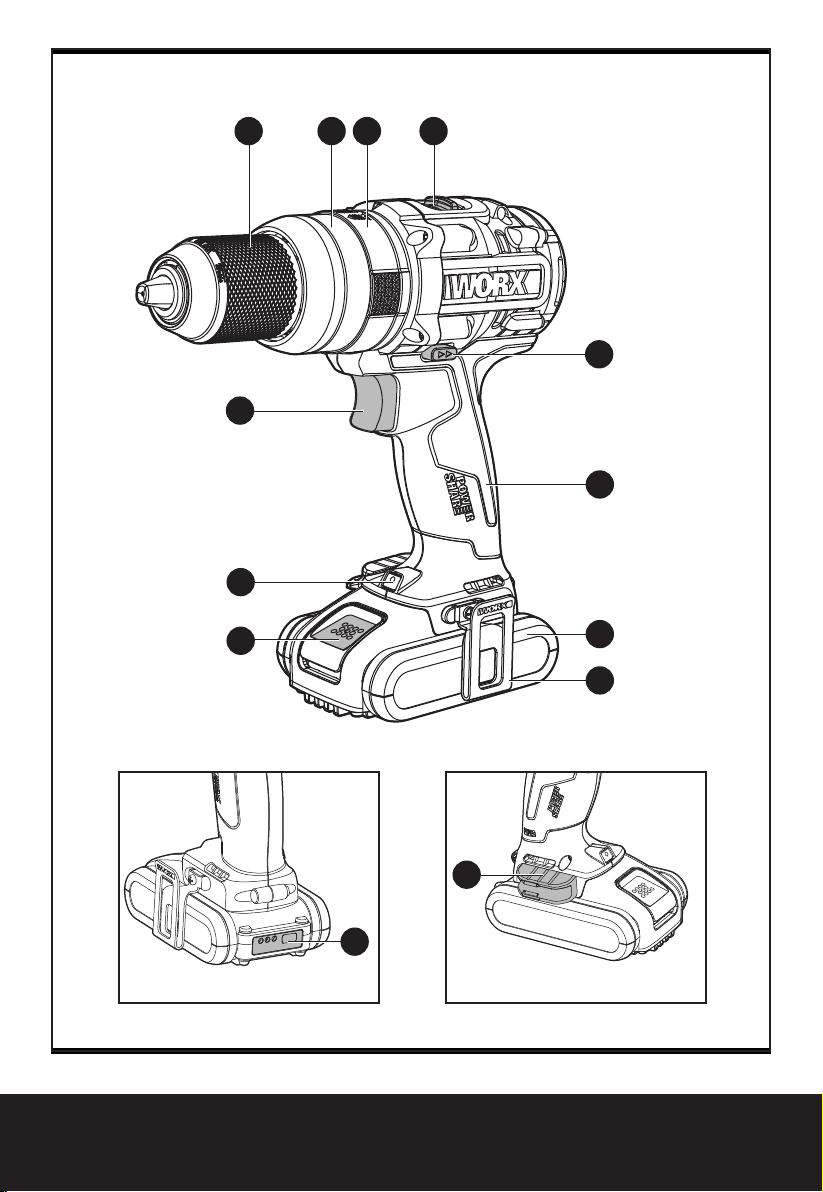

COMPONENT LIST

1. CHUCK

2. TORQUE ADJUSTMENT RING

3. FUNCTION MODE SELECTION SWITCH

4. TWO-SPEED GEAR CONTROL

5. FORWARD/REVERSE ROTATION CONTROL

6. SOFT GRIP HANDLE

7. BATTERY PACK *

8. BELT HOOK

9. BATTERY PACK RELEASE BUTTON *

10. SIGHT LIGHT

11. ON/OFF SWITCH

12. BIT CLIP

13. BATTERY CAPACITY INDICATOR *

* Not all the accessories illustrated or described are included in standard delivery.

TECHNICAL DATA

Type WX354 WX354.1 WX354.9 (3-designation of machinery, representative of Batterypowered Drill)

WX354 WX354.1 WX354.9

Rated voltage 20V No load speed 0-600/0-2000/min Impact rate 0-3000/0-6000bpm Clutch setting

positions Max torque 60N.m Chuck capacity 13mm

Steel 13mm

Max. drilling capacity

Machine weight 1.8kg 1.8kg 1.4kg

**Voltage measured without workload. Initial battery voltage reaches maximum of 20 volts. Nominal voltage is 18 volts.

Wood 40mm Brickwork 16mm Concrete 10mm

Max**

18+1+1

NOISE INFORMATION

A weighted sound pressure LpA: 88.4dB(A) A weighted sound power L

& K

Wear ear protection.

: 99.4dB(A)

5.0dB(A)

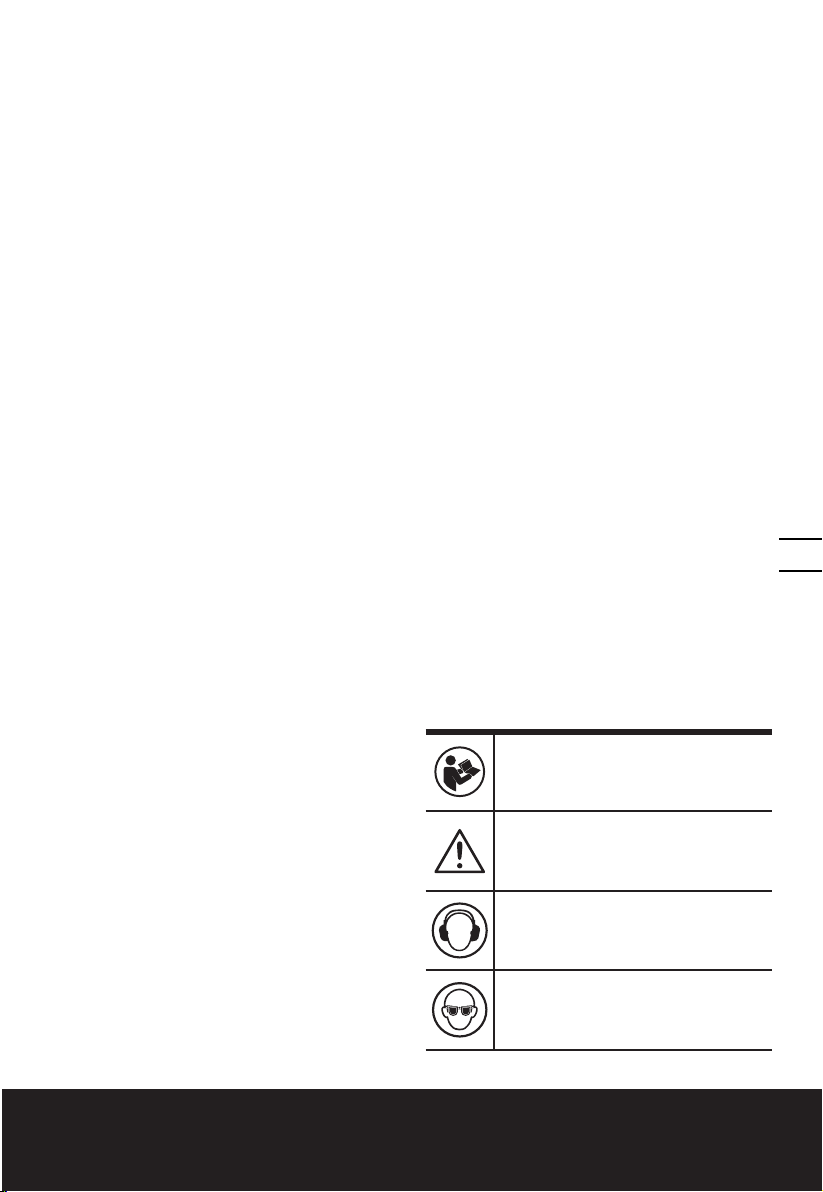

VIBRATION INFORMATION

Vibration total values (triax vector sum) determined according to EN 62841:

Vibration emission value

= 4.315m/s²

Drilling into metal

h,D

Uncertainty K = 1.5m/s²

Vibration emission value a

= 10.204m/s²

Impact drilling into concrete

The declared vibration total value and the declared

h,ID

Uncertainty K = 1.5m/s²

20V Brushless Impact Drill EN

Page 12

noise emission value have been measured in accordance with a standard test method and may be used for comparing one tool with another. The declared vibration total value and the declared noise emission value may also be used in a preliminary assessment of exposure.

WARNING: The vibration and noise emissions

during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used especially what kind of workpiece is processed dependant on the following examples and other variations on how the tool is used: How the tool is used and the materials being cut or drilled. The tool being in good condition and well maintained. The use of the correct accessory for the tool and ensuring it is sharp and in good condition. The tightness of the grip on the handles and if any anti vibration and noise accessories are used. And the tool is being used as intended by its design and these instructions.

This tool may cause hand-arm vibration syndrome if its use is not adequately managed.

WARNING: To be accurate, an estimation of

exposure level in the actual conditions of use should also take account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle but not actually doing the job. This may signiﬁcantly reduce the exposure level over the total working period.

Helping to minimise your vibration and noise exposure risk. Always use sharp chisels, drills and blades. Maintain this tool in accordance with these instructions and keep well lubricated (where appropriate). If the tool is to be used regularly then invest in anti vibration and noise accessories. Plan your work schedule to spread any high vibration tool use across a number of days.

ACCESSORIES

WX354 WX354.1 WX354.9

Masonry drill bits

Double ended bits

Charger 1 (WA3880) 1 (WA3880) /

Battery pack 2 (WA3551)

Belt hook 1 1 1 Bit clip 1 1 1

We recommend that you purchase your accessories

1 1 1

2 (WA3551 /

WA3553)

from the same store that sold you the tool. Choose the type according to the work you intend to undertake. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the instruction book carefully.

INTENDED USE

The machine is intended for impact drilling in brick, concrete and stone as well as for drilling in wood, metal, ceramic and plastic.

ASSEMBLY AND OPERATION

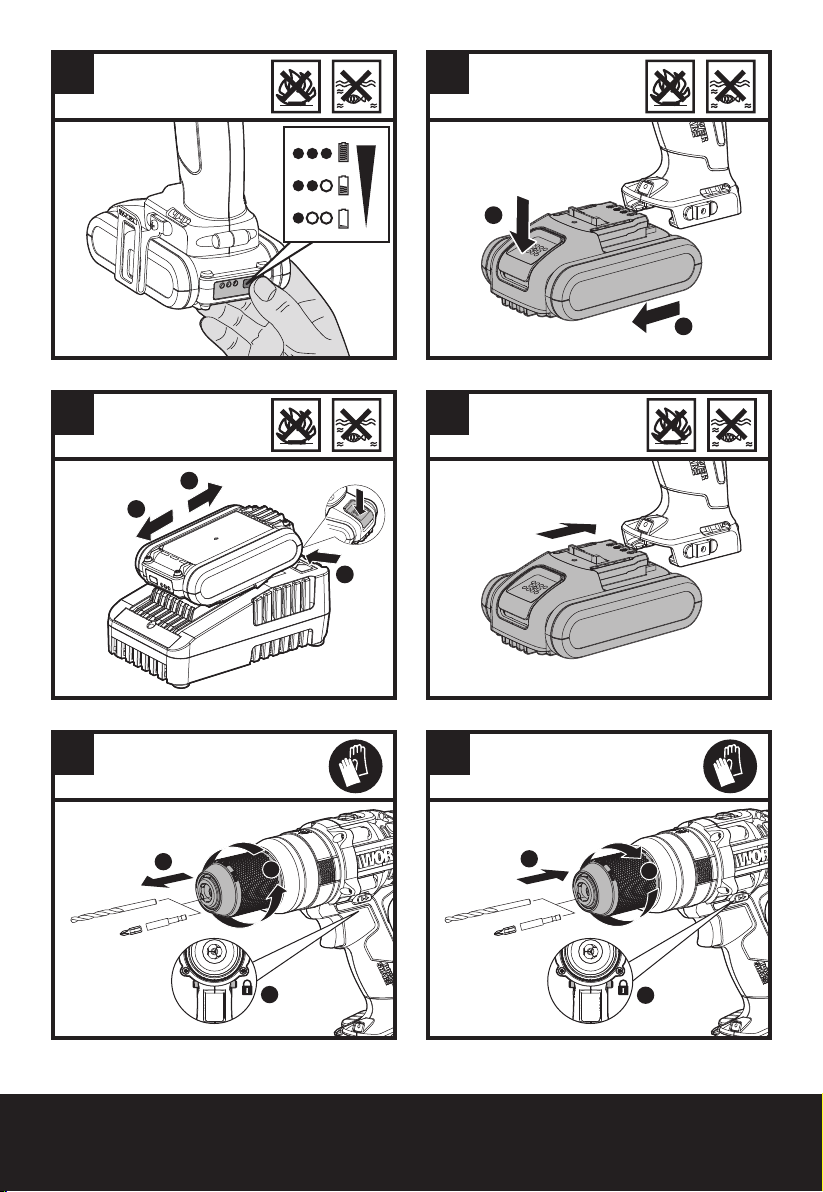

ACTION FIGURE

BEFORE OPERATION

Checking the battery charge condition NOTE: Fig. A1 only applies for the battery pack with battery indicator light.

Removing the battery pack See Fig. A2

Charging the battery See Fig. A3

Installing the battery pack See Fig. A4

ASSEMBLY

CHUCK ADJUSTMENT

WARNING: Always lock off trigger switch and

disconnect tool from power source when changing accessories. Always ensure the bit is secure before starting the tool. Damage to the Chuck or a loose bit may cause possible personal injury.

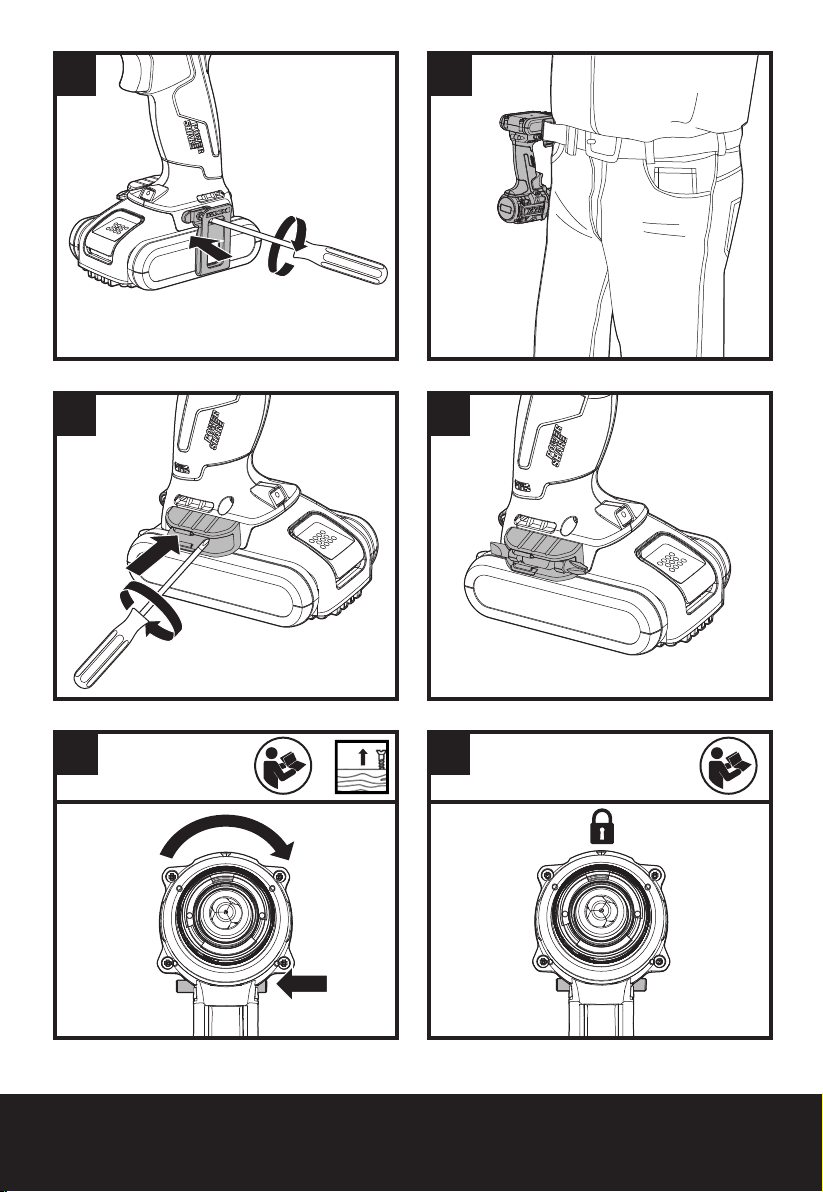

--Removing the bits See Fig. B1

--Inserting the bits See Fig. B2

Assembling the belt hook and bit clip

OPERATION

Forward/reverse rotation control

WARNING: Never

change the direction of rotation when the chuck is rotating, wait until it has stopped!

TWO-SPEED GEAR CONTROL

See Fig. A1

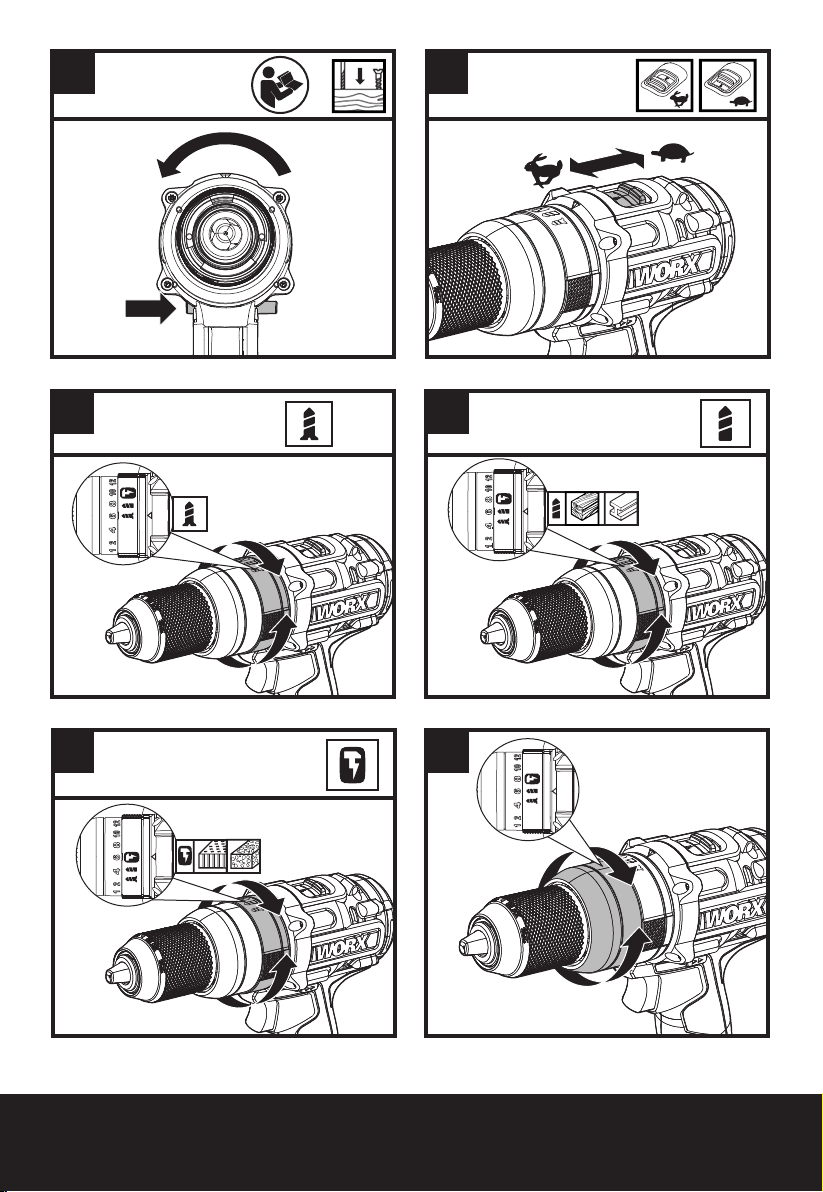

See Fig. C1, C2, C3, C4

See Fig. D1, D2, D3

See Fig. E

20V Brushless Impact Drill EN

Page 13

FUNCTION MODE SELECTION SCREWDRIVING, DRILLING, HAMMER DRILLING

TORQUE ADJUSTMENT

Operating the on/off switch

WARNING: Do not

operate for long periods at low speed because excess heat will be produced internally.

LED light indicator (See Fig. H)

Before operation, the LED light will be activated when the On/Off switch is slightly depressed, and will automatically turn off 20 seconds after the On/Off switch is released.

WARNING: To turn on the light, press the On/

Off switch and make sure the Forward/Reverse Rotation Control is on right/left position. The tool and battery are equipped with a protection system. When the LED Light is quickly ﬂashing 60 seconds and turn off, the system will automatically cut off power to the tool to extend battery life. The tool will automatically stop during operation if the tool and/or battery are placed under one of the following conditions:

• Overloaded: The tool is operated in a manner that causes it to draw an abnormally high current. In this situation, release the Trigger Switch on the tool and stop the application that caused the tool to become overloaded. Then pull the Trigger Switch again to restart.

• Overheated: Under the condition above, if the tool does not start, the Tool and Battery are overheated. In this situation, let the Tool and Battery cool before pulling the Trigger Switch again.

• Low battery voltage: The remaining Battery capacity is too low and the tool will not operate. In this situation, remove and recharge the Battery.

See Fig. F1, F2, F3

See Fig. G

See Fig. H

PROBLEM SOLUTION

1. WHY DOES THE DRILL NOT TURN ON WHEN YOU PRESS THE SWITCH?

The Forward and Reverse Switch, which is on top of the trigger, is positioned in the lock function. Unlock the Forward and Reverse Switch putting it into the required rotation position. Push the trigger and the drill will start to rotate.

2. THE DRILL STOPS BEFORE THE SCREW IS COMPLETELY TIGHTENED. WHY?

Verify the torque position of the Torque Adjustment Ring, you can ﬁnd the Torque Adjustment Ring between the Chuck and the drill body. Position 1 is the lowest torque (screw driving force) and position 18 is the highest torque (screw driving

force). Position is for hammer drill operation. Regulate the Torque Adjustment Ring to a higher position to reach the best result (See G).

3. I CAN NOT FIT THE BATTERY INTO THE BATTERY CHARGER. WHY?

The battery can be inserted into the charger only in one direction. Turn the battery around until it can be inserted into the slot, the red LED Light should turn on when the battery is charging.

4. REASONS FOR DIFFERENT BATTERY PACK WORKING TIMES

Charging time problems, as above, and having not used a Battery Pack for a prolonged time will reduce the Battery Pack working time. This can be corrected after several charge and discharge operations by charging & working with your drill. Heavy working conditions such as large screws into hard wood will use up the Battery Pack energy faster than lighter working conditions. Do not re-charge your Battery Pack below 0 performance.

is for drill operation. Position

C and above 40oC as this will affect

MAINTENANCE

Remove the Battery Pack from the tool before carrying out any adjustment, servicing or maintenance.

Your power tool requires no additional lubrication or maintenance. There are no user serviceable parts in your power tool. Never use water or chemical cleaners to clean your power tool. Wipe clean with a dry cloth. Always store your power tool in a dry place. Keep the motor ventilation slots clean. Keep all working controls free of dust. Occasionally you may see sparks through the ventilation slots. This is normal and will not damage your power tool.

For Battery tools

The ambient temperature range for tool and battery use and storage is 0 The recommended ambient temperature range for

the charging system during charging is 0

C-45oC.

C-40oC.

ENVIRONMENTAL PROTECTION

Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your

local authorities or retailer for recycling advice.

20V Brushless Impact Drill EN

Page 14

DECLARATION OF CONFORMITY

We, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Declare that the product Description Battery-powered Drill Type WX354 WX354.1 WX354.9 (3-designation

of machinery, representative of Batterypowered Drill)

Function Drilling

Complies with the following Directives:

2006/42/EC 2011/65/EU 2014/30/EU

Standards conform to

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

The person authorized to compile the technical ﬁle,

Name: Marcel Filz Address: POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Deputy Chief Engineer,Testing & Certiﬁcation Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V Brushless Impact Drill EN

Page 15

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Machen Sie sich mit allen

Sicherheitswarnungen, Anweisungen, Abbildungen und Speziﬁkationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten

Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere

Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit a) Der Anschlussstecker des

Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser

in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen a) Seien Sie aufmerksam, Achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und

-auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

h) Vermeiden Sie, durch die häuﬁge Nutzung

des Werkzeugs in einen Trott zu verfallen

1514

20V bürstenloser Schlagbohrmaschine D

Page 16

und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im

Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Behandlung des

Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Klemmen Sie den Stecker von der

Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

Sie von unerfahrenen Personen benutzt werden.

e) Warten Sie die Elektrowerkzeuge und

Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie die Griffe trocken, sauber

und frei von Öl und Fett. Rutschige Griffe

und Oberﬂächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Behandlung des

Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf,

die vom Hersteller empfohlen werden. Für

ein Ladegerät, das für eine bestimmte Art von

Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern

von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende

Akkuﬂüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Verwenden Sie kein Akkupack oder

Werkzeug, das beschädigt ist. Beschädigte

oder modiﬁzierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.

f) Setzen Sie das Akkupack oder Werkzeug

keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch

Feuer oder Temperaturen über 130 °C kann zur Explosion führen.

g) Befolgen Sie alle Ladeanweisungen, und

laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein

unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service a) Lassen Sie Ihr Elektrowerkzeug nur von

qualiﬁziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

b) Führen Sie niemals Wartungsarbeiten an

beschädigten Akkus durch. Die Wartung von

Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUBOHRSCHRAUBER

1) Sicherheitshinweise für alle Betriebe a) Tragen Sie Gehörschutz bei der Benutzung

von Schlagbohrmaschinen. Die Einwirkung

von Lärm kann Gehörverlust bewirken.

b) Halten Sie das Werkzeug an den isolierten

20V bürstenloser Schlagbohrmaschine D

Page 17

Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren könnten. Metallteile am Werkzeug,

die mit stromführenden Drähten in Berührung kommen, werden selbst stromführend und können der Bedienperson einen elektrischen Schlag versetzen.

2) Sicherheitshinweise bei Verwendung

langer Bohrer

a) Bedienen Sie niemals mit einer

Geschwindigkeit, die höher als die maximale Nenndrehzahl des Bohrers ist. Wenn der Bohrer bei höheren

Geschwindigkeiten eine freie Drehung ohne Kontakt mit dem Werkstück zulässig ist, kann es verbogen werden, was zu Verletzungen führen kann.

b) Beginnen Sie das Bohren immer mit

niedriger Geschwindigkeit, wobei die Bohrerspitze in Kontakt mit dem Werkstück. Wenn der Bohrer bei höheren

Geschwindigkeiten eine freie Drehung ohne Kontakt mit dem Werkstück zulässig ist, kann es verbogen werden, was zu Verletzungen führen kann.

c) Üben Sie nur Druck aus, wenn Sie in

direkter Linie mit dem Bohrer sind und keinen übermäßigen Druck ausüben.

Der Bohrer kann verbogen werden, was zu einem Bruch oder Verlust der Kontrolle und zu Verletzungen führen kann.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen

oder zerdrücken.

b) Akkupack nicht kurzschließen. Akkupacks

nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des

Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder

Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen

aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku

austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen

Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder

eines Akkupacks muss sofort ein Arzt

herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks

schmutzig werden, diese mit einem

sauberen, trockenen Tuch abwischen. i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen

beachten und den korrekten Ladevorgang

ausführen. j) Akkupack bei Nichtverwendung nicht

längere Zeit auﬂaden lassen. k) Nach längerer Lagerung des Gerätes ist es

eventuell notwendig, die Zellen oder das

Akkupack mehrere Male aufzuladen und

zu entladen, um eine optimale Leistung zu

erhalten. l) Akkupacks funktionieren bei normaler

Zimmertemperatur (20 °C ± 5 °C) am

besten. m) Beim Entsorgen von Akkupacks

sollten Akkupacks mit verschiedenen

elektrochemischen Systemen voneinander

getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten

Ladegerät auﬂaden. Kein Ladegerät

verwenden, das nicht ausdrücklich für den

Gebrauch mit dem Gerät vorgesehen ist.

Ein Ladegerät, das für eine bestimmte Art von

Akkupackgeeignet ist, kann bei Verwendung

mit einem anderen Akkupack eine Brandgefahr

darstellen.

o) Kein Akkupack verwenden, das nicht für

den Gebrauch mit dem Gerät vorgesehen

ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum

späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem

Gerät nehmen. s) Ordnungsgemäß entsorgen. t) Vermischen Sie keine Zellen verschiedener

Hersteller, Kapazitäten, Größen oder Typen

innerhalb eines Geräts. u) Nehmen Sie das Akkupack nicht aus der

Originalverpackung, bis es verwendet

werden soll. v) Beachten Sie die Plus (+) und Minus (–)

Markierungen auf dem Akku und stellen Sie

die korrekte Anwendung sicher.

1716

20V bürstenloser Schlagbohrmaschine D

Page 18

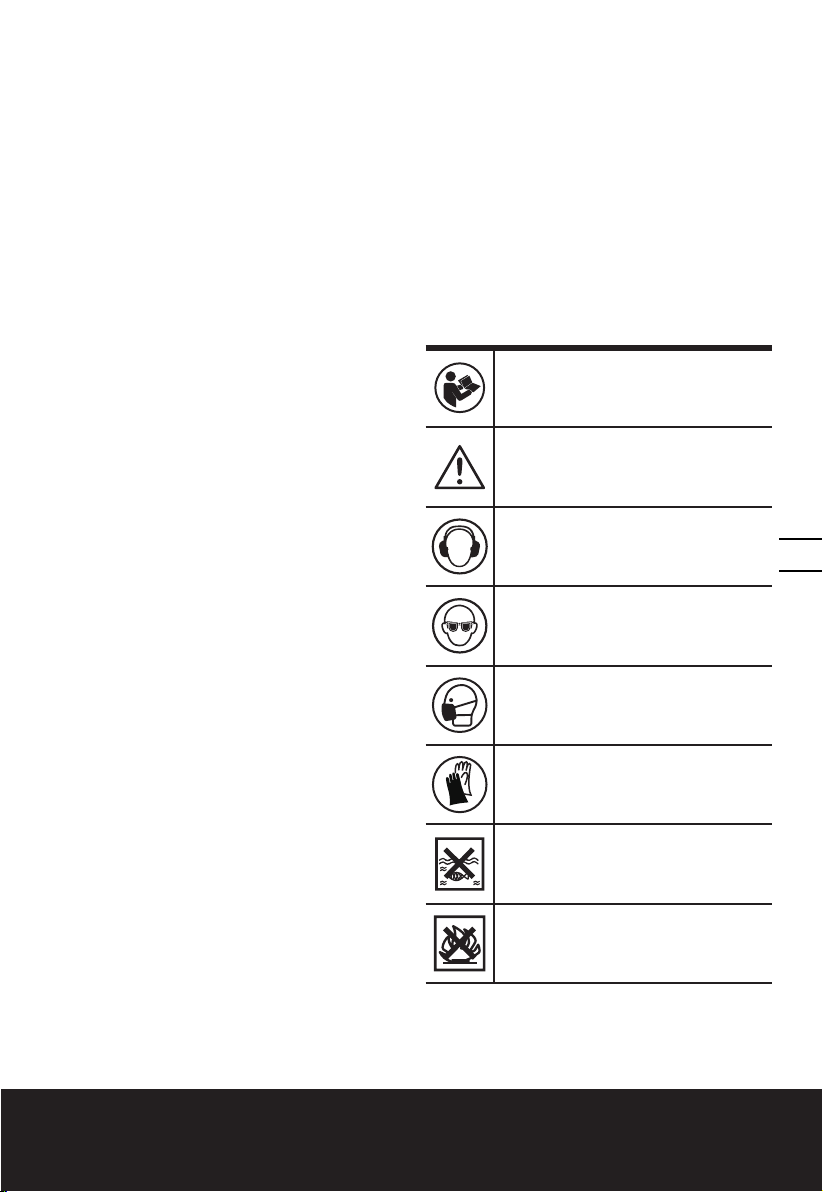

SYMBOLE

Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt

WARNUNG

Tragen Sie Gehörschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Tragen Sie Schutzhandschuhe

Vor Regen und Feuchtigkeit schützen

Bohren

Holz

Metall

Backstein

Beton

Hohe Drehzahl

Niedrige Drehzahl

Verriegeln

Nicht durch Verbrennen entsorgen

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

Li-I on

Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle.

Schlagbohren

Schrauben

20V bürstenloser Schlagbohrmaschine D

Page 19

KOMPONENTEN

1. BOHRFUTTER

2. EINSTELLRING FÜR RUTSCHKUPPLUNG

3. BETRIEBSARTENWAHLSCHALTER

4. GETRIEBESTEUERUNG

5. RECHTS- LINKSLAUF UND SPERRE

6. SOFTHANDGRIFF

7. AKKU *

8. GÜRTELCLIP

9. AKKUVERRIEGELUNG *

10. ARBEITSLICHT

11. EIN-AUS-SCHALTER

12. BIT-CLIP

13. AKKU-FÜLLSTANDSANZEIGE

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX354 WX354.1 WX354.9 (3 Bezeichnung der Maschine, Repräsentant des Akku-Bohrschrauber)

WX354 WX354.1 WX354.9

Akku GleichSpannung

Leerlaufdrehzahl 0-600/0-2000/min Nennschlagzahl 0-3000/0-6000bpm Einstellpositionen

der Kupplung Max. Drehmoment 60N.m Bohrfutter

Spannweite

Stahl Holz Mauerwerk Stein

Maximaler Bohr durchmesser in

Gewicht 1.8kg 1.8kg 1.4kg

**Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

20V

Max**

18+1+1

13mm

13mm 40mm 16mm 10mm

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck LpA: 88.4dB(A) Gewichtete Schallleistung L

& K

Tragen Sie einen Gehörschutz.

: 99.4dB(A)

5dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrations Gesamt Messwertermittlung gemäß EN 62841:

Vibrationsemissionswert

= 4.315m/s²

Bohren in Metall

Schlagbohren in Beton

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden. Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNUNG: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispielen und verschiedenen Einsatzmöglichkeiten des Werkzeugs: Wie das Werkzeug verwendet wird und Materialien geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepﬂegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht angemessen

h,D

Unsicherheit K = 1.5 m/s²

Vibrationsemissionswert a

= 10.204m/s²

h,ID

Unsicherheit K = 1.5m/s²

1918

20V bürstenloser Schlagbohrmaschine D

Page 20

gehandhabt, kann es ein Hand-ArmVibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein

Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf beﬁndet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Hilft dabei, das Risiko der Vibrations- und Lärmbelastung zu minimieren. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pﬂegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

WX354 WX354.1 WX354.9

Steinbohrer 1 1 1

Doppelbits 1 1 1

Ladegerät 1 (WA3880) 1 (WA3880) /

Akku 2 (WA3551)

Gürtelclip 1 1 1 Bit-Clip 1 1 1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Wählen Sie den Werkzeugtyp entsprechend der Arbeit, die Sie durchführen möchten. Weitere Informationen ﬁnden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

2 (WA3551 /

WA3553)

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es

ist ebenso geeignet zum Bohren in Holz, Metall, Keramik und Kunststoff.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG

VOR INBETRIEBNAHME

Ladezustand des Akkus prüfen HINWEIS: Abb. D1 gilt nur für das Akkupack mit Akkustandanzeige.

Entnehmen des Akkupacks Siehe Abb. A2

Auﬂaden des Akkus Siehe Abb. A3

Einsetzen des Akkupacks Siehe Abb. A4

MONTAGE

BOHRFUTTEREINSTELLUNG

WARNUNG: Verriegeln Sie stets den

Auslöseschalter und trennen Sie das Werkzeug von der Stromversorgung, wenn Sie Zubehör wechseln. Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das Werkzeug in Betrieb nehmen. Schäden am Bohrfutter oder ein loser Bit können zu Verletzungen führen.

Entfernen von Bits Siehe Abb. B1

Einsetzen von Bits Siehe Abb. B2

Montieren des Gürtelclips und Bit-Clips

BETRIEB

Vorwärts-/RückwärtsRotationssteuerung

WARNUNG: Ändern Sie

die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht!

ZWEISTUFIGE GANGSCHALTUNG

WAHLSCHLATER BOHREN, SCHRAUBEN ODER SCHLAGBOHREN

DREHMOMENTEINSTELLUNG UND UMSCHALTEN

Siehe Abb. A1

Siehe Abb. C1, C2, C3, C4

Siehe Abb. D1, D2, D3

Siehe Abb. E

Siehe Abb. F1, F2, F3

Siehe Abb. G

20V bürstenloser Schlagbohrmaschine D

Page 21

Bedienen des Ein-/AusSchalters

WARNUNG: Nicht über

längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.

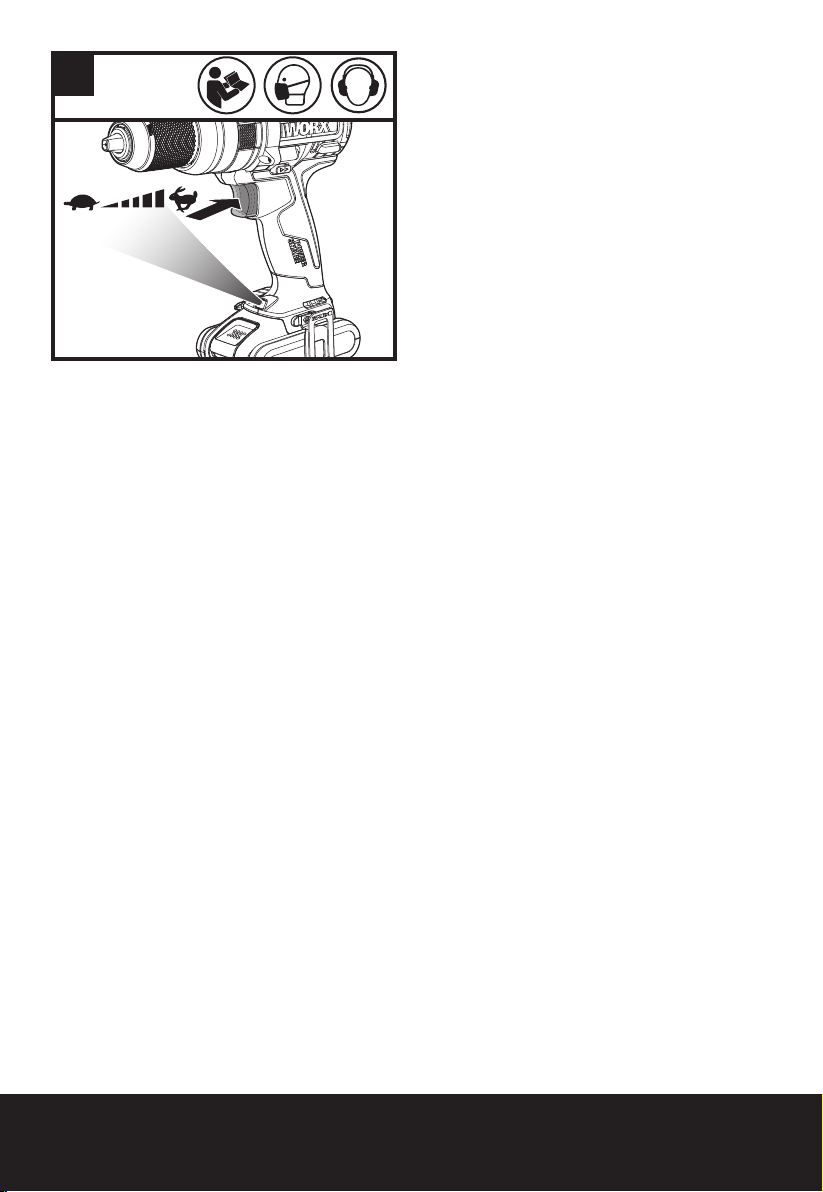

LED-Kontrollleuchte (Siehe Abb. H)

Vor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird; es erlöscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch.

WARNUNG: Zum Einschalten der Lampe Ein-/

Ausschalter drücken und sicherstellen, dass sich Vorlauf/Rücklauf-Drehregler in rechter/linker Position beﬁndet. Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED-Anzeige 60 Sekunden schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den Auslöseschalter drücken, um erneut zu starten.

• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in diesem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drücken.

• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und auﬂaden.

Siehe Abb. H

PROBLEMBEHEBUNG

1. DIE SCHLAGBOHRMASCHINE LÄSST SICH NICHT EINSCHALTEN?

Der Drehrichtungsschalter oben an der Schlagbohrmaschine ist verriegelt. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Starten Sie den Schlagbohrer, indem Sie den Schalter drücken.

2. DER BOHRER STOPPT, EHE DIE SCHRAUBE RICHTIG FESTGEZOGEN IST

Überprüfen Sie die Drehmomenteinstellung am Drehmomenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 18 die für das höchste Drehmoment (zum Schrauben eindrehen). Position verwendet. Position

wird zum Schlagbohren

wird zum Bohren

verwendet. Stellen Sie das Drehmoment höher ein, um ein optimales Ergebnis zu erzielen (Siehe Abb. G).

3. DER AKKU LÄSST SICH NICHT IN DAS LADEGERÄT EINSETZEN

Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie den Akku, bis er in die Aussparung im Ladegerät hineinpasst; die rote LED leuchtet auf, wenn der Akku lädt.

4. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C bzw. über 40°C; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Entfernen Sie den Akku aus der Maschine, ehe Sie irgendwelche Einstell-, Reparatur- oder Wartungsarbeiten vornehmen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen.

Bei Akkuwerkzeugen

Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0°C und 45°C. Der empfohlene Umgebungstemperaturbereich für

die Ladestation liegt zwischen 0°C und 40°C.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden,

sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

2120

20V bürstenloser Schlagbohrmaschine D

Page 22

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Erklären hiermit, dass unser Produkt Beschreibung Akku- Bohrschrauber Typ WX354 WX354.1 WX354.9 (3 -

Bezeichnung der Maschine, Repräsentant des Akku- Bohrschraubers)

Funktion Bohren

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC 2011/65/EU 2014/30/EU

Werte nach

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Filz Anschrift Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Stellvertretender Cheﬁngenieur, Prüfung und Zertiﬁzierung Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V bürstenloser Schlagbohrmaschine D

Page 23

SÉCURITÉ DU PRODUIT AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire l’ensemble

des mises en garde, instructions, illustrations et spéciﬁcations fourni avec cet outil électrique. Ne pas suivre toutes les

instructions énumérées ci-dessous peut conduire à une électrocution, un incendie et / ou des blessures graves.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils

électriques en atmosphère explosive, par exemple en présence de liquides inﬂammables, de gaz ou de poussières. Les

outils électriques produisent des étincelles qui peuvent enﬂammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre

le contrôle de l’outil.

2) Sécurité électrique a) Il faut que les ﬁches de l’outil électrique

soient adaptées au socle. Ne jamais modiﬁer la ﬁche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des ﬁches

non modiﬁées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides. La pénétration d‘eau à

l’intérieur d’un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubriﬁant, des arêtes ou des parties en mouvement. Des

cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque de choc électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR).L’usage

d’un DDR réduit le risque de choc électrique.

3) Sécurité des personnes a) Restez vigilant, regardez ce que vous êtes

en train de faire et faites preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en

cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité.

Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les

masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche. Une clé laissée ﬁxée sur une

partie tournante de l’outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour

le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des

collecteurs de poussière peut réduire les risques dus aux poussières.

h) Ne pas laisser les habitudes acquises au

cours d’une utilisation fréquente des outils nous rendre complaisants et ignorer les principes de sécurité de l’outil. Une action

imprudente peut entraîner des blessures graves en une fraction de seconde.

2322

Perceuse à percussion sans charbon 20V

Page 24

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à

votre application. L’outil adapté réalisera mieux

le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas

être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la prise de la source

d’alimentation et / ou retirer la batterie, si elle est amovible, de l’outil, avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les

mains d’utilisateurs novices.

e) Entretenir les outils et accessoires

électriques. Vériﬁer qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des

outils mal entretenus.

f) Garder affûtés et propres les outils

permettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les lames

etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil

pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

h) Maintenir les poignées et les surfaces de

préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et surfaces

de préhension glissantes ne permettent pas une manipulation et un contrôle de l’outil en toute sécurité en cas d’imprévus.

5) Utilisation des outils fonctionnant sur

batteries et précautions d’emploi

a) Ne recharger qu’avec le chargeur spéciﬁé

par le fabricant. Un chargeur qui est adapté à

un type de bloc de batteries peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de bloc de batteries.

b) N’utiliser les outils qu’avec des blocs

de batteries spéciﬁquement désignés.

L’utilisation de tout autre bloc de batteries peut entraîner un risque de blessure et d’incendie.

c) Lorsqu’un bloc de batteries n’est pas utilisé,

le maintenir à l’écart de tout autre objet

métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le

court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un incendie.

d) Dans de mauvaises conditions, du liquide

peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté

des batteries peut causer des irritations ou des brûlures.

e) N’utilisez pas de batterie ou d’outil

endommagé ou modiﬁé. Des batteries

endommagées ou modiﬁées peuvent se comporter de façon imprévisible et causer un incendie, une explosion ou un risque de blessure.

f) N’exposez pas une batterie ou un outil à un

incendie ou à une température excessive.

L’exposition à un incendie ou une température supérieure à 130 °C peut causer une explosion.

g) Suivez toutes les instructions de charge et

ne rechargez pas la batterie ou l’outil en dehors de la plage de température spéciﬁée dans les instructions. Recharger la batterie

de façon inappropriée ou en dehors de la plage de température spéciﬁée peut l’endommager et augmente le risque d’incendie.

6) Maintenance et entretien a) Faire entretenir l’outil par un réparateur

qualiﬁé utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien

de la sécurité de l’outil.

b) Ne révisez jamais de batteries

endommagées. La révision de batteries doit

uniquement être effectuée par le fabricant ou les prestataires de service autorisés.

CONSIGNES DE SÉCURITÉ CONCERNANT LA PERCEUSE

1) Instructions de sécurité pour toutes opérations

a) Veuillez porter un casque antibruit lorsque

vous utilisez une perceuse à percussion. L’exposition au bruit peut causer la perte de l’audition.

b) Tenir l’outil par les zones de prises isolées

lors d’une utilisation où l’outil tranchant pourrait entrer en contact avec des ﬁls cachés ou avec son propre cordon. Si les parties externes en métal entrent en contact avec un ﬁl électrique « sous tension », elles pourraient elles aussi devenir « sous tension » et l’utilisateur pourrait recevoir une décharge électrique.

Perceuse à percussion sans charbon 20V

Page 25

2) Instructions de sécurité lorsque l’utilisation de forets long

a) Ne jamais fonctionner à une vitesse

supérieure à la vitesse maximale autorisée du foret. À des vitesses plus élevées, le foret

risque de se plier s’il est autorisé à tourner librement sans toucher la pièce, entraînant des blessures corporelles.

b) Commencez toujours le forage à basse

vitesse avec la pointe du trépan tout en contactant la pièce. À des vitesses plus

élevées, le foret risque de se plier s’il est autorisé à tourner librement sans toucher la pièce, entraînant des blessures corporelles.

c) Appliquer la pression uniquement en ligne

directe avec le foret et ne pas appliquer de pression excessive. Les forages peuvent se

plier et provoquent une rupture ou une perte de contrôle, entraînant des blessures.

MISES EN GARDE CONCERNANT LA BATTERIE

a) La batterie et les piles secondaires ne

doivent pas être ouvertes, démontées ou broyées.

b) La batterie ne doit pas être court-

circuitée. Évitez de mettre la batterie en vrac dans une boîte ou dans un tiroir où elles risqueraient de se court-circuiter entre elles ou au contact d’autres objets métalliques. Après usage, évitez tout contact

de la batterie avec d’autres objets métalliques de petite taille (trombones, pièces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles. Un court-circuit entre les pôles de la batterie peut être à l’origine de brûlures ou d’un incendie.

c) La batterie ne doit pas être exposée au

feu et à la chaleur. Évitez de la ranger à la lumière du soleil.

d) La batterie et les piles ne doivent pas être

soumises à des chocs mécaniques.

e) En cas de fuite des piles, évitez tout

contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l’eau et appelez les urgences.

f) En cas d’ingestion d’une pile ou d’une

batterie, appelez immédiatement les urgences.

g) La batterie et les piles doivent rester

propres et sèches.

h) Si la batterie ou les piles se salissent,

essuyez-les avec un chiffon propre et sec.

i) La batterie et les piles doivent être

chargées avant usage. Utilisez toujours le chargeur adéquat, et respectez les instructions du fabricant ou le mode d’emploi de l’appareil concernant la procédure de recharge.

j) Évitez de laisser une batterie se charger

pendant trop longtemps lorsqu’elle n’est pas utilisée.

k) Après de longues périodes d’inutilisation,

il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.

l) La batterie et les piles fonctionnent

au mieux de leur capacité dans une température ambiante normale, comprise entre +15°C et +25°C environ.

m) Les batteries fonctionnant avec des

systèmes électrochimiques différents doivent être mis au rebut séparément.

n) N’utilisez pas d’autre chargeur que celui

spéciﬁé par WORX. N’utilisez pas d’autre chargeur que celui spéciﬁquement fourni avec l’appareil. Un chargeur destiné à un

type de batterie donné peut être à l’origine d’un incendie s’il est utilisé avec une autre batterie.

o) N’utilisez en aucun cas une batterie autre

que celle prévue pour cet appareil.

p) La batterie doit être tenue hors de portée

des enfants.

q) Gardez la documentation d’origine du

produit aﬁn de pouvoir vous y référer ultérieurement.

r) Enlevez la batterie de l’appareil lorsque

vous ne l’utilisez pas. s) Respectez les procédures de mise au rebut. t) Ne pas mélanger des piles de fabrication,

capacité, taille ou type différents dans un

appareil. u) Ne pas retirer les batteries de leur

emballage d’origine avant leur utilisation. v) Noter les signes plus (+) et moins (-) sur la

batterie et respecter la bonne utilisation.

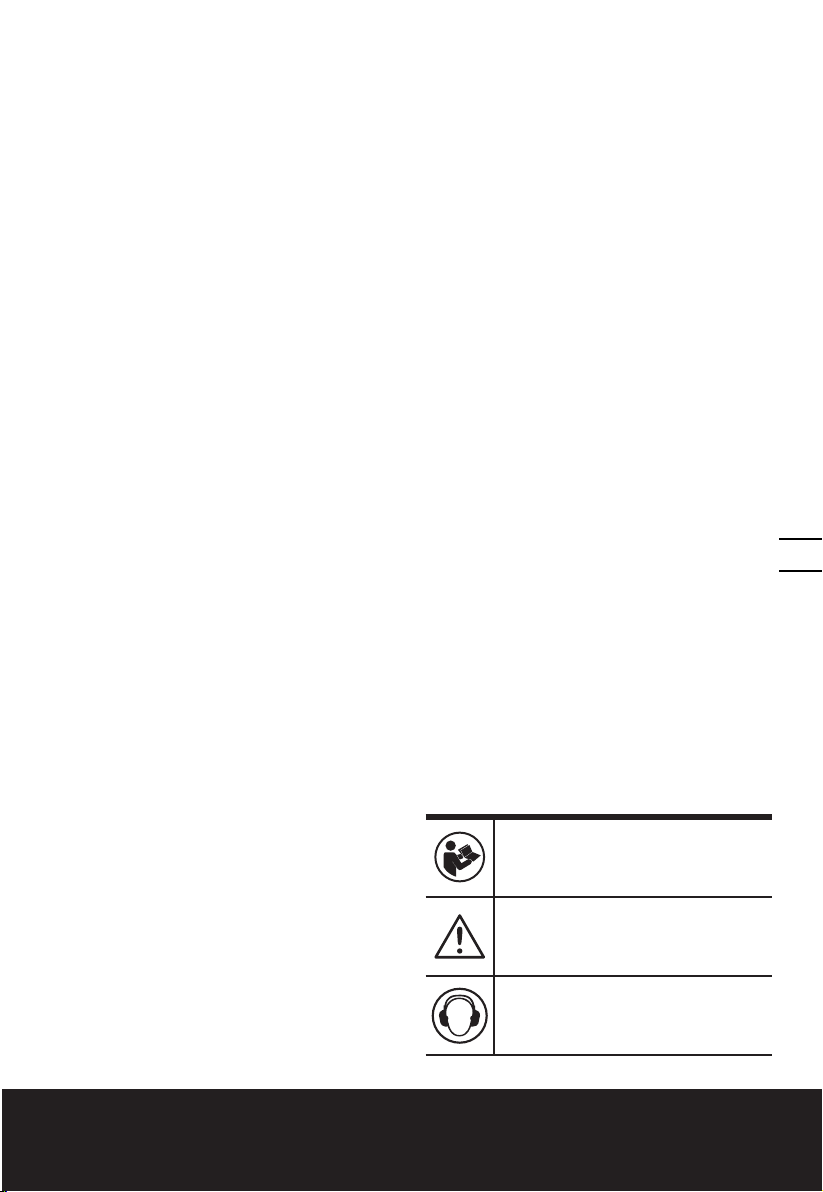

SYMBOLES

Pour réduire le risque de blessure, l’utilisateur doit lire le manuel d’instructions

Avertissement

Porter une protection pour les oreilles

Porter une protection pour les yeux

2524

Perceuse à percussion sans charbon 20V

Page 26

Porter un masque contre la poussière

Béton

Li-I on

Porter des gants de protection.

Ne pas exposer à la pluie ou à l’eau

Ne pas brûler

Ne pas jeter les batteries. Les batteries usagées doivent être déposées dans un centre de collecte local ou dans un centre de recyclage.

Marteur perforateur

Visseuse

Perceuse

Bois

Métal

Brique

Haute vitesse

Basse vitesse

Verrouiller

Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.

LISTE DES COMPOSANTS

1. MANDRIN

2. BAGUE D’AJUSTEMENT DU COUPLE

SÉLECTEUR DE MODE DE

FONCTIONNEMENT

4. CONTROL DE L’ENGRENAGE

CONTRÔLE DE ROTATION AVANT,

ARRIÈRE ET DE VERROUILLAGE

6. POIGNÉE GRIP SOUPLE

7. PACK BATTERIE *

8. SUPPORT CEINTURE

9. VERROU DE PACK BATTERIE *

10. ÉCLAIRAGE

11. COMMUTATEUR MARCHE/ARRÊT

12. BIT CLIP

13. INDICATEUR DE RECHARGEMENT *

* Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

Perceuse à percussion sans charbon 20V

Page 27

CARACTÉRISTIQUES TECHNIQUES

Modèle WX354 WX354.1 WX354.9 (3 désignation de l’appareil, représentative de la perceuse alimentée par batterie)

WX354 WX354.1 WX354.9

Tension nominale 20V Vitesse de rotation

à vide Cadence de frappe 0-3000/0-6000bpm Position du couple 18+1+1 Couple max 60N.m Capacité du mandrin 13mm

Acier

Capacité max. de perçage dans

Poids 1.8kg 1.8kg 1.4kg

**La tension est mesurée à vide. La tension initiale de la batterie attaint un maximum de 20 volts. La tension nominale est de 18 volts.

Bois Maçon-

nerie Béton

Max**

0-600/0-2000/min

13mm 40mm

16mm

10mm

INFORMATIONS RELATIVES AU BRUIT

Niveau de pression acoustique LpA: 88.4dB(A) Niveau de puissance acoustique L

& K

Porter une protection pour les oreilles.

: 99.4dB(A)

5dB(A)

INFORMATIONS RELATIVES AUX VIBRATIONS

Valeurs totales de vibration (somme du vecteur triaxial) déterminées selon la norme EN 62841:

Perçage dans le métal

Valeur d'émission de vibrations a

Incertitude K = 1.5m/s²

= 4.315m/s²

h,D

Perçage par percussion dans le béton

La valeur totale de vibration déclarée et la valeur d’émission de bruit déclarée ont été mesurées conformément à la méthode d’essai standard et peuvent être utilisées pour comparer un outil à un autre. La valeur totale de vibration déclarée et la valeur d’émission de bruit déclarée peuvent également être utilisées lors d’une évaluation préliminaire de l’exposition.

AVERTISSEMENT: les vibrations et les

émissions de bruit au cours de l’utilisation réelle de l’outil électrique peuvent varier de la valeur déclarée en fonction du mode d’utilisation de l’outil, en particulier du type de pièce traité selon les exemples suivants et d’autres variations concernant le mode d’utilisation de l’outil: Comment l’outil est utilisé et quels matériaux sont coupés ou percés. L’outil est en bon état et bien entretien. L’utilisation du bon accessoire pour l’outil et l’assurance qu’il est affuté et en bon état. La force avec laquelle vous serrez les poignées et l’utilisation éventuelle d’un quelconque accessoire antibruit et anti-vibration. Et l’outil est utilisé comme prévu dans sa conception et dans les présentes instructions.

Cet outil peut causer un syndrome de vibration du bras et de la main s’il n’est pas correctement géré.

AVERTISSEMENT: Pour être précise, une

évaluation du niveau d’exposition en conditions réelles d’utilisation doit également tenir compte de toutes les parties du cycle d’utilisation telles que les moments où l’outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon signiﬁcative le niveau d’exposition et la période de fonctionnement totale. Facteurs contribuant à minimiser votre risque d’exposition aux vibrations et au bruit. Utilisez TOUJOURS des ciseaux, des forets et des lames affutés. Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubriﬁé (si approprié). Si l’outil doit être fréquemment utilisé, investissez dans des accessoires anti-bruit et anti-vibration. Planiﬁez votre travail pour étaler toute utilisation d’outil à fortes vibrations sur plusieurs jours.

Valeur d'émission de vibrations a

Incertitude K = 1.5m/s²

= 10.204m/s²

h,ID

2726

Perceuse à percussion sans charbon 20V

Page 28

ACCESSOIRES

WX354 WX354.1 WX354.9

Foret à pierre 1 1 1 Embouts

Doubles

Chargeur 1 (WA3880) 1 (WA3880) /

Batterie 2 (WA3551)

Support ceinture

Bit clip 1 1 1

Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de la machine. Il est impératif de choisir l’accessoire correct recommandé dans ce manuel. Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

1 1 1

2 (WA3551 /

WA3553)

1 1 1

FONCTIONNEMENT

REMARQUE: Avant d’utiliser cet outil, lire attentivement les instructions.

Utilisation conformément à la destination de l’appareil

Cet outil électroportatif est destiné au perçage en frappe dans le béton, la brique et dans la Pierre naturelle. Il est également tout à fait approprié au perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques.

ASSEMBLAGE ET FONCTIONNEMENT

ACTION FIGURE

AVANT UTILISATION

Contrôle des conditions de charge de la batterie REMARQUE: La Fig. A1 s’applique uniquement à la batterie avec témoin lumineux de batterie.

Retrait de la batterie Voir Fig. A2

Voir Fig. A1

RÉGLAGE DU MANDRIN

ATTENTION: Toujours bloquer le bouton

declencheur et deconnecter l’outil de la source

d’alimentation lors du changement d’accessoire. Toujours s’assurer que l’embout est bien ﬁxe avant de demarrer l’outil. Un mandrin endommage ou un embout desserre peuvent provoquer des lesions corporelles.

- Retrait des embouts Voir Fig. B1

- Insertion des embouts Voir Fig. B2

Assemblage support ceinture et clip embout

FONCTIONNEMENT

Commande de rotation avant / arrière

AVERTISSEMENT: Ne

changez jamais la

direction de la rotation lorsque le mandrin tourne, attendez qu’il soit arrêté !

COMMANDE DES DEUX VITESSES

SELECTION DU MODE DE FONCTIONNEMENT COMMANDE PERCEUSE, VISSEUSE OU MARTEAU PERFORATEUR

AJUSTEMENT DU COUPLE

Fonctionnement du bouton marche/arrêt

AVERTISSEMENT:

N’utilisez pas votre

machine de façon prolongée à faible vitesse car il existe un risque de surchauffe interne.

Voir Fig. C1, C2, C3, C4

Voir Fig. D1, D2, D3

Voir Fig. E

Voir Fig. F1, F2, F3

Voir Fig. G

Voir Fig. H

Chargement la batterie Voir Fig. A3

Installation de la batterie Voir Fig. A4

ASSEMBLAGE

Perceuse à percussion sans charbon 20V

Page 29

Indicateur LED (Voir Fig. H)

Avant la mise en fonctionnement, la DEL sera activée en appuyant légèrement sur le bouton marche/arrêt, et s’éteindra automatiquement 20 secondes après relâchement du bouton marche/arrêt.

AVERTISSEMENT: Pour allumer la lumière,

appuyez sur l’interrupteur Marche/Arrêt et assurez-vous que le bouton de contrôle de la rotation est en position droite/gauche. L’outil et la batterie sont dotés d’un système de protection. Quand l’indicateur LED clignote rapidement pendant 60 secondes puis s’arrête, le système coupe automatiquement l’alimentation de l’outil pour prolonger la durée de vie de la batterie. L’outil et/ou la batterie s’arrêteront automatiquement quand ils sont utilisés dans l’une des conditions suivantes :

• Surcharge: l’outil est employé d’une façon qui provoque l’utilisation de courant anormalement élevé. Dans ce cas, relâcher le bouton déclencheur de l’outil et arrêter l’appareil qui provoque la surcharge de l’outil. Ensuite, appuyer sur le bouton déclencheur pour redémarrer l’outil.

• Surchauffe: dans la condition ci-dessus, si l’outil ne redémarre pas, cela signiﬁe que l’outil et la batterie sont en surchauffe. Dans ce cas, laisser l’outil et la batterie refroidir avant de rappuyer sur le bouton déclencheur.

• Basse tension de la batterie: la capacité disponible de la batterie ne sufﬁt pas et l’outil ne fonctionnera pas. Dans ce cas, retirer et recharger la batterie.

RÉSOLUTION DES PROBLEMES

1. POURQUOI LA MACHINE NE FONCTIONNE PAS LORSQUE J’APPUIE SUR LA GACHETTE ?

L’inverseur au-dessus de la gâchette est en position centrale verrouillée. Placez-le à gauche ou à droite puis appuyez sur la gâchette.

2. POURQUOI LA PERCEUSE S’ARRETE AVANT QUE LA VIS SOIT COMPLETEMENT SERREE ?

Vériﬁez la position de la bague de couple située entre le mandrin et le corps de la machine. La position 1 est le couple le plus faible et la position 18 est le couple le plus élevé. La position utilisée pour le perçage. La position pour le marteur perforateur. Ajustez la bague sur une valeur plus élevée pour serrer complètement la vis (Voir Fig. G).

3. POURQUOI NE PUIS-JE PAS INSÉRER LE PACK BATTERIE DANS LE CHARGEUR ?

La batterie ne peut être insérée dans le chargeur que dans un sens. Tournez la batterie jusqu’à ce qu’elle s’y insère librement, alors le voyant rouge devrait s’allumer indiquant que la batterie est en charge.

est

est utilisée

4. QUELLES SONT LES RAISONS DE LA DIFFÉRENCE D ’AUTONOMIE DES BATTERIES

Des problèmes de temps de charge et de stockage prolongés peuvent réduire l’autonomie de la batterie. Ceci peut être corrigé après plusieurs cycles de charges et de décharges. Des conditions de travail sévères, par exemple de vissage de grosses vis dans du bois dur, déchargeront plus rapidement la batterie que des conditions moins sévères. Ne rechargez pas votre batterie en dessous de 0°C ni au-dessus de 40°C car ceci affecte ses performances.

ENTRETIEN

Retirer la batterie de la scie avant tout ajustement, entretien ou intervention sur la machine.

L’outil motorisé ne requiert pas de graissage ou d’entretien particulier. Il n’y a pas de pièces réparables par l’utilisateur dans cet outil. Ne jamais utiliser d’eau ou de nettoyants chimiques pour nettoyer l’outil. Nettoyer avec un chiffon sec. Toujours conserver l’outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n’endommagera pas l’outil motorisé.

Pour les outils à batterie

La plage de température ambiante pour l’utilisation et le stockage de l’outil et de la batterie est de 0°C à 45°C. La plage de température ambiante recommandée pour le système de recharge au cours de la charge

est de 0°C à 40°C.

PROTECTION DE L’ENVIRONNEMENT

Les déchets d’équipements électriques et électroniques ne doivent pas être déposés

avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.

2928

Perceuse à percussion sans charbon 20V

Page 30

DÉCLARATION DE CONFORMITÉ

Nous, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Déclarons ce produit, Description Perceuse alimentée par batterie Modèle WX354 WX354.1 WX354.9 (3 -

désignation de l’appareil, représentative de la perceuse alimentée par batterie)

Fonction Perçage

Est conforme aux directives suivantes:

2006/42/EC 2011/65/EU 2014/30/EU

Et conforme aux normes

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

La personne autorisée à compiler le dossier technique,

Nom Marcel Filz Adresse Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Ingénieur en chef adjoint, Essais & Certiﬁcation Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Perceuse à percussion sans charbon 20V

Page 31

SICUREZZA DEL PRODOTTO AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

AVVERTENZA: Leggere tutte le

avvertenze di sicurezza, le istruzioni, le illustrazioni e le speciﬁche fornite con questo elettroutensile. La mancata osservanza delle

istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Posto di lavoro a) Mantenere pulito e ordinato il posto di

lavoro. Il disordine e le zone di lavoro non

illuminate possono essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti

soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri inﬁammabili. Gli utensili elettrici producono

scintille che possono incendiare polveri e gas.

c) Mantenere lontani i bambini e altre persone

durante l’impiego dell’utensile elettrico.

Eventuali distrazioni potranno comportare la perdita di controllo sull’utensile.

2) Sicurezza elettrica a) La spina elettrica dovrà essere adatta alla

presa di corrente. Evitare assolutamente di apportare modiﬁche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine

non modiﬁcate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto ﬁsico con superﬁci

collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento

in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inﬁltrazione di acqua

in un elettroutensile comporta un aumento del rischio d’insorgenza di scosse elettriche.

d) Non usare il cavo di alimentazione per

scopi diversi da quelli previsti, al ﬁne di trasportare o appendere l’elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati

o aggrovigliati aumentano il rischio d’insorgenza

di scosse elettriche.

e) Qualora si voglia usare l’utensile

all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga

omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

f) Se si deve utilizzare l’elettroutensile

in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L’uso di un interruttore

differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio l’elettroutensilementre si lavora. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di alcol, stupefacenti e medicinali. Un attimo di

distrazione durante l’uso dell’elettroutensile potrebbe causare lesioni gravi.

b) Indossare sempre dispositivi di protezione

individuale, e guanti protettivi. Se si avrà

cura d’indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di lesioni.

c) Evitare l’avviamento involontario.

Controllare che l’interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l’elettroutensile. Il fatto di

tenere il dito sopra all’interruttore o di collegare l’utensile acceso all’alimentazione di corrente potrebbe essere causa di incidenti.

d) Togliere gli attrezzi di regolazione o

la chiave inglese prima di accendere l’elettroutensile. Un attrezzo o una chiave

inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone.

e) È importante non sopravvalutarsi. Avere

cura di mettersi in una posizione sicura e di mantenere l’equilibrio. In tal modo sarà

possibile controllare meglio la macchina in situazioni inaspettate.

f) Indossare indumenti adeguati. Evitare di

indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi

potrebbero impigliarsi in parti in movimento.

g) Se sussiste la possibilità di montare

dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego

dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

h) Non lasciare che la familiarità acquisita

con l’utilizzo frequente dell’elettroutensile

3130

20V Trapano a percussione senza spazzole

Page 32

si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza.

Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.

4) Maneggio e impiego accurato di

elettroutensili

a) Non sovraccaricare l’elettroutensile.

Impiegare l’elettroutensile adatto per eseguire il lavoro. Utilizzando l’elettroutensile

elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata.

b) Non utilizzare elettroutensili con interruttori

difettosi. Un elettroutensile che non si può più

accendere o spegnere è pericoloso e dovrà essere riparato.

c) Staccare la spina dalla presa di corrente

e/o rimuovere la batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale

precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente.

d) Custodire gli elettroutensili non utilizzati

fuori della portata dei bambini. Non fare usare l’apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se

utilizzati da persone inesperte.

e) Eseguire la manutenzione di elettroutensile

e accessori. Veriﬁcare che le parti mobili dell’elettroutensilefunzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l’elettroutensile. Numerosi

incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato.

f) Mantenere afﬁlati e puliti gli utensili da

taglio. Gli utensili da taglio curati con particolare

attenzione e con taglienti afﬁlati s’inceppano meno di frequente e sono più facili da condurre.

g) Utilizzare elettroutensili, accessori, attrezzi,

ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo speciﬁco di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l’impiego. L’impiego di elettroutensili

per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

h) Mantenere le impugnature e le superﬁci

di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superﬁci di presa

scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

5) Maneggio e impiego accurato delle batterie a) Caricare la batteria solo ed esclusivamente

con i dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto

per un determinato tipo di batteria, sussiste pericolo di incendio, se utilizzato con una batteria di tipo diverso.

b) Utilizzare negli elettroutensili elettrici solo

ed esclusivamente le batterie previste per tale scopo. L’uso di batterie di tipo diverso

potrebbe dare insorgenza a lesioni a persone e comportare il rischio d’incendi.

c) Tenere la batteria non utilizzata lontano da

graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti

della batteria può dare origine a bruciature o ad incendi.

d) In caso di impiego sbagliato, possono

veriﬁcarsi fuoriuscite di liquido dalla batteria. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio a un medico. Il liquido fuoriuscito

dalla batteria può causare irritazioni cutanee o bruciature.

e) Non utilizzare una batteria o un

elettroutensile danneggiati o modiﬁcati. Le

batterie danneggiate o modiﬁcate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un’esplosione o un incendio.

f) Non esporre una batteria o un utensile al

fuoco o a temperature elevate. L’esposizione

al fuoco o a una temperatura superiore a 130°C potrebbe provocare un’esplosione.

g) Seguire tutte le istruzioni per la carica e non

caricare la batteria o l’elettroutensile a una temperatura che non rientri nell’intervallo di valori speciﬁcato nelle istruzioni. Una

ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell’intervallo di valori speciﬁcato, potrebbe danneggiare la batteria aumentando il rischio d’incendio.

6) Assistenza a) Fare riparare l’apparecchio esclusivamente

da personale specializzato e solo impiegando pezzi di ricambio originali. In

tal modo potrà essere salvaguardata la sicurezza dell’apparecchio.

b) Non riparare le batterie danneggiate. Gli

interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

NORME DI SICUREZZA SUPPLEMENTRI PER IL TRAPANO A PERCUSSIONE A BATTERIA

1) Istruzioni di sicurezza per tutte le

20V Trapano a percussione senza spazzole

Page 33

operazioni

a) Indossare protezioni per le orecchie con

tutti i trapani a percussione. L’esposizione al

rumore può provocare la perdita dell’udito.

b) Qualora si eseguano attività che

prevedano il contatto dell’attrezzo con ﬁli elettrici nascosti o con lo stesso cavo di alimentazione, tenere l’utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con

i ﬁli sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell’attrezzo ed il conseguente rischio di scossa elettrica per l’operatore.

2) Istruzioni di sicurezza quando si usano

punte del trapano lunghe

a) Non operare mai a una velocità superiore

a quella massima della velocità della punta del trapano. A velocità più elevate, è

probabile essere piegata se gli si consente di ruotare liberamente senza toccare il pezzo, con conseguenti lesioni personali.

b) Iniziare sempre la foratura a bassa velocità

e con la punta a contatto con il pezzo. A

velocità più elevate, è probabile essere piegata se gli si consente di ruotare liberamente senza toccare il pezzo, con conseguenti lesioni personali.

c) Applicare la pressione solo in linea diretta

con la punta e non dare una pressione eccessiva. Le punte possono piegarsi causando

rotture o perdita di controllo, con conseguenti lesioni personali.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule

secondarie o il pacco batteria.

b) Non cortocircuitare un pacco batteria.

Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non

è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o

fuoco. Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse

meccaniche.

e) In caso di perdite da una cellula, evitare

che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare

l’area interessata con abbondante acqua e consultare un medico.

f) Se si ingerisce una cellula o un pacco

batteria, consultare immediatamente un medico.

g) Tenere le cellule e il pacco batteria puliti e

asciutti.

h) Pulire i terminali delle cellule e del pacco

batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato prima

dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

j) Non lasciare un pacco batteria in carica se

non in uso.

k) Dopo lunghi periodi di conservazione,

potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.

l) Il pacco batteria offre prestazioni ottimali

se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).

m) Quando si smaltiscono i pacchi batteria,

tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.

n) Ricaricare solo con il caricatore speciﬁcato

da WORX. Non utilizzare caricatori diversi da quelli forniti per l’uso speciﬁco con l’apparecchiatura. Un caricatore adatto ad un

tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria.

o) Non utilizzare un pacco batteria non

progettato per l’uso con l’apparecchiatura.

p) Tenere il pacco batteria fuori dalla portata dei

bambini.

q) Conservare i documenti originali del prodotto

per riferimenti futuri.

r) Rimuovere la batteria dall’apparecchiatura,

se non in uso. s) Smaltire adeguatamente. t) Non mischiare batterie di diverse marche,

capacità, dimensioni o tipologia nello stesso

dispositivo. u) Non rimuovere anzitempo il pacco batterie

dalla sua confezione originale. v) Fare attenzione ai segni più (+) e meno (–)

sulla batteria e accertarsi di utilizzarla nel

modo corretto.

SIMBOLI

Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni

Attenzione

3332

20V Trapano a percussione senza spazzole

Page 34

Indossare una protezione per l’udito

Metallo

Li-I on

Indossare una protezione per gli occhi

Indossare maschera antipolvere

Indossare guanti di protezione.

Non esporre alla pioggia o all’acqua

Non bruciare

Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta.

Percussione

Avvitatura

Trapanatura

Legno

Mattone

Calcestruzzo

Alta velocità

Bassa velocità

Sblocca

I prodotti elettrici non possono essere gettati tra i riﬁuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELENCO DEI COMPONENTI

1. MANDRINO

2. ANELLO DI REGOLAZIONE DELLA COPPIA

3. MANOPOLA DI SELEZIONE FUNZIONI

4. CONTROLLO DELLE MARCE A DUE

VELOCITÀ

5. SELETTORE ROTAZIONE: NORMALE,

INVERTITA E BLOCCO

6. IMPUGNATURA MORBIDA

7. UNITÀ BATTERIA *

8. GANCIO PER CINTURA

9. SERRATURA A SCATTO UNITÀ BATTERIA *

10. LUCE FRONTALE

11. TASTO ON/OFF CON VELOCITÀ VARIABILE

20V Trapano a percussione senza spazzole

Page 35

12. FERMAPUNTA

13. INDICATORE DI CAPACITÀ DELLA BATTERIA*

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice WX354 WX354.1 WX354.9 (3 designazione del macchinario, rappresentativo del Trapano a batteria)

WX354 WX354.1 WX354.9

Voltaggio 20V Velocità senza carico 0-600/0-2000/min Frequenza d’impatto

senza carico Posizioni di

impostazione della frizione

Coppia max 60N.m Capacità del

mandrino

acciaio 13mm

Perforazione max.

Peso dell’utensile 1.8kg 1.8kg 1.4kg

**Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

legno 40mm Muratura 16mm calcestru-

zzo

Max**

0-3000/0-6000bpm

18+1+1

13mm

10mm

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A LpA: 88.4dB(A) Potenza acustica ponderata A L

& K

Indossare protezione per le orecchie.

: 99.4dB(A)

5dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841:

Valore emissione vibrazioni a

= 4.315m/s²

Foratura su metallo

Foratura a percussione su cemento

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro. Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell’esposizione.

AVVERTENZA: le emissioni di vibrazioni e

sonore durante l’uso effettivo dell’elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell’elettroutensile: Come viene usato l’elettroutensile e quali sono i materiali tagliati o forati. Le condizioni e la buona manutenzione dell’elettroutensile. L’uso dell’accessorio corretto per il taglio e la sua afﬁlatura, nonché le sue buone condizioni. La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L’adeguatezza dell’utilizzo dell’elettroutensile rispetto a quanto previsto.

Questo elettroutensile potrebbe causare l’insorgenza della sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: per essere precisi, una stima

del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signiﬁcativamente il livello di esposizione sul periodo di lavoro totale. Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore. Usare sempre scalpelli, trapani e lame afﬁlati.

h,D

Incertezza K = 1.5 m/s²

Valore emissione vibrazioni

= 10.204m/s²

h,ID

Incertezza K = 1.5m/s²

3534

20V Trapano a percussione senza spazzole

Page 36

Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubriﬁcato (dove appropriato). Se l’utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianiﬁcare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni.

ACCESSORIES

WX354 WX354.1 WX354.9

Punte del trapano per muratura

Inserti a Doppia Punta

Caricabatteria 1 (WA3880) 1 (WA3880) /

Pacco batteria 2 (WA3551)

Gancio per cintura

Fermapunta 1 1 1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Scegliere il tipo in base al lavoro che si intende effettuare. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

1 1 1

2 (WA3551 /

WA3553)

1 1 1

ISTRUZIONI DI FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

Uso conforme alle norme

L’elettroutensile è ideale per forature battenti in calcestruzzo, mattoni e roccia. Lo stesso è inoltre adatto per forature non battenti nel legno, nel metallo, nella ceramica ed in materiali sintetici.

MONTAGGIO E FUNZIONAMENTO

AZIONE FIGURA

PRIMA DEL FUNZIONAMENTO

Controllo dello stato di carica della batteria NOTA: la Fig. A1 si riferisce solamente alla batteria con indicatore luminoso.

Vedere Fig. A1

Rimozione del pacco batteria Vedere Fig. A2

Caricamento della batteria Vedere Fig. A3

Inserimento del pacco batteria Vedere Fig. A4

MONTAGGIO

REGOLAZIONE DEL MANDRINO

AVVERTENZA: Bloccare sempre l’interruttore

di azionamento e scollegare l’utensile dalla

sorgente di alimentazione quando vengono sostituiti gli accessori. Assicurarsi sempre che la punta sia ben ﬁssata prima di avviare l’utensile. Un mandrino danneggiato o una puntata allentata possono causare lesioni personali.

- Rimozione delle punte Vedere Fig. B1

- Inserimento delle punte Vedere Fig. B2

Montaggio del gancio per cintura e del fermapunta

FUNZIONAMENTO

Controllo rotazione avanti/ indietro

ATTENZIONE: Non

invertire mai la direzione

di rotazione mentre il mandrino è in movimento. Attenderne l’arresto!

CONTROLLO DELLE MARCE A DUE VELOCITÀ

CONTROLLO SELEZIONE MODALITÀ FORATURA E AVVITATURA, FORATURA CON PERCUSSIONE

REGOLAZIONE DELLA COPPIA

Funzionamento dell’interruttore di accensione/spegnimento

ATTENZIONE: Non

usare per periodi

prolungarti a bassa velocità perché internamente si crea un calore eccessivo.

Vedere Fig. C1, C2, C3, C4

Vedere Fig. D1, D2, D3

Vedere Fig. E

Vedere Fig. F1, F2, F3

Vedere Fig. G

Vedere Fig. H

20V Trapano a percussione senza spazzole

Page 37

Indicatore spia LED (Vedere Fig. H)

Prima del funzionamento, il LED si accende quando si preme lievemente l’interruttore On/Off e si spegne automaticamente 20 secondi dopo aver rilasciato l’interruttore On/Off.

ATTENZIONE: Per accendere la luce, premere l’interruttore On/Off e assicurarsi il comando di

rotazione avanti/indietro sia a destra/sinistra. L’utensile e la batteria sono muniti di un sistema di protezione. Quando la spia LED lampeggia rapidamente per 60 secondi e poi si spegne, il sistema interromperà automaticamente l’alimentazione all’utensile per estendere la durata della batteria. L’utensile si arresta automaticamente durante il funzionamento se l’utensile e/o la batteria si trovano in una delle seguenti condizioni:

• Sovraccarico: l’utensile viene fatto funzionare in modo tale da generare una corrente eccessivamente elevata. In tal caso, rilasciare l’interruttore di attivazione sull’utensile e interrompere l’applicazione che ha causato il sovraccarico dell’utensile. Quindi tirare nuovamente l’interruttore di attivazione per riavviarlo.

• Surriscaldamento: nella condizione di cui sopra, se l’utensile non viene avviato, l’utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l’utensile e la batteria si raffreddino prima di tirare nuovamente l’interruttore di attivazione.

• Bassa tensione della batteria: la capacità rimanente della batteria è troppo bassa e l’utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l’apposito tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizierà a ruotare.

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della coppia (forza di avvitamento) sull’anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la coppia più bassa, mentre la posizione18 indica quella più alta. La posizione per le trapanatura. La posizione per le percussione. Regolare l’anello della coppia impostandolo su una posizione più alta rispetto a quella attuale, per ottenere il risultato voluto. (Vedi Fig. G)

3. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

La batteria deve essere inserita nel caricabatteria

è solamente

in un’unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l’inizio del caricamento della batteria dovrebbe essere indicato dal LED rosso acceso.

4. RAGIONI DI UNA DIVERSA DURATA DI ESERCIZIO DELL’UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un’unità batteria provocano la riduzione della durata d’esercizio dell’unità batteria stessa. Questo inconveniente può essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l’uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l’inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l’unità batteria con temperature al di sotto

C e al di sopra di 40oC poiché quest’operazione

di 0 incide sul rendimento della batteria stessa.

MANUTENZIONE

Rimuovere il pacco batteria dall’utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L’attrezzo non richiede di lubriﬁcazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo.

Per gli utensili a batteria

La temperatura ambientale raccomandata per l’uso e la conservazione dell’utensile e della batteria è di

C-45oC.

0 La temperatura ambientale raccomandata per il

caricabatterie durante la carica è di 0

C-40oC.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i riﬁuti domestici. L’apparecchio da

rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

3736

20V Trapano a percussione senza spazzole

Page 38

DICHIARAZIONE DI CONFORMITÀ

NOI, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Dichiara che l’apparecchio, Descrizione Trapano a batteria Codice WX354 WX354.1 WX354.9 (3 -

designazione del macchinario, rappresentativo del Trapano a batteria)

Funzione Perforazione

È conforme alle seguenti direttive,

2006/42/EC, 2011/65/EU, 2014/30/EU

Conforme a,

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz Indirizzo Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Vice capo ingegnere, testing e certiﬁcazione Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V Trapano a percussione senza spazzole

Page 39

SEGURIDAD DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las

advertencias de seguridad, instrucciones, ilustraciones y especiﬁcaciones que acompañan a esta herramienta eléctrica. Si

no se respetan todas las instrucciones que se indican abajo, podría producirse una descarga eléctrica, un incendio o alguien podría resultar herido de gravedad.

Conserve todas las advertencias e instrucciones para futuras consultas.

El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.

1) ZONA DE TRABAJO a) Mantener su lugar de trabajo limpio y bien

iluminado. Bancos de trabajo desordenados y

lugares oscuros invitan a los accidentes.

b) No utilizar herramientas eléctricas en

atmósferas explosivas, como por ejemplo en presencia de líquidos inﬂamables, gases o polvo. Las herramientas eléctricas crean

chispas que pueden encender el polvo o los vapores.

c) Mantener alejados a los niños y visitantes

mientras opera una herramienta eléctrica.

Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA a) Los enchufes de la herramienta eléctrica

deben encajar perfectamente en el tomacorriente. Nunca modiﬁcar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modiﬁcados y los

que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica.

b) Evitar el contacto del cuerpo con

superﬁcies conectadas a tierra tales como caños, radiadores, cocinas y heladeras.

Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra.

c) No exponer las herramientas eléctricas a la

lluvia y no guardar en lugares húmedos. El

agua que penetra en ellas aumentará el riesgo de una descarga eléctrica.

d) No abusar del cable. Nunca utilizar el cable

para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados

o enredadas aumentan el riesgo de descarga

eléctrica.

e) Cuando utilice su herramienta eléctrica al

aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para

uso al aire libre reduce el riesgo de descarga eléctrica.

f) Si es necesario utilizar la herramienta

motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) SEGURIDAD PERSONAL a) Mantenerse alerta, poner atención en lo que

está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la inﬂuencia de drogas, alcohol o medicación. Un momento

de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios.

b) Utilizar equipo de seguridad. Usar siempre

protección ocular. Equipo de seguridad como

máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales.

c) Evite el arranque accidental. Asegúrese de

que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el

dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes.

d) Retire llaves de ajuste o llaves inglesas

antes de poner la herramienta en funcionamiento. Una llave que queda unida a

una pieza móvil de la herramienta puede originar daños corporales.

e) No extralimitarse. Mantenerse ﬁrme y con

buen equilibrio en todo momento. Esto

permite un mejor control de la herramienta en situaciones inesperadas.

f) Vestirse apropiadamente. No usar ropa

suelta ni alhajas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las alhajas o el

cabello largo pueden ser atrapados por las piezas móviles.

g) Si se proporcionan dispositivos para

la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos

dispositivos puede reducir peligros relacionados con el polvo.

h) No permita que el hecho de estar

familiarizado con el uso de herramientas le haga volverse descuidado o ignorar las normas de seguridad. La falta de atención

puede provocar heridas graves en una fracción de segundo.

3938

Taladro percutor sin escobillas 20V ES

Page 40

4) MANTENIMIENTO de la HERRAMIENTA

MOTORIZADA

a) No forzar la herramienta eléctrica. Utilizar

la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta

hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada.

b) No utilizar la herramienta eléctrica si

el interruptor no la enciende o apaga.

Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada.

c) Desconecte la clavija de la fuente de

alimentación o extraiga la batería (si es desmontable) de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar los accesorios o guardar la herramienta.

Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta.

d) Mantener las herramientas eléctricas que

no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las

herramientas eléctricas son peligrosas en manos de usuarios inexpertos.

e) Realice un mantenimiento adecuado de las

herramientas eléctricas y sus accesorios. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se veriﬁcan daños, recurra a un servicio caliﬁcado antes de volver a usar la herramienta. Las herramientas mal

mantenidas causan muchos accidentes.

f) Mantener las piezas de corte limpias y

aﬁladas. Puesto que son menos probables de

atascarse y más fáciles de controlar.

g) Utilizar la herramienta eléctrica, accesorios

y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de

la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa.

h) Mantenga las empuñaduras y las

superﬁcies de agarre secas, limpias y sin aceite ni grasa. Una empuñadura o una

superﬁcie de agarre resbaladiza diﬁcultan la correcta manipulación y el control de la herramienta en situaciones imprevistas.

5) UTILIZACIÓN Y MANTENIMIENTO DE LA

BATERÍA

a) Recargar solamente con el cargador

indicado por el fabricante. Un cargador

adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería.

b) Utilizar las herramientas eléctricas

solamente con baterías especialmente adaptadas. La utilización de cualquier otra

batería podría causar un riesgo de incendio o herida.

c) Cuando la batería no está en uso, tenerla

lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede

causar quemaduras o un incendio.

d) Hay una fuga de líquido de la batería. Evitar

todo contacto. Si entre accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente

en las baterías puede causar irritaciones o quemaduras.

e) No utilice una batería o una herramienta que

estén dañadas o hayan sido modiﬁcadas.

Las baterías dañadas y modiﬁcadas pueden comportarse de forma imprevisible y provocar un incendio, una explosión o herir a alguien.

f) No arroje una batería o herramienta al fuego

ni las exponga a una temperatura excesiva.

La exposición al fuego y a temperaturas superiores a 130 °C puede provocar una explosión.

g) Respete todas las instrucciones de carga y

no cargue la batería o la herramienta fuera del rango de temperatura especiﬁcado en las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especiﬁcado puede ocasionar daños en la batería y aumentar el riesgo de incendio.

6) Reparación a) Permitir que el mantenimiento de su

herramienta eléctrica sea efectuado por una persona caliﬁcada usando solamente piezas de recambio idénticas. Esto es primordial para

mantener la seguridad de la herramienta eléctrica.

b) No intente reparar nunca una batería

dañada. Cualquier intervención técnica en una

batería debe ser realizada exclusivamente por el fabricante o por un servicio técnico autorizado.

CONSIGNAS DE SEGURIDAD ESPECÍFICAS

1) Instrucciones de seguridad para todas las operaciones.

a) Siempre utilice protección auditiva

mientras use el martillo. Estar expuesto

a sonidos fuertes puede causar perdida de audición.

b) Sujete la herramienta eléctrica por las

empuñaduras aislantes, al realizar trabajos en los que la herramienta pueda entrar

Taladro percutor sin escobillas 20V ES

Page 41

en contacto con una instalación eléctrica oculta. El contacto de la pieza cortante con un

cable de corriente podría cargar de electricidad las piezas metálicas expuestas de la herramienta y provocar una descarga eléctrica al usuario.

2) Instrucciones de seguridad al usar brocas largas.

a) Nunca opere a una velocidad mayor que

la capacidad máxima de velocidad de la broca. A velocidades más altas, es probable

que la broca se doble si se permite que gire libremente sin tocar la pieza de trabajo, lo que ocasiona lesiones personales.

b) Siempre comience a perforar a baja

velocidad y con la punta de la broca en contacto con la pieza de trabajo. A

velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin tocar la pieza de trabajo, lo que ocasiona lesiones personales.

c) Aplique presión solo en línea directa con

la broca y no aplique presión excesiva.

Los bits pueden doblarse causando rotura o pérdida de control, lo que resulta en lesiones personales.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No desmonte, abra o destruya las pilas o

las baterías recargables.

b) No provoque un cortocircuito en la

batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando

la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

c) No exponga las baterías al calor o al fuego.

No las guarde expuestas directamente al sol.

d) No exponga las baterías a impactos

mecánicos.

e) En caso de que la batería tenga fugas de

líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.

f) Acuda a un médico inmediatamente si se ha

ingerido una pila o una batería.

g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño

limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado.

j) No deje la batería cargándose durante

prolongados períodos de tiempo cuando no se utilice.

k) Después de prolongados períodos de

almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.

l) Las baterías recargables proporcionan

mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 ºC ± 5 ºC).

m) Al eliminar las baterías, mantenga las

baterías de distinto sistema electroquímico separadas unas de otras.

n) Recargue solo con el cargador indicado por

WORX. No utilice ningún otro cargador que no sea el especíﬁcamente proporcionado para el uso con este equipo. El cargador

adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías.

o) No utilice ninguna batería distinta a la

diseñada para utilizarse con el aparato.

p) Mantenga la batería fuera del alcance de los

niños.

q) Conserve la documentación original del

producto por si tuviera que consultarla en otro momento.

r) Extraiga la batería del aparato cuando no lo

utilice. s) Deshágase del producto correctamente. t) No se deben mezclar pilas de diferentes

fabricantes, capacidad, tamaño o tipo en un

mismo dispositivo. u) Las pilas no se deben quitar del embalaje

original hasta que se vayan a utilizar. v) Se deben observar y respetar las marcas

positiva (+) y negativa (–) de la pila.

SÍMBOLOS

Para reducir el riesgo de lesión, lea el manual de instrucciones

Advertencia

Llevar protecciones auditivas

4140

Taladro percutor sin escobillas 20V ES

Page 42

Utilizar protección ocular

Ladrillo

Li-I on

Utilizar una máscara antipolvo

Utilice guantes de protección

No exponer a la lluvia o al agua

No incinerar

No descartar las baterías. Las baterías agotadas deben llevarse a su recolector local o punto de reciclado

Taladrar con percutor

Desatornillar

Taladrar

Madera

Metal

Cemento

Alta velocidad

Baja velocidad

Bloquear

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

LISTA DE COMPONENTES

1. MANDRIL

2. ANILLO DE AJUSTE DEL TORQUE

3. SELECTOR DE MODO O FUNCIÓN

CONTROL DE LA CAJA DE CAMBIO DE

VELOCIDADES CONTROL DE ROTACIÓN HACIA

ADELANTE, EN REVERSA Y CIERRE

6. EMPUÑADURA BLANDA

7. BATERÍA *

8. GANCHO DE CINTURÓN

9. BLOQUEO DE LA BATERÍA *

10. LUZ PUNTO DE TRABAJO

11. INTERRUPTOR DE ENCENDIDO/APAGADO

12. ABRAZADERA PARA BROCAS

Taladro percutor sin escobillas 20V ES

Page 43

INDICADOR DE CAPACIDAD DE LA

13. BATERÍA *

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

CARACTERISTIQUES TÉCNICOS

Modelo WX354 WX354.1 WX354.9 (3 denominación de maquinaria, representativa de taladro alimentado por batería)

WX354 WX354.1 WX354.9

Tensión nominal 20V velocidad sin carga

nominal Tarifa del impacto 0-3000/0-6000bpm Posiciones de ajuste

del embrague Torque máximo 60N.m Capacidad del

Mandril

Acero

Capacidad de perforación

Peso 1.8kg 1.8kg 1.4kg

**Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios.

Madera Ladrillo Mampos-

tería

Max**

0-600/0-2000/min

18+1+1

13mm

13mm 40mm 16mm

10mm

INFORMACIÓN DE RUIDO

Nivel de presión acústica de ponderación

Nivel de potencia acústica de ponderación

& K

Utilice protección auditiva.

: 88.4dB(A)

: 99.4dB(A)

5dB(A)

INFORMACIÓN DE VIBRACIÓN

Valores totales de vibración (suma vectorial triangular) determinados según la norma EN 62841:

Valor de emisión de vibración

= 4.315m/s²

Taladrado en metal

Taladrado de impecto en hormigón

El valor total de vibraciones declarado y el valor de emisiones acústicas declarado se han medido de conformidad con un método de prueba estándar y pueden utilizarse para realizar comparaciones entre herramientas. El valor total de vibraciones declarado y el valor de emisiones acústicas declarado también pueden utilizarse en una evaluación preliminar de la exposición.

ADVERTENCIA: Las vibraciones y las

emisiones acústicas que se producen durante el uso de la herramienta eléctrica pueden variar respecto a los valores declarados en función de cómo se utilice la herramienta, especialmente dependiendo del tipo de pieza de trabajo que se procese y de otras formas de usar la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está aﬁlado y en buenas condiciones. La ﬁrmeza de sujeción de las empuñaduras, y el uso de accesorios para reducir las vibraciones y el ruido. Y si la herramienta se utiliza según su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente.

ADVERTENCIA: Para conseguir una mayor

precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando está en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Minimización del riesgo de exposición a las vibraciones y el ruido. Utilice SIEMPRE cinceles, brocas y cuchillas aﬁladas.

h,D

Incertidumbre K = 1.5 m/s²

Valor de emisión de vibración

= 10.204m/s²

h,ID

Incertidumbre K = 1.5m/s²

4342

Taladro percutor sin escobillas 20V ES

Page 44

Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se va a utilizar de forma habitual, se recomienda adquirir accesorios para reducir las vibraciones y el ruido. Planiﬁque su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

ACCESORIOS

WX354 WX354.1 WX354.9

Brocas de albañilería

Puntas De Atornillar Doble

Cargador 1 (WA3880) 1 (WA3880) /

Pack de baterías

Gancho 1 1 1 Abrazadera

para brocas

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

1 1 1

2 (WA3551)

2 (WA3551 /

WA3553)

1 1 1

INSTRUCCIONES DE FUNCIONAMIENTO

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra. También es apropiada para taladrar en madera, metal, cerámica y plástico.

MONTAJE Y FUNCIONAMIENTO

ACCIÓN ILUSTRACIÓN

ANTES DE UTILIZAR

Comprobar el estado de carga de la batería NOTA: La Fig. A1 solo es aplicable a la batería con indicador de la batería.

Extracción de la batería Véase la ﬁg. A2

Véase la ﬁg. A1

Carga de la batería Véase la ﬁg. A3

Instalación de la batería Véase la ﬁg. A4

MONTAJE

AJUSTE DEL PORTABROCAS

ADVERTENCIA: Cuando Cambie Los

Accesorios Suelte Siempre El Interruptor De

Accionamiento Y Desconecte La Herramienta De La Fuente De Alimentación. Antes De Poner En Marcha La Herramienta Asegúrese De Que La Broca Está Bien Sujeta. Los Daños En El Portabrocas O Una Broca Floja Pueden Causar Lesiones.

- Extracción de brocas Véase la ﬁg. B1

- Inserción de brocas Véase la ﬁg. B2

Montaje del gancho para cinturón y de la abrazadera para brocas

FUNCIONAMIENTO

Control de giro adelante/ atrás

¡ADVERTENCIA:

¡Nunca cambie la

dirección de rotación cuando el mandril está girando; espere hasta que se haya detenido!

CONTROL DE ENGRANAJES DE DOS VELOCIDADES

SELECCIÓN DE MODO O FUNCIÓN ATORNILLADO, TALADRADO, TALADRADO CON PERCUSIÓN

AJUSTE DEL TORQUE Y TALADRADO

Uso del interruptor de encendido y apagado

¡ADVERTENCIA: No

utilice la herramienta a

velocidad baja por períodos largos, ya que se producirá un exceso de calor en el interior de la misma.

Véase la ﬁg. C1, C2, C3, C4

Véase la ﬁg. D1, D2, D3

Véase la ﬁg. E

Véase la ﬁg. F1, F2, F3

Véase la ﬁg. G

Véase la ﬁg. H

Taladro percutor sin escobillas 20V ES

Page 45

Indicador LED (Véase la ﬁg. H)

Antes del funcionamiento, el LED se activará cuando el pulsador de encendido y apagado se presione ligeramente y se apagará automáticamente 20 segundos después de que dicho pulsador se suelte.

¡ADVERTENCIA: Para encender la luz,

presione el interruptor de encendido y apagado y asegúrese de que el controlador de giro hacia adelante y giro inverso se encuentra en la posición derecha o izquierda, respectivamente. La herramienta y la batería están equipadas con un sistema de protección. Cuando la luz LED parpadea rápidamente durante tres 60 segundos y se apaga signiﬁca que el sistema está desconectando la alimentación de la herramienta automáticamente para alargar la duración de la batería. La herramienta se detiene automáticamente si la herramienta o la batería se encuentran en alguna de las siguientes condiciones:

• Sobrecarga: La herramienta se utiliza de forma que consume una corriente anormalmente elevada. En este caso, suelte el interruptor de accionamiento de la herramienta y detenga la actividad que ha causado la sobrecarga. Después pulse el interruptor de accionamiento de nuevo para volver a ponerla en marcha.

• Sobrecalentamiento: la herramienta no se pone en marcha porque la herramienta y la batería están excesivamente calientes. En este caso, deje que la batería y la herramienta se enfríen antes de volver a apretar el interruptor de accionamiento.

• Voltaje de la batería bajo: la capacidad disponible de la batería es demasiado baja y la herramienta no funcionará. En este caso quite la batería y recárguela.

SOLUCIÓN DE PROBLEMAS

1. Por qué el taladro no se enciende al presionar el interruptor?

El inversor situado en la parte superior del gatillo, está colocado en la función de bloqueo. Desbloquéelo colocándolo a la izquierda o a la derecha luego accione el gatillo.

2. El taladro se detiene antes de que el tornillo esté completamente apretado. Por qué?

Veriﬁque la posición del anillo de par situado entre el mandril y el cuerpo de la máquina. La posición 1 corresponde al par más bajo y la posición 18 al par más alto. La posición taladro. La posición taladrar con percutor. Regule el par llevando el anillo a una posición más alta para obtener el mejor resultado. (Véase la ﬁg. G)

3. No puedo instalar la batería dentro del cargador correspondiente. Por qué?

La batería se inserta en el cargador en una sola dirección. Dé vuelta la batería hasta que pueda ser insertada en la ranura. El indicador rojo debe

corresponde a la función

encenderse mientras la batería se está cargando.

4. Razones de los distintos tiempos de funcionamiento del pack de baterí.

Los problemas de tiempo de carga, como se señaló arriba, y el hecho de no haber usado la batería por un largo tiempo, reducen el rendimiento del pack de batería. Esto puede remediarse luego de varios ciclos de carga/descarga, utilizando su taladro. Condiciones severas de trabajo, como por ejemplo tornillos grandes en madera dura, agotarán más rápido la energía de la batería que si se trabajara en condiciones más suaves. No recargue su pack de batería por debajo de 0ºC ni por encima de 40ºC, ya que esto afectará el rendimiento.

MANTENIMIENTO

Antes de empezar cualquier tarea de ajuste, mantenimiento o reparación, debe extraerse la batería de la herramienta.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta.

Para las herramientas a batería

El rango de temperatura ambiente de funcionamiento y almacenamiento para la herramienta y la batería es de 0ºC-45ºC. El rango de temperatura ambiente recomendado para el Sistema de carga durante el proceso de carga es de 0ºC-40ºC.

PROTECCION AMBIENTAL

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la

basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

4544

Taladro percutor sin escobillas 20V ES

Page 46

DECLARACIÓN DE CONFORMIDAD

Los que reciben, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Declaran que el producto, Descripción Taladro alimentado por batería Modelo WX354 WX354.1 WX354.9 (3 -

denominación de maquinaria, representativa de taladro alimentado por batería)

Función Taladrar

Cumple con las siguientes Directivas,

2006/42/EC 2011/65/EU 2014/30/EU

Normativas conformes a

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

La persona autorizada para componer el archivo técnico,

Firma Marcel Filz Dirección Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certiﬁcación. Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Taladro percutor sin escobillas 20V ES

Page 47

PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE

WAARSCHUWING Lees alle

veiligheidswaarschuwingen, instructies, illustraties en speciﬁcaties die bij dit elektrisch gereedschap werden meegeleverd.

Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/ of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED a) Houd uw werkgebied schoon en zorg

ervoor dat deze goed verlicht is. In

rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.

b) Gebruik elektrisch gereedschap niet in

explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt

vonken die de stof of de gassen kunnen doen ontvlammen.

c) Houd kinderen en omstanders uit de buurt

terwijl u met elektrisch gereedschap werkt.

Aﬂeidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID a) De stekker van het elektrisch gereedschap

moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers

die in het stopcontact passen, verminderen de kans op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw

lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.

c) Stel uw elektrische gereedschap niet bloot

aan regen of natte omstandigheden. Water

dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.

d) Gebruik de stroomdraad niet op een andere

manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie,

scherpe hoeken en bewegende onderdelen.

Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanneer u het elektrische gereedschap

buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van

een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.

f) Moet een krachtmachine in een vochtige

locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert

het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID a) Blijf alert, kijk waar u mee bezig bent en

gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

b) Gebruik een veiligheidsuitrusting.

Draag altijd oogbescherming. Een

veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.

c) Pas op dat het apparaat niet onbedoeld

wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl

u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.

d) Verwijder inbussleutels of moersleutels

voordat u het gereedschap inschakelt. Een

sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.

e) Werk niet boven uw macht. Zorg er altijd

voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het

gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen

loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of

lang haar kan vast komen te zitten in bewegende onderdelen.

g) Wanneer er apparaten worden bijgeleverd

voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik

van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

h) Als u gereedschap veelvuldig gebruikt,

dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te

4746

20V borstelloze klopboormachine

Page 48

vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik

gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt

gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is.

b) Gebruik het gereedschap niet wanneer

de aan/uitschakelaar niet functioneert.

Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of

verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve

veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat niet gebruikt

wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de

handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhouden van het gereedschap en

accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden

veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon

en scherp. Goed onderhouden snijdend

gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen.

g) Gebruik het gereedschap, de accessoires,

de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het speciﬁeke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere

doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

h) Houd de handgrepen en grijpoppervlakten

droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en

grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het accupack alleen op met de door de

fabrikant aangegeven oplader. Een oplader die

geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack.

b) Gebruik het gereedschap uitsluitend met

het aangegeven accupack. Door het gebruik

van andere accupacks ontstaat de kans op letsel of brand.

c) Wanneer het accupack niet gebruikt wordt,

dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het

kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.

d) Onder extreme omstandigheden kan

er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de

accu kan irritatie of brandwonden veroorzaken.

e) Gebruik geen accu of gereedschap dat

beschadigd of aangepast is. Beschadigde

of aangepaste accu’s kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.

f) Stel een accu of gereedschap niet bloot aan

vuur of extreme temperatuur. Blootstelling

aan brand of een temperatuur boven 130°C kan explosie veroorzaken.

g) Volg alle instructies en laad de accu

of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij

temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6) SERVICE

a) Laat uw elektrisch gereedschap repareren

door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo

bent u er zeker van dat uw gereedschap veilig blijft.

b) Repareer nooit beschadigde accu’s. Reparatie

van accu’s mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOOR

1) Een beschrijving van alle veiligheidsoperaties

20V borstelloze klopboormachine

Page 49

a) Draag oorbescherming bij het gebruik van

de boormachine. Blootstelling aan lawaai kan

gehoorverlies veroorzaken.

b) Houd het gereedschap vast bij de

geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder

stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

2) Veiligheidsinstructies bij gebruik van lange boorbeitels

a) Werk niet met een hogere snelheid dan

de maximale nominale snelheid van de boormachine. Bij hogere snelheden kan de

boor buigen als deze vrij kan roteren zonder het werkstuk aan te raken, wat kan leiden tot persoonlijk letsel.

b) Begin altijd te boren op lage snelheid

met de punt van de boor in contact met het werkstuk. Bij hogere snelheden kan de

boor buigen als deze vrij kan roteren zonder het werkstuk aan te raken, wat kan leiden tot persoonlijk letsel.

c) Breng alleen druk aan wanneer deze

rechtstreeks op de boor is uitgelijnd, oefen geen overmatige druk uit. De boor buigt en

veroorzaakt schade of verlies van controle, wat kan leiden tot persoonlijk letsel.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet

gedemonteerd, geopend of vernietigd worden.

b) Sluit accupacks niet kort. Bewaar

accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een

afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of

vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische

schokken.

e) Als een accu lekt dient men voorzichtig

te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Raadpleeg meteen een arts wanneer een

batterij of accupack is ingeslikt .

g) Houd batterijcellen en accupacks schoon

en droog.

h) Veeg de aansluitingen van het accupack

schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

j) Laat accupacks niet langdurig opladen als

ze niet worden gebruikt.

k) Na een lange opslagperiode kan het nodig

zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

l) Accupacks presteren het best bij normale

kamertemperatuur (20 °C ± 5 °C).

m) Wanneer u accupacks wegwerpt,

dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de

technische gegevens van WORX. Gebruik geen andere lader dan de lader die speciﬁek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack

geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Gebruikt geen accupack dat niet bedoeld is

voor gebruik met deze apparatuur.

p) Houd accupacks buiten het bereik van

kinderen.

q) Bewaar de oorspronkelijke instructies van

het product voor latere gebruik.

r) Verwijder het batterijpakket uit de

apparatuur als het niet in gebruik is.

s) Volg de juiste procedure voor

afvalverwijdering na afdanken van dit apparaat.

t) Gebruik geen cellen van verschillende

fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.

u) Verwijder het accupack niet uit de originele

verpakking, tot dit nodig is voor gebruik.

v) Let op de plus (+) en min (–) markeringen op

de accu en zorg voor correct gebruik.

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Draag gehoorbescherming

4948

20V borstelloze klopboormachine

Page 50

Draag een veiligheidsbril

Brik

Li-I on

Draag een stofmasker

Draag beschermende handschoenen

Niet blootstellen aan regen of water

Niet in brand steken

Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt

Klopboren

Schroeven

Boren

Hout

Metaal

Beton

Hoge snelheid

Lage snelheid

Vergrendelen

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLIJST

1. BOORHOUDER

2. KOPPELINSTELLINGEN

3. FUNCTIEMODUS KNOP VOOR INSTELLEN MECHANISCHE

4. SNELHEID

KNOP VOOR LINKS OF RECHTS DRAAIEN

5. EN VERGRENDELING

6. ZACHTE HANDGREEP

7. ACCUPACK *

8. HAAK VOOR BROEKRIEM

9. PAL ACCUPACK *

10. WERKLAMPJE AAN/UITSCHAKELAAR MET INSTELBAAR

11. TOERENTAL

12. BITMAGAZIJN

13. CAPACITEITSINDICATOR VAN DE ACCU*

20V borstelloze klopboormachine

Page 51

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

TECHNISCHE GEGEVENS

Type WX354 WX354.1 WX354.9 (3 aanduiding van de machinerie, code voor Accuboormachine)

WX354 WX354.1 WX354.9

Spanning 20V Toerental onbelast 0-600/0-2000/min Aantal slagen

onbelast Koppeling set positie 18+1+1 Max. Koppel 60N.m Spanwijdte

boorhouder

staal

Max. boorcapac iteit in

Gewicht 1.8kg 1.8kg 1.4kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

hout

metselwerk

steen

Max**

0-3000/0-6000bpm

13mm

13mm 40mm 16mm 10mm

GELUIDSPRODUCTIE

A gewogen geluidsdruk LpA: 88.4dB(A) A gewogen geluidsvermogen L

& K

Draag oorbescherming.

: 99.4dB(A)

5dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Trillingswaarde a

Boren in metal

Fout K = 1.5m/s²

= 4.315m/s²

h,D

Klopboren in beton

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standaard testmethode en kunnen worden gebruikt om gereedschappen te vergelijken. De totale waarde van trillingen en geluidsemissie kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemissie die tijdens het gebruik van het gereedschap optreden, kunnen verschillen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap wordt gebruikt: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. Hoe stevig de handgreep wordt vastgehouden en of er anti-trilling en -geluidsaccessoires worden gebruikt. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid

moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Het risico op blootstelling aan trillingen en geluid verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Als het gereedschap regelmatig wordt gebruikt, investeer dan in anti-trilling en -geluidsaccessoires. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

Trillingswaarde a

Fout K = 1.5m/s²

= 10.204m/s²

h,ID

5150

20V borstelloze klopboormachine

Page 52

TOEBEHOREN

WX354 WX354.1 WX354.9

Metselwerkboor

Tweezijdige Koppen

Laadapparaat 1 (WA3880) 1 (WA3880) /

Accu 2 (WA3551)

Haak 1 1 1 Bitmagazijn 1 1 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kies het type volgens het werk dat u wilt ondernemen. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

1 1 1

2 (WA3551 /

WA3553)

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het hameren in beton, baksteen en steen. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR

VOOR GEBRUIK

Controle van de staat van de accu OPMERKING: Fig. A1 is alleen geschikt voor het accupack met indicatielampje voor de accu.

De accu verwijderen Zie Fig. A2

Zie Fig. A1

AANPASSEN VAN DE BOORHOUDER

WAARSCHUWING: Zet bij het vervangen van

toebehoren de trekker vast en sluit het

gereedschap af van de stroomtoevoer. Controleer voor ingebruikname altijd of de bit goed vast zit. Beschadigde boorhouders of bits kunnen verwondingen veroorzaken.

- Het uitnemen van bits Zie Fig. B1

- Het aanbrengen van bits Zie Fig. B2

Montage van de riemhaak en het bitmagazijn

BEDIENING

Voor/achterwaartse rotatie instellen

WAARSCHUWING:

Verander nooit de

draairichting terwijl de boormachine draait, wacht tot deze is gestopt!

2-TRAPS TANDWIELOVERBRENGING

SELECTIE FUNCTIEMODUS HET BOREN, SCHROEVEN OF KLOPBOREN

INSTELLING VAN HET KOPPEL

De aan/uitknop bedienen

WAARSCHUWING: Niet

langdurig gebruiken met

een lage snelheid vanwege de warmte die daardoor wordt gegenereerd.

Zie Fig. C1, C2, C3, C4

Zie Fig. D1, D2, D3

Zie Fig. E

Zie Fig. F1, F2, F3

Zie Fig. G

Zie Fig. H

De batterij opladen Zie Fig. A3

De accu installeren Zie Fig. A4

Assemblage

20V borstelloze klopboormachine

Page 53

LED controlelampje (Zie Fig. H)

Vóór het gebruik wordt het LED lampje geactiveerd wanneer de Aan-/uit-schakelaar licht wordt ingedrukt. 20 seconden nadat de Aan-/uit-schakelaar is losgelaten, dooft dit lampje automatisch.

WAARSCHUWING: Om de lamp in te

schakelen, drukt u op de aan/uit-schakelaar en controleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat. Het gereedschap en de accu zijn voorzien van een beschermingssysteem. Als de LED diode 60 seconden snel knippert en vervolgens uitgaat, sluit dit systeem de stroomtoevoer vanuit accu naar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het wordt blootgesteld aan een van de volgende omstandigheden:

• Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker vervolgens in om het gereedschap weer op te starten.

• Oververhitting: In dit geval, d.w.z. als het gereedschap niet meer opstart, zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.

• Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zal met deze accu niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Ontgrendel de instelknop voor de draairichting door deze in de gewenste stand te zetten. Trek aan de trekker en de boor zal beginnen draaien.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 18 is het hoogste koppel (voor schroeven draaien). Stand is om te boren. Stand koppelstelring in op een hogere stand om het beste resultaat te verkrijgen. (Zie Fig. G)

3. WAAROM KAN IK HET ACCUPACK NIET IN DE OPLADER DUWEN?

De accu kan maar op één manier in de lader geschoven worden. Draai de accu om totdat deze in de sleuf geschoven kan worden. Als de accu oplaadt, moet het rode lampje branden.

is om te klopboren. Stel de

4. REDENEN VOOR VERSCHILLENDE ACCUDUUR

Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C en boven de 40°C aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamheden uitvoert.

Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw gereedschap. Veeg het schoon met een droge doek. Bewaar uw gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

Voor gereedschap met accu’s

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligt tussen 0°C-45°C. De aanbevolen omgevingstemperatuur voor het oplaadsysteem tijdens het opladen ligt tussen 0°C-40°C.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen.

Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

5352

20V borstelloze klopboormachine

Page 54

CONFORMITEITVERKLARING

Wij, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Verklaren dat het product, Beschrijving Accuboormachine Type WX354 WX354.1 WX354.9 (1 -

aanduiding van de machinerie, code voor Accuboormachine)

Functie Boren

Overeenkomt met de volgende richtlijnen,

2006/42/EC 2011/65/EU 2014/30/EU

Standaards in overeenstemming met,

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz Adres Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certiﬁcering Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V borstelloze klopboormachine

Page 55

BEZPIECZEŃSTWO PRODUKTU OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI

OSTRZEŻENIE Przeczytaj

wszystkie ostrzeżenia, instrukcje, ilustracje i specykacje dostarczone z elektronarzędziem. Niestosowanie się do podanych

wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.

Należy dobrze przechowywać te przepisy.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy a) Miejsce pracy należy utrzymywać w

czystości i dobrze oświetlone. Nieporządek i

nie oświetlane zakresy pracy mogą doprowadzić do wypadków.

b) Nie należy pracować tym narzędziem

w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry,

które mogą podpalić ten pyt lub pary.

c) Elektronarzędzie trzymać podczas pracy

z daleka od dzieci i innych osób. Przy

odwróceniu uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne a) Wtyczka urządzenia musi pasować do

gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione

wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia

prądem, gdy Państwa ciało jest uziemione.

c) Urządzenie natęży trzymać zabezpieczone

przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem..

d) Nigdy nie należy używać kabla do

innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części

urządzenia. Uszkodzone lub poplątane kable

zwiększają ryzyka porażenia prądem.

e) W przypadku, że elektronarzędziem

pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na

zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania

się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD

zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób a) Należy być uważnym, zważać na to

co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy

użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

b) Należy nosić osobiste wyposażenie

ochronne i zawsze okulary ochronne.

Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu

uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu

urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

d) Zanim urządzenie zostanie włączone

należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w

ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości.

Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez

to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie

natęży nosić luźnego ubrania lub biżuterii.

Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.

g) W przypadku, że możliwe jest

zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie

spowodowane pyłami.

h) Częste używanie urządzenia i rutyna może

osłabić twoją uwagę i być przyczyną

5554

20V Bezszczotkowa wiertarka udarowa

Page 56

niedotrzymywania zasad bezpieczeństwa.

Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.

4) Staranne obcowanie oraz użycie

elektronarzędzi

a) Nie należy przeciążać urządzenia. Do pracy

używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim

narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można

włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed przystąpieniem do wykonywania

jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy

przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone

osoby elektronarzędzia są niebezpieczne.

e) Dotrzymuj regularnego wykonywani

konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

f) Narzędzia tnące należy utrzymywać ostre

i czyste. Starannie pielęgnowane narzędzia tnące

z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia

itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia.

Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty oraz powierzchnie elementów

obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty

oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.

5) Staranne użytkowanie elektronarzędzi

napędzanych akumulatorami

a) Akumulatory należy ładować tylko w

ładowarkach, które poleci) producent. Dla

ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

b) Do elektronarzędzi należy używać jedynie

przewidzianych do tego akumulatorów.

Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.

c) Nie używany akumulator należy trzymać

z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów.

Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest

wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może

doprowadzić do podrażnienia skóry lub oparzeń,

e) Zabrania się używania uszkodzonego

lub zmodykowanego akumulatorka lub urządzenia. Uszkodzone lub zmodykowane

akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplozję lub zagrożenie zranienia osób.

f) Zabrania się wystawiania akumulatorka

lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia

lub temperatury przekraczającej 130 °C może spowodować eksplozję.

g) Kierować się instrukcjami dotyczącymi

sposobu ładowania, nie wystawiać akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi. Niewłaściwy sposób ładowania

akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.

6) Serwis a) Naprawę urządzenia należy zlecić jedynie

kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To

gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

b) Zabrania się dokonywania naprawy

uszkodzonego akumulatorka. Naprawę

akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRACY Z WIERTARKAMI

1) Instrukcje bezpieczeństwa dla wszystkich

20V Bezszczotkowa wiertarka udarowa

Page 57

operacji

a) Wraz z bezprzewodową wiertarką należy

używać ochrony słuchu. Hałas może

spowodować utratę słuchu.

b) Jeśli narzędzie tnące może mieć kontakt

z ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z ‘aktywnym’

okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.

2) Instrukcje bezpieczeństwa podczas

używania długich wierteł

a) Nie pracuj z prędkością większą niż

maksymalna prędkość znamionowa siewnika. Przy wyższych prędkościach wiertło

może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.

b) Zawsze zaczynaj wiercenie z małą

prędkością, gdy końcówka wiertła styka się z obrabianym przedmiotem. Przy

wyższych prędkościach wiertło może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.

c) Naciskać tylko wtedy, gdy jest

bezpośrednio wyrównany z wiertłem, nie należy stosować nadmiernego nacisku. Wiertło będzie się wyginać i powodować

uszkodzenia lub utratę kontroli, powodując obrażenia ciała.

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie

niszcz ogniw pomocniczych lub modułu akumulatora.

b) Nie zwieraj ogniwa lub modułu

akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szuadzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie

używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może

spowodować oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu

akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.

d) Nie narażaj ogniw lub modułu akumulatora

na uderzenia mechaniczne.

e) W razie wycieku z ogniwa, nie dopuść, aby

płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną.

f) Nie używaj ogniwa lub modułu

akumulatora nie przeznaczonego do pracy z danym urządzeniem.

g) Utrzymuj ogniwa i moduł akumulatora w

czystości i w stanie suchym.

h) Jeśli zaciski ogniwa lub akumulatora

zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze i moduł akumulatora

należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

j) Nie pozostawiaj modułu akumulatora na

długie ładowanie, jeśli go nie używasz.

k) Po dłuższym okresie składowania może

być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.

l) Ogniwa pomocnicze oraz moduł

akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20

m) Podczas utylizacji akumulatorów należy

oddzielić od siebie akumulatory o różnych systemach elektromechanicznych.

n) Akumulatory należy ładować tylko w

ładowarkach, które poleci producent WORX. Dla ładowarki, która nadaje się do

ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

o) Nie używaj ogniwa lub modułu

akumulatora nie przeznaczonego do pracy z danym urządzeniem.

p) Trzymaj ogniwa i moduł akumulatora poza

zasięgiem dzieci.

q) Zachowaj oryginalne instrukcje produktu

do wglądu.

r) Kiedy to możliwe, wyjmuj moduł

akumulatora, jeśli urządzenia się nie używa.

s) Zużyte ogniwa i akumulatory utylizuj

zgodnie z zasadami gospodarki odpadami.

t) Nie używaj w urządzeniu ogniw różnych

producentów, pojemności i wymiarów.

u) Nie wyjmuj baterii z oryginalnego

opakowania do momentu zastosowania w urządzeniu.

v) Kieruj się poprawną biegunowością

wyznaczoną za pomocą symboli plus (+) i minus (–) na baterii / akumulatorze.

C ± 5oC).

5756

20V Bezszczotkowa wiertarka udarowa

Page 58

SYMBOLE

Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami

Ostrzeżenie

Używać ochrony słuchu

Używać ochrony wzroku

Używać maski przeciwpyłowej

Stosować rękawice ochronne.

Nie wystawiać na działanie deszczu lub wody

Nie wrzucać do ognia

Li-I on

Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu.

Wiercenie

Drewno

Metal

Cegła

Beton

Wysokie obroty

Niskie obroty

Blokada

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

Wiercenie udarowe

Śrubowanie

20V Bezszczotkowa wiertarka udarowa

Page 59

LISTA KOMPONENTÓW

1. UCHWYT

2. REGULOWANE SPRZĘGŁO

3. PRZEŁĄCZNIK TRYBU PRACY

4. STEROWANIE BIEGAMI

PRZEŁĄCZNIK STEROWANIA

KIERUNKIEM OBROTÓW ORAZ BLOKADĄ

6. MIEJSCA UCHWYTÓW

7. POJEMNIK BATERYJNY *

8. HACZYK NA PASEK

9. ZATRZASK POJEMNIKA BATERYJNEGO *

10. ŚWIATŁO LED

11. WŁĄCZNIK/WYŁĄCZNIK

12. UCHWYT NARZĘDZI

WSKAŹNIK POJEMNOŚCI

13.

AKUMULATORA*

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ WX354 WX354.1 WX354.9 (3 oznakowanie urządzenia, skrót Wiertarka zasilana akumulatorem)

WX354 WX354.1 WX354.9

Napięcie znamionowe 20V

Prędkość znamionowa bez obciążenia

Częstotliwość udarów bez obciążenia

Pozycja ustawienia sprzęgła

Maks. moment siły 60N.m

Pojemność uchwytu 13mm

Stal

Maks. Możliwości wiercenia

Masa urządzenia 1.8kg 1.8kg 1.4kg

** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20V. Napięcie nominalne wynosi 18V.

Drewno

Cegła

Betonie

Max**

0-600/0-2000/min

0-3000/0-6000bpm

18+1+1

13mm

40mm

16mm

10mm

DANE DOTYCZĄCE HAŁASU I WIBRACJI

Ważone ciśnienie akustyczne LpA: 88.4 dB(A)

Ważona moc akustyczna L

& K

Używać ochrony słuchu.

: 99.4dB(A)

5dB(A)

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:

Wartość przenoszenia wibracji

= 4.315m/s²

Wiercenie w metalu

Wiercenie udarowe w betonie

Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń. Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.

OSTRZEŻENIE: Wibracje oraz emisja hałasu

podczas rzeczywistego użytkowania elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie

poziomu ekspozycji w rzeczywistych warunkach

h,D

Niepewność K = 1.5m/s²

Wartość przenoszenia wibracji

= 10.204m/s²

h,ID

Niepewność K = 1.5m/s²

5958

20V Bezszczotkowa wiertarka udarowa

Page 60

używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażyć urządzenie w wyposażenie eliminujące wibracje i hałas. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

AKCESORIA

WX354 WX354.1 WX354.9

Kamieniarstwo wiertło

Końcówka Śrubokręta

Ładowarka 1 (WA3880) 1 (WA3880) /

Akumulator 2 (WA3551)

Haczyk 1 1 1 Uchwyt

narzędzi

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Typ narzędzia wybierz według rodzaju pracy, którą będziesz wykonywał. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

1 1 1

2 (WA3551 /

WA3553)

1 1 1

INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem narzędzia przeczytać

uważnie instrukcję obsługi.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Elektronarzędzie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lżejszych prac związanych z dłutowaniem. Narzędzie jest również przystosowane do wiercenia bez udaru w drewnie, metalu, ceramic i tworzywach sztucznych.

MONTAŻ I OBSŁUGA

DZIAŁANIE RYSUNEK

Kontrola stanu naładowania akumulatora UWAGA: Fig. A1 dotyczy wyłącznie akumulatorka wyposażonego w kontrolkę świetlną.

Wyjmowanie akumulatora Zob. Rys. A2

Ładowanie akumulatora Zob. Rys. A3

Instalowanie akumulatora Zob. Rys. A4

MONTAŻ

REGULACJA UCHWYTU

OSTRZEŻENIE: Podczas wykonywania

wymiany akcesoriów zawsze zabezpieczyć

wyłącznik uruchamiający i odłączyć urządzenie od źródła zasilania. Przed uruchomieniem urządzenia zawsze upewnić się, czy poprawnie zamocowane zostało narzędzie robocze. Uszkodzenie uchwytu mocującego albo zluzowanie narzędzia roboczego prowadzić może do powstania skaleczeń.

- Wyjmowanie narzędzi Zob. Rys. B1

- Mocowanie narzędzi Zob. Rys. B2

Przymocowanie haczyka do paska i uchwytu narzędzi

KORZYSTANIE Z NARZĘDZIA

Przełącznik sterowania kierunkiem obrotów

OSTRZEŻENIE: Nigdy

nie należy zmieniać

kierunku obrotów, gdy uchwyt wciąż się obraca. Należy poczekać aż się zatrzyma!

PRZEKŁADNIA DWUSTOPNIOWA

WYBÓR TRYBU FUNKCJI ŚRUBOWANIE, WIERCENIE, WIERCENIE UDAROWE

USTAWIENIE MOMENTU

Obsługa włącznika

OSTRZEŻENIE: Nie

należy pozwalać na

dłuższą pracę przy niskich prędkościach, ponieważ może to wytworzyć nadmierne ilości ciepła.

Zob. Rys. A1

Zob. Rys. C1, C2, C3, C4

Zob. Rys. D1, D2, D3

Zob. Rys. E

Zob. Rys. F1, F2, F3

Zob. Rys. G

Zob. Rys. H

PRZED PRACĄ

20V Bezszczotkowa wiertarka udarowa

Page 61

Wskaźnik LED ( Zob. Rys. H)

Przed operacją, po lekkim naciśnięciu przełącznika On/ Off (Włączenie/Wyłączenie), zostanie uaktywnione światło LED i wyłączy się automatycznie, 20 sekund po zwolnieniu przełącznika On/Off (Włączenie/Wyłączenie).

OSTRZEŻENIE: Aby włączyć światło, naciśnij

przełącznik włączenia/wyłączenia i upewnij się, że element sterowania Do przodu/Do tyłu/Odwrotne obroty, znajduje się w pozycji w prawo/w lewo. Niniejsze urządzenie oraz akumulator wyposażone są w system ochronny. Jeżeli będzie kontrolka LED szybko migać przez 60 sekundy i zgaśnie, system automatycznie odłączy zasilanie urządzenia, by wydłużona została żywotność akumulatora. Narzędzie podczas pracy zatrzyma się automatycznie, kiedy urządzenie lub akumulator przejdzie do następującego stanu:

• Przeciążenie: Urządzenie wykorzystywane jest w sposób, przy którym odbierany jest bardzo duży prąd. W takim przypadku należy zluzować wyłącznik uruchamiający i zakończyć pracę, która spowodowała przeciążenie narzędzia. Potem ponownie wcisnąć wyłącznik uruchamiający, by ponownie uruchomić urządzenie.

• Przegrzanie: Jeżeli w powyżej podanym stanie nie można uruchomić urządzenia, doszło do przegrzania urządzenia i akumulatora. W takiej sytuacji pozostawić narzędzie i akumulator przed ponownym wciśnięciem wyłącznika uruchamiającego odpowiednio wystygnąć.

• Niskie napięcie akumulatora: Resztkowa pojemność akumulatora jest zbyt niska i urządzenie nie będzie już działało. W takim przypadku wyjąć akumulator i naładować go.

ROZWIĄZYWANIE PROBLEMÓW

1. DLACZEGO WIERTARKA NIE WŁĄCZA SIĘ PO WCIŚNIĘCIU WŁĄCZNIKA?

Przełącznik kierunku obrotów, znajdujący się u góry spustu, ustawiony jest w pozycji blokowania. Odblokować przełącznik kierunku obrotów umieszczając go w żądanej pozycji obrotów. Po naciśnięciu spustu wiertarka uruchomi się.

2. WIERTARKA ZATRZYMUJE SIĘ PRZED CAŁKOWITYM DOKRĘCENIEM WKRĘTA. DLACZEGO?

Sprawdzić moment obrotowy na pierścieniu regulacyjnym, pierścień ten znajduje się pomiędzy uchwytem a korpusem wiertarki. Pozycja 1 to najniższy moment obrotowy (siła wkręcania wkrętów) a pozycja 18 to najwyższy moment obrotowy (siła wkręcania wkrętów). Pozycja Pozycja Nastawić pierścień regulacyjny momentu obrotowego na wyższe wartości w celu uzyskania najlepszych efektów (Zob. Rys. G).

3. NIE MOGĘ WŁOŻYĆ AKUMULATORKÓW DO ŁADOWARKI. DLACZEGO?

Akumulatorki mogą być wkładane do ładowarki tylko w

przeznaczona jest do wiercenia.

przeznaczona jest do wiercenie udarowe.

jednym kierunku. Obracać akumulatorkiem aż wejdzie do komory, czerwona dioda LED powinna się zapalić podczas ładowania akumulatorków.

4. PRZYCZYNY RÓŻNYCH CZASÓW ROBOCZYCH AKUMULATORKÓW

Problemy z ładowaniem opisane powyżej oraz długa przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Można to naprawić po kilku cyklach ładowania i rozładowywania, ładując wiertarkę i używając jej do pracy. Ciężkie warunki pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0oC oraz powyżej 40oC, gdyż zmniejszy to wydajność.

KONSERWACJA

Przed przystąpieniem do jakiejkolwiek regulacji, serwisowania lub konserwacji należy wyjąć akumulator.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

Zalecenia dla narzędzi akumulatorowych

Zakres temperatury roboczej i przechowywania narzędzi oraz akumulatora wynosi 0 Zalecany zakres temperatury ładowania dla układu ładowania wynosi 0

C-40oC.

C-45oC.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa

domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

6160

20V Bezszczotkowa wiertarka udarowa

Page 62

DEKLARACJA ZGODNOŚCI

My, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Deklarujemy, że produkt, Opis Wiertarka zasilana akumulatorem Typ WX354 WX354.1 WX354.9 (3 -

oznakowanie urządzenia, skrót Wiertarka zasilana akumulatorem)

Funkcja wiercenie

jest zgodny z następującymi dyrektywami,

2006/42/EC 2011/65/EU 2014/30/EU

Normy są zgodne z

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa Marcel Filz Adres Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04

Allen Ding Zastępca głównego inżyniera, testowanie i certykacja Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V Bezszczotkowa wiertarka udarowa

Page 63

TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes,

ehhez az elektromos kéziszerszámhoz mellékelt biztonsági gyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt

utasítások bármelyikének gyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.

Őrizzen meg az összes gyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A gyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága a) A munkaterületet tartsa tisztán és jól

megvilágítva. A zsúfolt vagy sötét munkaterület

balesethez vezethet.

b) Ne üzemeltessen elektromos

kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos

kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.

c) Elektromos kéziszerszámok működtetése

közben tartsa távol a gyermekeket és bámészkodókat. A gyelem elterelése

kontrollvesztést eredményezhet.

2) Elektromos biztonság a) Az elektromos kéziszerszámok csatlakozó

dugaszának találnia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan

csatlakozó dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.

b) Ne érintse meg a földelt felületeket,

például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a

test földelt, nagyobb az áramütés kockázata.

c) Ne tegye ki esőnek vagy nedves

körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos

kéziszerszámba víz kerül, megnő az áramütés kockázata.

d) Vigyázzon a szerszám kábelére. Soha ne

hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel

növeli az áramütés kockázatát.

e) Ha az elektromos kéziszerszámot

szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső

használatra alkalmas kábel használatával csökken az áramütés kockázata.

f) Ha elkerülhetetlen, hogy az elektromos

kéziszerszámot nedves helyen működtesse, használjon maradékáramműködtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A

maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság a) Az elektromos kéziszerszám működtetése

közben maradjon éber, gyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi

gyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket.

Mindig használjon szemvédelmet. A személyi

védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül

működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a “ki” helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a

kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielőtt az elektromos kéziszerszámot

bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig

vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan

helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen

bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert

vagy hosszú hajat bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő

is csatlakoztatható, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával

csökkenthetőek a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori

6362

20V-os kefe nélküli fúrógép

Page 64

használata túl elbizakodottá tegye, és hogy ezáltal gyelmen kívül hagyja a szerszám biztonsági követelményeit.

A másodperc töredéke is elég ahhoz, hogy egy gyelmetlen mozdulat súlyos sérüléshez vezessen.

4) Az elektromos kéziszerszám használata és

karbantartása

a) Ne erőltesse az elektromos

kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon.

Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos

kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám

nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Húzza ki a csatlakozó dugaszt az

áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a

megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat

használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan

felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

e) Az elektromos kéziszerszámok és

tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott

elektromos kéziszerszámok sok balesetet okoznak.

f) A vágószerszámokat tartsa tisztán,

és gyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

g) Az elektromos kéziszerszámot, a

kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, gyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos

kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Őrizze szárazon, tisztán, olaj- és

zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és

megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.

5) Az akkumulátoros kéziszerszám használata és karbantartása

a) Csak a gyártó által javasolt töltővel töltse

fel. Ha egy adott akkumulátorhoz megfelelő töltőt

másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak

a kijelölt akkumulátorokkal használja.

Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton

kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az

akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

d) Nem megfelelő körülmények között az

akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az

akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

e) Ne használjon károsodott vagy módosított

akkucsomagot vagy szerszámot. A

károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.

f) Óvja az akkucsomagot és a szerszámot a

tűztől vagy a magas hőmérsékletektől. A

130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.

g) Tartsa be az összes újratöltési utasítást és

az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól

vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.

6) Szerviz

a) Az elektromos kéziszerszámot csak

képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos

kéziszerszám biztonságos működését.

b) Soha ne szervizelje a károsodott

akkucsomagokat. A károsodott akkucsomagok

szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.

BIZTONSGÁGI ELŐÍRÁSOK FÚRÓGÉPEKHEZ

1) Biztonsági utasítások minden művelethez

a) Ütvefúráshoz viseljen fülvédőt. A zaj a

hallóképesség elvesztéséhez vezethet.

b) Ha fennáll a veszély, hogy a vágótartozék

rejtett vezetékeket érint, az elektromos kéziszerszámot tartsa szigetelt

20V-os kefe nélküli fúrógép

Page 65

tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.

2) Biztonsági utasítások a hosszú fúrók használatakor

a) Ne használja a fúró maximális névleges

fordulatszámánál nagyobb sebességet.

Nagyobb fordulatszámon a fúrószár elhajolhat, ha szabadon foroghat a munkadarab megérintése nélkül, ami személyi sérülést okozhat.

b) A fúrást mindig alacsony fordulatszámon

kezdje a fúrófej érintésével a munkadarabbal. Nagyobb fordulatszámon

a fúrószár elhajolhat, ha szabadon foroghat a munkadarab megérintése nélkül, ami személyi sérülést okozhat.

c) A nyomást csak akkor használja, ha

közvetlenül a fúrószerszámhoz igazodik, ne használjon túlzott nyomást. A fúrószár

kanyarodik, és sérülést vagy elvesztést okoz, ami személyi sérülést okozhat.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa

fel és ne vágja meg.

b) Ne zárja rövidre az akkumulátort.

Az akkumulátorokat ne tárolja olyan dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja.

Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az

akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon,

hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Az akkumulátor vagy egy cella lenyelése

esetén azonnal forduljon orvoshoz.

g) Vigyázzon, hogy az akkumulátor tiszta és

száraz maradjon.

h) Ha az akkumulátor pólusaira

szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

i) Az akkumulátort használat előtt fel kell

tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

j) Használaton kívül ne hagyja töltőn az

akkumulátort.

k) Hosszan tartó tárolást követően a

maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

l) Az akkumulátor szobahőmérsékleten

(20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.

m) Az akkumulátorok ártalmatlanításakor

a különböző elektrokémiai rendszereket különítse el egymástól.

n) Csak a WORX által javasolt töltővel

töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha

egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

o) Ne használjon a készülékkel való

használatra tervezettől eltérő akkumulátort.

p) Az akkumulátor gyermekektől távol

tartandó.

q) Őrizze meg a termékhez mellékelt

utasításokat, a későbbiekben szüksége lehet ezekre.

r) Amikor a szerszámot nem használja, vegye

ki belőle az akkumulátort. s) Ártalmatlanításnál megfelelően járjon el. t) Ne helyezzen be különböző gyártóktól

származó, illetve eltérő kapacitású,

méretű vagy típusú akkukat a készülékbe. u) Az akkucsomag csomagolását csak

közvetlenül a használat előtt távolítsa el. v) Figyeljen az akkun látható (+) és mínusz

(–) polaritású jelzésekre az akku előírt

használata érdekében.

SZIMBÓLUMOK

A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat

Figyelmeztetés

Viseljen fülvédőt

Viseljen védőszemüveget

6564

20V-os kefe nélküli fúrógép

Page 66

Viseljen pormaszkot

Betonban

Li-I on

Viseljen védőkesztyűt

Ne tegye ki esőnek vagy víznek

Ne dobja tűzbe

Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra.

Ütvefúrás

Csavarbehajtás

Fúrás

Fém

Tégla

Magas fordulatszám

Alacsony fordulatszá

Zár

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

AZ ALKATRÉSZEK LISTÁJA

1. TOKMÁNY

2. NYOMATÉKSZABÁLYOZÓ GYŰRŰ

3. FUNKCIÓVÁLASZTÓ KAPCSOLÓ

GYORS, LASSÚ FORDULATSZÁM

SZABÁLYOZÓ

5. FORGÁSIRÁNY-SZABÁLYOZÓL

6. PUHA BEVONATÚ MARKOLAT

7. AKKUMULÁTOR *

8. AKASZTÓFÜL

9. AKKUMULÁTORKIOLDÓ GOMB *

10. LED LÁMPA

11. KI-/BEKAPCSOLÓ GOMB

12. SZERSZÁMTARTÓ

13. AKKU ÁLLAPOTJELZŐ *

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

20V-os kefe nélküli fúrógép

Page 67

MŰSZAKI ADATOK

Típus WX354 WX354.1 WX354.9 (3 - a gép jelölése, Akkus fúrógép hivatkozás)

WX354 WX354.1 WX354.9

Feszültség 20V

Terhelés nélküli sebesség

Névleges ütközési arány

A tengelykapcsoló beállítása

Maximális nyomaték 60N.m

Tokmánybefogás 13mm

Acél

Maximális teljesítmé nyértékek

A készülék súlya 1.8kg 1.8kg 1.4kg

** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

Téglafal

Beton

Max**

0-600/0-2000/min

0-3000/0-6000bpm

18+1+1

13mm

40mm

16mm

10mm

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint LpA: 88.4dB(A)

A-súlyozású hangerő L

& K

Viseljen fülvédőt.

: 99.4dB(A)

5dB(A)

REZGÉSÉRTÉKEK

használni. A vibráció és a zaj bejelentett összértékeit a rezgéseknek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.

FIGYELEM: A kéziszerszám aktuális

használatakor mérhető vibráció és zajkibocsátási értékek eltérhetnek a bejelentett értékektől, mert nagyban függnek a szerszám használati módjától és a megmunkált alkatrész típusától. Íme néhány példa és eltérő érték a szerszám használatától függően: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen, és jó állapotban maradjon. A fogantyú megragadásának erősségétől és az esetleg használt vibrációs- és zajcsökkentő tartozék típusától. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kézkar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az

expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A vibrációnak és zajnak való kitettség kockázatának csökkentése. MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha a szerszám rendszeres használatát tervezik, akkor megéri a vibráció- és zajcsökkentő tartozékok beszerzése. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

6766

Az EN62841 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriálisösszeg) a következő:

Fúrás fémbe

Ütvefúrás betonban

A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet

Rezgéskibocsátás a

Bizonytalanság K = 1.5m/s²

Rezgéskibocsátás

= 10.204m/s²

h,ID

Bizonytalanság K = 1.5m/s²

= 4.315m/s²

h,D

TARTOZÉKOK

Kőműves fúrófej

Kétvégű Bit 1 1 1

Töltő 1 (WA3880) 1 (WA3880) /

Akku 2 (WA3551)

Akasztófül 1 1 1

20V-os kefe nélküli fúrógép

WX354 WX354.1 WX354.9

1 1 1

2 (WA3551 /

WA3553)

Page 68

Szerszámtartó 1 1 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el gyelmesen az

utasításokat.

Rendeltetés

A szerszám rendeltetése: ütvefúrás betonba, kőbe és téglába. Alkalmas ugyanakkor fába, fémbe, kerámiába és műanyagba történő ütés nélküli fúráshoz is. 

ÖSSZESZERELÉS ÉS MŰKÖDÉS

MŰVELET ÁBRA

MŰKÖDTETÉS ELŐTT

Akku töltöttség állapot ellenőrzés MEGJEGYZÉS: A A1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.

Az akkumulátor eltávolítása Lásd A2. ábra

Az akkumulátor feltöltése Lásd A3. ábra

Az akkumulátor behelyezése Lásd A4. ábra

ÖSSZESZERELÉS

A TOKMÁNY BEÁLLÍTÁSA:

FIGYELEM: Tartozékcserekor minden esetben

rögzítse a főkapcsolót, és húzza ki a készüléket a tápból. A készülék bekapcsolása előtt minden esetben ellenőrizze le, hogy a szerszám megfelelően van befogva. A tokmány sérülése vagy a szerszám kilazulása súlyos személyi sérülést okozhat.

- A bit kivétele Lásd B1. ábra

- A bit behelyezése Lásd B2. ábra

Akasztófül és szerszámtartó rögzítés

MŰKÖDÉS

Lásd A1. ábra

Lásd C1, C2, C3, C4 ábra

Forgásirány-szabályozó

FIGYELEM: Soha ne

változtassa meg az irányt, miközben a tokmány forog, mindig várjon, amíg leáll!

KÉTFOKOZATÚ SEBESSÉGVÁLTÓ

FUNKCIÓVÁLASZTÁS FÚRÁS ÉS CSAVARBEHAJTÁS, ÜTVEFÚRÁS

NYOMATÉKSZABÁLYOZÓ

A ki-/bekapcsoló gomb használata

FIGYELEM: Ne

működtesse hosszú ideig alacsony sebességen, mivel a készülék túlmelegedik.

LED jelzőfény (Lásd H. ábra)

A használat előtt a LED lámpa a főkapcsoló lenyomásával kapcsolható be; az a főkapcsoló elengedése után 20 másodperccel automatikusan kikapcsol.

FIGYELEM: Nyomja meg a főkapcsolót a lámpa

bekapcsolásához. Ellenőrizze, hogy az előre-/ hátrafele vezérlő a balos/jobbos állásban van-e. A szerszám és az akku biztonsági rendszerrel felszerelt. Ha a LED kontrollámpa 60 másodpercen át gyorsan villog, majd kikapcsol, a rendszer az akku élettartamának meghosszabbítása érdekében automatikusan lekapcsolja a készülék táplálását. Munkavégzés közben a készülék automatikusan leáll, ha a készülék vagy az akku esetében az alábbi helyzetek egyike alakul ki:

• Túlterhelés: A készülék használata túlságosan nagy áramfogyasztással jár. Ilyen esetben, kérjük, engedje el a készülék kapcsolóját, és fejezze be a készülék túlterhelésével járó munkát. Ezt követően a szerszám újbóli beindításához ismét nyomja meg a kapcsolót.

• Túlmelegedés: Ha a fent ismertetett esetben nem kapcsol be a készülék, túlmelegedett vagy a készülék, vagy az akku. Ilyen esetben az újbóli bekapcsolás előtt hagyja a szerszámot és az akkut eléggé kihűlni.

• Nem megfelelő táplálás: Az akku fennmaradó kapacitása túlságosan kevés, és a készülék nem működik. Ilyen esetben vegye ki az akkut, és töltse fel.

Lásd D1, D2, D3. ábra

Lásd E. ábra

Lásd F1, F2, F3. ábra

Lásd G. ábra

Lásd H. ábra

HIBAELHÁRÍTÁS

1. MIÉRT NEM KAPCSOL BE A FÚRÓ, HA MEGNYOMOM A KAPCSOLÓT?

A ravasz felső részén található forgásirány-szabályozó lezárt helyzetben van. Oldja fel a forgásirányszabályozót: ehhez állítsa a kívánt forgási helyzetbe.

20V-os kefe nélküli fúrógép

Page 69

Nyomja meg a ravaszt, és a fúró forogni kezd.

2. A SZERSZÁM LEÁLL, MIELŐTT A CSAVART TELJESEN MEGHÚZTAM VOLNA. MIÉRT?

Ellenőrizze a nyomatékszabályozó gyűrű helyzetét. A nyomatékszabályozó gyűrű az orsó és a fúrótest között található. Az 1-es állás a legalacsonyabb nyomaték (fúrócsavarozó erő), a 18 -ös állás a legmagasabb nyomaték (fúrócsavarozó erő). A fúráshoz használatos. A használatos. A legjobb eredmény érdekében állítsa a nyomatékszabályozó gyűrűt magasabb állásba. (Lásd G. ábra)

3. NEM TUDOM BELEHELYEZNI A TÖLTŐBE AZ AKKUMULÁTORT. MIÉRT?

Az akkumulátor csak egy irányban helyezhető be a töltőbe. Forgassa el az akkumulátort, amíg behelyezhető a nyílásba - ha a töltés elindul, a piros LED jelzőfény kigyullad.

4. MIÉRT VÁLTOZIK AZ AKKUMULÁTOR LEMERÜLÉSI IDEJE

A töltési idő problémái (lásd feljebb), illetve az, ha az akkumulátort hosszabb ideje nem használta, csökkenti az akkumulátor működési idejét. Ezt kijavíthatja, ha néhányszor feltölti és lemeríti a szerszámot. Ha nehéz munkát végez, például nagy csavarokat hajt be kemény fába, az akkumulátor több energiát használ, mint könnyebb feladatok esetén. Ne töltse az akkumulátort

C alatt vagy 40oC fölött, mivel ez befolyásolja a

teljesítményt.

-os pozíció

-os pozíció Ütvefúrás

KARBANTARTÁS

Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki a szerszámból az akkumulátort.

A szerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.

Akkus kéziszerszámokra vonatkozó gyelmeztetések

A szerszámot és az akkumulátort csak 0-45 hőmérsékleti tartományban szabad használni és tárolni. Az akkumulátor újratöltéséhez ajánlott hőmérsékleti tartomány 0-40

C között található.

C közötti

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a

közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Kijelenti, hogy a termék: Leírás Akkus fúrógép Típus WX354 WX354.1 WX354.9 (3 - a gép

jelölése, Akkus fúrógép hivatkozás)

Rendeltetés Fúrás

Megfelel a következő irányelveknek:

2006/42/EC 2011/65/EU 2014/30/EU

Az alábbi normáknak

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz Cím ositec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04

Allen Ding Helyettes főmérnök, Tesztelés és minősítés Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

6968

20V-os kefe nélküli fúrógép

Page 70

SECURITATEA PRODUSULUI AVERTISMENTE GENERALE DE SIGURANŢĂ PENTRU UNELTE ELECTRICE

ATENŢIONARE: Citiţi toate atenţionările

de siguranţă şi parcurgeţi toate instrucţiunile, ilustraţiile şi specicaţiile ataşate acestei scule electrice. Nerespectarea

tuturor instrucţiunilor enumerate mai jos poate duce la electrocutare, incendiu şi/sau leziune corporală gravă.

Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1) Siguranţa zonei de lucru a) Menţineţi zona de lucru curată şi bine

iluminată. Zonele de lucru în dezordine şi

întunecoase favorizează accidentele.

b) Nu utilizaţi uneltele electrice în atmosfere

explozive, de exemplu în prezenţa unor lichide, gaze sau pulberi inamabile.

Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.

c) Asiguraţi-vă că nu sunt în apropiere

persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei poate

duce la pierderea controlului uneltei.

2) Siguranţa electrică a) Fişele uneltei electrice trebuie să se

potrivească perfect în priza de alimentare. Nu modicaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare. Utilizarea

ştecherelor nemodicate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitaţi contactul zic cu suprafeţe

cu legătură la pământ, cum ar  ţevi, radiatoare, maşini de gătit sau frigidere.

Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată.

c) Nu expuneţi uneltele electrice la ploaie

sau la umiditate. Dacă intră apă în unealta

electrică, riscul electrocutării este mai mare.

d) Nu deterioraţi cablul de alimentare.

Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile. Cablurile

deteriorate sau încurcate măresc riscul electrocutării.

e) Când utilizaţi unealta electrică în

exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui

cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un

loc umed nu poate  evitată, folosiţi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv

RCD reduce riscul electrocutării.

3) Siguranţa personală a) Fiţi concentrat, urmăriţi ceea ce faceţi şi

daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub inuenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie în timpul

funcţionării uneltei electrice poate duce la accidentări personale grave.

b) Folosiţi echipament personal de protecţie.

Purtaţi întotdeauna ochelari de protecţie.

Echipamentele de protecţie precum masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniţi punerea accidentală în

funcţiune. Asiguraţi-vă că întrerupătorul se aă în poziţia de oprire înainte de a face conectarea la sursa de alimentare şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea

uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateţi orice cheie de reglare sau cheie

de piuliţe înainte de a porni unealta electrică. O cheie de piuliţe sau o altă cheie

rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstraţi un echilibru corect. Menţineţi-vă

permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai

bun al uneltei electrice în situaţii neprevăzute.

f) Îmbrăcaţi-vă corespunzător. Nu purtaţi

îmbrăcăminte prea largă sau bijuterii. Ţineţi la distanţă părul şi hainele dvs. de piesele în mişcare ale uneltei electrice.

Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru

conectarea unor dispozitive de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect.

Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

h) Nu lăsaţi ca odată cu familiarizarea dvs.

cu utilizarea uneltei să deveniţi indolenţi şi să uitaţi respectarea principiilor de siguranţă ale uneltei electrice. Orice acţiune

nesăbuită poate duce la leziuni corporale grave într-o fracţiune de secundă.

20V burghiu de impact fără perii

Page 71

4) Utilizarea şi întreţinerea uneltelor

electrice

a) Nu forţaţi unealta electrică. Folosiţi

unealta electrică potrivită pentru aplicaţie.

Cu o unealtă electrică potrivită veţi lucra mai bine şi mai în siguranţă, la viteza pentru care a fost concepută.

b) Nu utilizaţi unealta electrică dacă nu o

puteţi porni sau opri de la întrerupător.

Orice unealtă electrică ce nu poate  acţionată de la întrerupător este periculoasă şi trebuie reparată.

c) Deconectaţi ştecherul de la sursa de

alimentare electrică şi/sau scoateţi acumulatorul detaşabil din unealta electrică înainte de orice reglaj, schimbare de accesorii sau de stocare a uneltei.

Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice.

d) Nu lăsaţi uneltele electrice la îndemâna

copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte.

Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţinerea uneltei electrice şi ale

accesoriilor aferente. Vericaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice.

Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor.

f) Uneltele de tăiere trebuie menţinute

ascuţite şi curate. Riscul blocării uneltelor de

tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat.

g) Utilizaţi unealta electrică, accesoriile,

piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice

pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare.

h) Păstraţi uscate, curate şi fără urme de

ulei sau grăsime mânerele şi suprafeţele de apucare ale uneltei. Mânerele şi suprafeţele

de apucare alunecoase împiedică manipularea şi controlul sigur al uneltei tocmai în cele mai neaşteptate situaţii.

5) Utilizarea şi întreţinerea uneltelor cu

acumulatori

a) Efectuaţi reîncărcarea numai cu

încărcătorul specicat de producător.

Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator.

b) Folosiţi maşinile electrice numai cu

acumulatorii special destinaţi acestora.

Utilizarea oricăror altor acumulatori poate prezenta risc de rănire şi de incendiu.

c) Când nu folosiţi acumulatorul, ţineţi-l

la distanţă de obiecte metalice precum

agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului

poate duce la arsuri sau incendiu.

d) În condiţii necorespunzătoare de utilizare,

se poate prelinge lichid din acumulator; evitaţi contactul. În caz de producere accidentală a contactului, clătiţi bine cu apă. Dacă v-a intrat lichid în ochi, consultaţi imediat

medicul. Lichidul expulzat din acumulator poate cauza iritaţii sau arsuri.

e) Nu utilizaţi acumulatorul sau scula dacă

acestea sunt deteriorate sau modicate.

Acumulatoarele deteriorate sau modicate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale.

f) Evitaţi expunerea la foc şi la temperaturi

excesive a acumulatorului sau a sculei.

Expunerea la foc sau la temperaturi care depăşesc 130°C poate duce la explozie.

g) Respectaţi toate instrucţiunile de

reîncărcare şi nu încărcaţi acumulatorul sau scula decât în plaja de temperaturi specicată în instrucţiuni. Reîncărcarea

necorespunzătoare sau la temperaturi din afara plajei de temperaturi specicate poate duce la deteriorarea acumulatorului şi la creşterea riscului de incendiu.

6) Service a) Service-ul uneltei electrice trebuie

efectuat de persoane calicate, folosind doar piese de schimb originale. Acest lucru

va asigura folosirea în continuare a uneltei electrice în siguranţă.

b) Nu reparaţi niciodată acumulatoarele

deteriorate. Service-ul acumulatoarelor trebuie

efectuat numai de către fabricant sau de centre de service autorizate.

INSTRUCŢIUNI PRIVIND SIGURANŢA PENTRU MAŞINI DE GĂURIT

1) Instrucțiuni de siguranță pentru toate operațiile

a) Purtaţi echipament de protecţie pentru

urechi când lucraţi cu maşini de găurit cu percuţie. Expunerea la zgomot poate duce la

pierderea auzului.

b) Ţineţi unealta electrică de suprafeţele de

prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu re ascunse.

Accesoriul de tăiere care intră în contact cu un r aat sub tensiune poate pune sub tensiune componentele metalice neizolate ale maşinii electrice şi poate produce un şoc electric asupra operatorului.

2) Instrucțiuni de siguranță când folosiți biți de foraj lung

7170

20V burghiu de impact fără perii

Page 72

a) Nu funcționați la o viteză mai mare decât

viteza maximă nominală a semănătoarei.

La viteze mai mari, burghiul se poate îndoi dacă este liber să se rotească fără a atinge piesa de prelucrat, ducând la rănirea personală.

b) Începeți întotdeauna găurirea la viteză

mică cu vârful burghiului în contact cu piesa de prelucrat. La viteze mai mari, burghiul

se poate îndoi dacă este liber să se rotească fără a atinge piesa de prelucrat, ducând la rănirea personală.

c) Aplicați presiune numai atunci când sunt

aliniate direct cu burghiul, nu aplicați presiune excesivă. Burghiul se va îndoi și va

provoca avarierea sau pierderea controlului, ducând la vătămări corporale.

AVERTISMENTE DE SIGURANŢĂ PENTRU ACUMULATOR

a) Nu demontaţi, deschideţi sau rupeţi

celulele sau acumulatorul.

b) Nu scurtcircuitaţi un acumulator. Nu

depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul

nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneţi acumulatorul la căldură sau

foc. Evitaţi depozitarea în lumina directă a soarelui.

d) Nu supuneţi acumulatorul la şocuri

mecanice.

e) În cazul scurgerii acumulatorului, aveţi

grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală.

f) Consultaţi medicul imediat dacă aţi

înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o

cârpă curată şi uscată dacă se murdăresc. i) Acumulatorul trebuie încărcat înainte de

utilizare. Consultaţi întotdeauna aceste

instrucţiuni şi utilizaţi procedura de

încărcare corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu

îl utilizaţi. k) După perioade extinse de depozitare,

poate  necesară încărcarea şi

descărcarea acumulatorului de mai multe

ori pentru a obţine performanţe maxime. l) Acumulatorul oferă cele mai bune

performanţe când este operat la

temperatura normală a camerei (20 °C ± 5 °C).

m) Când depuneţi la deşeuri acumulatoarele,

păstraţi separat acumulatoarele unor sisteme electrochimice diferite.

n) Reîncărcaţi folosind doar încărcătorul

specicat de WORX. Nu utilizaţi niciun alt încărcător în afară de cel conceput specic pentru utilizarea cu acest echipament. Un încărcător destinat unui anumit

tip de acumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt acumulator.

o) Nu utilizaţi acumulatoare care nu sunt

concepute pentru utilizarea cu acest echipament.

p) Nu lăsaţi acumulatorul la îndemâna

copiilor.

q) Păstraţi documentaţia originală a

produsului pentru consultări ulterioare.

r) Scoateţi acumulatorul din echipament

dacă nu îl utilizaţi.

s) Depuneţi acumulatorul la deşeuri în mod

corespunzător.

t) Nu introduceți în aparat acumulatoare

care provin de la producători diferiți sau cu capacități, dimensiuni sau tipuri diferite.

u) Nu scoateți pachetul de acumulatoare din

ambalajul lui original decât în momentul premergător utilizării acestuia.

v) Țineți cont de polaritatea (+) și (–) indicate

pe acumulator pentru asigura o utilizare corectă a acestuia.

SIMBOLURI

Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni

Avertisment

Purtaţi echipament de protecţie pentru urechi

Purtaţi echipament de protecţie pentru ochi

Purtaţi mască de protecţie contra prafului

20V burghiu de impact fără perii

Page 73

Purtaţi mănuşi de protecţie

Turaţie mare

Li-I on

Nu expuneţi la ploaie sau apă

Nu ardeţi

Nu aruncaţi acumulatorii. Returnaţi acumulatorii consumaţi la punctul local de colectare sau reciclare.

Găurire cu percuţie

Înşurubare

Găurire

Lemn

Metal

Cărămidă

Turaţie joasă

Blocare

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer.Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

LISTĂ DE COMP

1. MANDRINĂ INEL DE AJUSTARE A CUPLULUI DE

2. STRÂNGERE

SELECTAREA MODULUI DE

3. FUNCÞIONARE

COMANDĂ CUTIE DE VITEZE CU DOUĂ

4. TREPTE

5. COMANDĂ ROTAŢIE ÎNAINTE/ÎNAPOI

6. MÂNER CU ÎNVELIŞ MOALE

7. ACUMULATOR *

8. CÂRLIG DE CUREA BUTON DE ELIBERARE A

9. ACUMULATORULUI *

10. LUMINĂ DE POZIŢIE

11. ÎNTRERUPĂTOR ON/OFF

12. CLEMĂ DE BURGHIU

13. INDICATOR CAPACITATE ACUMULATOR*

7372

* Nu toate accesoriile ilustrate sau descrise

Beton

sunt incluse în livrarea standard.

DATE TEHNICE

Tip WX354 WX354.1 WX354.9 (3 - denumirea echipamentului, reprezentând Maşina de găurit alimentată cu acumulator)

20V burghiu de impact fără perii

Page 74

WX354 WX354.1 WX354.9

Tensiune 20V

Turaţie în gol 0-600/0-2000/min

Numãr lovituri 0-3000/0-6000bpm

Poziția set ambreiaj 18+1+1

Cuplu maxim 60N.m

Capacitate mandrină 13mm

Oţel

Diametrul maxim de găurire

Greutate unealtă 1.8kg 1.8kg 1.4kg

** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20volţi. Tensiunea nominală este de 18volţi.

Lemn

Cărămizi

beton

Max**

13mm

40mm

16mm

10mm

INFORMAŢII PRIVIND ZGOMOTUL

Presiune sonică ponderată A LpA: 88.4dB(A)

Putere acustică ponderată A L

& K

Purtaţi echipament de protecţie pentru urechi.

: 99.4dB(A)

5dB(A)

INFORMAŢII PRIVIND VIBRAŢIILE

evaluarea preliminară a expunerii la acestea.

ATENŢIONARE: Nivelul emisiilor de vibraţii şi de

zgomot în timpul utilizării reale a uneltei poate să difere de valorile declarate, aceste valori ind în funcţie de modalităţlle de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. Iată în continuare nişte exemple de utilizare care conduc la apariţia diferenţelor de valori: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută. Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Forţa de apucare a mânerelor şi dacă s-a utilizat vreun accesoriu de reducere a vibraţiilor şi a zgomotului. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni.

Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în mod corespunzător.

ATENŢIONARE: Pentru a  corectă, estimarea

nivelului de expunere în condiţii concrete de folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar  de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de expunere de-a lungul perioadei de lucru totale. Minimalizarea riscului de expunere la vibraţii şi la zgomot. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul). Dacă unealta va  utilizată în mod regulat, atunci nu ezitaţi să invesţiţi în procurarea de accesorii antivibraţie şi antizgomot. Planicaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile.

ACCESORII

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 62841:

Valoare emisie de vibraţii

= 4.315m/s²

Găurire în metal

Găurire cu percuţie în beton

Valoarea totală declarată pentru vibraţii şi pentru zgomot a fost măsurată în concordanţă cu metoda de testare standard şi poate  utilizată şi la compararea a două unelte.

Valoarea totală declarată pentru vibraţii şi pentru zgomot poate  utilizată şi la

h,D

Marjă de eroare K = 1.5m/s²

Valoare emisie de vibraţii a

= 10.204m/s²

h,ID

Marjă de eroare K = 1.5m/s²

Burghiu de zidărie

Capete Duble 1 1 1

Încărcător 1 (WA3880) 1 (WA3880) /

Acumulator 2 (WA3551)

Cârlig 1 1 1 Clemă de

burghiu

Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii

WX354 WX354.1 WX354.9

1 1 1

2 (WA3551 /

WA3553)

1 1 1

20V burghiu de impact fără perii

Page 75

suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

INSTRUCŢIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiţi cu

atenţie manualul de instrucţiuni.

Utilizare conform destinaţiei

Scula electrică este destinată găuririi cu percuţie în beton, cărămidă şi piatră. Este deasemeni adecvată pentru găurirea fără percuţie în lemn, metal,ceramică şi material plastic.

ASAMBLARE ŞI OPERARE

ACŢIUNE FIGURA

ÎNAINTE DE OPERAŢIUNEA PROPRIU-ZISĂ

Vericarea stării de încărcare a acumulatorului NOTĂ: Fig. A1 se referă numai la acel pachet de acumulatoare care are şi indicator luminos al nivelului de încărcare.

Scoaterea acumulatorului Vezi g. A2

Încărcarea acumulatorului Vezi g. A3

Instalarea acumulatorului Vezi g. A4

ASAMBLARE

REGLAREA MANDRINEI

AVERTISMENT: Blocaţi întotdeauna butonul

declanşator şi deconectaţi maşina de la sursa de alimentare la încărcarea accesoriilor. Asiguraţi-vă întotdeauna că burghiul este xat înainte de a porni maşina. Deteriorarea mandrinei sau un burghiu slăbit pot cauza răniri personale.

- Scoaterea burghielor Vezi g. B1

- Introducerea burghielor Vezi g. B2

Asamblarea cârligului de curea şi a clemei de burghiu

OPERAŢIUNE

Comanda rotaţiei normale/inverse

AVERTISMENT: Nu

modicaţi niciodată direcţia de rotaţie în timpul rotirii mandrinei, aşteptaţi până la oprirea acesteia!

Vezi g. A1

Vezi g. C1, C2, C3, C4

Vezi g. D1, D2,

COMANDĂ CUTIE DE VITEZE CU DOUĂ TREPTE

SELECTAREA MODULUI DE FUNCÞIONARE ÎNŞURUBARE, GĂURIRE SAU GĂURIRE CU PERCUŢIE

REGLARE CUPLU

Operarea comutatorului Pornit/ Oprit (on/off)

AVERTISMENT: Nu

operaţi perioade îndelungate la viteză joasă deoarece se va produce căldură în exces la nivel intern.

Indicator cu LED (Vezi g. H)

Înainte de utilizare, ledul se va aprinde când întrerupătorul de pornire/oprire este apăsat uşor şi se va stinge automat la 20 de secunde după eliberarea întrerupătorului de pornire/oprire.

AVERTISMENT: Pentru a aprinde lumina,

apăsaţi comutatorul On/Off (Pornire/Oprire) şi asiguraţi-vă că butonul pentru rotaţie înainte/înapoi este în poziţia dreaptă/stângă. Maşina şi acumulatorul sunt prevăzute cu un sistem de protecţie. Când ledul luminează intermitent rapid timp de 60 secunde şi se stinge, sistemul va opri automat alimentarea maşinii pentru a extinde durata de viaţă a acumulatorului. Maşina se va opri automat în timpul funcţionării atunci când maşina şi/sau acumulatorul se aă în situaţia următoare:

• Suprasarcină: Maşina este operată într-un mod care consumă o cantitate neobişnuit de ridicată de curent. În acest caz, eliberaţi butonul declanşator de pe maşină şi opriţi aplicaţia care a dus la suprasolicitarea maşinii. Apoi, trageţi din nou butonul declanşator pentru a reporni.

• Supraîncălzire: În situaţia de mai sus, dacă maşina nu porneşte, înseamnă că maşina şi acumulatorul sunt supraîncălzite. În această situaţie, lăsaţi maşina şi acumulatorul să se răcească înainte de a trage butonul declanşator din nou.

• Tensiune redusă acumulator: Capacitatea rămasă a acumulatorului este prea redusă, iar maşina nu va opera. În acest caz, scoateţi acumulatorul şi reîncărcaţi-l.

Vezi g. E

Vezi g. F1, F2, F3

Vezi g. G

Vezi g. H

SOLUŢII LA PROBLEME

1. DE CE NU PORNEŞTE MAŞINA DE GĂURIT CÂND APĂSAŢI COMUTATORUL?

Butonul de rotire înainte/înapoi, care se aă deasupra butonului declanşator, este poziţionat în funcţia de blocare. Deblocaţi butonul pentru rotaţie înainte/înapoi aşezându-l în poziţia de rotaţie necesară. Apăsaţi butonul declanşator, iar burghiul va începe să se învârtă.

7574

20V burghiu de impact fără perii

Page 76

2. MAŞINA DE GĂURIT SE OPREŞTE ÎNAINTE CA ŞURUBUL SĂ FIE STRÂNS COMPLET. DE CE?

Vericaţi poziţia inelului de reglare a cuplului de strângere; inelul de reglare a cuplului de strângere se aă între mandrină şi corpul maşinii de găurit. Poziţia 1 este cel mai mic cuplu de strângere (forţa de înşurubare), iar poziţia 18 este cel mai mare cuplu de strângere (forţa de înşurubare). Poziţia operarea maşinii de găurit. Poziţia operarea maşinii de Găurire cu percuţie. Mutaţi inelul de reglare a cuplului de strângere într-o poziţie mai înaltă pentru a obţine cele mai bune rezultate. (Vezi g. G).

3. NU POR INTRODUCE BATERIA ÎN ÎNCĂRCĂTOR. DE CE?

Bateria poate  introdusă în încărcător numai într-un sens. Rotiţi bateria până când poate  introdusă în renură, lumina indicatoare trebuie să e roşie atunci când bateria se încarcă.

4. MOTIVE PENTRU TIMPI DE LUCRU DIFERIŢI AI ACUMULATORULUI

Problemele privind timpul de încărcare, conform specicaţiilor de mai sus, şi neutilizarea acumulatorului o perioadă îndelungată vor reduce timpul de operare al acumulatorului. Acest lucru poate  corectat după mai multe operaţii de încărcare şi descărcare prin încărcarea şi operarea maşinii de găurit. Condiţiile de lucru dicile, precum înşurubarea şuruburilor mari în lemn dur, vor consuma acumulatorul mai repede decât în condiţii de lucru uşoare. Nu reîncărcaţi acumulatorul

C şi peste 40oC deoarece acest lucru va afecta

la sub 0 performanţa acumulatorului.

este pentru

ÎNTREŢINERE

Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere.

Unealta dumneavoastră nu necesită lubriere sau întreţinere suplimentară. Interiorul uneltei nu conţine piese care pot  depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta.

Consideraţii privind uneltele alimentate cu acumulator

Plaja temperaturii ambientale în care se poate utiliza şi stoca unealta electrică şi acumulatorul, este cuprinsă

între 0-45 Plaja temperaturii ambientale în care se poate utiliza sistemul de reîncărcare şi se poate reîncărca acumulatorul, este cuprinsă între 0-40

PROTECŢIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să

depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARAŢIE DE CONFORMITATE

Subsemnaţii, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul, Descriere Maşină de găurit alimentată cu

acumulator Tip WX354 WX354.1 WX354.9 (3 - denumirea echipamentului, reprezentând Maşina de găurit

alimentată cu acumulator) Funcţie Găurire

Respectă următoarele Directive,

2006/42/EC 2011/65/EU 2014/30/EU

Se conformează standardelor

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Persoana responsabilă pentru elaborarea şei tehnice,

Nume Marcel Filz Adresa Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04

Allen Ding Adjunct Inginer şef, Testare si certicare Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V burghiu de impact fără perii

Page 77

BEZPEČNOST VÝROBKU OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

VAROVÁNÍ Přečtěte si všechna

bezpečnostní varování, pokyny, seznamte se s ilustracemi a technickými údaji dodanými s tímto elektrickým nářadím.

Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz “elektrické ruční nářadí” znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) Bezpečnost na pracovišti a) Udržujte pracoviště v čistotě a dobře

osvětlené. Pracoviště plné nepotřebných

předmětů nebo slabě osvětlené zvyšuje možnost úrazu.

b) DNepoužívejte elektrické ruční nářadí

v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při

práci vytváří jiskry, které mohou vznítit prach nebo výpary.

c) Při práci s elektrickým ručním nářadím

udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti

může vést ke ztrátě kontroly nad nářadím.

2) Bezpečnost při práci s elektřinou a) Vidlice elektrického ručního nářadí

musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem.

Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými

povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše

tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Nevystavujte ruční nářadí dešti nebo

vlhkým podmínkám. Když se voda dostane pod

povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

d) Nemanipulujte s napájecím kabelem

necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste

ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené

nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru

použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro

venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.

f) Pokud je práce s ručním nářadím ve

vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe

redukuje riziko vzniku úrazu elektrickým proudem.

3) Osobní bezpečnost a) Buďte soustředěni, sledujte co děláte a při

práci s ručním nářadím se řiďte zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti

při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky.

Vždy noste ochranu očí. Ochranné

pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí.

Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí.

Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo

maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný

klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

e) Nepřeceňujte se. Udržujte si stabilitu

a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad

ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste

volné oblečení nebo šperky. Své vlasy a volné oblečení držte z dosahu pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se

mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení

se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače

prachu redukujete rizika vyvolaná prachem.

h) Nedopusťte, abyste díky zkušenostem

nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může

způsobit vážný úraz během zlomku sekundy.

7776

20V vrtačka střídavý dopad

Page 78

4) Použití a údržba ručního nářadí a) Na ruční nářadí netlačte. Použijte správné

ruční nářadí pro danou činnost. Správné

ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.

b) Nepoužívejte ruční nářadí, pokud správně

nefunguje vypínač on/off. Jakékoliv ruční

nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoliv seřízením, výměnou násad

nebo uskladněním elektrického nářadí vyjměte síťovou zástrčku ze zásuvky nebo, pokud je to možné, z něj vyjměte akumulátor. Taková preventivní bezpečnostní

opatření redukují riziko náhodného zapnutí ručního nářadí.

d) Nepoužíváte-li ruční nářadí, skladujte je

mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v

rukách neškolené a nezkušené osoby.

e) Provádějte pravidelnou údržbu

elektrického nářadí a příslušenství. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí

poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.

f) Udržujte řezné nástroje ostré a čisté.

Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.

g) Používejte elektrické nářadí v souladu s

těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li

elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.

h) Rukojeti a povrchy držadel udržujte suché,

čisté, bez maziv a tuků. Kluzké rukojeti a

držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.

5) Použití a údržba elektrického nářadí

napájeného baterií

a) Provádějte nabíjení pouze v nabíječce,

která je specikovaná výrobcem. Nabíječka,

která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.

b) Při použití nářadí napájeného baterií

používejte pouze baterii, která je určena speciálně pro toto nářadí. Použití jakékoli jiné

baterie může vytvářet riziko způsobení zranění a požáru.

c) Není-li baterie používána, udržujte ji

v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit

popáleniny nebo požár.

d) V náročných podmínkách může docházet

k únikům kapaliny z baterie. Vyvarujte se kontaktu s touto kapalinou. Dojdeli k náhodnému kontaktu, opláchněte zasažené místo vodou. Zasáhne-li tato kapalina oči, okamžitě vyhledejte lékařské ošetření. Kapalina unikající z baterie může

způsobit podráždění nebo popáleniny.

e) Akumulátor nebo nářadí, které je

poškozeno nebo je upravené, nepoužívejte.

Poškozené nebo upravené akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu.

f) Akumulátor nebo nářadí nevhazujte do

ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení

teplotě nad 130 ° C může dojít k explozi.

g) Dodržujte veškeré pokyny pro nabíjení a

akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specikovaný v tomto návodu. Nesprávné nabíjení, nebo nabíjení při

teplotách mimo specikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.

6) Servis a) Servisní práce na nářadí nechte provést

kvalikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude

trvalá bezpečnost při práci s elektrickým nářadím.

b) Poškozené akumulátory nikdy neopravujte.

Servis akumulátorů by měl být prováděn pouze výrobcem nebo autorizovaným servisním zástupcem.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO VRTAČKY

1) Bezpečnostní pokyny pro všechny operace a) Používejte pomůcky na ochranu sluchu.

Hluk může způsobit ztrátu sluchu.

b) Pokud provádíte práce, při kterých může

používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím

může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

2) Bezpečnostní pokyny při použití dlouhých vrtáků

a) Nepracujte s rychlostí vyšší, než je

maximální jmenovitá rychlost vrtáku. Při

vyšších rychlostech se vrták může ohnout, pokud se může volně otáčet, aniž by se dotýkal obrobku, což může mít za následek zranění osob.

b) Vždy začněte vrtat při nízkých otáčkách se

špičkou vrtáku v kontaktu s obrobkem. Při

vyšších rychlostech se vrták může ohnout, pokud se může volně otáčet, aniž by se dotýkal obrobku, což může mít za následek zranění osob.

20V vrtačka střídavý dopad

Page 79

c) Aplikujte tlak pouze v případě, že je

přímo zarovnán s vrtákem, nepoužívejte nadměrný tlak. Vrták se ohne a způsobí

poškození nebo ztrátu kontroly, což může mít za následek zranění osob.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat

nebo rozřezávat baterie nebo její články.

b) Neprovádějte zkratování baterie.

Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty.

Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo

ohně. Vyvarujte se skladování baterií na

otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie,

zabraňte tomu, aby se tato kapalina

dostala do kontaktu s pokožkou nebo

aby zasáhla oči. Dojde-li k takovému

kontaktu, zasažené místo omyjte značným

množstvím vody a vyhledejte lékařské

ošetření. f) Dojde-li k požití kapaliny z baterie,

vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je

čistým a suchým hadříkem. i) Baterie musí být před použitím nabita.

Vždy postupujte podle uvedených pokynů

a používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li

baterie použita. k) Po dlouhodobém uložení budete možná

muset provést několik cyklů nabíjení

a vybíjení, aby baterie dosáhla svého

maximálního výkonu. l) Baterie poskytuje nejvyšší výkon, je-li

používána při běžné pokojové teplotě (20

°C ± 5 °C). m) Při likvidaci baterií oddělte od sebe baterie

s odlišnými elektrochemickými systémy. n) Provádějte nabíjení pouze v nabíječce,

která je specikovaná společností WORX.

Nepoužívejte jinou nabíječku, než je

nabíječka speciálně dodaná pro použití s

tímto zařízením. Nabíječka, která je vhodná pro

jeden typ baterie, může při použití jiného typu baterie

vytvářet riziko způsobení požáru.

o) Nepoužívejte žádnou baterii, která není

určena pro použití s tímto zařízením. p) Ukládejte baterie mimo dosah dětí. q) Uschovejte originální dokumentaci k

tomuto výrobku pro budoucí odkazy. r) Není-li zařízení používáno, vyjměte z něj

baterii. s) Provádějte řádnou likvidaci baterie. t) V zařízení nekombinujte bateriové články

různého data výroby, kapacity, velikosti

nebo typu. u) Nevyjímejte baterii z originálního obalu

dříve, než bude použita. v) Dodržujte polaritu vložených baterií plus

(+) a mínus (-) a zajistěte používání baterií

správným způsobem.

SYMBOLY

Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze

Výstraha

Používejte pomůcky pro ochranu sluchu

Používejte pomůcky pro ochranu očí

Používejte respirátor

Používejte ochranné rukavice.

Nevystavujte dešti nebo vodě

Nevystavujte ohni

7978

20V vrtačka střídavý dopad

Page 80

Li-I on

Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.

Příklepové vrtání

Šroubování

Vrtání

SEZNAM KOMPONENTŮ

1. SKLÍČIDLO

2. KLUZNÁ SPOJKA

3. PŘEPÍNAČ FUNKČNÍCH REŽIMŮ

4. OVLÁDÁNÍ PŘEVODŮ

PŘEPÍNAČ SMĚRU OTÁČENÍ,

BLOKOVÁNÍ SPÍNAČE

6. RUKOJEŤ PRO UCHOPENÍ NÁŘADÍ

7. AKUMULÁTOR *

8. HÁČEK NA ŘEMEN

9. ZÁPADKA JEDNOTKY BATERIÍ *

10. OSVĚTLENÍ LED

11. VYPÍNAČ

12. PŘÍCHYTKA NÁSTROJŮ

13. INDIKÁTOR KAPACITY BATERIE *

Dřevo

Kov

Cihla

Beton

Vysoké otáčky

Nízké otáčky

Zamknout

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

* Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

TECHNICKÉ ÚDAJE

Typ WX354 WX354.1 WX354.9 (3 - označení stroje, zástupce Vrtačka napájená baterií)

WX354 WX354.1 WX354.9

Jmenovité napájecí napětí:

Jmenovité otáčky naprázdno

Počet příklepu 0-3000/0-6000bpm

Spojka set pozice 18+1+1

Max. krout. moment 60N.m

Kapacita sklíčidla 13mm

Ocel

Max. průměr vrtání

Hmotnost přístroje 1.8kg 1.8kg 1.4kg

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20voltů. Jmenovité napětí je 18voltů.

Dřevo

Cihly

betonu

Max**

20V

0-600/0-2000/min

13mm

40mm

16mm

10mm

20V vrtačka střídavý dopad

Page 81

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku LpA: 88.4dB(A)

Naměřený akustický výkon L

& K

Použijte ochranu sluchu.

: 99.4dB(A)

5dB(A)

ve skutečnosti neprovádí žádnou práci. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena. Pomáhá minimalizovat riziko působení vibrací a hluku. VŽDY používejte ostré sekáče, vrtáky a nože. Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné). Pokud bude nářadí používáno pravidelně, pak investujte do příslušenství snižujícího úroveň vibrací a hluku. Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN62841:

Hodnota vibračních emisí

= 4.315m/s²

Vrtání do kovu

Vrtání s příklepem do betonu

Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku byly měřeny v souladu se standardními zkušebními postupy a lze je použít při srovnání jednotlivých nářadí mezi sebou. Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku mohou být take použity k předběžnému stanovení doby práce s nářadím.

VAROVÁNÍ: Vibrace a hlučnost při aktuálním

použití elektrického nářadí se od deklarovaných hodnot mohou lišit v závislosti na způsobu, jakým je nářadí použito, zejména pak na typu zpracovávaného obrobku podle následujících příkladů a na dalších způsobech, jakými je nářadí používáno: Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány. Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba. S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu. Pevnost uchopení rukojetí a zda je použito jakékoliv příslušenství snižující úroveň vibrací a hluku. Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů.

Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy.

VAROVÁNÍ: Chcete-li být přesní, odhad doby

působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale

h,D

Kolísání K = 1.5m/s²

Hodnota vibračních emisí a

= 10.204m/s²

h,ID

Kolísání K = 1.5m/s²

PŘÍSLUŠENSTVÍ

WX354 WX354.1 WX354.9

Vrták do zdiva 1 1 1 Oboustranný

šroubovací nástavec

Nabíječka 1 (WA3880) 1 (WA3880) /

Baterie 2 (WA3551)

Háček 1 1 1 Příchytka

nástrojů

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

1 1 1

2 (WA3551 /

WA3553)

1 1 1

NÁVOD K POUŽITÍ

POZNÁMKA: Před tím než začnete nářadí

používat, přečtěte si pečlivě manuál.

ÚČEL použití

Toto nářadí je určeno pro příklepové vrtání do betonu, cihel a kamene. Je rovněž vhodné pro nepříklepové vrtání dřeva, kovu, keramiky a plastů.

SESTAVENÍ A POUŽÍVÁNÍ

PROVÁDĚNÝ ÚKON OBR.

PŘED ZAHÁJENÍM PRÁCE

Kontrola stavu nabití baterie POZNÁMKA: Obr. A1 platí pouze pro akumulátor s indikátorem stavu nabití.

Vyjmutí baterie Viz obr. A2

Viz obr. A1

8180

20V vrtačka střídavý dopad

Page 82

Nabíjení baterie Viz obr. A3

Nasazení baterie Viz obr. A4

SESTAVENÍ

NASTAVENÍ RYCHLOUPÍNACÍHO SKLÍČIDLA

VAROVÁNÍ: Při provádění výměny příslušenství

vždy zajistěte spouštěcí spínač a odpojte nářadí od napájecího zdroje. Před spuštěním nářadí se vždy ujistěte, zda je řádně upnutý pracovní nástroj. Poškození sklíčidla nebo uvolnění pracovního nástroje může vést k způsobení zranění.

-Vyjímání nástrojů Viz obr. B1

-Upínání nástrojů Viz obr. B2

Upevnění háčku na řemen a příchytky nástrojů

POUŽITÍ

Ovládání otáčení vpřed/vzad

VAROVÁNÍ: Změnu

směru otáčení vřetena provádějte jen, když se vřeteno neotáčí!

Viz obr. C1, C2, C3, C4

Viz obr. D1, D2,

LED indikátor (Viz obr. H)

Je-li před zahájením práce lehce stisknut spínač zapnuto/ vypnuto, LED svítilna bude aktivována a po uvolnění spínače zapnuto/vypnuto bude LED svítilna automaticky vypnuta po uplynutí 20 sekund.

VAROVÁNÍ: Chcete-li zapnout světlo, stiskněte

spínač zapnuto/vypnuto a ujistěte se, zda je přepínač směru otáčení vpřed/vzad nastaven v pravé/ levé poloze. Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat 60 sekundy a zhasne-li, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-li se toto nářadí nebo baterie do jednoho z následujících stavů:

• Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.

• Přehřátí: Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.

• Nízké napájecí baterie: Zbývající kapacita baterie je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte baterii a proveďte její nabití.

DVOURYCHLOSTNÍ PŘEVODOVKA

VOLBA REŽIMU FUNKCE OVLÁDÁNÍ VRTÁNÍ ŠROUBOVÁNÍ NEBO PŘÍKLEPOVÉHO VRTÁNÍ

NASTAVENÍ MOMENTU

Použití spínače zapnuto/vypnuto

VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými

otáčkami, jinak se nářadí přehřeje.

Viz obr. E

Viz obr. F1, F2, F3

Viz obr. G

Viz obr. H

MOŽNÉ ZÁVADY A JEJICH ODSTRANĚNÍ

1. PROČ SE VRTAČKA NEZAPNE, KDYŽ STISKNU VYPÍNAČ?

Přepínač směru otáčenína vrchní části tlačítka vypínače je ve střední poloze - blokování. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet.

2. VRTAČKA ZASTAVÍ předtím, NEŽ JE ŠROUB KOMPLETNĚ Utažený. PROČ?

Ověřte nastavení na kroužku voliče kroutícího momentu, který se nalézá mezi sklíčidlem a tělem vrtačky. Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 18 největší moment (síla otáčející šroub). Poloha

je určena pro vrtání. Poloha je určena pro příklepové

vrtání.Chcete-li utahovat šroub vyšší silou, nastavte velikost použitého kroutícího momentu na vyšší hodnotu. (VIZ OBR. G).

3. AKUMULÁTOR NELZE VLOŽIT DO NABÍJEČKY. PROČ?

Akumulátor lze vložit do nabíječky pouze jedním směrem. Otočte akumulátor tak, aby jej bylo možné zasunout do pozice; když se akumulátor nabíjí, indikátor svítí červeně.

4. životnost AKUMULÁTORU

Problémy s délkou nabíjení nebo dlouhé prodlevy mezi používáním baterie snižují kapacitu baterií. Náprava

20V vrtačka střídavý dopad

Page 83

spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0°C nebo stoupne nad 40 jinak se to projeví na jejím výkonu.

ÚDRŽBA

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Vaše nářadí neobsahuje žádné části vyžadující údržbu. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Nářadí skladujte na suchém místě. Větrací otvory motoru udržujte čisté. Všechny ovládací prvky pravidelně čistěte od prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to normální a nepoškozuje to ruční elektrické nářadí.

Pro akumulátorová nářadí

Rozsah okolní teploty, pro použití a skladování nářadí a akumulátoru je 0 Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je 0

C-45oC.

C-40oC.

PROHLÁŠENÍ O SHODĚ

My, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Prohlašujeme, že tento výrobek Popis Vrtačka napájená baterií Typ WX354 WX354.1 WX354.9 (3- označení

stroje, zástupce Vrtačka napájená baterií)

Funkce Vrtání

Splňuje následující směrnice

2006/42/EC, 2011/65/EU, 2014/30/EU

Splňované normy

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Osoba oprávněná uspořádat technický soubor,

Název Marcel Filz Adresa Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí

recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

8382

2019/05/04

Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V vrtačka střídavý dopad

Page 84

BEZPEČNOSŤ VÝROBKU VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA

VAROVANIE Prečítajte si všetky

bezpečnostné varovania, pokyny, zoznámte sa s ilustráciami a technickými údajmi dodanými s týmto elektrickým náradím. Nedodržanie akýchkoľvek nižšie uvedených

pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a inštrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje buď na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1) Bezpečnosť na pracovisku a) Udržujte pracovisko čisté a dobre

osvetlené. Pracovisko plné nepotrebných

predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.

b) Nepoužívajte elektrické ručné náradie

v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín,

plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary.

c) Udržujte deti a prizerajúcich sa v

dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata

pozornosti môže viesť k strate kontroly nad náradím.

2) Bezpečnosť pri práci s elektrinou a) Prípojky elektrického ručného náradia

musia byť zhodné so zástrčkami. Nemodikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné

prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

b) Vyhýbajte sa kontaktu s uzemnenými

povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Keď

je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.

c) Nevystavujte ručné náradie dažďu alebo

vlhkým podmienkam. Keď sa voda dostane

pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.

d) Nezaobchádzajte s káblom prípojky

necitlivo. Nikdy si nepriťahuje elektrické ručné náradie k sebe pomocou kábla, neťahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám

alebo pohyblivým častiam. Poškodené alebo

zamotané káble môžu viesť k zvýšenému riziku elektrického šoku.

e) Pri práci s ručným náradím v exteriéri

použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného

na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokiaľ je práca s ručným náradím vo

vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko

vzniku elektrického šoku.

3) Osobná bezpečnosť a) Buďte sústredení, sledujte, čo robíte, a pri

práci s ručným náradím sa riaďte zdravým rozumom. Nepoužívajte ručné náradie, keď ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov.

Moment nepozornosti pri práci s ručným náradím môže viesť k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy

noste ochranu očí. Ochranné pomôcky,

ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovať vážne osobné zranenia.

c) Predíďte neúmyselnému zapnutiu. Uistite

sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/ alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na

prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékoľvek nastavovacie kľúče

alebo kľúče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo

iný kľuč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz.

e) Nepreceňujte sa. Udržujte si stabilitu

a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad

ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste voľné

oblečenie alebo šperky. Svoje vlasy a voľné oblečenie držte mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo

dlhé vlasy sa môžu do pohyblivých častí zachytiť.

g) Pokiaľ sú zariadenia nastavené na

spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača

prachu redukujete riziká spojené s prachom.

h) Nedovoľte, aby ste vďaka skúsenostiam

získaným častým používaním elektrického náradia prestali dodržiavať základy bezpečného použitia. Neopatrný úkon môže

spôsobiť vážny úraz v priebehu zlomku sekundy.

4) Použitie a údržba ručného náradia a) Nepreťažujte ručné náradie. Použite

správne ručné náradie na danú činnosť.

20V bezkartáčová príklepová vŕtačka

Page 85

Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.

b) Nepoužívajte ručné náradie, pokiaľ sa

prepínač neprepína medzi zapnutím a vypnutím. Akékoľvek ručné náradie, ktoré nie je

kontrolovateľné prepínačom, je nebezpečné a musí byť opravené.

c) Pred akýmkoľvek nastavovaním, výmenou

násad alebo uskladnením elektrického náradia vytiahnite sieťovú zástrčku zo zásuvky alebo, ak to bude možné, vytiahnite akumulátor. Takéto preventívne

bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

d) Keď ručné náradie nepoužívate, skladujte

ho mimo dosahu detí a nedovoľte osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkať sa náradia.

Ručné náradie je nebezpečné v rukách netrénovanej osoby.

e) Vykonávajte pravidelnú údržbu

elektrického náradia a príslušenstva. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvniť funkčnosť ručného náradia. Pri

poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.

f) Udržujte rezacie nástroje ostré a čisté.

Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú ľahšie ovládateľné.

g) Používajte elektrické náradie v súlade

týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné

účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.

h) Rukoväte a povrchy držadiel udržujte

suché, čisté, bez mazív a tukov. Šmykľavé

rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.

5) Používanie a starostlivosť o batériové

elektrické náradie

a) Nabíjajte iba nabíjačkou určenou

výrobcom. Nabíjačka, ktorá je vhodná na jeden typ

bloku batérií, môže pri použití s iným typom batérií spôsobiť požiar.

b) Elektrické náradie používajte iba s

určeným typom bloku batérií. Použitie

akéhokoľvek iného typu batérií môže zvýšiť riziko zranenia a požiaru.

c) Ak sa blok batérií nepoužíva, neukladajte

ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viesť

k popáleninám alebo vzniku požiaru.

d) Pri nesprávnom používaní môže z batérie

vystreknúť kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihneď

vyhľadajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobiť podráždenie a poleptanie.

e) Akumulátor alebo náradie, ktoré je

poškodené alebo upravené, nepoužívajte.

Poškodené alebo upravené akumulátory môžu mať nepredvídateľné chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.

f) Akumulátor alebo náradie nevyhadzujte do

ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení

teplote nad 130 ° C môže dôjsť k explózii.

g) Dodržiavajte všetky pokyny pre nabíjanie

a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecikovaný v tomto návode. Nesprávne nabíjanie alebo

nabíjanie pri teplotách mimo špecikovaný rozsah môže poškodiť akumulátor a zvýšiť riziko požiaru.

6) Servis a) Servisné práce na náradí nechajte vykonať

kvalikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom

bude trvalá bezpečnosť pri práci s elektrickým náradím.

b) Poškodené akumulátory nikdy neopravujte.

Servis akumulátorov by mal byť prevedený iba výrobcom alebo autorizovaným servisným zástupcom.

BEZPEČNOSTNÉ POKYNY PRE VŔTAČKY

1) Bezpečnostné pokyny pre všetky operácie a) Pri práci s príklepovými vŕtačkami

používajte chrániče sluchu. Vystavenie

nadmernému hluku môže spôsobiť stratu sluchu.

b) Tam, kde by sa nástroj pri práci mohol

dostať do kontaktu so zakrytými vodičmi, náradie držte za izolované časti pre uchopenie náradia. Elektrický kontakt nástroja

so „živým“ vodičom spôsobí, že všetky kovové časti vŕtačky budú pod napätím.

2) Bezpečnostné pokyny pri používaní dlhých vrtákov

a) Nepracujte pri rýchlostiach vyšších ako je

maximálna menovitá rýchlosť vrtáka. Pri

vyšších rýchlostiach sa vrták môže ohýbať, ak sa môže voľne otáčať bez dotyku s obrobkom, čo môže viesť k zraneniu osôb.

b) Vŕtanie vždy začnite s nízkou rýchlosťou,

pričom hrot vrtáka je v kontakte s obrobkom. Pri vyšších rýchlostiach sa vrták môže

ohýbať, ak sa môže voľne otáčať bez dotyku s obrobkom, čo môže viesť k zraneniu osôb.

c) Tlak aplikujte len vtedy, keď je priamo

zarovnaný s vrtákom, nepoužívajte

20V bezkartáčová príklepová vŕtačka

Page 86

nadmerný tlak. Vrták sa ohne a spôsobí poškodenie alebo stratu kontroly, čo môže viesť k zraneniu osôb.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovať, rozoberať

alebo rozrezávať batérie alebo jej články.

b) Batériu neskratujte. Neukladajte batérie

náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria

nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla

alebo ohňa. Vyvarujte sa skladovania

batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie,

zabráňte tomu, aby sa táto kvapalina

dostala do kontaktu s pokožkou alebo aby

zasiahla oči. Ak dôjde k takému kontaktu,

zasiahnuté miesto umyte značným

množstvom vody a vyhľadajte lekárske

ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie,

vyhľadajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché. h) Ak sú svorky batérie znečistené, utrite ich

čistou a suchou handričkou. i) Batéria musí byť pred použitím nabitá.

Vždy postupujte podľa uvedených pokynov

a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude

batéria použitá. k) Po dlhodobom uložení budete možno

musieť vykonať niekoľko cyklov nabíjania

a vybíjania, aby batéria dosiahla svoj

maximálny výkon. l) Batéria poskytuje najvyšší výkon, ak sa

používa pri bežnej izbovej teplote (20 °C ±

5 °C). m) Pri likvidácii batérií oddeľte od seba

batérie s odlišnými elektrochemickými

systémami. n) Vykonávajte nabíjanie iba v nabíjačke,

ktorá je špecikovaná spoločnosťou

WORX. Nepoužívajte inú nabíjačku, než je

nabíjačka špeciálne dodaná na použitie s

týmto zariadením. Nabíjačka, ktorá je vhodná

pre jeden typ batérie, môže pri použití iného typu

batérie vytvárať riziko spôsobenia požiaru.

o) Nepoužívajte žiadnu batériu, ktorá nie je

určená na použitie s týmto zariadením.

p) Ukladajte batérie mimo dosahu detí. q) Uschovajte originálnu dokumentáciu k

tomuto výrobku na budúce odkazy.

r) Ak sa zariadenie nepoužíva, vyberte z

neho batériu. s) Vykonávajte riadnu likvidáciu batérie. t) V zariadení nekombinujte batériové články

rôzneho dátumu výroby, kapacity, veľkosti

alebo typu. u) Nevyberajte batériu z originálneho obalu

skôr, než bude použitá. v) Dodržujte polaritu vložených batérií plus

(+) a mínus (-) a zaistite používanie batérií

správnym spôsobom.

SYMBOLY

Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod

Výstraha

Používajte ochranu sluchu

Používajte ochranné prostriedky zraku

Používajte protiprachovú masku

Používajte ochranné rukavice.

Nevystavujte dažďu alebo vode

Nevystavujte ohňu

Batérie nezahadzujte. Vyčerpané

Li-I on

batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu

20V bezkartáčová príklepová vŕtačka

Page 87

Príklepové vŕtanie

Skrutkovanie

Vŕtanie

Drevo

Kov

ZOZNAM SÚČASTÍ

1. SKĽUČOVADLO

NASTAVOVACÍ PRVOK KRÚTIACEHO

MOMENTU

3. VOLIČ REŽIMU FUNKCIE

4. PREVODOVKA

BLOKOVANIE A OVLÁDANIE SMERU

OTÁČANIA

6. MIESTA PRE UCHOPENIE NÁRADIA

7. BATÉRIA *

8. HÁČIK NA REMEŇ

9. ZÁPADKA JEDNOTKY BATÉRIÍ*

10. LED OSVETLENIE

11. SIEŤOVÝ VYPÍNAČ ON/OFF

12. PRÍCHYTKA NÁSTROJOV

13. INDIKÁTOR KAPACITY BATÉRIE *

Tehla

Betón

Vysoké otáčky

Nízke otáčk

Zamknúť

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

TECHNICKÉ ÚDAJE

Typ WX354 WX354.1 WX354.9 (3 - označenie stroja, zástupca Vŕtačka napájaná batériou)

WX354 WX354.1 WX354.9

Menovité napätie 20V

Otáčky na voľnobeh 0-600/0-2000/min

Menovitá nárazová energia

Spojka set pozície 18+1+1

Max. krút. moment 60N.m

Priemer skľučovadla 13mm

Oceľ

Max. krút. moment

Hmotnosť stroja 1.8kg 1.8kg 1.4kg

**Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20Voltov. Nominálne napätie je 18Voltov.

Drevo

Tehlové murivo

Betónu

Max**

0-3000/0-6000bpm

13mm

40mm

16mm

10mm

20V bezkartáčová príklepová vŕtačka

Page 88

INFORMÁCIE O HLUKU/ VIBRÁCIÁCH

Nameraný akustický tlak LpA: 88.4dB(A)

Nameraný akustický výkon L

& K

Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 62841:

Hodnota emisie vibrácií

= 4.315m/s²

Vŕtanie do kovu

Vŕtanie s príklepom do betónu

Deklarovaná celková hodnota vibrácií a deklarovaná

úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použiť na vzájomné porovnanie jednotlivých náradí. Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnosť pri aktuálnom

použití elektrického náradia sa od deklarovaných môžu líšiť v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podľa nasledujúcich príkladov a ďalších spôsobov, akými je náradie používané: Ako sa náradie používa a aké materiály sa budú rezať alebo vŕtať. Náradie musí byť v dobrom stave a musí byť vykonávaná jeho riadna údržba. S náradím sa musí používať správne príslušenstvo, a toto príslušenstvo musí byť ostré a v dobrom stave. Pevnosť uchopenia rukovätí a či je použité akékoľvek príslušenstvo znižujúce úroveň vibrácií a hluku. Toto náradie môže byť použité iba na určené účely a podľa týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobiť syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byť presní, odhad času

pôsobenia vibrácií v aktuálnych podmienkach pri použití tohto náradia by mal brať do úvahy taktiež všetky

h,D

Nepresnosť K = 1.5m/s²

Hodnota emisie vibrácií

= 10.204m/s²

h,ID

Nepresnosť K = 1.5m/s²

: 99.4dB(A)

5dB(A)

časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo voľnobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byť v rámci celkového pracovného času značne skrátený.

Pomáha minimalizovať riziko pôsobenia vibrácií a hluku. VŽDY používajte ostré sekáče, vrtáky a nože. Vykonávajte údržbu tohto náradia podľa týchto pokynov a zaistite jeho riadne mazanie (ak je to vhodné). Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku. Vypracujte si svoj plán práce, aby ste pôsobenie vysokých vibrácií tohto náradia rozdelili do niekoľkých dní.

PRÍSLUŠENSTVO

WX354 WX354.1 WX354.9

Murárske vrták 1 1 1

Hrot Skrutkovača

Nabíjačka 1 (WA3880) 1 (WA3880) /

Batéria 2 (WA3551)

Háčik 1 1 1 Príchytka

nástrojov

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

1 1 1

2 (WA3551 /

WA3553)

1 1 1

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie použijete,

prečítajte si návod na použitie.

Používanie podľa určenia

Táto vŕtačka je určená na príklepové vŕtanie do betónu, tehál a kameňa. Je tiež vhodná na vŕtanie bez príklepu do dreva, kovu, keramiky a plastu.

MONTÁŽ A OBSLUHA

VYKONÁVANÝ ÚKON OBRÁZOK

PRED ZAČATÍM PRÁCE

Kontrola stavu nabitia batérie POZNÁMKA: Obr. A1 platí len pre akumulátor s indikátorom stavu nabitia.

Pozri obr. A1

20V bezkartáčová príklepová vŕtačka

Page 89

Vybratie batérie Pozri obr. A2

Nabíjanie batérie Pozri obr. A3

Nasadenie batérie Pozri obr. A4

ZOSTAVENIE

NASTAVENIE SKĽUČOVADLA

VAROVANIE: Pri vykonávaní výmeny

príslušenstva vždy zaistite spúšťací spínač a odpojte náradie od napájacieho zdroja. Pred spustením náradia sa vždy uistite, či je riadne upnutý pracovný nástroj. Poškodenie skľučovadla alebo uvoľnenie pracovného nástroja môže viesť k spôsobeniu zranenia.

- Vyberanie nástrojov Pozri obr. B1

- Upínanie nástrojov Pozri obr. B2

Upevnenie háčika na remeň a príchytky nástrojov

OBSLUHA

Ovládanie smeru otáčania dopredu/dozadu

VAROVANIE: Smer

otáčania nikdy nemeňte, kým sa motor otáča, počkajte, kým sa stroj zastaví!

DVOJRÝCHLOSTNÁ PREVODOVKA

VÝBER REŽIMU FUNKCIE VŔTANIA, SKRUTKOVANIA ALEBO PRÍKLEPOVÉHO VŔTANIA

NASTAVENIE MOMENTU A OVLÁDANIE

Použitie spínača zapnuté/ vypnuté

VAROVANIE: Nenechajte

náradie dlhší čas pracovať pri nízkych otáčkach, inak sa prehreje.

Pozri obr. C1, C2, C3, C4

Pozri obr. D1, D2, D3

Pozri obr. E

Pozri obr. F1, F2, F3

Pozri obr. G

Pozri obr. H

Indikátor LED (Pozri obr. H)

Pred činnosťou sa po slabom stlačení hlavného vypínača rozsvieti LED indikátor a po 20 sekundách po uvoľnení hlavného vypínača zhasne.

VAROVANIE: Ak chcete vypnúť svetlo, stlačte

vypínač a uistite sa , že otočný ovládač Dopredu/ Dozadu je v polohe Doprava/Doľava. Toto náradie a batéria sú vybavené ochranným systémom. Ak bude LED kontrolka rýchlo blikať 60 sekundy a keď zhasne, systém automaticky odpojí napájanie náradia, aby bola predĺžená prevádzková životnosť batérie. Náradie sa počas práce automaticky zastaví, ak sa dostane toto náradie alebo batéria do jedného z nasledujúcich stavov:

• Preťaženie: Náradie je ovládané spôsobom, pri ktorom je odoberaný abnormálne vysoký prúd. V takej situácii uvoľnite spúšťací spínač na náradí a ukončite prácu, ktorá spôsobila preťaženie náradia. Potom znovu stlačte spúšťací spínač, aby došlo znovu k spusteniu náradia.

• Prehriatie: Ak nedôjde pri vyššie uvedenom stave k spusteniu náradia, došlo k prehriatiu náradia a batérie. V takej situácii nechajte náradie a batériu pred opätovným stlačením spúšťacieho spínača dostatočne vychladnúť.

• Nízke napätie batérie: Zostávajúca kapacita batérie je príliš nízka a náradie nebude pracovať. V takom prípade vyberte batériu a vykonajte jej nabitie.

DOBRÉ RADY NA PRÁCU S NÁRADÍM

1. PREČO SA VŔTAČKA NEOTÁČA, KEĎ STLAČÍM VYPÍNAČ?

Posuvný spínač na hornej časti vŕtačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vŕtačka sa začne otáčať.

2. VŔTAČKA SA ZASTAVÍ SKÔR, AKO JE SKRUTKA ÚPLNE PRITIAHNUTÁ. PREČO?

Overte nastavenie krútiaceho momentu na nastavovacom krúžku, ktorý sa nachádza medzi skľučovadlom a telom vŕtačky. Poloha 1 znamená najnižší moment (silu na zakrúcanie skrutiek), poloha 18 poskytuje najvyšší moment (silu na zakrúcanie skrutiek). Poloha

je určená na príklepové vŕtanie. Prispôsobte

Poloha nastavenie krútiaceho momentu pre čo najlepšie výsledky prestavením krúžku na vyššiu hodnotu.( Pozri obr. G).

3. NEDOKÁŽEM DO NABÍJAČKY ZASUNÚŤ BATÉRIU. PREČO?

Batériu je možné do nabíjačky zasunúť iba jedným smerom. Otočte batériu tak, aby ju bolo možné zasunúť do štrbiny; počas nabíjania by mal indikátor svietiť na červeno.

4. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ

Problémy s dĺžkou nabíjania, dlhšie obdobie nečinnosti môžu znížiť kapacitu batérií a tým aj prevádzkový čas. Dá sa to napraviť, ak necháte batérie prejsť niekoľkými cyklami nabitia a vybitia vo vŕtačke. Náročné činnosti, ako

je určená na vŕtanie.

20V bezkartáčová príklepová vŕtačka

Page 90

zakrúcanie veľkých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0° C ani nad 40° C, inak to negatívne ovplyvní jej výkon.

ÚDRŽBA

Pred vykonaním akéhokoľvek nastavovania, opráv alebo údržby vyberte z nástroja batériový modul.

Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.

Pre akumulátorové náradie

Rozsah okolitej teploty, na použitie a skladovanie náradia a akumulátora je 0 Odporúčaný rozsah okolitej teploty pre nabíjací systém v priebehu nabíjania je 0

C-45oC.

C-40oC.

OCHRANA ŽIVOTNÉHO

PROSTREDIA

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných

miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

My, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

vyhlasujeme, že tento výrobok Popis Vŕtačka napájaná batériou Typ WX354 WX354.1 WX354.9 (3 - označenie

stroja, zástupca Vŕtačka napájaná batériou)

Funkcia vŕtanie

zodpovedá nasledujúcim smerniciam:

2006/42/EC 2011/65/EU 2014/30/EU

spĺňa posudzované normy

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Osoba oprávnená za zostavenie technického súboru:

Názov Marcel Filz Adresa Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04

Allen Ding Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certikácia Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

20V bezkartáčová príklepová vŕtačka

Page 91

SEGURANÇA DO PRODUTO AVISOS GERAIS DE SEGURANÇA DE FERRAMENTAS ELÉCTRICAS

AVISO Leia todos os avisos de

segurança, instruções, ilustrações e especiﬁcações fornecidos com esta ferramenta elétrica. Caso não siga todas as

instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO a) Mantenha o local de trabalho limpo e bem

arrumado. Áreas com pouca iluminação e

desordenadas podem provocar acidentes.

b) Não utilize o aparelho em locais onde

existam líquidos, gases ou poeiras inﬂamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem

faíscas que podem inﬂamar poeiras ou gases.

c) Mantenha as pessoas e particularmente as

crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer

distracção pode fazê-lo perder o controlo do berbequim.

2) SEGURANÇA ELÉCTRICA a) A ﬁcha do berbequim deve encaixar bem na

tomada de alimentação. Nunca modiﬁque ﬁchas, seja de que maneira for. Não utilize nenhuma ﬁcha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modiﬁcadas e tomadas de

corrente adequadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies

ligadas à terra como tubos, aquecedores, fogões e frigoríﬁcos. Existe um aumento do

risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.

c) Não exponha este equipamento à chuva ou

humidade. A inﬁltração de água num aparelho

eléctrico aumenta o risco de choque eléctrico.

d) Não maltrate o cabo de alimentação. Nunca

utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas aﬁadas ou peças em movimento. Cabos daniﬁcados ou enredados

aumentam o risco de choque eléctrico.

e) Quando trabalhar com uma ferramenta

eléctrica ao ar livre, use um cabo de extensão adequado para utilização no

exterior. A utilização de um cabo adequado para

uso exterior reduz o risco de choque eléctrico.

f) Se não puder evitar a utilização de uma

ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de

um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS a) Esteja atento, observe o que está a fazer

e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a inﬂuência de drogas, álcool ou medicamentos. Um momento de

desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.

b) Utilize equipamentos de segurança. Use

sempre óculos de protecção. Equipamentos

de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.

c) Evite o arranque acidental da ferramenta.

Certiﬁque-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor

ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.

d) Remova quaisquer chaves de ajuste ou de

porcas antes de ligar a ferramenta eléctrica.

Chaves de porcas ou de ajuste ﬁxadas a peças móveis do berbequim podem causar lesões.

e) Não exceda as suas próprias capacidades.

Mantenha sempre o corpo em posição ﬁrme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.

f) Use roupa apropriada. Não use vestuário

solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos

de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.

g) Se forem fornecidos dispositivos para a

montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente.

A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

h) Não permita que a familiaridade obtida do

uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação

descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta

eléctrica apropriada para cada aplicação.

Berbequim com percussao sem escovas 20V

Page 92

A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.

b) Não utilize esta ferramenta se o interruptor

estiver deﬁciente, não ligando ou desligando. Qualquer ferramenta eléctrica

que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.

c) Desligue a ﬁcha da tomada elétrica e/

ou remova o conjunto de pilhas, caso seja possível removê-lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de

segurança preventivas reduzem o risco de activação acidental da ferramenta.

d) Quando não estiver a usar a ferramenta

eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas

eléctricas são perigosas nas mãos de utilizadores inexperientes.

e) Realize a manutenção de ferramentas

elétricas e acessórios. Veriﬁque quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes

são causados pela manutenção deﬁciente de

ferramentas eléctricas.

f) Mantenha as ferramentas de corte limpas

e aﬁadas. As ferramentas de corte com

manutenção adequada e arestas de corte aﬁadas têm menos probabilidades bloquear e são mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios,

brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo especíﬁco de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas

para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

h) Mantenha as pegas e as superfícies de

aderência secas, limpas e sem óleo e massa lubriﬁcante. As pegas e superfícies de aderência

escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM ACUMULADOR

a) Apenas deverá carregar em carregadores,

acumuladores recomendados pelo fabricante. Um carregador que é apropriado

para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores.

b) Apenas utilize nas ferramentas eléctricas os

acumuladores previstos. A utilização de outros

acumuladores pode levar a lesões e riscos de

incêndio.

c) Quando o acumulador não estiver em uso,

mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto

circuito entre os contactos do acumulador pode causar queimaduras ou incêndio.

d) Aplicações inadequadas podem provocar

fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto

com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele.

e) Não utilize um conjunto de baterias ou

ferramenta que esteja daniﬁcado ou tenha sido modiﬁcado. As baterias daniﬁcadas ou

modiﬁcadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão.

f) Não exponha um conjunto de baterias

ou ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura

superior a 130 ºC pode causar explosão.

g) Siga todas as instruções de carregamento

e não carregue o conjunto das baterias ou ferramenta fora do intervalo de temperatura especiﬁcado nas instruções. O carregamento

indevido ou a temperatura fora do intervalo especiﬁcado pode daniﬁcar a bateria e aumentar o risco de incêndio.

6) ASSISTÊNCIA TÉCNICA a) A sua ferramenta eléctrica só deve ser

reparada por um técnico de assistência qualiﬁcado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.

b) Nunca faça a manutenção de conjuntos

de baterias daniﬁcados. A manutenção de

conjuntos de baterias só deve ser efetuado pelo fabricante ou prestadores de serviço autorizados.

PONTOS DE SEGURANÇA ADICIONAL PARA O SEU BERBEQUIM

1) Instruções de segurança para todas as operações

a) Use os protectores de ouvidos quando

usa berbequins de impacto. A exposição ao

barulho pode causar perda de audição.

b) Ao executar trabalhos durante os quais

podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo

Berbequim com percussao sem escovas 20V

Page 93

sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

2) Instruções de segurança ao usar brocas longas

a) Nunca opere em velocidade mais alta que

a taxa máxima de velocidade da broca. Em

velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais.

b) Sempre comece a perfurar em baixa

velocidade e com a ponta da broca em contato com a peça de trabalho. Em

velocidades mais altas, a broca pode dobrar se for permitida girar livremente sem entrar em contato com a peça de trabalho, resultando em ferimentos pessoais.

c) Aplique pressão apenas em linha direta

com a ponta e não aplique pressão excessiva. As brocas podem dobrar, causando

quebra ou perda de controle, resultando em ferimentos pessoais.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da

bateria.

b) Não submeta a bateria a curto-circuitos.

Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curtocircuitos por materiais condutores. Quando

não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.

c) Não exponha a bateria ao calor ou a

incêndios. Evite o armazenamento à exposição de luz solar directa.

d) Não exponha a bateria ao choque eléctrico. e) Em casos de fugas na bateria, não permita

que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.

f) Procure imediatamente aconselhamento

médico se ingerir uma célula ou bateria.

g) Mantenha a bateria limpa e seca. h) Limpe os terminais da bateria com um pano

limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes

de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.

j) Não mantenha a bateria a carregar quando

não for utilizada.

k) Após longos períodos de tempos de

armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.

l) A bateria regista o seu melhor desempenho

quando é utilizada a uma temperatura ambiente normal (20 ºC ± 5 ºC).

m) Ao eliminar as baterias, mantenha

as baterias com diferentes sistemas electroquímicos separadas umas das outras.

n) Recarregue apenas com o carregador

especiﬁcado pela WORX. Não utilize um carregador que não se encontra especiﬁcado para a utilização com o equipamento. Um carregador adequado para

um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.

o) Não utilize uma bateria que não se

encontra concebida para a utilização com o equipamento.

p) Mantenha a bateria fora do alcance das

crianças.

q) Preserve as informações originais do

produto para futura referência.

r) Retire a bateria do equipamento quando

não estiver em utilização. s) Elimine-a de forma adequada. t) Não misture pilhas de diferente fabrico,

capacidade, tamanho ou tipo num

dispositivo. u) Não remova a bateria da respetiva

embalagem original até ser necessário para

utilização. v) Observe as marcas de sinal positivo (+) e

sinal negativo (–) na bateria e assegure a

utilização correta.

SÍMBOLOS

Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções

Atenção

Usar protecção para os ouvidos

Usar protecção para os olhos

Berbequim com percussao sem escovas 20V

Page 94

Usar máscara contra o pó

Cimento

Li-I on

Usar luvas de proteção

Não expor à chuva ou água

Não queimar

Não eliminar as baterias. As baterias usadas devem ser entregues num ponto de reciclagem.

Perfuração com martelo

Aparafusamento

Perfuração

Madeira

Metal

Tijolo

Alta velocidade

Baixa velocidade

Bloquear

Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

LISTA DE COMPONENTES

1. MANDRIL

2. ENGATE VARIÁVEL

3. INTERRUPTOR DE SELEÇÃO DO MODO DE

FUNÇÃO

4. CONTROLO DA ENGRENAGEM MECÂNICA

5. ROTAÇÃO PARA DIANTE E REVERSA

6. PEGA COM PUNHO MACIO

7. CONJUNTO DE BATERIAS *

8. GANCHO PARA CINTO

9. FECHO DO CONJUNTO DE BATERIA *

10. LUZ

11. INTERRUPTOR DE LIGAR- DESLIGAR

12. CLIPE PARA BROCA

13.

INDICADOR DE CAPACIDADE DA BATERIA *

* Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

Berbequim com percussao sem escovas 20V

Page 95

DADOS TÉCNICOS

Tipo WX354 WX354.1 WX354.9 (3 designação de máquinas, representantes do Perfuração alimentada por bateria)

Furar cimento com berbequim de percursão

Valor da emissão da vibração

= 10.204m/s²

h,ID

Instabilidade K = 1.5m/s²

WX354 WX354.1 WX354.9

Tensão nominal 20V Velocidade nominal

sem carga Taxa de Impacto

avaliada Posições de ajuste da

embreagem Binário de torção

máximo Capacidade do

mandril

Capacidade máx. de perfuração

Peso de máquina 1.8kg 1.8kg 1.4kg

** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.

Aço 13mm Madeira 40mm Alvenaria 16mm Betão 10mm

Max**

0-600/0-2000/min

0-3000/0-6000bpm

18+1+1

60N.m

13mm

INFORMAÇÃO DE RUÍDO

Pressão sonora ponderada LpA: 88.4dB(A) Potência sonora ponderada L

& K

Usar protecção para os ouvidos.

: 99.4dB(A)

5dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 62841:

Valor da emissão da vibração

= 4.315m/s²

Perfurar metal

h,D

Instabilidade K = 1.5m/s²

O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste normalizado e poderão ser utilizados para comparar ferramentas entre si. O valor total de vibração declarado e o valor de emissão de ruído declarado também poderão ser utilizados numa avaliação preliminar da exposição.

AVISO: A vibração e as emissões de ruído

durante o uso efetivo da ferramenta elétrica podem diferir do valor declarado, em função das formas como a ferramenta é utilizada, especialmente no que se refere ao tipo de peça de trabalho que é processada em função dos seguintes exemplos e de outras variações sobre como a ferramenta é utilizada: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está aﬁado e em boas condições. A tensão de aderência nas pegas e se são utilizados acessórios anti-vibração e ruído. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do

nível de exposição nas condições actuais de utilização deve ter em conta todas as partes do ciclo de operação, como os tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir signiﬁcativamente o nível de exposição durante o período total de trabalho. Ajudar a minimizar a sua vibração e risco de exposição ao ruído. Utilize SEMPRE formões, brocas e lâminas aﬁadas. Mantenha esta ferramenta de acordo com as instruções e bem lubriﬁcada (quando aplicável). Se a ferramenta tiver de ser utilizada regularmente, invista em acessórios anti-vibração e anti-ruído. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

Berbequim com percussao sem escovas 20V

Page 96

ACESSÓRIOS

WX354 WX354.1 WX354.9

Brocas de alvenaria

Cabeças com extremidade dupla

Carregador 1 (WA3880) 1 (WA3880) /

Conjunto de baterias

Gancho 1 1 1 Clipe para

broca

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

1 1 1

2 (WA3551)

2 (WA3551 /

WA3553)

1 1 1

INSTRUÇÕES DE FUNCIONAMENTO

NOTA: Antes de usar a ferramenta, leia o

livro de instruções cuidadosamente.

Âmbito de Utilização

A máquina destina-se à perfuração com martelo em betão, tijolo e pedra. Também é adequada para perfuração sem impacto na madeira, metal, cerâmica e plástico.

MONTAGEM E FUNCIONAMENTO

AÇÃO FIGURA

ANTES DO FUNCIONAMENTO

Veriﬁcar o estado de carga da bateria NOTA: A Figura A1 apenas se aplica ao conjunto de bateria com luz indicadora da bateria.

Remover o conjunto de pilhas Ver Fig. A2

Ver Fig. A1

AJUSTAMENTO DO MANDRIL

ATENÇÃO: Bloquear sempre o interruptor de

disparo e desligar a ferramenta da fonte de

alimentação quando trocar os acessórios. Certiﬁquese sempre que a broca está segura antes de efetuar o arranque da ferramenta. Os danos no mandril ou uma broca solta poderão causar eventuais lesões físicas.

-- Remover as brocas Ver Fig. B1

---Inserir as brocas Ver Fig. B2

Montar o gancho do cinto e o clipe para broca

FUNCIONAMENTO

Controlo de rotação de avanço/recúo

ATENÇÃO: Nunca

inverta o sentido de

rotação quando o mandril estiver em movimento. Aguarde até que tenha parado!

TREM DE ENGRENAGENS DE DUAS VELOCIDADES

COMUTADOR PARA SELECÇÃO DA FUNÇÃO PERFURAÇÃO, APARAFUSAMENTO, PERFURAÇÃO COM MARTELO

AJUSTAMENTO DO BINÁRIO

Operar o interruptor ligar/ desligar

ATENÇÃO: Não utilize

esta ferramenta a baixa

velocidade por longos períodos de tempo uma vez que tal pode provocar o sobreaquecimento interno da mesma.

Ver Fig. C1, C2, C3, C4

Ver Fig. D1, D2, D3

Ver Fig. E

Ver Fig. F1, F2, F3

Ver Fig. G

Ver Fig. H

Carregamento da bateria Ver Fig. A3

Instalar o conjunto de pilhas Ver Fig. A4

MONTAGEM

Berbequim com percussao sem escovas 20V

Page 97

Indicador de luz LED (Ver Fig. H)

Antes do funcionamento, a luz LED será ativada quando o interruptor Ligar/Desligar tiver sido ligeiramente solto, e será desligada automaticamente 20 segundos após o interruptor On/Off ser desbloqueado.

ATENÇÃO: Para ligar a luz, prima o interruptor

Ligar/Desligar e certiﬁque-se de que o Controlo de Rotação de Avanço/Recúo está na posição à direita/esquerda. A ferramenta e a bateria estão equipadas com um sistema de proteção. Quando a Luz LED piscar rapidamente durante 60 segundos e desligar, o sistema cortará imediatamente a alimentação eléctrica para a ferramenta de modo a prolonger a vida útil da bateria. A ferramenta pára automaticamente durante o funcionamento se a ferramenta e/ou a bateria forem colocadas sob uma das seguintes:

• Sobrecarregada: a ferramenta é operada de forma a extrair uma corrente anormalmente elevada. Nesta situação, solte o Interruptor de Disparo na ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, prima novamente o Interruptor de Disparo para reiniciar.

• Sobreaquecida: sob a condição anteriormente referida, se a ferramenta não efetuar o arranque, a Ferramenta e a Bateria estão sobreaquecidas. Nesta situação, deixe a Ferramenta e a Bateria arrefecerem antes de premir novamente o Interruptor de Disparo.

• Tensão baixa da bateria: A restante capacidade da bateria é demasiado baixa e a ferramenta não irá funcionar. Nesta situação, remova e recarregue a Bateria.

SOLUÇÃO DE PROBLEMAS

1. POR QUE O NÃO RODA O BERBEQUIM QUANDO PRESSIONA O INTERRUPTOR?

O selector de inversão de movimento, na parte superior do interruptor de gatilho está posicionado na função de bloqueio. Desbloqueie o selector colocando-o na posição de rotação pretendida. Pressione o interruptor de gatilho e o berbequim começará a rodar.

2. O BERBEQUIM PÁRA ANTES DE O PARAFUSO ESTAR TOTALMENTE APERTADO. PORQUÊ?

Veriﬁque a posição do binário do anel de ajuste de binário que está localizado entre o mandril e o corpo do berbequim. A Posição 1 é para o binário mais baixo e a Posição 18 é para o binário mais alto. A Posição A posição por martelo. Regule o anel de ajuste de binário para uma posição mais alta para conseguir melhor resultado. (Ver Fig. G)

3. NÃO CONSIGO INSTALAR A BATERIA NO CARREGADOR DE BATERIA. PORQUÊ?

A bateria pode ser inserida no carregador apenas

é para operação de perfuração.

destina-se à operação de perfuração

num sentido. Rode a bateria até conseguir inseri-la na ranhura, a luz LED vermelha deverá ligar quando a bateria estiver a carregar.

4. RAZÕES PARA TEMPOS DE SERVIÇO DIFERENTES DO CONJUNTO DE BATERIAS

Pelos tempos de recarga acima referidos, e se o conjunto de baterias não tiver sido utilizado durante um período prolongado, o tempo de funcionamento do conjunto de baterias será reduzido. Isto pode ser corrigido por várias operações de carga e descarga, ao carregar e trabalhar com o berbequim. Condições de serviço mais pesadas tais como a aplicação de parafusos de grandes dimensões em madeira rígida, consumirão mais depressa a energia do conjunto de baterias do que condições de serviço mais leves. Não recarregue o conjunto de baterias com temperaturas inferiores a 0

C porque isso afectará o seu rendimento.

C e superiores e

MANUTENÇÃO

Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção.

A sua ferramenta não requer qualquer lubriﬁcação ou manutenção adicional. Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos de trabalho sem poeira. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não daniﬁcará a sua ferramenta.

Para ferramentas elétricas

A amplitude térmica ambiente para utilização e armazenamento da ferramenta e da bateria é

C–45oC.

0 A amplitude térmica ambiente recomendada para o Sistema de carregamento durante o carregamento

C–40oC.

é 0

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser eliminados juntamente com o lixo doméstico.

Se existirem instalações adequadas, deve reciclá-los. Consulte as autoridades locais ou o fornecedor para obter aconselhamento sobre reciclagem.

Berbequim com percussao sem escovas 20V

Page 98

DECLARAÇÃO DE CONFORMIDADE

Nós, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

Declaramos que o produto, Descrição Perfuração alimentada por bateria Tipo WX354 WX354.1 WX354.9 (3 -

designação de máquinas, representantes do Perfuração alimentada por bateria)

Função Perfuração

Cumpre as seguintes Directivas,

2006/42/EC 2011/65/EU 2014/30/EU

Normas em conformidade com

EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Pessoa autorizada a compilar o ﬁcheiro técnico,

Nome Marcel Filz Endereço Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

2019/05/04 Allen Ding Engenheiro-chefe adjunto, Teste e Certiﬁcação Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Berbequim com percussao sem escovas 20V

Page 99

PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

VARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och

speciﬁkationer som följer med detta elverktyg.

Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET a) Håll arbetsområdet rent och väl upplyst.

Skräpiga och mörka områden är skaderisker.

b) Använd inte strömförande verktyg i

explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande

verktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du

använder ett strömförande verktyg.

Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET a) Stickkontakterna till verktyget måste

matcha eluttaget. Modiﬁera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodiﬁerade

stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor

som rör, element, spisar och kylskååp. Det

ﬁnns en större risk för elstötar om din kropp är jordad.

c) Exponera inte strömförande verktyg för

regn eller fuktiga förhållanden. Kommer

det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det

d) Missbruka inte sladden. Använd aldrig

sladden för att strömförande verktyget. Håll

sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg

utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder

du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva

ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en

RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET a) Var uppmärksam, håll ögonen på vad du gör

och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel.

En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid

skyddsglasögon. Säkerhetsutrustning som

munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att

kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du

strömförande verktyg med ﬁngret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar

innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som

lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för långt. Bibehåll alltid

fotfästet och balansen. Detta gör att du kan

kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder

eller smycken. Håll ditt hår och dina kläder

borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.

g) Om det på enheterna ﬁnns anslutning för

dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt.

Använder du dessa anordningar reducerar det dammrelaterade faror.

h) Låt inte förtrogenhet, tack vare frekvent

användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling

kan orsaka allvarlig skada inom loppet av en sekund.

4) ANVÄNDNING OCH UNDERHÅLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget.

Använd korrekt verktyg för arbetet. Det

korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten

inte sätter på eller stänger av det. Alla

strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras.

c) Koppla bort kontakten från strömkällan

och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana

förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.

SV20V borstlösa slagborr

Page 100

d) Förvara verktyget som inte används

utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar.

Strömförande verktyg är farliga i händerna på outbildade användare.

e) Håll koll på elverktyget och tillbehören.

Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning.

Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt

underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och

verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som

skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

h) Håll handtag och greppytor torra, rena

och fria från olja och fett. Hala handtag och

greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5) ANVÄNDNING OCH SKÖTSEL AV

100

SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som

tillverkaren anger. En laddare som passar en

typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med

det särskilt konstruerade batteripaketet.

Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det

hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och

brand.

e) Använd inte ett batteripack eller verktyg

som skadats eller modiﬁerats. Skadade eller

modiﬁerade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld

eller höga temperaturer. Eld eller temperaturer

som överstiger 130°C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och

ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller

laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6) UNDERHÅLL a) Låt ditt elverktyg underhållas av en

kvaliﬁcerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att

elverktygets säkerhet bibehålls.

b) Försök aldrig reparera skadade batteripack.

Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSFÖRESKRIFTER FÖR BORRSÄKERHET

1) Säkerhetsanvisningar för alla operationer a) Använd hörselskydd när du slagborrar.

Buller kan orsaka hörselskador.

b) Se till att använda vadderade greppytor

när du arbetar med maskinen, särskilt då verktyget kan skada dolda ledningar.

Kontakt med spänningsförande ledningar kan leda till att användaren får en elektrisk chock.

2) Säkerhetsanvisningar vid användning av långa borrbitar

a) Använd inte med högre hastighet än

borrens maximala nominella hastighet. Vid

högre hastigheter kan borren böja om den är fri att rotera utan att röra arbetsstycket, vilket leder till personskada.

b) Börja alltid borra vid låg hastighet med

borrens spets i kontakt med arbetsstycket. Vid högre hastigheter kan borren böja om den är fri att rotera utan att röra arbetsstycket, vilket leder till personskada.

c) Applicera endast tryck när det är direkt i

linje med borren, använd inte alltför högt tryck. Borren böjer sig och orsakar skada eller

förlust av kontroll, vilket leder till personskada.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller

batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte batteriet

på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material.

När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme.

Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma

i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

SV20V borstlösa slagborr
