Betriebshinweise

Danke, dass Sie sich für diesen hochauflösenden Multiscan-Monito r ents chieden haben. Bevor Sie mit der Installation beginnen, sollten Sie zuerst dieses Handbuch durchlesen.

FCC-ERKLÄRUNG ZUR FUNKENTSTÖRU NG HINWEIS: (NUR FÜR FCC-GEPRÜFTE MODELLE)

Dieses Gerät wurde getestet und entspricht den Anforderungen für elektronische Geräte Klasse B, gemäß Artikel 15 der FCC Gesetze. Diese Anforderungen sollen Schutz gegen störende Interferenzen bei im Haushalt benutzten Elektrogeräten gewährleisten. Dieses Gerät erzeugt, nutzt und entsendet Radiofrequenzen, die, falls das Gerät nicht ordnungsgemäß installiert wurde, Interferenzen im Radioempfang hervorrufen können. Sollten beim Betrieb des Gerätes dennoch störende Interferenzen beim Radio- oder Fernsehempfang auftreten, sollten die Monitoreinstellungen überprüft werden. Bestimmte Funkstörungen können auch beseitigt werden, indem Sie die unten stehenden Schritte befolgen:

 Drehen Sie die Empfangsantenne oder versetzen Sie sie an einen anderen Ort;  Vergrößern Sie den Abstand zwischen dem Monitor und Ihrem Radio-,

Fernsehempfänger.

 Verbinden Sie das Gerät mit einem Stromkreis verschieden von dem des Radio-,

Fernsehempfängers.

 Wenden Sie sich an Ihren Händler oder bitten Sie einen erfahrenen

Radio/Fernsehfachmann um Hilfe.

Dieser Monitor sollte nur in Verbindung mit einer geerdeten Stromquelle sowie mit den beiliegenden abgeschirmten Video-Schnittstellenkabeln benutzt werden. Veränderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehm igt wurden, können zum Verlust der Erlaubnis für den Betrieb dieses Gerätes führen.

Hinweis: Wenn erforderlich, müssen abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden, um den Emissionsbestimmungen zu genügen.

Inhaltsverzeichnis

Sicherheitsbestimmungen .................................................................................................... 1

Lieferumfang ........................................................................................................................ 2

Installation ............................................................................................................................ 3

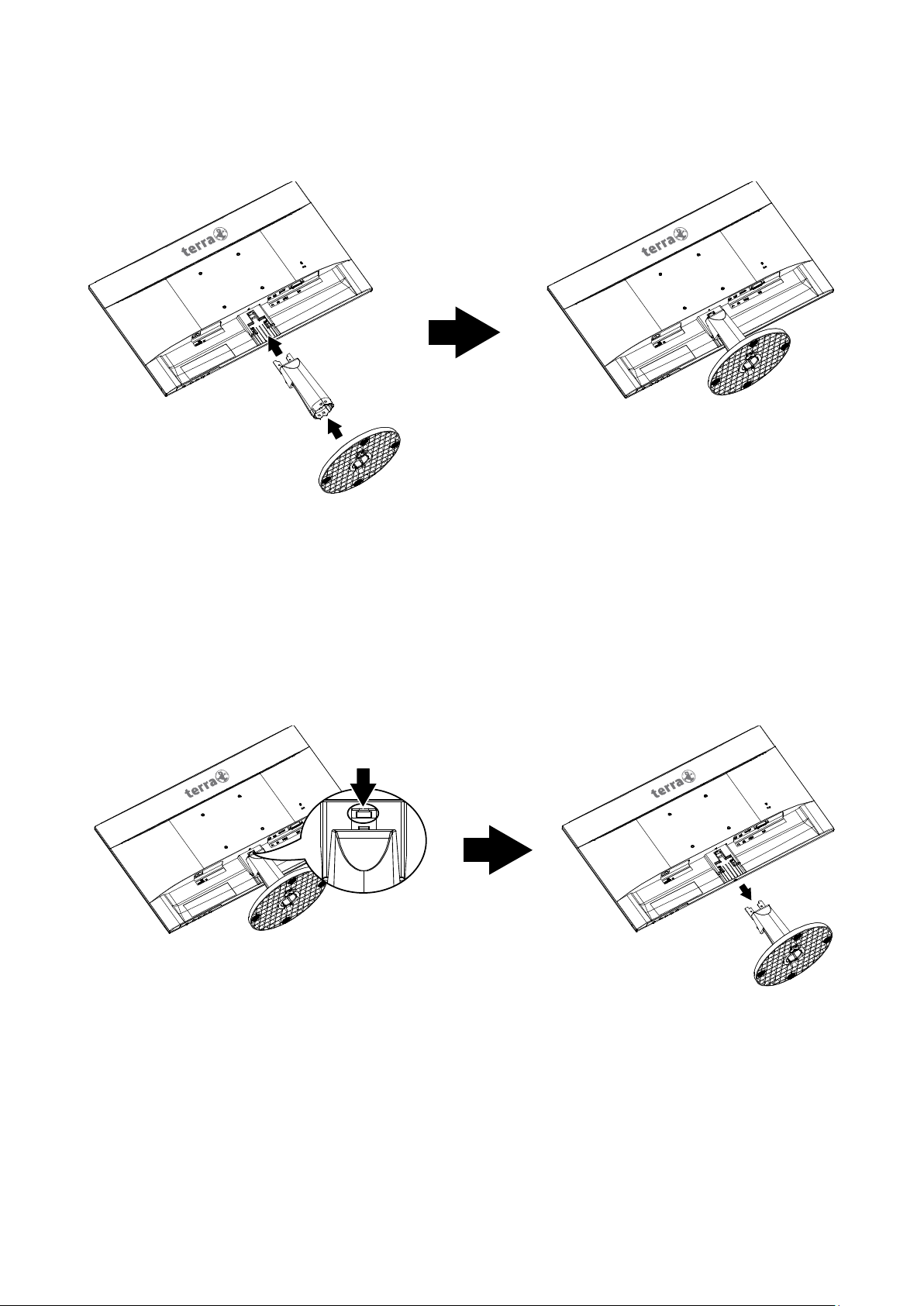

Aufstellen des LCD-Bildschirms ........................................................................................... 4

Vorderseite des Displays ..................................................................................................... 5

Rückseite des Displays ........................................................................................................ 6

Verwenden der On Screen Display (OSD) Funktionen ........................................................ 7

Unterstützte Auflösungen ................................................................................................... 10

Technische Informationen .................................................................................................. 11

Pflege und Aufbewahrung .................................................................................................. 12

Fehlerbehebung ................................................................................................................. 12

Sicherheitsbestimmungen

Bei der Herstellung und Prüfung dieses Monitors stand die Sicherheit des zukünftigen Nutzers immer im Vordergrund. Dennoch kann unsachgemäßer Betrieb und Installation zu Schaden am Gerät und zu Gefahren für den Nutzer führen. Lesen Sie sich deshalb zuerst sorgfältig die nachfolgenden Warnhinweise durch, bevor Sie mit der Installation beginnen. Halten Sie dieses Handbuch immer parat.

WA RNHINWEISE :

 Achten Sie darauf, dass der Monitor mit einer Stromquelle verbunden ist, deren

technische Daten denen auf dem Hinweisschild auf der Rückseite des Gerätes entsprechen. We nn Si e dahing ehen d Zw eifel haben, so k ont ak tier en Sie I hren Hä ndler oder den Stromversorger.

 Reparieren Sie den Monitor nie selbst. Der technische Aufbau ist so konstrui er t, das s

Sie diese Aufgabe unbedingt einem qualifizierten Fachmann überlassen sollten.

 Entfernen Sie nicht das Monitorgehäuse. Die Hochspannungsteile im Innern des

Gerätes können sogar elektrische Schläge aussenden, wenn die Stromzufuhr unterbrochen wurde.

 Nutzen Sie das Gerät nicht, wenn das Gehäuse beschädigt wurde. In diesem Falle

muss zuerst eine Überprüfung durch einen Fachmann durchgeführt werden.

 Stel len Sie den Mo nitor i n ei ner sauber en, troc kene n U mgebung au f. Unter brech en Si e

sofort die Stromversorgung, wenn Feuchtigkeit in das Gerät eingedrungen ist und wenden Sie sich an einen Fachmann.

 Unterbrechen Sie stets die Stromversorgung, bevor Sie mit der Reinigung des

Monitors beginnen. Geben Sie ammoniakfreie Reinigungsflüssigkeit zuerst auf ein Tuch, niemals jedoch gleich direkt auf den Glasbildschirm.

 Beachten Sie einen größeren Abstand des Monitors zu magnetischen Gegenständen,

Motoren, Fernsehappa raten und T rans formator en.

 Stellen Sie keine schweren Gegenstände auf die Kabel.  Die Verbindungsbuchsen der Zusatzgeräte sollten sich in der Nähe des Monitors

befinden und leicht zugänglich sein.

 Bei Bildschirmen mit glänzenden Oberflächen können Reflektionen des

Umgebungslichts oder heller Gegenstände den Benutzer blenden. Die Aufstellung des Bildschirms sollte so gewählt werden, dass störende Reflektionen vermieden werden.

Gemäß der WEEE-Bestimmungen darf dieser Bildschirm in Europa nicht als Hausmüll entsorgt werden. Informationen zum Recycling finden Sie auf unserer Website.

www.wortmann.de

Lieferumfang

Danke, dass Sie sich für diesen leistungsstarken Monitor entschieden haben! Im Lieferumfang Ihres Moni tor s ist fol g endes enth al ten :

 Netzkabel (Typ C5)  Audiokabel  Garantiekarte

 DVI-Kabel (24 Pin)  Bedienungsanleitung  Schnellstart-Anleitung

Installation

Audiokabel

DVI-kabel

Kopfhörer

1. Anschließen des DVI-Kabels zur digit alen Signalübertragung

Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer abgeschaltet sind. Schließen Sie da s DVI-Kabel am DVI-Ausgang des Computers und am DVI-Eingang des Bildschirms an.

Oder schließen Sie das HDMI-Kabel an *Optional

Schließen Sie das HDMI-Kabel am HDMI-Ausgang des Computer s und am HDMI-Eingang des Bildschirms an.

2. Anschließen des Netzkabels

V er bi nde n Sie das Netzkabel mit einer geeigneten, geerdeten Wechselstromquelle und danach mit dem Monitor.

3. Anschließen des Au diokabels

Schließen Sie das Audiokabel am Audioausgang (Line Out) des Computers und am Audioeingang des Mon itors an. D ies is t j edoch n ur no tw endig , w enn der Ton nicht digital über HDMI übertragen wird.

4. Schließen Sie den Kopfhörer an (nicht mitgeliefert)

Schließen Sie den Kopfhörer am Kopfhörerausgang des Monitors an. (Kopfhörer separat erhältlich).

5. Einschalten von Computer und Monitor

Schalten Sie den Computer ein und schalten Sie danach den Monitor ein.

6. Windows-Benutzer: Einstellen des Timing-Modus (Auflösung und Bildwiederholrate)
