Благодарим Вас за приобретение генератора Robin.
Потенциально опасная ситуация, которая может стать причиной серьезной травмы или смертельного исхода в
случае несоблюдения инструкций.
Несоблюдение инструкций может привести к серьезной травме, смертельному исходу или повреждению
оборудования.
ВНИМАНИЕ
Несоблюдение инструкций может привести к травме или повреждению оборудования.
ПРИМЕЧАНИЕ
Полезная информация.
Генератор надежен и безопасен при условии соблюдения инструкций.
Обязательно ознакомьтесь и уясните правила и требования
руководства по эксплуатации перед началом выполнения работ.
Несоблюдение инструкций способно привести к травме, смерти
или выходу оборудования из строя.
В настоящем руководстве содержится действительная на момент издания информация об эксплуатации и
обслуживании оборудования.
Особое внимание следует уделять следующим сообщениям:
При возникновении проблем или каких-либо вопросов обращайтесь к официальному дилеру или в
официальный сервисный центр.
СОДЕРЖАНИЕ
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ…………………………………………………………..
2. ТЕХНИКА БЕЗОПАСНОСТИ……………………………………………………………
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…………………………………………………
4. ПРЕДЭКСПЛУАТАЦИОННАЯ ПРОВЕРКА…………………………………………...
5. ЭКСПЛУАТАЦИЯ………………………………………………………………………….
6. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА…………………………………………………………
7. ДАТЧИК МАСЛА…………………………………………………………………………..
8. МОЩНОСТЬ………………………………………………………………………………..
9. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ…………………………………...
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ…………………………………………………...
11. ПОДГОТОВКА К ХРАНЕНИЮ………………………………………………………….
12. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ…………………………………………………..
4
6
8
9
12
15
15
16
17
18
20
21
1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
На оборудовании и в руководстве по эксплуатации используются следующие условные обозначения,
соответствующие стандартам ISO.
2. ТЕХНИКА БЕЗОПАСНОСТИ
Запрещается эксплуатировать генератор рядом с емкостями с горючим во избежание пожара
или взрыва.
Запрещается выполнять заправку, пока двигатель работает. Не курите и избегайте
наличия открытого пламени рядом с топливным баком. Не допускайте проливания
горючего. В случае проливания протрите следы топлива и дождитесь его испарения.
Держите генератор на безопасном расстоянии от легковоспламеняющихся материалов (топлива,
промасленной ветоши, сухого мусора, спичек и т.п.).
Запрещается использовать генератор в закрытом помещении, где отсутствует необходимая вентиляция.
В противном случае генератор может перегреться, а высокая концентрация
выхлопных газов способна привести к отравлению. Устанавливайте генератор на
расстоянии не менее 1 м от препятствий. При работе в закрытом помещении
обеспечьте достаточную вентиляцию.
Не накрывайте генератор и не помещайте в контейнер во время эксплуатации, чтобы избежать его
перегревания.
Устанавливайте генератор на ровной поверхности. Наклон или перемещение оборудования может
привести к проливанию топлива или опрокидыванию генератора. При эксплуатации на наклонной
поверхности невозможно обеспечить достаточную смазку деталей генератора.
Следите за состоянием и расположением электропроводки. Провод может получить
повреждения, если он расположен под генератором или касается вибрирующих деталей,
что в свою очередь приведет к пожару, повреждению оборудования или поражению
электричеством. Поврежденная проводка полежит немедленной замене.
Запрещается использовать генератор под дождем и в условиях высокой влажности, чтобы избежать
поражения электрическим током.
Если на генератор попала вода, протрите его и дождитесь полного высыхания перед
запуском. Промывать генератор водой категорически запрещено.
Во избежание несчастного случая обеспечьте необходимое заземление оборудования.
Не подсоединяйте генератор к промышленной сети электроснабжения, чтобы не допустить
короткого замыкания, выхода оборудования из строя и поражения электричеством.
Используйте безобрывный переключатель для подключения к бытовой сети. Подключение к
промышленной сети должно выполняться квалифицированными специалистами с учетом
технических требований.
Не курите при работе с аккумуляторной батареей. Батарея выделяет легковоспламеняющийся
газ. Обеспечьте достаточную вентиляцию.
Во время работы двигатель разогревается до высокой температуры и остывает
некоторое время после выключения. Не допускайте наличия поблизости
легковоспламеняющихся материалов. Не дотрагивайтесь до нагретой поверхности.
Держите посторонних лиц, а особенно детей, на безопасном удалении от рабочего места.
Обязательно изучите руководство по эксплуатации генератора и оборудования, с
которым он используется. Уясните все требования и ограничения. Следуйте
указаниям на технике. Сохраните инструкции и техническую документацию для
обращения в будущем.
Используйте только разрешенные удлинители, соответствующие нормам CEI 245-4. Для эксплуатации
на открытом воздухе используйте удлинители, предназначенные для наружного применения. Храните
удлинитель в сухом месте с достаточной вентиляцией.
Отключайте прерыватель цепи генератора и отсоединяйте устройства перед постановкой на хранение,
обслуживанием и подсоединением дополнительного оборудования.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
EXPERT
6510 X
TRISTAR 6510
EX
EXPERT
7510 X
TRISTAR
8510
EX
СОР 230 В (cosφ=1)
5 кВт
5 кВт
-
СОР 400 В (cosφ=0,8)
-
5 кВт
-
5 кВт
Номинальный коэффициент мощности
1
0,8 1 0,8
Номинальная сила тока
21,7 А
7,2 А
21,7 А
7,2 А
LTP 400 В (cosφ=0,8)
5,9 кВт
5,8 кВт
7,0 кВт
7,2 кВт
Максимальная наружная температура
40 °С
Максимальная высота
1000 м
ГЕНЕТРАТОР
Номинальное напряжение
230 В
(одна фаза)
400 В
(три фазы)
230 В
(одна фаза)
400 В
(три фазы)
Тип
Бесщеточный
(2 полюса)
Щеточный
(2 полюса)
Бесщеточный
(2 полюса)
Щеточный
(2 полюса)
Регулятор напряжения
Конденсаторный
Частота
50 Гц
Один разъем 230 В IP44-10/16 А
1 1 1
1
Один разъем 230 В – 16 А (СЕЕ)
1 - 1
-
Три разъема 400 В – 3P+T+N
16А
- 1 -
1
Защита
Прерыватель цепи
ДВИГАТЕЛЬ
Модель
ЕХ 35
ЕХ 40
Тип
Четырехтактный, бензиновый, ОНС
Система охлаждения
Воздушная
Максимальная выходная
мощность
12 л.с.
3600 об/мин
14 л.с.
3600 об/мин
Рабочий объем
404 см
3
Топливо
Неэтилированный бензин 95
Емкость топливного бака
7 л
Запас хода (3/4 нагрузки)
2 ч 30 м
2 ч 10 м
Система пуска
Инерционного типа
Электронный датчик масла
Серийный
Рама
Сталь
Размеры (Д х Ш х В) (мм)
790 х 550 х 515
875 х 570 х 600
Сухой вес
71 кг
79,5 кг
73 кг
83,5 кг
Полный вес
73 кг
82,5 кг
75 кг
86,5 кг
4. ПРЕДЭКСПЛУАТАЦИОННАЯ ПРОВЕРКА
4.1 ПРОВЕРКА УРОВНЯ МАШИННОГО МАСЛА
Перед проверкой или заливанием масла поставьте генератор на устойчивую ровную поверхность и выключите
двигатель.

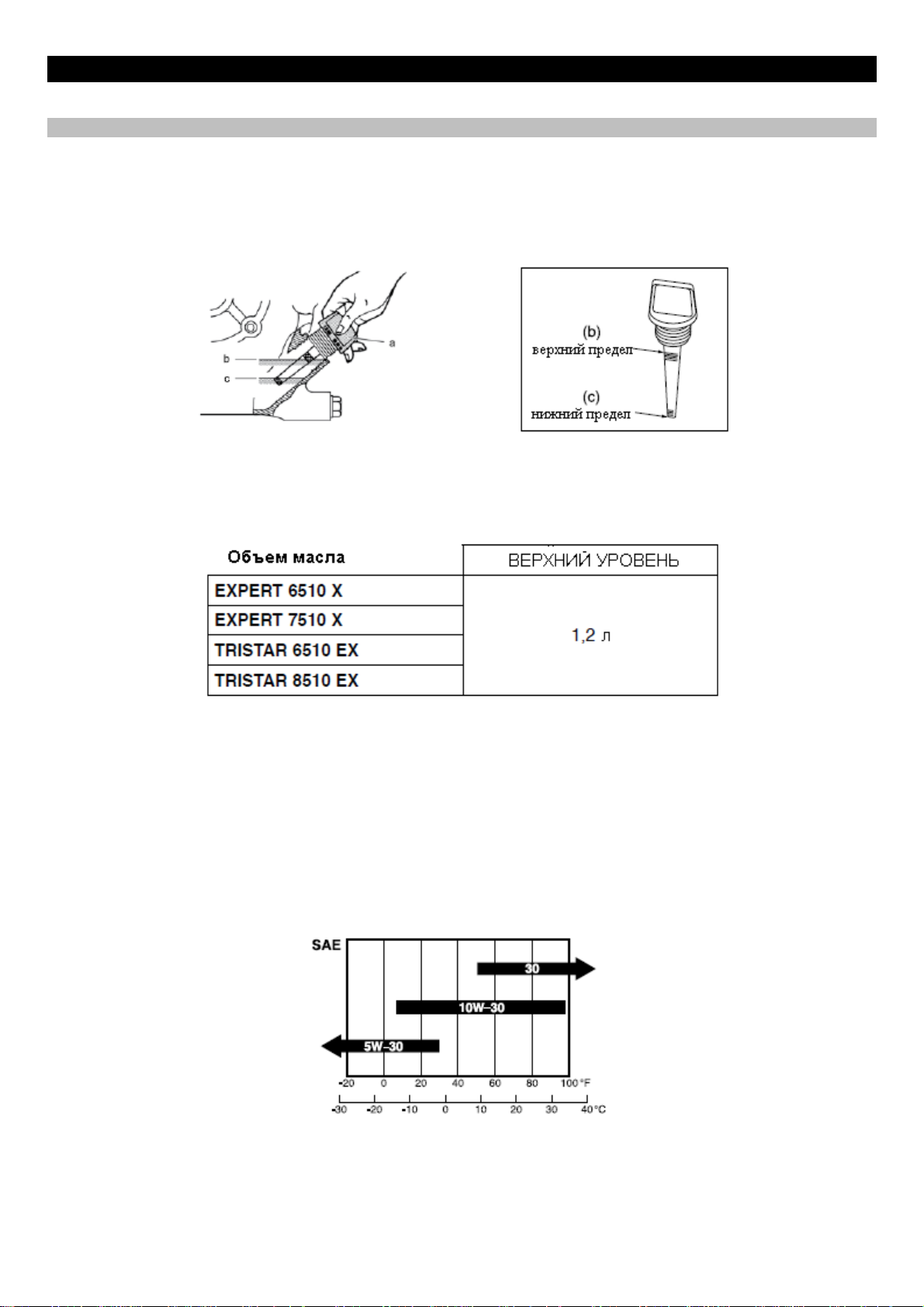

Снимите крышку маслоналивной горловины и проверьте уровень масла.
Если уровень масла находится ниже предела (с), долейте подходящее масло (см. таблицу) до верхнего
предела (b). Не заворачивайте крышку горловины во время проверки уровня масла.
Выполните замену загрязненного масла.
РЕКОМЕНДУЕМОЕ МАШИННОЕ МАСЛО:
Используйте масло класса SE (API) или лучшего качества в соответствии с таблицей, показанной ниже. Для
общего (всепогодного) использования рекомендуется масло SAE 10W-30 или 10W-40. Выбирайте масло с
вязкостью, соответствующей средней температуре в вашем регионе.
4.2 ПРОВЕРКА УРОВНЯ ТОПЛИВА
Не открывайте крышку топливного бака, пока двигатель работает.
Не курите и избегайте наличия источников открытого огня рядом с оборудованием.

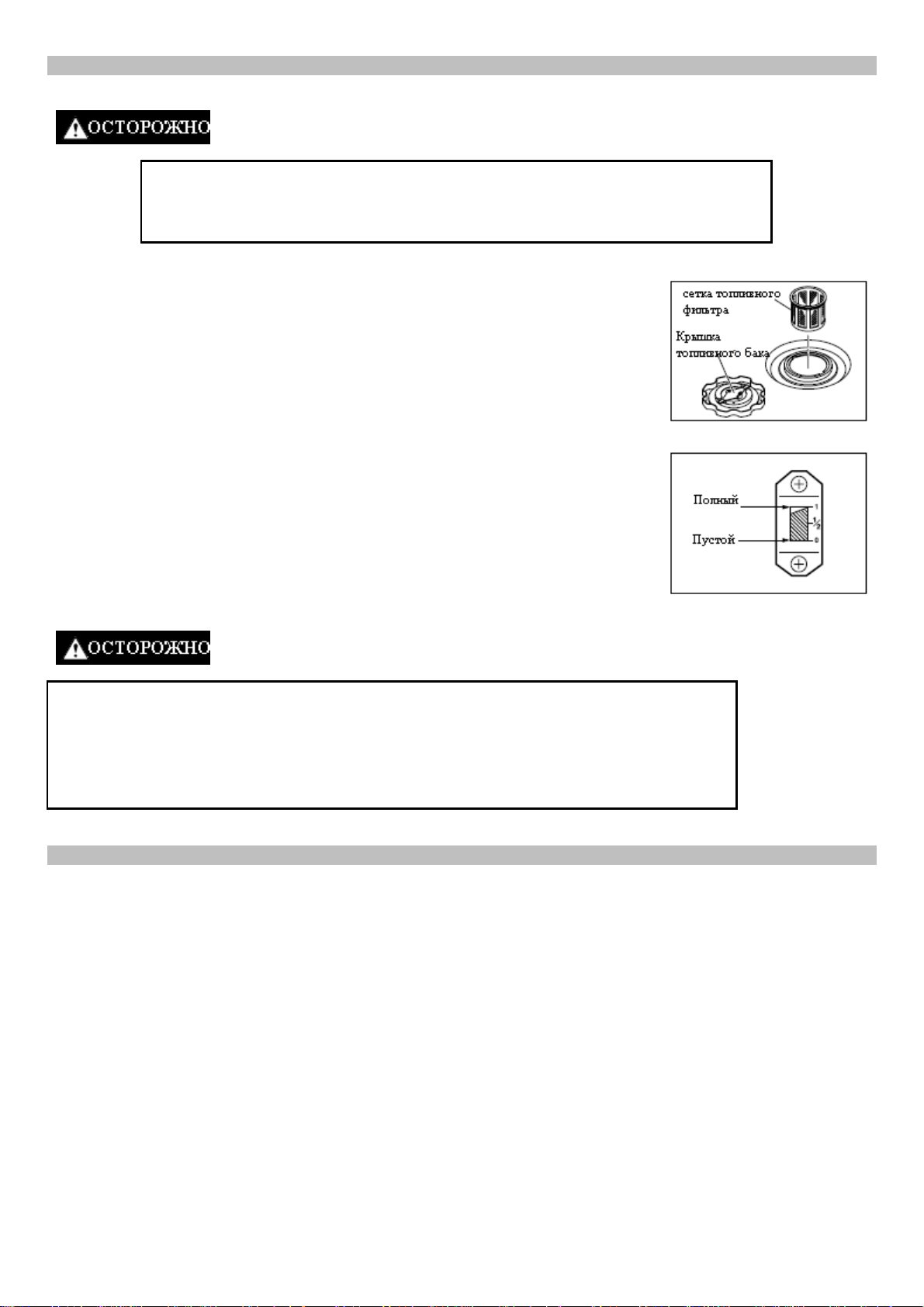

Для проверки используйте указатель уровня топлива. При необходимости
долейте автомобильный неэтилированный бензин. Убедитесь, что на фильтре
установлена сетка.
Емкость топливного бака: 27 литров.
Соблюдайте правила техники безопасности.
Не осуществляйте заправку, пока двигатель работает или не остыл.
Закройте топливный кран перед выполнением заправки.
Избегайте попадания в топливо пыли, грязи, воды и других инородных веществ.
Удалите следы пролитого горючего перед запуском двигателя.
Держите оборудование на расстоянии от источников открытого пламени.
4.3 ОБЩАЯ ПРОВЕРКА
Перед запуском двигателя проверить:
Топливопровод и т.д. на предмет утечки топлива;
Затяжку креплений;
Детали на предмет повреждений или износа;
Состояние и расположение проводки;
Рабочее место на предмет отсутствия опасных веществ.
Соблюдайте правила техники безопасности.
Удалите все огнеопасные материалы.
Установите генератор на расстоянии не менее 1 м от препятствий.
Осуществляйте эксплуатацию в сухом и хорошо проветриваемом помещении.
Не загораживайте выхлопную трубу.
Держите генератор на безопасном удалении от открытого пламени. Не курите.
Поставьте генератор на ровную и устойчивую поверхность.
Не загораживайте вентиляционные отверстия генератора.
4.4 ЗАЗЕМЛЕНИЕ
Заземлите генератор перед включением.
Подсоедините клемму генератора к заземленному стержню или
проводнику с заземлением.
Также клемму заземления генератора можно подсоединить к клемме
заземления подключенного устройства.
4.5 ЭЛЕКТРОСТАРТЕР (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
Аккумуляторная батарея поставляется в сухом виде, но заряженной. Перед использованием в нее необходимо
залить электролит.
1. Откройте пластиковую крышку и подсоедините шланг.
2. Залейте электролит до отмеченного уровня.
3. Подождите приблизительно ½ часа перед подключением. В случае падения уровня долейте электролит
до необходимого уровня.
4. При необходимости зарядите батарею.
5. Закройте колпачки (крышки) и удалите пролитый электролит.

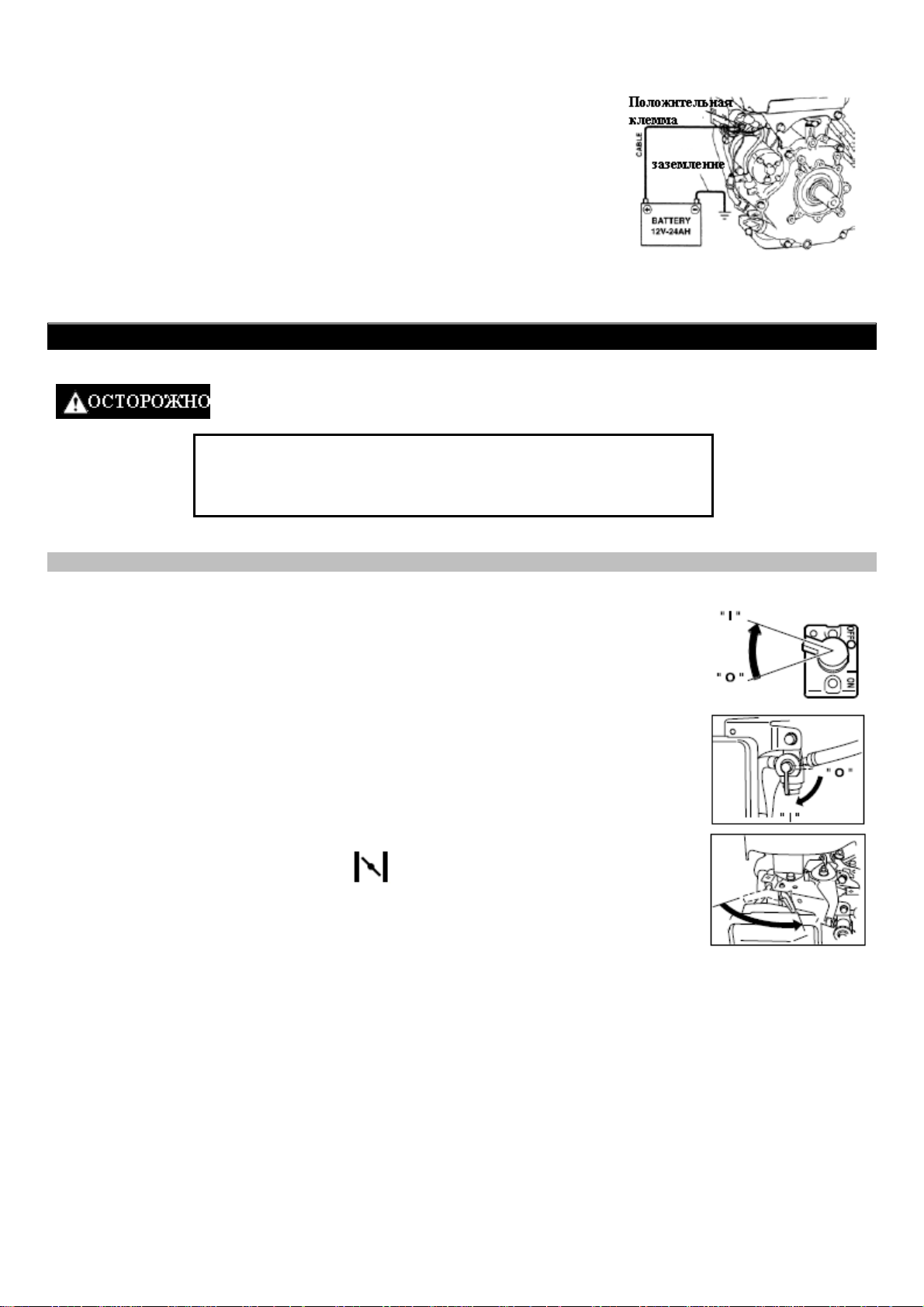

ПРОВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
1. Подсоедините положительный провод электростартера к
положительной клемме аккумулятора.
2. Подсоедините отрицательный провод от корпуса двигателя к
отрицательной клемме аккумулятора.
5.ЭКСПЛУАТАЦИЯ
Проверяйте уровень машинного масла перед каждой эксплуатацией.
Не изменяйте заводские настройки регулятора оборотов.
5.1 ЗАПУСК ДВИГАТЕЛЯ
Откройте топливный кран.
Закройте воздушную заслонку при пуске холодного двигателя.
Поверните выключатель в положение пуска (модели с электростартером).
После запуска двигателя постепенно переведите воздушную заслонку в
открытое положение.
РУЧНОЙ СТАРТЕР
Плавно потяните за рукоятку стартера. Пока не почувствуете
сопротивление (компрессия).
Верните рукоятку в исходное положение и резко дерните за нее.
Если двигатель не запускается через несколько попыток, повторите
вышеуказанные действия с открытой воздушной заслонкой.
Не вытягивайте шнур стартера полностью.
После запуска верните рукоятку в прежнее положение, не выпуская ее
из руки.
1. Вставьте ключ в замок и поверните его в положение «I». Затем поверните его
вправо для запуска двигателя.
2. После запуска постепенно откройте воздушную заслонку. Не открывайте ее
резко в холодную погоду, чтобы двигатель не остановился. Подождите, пока
он прогреется на холостом ходу в течение нескольких минут.
Время пуска с помощью электростартера не должно превышать 5 секунд, даже если двигатель не
работает.
Если двигатель не запустился, подождите приблизительно 10 секунд и повторите попытку.
Не поворачивайте ключ в положение пуска, когда двигатель работает.
После запуска постепенно верните воздушную заслонку в открытое положение.
Прогрейте двигатель на холостом ходу в течение нескольких минут.
ЭЛЕКТРОСТАРТЕР
5.2 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
Отключите электрооборудование перед подсоединением к генератору.
Вставьте штепсель(и) прибора в разъем генератора.
Обеспечьте необходимое заземление оборудования и генератора,
чтобы избежать поражения электрическим током.
Не вставляйте в штепсельный разъем посторонние предметы.
Данный генератор прошел испытания и имеет заводские настройки. Если генератор не выдает необходимое
напряжение, обратитесь к официальному дилеру Caiman.
Проверьте ток на разъеме, убедитесь, что он не превышает разрешенное значение.
Удостоверьтесь, что общая мощность всех электроприборов не превышает номинальную выходную
мощность генератора.
ПРИМЕЧАНИЕ
Отключение прерывателя (предохранителя) происходит в случае перегрузки или неисправности
оборудования. Немедленно остановите генератор, проверьте его и/или подключенное оборудование, и
обратитесь к дилеру Robin или сервисный центр.
6. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА
1. Отключите электроприбор и отсоедините его от генератора (извлеките
штепсель из разъема).
2. Дождитесь остывания двигателя (≈3 мин.) перед его отключением.
3. Поверните ключ в положение «О» (ВЫКЛ.).
4. Закройте топливный кран.
7. ДАТЧИК МАСЛА
Не снимайте щуп датчика во время доливания масла. Отверните
крышку наливной горловины, расположенной на противоположной
стороне карбюратора.
Датчик предназначен для автоматической остановки двигателя в случае падения уровня масла ниже
установленного предела.
После такой остановки двигателя отключите прерыватель генератора и проверьте уровень масла.
Долейте необходимое количество масла.
Если двигатель не запускается, обратитесь к официальному дилеру Robin или в сервисный центр.
8. МОЩНОСТЬ
EXPERT
6510 X
EXPERT
7510 X
TRISTAR 6510
EX
TRISTAR 8510
EX
Лампа/галогеновая/нагреватель
5000 Вт
6000 Вт
1600 Вт/фаза
1850 Вт/фаза
Неоновая лампа
2500 Вт
3500 Вт
1200 Вт/фаза
1500 Вт/фаза
Инструменты без регулятора
2500 Вт
3500 Вт
1200 Вт/фаза
1500 Вт/фаза
Компрессор
1670 Вт
2000 Вт
1900 Вт/ фаза
2400 Вт/фаза
Электродвигатель без нагрузки
5,5 л.с.
6,5 л.с.
2,6 л.с.
3,0 л.с.
Сварочный аппарат
110 А
maxi
130 А
maxi
120 А
maxi
130 А
maxi
Некоторые приборы требуют дополнительной мощности для запуска. Т.е. значение электроэнергии
необходимое для запуска превышает значение, требуемое для поддержания оборудования в работающем
состоянии. Обычно на приборах имеется табличка с указанием напряжения, частоты, силы тока и мощности,
необходимых для эксплуатации. Проконсультируйтесь с официальным дилером по вопросу дополнительной
мощности для пуска конкретного прибора.
Электроприборы, такие как лампы накаливания и электроплиты, не требуют дополнительной энергии
для начала работы.
Для запуска флуоресцентных ламп требуется в 1,2 - 2 раза больше мощности для начала работы.
Ртутные лампы требуют мощность, превышающую указанную в 2 – 3 раза.
Для электродвигателей необходим большой пусковой ток, значение которого зависит от типа
двигателя и условий эксплуатации. После пуска двигателя прибор потребляет от 30 до 50% мощности.
Многие приборы под нагрузкой потребляют энергию в 1,2 – 3 раза превосходящую указанную
мощность. Например, генератор мощностью 5 кВт способен питать электроприбор мощностью 1,8 – 4
кВт.
Такие устройства, как погружной насос и воздушный компрессор, требуют много энергии для пуска (3
– 5 раз больше указанной мощности). Например, 5 кВт генератор способен питать насос мощностью 1
– 1,7 кВт.
ПРИМЕЧАНИЕ
Таблица, показанная ниже, содержит общую информацию. Каждый прибор имеет свои особенности. Чтобы
найти мощность, необходимую для работы прибора, следует умножить значение напряжения на значение
силы тока, указанные на приборе.
ПАДЕНИЕ НАПРЯЖЕНИЕ В УДЛИНИТЕЛЯХ
При использовании провода большой длины, соединяющего прибор с генератором, имеет место падение
напряжения.
В таблице ниже показаны значения потери (падения напряжения) для провода длиной приблизительно 100
метров.
Сечение
Калибр
AWG
Допустимое
ø
Сопротивление
Падение
номинальное
значение тока
напряжения
9. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Ежедневно (8
ч)
Выполнить проверку оборудования (см. «Предэксплуатационная проверка»).
Проверить и долить бензин и масло.
50 ч
Промыть пенополиуретановый элемент воздушного фильтра (более часто при
эксплуатации в условиях сильной запыленности).
Проверить состояние бумажного элемента фильтра. Не использовать воду для его
очистки.
100 ч
Заменить масло (более часто при эксплуатации в сложных условиях).
Проверить свечу зажигания и выполнить очистку при необходимости.
200 ч
Заменить воздушный фильтр.
Очистить топливный фильтр.
Очистить и отрегулировать свечу зажигания.
Заменить масло (более часто при эксплуатации в сложных условиях).
300 ч
Проверить и отрегулировать клапанный зазор.
500 ч
Удалить нагар с головки цилиндра и его верхней части.
Очистить и отрегулировать карбюратор.
Заменить амортизатор опоры двигателя.
1000 ч (24
мес.)
Осмотреть элементы контрольной панели.
Проверить ротор и статор.
Заменить амортизатор опоры двигателя.
Заменить топливопровод.
ПРИМЕЧАНИЕ
Техническое обслуживание требует опыта и квалификации.
Выше указаны сроки, предназначенные для эксплуатации в обычных условиях. В сложных условиях
обслуживание следует выполнять более часто.
Первую замену масла необходимо осуществить через 20 часов эксплуатации. Затем масло меняется
каждые 100 часов. Направьте отработавшее масло на утилизацию согласно местным законам.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1 ЗАМЕНА МАШИННОГО МАСЛА
1. Снимите пробку, отверните крышку наливной горловины и слейте масло,
пока двигатель не остыл.
2. Поставьте сливную пробку на место, залейте свежее масло до верхнего
уровня и заверните крышку горловины.
10.2 ВОЗДУШНЫЙ ФИЛЬТР
Выполняйте замену масла каждые 100 часов эксплуатации. Первую замену выполнить через 20 часов
после начала эксплуатации.
Залейте свежее масло высокого качества до указанного уровня (см. стр. 9). Эксплуатация с
недостаточным количеством масла или с маслом плохого качества может привести к выводу двигателя
из строя.
Очень важно сохранять воздушный фильтр в рабочем состоянии. Грязь, проникающая через поврежденный
или неправильно установленный фильтр способна сократить срок службы двигателя. Содержите фильтр в
чистоте.
ПЕНОПОЛИУРЕТАНОВЫЙ ДВОЙНОЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
Очистить элемент с помощью моющего средства. Высушить. Каждые 50 часов эксплуатации.
Стряхнуть пыль и грязь со второго фильтрующего элемента. Не использовать масло. Очищать каждые
50 часов, выполнять замену фильтра каждые 200 часов.
Выполнять очистку и замену фильтра более часто при эксплуатации в сложных условиях.
ОЧИСТКА ПОЛИУРЕТАНОВОГО ЭЛЕМЕНТА: извлечь элемент и промыть в керосине. Намочить в
растворе (3 доли керосина на 1 долю машинного масла), отжать и поставить на свое место.
ОПАСНО
Беречь от огня!
10.3 ОЧИСТКА И РЕГУЛИРОВКА СВЕЧИ ЗАЖИГАНИЯ
1. При скоплении нагара извлеките свечу, и выполните очистку с помощью
специального инструмента или проволочной щетки.
2. Отрегулируйте зазор между электродами (0,6 – 0,7 мм).
10.4 ОЧИСТКА ТОПЛИВНОГО ФИЛЬТРА
Фильтр служит для предотвращения попадания воды и грязи в топливо.
1. Снимите чашку фильтра.
2. Промойте сетку и чашку в бензине.
3. Плотно заверните чашку, чтобы избежать утечки горючего.
Выполнять очистку и замену фильтра более часто при эксплуатации в сложных условиях.
11. ПОДГОТОВКА К ХРАНЕНИЮ
ИСПОЛЬЗОВАТЬ ВОДУ ДЛЯ ОЧИСТКИ ГЕНЕРАТОРА ЗАПРЕЩЕНО!
Перед постановкой оборудования на хранение сроком на 6 месяцев и дольше необходимо выполнить
следующие подготовительные действия:
Слить горючее из бака, осторожно отсоединив топливопровод. Бензин, оставшийся в баке, теряет свои
качества, что может привести к трудностям при пуске двигателя.
Снять поплавковую камеру и слить топливо из карбюратора.
Выполнить замену машинного масла.
Проверить затяжку крепежей.
Очистить генератор с помощью промасленной ветоши. Нанести защитный состав по возможности.
Потяните за рукоятку шнурового стартера, пока не почувствуете сопротивление. Оставьте рукоятку в
этом положении.
Поставьте генератор на хранение в сухое помещение с достаточной вентиляцией.
12. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
12.1 ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ
Проверить положение ручки воздушной
заслонки.
Поставить заслонку в закрытое положение.
Проверить положение топливного крана.
Открыть топливный кран.
Проверить уровень топлива.
Долить необходимое количество. Не переполнять бак.
Проверить положение ключа зажигания.
Поставить ключ в необходимое положение.
Убедиться, что генератор не подключен к
устройству.
Если к генератору подключено устройство, выключить его и
отсоединить от генератора.
Проверить крышку свечи зажигания.
Поставить крышку на место.
Проверить состояние свечи зажигания.
Извлечь свечу и очистить электрод.
12.2 ОТСУТСТВИЕ НАПРЯЖЕНИЯ
Убедиться, что контактный
предохранитель (прерыватель)
находится в положении «I».
Убедиться, что общая мощность подключаемого прибора соответствует
техническим требованиям генератора, и прибор не имеет дефектов.
Поставить предохранитель в положение «I». Если предохранитель
отключается, обратиться в сервисный центр.
Проверить контакт соединения.
Исправить соединение.
Возможно, была совершена
попытка запуска генератора с
подключенной нагрузкой.
Если к генератору подключено устройство, выключить его и отсоединить
от генератора. Подключить после запуска.
При возникновении проблем, которые Вы не способны устранить, обращайтесь к ближайшему дилеру Robin.
Loading...
