Worldsat CI 6600, MAESTRO I-MAX, MAESTRO CI-BOX User Manual

Download

Page 1

français

AATTENTION

TTENTION

Si vous utilisez la protection p

arent

ale

ppar Mot de p

ar Mot de p

asse,

ne laissez p

as cette notice à portée des enfant

as cette notice à portée des enfants s

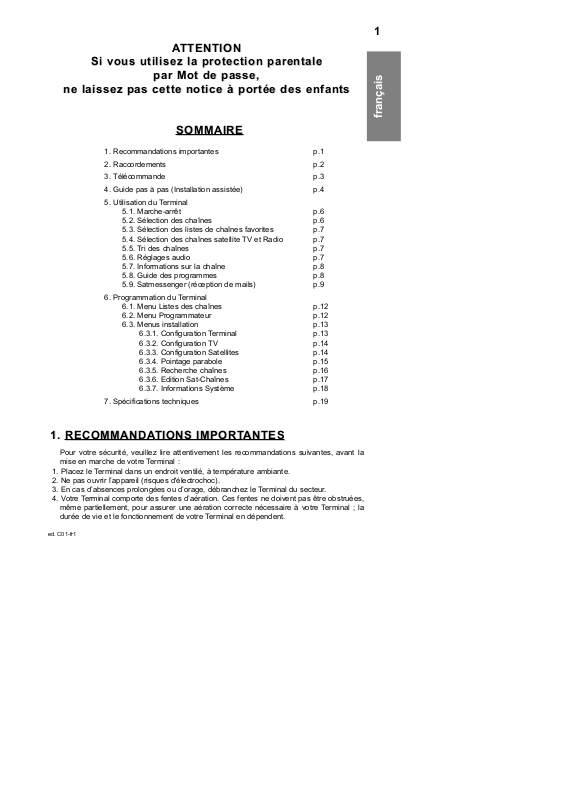

SOMMAIRE

1. Recommandations importantes p.1

2. Raccordements p.2

3. Télécommande p.3

4. Guide pas à pas (Installation assistée) p.4

5. Utilisation du Terminal

5.1. Marche-arrêt p.6

5.2. Sélection des chaînes p.6

5.3. Sélection des listes de chaînes favorites p.7

5.4. Sélection des chaînes satellite TV et Radio p.7

5.5. Tri des chaînes p.7

5.6. Réglages audio p.7

5.7. Informations sur la chaîne p.8

5.8. Guide des programmes p.8

5.9. Satmessenger (réception de mails) p.9

6. Programmation du Terminal

6.1. Menu Listes des chaînes p.12

6.2. Menu Programmateur p.12

6.3. Menus installation p.13

6.3.1. Configuration Terminal p.13

6.3.2. Configuration TV p.14

6.3.3. Configuration Satellites p.14

6.3.4. Pointage parabole p.15

6.3.5. Recherche chaînes p.16

6.3.6. Edition Sat-Chaînes p.17

6.3.7. Informations Système p.18

7. Spécifications techniques p.19

RECOMMANDA

TIONS IMPORT

ANTES

Pour votre sécurité, veuillez lire attentivement les recommandations suivantes, avant la mise en marche de votre Terminal :

1. Placez le Terminal dans un endroit ventilé, à température ambiante.

2. Ne pas ouvrir l’appareil (risques d'électrochoc).

3. En cas d’absences prolongées ou d’orage, débranchez le Terminal du secteur.

4. Votre Terminal comporte des fentes d’aération. Ces fentes ne doivent pas être obstruées, même partiellement, pour assurer une aération correcte nécessaire à votre Terminal ; la durée de vie et le fonctionnement de votre Terminal en dépendent.

ed. C01-fr1

Page 2

français

RACCORDEMENTS

- Raccorder la tête (LNB) de la parabole ou le moteur à l’Entrée Sat du Terminal numérique.

- La Sortie Sat du Terminal permet de raccorder un récepteur satellite analogique ou un second Terminal numérique. Ce récepteur satellite ne peut fonctionner que si le Terminal numérique est en veille.

- Raccorder de préférence le téléviseur et l’appareil auxiliaire (magnétoscope, DVD...) aux prises péritel du Terminal numérique (traits continus sur le dessin).

- Si le raccordement par péritel n’est pas possible, raccorder (traits pointillés) le Terminal numérique par un câble coaxial d’antenne (Sortie TV, Entrée TV, Sorties Vidéo/Audio G/D en option selon le modèle).

MONTAGE DES FICHES “F”

câble coaxial

Fiche F

38 mm

1. Dénudez la gaine sur 11 mm et rabattez la tresse sur la gaine.

2. Dénudez le fil central sur 8 mm.

3. Vissez la fiche “F” sur le câble en vérifiant qu’il n’y a pas de fil de tresse en contact avec le fil central. Il est important que la tresse soit en contact avec le corps de la fiche F.

4. Recouvrez la fiche “F” raccordée à la tête, d’un produit d’étanchéité (silicone, ruban autovulcanisant...).

SERREZ LES FICHES

A LA MAIN car un serrage trop important peut endommager l’appareil.

option

TERMINAL NUMERIQUE

ed. C01-fr1

D’autres raccordements sont possibles : Terminal

Magnéto./DVD... Téléviseur

TV <-> AUX

Sorties

Vidéo

Audio

option



Entrée TV

Sortie TV

Secteur

AC 230V

50 Hz

option

Sortie Audio

Numérique

Entrée

Sortie

SAT

S/PDIF

Port Série

RS232

Magnétoscope/AUX

Magnétoscope/DVD...

AUX

Page 3

français

TÉLÉCOMMANDE

Marche/arrêt

Clavier numérique

Sélection TV/Satellite Sélection TV/Radio

Sélection modes Audio

Sélection de la langue “MUTE” : Coupure son

Touche inactive Arrêt programmé

Info sur la chaîne Image figée

Guide des programmes Menu précédent ou quitter

Tri des listes Accès au Menu principal

Défilement vers le haut

OK, validation, liste

Défilement vers la gauche Défilement vers la droite

Défilement vers le bas

8 Listes favorites

FlyLink (touche réservée)

Défilement rapide Volume +, Volume -

Accès au Satmessenger

La touche FlyLink permet de commuter les sources d’un transmetteur sans fil FlyLink (non fourni).

Volume

Page

Sat-Messenger

ed. C01-fr1

Page 4

français

GUIDE P

AS À P

AS (INST

ALLA

TION

ASSISTÉE)

A la première mise sous tension du Terminal ou après une Réinitialisation Usine (accessible dans le menu Configuration Terminal du menu Installation), le Terminal démarre sur le Guide pas à pas qui permet une installation assistée de la parabole et du Terminal. Les 5 étapes suivantes s’enchaînent automatiquement :

Etape 1

1 - Effectuez les raccordements du paragra-

phe 2 Raccordements.

2 - Branchez le Terminal au secteur et atten-

dez 30 secondes que le menu de bienvenu s’affiche à l’écran.

3 - A l’aide des touches ,  sélectionnez

la langue des menus.

ape 2

4 - Tapez sur la touche OK pour valider et passer au menu suivant :

5 - A l’aide des touches ,  sélectionnez

votre type d’installation. Il est défini en fonction de la composition du kit satellite : type de tête, commutateur, moteur.

6 - Tapez sur la touche OK pour valider : un

message demande une confirmation.

7 - A l’aide de la touche  sélectionnez OUI.

ape 3

8 - Tapez sur la touche OK pour valider et passer au menu suivant :

9 - A l’aide des touches ,  sélectionnez

le satellite principal. Le satellite principal désigne le satellite désiré. Pour une installation multi-satellites, il désigne le satellite le plus de facile à recevoir. En Europe et en Afrique du Nord c’est généralement le satellite HotBird 13°Est.

10 - Tapez sur la touche OK pour valider : un

message demande une confirmation.

11 - A l’aide de la touche  sélectionnez

OUI.

Welcome, choose the menu language

ed. C01-fr1

Bienvenue, choisissez la langue du menu

Willkommen, wahlen Sie die Menusprache

Benvenuti, scegliere la lingua del menu

Bienvenido, elija el idioma del menu

Welkom, kies de gewenste menutaal

Witamy, wybierz jezyk menu

Hos geldiniz, menŸ dilini seçin

English Français Deutsch Espanol Italiano Dutch

Move Modify Select Exit

Confirmez Modifier Configuration Parabole

NON

Déplacer Modifier Valeur Sélectionner Sortir

NON

OK RET.

Choisissez votre type d'installation

Sélectionnez le satellite principal

Confirmez Sélection du satellite principal

1 Parabole & 1 LNB 1 Para. & 1 Monobloc A 1 Para. & 1 Monobloc B 1 Para. & 1 Monobloc C 1 Para. & 1 Monobloc D 1 Para. & 2 LNB & DiSEqC

HOTBIRD ASTRA EUTELSAT W2 EUTELSAT W1 EUTELSAT W3 SIRIUS

OK RET.

OUI

Page 5

français

Etape 4

12 - Tapez sur la touche OK pour valider et passer au menu suivant :

13 - Pointez votre parabole sur le satellite

précédemment choisi. Pour cela :

- Positionnez verticalement la parabole et orientez-la vers le Sud.

- Balayez lentement de droite à gauche la parabole (± 40° environ par rapport au Sud) en conservant la même inclinaison (temps de balayage d’environ 20 sec.).

- Si le Niveau de qualité ne réagit pas, recommencez ce balayage en inclinant la parabole vers le ciel de 2 ° (= déplacement d’1 cm environ du bord supérieur de la parabole).

- Réglez votre parabole pour obtenir le meilleur Niveau de qualité stable. Serrez les vis de réglage de la parabole.

- Après le réglage de la parabole, tournez légèrement la tête (LNB) de ± 20° maximum, pour obtenir le Niveau de qualité maximal. Ce niveau est généralement supérieur à 60% pour HotBird ou Astra en Europe.

Important : Les satellites se situent toujours entre le Sud-Est et le Sud-Ouest. Aucun obstacle ( bâtiment, arbre, vitre...) ne doit s’interposer entre la parabole et le satellite.

ape 5

14 - Tapez sur la touche OK pour passer au menu suivant :

15 - A l’aide de la touche  sélectionnez

OUI si vous voulez protéger l’accès à des chaînes que vous pourrez sélectionner (contrôle parental). Sinon restez sur NON.

16 - Tapez sur la touche OK pour valider.

Si vous avez choisi OUI, un écran vous demande le Nouveau mot de passe : tapez votre mot de passe personnel à 4 chiffres, puis tapez-le à nouveau pour le confirmer.

Attention de ne pas oublier ce code qui sera demandé pour entrer dans les menus de programmation et pour accéder à la liste favorite 8 (Black List).

17 - Vous pouvez maintenant visualiser les chaînes qui sont programmées d’origine.

Pour une installation motorisée ou avec commutateur, il faut sélectionner la liste des satellites dans le menu Configuration Satellites. Vous pouvez éventuellement mettre à jour la liste des chaînes en lançant pour chaque satellite une Recherche rapide automatique dans le menu Recherche Chaînes du menu Installation.

Pointez votre parabole et appuyez sur OK quand le

ed. C01-fr1

signal est maximal

Niveau qualité

60 %

Voulez vous protéger votre Terminal par mot de passe ?

NON

OUI

Page 6

français

UTILISA

TION

TION dudu

TERMINAL

5.1.

MARCHE-ARRET

La touche marche-arrêt de la télécommande ou de la face avant met en marche ou arrête l’appareil. Le voyant STAND BY est rouge à l’arrêt et vert en marche (ne pas débrancher le secteur quand il clignote rouge vert). Le voyant CARD IN s’allume quand un module est inséré dans l’appareil. En veille (à l’arrêt), l’heure (heure-minute) s’affiche sur la face avant.

Lors du branchement au secteur, le Terminal démarre après une séquence d’autotest de 30 secondes pendant lesquelles le message “init” défile sur l’afficheur.

5.2.

5.2.SS

ÉLECTION DES CHAINES

Il y a plusieurs manières de sélectionner une chaîne satellite : 1 - Tapez directement le numéro de la chaîne. 2 - Faites défiler les chaines à l’aide des touches , .

Les touches PAGE + et PAGE - font défiler rapidement les chaînes par saut de 9 chaînes.

Des icones indiquent les paramètres et les options disponibles de la chaîne : nom de la chaîne, TV ou Radio, liste favorite sélectionnée, titre de l’émission, cryptage, multilangues (accessible par la touche LANGUE), EPG (guide des programmes accessible par la touche GUIDE), Télétexte (accessible par les touches télétexte du téléviseur).

Pour décrypter des chaînes payantes, il faut insérer dans un des 2 lecteurs du Terminal un module d’accès compatible avec le système de cryptage utilisé par ces chaînes, puis insérer une carte d’abonnement à ces chaînes (voir paragraphes SATMESSENGER et INFORMATIONS SYSTEME).

3 - Tapez sur la touche LISTE

ou OK, puis sur les touches ,  pour sélec-

tionner la chaîne dans la liste, puis sur OK pour valider.

ed. C01-fr1

Satellite Opérateur

Paramètres

de la chaîne

Système de cryptage

Niveau de réception

Numéro Nom de N° liste Choix de Heure

de chaîne la chaîne favorite langues Télétexte

TV ou Titre de Chaîne EPG: guide Radio l’émission payante (cryptée) programmes

Deux modules peuvent être insérés dans le Terminal pour décoder 2 systèmes de cryptage différents.

647 Future Chan 21 : 04

Black Mountains

PAY LANG EPG TXT

Toutes TV

645 CNN 646 RTL plus 647 Future Chan 648 TV centrum 649 SGU TV 650 Videolina 651 MK TV 652 AZ TV 653 TRT international

647 Future Chan 21 : 04

Black Mountains

HOTBIRD

CANALSAT 10775 MHz 27500 H PID Video 501 PID Audio 540 PID PCR 501 Mediaguard

Niveau qualité

PAY LANG EPG TXT

Page 7

français

- Les touches , sélectionnent les listes favorites (si elles ont été programmées), ou la liste générale (Toutes TV, ou Toutes Radio, ou TV + Radio selon la sélection effectuée par la touche TV/Radio).

- La touche RETOUR fait le va et vient entre les 2 dernières chaînes sélectionnées.

-S

ÉLECTION DES CHAÎNES HERTZIENNES TERRESTRES

La touche TV/SAT commute la prise péritel “TV” pour visualiser soit les chaînes satellite, soit les chaînes terrestres, soit l’appareil raccordé à la péritel “Magnétoscope/AUX” quand cet appareil est en lecture ou quand le Terminal est en veille. A la mise en marche du Terminal, la commutation satellite est automatique.

5.3.

5.3.SS

ÉLECTION DES LISTES DE CHAINES F

ÉLECTION DES LISTES DE CHAINES FAA

VORITES

En plus de la liste générale qui comporte toutes les chaînes mémorisées, 8 listes de chaînes favorites (FAV 1 à FAV 8) permettent une sélection personnalisée. La liste FAV 8 ou “Black List” n’est accessible qu’avec le mot de passe (si celui-ci a été programmé par l’utilisateur). Le nom des chaînes de la Black List est masqué quand la protection est activée. Les listes favorites peuvent être composées de chaînes TV et Radio.

- Pour afficher et sélectionner les listes (si des listes favorites ont été programmées) ;

- soit tapez sur la touche OK, puis sur les touches , .

- soit tapez plusieurs fois sur la touche LISTE.

- Pour sélectionner sans les afficher les listes, tapez directement sur , .

Le défilement des chaînes des listes favorites, à l’aide des touches , , se limite aux chaînes programmées de chaque liste.

5.4.

SÉLECTION DES CHAINES SA

TELLITE TV OU RADIO

Pour sélectionner rapidement les chaines satellite TV ou Radio, la liste générale peut être limitée aux seules chaînes TV ou aux seules chaînes radio.

- Tapez plusieurs fois sur la touche TV/Radio pour sélectionner toutes les chaînes TV, ou toutes les chaînes Radio, ou toutes les chaînes TV et Radio.

Cette sélection n’est pas active dans les listes favorites.

5.5.

TRI

DES CHAINES

Pour retrouver rapidement les chaines, la liste générale peut être triée selon différents critères ; par numéro, par nom, par opérateur, par satellite, par fréquence.

- Tapez plusieurs fois sur la touche TRI pour sélectionner le type de tri, puis tapez sur OK pour valider.

Les listes favorites sont limitées au tri par nom et numéro.

Les chaînes peuvent être re-numérotées (voir menu Edition Sat-Chaînes).

ed. C01-fr1

Trier

Tri par numéro de chaîne

Tri par nom de chaîne

Tri par opérateur

Tri par nom de satellite & fréquence

Tri par nom de satellite & nom de chaîne

Page 8

5.6.

RÉGLAGES

AUDIO

- Les touches VOL+, VOL- règlent le volume sonore. Conseil : réglez le volume pour obtenir un niveau identique aux chaînes hertziennes ter-

restres, puis n’utlisez que le réglage du volume du téléviseur.

- La touche MUTE coupe ou rétablit le son.

- La touche AUDIO affiche le mode audio ; les touches ,  sélectionnent les différents modes audio disponibles ; gauche, droite, stéréo.

- La touche LANGUE affiche la langue ; les touches ,  sélectionnent les différentes langues disponibles sur la chaîne.

5.7.

INFORMA

TIONS SUR LA

CHAINE

- Tapez sur la touche INFO pour afficher les paramètres de réception de la chaîne.

- Tapez à nouveau sur INFO ou sur RETOUR pour supprimer ces informations.

5.8.

GUIDE DES PROGRAMMES

- La touche GUIDE affiche le guide électronique des programmes qui est mis à jour par les opérateurs. Les touches ,  affichent le programme suivant, ou le programme

actuel. La touche GUIDE ou RETOUR supprime l’affichage du guide.

- Les touches ,  font défiler le texte.

N° et Opérateur

Nom de la chaîne Heure actuelle

Titre de l’émission Heures début & fin

Durée Etat d’avancement

Résumé Curseur de

défilement du texte

36 ARTE ( TPS )

15 : 03

VINCENT ET THEO 2H14

14H01 16H15

En 1987, à Londres "Les Tournesols", le tableau de Van Gogh, atteint une fortune lors d'une vente aux enchères. Un siècle plus tôt, Vincent Van Gogh survit péniblement. A 28 ans, il rompt avec ses parents pour se consacrer à la peinture. Théo, son frère, ne l'entend pas de cette oreille. L'explication est orageuse. Vincent

HOTBIRD

ed. C01-fr1

français

CANALSAT 10775 MHz 27500 H PID Video 501 PID Audio 540 PID PCR 501 Mediaguard

Niveau qualité

647 Future Chan 21 : 04

Black Mountains

PAY LANG EPG TXT

Page 9

5.9.

5.9.SSAA

TMESSENGER

TMESSENGER (réception de mails par satellite)

ATTENTION : la réception de messages envoyés par internet (e-mails) n’est possible qu’avec un module Satmessenger (non fourni).

INST

ALLA

TION

- Ouvrez la trappe en face avant et insérez un module SATMESSENGER dans un des 2 lecteurs (étiquette dirigée vers le haut).

RECHERCHE DU CANAL

SATMESSENGER

- Tapez sur la touche Satmessenger de la télécommande.

- Si le message “No Satmessenger channel found” (“le canal Satmessenger n’a pas été trouvé”) s’affiche, sélectionnez “OUI” et appuyez sur la touche OK pour lancer une recherche automatique du canal Satmessenger (“Confirm Satmessenger automatic search”) qui dure 10 minutes maximum. N’appuyez pas sur une touche ce qui interromperait la recherche. Ces messages apparaîtront à chaque demande si le ou les satellites reçus ne diffusent pas le service Satmessenger. Ces messages ne s’affichent pas si le canal Satmessenger est disponible. Le message “Satmessenger found” (“Satmessenger trouvé”) s’affiche dès que le canal est trouvé.

CHOISIR UNE

ADRESSE

- Sélectionnez la fonction AJOUTER dans le menu Satmessenger avec les touches ,, puis tapez sur la touche OK ; le menu Choisissez votre adresse s’affiche. Si aucune adresse n’a été précédemment mémorisée, ce menu s’affiche directement.

- Choisissez un nom d’adresse composé de 4 à 16 caractères (chiffres et lettres).

- Sélectionnez la première lettre de cette adresse avec les touches , , ,,

puis tapez sur la touche OK ; cette lettre s’affiche au dessus du clavier. En cas d’erreur, la fonction EFFACER permet d’effacer la dernière lettre.

- Après avoir écrit votre adresse, sélectionnez la fonction SORTIR puis tapez sur OK ; un nouveau menu demande votre code personnel qui permettra un accès sécurisé à vos messages (mails).

- Choisissez un code personnel de 4 à 8 chiffres et tapez-le sur la télécommande. Si vous ne désirez pas d’accès sécurisé,

français

ed. C01-fr1

SATMESSENGER

Choisissez votre adresse

[email protected]

AJOUTEROUVRIR EFFACER QUITTER

Choisissez votre adresse

(nombre de caractères = 16 max., 4 min.)

marcelber_

@ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z , . 0 1  2 3 4 5 6 7 8 9 Sortir OK Effacer

Page 10

tapez directement sur OK. Votre adresse complète s’affiche à l’écran ; elle doit être communiquée précisément à toutes les personnes succeptibles de vous envoyer des e-mails par internet.

- Pour quitter le menu Satmessenger, sélectionnez QUITTER avec la touche , puis tapez sur la touche OK.

MODIFIER UN CODE PERSONNEL

- Sélectionnez dans le menu Satmessenger l’adresse à modifier ou à effacer.

- Sélectionnez EFFACER, tapez sur OK ; entrez votre code personnel si un message le demande.

En cas d’oubli de votre code personnel, tapez le code passe-partout “6931” qui efface cette adresse et tous les messages

associés.

- Sélectionnez AJOUTER et tapez exactement votre ancienne adresse avec un nouveau code personnel (vos messages n’ont pas été effacés).

CONSULTER ET GERER VOS MESSAGES

- Tapez sur la touche Satmessenger de la télécommande ; le menu Satmessenger s’affiche.

- Sélectionnez votre adresse.

- Tapez votre code personnel (uniquement s’il existe) ; la liste des messages s’affiche.

- Sélectionnez avec les touches ,  le message : Le début du message s’affiche avec la date d’expédition, le nom de l’expéditeur et l’objet du message. Un appareil photo s’affiche à droite si une photo est associée au message.

- Sélectionnez une fonction avec les touches , et tapez sur OK :

- La fonction LIRE affiche le message plein écran. Les touches ,  permettent de faire défiler le texte et de visualiser la photo associée.

- La fonction EFFACER efface le message.

- La fonction OPTIONS du premier écran, permet de choisir entre les options suivantes : Ne pas enregistrer de nouveaux messages quand la mémoire de la messagerie est pleine, ou effacer automatiquement le message le plus ancien pour laisser la place à un nouveau message. Une troisième option permet de visualiser l’espace restant disponible dans la mémoire de la messagerie.

- La fonction RETOUR permet de sortir du menu Satmessenger.

français

ed. C01-fr1

[email protected]

Date Expéditeur Objet

22/09/03 marcel.pagnol@aubagne la gloire de mon père 25/09/03 charles.hurapeve@greou la maison 03/10/03 droitsdel'homme@marse déclaration des droits de l'homme

Expéditeur : droitsdel'[email protected] Objet : déclaration des droits de l'homme

- Article 1 : Tous les êtres humains naissent libres et égaux en dignité et en droits. Ils sont doués de raison et de conscience et doivent agir les uns envers les autres dans un esprit de fraternité.

EFFACERLIRE OPTIONS RETOUR

Page 11

- La fonction ARCHIVER interdit l’effacement automatique de ce message.

- La fonction OPTIONS du second écran (fonction LIRE) permet de choisir l’affichage plein écran de la photo (si elle existe), ou d’insérer cette photo comme fond d’écran des menus du Terminal (la photo doit être inférieure à 60 ko).

IMPORTANT : les messages sont conservés dans le Terminal sans limitation de temps même en cas de coupure du secteur.

français

ed. C01-fr1

Expéditeur : droitsdel'[email protected] Date : 03/10/03 Objet : déclaration des droits de l'homme

- Article 2 : Chacun peut se prévaloir de tous les droits et de toutes les libertés proclamés dans la présente Déclaration, sans distinction aucune notamment de race, de couleur, de sexe, de langue, de religion, d'opinion politique ou de toute autre opinion, d'origine nationale ou sociale, de fortune, de naissance ou de toute autre situation. De plus, il ne sera fait aucune distinction fondée sur le statut politique, juridique ou international du pays ou du territoire dont une personne est ressortissante, que ce pays ou territoire soit indépendant, sous tutelle, non autonome ou soumis à une limitation quelconque de souveraineté.

- Article 3 : Tout individu a droit à la vie, à la liberté et à la sûreté de sa personne.

- Article 4 : Nul ne sera tenu en esclavage ni en servitude; l'esclavage et la traite des esclaves sont interdits sous toutes leurs formes.

- Article 5 : Nul ne sera soumis à la torture, ni à des peines ou traitements cruels, inhumains ou dégradants.

EFFACERARCHIVER OPTIONS RETOUR

Expéditeur : droitsdel'[email protected] Date : 03/10/03 Objet : déclaration des droits de l'homme

- Article 6 : Chacun a le droit à la reconnaissance en tous lieux de sa personnalité juridique.

- Article 7 : Tous sont égaux devant la loi et ont droit sans distinction à une égale protection de la loi. Tous ont droit à une protection égale contre toute discrimination qui violerait la présente Déclaration et contre toute provocation à une telle discrimination.

- Article 8: Toute personne a droit à un recours effectif devant les juridictions nationales compétentes contre les actes violant les droits fondamentaux qui lui sont reconnus par la constitution ou par la loi.

- Article 9 : Nul ne peut être arbitrairement arrêté, détenu ou exilé.

- Article 10 : Toute personne a droit, en pleine égalité, à ce que sa cause soit entendue équitablement et publiquement par un tribunal indépendant et impartial, qui décidera, soit de ses droits et obligations, soit du bien-fondé de toute accusation en matière pénale dirigée contre elle. 

EFFACERARCHIVER OPTIONS RETOUR

Expéditeur : droitsdel'[email protected] Date : 03/10/03 Objet : déclaration des droits de l'homme

EFFACERARCHIVER OPTIONS RETOUR

Page 12

ed. C01-fr1

français

PROGRAMMA

TION

TION dudu

TERMINAL

6.1.

Menu LISTES DES CHAINES

- Tapez sur la touche MENU ; le Menu Principal s’affiche.

- Sélectionnez avec les touches ,  le menu Listes des chaînes et tapez sur la touche OK pour valider.

- Sélectionnez avec les touches ,  une chaîne. La fonction TRI permet une sélection rapide.

- Sélectionnez avec les touches ,  la liste favorite (FAV 1 à FAV 8).

- Tapez sur la touche OK ; un numéro s’affiche dans la liste indiquant l’ordre d’affichage de cette chaîne dans la liste. Ce numéro s’incrémente automatiquement.

- Pour supprimer cette chaîne de cette liste favorite, tapez à nouveau sur OK.

- Pour effacer toutes les chaînes d’une liste favorite, sélectionnez cette liste et tapez sur la touche GUIDE, puis confirmez l’effacement de la liste.

BLACK LIST (FAV 8) : en mode utilisation la liste favorite FAV 8 ou “Black List” n’est accessible qu’avec le Mot de passe (s’il la protection est activée).

Les chaînes peuvent être re-numérotées (voir menu Edition Sat-Chaînes).

6.2.

Menu PROGRAMMA

TEUR

8 programmes permettent d’effectuer les actions suivantes ; Non (aucune), Mise en , Une fois, Quotidien, ou Hebdomadaire.

- Si le programmateur n’est pas utilisé, sélectionnez l’action NON dans les 8 programmes.

- Tapez sur RETOUR pour sortir de ce menu.

Le nom de la chaîne s’affiche en face de chaque programmateur validé.

MENU PRINCIPAL

Satellite

Paramètres de la chaîne

TV (ou Radio)

Chaîne cryptée

Nom de la chaîne

Opérateur

Numéro de liste favorite

Numéro d’ordre dans la liste favorite

Listes des Chaines

Programmateur

Installation

Satmessenger

OK RET.

Déplacer Modifier Valeur Sélectionner Sortir

HOTBIRD 11485 MHZ 27500 Ver

FASHIONS TPS

Black List

4 Taquilla XX

5 ARTE

6 FASHIONS

10 RTM

11 Canal algérie

12 RAI international

Déplacer Modifier Valeur Sélectionner Sortir

PROGRAMMATEUR

Programme 1 Taquilla

Programme 2 Arte

Programme 3

Programme 4

Programme 5

Programme 6

Programme 7

Programme 8

Déplacer Sélectionner

Modifier Valeur Sortir

No Chaîne 4 Action une fois Date début 26/10/2003 Heure début 21:10 Durée 02:15

OK RET.

5 6 7

213

Page 13

6.3.

Menus

INST

ALLA

TION

- Tapez OK pour valider le menu ou la valeur.

- Tapez sur OK ou RETOUR pour valider et sortir du menu.

6.3.1.

CONFIGURA

TION TERMINAL

LANGUES DES MENUS

- Règlez la langues des menus.

Attention de ne pas sélectionner une langue que vous ne comprenez pas, car vous risquez de vous perdre dans les menus.

TRANSP

ARENCE MENUS

- Règlez la transparence des menus avec les touches , .

DUREE D’AFFICHAGE

- Règlez la durée des bandeaux d’information avec les touches , .

FUSEAU HORAIRE

- Règlez, avec les touches , , le fuseau horaire qui donne le décalage de l’heure locale par rapport au méridien de Greenwich (heure GMT). En France ce fuseau horaire est GMT+1 en heure d’hiver et GMT+2 en heure d’été.

TE & HEURE (heure locale)

- Entrez le jour, le mois et l’année. La mise à l’heure est automatique par satellite après une mise sous tension ou une coupure du secteur. Cette heure peut être modifiée si nécessaire.

MOT DE P

ASSE

- Le mot de passe se compose obligatoirement de 4 chiffres. Validez-le ou modifiez-le en tapant un nouveau mot de passe puis en le confirmant.

- Pour dévalider le mot de passe, tapez directement OK sans taper de chiffre pour “Nouveau Mot de passe” et “Confirmez Mot de passe”.

En cas d’oubli, le mot de passe “passe-partout” est 6931. Attention de ne pas le communiquer aux personnes non autorisées.

REINITIALISA

TION USINE

- Efface tout et re-mémorise la configuration et les listes de chaînes d’origine.

MISE

A JOUR TERMINAL

Cette fonction ne met pas à jour la liste des chaînes. Pour cela, effectuez une recherche rapide de chaque satellite depuis le menu “Recherche Chaines”.

Trois types de mise à jour sont réalisables par transfert :

- d’un Terminal numérique vers un second Terminal numérique du même modèle.

- d’un ordinateur PC vers le Terminal numérique. Au préalable la procédure et le logiciel doivent être téléchargés dans le PC par Internet sur le site du constructeur.

- du Terminal numérique vers un PC pour récupérer les données.

INSTALLATION

français

ed. C01-fr1

Configuration Terminal

Configuration TV

Configuration satellites

Pointage Parabole

Recherche Chaînes

Edition Sat-Chaînes

Informations Systeme

OK RET.

Date

01 / 01 / 2003

Heure

00 : 11

English Français Deutsch Español Italiano Dutch

OK RET.

Déplacer Modifier Valeur Sélectionner Sortir

CONFIGURATION TERMIINAL

Langue des menus Français

Transparence menus 8

Durée d'affichage 2

Fuseau horaire GMT+1

Jour & heure

Mot de passe

Réinitialisation usine

Mise à jour Terminal

Déplacer Modifier Valeur Sélectionner Sortir

Page 14

ed. C01-fr1

français

Procédure de transfert entre 2 Terminaux :

(Transfert du logiciel, de la configuration, de la liste des chaînes et des listes favorites)

- Raccordez les 2 Terminaux avec un câble informatique RS232 mâle/mâle croisé.

- Débranchez du secteur le Terminal qui reçoit le logiciel.

- Sélectionnez le menu “Mise à jour Terminal” sur le Terminal qui envoie le logiciel.

- Tapez OK.

- Branchez aussitôt sur le secteur le Terminal qui reçoit le logiciel.

- Attendez la fin du transfert “Download terminé” avant de débrancher les Terminaux.

6.3.2.

CONFIGURA

TION TV

FORMAT ECRAN TV

- Sélectionnez le format d’écran du téléviseur.

Généralement “4/3 automatique” pour un téléviseur 4/3, et “16/9 automatique” pour un téléviseur 16/9.

SORTIE VIDEO

- Sélectionnez le standard PAL, SECAM ou NTSC et le type RVB ou CVBS (vidéo composite) du signal vidéo de la sortie péritel TV.

Généralement PAL RVB ou SECAM RVB est choisie pour obtenir la meilleure qualité.

SORTIE

AUDIO

- Sélectionnez la voie audio ; STEREO, GAUCHE, DROIT (par défaut STEREO).

SORTIE

ANTENNE TV (en option selon le modèle)

- Sélectionnez le type de modulation accepté par le téléviseur (par défaut G).

CANAL

ANTENNE TV

(en option selon le modèle)

- Sélectionnez le canal UHF (de 21 et 69). Si l’image est brouillée, changez de canal.

MIRE

DE TEST ANTENNE TV (en option selon le modèle)

- Cette mire de test facilite le réglage du téléviseur sur le canal UHF choisi.

6.3.3.

CONFIGURA

TION SA

TELLITES

TYPE D’INSTALLATION

Sélectionnez le type d’installation sur lequel est raccordé le Terminal :

- 1 Parabole & 1 LNB =1 parabole pour recevoir 1 satellite avec 1 tête universelle (= LNB).

- 1 Para. & 1 Monobloc A = 1 parabole avec 1 tête monobloc de type A pour recevoir les satellites HotBird (Diseqc 1 ou A) et Astra (Diseqc 2 ou B). Ce type est le plus courant.

- 1 Para. & 1 Monobloc B = 1 parabole

CONFIGURATION TV

Format écran TV 4/3 automatique

Sortie VIDEO PAL RVB

Sortie AUDIO Stéréo

Sortie Antenne TV G

Canal Antenne TV 38

Mire de test Antenne NON

4/3 automatique 4/3 4/3 Letter Box 16/9 automatique 16/9

Déplacer Modifier Valeur Sélectionner Sortir

OK RET.

CONFIGURATION SATELLITES

Type d'installation 2 LNB DiSEqC

Choix Satellite(s) HOTBIRD

Satellite : HOTBIRD

Type de LNB Universel Allimentation LNB Automatique Commutation 1 DiSEqC A Commutation 2 pas de DiSEqC

X HOTBIRD X ASTRA EUTELSAT W2 EUTELSAT W1 EUTELSAT W3 SIRIUS 2

Déplacer Modifier Valeur Sélectionner Sortir

OK RET.

Page 15

avec 1 tête monobloc de type B pour recevoir les satellites HotBird (Diseqc 2 ou B) et Astra (Diseqc 1 ou A). Pour les têtes Monobloc de marque MTI.

- 1 Para. & 1 Monobloc C = 1 parabole avec 1 tête monobloc de type C pour recevoir les satellites HotBird (Tone Burst A) et Astra (Tone Burst B).

- 1 Para. & 1 Monobloc D = 1 parabole avec 1 tête monobloc de type D pour recevoir les satellites HotBird (Tone Burst B) et Astra (Tone Burst A).

- 1 Para. & 2 LNB & Diseqc = 1 parabole avec 2 têtes et 1 commutateur Diseqc 1.0 pour recevoir 2 satellites.

- 1 Para. & 2 LNB & Tone = 1 parabole avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites.

- 1 Para. & 1 Moteur Diseqc = 1 parabole avec 1 tête et un moteur Diseqc 1.2 pour recevoir tous les satellites (dans la limite des possibilités de l’installation).

- 1 Para. & 1 Moteur Twinsat = 1 parabole avec 1 tête et 1 moteur Twinsat pour recevoir 2 satellites.

- 2 Para.& 2 LNB & Diseqc = 2 paraboles avec 2 têtes et 1 commutateur Diseqc pour recevoir 2 satellites.

- 2 Para.& 2 LNB & Tone = 2 paraboles avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites.

- Autres types d’installation = permet de configurer librement tous les paramètres d’installation (réservé aux installateurs avertis).

CHOIX SA

TELLITES

- Sélectionnez le ou les satellites à recevoir. Les satellites sélectionnés sont cochés. Les installations avec tête Monobloc sont verrouillées sur HotBird et Astra.

TTENTION : tous les satellites de la liste ne sont pas recevables avec votre antenne

dans votre région. Consultez votre revendeur ou le site du constructeur pour obtenir ces informations.

6.3.4.

POINT

AGE P

ARABOLE

SATELLITE

- Sélectionnez le satellite à pointer.

TRANSPONDEUR

- Sélectionnez le transpondeur.

Le transpondeur par défaut est le TPNIT.

ALLER VERS

(uniquement avec un

moteur à la norme Diseqc 1.2)

- Sélectionnez la vitesse et la direction

de rotation du moteur (Est ou Ouest).

- Appuyez sur la touche OK pour action-

ner le moteur. Le moteur s’arrête dès que la touche OK est relâchée.

ALLER À

(uniquement avec un moteur Diseqc 1.2 équipé de la fonction GotoX)

Quand cette fonction n’est pas utilisée, la valeur est remise automatiquement à 0.

- Sélectionnez la position en degré à l’aide des touches , .

- Tapez sur OK pour envoyer l’ordre au moteur.

MEMORISER

(uniquement avec un moteur à la norme Diseqc 1.2)

- Sélectionnez le type de mémorisation : soit la position actuelle du satellite sélectionné,

soit ce satellite avec le recalcul automatique de toutes les positions des autres satellites.

français

ed. C01-fr1

POINTAGE PARABOLE

Satellite HOTBIRD

Transpondeur TPNIT

Aller vers

Aller à 0

Mémoriser

Limites Moteur

Réinitialisation Moteur

Niveau qualité

60 %

Déplacer Modifier Valeur Sélectionner Sortir

HOTBIRD ASTRA

OK RET.

Page 16

ed. C01-fr1

français

Ce recalcul est effectué par le moteur ; toutes les positions des satellites sont mémorisées dans le moteur. Pour que ce recalcul soit exact, il faut que la liste des satellites (voir § 7) soit dans le même ordre que la liste des satellites du moteur (voir notice du moteur).

LIMITES MOTEUR

(uniquement avec un moteur à la norme Diseqc 1.2) Les limites sont préréglées et enregistrées dans le moteur. Elles doivent être modifiées si un obstacle limite le débattement de la parabole.

- Sélectionnez une des fonctions suivantes :

- Mémoriser limite Est : mémorise la position actuelle comme limite Est.

- Mémoriser limite Ouest : mémorise la position actuelle comme limite Ouest.

- Activer les limites : active les limites enregistrées dans le moteur.

- Désactiver les limites : désactive les limites enregistrées dans le moteur.

- Tapez sur OK pour confirmer et valider.

REINITIALISA

TION MOTEUR (uniquement avec un moteur à la norme Diseqc 1.2)

- Efface et réinitialise les positions des satellites et les limites programmées dans le moteur.

NIVEAU QUALITE

Le pointage de la parabole s’effectue à l’aide du Niveau qualité

- Orientez la parabole pour obtenir le meilleur niveau de qualité possible. Ce niveau doit être supérieur à 30% pour obtenir une image. Pour des satellites puissants comme Astra et HotBird le niveau dépasse généralement 60% en Europe.

Conseil : orientez lentement la parabole car le niveau de qualité réagit avec un léger temps de retard.

6.3.5.

RECHERCHE CHAINES

SATELLITE

- Choix du satellite.

TYPE DE RECHERCHE

- Type de chaîne à rechercher ; en clair ou en clair + cryptée.

Certaines chaînes sont déclarées cryptées mais émettent en clair à certaines moments et inversement.

RECHERCHE RAPIDE (NIT)

- Recherche préférentielle pour les mises à jour courantes des chaînes. La recherche s’effectue à partir du TPNIT. Elle dure plusieurs minutes.

Le transpondeur TP NIT est le transpondeur de référence pour la recherche NIT. Si des chaînes n’ont pas été trouvées, programmez dans le menu Edition SatChaines, le TPNIT avec les paramètres (fréquence, SR, polar.) d’un autre transpondeur du satellite. Les paramètres des TP sont disponibles sur le site du constructeur ou les revues spécialisées.

RECHERCHE CHAINES

Satellite HOTBIRD

Type de recherche Clair + crypté

Recherche rapide (NIT)

Recherche exhaustive

Recherche transpondeur

HOTBIRD ASTRA

Déplacer Modifier Valeur Sélectionner Sortir

OK RET.

TPNIT Freq 12558 MHz - SR 27500 - Horizontal

HOTBIRD

Avancement 60% Analyse NIT

TV RADIO

$ Encyclopedia $ RTL9 EDTV Dubai sport RAI Uno RAI Due RAI Tre TVE international $ Canal clasico

Déplacer Modifier Valeur Sélectionner Sortir

451 563

$ Cyfra+ NPR ETBC Beur FM France Musiques Hector FIP MFM RMC

OK RET.

Page 17

français

ed. C01-fr1

RECHERCHE EXHAUSTIVE

- Recherche préférentielle pour les nouveaux satelllites. Cette recherche automatique dure 2 fois plus longtemps que la recherche rapide.

- Entrez les paramètres avec le clavier numérique de la télécommande. Effacez les anciennes valeurs avec la touche .

RECHERCHE TRANSPONDEUR

- Recherche préférentielle pour une nouvelle chaîne. Elle est très rapide. Si le transpondeur recherché n’existe pas dans la liste, il faut préalablement l’ajouter dans le menu Edition Sat-

Chaînes.

Les compteurs affichent le nombre de nouvelles chaînes TV et Radio trouvées. Les noms des chaînes écrits en gris clair sont les chaînes déjà programmées.

ATTENTION : la Recherche rapide et la Recherche exhaustive effacent toutes les listes précédemment programmées et les modifications de numérotations des chaînes effectuées dans le menu Edition Sat-Chaînes. La Recherche transpondeur conserve ces informations.

6.3.6.

EDITION SA

TT-CHAINES

-CHAINES

SATELLITE

- Sélectionnez le satellite.

- Tapez sur OK.

- Pour renommer le satellite, sélectionnez OUI, puis tapez sur OK ; un tableau avec tous les caractères s’affiche.

- Avec les touches , , ,  placez le curseur sur le caractère choisi.

- Tapez sur OK pour valider le caractère.

- Choisissez et validez les autres caractères.

- Placez le curseur sur la case OK et tapez sur OK pour valider le nom. Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

RECHERCHE CHAINES

Satellite HOTBIRD

Type de recherche Clair + crypté

Recherche rapide (NIT)

Recherche exhaustive

Recherche transpondeur

HOTBIRD Recherche exhaustive

Start Freq (MHz) : 10700 Stop Freq (MHz) : 12750 1st SymbolRate (Ksps) : 22000 2nd SymbolRate (Ksps) : 27500 3rd SymbolRate (Ksps) : 28000

Déplacer Modifier Valeur Sélectionner Sortir

RECHERCHE CHAINES

Satellite HOTBIRD

Type de recherche Clair + crypté

Recherche rapide (NIT)

Recherche exhaustive

Recherche transpondeur

Niveau qualité

75 %

Déplacer Modifier Valeur Sélectionner Sortir

EDITION SAT- CHAINES

Satellite HOTBIRD

Transpondeur

Chaîne

Déplacer Modifier Valeur Sélectionner Sortir

OK RET.

TPNIT 12539MHz SR:27500 H TP1 12149MHz SR:27500 V TP2 12188MHz SR:27500 V TP3 13302MHz SR:27500 V TP4 12341MHz SR:27500 V TP5 12379MHz SR:27500 V

OK RET.

@ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z , . 0 1  2 3 4 5 6 7 8 9 Sortir OK Effacer

HOTBIRD ASTRA

OK RET.

Page 18

ed. C01-fr1

français

TRANSPONDEUR

- Après avoir sélectionné le satellite par le menu Satellite, sélectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.

- Tapez OK puis sélectionnez le transpondeur (TP).

- Tapez OK ; les paramètres du transpondeur s’affichent.

- Sélectionnez le paramètre à modifier avec les touches , .

- Effacez la valeur avec la touche , puis tapez la nouvelle valeur numérique.

- Tapez sur OK pour valider et sortir.

Attention, l’effacement de tous les transpondeurs peut perturber la Recherche rapide.

CHAINE

- Après avoir sélectionné le satellite par le menu Satellite, sélectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.

- Tapez OK puis sélectionnez la chaîne.

- Tapez OK ; les paramètres de la chaîne s’affichent.

- Sélectionnez le paramètre à modifier avec les touches , .

- Effacez la valeur avec la touche , puis tapez la nouvelle valeur.

- Pour renommer la chaîne, mettez le curseur sur Nom de chaine, puis tapez sur OK ; un tableau avec tous les caractères s’af- fiche.

- Avec les touches , , ,  placez le curseur sur le caractère choisi.

- Tapez sur OK pour valider le caractère.

- Choisissez et validez les autres caractères.

- Placez le curseur sur la case OK et tapez sur OK pour valider le nom. Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

En cas de changement de numéro de chaîne, les 2 chaînes concernées intervertissent leurs numéros.

6.3.7.

INFORMA

TIONS SYSTEME

- Affiche les informations concernant le

type des modules insérés dans le terminal, la version du logiciel, la version du matériel et la date de première mise en service du Terminal. Cette date n’est pas modifiable.

TRANSPONDEUR

Modifier

Ajouter

Effacer

Effacer tout HOTBIRD

Niveau qualité

70 %

Déplacer Modifier Valeur Sélectionner Sortir

FREQ (MHZ) : 12539 SR : 27500 POL H, V : H

TPNIT 12539MHZ SR:27500 H TP1 12149MHZ SR:27500 V TP2 12188MHZ SR:27500 V TP3 12302MHZ SR:27500 V TP4 12341MHZ SR:27500 V TP5 12379MHZ SR:27500 V

OK RET.

HOTBIRD

CHAINE

@ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z , . 0 1  2 3 4 5 6 7 8 9 Sortir OK Effacer

Effacer toutes les chaines HOTBIRD

Déplacer Modifier Valeur Sélectionner Sortir

Satellite : HOTBIRD

TPNIT 12539MHZ 27500 H

Nom de chaine : MEDIOLANUM Numéro de chaine : 4 PCR PID : 1131 Video PID : 1131 Audio PID : 632

4 MEDIOLANUM 7 Nile TV Interna 8 Nile News 19 Bulgaria TV 21 TV7 Tunis 23 Khabar TV

OK RET.

INFORMATIONS SYSTEME

Interface commune 1 Satmessenger

Interface commune 2 Viaccess

Version matériel F01-01

Version logiciel FXX01-01

Première installation 24/10/2003

Déplacer Modifier Valeur Sélectionner Sortir

OK RET.

Page 19

7.7.SPECIFICA

SPECIFICA

TIONS TECHNIQUES

Nombre de chaînes 5000 à 10000 (selon le modèle) Norme DiSEqC DiSEqC 1.2 & 1.0, Tone Burst

Fonctions GOTO X et Recalcul positions satellites

Langues des menus français, anglais, arabe, italien, espagnol, allemand,

néerlandais, portugais, polonais, turc

(certaines langues en option selon le modèle) Guide des programme EPG Télétexte Données réinsérées Programmateur 8 événements

Processeur STi5518 Mémoire Flash ROM 2 Mbytes Mémoire SDRAM 8 Mbytes Profile & Niveau MPEG-2MP@ML Démodulation QPSK Débit symbole 1~45 MS/s Décodeur FEC Auto Entrée vidéo 15 Mbit/s max Format vidéo 4:3 & 16:9 Sorties vidéo RVB et Vidéo composite Résolution vidéo 720×576 (PAL) Décodage audio MPEG1 Layer I & II Echantillonnage audio 32,44.1 et 48 kHz Résolution audio 16 bit,18 bit Niveau de sortie audio 2 Vrms max Connecteurs Tuner 2 x F 75 Ohm Plage de fréquence 950~2150 MHz

bi-bande sélectionnable Largeur de bande FI 55 MHz / 8 MHz (-3dB) typ Impédance d’entrée 75 Ohm Niveau d’entrée -65 ~ -25 dBm Intensité Entrée Sat 800 mA max Commutation 22kHz 22 kHz / 0.6 V Sorties Vidéo/Audio 2 péritel (TV et AUX)

(en option) 3 x Cinch Vidéo /Audio (G/D)

(en option) 1 x S/PDIF sortie audio num. Port série 1 x RS232 Modulateur (en option) UHF G / K / I / M - ch. 21 à 69 Contrôle d’accès 2 connecteurs PCMCIA pour

2 modules DVB-CI ou Satmessenger

Consommation 40 W max Dimensions L 310 x H 63 x P 260 mm Poids 2,5 kg

Câblage du cordon connecté au port série RS232

erminal 1 <-> Terminal 2 PC <-> Terminal broche 3 <-> broche 2 broche 2 <-> broche 2 broche 2 <-> broche 3 broche 3 <-> broche 3 broche 5 <-> broche 5 broche 5 <-> broche 5

LISTE DES SATELLITES

PROGRAMMÉS

N° Satellite

Position orbitale 1 Hot Bird 13° Est 2 Astra 19°,2 Est 3 Eutelsat W2 16° Est 4 Eutelsat W1 10° Est 5 Eutelsat W3 7° Est 6 Sirius 2/3 5° Est 7 Thor 2/3 0°,8 Ouest 8 Intelsat 707 1° Ouest 9 Atlantic Bird 3 5° Ouest

10 Telecom 2D 8° Ouest 11 Intelsat 901 18° Ouest 12 NSS 7 22° Ouest 13 Intelsat 907 27°,5 Ouest 14 Hispasat 30° Ouest 15 Telstar 11 37°,5 Ouest 16 Astra 3 23°,5 Est 17 Arabsat 3A 26° Est 18 Astra 2 28°,2 Est 19 EuroBird 1 28°,5 Est 20 Arabsat 2B 30°,5 Est 21 Turksat 1B 31°,3 Est 22 Turksat 1C 42° Est 23 Nilesat 101-2 7° Ouest 24 Amos 1 4° Ouest 25 Express 3A 11° Ouest 26 Atlantic Bird 1 12,5° Ouest 27 Telstar 12 15° Ouest 28 PAS 3R 43,1° Ouest 29 Eutelsat Sesat 36° Est 30 Europe Star 45° Est

français

ed. C01-fr1
