World W-45 P, W 45, W-46 P User Manual [cs]

Originální verze CZ návodu

OBSAH

SEKCE 1: ČÍSLO MODELU............................................................................... 2

SEKCE 2: ZÁKAZNICKÁ PODPORA................................................................ 2

SEKCE 3. POMŮCKA PRO MĚŘENÍ SVAHU.................................................. 3

SEKCE 4: DŮLEŽITÉ ZÁSADY BEZPEČNOSTI PROVOZU............................ 4

SEKCE 5: VYBALENÍ..................................................................................... 8

SEKCE 6: SESTAVENÍ...................................................................................... 8

SEKCE 7: OVLADAČE...................................................................................... 11

SEKCE 8: PROVOZ…....................................................................................... 13

SEKCE 9: ÚDRŽBA........................................................................................... 15

SEKCE 10: MAZÁNÍ............................................................................................ 17

SEKCE 11: MIMOSEZÓNNÍ USKLADNĚNÍ........................................................ 17

SEKCE 12: ŘEŠENÍ PROBLÉMOVÝCH SITUACÍ.............................................. 18

PROHLÁŠENÍ O SHODĚ…................................................................................... 19

Tento návod k obsluze je k dispozici k sekačkám s motory 4HP.

1

SEKCE 1: ČÍSLO MODELU

Návod k obsluze je důležitou součástí vybavení vaší sekačky. Pomůže vám při jejím
sestavování a údržbě. Pozorně si jej prosím přečtěte.
Před započetím přípravy k prvnímu použití vyhledejte výrobní štítek a informace z něj
zkopírujte do tohoto manuálu. Informace na štítku jsou velice důležité v případě
potřeby pomoci od prodejce nebo výrobce.

• Každá sekačka má svůj výrobní štítek. Najdete jej, postavíte-li se za sekačku do
pracovní pozice a podíváte-li se dolů na její zadní část.

• Výrobní štítek bude vypadat jako na Obrázku 2.

Zde bude uvedeno číslo modelu.

Číslo mo
Sériové číslo vepište sem:______________________

Zde bude uveden

delu vepište sem:______________________

o sériové čís

lo.

Obrázek 1

SEKCE 2: ZÁKAZNICKÁ PODPORA

• ZJISTĚTE ČÍSLO MODELU A SÉRIOVÉ ČÍSLO – tyto informace zaznamenejte
na určené místo v tomto manuálu. Vyhledání čísla modelu a sériového čísla viz.
SEKCE 1.

• V případě potíží při sestavování tohoto výrobku nebo otázek týkajících se
ovládání, provozu nebo údržby sekačky, kontaktujte, prosím, vašeho prodejce.

• Před kontaktováním prodejce mějte připraveno číslo modelu a sériové číslo.

• Ačkoli jsou obě čísla důležitá, budete vyzváni k uvedení pouze sériového čísla.

Poté bude možno vaši záležitost vyřídit.

2

SEKCE 3: POMŮCKA PRO MĚŘENÍ SVAHU

Í SVAHŮ, KDE NENÍ MOŽNÝ BEZPEČNÝ PROVOZ.

Tuto pomůcku držte a zaměřujte podle vertikálního stromu,

sloupu elektrického vedení,

rohu budovy

nebo sloupku plotu.

PŘEHNĚTE NA TEČKOVANÉ ČÁŘE PŘEDSTAVUJÍCÍ 15° SVAH

VAROVÁNÍ

TUTO STRANU POUŽIJTE JAKO POMŮCKU PRO URČEN

Nesečte na svazích jejichž strmost přesahuje 15°. Na svazích s vyšší strmostí je nesmírně obtížné udržet dobrou stabilitu a

Vždy sekejte napříč svahem, nikdy ne nahoru a dolu.

hrozí nebezpečí uklouznutí, které může být příčinou vážného úrazu.

3

SEKCE 4: DŮLEŽITÉ ZÁSADY BEZPEČNÉHO PROVOZU

VAROVÁNÍ: TENTO SYMBOL OZNAČUJE DŮLEŽITÉ BEZPEČNOSTNÍ

POKYNY, JEJICHŽ NEDODRŽENÍ MŮŽE OHROZIT BEZPEČNOST
A/NEBO MAJETEK OBSLUHY A OSTATNÍCH OSOB. PŘED POUŽITÍM
SEKAČKY SI POZORNĚ PŘEČTĚTE A DODRŽUJTE VEŠKERÉ
INSTRUKCE OBSAŽENÉ V TOMTO MANUÁLU. NEDODRŽENÍ TĚCHTO
INSTRUKCÍ MŮŽE MÍT ZA NÁSLEDEK ZRANĚNÍ. VŽDY, KDYŽ UVIDÍTE
TENTO SYMBOL, DBEJTE JEHO VAROVÁNÍ.

NEBEZPEČÍ: Vaše sekačka byla vyrobena tak, aby její provoz byl

bezpečný při dodržení pravidel uvedených v tomto manuálu. Jako u všech
strojírenských zařízení může mít nedbalost nebo chyba obsluhy za následek
vážné zranění. Tato sekačka může při nesprávné manipulaci amputovat
ruce a nohy a odmršťovat předměty. Nedodržení bezpečnostních instrukcí
může mít za následek vážné zranění nebo smrt.

1. PROVOZ

• Před sestavením tohoto stroje si důkladně přečtěte celý manuál. Před zahájením
provozu si přečtěte, pochopte a dodržujte veškeré zde uvedené instrukce. Před
zahájením provozu se dobře seznamte s ovládáním a správným používáním
sekačky. Pro budoucí použití a pro objednávku náhradních dílů uchovávejte tento
manuál na bezpečném místě.

• Vaše rotační sekačka je precizním strojírenským zařízením a nikoli hračkou.
Proto při práci s ní dbejte vždy extrémní opatrnosti. Byla vyrobena k jedinému
účelu: sekat trávu. Nepoužívejte ji k žádným jiným účelům.

• Místní normy stanovují v některých případech minimální věk pro používání tohoto
přístroje.

• V prostoru sekání nesmí být žádné osoby, zejména malé děti nebo domácí
zvířata. Dostanou-li se do blízkosti stroje, vypněte motor, abyste zabránili
kontaktu s nožem sekačky nebo zranění odmrštěným předmětem. Ačkoli by se
v oblasti sekání neměly vyskytovat žádné cizí předměty, může se stát, že dojde
k odmrštění přehlédnutého předmětu, který může následně způsobit zranění jak
obsluze sekačky, tak osobám její blízkosti.

• Oblast sekání před započ
kameny, větvičky, dráty, kosti, hračky a jiné cizí předměty, které by mohly být při
sekání odmrštěny a způsobit vážné zranění jak obsluze sekačky, tak osobám
v její blízkosti. Naplánujte si systém sečení tak, aby nedocházelo k odhazování
materiálu na silnice, chodníky, okolostojící atp. Abyste zabránili zranění
odmrštěnými předměty, udržujte během sekání děti, okolostojící a pomocníky ve
vzdálenosti nejméně 23 metrů od sekačky.

• Při provozu, nastavování či údržbě noste vždy ochranné brýle k ochraně očí před
cizími předměty, které mohou být odmrštěny kterýmkoli směrem.

• Používejte pevné pracovní rukavice a přiléhavý pracovní oděv.
boty s kovovou špičkou a kalhoty a vrchní části oděvu zakrývající paže a nohy.
Nenoste volné oblečení ani šperky. Tyto mohou být zachyceny pohyblivými
částmi stroje. Nikdy nesekejte s bosýma nohama, v sandálech nebo v kluzké či
lehké (např. plátěné) obuvi.

etím práce pečlivě prohledejte a odstraňte všechny

Doporučujeme

4

• Nikdy nedávejte ruce ani nohy pod rotační část ani do její blízkosti. Nikdy je
nedávejte do blízkosti vyhazovacího otvoru, kde hrozí nebezpečí úrazu od
rotujícího nože.

• Příčinou mnoha úrazů je přetažení sekačky přes nohu při pádu. Při pádu se
sekačky nikdy nedržte; rukojeť okamžitě pusťte.

• Při chůzi k sobě sekačku nikdy nepřitahujte. Pokud musíte se sekačkou vycouvat
od zdi nebo překážky, podívejte se nejprve dolů a za sebe a poté se řiďte
následujícími kroky:
A. Odstupte od sekačky na vzdálenost napnutých paží.
B. Ujistěte se, že máte dobrou stabilitu na pevném základě.
C. Pomalu zatáhněte sekačku zpět, ne více než do poloviční vzdálenosti směrem

k sobě.

D. Opakujte tyto kroky tak dlouho, jak třeba.

• Sekačku nepoužívejte, jste-li pod vlivem alkoholu či drog.

• Při startu motoru nespouštějte pohon kol, je-li jím sekačka vybavena.

• Páka ovládání nože sekačky je bezpečnostní prvek. Nikdy se nepokoušejte

vyřadit její funkci. V případě, že tak učiníte, riskujete úraz od rotujícího nože.
Pohyb páky ovládání nože musí být snadný v obou směrech a při jejím uvolnění
se musí automaticky vracet do pozice VYPNUTO.

• Nikdy nesekejte na mokré trávě. Pracujte vždy na pevné půdě. Uklouznutí nebo
pád mohou být příčinou vážného zranění. Při sekání držte rukojeť vždy pevně a
nikdy neběhejte. Cítíte-li, že ztrácíte rovnováhu, OKAMŽITĚ PUSŤTE PÁKU
OVLÁDÁNÍ NOŽE. Nůž se zastaví během tří vteřin.

• Sekejte pouze za denního světla nebo při dostatečném umělém osvětlení.

• Při přejezdu přes štěrk, chodníky nebo cesty zastavte nůž.

• Při výskytu abnormálních vibrací vypněte motor a zjistěte příčinu. Vibrace jsou

všeobecně signálem varujícím před možným problémem.

• Před odejmutím sběracího koše nebo před otevřením krytu vyhazovacího otvoru
je třeba vypnout motor a počkat, až se nůž úplně zastaví. Ten se po vypnutí
motoru ještě několik vteřin otáčí. K noži nikdy nepřibližujte žádnou část těla,
dokud nedojde k jeho úplnému zastavení.

• Sekačku nikdy nepoužívejte, nejsou-li všechny kryty, plechy, koš a jiné ochranné
prostředky na svém místě.

• Motor a tlumič výfuku se zahřívají a mohou být příčinou popálení. Nedotýkejte se
jich.

• Používejte pouze příslušenství schválené výrobcem. Přečtěte, pochopte a
dodržujte instrukce pro použití příslušenství.

• Vyskytnou-li se okolnosti, které nejsou popsány v tomto manuálu, buďte vždy
opatrní a postupujte s rozvahou. V případě potřeby kontaktujte vašeho prodejce.

2. SEČENÍ NA SVAHU

Před započetím sečení na svahu nebo v kopcovitém terénu z důvodu vlastní
bezpečnosti nejprve změřte úhel svahu pomocí měřítka uvedeného v sekci 3 tohoto
manuálu. Sekačku nepoužívejte na svazích se sklonem větším než 15°. V opačném
případě hrozí nebezpečí vážného úrazu.

CO DĚLAT:

• Sečte napříč svahem, nikde ne nahoru a dolů. Při změně směru sečení buďte
extrémně opatrní.

• Dávejte pozor na díry, vyjeté koleje, skryté předměty nebo nerovnosti. Vysoká
tráva může skrývat překážky.

5

• Vždy udržujte dobrou stabilitu. Uklouznutí nebo pád mohou být příčinou vážného
zranění. Cítíte-li, že ztrácíte rovnováhu, okamžitě pusťte páku ovládání nože. Nůž
se zastaví do tří vteřin.

CO NEDĚLAT:

• Nesečte v blízkosti prudkých srázů, příkopů ani nábřeží. Mohli by jste ztratit
stabilitu nebo rovnováhu.

• Nesečte na svazích se sklonem větším než 15°.

• Nesečte na mokré trávě. Omezená stabilita by mohla způsobit uklouznutí.

3. DĚTI

Nedává-li obsluha pozor na přítomnost dětí, může dojít k tragické nehodě. Sekačka a
její pohyb často přitahují pozornost dětí. Nikdy nepředpokládejte, že děti zůstanou na
místě, kde jste je naposledy viděli.

• Zabraňte dětem v přístupu do prostoru sečení. Zajistěte nad nimi dohled další

zodpovědnou dospělou osobou.
Buďte ostražití a při vstupu dítěte do prostoru sečení vypněte sekačku.

•

Před a během couvání se dívejte dolů a za sebe, zda nejsou přítomny děti či jiné

•

předměty.
Dbejte nejvyšší opatrnosti při práci v blízkosti rohů, za které nevidíte, křoví,

•

stromů a jiných předmětů, které mohou omezit přehled o dětech nebo možném
nebezpečí.

4. SERVIS

• S benzínem nebo jinými palivy manipulujte s největší opatrností. Jsou extrémně
hořlavá a jejich výpary jsou výbušné.

• Používejte pouze atestované kanystry na benzín.

• Nikdy neodstraňujte víko palivové nádrže a nedolévejte benzín při zapnutém

motoru. Před doplněním paliva nechte motor nejméně dvě minuty vychladnout.

• Před nastartováním motoru bezpečně uzavřete palivovou nádrž a setřete
všechen rozlitý benzín. V opačném případě hrozí nebezpečí požáru či exploze.

• Uhaste všechny cigarety, doutníky, dýmky a všechny další možné zdroje ohně.

• Palivo nikdy nedoplňujte v uzavřeném prostoru. Hrozí nebezpečí nahromadění

hořlavých výparů.

• Sekačku ani palivo nikdy neskladujte v prostorách s otevřeným ohněm nebo
jiskřením, například v místnostech s plynovým ohřívačem vody, teplometem nebo
pecí.

• Motor nikdy nespouštějte v uzavřených prostorách.

• Pro snížení nebezpečí požáru udržujte sekačku čistou od trávy, listí a jiného

odpadu. Utírejte rozlitý benzín nebo olej. Před uskladněním nechte sekačku
nejméně 5 minut zchladnout.

• Před čistěním, opravou nebo prohlídkou se vždy ujistěte, že nůž a všechny
pohyblivé části jsou zastaveny. Pro zabránění náhodnému startu sejměte
kabelovou koncovku ze svíčky.

• Často kontrolujte dotažení upínacích šroubů nože a motoru. Provádějte vizuální
kontrolu poškození nože (např. ohnutí, prasknutí nebo opotřebení). Nahrazujte
pouze noži, které odpovídají specifikacím originálního vybavení uvedeným
v tomto manuálu.

6

• Dotahujte všechny matky, šrouby a vruty k zajištění bezpečného provozu stroje.

• Nikdy neupravujte bezpečnostní zařízení. Pravidelně kontrolujte jejich funkci.

• Při zasažení cizího předmětu zastavte motor, sejměte kabelovou koncovku ze

svíčky a pečlivě zkontrolujte možné poškození sekačky. Před znovuuvedením do
provozu odstraňte poškození.

• Nikdy se nepokoušejte nastavit výšku kol nebo sekání při spuštěném motoru.

• Součásti sběracího koše podléhají opotřebení, poškození a ztrátě kvality, jejichž

následkem může dojít k odkrytí pohyblivých částí nebo odmrštění předmětů.
Z bezpečnostních důvodů tyto součásti často kontrolujte a v případě potřeby
nahrazujte součástmi doporučenými výrobcem.

• Nůž sekačky je ostrý a může zapříčinit pořezání. Při jeho údržbě buďte velmi
opatrní a používejte rukavice nebo nůž zabalte.

• Neměňte nastavení regulátoru motoru a neurychlujte chod motoru. Nadměrné
rychlosti motoru jsou nebezpečné.

• Nenastavujte

rychlost otáček se zapnutým motorem.

VAROVÁNÍ: Výfukové plyny tohoto výrobku obsahují chemické látky

způsobující rakovinu, poruchy při porodu a jiné reproduktivní poruchy.

VAROVÁNÍ – VAŠE ODPOVĚDNOST: Umožněte používání tohoto

stroje pouze osobám, které četly, rozumí a dodržují instrukce a varování
uvedené v tomto manuálu a na stroji.

VAROVÁNÍ

ZABRAŇTE VÁŽNÉMU PORANĚNÍ NEBO SMRTI

• Přečtěte si návod k obsluze.

• Sekejte napříč svahem, ne nahoru a dolů.

• Nesekejte v přítomnosti dětí a jiných osob.

• Při couvání se dívejte dolů a za sebe.

• Odstraňte předměty, které by mohly být odmrštěny nožem.

Bezpečnostní prostředky (kryty, ochrany, vypínače atd.)

•

udržujte na místě a funkční.

VÝSTRAHA

Stroj nepoužívejte,
dokud tento kryt
nebude na svém
místě. Snížíte tím
riziko úrazu.

NEBEZPEČÍ

RUCE A NOHY DRŽTE DÁL

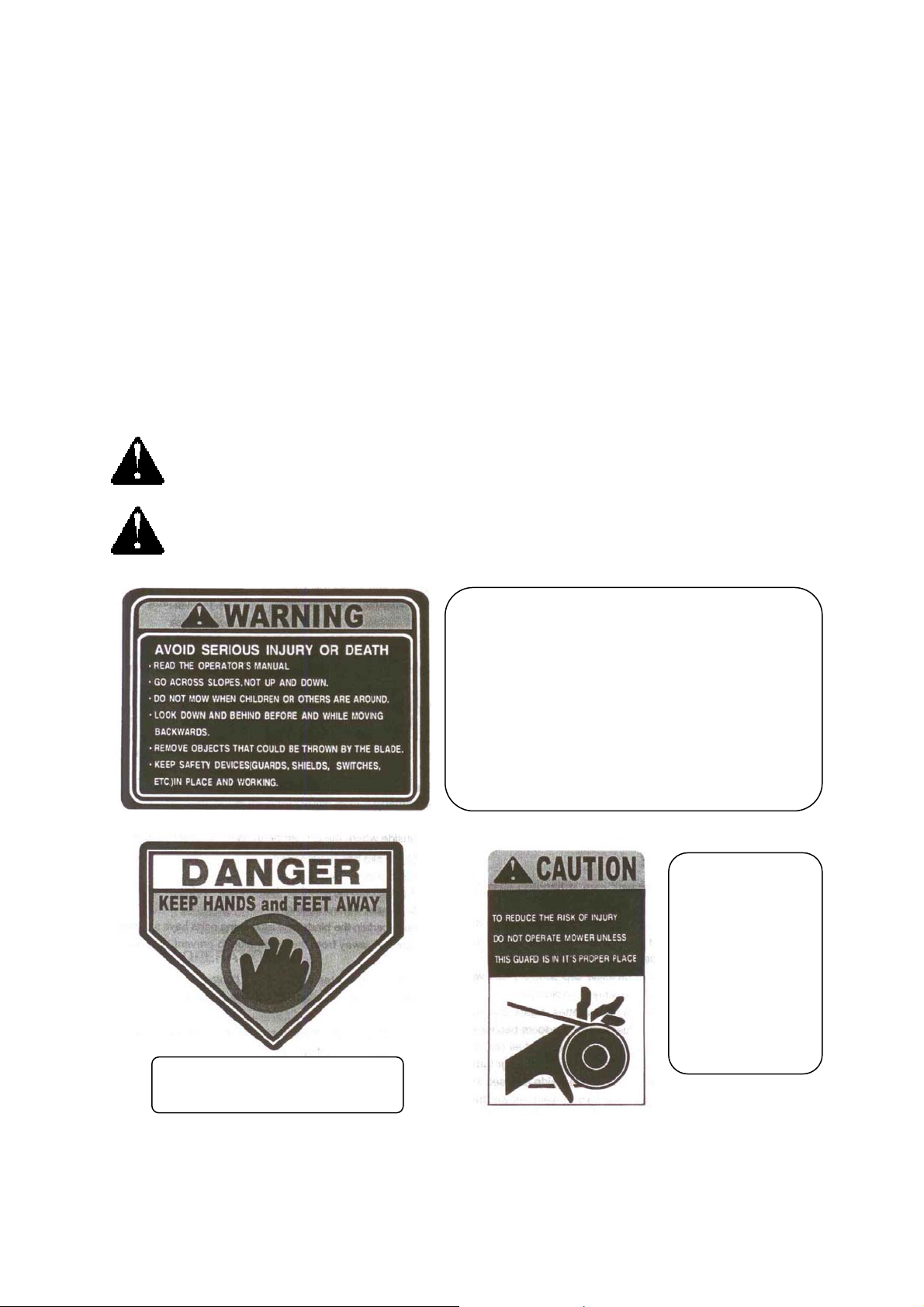

Obrázek 2 Bezpečnostní štítky na sekačce.

7

SEKCE 5: VYBALENÍ

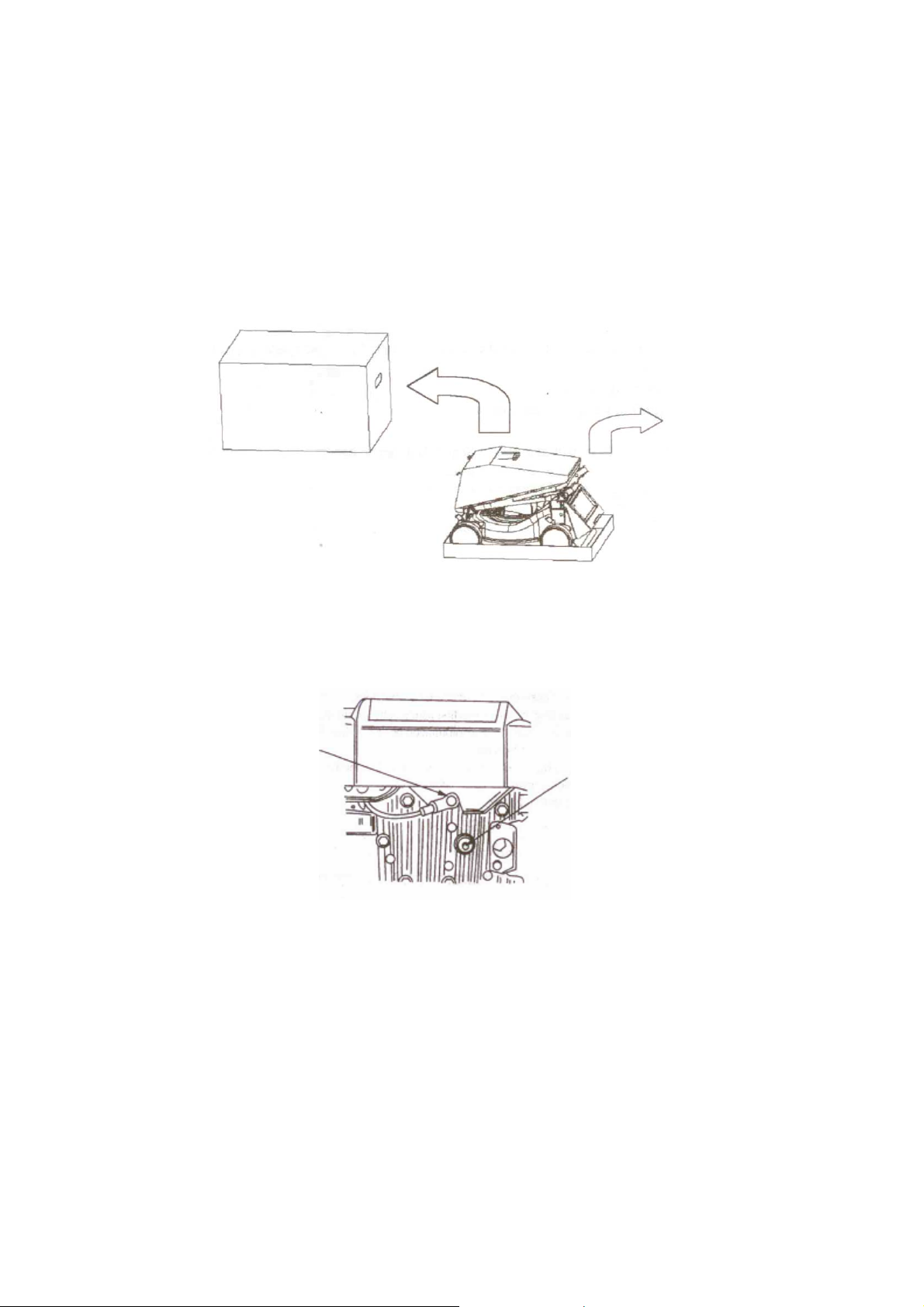

SEKAČKU VYJMĚTE Z LEPENKOVÉ KRABICE (viz Obr. 3)

• Odstraňte sešívací skobky, roztrhněte křídla horního víka krabice nebo přeřízněte
pásku na koncích krabice a tu poté strhněte.

• Vyjměte přiložené volné díly (např. návod k obsluze, atd.) a řádně je uložte.

• Krabici poté rozřízněte v místech označených přerušovanou čarou a rozložte.

• Odstraňte balící materiál.

• Sekačku vysuňte z krabice a pečlivě zkontrolujte volné díly.

ODPOJTE KABEL SVÍČKY (viz Obr. 4)

Před započetím přípravy k provozu odpojte kabel svíčky a uzemněte jej připojením
kabelové koncovky k šroubu nebo kovové svorce na motoru, viz Obr. 4.

Obrázek 3

Kabelová
koncovka

Zapalovací svíčka

Obrázek 4

SEKCE 6: SESTAVENÍ

POTŘEBNÉ VYBAVENÍ

• Kleště (ne nutně, ale mohou být užitečné)

• Motorový olej

• Benzín

DŮLEŽITÉ: Tato sekačka je dodávána BEZ BENZÍNU A OLEJE v motoru. Před
uvedením do provozu je třeba motor doplnit olejem a benzínem dle pokynů
uvedených v samostatném návodu k použití motoru.
POZNÁMKA: Pravá a levá strana jsou rozlišovány z pohledu pracovní pozice.

8

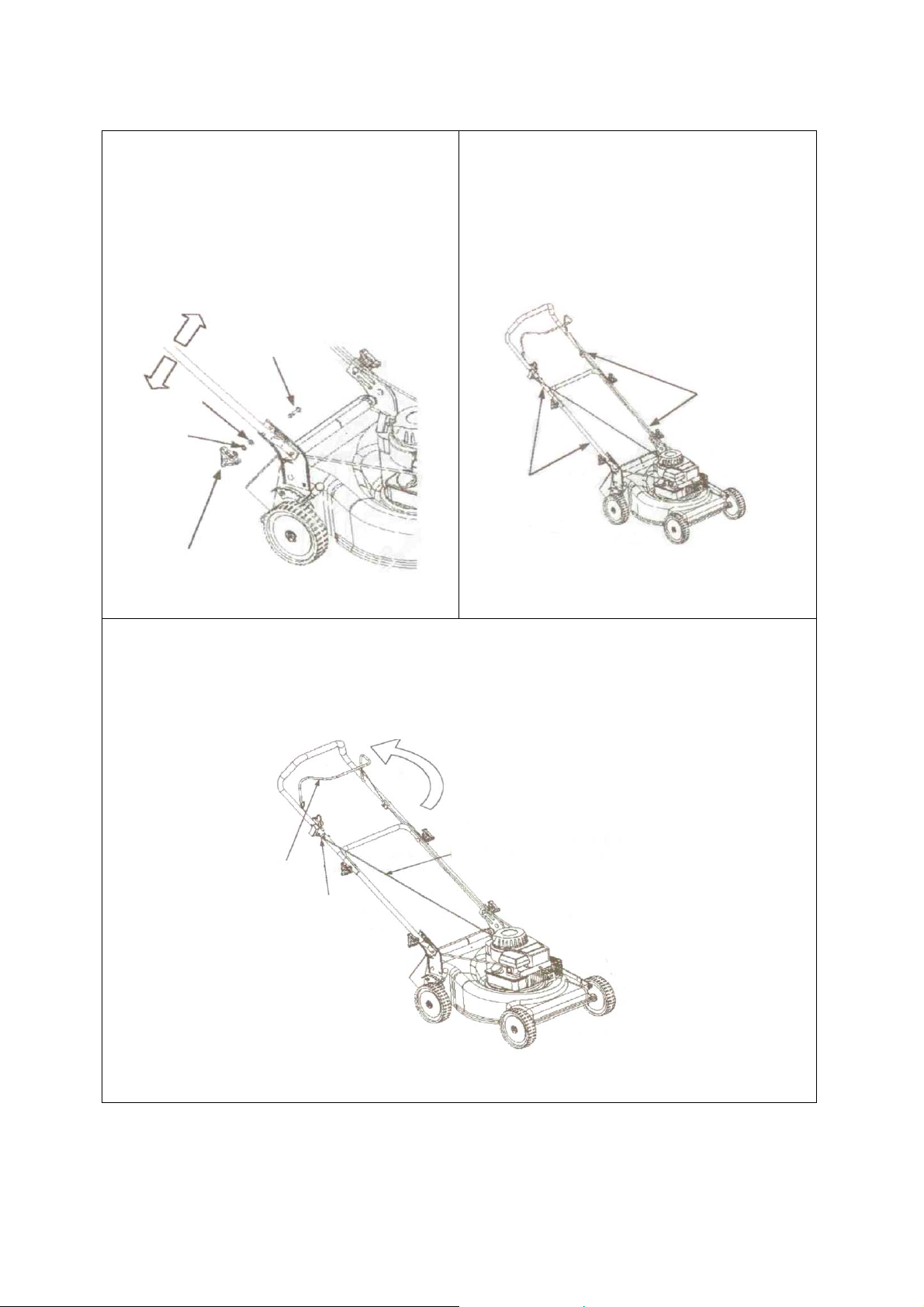

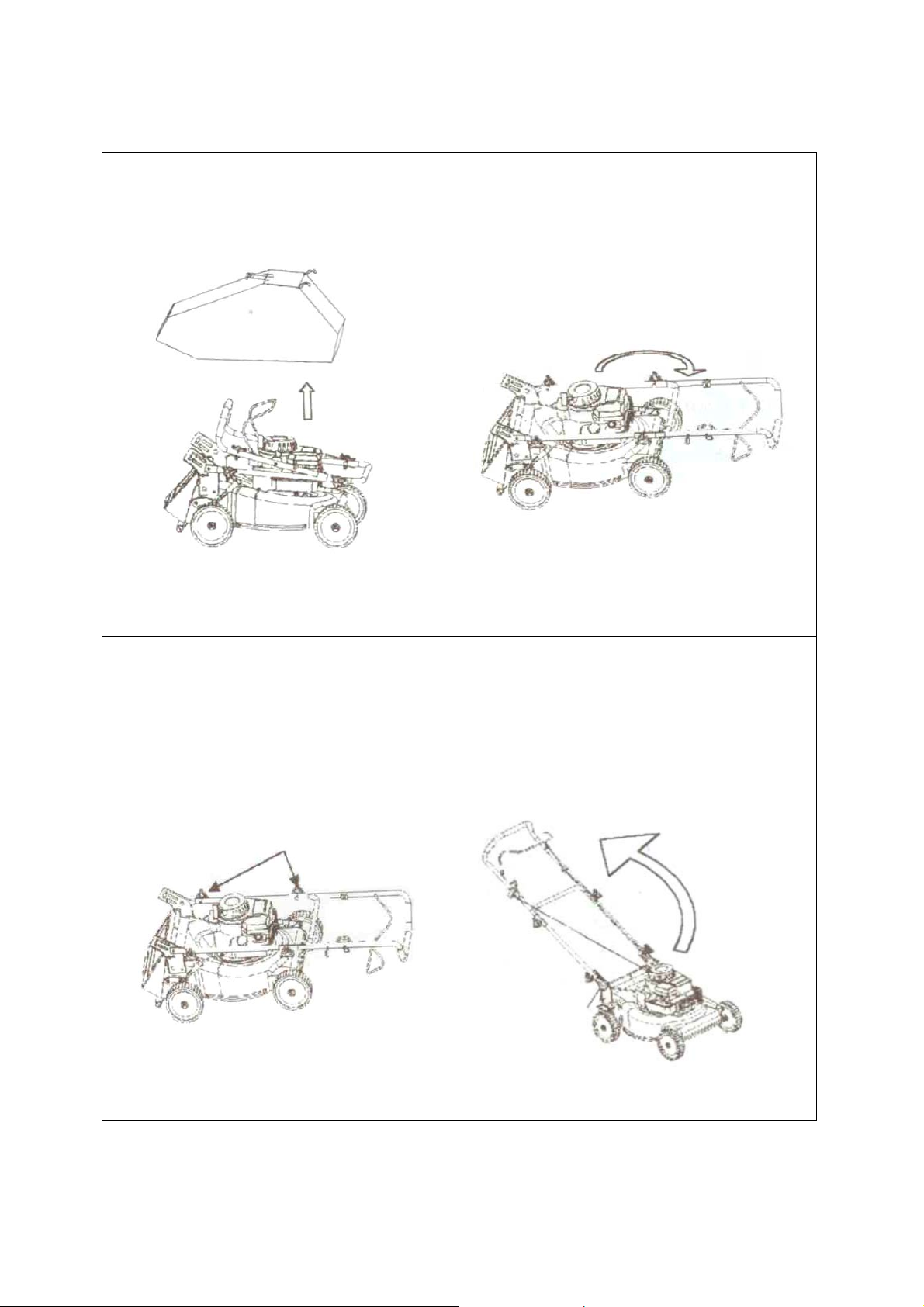

Při sestavování se řiďte kroky 1 – 9.

y

Krok 1: Sejměte sběrací koš a dejte jej

Krok 2: Rozložte rukojeť.

Krok 3: Dotáhněte křídlové matk

Křídlové matky

.

Krok 4: Zvedněte kompletní rukojeť.
Dávejte pozor na přehyb ovládacích lanek.

9

Krok 5: Spodní část rukojeti přiložte k držáku.

Krok 6: Spojte spodní část

rukojeti s pravým
a levým držákem pomocí 2 křídlových matek
a šroubů s konkávní hlavou.

Šroub

s konkávní

hlavou

ka 8

podlož

Podložka 8

Krok 7: Lanovody připevněte k ruko
pomocí vázacích pásků na rukojeti.

Zde

jeti

Zde Distanční

vá matka

Křídlo

Krok 8: Páku ovládání nože přitáhněte k rukojeti a pomalu vytáhněte startovací šňůru.

Krok 9: Startovací šňůru přic

Páka ov

ládání nože

hyťte do držák

Držák
šňůry

u.

PŘITÁHNĚTE

Startovací

šňůra

Obrázek 5

10

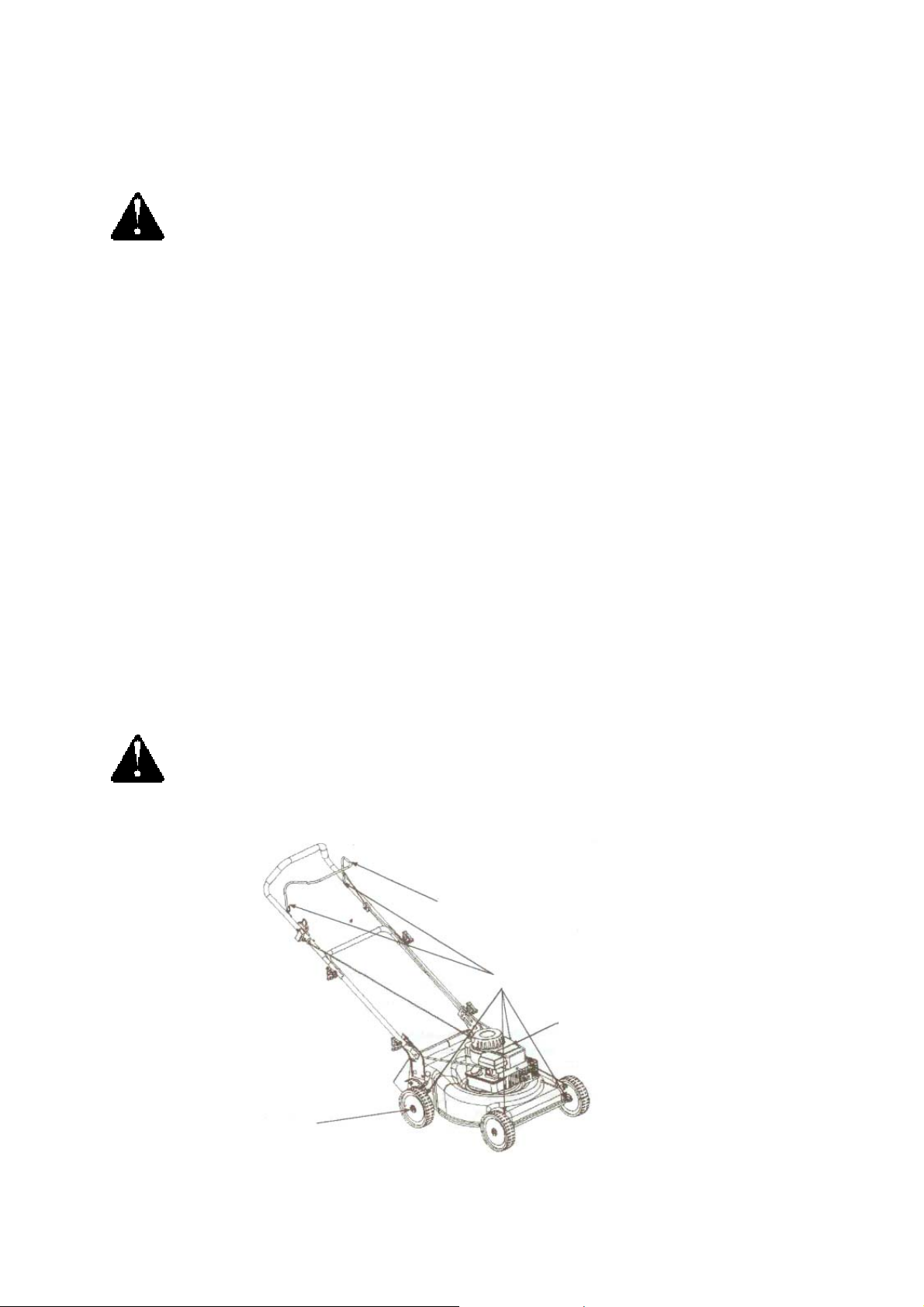

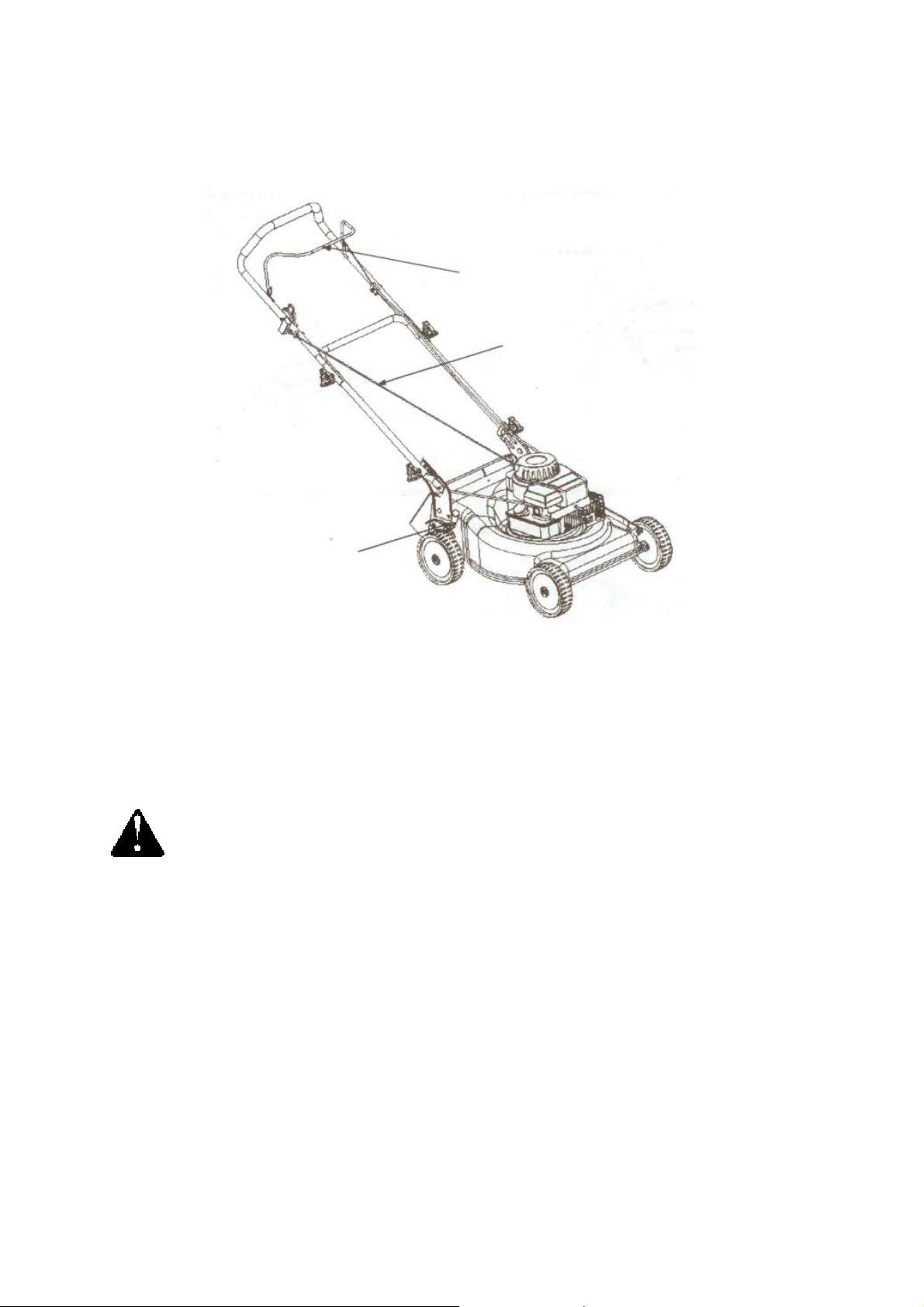

SEKCE 7: OVLADAČE

Páka ovládání nože

Startovací šňůra

Páka

nastavení

výšky sečení

Obrázek 6

PÁKA OVLÁDÁNÍ NOŽE SEKAČKY

Páka ovládání nože sekačky je umístěna na horní části rukojeti (viz Obr. 6). Při startu
a provozu sekačky musí být páka přitažena k rukojeti. Jejím uvolněním dojde
k zastavení motoru a nože.

Varování: Páka ovládání nože sekačky je bezpečnostní prvek. Nikdy se

nepokoušejte vyřadit její funkci. Nůž sekačky by se při chodu motoru stále
otáčel.

STARTOVACÍ ŠŇŮRA

Startovací šňůra je připevněna k dolní části rukojeti (viz Obr. 6). Při startování motoru
stůjte za sekačkou v pracovní pozici.

PÁKA NASTAVENÍ VÝŠKY SEČENÍ

POZNÁMKA: Sekačka je dodávána s přednastavenou výškou sečení na nejnižší

pozici. Nastavení výšky sečení viz níže.
Páky nastavení výšky sečení jsou umístěny nad všemi čtyřmi koly. K nastavení výšky
sečení je třeba páku vytáhnout, zatlačit směrem od sekačky a následně pohybem
vpřed nebo vzad umístit do jiné drážky (viz Obr. 7).

11

POZNÁMKA: U trávníků s drsným nebo nerovným povrchem nastavte vyšší výšku
sečení. Vyhnete se tak kontaktu nože s pevným podkladem.

Dolu Nahoru

Páka
nastavení
výšky sečení

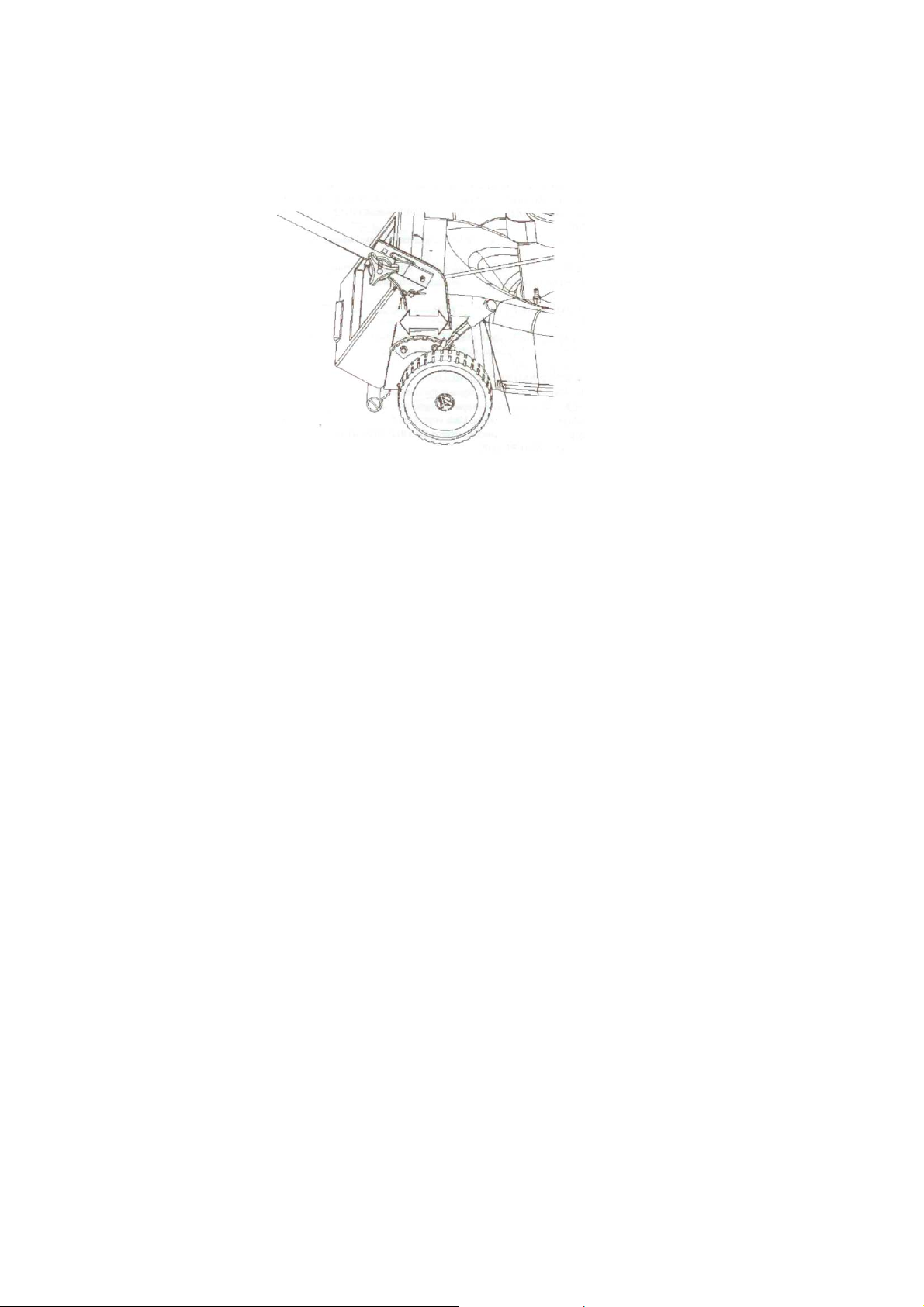

Obrázek 7

12

SEKCE 8: PROVOZ

VAROVÁNÍ:

nože, viz Obr. 2. Provoz jakékoli sekačky může způsobit odmrštění cizích
předmětů do očí a zapříčinit tak jejich vážné poranění. Proto při sekání vždy
noste ochranné brýle nebo jiné prostředky chránící zrak.

POZNÁMKA: pro dosažení nejlepšího výsledku sečení postupně zvedejte, dokud
nebude zřejmé, která výška je nejlepší pro váš trávník. Viz také PÁKA NASTAVENÍ
VÝŠKY SEČENÍ v sekci OVLADAČE.

DOPLNĚNÍ BENZÍNU A OLEJE
Benzín a olej doplňujte podle instrukcí uvedených v samostatném návodu k obsluze
motoru. Pečlivě si přečtěte všechny instrukce.

Ruce a nohy nedávejte do blízkosti vyhazovacího otvoru a

VAROVÁNÍ: Palivo nikdy nedoplňujte ve vnitřních prostorách s běžícím

motorem nebo dříve než dvě minuty po skončení provozu.

NASTARTOVÁNÍ MOTORU A SPUŠTĚNÍ NOŽE

• Kabel svíčky zapojte k zapalovací svíčce. Ujistěte se, že kovová koncovka kabelu

je pevně připevněna k železné špičce svíčky.
Plynovou páčku nastavte do pozice RYCHLE (zajíc).

•

Nastavte sytič motoru dle instrukcí uvedených v samostatném návodu k obsluze

•

motoru.
Postavte se za sekačku, přitáhněte páku ovládání nože a držte ji společně

•

s rukojetí.
Povytáhněte pomalu startovací lanko směrem k sobě, až ucítíte odpor. Pak

•

prudce zatáhněte za lanko a tím nastartujete motor. Pokud motor nenastartuje,
startování opakujte. Lanko uvolněte z ruky, až se plně navine zpět do
startovacího mechanizmu.

POZNÁMKA: V případě výskytu problémů vyhledejte sekci
ŘEŠENÍ PROBLÉMOVÝCH SITUACÍ v tomto manuálu.

ZASTAVENÍ MOTORU A NOŽE

Uvolněte páku ovládání nože. Motor i nůž se zastaví.

VAROVÁNÍ: Po zastavení motoru se nůž ještě několik vteřin otáčí.

POUŽITÍ ROTAČNÍ SEKAČKY

• Vždy se ujistěte, že na trávníku nejsou žádné kameny, klacíky, dráty a jiné
předměty, které by mohly poškodit sekačku nebo motor. Takové předměty by
mohly být odmrštěny jakýmkoli směrem a způsobit vážné poranění obsluhy i
ostatních.

• Pro dosažení nejlepších výsledků nesekejte mokrou trávu. Ta se uchycuje na
spodní straně krytu nože a brání správnému odhazování travního odpadu. Může
také způsobit také způsobit vaše uklouznutí a následný pád. Nová tráva, silná
tráva nebo mokrá tráva mohou vyžadovat nižší sečení.

• Chcete-li zdravý trávník, nikdy nesečte více než jednu třetinu z celkové délky
trávy. Trávník by měl být sekán, pokud dorůstá.

• Pro sekání a mulčování jsou nejlepší plné otáčky motoru.

13

VAROVÁNÍ: Zasáhne-li sekačka cizí předmět, zastavte motor. Odpojte

kabel svíčky a pečlivě zkontrolujte sekačku. Před dalším uvedením do
provozu odstraňte všechna poškození. Zvýšené vibrace jsou signálem
možného poškození. V takovém případě je třeba sekačku urychleně
prohlédnout a opravit.

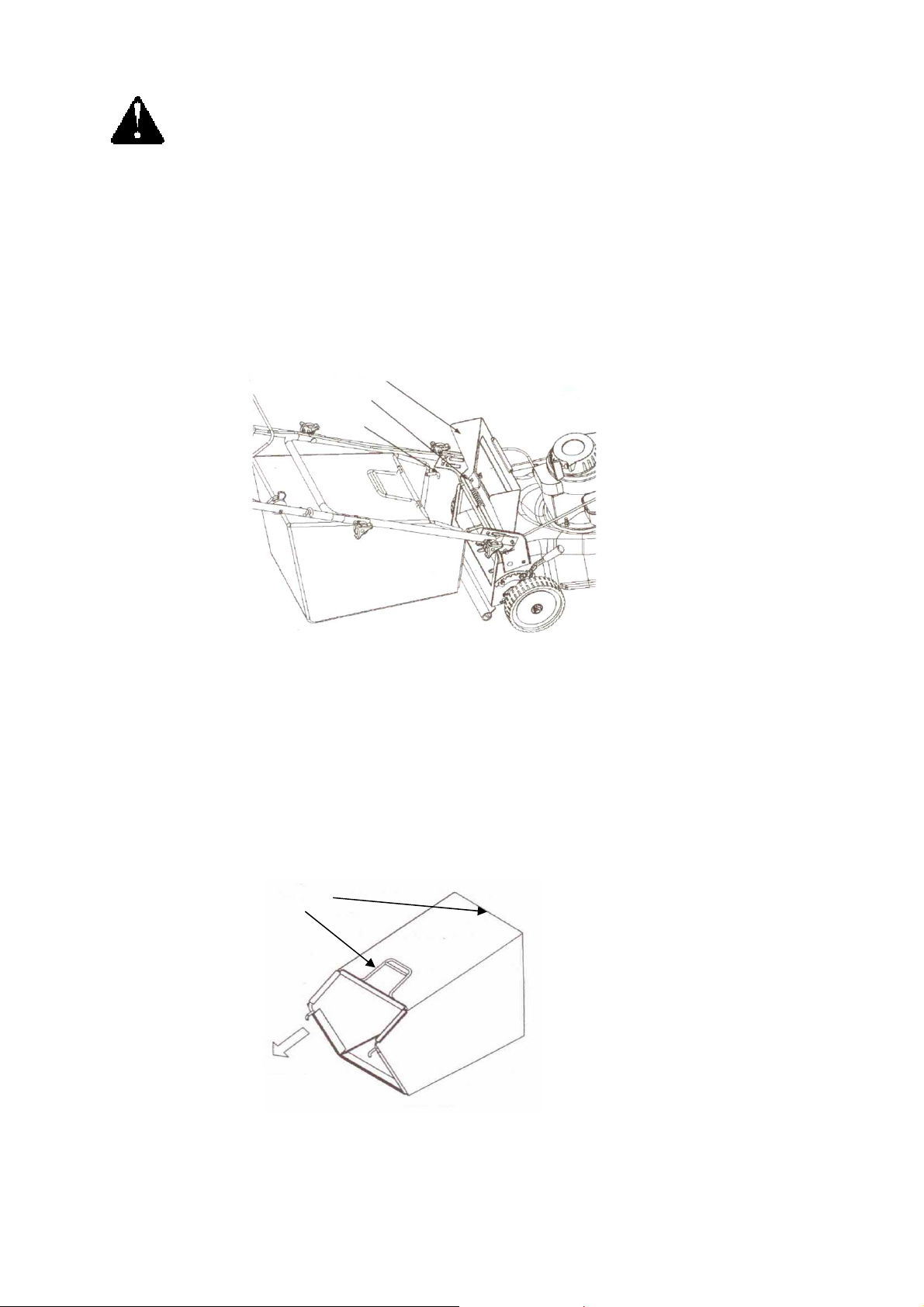

SBĚR TRÁVY

Tato sekačka může zachycovat travní odpad do sběracího koše. K jeho instalaci
postupujte podle následujících kroků.

• Zvedněte zadní kryt.

• Sběrací koš nasuňte na osu zadního krytu.

Zadní kryt

VYPRÁZDNĚNÍ SBĚRACÍHO KOŠE

Koš uchopte za zadní a dolní úchyt a zvedněte. Zadní kryt se otočí kolem své osy a
uvolní koš. Ten poté sejměte z osy krytu. Koš nakloňte (viz Obr.9) a postupně
vysypte. Při jeho zpětné instalaci se ujistěte, že jeho háky jsou správně usazeny na
ose zadního krytu mezi levým a pravým držákem.

Osa zadního krytu

Hák

Obrázek 8

Úchyty

Travní odpad

Obrázek 9

14

SEKCE 9: ÚDRŽBA

VAROVÁNÍ:

koncovka kabelu svíčky je odpojena a uzemněna.

POZNÁMKA: Před naklápěním sekačky vyprázdněte palivovou nádrž. Sekačku
nikdy nenaklápějte více než o 90° v jakémkoli směru a nenechávejte ji naklopenou
po delší dobu. Motorový olej by mohl proniknout do horních částí motoru a způsobit
problémy při startování.

MOTOR

Pokyny pro údržbu motoru najde v samostatném návodu k obsluze motoru.

• Motorový olej měňte dle instrukcí uvedených v samostatném návodu k obsluze
motoru. Instrukce pečlivě přečtěte a dodržujte.

• Za běžných podmínek čistěte vzduchový filtr po každých 25 hodinách provozu.
V extrémně prašných podmínkách zkraťte intervaly čistění na několik málo hodin.
Slabý výkon motoru a jeho zahlcování obvykle indikují potřebu vyčistit vzduchový
filtr. Pokyny k jeho čistění viz samostatný návod k obsluze motoru.

• Zapalovací svíčka by měla být čištěna jednou za sezónu a stejně tak často by
mělo být prováděno nastavení vzdálenosti mezi jejími elektrodami. Výměnu
svíčky se doporučuje provádět vždy na začátku sezóny; údaje o správném typu
svíčky a nastavení mezery mezi elektrodami najdete v samostatném návodu
k obsluze motoru.

• Motor pravidelně čistěte látkou nebo kartáčem. Udržujte v čistotě chladící systém,
aby mohlo docházet k řádné cirkulaci vzduchu, která je nezbytná pro výkon a
životnost motoru. Z výfuku odstraňujte veškeré zbytky trávy, bláta a hořlavého
odpadu.

SKŘÍŇ SEKAČKY

Spodní strana skříně sekačky by měla být čištěna po každém použití tak, aby na ní
nedocházelo k usazování travního odpadu, listí, hlíny atd. V opačném případě
mohou usazeniny zapříčiňovat korozi a zabraňovat správnému sběru trávy,
vyhazování odpadu nebo mulčování.

• Odpojte a uzemněte kabel svíčky.

• Vyprázdněte palivovou nádrž, nebo pod její víčko umístěte plastovou nádobu.

• Převraťte sekačku tak, aby ležela na šasí, stranou vzduchového filtru nahoru a

vhodně ji zajistěte pro

• Vhodným nástrojem odstraňte všechny nečistoty.

Před započetím údržby či oprav se vždy ujistěte, že

ti převrácení.

15

• Při demontáži nože kvůli jeho výměně nebo broušení si vždy chraňte ruce
pevnými rukavicemi nebo nůž omotejte pevnou látkou.

• Odmontujte šroub se šestihrannou hlavou a podložku, která drží nůž.

• Vyjměte nůž a unašeč z klikového hřídele motoru.

VAROVÁNÍ: Pravidelně kontrolujte unašeč nože, obzvláště v případech,

kdy zasáhnete cizí předmět. V případě potřeby jej vyměňte.

Při ostření nože dodržujte stejný úhel ostří. Je extrémně důležité, aby každá strana
nože byla broušena stejně tak, aby nedošlo k porušení jeho vyvážení. Nevyvážený
nůž bude při vysokých otáčkách způsobovat zvýšené vibrace, které mohou sekačku
poškodit nebo zničit a obsluze přivodit poranění.
Po ostření nože se přesvědčte, zda jste neporušili jeho vyvážení. K testu můžete
použít kulatý šroubovák. Před započetím testu rovnováhy oddělte nůž od unašeče.
Není-li nůž vyvážen, uberte trošku kovu z těžšího konce.

• Před instalací nože a jeho unašeče namažte klikový hřídel a vnitřní stranu
unašeče mazacím olejem.

• Při instalaci se ujistěte, že strana nože s číslem dílu směřuje v pracovní pozici
sekačky k zemi.

• Unašeč nože nasuňte na hřídel motoru.

• Nasaďte zpět nůž a šroub s podložkou. Ujistěte se, že nůž dobře sedí na unašeči.

Šroub dotahujte kroutícím momentem min. 52,4 Nm.

•

POZNÁMKA: Dotažení šroubu nože je třeba z bezpečnostních důvodů pravidelně
kontrolovat.

SEKCE 10: MAZÁNÍ

VAROVÁNÍ: Před čistěním, mazáním či prováděním jakýchkoli jiných

servisních prací vždy vypněte motor a odpojte kabel svíčky.

Kolo

Páka ovládání nože

Mazání

Motor

Obrázek 11

16

Rukojeť: Ovládací prvky na rukojeti promazávejte lehkým olejem nejméně jednou za
sezónu (viz Obr. 11). Páka ovládání nože a se musí volně pohybovat v obou
směrech.
Kola: Kola a jejich ložiska promazávejte nejméně jednou za sezónu lehkým nebo
motorovým olejem. Při demontáži kol z různých důvodů namažte jejich vnitřní povrch
a povrch jejich os lehkým olejem, viz Obr. 11.

Motor: Viz samostatný návod k obsluze motoru.

SEKCE 11: MIMOSEZÓNNÍ USKLADNĚNÍ

Příprava k uskladnění:

• Sekačku pečlivě vyčistěte a promažte dle instrukcí pro mazání.

• Instrukce k uskladnění motoru viz samostatný manuál k obsluze motoru.

• Nůž ošetřete olejem nebo antikorozním nátěrem.

• Sekačku skladujte v suchém a čistém prostředí. Neskladujte ji v blízkosti

korozivních materiálů, jakými jsou např. průmyslová hnojiva.

POZNÁMKA: Při skladování takovýchto strojů ve špatně ventilovaných nebo
plechových přístřešcích, věnujte větší pozornost zajištění proti korozi. Zařízení
zakonzervujte silikonovým olejem, obzvláště všechna lanka a pohyblivé části.

17

SEKCE 12 : ŘEŠENÍ PROBLÉMOVÝCH SITUACÍ

Problém Příčina Řešení

Motor nelze
nastartovat.

Motor běží
nepravidelně.

Motor se přehřívá. Nízká hladina oleje v motoru. Doplňte vhodným motorovým olejem.

Občasné
přeskočení motoru
při vysokých
otáčkách.
Špatný volnoběh
motoru.

Zvýšené vibrace. Nevyvážený nebo uvolněný nůž. Vyvažte nůž. Dotáhněte nůž a unašeč.

Sekačka
nemulčuje trávu.

Nerovnoměrný
pokos.

Uvolněná páka ovládání nože. Přitáhněte páku ovládání nože.
Odpojená koncovka kabelu svíčky. Zapojte kon

cí

Plynová páčka v nesprávné startova
poloze.
Prázdná palivová nádrž nebo
nekvalitní palivo.
Ucpané palivové potrubí. Vyčistěte potrubí.
Vadná svíčka
Zahlcený motor. Startujte s plynovou páčkou v pozici

Plynová páčka v poz

Ucpané palivové potrubí nebo
nekvalitní palivo.

nádrže.
Voda nebo nečistoty v palivovém
sy

stému.

Omezené proudění vzduchu. Odstraňte
Nesprávné seřízení ka
Mezera mezi elektrodami svíčky příliš
úzká.

Vadná svíčka nebo příliš velká
mezera mezi jejími elektrodami.
Nesprávné seřízení ka
Zanesený vzduchový filtr. Vyčistěte vzduchový filtr.

Ohnutý nůž. Vyměňte nůž.
Příliš nízké otáčky motoru. Nastavte plyn mezi 3/4 a plný plyn.
Mokrá tráva. Nesečte, je-li tráva mokrá.
Příliš vysoká tráva. Sečte nejp

Tupý nůž.
Špatné nastavení koleček. Všechna kolečka nastavte do stejné

Tupý nůž.

. Vyměň

ici START.

svíčky.

ka palivové

ý vzduchový filtr.

rburátoru.

rburátoru. Seřiďte karburátor.

rburátoru. Seřiďte karburátor.

Naos

Naos

Plynovou páčku nastavte do polohy
FAST (rychle) nebo START.
Doplňte kvalit

FAST (rychl
Plynovou páčku nastavte do polohy
FAST (rychle).
Upevněte k
Vyčistěte potrubí, doplňte kvalitním
palivem.

čistěte průduch. Ucpaný průduch ví

Vy

Vypusťte
palivem.
Vyčistěte vzduchový filtr. Zanesen
Seřiďte karbur

Nastavte mezeru na 0,5mm.

Vyměňte svíčku nebo nastavte mezeru
na 0,5mm.

sečení a poté na požadova
nebo snižte šířku záběru (1/2 šířky).

výšky.

covku kabelu svíčky.

ním palivem.

te nebo vyčistěte svíčku.

e).

abel s

víčky. Uvolněný kabel

nádrž. Doplňte kv

átor. Nesprávné seřízení ka

kryt motoru a vyčistěte jej.

rve na vysokou výšku

třete nebo vyměňte nůž.

třete nebo vyměňte nůž.

alitním

nou výšku,

Více informací o motoru najdete v samostatném manuálu k obsluze motoru
dodávaném se sekačkou.

POZNÁMKA: Pro veškeré opravy přesahující rámec drobných nastavení uvedených
výše, kontaktujte autorizovaný servis.

18

EC-Prohlášení o shodě

Číslo M87

Držitel certifikátu: Jiangsu World Plant-Protecting Machinery
Co., Ltd.

Tianlu Road, Economy Development Zone,
212300 Danyang City, Jiangsu province,
ČÍNSKÁ LIDOVÁ REPUBLIKA

Produkt: Travní sekačk\
Travní sekačka

Model(y): WORLD18-BS40-A, WYZ18-BS40-A, WYZ18H-BS40-A

Parametry: Výkon motoru:

(WORLD18-BS40-A, WYZ18-BS40-A,
WYZ18H-BS40-A)

Max. rych. hřídele: 2800/min
Odlišnosti u různých modelů, viz strana 2.

Testováno dle: EN 836/A3:2004

Toto prohlášení o shodě je vydáno na dobrovolné bázi podle směrnic Evropské
Rady 98/37EC a 2006/42/EC vztahujících se na strojní zařízení. Toto prohlášení
potvrzuje, že uvedené vybavení (ne vybavení uvedené v dodatku IV) odpovídá hlavním
požadavkům této směrnice na ochranu. Viz také poznámky na další straně.

Zkušební protokol č.: 4840308031101

Datum: 2009-12-15

Označení CE může být umístěno na produkt po přípravě potřebné technické
dokumentace a prohlášení o shodě, za dodržení dalších platných směrnic.

Strana 1 ze 2

4,0HP/2,94kW

19

EC-Prohlášení o shodě

Číslo M87

Výše uvedený certifikát zahrnuje následující modely:

Model Pojezd Vyhazování Záběr Výkon

WORLD18-

BS40-A

WYZ18-BS40-A Ano Zadní 460mm 4HP/2,94kW 158 cm

WYZ18H-BS40-A Ano

Strana 2 ze 2

Ne Zadní 460mm 4HP/2,94kW 158 cm

Zadní a boční

460mm 4HP/2,94kW 158 cm3

motoru

Obsah

motoru

3

3

20
