STUDIO LINE Series
Rev 2.0
User Manual / Manual de Uso
STUDIO LINE
2-WAY INDOOR/OUTDOOR SPEAKER
Congratulations on your purchase. We
trust you will enjoy the value and quality
of your STUDIO speaker.
Please take a few minutes to read this
user manual before you get started.
Also, be sure to retain this document should
you need to refer to it in the future.
SPEAKER PLACEMENT
STUDIO speakers are manufactured to resist a variety of weather conditions. However, they are not
waterproof, so if you decide to place your speaker outdoor, position them so they are not exposed to
the elements.
A FEW WORDS ABOUT STUDIO SPEAKERS
STUDIO speakers are designed to accurately reproducer high fidelity music in a variety of
applications, including home theater. Not only are these loudspeakers weather resistant for outrdoor
use, they also include color matched bracket for mounting in most any environment.
SPEAKER MOUNTING
If your application requires the STUDIO speakers to be mounted, please follow these direction. Using
the hardware supplied, mount the bracket first. Attach the speakers to the bracket using ther large
plastic knobs supplied. Never mount a speaker on a wall made of unreinforced drywall or plasteboard.
If you are unsure, consult a professional contractor.
HOOKING IT UP
The binding post speaker terminal on the STUDIO speakers will accomodate up to 2 mm wire. When
connecting the speakers, it is very important to observe the correct polarity. This means that the wire
attached to the (+), red or positive on one component must be attached to the (+), red or positive
terminal on the corresponding output terminal. Similary, the (-), black, negative or ground terminal
must connect to the respective (-), black, negative or ground terminals.
Select the adequate power tap with the switch placed in the rear side.
1
User Manual/Manual de Uso STUDIO Series
EN
A STUDIO 20 LINE carton contains two loudspeakers (black or white) and two metallic
wall-mount brackets.
(*) Power Taps (70V) ................................. 1
Power Taps (100V)................................. 2 Ω) Ω) Ω) Ω)
Low Impedance position.......................... 8Ω (30W)
Sensitivity (1W/1m) .................................. 73 dB
Max. SPL ..................................................... 89 dB
Frequency Response .............................. 80Hz - 18kHz
Elements.................................................... 4" Woofer + 1" Tweeter
Dimensions .............................................. 160 x 212 x 142 mm
Material (enclosure) ................................. ABS plastic
Material (grille) ......................................... Aluminium
Weight ....................................................... 1,55 Kg
W(4k9Ω)/2W(2k45Ω)/4W(1k22Ω)8W(612Ω)
W(5k /4W(2k5 /8W(1k25 /16W(625
(*) The power taps indicated on the selector switch are calculated for 100V line. In the case of 70V line installation, each power
tap will correspond to half the value
Specifications are subject to change without notice
2
User Manual/Manual de Uso STUDIO Series

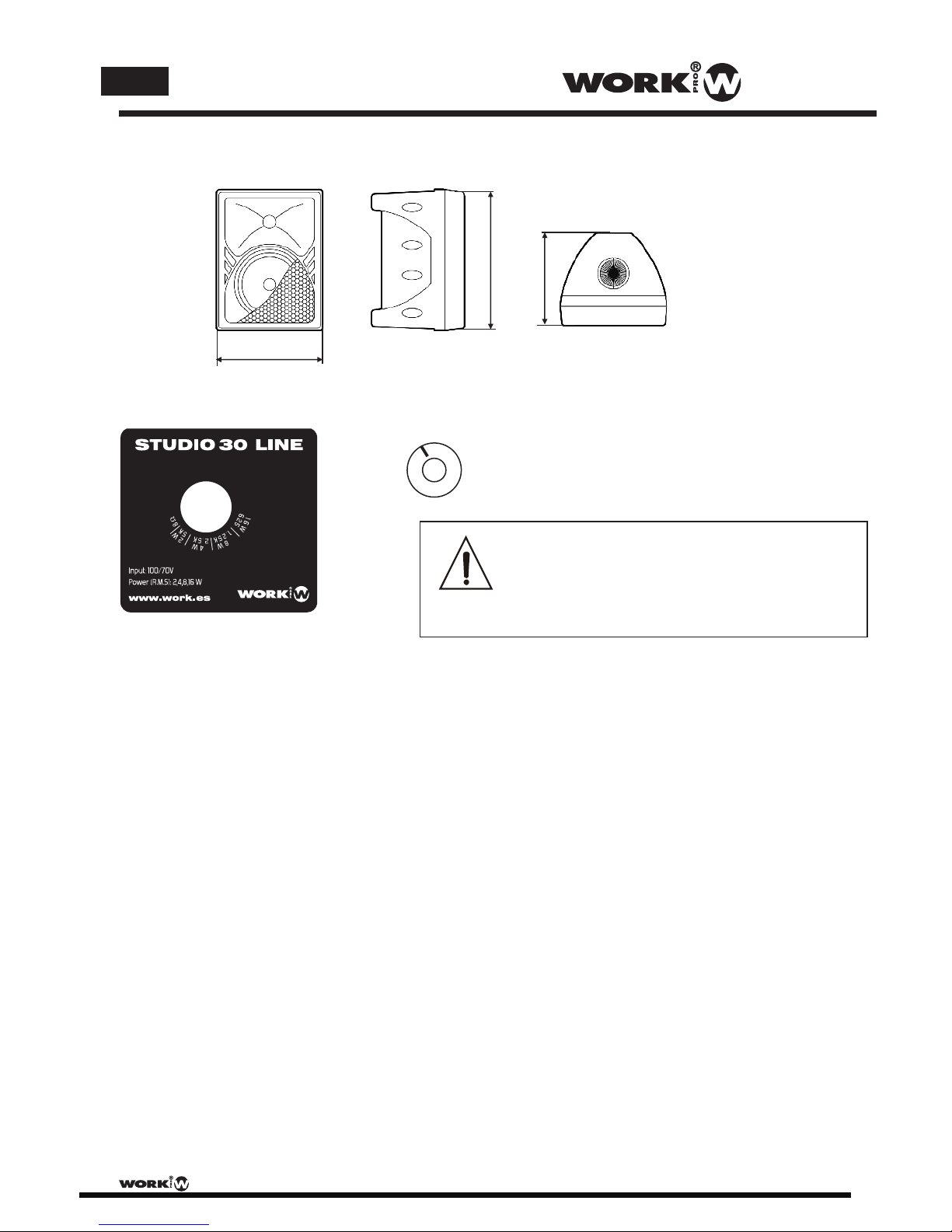

The power tap is the 5
position rotary switch to the desired tap.
selected by rotating
The connection is made through Binding Post terminals.
Ensure the correct polarity is observed.
Make sure to select the correct power tap
position before connecting the loudspeaker
to a 70/100V line amplifier. If the low
impedance position (8Ω) is selected, the
loudspeaker could be damaged!
STUDIO 20 LINE
160
212
142
EN
(*) Power Taps (70V) ................................. 1
Power Taps (100V)................................. 2 Ω) Ω) Ω) Ω)
Low Impedance position.......................... 8Ω (40W)
Sensitivity (1W/1m) .................................. 74 dB
Max. SPL ..................................................... 90 dB
Frequency Response .............................. 70Hz - 20kHz
Elements.................................................... 5" Woofer + 1" Tweeter
Dimensions .............................................. 180 x 240 x 160 mm
Material (enclosure) ................................. ABS plastic
Material (grille) .........................................
Weight ....................................................... 2,7 Kg
W(4k9Ω)/2W(2k45Ω)/4W(1k22Ω)8W(612Ω)
W(5k /4W(2k5 /8W(1k25 /16W(625
(*) The power taps indicated on the selector switch are calculated for 100V line. In the case of 70V line installation, each power
tap will correspond to half the value
Specifications are subject to change without notice
Aluminium
The power tap is the 5
position rotary switch to the desired tap.
selected by rotating
The connection is made through Binding Post terminals.
Ensure the correct polarity is observed.
Make sure to select the correct power tap
position before connecting the loudspeaker
to a 70/100V line amplifier. If the low
impedance position (8Ω) is selected, the
loudspeaker could be damaged!
A STUDIO 30 LINE carton contains two loudspeakers (black or white) and two metallic
wall-mount brackets.
STUDIO 30 LINE
180
240
160
3
User Manual/Manual de Uso STUDIO Series
EN
(*) Power Taps (70V) .................................
Power Taps (100V)................................. Ω) Ω) Ω) Ω)
Low Impedance position.......................... 8Ω (60W)
Sensitivity (1W/1m) .................................. 73 dB
Max. SPL ..................................................... 90 dB
Frequency Response .............................. 70Hz - 20kHz
Elements.................................................... 6.5" Woofer + 1" Tweeter
Dimensions .............................................. 225 x 300 x 200 mm
Material (enclosure) ................................. ABS plastic
Material (grille) .........................................
Weight ....................................................... 4,8 Kg
2W(2k45Ω)/4W(1k22Ω)8W(612Ω)/16W(306Ω)
4W(2k5 /8W(1k25 /16W(625 /32W(312
(*) The power taps indicated on the selector switch are calculated for 100V line. In the case of 70V line installation, each power
tap will correspond to half the value
Specifications are subject to change without notice
Aluminium
The power tap is the 5
position rotary switch to the desired tap.
selected by rotating
The connection is made through Binding Post terminals.
Ensure the correct polarity is observed.
Make sure to select the correct power tap
position before connecting the loudspeaker
to a 70/100V line amplifier. If the low
impedance position (8Ω) is selected, the
loudspeaker could be damaged!
A STUDIO 40 LINE carton contains two loudspeakers (black or white) and two metallic
wall-mount brackets.
STUDIO 40 LINE
225
300
200
4
User Manual/Manual de Uso STUDIO Series
EN
(*) Power Taps (70V) .................................
Power Taps (100V)................................. Ω) Ω) Ω) Ω)
Low Impedance position.......................... 8Ω (70W)
Sensitivity (1W/1m) .................................. 72 dB
Max. SPL ..................................................... 90 dB
Frequency Response .............................. 40Hz - 20kHz
Elements.................................................... 8" Woofer + 1" Tweeter
Dimensions .............................................. 276 x 366 x 240 mm
Material (enclosure) ................................. ABS plastic
Material (grille) .........................................
Weight ....................................................... 6,3 Kg
2W(2k45Ω)/4W(1k22Ω)8W(612Ω)/16W(306Ω)
4W(2k5 /8W(1k25 /16W(625 /32W(312
(*) The power taps indicated on the selector switch are calculated for 100V line. In the case of 70V line installation, each power
tap will correspond to half the value
Specifications are subject to change without notice
Aluminium
The power tap is the 5
position rotary switch to the desired tap.
selected by rotating
The connection is made through Binding Post terminals.
Ensure the correct polarity is observed.
Make sure to select the correct power tap
position before connecting the loudspeaker
to a 70/100V line amplifier. If the low
impedance position (8Ω) is selected, the
loudspeaker could be damaged!
A STUDIO 50 LINE carton contains two loudspeakers (black or white) and two metallic
wall-mount brackets.
STUDIO 50 LINE
276
366
240
5
User Manual/Manual de Uso STUDIO Series
EN
STUDIO LINE
ALTAVOZ DE 2 VIAS PARA INTERIOR/EXTERIOR
Felicidades por su adquisición. Esperamos
que disfrute del rendimiento y calidad de su
altavoz STUDIO.
Por favor, tómese unos minutos para leer este
manual antes de comenzar a utilizarlo.
Asimismo, asegúrese de conservar este
documentos por si lo necesita para futuras
referencias
COLOCACION DEL ALTAVOZ
Las cajas acústicas STUDIO están fabricadas para resistir una gran variedad de condiciones
meteorológicas. De todas formas, no son resistentes al agua, así, si decide situarlas en exterior, no
deben estar expuestas a los elementos.
UNAS BREVES PALABRAS ACERCA DE LA SERIE STUDIO
Las cajas acústicas STUDIO están diseñadas para reproducir música de alta fidelidad en una gran
variedad de aplicaciones incluyendo home theater. Además de su uso en exteriores, estos altavoces
incorporan un soporte del mismo color para su montaje en cualquier lugar.
MONTAJE DE LA CAJA ACUSTICA
Si su aplicación requiere que los STUDIO deban se montados, por favor, siga esta directrices. Usando l
a pletina, fije el soporte a la pared. Fije el altavoz utilizando las tapas de plásticos suministradas.
Nunca monte los altavoces en una pared sin refuerzo o paneles. Si no está seguro, consulte a un
albañil profesional.
CONEXIONADO
Los terminales binding post speaker terminal en los altavoces STUDIO permiten acomodar un cable
de hasta 2 mm. Cuando conecte los altavoces, es importante observar la correcta polaridad. Esto
significa que el cable marcado como (+), rojo o, positivo eb un componente debe conectarse al
terminal (+),. rojo o positivo del correspondiente terminal . De manera análoga, el terminal (-), negro,
negativo o masa, debe conectarse al respectivo terminal (-), negro, negativo o masa.
Seleccione la potencia adecuada con el conmutador situados en el panel trasero
6
User Manual/Manual de Uso STUDIO Series
ES
Un set de STUDIO 20 LINE contiene 2 cajas acústicas (blancas o negras) y 2 soportes
para pared metálicos.
(*) Potencia (70V)...................................... 1
Potencia (100V)...................................... 2 Ω) Ω) Ω) Ω)
Posición a baja impedancia .................... 8Ω (30W)
Sensibilidad (1W/1m) .............................. 73 dB
Max. SPL ..................................................... 89 dB
Respuesta en frecuencia ........................ 80Hz - 18kHz
Elementos ................................................. 4" Woofer + 1" Tweeter
Dimensiones ............................................ 160 x 212 x 142 mm
Material (recinto) ...................................... Plastico ABS
Material (rejilla) ........................................
Peso .......................................................... 1,55 Kg
(*) Las posiciones indicadas en el selector están calculadas para línea de 100V. En el caso de una instalación de línea 70V, cada
posición de potencia corresponderá a la mitad del valor.
Las especificaciones están sujetas a cambio sin previo aviso.
W(4k9Ω)/2W(2k45Ω)/4W(1k22Ω)8W(612Ω)
W(5k /4W(2k5 /8W(1k25 /16W(625
Aluminio
7
User Manual/Manual de Uso STUDIO Series
La potencia se selecciona girando el conmutador
rotativo de 5 posiciones hasta la potencia deseada.
El conexionado se realiza mediante conectores Binding Post.
Asegúrese de observar la correcta polaridad.
STUDIO 20 LINE
160
212
142
Asegúrese de seleccionar la correcta posición
de potencia antes de conectar el altavoz a un
amplificador de línea 70/100V. Si se selecciona
la posición de baja impedancia (8Ω), el altavoz
puede dañarse.
ES
STUDIO 30 LINE
180
240
160
Un set de STUDIO 30 LINE contiene 2 cajas acústicas (blancas o negras) y 2 soportes
para pared metálicos.
La potencia se selecciona girando el conmutador
rotativo de 5 posiciones hasta la potencia deseada.
El conexionado se realiza mediante conectores Binding Post.
Asegúrese de observar la correcta polaridad.
Asegúrese de seleccionar la correcta posición
de potencia antes de conectar el altavoz a un
amplificador de línea 70/100V. Si se selecciona
la posición de baja impedancia (8Ω), el altavoz
puede dañarse.
(*) Potencia (70V)...................................... 1
Potencia (100V)...................................... 2 Ω) Ω) Ω) Ω)
Posición a baja impedancia .................... 8Ω (40W)
Sensibilidad (1W/1m) .............................. 74 dB
Max. SPL ..................................................... 90 dB
Respuesta en frecuencia ........................ 70Hz - 18kHz
Elementos ................................................. 5" Woofer + 1" Tweeter
Dimensiones ............................................ 180 x 240 x 160 mm
Material (recinto) ...................................... Plastico ABS
Material (rejilla) ........................................
Peso .......................................................... 12,7 Kg
(*) Las posiciones indicadas en el selector están calculadas para línea de 100V. En el caso de una instalación de línea 70V, cada
posición de potencia corresponderá a la mitad del valor.
Las especificaciones están sujetas a cambio sin previo aviso.
W(4k9Ω)/2W(2k45Ω)/4W(1k22Ω)8W(612Ω)
W(5k /4W(2k5 /8W(1k25 /16W(625
Aluminio
8
User Manual/Manual de Uso STUDIO Series
ES
(*) Potencia (70V)......................................
Potencia(100V)....................................... Ω) Ω) Ω) Ω)
Potencia a baja impedancia..................... 8Ω (60W)
Sensibilidad (1W/1m) .............................. 73 dB
Max. SPL ..................................................... 90 dB
Respuesta en frecuencia ........................ 70Hz - 20kHz
Elementos ................................................. 6.5" Woofer + 1" Tweeter
Dimensiones ............................................ 225 x 300 x 200 mm
Material (recinto) ...................................... Plástico ABS
Material (rejilla) ........................................
Peso .......................................................... 4,8 Kg
(*) Las posiciones indicadas en el selector están calculadas para línea de 100V. En el caso de una instalación de línea 70V, cada
posición de potencia corresponderá a la mitad del valor.
Las especificaciones están sujetas a cambio sin previo aviso
2W(2k45Ω)/4W(1k22Ω)8W(612Ω)/16W(306Ω)
4W(2k5 /8W(1k25 /16W(625 /32W(312
Aluminio
STUDIO 40 LINE
225
300
200
Un set de STUDIO 40 LINE contiene 2 cajas acústicas (blancas o negras) y 2 soportes
para pared metálicos.
La potencia se selecciona girando el conmutador
rotativo de 5 posiciones hasta la potencia deseada.
El conexionado se realiza mediante conectores Binding Post.
Asegúrese de observar la correcta polaridad.
Asegúrese de seleccionar la correcta posición
de potencia antes de conectar el altavoz a un
amplificador de línea 70/100V. Si se selecciona
la posición de baja impedancia (8Ω), el altavoz
puede dañarse.
9
User Manual/Manual de Uso STUDIO Series
ES
STUDIO 50 LINE
276
366
240
(*) Potencia (70V)......................................
Potencia(100V)....................................... Ω) Ω) Ω) Ω)
Potencia a baja impedancia..................... 8Ω (70W)
Sensibilidad (1W/1m) .............................. 72 dB
Max. SPL ..................................................... 90 dB
Respuesta en frecuencia ........................ 40Hz - 20kHz
Elementos ................................................. 8" Woofer + 1" Tweeter
Dimensiones ............................................ 276 x 366 x 240 mm
Material (recinto) ...................................... Plástico ABS
Material (rejilla) ........................................
Peso .......................................................... 6,3 Kg
(*) Las posiciones indicadas en el selector están calculadas para línea de 100V. En el caso de una instalación de línea 70V, cada
posición de potencia corresponderá a la mitad del valor.
Las especificaciones están sujetas a cambio sin previo aviso
2W(2k45Ω)/4W(1k22Ω)8W(612Ω)/16W(306Ω)
4W(2k5 /8W(1k25 /16W(625 /32W(312
Aluminio
Un set de STUDIO 50 LINE contiene 2 cajas acústicas (blancas o negras) y 2 soportes
para pared metálicos.
La potencia se selecciona girando el conmutador
rotativo de 5 posiciones hasta la potencia deseada.
Asegúrese de seleccionar la correcta posición
de potencia antes de conectar el altavoz a un
amplificador de línea 70/100V. Si se selecciona
la posición de baja impedancia (8Ω), el altavoz
puede dañarse.
10
User Manual/Manual de Uso STUDIO Series
ES
http://www.equipson.es
This symbol on the product or on its packaging indicates that this product
shall not be treated as household waste. Instead it shall be handed over to
the applicable collection point for the recycling of electrical an electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling
of this product. The recycling of materials will help to conserve natural
resources. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service
or the shop where you purchased the product.
Manufactured by EQUIPSON, S.A.
This symbol on the product or on its packaging indicates that this product
shall not be treated as household waste. Instead it shall be handed over to
the applicable collection point for the recycling of electrical an electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling
of this product. The recycling of materials will help to conserve natural
resources. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service
or the shop where you purchased the product.
Manufactured by EQUIPSON, S.A.
Loading...
