CS SERIES
User Manual/Manual de Uso
CS 206
CS 210
CS 214
Type
Frequency Response
Sensitivity
Power Taps
Line input
Dimension(L*W*H)
Physical Specification
Material
Grille
Component
Finished Colour
Unit Weight
Gross Weight
Speaker Specification
Voice Coil Size
DC Impedance
Former
Magnet
Basket
Cone Material
Spider
Dust cap
6x2"LO+1x1"HI
10x2"LO+1x1"HI
14x2"LO+1x1"HI
Aluminium(RAL 9010)
Powder Coated ALU Mesh(RAL 9010)
Ferrite
2.2Kg
2.5kg/1pc
CS-206
91dB
506*75*70 mm
75
70
CS-206: 506mm
CS-210: 721mm
CS-214: 937mm
CS-210 CS-214
91dB 91dB
30/15/7.5W
30/15/7.5W
30/15/7.5W
721*75*70 mm
937*75*70 mm
3.1Kg 3.9Kg
3.6kg/1pc 4.6kg/1pc
Paper
RAL 9010
Φ0.1*2Layer
7.2Ω
180~18kHz
100V
Cloth
PSV
φ45* φ22*8(Y30)
Iron
Paper
BLACK
RED
YELLOW
GREEN

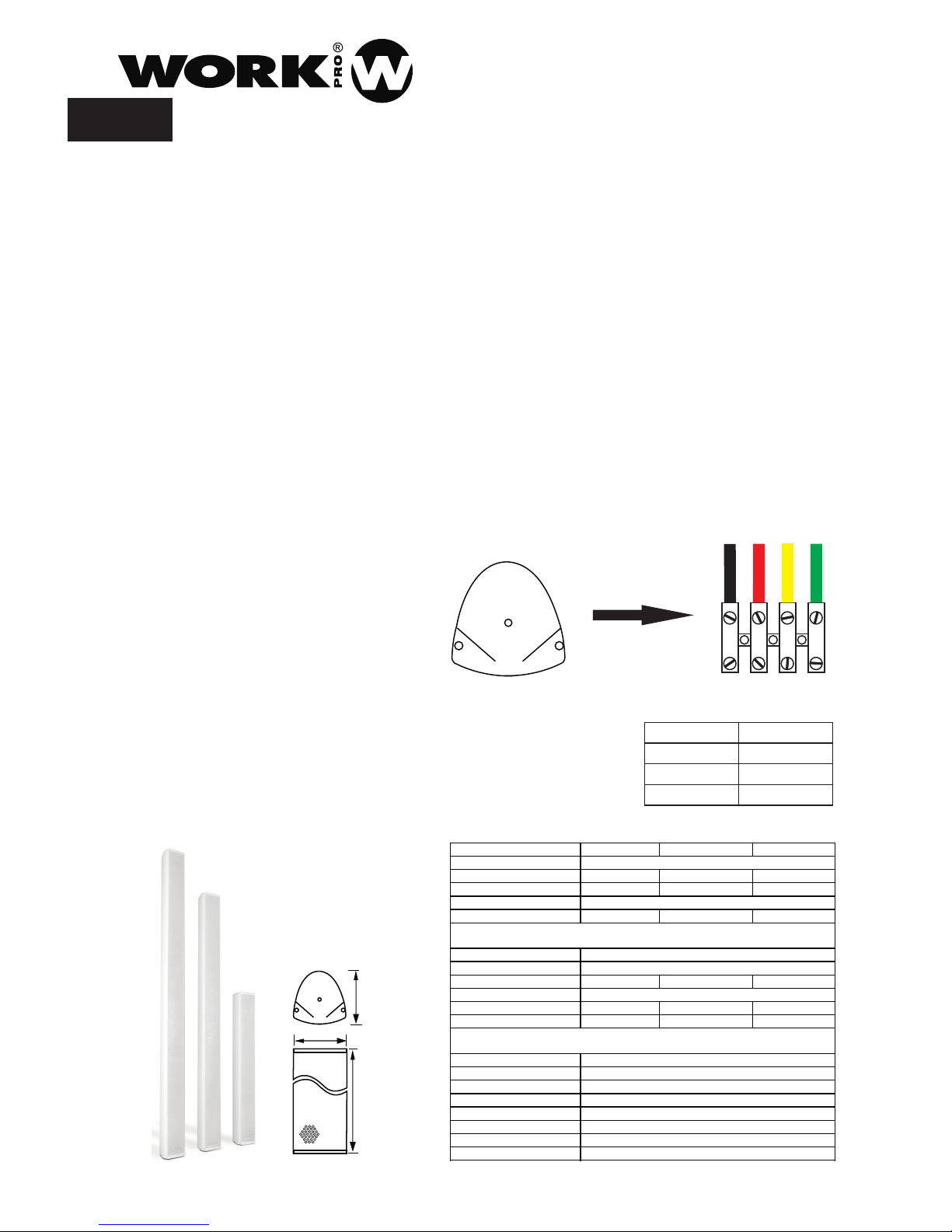

2. This terminal black has 4 cables corresponding to the different output positions.
3. The color code is the following:
4. Connect the output cable between BLACK terminal and the color with the desired power output.
1. Unscrew the back side cover and extract the terminal block.connections
INSTALLATION PROCESS
CAUTION
COLUMN SPEAKER
CS 206 - CS 210 - CS 216
BLACK
GREEN
YELLOW
RED
Common
7.5 W
15 W
30 W
Please, read the instructions in detail before you use, and follow the contents to make the most proper
installation. After you have made the installation, please keep this instructions for future reference.
If you would like to do any changes for the installation, please must make sure if the specifications are
correct or not. Otherwise, the incorrect installation will result in the parmanent damage to this product,
therefore, please use it with caution.
- Do not make the installation that exceed the specifications of this product because it will result in affecting
the life and capacity with regard to this product.
- Keep away from wet places or rain
- Do not clean the column speaker with an organic solvent or alcoholic detergent.
- Do not repair or disassemble the product yourself if there is any damage or unusual situation, please
contact with your dealer for service.
DESCRIPTION
This column speakers are compossed by a certain number of 2" woofer (6 woofers for CS 206, 10 woofers
for CS 210 & 14 woofers for CS 214) and one TWT. All models operate with 100 V line and they incorporate
3 output positions: 7.5/15/30 W. They include fixation pieces and
EN
Tipo
Respuesta en Frecuencia
Sensibilidad
Posiciones de potencia
Entrada Line
Dimensiones (L*An*Al)
Especificaciones Físicas
Material
Rejilla
Componentes
Color de acabado
Peso Neto
Peso Bruto
Especificaciones del Altavoz
Bobina
Impedancia
Suspensión
Imán
Chasis
Cono
Centrador
Tapeta
6x2"LO+1x1"HI
10x2"LO+1x1"HI
14x2"LO+1x1"HI
Aluminio (RAL 9010)
Aluminio con pintura en polvo (RAL 9010)
Ferrita
2.2Kg
2.5kg/1pc
CS-206
91dB
506*75*70 mm
75
70
CS-206: 506mm
CS-210: 721mm
CS-214: 937mm
CS-210 CS-214
91dB 91dB
30/15/7.5W
30/15/7.5W
30/15/7.5W
721*75*70 mm
937*75*70 mm
3.1Kg 3.9Kg
3.6kg/1pc 4.6kg/1pc
Papel
RAL 9010
Φ0.1*2 capas
7.2Ω
180~18kHz
100V
Tela
PSV
φ45* φ22*8(Y30)
Hierro
Papel
NEGRO
ROJO
AMARILLO
VERDE
2. Este bloque de terminales dispone de 4 cables correspondiente a las diferentes posiciones de salida.
3. El código de colores es el siguiente:
4. Conecte el cable de salida entre el terminal NEGRO y el color con la potencia de salida deseada.
1. Destornille la cubierta inferior y extraiga el bloque de terminales.
PROCESO DE INSTALACION
PRECAUCION
ALTAVOCES DE COLUMNA
CS 206 - CS 210 - CS 216
NEGRO
VERDE
AMARILLO
ROJO
Común
7.5 W
15 W
30 W
Por favor, lea estas instrucciones en detalle antes de su uso, y siga su contenido para realizar la
instalación más adecuada. Después de realizar la instalación, por favor, conserve las instrucciones para
futuras referencias. Si desea realizar cambios en la instalación, asegúrese que las especificaciones de
la misma son correctas. De otra manera, una instalación incorrecta causará un daño permanente en este
dispositivo, así pues, úselo con precaución.
- No realice una instalación cuyas especificaciones excedan las de este producto, afectará a la vida útil y
capacidad de este producto.
- Manténgalo apartado de lugares húmedos y de la lluvia.
- No limpie la unidad con disolventes orgánicos ni detergentes basados en el alcohol.
- No repare o desarme la unidad usted mismo si hay alguna avería o situación inusual. por favor, contacte
con su distribuidor para su revisión.
DESCRIPCION
Estos altavoces de columna están compuesto por cierto número de altavoces de 2" (6 woofers para
CS 206, 10 woofers para CS 210 y 14 woofers para CS 214) y un TWT. Todos los modelos operan con
línea de 100 V e incorporan 3 posiciones de salida: 7.5/15/30 W. Además incluyen piezas de fijación y
prensa-estopa para los cables de salida.
ES
CS 206
CS 210
CS 214
EQUIPSON, S.A.
Avda. El Saler, 14 - Pol. Ind. L´Alteró
46460 - Silla (Valencia) Spain
Tel. +34 96 121 63 01 Fax + 34 96 120 02 42
equipson@equipson.eswww.work.es
This symbol on the product or on its packaging indicates that this product
shall not be treated as household waste. Instead it shall be handed over to
the applicable collection point for the recycling of electrical an electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling
of this product. The recycling of materials will help to conserve natural
resources. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service
or the shop where you purchased the product.
