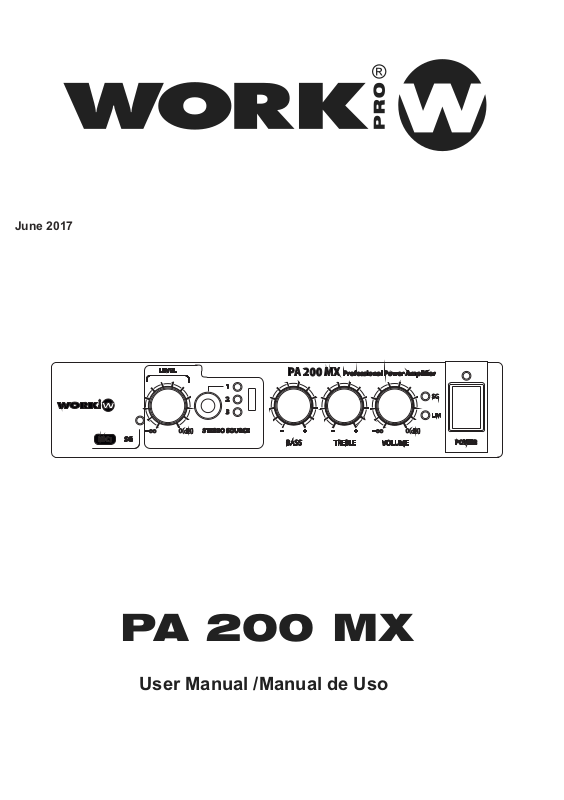

Work Pro PA 200 MX User guide

June 2017

PA 200 MX

User Manual /Manual de Uso

SAFETY RELATED SYMBOLS

WARNING:

TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE
TO RAIN OR HUMIDITY.DO NOT
REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN
STATED.

EN

GRAPHICAL SYMBOLS EXPLANATION

This symbol, wherever used,alerts you to
the presence of un-isulated and dangerous
voltages within the product enclosure.
These are voltages that may be sufficient to
constitute the risk of electric shock.

This symbol, wherever used, alerts you to
important operating and maintenance
instructions. Please read.

Protective Ground Terminal

AC mains (Alternating Current)

Hazardous Live Terminal

ON: Denotes the product is turned on.

OFF: Denotes the product is turned off.

WARNING

Describes precautions that should be observed to
prevent the possibility of death or injury to the user.

CAUTION

Describes precautions that should be observed to
prevent damage to the product.

WARNING

Power Supply

Ensure that the mains source voltage (AC outlet)
matches the voltage rating of the product. Failure
to do so could result in damage to the product and
possibly the user.

Unplug the product before electrical storms occur
and when unused for long periods of time to reduce
the risk of electric shock or fire.

External Connection

Always use proper ready-made insulated mains
cabling (power cord). Failure to do so could result
in shock or fire. If in doubt, seek advice from a
registered electrician.

Do not Remove Any Cover

Within the product are areas where high voltages
may bepresent. To reduce the risk of electric shock
do not remove any covers unless the AC mains
power cord is removed.

Covers should be removed by qualified service
personnel only.

No user serviciable parts inside.

Fuse

To prevent fire an damage to the product, use only
the recommended fuse type as indicated in this
manual. Do not short-circuit the fuse holder.
Before replacing fuse, make sure that the product
is OFF and disconnected from the AC outlet.

Protective Ground

Before turning the product ON, make sure that it is
connected to Ground. This is to prevent the risk of
electric shock.

Never cut internal or external Ground wires. Likewise,
never remove Ground wiring from the Protective
Ground Terminal.

Operating Conditions

Always install in accordance with the manufacturer´s
instructions.

To avoid the risk of electrtic shock and damage, do
not subject the product to any liquid/rain or moisture.
Do not use this product when in close proximity to
water.
Do not install this product near any direct heat source.
Do not block areas of ventilation.

1

User Manual / Manual de uso

PA 200 MX

EN

INSTALLATION NOTES

At all times, the amplifier has to be operated under appropriate conditions. This includes that the
operation location provides sufficient ventilation and the device is not exposed to direct sunlight or
direct radiation or reflection from any heat source. Installing the loudspeaker systems choose a location
that is not affected by extreme and / or constant vibration or other mechanical oscillation. Also make
sure that the speakers are installed at locations that are free from dust and / or moisture.

CAUTION

Do not take the risk of electro-shock or shock hazard. To reduce the risk of electro-shock, all connections
have to be accomplished before it is permissible to connect the amplifier to the main supply, Before connecting
the appliance to the mains supply, once again make certain that all connections are carried out correctly and
that no short-circuits exist. The overall sound reinforcement installation has to be in accordance to the
laws, regulations, standards, and guidelines that are relevant and applicable in the country where the
equipment is going to be operated.

AC POWER SUPPLY CAUTION

Before using the amplifier for the first time, make sure that the appliance's voltage is in accordance to
your mains supply. Connect the amplifier only to grounded mains outlets. Connecting the amplifier to
the mains supply(100-240Vac) has to be accomplished by inserting the supplied mains cord into the
corresponding socket and afterward plugging it into a mains outlet.

DESCRIPTION

PA 200 MX is an installation amplifier which incorporates 3 LINE inputs (INPUT 1 with BLUETOOTH

function,) with selector and its
presence and limit mode.
function and adding several
The functions that can be set are:

- MIC priority

- Mono/stereo input mode

- 3 gain levels in MIC input

- 3 anti-feedback presets in MIC input

own volume control, two tone controls and LEDs which mark the signal

Additionally, the amplifier incorporates microphone input, providing a mixing

features which set the system according to the installation requirements.

PA 200 MX can operate with low impedance or 70/100V line loudspeakers.
The operating mode is selected through a switch in the rear side and a dipswitch block which has some
terminals reserved for future improvements.

In the rear side is allocated a RJ45 connector which admit RS485 commands from an external device in
order to control some features.

TECHNICAL SPECIFICATIONS

Output Power 2x 100W @ 8Ω / 200W (70/100V Line)

Audio Inputs 3 LINE (unbalanced), 1 MIC, 1 RJ45 (RS485 commands)

THD +N

1 kHz, 15W, 8Ω/16Ω 0,1%

1 kHz, 30W, 70V/100V 0,2%

≥

≥

Frequency Response 20 Hz-20kHz 0dB - 0.5dB

Main Supply AC power 100 - 240 V - 50/60Hz

Dimensions 215x48x264mm(WxHxD)

Weight 2.3 kg.

2

User Manual / Manual de uso

PA 200 MX

EN

FRONT PANEL

[POWER SWITCH

1.

11

]

]

9

7

10

8

6

3

2

5

1

4

Turn on/off the power.

Caution

·To ensure that high-volume noise is not output from the speakers, power on the connected device
first and then turn on this device. When turning the system off, turn off this device, and then the
connected devices.

·After turning the power switch off, wait for about five seconds before turning it on again. Rapidly
turning the power switch on and off in succession can cause the unit to malfunction.

·Even when the switch is in the off position, a small amount of electricity is still flowing to the unit.
If it will not be used for an extended period of time, therefore, be sure to unplug the power cord
from the wall AC outlet.

[POWER

2.

]

indicator

Turns on when the power is on.

[VOLUME

4.

Lits if signal output to the speakers exceeds

LIMIT]

indicator

the limit value, causing the limiter to activate,
or if the internal temperature of the device
tincreases abnormally. If the limiter activates,
turn the [VOLUME] knob to the left so

3.

[VOLUME

SIGNAL]

indicator

Lits when input signal exceeds a
certain level.

[VOLUME SIGNAL]

Low-impedance
connections

High-impedance
connections

[8Ω]

[16Ω]

[70V]

[100V]

-17.0dBu or more

-17.0dBu or more

-0.8dBu or more

2.3dBu or more

the indicator light goes out.

[VOLUME]

5.

Adjusts the master volume output to the speakers. Turning to the right the volume increases.

knob

Turning all the way to the left mutes the sound.

[TREBLE]

6.

Adjusts the high frequencies tone in the output. Turning to the right the tone gain increases.

knob

Turning all the way to the left reduces it.

[BASS]

7.

knob

Adjusts the low frequencies tone in the output. Turning to the right increases the tone gain.
Turning all the way to the left reduces it.

[INPUT]

8.

selector

It allows to select the LINE input. INPUT 1 in the front side and INPUT 2 & 3 in the rear panel.
When the device detects signal, the corresponding green LED will lit.

[INPUT 1]

9.

This stereo minijack connector corresponds to INPUT 1. It accept LINE level. NOTE: Without
insert LINE input connector, the Bluetooth function is actived. When you insert a connector,
the Bluetooth function is disabled and operate the LINE input.

[LEVEL]

10.

Adjusts the selected LINE input volume. Turning to the right the level increases.

knob

Turning all the way to the left mutes the sound.

11.

[MIC INPUT

SIGNAL]

indicator

It lits when a signal is connected in the mic input terminals placed in the rear panel.

3

User Manual / Manual de uso

PA 200 MX

EN

REARPANEL

12.

AC

Connect the supplied power cord.

·When connecting the power cord, connect the power cord to the connector and then plug
it into an appropriate AC power outlet.

·Before connecting or disconnecting the power cord, make sure that the power to the
device is turned off.

[SPEAKERS]

13.

Barrier strip type speaker output connectors. Refer to “Connecting Speakers” for
the installation instructions.

[SETUP]

14.
Allows to set some functions (Check DIPSWITCHES FUNCTIONALITY section)

[OUTPUT]

15.

Sets the output type of amplifier: high-impedance connection ([100V], [70V]) or
low-impedance connection ([8Ω 16Ω]).

[RS485 input (RJ45 connection)]

16.

It is possible to send RS485 commands from an external device in order to control
several function in the amplifier .

[LINE OUT]

17.

RCA type stereo output jack (unbalanced output). Allows to send preamplified signal

to another amplifier.

[INPUT 2 & 3]

18.

These stereo RCA connectors (unbalanced) correspond to INPUT 2 & 3. They accept LINE level

19.

[MIC INPUT

Terminal block that accepts microphone input level.

[MIC LEVEL]

20.

Adjusts the MIC input volume. Turning to the right increases the level.

[BT ANTENNA]

21.

Bluetooth antenna

CONNECTING SPEAKERS

IN connector

Caution

DIP switches

switch

SIGNAL]

12

21

output terminals

knob

SPEAKERS

13

SETUP

14

16

17

18

L

L L

R R R

DCP

15

19

G

20

Change the setting depending on the speaker connection (high- or low-impedance
connection).

CAUTION

·Before connecting speakers, make sure that the power of the device is turned off.
If the power is on, there is a risk of electrical shock.

·In a high-impedance installation, make sure that the sum of the power input
ratings of the speakers to be connected does not exceed 200W.

·In a low-impedance installation, make sure that the total impedance of speakers
to be connected is at least 8 ohms.

4

User Manual / Manual de uso

PA 200 MX

High-impedance (70V/100V line) (200W x 1 channel)

200W @ 70V or 100V

DIP switch body

EN

8

SPEAKERS

SETUP

Maximum output voltage:100V

8

Maximum output voltage:70V

1. Select 70V/100V position using the switch (15).

2. Set the speaker output to high-impedance by setting the DIP Switch number 10 (14), according

to loudspeakers value [100V] or [70V] corresponding to the maximum output voltage.

3. Use speaker cables to connect the [SPEAKERS A] terminal to the positive “+” terminals

of the speakers, and the [SPEAKERS B]

In case of high-impedance connection, terminals MUST NOT BE CONNECTED

terminal to the negative “-” terminals.

Note :The speaker output is processed through a high pass filter (80Hz, 18dB/oct.).

Note: Before operates the unit in this mode, please, check the switch (15)
position (70/100V position)

Low-impedance (2x 100W @ )8Ω

100W @ 8Ω

SPEAKERS

100W @ 8Ω

SETUP

1. Select 8 position using the switch (15). Ω/16Ω

2. Use speaker cables to connect the
[SPEAKERS A] , terminals to the +, -

terminals of the loaded speakers,

3. Use speaker cables to connect the
[SPEAKERS B] , terminals to the +, -

terminals of the loaded speakers,

Note :Take into account the maximum power loaded per channel (100W @ 8Ω)

Note: In low impedance DOES NOT EXIST Bridge mode. Therefore, the
usual bridge connection (using both + terminals), are used ONLY in high
impedance mode.

5

User Manual / Manual de uso

PA 200 MX

EN

DIPSWITCHES FUNCTIONALITY

PA 200 MX incorporates some features that can be configured through dipswitches block. Please, check

the following table and individual specification for each function.

DIPSWITCH FUNCTION

SW 1 NOT USED

SW 2 NOT USED

SW 3

SW 4

SW 5

SW 6

SW 7 NOT USED

SW 8 MIC PRIORITY STATE

SW 9 STEREO / MONO INPUT

SW 10 70V OR 100V WHEN HIGH IMPEDANCE IS SELECTED

FEEDBACK SUPRESSION

MICROPHONE GAIN SETTING

DIP switch body

MIC FEEDBACK

SUPRESSOR

MIC GAIN SETTING

MIC INPUT PRIORITY

LOW IMPEDANCE

MODE INPUT

HIGH IMPEDANCE

MODE

OFF

1st

2nd

3rd

OFF

+ 6 dB

+ 10 dB

+ 15 dB

DISABLED

ENABLED

MONO

STEREO

70V

100V

MIC feedback supressor incorporates 3
presets and disable state.

The 1st preset corresponds to the most
high antifeedback level

MIC gain setting incorporates 3
levels and disable state.

MIC Priority allows to enable the priority
in the mic input and to mute the audio signal
in the LINE input.

In stereo mode, the left channel signal
is output from SPEAKERS A terminals
and the right channel signal is output
from SPEAKERS B terminals.

Once selected the high impedance mode
with the switch (15), use this dip to select
the output type (70V or 100V).

6

User Manual / Manual de uso

PA 200 MX

SÍMBOLOS RELATIVOS A LA SEGURIDAD

WARNING:

TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE
TO RAIN OR HUMIDITY. DO NOT
REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN
STATED.

ES

EXPLICACIÓN DE LOS SÍMBOLOS GRÁFICOS

Este símbolo, cuando aparece, le alerta
de la presencia de un voltaje peligroso y no
aislado dentro del producto. este voltaje
puede ser suficiente para constituir un riesgo
de descarga eléctrica.

Este símbolo, cuando se use, le alerta de una
instrucción de funcionamiento o seguridad
importante. Por favor, léala

Terminal de protección de toma tierra.

Alimentación AC (Corriente Alterna)

Terminal cargado (peligro)

ON: Denota que el producto está encendido.

OFF: Denota que el producto está apagado.

WARNING

Describe precauciones que deben ser observadas
para prevenir la posibilidad de muerte o daños al
usuario.

CAUTION

Describe precauciones que deben ser observadas
para prevenir daños en el producto.

WARNING

Alimentación

Asergúrese que la toma de alimentación (Toma AC)
es igual a la marcada por el producto. Si no es así
el producto podría dañarse e incluso dañar al usuario.

Desconecte el producto antes de una tormenta
eléctrica y cuando vaya a dejar de usarlo durante
periodos largos de tiempo para reducir el riesgo de
descargas eléctricas.

Conexiones Externas

Utilice siempre el cable de alimentación aislado
suministrado. En caso de no hacerlo, puede incurrir
en un riesgo de descarga eléctrica o fuego. En caso
de duda, consulte a un electricista especializado.

No retire ninguna cubierta

Dentro del producto hay zonas con tensiones altas
presentes. Para reducir el riesgo de descargas
eléctricas no quite las tapas a menos que el cable
AC esté retirado.

Las tapas sólo deben ser retiradas por personal
cualificado.

No hay elementos de control para el usuario en el
interior.

Fusible

Para prevenir fuego y daño en el producto, uso
sólo el tipo de fusible recomendado como indica el
manual. No cortocircuite el portafusible. Antes de
sustituirlo, asegúrese que el producto está apagado
y desconéctelo de la toma AC..

Protección de masa

Antes de encender la unidad, asegúrese que está
conectado a masa. Esto previene el riesgo de descarga
eléctrica.

Nunca corte interna o externamente el cable de masa
Además nunca desconecte el cable del terminal de
masa.

Condiciones de Funcionamiento

Instale la unidad de acuerdo a la instrucciones del
fabricante.

para evitar el riesgo de descargas eléctricas y daños, no
someta al producto a ningún líquido, lluvia o humedad.
No use el producto cerca del agua.
No instale este producto bajo la luz solar directa.
No bloquee las salidas de ventilación.

7

User Manual / Manual de uso

PA 200 MX

ES

NOTAS DE INSTALACIÓN

En todo momento, el amplificador tiene que ser manejado bajo condiciones apropiadas. Esto incluye que la
ubicación proporcione una ventilación suficiente y el aparato no esté expuesto a la luz solar directa, radiación
o reflexión a partir de cualquier fuente de calor. Al instalar un sistema de altavoces debe elegir una ubicación
que no se vea afectada por las vibraciones extremas y / o constante o de la oscilación mecánica. también
asegúrese de que los altavoces están instalados en lugares que están libres de polvo y/o humedad.

PRECAUCIÓN

Evite el riesgo de choque eléctrico. Para reducir el riesgo de choques eléctricos, todas las conexiones tienen que
realizarse antes de conectar el amplificador a la alimentación principal. Asegúrese que todas las conexiones se
realizan correctamente y que no existen cortocircuitos. La instalación de sonido en general tiene que ser de
acuerdo a las leyes, reglamentos, normas y directrices pertinentes y aplicables en el país en el que el equipo va
a ser operado.

PRECAUCIÓN CON LA ALIMENTACIÓN AC

Antes de utilizar el amplificador por primera vez, asegúrese que la tensión del aparato es conforme a
su red eléctrica. Conecte el amplificador a tierra sólo en tomas de red. Conexión del amplificador a
alimentación de la red (100-240Vac) tiene que llevarse a cabo mediante la inserción del cable de alimentación
suministrado en la toma correspondiente y luego conectarlo a una toma de corriente.

DESCRIPCION

PA 200 MX es un amplificador de instalación que incorpora 3 entrada LINE (LINE 1 con funcionalidad

BLUETOOTH) con selector y volumen
y el modo limit. Adicionalmente, el
mezclador y añadiendo varias

a instalación.

l
Las funciones a configurar son:

- Prioridad MIC

- Modo de entrada stereo/mono

- 3 niveles de ganancia MIC

- 3 presets anti-feedback para la entrada MIC

propio, 2 controles de tono y LEDs que marcan la presencia de señal

amplificador incorpora entrada de micrófono, proporcionando función de

características para configurar el sistema de acuerdo a los requerimientos de

PA 200 MX puede funcionar tanto en baja impedancia como con altavoces de línea 70/100V.

El modo de funcionamiento se selecciona mediante un switch en el panel trasero y un bloque de
dipswitches, el cual dispone de algunos terminales reservados para futuras mejoras.

En la parte trasera, el amplificador incorpora una toma RJ45, la cual admite comandos RS485 desde
un dispositivo externo para el control de varias funciones del amplificador.

ESPECIFICACIONES TECNICAS

Potencia de salida 2x 100W @ 8Ω / 200W (70/100V Line)

Entradas de audio 2 LINE (desbalanceadas), 1 MIC, 1 RJ45 (comandos RS485)

THD +N

1 kHz, 15W, 8Ω/16Ω 0,1%

1 kHz, 30W, 70V/100V 0,2%

≥

≥

Respuesta en frecuencia 20 Hz-20kHz 0dB - 0.5dB

Alimentación AC 100-240 V - 50/60Hz

Dimensiones 215x48x264mm(AnxAlxPr)

Peso 2.3 kg.

8

User Manual / Manual de uso

PA 200 MX

ES

PANEL FRONTAL

[INTERRUPTOR DE RED

1.

11

]

]

9

7

10

8

6

3

5

4

Enciende/apaga el amplificador

Precaución

- Para asegurar que no se producen ruidos elevados en los altavoces, encienda los dispositivos
conectados a este amplificador y, finalmente, el amplificador. A la hora de apagar las unidades
proceda en sentido inverso (primero el amplificador).

-Después de apagar la unidad, espérese unos 5 segundos antes de volver a encender. El apagar
o encender de manera repetitiva puede causar mal funcionamiento en el amplificador.

- Incluso apagado, existe una pequeña cantidad de electricidad fluyendo por la unidad. Si no va a
usar la unidad durante largo tiempo, asegúrese de desconectarla de la base mural.

2.

Indicador

Se enciende cuando la unidad está conectada

4.

Indicador

[POWER

[VOLUME

]

LIMIT]

Se ilumina cuando la señal en la salida de los
altavoces supera un cierto umbral, causando
que el limitador se active. También se ilumina
si la temperatura interna aumenta de manera

3.

Indicador

Se enciende cuando la señal de
entrada excede cierto nivel.

conexiones

baja impedancia

conexiones

alta impedancia

[VOLUME

[8Ω]

[16Ω]

[70V]

[100V]

inusual. Si se activa el limitador, reduzca el nivel de volumen hasta conseguir apagar el LED

[VOLUME]

5.

Ajusta el volumen master del amplificador. Girando a la derecha se incrementa el volumen,
girando a la izquierda se reducir hasta conseguir "mutear" la salida.

[TREBLE]

6.

Ajusta las frecuencias agudas en la salida. Girando a la derecha se incrementa el nivel.

Girando a la izquierda se reduce

[BASS]

7.

Ajusta las frecuencias graves en la salida. Girando a la derecha se incrementa el nivel.

Girando a la izquierda se reducir

[INPUT]

8.

selector

Permite seleccionar las entrada LINE. INPUT 1 en el frontal e INPUT 2 y 3 en el panel trasero.
Cuando el dispositivo detecta señal, se enciende el LED verde correspondiente.

[INPUT 1]

9.

Este conector estéreo minijack corresponde a INPUT 1. Acepta señal LINE. NOTA: Si no se
conecta ningún conector a esta toma, se activa la función Bluetooth. Al insertar un conector,
se activa la entrada LINE.

[LEVEL]

10.

Ajusta el nivel de la señal LINE seleccionada con el selector (8) Girando a la derecha se incrementa
el nivel. Girando a la izquierda se reduce.

11.

[MIC INPUT

SIGNAL]

Se ilumina cuando se conecta una señal en los terminal MIC del panel trasero.

9

User Manual / Manual de uso

SIGNAL]

[VOLUME SIGNAL]

-17.0dBu o más

-17.0dBu o más

-0.8dBu o más

2.3dBu o más

2

1

PA 200 MX

ES

PANEL TRASERO

12.

Conector AC IN

Conecte el cable de alimentación incluido

Precaución

·Cuando conecte el cable de alimentación, conecte primero al amplificador y, finalmente
a la toma mural AC.

·Antes de conectar o desconectar la unidad, asegúrese que el amplificador está
apagado.

Terminales de salida de altavoces[SPEAKERS]

13.

Bloque de terminales para el conexionado de los altavoces. Diríjasa al apartado “Conectando
los altavoces” para las instrucciones.

14.

DIP switches

Permiten configurar varias opciones (Compruebe FUNCIONALIDAD DE LOS DIPSWITCHES)

Switch de modo

15.

Configura el tipo de conexionado de salida: Alta impedancia ([100V], [70V]) o
baja impedancia ([8Ω 16Ω]).

[Entrada RS485 (conexión RJ45)]

16.

Es posible enviar comandos RS485 desde un dispositivo externo para controlar varias
funciones en el amplificador.

[LINE OUT]

17.

Conectores de salidada estéreo RCA (salida desbalanceada). Permite enviar señal

preamplificada a otro amplificador.

[INPUT 2 y 3]

18.

Estos conectores estéreo RCA (desbalanceados) corresponden a INPUT 2 y 3. (Nivel LINE)

19.

[MIC INPUT

Bloque de terminales que acepta señal de micrófono.

[MIC LEVEL]

20.

Ajusta el volumen de la entrada MIC. Gire a la derecha para incrementar el volumen

[BT ANTENNA]

21.

antena Bluetooth

12

21

SIGNAL]

SPEAKERS

13

SETUP

14

16

17

18

L

L L

R R R

DCP

15

19

G

20

CONECTANDO LOS ALTAVOCES

Cambie la configuración dependiendo del conexionado de los altavoces (alta o baja impedancia).

CAUTION

- Antes de conectar los altavoces, asegúrese que la alimentación del dispositivo está apagada. Si está
encendida hay riesgo de descarga.

- En instalaciones de alta impedancia, asegúrese que la suma de la potencia de todos los altavoces
conectados no excede los 200W.

- En instalaciones de baja impedancia, asegúrese que la impedancia total de los altavoces conectados
no es menor de 8 ohmios.

10

User Manual / Manual de uso

PA 200 MX

Alta impedancia (70V/100V line) (200W x 1 canal)

200W @ 70V or 100V

Cuerpo del DIP switch

ES

8

SPEAKERS

SETUP

Salida máxima:100V

8

Salida máxima:70V

1. Seleccione la posición 70V/100V usando el switch (15).

2. Configure la salida de altavoces de alta impedancia configurando el DIP swtich número 10 (14),

tde acuerdo al valor de los altavoces [100V] o [70V] correspondiente a la salida máxima.

3. Use cables de altavoz para conectar el terminal de [SPEAKERS A] al terminal “+” de los

altavoces y el terminal de [SPEAKERS B]

En el caso de instalaciones de alta impedancia, los terminales NO SE CONECTAN

al terminal “-” de los altavoces.

NotA :La salida de altavoz está procesada a través de un filtro paso alto (80Hz, 18dB/oct.).

Nota: Antes de operar la unidad en este modo, por favor, asegúrese que
el switch (15) está en la posición 70/100V .

Baja impedancia (2x 100W @ )8Ω

100W @ 8Ω

SPEAKERS

100W @ 8Ω

SETUP

1. Seleccione la posición 8 usando el

Ω/16Ω

switch (15).

2. Use cables de atavoz para conectar los

terminales [SPEAKERS A] a los terminales

+ y - de los altavoces cargados en el 1º canal.

3. Use cables de atavoz para conectar los

terminales [SPEAKERS B] a los terminales

+ y - de los altavoces cargados en el 2º canal.

Nota :Tenga en cuenta que la potencia máxima cargada por canal es de (100W @ 8Ω)

Nota:En baja impedancia NO EXISTE el modo Bridge. Así pues, el
conexionado bridge usual (usando ambos terminales +), se usa
UNICAMENTE en modo alta impedancia.

11

User Manual / Manual de uso

PA 200 MX

ES

FUNCIONALIDAD DE LOS DIPSWITCHES

PA 200 MX incorpora algunas características que pueden ser configuradas a través de este bloque de

dipswitches. Por favor, compruebe la siguiente tabla y la especificación individual para cada función.

DIPSWITCH FUNCION

SW 1 SIN USO

SW 2 SIN USO

SW 3

SW 4

SW 5

SW 6

SW 7 SIN USO

SW 8 PRIORIDAD MIC

SW 9 ENTRADA STEREO / MONO

SW 10

70V O 100V CUANDO SE SELECCIONAL ALTA IMPEDANCIA

SUPRESION FEEDBACK

CONFIGURACION DE GANANCIA MC

Cuerpo del DIPswitch

SUPRESION

FEEDBACK

GANANCIA MIC

PRIORIDAD MIC

ENTRADA ST/MONO
BAJA IMPEDANCIA

MODO

ALTA IMPEDANCIA

OFF

1st

2nd

3rd

OFF

+ 6 dB

+ 10 dB

+ 15 dB

DISABLED

ENABLED

MONO

STEREO

70V

100V

MIC supresor feedback incorpora 3 presets y
estado de desconexión.

El 1º preset corresponde al nivel de supresión
más alto.

La configuración de ganancia MIC incorpora 3
niveles y estado de desconexión.

Prioridad MIC permite dar prioridad a la entrada
MIC y mutear la señal de audio de la entrada
LINE.

En modo estéreo, la señal izquierda sale
por los terminales SPEAKERS A y la señal
derecha por los terminales SPEAKERS B.

Una vez seleccionado el modo de alta impedancia
con el switch (15), use este dip para seleccionar el
tipo de salida(70V o 100V).

12

User Manual / Manual de uso

PA 200 MX

EQUIPSON, S.A.

Avda. El Saler, 14 - Pol. Ind. L´Alteró,

Tel. [phone] Fax + 34 96 120 02 42

www.workproaudio.com [e-mail]

46460 - Silla (Valencia) Spain
