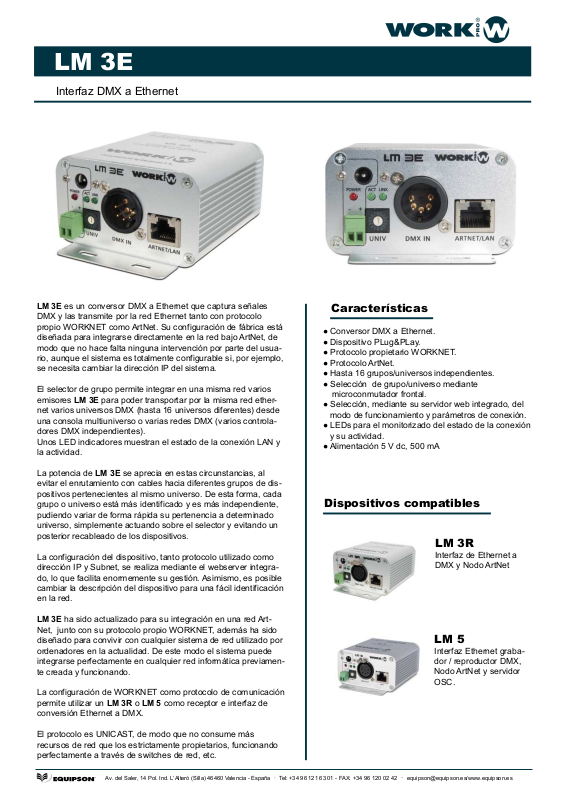

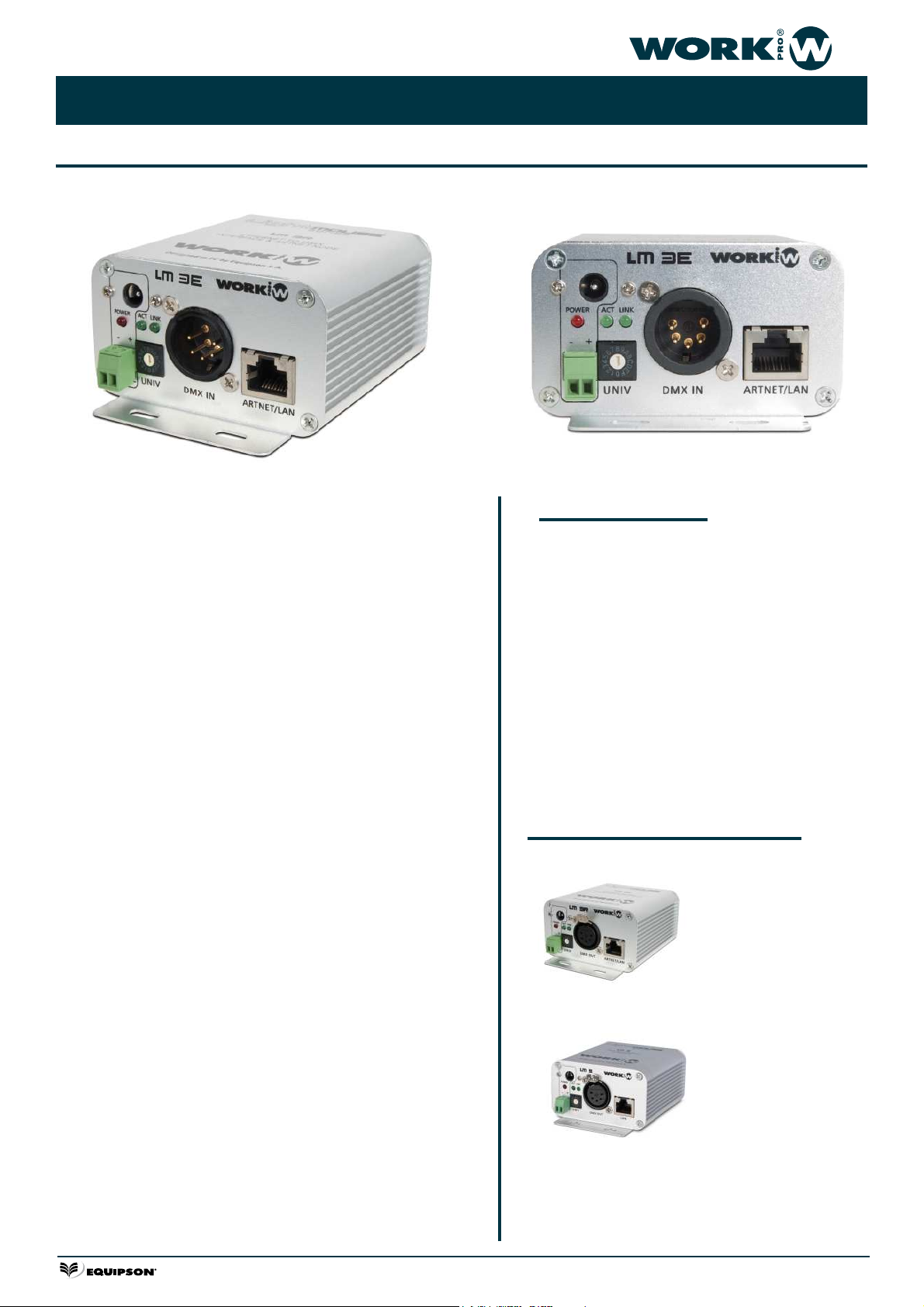

LM 3E
Interfaz DMX a Ethernet
LM 3E es un conversor DMX a Ethernet que captura señales
DMX y las transmite por la red Ethernet tanto con protocolo
propio WORKNET como ArtNet. Su configuración de fábrica está
diseñada para integrarse directamente en la red bajo ArtNet, de
modo que no hace falta ninguna intervención por parte del usuario, aunque el sistema es totalmente configurable si, por ejemplo,
se necesita cambiar la dirección IP del sistema.
El selector de grupo permite integrar en una misma red varios
emisores LM 3E para poder transportar por la misma red ethernet varios universos DMX (hasta 16 universos diferentes) desde
una consola multiuniverso o varias redes DMX (varios controladores DMX independientes).
Unos LED indicadores muestran el estado de la conexión LAN y
la actividad.
La potencia de LM 3E se aprecia en estas circunstancias, al
evitar el enrutamiento con cables hacia diferentes grupos de dispositivos pertenecientes al mismo universo. De esta forma, cada
grupo o universo está más identificado y es más independiente,
pudiendo variar de forma rápida su pertenencia a determinado
universo, simplemente actuando sobre el selector y evitando un
posterior recableado de los dispositivos.
La configuración del dispositivo, tanto protocolo utilizado como
dirección IP y Subnet, se realiza mediante el webserver integrado, lo que facilita enormemente su gestión. Asimismo, es posible
cambiar la descripción del dispositivo para una fácil identificación
en la red.
Características
● Conversor DMX a Ethernet.
● Dispositivo PLug&PLay.
● Protocolo propietario WORKNET.
● Protocolo ArtNet.
● Hasta 16 grupos/universos independientes.
● Selección de grupo/universo mediante
microconmutador frontal.
● Selección, mediante su servidor web integrado, del
modo de funcionamiento y parámetros de conexión.
● LEDs para el monitorizado del estado de la conexión
y su actividad.
● Alimentación 5 V dc, 500 mA
Dispositivos compatibles
LM 3R
Interfaz de Ethernet a
DMX y Nodo ArtNet
LM 3E ha sido actualizado para su integración en una red ArtNet, junto con su protocolo propio WORKNET, además ha sido
diseñado para convivir con cualquier sistema de red utilizado por
ordenadores en la actualidad. De este modo el sistema puede
integrarse perfectamente en cualquier red informática previamente creada y funcionando.
La configuración de WORKNET como protocolo de comunicación
permite utilizar un LM 3R o LM 5 como receptor e interfaz de
conversión Ethernet a DMX.
El protocolo es UNICAST, de modo que no consume más
recursos de red que los estrictamente propietarios, funcionando
perfectamente a través de switches de red, etc.
Av. del Saler, 14 Pol. Ind. L’Alteró (Silla) 46460 Valencia - España · Tel : +34 96 121 63 01 - FAX: +34 96 120 02 42 · [email protected]/www.equipson.es
LM 5
Interfaz Ethernet grabador / reproductor DMX,
Nodo ArtNet y servidor
OSC.
Page 2

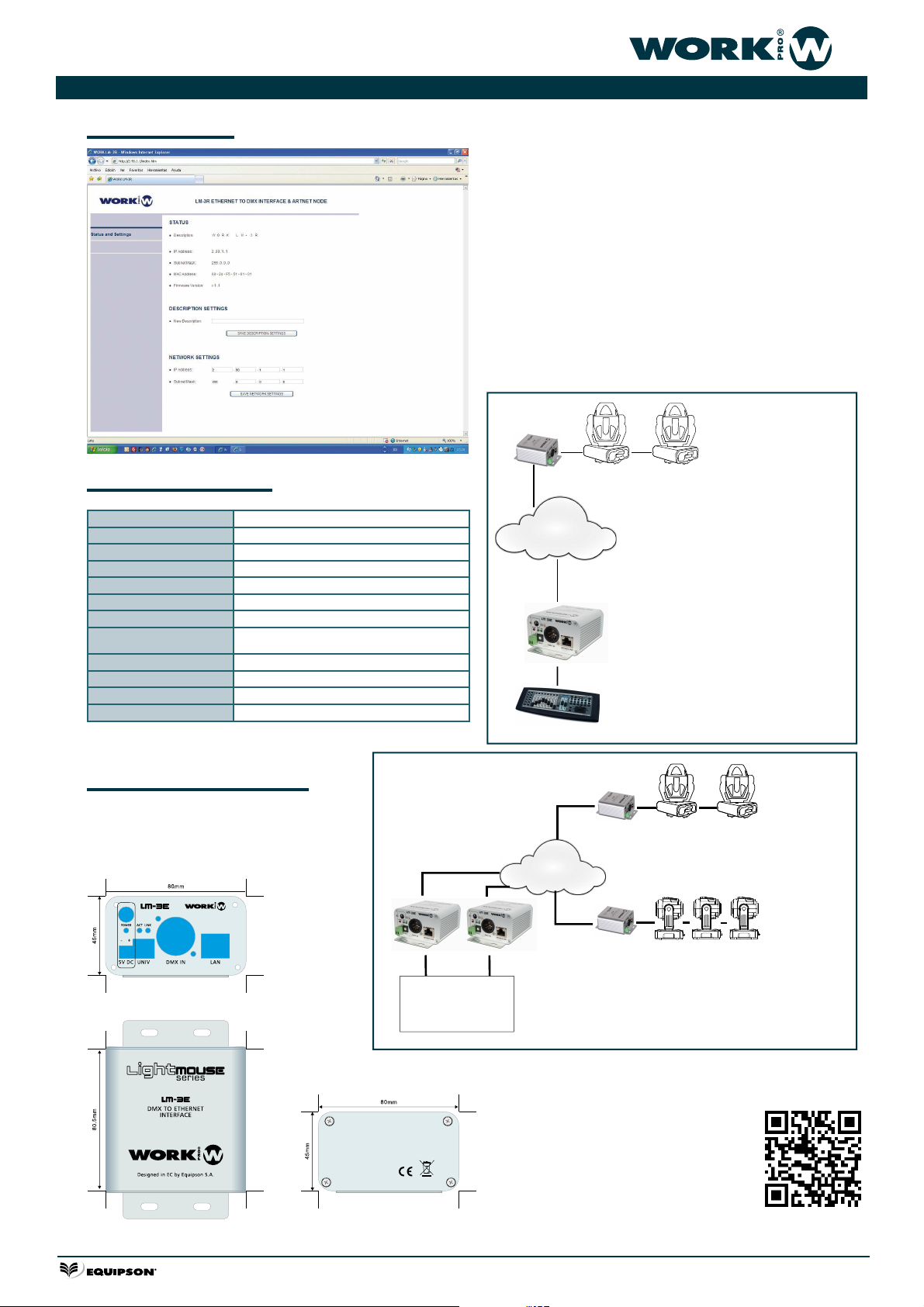

LM 3E
LAN
ETHERNET
LAN
ETHERNET
CONSOLA
MULTIUNIVERSO
Web Server
Especifi caciones
Conversor DMX a Ethernet
Tipo:
Protocolos compatibles:
Grupos WORKNET:
Universos Artnet:
Direccionamiento IP:
Subnet:
Tot al Universos Artnet:
Conectividad:
Indicadores:
Alimentación:
Dimensiones:
ArtNet, WORKNET (propietario)
16 (seleccionables por microconmutador frontal)
16 (seleccionables por microconmutador frontal)
Unicast (IP seleccionable por webserver integrado)
16 (seleccionable por webserver integrado)
256 universos
Puerto LAN: Cable Cat5
DMX IN: XLR 5 p
1x LED rojo (power), 2x LED verde (ACT / LINK).
5V dc - 500 mA (Euroblock 2p / Tom a plug-in)
80 x 45 x 80 mm
370 g
Peso:
LM 3 E incorpora un web server que le permite configu-
rar el tipo de protocolo a utilizar por la unidad: WORKNET (propietario) o ArtNet.
Además, también es posible visualizar los parámetros
del dispositivo por defecto: Su número MAC, dirección
IP y Subnet.
En caso de conflictos con la red o integración del dispositivo en una red ya existente, a través de este interfaz
es posible modificar la dirección IP y Subnet e incluso
identificarlo.
LM 3R / LM 5
(Universo 1)
Sistema de conexión
LM 3E (Universo 1)
de LM 3E emitiendo
un único universo
y utilizando LM 3R
Consola DMX
o LM 5 trabajando
como nodos ArtNet.
Dimensiones
* En mm.
LM 3R / LM 5
(Universo 1)
LM 3E
(Universo 1)
LM 3R / LM 5
(Universo 2)
LM 3E (Universo 2)
Sistema de conexión emitiendo 2 universos distintos.
Cada LM 3E configurado en un universo y su correspondiente nodo receptor.
Rev. 12.06.01
