Page 1

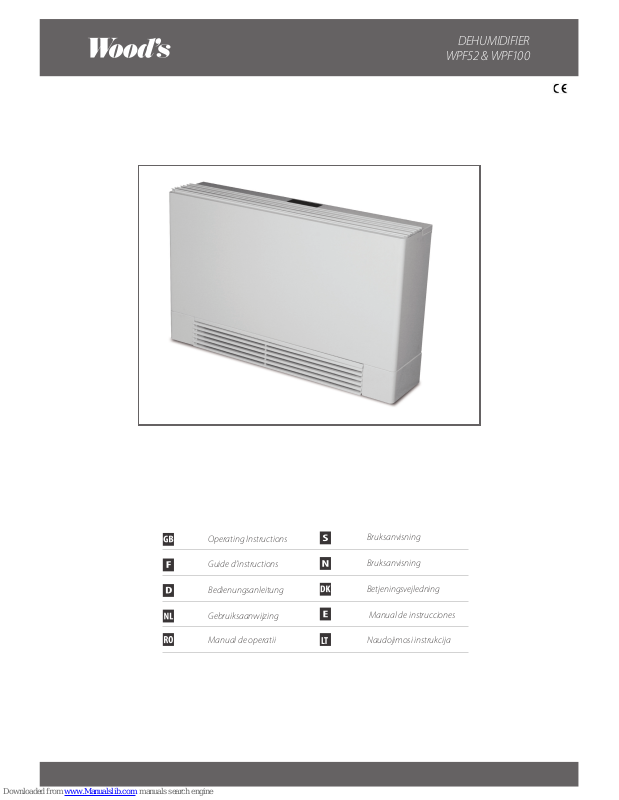

DEHUMIDIFIER

WPF52 & WPF100

Operating Instructions

Bruksanvisning

Guide d’instructions

Bruksanvisning

Bedienungsanleitung

Betjeningsvejledning

Gebruiksaanwijzing

Manual de instrucciones

Manual de operatii

Naudojimosi instrukcija

Page 2

Technical Drawings

Figure 1

Page 3

CONTENTS: PAGE NO.

Table of Contents

TECHNICAL DRAWINGS

OPERATING INSTRUCTIONS

English

Swedish

Norwegian

Danish

German

French

Spanish

Dutch

Romanian

Lithuanian

Page 4

Operating Instructions

WPF52 WPF100

Max. wo rking area 380 m2 (24m2 swimming pool surface) 700 m2 (50m2 swimming pool surface)

Air flow 600 m

/hour 850 m3/hour

Dehum idifyin g at 20˚C and 60 % r.h. 20 l/da y 32 l/day

Dehum idifyin g at 30˚C and 80% r.h. 52 l/day 80 l/day

Power at 35˚C and 70% r.h. 0.97 kW 1.61 kW

Tank volum e N/A N/A

Cooling medium, freon-free R410A R410A

Dimen sions in mm., L x B x H 1008 x 231 x 605

1218 x 248 x 737

Weight 47 kg 72 kg

Noise level in decibels 49 dB 49 dB

TECHNICAL DATA

PROBLEM SOLUTION

Dehumidiﬁer does not start - Check that the unit is connected to electricity and that no fuse has blown.

- Check that the hygrostat is working. The dehumidiﬁer should start when the hygrostat is in maximum position.

Does not dehumidify - Check that the fan is spinning

- Check that air can ﬂow freely through the dehumidiﬁer. Front grid and air ﬁlter should be clean.

- Listen for sound of compression, but bear in mind that the dehumidiﬁer may be in a dehumidifying cycle, when the compression stops. Wait initially for about 35 minutes.

- Check that a thick coating of ice has not formed on the cooling coils.

High noise level - Increase distance between dehumidiﬁer and surrounding surfaces.

- Cooling coils may be in contact with one another and cause vibration. Disconnect dehumidiﬁer from electricity and separate coils.

Ice formation on cooling coils - Remove air ﬁlter and check that no dust or ﬂuﬀ is obstructing passage of air through the machine.

- Timer which controls defrosting may be broken, in which case compression will not stop regularly.

No water is drained from the machine

- Check for obstruction to the drip-tray.

- Unit under alarm.

- When the red light is lit, the unit stops.

”FULL” Tank is full - Empty the tank (note: only for models equipped with a water tank).

”Lo t” Environment temperature too low . Defrost cycle is not able to melt the ice in the battery

- Set the dehumidiﬁer above 10˚C

- Switch the dehumidiﬁer oﬀ and unplug it

”LoPt” Possible lack of gas in the circuit.

- The alarm automatically resets after 210 sec. If the alarm doesn’t reset, press SET HOURS+ for 10 seconds. If the problem occurs again, call for service.

”Hi t” Combination of temperature and humidity is too high.

- The alarm resets automatically when the temperature drops.

”Prob” - Malfunction humidistat. In any case, the machine continues to operate. Contact service to replace humidistat.

”Pro1” ”Pro2” ”Pro 3” - Malfunction of one of the three temperature probes. The dehumidiﬁer goes into stand-by mode. Contact service to replace the probes.

”PunP” - The internal alarm of the pump is ON (for machines with pump). The alarm resets when the pump switch is closed.

If none of the above works, you should contact your nearest retailer for checking and possible overhaul of the dehumidiﬁer

TROUBLE SHOOTING

Page 5

Operating Instructions

WOOD’S, THE WORLD’S LEADING DEHUMIDIFIERS

Wood’s dehumidiﬁer products have been known as market leaders for many years. They are suitable for use in the most demanding climates, where dehumidifying capacity needs to be good even at lower temperatures and humidity levels. They are used with good results in premises that become damp such as cellars, garages or summer-houses. They are also excellent for drying washing, attics, pool rooms and laundry, being eﬃcient and low on energy consumption. Wood’s dehumidiﬁers will also dry your clothes eﬀectively without wearing them out.

The amount of humidity that the dehumidiﬁer removes depends on temperature, humidity level and placement. External weather conditions may also aﬀect the performance of the dehumidiﬁer. In cold weather the relative humidity decreases and thus the extraction of humidity from the air by the dehumidiﬁer is reduced. Therefore the dehumidiﬁer is suitable for use in the temperature range +5˚C to +35˚C. Wood’s dehumidiﬁers are safe in operation and intended for continuous use over many years.

NOTE: For use in swimming pool rooms, keep distances

from water in accordance with

safety norms (machine is IPX2).

EXCESSIVE AIR HUMIDITY  A DANGER

Condensation occurs when water vapour in the air comes into contact with a cold roof, window or wall. When water vapour is cooled down, condensation occurs, and water-drops are formed. In high air humidity, the air may get musty and mould is formed, causing damage to a house and its furnishings. This environment may even cause illness for the residents, since mites and other creatures thrive in a damp environment. A dehumidiﬁer with high performance creates a good, healthy humidity level, and for greatest eﬃciency the doors and windows of rooms that are being dehumidiﬁed should be kept closed. A dehumidiﬁer may be used in cellars, washrooms, garages, crawl spaces, caravans, summer-houses and on boats It also removes odours, dries wood and removes moisture from sportswear outdoors equipment. If the dehumidiﬁer is kept in colder environments, you should study the Hints at the end of the manual.

PLACEMENT OF DEHUMIDIFIER

Wood’s dehumidiﬁers are easy to move around, all you need to have is a power source for 220/240V, but bear in mind the following:

- The dehumidiﬁer should not be placed near radiators or other heat sources or exposed to direct sunlight, as it will reduce performance.

- It is beneﬁcial to use a radiator or heating fan to keep the temperature ab ove +5˚C.

- It is ideal is to put it in the centre of the room / area.

- Locate the dehumidiﬁer so that the air ﬂow isn’t blocked.

- Ensure access for servicing/ maintenance

- Make sure that the wall is able to support the operating weight of the dehumidiﬁer.

WALL MOUNTING:

To mount the unit to the wall, please use the two holes on the back of the dehumidiﬁer. Always make sure that you use the correct screws for the support of the machine.

NOTE: It must be veriﬁed that

electric supply is corresponding

to the units electric nominal data

reported on the label on the front

panel of the unit. Ground connection

is compulsory.

NOTE: When placed in a shower or

bathing area, the dehumidiﬁer should

be ﬁxed in place. It is compulsory

to check and respect your local

bathroom regulations before use.

NOTE: Ensure adequate air volume

to the unit by keeping at least 1 m

distance from walls on the top side

and ﬁlter suction side.

USING THE DEHUMIDIFIER:

If the dehumidiﬁer is transported horizontally, oil may have run out of the compressor and into the closed piping system. In such a case, let the dehumidiﬁer stand for a few hours before being used. It is very important that the oil runs back into the compressor, otherwise the dehumidiﬁer may be seriously damaged. After mounting the dehumidiﬁer to the wall correctly, follow these easy steps to start using your dehumidiﬁer.

1. Connect the dehumidiﬁer to water drainage. See the section on water drainage.

Page 6

Operating Instructions

2. Connect the dehumidiﬁer to an earthed power source.

3. Set the desired humidity level by means of the hygrostat.

NOTE: Main power supply

must be protected with a

diﬀerential switch. Also, there

must be a main switch present close

to the unit.

NOTE: When the dehumidiﬁer is

turned oﬀ, you should wait three

minutes before restarting it, so that

the built-in automatic functions

are deactivated.

1. POWER

To activate the dehumidiﬁer, press POWER and the unit will start, depending on the relative humidity. When the dehumidiﬁer reaches set humidity, the unit enters stand-by mode. When the unit is switched oﬀ using the POWER button, the display will still show the humidity of the room.

2. SET

You can set the desired humidity between 30% and 80% by using the buttons SET + and -. To enter continuous operating mode; hold the SET button until the message “Cont” appears. To set the desired temperature in heating mode; press HEAT button and then immediately after set the desired temperature using the SET + and -.

3. HOURS

Set the hours of operation by using the buttons SET + and -.

OPTIONAL FEATURES

NOTE: the following features

are optional and are not

included as standard.

4. PUMP

To activate the water pump operation, make sure that the unit is switched oﬀ. At the same time, press SET + and PUMP for 4 seconds. The message “PunP” appears on the display and the Full LED ﬂashes every 10 seconds. Repeat procedure to deactivate. When in pump mode, press and hold the PUMP button to empty the water.

5. HEAT

When the unit is switched on, you can activate the heating function by pressing and holding the HEAT button for 4 seconds. Repeat to disable it.

INDICATION LIGHTS:

Heat LED: When the heating function

is activated, the LED pulses every 10 seconds, when the heating element is powered the LED remains lit.

Power LED: The LED is lit when the

machine is switched ON.

Alarm LED: The LED is lit when an alarm

is turned on and switched oﬀ when the alarm is reset.

Run LED: The LED is lit when the

compressor is running, and blinks when the dehumidiﬁer is waiting to restart or is in defrost. When the desired humidity has been reached, the LED is switched oﬀ.

Full LED: The LED is lit when the water

tank is full (note: only for units equipped with a warter tank).

Remote LED: The LED is lit when the

remote panel is activated.

DRAINAGE OF WATER

The dehumidiﬁer is ﬁtted with a hose connection. By attaching a hose to the

dehumidiﬁer the dehumidiﬁed water can be drained away directly.

1. Disconnect the dehumidiﬁer from the power outlet.

2. Use a ¾ ” hose connection

3. It should always be avoided to form a double siphon, which could obstruct the water ﬂow and cause ﬂooding.

4. Remove the casing in order to insert the pipe.

5. Reconnect the dehumidiﬁer to the power source.

THE HYGROSTAT

Wood’s dehumidiﬁer is ﬁtted with a built in hygrostat, or humidity controller, which is used to set the desired level of humidity. The hygrostat registers the current level of humidity and ensures that the dehumidiﬁer is turned on and oﬀ automatically. For reference on setting the hygrostat, see the chapter on the control panel. When the desired humidity level is reached, the dehumidiﬁer shuts oﬀ automatically.

NOTE: The ambient relative

humidity is most simply

measured with a Wood’s

hygrometer, and the most suitable

range is between 40% and 50%.

Page 7

Operating Instructions

THE AIR FILTER

The air ﬁlter at the bottom of the dehumidiﬁer ensures that the cooling coils are kept free of dust. It is important that the ﬁlter is kept clean so that air can ﬂow freely through the dehumidiﬁer. The ﬁlter should thus be cleaned when required.

1. Loosen the ﬁlter by pulling it out gently.

2. Wash the ﬁlter with warm water and a mild cleansing agent. Alternatively the ﬁlter may be vacuum-cleaned.

3. Let the ﬁlter dry and put it back.

AUTOMATIC DEFROSTING

The unit has an electronic defrost function that will operate exclusively when the dehumidiﬁer needs defrosting. The function shuts down the compressor, which causes the cooling of the coils to stop. The fan continues to draw the air at room temperature through the dehumidiﬁer and thus melts the ice, and the water is drained from the dehumidiﬁer. This defrosting system means that the dehumidiﬁer works at temperatures as low as +5˚C.

THE FAN

The fan ensures that air ﬂows through the dehumidiﬁer. Moist air is sucked in from the rear and goes via the cooling coils and the vaporizer to come out dry at the front of the dehumidiﬁer.

CLEANING AND MAINTENANCE

Wood’s dehumidiﬁers require cleaning to maintain their high dehumidifying capacity.

- The front grid can be vacuum-cleaned or cleaned with a brush.

- The cooling coils are best cleaned with a rag and warm water.

- The air ﬁlter may be washed or vacuum-cleaned.

- The fan motor is permanently lubricated and requires no maintenance.

NOTE: Always disconnect the

cord before cleaning.

Hints:

- When the dehumidiﬁer is used in extremely damp environments or when the temperature is below +10˚C, the dehumidiﬁer may stop working. A large amount of ice builds up on the cooling coil. Turn oﬀ the dehumidiﬁer so that the ice will melt away.

- Sometimes it may be useful to use a frost guard or heater fan to make sure that the temperature does not fall below +5˚C.

- For maximum dehumidifying power in a room, it is recommended that the air supply from outside and from adjoining rooms is minimized – close doors and ventilators.

- Put the dehumidiﬁer in the centre of the room

- Increase temp. for faster dehumidiﬁcation ( warm air carries more water.)

- Use a frost guard if temperature is be low +5° C

- Higher dehumidiﬁcation in Autumn / Summer because outside air is warmer and more humid.

WHEN THE DEHUMIDIFIER REQUIRES SERVICING:

If the dehumidiﬁer requires servicing, you must ﬁrst contact the retailer. Proof of purchase is required for all guarantee claims.

GUARANTEES

2 years’ guarantee against faults in manufacture. Note that the guarantee is valid only on production of a receipt.

MACHINES NORMS 2006/42/CE; SECURITY REGULATIONS FOR LOW TENSION APPLIANCES 2006/95/CE; ELECTROMAGNETIC COMPATIBILITY

(EMC) – 2004/108/CE.

This machine complies with EEC directives:

IEC Regulations CEI-EN 60335-2-40, CEIEN 55014-1, 55014-2. The machine is built according to RoHS European Norms: 2011/65/UE year 2001 & CEI-EN 50581.

RECOMMENDED LIMITS FOR USE

Temperature range: +5˚C to +35˚C Relative humidity: 45% to 99% Recommended humidity level: appr. 50% RH

DISPOSAL OF THE UNIT AT END OF ITS LIFE:

1. The unit refrigerant has to be recovered by trained people and sent to proper collecting centre.

2. Compressor lubricating oil has to be recovered and sent to proper collecting centre.

3. The frame and various components have to be dismantled and subdivided according to their nature.

Important!

Wood’s dehumidiﬁers must be

connected to an earthed power source.

Page 8

Bruksanvisning

WPF52

Max arbetsområde 380 m2 (24m2 poolyta) 700m2 (50m2 poolyta)

Luftgenomströmning 600 m

850m3/h

Kapac itet vid 20˚C och 60 % r.h 20 l/da g 32 l/dag

Kapac itet vid 30˚C och 80% r.h 52 l/dag 80 l/dag

Effekt vid 35˚C och 70% r.h 0.97 kW 1,61 k W

Tankvolym N/A N/A

Kylmedia, freonfritt R410A R410A

Mått i m m, LxBxH 1008 x 231 x 605

1218x248x737

Vikt

72 kg

Ljudnivå 49 dB 49 dB

TEKNISKA DATA

PROBLEM LÖSNING:

Avfuktaren startar inte - Se till att avfuktaren är kopplad till eluttaget och att inte säkringen har gått.

- Kontrollera att hygrostaten fungerar. Avfuktaren bör starta när hygrostaten ställs i maxläget.

Avfuktar ej - Se till att ﬂäkten snurrar.

- Se till att luften kan ﬂöda fritt genom avfuktaren. Frontgaller och luftﬁlter ska vara rena. Hör om kompressorn är igång, men tänk på att avfuktaren kan vara inne i en avfuktningscykel och då stannar kompressorn. Börja med att avvakta i ca 35 minuter.

- Kontrollera så att inte ett tjockt lager av is bildats på kylslingorna.

Hög ljudnivå - Öka avståndet mellan avfuktaren och omgivande ytor.

- Kylslingorna kan ligga intill varandra och orsaka vibrationer. Koppla bor t avfuktaren från eluttaget och sära på slingorna.

Isbildning på kylslingorna - Avlägsna luftﬁltret på avfuktarens baksida och se till att inget damm el dyl hindrar luftﬂödet genom maskinen.

- Den automatiska avfrostningen kan vara trasig och då kommer inte kompressorn att stängas av med jämna mellanrum.

Inget vatten avleds - Kontrollera att ingen smuts mm ligger på dropptråget som är under kylslingorna, rengör vid behov.

- Alarm är utlöst och maskinen stannar när den röda lampan tänds.

Vattentanken är full - Töm tanken.

”Lo t” Rumstemperaturen är för låg. Avfrostningscykeln klarar inte av att smälta isen i batteriet.

- Ställ in avfuktaren över 10˚C.

- Stäng av avfuktaren och dra ut sladden.

”LoPt” Möjlig gasbrist.

- Alarmet stängs automatiskt av efter 210 sekunder.

- Om alarmet inte stängs av, tryck på SET HOURS+ i 10 sekunder.

- Om problemet uppkommer igen, ring efter service.

”Hi t” Kombinationen av temperatur och luftfuktighet är för hög.

- Alarmet stänger automatiskt av sig när temperaturen sjunker.

”Prob” - Fel på hygrostaten.

- Enheten fortsätter att vara i funktion, kontakta service för utbyte av hygrostaten.

”Pro1” ”Pro2” ”Pro 3” - Fel på någon av de tre temperatursonderna. Avfuktaren försätts i stand-by läge. Kontakta service för utbyte av sonderna.

”PunP” - Det interna alarmet för pumpen är aktiverat (för maskiner med pump). Alarmet stängs av när pumpen är avstängd.

Om inget av ovanstående fungerar bör du kontakta närmaste återförsäljare för översyn och eventuell reparation av avfuktaren.

FELSÖKNING

WPF100

Page 9

Bruksanvisning

VÄRLDSLEDANDE AVFUKTARE FRÅN WOOD’S

Wood’s är en världsledande tillverkare av bland annat avfuktare. Wood’s avfuktare är anpassade för att användas i nordiskt klimat då avfuktningskapaciteten är bra även vid lägre temperaturer och fuktnivåer. Den används med gott resultat i utrymmen som lätt blir fuktiga, såsom källare, garage eller sommarstugor. Den är även utmärkt att torka tvätt med då den är eﬀektiv och energisnål. Den mängd fuktighet som avfuktaren tar bort beror på temperatur, fuktighetsnivå och placering. Även vädret utomhus påverkar avfuktarens prestanda. Vid kallt väder sjunker den relativa fuktigheten och därmed minskar avfuktarens fuktuttag ur luften. Därför är avfuktaren anpassad att användas i temperaturintervallet +5ºC till +35ºC. Wood´s avfuktare är säkra i drift och avsedda att fungera kontinuerligt under många år.

FÖR HÖG LUFTFUKTIGHET  EN FARA

Kondens uppstår när luftens vattenånga kommer i kontakt med ett kallt tak, fönster eller vägg. När vattenångan kyls ned sker en kondensering varvid vattendroppar bildas. Vid hög luftfuktighet kan unken luft uppstå och mögel bildas vilket gör att huset och dess inredning tar skada. Denna miljö kan även leda till sjukdomar hos de boende då bland annat kvalster trivs i en fuktig miljö. En avfuktare med hög prestanda skapar en bra och hälsosam fuktnivå och för att nå bästa eﬀekt skall dörrar och fönster hållas stängda till de utrymmen som ska avfuktas.

En avfuktare kan användas bland annat i källare, poolrum, tvättstugor, garage, husvagnar, sommarstugor och i båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

PLACERA AVFUKTAREN

Wood’s avfuktare är lätta att ﬂytta runt, allt som krävs är närheten till ett eluttag för 220/240 V, men tänk på följande:

- Avfuktaren bör inte ställas i närheten av element eller andra värmekällor och inte utsättas för direkt solljus då det sänker prestandan.

- Man kan med fördel använda ett värmeelement eller värmeﬂäkt för att hålla temperaturen över +5°C

- Det är idealiskt att placera avfuktaren så centralt i rummet som möjligt.

- Placera avfuktaren så att luftgenomströmningen inte blockeras.

- Placera avfuktaren så att den är tillgänglig för service och underhåll.

- Se till att väggen klarar av att bära avfuktarens vikt.

VÄGGMONTERING:

Använd de två hålen på maskinens baksida för att montera avfuktaren på väggen. Se till att använda skruvar som är anpassade för väggens material och att väggen klarar

av att bära avfuktarens vikt.

OBS:

Strömtillförseln måste

vara skyddad av en säkring. Det

måste även ﬁnnas en strömbrytare i

direkt anslutning till maskinen.

OBS:

För användning i poolrum, håll

avstånd från vattnet i enlighet med

säkerhetsföreskrifter. Enheten har

säkerhetsklassning IPX2.

OBS: För användning i

poolrum är avfuktarens

maximala kapacitet en 24m

stor swimmingpool. Då avfuktaren

används i rum utan ånga är det

maximala arbetsområdet 380m

OBS: Säkerställ tillräcklig

luftgenomströmning till avfuktaren

genom att hålla minst 1 m avstånd

från väggar och tak på maskinens

ovansida och ﬁltersida

OBS: Vid placering i duschutrymmen

och vid bassänger måste avfuktaren

fastmonteras. Avfuktaren bör även

säkras med jordfelsbrytare i dessa

utrymmen.

ANVÄNDA WOOD’S AVFUKTARE

Om avfuktaren transporterats liggande kan det hända att olja runnit ut från kompressorn och in i det slutna rörsystemet. Låt då avfuktaren stå i några timmar innan den tas i bruk. Det är mycket viktigt att oljan hinner rinna tillbaka in i kompressorn, annars kan avfuktaren ta allvarlig skada.

1. Montera avfuktaren på väggen.

2. Koppla avfuktarens vattenavledning till ett avlopp. Se avsnittet Avleda vattnet till ett avlopp.

3. Koppla avfuktaren till ett jordat eluttag.

4. Ställ in önskad fuktighetsnivå med hjälp av hygrostatvredet. Se avsnittet Hygrostaten.

OBS: När avfuktaren varit

avstängd bör man vänta i

treminuter innan den slås på

igen så att de Inbyggda automatiska

funktionerna hinner nollställas.

Page 10

Bruksanvisning

1. POWER

Tryck på POWER för att starta avfuktaren. Den kommer att starta beroende på rummets relativa fuktighet. När enheten når önskad luftfuktighet går den in i standby-läge. När du stänger av avfuktaren med POWER knappen kommer ärrpanelen fortsätta visa rummets luftfuktighet.

2. SET

Du kan ställa in önskad luftfuktighet mellan 30% och 80% genom att trycka på SET + och SET -. För att välja kontinuerlig avfuktning, håll in SET knappen till meddelandet ”Cont” visas. För att ställa in önskad temperatur i värmefunktionen, tryck på HEAT knappen och ställ sedan direkt in önskad temperatur med knapparna SET+ och SET-.

3. HOURS

Ställ in tiden med SET+ och SET-.

TILLVALSFUNKTIONER

NOTERA: att dessa funktioner

är tillbehör. De är inte

inkluderade som standard.

4. PUMP

För att aktivera vattenpumpsläge, se till att enheten är avstängd. Tryck på SET+ och PUMP samtidigt och håll inne i 4 sekunder. Meddelandet “PunP” visas i displayen och “Full” lampan blinkar var 10:e sekund. Upprepa för att avaktivera funktionen. När vattenpumpsläget är aktiverat, tryck och håll inne PUMP för att tömma ut vattnet.

5. HEAT

När enheten är på kan du aktivera värmefunktionen genom att hålla inne HEAT knappen i 4 sekunder. Upprepa för att stänga av värmefunktionen.

LAMPOR:

Heat: Lampan blinkar var 10:e sekund

när värmeläget är aktiverat. När värmeelementet är uppvärmt lyser lampan kontinuerligt.

Power: Lampan lyser när maskinen är

igång.

Alarm: Lampan lyser när ett alarm är

aktiverat och släcks igen när alarmet är återställt.

Run: Lampan lyser när kompressorn

arbetar och blinkar när avfuktaren avvaktar omstart eller är i avfrostningsläge. Lampan släcks när önskad luftfuktighet är uppnådd.

Full: Lampan lyser när vattentanken är full

(endast för enheter utrustade med en vattentank).

Remote: Lampan lyser när ärrpanelen är

aktiverad enligt ovan.

AVLEDA VATTNET TILL ETT AVLOPP

Avfuktaren är utrustad med en slangkoppling. Genom att koppla en slang till till avfuktaren kan du leda det avfuktade vattnet direkt till ett avlopp.

1. Koppla från avfuktaren från eluttaget.

2. Använd en ¾ ” slanganslutning.

3. Det bör alltid undvikas att skapa en dubbel hävert eftersom det kan hindra vattenﬂödet och orsaka översvämning.

4. Ta bort höljet för att sätta fast slangen.

5. Koppla in avfuktaren till eluttaget igen.

HYGROSTATEN

Wood´s avfuktare är utrustad med en inbyggd hygrostat som ställs in på önskad fuktnivå. Hygrostaten känner av den aktuella fuktighetsnivån och ser till att avfuktaren slås av och på automatiskt. För instruktioner hur du ställer in hygrostaten, se avsnittet om kontrollpanelen. När önskad luftfuktighet är uppnådd stänger avfuktaren av sig automatiskt.

OBS: Den aktuella relativa

fuktigheten mäts enklast med

en hygrometer och det anses vara

behagligt när den ligger

mellan 40% och 50%.

LUFTFILTRET

Luftﬁltret på undersidan av avfuktaren skyddar kylslingorna från damm. Det är viktigt att ﬁltret hålls rent så att luften kan passera obehindrat genom avfuktaren. Filtret behöver därför rengöras vid behov.

1. Lossa ﬁltret genom att försiktigt dra ut det.

2. Tvätta ﬁltret med varmt vatten och ett skonsamt rengöringsmedel. Alternativt kan ﬁltret dammsugas.

3. Låt ﬁltret torka och sätt tillbaka det igen.

AUTOMATISK AVFROSTNING

Enheten är utrustad med en elektronisk avfrostningsfunktion som aktiveras när avfuktaren behöver avfrostas. Funktionen stänger av kompressorn, vilket gör att kylningen av slingorna upphör. Fläkten fortsätter att dra den rumstempererade luften genom avfuktaren och på så sätt smälter isen och vattnet leds bort från avfuktaren. Detta avfrostningssystem gör att avfuktaren fungerar vid så låg temperatur som +5˚C.

FLÄKTEN

Fläkten ser till att luft strömmar genom avfuktaren. Fuktig luft sugs in från baksidan och går via kylslingan och förångaren för att sedan komma ut torr på avfuktarens framsida.

Page 11

Bruksanvisning

RENGÖRING OCH UNDERHÅLL

Wood’s avfuktare kräver rengöring för att bibehålla sin höga avfuktningskapacitet.

- Frontgallret kan dammsugas eller rengörs med en borste.

- Kylslingorna rengörs bäst med en trasa och varmt vatten.

- Luftﬁltret kan tvättas eller dammsugas.

- Fläktmotorn är permanent smord och kräver inget underhåll

OBS: Drag alltid ur

nätsladden innan rengöring.

Tips:

- Då avfuktaren används i extremt fuktiga miljöer och utrymmen eller där temperaturen understiger +10°C, kan avfuktaren sluta arbeta. Det byggs då upp en stor mängd is på kylslingan. Stäng av avfuktaren så att isen smälter bort.

- Ibland kan det vara lämpligt att använda ett frostskydd eller värmeelement/ﬂäkt för att se till att temperaturen inte understiger +5°C.

- För att få ut maximal avfuktningseﬀekt i ett utrymme rekommenderas att tillförseln av luft utifrån och från intilliggande utrymmen minimeras, dvs stäng dörrar och ventiler.

- Placera avfuktaren så centralt i utrymmet som möjligt

- Höj temperaturen i utrymmet för snabbare avfuktning. (Varm luft bär mer fukt.)

- Använd en frostvakt om temperaturen faller under +5°C

- Avfuktaren kommer att avge mer vatten på sommaren och hösten då utomhusluften, som ventileras in, är varmare och fuktigare.

NÄR AVFUKTAREN BEHÖVER SERVICE

Om avfuktaren behöver service ska du i första hand kontakta inköpsstället. För alla garantikrav krävs ett inköpsbevis.

GARANTIER

2 års garanti för tillverkningsfel. Notera att garantin endast gäller vid uppvisande av kassakvitto.

Machines Norms 2006/42/CE; Security regulations for low tension appliances 2006(95/CE; Electromagnetic compability (EMC) – 2004/108/CE.

Den här maskinen överensstämmer med EEC direktiven: IEC Regulations CEI-EN 60335-2-40, CEI-EN 55014-1- 550142. Denna maskin är byggd i enlighet med europeiska normer och RoHS-direktiven: 2011/65/UE year 2011 & CEI-EN 50581.

REKOMMENDERADE GRÄNSER FÖR ANVÄNDNING:

Temperatur intervall: +5°C till +35°C Relativ fuktighet: 45% till 99 %

Viktigt! - Wood’s avfuktare måste

anslutas till ett jordat uttag.

ÅTERVINNING AV MASKINEN:

1. Enhetens kylmedia måste återvinnas av kunnig personal och skickas till avsedd återvinning.

2. Kompressorn smörjmedel måste samlas upp och skickas till avsedd återvinning.

3. Hölje och diverse komponenter måste demonteras och delas upp utifrån deras material.

Page 12

Bruksanvisning

WPF52

Max arbeidsområde 38 0 m2 (24m2 poolareal) 700 m2 (50m2 poolareal)

Luftgjennomstrømning 600 m

/hour

850 m3/hour

Kapasitet ved 20°C og 60% R .H 20 l/da y 32 l/day

Kapasitet ved 30°C og 80% R .H 52 l/da y 80 l/day

Strøm ved 35˚C og 70% R.H 0.97 kW 1,61 k W

Tankkapasitet N/A N/A

Kuldemedium, KFK-fritt R410A R410A

Mål i mm, L x B x H 100 8 x 231 x 605

1218 x 248 x 737

Vek t

47 kg 7

2kg

Støyniv å 49 dB 49 dB

TEKNISKE DATA

PROBLEM LØSNING

Luftavfukteren vil ikke starte - Kontroller at luftavfukteren er koblet til strømnettet og at ikke sikringen har gått.

- Kontroller luftfuktigheten. Luftavfukteren skal starte når hygrostaten er satt til høyeste nivå.

Avfukter ikke - Kontroller at viften går rundt.

- Påse at luften kan strømme fritt gjennom luftavfukteren. Frontristen og luftﬁlter må være rent.

- Hør om kompressoren går, men husk at luftavfukteren kan være inne i en avfuktingssyklus og da stopper kompressoren. Vent i ca 35 minutter.

- Sjekk om det er et lag av is på kjølebatterier.

Høye støynivåer - Øk avstanden mellom luftavfukteren og de omkringliggende områdene.

- Spolene kan være ved siden av hverandre og forårsake vibrasjoner. Trekk luftavfukteren fra stikkontakten og skill looper.

Belegg på kjølebatterier - Ta av luftﬁlteret på baksiden av luftavfukteren, og sørg for at ikke støv eller lignende hindrer luftstrømmen gjennom maskinen.

- Den automatiske avrimingssyklusen kan være defekt og kompressoren vil ikke slå seg av med jevne mellomrom.

Ikke noe vann viderekobles - Sørg for at det ikke kommer smuss, etc. på drypp-panne under kjølebatterier, om nødvendig rengjøres denne.

- Alarmen utløses og maskinen stopper når det røde lyset kommer på.

“FULL” Vanntanken er full - Tømme tanken.

”Lo t” Romtemperaturen er for lav. Avrimingssyklusen er ikke i stand til å smelte isen i batteriet.

- Still luftavfukteren over 10 ˚ C.

- Slå av luftavfukteren og trekk.

“Utløpt” Mulig gass mangel

- Alarmen slås automatisk av etter 210 sekunder.

- Hvis alarmen ikke er slått av, trykker du SET HOUR + i 10 sekunder.

- Hvis problemet oppstår på nytt, kan du ringe etter service.

“Hi t” Kombinasjonen av temperatur og fuktighet er for høy.

- Alarmen slås av automatisk når temperaturen synker.

“Probe” - Defekt hygrostat. Hvis enheten forblir i drift, må du kontakte service for bytte av hygrostat.

“Pro1” “Pro2” “Pro 3” - Svikt av en av de tre temperaturfølerne. Luftavfukteren er plassert i standby- modus. Kontakt service for bytte av sonder.

“PunP” - Den interne alarm for pumpen er aktivert (for maskiner med pumpe). Alarmen

- stopper når pumpen er av.

Hvis noe av det ovennevnte ikke virker, ta kontakt med din nærmeste detaljist for kontroll og mulig utbedring av avfuktningsapparatet

FEILSØKING

WPF100

Page 13

Bruksanvisning

LEDENDE LUFTAVFUKTERE FRA WOOD’S

Wood’s er en av verdens ledende produsent av blant annet luftavfuktere. Wood’s luftavfuktere er laget for å brukes i det nordiske klimaet, siden avfuktningskapasiteten

er god selv ved lavere temperaturer og fuktighetsnivåer. Den brukes med god eﬀekt i områder som lett kan bli fuktig, for eksempel kjellere, garasjer eller hytter. Den er også utmerket for å tørke klesvask eﬀektivt og energieﬀektivt. Mengden fuktighet luftavfukteren erner avhenger av temperatur, luftfuktighet

og plassering. Været utenfor påvirker luftavfukterens ytelse. I kaldt vær senkes den relative fuktighet, og dermed reduserer luftavfukteren fuktighetserning fra luften. Derfor er luftavfukteren tilpasset for bruk i temperaturområdet 5 ° C til +35 ° C. Wood’s luftavfukter er trygg i bruk og konstruert for å arbeide kontinuerlig i mange år.

FOR HØY LUFTFUKTIGHET  EN FARE

Kondens oppstår når damp i luften kommer i kontakt med et kaldt tak, vinduer eller vegger. Når vanndamp avkjøles, dannes kondens. Ved høy luftfuktighet kan det oppstå dårlig luft og mugg, noe som betyr at huset og dets interiør kan ta skade. Dette miljøet kan også føre til sykdommer hos beboerne, blant annet pga midd som trives i fuktige omgivelser. En luftavfukter med høy ytelse skaper en god og sunn fuktighet. For å oppnå optimal ytelse, holdt dører og vinduer lukket ved avfukting.

En luftavfukter kan brukes blant annet i kjelleren, biljardrom, vaskerom, garasjer, campingvogner, hytter og båter. Skal luftavfukteren stå i kaldere omgivelser, bør du se på tips på slutten av manualen.

PLASSER LUFTAVFUKTEREN

Wood’s luftavfuktere er lett å ﬂytte rundt, alt som skal til er nærhet til en stikkontakt (220/240 V), men husk følgende:

- Luftavfukteren bør ikke plasseres på eller i nærheten av en radiator eller andre varmekilder, og ikke utsettes for direkte sollys da det senker ytelsen.

- Du kan dra nytte av å bruke en radiator eller varme for å holde temperaturen over +5 ° C

- Det er ideelt å plassere luftavfukteren så sentralt i rommet som mulig.

- Plasser avfukteren slik at luftstrømmen ikke er blokkert.

- Plasser luftavfukteren slik at den er tilgjengelig for service og vedlikehold.

- Pass på at veggen kan bære vekten av luftavfukteren.

WALL MOUNT:

Bruk de to hullene på baksiden av maskinen for å montere luftavfukteren på veggen. Pass på å bruke skruer som er egnet for materialet i veggen og at veggen kan bære vekten av luftavfukteren.

MERK: Strømforsyning må

være beskyttet av en sikring.

Det må også være en bryter

koblet direkte til maskinen.

MERK: For bruk i basseng-rom, hold

luftavfukteren borte fra vannet i

samsvar med

sikkerhetsbestemmelsene. Enheten

har sikkerhetsklassiﬁsering IPX2.

MERK: For bruk i basseng-rom er den maksimale kapasiteten

til luftavfukteren et 24m

stort

svømmebasseng. Når luftavfukteren

brukes i rom uten damp, er det

maksimale arbeidsområdet 380m

MERK: Sørg for tilstrekkelig luftstrøm

til luftavfukteren ved å holde en

avstand på minst

1 m fra vegger og tak av maskinens

topp og sider.

MERK: Når du plasserer luftavfukteren

i dusjområder og ved bassenger, må

den fastmonteres. Luftavfukteren bør

også sikres med jordfeilbryter i disse

områdene.

BRUKE WOOD’S LUFTAVFUKTERE

Hvis luftavfukteren transporteres liggende, kan olje dreneres fra kompressoren og inn i et lukket rørsystem. La luftavfukteren stå noen timer før den brukes. Det er svært viktig at oljen renner tilbake inn i kompressoren, ellers blir luftavfukteren alvorlig skadet.

1. Installer luftavfukteren på veggen.

2. Trekk luftavfukterens vannavledning til et avløp. Se “Viderekoble vann til

et avløp”.

3. Koble seg til en jordet stikkontakt.

4. Still inn ønsket luftfuktighet ved hjelp hygrostatinnstilling. Se hygrostat.

MERK: Når luftavfukteren har vært av,

bør en vente tre minutter slik at de

innebygde automatiske funksjoner har

tid til å nullstille.

Page 14

Bruksanvisning

1. POWER

Trykk på knappen for å slå av luftavfukteren. Den vil starte avhengig av rommets relative fuktighet. Når enheten når ønsket fuktighet går den i standby-modus. Når du slår av luftavfukteren med strømknappen, vil det eksterne panelet fortsette å vise rommets fuktighet.

2. SET

Du kan stille inn ønsket luftfuktighet mellom 30% og 80% ved å trykke på SET + og SET -. For å velge kontinuerlig avfukting, hold SET-knappen til “Cont” vises. For å stille inn ønsket temperatur i varmemodus, trykk på HEATknappen, og deretter direkte til ønsket temperatur ved hjelp av SET + og SET.

3. TIMER

Sett tidene maskinen skal virke ved å bruke knappene SET + og -.

VALGFRITT UTSTYR

MERK: følgende utstyr er

valgfritt og er ikke inkludert

som standard.

4. PUMP

For å aktivere vannpumpens plassering, sørge for at enheten er slått av. Trykkpå SET + og pumpe samtidig og hold inne 4 sekunder. “PunP” vises i displayet og “Full” blinker hvert 10. sekund. Gjenta for å deaktivere. Når vannpumpemodus er aktivert, trykk og hold PuMP knappen for å drenere vannet.

5. HEAT

Når enheten er på, kan du aktivere varmen ved å trykke på HEAT knappen i 4 sekunder. Gjenta for å slå av varmefunksjonen.

MERK: varmefunksjon er

valgfritt og ikke inkludert på en

standard luftavfukter.

LAMPER:

Varme: Lyset blinker hvert 10. sekund når

oppvarmingsmodus er aktivert. Når varmeelementet blir oppvarmet, lyser

det kontinuerlig.

Power: Lampen lyser når maskinen er i

gang.

Alarm: Lampen lyser når en alarm

er aktivert, og slår seg av igjen når alarmen er tilbakestilt.

Kjør: lyser når kompressoren arbeider

og blinker når luftavfukteren venter omstart eller er i opptiningsmodus. Lyset slås av når ønsket luftfuktighet er nådd.

Full: lyser når vanntanken er full (for

enheter utstyrt med en vanntank).

Remote: lyser når ernkontroll-panelet

aktiveres som ovenfor.

VIDEREKOBLE VANN TIL ET AVLØP

Luftavfukteren er utstyrt med en slangekobling. Ved å koble en slange til luftavfukteren, kan du lede vannet direkte inn i et avløp.

1. Trekk luftavfukteren fra stikkontakten.

2. Bruk en ¾ “slangetilkobling.

3. Det bør alltid unngås å lage en dobbel sifong fordi det kan hindre strømmen av vann og forårsake ﬂom.

4. Fest slangen.

5. Plugg luftavfukteren til stikkontakten.

HYGROSTAT

Wood’s luftavfuktere er utstyrt med en innebygd hygrostat til å stille inn ønsket luftfuktighet. Hygrostaten detekterer gjeldende luftfuktighet og sørger for at luftavfukteren slås på og av automatisk. For instruksjoner om hvordan stille inn hygrostaten, se avsnittet om kontrollpanelet. Når ønsket luftfuktighet er nådd, slår luftavfukteren seg av automatisk.

MERK: Den aktuelle relative

fuktigheten måles enklest med

et hygrometer, og den anses å

være optimal når den er mellom 40%

og 50%.

LUFTFILTERET

Luftﬁlteret på bunnen av luftavfukteren beskytter mot støv. Det er viktig at ﬁlteret holdes rent, slik at luft kan passere fritt gjennom luftavfukteren. Filteret må rengjøres ved behov.

1. Fjern ﬁlteret ved å trekke det forsiktig ut.

2. Vask ﬁlteret med varmt vann og et mildt vaskemiddel. Alternativt kan ﬁlteret støvsuges.

3. La ﬁlteret tørke og installer det på nytt.

AUTOMATISK AVRIMING

Enheten er utstyrt med en elektronisk avrimingsfunksjon som aktiveres når luftavfukteren trenger å tines. Den slår av kompressoren, hvilket betyr at kjølingen stopper. Viften fortsetter å trekke romtemperert luft gjennom luftavfukteren og dermed smelter isen og vannet tømmes fra luftavfukteren. Denne avrimingen av luftavfukteren opererer ved temperaturer så lave som 5 ˚ C.

Page 15

Bruksanvisning

VIFTEN

Viften sørger for at luften strømmer gjennom luftavfukteren. Fuktig luft suges inn fra baksiden og går gjennom kjølebatteriet og fordamperen, for deretter å komme ut tørr foran luftavfukteren.

RENGJØRING OG VEDLIKEHOLD

Wood’s luftavfuktere krever rengjøring for å opprettholde sin høye avfuktingskapasitet.

- Front-risten kan støvsuges eller rengjøres med en børste.

- Kjølingselementer rengjøres best med en klut og varmt vann.

- Luftﬁlteret kan vaskes eller støvsuges.

- Viften er permanent smurt og krever ikke vedlikehold

MERK: Du må alltid koble

fra strømledningen før

rengjøring.

Tips:

- Når luftavfukteren brukes i svært fuktige miljøer og områder, eller der temperaturen er under 10 ° C, slutter luftavfukteren å fungere. Det dannes en stor mengde is på kjølebatteriet. Slå av luftavfukteren slik at isen smelter bort.

- Noen ganger kan det være hensiktsmessig å bruke en frostvæske eller radiator / vifte for å sikre at temperaturen ikke faller under 5 ° C.

- For å få maksimal avfukting i et rom anbefales at tilførsel av luft utenfra og fra tilstøtende områder minimaliseres, dvs. lukke dører og ventiler.

- Plasser luftavfukteren så sentralt i rommet som mulig

- Hev temperaturen for raskere avfukting. (Varm luft bærer mer fuktighet.)

- Vær obs hvis temperaturen faller under +5 ° C (se over)

- Luftavfukteren vil levere mer vann om sommeren og høsten når uteluften er varmere og mer fuktig.

NÅR LUFTAVFUKTEREN TRENGER SERVICE

Hvis luftavfukteren trenger reparasjon, kontakt først kjøpsstedet. For alle reklamasjoner kreves et bevis på kjøpet.

GARANTIER

2 års garanti mot fabrikasjonsfeil. Vær oppmerksom på at garantien kun gjelder når man kan vise kvittering.

MASKINER NORMER 2006/42/CE; SIKKERHETSREGLER FOR LAVE SPENNINGER APPARATER 2006 95/CE; ELEKTROMAGNETISK KOMPABILITET

(EMC) - 2004/108/CE.

Denne maskinen er i samsvar med norske lover og forskrifter:

IEC Forskrift CEI 60335-2-40 EN, IEC-EN 55014-1 - 55014-2. Denne maskinen er bygget i samsvar med europeiske standarder og RoHS-direktivet: 2011/65/ UE year 2011 & CEI-EN 50581.

ANBEFALTE GRENSER FOR BRUK:

Temperaturområde: +5 ° C til +35 ° C Relativ luftfuktighet: 45% til 99%

Viktig! - Wood’s luftavfukter må være

koblet til en jordet stikkontakt.

RESIRKULERING:

1. Enhetens kuldemedium må gjenvinnes av kyndig personell og sendes til riktig gjenvinning.

2. Kompressors smøremidler må samles inn og sendes til riktig gjenvinning.

3. Dekk og diverse komponenter må demonteres og deles i henhold til deres materialer.

Page 16

Betjeningsvejl edning

WPF52

Maks. driftsområde 380 m2 (24m2 swimmingpool-overflade) 700 m2 (50m2 swimmingpool-overflade)

Luftstrøm 600 m

850 m3/

Aff ugter ved 20˚C og 60% relati v fugtighed 2 0 l/dag 32 l/dag

Aff ugter ved 30˚C og 80% relati v fugtighe d 52 l/da g 80 l/dag

Strøm ved 35˚C og 70% relativ f ugtighed 0.97 kW 1,61 kW

Tankens kapacitet N/A N/A

Kølemiddel, uden freon R410A R410A

Mål i mm, L xBxH 1008 x 231 x 605 1218 x 247 x 737

Vægt

72 kg

Støjniveau i decib el 49 dB 49 dB

TEKNISKE DATA

FEJLFINDING

PROBLEM LØSNING

Aﬀugteren starter ikke - Tjek, at enheden er tilsluttet lysnettet, og at der ikke er sprunget en sikring.

- Tjek, at hygrostaten virker. Aﬀugteren bør starte, når hygrostaten er i maksimal position

Aﬀugter ikke - Tjek, at blæseren drejer rundt

- Tjek, at luften uhindret kan strømmen igennem aﬀugteren. Det forreste gitter og luftﬁlteret bør være rene.

- Lyt efter kompressorlyde men husk på, at aﬀugteren måske er i aﬀugtningscyklus, når kompressoren stopper. Vent til at begynde med i ca. 35 minutter.

- Tjek, at der ikke har dannet sig et tykt lag is på kølespiralerne.

Højt støjniveau - Øg afstanden mellem aﬀugter og omgivende overﬂader

- Kølespiralerne berører måske hinanden og forårsager vibrationer. Træk stikket til aﬀugteren ud og skil spiralerne ad

Isdannelse på kølespiralerne - Tag luftﬁlteret ud og tjek, at der ikke er støv eller fnug, der kan hindre luftpassagen igennem maskinen

- Timeren, der kontrollerer afrimningen, kan være itu, og derfor stopper kompressoren ikke regelmæssigt

Maskinen tømmes ikke for vand: - Tjek, om der er forhindringer til drypbakken.

- Enheden i alarmtilstand.

- Når den røde lampe lyser, stopper enheden.

“FULL” Tanken er fuld - Tøm vandbeholderen (bemærk: kun for modeller med vandtank).

“Lo t” Den omgivende temperatur er for lav. Afrimningscyklussen kan ikke smelte isen i batteriet.

- SIndstil aﬀugteren til over 10˚C

- Sluk for aﬀugteren og tag stikket ud af stikkontakten

+”LoPt” Mulig mangel på gas i kredsløbet.

- Alarmen nulstilles automatisk efter 210 sek.

- Hvis alarmen ikke nulstilles, skal du trykke på SET HOURS+ (INDSTIL TIMER+) i 10 sekunder. Hvis problemet opstår igen, skal du kontakte en servicetekniker.

“Hi t” Kombinationen af temperatur og fugtighed er for høj.

- Alarmen nulstilles automatisk, når temperaturen falder.

“Prob” - Funktionsfejl i fugtighedsmåler Maskinen fortsætter under alle omstændigheder med at køre.

- Kontakt en servicetekniker og få udskiftet fugtighedsmåleren.

“Pro1” “Pro2” “Pro 3” - Funktionsfejl i én af de tre temperaturfølere. Aﬀugteren går i standbystatus.

- Kontakt en servicetekniker og få udskiftet følerne.

“PunP” - Den indvendige alarm i pumpen er ON (TÆNDT) (for maskiner med pumpe).

- Alarmen nulstilles, når der slukkes for pumpen.

Hvis intet af ovennævnte virker, bør du kontakte den nærmeste forhandler, og få aﬀugteren kontrolleret og muligvis repareret

WPF100

Page 17

Betjeningsvejl edning

WOOD’S, VERDENS FØRENDE INDENFOR AFFUGTERE

Wood’s aﬀugterprodukter har været kendt som førende på markedet i mange år. De egner sig til brug i de mest krævende klimaer, hvor der kræves god aﬀugtningskapacitet selv ved lave temperaturer og fugtniveauer. De kan anvendes med godt resultat på steder, der bliver fugtige så som i kældre, garager eller sommerhuse. De er også perfekte til tørring af vasketøj, på lofter, i pool-rum og vaskerum. De er eﬀektive og har et lavt energiforbrug. Wood’s aﬀugtere kan også tørre dit tøj på eﬀektiv vis uden at det slides.

Mængden af fugt, som aﬀugteren erner, afhænger af temperatur, fugtniveau og placering. Vejrforholdene udenfor kan også påvirke aﬀugterens ydeevne. I koldt vejr sænkes den relative fugtighed, og derfor er fugtudsugningen fra luften via aﬀugteren reduceret. Derfor egner aﬀugteren sig til brug i temperaturområdet fra +5˚C til +35˚C. Wood’s aﬀugtere er sikre i brug og beregnet til kontinuerlig anvendelse i mange år.

BEMÆRK: Ved brug i

swimmingpool-rum skal de

placeres i en afstand til vand i

henhold til sikkerhedsstandarderne

(maskinen er IPX2).

USÆDVANLIG STOR LUFTFUGTIGHED  UDGØR EN FARE

Der opstår kondens, når vanddamp i luften kommer i kontakt med et koldt loft, vindue eller en kold væg. Når vanddampen er afkølet, opstår der kondens, og der dannes vanddråber. I høj luftfugtighed bliver luften måske muggen, og der dannes skimmel, der forårsager skader på hus og møbler. Dette miljø kan endog forårsage sygdom hos beboerne, da mider og andre skabninger trives i et fugtigt miljø. En aﬀugter med stor ydeevne skaber et godt, sundt fugtniveau, og for at opnå den største eﬀekt bør døre og vinduer holdes lukkede i rum, der aﬀugtes. En aﬀugter kan anvendes i kældre, vaskerum, garager, kryberum, campingvogne, sommerhuse og både. Den erner også lugte, tørrer træ og erner fugt fra sportsudstyr til udendørs brug. Hvis aﬀugteren anvendes i koldere miljøer, bør du læse afsnittet om Tip bagerst i brugervejledningen.

AFFUGTERENS PLACERING

Wood’s aﬀugtere er nemme at ﬂytte rundt med, da der blot skal være en strømkilde til 220/240V, men du skal være opmærksom på følgende: Aﬀugteren bør ikke placeres tæt på radiatorer eller andre varmekilder eller udsættes for direkte sollys, da det vil reducere ydeevnen.

- Du kan med fordel anvende en radiator eller varmeblæser til at holde temperaturen på over +5°C.

- Den ideelle placering vil være midt i rummet/området.

- Placer aﬀugteren således, at der ikke er blokeret for luftgennemstrømningen.

- Sørg for, at der er adgang til service/ vedligeholdelse

- Sørg for, at væggen kan understøtte aﬀugterens vægt i driftsklar stand.

VÆGMONTERING:

Hvis enheden skal monteres på en væg, skal du bruge de to huller bag på aﬀugteren. Sørg altid for, at du bruger de korrekte skruer, når maskinen skal understøttes.

BEMÆRK: Kontroller, at

strømforsyningen svarer til

enhedens elektriske nominelle

data, som beskrevet på etiketten

på enhedens forreste panel.

Jordforbindelse er lovpligtig.

BEMÆRK: Hvis aﬀugteren placeres

i et bruse- eller badeområde, bør

den fastmonteres. Det er et krav, at

de lokale badeværelsesforskrifter

undersøges og respekteres før brug.

BEMÆRK: Sørg for, at der kommer

tilstrækkelig luftvolumen til enheden

ved at holde mindst 1 m afstand til

væggen over enheden og på siden

med ﬁlterudsugning.

SÅDAN ANVENDER DU AFFUGTEREN:

Hvis aﬀugteren transporteres horisontalt, er det måske løbet olie ud af kompressoren og ind i det lukkede rørsystem. I det tilfælde skal du lade aﬀugteren stå i et par timer, før du anvender den. Det er meget vigtigt, at olien løber tilbage i kompressoren, da aﬀugteren ellers kan blive alvorligt beskadiget. Når du har monteret aﬀugteren korrekt på væggen, skal du følge disse enkle trin, før du kan begynde at bruge aﬀugteren.

1. Tilslut aﬀugteren til en vandaﬂedning. Se afsnittet om vandaﬂedning.

2. Tilslut aﬀugteren til en strømkilde med jord.

3. Indstil det ønskede fugtniveau ved brug af hygrostaten.

Page 18

Betjeningsvejl edning

BEMÆRK:

Hovedstrømforsyningen

skal være beskyttet med en

diﬀerensafbryder. Der skal også

foreﬁndes en hovedafbryder tæt på

enheden.

BEMÆRK: Når der er slukket for

aﬀugteren, bør du vente tre minutter,

før du tænder for den igen, så de

indbyggede, automatiske funktioner

deaktiveres.

1. POWER (TÆND/SLUK)

For at aktivere aﬀugteren skal du trykke på POWER (TÆND/SLUK), hvorefter enheden starter afhængig af den relative fugtighed. Når aﬀugteren når den indstillede fugtighed, går enheden i standbystatus. Når du slukker for aﬀugteren på knappen POWER (TÆND/ SLUK), vises rummets luftfugtighed stadig i displayet.

2. SET (INDSTIL)

Du kan indstille den ønskede fugtighed til mellem 30% og 80% på knappen SET + og -. For at gå i kontinuerlig driftsindstilling skal du holde knappen SET (INDSTIL) nedtrykket, indtil beskeden “Cont” (“Kontin”) vises. For at indstille den ønskede temperatur i varmestatus skal du trykke på knappen HEAT (VARME) og så straks efter indstille den ønskede temperatur ved brug af knappen SET + og -.

3. HOURS (TIMER)

Angivelse af driftstimer indstilles ved brug af knapperne SET + og -.

VALGFRIE FUNKTIONER

BEMÆRK: at de følgende

funktioner er valgfrie og er

ikke inkluderet som standard.

4. PUMP (PUMPE)

Før du aktiverer vandpumpen, skal du sørge for at der er slukket for enheden Tryk på SET + og PuMP samtidig i 4 sekunder. Meddelelsen “PunP” vises i displayet, og Fuld LED’en blinker hvert

10. sekund. Gentag proceduren for at deaktivere den. Når enheden er i pumpestatus, skal du trykke på knappen PUMP og holde den nede for at tømme vandet ud.

5. VARME.

Når der tændes for enheden, kan du aktivere varmefunktionen ved at trykke på knappen HEAT (VARME) og holde den nedtrykket i 4 sekunder. Gentag proceduren for at deaktivere den.

BEMÆRK: varmefunktionen

er en valgfri funktion og

medfølger ikke som standard.

INDIKATORLAMPER:

Varme LED: Når varmefunktionen er

aktiveret, blinker LED’en hvert 10. sekund, og når varmeelementet er varmet ud, lyser LED’en konstant.

Tænd/sluk LED: LED’en lyser, når der er

TÆNDT FOR (ON) maskinen.

Alarm LED: LED’en lyser, når en alarm

starter, og slukker, når alarmen nulstilles.

Drift LED: LED’en lyser, når kompressoren

kører, og den blinker, når aﬀugteren venter på at genstarte eller er i afrimningsstatus. Når den ønskede fugtighed er nået, slukker LED’en.

Fuld LED: LED’en lyser, når vandtanken

er fuld (bemærk: kun for enheder med vandtank).

Fjernbetjenings-LED: LED’en lyser, når

ernbetjeningspanelet er aktiveret.

VANDAFLEDNING

Der er monteret en slangetilslutning på aﬀugteren. Ved at montere en slange på aﬀugteren, kan vandet fra aﬀugteren ledes direkte væk.

1. Tag stikket til aﬀugteren ud af strømkilden.

2. Brug en 3/4” slangetilslutning

3. Undgå at danne en dobbelt løkke, da det kan spærre for vandstrømmen og forårsage oversvømmelse.

4. Fjern huset, når røret skal isættes.

5. Tilslut igen aﬀugteren til strømkilden.

HYGROSTAT

Wood’s aﬀugter er udstyret med en indbygget hygrostat, eller fugtighedsregulering, der bruges til at indstille det ønskede fugtniveau. Hygrostaten registrerer det aktuelle fugtniveau og sørger for, at aﬀugteren automatisk tænder og slukker. Indstilling af hygrostat, se kapitlet om kontrolpanel. Når den ønskede fugtighed er nået, slukker aﬀugteren automatisk.

BEMÆRK: Den omgivende

relative luftfugtighed måles nemmest med et Wood’s

hygrometer, og det mest egnede

område er mellem 40% og 50%.

LUFTFILTER

Luftﬁlteret i bunden af aﬀugteren sørger for, at kølespiralerne holdes fri for støv. Det er vigtigt, at ﬁlteret holdes rent, så luften uhindret kan strømmen igennem aﬀugteren. Derfor bør ﬁlteret rengøres efter behov.

1. Løsn ﬁlteret ved at trække det forsigtigt ud.

2. Vask ﬁlteret i varmt vand og et mildt rengøringsmiddel. Alternativt kan ﬁlteret rengøres med en støvsuger.

3. Lad ﬁlteret tørre og sæt det på plads.

Page 19

Betjeningsvejl edning

AUTOMATISK AFRIMNING

Enheden har en elektronisk afrimningsfunktion, der udelukkende kører, når aﬀugteren trænger til at blive afrimet. Funktionen slukker for kompressoren, og det får afkølingen af spiralerne til at stoppe. Blæseren fortsætter med at trække luft ved stuetemperatur igennem aﬀugteren, og derved smelter isen, og vandet ledes ud af aﬀugteren. Med dette afrimningssystem kan aﬀugteren arbejde ved temperaturer så lave som +5˚C.

BLÆSER

Blæseren sørger for, at der blæser luft igennem aﬀugteren. Fugtig luft suges ind fra bagsiden og går via kølespiralerne og fordamperen, hvorefter den kommer ud tør forrest på aﬀugteren.

RENGØRING OG VEDLIGEHOLDELSE

Wood’s aﬀugtere kræver rengøring, for at de kan bibeholde deres høje aﬀugtningskapacitet.

- Det forreste gitter kan støvsuges eller rengøres med en børste.

- Kølespiralerne rengøres bedst med en klud og varmt vand.

- Luftﬁlteret kan vaskes eller støvsuges.

- Blæserens motor har permanent smøring og kræver ingen vedligeholdelse.

BEMÆRK: Tag altid

strømstikket ud før rengøring.

Tip:

- Når aﬀugteren anvendes i ekstremt fugtige miljøer, eller når temperaturen er under +10˚C, holder aﬀugteren måske op med at fungere. En stor mængde is har hobet sig op på kølespiralen. Sluk for aﬀugteren, så isen smelter og løber væk.

- Nogle gange kan det være en hjælp at bruge en frostbeskytter eller varmeblæser for at sikre, at temperaturen ikke falder til under +5˚C.

- For at opnå den maksimale aﬀugtningskraft i et rum anbefales det, at lufttilførslen ude fra og fra tilstødende rum minimeres - luk døre og ventilatorer.

- Placer aﬀugteren midt i rummet

- Øg temperaturen for at få en hurtigere aﬀugtning (varm luft indeholder mere vand).

- Brug frostbeskytter, hvis temperaturen er under +5°C

- Højere aﬀugtning efterår/sommer, da luften udenfor er varmere og fugtigere.

NÅR AFFUGTEREN KRÆVER EFTERSYN:

Hvis aﬀugteren kræver eftersyn, skal du først kontakte forhandleren. Der kræves købsbevis ved alle garantireklamationer.

GARANTI

2 års garanti på fabrikationsfejl. Bemærk, at garantien kun gælder ved fremvisning af kvittering.

MASKINSTANDARD 2006/42/CE; SIKKERHEDSFORSKRIFTER FOR LAVSPÆNDINGSDIREKTIVET 2006/95/ EF; EMC - ELEKTROMAGNETISK KOMPATIBILITET – 2004/108/EF.

Denne maskine er i overensstemmelse med EØF direktiv:

IEC Forordning CEI-EN 60335-2-40, CEIEN 55014-1, 55014-2. Maskinen er bygget i overensstemmelse med RoHS europæiske standarder:2011/65/UE year 2011 & CEIEN 50581.

ANBEFALEDE BRUGBARHEDSGRÆNSER

Temperaturområde: +5˚C til +35˚C Relativ fugtighed: 45% til 99% Anbefalet fugtniveau: ca. 50% relativ fugtighed

Vigtigt!

Wood’s aﬀugtere skal tilsluttes en

strømkilde med jord.

BORTSKAFFELSE AF ENHEDEN, NÅR DEN ER UDTJENT

1. Enhedens kølemiddel skal bortskaﬀes af fagfolk og sendes til en egnet indsamlingscentral.

2. Kompressorens smøreolie skal opsamles og sendes til en egnet indsamlingscentral.

3. Rammen og diverse komponenter skal afmonteres og inddeles efter beskaﬀenhed.

Page 20

Bedienungsanleitung

WPF52

Max. Betriebsbereich 380 m2 (24m2 Schwimmbadoberfläche) 700 m2 (50m2 Schwimmbadoberfläche)

Luftmenge 600 m

/Stunde

850 m3/Stunde

Luftent feuchtung bei 20˚C und 60 % rH 20 l/Ta g 32 l/Tag

Luftent feuchtung bei t 30˚C und 80% rH 52 l/Ta g 80 l/Tag

Leist ung bei 35˚C und 70% rH 0.97 kW 1,61 k W

Behältervolumen N /A N/A

Kühlmittel, Freon-frei R410A R410A

Abmessung en in mm, L x B x H 1008 x 231 x 6 05

1218 x 248 x 737

Gewicht

72 kg

Geräuschpegel in Dezibel 49 dB 49 dB

TECHNISCHE DATEN

PROBLEMLÖSUNG

PROBLEM LÖSUNG

Luftentfeuchter läuft nicht an - Vergewissern Sie sich, ob das Gerät am Strom angeschlossen ist und dass keine Sicherung durchgebrannt ist.

- Prüfen Sie, ob der Feuchtigkeitsregler in Betrieb ist. Der Luftentfeuchter sollte anlaufen, wenn der Feuchtigkeitsregler auf Maximum eingestellt ist.

Entfeuchtet nicht - Vergewissern Sie sich, ob das Lüfterrad sich dreht

- Prüfen Sie, ob die Luft ungehindert durch den Luftentfeuchter strömt. Frontgitter und Luftﬁlter sollten sauber sein.

- Hören Sie hin, ob eine Kompression stattﬁndet aber beachten Sie, dass der Luftentfeuchter sich im Entfeuchtungszyklus beﬁnden könnte, in dem die Kompression unterbrochen ist. War ten Sie anfangs circa 35 Minuten ab.

- Vergewissern Sie sich, dass sich keine dicke Eisschicht auf den Kühlspiralen gebildet hat.

Hoher Geräuschpegel - Erhöhen Sie den Abstand zwischen Luftentfeuchter und umgebenden Oberﬂächen.

- Die Kühlspiralen können miteinander in Kontakt sein und eine Vibration erzeugen. Nehmen Sie den Luftentfeuchter vom Netz und trennen Sie die Spiralen voneinander.

Eisbildung auf Kühlspiralen

- Entfernen Sie den Luftﬁlter und vergewissern Sie sich, dass kein Staub oder Flocken den Luftdurchﬂuss durch das Gerät behindern.

- Der Timer zur Steuerung des Abtauens kann defekt sein. In dem Fall wird die Kompression nicht regelmäßig unterbrochen.

Aus dem Gerät läuft kein Wasser ab:

- Überprüfen Sie, ob das Auﬀangbecken blockiert ist.

”FULL” Tank is full - Empty the tank (note: only for models equipped with a water tank).

”Lo t” Umgebungstemperatur zu niedrig. Abtauzyklus kann das Eis in der Batterie nicht abtauen

- Stellen Sie den Luftentfeuchter über 10˚C ein

- Schalten Sie den Luftentfeuchter aus und ziehen Sie den Stecker ab

”LoPt” Möglicher Gasmangel im Kreislauf.

- Der Alarm wird nach 210 Sekunden automatisch zurückgesetzt. Wenn sich der Alarm nicht zurücksetzte, drücken Sie 10 Sekunden lang SET HOURS+. Tritt das Problem weiter auf, wenden Sie sich an den Kundendienst.

”Hi t” Kombination von Temperatur und Feuchtigkeit ist zu hoch

- Der Alarm wird automatisch zurücksetzt, wenn die Temperatur fällt.

”Prob” - Fehlfunktion des Feuchtigkeitsreglers. Das Gerät bleibt in jedem Fall weiter im Betrieb. Wenden Sie sich an den Kundendienst, um den

Feuchtigkeitsregler auszutauschen.

”Pro1” ”Pro2” ”Pro 3” - Fehlfunktion eines der drei Temperatursensoren. Der Luftentfeuchter fährt in den Stand-by-Modus. Wenden Sie sich an den Kundendienst, um die

Sensoren auszutauschen.

”PunP”

- Der interne Alarm der Pumpe ist eingeschaltet (für Geräte mit Pumpe). Der Alarm wird zurückgesetzt, wenn der Pumpenschalter ausgeschaltet wird.

Sollte keine der oben genannten Maßnahmen funktionieren, wenden Sie sich an Ihren Fachhändler

WPF100

Page 21

Bedienungsanleitung

WOOD’S, DIE WELTWEIT FÜHRENDEN LUFTENTFEUCHTER

Wood’s Luftentfeuchter-Produkte sind seit Jahren als Marktführer bekannt. Sie sind für den Einsatz in den anspruchsvollsten Klimabedingungen geeignet, bei denen die Entfeuchtungskapazität auch bei niedrigen Temperaturen und Feuchtigkeitsgehalt gut sein muss. Sie kommen mit guten Ergebnissen in Gebäuden zum Einsatz, die leicht feucht werden wie Keller, Garagen oder Gartenhäuser. Sie eignen sich auch hervorragend für Räume, in denen Wäsche getrocknet wird, Dachböden, Schwimmbäder und Waschküchen. Sie sind leistungsstark bei niedrigem Stromverbrauch. Wood’s Luftentfeuchter trocknen Ihre Kleidung auch eﬀektiv, ohne dass sie verschleißen.

Die Feuchtigkeitsmenge, die die Entfeuchter aus der Luft ziehen, hängt vom Feuchtigkeitsgrad und der Positionierung ab. Das Außenklima kann die Leistung des Luftentfeuchters auch beeinträchtigen. Bei kaltem Wetter sinkt die relative Luftfeuchtigkeit, sodass auch weniger Feuchtigkeit vom Gerät aus der Luft gezogen wird. Deshalb ist der Luftentfeuchter für einen Temperaturbereich von +5˚C bis +35˚C geeignet. Wood’s Luftentfeuchter sind sicher und auf kontinuierlichen Einsatz über viele Jahre ausgelegt.

ANMERKUNG: Für den Einsatz

in Schwimmbädern stellen Sie das Gerät bitte in ausreichendem Abstand vom Wasser gemäß

Sicherheitsrichtlinien auf (Gerät

gemäß IPX2).

ÜBERMÄSSIGE LUFTFEUCHTIGKEIT  EINE GEFAHR

Kondensation tritt auf, wenn Wasserdampf in der Luft mit einem kalten Dach, Fenster oder einer kalten Wand in Kontakt kommt. Wenn sich der Wasserdampf abgekühlt hat, ﬁndet eine Kondensation statt und es bilden sich Wassertropfen. Bei hoher Luftfeuchtigkeit kann die Luft muﬃg werden und es bildet sich Schimmel, der an Wohnung und Möbeln Schaden anrichtet. Eine solche Umgebung kann für die Bewohner auch zu Erkrankungen führen, weil sich Milben und andere Schädlinge in feuchter Umgebung gut fortpﬂanzen können. Ein Luftentfeuchter mit hoher Leistung sorgt für einen guten, gesunden Feuchtigkeitsgrad. Die besten Ergebnisse werden erzielt, wenn die Türen und Fenster von Räumen, die entfeuchtet werden, geschlossen sind. Ein Luftentfeuchter kann in Kellern verwendet werden, Waschküchen, Garagen, Kriechgängen, Wohnwagen, Gartenhäusern und auf Schiﬀen oder Booten. Er entfernt auch Gerüche, trocknet Holz und zieht Feuchtigkeit aus Sportbekleidung, die im Freien getragen wurde. Wenn der Luftentfeuchter in kühlerer Umgebung aufgestellt wird, sollten Sie die Hinweise am Ende des Handbuchs lesen.

PLATZIERUNG DES LUFTENTFEUCHTERS

Wood’s Luftentfeuchter können leicht auf- und umgestellt werden. Alles, was sie brauchen, ist eine Steckdose mit 220/240V Netzspannung. Beachten Sie aber bitte die folgenden Punkte:

- Der Luftentfeuchter sollte nicht in der Nähe von Heizkörpern oder anderen Wärmequellen aufgestellt oder direkter Sonneneinstrahlung ausgesetzt werden, weil das die Leistung des Geräts

beeinträchtigt.

- Es ist hilfreich, einen Heizkörper oder Heizlüfter zu verwenden, um die Temperatur über +5˚C zu halten.

- Idealerweise wird das Gerät in der Mitte des Raums / des Bereichs aufgestellt.

- Platzieren Sie den Luftentfeuchter so, dass die Luft frei strömen kann.

- Gewährleisten Sie Zugang für Kundendienst/ Wartung.

- Stellen Sie sicher, dass die Wand dazu geeignet ist, das Betriebsgewicht des Luftentfeuchters zu tragen.

WANDMONTAGE

Um das Gerät an der Wand zu montieren, verwenden Sie bitte die beiden Löcher hinten am Luftentfeuchter. Vergewissern Sie sich stets, dass Sie die passenden Schrauben für das Befestigen des Geräts verwenden.

ANMERKUNG: Es muss

geprüft werden, dass die

Stromzufuhr den Nenndaten

auf dem Etikett auf der vorderen

Abdeckung des Geräts entspricht. Ein

Massenanschluss ist vorgeschrieben.

ANMERKUNG: Bei Aufstellen in

Dusch- oder Badebereichen sollte der

Luftentfeuchter fest montiert werden.

Es ist vorgeschrieben, vor Gebrauch

die örtlichen Bestimmungen für Bäder

zu prüfen und einzuhalten.

ANMERKUNG: Gewährleisten Sie eine

ausreichende Luftzufuhr zum Gerät,

indem Sie die obere Seite und die

Seite mit der Filteransaugung in einer

Entfernung von mindestens 1 m von

Wänden aufstellen.

Page 22

Bedienungsanleitung

VERWENDUNG DES LUFTENTFEUCHTERS:

Wenn der Luftentfeuchter horizontal transportiert wird, kann Öl aus dem Kompressor und in das geschlossene Luftführungssystem laufen. Lassen Sie den Luftentfeuchter in einem solchen Fall vor Gebrauch einige Stunden lang stehen. Es ist sehr wichtig, dass das Öl in den Kompressor zurückläuft. Andernfalls kann der Luftentfeuchter schwer beschädigt werden. Nach ordnungsgemäßer Wandmontage des Luftentfeuchters folgen Sie den einfachen Schritten, um das Gerät

erstmals in Betrieb zu nehmen.

1. Schließen Sie den Luftentfeuchter am Abﬂuss an. Siehe Kapitel zu Wasserabﬂuss.

2. Schließen Sie den Luftentfeuchter an eine geerdete Stromquelle an.

3. Stellen Sie den gewünschten Feuchtigkeitsgrad mithilfe des Feuchtigkeitsreglers ein.

ANMERKUNG: Der

Netzanschluss muss mit einem Diﬀerenzschalter geschützt

werden. Außerdem muss es in der

Nähe des Geräts einen Hauptschalter

geben.

ANMERKUNG: Wenn der

Luftentfeuchter ausgeschaltet

wird, sollten Sie bis zum Neustart

drei Minuten warten, so dass

die eingebauten automatischen

Funktionen deaktiviert werden.

1. POWER (EINSCHALTEN)

Um den Luftentfeuchter zu aktivieren, drücken Sie POWER, und das Gerät läuft je nach relativer Luftfeuchte an. Wenn der Luftentfeuchter den eingestellten Feuchtigkeitsgrad hergestellt hat, schaltet das Gerät in den Stand-byModus um. Wenn das Gerät mittels POWER-Schalter ausgeschaltet wird, zeigt das Display trotzdem noch den Feuchtigkeitsgrad im Raum an.

2. SET (EINSTELLUNG)

Sie können mittels den Tasten SET+ und

- die gewünschte Feuchtigkeit zwischen 30 % und 80 % regulieren. Um in den Dauerlauf zu gehen, halten Sie die SET-Taste gedrückt, bis “Cont” erscheint. Um die gewünschte Temperatur im Heizmodus einzustellen, drücken Sie die Taste HEAT und stellen Sie dann sofort die gewünschte Temperatur mit den Tasten SET + und - ein.

3. HOURS (STUNDEN)

Stellen Sie die gewünschte Betriebszeit (in Stunden) mit der Taste SET + und – ein

OPTIONAL

BITTE BEACHTEN SIE: Die

folgenden Applikationen sind

optional erhältlich und nicht im

Standard-Lieferumfang enthalten

4. PUMP (PUMPE)

Um den Wasserpumpenbetrieb zu aktivieren vergewissern Sie sich, dass das Gerät ausgeschaltet ist. Drücken Sie vier Sekunden lang gleichzeitig SET + und PuMP. Die Meldung “PunP” erscheint auf der Anzeige und die LED Full blinkt 10 Sekunden lang. Zum Deaktivieren den Vorgang wiederholen. um das Wasser auszuleeren, halten Sie im Pumpen-Modus die PuMP-Taste gedrückt. .

5. HEAT.

Wenn das Gerät eingeschaltet ist, können Sie die Heizfunktion aktivieren, indem Sie vier den HEAT-Knopf gedrückt halten. Zum Ausschalten

Vorgang wiederholen.

LEDANZEIGE:

Heizungs-LED: Wenn die Heizfunktion

aktiviert ist, leuchtet die LED alle 10 Sekunden auf. Wenn das Heizelement in Betrieb ist, leuchtet die LED ununterbrochen.

Strom-LED: Die LED leuchtet, wenn das

Gerät eingeschaltet ist (ON).

Alarm-LED: Die LED leuchtet, wenn der

Alarm eingeschaltet ist und geht aus, wenn der Alarm zurückgesetzt wird.

Betriebs-LED: Die LED leuchtet, wenn der

Kompressor läuft und blinkt, wenn der Luftentfeuchter auf Neustart wartet oder abtaut. Wenn der gewünschte Feuchtigkeitsgrad erreicht wurde, schaltet die LED aus.

Wasserstands-LED: Die LED leuchtet,

wenn der Wasserbehälter voll ist (Anmerkung: Nur bei Geräten mit Wasserbehälter).

Fernbedienungs-LED: Die LED leuchtet,

wenn die Fernbedienung aktiviert ist.

WASSERABLAUF

Der Luftentfeuchter ist mit Schlauchanschluss ausgestattet. Wenn Sie den Schlauch an den Luftentfeuchter anschließen, kann das der Luft entzogene Wasser direkt ablaufen.

1. Nehmen Sie den Luftentfeuchter vom Netz.

2. Verwenden Sie einen 3/4” Schlauchanschluss.

3. Vermeiden Sie stets die Bildung eines Doppelsiphons, weil das den Wasserﬂuss verstopfen und eine Überschwemmung verursachen könnte.

4. Nehmen Sie zum Einführen des Rohrs das Gehäuse ab.

5. Schließen Sie den Luftentfeuchter wieder am Netz an.

THE FEUCHTIGKEITSREGLER

Der Wood’s Luftentfeuchter ist mit einem integrierten Feuchtigkeitsregler oder Hygrostat ausgestattet, der zur Einstellung des gewünschten Feuchtigkeitsgrads verwendet wird. Der Feuchtigkeitsregler ermittelt den aktuellen Feuchtigkeitsgrad und gewährleistet, dass der Luftentfeuchter

Page 23

Bedienungsanleitung

automatisch ein- und ausgeschaltet wird. Lesen Sie das Kapitel zum Bedienfeld, um sich über die Einstellung des Feuchtigkeitsreglers zu informieren. Wenn der gewünschte Feuchtigkeitsgrad erreicht ist, schaltet der Luftentfeuchter automatisch aus.

ANMERKUNG: Die relative

Luftfeuchtigkeit wird einfach

durch Wood’s Hygrometer

gemessen. Der am besten

geeignete Grad ist 40 % bis 50 %.

DER LUFTFILTER

Der Luftﬁlter unten am Luftentfeuchter gewährleistet, dass die Kühlspiralen staubfrei gehalten werden. Es ist wichtig, dass der Filter sauber gehalten wird, so dass die Luft frei durch den Luftentfeuchter strömen kann. Bei Bedarf sollte der Filter daher gesäubert werden.

1. Lösen Sie den Filter, indem Sie ihn vorsichtig herausziehen.

2. Waschen Sie den Filter mit warmem Wasser und einem milden Reinigungsmittel. Alternativ können Sie ihn mit einemStaubsauger absaugen.

3. Lassen Sie den Filter trocknen und setzen Sie ihn wieder ein.

AUTOMATISCHES ABTAUEN

Das Gerät hat eine automatische Abtaufunktion, die nur dann einschaltet, wenn der Luftentfeuchter abgetaut werden muss. Die Funktion schaltet den Kompressor aus, und die Spiralen werden nicht mehr gekühlt. Das Gebläse zieht weiterhin Luft bei Raumtemperatur durch den Luftentfeuchter, wodurch das Eis abtaut und das Wasser vom Luftentfeuchter abläuft. Durch das Abtausystem läuft der Luftentfeuchter auch bei niedrigen Temperaturen bis +5˚C.

DAS GEBLÄSE

Das Gebläse gewährleistet, dass Luft durch den Luftentfeuchter strömt. Die meiste Luft wird von hinten angesaugt und strömt über die Kühlspiralen und den Verdampfer und trocknet vorne am Luftentfeuchter ab.

REINIGUNG UND WARTUNG

Wood’s Luftentfeuchter müssen gereinigt werden, damit sie ihre hohe Entfreuchungsleistng aufrecht erhalten können.

- Das Frontitter kann mit dem Staubsauger abgesaugt oder mit einer Bürste gereinigt werden.

- Die Kühlspiralen werden am besten mit einem Lappen und warmem Wasser gereinigt.

- Der Luftﬁlter kann gewaschen oder abgesaugt werden.

- Der Gebläsemotor wird ständig geschmiert und muss nicht gewartet werden.

ANMERKUNG: Vor dem

Reinigen immer das

Stromkabel abziehen.

Hinweise:

- Wenn der Luftentfeuchter in extrem feuchter Umgebung verwendet wird oder die Temperatur unter +10˚C liegt, kann der Luftentfeuchter den Betrieb einstellen. Es bildet sich viel Eis an der Kühlspirale. Stellen Sie den Luftentfeuchter aus, so dass das Eis abtaut.

- Gegebenenfalls könnte ein Frostwächter oder Heizlüfter werdendet werden um zu gewährleisten, dass die Temperatur nicht unter +5˚C fällt.

- Um eine maximale Entfeuchtung in einem Raum zu gewährleisten wird empfohlen, dass die Luftzufuhr aus dem Außenbereich und aus angrenzenden Räumen so stark wie möglich eingeschränkt wird. Schließen Sie Türen und Lüftungsbebläse.

- Stellen Sie den Luftentfeuchter in der Mitte des Raums auf.

- Erhöhen Sie zur schnelleren Entfeuchtung die Temperatur (warme Luft trägt mehr Wasser).

- Bei Temperaturen unter +5°C verwenden Sie einen Frostwächter

- Höhere Entfeuchtung im Herbst / Sommer, weil die Außenluft wärmer und feuchter ist.

Wenn der Luftentfeuchter gewartet werden muss: Wenn Luftentfeuchter gewartet werden muss, wenden Sie sich an den Händler. Ein Kaufnachweis ist für alle Garantieansprüche erforderlich.

GARANTIEEN

Garantie von 2 Jahren. Garantieansprüche können nur gegen Vorlage einer Quittung/Rechnung geltend gemacht werden.

MASCHINENRICHRICHTLINIE 2006/42/ EG; SICHERHEITSRICHTLINIEN FÜR NIEDERSPANNUNGSGERÄTE 2006/95/EG; ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV) – 2004/108/EG. Dieses Gerät entspricht den EURichtlinien: IEC-Richtlinien DIN EN 60335-2-40, DIN EN 55014-1, 55014-2. Das Gerät wurde gemäß EU-Richtlinie RoHS gefertigt 2011/65/UE year 2011 & CEI-EN 50581

EMPFOHLENER BETRIEBSBEREICH

Temperaturbereich: +5˚C bis +35˚C Relative Luftfeuchtigkeit: 45% bis 99% Empfohlener Feuchtigkeitsgrad: ca. 50% RF

Wichtig!

Wood’s Luftentfeuchter müssen an einen

geerdeten Stromanschluss angeschlossen

werden.

ENTSORGUNG DES GERÄTS NACH ENDE DER LEBENSDAUER:

1. Die Kühleinheit muss von ausgebildetem Personal ausgebaut und zu einem ordnungsgemäßen Entsorgungsbetrieb gebracht werden.

2. Das Schmieröl des Kompresors muss aufgefangen und zu einem ordnungsgemäßen Entsorgungsbetrieb gebracht werden.

3. Der Rahmen und verschiedene Komponenen müssen abmontiert und je nach Art getrennt entsorgt werden.

Page 24

Guide d’instructions

WPF52

Zone ma x d’effic acité 380 m2 (24m2 pour une surface de piscine) 700 m2 (50m2 pour une surface de piscine)

Flux d’air 600 m

850 m3/

Déshu midific ation à 20 °C et 6 0 % h.r. 20 l/jour 32 l/jour

Déshu midific ation à 30 °C et 80 % h.r. 52 l/jour 80 l/jour

Puiss ance à 35 °C et 70 % h.r. 0.97 kW 1,61 kW

Volume du réservoir

S.O. S.O.

Agent de refroidissement, sans fréon R410A R410A

Dimen sions en mm, L x B x H 100 8 x 231 x 605

1218 x 248 x 737

Poids

7kg

72 kg

Niveau sonore en décibels 49 dB 49 dB

DONNÉES TECHNIQUES

PROBLÈME SOLUTION

Le déshumidiﬁcateur ne démarre pas

- Vériﬁez que l’unité est alimentée en électricité et qu’auc un fusible n’a fondu.

- Vériﬁez que l’hygrostat fonctionne. Le déshumidiﬁcateur devrait démarrer lorsque l’hygrostat est en position maximale.

Ne déshumidiﬁe pas - Vériﬁez que le ventilateur tourne

- Vériﬁez que l’air circule librement dans le déshumidiﬁcateur. La grille avant et le ﬁltre à air doivent être propres.

- Écoutez les bruits de compression, mais gardez en tête que le déshumidiﬁcateur peut être en cycle de déshumidiﬁcation lorsque la compression s’arrête. Attendez initialement pendant environ 35 minutes.

- Vériﬁez qu’une couche de glace épaisse ne s’est pas formée sur les serpentins de refroidissement.

Niveau sonore élevé - Augmentez la distance entre le déshumidiﬁcateur et les surfaces environnantes.

- Les serpentins de refroidissement sont peut-être en contact avec d’autres et sont la source de vibration. Déconnectez le déshumidiﬁcateur de l’alimentation électrique et séparez les serpentins.

Formation de glace sur les serpentins de refroidissement

- Retirez le ﬁltre et vériﬁez qu’aucune poussière ou peluche n’obstruent le passage de l’air dans l’appareil.

- La minuterie contrôlant le dégivrage est peut-être hors service, auquel cas la compression ne s’interrompra pas régulièrement.

Pas d’eau drainée par l’appareil - Vériﬁez que l’égouttoir n’est pas obstrué.

- Unité en alarme.

- Lorsque la lumière rouge est allumée, l’unité s’arrête.

”FULL” Le réservoir est plein - Videz le réservoir (remarque : uniquement pour les modèles équipés d’un réservoir).

”Lo t” Température ambiante trop faible Le cycle de dégivrage n’est pas en mesure de faire fondre la glace de la batterie

- Paramétrez le déshumidiﬁcateur au-dessus de 10 °C

- Arrêtez le déshumidiﬁcateur et débranchez le cordon d’alimentation

”LoPt” Manque de gaz possible dans le circuit.

- L’alarme se réinitialise automatiquement au bout de 210 s. Si l’alarme ne se réinitialise pas, appuyez sur SET HOURS+ pendant 10 secondes. Si le problème se reproduit, appelez pour entretien.

”Hi t” La température et l’humidité sont trop hautes.

- L’alarme se réinitialise automatiquement lorsque la température baisse.

”Prob” - Hygrostat dysfonctionnel. Dans tous les cas l’appareil continue à fonctionner. Contactez le service aﬁn de remplacer l’hygrostat.

”Pro1” ”Pro2” ”Pro 3” - Dysfonctionnement de l’une des trois sondes de température. Le déshumidiﬁcateur passe en mode veille. Contactez le service aﬁn de remplacer les sondes.

”PunP” - L’alarme interne de la pompe est en MARCHE (ON), pour les appareils en disposant. L’alarme se réinitialise lorsque le commutateur de la pompe est fermé.

Si les solutions ci-dessus ne fonctionnent pas, veuillez contacter votre revendeur le plus proche pour faire contrôler votre déshumidiﬁcateur ou le faire réparer

DÉPANNAGES

WPF100

Page 25

Guide d’instructions

WOOD’S, LE LEADER MONDIAL DES DÉSHUMIDIFICATEURS

Les déshumidiﬁcateurs Woods sont connus comme des produits phares sur le marché depuis de nombreuses années. Nos déshumidiﬁcateurs peuvent être utilisés dans les climats les plus diﬃciles, où la capacité de déshumidiﬁcation doit être bonne, même à des températures et des niveaux d’humidité relativement bas. Ils obtiennent de très bons résultats dans des lieux qui deviennent souvent humides comme des caves, garages ou résidences secondaires. Ils sont également excellents pour assécher le linge, les greniers, piscines et buanderies, car extrêmement eﬃcaces et économiques. Et ils n’useront pas vos vêtements.

La quantité d’humidité retirée par le déshumidiﬁcateur dépend de la température, du niveau d’humidité et du lieu d’installation. Les conditions météorologiques extérieures peuvent également aﬀecter les performances de votre déshumidiﬁcateur. Par temps froid, l’humidité relative décroît, réduisant ainsi le niveau d’extraction de l’humidité contenue dans l’air par votre déshumidiﬁcateur. Nos déshumidiﬁcateurs conviennent donc à une utilisation à des températures allant de +5˚C à +35˚C. Les déshumidiﬁcateurs Woods sont sûrs et ont été conçus pour une utilisation continue pendant de nombreuses années.

REMARQUE : Lorsqu’il

est utilisé dans une piscine,

maintenez-le à distance de l’eau,

conformément aux normes de sécurité

(l’appareil est de catégorie IPX2).

UNE HUMIDITÉ EXCESSIVE DE L’AIR  DANGER !

La condensation se produit lorsque de la vapeur d’eau entre en contact

avec un toit, une fenêtre ou un mur froid. En refroidissant, la vapeur d’eau se condense, et forme des gouttes d’eau. En cas d’humidité élevée de l’air, celui-ci sent le moisi et des moisissures peuvent se propager et endommager les habitations et le mobilier. Ce type d’environnement peut également être la source de maladies pour ses résidents, car acariens et autres créatures ont tendance à se développer dans des lieux humides. Un déshumidiﬁcateur haute-performance permet d’obtenir un niveau d’humidité acceptable et sain. Pour une plus grande eﬃcacité, les portes et fenêtres des pièces déshumidiﬁées doivent être fermées. Un déshumidiﬁcateur peut être utilisé dans des caves, salles de bain, garages, vides sanitaires, caravanes, résidences secondaires et bateaux. Il permet également de se débarrasser des mauvaises odeurs, d’assécher les boiseries et de retirer l’humidité des équipements de sport utilisés à l’extérieur. Si vous conservez votre déshumidiﬁcateur dans des lieux plus froids, veuillez consulter les Astuces à la ﬁn du manuel.

PLACEMENT DU DÉSHUMIDIFICATEUR

Les déshumidiﬁcateurs Wood’s peuvent facilement être déplacés ; il vous suﬃt d’avoir une source d’alimentation sur du 220/240 V, mais souvenez-vous de ce qui suit :

– Le déshumidiﬁcateur ne doit pas être

placé à proximité de radiateurs ou de toute autre source de chaleur, ou exposé aux rayons directs du soleil, car cela nuirait à ses performances.

– Il est conseillé d’utiliser un radiateur ou

un chauﬀage d’appoint pour maintenir la température de la pièce à +5 ˚C.

– Dans l’idéal, il doit être placé au centre

de la pièce/zone.

– Placez le déshumidiﬁcateur de manière

à ce que le ﬂux d’air ne soit pas bloqué.

– Assurez-vous assez d’espace pour

l’entretien

– Assurez-vous que le mur peut supporter

le poids du déshumidiﬁcateur en fonctionnement.

INSTALLATION SUR UN MUR :

Pour installer l’unité sur un mur, veuillez utiliser les deux trous situés à l’arrière du déshumidiﬁcateur. Assurez-vous d’utiliser des vis adaptées au soutien

de l’appareil.

REMARQUE : L’alimentation

électrique doit correspondre

aux données électriques

nominales des unités, qui sont

inscrites sur l’étiquette située sur la

face avant de l’unité. Le raccordement

à la terre est obligatoire.

REMARQUE : Lorsque placé dans un

coin douche ou une salle de bain, le

déshumidiﬁcateur doit être ﬁxé en place. Vous devez obligatoirement

consulter et respecter les lois et

réglementations locales en matière de

salles de bain avant toute utilisation.

REMARQUE : Assurez un volume

d’air adéquat à l’appareil en gardant

au moins 1 m de distance entre les

murs et la partie supérieure et le ﬁltre

d’aspiration.

UTILISATION DU DÉSHUMIDIFICATEUR :

Si votre déshumidiﬁcateur est transporté à l’horizontale, de l’huile peut s’être écoulée du compresseur et s’être ainsi introduite dans le système fermé de la tuyauterie. Dans ce cas, laissez reposer votre déshumidiﬁcateur pendant quelques heures avant de l’utiliser. Il est très important de laisser l’huile retourner dans le compresseur, car vous risqueriez de causer de graves dommages à votre déshumidiﬁcateur. Après avoir correctement installé le déshumidiﬁcateur contre le mur, suivez ces étapes pour commencer à utiliser votre déshumidiﬁcateur.

1. Raccordez le déshumidiﬁcateur à l’évacuation d’eau. Consultez le chapitre aﬀérent à l’évacuation d’eau.

2. Raccordez le déshumidiﬁcateur à une source d’alimentation électrique raccordée à la terre.

3. Paramétrez le niveau d’humidité désiré à l’aide de l’hygrostat.

Page 26

Guide d’instructions

REMARQUE : L’alimentation

électrique principale doit être

protégée par un commutateur

diﬀérentiel. Il doit également y avoir

un commutateur principal à proximité

de l’unité.

REMARQUE : Lorsque le

déshumidiﬁcateur est éteint, veuillez

patienter trois minutes avant de

le rallumer, pour que les fonctions

automatiques intégrées soient

désactivées.

1. ALIMENTATION

Pour activer le déshumidiﬁcateur, appuyez sur POWER et l’unité démarrera, en fonction de l’humidité relative. Lorsque le déshumidiﬁcateur atteint la valeur déﬁnie, celle-ci passe en mode veille. Lorsque l’appareil est mis hors tension à l’aide du bouton POWER, l’aﬃchage indique l’humidité de la pièce.

2. RÉGLAGE

Vous pouvez paramétrer l’humidité désirée entre 30 et 80 % à l’aide des boutons SET + et -. Pour entrer en mode de fonctionnement continu, maintenez le bouton SET jusqu’à ce que le message « Cont » apparaisse. Pour paramétrer la température désirée en mode chauﬀage, appuyez sur le bouton HEAT puis immédiatement après réglez la température avec SET + et -.

3. HEURES

Régler les heures de fonctionnement en pressant le bouton « SET » puis + et –

FONCTIONS OPTIONNELLES

ATTENTION: les fonctions

ci-dessous ne sont pas incluses

dans le modèle standard.

4. POMPE

Pour activer le fonctionnement de la pompe à eau, assurez-vous que l’appareil est hors tension. Dans le même temps, appuyez sur SET + et PuMP pendant quatre secondes. Le message « PunP » apparait à l’aﬃchage et la LED Full clignote toutes les 10 secondes. recommencez pour la désactiver. Lorsque vous êtes en mode pompe, appuyez et maintenez le bouton PUMP pour vider

5. CHAUFFAGE.

Lorsque l’appareil est mis en marche, vous pouvez activer la fonction chauäage en appuyant sur le bouton HEAT (chauﬀage) pendant 4 secondes.

recommencez pour le désactiver.

REMARQUE : la fonction

chauﬀage est une

fonctionnalité optionnelle est

n’est pas incluse en standard.

TÉMOINS :

LED du chauﬀage : Lorsque la fonction

chauﬀage est activée, la LED s’allume toutes les 10 secondes, et lorsque l’élément de chauﬀe est alimenté, la LED reste allumée.

LED d’alimentation : La LED est allumée

lorsque l’appareil est en marche.

LED d’alarme : La LED est allumée

lorsque l’alarme est en marche et éteinte lorsqu’elle est réinitialisée.

LED de fonctionnement : La LED

est allumée lorsque l’appareil est en fonctionnement. Elle clignote lorsque le déshumidiﬁcateur attend pour redémarrer ou est en dégivrage. Lorsque le niveau d’humidité désiré est atteint, la LED s’éteint.

LED Full (plein) : La LED Full (plein) est

allumée lorsque le réservoir d’eau est plein

LED de commande à distance : La

LED est allumé lorsque le panneau de commande à distance est activé.

DRAINAGE DE L’EAU

Le déshumidiﬁcateur est équipé d’un système de raccordement pour tuyau. En raccordant un tuyau au déshumidiﬁcateur, l’eau condensée peut être drainée directement.

1. Débranchez le déshumidiﬁcateur de la prise d’alimentation électrique.

2. Utilisez un raccordement pour tuyau de 3/4 po (19,05 mm)

3. Il doit toujours être évité de former un double siphon qui pourrait obstruer le ﬂux d’eau et entraîner une inondation.

4. Retirez le boîtier aﬁn d’insérer le tuyau.

5. Raccordez de nouveau le déshumidiﬁcateur à une source d’alimentation électrique.

L’HYGROSTAT

Les déshumidiﬁcateurs Wood’s sont dotés d’un hygrostat, ou contrôleur d’humidité, intégré pouvant être réglé sur le niveau d’humidité souhaité. L’hygrostat détecte le niveau actuel d’humidité et assure que le déshumidiﬁcateur s’éteigne ou s’allume automatiquement. Pour plus de renseignements sur la manière de régler l’hygrostat, veuillez consulter le chapitre aﬀérent au tableau de commande. Lorsque le niveau d’humidité désiré est atteint, le déshumidiﬁcateur s’arrête

automatiquement.

REMARQUE : L’humidité

relative de l’air ambiant est

plus facilement mesurée avec un

hygromètre Wood, et la plage la plus

adaptée se situe entre 40 et 50 %.

LE FILTRE À AIR

Le ﬁltre à air situé à l’arrière du déshumidiﬁcateur assure que les serpentins de réfrigération ne recueillent pas la poussière. Il est

Page 27

Guide d’instructions

important que le ﬁltre à air soit propre pour que l’air puisse circuler librement à l’intérieur du déshumidiﬁcateur. Le ﬁltre à air doit donc être nettoyé lorsque nécessaire.

1. Débloquez le ﬁltre en tirant doucement dessus.

2. Nettoyez le ﬁltre à l’eau chaude avec un produit nettoyant doux. Le ﬁltre peut également être nettoyé à l’aide d’un aspirateur.

3. Laissez sécher le ﬁltre et remettez-le en place.

DÉGIVRAGE AUTOMATIQUE

L’appareil est équipé fonction de dégivrage électronique qui fonctionnera exclusivement lorsque le déshumidiﬁcateur doit être dégivré. La fonction éteint le compresseur, ce qui entraîne l’arrêt des serpentins de réfrigération. Le ventilateur continue d’aspirer de l’air à température ambiante via le déshumidiﬁcateur, faisant ainsi fondre la glace. L’eau s’écoule ensuite dans le réservoir. Ce système de dégivrage signiﬁe que le déshumidiﬁcateur peut fonctionner à de basses températures allant jusqu’à +5 ˚C.

LE VENTILATEUR

Le ventilateur assure que l’air circule à l’intérieur du déshumidiﬁcateur. L’air humide est aspiré à l’arrière, passe sur les serpentins de réfrigération et le vaporisateur, pour ressortir ensuite par l’avant du déshumidiﬁcateur.

NETTOYAGE ET ENTRETIEN

Les déshumidiﬁcateurs Wood’s doivent être nettoyés pour maintenir leur capacité de déshumidiﬁcation.

– La grille avant peut être nettoyée à

l’aide d’un aspirateur ou d’une brosse.

– Les serpentins de réfrigération peuvent

être nettoyés à l’aide d’un chiﬀon imprégné d’eau tiède.

– Le ﬁltre à air peut être nettoyé à l’eau ou

à l’aide d’un aspirateur.

– Le moteur du ventilateur est lubriﬁé

en permanence et ne requiert aucun entretien.

REMARQUE : Débranchez

toujours le cordon électrique

de l’appareil avant tout nettoyage.

ASTUCES :

– Lorsque le déshumidiﬁcateur est utilisé

dans des lieux extrêmement humides ou que la température est inférieure à +10 ˚C, le déshumidiﬁcateur peut cesser de fonctionner. Une quantité importante de glace se forme alors sur les serpentins de réfrigération. Éteignez le déshumidiﬁcateur pour que la glace fonde.

– Il est parfois utile d’utiliser un système

antigel ou un chauﬀage d’appoint pour vous assurer que la température ne descende pas au-dessous de +5 ˚C.

– Pour une déshumidiﬁcation maximale

dans une pièce, il est conseillé de minimiser au maximum l’arrivée d’air de l’extérieur et des pièces avoisinantes – fermez les portes et autres systèmes d’aération.

– Placez le déshumidiﬁcateur au centre

de la pièce.

– Augmentez la température pour une

déshumidiﬁcation plus rapide (l’air chaud est porteur de plus d’eau)

– Utilisez un système antigel si la

température descend au-dessous de +5 °C

– Déshumidiﬁez plus en Automne et en

Été, car l’air extérieur est plus chaud et plus humide.

LORSQUE LE DÉSHUMIDIFICATEUR DOIT FAIRE L’OBJET D’UN ENTRETIEN :

Si le déshumidiﬁcateur doit faire l’objet d’un entretien, vous devez tout d’abord contacter votre revendeur. Une preuve d’achat vous sera demandée pour toute réclamation sous garantie.

GARANTIES

Garantie de 2 ans pour tout défaut de fabrication. Veuillez noter que la garantie est valide sur présentation du ticket de caisse uniquement.

NORMES MACHINES 2006/42/CE ; RÉGLEMENTATIONS SUR LA SÉCURITÉ DES APPAREILS À BASSE TENSION 2006/95/CE ; COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (EMC) – 2004/108/CE. Cet appareil est conforme aux directives de l’UE : Normes CEI, CEI-EN 60335-2-40, CEI-EN 55014-1, 55014-2. L’appareil est construit en conformité avec les normes européennes RoHS 2011/65/UE year 2011 & CEI-en 50581.

LIMITES CONSEILLÉES LORS DE L’UTILISATION

Plage de température : de +5 °C à +35 °C Humidité relative : 45% à 99 % Niveau d’humidité recommandé : approx. 50 % h.r.

Important !

Les déshumidiﬁcateurs Wood’s doivent

être branchés à une source d’alimentation

électrique raccordée à la terre.

ÉLIMINATION DE L’APPAREIL EN FIN DE VIE :

1. L’unité réfrigérante doit être récupérée par des personnes formées et envoyée dans un centre de collecte adapté.

2. L’huile de lubriﬁcation du compresseur doit être récupérée et envoyée dans un centre de collecte adapté.

3. Le châssis et les divers composants doivent être démontés et triés en fonction de leur nature.

Page 28

Manual de instrucciones

WPF52

Zona má xima de trab ajo 380 m2 (24m2 de superficie de piscina) 700 m2 (50m2 de superficie de piscina)

Flujo de aire 600 m

850

m3/h

Deshu midific ación a 20˚C y 60% h.r. 20 l/ d ía 32 l/dìa-

Deshu midific ación a 30˚C y 80% h.r. 52 l /día 80 l/día

Potenc ia a 35˚C y 70% h.r. 0.97 kW 1, 61 kW

Volumen del tanque N/A N/A

Enfriamiento medio, sin freón R410 A R410A

Dimensiones en mm, LxWxH 1008 x 2 31 x 605

1218 x 248 x 737

Peso

7 kg

72 kg

Nivel de sonido en decibelios 49 dB 49 dB

DATOS TÉCNICOS

PROBLEMA SOLUCIÓN

El deshumidiﬁcador no se enciende

- Compruebe que el deshumidiﬁcador esté conectado a la electricidad y que los fusibles no hayan saltado.

- Compruebe que el higrostato funcione correctamente. El deshumidiﬁcador deberá encenderse cuando el higrostato esté en la posición máxima

No deshumidiﬁca - Compruebe que el ventilador gire correctamente.

- Compruebe que el aire pasa sin problemas a través del deshumidiﬁcador. La rejilla frontal y el ﬁltro de aire deberán estar limpios.

- Compruebe que puede oír el sonido de compresión, pero tenga en cuenta que el deshumidiﬁcador puede estar en un ciclo de deshumidiﬁcación cuando la compresión se detenga. En principio espere 35 minutos.

- Compruebe que no se haya formado una capa gruesa de hielo en los serpentines de enfriamiento.

Nivel de sonido alto - Aumente la distancia entre el deshumidiﬁcador y las superﬁcies circundantes.

- Puede que los serpentines de enfriamiento estén en contacto y causen vibraciones. Desconecte el deshumidiﬁcador de la electricidad y separe los serpentines.

Formación de hielo en los serpentines de enfriamiento

- Retire el ﬁltro de aire y compruebe que no haya polvo o pelusas obstruyendo el paso de aire a través de la máquina.

- El temporizador, el cual controla el descongelado puede que esté estropeado, en cuyo caso la compresión no se detendrá regularmente.

La máquina no desagua - Compruebe que no haya ninguna obstrucción en la bandeja de goteo.

- Unidad en alarma.

- Cuando se enciende la luz roja, la unidad se para.

”FULL” El tanque está lleno - Vacíe el tanque (nota: únicamente para equipos con un tanque de agua).

”Lo t” Temperatura ambiente demasiado baja . El ciclo de descongelación no es capaz de derretir el hielo en la batería

- Ajuste el deshumidiﬁcador por encima a los 10˚C

- Apague el deshumidiﬁcador y desenchúfelo

+”LoPt” Una posible falta de gas en el circuito

- La alarma se reajusta automáticamente después de 210 segundos.

- Si la alarma no se reajusta, pulse SET HOURS+ durante 10 segundos. Si el problema vuelve a surgir, llame a un técnico de mantenimiento.

”Hi t” La combinación de temperatura y humedad es demasiado alta.

- La alarma se reajusta automáticamente cuando la temperatura baja.

”Prob” - Mal funcionamiento del higrostato. En cualquier caso, la máquina continúa funcionando. Póngase en contacto con un técnico para cambiar el higrostato.

”Pro1” ”Pro2” ”Pro 3” - Mal funcionamiento de una de las tres sondas de temperatura. El deshumidiﬁcador entra en modo de espera. Póngase en contacto con un técnico

para cambiar las sondas.

”PunP”

- La alarma interna de la bomba está ENCENDIDA (para máquinas con bomba). La alarma se reajusta cuando el interruptor de la bomba está cerrado.

Si nada de lo mencionado más arriba funciona, póngase en contacto con su minorista más cercano para revisar y probablemente reparar el deshumidiﬁcador

RESOLUCIÓN DE PROBLEMAS

WPF100

Page 29

Manual de instrucciones

WOOD’S, LOS DESHUMIDIFICADORES LÍDERES DEL MERCADO

Los productos de deshumidiﬁcadores Wood’s llevan décadas siendo reconocidos como los líderes del mercado. Se pueden utilizar en condiciones climatológicas adversas, cuando es necesario una buena capacidad de deshumidiﬁcación incluso a unos niveles de temperatura y humedad muy bajos. Obtienen muy buenos resultados en instalaciones donde suele haber humedad, como en sótanos, garajes o casas de veraneo. Son perfectos para secar ropa, y para su instalación en áticos o recintos con piscina interior ya que resultan muy eﬁcaces y además consumen poca electricidad. Los deshumidiﬁcadores de Wood´s también secarán su ropa eﬁcazmente sin gastarla.

La cantidad de humedad que el deshumidiﬁcador elimina depende de la temperatura, nivel de humedad y ubicación. Las condiciones meteorológicas externas pueden afectar el rendimiento del deshumidiﬁcador. Cuando hace frío, la humedad relativa desciende por lo que se reduce la extracción de humedad del aire por parte del deshumidiﬁcador. Por tanto, el deshumidiﬁcador se puede utilizar en temperaturas de +5˚C a +35˚C. Los deshumidiﬁcadores Wood´s funcionan de forma segura y se pueden utilizar de forma continua durante muchos años.

NOTA: Para utilizar en

recintos con piscina interior,

dejar una distancia con el agua

según las normas de seguridad (la

unidad es IPX2).

EXCESIVA HUMEDAD DEL AIRE: UN PELIGRO

La condensación ocurre cuando el vapor de agua en el aire entra en contacto con un techo, ventana o pared que están fríos. Cuando el vapor de agua se enfría, ocurre la condensación y se forman gotas de agua. Cuando hay una gran humedad del aire, el aire puede provocar moho, dañando así una casa y sus muebles. Este ambiente incluso puede provocar enfermedades para los habitantes de la casa, ya que los ácaros y otros animales viven en ambientes húmedos. Un deshumidiﬁcador con un buen rendimiento crea un nivel de humedad saludable y bueno, y por ello, para un funcionamiento óptimo es mejor cerrar las puertas y ventanas de las salas que se están deshumidiﬁcando. Los deshumidiﬁcadores se pueden utilizar en sótanos, lavaderos, garajes, espacios para niños, caravanas, casas de veraneo y embarcaciones. Asimismo, elimina olores, seca la madera y quita la humedad de aparatos deportivos para exteriores. Si el deshumidiﬁcador se utiliza en ambientes muy fríos, le recomendamos que revise la sección de Consejos que encontrará al ﬁnal del manual.

COLOCACIÓN DEL DESHUMIDIFICADOR

Los deshumidiﬁcadores Wood’s son fáciles de cambiar de ubicación, únicamente se necesita una potencia de 220 / 240V, pero tenga en cuenta lo siguiente:

- El deshumidiﬁcador no se deberá colocar cerca de radiadores u otras fuentes de calor ni tampoco se tendrá que exponer a la luz solar directa, ya que esto empeoraría su rendimiento.

- Resulta beneﬁcioso utilizar un radiador o un calentador para mantener la temperatura por encima de los +5˚C.

- Lo ideal es colocarlo en el centro de la habitación / área.

- Colocar el deshumidiﬁcador en un lugar donde no se obstruya el ﬂujo de aire.

- Colocar en un lugar donde se pueda acceder a él para realizar tareas de mantenimiento / reparación.

- Asegúrese de que la pared puede sostener el peso en operación del deshumidiﬁcador.

FIJACIÓN A LA PARED:

Para ﬁjar la unidad a la pared, utilice los dos agujeros de la parte trasera del deshumidiﬁcador. Siempre asegúrese de que usa los tornillos correctos para

sujetar la máquina.

NOTA: Se tiene que

veriﬁcar que el suministro

de electricidad corresponde a

los datos nominales eléctricos de las

unidades indicados en la etiqueta

de la parte frontal de la máquina. Es

obligatorio una conexión a tierra.

NOTA: Si se coloca en una zona de

ducha o baño, el deshumidiﬁcador

se deberá colocar de forma ﬁja. Es

obligatorio comprobar y cumplir con

las normativas de su baño local antes

de utilizar el deshumidiﬁcador.

NOTA: Asegúrese de que hay un

volumen de aire adecuado para la

unidad manteniendo al menos 1m de distancia de la pared en la parte superior y en el lado de succión del

ﬁltro.

UTILIZACIÓN DEL DESHUMIDIFICADOR:

Si el deshumidiﬁcador se transporta de forma horizontal, puede que el aceite se salga del compresor y se introduzca en el sistema de cañerías interno. En este caso, coloque de pié el deshumidiﬁcador y déjelo en esta posición durante un par de horas antes de utilizarlo. Es muy importante que el aceite vuelva al compresor, ya que de lo contrario podría dañar seriamente el aparato.

Page 30

Manual de instrucciones

Tras montar el deshumidiﬁcador correctamente en la pared, siga estos pasos sencillos para empezar a utilizarlo:

1. Conecte el deshumidiﬁcador al desagüe. Véase la sección sobre el desagüe.

2. Conecte el deshumidiﬁcador a una fuente de alimentación de tierra.

3. Seleccione el nivel de humedad deseado mediante el higrostato.

NOTA: La fuente de

alimentación principal deberá

estar protegida con un interruptor

bien diferenciado. Asimismo, deberá

haber un interruptor principal cerca

de la unidad.

NOTA: Cuando el deshumidiﬁcador se

apague, deberá esperar tres minutos

antes de reiniciarlo para que las

funciones automáticas internas se

puedan desactivar.

1. POTENCIA

Para activar el deshumidiﬁcador, pulse POWER y la unidad se iniciará, dependiendo de la humedad relativa. Cuando el deshumidiﬁcador alcance la humedad establecida, la unidad entrará en modo de espera. Cuando la unidad se apague utilizando el botón de POWER, la pantalla continuará mostrando la humedad de la sala.

2. AJUSTE

Puede ajustar la humedad deseada entre el 30% y el 80% utilizando los botones SE + y -. Para poner el modo operativo continuo, pulse el botón de SET hasta que aparezca el mensaje “Cont”. Para ajustar la temperatura deseada en modo de calefacción, pulse el botón de HEAT e inmediatamente después seleccione la temperatura deseada utilizando SET + y -.

3. HORAS

Ajuste las horas de funcionamiento pulsando la tecla “SET”, luego + y -

ATENCIÓN: Las siguientes

funciones no están incluidas

en el modelo estándar

4. BOMBEO

Para activar el bombeo, asegúrese de que la unidad esté apagada. A la vez, pulse el botón de SET + y PuMP durante 4 segundos. El mensaje “PunP” aparecerá en la pantalla y la luz LED parpadeará cada 10 segundos. repita el mismo paso para desactivar. Cuando la unidad esté en modo de bombeo, mantenga pulsado el botón de PUMP para vaciar el agua.

5. HEAT.

Cuando la unidad esté encendida, puede activar la función de calefacción pulsando el botón de HEAT durante 4 segundos. Repita el mismo paso para deshabilitar.

LUCES DE INDICACIÓN:

LED de calefacción: Cuando la función

de calefacción esté activada, la luz LED parpadeará cada 10 segundos, cuando el elemento de calefacción esté cargado la luz LED permanecerá encendida.

LED de encendido: La luz LED aparecerá

cuando la máquina esté ENCENDIDA.

LED de alarma: La luz LED aparecerá

cuando la alarma esté encendida y la luz estará apagada cuando la alarma sea ajustada.

LED de funcionamiento: La luz LED

estará encendida cuando el compresor esté en funcionamiento, y parpadeará cuando el deshumidiﬁcador esté esperando a reiniciar o cuando esté en modo de descongelación. Cuando se alcance el nivel de humedad deseado, la luz LED se apagará.

LED de lleno: La luz LED estará

encendida cuando el tanque de agua esté lleno (nota: únicamente para unidades con tanque de agua).

LED de remoto: La luz LED aparecerá

cuando el panel remoto esté activado.

DESAGÜE

El deshumidiﬁcador consta de una tubo de conexión. Al adherir un tubo al deshumidiﬁcador, el agua deshumidiﬁcada puede ser expulsada directamente.

1. Desconecte el deshumidiﬁcador de la toma de electricidad.

2. Utilice una manguera de conexión de ¾

3. Siempre se deberá evitar formar un sifón doble, ya que podría obstruir el ﬂujo de agua y causar una inundación.

4. Retire la tapa para insertar la manguera.

5. Vuelva a conectar el deshumidiﬁcador a la fuente de alimentación.

EL HIGROSTATO

El deshumidiﬁcador de Wood´s esta equipado con un higrostato incorporado, o controlador de humedad, que se utiliza para ajustar el nivel de humedad deseado. El higrostato registra el nivel de humedad actual y garantiza que el deshumidiﬁcador se encienda y se apague automáticamente. Para más información sobre cómo ajustar el higrostato, véase el capítulo sobre el panel de control. Cuando se alcance el nivel de humedad deseado, el deshumidiﬁcador se apagará automáticamente.

NOTA: La humedad relativa

del ambiente se puede medir

de forma más sencilla con un higrómetro de Wood´s, y el rango más adecuado es de entre el 40% y el 50%.

EL FILTRO DE AIRE

El ﬁltro de aire de la parte inferior del deshumidiﬁcador garantiza que no haya polvo en los serpentines de enfriamiento. Es importante que el ﬁltro esté limpio para que el aire pueda pasar con facilidad a través del deshumidiﬁcador.

Page 31

Manual de instrucciones

Por ello se deberá limpiar el ﬁltro siempre que sea necesario.

1. Suelte el ﬁltro tirando de él suavemente.

2. Lave el ﬁltro con agua templada y con un detergente no corrosivo. Alternativamente, el ﬁltro se puede limpiar con un aspirador.

3. Deje que el ﬁltro se seque y vuelva a colocarlo.

DESCONGELADO AUTOMÁTICO

La unidad tiene una función de descongelación electrónica que funcionará únicamente cuando el deshumidiﬁcador tenga que ser descongelado. Esta función apaga el compresor, lo que hace que se detenga el enfriamiento de los serpentines. El ventilador continúa extrayendo el aire a temperatura ambiente a través del deshumidiﬁcador descongelando así el hielo y haciendo que el agua salga del deshumidiﬁcador. Este sistema de descongelado hace posible que el deshumidiﬁcador funcione a temperaturas de hasta +5˚C.

EL VENTILADOR

El ventilador garantiza que el aire ﬂuya a través del deshumidiﬁcador. El aire húmedo es absorbido por la parte trasera y pasa por el serpentín de enfriamiento y el vaporizador para volver a salir al exterior por la parte delantera en forma de aire seco.

Limpieza y mantenimiento Los deshumidiﬁcadores Wood’s se tienen que limpiar para poder mantener así una alta capacidad de deshumidiﬁcación.

- La rejilla frontal se puede limpiar con un aspirador o cepillo.

- Los serpentines de enfriamiento se limpian mejor con un trapo y agua templada.

- El ﬁltro de aire se puede limpiar con un aspirador o con agua.

- El motor del ventilador está lubricado permanentemente y no requiere ningún mantenimiento.

NOTA: Siempre desconectar

el cable antes de limpiar.

CONSEJOS:

- Cuando el deshumidiﬁcador se utilice en ambientes extremadamente húmedos o cuando la temperatura sea inferior a +10˚C, puede que el deshumidiﬁcador deje de funcionar. Una gran cantidad de hielo se forma en el serpentín de enfriamiento. Apague el deshumidiﬁcador para que se descongele el hielo.

- Aveces puede ser útil utilizar un protector de hielo o un calefactor para garantizar que la temperatura no descienda por debajo de los +5˚C.

- Para una potencia de deshumidiﬁcación superior en una habitación, se recomienda que se minimice los ﬂujos de aire exteriores y de otras habitaciones: cierre ventanas y respiraderos.

- Coloque el deshumidiﬁcador en el centro de la habitación

- Aumente la temperatura para una deshumidiﬁcación más rápida (el aire caliente lleva más agua.)

- Utilice un protector de hielo en los casos en los que la temperatura esté por debajo de los +5°C

- Una deshumidiﬁcación mayor durante el otoño / verano ya que el aire exterior es más caliente y húmedo.

CUANDO EL DESHUMIDIFICA DOR NECESITE ASISTENCIA TÉCNICA

Si el deshumidiﬁcador necesita una asistencia técnica, primero póngase en contacto con el minorista. Todas las reclamaciones para productos en garantía

requieren una prueba de compra.

GARANTÍA

Garantía de 2 años para defectos de fabricación. Tenga en cuenta que la garantía es únicamente valida cuando existe un recibo de compra.

NORMATIVA DE LAS MÁQUINAS 2006/42/CE;

REGLAMENTO DE SEGURIDAD PARA APLICACIONES DE BAJA TENSIÓN 2006/95/CE;

COMPATIBILIDAD ELECTROMAGNÉTICA (EMC) –

2004/108/CE.

Esta máquina cumple con las directrices de la CEE:

Normativa IEC CEI-EN 60335-2-40, CEIEN 55014-1, 55014-2. Esta máquina fue fabricada cumpliendo la normativa europea RoHS 2011/65/UE year 2011 & CEI-EN 50581.

LÍMITES DE USO RECOMENDADOS

Rango de temperatura: +5˚C a +35˚C Humedad relativa: 45% a 99% Nivel de humedad recomendado: aprox. 50% HR

¡IMPORTANTE!

Los deshumidiﬁcadores Wood’s

se deben conectar a una fuente

de alimentación de tierra.

ELIMINACIÓN DE LA UNIDAD AL FINAL DE SU CICLO DE VIDA:

1. La unidad refrigerante deberá ser extraída por personal cualiﬁcado y posteriormente se deberá enviar a un centro de recogida adecuado.

2. El aceite lubricante del compresor deberá ser recogido por personal cualiﬁcado y posteriormente se deberá enviar a un centro de recogida adecuado.

3. Tanto la estructura como varios componentes deberán ser desmontados y subdivididos según su tipo.

Page 32

Gebruik saanwijzing

WPF52

Max werkgebied 380 m2 (24m2 zwembadoppervlak) 700 m2 (50m2 zwembadoppervlak)

Luchtstroomsnelheid 600 m

850

m3/

Ontvocht iging bij 20˚C en 60% r.v 20 l/da g 32 l/dag

Ontvocht iging bij 30˚C en 80% r.v 52 l/da g 80 l/dag

Vermogen bij 35˚C en 70% r.v 0.97 kW 1,61 kW

Tank vol ume NVT NVT

Koelmiddel, freon-vrij R410A R410 A

Dimen sies in mm, Lx BxH 1008 x 231 x 605

1218 x 248 x 737

Gewicht

7 kg

72 kg

Geluidsniveau in decibellen 49 dB 49 dB

LTECHNISCHE INFORMATIE

PROBLEEMOPLOSSING

PROBLEEM OPLOSSING

Luchtontvochtiger start niet. - Controleer dat het apparaat met elektriciteit is verbonden en dat er geen zekeringen zijn doorgeslagen.

- Controleer dat de hygrostaat werkt. De luchtontvochtiger moet starten als de hygrostaat op de hoogste positie staat.

De lucht wordt niet ontvochtigd. - Controleer dat de ventilator draait.

- Controleer dat lucht vrij door de luchtontvochtiger kan stromen. Het rooster aan de voorkant en het luchtﬁlter moeten schoon zijn.

- Luister naar compressiegeluiden, maar houd er rekening mee dat de luchtontvochtiger met een ontvochtigingscyclus bezig kan zijn als de compressie stopt. Wacht aanvankelijk ongeveer 35 minuten.

- Controleer dat er zich geen dikke ijslaag op de spiralen heeft gevormd.

Veel lawaai. - Maak de afstand tussen de luchtontvochtiger en omgevende oppervlakken groter.

- Koelspiralen kunnen met elkaar in contact zijn en trilling veroorzaken. Haal de stekker van de luchtontvochtiger uit het stopcontact en scheid de spiralen.

IJsafzetting op koelspiralen. - Verwijder het luchtﬁlter en controleer dat de doorgang van lucht door het apparaat niet door stof en pluisjes wordt gehinderd.

- De timer die het ontdooien regelt, kan defect zijn, in welk geval de compressie niet periodiek zal stoppen.

Er wordt geen water uit de machine afgevoerd.

- Controleer of er blokkades naar de druipbak zijn.

- Apparaat toont een alarm

- Als het rode lampje brandt, stop het apparaat.

”FULL” Tank is vol - Maak de tank leeg (opmerking: alleen voor modellen met een watertank).

”Lo t” Omgevingstemperatuur is te laag . Ondooingscyclus kan het ijs in de batterij niet smelten

- Stel de luchtontvochtiger op een temperatuur boven 10˚C in.

- Schakel de luchtontvochtiger uit en haal de stekker uit het stopcontact.

”LoPt” Mogelijk gebrek aan gas in het circuit.

- Het alarm wordt automatisch na 210 seconden opgeheven. Als het alarm niet wordt opgeheven, druk 10 seconden op SET HOURS+. Als het probleem zich opnieuw voordoet, bel de klantenservice.

”Hi t” Combinatie van temperatuur en vochtigheid is te hoog

- Het alarm wordt automatisch opgeheven als de temperatuur daalt.

”Prob” - Storing in de hygrostaat. In elk geval blijft het apparaat werken. Neem contact op met de klantenservice om de hygrostaat te vervangen.

”Pro1” ”Pro2” ”Pro 3” - Storing in één van de drie temperatuursondes. De luchtontvochtiger gaat in de stand-by stand. Neem contact met de klantenservice op om de sondes te vervangen.

”PunP” - Het interne alarm van de pomp is AAN (voor apparaten met een pomp). Het alarm wordt opgeheven als de pompschakelaar wordt gesloten.

Als niets van het hierboven genoemde werkt, neemt u dan contact op met uw dichtstbijzijnde handelaar voor het controleren en een eventueel grondig onderzoek van het ontvochtigingsapparaat

WPF100

Page 33

Gebruik saanwijzing

WOOD’S, LUCHTONTVOCHTIGERS VAN WERELDKLASSE

Wood’s luchtontvochtigingsproducten worden al vele jaren als marktleider beschouwd. Zij zijn geschikt voor gebruik in de meest veeleisende klimaten, waar het ontvochtingsvermogen goed moet zijn, zelfs bij lagere temperaturen en vochtigheidsniveaus. Zij worden met goed resultaat gebruikt in ruimtes die aan vochtigheid onderhevig zijn, zoals kelders, garages of zomerhuizen. Ze zijn ook uitstekend voor het drogen van wasgoed, voor zolders, zwembadruimtes en wasserijen, omdat ze eﬃciënt zijn en weinig energie gebruiken. Bovendien kunnen kleren zonder slijten zeer eﬀectief met Wood’s luchtontvochtigers worden gedroogd.

De hoeveelheid vochtigheid die de luchtontvochtiger verwijdert, hangt af van de temperatuur, vochtigheidsgraad en locatie. Weersomstandigheden buiten kunnen ook van invloed zijn op de prestatie van de luchtontvochtiger. Bij koud weer daalt de relatieve vochtigheid en dus vermindert de extractie van vochtigheid uit de lucht door de luchtontvochtiger. Daarom is de luchtontvochtiger geschikt voor gebruik bij temperaturen die variëren van +5˚C tot +35˚C. Wood’s luchtontvochtigers zijn veilig in het gebruik en bedoeld om vele jaren doorlopend te worden toegepast.

OPMERKING: Bij gebruik

in zwembadruimtes dient

de afstand van het water

in overeenstemming met de

veiligheidsnormen te worden gehouden

(het apparaat is IPX2).

OVERMATIGE LUCHTVOCHTIGHEID  EEN GEVAAR

Condensatie treedt op als waterdampen in de lucht met een koud dak, venster of een koude wand in contact komen. Als waterdamp afkoelt, treedt condensatie op en worden waterdruppels gevormd. Bij hoge luchtvochtigheid kan de lucht muf worden en ontstaat schimmel, die schade aan een huis en de inrichting ervan kan veroorzaken. Deze omgeving kan zelfs ziekte voor de bewoners veroorzaken, aangezien mijten en ander ongedierte in een vochtige omgeving gedijen. Een hoogwaardige luchtontvochtiger creëert een goede, gezonde vochtigheidsgraad, en voor optimale doeltreﬀendheid dienen deuren en ramen van kamers die ontvochtigd worden gesloten te worden gehouden. Een luchtontvochtiger kan in kelders, wasruimtes, garages, kruipruimtes, caravans, zomerhuizen en op boten worden gebruikt. Het apparaat verwijdert bovendien onplezierige geuren, droogt hout en verwijdert vocht uit materiaal voor buitensporten. Als de luchtontvochtiger in koudere omgevingen wordt gebruikt, dient u de Handige wenken aan het eind van de handleiding te raadplegen.

PLAATSING VAN DE LUCHTONTVOCHTIGER

Wood’s luchtontvochtigers kunnen gemakkelijk worden verplaatst, aangezien u alleen een elektriciteitsbron voor 220/240V nodig heeft, maar houd rekening met het volgende:

- De luchtontvo chtiger mag niet in de buurt van radiators of andere warmtebronnen worden geplaatst of aan direct zonlicht worden blootgesteld, aangezien de prestatie hierdoor vermindert.

- Het is goed een radiator of warmteventilator te gebruiken om de temperatuur boven +5˚C te houden.

- Het is ideaal om het apparaat in het midden van de kamer/ruimte te plaatsen.

- Plaats de luchtontvochtiger zodanig dat de luchtstroom niet geblok keerd wordt.

- Zorg voor toegang voor service / onderhoud

- Zorg ervoor dat de wand het bedrijfsgewicht van de luchtontvochtiger kan dragen.

WANDBEVESTIGING:

Als u de luchtontvochtiger aan de wand wilt bevestigen, dient u gebruik van de twee gaten aan de achterkant van het apparaat te maken. Zorg er altijd voor dat u de juiste schroeven gebruikt om het apparaat stevig aan de wand te bevestigen.

OPMERKING: Controleer

dat de elektrische voeding

overeenkomt met de informatie

over nominale elektriciteit op het label

op het voorpaneel van het apparaat.

Aardverbinding is verplicht.

OPMERKING: Als de

luchtontvochtiger in een

doucheruimte of badkamer wordt

geplaatst, dient de luchtontvochtiger

op zijn plaats te worden bevestigd.

U bent verplicht zich op de hoogte

te stellen van de lokale voorschriften

die voor badkamers gelden en deze

te respecteren voordat u het apparaat

gebruikt.

OPMERKING: Zorg voor voldoende

luchtvolume naar het apparaat door

voor ten minste 1 meter vrije ruimte tussen wanden en de bovenzijde en

de aanzuigzijde met het ﬁlter van het

apparaat te zorgen.

GEBRUIK VAN DE LUCHTONTVOCHTIGER:

Als de luchtontvochtiger horizontaal is vervoerd, kan er olie uit de compressor en in het gesloten leidingsysteem gevloeid zijn. In dat geval dient u de luchtontvochtiger een paar uur te laten staan voordat u hem gebruikt. Het is zeer belangrijk dat de olie terug in de compressor loopt, anders kan de luchtontvochtiger ernstig beschadigd raken.

Page 34

Gebruik saanwijzing

Na het op juiste wijze aanbrengen van de luchtontvochtiger aan de wand, dienen de volgende eenvoudige stappen te worden gevolgd om met gebruik van de luchtontvochtiger te beginnen.

1. Sluit de luchtontvochtiger op een waterafvoer aan. Raadpleeg het onderdeel over waterafvoer.

2. Verbind de luchtontvochtiger met een geaarde voedingsbron.

3. Stel met behulp van de hygrostaat de gewenste vochtigheidsgraad in.

OPMERKING:

Netvoeding moet met een

diﬀerentieelschakelaar worden

beschermd. Bovendien moet er dicht

bij het apparaat een hoofdschakelaar

aanwezig zijn.

OPMERKING: Als de

luchtontvochtiger uitgeschakeld

wordt, dient u drie minuten te

wachten voordat u het apparaat

opnieuw start, zodat de ingebouwde

automatische functies worden

gedeactiveerd.

1. POWER

Om de luchtontvochtiger te activeren, drukt u op POWER en het apparaat begint, afhankelijk van de relatieve vochtigheid. Als de luchtontvochtiger de ingestelde vochtigheidsgraad bereikt, gaat het apparaat in de stand-by stand. Als het apparaat wordt uitgeschakeld met de POWER-knop, blijft het scherm de

vochtigheidsgraad van de ruimte tonen.

2. SET

U kunt de gewenste vochtigheidsgraad tussen 30% en 80% instellen door de knoppen SET + en – te gebruiken. Om in doorlopende bedrijfsmodus te gaan, dient de SET-knop ingedrukt gehouden te worden tot het bericht “Cont” verschijnt. Om de gewenste temperatuur in verwarmingsstand in te stellen, drukt u op de HEAT-knop en stelt direct daarna de gewenste temperatuur in met SET + and -.

3. HOURS

Stel de werkingstijd in met de knoppen SET + en -

OPTIONEEL

NOTITIE: de volgende

funkties zijn optioneel en zijn

niet als standaard inbegrepen.

4. PUMP

Voor het activeren van de waterpomp dient u ervoor te zorgen dat het apparaat is uitgeschakeld. Druk de knoppen SET + en PuMP gelijktijdig 4 seconden in. Het bericht “PunP” verschijnt op het scherm en de Full LED knippert om de 10 seconden. Herhaal de procedure om dit te deactiveren. Houdt met het apparaat in de pomp-modus de PUMP-knop ingedrukt om het water weg te laten lopen.

1. HEAT

Als het apparaat aan staat, kunt u de verwarmingsfunctie activeren door de HEAT-knop 4 seconden ingedrukt te houden. Herhaal dit om deze functie te deactiveren.

OPMERKING: De

verwarmingsfunctie is een

optionele extra en wordt niet

standaard geleverd.

INDICATIELAMPJES:

Heat (warmte)-LED: Als de

verwarmingsfunctie is geactiveerd, pulst de LED om de 10 seconden, als het warmte-element wordt gevoed blijft de LED branden.

Power (voeding)-LED: De LED brandt

als het apparaat is AAN geschakeld.

Alarm-LED: De LED brandt als een alarm

is aangeschakeld en gaat uit als het alarm wordt opgeheven.

Run (bedrijf)-LED: De LED brandt als

de compressor in bedrijf is, en knippert als de luchtontvochtiger wacht om opnieuw gestart te worden of in de ontdooistand staat. Als de gewenste vochtigheidsgraad is bereikt, gaat de LED uit.

Full (vol)-LED: De LED brandt als de

watertank vol is (opmerking: alleen voor apparaten met een watertank).

Remote (afstand)-LED: De LED brandt

als het afstandspaneel is geactiveerd.

WATERAFVOER

De luchtontvochtiger is uitgerust met een slangverbinding. Door een slang op de luchtontvochtiger aan te sluiten, kan het water direct uit de luchtontvochtiger worden afgevoerd.

1. Koppel de luchtontvochtiger van de voedingsbron af.

2. Gebruik een slangverbinding van ¾”.

3. Voorkom te allen tijde dat een dubbele sifon wordt gevormd die de waterstroom kan blokkeren en overstroming kan veroorzaken.

4. Verwijder de kast om de leiding in te voeren.

5. Sluit de luchtontvochtiger weer op de voedingsbron aan.

DE HYGROSTAAT

De Wood’s luchtontvochtiger is uitgerust met een ingebouwde hygrostaat of vochtigheidsregelaar, die wordt gebruikt om de gewenste vochtigheidsgraad in te stellen. De hygrostaat registreert de vochtigheidsgraad op dat moment en zorgt ervoor dat de luchtontvochtiger automatisch wordt aan- en uitgeschakeld. Raadpleeg het hoofdstuk over het regelpaneel voor de instelling van de hygrostaat. Als de gewenste vochtigheidsgraad is bereikt, schakelt de luchtontvochtiger automatisch uit.

OPMERKING: De relatieve

omgevingsvochtigheid

wordt het eenvoudigst met een

hygrometer van Wood’s gemeten, en

het meest geschikte bereik is tussen

40% en 50%.

Page 35

Gebruik saanwijzing

HET LUCHTFILTER

Het luchtﬁlter onder op de luchtontvochtiger zorgt ervoor dat de koelspiralen stofvrij blijven. Het is belangrijk dat het ﬁlter schoon wordt gehouden zodat lucht vrij door de luchtontvochtiger kan stromen. Daarom moet het ﬁlter zo nodig als volgt worden gereinigd:

1. Maak het ﬁlter los door het voorzichtig naar buiten te trekken.

2. Was het ﬁlter met warm water en een mild reinigingsmiddel. Het ﬁlter mag ook met de stofzuiger worden gereinigd.

3. Laat het ﬁlter drogen en plaats het terug.

AUTOMATISCH ONTDOOIEN

Het apparaat heeft een elektronische ontdooifunctie die alleen werkt als de luchtontvochtiger ontdooid moet worden. De functie schakelt de compressor uit waardoor de koeling van de spiralen wordt gestopt. De ventilator blijft de lucht op kamertemperatuur door de luchtontvochtiger trekken en ontdooit daarmee het ijs, en het water wordt uit de luchtontvochtiger afgevoerd. Dit ontdooisysteem betekent dat de luchtontvochtiger zelfs nog werkt bij een temperatuur van +5˚C.

DE VENTILATOR

De ventilator zorgt ervoor dat lucht door de luchtontvochtiger stroomt. Vochtige lucht wordt aan de achterkant naar binnen gezogen en loopt via de koelspiralen en de verstuiver om er weer droog aan de voorkant van de luchtontvochtiger uit te komen.

REINIGING EN ONDERHOUD

Wood’s luchtontvochtigers dienen gereinigd te worden om hun hoge ontvochtigingsvermogen te behouden.

- Het rooster aan de voorkant kan met de stofzuiger of met een borstel worden gereinigd.

- De koelspiralen worden het beste met een doek en warm water gereinigd.

- Het luchtﬁlter kan worden gewassen of met de stofzuiger gereinigd.

- De ventilatormotor wordt doorlopend gesmeerd en heeft geen onderhoud nodig.

OPMERKING: Trek

voorafgaand aan

reinigingswerkzaamheden altijd

de stekker uit het stopcontact.

Nuttige wenken:

- Als de luchtontvochtiger in uiterst vochtige omgevingen wordt gebruikt of als de temperatuur lager is dan +10˚C, kan de luchtontvochtiger stoppen. Een grote hoeveelheid ijs zet zich af op de koelspiraal. Schakel de luchtontvochtiger uit zodat het ijs wegsmelt.

- Soms is het nuttig om een vorstbeschermer of verwarmingsventilator te gebruiken om ervoor te zorgen dat de temperatuur niet onder +5˚C daalt.

- Voor een maximaal ontvochtigingsvermogen in een kamer wordt aanbevolen dat de luchttoevoer van buiten en aangrenzende ruimtes tot een minimum wordt beperkt – sluit deuren en ventilatiegaten.

- Plaats de luchtontvochtiger in het midden van de kamer.

- Verhoog de temperatuur om ontvochtiging te bevorderen (warme lucht bevat meer water).

- Gebruik een vorstbeschermer als de temperatuur lager dan +5°C is.

- Meer ontvochtiging in de herfst/zomer omdat de buitenlucht warmer en vochtiger is.

ALS ONDERHOUD AAN DE LUCHTONTVOCHTIGER NODIG IS:

Als onderhoud aan de luchtontvochtiger nodig is, dient u eerst contact met de winkel op te nemen. Voor alle garantieclaims is een aankoopbewijs nodig.

GARANTIES

2 jaar garantie voor fabricagefouten. De garantie is alleen geldig als een aankoopbon kan worden overlegd.

MACHINERICHTLIJN 2006/42/EG; VEILIGHEIDSREGELS VOOR

LAAGSPANNINGSAPPARATUUR 2006/95/EG ELECTROMAGNETISCHE COMPATIBILITEIT (EMC) – 2004/108/ EG.

Dit apparaat voldoet aan EEGrichtlijnen:

IEC Richtlijnen CEI-EN 60335-2-40, CEI-EN 55014-1, 55014-2. Deze machine is geproduceerd in overeenstemming met RoHS Europese normen 2011/65/UE year 2011 & CEI-EN

50581.

AANBEVOLEN GEBRUIKSLIMIETEN

Temperatuurbereik: +5˚C tot +35˚C Relatieve vochtigheid: 45% tot 99% Aanbevolen vochtigheidsgraad: circa 50% RV

Belangrijk!

Wood’s luchtontvochtigers moeten

op een geaarde voedingsbron worden

aangesloten.

WEGWERPEN VAN HET APPARAAT AAN HET EIND VAN HET BEDRIJFSLEVEN:

1. Het koelmiddel van het apparaat moet door getrainde personen worden opgevangen en naar een passend verzamelcentrum worden gebracht.

2. Compressorsmeerolie moet worden opgevangen en naar een passend verzamelcentrum worden gebracht.

3. Het frame en de diverse onderdelen moeten worden gedemonteerd en naar hun aard worden onderverdeeld.

Page 36

Manual de operatii

WPF52

Suprafață luciu apă 380 m2 (24m2) 700 m2 (50m2)

Debit aer 600 m

/hour

50 m3/hour

Capacitate de dezmidi ficare la 20˚C și 60% UR 20 l/da y 32 l/day

Capacitate de dezmidi ficare la 30˚C și 80% UR 52 l/day 80 l/day

Consum la 35˚C și 70% UR 0.97 kW 1,61 kW

Tank volum e N/A N/A

Agent frigorific ecologic R410A R410A

Dimensiuni LxlxH 1008 x 2 31 x 605

1218 x 248 x 737

Greutate

47 kg 7

2kg

Nivel de zgomot 49 d B 49 dB

DATE TEHNICE

PROBLEMA SOLUȚIA

Dezumidiﬁcatorul nu pornește - Asigurați-vă că aparatul este conectat la sursa de electricitate și că nu s-a ars nicio siguranță.

- Asigurați-vă că higrostatul funcționează. Dezumidiﬁcatorul ar trebui să pornească atunci când higrostatul este pe poziția maximă.

Aparatul nu dezumidiﬁcă - Asigurați-vă că ventilatorul se rotește.

- Asigurați-vă că aerul poate circula liber prin dezumidiﬁcator. Grila din față și ﬁltrul de aer trebuie să ﬁe curate.

- Asigurați-vă că nu se aud zgomote indicând funcționarea compresorului, dar aveți în vedere faptul că un ciclu de dezumidiﬁcare poate ﬁ în desfășurare, atunci când compresorul se oprește. Așteptați mai întâi 35 de minute.

- Asigurați-vă că nu s-a format un strat gros de gheață pe vaporizator.

Nivel ridicat de zgomot - Măriți distanța dintre dezumidiﬁcator și suprafețele înconjurătoare.

- Este posbil ca spiralele vaporizatorului să se atingă și să cauzeze vibrații. Deconectați aparatul de la sursa de alimentare și separați spiralele.

Se formează gheață pe vaporizator

- Scoateți ﬁltrul și asigurați-vă că trecerea aerului prin aparat nu este obstrucționată de praf sau puf.

- Temporizatorul care controlează dezghețarea poate ﬁ defect, caz în care compresorul nu se oprește.

Apa nu se curge din aparat. - Asigurați-vă că nu există obstrucționări către tăvița de colectare a condensului.

- Declanșarea alarmelor

- Atunci când lumina roșie este aprinsă, aparatul se oprește.

”FULL”- Recipientul este plin. - Goliți recipientul (notă: valabil doar pentru modelele echipate cu un recipient de colectare a condensului).

”Lo t” - Temperatura ambientală este prea scăzută. Ciclul de dezghețare nu a reușit să topească gheața de pe vaporizator.

- Creșteți temperatura din încăpere la mai mult de 10˚C.

- Opriți dezumidiﬁcatorul și decuplați-l de la alimentarea electrică. Este posibil să ﬁe un deﬁcit de agent frigoriﬁc în circuit.

- Alarma se resetează automat după 3,5 min. Dacă alarma nu se resetează, apăsați SET HOURS+ timp de 10 secunde. Dacă aceasta problemă reapare, apelați la service-ul autorizat.

”LoPt”

- Alarma se resetează automat după 3,5 min. Dacă alarma nu se resetează, apăsați SET HOURS+ timp de 10 secunde. Dacă aceasta problemă reapare, apelați la service-ul autorizat.

”Hi t” - Raportul temperaturăumiditate este prea mare.

- Alarma se resetează automat când temperatura scade.

”Prob” - Umidostatul este defect. Totuși, aparatul continuă să funcționeze. Apelați la service pentru a înlocui umidostatul.

”Pro1” ”Pro2” ”Pro 3” - Unul dintre cei trei senzori de temperatură este defect. Dezumidiﬁcatorul intră în stand-by . Contactați ﬁrma de service pentru înlocuirea senzorilor

”PunP” - Alarma internă a pompei este pornită. (în cazul aparatelor cu pompă). Alarma se resetează când întrerupătorul este închis.

Dacă nici una dintre lucrările de mai sus, trebuie să contactați cel mai apropiat distribuitor pentru veriﬁcare si revizie posibila dezumidiﬁcator

DEPISTAREA ȘI REZOLVAREA PROBLEMELOR

WPF100

Page 37

Manual de operatii

WOOD’S ESTE RECUNOSCUT DE MULŢI ANI CA LIDER PE PIAŢA DEZUMIDIFICATOARELOR.

Dezumidiﬁcatoarele Wood’s se pretează utilizării în cele mai solicitante climate, unde capacitatea de dezumidiﬁcare trebuie menținută chiar și la niveluri scăzute de temperatură și umiditate. Ele sunt folosite cu rezultate foarte bune în spații inerent umede cum sunt pivnițele, garajele sau casele de vacanțe. Aceste dezumidiﬁcatoare sunt, de asemenea, alegeri excelente pentru camere de spălare/ uscare, mansarde, incăperi de piscină, ﬁind eﬁciente și având un consum scăzut de energie. Dezumidiﬁcatoarele Wood’s pot usca chiar și rufele eﬁcient, fără a le uza. Cantitatea de umiditate îndepărtată de către dezumidiﬁcator depinde de temperatură, nivel de umiditate și amplasare. Condițiile meteorologice exterioare pot de asemenea afecta performanța aparatului. Pe vreme rece, umiditatea relativă scade și, în consecință, extragerea umidității din aer de către dezumidiﬁcator este redusă. Prin urmare, dezumidiﬁcatorul este adecvat pentru utilizarea în intervalul de temperatură 5 ˚ C ÷ 35 ˚ C. Dezumidiﬁcatoarele Wood’s pot ﬁ utilizate în siguranță și sunt destinate pentru o utilizare continuă timp de mulți ani.

NOTĂ: În cazul utilizării dezumidiﬁcatoarelor în

încăperi cu piscină, păstrați

o distanță față de luciul de apă

conformă normelor de siguranță.

(aparatul are protecția IPX2).

UMIDITATEA EXCESIVĂ ÎN AER UN PERICOL

Condensul apare atunci când vaporii de apă din aer intră in contact cu o

suprafață rece: un tavan, fereastră sau perete. Atunci când vaporii de apă se răcesc, apare fenomenul de condens, formându-se picăturile de apă. În condiții de umiditate mare a aerului, aerul devine stătut și se formează mucegaiul, provocând degradări construcției și mobilierul. Acest mediu poate provoca rezidenților săi chiar și boli, deoarece acarienii și alte bacterii și spori de dezvoltă în medii umede. Un dezumidiﬁcator de înaltă performanță creează un nivel potrivit, sănătos de umiditate. Pentru eﬁciență sporită, ușile și ferestrele camerelor dezumidiﬁcate trebuie ținute închise. Dezumidiﬁcatoarele pot ﬁ folosite în beciuri, băi, garaje, pivnițe, rulote, case de vacanță și bărci. Aparatul îndepartează, de asemenea, mirosurile, usucă lemnul și elimină umiditatea din echipamentele de sport. În cazul în care dezumidiﬁcatorul este ținut în medii reci, vă rugăm să studiați ”Sugestiile” de la sfârșitul manualului.

AMPLASAREA DEZUMIDIFICATORULUI

Dezumidiﬁcatoarele Wood’s sunt ușor de amplasat, aveți nevoie doar de o sursă de alimentare pentru 220/240V, dar trebuie avut în vedere următoarele:

- Dezumidiﬁcatorul nu trebuie plasat în apropierea radiatoarelor sau a altor surse de căldură și nici expus la lumina directă a soarelui, deoarece acestea vor reduce performanța aparatului.

- Este recomandat să utilizați un sistem de încălzire pentru a menține temperatura peste +10 ˚ C.

- Poziționarea ideală este în centrul încăperii.

- Poziționați dezumidiﬁcatorul în așa fel încât ﬂuxul de aer să nu ﬁe blocat.

- Asigurați accesul pentru reparații / întreținere

- Asigurați-vă că peretele este capabil să susțină greutatea operațională a

dezumidiﬁcatorului.

MONTAREA PE PERETE:

Pentru a monta aparatul pe perete, vă rugam să folosiți cele două găuri de pe partea din spate a dezumidiﬁcatorului. Întotdeauna asigurați-vă că utilizați șuruburi corecte pentru susținerea

aparatului.

NOTĂ: Asigurați-vă că

alimentarea cu energie

electrică este corespunzătoare

datelor electrice nominale ale

dezumidiﬁcatorului aﬁșate pe eticheta

de pe panoul frontal al aparatului.

Împământarea este obligatorie.

NOTĂ: Atunci când este plasat

într-o zonă de dușuri sau băi, este

recomandat ca dezumidiﬁcatorul să

ﬁe ﬁxat pe poziție. Este obligatoriu

să veriﬁcați și să respectați

reglementările locale privind utilizarea

în băi înainte de utilizare.

NOTĂ: Asigurați-vă că aparatul

primește volumul de aer adecvat prin

mentinerea părții de sus și a părții de

aspirație la cel puțin 1 m distanță de

pereți.

UTILIZAREA DEZUMIDIFICATORULUI:

În cazul în care dezumidiﬁcatorul este transportat pe orizontală, agentul frigoriﬁc poate trece din compresor în circuit. În acest caz, dezumidiﬁcatorul trebuie să stea în poziția verticală pentru minim 2 ore înainte de a ﬁ utilizat. Este foarte important ca agentul frigoriﬁc să ajungă înapoi în compresor, în caz contrar, dezumidiﬁcatorul poate ﬁ grav deteriorat. După montarea corectă pe perete a dezumidiﬁcatorului, urmați acești pași simpli pentru a începe utilizarea lui :

1. Conectați dezumidiﬁcator la canalizare. Veriﬁcați dimensiunile racordului pentru scurgerea apei.

Page 38

Manual de operatii

2. Conectați dezumidiﬁcatorul la o sursă de alimentare cu împământare.

3. Setați nivelul de umiditate dorit prin intermediul higrostatului.

NOTĂ: Alimentarea electrică

principală trebuie protejată

cu un întrerupător diferențial.

De asemenea, trebuie să existe un

întrerupător principal prezent în

apropierea aparatului.

NOTĂ: Când dezumidiﬁcatorul este

oprit, este recomandat să așteptați trei

minute înainte de a-l reporni, astfel

încât funcțiile automate setate din

fabrică să ﬁe dezactivate.

NOTĂ: Dacă umiditatea este setată

în poziția ”cont”, dezumidiﬁcatorul

va funcționa fără a ține seama

de comenzile la distanță, în mod

continuu.

1. PORNIREA

Pentru a activa dezumidiﬁcatorul, apăsați POWER și acesta va porni în funcție de umiditatea relativă. Când ajunge la umiditatea setată, dezumidiﬁcatorul intră în stand-by. Atunci când aparatul este oprit cu ajutorul butonului POWER, aﬁșajul va indica în continuare umiditatea încăperii.

2. SETAREA

Puteți seta umiditatea dorită între 30% și 80% prin utilizarea butoanele SET + și

-. Pentru a intra în modul de funcționare continuă; țineți apăsat butonul SET până când apare mesajul “CONT”. Pentru a seta temperatura dorită în modul de încălzire HEAT apăsați butonul HEAT și imediat după aceea setați temperatura dorită folosind SET + și -.

3. TIMPUL

Setati numarul orelor de functionare utilizand butoanele SET + si -

OPTIONALE

NOTA: urmatoarele functii

sunt optionale si nu sunt

incluse in varianta standard.

4. POMPA

Pentru a activa funcționarea pompei de apă, asigurați-vă că aparatul este oprit. În același timp, apăsați SET+ și PUMP timp de 4 secunde. Mesajul “PunP” va ﬁ aﬁșat pe ecran și LED-ul Full va clipi la ﬁecare 10 secunde. Repetați procedura pentru a dezactiva. Când aparatul este în modul de funcționare cu pompă, apăsați și țineți apăsat butonul PUMP pentru a scurge apa.

5. ÎNCĂLZIREA

Atunci când aparatul este pornit, puteți activa funcția de încălzire apăsând și menținând apăsat butonul HEAT timp de 4 secunde. Repetați pentru a dezactiva.

NOTĂ: Funcția de căldură

este o caracteristică opțională

și nu este inclusă ca standard.

LED-URI:

LED-ul Heat: Când este activată funcția

de încălzire, LED-ul clipește la ﬁecare 10 secunde; când elementul de încălzire este alimentat LED-ul rămâne aprins.

LED-ul Power: LED-ul este aprins când

aparatul este pornit.

LED-ul Alarm: LED-ul este aprins atunci

când o alarmă este pornită și oprit atunci când alarma este resetată.

LED-ul Run: LED-ul este aprins atunci

când compresorul este în funcțiune, și clipește atunci când dezumidiﬁcatorul este în așteptare pentru a reporni sau este în modul de dezghețare. Când umiditatea dorită a fost atinsă, LED-ul

se stinge.

LED-ul Full: LED-ul este aprins atunci

când recipientul de apă este plin (notă: valabil doar pentru aparatele dotate cu un recipient de stocare a apei).

LED-ul Remote: LED-ul este aprins atunci

când panoul de control la distanță este activat.

SCURGEREA APEI

Dezumidiﬁcatorul este echipat cu un racord pentru furtun. Prin atașarea unui furtun la dezumidiﬁcator, apa colectată se va scurge direct în canalizare.

1. Deconectați dezumidiﬁcatorul de la priza de alimentare.

2. Folosiți un racord pentru furtun de ¾ “

3. Asigurați scurgerea liberă a apei.

4. Pentru a introduce furtunul, scoateți carcasa.

5. Reconectați dezumidiﬁcatorul la sursa de alimentare.

HIGROSTATUL

Dezumidiﬁcatorul Wood’s este echipat cu un higrostat încorporat, sau un senzor, care este folosit pentru a seta nivelul dorit de umiditate. Higrostatul înregistrează nivelul actual de umiditate și se asigură că dezumidiﬁcatorul este pornit și oprit automat. Pentru instrucțiuni privind setarea higrostatului, studiați capitolul despre panoul de control. Când nivelul de umiditate dorit este atins, dezumidiﬁcatorul se oprește automat.

NOTĂ: Umiditatea relativă

ambientală se măsoară

în cel mai simplu mod cu un

higrometru Wood’s, iar intervalul

optim este între 40% și 50%.

Page 39

Manual de operatii

FILTRUL DE AER

Filtrul de aer aﬂat în partea de jos a dezumidiﬁcatorului reține praful departe de vaporizator. Este important ca ﬁltrul să ﬁe păstrat curat, astfel încât aerul să poată circula liber prin dezumidiﬁcator. Așadar, ﬁltrul trebuie curățat atunci când este necesar, minim o dată pe lună.

1. Slăbiți poziția ﬁltrului trăgându-l ușor afară .

2. Filtrul se spală cu apă caldă și cu un agent delicat de curățare. Alternativ, ﬁltrul poate ﬁ aspirat.

3. Lăsați ﬁltrul să se usuce și puneți-l înapoi.

DEZGHEŢAREA AUTOMATĂ

Aparatul este echipat cu o funcție electronică de dezghețare care va funcționa exclusiv atunci când este necesar. Această funcție oprește compresorul, care cauzează oprirea răcirii spiralelor vaporizatorului. Ventilatorul continuă să treacă aerul la temperatura camerei prin dezumidiﬁcator și, astfel, topește gheața, iar apa se scurge din dezumidiﬁcator. Acest sistem de dezghețare face posibil ca dezumidiﬁcatorul să lucreze la temperaturi mici de până la 5 ˚ C.

VENTILATORUL

Ventilatorul asigură trecerea aerului prin dezumidiﬁcator. Aerul umed este aspirat prin spate și trecut prin spiralele de răcire și prin vaporizator înainte de a ieși uscat prin partea din față a dezumidiﬁcatorului.

CURĂŢAREA ȘI ÎNTREŢINEREA

Dezumidiﬁcatoarele Wood’s necesită să ﬁe curățate pentru a-și menține capacitatea maximă de dezumidiﬁcare

- Grila frontală poate ﬁ aspirată sau curățată cu o perie.

- Spiralele de răcire se curăță cel mai bine cu o cârpă și apă caldă.

- Filtrul de aer poate ﬁ spălat sau aspirat.

- Motorul ventilatorului este permanent lubriﬁat și nu necesită întreținere.

NOTĂ: Întotdeauna

deconectați aparatul înainte

de curățare.

INDICAŢII:

Dacă este utilizat în medii extrem de umede sau dacă temperatura este sub 10 ˚ C, dezumidiﬁcatorul se poate opri din lucru. O cantitate mare de gheață se acumulează pe serpentina de răcire. Opriți dezumidiﬁcatorul, astfel încât gheața să se topească.

- Uneori poate ﬁ utilă folosirea unui sistem de încălzire pentru a vă asigura că temperatura nu scade sub 5 ˚ C.

- Pentru a obține puterea maximă de dezumidiﬁcare într-o încăpere, se recomandă ca aportul de aer din exterior și din încăperile adiacente să ﬁe redus la minimum – ușile și ventilațiile să ﬁe închise.

- Poziționați dezumidiﬁcatorul în centrul camerei

- Creșteți temperatura pentru o dezumidiﬁcare mai rapidă (aerul cald suportă mai multă apă.)

- Utilizați un sistem de încălzire dacă temperatura este sub 5 ° C

- Necesitatea dezumidiﬁcării este sporită toamna și vara deoarece aerul de afară este mai cald și mai umed.

Dacă dezumidiﬁcatorul necesită service: Dacă dezumidiﬁcatorul necesită service, contactați mai întâi distribuitorul. Dovada achiziției este obligatorie pentru

toate cererile de service în garantie.

GARANŢII :

Garanție de 2 ani impotriva defectelor de fabricație. Rețineți că garanția este valabilă doar împreună cu factura și garanția.

DIRECTIVA 2006/42/CE; NORME DE SECURITATE PENTRU

APARATELE DE JOASĂ TENSIUNE 2006/95/CE;

Compatibilitate electromagnetică (CEM) - 2004/108/CE.

Acest aparat este conform cu directivele CEE:

IEC Statutul CEI-EN 60335-2-40, CEI EN 55014-1-, 55014-2.

Aparatul este construit în conformitate cu normele europene RoHS 2011/65/UE year 2011 & CEI-EN

50581.

Limite recomandate de utilizare

Intervalul de temperatură: 5 ˚ C ÷ +35 ˚ C Umiditate relativă: 45% la 99% Nivelul de umiditate recomandat: aprox. 50% umiditate relativă

Important!

Dezumidiﬁcatoarele Wood’s trebuie

conectate la o sursă de alimentare cu

împământare.

SCOATEREA DIN UZ A APARATULUI, LA SFÂRȘITUL DURATEI SALE DE VIAŢĂ:

1. Agentul frigoriﬁc al aparatului trebuie să ﬁe recuperat de către persoane caliﬁcate și trimis la centrul de colectare corespunzător.

2. Uleiul de ungere al compresorului trebuie să ﬁe recuperat și trimis la centrul de colectare corespunzător.

3. Carcasa și diferite componente trebuie să ﬁe dezmembrate și subdivizate în funcție de tipul lor.

Page 40

Naudojimosi instrukcija

SAUGUMO REIKALAVIMAI

1. Atidžiai perskaitykite šią naudojimosi instrukciją prieš pradėdami naudotis prietaisu. Saugokite instrukciją ateičiai.

2. Niekada nepanardinkite drėgmės surinkėjo į vandenį ar kitus skysčius.

3. Nenaudokite prietaiso jeigu pažeistas maitinimo laidas arba kištukas, jeigu sutriko prietaiso veikimas, jeigu prietaisas buvo numestas arba kitaip pažeistas.

4. Prietaisas gali būti remontuojamas tik profesionalių specialistų. Netinkamas remontas gali sugadinti prietaisą negrįžtamai ir kelti pavojų aplinkiniams.

5. Prietaisas neskirtas naudotis vaikams. Neleiskite vaikams valdyti oro sausintuvo be suaugusiųjų priežiūros.

6. Nesinaudojant oro sausintuvu, prieš transportuojant ar valant šį oro sausintuvą, būtinai ištraukti kištuką iš elektros lizdo.

7. Naudokite oro sausintuvą tik esant tokiai įtampai kuri nurodyta prietaiso lentelėje.

8. Naudokite oro sausintuvą tik namų ūkio reikmėms ir tik tuo tikslu, kuriam jis skirtas.

9. Ant prietaiso nedėkite sunkių daiktų.

10. Siekdami apsisaugoti nuo vandens išsiliejimo, ištuštinkite vandens bakelį prieš transportuojant prietaisą.

11. Neverskite prietaiso ant šono, kadangi bėgantis vanduo gali sugadinti oro sausintuvą.

12. Nenaudokite prietaiso jeigu pažeistas maitinimo laidas. Laidas kvaliﬁkuoto elektriko turi būtai pakeistas nauju siekiant išvengti traumų ir sužalojimų.

13. Prietaisas neskirtas naudotis vaikams, asmenims turintiems ﬁzinių, protinių, pojūčių sutrikimų, nebent jiems buvo specialiai apmokyti naudotis šiuo prietaisu ir buvo suteiktas leidimas.

14. Prietaisas gali būti naudojamas atitraukus nuo sienos mažiausiai 50cm.

15. Ištraukite elektros kištuką iš lizdo prieš valydami prietaisą.

Šildymo LED: Kuomet yra aktyvuota oro šildymo funkcija, LED šviesa užsidega kas 10 sekundžių. Kuomet šildymo elementas įsijugnia, LED šviesa dega pastoviai.

Įsijungimo LED: Kuomet oro sausintuvas įjungtas, LED šviesa dega pastoviai.

Perspėjimo signalo LED: Įsijungia iškilus veikimo problemoms. Pašalinus problemas

prietaisas toliau tesia darbą.

Veikimo LED: Kuomet oro sausintuvas veikia, dega LED šviesa, o kai oro sausintuvas įsijungęs automatinio atitirpinimo funkciją, LED šviesa mirkčioja. Kai pageidaujamas drėgmės lygis yra pasiektas, LED šviesa išsijungia.

Bakelio LED: Jeigu vandens bakelis prisipildo, užsidega LED šviesa (pastaba: skirta tik oro sausintuvams turintiems vandens bakelį).

Nuotolinio valdymo LED: Aktyvavus nuotolinio valdymo pultą, įsijungs LED šviesa.

Elektrinio šildytuvo įjungimas/išjungimas: Kai oro sausintuvas veikia, galite įjungti oro šildymo funkciją

paspaudę mygtuką HEAT ir palaikę 4 sekundes. Tokia pat procedūra atliekama siekiant išjungti šildymą.

Page 41

Naudojimosi instrukcija

Įjungimas/išjungimas: Įjungus oro sausintuvą į elektros lizdą (su įžeminimu!), įsijungia ekranėlis kuriame pateikiamas esamas santykinis drėgmės lygis.

Oro sausintuvas yra išjungtas jeigu nedega įsijungimo LED šviesa, ir įjungtas kai dega įsijungimo LED. Norėdami įjungti prietaisą paspauskite mygtuką POWER ir priklausomai koks pageidaujamas santykinis drėgmės

lygis yra nustatytas, sausintuvas pradės veikti. Oro sausintuvas pasiekęs pageidaujamą santykinį drėgmės lygį persijungia į budėjimo rėžimą: automatiškai

nustoja veikęs, tačiau įsijungimo LED vis vien šviečia. Jeigu patalpos drėgmės lygis pakyla virš nustatyto, sausintuvas vėl įsijungia. Norėdami išjungti oro sausintuvą, paspauskite POWER mygtuką (ekranėlis toliau rodys patalpos drėgmės lygį).

Dėmesio! Išjungus oro sausintuvą ir iškart jį įungus, kompresorius neįsijungs tuo pat metu, o veikimo LED pradės mirksėti. Po 210 sekundžių oro sausintuvas automatiškai persikraus.

Drėgmės lygio/temperatūros nustatymas: Paspauskite vieną iš SER -/+ mygtukų ir ekranėlyje pradės mirksėti drėgmės lygio skaitmuo. Spaudinėdami mygtukus SET -/+ galite pasirinkti pageidaujamą santykinį drėgmės lygį (nuo 30% iki 80%). Po 4 sekundžių ekranėlis nustoja mirksėti ir prietaisas rodys esamą patalpos drėgmės lygį.

Laikant nuspaudus mygtuką SET- oro sausintuvas įjungs pastovaus veikimo nepaisant drėgmės lygio rėžimą „Cont “.

Jeigu esate įjungę oro šildymo rėžimą, paspaudę mygtuką HEAT prietaisas ekranėlyje rodys esamos patalpos temperatūrą. Norėdami pakeisti pageidaujam temperatūros lygį paspauskite mygtuką HEAT ir iškar spauskite SET -/+. Ekranėlyje pradės mirksėti temperatūros lygis ir pasinaudojant mygtukais SET -/+ galite nustatyti pageidaujamą temperatūrą (nuo 15°C iki 32°C). Po 4 sekundžių ekranėlis nustoja mirksėti ir prietaisas rodys esamą patalpos temperatūrą.

Laiko skaitiklis: Norėdami sužinoti kiek valandų veikia prietaisas, paspauskite HOURS mygtuką.

Siurblio valdymo mygtukas: Esant išjungtam prietaisui, paspauskite mygtukus SET+ ir PUMP tuo pačiu metu ir

palaikykite 4 sekundes. Ekranėlyje užsidegs pranešimas „PunP“ ir bakelio LED mirksės kas 10 sekundžių. Tokia pati procedūra siekiant perjungti prietaisą į tiesioginio vandens nutekėjimo rėžimą. Jeigu prietaisas yra siurblio rėžime, spaudžiant ir laikant mygtuką PUMP įsijungs siurblys ir ištuštins vandens bakelį. Siurblys išsijungs atleidus PUMO mygtuką.

WPF52

Maksimalus patalpų plotas 380 m2 (24 m2 baseino paviršiaus plotas) 700 m2 (50 m2 baseino paviršiaus plotas)

Oro srautas pirmu rėžimu 600 m

/val

850 m3/

val

Našumas prie 20°C ir 60% drėgmė s lygio 20 l/dieną

Našumas prie 30°C ir 8 0% drėgmės lygio 52 l/dieną 80 l/dieną

Energijos suvartojimas prie 35°C ir70% drėgmės lygio 0.97 kW 1,61 kW

Bakelio talpa N/A N/A

Šaltnešis R410A R 410A

Išmatavimai 1008 x 2 31 x 605 mm

1218 x 248 x 737 mm

Svoris

47 kg 72 kg

Garsumo lygis 49 dB 49 dB

TECHNINĖS CHARAKTERISTIKOS

WPF100

32 l/dieną

Page 42

Informacija apie įrangos šalinimą (vartotojams) Dėmesio: Jei Jūs norite atsikratyti šios įrangos, prašome neišmesti jos į įprastą šiukšlių dėžę!

Panaudota elektros ir elektronikos įranga turi būti traktuojama atskirai pagal teisės aktus, kurie numato tokios įrangos tinkamą apdorojimą, utilizavimą ir perdirbimą. Sekant valstybių narių veiklą, Europos Sąjungos privatūs namų ūkiai gali grąžinti panaudotą elektros ir elektronikos įrangą į tam skirtus surinkimo punktus nemokamai*. Kai kuriose šalyse* vietinis įrangos prekiautojas taip pat gali priimti seną gaminį nemokamai, jei Jūs ketinate įsigyti naują.*) Dėl išsamesnės informacijos prašome susisiekti su vietos valdžia. Jei Jūsų elektros ar elektronikos įranga turi baterijas ar akumuliatorių, prašome pašalinti juos atskirai pagal vietos reikalavimus.Taisyklingai šalindami šį produktą, Jūs padėsite užtikrinti atliekoms būtiną apdorojimą, utilizavimą bei perdirbimą, ir dėl to saugosite aplinką ir žmonių sveikatą nuo galimų negatyvių pasekmių, kurios, kitu atveju, gali atsirasti dėl netinkamo atliekų tvarkymo.

Naudojimosi instrukcija

PROBLEMA SPRENDIMAS

Oro sausintuvas neįsijungia • Patikrinkite ar oro sausintuvas įjungtas į elektros lizdą ir patikrinkite ar saugikliai nėra perdegę.

• Patikrinkite ar veikia higrostatas. Sausintuvas turi įsijungti nustačius higrostatą į didžiausią padėtį.

Nerenka drėgmės • Patikrinkite ar veikia ventiliatorius.

• Patikrinkite ar oro srautas gali lengvai cirkuliuoti pro sausintuvą. Priekinės grotelės ir oro ﬁltras būti švarūs.

• Įsiklausykite į kompresoriaus burzgimą. Turėkite omenyje, jog prietaisas gali sausinti kai kompresorius išsijungia. Luktelkite 35 minutes, kad įsitikinti ar kompresorius neįsijungia.

• Patikrinkite ar ant šaldymo radiatoriaus nesusiformavo storas ledas.

Didelis garsas • Patraukite oro sausintuvą nuo netoliese esančių daiktų.

• Šaldymo radiatoriaus spiralės gali liestis viena su kita. Išjunkite oro sausintuvą ir išskirkite spirales.

Ant šaldymo radiatoriaus formuojasi ledas

• Nuimkite oro ﬁltrą ir patikrinkite ar dulkės netrukdo oro srautui cirkuliuoti pro prietaisą.

• Laikmatis, kuris kontroliuoja atitirpinimą gali būti sugedęs, dėl ko kompresorius neišsijungs reguliariai.

Iš prietaiso neteka vanduo • Patikrinkite ar nėra užsikišęs vandens nutekėjimo antgalis.

• Įsijungė prietaiso pavojaus signalas.

• Įsijungus raudonai šviesai prietaisas išsijungia.

„Full“ pilnas bakelis • Išpilkite vandenį iš bakelio (tik modeliams turintiems bakelį).

„Lo t“ Aplinkos temperatūra per žema. Prietaisas nepajėgia atitirpinti ledo nuo šaltnešio radiatoriaus.

• Pakelkite patalpos temperatūrą virš 100C arba pastatykite oro sausintuvą šiltesnėje patalpoje.

• Išjunkite oro sausintuvą ir ištraukite elektros kištuką iš lizdo.

„Lo Pt“ sistemoje galimai trūksta freono

• Pavojaus signalas išsijungia automatiškai po 210 sekundžių. Jeigu pavojaus signalas neišsijungia, paspauskite SET HOURS+ ir palaikykite 10 sekundžių. Jeigu problema pasikartoja, skambinkite į servisą.

„Hi t“ patalpos temperatūra ir drėgmės lygis yra per aukšti

• Pavojaus signalas išsijungs automatiškai, kai patalpos temperatūra sumažės.

„Prob“ • Sugedęs drėgmės matuoklis. Bet kuriuo atveju oro sausintuvas toliau veikia. Kreipkitės į servisą, kad pakeistų drėgmės matuoklį.

„Prob1“ „Prob2“ „Prob3“ • Sugedęs vienas iš trijų temperatūros daviklių. Prietaisas persijungs į budėjimo rėžimą. Kreipkitės į servisą, kad pakeistų temperatūros daviklį.

„PunP“ • Perspėjimo signalas, kad vandens siurblys yra įjungtas (sausintuvų modeliams turintiems vandens siurblį). Išjungus vandens siurblį, signalas išsijungia.

Jeigu iškilusi problema nėra aprašyta, kreipkitės į pardavėją arba į kvaliﬁkuotą servisą patikrinimui. Netaisykite oro sausintuvo patys, nes galite būti stipriai sužeisti.

Page 43

Naudojimosi instrukcija

WOOD‘S, PASAULYJE PIRMAUJANTYS ORO SAUSINTUVAI

Wood‘s kompanijos oro sausintuvai yra pripažinti rinkos lyderiai jau daugelį metų. Šie oro sausintuvai yra skirti naudotis netgi ypač reikliomis sąlygomis, o drėgmės surinkimo našumas būna didelis netgi esant žemai temperatūrai patalpoje. Wood‘s oro sausintuvai pasiekia gerus rezultatus naudojant drėgose patalpose, tokiose kaip: rūsys, garažas arba vasarnimis. Šie oro sausintuvai efektyviai veikdami ir suvartodami mažai energijos sąnaudų yra puikūs pagalbininkai džiovinant skalbinius, palėpes, baseinus ir skalbyklas. Drabužiai naudojant oro sausintuvus išlieka tvirtesni ilgesnį laiką.

Drėgmės kiekis, kurį oro sausintuvas ištraukia iš patalpos oro, priklauso nuo patalpos temperatūros, esamo drėgmės lygio ir pastatymo vietos. Išorinės oro sąlygos taip pat gali paveikti oro sausintuvo darbo kokybę. Esant šaltam orui, santykinis drėgmės lygis nukrenta, dėl ko ir oro sausintuvo ištraukiamas vandens kiekis iš oro sumažėja. Oro sausintuvas yra skirtas naudoti patalpose, kuriose temperatūros diapazonas siekia 5-35°C.

Wood‘s oro sausintuvai veikia saugiai ir skirti naudoti pastoviai daugybe metų. Dėl šios priežasties

Wood‘s suteikia 5 metų garantiją kompresoriui ir 2 metų garantiją kitoms dalims.

DĖMESIO!

Naudojant oro sausintuvus baseinuose, išlaikykite

atstumą nuo vandens pagal saugumo reikalavimus. Prietaiso saugumo klasė IPX2.

DĖL DRĖGMĖS ATSIRANDANTYS PAVOJAI

Vandens garai sklandydami ore ir susidūrę su šaltu stogu, langu arba

siena virsta kondensatu. Kai vandens garai atvėsta, atsiranda kondensatas ir susiformuoja vandens lašai. Esant aukštam patalpos drėgmės lygiui oras tampa suplėkęs ir gali atsirasti pelėsiai, kurie kenkia namams ir baldams. Tokia aplinka gali tapti patalpoje gyvenančių žmonių ligos priežąstimi, kadangi erkutės ir kiti kiti gyvi organizmai sparčiai plinta drėgnoje aplinkoje. Didelio našumo oro sausintuvas palaiko tinkamą ir sveiką drėgmės lygį, o siekiant efektyvesnio sausinimo kambario durys ir langai turi būti uždaryti. Oro sausintuvai panaikina nemalonų drėgmės kvapą, sausina medieną, džiovina sušlapusius rūbus.

Oro sausintuvas gali būti naudojamas rūsyje, prausykloje, garaže, pusrūsyje, namelyje ant ratų, vasarnamyje ar laive. Jeigu prietaisas naudojamas vėsioje aplinkoje, perskaitykite patarimus pateiktus toliau instrukcijoje.

ORO SAUSINTUVO STATYMAS

Wood‘s oro sausintuvai yra lengvai judinami po patalpą. Viskas ko jums reikia, tai elektros lizdo 220/240V, tačiau atsiminkite:

• Oro sausintuvas negali būti pastatytas šalia radiatoriaus ar kito šildymo prietaiso, kadangi tai gali sumažinti jo našumą.

• Oro sausintuvo pakabinimui yra skirtos dvi skylutės varžtams, prietaiso nugarinėje dalyje.

• Šildykite patalpą, kad jos temperatūra pasiektų 5°C.

• Oro sausintuvas turi stovėti mažiausiai 25 cm. nuo sienos ar kitų daiktų, tam kad oro srautas būtų maksimalus.

• Idealu, jeigu oro sausintuvą pastatysite viduryje kambario/ patalpos.

• Pasirūpinkite laisvu priėjimu prie sausintuvo atliekant serviso apžiūrą.

• Įsitikinkite, jog siena yra pakankamai stipri išlaikyti veikiantį oro sausintuvą.

DĖMESIO!

• Patikrinkite, ar elektros tiekimas atitinka prietaiso elektros reikalavimus, kurie pateikti ant priekinėje skydelio pusėje esančios etiketės. Įžeminimas yra būtina sąlyga naudojant WPF52 oro sausintuvą.

• Jeigu oro sausintuvą naudojate duše arba vonios kambaryje, prietaisas turi būti pritvirtintas vietoje. Privaloma patikrinti ir naudoti prietaisą pagal vonios kambario reikalavimus.

• Užtikrinkite pakankamą oro kiekį cirkuliuojantį pro prietaisą. Išlaikykite bent 1 metro atsumus nuo viršutinės (oro atidavimo) sausintuvo dalies ir nuo priekinės (oro paėmimo) sausintuvo dalies.

NAUDOJIMASIS ORO SAUSINTUVU

Jeigu oro sausintuvą transportuojate horizontaliai, kompresoriaus tepalas gali išbėgti į uždarą vamzdžių sistemą. Tokiu atveju pastatykite oro sausintuvą ir palaikykite teisingoje padėtyje keletą valandų ir tik tada junkite prietaisą. Labai svarbu, kad tepalas subėgtų atgal į kompresorių, kitu atveju oro sausintuvas gali būti stipriai pažeistas. Tinkamai pritvirtinus oro sausintuvą prie sienos

1. Prijunkite oro sausintuvą prie tiesioginio vandens nutekėjimo (drenažo). Žiūrėkite skyrių apie vandens nutekėjimą.

2. Junkite oro sausintuvą į įžemintą elektros lizdą.

3. Nustatykite pageidaujamą drėgmės lygį.

DĖMESIO!

•Elektros tiekimas turi būti apsaugotas automatiniu išjungikliu. Pagrindinis jungiklius turi būti šalia oro sausintuvo.

•Kai oro sausintuvas išsijungia, jums reikės luktelti 3 minutes, kol prietaisas įsijungs iš naujo. Po 3 min išsijungia integruota automatinė apsauga.

Page 44

Naudojimosi instrukcija

ĮJUNGIMAS

Norint įjungti oro sausintuvą, spustelkite mygtuką POWER ir prietaisas, priklausomai nuo santykinio drėgmės lygio, įsijungs. Kai oro sausintuvas pasieks nustatytą pageidaujamą drėgmės lygį, įsijungs laukimo rėžimas. Paspaudus POWER mygtyką ir išjungus prietaisą ekranėlyje vis vien bus pateikiamas patalpos drėgmės lygis.

NUSTATYMA S

Jūs galite pasirinkti norimą drėgmės lygį tarp 30% ir 80% naudodamiesi mygtukais SET+ ir -. Norėdami, kad prietaisas veiktų nesustodamas, laikykite nuspaudę SET mygtuką kol ekranėlyje atsiras užrašas „Cont“. Norėdami nustatyti pageidaujamą temperatūrą veikiant šildymo rėžimui, spustelkite mygtuką HEAT ir iškart nustatykite norimą temperatūrą mygtukais SET+ ir -.

DĖMESIO! Papildomai pasirenkamos

funkcijos. Toliau pateikiamos

funkcijos yra papildomai pasirenkamos ir nėra montuojamos prietaise standartiškai.

VANDENS SIURBLYS

Norėdami įjungti vandens siurblį, iš pradžių įsitikinkite kad oro sausintuvas yra išjungtas. Tada tuo pat metu spauskite mygtukus SET+ ir PUMP ir palaikykite 4 sekundes nuspaudę. Ekranėlyje atsiras užrašas „PunP“ ir LED šviesa užsidegs kas 10 sekundžių. Norėdami išjungti siurblį pakartokite ta pačią prodedūrą. Veikiant vandens siurbliui, paspauskite ir palaikykite mygtuką PUMP norėdami išpilti vandenį.

ŠILDYMAS

Kai oro sausintuvas yra išjungtas, Jūs galite įjungti oro šildymo funkciją paspaudę mygtuką HEAT ir paleikę nuspaustą 4 sekundes. Pakartokite šią procedūrą norėdami išjungti šildymą.

PASTOVUS VANDENS NUTEKĖJIMAS

Oro sausintuvas turi galimybę prijungti vandens vamzdį. Prijungus vamzdį prie sausintuvo surinktas vanduo bus išpilamas tiesiogiai laukan.

Naudojant vandens vamzdį:

1.Ištraukite oro sausintuvo kištuką iš lizdo.

2.Naudokite 3/4“ skersmens vamzdį.

3.Norėdami prijungti vamzdį, nuimkite oro sausintuvo gaubtą.

4.Patikrinkite ar vamzdis nėra aukščiau negu vandens atidavimo antgalis.

5.Įjunkite oro sausintuvą į elektros lizdą.

ORO SAUSINTUVO VANDENS VAMZDŽIO PRIJUNGIMAS IR ELEKTROS KABELIO JUNGIMAS

1. Atsukite korpuso varžtus.

2. Nuimkite korpuso dangtį.

3. Prijunkite vandens nutekėjimo vamzdį (diametras 3/4“).

4. Nuimkite plastikini elektrinės dalies dangtį.

5. Prijunkite maitinimo ir išorinio drėgmės matuoklio laidus.

Page 45

Naudojimosi instrukcija

HIGROSTATAS

Wood’s oro sausintuvai turi integruotą higrostatą, arba drėgmės valdiklį, kuris palaiko pageidaujamą drėgmės lygį. Higrostatas įsimena norimą drėgmės lygį ir užtikrina, kad oro sausintuvas įsijungs arba išsijungs automatiškai. Daugiau informacijos apie higrostato nustatymą žiūrėkite prietaiso valdymo aprašyme. Oro sausintuvas pasiekęs pageidaujamą drėgmės lygį išsijungia.

DĖMESIO!

Aplinkos santykinį drėgmės lygį galima išmatuoti drėgnomačiu. Komfortiškiausias žmogui drėgmės lygis svyruoja apie 50%.

ORO FILTRAS

Oro sausintuvo nugarinėje pusėje esantis oro ﬁltras apsaugo kondensatoriaus radiatorių nuo apdulkėjimo. Svarbu, kad ﬁltras visuomet būtų švarus ir kad oras srautas galėtų laisvai judėti pro prietaisą. Filtras prireikus turi būti išvalomas.

1. Atlaisvinkite ﬁltrą švelniai traukdami į save.

2. Nuplaukite ﬁltrą po šiltu vandeniu. Taip pat galite nusiurbti ﬁltrą.

3. Leiskite ﬁltrui nudžiūti ir įstatykite atgal į oro sausintuvą.

AUTOMATINIS ATITIRPINIMAS

Oro sausintuve integruota elektroninė atitirpinimo funkcija.

Wood‘s oro sausintuvuose integruotas laikmatis, kuris kas valandą atitirpina kondensatoriaus radiatorių. Laikmatis išjungia kompresorių, dėl ko radiatoriaus šaldymas išsijungia. Ventiliatorius

toliau cirkuliuoja patalpos orą pro sausintuvą ir leidžia ištirpti ledams, o vanduo subėga į bakelį. Atitirpinimo sistema leidžia oro sausintuvui dirbti vos +5°C temperatūroje.

VENTILIATORIUS

Ventiliatorius sukuria oro srautą cirkuluojantį pro sausintuvą. Drėgnas oras yra įtraukiamas į prietaisą pro nugarinę dalį, juda pro šaldymo (kondicionieriaus) radiatorių bei garintuvą ir galiausiai sausas oras išpučiamas pro sausintuvo priekinę dalį.

DĖMESIO!

Wood‘s oro sausintuvai privalo būti jungiami į elektros lizdą su įžeminimu.

VALYMAS IR PRIEŽIŪRA

Wood‘s or sausintuvus reikia valyti siekiant išlaikyti jų didelį našumą ir efektyvumą.

• Priekinės pusės grotelės gali būti nusiurbiamos siurbliu, arba valomos šepetėliu.

• Šaldymo radiatorių geriausia valyti su skuduru ir šiltu vandeniu.

• Oro ﬁltras gali būti plaunamas arba nusiurbiamas.

• Ventiliatorius yra suteptas visam laikui ir jokios priežiūros nereikalauja.

DĖMESIO!

Prieš valydami oro sausintuvą visuomet ištraukite elektros kištuką iš lizdo.

PATARIMAI

• Kai oro sausintuvas yra naudojamas įpatingai drėgnoje patalpoje arba patalpos temperatūra yra žemiau +10°C, sausintuvas gali išsijungti. Didelis kiekis ledo užsideda ant šaldymo radiatoriaus. Išjunkite oro sausintuvą ir pastatykite šiek tiek aukščiau grindų lygio. Susidaręs ledas ištirps.

• Patalpoje naudokite šildytuvą šildytivą siekdami, kad patalpos temperatūra nenukristų žemiau +5°C.

• Siekdami maksimialaus sausinimo

našumo kambaryje, uždarykite duris ir ventiliacijas į kitas patalpas.

• Padėkite prietaisą kambario viduryje.

• Padidinkite patalpos oro temperatūra siekdami, kad sausintuvas greičiau atliktų darbą (šiltame ore yra daugiau vandens).

• Naudokite apsaugą nuo užšalimo jeigu manote, kad patalpos temperatūra gali nukristi žemiau +50C.

• Didesnis sausinimo našumas pasireiškia rudenį/vasarą, kadangi lauko oras yra šiltas ir drėgnas.

ORO SAUSINTUVO SERVISAS

Jeigu oro sausintuvui reikia remonto, pirmiausia kreipkitės į pardavėją. Garantiniam servisui privaloma pateikti oro sausintuvo pirkimą įrodančius dokumentus.

GARANTIJOS

2 metų garantija gamybos broko. Garantija galioja nuo pirkimo datos ir tik pateikus pirkimą įrodantį dokumentą.

Oro sausintuvai atitinka EEC direktyvas CEI-EN 60335-2-40, CEIEN 55014-1, 55014-2. Prietaisas yra surinktas pagal RoHS europos normas 2011/65/UE year 2011 & CEI-EN 50581

Rekomenduojamos sąlygos tinkamam oro sausintuvo veikimui:

Temperatūros diapazonas – +5°C +35°C; Santykinės drėgmės lygis 45%

- 99%; Rekomenduojamas santykinis drėgmės lygis – apie 50%.

LAIKYMAS

Jeigu nenaudojate oro sausintuvo ilgą laiko tarpą:

1. Išpilkite iš oro sausintuvo bakelio vandenį;

2. Suriškite laidus ir įdėkite oro sausintuvą į dėžę;

3. Išvalykite ﬁltrą;

4. Laikykite prietaisą sausoje aplinkoje.

Page 46

This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your us device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmental safe recycling.

Endt levetid på elektriske produkter (gjelder i EU med innsamlingssystem på plass): Ifølge EU-direktiv 2002/96/EC må dette produktet ikke kastes sammen med vanlig husholdningsavfall. Når dette avfallsdunksymbolet med kryss over vises, enten på et produkt eller produktets brukerhåndbok, betyr det at produktet skal gjenvinnes separat ved endt levetid. Dette vil redusere innvirkningen på miljøet når det gjelder kjemiske materialer, slik som kuldemedium, osv. Dette oppmuntrer også gjenvinning av alle deler som kan brukes på nytt. Som en forbruker, ved endt levetid på dette produktet, skal du ta kontakt med din lokale detaljist eller lokal myndighet (kommunen, osv.) for å få detaljer om hvordan dette produktet skal gjenvinnes.

Aald af elektrisk og elektronisk udstyr (WEEE) (gælder inden for den Europæiske Union med indsamlingsordninger): I henhold til Europa-Parlamentets og Rådets Direktiv 2002/96/EF må dette produkt ikke bortskaes sammen med almindeligt aald. Det særlige symbol med en overstreget aaldsspand på hjul sættes på produktet eller nævnes i brugervejledningen for at angive, at produktet skal indsamles særskilt, når det er udtjent. Det hjælper med til at mindske den miljøskadelige virkning af tilstedeværelsen af kemiske materialer så som

kølemiddel osv. Det fremmer også genbrug af alle dele, der kan genbruges. Når dette produkt er udtjent, bør du som forbruger kontakte forhandleren eller de lokale myndigheder (kommune, m.v.) og få oplyst, hvordan du

bortskaer produktet til genbrug.

Entsorgung von Elektro-Altgeräten (gilt in Europäischer Union bei Vorhandensein eines Rücknahmesystems):Laut EU-Richtlinie 2002/96/EG darf dieses Gerät nicht mit normalem Siedlungsabfall entsorgt werden. Das Symbol der durchgestrichenen Abfalltonne am Produkt bzw. in der Bedienungsanleitung weist darauf hin, dass das Produkt getrennt vom normalen Abfall zu entsorgen ist, um zu einer geringeren Umweltbelastung durch Chemikalien wie Kältemittel usw. beizutragen. Es dient auch dem Recycling aller wiederverwendbaren Teile. Sie müssen sich als Verbraucher an Ihren Händler oder örtliche Behörden (Kommunalverwaltung, Bürgermeister usw.) wenden, um Einzelheiten zu Entsorgung/Recycling Ihres Altgeräts zu erhalten.

Recyclage des appareils électriques (valable au sein de l’union européenne lorsqu’un système de récupération des déchets est en place) : Conformément à la directive européenne 2002/96/CE, ce produit ne doit pas être recyclé avec les déchets domestiques courants. Ce symbole de « poubelle » gurant sur un produit ou le manuel, indique que le produit concerné doit être recyclé séparément. Cela permet de réduire l’impact de produits

chimiques nocifs tels que du uide frigorigène, sur l’environnement. Cela encourage également le recyclage de toutes les pièces pouvant être réutilisées. En tant que consommateur, quand votre appareil arrive en n de vie,

vous devez contacter votre revendeur ou les autorités locales (ville, mairie, etc.) pour obtenir des informations sur le recyclage du produit.

Fin del ciclo de vida de aparatos eléctricos (aplicable en la Unión Europea con un sistema de recogida vigente): Según la directiva europea 2002/96/CE, este producto no se debe mezclar con deshechos normales. Si este dibujo de un contenedor de basura aparece en un producto o en su manual, el producto se deberá reciclar por separado al nal de su ciclo de vida. Esto ayuda a reducir el impacto de los materiales químicos en el medio ambiente como, por ejemplo los refrigerantes, etc. Asimismo, aconseja el reciclaje de todas las partes que

se puedan reutilizar. Como consumidor, al nal del ciclo de vida de este producto, deberá ponerse en contacto

con su vendedor o con sus autoridades locales (gobierno autonómico, ayuntamiento, etc.) para informarse sobre cómo puede reciclar este producto.

Afdanken van elektrische producten (van toepassing in de Europese Unie met een aanwezig inname systeem): Volgens Europese richtlijn 2002/96/EC mag dit product niet bij het normale afval worden gedaan. Dit “vuilnisbak” symbool laat zien of een product of bijbehorend handboek aanduidt dat bij het afdanken ervan het

afzonderlijk gerecycleerd dient te worden. Hierdoor wordt de impact op het milieu door chemische stoen,

zoals koelmiddelen enz. gereduceerd. Het stimuleert tevens recycleren van alle onderdelen die opnieuw kunnen worden gebruikt. Als een consument, bij het afdanken van dit product, kunt u contact opnemen met uw handelaar of uw plaatselijke autoriteiten (plaatselijk bestuur, burgemeester enz.) om details te verkrijgen over het recycleren van dit product.

Acest semn indică faptul că produsul achiziționat nu poate  aruncat împreună cu alte gunoaie menajere, pe toată zona UE. Pentru a preveni posibile vătămări sau poluări ale mediului din cauza neselectării corecte a deșeurilor, reciclați responsabil și susțineți reutilizarea resurselor materiale. Pentru a recicla echipamentul dvs, vericați normele aate în vigoare și centrele de colectare a deșeurilor electrocasnice din zona dvs.
