WCD4FC

2

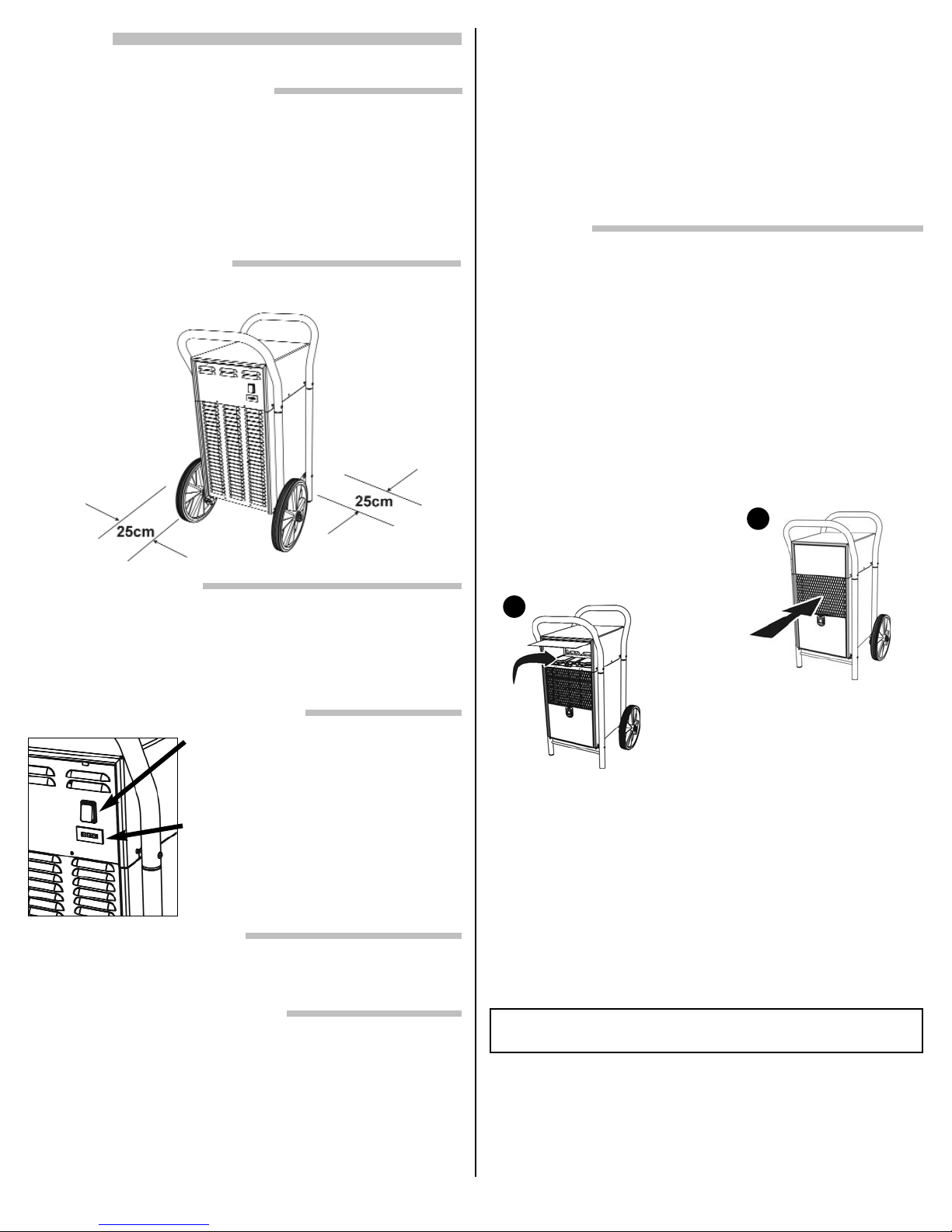

OPERATION

Built in Electrical Safety

For your safety and protection this appliance is manufactured
with a grounded plug on its power cord. The power cord must
be plugged into a properly grounded receptacle. If a grounded
receptacle does not exist, have one installed by a certified elec­trician. Do not cut or remove the grounding prong on the power
cord plug if equipped. We recommend that this electrical cir­cuit/receptacle operate under a separate breaker or fuse.

Control Panel Settings

Removing Collected Water

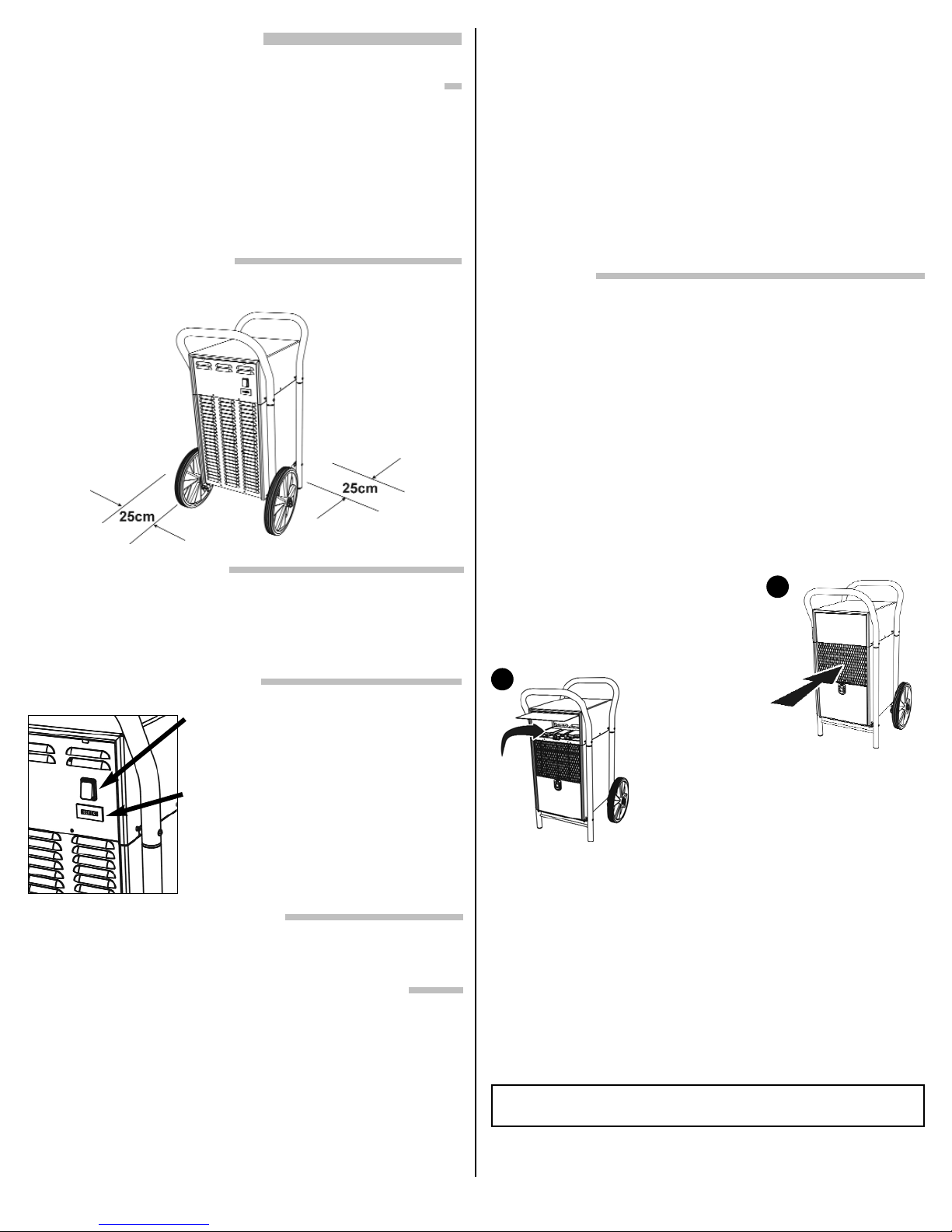

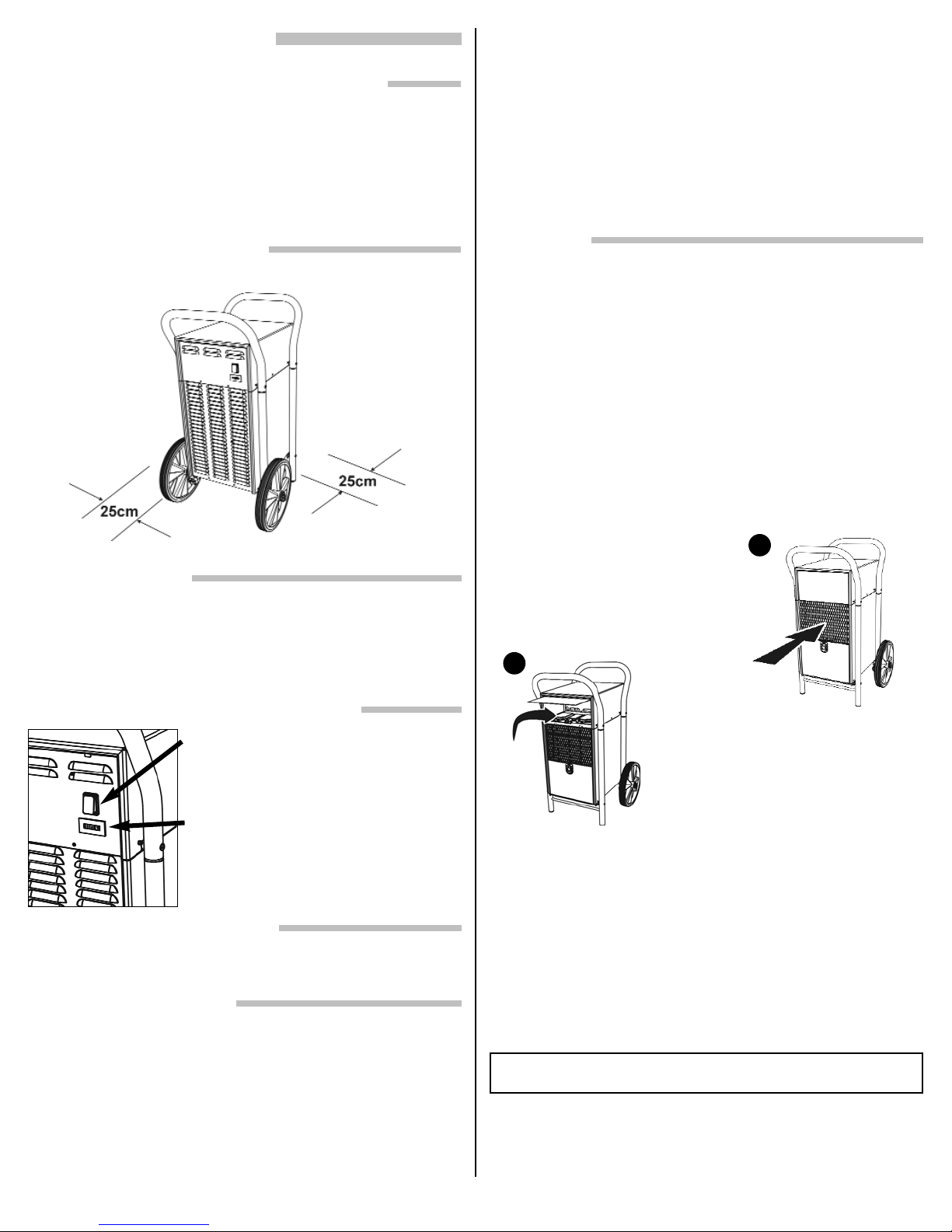

Location of Unit

Minimum 25cm distance from walls. Close all doors and win­dows.

ON/OFF Switch

Depress the switch to start or stop the
dehumidifier. "O" for power off, "I" for
power on.

Hour Counter

The counter will accumulate and dis­play the total running hours of the unit
in 1/100 of an hour. It can not be reset
to zero. No user input is required.

Initial Start-up

Check the rating plate for the appropriate power supply need­ed by your unit. This will be one of the following : 230 Volt 50
Hz, 115 Volt 50 Hz or 120 Volt 60 Hz. Connect the dehumidifi­er. Ensure that one of the water collection options is working
and active. Depress the ON switch.

Automatic Defrost Cycle

All units are equipped with an automatically activated (ther­mostat controlled) Defrost cycle to automatically defrost the
evaporator coils.

Cleaning

1. Light cleaning: Remove the air
filter and spray evaporator coil with
water.

2. Heavy cleaning: Open upper door.
Remove plastic cleanout by pushing
the two locking tabs and lifting. Spray
water at coils. Replace the cleanout.

1

2

A qualified refrigeration technician must service all refrig­erant leaks.

Important - If power to the unit is disconnected or unit is turned

off, allow 3 minutes before restarting the dehumidifier. This
allows the internal pressures to equalize.

Storage:
Single unit: It is best to cover the unit if extended storage peri-

ods are contemplated. Remove all water in collection system.
Stacking Two Units: This dehumidifier can be stacked two high.
An assembled unit weighs 39 kgs. Position on a level surface.

This appliance complies with the suppression requirements of
EEC directive 76/889 + 82/499. Recommended limits of use:
Temperatures: 0 to 35°C, Relative humidity: 20 to 80%.

of the container. Remove the water container by gripping the
container with both hands, then sliding out of the water com­partment.

Gravity Drain: Place the dehumidifier directly over an existing
floor drain.

Hose Attachment: On some models, a universal drain adapter
is included. This can be threaded to the bottom of the plastic
drip tray. Connect the hose to the drain adapter.

Condensate Pump: Some of our models come already
equipped with an electrically powered Condensate pump. If
your model is not equipped with one, then a condensate pump
kit can be purchased seperately. The necessary internal electri­cal connections already exist in every unit.

Exterior Parts

Use a mild, non-abrasive soap and clean water solution to
clean the painted metal cabinet, handles and wheels. Wipe dry.

Air Filter

Remove filter. Wash in a mild soap and water. Rinse with clean
water. Air dry before reinstalling. Torn or ripped filters should be
replaced with a new filter.

Fan Motor

Does not require lubrication.

Condenser and Evaporator Coils

The water collected from the air can be disposed in one of
four convenient ways:

Water container: Remove and empty. See diagram. Start the
removal of the water container by first opening the water com­partment doors (depress the black spring loaded door latch
downward thus allowing the door to rotate down towards the
ground). Slide the water container out by grasping the top rim

DANGER: Electrical shock hazard. Disconnect power
before cleaning.

WARNING: Personal injury hazard. Use two individuals to lift.

Maximum stacking height: 2 units

3

How a Dehumidifier Works

The dehumidifier removes moisture from the air by passing the
moist air over a cold dehumidifying coil. The moisture con­denses out of the air on this coil and then drains from the coil
into a bucket.
A dehumidifier reduces the relative humidity of the surrounding
air two ways. The removal of moisture from the air (as just
described) reduces its humidity. The relative humidity of the air
is further reduced by heating as the dry air is discharged over
the condenser and out the front. The air is actually heated

several degrees in this process. It is normal for the sur

­rounding air to slightly increase in temperature as the
dehumidifier operates.

Compressor

Dry Air Out

Air Circulating Fan

Humid Air In

Continuous Drain

Connector

Bucket

Float

Evaporator

Condenser

Before Calling for Service

perform these simple checks

Condition - Unit is not working

• Is the dehumidifier connected to a live and correct voltage

electrical supply?

• Is there a blown fuse or tripped circuit breaker? (Check the

outlet with another appliance).

• Is the Power Switch pushed to the "I" position?

• Is the water container (if used) full and requires emptying?

• Is the water level plastic float freely hanging inside bucket (if

bucket is used), or hangs freely in air (if no bucket)?

Condition - Moisture Removal Seems Insufficient

• Are the dehumidifier's vents and air filter clear of obstructions

and dirt?

• Does the location selected present sufficient airflow around

the unit?

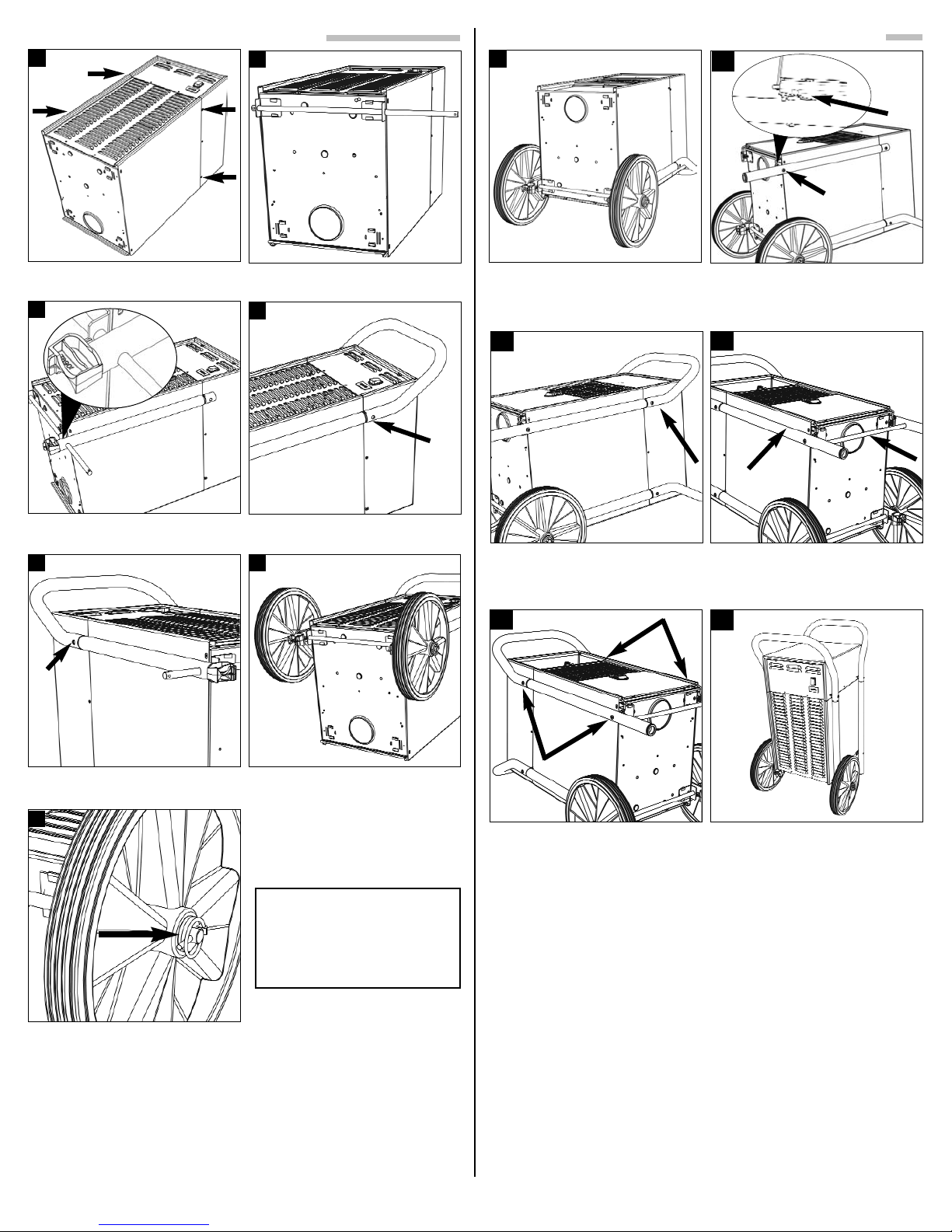

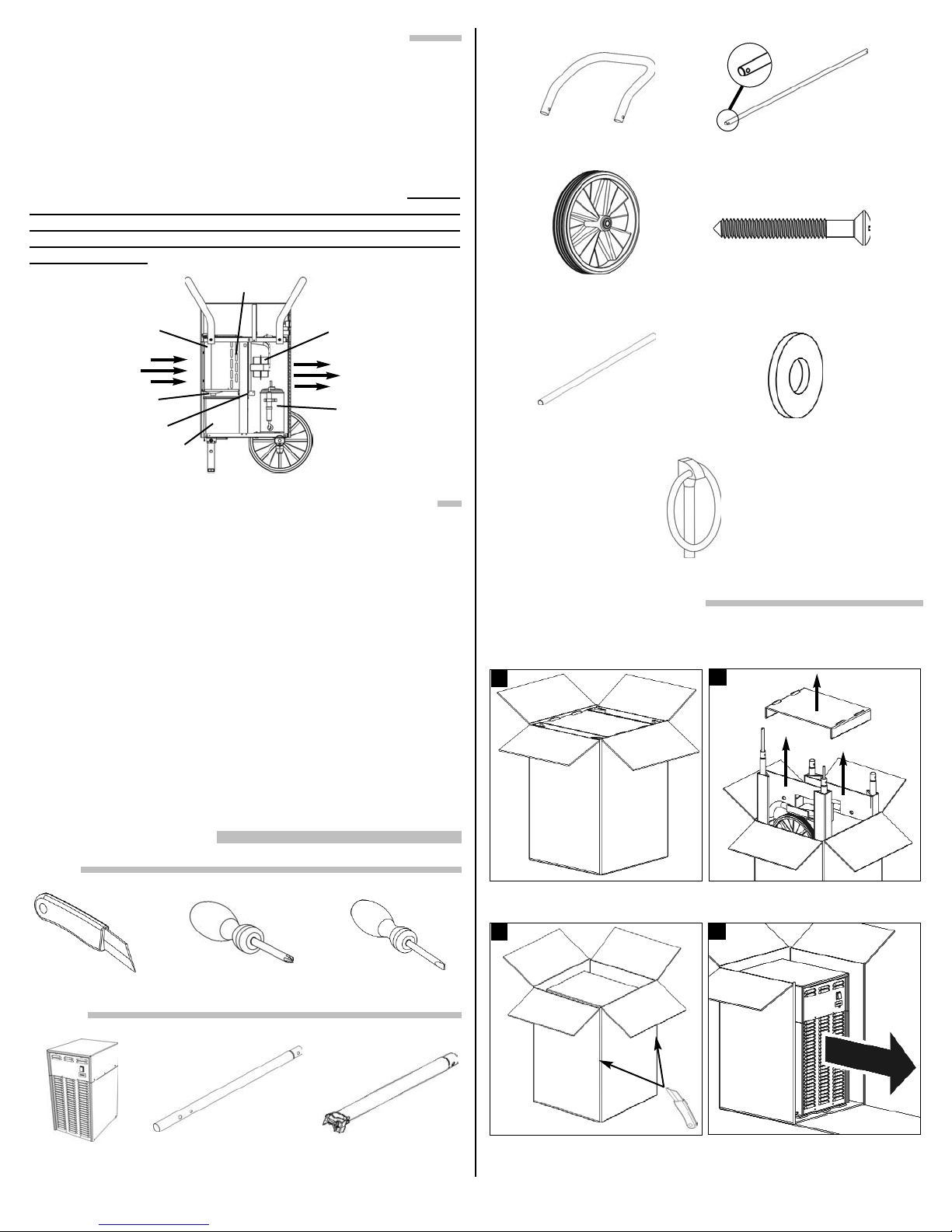

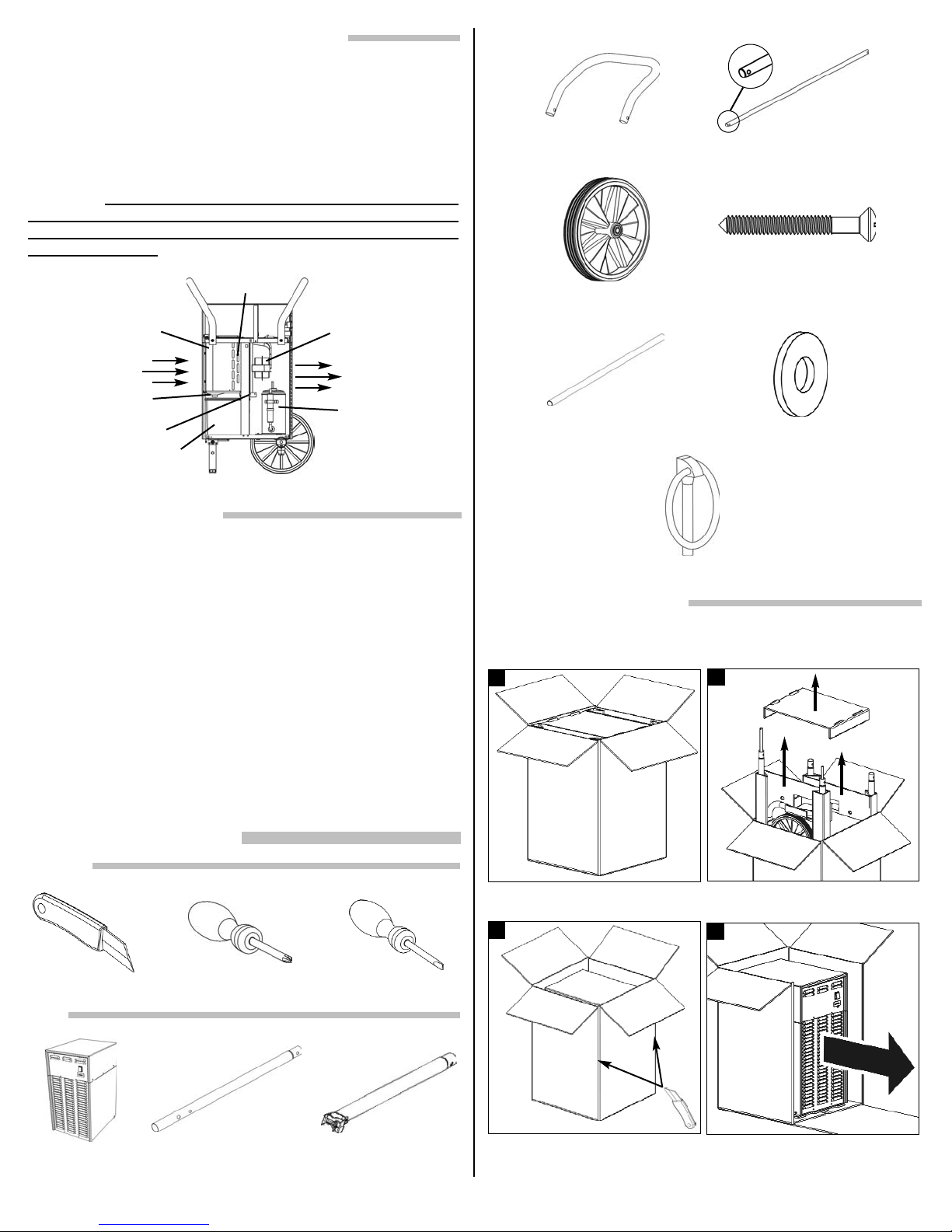

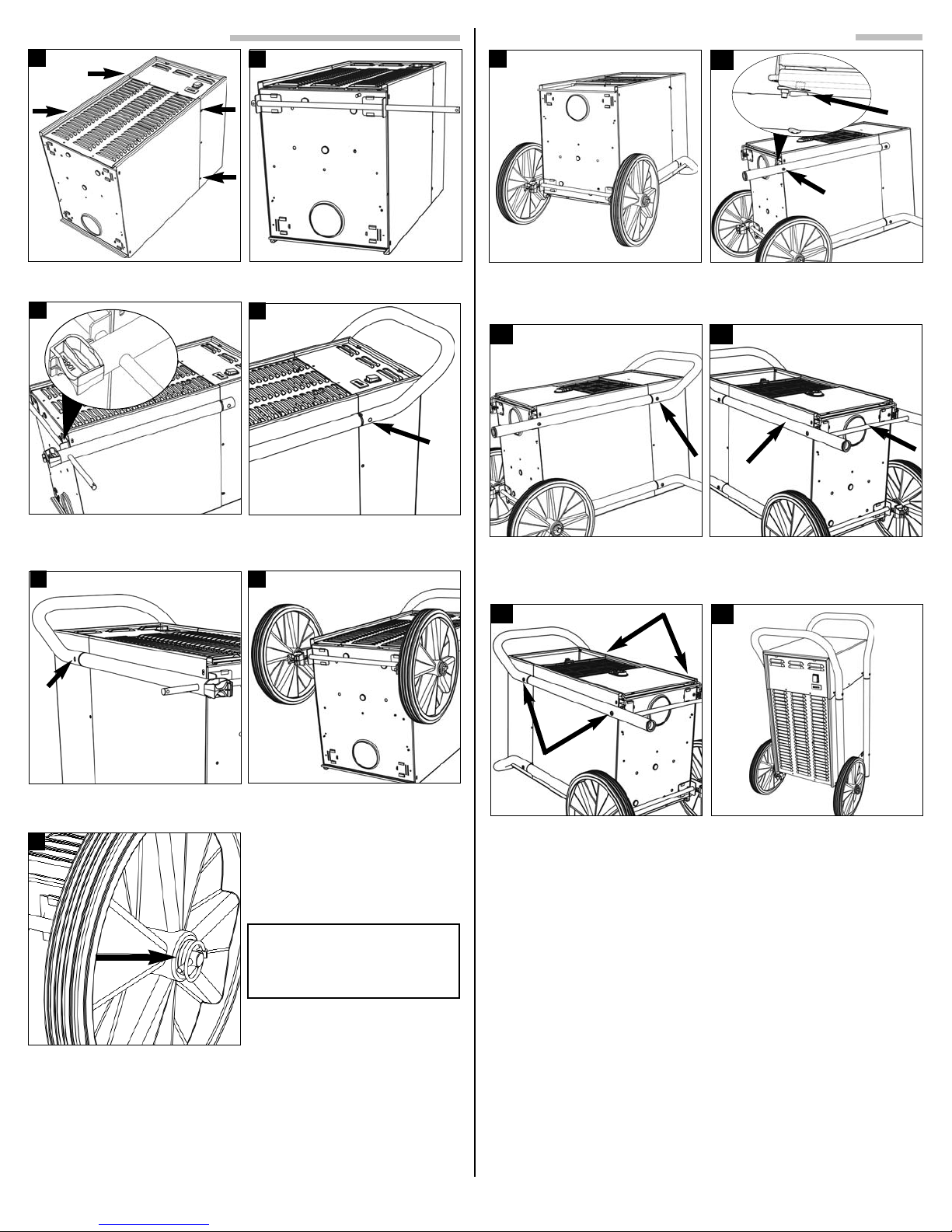

ASSEMBLY

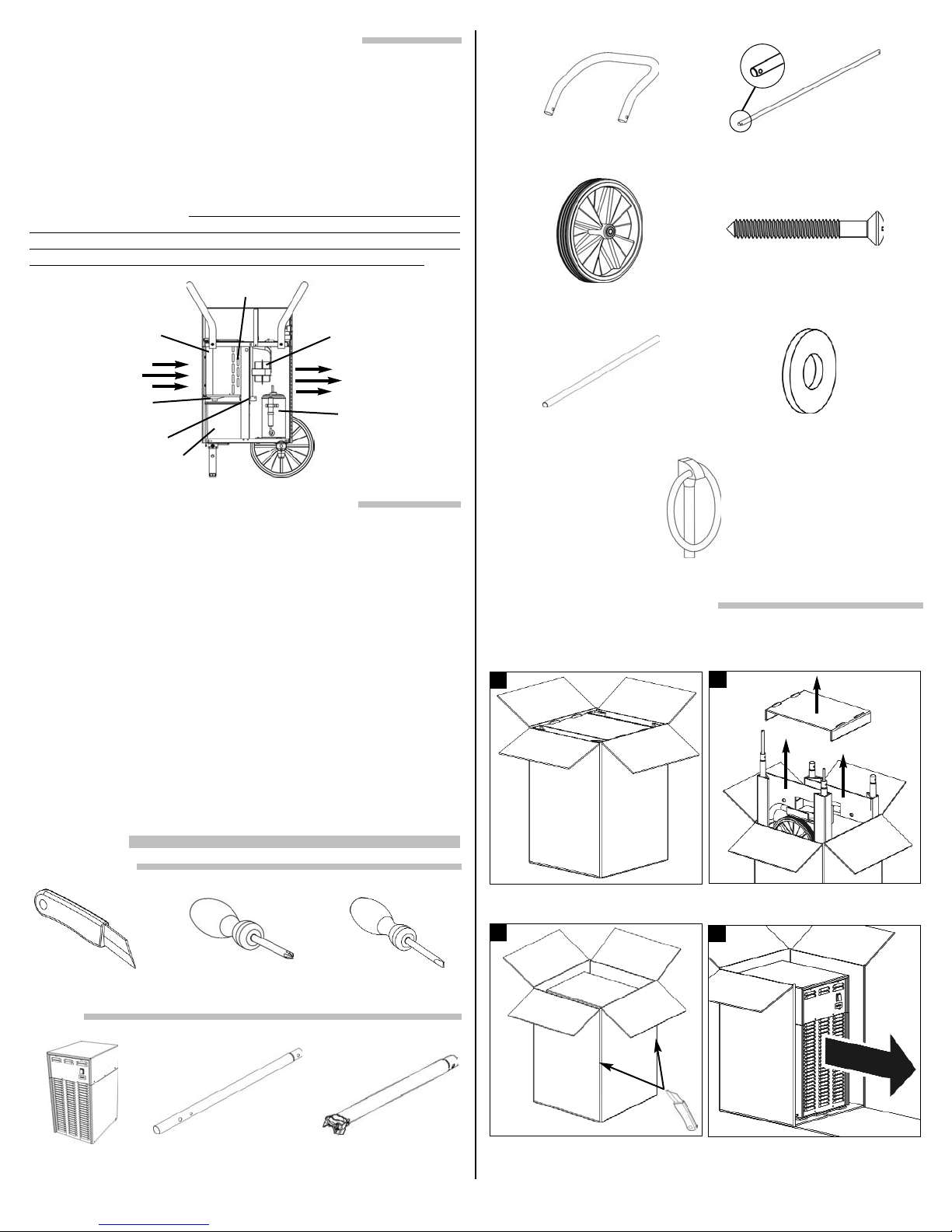

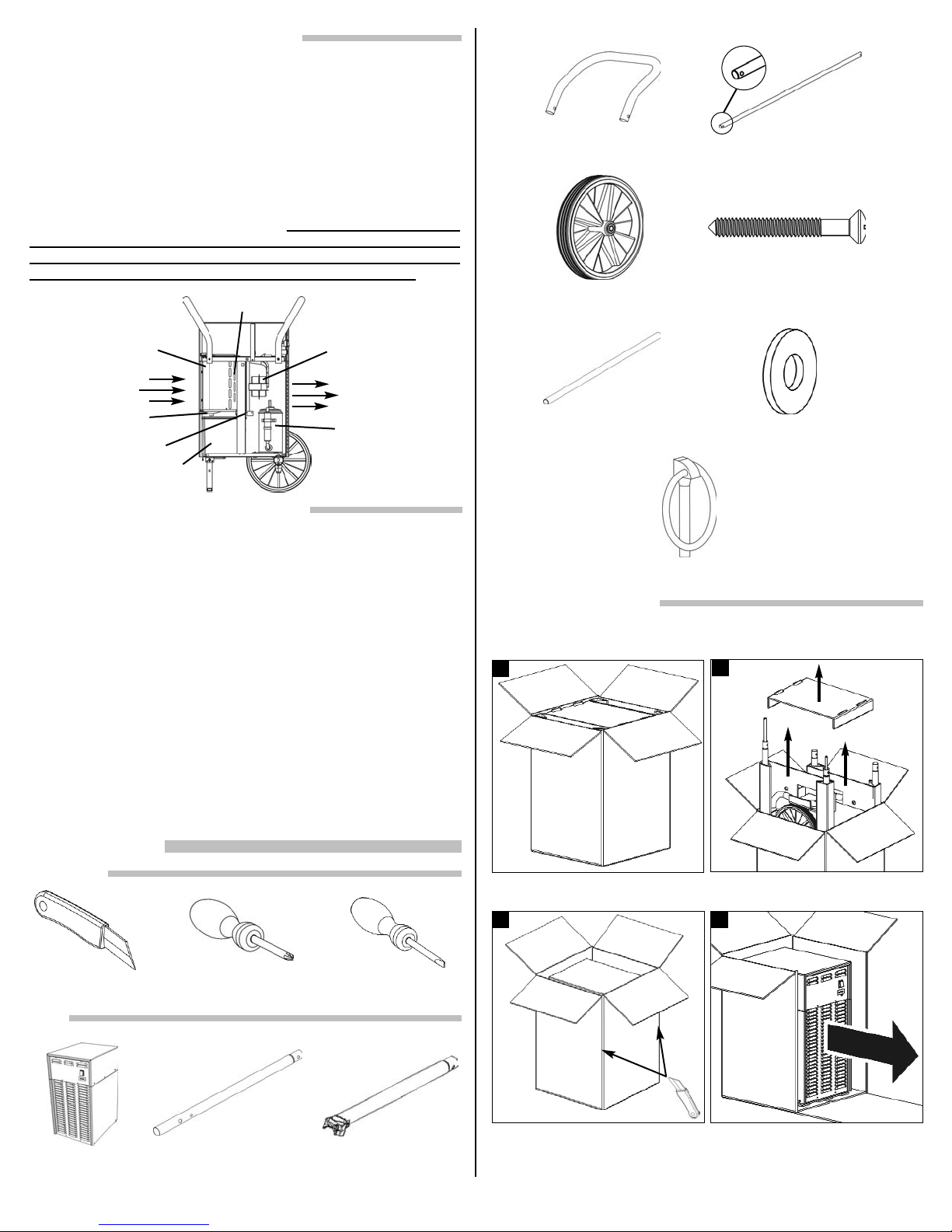

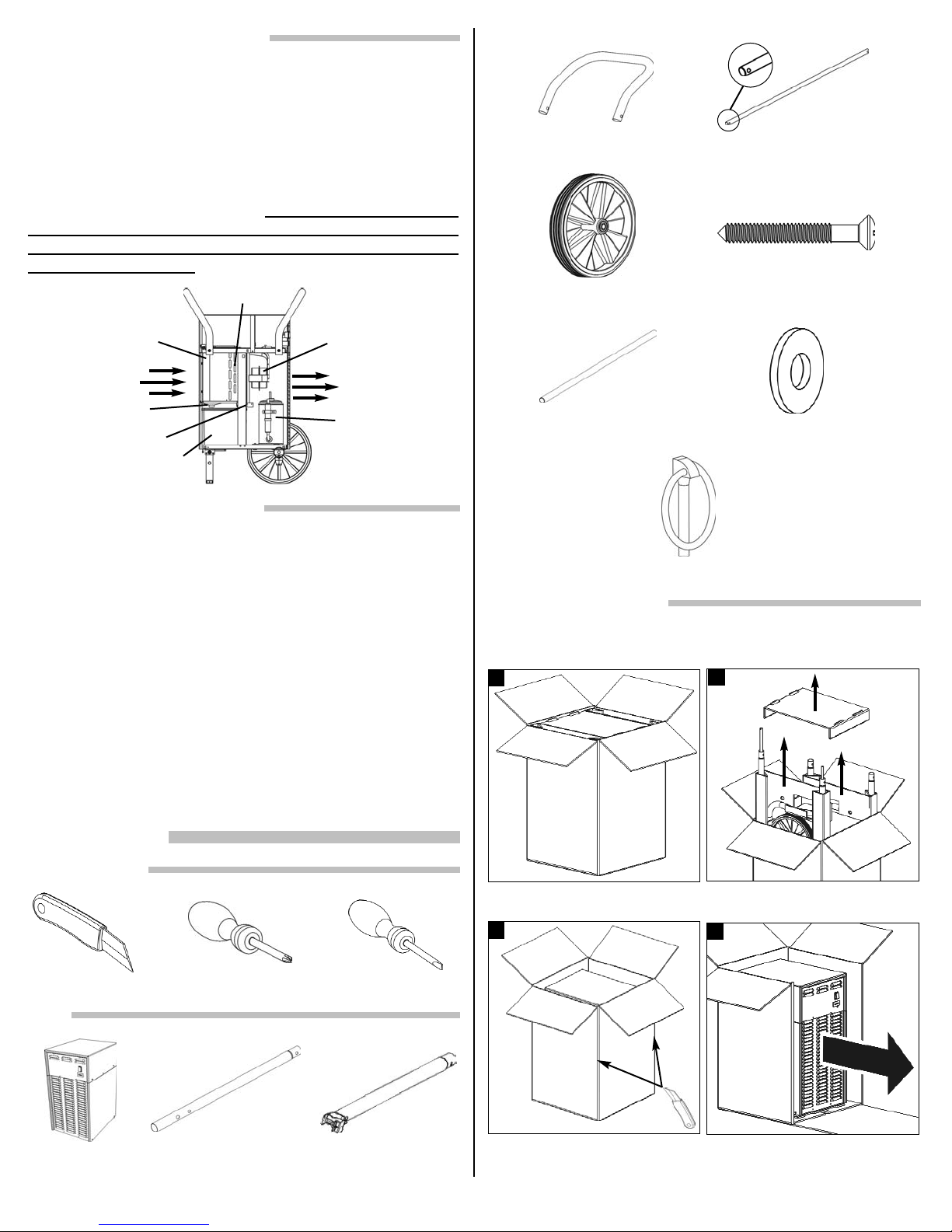

Tools Required

Parts

Unpacking Instructions

Knife

Basic Unit (1)

Long Tube (2) Short Tube (2)

Phillips Screwdriver PH-3

Slot Screwdriver

Recycle all cardboard and plastic bags. Keep plastic bags
out of the reach of children.

2

3

4

1

Bent Handle (2)

Wheel Axle (1)

Wheel (2)

Pointed Screw (6)

Hand Axle (1)

Washer (2)

Lynch Pin (2)

Position up and open top.

Remove inserts and handle
components.

Remove the unit.

Cut two vertical corners.
CAUTION: Do not damage unit
with knife.

Install washer and lynch pin to each
wheel axle end.

Install two wheels on wheel axle.

Install one short tube. Install one pointed
screw and tighten.

Install bent handle on short tube. Install
one pointed screw and tighten.

Install one short tube on wheel axle.

Slide wheel axle into wheels brackets.
Offset to one side.

4

1

2

3

4

5

6

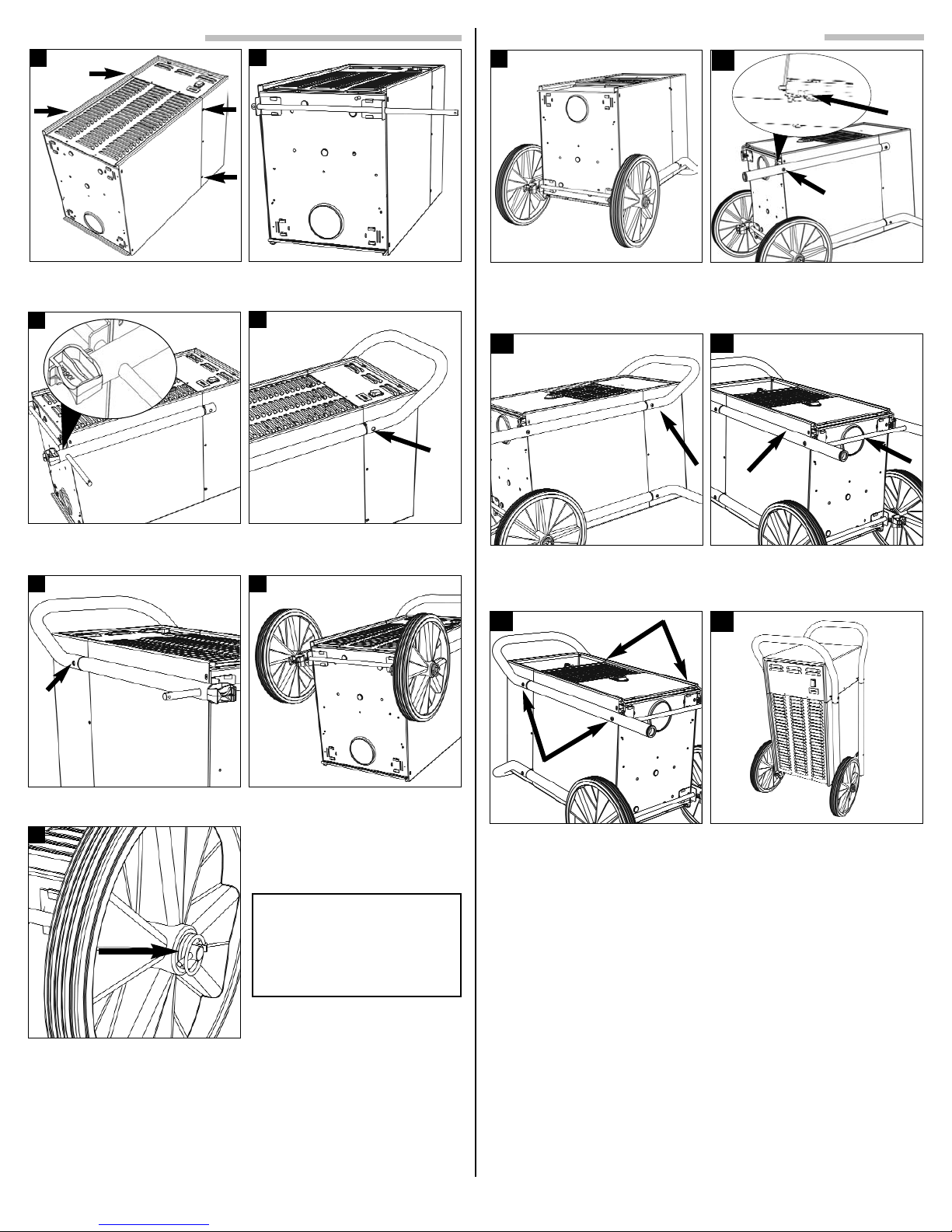

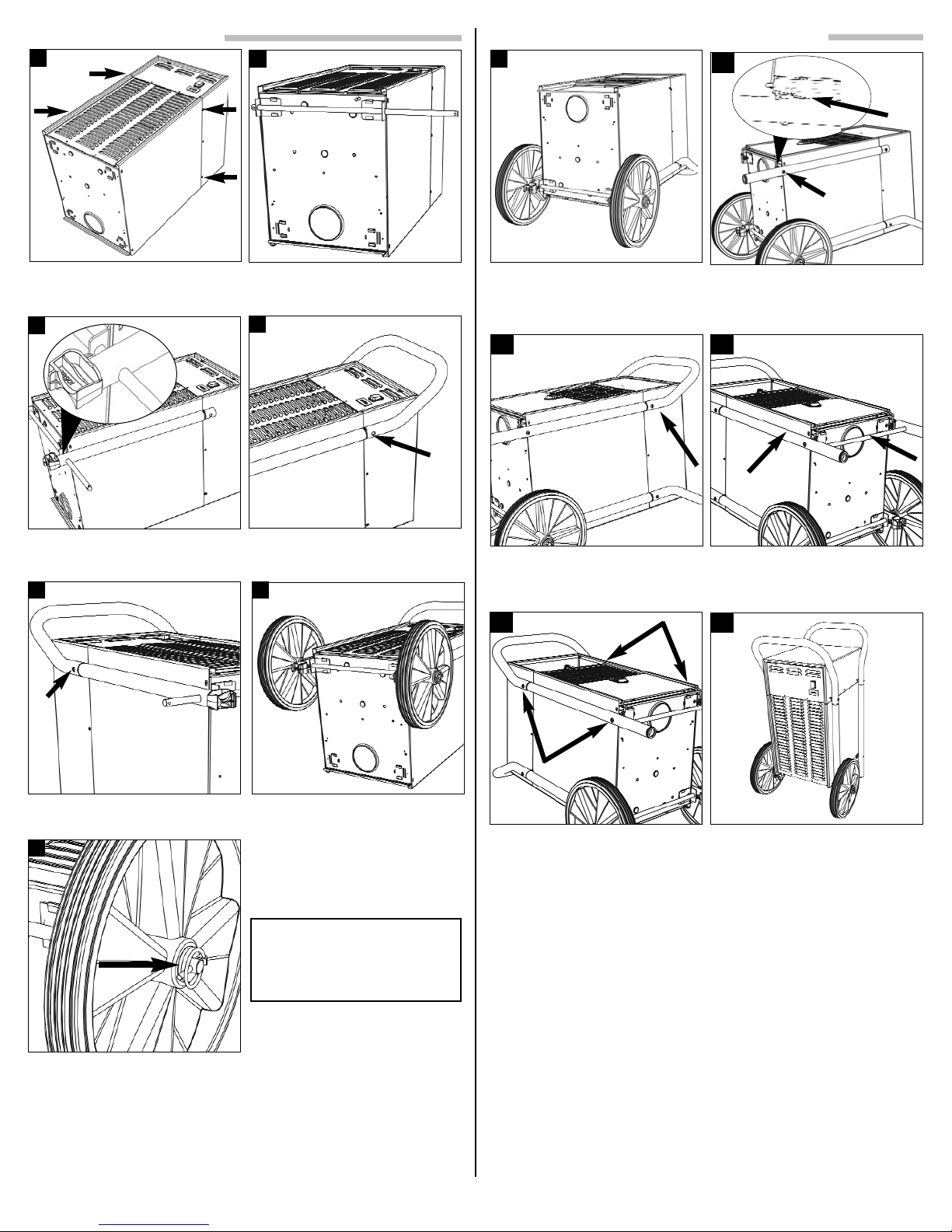

Wheel / Handle Assembly

Lower Door, Second Handle Assembly

7

8

9

10

11

12

13

Position unit on back. Remove 4 shipping
screws and discard.

Position unit with air filter up.

Install one long tube, plastic bushing
faces inward. Insert one pointed screw.

Do not tighten.

Insert bent tube into long tube. Rotate
long tube to align with cabinet hole and
insert one pointed screw. Do not tighten.

Insert hand axle. Insert second long tube.

Insert two pointed screws. Tighten all
pointed screws.

Position unit upright. Wait 30 minutes

before starting to allow compressor to
drain back.

WARNING: Personal injury
hazard. Do not place fingers in
ring area. Ring is spring
loaded and closes with force.

!

FONCTIONNEMENT

Dispositif de sécurité électrique intégré

Pour votre sécurité et votre protection, cet appareil comporte
une fiche de terre. L'appareil doit etre branché dans une prise
mise a la terre, installé selon les normes de sûreté régionaux.
S'il n'existe pas de prise mise à la terre, faites-en installer une
par un électricien agréé. Ne coupez pas et n'enlevez pas la
broche de mise à la terre sur la fiche du cordon d'alimentation.
Nous recommandons que ce circuit électrique / cette prise
fonctionne avec un coupe-circuit ou un fusible séparé.

Réglages du panneau de commande

Enlever l'eau collectée

Emplacement de l'appareil

À 25 cm des murs. Fermez toutes les portes et toutes les
fenêtres.

Interrupteur MARCHE / ARRÊT

Appuyez sur l'interrupteur pour mettre
en marche ou arrêter le déshumidifica­teur. « O » pour l'arrêt et « I » pour la
mise en marche.

Compteur d'heures

Le compteur accumulera et affichera le
nombre total d'heures de fonction­nement de l'appareil en 1/100 par heure.
Il ne peut pas être remis à zéro. Aucune
donnée de l'utilisateur est requise.

Démarrage initial

Vérifiez la plaque signalétique pour l'alimentation électrique
appropriée requise par votre appareil. Il s'agira d'un des
courants suivants : 230 volts 50 Hz, 115 volts 50 Hz ou 120
volts 60 Hz. Branchez le déshumidificateur. Assurez-vous
qu'une des options de collecte d'eau fonctionne et est activée.
Appuyez sur l'interrupteur MARCHE.

Cycle de dégivrage automatique

Tous les appareils sont équipés d'un cycle de dégivrage à
déclenchement automatique (contrôlé par thermostat) afin de
dégivrer automatiquement les serpentins de l'évaporateur.

Nettoyage

1. Nettoyage léger: Enlevez le filtre
à air et vaporisez de l'eau sur le ser­pentin de l'évaporateur.

2. Nettoyage important: Ouvrez la
porte supérieure. Enlevez la porte de
nettoyage en plastique en poussant
sur les deux pattes de verrouillage et
en la soulevant. Vaporisez de l'eau
sur les serpentins. Remettez la porte
de nettoyage en place.

1

2

Un technicien en réfrigération qualifié doit assurer l'entretien
de toutes les fuites de frigorigène.

Important - Si l'appareil a été debranché ou mis hors tension,

attendez trois minutes avant de remettre le déshumidificateur
en marche. Cela permet aux pressions internes de s'égaliser.

Entreposage:
Un seul appareil: Il est préférable de couvrir l'appareil si vous

prévoyez de l'entreposer pendant une période de temps pro­longée. Enlevez toute l'eau dans le système de collecte.
Empilage de deux appareils: Deux déshumidificateurs peu­vent être empilés en hauteur. Un appareil assemblé pèse 39 kg.

Cet appareil satisfait aux dispositions relatives à la suppres­sion des directives 76/889 et 82/499 de la CEE. Restrictions
d'utilisation recommandées: Températures: 0 à 35° C,
Humidité relative: 20 à 80 %.

Vidange par gravité: Placez le déshumidificateur directement
sur un drain de sol existant.
Écoulement par tuyau: Sur certains modèles, un adaptateur
de drain universel est inclus. Il peut être attaché en bas du
plateau d'écoulement en plastique. Branchez le tuyau sur
l'adaptateur de drain.
Pompe à condensats: Certains de nos modèles sont déjà
équipés d'une pompe à condensats électrique. Si votre modèle
n'est pas équipé d'une de ces pompes, vous pouvez acheter
une trousse de pompe à condensats séparément. Les branche­ments électriques nécessaires existent déjà dans chaque
appareil.

Parties extérieures

Utilisez une solution de savon doux, non abrasif et d'eau pro­pre pour nettoyer les parties du caisson en métal peint, les
poignées et les roues. Essuyez-les.

Filtre à air

Enlevez le filtre. Lavez-le avec du savon doux et de l'eau tiède.
Rincez avec de l'eau propre. Laissez-le sécher à l'air libre
avant de le réinstaller. Les filtres déchirés ou endommagés
doivent être remplacés par un nouveau filtre.

Moteur du ventilateur

N'a pas besoin de lubrification.

Serpentins du condensateur et de l'évaporateur

L'eau collectée dans l'air peut être éliminée d'une des quatre
manières pratiques suivantes :
Réservoir d'eau: Enlevez-le et videz-le. Reportez-vous au
schéma. Commencez à enlever le réservoir d'eau en ouvrant
d'abord les porte du compartiment du réservoir d'eau (poussez
le verrou de la porte vers le bas, ce qui permettra à la porte de
pivoter vers le sol). Faites glisser le réservoir d'eau pour le faire
sortir en tenant le bord supérieur du réservoir. Enlevez le réser­voir d'eau en le saisissant des deux mains, puis en le faisant
glisser hors du compartiment du réservoir d'eau.

5

DANGER: Risque de choc électrique. Débranchez avant de
nettoyer

MISE EN GARDE: Risque de blessures. Utilisez deux personnes

pour soulever l'appareil. Hauteur maximale d'empilage: 2 appareils

6

Comment fonctionne un déshumidificateur

Le déshumidificateur élimine l'humidité de l'air en faisant cir­culer l'air humide sur un serpentin froid asséchant. L'humidité
se condense sur le serpentin et s'égoutte ensuite du serpentin
dans un réservoir.
Le déshumidificateur réduit l'humidité relative de l'air ambiant
de deux manières. L'élimination de la vapeur dans l'air (comme
nous venons de la décrire) réduit son humidité. L'humidité rel­ative atmosphérique est également réduite en chauffant l'air
chaud rejeté du condenseur vers l'avant de l'appareil. En fait,

l'air est chauffé de plusieurs degrés au cours de ce
processus. Il est normal que la température de l'air
ambiant augmente légèrement lorsque le déshumidifica­teur fonctionne.

Compresseur

Sortie de l'air

sec

Ventilateur

Entrée de l'air

humide

Raccord permanent

du drain

Réservoir

Flotteur

Évaporateur

Condenseur

Avant de demander les services d'un technicien

procédez à ces vérifications simples.

Problème - l'appareil ne fonctionne pas

• Le déshumidificateur est-il branché à une alimentation
électrique sous tension et au voltage approprié?

• Y a-t-il un fusible grillé ou un coupe-circuit sauté? (Vérifiez le
fonctionnement de la prise avec un autre appareil.)

• L'interrupteur de mise en marche est-il poussé en position «I» ?

• Le réservoir d'eau (s'il est utilisé) est-il plein et a-t-il besoin d'être
vidé?

• Le flotteur de niveau d'eau en plastique est-il toujours accroché
et peut-il bouger librement à l'intérieur du réservoir (si le
réservoir est utilisé) ou dans l'air (s'il n'y a pas de réservoir)?

Problème-L'élimination de l'humidité semble insuffisante.

• Les évents et le filtre à air du déshumidificateur sont-ils libres
de toute obstruction et de toute saleté ?

• L'emplacement sélectionné offre-t-il une circulation d'air suff­isante autour de l'appareil?

ASSEMBLAGE

Outils

Pièces

Consignes de désemballage

Couteau

Unite de base (1)

Tubes Longs (2) Short Tube (2)

Tournevis cruciforme (taille PH3)

Tournevis plat

Recyclez tous les cartons et tous les sacs en plastique.
Gardez les sacs en plastique hors de la portée des enfants.

2

3

4

1

Poignées Courbées (2)

Axe des roues (1)

Roues (2)

Vis des poignées (6)

Axe de la poignée (1)

Rondelles (2)

Tiges des roues (2)

Mettez debout et ouvrez le haut.

Enlevez les emballages en carton
et les pièces des poignées.

Enlevez l'appareil.

Coupez deux angles verticaux.
MISE EN GARDE:Ne détériorez
pas l'appareil avec le couteau.

Installez un tube court sur l'axe des
roues.

Installez un tube court. Installez une vis
de poignée et serrez-la.

Installez la poignée courbée sur le tube court.
Installez une vis de poignée et serrez-la.

Installez une rondelle et une tige des roues
à chaque extrémité de l'axe des roues.

Installez les deux roues sur l'axe des
roues.

Glissez l'axe des roues dans les supports
des roues. Déportez l'axe d'un côté.

7

1

2

3

4

5

6

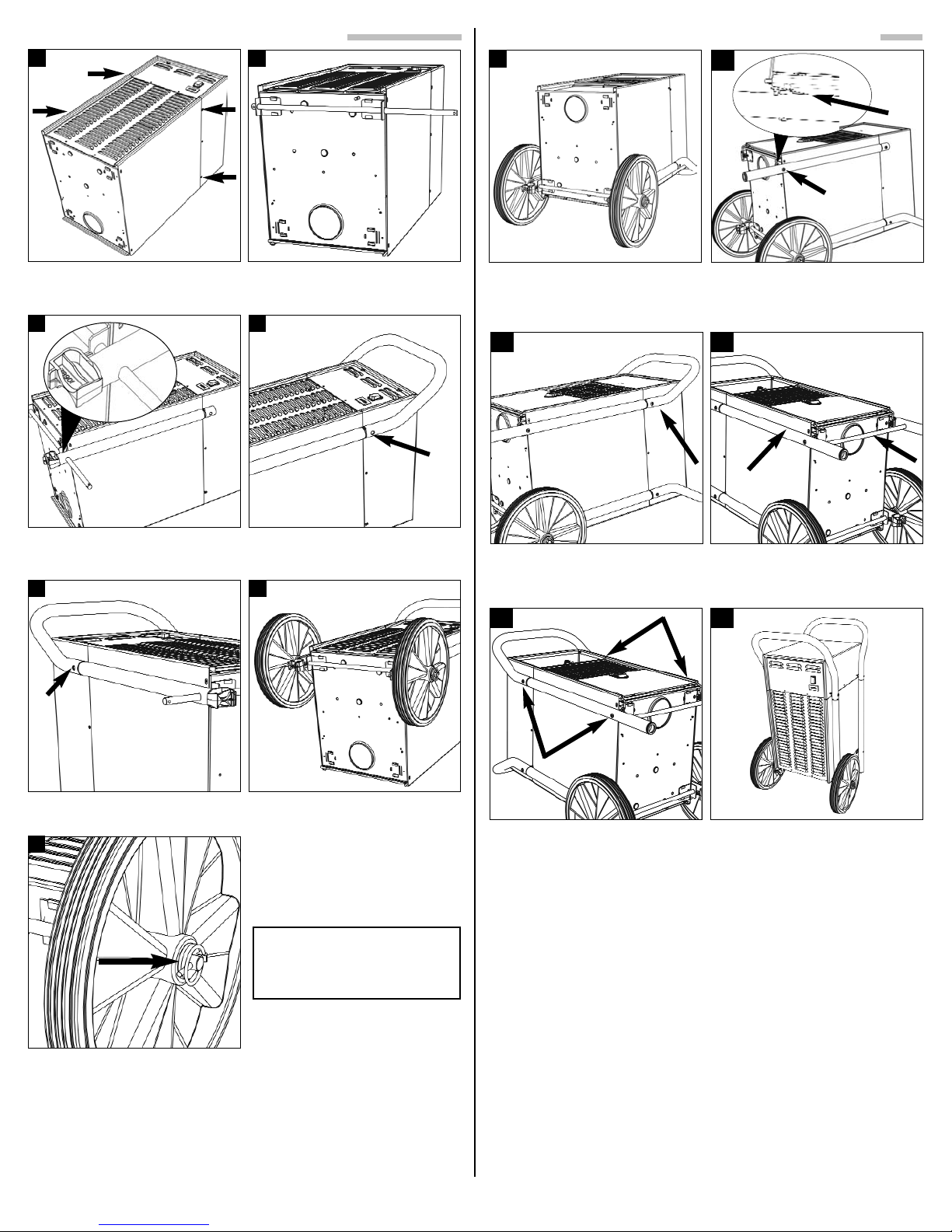

Assemblage des roues et des poignées

Assemblage de la porte inférieure, et la deuxième poignée

7

8

9

10

11

12

13

Placez l'appareil sur le dos. Enlevez les
quatre vis d'expédition et jetez-les.

Placez l'appareil avec le filtre à air vers le
haut.

Installez le tube long. prenez note: la
bague en plastique fait face au caisson.
Insérez une vis de poignée, mais ne la

serrez pas.

Insérez le tube courbé dans le tube long.
Pivotez le tube long afin de l'aligner avec
le trou du caisson et insérez une vis de
poignée. Ne la serrez pas.

Insérez l'axe de la poignée. Insérez le
deuxième tube long.

Insérez deux vis de poignée. Serrez
toutes les vis de poignée.

Mettez l'appareil debout. Attendez 30

minutes avant de mettre en marche
afin de drainer l'huile du compresseur.

MISE EN GARDE: Risque
de blessures. Ne placez pas
vos doigts dans l'anneau.
L'anneau est équipé d'un
ressort et se ferme avec
force.

!

8

INBETRIEBNAHME

Integrierte elektrische Sicherheitsmaßnahmen

Zu Ihrer Sicherheit und zu Ihrem Schutz wurde dieses Gerät
mit einem Stromkabel mit geerdeten Stecker hergestellt. Das
Stromkabel muß in eine vorschriftsmäßig geerdete Steckdose
eingesteckt werden. Falls keine geerdete Steckdose vorhan­den ist, lassen Sie eine von einem qualifizierten Elektriker
installieren. Wir empfehlen, dass die Steckdose separat
gesichert ist.

Bedienungseinstellungen

Entsorgung des angesammelten Wassers

Platzierung des geräts

25cm Abstand zu den Wänden. Alle Türen und Fenster schließen.

AN/AUS-Schalter

Den Schalter zum An- und Abstellen
des Entfeuchters benutzen. "O" ist
zum Abstellen und "I" zum Anstellen.

Stundenzähler

Der Stundenzähler zeigt die
Gesamtlaufzeit des Gerätes in 1/100
Std. an. Er kann nicht auf 0 zurückge­setzt werden. Vom Benutzer ist kein-
erlei Bedienung erforderlich.

Erste Inbetriebnahme

Schliessen Sie den Entfeuchter an eine geignete 230v 50Hz.
Steckdose an.
Prüfen Sie dass die gewählte Wasserentsorgungsoption
angeschlossen ist. Stellen Sie den Schalter auf "1".

Automatische Abtauphasen

Die Geräte haben alle eine automatisch, Thermostat regulierte
Abtauphase zum Abtauen der Verdampfer-Rohrschlangen.

Reinigung

1. Leichte Reinigung: Entfernen Sie
den Filter und sprühen Sie die
Verdampfer-Rohrschlange mit Wasser
ab.

2. Gründliche Reinigung: Öffnen Sie die obere
Tür. Entfernen Sie den Plastikdeckel, indem Sie
auf die beiden Verschlussstellen drücken und
gleichzeitig hochschieben. Sprühen Sie Wasser
auf die Rohrschlangen. Setzen Sie den
Plastikdeckel wieder ein.

1

2

Ein Kühlmittelleck darf nur von einem qualifizierten
Kältetechniker repariert werden.

Wichtig - Wenn die Stromversorgung des Gerätes unterbrochen

oder das Gerät abgestellt ist, warten Sie 3 Minuten, bevor Sie den
Entfeuchter wieder anstellen. Auf diese Weise ermöglichen Sie es,
dass sich der interne Druck ausgleicht.

Lagerung:
Ein einzelnes Gerät: Man deckt das Gerät am besten zu, wenn

es auf längere Zeit gelagert warden soll. Enfernen Sie das ganze
Wasser aus dem Sammelsystem.
Aufeinanderstapeln von 2 Geräten: Von diesen Befeuchtern
kann man zwei aufeinander stapeln. Ein Gerät wiegt zusam­mengebaut 39 kg.

Dieses Gerät entspricht den Entstörrichtlinien 76/889 + 82/499 der
EWG. Empfohlene Benutzungsbeschränkungen: Temperatur: 0 to
35°C, Relative Feuchtigkeit: 20 to 80%.

fassen Sie ihn dabei am oberen Rand an. Fassen Sie den
Wasserbehälter zum Herausziehen mit beiden Händen fest an,
und dann ziehen Sie ihn aus dem Fach heraus.
Gravitationsabfluss: Stellen Sie den Entfeuchter direct über
einen bestehenden Bodenabfluss.
Schlauchverbindung: Einige Modelle werden mit einer
Standard-Abflussverbindung geliefert. Diese kann an der
Unterseite der Plastiktropfschale angeschraubt werden. Verbinden
Sie dann einen Schlauch mit der Standard-Abflussverbindung.
Kondensatpumpe: Einige unserer Modelle sind serienmäßig
mit einer elektrisch betriebenen Kondensatpumpe ausgestattet.
Falls Ihr Enfeuchter keine Kondensatpumpe hat, so können Sie
diese separat nachrüsten. Die dafür notwendigen elektrischen
Anschlüsse sind Serienmäßig in jedem Gerät vorhanden.

Außenteile

Verwenden Sie zur Reinigung des lackierten Gehaüses, der Griffe
und der Räder eine schwache saubere Seifenwasserlösung ohne
Scheuermittel. Anschließend trocken wischen.

Luftfilter

Nehmen Sie den Luftfilter heraus. Waschen Sie ihn mit einer
schwachen Seifenwasserlösung. Spülen Sie ihn mit klarem
Wasser. Trocknen Sie ihn an der Luft, bevor Sie ihn wieder ein­setzen. Zerrissene oder eingerissene Filter sollten durch einen
neuen Filter ersetzt werden.

Ventilatormotor

Benötigt keine Schmierung.

Verdichter und Verdampfer-Rohrschlangen

Das aus der Luft entzogene Wasser kann man auf 4 ver­schiedene Arten beseitigen:

1. Wasserbehälter: Einfach herausnehmen und ausleeren.
(Siehe Zeichnung). Beginnen Sie mit der Wasserentleerung,
indem Sie zunächst die Tür zum Wasserbehälter öffnen
(Drücken Sie den mit einer Sprungfeder versehenen Türriegel
nach unten und erlauben sie damit der Tür zum
Wasserbehälter, sich rotierend nach unten zum Fußboden hin
zu öffnen). Ziehen Sie den Wasserbehälter nach vorn und

ACHTUNG: Elektroschockgefahr. Trennen Sie den
Netzanschluss, bevor Sie das gerät reinigen.

WARNUNG: Verletzungsgefahr. Zum Heben braucht man

zwei Personen. Höchstens 2 Geräte aufeinander stapeln.

9

Wie Entfeuchter funktionieren

Der Entfeuchter entzieht der Luft die Feuchtigkeit, indem er sie
zum Entfeuchten über eine kalte Rohrschlange leitet. Die
Feuchtigkeit der Luft kondensiert auf dieser Rohrschlange und
fließt dann von der Rohrschlange in einen Eimer ab. Ein
Entfeuchter reduziert den relativen Luftfeuchtigkeitsgehalt der
Umgebung durch zwei Funktionen. Der Luft wird Feuchtigkeit ent­zogen (wie soeben beschrieben) und so wird die Luftfeuchtigkeit
reduziert. Der relative Feuchtigkeitsgrad der Luft wird zusätzlich
durch Erwärmung beim Ausströmen über dem Verdichter und
aus der Vorderseite reduziert. Bei diesem Prozess wird die Luft
effektiv um einige Grade erwärmt. Es ist normal, dass die
Luf

ttemperatur der Umgebung etwas ansteigt, während der

Ent

feuchter in Betrieb ist. Durch diese Erhitzungsfunktion wird der

relative Feuchtigkeit

sgrad der Umgebung weiter reduziert.

Kompressor

Ausfluss der
trockenen Luft

Luftzirkulations­Ventilator

Einfluss der

feuchten Luft

Dauerablaufverbinder

Eimer

Schwimmer

Verdampfer

Verdichter

Bevor Sie sich um Service bemühen,

prüfen Sie diese einfachen Punkte nach

Problem - Das Gerät funktioniert nicht

• Ist der Entfeuchter an ein funktionierendes Stromnetz mit
der rightigen Spannung angeschlossen?

• Ist eine Sicherung durchgebrannt oder wurde ein
Stromkreislaufunterbrecher aktiviert? (Prüfen Sie die
Steckdose mit einem anderen Gerät).

• Ist der Geräteschalter angestellt und in der "I"-Position?

• Ist der Wasserbehälter (falls Sie einen benutzen) voll und muss
er ausgeleert werden?

• Hängt der Plastikschwimmer frei im Eimer (falls Sie einen
Eimer benutzen) bzw. hängt er frei in der Luft (falls kein Eimer
benutzt wird)?

Problem - Feuchtigkeitsentzug ist nicht ausreichend

· Sind die Belüftungsöffnungen des Entfeuchters und der
Luftfilter verstopft oder verschmutzt?

· Bietet der ausgewählte Standort genügend Luftzirkulation um
das Gerät herum?

MONTAGE

Werkzeug

Teile

Auspackanweisungen

Messer

Hauptteil (1)

Lange röhre (2) Kurze röhre (2)

Kreuzschlitzschraubenzieher

(Größe PH3)

Gerader Schraubenzieher

Recyceln Sie die ganze Pappe und alle Plastiktüten. Bewahren
Sie Plastiktüten so auf, dass sie für Kinder unzugänglich sind.

2

3

4

1

Gebogener griff (2)

Radachse, Menge (1)

Rad (2)

Griffschrauben (6)

Richtachse (1)

Unterlegscheibe (2)

Radbolzen (2)

Aufrecht platzieren und oben öff­nen.

Pappeinsätze und Griffteile her­ausnehmen

Das Gerät herausnehmen.

Zwei vertikale Kanten aufschneiden.
VORSICHT: Beschädigen Sie das
Gerät nicht mit dem Messer.

10

1

Rad- und Griffmontage

Montage der unteren Tür, des zweiten Griffes

8

9

10

11

12

13

Das Gerät auf die Rückseite legen.
4 Transportschrauben entfernen und
wegwerfen.

Das Gerät mit dem Luftfilter nach oben
platzieren.

Eine lange röhre montieren; achtung: Die
Plastik-Rohrbuchse zeigt Richtung
Schrankseite. Eine griffschraube ein-

drehen aber nicht fest anziehen.

Die gebogene röhre in die lange röhre
stecken. Die lange röhre drehen, bis sie
mit dem Loch im Schrank korrespondiert,
und eine griffschraube eindrehen.

Die richtachse durchstecken. Die zweite
der langen röhren einführen.

Zwei griffschrauben eindrehen. Alle griff­schrauben anziehen

Das Gerät aufrecht hinstellen. 30

Minuten bis zur Inbetriebnahme
warten, damit das Kompressoröl
zurückfließen kann.

Die radachse durch die radstützen
schieben. Auf einer Seite vorstehen lassen.

Eine kurze röhre auf der radachse anbrin­gen.

Den gebogenen griff auf der kurzen röhre
montieren. Eine griffschraube eindrehen
und anziehen.

Eine kurze röhre montieren. Eine griff­schraube eindrehen und anziehen.

Zwei räder auf der radachse montieren.

An jedem achselende eine unterlegscheibe
und einen radbolzen montieren.

WARNUNG:

Verletzungsgefahr. Kommen Sie
dem Ring nicht mit den Fingern
zu nahe. Der Ring hat eine
Sprungfeder und schnappt sehr
hart zu.

!

2

4

3

5 6

7

11

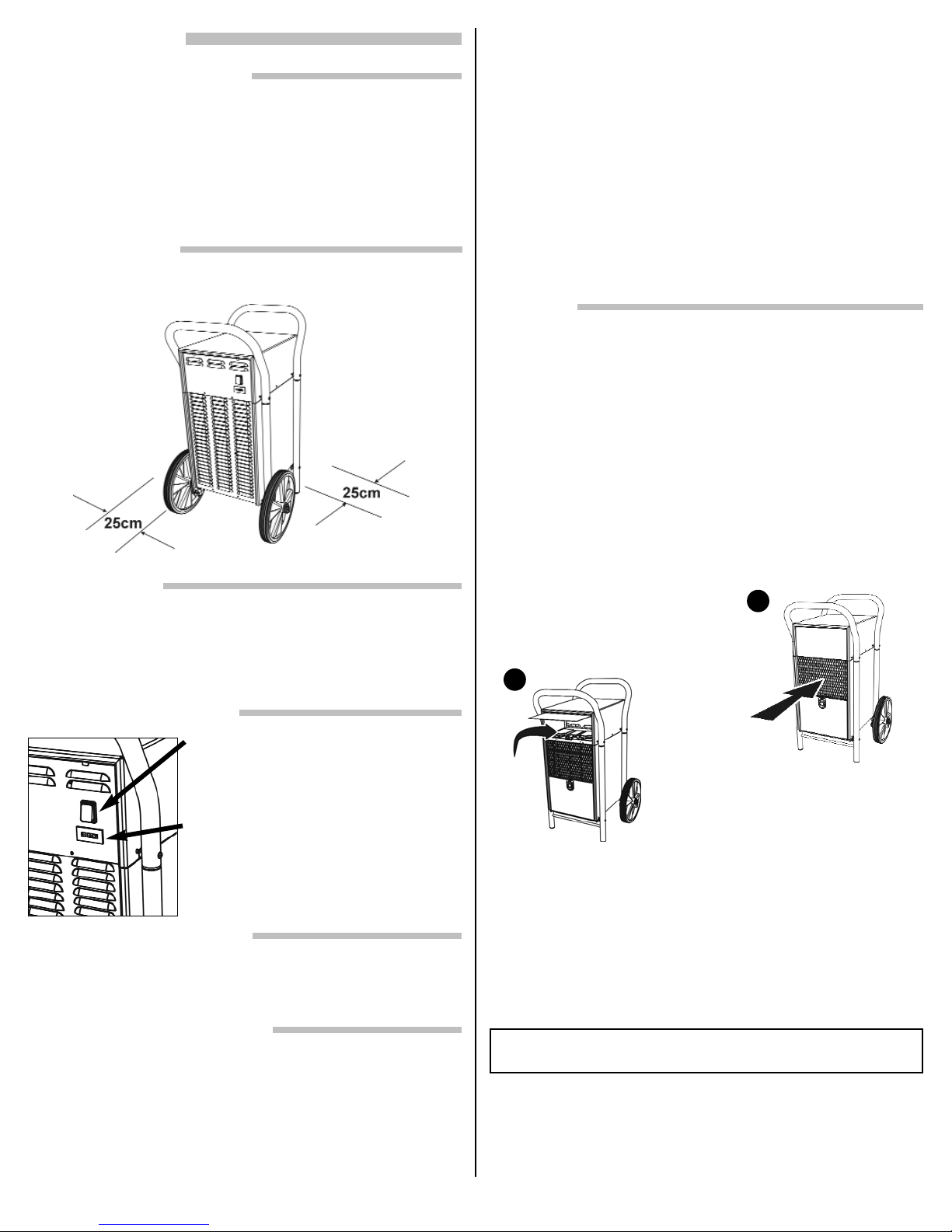

FUNZIONAMENTO

Sicurezza elettrica incorporata

Per la sicurezza e la protezione dell'utente questo elet­trodomestico è fabbricato con un collegamento di terra nella
spina elettrica. La spina deve essere inserita in una presa con
terra di tipo adeguato. Se una presa con terra non esiste, farne
installare una da un elettricista qualificato. Non tagliare né
rimuovere il collegamento di terra eventualmente presente
nella spina del filo elettrico. Si raccomanda di far funzionare la
presa relativa su un circuito con fusibile o interruttore separato.

Impostazioni del pannello di controllo

Rimozione dell'acqua raccolta

Posizionamento dell'unità

25cm di distanza dalle pareti. Chiudere tutte le finestre e le
porte.

Interruttore ACCESO/SPENTO

Premere l'interruttore per avviare o
arrestare il deumidificatore. "O" è il sim­bolo di spento, "I" è il simbolo di acceso.

Contatore di ore

Il contatore accumula e visualizza il
numero totale di ore di funzionamento
dell'unità, in 1/100 di ora; non può
essere azzerato. Non è necessario
alcun intervento dell'utente.

Avviamento iniziale

Controllare sulla piastrina dei dati di funzionamento l'alimen­tazione elettrica adatta, necessaria all'unità. Questa sarà una
delle seguenti: 230 Volt 50 Hz, 115 Volt 50 Hz oppure 120 Volt
60 Hz. Collegare il deumidificatore. Assicurarsi che una delle
opzioni di raccolta dell'acqua sia funzionante ed attiva.
Premere il pulsante ACCESO (i).

Ciclo automatico di sbrinamento

Tutte le unità sono corredate di un ciclo di sbrinamento auto­matico, controllato da un termostato, per sbrinare automatica­mente la serpentina di evaporazione.

Pulizia

1. Pulizia leggera: rimuovere il filtro
dell'aria e spruzzare acqua sulla
serpentina di evaporazione.

2. Pulizia energica: aprire la porta
superiore; rimuovere la piastra di
pulizia di plastica spingendo i due fer­magli di blocco e sollevandola.
Spruzzare acqua sulle serpentine.
Rimettere a posto la piastra di pulizia.

1

2

Qualunque perdita di fluido refrigerante deve essere riparata
da un tecnico qualificato per apparecchi di refrigerazione.

Importante - Se si scollega l'elettricità di alimentazione o si speg-

ne l'unità, aspettare 3 minuti prima di riavviare il deumidificatore.
Questo consente alle pressioni interne di bilanciarsi.

Magazzinaggio:
Unità singola: se si contempla un lungo periodo di inattività è

meglio coprire l'unità. Rimuovere tutta l'acqua nel sistema di rac­colta.
Accatastamento di due unità: due di questi deumidificatori pos­sono essere accatastati. Un'unità assemblata pesa 39 kg.
Posizionare su una superficie piatta e livellata.

Questo elettrodomestico è conforme ai requisiti di soppressione con­templati nelle direttive CEE 76/ 889 + 82/499. Limiti di uso raccoman­dati: Temperature: da 0 a 35°C, Umidità relativa: da 20 a 80%.

Rimuovere il recipiente dell'acqua afferrandolo con le due
mani, poi facendolo scivolare fuori dallo scomparto dell'acqua.

2. Scarico a gravità: piazzare il deumidificatore direttamente
sopra ad uno scarico del pavimento.

3. Collegamento con tubo: alcuni modelli sono corredati di un
adattatore universale per scarico, che può essere fissato al
fondo del vassoio di plastica per lo scolo. Collegare il tubo all'a­dattatore di scarico.

4. Pompa di condensa: alcuni modelli sono già corredati di una
pompa elettrica per condensa. Se il modello a disposizione non
ne ha una, un completo di pompa per condensa può essere
acquistato separatamente. I necessari collegamenti interni sono
già presenti in ogni unità.

Parti esterne

Per pulire la cassetta di metallo laccato, le maniglie e le ruote
usare una soluzione di sapone neutro e non abrasivo.
Asciugare.

Filtro dell'aria

Rimuovere il filtro; lavarlo in una soluzione di acqua e sapone
neutro; sciacquarlo con acqua pulita, lasciarlo asciugare all'aria
prima di rimetterlo a posto. Se il filtro è strappato sostituirlo con
un nuovo filtro.

Motore del ventilatore

Non necessita di lubrificazione.

Serpentine di condensazione ed evaporazione

L'acqua raccolta dall'aria può essere eliminata in 4 comode
maniere:

Recipiente dell'acqua: rimuovere e vuotare. Vedere il dia­gramma. Per iniziare la rimozione del recipiente dell'acqua
aprire le porte dello scomparto dell'acqua (premere verso il
basso il fermaglio caricato a molla della porta nera, consenten­do quindi alla porta di ribaltare verso il basso). Tirare fuori il
recipiente dell'acqua afferrandone il bordo superiore.

PERICOLO: pericolo di scossa elettrica. Scollegare la cor­rente prima di pulire.

AVVISO: pericolo di infortunio. Il sollevamento deve essere fattto

da due persone. Massima altezza per accatastamento: 2 unità.

12

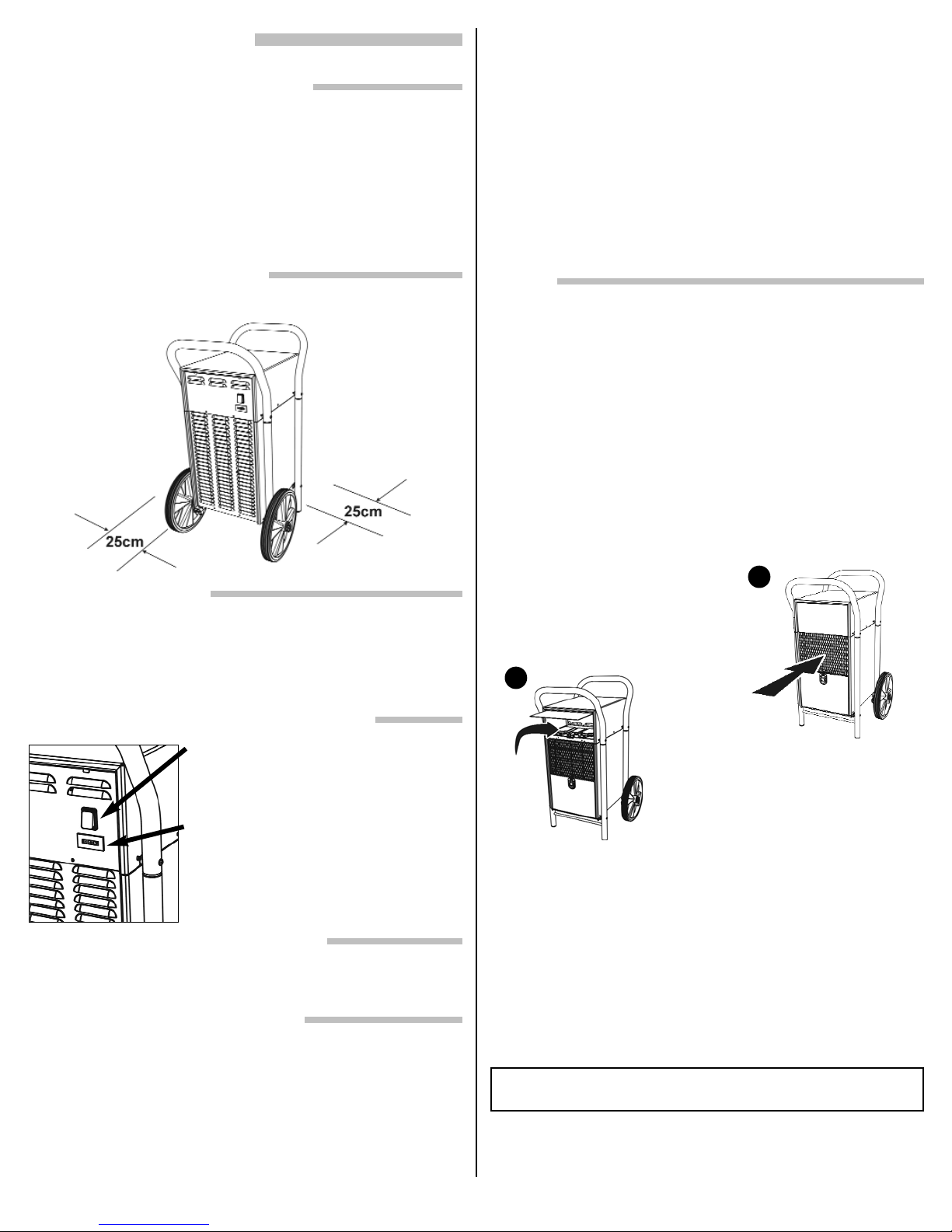

Funzionamento del deumidificatore

Il deumidificatore rimuove umidità dall'aria facendola passare
su una serpentina fredda deumidificante. La condensa che si
accumula dall'aria sulla serpentina cade in un recipiente.
Il deumidificatore riduce l'umidità relativa dell'aria circostante in
due modi. La rimozione di umidità dall'aria (come appena
descritto) riduce la sua umidità. L'umidità relativa dell'aria è
ridotta ulteriormente dal riscaldamento prodotto quando l'aria
secca è scaricata sopra al condensatore e di fronte all'ap­parecchio. Durante questo procedimento l'aria è riscaldata

di parecchi gradi. Un leggero aumento di temperatura del­l'aria circost

ante durante il funzionamento del deumidifi-

catore è normale.

Compressore

Aria secca in

uscita

Ventilatore per far
circolare l'aria

Ingresso dell'aria

umida

Collegamento per

scolo continuo

Recipiente

Galleggiante

Evaporatore

Condensatore

Semplici controlli da fare prima di chiamare l'ad­detto alle riparazioni

Situazione - L'unità non funziona

• Il deumidificatore è collegato ad una presa con corrente
elettrica della tensione corretta?

• Il fusibile è saltato o l'interruttore è scattato? (Controllare la
presa con un altro elettrodomestico).

• Il pulsante di accensione è premuto nella posizione "I"?

• Il recipiente dell'acqua (se utilizzato) è pieno e occorre
svuotarlo?

• Il galleggiante di livello dell'acqua pende liberamente all'interno
del recipiente (se si usa il recipiente) o nell'aria (se non c'è
recipiente)?

Situazione - La rimozione di umidità sembra insufficiente

• Le aperture di ventilazione ed il filtro dell'aria sono liberi da
ostruzioni e sporcizia?

• La posizione selezionata presenta un flusso di aria sufficiente
intorno all'unità?

ASSEMBLAGGIO

Attrezzi

Parti

Istruzioni per disimballare

Coltello

Unità di base (1)

Tubo lungo (2) Tubo corto (2)

Cacciavite a croce (misura PH3)

Cacciavite piatto

Riciclare tutto il cartone ed i sacchi di plastica. Tenere i sacchi
di plastica lontani dai bambini.

2

3

4

1

Maniglia piegata (2)

Asse per ruote (1)

Ruota (2)

Viti per maniglie (6)

Asse per maniglia (1)

Rondella (2)

Perno per ruota (2)

Mettere all'impiedi ed aprire la
cima.

Rimuovere gli inserti di cartone ed
i componenti delle maniglie.

Rimuovere l'unità.

Tagliare due spigoli verticali.
ATTENZIONE: non danneggiare
l'unità con il coltello.

13

1

Assemblaggio delle ruote e delle maniglie

Assemblaggio della porta inferiore, seconda maniglia

8

9

10

11

12

13

Coricare l'unità con la parte anteriore
verso l'alto. Rimuovere e scartare le 4 viti
di imballaggio.

Coricare l'unità con il filtro dell'aria verso
l'alto.

Installare un tubo lungo, notando che la
boccola di plastica è rivolta verso la
cassa. Inserire una vite per maniglia

senza stringerla.

Infilare il tubo piegato nel tubo lungo.
Ruotare il tubo lungo per allinearlo con il
foro nella cassa ed inserire una vite per
maniglia senza stringerla.

Inserire l'asse della maniglia. Inserire il
secondo tubo lungo.

Inserire due viti per maniglie. Stringere
tutte le viti per maniglie.

Mettere l'unità all'impiedi. Aspettare 30

minuti prima di avviarla, per consen­tire all'olio del compressore di colare
al suo posto.

infilare l'asse per le ruote nelle staffe per
le ruote. Spostarlo da una parte.

Installare un tubo corto sull'asse delle
ruote..

Installare la maniglia piegata sul tubo
corto. Installare e stringere una vite per
maniglia.

Installare l'altro tubo corto. Installare e
stringere una vite per maniglia.

Installare le due ruote sull'asse delle
ruote.

Installare una rondella e un perno per
ruota su ciascun estremo dell'asse delle
ruote.

ATTENZIONE: rischio di infor­tunio. Non mettere le dita nella
zona dell'anello, che è aziona­to a molla e scatta con forza.

!

2

3

4

65

7

14

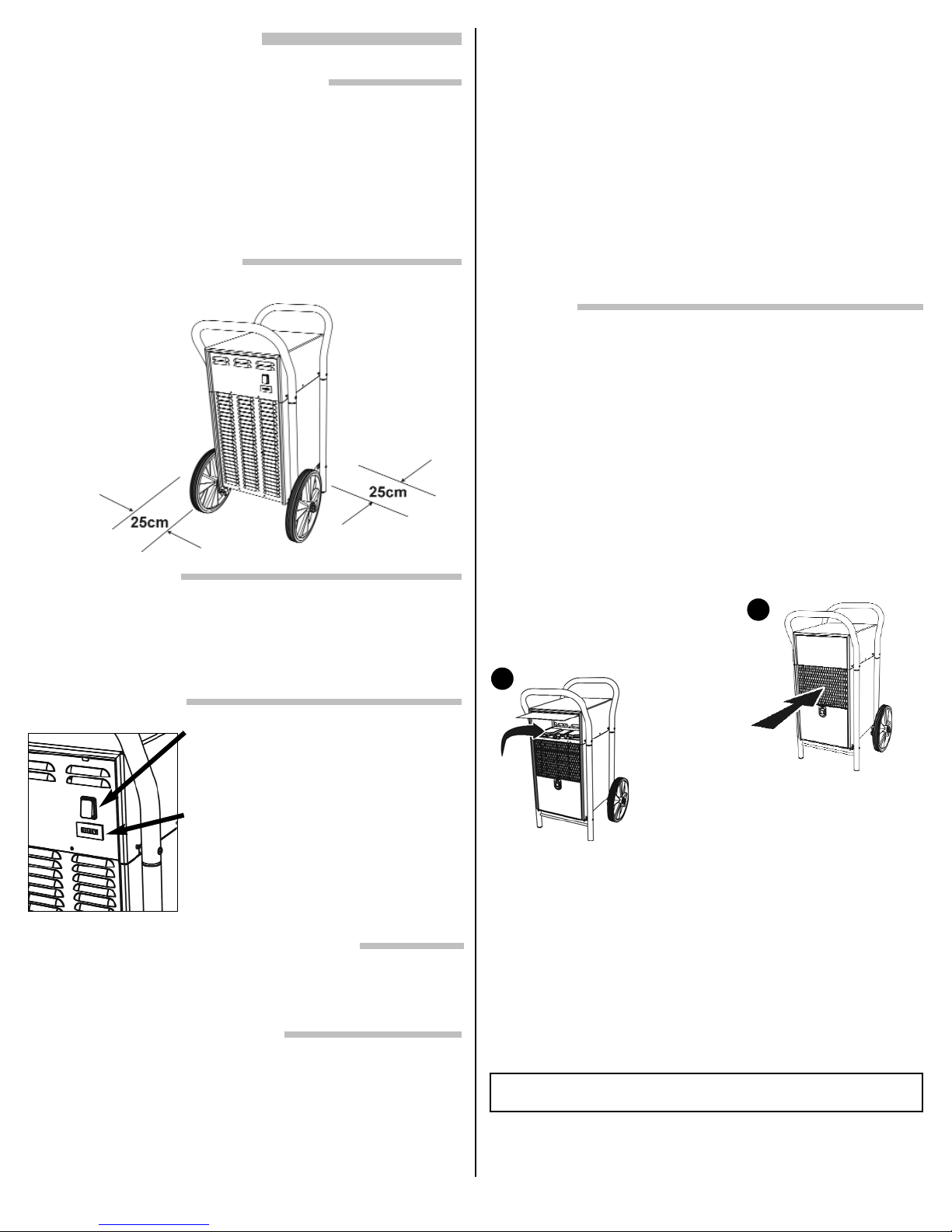

FUNCIONAMIENTO

Protección eléctrica incorporada

Para proporcionarle mayor seguridad y protección esta unidad
está equipada con una toma de tierra en el cable de ali­mentación. El cable debe enchufarse en un receptáculo con
toma de tierra apropiada. Si no dispone de receptáculo con toma
de tierra, pida a un electricista autorizado que se lo instale. No
corte o elimine la patilla de toma de tierra de la clavija si así se
suministra. Le recomendados que utilice este circuito/ recep­táculo eléctrico con un fusible o diferencial separado.

Panel de control

Eliminar el agua acumulada

Colocación del aparato

Deje 25cm desde las paredes. Cierre todas las puertas y ven­tanas.

Conmutador ON/OFF

Apriete el conmutador para arrancar o
detener el deshumidificador. "O" para
apagado e "I" para encendido.

Contador horario

El contador sumará y mostrará el
número total de horas de fun­cionamiento de la unidad en 1/100 de
hora. No puede reiniciarse. No es nece­saria ninguna intervención por parte del
usuario.

Primeros pasos

Compruebe la etiqueta para saber cuál es el tipo de ali­mentación eléctrica apropiado para la unidad. Será una de las
siguientes: 230 Volt 50 Hz, 115 Volt 50 Hz ó 120 Volt 60 Hz.
Conecte el deshumidificador. Asegúrese de que las opciones
de acumulación de agua funcionan y están activas. Apriete el
botón ON.

Ciclo automático de descongelación

Todas las unidades se suministran con un ciclo de descon­gelación automático (controlado por termostato) que descon­gela automáticamente las espirales del evaporador.

Limpieza

1. Limpieza superficial: saque el
filtro del aire y rocíe la espiral del
evaporador con agua.

2. Limpieza profunda: Abra la puerta
superior. Para sacar las piezas plásticas
de limpieza presione las dos lengüetas y
luego levántelas. Rocíe con agua las
espirales. Vuelva a colocar las piezas.

1

2

Sólo un técnico en refrigeración autorizado debe arreglar
las fugas de refrigerante.

Importante: Si la unidad está desenchufada o apagada, espere

3 minutos antes de reiniciar su funcionamiento. De este modo se
permite que la presión interna se equilibre.

Almacenaje:
Una sola unidad: Es recomendable cubrir la unidad si se va a

almacenar durante un tiempo prolongado. Elimine el agua del
sistema.
Almacenamiento de dos unidades: Pueden almacenarse dos
unidades una sobre la otra. Una unidad montada tiene un peso
de 39 kg.

Este electrodoméstico cumple con los requisitos de la directiva
EEC 76/889 + 82/499. Límites recomendados de uso:
Temperaturas: 0 a 35°C, Humedad relativa: 20 a 80%.

agua hacia afuera sujetándolo del borde superior. Para sacar
el contenedor agárrelo con ambas manos y luego saque el
compartimento del agua.

Desagüe por gravedad: Sitúe el deshumidificador directa­mente sobre un desagüe en el suelo.

Accesorio para manguera: Algunos modelos incorporan un
adaptador universal de drenaje que puede ensartarse en la
parte inferior de la bandeja plástica de goteo. Conecte la
manguera al adaptador de drenaje.

Bomba de condensado: Algunos modelos ya vienen equipa­dos con una bomba de condensado eléctrica. Si su modelo no
viene equipado con una puede comprar por separado un kit de
bomba de condensado. Las conexiones internas eléctricas
necesarias ya están previamente dispuestas en todas las
unidades.

Partes externas

Utilice un jabón suave y no abrasivo en solución de agua clara
para la limpieza de la pintura de la caja metálica, las asas y las
ruedas. Seque con un trapo.

Filtro del aire

Saque el filtro. Lávelo con agua y jabón suave. Aclare con
agua. Déjelo secar al aire antes de proceder de nuevo a su
instalación. Los filtros rotos o con desgarros deben reem­plazarse por filtros nuevos.

Motor del ventilador

No precisa lubricación.

Espirales del condensador y del evaporador

Puede deshacerse del agua acumulada procedente del aire
de una de las cuatro formas siguientes:

1. Contenedor de agua: Sáquelo y proceda a su vaciado.
Consulte el diagrama. Para sacar el contenedor de agua,
primero abra las puertas del compartimento del agua (accione el
pestillo de resorte negro hacia abajo para que la puerta pueda
girar hacia abajo y hacia el suelo). Desplace el contenedor de

PELIGRO DE DESCARGA ELÉCTRICA. Desconecte el
aparato de la corriente antes de su limpieza

PELIGRO DE DAÑO FÍSICO. Son precisas dos personas para

elevar el aparato. Altura máxima de almacenaje: 2 unidades

15

Cómo funciona un deshumidificador

Para eliminar la humedad del aire, el deshumidificador la hace
pasar por una espiral fría. La humedad del aire se condensa en
la espiral y luego desagua en un recipiente.
El deshumidificador reduce la humedad relativa del aire circun­dante de dos formas distintas. La eliminación del vapor de agua
en el aire (tal y como se acaba de describir) reduce la humedad.
La humedad se reduce aún más por calentamiento, en el
momento en el que el aire seco se expulsa al condensador y
sale por la parte frontal. El aire se calienta varios grados
durante este proceso. Es normal que el aire circulante incre­mente levemente su temperatura cuando el deshumidificador
se encuentra en funcionamiento. Este efecto de calentamiento
disminuye aún más el efecto de eliminación de humedad.

Compresor

Salida de aire

caliente

Ventilador de cir­culación de aire

Entrada de
aire húmedo

Conector de

drenaje continuo

Recipiente

Flotador

Evaporador

Condensador

Antes de solicitar asistencia técnica

compruebe estos sencillos pasos

Síntoma: La unidad no funciona

• ¿El deshumidificador está enchufado a una fuente de
alimentación en funcionamiento y del voltaje adecuado?

• ¿Hay algún fusible fundido o algún diferencial desconectado?
(Compruebe el enchufe con otro electrodoméstico).

• ¿Se encuentra el botón de encendido en la posición "I"?

• Si existe, ¿está el contenedor de agua lleno y es preciso
vaciarlo?

• Si se utiliza un recipiente, ¿está el flotador plástico de nivel
de agua colgando sin sujeción? Si no hay recipiente, ¿está
colgando en el aire sin sujeción?

Síntoma: El aparato no elimina suficiente humedad

• ¿Los conductos de ventilación y el filtro de aire están limpios
y no obstruidos por el polvo?

• ¿Hay suficiente circulación de aire alrededor de la unidad en
el lugar escogido?

Montaje

Herramientas

Partes

Instrucciones de desembalaje

Cuchillo.

Unidad básica (1)

Tubo largo (2) Tubo corto (2)

Destornillador de estrella

(tamaño PH3).

Destornillador de pala.

Recicle el cartón y las bolsas de plástico. Mantenga las bol­sas de plástico alejadas del alcance de los niños.

2

3

4

1

Asa curvada (2)

Eje de rueda (1)

Rueda cantidad (2)

Tornillos asa (6)

Eje mano (1)

Arandela (2)

Pasador rueda (2)

Coloque boca arriba y abra la
zona superior.

Extraiga las sujeciones de cartón y
los componentes de las asas.

Extraiga la unidad.

Corte dos esquinas verticales.
ATENCIÓN: No dañe la unidad
con el cuchillo.

16

1

Montaje de ruedas y asas

Montaje de la puerta inferior, la segunda asa

8

9

10

11

12

13

Apoye la unidad sobre su parte trasera.
Desatornille los 4 tornillos de transporte y
deséchelos.

Coloque la unidad con el filtro de aire
hacia arriba.

Coloque un tubo largo. Nota: La parte de
plástico mira hacia la caja. Comience a

atornillar uno de los tornillos de asa
pero no lo apriete.

Inserte el asa curvada en el tubo largo.
Gire el tubo largo para que coincida con
el agujero de la caja y atornille un tornillo
de asa. Atornille sin apretar.

Coloque el eje de mano. Coloque el
segundo tubo largo. Coloque el eje en el
primer tubo largo.

Atornille dos tornillos de asa. Apriete
todos los tornillos de asa.

Coloque la unidad en posición vertical.

Espere 30 minutos antes de ponerla
en funcionamiento para que el aceite
del compresor se aposente.

Introduzca el eje de la rueda dentro de
los anclajes de las ruedas. Contrapese
en uno de los lados.

Coloque uno de los tubos cortos en el eje
de la rueda.

Coloque el asa curvada en el tubo corto.
Atornille firmemente uno de los tornillos
del asa.

Instale uno de los tubos cortos. Atornille
firmemente uno de los tornillos del asa.

Inserte las dos ruedas en el eje de la
rueda.

Coloque la arandela y el pasador de la
rueda en cada uno de los extremos del eje.

ATENCIÓN: Peligro de daño

físico. No toque con los dedos en
la zona del anillo. El anillo viene
equipado con un resorte y se
cierra con fuerza.

!

2

4

3

5 6

7

17

DRIFT

Inbyggd elektrisk säkerhet

I skydds- och säkerhetssyfte är avfuktarens nätsladd försedd
med jordad stickpropp. Nätsladden skall anslutas till korrekt jor­dat vägguttag. Om jordat vägguttag saknas, bör sådant
installeras av auktoriserad elektriker. Jordningsstift på nätslad­dens stickkontakt får inte kapas eller avlägsnas. Det rekom­menderas att ledningen/vägguttaget ansluts till separat över­spänningsskydd eller säkring.

Kontrollpanelens inställningar

Tömning av ansamlat vatten

Avfuktarens placering

25 cm från väggarna. Stäng alla dörrar och fönster.

PÅ/AV kontakt

Tryck på kontakten för att starta eller
stänga av avfuktaren. Läge "O" för
avstängning, läge "I" för start.

Timräknare

Räknaren registrerar och visar avfuk­tarens totala körtid i 1/100 timmar.
Räknaren kan inte nollställas. Ingen
åtgärd krävs av användaren.

Före första starten

Kontrollera på märkplåten vilken strömtillförsel avfuktaren
behöver. Ett av följande alternativ gäller: 230 V 50 Hz, 115 V 50
Hz ellerr 120 V 60 Hz. Anslut avfuktaren. Se till att ett av vat­tenuppsamlingsalternativen fungerar och är inkopplat. Tryck
kontakten PÅ.

Automatisk avfrostning

Alla modeller är försedda med automatisk (termostatstyrd)
avfrostning av kylslingan.

Rengöring

1. Lätt rengöring: Tag av luftfiltret
och spraya förångarslingan med
vatten.

2. Grundlig rengöring: Öppna den
övre dörren. Tryck på de båda spär­rhakarna och lyft av rensluckan av
plast. Spraya vatten på slingorna. Sätt
tillbaka rensluckan.

1

2

Kvalificerad kyltekniker skall alltid anlitas vid läckage av
köldmedel.

Viktigt - Om avfuktaren blir strömlös eller stängs av bör man

vänta i 3 minuter innan den startas om så att interna tryck kan
normaliseras.

Förvaring:
Enkel avfuktare: Bör övertäckas vid längre tids förvaring.

Avlägsna allt vatten ur uppsamlingssystemet.
Stapling av två avfuktare: Två av dessa avfuktare kan staplas

på varandra. Hopsatt avfuktare väger 39 kg. Ställ avfuktaren på
jämnt och plant underlag.

Denna avfuktare uppfyller störningskraven enlig EEC-direktiv
76/889 och 82/499. Rekommenderade gränsvärden vid drift:
Temperatur: 0-35°C, Relativ fuktighet: 20-80%.

Avrinning genom självtryck: Placera avfuktaren direkt ovan­för existerande golvavlopp.

Slanganslutning: Vissa modeller levereras med en universal­adapter som kan gängas på i botten av spillbrickan av plast.
Anslut slangen till avloppsadaptern.

Kondensatpump: En del av våra avfuktare är försedda med
elektrisk kondensatpump. Om din avfuktare saknar kondensat­pump kan ett kit inhandlas separat. Alla modeller levereras med
de interna elanslutningar som krävs.

Yttre komponenter

Använd mild tvållösning utan slipverkan vid rengöring av det
lackerade metallhöljet, handtag och hjul. Torka med trasa.

Luftfilter

Tag av filtret. Tvätta i mild tvållösning. Skölj med rent vatten.
Låt filtret lufttorka innan det sätts tillbaka. Skadat eller rivet fil­ter bör ersättas med nytt.

Fläktmotorn

Behöver inte smörjas.

Kondensator- och förångarslingor

Vatten som ansamlas ur luften kan enkelt tömmas på ett av
fyra sätt:

Vattenbehållare: Tag ut och töm. Se ritningen. Börja med att
öppna vattenbehållarfackets dörr (tryck ner den svarta fjäder­anspända spärrhaken så att dörren svänger ner mot golvet).
Fatta tag i vattenbehållarens övre kant och dra utåt. Tag ut vat­tenbehållaren genom att fatta tag i den med båda händerna
och lyfta ut den ur facket.

FARA: Risk för elchock. Gör avfuktaren strömlös före
rengöring.

VARNING: Risk för personskada. Bör lyftas av två personer.

Max stapelhöjd: 2 avfuktare

18

Så här fungerar en avfuktare

Avfuktaren avlägsnar fukt ur luften genom att driva fuktig luft
över en avfuktande kylslinga. Fukt i luften kondenseras på kyl­slingan och rinner ner i en behållare.
En avfuktare minskar omgivningens relativa fuktighet på två
sätt. Genom att avlägsna fukt ur luften (enligt beskrivningen
ovan) reduceras luftfuktigheten. Dessutom minskas luftens rel­ativa fuktighet genom uppvärming när den torra luften släpps ut
via kondensatorn och avfuktarens framsida. Processen värmer
i själva verket upp luften flera grader. Det är normalt att
omgivningens temperatur ökar något när avfukt

aren går.

Kompressor

Torr luft ut

Luftcirkulationsfläkt

Fuktig luft in

Anslutning för fast

avlopp

Behållare

Flottör

Förångare

Kondensator

Utför följande enkla kontroller innan du
uppsöker reparatör

Problem - Avfuktaren fungerar inte

• Är avfuktaren ansluten till strömförande ledning med korrekt
spänning?

• Har det gått en säkring eller har överspänningsskydd löst ut?
(Pröva uttaget med annan elektrisk apparat).

• Står strömställaren i "I" läge?

• Är vattenbehållaren (om sådan används) full och behöver
tömmas?

• Hänger vattennivåns plastflottör fritt i behållaren (om behål
lare används), resp fritt i luften (ingen behållare)?

Problem - Avfuktningen verkar otillräcklig

• Är avfuktarens spjäll och luftfilter smutsiga eller tilltäppta?

• Är luftflödet kring avfuktaren tillräckligt där den står?

HOPSÄTTNING

Verktyg

Komponenter

Uppackning

Kniv

Avfuktare (1)

Långt rör (2) Kort rör (2)

Krysskruvmejsel (storlek PH3)

Vanlig skruvmejsel

Återanvänd all kartong och plastpåsarna. Håll plastpåsar
utom räckhåll för barn.

2

3

4

1

Bockat handtag (2)

Hjulaxel (1)

Hjul (2) Handtagsskruv (6)

Handaxel (1)

Bricka (2)

Hjulsprint (2)

Ställ kartongen upprätt och
öppna ovansidan.

Tag ut kartonginsatser och hand­tagskomponenter.

Tag ut avfuktaren.

Gör vertikala snitt längs två av
hörnen. OBS: Var försiktig med
kniven så att enheten inte skadas.

Sätt på två hjul på hjulaxeln.

Montera det bockade handtaget på det
korta röret. Skruva i en handtagsskruv
och dra åt.

Sätt in ett kort rör på hjulaxeln.

Skjut på hjulaxeln på hjulkonsolerna.
Förskjut åt ena sidan.

19

1

2

3

4

6

Montering av hjul/handtag

Montering av nedre dörren, det andra handtaget

7

8

9

10

11

12

13

Lägg avfuktaren på ryggen. Avlägsna och
kasta de 4 transportskruvarna.

Lägg avfuktaren med luftfiltret upp.

Installera ett långt rör, obs:
Plastbussningen vänder mot skåpet.

Skruva i en handtagsskruv men dra inte åt.

Sätt in ett bockat rör i det långa röret.
Rotera det långa röret så att det inriktas
med höljets hål och skruva i en hand­tagsskruv. Dra inte åt.

Sätt in handaxeln. Sätt in det andra långa
röret.

Skruva i två handtagsskruvar. Dra åt alla
handtagsskruvarna.

Ställ avfuktaren upprätt. Vänta med att

starta i 30 minuter så att oljan hinner
rinna tillbaka till kompressorn.

Sätt in ett kort rör. Skruva i en hand­tagsskruv och dra åt.

Sätt på bricka och hjulsprint i båda
ändarna på hjulaxeln.

VARNING: Risk för person­skada. Håll fingrarna borta
från ringen. Ringen är fjäder­anspänd och slår igen hårt.

!

5

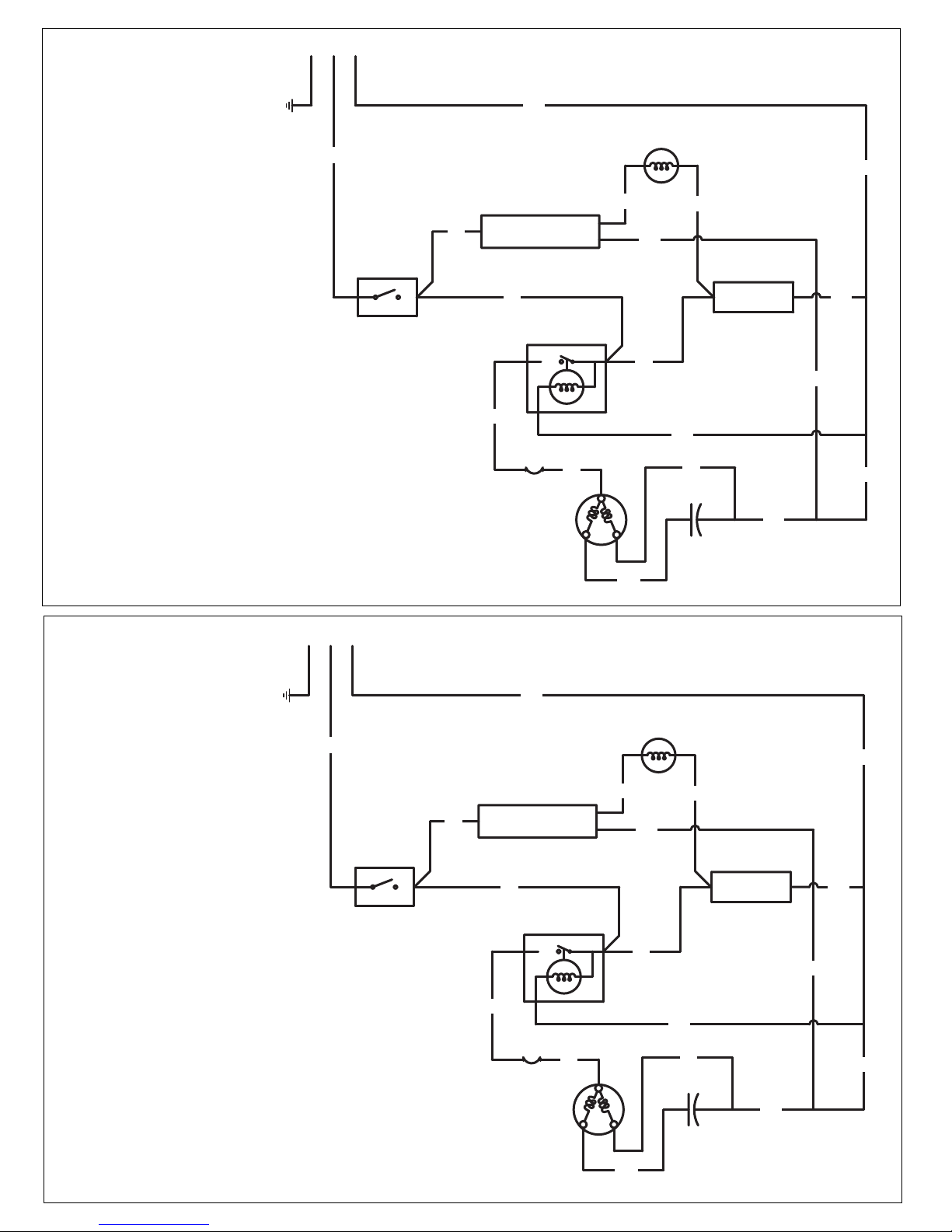

Wiring Diagram

Neutral----------- N
Black ------------ B
Brown ----------- BR
Blue -------------- BL
Red -------------- R
Grey ------------- GR
White------------- W

Diagramme Électrique

Neutre------------ N
Noir -------------- B
Brun-------------- BR
Bleu ------------- BL
Rouge ----------- R
Gris -------------- GR

Blanc ------------ W

Schaltplan

Neutral----------- N
Schwarz -------- B
Braun ----------- BR
Blau ------------- BL
Rot -------------- R
Grau ------------ GR
Weiß------------- W

On / Off

Marche / Arrêt

An/Aus

Compressor

Compresseur

Kompressor

Condensate Pump
Pompe à condensats
Kondensatpumpe

Defrost Timer

Minuterie de degivrage

Timern

Fan Motor
Moteur du ventilateur
Ventilatormotor

Capacitor
Condensateur
Betriebskondensator

Hour Counter

Compteur

Zählwerk

Compressor Overload
Surcharge du compresseur
Kompressorüberlastung

Schema elettrico

Neutro ---------- N
Nero ------------ B
Marrone -------- BR
Blu --------------- BL
Rosso ----------- R
Grigio ------------ GR
Bianco ----------- W

Diagrama de cableado

Neutral ---------- N
Negro ------------ B
Marrón -----------BR
Azul -------------- BL
Rojo -------------- R
Gris ---------------GR
Blanco ----------- W

Kopplingsschema

Jord -------------- N
Svart ------------ B
Brun ------------- BR
Blå --------------- BL
Röd -------------- R
Grå -------------- GR
Vit ---------------- W

Acceso/spento

Encendido/

Apagado

Av/På

Compressore

Compresor

Kompressor

Pompa di condensa
Pompe à condensats
Kondensatpump

Motore del ventilatore
Motor del ventilador
Fläktmotor

Condensatore
Capacitador
Kondensator

Contatore
Compteur

Räknare

Sovraccarico del compressore
Sobrecarga de compresor
Kompressor överlastskydd

Timer sbrinamento
Rejoj de Desescarche
Abtaueinrichtung

L1 N

BR

BL

W

BL

B

L1 N

BR

R

B

4

R

BL

3

B

1

C

S

M

GR

W

BL

R

BL

W

B

BL

BL

BL

BL

BL

R

B

R

BL

BL

4

1

R

BL

3

BL

B

W

BL

C

BL

S

M

GR
