Page 1

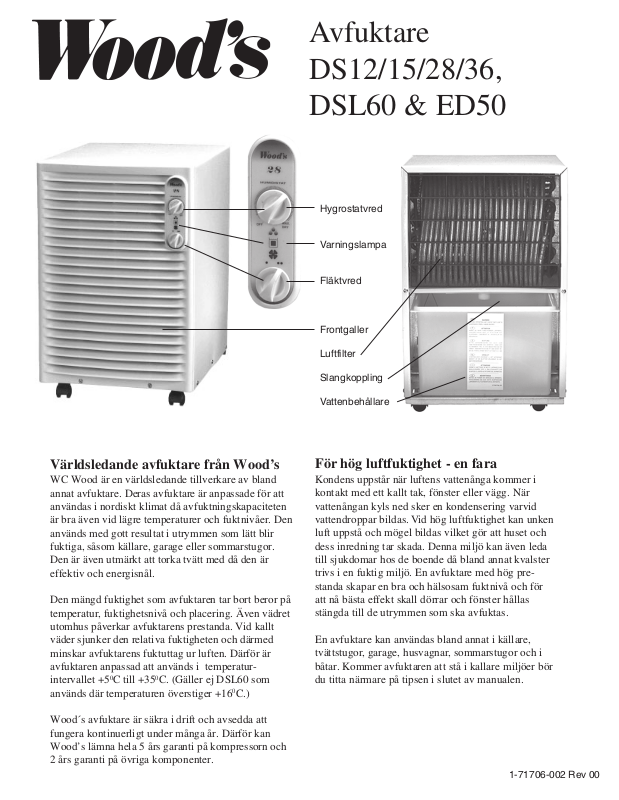

Avfuktare DS12/15/28/36, DSL60 & ED50

Hygrostatvred

Varningslampa

Fläktvred

Frontgaller

Världsledande avfuktare från Wood’s

WC Wood är en världsledande tillverkare av bland annat avfuktare. Deras avfuktare är anpassade för att användas i nordiskt klimat då avfuktningskapaciteten är bra även vid lägre temperaturer och fuktnivåer. Den används med gott resultat i utrymmen som lätt blir fuktiga, såsom källare, garage eller sommarstugor. Den är även utmärkt att torka tvätt med då den är effektiv och energisnål.

Den mängd fuktighet som avfuktaren tar bort beror på temperatur, fuktighetsnivå och placering. Även vädret utomhus påverkar avfuktarens prestanda. Vid kallt väder sjunker den relativa fuktigheten och därmed minskar avfuktarens fuktuttag ur luften. Därför är avfuktaren anpassad att används i temperaturintervallet +50C till +350C. (Gäller ej DSL60 som används där temperaturen överstiger +160C.)

Luftfilter

Slangkoppling

Vattenbehållare

För hög luftfuktighet - en fara

Kondens uppstår när luftens vattenånga kommer i kontakt med ett kallt tak, fönster eller vägg. När vattenångan kyls ned sker en kondensering varvid vattendroppar bildas. Vid hög luftfuktighet kan unken luft uppstå och mögel bildas vilket gör att huset och dess inredning tar skada. Denna miljö kan även leda till sjukdomar hos de boende då bland annat kvalster trivs i en fuktig miljö. En avfuktare med hög prestanda skapar en bra och hälsosam fuktnivå och för att nå bästa effekt skall dörrar och fönster hållas stängda till de utrymmen som ska avfuktas.

En avfuktare kan användas bland annat i källare, tvättstugor, garage, husvagnar, sommarstugor och i båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

Wood´s avfuktare är säkra i drift och avsedda att fungera kontinuerligt under många år. Därför kan Wood’s lämna hela 5 års garanti på kompressorn och 2 års garanti på övriga komponenter.

1-71706-002 Rev 00

Page 2

båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

Placera avfuktaren

Wood’s avfuktare är lätta att flytta runt då de är utrustade med hjul. Allt som krävs är närheten till ett eluttag för 220/ 240 V, men tänk på följande:

av när den blir hög. En felplacerad flottör kan leda till att vattenbehållaren svämmar över.

Avleda vattnet till avlopp

Avfuktaren är utrustad med en 1½”slangkoppling. Genom att koppla en slang till avfuktaren kan det avfuktade vattnet ledas direkt till ett avlopp.

· Avfuktaren bör inte ställas i närheten av element eller andra värmekällor och inte utsättas för direkt solljus då det sänker prestandan.

· Man kan med fördel använda ett värmeelement eller värmefläkt för att hålla temperaturen ovan +50C.

· Avfuktaren ska stå minst 25 cm från väggen och andra hinder för att luftgenomströmningen ska vara maximal.

OBS! Vid placering i duschutrymmen och vid bassänger måste avfuktaren fastmonteras. Avfuktaren bör även säkras med jordfelsbrytare i dessa utrymmen.

Använda Wood’s avfuktare

Om avfuktaren transporterats liggande kan det hända att olja runnit ut från kompressorn och in i det slutna rörsystemet. Låt då avfuktaren stå i några timmar innan den tas i bruk. Det är mycket viktigt att oljan hinner rinna tillbaka in i kompressorn, annars kan avfuktaren ta allvarlig skada.

1. Se till att vattenbehållaren är riktigt placerad och att flottören hänger fritt i behållaren. Se avsnittet Flottören.

2. Koppla avfuktaren till ett jordat eluttag.

3. Välj fläkthastighet

4. Ställ in önskad fuktighetsnivå med hjälp av hygrostatvredet. Se avsnittet Hygrostaten.

OBS! När avfuktaren varit avstängd bör man vänta i tre minuter innan den slås på igen så att de inbyggd automatiska funktionerna hinner nollställas.

Flottören

Flottören består av en vit plastcylinder som hänger i två armar. Flottören flyter och när vattennivån stiger lyfts flottören upp. När flottören kommit upp till en viss höjd, känner avfuktaren av detta och stängs av automatiskt för att förhindra översvämning.

Med hjälp av slang:

1. Koppla bort avfuktaren från eluttaget och ta bort vattenbehållaren för att komma åt dropptrågets gänga.

2. Fäst slangens koppling till avfuktarens gänga och led slangen till avloppet. Se till att slangen inte kommer

högre än själva dropptråget.

3. Sätt avfuktarens kontakt i eluttaget.

Utan slang direkt över avlopp:

1. Koppla bort avfuktaren från eluttaget och ta bort vattenbehållaren.

2. Ställ avfuktaren direkt över avloppet så att det avfuktade vattnet kan droppa genom hålet i avfuktarens botten och vidare ner i avloppet.

3. Sätt avfuktarens kontakt i eluttaget.

Hygrostaten

Wood´s avfuktare är utrustad med en inbyggd hygrostat som ställs in på önskad fuktnivå. Hygrostaten känner av den aktuella fuktighetsnivån och ser till att avfuktaren slås av och på automatiskt.

Så här ställer du in hygrostaten:

1. Ställ hygrostatvredet i maxläget.

2. Ställ fläktvredet i läge II (gäller ej DS12).

3. När önskad fuktighetsnivå uppnåtts, vrids hygrostatvredet motsols tills avfuktaren stängs.

OBS! Den aktuella relativa fuktigheten mäts enklast med en hygrometer och det anses vara behagligt när den ligger mellan 40% och 50%.

Automatisk avstängning

När vattenbehållaren är full, stängs avfuktaren automatiskt av. Varningslampan på fronten av avfuktaren börjar lysa för att tala om att vattenbehållaren behöver tömmas.

När du tömt vattenbehållaren och den ska sättas tillbaka i avfuktaren gör du enklast så här:

1. Skjut in vattenbehållaren tills den nuddar flottören.

2. Lyft undertill i vattenbehållarens framkant så att hela vattenbehållaren lutar något.

3. Skjut in vattenbehållaren den sista biten. Flottören bör nu ha hamnat i vattenbehållaren, istället för att bli fastklämd bakom den.

OBS! Det är viktigt att flottören hänger fritt då dess uppgift är att känna av vattennivån och se till att avfuktaren stängs

1. Koppla bort avfuktaren från eluttaget.

2. Töm vattenbehållaren.

3. Sätt tillbaka den tömda vattenbehållaren och se till att flottören hänger fritt. Se avsnittet Flottören.

4. Sätt avfuktarens kontakt i eluttaget.

Luftfiltret

Luftfiltret på avfuktarens baksida ser till att kylslingorna hålls fria från damm. Det är viktigt att filtret hålls rent så att luften kan flöda fritt genom avfuktaren. Filtret bör därför rengöras vid behov.

1. Lossa på filtret genom att trycka lätt i dess mitt. På så sätt frigörs fästnabbarna på filtrets sidor.

2. Lyft ut filtret och tvätta det med varmt vatten och ett milt rengöringsmedel. Alternativt kan filtret dammsugas.

3. Låt filtret torka och sätt sedan tillbaka det.

Page 3

Automatisk avfrostning

Wood’s avfuktare är utrustad med en timer som ser till att kylslingorna avfrostas en gång per timme. Timern stänger av kompressorn, vilket gör att kylningen av slingorna upphör. Fläkten fortsätter att dra den rumstempererade luften genom avfuktaren och på så sätt smälter isen och vattnet rinner ner i behållaren. Detta avfrostningssystem gör att avfuktaren fungerar vid så låg temperatur som +50C.

OBS! Modellen DSL60 är utrustad med en frostvakt så att kompressorn stängs av när avfostning sker när temperaturen understiger +160C.

Fläkten

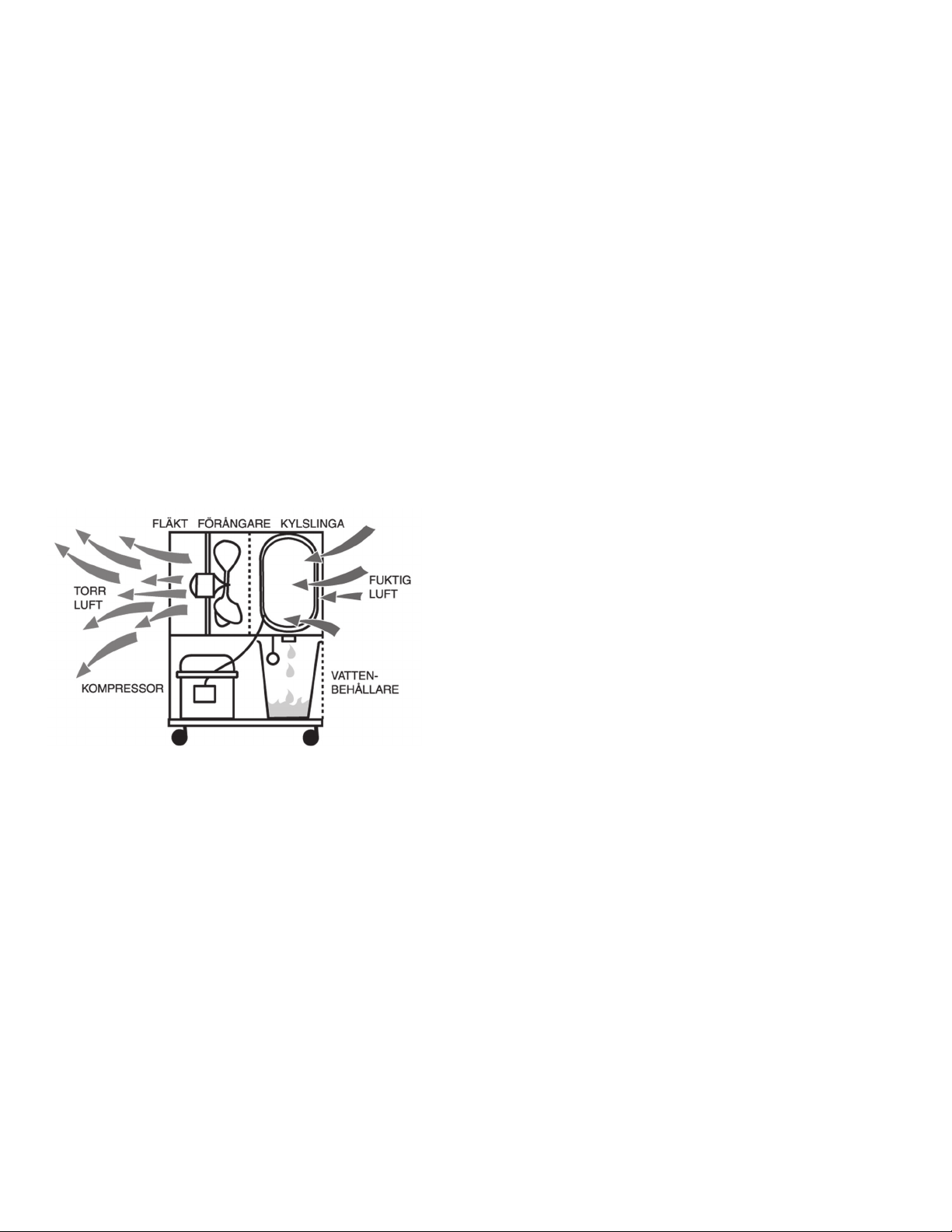

Fläkten ser till att luft strömmar genom avfuktaren. Fuktig luft sugs in från baksidan och går via kylslingan och förångaren för att sedan komma ut torr på avfuktarens framsida. Wood’s avfuktare är utrustade med två fläkthastigheter med undantag av modellen DS12 som bara har en.

· Läge II – ger en hög luftgenomströmning med en maximal avfuktning av luften.

· Läge I - ger en lägre luftgenomströmning vilket genererar i en tystare gång och en något lägre avfuktningskapacitet.

Tips!

· Då avfuktaren används i extremt fuktiga miljöer utrymmen eller där temperaturen understiger +100C, kan avfuktaren sluta arbeta. Det byggs då upp en stor mängd is på kylslingan. Stäng av avfuktaren och ställ den en bit ovanför golvet så att isen smälter bort.

· Ibland kan det vara lämpligt att använda ett frostskydd eller värmeelement/fläkt för att se till att temperaturen inte understiger +50C.

· För att få ut maximal avfuktningseffekt i ett utrymme rekommenderas att tillförseln av luft utifrån och från intilliggande utrymmen minimeras, dvs stäng dörrar och ventiler.

VIKTIGT!

Wood’s avfuktare måste anslutas till ett jordat uttag.

När avfuktaren behöver service

Om avfuktaren behöver service ska du i första hand kontakta inköpsstället. För alla garantikrav krävs ett inköpsbevis.

Garantier

5 års garanti för tillverkningsfel lämnas på kompressorn och 2 års garanti för tillverkningsfel lämnas på övriga komponenter. Notera att garantin endast gäller vid uppvisande av kassakvitto.

Rengöring och underhåll

Wood’s avfuktare kräver rengöring för att bibehålla sin höga avfuktningskapacitet.

· Frontgallret kan dammsugas eller rengörs med en borste.

· Kylslingorna rengörs bäst med en trasa och varmt vatten.

· Luftfiltret kan tvättas eller dammsugas.

· Fläktmotorn är permanent smord och kräver inget underhåll.

OBS! Drag alltid ur nätsladden innan rengöring.

Generalagent Norden

Strateg Trade AB Redeg 4 426 77 VÄSTRA FRÖLUNDA

Tel: 031-29 09 80 Fax: 031-29 67 60 Hemsida: www.strategtrade.se E-post: [email protected]

Den här maskinen överensstämmer med EEC direktiv 76/889 + 82/499

Rekommenderade gränser för användning: Temp DS & ED: +50C till +350C Temp DSL60: +160C till +350C Relativ fuktighet: 0% till 80 %

WC WOOD Ltd Kanada, är certifierade enl. ISO 9001.

Page 4

TEKNISKA DATA

Max arbetsområde Luftgenomströmning steg 1 Luftgenomströmning steg 2 Avfuktning vid 27ºC och 60% R.F. Avfuktning vid 30ºC och 80% R.F. Effekt vid 27ºC och 60% R.F. Tankvolym Kylmedia, freonfritt Dimensioner LxBxH mm Vikt Ljudnivå decibel

DS12

90 m 256 m3/tim

6,1 l/dygn 11,1 l/dygn 220 W/tim 10,4 liter R134A 343x406x527 22 kg 38 dB

DS15

100 m 255 m3/tim 520 m3/tim 6,7 l/dygn 12,0 l/dygn 240 W/tim 10,4 liter R134A 343x406x527 22 kg 38-50 dB

DS28

140 m 190 m3/tim 336 m3/tim 10,4 l/dygn 17,5 l/dygn 460 W/tim 10,4 liter R134A 343x406x527 24 kg 38-50 dB

DS36

190 m 197 m3/tim 347 m3/tim 13,2 l/dygn 20,8 l/dygn 510 W/tim 10,4 liter R134A 343x406x527 26 kg 38-50 dB

DSL60

330 m 135 m3/tim 320 m3/tim 27,0 l/dygn 39,5 l/dygn 803 W/tim 10,4 liter R407C 343x406x527 28 kg 38-58 dB

ED50

230 m 129 m3/tim 296 m3/tim 21,1 l/dygn 33,2 l/dygn 850 W/tim 10,4 liter R407C 343x406x527 28 kg 38-58 dB

Alla modeller av Wood’s avfuktare har:

Steglös hygrostat, tvättbart luftfilter, 4 st hjul, varningslampa vid full behållare, jordad sladd 220/240V, slangkoppling för vattenavledning, automatisk avfrostning, skyddsklass IP21(X1) som krävs för alla fuktiga utrymmen, 2 fläkthastigheter (förutom DS12), vitt ytterhölje (undantaget ED50 och DSL60 som är svarta) och ett arbetsintervall som ligger mellan +5ºC och +35ºC (undantaget DSL60 som arbetar i intervallet +16ºC till +35ºC).

Problem

Lösning

Avfuktaren startar inte

Avfuktar ej

Hög ljudnivå

Isbildning på kylslingorna

Inget vatten kommer i behållaren

• Se till att avfuktaren är kopplad till eluttaget och att inte säkringen har gått.

• Om varningslampan lyser, kontrollera att vattenbehållaren är tom och sitter rätt placerad i avfuktaren. Se till att flottören hänger fritt.

• Kontrollera att hygrostaten fungerar. Avfuktaren bör starta när hygrostatvredet ställs i maxläget.

• Se till att fläkten snurrar.

• Se till att luften kan flöda fritt genom avfuktaren. Frontgaller och luftfilter ska vara rena och avfuktaren ska stå 20-30 cm från väggen.

• Hör om kompressorn är igång, men tänk på att avfuktaren kan vara inne i en avfuktningscykel och då stannar kompressorn. Börja med att avvakta i ca 35 minuter.

• Kontrollera så att inte ett tjockt lager av is bildats på kylslingorna.

• Öka avståndet mellan avfuktaren och omgivande ytor.

• Kylslingorna kan ligga intill varandra och orsaka vibrationer. Koppla bort avfuktaren från eluttaget och sära på slingorna.

• Avlägsna luftfiltret på avfuktarens baksida och se till att inget damm el dyl hindrar luftflödet genom maskinen.

• Timern som sköter den automatiska avfrostningen kan vara trasig och då kommer

• inte kompressorn att stängas av med jämna mellanrum.

• Kontrollera så att det inte är stopp i dropptråget ovanför vattenbehållaren.

Stänger inte av vid full vattenbehållare

• Det är viktigt att flottören hänger fritt i vattenbehållaren. Gör den inte det känner den inte av hur hög vattennivån är och kan därför inte se till att avfuktaren stannar.

Om inget av ovanstående fungerar bör du kontakta närmaste återförsäljare för översyn och eventuell reparation av avfuktaren.

Page 5

Kosteudenpoistaja DS12/15/28/36, DSL60 & ED50

Kosteudensäädin

Varoitsvalo

Puhaltimen säätö

Wood’s -kosteudenpoistajat maailman johtavalta valmistajalta

WC Wood on maailman johtavia kosteudenpoistajien valmistajia. Yhtiön valmistamat kosteudenpoistajat soveltuvat hyvin Pohjoismaiden ilmastoon, sillä ne toimivat tehokkaasti myös alhaisemmissa lämpötiloissa ja kosteuspitoisuuksissa. Sopivia käyttökohteita ovat helposti kostuvat tilat, kuten kellarit, autotallit tai kesämökit. Myös pyykinkuivaus onnistuu mainiosti, sillä laite on tehokas ja energiaa säästävä.

Laitteen poistaman kosteuden määrä riippuu ilman lämpötilasta ja kosteudesta sekä laitteen sijainnista. Myös säätila vaikuttaa kosteudenpoistajan suorituskykyyn. Suhteellinen kosteus vähenee kylmällä ilmalla, ja tällöin pienenee myös laitteen ilmasta poistaman kosteuden määrä. Tämän vuoksi laite soveltuu käytettäväksi lämpötiloissa +50C…+350C. (Ei koske mallia DSL60, jota käytetään silloin kun lämpötila on yli +160C.)

Etusäleikkö

Ilmansuodatin

Vesisäiliö

Letkun liitäntä

Liian suuri ilmankosteus on vaaratekijä

Joutuessaan kosketuksiin kylmän katon, ikkunan tai seinän kanssa ilmassa oleva vesihöyry tiivistyy. Tämän jäähtymisen ja tiivistymisen seurauksena muodostuu vesipisaroita. Jos ilman kosteuspitoisuus on korkea, voi ilma ummehtua ja tiloihin pääsee muodostumaan haitallista hometta. Tämän seurauksena tiloissa oleskelevat voivat saada erilaisia oireita, sillä myös mm. punkit viihtyvät kosteassa ympäristössä. Tehokas kosteudenpoistaja auttaa sopivan ja terveellisen asuinympäristön luomisessa. Parhaan tuloksen saavuttamiseksi on ovet ja ikkunat suljettava niissä tiloissa, joissa kosteudenpoistajaa käytetään.

Kosteudenpoistajaa voidaan käyttää mm. kellarissa, pesutuvassa, autotallissa, asuntovaunussa, kesämökissä ja veneessä. Jos laitetta käytetään kylmemmissä tiloissa, on hyvä tutustua näiden ohjeiden lopussa oleviin vihjeisiin.

Wood´s -kosteudenpoistaja on käytössä luotettava ja suunniteltu toimimaan jatkuvasti vuosien ajan. Tämän vuoksi valmistaja on myöntänyt 5 vuoden takuun kompressorille ja 2 vuoden takuun muille osille.

Page 6

Kosteudenpoistajan sijoittaminen

Pyörien ansiosta Wood’s -kosteudenpoistajaa on helppo siirtää. Laitteen toimintaa varten tarvitaan vain 220/240 V pistorasia. Seuraavat seikat on kuitenkin otettava huomioon:

Veden johtaminen viemäriin

Kosteudenpoistaja on varustettu 1 ½” letkuliitännällä. Kun laitteeseen liitetään letku, voidaan tiivistynyt vesi johtaa suoraan viemäriin.

• Kosteudenpoistajaa ei saa sijoittaa lämpöpatterin tai muun

lämmönlähteen viereen eikä suoraan auringonpaisteeseen, koska tämä heikentää suorituskykyä.

• Jotta lämpötila pysyisi korkeampana kuin +5

hyvä käyttää tarvittaessa lämpöpatteria tai lämpöpuhallinta.

C, on tilassa

• Kosteudenpoistaja on sijoitettava vähintään 25 cm:n

päähän seinistä tai muista esteistä, jotta ilmanvirtaus olisi mahdollisimman vapaata.

HUOM! Suihku- ja allastiloissa kosteudenpoistaja on asennettava kiinteästi. Näissä tiloissa laite on myös varmistettava maavirtakatkaisimella..

Wood’s -kosteudenpoistajan käyttöönotto

Jos kosteudenpoistaja on kuljetuksen aikana ollut vaakaasennossa, on kompressorista ehkä päässyt valumaan öljyä suljettuun putkistoon. Anna laitteen tällöin seisoa muutaman tunnin pystyasennossa ennen käyttöönottoa. On erittäin tärkeää, että öljy ehtii valua takaisin kompressoriin, sillä muutoin seurauksena voi olla vakavia vaurioita.

1. Tarkista että vesisäiliö on oikeassa asennossa ja että uimuri liikkuu esteettä säiliössä. Ks. kohtaa Uimuri.

2. Kytke laite maadoitettuun pistorasiaan.

3. Valitse puhaltimen nopeus.

4. Aseta toivottu kosteuspitoisuus kosteudensäätimellä. Ks. kohtaa Kosteudensäädin.

Letkun avulla:

1. Irrota kosteudenpoistaja pistorasiasta ja ota pois vesisäiliö, jotta tippa-astian kierreliitäntä tulisi näkyviin.

2. Kiinnitä letku kosteudenpoistajan kierreliitäntään ja johda letku viemäriin. Varmista ettei letku ole korkeammalla kuin itse tippa-astia.

3. Kytke kosteudenpoistaja pistorasiaan.

Ilman letkua suoraan viemärin yläpuolella:

1. Irrota kosteudenpoistaja pistorasiasta ja ota pois vesisäiliö.

2. Aseta kosteudenpoistaja suoraan viemärin yläpuolelle niin, että tiivistynyt vesi voi tippua laitteen pohjassa olevan aukon läpi viemäriin.

3. Kytke kosteudenpoistaja pistorasiaan.

Kosteudensäädin

Wood´s -kosteudenpoistaja on varustettu kosteudensäätimellä, johon asetetaan toivottu kosteusarvo. Kosteudensäädin tunnistaa kulloinkin vallitsevan ilmankosteuden ja huolehtii kosteudenpoistajan automaattisesta käynnistämisestä ja pysäyttämisestä.

Kosteudensäätimen asettaminen:

1. Käännä kosteudensäädin maksimiasentoonsa.

2. Aseta puhallin asentoon II (ei koske mallia DS12).

3. Kun toivottu kosteuspitoisuus on saavutettu, käännetään kosteudensäädintä vastapäivään kunnes kosteudenpoistaja pysähtyy.

HUOM! Kun kosteudenpoistaja on ollut sammutettuna, on odotettava kolme minuuttia ennen uudelleen käynnistystä, jotta laitteen automaattiset toiminnot ehtivät nollautua.

Uimuri

Uimuri on kahden vivun varassa riippuva valkoinen muovisylinteri. Uimuri kelluu ja kohoaa vedenpinnan mukana ylemmäs. Kun uimuri on saavuttanut tietyn korkeuden, kosteudenpoistaja tunnistaa tämän ja pysähtyy automaattisesti, jottei vesi valuisi säiliön yli.

Kun olet tyhjentänyt vesisäiliön, kiinnitä se takaisin kosteudenpoistajaan seuraavasti:

1. Työnnä säiliötä laitteeseen kunnes se koskettaa uimuria.

2. Kohota säiliötä edestä niin että se on hieman kallellaan.

3. Työnnä säiliö pohjaan asti. Uimurin pitäisi nyt olla säiliössä eikä puristuksissa sen takana.

HUOM! On tärkeää, että uimuri riippuu vapaasti, koska sen tehtävä on seurata vedenpintaa ja varmistaa, että kosteudenpoistaja pysähtyy kun vedenpinta saavuttaa tietyn tason. Jos uimuri on sijoitettu väärin, voi vesi virrata säiliön reunojen yli.

HUOM! Ilman suhteellinen kosteus mitataan helpoiten kosteusmittarilla. Miellyttävä kosteus on 40 %–50 %.

Automaattinen pysähtyminen

Kun vesisäiliö on täynnä, kosteudenpoistaja pysähtyy automaattisesti. Laitteen etuosassa oleva varoituslamppu syttyy sen merkiksi, että vesisäiliö on tyhjennettävä.

1. Irrota kosteudenpoistaja pistorasiasta.

2. Tyhjennä vesisäiliö.

3. Aseta tyhjä vesisäiliö takaisin paikalleen ja varmista, että uimuri riippuu vapaasti. Ks. kohtaa Uimuri.

4. Kytke kosteudenpoistaja pistorasiaan.

Ilmansuodatin

Kosteudenpoistajan takaosassa oleva ilmansuodatin huolehtii siitä, että jäähdytysputkiin ei kerry pölyä. Suodatin on tärkeä pitää puhtaana, niin että ilma pääsee virtaamaan vapaasti laitteen läpi. Siksi suodatin on puhdistettava kuukauden välein.

1. Vapauta suodatin painamalla sitä kevyesti keskeltä. Näin suodatin irtoaa sivuilla olevista kiinnitystapeista.

2. Nosta suodatin pois ja pese se lämpimällä vedellä ja miedolla puhdistusaineella. Vaihtoehtoisesti voidaan puhdistukseen käyttää pölynimuria.

3. Anna suodattimen kuivua ja aseta se takaisin paikalleen.

Page 7

Automaattinen sulatus

Wood’s -kosteudenpoistaja on varustettu ajastimella, joka huolehtii siitä, että jäähdytysputket sulatetaan kerran tunnissa. Ajastin pysäyttää kompressorin, jolloin putkien jäähdytys lakkaa. Puhallin imee edelleen kosteudenpoistajan läpi huoneenlämpöistä ilmaa. Tämä sulattaa jään ja sulamisvesi valuu säiliöön. Sulatusjärjestelmän ansiosta kosteudenpoistaja toimii niinkin alhaisissa lämpötiloissa kuin +5 0C.

HUOM! Mallissa DSL60 on huurrevahti, joka pysäyttää kompressorin sulatusta varten, kun lämpötila laskee alle +160C.

Vihjeitä!

• Kun kosteudenpoistajaa käytetään hyvin kosteissa tiloissa

tai tiloissa, joiden lämpö on alle +100C, voi laite lakata toimimasta. Tällöin jäähdytysputkiin muodostuu runsaasti jäätä. Pysäytä kosteudenpoistaja ja aseta se vähän lattiapinnan yläpuolelle, niin että jää sulaa.

• Joskus voi olla hyvä käyttää kylmäsuojausta tai

lämpöpatteria tai -puhallinta sen varmistamiseksi, ettei lämpötila pääse laskemaan alle +50C.

• Jotta kosteudenpoisto olisi mahdollisimman tehokasta,

suositellaan että ilman pääsy tilaan ulkoa ja viereisistä huoneista on mahdollisimman hyvin estetty, ts. ovet ja venttiilit on suljettu.

Puhallin

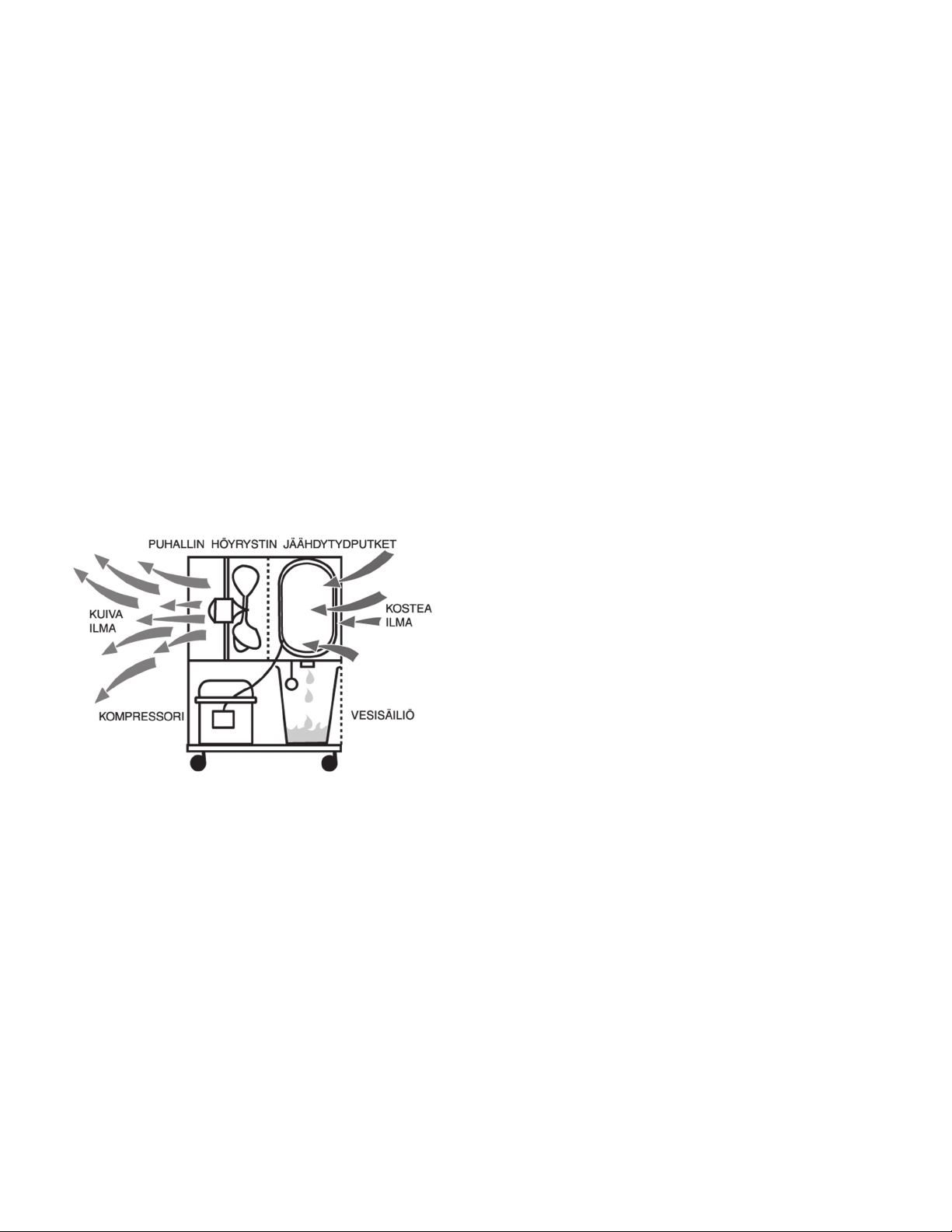

Puhallin huolehtii ilman virtauksesta kosteudenpoistajan läpi. Kostea ilma imetään laitteeseen takakautta. Se kulkee jäähdytysputkien ja höyrystimen kautta ja poistuu kuivana kosteudenpoistajan etupuolelta. Wood’s -kosteudenpoistajissa on kaksi puhallinnopeutta, lukuun ottamatta mallia DS12, jossa nopeuksia on vain yksi.

• Asento II – nopea ilmanvirtaus ja maksimaalinen

kosteudenpoisto.

• Asento I - hitaampi ilmanvirtaus, jolloin käyntiääni on

hiljaisempi ja kosteudenpoistoteho jonkin verran alhaisempi.

TÄRKEÄÄ!

Wood’s -kosteudenpoistaja on liitettävä maadoitettuun sähkörasiaan.

Kun kosteudenpoistaja tarvitsee huoltoa

Jos kosteudenpoistaja tarvitsee huoltoa, on ensisijaisesti otettava yhteyttä laitteen myyjään. Takuuvaatimuksia esitettäessä on mukana oltava ostotosite.

Takuut

Valmistusvirheiden varalta on kompressorille myönnetty 5 vuoden takuu ja muille osille 2 vuoden takuu. Jotta takuu olisi voimassa, on esitettävä ostokuitti.

Yleisedustus Pohjoismaissa

Strateg Trade AB Redeg 4 426 77 VÄSTRA FRÖLUNDA, SWEDEN

Puh: +46 31-29 09 80 Fax: +46 31-29 67 60 Kotisivu: www.strategtrade.se Sähköposti: [email protected]

Puhdistus ja hoito

Wood’s -kosteudenpoistaja vaatii puhdistusta, jotta sen toimintakunto säilyisi hyvänä.

• Etusäleikkö voidaan imuroida tai puhdistaa harjalla.

• Jäähdytysputket puhdistetaan parhaiten rievulla ja

lämpimällä vedellä.

• Ilmansuodatin voidaan pestä tai imuroida.

• Puhaltimen moottori on kestovoideltu eikä vaadi hoitoa.

HUOM! Irrota laite aina pistorasiasta ennen puhdistusta.

Laite noudattaa direktiivien ETY 76/889 + 82/499 vaatimuksia.

Suositellut käyttörajat: Lämpötila DS & ED +50C … +350C Lämpötila DSL60: +160C … +350C Suhteellinen kosteus: 0 % … 80 %

WC WOOD Ltd Kanada, on sertifioitu standardin ISO 9001 mukaisesti.

Page 8

TEKNISET TIEDOT

Max. toiminta-alue Ilman läpivirtaus tunnissa/taso 1 Ilman läpivirtaus tunnissa/taso 2 Kosteuden poisto 27ºC kun 60% suht.kost Kosteuden poisto 30ºC kun 80% suht.kost Virrankulutus (27ºC kun 60% suht.kost) Säiliön tilavuus Jäähdytysaine, freoniton Mitat PxLxK mm Paino Äänenvoimakkuus dB

DS12

90 m 256 m3/h

6,1 l/vrk 11,1 l/vrk 220 W/h 10,4 litraa R134A 343x406x527 22 kg 38 dB

DS15

100 m 255 m3/h 520 m3/h 6,7 l/vrk 12,0 l/vrk 240 W/h 10,4 litraa R134A 343x406x527 22 kg 38-50 dB

DS28

140 m 190 m3/h 336 m3/h 10,4 l/vrk 17,5 l/vrk 460 W/h 10,4 litraa R134A 343x406x527 24 kg 38-50 dB

DS36

190 m 197 m3/h 347 m3/h 13,2 l/vrk 20,8 l/vrk 510 W/h 10,4 litraa R134A 343x406x527 26 kg 38-50 dB

DSL60

330 m 135 m3/h 320 m3/h 27,0 l/vrk 39,5 l/vrk 803 W/h 10,4 litraa R407C 343x406x527 28 kg 38-58 dB

ED50

230 m 129 m3/h 296 m3/h 21,1 l/vrk 33,2 l/vrk 850 W/h 10,4 litraa R407C 343x406x527 28 kg 38-58 dB

Kaikissa Wood’s -kosteudenpoistajissa on:

Portaaton kosteudensäädin, pestävä ilmansuodatin, 4 pyörää, täydestä säiliöstä varoittava valo, maadoitettu johto 220/240 V, liitäntä poistoletkua varten, automaattinen sulatus, suojausluokka IP21(X1) joka vaaditaan kaikkiin kosteisiin tiloihin, 2 puhallinnopeutta (paitsi mallissa DS12), valkoinen suojakotelo (paitsi mallissa ED50 joka on musta) ja käyttöalue joka ulottuu +5ºC:stä +35ºC:een (poikkeuksena DSL60 jonka käyttöalue on +16ºC…+35ºC).

Ongelma

Ratkaisu

Kosteudenpoistaja ei käynnisty

Kosteus ei vähene

Äänekäs käynti

Jäähdytysputkiin muodostuu jäätä

Säiliöön ei tule vettä

• Varmista että kosteudenpoistaja on kytketty pistorasiaan ja ettei sulake ole palanut.

• Jos varoitusvalo palaa, tarkista että vesisäiliö on tyhjä ja oikein paikallaan. Varmista että

uimuri riippuu esteettä.

• Tarkista että kosteudensäädin toimii. Kosteudenpoistajan tulisi käynnistyä, kun

kosteudensäädin asetetaan maksimiasentoon.

• Katso toimiiko puhallin.

• Varmista että ilma pääsee virtaamaan vapaasti laitteen läpi. Etusäleikön ja

ilmansuodattimen on oltava puhtaita ja kosteudenpoistajan on oltava 20–30 cm seinästä.

• Kuuntele käykö kompressori. Ota kuitenkin huomioon, että kosteudenpoistaja voi olla

sulatusvaiheessa, jolloin kompressori on pysähtynyt. Seuraa tilannetta n. 35 minuuttia.

• Katso ettei jäähdytysputkiin ole päässyt muodostumaan paksua jääkerrosta.

• Siirrä kosteudenpoistaja kauemmas ympäröivistä pinnoista.

• Jäähdytysputket voivat olla lähellä toisiaan ja aiheuttaa resonanssia. Irrota

kosteudenpoistaja pistorasiasta ja erota putket toisistaan.

• Irrota ilmansuodatin kosteudenpoistajan takaosasta ja varmista, ettei pöly tai lika estä

ilman virtausta laitteen läpi.

• Automaattisesta sulatuksesta huolehtiva ajastin voi olla rikki, jolloin kompressori ei

pysähdy säännöllisin väliajoin.

• Tarkista ettei vesisäiliön yläpuolella oleva tippa-astia ole tukossa.

Laite ei pysähdy vaikka vesisäiliö on täynnä

• Uimurin on kelluttava vapaasti vesisäiliössä. Ellei näin tapahdu, uimuri ei tunnista

vedenpinnan korkeutta eikä pysty pysäyttämään kosteudenpoistajaa.

Ellei mistään edellä mainitusta ole apua, ota yhteyttä lähimpään jälleenmyyjän kosteudenpoistajan tarkistamiseksi ja mahdollisesti korjaamiseksi.

Page 9

Affugter DS12/15/28/36, DSL60 & ED50

Hygrostatknap

Indikator for fuld tank

Ventilatorknap

Verdensførende affugtere fra Wood’s

WC Wood er en verdensførende fabrikant af blandt andet affugtere. Deres affugtere er tilpassede til anvendelse i nordisk klima, da affugtningskapaciteten er god selv ved lave temperaturer og fugtniveuer. Den anvendes med godt resultat i lokaler som let bliver fugtige, såsom kældere, garager, sommertuer osv. Den er også perfekt til at tørre tøj med, da den er effektiv og energibesparende.

Den mængde fugtighed som affugteren tar bort kommer an på temperatur, fugtighedsniveau og placering. Selv vejret udenfor påvireker affugterens resultat. Ved koldt vejr falder den relative fugtighed, og dermed mindskes affugterens fugtudtag af luften. Derfor er affugteren tilpassed til anvendelse i temperaturintervallet +5ºC til +35ºC. (Gælder ikke DSL60 som anvendes når temperaturen kommer over +16ºC.)

Frontgitter

Luftfilter

Slangetilkobling

Vandbeholder

For høj fugtighed – en fare

Kondens opstår når luftens vanddamp kommer i kontakt med kolde flader som tag, vinduer eller vægge. Når vanddampen nedkøles sker der en kondensering, hvorved vanddråber dannes. Ved høj luftfugtighed kan der opstå muggen luft og der dannes skimmel, hvilket gør at hus og inventar tager skade. Dette miljø kan også føre til sygdomme hos husets beboere, da blandt andet mider trives i et fugtigt miljø. En affugter med høj præstation skaber et godt og sundt fugtniveau og for at opnå den bedste effekt skal døre og vinduer, til de rum som skal affugtes, holdes lukkede.

En affugter kan anvendes i f.eks. kældre, vaskerum, garager, campingvogne, sommerhuse og både. Såfremt affugteren skal anvendes i koldere miljøer, bør du kigge nærmere på tippet i slutningen af manualen.

Wood’s affugtere er sikre i drift og, afset til at fungere kontinuerligt i mange år. Derfor kan Wood’s give helt op til 5 års kompressorgaranti og 2 års garanti på øvrige komponenter.

Page 10

Affugteren placering

Wood’s affugtere er lette at flytte rundt med, da de er udrustet med hjul. Det eneste der kræves i nærheden er en stikkontakt med 220/240 V, men tænk på følgende:

Afled vandet til aflöb

Affugteren er udrusted med en 1½” slangetilkobling. Ved at koble slangen til affugteren kan det affugtede vand ledes direkte til afløb.

• Affugteren bør ikke stilles i nærheden af varmeapparater,

eller andre varmekilder og ikke udsættes for direkte sollys da det sænker præstationen.

• Man kan med fordel anvende et varmeapparat eller

varmeblæser for at holde temperaturen over +5°C.

• Affugteren skal stå mindst 25 cm fra væggen og andre

flader for at luftgennemstrømningen skal være maksimal.

OBS! Ved placering i baderum og ved bassinger skal affugteren fastmonteres. Affugteren bør også sikres med jordafbryder i disse rum.

Anvendelse af Wood’s affugtere

Såfremt affugteren tranporteres liggende kan det ske at olie er løbet fra kompressoren og ind i det lukkede rørsystem. Lad da affugteren stå nogle timer inden den tages i brug. Det er meget vigtigt at olien får tid til at løbe tilbage i kompressoren, da affugteren ellers kan tage alvorlig skade.

1. Se til at vandbeholdereb er rigtig placered og flyderen hænger frit. (Se afsnittet Flyderen.)

2. Tilslut affugteren til en stikkontakt med jordstik.

3. Vælg blæserhastighed.

4. Stil ind ønskede fugtighedsniveau ved hjælp af hygrostaten. (Se afsnittet Hygrostaten.) Vælj flækthastighet

Med hjælp af slange

1. Tag affugteren ud af kontakten og fjern vandbeholderen for at komme til dråbe udløbets gevind.

2. Sæt slangetilkoblingen fast til gevindet og før slangen til afløbet. Se til at slangen ikke kommer højere end selve dråbeudløbet.

3. Sæt affugteren i stikkontakten.

Uden slange direkte over afløb

1. Tag affugteren ud af stikkontakten og fjern vandbeholderen.

2. Stil affugteren direkte over afløbet så det affugtede vand kan drype gennem hulet i affugterens bund og videre ned i afløbet.

3. Sæt affugteren i stikkontakten.

Hygrostaten

Wood’s affugtere er udrustet med en indbygget hygrostat som stilles ind på det ønskede fugtniveau. Hygrostaten føler på det aktuelle fugtighedsniveau og sørger for at affugteren automatisk tænder og slukker.

Sådan indstiller du hygrostaten:

1. Stil hygrostatknappen i max position.

2. Stil blæserknappen i position 2 (gælder ikke DS12).

3. Når ønskede fugtighedsniveu opnås drejes hygrostatknappen modsat til affugteren slukker.

OBS! Når affugteren har været slukket bør man vente i 3 minuter inden tændes igen, så de indbyggede automatiske funktioner ikke nulstilles.

Flyderen

Flyderen består af en hvid plasticcylinder som hænger i 2 arme. Flyderen flyder og når vandstanden stiger løftes flyderen op. Når flyderen kommer op til en hvis højde, mærker affugteren detts og slukker automatisk for at forhindre oversvømning.

Når du har tømt vandbeholderen og den skal sættes tilbage i affugteren, gør du det enklest sådan her.

1. Skub vandbeholderen ind til den rør flyderen.

2. Løft under vandbeholderen, så vandbeholderen står lidt skråt.

3. Skub vandbeholderen det siste stykke. Flyderen bør nu havne i vandbeholderen i stedet for at blive fastklemt bag den.

OBS! Det er vigtigt at flyderen hænger frit da det er dens opgrave at føle vandniveuet og de til at affugteren slukker når den bliver høj. En fejlpacerede flyder kan fører til at vendbeholderen svømmer over.

OBS! Den aktuelle relative fugtighed måles lettest med et hygrometer og det anses for at være mest behageligt når den ligger mellem 40% og 50%.

Automatisk slukning

Når vandbeholderen er fuld, slukker affugteren automatisk. Advarselslampen på affugterens overside begynder at lyse for at gøre opmærksom på at vandbeholderen skal tømmes.

1. Tag stikket ud fra stikkontakten.

2. Tøm vandbeholderen.

3. Sæt tilbage den tømte vandbeholder og se til at flyderen hænger frit. De afsnittet Flyderen.

4. Sæt affugterens stik i stikkontakten.

Luftfiltret

Luftfiltret på afugterens bagside ser til at kølerørene holdes fri for støv. Det er vigtigt at filteret holdes rent så luften kan flyde frit igennem affugteren. Filtret bør derfor rengøres efter behov.

1. Løsne filtret ved at trykke lætt på dens midte, så det frigøres af holderne på filtrets sider.

2. Tag filtret ud og vask det med varmt vand og et mildt rengøringsmiddel. Alternativt kan filtret støvsuges.

3. Lad filtret tørre, og sæt derefter tilbage.

Page 11

Automatisk avfrostning

Wood’s affugtere er udrustede med en timer som gør at kølespiralen afrimes an gang per time. Timeren slukker kompressoren, hvilket gør at kølningen af spiralen stopper. Blæseren fortsætter med at tage den rumtempererade luft gennem affugteren og på den måde smelter isen og vandet løber ned i beholderen. Dette afrimningssystem gør at affugteren fungere ved så lave temperaturer som +5ºC.

OBS! Modellen DSL60 er udstyret med en frostvagt der ved temperaturer under +16ºC vil slå kompressoren fra ved afrimning.

Tips!

• Da affugteren anvendes i ekstremt fugtige miljøer, eller i rum hvor temperaturen er lavere end +10ºC, kan affugteren stoppe af sig selv. Der udvikles da en stor mængde is på køleelementerne. Tænd for affugteren og stil den hævet lidt over gulvet så isen smelter.

• Af og til kan det være passende at anvende en frostbeskyttelse eller varmeelement/blæser for at hindre at temperaturen går under +5ºC.

• For at få maksimal affugtningseffekt i et rum, anbefales det at tilførslen af luft udefra og fra omkringliggende rum minimeres, dvs luk døre og ventiler.

Bläseren

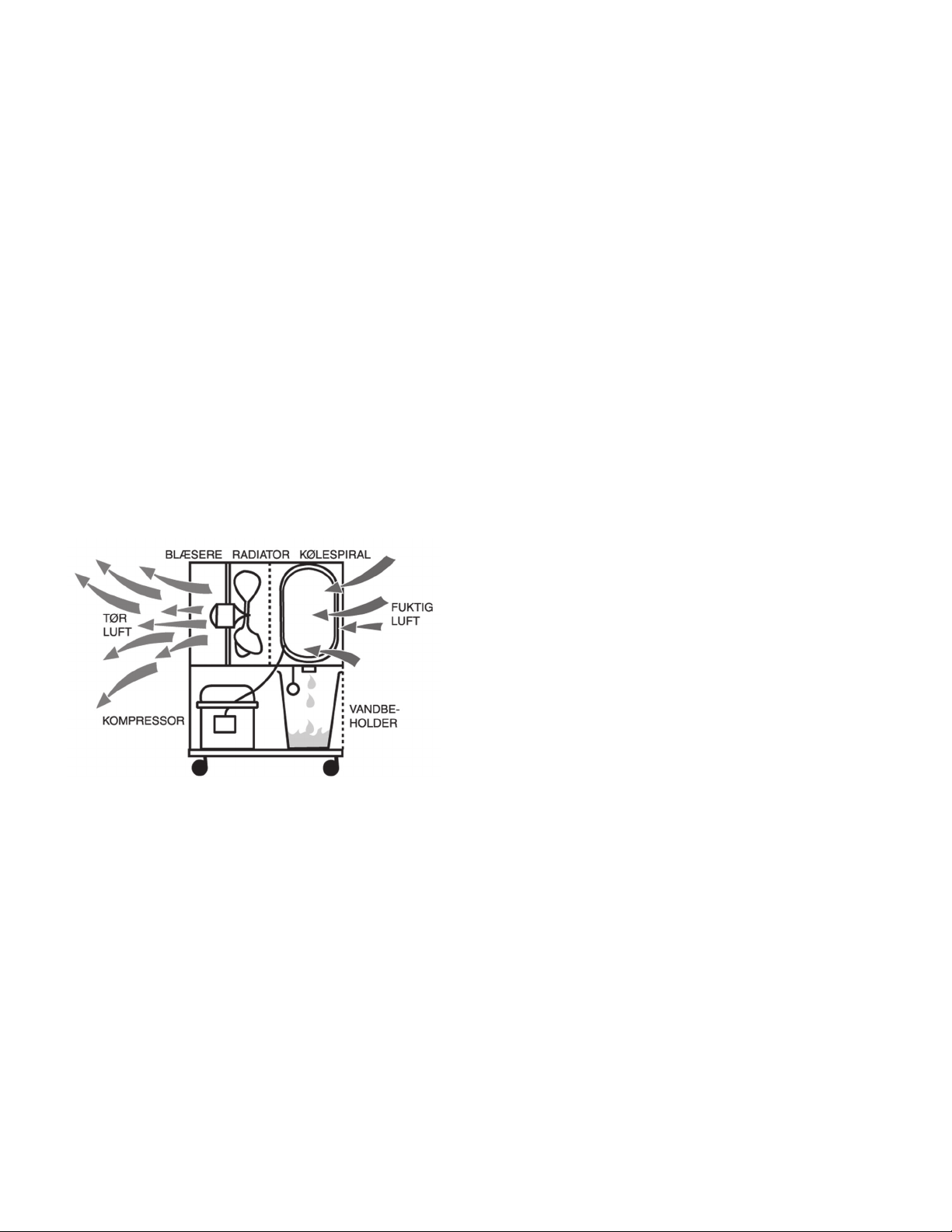

Blæseren ser til at luften strømmer gennem affugteren. Fugtig luft suges ind fra bagsiden og går via kølerørene, for siden at komme ud med tør luft på affugterens front. Wood’s affugtere er udrustede med 2 blæsetrin med undtagelse af modelen DS12 som har en.

• Position 2 – gir en høj luftgennemstrømning med en maximal affugtning af luften.

• Position 1 – gir en llaverne luftgennemstrømning hvilket gir en stilere gang og en noget lavere affugtningskapacitet.

VIGTIGT!

Wood’s avfuktare skal tilsluttes en stikkontakt med jordstik.

Hvis affugteren behøver service

Hvis affugteren behøver service skal du kontakte forhandleren. For alle garantikrav kræves et indkøbsbevis.

Garantier

5 års garanti for fabriktionsfejl gives der på kompressoren og 2 års garanti for fabriktionsfejl på øvrige komponenter. Vær opmærksom på at garantien kun gælder ved fremvisning af gyldig bon.

Generalagent Norden

Strateg Trade AB Redeg 4 426 77 VÄSTRA FRÖLUNDA

Tel: 031-29 09 80 Fax: 031-29 67 60 Hemsida: www.strategtrade.se E-post: [email protected]

Den her maskine er i overensstemelse med EEC direktiv 76/ 889 + 82/499

Rengøring og vedligeholdelse

Wood’s affugtere kræver rengøring for at bevare sin høje affugtningskapacitet.

• Frontgitteret kan støvsuges eller rengøres med en børste.

• Køleelementerne rengøres bedst med en klud og varmt vand.

• Luftfiltret kan vaskes eller støvsuges.

• Blæsermotoren er permanent smurt og kræver ingen vedligeholdelse.

OBS! Tag altid stikket ud af stikkontakten inden rengøring.

Anbefalede grænser for anvendelse: Temp DS & ED: +5°C til +35°C Temp DSL60: +5°Ctil +35°C Relativ fugtighed: 0% til 80%

WC WOOD Ltd Kanada, er certifierade enl. ISO 9001.

Page 12

TEKNISKE DATA

Max arbejdsområde Behandlet luft pr. time steg 1 Behandlet luft pr. time steg 2 Affugtning ved 27ºC og 60% R.F. Affugtning ved 30ºC og 80% R.F. Effekt pr. time ved 27ºC og 60% R.F. Tankvolume Kølmedie Dimensioner LxBxH mm Vægt Lydniveau decibel

DS12

90 m 256 m3/tim

6,1 l/døgn 11,1 l/døgn 220 W/tim 10,4 liter R134A 343x406x527 22 kg 38 dB

DS15

100 m 255 m3/tim 520 m3/tim 6,7 l/døgn 12,0 l/døgn 240 W/tim 10,4 liter R134A 343x406x527 22 kg 38-50 dB

DS28

140 m 190 m3/tim 336 m3/tim 10,4 l/døgn 17,5 l/døgn 460 W/tim 10,4 liter R134A 343x406x527 24 kg 38-50 dB

DS36

190 m 197 m3/tim 347 m3/tim 13,2 l/døgn 20,8 l/døgn 510 W/tim 10,4 liter R134A 343x406x527 26 kg 38-50 dB

DSL60

330 m 135 m3/tim 320 m3/tim 27,0 l/døgn 39,5 l/døgn 803 W/tim 10,4 liter R407C 343x406x527 28 kg 38-58 dB

ED50

230 m 129 m3/tim 296 m3/tim 21,1 l/døgn 33,2 l/døgn 850 W/tim 10,4 liter R407C 343x406x527 28 kg 38-58 dB

Alle modeller fra Wood’s affugtere har:

Trinløs hygrostat, vaskbart luftfilter, 4 stk. hjul, advarselslampe ved fuld beholder, jordet stik 220/240 V, slangekobling til vandafledning, automatisk afrimning, beskyttelseklasse IP21(X1) som kræves i alle fugtige rum, 2 hastighede (foruden DS12), hvidt kabinet foruden ED50 og DSL60 som er sorte og et arbejds interval +5ºC och +35ºC (foruden DSL60 som anvendes når temperaturen kommer over +16ºC).

Problem

Løsning

Affugterne starter ikke

Affugter ikke

Højt lydniveau

Isdannelse på køleelementerne

Intet vand kommer i beholderen

• Sørg for att affugteren er tilsluttet en stikkontakt og at sikringen ikke er sprunget.

• Hvis advarselslampen lyser, kontroller om vandbeholderen er tom og sidder rigtigt placeret i affugteren. Se til at flyderen hænger frit.

• Kontroller om hygrostaten fungerer. Affugteren bør starte når hygrostatknappen stilles på maxposition.

• Kontroller om blæseren kører.

• Sørg for at luften kan flyde frit gennem affugteren. Frontgitteret og luftfiltret skal være rene og affugteren skal stå 20-30 cm fra væggen.

• Hør om kompressoren er i gang, men tænk på at affugteren kan være inde i en affugtningscyklus og da stopper kompressoren. Start med at afvente i ca. 35 min.

• Kontroller så at der ikke er dannet et tykt lag is på køleelementerne.

• Øg afstanden mellem affugteren og de omkringliggende ydrer.

• Køleelementerne kan ligge for tæt på hinanden og forårsage vibrationer. Tag affugterens stik ud fra stikkontakten og ret på elementerne.

• Fjern luftfilteret på affugterens side og sørg for at ingen støv eller lign. hindrer luftgennemstrømningen i maskinen.

• Timeren som passer den automatiske affrimning kan være i stykker/slidt, og da bliver kompressoren ikke slukket med jævne mellemrum.

• Kontroler at dråbeudløbet over vandbeholderen ikke er stoppet.

Slukker ikke ved fuld vandtank

Såfremt intet af det ovenstående virker, bør du kontakte nærmeste forhandler for eftersyn og eventuel reparation af affugteren.

• Det er vigtigt at flyderen hænger frit i vandbeholderen. Gør den ikke det kan den føle hvor højt vandniveuet er og kan derfor ikke sørge for at affugteren stopper.

Page 13

Avfuktere DS12/15/28/36, DSL60 & ED50

Hygrostatbryter

Full tank indikator

Viftebryter

Front

Verdensledende avfukter fra Wood’s

WC Wood er en verdensledende produsent av blandt annet avfuktere. Deres avfuktere er tilpasset nordisk klima - avfuktings kapasiteten er bra selv ved lave temperaturer og fuktnivå. Den anvendes med gode resultater i rom som lett blir fuktige så som , kjellere – garasjer- hytter osv. Den er utmerket til tørk av klesvasken, med høy effektivitet og et lavt strømforbruk.

Den mengde fukt som avfukteren tar bort avhenger av temperatur – fuktighetsnivå og plassering. Selv været utendørs påvirker avfukterens prestasjon. Ved kaldt vær synker mengden vann luften kan bære dermed minker avffukterens uttak av vann. Avfukteren er tilpasset fori temperatur området mellom +5ºC og 35ºC. (Gjelder ikke DSL60 som kun må brukes hvor temperaturen er over +16ºC.)

Luftfilter

Slange tilkopling

Vannbeholder

For høg luftfuktighet - en fare

Kondens oppstår når varm fuktig luft treffer kalde flater så som tak , vegger eller vindu. Når vanndampen kjøles ned skjer det en kondensering og vanndråper oppstår. Ved høy luftfuktighet kan soppskade oppstå noe som gjør at hus og innredning tar skade. Slike miljø kan også føre til sykdom hos beboerne da sopp trives i fuktige miljø. En avfukter med høyt kapasitet skaper et bra og sunnt fuktnivå. For optimal effekt bør en holde dører og vindu lukket i de rom som skal avfuktes.

En avfukter brukes i bla. kjellerrom – vaskerom – garasje – kampingvogn – hytte – og båte. Blir avfukteren stående i kaldere miljø, se tips på slutten av brosjyren.

Wood’s avfuktere er sikre i drift og produsert for å fungere kontinuerlig i mange år. Derfor kan Wood’s gi hele 5 års garanti på kompressoren og 2 års garanti på øvrige komponenter.

Page 14

Plassere avfukteren

Wood’s avfukter er lett å flytte da den er utstyrt med hjul. Alt som trenges er at en har tilgang på et jordet 220/240 V uttak, men tenk på følgende:

• Avfukteren bør ikke stilles i nærheten av veggmontert ovn eller andre varmekilder, eller utsettes for direkte sollys når den er i arbeid.

• Man kan med fordel bruke en varmeovn for å holde temperaturen over +5ºC.

• Avfukteren skal stå minst 25 cm fra vegg og andre hindre for at luft gjennomstrømmingen skal være maksimal.

OBS! Ved plassering i baderom og ved basseng må avfukteren fastmonteres. Avfukteren bør også sikres med jordfeilbryter i slike miljø.

Før avfukteren tas i bruk

Om avfukteren transporteres liggende kan det hende att oljen har rent ut fra kompressoren og inn i rørsystemet. La derfor avfukteren stå i noen timer før du tar den i bruk. Det er meget viktig at oljen får tid til å renne tilbake til kompressoren ellers kan det oppstå alvorlig skade.

1. Sørg for at vannbeholderen er riktig plassert og at flotøren henger fritt. (Se avsnitt Flotøren.)

2. Kopl avfukteren til et jordet uttak.

3. Velg viftehastighet.

4. Still inn ønsket fukt nivå ved hjelp av hygrostaten. (Se avsnitt Hygrostaten.)

OBS! Når avfukteren har vert i bruk, så bør man la den hvile i ca 3 minutter før den slås på i gjen. Dette for at det automatiske styringsystemet ikke skal bli ødelagt.

Flotøren

Flotøren består av en hvit plast flotør som henger ned i vannbeholderen. Når vannet når opp og flotøren flyter opp, stenges avfukteren av automatisk for å forhindre oversvømmelse. Når du har tømmt beholderen og skal sette den tilbake gjør du følgende.

1. Før inn vannbeholderen til den berøerr flotøren.

2. Tipp beholderen slik at den skrår noe.

3. Skyv inn beholderen den siste biten. Se etter at flotøren henger fritt ned i beholderen.

Avlede vannet til avløp

Ved å kople en hageslange til stussen som følger med, kan vannet ledes direkte til avløp.

1. Trekk ut stikkontakten. Ta deretter bort vannbeholderen for å komme til slangestussen.

2. Skru på slangestussen som følger med avfukteren. Sett på en vanlig hageslange og før denne til avløp. Se til at slangen ikke kommer høyere enn selve dråpe dekselet.

3. Sett inn stikkontakten.

Uten slange direkte til avløp

1. Trekk ut stikkontakten. Ta deretter bort vannbeholderen for å komme til slangestussen.

2. Skru på slangestussen som følger med avfukteren. Sett på en vanlig hageslange og før denne til avløp. Se til at slangen ikke kommer høyere enn selve dråpe dekselet.

3. Sett avfukteren direkte over avløpet og la vannet dryppe direkte ned gjennom hullet i avfukterens bunn og videre ned i avløpet.

Hygrostaten

Wood´s avfuktere er utstyrt med en inbyggd hygrostat som stilles in på ønsked fuktnivå. Hygrostaten føler på den aktuelle fukten og slår avfukteren av og på automatisk.

Slik stiller du in hygrostaten:

1. Still inn hygrostaten på max.

2. Still inn viftebryteren på trinn 2. (Gjelder ikk DS12.)

3. Når ønsked fuktighetsnivå er oppnådd vris hygrostatbryteren til venstre til avfukteren stopper.

OBS! Den aktuelle relative fuktigheten måles enkelt med et hygrometer, det anses som behagelig om en legger fuktnivået mellom 40% og 50% RH.

Automatisk avstengning

Når vannbeholderen er full stenges avfukteren av automatisk. Varselslampen på avfukterens front tennes for å varsle at tanken er full, og denne bør tømmes.

1. Trekk ut stikkontakten.

2. Tøm vannbeholderen.

3. Sett tilbake den tomme beholderen og se til at flotøren henger fritt. (Se avsnitt Flotøren.)

4. Sett i stikkontakten.

OBS! Det er viktig at flotøren henger fritt, da dens oppgave er å føle på vannstanden og stenge av maskinen når vannet når ønsket høyde. Henger ikke flotøren fritt kan det føre til at vannbeholderen renner over.

Luftfilteret

Luftfilteret på baksiden sørger for at avfukteren holder seg renest mulig. Det er viktig at filteret holdes rent slik at luften kan sirkulere fritt gjennom systemet, filteret bør derfor rengjøres med jevne mellomrom.

1. Løs filtert ved å trekke det ut på midten, deretter frigjøres festeleppene på sidene.

2. Filteret kan rengjøres med et mildt rengjøringsmiddel eller støvsuges.

3. La filteret tørke og sett det tilbake på plass.

Page 15

Automatisk Avriming

Wood’s avfuktere er utrustet med en timer som sørger for at kjøleslyngen avrimes en gang i timen. Timeren stenger av kompressoren. Viften forsetter å dra den rom temperererede luften gjennom avfukteren som dermed smelter isen og vannet renner ned i beholderen. Dette avtiningssystemet gjør at avfukteren fungerer helt ned mot +5ºC.

OBS! Modellen DSL60 er utstyrt med en frostvakt som virker slik at kompressorn stenger av når avrimning skjer ved temperatur under +16ºC.

Viften

Viften sørger for att luft strømmer gjennom avfukteren. Fuktig luft trekkes inn fra baksiden og går gjennom kjøleslyngen deretter gjennom varme radiatoren for så å komme ut tørr på fremsiden. Woods avfukter har to viftetrinn bortsett fra DS12.

• Posisjon 2 – avfukteren arbeider maksimalt for å tørke luften (større luftgjennomstrømning).

• Posisjon 1 – gir en roligere gange.

Tips!

• Der avfukteren benyttes i ekstremt fuktige miljøe eller i rom hvor temperaturen er under +10ºC kan avfukteren slutte å virke. Det byggs da opp en stor mengde is på kjøleslyngen. Steng av avfukteren og sett den på en stol eller bord et stykke over gulvet slik at isen kan smelte bort.

• Iblandt kan det være nødvendig å sette inn noe tilleggsvarme for at temperaturen skal holde seg over +5ºC

• For å få ut maksimal avfuktningskapasitet i et rum anbefales at tilførselen av luft utenfra og fra tilstøtende rom minimeres, dvs, steng dører og ventiler.

VIKTIGT! Wood’s avfuktere må bare tilkoples jordet stikkontakt.

Når avfukteren trenger service

Om avfukteren trenger service må du i første omgang kontakte den du har kjøpt den av. För alle garantikrav, ta med kjøpskvittering.

Garantier

5 års garanti mot produksjonsfeil på kompressoren og 2 års garanti mot øvrige produksjonsfeil. Merk at garantien bare gjelder ved fremvisning av kvittering.

Rengjøring og vedlikehold

Wood’s avfuktere krever rengjøring for å opprettholde sin høye avfuktingskapasitet.

• Frontspaltene kan støvsuges eller rengjøres med en børste.

• Kjøleslyngene rengjøres best med klut og varmt vann.

• Luftfiltret kan støvsuges eller vaskes.

• Viftemotoren er permanent smurt og krever ikke videre velikehold.

OBS! Trekk alltid ut stikkontakten ved rengjøring.

Importør for Norge

Strateg Trade Strandgt 61 4307 Sandnes

Tel: 51669900 Mob: 95722535 Fax: 51669901

Hemsida: www.strategtrade.se E-post: [email protected]

Denne maskinen overensstemmer med EEC direktiv 76/ 889+82/499

Anbefalte anvendelsesområder Temp DS & ED: +5ºC til +35ºC Temp DSL60: +16ºC til +35ºC Relativ fuktighet: 0% til 80 %

WC WOOD Ltd Kanada, er ISO 9001 sertifieret.

Page 16

TEKNISKE DATA

Max arbeidsområde Behandlet luft per time st. 1 Behandlet luft per time st. 2 Avfukting ved 27ºC og 60% R.F. Avfuktnng ved 30ºC og 80% R.F. Effekt ved 27ºC og 60% R.F. Tankvolum Kjølmedia Dimensjoner LxBxH mm Vekt Lydnivå decibel

DS12

90 m 256 m3/tim

6,1 l/døgn 11,1 l/døgn 220 W/time 10,4 liter R134A 343x406x527 22 kg 38 dB

DS15

100 m 255 m3/tim

/tim

520 m 6,7 l/døgn 12,0 l/døgn 240 W/time 10,4 liter R134A 343x406x527 22 kg 38-50 dB

DS28

140 m 190 m3/tim

/tim

336 m 10,4 l/døgn 17,5 l/døgn 460 W/time 10,4 liter R134A 343x406x527 24 kg 38-50 dB

DS36

190 m 197 m3/tim

/tim

347 m 13,2 l/døgn 20,8 l/døgn 510 W/time 10,4 liter R134A 343x406x527 26 kg 38-50 dB

DSL60

330 m 135 m3/tim

/tim

320 m 27,0 l/døgn 39,5 l/døgn 803 W/time 10,4 liter R407C 343x406x527 28 kg 38-58 dB

ED50

230 m 129 m3/tim

/tim

296 m 21,1 l/døgn 33,2 l/døgn 850 W/time 10,4 liter R407C 343x406x527 28 kg 38-58 dB

Alle Wood’s avfukter modeller har:

Trinnløs hygrostat, vaskbart luftfilter, 4 hjul, varsellys ved full beholder, jordet stikkontakt 220/240 V, slangestuss for avrenning til sluk, automatisk avriming, sikkerhetsklasse IP21(X1) som kreves for alle våtrom, 2 viftehastigheter (untatt for DS12), farven er hvit untatt ED50 og DSL60 som er sorte, arbeidsintervallet ligger mellom +5ºC og +35ºC (untatt DSL60 som kun må brukes hvor temperaturen er over +16ºC).

Problem

Lösning

Avfukteren starter ikke

Avfukter ikke

Høyt lydnivå

Isoppbygging på kjøleslyngene

Vann kommer ikke i beholderen

• Se etter om avfukteren er tilkopplet og at sikringen ikke er gått.

• Om varsellampen lyser, kontroller vannbeholderen er tom og sitte riktig på plass. Sørg for at flotøren henger fritt

• Kontroller at hygrostaten fungerer. Avfukteren bør starte når hygrostat bryteren stilles på max.

• Se etter at viften går.

• Se til at luften går fritt gjennom avfukteren. Frontribbene og luftfilteret skal være rene og avfukteren skal stå min. 20-30 cm fra veggen.

• Hør etter om kompressoren er i gang, men tenk på at avfukteren kan være inne i en avfuktningscykel og da står kompressoren. Følg nøye med i ca 35 min.

• Kontroller et det ikke legger seg tukke ilsag på slyngen.

• Øk avstanden mellom avfukteren og omgivelsen

• Kjøleslyngene kan ligge inntil en annen og skape viberasjoner . Trekk ut stikkontakten og rett på slyngen

• Ta bort filtrene for å se at det ikke ligger noe og stenger for luftgjennomgangen gjennom avfukteren.

• Timern som styrer den automatiske avrimingen kan være i stykker, da stenger ikke kompressoren av for avriming.

• Se etter at avløpet på dråpebrettet ovenfor vanntanken ikke er tilstoppet.

Stenger ikke av ved full vannbeholder

Om ingen av overnevnte hjelper så må du ta kontakt med forhandleren for kontroll og eventuell reperasjon.

• Det er viktig at flotøren henger fritt i vannbeholderen. Gjør den ikke det vil den

ikke stoppe avfukteren og du får oversvømmelse.
