Gebrauchsanweisung 2
Instruction Manual 8
Mode d‘emploi 14
Istruzione d‘uso 20
Gebruiksaanwijzing 26
Brugsanvisning 32
Bruksanvisning 38
Page 2
1
2
3
4
5
6
Gebrauchsanweisung
D
HERZLICHEN GLÜCKWUNSCH ZUM KAUF
IHRES WOLF-GARTEN PRODUKTES
BITTE LESEN SIE DIESES GEBRAUCHSHANDBUCH AUFMERKSAM DURCH. IN DEN EINZELNEN ABSCHNITTEN FINDEN SIE
SÄMTLICHE ANGABEN ZUR KORREKTEN AUSFÜHRUNG ALLER
VORGÄNGE.
.

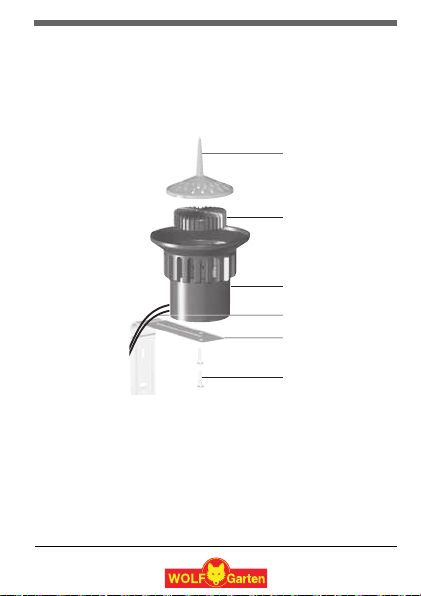

1. ABDECKUNG
2. SCHWIMMER
3. REGENAUFFANGGEFÄß
4. ANSCHLUSSKABEL
5. HALTERUNG AUS EDELSTAHL
6. BEFESTIGUNGSSCHRAUBEN DER HALTERUNG
2
D
Page 3
SENSO
DER REGENSENSOR SENSO UNTERBRICHT DAS BEREGNUNGSPROGRAMM BEI NIEDERSCHLÄGEN UND SCHALTET
ES WIEDER EIN, SOBALD ERNEUT DIE SONNE SCHEINT. DAS
GERÄT ARBEITET AUCH BEI LÄNGERER ABWESENHEIT DES
GARTENBESITZERS ZUVERLÄSSIG.
3 FUNKTIONSWEISE:
DAS REGENWASSER SAMMELT SICH IM AUFFANGGEFÄß, WO ES DEN DARIN BEFINDLICHEN SCHWIMMER ANHEBT. SOBALD EINE REGENMENGE VON 5 MM
ERREICHT IST, SCHALTET DER SCHWIMMER DEN BEWÄSSERUNGSAUTOMATEN AUS. SCHEINT SPÄTER ERNEUT DIE SONNE, SO VERDUNSTET DAS
AUFGEFANGENE REGENWASSER DURCH DIE ENTSPRECHENDEN ÖFFNUNGEN, DER SCHWIMMER SINKT DADURCH WIEDER NACH UNTEN UND SCHALTET DAS VOM
ANWENDER EINGESTELLTE BEWÄSSERUNGSPROGRAMM EIN. DER SCHWIMMER IST MIT EINEM SPEZIELLEN KUNSTSTOFF ÜBERZOGEN, DER FÜR EINE
BESSERE VERDUNSTUNG DES WASSERS IM REGENMESSER SORGT.
D
3
Page 4
INSTALLATION DES SENSO

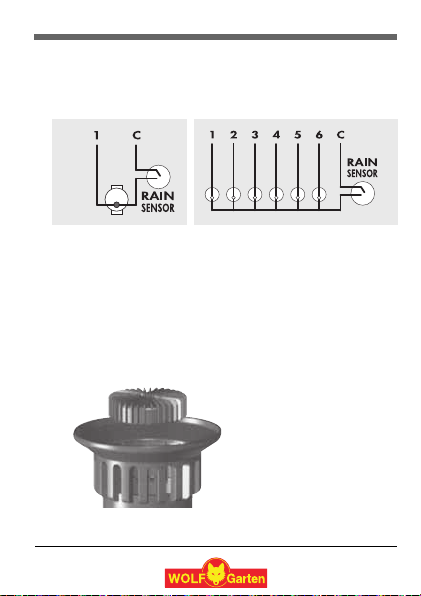

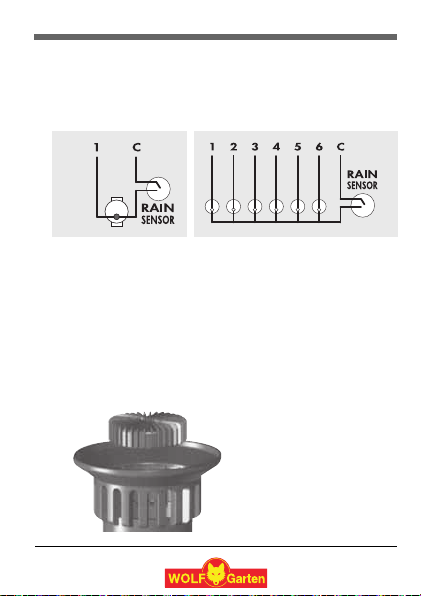

z DAS GEMEINSAME KABEL DER MAGNETVENTILE ABKLEM-
MEN UND MIT DEN KABELENDEN DES REGENSENSORS
VERBINDEN (SIEHE ABBILDUNG).
1 WICHTIG:
INSTALLIEREN SIE DEN REGENSENSOR AN EINER FREIEN UND UNGESCHÜTZTEN STELLE IM GARTEN, DIE AUSSERHALB DER REICHWEITE DER REGNER LIEGT.
VERWENDEN SIE ZUR BEFESTIGUNG DIE BEILIEGENDE
HALTERUNG AUS EDELSTAHL
1 WICHTIG:
DER REGENSENSOR FUNKTIONIERT NUR VORSCHRIFTSGEMÄß, WENN DER SCHWIMMER IM GEFÄSS
MIT DEN SEITENLAMELLEN NACH OBEN UND DEM
ORANGE GEFÄRBTEN BODEN NACH UNTEN EINGEBAUT
IST (ABBILDUNG).
4
D
Page 5
1 WICHTIG:

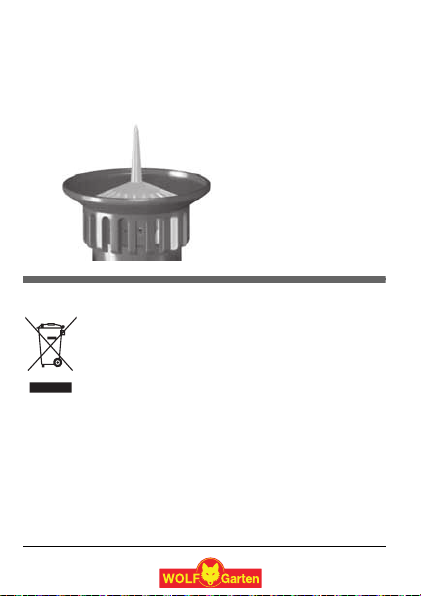

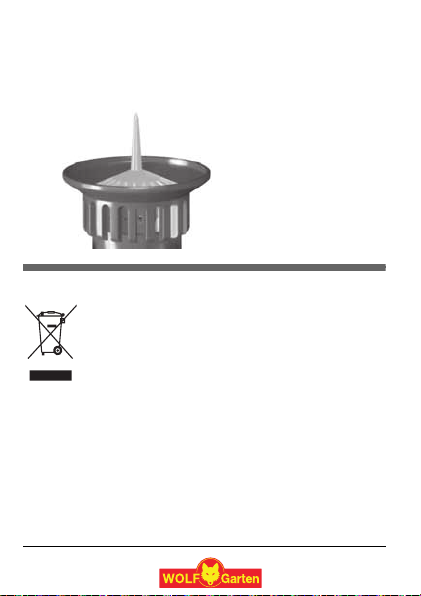

DIE ABDECKUNG MUSS STETS GESCHLOSSEN SEIN, DAMIT KEIN LAUB ODER SCHMUTZ EINDRINGT UND DIE
EINWANDFREIE FUNKTION DES REGENMESSERS BEEINTRÄCHTIGT. EIN DORN AN DER ABDECKUNG VERHINDERT, DASS SICH VÖGEL ODER ANDERE TIERE AUF
DEN REGENSENSOR SETZEN (ABBILDUNG).
ENTSORGUNG
ELEKTROGERÄTE GEHÖREN NICHT IN DEN
HAUSMÜLL. GERÄT, ZUBEHÖR UND VERPACKUNG EINER UMWELTFREUNDLICHEN WIEDERVERWERTUNG ZUFÜHREN.
D
5
Page 6
GARANTIEBEDINGUNGEN
Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg
bitte sorgfältig aufbewahren.
Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma
WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die
gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.
Voraussetzungen für den 24monatigen Garantieanspruch:
- Einsatz des Gerätes für den ausschließlichen privaten Gebrauch.
Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die
Garantie auf 12 Monate.
- Sachgemäße Behandlung und Beachtung aller Hinweise in der
Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.
- Beachtung der vorgeschriebenen Wartungsintervalle.
- Keine eigenmächtige Änderung der Konstruktion.
- Einbau von Original WOLF Ersatzteilen/Zubehör.
- Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises.
Die Garantie erstreckt sich nicht auf den normalen Verschleiß von
Messern, Messerbefestigungsteilen wie Rei bscheiben, Keil -/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Re paratur erlischt automatisch sofort
jeglicher Garantieanspruch.
Auftretende Fehler und Mängel, deren Ursachen auf Material- oder
Fertigungsfehler zurückzuführen sind, werden ausschließlich durch
unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe od er, fall s er nä her l iegt, d urch de n Her steller beseitigt. Über die Garantieleistung hinausgehende Ansprüche
sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nich t.
Etwaige Transportschäden sind nicht uns, sondern dem zustä ndigen
Transportträger zu melden, da sonst die Ersatzansprüche an diese
Unternehmen verloren gehen.
6
D
Page 7
Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:
WOLF-Garten Austria Ges.m.b.H
a
Businesspark Wien Süd, Campus 21
Liebermannstraße F02-402
2345 Brunn am Gebirge
Tel.: ++ 43 (1) - 8 66 70 - 2 25 30
Fax: ++ 43 (1) - 8 66 70 - 2 25 40
E-mail: [email protected]
WOLF-Garten Schweiz AG
Z
Nordringstraße 16
4702 Oensingen
Tel.: ++ 41 (62) - 3 88 04 50
Fax: ++ 41 (62) - 3 88 04 60
WOLF-Garten GmbH & Co KG
D
Industriestraße 83-85
57518 Betzdorf
Tel.: ++ 49 (27 41) - 28 15 00
Fax: ++ 49 (27 41) - 28 12 99
E-mail: [email protected]
D
7
Page 8
1
2
3
4
5
6
Instruction Manual
G
THANK YOU FOR CHOOSING A WOLF
PRODUCT
CAREFULLY READ THIS INSTRUCTIONS MA-NUAL BEFORE
PROGRAMMING, EACH SEC-TION CONTAINS ALL THE INFORMATION REQUIRED FOR THE CORRECT EXECUTION OF EACH
OPERATION.
.

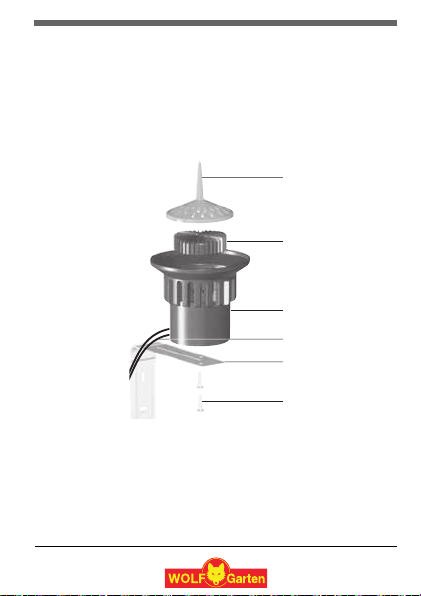

1. TOP COVER
2. FLOAT
3. UPPER RECIPIENT
4. SENSOR CABLES
5. STAINLESS STEEL BRACKET
6. BRACKET SCREWS
8
G
Page 9
SENSO
RAIN SENSOR STOPS TIMED WATERING PROGRAMS IN THE
EVENT OF RAIN,THEN RESUMES THEM AUTOMATICALLYWHEN IT STOPS RAINING: ABSOLUTELY RELIABLE, EVEN
WHEN YOU’RE AWAY.
3 HOW IT WORKS:
THE RAIN WATER COLLECTEDIN THE UPPER RECIPIENT
POURS DOWN ANDLIFTS THE FLOAT. WHEN THE FLOAT
REACHESA LEVEL EQUAL TO 5 MM OF RAIN (CORRESPONDING TO AN OPTIMAL IRRIGATIONQUANTITY),
THE FLOAT SHUTS DOWN THETIMER ELECTRIC CIRCUIT.WHEN THE SUN COMES OUT AGAIN, THE WATER
EVAPORATES THROUGH THE HOLES,THE FLOAT
LOWERS AND THE TIMER RESTARTS THE WATERING
PROGRAM SET BY THE USER.THE FLOAT IS COATED
WITH A SPECIAL SYNTHETIC MATERIAL THAT ALLOWS
BETTER EVAPORATION OF WATER INSIDE THE SENSOR.
G
9
Page 10
HOW TO INSTALL SENSO

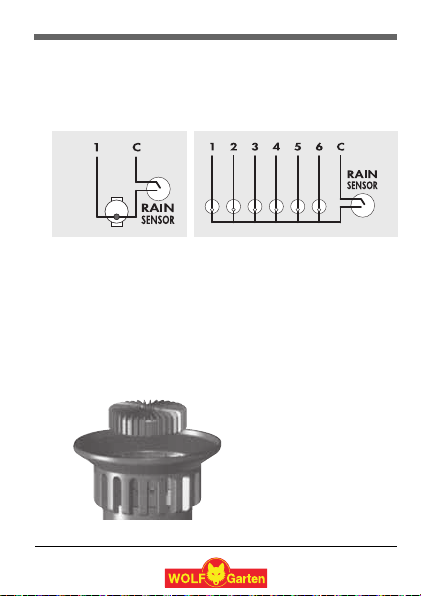

z CUT THE COMMON SOLENOID VALVE CABLE, THEN CON-
NECT THE TWO ENDS TO THE SENSOR LEADS (SEE FIGURE).
1 IMPORTANT:
INSTALL THE RAIN SENSOR IN A CLEAR AREA OF THE
GARDEN, WITHOUT VEGETATION COVERAGE, AWAY
FROMTHE SPRINKLERS.USE THE STAINLESS STEEL
BRACK-ET SUPPLIED TO MOUNT THE SENSO.
1 IMPORTANT:
TO ENSURE CORRECT SENSOR OPERATION, POSITION THE FLOAT INSIDE THE CONTAINER WITH THE RADIAL WINGS UPWARDS AND THE ORANGE BOTTOM
DOWNWARDS (FIGURE).
10
G
Page 11

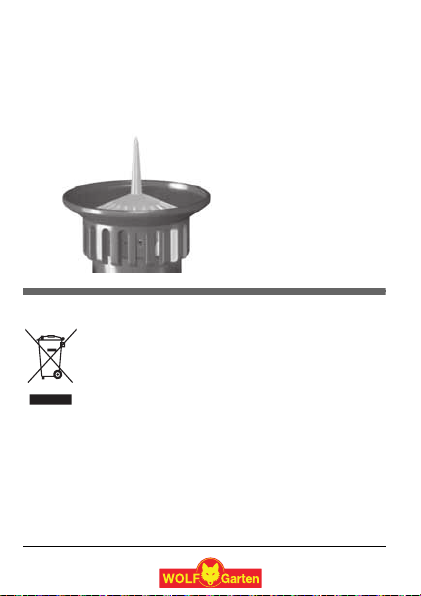

1 IMPORTANT:
KEEP THE COVER IN PLACE TO PREVENT LEAVES OR IMPURITIES FROM IMPAIR-ING CORRECT OPERATION OF
THE RAIN SENSOR. THE COVER FEATURES A SPECIAL
POINT TO PREVENT BIRDS OR OTHER ANIMALS FROM
RESTING ON THE SENSOR (FIGURE ).
DISPOSAL
ELECTRIC TOOLS MUST NOT BE DISPOSED WITH
HOUSEHOLD WASTE. BRING THE DEVICE, ACCESSORIES AND PACKAGING TO A RECYCLING CENTRE FOR PROPER RECYCLING AND DISPOSAL.
G
11
Page 12
WARRANTY
ALWAYS KEEP THE WARRANTY CARD COMPLETED BY THE
DEALER AND THE RECEIPT.
WOLF GARTEN PRODUCTS ARE COVERED BY WARRANTY
FOR 24 MONTHS FROM THE DATE OF PURCHASE, WHEREBY
THIS WARRANTY IS BASED ON THE AVAILABLE STATE OF SERVO TECHNOLOGY AND THE INTENDED PURPOSE AND APPLICATION OF THE EQUIPMENT. THE WARRANTY CLAUSES
BELOW DO NOT AFFECT YOUR LEGAL ENTITLEMENTS UNDER
CONSUMER PROTECTION LEGISLATION.
THE 24-MONTHS WARRANTY IS SUBJECT TO THE FOLLOWING
CONDITIONS:
– THE PRODUCT HAS BEEN PURCHASED EXCLUSIVELY FOR
PRIVATE USE.
FOR COMMERCIALLY USED EQUIPMENT AND RENTAL PRODUCTS, THE WARRANTY PERIOD IS LIMITED TO 12 MONTHS.
– THE PRODUCT HAS BEEN HANDLED ACCORDING TO THE
INSTRUCTIONS IN THIS MANUAL.
– THE PRESCRIBED MAINTENANCE INTERVALS HAVE BEEN
ADHERED TO.
– THE USER HAS NOT MADE ANY UNAUTHORIZED MODIFICA-
TIONS TO THE EQUIPMENT.
– ONLY ORIGINAL WOLF SPARE PARTS AND ACCESSORIES
HAVE BEEN USED.
– THE CONSUMER CAN PRESENT THE COMPLETED WAR-
RANTY CARD AND/OR A RECEIPT AS PROOF OF
PURCHASE.
THE WARRANTY DOES NOT COVER NORMAL WEAR TO
BLADES, BLADE FIXTURES SUCH AS FRICTION DISKS, VBELTS, TOOTHED BELTS, IDLE WHEELS/TIRES, AIR FILTERS,
SPARK PLUGS AND SPARK PLUG CONNECTORS, ETC. REPAIR
ATTEMPTS BY THE OWNER SHALL VOID ANY WARRANTY.
FAULTS OR DEFECTS THAT ARE CAUSED BY MATERIAL OR
MANUFACTURING DEFECTS MUST BE REPAIRED BY ONE OF
OUR CONTRACT WORKSHOPS (CHOSEN AT THE DISCRETION
12
G
Page 13
OF THE DEALER) OR BY THE MANUFACTURER, IF THIS IS
MORE CONVENIENT. ANY CLAIMS THAT EXCEED THE WARRANTY COVER SHALL BE REJECTED. THE OWNER SHALL NOT
BE ENTITLED TO DEMAND A REPLACEMENT. IF THERE IS DAMAGE CAUSED BY TRANSPORT, PLEASE CONTACT THE
TRANSPORT COMPANY, AS IT IS LIABLE FOR SUCH DAMAGE.
ALL REPAIRS UNDER WARRANTY ARE CARRIED OUT BY OUR
AUTHORIZED CUSTOMER SERVICE WORKSHOPS OR AT THE
FOLLOWING WORKSHOPS OF THE MANUFACTURER:
WOLFGarden Ltd.
G
Crown BusinessPark
Tredegar
Gwent, NP22 4EF
Tel. : ++ 44 / 14 95 30 66 00
Fax : ++ 44 / 14 95 30 33 44
E-mail: [email protected]
G
13
Page 14
1
2
3
4
5
6
Mode d‘emploi
F
FÉLICITATIONS! VOUS VENEZ D‘ACHETER UN
PRODUIT WOLF
CAREFULLY READ THIS INSTRUCTIONS MA-NUAL BEFORE
PROGRAMMING, EACH SEC-TION CONTAINS ALL THE INFORMATION REQUIRED FOR THE CORRECT EXECUTION OF EACH
OPERATION.
.
1. COUVERCLE
2. FLOTTEUR
3. RÉSERVOIR
4. FILS DE RACCORDEMENT DU CAPTEUR
5. PATTE DE FIXATION EN ACIER INOX
6. VIS DE BLOCAGE DE LA PATTE DE FIXATION
14
F
Page 15
SENSO
RAIN SENSOR EST UN DÉTECTEUR QUI PERMET D’INTERROMPRE LE PROGRAMME D’ARROSAGE EN CAS DE PLUIE ET DE
LE FAIRE REPARTIR AUTOMATIQUEMENT DÈS LE RETOUR DU
BEAU TEMPS. LA FIABILITÉ GARANTIE PAR RAIN SENSOR
POUR EFFECTUER CETTE OPÉRATION EST ABSOLUE, MÊME
EN CAS DE VOTRE ABSENCE PROLONGÉE.
3 PRINCIPE DE FONCTIONNEMENT:
L’EAUPLUVIALE, RECUEILLIE DANS LE RÉSERVOIR SUPERIEUR, DESCEND ET SOULÈVE LE FLOTTEUR.
LORSQUE LE FLOTTEUR ATTEINT UN NIVEAUDE 5 MM
DE PRÉCIPITATION, CORRESPONDANT À UN ARROSAGE
OPTIMAL, LE FLOTTEUR FERME LE CIRCUIT ELECTRIQUE DU PROGRAMMATEUR. AU RETOUR DU BEAU
TEMPS, PAR CONTRE, L’EAU ÉVAPORE À TRAVERS LE S
TROUS D’EVACUATION, LE FLOTTEUR DESCEND ET LE
PROGRAMMATEUR REPREND ALORS VOTRE PROGRAMME D’ARROSAGE. LE FLOTTEUR EST REVETU
D’UNE MATIÈRE SYNTHÉTIQUE QUI AMELIORE AINSI
L’ÈVAPORATION DE L’EAU À L’INTERIEUR DU
DÉTECTEUR.
F
15
Page 16
INSTALLATION DU DÉTECTEUR SENSO
z INTERROMPRE LE BRANCHEMENT DU CABLE COMMUN
DES ÉLECTROVANNES ET RELIER LES DEUX EXTREMITÉS
AUX DEUX FILS DU CAPTEUR (COMME LE MONTRE LA FIGURE).
1 IMPORTANT:
INSTALLER LE DÉ-TEC TEUR RAIN SENSOR EN UNE
ZONE OUVERTE DU JARDIN, NON ABRITÉE ET À L’ÉCART
DES JETS DES ARROSEURS.POUR LE MONTAGE, UTILISER LA PATTE DE FIXATION EN INOX FOURNIE.
1 IMPORTANT:
POUR OBTENIR LE FUNCTIONNEMENT CORRECTD U
DÉTECTEUR, PLACER LE FLOTTEUR Á L’INTERIEUR DU
CONTENEUR AVEC LES AILETTES RADIA-LES SPECIALES ORIENTÉES VERS LE HAUT ET LE FOND DE COULEUR ORANGE VERS LE BAS (FIGURE).
16
F
Page 17
1 IMPORTANT:
LE COUVERCLE DOITRESTER FERMÉ POUR ÉVITER L’INFILTRATION DE FEUILLES OU D’IMPURETÉS QUI POURRAIENT COMPROMETTRE LE FONCTIONNEMENT DU
DÉTECTEUR RAIN SENSOR. LE COUVERCLE EST AUSSI
MUNI D’UNE POINTEPOUR EMPÊCHER QUE DES OISEAUX PUISSENT SE POSER SUR LE DÉTECTEUR (FIGURE).
ÉLIMINATION
LES APPAREILS ELECTRIQUES NE SONT PAS DES
ORDURES MENAGERES. APPORTEZ L'APPAREIL,
LES ACCESSOIRES ET L'EMBALLAGE DANS UNE
DECHETTERIE POUR UN RECYCLAGE RESPECTUEUX DE L'ENVIRONNEMENT.
F
17
Page 18
CONDITIONS DE GARANTIE
CONSERVEZ SOIGNEUSEMENT LE COUPON DE GARANTIE
COMPLETE PAR LE VENDEUR OU LE RECEPISSE D'ACHAT.
LA SOCIETE WOLF-GARTEN ACCORDE UNE GARANTIE POUR
UNE DUREE DE 24 MOIS A COMPTER DE LA DATE D'ACHAT
SUR L'ETAT DE LA SERVO TECHNOQUE ET LE DOMAINE D'UTILISATION. LES CONDITIONS DE GARANTIE ENONCEES CI-APRES N'ALTERENT EN RIEN LES DROITS LEGAUX DU
CONSOMMATEUR.
CONDITIONS POUR UNE GARANTIE DE 24 MOIS :
– UTILISATION DE L'OUTIL A DES FINS PRIVEES EXCLUSIVE-
MENT.
DANS LE CADRE D'UNE UTILISATION PROFESSIONNELLE OU
D'UNE LOCATION, LA PERIODE DE GARANTIE EST LIMITEE A
12 MOIS.
– UTILISATION ADEQUATE EN RESPECTANT TOUTES LES
CONSIGNES DE LA NOTICE D'EMPLOI, LAQUELLE EST PARTIE INTEGRANTE DES PRESENTES CONDITIONS DE GARANTIE.
– RESPECT DES INTERVALLES D'ENTRETIEN PRESCRITS.
– PAS DE MODIFICATION ARBITRAIRE DE LA CONSTRUC-
TION.
– UTILISATION DES PIECES DE RECHANGE ET DES ACCES-
SOIRES D'ORIGINE WOLF.
– PRESENTATION DE LA CARTE DE GARANTIE COMPLETEE
ET/OU DU DOCUMENT D'ACHAT.
LA GARANTIE NE COUVRE PAS L'USURE NORMALE DES
LAMES, PIECES DE FIXATION DES LAMES, RONDELLES DE
FROTTEMENT, COURROIES ET COURROIES CRANTEES,
ROUES/PNEUMATIQUES, FILTRES A AIR, BOUGIES OU CABLES
CONNECTEURS D'ALLUMAGE. TOUTE REPARATION ARBITRAIRE ANNULE AUTOMATIQUEMENT ET INSTANTANEMENT
TOUTE PRETENTION A LA GARANTIE. LES ANOMALIES ET DEFAUTS SURVENUS, CAUSES PAR DES VICES DE MATERIEL OU
DE FABRICATION SERONT REPARES EXCLUSIVEMENT PAR
18
F
Page 19
UN DE NOS ATELIERS CONCESSIONNAIRES LE PLUS PROCHE
(LE VENDEUR A UN DROIT DE REPARATION), OU PAR LE
CONSTRUCTEUR LUI-MEME S'IL EST PLUS PROCHE. TOUTE
AUTRE PRESTATION DE GARANTIE EST EXCLUE. IL NE SAURAIT ETRE PRETENDU A UNE NOUVELLE LIVRAISON. LES
DOMMAGES EVENTUELLEMENT SURVENUS EN COURS DE
TRANSPORT DOIVENT ETRE SIGNALES AU TRANSPORTEUR,
ET NON A NOS SERVICES, SOUS PEINE DE PERDRE TOUT
DROIT DE RECOURS AUPRES DE CETTE ENTREPRISE.
.
LES PRESTATIONS DE GARANTIE SERONT ASSUREES PAR
NOS ATELIERS DE SERVICE APRES-VENTE AGREE OU PAR :
Graham NV-SA
B
Zoning Industriel21
1440 Wauthier-BSENSOe
Tel.: ++ 32 (2) - 3 67 16 11
Fax: ++ 32 (2) - 3 67 16 12
E-mail: [email protected]
WOLF-Garten Schweiz AG
Z
Nordringstraße 16
4702 Oensingen
Tel.: ++ 41 (62) - 3 88 04 50
Fax: ++ 41 (62) - 3 88 04 60
WOLF-Garten GmbH & Co KG
l
Industriestraße 83-85
57518 Betzdorf
Tel.: ++ 49 (27 41) - 28 15 00
Fax: ++ 49 (27 41) - 28 12 99
E-mail: [email protected]
F
19
Page 20
Istruzione d‘uso
I
CONGRATULAZIONI PER AVER ACQUISTATO
UN PRODOTTO WOLF
RINGRAZIANDO PER LA FIDUCIA CONCESSA CON L’ACQUISTO DI QUESTO PRODOT-TO, CONSIGLIAMO DI LEGGERE ATTENTAMENTE QUESTO MANUALE DI ISTRUZIONE PRIMA DI
INIZIARE LA PROGRAMAZIONE. OGNI PARAGRAFO VI DARA’
TUTTE LE INDICAZIONI SU COME ESEGUIRE CORRETTAMENTE OGNI SINGOLA OPERA-ZIONE.
.
1
2
3
4
5
6
1. COPERCHIO SUPERIORE
2. GALLEGGIANTE INTERNO
3. INVASO SUPERIORE
4. CAVETTI SENSORE
5. STAFFA DI FISSAGGIO IN ACCIAIO INOX
6. VITI DI BLOCCAGGIO STAFFA
20
I
Page 21
SENSO
RAIN SENSOR È UN SENSORE CHE PERMETTEDI INTERROMPERE IL PROGRAMMAD’IRRIGAZIONE IN CASO DI PIOGGIA,
RIPRISTINANDOLO AUTOMATICAMENTE QUANDO TORNA IL
SERENO: TUTTO QUESTO NELLA PIÙ TOTALE AFFIDABILITÀ,
ANCHE IN CASO DI ASSENZA PROLUNGATA DA PARTEDELL’UTILIZZATORE.
3 COME FUNZIONA:
L’ACQUA PIOVANA, RACCOLTA NELL’INVASO SUPERIORE, SCENDEE SOLLEVA IL GALLEGGIANTE INTERNO.
QUANDO QUESTO RAGGIUNGE UN LIVELLOPARI A 5 MM
DI PRECIPITAZIONE, CORRISPONDENTE A UNA IRRIGAZIONE OTTIMALE, IL GALLEGGIANTE INTERROMPE IL
CIRCUITO ELETTRICO DEL PROGRAMMATORE. QUANDO
INVECE RITORNA IL SOLE, L’ACQUA EVAPORA ATTRAVERSO GLI APPOSITI FORI, IL GALLEGGIANTE SCENDE E
IL PROGRAMMATORE RIPRISTINA NUOVAMENTE IL PROGRAMMA D’IRRIGAZIONE IMPOSTATO DALL’UTENTE.IL
GALLEGGIANTE È RICOPERTO CON UNO SPECIALE MATERIALE SINTETICO CHE PERMETTE UNA MIGLIORE
EVAPORAZIONE DELL’ACQUA ALL’INTERNO DEL SENSORE.
I
21
Page 22
INSTALLAZIONE DI SENSO
z INTERROMPERE IL COLLEGAMENTO DEL CAVO COMUNE
DELLE ELETTROVALVOLE E COLLEGARE I 2 CAPI AI 2 CAVETTI DEL SENSORE (COME EVIDENZIATO NELLA FIGURA).
1 IMPORTANTE:
INSTALLARE RAIN SENSOR IN UNA ZONA APERTA DEL
GIARDINO, NON RIPARATA, LONTANO DAL GETTO DEGLI
IRRIGATORI.PER IL MONTAGGIO UTILIZZARE L’APPOSITA STAFFA D’ACCIAIO INOX IN DOTAZIONE.
1 IMPORTANTE:
PER IL CORRETTO FUNZIONAMENTO DEL SEN-SORE
POSIZIONARE IL GALLEG-GIANTE ALL’INTERNO DEL
CON-TENITORE CON LE SPECIALI ALETTE RADIALI VERSO L’ALTO E IL FONDO DI COLORE ARANCIO VERSO IL
BASSO (FIGURA).
22
I
Page 23
1 IMPORTANTE:
IL COPERCHIO SUPERIORE DEVE RIMANERE CHIUSO
PER EVITARE CHE FOGLIE O IMPURITÀ COMPROMETTANO IL FUNZIONAMENTO DI RAIN SENSOR. IL COPERCHIO
È DOTATO ANCHE DI UNO SPECIALE PUNTALE PER IMPEDIRE CHE VOLATILI O ALTRI ANIMALI SI POSINO SUL
SENSORE (FIGURA).
SMALTIMENTO
GLI APPARECCHI ELETTRICI NON SONO RIFIUTI
DOMESTICI. PREDISPORRE UN RICICLAGGIO
ECOLOGICO PER L'APPARECCHIO, GLI ACCESSORI E L'IMBALLO.
I
23
Page 24
CONDIZIONI DE GARANZIA
CONSERVARE CON CURA LA SCHEDA DI GARANZIA COMPILATA DAL RIVENDITORE E LO SCONTRINO FISCALE COMPROVANTE L'ACQUISTO.
PER UN PERIODO DI 24 MESI DALLA DATA D'ACQUISTO, WOLF
GARTEN OFFRE UNA GARANZIA CORRISPONDENTE ALLO
STATO DELL'ARTE E ALLO SCOPO D'USO/CAMPO D'IMPIEGO.
LE SEGUENTI NORME DI GARANZIA NON HANNO ALCUN EFFETTO SUI DIRITTI SPETTANTI PER LEGGE AL CONSUMATORE
FINALE.
REQUISITI PER L'ESERCIZIO DEL DIRITTO DI GARANZIA PER
24 MESI:
– IMPIEGO DELL'APPARECCHIO ESCLUSIVAMENTE PER USO
PRIVATO.
IN CASO DI USO PROFESSIONALE O NOLEGGIO, LA GARANZIA SI RIDUCE A 12 MESI.
– UTILIZZO CORRETTO E RISPETTO DI TUTTE LE AVVERTEN-
ZE DEL MANUALE D'ISTRUZIONI, CHE E PARTE INTEGRANTE DELLE NOSTRE CONDIZIONI DI GARANZIA.
– RISPETTO DEGLI INTERVALLI DI MANUTENZIONE PRE-
SCRITTI.
– NESSUNA MODIFICA ARBITRARIA DELLA STRUTTURA.
– MONTAGGIO DI RICAMBI/ACCESSORI ORIGINALI WOLF.
– PRESENTAZIONE DELLA SCHEDA DI GARANZIA COMPILATA
E/O DELLO SCONTRINO FISCALE COMPROVANTE L'ACQUISTO.
LA GARANZIA NON COPRE LA NORMALE USURA DI LAME, PARTICOLARI DI FISSAGGIO LAMA COME DISCHI DI ATTRITO, CINGHIE TRAPEZOIDALI/DENTATE, RUOTE/GOMME, FILTRI
DELL'ARIA, CANDELE DI ACCENSIONE E CONNETTORI PER
CANDELE DI ACCENSIONE. IN CASO DI RIPARAZIONI ESEGUITE AUTONOMAMENTE DAL CLIENTE, DECADE AUTOMATICAMENTE ED IMMEDIATAMENTE OGNI DIRITTO DI GARANZIA.
24
I
Page 25
I GUASTI E I DIFETTI IMPUTABILI A DIFETTI DI MATERIALE O DI
FABBRICAZIONE SARANNO RIPARATI ESCLUSIVAMENTE DAI
NOSTRI PIU VICINI CENTRI AUTORIZZATI (IL RIVENDITORE HA
IL DIRITTO DI PORVI RIMEDIO), OPPURE DAL PRODUTTORE,
SE PIU VICINO. SI ESCLUDE OGNI DIRITTO ECCEDENTE LE
PRESTAZIONI IN GARANZIA. NON SUSSISTE ALCUN DIRITTO A
FORNITURE SOSTITUTIVE. EVENTUALI DANNI SUBITI DURANTE IL TRASPORTO NON DEVONO ESSERE SEGNALATI A
NOI, BENSI AL TRASPORTATORE COMPETENTE; IN CASO
CONTRARIO, INFATTI, DECADE OGNI DIRITTO ALLA SOSTITUZIONE A CARICO DI QUEST'ULTIMO.
LE PRESTAZIONI IN GARANZIA VENGONO ESEGUITE DAI
NOSTRI CENTRI DI ASSISTENZA AUTORIZZATI, OPPURE
PRESSO:
WOLF Italia S.r.l.
I
Via G. Galilei 5
20060 Ornago (Mi)
Tel.: ++ 39 (0 39) - 62 86 41
Fax: ++ 39 (0 39) - 6 01 02 57
E-mail: [email protected]
WOLF-Garten Schweiz AG
Z
Nordringstraße 16
4702 Oensingen
Tel.: ++ 41 (62) - 3 88 04 50
Fax: ++ 41 (62) - 3 88 04 60
I
25
Page 26
Gebruiksaanwijzing
n
HARTELIJK GEFELICITEERD MET DE
AANKOOP VAN UW WOLF PRODUCT
LEES DEZE GEBRUIKSAANWIJZING ZORGVULDIG DOOR, ALVORENS U HEM PROGRAMMEERT. IEDERE PARAGRAAF BEVAT ALLE NOODZAKELIJKE INFORMATIE, DIE VOOR DE
UITVOERING VAN IEDERE HANDELING NOODZAKELIJK IS.
.
1
2
3
4
5
6
1. BOVENSTE DEKSEL
2. INTERNE VLOTTER
3. INTERNE OPSTUWING
4. SENSORKABELTJES
5. ROESTVRIJSTALEN BEVESTIGINGSBEUGEL
6. SCHROEVEN VOOR HET BLOKKEREN VAN DE BEUGEL
26
n
Page 27
SENSO
DE REGENSENSOR IS EEN SENSOR DIE IN GEVAL VAN REGEN
HET SPROEIPROGRAMMA KAN ONDERBREKEN EN DIE HET
AUTOMATISCH HERSTELT ALS HET WEER MOOI WEER IS. DIT
SYSTEEM IS UITERST BETROUWBAAR, OOK IN GEVAL VAN
LANGE AFWEZIGHEID VAN DE GEBRUIKER.
3 HOE HET WERKT:
HET REGENWATER DAT IN DE BOVENSTE OPSTUWING
IS VERZAMELD, LOOPT NAAR BENEDEN EN DRIJFT DE
INTERNE VLOTTER OMHOOG. ALS DEZE EEN PEIL BEREIKT DAT GELIJK IS AAN 5MM NEERSLAG, WAT OVEREENKOMT MET EEN OPTIMALE BESPROEIING, SLUIT DE
VLOTTER HET ELEKTRISCHE CIRCUIT VAN DE PROGRAMMEERINRICHTING.ALS IN PLAATS DAARVAN DE
ZON WEER TERUGKOMT, ZAL HET WATER DOOR DE
DAARVOOR BESTEMDE OPENINGEN VERDAMPEN, DE
VLOTTER ZAL GAAN DALEN EN DE PROGRAMMEERINRICHTING ZAL HET DOOR DE GEBRUIKER INGESTELDE
SPROEIPROGRAMMA OPNIEUW ACTIVEREN. DE
VLOTTER IS MET EEN SPECIAAL SYNTHETISCH MATERIAAL BEDEKT WAARDOOR HET WATER BINNENIN DE
SENSOR BETER VERDAMPT.
n
27
Page 28
INSTALLATIE VAN DE SENSO
z VERBREEK DE AANSLUITING VAN DE GEMEENSCHAPPELI-
JKE KABEL VAN DE ELEKTROMAGNETISCHE KLEPPEN EN
SLUIT DE TWEE UITEINDEN AAN OP DE TWEE KABELTJES
VAN DE SENSOR (ZOALS AFGEBEELD IN FIGUUR).
1 BELANGRIJK:
INSTALLEER DE REGENSENSOR IN EEN NIET AFGESCHERMD OPEN STUK VAN DE TUIN EN UIT DE BUURT
VAN DE SPROEISTRALEN. GEBRUIK VOOR DE MONTAGE
DE MEEGELEVERDE SPECIALEROESTVRIJSTALEN BEUGEL.
1 BELANGRIJK:
VOOR HET GOED FUNCTIONEREN VAN DE SENSOR,
MOET DE VLOTTER BINNEN HET RESERVOIR WORDEN
GEPLAATST EN WEL MET DE SPE-CIALE RADIAALVLEUGELS NAAR BOVEN EN MET DE ORANJE ONDERKANT
NAAR BENEDEN. (FIGUUR).
28
n
Page 29
1 BELANGRIJK:
HET BOVENSTE DEKSEL MOET DICHT BLIJVEN OM TE
VOORKOMEN DAT BLADEREN OF VUIL HET FUNCTIONEREN VAN DE SENSOR BEÏNVLOEDEN. HET DEKSEL IS
UITGERUST MET EEN SPECIALE METALEN PUNT OM TE
VOORKOMEN DAT VOGELS OF ANDERE DIEREN OP DE
SENSOR GAAN ZITTEN (FIGUUR).
AFVALVERWIJDERING
ELEKTRISCHE APPARATUUR HOORT NIET BIJ HET
GEWONE HUISVUIL. HET APPARAAT, DE TOEBEHOREN EN DE VERPAKKING DIENEN MILIEUVRIENDELIJK ALS AFVAL VERWIJDERD TE WORDEN.
n
29
Page 30
GARANTIEVOORWAARDEN
DE DOOR DE VERKOPER INGEVULDE GARANTIEKAART RESP.
DE KASSABON A.U.B. ZORGVULDIG BEWAREN.
DE FIRMA WOLF-GARTEN VERLEENT VOOR EEN PERIODE VAN
24 MAANDEN VANAF DATUM VAN AANKOOP EEN GARANTIE
DIE OVEREENKOMT MET DE BETREFFENDE STAND VAN DE
SERVO TECHNOEK EN MET HET GEBRUIKSDOEL/TOEPASSINGSGEBIED. DE WETTELIJKE RECHTEN VAN DE EINDVERBRUIKER WORDEN DOOR DE NAVOLGENDE
GARANTIERICHTLIJNEN NIET NADELIG BEÏNVLOED.
VOORWAARDEN VOOR DE AANSPRAAK OP EEN GARANTIE
VAN 24 MAANDEN:
– INZET VAN HET APPARAAT UITSLUITEND VOOR PARTICU-
LIER GEBRUIK.
BIJ INDUSTRIEEL GEBRUIK WORDT DE GARANTIE GEREDUCEERD TOT 12 MAANDEN.
– VAKKUNDIGE BEHANDELING EN HET IN ACHT NEMEN VAN
ALLE AANWIJZINGEN IN DE GEBRUIKSAANWIJZING DIE EEN
BESTANDDEEL VAN ONZE GARANTIEVOORWAARDEN IS.
– HET IN ACHT NEMEN VAN DE VOORGESCHREVEN ONDER-
HOUDSINTERVALLEN.
– GEEN EIGENMACHTIGE WIJZIGING VAN DE CONSTRUCTIE.
– INBOUW VAN ORIGINELE WOLF-GARTEN RESERVE-ON-
DERDELEN/TOEBEHOREN.
– VERTONEN VAN DE INGEVULDE GARANTIEKAART EN/OF
HET AANKOOPBEWIJS.
DE GARANTIE HEEFT GEEN BETREKKING OP DE NORMALE
SLIJTAGE VAN MESSEN, MESBEVESTIGINGSDELEN ZOALS
FRICTIESCHIJVEN, V-RIEMEN/TANDRIEMEN, LOOPWIELEN/BANDEN, LUCHTFILTERS, BOUGIES EN BOUGIESTEKKERS. BIJ EEN EIGENMACHTIGE REPARATIE KOMT ELKE
AANSPRAAK OP GARANTIE ONMIDDELLIJK AUTOMATISCH TE
VERVALLEN.
OPTREDENDE FOUTEN OF GEBREKEN, DIE ONTSTAAN ZIJN
ALS GEVOLG VAN MATERIAAL- OF PRODUCTIEFOUTEN, WORDEN UIT-SLUITEND DOOR ONZE ERKENDE DEALERS (DE VER-
30
n
Page 31
KOPER HEEFT HET RECHT OM DE FOUT ACHTERAF TE
HERSTELLEN) IN UW NABIJHEID VERHOLPEN OF DOOR DE FABRIKANT, ALS DEZE ZICH DICHTER IN DE BUURT BEVINDT.
AANSPRAKEN DIE VERDER GAAN DAN DE VERLEENDE GARANTIE ZIJN UITGESLOTEN. EEN AANSPRAAK OP EEN VERVANGENDE LEVERING BESTAAT NIET. EVENTUELE
TRANSPORTSCHADE DIENT NIET AAN ONS, MAAR AAN DE
VERANTWOORDELIJKE TRANSPORTONDERNEMING GEMELD
TE WORDEN, OMDAT DE SCHADECLAIMS AAN DEZE ONDERNEMING ANDERS VERLOREN GAAN.
DE GARANTIEWERKZAAMHEDEN WORDEN UITGEVOERD
DOOR ONZE GEAUTORISEERDE SERVICE WERKPLAATSEN
OF BIJ:
WOLF-Garten Nederland B. V.
n
Postbus 32
5240 AA Rosmalen
Tel.: ++ 31 (73) 5 23 58 50
Fax: ++ 31 (73) 5 21 76 14
E-mail: [email protected]
Graham NV-SA
B
Zoning Industriel21
1440 Wauthier-BSENSOe
Tel.: ++ 32 (2) - 3 67 16 11
Fax: ++ 32 (2) - 3 67 16 12
E-mail: [email protected]
WOLF-Garten GmbH & Co KG
l
Industriestraße 83-85
57518 Betzdorf
Tel.: ++ 49 (27 41) - 28 15 00
Fax: ++ 49 (27 41) - 28 12 99
E-mail: [email protected]
n
31
Page 32
EG-Konformitätserklärung
Betzdorf,
den 02.01.2009
J. Hörmann
(Geschäftsführung)
Dr.-Ing. M. Simon
(Entwicklungsleitung)
D
EC Declaration of Conformity
G
CE Déclaration de conformité
F
Dichiarazione CE di Conformità
I
EG-Conformiteitsverklaring
n
Wir / We / Nous / Noi / Wij
WOLF-Garten GmbH & Co KG,
Industriestr. 83-85, D-57518 Betzdorf
erklären, dass die Maschine / declare that the machine / déclarons
que la machine / dichiariamo che la macchi na / verklaren dat de machine
SENSO
Typ, type, type, tipo, type:
5564 ...
mit folgenden EG-Richtlinien üb erein stimm t - conf orms to the speci fications of the following EC directives - est conforme aux spécifications des directives CE suivantes - è conforme alle seguenti direttive
CE - met volgende EG-richtlijnen overeenstemt:
2004/108/EG
Gegebenenfalls angewendete Normen - where appropriate applied
standards - le cas échéant, standards appliques - norme eventualmente applicate - eventueel toegepaste normen:eventuelle normer:
EN 55022; CEI ENV 501 40
46
Page 33
Teil-Nr. 0054 657 / 1208 - TB
www.WOLF-Garten.com
Loading...
