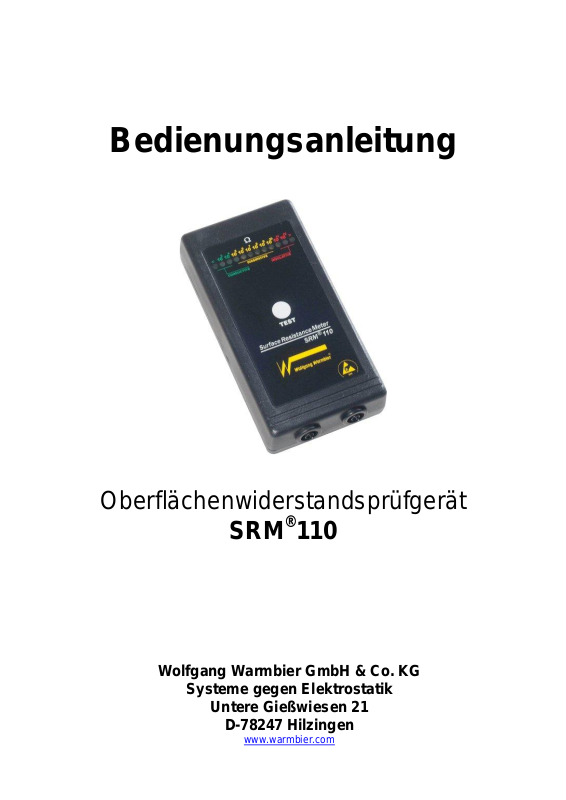

Page 1
Wolfgang Warmbier GmbH & Co. KG
Systeme gegen Elektrostatik
Untere Gießwiesen 21
D-78247 Hilzingen
www.warmbier.com
Bedienungsanleitung
Oberflächenwiderstandsprüfgerät
SRM®110

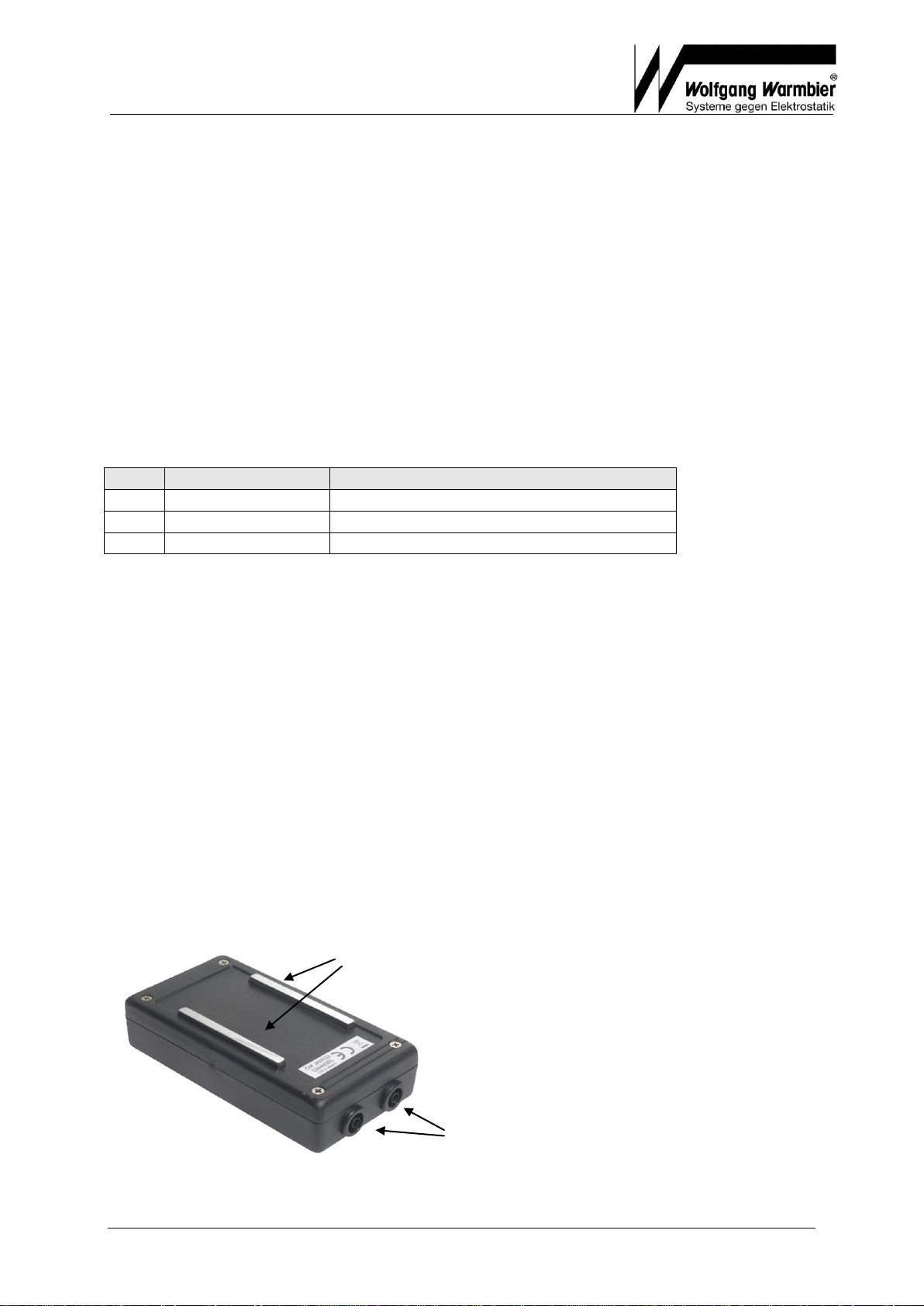

Page 2
Bedienungsanleitung SRM110
LED
Bereich
Definition
Grün
< - 104
Elektrostatisch leitfähig
Gelb
105 - 1010
Elektrostatisch ableitfähig
Rot
1011 - >
Elektrostatisch isolierend
Balkenelektrode
Buchsen für externe Elektroden
Artikel Nr. 7100.SRM110.A
_
Allgemeines
Das SRM 110 dient zur einfachen Überprüfung des Oberflächenwiderstandes und des
Ableitwiderstandes von elektrostatisch leitfähigen und ableitfähigen Materialien. Die
Messung erflog mit der eingebauten Balkenelektrode. Zusätzlich können aber auch externe
Elektroden angeschlossen werden.
Bedienung
Messung des Oberflächenwiderstandes
Zur Messung des Oberflächenwiderstandes eines Objekts halten Sie das Prüfgerät auf
die Oberfläche und drücken die Taste mit der Aufschrift "TEST".
Der Messwert wird mit 12 Leuchtdioden in unterschiedlichen Farben angezeigt.
Hierbei gilt:
Messung des Ableitwiderstandes
Zur Messung des Ableitwiderstandes stecken Sie das im Lieferumfang enthaltene
Erdungskabel an einer der beiden Buchsen des Gerätes ein. Die jeweilige integrierte
Balkenelektrode wird hierdurch vom Messkreis getrennt.
Verbinden Sie die Krokodilklemme des anderen Endes der Erdungsleitung mit "Erde"
oder einem "Erdungsfähigen Punkt".
Halten Sie das Prüfgerät wie bei der Oberflächenwiderstandsmessung beschrieben auf
das Prüfobjekt und betätigen die Taste.
Weitere Messungen
Durch den Anschluss von externen Elektroden können auch andere Messungen
vorgenommen werden; z.B. Punkt zu Punkt Messung, oder "Volumenwiderstandsmessung".
Seite 2 / 3 V0214
Page 3
Bedienungsanleitung SRM110
Artikel Nr. 7100.SRM110.A
_
Lieferumfang
Zur Grundausstattung des SRM110 gehören folgende Einzelteile:
1. Oberflächenwiderstandsprüfgerät SRM110
2. Aufbewahrungstasche
3. 9V Batterie (eingebaut)
4. Erdungskabel
5. Bedienungsanleitung
6. Kalibrierzertifikat
Technische Daten
Abmessungen: 130 x 65 x 31mm (L x B x H)
Gewicht: 240 g
Spannungsversorgung: 9V Batterie oder NiMH Akku
Prüfbereich: 103 - 1012
Prüfspannung (Leerlaufspannung): 100V
Warnhinweise
Das Prüfgerät darf nicht in explosionsgefährdeten Räumen eingesetzt werden!
Entladungsüberschläge bzw. Messungen auf elektrostatisch aufgeladenen, isolierenden
oder spannungsführenden Materialien müssen vermieden werden!
Das Benutzen des Gerätes in Energieanlagen ist nicht gestattet!
Wartung
Blinkt während der Messung die (>)-LED weist dies darauf hin, dass die 9V Batterie
ausgetauscht werden muss. Entfernen Sie die Gehäuserückseite durch Lösen der vier
Schrauben und ersetzen Sie die Batterie. Achten Sie hierbei auf die richtige Polarität.
Kalibrierung
Der empfohlene Kalibrierzyklus ist 2 Jahre.
Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG
(Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt nicht unter die RoHS-Richtlinie.
Nach WEEE 2002/96/EG und ElektroG kennzeichnen wir unsere Elektro- und
Elektronikgeräte mit dem nebenstehenden Symbol nach DIN EN 50419.
Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Sofern Sie in Ihrem Gerät oder Zubehör Batterien oder Akkus einsetzen, die nicht
mehr leistungsfähig sind, müssen diese ordnungsgemäß nach den gültigen nationalen
Richtlinien entsorgt werden. Batterien oder Akkus können Schadstoffe oder Schwermetalle
enthalten wie z.B. Blei (PB),Cd (Cadium) oder Quecksilber (Hg).
Das nebenstehende Symbol weist darauf hin, dass Batterien oder Akkus nicht mit dem
Hausmüll entsorgt werden dürfen, sondern bei hierfür eingerichteten Sammelstellen
abgegeben werden müssen.
Seite 3 / 3 V0214
