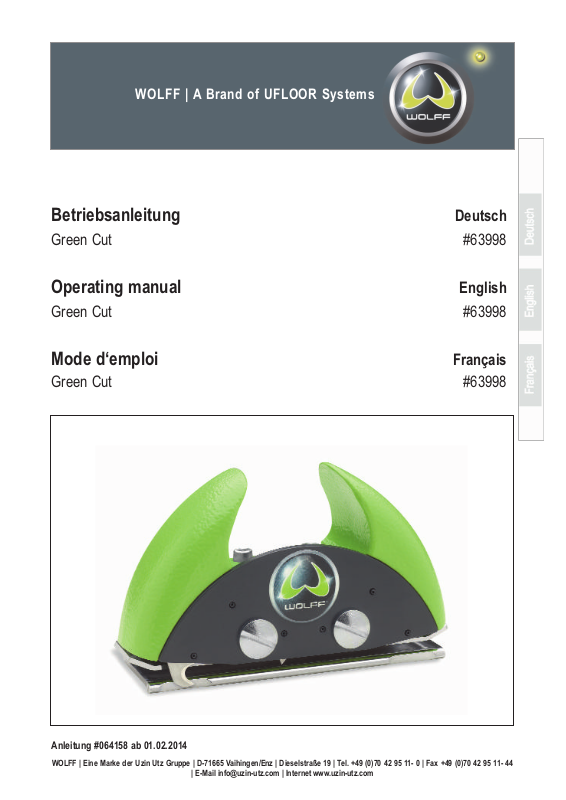

Page 1
Betriebsanleitung Deutsch
Green Cut #63998
Operating manual English
Green Cut #63998
Mode d‘emploi Français
Green Cut #63998
Anleitung #064158 ab 01.02.2014
WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19 | Tel. +49 (0)70 42 95 11- 0 | Fax +49 (0)70 42 95 11- 44
| E-Mail [email protected] | Internet www.uzin-utz.com
WOLFF | A Brand of UFLOOR Systems
Page 2
2
Green Cut #063998 06/2011
1.0 Beschreibung des Gerätes
1.1 Gerätebeschreibung
Der Green Cut wurde für folgende Arbeiten konzipiert:
Beschneiden von Werkskanten bei Linoleum, Vinyl und
Nadelflies
Streifen schneiden
Nahtschnitt im Klebebett auf Maß
Er eignet sich für Linoleum- Vinyl, und Nadelfliesböden

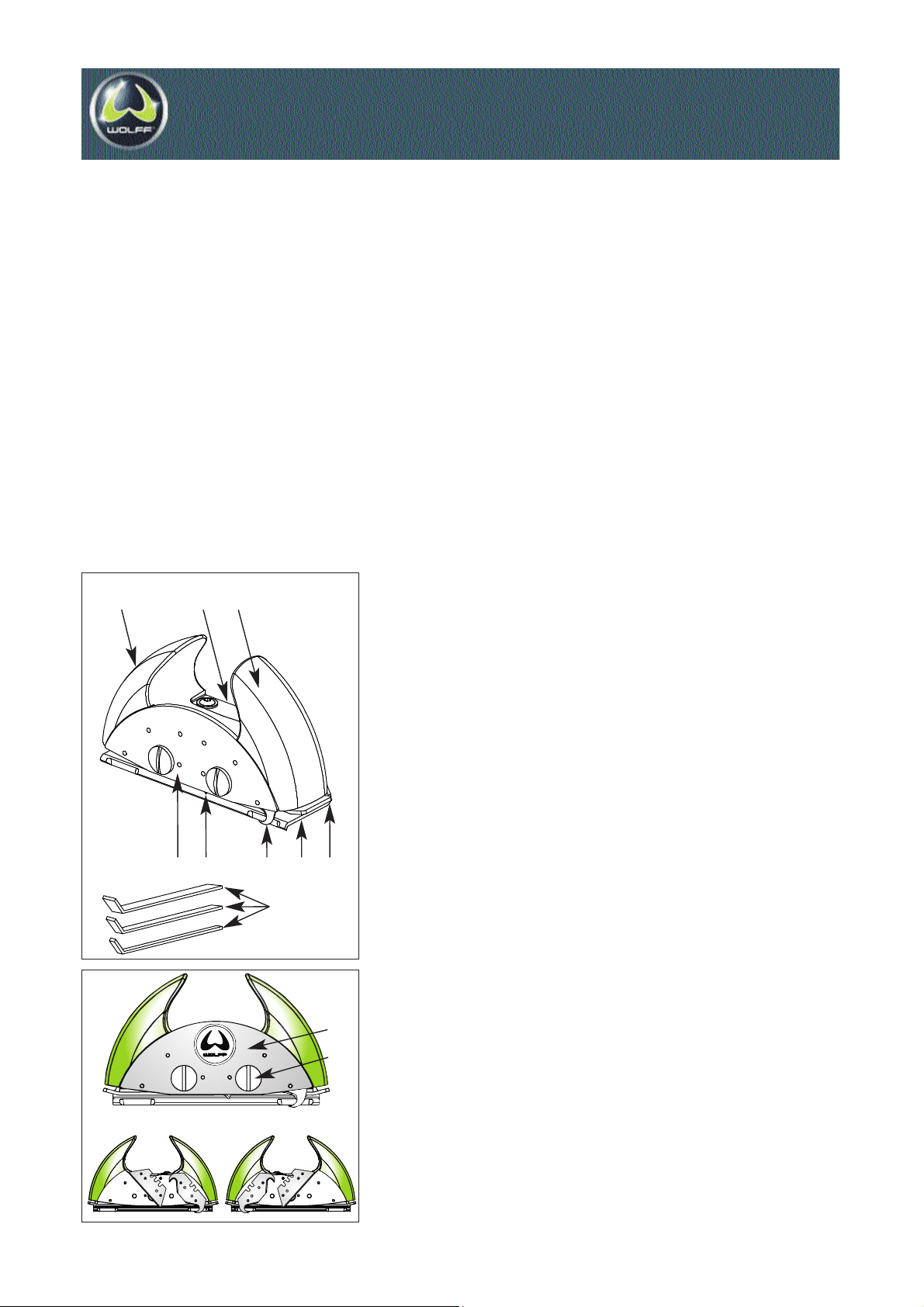

1.2 Wichtige Bestandteile
(1) Green Cut
(2) Messerhalter
(3) Distanzblech
(4) Haltewinkel
(5) Führungswinkel 2 oder 4 mm
(6) Hakenklinge
(7) Trapezklinge
(8) Klemmplatte
(9) Abstandshalter (Breite: 5 mm, 10 mm, 15 mm)
2.0 Einstellung des Green Cut
Der Green Cut wird mit montierten Klingen geliefert,
und ist sofort einsatzbereit.
Der Belag wird zuerst mit der Trapezklinge
angerissen und anschließend mit der Hakenklinge
durchgeschnitten.
2.1 Einsetzen und Wechseln der Klingen
Der Green Cut ist für Rechts- und Linkshänder geeignet. Die Klingen können entsprechend eingesetzt
werden.
Schrauben (A) heraus drehen
Klemmplatte (B) entfernen
Klingen einsetzen
In umgekehrter Reihenfolge zusammenbauen.
Lieferumfang:
Green Cut
10 Trapezklingen
10 Hakenklingen
3 Füllstreifen
Bedienungsanleitung
Betriebsanleitung Deutsch
Green Cut #63998
Vor Inbetriebnahme unbedingt durchlesen und aufbewahren
(2)
(1)(3)
(6) (5) (4)
(7)
(8)
(9)
Rechtshänder
Linkshänder
B
A
Page 3
3
Green Cut #063998 06/2011

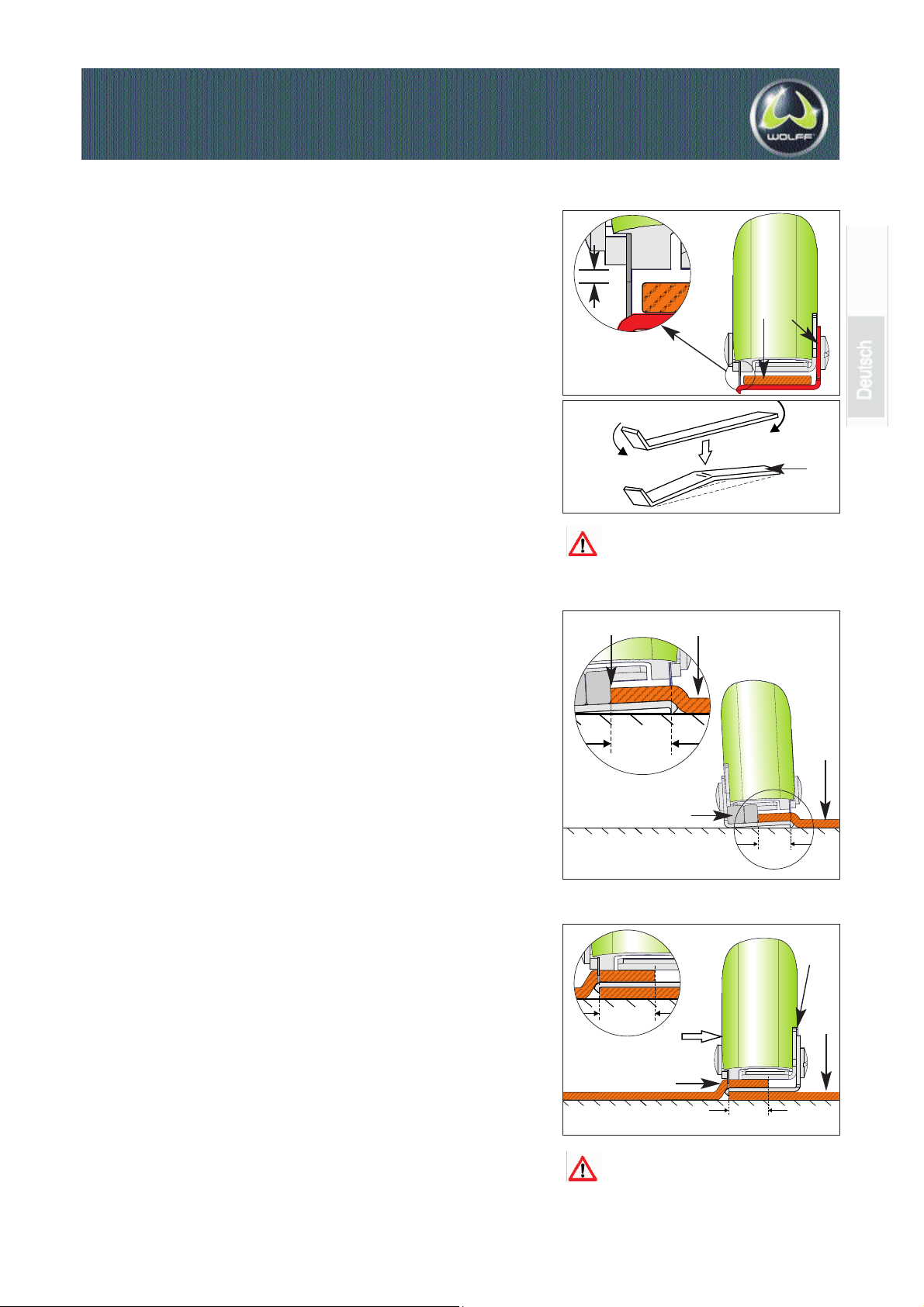

2.2 Einstellung der Grundplatte vertikal (Belagstärke)
Lockern Sie die Schrauben am Führungswinkel (C).
Legen Sie einen Streifen Bodenbelag (G) in den
Green Cut.
Für den Bodenbelag muß ein Spielraum von +/- 1,5 mm
eingerechnet werden.
Schrauben wieder anziehen.
3.0 Anwendung
3.1 Werkskanten beschneiden
Bei Linoleum müssen die Werkskanten (E) zwecks
Entspannung des Belages (G) sauber beschnitten werden.
Biegen Sie die Abstandshalter (D) leicht, damit sie
fest im Green Cut sitzen.
Schieben Sie einen oder mehrere Halter in das Gerät,
dass nur ein Streifen (F) von 15 mm des Belags (G)
abgeschnitten wird und ein sauberer Rand entsteht.
3.2 Streifen schneiden
Mit dem Green Cut können Sie Streifen schneiden in
dem Sie die Abstandshalter entsprechend einlegen.
Mögliche Streifenbreite: 5, 10, 15, 20, 25 und 30 mm.
3.3 Nähte schneiden
Mit dem Green Cut können Nähte auf Maß in einem Arbeitsgang geschnitten werden.
Schneiden Sie die 1. Bahn an 3 Seiten auf Maß und
legen Sie die Bahn passend auf den Fußboden.
Die Seite an die die 2. Bahn anliegt muß sehr sauber
geschnitten sein.
Verkleben und walzen Sie diese Bahn.
Die 2. Bahn (H) an der Nahtseite sauber schneiden und
ca. 2 – 3 cm überlappend an die 1. Bahn anlegen.
Die Sirnseite beider Bahnen aneinander ausrichten.
Führen Sie den Nahtschnitt im „verklebten” Zustand aus.
Wenn die Naht verfugt oder verschweißt werden soll,
empfiehlt es sich einen Abstand von ca. 0.7mm zwischen
den Bahnen einzuhalten. Dazu kann das Distanzblech (K)
zwischen Haltewinkel und Führungswinkel montiert werden.
h = 1,5 mm
h
(C)
(D)
(E)
(F)
(D)
(G)
(H)
(G)
Der Führungswinkel muss parallel
zum Grundgerät stehen.
Schieben Sie den Green Cut mit
leichtem Druck (I) gegen die Führung
der unteren Bahn vorwärts .
(G)
(G)
2 – 3 cm
(I)
(K)
Page 4
4
Green Cut #063998 06/2011
1.0 Description of the device
1.1 Device description
The Green Cut was designed for the following tasks:
Trimming of factory edges on linoleum, vinyl and needle
fleece
Cutting strips
Seam cuts to size in adhesive bed
It is suitable for linoleum, vinyl and needle fleece flooring
1.2 Important parts
(1) Green Cut
(2) Blade holder
(3) Spacer plate
(4) Mounting bracket
(5) Guide bracket 2 or 4 mm
(6) Hooked blade
(7) Trapezoidal blade
(8) Clamping plate
(9) Spacer (width: 5 mm, 10 mm, 15 mm)
2.0 Setting up the Green Cut
The Green Cut is delivered with blades installed and is
ready for immediate use.
The material is first scored with the trapezoidal blade
and then cut through with the hooked blade.
2.1 Inserting and replacing the blades
The Green Cut is suitable for left and right handed
operation. The blades can be inserted accordingly.
Unscrew screws (A)
Remove clamping plate (B)
Insert blades
Reassemble in reverse order.
Comes with.
Green Cut
10 Trapezoidal blades
10 Hooked blades
3 Filling strips
Operating manual
Operating manual English
Green Cut #63998
Read before use and keep safe
(2)
(1)(3)
(6) (5) (4)
(7)
(8)
(9)
Right-hander
Left-hander
B
A
Page 5
5
Green Cut #063998 06/2011

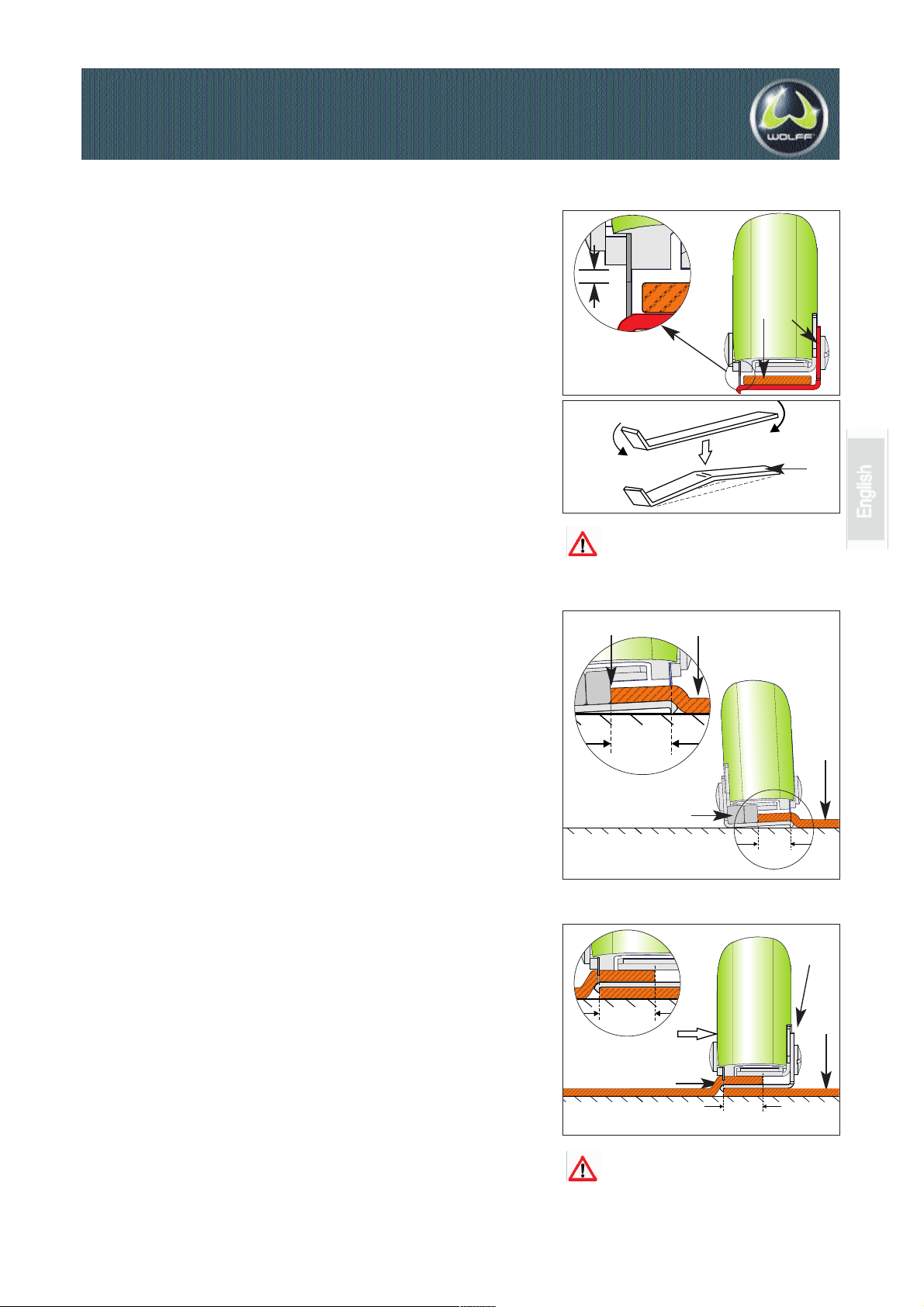

2.2 Adjusting the base plate, vertical (material thickness)
Loosen the screws on the guide bracket (C).
Place a strip of floor covering material (G) in the
Green Cut.
A tolerance of +/- 1.5 mm must be incorporated for the
floor covering material.
Tighten the screws again.
3.0 Operation
3.1 Trimming factory edges
With linoleum the factory edges (E) must be cut cleanly
in order to relieve the material (G) of tension.
Bend the spacer (D) slightly so that it sits tightly in the
Green Cut.
Slide one or more spacers into the device so that only
one 15 mm strip (F) of the material (G) will be trimmed
off and a clean edge is created.
3.2 Cutting strips
You can cut strips with the Green Cut by inserting
spacers accordingly.
Possible strip widths: 5, 10, 15, 20, 25 and 30 mm.
3.3 Cutting seams
Seams can be cut to size in a single operation with the
Green Cut.
Trim the 1st strip to size on 3 sides and lay the strip in
place on the floor.
The side against which the 2nd strip must lay must be
cleanly cut.
Glue and roller this strip.
Cut the 2nd strip (H) cleanly on the seam side and lay
it overlapping approx. 2 - 3 cm on the 1st strip.
Align the front side of both strips with one another.
Implement the seam cut whilst glued.
If the seam is to be joined or welded it is recommended to
keep a distance of approx. 0.7mm between the strips. To do
so the spacer plate (K) can be attached between the mounting bracket and the guide bracket.
h = 1,5 mm
h
(C)
(D)
(E)
(F)
(D)
(G)
(H)
(G)
The guide bracket must be paral-
lel to the base unit.
Slide the Green Cut forwards
with light pressure (I) against the guide
of the lower strip.
(G)
(G)
2 – 3 cm
(I)
(K)
Page 6
6
Green Cut #063998 06/2011
1.0 Description de l'appareil
1.1 Description de l'appareil
L'appareil Green Cut a été conçu pour les tâches
suivantes :
Découpe des arêtes en linoleum, vinyle et feutre aiguilleté
Découpe de bandes
Découpe de la couture du joint collant aux dimensions
Convient aux sols en linoleum, vinyle et feutre aiguilleté
1.2 Composants importants
(1) Green Cut
(2) Porte-lames
(3) Tôle d'écartement
(4) Équerre de maintien
(5) Équerre de guidage de 2 ou 4 mm
(6) Lame à crochet
(7) Lame trapézoïdale
(8) Plaque de serrage
(9) Entretoise (largeur : 5 mm, 10 mm, 15 mm)
2.0 Réglage de l'appareil Green Cut
À la livraison, des lames sont déjà montées sur
l'appareil Green Cut. Ce dernier est donc prêt à
l'emploi. Le revêtement est tout d'abord entamé à
l'aide de la lame trapézoïdale avant d'être découpé à
l'aide de la lame à crochet.
2.1 Réglage et remplacement des lames
L'appareil Green Cut convient aussi bien aux droitiers
qu'aux gauchers. Les lames peuvent être réglées en
fonction.
Extraire les vis (A)
Retirer la plaque de serrage (B)
Régler les lames
Pour le montage, appliquer la procédure inverse.
Contenu de la livraison :
Green Cut
10 lames trapézoïdales
10 lames à crochet
3 bandes de remplissage
Mode d'emploi
Mode d'emploi Français
Green Cut #63998
À lire impérativement avant la mise en service et à conserver
(2)
(1)(3)
(6) (5) (4)
(7)
(8)
(9)
Droitier
Gauchèrs
B
A
Page 7
7
Green Cut #063998 06/2011

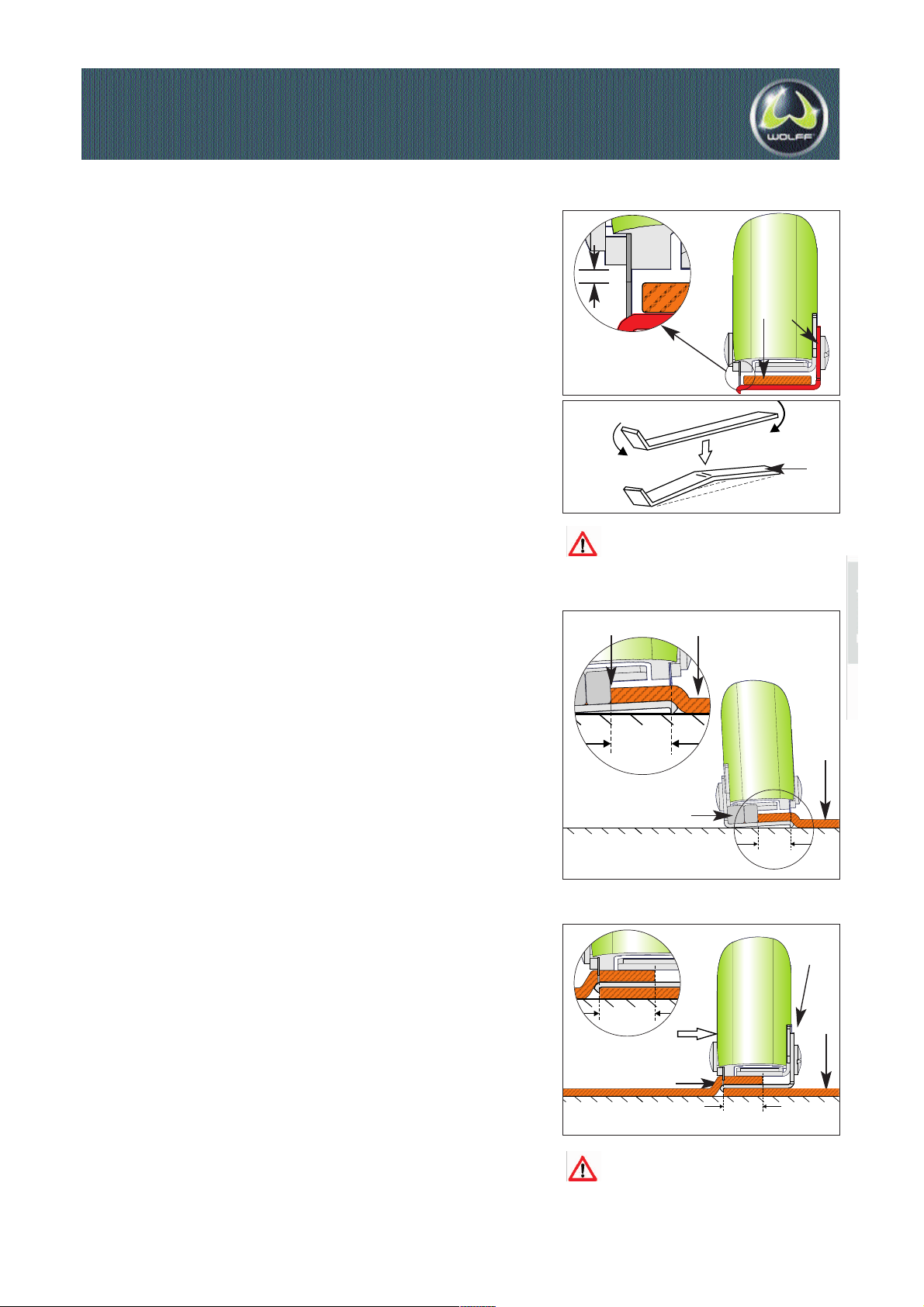

2.2 Réglage de la plaque de base verticale (épaisseur du
revêtement)
Dévissez les vis de l'équerre de guidage (C).
Placez une bande de revêtement de sol (G) dans
l'appareil Green Cut.
Pour le revêtement de sol, prévoyez un jeu de +/- 1,5 mm.
Resserrez les vis.
3.0 Utilisation
3.1 Découpe des arêtes
Dans le cas de linoleum, les arêtes (E) doivent être
découpées de manière impeccable en desserrant le
revêtement (G).
Courbez légèrement les entretoises (D) de manière à
bien les fixer dans l'appareil Green Cut.
Poussez un ou deux supports dans l'appareil demanière
à découper uniquement une bande (F) de 15 mm du
revêtement (G) et à obtenir un bord impeccable.
3.2 Découpe de bandes
L'appareil Green Cut permet de découper des bandes
en insérant les entretoises en conséquence.
Largeurs de bandes possibles : 5, 10, 15, 20, 25 et 30 mm
3.3 Découpe des coupures
L'appareil Green Cut permet de découper des coupures
aux dimensions en un seul cycle de travail.
Découpez aux dimensions la 1ère bande des 3 côtés
et placez la bande au sol comme il convient. Le côté
se trouvant contre la 2e bande doit être découpé de
manière impeccable.
Collez et laminez cette bande.
Découpez la 2e bande (H) côté couture de manière
impeccable et positionnez-la de manière à ce qu'elle
chevauche la 1ère bande sur 2 à 3 cm.
Alignez le bord avant des 2 bandes.
Réalisez la découpe de la couture à l'état collé.
Si vous devez effectuer un jointoiement ou une soudure
pour la couture, nous vous recommandons de respecter un
écart d'env. 0,7 mm entre les bandes. Pour ce faire, vous
pouvez monter la tôle d'écartement (K) entre l'équerre de
maintien et l'équerre de guidage.
h = 1,5 mm
h
(C)
(D)
(E)
(F)
(D)
(G)
(H)
(G)
L'équerre de guidage doit se trouver
à la parallèle de l'appareil de
base.
Poussez délicatement (I)
l'appareil Green Cut contre le guidage
de la bande inférieure.
(G)
(G)
2 – 3 cm
(I)
(K)
Page 8
1
6
8
2
3
4
1
9
10
7
5
14
11
12
13

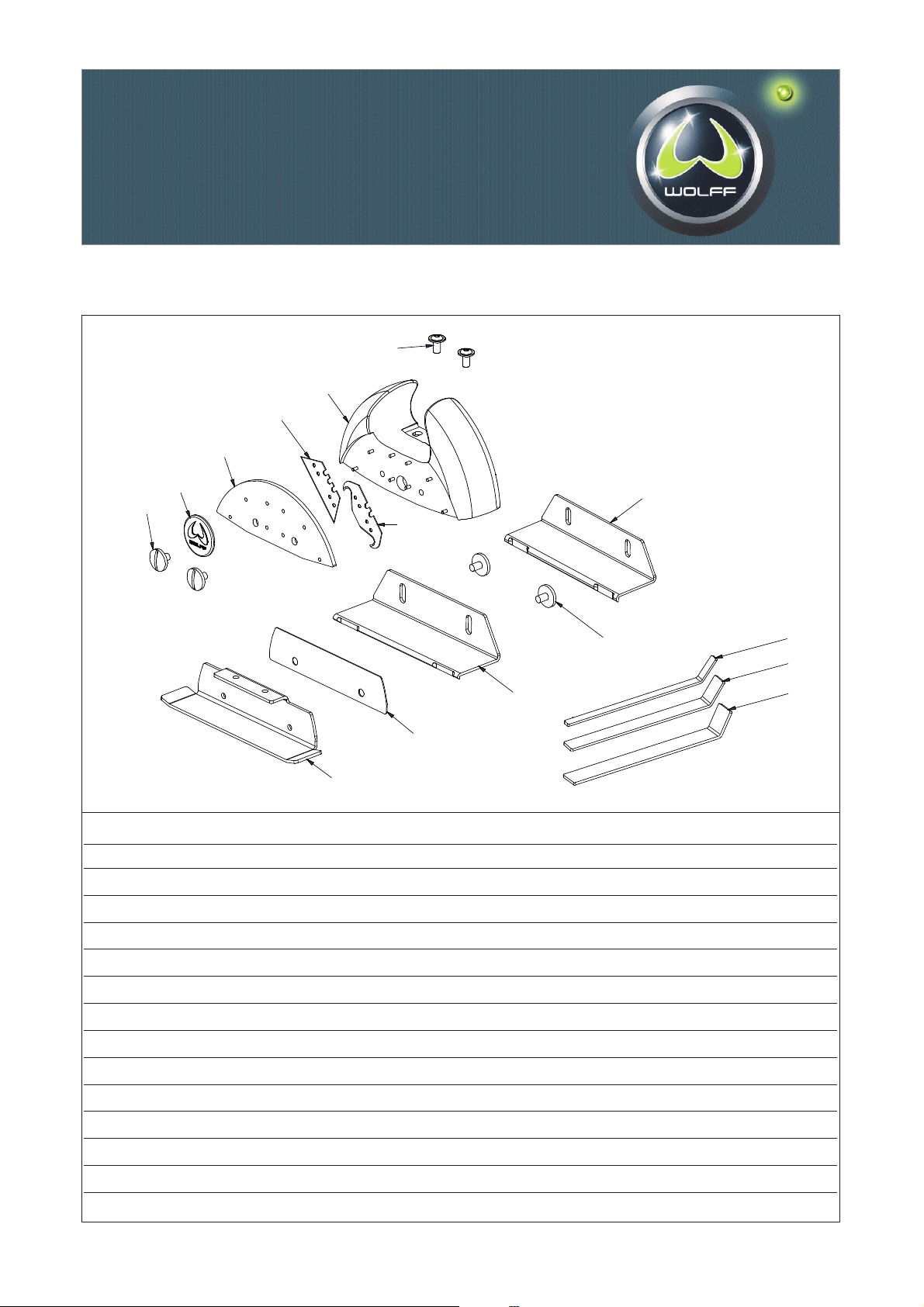

Pos.Pcs # Bezeichnung Descriptiom Dénomination
1 4 074253 Flachkopfschraube Flat-head screw Vis à tête conique
2 4 013419 Trapezklinge Trapezoidal blade Lame trapézoïdale
3 1 013421 Hakenklinge Hooked blade Lame à crochet
4 1 063999 Klemmplatte Clamping plate Plaque de serrage
5 1 066401 Messerhalter Blade holder Porte-lames
6 1 064070 Führungswinkel 2mm Guide bracket Équerre de guidage
7 1 064081 Führungswinkel 4mm Guide bracket Équerre de guidage
8 1 064122 Haltewinkel Mounting bracket Équerre de maintien
9 1 064069 Distanzblech 0,7 Spacer plate Tôle d'écartement
10 2 017681 Linsen-Flanschkopfschraube Pan-head screw (flanged) Vis à tête cylindrique bombée
11 1 064108 Abstandshalter, 5 mm Spacer Entretoise
12 1 064109 Abstandshalter, 10 mm Spacer Entretoise
13 1 064110 Abstandshalter, 15 mm Spacer Entretoise
14 1 125896 Etikett WOLFF Label WOLFF Etiquette WOLFF
WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19 | Tel. +49 (0)70 42 95 11- 0 | Fax +49 (0)70 42 95 11- 44
| E-Mail [email protected] | Internet www.uzin-utz.com
WOLFF | A Brand of UFLOOR Systems
Loading...
