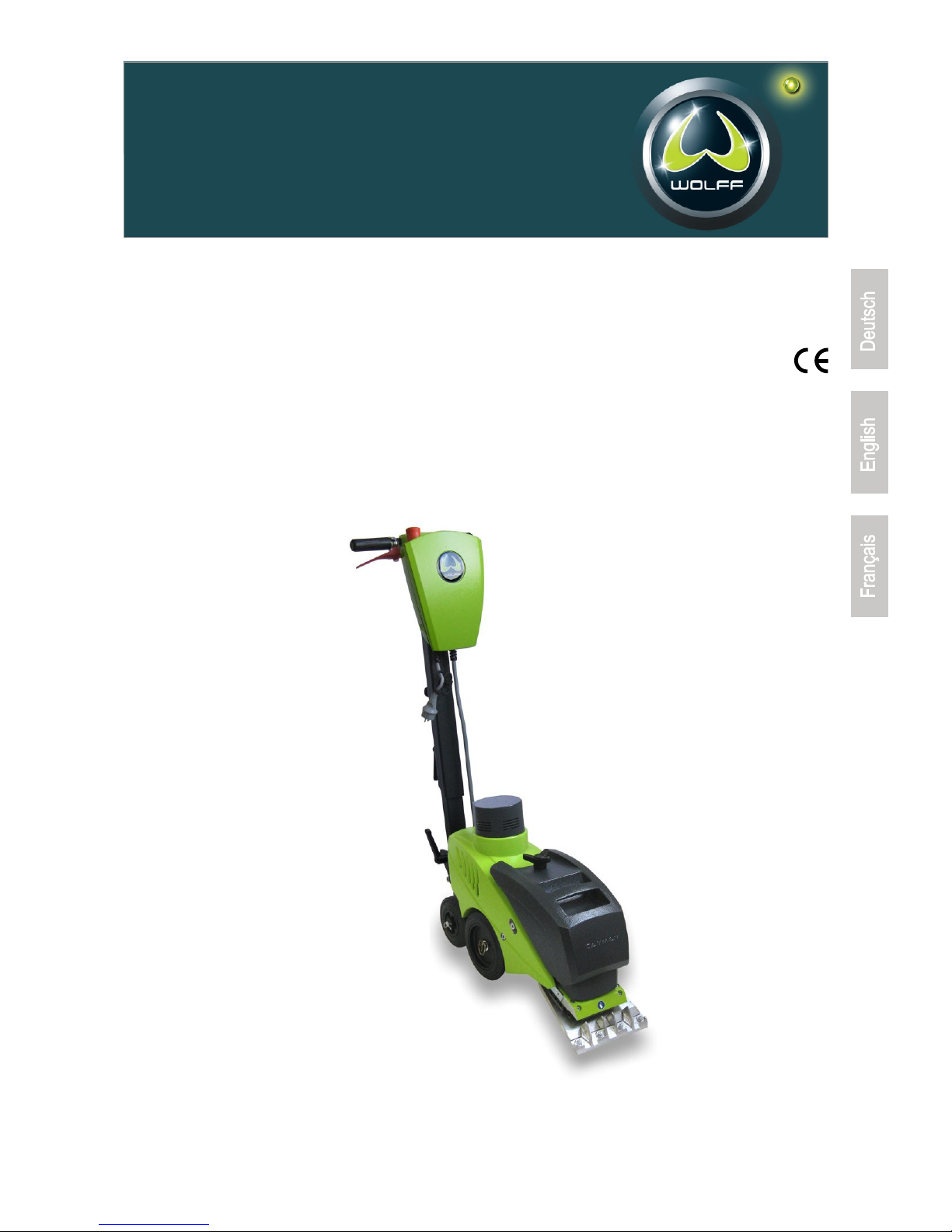

Page 1
Betriebsanleitung / Operating manual / Mode d‘emploi
CAYMAN-STRIPPER 230 V/ 50 Hz D, F, A #066666
Anleitung #068289 ab Masch. Nr. 0001/12
WOLFF | A Brand of UFLOOR Systems
WOLFF | A Brand of UFLOOR Systems | D-71665 Vaihingen/Enz | Dieselstraße 19 | Tel. +49 (0)70 42 95 11- 0 | Fax +49 (0)70 42 95 11- 44 | E-Mail [email protected] | Internet www.wolff-tools.de
Page 2
Betriebsanleitung Deutsch
CAYMAN-STRIPPER 230 V/ 50 Hz D, F, A #066666
Vor Inbetriebnahme unbedingt durchlesen und aufbewahren
Inhalt
Wichtige Bestandteile der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Hinweise zu verschiedenen Bodenbelägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7
Behebung von Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7
2
05/2012

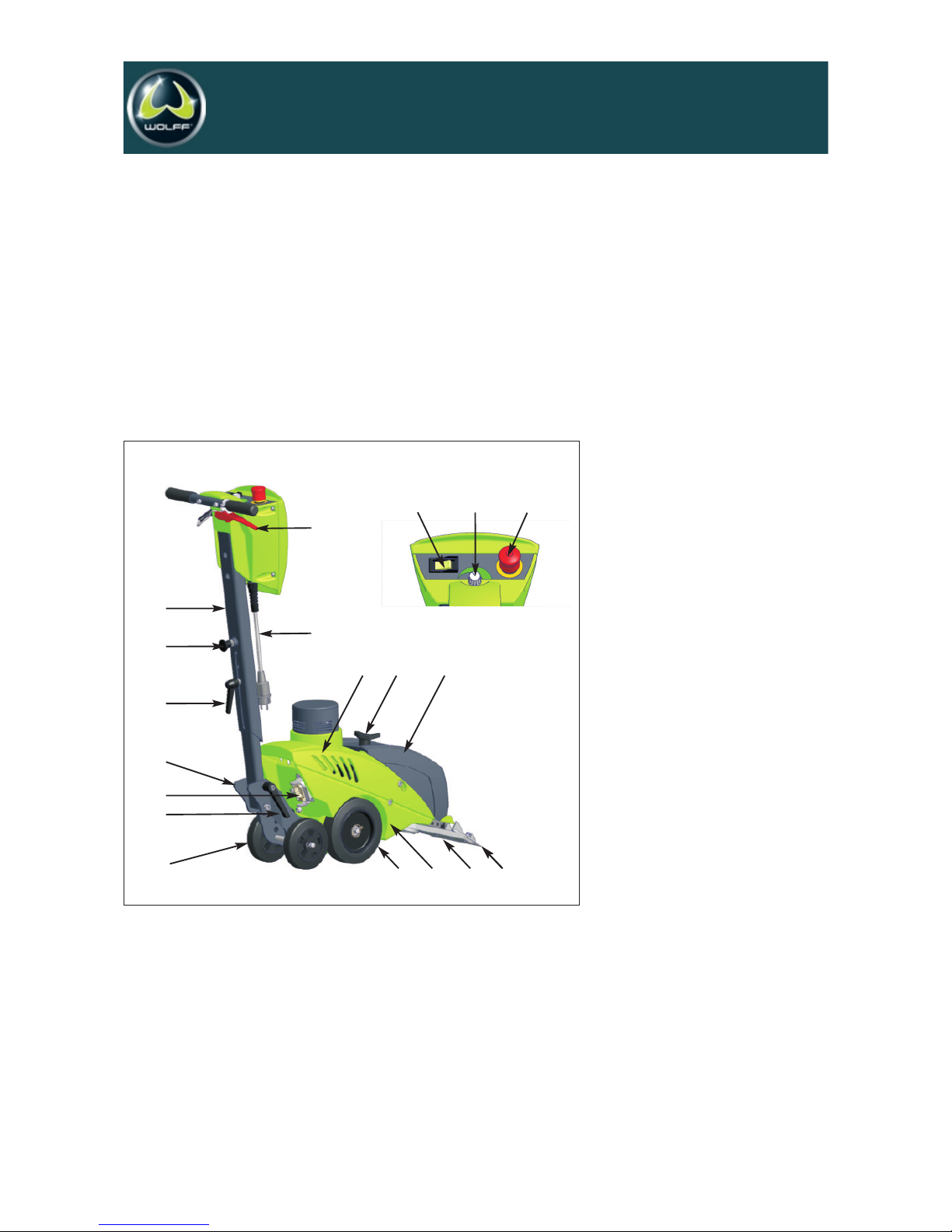

CAYMAN-STRIPPER #066666
u
1 Stiel
2 Stielhalterung
3 Arretierbolzen
4 Klemmhebel Stielverstelltung
5 Zusatzgewicht
6 Klemmhebel Befestigung
7 Befestigungsschraube,
Zusatzgewicht
8 Steckdose, Steuerleitung
9 Netzkabel
10 Notausschalter
11 Drehschalter, Geschwindigkeit
12 Schalter, Schlagwerk
13 Hebel, Antrieb
14 Antriebs-Motor
15 Schlagwerk
16 Abweiser
17 Messer
18 Transportrad
19 Antriebsrad
1
12
13
3
4
8
6
9
7 5
2
18
19 15 16 17
14
11 10

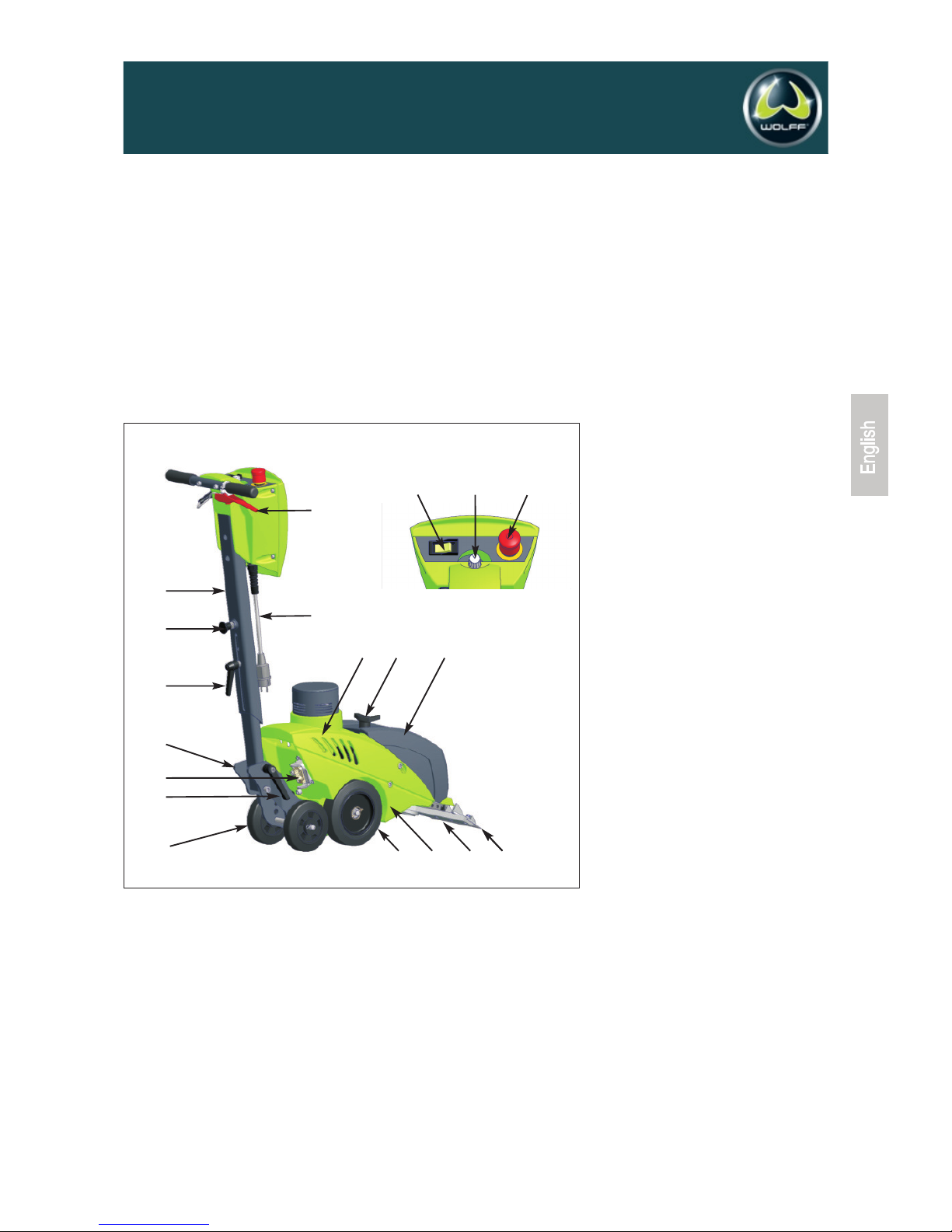

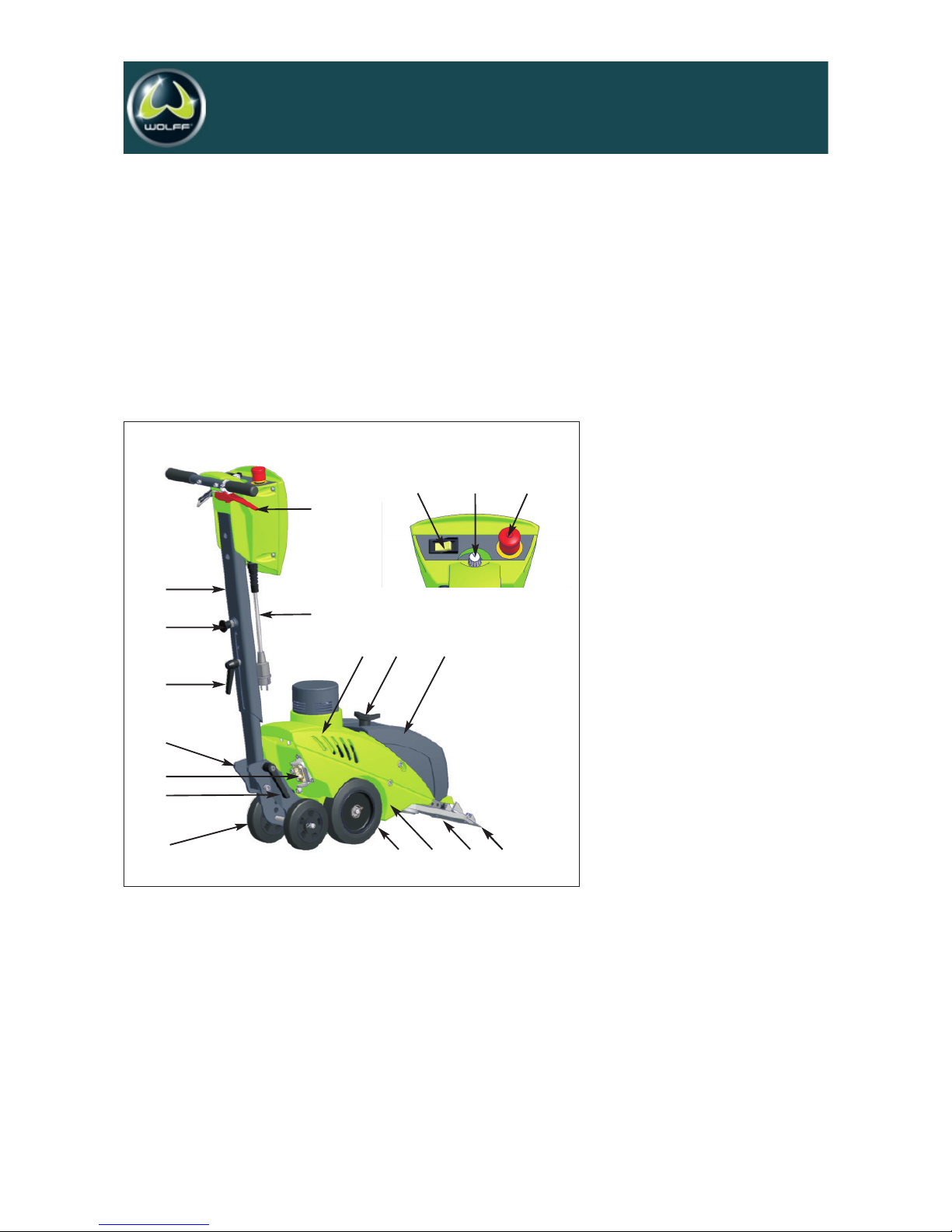

Wichtige Bestandteile der Maschine
Page 3
Beim Transport das Messer immer aus der Maschine
herausnehmen.
3
Lieferumfang
Cayman Stripper
Zusatzgewicht
Gehörschutz
Schutzhandschuhe
Werkzeugsatz
Messerschutz
Messersatz
Verlängerungskabel 10 m (3x2,5²)
Fettpresse
Bedienungsanleitung
1.0 Technische Daten
Versorgungsspannung . . . . . . . . . . . . . . . . . . . . . . . .230 V AC
Leistung Schlagwerk . . . . . . . . . . . . . . . . . . . . . .2.000 W, 11 A
Leistung Antrieb . . . . . . . . . . . . . . . . . . . . . . . . .1.300 W, 4,9 A
Geschwindigkeit . . . . . . . . . . . . . . . . . . . . . . . . .8 bis 20 m/min
Schalldruckpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 dB(A)
Schalleistungspegel . . . . . . . . . . . . . . . . . . . . . . . . . . 83 dB(A)
Hand/Arm-Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 m/s
2
Messerbreite . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210/250 mm
Schlagzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8.500/min
Gewicht: Grundgerät . . . . . . . . . . . . . . . . . . . . . . . . . .37 kg
Zusatzgewicht . . . . . . . . . . . . . . . . . . . . . . . .16 kg
Stiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 kg
3.0 Sicherheitshinweise
Bei allen Arbeiten an der Maschine zuerst Netzstecker aus der
Steckdose ziehen. Nur einwandfreie und für den Anwendungsfall geeignete Messer verwenden.
Instandhaltung nur durch qualifiziertes Service-Personal. Nur
Original-Ersatzteile verwenden.
Transport
Zum Transportieren der Maschine können Stiel und Zusatzgewichte mit wenigen Handgriffen demontiert werden. Das
Gewicht der Maschine beträgt dann 37 kg. (Siehe Kapitel 5.0 + 5.5).
3.1 Einführung
Diese Betriebsanleitung hilft Ihnen, den CAYMAN-STRIPPER
besser kennenzulernen und optimal zu nutzen. Sie finden
hilfreiche Informationen mit denen Sie Gefahren rechtzeitig
erkennen und vermeiden können.
Sie tragen damit nicht nur zu Ihrer eigenen Sicherheit bei,
sondern vermindern Reparaturkosten und erhöhen die Lebensdauer Ihrer Maschine.
Diese Betriebsanleitung ist unbedingt vor Arbeitsbeginn von
allen Personen zu lesen, die mit der Maschine arbeiten. Auch
Personen, die die Maschine warten und pflegen, müssen die
Anleitung gelesen und verstanden haben.
05/2012
CAYMAN-STRIPPER #066666

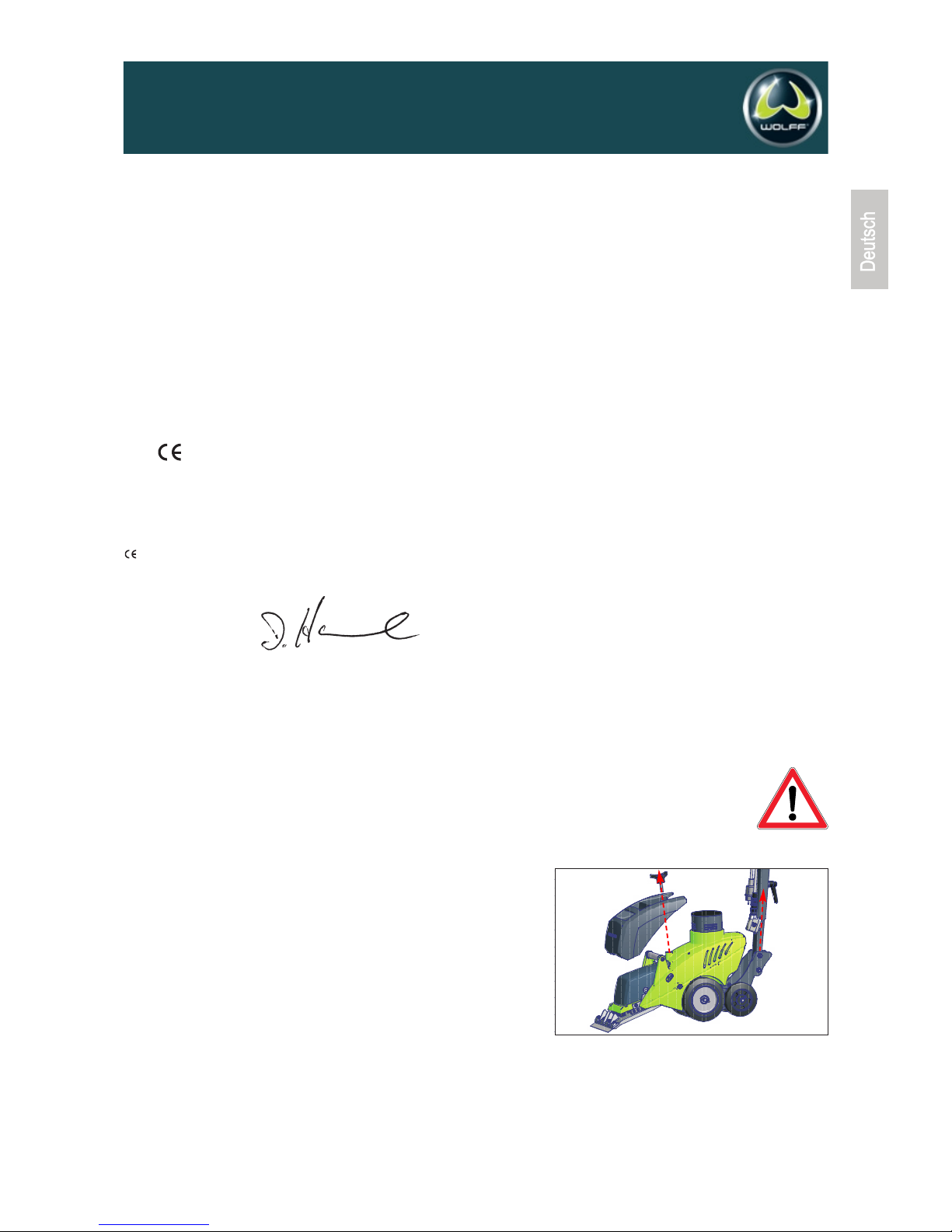

2.0 Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit
den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50144, gemäß den Bestimmungen der Richtlinien
2006/42/EG.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Marke der Uzin Utz Gruppe | D-7166 5 Vaihingen /Enz | Diesel straße 19
B
C
D
E
F
G
H
I
J
K
Page 4
05/2012
CAYMAN-STRIPPER #066666
u
4
3.2 Gefahren im Umgang mit der Maschine
Der CAYMAN-STRIPPER ist nach dem neuesten Stand der
Technik und den anerkannten technischen Regeln gebaut.
Dennoch können bei der Anwendung Gefahren für Leib und
Leben bzw. Sachwerte entstehen.
Störungen, die die Sicherheit beeinträchtigen können, sind
umgehend zu beseitigen.
3.3 Bestimmungsgemäße Verwendung
Der CAYMAN-STRIPPER ist ausschließlich zum Ablösen
verklebter Bodenbeläge in trockenen Räumen konzipiert. Eine
andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß.
Für hieraus entstehende Schäden haftet Wolff nicht.
3.4 Originalteile und Sicherheit
Originalteile und Zubehör sind speziell für den CAYMANSTRIPPER konzipiert. Wir machen ausdrücklich darauf aufmerksam, daß andere Teile nicht verwendet werden dürfen. Dadurch
kann die Sicherheit der Maschine nachteilig beeinträchtigt werden.
Dies gilt besonders für das Messer der Maschine.
Für Schäden, die durch das Verwenden von Nicht-Originalteilen
entstehen, schließt Wolff jede Haftung aus.
3.5 Sicherheit durch Nullspannungs-Schutzschalter
Der CAYMAN-STRIPPER ist mit einem NullspannungsSchutzschalter ausgerüstet. Bei Spannungsausfall wird die
Netzspannung abgeschaltet. So können lebensgefährliche
Unfälle verhindert werden.
Die Maschine läuft nach Spannungsausfall nicht selbsttätig wieder
an, auch wenn der Betriebsschalter am Handgriff nicht ausgeschaltet wurde. Zur Bedienung des Schutzschalters siehe auch
unter Punkt 5.0 Anwendung.
4.0 Wartung und Pflege
Der CAYMAN-STRIPPER ist nahezu wartungsfrei.

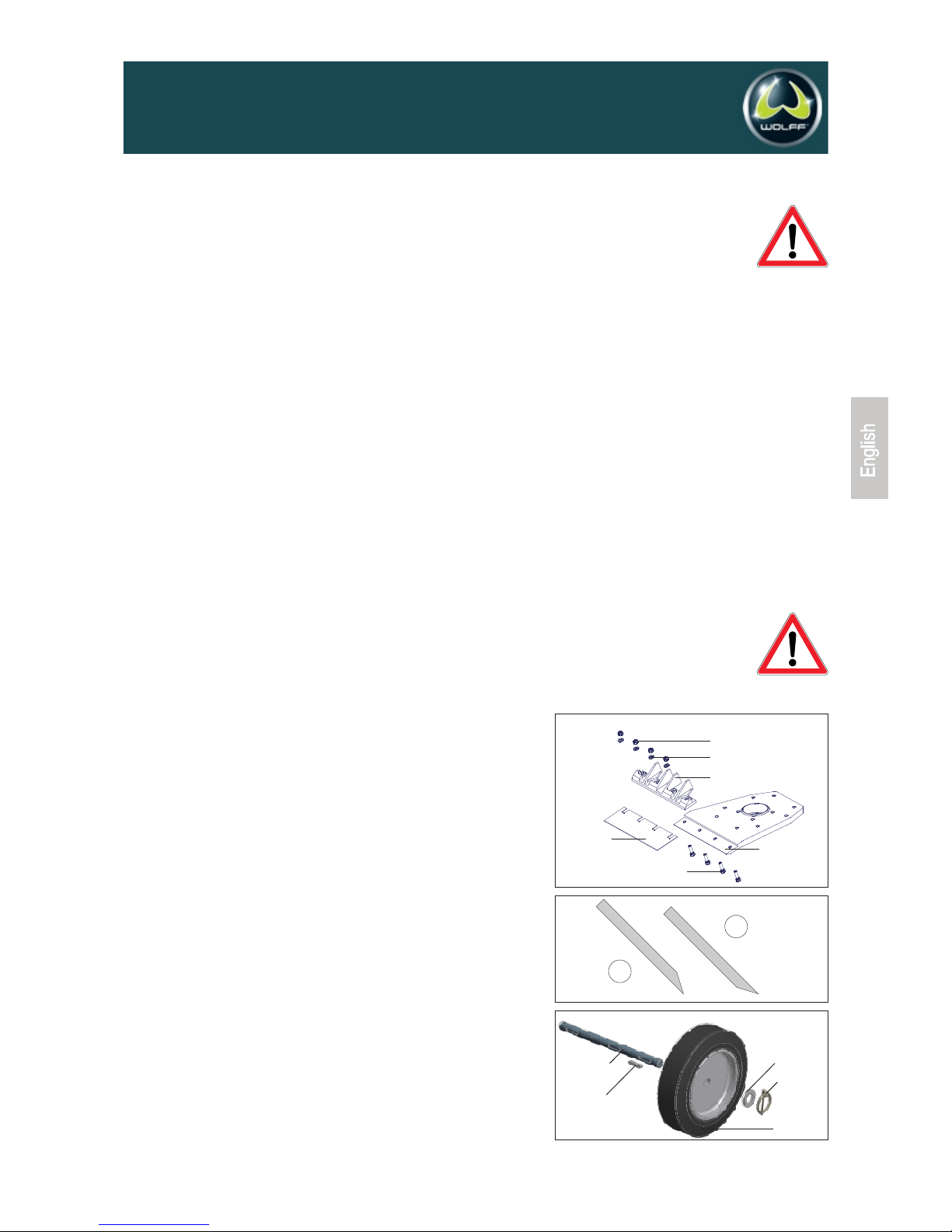

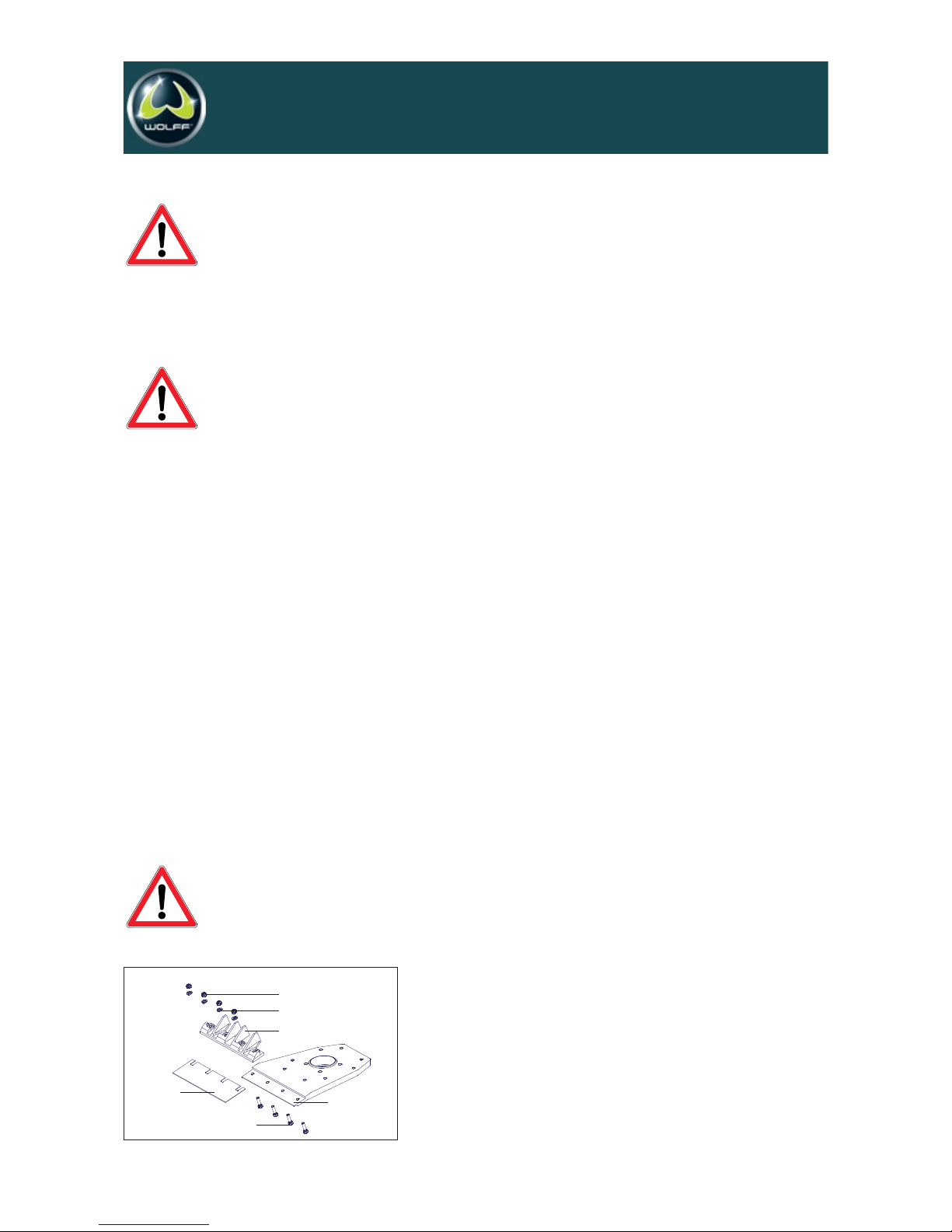

4.1 Einbau und Wechsel des Messers
Vor Beginn des Messerwechsels den Netzstecker aus der
Steckdose ziehen! Zur eigenen Sicherheit Arbeitshandschuhe
benutzen.
1 Zusatzgewicht abnehmen (Kap. 5.5)
2 Stiel auf unterste Position einstellen (Kap. 5.4)
3 Maschine abkippen und auf sicheren Stand prüfen
4 mitgelieferten Messerschutz aufstecken! (befindet sich im
Werkzeugsatz
Achtung! Ohne Messerschutz besteht Verletzungsgefahr,
da das Messer sehr scharf ist!
5 Schrauben säubern und lösen
6 Messer einbauen oder wechseln.
Die Maschine ist nur zu benutzen
für die bestimmungsgemäße Verwendung
in sicherheitstechnisch einwandfreiem
Zustand.
Zur bestimmungsgemäßen Verwendung gehört
das Beachten aller Hinweise aus der
Betriebsanleitung und
die Einhaltung der Inspektions- und
Wartungsarbeiten.
Sechskantmutter
U-Scheibe
Abweiser
Blechschwinger
Messer
Sechskantschraube
Die Abschaltkohlen des Antriebsmotors müssen
paarweise gewechselt werden
Page 5
Rad
Klappsplint
U-Scheibe
Nutfeder
Antriebsachse
05/2012
CAYMAN-STRIPPER #066666
u
5

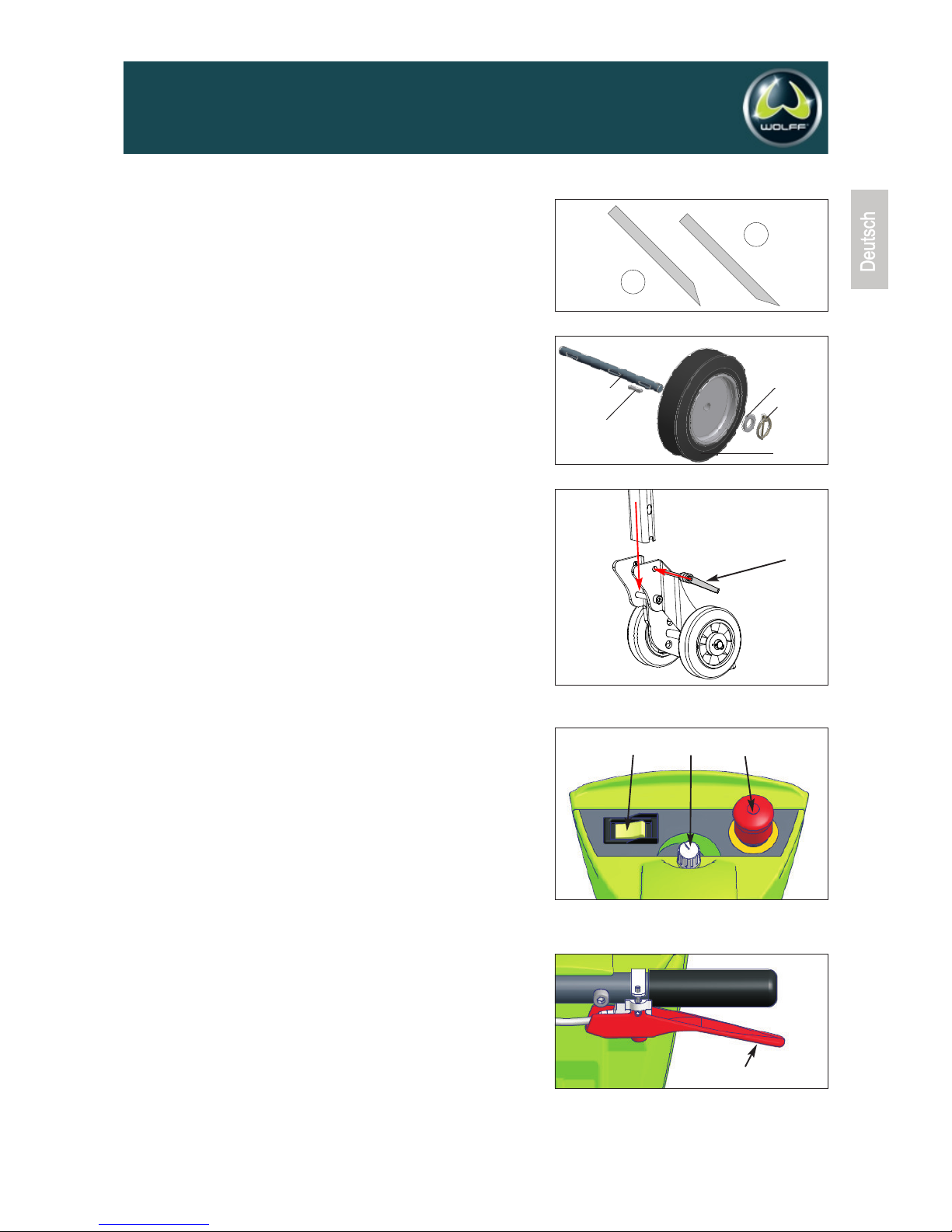

Beim Einsetzen des neuen Messers muß darauf geachtet
werden, daß das Messer satt an der Stützkante anliegt.
Bei normalen und harten Unterböden sollte die abgeschrägte
Seite nach oben zeigen (1), bei weichen Unterböden (z.B.
Spanplatten) sollte die abgeschrägte Seite nach unten zeigen (2).
Auswechseln der Antriebsräder
Zum Auswechseln lassen sich die Antriebsräder nach Entfernen
der Klappsplinte von der Achse abziehen. Dabei sollte auf die
Nutfedern geachtet werden. -Nicht verlieren- ! (Siehe Bild 3)
5.0 Anwendung
5.1 Inbetriebnahme
1. Setzen Sie den Stiel auf die Stielhalterung auf.
2. Befestigen Sie den Stiel mit der Spannschraube
an der Stielhalterung befestigt. (Siehe Bild 4)
Das Messer ist aus Sicherheitsgründen nicht montiert. Es wird in
der Regel mit der abgeschrägten Seite nach oben zwischen
Schwinger und Abweiser geschoben.(1)
Bitte beachten Sie auch den Abschnitt "Messerwechsel" in Kap. 4.1.

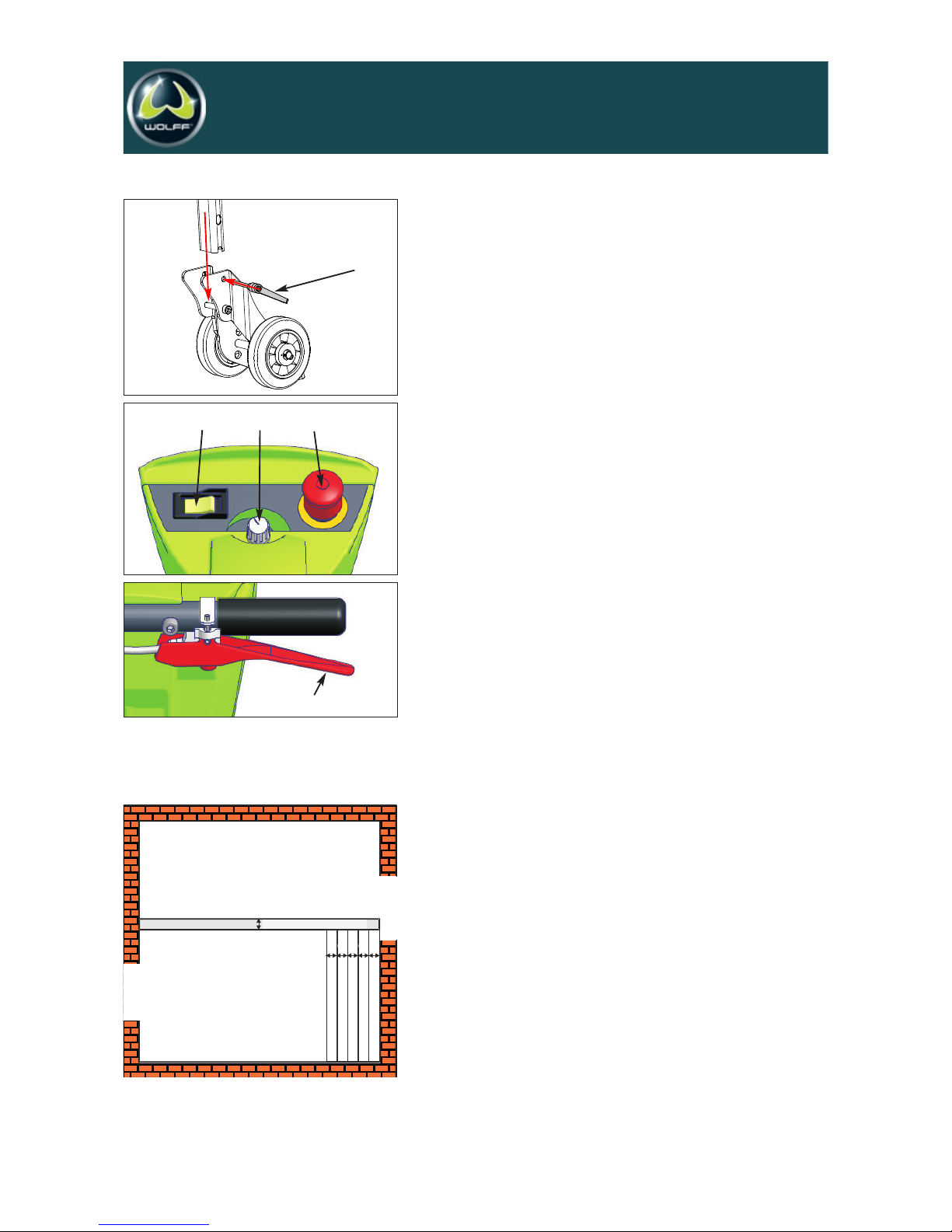

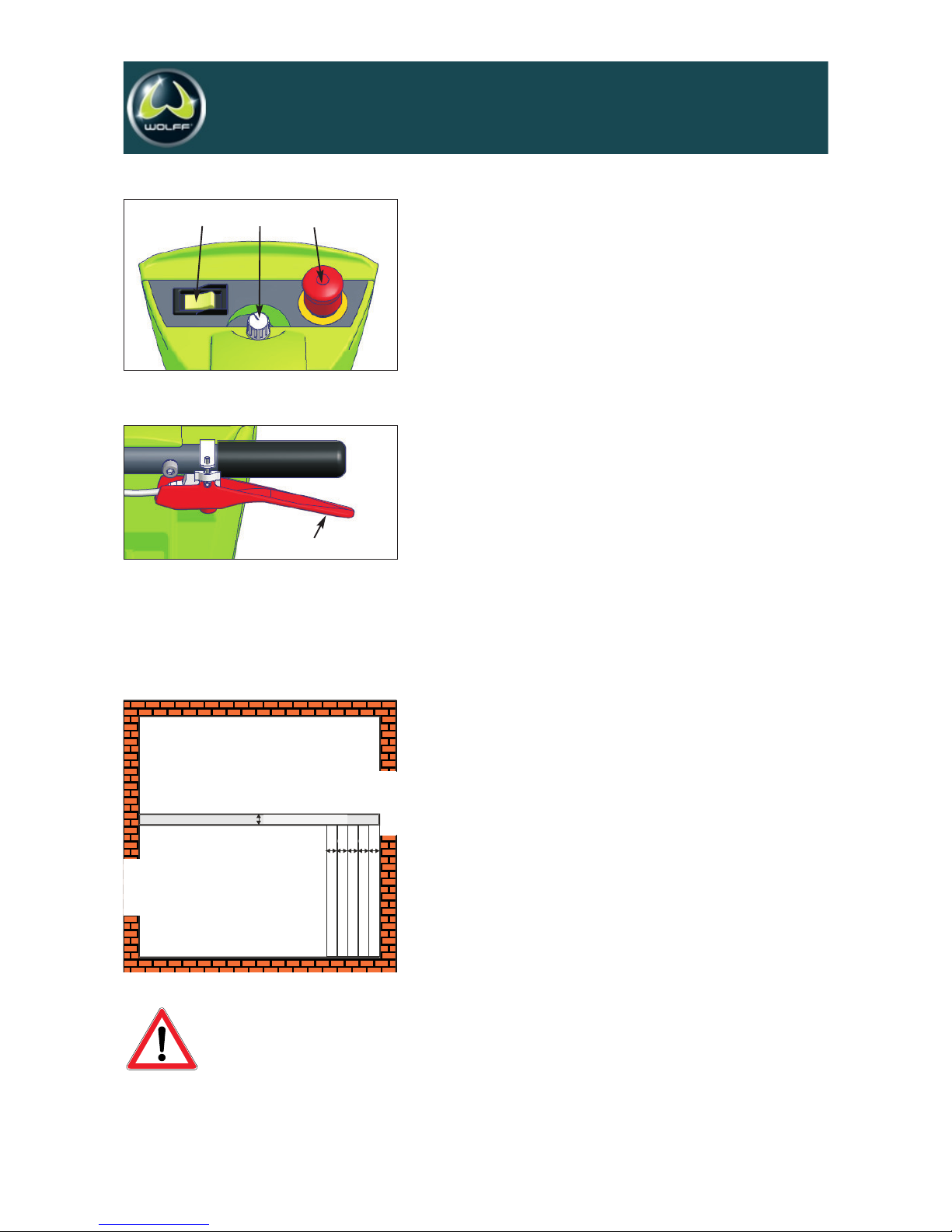

Ein/Ausschalten des Gerätes
Der CAYMAN-STRIPPER wird am zentralen Bedienfeld
oben am Handgriff bedient. Mit Schalter (1) wird das
Schlagwerk eingeschaltet. Es läuft sofort an.
Der rote Hebel (2) schaltet den Antrieb ein und aus.
Mit dem Drehschalter (3) wird die Geschwindigkeit
zwischen 8 und 20 m/min geregelt.
Durch Drücken des Notausschalter ( 5 ) bei Gefahr kann
die gesamte Maschine stillgelegt werden.
Indem der Schalter gedreht wird, wird der Notaus zurück
gesetzt.
Die Maschine ist mit einem Nullspannungsschalter ausge
rüstet. Er verhindert das unabsichtliche Anlaufen, nach
Wiederherstellung der Spannungsversorgung
Tritt während des Betriebs eine Netzunterbrechung auf,
muß der CAYMAN-STRIPPER wieder mit Schalter (1) neu
eingeschaltet werden.(Nullspannungsschutzschalter)
2
1
Spann-
schrauben
1
3
5
2
Page 6
05/2012
CAYMAN-STRIPPER #066666
u
6
Anwendung
Der CAYMAN-STRIPPER löst verklebte, flexible Bodenbeläge
in Streifen ab. Er arbeitet mit einem oszillierenden System, d.h.
das Messer bewegt sich kreisförmig ohne sich zu drehen. Diese
Bewegung beinhaltet eine seitliche Schnittbewegung. Dies kann
bei steifem Material und aggressivem Kleber zu seitlichem
Ausbrechen führen. Hier sind dem Gerät von der Arbeitsweise
her Grenzen gesetzt.
Als Vorbereitung genügt es, den Belag in Streifen von der
Messerbreite zu schneiden. Breitere Streifen bringen keinen
Zeitgewinn.
Um mit dem Ablösen beginnen zu können, muß man einen
Streifen quer anschneiden. Danach ein paar Zentimeter anheben,
um mit dem Maschinenmesser unter den Belag zu gelangen. Es
ist vorteilhaft, den ersten Streifen quer zur allgemeinen
Arbeitsrichtung abzulösen, damit man die nächsten Streifen
direkt anfahren kann. Bei sehr schwer zu entfernenden Belägen
die Streifen schmäler schneiden.
Die Messer schleifen sich normalerweise am Estrich selbst
nach. Deshalb muß ein Messserwechsel nur vorgenommen
werden, wenn sich das Stahlblatt verbogen hat oder zu weit
abgenützt ist.

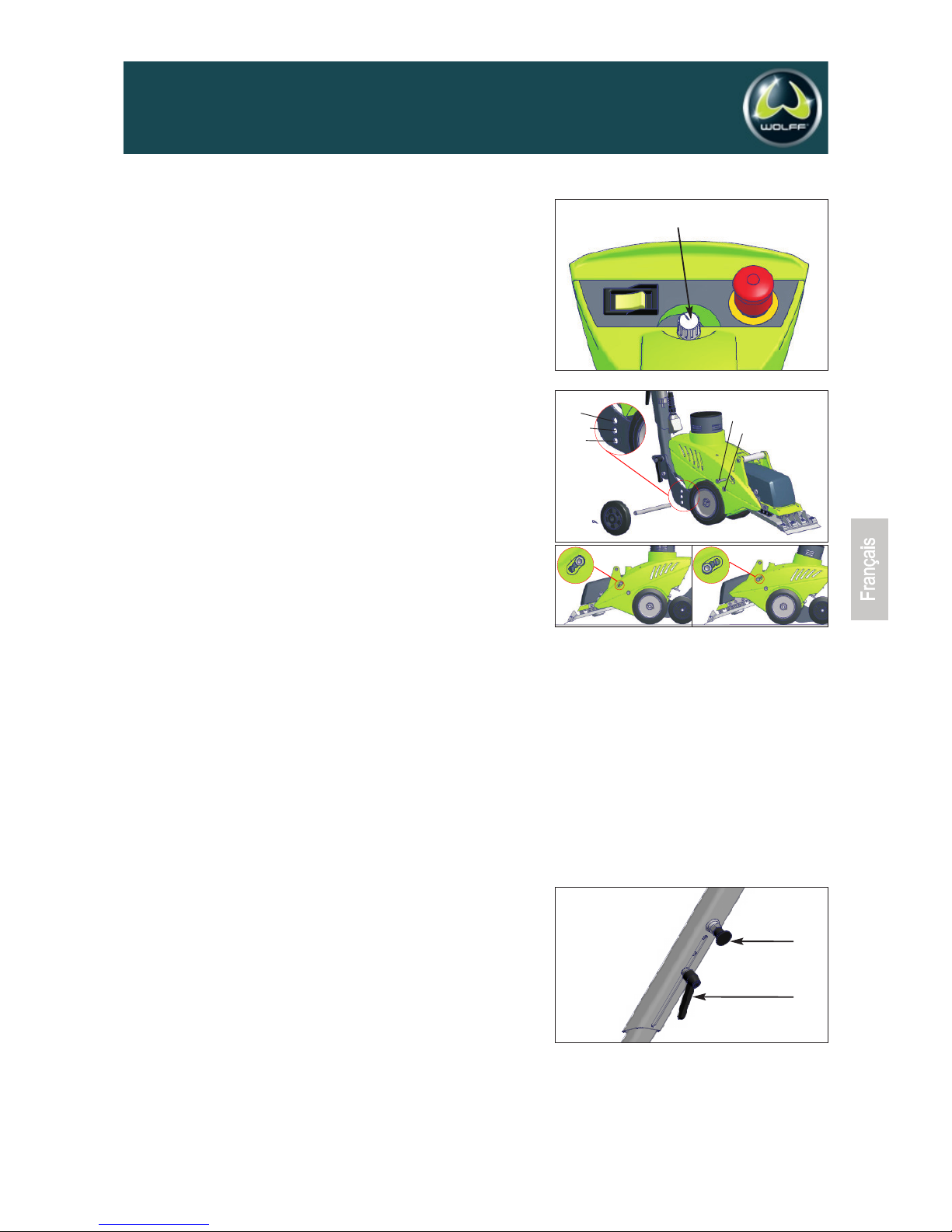

5.2 Einstellung der Geschwindigkeit
Mit der Geschwindigkeitseinstellung kann der CAYMANSTRIPPER an verschiedene Bodenbeläge angepaßt werden.
Die optimale Einstellung ist abhängig vom Belag, vom Klebstoff
oder von der Umgebungstemperatur. Deshalb können keine allgemeingültigen Aussagen gemacht werden.
Die Geschwindigkeit wird mit Schalter 3 eingestellt (Kap. 5.1).
Generell gilt: wenn das Messer über den abzulösenden Belag
hinweg springt, sollte die Geschwindigkeit verlangsamt werden.
5.3 Einstellung des Messerwinkels
Der Messerwinkel kann in 3 Stufen verstellt werden.
Transportrad ausbauen.
Transportachse in der gewünschten Winkelstellung einbauen.
Am Schlagwerk Schraube 2 herausschrauben und 1 lösen
Mit Schraube 2 die gewünschte Messerwinkelposition
gem. Abbildung einstellen
Optimaler Messerwinkel
Der optimale Messerwinkel ist abhängig von der Art des
Bodenbelags, des Klebstoffes und des Unterbodens. Wegen
der Vielzahl der Bedingungen können keine allgemeingültigen
Aussagen gemacht werden.
Generell gilt: Wenn das Messer über den abzulösenden Belag
hinweg springt, sollte ein steilerer Winkel gewählt werden. Bei
weichen Unterböden wie Spanplatten oder Holz sollte der
Messerwinkel flach sein, um den Unterboden nicht zu beschädigen.
Messerbreite
1
6 5 4 3 2
EMPFEHLUNG:
Sondermesser U-Form, 250 mm
Zum gleichzeitigen Vorschneiden und
Ablösen von PVC und Linoleum.
#38768 Schneide oben
#38932 Schneide unten
steil
3
mittel
flach
2
1
flach steil
Page 7

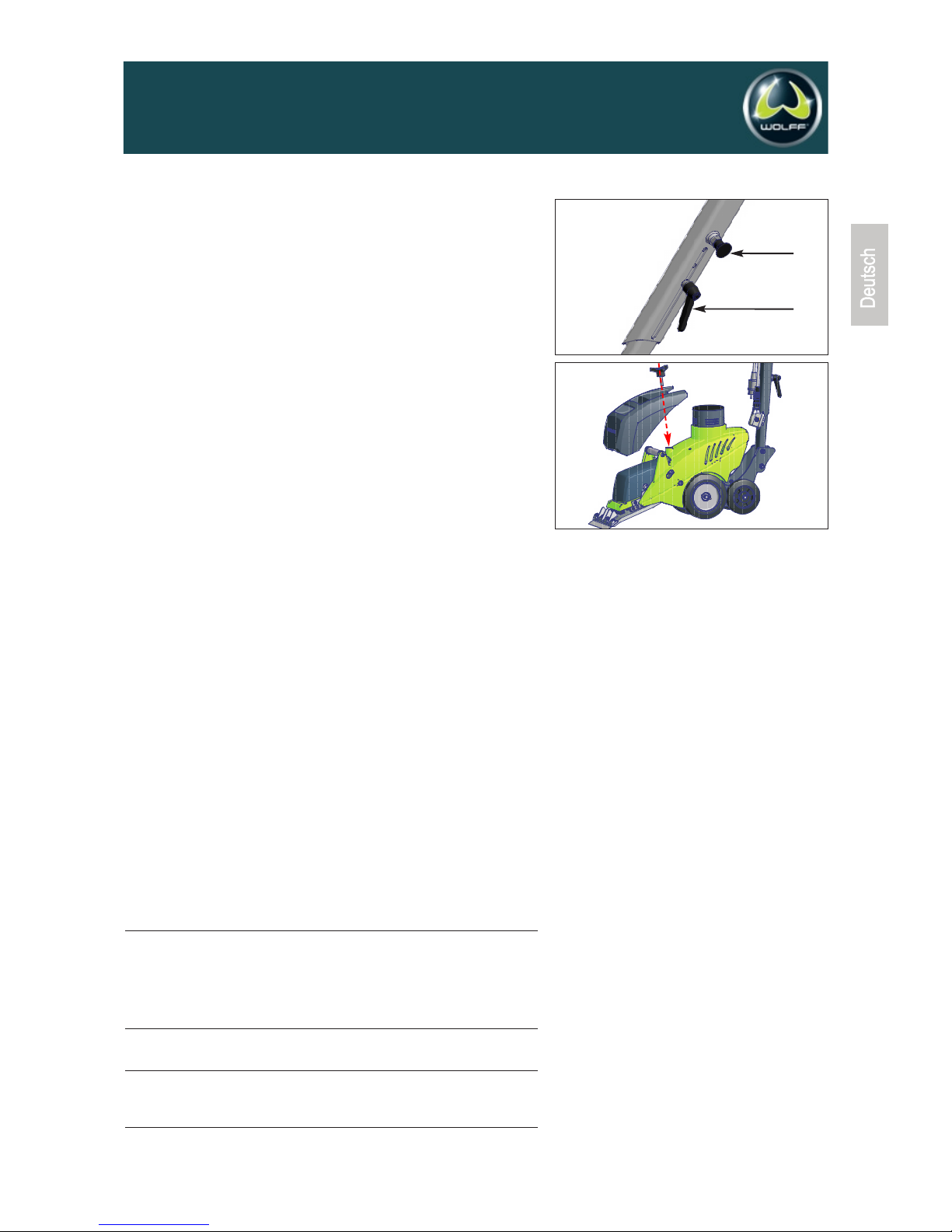

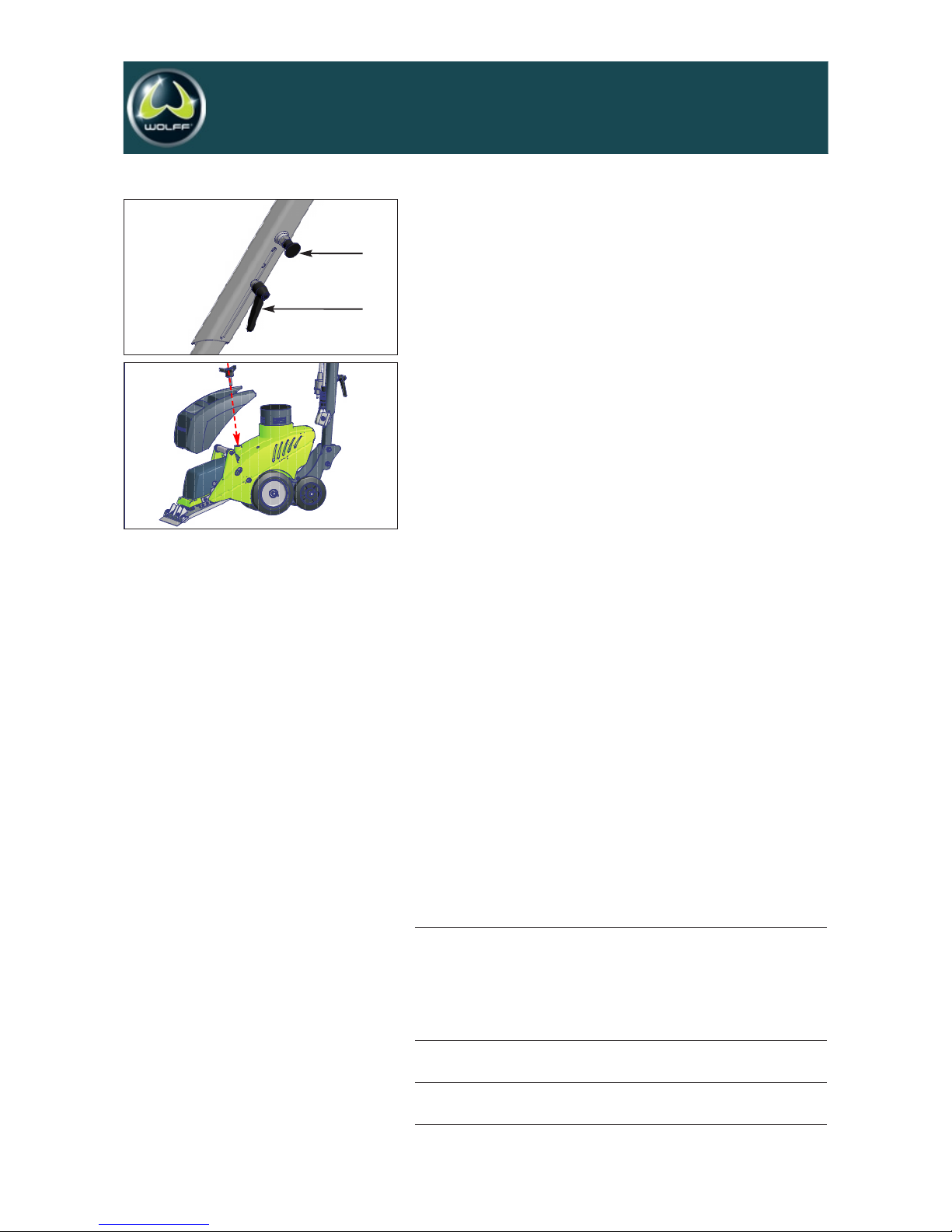

5.4 Verstellung des Stiels
Die Stielhöhe kann zur Anpassung an die Körpergröße in 6
Stufen (200mm) eingestellt werden. Dafür die Spannschraube
(1) unten am Stiel lösen, Arretierbolzen (2) ziehen und die Höhe
wie gewünscht einstellen. Spannschraube (1) wieder festziehen.
5.5 Zusatzgewicht
Das Grundgewicht des CAYMAN-STRIPPER wurde aus
Gründen der einfachen Handhabung und des Transports so niedrig
wie möglich gewählt. Um wirksam arbeiten zu können, ist
deshalb ein Zusatzgewicht notwendig, das im Lieferumfang enthalten ist.
Zusatzgewicht in die Halterungen einsetzen und mit
den Sternschraube befestigen
6.0 Hinweise zu verschiedenen Bodenbelägen
Haupteinsatzbereich des CAYMAN-STRIPPER sind Schaumrückenbeläge, CV-Beläge, PVC-Filzbeläge und leichte Teppichböden.
CV-, PVC-Filzbeläge und Teppichbeläge ohne Schaumrücken
Streifen in Messerbreite schneiden. Von Zeit zu Zeit prüfen, ob
das Messer noch gerade ist.
Teppichböden mit Schaumrücken
Nur scharfe Messer benutzen! Nutzschicht großflächig abziehen. Dazu eine Reißklaue verwenden. Anschließend die
Schaumreste mit dem Stripper entfernen. Wenn in Mulden
etwas Schaum stehen bleibt, von der Seite anfahren.
Teppichböden mit Vliesrücken
Nutzschicht vorher nicht abziehen. Belag in Streifen schneiden
und zusammen mit dem Vliesrücken abstrippen.
Flexplatten
Flexplatten können, sofern sie nicht extrem festliegen, ohne
Vorschneiden abgesprengt werden.
7.0 Behebung von Störungen
Störung Mögliche Ursache Beseitigung
Maschine läuft nicht an Stromzufuhr unterbrochen Abschaltkohlen
paarweise wechseln.
Störung durch
Fachkraft
Sicherung defekt beseitigen bzw.
Kabel oder Stecker defekt Teile erneuern.
Hoher Kraftaufwand Messer stumpf Messer auswechseln
beim Arbeiten notwendig
Hohe Vibrationen Verschleißteile der Maschine zur
Maschine sind Reparatur einschicken
ausgeschlagen
7
05/2012
CAYMAN-STRIPPER #066666
u
2
1
Page 8
8
05/2012
CAYMAN-STRIPPER #066666
u
Gewährleistung
Der Gewährleistungszeitraum für neue Wolff Maschinen beträgt ein Jahr ab dem Zeitpunkt der Übergabe /
Ablieferung an den Kunden, soweit nicht nach zwingenden gesetzlichen Vorschriften etwas anderes gilt.
Bei der Geltendmachung von Gewährleistungsansprüchen hat grundsätzlich auch die Vorlage der Rechnung
bzw. des Kaufbelegs zu erfolgen.
Alle Reparaturen im Rahmen der Gewährleistung müssen durch eine von uns anerkannte Wolff Service-werkstätte ausgeführt werden. Selbst durchgeführte und/oder unsachgemäße Reparaturen führen regelmäßig zum
Ausschluss von Gewährleistungsansprüchen. Dies gilt ebenso für unsachgemäße Bedienung und/oder
Gebrauch.
Ersatz von Teilen, Zubehör und sonstige Änderungen an Wolff Maschinen
Wolff Maschinen bieten für den Verwender ein hohes Maß an Sicherheit und Zuverlässigkeit. Um diese zu
erhalten, darf der im Zeitpunkt der Auslieferung bestehende werkseitige Zustand Ihrer Wolff Maschine nicht
ohne Beachtung der nachfolgenden Regeln verändert werden. Diese Regeln gelten sowohl für den Ersatz
von Teilen, die Ausstattung mit Zubehör als auch sonstige technische Änderungen.
Jegliche Arbeiten an Ihrer Wolff Maschine sind ausschließlich durch eine Fachwerkstätte, die über
entsprechend fachlich geschultes und erfahrenes Personal sowie die erforderlichen Arbeitsmittel
verfügt, durchzuführen. Wir empfehlen hierfür autorisierte Wolff Servicewerkstätten.
Im Falle des beabsichtigten Ersatzes von Teilen, der beabsichtigten Ausstattung mit Zubehör oder
beabsichtigten sonstigen technischen Änderungen sollte stets vor Beginn der Arbeiten eine
Beratung durch eine autorisierte Wolff Servicewerkstätte oder uns als Hersteller erfolgen.
Es wird dringend empfohlen, nur sicherheitsgeprüfte Original Wolff-Ersatzteile und Original Wolff-
Zubehörteile zu verwenden, die von uns als Hersteller freigegeben wurden.
Diese Ersatz- und Zubehörteile erhalten Sie bei Ihrer autorisierten Wolff Servicewerkstätte, die auch
gerne die fachgerechte Montage für Sie durchführt. Original Wolff-Ersatzteile und Original Wolff
Zubehörteile wurden auf Sicherheit und Eignung speziell für Wolff Maschinen geprüft.
Die Sicherheit und Eignung anderer als Original Wolff-Ersatz- und Zubehörteile können wir
nicht hinreichend beurteilen, und folglich auch nicht hierfür einstehen.
Zum Erhalt der Betriebssicherheit und zur Vermeidung von Schäden sind im Falle technischer
Änderungen - gleich welcher Art - in jedem Falle unsere technischen Richtlinien zu beachten. Bitte
wenden Sie sich im Übrigen auch jederzeit gerne an uns, wenn Sie sonstige Fragen zu Ihrer Wolff
Maschine haben.
Wir bitten um Verständnis, dass wir für Schäden keine Gewähr übernehmen können, soweit sie infolge unsachgemäßer Arbeiten bzw. infolge Verstoßes gegen die vorgenannten Regeln entstehen.
Page 9
05/2012
CAYMAN-STRIPPER #066666
u
Operating manual English
CAYMAN-STRIPPER 230 V/ 50 Hz D, F, A #066666
Read before use and keep safe
Contents
Main components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 9
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10
Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 11
Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 12
Information about various floorings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14
Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 14
9
1 Handle
2 Handle bracket
3 Locking stud
4 Clamping lever, handle
5 Additional weight
6 Clamping lever, mounting
7 Bolz, additional weight
8 Socket, control cable
9 Extension Cord
10 Emergency stop switch
11 Rotary control, speed
12 Push-button, striking mechanism
13 Lever, Drive
14 Motor, drive Unit
15 Striking mechanism
16 Deflector
17 Blade
18 Transport wheel
19 Driving wheel, narrow
1
12
13
3
4
8
6
9
7 5
2
18
19 15 16 17
14
11 10
Main components
Page 10
05/2012
CAYMAN-STRIPPER #066666
u
10
1.0 Technical Data
Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .230 V
Power consumption . . . . . . . . . . . . . . . . . . . . . . .2.000 W, 11A
Power motor drive . . . . . . . . . . . . . . . . . . . . . . .1.300 W, 4,9 A
Speed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 to 20 m/min
Sound pressure level . . . . . . . . . . . . . . . . . . . . . . . . . .70 dB(A)
Sound energy level . . . . . . . . . . . . . . . . . . . . . . . . . . .83 dB(A)
Hand/Arm-Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 m/s
2
Blade size . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210/250 mm
Consumption rate . . . . . . . . . . . . . . . . . . . . . . . . . . . .8.500/min
Weight: Basic device . . . . . . . . . . . . . . . . . . . . . . . . . .37 kg
Additional weight . . . . . . . . . . . . . . . . . . . . . . .17 kg
Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 kg
3.0 Safety instructions
Disconnect the power supply before any maintenance is carried
out.Use only recommended blades and ensure it is sharp before
starting.Maintenance should be undertaken only by qualified
personnel. Use only genuine Wolff spare parts.
Transport
To transport the machine, the handle and additional weights can
be dismantled easily. The weight without handle and additional
weights is 37 kg (see Chapter 5.0 + 5.5).
3.1 Introduction
This operating manual should be used to get the most benefit
from your CAYMAN-STRIPPER SILENT.
Following these instructions will both extend the life of your
machine and reduce repair costs. Please ensure any user of the
machine is fully familiar with the instructions for use before
allowing work to start.
3.2 Danger while working with the machine
The CAYMAN-STRIPPER is designed to the highest technical
standards. Incorrect use can be dangerous!
Disturbances that could impair safety, have to be eliminated at once.
Comes with
CAYMAN-STRIPPER
Additional weight
Hearing protectors
Safety gloves
Tool kit
Blade cover
Blade kit
Extension cable
Grease gun
Operation manual

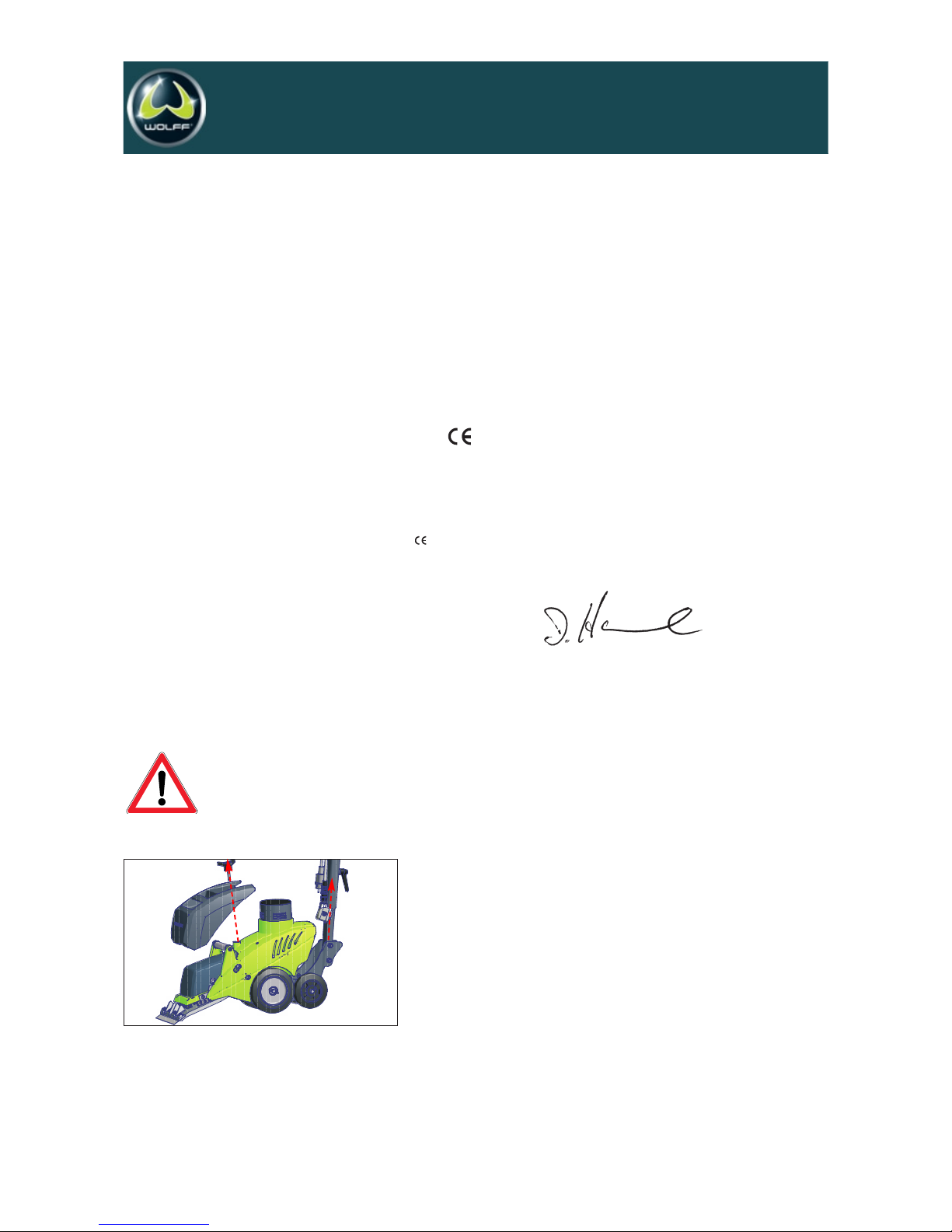

2.0 Declaration of conformity
We declare under our sole responsibility that this product is
in conformity with the following standards of standardization
documents: EN 50144, according to the provisions of the
Directives 2006/42/EC.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Marke der Uzin Utz Gruppe | D-7166 5 Vaihingen /Enz | Diesel straße 19

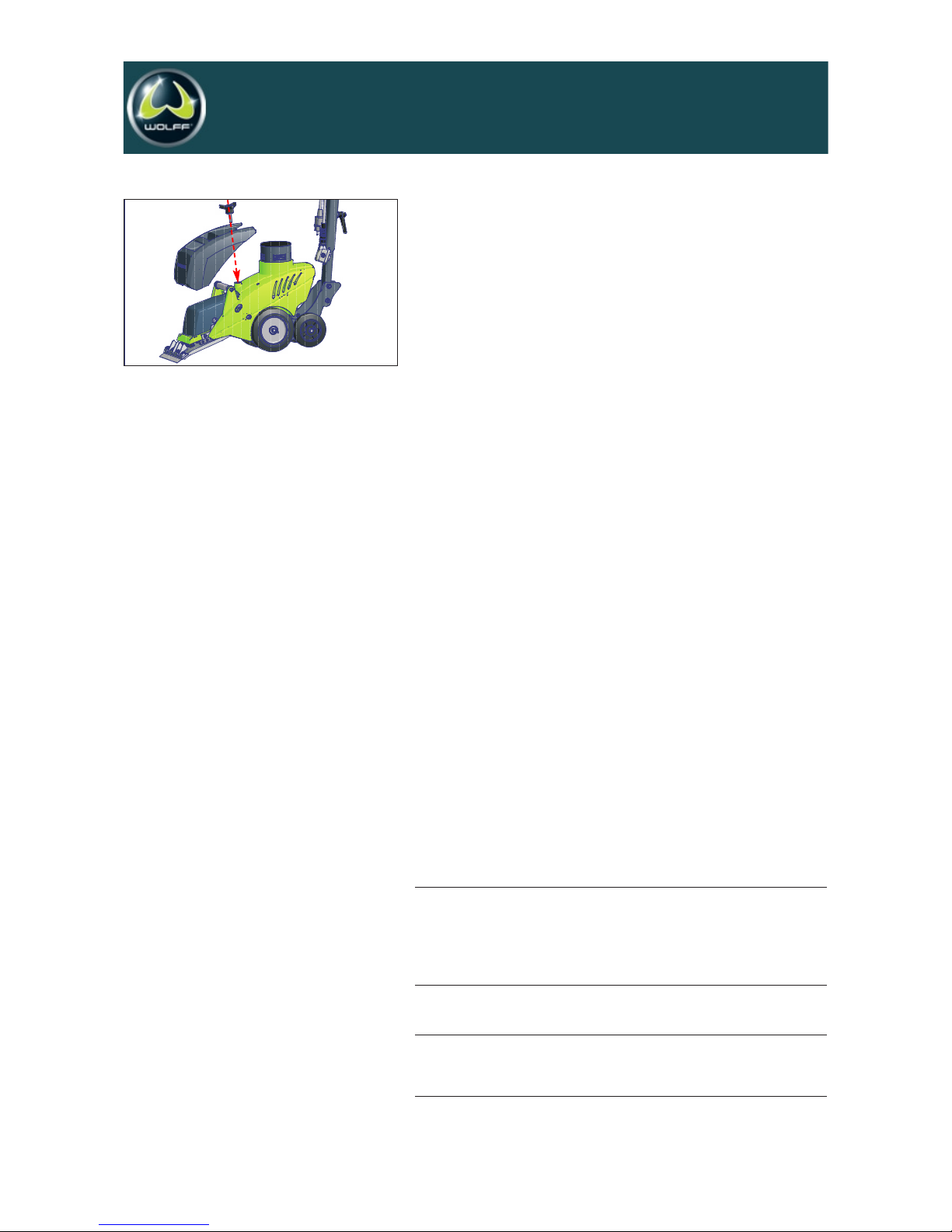

Always remove the blade from the machine during
transport.
Page 11
05/2012
CAYMAN-STRIPPER #066666
u
11
3.3 Restriction of use
The CAYMAN-STRIPPER is exclusively for removing bonded
floor coverings in dry environments.
It should not be used for any other purpose. Wolff cannot be
held responsible for any damage or loss caused by incorrect use.
3.4 Genuine Spare Parts
Spare parts and accessories are manufactured uniquely for the
CAYMAN-STRIPPER SILENT. It must be emphasized that parts
obtained from unauthorized sources must not be used.
Wolff cannot be held responsible for the performance of or any
damage arising from the use of machines in which genuine spare
parts have not been used. This is particularly important with
replacement blades.
3.5 Low-voltage protection
The CAYMAN-STRIPPER is equipped with a Low-voltage
protection switch. The power supply breaks if current fluctuation
or mains power failures occur, thus preventing serious perilous
accidents.
Due to the restart protection, the machine will not restart after a
power failure, even if the operation switch has not been
switched off. For using the protective cut-out switch see also
item 5.0 Application
4.0 Maintenance
The CAYMAN-STRIPPER is virtually maintenance-free.

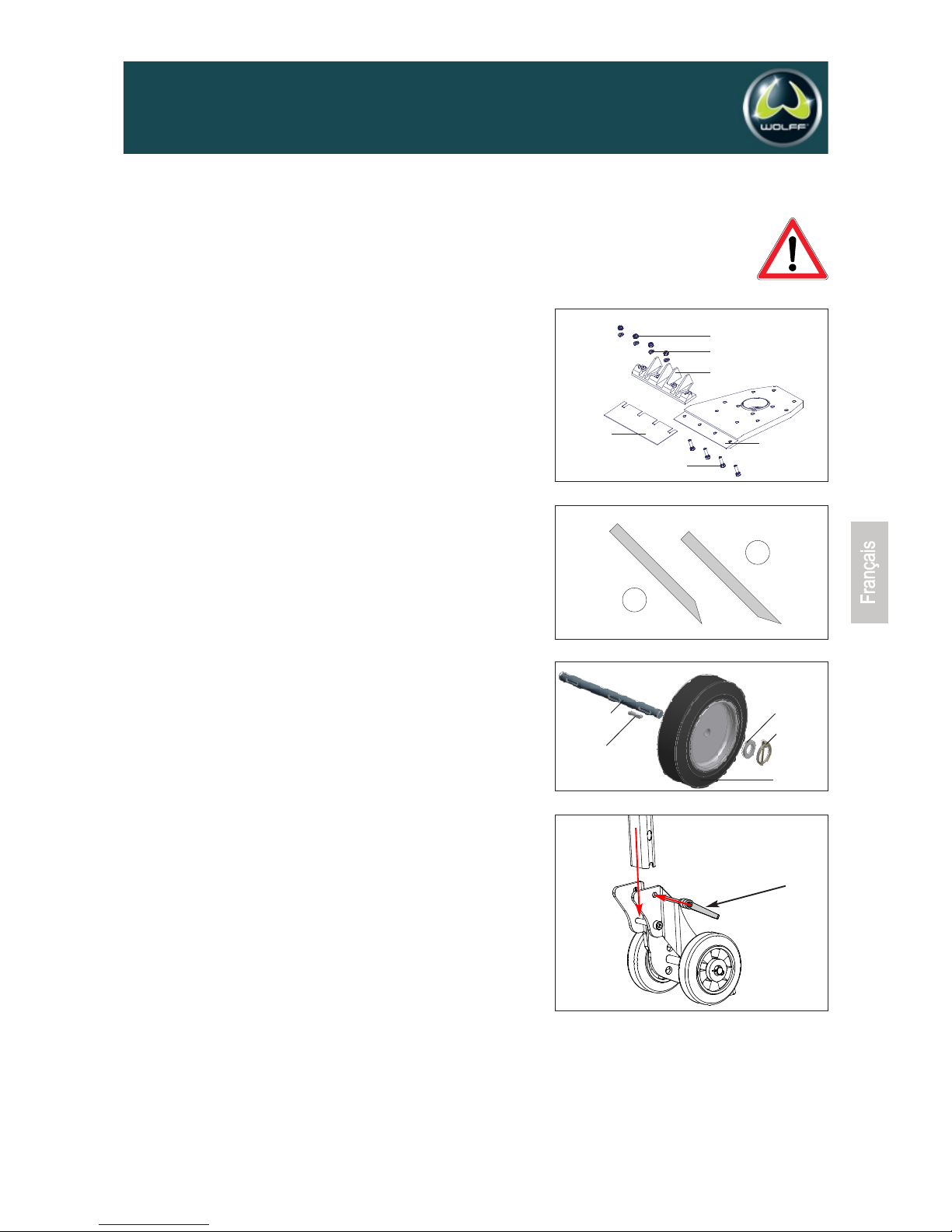

Changing the blade
Disconnect the power supply before changing the blade. Use
work gloves for your own safety.
1 Remove additional weight (Chap. 5.5)
2 Set handle to the lowest position (Chap. 5.4)
3 Tip the machine and check that it is standing securely
4 Put on the blade guard which is supplied!
(located in the tool set)
Caution! There is a risk of injury without the blade guard
as the blade is very sharp!
5 Clean and loosen screws
6 Install or replace blade.
Make sure that the blade fits in exactly into the support. On normal
and hard subfloors the bevel of the blade should show upwards
(1), on soft subfloors (e.g. chipboards) the bevel should show
downwards (2). (Pic. 2)
Changing the driving wheels
Remove the splint-pins and pull the wheels from the axle. Do not
loose the springs (Pos. 53) under any circumstances! (Pic. 3)
2
1
The shut-off carbon brushes of the drive motor must
be replaced in pairs
WOLFF cannot be held responsible for any damage or
loss caused by incorrect use Correct use also includes
to take care of all directions from the operating
manual and
the execution of maintenance and service.
Hex nut
Washer
Deflector
Sheet metal
oscillator
Blade
Six-point screw
Wheel
Lynch
pin
Washer
Spigot and
groove
Driving
axle
Page 12
Messerbreite
1
6 5 4 3 2
05/2012
CAYMAN-STRIPPER #066666
u
12
5.0 Use
5.1 Assembling the machine
1. Position the handle on the handle support.
2. Fasten the handle to the handle support using
the tensioning screw.
The sharp bevel of the blade must always face up and the blade
must sit close to its support.
See also Chapter 4.0 Maintenance, "Changing the blade".

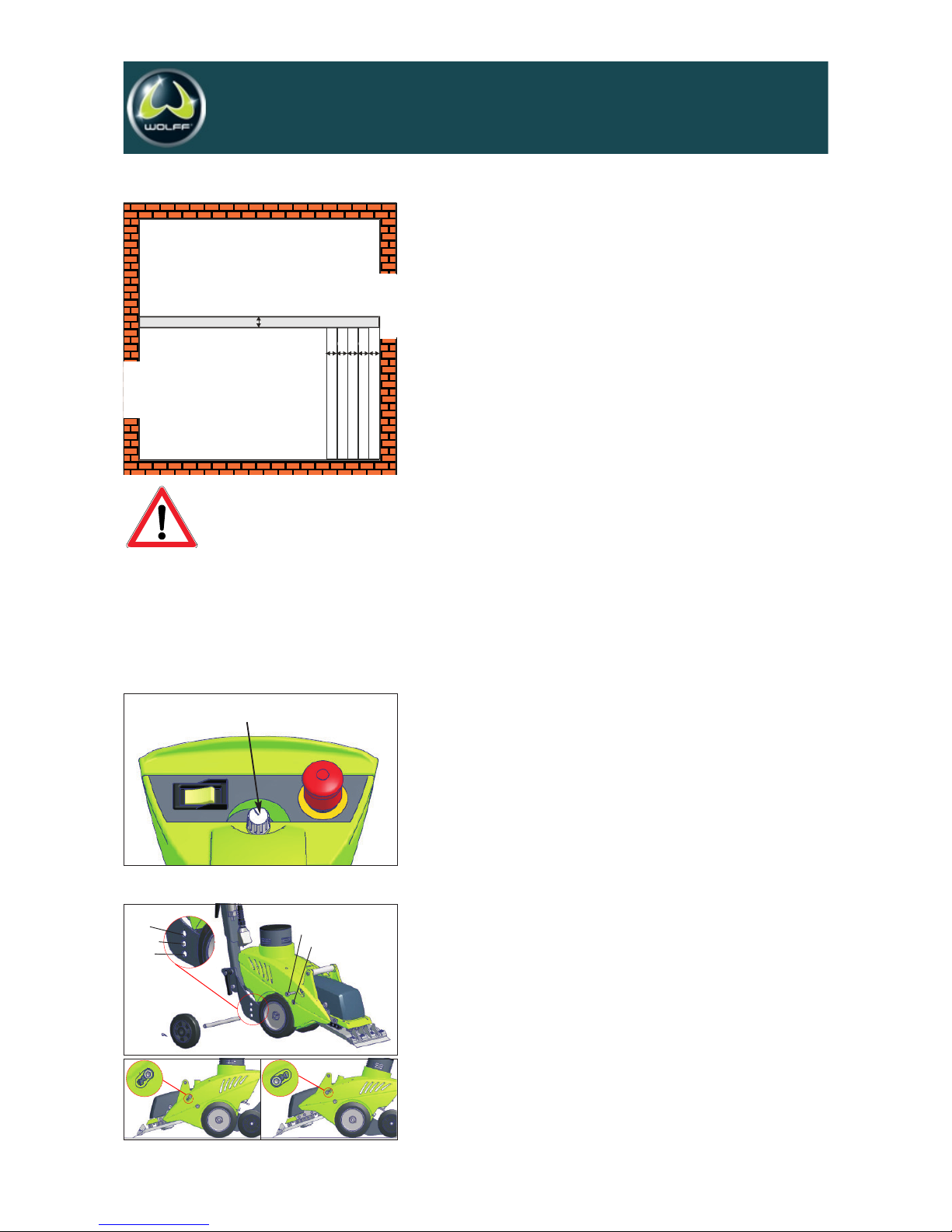

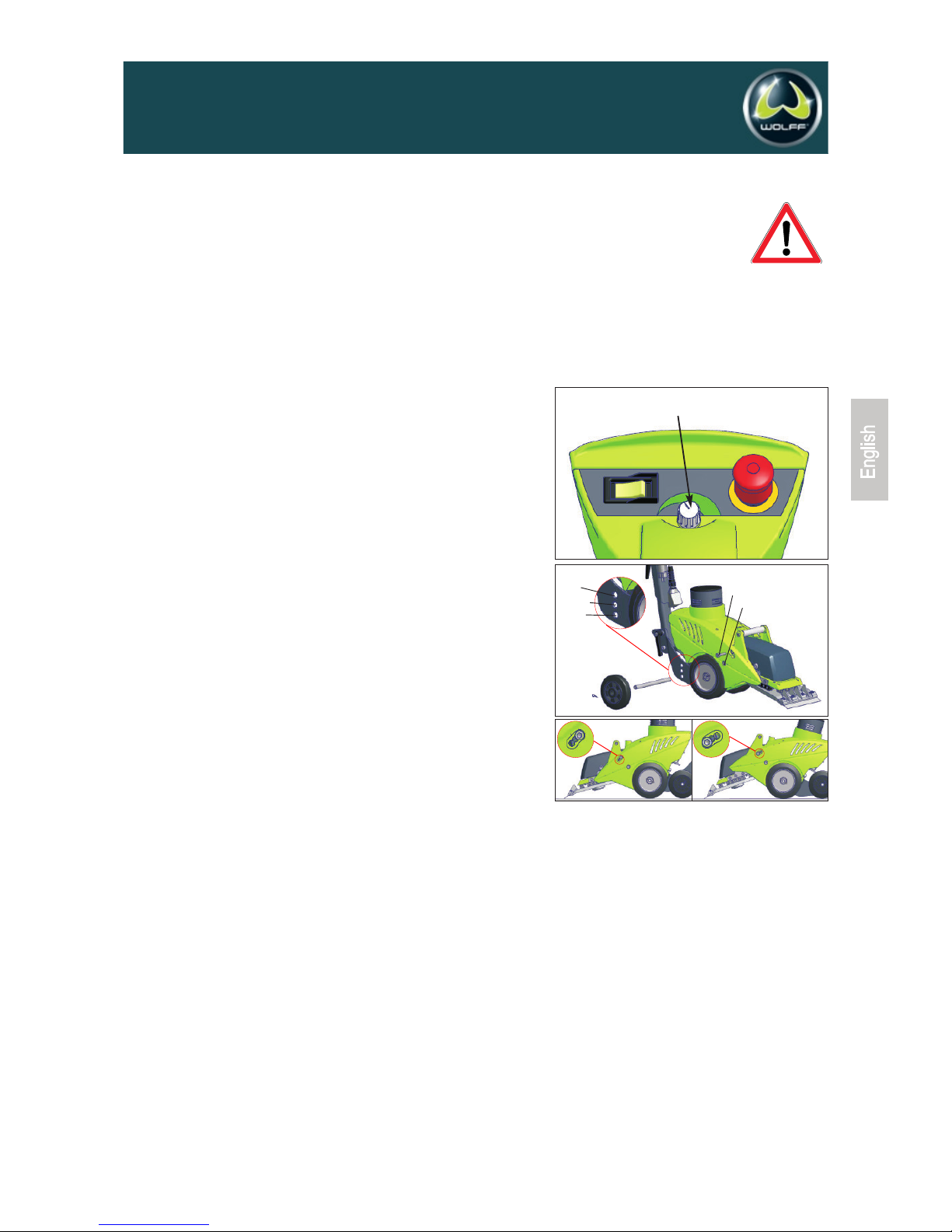

Switching on/off
The CAYMAN-STRIPPER is operated by using the handle
on top of the central control panel. The striking mechanism
is switched on using switch (1). It starts immediately.
The red lever (2) switches the drive on/off.
The speed is regulated between 8 and 20 m/min
using the rotary switch (3).
By pressing the emergency stop switch (5) in the event of
danger, the entire machine can be shut down.
By turning the switch, the emergency stop is reset.
The machine is equipped with a zero-voltage switch.
It prevents accidental start-up after the power supply is
reconnected
If power is interrupted during operation, the CAYMAN-
STRIPPER must be switched on again by pressing key button
(1). (zero-voltage safety switch)
Use
The CAYMAN-STRIPPER removes bonded, flexible floor
coverings in strips. It uses an oscillating system, i.e. the blade
performs a circular movement. This movement results in a
lateral cutting.
This could make the stripper swing sideways if you want to
remove stiff flooring or aggressive adhesive. In this case using
the device may be limited due to its system.
Before starting work, the flooring needs to be cut into strips of
the blade's width. To begin, cut one strip crosswise. Then lift the
flooring slightly in order to get the blade underneath it.
Tension
bolt
1
3
5
2
Blade width
Page 13
05/2012
CAYMAN-STRIPPER #066666
u
13
We recommend to cut the first strip at right angles to the main
working direction. By so doing access to the next strips is made
easier. Cut the strips smaller if the floor covering is bonded very
securely, e.g. with an epoxy adhesive.
The blades are sharpened by the floor pavement. Therefore the
blade has to be changed only if it is twisted or becomes worn.
5.2 Setting the speed
To adapt the CAYMAN-STRIPPER to different floorings, adjust
the speed. The optimum speed depends on the type of flooring,
the adhesive and the ambient temperature.
Therefore generally valid statements cannot be given.
If the blade jumps on top of the flooring, reduce the speed.
5.3 Setting the angle of the blade
The blade angle can be adjusted to 3 positions.
Remove the transport wheel .
Install the transport axle in the required angular position.
On the striking mechanism, unscrew screw 2 and loosen
screw 1
Using screw 2, set the required blade angular position
in accordance with the figure
Optimum angle of the blade
The optimum angle of the blade depends on the type of flooring,
the adhesive and the subfloor.
Due to the variety of working conditions generally valid statements cannot be given.
If the blade jumps on top of the flooring, set the angle steeper.
Set the angle flat with soft subfloors like particle boards or wood.
Otherwise you might deteriorate the subfloor.
RECOMMENDATION:
Special U-formed blade, 250 mm
For the simultaneous pre-cutting and
removing of PVC and linoleum.
#38768 Cuttin edge, up
#38932 Cuttin edge, down
3
Steep
Middle
Flat
2
1
Flat Steep
Page 14
05/2012
CAYMAN-STRIPPER #066666
u
5.4 Adjusting the handle
The handle height can be adjusted to the body height in
6 positions (200 mm). To do this, loosen the tensioning screw (1)
at the bottom of the handle, pull the locking pin (2) and set
the required height. Tighten the tensioning screw (1) again.
5.5 Additional weight
The base weight of the CAYMAN-STRIPPER is as low as
possible for easy handling and transport.
To be able to work efficiently, the machine comes with an
additional weight. Insert additional weight into the supports and
tighten with the wing nuts.
6.0 Information about various floorings
Main applications of the CAYMAN-STRIPPER are carpets with
foam backing, CV-floorings, PVC-floorings and light carpets.
CV-floorings, PVC-floorings and carpets without foam backing
Cut stripes according to the blade width. Check from time to time
if the blade is straight.
Carpets with foam backing
Use sharp blades only. Remove upper layer with carpet clamp.
Remove the foam backing with the stripper. Remove foam
across the width if you have an uneven sub-floor.
carpets with fleece backing
Do not remove the top layer of wall-to-wall carpeting with fleece
backing. Cut the carpet into strips and strip off with the fleece
backing.
Semi-flexible tiles
These tiles can be removed without pre-cutting, if they are not
bonded extremely tight.
7.0 Trouble Shooting
Trouble Eventual cause Elimination
Machine does not Power supply Replace the shut-off
run disconnected carbon brushes
blown fuse in pairs
defective cable or plug Have machine
repaired by a qualified
electrician, respective
change parts
Undue force necessary Blade is blunt Change blade
or excessive vibration
Excessive vibration Expendable parts are Return machine for
worn out service and/or repair
14
2
1
B
C
D
E
F
G
H
I
J
K
Page 15
05/2012
CAYMAN-STRIPPER #066666
u
15
Guarantee
The guarantee period for new Wolff machines is one year from the time of delivery/transfer to the customer,
unless another period applies pursuant to mandatory legal regulations.
When making a claim under guarantee, the invoice and/or proof of purchase must be provided.
All repairs covered by the guarantee must be carried out by a Wolff service shop recognised by us. Repairs
which are carried out by the customer and/or improperly automatically lead to a disentitlement from guarantee claims. The same is true of improper operation and/or use.
Replacement of parts, accessories and other changes to Wolff machines
Wolff machines provide users with a high degree of safety and reliabiity. To maintain this, the condition of your
Wolff machine may not be changed from that on the date it was delivered from the factory without observing
the following rules. These rules apply for the replacement of parts, the addition of accessories and other
technical changes.
All work done on your Wolff machine must be carried out exclusively by a specialist workshop which
has suitably trained and experienced staff and the working materials required. For this, we recommend
an authorised Wolff service shop.
In the event that parts are deliberately replaced, accessories are deliberately added or other technical
changes are deliberately carried out, the customer must always consult an authorised Wolff service
shop or us, the manufacturer, before starting the work.
We urgently recommend only using safety-checked original Wolff spare parts and original Wolff
accessories which have been cleared by us, the manufacturer. These spare parts and accessories can
be purchased from your authorised Wolff service shop, which will also be pleased to assemble them
for you properly.
Original Wolff spare parts and Wolff accessories have been specially tested for their safety and
suitability for Wolff machines.
We can not sufficiently judge the safety and suitability of spare parts and accessories which are
not original Wolff parts, and are thus unable to vouch for them.
To maintain operating reliability and avoid damage, in the case of technical changes – of whatever kind
– our technical guidelines are to be observed in every case. Please also contact us at any other
time if you have any questions about your Wolff machine.
We can not assume any liability for damages caused as a result of improper work and/or violation of the above
terms and conditions.
Page 16
05/2012
CAYMAN-STRIPPER #066666
u
Mode d‘emploi Français
CAYMAN-STRIPPER 230 V/ 50 Hz D, F, A #066666
A lire impérativement avant la mise en service et à conserver
Contenu
Composants principaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16
Caractéristiques techniques, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17
Déclaration de Conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17
Entretien et maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 19
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 19
Remarques concernant différents revêtements de sol . . . . . . . . . . . . . . . . . . . . . .Page 22
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 22
16
1 Manche
2 Porte-manche
3 Cheville d'arrêt
4 Levier de serrage, manche
5 Poids supplémentaire
6 Levier de serrage, fixation
7 Vis, poids supplémentaire
8 Prise de courant,
ligne de commande
9 Câble vert
10 Interrupteur d’arrêt d’urgence
11 Commutateur rotatif, vitesse
12 Bouton-poussoir, sonnerie
13 Levier, Drive
14 Moteur d'entraînement
15 Absorbée
16 Butoir
17 Lame
18 Roues de transport
19 Roue d'entraînement
1
12
13
3
4
8
6
9
7 5
2
18
19 15 16 17
14
11 10
Composants principaux
Page 17
05/2012
CAYMAN-STRIPPER #066666
u
17
1.0 Caractéristiques techniques
Tension d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . .230V AC
Puissance absorbée . . . . . . . . . . . . . . . . . . . . . .2.000 W, 11 A
Puissance moteur . . . . . . . . . . . . . . . . . . . . . . . .1.300 W, 4,9 A
Vitesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 - 20 m/min
Niveau de pression acoustique . . . . . . . . . . . . . . . . .70 dB (A)
Niveau de puissance acoustique . . . . . . . . . . . . . . . .83 dB (A)
Vibration main/bras . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 m/s
2
Largeur de lame . . . . . . . . . . . . . . . . . . . . . . . . . . .210/250 mm
Nombre d'absorbée . . . . . . . . . . . . . . . . . . . . . . . .8.500 m/min
Poids appareil de base . . . . . . . . . . . . . . . . . . . . . .37 kg
Poids supplémentaire . . . . . . . . . . . . . . . . . . .17 kg
Poids manche . . . . . . . . . . . . . . . . . . . . . . . . .10 kg
3.0 Consignes de sécurité
Pour tous les travaux effectués sur la machine, retirer d'abord la
prise de secteur de la prise de courant.
Utiliser uniquement des lames en parfait état et convenant au
cas d'utilisation.
Entretien uniquement par le personnel de service qualifié.
N'utiliser que des pièces de rechange d'origine.
Transport
Pour éviter toute blessure, enlever la lame avant de transporter
la machine.
Pour le transport de la machine, le manche et les poids supplémentaires peuvent être facilement démontés avec quelques
coups de main. Le poids de la machine s'élève à 37 kg (voir les
chapitres 5.0 + 5.5).
2.0 Déclaration de Conformité
Nous déclarons sous notre propre responsabilité que ce produit
est en conformité acec les normes ou documents normalisés:
EN 50 144, conformément aux termes des réglementations
2006/42/CE.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Marke der Uzin Utz Gruppe | D-7166 5 Vaihingen /Enz | Diesel straße 19
Lors du transport, toujours retirer la lame
de la machine.
B
C
D
E
F
G
H
I
J
K
Détail de livraison
CAYMAN-STRIPPER
Poids supplémentaire
Casque anti-bruit
Gants de protection
Jeu d'outils
Bouchon filetée
Kit de lame
Rallonge électrique
Pompe à graisse
Instructions de service
Page 18
05/2012
CAYMAN-STRIPPER #066666
u
18
3.1 Introduction
Les instructions de service vous aideront à mieux connaître
votre CAYMAN-STRIPPER et à l’utiliser de manière optimale.
Vous trouverez de précieuses informations qui vous permettront
de reconnaître à temps les dangers et de les éviter.
Ainsi, vous contribuerez non seulement à protéger votre propre
sécurité, mais vous réduirez aussi les frais de réparation et
augmenterez la durée de vie de votre machine.
Ce mode d’emploi devra être lu et compris par toute personne
qui utilisera cette machine, service de maintenance y compris.
3.2 Risques en manipulant la machine
Le CAYMAN-STRIPPER est construit selon l’état actuel de la
technique et les normes techniques légales. Cependant, son
utilisation peut provoquer des risques de blessure et même de
mort. Il faut remédier immédiatement aux défauts qui peuvent
porter préjudice à la sécurité.
3.3 Utilisation conforme à la fonction prévue
Le CAYMAN-STRIPPER est conçu exclusivement pour
décoller des revêtements de sol dans des pièces sèches. Une
utilisation différente ou allant au-delà est considérée comme non
conforme à la fonction prévue et la Société Wolff ne se porte pas
garante des dommages qui en résulteraient.
3.4 Pièces d’origine et sécurité
Les pièces d’origine et les accessoires sont conçus
spécialement pour le CAYMAN-STRIPPER SILENT. Nous attirons votre attention sur le fait qu’on ne doit pas utiliser d’autres
pièces. Ceci peut nuire à la sécurité de la machine.
Cela est d’autant plus valable pour la lame de la machine.
Wolff exclut toute responsabilité pour les dommages causés par
l’utilisation de pièces qui ne sont pas d’origine.
3.5 Sécurité pour l’utilisateur grâce au coupe-circuit de
tension nulle
Le CAYMAN-STRIPPER est équipé d’un coupe-circuit.
En cas de courants de défaut ou de panne de secteur, la tension
du secteur est mise hors circuit. Ceci permet d’éviter des
accidents extrêmement dangereux. La machine ne se remet
pas automatiquement en service après une panne de secteur,
même si l’interrupteur de service de la poignée n’a pas été mis
hors circuit.
En ce qui concerne l’utilisation du coupe-cirquit, voir également
le point 5.0 Utilisation.
La machine ne doit être utilisée:
que pour l’emploi auquel elle est destinée
que dans un état parfait à l’égard des techniques
de sécurité.
Les points suivants font également partie de l’utilisation
conforme à la fonction prévue:
l’observation de toutes les consignes des
instructions de service et,
le respect des opérations d’inspection et d’entretien.
Page 19
05/2012
CAYMAN-STRIPPER #066666
u
19
4.0 Entretien et maintenance
La machine CAYMAN-STRIPPER ne nécessite quasiment
aucune maintenance.
Changement de la lame
Avant de procéder au changement de la lame, retirer la prise de
secteur de la prise de courant! Pour votre propre sécurité,
porter des gants de travail.
1 Déposer le poids supplémentaire (chap. 5.5)
2 Régler la tige sur sa position la plus basse (chap. 5.4)
3 Basculer la machine et vérifier qu’elle est stable
4 Connecter la protection des lames fournie ! (qui se trouve
dans la boîte à outils)
Attention ! Sans cette protection, il existe un risque
de blessure étant donné que la lame est très acérée !
5 Nettoyer et desserrer les vis
6 Monter ou remplacer les lames.
En mettant la nouvelle lame en place, veiller à ce que celle-ci
adhère bien au rebord d'appui. Revisser en commençant
également par la vis centrale.
En présence d'un support en bon état ou très dur, le côté biseauté
de la lame sera tourné vers le haut (1). En présence d'un support
souple ou en bois (plaques d'agglo.), le côté biseauté de la lame
sera tourné vers le bas (2).
Remplacement des roues motrices
Pour les remplacer, retirez les roues motrices de l'axe après
avoir enlevé les goupilles. Attention! Ne pas perdre les ressorts!
(pic. 3)
5.0 Utilisation
5.1 Mise en service
Le CAYMAN-STRIPPER est autotracté.
1. Mettez en place la tige sur le support à tige.
2. Fixez la tige sur le support à tige à l’aide du tendeur.
Le mouvement de la lame démarre automatiquement lorsqu'on
met le moteur en service. L'autopropulsion est mise en service
ou coupée à l'aide de l'embrayage. (pic. 2)
Pour la mise en service, le manche est fixé au corps à l'aide de
la vis de serrage.
Pour des raisons de sécurité, la lame n'est pas montée. La glisser
entre l'oscillateur et le déflecteur, le côté en biseau dirigé vers le
haut.
La fixer par dessous à l'aide des vis. Prière de tenir compte également du paragraphe "Changement de la lame" au chapitre 4.0.
2
1
Les charbons d’arrêt du moteur d’entraînement doivent
Écrou hexagonal
Rondelle en U
Dérivateur
Balancier
en tôle
Lame
Vis à tête hexagonale
Roue
Goupille
rabattable
Rondelle en U
Ressort à rainure
Axe d’entraînement
Vis de serrage
Page 20
05/2012
CAYMAN-STRIPPER #066666
u
Mise en route / Arrêt de l'appareil
La machine CAYMAN-STRIPPER est commandée au
niveau du panneau de commande central situé en haut au
niveau de la poignée. Le commutateur (1) permet d’activer
le mécanisme d’impact. Il démarre immédiatement.
Le levier rouge (2) active et désactive l’entraînement.
Le commutateur rotatif (3) permet de régler la vitesse
entre 8 et 20 m/min.
En cas de danger, appuyer sur le commutateur d’arrêt
d’urgence (5) pour arrêter l’ensemble de la machine.
Faire tourner le commutateur pour réinitialiser l’arrêt
d’urgence.
La machine est dotée d’un disjoncteur à tension nulle.
Celui-ci empêche un redémarrage fortuit lorsque
l’alimentation en tension est rétablie.
S'il y a une interruption du réseau, il faut rebrancher la
décolleuse CAYMAN-STRIPPER avec le bouton-poussoir (1).
(Disjoncteur à tension nulle)
Utilisation
Le CAYMAN-STRIPPER est équipé d'un interrupteur de service
ainsi qu'un témoin lumineux de contrôle. Il coupe la tension de
secteur en cas de panne de secteur. Si le témoin ne s'allume
pas, brancher la machine sur une autre prise et vérifier l'alimentation
de courant.
Le CAYMAN-STRIPPER décolle en bandes des revêtements de
sol flexibles et collés. Il travaille avec un système oscillant, c'està-dire que la lame se déplace à la circulaire sans tourner. Ce
mouvement comprend un mouvement latéral de coupe. Ceci
peut provoquer une dérivation latérale en cas de matériau rigide
ou de colle agressive. Cette méthode de travail impose donc
des limites d'utilisation de l'appareil.
Pour préparer, il suffit de couper le revêtement en bandes de la
largeur de la lame. Afin de pouvoir commencer le décollage, il
faudra couper une bande perpendiculaire. Ensuite, soulever de
quelques centimètres afin de pouvoir introduire la lame de la
machine en dessous du revêtement. Il est conseillé de décoller
la première bande
perpendiculairement au sens général de travail afin de pouvoir
accéder directement aux prochaines bandes. En cas de
revêtements très difficiles à décoller, couper des bandes plus
étroites.
Comme, normalement, les lames s'aiguisent d'elles-mêmes au
contact du support, il suffit de changer la lame lorsque la feuille
d'acier est tordue ou trop usée.
Les lames s'aiguisent d'elles-mêmes au contact du support.
Toutefois, il est recommandé de vérifier leur état avant chaque
utilisation. C'est pourquoi il ne faut changer la lame que lorsque
la feuille d'acier est tordue ou trop usée.
20
1
3
5
2
Messerbreite
1
6 5 4 3 2
RECOMMANDATION :
Lame spéciale en U, 250 mm
Permet de réaliser simultanément la coupe préalable et
le décollage du PVC et du linoléum.
#38768 Plage de coupe, haut
#38932 Plage de coupe, en bas
Largeur de lame
Page 21
05/2012
CAYMAN-STRIPPER #066666
u
21
5.2 Réglage de la vitesse
Le CAYMAN-STRIPPER peut être adapté à différents
revêtements de sol à l'aide du réglage de la vitesse. Le réglage
optimal dépend du revêtement, de la colle ou de la température
ambiante. C'est pourquoi il n'est pas possible de donner des
indications universellement valables.
De manière générale, on peut dire que lorsque la lame saute
au-dessus du revêtement à décoller, il convient de réduire la
vitesse.
5.3 Réglage de l'angle de la lame
L’angle de la lame peut être réglé en 3 niveaux.
Démonter la roue de transport.
Monter l’axe de transport dans la position d’angle
souhaitée.
Dévisser la vis du mécanisme d’impact 2 et desserrer 1
À l’aide de la vis 2, régler la position d’angle de lame
souhaitée conformément à la figure
Angle optimal de la lame
L'angle optimal de la lame dépend de la nature du revêtement
de sol, de la colle et du support. En raison du grand nombre de
conditions, il n'est pas possible de donner des indications
universellement valables.
De manière générale, on peut dire que lorsque la lame saute
au-dessus du revêtement à décoller, il convient de choisir un
angle plus incliné.
Pour les supports tendres tels que les panneaux d'agglomérés
ou le bois, l'angle de la lame doit être plan afin de ne pas
endommager le support.
5.4 Réglage du manche
La hauteur de la tige peut être réglée sur 6 niveaux (200 mm)
en fonction de la taille du corps. Pour ce faire, desserrer la vis
de serrage (1) du bas au niveau de la tige, tirer l’axe d’immobilisation (2) et régler la hauteur souhaitée.
Resserrer la vis de serrage (1). La hauteur de la tige peut être
réglée sur 6 niveaux (200 mm) en fonction de la taille du corps.
Pour ce faire, desserrer la vis de serrage (1) du bas au niveau
de la tige, tirer l’axe d’immobilisation (2) et régler la hauteur souhaitée. Resserrer la vis de serrage (1).
3
2
1
tige
milieu
plat
2
1
plat tige
Page 22
05/2012
CAYMAN-STRIPPER #066666
u
5.5 Poids supplémentaire
Le poids du CAYMAN-STRIPPER a été maintenu aussi réduit
que possible pour en faciliter le maniement et le transport. C'est
pourquoi l'on a besoin d'un poids supplémentaire compris dans
la livraison pour travailler plus efficacement.
6.0 Remarques concernant différents revêtements
de sol
Les CAYMAN-STRIPPER s sont utilisés principalement pour les
revêtements avec dossiers mousse, en CV, en PVC-feutre, les
moquettes légères, les dalles thermo-plastiques et les flotex.
Revêtements en CV, en PVC-feutre et moquettes sans dossiers mousse: Couper des bandes de la largeur de la lame.
Contrôler de temps en temps si la lame est encore droite.
Moquettes avec dossiers mousse:
N'utiliser que des lames acérées! Enlever la couche supérieure
de préférence sur toute la surface. Pour ce, utilisez une pince
arracheuse. Enlever ensuite le reste de mousse à l'aide du Vario
Stripper. Si un peu de mousse reste dans les "creux", attaquer
de nouveau perpendiculairement la surface à traiter.
Moquettes avec envers fibré
Ne pas enlever la couche d'usure. Couper le revêtement en
bandes et les enlever avec l'envers fibré.
Dalles Flex ou thermo-plastiques:
Les dalles Flex ou thermo-plastiques peuvent être enlevées
sans les pré découper si elles n'adhèrent pas extrêmement fort.
7.0 Dépannage
Défaut Cause possible Dépannage
La machine ne se met Arrivée de courant Remplacer les charbons
pas en marche interrompue d’arrêt par paire.
Fusible défectueux Faire remédier au
Câble défectueux défaut par un
Fiche défectueuse électricien ou faire
renouveler les pièces
Le travail exige un grand Lame émoussée Changer la lame
déploiement de force
Fortes vibrations Les pièces d’usure de Envoyer la machine
la machine sont pour la faire réparer
complètement usées
22
B
C
D
E
F
G
H
I
J
K
Page 23
05/2012
CAYMAN-STRIPPER #066666
u
Garantie
La durée de la garantie pour les nouvelles machines Wolff s’élève à un an à partir de la remise / livraison au
client sauf indication contraire conformément aux prescriptions légales obligatoires.
Il est impératif par ailleurs de présenter la facture ou le justificatif d’achat pour pouvoir faire valoir les droits
découlant de la garantie.
Toutes les réparations effectuées sous garantie doivent être réalisées par un atelier de service Wolff reconnu.
Les réparations effectuées par soi-même et / ou non conformes entraînent l’exclusion des droits de garantie.
Cette clause s’applique également à l’utilisation non conforme des machines.
Machines Wolff: remplacement de pièces, accessoires et autres modifications
Les machines Wolff offrent à l’utilisateur un niveau élevé de sécurité et de fiabilité. Afin de maintenir ce niveau
haut de gamme, le réglage usine proposé au moment de la livraison de votre machine Wolff ne doit pas être
modifié sans tenir compte des règles suivantes. Ces règles s’appliquent aussi bien au remplacement de
pièces, à l’installation d’accessoires qu’à toute autre modification technique.
Tous les travaux effectués sur votre machine Wolff doivent être exclusivement réalisés par un atelier
spécialisé, disposant d’un personnel expérimenté et formé en conséquence ainsi que des outils de
travail nécessaires. Pour ce faire, nous vous recommandons les ateliers de service Wolff.
Si vous avez l’intention de remplacer des pièces, d’installer des accessoires ou d’effectuer d’autres
modifications techniques, il est conseillé avant le début des travaux de demander conseil auprès
d’un atelier de service Wolff autorisé ou auprès de nos services à titre de fabricant.
Il est vivement recommandé de n’utiliser que des pièces détachées et des accessoires Wolff d’origine
répondant aux directives de sécurité et que nous avons validés en tant que fabricant. Ces pièces
détachées et accessoires sont disponibles auprès de votre atelier de service Wolff qui se chargera
également du montage approprié.
Les pièces détachées et les accessoires Wolff d’origine ont été contrôlés spécialement pour les machines
Wolff, répondant aux critères de sécurité et de conformité.
Nous ne sommes pas en mesure d’évaluer de manière satisfaisante la sécurité et la conformité
des produits autres que les pièces détachées et accessoires Wolff d’origine ; nous déclinons
par conséquent toute responsabilité pour ces pièces.
Afin de garantir la sécurité du fonctionnement et d’éviter tout dommage, il convient, en cas de
modifications techniques, quelles qu’elles soient, de tenir compte de nos directives techniques.
N’hésitez pas par ailleurs à nous contacter pour toutes questions relatives à votre machine Wolff.
Nous déclinons toute responsabilité pour les dommages résultant de travaux non conformes ou faisant suite à
la violation des règles précitées. Nous vous remercions de votre compréhension.
23
Page 24
05/2012
CAYMAN-STRIPPER #066666
u
24
Service-Stationen in Deutschland
D-04179 Leipzig · Goldacker Bautechnik · Herr Goldacker · Spinnereistr. 13 · 0341/484090 · Fax 4840910
D-07607 Eisenberg · Kühl Qualitätswerkzeuge e.K. · Herr Andreas Kühl · Goethestr. 1 · 036691/5580 · Fax 54222 · [email protected]
D-09111 Chemnitz · EMB Service GmbH · Herr Teichert · Jägerstr. 9-13 · 0371/67414-51 · Fax 67414-53
D-10961 Berlin-Kreuzberg · Knopf Elektromotoren · Herr Engler · Blücherstr. 22/3 Hof · 030/69041683 · Fax - 84
D-15236 Frankfurt/Oder-Markendorf · Lothar Klähr Elektromaschinen Service · Herr Kurz · Ringstr. 216 · 0335/61019-10 · Fax -14
D-16866 Kyritz · Wagner Elektromotoren und Pumpen · Herr Wagner · Leddiner Weg 2 · 033971/52266 · Fax 56352
D-18069 Rostock · Lindner Industriewerkzeuge · Herr Lindner · Am Kühlhaus 208 · 0381/81129-02 · Fax - 01
D-22335 Hamburg · Theodor Erich GmbH · Herr Arndt · Sportallee 68 · 040/8888866-0 · Fax -9
D-22848 Norderstedt · EMH Elektro-Maschinen-Hydraulik Service GmbH · Herr Dehnert · Rugenbarg 76 · 040/5234860 · Fax 52878447
D-24537 Neumünster · EMH Elektro-Maschinen-Hydraulik Service GmbH · Herr Dehnert · Kleingartenweg 1 · 04321/13301 · Fax 14669
D-28211 Bremen · Beese Elektromaschinen Service · Herr Klattenhoff · Kleiner Ort 6 · 0421/271388 · Fax 2768554
D-30169 Hannover · Hampe Elektromaschinenbau · Herr Hampe · Hildesheimer Str. 50 · 0511/886318 = Fax
D-33818 Leopoldshöhe · Ralf Doberstein Reparatur und Verleih · Westring 95 · 05202/923551 · Fax 923552 · [email protected]
D-34127 Kassel · Heinrich Pape GmbH · Herr Gruessner · Niedervelmarer Str. 4 · 0561/897013 · Fax 893630
D-37079 Göttingen · Horst Schwarzer Elektro-Maschinen · Herr Reinhardt · Gotthelf-Leimbach-Str. 7 · 0551/504900 · Fax 50490-25
D-38271 Wartjenstedt · Hampe Elektromaschinenbau · Herr Hampe · Mühlenweg 5 · 05062/1413 · Fax 2019
D-39326 Wolmirstedt-Elbeu · Quartier & Kiesler Elektrowerkzeugservice · Herr Kiesler · Quergasse 4 · 039201/22615
D-41460 Neuss · Hans Loerper GmbH Elektromaschinenbau · Herr Loerper jun. · Osterather Str. 4a · 02131/5613-00 · Fax-20
D-42799 Leichlingen · Dipl. Ing. Frank Hädrich Schleif u. Reinigungstechnik · Herr Hädrich · Moltkestr. 25 · 02175/970-600 · Fax-601
D-44379 Dortmund · Flühs GmbH & Co. KG Antriebstechnik · Herr Holtmann · Schoopställer Str. 2a · 0231/616278 · Fax 619785
D-45139 Essen · Hans Schreckling GmbH · Frau Starke · Kleine Steubenstraße 13 · 0201/270072 · Fax 273610
D-47167 Duisburg · Oliver Grund Reparaturservice · Herr Grund · Theodor-Heuss-Str. 135 · 0203/5019841 · Fax 5019842
D-47167 Duisburg · Elektro Körner GmbH · Elektromotoren Reparaturen · Herr Sosna · Am Inzerfeld 68 · 0203/581301 · Fax 588437
D-49134 Wallenhorst · Röwekamp Werkzeuge und Maschinen · Herr Röwekamp · Xaver-Lütz-Str. 2 · 05407/31763 · Fax 45135
D-53332 Bornheim-Walberberg · Zimmer Elektrotechnik · Herr Zimmer · Nonnenweg 5 · 02227/9044-00 · Fax - 01
D-53757 St.-Augustin-Meindorf · Floor Sandig Tools · Herr Kremer · Bölkestr. 10 · 02241/2516831 od. 0172/2577439
D-54526 Landscheid-Niederkail · Kreutz Elektromaschinen-Service · Herr Kreutz · Trierer Str. 18 · 06575/8513
D-55743 Idar-Oberstein · Matthias Weingart · Vertrieb und Service · Siesbachstr. 36 · 06781/450499 · Fax 450611
D-56070 Koblenz · Moskopp Elektromotoren GmbH · Herr Moskopp · Schönbornsluster Str. 35 · 0261/98822-11 · Fax - 22
D-63075 Offenbach/Main · Maschinenreparatur OF Nord · Herr Zimmermann · Kleines Gässchen 13-15 · 069/986641-41 · Fax - 42
D-65203 Wiesbaden · INFRA SERV Elektro Technik · Herr Niedringhaus · Kasteler Str. 45 · 0611/962-6674 · Fax 962-9362
D-65719 Hofheim · Pfeifer & Martinez Maschinenservice · Herr Pfeifer · Feldstr. 9 · 06192/296178 · Fax 979815
D-67661 Kaiserslautern · Charles Force · Landolfstr. 3 · 0631/35047-21 · Fax -22
D-70734 Fellbach · KWG Elektrowerkzeuge · Frau Wolf · Bruckstr. 57 · 0711/579550 · Fax 583997
D-76200 Karlsruhe · HCS Scherer GmbH · Herr Scherer · Tiengener Str. 14 · 0721/42148 · Fax 407036
D-76287 Rheinstetten-Forchheim · Ludwig GmbH · Herr Kühle · Grossklamm 8 · 0721/95152-0 · Fax 95152-30
D-79618 Rheinfelden · Fa. Rütschlin · Herr Martin Rütschlin · Hebelstraße 44 · Tel. 07623/2954 · Fax 308160
D-80469 München · H. Dummer Großhandel · Herr Dummer · Müllerstr. 13-15 · 089/2607178 · Fax 236044
D-80939 München · Verleihnix (Zentrale) · Heidemannstr. 11b · 089/316991-61 · Fax -62
D-89079 Ulm · SEG Elektrogeräte · Maybachstr. 13 · 0731/94044-23 · Fax -24
D-89542 Herbrechtingen · Lauer Elektrotechnik · Mergelstetter Str. 23 · 07324/9647-0 · Fax -47
D-90482 Nürnberg · Frank Elektrotechnik GmbH · Herr Neubauer · Happurger Str. 66 · 0911/45093-13 · Fax -22
D-95098 Hof · HSW Elektro Maschinenbau GmbH · Herr Sabath · Graben 9 · 09281/843-10 · Fax 843-8344
D-97076 Würzburg · Babinsky Technischer Service · Herr Babinsky · Am Greinberg · 0931/2810-12 · Fax 2810-13
D-98554 Benshausen (Suhl) · Pabst Elektromotorenservice · Herr Pabst · Paßberg 3 · 036843/60532 od. 0171/6405862
Service-Stationen in Österreich
A-1140 Wien · Reparaturzentrum Pospischil · Lützowgasse 12 - 14 · +43 (1) 911 63 00 Fax: +43 (1) 911 63 00 29
A-4310 Mauthausen · HST – Maschinen-Service · Machlandstraße 18 · Ansprechpartner: Herr Stadler · 0664/9078407
A-8051 Graz · Leihmax Hecker GmbH · Augasse 140 a · Ansprechpartner: Herr Markus Hecker · +43 (0)360 401626
Service-Adress Great Britain
UZIN Ltd. - Unit 2 - Mitchell Court - Central Park
Rugby - Warwickshire CV23 0UY
Tel.: 0044 / 1788 / 530 080 - Fax: 0044 / 1788 / 536 508
Adress de service France
UZIN France - rue du Président Coty - 02880 Crouy
Tel.: 0033 / 3 / 23 76 37 40 - Fax: 0033 / 3 / 23 76 37 47
Loading...
