Page 1

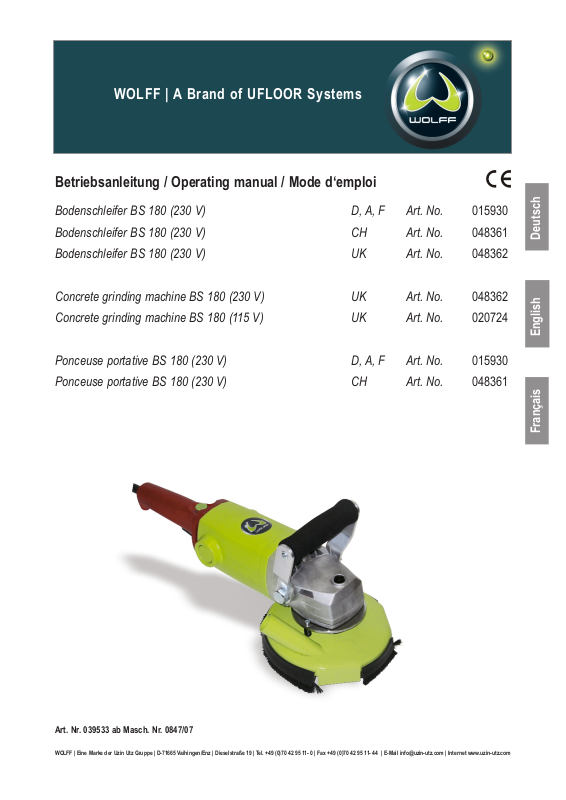

Betriebsanleitung / Operating manual / Mode d‘emploi
Bodenschleifer BS 180 (230 V) D, A, F Art. No. 015930
Bodenschleifer BS 180 (230 V) CH Art. No. 048361
Bodenschleifer BS 180 (230 V) UK Art. No. 048362
Concrete grinding machine BS 180 (230 V) UK Art. No. 048362
Concrete grinding machine BS 180 (115 V) UK Art. No. 020724
Ponceuse portative BS 180 (230 V) D, A, F Art. No. 015930
Ponceuse portative BS 180 (230 V) CH Art. No. 048361
DeutschEnglishFrançais
Art. Nr. 039533 ab Masch. Nr. 0847/07
WOLFF | A Brand of UFLOOR Systems
WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19 | Tel. +49 (0)70 42 95 11- 0 | Fax +49 (0)70 42 95 11- 44 | E-Mail [email protected] | Internet www.uzin-utz.com
Page 2
2
Betriebsanleitung Deutsch
Bodenschleifer BS 180 (230 V) D, A, F Art. No. 015930
Bodenschleifer BS 180 (230 V) CH Art. No. 048361
Vor Inbetriebnahme unbedingt durchlesen und aufbewahren
Inhalt
Technische Daten
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Sicherheit
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Sicherheitshinweise
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3
Wartung und Pflege
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5
Anwendung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
Behebung von Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7
Page 3
3
Lieferumfang:
Bodenschleifer BS 180 Werkzeugsatz Gehörschutz Schutzbrille Transportkoffer Betriebsanleitung
1.0 Technische Daten
3.0 Sicherheitshinweise
Bei allen Arbeiten an der Maschine zuerst Netzstecker aus der Steckdose ziehen.
Nur einwandfreie und für den Anwendungsfall geeignete Werkzeuge verwenden.
Instandhaltung nur durch qualifiziertes Service-Personal. Nur Original-Ersatzteile verwenden.
Unfallverhütungsvorschrift 1.2 Lärm (VBG 121)
Der Unternehmer hat den Versicherten, die im Lärmbereich be­schäftigt sind, geeignete Hörschutzmittel zur Verfügung zu stellen. Die Versicherten haben die Gehörschutzmittel in Lärmbereichen zu benutzen
Beim Arbeiten ohne Gehörschutzmittel kann es zu einer Beeinträchtigung der Gesundheit kommen. Insbesondere kann es zu einer Gefährdung oder Schädigung des Gehörs oder einer erhöhten Unfallgefahr führen.
Versorgungsspannung . . . . . . . . . . . . . . . . . . . . . . . .230 V AC
Leistungsaufnahme . . . . . . . . . . . . . . . . . . . . . . .2.000 W; 10 A
Drehzahl (Leerlauf) . . . . . . . . . . . . . . . . . . . . . . . . .6.000 U/min
Arbeitsbreite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 mm
Schalldruckpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90 dB(A)
Schalleistungspegel . . . . . . . . . . . . . . . . . . . . . . . . . .103 dB(A)
Hand/Arm-Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 m/s
2
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8,5 kg
Stets Gehörschutz und Schutzbrille tragen
Deutsch
2.0 Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten über-ein­stimmt: EN 50144, gemäß den Bestimmungen der Richtlinien 2006/42/EG.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Mark e der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19
Page 4
4
3.1 Einführung
Diese Betriebsanleitung hilft Ihnen, den Bodenschleifer BS 180 besser kennenzulernen und optimal zu nutzen. Sie finden hilf­reiche Informationen mit denen Sie Gefahren rechtzeitig erken­nen und vermeiden können.
Sie tragen damit nicht nur zu Ihrer eigenen Sicherheit bei, sondern vermindern Reparaturkosten und erhöhen die Lebensdauer Ihrer Maschine.
Diese Betriebsanleitung ist unbedingt vor Arbeitsbeginn von allen Personen zu lesen, die mit der Maschine arbeiten. Auch Personen, die die Maschine warten und pflegen, müssen die Anleitung gelesen und verstanden haben.
3.2 Gefahren im Umgang mit der Maschine
Der Bodenschleifer BS 180 ist nach dem neuesten Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei der Anwendung Gefahren für Leib und Leben bzw. Sachwerte entstehen.
Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen.
3.3 Bestimmungsgemäße Verwendung
Der Bodenschleifer BS 180 ist ausschließlich zum Abschleifen von Unterböden und Beseitigung von Unebenheiten in trockenen Räumen konzipiert. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstehende Schäden haftet Wolff nicht.
3.4 Originalteile und Sicherheit
Originalteile und Zubehör sind speziell für den Bodenschleifer BS 180 konzipiert. Wir machen ausdrücklich darauf aufmerk­sam, dass andere Teile nicht verwendet werden dürfen. Dadurch kann die Sicherheit der Maschine nachteilig beeinträchtigt werden.
Dies gilt besonders für die Schleifscheiben der Maschine. Für Schäden, die durch das Verwenden von Nicht-Originalteilen entstehen, schließt Wolff jede Haftung aus.
Die Maschine ist nur zu benutzen
für die bestimmungsgemäße Verwendung in sicherheitstechnisch einwandfreiem
Zustand.
Zur bestimmungsgemäßen Verwendung gehört
das Beachten aller Hinweise aus der
Betriebsanleitung und
die Einhaltung der Inspektions- und
Wartungsarbeiten.
Page 5
5
Deutsch

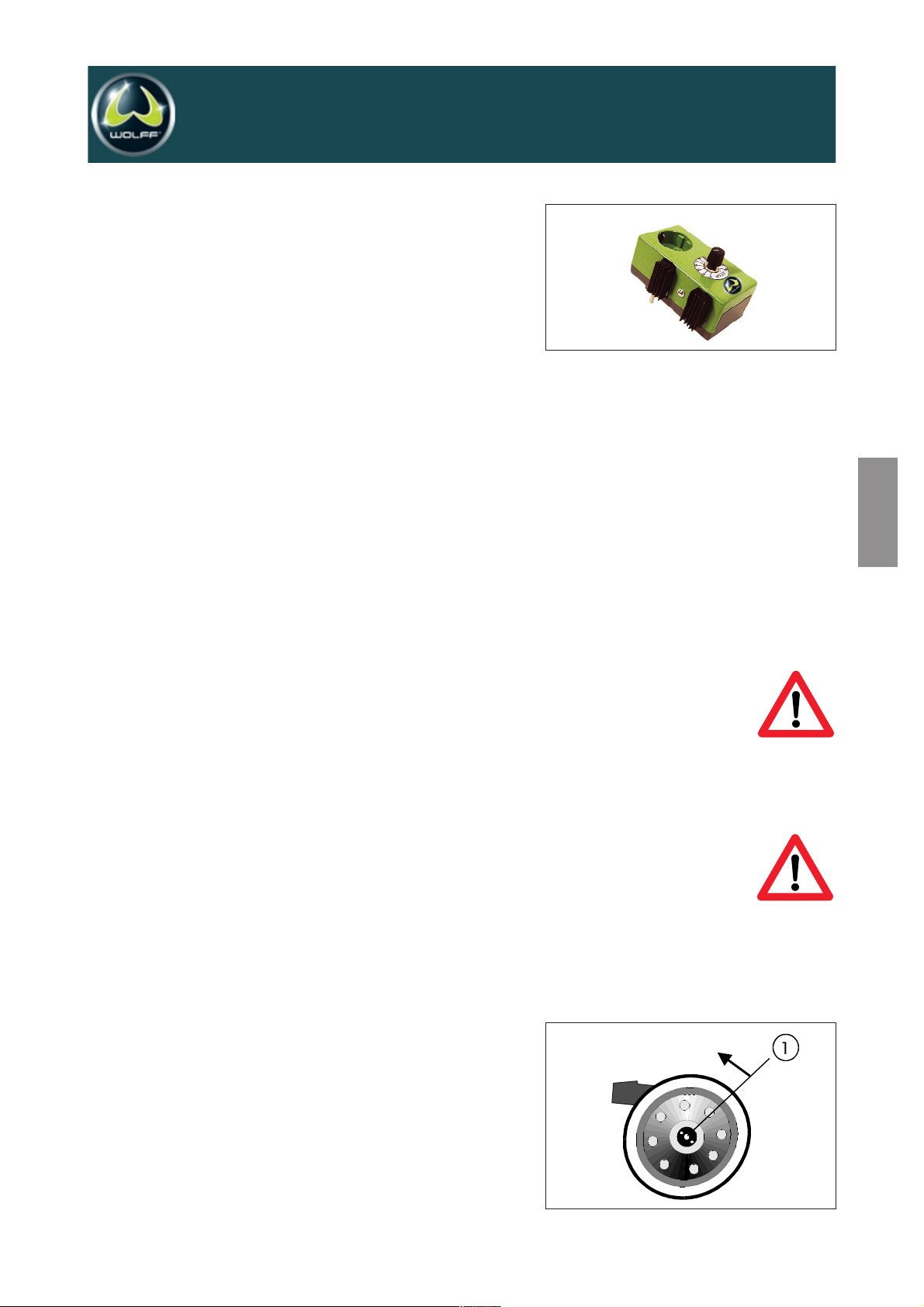

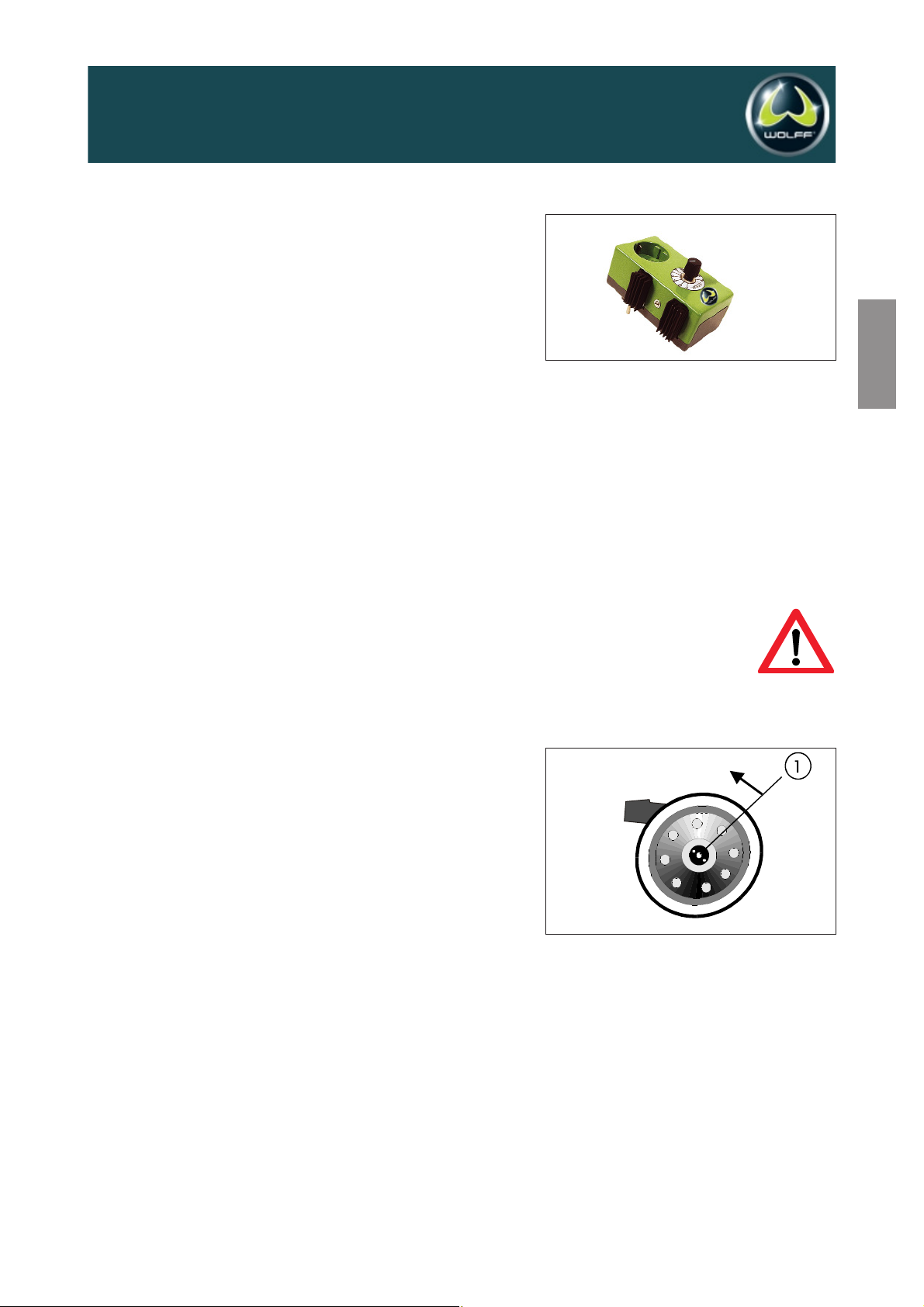

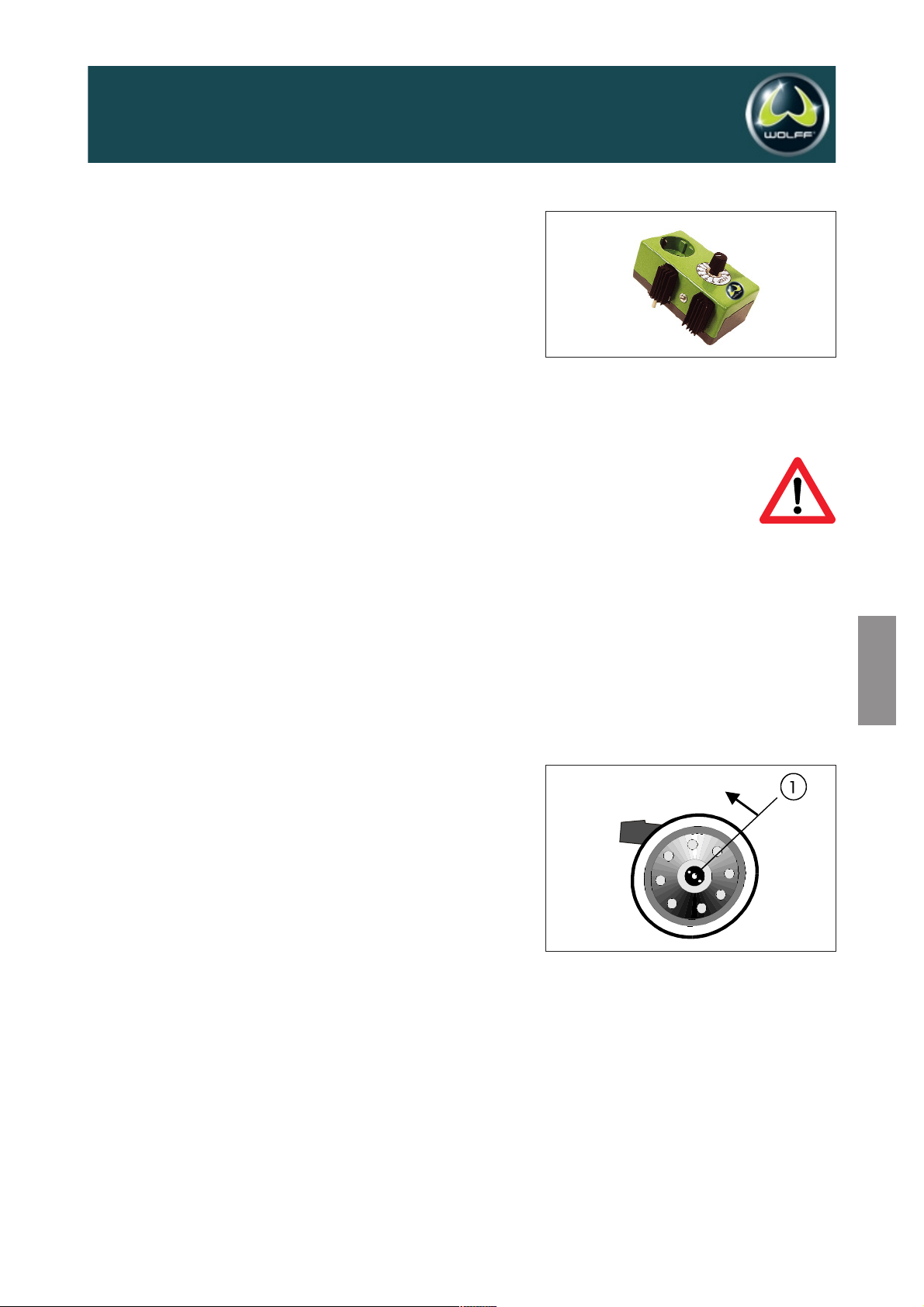

3.5 Sonderzubehör
Drehzahlregelung (Sonderzubehör Art-Nr. 015937)
Die Drehzahlregelung wird in die Steckdose gesteckt, mit der der Bodenschleifer betrieben wird. Anschließend den Bodenschleifer in die Drehzahlregelung einstecken.
Mit dem Regler kann jetzt die Leistung, d.h. die Drehzahl von 40 bis 100 % begrenzt werden. Bei dem BS 180 ist damit die Drehzahl zwischen 3.400 und 8.500 U/min regelbar.
4.0 Wartung und Pflege
Der Bodenschleifer BS 180 ist weitgehend wartungsfrei. Die Schmierung der Wälzlager und des Getriebes ist für die Lebensdauer der Maschine ausreichend.
Es empfiehlt sich, gelegentlich die Lufteintritts- und Austrittsöff­nungen bei stehender Maschine mit Druckluft auszublasen. Die Öffnungen könnten sonst zusetzen und die Maschine verstopfen. Dies kann zu einer Überlastung der Maschine führen.

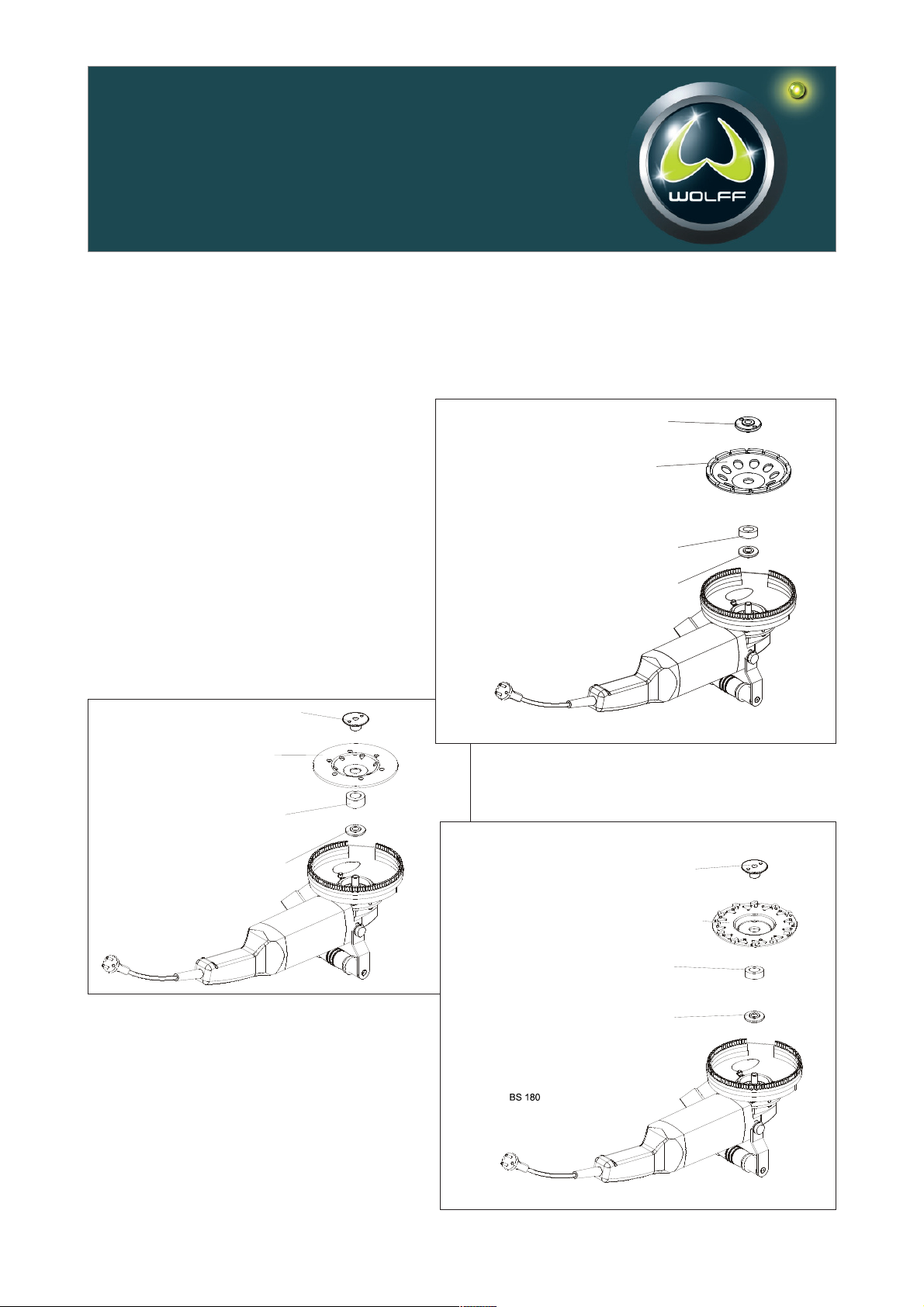

4.1 Wechseln der Schleifscheibe (siehe S. 18)
Vor dem Schleifscheibenwechsel Stecker aus der Steckdose ziehen! Unbeabsichtigtes Einschalten der Maschine kann zu Verletzungen, z.B. der Hände führen.
Spindelarretierung (oben an der Maschine) drücken und
Spannflansch (1) mit beiliegendem 2-Lochschlüssel lösen. (Drehrichtung gegen den Uhrzeigersinn)
Schleifscheibe gegen neue wechseln. Spindelarretierung drücken und Spannflansch wieder fest
anziehen.
Vor dem Einbau der Schleifscheibe ist darauf zu achten, dass der Spannflansch und die Schleifscheibe sauber sind. Schmutz kann zu verstärkten Vibrationen und unrundem Lauf führen.
Zusätzlich sind die Montageanweisungen der verschiedenen Schleifscheiben zu beachten, besonders wenn Distanzringe ver­wendet werden.(Seite 18)
Ersatzblätter
Bezeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Art.No
Diamantblatt, 1-reihig, . . . . . . . . . . . . . . . . . . . . . . . . . .015932
Diamantblatt, 2-reihig, . . . . . . . . . . . . . . . . . . . . . . . . . .015933
Hartmetallblatt, K 16, . . . . . . . . . . . . . . . . . . . . . . . . . . .015934
Hartmetallblatt, K 24, . . . . . . . . . . . . . . . . . . . . . . . . . . .015935
Diamantschleifer Raptor . . . . . . . . . . . . . . . . . . . . . . . . .015953
Befestigungset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .015931
Das Motorgehäuse darf zum Austausch der Kohlen nur durch eine Service-Werkstätte geöffnet werden. Für die Montage sind Spezialkenntnisse erforderlich.
öffnen
Page 6
5.0 Anwendung
5.1 Hinweise zur Anwendung
Beim Betrieb die Maschine immer mit 2 Händen gegenden
Boden drücken. Durch den gefederten Absaugring wird eine optimale Absaugung gewährleistet und der Druck des Schleifblattes gegen den Boden gemindert.
Vor Inbetriebnahme das Stromkabel auf Beschädigungen
prüfen! Maschine nie mit beschädigtem Stromkabel betreiben.
Achten Sie stets auf ein einwandfreies Schleifblatt.
Abgenutzte Blätter führen zu schlechten Arbeitsergebnissen.
An den Anschluß für die Absaugung kann ein geeigneter
Staubsauger angeschlossen werden.

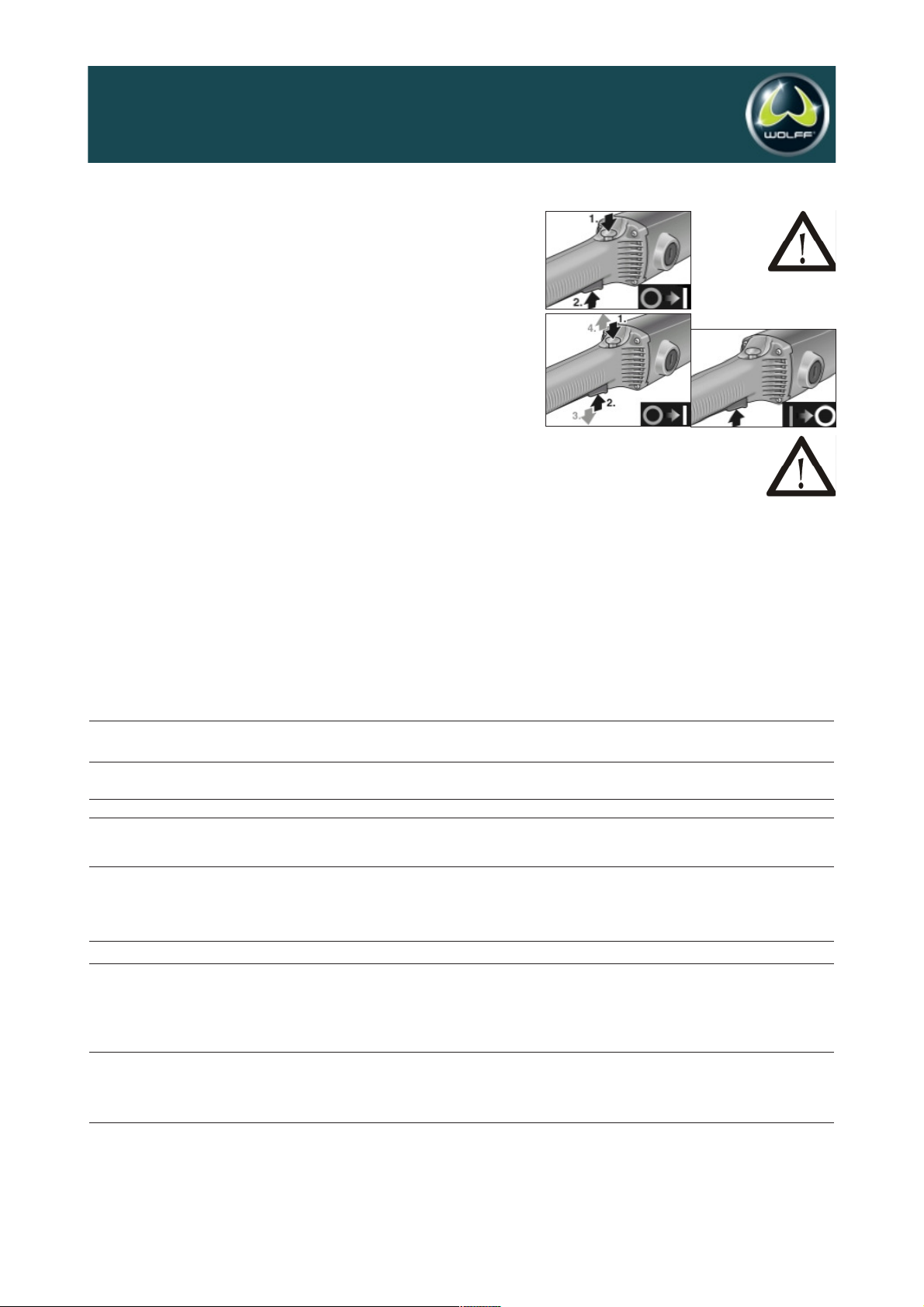

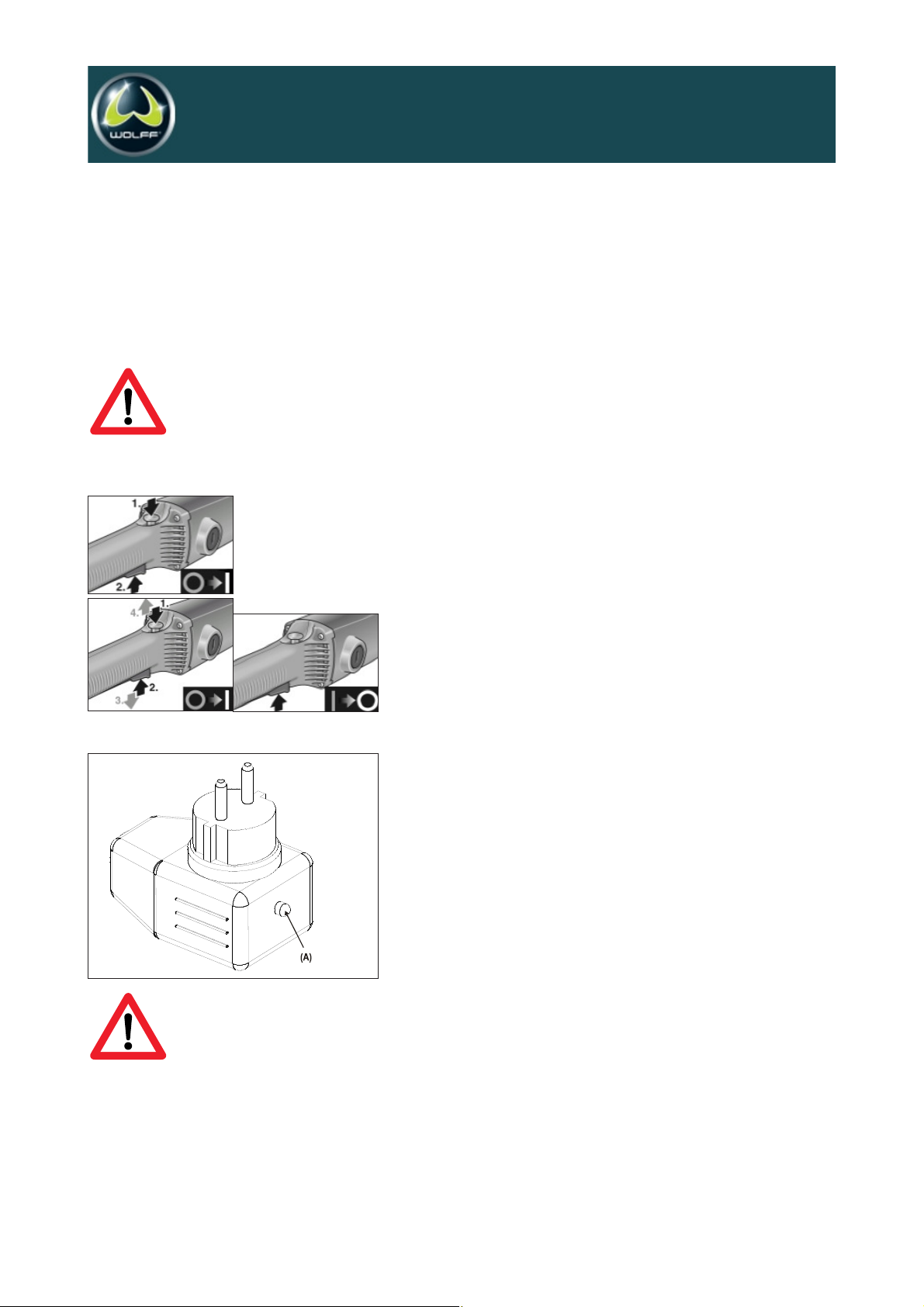

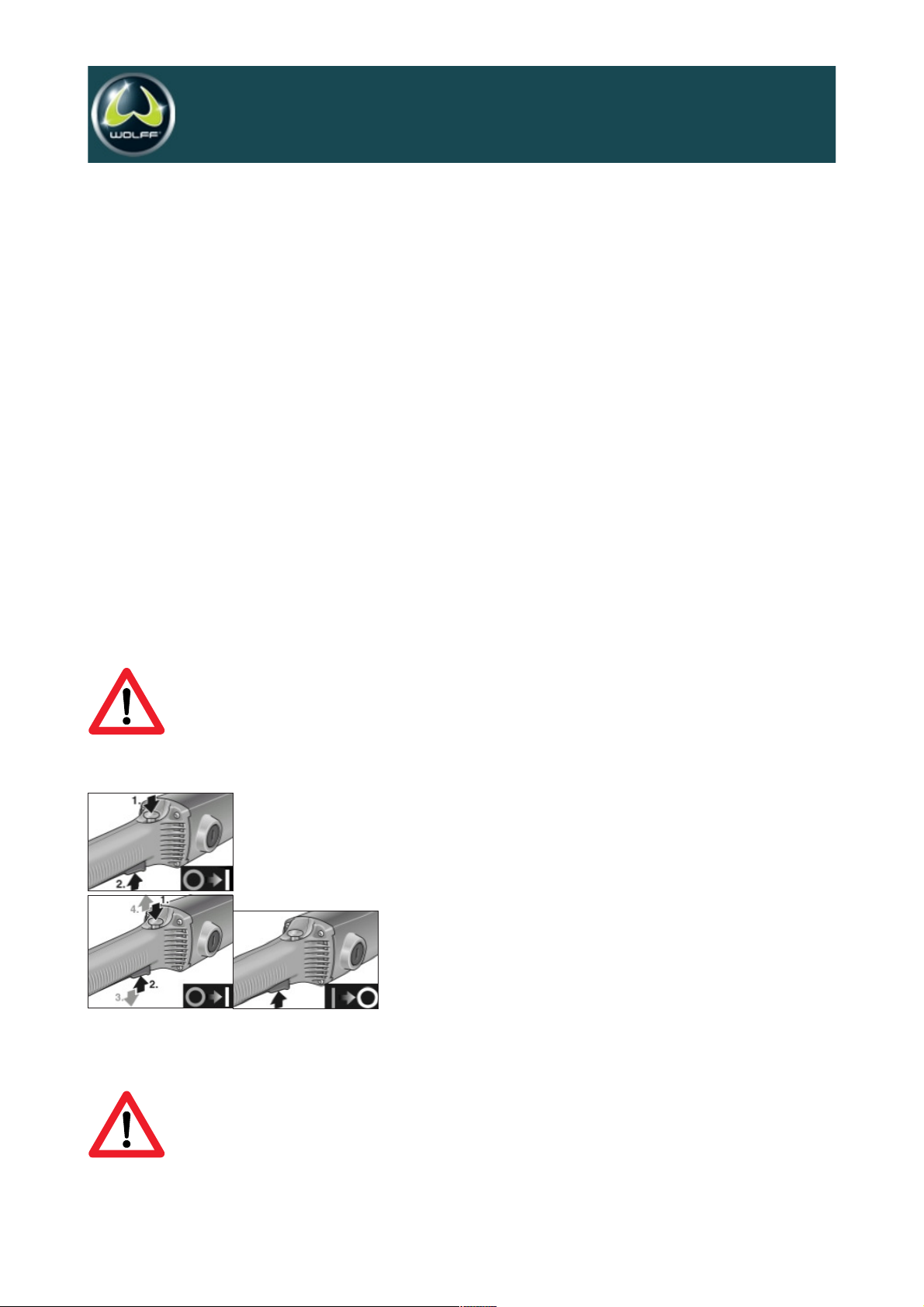

5.2 Ein- und Ausschalten
Kurzzeitbetrieb ohne Einrasten:
Erst Einschaltsperre 1 drücken. dann den Schalter 2
drücken und festhalten. Einschaltsperre 1 loslassen.
Zum Ausschalten Schalter loslassen.
Dauerbetrieb mit Einrasten:
Erst Einschaltsperre 1, dann Schalter 2 drücken und festhalten. Zum Einrasten Arretierungsknopf 1 gedrückt halten und
Schalter 2 loslassen. Einschaltsperre 1 loslassen.
Zum Ausschalten Schalter 2 kurz drücken und loslassen.
5.3 Überlastungsschutz
Die Maschine ist mit einem Überlastungsschutz ausgestattet. Dieser ist im Steckergehäuse untergebracht. Sollte die Maschine aufgrund einer Überlastung abschalten, so kann sie durch Drücken des Knopfes (A) wieder eingeschaltet werden
5.4 Anwendung der verschiedenen Schleifteller
Mit dem BS 180 können Diamant-, Hartmetall- oder Schleifpapier­scheiben betrieben werden.
Die maximale Drehzahl der Maschine liegt bei 8500 U/min. Je nach Anwendungsfall und Unterboden kann die Drehzahl mit Hilfe der Drehzahlregelung (Sonderzubehör) vermindert werden.
Um Ihnen bei der Auswahl der für Ihren Anwendungszweck richtigen Scheiben zu helfen, möchten wir Ihnen einige Empfehlungen geben.
6
Als allgemeine Richtlinie kann gelten:
Diamantscheiben eher bei höherer Drehzahl
betreiben
Hartmetall- oder Schleifpapierscheiben eher
bei niederer Drehzahl betreiben.
Vorsicht! Nach einem Stromausfall läuft das eingeschaltete Gerät wieder an.
Page 7
7
Deutsch
Die Kurzübersicht ist eine Richtschnur für die Anwendung und den empfohlenen Aufsatz bzw. Teller. In der Praxis können sich je nach Anwendungsfall Abweichungen ergeben.
Estriche und Spachtelmassen
Lösen von leichten Verschmutzungen HM-Schleifscheibe K16 wie Farb-, Mörtel- Filz- oder Schaumresten
Entfernen von Epoxy- und PU-Lackierungen Diamant-Schleifscheibe
HM-Schleifscheibe K24 Diamantschleifer Raptor
Entfernen der Sinterschicht bei neuen HM-Schleifscheibe K16 Anhydritestrichen Schleifpapier K24
Entfernen der Sinterschicht bei alten HM-Schleifscheibe K16 Anhydritestrichen
Grobes Anschleifen, Aufrauhen HM-Schleifscheibe K24 und Unebenheiten beseitigen
Schleifen von extrem harten Spachtel- Diamant-Schleifscheiben massen und Industrieverbundestrichen, Diamantschleifer Raptor Beton, Epoxy-Beschichtungen
6.0 Behebung von Störungen
Störung Mögliche Ursache Beseitigung
Maschine läuft nicht an Stromzufuhr unterbrochen Motorschutzschalter Knopf drücken
Störung durch Sicherung defekt Elektrofachkraft Kabel defekt beseitigen bzw. Stecker defekt Teile erneuern
Hoher Kraftaufwand Schleifblatt stumpf Schleifblatt wechseln beim Arbeiten notwendig
Hohe Vibrationen Schleifblatt der Schleifblatt wechseln
Maschine ist ausgeschlagen
Page 8
Gewährleistung
Der Gewährleistungszeitraum für neue Wolff Maschinen beträgt ein Jahr ab dem Zeitpunkt der Übergabe / Ablieferung an den Kunden, soweit nicht nach zwingenden gesetzlichen Vorschriften etwas anderes gilt.
Bei der Geltendmachung von Gewährleistungsansprüchen hat grundsätzlich auch die Vorlage der Rechnung bzw. des Kaufbelegs zu erfolgen.
Alle Reparaturen im Rahmen der Gewährleistung müssen durch eine von uns anerkannte Wolff Service-werk­stätte ausgeführt werden. Selbst durchgeführte und/oder unsachgemäße Reparaturen führen regelmäßig zum Ausschluss von Gewährleistungsansprüchen. Dies gilt ebenso für unsachgemäße Bedienung und/oder Gebrauch.
Ersatz von Teilen, Zubehör und sonstige Änderungen an Wolff Maschinen
Wolff Maschinen bieten für den Verwender ein hohes Maß an Sicherheit und Zuverlässigkeit. Um diese zu erhalten, darf der im Zeitpunkt der Auslieferung bestehende werkseitige Zustand Ihrer Wolff Maschine nicht ohne Beachtung der nachfolgenden Regeln verändert werden. Diese Regeln gelten sowohl für den Ersatz von Teilen, die Ausstattung mit Zubehör als auch sonstige technische Änderungen.
Jegliche Arbeiten an Ihrer Wolff Maschine sind ausschließlich durch eine Fachwerkstätte, die über
entsprechend fachlich geschultes und erfahrenes Personal sowie die erforderlichen Arbeitsmittel verfügt, durchzuführen. Wir empfehlen hierfür autorisierte Wolff Servicewerkstätten.
Im Falle des beabsichtigten Ersatzes von Teilen, der beabsichtigten Ausstattung mit Zubehör oder
beabsichtigten sonstigen technischen Änderungen sollte stets vor Beginn der Arbeiten eine Beratung durch eine autorisierte Wolff Servicewerkstätte oder uns als Hersteller erfolgen.
Es wird dringend empfohlen, nur sicherheitsgeprüfte Original Wolff-Ersatzteile und Original Wolff-
Zubehörteile zu verwenden, die von uns als Hersteller freigegeben wurden. Diese Ersatz- und Zubehörteile erhalten Sie bei Ihrer autorisierten Wolff Servicewerkstätte, die auch
gerne die fachgerechte Montage für Sie durchführt. Original Wolff-Ersatzteile und Original Wolff Zubehörteile wurden auf Sicherheit und Eignung speziell für Wolff Maschinen geprüft.
Die Sicherheit und Eignung anderer als Original Wolff-Ersatz- und Zubehörteile können wir nicht hinreichend beurteilen, und folglich auch nicht hierfür einstehen.
Zum Erhalt der Betriebssicherheit und zur Vermeidung von Schäden sind im Falle technischer
Änderungen - gleich welcher Art - in jedem Falle unsere technischen Richtlinien zu beachten. Bitte wenden Sie sich im Übrigen auch jederzeit gerne an uns, wenn Sie sonstige Fragen zu Ihrer Wolff Maschine haben.
Wir bitten um Verständnis, dass wir für Schäden keine Gewähr übernehmen können, soweit sie infolge unsachgemäßer Arbeiten bzw. infolge Verstoßes gegen die vorgenannten Regeln entstehen.
8
Page 9
9

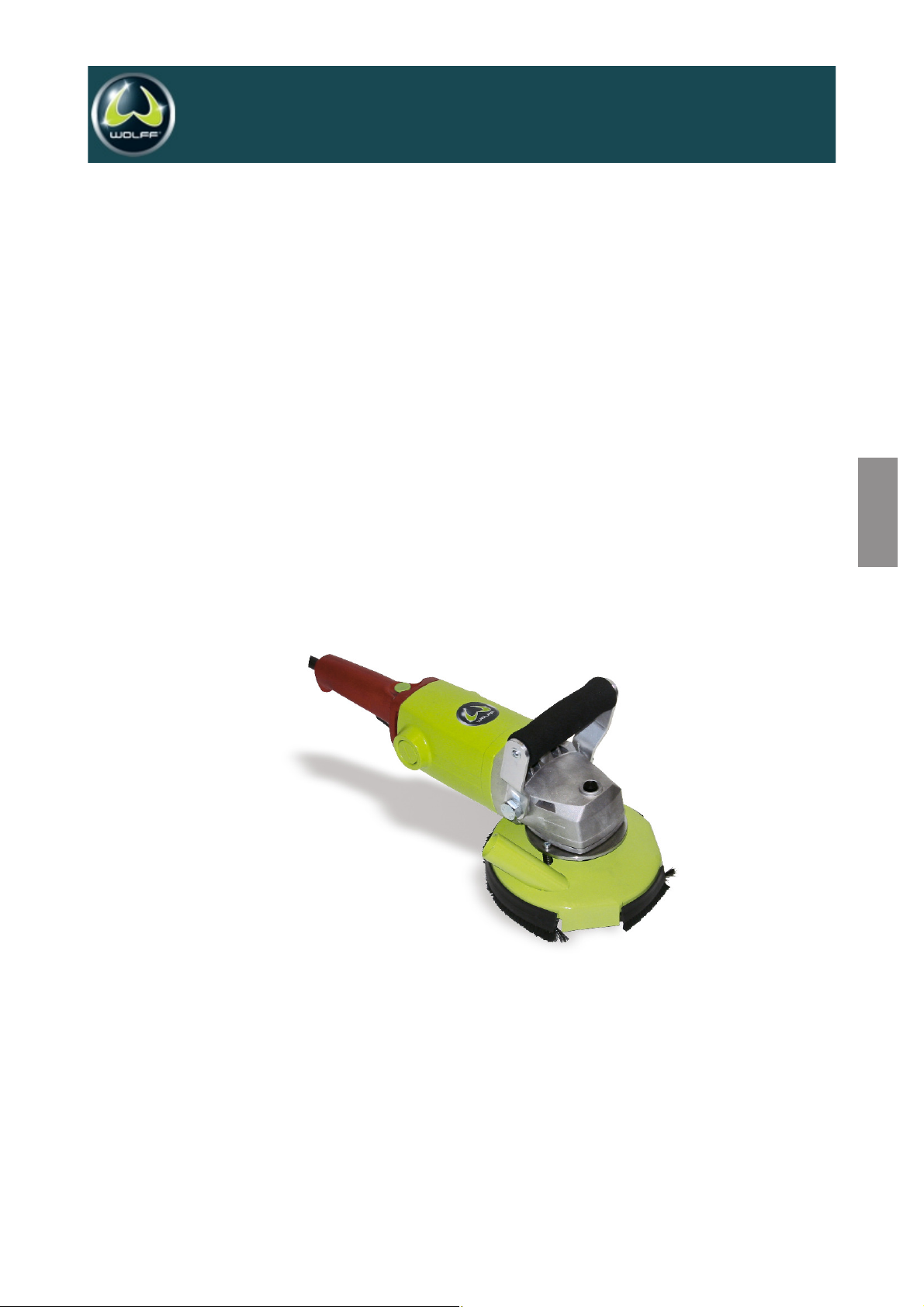

Operating manual English
Concrete grinding machine BS 180 (230 V) UK Art. No. 048362
Concrete grinding machine BS 180 (115 V) UK Art. No. 020724
Read before use and keep safe
Contents
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 9
Safetyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 9
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 9
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10
Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 11
Trouble shooting
English
Page 10
10
1.0 Technical data
Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .230 V AC
Power consumption . . . . . . . . . . . . . . . . . . . . . . .2.000 W; 10A
RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6.000 Rpm
Working width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 mm
Sound pressure level . . . . . . . . . . . . . . . . . . . . . . . . . .90 dB(A)
Sound energy level . . . . . . . . . . . . . . . . . . . . . . . . . .103 dB(A)
Hand/Arm-Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 m/s
2
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8,5 kg
3.0 Safety instructions
Disconnect the power supply before any maintenance is carried out. Use only recommended blades and ensure it is fastened before starting. Maintenance should be undertaken only by qualified personnel. Use only genuine Wolff spare parts.
Using this machine without ear protectors or goggles may jeo­pardize or harm your health. It may harm especially your ears resp. your eyes and increase the risk of an accident.
3.1 Introduction
This operating manual should be used to get the most benefit from your Concrete grinding machine BS 180. Following these instructions will both extend the life of your machine and reduce repair costs. Please ensure any user of the machine is fully familiar with the operating instructions before allowing work to start.
3.2 Danger while working with the machine
The Concrete grinding machine BS 180 is designed to the highest technical standards. Incorrect use can be dangerous! Disturbances that could impair safety, have to be eliminated at once.
3.3 Restriction of use
The Concrete grinding machine BS 180 is exclusively for grinding subfloors removing uneven sections in dry environments. It should not be used for any other purpose.
Comes with:
Concrete grinding machine BS 180 Tools Ear protection Goggles Carrying case Operation manual
Always wear goggles and ear protectors!
Use this machine only
as instructed in this operating manualwith the machine in perfect working order.
Wolff cannot be held responsible for any damage or loss caused by incorrect use. Correct use also includes to take care of all directions from the operating
manual and
the execution of maintenance and service.
2.0 Declaration of conformity
We declare under our sole responsibility that this product is in conformity with the following standards of standardization documents: EN 50144, according to the provisions of the Directives 2006/42/EC.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Mark e der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19
Page 11
English
3.4 Genuine Spare Parts
Spare parts and accessories are manufactured uniquely for the Concrete grinding machine BS 180. It must be emphasized that parts obtained from unauthorized sources must not be used. Wolff cannot be held responsible for the performance of or any damage arising from the use of machines in which genuine spare parts have not been used. This is particularly important with replacement blades.
3.5 Accessory
Speed control (accessory Item-No. 015937)
Put the speed control into a socket you use with the BS 180. The control reduces the power to 40 to 100 %. Thus the speed of the BS 180 is controlled within 3.400 and 8500 r.p.m.
4.0 Maintenance
The Concrete grinding machine BS 180 is virtually maintenance­free. The roller bearings and gear box need not to be lubricated. The air inlet and outlet should be blown out from time to time to avoid clogging. Failure to do so may result in stress being put on
the machine by overheating.
4.1 Changing the blade (Page 18)
Press spindle lock (on top of the machine) and turn
the blade until it locks
Loosen tension screw (1) with the fork wrench (it is a
right-handed thread)
Remove blade Press spindle lock and fasten the flange
Clean the flange and the blade prior to re-fitting the new blade. Dirt may cause vibrations and rough running.(Page 18)
Replacement blades
Diamond blade, single grinding (Standard) . . . . . . .Art.No 015932
Diamond blade, double grinding . . . . . . . . . . . . . . . .Art.No 015933
Carbide disc, grade 16 . . . . . . . . . . . . . . . . . . . . . . .Art.No 015934
Carbide disc, grade 24 . . . . . . . . . . . . . . . . . . . . . . .Art.No 015935
Diamond disk Raptor . . . . . . . . . . . . . . . . . . . . . . . . .Art.No 015953
Attachment set . . . . . . . . . . . . . . . . . . . . . . . . . .Art.No 015931
5.0 Use
5.1 Directions for use
Press the machine always with 2 hands towards the subfloor.
The spring-loaded suction ring limits the pressure of the blade towards the ground and makes suction very efficient.
Check the power cord and the plug before starting.
Have damaged insulation repaired at once, before starting
Use faultless blades only! Worn blades give poor results.
A suitable vacuum cleaner may be connected with the machine.
11
Always disconnect the power supply before changing the blade. Unintended starting of the machine may cause injury, e.g. of your hands.
If the brushes are to be replaced, the motor housing may be opened only by qualified service-personnel. Subsequent mounting of the new brushes requires specialist knowledge.
open
Page 12
12
5.2 Switch on and off
Brief operation without engaged switch rocker:
First press the starting lockout 1. Then press and hold
down the switch 2. Release the starting lockout 1.
To switch off, release the switch 2.
Continuous operation with engaged switch rocker:
First press and hold down the starting lockout and then the
switch 2.
To lock into position, hold down the locking button 1 and
release the switch 2. Release the starting lockout 1.
To switch off, briefly press and release the switch 2.
5.3 Use of the various grinding discs
The BS 180 can be used with diamond, carbide or paper grinding discs. The maximum speed of the disc is 8500 r.p.m. Depending on the usage and the subfloor, the speed can be reduced with the speed control (accessory).
Guiding principle for different applications:
use diamond discs at high speed. reduce the speed with carbide and paper grinding.
discs.
The following table contains the information to choose the right disc for your need, It is meant as guiding principle for the different applications.
Screeds and levelling compounds
Removing light dirt and flooring residues Carbide disc grade 16 like paint, mortar, felt or foam
Removing Epoxy-coatings Diamond blade Raptor, Diamond disc
Carbide disc grade 24 Removing the loose sintered material Carbide disc grade 16, on new anhydrite- and magnesia screed Rough grinding and abrading Carbide grinding disc grade 24
Grinding extremely hard smoothing compounds Diamond disc and industrial floors, as well as epoxy coatings Diamond blade Raptor
6.0 Trouble shooting
Trouble Eventual cause Elimination
Machine does not work Power supply disconnected Have machine repaired by a qualified
blown fuse defective cable or plug electrician resp. change parts
Undue force necessary Blade is blunt Change blade
Excessive vibration Expendable parts are worn out Change blade
Caution!
Following a power failure, the switched-on.
Page 13
Guarantee
The guarantee period for new Wolff machines is one year from the time of delivery/transfer to the customer, unless another period applies pursuant to mandatory legal regulations.
When making a claim under guarantee, the invoice and/or proof of purchase must be provided.
All repairs covered by the guarantee must be carried out by a Wolff service shop recognised by us. Repairs which are carried out by the customer and/or improperly automatically lead to a disentitlement from guaran­tee claims. The same is true of improper operation and/or use.
Replacement of parts, accessories and other changes to Wolff machines
Wolff machines provide users with a high degree of safety and reliabiity. To maintain this, the condition of your Wolff machine may not be changed from that on the date it was delivered from the factory without observing the following rules. These rules apply for the replacement of parts, the addition of accessories and other technical changes.
All work done on your Wolff machine must be carried out exclusively by a specialist workshop which
has suitably trained and experienced staff and the working materials required. For this, er recommend an authorised Wolff service shop.
In the event that parts are deliberately replaced, accessories are deliberately added or other technical
changes are deliberately carried out, the customer must always consult an authorised Wolff service shop or us, the manufacturer, before starting the work.
We urgently recommend only using safety-checked original Wolff spare parts and original Wolff
accessories which have been cleared by us, the manufacturer. These spare parts and accessories can be purchased from your authorised Wolff service shop, which will also be pleased to assemble them or you properly.
Original Wolff spare parts and Wolff accessories have been specially tested for their safety and suitability for Wolff machines.
We can not sufficiently judge the safety and suitability of spare parts and accessories which are not original Wolff parts, and are thus unable to vouch for them.
To maintain operating reliability and avoid damage, in the case of technical changes – of whatever kind
– our technical guidelines are to be observed in every case. Please also contact us at any other time if you have any questions about your Wolff machine.
We hope you understand that we can not assume any liability for damages caused as a result of improper work and/or violation of the above rules.
13
English
Page 14
14
Mode d‘emploip Français
Ponceuse portative BS 180 (230 V) D, A, F Art. No. 015930
Ponceuse portative BS 180 (230 V) CH Art. No. 048361
A lire impérativement avant la mise en service et à conserver
Contenu
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 14
Sécurité
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 14
Consignes de sécurité
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 14
Entretien et maintenance
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16
Utilisation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Page 15
Français
1.0 Caractéristiques techniques
Tension d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . .230 V AC
Puissance absorbée . . . . . . . . . . . . . . . . . . . . . .2.000 W, 10 A
Vitesse [marche à vide] . . . . . . . . . . . . . . . . . . . . . . .6.000 Tpm
Largeur utile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 mm
Niveau de pression acoustique . . . . . . . . . . . . . . . . . .90 dB (A)
Niveau de puissance acoustique . . . . . . . . . . . . . . .103 dB (A)
Vibration main/bras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 m/s
2
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8,5 kg
3.0 Consignes de sécurité
Pour tous les travaux effectués sur la machine, retirer d’abord la prise de secteur de la prise de courant.
Utiliser uniquement des meules en parfait état et convenant au cas d’utilisation.
Entretien uniquement par le personnel de service qualifié. N’utiliser que des pièces de rechange d’origine.
Instruction préventive contre les accidents 1.2 bruit (VGB 121)
L’entrepreneur est tenu de mettre à la disposition des assurés qui travaillent dans la zone de bruit des protecteurs antibruit adéquats. Les assurés sont tenus d’utiliser les protecteurs anti­bruit dans la zone de bruit.
Travailler sans protecteur antibruit peut nuire à la santé. Notamment, cela peut entraîner un risque ou une lésion de l’ouïe, ou bien augmenter le risque d’accidents.
Prière de toujours utiliser la protection acoustique!
Détail de livraison
Ponceuse portative BS 180 Lunette de protection Protection acoustique Jeu d’outils Boîte de transport Instructions de service
Toujours porter une protection acoustique!
15
2.0 Déclaration de Conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité acec les normes ou documents normalisés: EN 50 144, conformément aux termes des réglementations 2006/42/CE.
Vaihingen/Enz, 01.03.2010
Dipl.-Ing. (FH) Dieter Hammel
Konstruktionsleitung
i.V.
WOLFF | Eine Mark e der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19
Page 16
16
3.1 Introduction
Les instructions de service vous aideront à mieux connaître votre ponceuse portative BS 180 et à l’utiliser de manière opti­male. Vous trouverez de précieuses informations qui vous per­mettront de reconnaître à temps les dangers et de les éviter.
Ainsi, vous contribuerez non seulement à protéger votre propre sécurité, mais vous réduirez aussi les frais de réparation et augmenterez la durée de vie de votre machine.
Ce mode d’emploi devra être lu et compris par toute personne qui utilisera cette machine, service de maintenance y compris.
3.2 Risques en manipulant la machine
La ponceuse portative BS 180 est construite selon l’état actuel de la technique et les normes techniques légales.
Cependant, son utilisation peut provoquer des risques de blessure et même de mort.
Il faut remédier immédiatement aux défauts qui peuvent porter préjudice à la sécurité.
3.3 Utilisation conforme à la fonction prévue
La ponceuse portative BS 180 est conçue exclusivement pour le traitement des supports dans des pièces sèches.
Une utilisation différente ou allant au-delà est considérée comme non conforme à la fonction prévue et la Société Wolff ne se porte pas garante des dommages qui en résulteraient.
3.4 Pièces d’origine et sécurité
Les pièces d’origine et les accessoires sont conçus spéciale­ment pour la ponceuse portative BS 180.
Nous attirons votre attention sur le fait qu’on ne doit pas utiliser d’autres pièces. Ceci peut nuire à la sécurité de la machine. Cela est d’autant plus valable pour la meule de la machine.
Wolff exclut toute responsabilité pour les dommages causés par l’utilisation de pièces qui ne sont pas d’origine.
La machine ne doit être utilisée:
que pour l’emploi auquel elle est destinée que dans un état parfait à l’égard des techniques
de sécurité.
Les points suivants font également partie de l’utilisation conforme à la fonction prévue:
l’observation de toutes les consignes des instructions
de service et
le respect des opérations d’inspection et d’entretien.
Page 17
Français
17
3.5 Accessoires
Régulateur de vitesse (Art-No. 015937)
Le régulateur de vitesse se branche directement sur la fiche de secteur et recevra la prise de secteur de la ponceuse portative. En tournant le potentiomètre, la puissance peut être réglée entre 40 et 100 % de la puissance totale.
La ponceuse portative BS 180 se règle donc de 3.400 à 8.500 T/mn.
4.0 Entretien et maintenance
La ponceuse portative BS 180 ne demande pratiquement pas d’entretien. Le graissage des roulements et de l’engrenage suffira pour toute la durée de vie de la machine.
Il est recommandé de dégager en soufflant avec de l’air compri­mé les orifices d’entrée et de sortie de l’air, lorsque la machine est à l’arrêt et lorsqu’elle est en marche. Les orifices pourraient s’encrasser et obstruer la machine. Ceci peut provoquer une surcharge de la machine.
4.1 Echange de la meule diamant (Page 18)
Retirer le connecteur de la prise de courant avant d’échanger la meule ! La mise en circuit inintentionnelle de la machine peut entraîner des blessures, p.ex. des mains.
Presser le blocage de la broche (partie supérieure de la
machine) et desserrer la bride de serrage (1) à l’aide de la clé à ergots réglable (tourner en sens inverse horaire – pas de vis à gauche).
Remplacer la meule diamant par une meule neuve Presser le blocage de la broche et resserrer la bride de
serrage
Avant de monter la meule, veiller à ce que la bride de serrage et la meule soient propres.
Pour échanger les charbons, la carcasse du moteur ne peut être ouverte que par un atelier de dépannage agréé, car des connaissances spéciales pour procéder au montage sont nécessaires.
ouvrir
Page 18
18
L'encrassement des deux pièces peut entraîner des vibrations importantes et empêcher la meule de bien tourner. .(Page 18)
Meules diamant disponibles
Meule diamant disponibles, 1 rangée . . . . . . .Art.No 015932
Meule diamant disponibles, 2 rangées . . . . . . .Art.No 015933
Meule en alliage dur gr. 16 . . . . . . . . . . . . . . . .Art.No 015934
Meule en alliage dur gr. 24 . . . . . . . . . . . . . . . .Art.No 015935
Meule Raptor . . . . . . . . . . . . . . . . . . . . . . . . . .Art.No 015953
Set de fixage . . . . . . . . . . . . . . . . . . . . . . . . . . .Art.No 015931
5.0 Utilisation
5.1 Remarques sur l’utilisation
La machine étant en marche, la presser toujours contre le
sol avec les deux mains. La bague d’aspiration assure l’aspiration optimale tout en réduisant la pression de la meule contre le sol.
Avant de mettre la machine en service, vérifier si le câble
électrique est en bon état! Il est interdit d’utiliser la machine avec un câble endommagé.
Veiller toujours à utiliser une meule en parfait état. Les
meules usées donnent de mauvais résultats de travail.
Le raccord d’aspiration sert à brancher un aspirateur approprié.
5.2 Enclenchement et coupure
Marche de courte durée, sans activer le cran d'arrêt:
Commencez par appuyer sur le cran anti-enclenchement 1.
Ensuite, appuyez sur l'interrupteur 2 et retenez-le. Relâchez le cran anti-enclenchement 1.
Pour éteindre la meuleuse, relâchez l'interrupteur 2.
Marche permanente avec encrantage:
Appuyez d'abord sur le cran antienclenchement 1 puis sur
l'interrupteur 2 et retenez-le.
Pour que le cran encoche, maintenez le bouton de
verrouillage appuyé puis relâchez l'interrupteur 2. Relâche le cran anti-enclenchement 1.
Pour éteindre la meuleuse, appuyez brièvement sur
l'interrupteur 2 puis relâchez-le.
5.3 Utilisation des différents disques et meules
La ponceuse portative BS 180 peut être utilisée avec des meu­les diamant, en alliage dur ou avec des disques abrasifs.
La rotation maximale de la ponceuse portative est atteinte à 8500 t/mn. Suivant le cas d’utilisation et le type de support, la vitesse de rotation peut être réglée à l’aide du régulateur de
vitesse (option).
En règle générale, il faut retenir que:
les meules diamant s’utilisent à haute vitesse les disques en alliage dur ou les disques abrasifs
s’utilisent à vitesse réduite.
Prudence! Après une coupure de courant, l'appareil redémarre tout seul s'il se trouvait encore en position enclenchée.
Page 19
Français
19
Le tableau ci-dessous donne à titre indicatif quelques recommandations d’emploi qui, toutefois, peuvent être différents dans la pratique.
Chapes et ragréages
Décoller de légères saletés Disque abrasif en alliage dur grain 16 telles que restes de peinture mortier, feutre ou mousse
Eliminer les peintures époxy et Meule diamant polyuréthane Disque abrasif en alliage dur grain 24
Meule Raptor
Eliminer la laitance sur Disque abrasif en alliage dur grain 16 chapes anhydrite neuves Disque abrasif grain 24
Eliminer la laitance sur Disque abrasif en alliage dur grain 16 chapes anhydrite anciennes
Ponçage grossier, grattage et Disque abrasif en alliage dur grain 24 élimination d’irrégularités
Ponçage des ragréages extrêmement Meule diamant durs et des chapes industrielles, Meule Raptor béton, couches époxy
6.0 Dépannage
Défaut Cause possible Dépannage
La machine ne se met Arrivée de courant Faire remédier au pas en marche interrompue défaut par un
Fusible défectueux électricien ou faire Câble défectueux renouveler les pièces Fiche défectueuse
Le travail exige un grand Meule usée Changer la meule déploiement de force
Fortes vibrations Meule partiellement Changer la meule
endommagée
Page 20
Garantie
La durée de la garantie pour les nouvelles machines Wolff s’élève à un an à partir de la remise / livraison au client sauf indication contraire conformément aux prescriptions légales obligatoires.
Il est impératif par ailleurs de présenter la facture ou le justificatif d’achat pour pouvoir faire valoir les droits découlant de la garantie.
Toutes les réparations effectuées sous garantie doivent être réalisées par un atelier de service Wolff reconnu. Les réparations effectuées par soi-même et / ou non conformes entraînent l’exclusion des droits de garantie. Cette clause s’applique également à l’utilisation non conforme des machines.
Machines Wolff: remplacement de pièces, accessoires et autres modifications
Les machines Wolff offrent à l’utilisateur un niveau élevé de sécurité et de fiabilité. Afin de maintenir ce niveau haut de gamme, le réglage usine proposé au moment de la livraison de votre machine Wolff ne doit pas être modifié sans tenir compte des règles suivantes. Ces règles s’appliquent aussi bien au remplacement de pièces, à l’installation d’accessoires qu’à toute autre modification technique.
Tous les travaux effectués sur votre machine Wolff doivent être exclusivement réalisés par un atelier
spécialisé, disposant d’un personnel expérimenté et formé en conséquence ainsi que des outils de travail nécessaires. Pour ce faire, nous vous recommandons les ateliers de service Wolff.
Si vous avez l’intention de remplacer des pièces, d’installer des accessoires ou d’effectuer d’autres
modifications techniques, il est conseillé avant le début des travaux de demander conseil auprès d’un atelier de service Wolff autorisé ou auprès de nos services à titre de fabricant.
Il est vivement recommandé de n’utiliser que des pièces détachées et des accessoires Wolff d’origine
répondant aux directives de sécurité et que nous avons validés en tant que fabricant. Ces pièces détachées et accessoires sont disponibles auprès de votre atelier de service Wolff qui se chargera également du montage approprié.
Les pièces détachées et les accessoires Wolff d’origine ont été contrôlés spécialement pour les machines Wolff, répondant aux critères de sécurité et de conformité.
Nous ne sommes pas en mesure d’évaluer de manière satisfaisante la sécurité et la conformité des produits autres que les pièces détachées et accessoires Wolff d’origine ; nous déclinons par conséquent toute responsabilité pour ces pièces.
Afin de garantir la sécurité du fonctionnement et d’éviter tout dommage, il convient, en cas de
modifications techniques, quelles qu’elles soient, de tenir compte de nos directives techniques. N’hésitez pas par ailleurs à nous contacter pour toutes questions relatives à votre machine Wolff.
Nous déclinons toute responsabilité pour les dommages résultant de travaux non conformes ou faisant suite à la violation des règles précitées. Nous vous remercions de votre compréhension.
20
Page 21
Service-Stationen in Deutschland
D-04179 Leipzig, Goldacker Bautechnik, Herr Goldacker, Spinnereistr. 13, 0341/484090, Fax 4840910 D-09111 Chemnitz, EMB Service GmbH, Herr Teichert, Jägerstr. 9-13, 0371/67414-51, Fax 67414-53 D-10961 Berlin-Kreuzberg, Knopf Elektromotoren, Herr Engler, Blücherstr.22/3 Hof, 030/69041683, Fax - 84 D-15236 Frankfurt/Oder-Markendorf, Lothar Klähr Elektromaschinen Service, Herr Kurz, Ringstr. 216, 0335/61019 - 10, Fax - 14 D-16866 Kyritz, Wagner Elektromotoren und Pumpen, Herr Wagner, Leddiner Weg 2, 033971/52266, Fax 56352 D-18069 Rostock, Lindner Industriewerkzeuge, Herr Lindner, Am Kühlhaus 208, 0381/81129-02, Fax - 01 D-22335 Hamburg, Theodor Erich GmbH, Herr Arndt, Sportallee 68, 040/8888866-0, Fax -9 D-22848 Norderstedt, EMH Elektro-Maschinen-Hydraulik Service GmbH, Herr Dehnert, Rugenbarg 76, 040/5234860, Fax 52878447 D-24537 Neumünster, EMH Elektro-Maschinen-Hydraulik Service GmbH, Herr Dehnert, Kleingartenweg 1, 04321/13301, Fax 14669 D-28211 Bremen, Beese Elektromaschinen Service, Herr Klattenhoff, Kleiner Ort 6, 0421/271388, Fax 2768554 D-30169 Hannover, Hampe Elektromaschinenbau, Herr Hampe, Hildesheimer Str. 50, 0511/886318 = Fax D-34123 Kassel, Schnell Elektromaschinenbau, Herr Behr, Freudenthalstr. 20, 0561/522655, Fax 526435 D-37079 Göttingen, Horst Schwarzer Elektro-Maschinen, Herr Reinhardt, Gotthelf-Leimbach-Str. 7, 0551/504900, Fax 49025 D-38271 Wartjenstedt, Hampe Elektromaschinenbau, Herr Hampe, Mühlenweg 5, 05062/1413, Fax 2019 D-39326 Wolmirstedt-Elbeu, Quartier & Kiesler Elektrowerkzeugservice, Herr Kiesler, Quergasse 4, 039201/22615 D-41460 Neuss, Hans Loerper GmbH Elektromaschinenbau, Herr Loerper jun., Osterather Str. 4a, 02131/5613-00, Fax-20 D-42799 Leichlingen, Dipl. Ing. Frank Hädrich Schleif u. Reinigungstechnik, Herr Hädrich, Moltkestr. 25, 02175/970-600, Fax-601 D-44379 Dortmund, Flühs GmbH & Co. KG Antriebstechnik, Herr Holtmann, Schoopställer Str. 2a, 0231/616278, Fax 619785 D-45136 Essen, Klaus Schellhorn, Herr Schellhorn, Rellinghauser Str. 334d, 0201/253007, Fax 253007 D-47167 Duisburg, Elektro Körner GmbH, Elektromotoren Reparaturen, Herr Sosna, Am Inzerfeld 68, 0203/581301, Fax 588437 D-49134 Wallenhorst, Röwekamp Werkzeuge und Maschinen, Herr Röwekamp, Xaver-Lütz-Str. 2, 05407/31763, Fax 45135 D-53332 Bornheim-Walberberg, Zimmer Elektrotechnik, Herr Zimmer, Nonnenweg 5, 02227/9044-00, Fax - 01 D-53757 St.-Augustin-Meindorf, Floor Sandig Tools, Herr Kremer, Bölkestr. 10, 02241/2516831 od. 0172/2577439 D-55743 Idar-Oberstein, Matthias Weingart, Vertrieb und Service, Siesbachstr. 36, 06781/450499, Fax 450611 D-56070 Koblenz, Moskopp Elektromotoren GmbH, Herr Moskopp, Schönbornsluster Str. 35, 0261/98822-11, Fax - 22 D-63075 Offenbach/Main, Maschinenreparatur OF Nord, Herr Zimmermann, Kleines Gässchen 13-15, 069/986641-41, Fax - 42 D-65203 Wiesbaden, INFRA SERV Elektro Technik, Herr Niedringhaus, Kasteler Str. 45, 0611/962-6674, Fax 962-9362 D-65719 Hofheim, Pfeifer & Martinez Maschinenservice, Herr Pfeifer, Feldstr. 9, 06192/296178, Fax 979815 D-67661 Kaiserslautern, Charles Force, Landolfstr. 3, 0631/35047-21, Fax - 22 D-70734 Fellbach, KWG Elektrowerkzeuge, Frau Wolf, Bruckstr. 57, 0711/579550, Fax 583997 D-76200 Karlsruhe, HCS Scherer GmbH, Herr Scherer, Tiengener Str. 14, 0721/42148, Fax 407036 D-80469 München, H. Dummer Großhandel, Herr Dummer, Müllerstr. 13-15, 089/2607178, Fax 236044 D-80939 München, Verleihnix (Zentrale), Heidemannstr. 11b, 089/316991-61, Fax - 62 D-89079 Ulm, SEG Elektrogeräte, Maybachstr. 13, 0731/94044-23, Fax - 24 D-89542 Herbrechtingen, Lauer Elektrotechnik, Mergelstetter Str. 23, 07324/9647-0, Fax - 47 D-90482 Nürnberg, Frank Elektrotechnik GmbH, Herr Neubauer, Happurger Str. 66, 0911/45093-13, Fax - 22 D-95098 Hof, HSW Elektro Maschinenbau GmbH, Herr Sabath, Graben 9, 09281/843-10, Fax 843-8344 D-97076 Würzburg, Babinsky Technischer Service, Herr Babinsky, Am Greinberg, 0931/2810-12, Fax 2810-13 D-98554 Benshausen (Suhl), Pabst Elektromotorenservice, Herr Pabst, Paßberg 3, 036843/60532 od. 0171/6405862
Adresse Service France
UZIN France - rue du Président Coty - 02880 Crouy Tel.: 0033 / 3 / 23 76 37 40 - Fax: 0033 / 3 / 23 76 37 47
Service-Adress Great Britain
UZIN Ltd. - 4/5 Cholswell Court - Shippon Abingdon - Oxfordshire OX13 6HX Tel.: 0044 / 12 35 / 53 41 06 - Fax: 0044 / 1235 / 53 41 07
21
DeutschEnglishFrançais
Page 22
Für Ihre Notizen:
22
Page 23
23
DeutschEnglishFrançais
Für Ihre Notizen:
Page 24
24
Wechseln der Schleifscheibe
Changing the blade
Echange de la meule diamant
BS 180
Hartmetallblatt Carbide disc Meule en alliage
Zweilochspannmutter Round nut with two holes Ecrou 017424
Hartmetallblatt Carbide disc Meule en alliage 015934 015935
Distanzring 19mm
Spacer Ecarteur 017951
Aufnahmeflansch Hub flange Flasque 017608
Diamantschleifer Raptor Diamond blade Raptor Meule Raptor
Zweilochspannmutter Round nut with two holes Ecrou 017424
Diamantschleifer Raptor
Raptor
015953
Diamond blade Raptor Meule
Distanzring 13 mm
Spacer Ecarteur 038632
Aufnahmeflansch Hub flange Flasque 017608
BS 180 Diamantblatt
Diamond blade Meule diamant
Zweilochmutter Round nut with two holes Ecrou 017620
Aufnahmeflansch Hub flange Flasque 017608
Diamantblatt einreihig, 015932
Diamantblatt zweireihig, 015933 Diamond blade, single grinding , 015932 Diamond blade, double grinding, 015933
Meule diamant disponibles,
1 rangée, 015932
Meule diamant disponibles,
2 rangées, 015933
Distanzring 7 mm
Spacer / Ecarteur 017969
WOLFF | A Brand of UFLOOR Systems
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
