Wolf MM-2 Installation instructions

AT
BE
CH
DE

Betriebsanleitung für die Fachkraft

MISCHERMODUL

MM
MM-2

Deutsch | Änderungen vorbehalten!

3061590_201910

Bester Service,

uniDomo GmbH & Co. KG Thorshammer 12 24866 Busdorf UstIdNr. DE257133895 Geschäftsführer: Rainer Nau, Sven Klinker

.

...

beste Preise

Ihr Online-Fachhändler für:

• Kostenlose und individuelle Beratung

• Hochwertige Produkte

• Kostenloser und schneller Versand

E-Mail: [email protected]

Tel.: 04621 - 30 60 89 0

• TOP Bewertungen

• Exzelenter Kundenservice

• Über 20 Jahre Erfahrung

www.unidomo.de

Inhaltsverzeichnis

Sicherheitshinweise ....................................................................4

Normen / Vorschriften .................................................................5

Begri󰀨serklärung ........................................................................6

Abkürzungen / Gerätebeschreibung ...........................................7

Montage ...................................................................... 8-9

Elektrischer Anschluss........................................................ 10-24

Kong. 1: Mischerkreis u. Speicherkreis .........................14

Kong. 2: Mischerkreis u. Luftheizerkreis .......................15

Kong. 3: Mischerkreis u. Heizkreis ................................16

Kong. 4: Mischerkreis u. Rücklaufanhebung

zur Heizungsunterstützung .............................17

Kong. 5: Rücklaufanheb. zur Anfahrentlastung .............18

Kong. 6: Heizkreis und Rücklaufanhebung zur

Anfahrentlastung mit Bypasspumpe ...............19

Kong. 7: Mischerkreis mit indirekter Rücklaufanhe-

bung zur Anfahrentlast. mit Bypasspumpe .....20

Kong. 8: Mischerkreis (Werkseinstellung) .....................21

Kong. 9: Heizkreis .........................................................22

Kong. 10: Speicherkreis ..................................................23

Kong. 11: Luftheizerkreis .................................................24

Inbetriebnahme .................................................................. 25-26

Einstellung eBus-Adresse .................................................. 27-28

Parametrierung BM / BM-2 / MM / MM-2 ............................ 29-30

Übersicht Parameter........................................................... 31-32

Parameter / Funktionenbeschreibung ................................ 33-39

MI 01 Minimale Mischerkreistemperatur ...................33

MI 02 Maximale Mischerkreistemperatur ..................33

MI 03 Heizkurvenabstand .........................................33

MI 04 Estrichtrocknung ....................................... 33-34

MI 05 Konguration ...................................................35

MI 06 Nachlaufzeit Heizkreis ....................................35

MI 07 Proportionalbereich Mischer ...........................35

MI 08 Rücklauf-Solltemperatur .................................36

MI 09 Maximale Speicherladezeit .............................37

MI 10 Busspeisung ...................................................37

MI 11 Hysterese Bypassfühler ..................................38

MI 12 Ladepumpensperre .........................................38

MI 13 Nachlaufzeit Ladepumpe ................................38

3061590_2019102

Inhaltsverzeichnis

MI 14 Konstanttemperatur ........................................38

MI 15 dTAus (Ausschaltdi󰀨erenz) .............................38

MI 16 dTEin (Einschaltdi󰀨erenz) ...............................39

MI 17 Kesselübertemperatur bei Speicherladung .....39

MI 50 Testfunktion (BM) ............................................39

Zusatzfunktionen ......................................................................40

Außenfühlerfrostschutz ......................................................40

Speicherfrostschutz ............................................................40

Pumpenstandschutz ...........................................................40

Mischerstandschutz ...........................................................40

Schornsteinfeger / Emissionstest .......................................40

Laden der Standardwerte (Reset) ......................................40

Fehlercodes ........................................................................41

Sicherungswechsel...................................................................42

Fühlerwiderstände ....................................................................43

Recycling und Entsorgung........................................................44

Technische Daten .....................................................................45

Stichwortverzeichnis .................................................................46

3061590_201910 3

Sicherheitshinweise

Sicherheitshinweise

Achtung

In dieser Beschreibung werden die folgenden Symbole und Hin­weiszeichen verwendet. Diese wichtigen Anweisungen betre󰀨en

den Personenschutz und die technische Betriebssicherheit.

„Sicherheitshinweis“ kennzeichnet Anweisungen, die genau ein-

zuhalten sind, um Gefährdung oder Verletzung von Personen zu
vermeiden und Beschädigungen am Gerät zu verhindern.

Gefahr durch elektrische Spannung an elektrischen Bauteilen!
Achtung: Vor Abnahme der Verkleidung Betriebsschalter aus-

schalten.

Greifen Sie niemals bei eingeschaltetem Betriebsschalter an
elektrische Bauteile und Kontakte! Es besteht die Gefahr eines

Stromschlages mit Gesundheitsgefährdung oder Todesfolge.

An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebs-

schalter Spannung an.

„Hinweis“ kennzeichnet technische Anweisungen, die zu beachten
sind, um Schäden und Funktionsstörungen am Gerät zu verhindern.

3061590_2019104

Normen / Vorschriften

Normen und Vorschriften

Installation /
Inbetriebnahme

Warnhinweise - Das Entfernen, Überbrücken oder Außerkraftsetzen von Sicher-

Das Gerät sowie das Regelungszubehör entsprechen folgenden
Bestimmungen:

EG-Richtlinien

- 2014/35/EU Niederspannungsrichtlinien

- 2014/30/EU EMV-Richtlinien

EN-Normen

- EN 60335-1

- EN 60730-1

- EN 55014-1 Störaussendung

- EN 55014-2 Störfestigkeit

- Die Installation und Inbetriebnahme der Heizungsregelung und
der angeschlossenen Zubehörteile darf lt. DIN EN 50110-1 nur
von Elektrofachkräften durchgeführt werden.

- Eine Trennvorrichtung zur allpoligen Abschaltung vom Stromnetz

muss vorhanden sein.

- Die örtlichen EVU-Bestimmungen sowie VDE-Vorschriften sind

einzuhalten.

- DIN VDE 0100 Bestimmungen für das Errichten von Starkstro­manlagen bis 1000V

- DIN VDE 0105-100 Betrieb von elektrischen Anlagen

Ferner gelten für Österreich die ÖVE-Vorschriften sowie die

örtliche Bauordnung.

heits- und Überwachungseinrichtungen ist verboten!

- Die Anlage darf nur in technisch einwandfreiem Zustand be-

trieben werden. Störungen und Schäden, die die Sicherheit
beeinträchtigen, müssen umgehend beseitigt werden.

- Bei Einstellung der Brauchwassertemperatur über 60°C bzw. bei
Aktivierung der Antilegionellenfunktion mit einer Temperatur grö­ßer als 60°C ist für eine entsprechende Kaltwasserbeimischung
zu sorgen (Verbrühungsgefahr).

Wartung / Reparatur - Die einwandfreie Funktion der elektrischen Ausrüstung ist in

Achtung

3061590_201910 5

regelmäßigen Abständen zu kontrollieren.

- Störungen und Schäden dürfen nur von Fachkräften beseitigt

werden.

- Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile

ersetzt werden.

- Vorgeschriebene elektrische Absicherungswerte sind einzuhalten

(siehe Technische Daten).

Werden an Wolf-Regelungen technische Änderungen vorge­nommen, übernehmen wir für Schäden, die hierdurch entstehen,
keine Gewähr.

Begri󰀨serklärung

Begri󰀨serklärung

Heizwassertemperatur

Die Heizwassertemperatur ist die Vorlauftemperatur, mit der die
Heizkörper versorgt werden. Je höher die Heizwassertemperatur,
desto größer die Wärmeabgabe des Heizkörpers.

Mischerkreistemperatur

Die Mischerkreistemperatur ist die Vorlauftemperatur nach dem

Mischer, mit der eine Fußbodenheizung versorgt wird.

Speicherladung

Aufheizen des Speicherwassererwärmers.

Warmwasserschnellstart

Um mit dem Durchlauferhitzer möglichst schnell warmes Wasser
zu erhalten, wird im Sommerbetrieb das Heizwasser im Heizgerät
auf einer bestimmten Temperatur gehalten. Das Tagesprogramm

schaltet diese Funktion im Sommerbetrieb ein und aus.

Heizprogramm

Das Zeitprogramm Heizen schaltet je nach Programmwahl das
Heizgerät von Heiz- auf Sparbetrieb bzw. von Heizbetrieb auf
Heizung aus und umgekehrt.

Warmwasserprogramm

Das Tagesprogramm schaltet bei den Kombiheizgeräten den
Warmwasserschnellstart,
bei Heizgeräten mit Speicherwassererwärmer die Speicherladung

ein und aus.

Winterbetrieb

Heizung und Warmwasser entsprechend Heiz- und Warmwas­serzeitprogramm.

Sommerbetrieb

Heizung aus, Warmwasser entsprechend Warmwasserzeitpro­gramm.

Heizbetrieb/Sparbetrieb

Im Winterbetrieb können zwei Raumsolltemperaturen gewählt
werden, eine für den Heizbetrieb und eine für den Sparbetrieb,
in dem die Raumtemperatur auf Spartemperatur abgesenkt wird.
Das Heizprogramm schaltet zwischen Heiz- und Sparbetrieb um.

3061590_2019106

Abkürzungen / Gerätebeschreibung

Abkürzungen BPF - Bypassfühler

Gerätebeschreibung

MKF - Mischerkreisfühler

PF - Pu󰀨erfühler
PK - potentialfreier Kontakt

als Schließer

RLF - Rücklau󰀨ühler
SPF - Speicherfühler
VF - Vorlau󰀨ühler

Das Mischermodul (MM) beinhaltet eine Mischerkreisregelung
und die Steuerung eines parametrierbaren Ausgangs. Die Misch­kreisregelung kann sowohl für den Heizungsvorlauf als auch für
den Heizungsrücklauf eingesetzt werden. Der parametrierbare
Ausgang steuert entweder einen direkten Heizkreis, einen Spei­cherkreis, einen Luftheizer (= ext. Wärmeanforderung), ein el.
Ventil für die Rücklaufanhebung (= Heizungsunterstützung) oder
die Bypasspumpe in Verbindung mit der Rücklaufanhebung.
Je nach Anwendung ist die entsprechende Kombination der
Mischerkreisregelung und des parametrierbaren Ausgangs als
eine Konguration zu wählen. Mittels Bedienteil BM/BM-2 oder
den Schnittstellenmodulen ISM1, ISM2 oder ISM7 können Pa­rameter geändert und Fühlerwerte angezeigt werden. Das MM/
MM2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf­Regelungssystem integrierbar.

MKP - Mischerkreispumpe

MM/MM2 - Mischermotor od.
Mischermodul

SPLP - Speicherladepumpe
LP - Ladepumpe
BPP - Bypasspumpe
3WUV - 3-Wegeumschaltventil

3061590_201910 7

Montage

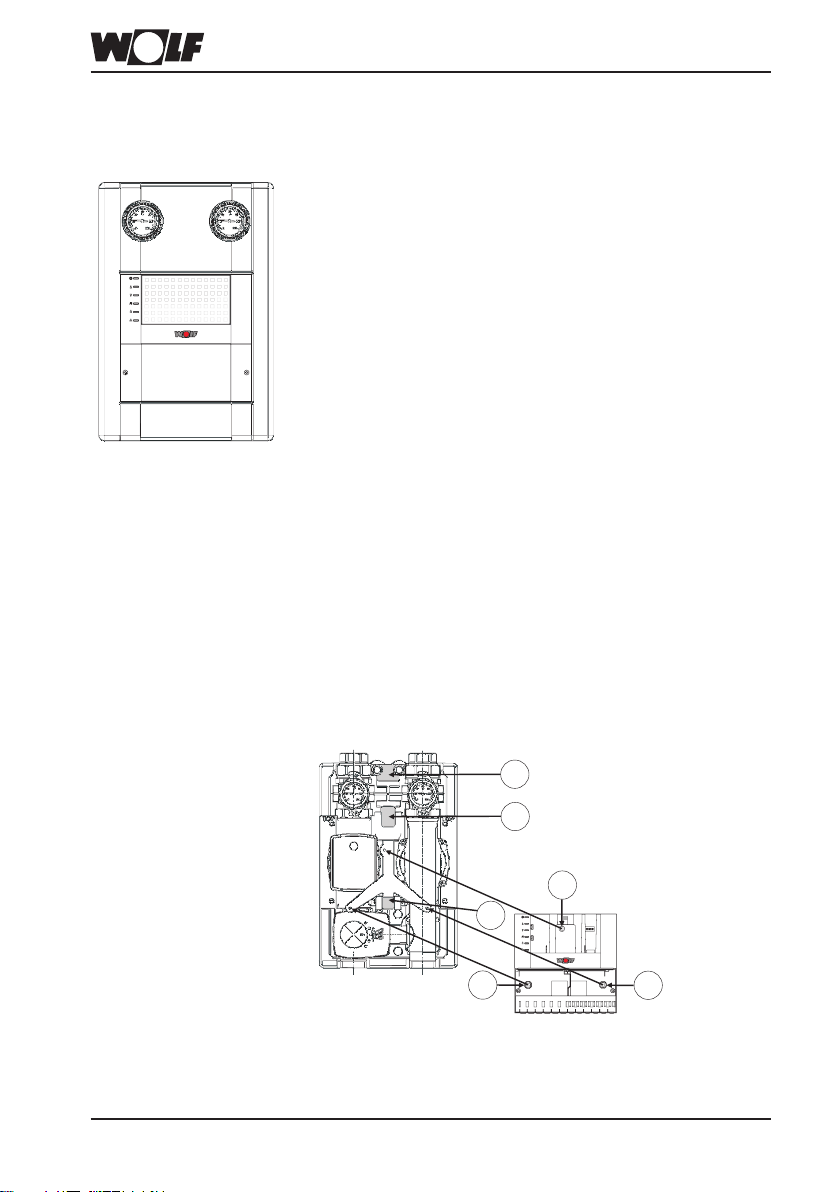

a) Montage an der Wand ● Blindabdeckung entsprechend Skizze entfernen.

a) Beim MM: Dazu muss ein passender Schraubenzieher in die

MM

Ö󰀨nung unterhalb des Blinddeckels gesteckt und leicht nach

untengedrückt werden, so dass sich der Blinddeckel von selbst

löst.

b) Beim MM-2: Dazu mit beiden Händen das Module halten und

mit beiden Daumen erst gegen den Blinddeckel drücken und
dann nach oben schieben.

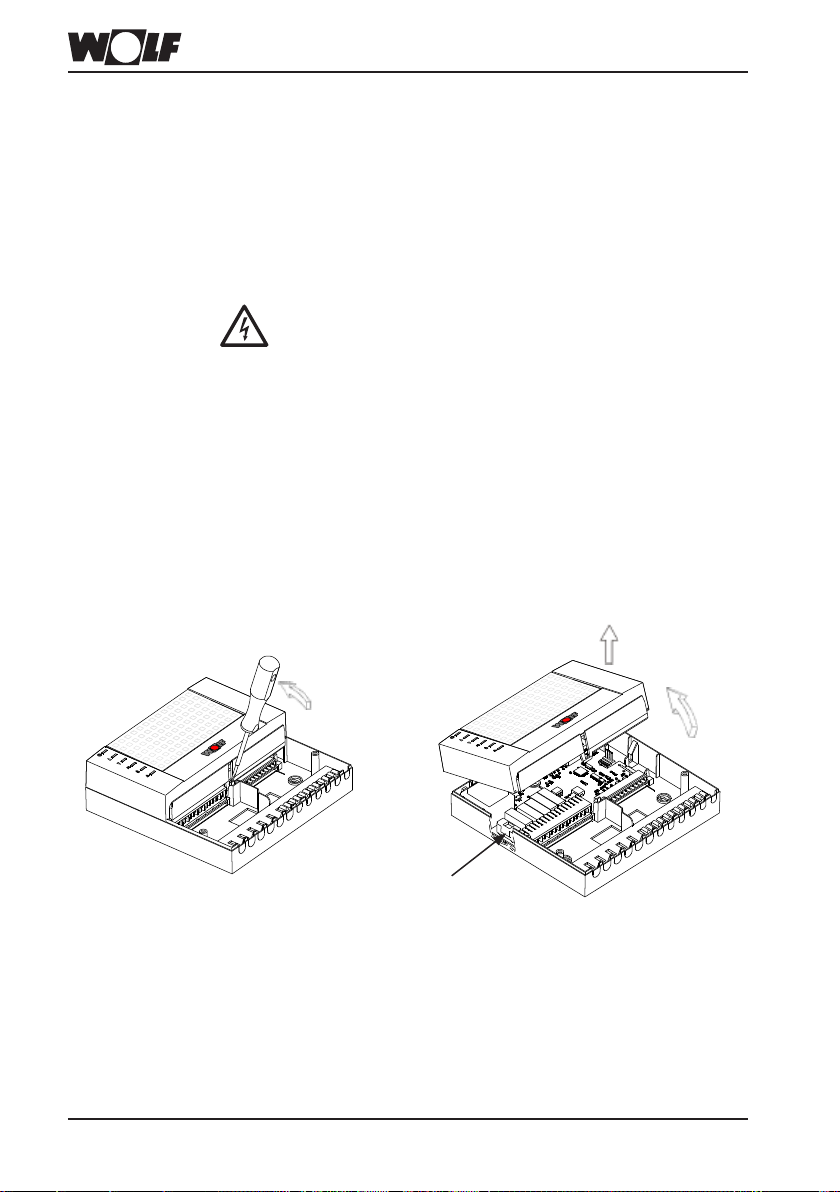

● Klemmkastendeckel entsprechend Skizze entfernen. Dazu

mit geeignetem Schraubendreher beide Schrauben lösen und

den Blinddeckel abziehen.

● Mischermodul an den 3 Befestigungslöchern auf

Unterputzdose ø55mm aufschrauben oder direkt an der

MM-2

2

2

Wand befestigen.

● Bei Aufputzverdrahtung müssen alle Kabel von unten am

Mischermodul durch die Kabeleinführungen und Zugentlastun­gen geführt werden. Kabeleinführungen vorab mit geeignetem

1

1

Werkzeug, z. B. Spitzzange, ausbrechen.

● Mischermodul entsprechend Installationsplan / Konguration

verdrahten.

● Alle nicht benötigten Stecker aufstecken.

Mischerkreispumpe

Mischermotor AUF

Mischermotor ZU

Ausgang A1

eBus

Störung

Befestigungs-

löcher

3061590_2019108

Montage

b) Montage in

Mischerpumpengruppe
(gilt nur für MM-2)

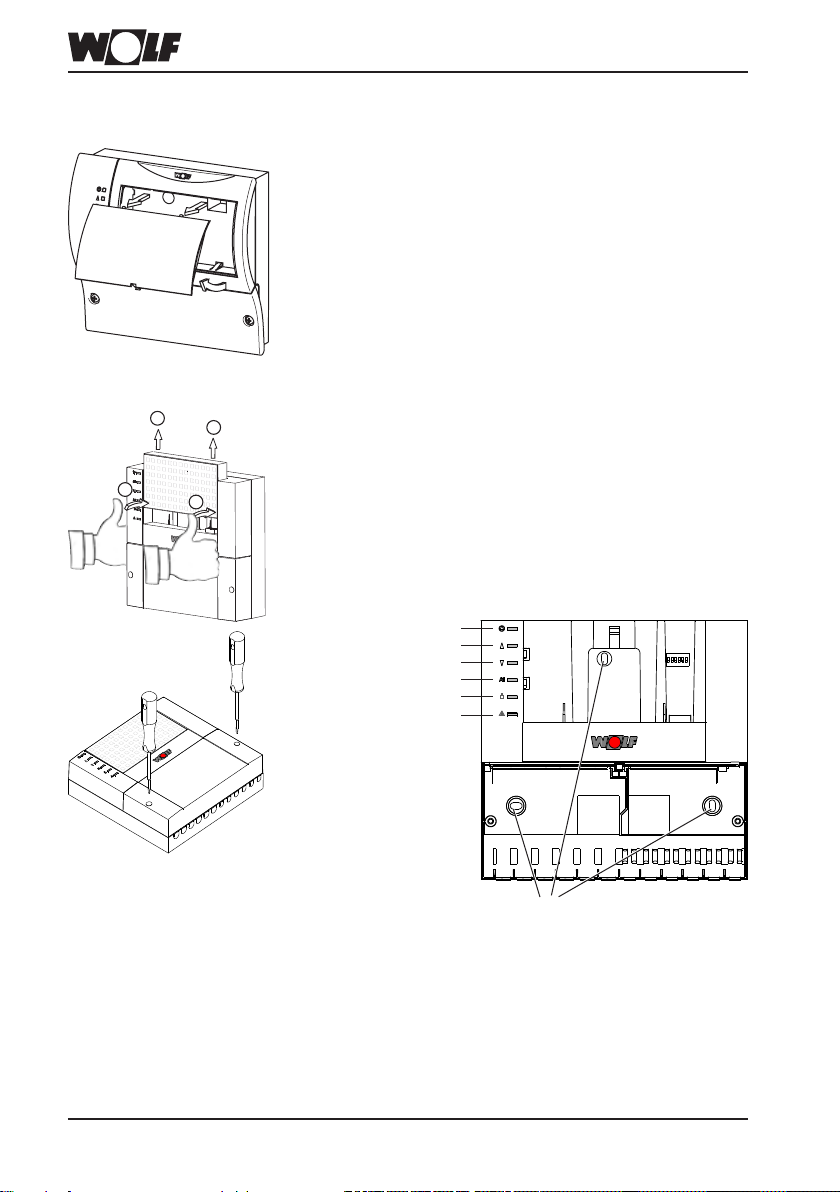

● Netzzuleitung (flexible Mantelleitung) und eBUS-Leitung im

bauseits verlegten Kabelschacht zur Pumpengruppe hin ver-

legen und von hinten durch Pos. 1 oder 2 die beiden Kabel
ziehen.

● Anschlusskabel für Mischermotor und Pumpe durch Pos.

3 nach hinten und danach beide Kabel + Anschlusskabel
für Maximalthermostat und Mischerkreisfühler durch Pos. 1
oder 2 nach vorne verlegen.

● Blindabdeckung entsprechend Skizze entfernen. Dazu mit

beiden Händen das Module halten und mit beiden Daumen

erst gegen den Blinddeckel drücken und dann nach oben
ziehen.

● Klemmkastendeckel entsprechend Skizze entfernen. Dazu

mit geeignetem Schraubendreher beide Schrauben lösen und

den Blinddeckel dann abziehen.

● Danach das Mischermodul mit den 3 mitgelieferten Blech-

schrauben (4,2 x 9,5) durch die Befestigungslöcher am
Regelungshalter (Pos. 4) montieren.

● Alle Kabel müssen von unten am Mischermodul durch die

Kabeleinführungen und Zugentlastungen geführt werden.

Kabeleinführungen vorab mit geeignetem Werkzeug, z. B.
Spitzzange, ausbrechen.

● Danach alle Kabel am Mischermodul aufstecken bzw. anklem-

men und die Kabelüberlängen nur so weit nach hinten aus der
Isolierung ziehen, so dass eine Reserve von ca. 10cm bleibt
und das Mischermodul mit samt dem Reglungshalter aus der
Pumpengruppe nach vorne herausgezogen werden kann. Dies
ist erforderlich, damit der Zugang zur Pumpe für Einstellun­gen oder zum Pumpentausch bestehen bleibt, ohne das am
Mischermodul die Stecker wieder gelöst werden müssen.

● Die Kabelüberlängen hinter der Pumpengruppe aufrollen und

mit Kabelbinder fixieren. Alternativ die Kabelüberlängen in den

bauseitigen Kabelschacht verlegen.

● Alle nicht benötigten Stecker aufstecken.

Pos 1

Pos 2

Pos 4

Pos 3

Pos 4

Pos 4

Hinweis:

Aufgeführte Leitungsquerschnitte sind Mindestquerschnitte für Kupferleitungen ohne Berücksich­tigung der Kabellänge und der bauseitigen Gegebenheiten. Kabeltypen sind entsprechend der
Verlegeart auszuwählen. Leitungen für Fühler eBUS nicht gemeinsam mit 230/400V Leitungen
verlegen oder abgeschirmte Leitungen verwenden.

3061590_201910 9

Elektrischer Anschluss

Ausgang A1

Maximalthermostat Bei Anschluss des Maximalthermostaten an den Klemmen 4, 5, 6

a) elektrisches Ventil

Bei Heizgerät mit integrierter Gerätepumpe kann bei Kongura­tion 1, 2, 3, 9, 10 und 11 am Ausgang A1 ein elektrisches Ventil

angeschlossen werden, falls die integrierte Gerätepumpe der
hydraulischen Auslegung entspricht.

b) Heizkreis-/Ladepumpe

Bei Heizgeräten mit hydraulischer Weiche und bei Heizgeräten
ohne integrierte Gerätepumpe muss bei Konguration 1, 2, 3, 9,
10 und 11 am Ausgang A1 eine Pumpe angeschlossen werden.

des MM/MM2, wird im Störungsfall (Mischer schließt nicht mehr)
nur die Mischerkreispumpe abgeschaltet, die LED für die MKP
leuchtet weiter. Mit der Einspritzschaltung ist durch den Bypass
und Schwerkraftbremse sichergestellt, dass im Störungsfall,
auch durch die Gerätepumpe des Heizgeräts, kein Heizwasser in
den Mischerkreis gelangt. Wird keine hydraulische Einspritzschal­tung verwendet, muss ein elektr. Ventil (stromlos geschlossen)
vor der Mischerkreispumpe montiert und elektrisch parallel zur
Mischerkreispumpe angeschlossen werden.

Das elektr. Ventil verhindert im Zusammenhang mit dem Maxi-

malthermostat im Störungsfall (Mischer schließt nicht mehr) die

Überhitzung des Mischerkreises.

Ohne Maximalthermostat kann es bei Fehlfunktion MM/MM-2

zu sehr hohen Temperaturen im Fußbodenkreis kommen. Dies
kann zu Rissen im Fußboden führen. Wird bei den Konguratio-

nen 1, 2, 3, 4, 7 und 8 kein Maximalthermostat angeschlossen,

muss an dessen Position der 3-polige Rast5-Stecker mit Brücke

aufgesteckt werden.

Empfohlene
Leitungsquerschnitte für

exible Leitungen:

Hinweis:

3x1,0 mm² Netzzuleitung

3x0,75 mm² Pumpen,

Max.-Thermostat,
elektr. Ventil
4x0,75 mm² Mischermotor
2x0,75 mm² Fühlerleitung bis 50 m
2x0,5 mm² Busleitung, Fühlerleitung bis 15 m

Bei Servicearbeiten muss die gesamte Anlage spannungsfrei ge­schaltet werden, ansonsten besteht die Gefahr von Stromschlägen!

3061590_20191010

Elektrischer Anschluss

Übersicht Kongurationen

Je nach Anwendung des MM/MM-2 gibt es 11 verschiedene Anschlussvarianten. Die verschie­denen Varianten sind mit dem Parameter (MI05) Konguration einzustellen.

Konguration 01: Mischerkreis und Speicherkreis;

Konguration 02: Mischerkreis und Luftheizerkreis, externe Wärmeanforderung;

Konguration 03: Mischerkreis und Heizkreis;

Konguration 04: Mischerkreis und Rücklaufanhebung zur Heizungsunterstützung;
Konguration 05: Rücklaufanhebung zur Anfahrentlastung;

Gilt für Ein- und Mehrkesselanlagen (Kaskade) in Verbindung mit
Kesselregelung R1/R2/R3/R21

In dieser Konguration fungiert das Mischermodul als Rücklaufanhebung
für einen Kessel. Bei Mehrkesselanlagen ist für die Rücklaufanhebung
eines jeden Kessels ein separates Mischermodul erforderlich.

Bei Einkesselanlagen ohne Kaskadenmodul muss am Kessel der

Parameter HG06 Pumpenbetriebsart auf „1“ (1 = Zubringerpumpe) gesetzt

werden.

Jedes Mischermodul zur Rücklaufanhebung mit Konguration 5 muss
einem Heizgerät zugeordnet werden.

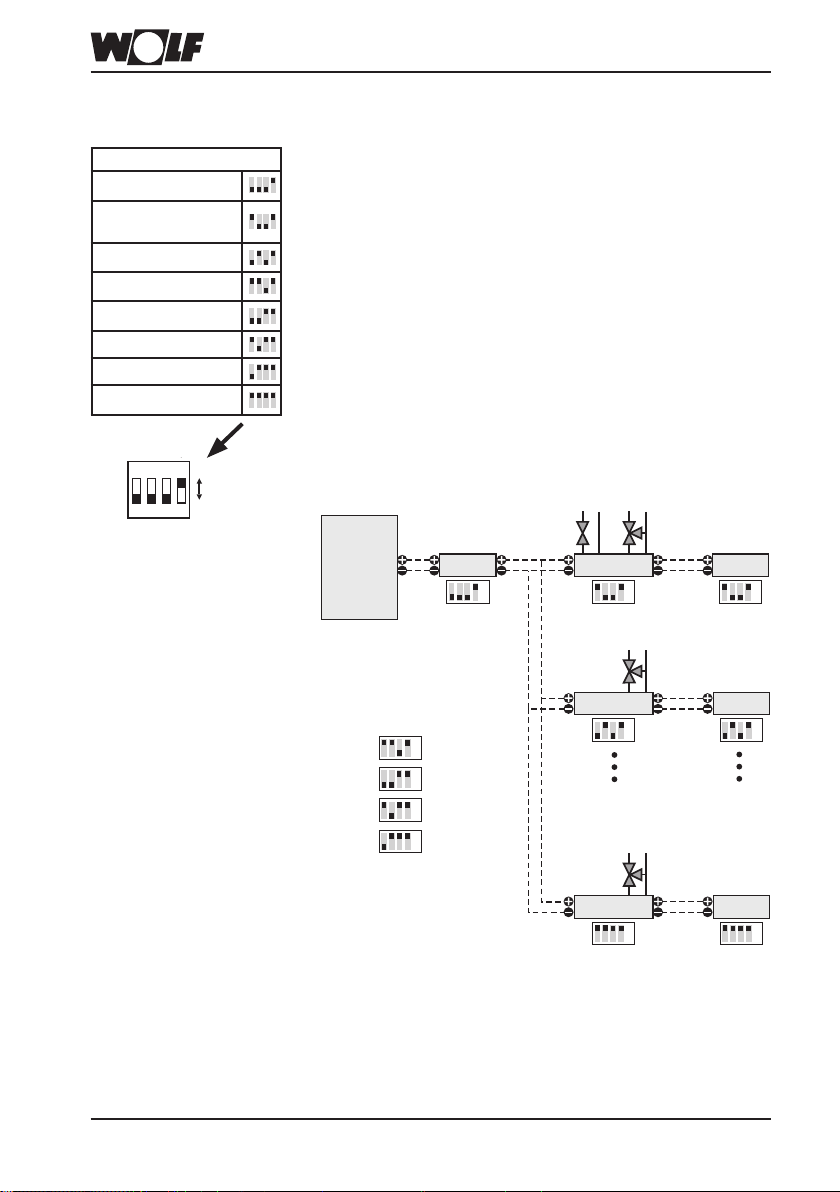

Die Zuordnung (↔) erfolgt über die Adressierung von Heizgerät und
Mischermodul MM/MM-2:

a) für Einkesselanlage ohne Kaskadenmodul

R1/R2/R21 (Adresse 0 = Werkseinst.)↔
MM/MM-2 (Adresse 1 = Werkseinst.)

R3 (Adresse 0 = Werkseinst.)↔

b) für Ein- und Mehrkesselanlage mit Kaskadenmodul

Zusätzliche Mischermodule bis Adresse 7 können individuell konguriert

werden.

Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen für Mittelkessel.

3061590_201910 11

MM/MM-2 (Adresse 2)

1. Kessel: R1/R21 (Adresse 1) ↔MM/MM-2 (Adresse 2)

2. Kessel: R1/R21 (Adresse 2) ↔MM/MM-2 (Adresse 3)

3. Kessel: R1/R21 (Adresse 3) ↔MM/MM-2 (Adresse 4)

4. Kessel: R1/R21 (Adresse 4) ↔MM/MM-2 (Adresse 5)

Elektrischer Anschluss

Konguration 06: Heizkreis und Rücklaufanhebung zur Anfahrentlastung mit Bypasspumpe;

Gilt für Einkesselanlagen ohne Kaskadenmodul in Verbindung mit

Kesselregelung R1/R2/R3/R21

Das Mischermodul mit Konguration 6 muss dem Kessel zugeordnet
werden. Die Zuordnung (↔) erfolgt über die Adressierung vom
Mischermodul MM/MM-2:

R1/R2/R21 (Adresse 0 = Werkseinst.)↔
MM/MM-2 (Adresse 1 = Werkseinst.)

R3 (Adresse 0 = Werkseinst.)↔MM/MM-2 (Adresse 2)

Zusätzliche Mischermodule bis Adresse 7 können individuell konguriert

werden.

Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen
für Mittelkessel.

Konguration 07: Mischerkreis mit indirekter Rücklaufanhebung zur Anfahrentlastung mit
Bypasspumpe.
Gilt für Einkesselanlagen in Verbindung mit Kesselregelung R1/R2/R3/R21

In Verbindung mit einem Kaskadenmodul muss die Konguration 07 am

Kaskadenmodul eingestellt werden. An den Mischermodulen darf die

Konguration 7 dann nicht mehr vergeben werden.

Das Mischermodul mit Konguration 7 muss dem Kessel zugeordnet

werden.

Die Zuordnung (↔) erfolgt über die Adressierung vom Mischermodul MM/

R1/R2/R21 (Adresse 0 = Werkseinst.)↔

R3 (Adresse 0 = Werkseinst.)↔MM/MM-2 (Adresse 2)

Zusätzliche Mischermodule bis Adresse 7 können individuell konguriert

Hinweis: Anlagenbeispiele siehe auch Wolf-Hydraulikschemen für Mittelkessel.

MM-2:

MM/MM-2 (Adresse 1 = Werkseinst.)

werden.

3061590_20191012

Elektrischer Anschluss

Konguration 08: Mischerkreis (Werkseinstellung);

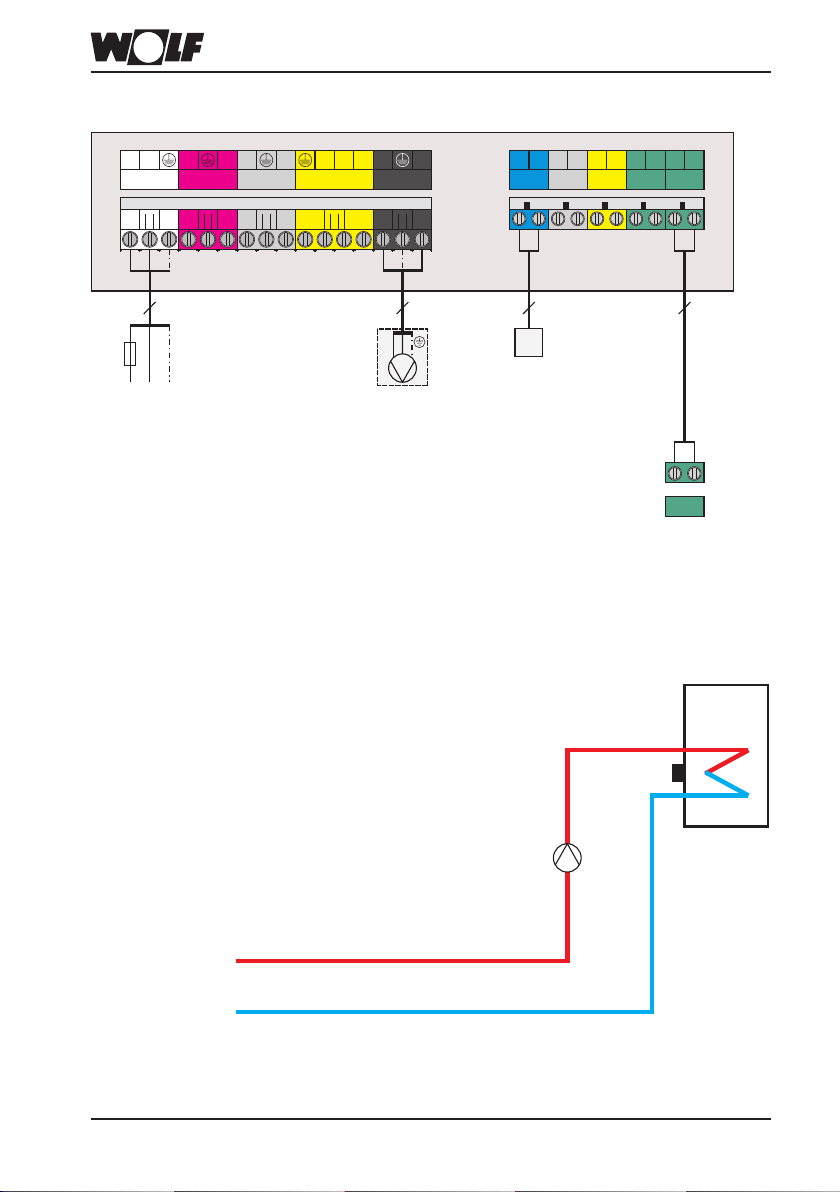

Konguration 09: Heizkreis;

Konguration 10: Speicherkreis;

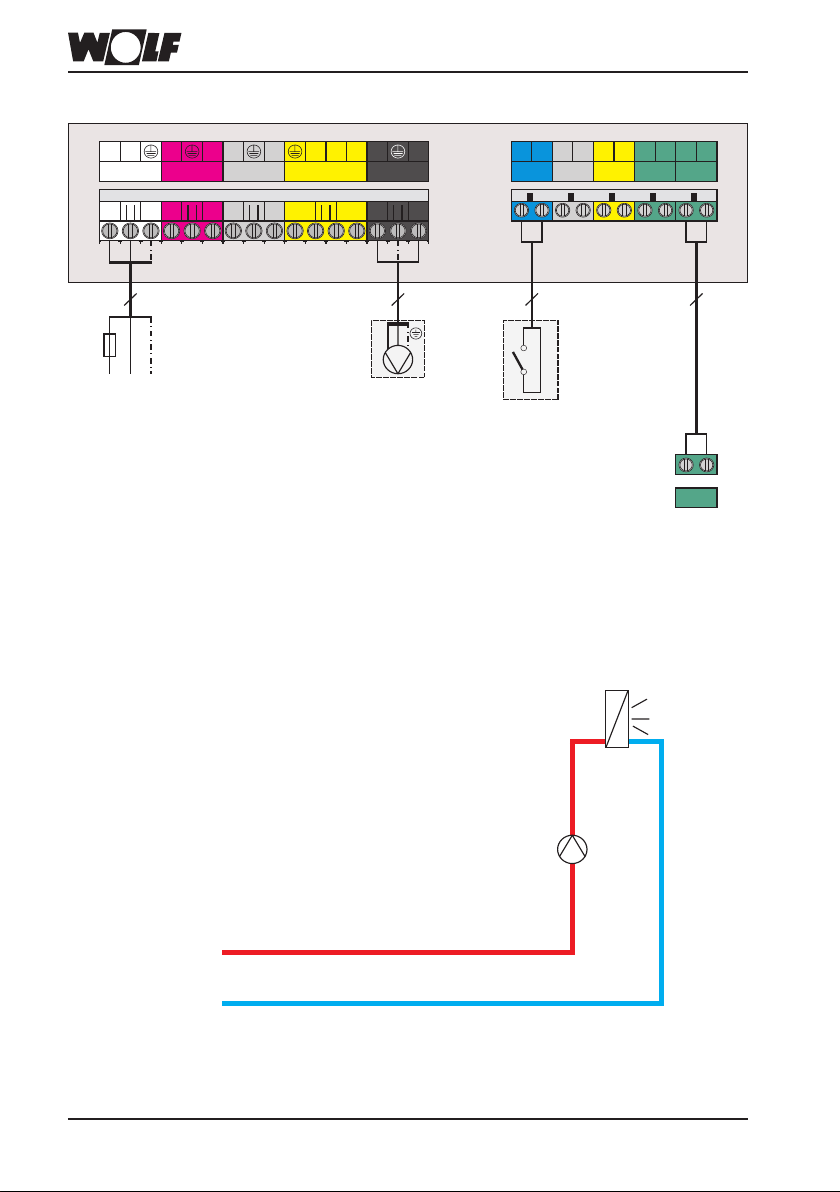

Konguration 11: Luftheizerkreis, externe Wärmeanforderung;

Hinweise: Nach jeder Kongurationsänderung muss die Anlage neu gestartet

Netzspannung über Heizungsnotschalter oder Sicherungsautomat

werden! (Netz „Ein“/Netz „Aus“)

aus- und wieder einschalten.

3061590_201910 13

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

SPF

VF

MaxTH

MKP

MM

M

10 A

L1 NPE

3

J

3 3

M

4

J

2

J

2 2

eBUS

3

SPLP

1)

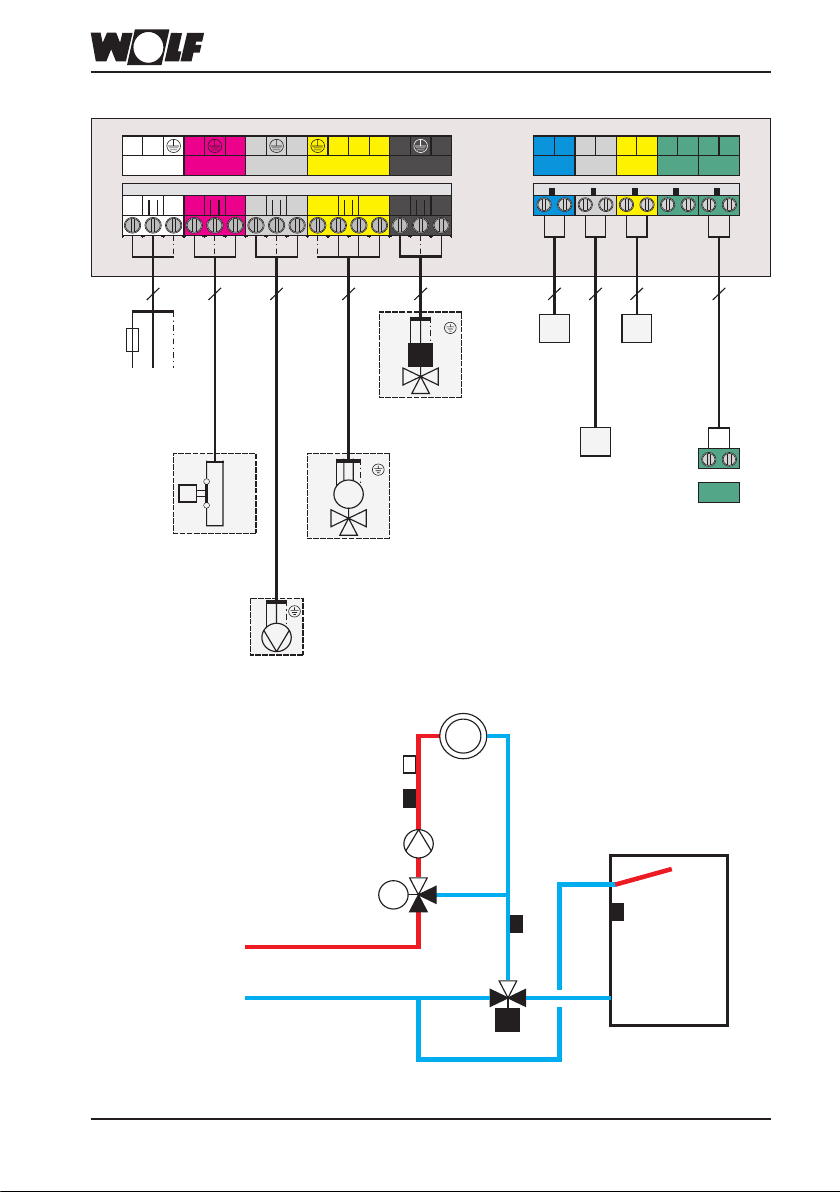

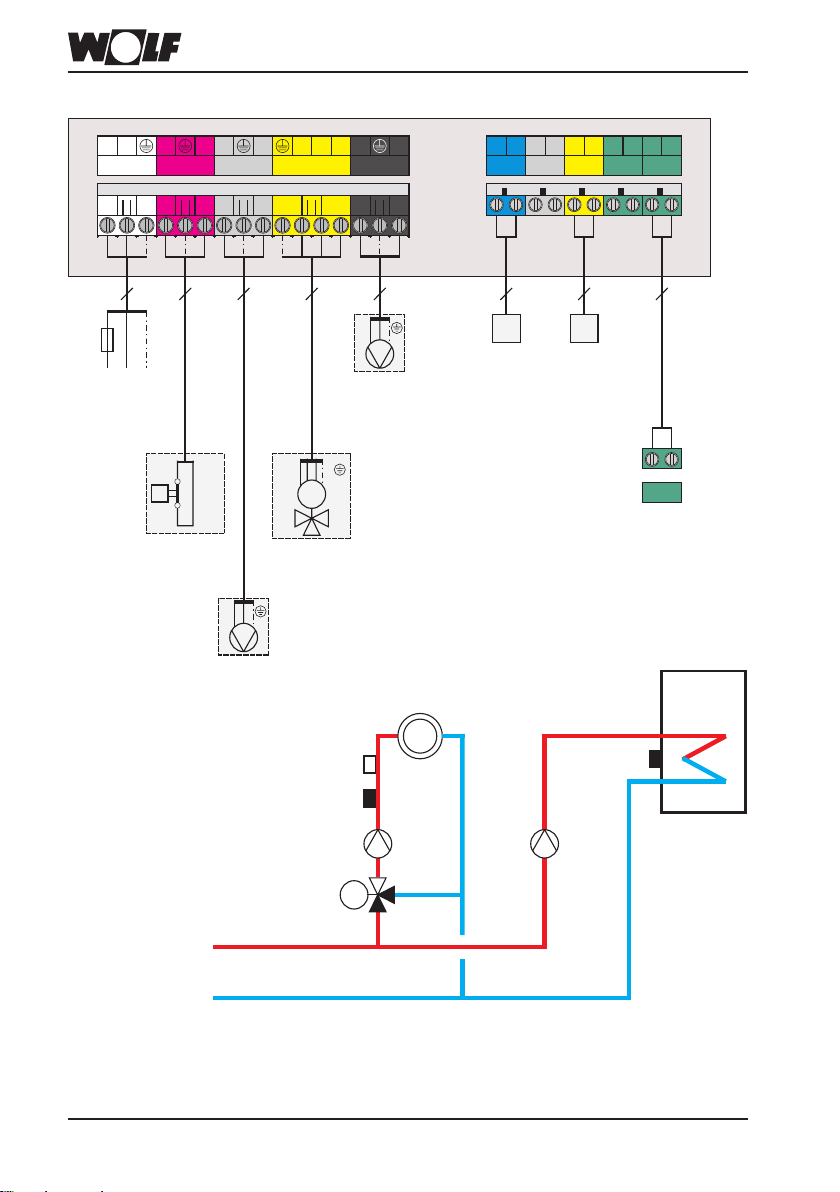

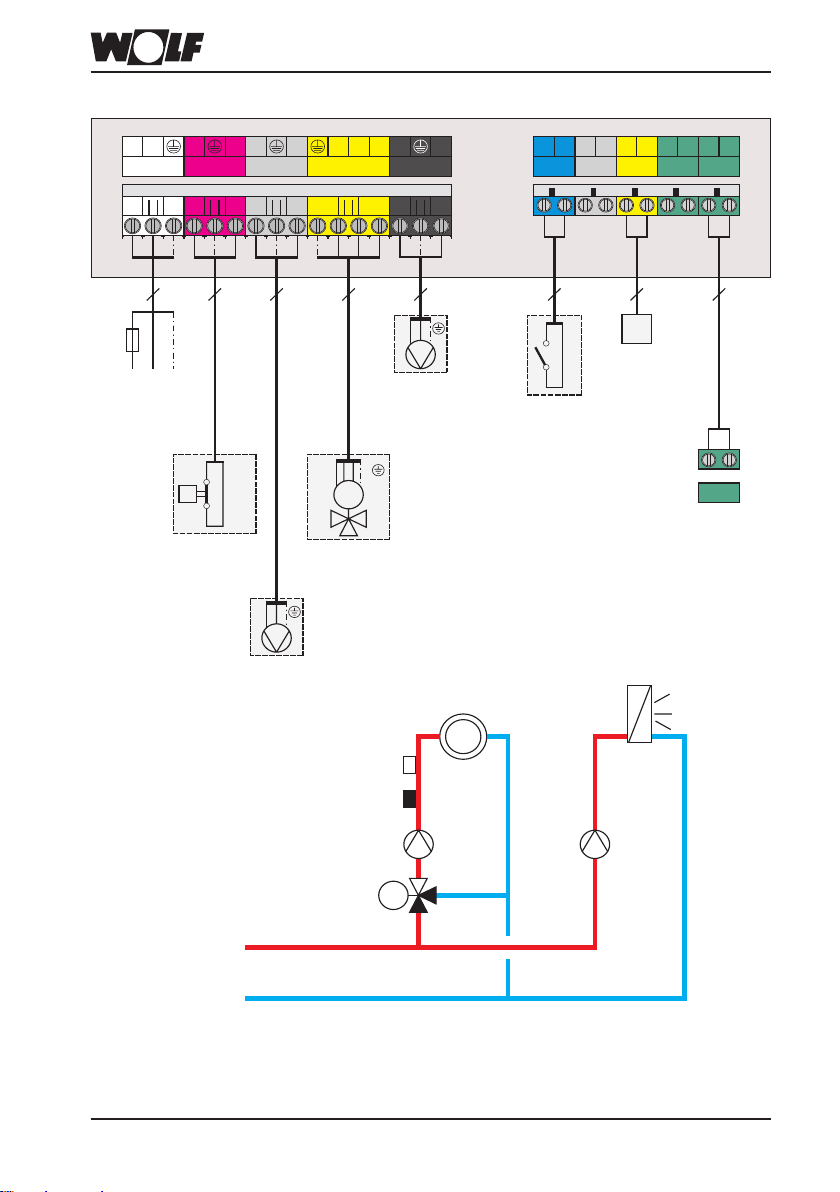

Konguration 1: Mischerkreis und Speicherkreis

Netz

230VAC

Maximal-

thermostat

max TH

2)

Mischer-

kreispumpe

MKP

Mischermotor

MM

Speicherla-

depumpe

SPLP

1)

Mischermo-

tor MM

Speicher-

fühler SPF

Vorlauf-

fühler
Mischer­kreis VF

Heizgerät

Speicher

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

2)

siehe Beschreibung „Maximalthermostat“

3061590_20191014

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

10 A

L1 NPE

3

J

3 3

M

4 2

eBUS

J

2

VF

MaxTH

MKP

MM

M

LP

1)

3 2

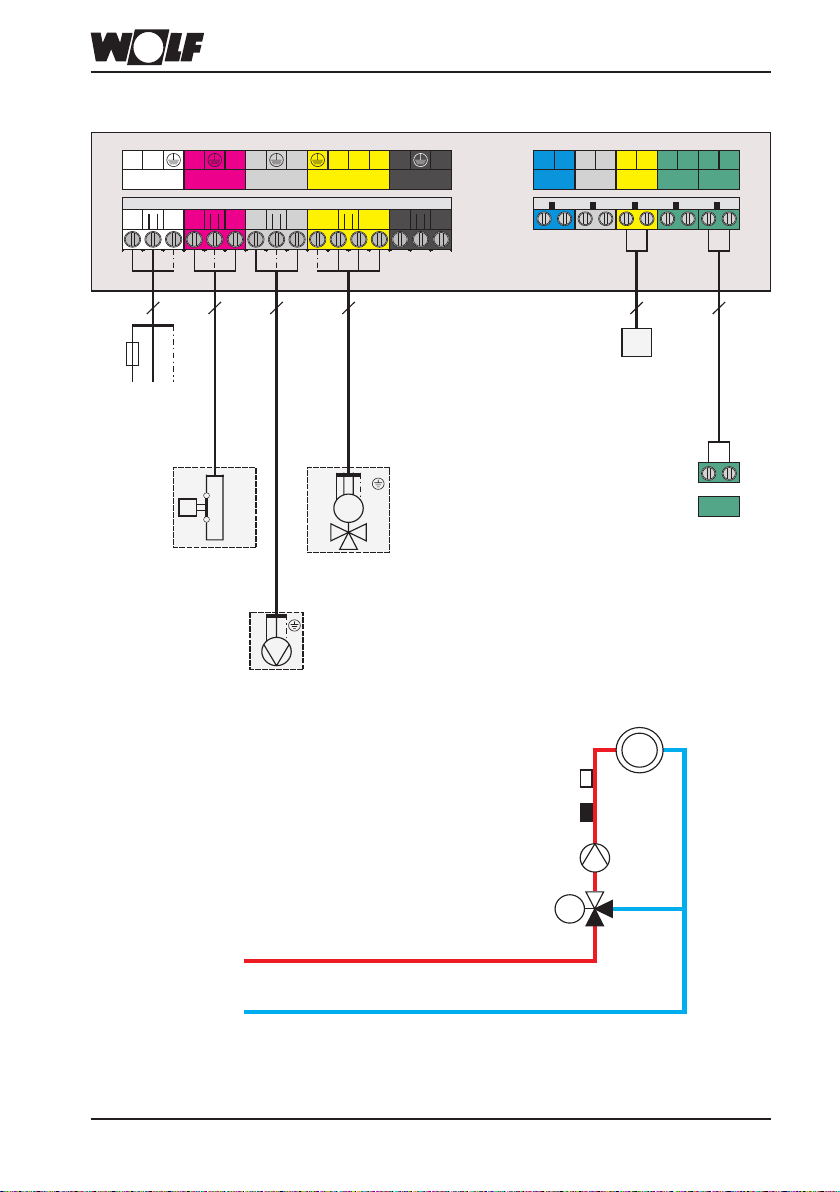

Konguration 2: Mischerkreis und Luftheizerkreis / externe Wärmeanforderunge

230VAC

Netz

Maximal-

thermostat

max TH

Ladepumpe

LP

1)

potential-

freier

Kontakt

2)

PK

(Schließer)

Mischermotor

3)

Mischer-

kreispumpe

MKP

MM

Mischerkreis

Luftheizer-

Vorlauf-

fühler
Mischer­kreis VF

kreis

Heizgerät

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

2)

Wärmeanforderung für Luftheizerkreis / externe Wärmeanforderung

3)

siehe Beschreibung „Maximalthermostat“

3061590_201910 15

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

VF

MaxTH

MKP

MM

M

HKP

1)

10 A

L1 NPE

3

J

3 3

M

4 2

eBUS

J

23

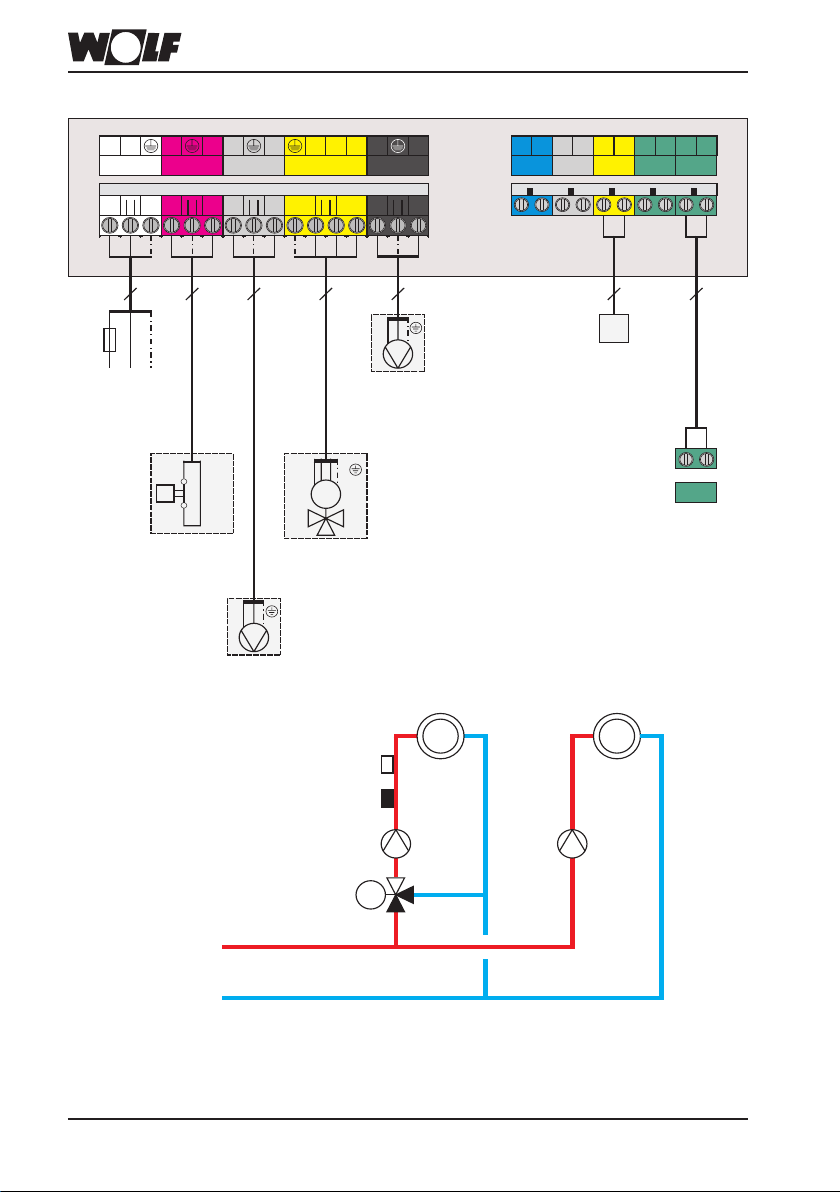

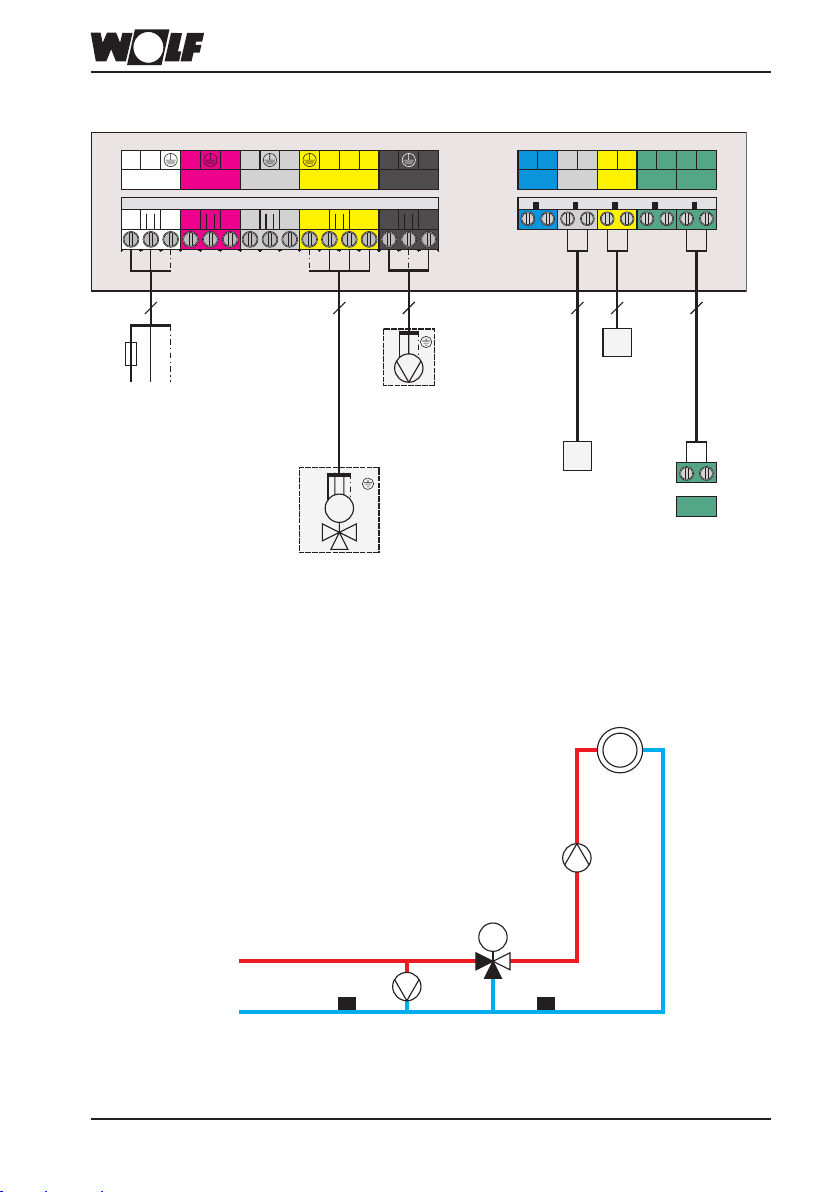

Konguration 3: Mischerkreis und Heizkreis

Netz

230VAC

Maximal-

thermostat

max TH

2)

Mischer-

kreispumpe

MKP

Heizkreis-

pumpe

1)

HKP

Vorlau󰀨ühler

Mischerkreis

VF

Mischermotor

MM

Mischerkreis

Heizkreis

Heizgerät

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

2)

siehe Beschreibung „Maximalthermostat“

3061590_20191016

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

RLF

PF

VF

MaxTH

AB

AB

MKP

MM

M

3WUV

3

J

2J2

10 A

L1 NPE

3

J

3 3

M

4

J

2 2

eBUS

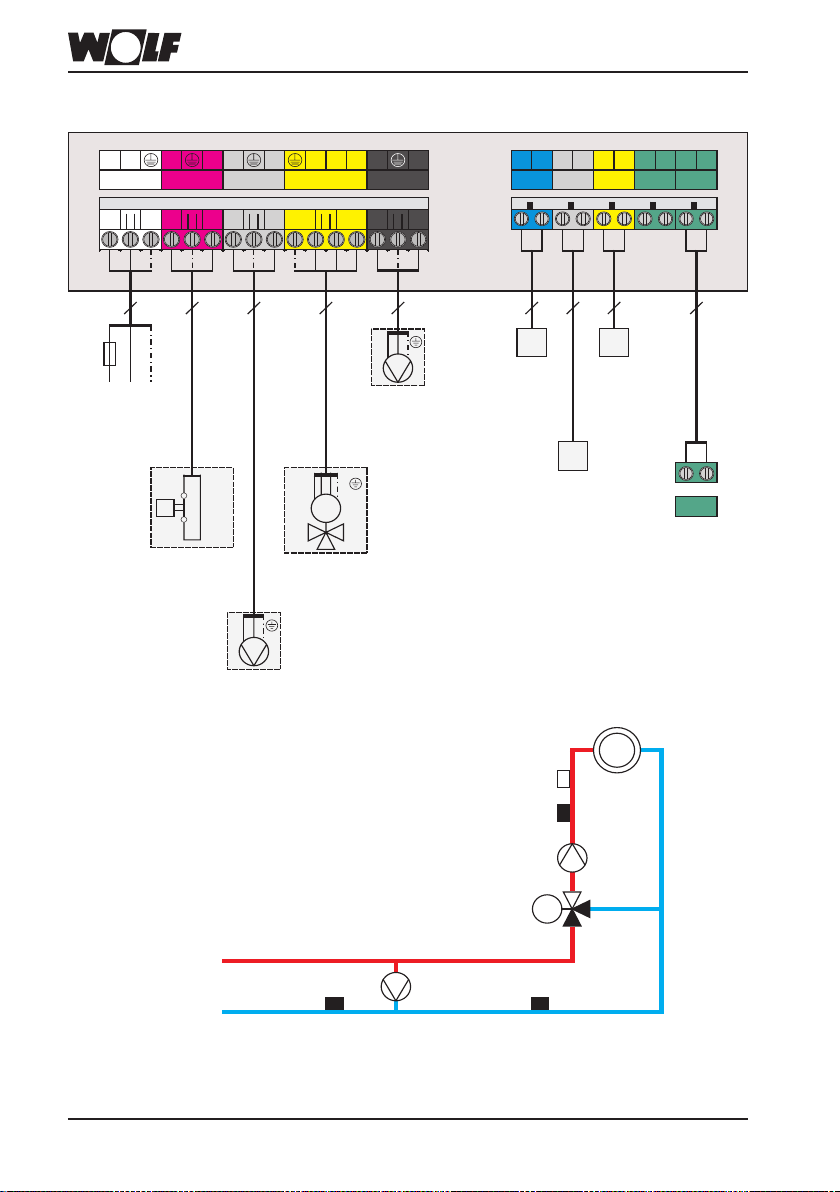

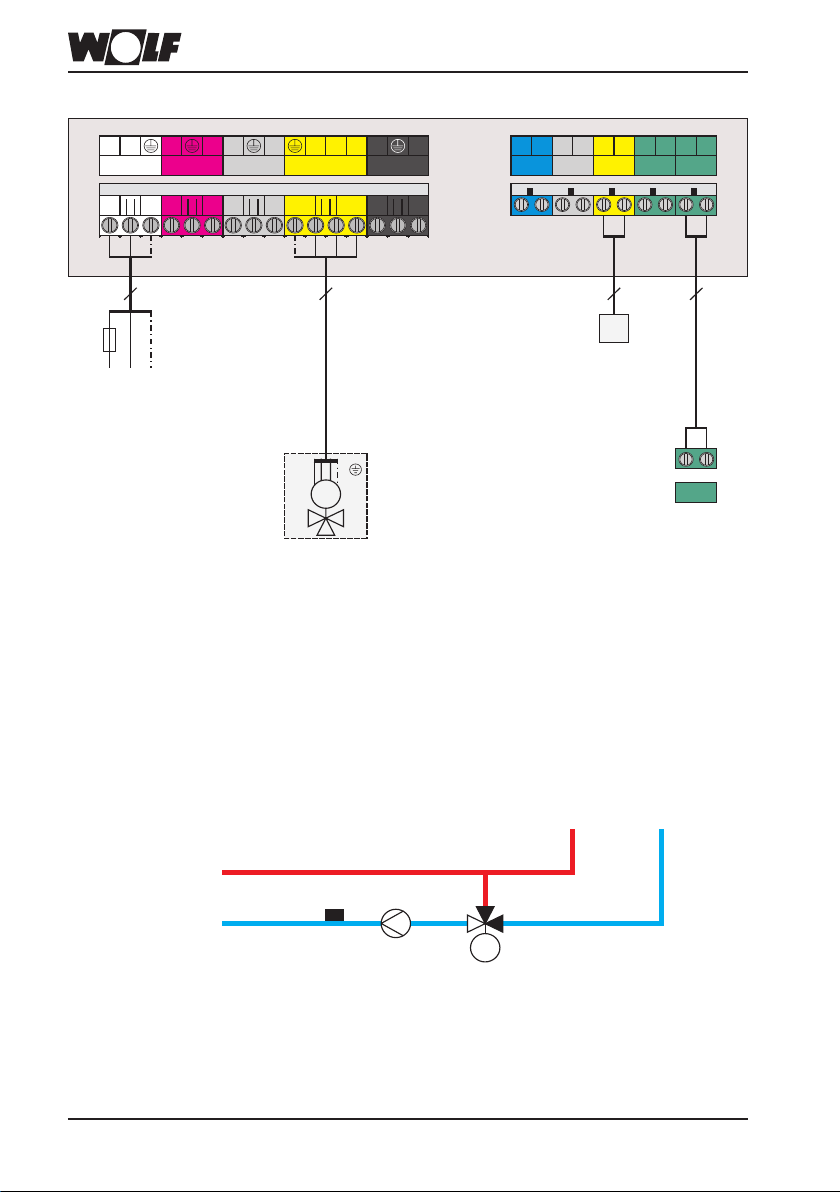

Konguration 4: Mischerkreis und Rücklaufanhebung zur Heizungsunterstützung

230VAC

Netz

Maximal-

thermostat

max TH

Mischermotor

1)

Mischer-

kreispumpe

MKP

MM

Umschalt-

ventil 3 WUV

Mischerkreis

Pu󰀨erfühler

PF

Rücklauf-

fühler RLF

Vorlauf-

fühler
Mischer­kreis VF

Heizgerät

Pu󰀨er

Heizungsvorlauf

Heizungsrücklauf

1)

siehe Beschreibung „Maximalthermostat“

3061590_201910 17

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

ZUP

1)

RLF

10 A

L1 NPE

3 2

eBUS

J

2

M

4

MM

M

Konguration 5: Rücklaufanhebung zur Anfahrentlastung

Netz

230VAC

Mischermo-

Heizungsvorlauf

Heizungsrücklauf

tor MM

Alle Heiz- und Warmwasserkreise
müssen mit zusätzlichen Mischer­modulen ergänzt werden.

Rücklauf-

fühler RLF

Heizgerät

1)

Die Zubringerpumpe (ZUP) ist an der Kesselregelung (am Steckplatz KKP) anzuschließen.

3061590_20191018

Elektrischer Anschluss

Konguration 6: Heizkreis und Rücklaufanhebung zur Anfahrentlastung mit

Bypasspumpe

10 A

L1 N

230 V~ 50Hz

Netz

3

L1 NPE

Netz

230VAC

L1 L

MaxTH

N

MKP

L1

MM

M

Mischermo-

tor MM

ZAN

N

L1

A1

1

E1

4 2

1

1

2

2

2

VF

E2

2

23

+

eBUS

-

+

eBUS

J

Rücklauf-

Bypasspumpe

fühler RLF

BPP

J

Bypass-

fühler BPF

Heizkreis

eBUS

Heizgerät

-

1)

HKP

MM

M

Heizungsvorlauf

RLF

BPP

BPF

Heizungsrücklauf

1)

Die Heizkreispumpe (HKP) ist an der Kesselregelung anzuschließen.

3061590_201910 19

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

VF

MaxTH

MKP

MM

M

10 A

L1 NPE

3

J

3 3

M

4 2

eBUS

J

2

BPF

BPP

RLF

J

2J23

Konguration 7: Mischerkreis mit indirekter Rücklaufanhebung zur

Anfahrentlastung mit Bypasspumpe

Netz

230VAC

Maximalt­hermostat

MaxTH

1)

Mischer-

kreispumpe

MKP

Bypasspumpe

BPP

Bypass-

fühler BPF

Vorlauf-

fühler

Mischer-

kreis

VF

Rücklauf-

fühler RLF

Mischermo-

tor MM

Mischerkreis

Heizgerät

Heizungsvorlauf

Heizungsrücklauf

1)

siehe Beschreibung „Maximalthermostat“

3061590_20191020

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

10 A

L1 NPE

3

J

3 3

M

4

J

2 2

eBUS

VF

MaxTH

MKP

MM

M

Konguration 8: Mischerkreis (Werkseinstellung)

230VAC

Netz

Maximalt­hermostat

MaxTH

kreispumpe

1)

Mischer-

MKP

Mischermo-

tor MM

Vorlauf-

fühler
Mischer-

kreis

VF

Heizgerät

Mischerkreis

Heizungsvorlauf

Heizungsrücklauf

1)

siehe Beschreibung „Maximalthermostat“

3061590_201910 21

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

HKP

1)

10 A

L1 NPE

3 2

eBUS

3

Konguration 9: Heizkreis

Elektrischer Anschluss

Netz

Heizkreispum-

pe HKP

1)

230VAC

Heizkreis

Heizgerät

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

3061590_20191022

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

SPF

10 A

L1 NPE

3

J

2 2

eBUS

3

SPLP

1)

Konguration 10: Speicherkreis

Elektrischer Anschluss

230VAC

Netz

Speicherlade-

pumpe SPLP

Speicherfühler

SPF

1)

Heizgerät

Speicher

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

3061590_201910 23

Elektrischer Anschluss

230 V~ 50Hz

Netz

L1 N

MaxTH

L1 L

MKP

N

L1

A1

N

L1

MM

ZAN

E1

1

2

E2

1

2

eBUS

+

-

eBUS

+

-

VF

1

2

10 A

L1 NPE

3 2

eBUS

LP

1)

3 2

Konguration 11: Luftheizerkreis / externe Wärmeanforderung

Netz

230VAC

Ladepumpe

LP

1)

potentialfreier

Kontakt PK

(Schließer)

2)

Luftheizerkreis

Heizgerät

Heizungsvorlauf

Heizungsrücklauf

1)

ob Pumpe oder elektrisches Ventil, siehe Beschreibung „Ausgang A1“

2)

Wärmeanforderung für Luftheizerkreis (externe Wärmeanforderung)

3061590_20191024

Inbetriebnahme

Leitfaden zur Inbetriebnahme

Für eine erfolgreiche Inbetriebnahme der Anlage bezüglich der Adressierung und

Parametrierung aller Regelungskomponenten und der Konguration der Anlage müssen
folgende Schritte der Reihe nach befolgt werden.

Hinweis: HG-, KM-, MM- und SOL-Parameter nden Sie im Bedienmodul BM / BM-2
in der Fachamnnebene.

Ist in der Anlage ein Kaskadenmodul mit installiert, dann nehmen Sie den Leitfaden

zur Inbetriebnahme aus der Montage- und Bedienungsanleitung des

Kaskadenmoduls zur Hand.

Nach Änderungen der Parameter MI05, SOL12 und HG06 erfolgt dann in der

Standardanzeige des BM / BM-2 automatisch ein Neustart.

Schritt 1 „Montage“ und „Elektrischer Anschluss“ aller Erweiterungs- und

Bedienmodule entsprechend den Anweisungen in der zugehörigen

Anleitung befolgen.

Schritt 2 Einstellung der eBUS-Adresse (Dip-Schalter) der Erweiterungs- und
Bedienmodule (MM/MM-2 und BM), genauere Details siehe
„Einstellung eBUS-Adresse Erweiterungsmodule“.

Schritt 3 Anlage mittels Anlagenschalter einschalten (Netzspannung „Ein“).

Schritt 4 Konguration der Erweiterungsmodule wie Mischermodul und Solarmodul.

Die Konguration des Mischermoduls MM/MM-2 und Solarmodul SM1-2
erfolgt mit den Parameter MI05 (= Konguration Mischermodul)
bzw. Parameter SOL12 (= Konguration Solarmodul) entsprechend der
hydraulischen Auslegung. Zur Auswahl der korrekten Konguration siehe

„Elektrischer Anschluss“ Montageanleitung Mischermodul und Solarmodul.









3061590_201910 25

Inbetriebnahme

Schritt 5 Konguration Wolf-Heizgerät

1. In Verbindung mit R1/R2R3/R21 muss die Pumpenbetriebsart auf 1 gesetzt werden (HG

a) am Mischermodul Konguration MI 05 = 5 (gilt nur, wenn kein Kaskadenmodul im Sys-

b) kein direkter Heizkreis am Heizgerät aktiviert sein soll.

2. In Verbindung mit COB muss die Pumpenbetriebsart auf 1 gesetzt werden

3. In Verbindung mit TOB/CGB-2/MGK-2 muss HG 40 (Konguration Heizgerät)

4. In Verbindung mit FGB muss HG 40 (Konguration Heizgerät) auf 2 gesetzt werden,

Schritt 6 Parametrierung folgender Komponenten

1. Einstellung Heizgerät siehe „Einstellung Parameter Heizgerät“.

2. Im Bedienmodul BM/BM-2 die Parameter, wie Urzeit, Tag, Zeitprogramme,

3. Erweiterungsmodule MM und SM die Parameter entsprechend den Anforderungen
anpassen.



06 = 1), wenn

tem ist), oder

(HG 06 = 1), wenn kein direkter Heizkreis am Heizgerät aktiviert sein soll.

auf 2 gesetzt werden (gilt nur, wenn kein Kaskadenmodul im System ist).

wenn kein direkter Heizkreis am Heizgerät aktiviert sein soll. (gilt nur, wenn kein Kaska­denmodul im System ist).



usw. einstellen.

Schritt 7 Anlage mittels Anlagenschalter neu starten (Netzspannung aus- und
wieder einschalten). Nach ca. 1 min. ist die Anlage betriebsbereit.

Hinweis: Werden Mischer 2-7 von BM/BM-2 (0) bedient / parametriert, so erscheinen in der

Satus-Anzeige des BM die Symbole „Sonne“ und „Mond“ immer gleichzeitig, sobald

einer der Mischer Wärme fordert.



3061590_20191026

1234

Dip 1-4

ON

OFF

ON DIP

Einstellung eBus-Adresse der Erweiterungs­und Bedienmodule (MM, MM-2, BM, BM-2)

Einstellung eBus-Adresse
der Erweiterungs- und
Bedienmodule (MM, BM)

Einstellung eBUS

Adresse 0
Adresse 1

(Werkseinstellung)

Adresse 2

Adresse 3

Adresse 4

Adresse 5
Adresse 6

Adresse 7

Die Adresseinstellung am BM

erfolgt mittels Dip-Schalter am
BM (siehe Bedienungsanlei­tung BM).

Die Adresseinstellung am

BM-2 erfolgt im Hauptmenü→
Fachmann→ Anlage→ A00
(siehe Bedienungsanleitung
BM-2).

Im Gehäuse der Erweiterungsmodule (KM, MM, SM) bendet sich ein
4-poliger DIP-Schalter. Dieser ist nach Entfernen des Blinddeckels
bzw. des Bedienmoduls zugänglich.
Es können abhängig vom Wolf-Heizgerät bis zu 7 Mischermodule MM
pro Anlage angeschlossen werden. Die Adressen der MM werden
entsprechend der Reihe nach von 1 bis 7 vergeben.
Ist bereits im Heizgerät ein Mischerkreis konguriert (z. B. R3), so

werden die Adressen der Mischermodule von 2 bis 7 vergeben.

Der Funktionsumfang eines jeden Mischermoduls erfolgt mit der
Kongurationseinstellung (siehe auch elektrischer Anschluss).
Maximal sind 7 Mischerkreise und ein direkter Heizkreis pro Anlage
möglich.
Dieser direkte Heizkreis kann entweder am Heizgerät oder Mischer­modul (Kong. 3 oer 9) angeschlossen werden. Bei Anlagen mit
Kaskadenmodul KM muss der direkte Heizkreis am KM oder MM

angeschlossen werden.

Zusätzlich kann zu jedem Mischermodul (Mischerkreis) ein Be­dienmodul BM zur kompletten Steuerung eingesetzt werden. Die
Steuerung des direkten Heizkreises erfolgt immer vom Bedienmodul

mit der Adresse 0.

a) max. Ausbau mit 7 Mischermodulen / Heizgerät ohne inte-

grierten Mischerkreis

MK 1

HK*

Wolf-

Wärme-

erzeuger

ON

OFF

1. MM BMBM

ON

OFF

ON

OFF

optional

MK 2

ON

OFF

ON

OFF

ON

OFF

ON

OFF

3. MM

4. MM

5. MM

6. MM

2. MM BM

ON

OFF

MK 7

ON

OFF

optional

7. MM BM

ON

OFF

* In Verbindung mit den Heizgeräten CGB/CGB-2/MGK/MGK-2/CSZ/CSZ-2/TOB muss der direkte

Heizkreis immer am Mischermodul MM angeschlossen werden.

In Verbindung mit den Heizgeräten COB / FGB / R1/ R2/ R3 / R21 kann der direkte Heizkreis

wahlweise entweder am Kessel oder an einem Mischermodul installiert werden. In der Werksein­stellung ist der Heizkreis am Kessel anzuschließen. Wird der direkte Heizkreis am Mischermodul
angeschlossen, muss die Konguration am Heizgerät geändert werden, siehe Inbetriebnahme

Schritt 5.

3061590_201910 27

ON

OFF

optional

Einstellung eBus-Adresse der Erweiterungs­und Bedienmodule (MM, BM)

Einstellung eBUS-Adresse
der Erweiterungs- und
Bedienmodule (BM,MM)

b) max. Ausbau ohne Wolf-Heizgerät

Ist kein Heizgerät mit einer eBUS-Schnittstelle (WRS-kompatibel)
vorhanden, so kann das MM auch als eigenständiger Mischerkreis-

regler verwendet werden. Dabei muss entweder ein Außenfühler

am BM (0) oder ein DCF-Empfänger mit Außenfühler am eBUS
mit angeschlossen werden. Anlagenbeispiele siehe „Einstellung
eBUS-Schnittstelle“ unter Punkt a).

Die Kongurationen 5,6 und 7 dürfen ohne Heizgerät nicht ein-

gestellt werden.

3061590_20191028

Parametrierung BM / BM-2 / MM / MM-2

Einstellung Parameter des
BM / BM-2

Parameter für Schaltzeiten / Heizkreise / Speicherkreise und
Zirkulation sind im BM/BM-2 abgelegt. Nach einem Reset am

BM/BM-2 müssen diese neu eingestellt werden.

a) Einstellung Parameter für Schaltzeiten

Eine Übersicht der Werkseinstellung aller Zeitprogramme ist in
der entsprechenden Montageanleitung BM/BM-2 dargestellt.

Zu nden im BM unter:

2. Bedienebene → Zeitprogramm → Heizung / Warmwasser /

Zirkulation

Zu nden im BM-2 unter: Hauptmenü → Zeitprogramme →
Heizkreis → Mischerkreis / Warmwasser / Zirkulation

b) Einstellung Parameter für alle Heizkreise

Zu nden im BM unter:

2. Bedienebene → Grundeinstellung → Mischer 1 / Heizkreis

Zu nden im BM-2 unter:

Hauptmenü → Grundeinstellungen → Mischer 1 / Heizkreis und
Statusseite Warmwasser

c) Einstellung Parameter für Speicherkreise

Zu nden im BM unter:

2. Bedienebene → Grundeinstellung

Zu nden im BM-2 unter:

Statusseite Warmwasser

d) Einstellung Parameter für Anlage

Zu nden im BM unter:

2. Bedienebene → Fachmann → Anlage

Zu nden im BM-2 unter:

Hauptmenü → Fachmannebene → Anlage

A10: Pumpenparallelbetrieb für KM oder MM

Parameter a 10 = 0: Vorrangbetrieb für Speicherladung oder

Parameter a 10 = 1: Parallelbetrieb von Speicherladung oder

Hinweis: Bei Parallelbetrieb gilt für die Vorlauftempe-

3061590_201910 29

externe Wärmeanforderung vor Wärmean­forderung für Mischerkreisausgang.

externer Wärmeanforderung mit Wärmean­forderung für Mischerkreisausgang

ratur das höchst geforderte Niveau.

Parametrierung BM / BM-2 / MM / MM-2

Einstellung
Parameter

Heizgerät

Zu nden im BM unter 2. Bedienebene → Fachmann
→ Heizgerät
Zu nden im BM-2 unter Hauptmenü → Fachmannebene
→ Heizgerät

Um die geforderten Vorlauftemperaturen für die Heizung- und
Speicherladung (am Mischermodul) zu gewährleisten, müssen
die Parameter HG08 (=Maximalbegrenzung Kesselkreis TV-max)
und HG22 (= Kesselmaximaltemperatur TK-max) auf das höchst
geforderte Temperaturniveau eingestellt werden.

Einstellung HG08:

a) Speicherladung am Mischermodul
HG08 ≥ Speichersolltemperatur + MI17 + HG01
b) externe Wärmeanforderung (Luftheizer) am

Mischermodul (Konguration 2 oder 11)
HG08 ≥ MI14 + HG01

b) Heizkreise (Heizgerät oder Mischermodul)
HG08 ≥ MI02 + MI03 + HG01

Einstellung HG22:

HG22 ≥ HG08

Auszug Parameterliste Heizgerät Individuelle Einstellung
HG01 Schaltdi󰀨erenz Brenner

HG08 Maximalbegrenzung Kesselkreis TV-max
HG22 Maximalbegrenzung-Heizgerät TK-max

Hinweis:

Für die Heiz- und Speicherkreise, bei denen die entsprechen­den Parameter für die Berechnung der Vorlaufsolltemperatur in
der Werkseinstellung (z. B. Speichersolltemperatur) belassen
werden, ist eine Änderung der Parameter für HG08 und HG22
nicht erforderlich. Werden die Werkseinstellungen für die
Heiz- und Speicherkreise geändert oder am Mischermodul die
Konguration 2 oder 11 eingestellt, so bedarf es einer Anpas­sung der Parameter für HG08 und HG22, wobei der HG22 nur
in Verbindung mit den Heizgeräten R1/R2/R3/R21 oder COB zu
ändern ist.

3061590_20191030

Parametrierung BM / BM-2 / MM / MM-2

Einstellung
Parameter
Mischermodul

Die Werkseinstellung aller Fachmannparameter im Mischer­modul inklusive Mischerkreis ist fest in einem nicht löschbaren
Speicher abgelegt. Alle Änderungen werden unverlierbar
abgespeichert und gehen auch bei mehrwöchigem Netzausfall
nicht verloren. Parameter ändern siehe Montageanleitung BM/
BM-2. Nach einem Reset am Mischermodul müssen diese neu

eingestellt werden.

Zu nden im BM unter:

2. Bedienebene → Fachmann → Mischer 1

Zu nden im BM-2 unter:

Hauptmenü → Fachmannebene → Mischerkreis 1

3061590_201910 31

Konguration MM

1 2 3 4 5 6 7 8 9 10 11

stellung

Werksein-

Übersicht Parameter

1)

X

1)

X

1)

X

1)

X

1)

X

1)

X

1)

X

1)

X

1)

X

1)

X

1)

Parameter Einstellbereich

MI01 min. Mktemp 0°C – 80°C 0°C x x x x - - x x - - -

MI02 max. Mktemp 20°C – 80°C 50°C x x x x - - x x - - -

MI03 Heizkurvenabstand 0K – 30K 10K x x x x - - x x - - -

MI04 Estrichtrocknung 0 (AUS) - 3 0 x x x x - - x x - - -

MI05 Konguration 1 - 11 8 1 2 3 4 5 6 7 8 9 10 11

MI06 Nachlaufzeit Heizkreis 0 – 30min 5min x x x x - - x x x - -

MI07 P-Bereich Mischer 5K – 40K 12K x x x x x x x x - - -

MI08 RL-Solltemperatur 20°C – 80°C 30°C - - - - x x x - - - -

2) Zu nden im BM-2 unter: Hauptmenü → Fachmannebene → Mischer → Relaistest

3) Zu nden im BM-2 unter: Hauptmenü → Anzeigen → Mischer

MI11 Hysterese Bypassfühler 0°C – 30°C 10°C - - - - - x x - - - -

MI09 max. Speicherladezeit 0 - 5h 2h x - - - - - - - - x -

MI10 Busspeisung (1 = Ein) 0 (AUS) – 2 (Auto) 2 X

MI12 Ladepumpensperre 0 - 1 0 x x - - - - - - - x x

MI13 Nachlaufzeit Ladepumpe 0 - 10min 3min x x - - - - - - - x x

MI14 Konstanttemperatur 50°C – 80°C 75°C - x - - - - - - - - x

MI15 dTAus (Ausschaltdi󰀨erenz) 2 – 20K 5K - - - x - - - - - - -

MI16 dTEin (Einschaltdi󰀨erenz) 4 – 30K 10K - - - x - - - - - - -

MI17 Kesselübertemperatur bei Speicherladung 0 – 40K 10K x - -- - - - - - - x -

Anzeigen der Eingangsfühlerwerte

MI18 Sperrung Brenner bei Rücklaufanhebung 0 – 300s 0s - - x - - - - - - - -

MI50 2) Testfunktion 1 - 8 1 x x x x x x x x x x x

MI70 3) Analogeingang E1 - -

MI71 3) Analogeingang E2 - -

MI72 3) Analogeingang Vorlau󰀨ühler VF - -

3061590_20191032

“ = Werkseinstellung nicht ändern

1)

Abhängig von der Konguration des Mischermoduls sind nur bestimmte Parameter wirksam und optional einzustellen.

“X“ = optional einstellbar

“-“ = nicht wirksam

“X

Parameter / Funktionenbeschreibung

1

20

25

30

35

40

45

50

55

2345678910 11 12 13 14 15 16 17

MI 01 minimale

Mischerkreistemperatur

MI 02 maximale

Mischerkreistemperatur

Die minimale Mischerkreistemperatur begrenzt die Vorlaufsolltem­peratur des Mischerkreises nach unten hin.

Die maximale Mischerkreistemperatur begrenzt die Vorlaufsoll­temperatur des Mischerkreises nach oben hin, um z.B. Beschä-

digungen des Fußbodenbelages zu vermeiden. Ersetzt nicht den

Maximalthermostat für die Pumpenabschaltung.

MI 03 Heizkurvenabstand Die Heizwassertemperatur wird gegenüber der Mischerkreistem-

peratur um den eingestellten Wert angehoben.

MI 04 Estrichtrocknung Wird bei Neubauten die Fußbodenheizung erstmals in Betrieb

genommen, so besteht die Möglichkeit die Vorlaufsolltemperatur
unabhängig von der Außentemperatur entweder auf einen
Konstantwert zu regeln oder die Vorlaufsolltemperatur nach einem
automatischen Estrichtrocknungsprogramm zu regeln.
Wurde die Funktion aktiviert (Einstellung 1,2 oder 3), so kann sie

durch Zurücksetzen des Parameters MI 04 auf 0 beendet werden.

MI 04 = 0 ohne Funktion

MI 04 = 1 Konstanttemperatur Mischerkreis

Der Mischerkreis wird auf die eingestellte Vorlauftemperatur auf­geheizt. Die Vorlaufsolltemperatur wird fest auf die im Parameter
MI 01 eingestellte Temperatur geregelt.

MI 04 = 2 Estrichtrocknungsfunktion

Für die ersten beiden Tage bleibt die Vorlaufsolltemperatur auf
25°C konstant. Danach erhöht sich diese automatisch täglich
(um 0:00Uhr) um 5°C bis zur maximalen Mischerkreistemperatur
(MI 02), die dann für zwei Tage gehalten wird. Anschließend wird
die Vorlaufsolltemperatur automatisch täglich um 5°C bis auf 25°C

abgesenkt. Nach weiteren zwei Tagen ist der Programmablauf
beendet.

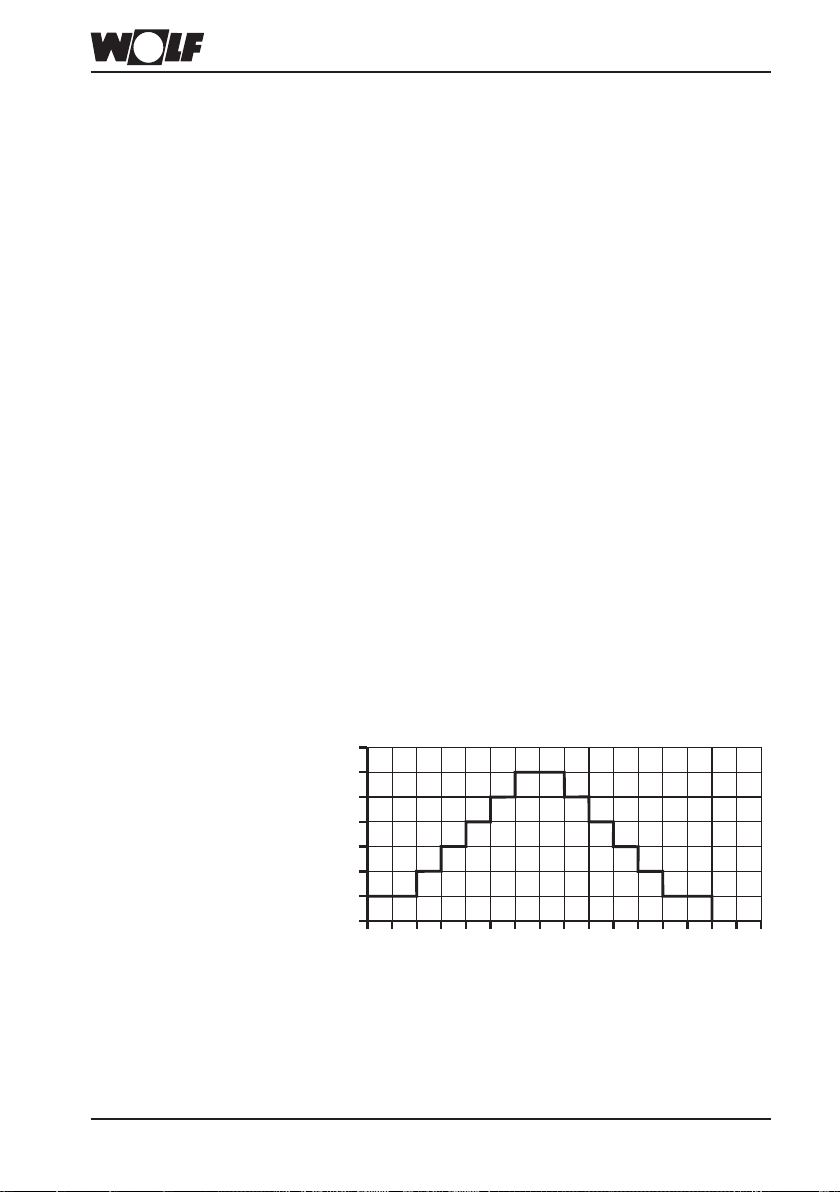

Abb.:

Zeitlicher Verlauf der Vor-

lauftemperatur während der

Estrichaustrocknung

3061590_201910 33

Vorlauftemperatur (°C)

Laufzeit Estrich-Austrocknung (Tage)

Achtung:

Der zeitliche Verlauf und die maximale Vorlauftemperatur müssen
mit dem Estrichleger abgesprochen werden, sonst kann es zu
Schäden am Estrich, insbesondere zu Rissen, kommen.
Nach Stromausfall läuft das Estrichtrocknungsprogramm ohne
Unterbrechung weiter. Am Display (BM/BM-2) wird die verbleibende

Zeit in Tagen angezeigt.

Parameter / Funktionenbeschreibung

MI 04 =3 Funktionsheizen
Das Funktionsheizen kann nur über ein direkt dem Mischermodul
zugeordnetes BM/BM-2 aktiviert werden.

Die ersten drei Tage (beginnend um 0:00 Uhr) wird die Heiz­kreissolltemperatur fest auf 20°C gesetzt. Anschließend wird die
maximale Mischerkreistemperatur (MI02) eingestellt und 4 Tage
lang auf diesem Wert gehalten. Danach ist die Estrichtrocknungs-

funktion beendet. Nach Beendigung der Funktion gelten wieder
die vorherigen Einstellungen.

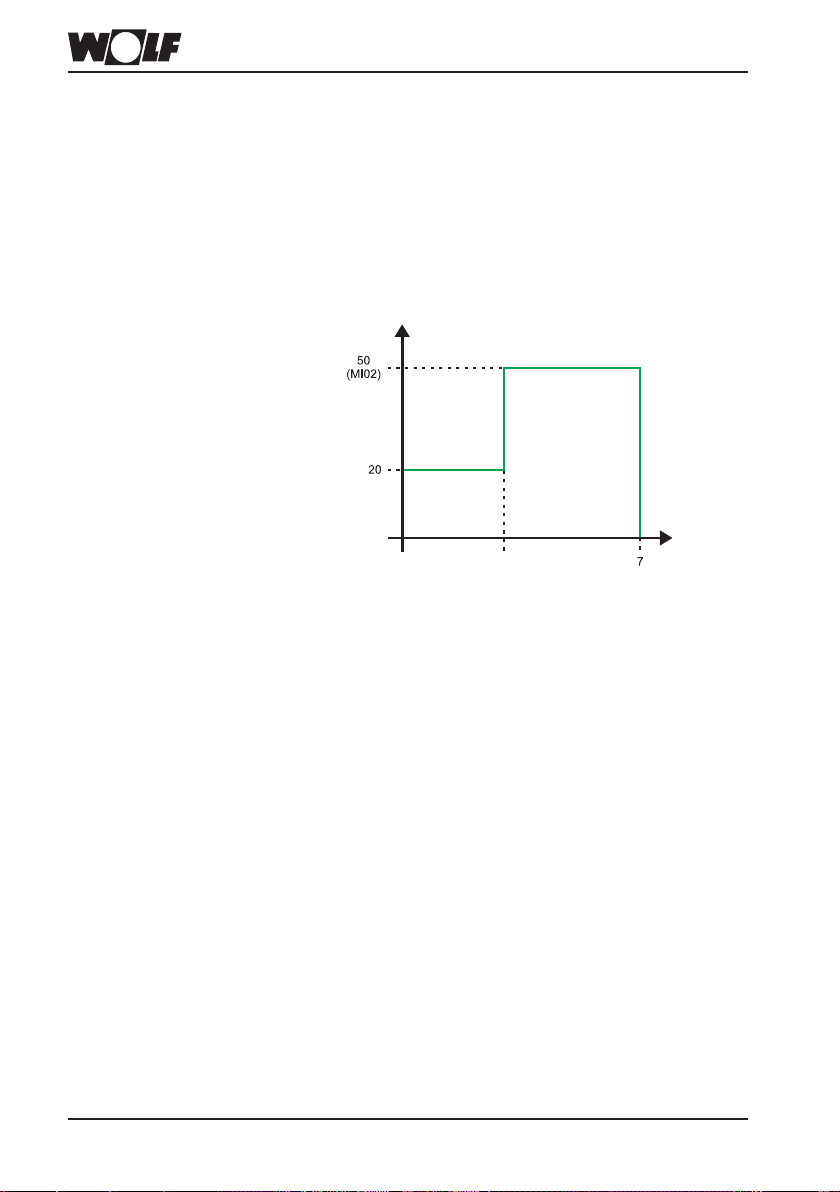

Vorlaufsolltemperatur (°C)

3

Laufzeit Funktionsheizen (Tage)

3061590_20191034

Parameter / Funktionenbeschreibung

MI 05 Konguration Je nach Anwendung des MM muss die entsprechende Konguration

MI 06 Nachlaufzeit Heizkreis Nach Abschalten des Mischerkreises/Heizkreises läuft die Mischer-

MI 07 Proportionalbereich

Mischer

gewählt werden. Maximal 11 Kongurationen sind auszuwählen.
Entsprechende Verdrahtungspläne siehe unter „Elektrischer

Anschluss“.

Konguration 01: Mischerkreis und Speicherkreis
Konguration 02: Mischerkreis und Luftheizerkreis/
externe Wärmeanforderung
Konguration 03: Mischerkreis und Heizkreis
Konguration 04: Mischerkreis und Rücklaufanhebung
zur Heizungsunterstützung
Konguration 05: Rücklaufanhebung zur Anfahrentlastung
Konguration 06: Heizkreis und Rücklaufanhebung zur
Anfahrentlastung mit Bypasspumpe
Konguration 07: Mischerkreis mit indirekter Rücklaufanhebung

zur Anfahrentlastung mit Bypasspumpe
Konguration 08: Mischerkreis (Werkseinstellung)
Konguration 09: Heizkreis
Konguration 10: Speicherkreis
Konguration 11: Luftheizerkreis/ externe Wärmeanforderung

kreispumpe/Heizkreispumpe um den eingestellten Wert nach.

Je nach Anwendung kann die Mischerkreisregelung für den
Mischerkreis im Heizungsvorlauf (Konguration 1, 2, 3, 4, 7, 8)
oder für den Mischerkreis zur Rücklaufanhebung (Konguration
5, 6) konguriert werden. Die Mischerkreistemperatur wird mit
Hilfe des Mischerkreisfühlers/Rücklau󰀨ühlers (Mischerkreis im
Heizungsvorlauf/Mischerkreis zur Rücklaufanhebung) an Klem-

me VF und eines motorgesteuerten Mischers auf den Sollwert
eingeregelt. Der Ausgang des Mischerreglers zur Ansteuerung
des Mischermotors weist ein P - Stellverhalten auf. Per Parameter

”P-Bereich Mischer“ kann das P-Band geändert werden.
Die Impulsdauer (=Ansteuerung Mischermotor) ist direkt proportio­nal zur Mischervorlaufabweichung (∆T = Soll - Ist). Im Parameter
MI 07 wird die Temperaturabweichung festgelegt, bei der die
Impulsdauer 100% beträgt. Außerhalb von diesem Bereich wird
der Mischer gar nicht (∆T < 1K) oder ständig (∆T > als Einstellung
Par. MI 07) angesteuert. Innerhalb des Temperaturbandes erfolgt
eine stetige Regelung. Der Proportionalbereich ist so einzustellen,
dass ein stabiles Regelverhalten gewährleistet ist. Dies ist abhängig
von der Laufzeit des Mischermotors. Für Mischermotore mit kurzer
Laufzeit muss ein großer Proportionalbereich eingestellt werden
und umgekehrt für Mischermotore mit langer Laufzeit ein kleiner
Proportionalbereich.
Einstellhinweise: Diese Einstellhinweise dienen nur zur groben

Orientierung!

Werkseinstellung nur im Bedarfsfall ändern!

Mischerlaufzeit in Min. 2 - 3 4 - 6 7 - 10
Temperaturfenster in K (MI 07) 25 - 14 15 - 9 10- 5

3061590_201910 35

Parameter / Funktionenbeschreibung

MI 08 Rücklauf-

Solltemperatur

Mischerkreis zur Rücklaufanhebung bei Konguration
MI 05 = 5 oder 6

Die Kongurationen 5 und 6 beinhalteten eine Mischerkreisre­gelung zur Rücklaufanhebung. Die Rücklaufanhebung bei Kon­guration 5 ist dann aktiv, wenn das entsprechend zugeordnete
Heizgerät zum Mischermodul (Zuordnung erfolgt über Adres­sierung von Heizgerät und Mischermodul) vom Kaskadenmodul
angesteuert (= Brenner „EIN“) wird. Nach Beendigung der An­forderung wird der Bypass voll geö󰀨net. Bei der Konguration
6 ist die Rücklaufanhebung immer dann aktiv, wenn zumindest
ein Heiz- oder Speicherkreis aktiv ist. Ist kein Heiz- oder Spei­cherkreis aktiv, so ist der Bypass voll geö󰀨net.

Rücklaufregelung:

Sinkt die Rücklauf-Ist-Temperatur unter dem Rücklaufsollwert,
so wird der Bypass des Mischers durch die Mischeransteuerung
weiter geö󰀨net, so dass mehr Heizwasser über den Bypass des
Mischers ießt.
Steigt die Rücklauf-Ist-Temperatur über dem Rücklaufsollwert,
so wird der Bypass des Mischers durch die Mischeransteuerung
weiter geschlossen. Dadurch ießt weniger Heizwasser über
den Bypass des Mischers.

Indirekte Rücklaufanhebung bei Konguration MI 05 = 7

Die Konguration 7 beinhaltet zur Mischerkreisregelung eine
indirekte Rücklaufanhebung. Die indirekte Rücklaufanhebung ist
dann aktiv, wenn zumindest ein Heiz- oder Speicherkreis aktiv ist.
Bei der indirekten Rücklaufanhebung wird bei abfallender Rücklauf­Ist-Temperatur mittels Leistungszwang auf alle Heiz- und Spei­cherkreise eine Anhebung der Rücklauf-Ist-Temperatur erzwungen.
Der Leistungszwang ist in zwei Stufen unterteilt. In der 1. Stufe
werden alle Mischer in der Anlage in Richtung „ZU“ angesteuert
und in der 2. Stufe werden zusätzlich zur 1. Stufe alle Heiz- und
Ladepumpen abgeschaltet.

sinkende Rücklauftemperatur:

RL_ist < RL_soll + Hysterese Rücklauftemperatur ⇒
Mischer in Richtung „ZU“

RL_ist < RL_soll ⇒
Mischer in Richtung „ZU“ und alle Heizkreis und Ladepumpen „AUS“

ansteigende Rücklauftemperatur:

RL_ist > RL_soll + 2K ⇒
Mischer in Richtung „ZU“ und alle Heizkreis- und Ladepumpen „EIN“

RL_ist > RL_soll + Hysterese Rücklauftemperatur + 4K ⇒
kein Leistungszwang

3061590_20191036

~
~

3030

35

40

45

Parameter / Funktionenbeschreibung

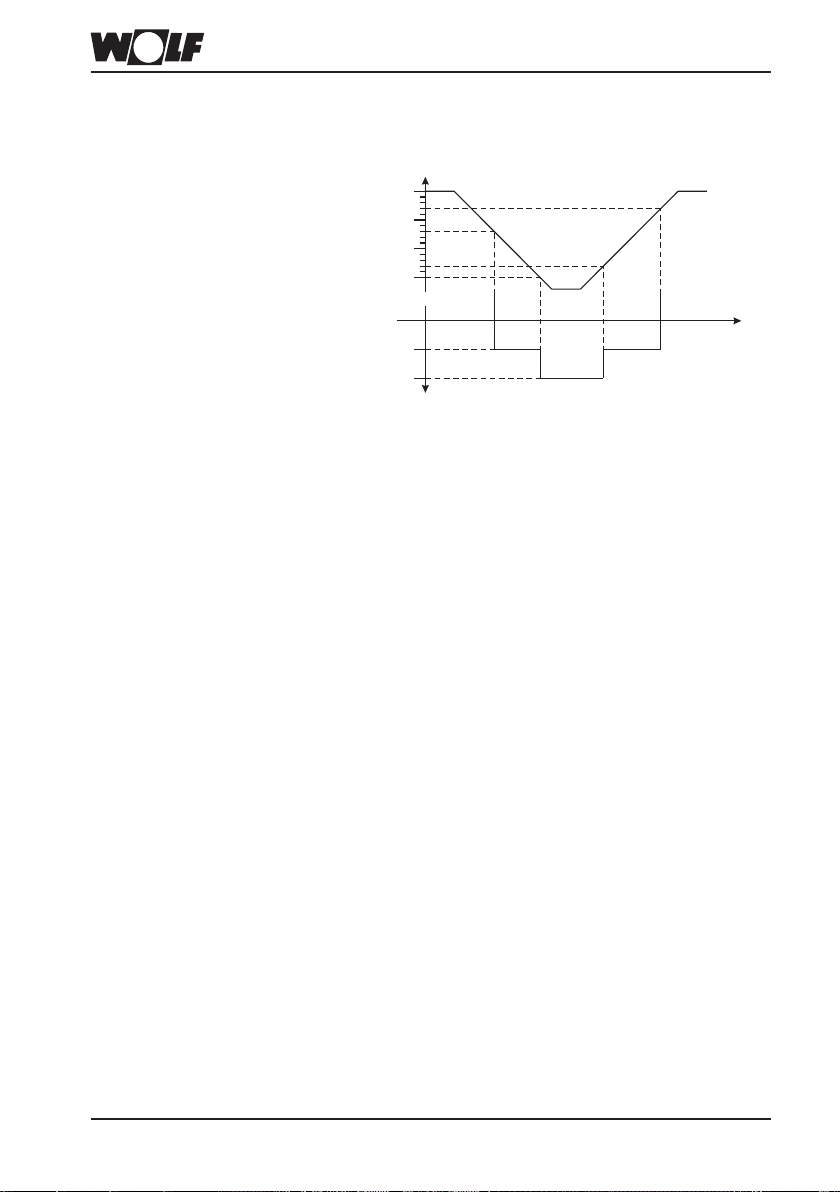

Beispiel für Rücklauf-Soll-Temperatur = 30°C und
Hysterese Rücklauftemperatur = 8K

Rücklausttemperatur [K]

Mischer „ZU“

Mischer „ZU“ und Pumpe „AUS“

Leistungszwang

Bypasspumpenüberwachung bei Konguration
MI 05 = 6 oder 7

Zur Überwachung der Rücklauftemperatur wird nach jedem Ein­schalten der Bypasspumpe ein Timer (30 min) gesetzt.
Timer Ein: RL_ist ≤ RL_soll für > 30min ⇒ Fehlercode 97
RL_ist > RL_soll + 2K ⇒ Timer und Fehlercode

zurücksetzen

Zeit

MI 09 max. Speicherladezeit

Die Speicherladung gilt als beendet, wenn Speicher-Ist-Temperatur
≥ Speichersolltemperatur ist. Wird die Speicherladung innerhalb
der max. Speicherladezeit nicht beendet, erfolgt der Fehlercode
52 und die Regelung schaltet dann für die „max. Speicherladezeit“
auf Heizbetrieb um (gilt nicht, wenn Status Heizung = Sommer­betrieb). Dieser Zyklus besteht solange, bis die Speicher-Ist­Temperatur ≥ Speicher-Soll-Temperatur ist oder Parameter MI09

auf 0 gesetzt wird.

MI 10 Busspeisung

MI 10 = 0: Busspeisung „AUS““,
d. h. die Busspeisung ist immer abgeschaltet.
MI 10 = 1:Busspeisung „EIN““,
d. h. die Busspeisung ist immer zugeschaltet.
MI 10 = 2:Busspeisung „Auto“,

d. h. das Mischermodul schaltet automatische die

Busspeisung zu oder ab.

3061590_201910 37

Parameter / Funktionenbeschreibung

MI 11 Hysterese
Bypassfühler

MI 12 Ladepumpensperre

Hinweis:

Unter Konguration 6/7 fungiert der kongurierbare Ausgang A1
als Bypasspumpe in Verbindung mit einem Bypassfühler. Voraus­setzung zum Einschalten der Bypasspumpe ist, dass mindestens
eine Pumpe (Pumpe für Heizkreis, Speicher oder Luftheizer) im

System aktiv ist.

Bypasspumpe EIN: BPF_ist < RL_soll + Hysterese
Bypassfühler
Bypasspumpe AUS: BPF_ist > RL_soll + Hysterese
Bypassfühler + 5K

Beim Zuschalten der Ladepumpe, Ladepumpe für Speicherla­dung (Konguration 1 und 10) oder für ext. Wärmeanforderung
(Konguration 2 und 11), sind zwei Fälle zu unterscheiden:

a) Par. MI12 = 0: Die Ladepumpe wird bei Anforderung sofort

eingeschaltet.

b1) Par. MI12 = 1 bei Konguration 1 und 10:
Ladepumpe „Ein“: Vorlauftemperatur Heizgerät >

Speicheristtemperatur + 5 K
Ladepumpe „Aus“: Vorlauftemperatur Heizgerät ≤
Speicheristtemperatur + 2 K
b2) Par. MI12 = 1 bei Konguration 2 und 11:
Ladepumpe „Ein“: Vorlauftemperatur Heizgerät ≥
Konstanttemperatur - 5 K
Ladepumpe „Aus“: Vorlauftemperatur Heizgerät <
Konstanttemperatur - 8 K

Ist in der Anlage ein Kaskadenmodul mit installiert, so wird anstatt

der „Vorlauftemperatur Heizgerät“ die „Sammler-Ist-Temperatur“
für das Ein- und Ausschalten der Ladepumpe mit einbezogen.

Die Ladepumpensperre darf im Mischermodul nur dann aktiviert
werden, wenn zumindest ein Heizgerät oder ein Kaskadenmodul
mit dem Mischermodul mittels eBUS verbunden ist.

MI 13 Nachlaufzeit

Ladepumpe

MI 14 Konstanttemperatur

MI 15 dTAus
(Ausschaltdi󰀨erenz)

Nach Beendigung der Speicherladung oder ext. Wärmeanforderung
(Konguration 1, 2, 10 und 11) beginnt der Ladepumpennachlauf.

Bei externer Wärmeanforderung über einen potentialfreien Kon­takt am Eingang E1 und Parameter Konguration = 2 oder 11
wird auf die eingestellte Vorlaufsolltemperatur geregelt und der
Ausgang A1 angesteuert. Externe Wärmeanforderung hat Vorrang
vor Wärmeanforderung für Heizkreise. Nach Beendigung der
externen Wärmeanforderung erfolgt der Ladepumpennachlauf.
Programmwahlschalter und Zeitkanal Heizung oder Warmwasser
haben keinen Einuss.

Die Konguration 4 beinhaltet eine Mischerkreisregelung und
eine dT-Regelung zur Heizungsunterstützung. Bedingung für
die Heizungsunterstützung siehe Parameterbeschreibung MI18.
Ausgang 1 Ein, wenn PF_ist > RL_ist + dTEin
Ausgang 1 Aus, wenn PF_ist < RL_ist + dTAus

3061590_20191038

Parameter / Funktionenbeschreibung

(Einschaltdi󰀨erenz)

MI 17 Kesselübertemperatur

bei Speicherladung

MI 18 Sperrung Brenner

bei Rücklaufanhebung

siehe „MI 15 dTAus (Ausschaltdi󰀨erenz)“MI 16 dTEin

Die Speicherladung beginnt, wenn die Speicher-Ist-Temperatur <
Speicher-Soll-Temperatur - 5 K ist. Die Vorlauf-Soll-Temperatur
ergibt sich dann aus Speicher-Soll-Temperatur + Übertemperatur
Heizgerät bei Speicherladung

Konguration Mm 01 = 4

Zur Rücklaufanhebung bei Heizungsunterstützung wird ein 3-Wege­Umschaltventil angesteuert, um die Heizungs-Rücklauf-Temperatur
über einen beladenen Pu󰀨erspeicher anzuheben.

Bei Betrieb des MM/MM-2 innerhalb des Wolf-Regelungssystems
WRS werden bei erfüllter Einschaltbedingung die Heizgeräte
gesperrt. Wenn min. 1 Heizkreis oder 1 Speicher Wärme fordert,
wird das 3-Wege-Umschaltventil angesteuert und die in Parameter
MI 18 eingestellte Sperrzeit (= Sperrzeit für die Brennersperrung)
gestartet. Nach Ablauf der Sperrzeit wird der Brenner wieder
freigegeben. Wenn die Einschaltbedingung erfüllt wird, während

der Brenner bereits aktiv ist, wird dieser für die eingestellte Zeit
deaktiviert.

Einschaltbedingung: PF_ist (E1) > RLF_ist (E2) + dTEin (MI 16)
Ausschaltbedingung: PF_ist (E1) < RLF_ist (E2) + dTAus (MI 15)

Bei der Einstellung der Sperrzeit von 0 s (MI 18) wird das 3-Wege­Umschaltventil unabhängig von einer Wärmeanforderung ange-

steuert.

MI 50 Testfunktion Mittels Parameter MI50 können die Relais einzeln angesteuert

3061590_201910 39

werden.

MI50 = 1 ⇒ Ansteuerung Relais Mischerkreispumpe MKP
MI50 = 2 ⇒ Ansteuerung Relais Mischermotor “Auf“ MM
MI50 = 3 ⇒ Ansteuerung Relais Mischermotor “Zu“ MM
MI50 = 4 ⇒ Ansteuerung Relais Ausgang A1

Zusatzfunktionen

Außenfühlerfrostschutz

Speicherfrostschutz

Pumpenstandsschutz Um das Blockieren der Pumpen aufgrund langer Stillstandszeiten

Mischerstandsschutz Um das Blockieren des Mischers aufgrund langer Stillstandszeiten

Schornsteinfeger/
Emissionstest

Unterschreitet die Außentemperatur im Standby-Betrieb / Sommer­betrieb die Frostschutzgrenze (Anlagenparameter A09), werden
die Heizkreis- und Ladepumpen (Ladepumpen bei Konguration
2 und 11) angesteuert.

Bei Sperrung der Speicherladung beträgt die Speicher-Soll­Temperatur 10°C. Die Speicherfrostschutz beginnt, wenn die
Speicher-Ist-Temperatur < Speicher-Soll-Temperatur - 5 K ist.
Die Vorlauf-Soll-Temperatur ergibt sich dann aus Speicher-Soll­Temperatur + Übertemperatur Heizgerät bei Speicherladung

zu verhindern, werden die Mischerkreispumpe MKP und Ausgang
A1 nach mehr als eintägigem Stillstand täglich (12.00 Uhr am
Mischermodul) für 5 Sekunden angesteuert.

zu verhindern, wird der Mischer nach mehr als eintägigem Still­stand täglich (12.00 Uhr am Mischermodul) für ca. 10 Sekunden
„AUF“ angesteuert und anschließend für 20 Sekunden „ZU“,
wenn Konguration (MI 05) = 1/2/3/4/7/8 und für 10 Sekunden
in Richtung Bypass ”ZU“ und danach wieder für 20 Sekunden in
Richtung Bypass „AUF“, wenn Konguration = 5/6.

Emissionstest aktiv ⇒ Freigabe von Heizung und Warmwasser
bis Emissionstest beendet ist.

Laden der Standardwerte
(Reset)

Dip 4 auf „o󰀨“ und wieder auf „on“ setzten. Danach sind alle Para­meter auf Werkseinstellung zurückgesetzt. Zur Kontrolle leuchten
kurzzeitig alle LED.

3061590_20191040

Fehlercodes

Wird im MM/MM-2 eine Störung erkannt blinkt die rote LED und der Fehlercode des Mischermo­duls erscheint im zugehörigen BM.
Folgende Fehlercode (FC) des MM/MM-2 werden über den Bus übertragen und angezeigt.

Fehlercode Störung Ursache Abhilfe
FC52 max. Speicherlade-

zeit

FC70 Fühler Mischerkreis

oder Rücklau󰀨ühler
defekt (Klemme FV)

FC71 Speicherfühler,

Pu󰀨erfühler oder
Bypassfühler defekt
(Klemme E1)

FC79 Rücklau󰀨ühler oder

Bypassfühler defekt
(Klemme E2)

FC97 Bypasspumpe defekt Bypasspumpe/ Kabel

FC81 EEPROM-Fehler Parameterwerte

FC91 Busadresse Zwei oder mehrere

max. Speicherladezeit

überschritten
Fühler oder Kabel

defekt

Fühler oder Kabel
defekt

Fühler oder Kabel
defekt

Bypasspumpe defekt

liegen außerhalb des
gültigen Bereichs

Zuberhörregler haben

die glechi Busadresse

siehe Parameterbe­scheibung MI09

Fühler und Kabel

prüfen ggf. ersetzen

Fühler und Kabel

prüfen ggf. ersetzen

Fühler und Kabel

prüfen ggf. ersetzen

Bypasspumpe
prüfen, Kabel und
Anschluss prüfen

und ggf. ersetzten

Rückstellung auf

Standartwerte durch
kurze Spannungs­unterbrechung und

Werte prüfen

Adresseinstellungen

überprüfen

3061590_201910 41

Sicherungswechsel

Sicherungswechsel:

Hinweis:

Vorgehen beim

Sicherungswechsel:

Falls das MM/MM-2 keinerlei Funktion zeigt und keine LED ­Anzeige vorhanden ist obwohl die Netzspannung anliegt, ist die
Gerätesicherung zu überprüfen und ggf. zu wechseln

Ist das MM/MM-2-Modul vom Netz (230V) getrennt oder die

Netzsicherung defekt, so wird das im MM/MM-2-Modul inte-

grierte Bedienmodul weiterhin via eBUS mit Spannung versorgt,
falls das MM/MM-2-Modul mit weiteren stromspeisenden eBUS­Regelungskomponenten verbunden bleibt.

Vor dem Ö󰀨nen des Gehäuses muss das Mischermodul von
der Netzspannung getrennt werden!

1. Trennen der Netzspannung

2. Entfernen des Klemmraumdeckels mittels Ö󰀨nen der

beiden Schrauben

3. Abnehmen des Gehäuseoberteils mittels

Schraubendreher

4. Die Sicherung bendet sich links auf der Leiterplatte
unter dem Trafo (Feinsicherung 5x20/6,3 A/M)

Typ 5x20 /
T6,3 H 250V

3061590_20191042

Fühlerwiderstände

NTC

Fühlerwiderstände

Temp.°CWiderst.

Ohm

Kesselfühler, Speicherfühler, Solar-Speicherfühler, Außenfühler,
Rücklau󰀨ühler, Vorlau󰀨ühler, Sammlerfühler

Temp.°CWiderst.

Ohm

Temp.°CWiderst.

Ohm

Temp.°CWiderst.

-21 51393 14 8233 49 1870 84 552

-20 48487 15 7857 50 1800 85 535

-19 45762 16 7501 51 1733 86 519

-18 43207 17 7162 52 1669 87 503

-17 40810 18 6841 53 1608 88 487

-16 38560 19 6536 54 1549 89 472

-15 36447 20 6247 55 1493 90 458

-14 34463 21 5972 56 1438 91 444

-13 32599 22 5710 57 1387 92 431

-12 30846 23 5461 58 1337 93 418

-11 29198 24 5225 59 1289 94 406

-10 27648 25 5000 60 1244 95 393

-9 26189 26 4786 61 1200 96 382

-8 24816 27 4582 62 1158 97 371

-7 23523 28 4388 63 1117 98 360

-6 22305 29 4204 64 1078 99 349

-5 21157 30 4028 65 1041 100 339

-4 20075 31 3860 66 1005 101 330

-3 19054 32 3701 67 971 102 320

-2 18091 33 3549 68 938 103 311

-1 17183 34 3403 69 906 104 302
0 16325 35 3265 70 876 105 294
1 15515 36 3133 71 846 106 285
2 14750 37 3007 72 818 107 277
3 14027 38 2887 73 791 108 270
4 13344 39 2772 74 765 109 262
5 12697 40 2662 75 740 11 0 255
6 12086 41 2558 76 716 111 248
7 11508 42 2458 77 693 11 2 241
8 10961 43 2362 78 670 11 3 235
9 10442 44 2271 79 649 11 4 228

10 9952 45 2183 80 628 11 5 222

11 9487 46 2100 81 608 116 216
12 9046 47 2020 82 589 11 7 211
13 8629 48 1944 83 570 11 8 205

Ohm

3061590_201910 43

Recycling und Entsorgung

Keinesfalls über den Hausmüll entsorgen!

► Gemäß Abfall-Entsorgungsgesetz folgende Komponenten einer umweltgerech-

ten Entsorgung und Verwertung über entsprechende Annahmestellen zuführen:

– Altes Gerät
– Verschleißteile
– Defekte Bauteile
– Elektro- oder Elektronikschrott
– Umweltgefährdende Flüssigkeiten und Öle

Umweltgerecht heißt getrennt nach Materialgruppen um eine möglichst
maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer
Umweltbelastung zu erreichen.

► Verpackungen aus Karton, recycelbare Kunststo󰀨e und Füllmaterialien aus

Kunststo󰀨 umweltgerecht über entsprechende Recycling-Systeme oder Wert­sto󰀨höfe entsorgen.

► Jeweilige landesspezische oder örtliche Vorschriften beachten.

3061590_20191044

Technische Daten

Technische Daten

Versorgungsspannung.....................................................230 VAC (+10/-15%) / 50Hz

Leistungsaufnahme Elektronik .......................................< 5 VA

max.Dauerlast Pumpenausgang ....................................1 A

Schutzart nach EN 60529 ...............................................IP 20

Schutzklasse .................................................................I

zul. Umgebungstemperatur im Betrieb ...........................0 bis 50°C

zul. Umgebungstemperatur bei Lagerung ......................-20 bis +60°C

Datenerhalt ......................................................................EEPROM permanent

Gerätesicherung ..............................................................Typ 5x20 / T 6,3 H 250V

3061590_201910 45

Stichwortverzeichnis

Index

A

Abkürzungen .................................................................................................................. 7

Außenfühlerfrostschutz .................................................................................................. 40

B

Begri󰀨serklärung ............................................................................................................ 6

E

Einstellung eBus ............................................................................................................ 27

Elektrischer Anschluss ................................................................................................... 10

F

Fehlercodes ................................................................................................................... 41

Fühlerwiderstände ......................................................................................................... 43

G

Gerätebeschreibung ...................................................................................................... 7

L

Laden der Standardwerte (Reset).................................................................................. 40

Leitfaden zur Inbetriebnahme ........................................................................................ 25

M

MI 01 minimale Mischerkreistemperatur ........................................................................ 33

MI 02 maximale Mischerkreistemperatur ....................................................................... 33

MI 03 Heizkurvenabstand .............................................................................................. 33

MI 04 Estrichtrocknung .................................................................................................. 33

MI 05 Konguration ........................................................................................................ 35

MI 06 Nachlaufzeit Heizkreis ......................................................................................... 35

MI 07 Proportionalbereich Mischer ................................................................................ 35

MI 08 Rücklauf-Solltemperatur ...................................................................................... 36

MI 09 max. Speicherladezeit.......................................................................................... 37

3061590_20191046

Stichwortverzeichnis

MI 10 Busspeisung ........................................................................................................ 37

MI 11 Hysterese Bypassfühler ....................................................................................... 38

MI 12 Ladepumpensperre .............................................................................................. 38

MI 13 Nachlaufzeit Ladepumpe ..................................................................................... 38

MI 14 Konstanttemperatur ............................................................................................. 38

MI 15 dTAus (Ausschaltdi󰀨erenz) .................................................................................. 38

MI 16 dTEin (Einschaltdi󰀨erenz) .................................................................................... 39

MI 17 Kesselübertemperatur bei Speicherladung .......................................................... 39

MI 18 Sperrung Brenner bei Rücklaufanhebung............................................................ 39

MI 50 Testfunktion .......................................................................................................... 39

Mischerstandsschutz ..................................................................................................... 40

Montage ......................................................................................................................... 8

P

Parametrierung BM / BM-2 / MM ................................................................................... 29

Pumpenparallelbetrieb für KM oder MM ........................................................................ 29

Pumpenstandsschutz..................................................................................................... 40

R

Reset.............................................................................................................................. 40

S

Schornsteinfeger/

Emissionstest ................................................................................................................. 40

Sicherungswechsel ........................................................................................................ 42

Speicherfrostschutz ....................................................................................................... 40

U

Übersicht Parameter ...................................................................................................... 32

Z

Zusatzfunktionen............................................................................................................ 40

3061590_201910 47

WOLF GmbH | Postfach 1380 | D-84048 Mainburg
Tel. [phone] | Fax [phone] | www.WOLF.eu
