WOLF MM15TF/S/LP Installation guide

MULTIFUNCTION COOKTOP

INSTALLATION GUIDE

SPECIFICATIONS, INSTALLATION, AND MORE

MULTIFUNCTION COOKTOP

Contents

3 Multifunction Cooktop

4 Specications

7 Installation

7 Troubleshooting

Features and specications are subject to change at any
time without notice. Visit wolfappliance.com/specs for the
most up-to-date information.

Important Note

To ensure this product is installed and operated as safely
and efciently as possible, take note of the following types
of highlighted information throughout this guide:

IMPORTANT NOTE highlights information that is especially

important.

CAUTION indicates a situation where minor injury or product

damage may occur if instructions are not followed.

WARNING states a hazard that may cause serious injury or

death if precautions are not followed.

IMPORTANT NOTE: Throughout this guide, dimensions in

parentheses are millimeters unless otherwise specied.

IMPORTANT NOTE: Save these instructions for the local

electrical inspector.

2 | Wolf Customer Care 800.222.7820

MULTIFUNCTION COOKTOP

Product Information

Important product information, including the model and
serial number, are listed on the product rating plate. The
rating plate is located on the bottom of the cooktop. Refer
to the illustration below.

If service is necessary, contact Wolf Factory Certied
Service with the model and serial number. For the name of
the nearest Wolf Factory Certied Service or for questions
regarding the installation, visit the contact and support
section of our website, wolfappliance.com, or call Wolf
Customer Care at 800-222-7820.

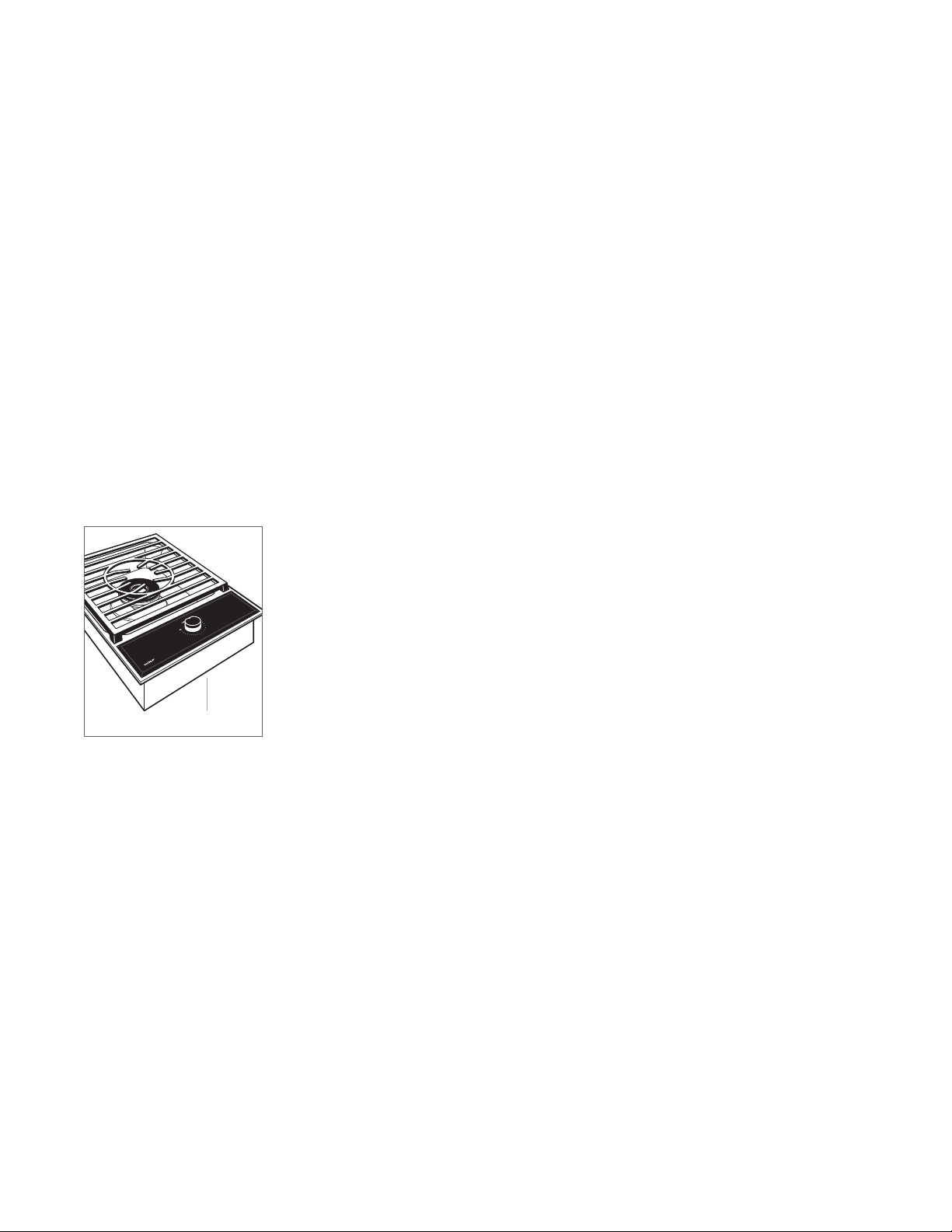

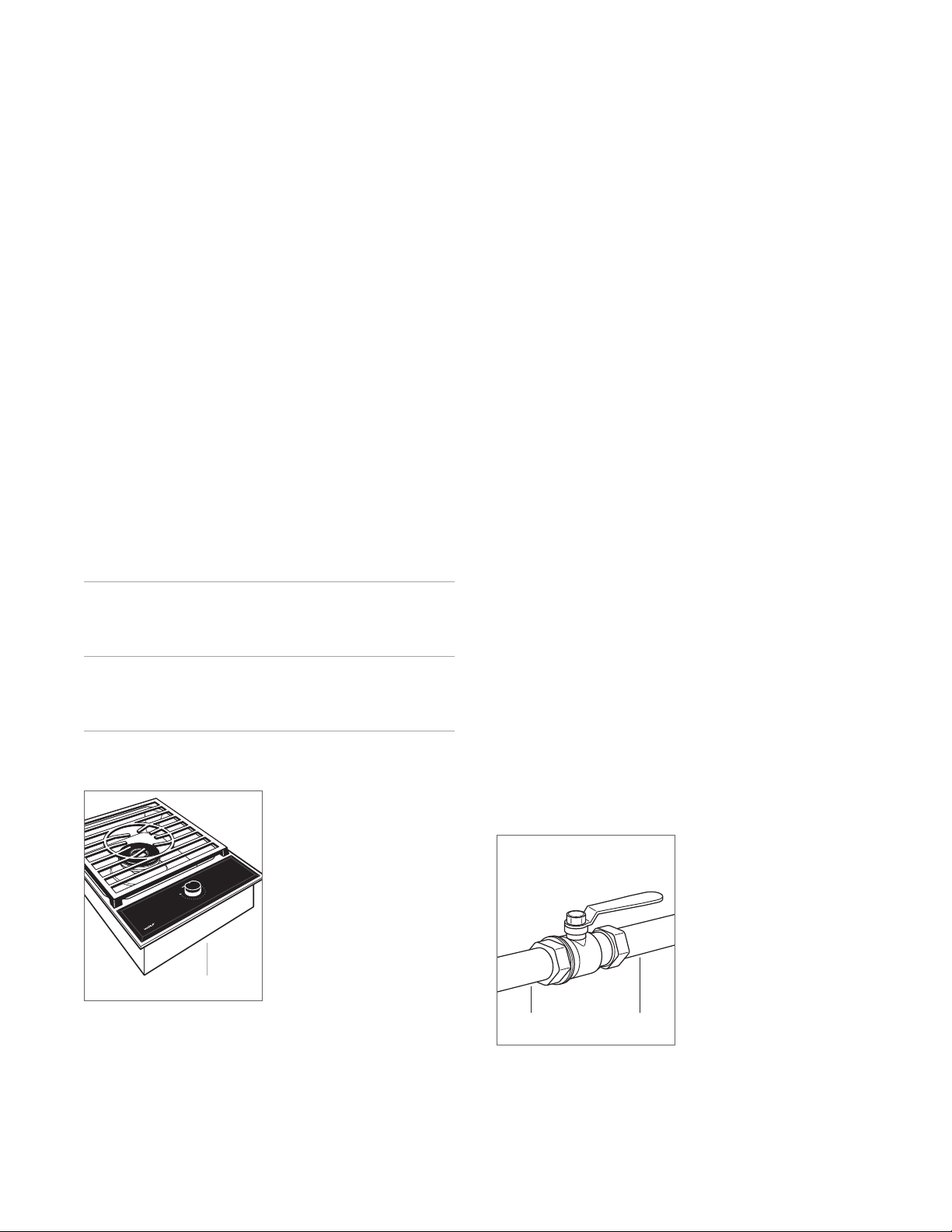

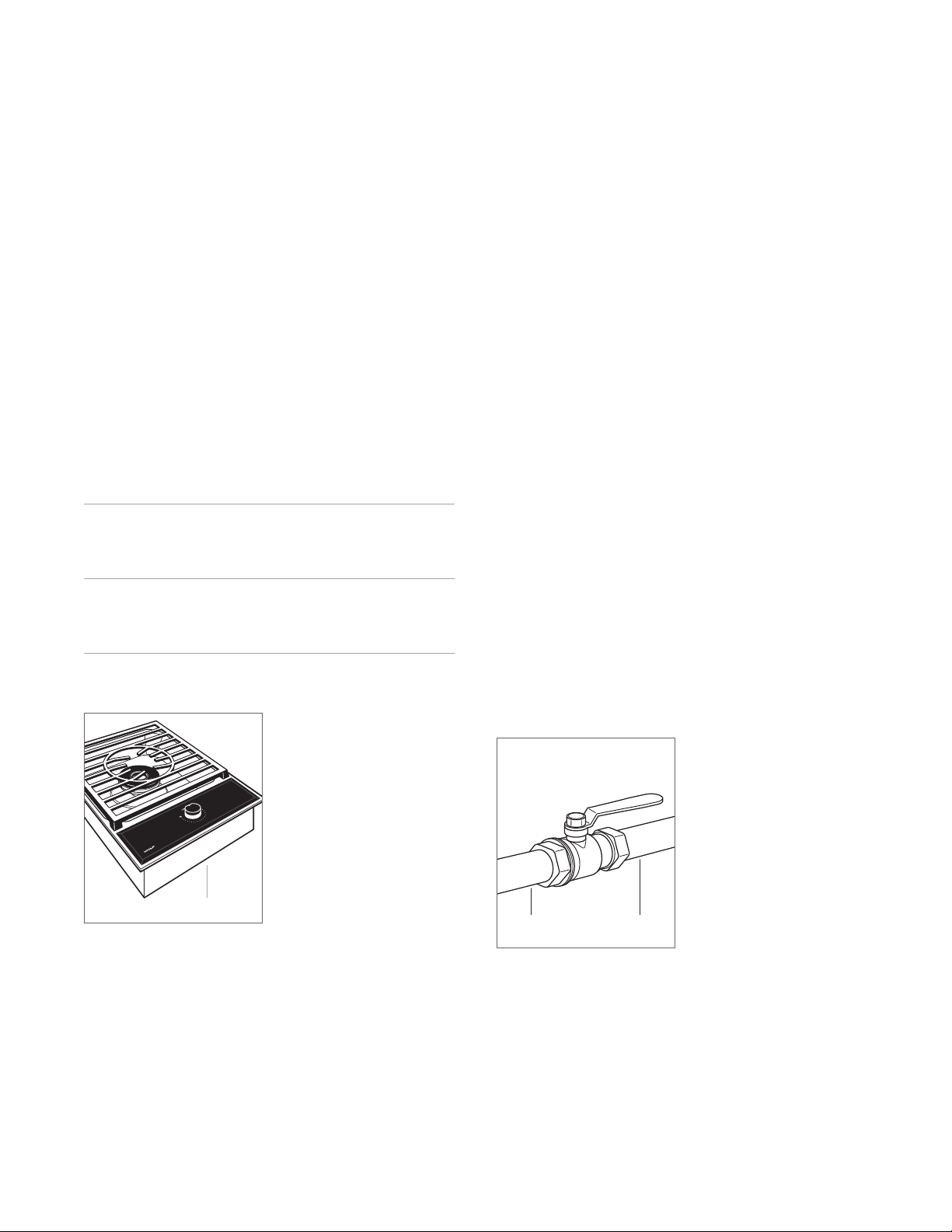

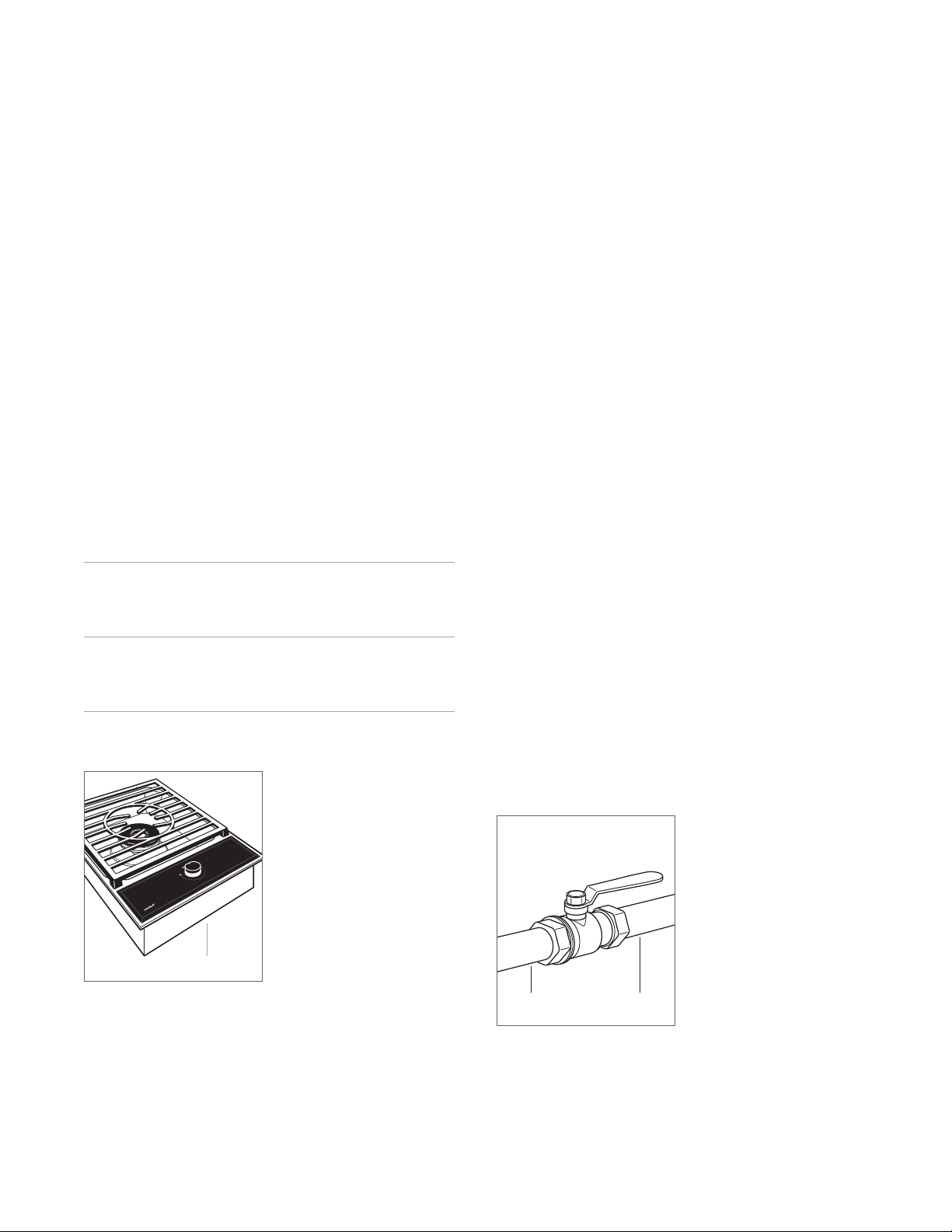

RATING PLATE

Rating plate location

wolfappliance.com | 3

SPECIFICATIONS

Installation Requirements

A minimum 2" (51) is required from the bottom of the
cooktop to combustible materials. If the cooktop is installed
above an oven, a minimum of
the units. Refer to the illustration on page 6 for additional
minimum clearances.

WARNING

Failure to locate the cooktop without proper clearances
will result in a re hazard.

1

/4" (6) is required between

Electrical Requirements

Installation must comply with all applicable electrical codes.

Locate the electrical supply as shown in the illustration on
page 6. A separate circuit servicing only this appliance is
required. A ground fault circuit interrupter (GFCI) is not
recommended and may cause interruption of operation.

When multiple cooktops or modules are installed side by
side, each unit must have its own separate recommended
electrical circuit.

ELECTRICAL REQUIREMENTS

Electrical Supply grounded, 120 VAC, 60 Hz
Service 15 amp dedicated circuit
Receptacle 3-prong grounding-type
Power Cord 6'

(1.8 m)

4 | Wolf Customer Care 800.222.7820

SPECIFICATIONS

Gas Supply

Installation must comply with local codes or, in the absence
of local codes, with the National Fuel Gas Code.

Locate the gas supply as shown in the illustration on the
following page.

The cooktop is equipped for use with natural or liquid
propane (LP) gas. It is design certied by the Canadian
Standards Association (CSA) for natural or LP gases. The
product rating plate has information on the type of gas that
should be used. For rating plate location, refer to the illustra­tion below. If this information does not agree with the type
of gas available, check with the local gas supplier. The gas
pressure regulator is built into the unit.

GAS REQUIREMENTS

NATURAL GAS WC

Supply Pressure 5" (12.5 mb)
Min Line Pressure 7" (17.5 mb)
Max Regulator Pressure 14" (34.9 mb), .5 psi (3.5 kPa)

LP GAS WC

Supply Pressure 10" (25 mb)
Min Line Pressure 11" (27.4 mb)
Max Regulator Pressure 14" (34.9 mb), .5 psi (3.5 kPa)

The cooktop must be connected to a regulated gas supply.
The supply line must be equipped with an approved external
gas shut-off valve located near the cooktop in an accessible
location. Do not block access to the shut-off valve. Refer to
the illustration below.

3

A gas supply of
cooktop. If local codes permit, a certied, 3'

1

/2" (13) or 3/4" (19) ID exible metal appliance connector is

recommended to connect the units

/4" (19) ID line must be provided to the

(.9 m) long,

1

/2" NPT male inlet to
the gas supply line. Pipe joint compounds, suitable for use
with natural or LP gas should be used.

The appliance and its shut-off valve must be disconnected
from the gas supply piping system during any pressure
testing of the system at test pressures in excess of .5 psi

(3.5 kPa)

. The appliance must be isolated from the gas
supply piping system by closing its individual manual shut­off valve during any pressure testing of the system at test
pressures equal to or less than .5 psi

Wolf natural gas cooktops will function up to 10,250'

(3124 m)

will function up to 8,600'

in altitude without adjustment and LP gas cooktops

(2621 m). If the installation exceeds

(3.5 kPa).

these elevations, contact your authorized Wolf dealer for a
high altitude conversion kit.

RATING PLATE

Rating plate location

SHUT-OFF VALV E

OPEN POSITION

Gas shut-off valve

GAS SUPPLYTO APPLIANCE

wolfappliance.com | 5

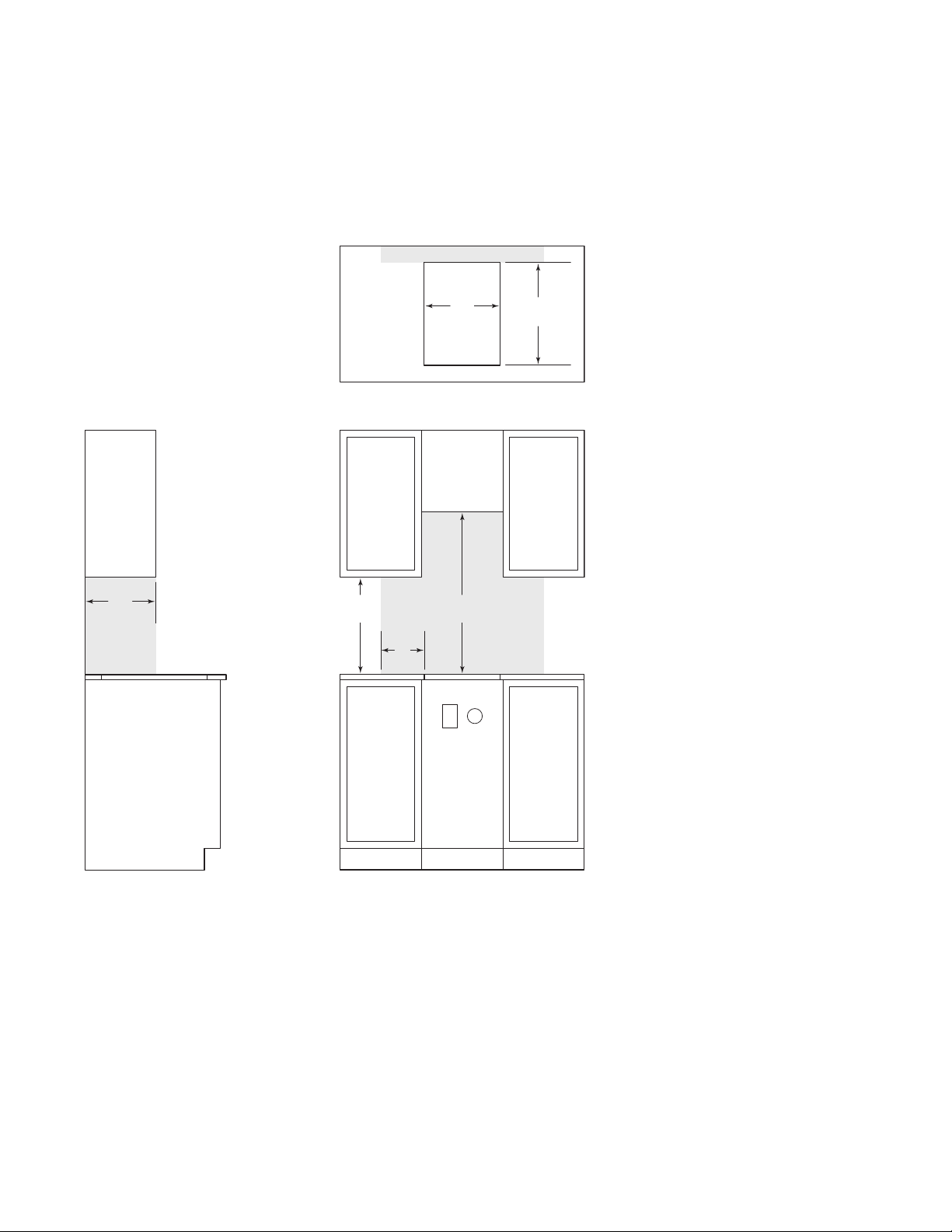

SPECIFICATIONS

SIDE

NO
combus

Multifunction Cooktop

INSTALLATION

21/2" (64)

13"

(330)

18"

(457)

14"

(356)

COUNTERTOP CUTOUT

30"

(762)

7"

(178)

E G

191/2"

(495)

21/2" (64)

VIEW

TE: Shaded area above countertop indicates minimum clearance to combustible surfaces,

tible materials cannot be located within this area.

FRONT VIEW

6 | Wolf Customer Care 800.222.7820

INSTALLATION

Cooktop Installation

Remove the cooktop and components from the shipping
package and recycle packing materials.

1 Lower the cooktop into the countertop cutout. Center

the cooktop in the opening with the front edge aligned
parallel to the front edge of the countertop. Using a
pencil, outline the rear edge of the cooktop on the
countertop.

2 Remove the cooktop.

3 Apply the foam strip to the underside of the cooktop

frame. Refer to the illustration below. Do not seal the
cooktop to the countertop.

4 Insert the cooktop into the opening, aligning the rear

edge with the pencil line. Verify the cooktop is aligned
with the front edge of the countertop.

5 To attach the brackets to the sides of the cooktop, insert

the clips into the side punchouts and press down. Install
the clamping screws into the brackets and tighten until
the screws contact the underside of the countertop. Do
not overtighten. Refer to the illustration below.

Gas Supply Connection

All connections to the gas piping must be wrench-tightened.
Do not overtighten or allow pipes to turn when tightening.

If a exible metal connector is used, verify it is not kinked,
then attach the gas supply line to the regulator on the
cooktop. Open the valve and check for leaks by placing
a liquid detergent solution onto all gas connections.
Bubbles around the connections indicate a gas leak. If
a leak appears, close the shut-off valve and adjust the
connections.

Troubleshooting

IMPORTANT NOTE: If the cooktop does not operate

properly, follow these troubleshooting steps:

• Verify electrical power is supplied to the cooktop.

• Verify the gas supply shut-off valve is in the open

position.

• If the cooktop does not operate properly, contact Wolf

Factory Certied Service. Do not attempt to repair the
cooktop. Wolf is not responsible for service required to
correct a faulty installation.

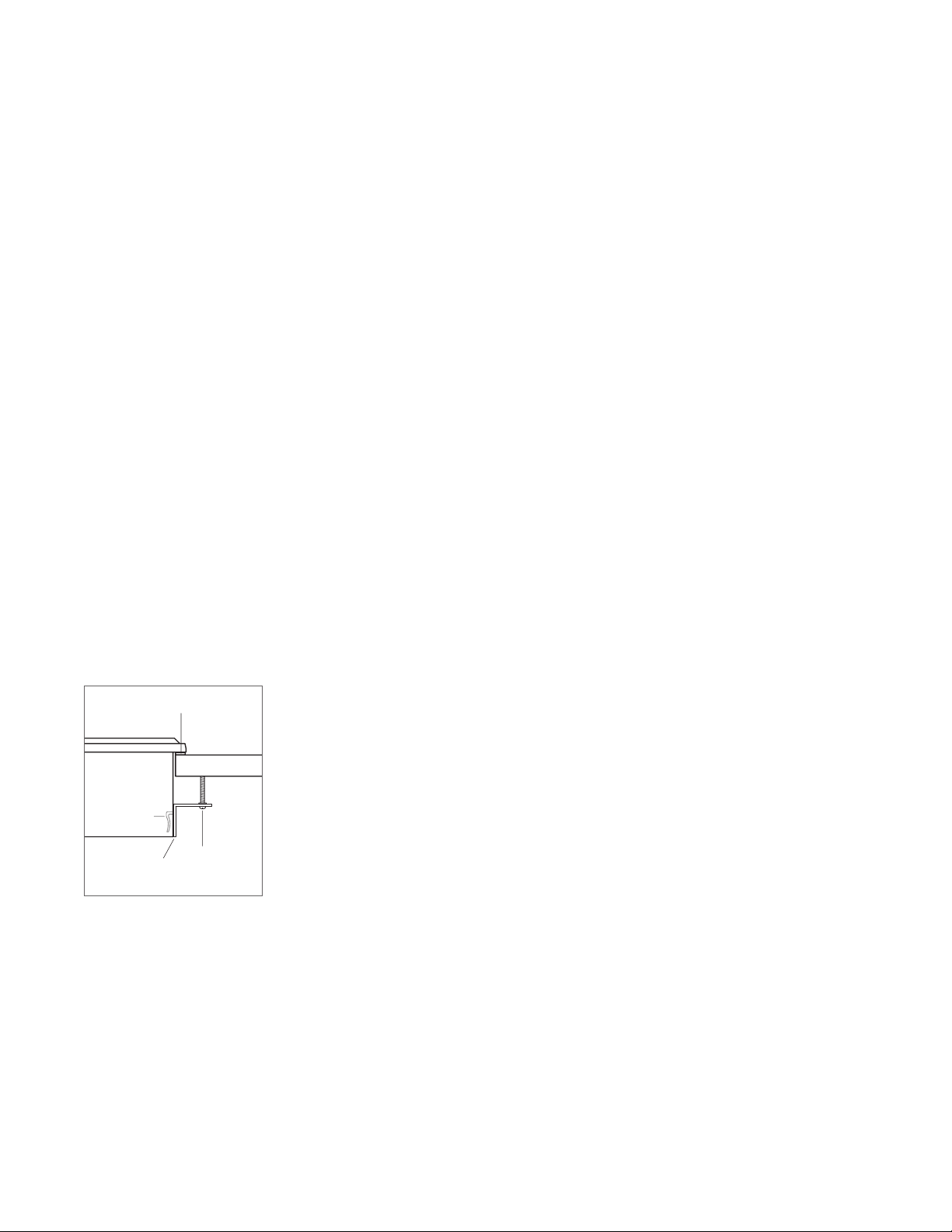

FOAM STRIP

COUNTERTOP

CLIP

CLAMPING

BRACKET

Cooktop installation

Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf &
Design, Wolf Gourmet, W & Design, red colored knobs, Cove, and Cove & Design are registered trademarks and service marks of Sub-Zero Group, Inc. and its subsidiaries.
All other trademarks are property of their respective owners in the United States and other countries.

SCREW

wolfappliance.com | 7

ESTUFA MULTIFUNCIONAL

Contenido

3 Estufa multifuncional

4 Especicaciones

7 Instalación

7 Resolución de problemas

Las características y especicaciones están sujetas a cam­bios sin previo aviso. Visite wolfappliance.com/specs para
obtener la información más actualizada.

Aviso importante

Para garantizar que este producto se instale y opere de
la forma más segura y eciente posible, tome nota de los
siguientes tipos de información resaltada en este manual:

AVISO IMPORTANTE señala la información que es especial-

mente importante.

PRECAUCIÓN indica una situación en la que se pueden

sufrir heridas leves o provocar daños al producto si no se
siguen las instrucciones.

ADVERTENCIA indica peligro de que se produzcan heridas

graves o incluso la muerte si no se siguen las precauciones.

AVISO IMPORTANTE: en toda esta guía, las dimensiones

entre paréntesis son milímetros, a menos que se especi­que lo contrario.

AVISO IMPORTANTE: guarde estas instrucciones para el

inspector eléctrico local.

2 | Atención al cliente de Wolf 800.222.7820

ESTUFA MULTIFUNCIONAL

Información del producto

La información importante del producto, incluido el modelo
y número de serie de la unidad, se encuentra en la placa de
datos del producto. La placa de datos se encuentra ubi
cada en la parte inferior de la estufa. Consulte la siguiente
ilustración.

Si es necesario realizar algún servicio, póngase en contacto
con el servicio certicado de fábrica de Wolf y tenga a mano
el modelo y el número de serie. Para obtener los datos
del centro de servicio certicado de fábrica de Wolf más
cercano o si tiene preguntas acerca de la instalación, visite
la sección de contacto y soporte técnico en nuestra página
de Internet wolfappliance.com; o bien, llame a la línea de
atención al cliente de Wolf al 800-222-7820.

-

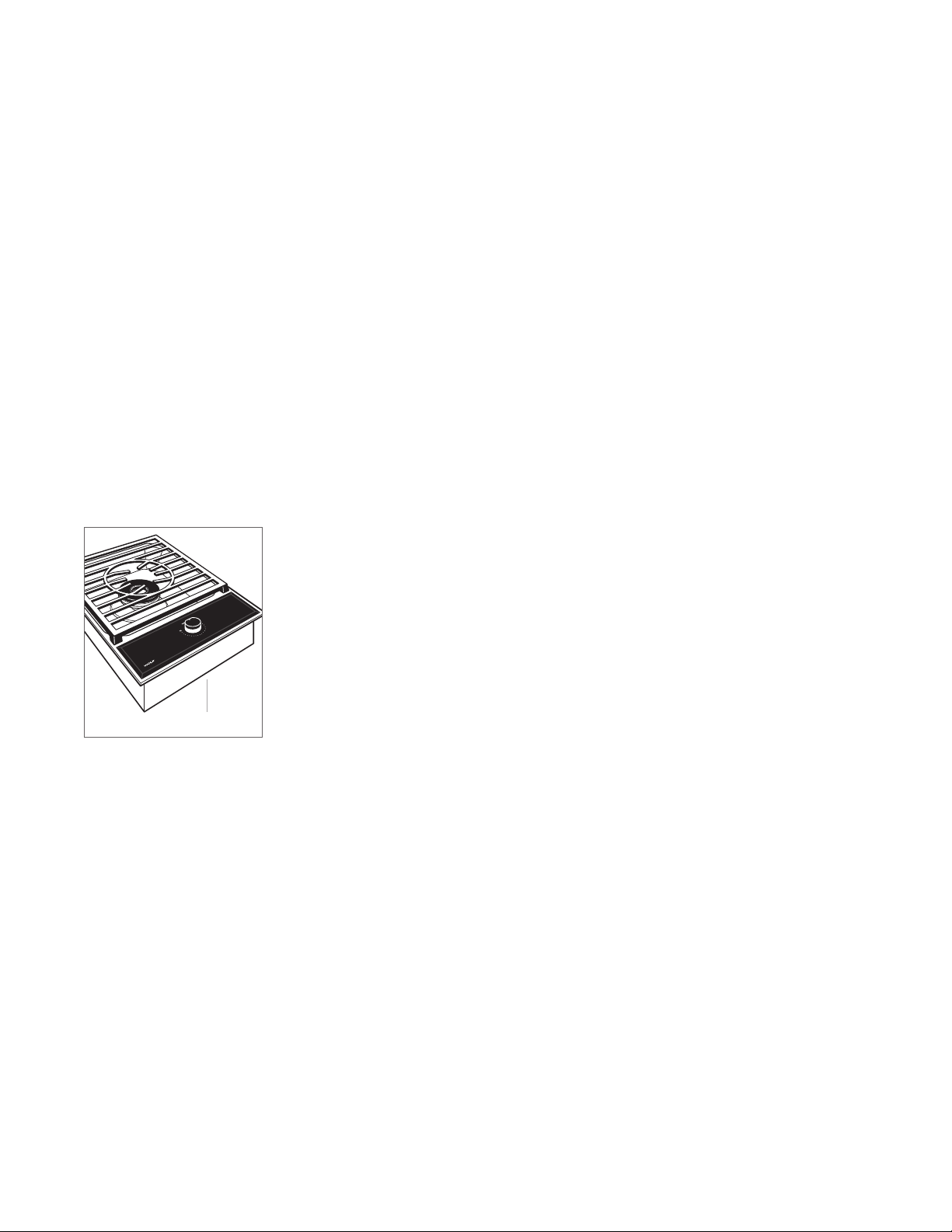

PLACA DE DATOS

Ubicación de la placa de datos

wolfappliance.com | 3

ESPECIFICACIONES

Requisitos de instalación

Se requiere una distancia mínima de 2" (51) desde la parte
inferior de la estufa hasta los materiales combustibles. Si
se instala la estufa sobre un horno, se requiere un espacio

1

mínimo de

/4" (6) entre las unidades. Para otras distancias

libres mínimas, consulte la ilustración en la página6.

ADVERTENCIA

La falta de espacios libres adecuados al instalar la
parrilla dará como resultado peligro de incendio.

Instalación eléctrica

La instalación debe cumplir con todos los códigos eléc­tricos vigentes.

Coloque el suministro eléctrico como se muestra en la
ilustración de la página6. Es necesario un circuito indepen­diente que dé servicio únicamente a este electrodoméstico.
No es recomendable utilizar un circuito de fallos de cone­xión a tierra (GFCI, por sus siglas en inglés) ya que puede
interrumpir el funcionamiento de la unidad.

Cuando se instalan múltiples estufas o módulos juntos,
cada unidad debe contar con su circuito eléctrico separado
con la capacidad recomendada.

REQUISITOS ELÉCTRICOS

Suministro eléctrico Conexión a tierra, 120 V CA, 60 Hz
Servicio Circuito dedicado de 15 amperes
Receptáculo Conexión a tierra de 3 clavijas
Cable de alimentación eléctrica 6'

(1.8 m)

4 | Atención al cliente de Wolf 800.222.7820

ESPECIFICACIONES

Suministro de gas

La instalación debe cumplir con los códigos locales o, en
ausencia de códigos locales, con el Código Nacional de
Gas Combustible.

Coloque el suministro de gas como se muestra en la ilustra­ción de la página siguiente.

La estufa está equipada para utilizarse con gas natural o
propano líquido (LP, por sus siglas en inglés). Su diseño está
certicado por la Asociación Canadiense de Normas (CSA,
por sus siglas en inglés) para gas natural o LP. La placa de
datos del producto contiene información sobre el tipo de
gas que se debe utilizar. Para ubicar la placa de datos, con­sulte la siguiente ilustración. Si esta información no coincide
con el tipo de gas disponible, consulte con el proveedor de
gas local. El regulador de presión de gas está incorporado a
la unidad.

REQUISITOS DEL GAS

GAS NATURAL COLUMNA DE AGUA

Presión de suministro 5" (12.5 mb)
Presión mínima de la línea 7" (17.5mb)
Presión máxima del regulador 14" (34.9 mb), 0.5 psi (3.5 kPa)

GAS LP COLUMNA DE AGUA

Presión de suministro 10" (25 mb)
Presión mínima de la línea 11" (27.4mb)
Presión máxima del regulador 14" (34.9 mb), 0.5 psi (3.5 kPa)

La estufa debe conectarse a un suministro de gas regulado.
La línea del suministro debe estar equipada con una llave
de paso externa aprobada para gas ubicada en un lugar
accesible cerca de la estufa. No bloquee el acceso a la llave
de paso. Consulte la siguiente ilustración.

Se debe proporcionar una línea de suministro de gas de

3

/4" (19) de línea de diámetro interno para la estufa. Si el
código local lo permite, se recomienda utilizar un conector
metálico exible certicado, de 3'

3

/4" (19) de diámetro interior para conectar la entrada NPT
macho de

1

/2" de la unidad a la línea de suministro de gas.

(.9 m) de largo,

1

/2" (13) o

Debe utilizar compuestos para juntas de tubería aptos para
uso con gas natural o gas LP.

Debe desconectar el electrodoméstico y la llave de paso del
sistema de tuberías del suministro de gas durante cual­quier prueba de presión del sistema a presiones de prueba
mayores a 5psi

(3.5kPa). Debe aislar el electrodoméstico del

sistema de tuberías del suministro de gas cerrando manual­mente la llave de paso durante cualquier prueba de presión
del sistema a presiones de prueba iguales o inferiores a

(3.5kPa).

.5psi

Las estufas de gas natural de Wolf funcionan hasta 10,250'

(3124m)

ciona hasta 8,600'

de altitud sin ajuste y las estufas de gas LP fun-

(2621m). Si la instalación supera estas

elevaciones, póngase en contacto con su distribuidor
autorizado de Wolf para conseguir un kit de conversión para
regiones altas.

PLACA DE DATOS

Ubicación de la placa de datos

LLAVE DE PASO

EN POSICIÓN ABIERTA

A LA UNIDAD

Llave de paso del suministro
de gas

SUMINISTRO

DE GAS

wolfappliance.com | 5

ESPECIFICACIONES

VIST

NO
lo

Estufa multifuncional

INSTALACIÓN

21/2" (64)

13"

(330)

RECORTE DEL MOSTRADOR

18"

(457)

7"

(178)

14"

(356)

30"

(762)

E G

191/2"

(495)

21/2" (64)

A LATERAL

TA: La zona sombreada sobre el mostrador indica la distancia mínima a las superficies combustibles,

s materiales combustibles no se pueden colocar en esta área.

VISTA FRONTA L

6 | Atención al cliente de Wolf 800.222.7820

INSTALACIÓN

Instalación de la parrilla

Retire la estufa y los componentes del empaque de envío y
recicle los materiales de embalaje.

1 Deslice la estufa en la abertura. Centre la estufa con el

frente alineado paralelamente al borde del mostrador.
Con la ayuda de un lápiz, delinee el borde posterior de
la estufa sobre el mostrador.

2 Retire la estufa.

3 Aplique la tira de espuma a la parte inferior del marco

de la estufa. Consulte la siguiente ilustración. No selle
la estufa al mostrador.

4 Inserte la estufa en la abertura y alinee el borde poste-

rior con la línea del lápiz. Compruebe que la estufa esté
alineada con el borde del mostrador.

5 Para colocar soportes a los costados de la estufa,

inserte pasadores en las perforaciones laterales y
presione hacia abajo. Instale tornillos de jación en los
soportes y ajústelos hasta que estén en contacto con
la parte inferior del mostrador. No apriete demasiado.
Consulte la siguiente ilustración.

TIRA DE ESPUMA

Conexión del suministro de gas

Todas las conexiones a la tubería de gas deben apretarse
con llave. No apriete demasiado ni permita que las tuberías
giren al apretarlas.

Si se utiliza un conector de metal exible, compruebe que
no esté doblado y, a continuación, conecte la línea de
suministro de gas al regulador en la estufa. Abra la válvula y
revise si hay fugas mediante la colocación de una solución
de detergente líquido sobre todas las conexiones de gas.
La presencia de burbujas alrededor de las conexiones es
indicador de una fuga de gas. Si aparece una fuga, cierre la
llave de paso y ajuste las conexiones.

Resolución de problemas

AVISO IMPORTANTE: Si la estufa no funciona correcta-

mente, siga estos pasos para resolver problemas:

• Compruebe que la estufa tenga corriente eléctrica.

• Compruebe que la llave de paso del suministro de gas

se encuentra en posición abierta.

• Si la estufa no funciona correctamente, póngase en

contacto con el centro de servicio certicado de fábrica
de Wolf. No intente reparar la estufa. Wolf no es respon­sable del servicio necesario para corregir una instalación
defectuosa.

MOSTRADOR

PASADOR

TORNILLO DE

SOPORTE

Instalación de la estufa

Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf &
Design, Wolf Gourmet, W & Design, red colored knobs, Cove, and Cove & Design son marcas registradas y marcas de servicio de Sub-Zero Group, Inc. y sus asociados. Todas
las demás marcas registradas son propiedad de sus dueños respectivos en los Estados Unidos y otros países.

FIJACIÓN

wolfappliance.com | 7

SURFACE DE CUISSON MULTIFONCTION

Table des matières

3 Surface de cuisson multifonction

4 Spécications

7 Installation

7 Dépannage

Les caractéristiques et les spécications peuvent être modi­ées en tout temps sans préavis. Visitez wolfappliance.com/
specs pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute
sécurité et aussi efcacement que possible, prenez note
des types de renseignement mis en évidence tout au long
de ce guide :

REMARQUE IMPORTANTE met en évidence des renseigne-

ments qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure

mineure ou des dommages au produit peuvent se produire
si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut causer une

blessure grave ou la mort si les précautions ne sont pas
respectées.

REMARQUE IMPORTANTE : tout au long de ce guide, les

dimensions entre parenthèses sont en millimètres à moins
d'indication contraire.

REMARQUE IMPORTANTE : conservez ces directives pour

l'inspecteur en électricité local.

2 | Service à la clientèle de Wolf 800.222.7820

SURFACE DE CUISSON MULTIFONCTION

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les
numéros de modèle et de série, se trouvent sur la plaque
signalétique du produit. La plaque signalétique est située
sur la partie inférieure de la surface de cuisson. Repor­tez-vous à l'illustration ci-dessous.

Si vous avez besoin de service, communiquez avec le
service Wolf certié par l'usine avec les numéros de modèle
et de série. Pour obtenir le nom du centre de service Wolf
certié par l'usine le plus près de chez vous ou si vous avez
des questions concernant l'installation, consultez la section
Contact et assistance de notre site Web, www.wolfap­pliance.com ou appelez le service à la clientèle de Wolf au
800-222-7820.

PLAQUE SIGNALÉTIQUE

Emplacement de la plaque
signalétique

wolfappliance.com | 3

SPÉCIFICATIONS

Exigences d'installation

Une distance minimale de 2po (51) est requise depuis le bas
de la surface de cuisson jusqu'aux matériaux combustibles.
Si la surface de cuisson est installée au-dessus d'un four,
un espace minimum de ¼po

(6) est requis entre les unités.

Reportez-vous à l'illustration à la page 6 pour connaître les
autres dégagements minimums.

AVERTISSEMENT

Placer la surface de cuisson sans respecter les déga­gements appropriés entraînera un risque d'incendie.

Électricité

L'installation doit se conformer à tous les codes électriques
applicables.

Repérez l'alimentation électrique, comme il est montré dans
l'illustration à la page 6. Un circuit séparé servant unique­ment cet appareil est requis. Un disjoncteur de fuite de
terre (GFCI) n'est pas recommandé et peut interrompre le
fonctionnement.

Lorsque plusieurs surfaces de cuisson ou modules sont
installés un à côté de l'autre, chaque unité doit avoir son
propre circuit électrique séparé recommandé.

EXIGENCES ÉLECTRIQUES

Alimentation électrique mise à la terre, 120 volts c.a., 60Hz
Service circuit dédié de 15 ampères
Prise mise à la terre à trois broches
Cordon d'alimentation 6 pi

(1,8 m)

4 | Service à la clientèle de Wolf 800.222.7820

SPÉCIFICATIONS

Alimentation en gaz

L'installation doit se conformer aux codes locaux ou, en
l'absence de codes locaux, avec le code national relatif au
gaz combustible.

Repérez l'alimentation en gaz, comme il est montré dans les
illustrations à la page suivante.

La surface de cuisson est congurée pour être utilisée avec
du gaz naturel ou de pétrole liquéé (PL). Sa conception
est certiée par l'Association canadienne de normalisation
(ACNOR) pour le gaz naturel et le gaz de pétrole liquéé.
La plaque signalétique du produit possède des renseigne­ments sur le type de gaz qui doit être utilisé. Pour connaître
l'emplacement de la plaque signalétique, reportez-vous à
l'illustration ci-dessous. Si le gaz disponible ne correspond
pas à cette information, veuillez consulter le fournisseur de
gaz local. Le régulateur de pression du gaz est intégré dans
l'unité.

EXIGENCES EN GAZ

GAZ NATUREL CE

Pression d'alimentation 5 po (12,5mb)
Pression min de la conduite 7 po (17,5mb)
Pression max du régulateur 14 po (34,9mb), 0,5 lb/po² (3,5kPa)

GAZ PL CE

Pression d'alimentation 10 po (25mb)
Pression min de la conduite 11 po (27,4mb)
Pression max du régulateur 14 po (34,9mb), 0,5 lb/po² (3,5kPa)

La surface de cuisson doit être reliée à une alimentation
en gaz régulée. La conduite d'alimentation doit être munie
d'un robinet d'arrêt de gaz externe approuvé situé près de
la surface de cuisson à un endroit accessible. Ne bloquez
pas l'accès au robinet d'arrêt. Reportez-vous à l'illustration
ci-dessous.

3

Une alimentation en gaz de

/4 po (19) de diamètre intérieur
doit être fournie jusqu'à la surface de cuisson. Si les codes
locaux le permettent, un connecteur d'appareil en métal
exible certié de 3pi

(19) de diamètre intérieur est recommandé pour relier

¾po

(0,9m) de longueur, ½po (13) ou

l'entrée mâle de ½po NPT de l'unité à la conduite d'alimen­tation en gaz. Utilisez de la pâte pour joints pouvant être
utilisée avec du gaz naturel ou de pétrole liquéé.

Cet appareil et son robinet d'arrêt doivent être débranchés
du système de conduite d'alimentation en gaz durant tout
essai de pression du système à des pressions d'essai
supérieures à 0,5lb/po²

(3,5kPa). Cet appareil doit être isolé

du système de conduite d'alimentation en gaz en fermant
son robinet d'arrêt manuel individuel durant tout essai de
pression du système à des pressions d'essai équivalentes
ou inférieures à 0,5lb/po²

(3,5kPa).

Les cuisinières au gaz naturel de Wolf fonctionneront
jusqu'à une altitude de 10 250pi

(3124m) sans ajustement

et les cuisinières au gaz PL fonctionneront jusqu'à 8600pi

(2621m)

d'altitude. Si l'installation dépasse ces altitudes,
communiquez avec votre dépositaire Wolf pour obtenir une
trousse de conversion pour altitude plus élevée.

PLAQUE SIGNALÉTIQUE

Emplacement de la plaque
signalétique

ROBINET D'ARRÊT

POSITION OUVERTE

VERS

L'APPAREIL

Robinet d'arrêt du gaz

ALIMENTATION

EN GAZ

wolfappliance.com | 5

SPÉCIFICATIONS

VUE DE PR

RE
surf

Surface de cuisson multifonction

INSTALLATION

21/2 po (64)

13 po

(330)

14 po

(356)

DÉCOUPE DE DESSUS DE COMPTOIR

18 po

(457)

7 po

(178)

30 po

(762)

E G

191/2 po

(495)

21/2 po (64)

OFIL

MARQUE : la zone ombragée au-dessus du comptoir indique le dégagement minimal jusqu'aux

aces combustibles; des matériaux combustibles ne peuvent pas se trouver dans cette zone.

VUE DE FACE

6 | Service à la clientèle de Wolf 800.222.7820

INSTALLATION

Installation de la surface de cuisson

Retirez la surface de cuisson et les composants de l'embal­lage d'expédition et recylez les matériaux d'emballage.

1 Abaissez la surface de cuisson dans l'ouverture. Centrez

la surface de cuisson en gardant le rebord avant aligné
de façon parallèle avec le rebord du comptoir. Avec un
crayon, tracez le rebord arrière de la surface de cuisson
sur le comptoir.

2 Retirez la surface de cuisson.

3 Fixez la bande de mousse à la partie inférieure de

l'encadrement de la surface de cuisson. Reportez-vous
à l'illustration ci-dessous. Ne scellez pas la surface de
cuisson au comptoir.

4 Insérez la surface de cuisson dans l'ouverture, en

alignant le rebord arrière avec la ligne tracée au crayon.
Vériez que la surface de cuisson est alignée avec le
rebord du comptoir.

5 Pour xer les supports situés sur les côtés de la sur-

face de cuisson, insérez les pinces dans les découpes
latérales et enfoncez. Installez les vis de serrage sur
les supports et serrez jusqu'à ce que les vis entrent en
contact avec la partie inférieure du comptoir. Ne serrez
pas trop. Reportez-vous à l'illustration ci-dessous.

BANDE DE MOUSSE

Connexion de l'alimentation en gaz

Toutes les connexions vers le tuyau de gaz doivent être
serrées au moyen d'une clé. Ne serrez pas trop et ne laissez
pas les tuyaux tourner lors du serrage.

Si un connecteur en métal exible est utilisé, assurez-vous
qu'il n'est pas tordu lorsque la conduite d'alimentation
en gaz est reliée au régulateur sur la surface de cuisson.
Ouvrez le robinet et vériez qu'il n'y ait pas de fuites en
plaçant une solution de détergent liquide sur toutes les
connexions de gaz. Si des bulles apparaissent autour
d'une connexion, cela indique la présence d'une fuite de
gaz. En cas de fuite, fermez le robinet d'arrêt et ajustez les
connexions.

Dépannage

REMARQUE IMPORTANTE : si la surface de cuisson ne fonc-

tionne pas correctement, suivez les étapes de dépannage
suivantes :

• Vériez l'alimentation électrique de la surface de cuisson.

• Assurez-vous que le robinet d'arrêt d'alimentation en gaz

se trouve en position ouverte.

• Si la surface de cuisson ne fonctionne pas correctement,

communiquez avec le centre de service Wolf certié par
l'usine. Ne tentez pas de réparer la surface de cuisson.
Wolf n'est pas responsable du service requis pour cor­riger une installation défectueuse.

COMPTOIR

PINCE

VIS DE

SUPPORT

Installation de la surface
de cuisson

Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf &
Design, Wolf Gourmet, W & Design, les boutons de couleur rouge, Cove et Cove & Design sont des marques déposées et de service de Sub-Zero Group, Inc. et ses liales.
Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs aux États-Unis et dans d'autres pays.

SERRAGE

wolfappliance.com | 7

WOLF APPLIANCE, INC. P.O. BOX 44848 MADISON, WI 53744 WOLFAPPLIANCE.COM 800.222.7820

9

003608 REV-E

1

0/2018
