Page 1
Für den Benutzer
Bedienungsanleitung
Bedienmodul BM
WOLF GmbH • Postfach 1380 • 84048 Mainburg • Tel. 08751/74-0 • www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH • Eduard-Haas-Str. 44 • 4034 Linz • www.wolf-heiztechnik.at
Art.-Nr.: 3062536_201203 Änderungen vorbehalten
DE
AT
Page 2
Bester Service,
uniDomo GmbH & Co. KG Thorshammer 12 24866 Busdorf UstIdNr. DE257133895 Geschäftsführer: Rainer Nau, Sven Klinker
.
...
beste Preise
Ihr Online-Fachhändler für:
• Kostenlose und individuelle Beratung
• Hochwertige Produkte
• Kostenloser und schneller Versand
E-Mail: [email protected]
Tel.: 04621 - 30 60 89 0
• TOP Bewertungen
• Exzelenter Kundenservice
• Über 20 Jahre Erfahrung
www.unidomo.de
Page 3
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Hinweise zur Dokumentation 4
1.1 Mitgeltende Unterlagen 4
1.2 Aufbewahrung der Unterlagen 4
1.3 Verwendete Symbole und Warnhinweise 4
1.3.1 Aufbau von Warnhinweisen 5
2 Sicherheit und Vorschriften
2.1 Bestimmungsgemäße Verwendung 6
2.2 Allgemeine Sicherheitshinweise 6
3 Gerätebeschreibung
4 Bedienung 10
4.1 Übersicht Bedienmodul BM 10
4.2 Übersicht Display 11
4.3 Betriebsarten 13
4.4 Zeitautomatik-Betrieb einstellen 13
4.4.1 Sommerbetrieb einstellen 14
4.4.2 Ständigen Betrieb einstellen 14

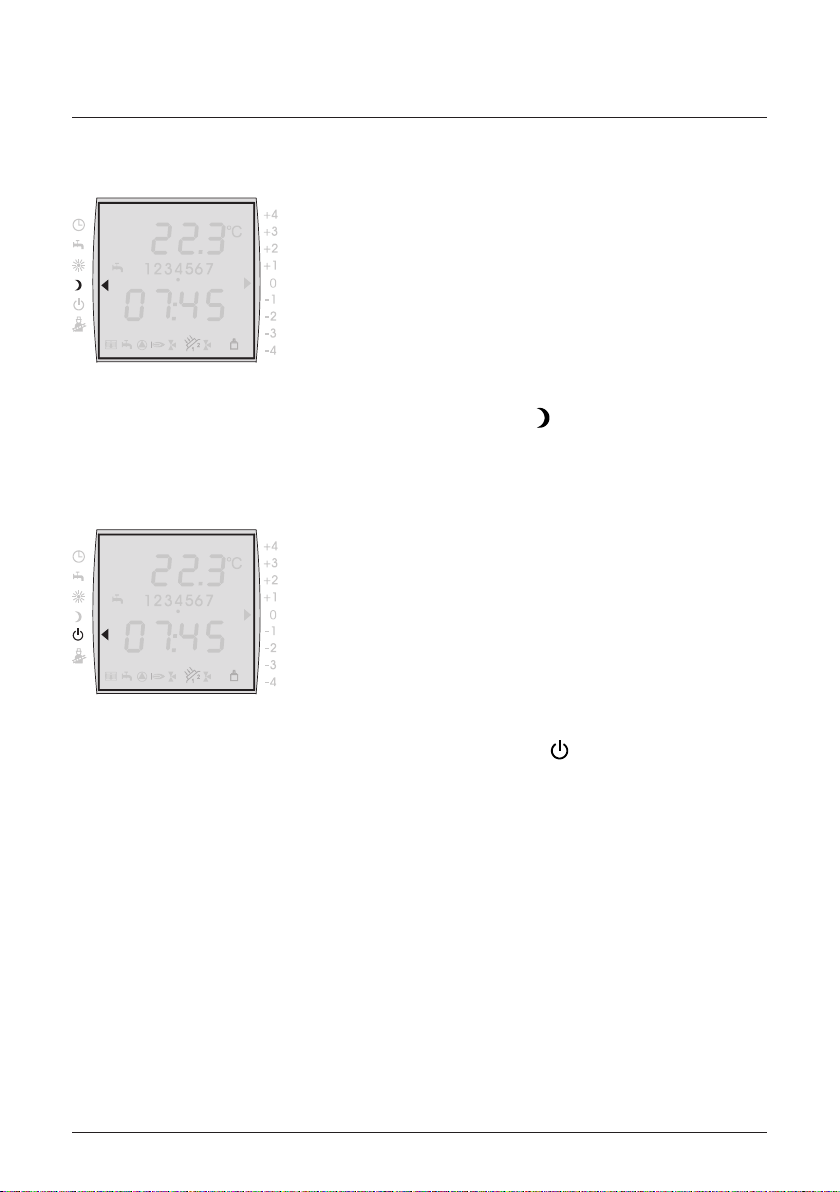

4.4.3 Absenkbetrieb einstellen 15
4.4.4 Standby-Betrieb einstellen 15

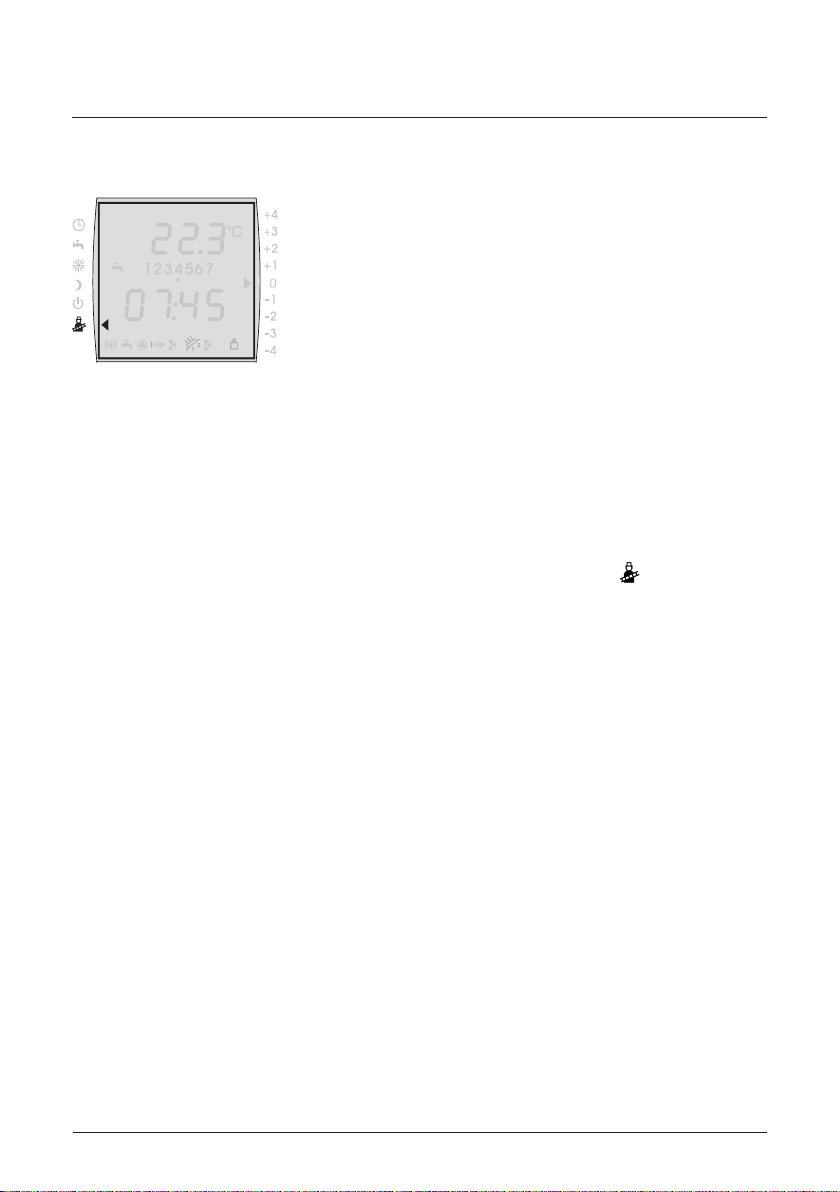

4.4.5 Schornsteinfegerbetrieb einstellen 16
4.4.6 Raumtemperatur kurzzeitig anpassen 17
4.5 Heizen starten 18

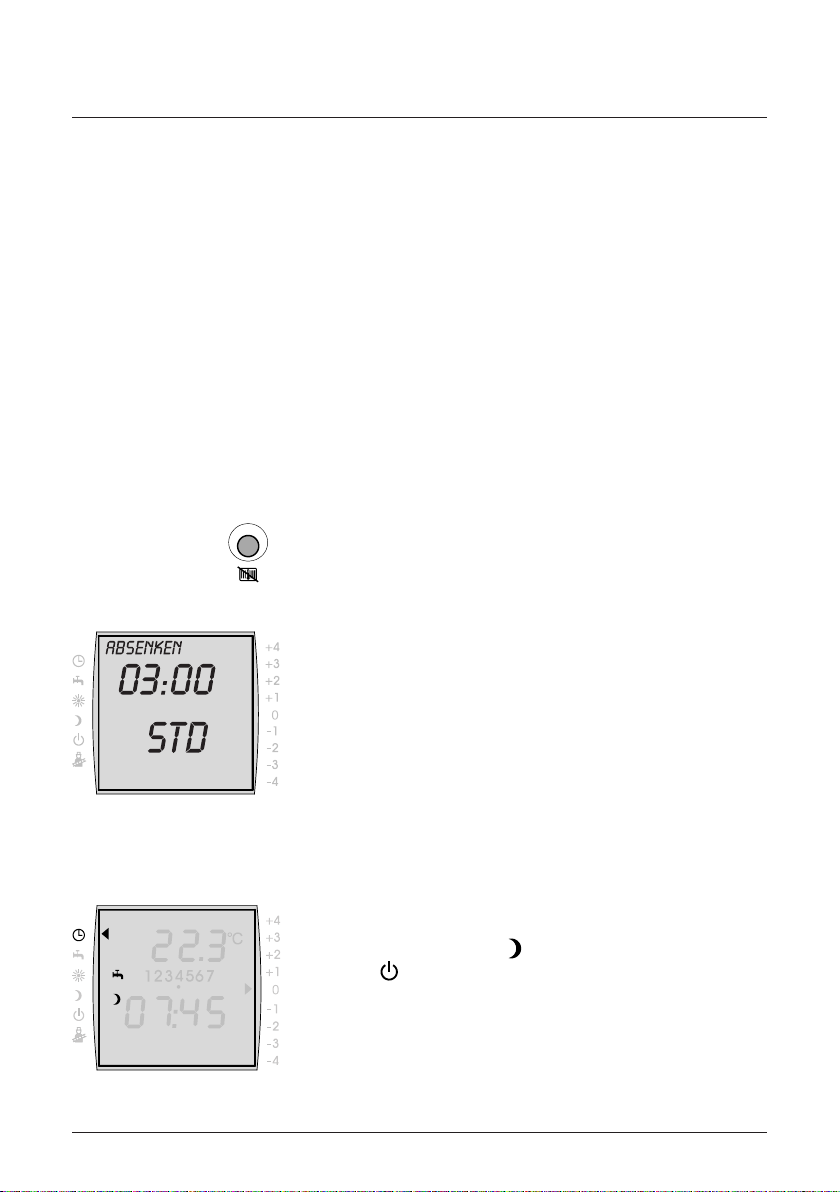

4.6 Absenken starten 19

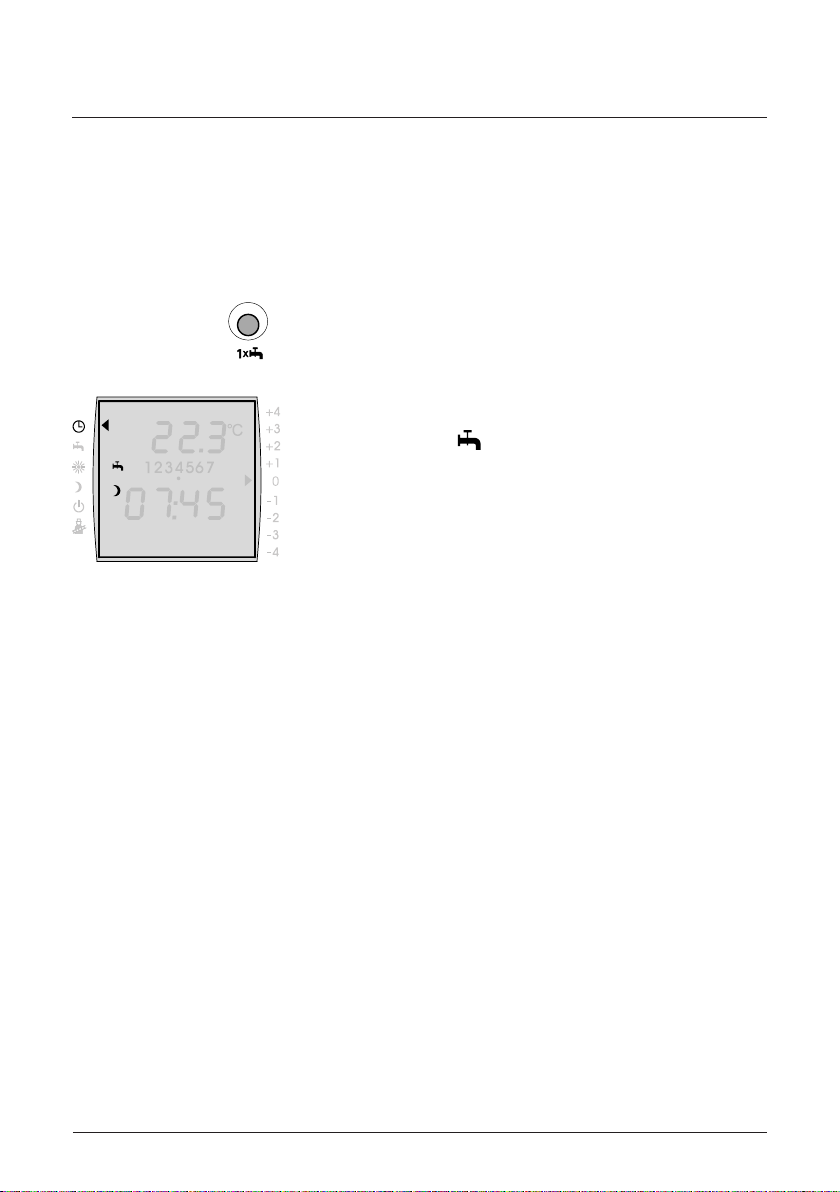

4.7 1xWWasser starten 20
4.8 Information anzeigen 21
5 Grundeinstellungen (Menüstruktur) 22

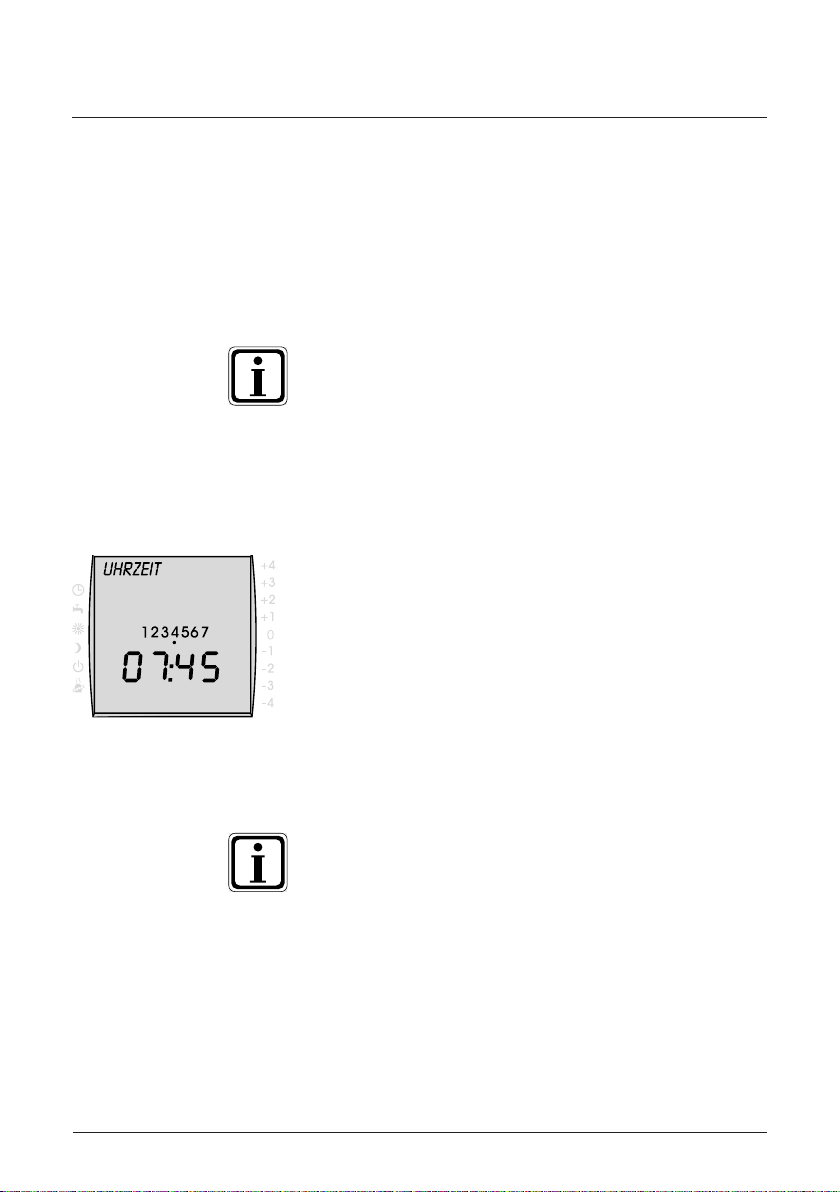

5.1 Uhrzeit einstellen (Winter-/Sommerzeit) 24
5.2 Datum einstellen 25
5.3 Tagtemperatur einstellen (Heizen) 26

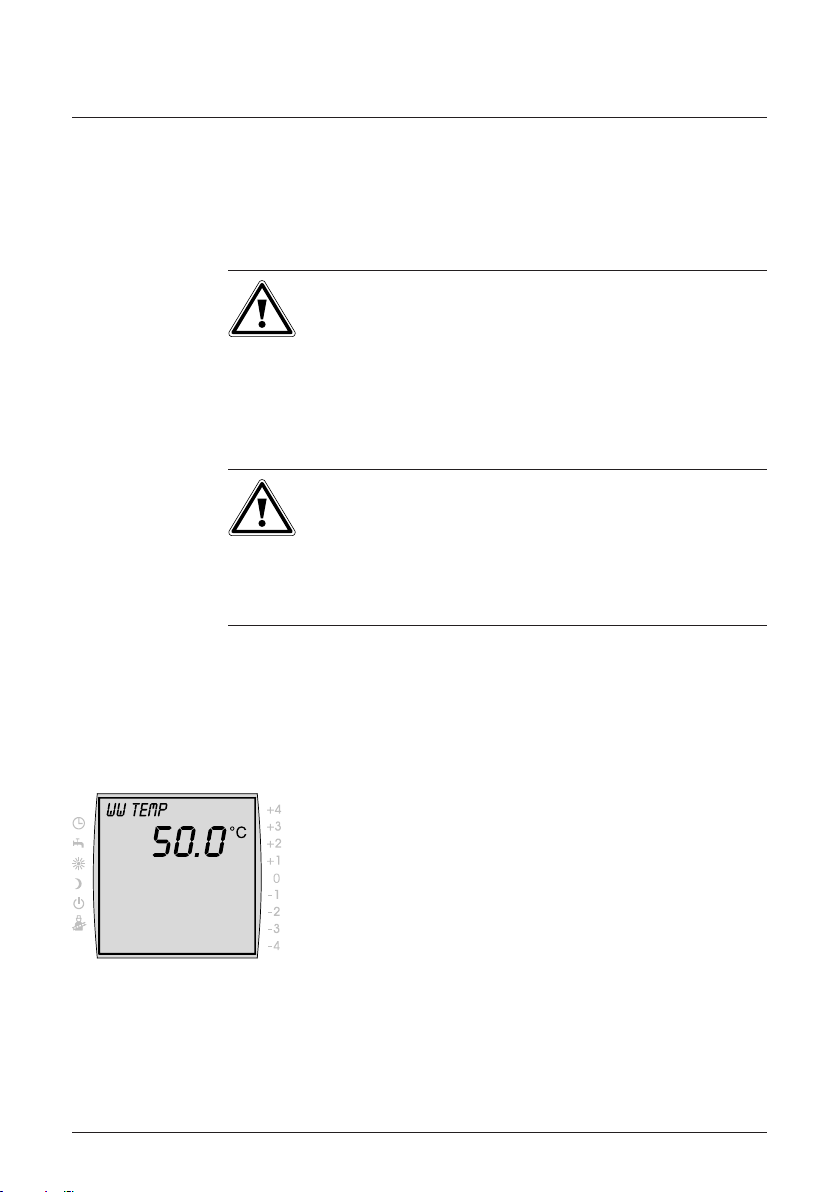

5.4 Warmwassertemperatur einstellen 27

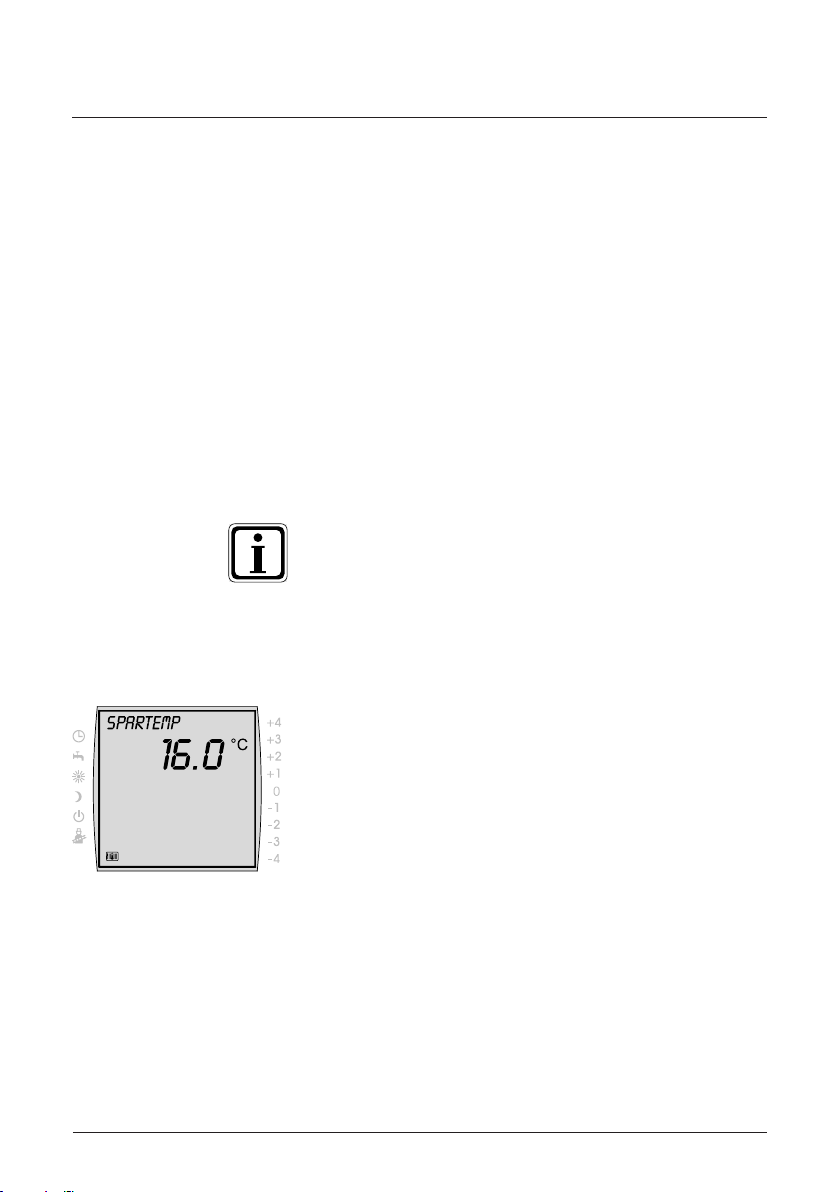

5.5 Spartemperatur einstellen (Absenken) 28
5.6 Schaltzeiten 29
5.6.1 Vorprogrammierte Schaltzeiten 30

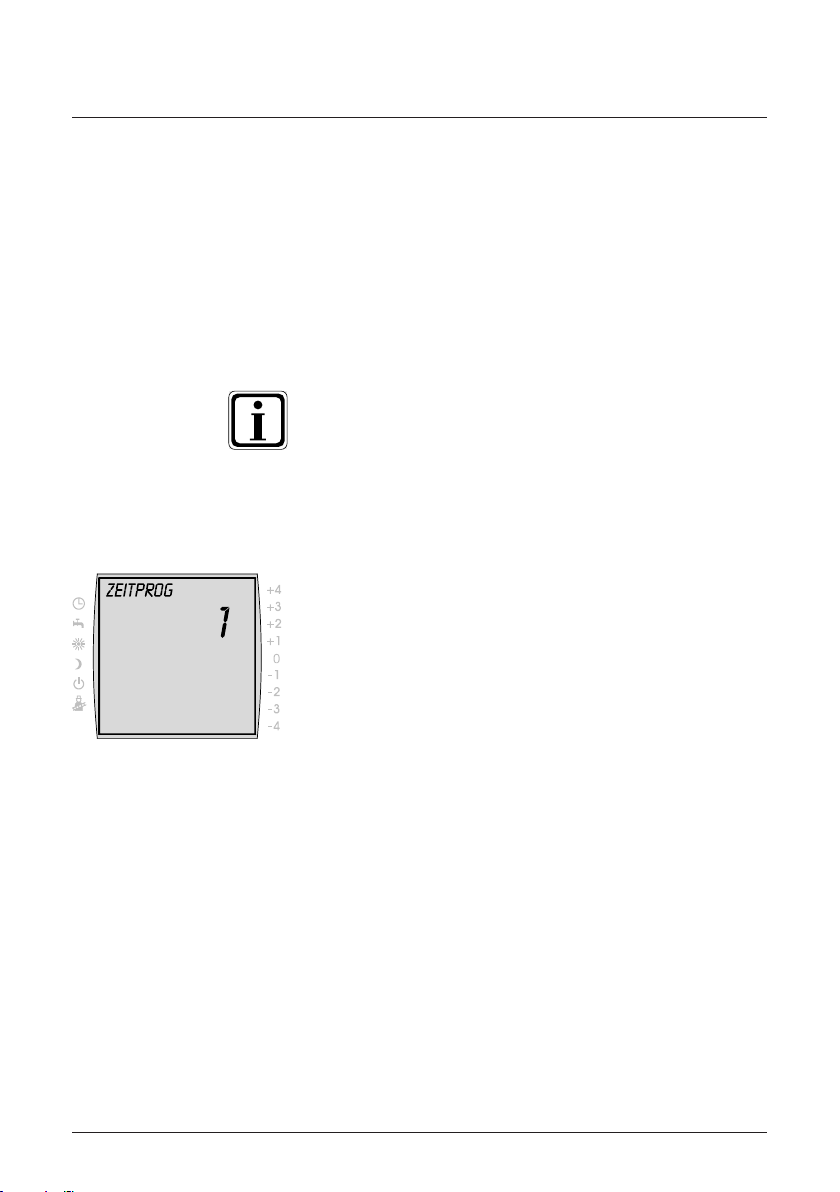

5.6.2 Zeitprogramm auswählen 31
5.6.3 Heizzeiten programmieren 32
5.6.4 Warmwasserzeiten programmieren 34
5.6.5 Zirkulationspumpenzeiten programmieren 35
6
8
2 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 4
Inhaltsverzeichnis

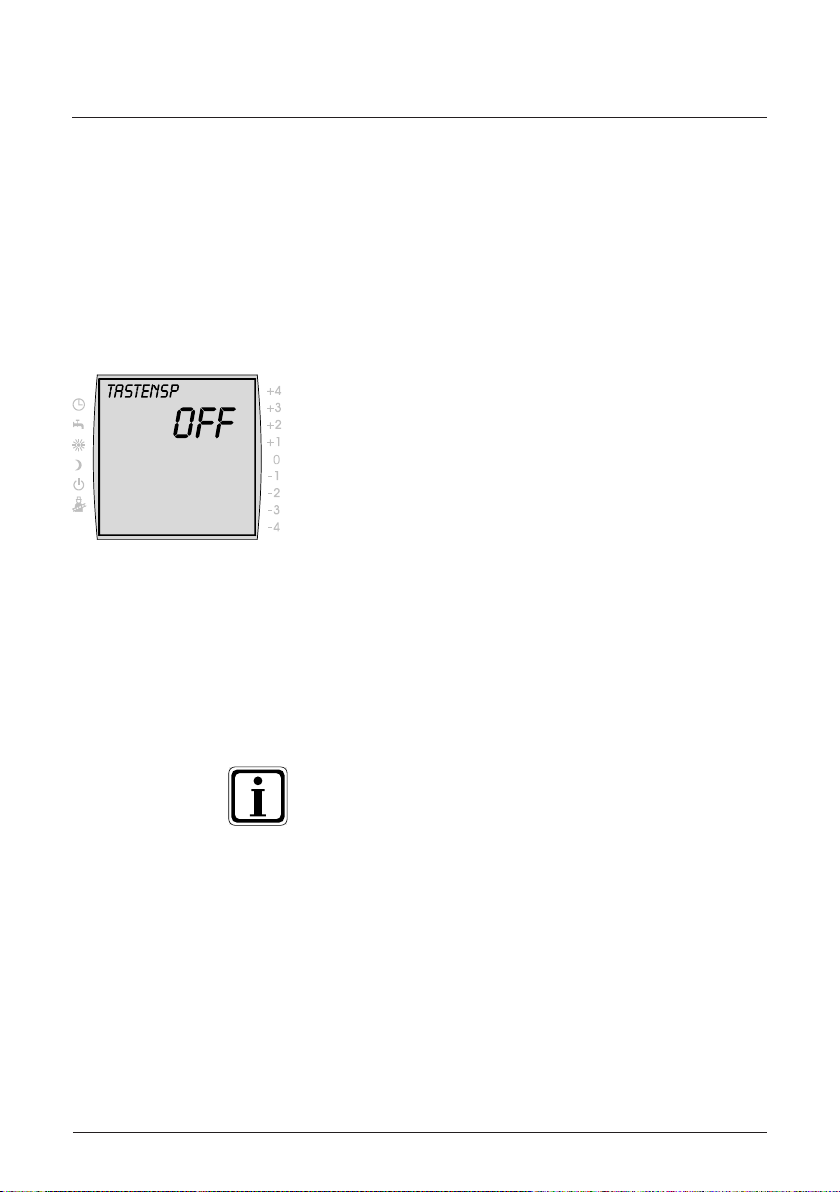

5.7 Tastensperre einstellen 36
5.8 Raumeinuss einstellen 37

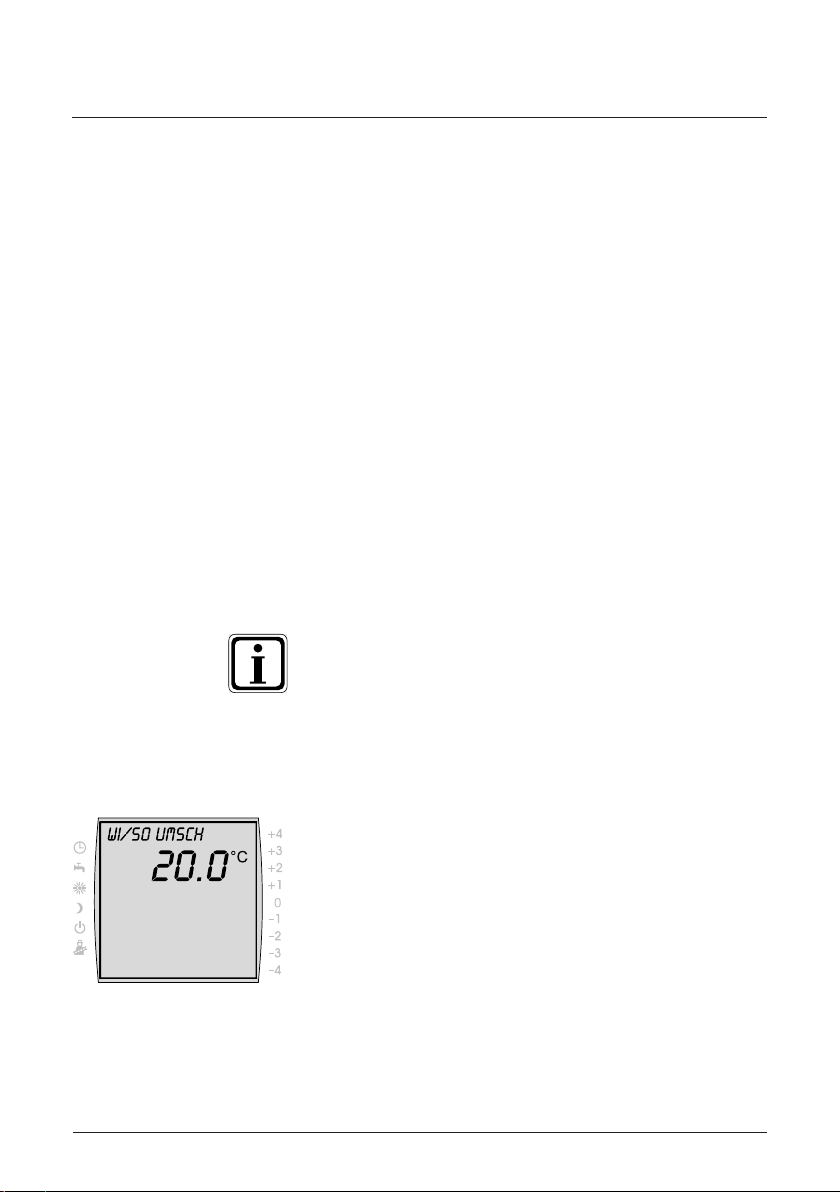

5.9 Winter-/Sommerumschaltung einstellen 38

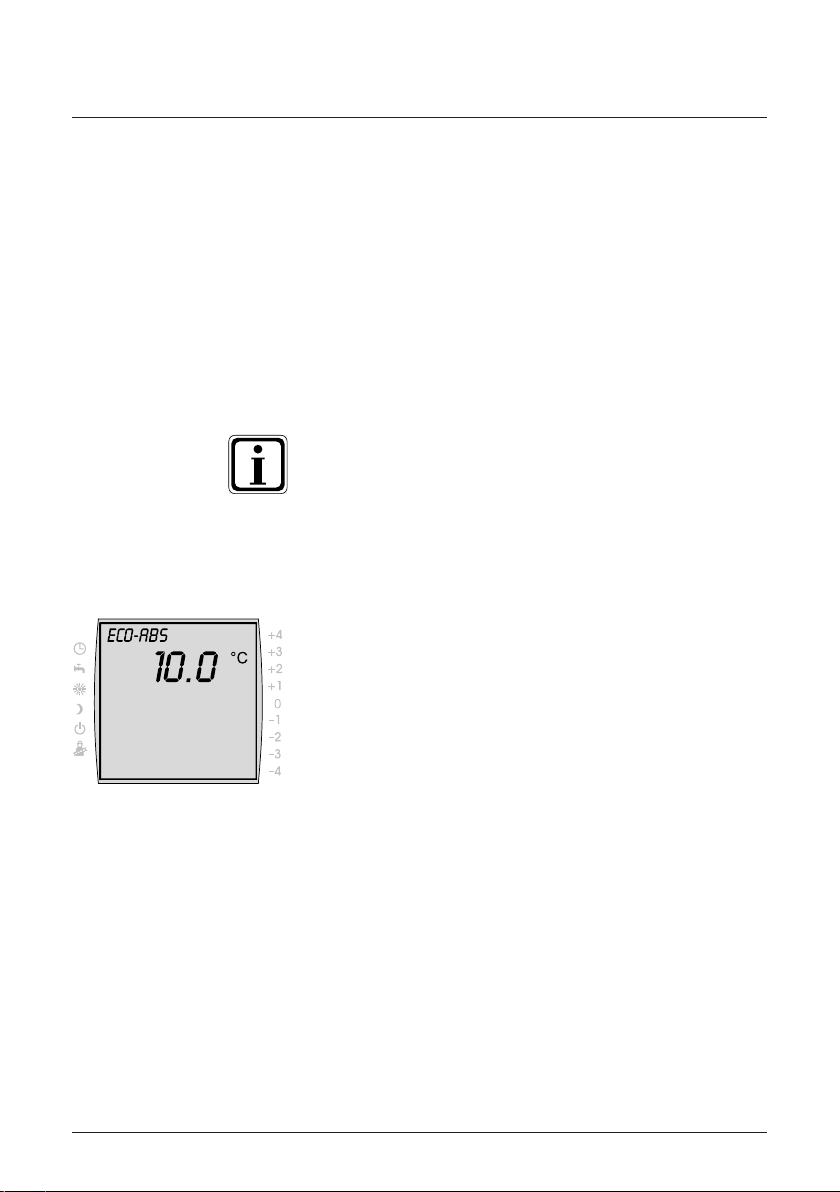

5.10 ECO-ABS einstellen 39
5.11 Heizkurve einstellen 40

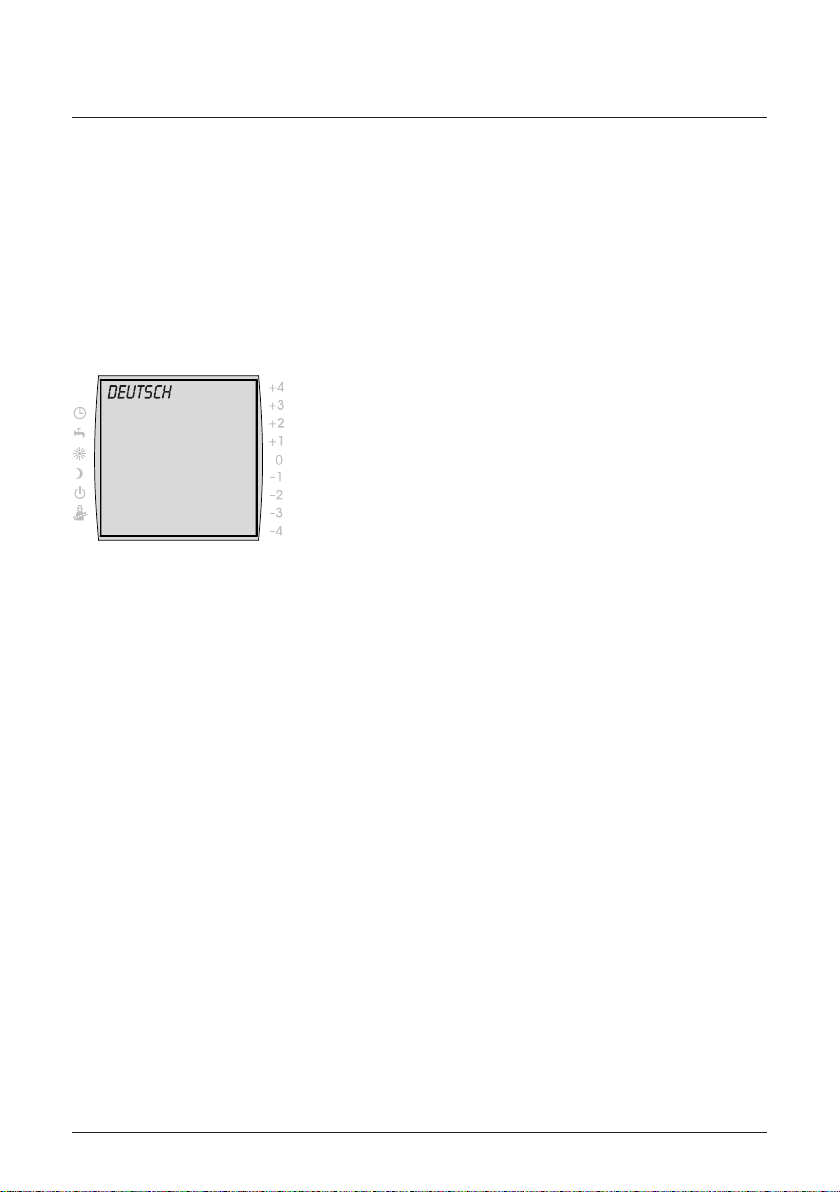

5.12 Sprache einstellen 41
5.13 Kühlfunktion mit Wärmepumpe einstellen 42
5.14 Kühltemperatur einstellen 43
6 Energiespartipps 44
7 Meldungen und Störungen 46

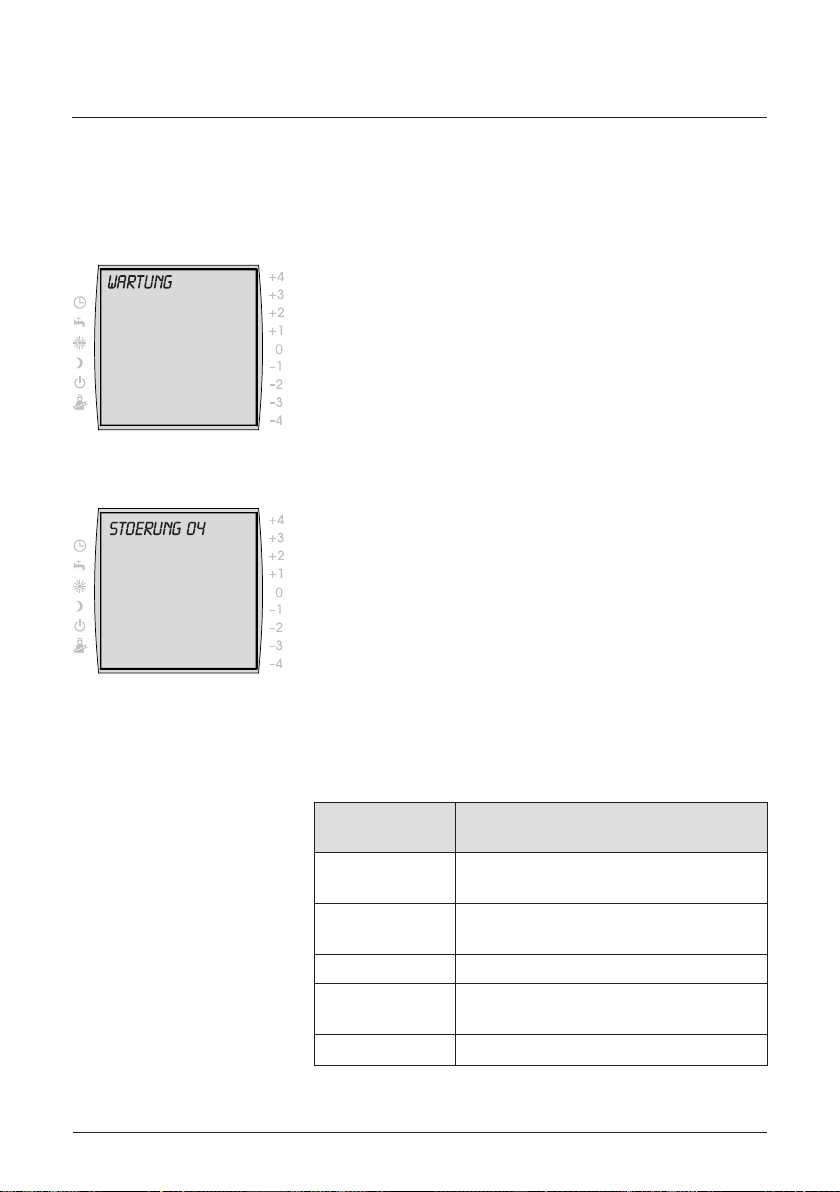

7.1 Wartung 46
7.2 Störung 46
7.2.1 Meldung am Heizgerät 46
8 Technische Daten 47
Anhang 48-52
Tabelle Anzeigen der Info-Taste 48
oder des Menüs
Tabelle Status Heizgerät (HG) 51
Parameter-Überblick Grundeinstellungen 52
Anzeige
Fachwortverzeichnis 53
Stichwortverzeichnis 56
3Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 5
Hinweise zur Dokumentation
1 Hinweise zur Dokumentation
1.1 Mitgeltende Unterlagen
Bedienungsanleitung des Heizgerätes
Für den Fachhandwerker
Montageanleitung Bedienmodul BM
Installationsanleitung des Heizgerätes
Gegebenenfalls gelten auch die Anleitungen aller verwendeten Zubehörmodule und weiterer Zubehöre.
1.2 Aufbewahrung der Unterlagen
Der Anlagenbetreiber bzw. der Anlagenbenutzer übernimmt die Aufbewahrung aller Anleitungen.
f Geben Sie diese Bedienungsanleitung sowie alle
weiteren mitgeltenden Anleitungen an den Nachfolger weiter.
1.3 Verwendete Symbole und Warnhinweise
Symbol für eine
zusätzliche Information
f Symbol für eine notwendige Handlung
Warnhinweise im Text warnen Sie vor Beginn einer
Handlungsanweisung vor möglichen Gefahren. Die
Warnhinweise geben Ihnen durch ein Piktogramm und
ein Signalwort einen Hinweis auf die mögliche Schwere
der Gefährdung.
4 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 6
Hinweise zur Dokumentation
Piktogramm

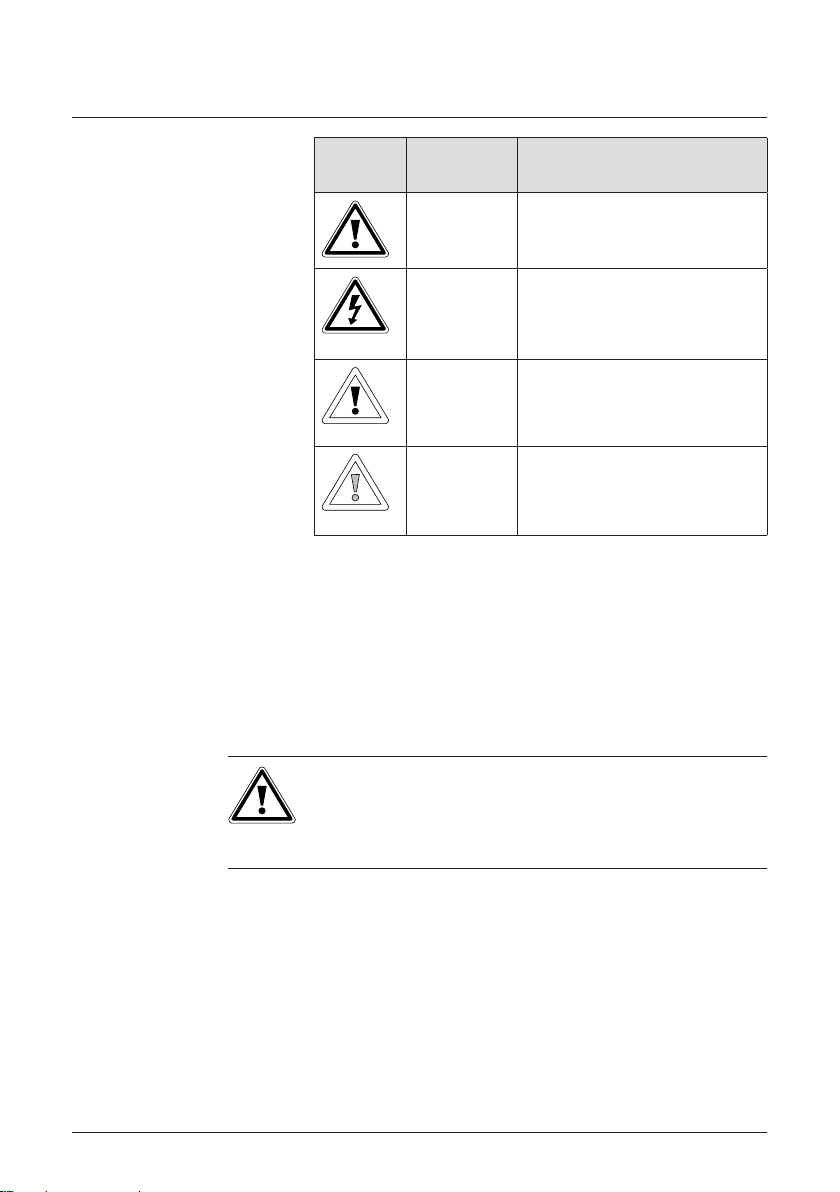

Tab. 1.1 Bedeutung Warnhinweise
1.3.1 Aufbau von Warnhinweisen
Die Warnhinweise in dieser Anleitung erkennen Sie
an einem Piktogramm, einer oberen und einer unteren
Linie. Die Warnhinweise sind nach folgendem Prinzip
aufgebaut:
Signalwort Erläuterung
Gefahr!
Gefahr!
Warnung! Leichte Verletzungsgefahr
Vorsicht! Mögliche Sachbeschädigung
Lebensgefahr oder
schwere Verletzungs gefahr
Lebensgefahr oder
schwere Verletzungs gefahr
durch Stromschlag
Signalwort
Art und Quelle der Gefahr.
Erläuterung der Gefahr.
f Handlungsanweisung zur Abwendung der Gefahr.
5Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 7
Sicherheit und Vorschriften
2 Sicherheit und Vorschriften
f Beachten Sie unbedingt die Hinweise in diesem
Kapitel.
2.1 Bestimmungsgemäße Verwendung
Das Wolf Bedienmodul BM wird ausschließlich in
Verbindung mit Wolf Heizgeräten und Wolf Zubehören
eingesetzt.
Das Wolf Bedienmodul BM dient zur Regelung von
Zentral heizungsanlagen und Zentralheizungsanlagen mit
Warmwasserbereitung.
Zur bestimmungsgemäßen Verwendung gehört auch
das Beachten der Bedienungsanleitung sowie aller weiteren mitgeltenden Unterlagen.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Für hieraus resultierende
Schäden haftet der Hersteller/Lieferant nicht. Das Risiko
trägt allein der Betreiber.
2.2 Allgemeine Sicherheitshinweise
Das Bedienmodul BM muss von einem qualizierten
Fachhandwerker montiert und in Betrieb genommen
werden.
Die Elektroinstallation darf nur von qualizierten Fachhandwerkern durchgeführt werden.
Störungen oder Schäden an dem Bedienmodul BM oder
Heizungsanlage dürfen nur von einem qualizierten
Fachhandwerker behoben werden.
6 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 8
Sicherheit und Vorschriften
Verbrühungsgefahr vermeiden
Warmwassertemperaturen über 65 °C können zu Verbrühungen führen.
Wenn die Antilegionellenfunktion aktiviert ist, dann wird
der Warmwasserspeicher mindestens eine Stunde über
65 °C aufgeheizt.
Bei solarer Warmwasserbereitung kann die Warmwasser temperatur über 90 °C steigen.
f Stellen Sie die Warmwassertemperatur nicht über
60 °C ein.
f Fragen Sie Ihren Fachhandwerker, ob die Antilegio-
nellenfunktion aktiviert ist.
f Fragen Sie Ihren Fachhandwerker, wann die Antilegi-
onellenfunktion startet.
f Fragen Sie Ihren Fachhandwerker, ob er einen
thermostatischen Wassermischer als Verbrühschutz
eingebaut hat.
Fehlfunktion vermeiden
f Betreiben Sie die Anlage nur, wenn Sie in einem
technisch einwandfreien Zustand ist.
f Entfernen, überbrücken oder setzen Sie keine
Sicherheits- und Überwachungseinrichtungen außer
Kraft.
f Lassen Sie umgehend Störungen und Schäden, die
die Sicherheit beeinträchtigen beheben.
Frostschäden vermeiden
f Sorgen Sie dafür, dass während Ihrer Abwesenheit
in einer Frostperiode die Heizungsanlage in Betrieb
bleibt und die Räume ausreichend geheizt sind.
7Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 9
Gerätebeschreibung
3 Gerätebeschreibung
Das Bedienmodul BM ist ein Regelgerät, das die Heizung und die Warmwasserbereitung regelt.
Es stehen sechs Betriebsarten zur Verfügung:
− Zeitautomatik-Betrieb
Heizbetrieb in programmierten Zeiten
Warmwasserbereitung in programmierten Zeiten
Zirkulationspumpe in programmierten Zeiten
− Sommerbetrieb
Heizung nicht in Betrieb
Warmwasserbereitung in programmierten Zeiten
Frostschutz aktiv
Pumpenstandschutz aktiv
− Ständiger Betrieb
Heizbetrieb 24 Stunden
Warmwasserbereitung 24 Stunden
Zirkulationspumpe in programmierten Zeiten
− Absenkbetrieb
Heizbetrieb mit niedriger Temperatur
Warmwasserbereitung in programmierten Zeiten
Zirkulationspumpe in programmierten Zeiten
− Standby-Betrieb
Heizung nicht in Betrieb
Warmwasserbereitung nicht in Betrieb
Frostschutz aktiv
Pumpenstandschutz aktiv
− Schornsteinfegerbetrieb (im Heizgerät montiert)
Volllastbetrieb zur Abgasmessung
8 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 10
Gerätebeschreibung
Das Bedienmodul BM bietet weitere Sonder funktionen
an:
− Heizen
Heizbetrieb in einem Zeitraum bis zu 30 Tagen
− Absenken
Absenkbetrieb in einem Zeitraum bis zu 30 Tagen
− 1xWWasser
Einmalige Speicherladung für eine Stunde
− Tastensperre
Verhindert unbeabsichtigtes Ändern der Einstellun-
gen
− Schaltzeiten
Zeiten für den Zeitautomatik-Betrieb
− Raumeinuss (Bedienmodul als Fernbedienung)
Korrekturfunktion, um Temperatureinüsse auszugleichen
− Winter-/Sommerumschaltung
Optimierung der Heizzeiten
− ECO-ABS (ECO-Absenken)
Optimierung der Heizzeiten im Absenkbetrieb
9Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 11
Bedienung
4 Bedienung

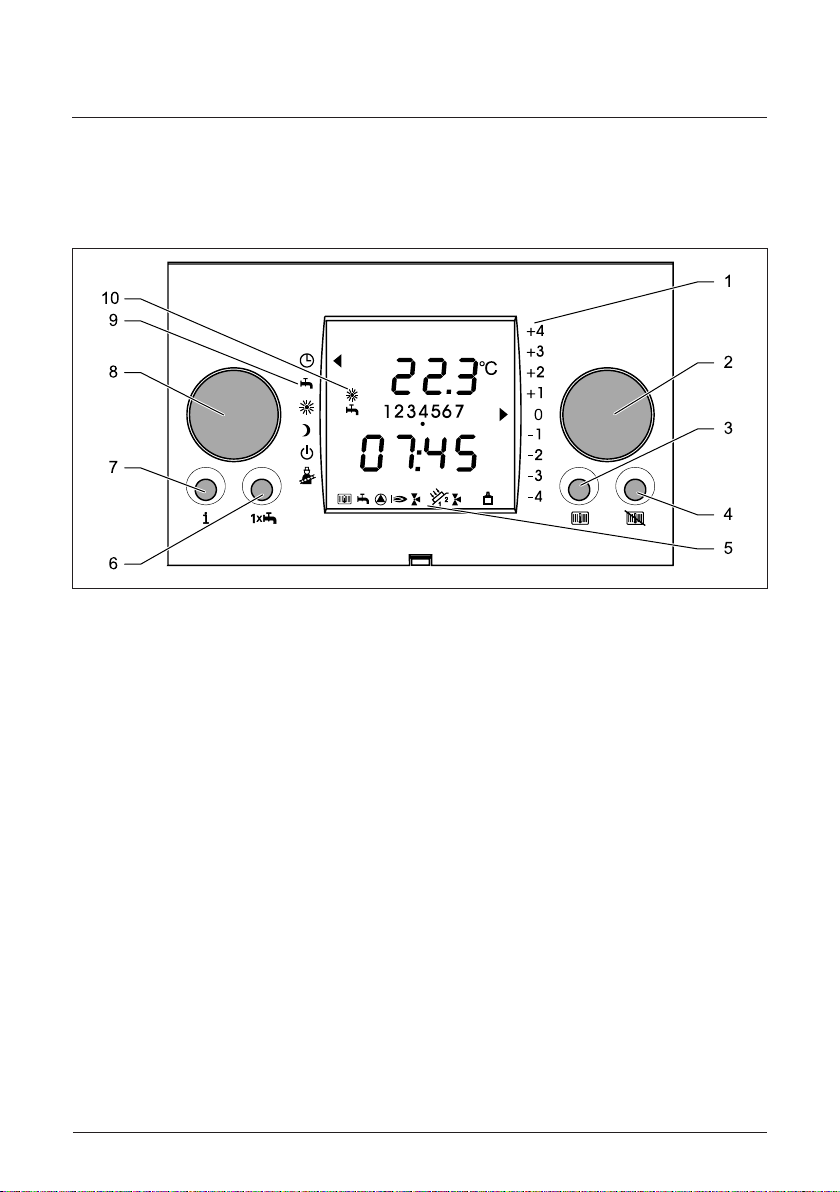

4.1 Übersicht Bedienmodul BM
Abb. 4.1 Bedienmodul BM
1 Temperaturkorrektur
2 Rechter Einsteller
3 Taste Heizen
4 Taste Absenken
5 Funktionsanzeigen
6 Taste 1xWWasser
7 Taste Info
8 Linker Einsteller
9 Betriebsart
10 Statusanzeige
10 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 12
Bedienung

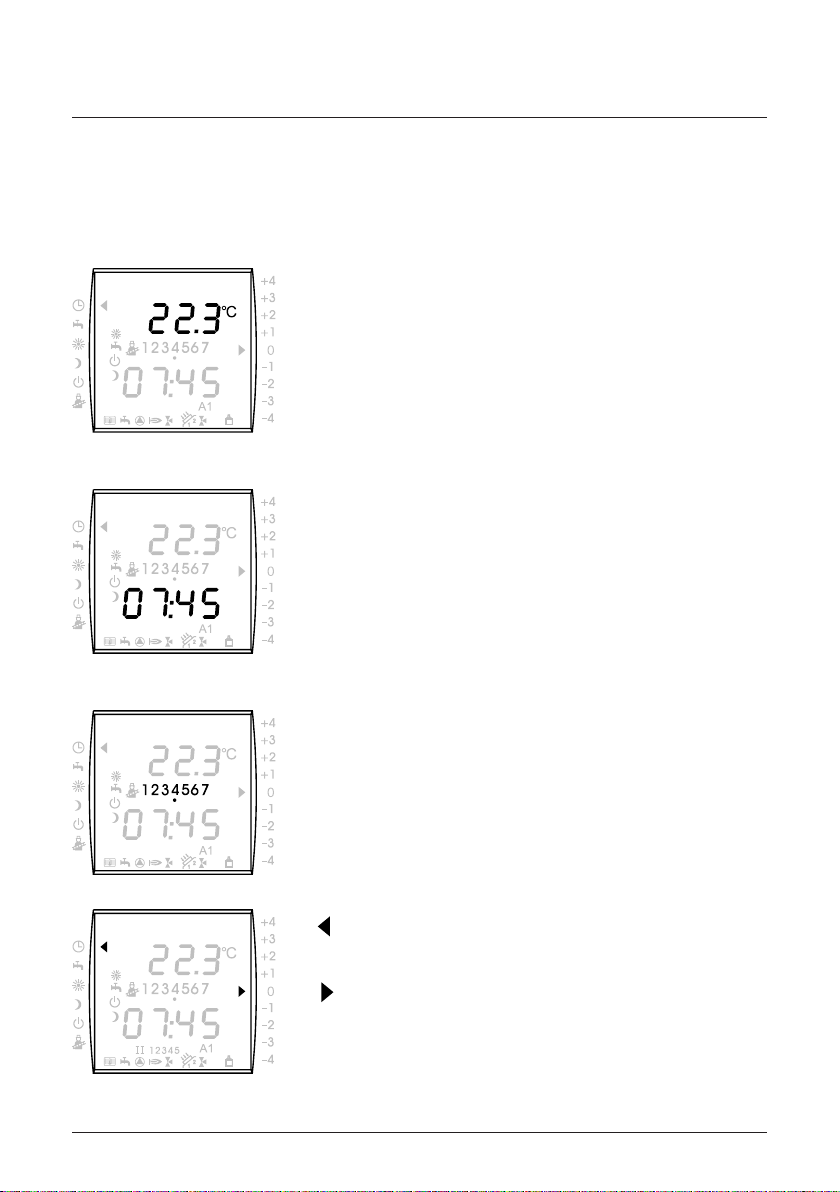

4.2 Übersicht Display
Raumtemperatur, Kesseltemperatur, Mischerkreistemperatur oder Warmwassertemperatur Solaranlage
Im Display des Bedienmodules BM wird abhängig vom
Montageort folgende Temperatur angezeigt:
Raumtemperatur - Fernbedienung
Kesseltemperatur - Heizgerät
Mischerkreistemperatur - Mischermodul
Warmwassertemperatur Solaranlage - Solarmodul
Uhrzeit und Außentemperatur
Im Display des Bedienmodules BM werden abwechselnd
die Uhrzeit und die Außentemperatur (falls ein Außenfühler angeschlossen ist) angezeigt.
Wochentag
Im Display des Bedienmodules BM wird der aktuell eingestellte Wochentag angezeigt.
1 = Montag
2 = Dienstag
…
7 = Sonntag
Linker Pfeil
eingestellte Betriebsart
Rechter Pfeil
eingestellte Korrektur Raumtemperatur
11Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 13
Bedienung

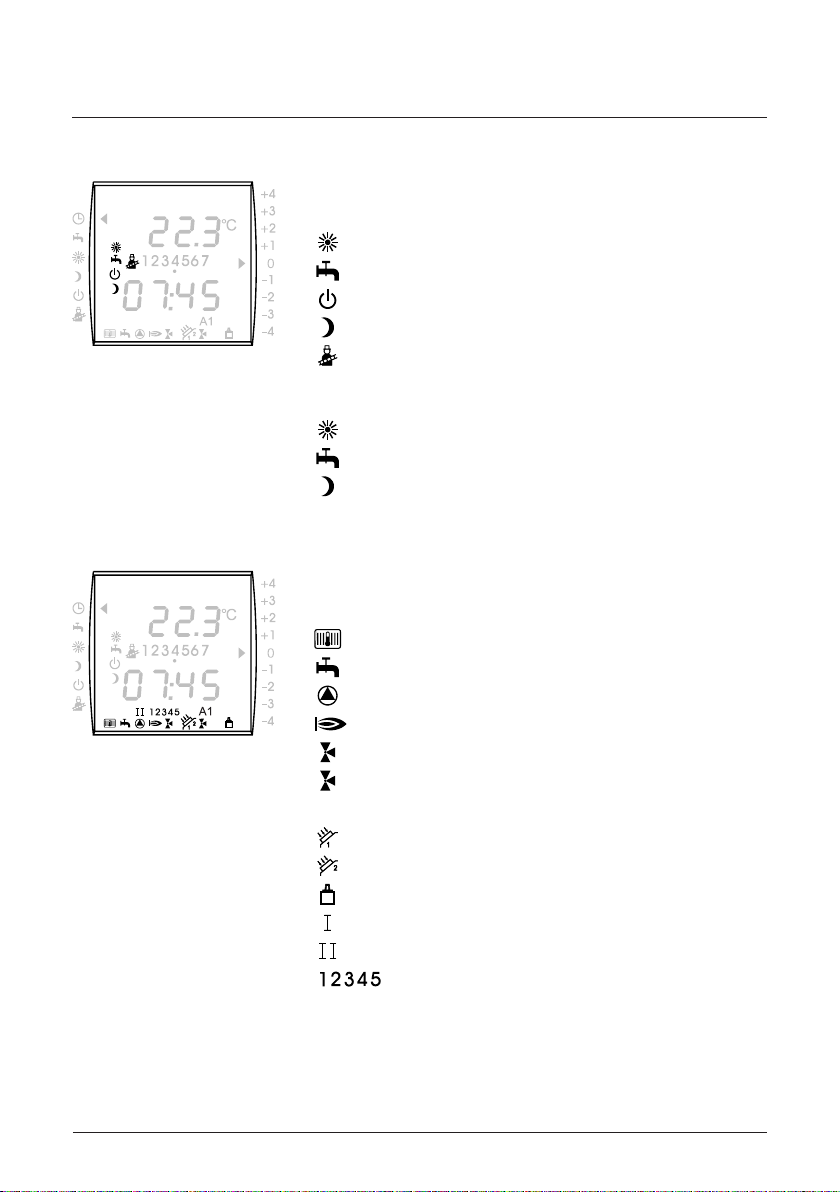

Statusanzeige
Im Display des Bedienmodules BM wird die momentane
Betriebsart der Heizungsanlage dargestellt.
Zeitautomatik-Betrieb oder Ständiger Betrieb
Warmwasserbereitung freigegeben
Standby-Betrieb
Absenkbetrieb
Schornsteinfegerbetrieb aktiv
Symbole blinkend
Taste Heizen wurde gedrückt
Taste 1xWWasser wurde gedrückt
Taste Absenken wurde gedrückt
Funktionsanzeigen
Im Display des Bedienmodules BM wird die momentane
Funktion der Heizungsanlage angezeigt.
Heizgerät im Heizbetrieb
Heizgerät im Warmwasserbetrieb
Pumpe des Heizgerätes EIN
Brenner EIN
Mischerkreispumpe Mischer 1 EIN
Mischerkreispumpe Mischer 2 EIN
A1 Programmierbarer Ausgang EIN
Solarkreispumpe 1 aktiv
Solarkreispumpe 2 aktiv
eBUS-Verbindung aktiv
Brennerstufe 1 aktiv, mehrstuge Brenner
Brennerstufe 2 aktiv, mehrstuge Brenner
Anzahl Heizgeräte
12 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 14
Bedienung
4.3 Betriebsarten
Sie können verschiedene Betriebsarten einstellen.

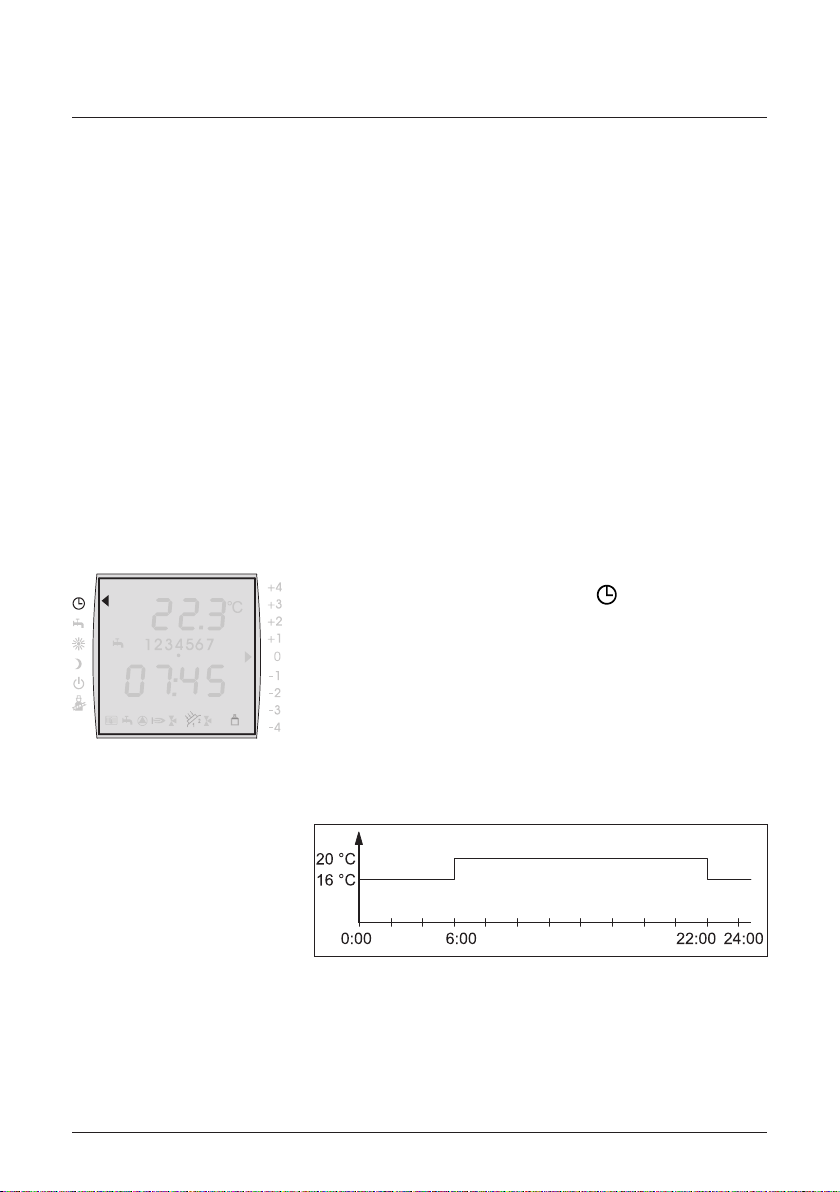

4.4 Zeitautomatik-Betrieb einstellen
Die Zeitautomatik schaltet die Heizung, die Warmwasserbereitung und die Zirkulationspumpe zu den
programmierten Schaltzeiten ein und aus.
Innerhalb der Schaltzeiten heizt die Heizung im Heizbetrieb bis auf die eingestellte Raumtemperatur (Tagtemperatur).
Innerhalb der Schaltzeiten wird der Warmwasserspeicher bis auf die eingestellte Warmwassertemperatur
aufgeheizt.
Innerhalb der Schaltzeiten wird die Zirkulationspumpe
(falls vorhanden) eingeschaltet.
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Zeitautomatik-Betrieb
scheint.
der Pfeil er-
Heizung: Schaltzeit
Warmwasser: Schaltzeit
Zirkulation: Schaltzeit

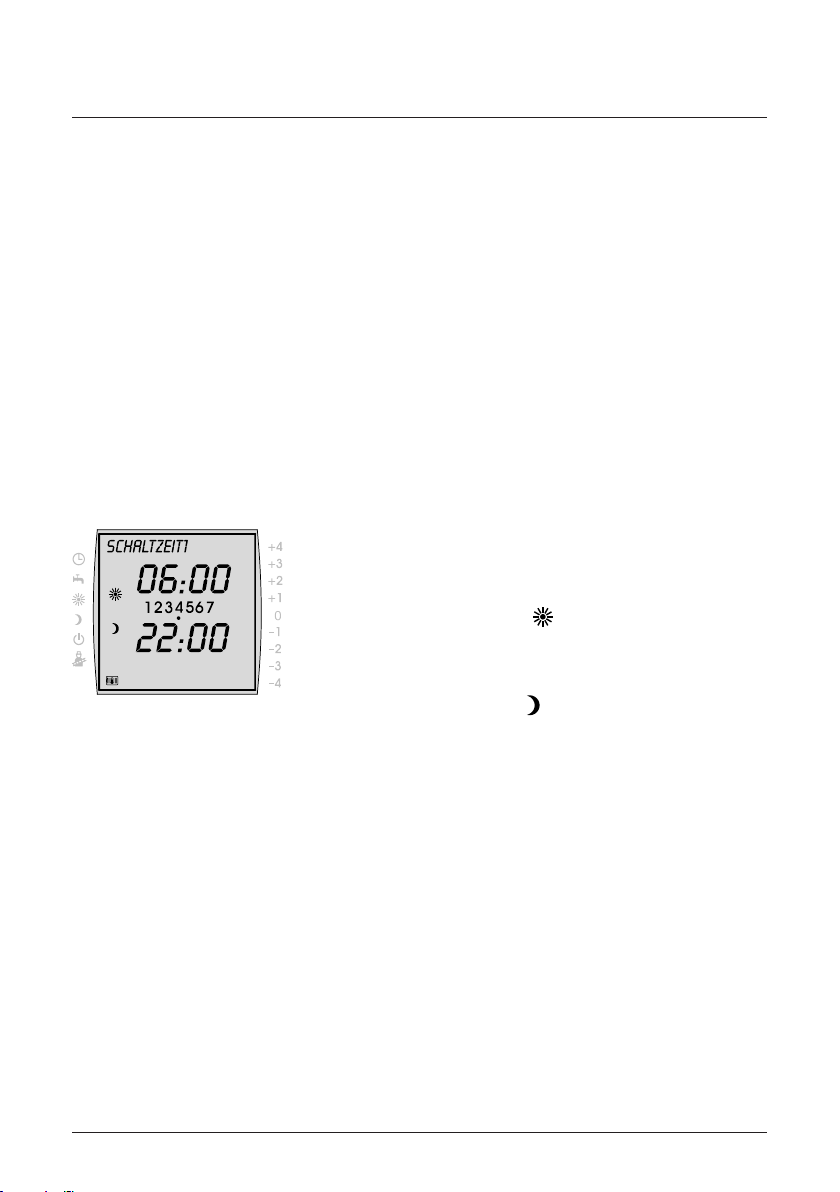

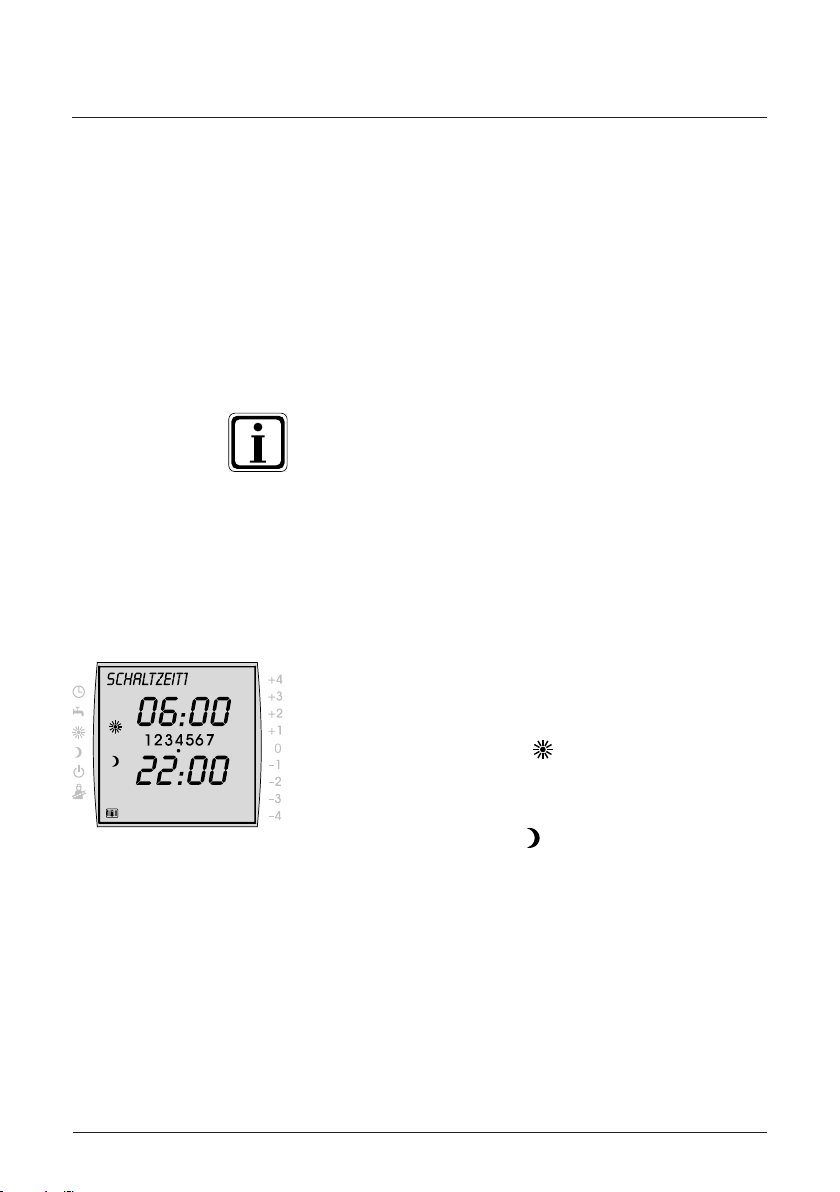

Abb. 4.2 Beispiel für eine Schaltzeit
In der Schaltzeit von 6:00 Uhr bis 22:00 Uhr heizt die
Heizung im Heiz betrieb bis auf die eingestellte Raumtemperatur (Tagtemperatur). In der Zeit von 22:00 Uhr
bis 6:00 Uhr heizt die Heizung bis zur Absenktemperatur.
13Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 15
Bedienung
Heizung: AUS
Warmwasser: Schaltzeit
Zirkulation: Schaltzeit

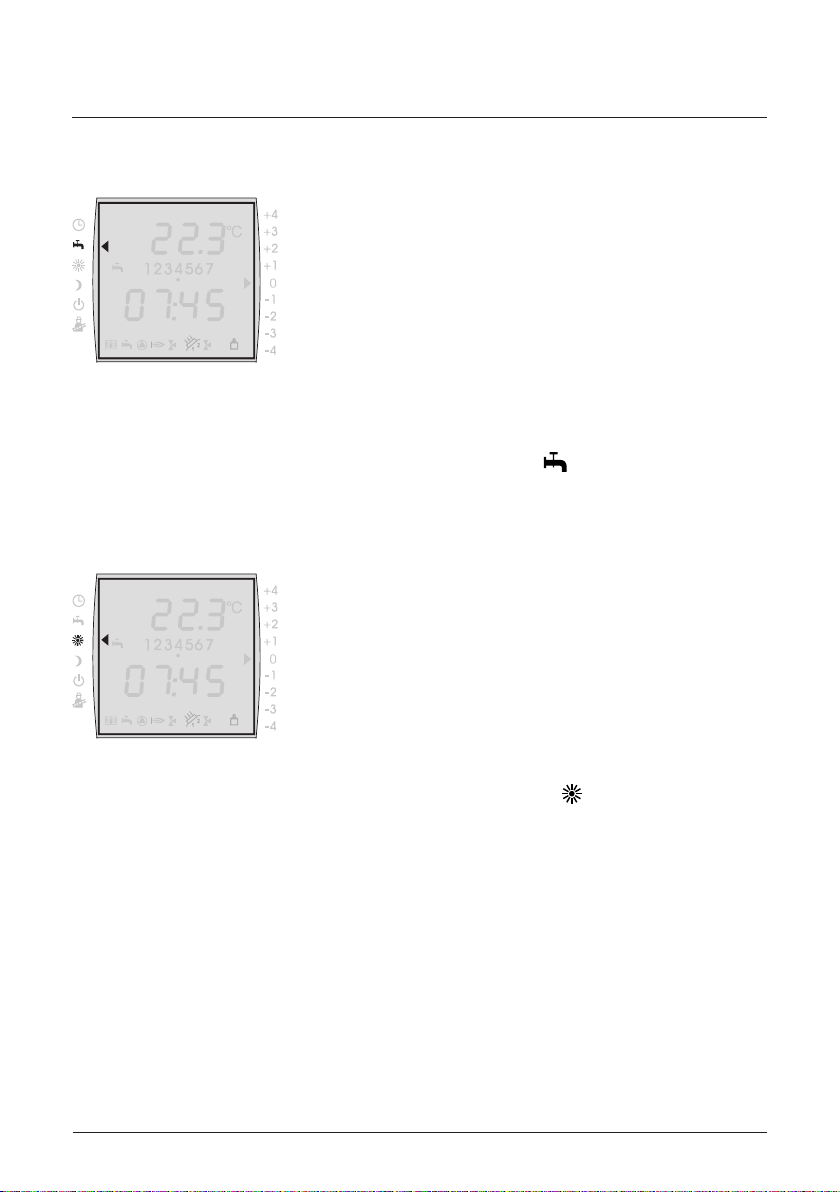

4.4.1 Sommerbetrieb einstellen
Die Heizung ist im Sommerbetrieb ausgeschaltet.
Im Sommerbetrieb schaltet das Bedienmodul BM die
Warmwasserbereitung nach programmierten Schaltzeiten ein oder aus.
Innerhalb der Schaltzeiten wird die Zirkulationspumpe
(falls vorhanden) eingeschaltet.
Die Frostschutzfunktion ist aktiv.
Die Pumpen der Heizungsanlage werden in regelmäßigen Abständen in Betrieb genommen, um ein Festsitzen
der Mechanik zu verhindern.
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Sommerbetrieb
der Pfeil erscheint.
4.4.2 Ständigen Betrieb einstellen
Im Ständigen Betrieb sind die Heizung und die Warmwasserbereitung durchgängig 24 Stunden eingeschaltet.
Die Heizung heizt bis auf die eingestellte Raumtemperatur ( Tagtemperatur).
Der Warmwasser speicher wird bis auf die eingestellte
Warmwassertemperatur aufgeheizt.
Innerhalb der Schaltzeiten wird die Zirkulationspumpe
(falls vorhanden) eingeschaltet.
Heizung: EIN
Warmwasser: EIN
Zirkulation: Schaltzeit
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Ständiger Betrieb
der Pfeil erscheint.
14 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 16
Bedienung
4.4.3 Absenkbetrieb einstellen
Im Absenkbetrieb heizt die Heizung bis zur eingestellten
Spartemperatur.
Innerhalb der Schaltzeiten wird der Warmwasserspeicher bis auf die eingestellte Warmwassertemperatur
aufgeheizt, außerhalb der Schaltzeit wird der Warmwasserspeicher nicht aufgeheizt.
Innerhalb der Schaltzeiten wird die Zirkulationspumpe
(falls vorhanden) eingeschaltet.
Heizung: Spartemperatur
Warmwasser: EIN
Zirkulation: Schaltzeit
Heizung: AUS
Warmwasser: AUS
Zirkulation: AUS
Frostschutz: aktiv
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Absenkbetrieb
der Pfeil erscheint.
4.4.4 Standby-Betrieb einstellen
Im Standby-Betrieb ist die Heizung und die Warmwasserbereitung ausgeschaltet.
Die Zirkulationspumpe (falls vorhanden) ist ausgeschaltet.
Die Frostschutzfunktion ist aktiv.
Die Pumpen der Heizungsanlage werden in regelmäßigen Abständen in Betrieb genommen, um ein Festsitzen
der Mechanik zu verhindern.
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Standby-Betrieb
der Pfeil erscheint.
15Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 17
Bedienung
Heizung: EIN
Warmwasser: EIN
4.4.5 Schornsteinfegerbetrieb einstellen
Der Schornsteinfegerbetrieb ist allein für die Abgasmessung nötig.
Im Schornsteinfegerbetrieb arbeitet das Heizgerät mit
maximaler Heizleistung (Volllastbetrieb). Im Volllastbetrieb wird die Heizung auf die maximal eingestellte
Temperatur aufgeheizt und der Warmwasserspeicher auf
die eingestellte Warmwassertemperatur aufgeheizt.
Im Volllastbetrieb des Heizgerätes kann der Schornsteinfeger die notwendigen Abgasmessungen durchführen.
Der Schornsteinfegerbetrieb wird entweder nach 15 Minuten oder nachdem die maximale Vorlauftemperatur
überschritten ist automatisch beendet.
Sie können den Schornsteinfegerbetrieb mit dem
Bedienmodul BM nur aktivieren, wenn das Bedienmodul BM in dem Heizgerät montiert ist.
f Drehen Sie den linken Einsteller, bis neben dem
Symbol Schornsteinfegerbetrieb
erscheint.
der Pfeil
16 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 18

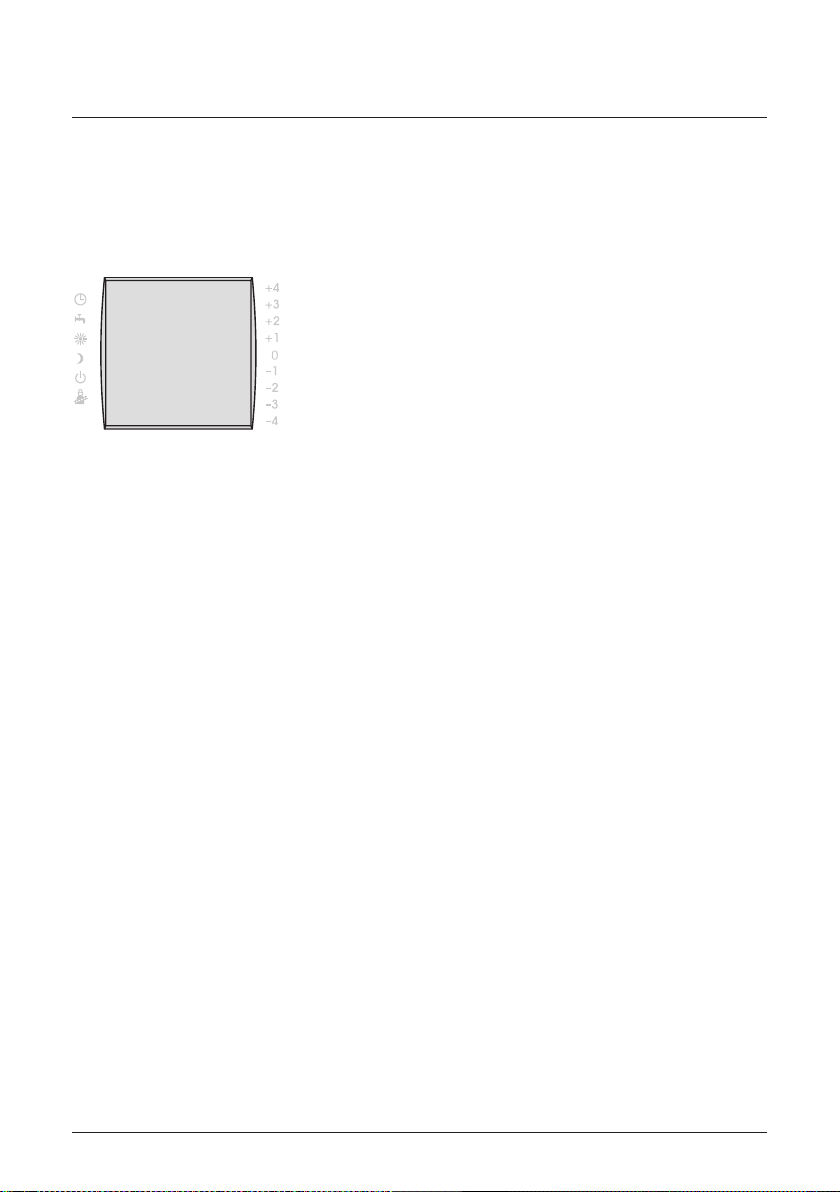

Einstellbereich: -4 bis +4
in 0,5 Schritten
Bedienung

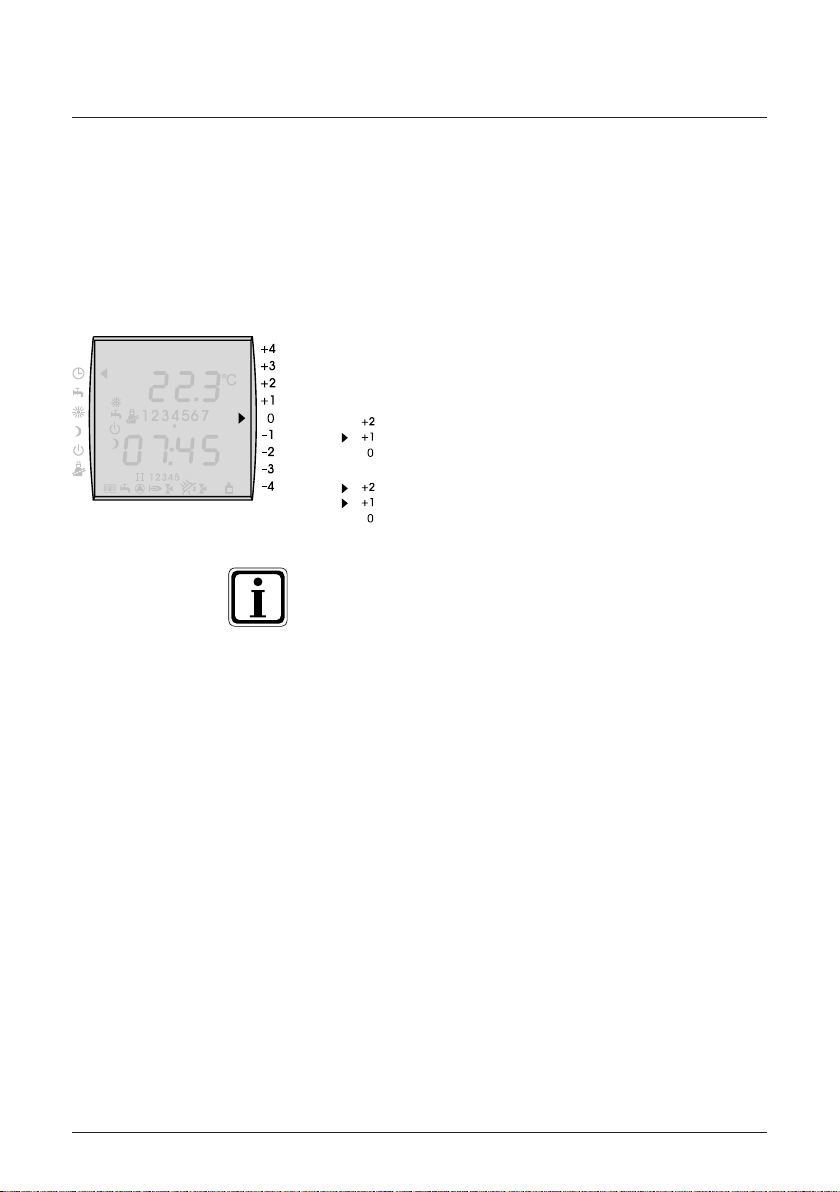

4.4.6 Raumtemperatur kurzzeitig anpassen
Sie können mit dem rechten Einsteller die Raumtemperatur kurzzeitig ändern ohne die Tagtemperatur ändern
zu müssen.
Diese Änderung hebt oder senkt die Tagtemperatur und
die Spartemperatur an oder ab.
f Drehen Sie den rechten Einsteller bis der Pfeil
neben dem gewünschten Temperaturkorrekturwert
erscheint.
Korrektur um ca. +1 °C
Korrektur um ca. +1,5 °C
Wenn Ihnen die Korrektur nicht ausreicht, dann stellen
Sie die Tagtemperatur ein (→ Tagtemperatur einstellen).
Ohne eingestellten Raumeinuss (Bedienmodul BM als
Fernbedienung montiert) stellt die eingestellte Raumtemperatur nur einen Näherungswert dar (→ Raumeinfluss
einstellen).
17Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 19
Bedienung

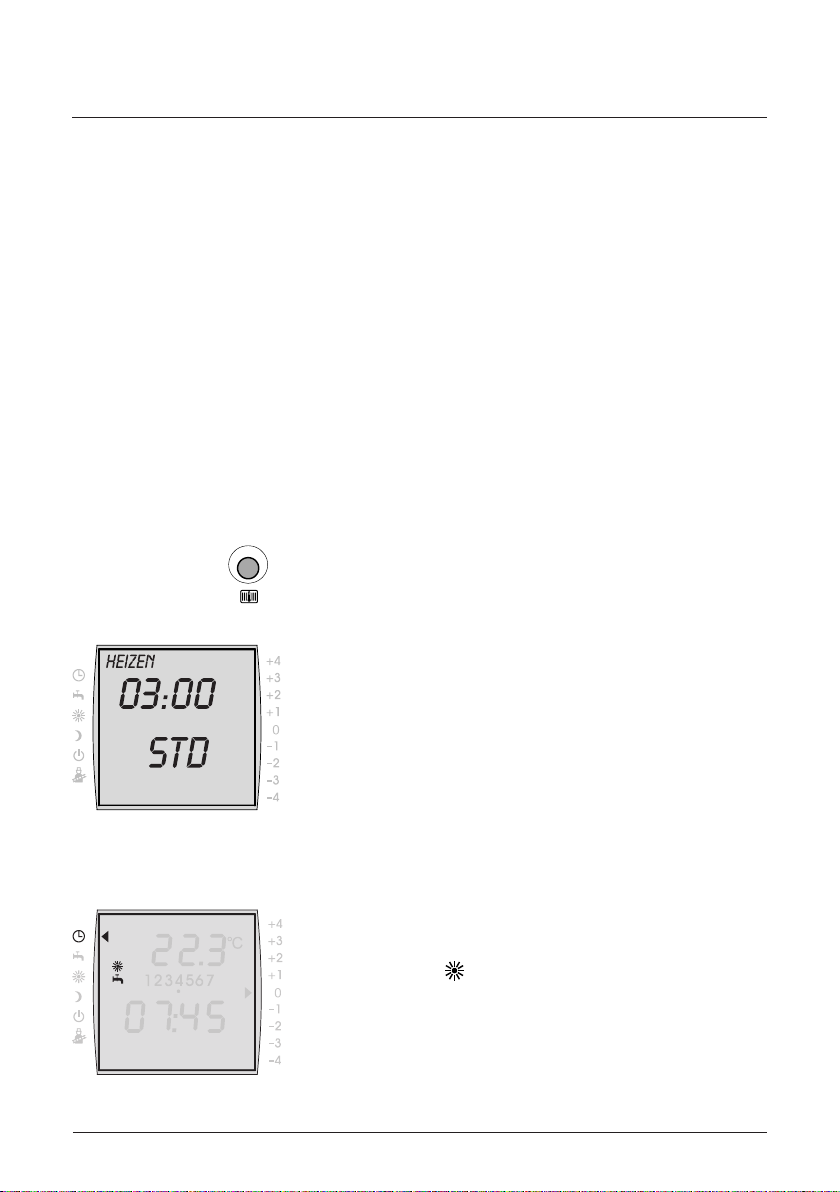

4.5 Heizen starten
Um an Feiertagen, Krankheits tagen oder in Ferienzeiten die programmierten Schaltzeiten für die Heizung
nicht ändern zu müssen, nutzen Sie die Sonderfunktion
Heizen.
Die Sonderfunktion Heizen umgeht alle eingestellten
Zeitprogramme oder Betriebsarten und schaltet das
Heizgerät in Betrieb. Der Heizbetrieb kann für einen
Zeitraum von einer Stunde bis zu 30 Tagen eingestellt
werden. Die Heizung heizt bis auf die eingestellte Raumtemperatur ( Tagtemperatur). Nach Ablauf des gewählten
Zeitraumes schaltet das Heizgerät in die vorher eingestellte Betriebsart zurück.
Der Warmwasser speicher wird innerhalb der Schaltzeiten bis auf die eingestellte Warmwassertemperatur
aufgeheizt.
f Drücken Sie die Taste Heizen.
f Wählen Sie den Zeitraum, in der die Heizung auf
Tagtemperatur heizen soll, indem Sie den rechten
Einsteller drehen.
Einstellbereich: 0-23 Stunden bzw. 1-30 Tage
f Bestätigen Sie die Zeit für den Heizbetrieb, indem
Sie den rechten Einsteller drücken.
Werkseinstellung: 3 Stunden
Einstellbereich: 0-23 Stunden
bzw. 1-30 Tage
Nach einigen Sekunden schaltet das Display auf die
Grundanzeige um. In der Statusanzeige blinkt das Sym-
bol Heizbetrieb
f Um die Sonderfunktion Heizen vorzeitig zu be enden
drücken Sie die Taste Absenken.
18 Bedienungsanleitung Bedienmodul BM - 3062536_201203
.
Page 20
Bedienung
4.6 Absenken starten
Um bei längerer Abwesenheit oder Urlaub die programmierten Schaltzeiten für Heizung und Warmwasserbereitung nicht ändern zu müssen, nutzen Sie die
Sonderfunktion Absenken.
Die Sonderfunktion Absenken umgeht alle eingestellten Zeitprogramme oder Betriebsarten und schaltet das
Heizgerät in den Absenkbetrieb. Der Absenk betrieb kann
für einen Zeitraum von einer Stunde bis zu 30 Tagen
eingestellt werden. Nach Ablauf des gewählten Zeitraumes schaltet das Heizgerät in die vorher eingestellte
Betriebsart zurück.
Der Warmwasser speicher wird innerhalb der Schaltzeiten bis auf die eingestellte Warmwassertemperatur
aufgeheizt.
f Drücken Sie die Taste Absenken.
f Wählen Sie den Zeitraum, in der die Heizung in dem
Absenkbetrieb heizen soll, indem Sie den rechten
Einsteller drehen.
Einstellbereich: 0-23 Stunden bzw. 1-30 Tage
f Bestätigen Sie die Zeit für den Absenkbetrieb, indem
Sie den rechten Einsteller drücken.
Werkseinstellung: 3 Stunden
Einstellbereich: 0-23 Stunden
bzw. 1-30 Tage
Nach einigen Sekunden schaltet das Display auf die
Grundanzeige um. In der Statusanzeige blinkt das
Symbol Absenkbetrieb
Betrieb
in den Standby-Betrieb schaltet.
f Um die Sonderfunktion Absenken vorzeitig zu be-
enden drücken Sie die Taste Heizen.
wenn die ECO-ABS-Funktion das Heiz gerät
,
bzw. das Symbol Standby-
19Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 21
Bedienung
4.7 1xWWasser starten
Die Sonderfunktion 1xWWasser umgeht die programmierten Schaltzeiten und heizt den Warm wasser speicher
einmalig, für eine Stunde, auf die eingestellte Warmwassertemperatur auf.
f Drücken Sie die Taste 1xWWasser.
Nach einigen Sekunden schaltet das Display auf die
Grundanzeige um. In der Statusanzeige blinkt das Sym-
bol Warm wasser
Der Warmwasserspeicher wird für eine Stunde auf die
eingestellte Warmwassertemperatur aufgeheizt.
f Um die Sonderfunktion 1xWWasser vorzeitig zu be-
enden drücken Sie die Taste 1xWWasser.
.
20 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 22
Bedienung
4.8 Information anzeigen
Mit der Taste Info können Sie sich Informationen über
alle verfügbaren Ist-/Solltemperaturen, Brennerstarts
und Betriebsstunden, sowie sonstige Anlagenwerte
anzeigen lassen.
Wenn Sie die Taste Info drücken, dann wird der erste
Wert angezeigt. Wenn Sie die Taste Info erneut drücken
oder den rechten Einsteller drehen, dann werden Ihnen
die folgenden Werte angezeigt, sofern die entsprechenden Fühler angeschlossen sind.
Es werden nur Werte von angeschlossenen Komponeneten angezeigt.
Wenn weitere Bedienmodule BM im Wolf-Regelsystem
integriert oder als Fernbedienung montiert sind, dann
werden die jeweiligen Parameter angezeigt.
f Drücken Sie die Taste Info.
f Um weitere Informationen anzuzeigen drücken Sie
die Taste Info oder drehen Sie den rechten Einstel-
ler.
Eine Übersicht der möglichen angezeigten Parameter
nden Sie im Anhang dieser Bedienungsanleitung.
21Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 23
Grundeinstellungen
5 Grundeinstellungen
Anzeigen
Grundeinst
Zeitprog
Fachmann
Zurueck
Ist- / Wert
(Maximal)
Soll- / Wert
(Minimal)
Grundeinstellung
Uhrzeit
datum
zeitprog
HK
Mischer 1
mischer 7
ww temp
sprache
tastensperre
Kühlfunktion
kühltemp
Zeitprogramme
heizung
warmwasser
zirkulation
**
Tagtemp
spartemp
heizkurve
raumeinfl
Wi/so umsch
eco-abs
hk
mischer 1
mischer 2
***
*
Zeitprog 1/2
Mo - Fr
sa - so
Fachmann
mischer 7
Zeitprog 3
mo
Für den
Fachhandwerker
Nur aktiv bei BM im Wandsockel
*
**Abhängig von Konguration der Anlage
***Zeitprogramm für Mischer einstellbar,
wenn Mischermodule angeschlossen
di
mi
do
fr
sa
so
Abb. 5.1 Menüstruktur Bedienmodul BM
22 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 24
Grundeinstellungen

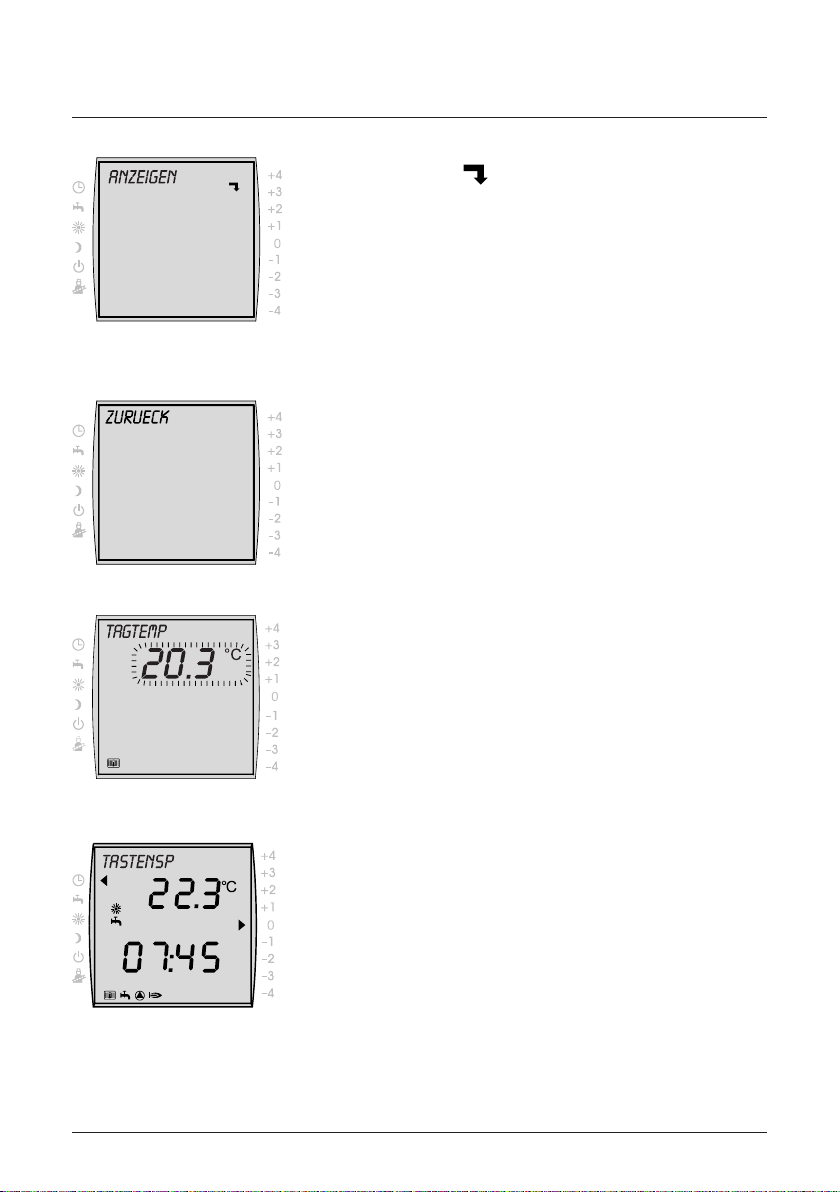

Wenn dieser Pfeil im Display erscheint, dann ist ein
Unter menü vorhanden
Wenn Sie unter Menüpunkt
ler drücken, dann gelangen Sie in das über geordnete
Menü.
Wenn Sie einen Wert einstellen können, dann blinkt der
einstellbare Wert im Display.
Wenn in dem Disaplay
Tastensperre aktiviert.
f Sie können die Tastensperre vorübergehend de-
aktivieren, indem Sie den rechten Einsteller etwa
2 Sekunden drücken.
zurueck den rechten Einstel-
Tastensp erscheint, dann ist die
23Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 25
Grundeinstellungen
Einstellbereich: 0:00-23:59
5.1 Uhrzeit einstellen (Winter-/Sommerzeit)
Das Bedienmodul BM stellt nur bei einem angeschlossenen Funkuhrmodul mit Außenfühler die Uhrzeit und den
Wochentag automatisch ein.
f Fragen Sie Ihren Fachhandwerker, ob er ein Funk-
uhr modul mit Außenfühler montiert hat.
Winter-/Sommerzeitumstellung
Die Uhrzeit wird automatisch auf Sommer- bzw. Winterzeit umgestellt; siehe auch Anlagenparameter A20.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zu dem
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller, bis zu dem Menü
Uhrzeit.
f Drücken Sie den rechten Einsteller.
f Verstellen Sie die Uhrzeit, indem Sie den rechten
Einsteller drehen.
Langsam drehen = Minuten ändern
Schnell drehen = Stunden ändern
f Bestätigen Sie die Eingabe, indem Sie den rechten
Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
Wenn das Bedienmodul BM länger als 48 Stunden nicht
mit Strom versorgt wird, dann müssen Sie die Uhrzeit
und den Wochentag neu einstellen.
24 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 26
datum
24.02
2012
Grundeinstellungen
5.2 Datum einstellen
Datum einstellen
Die Einstellung erfolgt immer nach dem gleichem
Schema, erst Tag dann Monat und zum letzte das Jahr
einstellen.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zu dem
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Werkseinstellung: --Einstellbereich: 01.01.2011 bis
31.12.2099
f Drehen Sie den rechten Einsteller, bis zu dem Menü
Datum.
f Drücken Sie den rechten Einsteller.
f Stellen Sie das Datum ein.
f Bestätigen Sie die Eingabe, indem Sie den rechten
Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
25Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 27
Grundeinstellungen
5.3 Tagtemperatur einstellen (Heizen)
Mit der Tagtemperatur stellen Sie die gewünschte Raumtemperatur innerhalb der Schaltzeiten ein.
Passen Sie vorzugsweise die Tagtemperatur über Temperaturkorrektur (→ Raumtemperatur kurzzeitig anpassen) an.
Ohne eingestellten Raumeinuss (Bedienmodul BM als
Fernbedienung montiert) stellt die eingestellte Raumtemperatur nur einen Näherungswert dar (→ Raumeinfluss
einstellen).
Wenn das Bedienmodul BM als Fernbedienung im Raum
montiert ist, dann drehen Sie alle Thermostatventile im
Raum vollständig auf.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
HK
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
tagtemp.
f Um die Temperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Tagtemperatur, indem Sie den rech-
ten Einsteller drehen.
f Bestätigen Sie die Tagtemperatur, indem Sie den
rechten Einsteller drücken.
Werkseinstellung: 20 °C
Einstellbereich: 5-30 °C
26 Bedienungsanleitung Bedienmodul BM - 3062536_201203
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
Page 28
Grundeinstellungen
5.4 Warmwassertemperatur einstellen
Mit der Warmwassertemperatur stellen Sie die Temperatur ein, auf die der Warmwasserspeicher vom Heizgerät
aufgeheizt wird.
Gefahr!
Verbrühungsgefahr durch heißes Wasser bei solarer
Warmwasserbereitung!
Bei solarer Warmwasserbereitung kann die Warmwassertemperatur über 90 °C heiß sein und kann zu Verbrühungen führen.
f Fragen Sie für eine entsprechende Temperatur-
begrenzung Ihren Fachhandwerker.
Gefahr!
Verbrühungsgefahr durch heißes Wasser!
Wassertemperaturen über 65 °C können zu Verbrühungen führen.
f Stellen Sie die Warmwassertemperatur nicht über
60 °C ein.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Werkseinstellung: 50 °C
Einstellbereich: 15-65 °C
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
WW Temp.
f Um die Temperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Warmwassertemperatur, indem Sie
den rechten Einsteller drehen.
f Bestätigen Sie die Warmwassertemperatur, indem
Sie den rechten Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
27Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 29
Grundeinstellungen
5.5 Spartemperatur einstellen (Absenken)
Die Spartemperatur ist die Temperatur, auf die der Heizkreis/die Raumtemperatur außerhalb der Schaltzeiten
(→Schaltzeiten, Heizzeiten programmieren) aufgeheizt
wird, z. B. nachts oder in Ihrer Abwesenheit oder im
Absenkbetrieb.
Ohne eingestellten Raumeinuss (Bedienmodul BM als
Fernbedienung montiert) stellt die eingestellte Raumtemperatur nur einen Näherungswert dar (→ Raumeinfluss
einstellen).
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
HK
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Spartemp.
f Um die Temperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Spartemperatur, indem Sie den rech-
ten Einsteller drehen.
f Bestätigen Sie die Spartemperatur, indem Sie den
rechten Einsteller drücken.
Werkseinstellung: 16 °C
Einstellbereich: 5-30 °C
28 Bedienungsanleitung Bedienmodul BM - 3062536_201203
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
Page 30
Grundeinstellungen
5.6 Schaltzeiten
Die Schaltzeiten stehen Ihnen in der Betriebsart Zeitautomatik und Sommerbetrieb zur Verfügung.
Sie können Zeiten programmieren, in denen die Heizung
auf die gewünschte Raumtemperatur (Tagtemperatur)
heizt.
Sie können Zeiten programmieren, in denen der Warmwasserspeicher auf eine bestimmte Warmwassertemperatur aufgeheizt wird.
Sie können Zeiten programmieren, in denen die
Zirkulations pumpe (falls vorhanden) eingeschaltet wird.
Die Schaltzeiten für die Heizung, die Warmwasserbereitung und die Zirkulationspumpe (falls vorhanden)
stellen Sie in zwei Schritten ein.
Zuerst legen Sie fest, ob Sie die Schaltzeiten für die Tagesblöcke Mo-Fr und Sa-So oder für jeden Tag einzeln
programmieren.
Dann können Sie die Schaltzeiten entsprechend Ihren
Wünschen programmieren.
Ihnen stehen für jeden Tagesblock bzw. Tag drei Schaltzeiten zur Verfügung.
Sie können für den Heizkreis, jeden weiteren Mischerkreis, die Warmwasserbereitung und die Zirkulationspumpe individuelle Schaltzeiten programmieren.
Sie können auch (vor-) programmierte Schaltzeiten
wieder löschen. Dazu müssen Sie die Ein- oder die Ausschaltzeit auf 4 Striche --:-- einstellen.
Werkseitig sind drei Schaltzeitprogramme vorprogrammiert.
29Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 31
Grundeinstellungen
5.6.1 Vorprogrammierte Schaltzeiten
Zeitpro-
gramm
Zeitprog 1 Mo-Fr 1
Zeitprog 2 Mo-Fr 1
Zeitprog 3 Mo 1
Block
Sa-So 1
Sa-So 1
Di 1
Mi 1
Do 1
Fr 1
Sa 1
So 1
Schalt-
zeit
HK Mischer Warmwasser Zirkulation
EIN AUS EIN AUS EIN AUS EIN AUS
6:00 22:00 5:00 21:00 5:30 22:00 6:00 6:30
2
3
7:00 23:00 6:00 22:00 6:30 23:00 6:30 7:00
2
3
6:00 8:00 5:00 7:00 5:00 6:00 6:00 6:15
2
15:00 22:00 14:00 21:00 17:00 18:00
3
7:00 22:00 6:00 21:00 6:00 7:00 6:30 6:45
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
5:30 21:00 4:30 20:00 5:00 7:00 6:00 6:30
2
3
16:00 21:00 16:30 17:00
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
15:00 21:00 17:00 17:30
Tab. A.2 Vorprogrammierte Schaltzeiten
17:00 18:30
11:00 12:00
17:00 18:30
30 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 32
Werkseinstellung: 1
Einstellbereich: 1/2/3
Grundeinstellungen
5.6.2 Zeitprogramm auswählen
Mit dem Zeitprogramm legen Sie fest, ob Sie die Schaltzeiten für die Tagesblöcke Mo-Fr und Sa-So oder für
jeden Tag einzeln programmieren.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Zeitprog.
f Um das Zeitprogramm zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie das Zeitprogramm, indem Sie den rech-
ten Einsteller drehen.
1 = Mo-Fr und Sa-So
2 = Mo-Fr und Sa-So
3 = Mo, Di, Mi, Do, Fr, Sa, So
f Bestätigen Sie das Zeitprogramm, indem Sie den
rechten Einsteller drücken.
HK
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
31Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 33
Grundeinstellungen
Einstellbereich:
00:00-00:00 in 15-min-Schritten

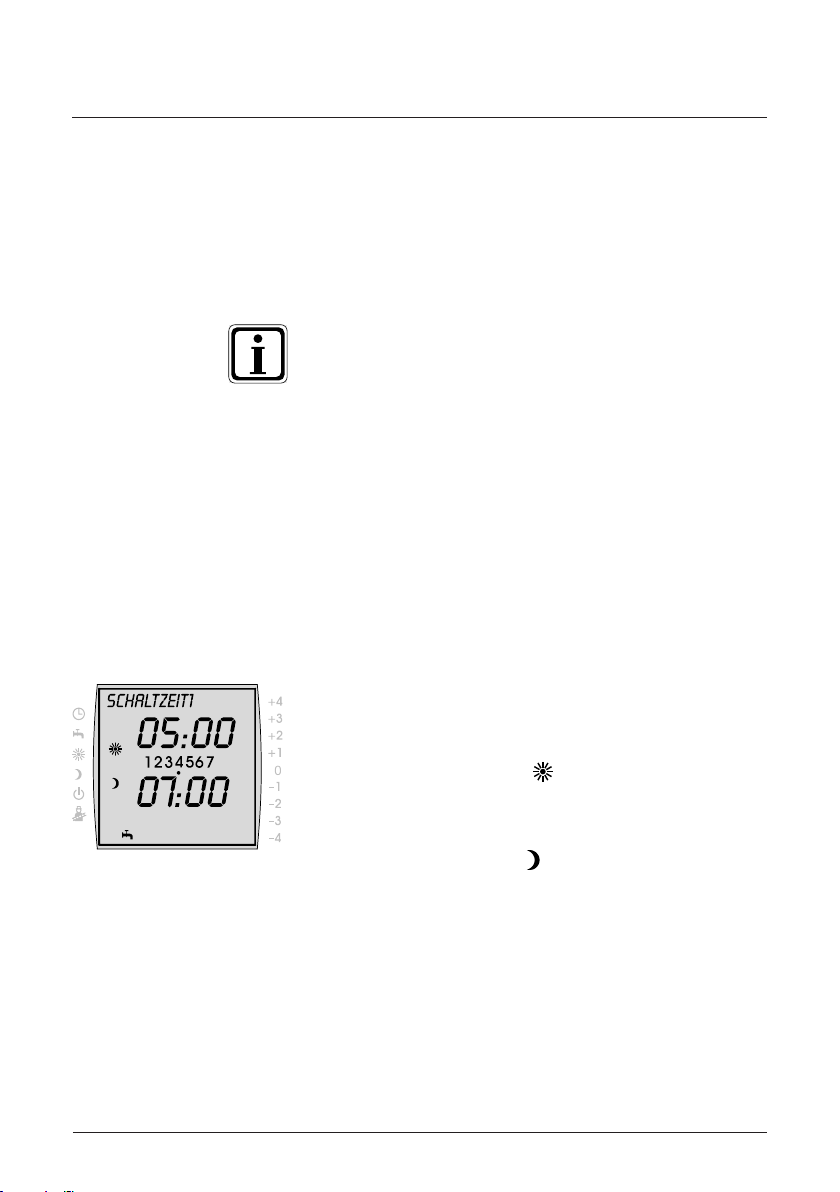

5.6.3 Heizzeiten programmieren
Mit den Heizzeiten legen Sie fest, wann die Heizung im
Zeitautomatik-Betrieb ein- und ausgeschaltet wird.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Zeitprog.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
heizung.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
f Wählen Sie den Tag/Tagesblock, indem Sie den
rechten Einsteller drehen.
f Drücken Sie den rechten Einsteller.
f Wählen Sie die Schaltzeit, indem Sie den rechten
Einsteller drehen.
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Startzeit
ten Einsteller drehen.
f Bestätigen Sie die Startzeit, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Endzeit
Einsteller drehen.
f Bestätigen Sie die Endzeit, indem Sie den rechten
Einsteller drücken.
ein, indem Sie den rech-
ein, indem Sie den rechten
HK
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
32 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 34
Grundeinstellungen
Programmieren Sie die Schaltzeiten immer aufeinander
folgend.
Schaltzeit 1: 06:00 – 10:00 Uhr
Schaltzeit 2: 15:00 – 22:00 Uhr
Die Zeit über Mitternacht hinaus müssen Sie bei den
Zeitprogrammen 1 und 2 entsprechend dem folgenden
Beispiel programmieren:
Im Zeitprogramm 1 soll von 16:00 Uhr bis 03:00 Uhr am
folgenden Tag geheizt werden. Dafür stellen Sie folgende Zeiten ein:
Schaltzeit 1: 00:00 – 03:00 Uhr
Schaltzeit 2: 16:00 – 24:00 Uhr
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
33Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 35
Grundeinstellungen
Einstellbereich: 00:00-00:00
in 15 min
Schritten
5.6.4 Warmwasserzeiten programmieren
Mit den Warmwasserzeiten legen Sie fest, zu welchen
Zeiten Ihnen das Warmwasser mit der eingestellten
Warmwassertemperatur zur Verfügung stehen soll.
Außerhalb der Schaltzeiten wird der Warmwasserspeicher nicht vom Heizgerät aufgeheizt.
Wenn Sie eine Heizungsanlage mit solarer Unterstützung haben, dann wird der Warmwasserspeicher auch
außerhalb der Schaltzeiten aufgeheizt, solange solare
Energie vorhanden ist.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Zeitprog.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Warmwasser.
f Wählen Sie den Tag/Tagesblock, indem Sie den
rechten Einsteller drehen.
f Drücken Sie den rechten Einsteller.
f Wählen Sie die Schaltzeit, indem Sie den rechten
Einsteller drehen.
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Startzeit
ten Einsteller drehen.
f Bestätigen Sie die Startzeit, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Endzeit
Einsteller drehen.
f Bestätigen Sie die Endzeit, indem Sie den rechten
Einsteller drücken.
ein, indem Sie den rech-
ein, indem Sie den rechten
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
34 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 36
Einstellbereich: 00:00-00:00
in 15 min
Schritten
Grundeinstellungen
5.6.5 Zirkulationspumpenzeiten programmieren
Mit den Zirkulationspumpenzeiten legen Sie fest, in welchen Zeiten die Zirkulationspumpe (falls vorhanden) das
Warm wasser in den Leitungen umwälzt.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Zeitprog.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Zirkulation.
f Wählen Sie den Tag/Tagesblock, indem Sie den
rechten Einsteller drehen.
f Drücken Sie den rechten Einsteller.
f Wählen Sie die Schaltzeit, indem Sie den rechten
Einsteller drehen.
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Startzeit
ten Einsteller drehen.
f Bestätigen Sie die Startzeit, indem Sie den rechten
Einsteller drücken.
f Stellen Sie die Endzeit
Einsteller drehen.
f Bestätigen Sie die Endzeit, indem Sie den rechten
Einsteller drücken.
ein, indem Sie den rech-
ein, indem Sie den rechten
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
35Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 37
Grundeinstellungen
5.7 Tastensperre einstellen
Die Tastensperre verhindert ein unbeabsichtigtes Ändern
von Einstellungen am Bedienmodul BM.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Tastensperre.
f Um die Tastensperre ein- oder auszuschalten drü-
cken Sie den rechten Einsteller.
f Wählen Sie die Einstellung, indem Sie den rechten
Einsteller drehen.
ON = Tastensperre ein
OFF = Tastensperre aus
Werkseinstellung: OFF
Einstellbereich: ON/OFF
f Bestätigen Sie die Einstellung, indem Sie den rech-
ten Einsteller drücken.
Die Tastensperre wird ca. 1 Minute nach der letzten
Einstellung aktiviert.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
Wenn die Tastensperre eingestellt ist, dann erscheint,
sobald eine Taste oder ein Einsteller betätigt wird,
Tastensp im Display.
f Heben Sie die Tastensperre vorübergehend auf,
indem Sie den rechten Einsteller ca. 1 Sekunde
gedrückt halten.
36 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 38
Grundeinstellungen
5.8 Raumeinuss einstellen
Der Raumeinuss ist nur aktiv, wenn das Bedien-
modul BM als Fernbedienung montiert ist und Sie die
Funktion Raumeinuss eingestellt haben.
Verändern Sie den Raumeinuss nur in Absprache mit
Ihrem Fachhandwerker.
Mit dem Raumeinuss wird die Raumtemperaturänderung durch Fremdwärme oder Fremdkälte (z. B.
Sonnen einstrahlung, Kaminofen oder geöffnete Fenster)
ausgeglichen.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
HK
Werkseinstellung: OFF
Einstellbereich: ON/OFF
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Raumeinfl.
f Um den Raumeinuss ein- oder auszuschalten drü-
cken Sie den rechten Einsteller.
f Wählen Sie die Einstellung, indem Sie den rechten
Einsteller drehen.
ON = Raumeinuss ein
OFF = Raumeinuss aus
f Bestätigen Sie die Einstellung, indem Sie den rech-
ten Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
37Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 39
Grundeinstellungen
5.9 Winter-/Sommerumschaltung einstellen
Die Funktion Winter-/Sommerumschaltung ist nur
aktiv, wenn ein Außenfühler angeschlossen ist.
Verändern Sie die Winter-/Sommerumschaltung nur in
Absprache mit Ihrem Fachhandwerker.
Die Funktion Winter-/Sommerumschaltung optimiert
die Zeiten, in denen die Heizung auf die Tagtemperatur
heizt. Wenn die mittlere Außentemperatur über der eingestellten Winter-/Sommer-Temperatur liegt, dann wird
die Heizung in den Standby-Betrieb geschaltet.
Wenn die mittlere Außentemperatur unter der eingestellten Winter-/Sommer-Temperatur liegt, dann wird die
Heizung in den Zeitautomatik-Betrieb geschaltet.
Den Berechnungszeitraum für die mittlere Außentemperatur stellt Ihr Fachhandwerker ein.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den entsprechenden
Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
HK
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
wi/So umsch.
f Um die Temperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Temperatur für die Winter-/Sommer-
um schaltung, indem Sie den rechten Einsteller
drehen.
f Bestätigen Sie die Temperatur für die Winter-/Som-
merumschaltung, indem Sie den rechten Einsteller
Werkseinstellung: 20 °C
Einstellbereich: 0-40 °C
38 Bedienungsanleitung Bedienmodul BM - 3062536_201203
drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
Page 40
Grundeinstellungen
5.10 ECO-ABS einstellen
Über die ECO-ABS-Temperatur können Sie eine Außentemperatur vorgeben, ab der die Heizung im Absenkbetrieb ein- oder ausgeschaltet wird.
Verändern Sie die ECO-ABS Einstellung nur in Absprache mit Ihrem Fachhandwerker.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
Wenn ein Heizkreis und ein oder mehrere Mischer kreise
angeschlossen sind (z. B. Heizkörper und Fußbodenheizung), dann wählen Sie erst den Heiz- oder Mischerkreis aus.
f Drehen Sie den Einsteller bis zum Unter menü
oder
MK1 … MK7.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
eco-abs.
f Um die Temperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die ECO-ABS-Temperatur, indem Sie
den rechten Einsteller drehen.
f Bestätigen Sie die ECO-ABS-Temperatur, indem Sie
den rechten Einsteller drücken.
HK
Werkseinstellung: 10 °C
Einstellbereich: -10-40 °C
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
39Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 41
Grundeinstellungen
5.11 Heizkurve einstellen
Das Unter menü
angeschlossenem Außenfühler angezeigt.
Die Tagtemperatur wird indirekt über eine Heiz kurve
geregelt. Die Heizkurve stellt das Verhältnis zwischen
Außentemperatur und Vorlauftemperatur dar.
Die Vorlauftemperatur ist die Temperatur des Heizwassers, das das Heizgerät verlässt.
Die Heizkurve können Sie für den Heizkreis und ein oder
mehrere Mischer kreise individuell einstellen.
Die erforderliche Grundeinstellung an der Heizkurve hat
Ihr Fachhandwerker bei der Installation der Heizungsanlage vorgenommen.
Vorsicht!
Beschädigungsgefahr durch hohe Vorlauftemperaturen!
Vorlauftemperaturen über 40 °C bei einer Fußbodenheizung können zu Schäden am Bodenbelag führen.
f Stellen Sie bei einer Fußboden heizung maximal die
Heizkurve 0,8 ein.
f Stellen Sie eine Heizkurve ein, so dass die Vorlauf-
temperatur nicht über 40 °C liegt.
f Verändern Sie die Heizkurve nur in Absprache mit
Ihrem Fachhandwerker.
Heizkurve wird nur bei Anlagen mit
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
40 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 42
Werkseinstellung: deutsch
Grundeinstellungen
5.12 Sprache einstellen
Sie können die Spracheinstellung des Bedienmodules BM ändern.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Sprache.
f Um die Sprache zu ändern, drücken Sie den rechten
Einsteller.
f Wählen Sie die Sprache, indem Sie den rechten
Einsteller drehen.
Zur Auswahl stehen Ihnen:
Englisch, Französisch, Niederländisch, Spanisch,
Portugiesisch, Italienisch, Tschechisch, Polnisch,
Slowakisch, Ungarisch, Russisch, Griechisch,
Türkisch, Bulgarisch, Kroatisch, Lettisch, Litauisch,
Rumänisch, Schwedisch, Serbisch, Slowenisch,
Dänisch, Estnisch
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
41Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 43
Grundeinstellungen
5.13 Kühlfunktion mit Wärmepumpe einstellen
In Verbindung mit einer Wolf-Wärmepumpe und dem
Kühlmodul BKM kann man im BM die Kühlfunktion für
einen Heizkreis aktivieren. Die Kühlfunktion gilt nur für
die Heizkreise, denen ein separates Bedienmodul über
die Adressierung zugeordnet wird. Die Kühlung ist für
einen Heizkreis aktiv, wenn kein Heizkreis der Anlage
Heizwärme fordert, das entsprechende Bedienmodul im
Sommerbetrieb ist und die Raumisttemperatur ≥ Raumsolltemperatur Kühlen (= Kühltemperatur) ist. Im Bedienmodul wird zusätzlich das Symbol “☼“ mit angezeigt.
Im Zeitautomatik-Betrieb muss ein Zeitprogramm bzw.
eine programmierte Schaltzeit für Heizung aktiv sein des
Bedien modules BM ändern.
Kuehlfkt
On
Werkseinstellung: OFF
Einstellbereich: ON/OFF
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
KUehlfkt.
f Um die Kühlfunktion zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Kühlfunktion, indem Sie den rechten
Einsteller drehen.
Zur Auswahl stehen Ihnen:
ON = Kühlfunktionen eingeschaltet
OFF = Kühlfunktionen ausgeschaltet
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
42 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 44
Grundeinstellungen
5.14 Kühltemperatur einstellen
In Verbindung mit einer Wolf-Wärmepumpe und dem
Kühlmodul BKM kann man im BM die Kühlfunktion
für einen Heizkreis aktivieren und die Kühltemperatur
einstellen.
Kuehltemp
25.0 °C
Werkseinstellung: 25 °C
Einstellbereich: 5 bis 35 °C
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum
Menü
Grundeinst.
f Drücken Sie den rechten Einsteller.
f Drehen Sie den rechten Einsteller bis zum Unter-
menü
Kuehltemp
f Um die Kühltemperatur zu ändern, drücken Sie den
rechten Einsteller.
f Wählen Sie die Kühltemperatur, indem Sie den rech-
ten Einsteller drehen.
f Bestätigen Sie die Auswahl, indem Sie den rechten
Einsteller drücken.
In die Grundanzeige gelangen Sie zurück, indem Sie die
Taste Info drücken.
43Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 45
Energiespartipps
6 Energiespartipps
Raumtemperatur (Tagtemperatur)
Stellen Sie die Raumtemperatur so hoch ein, dass Sie
die Raumtemperatur als gerade angenehm empnden.
Ein Grad höhere Raumtemperatur bedeutet einen zusätzlichen Energieverbrauch von etwa 6 %.
Heizen Sie selten genutzte Räume oder Schlafzimmer
nicht dauerhaft wie häug genutzte Räume.
Efzient Heizen
Heizen Sie alle Räume im Haus oder in der Wohnung.
Ein einzelner beheizter Raum heizt die anliegenden
Räume unkontrolliert mit. Heizen Sie die Räume entsprechend der Nutzung. Halten Sie in allen Räumen
eine Mindesttemperatur. In nicht beheizten Räumen
kann sich Feuchtigkeit an den Wänden niederschlagen
und die Bausubstanz dadurch beschädigen.
Thermostatventile
Thermostatventile halten die eingestellte Temperatur ein.
Sie öffnen bei niedriger Raumtemperatur und schließen
bei höherer Temperatur selbsttätig.
Lassen Sie alle Thermostatventile im Raum, in dem sich
das Bedienmodul BM bendet, vollständig geöffnet, da
sich sonst Thermostatventile und Bedienmodul gegenseitig beeinussen.
Wartung der Heizungsanlage
Rußablagerungen im Brennerraum eines Heizkessels
oder ein schlecht eingestellter Brenner können den
Wirkungsgrad einer Heizung leicht um 5 % oder mehr
mindern. Eine regelmäßige Wartung der Anlage durch
den Heizungs-Fachbetrieb kann sich also schnell bezahlt machen.
Frei zugängliche Heizkörper
In der Nähe der Heizkörper muss die Luft gut zirkulieren
können, sonst verliert die Heizung an Wirkung.
Moderne Heizkörper geben einen Teil der Wärme als
Strahlungswärme ab.
Lange Vorhänge oder ungünstig platzierte Möbel können
bis zu 20 % der Wärme schlucken.
44 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 46
Energiespartipps
Die Wärme im Raum lassen - auch nachts!
Das Schließen von Rollläden und Zuziehen der Vorhänge verringert nachts die Wärmeverluste im Raum über
die Fensterächen spürbar. Die Isolation der Heizkörpernischen und ein heller Anstrich sparen bis zu 4 % der
Heizkosten. Auch dichte Fugen an Fenster und Türen
halten die Energie im Raum.
Lüften
Lüften Sie die Räume, indem Sie die Thermostatventile
herunterdrehen und alle Fenster des Raumes, besser
in der gesamten Wohnung, weit öffnen, so genanntes
Stoßlüften. Durch das kurze und wirkungsvolle Lüften
wird nur die Luft im Raum ausgetauscht und die Möbel
und Wände geben die gespeicherte Wärme schnell an
die kühle Luft wieder ab.
Entlüften der Heizkörper
Regelmäßiges Entlüften der Heizkörper in allen Räumen
– vor allem in den oberen Wohnungen bei Mehrfamilienhäusern sorgt für die einwandfreie Funktion von Heizkörpern und Thermostatventilen. Der Heizkörper reagiert
schnell auf veränderten Wärmebedarf.
Absenkbetrieb, Spartemperatur
Stellen Sie die Spartemperatur nur um 5 °C niedriger ein
als die Raumtemperatur (Tagtemperatur). Wenn Sie die
Absenktemperatur niedriger einstellen, dann verlieren
Sie den Einspareffekt dadurch, dass viel Energie benötigt wird die Räume wieder aufzuheizen. Nur bei längerer
Abwesenheit, z. B. Urlaub lohnt es sich die Absenktemperatur niedriger einzustellen.
Zirkulationspumpe
Die Zirkulationspumpe wälzt das Warmwasser im Leitungsnetz um. Dadurch steht Ihnen an den Zapfstellen
sofort warmes Wasser zur Verfügung.
45Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 47
Meldungen und Störungen
7 Meldungen und Störungen
7.1 Wartung
Nach einem bestimmten Zeitraum, den ihr Fachhandwerker eingestellt hat, erscheint im Display des Bedien-
moduls BM die Meldung
f Wenden Sie sich an Ihren Fachhandwerker für die
Wartung Ihrer Heizungsanlage.
7.2 Störung
Eine Störung an der Heizungsanlage erkennen Sie,
wenn der Leuchtring an der Regelung rot blinkt.
Über das Bedienmodul BM kann der Fachhandwerker
mit Hilfe einer Fehlercode-Tabelle die Störung schnell
erkennen.
f Beachten Sie bei Störungen die Hinweise in der
Bedienungsanleitung Ihres Heizgerätes.
f Fragen Sie im Falle einer Störung an Ihrer Heizungs-
Beispiel
anlage Ihren Fachhandwerker.
Wartung.
7.2.1 Meldung am Heizgerät
Anzeige
Leuchtring
Grün blinkend
Grünes
Dauerlicht
Gelb blinkend Schornsteinfegerbetrieb
Gelbes
Dauerlicht
Rot blinkend Störung
Tab. 7.1 Bedeutung Leuchtring am Heizgerät
46 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Bedeutung
Bereit (Netz ist eingeschaltet, keine
Wärmeanforderung)
Wärmeanforderung: Pumpe läuft,
Brenner aus
Brenner ein, Flamme ein
Page 48
Technische Daten
8 Technische Daten
Bezeichnung
Anschlussspannung
eBUS
Leistungsaufnahme max. 0,5 W
Schutzart Wandsockel IP 30
Schutzart Heizgerät gem. Schutzartregelung
Gangreserve > 48 Std.
Umgebungstemperatur 0 - 50 °C
Datenerhalt EEPROM permanent
CE-Kennzeichnung
Tab. 8.1 Technische Daten
15-24 V
Richtlinie über die
elektromagnetische
Verträglichkeit
(Richtlinie 2004/108/EG)
Niederspannungsrichtlinie
(Richtlinie 2006/95/EG)
47Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 49
Anhang
Anhang
Tabelle Anzeige Info-Taste
Anzeigen der Info-Taste oder des Menüs
Anzeige Name
WW TEMP
WW Solar 1
WW SOL 1 24 H
Kollektor 1
Kollek 24 H
Ruecklauf
Durchfluss
WW Solar 2
WW SOL 2 24 H
Kollektor 2
Kollek 24 H
WW Solar 3
WW SOL 3 24 H
Betriebstd 1
Betriebstd 2
Betriebstd 3
Sol. Leistg
Ertrag Tag
Warmwasser-IST-Temperatur Heizung (°C)
Warmwasser-SOLL-Temperatur Heizung (°C)
* Warmwasser-IST-Temperatur Solar speicher 1 (in °C)
Maximaltemperatur Solarspeicher fühler 1 (°C)
*
Minimaltemperatur Solarspeicher fühler 1 (°C)
* Kollektortemperatur Kollektorfeld 1 Solaranlage (°C)
Maximaltemperatur Kollektorfeld 1 Solaranlage (°C)
*
Minimaltemperatur Kollektorfeld 1 Solaranlage (°C)
* Rücklauftemperatur Solaranlage (°C)
* Durchuss Solarkreis (l/min.)
* Warmwasser-IST-Temperatur Solar speicher 2 (°C)
Maximaltemperatur Solarspeicher fühler 2 (°C)
*
Minimaltemperatur Solarspeicher fühler 2 (°C)
* Kollektortemperatur Kollektorfeld 2 Solaranlage (°C)
Maximaltemperatur Kollektorfeld 2 Solaranlage (°C)
*
Minimaltemperatur Kollektorfeld 2 Solaranlage (°C)
* Warmwasser-IST-Temperatur Solar speicher 3 (°C)
Maximaltemperatur Solarspeicher fühler 3 (°C)
*
Minimaltemperatur Solarspeicher fühler 3 (°C)
* Betriebsstunden Solarkreispumpe 1 (Std.) **
* Betriebsstunden Solarkreispumpe 2 (Std.) **
* Betriebsstunden Solarkreispumpe 3 (Std.) **
* aktuelle Leistung Solaranlage (kW)
* aktueller Tagesertrag Solaranlage (kWh) **
Anzeige
Tab. A.1 Anzeige (Fortsetzung nächste Seite)
48 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 50
Anzeige Name
Anhang
Σ
Ertrag KWH
Σ
Ertrag MWH
STATUS SOL 1
STATUS SOL 2
STATUS SOL 3
AUSSENTEMP
AF-MITTEL
AF MAX MIN
RAUMTEMP
RAUMTEMP 1
(2-7)
BETR ART HK
* gesamter Ertrag Solaranlage (kWh) **
* gesamter Ertrag Solaranlage (MWh) **
Warmwasserladung Solarspeicher 1
*
Antilegionellenfunktion Solar speicher 1
(0=nicht erfolgreich / 1=erfolgreich)
Warmwasserladung Solarspeicher 2
*
Antilegionellenfunktion Solar speicher 2
(0=nicht erfolgreich / 1=erfolgreich)
Warmwasserladung Solarspeicher 3
*
Antilegionellenfunktion Solar speicher 3
(0=nicht erfolgreich / 1=erfolgreich)
Außentemperatur (°C)
Außentemperatur Mittelwert (°C)
Außentemperatur Maximalwert (°C; 0 bis 24 Uhr)
Außentemperatur Minimalwert (°C; 0 bis 24 Uhr)
Raumtemperatur IST-Wert (°C)
Raumtemperatur SOLL-Wert (°C)
Raumtemperatur-IST-Wert Mischerkreis 1 (2-7) (°C)
*
Raumtemperatur-SOLL-Wert Mischerkreis 1 (2-7) (°C)
Betriebsart Heizkreis (Sonne, Mond, Standby)
Sammler IST-Temperatur (°C)
Sammlertemp
Tab. A.1 Anzeige (Fortsetzung nächste Seite)
*
Sammler SOLL-Temperatur (°C)
49Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 51
Anhang
Anzeige Name
T-KESSEL
Mischer 1
(2-7)
Kessel IST-Temperatur (°C)
Kessel SOLL-Temperatur (°C)
Mischer IST-Temperatur 1 (2-7) (°C)
*
Mischer SOLL-Temperatur 1 (2-7) (°C)
Betriebsart Mischerkreis (Sonne, Mond, Standby)
RUECKLAUF
STATUS HG
BRENNERSTD
BRENNERST
Tab. A.1 Anzeige (Fortsetzung)
* Es werden nur Werte von angeschlossenen Modulen (Mischermodul MM,
Kaskadenmodul KM, Solarmodul SM) angezeigt.
** Die Anzeige können Sie auf Null zurücksetzen, indem Sie den rechten Ein-
steller ca. 10 Sekunden gedrückt halten.
Rücklauf-IST-Temperatur (°C)
Status Heizgerät
(→ Montageanleitung des Heizgerätes)
Betriebsstunden Brenner
Brennerstarts des Heizgerätes
50 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 52
Tabelle Status Heizgerät (HG)
Anhang
Status
HG
0 Standby
1 Schornsteinfegerbetrieb max.30 min.
2 Softstart ca. 3 min.
3 Wärmeanforderung (Heizbetrieb)
5 Wärmeanforderung mit Taktsperre
6 Taktsperre siehe HG 09
7 Frostschutz-Heizung siehe A 09
8 Anfahrentlastung siehe HG 26
11 Warmwasserzapfung bei Kombigeräten
12 Warmwasserzapfung-Nachlauf 1 min.
13 Mindestkombizeit noch in WW
14 Warmwasserschnellstart-Nachladung siehe HG 11
15 Speicherbetrieb bei Heizgeräten
16 Frostschutz-Speicher < + 5 K
17 Pumpennachlauf-Speicher siehe HG 19
18 Trockenlauf eventl. Pumpe
Bedeutung Hinweise
19 dt-Leistungsabsenkung Lüfterdrehzahl
20 Speicherparallelbetrieb siehe A 10
21 max. Speicherladezeit überschritten
22
23
24 Sperrzeit Abgasüberwachung 15 min.
Fühlerbetriebsart 2, geschlossener
Kontakt
Fühlerbetriebsart 3, geschlossener
Kontakt
siehe HG 20 , MI
09
siehe HG 24
siehe HG 24
51Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 53
Anhang
Parameter-Überblick Grundeinstellungen
Parameter Einstellbereich
Uhrzeit 0 bis 24 Uhr -
Datum
Zeitprogramm 1 / 2 / 3 1
Tagtemperatur 5 bis 30 °C 20 °C
Spartemperatur 5 bis 30 °C 16 °C
Heizkurve
(HK) Heizkreis
(MI 1-7) Mischerkreise
Raumeinuss ON/OFF OFF
Winter-/Sommerumschaltung
ECO-ABS -10 bis 40 °C 10 °C
Warmwassertemperatur
Standkessel
Wandkessel mit
Speicher
Wandkombigeräte
Sprache
01.01.2011 bis
31.12.2099
0 bis 3,0
0 bis 3,0
0 bis 40 °C 20 °C
15 bis 65 °C
15 bis 65 °C
40 bis 65 °C
deutsch*
→ „ Sprache
einstellen“
Werks-
einstellung
-
1,2
0,8
50 °C
50 °C
50 °C
deutsch
individuelle
Einstellung
Tastensperre ON/OFF OFF
Kühlfunktion ON/OFF OFF
Kühltemperatur 5 bis 35 °C 25 °C
Tab. A.3 Parameter-Überblick Grundeinstellungen
52 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 54
Fachwortverzeichnis
Fachwortverzeichnis
Absenkbetrieb
Im Absenkbetrieb wird die Raumsolltemperatur während
der Zeiten geringer Nutzung, wie z. B. in der Nacht, auf
die Spartemperatur reduziert.
Antilegionellenfunktion
Legionellen sind eine Bakterienart, die schwere Erkrankungen verursachen kann. Legionellen können sich
bilden und vermehren, wenn Leitungswasser langen
Verweilzeiten bei Temperaturen zwischen 25 °C bis
50 °C ausgesetzt ist. Dies kann beispielsweise in Warmwasserspeichern der Fall sein. Die Antilegionellenfunktion kann durch kurzzeitiges Erhitzen auf Temperaturen
über 65 °C eventuell vorhandene Bakterien im Warmwasser abtöten.
eBUS
eBUS ist ein Protokoll zur Vernetzung von Komponenten
einer Heizungsanlage mit dem Ziel, eine zentrale Steuerung des gesamten Heizungssystems zu ermöglichen.
ECO-ABS
Die Funktion ECO-ABSENKEN bewirkt ein automatisches Ein- oder Ausschalten der Heizung während des
Absenkbetriebs, wenn die mittlere Außentemperatur
einen bestimmten Wert unter- oder überschreitet, beispielsweise bei hohen Außentemperaturen in der Nacht.
Fachmannebene
Die Einstellmöglichkeiten der Fachmannebene sind dem
Fachhandwerker vorbehalten. Diese Einrichtung dient
Ihrer Sicherheit, denn fehlerhafte Eingaben können
Verletzungen oder Schäden an der Heizungsanlage
verursachen.
53Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 55
Fachwortverzeichnis
Frostschutz
Der Fachhandwerker stellt am Bedienmodul BM einen
Temperaturwert ein, ab dem das Heizgerät in die Frostschutzfunktion geht. Unterschreitet die Außentemperatur
den eingestellten Wert, dann läuft die Kesselkreispumpe
ständig. Sinkt die Kesselwassertemperatur unter 5 °C,
dann schaltet der Brenner ein und heizt bis zur Kesselminimaltemperatur auf.
Heizbetrieb
Im Heizbetrieb wird die Raumtemperatur während der
Zeiten hoher Nutzung, wie z. B. während des Tages, auf
etwa der Tagtemperatur Wert gehalten.
Heizkreis
Ein Heizkreis ist ein in sich geschlossenes System zur
Wärmeverteilung. Es besteht aus Heizkörpern bzw.
Fußboden heizung, den zugehörigen Ventilen und den
Rohren für den Vor- und den Rücklauf.
Heizkurve
Die Heizkurve beschreibt den Zusammenhang zwischen
Außentemperatur und der Vorlauftemperatur, die nötig
ist, um eine gewünschte Raumtemperatur zu erreichen.
Kaskade
Eine Kaskade ist eine Parallelschaltung mehrerer Heizgeräte, um eine höhere Gesamtleistung zu erzielen.
Mischerkreis
Der Mischerkreis ist ein Heizkreis, in den zur Temperaturregelung des Heizungswassers ein Mischer eingebaut
ist. Der Mischer wird in den Heizungs vorlauf eingebaut,
um durch Beimischung von kühlerem Rücklaufwasser
die Vorlauftemperatur zu regeln.
Schornsteinfegerbetrieb
Der Schornsteinfegerbetrieb ist allein für die Abgasmessung nötig. Im Schornsteinfegerbetrieb arbeitet das
Heizgerät mit maximaler Heizleistung (Volllastbetrieb).
Der Schornsteinfegerbetrieb wird entweder nach 15
Minuten, oder nachdem die maximale Vorlauftemperatur
überschritten, ist automatisch beendet.
54 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 56
Fachwortverzeichnis
Spartemperatur
Die Spartemperatur ist der Wert, auf den die Raumsolltemperatur während der Zeiten geringer Nutzung abgesenkt wird.
Speicherladung
Die Speicherladung bezeichnet das Aufheizen eines
indirekt beheizten Speicher-Wassererwärmers. Zu diesem Zweck transportiert eine Speicherladepumpe das
Kesselwasser und somit die Heizwärme zum Wärmetauscher des Warmwasserspeichers.
Tastensperre
Die Tastensperre schützt das Bedienmodul BM vor versehentlichen Eingaben und Änderungen gespeicherter
Werte. Wenn die Tastensperre aktiv ist, dann nimmt das
Bedienmodul BM keine Eingaben an.
Vorlauftemperatur
Mit Vorlauftemperatur bezeichnet man die Temperatur
des zum Heizkörper hinießenden Heizungswassers.
Sie liegt bei außentemperaturgeführten Heizungsregelungen zwischen 35 °C und 70 °C (je nach Außentemperatur). Bei Heizungsanlagen mit reinen Flächenheizungen reichen 25 °C bis 40 °C aus. Bei Heizungsanlagen
ohne Mischerkreis ist die Vorlauftemperatur gleich der
Temperatur des Kesselwassers.
Warmwasserbereitung
Der Begriff Warmwasserbereitung bezeichnet die Erwärmung von Trinkwasser in einem Wassererwärmer. Dies
kann ein Durchlauferhitzer, ein Warmwasserspeicher,
ein indirekt beheizter Speicherwassererwärmer oder
Ähnliches sein.
Zirkulationspumpe
Die Zirkulationspumpe wälzt das im Warmwasserspeicher erwärmte Wasser in einer Zirkulationsleitung um,
damit Sie bei großer Entfernung zu einem zentralen
Warmwassererzeuger schnell warmes Wasser nutzen
können. Um Energie zu sparen, können Sie die Pumpe
während der Zeiten, zu denen kein Warmwasser benötigt wird, abschalten.
55Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 57
Stichwortverzeichnis
Stichwortverzeichnis
Symbole
1xWWasser 9
1xWWasser starten 20
A
Absenkbetrieb 8
Absenkbetrieb einstellen 15
Absenken 9
Absenken starten 19
Allgemeine Sicherheitshinweise 6
B
Bestimmungsgemäße Verwendung 6
D
Datum einstellen 25
E
ECO-ABS (ECO-Absenken) 9
ECO-ABS einstellen 39
Energiespartipps 44
G
Gerätebeschreibung 8
H
Heizen 9
Heizen starten 18
Heizzeiten programmieren 32
I
Information anzeigen 21
K
Kühlfunktion mit Wärmepumpe einstellen 42
Kühltemperatur einstellen 43
M
Meldungen 46
Menüstruktur 22
56 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 58
Stichwortverzeichnis
Mitgeltende Unterlagen 4
P
Parameter-Überblick Grundeinstellungen 52
R
Raumeinuss 9
Raumeinuss einstellen 37
Raumtemperatur kurzzeitig anpassen 17
S
Schaltzeiten 9, 29
Schornsteinfegerbetrieb 8
Schornsteinfegerbetrieb einstellen 16
Sommerbetrieb 8
Sommerbetrieb einstellen 14
Spartemperatur einstellen (Absenken) 28
Standby-Betrieb 8
Standby-Betrieb einstellen 15
Ständigen Betrieb einstellen 14
Ständiger Betrieb 8
Störungen 46
T
Tagtemperatur einstellen (Heizen) 26
Tastensperre 9
Tastensperre einstellen 36
Technische Daten 47
U
Übersicht Bedienmodul BM 10
Uhrzeit einstellen 24
V
Vorprogrammierte Schaltzeiten 30
W
Warmwassertemperatur einstellen 27
Warmwasserzeiten programmieren 34
Warnhinweise 4, 5
Winter-/Sommerumschaltung 9
Winter-/Sommerumschaltung einstellen 38
57Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 59
Stichwortverzeichnis
Z
Zeitautomatik-Betrieb 8
Zeitautomatik-Betrieb einstellen 13
Zeitprogramm auswählen 31
Zirkulationspumpenzeiten 35
58 Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 60
Stichwortverzeichnis
59Bedienungsanleitung Bedienmodul BM - 3062536_201203
Page 61
Wolf GmbH
Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600
Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH
Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0
Internet: www.wolf-heiztechnik.at
Bedienungsanleitung Bedienmodul BM – 3062536_201203 Änderungen vorbehalten
Loading...
