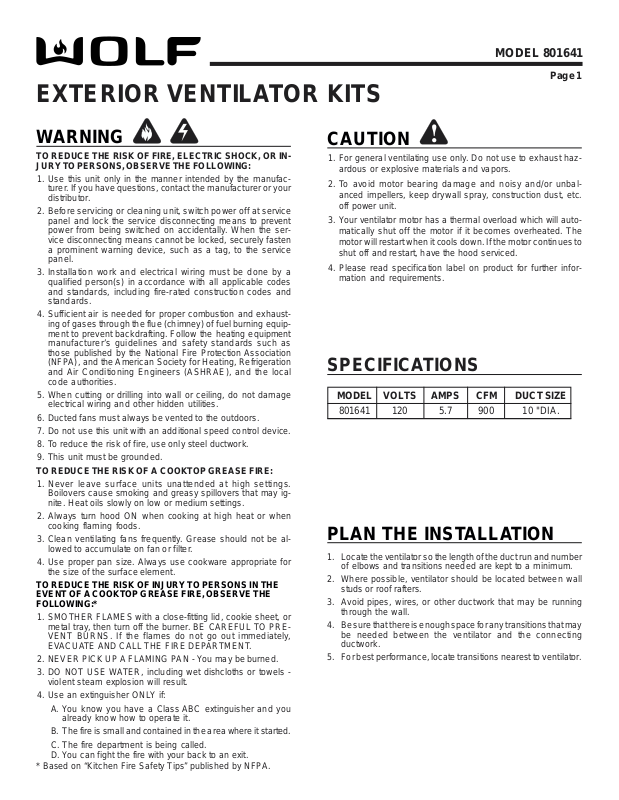

Page 1
!
EXTERIOR VENTILATOR KITS
MODEL 801641
Page 1
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer or your
distributor.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service
panel.
3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment
manufacturer’s guidelines and safety standards such as
those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local
code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with an additional speed control device.
8. To reduce the risk of fire, use only steel ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A COOKTOP GREASE FIRE:
1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when
cooking flaming foods.
3. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A COOKTOP GREASE FIRE, OBSERVE THE
FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels violent steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you
already know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.
2. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc.
off power unit.
3. Your ventilator motor has a thermal overload which will automatically shut off the motor if it becomes overheated. The
motor will restart when it cools down. If the motor continues to
shut off and restart, have the hood serviced.
4. Please read specification label on product for further information and requirements.
SPECIFICATIONS
MODEL VOLTS AMPS CFM DUCT SIZE
801641 120 5.7 900 10 "DIA.
PLAN THE INSTALLATION
1. Locate the ventilator so the length of the duct run and number
of elbows and transitions needed are kept to a minimum.
2. Where possible, ventilator should be located between wall
studs or roof rafters.
3. Avoid pipes, wires, or other ductwork that may be running
through the wall.
4. Be sure that there is enough space for any transitions that may
be needed between the ventilator and the connecting
ductwork.
5. For best performance, locate transitions nearest to ventilator.
Page 2
MODEL 801641
20½"
11"
dia.
hole
103/
8"
1¼"
dia. hole
8½"
20¾"
7¼"
91/
8"
REMOVE
SHINGLES
Pilot
Hole
OUTSIDE - ROOF VIEW
OUTSIDE - ROOF VIEW
OUTSIDE - ROOF VIEW
7 Cover
Screws
6
Mounting
Holes
Shipping
Cardboard
Remove
roofing
nails from
top 2/3 of
shingles.
Bird Screen

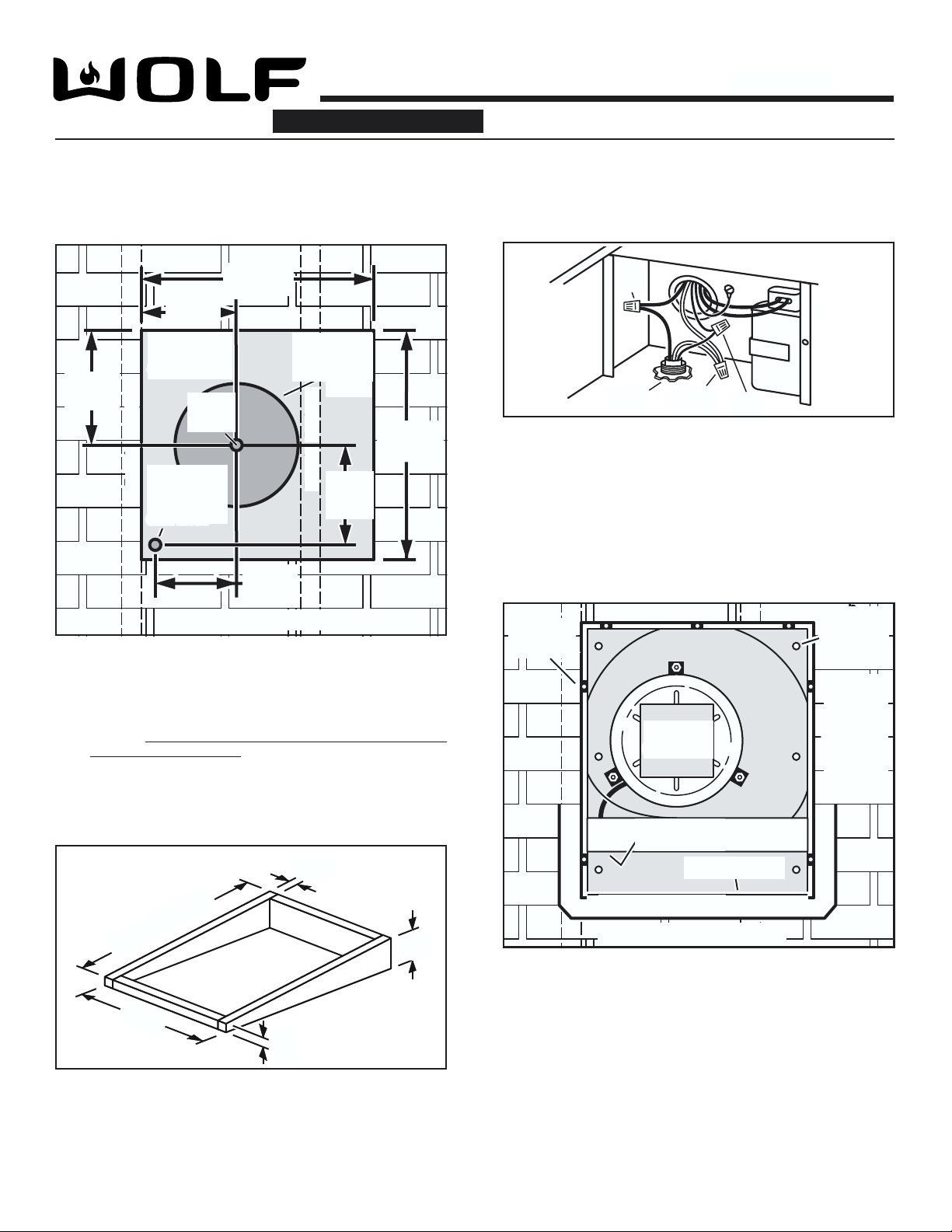

ROOF MOUNT
INSTALLATION
Page 2
For use with Wolf CTWH30/CTWH36 wall mount, IH4227 island chimney hoods, DD30R/DD36R downdraft ventilators, 10” tall
& 30-54” wide x 18” tall wall hoods, 36-54” x 18” tall island hoods & 12” tall liners.
PREPARE THE ROOF
20¾"
WIRE THE VENTILATOR
BLACK
TO
BLACK
8½"
103/
REMOVE
SHINGLES
8"
Roof Rafter
dia. hole
1¼"
Pilot
Pilot
Hole
Hole
7¼"
11"
dia.
hole
20½"
Roof Rafter
91/
8"
120 VAC
LINE IN
Remove 7 COVER SCREWS and lift off ventilator cover.
q 5
Remove BIRD SCREEN and WIRING COVER.
Feed the electric power cable through the 1¼" DIAMETER
q 6
HOLE and connect cable to ventilator with a proper
connector for the type of cable being used.
Connect BLACK TO BLACK, WHITE TO WHITE, and the
q 7
GREEN TO GREEN or bare wire. Replace wiring cover.
WHITE
TO
WHITE
GREEN
TO
GREEN
From inside the attic space:
Drill a PILOT HOLE up through the roof, 8½" from the
q 1
inside edge of a ROOF RAFTER.
From outside - on the roof:
Measure and mark the 20¾" x 20½" rectangle. Cut and
q 2
remove only the shingles inside this rectangle.
Measure and mark the 11" DIAMETER HOLE and the
q 3
1¼" DIAMETER HOLE. Cut these holes all the way through
the roof.
25"
For flat roof installations:
Build a curb that will mount the blower at a minimum pitch
q 4
of 2/12. Discharge end of the blower should be pointed
away from prevailing winds.
OUTSIDE - ROOF VIEW
29½"
2"
2"
7"
INSTALL THE VENTILATOR
7 Cover
7 Cover
Screws
Screws
Shipping
Cardboard
Wiring
Cover
Bird Screen
Flashing Sheet
OUTSIDE - ROOF VIEW
OUTSIDE - ROOF VIEW
Remove SHIPPING CARDBOARD from blower wheel.
q 8
Remove roofing nails from top 2/3 of shingles around cut-
q 9
out area.
Slide the ventilator's FLASHING SHEET up and under
q 10
the loosened shingles until ventilator's discharge collar
fits into 11" diameter hole.
Use the 6 screws (provided) to attach the ventilator to the
q 11
roof. 6 MOUNTING HOLES are provided.
Seal the screw heads, loosened shingles, and edges of
q 12
the flashing sheet, with a good grade of roofing cement.
Check for free movement of the spring-loaded damper,
q 13
re-install BIRD SCREEN and ventilator cover. Turn on
power and check operation.
6
Mounting
Holes
Remove
roofing
nails from
top 2/3 of
shingles.
Page 3
MODEL 801641
11" dia.
hole
29½"
1¼"
dia. hole
127/8"
10¾"
25"
7¼"
91/8"
Wall Stud
Wall Stud
REMOVE
SIDING
8½"
Pilot
Hole
OUTSIDE - WALL VIEW
120 VAC
LINE IN
BLACK
TO
BLACK
WHITE
TO
WHITE
GREEN
TO
GREEN
OUTSIDE - WALL VIEW
Shipping
Cardboard
7 Cover
Screws
6
Mounting
Holes
Bird Screen

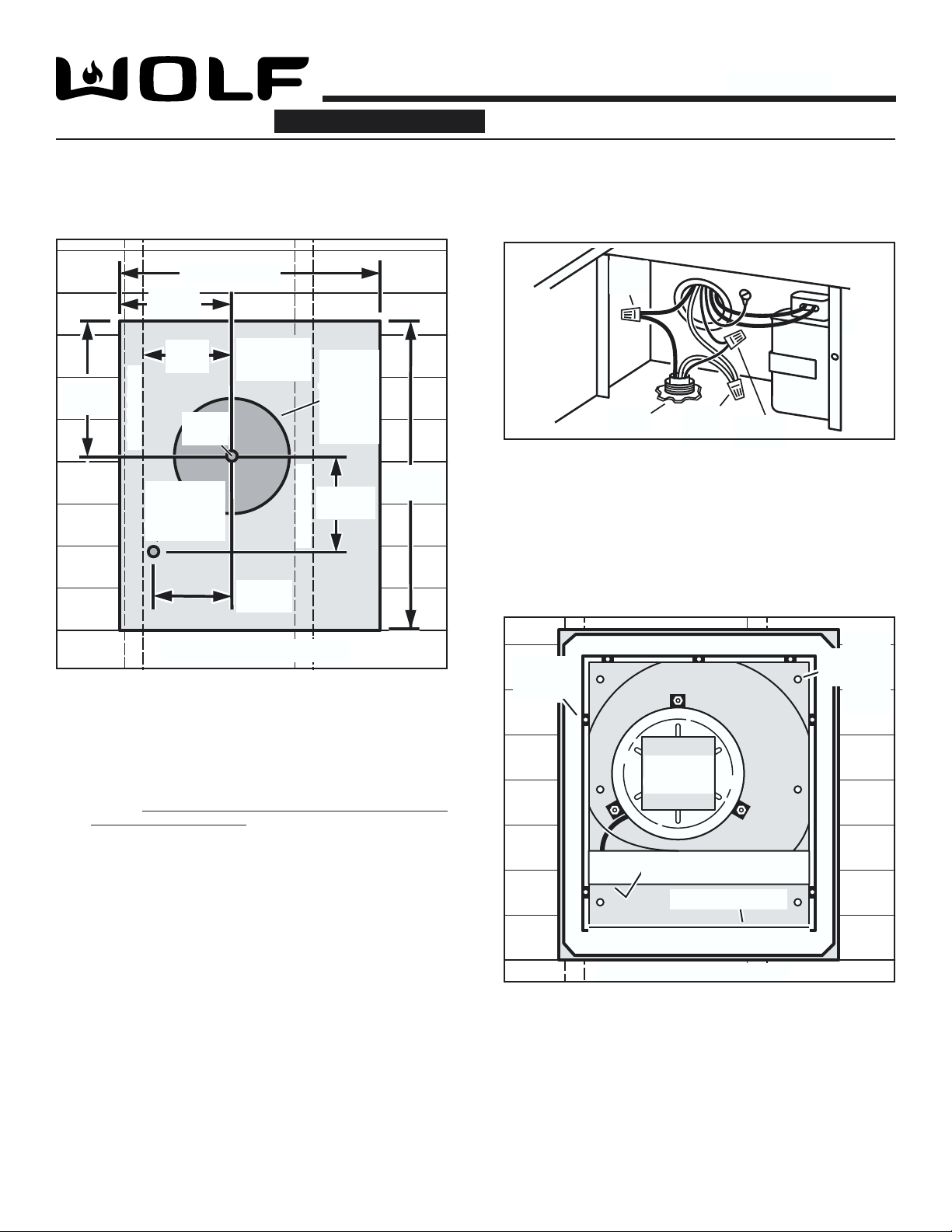

WALL MOUNT
INSTALLATION
For use with Wolf CTWH30/CTWH36 wall mount, IH4227 island chimney hoods, DD30R/DD36R downdraft ventilators, 10” tall
& 30-54” wide x 18” tall wall hoods, 36-54” x 18” tall island hoods & 12” tall liners.
Page 3
PREPARE THE WALL
25"
10¾"
REMOVE
SIDING
7¼"
127/8"
8½"
Wall Stud
1¼"
dia. hole
Pilot
Pilot
Hole
Hole
11" dia.
hole
29½"
91/8"
Wall Stud
WIRE THE VENTILATOR
Remove 7 COVER SCREWS and lift off ventilator cover.
q 4
Remove BIRD SCREEN and WIRING COVER.
Feed the electric power cable through the 1¼" DIAMETER
q 5
HOLE and connect cable to ventilator with a proper
connector for the type of cable being used.
Connect BLACK TO BLACK, WHITE TO WHITE, and the
q 6
GREEN TO GREEN or bare wire. Replace wiring cover.
INSTALL THE VENTILATOR
OUTSIDE - WALL VIEW
From inside the wall:
Drill a PILOT HOLE through the wall, 8½" from the inside
q 1
edge of a WALL STUD.
From outside - on the wall:
Measure and mark the 25" x 29½" rectangle. Cut and
q 2
remove only the siding inside this rectangle.
Measure and mark the 11" DIAMETER HOLE and the
q 3
1¼" DIAMETER HOLE. Cut these holes all the way
through the wall.
7 Cover
7 Cover
Screws
Screws
Shipping
Cardboard
Wiring
Cover
Bird Screen
Flashing Sheet
OUTSIDE - WALL VIEW
Remove SHIPPING CARDBOARD from blower wheel.
q 7
Place ventilator on wall so that ventilator's discharge collar
q 8
fits into 11" diameter hole.
Use the 6 screws (provided) to attach the ventilator to the
q 9
wall. 6 MOUNTING HOLES are provided.
Seal the screw heads and edges of the flashing sheet
q 10
with a good grade of roofing cement.
Check for free movement of the spring-loaded damper,
q 11
re-install BIRD SCREEN and ventilator cover. Turn on
power and check operation.
6
Mounting
Holes
Page 4
MODEL 801641
Page 4
ATTACH POWER CORD TO HOOD
Some hoods require the use of a separate power cord and strain relief bushing (included), for proper
wiring of exterior blowers. Please refer to the hood manual for proper installation instructions.
Page 5
MODEL 801641
MODÈLE
ENSEMBLES DE VENTILA TEURS EXTÉRIEURS
Page 5
AVERTISSEMENT
OBSERVEZ LES DIRECTIVES CI-DESSOUS DE MANIÈRE À
RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU
DE BLESSURES CORPORELLES.
1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si
vous avez des questions, contactez le fabricant ou le distributeur.
2. Avant de procéder à la réparation ou à l’entretien de l’appareil, coupez
l’alimentation du panneau d’entrée d’électricité et verrouillez le dispositif
de sectionnement de manière à empêcher que le courant ne soit
accidentellement rétabli. S’il est impossible de verrouiller le dispositif
de sectionnement, fixez solidement un système de protection bien en
vue, par exemple une étiquette, au panneau d’entrée d’électricité.
3. La pose de l’appareil et les travaux d’électricité doivent être effectués
par des personnes qualifiées en respectant la réglementation en
vigueur, notamment les codes et normes de la construction ayant trait
à la résistance au feu.
4. Pour éviter les refoulements, l’apport d’air doit être suffisant de manière
à brûler et à évacuer, par le conduit de fumée (cheminée), les gaz
produits par les appareils à combustibles. Respectez les directives
du fabricant de l’appareil de chauffage et les normes de sécurité,
notamment celles publiées par la National Fire Protection Association
(NFP A), la American Society for Heating, les Refrigeration and Air
Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la déco upe ou du perçage du
mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours être ventilés à l’air libre.
7. N’utilisez pas de commande de régime supplémentaire pour cet
appareil.
8. Pour réduire les risques d’incendie, utilisez seulement des conduits
en acier.
9. Cet appareil doit être mis à la terre.
POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR DE LA
GRAISSE SUR LA SURF ACE DE CUISSON :
1. Ne laissez jamais les éléments de surface allumés à haute
température. Les débordements peuvent causer de la fumée et des
écoulements de graisse inflammables. L’huile doit être chauffée
graduellement à basse ou à moyenne température.
2. Mettez toujours la hotte en fonction (ON) lors de la cuisson à haute
température ou lors de la cuisson d’aliments à flamber.
3. Nettoyez fréquemment les ventilateurs. Ne laissez pas la graisse
s’accumuler sur le ventilateur ou le filtre.
4. Utilisez des casseroles de dimension appropriée. Utilisez toujours
une batterie de cuisine adaptée à la dimension des éléments de
surface.
OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À
RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN CAS
D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LA SURF ACE DE
CUISSON.
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’ une
tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur.
FAITES A TTENTION DE NE P AS VOUS BRÛLER. Si les flammes
ne s’éteignent pas immédiatement, QUITTEZ LES LIEUX ET
APPELEZ LE SERVICE DES INCENDIES.
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES — vous
pourriez vous brûler.
3. N’UTILISEZ P AS D’EAU, ni de linges ou de serviettes mouillés - une
violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :
A. Vous savez qu’il est de classe ABC et vous connaissez déjà son
mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Vous avez déjà téléphoné au service des incendies.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.
* Conseils tirés de la publication de la NFPA "Kitchen Fire Safety T ips".
ATTENTION
1. Cet appareil ne doit servir qu’à la ventilation générale. Il ne doit pas
être utilisé pour éliminer des matières ni des vapeurs dangereuses ou
explosives.
2. Pour éviter d’endommager les roulements de moteur, de déséquilibrer
les pales ou de les rendre bruyantes, débarrassez l’appareil de la
poussière de plâtre, de construction, etc.
3. Le moteur du ventilateur est muni d’un dispositif de protection de
surcharge électrique qui coupe automatiquement le moteur en cas de
surchauffe. Il se remet en marche lorsqu’il a refroidi. Faites réparer la
hotte si le moteur continue à fonctionner par intermittence.
4. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus de
renseignements, notamment sur les normes.
!
CARACTÉRISTIQUES
MODÈLE VOLTS AMPS PCM DIMENSION DU CONDUIT
801641 120 5.7 900 DIAM. DE 254 mm (10 po)
PLANIFICATION DE LA POSE
1. L’emplacement de pose du ventilateur doit être choisi de manière à
réduire le plus possible l’utilisation de conduits de transition et de
coudes.
2. Si cela est envisageable, placez le ventilateur entre les poteaux
muraux ou les chevrons du toit.
3. Évitez les tuyaux, les fils ou autres conduits qui peuvent passer dans
les murs.
4. Assurez-vous qu’il y a suffisamment d’espace pour placer les
conduits de transition requis entre le ventilateur et les conduits de
raccordement.
5. Pour de meilleurs résultats, placez les conduits de transition le plus
près possible du ventilateur.
Page 6
MODÈLE
20½"
11"
dia.
hole
103/8"
1¼"
dia. hole
8½"
20¾"
7¼"
91/8"
REMOVE
SHINGLES
Pilot
Hole
OUTSIDE - ROOF VIEW
7 Cover
Screws
6
Mounting
Holes
6
Shipping
Cardboard
Remove
roofing
nails from
top 2/3 of
shingles.
Bird Screen
MODEL 801641
INSTALLATION
MONTÉS SUR LE TOIT
Page 6
À utiliser avec les hottes murales Wolf CTWH30/CTWH36, hottes pour cheminée d'îlot IH4227, hottes à tirage descendant DD30R/
DD36R, hottes murales de 25,4 cm (10") de hauteur et de 76,2 cm à 137,2 cm (30-54") de largeur x 45,7 cm (18") de hauteur, hottes
d'îlot de 91,5 cm à 137,2 cm (36-54") x 45,7 cm (18") de hauteur et gaines de 30,5 cm (12") de hauteur.
PRÉPARATION DU TOIT
527 mm
20¾"
(20 ¾ po)
216 mm
8½"
(8 ½ po)
ENLEVEZ
REMOVE
LES
SHINGLES
264 mm
103/8"
(10 3/8 po)
De l’intérieur du grenier
Percez un AVANT-TROU à travers le toit, à une distance de 216 mm
q 1
(8 ½ po) du rebord intérieur d’un CHEVRON.
De l’extérieur –sur le toit :
Mesurez et tracez un rectangle de 527 mm x 521 mm (20 ¾ po x
q 2
20 ½ po). Coupez et retirez seulement les bardeaux qui se trouvent
à l’intérieur de ce rectangle.
Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE 279 MM
q 3
(11 PO) et un ORIFICE D’UN DIAMÈTRE DE 32 MM (1 ¼ PO).
Découpez ces orifices de part en part du toit.
BARDEAUX
Avant-
Pilot
Pilot
trou
Hole
Chevron
Orifice d’un
Roof Rafter
diamètre de
dia. hole
Hole
32 mm
1¼"
(1 ¼ po)
184 mm
(7 ¼ po)
OUTSIDE - ROOF VIEW
EXTÉRIEUR – VUE DU TOIT
7¼"
Orifice d’un
11"
diamètre de
279 mm (1 1 po)
dia.
hole
Chevron
232 mm
Roof Rafter
(9 1/
91/8"
8 po)
521 mm
(20 1/2 po)
20½"
CÂBLAGE DU VENTILATEUR
BLACK
NOIR
TO
A VEC
BLACK
120 VAC
LIGNE
LINE IN
Retirez les 7 VIS DU COUVERCLE et soulevez le couvercle du
q 5
ventilateur. Retirez le GRILLAGE A VIAIRE et le COUVERCLE DU
BOÎTIER DE CÂBLAGE.
Faites passer le câble d’alimentation électrique par L’ORIFICE
q 6
D’UN DIAMÈTRE DE 32 MM (1 ¼ PO) et branchez le câble au
ventilateur à l’aide d’un connecteur convenant au type de câble
utilisé.
Branchez les FILS NOIRS ENSEMBLE, LES FILS BLANCS
q 7
ENSEMBLE et le LES FILS VERTS ENSEMBLE ou le fil vert avec
le fil dénudé. Replacez le couvercle du boîtier de câblage.
WHITE
BLANC
TO
AVEC
WHITE
GREEN
VERT
TO
GREEN
POSE DU VENTILATEUR
7 Cover
7 Cover
7 vis de
couvercle
Screws
Screws
Carton
Shipping
d’expédition
Cardboard
6 trous
Mounting
de
Holes
fixation
Déclouez
Remove
partiellement
roofing
les bardeaux
nails from
du toit en
laissant les
top 2/3 of
clous de
shingles.
toiture
enfoncés au
tiers.
Pose sur un toit plat :
q 4
51 mm
(2 po)
51 mm
2"
(2 po)
2"
178 mm
(7 po)
7"
29½"
749 mm (29 ½ po)
635 mm
25"
(25 po)
Construisez un cadre porteur pour supporter le ventilateur en
vous assurant que la pente minimale est de 2/12. L’extrémité du
conduit d’évacuation du ventilateur ne doit pas être orientée dans
la direction dominante du vent.
Wiring
Couvercle du boîtier de câblage
Cover
Bird Screen
Grillage aviaire
Plaque de protection
Flashing Sheet
EXTÉRIEUR – VUE DU TOIT
Retirez le CARTON D’EXPÉDITION recouvrant la roue de
q 8
ventilateur.
Déclouez partiellement les bardeaux autour de la zone de découpe
q 9
en laissant les clous de toiture enfoncés au tiers.
Faites glisser la PLAQUE DE PROTECTION par-dessus ou en
q 10
dessous des bardeaux partiellement décloués jusqu’à ce que le
collier du conduit d’évacuation du ventilateur puisse pénétrer
dans l’orifice d’un diamètre de 279 mm (11 po).
Utilisez les 6 vis fournies pour fixer le ventilateur au toit. LES 6
q 11
TROUS DE FIXA TION ont été percés au préalable.
Imperméabilisez les têtes des vis, les bardeaux partiellement
q 12
décloués et les rebords de la plaque de protection à l’aide de colle
pour toiture de bonne qualité.
Assurez-vous que le registre à ressort bouge librement puis
q 13
réinstallez le GRILLAGE AVIAIRE et le couvercle du ventilateur.
Mettez l’appareil sous tension et vérifiez son fonctionnement.
.
Page 7
MODEL 801641
11" dia.
hole
29½"
1¼"
dia. hole
127/8"
10¾"
25"
7¼"
91/8"
Wall Stud
Wall Stud
REMOVE
SIDING
8½"
Pilot
Hole
OUTSIDE - WALL VIEW
Shipping
Cardboard
7 Cover
Screws
6
Mounting
Holes
Bird Screen
MODÈLE
INSTALLATION
MONTÉS SUR LE MUR
Page 7
À utiliser avec les hottes murales Wolf CTWH30/CTWH36, hottes pour cheminée d'îlot IH4227, hottes à tirage descendant DD30R/
DD36R, hottes murales de 25,4 cm (10") de hauteur et de 76,2 cm à 137,2 cm (30-54") de largeur x 45,7 cm (18") de hauteur, hottes
d'îlot de 91,5 cm à 137,2 cm (36-54") x 45,7 cm (18") de hauteur et gaines de 30,5 cm (12") de hauteur.
PRÉPARATION DU MUR
635 mm (25 po)
25"
273 mm
10¾"
(10¾ po)
ENLEVEZ
REMOVE
LE
SIDING
P AREMENT
184 mm
7¼"
(7¼po)
327 mm
127/8"
(12-7/8 po)
216 mm
8½"
(8½ po)
Pilot
Pilot
Avant-
Wall Stud
Poteau mural
Orifice d’un
diamètre de
dia. hole
trou
Hole
Hole
1¼"
32 mm
(1¼ po)
Orifice
d’un
11" dia.
diamètre
de
hole
279 mm
(11 po)
232 mm
91/8"
(9-1/8 po)
Wall Stud
Poteau mural
749 mm
29½"
(29½ po)
CÂBLAGE DU VENTILATEUR
BLACK
NOIR
TO
AVEC
BLACK
WHITE
LIGNE
120 VAC
LINE IN
Retirez les 7 VIS DU COUVERCLE et soulevez le couvercle du
q 4
ventilateur. Retirez le GRILLAGE A VIAIRE et le COUVERCLE
DU BOÎTIER DE CÂBLAGE.
Faites passer le câble d’alimentation électrique par L’ORIFICE
q 5
D’UN DIAMÈTRE DE 32 MM (1 ¼ PO) et branchez le câble au
ventilateur à l’aide d’un connecteur convenant au type de câble
utilisé.
Branchez les FILS NOIRS ENSEMBLE, LES FILS BLANCS
q 6
ENSEMBLE et le LES FILS VERTS ENSEMBLE ou le fil vert
avec le fil dénudé. Replacez le couvercle du boîtier de câblage.
BLANC
TO
AVEC
WHITE
GREEN
VERT
TO
GREEN
POSE DU VENTILATEUR
OUTSIDE - WALL VIEW
EXTÉRIEUR –VUE DU MUR
De l’intérieur du mur :
Percez un AVANT-TROU à travers le mur, à une distance de
q 1
216 mm (8 ½ po) du rebord intérieur d’un POTEAU
MURAL.
De l’extérieur –sur le mur :
Mesurez et tracez un rectangle de 635 mm x 749 mm (25 po x
q 2
29,5 po).
à l’intérieur de ce rectangle.
Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE 279 MM
q 3
(11 PO) et un ORIFICE D’UN DIAMÈTRE DE 32 MM (1 ¼ PO).
Découpez ces orifices de part en part du mur.
TUD.
Coupez et retirez seulement les bardeaux qui se trouvent
7 Cover
7 Cover
7 vis de
couvercle
Screws
Screws
Shipping
Carton
d’expédition
Cardboard
Wiring
Couvercle du boîtier de câblage
Cover
Grillage aviaire
Bird Screen
Plaque de protection
Flashing Sheet
EXTÉRIEUR –VUE DU MUR
Retirez le CARTON D’EXPÉDITION recouvrant la roue de
q 7
ventilateur.
Placez le ventilateur sur le mur de manière à ce que le collier du
q 8
conduit d’évacuation du ventilateur puisse pénétrer dans l’orifice
d’un diamètre de 279 mm (11 po).
Utilisez les 6 vis fournies pour fixer le ventilateur au mur. LES 6
q 9
TROUS DE FIXA TION ont été percés au préalable.
Imperméabilisez les têtes des vis et les rebords de la plaque
q 10
de protection à l’aide de colle pour toiture de bonne qualité.
Assurez-vous que le registre à ressort bouge librement puis
q 11
réinstallez le GRILLAGE AVIAIRE et le couvercle du
ventilateur. Mettez l’appareil sous tension et vérifiez son
fonctionnement.
-
6
Mounting
6 trous de
fixation
Holes
Page 8
MODÈLE
MODEL 801641
Page 8
ATTACHEZ LE CORDE DE COURANT AU HOTTE
Quelques hottes exigent l’utilisation d’un corde de courant électrique et douille de passe-fils séparé
(inclus), pour le câblage approprié des ventilateurs extérieurs. Veuillez se référer au manuel de hotte
pour des instructions d’installation appropriées.
99043276A
Loading...
