Allgemeines
1 Allgemeines
1.1 Informationen zur
Bedienungsanleitung
Diese Bedienungsanleitung ermöglicht Ihnen die
sichere Bedienung des Wöhler CDL 210 CO
Datenlogger. Bewahren Sie diese Bedienungsanleitung dauerhaft auf.
Der CO
-Datenlogger darf grundsätzlich nur von
2
fachkundigem Personal für den bestimmungsgemäßen Gebrauch eingesetzt werden.
Für Schäden, die aufgrund der Nichtbeachtung
dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
1.2 Hinweise in der
Bedienungsanleitung
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die Beschädigungen des Geräts zur Folge haben können.
WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeachtung die Gefahr der Verletzung oder des Todes
besteht.
-
2
Hebt Tipps und andere nützlic h e Inf ormationen
hervor.
1.3 Bestimmungsgemäße Verwendung
Das Messgerät misst den CO2-Gehalt, die Temperatur und die Luftfeuchte und zeichnet die Werte auf. Es ist somit ideal geeignet für die Beurteilung und Überwachung des Raumklimas in Wohnräumen und Räumen im gewerblichen Bereich.
1.4 Lieferumfang
Gerät Lieferumfang
Wöhler CDL 210 CO2-Datenlogger
HINWEIS!
Netzteil
USB-Datenkabel
PC-Software
4
Page 5
Allgemeines
1.5 Entsorgung
Elektronische Geräte dürfen nicht im Hausmüll
entsorgt werden, sondern müssen gemäß den
geltenden Umweltvorschriften entsorgt werden.
Schadhafte Akkus gelten als Sondermüll und
müssen zur Entsorgung in den vorgesehenen
Sammelstellen abgegeben werden.
1.6 Anschrift
Wöhler Messgeräte Kehrgeräte GmbH
Schützenstr. 41
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-96100
E-Mail: [email protected]
DE
5
Page 6
Technische Daten
2 Technische Daten
Kohlendioxid
Beschreibung Angabe
Messbereich 0 – 2.000 ppm
(2.001 - 9.999 ppm
außerhalb des spez.
Bereichs)
Auflösung 1 ppm
Genauigkeit ± 50 ppm ± 5 % v.M
(0 - 2000 ppm)
Abhängigkeit vom
Druck
Messprinzip NDIR-Verfahren
± 1,6 % des abgelesenen Wertes pro kPa
Abweichung vom
Normaldruck, 100 kPa
(nichtdispersive Infrarot-Absorption)
Temperatur
Relative Luftfeuchtigkeit
Beschreibung Angabe
Messbereich -10 °C bis +60 °C
Auflösung 0,1 °C (0,1 °F)
Genauigkeit ± 0,6 °C (± 0,9 °F)
Beschreibung Angabe
Messbereich 5 – 95 %
Auflösung 0,1 %
Genauigkeit ± 3 % bei 10 – 90 % rF
und 25°C,
5 % bei anderen rFWerten und 25°C
6
Page 7
Log-Funktion
Allgemeine technische Daten
Beschreibung Angabe
Anzahl der Messwertreihen
5.333 pro Messwert
(°C, % rF, CO2)
Logdaten bis zu 15.999
Lograte von 1 Sek. bis 4:59:59
Std. einstellbar
Beschreibung Angabe
Display Gleichzeitige Anzeige
von CO2-Gehalt, Temperatur und relativer
Luftfeuchtigkeit
Beurteilung des
Raumklimas
Good (optimal)
Normal (normal)
Poor (kritisch)
DE
Stromzufuhr AC Netzteil 5 V,
0,5 A Ausgabe
Anschluss an PC USB-Schnittstelle
Abmessungen
(Breite x Höhe x Tiefe)
120 mm x 100 mm x
110 mm
Akustisches Warnsignal bei Überschreitung
voreingestellter CO2-Werte
7
Page 8
Aufbau und Funktion
A
3 Aufbau und Funktion
3.1 Tastenbelegung

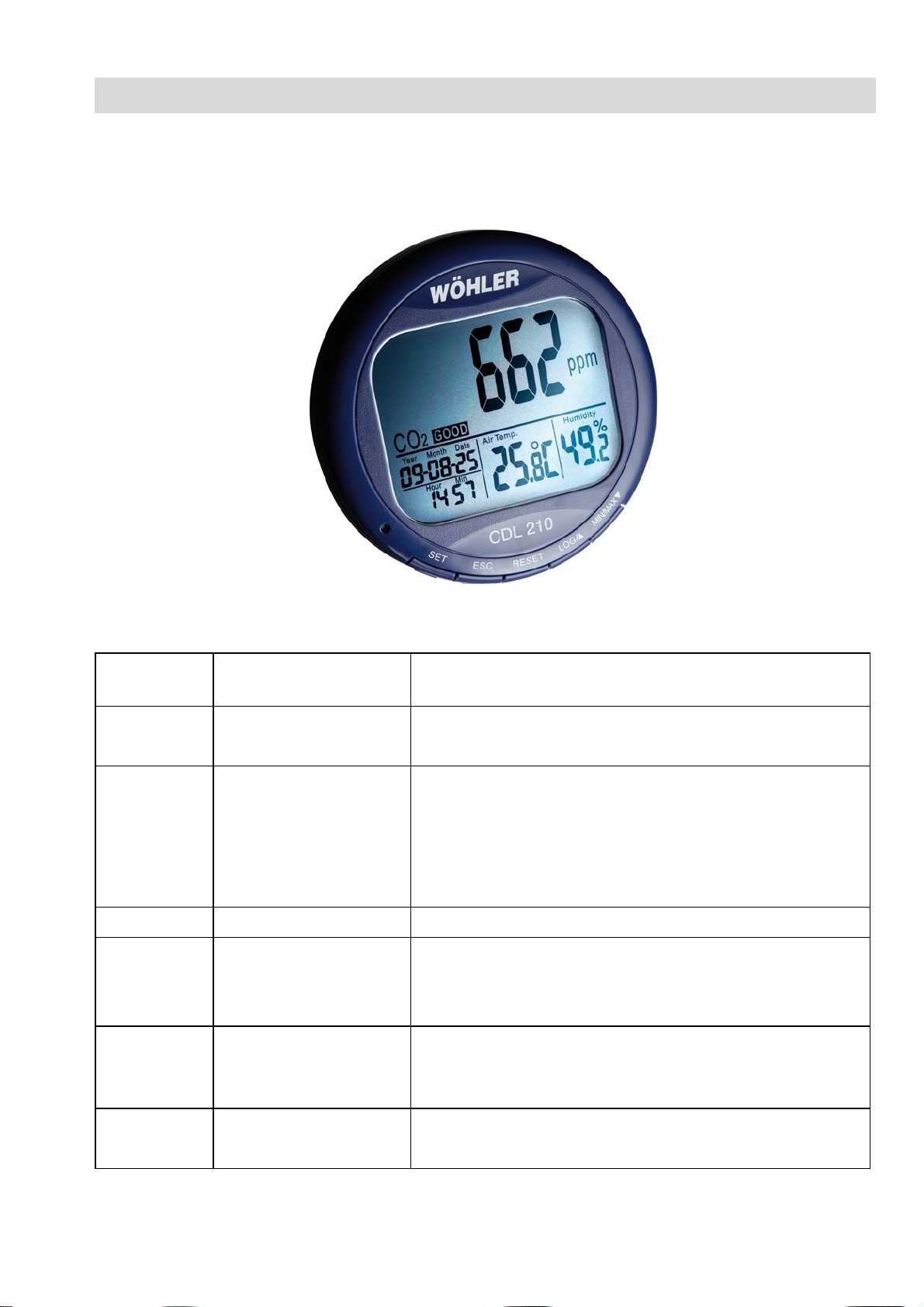

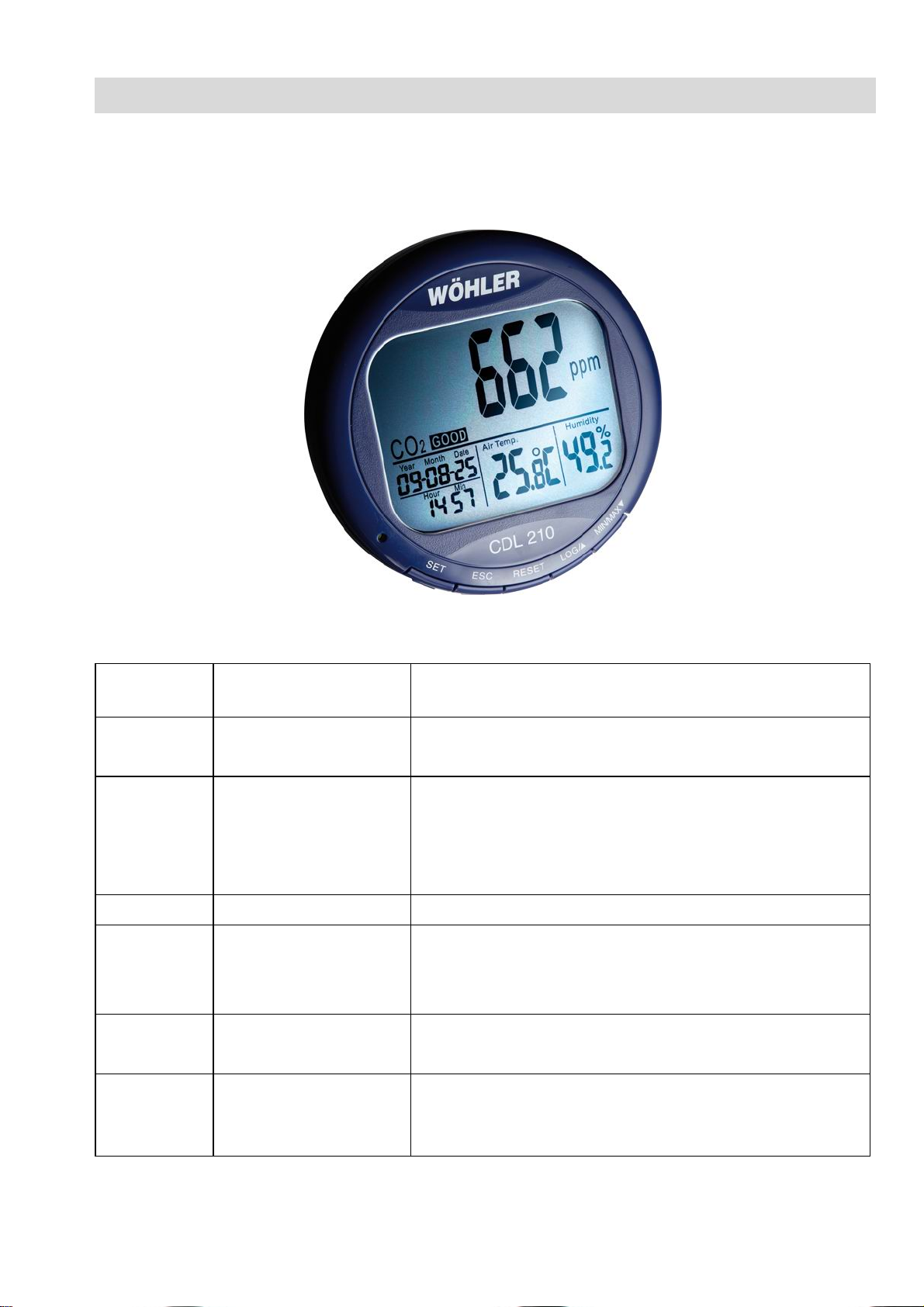

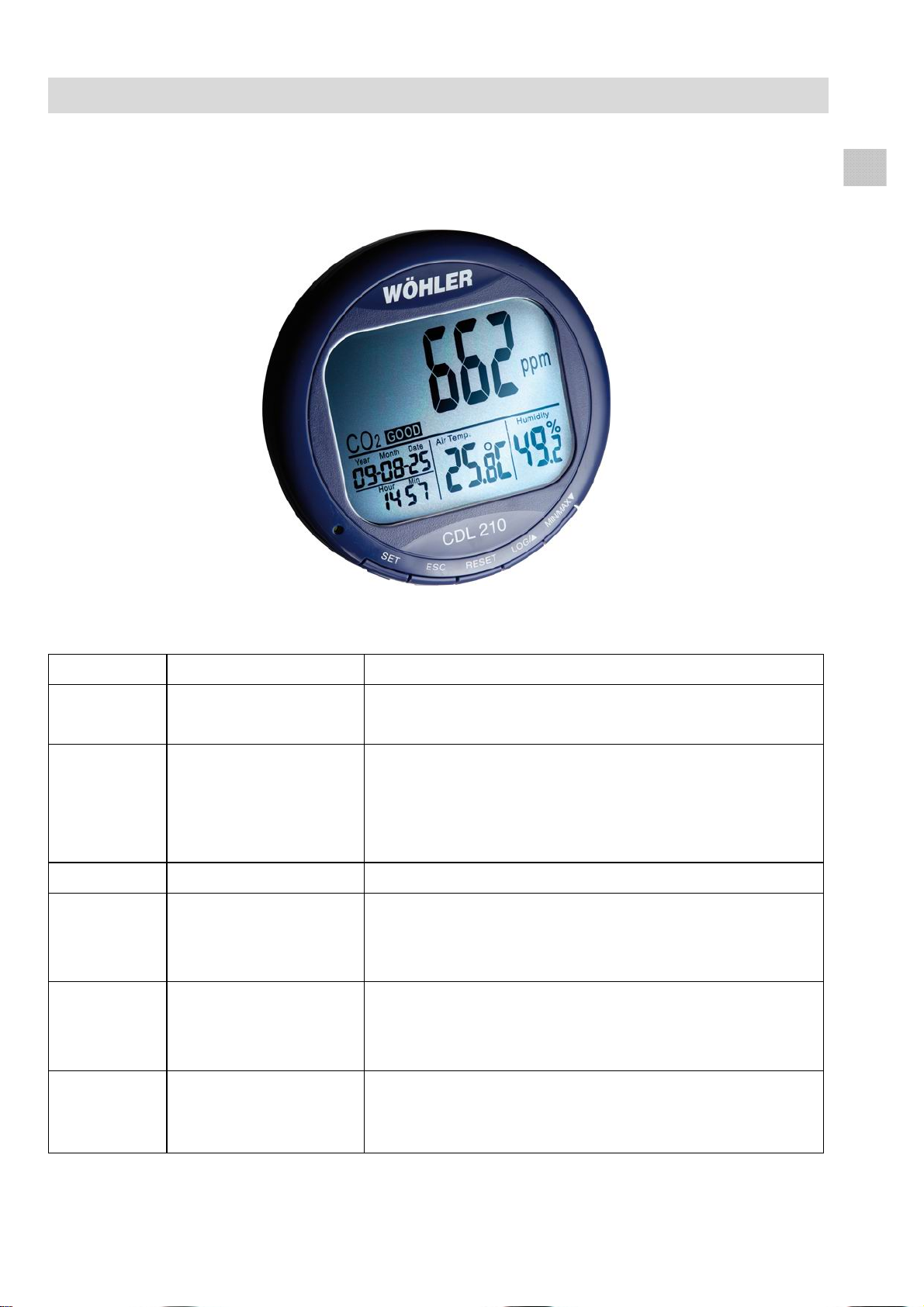

bb. 1: Geräteteile
Nummer Tasten-
Funktion
bezeichnung
1 SET Aufrufen des Einstellungsmodus
Speichern von Einstellungen
2 ESC Verlassen des Einstellungsmodus
Verlassen des Datenloggermodus
Beenden des Kalibriervorgangs
Beenden der Datenaufzeichnung (Datalogging)
3 RESET Löschen der Maximal und Minimalwerte
4 LOG/▲ Starten der Datenaufzeichnung (Datalogging)
Auswahl des Modus
Vergrößern des Wertes im Einstellungsmodus
5 MIN/MAX▼ Anzeige des Minimal- und Maximalwertes
Verkleinern des Wert s im Einstellmodus
1 + 4 + 5 Set + ▲ + ▼
- Kalibrierung
CO
2
(Gleichzeitiges
Drücken)
8
Page 9
Aufbau und Funktion
A
3.2 Aufbau des Displays
CO
2
Relative Luftfeuchtigkeit in %
Kalender
Uhr

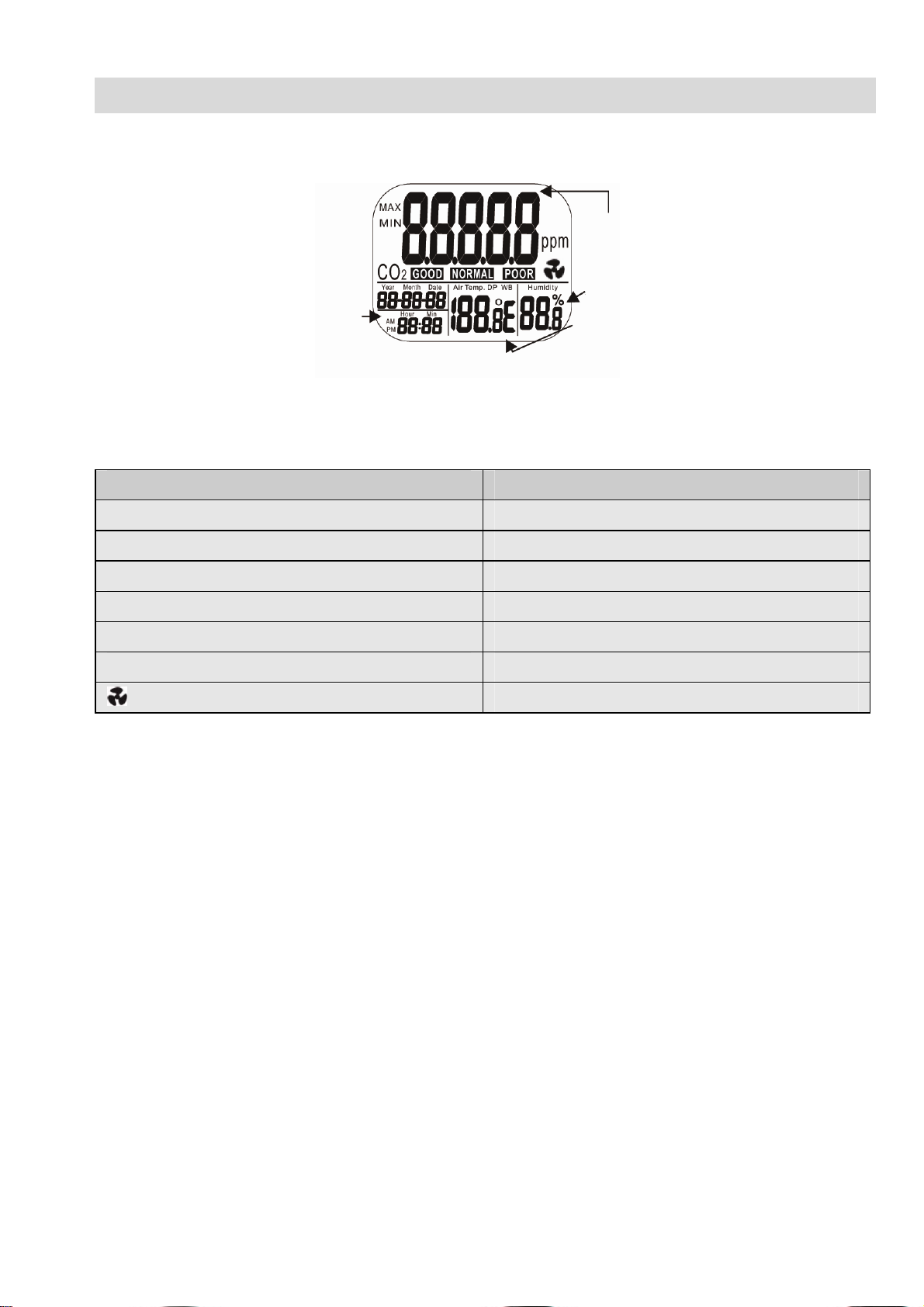

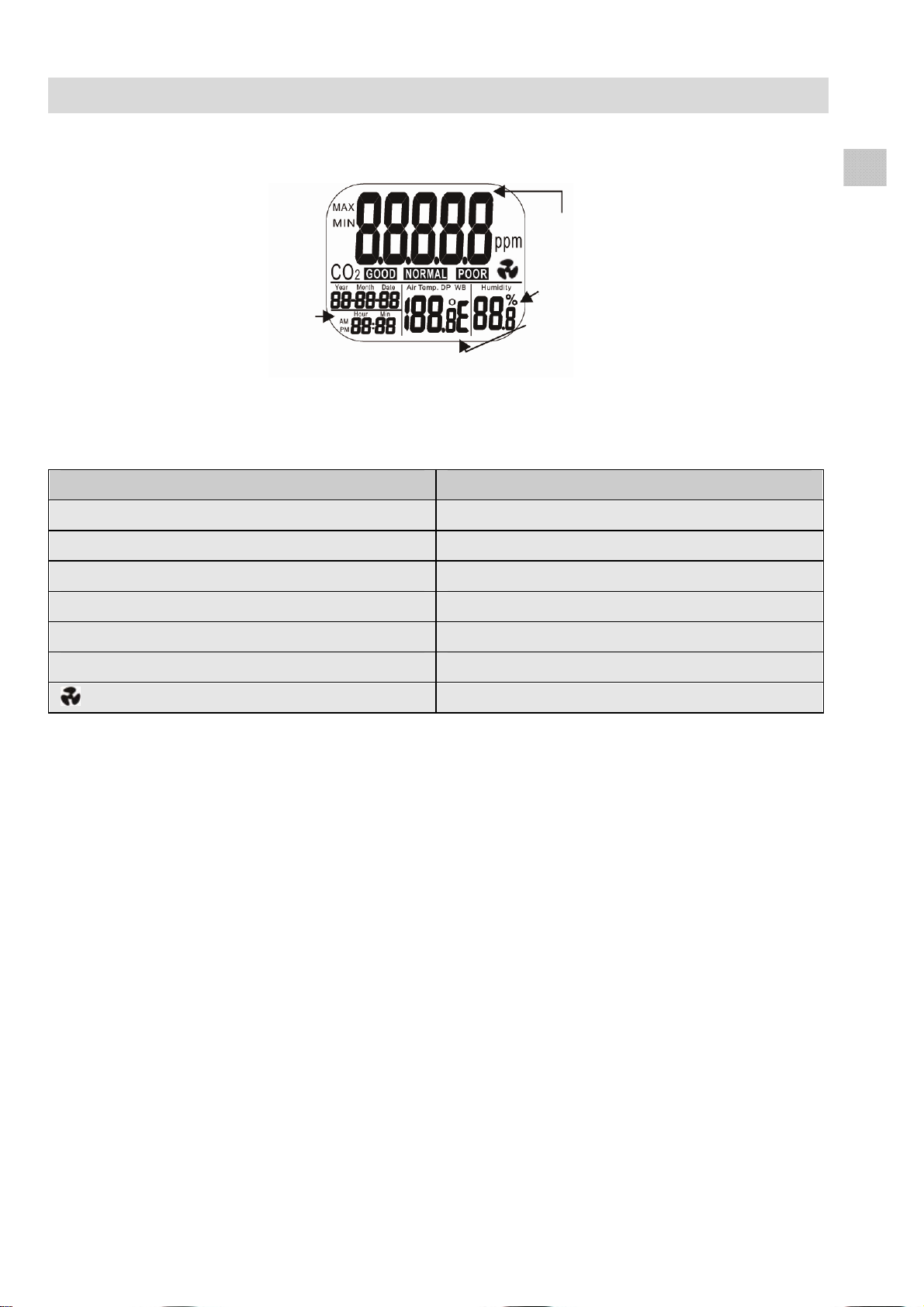

bb. 2: Display Detailansicht
Icon Bedeutung
MIN/M X Minimal/Maximalwert
GOOD Gute CO2-Werte
NORMAL Normale CO2-Werte
POOR Kritische CO2-Werte
Lufttemperatur in °C oder °F
DE
-Konzentration in ppm
Air Temp. Lufttemperatur
Humidity % Relative Luftfeuchtigkeit in %
CO2 Alarm
9
Page 10
Messung
A
4 Messung
4.1 Ein-/Ausschalten
ACHTUNG!
Kalibrieren Sie das Gerät vor der ersten Inbetriebnahme einmal mit Frischluft, siehe Kapitel 7.

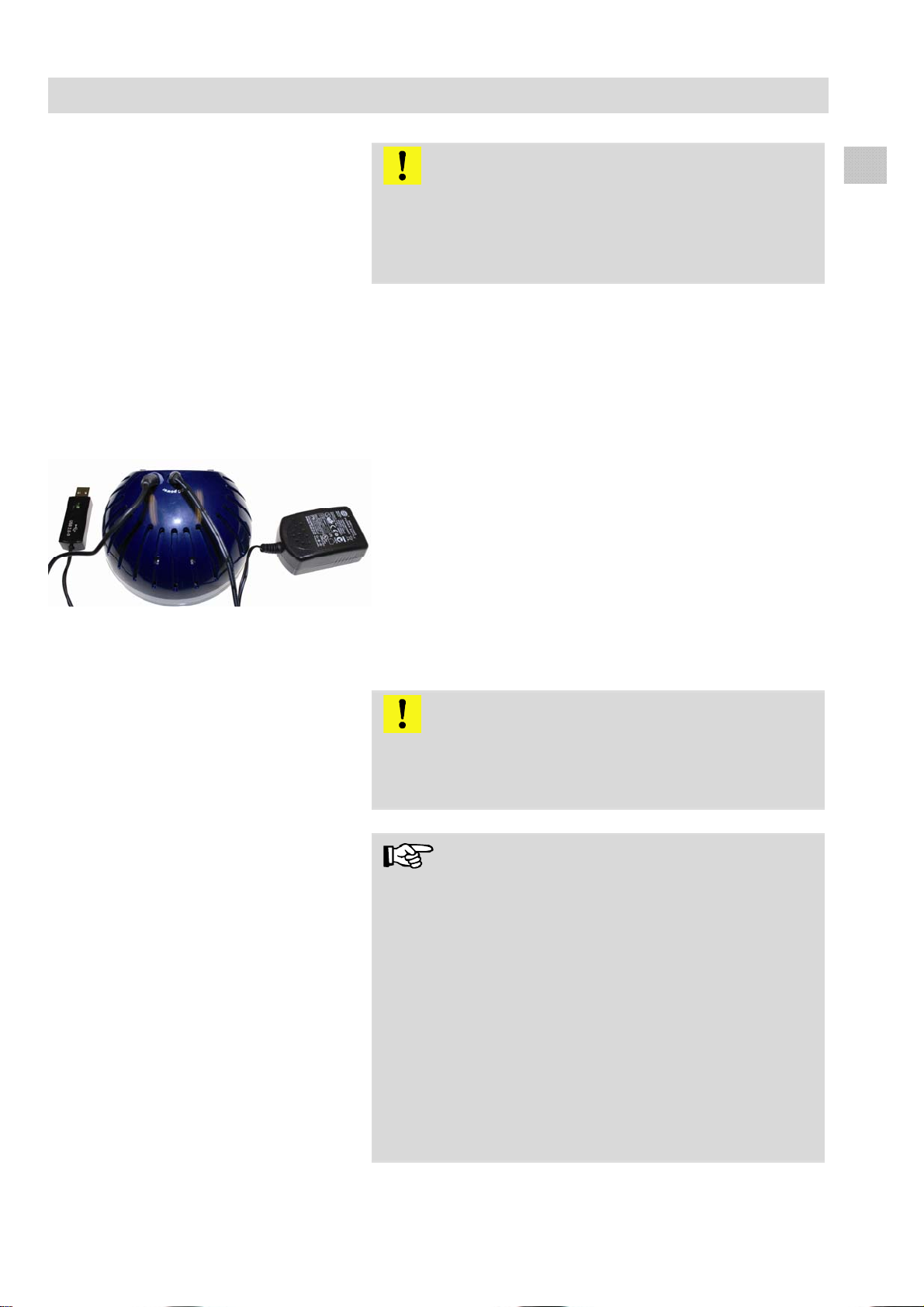

Schließen Sie das Netzteil über die Buchse auf
der Rückseite (DC power) an den Wöhler CDL
210 und verbinden Sie es mit dem Netz. Sobald
Strom zugeführt wird, schaltet sich das Gerät automatisch ein. Es ertönt ein kurzes Piepen und die
Messwerte erscheinen im Display.
ACHTUNG!
Bei zu hoher oder zu niedriger Voltzahl erscheint
„bAT“ im Display und die Anzeige blinkt (siehe
Punkt 8 „Störungen“).

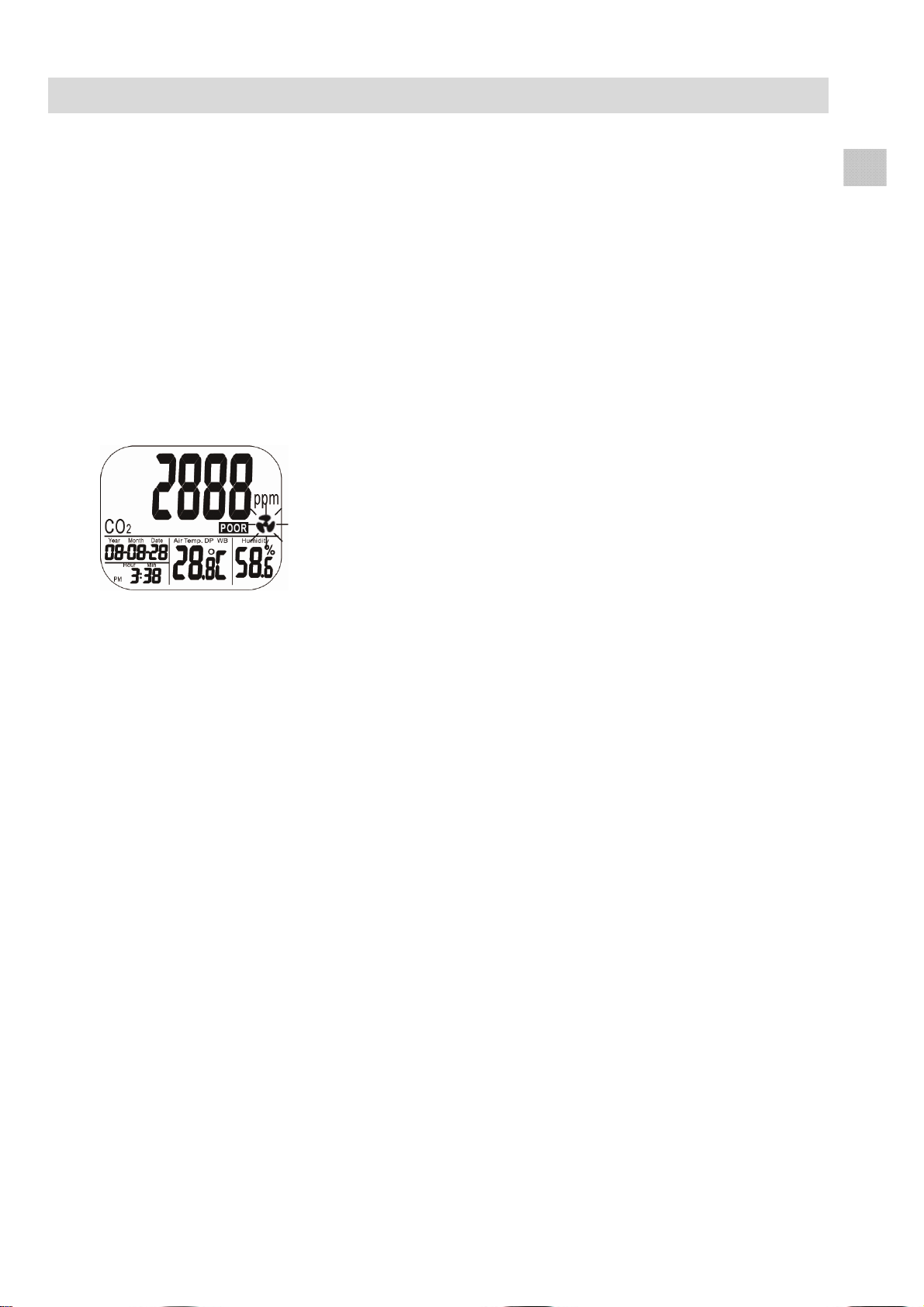

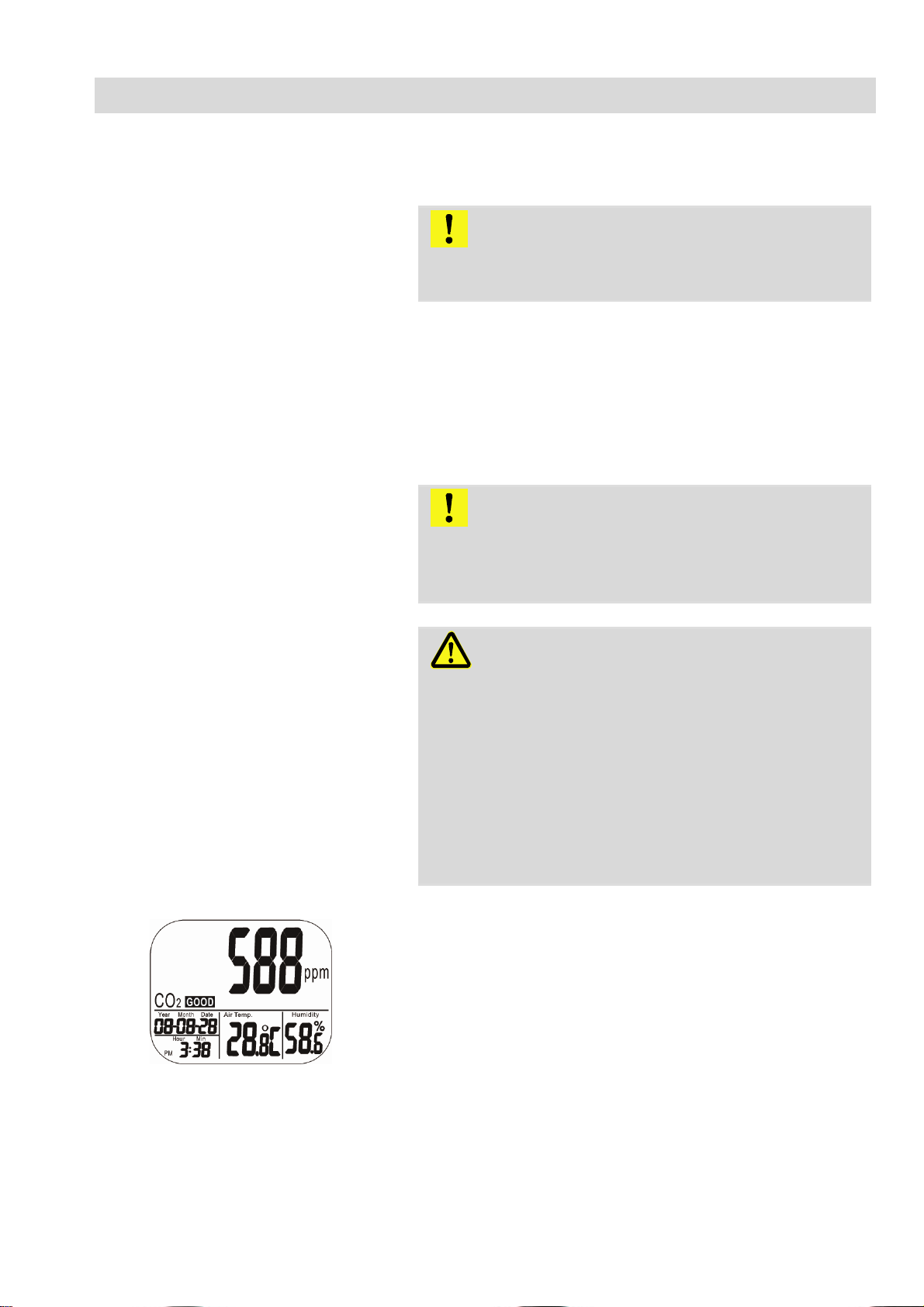

bb. 3: Display nach dem Einschalten
WARNUNG!
Lebensgefahr durch elektrischen Strom!
Netzstecker nie mit nassen Händen anfassen!
Netzteil von Feuchtigkeit fernhalten!
Netzteil nicht am Kabel aus der Steckdose ziehen,
es könnte reißen!
Netzteil nur betreiben, wenn die auf dem Typen-
schild angegebene elektrische Spannung mit der
der Steckdose übereinstimmt!
Im Display erscheint das Hauptmenü mit dem
aktuellen CO
-Wert, der Temperatur, der Luft-
2
feuchte, dem Datum und der Uhrzeit. Außerdem
ist eine Beurteilung des Raumklimas zu sehen
(gut, normal oder schlecht), siehe Abb. 3.
10
Page 11
Messung
A
4.2 Messung von
CO
-Wert, Tempe-
2
ratur und Luftfeuchtigkeit
Nach dem Einschalten beginnt das Gerät sofort
zu messen. Die Anzeige wird jede Sekunde aktualisiert.
Bei einem Umgebungswechsel (z.B. von einer
Umgebung mit niedriger Temperatur in eine Umgebung mit hoher Temperatur) dauert es 2 Minuten, bis der korrekte CO
Temperaturwert angezeigt werden. Nach 10 Minuten wird der korrekte Wert für die relative Luftfeuchte angezeigt.
Auch die Atmung kann den CO2-Gehalt in der Luft
beeinflussen, daher sollten das Gerät nicht in
Kopfhöhe aufgestellt werden.
4.3 Anzeige des Mi-
Drücken Sie im Hauptmenü die MIN/MAX▼-
nimal- und des
Maximalwertes
-Wert und der korrekte
2
HINWEIS!
Taste. Im Hauptdisplay werden die Minimalund Maximalwerte des CO
-Wertes und im
2
den unteren Displays diejenigen der Lufttemperatur sowie der Luftfeuchtigkeit angezeigt.
DE
Bei zweimaligem Drücken der MIN/MAX▼-
Taste wird zunächst der Mininalwert und anschließend der Maximalwert angezeigt. Beim
dritten Drücken der Taste kehrt das Gerät in

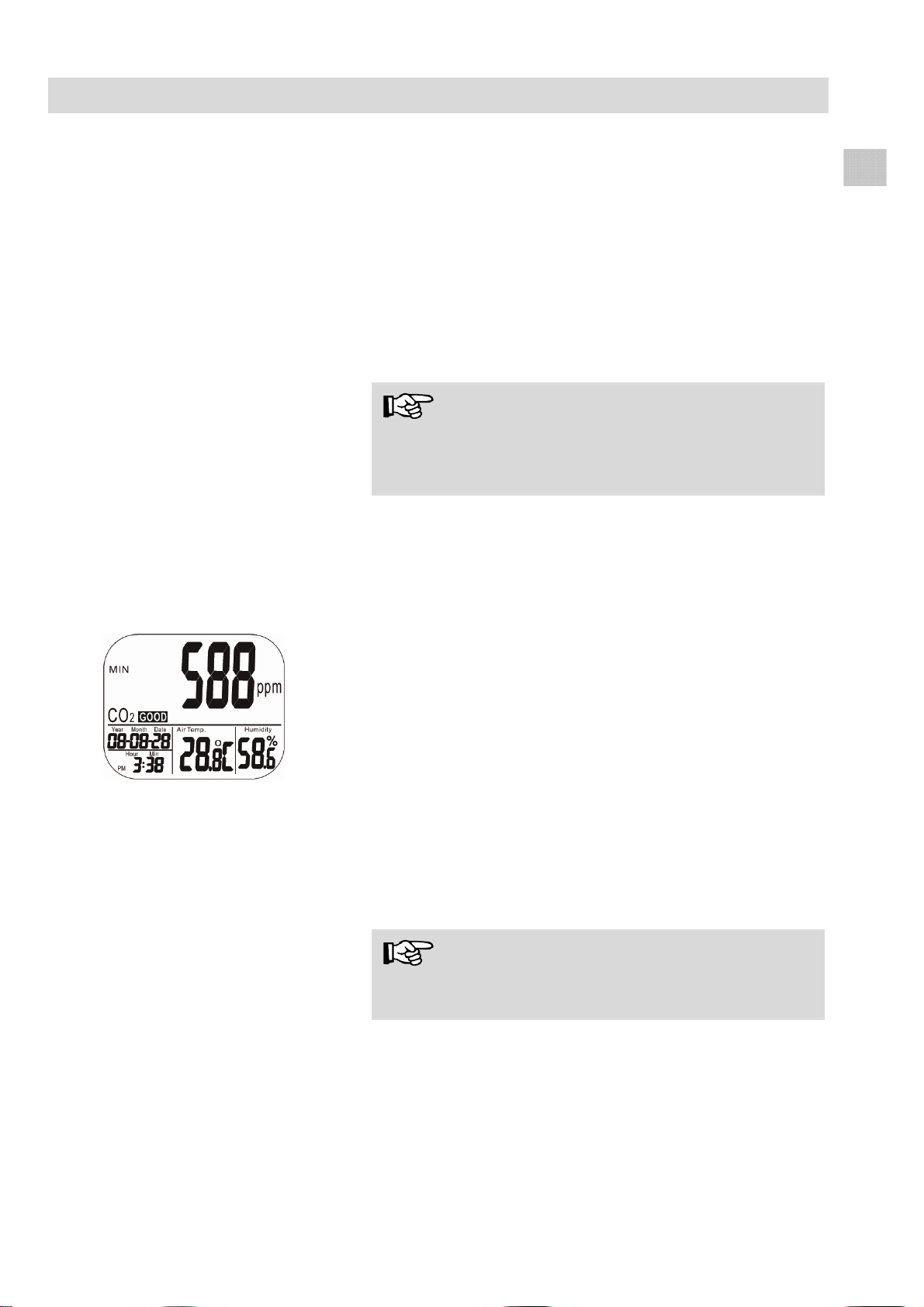

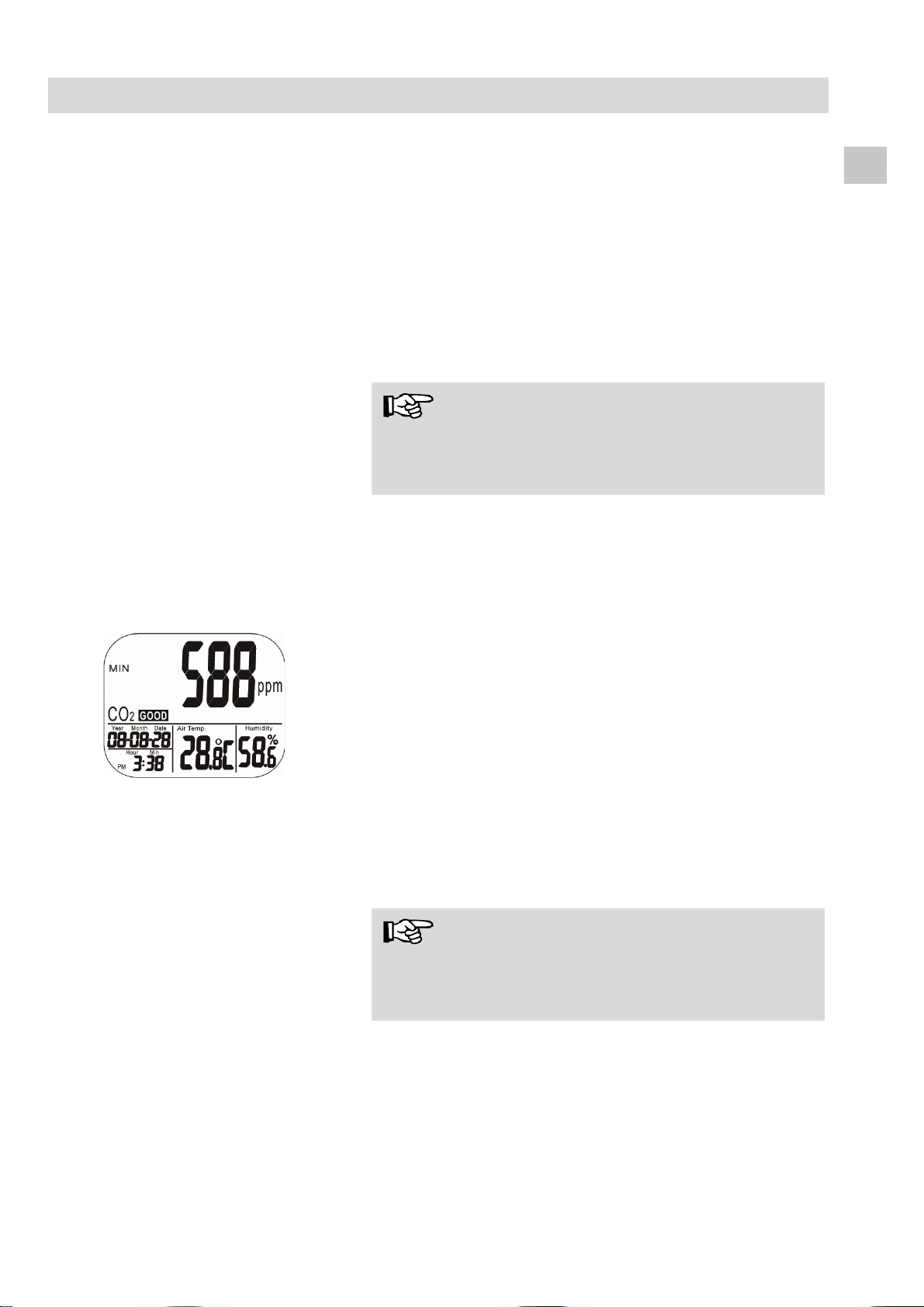

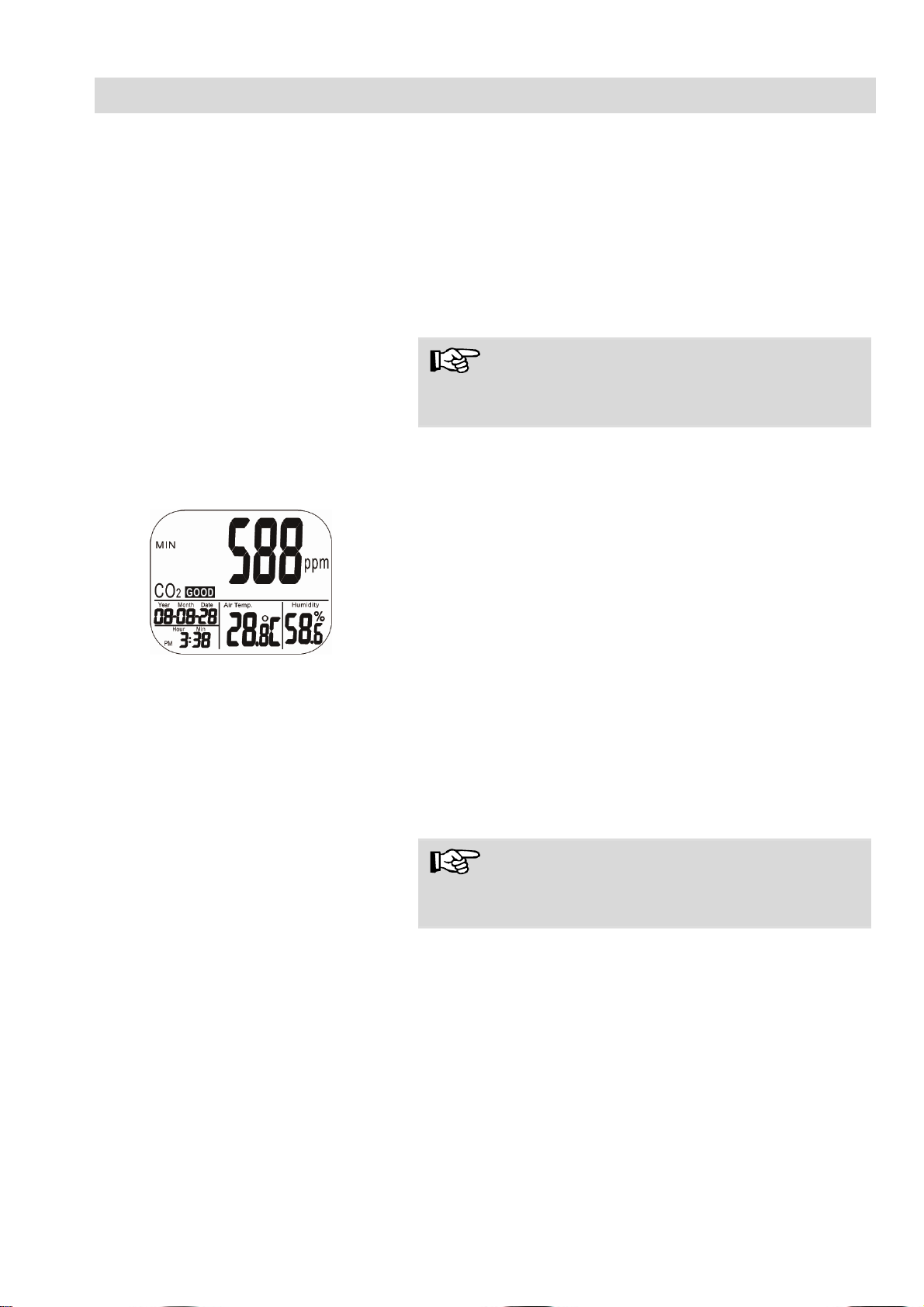

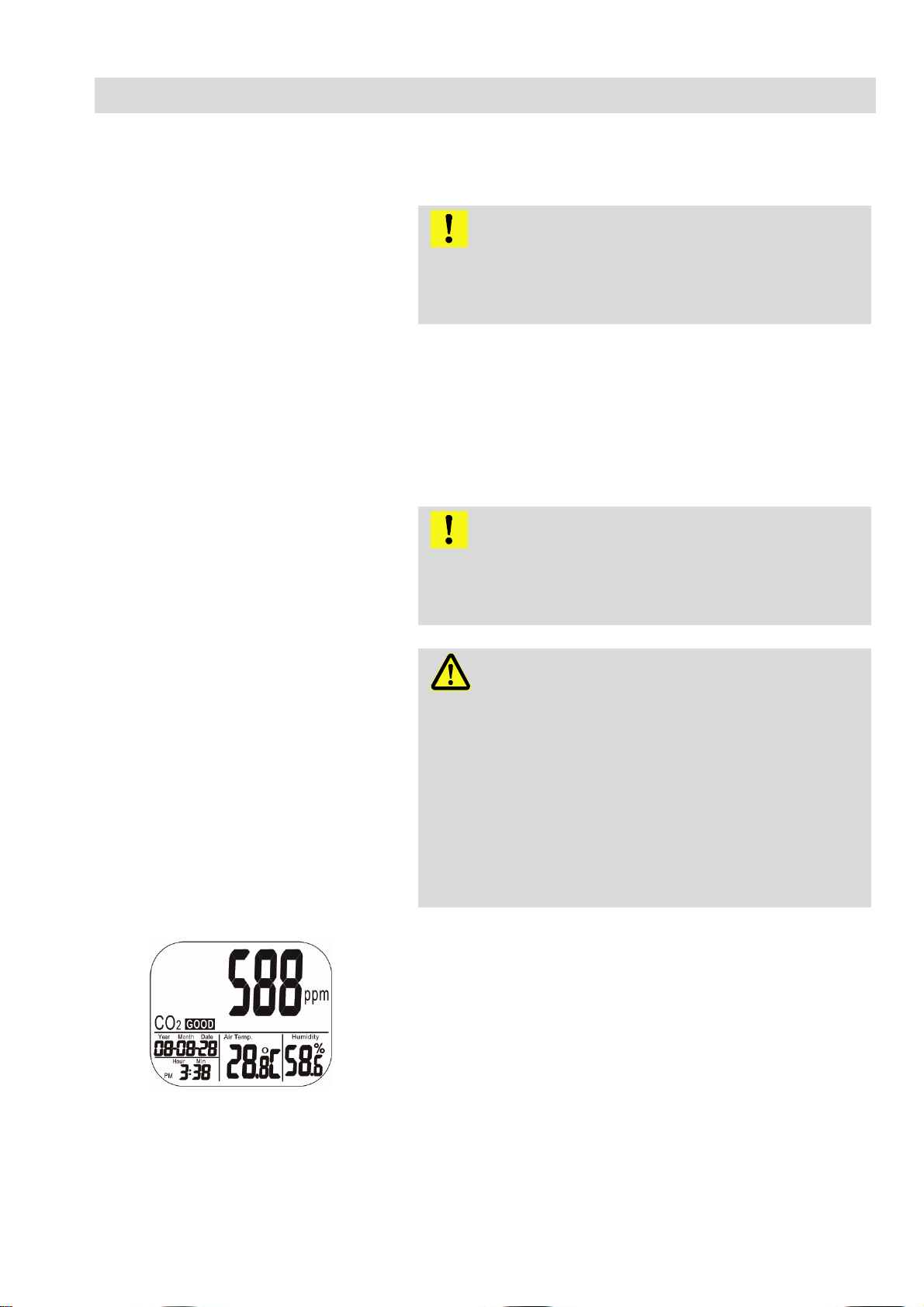

bb. 4: Anzeige der Minimalwerte
den normalen Messmodus zurück.
Um die gespeicherten Minimal-/Maximalwerte zu
löschen, halten Sie die RESET-Taste mehr als
eine Sekunde lang gedrückt. Das Gerät ermittelt
die Minimal-/Maximalwerte anschließend neu.
HINWEIS!
Das Gerät kann sich dabei sowohl im normalen
Messmodus als auch im MIN_/MAX-Modus befinden.
11
Page 12
Messung
4.4 Datenaufzeichnung
(Datalogging)
Für die Langzeitüberwachung kann der Wöhler
CDL 210 CO
-Werte, Temperatur- und Feuchtig-
2
keitswerte aufzeichnen (bis zu 16 000) Daten.
Die Lograte kann vom Nutzer von 1 Sekunde bis
zu 4:59:59 Stunden vorgegeben werden. Die entsprechenden Einstellungen werden in Kapitel 6.9,
„Einstellung der Abtastrate“ erklärt.
Zum Starten der Datenaufzeichnung halten
Sie die LOG/▲-Taste im normalen Messmodus zwei Sekunden lang gedrückt.
Die grüne LED-Leuchte blinkt während der Datenaufzeichnung. Im Hauptdisplay erscheinen
abwechselnd der aktuelle CO
-Wert und die An-
2
zeige „rEC“. In den unteren Displayfeldern werden
weiterhin die aktuelle Temperatur, die Feuchtigkeit und die Uhrzeit angezeigt.
Zum Beenden der Datenaufzeichnung halten
Sie die ESC-Taste zwei Sekunden lang gedrückt.
Die grüne LED-Leuchte hört auf zu blinken. Im
Hauptdisplay erscheinen abwechselnd der aktuelle CO
-Wert und die Anzeige „End“.
2
Zum Verlassen des Log-Modus halten Sie die
ESC-Taste nochmals zwei Sekunden lang gedrückt. Das Gerät wechselt nun in den normalen Messmodus.
HINWEIS!
Während der Datenaufzeichnung werden weiterhin die Minimal- und Maximalwerte gespeichert.
HINWEIS!
Während eines Stromausfalls werden keine
Messwerte aufgezeichnet. Jedoch wird der gestartete Loggervorgang nach dem Stro mausfall
fortgesetzt, da die Uhr auch bei Stromausfall weiterläuft (vgl. Hinweis Kap. 6.7). In der Grafik der
PC Software entsteht daher für die Zeit des
Stromausfalls eine Lücke.
Die gespeicherten Daten bleiben auch dann erhalten, wenn das Gerät ohne Stromzufuhr ist.
12
Page 13
Messung
A
ACHTUNG!
DE
Sobald der Benutzer einen neuen Logvorgang
startet, werden die gespeicherten Daten gelöscht!
Es ist nicht möglich, die Daten auf andere Art aus
dem Speicher des Wöhler CDL 210 zu löschen.
Um die Daten zu speichern, importieren Sie
sie vor dem Starten eines neuen Logvorgangs
in die im Lieferumfang enthaltene RaumklimaSoftware (Befehl „Daten auslesen“), vgl. Bedienungsanleitung Raumklima-Software.
4.5 Datenübertragung
Die aufgezeichneten Daten können anschließend
über das mitgelieferte USB-Datenkabel auf den
PC übertragen und dort mit der PC-Software
Wöhler CDL 210 ausgewertet werden. Auf diesem
Wege lassen sich Analysen zum Raumklima erstellen (Unbehaglichkeitsanalysen, Feuchteprobleme etc.).
Stecken Sie dazu den Stecker des Datenka-

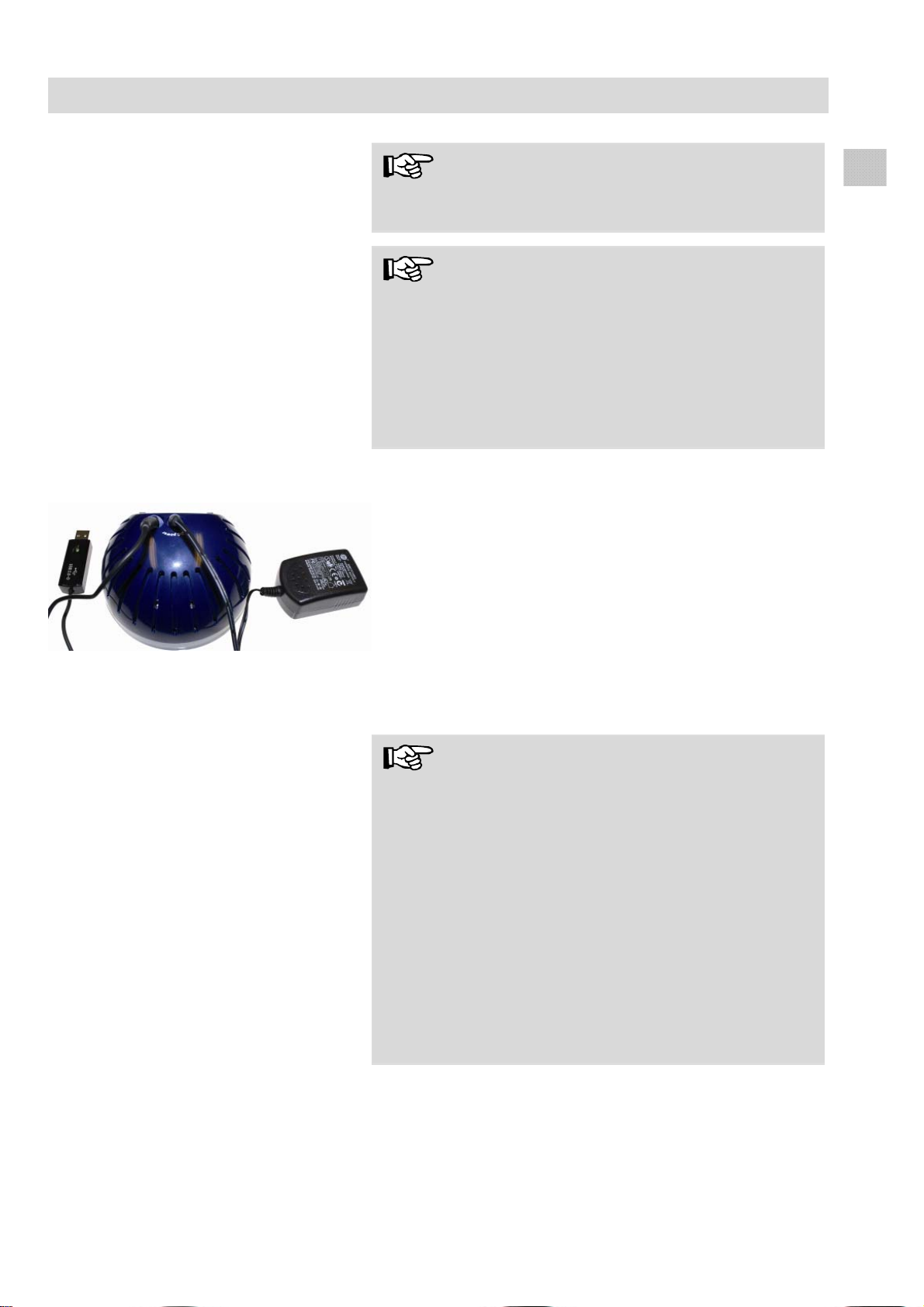

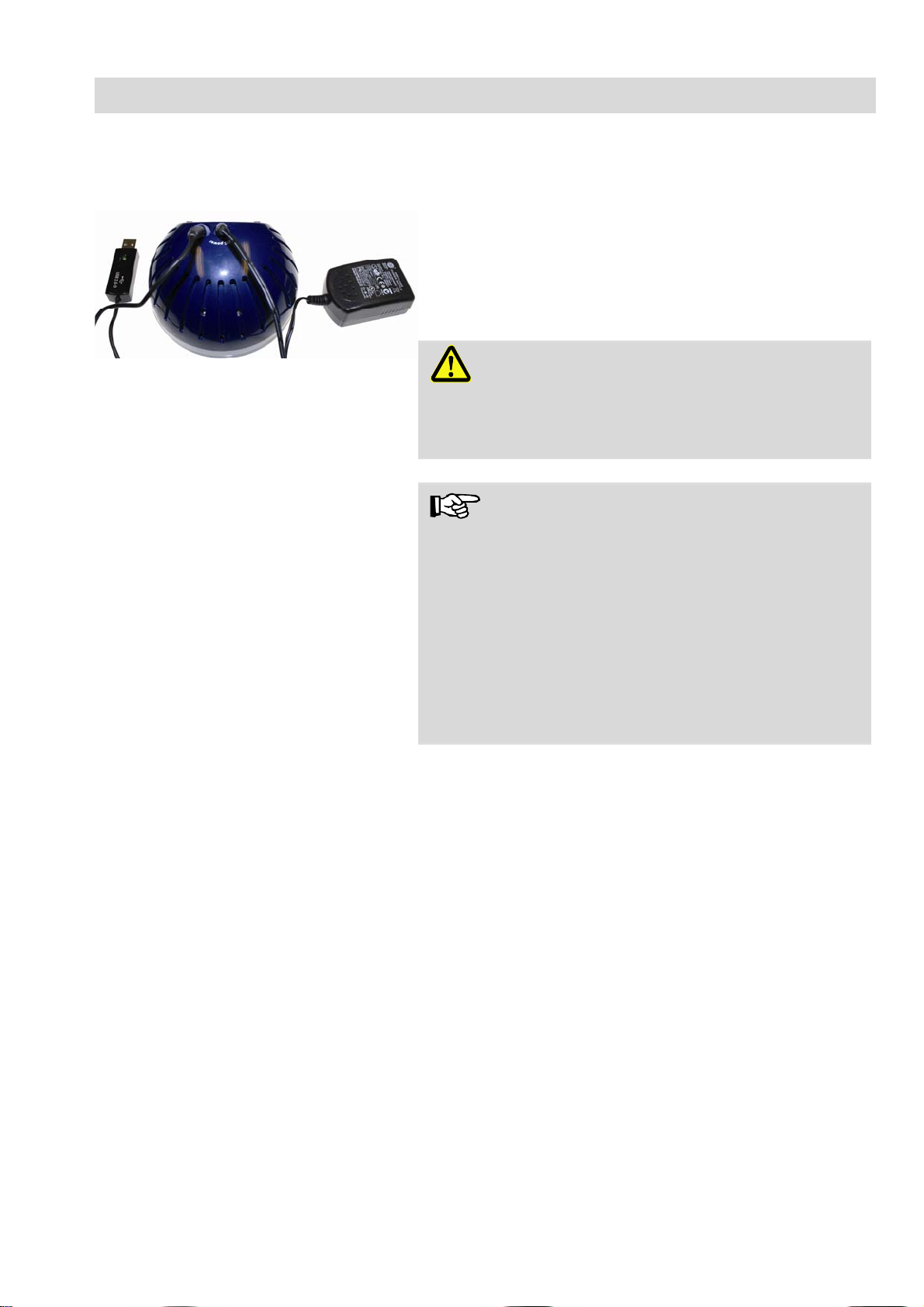

bb. 5: Anschluss von Netzteil und Datenübertragungskabel auf der Geräterückseite
bels auf der Geräterückseite ein
Stecken Sie den USB-Stecker des Datenka-
bels in die USB-Schnittstelle des PC.
ACHTUNG!
Das Wöhler CDL 210 muss während der Datenübertragung an das Stromnetz angeschlossen
sein.
HINWEIS!
Informationen zur Übertragung der Daten auf den
PC und zur Nutzung der Software erhalte n Sie in
der Bedienungsanleitung PC Software Wöhler
CDL 210 (Art. Nr. 22413), die auf der SoftwareCD geliefert wird.
Informationen zur Installation und Inbetrie bn ahme
des USB-Treibers finden Sie in der mitgeliefert en
Bedienungsanleitung USB Übertragungskabel
(Art. Nr. 22354).
Alle Bedienungsanleitungen stehen ebenfalls im
Internet als Download zur Verfügung
(www.woehler.de).
13
Page 14
Alarmfunktion
A
5 Alarmfunktion
5.1 Alarmvoreinstellung
5.2 Alarmton und –
anzeige

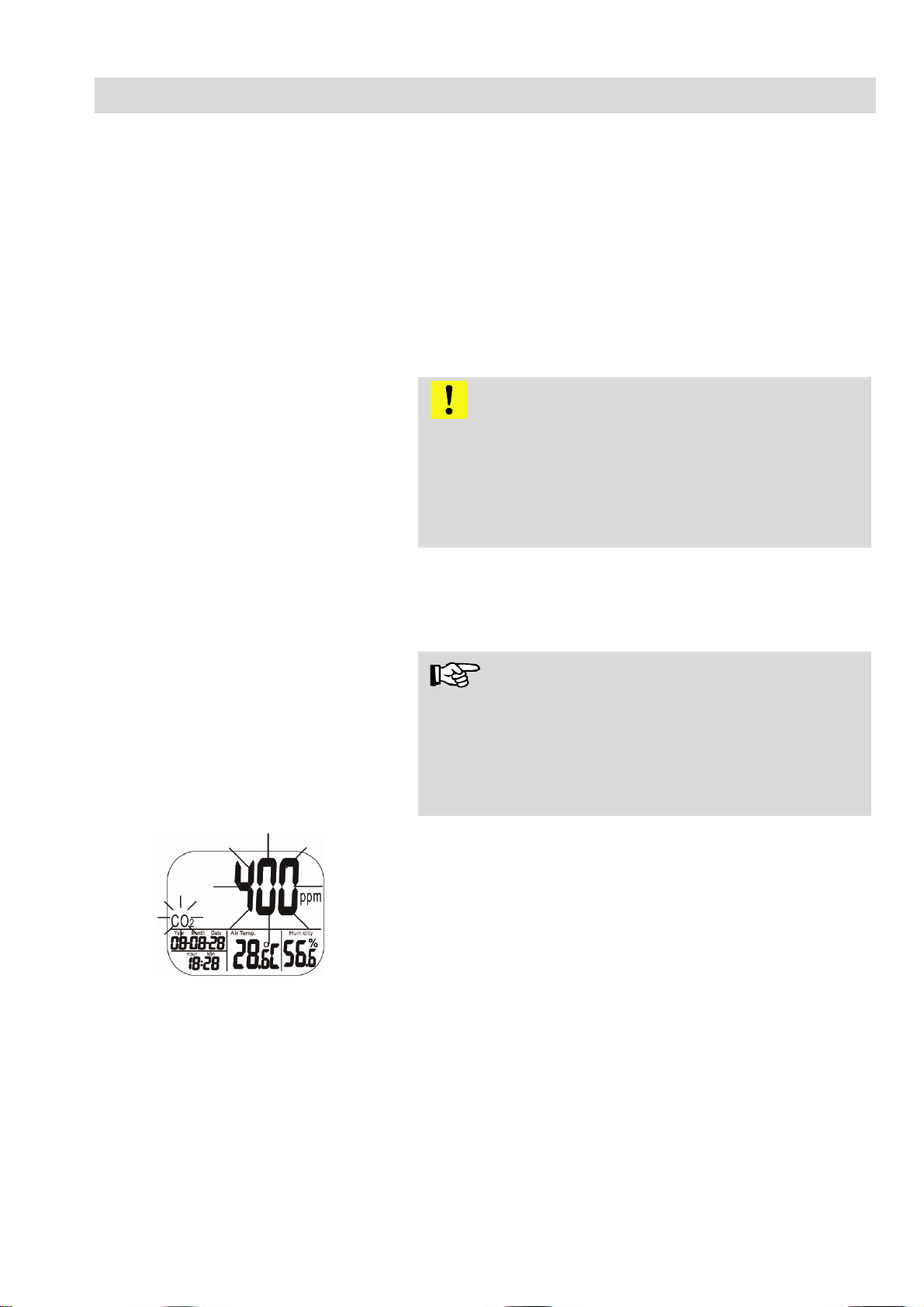

bb. 6: Anzeige bei Alarm
Der Nutzer kann zwei Alarmgrenzen für den CO2Gehalt einstellen:
1. Obergrenze, bei deren Überschreitung eine
Belüftung notwendig ist.
2. Untergrenze, bei der die Lüftung abzustellen
ist.
Nehmen Sie die Einstellungen gemäß Punkt
6.4 dieser Bedienungsanleitung vor.
Sobald der gemessene CO
-Gehalt einen vorein-
2
gestellten Wert überschreitet, ertönt ein Alarmton
(80 dB) und ein Ventilator-Icon blinkt im Display .
Zum Stoppen des Alarmtons drücken Sie eine
beliebige Taste. Der Ventilator-Icon blinkt weiter im Display.
Der Alarmton stoppt automatisch, sobald der CO
2
Gehalt unter den unteren Wert fällt.
Halten Sie die RESET-Taste länger als eine
Sekunde lang gedrückt, um den Alarmton
nach dem Abschalten wieder zu aktivieren.
-
Der Alarmton wird automatisch aktiviert, wenn der
-Wert unter die Untergrenze fällt und dann
CO
2
wieder über die Obergrenze steigt.
14
Page 15
Einstellungen
6 Einstellungen
Das Gerät verfügt über unterschiedliche Modi, in denen verschiedene Parameter voreingestellt werden können.
Modus Parameter
P1.1 CO2-Oberwert für optimale Raumklimaqualität
P1.2 CO2-Oberwert für normale Raumklimaqualität
P1.3 Alarmschwelle
P1.4 Akustischer Alarm
P2.0 Temperatureinheit
P3.1 Jahr
P3.2 Monat
P3.3 Tag
P3.4 12 Stunden- oder 24 Stunden-Anzeige
DE
P3.5 Stunde
P3.6 Minute
P4.0 Reset
P5.1 Lograte: Stunden
P5.2 Lograte: Minuten
P5.3 Lograte: Sekunden
Mit der Set-Taste (3 Sekunden gedrückt halten) gelangen Sie in den Einstellmodus. Mit
der Log-Taste schalten Sie von P1.0 zu P2.0 etc. und mit der Set-Taste schalten Sie von
P1.1 zu P1.2 etc. Eine detaillierte Beschreibung der Einstellmöglichkeiten finden Sie in
den folgenden Kapiteln 6.1 bis 6.8.
15
Page 16
Einstellungen
A
A
6.1 Aufrufen und Verlassen des Einstellungsmodus
Um in den Einstellungsmodus zu gelangen,
halten Sie die SET-Taste im normalen Messmodus 3 Sekunden lang gedrückt.
Um den Einstellungsmodus zu verlassen,
drücken Sie die ESC-Taste.
6.2 Einstellung des
-Oberwertes
CO
2
für den optimalen
Bereich
Nach Aufrufen des Einstellungs-Modus erscheint
und P1.o im Display (siehe Abb. 7).
CO
2
Drücken Sie die SET-Taste nochmals, um in
den P1.0-Modus zur Einstellung des optimalen CO

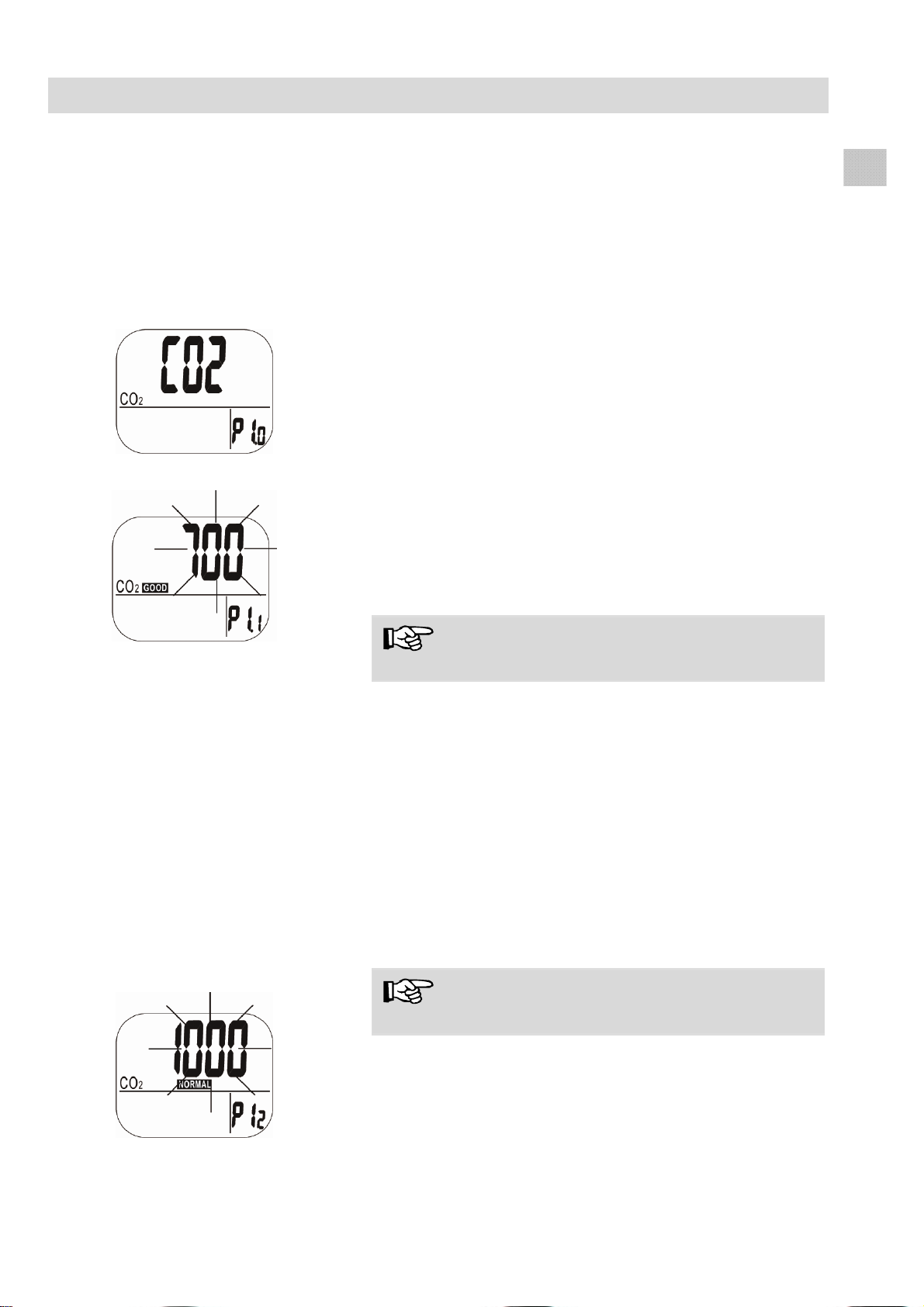

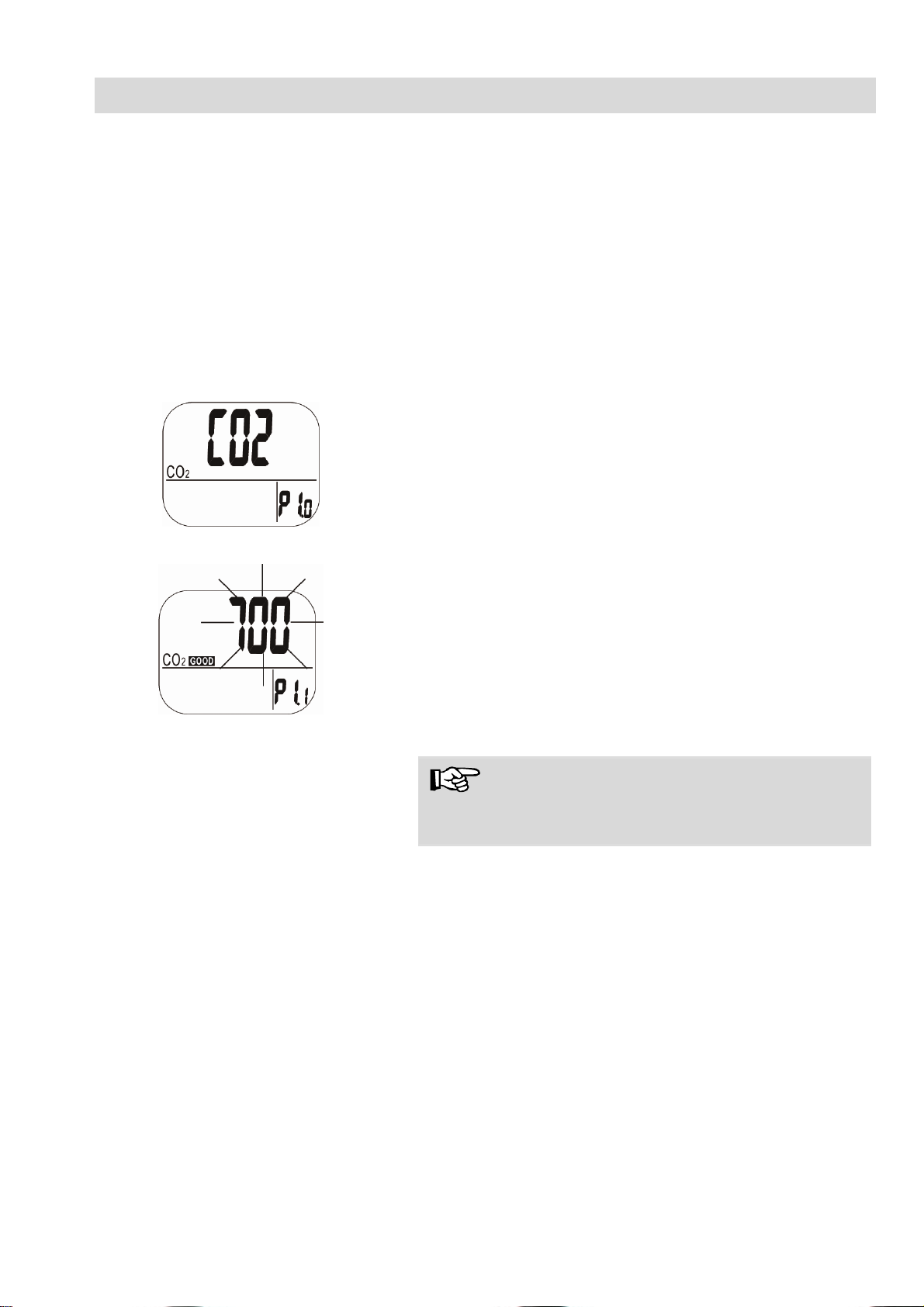

bb. 7: Setup P1.0: gutes Raumklima

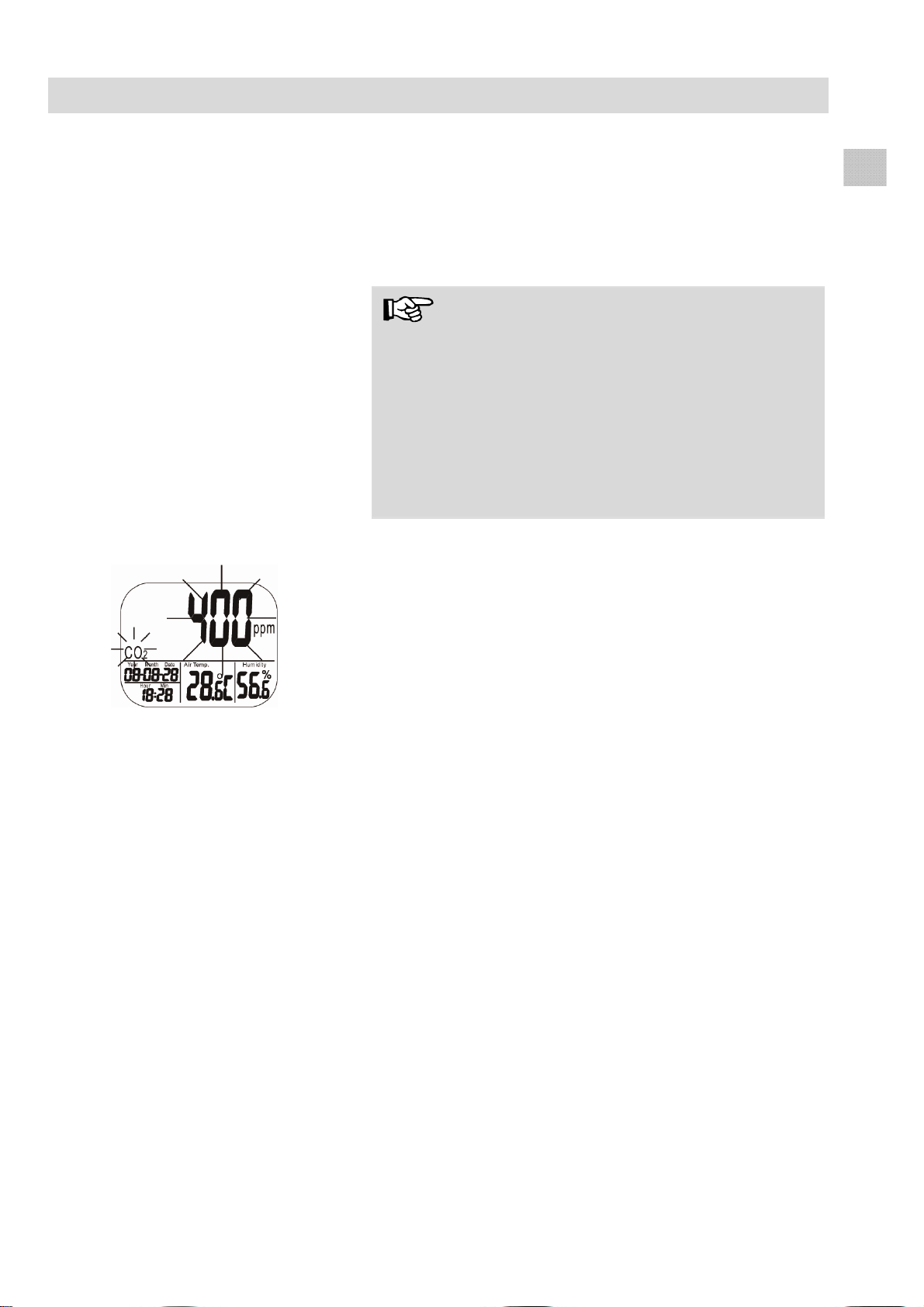

Der aktuell eingestellte Wert blinkt nun im Display
(siehe Abb. 8).
-Gehalts zu gelangen.
2
bb. 8: Einstellung der CO2-Obergrenze
für den optimalen Bereich
Drücken Sie die LOG/▲ Taste, um den Wert
zu erhöhen und die MIN/MAX▼-Taste, um
den Wert zu verkleinern.
Jeder Tastendruck verändert den Wert um 100
ppm.
HINWEIS!
Der Alarmbereich für den guten Bereich liegt zwischen 0 ppm und 700 ppm.
Drücken Sie die SET-Taste nochmals, um
P1.1 Einstellung zu bestätigen und in den
P1.2 Modus zur Einstellung des Oberwertes
für den normalen Bereich zu gelangen.
Durch Drücken der ESC-Taste (ohne vorher die
SET-Taste zu drücken) verlassen Sie den P1.2Modus, ohne Ihre Einstellung zu speichern. Sie
kehren so in den P1.0-Modus zurück.
16
Page 17
Einstellungen
A
A
6.3 Einstellung des
CO
-Oberwertes
2
für den normalen
Bereich
Drücken Sie die LOG/▲ Taste, um den Wert
zu erhöhen und die MIN/MAX▼-Taste, um
den Wert zu verkleinern.
Jeder Tastendruck verändert den Wert um 100
ppm.
Der Alarmbereich liegt zwischen 700 ppm und
1000 ppm.
Drücken Sie die SET-Taste nochmals, um
P1.2 Einstellung zu bestätigen und in den

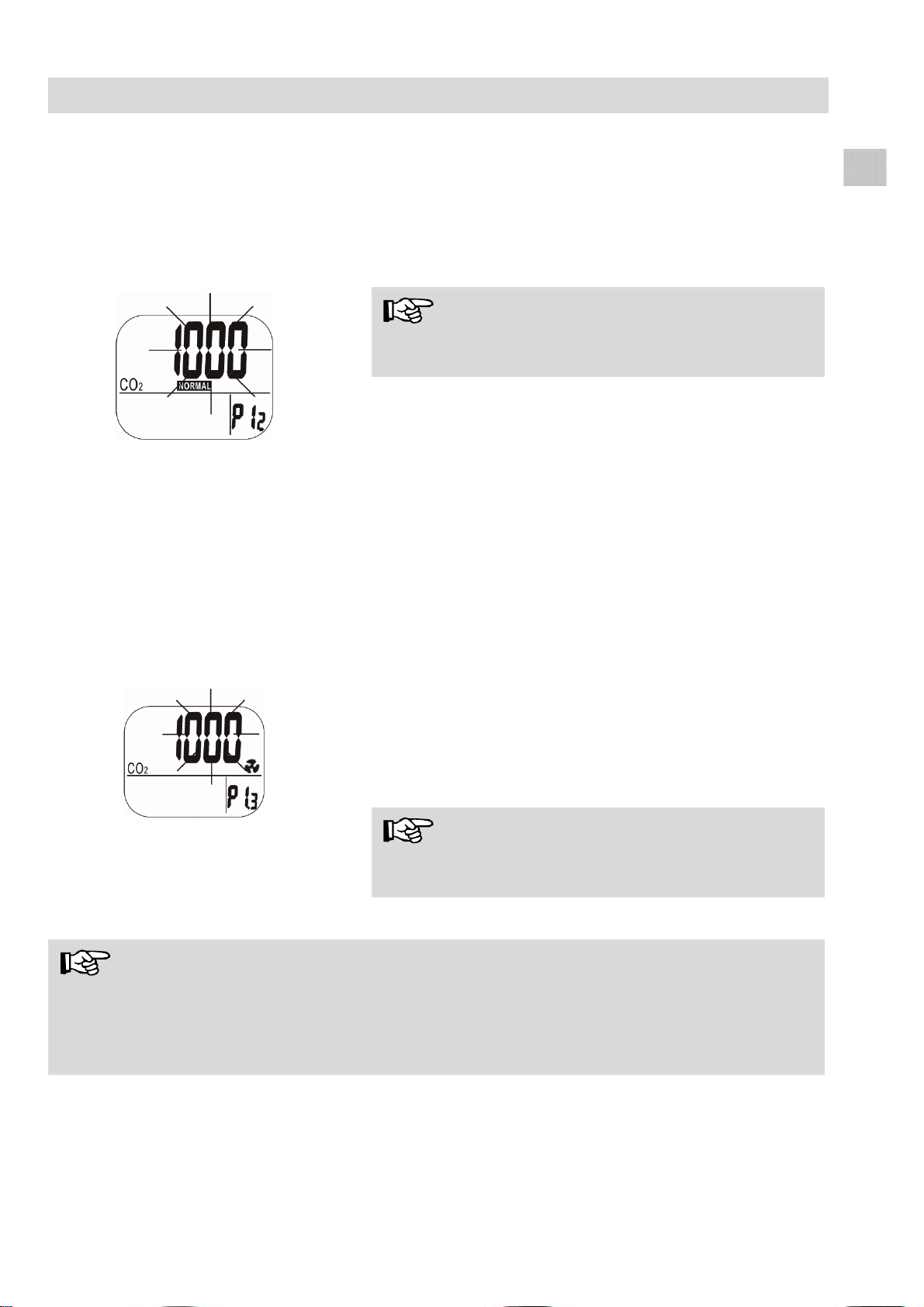

bb. 9: Einstellung der CO2-Obergrenze
für den normalen Bereich
P1.3 Modus zur Alarmschwellen-Einstellung
zu gelangen.
Durch Drücken der ESC-Taste (ohne vorher
die SET-Taste zu drücken) verlassen Sie den
P1.2-Modus, ohne Ihre Einstellung zu speichern. Sie kehren so in den P1.0-Modus zurück.
DE
HINWEIS!
6.4 Einstellung der
Alarmschwelle für
den CO
-Alarmton
2

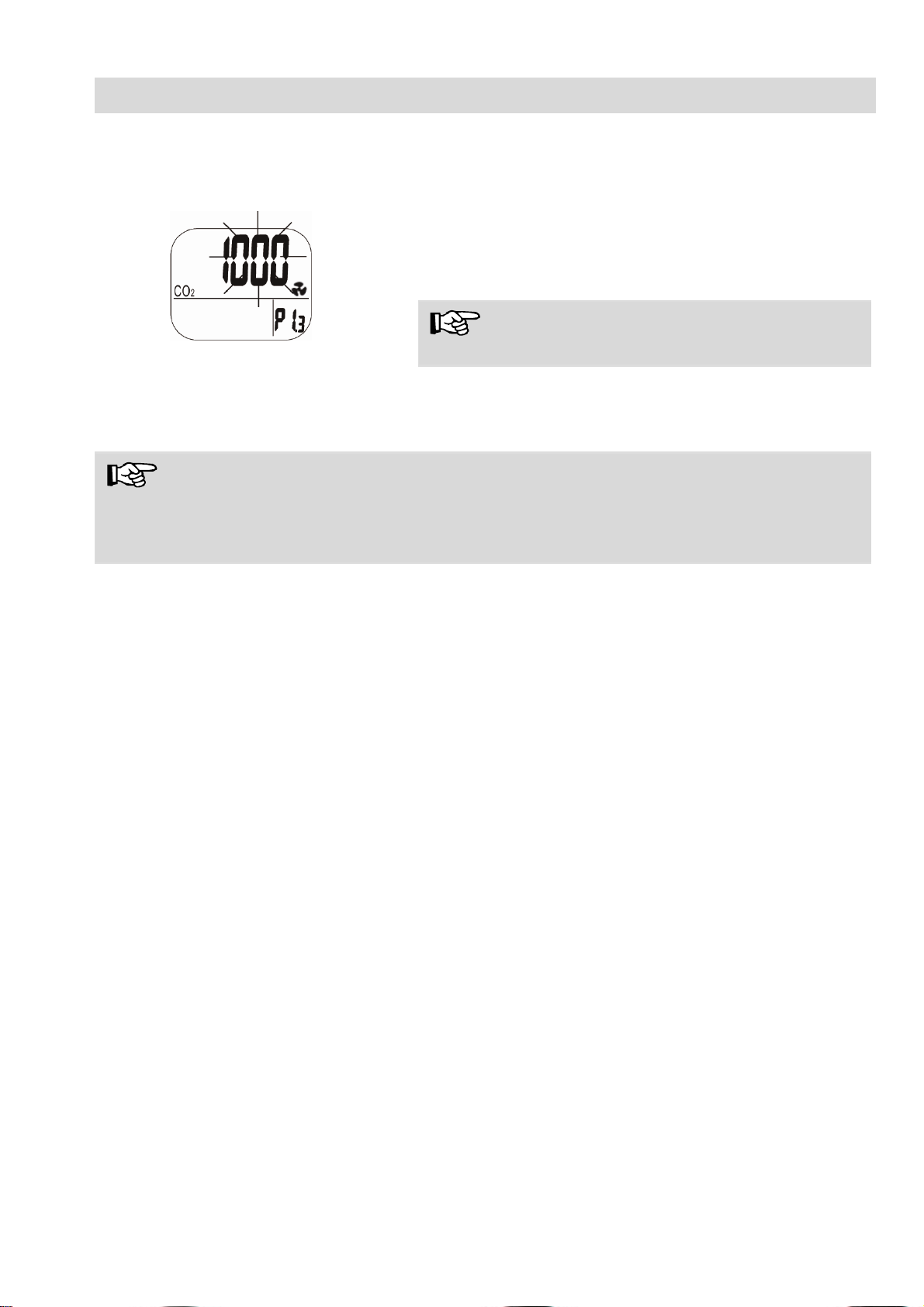

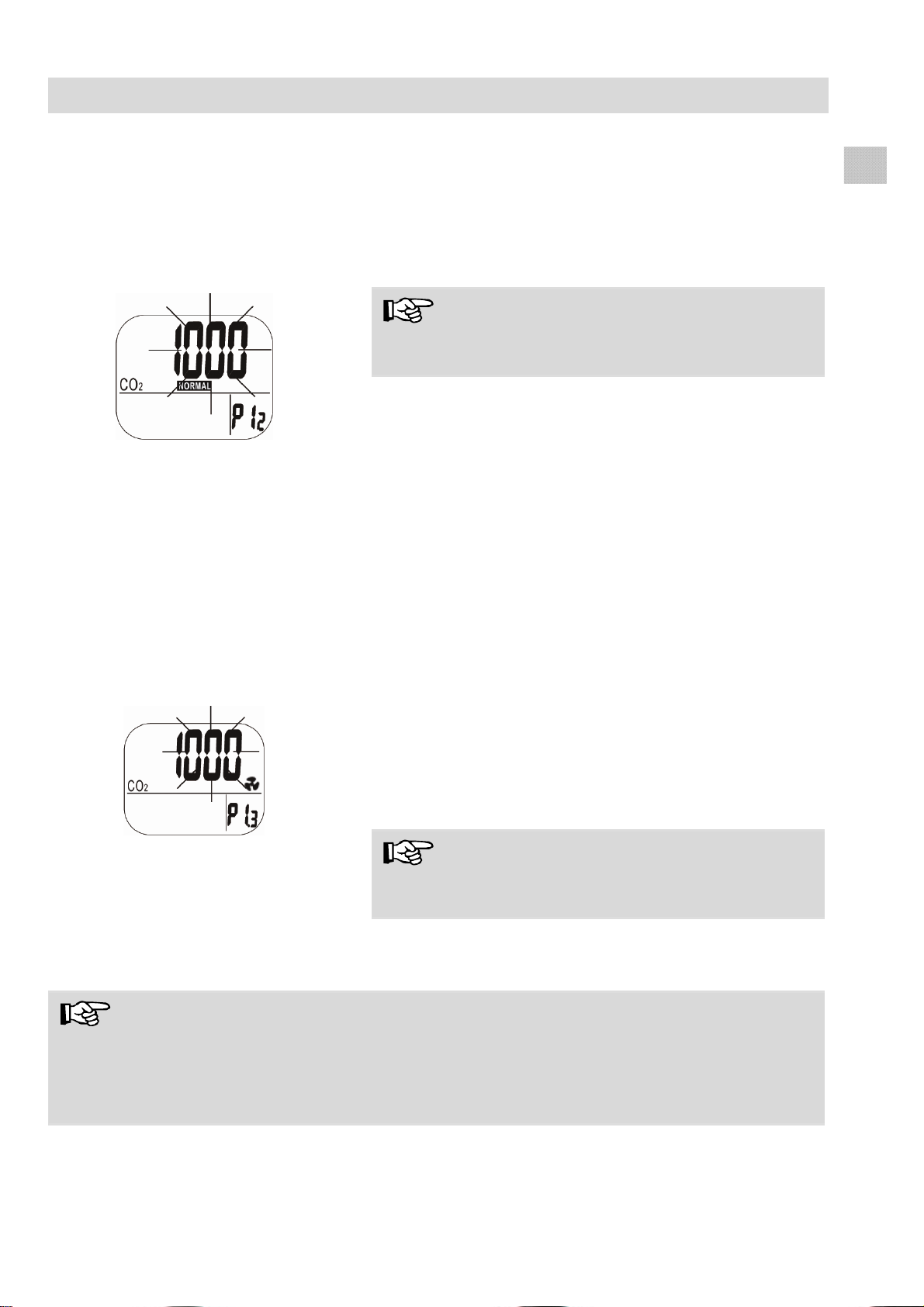

Im P1.3 Modus zur Einstellung der Alarmschwelle
erscheint im Display das Ventilatorsymbol und der
aktuell eingestellte Wert blinkt (siehe Abb. 10).
Drücken Sie die LOG/▲ Taste, um den Wert
zu erhöhen und die MIN/MAX▼-Taste, um
den Wert zu verkleinern.
Jeder Tastendruck verändert den Wert um 100
ppm.
bb. 10: Einstellung der Alarmschwelle
HINWEIS!
Der Alarmbereich liegt zwischen 1000 ppm und
5000 ppm.
Speichern Sie durch Drücken der SET-Taste.
HINWEIS!
Geben Sie bei den Einstellungen der Grenzwerte für die Raumluftqualität und für den
Alarmton nur Werte ein, die innerhal b des spezifizierten Bereichs liegen, um verlässliche Ergebnisse zu erzielen. Werden Grenzwerte außerhalb dieses Bereic hes angegeben, können die Ergebnisse nur als grobe Richtlinie gewertet werden.
17
Page 18
Einstellungen
A
A
6.5 An- und Abstellen
des akustischen
Alarmwertes
Im P1.4 Modus lässt sich der akustische Alarm
an- und abstellen.
Wählen Sie „ON“, wenn ein Alarmton ertönen
soll, sobald der eingestellte Alarmwert überschritten ist.
Wählen Sie „OFF“, wenn kein Alarmton ertö-
nen soll.
Speichern Sie Ihre Auswahl mit der SET-
Taste.
6.6 Auswahl der
Temperatureinheit
Die Temperatureinheit lässt sich im P2.0-Modus
auswählen. Um vom normalen Messmodus in den
P2.0 Modus zu gelangen, gehen Sie folgendermaßen vor:
Halten Sie die SET-Taste im normalen Mess-
modus 3 Sekunden lang gedrückt. Sie befinden sich nun im P1.0-Modus.

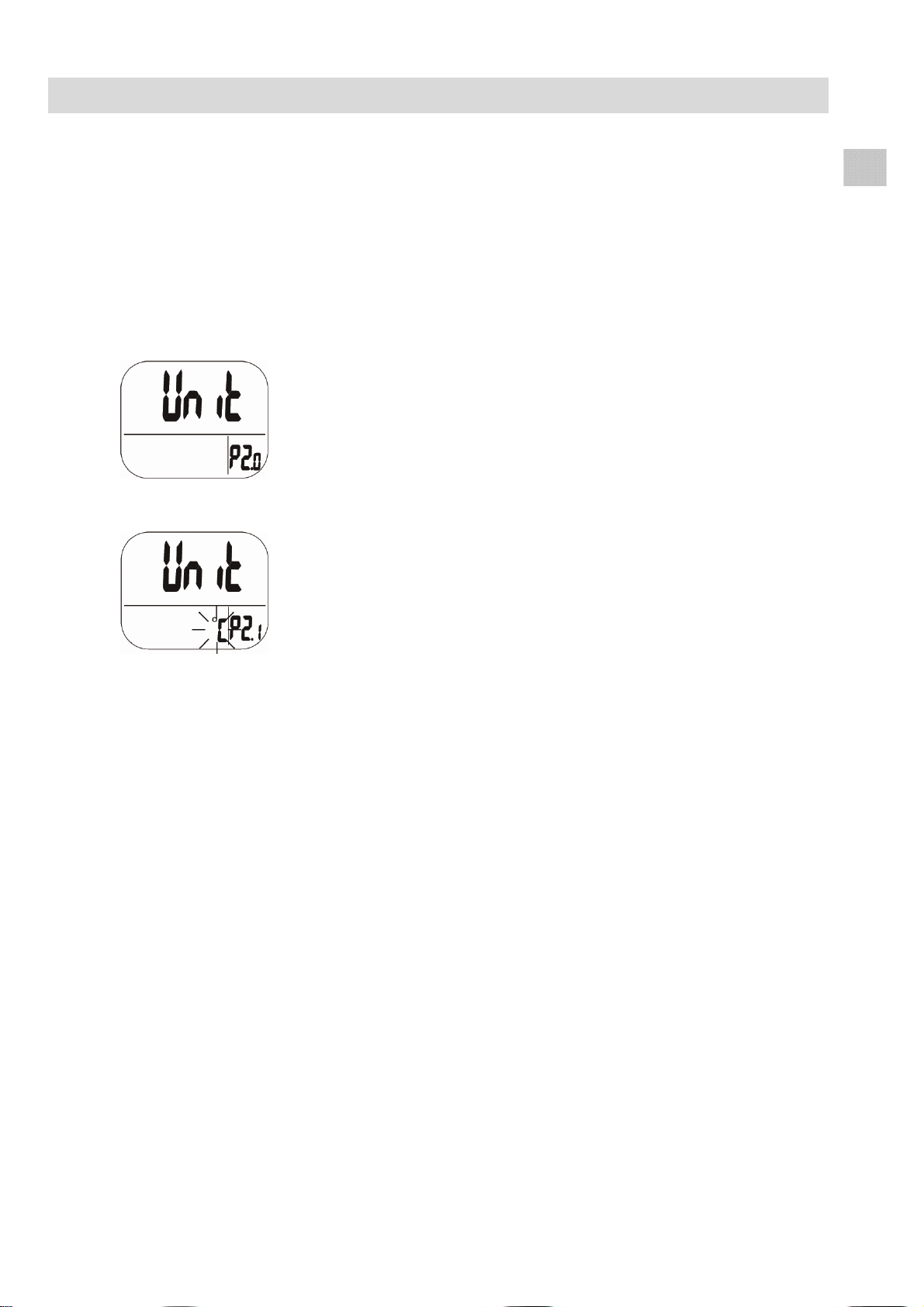

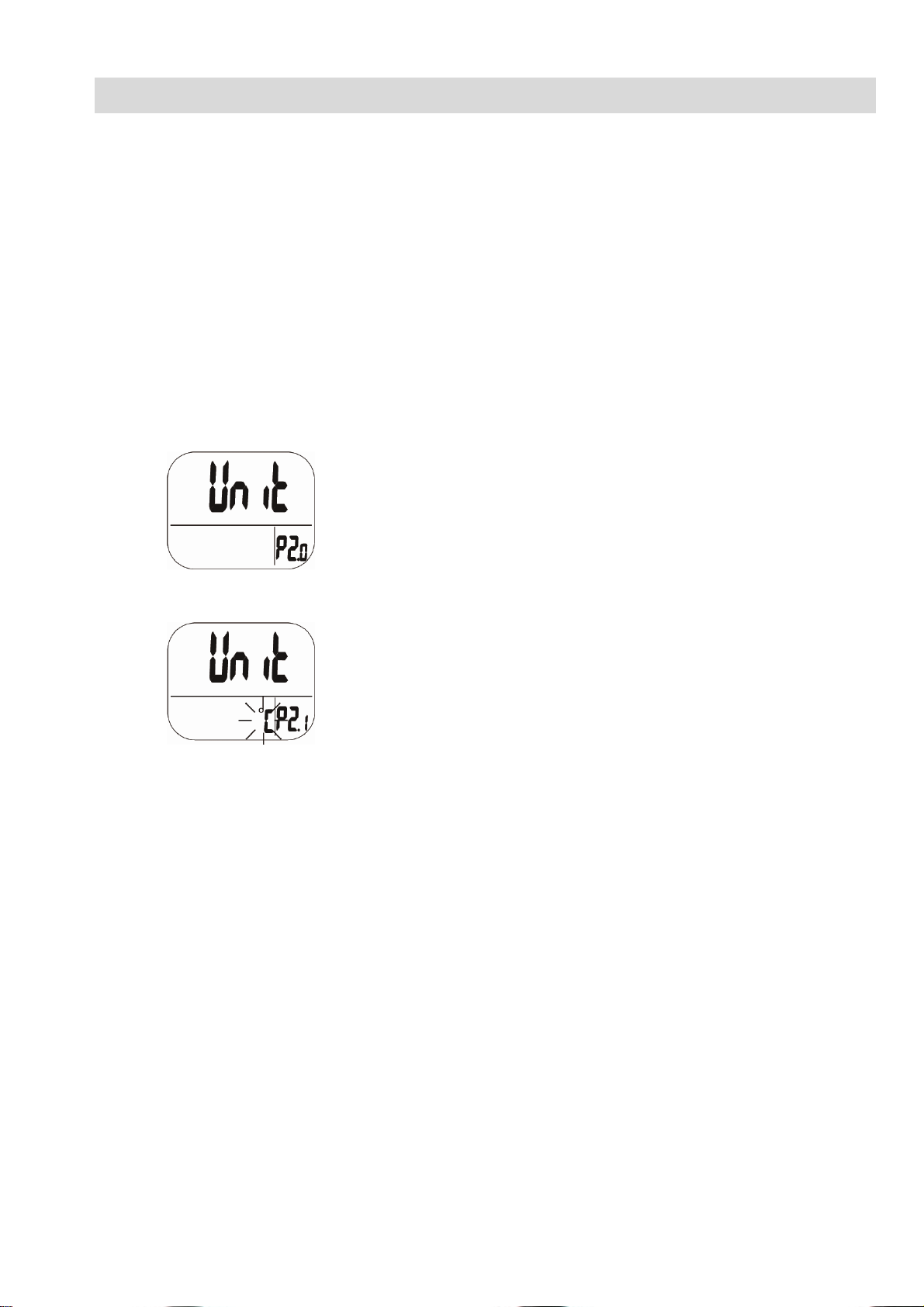

bb. 11: Anzeige im P2.0-Modus
Drücken Sie im P1.0-Modus die LOG/▲-
Taste, um in den P2.0-Modus zu gelangen
(siehe Abb. 11).
bb. 12: Auswahl der Temperatureinheit
Drücken Sie die SET-Taste, um in den P2.1-
Modus zur Auswahl der Temperatureinheit zu
gelangen. Die aktuell ausgewählte Einheit °C
oder °F blinkt im Display (siehe Abb. 12).
Drücken Sie die LOG/▲ Taste oder die
MIN/MAX▼-Taste, um zwischen °C und °F zu
wechseln.
Speichern Sie Ihre Auswahl mit der SET-
Taste oder kehren Sie durch Druck auf die
ESC-Taste wieder in den P2.0-Modus zurück,
ohne zu speichern.
18
Page 19
Einstellungen
A
A
6.7 Uhr und Kalender

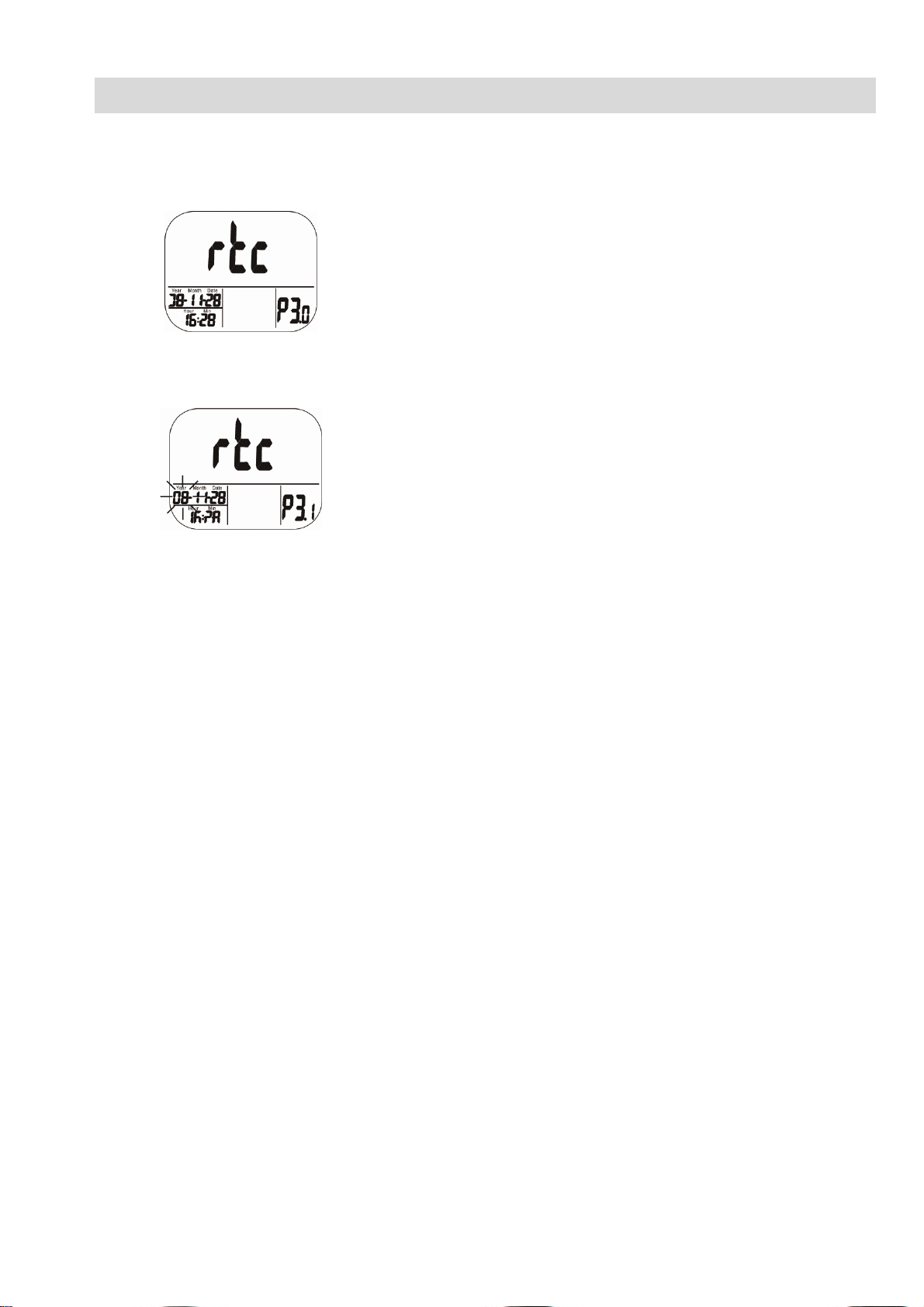

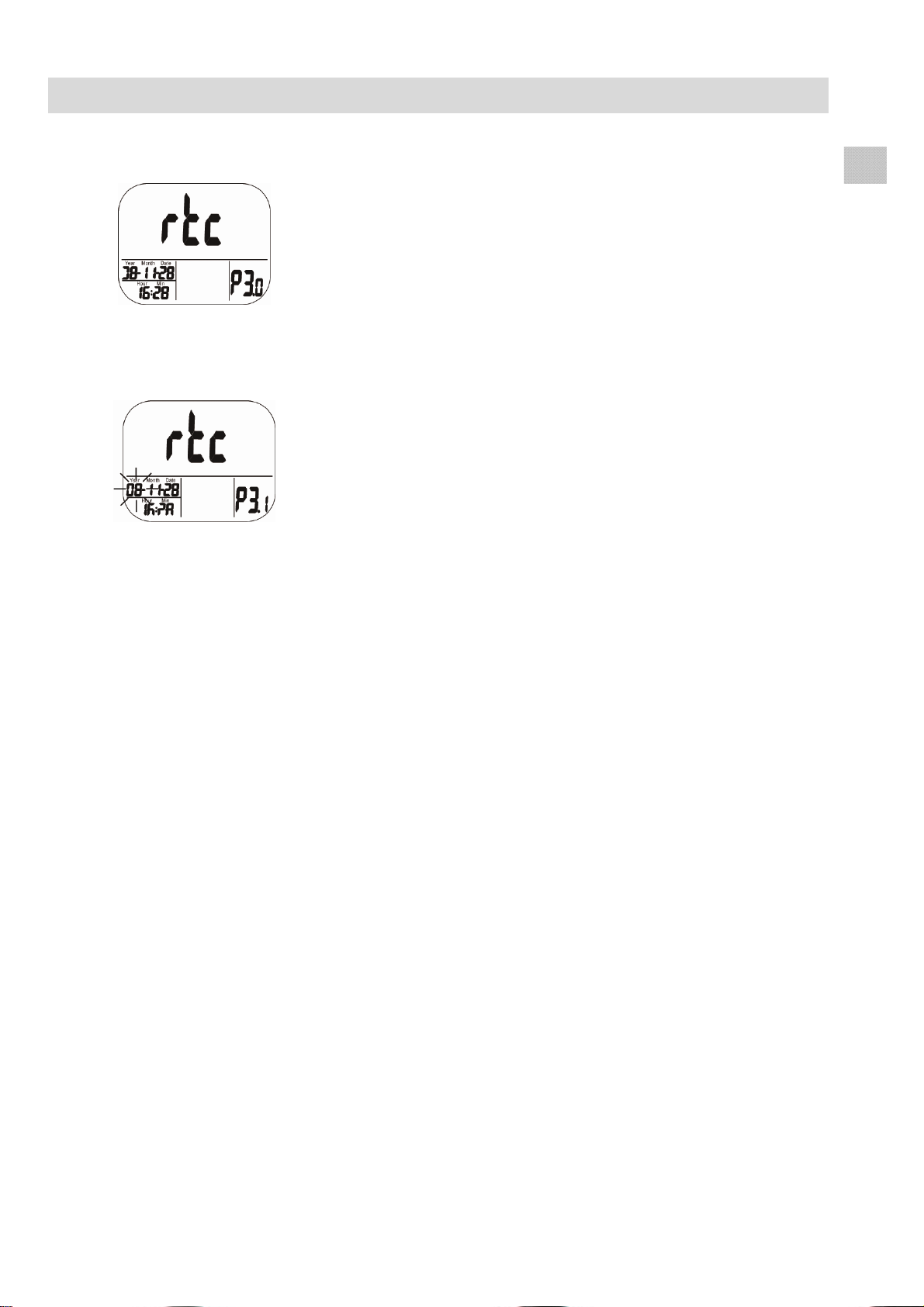

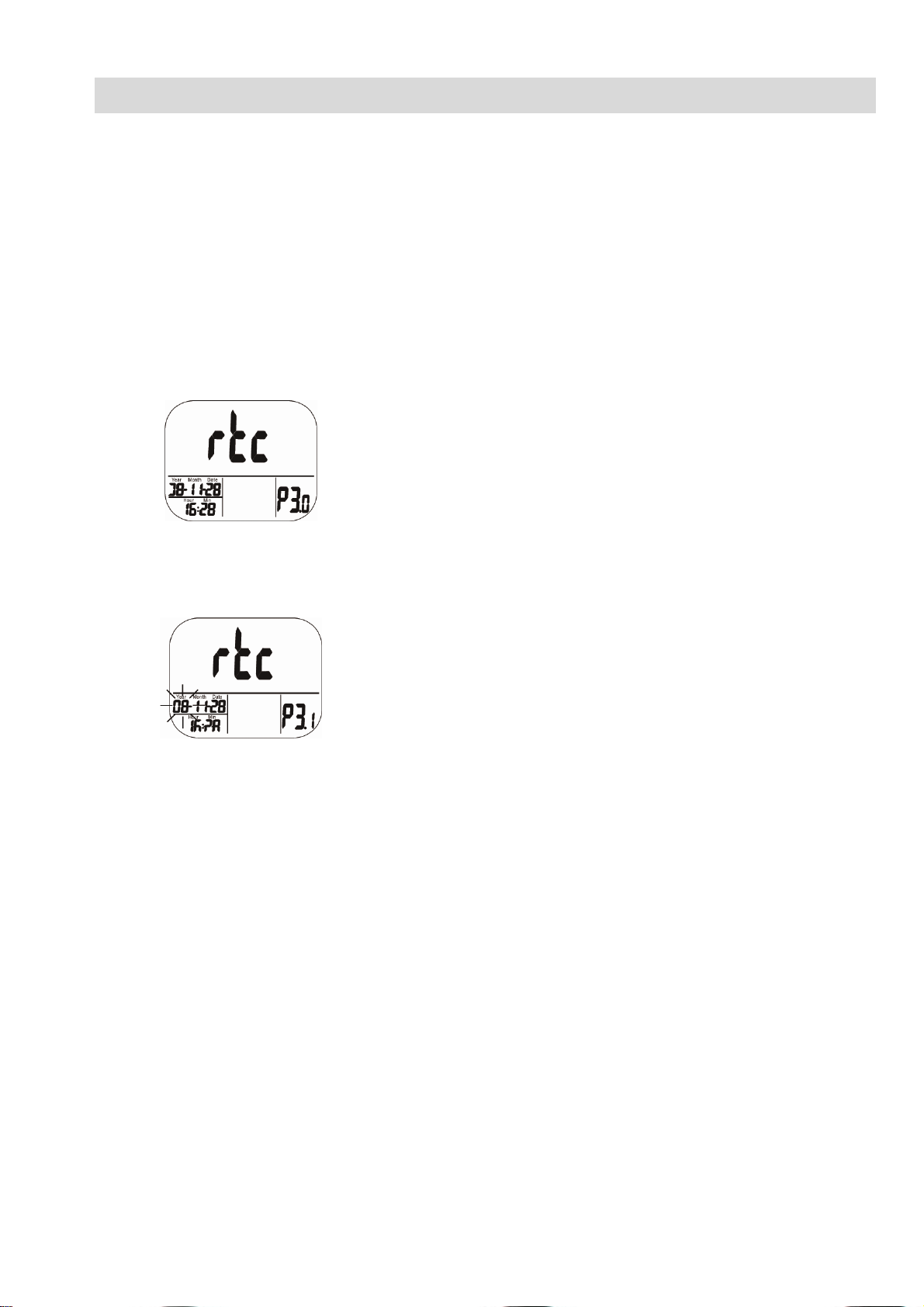

bb. 13: P3.0-Modus zur Einstellung von
Uhr und Kalender. (rtc steht für real time
clock)
bb. 14: Einstellen der Jahreszahl
Es stehen sowohl eine 24-Stunden-Anzeige als
auch eine 12-Stunden-Anzeige zur Verfügung.
Die Einstellung lässt sich im P3.0-Modus vornehmen.
Um vom normalen Messmodus in den P3.0 Modus zu gelangen, gehen Sie folgendermaßen vor:
Halten Sie die SET-Taste im normalen Mess-
modus 3 Sekunden lang gedrückt. Sie befinden sich nun im P1.0-Modus.
Drücken Sie im P1.0-Modus die LOG/▲-Taste
zweimal, um in den P3.0-Modus zur Einstellung von Uhr und Kalender zu gelangen (Abb.
13).
Drücken Sie die SET-Taste, um in den P 3.1-
Modus zu gelangen. Links unten blinkt die aktuell eingestellte Jahreszahl (Abb. 14). Drücken Sie die LOG/▲ Taste oder die
MIN/MAX▼-Taste, um die Jahreszahl zu ändern.
DE
Speichern Sie Ihre Auswahl mit der SET-
Taste. Sie gelangen nun in den P3.2-Modus.
Durch Druck auf die ESC-Taste kehren sie in
den P3.0-Modus zurück, ohne zu speichern.
Im P 3.2-Modus blinkt der aktuell eingestellte
Monat. Drücken Sie die LOG/▲ Taste oder
die MIN/MAX▼-Taste, um die Monatszahl zu
ändern.
Speichern Sie Ihre Auswahl mit der SET-
Taste. Sie gelangen nun in den P3.3-Modus
zur Einstellung des Tagesdatums. Durch
Druck auf die ESC-Taste kehren sie in den
P3.0-Modus zurück, ohne zu speichern.
19
Page 20
Einstellungen
A
A

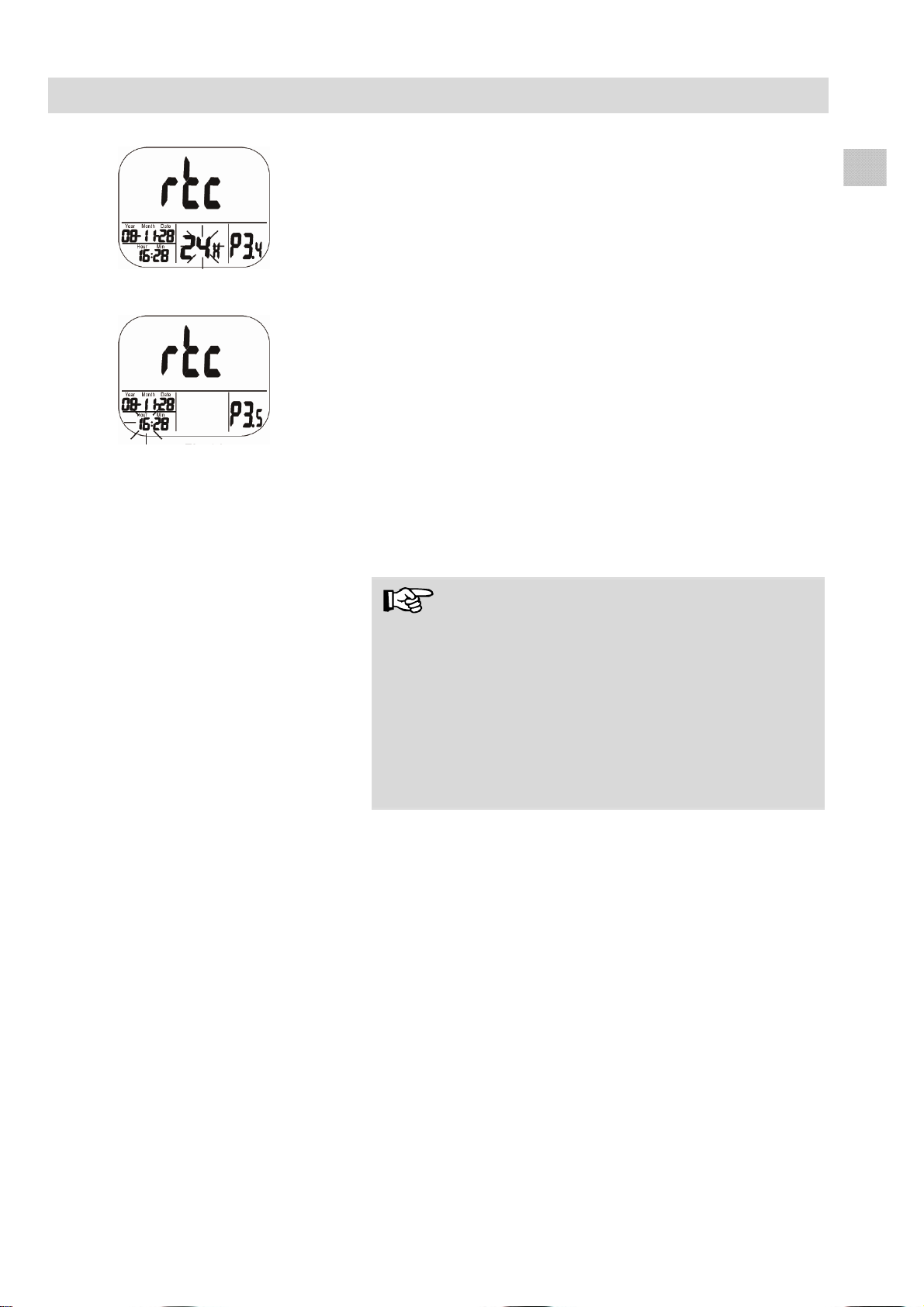

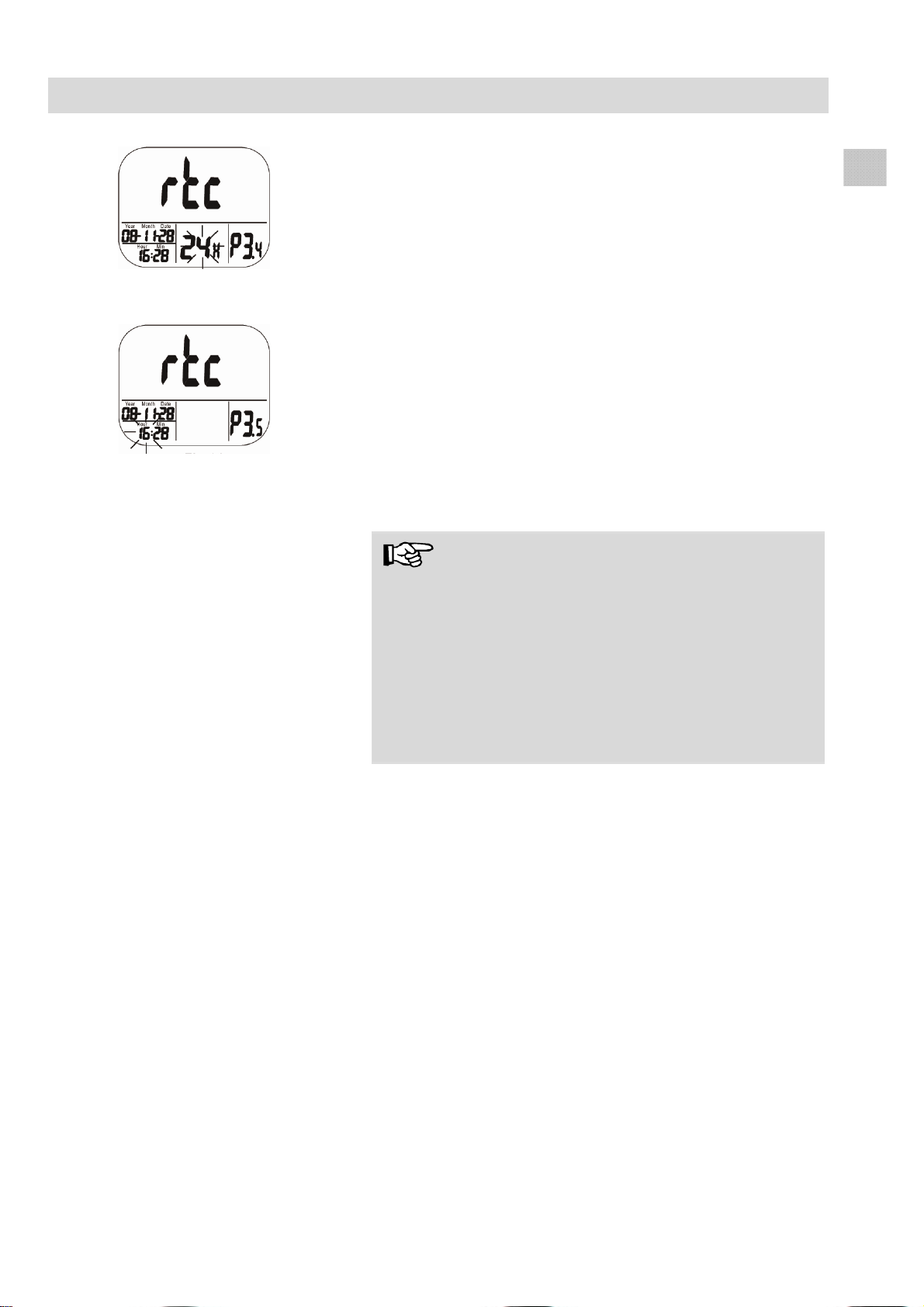

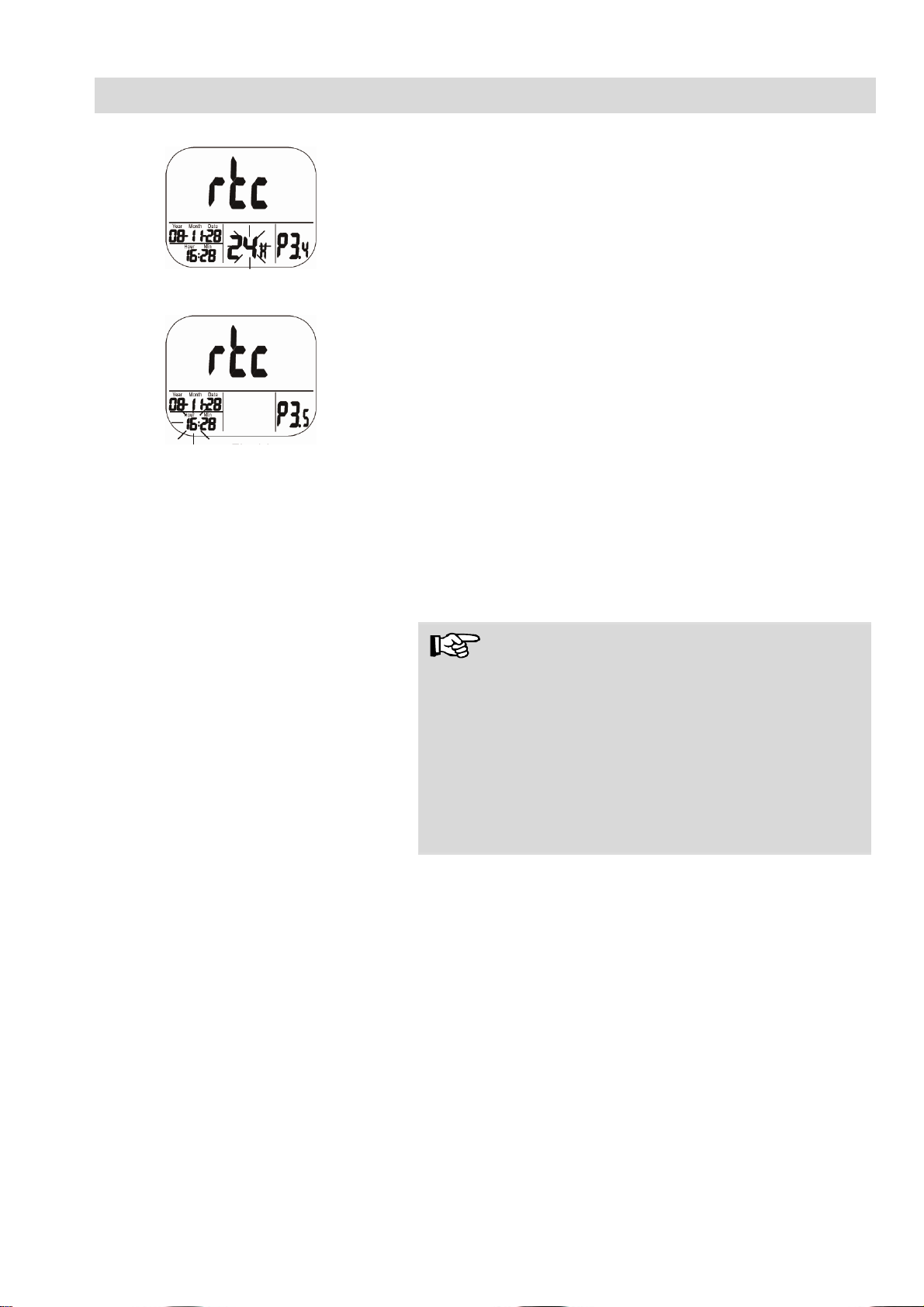

bb. 15: Auswahl zwischen 12 Stunden
und 24 Stundenanzeige bei der Uhr
bb. 16: Einstellung der Stunde (Uhr)
Gehen Sie ebenso zur Einstellung des Tages
in P 3.3-Modus vor. Nach dem Speichern mit
der SET-Taste gelangen sie in den P3.4Modus zur Auswahl zwischen der 12 Stundenund 24 Stunden-Anzeige (Abb. 15).
Wechseln Sie zwischen den Anzeigen durch
Drücken der LOG/▲ Taste oder die
MIN/MAX▼-Taste.
Speichern Sie Ihre Auswahl mit der SET-
Taste. Sie gelangen nun in den P3.5-Modus
zur Einstellung der Stunde vor (Abb. 16).
Durch Druck auf die ESC-Taste kehren sie in
den P3.0-Modus zurück, ohne zu speichern.
Nach dem Speichern mit der SET-Taste gelangen Sie in den P 3.6 Modus zur Einstellung
der Minuten.
Gehen Sie hier ebenso vor, wie bei den vorhe-
rigen Schritten beschrieben und speichern Sie
Ihre Einstellung mit der SET-Taste.
HINWEIS!
Das Gerät verfügt über einen eingebauten Akku,
der die Uhr mit Spannung versorgt. Dieser benötigt jedoch mindestens 24 Stunden, um über das
Netzteil aufgeladen zu werden. Bei einer Spannungsunterbrechung versorgt er dann die Uhr bis
zu 10 Stunden mit Energie, so dass die Uhr während dieser Zeit weiter läuft.
20
Page 21
Einstellungen
A
A
6.8 Reset

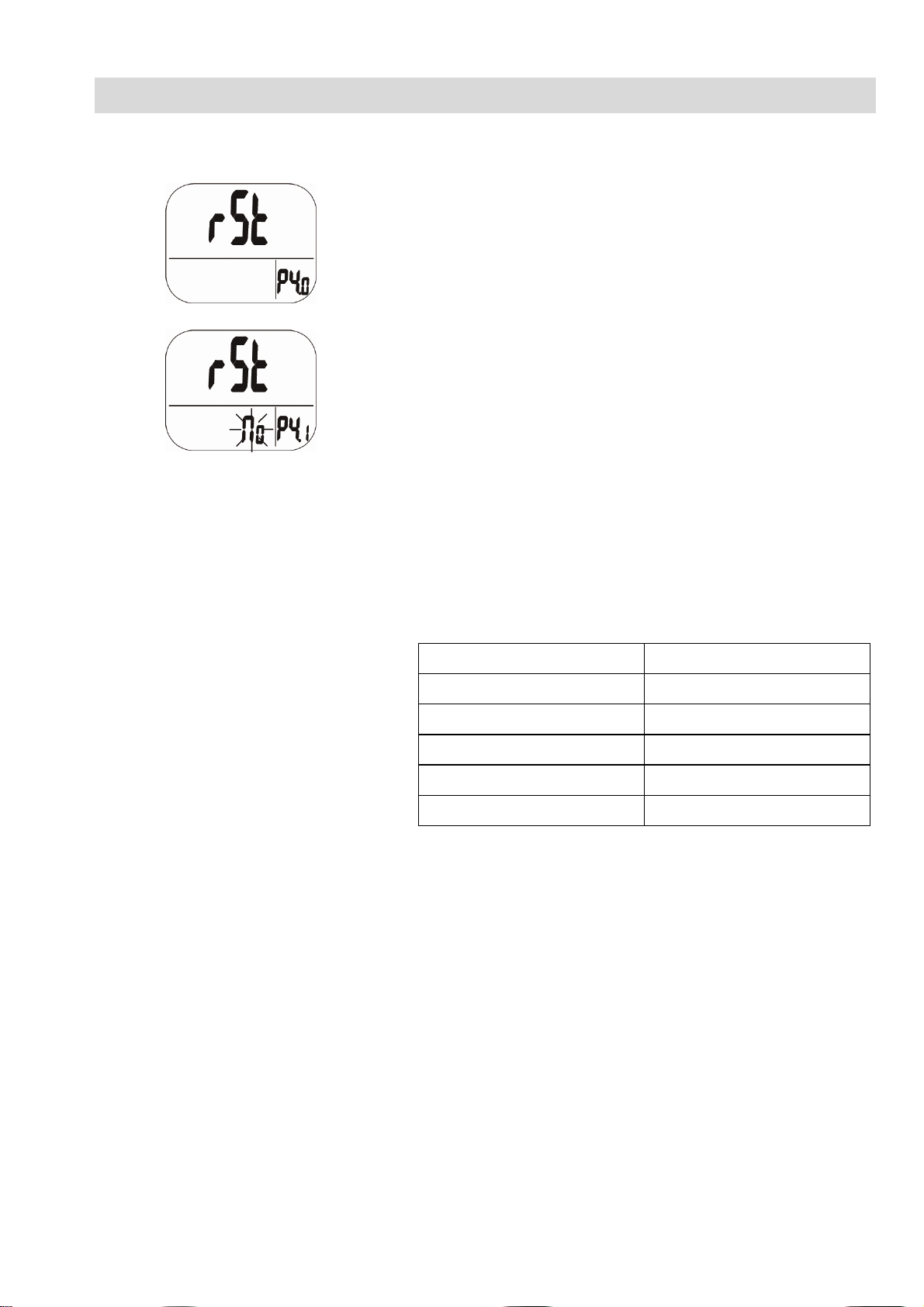

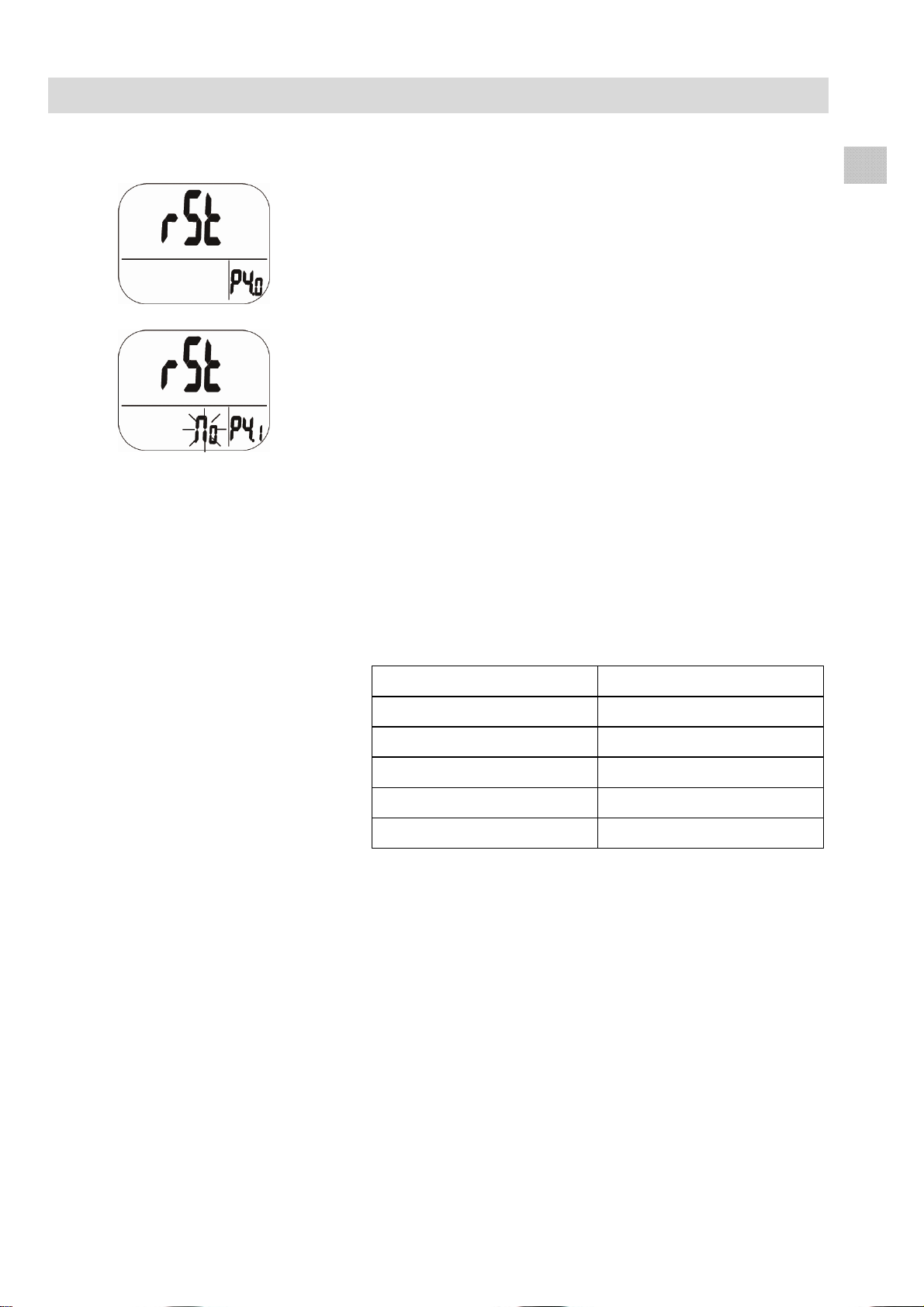

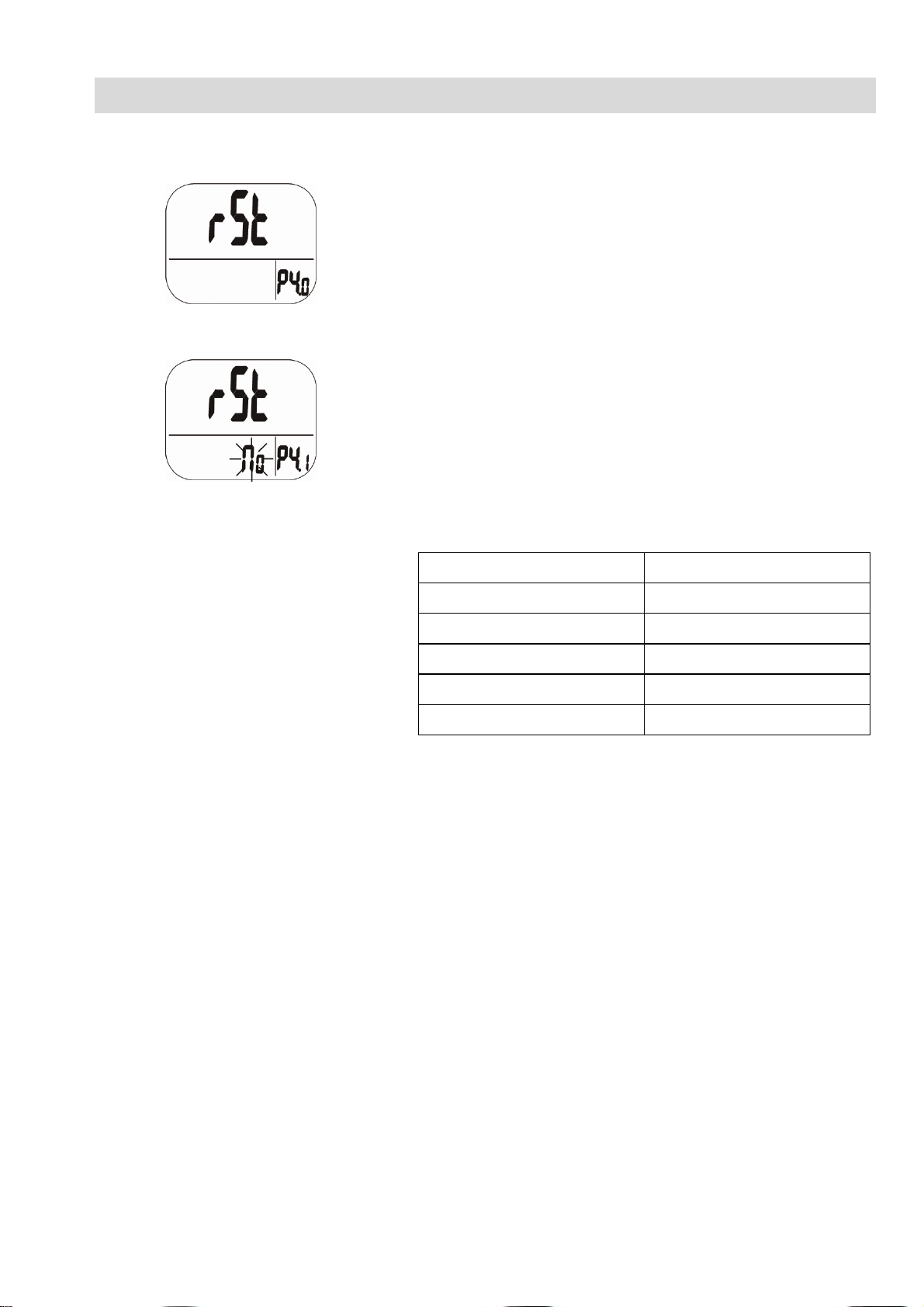

bb. 17: Reset-Modus
bb. 18: Kein Reset
Halten Sie die SET-Taste im normalen Mess-
modus 3 Sekunden lang gedrückt, um in den
P1.0-Modus zu gelangen.
Drücken Sie die LOG/▲-Taste nun dreimal.
um in den P4.0-Modus für den Reset zu gelangen (Abb. 17)
Drücken Sie die SET-Taste. Im P4.0-Modus
blinkt NO im Display (Abb. 18). Bei dieser Einstellung wird kein Reset vorgenommen.
Drücken der LOG/▲ Taste oder die
MIN/MAX▼-Taste, um auf YES zu wechseln.
Ist YES ausgewählt, wird ein Reset auf die unten aufgeführten Einstellungen vorgenommen.
Bestätigen Sie den Reset mit der SET-Taste.
Oder kehren Sie durch Drücken der ESCTaste in den P 4.0 Modus zurück.
Nach dem Bestätigen mit der SET-Taste löscht
das Messgerät die vom Benutzer eingestellten
Grenzwerte und die Temperatureinstellung, so
dass wieder folgende Voreinstellungen wieder
gelten:
DE
Parameter Default
P 1.1 700 ppm
P 1.2 1000 ppm
P 1.3 5000 ppm
P 2.1 °C
P 4.1 No (kein Reset)
21
Page 22
Einstellungen
A
A
6.9 Abtastrate
(Samplingrate)
Drücken Sie die LOG/▲-Taste nun viermal,

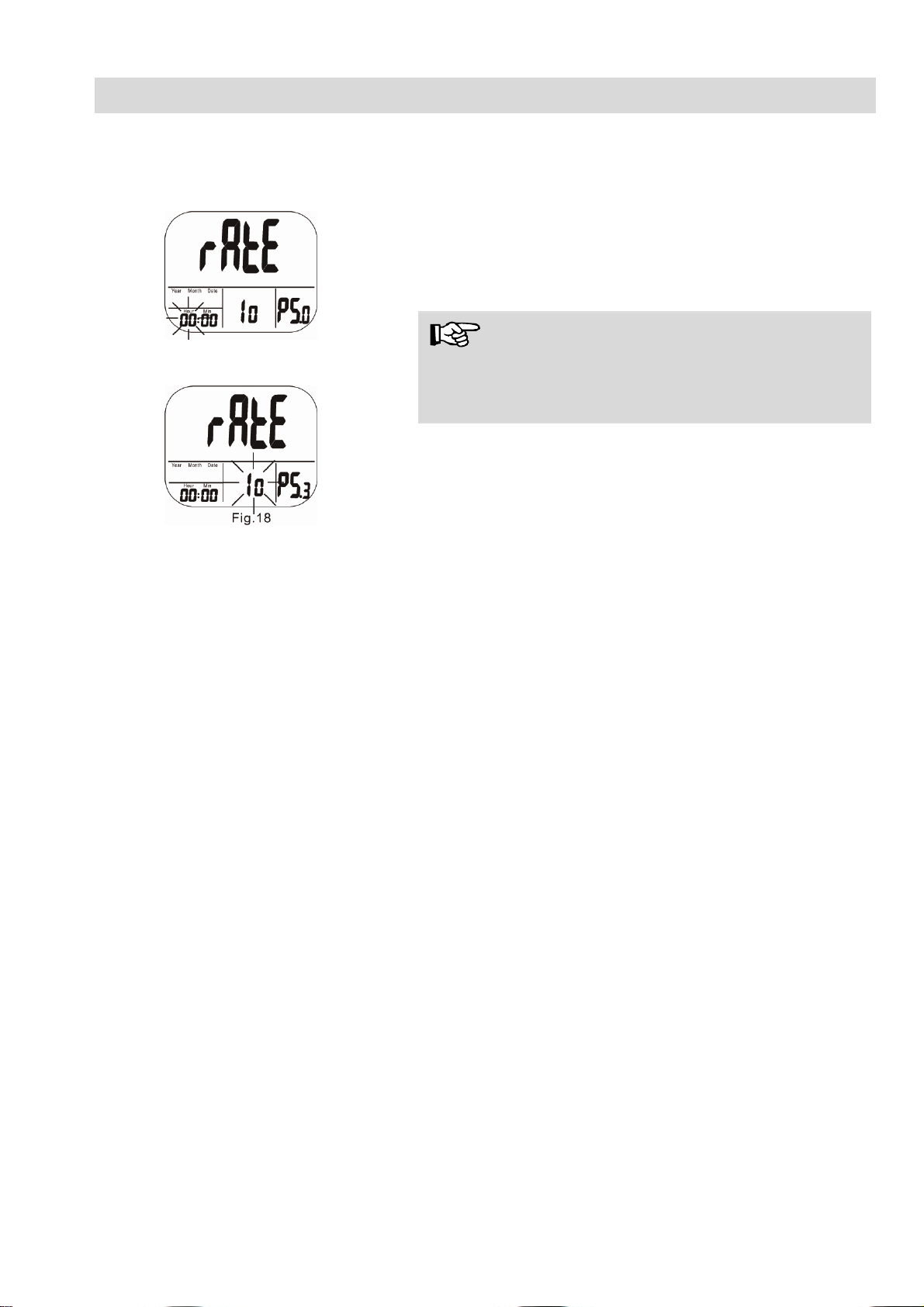

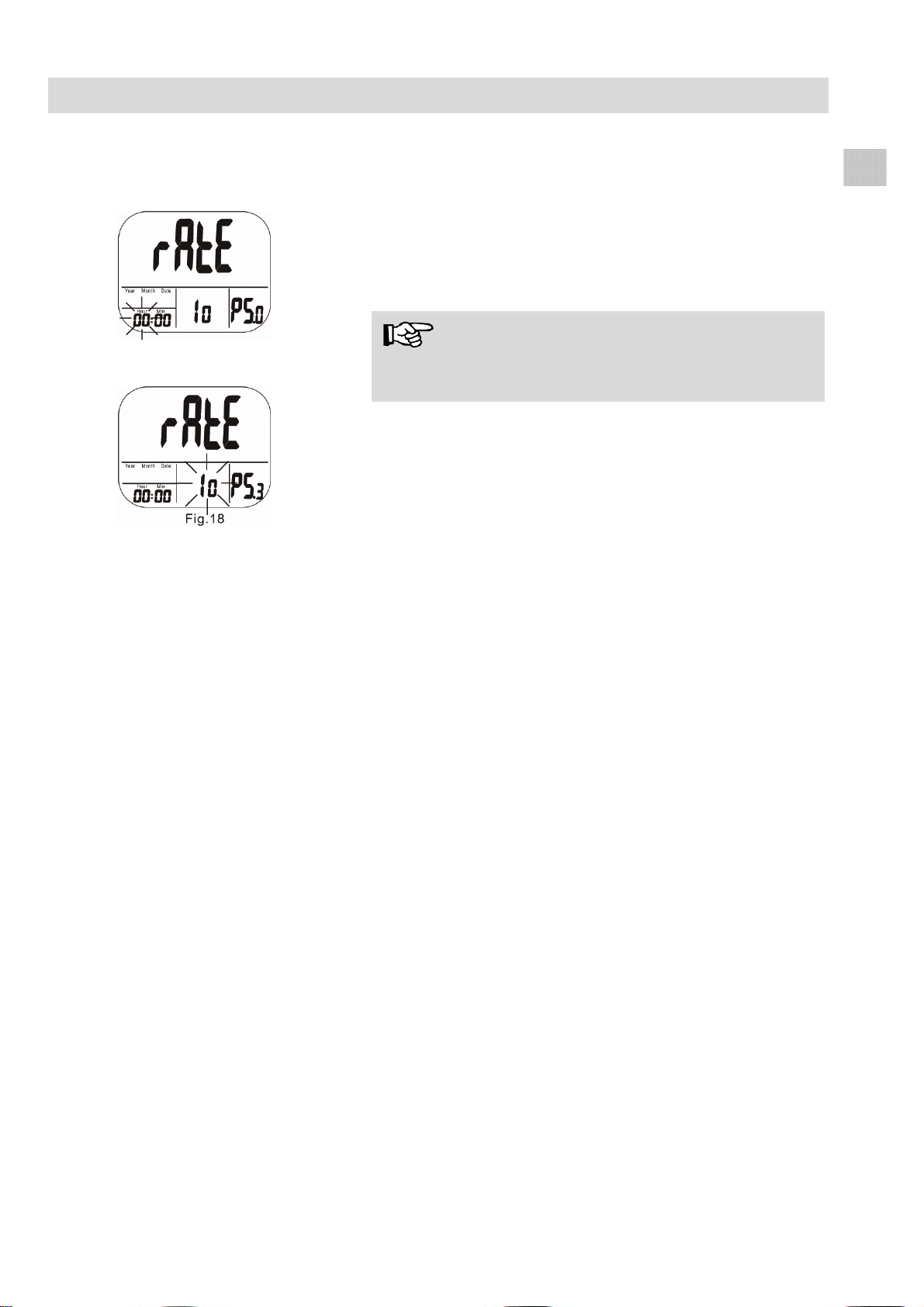

bb. 19: Einstellen der Abtastra-
te(Stunden)
Drücken Sie die SET-Taste. Im P5.1-Modus
bb. 20: Einstellen der Abtastrate (Se-
kunden
Durch Drücken der SET-Taste gelangen Sie
Halten Sie die SET-Taste im normalen Mess-
modus 3 Sekunden lang gedrückt, um in den
P1.0-Modus zu gelangen.

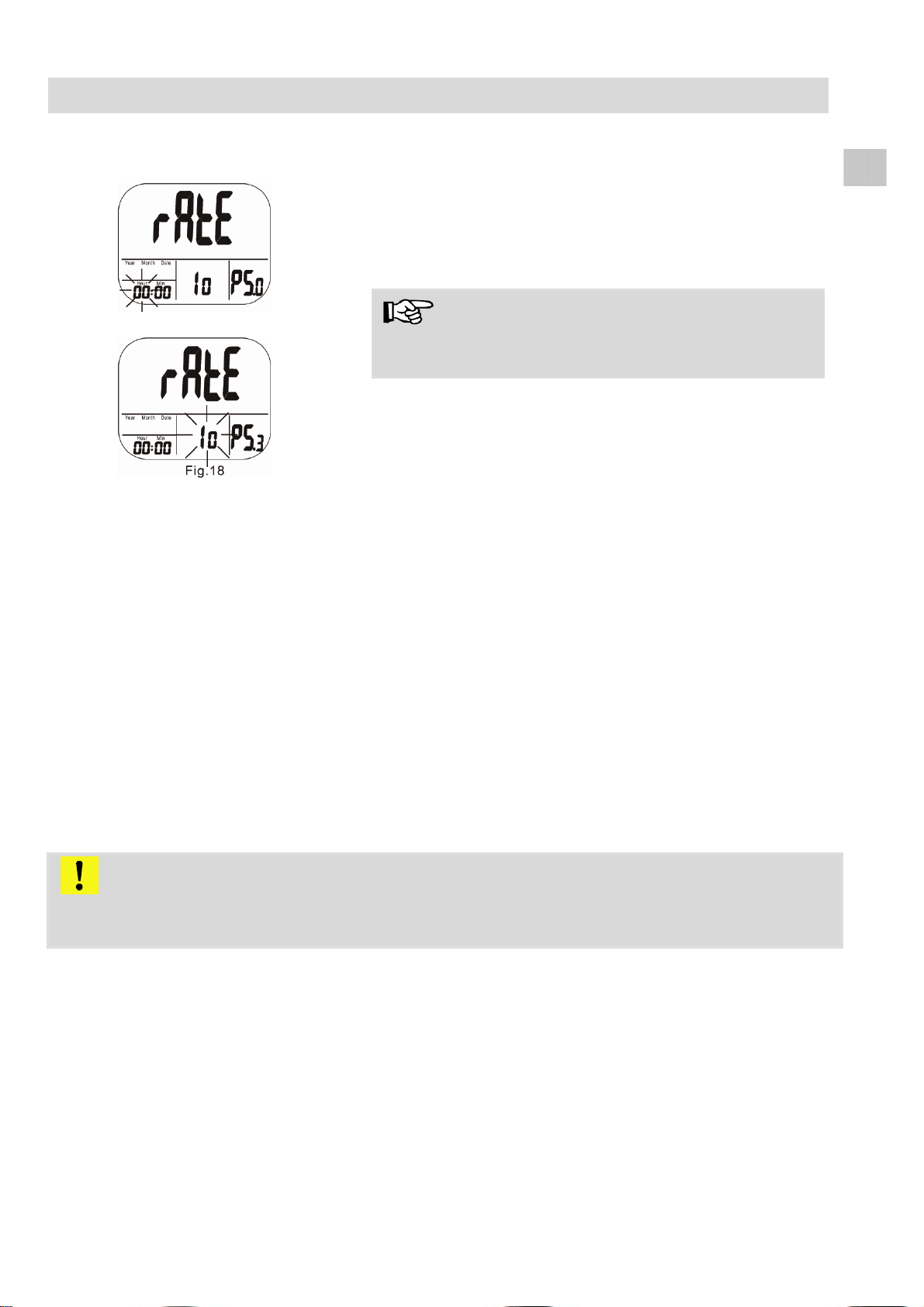

um in den P5.0-Modus zur Einstellung der Abtastrate zu gelangen (Abb. 19).
HINWEIS!
Der Bereich für die Abtastrate liegt zwischen 1
Sekunde und 4 Stunden, 59 Minuten und 59 Sekunden.
blinken nun die Stunden-Digits. Drücken Sie
die LOG/▲ Taste, um den Wert zu erhöhen
und die MIN/MAX▼-Taste, um den Wert zu
verkleinern.
zunächst in den P5.2-Modus zur Einstellung
der Minuten und anschließend in den P5.3Modus zur Einstellung der Sekunden (Abb.
20). Drücken Sie die LOG/▲ Taste, um den
jeweiligen Wert zu erhöhen und die
MIN/MAX▼-Taste, um den Wert zu verkleinern.
Drücken Sie die SET-Taste, um die Einstel-
lung der Abtastrate zu bestätigen oder die
ESC-Taste, um, ohne zu speichern, wieder in
den P5.0-Modus zurückzukehren.
22
Page 23
CO2-Kalibrierung
7 CO2-Kalibrierung
Das Messgerät wird im Werk auf eine CO2-Konzentration von 400 ppm kalibriert. Es
sollte jedoch regelmäßig und insbesondere vor der ersten Inbetriebnahme eine manuelle
Kalibrierung an Frischluft vorgenommen werden, damit eine genaue Messung gewährleistet ist. Der Vorgang dauert ca. 30 Minuten
Wurde das Gerät lange Zeit oder unter besonderen Bedingungen genutzt, sollte es zur
Kalibrierung ins Werk geschickt werden.
ACHTUNG!
Kalibrieren Sie das Gerät niemals mit einem unbekannten CO2-Gehalt. Das Gerät setzt
den Kalibrierwert sonst mit 400 ppm gleich, was anschließend zu falschen Messergebnissen führt.
7.1 Automatische
Kalibrierfunktion
Die automatische Kalibrierfunktion verhindert die
Nullpunktabweichung des Infrarotsensors. Nach
Einschalten des Messgeräts ist die automatische
Kalibrierfunktion grundsätzlich aktiviert.
Hierbei wird das Messgerät auf den kleinsten
-Wert kalibriert, der innerhalb der letzten 7,5
CO
2
Tage Dauerbetrieb (eingeschaltetes Gerät) gemessen wurde. Es wird nämlich angenommen,
dass die Umgebung, in der gemessen wird, eine
Zeit lang einen CO
-Gehalt um 400 ppm aufweist.
2
DE
ACHTUNG!
Die Grundkalibrierung kann daher nicht erfolgreich durchgeführt werden, wenn das Gerät in einer Umgebung mit einem ständig höheren CO2Gehalt steht, z.B. wenn nicht gelüftet werden
kann.
23
Page 24
CO2-Kalibrierung
A
7.2 Manuelle Kalibrierung
Die manuelle Kalibrierung sollte an einem sonnigen Tag im Freien, z.B. auf der Außenfensterbank, bei einem CO
-Gehalt um die 400 ppm vor-
2
genommen werden.
HINWEIS!
Ein regnerischer Tag ist für die Kali br ierung aufgrund der hohen Luftfeuchtigkeit nicht geeignet,
da diese den CO2 -Gehalt der Luft beeinflussen
kann.
Orte mit hoher CO2-Konzentration sind nicht für
die Kalibrierung geeignet, z.B. Orte, an denen
sich viele Menschen aufhalten oder in der Nähe
von Abluftöffnungen oder Feuerstätten.
Schalten Sie das Messgerät ein und halten
Sie anschließend die SET-Taste, die LOG/▲-
Taste und die MIN/MAX▼-Taste gleichzeitig
länger als 1 Sekunde lang gedrückt, um in den
-Kalibriermodus zu gelangen.
CO
2

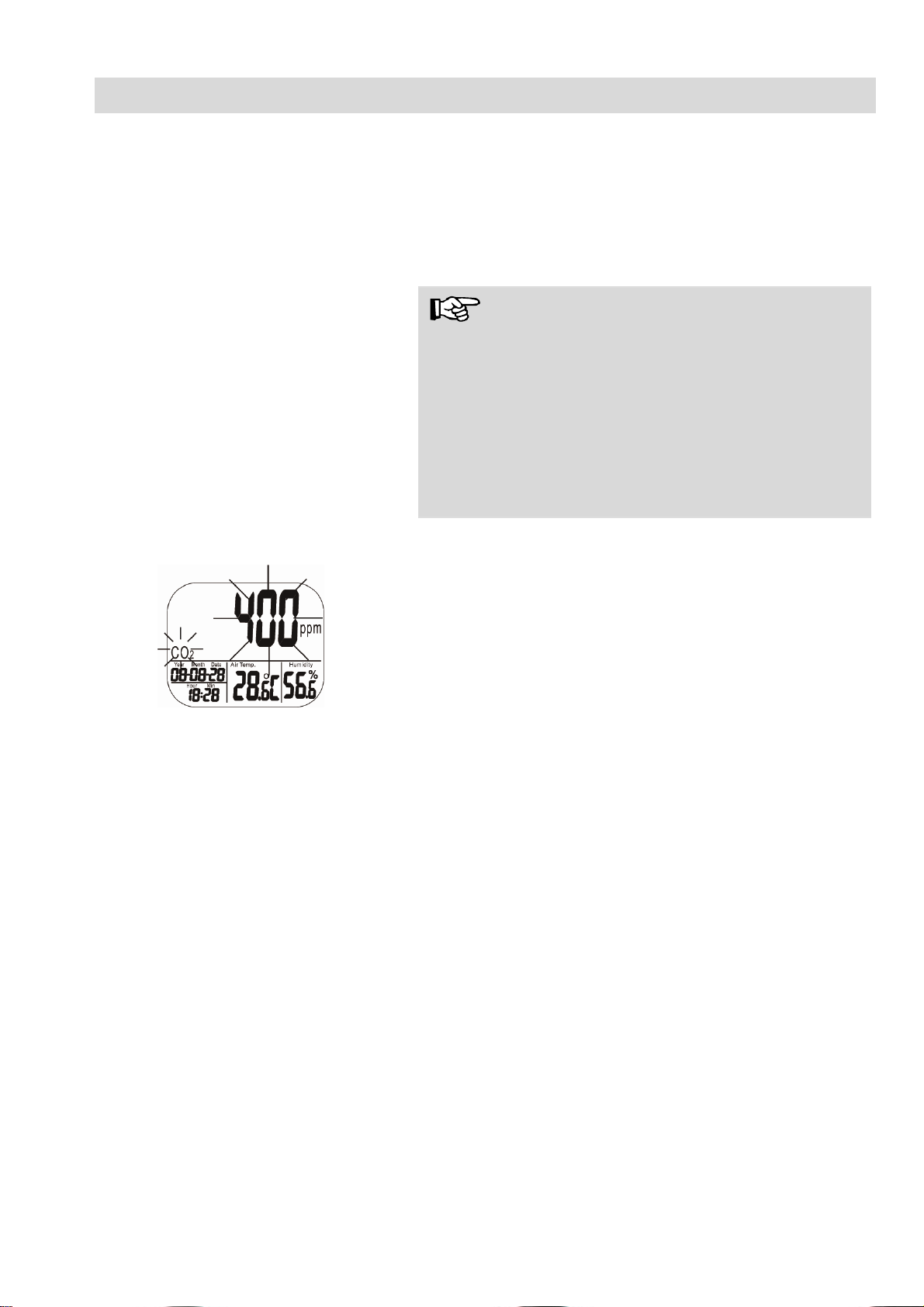

bb. 21: Display während der CO2-
Kalibrierung
Im Display blinken während der gesamten Kalibrierung 400 ppm und CO
(Abb. 21). Nach etwa
2
30 Minuten ist der Kalibriervorgang beendet und
das Gerät schaltet wieder in den normalen Messmodus.
Zum Abbruch der Kalibrierung drücken Sie die
ESC-Taste länger als eine Sekunde lang.
24
Page 25
Störungen
8 Störungen
Störung Mögliche Ursache Behebung
Gerät schaltet sich nicht
ein.
Die Messwertanzeige ändert sich nicht.
Im Display blinkt „Bat“ und
außerdem blinkt die grüne
LED-Leuchte.
Die Messdaten lassen sich
nicht mehr vom Gerät auf
den PC übertragen
Netzteil ist nicht korrekt
angeschlossen.
Systemabsturz/ausfall Stechen Sie mit einem
Das Messgerät befindet
sich im Minimum/MaximumModus
Die Voltzahl ist zu hoch
oder zu niedrig.
Datenübertragung gestört Machen Sie einen Hard-
Überprüfen Sie die Steckverbindungen
Zahnstocher oder anderem
spitzen Gegenstand in die
Reset-Öffnung unten am
Messgerät
Halten Sie die RESETTaste länger als eine Sekunde lang gedrückt.
Verwenden Sie ein geeignetes Netzteil mit 5 V.
ware-Reset:
Drücken Sie dazu bei ein-
geschaltetem Gerät eine
Büroklammer (oder ähnlichen Gegenstand) in die
kleine Öffnung am
Gehäuseboden.
DE
9 Fehlercodes
9.1 CO2-Werte
Fehlercode Fehler Maßnahme
E01 CO2-Sensor beschädigt. Schicken Sie das Gerät zur Reparatur ein.
E02 Der CO2-Wert liegt unter-
halb des Messbereichs.
E03 Der CO2-Wert liegt über
dem Messbereich
E17 Die automatische
Kalibrierfunktion ist defekt.
Führen Sie eine CO2-Kalibrierung durch.
Wird die Fehlermeldung weiterhin angezeigt, schicken Sie das Gerät zur Reparatur
ein.
Lagern Sie das Messgerät 5 Minuten lang
an frischer Luft. Wird die Fehlermeldung
weiterhin angezeigt, führen Sie eine CO2Kalibrierung durch.
Schicken Sie das Gerät zur Reparatur ein.
25
Page 26
Fehlercodes
9.2 Lufttemperatur
Fehlercode Fehler Maßnahme
E02 Die Lufttemperatur liegt
unterhalb des Messbereichs
E03 Die Lufttemperatur liegt
oberhalb des Messbereichs.
E31 Der Temperatursensor ist
beschädigt.
Stellen Sie das Messgerät 30 Minuten lang
in einen normal temperierten Raum.
Stellen Sie das Messgerät 30 Minuten lang
in einen normal temperierten Raum.
Schicken Sie das Gerät zur Reparatur ein.
9.3 Luftfeuchtigkeit
Fehlercode Fehler Maßnahme
E04 Fehler bei der Lufttempera-
turmessung
E11 Die Luftfeuchtekalibrierung
ist fehlgeschlagen.
E34 Der Luftfeuchtesensor ist
beschädigt.
Richten Sie sich nach den Angaben zum
entsprechenden Temperaturfehlercode.
Schicken Sie das Gerät zur Luftfeuchtekalibrierung ins Werk.
Schicken Sie das Gerät zur Reparatur ein.
26
Page 27
Garantie und Service
10 Garantie und Service
10.1 Garantie
10.2 Service
Jeder Wöhler CDL 210 Datenlogger wird im Werk
in allen Funktionen geprüft und verlässt unser
Werk erst nach einer ausführlichen Qualitätskontrolle.
Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf das Gerät 12 Monate ab Verkaufsdatum.
Die Kosten für den Transport und die Verpackung
des Geräts im Reparaturfall werden von dieser
Garantie nicht abgedeckt.
Diese Garantie erlischt, wenn Reparaturen und
Abänderungen von dritter, nicht autorisierter Stelle
an dem Gerät vorgenommen wurden.
Der SERVICE wird bei uns sehr groß geschrieben. Deshalb sind wir auch selbstverständlich
nach der Garantiezeit für Sie da.
Sie schicken das Messgerät zu uns, wir repa-
DE
rieren es innerhalb weniger Tage und schicken es Ihnen mit unserem Paketdienst.
Sofortige Hilfe erhalten Sie durch unsere
Techniker am Telefon.
27
Page 28
Konformitätserklärung
11 Konformitätserklärung
Das Produkt:
Produktname: CO
-Datenlogger
2
Modellnummer: CDL 210
entspricht den wesentlichen Schutzanforderungen, die in den Richtlinien des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (2004/108/EG) festgelegt sind.
Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wurden folgende Normen herangezogen:
EN 61326-1:2006
(CISPR11, IEC/EN 61000-3-2 (2006), IEC/EN 61000-3-3 (2008)
(IEC/EN61000-4-2 (1995+A1:1998+A2:2001)/-3 (2006+A1:2008)
-4(2004)/-5(2006)//-6(2007)/-11(2004))
28
Page 29
Contents
Contents
EN
1 General Information ........................... 31
1.1 Operation Manual Information ..................... 31
1.2 Notes ........................................................... 31
1.3 Intended use ................................................ 31
1.4 Components ................................................ 31
1.5 Information on disposal ................................ 32
1.6 Adresse ....................................................... 32
2 Specificati ons .................................... 33
3 Component explanation .................... 35
3.1 Keys ............................................................. 35
3.2 Display ......................................................... 36
4 Operation ............................................ 37
4.1 Power on/off ................................................. 37
4.2 Taking Measurement (CO2, temperature and
humidity) ...................................................... 38
4.3 MAX, MIN .................................................... 38
4.4 Data logging ................................................. 39
4.5 Data Transmission ....................................... 40
5 Alarm .................................................. 41
5.1 Setting the alarm .......................................... 41
5.2 Alarm indicator ............................................. 41
6 Setup .................................................. 42
6.1 Enter and exit setup mode ........................... 43
6.2 Setting the CO2 upper limit of good level ..... 43
6.3 Setting the CO2 upper limit of NORMAL level ..
.................................................................... 43
6.4 Setting the CO2 alarm limit ........................... 44
6.5 Switching the alarm beep on and off ............ 45
6.6 Temperature scale ....................................... 45
6.7 Clock and calendar ...................................... 46
6.8 Reset ........................................................... 48
6.9 Sampling Rate ............................................. 49
7 CO2-Calibration .................................. 49
29
Page 30
Contents
Automatic Baseline Calibration.................... 50
7.1
7.2 Manual Calibration ...................................... 50
8 Trouble shooting ................................ 51
9 Error Code .......................................... 51
9.1 CO2-Werte ................................................... 51
9.2 Air Temperature Readings .......................... 52
9.3 Air Humidity Reading ................................... 52
10 Warranty and Service ......................... 53
10.1 Warranty ...................................................... 53
10.2 Service ........................................................ 53
11 Declaration of Conformity ................. 53
30
Page 31
General Information
1 General Information
1.1 Operation Manual Information
1.2 Notes
This operation manual allows you to safely work
with the Wöhler CDL 210 CO
keep this manual for your information.
The Wöhler CDL 210 should be used by trained
professionals for its intended use only.
Liability is void for any damages caused by not
following this manual.
Not following this warning can cause injury or
death.
Not following this note can cause permanent
damage to the analyzer.
WARINING!
ATTENTION!
Logger. Please
2
EN
Useful information
1.3 Intended use
The Wöhler CO2-logger measures the CO2 level,
the air temperature and the humidity and logs the
measured data. It is therefore ideal for the monitoring and the evaluation of the interior climate in
living spaces and in commercial premises.
1.4 Components
Model Parts
Wöhler CDL 210 CO2-Logger
NOTE!
Power supply
USB cable
Software
31
Page 32
General Information
1.5 Information on disposal
Electronic equipment does not belong into domestic waste, but must be disposed in accordance
with the applicable statutory provisions.
You may hand in any defective batteries taken out
of the unit to our company as well as to recycling
places of public disposal systems or to selling
points of new batteries or storage batteries.
1.6 Adresse
Wöhler Messgeräte Kehrgeräte GmbH
Schützenstr. 41
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-250
E-Mail: [email protected]
Service-Hotline:
+49 2953 73-200
32
Page 33
Specifications
2 Specifications
CO2-Measurement
Temperature
EN
Description Data
Range 0 – 2.000 ppm
(2001 - 9.999 ppm out
of scale range)
Resolution 1 ppm
Accuracy ± 50 ppm ± 5 % of
reading (0-2000 ppm)
Pressure dependence ± 1,6 % of reading per
kPa deviation from
normal pressure, 100
kPa
Sensor Stable NDIR sensor
Description Data
Relative Humidity
Range -10 °C to +60 °C
Resolution 0,1 °C (0,1 °F)
Accuracy ± 0,6 °C (± 0,9 °F)
Description Data
Range 5 – 95 %
Resolution 0,1 %
Accuracy ± 3 %
(10 – 90 %, 25 °C),
5 %
(other values, 25 °C)
33
Page 34
Data Logging
General technical data
Description Data
Number of measurement series
Data logging 15.999
Sampling rate from 1 second to
Description Data
Display Simultaneous indica-
Indoor air quality indication
5.333 per reading
(°C, %rF, CO2)
4:59:59 hours
tion of CO2 level, temperature and relative
humidity
Good
Normal
Poor
Power Supply AC Adapter 5 V,
0,5 A output
Connection to PC USB-interface
Dimensions
(L x B X D)
Visible and audible CO2 warning alarm.
120 mm x 100 mm x
110 mm
34
Page 35
Component explanation
3 Component explanation
3.1 Keys
Fig. 1: Component explanation
EN
Number Key Function
1 SET Enter setup mode
Save and finish settings
2 ESC Exit setup mode
Exit data logging mode
Terminate datalogging
Terminate calibration
3 RESET Clear MAX/MIN records
4 LOG/▲ Start data logging
Select mode
Increase value in setup mode
5 MIN/MAX▼ Activate MIN/MAX function
Select mode
Decrease value in setup mode
1 + 4 + 5 Set +
▲ + ▼
- calibration
CO
2
(Press simultaneously)
35
Page 36
Component explanation
3.2 Display
-concentration in ppm
CO
2
Relative humidity in %
Calendar
Clock
Air temperature in °C oder
°F
Fig. 2: Display details
Icon Signification
MIN/MAX Minimum/Maximum readings
GOOD Good CO2 level
NORMAL Normal CO2 level
POOR Poor CO2 level
Air Temp. Air temperature
Humidity % Unit of relative humidity (air)
CO2 alarm
36
Page 37
Operation
4 Operation
4.1 Power on/off
Calibrate the Wöhler CDL 210 at fresh air, before
using it fort he first time (see chapter 7).
Plug in the power supply and the meter turns on
automatically with a short beep. The readings will
immediately appear in the display.
If the voltage is too high or low, “bAT“ will flash in
the display. (Please see chapter 8 “Trouble shooting”).
Risk of electrical shock!
EN
ATTENTION!
ATTENTION!
WARNING!

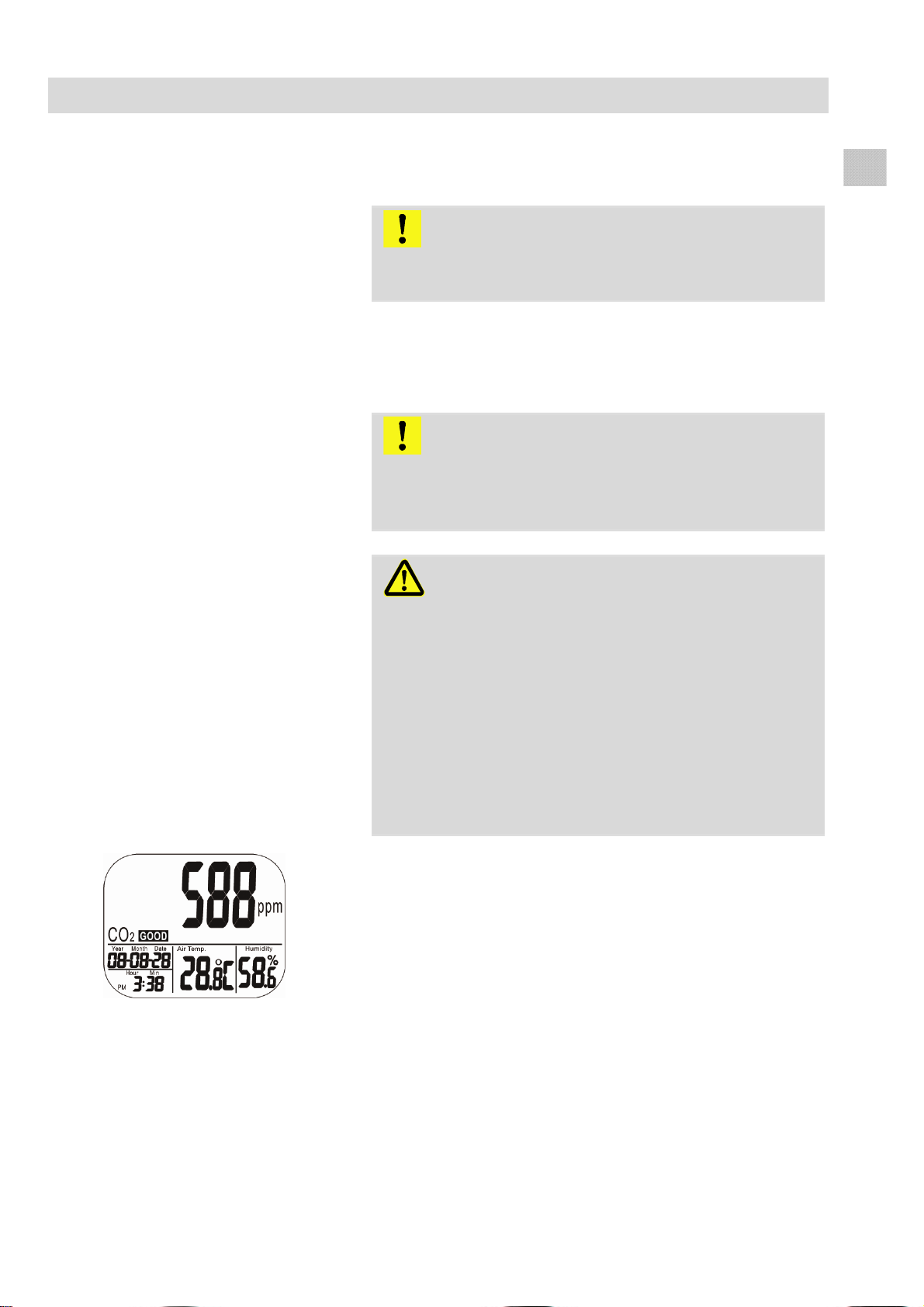

Fig. 3: Initial display
Never touch the jack with wet hands!
Protect the power supply against water and mois-
ture!
Do not unplug the power supply by pulling the ca-
ble!
Do not use the power supply when the voltage
requirements of the recharger and the supply do
not match!
The display will show the current CO2-value, the
temperature, humidity, date and time.
The air quality level is indicated as good, normal
or poor, see Fig. 3.
37
Page 38
Operation
4.2 Taking Measurement (CO
, tem-
2
perature and humidity)
4.3 MAX, MIN
The Wöhler CDL 210 starts taking measurement
after it has been turned on and updates readings
every second.
If the operating environment changes (ex. from
high to low temperature), it will take 2 minutes
until the correct CO
and temperature readings
2
are indicated and 10 minutes until the correct relative humidity is indicated.
NOTE!
Do not hold the meter close to faces, because the
exhalation can affect the CO2 level.
In normal operation mode, press MIN/MAX▼
to see the minimum or maximum of each parameter. With each press of the MIN/MAX▼-
key in sequence, the display shows the MINIMUM, then the MAXIMUM and after that it returns to the normal mode.
In MIN and MAX modes, it shows the mini-
Fig. 4: Minimal value
mum and maximum readings of CO
main display and the air temperature and the
humidity on the lower display. (Fig. 4)
on the
2
In MIN/MAX or normal operation modes, press
and hold RESET for more than 1 second to clear
the minimum and the maximum value and then
restart. After that the device will calculate new
minimal and maximal values.
NOTE!
You can carry out this step in MIN/MAX and normal operation mode.
38
Page 39
Operation
4.4 Data logging
The Wöhler CDL 210 can record readings of CO2,
temperature and humidity for long time environment monitoring. The memory capacity is 16 000
points.
The user can set up the sampling rate from 1 second to 4:59:59 hours. (The corresponding steps
are explained in chapter 6.9 “Sampling rate”).
After the sampling rate is selected, press
The green LED light blinks to indicate the logging
status and the main display shows the current
CO
the current temperature, humidity and clock.
To terminate the data logging, press ESC for 2
The green LED light stops blinking and the main
display shows “End” and the CO
LOG/▲ for 2 seconds in normal mode to start
logging.
value and “rEC” in turn. Lower displays are
2
seconds.
reading in turn.
2
EN
Press and hold ESC for 2 seconds again, and
it returns to normal measurement mode.
NOTE!
Minimum and Maximum recall is still working during logging.
NOTE!
The Wöhler CDL 210 will stop logging during a
power breakdown. After the power breakdown it
will continue logging because the internal battery
has provided power to the clock during the breakdown (see note in fig. 6.7) The graph of the PC
software will present a gap for the breakdown
time.
ATTENTION!
When the user starts a new logging cycle, the
stored data will be canceled. There is no other
way to eliminate the data from the Wöhler CDL
210 memory.
The Wöhler CDL 210 will keep the stored data,
even if the power supply is disconnected.
39
Page 40
Operation
4.5 Data Transmission
Fig. 5: Rear side of the Wöhler CDL 210
with USB cable and power supply
After that, the logged data can be transferred to
the computer via the USB-cable for detailed
analysis with the PC Software Wöhler CDL 210.
Insert the plug of the USB cable into the
socket of the rear side of the Wöhler CDL 210.
Insert the USB plug into the USB interface of
your PC.
ATTENTION!
Take care that the Wöhler CDL 210 is connected
to the power supply before you transfer the data
to the PC.
NOTE!
For information about the transmission of the data
to the computer and the application of the software, see Manual PC-Software Wöhler CDL 210
(art n° 22413) delivered with the software CD.
For information about the installati on of the USB
driver, see Manual USB transmission cable. (art.
n° 22354)
All manuals are also provided as a download in
internet (www.wohler-international.com).
40
Page 41
Alarm
5 Alarm
5.1 Setting the alarm
5.2 Alarm indicator
Fig. 6: Alarm display
The meter features audible alarm to give warnings
when CO
can set up 2 limits:
1. Limit for alarm threshold that requires ventilation.
2. Lower limit: The ventilation system has to be
stopped, when this limit is reached.
Set the limits according to chapter 6.4.
The CDL 210 emits beeps (80 dB) and a fan icon
will appear on the display, when the CO
exceeds the upper limit.
Beeps can be stopped by pressing any key or
it automatically stops when the CO
falls under the lower limit. The icon keeps
flashing after the beeps have been manually
shut.
Users can press RESET for more than 1 sec-
ond to reactivate the alarm.
concentration exceeds the limits. Users
2
level
2
reading
2
EN
If the beep is temporarily shut, it will sound again,
when the readings fall under the lower limit and
then exceed the upper limit again.
41
Page 42
Setup
6 Setup
In the different modes of the Wöhler CDL 210, different parameters can be set.
Mode Parameter
P1.1 CO2 limit for good interior air quality
P1.2 CO2 limit for normal interior air quality
P1.3 CO2 beep alarm
P1.4 CO2 beep alarm on/off
P2.0 temperature scale
P3.1 year
P3.2 month
P3.3 day
P3.4 12 hour or 24 hour display
P3.5 hour
P3.6 minute
P4.0 reset
P5.1 lograte: hours
P5.2 lograte: minutes
P5.3 lograte: seconds
Press and hold SET for 3 seconds to enter the setup mode. Press LOG to change from
P1.0 to P2.0 and the SET to change from P 1.1 to P1.2 etc. The following chapters 6.1 to
6.8 will describe the parameters in detail.
42
Page 43
Setup
6.1 Enter and exit
setup mode
6.2 Setting the CO2
upper limit of
good level
Fig. 7: Setting P1.0: good level
Press and hold SET under normal mode for
more than 3 seconds to enter the setup mode.
To exit setup mode, press ESC.
In the setup mode, CO2 and P 1.0 are displayed.
(see Abb. 7)
Press SET again to enter the P1.1 mode for
setting the CO
upper limit of GOOD level.
2
The current set value is blinking now (see Abb. 8).
Press LOG/▲ to increase or MIN/MAX▼ to
decrease the value.
Each press tunes 100 ppm.
EN
Fig. 8: Setting the upper limit of the good
level.
6.3 Setting the CO2
upper limit of
NORMAL level
NOTE!
The alarm range is from 0 to 700 ppm.
Press SET again to confirm the P 1.1 setting
and to enter the P 1.2 mode for the upper limit
of NORMAL level.
Press ESC (without pressing SET before) to return to P 1.0 without saving.
Press LOG/▲ to increase or MIN/MAX▼ to
decrease the value.
Each press tunes 100 ppm.
NOTE!
The alarm range is from 700 ppm to 1000 ppm.
Press SET again to confirm the P 1.2 setting
and to enter the P 1.3 mode for setting the
alarm level.
Fig. 9: Setting the CO2 upper limit of
NORMAL level
Press ESC (without pressing SET before) to return to P 1.0 without saving.
43
Page 44
Setup
6.4 Setting the CO2
alarm limit
Fig. 10: Setting the alarm limit
NOTE!
Set up the alarm value within the specification range, so that accuracy is ensured.
Readings that are out of specification are only for reference and not suitable to be used
as alarm limits.
In the P 1.3 mode the current set value will be
blinking and the flat icon will appear (see Abb.
10).
Press LOG/▲ to increase or MIN/MAX▼ to
decrease the value.
Each press tunes 100 ppm.
NOTE!
The alarm range is from 1000 ppm to 5000 ppm.
Press SET to confirm.
44
Page 45
Setup
6.5 Switching the
alarm beep on
and off
6.6 Temperature
scale
Fig. 11: Display P2.0-mode
In the P 1.4 mode the alarm beep can be switched
on and off.
Select ON to activate the alarm beep.
Select OFF to deactivate the alarm beep.
Press SET to save the setting.
Select the temperature unit in P2.0 mode. Go
from normal mode to 2.0 mode by doing the following steps:
Press and hold SET in normal mode for three
Press LOG/▲ in P1.0 mode to enter P2.0
Press SET to enter P2.1 mode for setting the
Press LOG/▲ or MIN/MAX▼ key to change
EN
seconds to enter P1.0 mode.
mode (see Fig. 11).
actual temperature unit with the actual unit °C
or °F blinking (Fig. 12)
from °C to °F.
Fig. 12: Selecting the temperature
Press SET to save the settings or press ESC
to return to P2.0 mode without saving.
45
Page 46
Setup
6.7 Clock and calendar
Fig. 13: Setting clock and calendar (rtc:
real time clock)
Fig. 14: Setting the year
24 hour and 12 hour time displays are both available in this meter. Setting can be done in P3.0
mode.
Go from normal mode to P3.0 mode by doing the
following steps:
Press and hold SET in normal mode for three
seconds to enter P1.0 mode.
Press LOG/▲ in P1.0 mode twice to enter
P3.0 mode for setting clock and calendar (Fig.
13).
Press SET to enter P 3.1 mode. Current year
will blink (Fig. 14). To change the month,
press LOG/▲ or MIN/MAX▼.
Press SET to save the settings and enter P3.2
mode or press ESC to return to P3.0 mode
without saving.
In P3.2 mode the current month will blink. To
change the month press LOG/▲ or
MIN/MAX▼.
Press SET-key to save the settings and enter
P3.3 mode or press ESC to return to P3.0
mode without saving.
46
Page 47
Setup
Fig. 15: 12 hour or 24 hour display
Fig. 16: Setting the hour (clock)
Repeat the steps described above for setting
the date (day) in P3.3 mode. Press SET-key
to save the settings and enter P3.4 mode or
press ESC to return to P3.0 mode without saving.
In P3.4 mode the current time setting (12 hour
or 24 hour) will blink (Fig. 15). To change the
setting press LOG/▲ or MIN/MAX▼.
Press SET to save the settings and enter P3.5
mode to set the hours, Fig. 16. Press Set to
save and enter P 3.6 mode to set the minutes
or press ESC to return to P3.0 mode without
saving.
Repeat the steps described above and save
your settings with the SET-key.
NOTE!
The CDL 210 has an internal rechargeable battery
that provides power to the clock. I t takes at least
24 hours to charge this battery with the power
supply. In case of a voltage interruption, that is
when the power supply is unplugged, the internal
battery will provide power to the clock d uring 10
hours.
EN
47
Page 48
Setup
6.8 Reset
Fig. 17: Reset-mode
Fig. 18. no reset
In normal mode press and hold the SET key
for three seconds to enter P1.0 mode.
Press LOG/▲ three times to enter P4.0 mode
for reverting the meter to default status, see
Fig. 17.
Press SET to enter P4.1 mode with blinking
“No” (default), see Fig. 18, so that no reset will
be done.
To switch the status (Display “YES”) press
LOG/▲ or MIN/MAX▼. When “Yes” is chosen, y reset to the parameters specified above
will be done.
Then press SET to save the setting or press
ESC without saving and return to P4.0 mode.
If you choose “Yes” the meter is reset to the following defaults:
Parameter Default
P 1.1 700 ppm
P 1.2 1000 ppm
P 1.3 5000 ppm
P 2.1 °C
P 4.1 No (no reset)
48
Page 49
CO2-Calibration
6.9 Sampling Rate
In normal mode press and hold the SET key
for three seconds to enter P1.0 mode.
Press LOG/▲ four times to enter P 5.0 mode
for setting the sampling rate of data logging,
see Fig. 19.
Fig. 19: Setting the sampling rate (hours)
The range is from 1 second to 4 hours 59 minutes
and 59 seconds.
Press SET to enter the 5.1 mode with the hour
digits blinking. To change the setting press
Fig. 20: Setting the sampling rate (seconds)
LOG/▲ or MIN/MAX▼.
Press SET to enter P5.2 mode to set the min-
utes and after that enter the P5.3 mode to set
the seconds, see Fig. 20. To change the setting press LOG/▲ or MIN/MAX▼.
Then press SET to save the setting or press
ESC without saving and return to P5.0 mode.
EN
NOTE!
7 CO2-Calibration
The meter is calibrated at standard 400 ppm CO2 concentration in factory. It is suggested
to do manual calibration regularly and especially before using it for the first time to maintain good accuracy. The calibration will last about 30 minutes.
When accuracy becomes a concern after a long time usage or other special conditions,
return to dealers for standard calibration.
WARNING!
Do not calibrate the meter in the air with unknown CO2 level. Otherwise, it will be taken
as 400 ppm and this fact leads to inaccurate measurements.
49
Page 50
CO2-Calibration
7.1 Automatic Baseline Calibration
7.2 Manual Calibration
The automatic baseline calibration (ABC) eliminates the zero drift of the infrared sensor. The
ABC function is always ON when turning on the
meter.
ABC is to calibrate the meter at the minimum CO
reading detected during 7.5 days continuous
monitoring (power on). It is supposed that in the
ventilating area there is fresh air with CO
level
2
around 400 ppm during a period of time.
WARNING!
For the described reasons, the automatic baseline
calibration cannot be done in close area with
higher CO2 level such as places with windows
shut.
The manual calibration is suggested to be done
outdoor, e.g. on an exterior window ledge, on a
sunny day where CO
level is around 400 ppm.
2
2
Fig. 21: Display during the CO2 calibration
NOTE!
Do not calibrate on rainy days, because the high
humidity will affect the CO2 level in air.
Do not calibrate the meter in places crowded with
people or close to where exist high CO2 concentration such as ventilating outlets or fireplaces.
Turn on the meter and hold down SET,
LOG/▲ and MIN/MAX▼ simultaneously and
more than 1 second to enter CO
calibration
2
mode, Fig. 21.
400 ppm and CO
are blinking on the LCD while
2
performing calibration, Fig. 21. Wait about 30
minutes until the blinking stops and the calibration
is completed automatically. The meter will return
to normal mode now.
To abort the calibration, press ESC for more than
1 second.
50
Page 51
Trouble shooting
8 Trouble shooting
Error message Possible reason Solution
The meter cannot be powered on.
The readings in the display
do not change.
“Bat” and the green LED
keep flashing.
The data cannot be
transfered from the Wöhler
CDL 210 to the PC
The power supply is not
well plugged.
System crash Use a needle or toothpick to
The meter is in maximum or
minimum mode.
The power supply output
voltage is too high or too
low.
Data transfer disturbed Do a hardware reset::
Check if the power supply is
well plugged.
stab the RESET hole at the
meter bottom.
Press and hold the RESET
key for more than one second.
Use the adaptor with 5 V
(±10 %), > 0,5 A.
Press a paper clip (or similar) into the small opening
in the middle of the bottom
of the device.
EN
9 Error Code
9.1 CO2-Werte
Error Code Problem Solution
E01 CO2-sensor is damaged. Send back for repair.
E02 CO2 value is under the
lower limit.
E03 The CO2 reading exceeds
the upper limit.
E17 The ABC mode of the CO2
sensor fails and might
cause wrong CO2 readings.
Recalibrate the CO2. If the error code still
appears, send it back for repair.
Put the meter in fresh air and wait for 5 minutes. If the error code still appears, recalibrate the meter.
Send the meter back for repair.
51
Page 52
Error Code
9.2 Air Temperature Readings
Error Code Problem Solution
E02 The air temperature value is
under the lower limit.
E03 The air temperature value
exceeds the upper limit.
E31 The temperature sensor or
measuring circuit is damaged.
Put the meter in regular room temperature
for 30 minutes, if the error message still
appears, send the device for repair.
Put the meter in regular room temperature
for 30 minutes, if the error message still
appears, send the device for repair.
Send the device for repair.
9.3 Air Humidity Reading
Error Code Problem Solution
E04 The air temperature meas-
urement has an error code.
E11 The RH calibration has
failed.
Refer to the above mentioned temperature
error code.
Send the meter back for recalibration.
E34 The RH sensor or the
measuring circuit is damaged.
Send the meter back for repair.
52
Page 53
Warranty and Service
10 Warranty and Service
10.1 Warranty
10.2 Service
Each Wöhler CDL 210 will be tested in all functions and will leave our factory only after extensive
quality control testing.
If used properly, the warranty period for the CDL
210 will be 12 month from the date of sale. Not
covered by the warranty are the costs for transport and package.
Service by non authorized personnel or making
modifications to the meter voids any warranty.
We see SERVICE as a very important element in
our business. That is why we are still available to
you even after the guarantee period has expired.
An immediate repair will be carried out if you
You can obtain imme diate help from our
EN
bring your meter to one of our approved service centers listed below.
engineers by telephone.
11 Declaration of Conformity
The product:
Name: CO
Model: CDL 210
has been tested in accordance to essential protection requirements of Council Directive
2004/108/EC and found the test results indeed meet the limitation of the relevant test
standards listed below:
EN 61326-1:2006
(CISPR11, IEC/EN 61000-3-2 (2006), IEC/EN 61000-3-3 (2008)
(IEC/EN61000-4-2 (1995+A1:1998+A2:2001)/-3 (2006+A1:2008)
-4(2004)/-5(2006)//-6(2007)/-11(2004))
-Logger
2
53
Page 54
Inhoud
Inhoud
1 Algemene Informatie .......................... 56
1.1 Toelichting gebruiks-aanwijzing................... 56
1.2 Opmerkingen ............................................... 56
1.3 Gebruik volgens de voorschriften ................ 56
1.4 Omvang van de levering ............................. 56
1.5 Afvoer en recycling ...................................... 57
1.6 Adres ........................................................... 57
2 Technische gegevens ........................ 58
3 Constructie en functie ....................... 60
3.1 Toetsentoekenning ........ .............................. 60
3.2 Indeling van het display ............................... 61
4 Meting ................................................. 62
4.1 In-/Uitschakelen ........................................... 62
4.2 Meting van CO2-waarde, temperatuur en
luchtvochtigheid ........................................... 63
4.3 Weergave van de minimum- en de
maximumwaarde ......................................... 63
4.4 Dataoptekening (Datalogging) ..................... 64
4.5 Dataoverdracht ............................................ 65
5 Alarmfunctie ....................................... 66
5.1 Alarminstelling vooraf .................................. 66
5.2 Alarmtoon en –melding ............................... 66
6 Instellingen ......................................... 67
6.1 Oproepen en verlaten van de instelmodus .. 68
6.2 Instelling van de CO2-bovenwaarde voor het
optimale bereik ............................................ 68
6.3 Instelling van de CO2-bovenwaarde voor het
normale bereik............................................. 69
54
6.4 Instelling van de alarmdrempel voor de CO2-
alarmtoon .................................................... 69
6.5 In- en uitschakelen van de akoestische
alarmgrenzen .............................................. 70
6.6 Klok en Kalender ......................................... 70
6.7 Reset ........................................................... 72
Page 55
Inhoud
6.8 Aftastfrequentie (Samplingrate) ................... 73
7 CO2-kalibrering .................................. 74
7.1 Automatische kalibreerfunctie ...................... 74
7.2 Handmatige kalibrering ................................ 75
8 Storingen ............................................ 76
9 Foutcodes .......................................... 76
9.1 CO2-waarden ............................................... 76
9.2 Luchttemperatuur ......................................... 77
9.3 Luchtvochtigheid .......................................... 77
10 Garantie en dienst na verkoop.......... 78
10.1 Garantie ....................................................... 78
10.2 Service na verkoop ...................................... 78
11 Conformiteitsverklaring .................... 79
Points of sale and service .. Fehler! Textmarke
nicht definiert.
NL
55
Page 56
Algemene Informatie
A
1 Algemene Informatie
1.1 Toelichting gebruiksaanwijzing
1.2 Opmerkingen
Deze gebruiksaanwijzing laat u toe veilig met de
Wöhler CDL 210 te werken. Bewaar deze
handleiding zodat u ze op elk gewenst ogenblik
kunt raadplegen.
De Wöhler CDL 210 mag enkel door geschoolde
gebruikt worden en enkel voor de toepassingen
waarvoor hij gemaakt is.
Bij schade veroorzaakt door het niet volgen van
deze handleiding vervalt elke aansprakelijkheid.
WAARSCHUWING!
Het niet volgen van deze waarschuwing kan tot
letsel of de dood leiden.
AANDACHT!
Het niet volgen van dit voorschrift kan blijvende
schade aan het meetinstrument veroorzaken.
OPGELET!
Nuttige informatie
1.3 Gebruik volgens
de voorschriften
1.4 Omvang van de
Het meetapparaat meet het CO2-gehalte, de
temperatuur en de luchtvochtigheid en tekent de
waarden op. Het is dus ideaal geschikt voor de
beoordeling en controle van het kamerklimaat in
woonkamers en ruimten in de industriële sector
pparaat Omvang van de
levering
Wöhler CDL 210 CO2-datalogger
levering
Netadapter
USB-datakabel
PC-software
56
Page 57
1.5 Afvoer en recycling
Elektronische apparaten mogen niet worden
weggegooid als algemeen huishoudelijk afval,
maar moeten worden afgevoerd volgens de
geldende milieuregels.
Defecte accu's worden beschouwd als gevaarlijk
afval en moeten worden ingeleverd bij de
desbetreffende inzamelpunten.
Algemene Informatie
NL
1.6 Adres
Wöhler Messgeräte Kehrgeräte GmbH
Schützenstr. 41
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-250
E-Mail: [email protected]
Service-Hotline:
+49 2953 73-200
57
Page 58
Technische gegevens
2 Technische gegevens
Kooldioxide
Beschrijving Gegevens
Meetbereik 0 – 2.000 ppm
(2.001 - 9.999 ppm
buiten het spec.
bereik)
Resolutie 1 ppm
Nauwkeurigheid ± 50 ppm ± 5 % v.m
(0 - 2000 ppm)
Afhankelijkheid van de
druk
Meetprincipe NDIR-procedé (niet-
± 1,6 % van de
afgelezen waarde per
kPa afwijking van de
normale druk, 100 kPa
dispersieve infraroodabsorptie)
Temperatuur
Relatieve luchtvochtigheid
Beschrijving Gegevens
Meetbereik -10 °C t/m +60 °C
Resolutie 0,1 °C (0,1 °F)
Nauwkeurigheid ± 0,6 °C (± 0,9 °F)
Beschrijving Gegevens
Meetbereik 5 – 95 %
Resolutie 0,1 %
Nauwkeurigheid ± 3 % bij 10 – 90 % rF
en 25°C,
5 % bij andere rFwaarden en 25°C
58
Page 59
Logfunctie
Algemene technische gegevens
Beschrijving Gegevens
Aantal
meetwaardereeksen
5.333 per meetwaarde
(°C, % rF, CO2)
Logdata tot 15.999
Logfrequentie van 1 sec. tot 4:59:59
uur in te stellen
Beschrijving Gegevens
Display Gelijktijdige weergave
van CO2-gehalte,
temperatuur en
relatieve
luchtvochtigheid
Beoordeling van het
kamerklimaat
Good (optimaal)
Normal (normaal)
NL
Poor (kritisch)
Stroomtoevoer AC netadapter 5 V,
0,5 A output
Aansluiting aan PC USB-interface
Afmetingen
(breedte x hoogte x
120 mm x 100 mm x
110 mm
diepte)
Akoestisch waarschuwingssignaal bij overschrijding van vooraf ingestelde CO2-waarden
59
Page 60
Constructie en functie
3 Constructie en functie
3.1 Toetsentoekenning
Afb. 1: Onderdelen van het apparaat
Nummer Toetsen-
Functie
aanduiding
1 SET Oproepen van de instellingsmodus
Opslaan van instellingen
2 ESC Verlaten van de instellingsmodus
Verlaten van de dataloggermodus
Beëindigen van het kalibreren
Beëindigen van de optekening van data
(datalogging)
3 RESET Wissen van de maximum- en minimumwaarden
4 LOG/▲ Starten van de data-optekening (datalogging)
Keuze van de modus
Vergroten van de waarde in de instellingsmodus
5 MIN/MAX▼ Weergave van de minimum- en
maximumwaarde
Verkleinen van de waarde in de instelmodus
1 + 4 + 5 Set +
(tegelijk indrukken)
▲ + ▼
CO2 - kalibrering
60
Page 61
Constructie en functie
A
3.2 Indeling van het display
-concentratie in ppm
CO
2
Relatieve luchtvochtigheid in %
Kalender
Klok
fb. 2: Display detailaanzicht
Icon Betekenis
MIN/MAX Minimum/Maximumwaarde
GOOD Goede CO2-waarden
NORMAL Normale CO2-waarden
POOR Kritische CO2-waarden
Luchttemperatuur in °C of °F
NL
Air Temp. Luchttemperatuur
Humidity % Relatieve luchtvochtigheid in %
CO2 alarm
61
Page 62
Meting
4 Meting
4.1 In-/Uitschakelen
PAS OP!
Kalibreer het apparaat voor de eerste
ingebruikneming een keer met verse lucht, zie
hoofdstuk 7.
Sluit de adapter via het contact aan de achterzijde
(DC power) op de Wöhler CDL 210 aan en sluit
hem aan op het net. Zodra er stroom wordt
toegevoerd, schakelt het apparaat automatisch in.
Er klinkt een kort piepen en de meetwaarden
verschijnen in het display.
PAS OP!
Bij te hoog of te laag voltage verschijnt „bAT“ in
het display en de melding knippert (zie punt 8
„Storingen“).
Afb. 3: Display na het inschakelen
WAARSCHUWING!
Levensgevaar door elektrische stroom!
Netstekker nooit met natte handen beetpakken!
Adapter uit de buurt van vocht houden!
Adapter niet aan de kabel uit de contactdoos
trekken, hij zou stuk kunnen gaan!
Adapter alleen gebruiken, als de elektrische
spanning die op het typeplaatje staat aangegeven
overeenkomt met die van de contactdoos!
In het display verschijnt het hoofdmenu met de
actuele CO
-waarde, de temperatuur, de
2
luchtvochtigheid, de datum en de tijd. Bovendien
is er een beoordeling van het kamerklimaat te
zien (goed, normaal of slecht), zie Abb. 3.
62
Page 63
Meting
4.2 Meting van CO2waarde,
temperatuur en
luchtvochtigheid
Na het inschakelen begint het apparaat meteen te
meten. De melding wordt iedere seconde
geactualiseerd.
Bij een omgevingswisseling (b.v. van een
omgeving met lage temperatuur in een omgeving
met hoge temperatuur) duurt het 2 minuten, voor
de correcte CO
temperatuurwaarde worden weergegeven. Na 10
minuten wordt de correcte waarde voor de
relatieve luchtvochtigheid weergegeven.
WENK!
Ook de ademhaling kan het CO2-gehalte in de
lucht beïnvloeden, daarom behoort het apparaat
niet op hoofdhoogte te worden geplaatst.
4.3 Weergave van de
minimum- en de
maximumwaarde
Druk in het hoofdmenu op de MIN/MAX▼-
toets. In het hoofddisplay worden de
minimum- en maximumwaarden van de CO
waarde en in het onderste display die van de
luchttemperatuur en van de luchtvochtigheid
aangegeven.
-waarde en de correcte
2
NL
-
2
Bij twee keer drukken op de MIN/MAX▼-
toets wordt eerst de minimumwaarde en
daarna de maximumwaarde aangegeven. Bij
Afb. 4: Weer ga ve van de
minimumwaarden
de derde keer drukken op de toets keert het
apparaat in de normale meetmode terug.
Om de opgeslagen minimum-/maximumwaarden
te wissen, houdt u de RESET-toets meer dan een
seconde lang ingedrukt. Het apparaat berekent de
minimum-/maximumwaarden daarop opnieuw.
WENK!
Het apparaat kan zich daarbij zowel in de normale
meetmode als in de MIN_/MA X -mode bevinden.
63
Page 64
Meting
4.4 Dataoptekening
(Datalogging)
Voor een controle van lange duur kan de Wöhler
CDL 210 CO
vochtigheidswaarden optekenen (max. 16 000)
data.
De logfrequentie kan door de gebruiker van 1
seconde tot 4:59:59 uur worden ingesteld. De
betreffende instellingen worden in hoofdstuk 6.9,
„instelling van de aftastfrequentie“ verklaard.
Voor het starten van de dataoptekening houdt
u de LOG/▲-toets in de normale meetmodus
twee seconden lang ingedrukt.
Het groene LED-lampje knippert gedurende de
dataoptekening. In het hoofddisplay verschijnen
afwisselend de actuele CO
melding „rEC“. In de onderste velden van het
display worden verder de actuele temperatuur, de
vochtigheid en de tijd aangegeven.
Voor het beëindigen van de dataoptekening
houdt u de ESC-toets twee seconden lang
ingedrukt.
-waarden, temperatuur- en
2
-waarde en de
2
Het groene LED-lampje houdt op te knipperen. In
het hoofddisplay verschijnen afwisselend de
actuele CO
-waarde en de melding „End“.
2
Voor het verlaten van de log-modus houdt u
de ESC-toets nogmaals twee seconden lang
ingedrukt. Het apparaat springt nu in de
normale meetmodus.
PAS OP!
Bij het starten van een nieuwe loggerperiode
worden de oude meetgegev ens gewist! Het is niet
mogelijk om de oude meetgegevens op een
andere wijze te wissen.
Om de oude meetgegevens op te slaan,
voorafgaand aan het opstarten van een
nieuwe loggerperiode, de datalogger voorzien
van spanning en koppelen aan de PC met de
USB-verbindingskabel. Vervolgens in de
meegeleverde software “Data ontvangen”
activeren.
64
Page 65
Meting
WENK!
NL
Gedurende de dataoptekening worden verder de
minimum- en maximumwaarden opgeslagen.
WENK!
Tijdens stroomuitval worden geen meetwaarden
opgeslagen. De data-opslag wordt na afloop van
de stroomuitval weer opgepakt. Omdat de klok bij
stroomuitval nog een aantal uren doorloopt (zie
par.6.6) zal in de grafische weergave met de PC
software stroomuitval als een onderbreking
zichtbaar zijn..
4.5 Dataoverdracht
De opgetekende data kunnen daarna via de
bijgeleverde USB-datakabel naar de PC gestuurd
worden en daar met de PC-software Wöhler CDL
210 geanalyseerd worden. Langs deze weg
kunnen er analyses over het kamerklimaat
worden gemaakt (onbehaaglijkheidsanalyses,
vochtproblemen etc.).
Steek daarvoor de stekker van de datakabel
Afb. 5: Aansluiting van adapter en dataoverdrachtskabel aan de achterkant van
het apparaat
er aan de achterkant van het apparaat in.
Steek de USB-stekker van de datakabel in de
USB-interface van de PC.
Informatie over de overdracht van de data naar de
PC en voor het gebruik van de software krijgt u in
de bedieningshand lei d ing PC software Wöhler
CDL 210 (art.-nr. 22413), die op de software-CD
wordt geleverd.
Informatie over de installatie en inbedrijfneming
van de USB-driver vindt u in de bijgeleverde
bedieningshandleiding USB overdrachtskabel (art.
-nr. 22354).
WENK!
Alle bedieningshandleidingen staan eveneens op
internet als download ter beschikking
(http://mgkg.woehler.de).
65
Page 66
Alarmfunctie
5 Alarmfunctie
5.1 Alarminstelling
vooraf
De gebruiker kan twee alarmgrenzen voor het
-gehalte instellen:
CO
2
1. Bovengrens, waarbij overschrijding ervan
ventilatie nodig is.
2. Ondergrens, waarbij de ventilatie af moet
worden gezet.
Voer de instellingen uit volgens punt 6.4 van
deze bedieningshandleiding.
5.2 Alarmtoon en –
melding
Zodra het gemeten CO
ingestelde waarde overschrijdt, klinkt er een
alarmtoon (80 dB) en er knippert een ventilatoricoon in het display.
Om de alarmtoon te stoppen drukt u op een
willekeurige toets. De ventilator-icoon knippert
verder in het display.
De alarmtoon stopt automatisch, zodra het CO
Afb. 6: Melding bij alarm
gehalte beneden de onderste waarde daalt.
Houd de RESET-toets langer dan een
seconde lang ingedrukt, om de alarmtoon na
het uitschakelen weer te activeren.
-gehalte een vooraf
2
-
2
De alarmtoon wordt automatisch geactiveerd, als
de CO
-waarde beneden de ondergrens daalt en
2
dan weer boven de bovengrens stijgt.
66
Page 67
Instellingen
6 Instellingen
Het apparaat beschikt over verschillende modi, waarin verschillende parameters vooraf
ingesteld kunnen worden.
Modus Parameters
P1.1 CO2-bovenwaarde voor optimale kamerklimaatkwaliteit
P1.2 CO2-bovenwaarde voor normale kamerklimaatkwaliteit
P1.3 Alarmdrempel
P1.4 In- en uitschakelen van de akoestische alarmgrenzen
P2.0 Temperatuureenheid
P3.1 Jaar
P3.2 Maand
P3.3 Dag
P3.4 12 uurs- of 24 uursweergave
NL
P3.5 Uur
P3.6 Minuut
P4.0 Reset
P5.1 Lograte: uren
P5.2 Lograte: minuten
P5.3 Lograte: seconden
Met de settoets (3 seconden ingedrukt houden) komt in de instelmodus. Met de logtoets
schakelt u van P1.0 op P2.0 etc. en met de settoets schakelt u van P1.1 op P1.2 etc. Een
gedetailleerde beschrijving van de instelmogelijkheden vindt u in de volgende
hoofdstukken 6.1 t/m 6.8.
67
Page 68
Instellingen
6.1 Oproepen en
verlaten van de
instelmodus
Om in de instelmodus te komen, houdt u de
SET-toets in de normale meetmodus 3
seconden lang ingedrukt.
Om de instelmodus te verlaten, drukt u op de
ESC-toets.
6.2 Instelling van de
-bovenwaarde
CO
2
voor het optimale
bereik
Na het oproepen van de instelmodus verschijnt
en P1.o in het display (zie Abb. 7).
CO
2
Druk nogmaals op de SET-toets, om in de
P1.0-modus voor instelling van het optimale
CO
Afb. 7: Setup P1.0: goed kamerklimaat
De actueel ingestelde waarde knippert nu in het
display (zie Abb. 8).
-gehalte te komen.
2
Afb. 8: Instelling van de CO2-bovengrens
voor het optimale bereik
Druk op de LOG/▲ toets, om de waarde te
verhogen en de MIN/MAX▼-toets, om de
waarde te verkleinen.
Iedere toetsdruk verandert de waarde met 100
ppm.
WENK!
Het alarmbereik voor het goede bereik ligt tussen
0 ppm en 700 ppm.
Drukt u nogmaals op de SET-toets, om de
P1.1 instelling te bevestigen en in de P1.2
modus voor de instelling van de bovenwaarde
voor het normale bereik te komen.
Door te drukken op de ESC-toets (zonder tevoren
op de SET-toets te drukken) verlaat u de P1.2modus, zonder uw instelling op te slaan. U keert
zo in de P1.0-modus terug.
68
Page 69
Instellingen
6.3 Instelling van de
CO
-bovenwaarde
2
voor het normale
bereik
Druk op de LOG/▲ toets, om de waarde te
verhogen en de MIN/MAX▼-toets, om de
waarde te verkleinen.
Iedere toetsdruk verandert de waarde met 100
ppm.
WENK!
Het alarmbereik ligt tussen de 700 ppm e n 1000
ppm.
Druk nogmaals op de SET-toets, om de P1.2
instelling te bevestigen en in de P1.3 modus
Afb. 9: Instelling van de CO2-bovengrens
voor het normale bereik
bij de alarmdrempel-instelling te komen.
Door te drukken op de ESC-toets (zonder
tevoren op de SET-toets te drukken) verlaat u
de P1.2-modus, zonder uw instelling op te
slaan. U keert zo in de P1.0-modus terug.
6.4 Instelling van de
alarmdrempel
voor de CO
-
2
In de P1.3 modus voor instelling van de
alarmdrempel verschijnt in het display het
ventilatorsymbool en de actueel ingestelde
waarde knippert (zie Abb. 10).
alarmtoon
Drukt u op de LOG/▲ toets, om de waarde te
verhogen en de MIN/MAX▼-toets, om de
waarde te verkleinen.
NL
Iedere toetsdruk verandert de waarde met 100
ppm.
Afb. 10: Instelling van de alarmdrempel
Het alarmbereik ligt tussen de 1000 ppm en de
5000 ppm.
Sla op door te drukken op de SET-toets
WENK!
WENK!
Geef bij de instellingen van de grenswaarden voor de kamerluchtkwaliteit en voor de
alarmtoon alleen waarden in, die binnen het gespecificeerde bereik liggen, om tot
betrouwbare resultaten te komen. Als er grenswaarden buiten dit bereik worden
aangegeven, kunnen de resultaten alleen globaal als richtlijn worden beoordeeld.
69
Page 70
Instellingen
6.5 In- en
uitschakelen van
de akoestische
alarmgrenzen
6.6 Klok en Kalender
Afb. 11: P3.0-modus voor het instellen
van klok en kalender. (rtc staat voor real
time clock)
In P1.4 modus kunnen de akoestische
grenswaarden worden in- en uitgeschakeld.
Kies “ON” om een alarmtoon te genereren,
zodra een ingestelde alarmgrens wordt
overschreden.
Kies “OFF” indien een alarmtoon uit moet
blijven.
Druk op de SET-toets om uw keuze op te slaan.
Er staan zowel een 24-uurs-weergave als een 12uurs-weergave ter beschikking. De instelling is in
de P3.0-modus uit te voeren.
Om van de normale meetmodus in de P3.0
modus te komen, gaat u als volgt te werk:
Houd de SET-toets in de normale meetmodus
3 seconden lang ingedrukt. U bevindt zich nu
in de P1.0-modus.
Druk in de P1.0-modus tweemaal op de
LOG/▲-toets, om in de P3.0-modus voor het
instellen van klok en kalender te komen (Abb.
13).
Afb. 12: Instellen van het ja artal
Druk op de SET-toets, om in de P 3.1-modus
te komen. Links onderaan knippert het actueel
ingestelde jaartal (Abb. 14). Druk op de
LOG/▲ toets of de MIN/MAX▼-toets, om het
jaartal te wijzigen.
Sla uw keuze op met de SET-toets. U komt nu
in de P3.2-modus. Door te drukken op de
ESC-toets keert u terug in de P3.0-modus,
zonder op te slaan.
In de P 3.2-modus knippert de actueel
ingestelde maand. Druk op de LOG/▲ toets of
de MIN/MAX▼-toets, om het cijfer voor de
maand te wijzigen.
Sla uw keuze op met de SET-toets. U komt nu
in de P3.3-modus voor het instellen van de
dag. Door te drukken op de ESC-toets keert u
terug in de P3.0-modus, zonder op te slaan.
70
Page 71
Instellingen
Afb. 13: Keuze tussen 12-uurs en 24-
uursweergave bij de klok
Afb. 14: Instell i ng van de uren
Ga op dezelfde manier te werk voor het
instellen van de dag in de P 3.3-modus. Na
het opslaan met de SET-toets komt u in de
P3.4-modus voor de keuze tussen de 12 uursen 24 uurs-weergave (Abb. 15).
Wissel tussen de weergaven door te drukken
op de LOG/▲ toets of de MIN/MAX▼-toets.
Sla uw keuze op met de SET-toets. U komt nu
in de P3.5-modus voor het instellen van de
uren (Abb. 16). Door te drukken op de ESCtoets keert u terug in de P3.0-modus, zonder
op te slaan. Na het opslaan met de SET-toets
komt u in de P 3.6 modus voor het instellen
van de minuten.
Ga hier op dezelfde manier te werk als bij de
vorige stappen beschreven is en sla uw
instelling op met de SET-toets.
NL
WENK!
Het apparaat beschikt over een ingebouwde accu,
die de klok voorziet van spanning. Deze heeft
echter minstens 24 uur nodig om via de adapter te
worden opgeladen. Bij een
spanningsonderbreking voorziet hij dan de klok
max. 10 uur van energie, zodat de klok gedurende
deze tijd verder loopt.
71
Page 72
Instellingen
6.7 Reset
Afb. 15: Reset-modus
Afb. 16: Geen reset
Houd de SET-toets in de normale meetmodus
3 seconden lang ingedrukt, om in de P1.0modus te komen.
Druk nu driemaal op de LOG/▲-toets, om in
de P4.0-modus voor de reset te komen (Abb.
17)
Druk op de SET-toets. In de P4.0-modus
knippert NO in het display (Abb. 18). Bij deze
instelling wordt geen reset uitgevoerd.
Druk op de LOG/▲ toets of de MIN/MAX▼-
toets, om op YES over te gaan. Als YES
gekozen is, wordt er een reset verricht op de
onderaan vermelde instellingen.
Bevestig de reset met de SET-toets. Of keer
door te drukken op de ESC-toets terug in de P
4.0 modus.
Na het bevestigen met de SET-toets wist het
meetapparaat de door de gebruiker ingestelde
grenswaarden en de temperatuurinstelling, zodat
weer de volgende instellingen vooraf gelden:
Parameter Default
P 1.1 700 ppm
P 1.2 1000 ppm
P 1.3 5000 ppm
P 2.1 °C
P 4.1 No (geen reset)
72
Page 73
Instellingen
6.8 Aftastfrequentie
(Samplingrate)
Houd de SET-toets in de normale meetmodus
3 seconden lang ingedrukt, om in de P1.0modus te komen.
Druk nu vier maal op de LOG/▲-toets, om in
de P5.0-modus voor het instellen van de
aftastfrequentie te komen (Abb. 19).
Afb. 17: Instellen van de aftastfrequentie
(uren)
Het bereik voor de aftastfrequentie ligt tussen 1
WENK!
seconde en 4 uur, 59 minuten en 59 seconden.
Druk op de SET-toets. In de P5.1-modus
knipperen nu de uren-digits. Druk op de
LOG/▲ toets, om de waarde te verhogen en
de MIN/MAX▼-toets, om de waarde te
Afb. 18: Instellen van de aftastfrequentie
(seconden)
verkleinen.
Door te drukken op de SET-toets komt u eerst
in de P5.2-modus voor het instellen van de
minuten en dan in de P5.3-modus voor het
instellen van de seconden (Abb. 20). Druk op
de LOG/▲ toets, om de betreffende waarde te
verhogen en de MIN/MAX▼-toets, om de
waarde te verkleinen.
NL
Druk op de SET-toets, om de instelling van de
aftastfrequentie te bevestigen of op de ESCtoets, om, zonder op te slaan, weer in de
P5.0-modus terug te keren.
73
Page 74
CO2-kalibrering
7 CO2-kalibrering
Het meetapparaat wordt in de fabriek voor een CO2-concentratie van 400 ppm
gekalibreerd. Er dient echter regelmatig en met name voor de eerste inbedrijfneming een
handmatige kalibrering aan verse lucht te worden verricht, om een nauwkeurige meting
te kunnen garanderen. De procedure duurt ca. 30 minuten
Als het apparaat lange tijd of onder bijzondere omstandigheden wordt gebruikt, dient het
voor kalibrering naar de fabriek te worden gestuurd.
PAS OP!
Kalibreer het apparaat nooit met een onbekend CO2-gehalte. Het apparaat stelt de
kalibreerwaarde anders gelijk met 400 ppm, wat dan leidt tot verkeerde meetresultaten.
7.1 Automatische
kalibreerfunctie
De automatische kalibreerfunctie voorkomt de
nulpuntafwijking van de infraroodsensor. Na het
inschakelen van het meetapparaat is de
automatische kalibreerfunctie in principe
geactiveerd.
Hierbij wordt het meetapparaat op de kleinste
CO
2
7,5 dagen permanent bedrijf (ingeschakeld
apparaat) werd gemeten. Er wordt namelijk
aangenomen, dat de omgeving waarin wordt
gemeten, een tijd lang een CO
400 ppm laat zien.
De basiskalibrering kan dus niet met succes
worden uitgevoerd, als het apparaat in een
omgeving met een voortdurend hoger CO2gehalte staat, b.v. als er niet geventileerd kan
worden.
-waarde gekalibreerd, die binnen de laatste
-gehalte rond de
2
PAS OP!
74
Page 75
7.2 Handmatige
De handmatige kalibrering dient op een zonnige
dag in de open lucht, b.v. op de
kalibrering
buitenvensterbank, bij een CO
de 400 ppm worden uitgevoerd.
Een regenachtige dag is voor de kalibrering
vanwege de hoge luchtvochtigheid niet geschikt,
daar deze het CO2 -gehalte van de lucht kan
beïnvloeden.
Plaatsen met een hoge CO2-concentratie zijn niet
geschikt voor kalibrering, b.v. plaatsen, waar veel
mensen verblijven of in de buurt van
ventilatieopeningen of stookplaatsen.
WENK!
CO2-kalibrering
-gehalte van rond
2
NL
Afb. 19: Display gedurende de CO2-
kalibrering
Schakel het meetapparaat in en houd daarna
de SET-toets, de LOG/▲-toets en de
MIN/MAX▼-toets tegelijk langer dan 1
seconde lang ingedrukt, om in de CO
-
2
kalibreermodus te komen.
In het display knipperen gedurende de gehele
kalibrering 400 ppm en CO
(Abb. 21). Na
2
ongeveer 30 minuten is het kalibreren beëindigd
en het apparaat schakelt weer in de normale
meetmodus.
Voor het afbreken van de kalibrering drukt u
langer dan een seconde lang op de ESC-toets.
75
Page 76
Storingen
8 Storingen
Storing Mogelijke oorzaak Opheffing
Apparaat schakelt niet in. Adapter is niet correct
aangesloten.
Systeemcrash/uitval Steek met een
De meetwaardemelding
verandert niet.
In het display knippert „Bat“
en bovendien knippert het
groene LED-lampje.
De meetgegevens kunnen
niet meer verzonden
worden naar de PC
Het meetapparaat bevindt
zich in de minimum
/maximum-modus
Het voltage is te hoog of te
laag.
Datacommunicatie
verbroken
Controleer de
stekkerverbindingen
tandenstoker of een ander
puntig voorwerp in de resetopening onder aan het
meetapparaat
Houd de RESET-tast langer
dan een seconde lang
ingedrukt.
Gebruik een geschikte
adapter met 5 V.
Voer een hard reset uit:
Plaats een paperclip of
soortgelijk voorwerp bij
ingeschakelde unit in de
kleine opening in de bodem
van de behuizing
9 Foutcodes
9.1 CO2-waarden
Foutcode Fout Actie
E01 CO2-sensor beschadigd. Stuur het apparaat op voor reparatie.
E02 De CO2-waarde ligt onder
het meetbereik.
E03 De CO2-waarde ligt boven
het meetbereik
E17 De automatische
kalibreerfunctie is defect.
Voer een CO2-kalibrering door. Stuur, als de
foutmelding dan nog steeds wordt
aangegeven, het apparaat op voor
reparatie.
Leg het meetapparaat 5 minuten lang in de
frisse lucht. Als de foutmelding dan nog
steeds wordt aangegeven, dient u een CO2kalibrering doorvoeren.
Stuur het apparaat op voor reparatie.
76
Page 77
Foutcodes
9.2 Luchttemperatuur
Foutcode Fout Actie
E02 De luchttemperatuur ligt
onder het meetbereik
E03 De luchttemperatuur ligt
boven het meetbereik.
E31 De temperatuursensor is
beschadigd.
Zet het meetapparaat 30 minuten lang in
een kamer met normale temperatuur.
Zet het meetapparaat 30 minuten lang in
een kamer met normale temperatuur.
Stuur het apparaat op voor reparatie.
9.3 Luchtvochtigheid
Foutcode Fout Actie
E04 Fout bij de
luchttemperatuurmeting
E11 De luchtvochtigheids-
kalibrering is misgegaan.
Richt u naar de gegevens voor de
betreffende temperatuurfoutcode.
Stuur het apparaat op naar de fabriek voor
luchtvochtigheidskalibrering.
NL
E34 De luchtvochtigheidssensor
is beschadigd.
Stuur het apparaat op voor reparatie.
77
Page 78
Garantie en dienst na verkoop
10 Garantie en dienst na verkoop
10.1 Garantie
10.2 Service na verkoop
Elk Wöhler CDL 210 meetinstrument voor
lekhoeveelheden wordt op al zijn functies getest
en verlaat de fabriek enkel na een uitgebreide
kwaliteitscontrole. De eindcontrole wordt
gedetailleerd in een testrapport geregistreerd en
meegeleverd met elk toestel.
Bij deskundig gebruik bedraagt de
garantieperiode op het Wöhler meetapparaat voor
lekhoeveelheden CDL 210 twaalf maanden vanaf
de verkoopdatum. Uitgezonderd van deze
garantie zijn accu’s en schade aan de druksensor,
die door overbelasting worden veroorzaakt.
De kosten voor het transport en de verpakking
van het apparaat in geval van reparatie worden
door deze garantie niet gedekt.
Deze garantie vervalt als er reparaties en
modificaties aan het apparaat zijn verricht door
een derde, niet gemachtigde dienst.
Wöhler vindt Service na verkoop heel belangrijk.
Daarom kunt u ook nog bij Wöhler terecht
wanneer de garantieperiode al verlopen is.
U kunt de Wöhler CDL 210 naar ons
terugsturen. Wij repareren de CDL 210 binnen
een paar dagen en sturen hem naar u terug.
Per telefoon staan onze technici voor vragen
en hulp graag ter beschikking.
78
Page 79
Conformiteitsverklaring
11 Conformiteitsverklaring
Het product:
naam van het product: CO
nummer van het model: CDL 210
overeenkomen met de fundamentele voorschriften in de richtlijnen betreffende de
onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische
compatibiliteit (2004/108/EG).
Ter beoordeling van het product ten aanzien van de elektromagnetische compatibiliteit
werden de volgende normen in acht genomen:
EN 61326-1:2006
(CISPR11, IEC/EN 61000-3-2 (2006), IEC/EN 61000-3-3 (2008)
(IEC/EN61000-4-2 (1995+A1:1998+A2:2001)/-3 (2006+A1:2008)
-4(2004)/-5(2006)//-6(2007)/-11(2004))
-datalogger
2
NL
79
Page 80
Points of sale and service
Points of sale and service
Wöhler Messgeräte Kehrgeräte
GmbH
Schützenstr. 41
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-96100
[email protected]
www.woehler.de
Wöhler South
Gneisenaustr.12
80992 Munich
Tel.: +49 89 1589223-0
Fax: +49 89 1589223-99
[email protected]
International
USA
Wohler USA Inc.
Wöhler West
Castroper Str. 105
44791 Bochum
Tel.: +49 234 516993-0
Fax: +49 234 516993-99
[email protected]
Czech Republic
Wöhler Bohemia s.r.o.
5 Hutchinson Drive
Danvers, MA 01923
Tel.: +1 978 750 9876
Fax.: +1 978 750 9799
www.wohlerusa.com
Italy
Wöhler Italia srl
Corso Libertà 9
39100 Bolzano
Tel.: +39 0471402422
Fax: +39 0471 406099
[email protected]
www.woehler.it
Za Naspern 1993
393 01 Pelhrimov
Tel.: +420 5653 49019
Fax: +420 5653 23078
France
Wöhler France SARL
16 Chemin de Fondeyre
31200 Toulouse
Tel.: +33 5 61 52 40 39
Fax: +33 5 62 27 11 31
www.woehler.fr
Your contact:
80
Loading...
